Важные параметры и характеристики светодиодных ламп

Снижение розничных цен на светодиодные лампы привело к резкому росту их продаж. Однако ситуация с выбором качественного товара для многих по-прежнему остаётся тупиковой. Если купить лампочку накаливания было просто, с появлением КЛЛ задача не значительно усложнилась за счет более широкого ассортимента и оттенков излучаемого света. Параметры светодиодных ламп имеют значительно больше пунктов, чем у лампочек предыдущих поколений.

Но не стоит пугаться. Чтобы купить хорошую светодиодную лампу, углублённых познаний товара не понадобится. Достаточно один раз разобраться с основными параметрами, чтобы потом легко ориентироваться среди чисел, указанных на упаковке. Так что же нужно знать покупателю о светодиодных лампах, и на какие технические характеристики обратить внимание перед покупкой?

Содержание

  • 1 Основные характеристики
    • 1.1 Световой поток
    • 1.2 Мощность
    • 1.3 Напряжение и частота питания
    • 1. 4 Тип цоколя
    • 1.5 Цветовая температура
    • 1.6 Угол рассеивания
    • 1.7 Возможность диммирования
    • 1.8 Коэффициент пульсации
    • 1.9 Диапазон рабочих температур
    • 1.10 Индекс цветопередачи
    • 1.11 Степень защиты от влаги и пыли
  • 2 Дополнительные параметры
    • 2.1 Срок службы изделия
    • 2.2 Тип колбы
    • 2.3 Масса
    • 2.4 Габариты

Основные характеристики

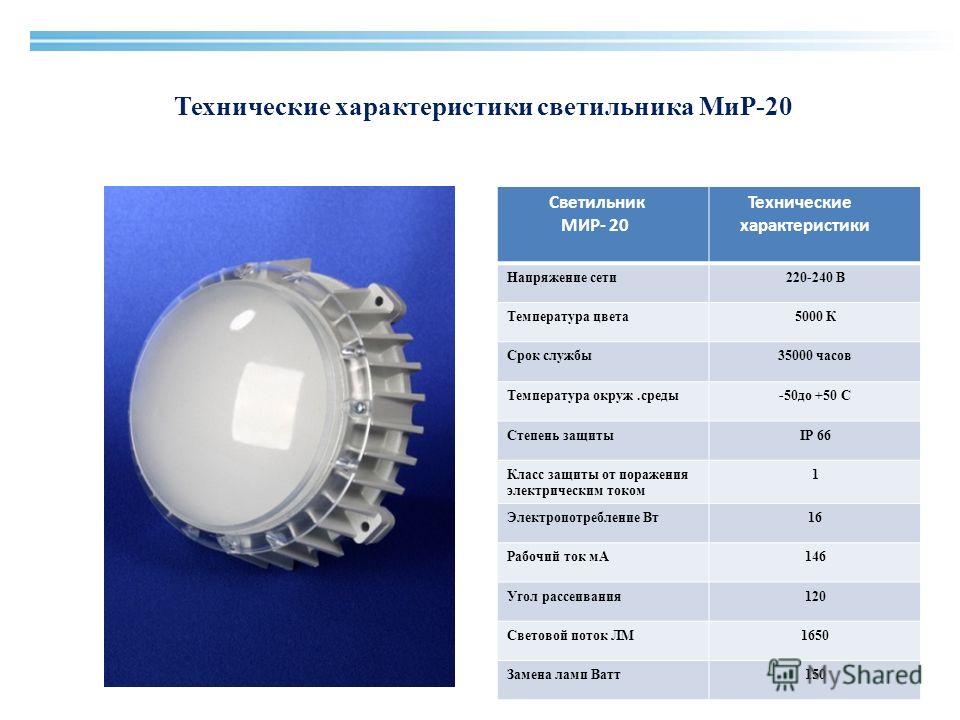

Следуя пословице: «Встречают по одёжке…» достаточно взять в руки коробку с лампочкой, чтобы ознакомиться с её основными техническими характеристиками. Обратить внимание следует не на крупные яркие цифры, а на напечатанное мелким шрифтом описание из 10 и более позиций.

Световой поток

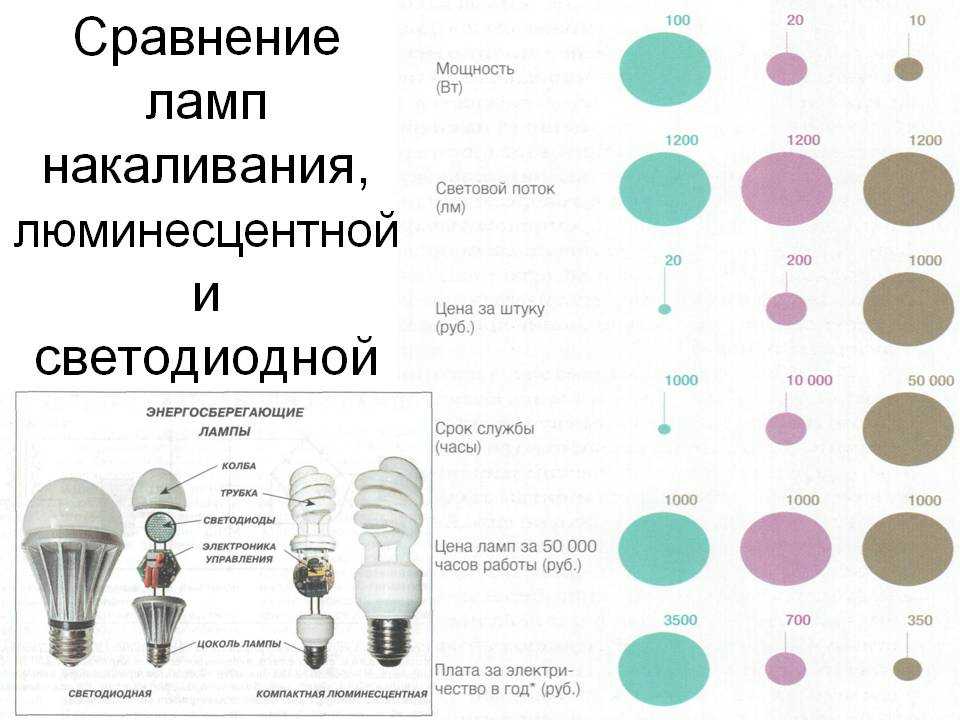

Во времена, когда лампа накаливания была источником света №1, понятие светового потока мало кого интересовало. Яркость свечения определялась номинальной мощностью лампочки. С появлением светодиодов мощность потребления источников света снизилась в разы, а КПД вырос. За счет этого появилась экономия, о которой так часто напоминают рекламные ролики.

Световой поток (Ф, лм или lm) – величина, которая указывает на количество световой энергии, отдаваемой осветительным прибором. Опираясь на значение светового потока можно легко подобрать замену существующей лампочке со спиралью. Для этого можно воспользоваться нижеприведенной таблицей соответствия.

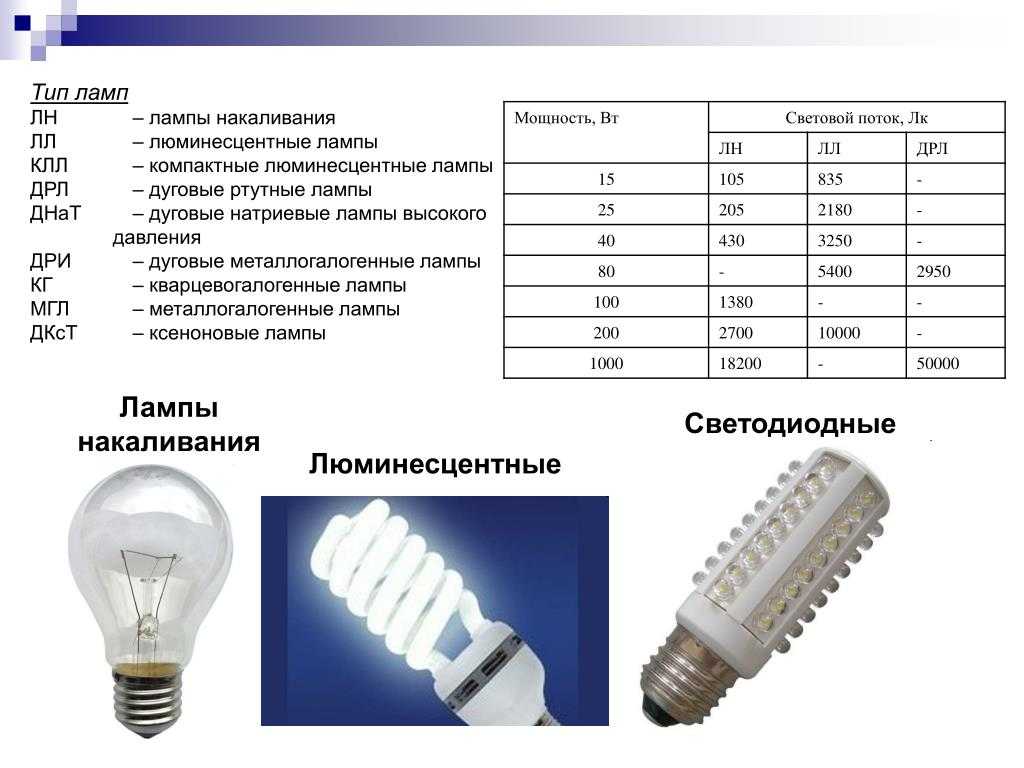

Наравне со световым потоком часто можно встретить понятие «световая отдача». Её определяют как отношение светового потока к потребляемой мощности и измеряют в лм/Вт. Данная характеристика более полно отражает эффективность источника излучения. Например, светодиодная лампа нейтрального света мощностью 10 Вт излучает световой поток примерно в 900-950 лм. Значит, её светоотдача будет равна 90-95 лм/Вт. Это примерно в 7,5 раз больше, чем у аналога со спиралью в 75 Вт с таким же световым потоком.

Бывает, что после замены лампы накаливания на светодиодную её яркость оказывается ниже заявленной. Первая причина такого явления – установка дешёвых китайских светодиодов. Вторая – заниженная мощность потребления. Эти обе причины говорят о товаре низкого качества.

Также величина светового потока зависит от цветовой температуры. В случае со светодиодами принято указывать световой поток для нейтрального света (4500°K). Чем выше цветовая температура, тем больше световой поток и наоборот. Разница в светоотдаче между однотипными светодиодными лампами теплого (2700°K) и холодного (5300°K) свечения может достигать 20%.

Мощность

Мощность потребления светодиодной лампы (P, Вт) – вторая по важности техническая характеристика, которая показывает на то, сколько электроэнергии потребляет светодиодная лампа за 1 час. Суммарное энергопотребление складывается из мощности светодиодов и мощности драйвера. Наиболее востребованы в наше время led осветительные приборы мощностью 5-13 Вт, что соответствует 40-100 ваттным лампам с нитью накала.

Качественные драйвера импульсного типа потребляют не более 10% энергии от общей мощности.

В качестве рекламы производители часто пользуются понятием «Эквивалентная мощность», которая выражается в надписи на упаковке наподобие 10 Вт=75 Вт. Это означает, что светодиодную лампу в 10 Вт можно вкрутить вместо обычной «груши» в 75 Вт, не потеряв при этом в яркости. Разнице в 7-8 раз можно верить. Но если на коробке красуется надпись вроде 6 Вт=60 Вт, то зачастую это не более чем рекламный трюк, рассчитанный на рядового покупателя. Это не значит, что изделие плохого качества, но реальная светоотдача будет, скорее всего, совпадать с лампой накаливания не в 60, а гораздо меньше.

Напряжение и частота питания

Напряжение питания (U, В) принято указывать на коробке в виде диапазона, в пределах которого производитель гарантирует нормальную работу изделия. Например, параметр 176–264В свидетельствует о том, что лампочка уверенно справится с любыми перепадами сетевого напряжения без существенной потери яркости.

Как правило, светодиодная лампа со встроенным токовым драйвером имеет широкий диапазон входных напряжений.

Если источник питания не содержит качественного стабилизатора, то перепады напряжения в сети питания будут сильно сказываться на светоотдаче и влиять на качество освещения. В России наибольшее распространение имеют led-лампы с питанием от сети переменного тока 230В частотой 50/60 Гц и от сети постоянного тока 12В.

Тип цоколя

Размер цоколя необходимо знать для того, чтобы подобрать лампочку в соответствии с существующим патроном в светильнике. Основная масса светодиодных ламп выпускается под резьбовой цоколь Е14 и Е27, которые являются стандартом для настенных, настольных и потолочных светильников советского образца. Не редкость светодиодные лампы с цоколем GU4, GU5.3, которые пришли на смену галогенным лампочкам, установленным в точечных светильниках и китайских люстрах с пультом дистанционного управления.

Цветовая температура

Цветовая температура (TC, °K) указывает на оттенок излучаемого света. Применительно к светодиодным лампам белого свечения всю шкалу условно делят на три части: с тёплым, нейтральным и холодным светом. При выборе следует учесть, что тёплые тона (2700-3500°K) успокаивают и располагают к уюту, а холодные (от 5300°K) бодрят и возбуждают нервную систему.

В связи с этим для дома рекомендуется использовать тёплого свечения, а на кухне, в ванной и для работы – нейтрального. Светильники на светодиодах с TC≥5300°K пригодны только для выполнения специфической работы и в качестве аварийного освещения.

Угол рассеивания

По углу рассеивания можно судить о распространении светового потока в пространстве. Данный показатель зависит от конструкции рассеивателя и расположения светодиодов. Нормой для современных ламп широкого применения является значение ≥210°. Для эффективной работы с мелкими деталями лучше купить лампу с углом рассеивания 120° и установить её в настольный светильник.

Возможность диммирования

Возможность диммирования (управление яркостью освещения) светодиодной лампы подразумевает её корректную работу от светорегулятора (диммера). Диммируемые лампы стоят дороже, так как их электронный блок имеет более сложное устройство. Обычная led-лампочка при подключении к регулятору света не станет работать или будет моргать.

Коэффициент пульсации

Коэффициент пульсации (Кп) не всегда приводится в перечне характеристик, несмотря на то, что имеет первостепенное значение и оказывает влияние на здоровье. Необходимость в измерении данного параметра возникла ввиду наличия в лампе электронного блока и высокого отклика светодиодов. Низкокачественные источники питания не способны идеально сгладить пульсации выходного сигнала, в результате чего светодиоды начинают мерцать с некоторой частотой.

Коэффициент пульсации светодиодных ламп с питанием от сети стабильного постоянного тока равен нулю.

Наиболее качественными принято считать светодиодные лампы с Кп ниже 20%. В моделях с драйвером тока коэффициент пульсаций не превышает 1%. Определить данный параметр на практике несложно с помощью осциллографа. Для этого нужно измерить амплитуду переменной составляющей сигнала на светодиодах и разделить её на напряжение, измеренное на выходе блока питания.

По частоте переменного сигнала в нагрузке можно определить тип применённого драйвера.

Диапазон рабочих температур

Следует внимательно отнестись к данной характеристике, если предполагается эксплуатировать светодиодную лампочку в нестандартных условиях: на улице, в производственных цехах. Некоторые модели способны корректно работать только в узком диапазоне температур.

Индекс цветопередачи

С помощью индекса цветопередачи (CRI или Ra) можно оценить, насколько естественным виден цвет предметов, освещённых светодиодной лампой. Хорошим считается Ra≥70.

Степень защиты от влаги и пыли

Этот параметр выражается в виде обозначения IPXX, где ХХ – две цифры, указывающие на степень защиты от твёрдых предметов и воды. Его можно не обнаружить в перечне характеристик, если лампа предназначена исключительно для использования внутри помещений.

Дополнительные параметры

Срок службы изделия

Срок службы – весьма абстрактная характеристика светодиодной лампы. Дело в том, что под сроком службы производитель понимает общее время работы светодиодов, а не лампы. При этом наработка на отказ остальных деталей схемы остаётся под большим сомнением. Кроме того, на время работы влияет качество сборки корпуса и пайки радиоэлементов. К тому же не один производитель, в связи с долгим сроком службы, не проводит полноценных тестов по деградации светодиодов в лампе. Так что заявленные 30 тыс. часов и более – это теоретический показатель, а не реальный параметр.

Тип колбы

Несмотря на то что тип колбы для многих не является критичным техническим параметром, во многих моделях его указывают в первой строчке. Обычно тип и маркировка колбы выражается в цифробуквенном коде.

Масса

Весом изделия редко кто интересуется в момент покупки, но для некоторых облегчённых светильников он имеет значение.

Габариты

Сколько производителей – столько и корпусов, отличающихся внешним видом и габаритами. Например, светодиодные лампы мощностью 10 Вт от разных изготовителей могут отличаться в длину и ширину более чем на 1 см. Выбирая новую led лампу для освещения, не стоит забывать о том, что она должна поместиться в уже имеющийся светильник.

Рынок светодиодной продукции продолжает динамично развиваться, вследствие чего характеристики ламп изменяются и совершенствуются. Надеемся, что в ближайшее время применительно к светодиодным лампам будут выработаны стандарты качества, которые упростят покупателю задачу с выбором. Пока же собственные знания – это главная опора при выборе и покупке.

Характеристики светодиодных ламп: описание

На первый взгляд кажется, что светодиодная лампа – это обычный источник света. Чтобы она работала, ее достаточно вкрутить в патрон и готово. На самом деле это не так. Такие лампы имеют сложное устройство и бывают разных видов. Чтобы они бесперебойно работали, надо знать их технические характеристики и по ним подбирать подходящую модель.

Содержание

  • 1 Классификация LED ламп
    • 1.1 Назначение
    • 1.2 Конструкция
    • 1.3 Цоколь
  • 2 Излучаемый свет
    • 2.1 Световой поток
    • 2.2 Цветовая температура
    • 2.3 Светораспределение
    • 2.4 Цветопередача
  • 3 Регулируемые лампы
  • 4 Мощность и рабочее напряжение ламп
  • 5 Маркировка LED ламп

Классификация LED ламп

Светодиодные лампы классифицируются по нескольким признакам, указывающим на их технические характеристики. В частности – это ее назначение, конструкция и тип цоколя. Чтобы иметь лучшее представление о разновидностях, давайте рассмотрим каждый признак отдельно.

Назначение

По назначению светодиодные лампы можно разделить на следующие виды:

  • для освещения жилой постройки. Часто дома используется с цоколем E27, E14;
  • модели, используемые в дизайнерской подсветке;
  • для обустройства наружной освещенности. Это может быть подсветка архитектурных строений или элементов ландшафтного дизайна;
  • для освещенности участка во взрывоопасной среде;
  • модели уличного освещения;
  • много светодиодных ламп используется в прожекторах. Они применяются для освещенности промышленных территорий и зданий.

Конструкция

По типу конструкции светодиодные лампы разделяют на следующие виды:

  • модели общего назначения используются для освещенности офисных и жилых помещений;
  • светодиодная лампа с направленным потоком света устанавливается в прожекторах. Их используют для подсветки элементов архитектурных строений и освещения ландшафта;
  • заменить люминесцентные источники света призваны линейные модели. Эти светодиодные лампы изготовлены в форме трубки и подходят по типу цоколя, что дает возможность быстро заменить один источник света на другой.

Цоколь

У светодиодных ламп, в зависимости от их назначения, существуют разные типы цоколей. В основном встречаются такие разновидности:

  1. Стандартные цоколи с буквенным обозначением «Е» указывают на резьбовой тип. Цифры обозначают диаметр цоколя, например, Е27. Резьбовой цоколь светодиодных ламп идентичен цоколю традиционных источников света с нитью накала. Это легко позволяет их заменять дома в люстрах, настольных моделях, а также в приборах уличного освещения, установленных на столбах. В использовании дома распространены лампы со стандартным цоколем, имеющим обозначение Е27 или Е14. Другое название у Е14 – миньон. Уличное освещение с опор требует использование более мощных светодиодных ламп. Большой размер колбы естественно имеет больший цоколь – Е40.
  2. Разъем GU10 состоит из 2 штырьков с утолщением на концах. Конструкция цоколя идентична разъемам стартеров, используемых в старых источниках дневного света (газоразрядных). Светодиодная лампа с таким цоколем имеет поворотный тип крепления в патроне. Буквенное обозначение разъема указывает, что G – штырьковый тип, U – наличие утолщения концов. Цифра обозначает расстояние между штырьками. В данном случае – это 10 мм. Штырьковый цоколь отличается электробезопасностью и простотой установки. Лампа со штырьковым разъемом в основном предназначена для потолочных светильников с рефлектором.
  3. Аналогичный разъем GU5.3 имеет тот же штырьковый тип с расстоянием между элементами 5,3 мм. Этот тип разъема для светодиодных ламп запустили в производство с увеличением спроса на галогенные источники света с таким же разъемом, устанавливаемые в потолочных приборах освещения. Модели с таким цоколем подходят для точечного освещения, устанавливаемого в подвесные потолки. Цоколь легко вставляется в патрон и является таким же электробезопасным.
  4. У линейных светодиодных изделий в форме трубы установлен цоколь G13. Это тот же штырьковый тип с расстоянием между элементами 13 мм. Такие модели трубчатой формы применяют для замены люминесцентных источников света. Их используют для улучшения освещенности больших площадей, а также устанавливают в помещениях с высокими потолками большой протяженности.
  5. Цоколь GX53 имеет расстояние между штыревыми элементами 53 мм. Лампы с таким разъемом применяют в накладных и встраиваемых светильниках для мебели и потолка.

Таблица типов цоколей

Излучаемый свет

Свет, который излучает светодиодная лампа, также относится к признакам классификации изделия и указывает его технические характеристики.

Световой поток

Одним из важных параметров, который определяет технические характеристики источника света, является световой поток, то есть мощность его излучения и эффективность. Единицей измерения потока света служит люмен. Второй параметр – эффективность, определяет отношение мощности первого параметра к потребляемой мощности источника света Лм/Вт. В принципе, этот показатель отражает экономичность.

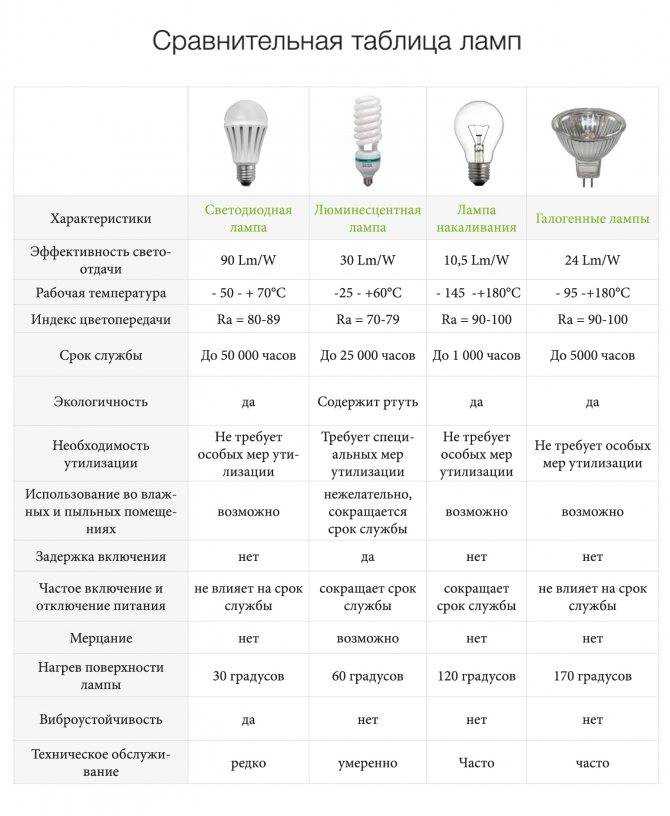

Чтобы сравнить светимость светодиодов с обычной нитью накала надо учесть, что источник света мощностью, например, 40 Вт создает световой поток около 400 Лм. Существуют таблицы для сравнения светового потока разных источников света. Из них можно выяснить, что у светодиодных ламп световой поток в десять раз мощнее, чем у обычного источника света.

Покупая для дома лампу, надо изучать маркировку. Добросовестные производители указывают светоотдачу или мощность светового потока. Но, чаще всего, в маркировке встречаются сравнительные характеристики светодиодного источника света по отношению к аналогу с нитью накала. Особенно такие обозначения больше всего присутствуют на упаковке китайских изделий. Вообще, такую маркировку тоже можно считать верной, хотя она больше несет рекламный характер.

Надо подытожить, что со временем светодиоды вырабатывают свой ресурс, уменьшая мощность светового потока. Это указывает на их недостатки, хотя вечного ничего нет.

Цветовая температура

Светодиодные лампы отличаются от традиционных источников света с нитью накала цветопередачей. Нить накала создает один цвет теплого оттенка – желтый. Светодиоды способны излучать свет широкого диапазона цветовой гаммы, который определяется шкалой температуры цвета.

За основу при построении шкалы взят цвет раскаленного металла. Единицей измерения служат градусы Кельвина. Например, желтый цвет раскаленного металла имеет температуру 2700оК. Температура дневного освещения колеблется в пределах от 4500 до 6000оК. Хотя белый свет у нижней границы имеет желтоватый оттенок. Все цвета с температурой выше 6500оК относятся к холодному свету с голубым оттенком. Выбирая для помещения светодиодный источник света, на такие характеристики надо обращать особое внимание. Кроме того, что при освещенности помещения в разном цвете показывается внутренний вид его убранства, некоторые оттенки могут негативно влиять на зрение человека. Усталость глаз подчеркивает недостатки LED освещения, но это легко исправить правильным подбором цветопередачи.

Светораспределение

Если обычные источники света создают максимум освещенности пространства вокруг себя, то светодиоды имеют направление светового потока в одну сторону. Они излучают свет впереди себя. Такое светораспределение подойдет для ночника или другого прибора освещения, от которого требуется направленный пучок света.

Чтобы светодиоды производили равномерную освещенность пространства, их комплектуют рассеивателем. Также равномерного распределения света добиваются путем установки светодиодов на плоскости под разными углами. Все эти методы позволяют создать равномерное распределение света на определенную площадь. Например, светодиодные лампы могут иметь распространение светового потока под углом 60 или 120о.

Цветопередача

Существует индекс цветопередачи, обозначаемый Ra. Показатель отвечает за естественность цвета предмета, попадающего в поле освещенности определенного источника света. Эталоном индекса является солнечный свет, приравниваемый к показателю 100. Светодиодные лампы имеют индекс 80-90 Ra. Для сравнения, обычная лампа накаливания обладает показателем не менее 90 Ra. Принято считать, что индекс, превышающий 80 Ra, является высоким.

Регулируемые лампы

Светодиодные лампы, так же как и источники света с нитью накала, поддаются регулировке яркости свечения. Управляет свечением светодиодов регулирующий прибор – диммер. Это указывает на достоинства светодиодных ламп, в отличие от их экономных собратьев – люминесцентных источников света. С помощью регулятора можно добиться освещенности помещения, наиболее благоприятного для зрения.

Работа регулятора заключается в формировании импульсов. От их частоты зависит яркость свечения светодиода. Но не все светодиодные лампы являются диммируемыми. Ограничить регулировку может встроенный в лампу драйвер для светодиода, работающий на определенной частоте. Выбирая источник света для дома, надо тщательно прочитать технические характеристики изделия, где на упаковке будет указано, является ли светодиодная лампа диммируемой.

Мощность и рабочее напряжение ламп

Читая технические характеристики на упаковке изделия, многие в первую очередь обращают внимание на такие показатели, как потребляемая мощность и рабочее напряжение. Другими словами, человек желает узнать, какой ток необходим лампе для нормальной ее работы и сколько при этом она израсходует электроэнергии.

Показатель потребляемой мощности играет важную роль в расчете общего потребления освещения дома или улицы. Светодиодные лампы производят разной мощности, в зависимости от их назначения. Например, для дома достаточно будет приобрести изделия мощностью от 3 до 20 Вт. Для обустройства уличного освещения понадобятся более мощные лампы, например, около 25 Вт. Но главное то, что по потребляемой мощности определить яркость свечения не удастся.

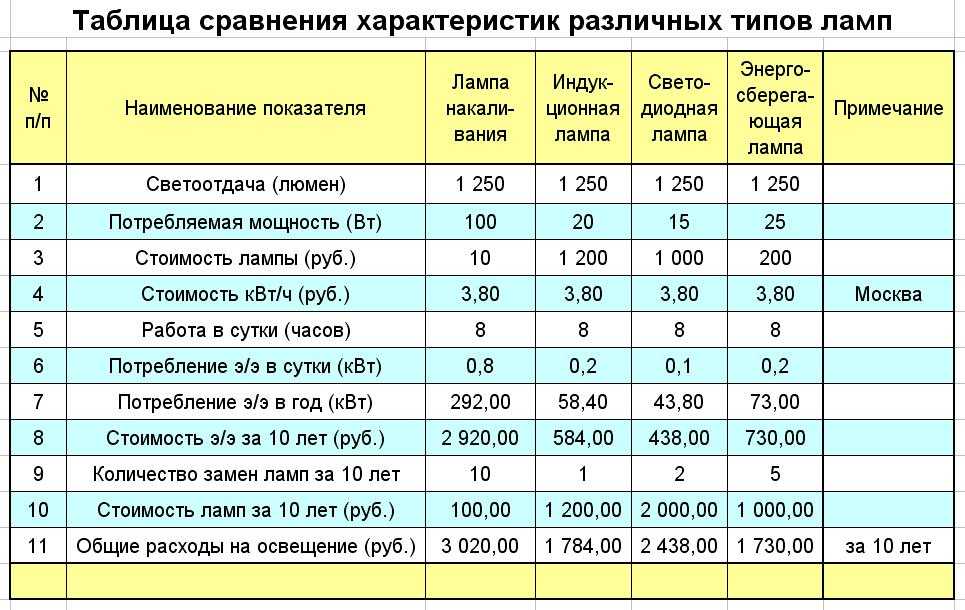

Данные для замены ламп накаливания на светодиодные

Другим важным показателем является рабочее напряжение. Источник тока бывает постоянный или переменный. Светодиодам требуется постоянное напряжение 12 V. За их работу отвечает драйвер, который преобразует напряжение сети до необходимых норм. С их помощью светодиодные лампы могут работать от переменного тока напряжением 220 V. Существуют модели, работающие от постоянного и переменного тока напряжением 12–24V. Эти показатели надо учитывать при выборе ламп. Иначе изделие с несоответствующими показателями при подключении к сети откажется работать или просто перегорит.

Маркировка LED ламп

Если взять упаковку любого изделия, то на ней есть маркировка, отражающая все его технические данные. Она схожа с маркировкой экономок и включает следующие параметры:

  • основной параметр – мощность источника света, например, 10 или 25 Вт;
  • срок эксплуатации изделия. У разных брендов показатель может немного отличаться, но основной срок эксплуатации лампы рассчитан на 50 тыс. часов;
  • класс экономичности указан буквенным обозначением. Раньше высоким показателем считали обозначение «А». Сейчас появились «А+» и «А++», что указывает на высокую экономичность;
  • тип колбы указан буквенным и цифровым обозначением. Например, модель А55 имеет стандартную колбу как лампа накаливания. Другая маркировка указывает на зеркальные колбы, в форме свечи, матовые, прозрачные и так далее;
  • обязательно указан тип цоколя, например, Е27 или другой;
  • цветовая температура указана для выбора необходимого цвета свечения;
  • световой поток указывает яркость источника света;
  • на упаковке также отражен индекс цветопередачи;
  • параметры потребления указывают, на какое напряжение рассчитана светодиодная лампа. Например, переменное напряжение 150-220 V частотой 50/60 Гц. Указан диапазон допустимых температур для нормальной работы изделия. Светодиодные лампы стабильно работают при температуре от -40 до +40оС, что опять-таки указывает на их достоинства.

Правильно подобранный по всем параметрам светодиодный источник света при соблюдении всех требований завода-изготовителя гарантированно прослужит долгие годы. Сейчас основные недостатки изделий заключаются только в высокой стоимости, но со временем они станут доступны всем потребителям.

Также вы можете почитать статью про светодиодные светильники для гаража.

Характеристики светодиодов — Litetronix Optotek Corp.

Перейти к содержимому

Загрузка…

Характеристики LEDadmin2018-03-27T20:41:00+08:00

Характеристики светодиода

Светодиоды являются полупроводниковыми устройствами. Преимущества:

1) Свет, генерируемый светодиодами, является направленным

A. Светодиоды — это направленное прямое освещение, а не всенаправленное, как обычная лампочка.
B. Как правило, угол луча составляет около 140 градусов.
C. Используйте эти характеристики направленности и оптические линзы сотрудников, чтобы добиться различных световых паттернов.

2) Светодиод может генерировать свет разного цвета

A. Цвет выходного сигнала зависит от длины волны: красный, зеленый, синий, желтый или фиолетовый.
B. Смесь света RGB или другая смесь люминофора создаст белый свет.

3) Температура влияет на эффективность светодиода

A. Сам светодиод выделяет тепло, что влияет на эффективность и срок службы светодиода.
B. Как правило, увеличение на 10 градусов уменьшит световой поток на 5–7%.
C. Поддержание температуры PN-перехода ниже 75 градусов позволит светодиоду работать более 50 000 часов.

4) Низкое энергопотребление

A. 100 лм/Вт используется в коммерческих целях, а более 200 лм/Вт достигается в лаборатории.
B. Достигается менее 1/5–1/10 энергопотребления традиционного освещения или экономится от 80% до 90% энергии.

5) Долгий срок службы

A. Нет хрупких деталей, таких как обычная лампочка, которые можно разбить.

B. Световой поток будет уменьшаться, но редко перегорает или гаснет.
C. Светильник с хорошей конструкцией должен поддерживать световой поток более 70 % при использовании в течение 50 000 часов.

Деградация и выход из строя светодиодов: температура перехода является ключевым параметром

Будучи твердотельными устройствами, светодиоды редко перегорают. Вместо этого постепенное ухудшение светоотдачи, т. е. уменьшение светового потока, становится доминирующим видом неисправности светодиодов. Скорость уменьшения светового потока тесно связана с «температурой перехода» устройства, которая представляет собой температуру точки, в которой отдельный диод соединяется с его подложкой. Более низкая температура перехода приводит к более высокой светоотдаче и более медленному уменьшению светового потока. Таким образом, температура перехода является ключевым параметром для оценки срока службы светодиодной продукции.

Уровень температуры перехода определяется тремя факторами, включая ток возбуждения, путь рассеивания тепла и температуру окружающей среды. Как правило, чем выше ток возбуждения, тем больше тепла выделяется на диоде. Поскольку мощные светодиоды разрабатываются для общего освещения, эффективность отвода тепла, достигаемая конструкцией радиатора, становится решающей для поддержания светоотдачи, ожидаемого срока службы и оптического цвета.

Для количественного сравнения долговечности светодиодов ее обычно называют поддержанием светового потока, которое представляет собой то, как лампа поддерживает свой световой поток в течение всего срока службы. Срок службы светодиодных продуктов.

Уровень температуры перехода определяется тремя факторами, включая ток возбуждения, путь рассеивания тепла и температуру окружающей среды.

Как правило, чем выше ток возбуждения, тем больше тепла выделяется на диоде. Поскольку мощные светодиоды разрабатываются для общего освещения, эффективность отвода тепла, достигаемая конструкцией радиатора, становится решающей для поддержания светоотдачи, ожидаемого срока службы и оптического цвета.

Перейти к началу

Светоизлучающий диод: основы, типы и характеристики

Светодиод или светоизлучающий диод представляет собой полупроводниковое устройство, излучающее свет за счет эффекта электролюминесценции. Светодиод в основном представляет собой диод с PN-переходом, который излучает свет при прямом смещении.

[adsense1]

Светодиоды почти везде. Вы можете найти светодиоды в автомобилях, велосипедах, уличных фонарях, домашнем и офисном освещении, мобильных телефонах, телевизорах и многом другом.

Причиной такого широкого спектра применения светодиодов являются их преимущества перед традиционными лампами накаливания и новейшими компактными люминесцентными лампами (КЛЛ).

Ниже перечислены некоторые преимущества светодиодов по сравнению с источниками света накаливания и компактными люминесцентными лампами:

  • Низкое энергопотребление
  • Маленький размер
  • Быстрое переключение
  • Физически прочный
  • Долговечный

Благодаря этим преимуществам светодиоды стали очень популярны среди большого количества людей. Инженеры-электронщики, любители электроники и энтузиасты электроники часто работают со светодиодами для различных проектов.

Следовательно, статья о светоизлучающих диодах, посвященная различным темам, таким как основы светодиодов, типы светодиодов и характеристики светодиодов, будет полезна всем. Итак, давайте начнем с основ светодиодов.

[adsense2]

Outline

Основы светодиодов (светоизлучающих диодов)

Как уже упоминалось во введении, светодиод представляет собой полупроводниковый источник света. Он состоит из диода PN-перехода, и когда на светодиод подается напряжение, электроны и дырки рекомбинируют в PN-переходе и выделяют энергию в виде света (фотонов).

Свет, излучаемый светодиодом, обычно монохроматичен, т. е. имеет один цвет, а цвет зависит от ширины запрещенной зоны полупроводника.

Светоизлучающие диоды могут излучать все длины волн видимого спектра, т. е. от красного (620–750 нм) до сине-фиолетового (380–490 нм).

Электрический символ светодиода аналогичен символу PN-переходного диода. На следующем изображении показан красный светодиод вместе с символами PN-переходного диода и светодиода.

Характеристики светодиода (светоизлучающего диода)

Перед подключением светодиода в виде схемы и началом ее использования необходимо знать несколько характеристик светодиода (на самом деле они очень важны). Если вы обратитесь к любому из технических паспортов, предоставленных производителем, вы можете найти множество спецификаций, соответствующих электрическим характеристикам, абсолютным максимальным номинальным значениям, физическим размерам и т. д.

Не буду утомлять вас всеми характеристиками, а только тремя важными. Это полярность, прямое напряжение и прямой ток.

Полярность светодиода

Полярность указывает на симметричность электронного компонента. Светоизлучающий диод, как и диод с PN-переходом, не является симметричным, т. е. пропускает ток только в одном направлении.

В светодиоде положительный вывод называется анодом, а отрицательный вывод называется катодом. Чтобы светодиод работал правильно, анод светодиода должен иметь более высокий потенциал, чем катод, поскольку ток в светодиоде течет от анода к катоду.

Что произойдет, если мы подключим светодиод в обратном направлении? Ну ничего не происходит, как бы светодиод не проводил. Вы можете легко идентифицировать клемму анода светодиода, поскольку они обычно имеют более длинные выводы.

Прямой ток светодиода

Светодиоды являются очень чувствительными устройствами, и количество тока, протекающего через светодиод, очень важно. Кроме того, яркость светодиода зависит от величины тока, потребляемого светодиодом.

Каждый светодиод рассчитан на максимальный прямой ток, который безопасно проходит через него без выгорания светодиода. Да. Разрешение тока, превышающего номинальный, фактически сожжет светодиод.

Например, наиболее часто используемые 5-мм светодиоды имеют номинальный ток от 20 мА до 30 мА, а 8-мм светодиоды имеют номинальный ток 150 мА (точные значения см. в техническом описании).

Как регулировать ток, протекающий через светодиод? Чтобы контролировать ток, протекающий через светодиод, мы используем резисторы, ограничивающие ток.

Дополнительная информация о светодиодах и токоограничивающих резисторах ПРОСТЫЕ СХЕМЫ СВЕТОДИОДОВ.

Прямое напряжение светодиода
Светоизлучающие диоды

также рассчитаны на прямое напряжение, т.е. величину напряжения, необходимую для того, чтобы светодиод проводил электричество. Например, все 5-мм светодиоды имеют номинальный ток 20 мА, но прямое напряжение варьируется от одного светодиода к другому.

Красные светодиоды имеют максимальное номинальное напряжение 2,2 В, синие светодиоды имеют максимальное номинальное напряжение 3,4 В, а белые светодиоды имеют максимальное номинальное напряжение 3,6 В.

Простая светодиодная схема

На следующем рисунке показана простая светодиодная схема, состоящая из 5-мм белого светодиода с источником питания 5 В.

Поскольку это белый светодиод, номинальные значения тока и напряжения следующие: типичный прямой ток составляет 20 мА, а типичное прямое напряжение — 2 В.

Итак, для регулирования тока и напряжения мы использовали резистор 180 Ом, рассчитанный на ¼ Вт рассеиваемой мощности.

Типы светодиодов

Светодиоды со сквозным отверстием

Доступны различные формы и размеры, наиболее распространенными являются светодиоды диаметром 3 мм, 5 мм и 8 мм. Эти светодиоды доступны в различных цветах, таких как красный, синий, желтый, зеленый, белый и т. д.

Светодиоды SMD (светоизлучающие диоды для поверхностного монтажа)

Светодиоды для поверхностного монтажа или SMD представляют собой специальные пакеты, которые можно легко установить на печатную плату. Светодиоды SMD обычно различают по их физическим размерам. Например, наиболее распространенными светодиодами SMD являются 3528 и 5050.

Двухцветные светодиоды

Следующим типом светодиодов являются двухцветные светодиоды. Как следует из названия, они могут излучать два цвета. Двухцветные светодиоды имеют три вывода, обычно два анода и общий катод. В зависимости от конфигурации отведений будет активирован цвет.

Светодиод RGB (красный, синий, зеленый)

Светодиоды RGB — самые любимые и популярные светодиоды среди любителей и дизайнеров. Даже сборки компьютеров очень популярны для реализации светодиодов RGB в компьютерных корпусах, материнских платах, оперативной памяти и т. д.

Светодиод RGB содержит 3 светодиода на одном чипе, и с помощью метода, называемого ШИМ (широтно-импульсная модуляция), мы можем управлять выходом. RGB-светодиода для получения широкого спектра цветов.

Светодиоды высокой мощности

Светодиод с номинальной мощностью более или равной 1 Вт называется светодиодом высокой мощности.
