Как залить стяжку для водяного теплого пола своими руками

Содержание

1. Какая стяжка лучше для теплого водяного пола
2. Какая толщина стяжки должна быть
3. Обязательно ли армировать стяжку
4. Как правильно залить стяжку на тёплый пол
5. Зачем и чем грунтовать стяжку
6. Почему стяжка трескается

Одним из сложных и трудоемких процессов при укладке водяного теплого пола является заливка стяжки. Как показывает практика, большинство нарушений допускается при изготовлении чернового или финишного слоя.

В результате ошибок появляются трещины, уменьшается прочность, происходит деформация труб, завоздушивание системы. Стяжка для водяного теплого пола своими руками может быть выполнена только при соблюдении требований, изложенных в ГОСТ.

Какая стяжка лучше для теплого водяного пола

Мало кто из хозяев планирующих сделать укладку теплых полов знает, что существует несколько разновидностей стяжки. Обычно работы выполняются с помощью цементно-песчаной смеси с добавлением керамзита или щебня мелкой фракции.

Технология укладки водяного теплого пола под стяжку позволяет использовать и другие виды материалов для выполнения работ. Основание можно сделать следующими способами:

• Мокрый вид стяжки – преимуществом такого способа является высокая прочность плиты и малые затраты на изготовление смеси. В качестве недостатков можно отметить длительный срок проведения работ. От начала монтажа до завершения понадобится около 1-1,5 месяца.
  Состав стяжки для водяного теплого пола состоит из бетона на основе отсева, с добавлением присадок, для улучшения теплопроводности, и пластификаторов, увеличивающих прочность.
• Полусухой вид стяжки – в состав добавляют большое количество песка и цемента, и меньший объем воды, чем в обычном растворе. Облегченная полусухая стяжка для водяного теплого пола высыхает быстрее и обычно используется для ремонта в квартире. Преимуществом такого раствора является быстрое высыхание после заливки.
• Сухая стяжка для водяного теплого пола – в составе полностью отсутствует вода. Пол выравнивают сухой смесью. Сверху выкладывают листы фанеры. Сделать сухую стяжку самому достаточно сложно. Особенностью материала является низкий вес, позволяющий снизить нагрузку на излом. Отсутствие воды позволяет сделать полы за несколько дней. Легкая стяжка используется в помещениях, где ограничена весовая нагрузка на плиты перекрытия.
• Нивелирующие составы – готовые строительные смеси для заливки стяжки помогают вывести полы в ноль, добиться того, чтобы основание стало идеально ровным. Преимуществом нивелиров является оптимально подобранный состав раствора, смешанный в заводских условиях. В готовой смеси уже присутствуют все необходимые присадки и пластификаторы.
  Технология заливки практически не отличается от той, что используется при заливке обычного раствора. Готовую нивелирующую смесь выливают на подготовленный пол и растягивают по маякам. При условии соблюдения рекомендаций производителя, получается прочная плита, устойчивая к перепадам температур.

При самостоятельном изготовлении бетона важно добавлять различные виды пластификаторов. Как правило, используют присадки для увеличения прочности и термоустойчивости.

Какая толщина стяжки должна быть

Оптимальная толщина бетонной стяжки водяного теплого пола выбирается исходя из следующих критериев:

• Теплопроводность – толщина чистовой стяжки не должна препятствовать прохождению теплового излучения. Необходимо, чтобы плита быстро прогревалась и начинала отдавать тепло в помещение.
• Прочность – установлена допустимая минимальная толщина стяжки для водяного тёплого пола 25 и 45 мм. Эти параметры возможны только при использовании готовых нивелирующих смесей.
  Самовыравнивающие составы имеют присадки для компенсации температурных расширений. При использовании бетонного раствора потребуется увеличить толщину до 6,5 – 7 см.
• Сроки эксплуатации – обязательно заливается черновая и финишная стяжка. Толщина пирога должна быть не менее 15 см. Для обеспечения длительного срока эксплуатации без появления трещин обязательно используется правильный состав бетона, и армирование.

Увеличение толщины приводит к большей нагрузке на разрыв стяжки. Чтобы не допустить разрывов, потребуется предусмотреть компенсационные швы. Предельная толщина финишного слоя по СНиП составляет 10 см.

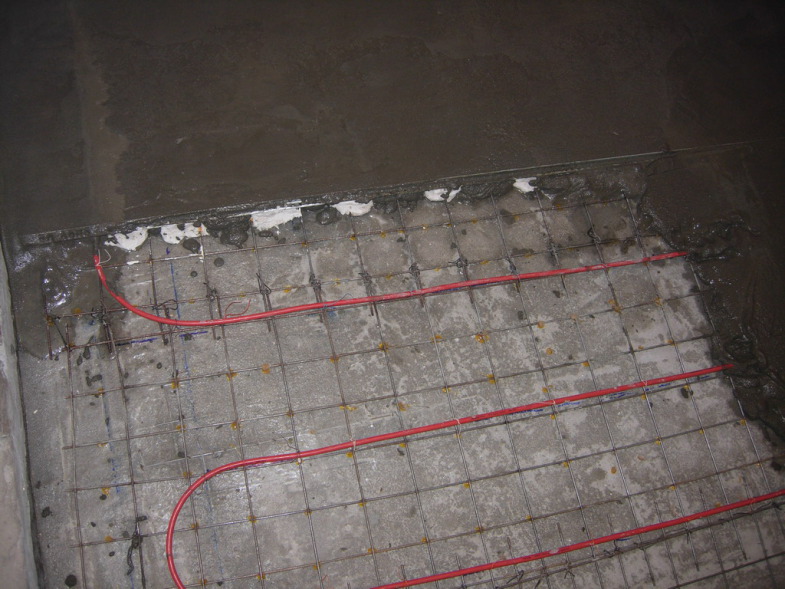

Обязательно ли армировать стяжку

Технология монтажа теплых полов подразумевает использование армирующего слоя. Укладка сетки позволяет в несколько раз увеличить прочность бетонной плиты.

Выравнивающую стяжку, из готовых составов, согласно указаниям производителя, можно заливать и без армирования. Однако практика показывает, что использование сетки необходимо, так как арматура помогает облегчить монтаж трубопровода. Водяной контур фиксируют непосредственно на сетку, используя хомуты.

Увеличить прочность бетона, можно добавив стекловолоконный наполнитель стяжки. Армировочное волокно перемешивается во время приготовления раствора. Фиброволокно позволяет обойтись без использования армирующей сетки.

При использовании традиционных составов раствора в больших помещениях допускается двойное армирование стяжки. Арматура укладывается таким образом, чтобы между сетками было 3-4 см. Особенно это важно сделать, если используется максимальная толщина стяжки над водяным теплым полом. Для облегчения конструкции можно укладывать специальную полистирольную систему.

Так как слой стяжки должен быть не менее 5 см, чтобы обеспечить высыхающему раствору устойчивость на разрыв, обязательно использовать армирующую сетку.

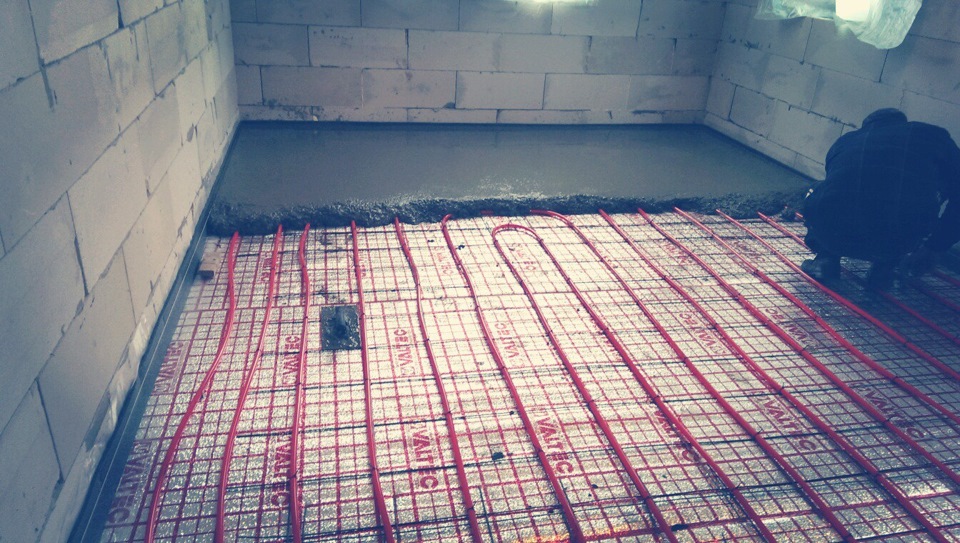

Как правильно залить стяжку на тёплый пол

Согласно инструкции, заливать стяжку надо только после того, как были выполнены все штукатурные работы в помещении, установлены окна и двери. Это обеспечит необходимые условия для проведения монтажных работ.

Последовательность заливки следующая:

• Подготовительные работы – удаляются все наплывы, мусор, включая мелкие камешки. Выставляются маяки для черновой стяжки. В качестве основания можно использовать плиты перекрытия, но их также следует выровнять в случае наличия перепадов. Стены снизу необходимо прошпаклевать на высоту 15 см. Этот слой понадобится для монтажа демпферной ленты.
• Устройство черновой стяжки – после заливки основания, допускаемые неровности для площади, занимаемой водяным контуром, согласно ГОСТ, не должны превышать 5 мм. Поэтому монтаж чернового пола осуществляется по маякам. Чтобы обеспечить максимальное утепление поверхности, рекомендовано применять стяжку из керамзитобетона.
• Утеплитель под стяжку – теплоизоляционные плиты фиксируются на клеевой раствор или с помощью специальных анкеров. Швы проходят монтажной пеной.
• Сетка для армирования — подойдет материал с ячейками 10*10 или 15*15 см. Сетку укладывают на пятаки таким образом, чтобы она отступала от слоя теплоизоляции на 3-4 см.

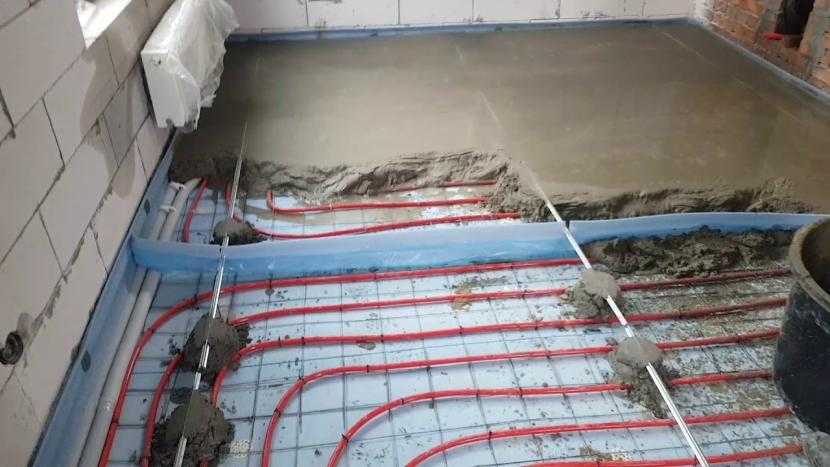

• Изготовление температурных швов – укладывается демпферная лента. Как правило, компенсирующую ленту прокладывают вдоль стены по всему периметру помещения.
  Дополнительно монтируют деформационные швы вдоль комнаты, таким образом, чтобы отделялись отапливаемые зоны, имеющие отдельный водяной контур. Это необходимо для компенсирования расширений при работе системы отопления. Эксплуатация полов без имеющихся компенсационных отделов приводит к быстрому разрушению стяжки.
• Укладка трубы.
• Заливка чистового пола – работы проводятся с добавлением пластификатора для цементной стяжки. Марка раствора не ниже М 150 для жилых домов и М 300 для промышленных объектов. Рекомендуется, чтобы для чистовых полов монтировалась стяжка с отсевом (небольшими фракциями щебня), допускается использование готовых нивелирующих смесей, предназначенных для теплых полов. Пропорции раствора 1 к 6 (для отсева), 1 цемента, 4 щебня, 3,5 песка для цементных составов.
• Первый запуск – минимальный срок необходимый для высыхания мокрой стяжки 25 дней. Самовыравнивающие смеси набирают прочность в течение 1-2 недель. По сухой стяжке можно укладывать напольное покрытие и сразу запускать водяной контур. Максимальная температура водяного теплого пола в стяжке 35-40°С, но СНиП рекомендует эксплуатацию при нагреве до 25-30°С.

Качество финишного слоя зависит от того, какое напольное покрытие планируется использовать в дальнейшем. Под ламинат и паркетную доску потребуется дополнительно выровнять пол после заливки стяжки. Линолеум может укладывать непосредственно на залитый пол без дополнительных приготовлений. Также обстоит дело с облицовкой под плитку. Небольшие неровности устранятся после укладки напольного покрытия.

Зачем и чем грунтовать стяжку

Пропитывающие составы предназначены для скрепления верхнего чистового слоя. Грунтовка глубокого проникновения пропитывает пол, на 1-2 см. Проникающая грунтовка исключает ситуации, при которых в результате температурного расширения отходит верхняя часть стяжки, особенно если поверхность дополнительно выравнивалась с помощью нивелирующих смесей.

Грунтовка помогает скрепить все компоненты стяжки и подготовить основание к будущей укладке напольного покрытия.

Особенно важно обрабатывать поверхность грунтовкой при монтаже керамической плитки. Клеевой состав имеет низкую адгезию к пыли, мусору. При температуре стяжки в 25°С, плитка начнет отходить от негрунтованной поверхности уже через несколько месяцев.

Почему стяжка трескается

Существует несколько основных причин, по которым в стяжке появляются трещины. В большинстве случаев они связаны с нарушением технологии заливки пола.

• Неправильное приготовление раствора – в состав обязательно следует добавлять армирующие добавки и пластификаторы. Залитой стяжке нельзя пересыхать. Чтобы обеспечить необходимо количество влаги, пол закрывают пленкой и поливают водой в течение 7-10 дней.
• Несоблюдение СНиП – идеальная толщина прогрева 7 см. Допускается уменьшение до 5 см в случае использования армирующих присадок. Меньшая толщина неизбежно приводит к появлению трещин, даже после укладки армирующего слоя. Исключение составляют стяжки, изготовленные на основе готовых растворов.
• Ранний запуск теплого водяного пола после стяжки – следует выдержать как минимум 28 дней после заливки полов. Раствор постепенно набирает крепость. Запуск системы отопления ранее этого срока приводит к растрескиванию в 80% случаев.

Ремонт трещин в стяжке не такая и сложная задача, как может показаться в начале, особенно если разрушения носят локальный характер и ограничены небольшими размерами. Трещины на площади больше чем 30% от всей площади пола не подлежат ремонту. Требуется полный демонтаж бетонной плиты.

Заделка трещин в стяжке выполняется следующим образом:

1. Повреждение расширяется.
2. Делаются поперечные штробы через каждые 20 см.
3. В проделанные каналы укладывается металлическая проволока.
4. На треснутую стяжку, в подготовленные штробы, заливают клеевой раствор (можно клей для плитки). Растягивают шпателем, ровняя поверхность.
5. После высыхания поверяют целостность покрытия.

Существует несколько видов стяжек, применяемых при монтаже теплых полов. При выборе материалов необходимо учитывать существующие СНиП и особенности, связанные с монтажом.

Можно ли теплый пол заливать наливным полом?

Услуги

Теплые полы – это отличная альтернатива радиаторам отопления. Они обогревают самую холодную часть помещения, поэтому тепло не будет расходоваться напрасно. Существует несколько видов теплых полов. При их монтаже на поверхность устанавливают нагревательные элементы, которые перекрывают финишным материалом. Важно понять, какой тип наливной смеси можно использовать в том или ином случае.

Виды теплых полов

Существует две базовые технологии укладки теплых полов: электрическая и водяная. Первая подразделяется еще на две группы. Необходимо заранее разобраться, какой тип смеси подходит для той иной конструкции. Рассмотрим все варианты, отметим достоинства и недостатки. Укажем на виды смесей для наливного пола, которые подходят под конкретную технологию.

Электрический теплый пол

Для таких полов необходимо обеспечить подвод электроэнергии. Их ставят в частных домах, квартирах и офисах. На рынке строительных материалов распространено два вида нагревательных элементов:

• Греющий кабель. Состоит из 1-2 токоведущих жил. Диаметр кабеля: 5-8 мм. Есть провода с экраном и без него. Кабель монтируют под стяжку от 2 до 5 см. Его поставляют в виде бухты и укладывают на подготовленную поверхность змейкой.
• Нагревательный мат. По сути, это тот же кабель, но меньшего диаметра. Тонкий провод от 1.5 до 4 мм, раскатанный и закрепленный на специальном мате. Нагревательные элементы укладывают лентами по всей площади пола, скрепляя между собой с помощью специальных коннекторов. Высота стяжки над матами может составлять всего 5-10 мм.

Плюсы провода:

• регулирование мощности обогрева за счет размера шага укладки;
• подходит для монтажа во влажных помещениях;
• провод под стяжкой обладает теплоаккумулирующими свойствами.

Плюсы матов:

• поднимают уровень напольного покрытия всего на 3-4 мм;
• можно укладывать под стяжку прямиком на старый кафель;
• при монтаже не используют теплоотражающие материалы.

Главный минус электрического пола – высокая цена обслуживания. Особенно накладно ставить подобную конструкцию в регионах с высокой оплатой за электроэнергию.

Для электрических теплых полов рекомендуется использовать самовыравнивающиеся смеси на цементной или гипсовой основе.

Внимание! Маты нельзя укорачивать. При расчете площади выбирайте материал меньшей длины.

Полы с водяным отоплением

Водяные полы – один из самых распространенных вариантов отопления, применяющийся среди владельцев частных домов. Их можно запитать от главного обогревательного котла. В качестве теплоносителя используют обычную дистиллированную воду или специальные антифризы. Самые популярные – на основе растворов этилен- и пропиленгликоля.

Водные теплые полы – это система трубок, которую раскладывают на черновой стяжке. Вода проходит по всей площади, отдавая тепло на поверхность, после чего поступает в коллекторный шкаф. Из него теплоноситель уходит в котел или другой нагревательный аппарат.

Плюсы водной системы:

• экономичная система, не требующая расхода электроэнергии;
• водные трубы безопасны и не дают электрических наводок;
• напольное покрытие нагревается равномерно до комфортной температуры.

Основной минус – сложность установки. Простой человек вряд ли разберется в системе коммутации подводов и трубок. Еще один недостато  – это возможность протечки.

Для водяного пола лучше использовать смеси на основе цемента, так как стяжка получается довольно толстой.

Важно! Водный теплый пол нельзя подключать к системе центрального отопления в городской квартире.

Пленочно-электрический пол

В этом случае речь идет об инфракрасных матах, которые раскатывают под стяжку. ИК-пленка передает тепло не только наливному полу, но и окружающим ее предметам. В помещении нагревается мебель, предметы интерьера, а не воздух.

Плюсы пленочных полов:

• низкое потребление электроэнергии;
• простой монтаж под любой тип стяжки;
• небольшая толщина наливного пола.

Самый большой минус подобной конструкции – ее эффективность. Она слабо греет воздух, так как тепло передается только от поверхности пола. Пленка не обладает аккумулирующим эффектом. Это тоже можно отнести к недостаткам.

В качестве основной самовыравнивающейся смеси используют гипсовые растворы.

Важно! При выборе смеси отталкиваются, в том числе, и от типа помещения. Например, в комнатах с повышенной влажностью стоит использовать смеси на основе цемента. В сухих помещениях подойдут гипсовые растворы.

Готовим основание для теплого пола. Что нужно учесть

При установке конструкции теплого пола нужно рассчитать заранее некоторые параметры. Также необходимо проверить геометрию поверхности, выровнять ее, если потребуется. Установить на черновую стяжку специальную ленту и гидроизоляцию.

Подготовка к работе. Размещение мебели, учет температуры и расположения дверных проемов

Первое, что стоит учесть – это место установки. Можно сделать обогрев лишь в одной комнате или провести теплые полы по всему жилищу. Первый вариант мы не будем рассматривать, так как он является частным случаем. Поэтому сразу укажем на все подготовительные работы, которые необходимо провести до начала монтажа.

• Снимите старое напольное покрытие во всех комнатах. Тщательно очистите поверхности от непрочно держащихся частиц, выщербин. Уберите куски бетона, если таковые имеются.
• Загрунтуйте и замажьте раствором щели и прочие ямы.
• Снимите дверные коробки. Конструкция теплых полов будет проходить через дверные проемы. Учтите, что вам потребуется рассчитать высоту открывания двери, порожков. В некоторых случаях придется изменить конструкцию дверного проема, чтобы немного поднять коробку.
• Сделайте схему укладки труб или матов на бумаге. Учитывайте зоны нахождения мебели. В этих местах не нужно монтировать нагревательный элемент.
• Рассчитайте толщину стяжки и температурный режим для каждого помещения. Например, на кухне или в других нежилых помещениях можно сделать отопление на 2-4 °С ниже.

Если все подготовительные работы закончены, приступайте к следующему этапу.

Выявляем и устраняем перепады

Теперь вам нужно проверить геометрию полов по всем помещениям и отдельно по комнатам. Бывают случаи, когда уровень высот прыгает в пределах нескольких сантиметров. Частое явление – заваленные углы.

Выравнивайте полы с помощью строительного уровня. Лучше использовать лазерный инструмент, который строит линии по стенам. Делайте отметки по стене с помощью карандаша. Пройдитесь по всем помещениям.

Если где-то есть выбоина или уклон, залейте это место специальной универсальной смесью. Это грубые ровнители, которые помогают вывести геометрию в уровень. Создайте ровную поверхность, без сильных перепадов.

Монтируем демпферную ленту

Следующий шаг – установка материала, который будет предотвращать растрескивание поверхности при нагреве пола. Ленту клеят на подготовленное и зашпатлеванное основание стены с нижней части строго вертикально. Также из ленты делают «температурные швы». Обычно их укладывают между витками утеплителя.

Информация! Температурные швы делают в помещениях площадью более 40 м/кв. На меньших площадях можно обойтись установкой демпферной лентой по периметру.

Укладываем гидроизоляционный слой

Гидроизоляция выполняет две функции. Во-первых, она защищает дом от протечек. Актуально при обустройстве водных теплых полов. Во-вторых, слой предохраняет электрические элементы от попадания влаги через нижний слой стяжки.

Существует три вида гидроизоляции:

• пленка из полиэтилена или поливинилхлорида;
• литой слой из силикона;
• цементно-полимерная мембрана.

Чаще всего используют полиэтиленовые пленки. Они просты в монтаже, их стоимость невысока.

Заливка теплого пола финишным слоем

На полу монтируют конструкцию из теплоносителей. Ставят маяки для выравнивания высоты. Заливают черновой слой. Это может быть раствор бетона или сам наливной пол. Выгоднее использовать цементную смесь.

Важно! Черновую заливку покрывают грунтовкой.

Готовую конструкцию заливают наливными полами, пользуясь инструкцией на упаковке. Смесь заливают в несколько слоев. Финишный слой прокатывают специальным игольчатым валиком. Он помогает выгнать пузырьки воздуха.

Советы

Рассмотрим ряд советов, которыми поделились опытные мастера. Они подскажут пользователю, какие нормы и требования стоит соблюдать при монтаже наливного пола.

Толщина слоя стяжки

В этом случае мы говорим об общей величине. В нее входит как черновая часть, так и финишная заливка. Строители рекомендуют следующие параметры:

• для жилых помещений – от 5 до 7 см;
• на грунт – не менее 10 см;
• для промышленных участков – до 10 см.

При расчете толщины учитывают наличие перепадов, тип теплого пола, а также вид помещения (жилое, нежилое), где будет проходить монтаж. Рекомендации верны для установки водных или электрических систем.

Важно! Минимальная величина черновой стяжки должна составлять не менее 3 см.

Толщина слоя над системой теплого пола

В этом случае мы говорим о параметре, который указывает завод изготовитель. Для электрических систем информация дана выше в статье. Для ИК-матов параметр высоты должен составлять от 3 до 5 мм. Высота финишного слоя для водной системы от верхнего края трубы до верхней точки стяжки: 3-7 см.

Как проверить высохла ли стяжка?

Самый надежный способ – выдержать полы согласно временному промежутку, который указывает завод изготовитель. Обычно финишная стяжка сохнет от 2 до 6 дней. Некоторые смеси сохнут до 21 дня.

Внимание! Не стоит путать схватывание стяжки и ее полное застывание. Наливной пол выглядит полностью готовым уже через 4-5 часов. Он кажется прочным и полностью высохшим. Но не стоит проверять его на деле. Просто дайте материалу столько времени, сколько указывает производитель.

Когда можно включать систему отопления?

Обычно ориентируются на срок от 3 до 4 недель. В этом случае просохнет любая смесь. Полностью схватится финишное покрытие. Мы рекомендуем выдержать максимальные сроки. Сначала нужно подготовить черновую стяжку – это несколько недель. После чего должен высохнуть финишный слой. Добавляйте еще 2-3 дня к временным параметрам наливного пола, и только после этого включайте отопление.

Согласно СНиП, монтаж ламината или кафельной плитки можно осуществлять только спустя 28 дней от конца монтажа теплого пола. В качестве варианта финишной отделки можно использовать полимерную наливную смесь, например LEVL Coat 351.

Бесплатная консультация

Имя

Телефон*

Сообщение

Заполнение системы теплых полов – OMNIE Теплые полы, тепловые насосы и вентиляция

Главная | Ресурсы

Заполнение системы теплого пола

Все

Скачать

IG UFH 27. 2

Заполнение и повышение давления в системе UFH

Перед укладкой пола, стяжки или смеси для бисквита проводится испытание при давлении 5 бар, чтобы проверить наличие утечек и убедиться, что трубы максимально расширены. Это давление должно поддерживаться до тех пор, пока не будет завершено нанесение стяжки, чтобы обеспечить немедленное обнаружение любых утечек и предотвратить позднее растрескивание стяжки. 6 бар – это намного выше, чем обычно работает система.

В большинстве случаев это действие может выполняться под давлением для целей тестирования с водопроводной водой.

ПОМНИТЕ: Вы должны быть предельно осторожны, чтобы избежать замерзания, если в воду не был добавлен антифриз.

Поток от водопроводного крана к точке наполнения на направляющей (красный) коллектора и сливной/сливной шланг, соединенный с точкой слива обратного коллектора (синий), куда может стекать обратная вода.

Процедура заполнения и повышения давления

1.    Закройте запорные клапаны на коллекторе (красная и синяя «бабочки»)
2.    Подсоедините подходящие наливные трубы к точкам наполнения и слива на соответствующей направляющей, как показано на рис. 1.
3.    Проложите трубу, соединенную с точкой слива на возвратной направляющей коллектора к подходящему месту нагнетания – зафиксируйте открытый конец, так как он может хлестать!
4.    Подсоедините трубу от точки заполнения на подающей рейке коллектора к водопроводной сети подачи холодной воды.
5.    Все белые колпачки на возвратной направляющей должны быть закрыты. Их можно закрыть, повернув по часовой стрелке.
6.    Все клапаны расходомера (расходная рейка) должны быть закрыты. Их можно закрыть, повернув по часовой стрелке. Если у вас есть коллектор Emetti, клапан состоит из двух частей: пластиковой трубки и нижней части — обе должны быть закрыты.
7.    Полностью откройте первую белую заглушку на возвратной направляющей (с одного конца), повернув ее против часовой стрелки.
8.    Откройте клапан расходомера над открытым белым колпачком (т. е. на том же контуре), как показано на рис. 2 и рис. 3. синий рычаг) полностью, повернув против часовой стрелки или на четверть оборота маленький красный/синий рычаг.
10.    Включить подачу холодной воды.
11.    Вы должны увидеть, как красный маркер на расходомере переместится на дно трубки. Это указывает на правильный поток воды и показывает, что нет блокировки. Возвратный шланг, вероятно, будет выплевывать и будет иметь прерывистый поток, пока контур не будет полностью очищен от воздуха.
12.    Если контур заполнен и правильно очищен, поток из возвратного шланга будет равномерным. Откройте следующую белую крышку и соответствующий расходомер и замкните цепь, которую вы сделали, повернув белую крышку по часовой стрелке до упора. Поток воды должен немедленно прекратиться, в противном случае в трубе еще остался воздух.
13.    Повторяйте для следующего контура на коллекторе, пока все контуры не будут заполнены и не удален воздух.
14.    После того, как все контуры будут заполнены и вентилированы по отдельности, откройте все белые заглушки, чтобы вода проходила через все контуры.
15.    Закройте сливной клапан в точке слива возвратной рампы и подождите минуту, пока давление нарастает, прежде чем закрыть клапан на точке наполнения подающей рампы.
