После фиксации регулятора температуры и подвода силового кабеля подключаются провода теплого пола (от нагревателей и термодатчика).

Монтаж без термостата

Вообще говоря, электрический подогрев пола можно реализовать и без использования терморегулятора. Порядок установки обычно такой: провод от нагревательных элементов подключают через отдельную электролинию, а запускают и отключают теплый пол с помощью УЗО.

Получается, что в этом случае нагревательная система работает только в ручном режиме и полностью зависит от действий человека. При таком подходе ощутимо повышается расход электричества, снижается удобство и точность поддержания оптимальной температуры теплого пола и воздуха в помещении.

Подключение кабельного пола

Процесс монтажа нагревательного кабеля выглядит так:

• Пол чистят от пыли и грязи, убирают весь мусор.
• Укладывают теплоизолирующий материал. Если пол нужно выровнять – можно сначала залить тонкий слой стяжки, а изоляцию разместить поверх него.
• Крепят поперек помещения монтажную ленту с шагом 0,5 метра и фиксируют ее шурупами или гвоздями.
• По намеченному плану вне зон будущего размещения массивной мебели кладут кабель. Пересечение витков при этом недопустимо.
• Прикрепляют кабель к монтажной ленте с помощью зажимов или скоб.
• Датчик температуры помещают в гофрированную трубку, уложенную между линиями кабеля (примерно посередине).
• Кабель и провод датчика температуры через термостат подключают к питанию.
• Тестируют работу всей системы, устраняют ошибки.
• Когда теплый пол правильно подключен к электричеству и все работает без ошибок – сверху заливают самовыравнивающий раствор или стяжка.

Подвод питания для нагревательных матов

Тонкий электрический мат – это тот же греющий кабель, только закрепленный на рулоне из армированной сетки. Его монтаж аналогичен рассмотренной схеме для кабельных полов с одной особенностью – кабель нельзя разрезать, можно резать только сетку, на которой он фиксируется. Из-за этого нужно заранее спланировать, где именно сделать надрезы и как поворачивать получившиеся фрагменты.

С точки зрения электрики отличий нет: нагревательный кабель, провод от датчика температуры, заземление, ноль и фаза от линий электропитания подключаются точно так же, как рассмотрено выше.


Если вам необходима консультация – звоните и мы ответим на все вопросы!

Установка регулятора теплого пола

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77

Терморегуляторы монтируются и подключаются к сети при установке теплого пола. По способу монтажа они подразделяются на встроенные или накладные: первые размещаются в монтажной коробке, вторые – устанавливаются прямо на стену. Преимущество встроенных моделей в том, что они менее заметны, «утоплены» в стене.

Мы в общих чертах опишем схему монтажа встроенного регулятора теплого пола. Именно такие модели предлагает британский бренд Energy.

Установка и подключение данного устройства – несложный процесс. Однако если вы не имеете должных знаний в области электротехники, стоит обратиться к специалисту.

Основные этапы монтажа терморегулятора

• Подготовка места для регулятора. Он должен располагаться на высоте 1,2 – 1,5 м от пола.
• Установка электромонтажной коробки и подведение к ней проводов питания 220 В.
• Штробление стены под гофрированную трубку, в которой находится датчик температуры. Трубка проходит от терморегулятора к полу.
• Укладка теплого пола (см. инструкции в соответствующем разделе).
• Размещение в полу термодатчика, определяющего температуру поверхности пола. Датчик устанавливают в гофрированной трубке, которая защитит его от бетонной стяжки и облегчит демонтаж в случае выхода из строя. Холодные подводящие выводы на концах кабеля заводятся в штробу.
• Заливка стяжки.
• Собственно подключение терморегулятора.

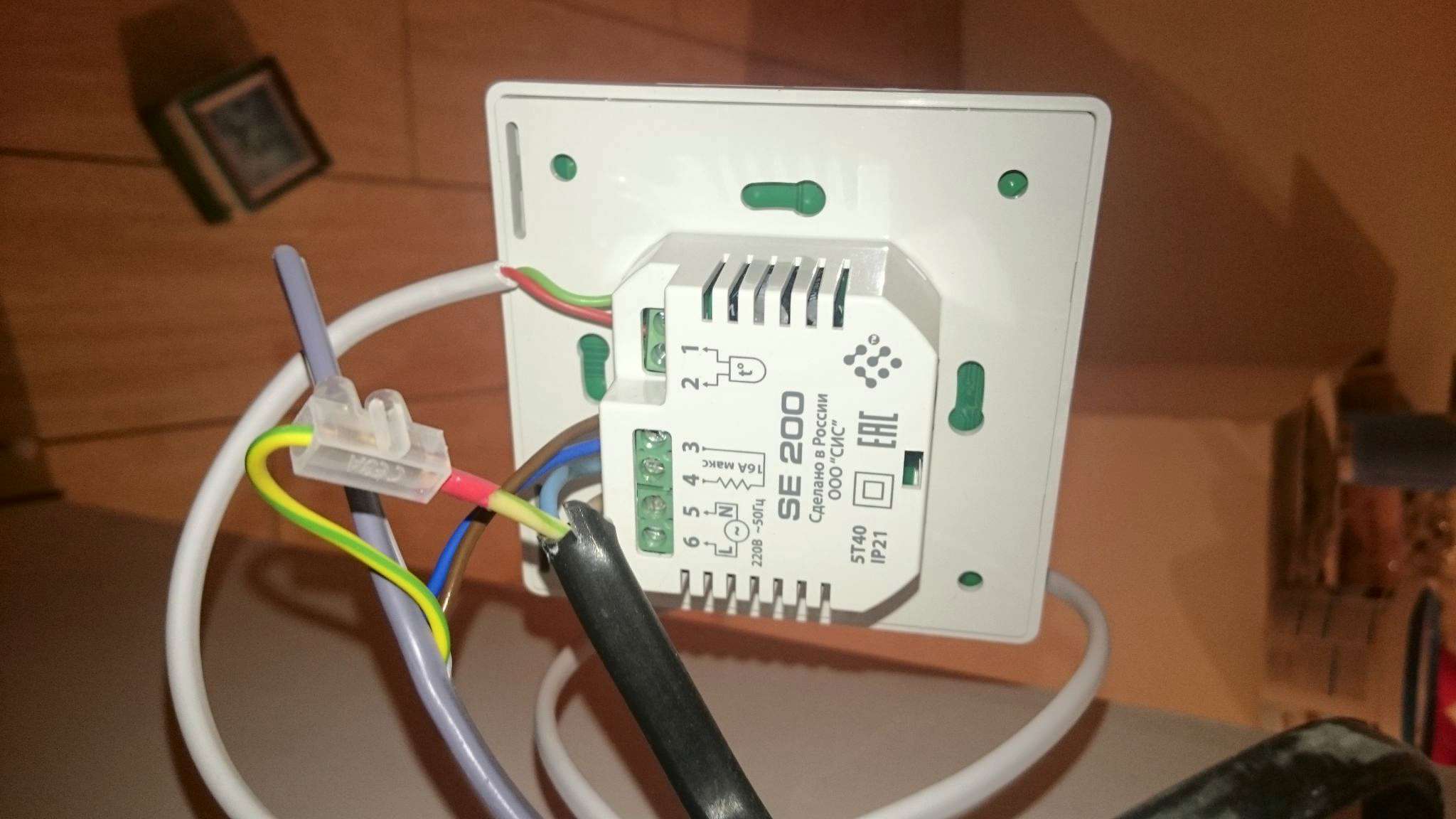

  Монтажные концы кабеля, датчик температуры и провода питания подключаются к клеммам терморегулятора в соответствии с инструкцией к прибору.
• Установка регулятора в монтажной коробке.
• Заделывание штробы в стене.

Подробную инструкцию к регулятору теплого пола с описанием процесса монтажа можно скачать на нашем сайте. Фото с пошаговой инструкцией по установке терморегулятора также можно увидеть на странице Energy вконтакте.

Терморегулятор Energy TK08

Настройка регулятора

Каждая модель термостата будет настраиваться по-своему.

Электромеханические регуляторы имеют простое управление и всего лишь две функции – включение/выключение прибора и настройка температуры. На их корпусе обычно находятся только три элемента:
— кнопка включения,
— регулирующее колесико
— и лампочка — индикатор работы.

Вы включаете устройство, выставляете на колесике уровень желаемой температуры, и обогрев начинает работать.

Электронные регуляторы также выпускаются с сенсорным или жидкокристаллическим дисплеем. На подсвеченном дисплее отображается текущая и заданная вами температура, что очень удобно для контролирования работы системы. ЖК- и сенсорные модели бывают простыми, с набором функций, мало отличающимся от механических. А также программируемыми, которые позволяют задавать несколько графиков работы системы обогрева на сутки. К примеру, модель Energy TK02 имеет более простой функционал, в то время как Energy TK03 – программируемый терморегулятор с 4 графиками работы теплого пола и функцией «ранний старт» (автоматической корректировкой времени включения в зависимости от того, как быстро прогревается пол). Обе модели выпускаются с жидкокристаллическим дисплеем.

Каждая модель термостата имеет свои особенности управления, прочитать о которых можно в инструкции.

Компания Energy предлагает электронные, механические, простые и программируемые терморегуляторы. Купить регулятор температуры пола можно на нашем сайте.

как подключить своими руками, укладка и схема подключения к электричеству

Система «теплый пол» активно используется жильцами квартир и частных домов. Данное новшество позволяет оснастить жилище комфортным микроклиматом и сделать пребывание дома еще более приятным. По этой причине многие люди изучают монтаж теплого электрического пола, виды и правила укладки своими руками.

Особенности

Выбирая такие полы, учтите особенности этого товара:

• Электрический теплый пол способен работать только на основе электричества. Поэтому такой способ относится к категории дорогих, ведь альтернативы в выборе источника питания нет;
• Монтаж подразумевает точное распределение участков, на которых будет расположена мебель или сантехника. При монтаже системы потребуется обходить подобные участки;
• Специалисты не советуют двигать предметы мебели после того, как полы будут установлены;

• Провод способен работать только при температуре, которая не превышает 100 градусов. В противном случае вы рискуете столкнуться с перегревом, за счет которого кабель перегорит и начнет выделять токсичные вещества;
• Если произойдет механическое повреждение пола, вы можете получить удар током;

• При осуществлении ремонта следует обнаружить пораженное место и поставить на него муфту. Если обнаружить источник неполадки не выйдет, придется менять весь участок, который не работает;
• При нагревании ЭТП образует электромагнитное излучение, которое оказывает неблагоприятное воздействие на проживающих в доме людей и питомцев (касается только кабельного типа).

Разновидности

Электрический теплый пол можно разделить на три типа, которые подразумевают под собой разные способы монтажа:

• Техника с применением греющего провода. В данном типе присутствует термостат, температурный датчик наряду с длинным проводом, который обеспечен двойным слоем изоляции. За счет такого провода производится нагрев системы. Этот ЭТП считается самым дешевым, а также наиболее трудным в вопросе монтажа;

• Кабельный теплый пол. В этой системе присутствуют нагревательные резистивные кабели, в основе которых есть греющие маты. Подобный вид отличается удобным монтажом, экономией во времени наряду с сокращением возможных ошибок при укладке;
• Технология ЭТП, в основе которого лежит инфракрасная пленка. Такая система сильно отличается от других вариантов, потому что здесь нагрев осуществляется за счет инфракрасного излучения, которое создает углеродное сырье, нанесенное на пленку. Подобному полу не требуется стяжка, а финишное покрытие вы можете положить прямо на пленку.

Конструкции

Комната, в которой вы планируете установку теплого пола, должна надежно защищаться от образования сквозняков и прочих вариантов потери тепла. Поэтому все нагревательные комплектующие следует устанавливать исключительно на теплоизоляционном слое, который не допускает траты энергии на нагревание плит перекрытия, наряду с уходом тепла в атмосферу.

Если говорить о конструкции пола с подогревом, то нагревательный кабель необходимо размещать на теплоизоляционном слое и закреплять при помощи монтажной ленты. Внутри кабеля присутствует змейка, в которой на одинаковой дистанции между витков выложена труба из гофры. В данную трубу помещен температурный датчик, который отвечает за уровень нагрева всей системы в доме.

Когда все нагревательные компоненты уложены, поверх можно заливать стяжку. Толщину слоя определяют на основе строения кабеля. Важно, чтобы слой отличался ровной поверхностью без пустот. Поверх стяжки укладывается плитка или иное покрытие для пола.

Терморегулятор находится на стене. Место должно быть выбрано с учетом его комфортной работы. От него зависит автоматизированная работа пола с электроподогревом.

Чтобы защитить электрическую схему от утечки, нужно подключить к автоматическому выключателю УЗО.

Температурный датчик при помощи кабеля соединяется с термостатом, который уже с помощью УЗО подключается к цепи питания. Также данный компонент управляет контактором за счет отдельного кабеля. Выходные цепи следует соединять с нагревательными компонентами за счет распредкоробки.

Где используется?

Электрический теплый пол вы сможете устанавливать в многоквартирных домах и загородных коттеджах. Такая система отличается универсальностью, поэтому находит применение в любых помещениях. Большинство людей осуществляют монтаж ЭТП в ванной, на балконе и на кухне. Подобный способ может выступать в роли единственного источника отопления, если вы готовы к большим затратам на электроэнергию.

Расчет мощности

Перед тем, как укладывать теплый пол, потребуется рассчитать необходимую мощность. Для этой цели следует сразу определить, будет ли ЭТП выступать как главная схема отопления или же являться лишь вспомогательным средством. В технической документации каждого ЭТП указываются требования для каждого случая.

Если вы выбираете систему, в основе которой лежит обогревающие маты или кабель, выбирайте показатель в 120-140 Ватт на квадратный метр. При условии обогрева лишь с помощью данной системы следует выбирать мощность 160-180 Ватт. Для ЭТП, в основе которого лежит инфракрасная пленка, следует устанавливать значение в 150 Ватт на квадратный метр или для обогрева только с помощью ЭТП 220 Ватт.

Если вы выбрали греющий мат либо инфракрасную пленку, то уровень мощности будет известен сразу и потребуется только сделать выбор нужного варианта. Если вами выбран греющий кабель, показатель уровня мощности будет зависим от дистанции, которая присутствует между витками. От вас потребуется уточнение информации о площадке и форме поверхности, которую нужно обогревать и дальнейшее сравнение с параметрами, которые изложены в прилагаемой инструкции. Как правило, отрезок будет составлять около 10-30 см исходя от уровня мощности самого кабеля.

При расчетах следует принимать во внимание максимальные нагрузки на электрическую сеть вашего жилища и использовать коммутаторы, которые рассчитываются на требуемый ток нагрузки.

Варианты распределения тепловых секций

При разработке проекта своего будущего электрического пола обратите внимание на то, что есть несколько вариантов установки системы, которые отличаются по методу укладки проводов:

• монтирование в саму стяжку;
• можно положить провода на стяжку под напольным покрытием;
• монтаж поверх стяжки под чистовую поверхность. К нему можно отнести пленочные или инфракрасные теплые полы.

После того, как вы выбрали удобный для вас метод укладки, следующий шаг будет заключаться в разработке плана:

• расчеты ЭТП;
• обозначение места для регулятора обогрева и подведение питания;
• обозначение места, где будет установлен нагревательный кабель.

При разработке плана учитывайте, что провод нельзя размещать на участках, где будет стоять крупногабаритная мебель и прочие предметы.

Также не рекомендовано его монтировать в той части помещения, где уже присутствуют источники тепла.

Подготовка основания к работе

Перед тем, как делать основную работу, требуется убрать старые полы, если они есть. Уберите из помещения всю мебель, а также мусор. Для подготовки основания достаточно сделать поверхность ровной и убрать с нее любые загрязнения. Если вы заметили, что на полу есть углубления или трещины, заделайте их.

Если же основание обладает значительными повреждениями, потребуется заливать стяжку. Если вы желаете сократить срок проведения ремонта, в данной ситуации поможет заливка специальной быстросохнущей смеси.

Вы можете работать по бетону, а также использовать в качестве основания керамогранит. В случае, если ЭТП будет устанавливаться на деревянном полу, не забудьте про слой алюминиевой фольги в целях безопасности. В роли теплоизоляции вы можете приобрести пеноплекс.

Утепление поверхности

Перед установкой рекомендуется произвести разметку пола. Определите участки поверхности, которые обогревать не следует. Помните о том, что между стеной и крупногабаритными предметами мебели следует соблюдать минимальное расстояние 0,5 м. Отрезок до греющих приборов не должен быть меньше 0,3 м.

Если вы устанавливаете ЭТП, где в качестве основы применяется греющий провод, изначально лучше положить монтажную ленту. Она будет отвечать за фиксацию витков проводов, что не позволит им в дальнейшем сместиться. Под лентой, которая крепится дюбелями, должна располагаться теплоизоляция.

Аккуратно размотайте греющий кабель и положите его поверх слоя теплоизоляции и монтажной ленты. Следует соблюдать правило, согласно которому все витки и промежутки должны быть параллельны. Каждый из витков должен фиксироваться специальными усиками прямо на монтажной ленте без перехлестов. После того, как вы завершили укладку, произведите замер изоляционного сопротивления. Его значение не должно превышать нормативное значение более чем на 10%.

Если вы работаете с греющими матами, лучше постелить их по всей площадке полов, которую нужно обогревать. Соединение матов производится при помощи схемы, которая присутствует в техническом паспорте устройства. После завершения укладки проверьте сопротивление изоляции.

При работе с инфракрасной пленкой следует производить аккуратное разматывание по основанию. Пленка между собой должна соединяться параллельно.

Как установить своими руками?

Установить самому электрический пол также можно. Для этого следует соблюдать определенные правила.

Пошаговая инструкция установки ЭТП:

• выровняйте черновую поверхность и ликвидируйте все ее дефекты;
• постелите теплоизолирующий слой. Фольгированная сторона должна смотреть на потолок;

• уложите сам ЭТП, который состоит из провода, греющих матов либо инфракрасной пленки;
• для кабеля используется крепеж в виде стяжки, для тепловых матов потребуется клеевое средство, а на пленку можно сразу установить финишную поверхность;
• после укладки теплого пола можно осуществлять подключение к термостату и проверять на все работоспособность.

Установка терморегулятора

Место под терморегулятор необходимо определить еще до установки теплого пола, потому что он является началом всей системы. Работа термостата заключается в отслеживании температуры комнаты и в ее поддержке на нужном уровне. Также данный компонент вам потребуется, чтобы произвести подключение к электричеству всего контура.

Если вы выбрали терморегулятор со встроенным фиксатором температуры воздуха, для него достаточно расстояния от ЭТП в 1,5 м. При выборе места следите за тем, чтобы на термостат не попадали солнечные лучи. В противном случае он не сможет настроить нужные данные для функционирования.

Существует два типа термостатов:

• механические;
• программные.

Программным доступно автоматическое управление, они способны самостоятельно следить за температурой не только пола, но и воздуха, включая в необходимый момент обогрев.

В каждом терморегуляторе есть своя схема подключения. На некоторых моделях данная информация указывается прямо на корпусе.

Как установить терморегулятор:

• определившись с местом установки, необходимо создать отверстие и проделать от него канавку к полу;
• подведите кабели от ЭТП, сетевые и провода термостата к сделанному углублению;
• когда термостат будет установлен, к нему требуется подвести заземление, фазу и ноль;
• если в комплекте вашего термостата нет температурного датчика, его следует купить самостоятельно. Приобретайте датчик, максимальный ток которого идентичен току теплого пола.

Выбор и подключение кабеля

Нагревательные кабели различаются по своей работе. На сегодняшний день существует два вида:

• саморегулирующиеся;
• резистивные.

Сама система ЭТП составлена из силовых кабелей, которые предназначены для присоединения системы и проводов, за счет которых осуществляется сам процесс нагревания. Чтобы уменьшить сопротивление между греющими и силовыми проводами, требуются использование определенной муфты, которая изготавливается специально для данной цели.

Резистивный

В роли ключевого греющего компонента, который присутствует в кабеле, выступает жила с увеличенным уровнем сопротивления. Когда электрический ток поступает в данную жилу, он превращается в тепловую энергию. Чтобы исключить вероятность удара током, нагревательную жилу покрывают изоляцией, поверх которой располагается оплетка из металла.

Данная оплетка будет выступать в роли заземления, а также станет экранизирующей защитой против воздействия электромагнитных полей. Каждый слой следует покрыть наружной изоляцией. В резистивном проводе может присутствовать как одна, так и пара жил.

Системы, в которых присутствует одножильный кабель, являются упрощенным вариантом ЭТП. Установка подобной системы основана на прокладке кабеля по всей площади ЭТП. Чтобы произвести данную манипуляцию, вам потребуется продумать способ, с помощью которого вы сможете подключить оба конца кабеля к электросети. Таким образом провод будет расположен на поверхности пола в виде петли. Несмотря на всю простоту, подобная система обладает значительным минусом, который заключен в протекании электричества по кабельной жиле, из-за чего происходит образование электромагнитного поля. С помощью оплетки можно сгладить подобную реакцию, но не всегда итог будет положительным.

В двухжильном кабеле присутствует жила, которая отвечает за проведение тока. Она находится между парой греющих кабелей. Электрический ток движется в противоположных направлениях, поэтому электромагнитное поле, которое образуется в разных проводах, компенсирует друг друга. При установке такого кабеля нужно хорошо заделывать его в стяжку, чтобы предотвратить перегрев. При пренебрежении данным правилом вы рискуете столкнуться с неисправностью провода.

Саморегулирующийся

У данных проводов нет отрицательных качеств, которые присутствуют в резистивных кабелях. Данные недочеты устранены за счет полимерной матрицы, которая является нагревательным элементом. Она помогает создать ситуацию, когда при перегреве одного из участков сила тока в той области снижается. Такая реакция способствует уменьшению подачи тепла и температура на перегретом участке понижается. Остальная система при этом работает без изменений. Цена таких проводов гораздо выше, по сравнению с резистивными, но такая покупка будет служить гораздо дольше.

Многие начинающие мастера задаются вопросом о том, как можно укоротить греющий провод. Такой вопрос может образоваться только в той ситуации, если вы неправильно рассчитали метраж и вам некуда девать излишки. Продажа кабелей осуществляется в бухтах, в которых присутствует определенный уровень сопротивления. На конце провода находится муфта. В каждой из секций образуется некоторое сопротивление. Если вы решите обрезать провод, произойдет нарушение баланса, в ходе которого будет уменьшаться сопротивление наряду с увеличением силы тока.

Данные действия приводят к перегоранию кабеля. По этой причине следует использовать весь купленный метраж. Если же у вас нет такой возможности, обратитесь за помощью к специалисту, который сумеет рассчитать число потерянного сопротивления и поставит токоограничительный резистор.

Как подключить нагревательные маты?

Есть два варианта, с помощью которых вы сможете произвести укладку нагревательного мата:

• Расположение нагревательных кабелей вверху, наряду с помещением сетки вниз. Перед тем, как приступать к работе, произведите разметку пола, на которой будет отображаться схема расположения матов. На данные участки наносится клеящий материал, который поможет соединить маты;
• Расположение нагревающих кабелей внизу. Вам потребуется нарисовать на нагревательной сетке схему, после чего ее нужно аккуратно раскроить. Следите за тем, чтобы не повредить провода. Когда вы закончите выкройку, сверните мат в рулон и нанесите на основание клей. После этого можно раскатывать рулон, вдавливая провода в клей. При выборе такого способа следите за тем, чтобы между отрезками мата соблюдалось минимальное расстояние в пять сантиметров.

Правила укладки инфракрасной пленки

Работа с инфракрасным полом предполагает терпение мастера. Это связано с тем, что из каждой секции, которая присутствует в пленке, выходит одна пара проводов. Если секций много, то количество проводов также увеличивается. Все эти провода требуется правильно присоединить к термостату.

Чтобы упростить задачу, специалисты советуют монтировать распаечный короб и произвести пометку каждого провода. Уже в коробе производится соединение проводов фаза к фазе, ноль к нолю при помощи спайки. Следите за тем, чтобы у вас в конечном итоге получилось два провода. Данные провода уже присоединяются к термостату.

Каждая теплопроводящая полоса должна изолироваться с одной стороны, а с другой стороны подключается силовой кабель. Чтобы не допустить ошибку, нужно уложить листы параллельно друг к другу.

Установка терморегулятора, а также штроба осуществляется уже привычным способом, который актуален для остальных систем. При этом термодатчик следует упаковать в гофру и зафиксировать на полу. После этого его уже можно присоединить к термостату.

Советы и возможные ошибки

Перед установкой ЭТП нужно изучить все распространенные ошибки:

• Основной ошибкой, с которой сталкивается большинство людей, считается неверно составленная схема размещения системы отопления. Работая над ней, тщательно соблюдайте размещение крупной мебели и бытовой техники. Если вы поставите тяжелый диван на обогревающийся участок, это приведет к перегреванию проводки и дальнейшим выходом из строя системы;
• Перед подключением проводов либо обогревающих матов к электричеству, дождитесь полного высыхания стяжки. В противном случае нагреватель сломается либо целиком перегорит. Чтобы осуществить проверку целостности кабеля, нужно проводить подключение с помощью сопротивления. Инфракрасный мат можно сразу подключать к сети;

• Перед тем, как устанавливать стяжку, тщательно проверьте изоляцию системы. Настройка сопротивления конструкции должна совпадать с рекомендованными производителями величинами. Допускается максимальная поддержка в 10%;
• Поместите термодатчик в специальную гофру, после чего заливайте в стяжку. Данное правило существует для того, чтобы в случае поломки вы смогли без проблем его заменить.

Соблюдение данных рекомендаций поможет сделать процесс установки ЭТП легким и избежать многих ошибок, которые способны доставить множество хлопот и вовсе вывести всю систему из строя.

О том, как делать монтаж теплого электрического пола, смотретите в следующем видео.

Как подключить пленочный инфракрасный пол к электропроводке

Электрический теплый пол – это разновидность систем отопления помещений путем преобразования электрической энергии в тепловую с помощью нагревательных элементов, равномерно размещенных под всей площадью напольного покрытия.

В связи с тем, что свободного доступа для ремонта к нагревательным элементам теплого пола после его монтажа и установки полового покрытия не будет, электрические соединения проводов с нагревательными элементами должно быть достаточно надежным, чтобы обеспечить безотказную работу отопления в течение всего срока эксплуатации.

Электрическая схема и принцип работы теплого пола

Все электрические полы, вне зависимости от типа нагревательных элементов, подключаются по одинаковой электрической схеме. Рассмотрим схему и принцип работы теплого пола на примере пленочного, выполненного на основе углеродных нагревательных элементов, размещенных между двух слоёв лавсановой пленки.

Нагревательная пленка состоит из двух слоев, между которыми по краям всей ее длины уложены медные шины. К ним подсоединены отдельные карбоновые (углеродные) нагревательные элементы. Для нагрева пленки, достаточно подать питающее напряжение с бытовой электропроводки на медные шины.

Для исключения неоправданного расхода электроэнергии, перегрева полового покрытия (ламинат не рекомендуется нагревать выше температуры 27С°) и повышенной температуры в помещении пленку к сети подключают через терморегулятор.

Для того чтобы терморегулятор получал данные о температуре нагрева теплого пола под покрытием устанавливается датчик температуры, представляющий собой термосопротивление, обычно номиналом 10 кОм или 15 кОм.

Хотя на схеме обозначена фазировка подключения греющей пленки F (фаза) и N (ноль) но это условно, полярность ее подключения значения не имеет. Если укладывается параллельно несколько полос нагревательной пленки, то все медные шины подключаются аналогично. Например, все левые шины полос подключаются к фазе, а правые к нулю.

Подключение токоведущих проводов

Самым ненадежным местом в системе теплого пола является точка присоединения шин к проводам. Серьезность вопроса заключается в том, что после монтажа полового покрытия добраться до места соединения в случае плохого контакта без демонтажа пола невозможно.

Для подсоединения подводящих проводов кабеля к медным шинам рекомендуются специальные клеммы-клипсы, показанные на фотографии.

Одна половина плоскости клипсы заводится в зазор между медной пластиной и пленкой, а затем с помощью плоскогубцев стороны клипсы сжимается. Острые выступы врезаются в медь и таким образом обеспечивают контакт. Провод обжимается в цилиндрической части клипсы.

Теоретически контакт, при качественной обжимке получается достаточно надежным. Но так как механическим путем соединены металлы, имеющие разный коэффициент линейного расширения, со временем между контактируемыми поверхностями в результате колебаний температуры может образоваться зазор и пол перестанет нагреваться.

Как присоединить провода

Ко мне обратился друг, который планировал сделать теплый пленочный пол под ламинат. Ему ранее пришлось столкнуться с плохим контактом в месте подключения провода с греющим кабелем под плиткой керамогранита, и на этот раз он решил выполнить соединение со сто процентной гарантией.

Как известно, самым надежным видом соединения медных проводов является пайка мягким припоем. Провод и электрическая шина в пленочном нагревателе сделаны из меди, поэтому было принято решение соединить их методом пайки.

Перед покупкой теплого пола были выполнены расчеты его площади и разрезка с помощью обыкновенных ножниц рулона на отрезки нужной длины. На местах, разрешенных для резки обычно нанесена маркировка в виде раскрытых ножниц.

Для исключения повреждения пленки инструментами на рабочем столе, он был покрыт мягкой тканью.

Чтобы пленочный рулон не раскручивался при выполнении работы, он был с двух торцов зафиксирован с помощью радиолюбительских крокодилов, можно воспользоваться и прищепками для белья.

Первое, что необходимо сделать, это определить, с какой стороны пленка не приклеена к медной шине. Это легко сделать с помощью шила, иголки или острия ножа.

Далее концом паяльника, не извлекая шила, проплавить пленку, как показано на фотографии. Проплавленный по периметру прямоугольник пленки сам приподнимется. Паяльником также разглаживаются выступы пластика по шву.

Открытый участок медной шины покрывается спирто-канифольным флюсом. Но лучше использовать более сильный флюс, чтобы уменьшить время лужения шины. Поэтому я применил универсальный флюс ФИМ.

Так как шина тонкая и имеет малую массу, то при прикосновении жалом паяльника в течение менее секунды, припой мгновенно растекся по поверхности меди.

Для припайки предварительно очищенный от изоляции и залуженный конец медного провода прижимается к шине и прогревается паяльником не более секунды. В результате получилось надежное соединение, гарантирующее контакт на протяжении всего срока службы теплого пола.

При пайке провода под пленку нужно подложить деревяшку, чтобы от шины не отводилось тепло, и разогретая пленка под ней не прилипла к поверхности подкладки.

Чтобы припаянные провода случайно не оторвались вместе с шиной при транспортировке пленочного теплого пола они были зафиксированы скотчем. Теперь осталось на пленку только уложить ламинат.

Проверка терморегулятора перед монтажом

Для того, чтобы быть уверенным, в работоспособности терморегулятора перед монтажом и подключением к нему теплого пола, необходимо терморегулятор проверить. Ремонту терморегуляторов для теплого пола посвящена отдельная статья сайта «Как отремонтировать терморегулятор для теплого пола».

На фотографии показан самый простой терморегулятор с датчиком температуры, позволяющий только устанавливать температуру нагрева без возможности изменения ее в течение суток.

На обратной стороне любого терморегулятора имеется клеммная винтовая колодка для подключения проводов и нанесена маркировка их подсоединения. К 1 и 2 контактам подключается термодатчик.

На 3 и 8 контакты подается питающее напряжение бытовой электропроводки. К 4 и 5 подключаются провода, идущие от теплого пола. 6 и 7 контакты клеммы являются заземляющими. К одному из них подключается заземляющий провод PE желто- зеленого цвета электропроводки, а к второму провод, идущий от теплоотражающей алюминиевой подложки, которая стелется под пленку теплого пола. При проверке терморегулятора контакты 6 и 7 оставляются свободными.

Для проверки вместо нагревающих элементов теплого пола к контактам 4 и 5 нужно подключить лампу накаливания любой мощности на напряжение 220 В. Датчик температуры положить сверху на лампочку. Ручкой терморегулятора установить температуру чуть выше, температуры воздуха, подключить терморегулятор к питающей сети и включить его.

На панели терморегулятора сразу должен загореться индикатор подачи напряжения на нагревательный элемент и засветиться подключенная лампочка.

Через несколько минут, когда лампочка нагреет термодатчик до установленной температуры, терморегулятор прекратит подачу питающего напряжения и лампочка должна погаснуть. После остывания, опять включиться и так должно повторяться при исправной работе терморегулятора до бесконечности.

Определение неисправности теплого

Если теплый пол перестал греть, то неисправными может быть терморегулятор, датчик температуры или точки присоединения проводов к нагревательным элементам.

Для определения места неисправности нужно в первую очередь проверить терморегулятор. Если он не подает признаков работы, то нужно убедиться, что на терморегулятор подается питающее напряжение. Вполне возможно сработал автомат защиты или УЗО (если установлено).

Проверить подачу напряжения можно с помощью мультиметра, включенного в режим измерения переменного напряжения непосредственно на контактах клеммной колодки. Если нет прибора, то можно подключить любую лампочку или электроприбор. Заодно нужно подтянуть все винты в клеммной колодке терморегулятора, вполне возможно один из них недостаточно закручен.

Если работает дисплей у цифрового или светится индикатор нагрева пола у простого терморегулятора, значит питающее напряжение подается и нужно подключить вместо проводов, идущих к нагревателю пола любую лампочку на 220 В. Если лампочка светится, значит дело в проводах подвода питающего напряжения на нагреватель пола.

Если лампочка не засветилась, значит неисправен датчик температуры или схема терморегулятора. Датчик температуры представляет собой сопротивление, величина которого изменяется в зависимости от температуры его корпуса. Его можно прозвонить мультиметром, сопротивление должно лежать в пределах от 5 до 20 кОм.

В случае если пало подозрение на неисправность нагревательных элементов, то нужно подать напрямую напряжение 220 В с помощью шнура с вилкой непосредственно на провода, идущие на теплый пол, отключив их от терморегулятора. Если пол начал через время нагреваться, значит точно неисправен терморегулятор и потребуется его ремонт или замена.

Бывает неисправность теплого пола, при которой нагревается не вся его поверхность. В таком случае терморегулятор исправен и скорее всего неисправность кроется в плохом контакте соединения токоподводящего провода медной шиной. Придется вскрывать пол и восстанавливать контакт.

Если соединение проводов с медными шинами будет сделано с помощью пайки по технологии описанной в статье, то такая неисправность теплого пола будет исключена.

Электропроводка системы теплого пола

Электрический подогрев пола — доступная роскошь, которая сейчас набирает популярность среди домовладельцев. Включение подогрева полов в ванных комнатах, кухне или ремонте семейных комнат было стимулировано относительно недавним внедрение простых в установке электрических систем.

ШАГ 1: ПРОВЕРЬТЕ СИСТЕМУ СЧИТЫВАНИЯ ОМА
Перед установкой системы теплого пола вам необходимо проверить сопротивление в Ом между двумя проводниками питания, чтобы убедиться в отсутствии разрывов или коротких замыканий, которые могут повлиять на работу вашей системы.Следуйте рекомендациям производителя относительно правильной дисперсии и частоты показаний сопротивления.

ШАГ 2: НЕПОСРЕДСТВЕННЫЕ ЭЛЕКТРИЧЕСКИЕ РАБОТЫ
Для вашей системы рекомендуется выделенная цепь. Эта рекомендация соответствует Национальному электротехническому кодексу (NEC). Местные коды могут отличаться, поэтому всегда сначала проконсультируйтесь с квалифицированным электриком. При установке термостата установите электрическую коробку размером 4 дюйма и глубиной 2 1/8 дюйма с одним грязевым кольцом. Электрические коробки обычно устанавливают на высоте 4–5 футов от пола.Для систем электрического теплого пола, для которых требуется датчик температуры пола, установщик должен включить два отрезка кабелепровода 1/2 дюйма от распределительной коробки до основания стены (см. Рисунок ниже).

ШАГ 3: ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ
Используйте лицензированного и квалифицированного электрика, знакомого с местными электротехническими правилами, для выполнения окончательного электрического подключения вашей системы.

ШАГ 4: ПЕРИОД ОЖИДАНИЯ ПЕРЕД ЭКСПЛУАТАЦИЕЙ СИСТЕМЫ
Перед вводом в эксплуатацию новой системы электрического теплого пола необходимо дождаться полного затвердевания тонкого цемента в соответствии со спецификациями производителя (обычно от 2 до 14 дней).После этого вы сможете наслаждаться новыми полами с подогревом.

Заявление об ограничении ответственности: Вы понимаете, что несете личную ответственность за собственную проводку, и что ваша проводка должна соответствовать Национальному электротехническому кодексу. Представленная информация является общими советами по установке. Мы не делаем никаких заявлений относительно полноты или точности информации, поскольку она может относиться к бесконечному количеству полевых условий.Лицо или лица, использующие эту информацию, обязаны проконсультироваться со всеми заинтересованными сторонами, владельцами, местными властями и т. Д. Перед выполнением установки. Пользователи этой информации соглашаются защищать Wireityourself.com или любого из его агентов от ответственности любого рода, связанной с использованием этой информации. Вы также соглашаетесь с условиями, изложенными в наших условиях.

IOM-WR-WW_v1.indd

% PDF-1.3 % 1 0 объект >] / Pages 3 0 R / Type / Catalog / ViewerPreferences >>> эндобдж 2 0 obj > поток 2018-05-21T15: 53: 58-04: 002018-05-21T15: 54: 21-04: 002018-05-21T15: 54: 21-04: 00 Adobe InDesign CC 13.1 (Macintosh) uuid: 7077a0d8-3906-5d49 -bc86-5c55ebc12296xmp.did: 9609BB3DA245E311A7B9FD90EAA690F1xmp.id: 231b2e24-83ea-4253-8e75-dd9f5830e1baproof: pdf1xmp.iid: bc68db4e-5b23-42ca-ab5d-9f03a5d1b3c1xmp.did: 59258499-c8d1-45bd-80 ° С-3a99d4c34b54xmp.did: 9609BB3DA245E311A7B9FD90EAA690F1default

Как найти обрыв провода в теплом полу

Как и в других системах, ваша система лучистого теплого пола может проблемы. Самая частая проблема — обрыв провода. Однажды вы можете проснуться и понять, что ваша система электрического теплого пола больше не работает. Однако отказываться от этого не стоит, ведь отопительную систему еще можно оживить. Процесс ремонта домашней электропроводки несложен, и вам не о чем беспокоиться.Сложная часть работы с обрывом провода в системе теплого пола — это найти часть, где обрыв провода.

Первый шаг к выявлению обрыва провода в вашей системе отопления — это связаться со специалистами. Большинство экспертов позволят вам арендовать свой набор инструментов для устранения неполадок. Из чего состоит набор инструментов для устранения неполадок? Набор инструментов для поиска и устранения неисправностей состоит из широкого спектра компонентов, включая трансформатор переменного тока, рефлектометр с временной задержкой, тестер диэлектрической прочности и мультиметр.Другие компоненты могут включать комплекты для сращивания, которые помогут вам отремонтировать сломанную часть провода, как только вы его отследите. Чтобы видеть сквозь плитку, вам нужно будет нанять тепловизионную камеру.

Процесс выявления неисправности

Процесс определения неисправности в системе теплого пола очень прост. Первым этапом определения неисправности является снятие показаний сопротивления. Вы можете получить эти показания для напольного контура. Если вы понимаете, что показания бесконечны или разомкнуты от одного сердечника к другому, очевидно, что провод в какой-то момент оборван.Если вы заметили показания сопротивления между сердечником и землей, это признак короткого замыкания.

С помощью рефлектометра с временной задержкой можно сузить область, где мог произойти обрыв провода. Устройство поможет вам измерить длину провода до места повреждения и сообщить вам о результатах.

Использование тепловизора

При использовании тепловизора необходимо следить за тем, чтобы в комнате было как можно более темно.В комнате также должно быть как можно более прохладно. Это поможет вам получить четкое изображение нагреваемого кабеля через плитку. Убедитесь, что вы накинули крышки на окна комнаты, которую собираетесь осмотреть, если в комнате нет жалюзи. Таким образом, вы можете полностью исключить воздействие солнца на пол.

Тестер диэлектрической прочности технологический

Только квалифицированный специалист должен выполнять этот процесс. Этот процесс влечет за собой передачу высокого напряжения в диапазоне от 400 до 6000 вольт через жилу провода.Цель этого процесса — воспроизвести поведение свечи зажигания, пропуская ток через заземляющий экран пола. Этот процесс требует осторожности, и выполнять его должен только квалифицированный специалист.

Технологический трансформатор переменного тока

По сравнению с тестом на электрическую прочность диэлектрика, этот процесс намного проще. Этот процесс связан с низким напряжением, поэтому риск поражения электрическим током невелик. В комплект входит удлинительный провод с открытой небольшой частью.Вы подключаете этот шнур к трансформатору переменного тока и присоединяете свободный конец к сердечнику и заземляющему экрану. Вы сможете зарегистрировать либо короткое замыкание, либо Ом.

Если вы не можете самостоятельно обнаружить обрыв провода, обратитесь к профессионалу.

Выделенный контур для небольших полов с подогревом? [Архив] — Форумы по керамической плитке

Хочу добавить еще одну идею, для которой у меня нет конкретных доказательств. Подумайте об осветительных приборах, которые вы можете купить в тысячах магазинов.Когда они подключаются к розетке, единственное предупреждение, которое они выдают, — это максимальная мощность лампы. Когда они подключаются к 110-вольтным токоведущим проводам в стене, они ВСЕГДА говорят, что они должны быть установлены квалифицированным электриком, и что местные правила могут отличаться, и что вы должны проверить свой местный кодекс. Никогда не говорят, что эти светильники можно установить самостоятельно.

Одно из обнаруженных мною исключений — это IKEA, иностранная фирма с частным капиталом (не котирующаяся на бирже), управляемая «юмористическими» шведскими чудаками, которые могут легко признать, что вы можете делать то, что хотите.Хотя на упаковке не написано, что вы можете сделать это самостоятельно, на ней также не делается ужасных предупреждений и других устрашающих формулировок. На самом деле, в IKEA даже мебель может быть опасной — я имею в виду, что часть ее нужно прикручивать к потолку, и вам лучше знать, что вы делаете, иначе вы рискуете однажды попасть в серьезную аварию. Внезапная, неожиданная и неконтролируемая ситуация. В других магазинах продается только мебель, которая стоит на полу и удерживается на месте за счет силы тяжести. Никаких болтов ни в стене, ни даже в стенах.

Таким образом, идея состоит в том, чтобы быть предельно осторожным, а также не идти против кодекса и закона, поскольку у электриков действительно монопольная профессия — для домовладельцев сделаны исключения, но производители не хотят начинать заниматься никогда — конец саги о том, чувствуете ли вы себя квалифицированным или нет. Думаю, то же самое и с сантехникой. Они всегда говорят «твой сантехник», когда имеют в виду «ты».

Возвращаясь к нагревательным кабелям, спрашивали ли вы их, есть ли техническая причина, по которой они могут «повредить» обычные светильники, такие как лампочки и тому подобное? Пример: когда он запускается (включается), есть ли всплеск, пик и небольшое затемнение? Пример 2: проблема с термостатом? Прежде чем вы начнете предлагать им идеи, на которые они могут ответить «да», просто спросите, является ли единственная причина в том, что все нагревательные элементы (например, электрические обогреватели для плинтусов) всегда находятся в отдельных цепях, заключается в том, что типичные коды допускают либо большие нагрузки на выделенные устройства, либо только розетки и лампочки?

Я думаю, что может быть отличная техническая причина, о которой вы должны знать, чтобы вы могли понять, почему «требуются» выделенные схемы.Я знаю, что тоже занимался этим пять лет назад, когда устанавливал свой. И я помню, что это был не просто CYA на 100%. Была причина. Но не настолько серьезно, чтобы меня беспокоить. И недостаточно серьезно, чтобы вспомнить пять лет спустя. В моем случае. Ваш случай может быть другим. На самом деле так много разных вещей, что я знаю, что это другое. 🙂

Добавьте тепла под ноги с помощью системы лучистого пола

Установка системы электрического теплого пола может быть делом своими руками, если вы вооружены необходимыми навыками и информацией.

Достаточно плохо, что тебе приходится вставать посреди ночи, чтобы пойти в ванную, но эта плитка — там так холодно!

Идея утепления полов для комфорта не нова. Археологические раскопки показывают, что еще в 5000 году до нашей эры пещерные жители выпускали дым через каменные траншеи, чтобы согреть свои подземные полы.

В наши дни два самых распространенных типа систем лучистого теплого пола — электрические и водяные, которые устанавливаются под полом.

Гидравлические системы: решение для отопления всего дома

Гидравлические системы обогревают полы с помощью петель из пластиковых трубок для подачи горячей воды из бойлера или водонагревателя под пол. У них более низкие эксплуатационные расходы, чем у электрических систем, но, поскольку они обычно требуют бойлера, насоса и газопровода, они также намного сложнее. Гидравлическое отопление может быть хорошим вариантом, если вы хотите обогреть весь дом или, по крайней мере, большую его часть. Даже если у вас есть опыт работы с водопроводом и электричеством, вы, вероятно, захотите проконсультироваться со специалистом по отоплению, чтобы убедиться, что ваша система хорошо спроектирована.

Электрические системы: подходят для небольших помещений

Электрические системы бывают нескольких вариантов. Самая популярная из этих систем основана на непрерывном предварительно разнесенном нагревательном элементе, который вплетен в пластиковый сетчатый мат и установлен под полом. Электрические лучистые полы с подогревом проще и доступнее в установке, чем водяные, но они дороже в эксплуатации, поэтому лучше всего подходят для использования в небольших помещениях, например на кухнях или в ванных комнатах. Домашний мастер с базовыми навыками может установить электрическое лучистое отопление, даже если вам нужно нанять электрика для окончательного подключения проводов.

Если установка системы электрического теплого пола входит в ваш список дел, вот несколько советов, о которых следует помнить:

1. В дополнение к мату с ячейками , электрическое нагревание можно применять с помощью кабеля , который необходимо расположить в виде змеевика, закрепить горячим клеем или скобами, а затем «заделать» тонким слоем или самовыравнивающейся смесью. . Сплошные маты — третий и самый дорогой вид электроотопительной системы. Кабель полностью заключен в синтетическую ткань, полиэтиленовую пленку или фольгу.Настоящее преимущество твердых циновок в том, что их не нужно встраивать. Изучите, прежде чем решить, какой тип электрического обогрева пола подходит вам.

2. При установке обогрева на деревянный каркасный пол изоляция из стекловолокна между балками может повысить эффективность системы, направляя тепло вверх. Если вы устанавливаете электрическую систему над бетонным полом, еще раз проверьте рекомендации производителя; перед установкой теплового кабеля может потребоваться наложить слой пенопласта поверх бетона.

3. При расчете площади комнаты учитывайте только те области, по которым вы можете ходить. Не нужно тратить деньги на отопление, которое проходит под холодильником или за унитазом.

4. Поскольку большая часть электрического отопления должна устанавливаться под плиткой, паркетом, камнем, ламинатом или бетонным полом, это проект, который вы захотите отложить, пока не начнете строить или не будете готовы заменить полы в существующем. комната. Если вы намерены добавить тепла, не заменяя пол, вы можете использовать твердые маты, размер которых соответствует размеру балок, что позволит вам обогревать пол снизу.

5. Многие системы электрического обогрева можно использовать под ковром, но они часто не так эффективны. Если ковровое покрытие толстое, оно действует как изолятор и не пропускает много тепла.

6. Покупая электрическую излучающую систему, обратите особое внимание на термостат. Большинство моделей являются программируемыми, что позволяет использовать обогреватель только в те часы, когда вы дома и не спите. Другие поставляются с «умными» функциями, которые изучают ваш распорядок дня и автоматически регулируют температуру.

По данным Министерства энергетики США, лучистое тепло более эффективно, чем плинтус или системы принудительной вентиляции. Вместо того, чтобы просто обдувать комнату горячим воздухом, излучающие системы медленно и стабильно заряжают пол теплом, удерживая его там, где вы хотите, дольше. Кроме того, Калифорнийская энергетическая комиссия сообщает, что отсутствие движущегося воздуха может быть полезно для людей с тяжелой аллергией.

Первоначально опубликовано в феврале 2014 года.

Кабели и коврики для электрического обогрева пола

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Щелкните подкатегорию ниже или прокрутите список, чтобы увидеть все продукты в этой категории. Вы также можете использовать фильтры слева, чтобы отсортировать продукты в этой категории.

• Система обогрева пола Easy Heat Warm Tiles для мрамора, керамики и фарфора, шифера, гранита и камня

• Электрические коврики NuHeat для обогрева пола для плитки, камня, ламината и дерева

• EasyHeat Warm Tiles DMC Электрический кабель для обогрева пола для отсоединения мембранного обогрева пола электрические нагревательные кабели

• Power Tech Heat Mat 120/240 В Система подогрева пола для фарфора, керамической плитки, гранита, необработанного мрамора, натурального камня, паркетных полов

• Danfoss Электрический подогрев пола Двойные клейкие коврики LX для плитки, дерева, камня и бетона

• EasyHeat WarmTiles SAM Самоклеющиеся электрические коврики для обогрева пола SAM

• Электрический кабель Danfoss LX для обогрева пола для плитки, дерева, камня и бетона

• Calorique Perfectly Warm Retro Heat Под полом электрические обогреватели серии FLR крепятся между балками пола

• NUHEAT Electric 120 / 240V Комплекты кабелей для обогрева пола для плитки, камня, ламината и древесины

• Электрический коврик для душа NUHEAT.32 x 32 дюйма с 5-дюймовым центральным сливным отверстием для слоя раствора и готовых душевых поддонов

• EasyHeat Warm Tiles Элитные электрические супер тонкие коврики для подогрева пола с нагревательным кабелем, вплетенным в тонкую прочную ткань. 120 или 240 вольт. До 15 Вт на квадратный фут

• Кабель для подогрева пола DCM-PRO, разъединяющая мембрана, предотвращающая разрушение, и термостат Wi-Fi для керамических и каменных, деревянных и виниловых полов

• Warmup DWM Коврик для пола с подогревом.Электрический коврик для подогрева пола шириной 20 дюймов или 3 фута и кабельная система

• Мембранная подкладка nVent Nuheat и разделительная мембрана для кабеля теплого пола

• Электрическая система обогрева пола Nuheat Mesh для плитки, гранита, мрамора, камня или ламината / Паркетные полы

• Напольный кабель King Electric FC. Система напольного отопления обеспечивает комфорт и хорошее самочувствие за счет лучистого отопления. Идеально подходит для кухонь, ванных комнат и душевых.

• Напольный коврик King Electric FCM.Система напольного отопления обеспечивает комфорт и хорошее самочувствие за счет лучистого отопления. Идеально подходит для кухонь, ванных комнат и душевых.

• WarmlyYours TRT TempZone Flex Roll Коврик для обогрева пола укладывается под керамическую плитку, натуральный камень, твердую древесину, дерево и другие популярные напольные покрытия

• WarmlyYours Environ Easy Mats Подогрев пола — 12 Вт на квадратный фут — Обеспечивает обогрев одеяла для больших помещений, таких как семейная комната или подвал

• WarmlyYours TRT TempZone Bench Mat Коврик для обогрева пола

• WarmlyYours TRT TempZone Easy Mat Коврик для подогрева пола

• WarmlyYours TCT TempZone Twin Conductor Можно использовать кабель для обогрева пола с разъединяющей мембраной Prodeso

• WarmlyYours ERT Environ Flex Рулонный коврик для обогрева полов для ковров, ламината и плавающей древесины

• WarmlyYours Пробковое покрытие для обогрева пола

• WarmlyYours WSHM Radiant Heating Mat for Concrete Slab Floors

  Tempzone Floor Heating Sh Коврик для обогрева пола

• Stelpro Persia Electric Floor Heating Cable Mat (SFM).Прочная мембрана из нетканого материала. 12 Вт / кв. Фут. (120 В или 240 В)

• Stelpro Витая пара электрический кабель для подогрева пола (CT). 12 Вт / кв. Фут. Может устанавливаться под большинство типов напольных покрытий.

• Warmup WODH In-Slab Cable Система электрического теплого пола для использования в конструкции перекрытий из бетонных плит. Идеально подходит для укладки ламината / дерева, плитки, ковра или виниловых полов на бетонную стяжку толщиной 2-6 ″

• Warmup FOIL Электрическая система подогрева полов для ламината, ковров, деревянных конструкций и других одобренных плавающих полов.

• Warmup WIB / WIU Подпольное отопление Изоляционные плиты и подложка толщиной 1/4 дюйма. Полистирол, облицованный стекловолоконной сеткой, залитой в цементно-полимерный раствор толщиной 0,5 мм.

1. 088L0028 Маленькая звуковая сигнализация непрерывности

   Небольшая звуковая сигнализация Danfoss — контролирует кабель подогрева пола во время установки и подает сигнал тревоги, если нагревательные кабели порезаны или повреждены — это позволяет легко отремонтировать перед укладкой напольных покрытий

   49 долларов.28 год

2. 088L5135 Силовой модуль с GFCI

   Модуль питания Danfoss с GFCI — 15 А — Может использовать до 5 модулей питания на термостат — Для использования только с программируемыми термостатами LX

   118 долларов.88

4. FC12240-3 120 В 240 Вт 15 кв. Футов

   Барабан и обвязка кабеля для подогрева пола King Electric FC.Система подогрева пола обеспечивает комфорт и хорошее самочувствие за счет лучистого отопления. Идеально подходит для кухонь, ванных комнат и душевых — 120 вольт — 240 ватт — 15 квадратных футов — включает стяжку

   133,33 $

6. ACC-25 25 Каждый Обжимной разъем

   Обжимной соединитель Calorique для постоянного электрического соединения от подводящих проводов к шинам нагревательной панели и пластмассовые изоляторы для закрытия соединения с нагревательной панелью

   42 доллара.13

7. CT1W1500S132 Напольный нагревательный кабель

   Stelpro Витая пара кабель электрического теплого пола (CT) — 12 Вт / кв.футов. Может быть установлен под большинством типов напольных покрытий — 132 квадратных фута / 3 дюйма 120 вольт — 1500 Вт

   274,99 долл. США

8. Напольный термостат Th215-AF-120S / U 120 В

   Honeywell (Aube Technologies) Программируемый термостат Line Volt на 7 дней с датчиком температуры пола и окружающей среды — 4 провода — 16.7 А — 120 В — Однополюсный — Для электрического (окружающего) отопления и теплого пола

   96,53 долл. США

9. SFM1W0095D042027 Мат 120V 95W 42 «x27»

   Stelpro Persia SFM Series Electric Floor Cable Mat — Прочная мембрана из нетканого материала — 12 Вт на квадратный фут — 120 В — 95 Вт — 42 дюйма X 27 дюймов

   156 долларов.00

10. DFT2137 EasyHeat Warm Tiles (комплект H)

    EASYHEAT WarmTiles Электрическая система обогрева полов — 240 В 1790 Вт — Зона покрытия (131-145 кв.Ft. Шаг 3 дюйма / 95-108 кв. Футов 3 дюйма / 1,5 дюйма) — длина кабеля 549 футов

    365,29 долл. США

11. WJ0402402 40 кв футов 480 Вт 240 В тепловой мат

    PowerTech Электрический самоклеящийся коврик для обогрева пола — 24.4 фута в длину и 20 дюймов в ширину — 240 В — 480 Вт — 40 кв. Покрытие футов — 10 футов холодных проводов — Плитка, гранит, камень, паркетные полы — 12-летняя гарантия

    159,98 долл. США

12. SFM1W0432D072072 Мат 120V 432W 72 «x72»

    Stelpro Persia SFM Series Electric Floor Cable Mat — Прочная мембрана из нетканого материала — 12 Вт на квадратный фут — 120 В — 432 Вт — 72 дюйма X 72 дюйма

    329 долларов.40

13. SFM2W0300D060060 Мат 240В 300Вт 60 «x60»

    Stelpro Persia SFM Series Electric Floor Heating Cable Mat — Прочная мембрана из нетканого материала — 12 Вт на квадратный фут — 240 В — 300 Вт — 60 дюймов X 60 дюймов

    277 долларов.20

14. SFM2W0180D072030 Мат 240В 180Вт 72 «x30»

    Stelpro Persia SFM Series Electric Floor Heating Cable Mat — Прочная мембрана из нетканого материала — 12 Вт на квадратный фут — 240 В — 180 Вт — 72 дюйма X 30 дюймов

    201 доллар США.00

15. SFM2W0216D072036 Мат 240V 216W 72 «x36»

    Stelpro Persia SFM Series Electric Floor Heating Cable Mat — Прочная мембрана из нетканого материала — 12 Вт на квадратный фут — 240 В — 216 Вт — 72 дюйма X 36 дюймов

    225 долларов.00

16. SFM2W0252D072042 Мат 240V 252W 72 «x42»

    Stelpro Persia SFM Series Electric Floor Heating Cable Mat — Прочная мембрана из нетканого материала — 12 Вт на квадратный фут — 240 В — 252 Вт — 72 дюйма X 42 дюйма

    250 долларов.20

17. SFM2W0288D072048 Мат 240В 288Вт 72 «x48»

    Stelpro Persia SFM Series Electric Floor Cable Mat — Прочная мембрана из нетканого материала — 12 Вт на квадратный фут — 240 В — 288 Вт — 72 дюйма X 48 дюймов

    270 долларов.00

18. SFM2W0360D072060 Мат 240В 360Вт 72 «x60»

    Stelpro Persia SFM Series Electric Floor Heating Cable Mat — Прочная мембрана из нетканого материала — 12 Вт на квадратный фут — 240 В — 360 Вт — 72 дюйма X 60 дюймов

    307 долларов.80

19. SFM2W0432D072072 Мат 240V 432W 72 «x72»

    Коврик для электрического обогрева пола Stelpro Persia серии SFM — Прочная мембрана из нетканого материала — 12 Вт на квадратный фут — 240 В — 432 Вт — 72 дюйма X 72 дюйма

    329 долларов.40

20. SFM2W0168D084024 Мат 240V 168W 84 «x24»

    Stelpro Persia SFM Series Electric Floor Cable Mat — Прочная мембрана из нетканого материала — 12 Вт на квадратный фут — 240 В — 168 Вт — 84 дюйма X 24 дюйма

    187 долларов.80

21. SFM2W0252D084036 Мат 240В 252Вт 84 «x36»

    Stelpro Persia SFM Series Electric Floor Cable Mat — Прочная мембрана из нетканого материала — 12 Вт на квадратный фут — 240 В — 252 Вт — 84 дюйма X 36 дюймов

    250 долларов.20

22. SFM2W0294D084042 Мат 240V 294W 84 «x42»

    Stelpro Persia SFM Series Electric Floor Cable Mat — Прочная мембрана из нетканого материала — 12 Вт на квадратный фут — 240 В — 294 Вт — 84 дюйма X 42 дюйма

    273 доллара.00

23. SFM2W0336D084048 Мат 240 В 336 Вт 84 «x 48»

    Stelpro Persia SFM Series Electric Floor Heating Cable Mat — Прочная мембрана из нетканого материала — 12 Вт на квадратный фут — 240 В — 336 Вт — 84 дюйма X 48 дюймов

    297 долларов.60

24. SFM2W0420D084060 Мат 240V 420W 84 «x60»

    Stelpro Persia SFM Series Electric Floor Heating Cable Mat — Прочная мембрана из нетканого материала — 12 Вт на квадратный фут — 240 В — 420 Вт — 84 дюйма X 60 дюймов

    324 доллара.00

25. SFM2W0504D084072 Мат 240V 504W 84 «x72»

    Stelpro Persia SFM Series Electric Floor Heating Cable Mat — Прочная мембрана из нетканого материала — 12 Вт на квадратный фут — 240 В — 504 Вт — 84 дюйма X 72 дюйма

    372 доллара.00

26. SFM2W0588D084084 Мат 240V 588W 84 «x84»

    Stelpro Persia SFM Series Electric Floor Cable Mat — Прочная мембрана из нетканого материала — 12 Вт на квадратный фут — 240 В — 588 Вт — 84 дюйма X 84 дюйма

    415 долларов.80

27. SFM2W0192D096024 Мат 240В 192Вт 96 «x24»

    Stelpro Persia SFM Series Electric Floor Heating Cable Mat — Прочная мембрана из нетканого материала — 12 Вт на квадратный фут — 240 В — 192 Вт — 96 дюймов X 24 дюйма

    187 долларов.80

28. SFM2W0240D096030 Мат 240В 240Вт 96 «x30»

    Stelpro Persia SFM Series Electric Floor Cable Mat — Прочная мембрана из нетканого материала — 12 Вт на квадратный фут — 240 В — 240 Вт — 96 дюймов X 30 дюймов

    239 долларов.40

29. SFM2W0288D096036 Мат 240В 288Вт 96 «x36»

    Stelpro Persia SFM Series Electric Floor Cable Mat — Прочная мембрана из нетканого материала — 12 Вт на квадратный фут — 240 В — 288 Вт — 96 дюймов X 36 дюймов

    270 долларов.00

30. SFM2W0336D096042 Мат 240V 336W 96 «x42»

    Stelpro Persia SFM Series Кабельный коврик для электрического обогрева пола — Прочная мембрана из нетканого материала — 12 Вт на квадратный фут — 240 В — 336 Вт — 96 дюймов X 42 дюйма

    297 долларов.60

Фильтр

Программируемость термостата

Ориентация крепления термостата

Установка напольных ковриков с электрическим лучистым обогревом

Руководство по установке и ремонту электрического коврика с подогревом для теплого пола
[ad # block] Электрический вопрос: У меня есть коврик для пола с подогревом, установленный под керамическую плитку, теперь, после всего сказанного и готового, коврик не работает.

• Как узнать, есть ли разрыв в проводе, чтобы я мог удалить несколько плиток и исправить?
• Электрик заказчика сказал, что от термостата подано хорошее питание.

Спасибо за помощь, Майк.

Предыстория: Майк, подрядчик из Вирджинии.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Майк.

Применение: Электропроводка для системы лучистого обогрева пола.
Уровень квалификации: от среднего до продвинутого. Этот проект электропроводки лучше всего выполнить лицензированным подрядчиком по электрике или сертифицированным электриком.
Необходимые инструменты: Основные инструменты для электромонтажных работ, ручные инструменты, электродрель, сверла и удлинитель.
Расчетное время: Зависит от личного опыта, умения работать с инструментами и прокладки электропроводки на 120/220 вольт.
Меры предосторожности: Определите главную цепь панели, выключите ее и пометьте примечанием перед тем, как приступить к работе с электропроводкой или установке электропроводки на 120/220 В и автоматического выключателя. Работать с электрическими панелями не рекомендуется домовладельцам, неопытным людям и не электрикам из-за опасности вспышки дуги и поражения электрическим током.
Уведомление: Установка дополнительной цепи 120/220 В для системы подогрева пола должна выполняться в соответствии с местными и национальными электротехническими нормами, с разрешением и проверяться.

Система теплого пола

• Нет ничего лучше, чем пол с подогревом для босых ног холодным утром, но процесс укладки имеет решающее значение, поэтому убедитесь, что он сделан правильно, для длительного удовольствия.

• Компоненты системы электрического теплого пола
  • Шаблон для определения размеров и заказа подогреваемого коврика на заказ.
    • Обычно предоставляется производителем или его представителем.
  • Теплый коврик для теплого пола.
  • Датчик температуры.
  • Индикатор неисправности сопротивления.
    • ПРИМЕЧАНИЕ. Это важно во время установки, чтобы помочь отслеживать возможные неисправности, которые могут произойти во время установки напольного коврика с подогревом.
  • Выделенная электрическая цепь питания.
  • Защита цепи GFCI.
  • Термостат для подогрева пола.
  • Термостат для подогрева пола и программируемый таймер.
    • Программируемый термостат позволит вам установить время начала и окончания работы для эффективной системы и красивого теплого пола в эти холодные утра.

• Требования к электрической цепи для системы электрического отопления полов
  • Количество потребляемой электроэнергии или мощности схемы будет зависеть от размера области, которая будет покрыта излучающим ковриком для обогрева пола.
  • Примеры выделенных контуров излучающего теплого пола
  • 120 В 20 А 220 В 15 А
    • СОВЕТ ПО ЭФФЕКТИВНОСТИ : Лучше всего указать и установить систему обогрева пола на 220 В, поскольку потребление электроэнергии будет более эффективным, а коврик для обогрева пола будет нагреваться быстрее.

• Самые распространенные проблемы с системами обогрева полов и способы их устранения

  • Обнаружить, что теплый пол не работает после завершения установки, — плохая новость.
  • Установка напольного коврика обычно контролируется индикатором неисправности электрического оборудования или измерителем сопротивления, который присоединяется к проводам электрического провода, идущим от напольных ковриков, ведущих к распределительной коробке управления термостатом.
    • Обрыв электрического провода может быть обнаружен с помощью трассировщика электрических цепей.
    • После проверки зоны следует произвести ремонт в соответствии с инструкциями для конкретной марки, которая была установлена.
  • Это помогает определить любую проблему, которая может возникнуть.
    • В случае этого конкретного вопроса от Майка можно измерить сопротивление кабелей, что скажет вам, есть ли проблема.
  • Сопротивление коврика для пола с подогревом будет зависеть от его размера, и производитель может предоставить информацию, относящуюся к вашей установке.
  • Если есть разрыв или обрыв, я бы связался с производителем, который порекомендовал правильный метод ремонта их кабелей.
  • Тем, кто рассматривает возможность установки напольного коврика с электрическим лучистым обогревом, я бы посоветовал вам всегда использовать предусмотренный индикатор неисправности или понимать, как проводить проверки сопротивления для контроля процесса установки.
    • Индикаторы неисправности имеются в большинстве систем обогрева пола.
  • Руководство по установке, предоставленное производителем, объяснит детали вашей конкретной системы теплого пола.
  • Также убедитесь, что все, кто работает в этой зоне, понимают, что напольный коврик с подогревом может быть поврежден, если не будет обеспечен специальный уход и защита.

• Электросхемы и автоматические выключатели в доме
  • В этой статье рассматриваются общие схемы домашней электропроводки на 120 и 240 вольт, а также устанавливаемые автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов.
  • Перечень цепей электрической панели

Руководство по домашнему электрическому проводу

• Электропровод для дома
  • Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит в качестве рекомендаций по выбору.

Домашняя проводка

• Домашняя электропроводка
  • Основные домашние электрические схемы с изображениями
  • Эта ссылка полезна для применения Коды электрооборудования: Статьи Кодекса электрооборудования

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу . Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей Розетки на 120 и 240 вольт Электропроводка выключателей света Электропроводка 3-проводного и 4-проводного электрического диапазона Электропроводка 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Как найти и устранить неисправности и отремонтировать электропроводку Способы подключения для Модернизация электропроводки Коды NEC для домашней электропроводки . Related Articles Примеры шкафов купе в прихожую: виды, материалы, идеи для размещения alexxlab 07.07.202319.05.2023 Обои в коридор жидкие: какой дизайн лучше выбрать для прихожей, оригинальные варианты интерьера комнат в квартире alexxlab 23.03.202207.03.2023 Какая краска быстро сохнет и не пахнет для окон: Какая краска быстро сохнет и не пахнет для окон? – Краска для окон без запаха и быстросохнущая – советы покупателю +Видео alexxlab 11.12.202010.02.2020 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
