Теплый пол на балконе от отопления

Содержание

• Особенности укладки
• Водяной пол от отопления
• Особенности водяного пола
• Процесс укладки водяного пола
• Греющий кабель
• Греющие маты
• Укладка инфракрасного пола

Укладывать теплый пол на балконе или лоджии можно только после полноценного утепления пола, потолка и стен. Важным условием является монтаж теплосберегающих пластиковых окон. Если этого не сделать, система теплого пола окажется неэффективной. Также заранее определяется конечная цель работ – чтобы ноги были в тепле или просто для обогрева помещения. Во втором случае лучше купить обогреватель. Выполнить утепление пола на балконе своими руками достаточно просто. Главное – соблюдать инструкцию.

Особенности укладки

Перед укладкой теплого пола важно сделать правильную теплоизоляцию. Этот этап работы обязателен в любом случае. Иначе работа системы окажется неэффективной. Монтаж утеплителя позволяет существенно сократить расходы. Минимальной толщиной утеплителя является 5 см. Чаще всего используют:

• Экструдированный пенополистирол;
• базальтовую вату;
• пенопласт.

Пол балкона обычно выполняют из бетона или дерева. В первом случае теплый пол укладывают на черновое покрытие, а сверху заливают стяжкой. Во втором – система укладывается между лагами. В обоих вариантах монтаж теплого пола проводится быстро и без лишних усилий.

При использовании для утепления пола минваты укладка пароизоляционной пленки обязательна. Она позволит избежать попадания влаги на утеплитель из помещения.

Водяной пол от отопления

Наибольшее распространение получили системы водяного обогрева. Они представляют собой уложенные в стяжку шланги. Водяной пол подключают как к центральному отоплению, так и к электрокотлу.

Трубы укладывают на утеплитель, а затем бетонируют. На такую систему укладывают любое покрытие. Уложить теплый пол на балконе своими руками можно и без помощи профессионалов. Однако для этого потребуется основательная подготовка.

Единственный недостаток системы– множество сложностей в процессе монтажа, если балкон находится в квартире, а не частном доме. Процесс отличается трудоемкость, а также для начала работ требуется разрешение соответствующих органов.

Особенности водяного пола

Небольшие помещения балконов идеально подходят для монтажа теплых полов. Систему дополнительного обогрева укладывают на утепленную поверхность, которую предварительно выравнивают. Выполнять на балконе монтаж конструкции под бетонную стяжку не рекомендуется ввиду ее большого веса.

Благодаря установке системы уровень полов балкона сравнивается с уровнем внутренних комнат. Однако предварительно необходимо получить разрешение на перепланировку. Это поможет избавиться от возможных проблем в будущем, если квартиру нужно будет продавать. Основное отличие водяного теплого пола – под него укладывают толстый утеплитель.

Первое, с чего начинается работа – диагностика состояния балконной плиты. Если замечены сколы по углам, необходимо доварить арматуру и заделать бетоном. Небольшие трещины замазывают цементным раствором. Если систему укладывают также и комнате, уровень полов выравнивают. С этой целью применяется цементная стяжка. Однако перед началом работ стоит рассчитать нагрузку на балконную плиту и сравнить ее с допустимой.

Многие строители утверждают, что такой метод утепления больше подходит для лоджий. Простота укладки, относительно невысокая стоимость и возможность подключить систему к центральному отоплению объясняет популярность такого вида обогрева. Поверх водяной системы можно монтировать даже ламинат или камень.

Процесс укладки водяного пола

Сначала создают прочное основание. С поверхности чернового пола удаляют весь мусор, остатки старого покрытия. При обнаружении неровностей устраивается цементная стяжка.

После подготовки чернового основания выполняют такие действия:

• Стелют пароизоляцию.
• Укладывают минеральную вату. Если под бетонной плитой находится неутепленный балкон соседей снизу, в холодное время года водяной обогреватель может промерзнуть.
• Укладывают гидроизолирующий слой.
• На основание при помощи специального крепежа монтируют трубу подогревателя. Это помогает обеспечить ему устойчивость. Для армирования применяют сетку из прутов 5 мм толщиной. Ячейки должны быть размером 150х150 мм.

Водяной пол можно подсоединить к центральному отоплению. Для этого необходимо подключить контур до 20 м² к подаче и обратке, установить на обратке вентиль, имеющий регулировку «унибокс». Последний завершает процесс циркуляции при нагревании пола до установленной температуры, и включает после его остывания.

Греющий кабель

Уложить электрический теплый пол на балконе– достаточно сложно. В процессе работ по укладке такого теплого пола нужно учесть множество тонкостей. При выборе этого варианта стоит помнить, что пол поднимется на 15 см. Кроме того, выполнение стяжки занимает достаточно много времени. В процессе работ выполняются такие действия:

• Демонтаж старого основания, выравнивание поверхности.
• Утепление стен и пола вспененным полиэтиленом с фольгированной стороной наверх. Проклеивание стыков скотчем.
• По периметру основания проклеить демпферную ленту, которая будет защищать пол от деформирования во время температурного расширения стяжки.
• Закрепить на утеплителе сетку для укладки кабеля.
• Уложить кабель, заранее рассчитав шаг. Ориентироваться необходимо на площадь комнаты. Рекомендуемая мощность кабельного теплого пола – 250 Вт/м².
• Затем необходимо установить термодатчик и терморегулятор, прозвонить цепь для проверки правильности подключения. Сфотографировать готовую систему. Это необходимо, чтобы всегда точно знать, где находятся все элементы системы.

После этого необходимо подготовить раствор и залить стяжку, в которую и будет помещен теплый пол. Ее толщина обычно равна 4-5 см. После полного застывания раствора можно переходить к укладке финишного покрытия.

Важно! При укладке греющего кабеля такой системы теплого пола в качестве напольного покрытия нельзя применять ламинат и паркетную доску.

Греющие маты

Укладывается кабель в данном типе теплого пола с шагом 5 см, каждая нагревательная жила выполняется из материала, который обладает высокой степенью сопротивления. Основное преимущество системы – качественные маты обладают низким электромагнитным полем, что повышает безопасность такого теплого пола для человека.

Другие плюсы системы:

• толщина пола увеличивается незначительно;
• при необходимости мат можно разрезать на несколько кусков – при этом важно не повредить кабель;
• нагревательные маты представляют собой готовую конструкцию, которая готова к укладке.

Выполнить монтаж теплого пола можно самостоятельно. Бетонное основание используется в качестве подложки. Его тщательно очищают от грязи и пыли. Чтобы обеспечить лучшую сцепку, основание грунтуют.

Перед выполнением работ по монтажу теплого пола маты проверяют на работоспособность при помощи омметра. Следом оборудуют место для помещения терморегулятора. Для проводов в полу и стене выполняют канавки. Термодатчик устанавливают непосредственно в полу. Его запрещено помещать вблизи нагревательного кабеля.

После проведения всех действий можно приступать к укладке матов. Их помещают непосредственно в клеевую мастику под плитку. После окончания работ проверяется работоспособность матов.

Укладка инфракрасного пола

Для установки пленочного пола применяют готовые комплекты. В него входят:

• пленка;
• терморегулятор и термодатчик;
• провода;
• изоляция.

Минимальная мощность пленки для балкона – 200 Вт/м². При настиле пленки важно соблюдать несколько условий. К примеру, их нужно размещать в 5 см от стен. Все токоведущие шины должны располагаться с одной стороны. Резать пленку разрешается только в предназначенных для этого местах. Пленку необходимо обращать матовой стороной вверх. Необходимо следить, чтобы конец гофоротрубы выходил между нагревательными элементами.

Кабели питания необходимо подключать по инструкции, которая предоставляется вместе с пленкой. Сначала ножом разъединяют пленочные слои, затем запрессовывают контакт, а потом подсоединяют провода. Каждую контактную группу закрывают изолятором.

Для пола лоджии такой пол подходит идеально. Его проще укладывать, и требований к эксплуатации намного меньше. Выводятся питающие провода в специальной канавке в стене. После этого систему проверяют на работоспособность, а затем укрывают полиэтиленовой пленкой для защиты от влаги, проникающе со стороны помещения. Укладывать полиэтилен необходимо внахлест, скрепляя на стыках строительным скотчем. В этом случае на балконе можно укладывать паркет или ламинат.

Какой теплый пол применять для своего балкона, зависит от его расположения, типа (утепленный или выносной), а также финансовых возможностей и целей создания обогрева. Прежде всего, выбирают тип системы – водяной пол или электрический (кабель, маты, пленка). Также учитывается и финишное покрытие пола.

К примеру, под ламинат нельзя укладывать кабельную систему. Под любое покрытие укладывают водяную систему обогрева.

• Тонировка балкона и лоджии
• Различия между балконом и лоджией
• Красивая пожарная лестница на балконе
• Не закрывается балконная дверь: причины, способы устранения

Теплый пол на балконе (лоджии) под ламинат, плитку

Краткое содержание

• 1 Варианты моделей
• 2 Водяной теплый пол: преимущества и недостатки
• 3 Электрические модели: разновидности
• 4 Особенности электрических систем
• 5 Какой вариант выбрать
• 6 Видео: Укладка кабельного теплого пола на балкон

Отличительной особенностью городской квартиры является ограниченное пространство. Поэтому их владельцам нередко приходится изыскивать возможность расширения жилой площади за счет сноса стен в кладовой, либо обустраивая комфортные условия жизни на балконе.

А учитывая, что помещение лоджии является неотапливаемым, в первую очередь следует задуматься над тем, каким образом можно исправить эту ситуацию.

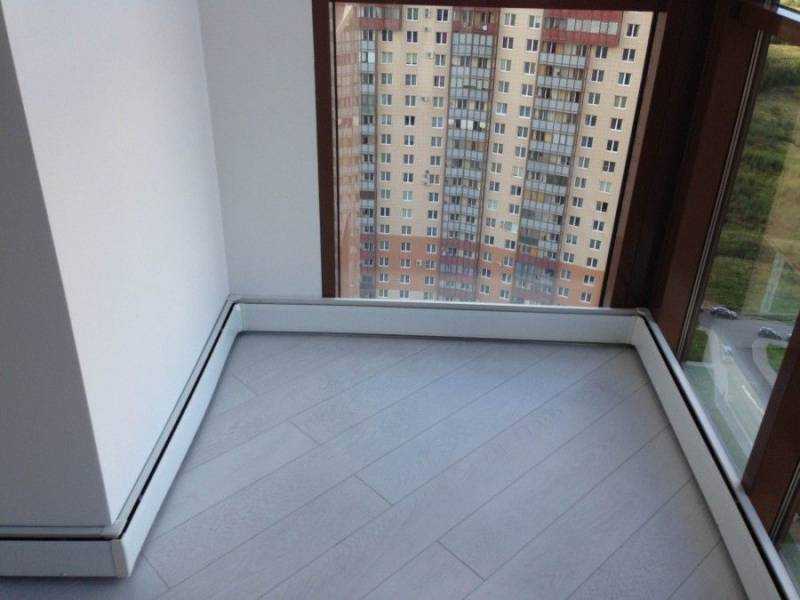

Теплый пол на балконе

Обустроить дополнительное помещение с учетом всех требований, предъявляемых к комфорту, можно, если смонтировать теплый пол на балконе, предварительно проведя работы по утеплению стен и потолка. На завершающем этапе монтажа потребуется финишная отделка, в качестве которой может выступить ламинат.

Варианты моделей

Существует два вида систем теплого пола.

• Водяная. В данном случае предусматривается прокладка труб, обогрев которых осуществляется за счет горячего теплоносителя, циркулирующего внутри. В этом случае работа теплого пола возможна при врезке в центральную систему отопления или установке автономного отопительного котла. Такой пол помещается в бетонную стяжку. Теплый водяной пол для балкона
• Электрическая. Ее монтаж предусматривает прокладку одно- или двужильного кабеля с последующей заливкой бетонной стяжкой. Система электрического обогрева балкона

Чтобы определить, какой тип обогрева лучше, необходимо более подробно изучить особенности всех систем.

Водяной теплый пол: преимущества и недостатки

Несомненно, водяной тип обладает массой преимуществ:

• Такой способ может применяться для обогрева помещений значительной площади.
• Экономия энергоресурсов. Учитывая, что в трубах теплого пола, как и в радиаторах, циркулирует вода, эта система не требует подключения к электрической сети, повышая комфорт и не оказывая влияния на показания квитанций за услуги ЖКХ. Энергоэффективность пола
• Возможность использования водяного варианта в качестве основного отопления или дополнительного источника тепла.
• Экономия пространства. Лоджии и балконы, как правило, имеют незначительную площадь. Трубы водяной системы располагаются в стяжке, поэтому они, в отличие от радиаторов, не занимают полезной площади.

Покрыть такой теплый пол на балконе можно любыми материалами. Однако следует учитывать, что в качестве финишной отделки лучше использовать материал, обладающий высокой степенью теплопроводности, к примеру, керамическую плитку или ламинат.

Несмотря на все положительные качества водяного варианта, он имеет существенные недостатки:

Теплый водяной пол плюсы и минусы

• Его укладка осуществляется с последующей заливкой толстым слоем бетонной стяжки. Это не только уменьшает высоту потолка и дверного проема, но и существенно увеличивает нагрузку на межэтажное перекрытие.
• Если в процессе эксплуатации системы образуется протечка, отыскать место ее возникновения и устранить причину очень сложно.
• Для обеспечения давления в системе требуется дополнительная установка водяного насоса.
• При подключении такого типа отопления к центральному водоснабжению возможно снижение давления на всем стояке.

Из-за необходимости выполнения последнего пункта в условиях городских квартир используется он крайне редко. Применяется такой вариант в помещениях частных домов, оборудованных автономными системами отопления и водоснабжения.

[ads-mob-1][ads-pc-1]

Электрические модели: разновидности

Существует несколько вариантов электрических моделей систем обогрева:

Виды электрических полов

• Кабельные. Нагревательным элементом кабельных моделей является греющий кабель, являющийся источником тепла, что позволяет ему отдавать тепло более эффективно. Сравнивая тепловой кабель с водяными трубами, можно отметить, что кабель прогревается по всей длине, а теплоноситель в трубе остывает по мере его отдаления от источника нагрева. Но так же, как и с водяными трубами, кабель требует заливки бетонной стяжки и финишной отделки, в качестве которой лучше использовать ламинат.
• Тепловые маты. Этот вариант, по сути, является тем же греющим кабелем. Отличительной особенностью тепловых матов является то, что пользователю не придется укладывать армирующую сетку, а затем и кабель, фиксируя его к сетке. Тепловой мат – это и есть армирующая сетка, на которой уже закреплен греющий кабель. Этот вариант, как и предыдущий, помещается в бетонную стяжку.
• Инфракрасный. Если нет возможности залить бетонную стяжку, либо нет желания дожидаться, когда она просохнет, можно уложить инфракрасный вариант на лоджии. В данном случае функции нагревателя выполняет пленка, укладываемая уже на готовую стяжку, непосредственно под ламинат или плитку.

Особенности электрических систем

Электрический обогрев пола отличается простотой монтажа. В особенности это качество касается тепловых матов и инфракрасных пленок: при их укладке под ламинат или любое другое финишное покрытие не нужно рассчитывать расстояние между витками системы. Такой теплый пол на балконе можно обустроить без использования специального оборудования.

Схема электрического теплого пола

Любую электрическую модель лучше укладывать под ламинат или керамическую плитку, так как именно эти современные материалы обладают высокой степенью теплопроводности. Тепловые маты могут укладываться непосредственно под плитку, при условии увеличения слоя плиточного клея.

Если использовать электрический тип обогрева, существенно увеличивается потребление энергоресурсов. Недостатком является и наличие электромагнитного излучения. Однако, в случае использования инфракрасных моделей, его воздействие снижается до минимума.

Какой вариант выбрать

Учитывая, что владельцам типовых квартир вряд ли удастся добиться разрешения управляющих компаний на врезку в центральные коммуникации, о водяном варианте можно и не мечтать. К тому же, толстый слой бетонной стяжки, укладываемой под ламинат, существенно увеличивает нагрузку на межэтажное перекрытие.

Как правильно утеплить пол на балконе

Осталось разобраться с тем, какой электрический вариант станет наиболее приемлемым для использования на лоджии. Монтируя такой теплый пол на балконе под ламинат, рекомендуется использовать кабели мощностью порядка 190 Вт/м². Учитывая, что инфракрасный тип обогревателя обладает мощностью, не превышающей 160 Вт/м², на лоджии он будет неэффективен.

Поэтому, рассматривая вариант оборудования отопления, и выбрав теплый пол на балконе или лоджии, работающий от электричества, следует остановиться на кабельной системе. Причем покрывать тепловой кабель должен не менее 70% от общей площади помещения.
[ads-pc-2][ads-mob-2]

Видео: Укладка кабельного теплого пола на балкон

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

водяное и электрическое, отопление на лоджии инфракрасным обогревателем, конвектором и электрокамином, советы как вывести батарею на лоджию

Квартира – это дом для подавляющего большинства населения. Ограниченное пространство заставляет продумывать не только планировку, но и обстановку внутри помещения. Идея рационализации и оптимизации пространства привела к тому, что лоджию или балкон часто превращают в жилое помещение. Именно по этой причине теплый пол на балконе стал привычным и даже необходимым: при планировке балкона строители не считают его жилым помещением, поэтому никакой системы обогрева он не имеет.

Протяжка труб центрального отопления дело хлопотное и часто связанное с рядом проблем. Именно по этой причине укладка теплого пола на лоджии (или балконе) зачастую является единственным способом приспособить это пространство для бытовых нужд.

Электрический теплый пол модель на стандартном балконе

Благодаря огромному выбору видов теплых полов вы сможете выбрать не только самый эффективный, но и самый удобный в плане монтажа вид. В данной статье будет рассмотрено утепление балкона теплым полом по различным технологиям.

Преимущества теплого пола перед классическим отоплением

Радиаторы и трубы – такая система отопления активно используется уже несколько десятков лет и до сих пор ни одна альтернатива не смогла полностью заменить ее. Вместо внедрения новых технологий оптимизируются существующие системы и радиаторные устройства.

Теплый инфракрасный пол на балконе

Однако теплые полы стали исключением и с каждым годом набирают все большее распространение. Одна из причин заключается в том, что такой вид обогрева создает более приятные для человеческого тела температурные условия: тепло подается снизу вверх, при этом основное тепло остается у ног.

Обогрев лоджии теплым полом вообще чуть ли не единственный способ эффективно и экономно ее обогреть.

Говоря о балконах, можно выделить следующие преимущества:

• отсутствие необходимости расширения системы отопления;
• экономия места за счет отсутствия радиаторов;
• устранение появления сквозняков;
• Появление функционального жилого помещения.

Кроме того, теплый пол для балкона проще в монтаже, а также намного доступнее, чем подвод труб от системы центрального отопления.

Преимущества данного вида отопления

Технология теплого пола имеет множество преимуществ:

• Учтены особенности движения воздушных масс … Благодаря этому весь объем воздуха в комната отапливается.
• Регулировка количества тепла, выделяемого такой конструкцией.
• Это нейтрально с точки зрения пожарной безопасности. Нет электрических проводов, розеток. Возможность использования теплых полов появляется с наступлением отопительного сезона.
• Техника не «боится» детей и домашних животных , так как материалы, используемые во внешней части конструкции, устойчивы к механическим воздействиям. Смесители и детали, которые можно скрутить или откусить, легко снимаются. Сам отсек управления закрыт.
• Это выгодно. Нет необходимости в дополнительных затратах после подключения теплого пола от системы центрального отопления. Только один раз — на покупку расходных материалов и установку агрегата.

Статья по теме: Как обустроить лоджию внутри

Балконные водяные полы

Чтобы организовать теплый пол на лоджии от центрального отопления, следует хорошо подумать, какие трубы из каких материалов будут наиболее целесообразны для прокладки воды полы с подогревом. Лучшим вариантом считаются трубы из сшитого полиэтилена или металлопластика. К их преимуществам относятся:

• доступная стоимость;
• достаточная гибкость;
• долговечность;
• меньше риск утечек.

Сшитый полиэтилен водяного теплого пола

Латунные трубы же не лучший вариант для укладки теплого пола на балконе от батареи. Они вызывают коррозию, дороги, а количество соединений увеличивает риск утечек.

К недостаткам водяных полов относятся:

1. Установка насоса. Такой пол может нарушить работу системы отопления многоквартирного дома, сбросив давление в стояке. Чтобы исправить ситуацию, потребуется установка насоса.
2. Неконтролируемая температура. Такой пол сложно настроить на определенную температуру.
3. Равномерный нагрев. Вода имеет свойство постепенно остывать, из-за чего теплый водяной пол на балконе может отличаться по температуре в разных точках.

Кроме того, следует учитывать, что такой пол значительно съест высоту помещения, а также потребует длительного подготовительного этапа.

Один из завершающих этапов монтажа теплого водяного пола

В процессе последнего будут выровнены полы, уложены тепло- и гидроизоляционные материалы. Без них часть тепла будет доставаться соседям снизу.

Монтаж системы водяного теплого пола

Данная система достаточно сложна по сравнению с любым из электрических видов теплого пола. Он имеет множество различных компонентов, таких как трубы, коллектор и короб для него, насос и термостатическое устройство.

Схема подключения, коллектор

Процесс установки можно разделить на следующие этапы:

• Поверх нашей гидроизоляции укладывается теплоотражатель. Благодаря ему тепло не будет уходить вниз, а будет отражаться в сторону помещения.
• Далее необходимо уложить наши трубы по заранее намеченной схеме. Стоит отметить, что расстояние между параллельными секциями обогрева должно быть около десяти сантиметров. Для небольших помещений типа балкона трубы можно прокладывать через каждые пятнадцать сантиметров. Это сэкономит вам материальные и энергетические затраты на обогрев системы.
• Следующим шагом является установка коробки коллектора и самого коллектора. Для него нужно повесить собственную розетку или подключиться к сети через выключатель. Это необходимо для того, чтобы иметь возможность отключить насос, чтобы отключить подогрев пола без надобности.
• Затем термостат подключается к системе и выполняется пробный пуск. Если утечек не обнаружено и система работает исправно, необходимо прогнать ее несколько раз.
• Прогон осуществляется в два-три этапа, давление в трубах необходимо разогнать с нуля до пяти бар, и дать системе поработать при такой нагрузке около суток.
• После запуска давление можно снизить до двух бар и можно заливать стяжку. Поверх труб закрепляется армирующая сетка и заливается раствор.

Статья по теме: Чем обработать вагонку на лоджии

Рекомендуемые схемы подключения стояков

При заливке стяжки система должна работать при давлении два бара и постоянной температуре двадцать восемь градусов Цельсия. Это необходимо для того, чтобы при высыхании бетона в толще бетона образовались необходимые для труб каналы.

Система должна работать непрерывно в течение всего периода высыхания бетонной стяжки, приблизительно тридцать-тридцать пять дней. Затем можно отключить отопление, если это необходимо. Толщина стяжки над трубами должна быть не менее трех сантиметров, чтобы она имела должную прочность и не трескалась в процессе эксплуатации.

Установленные термостаты могут работать двумя способами. В первом он будет задавать температуру воды в системе, поэтому общая температура труб и помещения будет немного ниже. Второй способ – установить комнатную температуру.

Такие термостаты оснащены термодатчиком, и при снижении уровня тепла на несколько градусов система включается и начинает догонять необходимую температуру. Устанавливать такой датчик лучше всего в центре квартиры или отапливаемом помещении.

Электрический пол на балконе: преимущества и недостатки

Электрический теплый пол на лоджии или балконе – оптимальная альтернатива водяным полам. К неоспоримым достоинствам этого типа относятся:

1. Регулируемая температура. Регулируется такой пол с помощью специального устройства, закрепленного на стене. Это позволяет задавать температуру без привязки к основной системе отопления.
2. Занимаемая площадь. Электрический теплый пол на балконе занимает всего несколько сантиметров высоты помещения.
3. Простота установки. В отличие от трубной системы, электрические кабели может проложить даже неопытный человек.

Электрический теплый пол на лоджии

Существенным недостатком является потребление электроэнергии. Этот момент необходимо учитывать при выборе типа теплых полов, так как уменьшать этот показатель нельзя.

Сам процесс укладки кабеля не долгий, но стяжка, которой заливается вся система, должна сохнуть не менее нескольких дней.

Точное время зависит от производителя.

Электрический теплый пол на балконе

ИК-пленки – самый дешевый и опасный теплый пол.

С электрическим отоплением дела обстоят немного иначе. Законодательных ограничений на установку такого отопления в нежилых помещениях нет. Доступны следующие варианты нагревательных элементов:

• кабель в бухтах;
• кабель из стекловолокна;
• инфракрасная пленка;
• ленты инфракрасные штанговые — много точек подключения, ненадежный вариант, альтернатива кабелю по сетке.

Кабель в бухтах одножильный и двухжильный. Последний экранирован для минимизации магнитного поля. Он покрыт очень прочной изоляцией, которую можно повредить только дрелью или болгаркой. Толщина троса примерно 5 мм, его укладывают в слой стяжки, реже под деревянный пол по лагам. Это проверенный временем вариант, надежность которого не вызывает сомнений. Монтаж производится так же, как и для водяного контура, за исключением установки датчика температуры между проводами в месте поворота на 180 градусов. Расстояние от кабеля до датчика должно быть одинаковым со всех сторон.

Более новый тип нагревательного элемента представляет собой тонкий кабель толщиной 2,5 мм, приклеенный к стекловолокну. Выпускается такой теплый пол в рулонах, его можно укладывать в стяжку, а можно прямо под плитку. Такое отопление ставится там, где нет мебели и техники. Датчик температуры монтируется аналогично одинарному кабелю.

Знаете ли вы, что жидкая изоляция стен одобрена правительством. Им утепляют фасады, потом люди подают иски в суды, так как деньги потрачены, а эффекта нет.

Профильное нанесение – нанесение теплоизоляционной краски на трубы. Об этом здесь.

Новейший вид электрических теплых полов – инфракрасные пленки толщиной менее 0,5 мм. Их особенность в том, что они укладываются непосредственно под финишное покрытие (ламинат или линолеум). При этом плюсов у теплого пола под ламинат на балконе всего два – это низкая цена и простота монтажа. Минусов гораздо больше:

• нет заземления — от удара током спасает только ОЗУ;
• не допускать контакта с влагой;
• слишком легко повредить;
• чтобы пол оставался теплым, нагревательный элемент всегда должен быть включен.

Монтаж ИК пленок осуществляется поверх тонкого слоя утеплителя из вспененного полиэтилена. Эффект от такой теплоизоляции небольшой, соответственно тепло уходит не только вверх, но и вниз. Отсюда и перерасход энергоносителя.

Инфракрасный пол: эффективен при использовании на балконах или лоджиях

В квартирах все чаще можно встретить инфракрасный подогрев пола на балконе. Этот вид является подвидом электрических полов. Внешне выглядит как тонкая пленка с черными полосками на ней. Именно последние обеспечивают выработку тепла.

Установка инфракрасного обогрева пола

В отличие от своих родителей, эти полы потребляют значительно меньше энергии, при этом обеспечивая примерно такое же количество тепла.

Такой пленочный теплый пол на лоджию или балкон можно охарактеризовать следующими особенностями:

1. Несложный процесс укладки. Монтаж теплого пола на лоджию или балкон не требует особых знаний и навыков. В некоторых случаях инфракрасный пол можно укладывать прямо на старый пол.
2. Равномерный нагрев по всей площади. Такой пол будет распределять тепло равномерно.
3. Наличие. И цена самой пленки, и счета за электроэнергию будут по карману даже самым экономным людям.

Укладка ламината поверх инфракрасного пола.

Тем не менее, чтобы сделать теплый пол для лоджии по этой технологии, следует заранее учесть расположение мебели. От постоянного воздействия тепла последний может быстро испортиться. Кроме того, всегда есть риск повредить ТЭНы массивной тяжелой мебелью. Перегрев может происходить и под декоративными элементами.

Варианты обогрева лоджии

Отопление можно организовать несколькими способами: установка теплого пола, электрического или водяного, установка инфракрасных или масляных радиаторов. Также используется установка батареи на лоджии, с подключением к центральному отоплению.

Теплый пол электрический

Теплый пол на лоджии за счет электричества организуют путем прокладки из него нагревательного кабеля или готовых матов. При включении в сеть кабель нагревается до температуры, установленной на термостате. После сборки теплый пол заливается слоем цементной стяжки. Однако от него можно отказаться, если вы планируете использовать плитку в качестве чистового пола.

Такая система отопления удобна и безопасна, но имеет ряд недостатков. Во-первых, это высокое энергопотребление теплых полов. Это около 120 Вт на 1 м2. Второй минус – кабель может достаточно сильно нагреваться (до 80 градусов), поэтому поверх теплого пола укладывать ламинат не стоит.

Как обогреть лоджию или балкон: теплый электрический пол

Инфракрасный теплый пол

Еще один способ обогрева балкона и лоджии – установка инфракрасных матов. Здесь пол обогревается за счет повышения температуры графитовых полос, запаянных в пленку. При этом максимальная температура матов совсем не высока – 55 градусов, что делает их безопасными для любых видов отделочных покрытий.

Обогрев лоджии инфракрасными матами имеет и другие преимущества:

• Высокий уровень безопасности.
• Низкое энергопотребление.
• Отопление также может быть установлено на стенах и потолках.
• Не нужно организовывать цементную стяжку поверх теплого пола.

Обратите внимание: нагревательные маты сконструированы таким образом, что повреждение отдельного элемента никак не повлияет на работу соседних. Для сравнения: повреждение участка кабеля, о котором говорилось выше, выведет из строя всю систему теплого пола.

Теплый пол с инфракрасными матами

Водяное отопление: теплый пол

Теплый водяной пол на лоджии работает по принципу обычной батареи, только последняя располагается на стене и имеет компактные размеры. А здесь трубы отопления укладываются на пол, на специальные монтажные маты. Теплая вода поступает в этажную систему оттуда же, где и отапливается вся квартира – от центрального отопления или бытового котла. Укладку и подключение теплого пола можно выполнить своими руками, а плата за отопление существенно не увеличится.

В начале таких работ вам придется получить разрешение так же, как если бы вы осуществляли перенос батареи на лоджию, о чем мы поговорим в следующем разделе статьи. Кстати, принимая решение об установке, нужно учитывать, что заполненные водой трубы вкупе с цементной стяжкой, которая их покрывает, весят немало.

Водяной теплый пол на лоджии. Этот вариант обогрева имеет хорошие отзывы.

Все виды электроприборов

Если отопление лоджии требуется только периодически, то лучше всего использовать электроприборы переносные и стационарные:

• Масляные радиаторы и конвекторы. Маленькие помещения прогреваются хорошо, но не слишком быстро.
• Тепловые пушки. Их следует использовать с осторожностью для обогрева, так как прибор «сжигает» кислород.
• Инфракрасные обогреватели и камины. Очень экономичен в энергопотреблении. Они могут быть напольными, настенными и потолочными.

Обратите внимание: инфракрасные батареи имеют малый радиус теплопередачи. Эту особенность необходимо учитывать при выборе места для установки обогревателя. То есть, если на лоджии оборудован кабинет, то отопление устанавливаем над или рядом с рабочим местом.

Инфракрасный обогреватель для лоджии

Теплые полы и различные напольные покрытия

Балкон, как и любое другое помещение, может быть оформлен хозяевами по-разному, исходя из их предпочтений и вкусов.

Однако, чтобы сделать его не только красивым, но и удобным в эксплуатации, следует заранее вникнуть в проблему совместимости тех или иных видов напольного покрытия и различных видов теплых полов.

После завершения монтажа теплого пола на балконе или лоджии наступает время укладки финишного декоративного пола. Чаще всего в таких случаях (для балконов и лоджий) используют разнообразную плитку или линолеум.

Использование плитки в качестве напольного покрытия на лоджии

Плитка идеально подходит для любой системы теплого пола, так как отлично переносит высокие температуры. Кроме того, он обладает отличной теплопроводностью, что позволяет теплу быстрее прогревать помещение.

Также можно постелить теплый пол на балконе под линолеум, однако важно учитывать свойства конкретного выбранного покрытия. Некоторые люди легко переносят перепады температуры, а другим противопоказаны. Именно поэтому нежелательно совмещать водные и инфракрасные системы с линолеумом.

Часто в зонах лоджий и балконов укладывают ламинат и ковролин. Теплый пол на балконе под ламинат прост в монтаже, а сам материал немного капризен: современные модели выдерживают высокие температуры, а также переносят их изменения без ущерба для своих свойств или внешнего вида.

Использование ламината

Ковер позволяет добавить уюта и тепла даже самому холодному балкону, однако при использовании этого покрытия необходимо учитывать следующее:

• не должен быть изготовлен из токсичных, легкоплавких материалов;
• покрытие под мебелью будет подвергаться большему нагреву;
• не рекомендуется выбирать материал с длинным ворсом.

Прежде чем выбрать теплый пол для балкона, нужно заранее подумать о том, какие ограничения наложит выбранный тип обогрева на выбор напольного покрытия.

Утепление лоджии и теплого пола — описание процесса монтажа

1. Для начала необходимо рассчитать размер отапливаемой площади, так как в случае ошибки потребуется уменьшение шага прокладываемого кабеля, что делать ни в коем случае не рекомендуется .
2. После этого необходимо приступить к подготовке рабочей поверхности, после чего на пол укладывается слой теплоизоляции толщиной не менее 50 мм.
3. Сверху устанавливается металлическая монтажная лента, затем на нее укладывается нагревательный кабель, соблюдая определенное расстояние.
4. Затем на одну из стен ставится термостат, который контролирует правильную работу устройства. К нему подключается специальный кабель и термодатчик.
5. Затем необходимо установить стяжку пола, толщина которой должна быть в пределах 30-40 мм. Для проведения этих работ основание с установленной конструкцией заливают бетоном.
6. После приготовления стяжки на нее укладывается напольное покрытие.

Что нужно знать об установке теплого пола?

Прежде чем приступить к монтажу, следует изучить и продумать следующие моменты:

• наличие тепло- и гидроизоляции;
• схема расположения;
• возможность установки такой системы в квартире.

Первый пункт важен, так как благодаря его соблюдению теплопотери будут снижены, а соседям снизу не будет угрожать постоянно теплый потолок.

Устройство теплого пола на балконе также включает в себя продумывание разводки труб или кабелей. Всего существует три типа:

• улитка;
• змея;
• двойная змейка.

Выбор укладки основывается на форме помещения, однако в прямоугольных помещениях чаще всего используется обыкновенная змейка.

Перед началом работ следует выяснить, возможен ли монтаж теплого пола (если речь идет о водяном) и выдержит ли балконная плита дополнительный слой стяжки. Эта предусмотрительность устранит риски возникновения чрезвычайных ситуаций.

Монтаж теплого пола своими руками

Монтаж теплых полов на балконе должен производиться исключительно мастерами в случае водяного поля. При этом выполняется ряд действий по выравниванию поверхности, прорабатывается схема систем труб, их прокладка и подключение всего необходимого для правильного функционирования оборудования оборудования. С такой работой невозможно справиться без опыта и при этом получить удовлетворяющий результат.

Совершенно иная ситуация с семейством систем электрообогрева. Обогрев балкона теплым полом на основе электрического кабеля – достаточно быстрый и удобный способ. Для его установки не нужно никаких специальных знаний, а для подключения к электрической сети можно воспользоваться услугами выездного специалиста. По сути, кабель просто укладывается по определенной схеме, выбранной по ситуации, и крепится к основанию пола. После этого вся система заливается стяжкой, которая должна сохнуть в течение времени, указанного производителем. До истечения срока категорически запрещается включать систему.

Инфракрасный пол настолько прост в установке, что с ним легко справится даже неопытный человек. Подробная инструкция по монтажу теплого пола прилагается к самой пленке. Инфракрасный теплый пол часто можно разместить поверх старого пола. Главное, позаботиться о достаточной тепло- и гидроизоляции.

варианты обустройства и пошаговая инструкция

В качестве источника тепловой энергии для лоджии используются различные системы отопления, монтируемые преимущественно в пол. Они позволяют поддерживать оптимальную температуру, формировать максимально благоприятные условия.

Существует несколько вариантов установки теплых полов. Чтобы сделать правильный выбор, необходимо сравнить плюсы и минусы каждого решения.

Мы расскажем, какой теплый пол на балконе предпочтительнее в той или иной ситуации, а также дадим пошаговую инструкцию по монтажу системы обогрева.

Содержание статьи:

• Системы обогрева лоджий
• Нагревательные маты и их виды
  • Плюсы и минусы нагревательных матов
  • Установка нагревательных ковриков
• Нагревание электрическое кабельное кабель
• Инфракрасная нагревательная пленка
  • Типы инфракрасных пленок
  • Значительные преимущества IR -пленки
• Mounting Sensor
9003 и полезное видео по теме

Системы обогрева лоджии

Существует несколько видов систем теплого пола, которые используются для утепления балкона и лоджии.

Все устройства относятся к ::

• нагревательные маты;
• двухжильные нагревательные кабели;
• пленка для защиты от инфракрасного излучения.

Рассмотрим систему подробнее.

Фотогалерея

Фото

Устройство системы теплого пола на лоджии и застекленного утепленного балкона значительно расширит полезную площадь квартиры и загородного дома

Система отопления обеспечит условия не только для комфортного проживания, но и для устройства зимнего сада

На оборудованной утепленной лоджии будет возможность устроить детскую, что особенно актуально для малогабаритных густонаселенных квартир

Лоджии в офисных комплексах отлично подходят для использования в качестве комнаты отдыха. Однако для этого также потребуется теплый пол.

Если вы планируете расширить площадь квартиры за счет лоджии, то необходимо будет соорудить там теплые полы, чтобы сбалансировать уровень обогрева смежных помещений

Оборудованные и утепленные лоджии и балконы, обеспеченные полами с подогревом, гарантируют формирование нормальных условий для круглогодичной эксплуатации помещений

Теплые полы на лоджии не занимают полезной площади и не мешают передвижению, как обычные радиаторы

Теплые полы позволяют быстро обогреть небольшое пространство лоджий с балконами, могут стать основным и единственным источником тепла в них

Зона отдыха лоджии застекленная

Комната Зимний сад

Организация детской на меблированной лоджии

Комната отдыха в офисном здании

Теплый пол при перепланировке

Круглогодичное использование помещения

Теплый пол вместо радиаторов

Место для работы и уединения

Коврики с подогревом и их виды

Одной из самых популярных и бюджетных систем являются нагревательные маты. Сами по себе они представляют собой единый нагревательный кабель, волнообразно прикрепленный к специальной сетке из прочного стекловолокна. Устройства относятся к классу систем с кабельным обогревом, их монтаж осуществляется исключительно в полу.

Нагревательные маты могут иметь длину от 50 см до 3 метров; ширина кабеленесущего троса для армирующей сетки обычно 50 см

Источником тепла выступает одно- или двухжильный трос. Его диаметр колеблется в пределах 2,5-4,5 мм. Для работы матов необходим блок питания мощностью 220-230 Вт.

Кабель защищен специальным пластиковым экраном. Длина холодного провода обычно превышает 2 м.

Промышленные нагревательные маты делятся на две группы.

По типу кабеля делятся на:

• одножильный;
• двухжильный;

Одноядерные системы . Их особенность в том, что их нужно укладывать так, чтобы два конца были подключены к термостату. Это сильно усложняет монтаж, так как требуется резка матов.

Также мат с одножильным кабелем излучает электромагнитное поле, поэтому его не вносят в помещения, где постоянно находятся люди.

Основным преимуществом одножильного отопительного оборудования является низкая цена, возможность реализации в ванной, туалете, кухонном помещении

Двухжильный мат — Расширенная одноядерная модификация. Здесь, помимо нагревательного стержня, есть электрический кабель. Введение его в конструкцию позволяет один конец подключить к термостату, а другой спрятать в муфту, что дает возможность закончить монтаж в любом месте.

Двухжильный коврик практически не излучает электромагнитное поле, поэтому полностью безопасен для человека. Его можно ввести не только в пол балкона, но и в любое другое помещение в качестве источника дополнительного тепла.

Нагревательные маты также различаются по мощности, могут генерировать от 60 до 2300 Вт энергии. О том, как рассчитать необходимую мощность мата, вы можете прочитать ниже.

Как одножильные, так и двухжильные маты надежны, способны безукоризненно служить долгие годы. Обычно одножильные модификации тоньше двухжильных, обладают большей мощностью, поэтому способны быстрее прогревать поверхность пола.

Плюсы и минусы нагревательных матов

Рассмотрим особенности, преимущества и недостатки нагревательных матов.

1. При использовании матов высота помещения уменьшается всего на пару сантиметров с учетом высоты плитки и слоя клея.
2. Система экономична, рационально потребляет электроэнергию. Если на балконе стоит мебель, то коврики под нее не подходят.
3. Нагревательные маты просты в установке. Единственное, что может вызвать сложности, это подключение системы к термостату.
4. Используйте коврики для обогрева на короткое время. Они не рассчитаны на постоянную круглосуточную работу.

Плиточный клей можно наносить поверх матов и укладывать саму плитку. При выборе устройства учитывают площадь поверхности нагрева, теплопотери лоджии. Для монтажа на балкон нежелательно брать длинный коврик, так как устройство нельзя укоротить.

Уменьшаться будут только холодные концы, поэтому для балкона нужно подобрать устройство, максимально подходящее к площади пола.

Галерея изображений

Фото

Элементы обогрева пола лоджии

Полностью подготовлена ​​к установке системы

Укладка напольной плитки на нагревательные маты

Электроматы в нестандартных помещениях

Монтаж нагревательных матов

Монтаж нагревательных матов должен производиться с осторожностью. Важно защитить кабель от механических повреждений. Недопустимо использовать режущие и острые предметы при монтаже, оставлять их без присмотра.

Также важно стараться не наступать на кабель. Чтобы исключить вероятность этого казуса, установку желательно производить в обуви на мягкой подошве или без обуви, а перед установкой полностью очистить поверхность пола от загрязнений.

Следует соблюдать осторожность при укладке плитки, нанесении клея и зачистке швов. Во время этих операций кабель может быть случайно поврежден.

Устройство системы обогрева пола с использованием нагревательных матов включает ряд традиционных этапов:

Галерея изображений

Фото

На выровненное подготовленное основание, которым может служить и старая плитка, укладывают нагревательные маты

К выполняем поворот, разрезаем систему отопления по армирующей сетке, не задевая силовой кабель. Поверните коврик, используя трос в качестве точки поворота

Поверх уложенной системы нагревательных матов наносим плиточный клей, предназначенный для использования с системами отопления

Напольную керамику укладываем стандартным способом, соблюдая обычные технологические правила.

Этап 1: Укладка нагревательных матов на ровное основание

Этап 2: Открытые системы теплого пола

Этап 3: Нанесение плиточного клея на теплый пол

Этап 4: Укладка напольной плитки на теплый пол

Рассмотрим варианты для укладки матов на разные типы поверхностей.

На бетонный пол лоджии сначала укладывается теплоизоляционный материал, затем выравнивается пол, устанавливается амортизатор, который предотвратит деформацию при нагреве. Затем на амортизатор кладется мат, после чего он покрывается плиточным клеем, на который укладывается плитка.

На последнем этапе устанавливается защитная трубка на датчик температуры, термостат, подключаются холодные провода.

Перед укладкой мата, для обеспечения его максимальной эффективности, на пол можно уложить слой теплоизоляции (+)

Если пол на балконе укладывается деревянным, то поверхность сначала выравнивается бетонным слоем 7-9 мм, затем укладываются нагревательные маты, укладывается пенопласт, а затем пол покрывается деревом .

Если укладка производится на старый кафельный пол, то делается бетонная стяжка, устанавливается нагревательный элемент, покрывается плиточным клеем, затем создается новое плиточное покрытие. Если напольная плитка была в хорошем состоянии, то выравнивающую стяжку можно не делать.

Нагревательные маты легко устанавливаются на старый кафельный пол лоджии без его демонтажа (+)

Рассмотрим особенности монтажа подробнее.

Перед укладкой матов в поверхность пола необходимо составить схематический план укладки.

В проекте должны быть отображены:

• контур обогреваемой поверхности;
схема укладки
• ;
• расположение датчика температуры, регулятора температуры с учетом расположения силовой проводки.

Перед началом работ важно подготовить поверхность для укладки матов. Для этого на полу шпаклюются трещины. После его высыхания пол очищают от пыли и грязи. Если поверхность деревянная, убедитесь, что она надежно закреплена.

Перед укладкой необходимо установить паз для трубки, которая идет в комплекте с датчиком температуры. Важно, чтобы он располагался у верхнего края изделия на одинаковом расстоянии от нагревательных кабелей.

Во время работы трубку нужно с одной стороны проклеить изолентой, чтобы в нее не попал плиточный клей. Второй конец подключается к самому термостату, который находится в распределительной коробке.

Укладка может производиться двумя способами — кабелем вверх или кабелем вниз. Первый способ самый простой; чаще всего используется на практике.

Способ укладки кабеля вверх заключается в том, что маты укладываются сеткой. Далее с помощью клея устройство точечно крепится к поверхности пола.

После — плиточный клей необходимой толщины (обычно 3-5 мм) наносят на поверхность мата, после чего приступают к укладке плитки.

Важно равномерно распределить клей по поверхности мата во избежание образования воздушных пустот, так как в процессе эксплуатации они могут привести к перегреву кабеля и его поломке

Кабель должен быть полностью погружен в теплопроводящую среду (плиточный клей и т.п.).

Способ, при котором кабель прокладывается кабелем вниз (т. е. сеткой вверх), более сложен в исполнении. Перед укладкой плитки делается рисунок мата. Для этого его расстилают так, чтобы он полностью закрывал нагретую поверхность.

Затем нарежьте сетку коврика, затем сверните ее в рулон. На пол наносится слой клея 2-3 мм, после чего мат разворачивается кабелем вниз и слегка прижимается.

При монтаже важно следить, чтобы расстояние между кабелями было не менее 5 см. Зубчатым шпателем непосредственно на нагревательный мат наносится второй слой клея толщиной 5-6 мм, после чего укладывается плитка.

Греющий электрический кабель

В основе любой системы теплого пола лежит нагревательный электрический кабель. Он выступает в роли основного нагревательного элемента. Управление осуществляется с помощью электронных терморегуляторов различных модификаций.

Для функционирования устройства напряжением 220 В.

Фотогалерея

Фото

Кабель теплого пола на лоджии

Изменение шага укладки кабеля

Крепление кабеля к армирующей сетке перед заливкой стяжки

Сложная схема укладки нагревательного змеевика

Кабельная система включает кабельную нагревательную секцию, основным ее элементом является двухжильный экранированный кабель, который с одной стороны соединен питающим проводником, защищенным рукавом, а с другой , по нагревательному стержню.

Удельное тепловыделение кабеля составляет примерно 18 Вт/м.

Кабель укладывается в бетонную стяжку или плиточный клей. Изделие способно обеспечить температуру пола от +25 до +32 градусов

Преимущества кабеля:

• создаваемое устройством электромагнитное поле безопасно для человека;
• за счет использования малой мощности в конструкции нагревательного сердечника повышается износостойкость кабеля, срок его службы;
• простота установки;
• Экранирующая пленка обеспечивает электрическую, пожарную безопасность изделия, предохраняет его от механических повреждений.

Установка на бетонный пол имеет ряд особенностей. Желательно утеплить толщиной 20-30 мм или любым другим теплоизоляционным материалом.

Далее необходимо покрыть утеплитель бетонной стяжкой 10-15 мм. Это исключит контакт утеплителя с элементом теплого пола, иначе устройство может перегреться.

После процедуры монтажная лента укладывается на пол и закрепляется. Кабель укладывается равномерно волнообразно по всей площади. Важно, чтобы его узлы не пересекались. Радиус изгиба должен быть равен или более чем в 10 раз превышать диаметр кабеля. Закрепите устройство монтажной лентой, закрепив его выступающие части.

К одному терморегулятору можно подключить от двух и более нагревательных кабелей. Холодный конец установлен в коробе в шибере, расположенном в стене. Датчики монтируются между планками кабеля и выводятся в монтажную коробку. Питание 220 В от ближайшей розетки (+)

После укладки проверить соответствие фактического сопротивления нагревательной жилы данным в паспорте. Подключить кабель можно перед монтажом, чтобы проверить его работоспособность, а затем провести прокладку и стяжку.

Муфты должны располагаться в бетонной стяжке. Перед устройством муфты составляют схему прокладки кабеля, где определяют места расположения муфт.

Важно помнить, что цементная стяжка окончательно затвердевает через 28-30 дней. До этого времени включать систему нельзя. Также запрещается заводить участки нагревательного кабеля, находящиеся в свернутом положении. Шаг укладки следует рассчитывать по паспорту.

Подробно с этапами укладки греющего кабеля на пол лоджии Вас ознакомит краткая фотоинструкция:

Фотогалерея

Фото

Перед укладкой кабельной системы обогрева делаем ремонт основания. При необходимости расшить щели и заполнить их раствором

В месте, выбранном для установки терморегулятора, замуровываем стену для прокладки в ней кабеля в гофрированном пластиковом канале. В полу формируем ворота для укладки датчиков, подключенных к блоку управления

На ремонтируемый пол укладываем фольгированную гидроизоляцию, которая одновременно предотвратит утечку тепла в пол

Показанная в примере лоджия выполнена в форме Г. В месте соединения обрезанных панелей проклеиваем соединение линии с липкой лентой

На подложке у нас есть монтажные металлические полоски, которые будут фиксировать кабель. Крепим их к полу, затем петляем кабели с шагом 10 см

Устанавливаем термостат, подключаем к нему систему, датчики температуры закапываем в шиберы на полу. Проверка работоспособности собранной системы

Отключить питание системы. Устанавливаем маяки из металлопрофиля и устраиваем полусухую стяжку

Поверх кабеля укладываем гидроизоляцию в стяжку, затем ламинат, не забываем заполнить борозду кабелем для блока управления гипсовым раствором

Шаг 1: Ремонт пола лоджии перед укладкой нагревательного кабеля

Шаг 2: Шлифовка стен и пола под кабелем термостата

Шаг 3: Укладка фольгированного утеплителя на пол

Этап 4: Клейкая лента Клей

Этап 5: Укладка нагревательного кабеля на основание

Этап 6: Подключение системы отопления к блоку управления

Этап 7: Устройство для стяжки теплого пола

Укладка напольного покрытия на теплый пол

Инфракрасная нагревательная пленка

Принцип действия инфракрасной пленки основан на генерации длинноволновых инфракрасных лучей. Само устройство представляет собой полотно, покрытое с обеих сторон полиэфирной пленкой. Он гибкий, что позволяет легко устанавливать его на любой части пола.

Для реализации не требуется заливка цементной стяжки или клеевой основы, пленка легко монтируется и демонтируется.

Слои пленки состоят из углеродного волокна и медных шин, за счет чего достигается 100% теплопередача. ИК-пленка эффективно работает при низких температурах, широко используется для укладки в пол лоджии

Пленка является своеобразным излучателем инфракрасных лучей, которые человек интерпретирует как тепло. Его максимальная температура нагрева составляет 50 °С.

Любая ИК-пленка состоит из:

• нагревательного углеродного элемента , который является преобразователем электричества в тепло;
• биметаллические шины , с помощью которых подается энергия на нагревательные элементы;
• двухслойная полимерная пленка выполняющая функции защиты от механических повреждений.

Устройство работает от электрической сети 220-230 В.

Крепить пленку к полу можно степлером, клеевой основой или любым другим способом, в зависимости от типа покрытия, которое будет укладываться (+)

Ток, проходящий через компоненты системы, преобразуется в тепловую энергию, она передается в окружающую среду, которая затем нагревает воздушную массу вокруг себя.

Типы инфракрасных пленок

Существует большое разнообразие инфракрасных пленок, различающихся специфическими техническими параметрами и внешним видом. Можно выделить два основных типа – низкотемпературные и высокотемпературные модели. Пленки также различаются по мощности, предельной температуре нагрева, толщине, ширине и областям применения.

Монтаж сплошной карбоновой пленки, используемой в качестве основной системы обогрева оборудованной лоджии, достаточно прост:

Фотогалерея

Фото

Шаг 1: Стяжка под пленочный пол

Шаг 2: Основание под пленочный пол

Этап 3: Укладка нагревательных панелей из углеволокна

Этап 4: Изоляция свободного края карбоновой пленки

Этап 5: Монтаж системы электрообогрева

Этап 6: Проклейка стыков битумной лентой

Этап 7: Крепление карбоновых листов скотчем

Этап 8: Укладка чистового покрытия

При выборе пленки ключевым параметром является температура ее нагрева. Так, если она превышает +27°С, то от ламинированного покрытия следует отказаться, так как оно необратимо деформируется при воздействии высокой температуры.

Таким образом, высокотемпературные модификации должны .

Если напольным покрытием будет паркетная доска, ламинат, ковролин и т.п., то необходимо установить низкотемпературную систему, подогрев до +27°С. Для покрытия в виде плитки, керамзита, можно установить высокотемпературные модификации, вырабатывающие +45-+50°С

На лоджии можно установить теплую инфракрасную пленку как на пол, так и на стены и потолок. Дополнительно панели монтируются на обе стены под окнами, напротив окон. Этот метод нагрева называется — .

В Важно ориентироваться на область его применения.

Важные преимущества ИК-пленки

Эксперты выделяют ряд преимуществ ИК-пленки.

Среди основных преимуществ:

• Экологическая безопасность — радиация считается полезной для здоровья;
• поддержание качества воздуха — при работе прибора нагревается не воздух, а предметы интерьера, поэтому кислород не испаряется, состав воздуха не меняется;
• отсутствие излучения электромагнитного типа;
• простота установки , широкие возможности настройки.

ИК пленка прочная, практически не выходит из строя, не требует ремонта.

Инфракрасные пленочные системы отлично подходят для использования на открытом воздухе. Их активно используют при обустройстве балконов и лоджий. Существенным преимуществом ИК-полов является то, что это единственный вариант, позволяющий эффективно обогревать помещения без остекления.

Процесс установки ИК-системы на пол балкона будет представлен в следующей галерее:

Галерея изображений

Фото

Этап 1: Укладка изоляционной подложки

Этап 2: Расположение панелей нагревательной пленки

Этап 3: Покрытие ИК-пола

Этап 4: Подключение системы отопления к блоку управления

Если вы планируете выбрать ИК-пленку для балкона, предлагаем ознакомиться с информацией по установке и подключению таких теплый пол:

Монтаж датчика температуры

Для обеспечения необходимого микроклимата в помещении используйте терморегуляторы, оснащенные датчиком температуры. Они эффективно взаимодействуют с кабельными системами, ИК пленкой.

Функция термостата – поддержание заданной температуры, ее регулировка, оптимизация энергопотребления. В зависимости от модификации функции устройства могут быть разнообразными.

Принцип подключения термостата одинаков для любой системы. Рассмотрим особенности установки датчика температуры нагревательных матов.

Один термостат может одновременно регулировать температуру нескольких нагревательных матов. Соединяйте кабельные системы параллельно, максимальный ток не должен превышать 16 А, что соответствует 3600 Вт при 230 В

Если суммарная мощность матов больше, то требуется дополнительное оборудование в виде вводного автомата, УЗО, силового реле, размыкателя по направлениям, специального терморегулятора.

Для установки контроллера необходимо выполнить работы в следующем порядке:

• создать в стене специальное отверстие для крепления коробки;
• просверлить в стене углубление для установки силового провода и создать отверстие для прокладки соединительного канала;
• установить, настроить по инструкции;
• поместите датчики в гофрированную пластиковую трубку диаметром 16-20 мм.

Трубка должна быть герметична с одного конца для защиты проводов от попадания в растворы, воду. С противоположного конца трубка помещается в установленную коробку.

Регулятор рекомендуется располагать возле электропроводки, в целях экономии на питающей проводке желательно установить его на стене в жилом помещении в наиболее удобном месте

Допустимый радиус изгиба проводки не менее 5 см. Трубка с датчиками крепится к полу. Она должна проходить между петлями на расстоянии не менее 20 см.

Важно помнить, что при монтаже нельзя укорачивать нагревательный кабель, заменять питающие провода, вносить коррективы в конструкцию терморегулятора, проводить ремонтно-монтажные работы при включенном питании.

Принцип расчета систем перекрытий

Перед выбором любой напольной системы важно рассчитать мощность утеплителя, определить его необходимую длину.

Для этого необходимо рассчитать теплопотери лоджии. Через оконные проемы уходит много тепловой энергии, поэтому обеспечить температуру +20-+23°С довольно проблематично, особенно в зимнее время года. Поэтому рекомендуется устанавливать отопительное оборудование в режиме обогрева.

Рассчитать теплопотери балкона можно с помощью онлайн-калькулятора.

Перед установкой системы теплого пола на лоджии важно предварительно прогреть помещение

Рекомендуемая температура нагревательных матов, кабеля или инфракрасной пленки +26°С. Этот режим подходит для утепления паркетных полов. Если в качестве покрытия используется плитка, мрамор или другое теплопроводящее покрытие, рекомендуемая температура кабеля +28-+31°С.

Обычно для лоджий требуется 160-180 Вт на м ² для отопления и 200-220 Вт на м ² для режима обогрева. Учитывая эти рекомендации, можно рассчитать необходимую длину кабеля, шаг монтажа, мощность системы.

Например, лоджия имеет площадь 2 м ² . На полу плитка, стяжка не планируется. Возьмем режим обогрева, для которого требуется 200 Вт на м ² . Далее определяем площадь обогрева.

Рассчитывается по формуле:

S _гр = S _итого -S _{и т. д.} , Где

• S и т.д.
  занимаемые площади шкафов и др. 9084;
• S _всего — общая площадь помещения.

Допустим, площадь, занимаемая мебелью, составляет 0,5 м ² . Тогда S _гр = 2-0,5 = 1,5. Для лоджии выбран режим обогрева, поэтому необходимая мощность кабеля составляет 200 Вт на м ² .

Тогда рекомендуемая мощность системы составляет 1,5 * 200 = 300 Вт на м ² .

Если стяжка не планируется, выбирайте тонкую тросовую систему, которая сможет полностью уложиться в слой плиточного клея.

Выбрать систему с требуемыми характеристиками можно из таблиц с описанием характеристик оборудования.

Используя технические характеристики матов, можно определить оптимальную модель исходя из индивидуальных требований (+)

На основании таблицы определяем мощность мата, его размеры и длину по площади. В нашем примере мощность мата 0,25 кВт, а длина 17 м.

Далее ищем этап установки. Рассчитываем его по формуле:

ч = (S _гр * 100) / L _каб где

• ч — шаг укладки;
• L _кабина — длина кабеля в метрах.

Подставляем значения в формулу, и получаем: h = 1,5*100\17 = 8,8 см.

При укладке матов или кабеля помните, что расстояние от стен должно быть 10 см.

Выводы и полезное видео по теме

В видео рассказывается об особенностях, общих принципах установки нагревательных матов:

Из видео вы можете узнать об особенностях установки и подключения терморегулятора:

Об установке ИК-пленки вы можете узнать из видео ниже:

Кабельные системы, ИК-пленка отличаются высоким качеством, низкой стоимостью, практичностью и долговечностью.
