Электрический тёплый пол своими руками: устройство, схема, технология укладки


Вид отопления, в котором тепло генерируется путем использования электрической энергии, отличается простой в исполнении схемой, а его монтаж занимает минимум времени. Необязательно быть профессионалом, чтобы устроить электрический тёплый пол своими руками, просто нужно в точности следовать всем пунктам инструкции.

В представленной нами статье подробно описаны все виды электрических систем напольного обогрева, приведены их характеристики и плюсы с минусами. Для самостоятельных домашних мастеров мы привели пошаговые руководства по укладке. С учетом наших советов вы сможете соорудить и подключить электрический  пол собственными руками.

Содержание статьи:

Электрические полы и их разновидности

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

  1. Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
  2. Нагревательные маты. Представляет собой кабель на монтажной сетке.
  3. Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
  4. Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Галерея изображений

Фото из

Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных

Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы

Простейшим вариантом электрического пола является кабельная система, которую фиксируют на основании и заливают цементным раствором

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта

Электрическая система напольного обогрева

Подготовленная у установке система

Укладка электрополов в квартирах и офисах

Устройство электрической системы под плиткой

Укладка ламината над инфракрасным полом

Сооружение кабельного обогрева

Электрические маты в организации теплых полов

Пленочный инфракрасный обогрев

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта.

Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом

С аргументами и критериями выбора оптимального лично для вас варианта устройства теплого пола ознакомит , с которой мы рекомендуем ознакомиться.

Кабельная система отопления

Теплоотдача кабельного теплого пола очень высокая, фактически вся электрическая энергия преобразуется в тепло. В его комплект входит нагреватель кабель, соединительная муфта, приборы регулировки и контроля. Кабель укладывают как в стяжку, так и под напольное покрытие.

Электрический теплый пол может быть разогрет до 60-70 градусов. Каждый его вид работает по особой технологии, имеющей свои конструкционные отличия

Особенности работы и устройства

В системе нет нагревательного котла, тепло отдает сам электрический кабель.

Чаще всего его используют в качестве вспомогательного вида отопления, но если дом хорошо теплоизолирован, то пол, прогретый с помощью кабеля, может служить и основным источником тепла. Укладывают кабель 3 способами: под стяжку, внутри нее и над ней.

Нужно располагать его равномерно, выдерживая дистанцию от одной до другой линии нагрева минимум 80 мм и не допуская пересечений, изломов и напряжения на поворотах. Во время монтажа кабель легко повредить, поэтому опытные мастера рекомендуют надевать мягкую обувь или же прикрыть, уже смонтированные участки, листами фанеры.

Монтаж электрического пола в стяжке

Процесс установки в стяжку электрических теплых полов отличается трудоемкостью. Преимущество такого способа в том, что нагревательный элемент, находясь в центре стяжки, скорее и равномернее прогреет поверхность. Технологический процесс состоит из нескольких этапов.

Галерея изображений

Фото из

Этап 1: Уборка основания перед устройством системы

Этап 2: Выравнивание основания под теплый пол

Этап 3: Укладка теплоизоляционной подложки

Этап 4: Сооружение армирующей сетки

Этап 5: Крепление электрического кабеля к арматурной сетке

Этап 6: Установка устройства управления на стену

Этап 7: Заливка стяжки поверх электросистемы

Этап 8: Укладка напольного покрытия

Сначала заливают первый слой — это будет основа. Предварительно плиты очищают. Расширяют при помощи перфоратора трещины шириной более миллиметра и заполняют их, а также сколы и отверстия, раствором.

Плиту выравнивают по горизонтали, в случае необходимости применяют состав «наливные полы». После высыхания основы наносят жидкую гидроизоляцию, и оставляю на 2 ч., чтобы подсохла.

По поверхности расстилают теплоизолирующую подложку с фольгированным теплоотражающим слоем. Если снизу находится неотапливаемое помещение, то выбирают теплоизоляцию высотой от 5 до 10 см. В противном случае достаточно слоя в 2-3 см. Герметизируют швы и стыки фольгированным скотчем.

Выполняют сборку нагревательного контура. В перпендикулярном направлении по отношению к стене, выбранной для установки блока управления, монтируют полоски с защелками для фиксации кабеля. Кромки полимерных полосок должны заканчиваться на расстоянии 50-100 мм от стен.

Если вместо полосок взяты монтажные рейки, то их удаляют от стен на 200 мм. Перед укладкой теплого пола проверяют сопротивление кабеля при помощи тестера. Показания сверяют с паспортом, допустимая разница — 10% максимум.

Кабельная система «теплый» пол подходит для помещений всех типов. Она удобна в монтаже и отличается экономным расходом электроэнергии

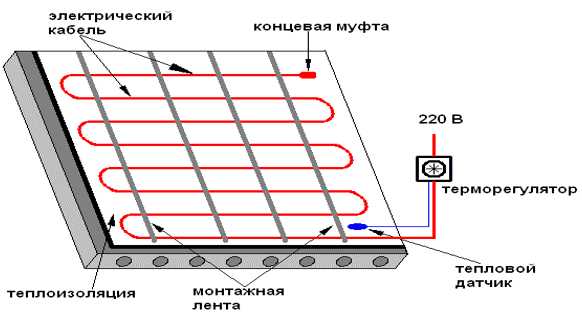

Отправной точкой в схеме подключения кабеля электрического теплого пола по классической версии является блок управления. Оформляют выкладку в форме «змейки» и располагают параллельно стене.

Все переходы на следующий оборот должны находиться за пределами пограничных реек. На финише у противоположной стены должен оказаться изолированный конец. Вариант, когда монтаж начинают с конца, также возможен.

После того как линия будет полностью уложена, между витками монтируют датчик температуры в металлическую гофрированную трубу. Провода выводят по направлению к плинтусу, а затем к блоку управления. Замуровывать датчики в бетон не стоит — их извлечение в случае необходимости становится очень затруднительным.

После проверки надежности фиксации уложенных элементов их заливают бетонной стяжкой, мощность которой зависит от технических данных объекта и типа электрической греющей системы. Раствор нужно хорошо уплотнять. Если останутся пустоты, снизится теплопроводность верхнего слоя.

В роли управляющего блока для теплого пола выступает . Он отвечает за обработку информации, поступающей от термодатчика, и отключение или включение системы в соответствии с настройками. Терморегулятор может быть как программируемым, так без программного обеспечения. Подключают его к розетке 220 В. Место для установки выбирают на участке со свободным доступом.

Подключение начинают с подсоединения датчика температуры после этого — нагревательного кабеля к отдельным разъемам. Дальше к управляющему блоку подводят линию от щитка

Специалисты не рекомендуют подключать управляющий блок к обычной розетке. Это может создать дополнительную нагрузку на электропроводку. Необходимо создать отдельную ветку для подключения системы.

В некоторых случаях кабель укладывают в штробы, проделанные в бетонной стяжке. Кабель в штробах заполняют плиточным клеем. Преимущество этого способа в том, что уровень финишного покрытия остается на прежнем уровне. После завершения монтажа кабеля, пол включают только через 2 недели.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.

Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений

Фото из

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Специфика пленочного пола

В устройстве системы теплого нет особых сложностей. Многие укладывают его самостоятельно. Подходит он под любые напольные покрытия. Система, работа которой основана на инфракрасном излучении, безопасна даже для ламината и других деревянных покрытий.

Известны 2 вида такой пленки для пола:

  1. Сплошная. Выпускается в виде тонкой двухслойной полиуретановой пленки с непрерывным карбоновым напылением внутри.
  2. Полосатая. Включающая те же 2 слоя пленки из лавсана, полиэтера или полиуретана с расположенными между ними карбоновыми или ультратонкими алюминиевыми полосами.

Тепловые элементы в этих системах имеют параллельное и последовательное соединения. По краям у них расположены биметаллические токоведущие шины из уложенных друг на друга серебряных и медных полос. Пленочный ИК пол не делают ни с заливкой стяжки, ни в слой клея. Подходит только «сухая» укладка.

Теплый инфракрасный пол имеет ряд преимуществ.

К ним относится:

  • несложный и быстрый монтаж;
  • небольшая толщина пленки (0,3 см) что не уменьшает существенно высоту помещения;
  • возможность исключения такого рабочего момента, как заливка стяжки;
  • отсутствие влияния на влажность в помещении;
  • антиаллергический эффект;
  • сравнительно низкое потребление электроэнергии — на 20% меньше, чем другие типы электрических тепловых систем;
  • ионизация воздуха;
  • легкий демонтаж в случае необходимости;
  • высокая надежность.

Стандартный набор материалов включает термопленку, скрученную в рулон, зажимы контактные, изоляцию и электропроводку. К этому комплекту необходимо добавить терморегулятор, оснащенный датчиком температуры, а также полиэтиленовую пленку, скотч, фольгированный материал. Прежде чем приобретать все это, нужно рассчитать необходимый метраж пленки.

Под домашней техникой и мебелью пол утеплять не следует — это неоправданные затраты и чрезмерная нагрузка на систему. Расстилают пленку полностью по всей плоскости только в случае, когда хозяева привыкли часто менять обстановку

Проще всего сделать эскиз помещения на миллиметровой бумаге. Дальше, следует отметить места, где будут размещены датчики и точки соединения. Выделить ту часть помещения, на которой планируется укладка теплого инфракрасного пола, затем рассчитать, сколько нагревательных элементов потребуется.

Сравнить специфику устройства поможет информация, изложенная в рекомендуемой нами статье.

Процесс укладки инфракрасной системы

Если прежнее покрытие в нормальном состоянии, то технологией укладки электрического инфракрасного теплого пола разрешается не демонтировать его. Достаточно просто очистить и устранить перепады. Рулон пленочного пола нарезают используя обычные ножницы.

Следует учитывать, что при формировании поверхности полосы не должны перекрещиваться или соприкасаться токоведущими шинами. Обычно производители обозначают места раскроя. Это не значит, что пленку нельзя резать в других удобных местах.

Галерея изображений

Фото из

Инфракрасная пленка легко раскраивается обычными ножницами. Но важно помнить, что резать можно только по прозрачной полосе, не пересекая элементов с карбоновым напылением

Чтобы защитить свободный срез токоведущей шины, расположенной с не подключаемой стороны, ее заклеивают битумным скотчем

"Нерабочий" срез инфракрасного полотнища, к которому не будет подключаться проводка, после крепления изоляции к шинам заклеиваем обычным скотчем

Под соединительные клеммы выбирают углубления. В идеале это лучше сделать в теплоизоляционной подложке, но в примере их сформировали в выравнивающей стяжке

Перед укладкой инфракрасных полос основание застилают гидроизоляцией. Если у изоляционного материала есть фольгированная прослойка, то она будет к тому же работать в качестве рефлектора

По уложенной гидроизоляции производится сборка напольного нагревателя. Соединительные клеммы располагают в выбранных ранее углублениях

Собранный пол подключают к расположенному на стене терморегулятору. К нему же подводят термодатчики и проверяют работоспособность системы

Убедившись в нормальной работе пленочного пола и устранив недочеты, если они имелись, его застилают гидроизоляцией и укладывают финишное покрытие

Этап 1: Раскрой карбоновых полос для укладки

Этап 2: Изоляция токоведущей шины

Этап 4: Заклеивание скотчем края инфракрасной полосы

Этап 4: Формирование углублений для клемм

Этап 5: Укладка фольгированной гидроизоляции

Этап 6: Сборка электрического пленочного пола

Этап 7: Проверка ИК пленочного пола на работоспособность

Этап 8: Укладка напольного покрытия поверх системы

Главное, срез должен проходить по промежутку между нагревательными элементами. В случае если разрез пришелся на обозначенную линию, изолируют только коллекторные биметаллические пластины. В других случаях скотчем проклеивают концы полос.

Сначала укладывают слой гидроизоляции, чтобы предохранить пол от поступления влаги из бетонного перекрытия. Дальше идет теплоизоляция, предотвращающая потери теплоты от излучения, уходящего в основание. Материал можно использовать любой, главное, чтобы металлизированная сторона была направлена наружу.

Размечают места, где будет проходить электропроводка. После отводят место под монтаж термодатчика. Канал под температурный датчик выполняют шириной около 20 мм. Проводку для датчика помещают в гофрированную трубку, затем укладывают в подготовленный канал.

Дальше укладывают подготовленные полосы согласно эскизу. С целью уменьшения длины провода при укладке полосы разворачивают торцовыми сторонами к стене, где впоследствии будет находиться терморегулятор и останавливаются, не доходя до нее сантиметров 15.

Если в комнате есть камин, от него отступают не менее 1 м. Укладывается пленка той стороной вверх, которая изготовителем системы указана в инструктаже к продукции. Подсоединяют зажимы к краю биметаллической полосы, затем подключают провода — к левым зажимам крепят левые, а к правым — правые.

Проводку для термодатчика следует прятать под термопленку. С этой целью в теплоизоляции вырезают узкие канавки шириной по 1 см, а по уложенному в них силовому кабелю наклеивают скотч и укрывают термопленкой. Нельзя допускать, чтобы провода возвышались над теплоизоляцией.

Изоляцию на краю провода снимают, свертывают, сам провод просовывают через зажим, фиксируют при помощи плоскогубцев, затем точку соединения изолируют битумным скотчем. Соединив всю цепь, замеряют сопротивление полученной конструкции.

Возможно использование как отражающей теплоизоляции, так и не отражающей в виде пробкового полотна. Регламентируется только толщина слоя — от 3 до 5 мм. Скрепляют полосы теплоизоляционного материала монтажным скотчем

Завершающий этап — монтаж финишного покрытия. Принцип подключения терморегулятора одинаков для всех типов теплого электрического пола.

Несколько полезных советов

Прежде чем завершить работу укладкой финишного покрытия систему тестируют. Если термопленка соответствует всем требованиям, нигде не будет наблюдаться искрение и перегрев участков. Если все же какие-то дефекты обнаружены, пол накрывают еще одним слоем пленки из полиэтилена толщиной минимум 80 мкм. Ее укладывают внахлест с заходом около 20 см.

Существует ряд дополнительных рекомендаций от профессионалов по поводу монтажа:

  1. Пленочную теплую систему нужно устанавливать при умеренной влажности (максимум 60%) и плюсовой температуре.
  2. Пленку в свернутом виде в сеть подключать нельзя.
  3. Перед подключением пленочного пола необходима проверка изоляции контактов в местах, где происходил раскрой полотна.
  4. В случае повреждения термопленки в месте, где находится графитовое напыление, накладывают двухстороннюю изоляцию.
  5. Если произошло затопление пола, его немедленно отключают от электросети и оставляют на просушку в естественных условиях.
  6. Ходить по готовому полу в обуви нельзя.

Нельзя замуровывать термодатчик. Нужно оставить возможность для его контроля и замены. Также не следует размещать на теплом полу ковры и другие плотные натуральные покрытия. Для обеспечения вентиляции и исключения возможности деформации финишного покрытия вследствие температурных изменений, между стеной и покрытием рекомендуют оставлять незначительный зазор.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Галерея изображений

Фото из

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы

Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы

Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола

Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку

Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие

Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем

По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе

После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия

Этап 1: Укладка стержневого пола на подложку

Этап 2: Фиксация карбоновой системы скотчем

Этап 3: Формирование соединений пола с проводкой

Этап 4: Подготовка термодатчика стержневого пола

Этап 5: Вырезка отверстий в теплоизоляционной подложке

Шаг 6: Фиксация положения датчика

Этап 7: Проверка работоспособности собранной системы

Этап 8: Заливка стяжки поверх карбонового стержневого пола

Процесс состоит из 8 последовательных шагов:

  • подготовки основы;
  • укладки теплоотражателя;
  • монтажа стержней;
  • соединения между собой полос;
  • подсоединения силового кабеля;
  • подключения конструкции к терморегулятору;
  • подключения термодатчика;
  • заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов.

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано , посвященной этому вопросу.

Выводы и полезное видео по теме

Видео #1. Все об укладке стержневого пола вы узнаете из этой видео-инструкции:

Видео #2. Выбрать вид электрического пола станет проще, если вы ознакомитесь с этим видеороликом:

Видео #3. Как не потратить лишнего при покупке системы теплого пола научит автор этого видео:

Отопление дома с применение электрических теплых полов позволит поддерживать комфортный температурный режим. Разница температур между вверху помещения и у пола будет минимальной. Если правильно выбрать систему, точно все рассчитать и выполнить монтажные работы своими руками, то и в плане финансов можно выиграть.

А какой тип напольного обогрева вы предпочли для обустройства собственной дачи/квартиры? Возможны, у вас есть желание поделиться тонкостями монтажа, известными только вам? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

Схема укладки водяного и электрического теплого пола

Поставьте лайк, поблагодарите автора за его труд!

   ( о электрическом см ниже)

Термин схема теплого пола в основном применим к водяным теплым полам, где требуются особые методы укладки, так как контур теплой воды, а вернее вход теплой воды и выход (обратка) существенно отличаются по температуре. Но в электрических теплых полах все совсем по-другому, электрические нагревательные системы имеют равномерный обогрев по всей длине кабеля.

Схема водяного теплого пола

      Энергоэффективность и экономичность теплого пола напрямую зависит от того, по какой схеме уложены трубы. Существует две схемы теплого пола: «спираль» и «улитка». Обе схемы предусматривают прокладку трубы от подачи коллектора до его возвратки. Схема «улитка» имеет преимущество над спиралью, ведь теплоноситель проходит равномерно по контуру, не остывая до возврата. В чертеже «спираль» имеются небольшие теплопотери (около 15%), из-за этого трубу в такой системе желательно укладывать с шагом от 10-ти до 12-ти см для того, чтобы уберечь теплый пол от образования холодных зон.

Читайте Как и какой выбрать теплый пол ?

       Если трубы уложены по системе «улитка», то можно сэкономить на трубе, ведь расстояние между трубами может составлять 15 см, а в случае, если теплый пол не является основным отоплением (в помещении дополнительно есть радиаторное или электрическое отопление)- 20 см. К недостаткам системы «спираль» можно отнести частые большие повороты трубы, что делает эти участки трубы более уязвимыми к давлению и температуре. В чертеже «улитка» жидкость движется более равномерно, благодаря плавным поворотам трубы. Выходя из вышеизложенного можно сделать заключение, что схема напольного отопления «улитка» является наиболее эффективной и эргономичной.


Наилучший способ укладки - улитка, но если у вас помещения пару кв м 2-3 м3, можете использовать змейку

Схема укладки трубы водяного теплого пола


    И все же понятие

схема применима и к электрическому полу.


Приведу пример по экономии теплого пола как материала. Известно, что теплый пол электрический нельзя резать, так же известно, что один большой комплект в сумме дешевле двух маленьких такой же площади в сумме. Что же делать если мы, например, хотим на кухне постелить теплый пол возле места готовки и стола и только (а между ними расстояние 2-3 метра). Для этого уложите часть пола в зоне готовки с шагом к примеру 10 см, потом не разрезая кабель протяните его к зоне стола и опять сделайте укладку уже возле стола. Здесь стоит упомянуть, что шаг укладки кабеля и толщина стяжки и клея и напольное покрытие должны быть одинаковы, тогда и температура будет одинакова. Таким образом вы сэкономили и на комплекте, и на терморегуляторе.

По поводу планировки электрического напольного отопления, напомню, что для того чтобы монтаж был правильный и все было по гарантии нужно зарисовать схему, как и где вы уложили напольное отопление, а лучше сфотографировать и распечатать на обычном листе.

Можно еще добавить следующее:

1.            Всегда соблюдайте одинаковый шаг укладки – например 10 см.

2.            Соблюдайте равномерную толщину стяжки или покрытия (например, 3 см.) по всей площади.

3.            Отступайте от стен см 10-15, от мебели – 5 см.

4.            Не перегибайте кабель или мат.

5.            Не режьте кабель, если у вас остался кабели его некуда деть, пустите вдоль плинтуса, если много – на стену под штукатурку.

6.            Помните одножильные системы стоит возвращать назад.



Кроме того, если вас не смущает тепловая зебра, а вам нужен мягки подогрев с пола можете, например, размещать нагревательные маты или пленочный теплый пол не стык в стык, а на расстоянии каком пожелаете.



По поводу водяного греющего пола тут все сложнее и важнее в этом вопросе, схема имеет большое значение из-за неравномерности температуры воды.

Часто задаваемые вопросы

1. Насколько долговечный теплый пол?

- Теплый пол может прослужить 50-70 лет без проблем.

2. Какой теплый пол лучше использовать?

- Для маленьких площадей локально – электрический, для отопления дома – водяной.

3. Можно ли управлять теплым полом дистанционно?

- Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

  1. Heattherm - теплый пол двужильный кабель и мат
  2. ThermoPEX для теплого пола - оптимальный вариант для дома
  3. Бобышки для теплого пола. Маты с бобышками что это?
  4. Боится ли теплый пол воды. Может ли ударить током?
  5. Виды электрических теплых полов
  6. Показать больше
  7. Во сколько обойдется отопление теплым полом в месяц
  8. Водяной теплый пол в деревянном доме
  9. Водяной теплый пол под ламинат. Стоит ли?
  10. Водяной теплый пол. Преимущества и недостатки.
  11. Время монтажа теплого пола. Сколько займет?
  12. Выбор электрического и водяного теплого пола
  13. Где установить гребенку или коллектор теплого пола?
  14. Для какого теплого пола подходит инфракрасная пленка?
  15. Для чего нужен кислородный барьер?
  16. Для чего нужен насос в коллекторе?
  17. Для чего нужна демпферная лента в теплом полу
  18. Для чего нужны расходомеры в теплом полу?
  19. Зачем нужны расходомеры, смесительный узел и евроконус?
  20. Как выбрать мощность теплого пола
  21. Как выбрать нагревательный мат теплого пола
  22. Как выбрать насос для водяного теплого пола?
  23. Как выбрать насос теплого пола. База насоса
  24. Как делать первое включение теплого пола?
  25. Как дешево, экономно сделать теплый пол?
  26. Как заменить датчик теплого пола если он замурован?
  27. Как купить надежный теплый пол?
  28. Как надежны терморегуляторы? Ремонт и замена регулятора
  29. Как отличить стержневой теплый пол от подделки?
  30. Как подключить датчик теплого пола?
  31. Как проверить роботу монтажников по теплому полу?
  32. Как работает система водяного теплого пола? Принцип работы
  33. Как рассчитать количество контуров гребенки?
  34. Как рассчитать количество контуров коллектора?
  35. Как рассчитать количество трубы на квадратный метр?
  36. Как рассчитать материалы на водяной теплый пол?
  37. Как сделать теплый пол если нельзя сделать стяжку!?
  38. Какая должна быть стяжка для теплого пола
  39. Какие бывают виды теплого пола?
  40. Каким должен быть бетон и стяжка теплого пола?!
  41. Какого цвета выбрать трубу теплого пола?
  42. Какое напольное покрытие можно использовать для теплого пола?!
  43. Какое напольное покрытие можно использовать для теплого пола?!
  44. Какое напольное покрытие можно использовать для теплого пола?!
  45. Какой должна быть температура теплого пола
  46. Какой кабель подходит под плитку, а какой в стяжку?
  47. Какой котел лучше использовать для теплого пола?
  48. Какой крепеж используется в водяных теплых полах
  49. Какой теплый пол лучше выбрать под плитку?!
  50. Какой теплый пол лучше? Какой выбрать водяной или электрический
  51. Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
  52. Какую подложку для теплого пола выбрать?
  53. Калькулятор теплого пола
  54. Когда целесообразен монтаж водяного теплого пола ?
  55. Контура теплого пола, какие бывают?
  56. Куда девать остаток нагревательного кабеля . Можно ли резать?
  57. Латунь или нержавейка? Какая гребенка лучше?
  58. Лучшие водяные теплые полы и их рейтинг
  59. Лучшие электрические теплые полы и их рейтинг!
  60. Маты с бобышками для водяного теплого пола. Что это?
  61. Минусы и недостатки водяного теплого пола
  62. Можно ли ... теплый пол? Ответы!
  63. Можно ли подключить радиатор к коллектору?
  64. Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
  65. Монтаж
  66. Монтаж ламината на теплый пол своими руками
  67. Монтаж стержневого теплого пола?
  68. Монтаж электрического и водяного теплого пола своими руками
  69. Обзор стоимости теплых полов за м2, стоимость монтажа
  70. Основание под водяной теплый пол. Виды и способы укладки.
  71. Основные составляющие водяного теплого пола.
  72. Особенности конструкции бойлеров Ento
  73. Отличие двужильного от одножильного нагревательного кабеля?
  74. Отличие механического терморегулятора от программируемого
  75. Отличие сплошной пленки от классической полосочной?
  76. Отопление дома теплым полом. Стоит ли?
  77. Отопление теплым полом
  78. Отчет об отправке
  79. Официальный сайт теплого пола
  80. Перегревается ли стержневой теплый пол?
  81. Плиточный клей для теплого пола, какой использовать?
  82. Плюсы и минусы электрических и водяных теплых полов
  83. Подключение электрического и водяного теплого пола
  84. Подложка под водяной теплый пол. Для чего она нужна?
  85. Почему мат теплого пола, не кабель?
  86. Почему электрический теплый пол не греет
  87. Правильный водяной и электрический теплый пол
  88. Правильный шаг укладки водяного и электрического теплого пола
  89. Преимущества водяного теплого пола перед радиаторным отоплением.
  90. Преимущество стержневого теплого пола
  91. Прогреет ли теплый пол 5-6 см стяжки?
  92. Проектные работы
  93. Расчет теплого пола водяного и электрического
  94. Ремонт нагревательного кабеля теплого пола
  95. Ремонт электрического и водяного теплого пола
  96. С чего состоит система водяного теплого пола
  97. Система водяных и электрических теплых полов
  98. Система управления водяным теплым полом. Что такое сервопривод?
  99. Сколько потребляет нагревательный кабель? Его мощность.
  100. Сколько потребляет теплый пол?
  101. Сколько энергии потребляет пленочный теплый пол?
  102. Способен ли терморегулятор экономить электричество?
  103. Справочная
  104. Стандартная пленка Felix Excel и ее конструкция
  105. Стоит ли экономить на терморегуляторе?
  106. Схема укладки теплого пола
  107. Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
  108. Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
  109. Тепло инфракрасного от инфракрасного теплого пола Felix Excel
  110. Теплоизоляция под плитку для теплого пола
  111. Теплые полы в гипермаркете
  112. Теплый пол 27 ua или 24 на 7, длительность работать?
  113. Теплый пол без стяжки
  114. Теплый пол в бане и сауне, как реализовать?
  115. Теплый пол в ванной и санузле. Как реализовать?
  116. Теплый пол в ванную электрический и водяной
  117. Теплый пол в стяжку водяной и электрический
  118. Теплый пол в частном доме
  119. Теплый пол и его эпицентр температуры
  120. Теплый пол из металлопластиковых труб
  121. Теплый пол на балконе и лоджии. Как осуществить?
  122. Теплый пол на кухне. Где можно размещать?
  123. Теплый пол от печки или камина, как сделать?
  124. Теплый пол от Розетки
  125. Теплый пол от центрального отопления или котла
  126. Теплый пол под деревянный пол
  127. Теплый пол под ковролин
  128. Теплый пол под ламинат
  129. Теплый пол под линолеум
  130. Теплый пол под линолеум на деревянный пол
  131. Теплый пол под плитку
  132. Теплый пол своими руками
  133. Теплый пол, цена на 2020 год. Обзор цен теплых полов
  134. Терморегулятор водяного теплого пола. Какой выбрать?
  135. Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
  136. Труба для теплого пола 16 диаметра
  137. Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
  138. Укладка теплого пола, как осуществить? Как правильно сделать
  139. Управление теплым полом. Какие бывают системы?!
  140. Устройство теплого пола водяного и электрического
  141. Утепление и подложки под теплый пол
  142. Чем гребенка отличается от коллектора?
  143. Чем зафиксировать трубу теплого пола?
  144. Чем и как закрепить нагревательный кабель теплого пола
  145. Чем отличается нагревательный мат от кабеля?
  146. Что лучше водяной теплый пол или электрический?
  147. Что подобрать для теплого пола без стяжки?
  148. Шаг укладки теплого пола электрического и водяного?! Расчет
  149. Электрический теплый пол плюсы и минусы
  150. Консультация
  151. Тестовая статья
  152. Доставка и оплата
  153. Сотрудничество теплый пол оптом
  154. Документация
  155. Водяной теплый пол в многоэтажном доме и в квартире. Подключение
  156. Как сделать замер площади под теплый пол самостоятельно?
  157. Можно ли укорачивать нагревательный кабель или мат теплого пола?
  158. Связаться с нами

Схема монтажа теплого пола своими руками.

Для достижения комфортного и эффективного обогрева внутри дома или квартиры все чаще используют современные системы электрического обогрева «теплый пол». Особенно это актуально для квартир, где на практике сложно осуществить монтаж системы водяного теплого пола своими руками. Правильно смонтированная система может заменить стандартное отопление, за счет эффективности отопления, отсутствия холодных зон, снижение затрат на отопление (в случае основной системы), надежность, комфорт.

Монтаж системы теплых полов отличается в зависимости от вида покрытия и самой системы, и не стоит к нему относиться с пренебрежением. Необходимо знать и учитывать многие факторы, особенно если у Вас нет опыта в этом деле. Если своими руками монтаж системы теплого пола произвести трудоемко, доверьте проектирование и установку профессионалам. Это позволит сократить время на установку, исключить ошибки и гарантирует безопасность всей системы.

Пошаговый монтаж электрического теплого пола

1 шаг - проектирование. На этом этапе рассчитайте площадь обогреваемой поверхности, вычтите из общей площади квадратуру той поверхности, на которой будет стационарно располагаться мебель, а так же отступ от стен (порядка 20 см).

Перед монтажом самого кабеля необходимо заранее выбрать место для терморегулятора, к которому подключают греющий кабель с датчиком температуры (фото 1).

На фото 1: схема монтажа электрического пола с раскладкой кабеля и местом установки регулятора

2 шаг - выбор напольного покрытия, от него зависит подбор мощности и типа теплого пола. Если Вы планируете установить теплый пол на уже существующую поверхность без стяжки и закрыть ее ламинатом или линолеумом, то следует выбрать систему на основе термопленки. Под плитку электрический теплый пол устанавливается на базе резистивного кабеля. Электрический теплый пол выпускается в виде нагревательных матов и отрезного кабеля для монтажа в стяжку.

Читайте подробнее об особенностях монтажа кабеля в стяжку.

Читайте подробнее об особенностях монтажа теплых матов.

3 шаг - подготовка поверхности. Она должна быть без резких перепадов, ям, бугров, для снижения вероятности повреждения теплого кабеля. При необходимости выровняйте пол.

Для эффективного обогрева и снижения энергозатрат используют теплоизоляционные маты и демпферные ленты, они не позволяют теплу уходить в пол и стены. Для монтажа системы во влажных помещения поверх системы устанавливается дополнительный гидроизоляционный слой, как защита от электрозамыканий (фото 2).

На фото 2: технология монтажа теплого пола на изолирующий слой

*4 шаг - монтаж греющего кабеля производится на металлическую сетку или на монтажную ленту, с заранее просчитанным шагом. Если используете одножильный резистивный кабель, то оба его конца должны располагаться в одном месте для подключения к термостату. После окончания монтажа греющего кабеля и его проверки следует установить термодатчик. Для его установки используют гофрированную трубку, это упрощает демонтаж датчика при его возможной поломке. Правильно устанавливать датчик между нитями греющего кабеля, не менее 50 см длинной.

5 шаг - проверка. После всех приготовлений и раскладки кабеля, монтажа датчика и термостата, проверьте систему на предмет краткосрочной работы включением в сеть. После проверки следует приступить к заливке системы стяжкой или укладке напольного покрытия.

*6 шаг - финишное покрытие. При монтаже кабеля в стяжку минимальная толщина бетонного слоя должна быть не менее 3-5 см. Нагревательные маты, как правило, устанавливаются в плиточный клей без заливки бетоном. Следуйте инструкции от производителя конкретного изделия, чтобы правильно реализовать этот шаг.

*Внимание! 4-й и 6-й шаг при установке инфракрасной пленки отличается, об особенностях монтажа пленочного пола читайте здесь.

Рекомендуем электрический теплый пол:

Электрический теплый пол под плитку: схема подключения, монтаж

Чаще всего теплые полы устанавливают в помещениях с недостаточно комфортной температурой. Они особенно востребованы в местах, где нет возможности постелить дополнительно ковер, в которых не так уж легко поддерживать чистоту постоянно пачкающегося и намокающего покрытия. Вот почему сегодня электрический теплый пол под плитку в ванной или на кухне так актуален.

Электрический пол представляет собой систему, работающую на основе нагревания силовых кабелей, температуру нагрева которых регулируют через термостат. Греющие кабели бывают двух типов: одно- и двужильные, каждый из которых имеет свои плюсы и минусы. К примеру, двужильные – дорогие, но взамен – более безопасные.

Чем отличается электрический теплый пол под плитку: основные требования

Спецификой эксплуатации плитки является ее высокая теплопроводность. Т.е. при наличии холодного помещения внутри через поверхность пола будут наибольшие тепловые потери. Компенсировать это можно только комплексным подходом – утепление и монтаж электрического теплого пола. Это позволит уменьшить коэффициент теплопроводности, добиться максимально комфортной температуры.

Еще одной спецификой монтажа является возможное отсутствие верхней стяжки. Благодаря этому уменьшается толщина пола и повышается КПД системы обогрева. К основным требованиям конструкции электрического теплого пола можно отнести следующие:

  • Минимальная инерционность. Время нагрева поверхности должно быть коротким. Этого можно достичь несколькими способами – увеличение мощности на 1 м², либо установка программируемого терморегулятора.
  • Стойкость к механическому воздействию. Так как нагревательные элементы будут постоянно испытывать давление, необходимо выбирать качественные модели теплого пола.
  • Простой монтаж.

Общая схема установки теплых полов под плитку может включать верхнюю стяжку или ее отсутствие. Общая схема монтажа показана выше.

Как видно из рисунка, для монтажа применяется инфракрасная пленка. Но это не обязательное правило — можно устанавливать и нагревательные кабели . К выбору оптимальной модели нагревательных элементов следует подойти взвешенно.

Виды теплого пола: особенности нагрева


В настоящее время существует 2 разновидности электрического теплого пола – кабельный и пленочный. Каждый из них обладает рядом уникальных эксплуатационных и технических свойств.

Для утепления поверхности керамической плитки рекомендовано использовать именно пленочные модели.

Пленочные

Последний вариант, подогревающий пол за счет ИК излучении тепловой энергии, используют намного чаще, поэтому начнем именно с него. По конструкции он представляет собой основу из полимеров, на которую нанесены полосы из смеси карбона. По краям расположены токовыводящие шины из меди, которые присоединены к полосам.

Инфракрасные просты в установке и не требуют особых навыков и инструментов, обладают высоким КПД, незначительно сокращают высоту помещения – наибольшая высота подложки всего 3 мм. Пленочные полы при грамотном монтаже довольно долговечны, их эксплуатационный срок достигает нескольких десятков лет. Однако, за все эти преимущества приходится довольно много платить, они – относительно дорогостоящие.

Кабельный нагрев

Первоначально это был кабель с токовыводящей жилой, обладающей высоким сопротивлением. Когда на нее подавалось напряжение, кабель нагревался и выделял тепло. Сегодня кабельный пол бывает одно- и двужильным по типу конструкции кабеля.

Совет

Одножильные модели рекомендованы к использованию для полов с небольшой расчетной мощностью. Для помещений, которые необходимо быстро подогреть, более предпочтительны двужильные модели.

Наиболее простой монтаж у специальных моделей, термомат, в которых уже в процессе производства нагревательный элемент крепится на подложку из стеклоткани шириной в полметра. Таким образом, расстояние между кабелями в этом случае заведомо заданная величина.

Для индивидуальной схемы укладки используют другой набор составляющих: нагревательные жилы, монтажная лента и гофротрубка для термодатчика и т. д. При выборе этого варианта нужно учесть ощутимый рост толщины покрытия, так как она образуется не только толщиной проводов, но и верхним слоем гидроизоляции, подложкой, плиточным клеем .

Установка электрического пола


К установке приступают после выбора оптимальной для данного помещения модели и расчета требуемой мощности нагрева.

Далее составляют схему расположения нагревающих элементов. На ней должны быть указаны места нахождения мебели, стационарной бытовой техники, подключений системы к питанию и управляющему блоку.

Нагреватели располагают таким образом, чтобы в будущем предметы интерьера их не экранировали. В противном случае отражающаяся от их поверхности тепловая энергия будет способствовать перегреву кабеля и постоянная повышенная температура рано или поздно выведет его из строя.

Схема подключения электрического теплого пола зависит от выбранной модели. Однако подключение всегда выполняют через терморегулятор, который способствует существенной экономии электроэнергии, затраченной на обогрев помещения. Обычно схема, по которой должны подключаться провода, бывает указана на корпусе или техпаспорте терморегулятора. Монтаж термостата достаточно прост и выполнить его можно своими руками. В одножильной конструкции систему подключают подводом «холодного» конца нагревающего кабеля к термостату. В случае двужильной – цепь замыкают соединением одного кабеля к другому на концевом участке. Пленочные элементы коммутируют четко в соответствии с инструкцией.

Основные правила подключения


  • Электрические полы с подогревом должны получать питание по отдельной линии с защитным автоматом.
  • Мощность нагревающего элемента должна быть меньше максимальной мощности термостата. Если расчеты этого не позволяют, система делится на части, и для каждой из них устанавливается свой терморегулятор.
  • В пленочных моделях необходимо коммутировать элементы как между собой, так и с термостатом.
  • Термодатчик может быть: выносной, предназначенный для измерения температуры воздуха, или встроенный, который измеряет фактическую температуру системы и позволяет поддерживать ее на требуемом уровне.

Закончив монтаж системы, ее обязательно тестируют. Начинают с установки минимального режима нагрева и постепенно увеличивают мощность. Если система нормально функционирует можно приступать к укладке плитки.

Монтаж плитки

В защитных целях конструкцию покрывают паронепроницаемой пленкой. С одной стороны ее микроволокна дают возможность испаряться излишкам влаги, а с другой – не дают просочиться влаге извне внутрь конструкции.

На заметку

Все составляющие должны быть прочно закреплены. Любой крепежный узел: скотч, дюбель, хомут исключают любую вероятность сдвига, что могло бы отразиться на нормальной работе системы.

Плитку укладывают на особый раствор. Монтажные работы выполняют при отключенном нагреве. Кстати, его так и не включают пока полностью не застынет клей. В противном случае влага, неравномерно испаряющаяся из клеящего слоя, может привести к тепловой деформации и вздутию плиточной поверхности.

© 2021 prestigpol.ru

Подключение электрического теплого пола

О том, как самостоятельно подключить электрический теплый пол, в большей степени, можно узнать непосредственно из инструкции, но большинство страхов развеется, если обратиться к опыту тех, кто уже этот путь прошел. Проблема и состоит в том, что еще перед покупкой важно принять решение: делать монтаж теплого пола и его подключение самостоятельно или воспользоваться услугами специалиста.

Первый этап – монтаж, обычно, не вызывает страха перед мужчинами, способных на ремонт квартиры своими руками. А вот подключать электрический теплый пол отважится уже не каждый, ведь это занятие требует некоторой собранности и аккуратности. Однако, умение грамотно обращаться с электричеством - легко приобретаемый навык, основанный на некоторых знаниях. Предлагаю разобраться, как подключить самому электрический теплый пол и терморегулятор к нему.

Схема подключения электрического теплого пола

С электрической точки зрения, «сердце» теплого пола не нагревательный элемент, а терморегулятор, и радость от теплого пола основана именно на работе терморегулятора. Самое замечательное, что большинство терморегуляторов имеют одинаковую схему включения.

Это свойство вызвано тем, что у них общая начинка. Отличия, одинаковых по электрическим параметрам терморегуляторов, заключены лишь в оформлении корпуса и элементах дизайна. Поэтому, не смотря на разницу в цене, терморегуляторы выполняют примерно одни и те же функции.

Как видно из схемы, с одной стороны к терморегулятору, на импровизированный «вход», подходят два провода сетевого переменного напряжения величиной 220 В. С другой стороны – на «выход» подключен нагревательный кабель. В качестве системы обратной связи, которая должна определить момент включение нагревательного элемента, присутствует температурный датчик. Иногда терморегулятор может быть снабжен встроенным датчиком, который измеряет температуру воздуха. В нашем случае, как и в большинстве схем с теплым полом, в качестве основного используется внешний датчик температуры. Внешний датчик это либо полупроводниковый датчик либо термопара, которые меняют свое сопротивление в зависимости от температуры.

Заземляющие контакты к терморегулятору, обычно, не подводятся. Если нагревательный кабель предусматривает отдельный экран, то его нужно соединить с проводом PE, идущего от автомата или УЗО, отдельно в монтажной коробке. По возможности лучше предусмотреть просторную монтажную коробку, потому что, в отличие от обычной розетки, предстоит уложить не 2-3 провода, а минимум шесть. Обычно применяются монтажные коробки диаметром не менее 68 мм.

Подключение теплого пола к терморегулятору

На этапе подключения электрического теплого пола уже произведен его монтаж и интересующие нас концы от нагревательного кабеля и термопары проведены к монтажной коробке. Распаковываем наш терморегулятор, разбираемся со способом крепления корпуса на монтажной коробке, и смотрим, к каким контактам следует подключать наши провода.

Нагревательный кабель GreenBox представляет собой двужильный кабель, снабженный защитным экраном. Экран уже соединен с защитным проводником PE и на фотографиях не показан.

На контакты 1-2 подключаются сетевые провода со строгим соблюдением полярности: 1 контакт – фаза (L), 2- контакт – нейтраль (N). Далее нагревательный элемент: 3 контакт – нейтраль (N) и 4 контакт – «фаза» (L1). На контакты 7-8 заводится температурный датчик, здесь соблюдение полярности производителем не предусмотрено. Обычно все контакты подписываются прямо на корпусе и проблем быть не должно.

В конструкции нашего терморегулятора очень необычно предусмотрено крепление корпуса к монтажной коробке. Сначала к монтажной коробке крепится металлическая черная рамка с выступающими крючками, а затем с помощью упругой проволоки в форме квадрата фиксируется сам терморегулятор за крючки на черной рамке. Фотография иллюстрирует это способ крепления, но большинстве терморегуляторов встречаются более привычные способы крепления к монтажной коробке. Сверху надевается декоративная рамка на защелках, закрывающая собой элементы крепежа.

Как видите, ничего страшного в подключении электрического теплого пола нет, все очень просто. Все это больше напоминает конструктор, «поиграть» с которым может позволить себе любой желающий, главное, чтобы любые игры были безопасными. По отношении к теплому полу залог безопасного использования – лишь аккуратное соблюдение инструкции по монтажу, с первого и до последнего этапа.

Схема подключения тёплых полов: водяного, электрического, пленочного

Теплый пол это система, обеспечивающая обогрев помещения и состоящая из нагревательных элементов, расположенных под отделочным покрытием пола, если речь идет об электрическом или пленочном поле. Либо - система, состоящая из труб с теплоносителем, подсоединенных к котлу или системе центрального отопления, если речь идет о водяном теплом поле. Как же устроены разные виды отопления этим способом и какова схема подключения тёплых полов для каждого из них?.

Нюансы устройства водяного теплого пола

Водный теплый пол это низкотемпературный вид обогревательного устройства. Максимальная температура его теплоносителя составляет 55°С, при том, что он находится под толщей бетонного слоя, который покрывает трубы, и отделочного материала. (max t на поверхности пола будет составлять 35°С - при более высокой температуре возникал бы дискомфорт от прикосновения босых ног к горячему полу).

Теплый водный пол - экономична система обогрева помещения, потому что имеет невысокую температуру теплоносителя, которая благодаря большой площади «обогревающего элемента», то есть пола, выполняет свою функцию более эффективно, чем локальные источники тепла.

Способы подключения водного теплого пола

Водный пол может быть подключен к стационарной системе отопления, если квартира находится на первом этаже (при верхней разводке горячей воды) или на последнем (при нижней разводке). Поскольку в этом месте вода переходит на обратное течение, ею можно обогревать поверхность пола без убывания тепла в соседних квартирах. Да и температура подходящая: 50-55°С.

Еще одна схема подключения водяного теплого пола без ущерба для других пользователей - на базе стационарной системы горячего водоснабжения, но это возможно устроить только в ванной комнате или совмещенном санузле. В этом случае температура поверхности пола будет напрямую зависеть от температуры воды в сети и если она будет слишком горячей, соответственно, и пол будет прогреваться, не смотря на сезон и температуру в помещении. По этой причине на кухне теплый пол устраивать таким образом неосмотрительно.

В вышеописанных случаях подключения водного теплого пола, его температуру нельзя регулировать - она будет полностью подчинена температуре воды в системах отопления и горячего водоснабжения. Этого нельзя сказать про устройство теплого пола на базе индивидуальной системы отопления. Это может быть котел любого типа или одновременное подключение к нескольким котлам с возможностью переключения системы подачи тепла с одного на другой.

В этом случае схема подключения тёплого пола к системе отопления выглядит так:

Схема подключения водяного теплого пола к котлу:

  1. Управляющий клапан термостатический, имеющий дистанционнный температурный датчик
  2. Клапан балансировочный
  3. Насос циркуляционный
  4. Термостат накладной предохранительный электрический
  5. Электропривод клапанов коллекторной группы
  6. Коллекторная группа теплого пола
  7. Байпас (притворный клапан) коллекторной группы
  8. Термостат (терморегулятор) комнатный

Их функции следующие:

  1. Управляющий клапан поддерживает на постоянном уровне требуемую температуру. При достижении теплоносителем оптимальной температуры, закрывает его подачу.
  2. Соединенный с термостатическим, балансировочный клапан дает возможность теплоносителю, после перекрытия его подачи, циркулировать по малому кругу (минуя котел).
  3. Насос обеспечивает циркуляцию воды по трубам.
  4. Предохранительный термостат служит для отключения насоса в случае, когда заданная температура превышается.
  5. Клапаны коллекторной группы управляют расходом теплоносителя с помощью электропривода, что обеспечивает необходимую температуру в помещении.
  6. Коллекторная группа служит для распределения потоков по контурам.
  7. Клапан байпаса нужен, чтобы вода могла циркулировать через байпасный узел по малому кругу.
  8. На терморегуляторах, расположенных в разных помещениях, можно задавать требуемую температуру для каждого из них. Температура может быть запрограммирована для каждого времени суток и дня недели по-разному. С помощью термостата управляется электропривод клапанов группы коллекторов (5 и 6).

Трубы наиболее подходящие для устройства теплого полова - из молекулярно-сшитого полиэтилена (PEX).

Полимерные трубы чувствительны к перегреву теплоносителя (т. н. гидроудару, который возникает при закипании воды в котле). Чтобы этого избежать в системе предусматривается емкость необходимого объема (гидравлический разделитель), через которую будет циркулировать теплая вода из котла и из системы отопления, препятствуя гидроудару.

Схема подключения теплого пола к котлу, с использованием емкостного гидравлического разделителя.

В системе коллектор-распределитель труб, несущих теплую воду в помещения и возвращающих обратно остывшую, прячется в специальный коллекторный шкаф, который монтируется в стену или скрывается гипсокартоном.

Схема подключения коллектора теплого пола

Разводка труб при устройстве водного теплого пола должна производиться с учетом в каждом помещении расположения мебели, окон, дверей. То есть мест, которые не нужно подогревать и наиболее холодных мест комнаты. Устраивая водяной теплый пол схема подключения может быть в виде спирали и в виде змейки. Первая предполагает равномерный подогрев пола в помещении, за счет чередования труб прямого и обратного тока теплоносителя. Вторая - больший подогрев левой и дальней части помещения. С

Система обогрева дома с помощью котла может включать в себя отопление как с помощью радиаторов, так и с помощью теплого пола. В этом случае также теплый пол подключается к обратному току воды, идущей от радиаторов.

Схема подключения водяного теплого пола к котлу, совместно с радиаторами, где:

  1. Циркуляционный насос
  2. Радиаторы отопления
  3. Котел отопительный
  4. Мембранный бак
  5. Пульт управления
  6. Шаровые краны

Теплые полы: электрический и пленочный

Водяной теплый пол, несмотря на сложность монтажа и запуска в работу является самым экологичным видом отопления, как и одним из самых экономичных в эксплуатации.

Однако не в каждом помещении может быть устроен водяной теплый пол, так как не везде существуют условия для подогрева воды.

Но везде, где проведено электричество, можно установить теплые полы, питающиеся электрическим током.

Главная сложность в эксплуатации электрического теплого пола это правильно подключить его к термодатчику и заземлить систему. В остальном же схема подключения теплого пола электрического подобна монтажу системы водяного теплого пола. За тем исключением, что первый можно проводить под любое напольное покрытие и его необязательно заливать бетоном, а нужно просто хорошо заизолировать.

Схема подключения электрического теплого пола

Электрические (кабельные) системы «теплый пол» использую как одножильный, так и двужильный нагревательный кабель. Каждой из систем требуется подключение к терморегулятору.

Схема подключения теплого пола к терморегулятору

Сравнительно новый вариант электрического теплого пола - пленочный теплый пол. Его нагревательным элементом является специальная пленка, ее же называют инфракрасной. Пленка бывает двух видов: на основе углеродных соединений или биметаллической (из алюминия и меди со специальными добавками).

Пленочный пол отличается простотой укладки. В случае надобности его можно собрать и переместить в другое место. Причем крепить пленочный пол можно также и к стенам, и к потолку.

Схема подключения инфракрасного теплого пола не слишком сложна. Система пленочного пола при подключении должна быть заземлена. Поэтому подключать его нужно через дифференциальный автомат или через УЗО (устройство защитного отключения).

Схема подключения пленочного теплого пола

Как сделать электрический теплый пол своими руками: монтаж и подключение

Доброго времени суток всем, кто открыл эту статью!

В ней я расскажу вам про электрический теплый пол, который, в отличии от водяного теплого пола, не требует подключения к системе водяного отопления.

Это, во многих случаях, сильно упрощает монтаж такой системы отопления.

Начнем с рассмотрения видов электрического теплого пола.

Виды электрического теплого пола

Существует три основных вида электрического теплого пола:

  • Кабельные системы — представляют из себя специальные греющие кабеля.
  • Системы в виде матов — те же греющие кабеля, но они закреплены на сетке.
  • Пленочные инфракрасные теплые полы — пленки с нанесенными на них греющими элементами.

Подключение электрического теплого пола

Схема подключения электрического теплого пола

Они представляют из себя отрезки греющего кабеля фиксированной длины, оснащенные установочным проводом для подключения к сети через терморегулятор.

Обрезать такие кабеля нельзя, если обратное не разрешено производителем в инструкции.

Кабельные системы укладываются в слой стяжки или в слой плиточного клея.

Мощность кабельного теплого пола выбирается от площади, которую необходимо обогревать.

Для этого пользуются следующими соотношениями:

  • Не менее 110-120 Вт/м², если кабельная система используется как дополнительная вместе с другой системой отопления (например, вместе с радиаторами).
  • Не менее 150-160 Вт/м², если кабель будет использован в качестве основной системы отопления. В условиях нашего климата использовать теплые полы в качестве основного отопления рискованно из-за того, что они отдают меньше тепла, чем, например, радиаторы. Можно просто начать замерзать зимой. К тому же, если вы используете кабель как основное отопление, то площадь укладки кабеля должна быть не меньше 70% от отапливаемой.
  • Для отопления лоджии или зимнего сада также стоит взять не менее 160 Вт/м². Это связано с большими потерями тепла через окна.

Монтаж кабельной системы

Как уже говорилось ранее, кабель можно укладывать или в слой плиточного клея, или в слой стяжки.

Монтаж начинается подготовки поверхности, которую надо очистить, выровнять и загрунтовать.

Укладывать теплый пол можно только на сухую поверхность, то есть стяжка и грунт должны простоять на «сушке» минимум 21 день.

Монтаж в стяжку и в слой клея отличается, поэтому рассмотрим эти способы отдельно.

Укладка электрического теплого пола в стяжку

Схема укладки кабеля теплого пола в стяжку.

Монтаж теплого пола в стяжку осуществляется в несколько этапов:

  • Укладка теплоизоляции на основание.
  • Заливка теплоизоляции первым слоем стяжки толщиной 1-2 см.
  • Укладка греющего кабеля петлями и монтаж терморегулятора с датчиком для управления теплым полом.
  • Проверка на отсутствие повреждений и работоспособность системы.
  • Заливка верхнего слоя стяжки толщиной 3-5 см.

Для крепления кабеля к стяжке используется металлическая монтажная лента.

Кабель крепится к ленте в местах загибов петель, то есть по краям обогреваемой площади, без резких загибов и натяжений.

Между краями отрезки монтажной ленты укладываются с шагом 0,5 метра.

Укладку делают таким способом, чтобы установочный кабель находился недалеко от распределительной коробки.

После укладки кабеля на пол, производится проверка его сопротивления, результаты которой заносятся в гарантийный талон.

По сопротивлению определяется целостность изоляции кабеля.

Параметры сопротивления, при которых кабель считается исправным, указаны в руководстве по эксплуатации.

Также необходимо установить терморегулятор с датчиком температуры. Делается это по следующему алгоритму:

Установка терморегулятора и подключения кабеля

Подключение терморегулятора электрического теплого пола
  • В стене делаются ниши для установки распределительной коробки и терморегулятора плюс штробы для укладки датчика температуры и  установочного кабеля.
  • Для установки датчика температуры в штробу укладывается специальная гофрированная трубка, один конец которой глушится, а другой подводится к терморегулятору. Трубка должна отходить от стены на расстояние не менее 60 см, кроме того она должна быть уложена между петлями кабеля. Это нужно для корректной работы датчика температуры. Радиус загиба гофрированной трубки должен быть таким, чтобы можно было без проблем извлечь из нее датчик в случае его поломки.
  • После всех этих манипуляций, штроба вместе с трубкой заливается стяжкой.
  • Установочный кабель подключается к сети через терморегулятор. Схема подключения указана в паспорте. Штробу также нужно замазывать.

Монтаж электрического теплого пола под плитку

Укладка электрического теплого пола в слой клея

Возможен вариант монтажа кабельной системы обогрева пола в слой плиточного клея.

Последовательность действий здесь будет следующая:

  • Подготавливается установка терморегулятора и распределительной коробки. То есть делаются ниши и штробы под кабеля.
  • Производится установка распределительной коробки и гофрированного шланга для датчика температуры. Конец гофрированного шланга плотно глушится, чтобы не допустить попадания в него плиточного клея. После чего необходимо проверить извлекается ли из шланга датчик, после чего штроба заливается стяжкой, а место где  находится конец шланга помечается маркером. Это необходимо сделать, чтобы датчик случайно не оказался «накрытый» кабелем.
  • Повторно очистить поверхность пола от мусора. Потом прикрепить к полу отрезки монтажной ленты, к которой будет крепиться кабель. Отрезки монтажной ленты размещаются также, как при укладке в стяжку.
  • Далее аккуратно крепим кабель на монтажную ленту. Делаем это так, чтобы возможно было подключить установочный провод в распределительной коробке. Не забываем, что датчик температуры должен оказаться при укладке между петлями кабеля.
  • Проверяем кабель на повреждения по сопротивлению. Параметры сопротивления описаны в руководстве пользователя.
  • Подключаем кабель и терморегулятор. После этого на короткое время подаем питание и проверяем работоспособность.
  • Укладываем слой плиточного клея толщиной 5-8 мм. и заделываем штробы для кабелей. Ждем высыхания клея.
  • Укладываем плитку на новый слой клея. Ждем высыхания клея и можно пользоваться теплым полом.

Нагревательный мат для теплого пола

Нагревательный мат для теплого пола устройство

Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов.

Для крепежа мата к полу не требуется монтажная лента, что упрощает и ускоряет установку пола.

Кроме того, можно сделать теплый пол поверх старого кафеля.

Маты устанавливаются непосредственно в слой плиточного клея, толщина которого не должна превышать 5 мм.

Монтаж нагревательного мата

Монтаж нагревательного мата осуществляется также, как монтаж кабеля в слой плиточного клея (смотри выше).

Монтаж терморегулятора производится аналогично.

Инфракрасный пленочный теплый пол

Инфракрасный пленочный теплый пол характеристики

Этот вид теплых полов может укладываться в слой плиточного клея, под ламинат или под линолеум.

Выпускаются эти полы в виде рулонов, которые можно нарезать на секции нужной длины.

Нагрев осуществляется при помощи инфракрасного излучения.

Данный вид электрического теплого пола является самым простым по монтажу, что выгодно отличает его от кабелей и матов, которые описывались выше.

Монтаж инфракрасного пленочного теплого пола

Как укладывать инфракрасный пленочный теплый пол

Как говорилось выше, инфракрасный пленочный теплый пол может устанавливаться под кафельную плитку, декоративный камень, паркет или ламинат.

Для монтажа такого теплого пола существуют следующие требования:

  • Выравнять поверхность пола для избежания заломов пленки.
  • Необходимо сделать канавку под термодатчик и уложить его в гофре. Если пленка укладывается под кафель, то конец гофры необходимо герметично запечатать. Без этого не получится заменить датчик в случае поломки.
  • При помощи коронки соответсвующего диаметра необходимо.
  • При укладке под ламинат или паркет, под пленку необходимо уложить фольгированную теплоизоляцию из вспененного полиэтилена.
  • Максимальная длина отрезка теплого пола не должна превышать 7-8 метров.
  • Пленочный теплый пол необходимо укладывать с отступом 10 см от стоящей на полу мебели. Для этого место укладки необходимо предварительно разметить.
  • Желательно располагать полосы пленки вдоль длинной стены комнаты. Это поможет уменьшить количество полос.

Включение и эксплуатация таких полов ничем не отличается от описанных выше.

Включение и эксплуатация электрического теплого пола

Включать теплые полы разрешается после полного высыхания стяжки или плиточного клея.

Период высыхания должен быть указан на упаковке этих строительных смесей.

При первом пуске можно выставить терморегулятор на максимум и ждать пока кабель прогреет покрытие.

После чего можно снизить температуру на регуляторе до нужной вам.

Требования к безопасности для электрического теплого пола

  • Запрещается самостоятельно укорачивать длину греющей части.
  • Запрещается использование одной секции теплых полов для помещений с разным типом покрытия. В этом случае в каждом помещении должна стоять отдельная секция со своим терморегулятором.
  • В качестве стяжки и плиточного клея можно применять только смеси, которые рекомендованы для использования вместе с теплыми полами.
  • Запрещено вскрывать термоусадочные муфты на месте соединения греющей и установочной части теплых полов
  • Запрещено застилать места установки нагревательных секций коврами и ставить на них мебель без ножек. Это ухудшит отведение тепла от кабеля и может вызвать неисправность.

Эти требования наиболее универсальны для разных производителей греющих кабелей и матов.

Для безопасной эксплуатации обязательно ознакомиться с инструкцией, которая идет в комплекте.

Электрический теплый пол - Пошаговое руководство по установке

Intro

Электрические полы с подогревом становятся все более популярными, а качество предлагаемой продукции с каждым годом становится все лучше.

Технологический прогресс означает, что производители теперь могут производить UFH настолько тонким, что он едва заметен.

Добавьте к этому снижение цены, и вы окажетесь в выигрыше.

Но, возможно, самая большая причина, по которой многие из нас выбирают сухой, а не влажный, заключается в том, что его так легко установить, особенно в уже существующих зданиях.

Свернутый коврик с уже выложенными элементами делает работу легкой, позволяя вам больше времени на чашку чая - идеально! Так что, если вы готовы установить собственную систему теплого пола, это то, что вам нужно знать.

Какой тип электрического теплого пола вам нужен?

В большинстве случаев рулонные нагревательные маты являются идеальным решением. Однако есть случаи, когда это нецелесообразно, и вы можете вместо этого выбрать свободный провод.

Хотя циновку можно разрезать - только циновку, а не сами провода, - небольшие помещения необычной формы или комнаты с большим количеством препятствий могут выиграть от использования незакрепленных проводов.Осмотрите комнату и проверьте, нет ли лишних приспособлений или углов, которые могут помешать вам успешно уложить мат.

Еще одно соображение - это тип основания, на которое вы будете устанавливать UFH. Всегда уточняйте у производителя, совместимы ли коврики или проволока с предполагаемой поверхностью. Однако мы всегда рекомендуем укладывать на изоляционные плиты. Изоляционные плиты имеют смысл по двум причинам:

  1. Делают ровно так, как говорится, обеспечивают изоляцию.Это гарантирует, что вы максимально эффективно используете UFH и не теряете ценной энергии.
  2. Они представляют собой красивую, плоскую, ровную основу для работы.

Точно так же стоит проверить, подходит ли выбранный вами UFH для пола, который будет уложен поверх него. Если вы хотите утеплить ламинат, тогда вам подойдет пленка для теплого пола. Для плитки и т. П. Требуются электрические маты для теплого пола или системы со свободными проводами.

Поскольку маты являются наиболее популярными, это то, что мы собираемся рассмотреть в данной статье.

Шаг 1 - Измерьте

Изображение через Wiki Commons

Возьмите рулетку, карандаш и блокнот и начните записывать размеры вашей комнаты на бумаге.

Лучше всего нарисовать приблизительный набросок комнаты, а не просто размеры, так как это поможет избежать ошибок.

После того, как ваша комната будет записана на бумаге, вместе с размерами и существующими креплениями, вы сможете рассчитать площадь, которую нужно будет покрыть вашим UFH-матом.

Не забудьте вычесть области, где будут располагаться светильники, а также оставить около 40-50 мм по краю комнаты.

Электропроводку нельзя прокладывать заподлицо со стеной. Многие установщики также рекомендуют вычесть 10% из окончательного расчета, чтобы у вас было немного места, с которым можно было бы поиграть, когда вы придете укладывать мат.

Если вы собираетесь укладывать коврик UFH на существующий пол, но перед этим намереваетесь удалить любые приспособления, такие как туалеты или панели для ванн, убедитесь, что вы сначала отметили эти области.

Нанесение контура перманентным маркером позволит вам точно увидеть, где каждый прибор будет однажды заменен, и не даст вам укладывать мат там, где он не нужен.

Шаг 2 - Утеплить пол

Правильно уложив изоляцию, ваша система электрического теплого пола будет работать намного эффективнее, что в конечном итоге сэкономит вам деньги.

Чтобы показать вам, как именно это сделать, мы создали отдельное пошаговое руководство по утеплению пола, которому вы должны следовать.Если вы еще не сделали этого, желательно сделать это, прежде чем продолжить работу над проектом.

Шаг 3 - Определите источник питания

Выясните, где находится источник питания вашего электрического коврика для теплого пола, и проделайте в стене необходимое отверстие для прокладки кабелей (если вы не уверены, это сделает за вас электрик).

Вырежьте кабелепровод в полу / изоляционной панели для гибких труб, которые будут заключать датчик температуры пола и силовые кабели.Это важно, так как приводная часть покрытия будет значительно толще остальных, поэтому для нее потребуется углубление.

После обрезки тщательно очистите область от пыли, жира и мусора, прежде чем продолжить.

Шаг 4 - Тестирование, тестирование…

Изображение через Wiki Commons

Перед тем, как приступить к забавной части укладки коврика на место, вам нужно быстро проверить сопротивление с помощью мультиметра, чтобы убедиться, что оно находится в хорошем рабочем состоянии.Множество людей не зацикливались на этом в прошлом, не будьте одним из них!

Как только коврик из коробки достаньте мультиметр.

Нет хорошего мультиметра? Купите здесь.

Измерение, которое вы ищете, - это измерение между токоведущим и нейтральным кабелями, и оно должно совпадать с таблицей данных, прилагаемой к мату. Они различаются в зависимости от размера и типа покрытия, поэтому обязательно сверьтесь с таблицей данных для каждого из них, если вы собираетесь оборудовать несколько комнат.

Пока показания совпадают с показаниями в руководстве, все в порядке. Имейте в виду, что обычно в качестве ориентира приводится базовая цифра с диапазоном (обычно около 5%) как плюс, так и минус по обе стороны от этого числа.

В руководстве / листе технических данных указаны как диапазон, так и базовая цифра. Пока ваши показания находятся между нижним и верхним пределом этого диапазона, ваше покрытие в хорошей форме.

Если, однако, есть несоответствие между вашим показанием и диапазоном, указанным в руководстве, возможно, коврик неисправен.Хотя это и неприятно, мат нужно будет вернуть; гораздо лучше разобрать сейчас, чем позже.

Шаг 5 - Укладка

«Ну, это несложно. Мне не нужно это читать ».

Конечно, это просто случай, когда приводной конец циновки опускается за выемку и раскатывается, верно? Что ж, это так, но вы будете удивлены, узнав, как много людей озадачены тем, что им делать, когда они достигают стены. Или, не дай бог, подставку для раковины или подставку для унитаза!

Когда коврик наталкивается на такое препятствие, как это, лучше всего на минуту отойти и посмотреть.Действительно, смотрите.

Обратите внимание на то, где проволока находится внутри сетки циновки, и определите, где должен быть разрез, чтобы можно было перевернуть циновку и продолжить. Направление, в котором вы хотите перевернуть коврик, будет определять место разреза.

П-образные изгибы проволоки на краю мата открываются, образуя непрерывное звено после того, как сетка под ней будет разрезана, что позволит вам повернуть мат обратно на себя и продолжить катание.

Теперь следующее может показаться очевидным для многих из вас, но в прошлом такое случалось много раз. НЕ, ПОВТОРЯЮ, НЕ ОБРЕЗАТЬ ПРОВОД . Разрезать сетку можно. Можно разрезать самоклеющуюся ленту. Перерезать проволоку - это не хорошо… совсем не хорошо.

После успешного преодоления первого препятствия вы можете снова раскатывать мат, пока не дойдете до другого, где вам придется повторить описанный выше процесс. После того, как все разрезы были сделаны и циновка полностью развернута, вся ваша комната должна быть покрыта, если ваши расчеты были правильными.

Да, и еще один совет, который я хотел бы дать, - снимайте подложку с самоклеящейся ленты (если она есть на вашем мате), когда вы полностью удовлетворены расположением вашего мата.Если вы начнете придерживаться этого с самого начала, вы не оставите себе места для маневра ... и вам придется немного пошевелиться. Вместо этого просто положите его и внесите небольшие поправки, чтобы убедиться, что он находится именно там, где вы хотите ... а затем вставьте этого плохого парня на место.

Шаг 6 - Установите датчик

Теперь электрический коврик для теплого пола уложен, нам нужно установить датчик на место, чтобы наш термостат знал температуру UFH. Всегда лучше размещать датчик как можно ближе к центру элементов, так как это даст наиболее точные показания, а кусочек ленты поможет удержать его на месте.

Тем не менее, при размещении датчика следует помнить еще о некоторых вещах:

  1. Зонд не может пересекать ни один из проводов. Если это так, это даст ложное показание, чего мы, очевидно, хотим избежать.
  2. Зонд следует размещать под сеткой, а не сверху.
  3. Датчик должен располагаться на расстоянии не менее 150 мм (6 дюймов) от стены.
  4. Подключите зонд как можно ближе к источнику питания.
  5. Как и источник питания, зонд довольно толстый.Обрезка кабелепровода обеспечит ровную поверхность и поможет защитить зонд.

Шаг 7 - Проверить еще раз

Теперь все на месте, снова время мультиметра. Тот же тест, что и раньше. Если вы хорошо читаете, поздравляем! Вы только что успешно встроили в дом пол с подогревом.

Теперь остается только вызвать квалифицированного электрика для выполнения окончательных соединений, после чего вы можете либо начать стяжку, либо просто выложить плитку прямо поверх коврика (ваше руководство пользователя поможет вам выбрать лучший вариант).

Как видите, укладка электрических ковриков - действительно простая работа, и именно эта простота помогла популярности сухих полов с подогревом в последние годы.

Дайте нам знать, как у вас дела, в комментариях ниже. Вы даже можете отправить нам свои фотографии через социальные сети или по электронной почте, мы можем просто разместить их на новой странице, посвященной вашим установочным фотографиям.

Ремонт полов | Как найти обрыв провода в теплом полу

Вещи ломаются.Это факт жизни, и, как и все остальное, с водяным теплым полом могут возникнуть проблемы. Плиткоукладчик по незнанию перерезает проволоку шпателем и продолжает укладывать плитку. Нож для затирки пробивается через нагревательный кабель. Предыдущий ремонт, сделанный много лет назад, не работает. В полу просверливается отверстие для нового дверного упора, перерезая нагревательный провод где-то между концевой заглушкой кабеля и автоматическим выключателем.

Это все, что может привести к тому, что ваш электрический теплый пол не будет работать.Однако еще не все потеряно, потому что ремонт полов с подогревом и домашняя проводка, как правило, довольно простой процесс. Сложная часть - найти перерыв. К счастью, у WarmlyYours есть все необходимое для работы.

Теперь, если вы задаетесь вопросом: «Как мне найти под землей сломанный электрический провод?» Первый шаг - связаться с нами. Связавшись с представителем учетной записи WarmlyYours или членом нашей группы технической поддержки, вы можете арендовать наш комплект для устранения неисправностей (TSK), который состоит из тестера электрической прочности изоляции (Hipot), переменного трансформатора переменного тока (Variac), мультиметра (который может быть используется в качестве тестера цепей или напряжения), рефлектометра с выдержкой времени (Shortstop) и, конечно же, некоторых комплектов для сращивания для устранения разрыва после его обнаружения.Также понадобится тепловизионная камера (TIC), которая арендуется отдельно, чтобы помочь нам «видеть» сквозь плитку.

Процесс диагностики электрического теплого пола довольно прост. Всегда начинайте со снятия показаний сопротивления с напольной цепи. Если показания разомкнуты или бесконечны от одного провода с сердечником к другому проводу с сердечником, у вас разрыв. Если у вас есть показания сопротивления между любым проводом с сердечником и оболочкой заземления, у вас короткое замыкание. В одной электрической цепи возможен как обрыв, так и короткое замыкание.Если сопротивление подтверждает разрыв, Hipot будет тем инструментом, который вам понадобится. Если показания подтверждают короткое замыкание (независимо от того, есть перерыв или нет), вы можете использовать Variac.

Шорт-стоп может пригодиться, помогая сузить область, в которой произошел разрыв или короткое замыкание. Это устройство просто измеряет длину провода до места повреждения и сообщает о длине провода в футах. Например, если вы тестируете проект, в котором используются гибкие ролики TempZone, а шорт-стоп дает вам 40 футов, мы будем знать, что повреждение будет на первых 5 или 6 футах нагревательного мата.Знание этого поможет сосредоточить наши усилия на обнаружении повреждений при работе с Hipot.

Но прежде чем мы перейдем к самим процессам, вот несколько советов, которые применимы к обоим. Это помогает сделать комнату как можно более прохладной и темной, чтобы мы могли легче видеть нагретый кабель через плитку с TIC. Обычно я беру с собой черные мешки для мусора, чтобы заклеить окна в комнате, если нет жалюзи или жалюзи. Это поможет ограничить воздействие солнечных лучей на пол.Фактически, все огни должны быть выключены, особенно верхнее освещение лампами накаливания, поскольку оно имеет тенденцию оставлять свой собственный тепловой след.

The Hipot Process

Важно: Только лицензированный квалифицированный электрик должен выполнять этот процесс.

Этот процесс включает подачу от 400 до 600 вольт через провод с сердечником с намерением «перепрыгнуть» ток через экран заземления кабеля для покрытия пола, по сути дублируя поведение свечи зажигания.При выполнении этого процесса необходимо соблюдать осторожность, так как это может привести к поражению электрическим током.

Как только мы сможем перепрыгнуть через эти два компонента провода, мы повторяем процесс, отправляя напряжение через каждые 2 секунды с 2-секундными импульсами. Это утомительная работа. Обычно я использую секундомер или устанавливаю таймер на своем мобильном телефоне и пытаюсь войти в ритм - 2 секунды включен, 2 секунды выключен, при этом постукивая по проводу датчиком одной рукой и удерживая поршень сброса другой. Я делаю это 10 минут.После 10 минут зарядки провода возьмите TIC и просканируйте пол в поисках горячей точки, созданной Hipot.

Обычно тепловая подпись представляет собой оранжевую точку размером с десять центов, которая всего на несколько градусов теплее, чем остальная часть пола. Если сигнатуры нет, снимите показания сопротивления еще раз. Иногда такая зарядка провода приводит к слиянию сердечника провода с экраном заземления, создавая короткое замыкание. Если в этот момент у нас есть показания между сердечником и землей с помощью омметра, мы можем перейти к процессу Variac (объяснено ниже), если нет, зарядите провод еще десять минут.Помните: каждые 2 секунды, в течение 2 секунд, в течение 10 минут. При необходимости повторите и снимайте показания сопротивления после каждого цикла. У вас может возникнуть соблазн постоянно заряжать провод в надежде ускорить процесс. Не надо. Подобная эксплуатация Hipot может серьезно повредить оборудование. Это может оказаться дорогостоящим и отсрочить ваши усилия.

Процесс Variac

По сравнению с процессом Hipot, процесс Variac - это прогулка по парку. Риск поражения электрическим током сведен к минимуму, так как теперь мы имеем дело с низким напряжением.В комплекте будет удлинитель с небольшим участком оголенного провода. Этот шнур подключается к Variac, а свободный конец подключается к сердечнику и заземляющему экрану, которые регистрируют значение сопротивления или короткое замыкание.

Короткое замыкание - это просто точка в цепи, где основной провод входит в контакт с экраном заземления. Поскольку этот экран заземления имеет более низкое сопротивление, любое напряжение, с которым он сталкивается, будет направлено от цепи и безопасно к заземлению дома.Электричество ищет путь наименьшего сопротивления, и теперь мы собираемся использовать это в наших интересах с Variac.

Подключив вариак и удлинительный шнур к сердечнику и заземляющему экрану, найдите мультиметр и настройте его на измерение силы тока. Поместите зажим вокруг оголенного участка провода на удлинителе. Установите циферблат в нулевое положение, включите Variac и медленно поверните циферблат вверх. Старайтесь не превышать 10% номинального напряжения цепи (12 В для нагревательных элементов на 120 В и 24 В для любой цепи на 240 В).Мультиметр должен начать регистрировать тягу усилителя. Сила тока должна быть в диапазоне от 1,5 до 2 ампер. Убедитесь, что эта сила тока постоянна. Если сила тока упадет до нуля, короткое замыкание прервано, и вам придется вернуться к процессу Hipot. Постарайтесь также не пропускать через эту цепь большее напряжение и более высокий ток, так как это может привести к разрыву короткого замыкания. Дайте системе «приготовиться» при 1,5–2 амперах примерно 10 минут. Подготовьте ТИЦ и начните сканировать пол. С этого момента мы должны увидеть нагретую проволоку сквозь плитку.Это будет выглядеть как оранжевая линия в змеевидном узоре, плетущуюся взад и вперед по полу. Оранжевая линия заканчивается там, где находятся основной провод и экран заземления, и вы нашли короткое замыкание.

Теперь все, что осталось сделать, это сломать плитку и начать откалывать куски. Поднесите молоток к центру плитки и тупой отверткой начните поддевать детали. Действуйте медленно и осторожно, избегайте использования каких-либо острых инструментов, поскольку мы не хотим еще больше повредить систему обогрева, которую мы так усердно пытались исправить.Затем, после того как вы обнажили поврежденный провод, вы можете использовать комплект для сращивания, чтобы отремонтировать его (не используйте изоленту). Как только это будет сделано и все ваши показания вернутся, вы можете заменить удаленную плитку.

Чтобы поговорить с представителем WarmlyYours по поводу аренды нашего набора для устранения неполадок, воспользуйтесь страницей «Контакты». Если у вас возникнут какие-либо вопросы, не стесняйтесь обращаться в нашу службу технической поддержки по телефону 1-800-875-5285.

Как установить электрические теплые полы | Руководство по установке

Системы электрического теплого пола становятся все более популярным решением для отопления как в новых домах, так и в проектах ремонта существующих домов.Электрические системы не только обеспечивают энергоэффективное тепло для вашего дома, но и зачастую намного быстрее и проще в установке, чем вы думаете. В этом руководстве мы рассмотрим:

  • Нагревательные маты и нагревательные кабели
  • Идеальный напольный обогреватель для установки в соответствии с вашими потребностями
  • Гибкие размеры наших систем
  • Электрические методы укладки UFH
  • Лучшее напольное покрытие для укладки теплый пол

Различные типы электрического теплого пола

Электрические обогреватели пола бывают двух различных типов: нагревательные маты и нагревательные кабели.Тип, который вы выберете, будет зависеть от характеристик вашего проекта.

Помещение неправильной формы с большим количеством блоков или неподвижных объектов, которые нужно обойти, выиграет от гибкости нагревательного кабеля. В то время как электрические коврики с подогревом больше подходят для установки в больших комнатах с более правильной формой - вы можете просто раскатать коврик по черному полу и быстро покрыть большие площади.

Как нагревательные маты, так и нагревательные кабели обеспечивают быструю установку и принесут более чистое и эффективное тепло в ваш дом, сэкономив вам деньги на счетах за отопление.

Электрические маты для подогрева пола

Как упоминалось ранее, нагревательные маты для пола особенно подходят для помещений правильной формы и для равномерного обогрева больших площадей. Когда вы измеряете и составляете план этажа, не забудьте вычесть любые приспособления, такие как ванны и шкафы, чтобы получить коврик подходящего размера для площади пола.

Наша система StickyMat - это популярный нагревательный мат для модернизации существующего дома в рамках ремонта одной комнаты.Он оснащен ультратонким электрическим нагревательным проводом, что означает, что он не изменяет уровень пола заметно, и использует самоклеящуюся основу для надежного крепления нагревателя к черному полу. Предварительно проложенный, предварительно приклеенный нагревательный провод позволяет установщику полностью сосредоточиться на правильной, быстрой и эффективной укладке мата. Даже если при укладке мата были допущены ошибки, адгезионные свойства мата позволяют переставлять его и снова приклеивать без потери адгезии. StickyMat доступен для покупки в двух вариантах мощности: 150 Вт / м2 и 200 Вт / м2, что обеспечивает точные уровни теплоотдачи в соответствии с вашими требованиями.

Foil Heater - идеальный нагревательный мат для использования с плавающими напольными покрытиями, такими как ковры, ламинат и винил. Большим преимуществом фольгированного нагревателя является то, что он предлагает «сухой» монтаж без использования клея или стяжки. Если вы планируете установить фольгированный обогреватель на более мягком полу, например, на ковре, его следует установить вместе с нашими системами изолированного покрытия и двойного перекрытия, чтобы получить стабильное и энергоэффективное решение для обогрева пола.

Warmup также предлагает уникальное решение для обогрева стен с системой StickyMat 3D.Этот электрический нагревательный коврик идеально подходит для создания сияющего тепла и привнесения роскоши в холодные стены ванной комнаты.

Кабели для электрического обогрева пола

Нагревательные кабели отлично подходят для установки в пространствах неправильной формы или комнатах с большим количеством неподвижных объектов.

Система развязки с подогревом DCM-PRO доступна в виде комбинации со свободным электронагревательным кабелем и мембраной, предотвращающей разрушение. Он особенно популярен в ванных комнатах и ​​кухнях с более широкой керамической или каменной плиткой для пола из-за его свойств разделения, которые предотвращают растрескивание и повреждение отделки плиточного пола из-за сезонных изменений температуры.Система DCM-PRO обеспечивает индивидуальный модульный подход к планировке отапливаемых помещений под полом; Вы можете настроить именно то место, где хотите обогревать.

Система теплого пола Loose Wire предлагает большую универсальность для поверхностей неправильной формы. Нагревательный кабель можно протягивать вокруг мебели в комнате, будь то раковины и туалеты в ванных комнатах или стиральные машины и холодильники на кухнях. Свободную проволоку можно наносить на существующий бетонный пол или стяжку, а также непосредственно на наши изоляционные плиты.

Кабельная система Inscreed Cable System - идеальное решение для электрического теплого пола для новых проектов. Он был специально разработан для установки в бетонные стяжные полы, и после установки его можно покрыть любым полом.

Различные размеры

Коллекция ковриков и кабелей для подогрева пола Warmup предлагает индивидуальное решение для обогрева, которое точно соответствует вашим требованиям.

Систему StickyMat можно приобрести в различных размерах, от 1 м 2 до 15 м 2, и вы можете установить несколько обогревателей в одном проекте.Кроме того, сетку StickyMat можно разрезать там, где это необходимо, чтобы она идеально вписывалась в используемую площадь пола, если только нагревательный кабель не разрезан.

Система развязки с подогревом DCM-PRO спроектирована таким образом, что один метр нагревательного кабеля идеально подходит для 1 квадратного метра сопутствующей мембраны. Следовательно, для определения правильной длины кабеля не требуется никаких измерений или расчетов. Вы по-прежнему можете решить, какую тепловую мощность должен обеспечивать обогреватель, отрегулировав расстояние между кабелем на коврике, чтобы увеличить или уменьшить мощность на квадратный метр.Другими словами, чем выше плотность кабельных каналов, тем выше тепловая мощность. Рекомендуемое расстояние между кабелями составляет три зубца, или 90 мм, что обеспечивает мощность 150 Вт на квадратный метр, также известную как оптимальное соотношение выходной мощности. Узнайте больше об установке нагревательного мата или нагревательного кабеля в своем следующем проекте.

Узнайте больше об установке нагревательного мата или нагревательного кабеля в вашем следующем проекте.

Можно ли обрезать UFH-мат по размеру площади?

Важно установить нагреватель правильного размера в зависимости от доступного пространства, поскольку нагревательный кабель нельзя разрезать.Это правило применяется независимо от того, используете ли вы сетку или разделительный мат. Если вам нужно удлинить кабели, напольный зонд и кабели питания могут быть удлинены до 50 метров квалифицированным электриком. Проконсультируйтесь с сертифицированным электриком по поводу удлинения кабеля.

Чтобы подогнать коврик к определенной области, может потребоваться разрезать и перевернуть коврик (примеры ниже). Никогда не обрезайте нагревательный элемент. Обрезая и переворачивая коврик, будьте осторожны, чтобы не порезать и не повредить нагревательный кабель.

Установка UFH

Каждая система отопления имеет особые инструкции по установке, и для правильного выполнения этой процедуры крайне важно следовать пошаговым инструкциям производителя по установке. Если у вас есть сомнения на любом этапе установки, всегда обращайтесь за помощью к производителю.

Установка системы StickyMat

Система Warmup StickyMat имеет мощность 200 Вт и состоит из тонкой свободной проволоки, прикрепленной к прочной сетке.Это делает установку быстрой, так как коврик можно просто раскатать на определенную длину, разрезать (никогда не обрезать кабель, только мат), перевернуть и приклеить вниз до тех пор, пока площадь пола не будет полностью покрыта.

Нагревательный мат имеет предварительно разнесенный провод 1,8 мм с многожильным сердечником и двойной изоляцией из усовершенствованного фторполимера. Прочная стекловолоконная сетка отличается особой прочностью и имеет супер липкую двустороннюю ленту для надежной установки. Таким образом, коврик просто нужно развернуть, чтобы начать установку.

Нагревательный кабель StickyMat настолько тонкий, что визуально не увеличивает высоту пола. Таким образом, StickyMat представляет собой идеальную систему для дооснащения там, где невозможно сильно изменить высоту пола. StickyMat - самая популярная система для существующих полов и небольших площадей прямоугольной формы.

Посмотрите пошаговое руководство по установке системы StickyMat:

Установка системы DCM-PRO

Система развязки с подогревом DCM-PRO от Warmup предназначена для тех, кто ищет самый быстрый способ установить и испытать полы с подогревом со всеми типами отделки полов.Он также создан для немного других спецификаций проекта, чем StickyMat. DCM-PRO состоит из мата толщиной 5,5 мм и кабеля, обладающего новыми инновационными характеристиками, для системы электрического теплого пола, обеспечивающей домовладельцев надежным защитным решением для обогрева пола, которое прослужит долгие годы. Обогреватель DCM-PRO поднимает уровень пола больше, чем StickyMat, и поэтому является наилучшим из возможных ковриков с электрическим подогревом полов для использования в новостройках, где высота пола еще не установлена.Разделительный коврик подходит для всех помещений, от гостиной и кухни до подвала и ванной комнаты, и может быть установлен за считанные минуты с меньшим количеством клея для плитки.

Как обсуждалось ранее в статье, мат DCM-PRO имеет предварительно разнесенные каналы для направления ввода кабеля, поэтому нагревательный кабель легко размещать равномерно по зубцам мата. Примечательно также, что для вставки кабеля не требуются дополнительные инструменты; кабель легко натягивается, вдавливая его в зубец большим пальцем.Кроме того, каналы на коврике идеально подходят для кабелей всех размеров.

Сам кабель прочный, надежный и гибкий, поэтому с ним легко обращаться и вставлять в коврик. При полной уверенности в долговечности кабеля Warmup предлагает пожизненную гарантию при установке с ковриком DCM-PRO Mat.

В дополнение к этим характеристикам кабеля развязывающий мат DCM-PRO имеет липкую подложку, поэтому его легко укладывать. Коврик крепится непосредственно к черному полу без необходимости смешивать плиточный клей и ждать, пока он высохнет.Обязательно очистите черновой пол от пыли перед началом укладки, чтобы мембрана должным образом приклеилась к полу.

Следующий шаг установки зависит от ваших предпочтений. Вы можете либо нанести слой плиточного клея поверх системы перед укладкой плитки, либо вы можете залить на систему самовыравнивающийся состав, чтобы придать ей гладкую поверхность, прежде чем укладывать напольное покрытие.

DCM-PRO можно гидроизолировать с помощью специальной ленты, чтобы закрыть его, и слоя самовыравнивающего материала для завершения защиты системы.Зубцы в мембране позволяют легко наливать и наносить самовыравнивающийся состав, не беспокоясь о каких-либо отверстиях или воздушных зазорах. Установка системы DCM-PRO в помещениях, отличных от ванной комнаты, не требует гидроизоляции или самовыравнивания, так как клея на системе достаточно, чтобы нанести отделку пола непосредственно на нее.

Все электрические системы теплого пола должны устанавливаться с соответствующей изоляцией пола. Наши изоляционные плиты идеально подходят для повышения эффективности вашей системы отопления и доступны в различных вариантах толщины.Убедитесь, что вы выполнили расчет потерь тепла перед любым проектом, если вы собираетесь использовать систему в качестве основного источника тепла, чтобы гарантировать эффективную работу.

Посмотрите пошаговое руководство по установке системы DCM-PRO:

Дополнительные видеоролики по установке можно найти здесь.

Коврики UFH с разными типами полов

Warmup обеспечивают системы теплого пола, подходящие для всех типов напольных покрытий. Нагревательный мат StickyMat можно использовать с плиткой, камнем, деревом и виниловыми полами, и он низкопрофильный 1.Высота системы 8 мм не поднимает уровень пола. Foil Heater - популярный обогревательный мат для комнат обычного размера с ламинатом или ковровым покрытием.

Система DCM-PRO является особенно популярной системой для установки на плиточные полы из-за ее свойств самовосстановления, которые защищают плитку от растрескивания. Однако DCM-PRO можно использовать со всеми покрытиями пола. Система со свободным проводом и кабельная система Inscreed могут использоваться со всеми типами полов, поскольку для них потребуется слой самовыравнивающейся смеси или бетонная стяжка.

Warmup также имеет полный набор средств управления нагревом, которые можно использовать во всех системах, что упрощает программирование - даже в многозонных проектах. Если вы подумываете о UFH для своего дома, получите мгновенную расценку на UFH сегодня.

Что такое электрические теплые полы?

Как на самом деле работает электрический теплый пол? Когда это подходит и насколько безопасно? Мы знаем многое, когда речь идет о современных и энергоэффективных системах теплого пола. И мы рады поделиться своими знаниями с теми, кто задумывается о теплых полах.Подумайте об этом, когда решите, какая система отопления лучше всего подойдет для вашего дома.

Как это работает

Тепло в наших системах напольного отопления поступает от электричества через нагревательные кабели, проложенные петлями по всей площади пола. На кабели теплого пола наносится тонкий слой наполнителя, чтобы получить ровную поверхность, и на него укладывается пол. Изоляционная плита всегда укладывается под нагревательный кабель для действительно энергоэффективной системы. Температура обычно контролируется комнатой за комнатой с помощью термостата на стене.

Система электрического теплого пола - это законченная система отопления. В помещениях, где он установлен, дополнительные источники тепла не требуются. Электрические полы с подогревом особенно подходят для ремонта и пристройки. Это простое, быстрое, дешевое и изолированное решение по сравнению со многими другими системами отопления, которые вторгаются больше.


На выбор: теплый пол: электрический или водяной

Система подогрева полов Ebeco электрическая, но существуют и другие системы подогрева пола, в которых используется горячая вода.. Какую систему выбрать - распространенный вопрос: с электрическими кабелями или с водопроводными трубами? Это, конечно, зависит от условий в вашем доме и требований к системе. Подумайте об этом, когда решите, что вам больше подойдет.

Красивые полы круглый год

Электрический теплый пол - идеальный выбор, если вам нужна гибкая система отопления. Летом часто отключают другие системы отопления. Это означает, например, что в летние месяцы полы в ванных комнатах и ​​других комнатах могут быть холодными.

С электрическими полами с подогревом вы можете выбрать, какие полы будут теплыми и сухими круглый год. Также можно добавить электрические полы с подогревом над системой горячего водоснабжения в таких комнатах, как ванные комнаты и холлы. Тогда вы можете просто переключиться на электрическое отопление в летние месяцы.

Надежность

Лучшая гарантия на рынке

Кабели Ebeco имеют тефлоновую изоляцию, что делает их очень прочными. В маловероятном случае отказа нагревательного кабеля есть очень хорошее оборудование для отслеживания неисправности.Ее можно найти над поверхностью пола, поэтому для ремонта нужно поднимать, например, только отдельные плитки.

И единственное, что может случиться с отказавшей системой, - это то, что она перестанет нагреваться. Нет риска утечки воды или другого повреждения имущества. И для нас важно, чтобы вы чувствовали себя в безопасности, используя полы с подогревом от Ebeco. Поэтому мы предоставляем 12-летнюю гарантию с возможностью продления до 25 лет.

Строительная высота

Если вы не хотите надстраивать пол слишком высоко, хорошей альтернативой будет электрический теплый пол.По сравнению с системой на основе горячей воды высота конструкции очень мала, что часто является большим преимуществом при ремонте. Наш кабель имеет конструктивную высоту всего 4 мм и фольгу от 3,5 до 6,5 мм с изоляцией.

Инвестиционные затраты

Инвестиционные затраты на электрические теплые полы относительно низкие по сравнению с системами на основе горячей воды. Существует много различных типов систем на водной основе, и эксплуатационные расходы между ними сильно различаются. Некоторые системы имеют низкие эксплуатационные расходы, но требуют времени, чтобы окупить инвестиционные затраты.Особенно это касается небольших помещений, таких как ванные комнаты и холлы.

Точная стоимость установки электрического теплого пола, очевидно, зависит от размера комнаты, требуемой мощности и других требований к установке. Вы получите лучший ответ на вопрос, обратившись к ближайшему дилеру Ebeco.


Операционные расходы

Электрический теплый пол - эффективный источник тепла. Эффективность высокая, а выбросы углекислого газа низкие.Электрические полы с подогревом устанавливаются у поверхности, что обеспечивает быстродействующую систему, поскольку воздух в помещении быстро нагревается. Благодаря быстрой системе и хорошему контролю мы можем лучше использовать то, что исходит от внешних источников тепла, таких как печи и солнечный свет.

Быстрая система - это энергоэффективная система. С нашими продуктами Energy Saver вы получаете оптимальную быструю систему, которая используется только тогда, когда это действительно необходимо. В сочетании с соглашением о экологически чистом электричестве вы получаете чистый источник тепла с минимальным воздействием на окружающую среду.

УЗНАТЬ БОЛЬШЕ О НАПОЛЬНОМ ОТОПЛЕНИИ И ПОТРЕБЛЕНИИ ЭНЕРГИИ

Электрические лучистые полы с подогревом: основы

Системы лучистого теплого пола нагревают комнату с помощью системы труб или проводов, которые проходят под поверхностью пола и мягко излучают тепло вверх в комнату. Такие системы предлагают хороший способ обогрева пристройки помещения, где трудно расширить существующие воздуховоды HVAC, и они особенно эффективны на поверхностях пола, которые естественно холодные на ощупь, такие как камень, бетон или керамическая плитка.Теплые полы также могут быть хорошим выбором в больших, высоких помещениях, поскольку источник тепла исходит на уровне пола, где отопление наиболее необходимо. И особенно в комнатах, где вы ходите босиком (ярким примером является ванная комната), светлый пол обеспечивает беспрецедентный комфорт.

Системы теплого пола бывают нескольких стилей, но одним из наиболее популярных является электрическая система, в которой проволочная сетка или петли отдельных проводов проходят по полу под поверхностью, создавая тепло за счет естественного сопротивления, возникающего при прохождении электричества. металлические провода.

Анатомия системы электрического лучистого теплого пола

Принцип лучистого теплого пола существует уже много веков. В Древнем Риме, например, многие общественные здания имели систему туннелей под каменными полами, по которым циркулировал воздух, нагретый дровами. В современном электрическом приспособлении тонкие нагревательные кабели, проложенные под поверхностным полом - чаще всего керамической плиткой, - нагревают пол так же, как электрическое одеяло. Обычно они работают от собственной электрической цепи на 15 или 20 ампер, управляемой настенным термостатом.Часто такие системы используются для обеспечения дополнительного тепла и устанавливаются во время проектов реконструкции.

Большинство электрических излучающих полов включают в себя укладку полос электрического покрытия на черный пол, соединенных вместе и подключенных к электрической цепи и термостату линейного напряжения, и закрепленных на месте покрытием из тонкозастывающего раствора. Поверх электрических матов укладывается поверхностное напольное покрытие. В этих матовых системах вы можете обрезать куски по размеру, чтобы они соответствовали неровным поверхностям, хотя, как правило, лучше использовать полноразмерные маты.В идеале коврики покрывают большую часть пола, но можно также ограничить обогрев зонами, по которым вы обычно ходите. В других системах отдельные провода проходят через пол в ванной на расстоянии около 3 дюймов друг от друга и закрепляются тонким слоем клея. Для полов из керамической или каменной плитки электрические маты или провода устанавливаются поверх цементной плиты, на которую затем кладется керамическая плитка.

Плюсы

  • Системы электрического лучистого отопления, находящиеся в пределах тепловых масс (например, между цементной плитой и керамической плиткой), могут сохранять тепло в течение длительного времени даже после отключения питания.

  • Электрические системы теплого пола предлагают незаметный способ обогрева пола. При правильной настройке температуры трудно даже обнаружить, что излучаемое тепло работает.

  • Эти системы могут помочь снизить общие расходы на отопление - ваши системы отопления, вентиляции и кондиционирования или обогреватели не должны работать так тяжело, чтобы обогревать комнату.

  • Эти системы идеально подходят для использования под естественно холодными поверхностями, такими как керамическая и каменная плитка, или на бетонных плитах.

  • Электрические системы легко установить при реконструкции.

  • Излучающие системы в целом более рентабельны, чем другие средства дополнительного электрического отопления, такие как обогреватели.

  • Электрические системы являются наиболее удобными для самостоятельного использования из вариантов лучистого пола.

Минусы

  • Эти системы сложно установить задним числом, так как напольное покрытие необходимо снимать.Они наиболее практичны при новом строительстве или во время крупных проектов реконструкции.

  • Они более эффективны для обогрева поверхности пола «на ощупь», чем для обогрева всей комнаты (хотя в качестве основного источника тепла можно использовать лучистые полы с подогревом).

  • При использовании в доме электрические системы дороже в эксплуатации, чем водяные лучистые обогреватели.

  • Оборванные провода застревают между поверхностями пола, и их трудно обнаружить, обрыв или закороченный провод, и еще труднее отремонтировать.

  • Излучающий пол с подогревом менее эффективен под ковровым покрытием, твердой древесиной или винилом, поскольку тепло может удерживаться между изолирующим поверхностным слоем и черным полом.

Стоимость

Вы можете рассчитывать заплатить не менее 8 долларов за квадратный фут как минимум за материалы для электрического излучающего пола. Для целей оценки от 10 до 12 долларов за квадратный фут - это безопасная цифра, которую можно использовать только для материалов. В среднем, на профессиональную установку плюс материалы вы планируете потратить около 16 долларов на квадратный фут.

Хотя это зависит от того, где вы находитесь, и от стоимости электричества, вы можете рассчитать эксплуатационные расходы примерно от 0,50 до 1 доллара США в день для ванной комнаты размером 8 x 10 футов, если система работает 24 часа в сутки (регулируется термостатом). . При работе 8 часов в день затраты на ту же ванную комнату размером 8 x 10 футов составляют от 0,25 до 0,35 доллара в день.

Альтернативные формы теплого пола

Менее распространенная, но также доступная система водяных полов с водяным охлаждением (горячая вода).В гидравлических системах трубы для воды, нагретой центральным бойлером или водонагревателем, циркулируют под полом. Системы водяного теплого пола чаще используются в новостройках для создания систем отопления всего дома. Затраты на установку значительно выше, чем у других систем центрального отопления, но водяные излучающие системы чрезвычайно эффективны и предлагают гораздо более низкие текущие эксплуатационные расходы - примерно одну треть по сравнению с системами с принудительной подачей воздуха.

9 лжи о теплых полах, в которую вы поверили | Разминка

Если вы ищете правду о полах с подогревом, не ищите дальше! Мы собрали 9 самых распространенных лжи в области теплого пола, которые слышали за 25 лет нашей деятельности, чтобы вы могли ознакомиться с ним.

.

1.Полы с подогревом дорого

Если вы читаете это, значит, вы продвинулись дальше, чем многие другие. Многие люди не имеют полов с подогревом, потому что им даже в голову не приходит, что может себе это позволить. Может быть, они испытали это в отеле или в доме друга, но в своем собственном доме? В рамках их бюджета? Ни за что! Подумай еще раз.

«Полы с подогревом» прошли долгий путь, и новые системы на рынке эффективны и просты в установке. Стоимость покупки системы и ее установки зависит от размера и масштабов вашего проекта.Водные системы более дороги в приобретении и установке, но обеспечивают более низкие долгосрочные эксплуатационные расходы, тогда как электрические системы имеют конкурентоспособные цены, но полагаются на электричество, которое обычно имеет более высокие эксплуатационные расходы.

Затраты на материалы для электрической системы Warmup DCM-PRO с интеллектуальным Wi-Fi-термостатом в ванной комнате площадью 80 кв. Футов обойдутся примерно в 765 долларов. Затраты на установку будут добавлены вашим установщиком напольного покрытия и обычно составляют 5 долларов за квадратный фут. Размер и масштаб вашего проекта могут повлиять на стоимость установки, как и выбор между водой и электричеством.

Тенденции быстро приходят и уходят. Комфорт от сияющего пола с подогревом гарантирован на всю жизнь и останется стильным. Это 1000 долларов, которые вы вряд ли пожалеете, потратив их на ремонт своей ванной комнаты!

2. Электрические полы с подогревом дороги в эксплуатации

Хотя электричество считается дорогостоящим, системы можно зонировать и программировать таким образом, чтобы они были рентабельными. Хотя электрическая система не может быть правильным выбором для всех: (1) электричество эффективно на 100%, (2) лучистые полы потребляют электричество только в течение ограниченного времени (затем излучают тепло) и (3) электрические системы могут получать питание. с возобновляемыми источниками энергии, такими как солнечные батареи.

Чтобы дать вам представление о стоимости, средняя система для ванной потребляет около 300 Вт, поэтому для некоторых людей это примерно то же самое, что и освещение над зеркалом с пятью лампочками мощностью 60 Вт. В долларах и центах использование этой системы в ванной в течение нескольких часов утром и вечером обходится примерно в 5 долларов в месяц. В более крупном масштабе система целого дома на площади 3000 квадратных футов будет стоить около 150-200 долларов в месяц в зимние месяцы.

3. Полы с подогревом нельзя использовать в качестве основного источника тепла

Хотя верно, что некоторые системы теплого пола могут обеспечивать только дополнительное тепло, это не относится ко всем системам теплого пола.Рассчитав теплопотери, можно спроектировать систему теплого пола, которая обеспечивает достаточно тепла, чтобы быть единственным источником тепла. Благодаря гибким опциям, таким как система DCM-PRO, можно легко изменить тепловую мощность от 11-20 Вт на квадратный фут в зависимости от потребностей в обогреве, варьируя расстояние между кабелями. Warmup также обеспечивает изоляционные слои, которые могут еще больше снизить энергопотребление, но при этом обеспечить достаточно тепла в комнату.

4. Нагревать можно только под плитку

В то время как плитка и бетон являются самыми популярными типами полов для обогрева, теплый пол можно установить под любой тип пола .

Плитка и бетон популярны из-за того, что для удаления холода требуется тепло, но забавный факт заключается в том, что ковер и плитка на самом деле имеют одинаковую температуру. Ни один из них не холоднее другого, и то же самое верно для любого типа пола! Плитка просто лучший проводник, она быстрее отнимает у нас тепло тела (через наши босые ноги), что создает впечатление, что оно холодное. В доме, отапливаемом до 70F, любой пол будет иметь температуру 70F. Итак, жалоба не на то, что ковер холодный, а в комнате холодно, и система подогрева пола может решить эту проблему под любым типом напольного покрытия.(Узнайте больше на нашем вебинаре по этой теме!)

Умные термостаты, представленные на рынке, такие как 4iE, могут нагреваться в определенных пределах. Предустановленные ограничения существуют для плитки, ковра, винила и ламината. Если у вас установлена ​​максимальная температура теплого пола, указанная производителем напольного покрытия, эту настройку можно настроить в контроллере разогрева.

5. Полы с подогревом только в новых домах

Существует два основных вида напольного отопления: водяное и электрическое.Это правда, что водяные полы с подогревом лучше подходят для новостроек. , но электрические полы отлично подходят для новостроек или проектов реконструкции, в которых полы заменяются. Думая: «Ни за что! Поднимет высоту этажа! »? Пожалуйста, продолжайте читать.

6. Отопление полов увеличивает высоту пола

Так как напольные обогреватели устанавливаются непосредственно под отделку пола, высота пола может немного повлиять на высоту пола, но во многих случаях это напольное покрытие будет 3/8 дюйма или меньше , так как обогреватель может быть установлен непосредственно внутри слой плиточного клея или укладывается непосредственно в сам черновой пол.Если вы добавляете теплый пол в рамках проекта ремонта, подумайте об установке одной из низкопрофильных электрических систем Warmup , например, StickyMat .

7. Полы с подогревом могут выйти из строя и причинить серьезный ущерб

Хотя не все системы созданы одинаково, на рынке есть варианты, предлагающие удобство, не требующее обслуживания, и пожизненную гарантию. Ключом к обеспечению этой пожизненной гарантии (и отсутствию необходимости ее использовать) является простое следование инструкциям! Редкие сбои кабеля, которые мы наблюдаем, часто связаны с ошибками установки или повреждением продукта на рабочем месте.3 основных ошибок при установке, которые мы видим, легко избежать. Их:

  • Отказ проверить кабель до, во время и после установки (см. Наше видео о тестировании)
  • Неправильное размещение заводского шва - либо в стене, либо не под полом в тонкослойной плите / выравнивателе (см. Наше замедленное видео по установке с советами)
  • Система подключена к неправильному напряжению (см. Наше видео с подключением)

8. В случае выхода из строя кабеля подогрева пола я должен вырвать весь пол.

В тех редких случаях, когда происходит сбой кабеля, Warmup предлагает бесплатные варианты аренды инструментов для обнаружения поломки перед удалением любого напольного покрытия.При таком выходе из строя кабеля можно обнаружить и устранить разрыв с минимальным удалением пола. Зная о системе, находящейся под полом, и необходимые инструменты на месте, Warmup с радостью поможет определить неисправность системы. После обнаружения вам потребуется квалифицированный электрик для выполнения ремонта. У нас есть видео, в которых предлагается ему / ей поддержку, но если вы последовали совету из № 7, вы можете вообще этого избежать!

9. Самостоятельно не могу установить теплый пол

Поскольку многие люди считают, что «полы с подогревом, скорее всего, выйдут из строя и нанесут серьезный ущерб», они никогда и за миллион лет не подумают о том, чтобы установить их в своем доме.Подумай еще раз! Некоторые системы теплого пола подходят для самостоятельного использования. От крошечных домов до 1600 домов SF - мы видели, как заказчики Warmup брались за собственные установки, которые выдержали испытание временем. Боитесь, что у вас возникнут вопросы? Мы доступны 24/7, чтобы поддержать вас.

«Полы с подогревом» - провода, маты и пленка

Вы думаете об установке системы «теплый пол» в своем доме? Подумайте только: теплый пол - это удовольствие от ходьбы босиком - больше никаких холодных ног!

Полы с подогревом позволяют лучше и точнее контролировать температуру, чем традиционные системы центрального отопления.В каждой комнате есть индивидуальный термостат, в отличие от центрального в системах центрального отопления. Это экономит электроэнергию и может сэкономить значительную сумму денег. Кроме того, поскольку все это скрыто, полы с подогревом избавят вас от забот о поиске радиатора, который соответствует схеме дизайна вашей комнаты; на самом деле радиатор вам вообще не нужен! Полы с подогревом не пылятся и не усугубляют аллергию, как это делают радиаторы, и при правильной установке не нуждаются в обслуживании.

Инвестиции в полы с подогревом могут иметь огромное значение для вашего дома, но как узнать, какой продукт лучше всего подходит для вашего дома? Система электрического теплого пола, которую вы установите, будет зависеть от размера, формы и уровня изоляции в вашей комнате, а также от ваших планов на будущее.

Знакомство с вашими опциями

В настоящее время мы продаем теплые полы с незакрепленным проводом (также называемым незакрепленным кабелем), липкими матами и матами из фольги. Все они модернизированы, что означает, что их можно просто положить на существующий фундамент вашего дома, без необходимости выкапывать пол.

Наш ассортимент типов полов с подогревом представлен в различных ценах и мощностях. Мощность измеряет тепловую мощность, и, в отличие от других систем отопления, теплый пол измеряется в ваттах на квадратный метр.Плотность нагревательных кабелей определяет мощность, а уровень мощности, который вам требуется, зависит от ваших потребностей в отоплении - вы устанавливаете пол с подогревом только для того, чтобы ваши полы оставались теплыми, или как метод обогрева для всей комнаты? - и уровень теплоизоляции в вашей комнате. Для обогрева стандартного изолированного помещения требуется мощность 140 или 150 Вт / м 2 , тогда как для обогрева плохо изолированных помещений, например, старинных домов, зимних садов и гаражей, требуется не менее 190 Вт / м 2 .То же самое можно сказать и о комнатах, в которых большая площадь пола занята фиксированной мебелью, например, кухни, поскольку площадь обогрева, таким образом, намного меньше, чем общая площадь поверхности, которую вы пытаетесь обогреть. Чтобы облегчить ваше решение, вот краткое введение в каждый из наших типов теплых полов и их лучшие применения.

Ослабленный провод или ослабленный кабель

Теплый пол со свободной проволокой состоит из катушки с нагревательной проволокой, которую можно расположить по полу близко друг к другу или далеко друг от друга, чтобы обеспечить желаемый уровень обогрева.Чем ближе провода, тем выше уровень тепла и тем быстрее нагревается ваша комната. Кроме того, поскольку провода еще не проложены в маты, кабели можно разместить в небольших пространствах и вокруг объектов, что делает их идеальными для небольших комнат или комнат с фиксированными функциями, например, ванных комнат. По этим причинам они являются наиболее гибким вариантом для полов с подогревом, однако на их установку уходит больше всего времени, поскольку кабели необходимо разложить и закрепить лентой вручную. Пол с подогревом из неплотной проволоки подходит для всех основных напольных покрытий, включая плиточные, каменные, виниловые, ковровые, деревянные и ламинатные, и поднимает высоту пола только на несколько миллиметров.

Если вы выбрали вариант обогрева полов со свободным проводом, и вы пытаетесь обогреть стандартную комнату, вам может подойти комплект электрического обогрева пола со свободным проводом - 150 Вт / м 2 . Доступный в различных вариантах длины, с выбором термостата и изоляционных панелей, этот продукт идеально подходит для большинства комнат и домов, включая ванные комнаты. Если вы пытаетесь обогреть плохо изолированную комнату, вам следует выбрать комплект электрического обогрева пола со свободным проводом 195 Вт / м 2 Vario Pro, который, как и Warmup, имеет ряд настраиваемых дополнительных функций.

Коврики липкие

Клейкие коврики можно использовать под всеми теми же напольными покрытиями, что и свободная проволока, но они отличаются тем, что кабели уже предварительно разнесены и прикреплены к сетчатому мату, а это означает, что все, что вам нужно сделать, это раскатать коврик, а не по отдельности проложить провода. Это сокращает время установки и идеально подходит для больших квадратных комнат, однако эти маты труднее использовать в маленьких комнатах или комнатах сложной формы.

Как свободная проволока, так и липкие маты требуют дополнительной подготовки перед укладкой пола сверху.Сюда могут входить клеи, выравнивающие составы и грунтовки, в зависимости от того, какой тип пола вы используете. Для получения дополнительной информации о том, что вам нужно для пола, щелкните здесь.

У нас есть две разновидности липкого коврика: Warmup Sticky Mat и Thermonet EZ. Оба продукта имеют мощность 150 Вт / м 2 , но различаются размерами, термостатами и доступными вариантами изоляции. Поэтому они не подходят для обогрева больших, плохо утепленных комнат, но отлично подойдут для большинства утепленных домов.Они также подходят для использования в ванных комнатах. Вы можете просмотреть эти продукты здесь.

Маты из фольги

Коврики из фольги - это самый особенный из всех наших типов полов с подогревом. Они состоят из предварительно разнесенного кабеля, заключенного внутри фольгированного мата. Их проще всего установить; все, что вам нужно сделать, это развернуть коврик по полу, и, в отличие от липких ковриков, не нужно наносить клеевые слои перед тем, как пол будет положен поверх. Однако, как следствие, эти полы с подогревом подходят только для деревянных, ламинатных, ковровых и виниловых полов.При установке системы пленочного мата под виниловые и ковровые покрытия необходимо нанести тонкий слой МДФ поверх мата, чтобы предотвратить повреждение проводов. Эта система не подходит для использования с напольными покрытиями из плитки или камня, поскольку клеевые слои не прилипают к поверхности фольги.

У нас есть две марки напольных обогревателей из фольги, обе с плотностью 140 Вт / м 2 , что делает их непригодными в качестве основного источника тепла в больших, плохо изолированных помещениях. Кроме того, их нельзя использовать для обогрева ванных комнат.Однако они идеально подходят для обогрева стандартных изолированных помещений до 30 м 2 и, поскольку исходный продукт дешевле на квадратный метр, этот вариант может показаться наиболее привлекательным. Плитка, камень и бетон являются лучшими поверхностями для полов с подогревом, поэтому, если вы планируете оборудовать свой дом одним из этих типов полов, мы рекомендуем установить систему с неплотной проволокой или липким ковриком, чтобы обеспечить безопасность вашего дома в будущем, уменьшая необходимость в замене. ваша система теплых полов, если вы решите сменить пол.

Все типы полов с подогревом можно проложить и подготовить своими руками, однако во всех случаях требуется квалифицированный электрик для подключения нагревательных кабелей к термостату, а затем подключения их обоих к сети.
