Содержание

Мягкие кровельные материалы | КровАльянс

В эту группу входят кровельные картон и пергамин, толь, рубероид и ряд других материалов, предназначенных для изготовления кровли, а также для изоляционных и сопутствующих работ по устройству крыши.

Кровельный картон
Кровельный картон служит основой для изготовления битумных и дегтевых кровельных и гидроизоляционных материалов. Промышленность выпускает картон шириной 1м, общая площадь рулона составляет 20—40 м2. Масса 1м2 может быть 250-420 г.

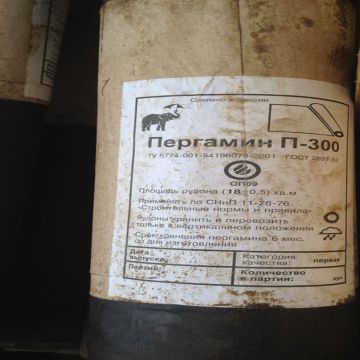

Кровельный пергамин
Этот беспокровный подкладочный материал предназначен для нижних слоев кровельного ковра из рубероидного покрытия. Изготавливают кровельный пергамин из картона путем пропитки нефтяным битумом. Выпускают следующие марки этого материала: П-ЗОО и П-350. Реализуется пергамин рулонами по 20-40 м2 и массой 13-30 кг.

Кровельный толь предназначен для устройства верхнего и нижнего слоев кровельного ковра. Гидроизоляционный толь служит для изоляции различных элементов строения.

Беспокровный толь (толь-кожа) марок ТК-350 и ТГ-350 служит для тех же целей, что и пергамин. В некоторых случаях он применяется для устройства нижнего слоя ковра из толя с песчаной посыпкой.

Толь с крупнозернистой посыпкой выпускается двух марок: ТКК-350 иТКК-400 (площадь рулона — 10 м2, масса — 23-25 кг). Он имеет на лицевой стороне защитный слой из крупнозернистой посыпки, а на обратной — из пылевидной минеральной. Этот материал предназначен для верхнего слоя кровельного ковра.

Толъ гидроизоляционный с покровной пленкой пропиточного состава с лицевой стороны имеет защитный слой с Мелкозернистой минеральной посыпкой.

Нижний слой этого материала покрыт мелкозернистой или пылевидной посыпкой. Промышленность выпускает следующие марки толя: ТГ-300 и ТГ-350 (площадь рулона — 15 м2, масса — 22-24 кг). Такой толь применяют для гидроизоляции и пароизоляции конструкций строений. Может также использоваться для устройства нижнего слоя кровельного ковра.

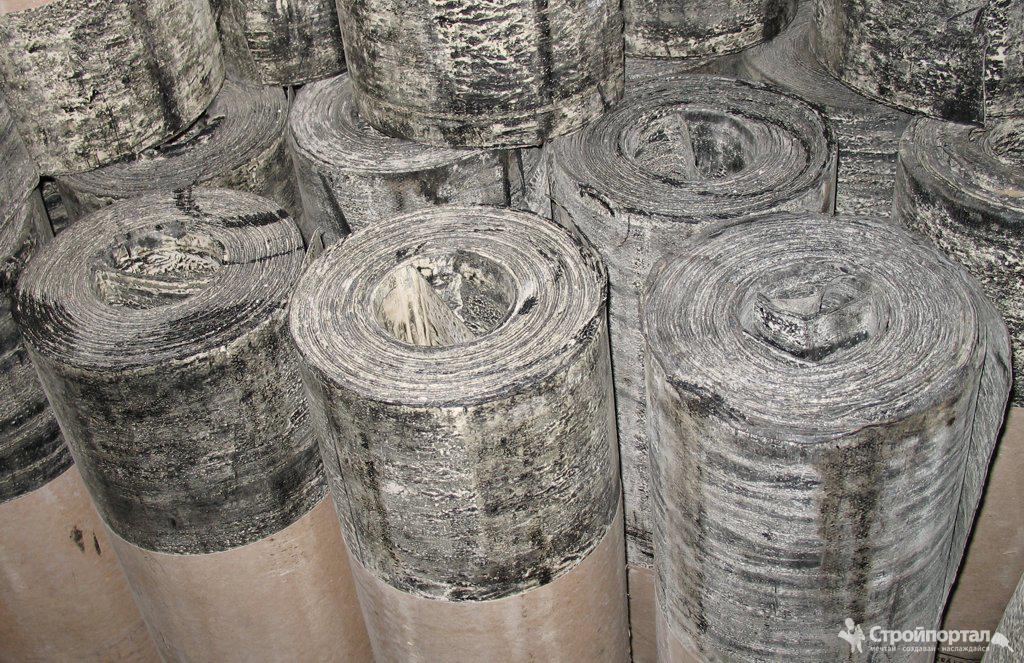

Хранить рулоны толя следует в вертикальном положении не более года со дня выпуска. В таблице 1 указана температура размягчения пропиточного состава различных марок толя.

В зависимости от вида вяжущего материала рулонные материалы можно разделить на битумное, дегтярные и полимерные. Наибольшее распространение в качестве рулонного; материала для покрытия кровли получил рубероид.

Процесс изготовления рубероида включает следующие основные технологические операции:

— пропитка кровельного картона мягкими нефтяными.
—нанесение на обе стороны полотна тугоплавкого нефтяного битума с наполнителем
— нанесение различной посыпки.
По предназначению все сорта этого мягкого рулонного, материала делятся на:
—кровельные;
—подкладочные;
— гидроизоляционные.

Существуют следующие виды рубероида.

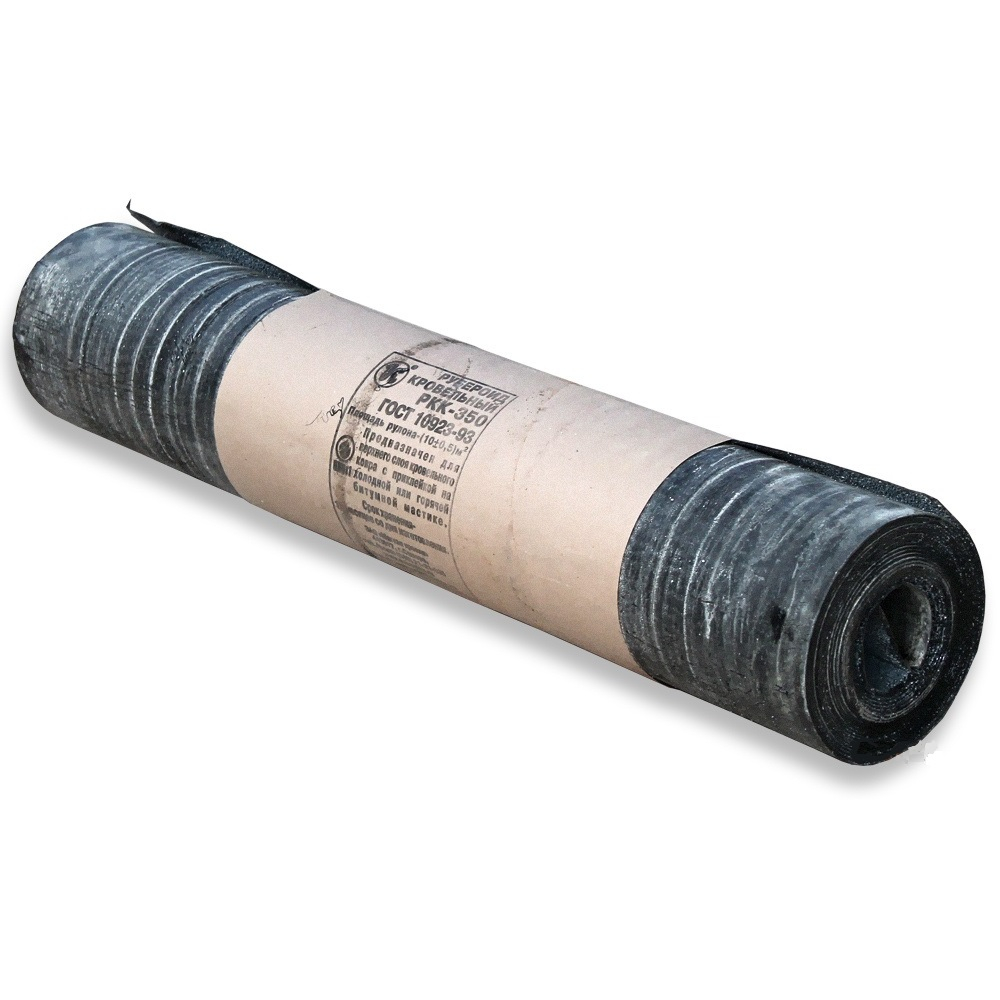

Рубероид кровельный с крупнозернистой посыпкой применяется для верхнего и нижнего слоев кровельного ковра, а также для устройства гидроизоляции. Площадь рулона составляет 10 м2, масса – 25~27 кг. Его укладывают как на горячую, так и на холодную мастику, Изготавливается такой материал двух марок: РКМ-350Б и РКМ-35(Щ, Рубероид кровельный с крупнозернистой посыпкой с лицевой стороны и пылевидной — с нижней служит для настила верхнего слоя кровельного ковра. Промышленность выпускает 4 марки такого материала: РКК-50&А, РКК-400А, РКК-400Б, РКК-400В (площадь рулона — 7,5 м2, масса — 24-29 кг). Рубероид кровельный с чешуйчатой посыпкой марок РКЧ-350Б и РКЧ-350В: односторонний (длина рулона — 20 м, масса — 20-28 кг), двусторонний (длина рулона — 20 м, масса — 26-32кг).

Рубероид с односторонней посыпкой накладывается на горячую мастику, с двухсторонней посыпкой — на горячую и холодную. Рубероид подкладочный с мелкозернистой посыпкой: односторонний(длина рулона— 20 м, масса — 20-26 кг), двусторонний (длина рулона — 20 м, масса — 24-39 кг).

Этот вид рубероида предназначен для нижнего слоя кровельного ковра и устройства гидроизоляции строений. Он поступает в продажу трех марок: РПМ-ЗООА, РПМ-ЗООБ, РПМ-ЗООВ.
Рубероид подкладочный с пылевидной посыпкой имеет такое же предназначение, что и предыдущий: Населению и строительным организациям он реализуется под марками РПП-350Б и РПП-350В (площадь рулона 15 м2, масса -27-30 кг). Еще три марки рубероида с пылевидной посыпкой применяются только для нижнего слоя кровельного ковра, для устройства гидроизоляции они не предназначены: РПП-300А, РПП-300Б, РПП-300В (площадь рулона — 15 м2, масса 22-27 кг).

Стеклорубероид относится к рулонным Кровельным и гидроизоляционным материалам. Но битум наносят не на картон, а на обе стороны стекловолокнистой основы. В строительных работах применяются следующие марки стеклорубероида: С-РК и С-РЧ (для верхнего слоя кровельного ковра), С-РМ (для гидроизоляции и нижних слоев кровли). Ширина рулона такого материала составляет 960 и 1000 мм, толщина— 2,5 мм, площадь – 10 м2, масса — 23-29 кг. Марка обозначает соответствующий сорт рубероида, например РМ-400, где цифра указывает массу в Для наклеивания рубероида используются битумные мастики, которые бывают разных марок. Марка мастики зависит от ее теплостойкости. Кроме указанных выше марок, промышленность выпускает рубероид с нанесенным приклеивающим слоем мастики. Этот слой перед применением в строительных работах размягчают растворителем, который указан в прилагаемой инструкции, или расплавляют горячим воздухом. Армобитэп представляет собой рулонный кровельный и гидроизоляционный материал на стекловолокнистой основе. Изготавливают его на основе стеклохолста, стеклосетки или стеклоткани путем двустороннего нанесения полимербитумного вяжущего состава (битум, каучук, индустриальное масло). Защитный слой может быть крупнозернистым односторонним или минеральным двусторонним. Армобитэп выпускается двух марок: АБСК и АБСМ (ширина рулона — 960 и 1000 мм, площадь — 10 м2). Материал первой марки предназначен для устройства верхнего слоя кровли, второй — для нижних слоев.

Ассортимент рулонных кровельных материалов постоянно пополняется современными долговечными образцами. Уже широко применяются монобитэп, экарбит, фольгобитэп и др.

Барболин
Это эластичная полосная битумная черепица, армированная стекловолокном и покрытая минеральным гранулянтом. Этот материал идеально подходит для покрытия крыш, имеющих

Мягкая черепица
Мягкая черепица представляет собой тонкие плитки» имеющие прямоугольную или шестиугольную форму. Для их изготовления на стекловолокнистую основу наносят битум а поверх него — минеральную присыпку.

Цветовая гамма мягкой черепицы отличается большим разнообразием. Длина такого рулонного материала составляет 1 м, ширина — 300-350 мм, толщина — 3-4 мм. Его укладывают на сплошной настил и закрепляют с Помощью гвоздей и самоклеящегося слоя. Этот слой составляет 50-60% от общей площади. Самоклеящаяся же поверхность прямоугольных плиток немного больше, чем шестиугольных.

Монтируя кровлю из мягкой черепицы, необходимо проложить водоизоляционный слой из рулонного материала.

Крыша сарая была покрыта толью или толем. Как покрыть крышу рубероидом правильно – виды материала и способы укладки на кровлю. Покрываем рубероидом двускатную крышу

При строительстве временного сооружения обычно не используют дорогостоящие материалы. В том числе и для кровельного покрытия. Один из бюджетных вариантов — использование толя. Что это за материал?

Что такое толь

Толь — это разновидность картон, пропитанный каменноугольными или дегтевыми продуктами с посыпкой песком или минеральной крошкой. Материал не очень долговечный, но достаточно дешевый, поэтому по-прежнему пользуется популярностью, несмотря на обилие новых, современных покрытий. Толь, рубероид используются обычно при строительстве временных построек. Для капитальных сооружений применяются более долговечные материалы.

Применение

Для чего может использоваться толь? Технические характеристики материала позволяют применять его для различных целей в зависимости от вида посыпки. Если она песчаная, можно использовать толь для и для крыш различных времянок. Крупнозернистая посыпка позволяет использовать материал для верхнего слоя покрытия плоских кровель. Например, для сараев и гаражей.

Не имеет покровного слоя и посыпки специальный гидроизоляционный толь. Характеристики позволяют защищать от влаги фундамент, подвал и пол, благодаря чему его часто укладывают под плитку в ванной. Сам по себе бетон пропускает влагу, поэтому применение данного вида материала в этом случае вполне оправдано и эффективно. Помимо изоляции от воды и пара, толь может использоваться как подкладочный материал для многослойной кровли.

Плюсы и минусы

Какими достоинствами обладает толь? Технические характеристики его не требуют особых навыков при работе с материалом. Благодаря небольшому весу рулонов работать с толем можно без напарника. Гибкость материала позволяет укладывать его под любым углом. Он защитит сооружение от дождя и снега, от конденсата. Толь — это недорогой материал, что позволяет использовать его при строительстве временных сооружений, дачных или надворных построек и не наносить серьезного урона бюджету.

Есть и известные минусы, которые стоит также учитывать, когда выбираете, чем покрыть или что использовать для гидроизоляции фундамента. Толь легко воспламеняется, малоустойчив к внешним воздействиям. В грунте материал потребует дополнительной защиты, как и при использовании его верхним слоем в кровле. В плане долговечности уступает многим современным покрытиям. Гидроизоляция толем не будет стопроцентной. Низкие температуры приводят к появлению трещин на поверхности материала, поэтому желательно укладывать его в несколько слоев, таким образом можно продлить срок службы покрытия и сделать его более надежным. Толь — это не декоративный материал, вид его непрезентабелен, и нет выбора расцветок. Однако поклонников он все равно находит, в первую очередь благодаря своей невысокой цене и простоте работы с ним.

Уход за кровлей, крытой толем

Необходимо своевременно убирать с крыши опавшую листву, снег. Особое внимание этому стоит уделять осенью и весной. Не реже одного раза в пять лет придется ремонтировать поврежденные участки и восстанавливать защитное покрытие, поэтому толь и не используют обычно при строительстве капитальных сооружений.

Современные аналоги

Основой стеклорубероиду служит стеклянная ткань, пропитанная битумом с двух сторон. Этот материал является достаточно прочным и биостойким. Используется, как правило, для покрытия промышленных зданий и гидроизоляции.

Рубемаст — это наплавляемый картон с высококачественной битумной пропиткой, посыпкой по поверхности и с добавлением пластификатов. На данный момент считается наиболее эффективной разновидностью рубероида. Стоимость его не слишком высока, поэтому он пользуется немалым спросом.

Более длительный срок прослужит еврорубероид на основе полиэстера, стеклохолста или стеклоткани, прекрасно подходящий для гидроизоляции.

Выбор материала зависит от целей его использования. Различные характеристики позволяют подобрать наиболее подходящий вариант.

Толь — это не самый долговечный кровельный и зато он обладает невысокой стоимостью, что делает его достаточно популярным при покрытии кровли временных сооружений и защите фундамента от влаги.

:
Начавшиеся дожди принесли мне большую неприятность. Крыша сарая, в котором лежат дрова на зиму для дачи и бани начала течь. Видно за лето толь потрескалась и стала пропускать воду. И многие дрова намокли. А это очень большое неудобство. Подскажите, как можно быстро перекрыть толью протекающую крышу, чтобы не заниматься гудроном. Потому что погода стоит пасмурная и я не успею.

Вистр
Если Вы хотите быстро перекрыть крышу толью,
то прежде всего поинтересуйтесь прогнозом погоды на сутки.
Суток Вам вполне хватит, что-бы крышу перекрыть новой толью.

Чтобы непогда не застала Вас врасплох, планируйте перекрыть сначала
один скат крыши, а уж потом второй.
Надеюсь, что опалубка для толи у Вас сделана вдоль ската крыши.
Сначала снимите старую толь всю без остатка, выдерните все гвозди и рейки.
Потом начните покрывать скат обычной двойной плёнкой.
Уложите первую полосу плёнки со стороны карниза крыши поперёк опалубки,
но так, чтобы её край свешивался через карниз на 3 — 4 сантиметра.

Прихватите полосу к опалубке толевыми гвоздями (гвозди с большой плоской шляпкой).
Следующий слой плёнки стелите внахлест на первый слой в 20 см.
И так далее. Последнюю полосу стелите через конёк на 30 сантиметров.
Точно также стелите полосы толи.
Не забудьте её сделать в напуск с карнизом и перегнуть через конёк.
Затем всё крепите рейками вдоль ската, прибивая их к опалубке.
Не промахнитесь, иначе сами-же сделаете дырку.
В этом случае Вы можете не гудронить толь. И если скат крыши не менее 30 градусов,
то всё будет нормально.
Но желательно эту работу делать вдвоём, иначе при ветре справиться будет трудно.

Andreyko
На мокрую толь лучше конечно новый слой не класть — всё равно слезет, но если хорошенько подсушить её паяльной лампой или газовой горелкой, то вполне можно крыть. При укладке новой толи, желательно немного нагревать старый слой, это создаст хорошее сцепление между старым и новым покрытием. Можно воспользоваться и еврорубероидом, у него лучшие характеристики по отношению к температуре воздуха, но для его укладки нужна газовая горелка, чтобы прогревать поверхность, на которую он укладывается.

лета
Самый простой способ, очистить крышу от не нужных бугров, гвоздей и т.д.
Затем уложить толь сверху вниз, стыки прикрепите обычной дранкой, или любыми тонкими планками. Если б у вас, конечно, было время и погода, то желательно укладывать толь в несколько слоев и на мастику.
И я не могу понять, а почему вы не можете сделать один раз и нормально. Если не хотите крыть шифером или металлическим профилем, то уложите горячим способом рубероид. Он намного прочнее толи.

skivskiv
Стоит ли использовать такие древние материалы, как толь и рубероид?
Рубероид — пропитанный битумом кровельный картон.
Толь — пропитанный дегтем кровельный картон.
Гидростеклоизол П — подкладочный Сверху и снизу покрыт защитной легкоплавкой пленкой предназначен для устройства нижних слоев кровельного ковра, гидроизоляции зданий и сооружений (в том числе мостов, тоннелей, виадуков и т.п.).
Гидростеклоизол К — кровельный Верхний слой покрыт крупнозернистой посыпкой. Снизу пленкой которая при использовании горелки легко может расплавится. Основное применение Гидростеклоизола марки К предназначенно для верхнего слоя кровельного ковра.
Основа:
Применяют одну из двух основ:
стеклохолст, стеклоткань
Структура Гидростеклоизола
При изготовлении материалов Гидростеклоизол одну из двух основ (в зависимости от марки материала) – стеклоткань или стеклохолст, ровным слоем наносят битумное вяжущее вещество, в которое помимо битума обязательно входят спецдобавки, которые будут обеспечивать морозостойкость, теплостойкость и долговечность материала. Затем Гидростеклоизол подкладочного типа покрывают с обеих сторон пленкой, а кровельного типа с одной стороны пленкой, а с другой — минеральной крошкой. Таким образом, благодаря пленке, материал быстро наплавляется и не слипается при хранении, а, благодаря минеральной крошке, мягкая кровля защищена от ультрафиолетовых лучей и мелких механических повреждений.
Укладывать гидростеклоизол можно с паяльной лампой, газовой горелкой или строительным феном (если есть 220 вольт).
Укладываете с нахлестом по скату подкладочный гидроизол.
После этого поперек снизу вверх — кровельный гидроизол.
Если крыша двускатная — на коньке двойной слой — нижний подкладочный,
а верхний — кровельный.

Обширный ассортимент кровельных и гидроизоляционных рулонных материалов содержит много наименований. Одним из самых старых и наиболее известных является толь.

Это материал, который представляет собой специальный сорт картона, дважды обработанный каменноугольной или дегтевой пропиткой. Выпускается в нескольких вариациях. Различные марки и сорта имеют свое предназначение. Одни служат для обустройства кровель, другие используются для защиты строительных конструкций от проникновения влаги.

Дегтевая пропитка, содержащая в своем составе значительное количество карболовой кислоты, способствует предотвращению гнилостных процессов. Не допускает размножения бактерий и развития сырости.

Основные технические характеристики материала

При покупке кровельного материала данной категории следует обращать внимание на маркировку. Его качество должно соответствовать требованиям ГОСТ 10999-76 «Толь кровельный. Технические требования». Определить какие-либо специальные преимущества толи непросто. Разве что можно отметить невысокую стоимость, отсутствие дефицита на рынке, неприхотливость в работе. Застройщиков особенно привлекает дешевизна материала. Поскольку его приходится часто использовать при временных работах.

Технические характеристики толя по маркам изложены в следующей таблице:

Наименование	Наличие верхнего слоя	Предназначение
Толь-кожа (без посыпки)		Кровля, пароизоляция
Толь гидроизоляционный		Гидроизоляция
Толь с посыпкой из песка	По обеим сторонам полотно имеет поверхностную пленку из пропиточного вещества, защищенную слоем кварцевого песка	Кровля для временных зданий и сооружений или первый слой для рулонной кровли из других материалов
Толь с посыпкой материалом с крупным зерном	По обеим сторонам слои тугоплавкого дегтя с крупнозернистой посыпкой	Кровля для временных зданий и сооружений или первый слой для рулонной кровли

Существуют еще марки толя с крупнозернистой посыпкой с лицевой стороны полотна — ТГ 300 и ТКК 400. Изнаночная часть у них обработана мелкозернистым или пылевидным порошком. Посыпка не должна содержать глинистые примеси.

Из недостатков материала можно отметить его слабую стойкость к огню, плохую переносимость минусовых температур. На морозе толь трещит и лопается. Долговечностью он также порадовать не может.

Как сделать кровлю

Решение покрыть крышу толью обычно принимается в качестве временной меры. Чтобы толевая кровля прослужила, как минимум, три года, необходимо правильно выполнить все этапы работы. Укладку можно производить на любое основание — деревянное, бетонное, шлакобетонное. Однако материал применим только для плоских крыш, с уклоном не более 12 градусов. Для работы необходимо выбрать теплое, сухое время года.

Если покрытие выполняется повторно, то старое надо снять полностью, а основу очистить и выровнять. В случае стропильной конструкции крыши делают новую обрешетку или правят имеющуюся. При наличии основания из железобетонных плит — выполняется выравнивающая стяжка цементно-песчаным раствором.
Для нижних слоев кровли используется толь-кожа ТК 350 или марка ТП 350 с мелкой посыпкой. Верхнее покрытие выполняется толью для крыши ТВК 420 с крупнозернистой лицевой поверхностью.
Крепление к основанию и полотен между собой осуществляется дегтевой мастикой или специальной толевой клебемассой.
Рулон толя необходимо развернуть и разрезать на куски нужной длины с тем расчетом, что монтаж будет производится вдоль ската крыши.
В случае применения толя с мелкой посыпкой для первого слоя, посыпку с изнаночной стороны лучше удалить жесткой щеткой или деревянным шпателем. С лицевой стороны ее убирают только на ширину нахлеста — 8-10 см.
Мастику следует разогреть и нанести на полотно. Средний расход составляет 2 кг на 1 м2 площади.
Лист толя укладывают на обрешетку и плотно прижимают к ней, стараясь хорошенько разгладить. Следующий лист кладут на предыдущий с напуском в пределах 10 см.
Края полотен необходимо дополнительно обработать мастикой и тщательно придавливают к обрешетке, чтобы не допустить появления пузырей.
Затем поверх толя прибивают деревянные бруски квадратного или треугольного сечения размером 50*50 мм. Промежуток между брусками делают меньше ширины толевого полотна на 100 мм.
Следующий пласт кровельного покрытия укладывают таким образом, чтобы края полотен ложились на бруски. К ним крепление осуществляется толевыми гвоздями.
На каждом бруске получается стык двух полотен. Его дополнительно закрывают полосками толя, свернутыми пополам, и прибивают теми же гвоздями с расстоянием в 50-60 мм.
На карнизах и спусках толь надо подвернуть под обрешетку и закрепить гвоздиками. Конек оформляется досками, обработанными антисептиком и антипиреном.

В случае бетонного основания толевая кровля укладывается на дегтевую мастику по принципу рубероидного покрытия. Кстати, чем отличается толь от рубероида? Основное отличие состоит в пропитке. В производстве рубероида используется битум, а толь делают при помощи дегтя. Рубероид дороже и долговечнее толя. Однако второй обладает большей стойкостью к гниению и проникновению влаги. Поэтому, что лучше приобретать, толь или рубероид решается в каждом конкретном случае зависимо от цели использования.

Применение толя в качестве гидроизоляции

Чтобы изолируемая поверхность была надежно защищена от проникновения влаги, ее следует тщательно очистить от грязи, пыли, мусора. Наплывы раствора надо сбить, раковины и другие неровности заделать раствором. Для устройства гидроизоляции, горизонтальной или оклеечной, используют различные разновидности толя. Но чаще всего отдают предпочтение толю марки ТГ 350, не имеющего посыпки.

При защите от влаги горизонтальных поверхностей, на подготовленную основу наносят слой дегтевой мастики, и по ней расстилают толь. Затем первый пласт сверху смазывают горячей мастикой и наклеивают следующий слой гидроизоляции.

Толь применяют для гидроизоляции не только горизонтальных, но также вертикальных поверхностей. Очищенные конструкции (обязательно в сухом состоянии) покрывают мастикой, на которую наклеиваются полотна толя. Нахлест одного листа на другой должен быть порядка 100-150 мм. Оклеечную изоляцию необходимо плотно соединять с горизонтальной и верхнюю поверхность хорошенько промазать мастикой, чтобы у влаги из грунта не было ни малейшей возможности проникнуть к изолируемым конструкциям.

Крыши бани делают односкатными и двускатными. Стропила — главный несущий элемент скатных крыш. Скатные крыши бывают двух типов: висячие по-толки и наклонные. От количества проле-тов и их величины зависит вид стропил. Вид покрытия крыши зависит от климата, уклона крыши и экономических затрат.

Все элементы висячих стропил должны быть жестко укреплены между собой, так как эта конструкция опирается на две крайние опоры. Для стропил применяют брусья из хорошо просушенной древеси-ны хвойных пород без сучков и трещин. Дощатые стропила удобнее и легче кре-пятся гвоздями.

Бесчердачные крыши:

а — односкатная панельная крыша
б — двускатная панельная крыша:
1 — каркас панели перекрытия
2 — нижняя обшивка из досок
3 — пароизоляция
4 — верхняя обшивка
5 — водоизоляция
6 — утеплитель
7 — теплоизолирующая прокладка
8 — стеновая панель
9 — связующие доски
10 — карниз
11 — промежуточный брус каркаса
12 — стойка13 — приконьковый брус
14 — коньковый брус 15 — кровельная сталь (жесть)

Материалы для покрытия крыш. Для покрытия крыши применяются: кро-вельная сталь, толь и рубероид, асбесто-цементные плитки, шифер.

Технология покрытия крыши сталью. Металлическую кровлю выполняют из лис-товой стали толщиной 0,5–1 мм с цинковым покрытием или без него (черная сталь).

Кровля из черной стали служит 20–25, из оцинкованной — 25–30 лет. Мини-мальный угол наклона — 20°. Это наиболее дорогая и сложная кровля, требующая по-стоянного ухода. Положительные свойст-ва металлической кровли — легкость, не-сгораемость и возможность устройства любой сложной конфигурации.

Перед укладкой черной (неоцинко-ванной) кровельной стали ее насухо про-тирают от смазки, очищают от ржавчины и покрывают с двух сторон два раза горя-чей олифой. Смазку удаляют смоченной в бензине тряпкой, а олифу наносят с до-бавлением красителя, чтобы были замет-ны пропуски.

Основанием для стальной кровли служит обрешетка из брусков сечением 50×50 мм или доски толщиной не менее 25 мм. Расстояние между брусками или досками не должно превышать 200 мм. Под лежачие (горизонтальные) фальцы укладывают доски шириной не менее 100 — 120 мм. Расстояние между лежачими фальцами (при длине листа 1420 мм) — от 1370 до 1400 мм.

Иногда под стальную кровлю устраи-вают сплошную обрешетку с настилкой рубероида, который, поглощая водяные _пары, проникающие через чердачное перекрытие, предохраняет кровельные лис-ты от коррозии.

Технология покрытия крыши руберо-идом и толью. Одной из недорогих и про-стых по технологии изготовления являет-ся кровля из рулонных материалов — толи и рубероида. Толь лучше использо-вать в качестве временного покрытия. При надлежащем соблюдении технологии трех-пятислойное покрытие из рубероида может служить не меньший срок, чем ме-таллическая кровля из оцинкованной ста-ли, при этом затраты гораздо меньше. Кровлю из рубероида применяют при лю-бых уклонах крыши. Недостаток ее — лег-кая воспламеняемость. Уклон крыши мо-жет быть меньше 15° (вплоть до 0° — плоской кровли).

Количество слоев рубероида. Для на-дежного и долговечного покрытия (срок службы не менее 30 лет) требуется тща-тельное соблюдение технологии его уст-ройства. Количество слоев рубероида за-висит от уклона крыши. На крутых скатах (45° и больше) достаточно двух слоев, на средних (20–40°) — три, на малых укло-нах (5–15°) — четыре слоя.

Основание для рулонной кровли. Для рулонной кровли требуется ровное и жесткое основание. Его лучше делать двухслойным. По стропилам укладывают несущий рабочий настил из досок толщи-ной 25 мм с зазором 1 -5 см, по которому под углом 30–45° настилают сплошной слой из узких сухих досок толщиной 15–20 мм.

Укладка рубероида. Работу выполня-ют в сухое, теплое и безветренное время. Кровельный материал перед укладкой пе-рематывают в рулоны обратной стороной. Для внутренних слоев обычно применяют _пергамин, толь или рубероид с мелкой по-_сыпкой, для наружных — материал с круп-нозернистой или чешуйчатой посыпкой (бронированный рубероид).

Мастики. Для наклейки рулонных ма-териалов на основание, склеивания по-лотнищ и верхнего покрытия рулонных ковров используют горячие и холодные мастики: рубероидные или битумные для материалов 1-ой группы, толевые или дег-тевые (только горячие) — 2-ой группы. Ру-бероид служит в 2–3 раза дольше, чем толь. При рубероидном покрытии можно применять как горячие, так и холодные мастики, а при использовании толя — только горячие.

Технология покрытия крыши шифе-ром. Покрытие крыши шифером по своим характеристикам близко к черепичной кровле при несколько меньшем сроке службы (30–40 лет). Она легче и менее трудоемка. Кровля из асбестоцементных волнистых листов (шифера) является наи-более распространенной и технологичной в индивидуальном строительстве. Она долговечна, имеет малую массу и почти не требует ухода, в 2–3 раза дешевле металли-ческой. Для придания ей архитектурной выразительности асбестоцементные лис-ты можно окрашивать. Оптимальный ук-лон крыши — 20–45°.

Асбестоцементные кровли из волнис-тых листов обыкновенного профиля устра-ивают на кровлях с уклоном более 27° по деревянной обрешетке. Первый лист укла-дывают по шнуру вдоль ската, начиная с карниза, без обрезки углов. Затем на гребне второй волны с правой стороны ли-ста ручной дрелью (диаметр сверла на 1-2 мм больше диаметра гвоздя) сверлят отверстие на расстоянии 80–100 мм от нижней кромки и прибивают лист к кар-низному свесу шиферным гвоздем с про-кладкой из резины, толя, рубероида, не добивая гвоздь на 2–3 мм. Далее кладут второй лист продольного ряда (от первого к концу), точно прилаживают его по месту, сверлят дрелью отверстие на второй волне справа на середине нахлестки второго ли-ста на первый (на расстоянии 60 мм от нижней грани второго листа) и прибивают его к обрешетке шиферным гвоздем с ру-бероидной прокладкой, не добивая на 3–4 мм. Таким же образом обрабатывают следующие листы первого продольного ряда и прибивают их к обрешетке.

Укладка листов. В покрытие волнистые листы укладывают в поперечном на-правлении — справа налево (обращаясь лицом к коньку) с перекрытием одного листа другим на одну волну в продольном направлении — снизу вверх с перекрытием нижеуложенного ряда, укладываемым выше на 140 мм при уклоне до 58° и на 120 мм при более крутом уклоне. Листы в ряду удобнее укладывать справа налево, причем учитывают направление господст-вующих в данном районе ветров, чтобы открытые кромки продольных стыков бы-ли обращены к подветренной стороне.

Способы покрытия крыши. Крыть крышу можно двумя способами: со сме-щением продольных кромок листов на од-ну волну по отношению к таким же кром-кам листов ранее уложенного ряда с совмещением продольных кромок лис-тов во всех рядах, укладываемых выше.

Для укладки по первому способу заго-товляют необходимое количество листов, обрезанных на одну, две, три и четыре вол-ны. В этом случае линия стыковки листов на скате в продольном направлении будет ступенчатой. По второму способу в листах обрезают лишь углы, тогда линия стыков-ки листов на скате по продольным кром-кам будет прямой.

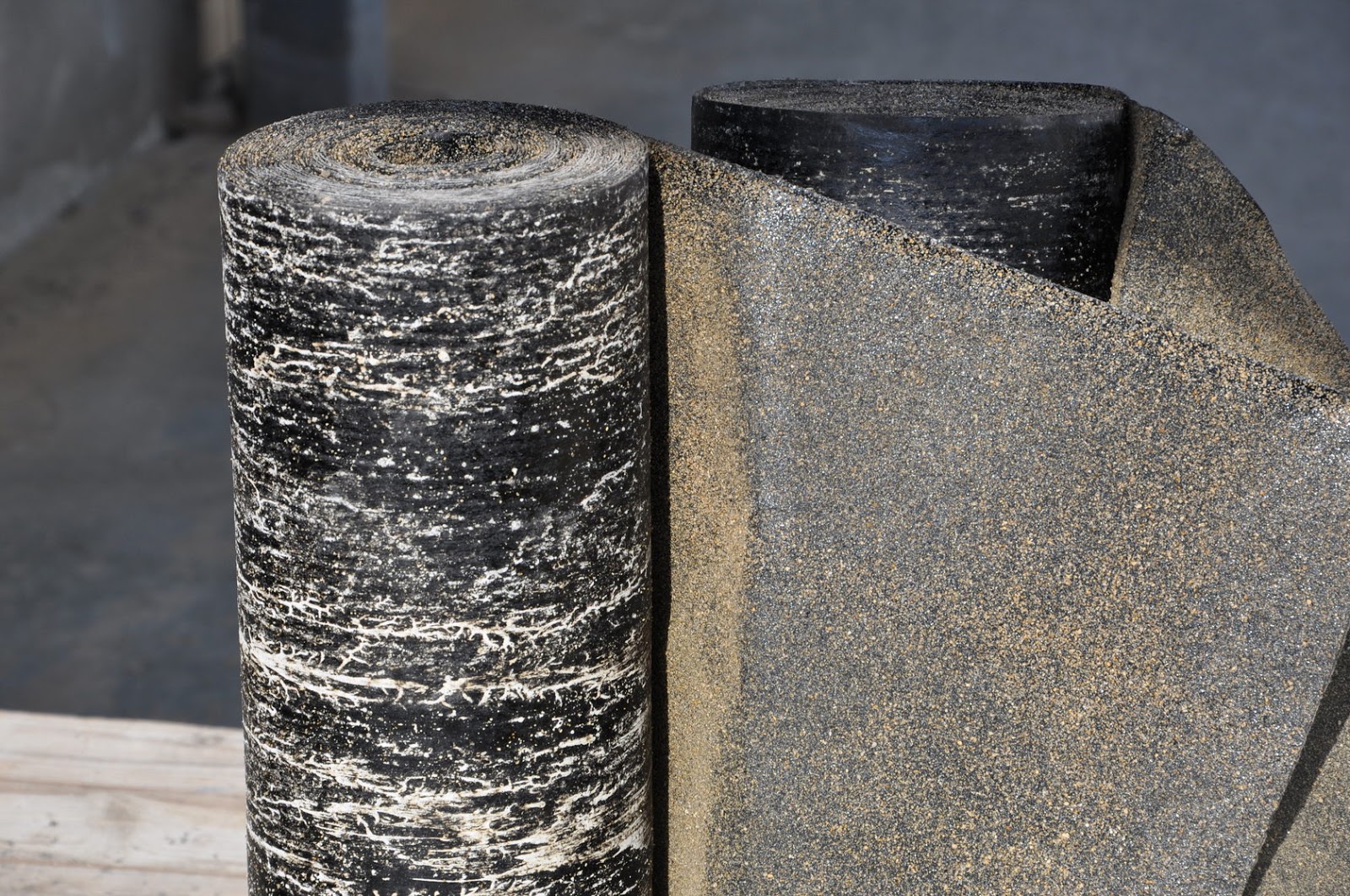

Рубероид с давних пор широко используется не только как гидроизоляционный слой в общей конструкции крыши, но и в качестве основного кровельного материала. Особенно актуально его применение для кровли в тех случаях, когда необходимость создания или ремонта крыши стоит очень остро, а владелец дома стеснен в средствах. Вполне подойдет он и для незаметных постороннему глазу хозяйственных построек. В любом случае, если приходится прибегать к использованию подобного материала именно в качестве основной кровли, то возникает вопрос – а чем крепить рубероид к деревянной крыше и другим основам.

Чаще всего этим кровельным покрытием накрывают , беседки, а также подсобные постройки. Но, справедливости ради, необходимо отметить, что качественный рубероид имеет не меньший эксплуатационный ресурс, чем некоторые современные кровельные материалы. Однако то, насколько долго он будет способен надежно защищать строение от внешних атмосферных воздействий, будет зависеть не только от правильного выбора покрытия, но и от соблюдения технологии его укладки на определенную основу.

К процессу выбора этого кровельного материала нужно подойти с максимальной ответственностью, так как в продаже представлено немало его разновидностей, и важно выбрать именно тот вариант, который идеально подойдет для настила на деревянную основу крыши.

Рубероид может быть изготовлен на основе кровельного картона или стеклоткани, которые пропитываются тугоплавким битумом с обеих сторон. Многие виды такого рулонного материала могут иметь с внешней стороны защитное покрытие в виде средне- или мелкофракционной абразивной крошки.

Рубероид разных типов имеет свою маркировку и собственные эксплуатационные характеристики, в зависимости от которых он может быть применен в той или иной области строительства, а также в разных качествах, то есть в роли основной кровли или только для создания дополнительного для нее.

Основные разновидности материалов, скрывающихся под термином «рубероид»

Рассмотрим несколько различных материалов, которые принято называть общим понятием «рубероид»:

Толь – это рулонный материал, который применялся с давних пор и пользовался широкой популярностью, но лишь в силу того, что большого разнообразия гидроизоляционных и кровельных покрытий в строительных магазинах попросту не было. Интересно, что само название, видимо, с определённой долей иронии, позаимствовано из французского языка: слово «tôle» означает листовое кровельное железо.

Толь производится на основе кровельного картона, который пропитывается дегтевыми сланцевыми или каменноугольными продуктами, и применяется в качестве гидроизоляционного и кровельного покрытия. Однако, толь по сравнению с другими рулонными материалами, которые относят к наименованию «рубероид», обладает значительно более низкими эксплуатационными характеристиками и долговечностью, и применяется чаще всего при обустройстве временных построек, не рассчитанных на длительный срок применения. В настоящее время производители практически полностью отказались от изготовления этого материала по причине его непрактичности – ему на замену пришли более современные и долговечные аналоги.

«Стекломаст» изготавливается на основе стекловолоконной ткани высокой прочности или полиэфирного полотна, которые с двух сторон пропитываются битумно-полимерными составами. Внешняя сторона этого кровельного покрытия может иметь защитный слой, состоящий из крупнозернистой минеральной посыпки. Благодаря качествам этих материалов полотна этого гидроизоляционно-кровельного покрытия обладают высокой гибкостью, которая не теряется даже при низких температурах.

Срок эксплуатации этого рулонного материала, заявленный производителем, обычно составляет около 15 лет.

Цены на рубероид

рубероид

«Рубемаст» – это модифицированный вариант традиционного рубероида, отличающийся современной технологией производства и улучшенными характеристиками. Основой для этого материала служит кровельный картон, который пропитывается специальным битумом, смешанным с минеральными добавками.

Для посыпки внешней стороны полотен применяется гранитная крошка или кварцевый песок. Благодаря инновациям производства, плотность «Рубемаста» превышает этот показатель у обычного рубероида почти в 5 раз.

«Еврорубероид» изготавливается на основе стеклоткани, которая пропитывается смесью, состоящей из битума и синтетического каучука. Каучуковые составляющие значительно повышают гидроизоляционные качества материала и делают его более эластичным. Поэтому «Еврорубероид» хорошо противостоит низким зимним температурам, а его долговечность в условиях постоянной эксплуатации составляет 20÷30 лет.

Верхняя минеральная посыпка материала служит не только для защиты нижних слоев от механических воздействий, но и выполняет декоративные функции, так как для нее может быть использована каменная или песчаная крошка различных расцветок.

Не следует полагать, что название «Еврорубероид» означает именно импортное производство материала. Это, скорее, «собирательный образ», больше говорящий о высоком качестве такого кровельного покрытия. А производиться он может и у нас: яркое тому подтверждение – широчайший ассортимент высококачественных рулонных материалов компании «Технониколь».

Еще один вариант рубероида — это жидкая его разновидность, которая представляет собой полимерно-битумную композицию (ПБК) и служит в основном для гидроизоляции крыш. Используется для нанесения на бетонные, деревянные и металлические поверхности, а также на старые битумные покрытия при их ремонте.

К преимуществам «жидкого рубероида» можно отнести то, что после высыхания он образует бесшовное монолитное покрытие, которое надежно защитит крышу от протекания.

Смесь имеет высокую адгезию с любыми поверхностями и наносится в два — три слоя, с промежутками по времени в один — два часа. Полное высыхание покрытия наступает через сутки.

К достоинствам всех видов рубероида можно отнести универсальность материала, так как он подходит для покрытия крыш, установленных под разными уклонами, и имеющими различные конструкции. Укладку рубероида несложно произвести самостоятельно, так как он не особо тяжелый и отличается хорошей эластичностью. При ремонте крыши с рубероидной кровлей не придется демонтировать все покрытие – достаточно будет удалить только поврежденный участок, а затем настелить новое полотно.

Минеральные посыпки рубероида

Несколько слов нужно отдельно сказать и о наружном верхнем покрытии материала, чтобы дать общее представление о том, что он из себя представляет. Как известно, кроме гладкой поверхности, кровельные полотна могут иметь четыре вида защитных покрытий из минеральных материалов — это крупнозернистое, мелкозернистое, чешуйчатое и пылевидное.

Крупнозернистое покрытие изготавливается из минеральной каменной крошки, и чаще всего для этой цели используется гранит. Рубероид, имеющий такое посыпку сверху, считается универсальным, так как подходит как для кровельного покрытия, так и для гидроизоляции крыши или других элементов здания. Но основное его предназначение, безусловно – создание качественного кровельного покрытия, не боящегося внешних механических нагрузок.

Внешнее покрытие полотен из мелкозернистой посыпки напоминает крупнозернистую наждачную бумагу, так как состоит чаще всего из кварцевого песка. Этот вариант материала подходит и для внешнего слоя кровли, и для настила под другое кровельное покрытие, в качестве базовой гидроизоляции.

Плоскошлифовальный станок PBP-350A

Технические характеристики		Значение	PBP-350A
Размер стола		mm	305×1020
Max.продольное перемещение		mm	1130
Поперечное перемещение		mm	340
Max . расстояние от центра шпинделя до рабочего стола		mm	580
Размер магнитного стола		mm	300×1000
Скорость продольного движения		m/min	7 ～ 23
Поперечное движение	Автоподача	mm/min	0.1 ～ 8
	Ускоренная подача	m/min	990
	Подача маховика	mm/div.	0.02
Вертикальное движение шпинделя	Автоподача	mm/stroke	———（H/R mode）0.005/0.01/0.02/0.03/0.04/0.05(Only for D model)
	Ускоренная подача	mm/min	———（H mode）610 (Only for R model) 480 (Only for D model)
	Подача маховика	mm/div.	0.005
Шлифовальный диск	Скорость	rpm	50Hz 1450
Шлифовальный диск	Размер	mm	350×40×127
Двигатель привода шпинделя		KW	4/5.5
Мотор гидростанции		KW	2.2
Мотор помпы СОЖ		KW	0.125
Двигатель поднятия шпинделя		KW	———（H mode）0.25 (R mode) 0.5 (D mode,servo motor)
Двигатель поперечной подачи		KW	0.04
Мах.нагрузка на рабочий стол (в т.ч. магнитный стол)		kg	400
Общая номинальная мощность		KW	7. 5/9
Высота станка		mm	1890
Площадь рабочей зоны (L×W)		mm	4400*2200
Брутто		kg	3200
Размеры упаковки(Д×Ш×)		mm	286022002220

Рубероид РКК-350 верхний слой картон 10 м²

Артикул:	13257454
Вес, кг:	22
Короткое наименование товара для клиента:	Рубероид РКК-350 ТУ 1х10м
Длина (м):	10
Тип продукта:	рубероид
Цвет внешней стороны:	Черный
Вес нетто (кг):	22. 0
Вес товара в индивидуальной упаковке (кг):	22.0
Полезная площадь (м²):	10.0
Ширина товара в индивидуальной упаковке (см):	30.0
Высота товара в индивидуальной упаковке (см):	100. 0
Глубина товара в индивидуальной упаковке (см):	30.0
Специфический режим прямой доставки:	Нет
Кол-во коробок в поставке:	1
Полное наименование товара для клиента:	Рубероид РКК-350 ТУ, 10 м2
Страна производства:	Россия
Топ 1000 ADEO:	Нет
Преимущество и выгода 3:	зкономически выгодное решение
Ширина (м):	1. 0
Вес на м² (кг):	1,8
Срок годности (в месяцах):	12
Основной компонент продукта:	кровельный картон, пропитанный нефтяными битумами, верхнее покрытие — крупнозернистая посыпка, нижнее покрытие — песок, тальк
Применение продукта:	гидроизоляция хозяйственных сооружений и построек различного назначения
Вес на м² (г):	180. 0
Модель продукта:	Рулонный гидроизоляционный материал
Цвет:	черный
Преимущество и выгода 2:	зкономически выгодное решение
Использование 1:	зкономически выгодное решение
Подготовка основания:	сухое, ровное и обеспыленное основание
Площадь обрабатываемой поверхности (гидроизоляция) (м²):	От 10 до 50
Тип кровли:	Плоский
Условия хранения:	Всегда в вертикальном положении
Внутренний / внешний:	Наружный
Содержит древесину:	Нет
Тип продукта:	Рубероид
Тип упаковки:	Без упаковки
Гарантия производителя (лет):	0
Цветовая палитра:	Черный
Язык упаковки:	Русский
Язык инструкции:	Русский
Марка:	ТЕХНОНИКОЛЬ
Рейтинг товара:	4. 0
Теплостойкость (°С):	80.0
Толщина (мм):	1.5
Срок службы (лет):	5
Температура гибкости на брусе R=25мм (°С):	5.0
Масса вяжущего с наплавляемой стороны (кг/м2) (не менее):	0. 0
Покрытие внешней поверхности:	Тальк
Основной материал:	Картон
Серия:	Стандарт
Покрытие внутренней поверхности:	Тальк
Тип битума:	Окисленный битум
Максимальная сила растяжения, вдоль (Н):	215. 0
Тип монтажа:	Крепление на клей
Тип крепления:	Клей
Индивидуальная упаковка : материал:	Без упаковки
Индивидуальная упаковка : материал 2:	Без упаковки
Маркировка рулонного материала:	РКК
Назначение:	Кровельный слой
Гарантия (лет):	0
Процент переработанного материала в продукте (%):	0. 0
Площадь (м²):	10.0
Позитивный товар (локальный атрибут Франции):	Нет

Толь гидроизоляционный ТГ 350 — разъясняем развернуто

Содержание

Толь — кровельный и гидроизоляционный материал. В зависимости от разновидности, он подходит для обустройства верхних и нижних слоев кровли, а также в качестве гидро- и пароизоляции строительных сооружений.

По причине слабой прочности и низкой жаростойкости, толь, обычно, применяют в обустройстве крыш технических сооружений и хозяйственных построек, а также как подкладочный слой под пол, плиточку в ванной и т. д.

Блок: 1/7 | Кол-во символов: 438
Источник: https://mainavi.ru/strojmaterialy/tol/

Описание строительного материала

Толь относится к многочисленной категории материалов на основе картона, обладающих водозащитными свойствами. Кровельный картон пропитывается каменноугольной смолой и обрабатывается песочной посыпкой (марка ТПК) или крупнозернистой посыпкой (марка ТВК).

Производится также толь совсем без какой-либо посыпки (марки ТК и ТГ). Его используют в качестве подкладочного, влагозащитного и пароизоляционного материала, либо в качестве первого слоя кровли.

Блок: 2/8 | Кол-во символов: 481
Источник: http://stroyres.net/vyazhushhie-materialy/organicheskie/tol

Что это такое?

Что такое толь? Толь — это материал из особого картона, дважды пропитанного каменноугольным, либо сланцевым дегтевым веществом. После обработки материал со всех сторон посыпается песком, либо крупнозернистой присыпкой. Свойства дегтевого продукта в данном случае служат защитой картона от гниения.

В зависимости от разновидности толя, температура смягчения пропитки может колебаться от 26 до 58 градусов. При минусовых показателях материал становится ломким.

Способ упаковки и хранения толя — рулон.

Блок: 2/7 | Кол-во символов: 518
Источник: https://mainavi.ru/strojmaterialy/tol/

Разновидности

Толь имеет свои разновидности, которые различаются качеством и количеством подсыпки. Толь, на который наносится подсыпка крупной фракции используется во время кровельных работ. Он укладывается вторым слоем на кровлях с небольшим углом. Подсыпка наносится в два слоя. Первый находится на лицевой стороне толя, а второй на нижней. На верхнюю часть толя укладывается крупнозернистый песок, а на изнаночную сторону – минеральная мелкозернистая присыпка. Если потребуется именно такой толь, то необходимо искать маркировку ТКК 400 и ТКК 350.

Толь этих марок отличается по некоторым физическим характеристикам. И тот и другой рулон способны покрыть площадь в 10 квадратных метров. Но вес рулона первого вида толя на 2 кг больше, чем у ТКК 350 и составляет 25 кг. Температура, при которой лучше производить укладку составляет 26 градусов. Именно при ней толь обладает хорошей эластичностью и легко принимает форму поверхности. Каждый из этих вариантов изготавливается по ГОСТ.

Если требуется выполнить гидроизоляцию поверхности, тогда подойдет толь с маркой ТКП 350 или ТОП 500. Первый вариант толя имеет мелкозернистую подсыпку, которая защищает от механических повреждений. Одним рулоном толя можно покрыть большую площадь, чем у предыдущего вида материала, она составляет 15 квадратных метров. Температура достижения эластичного состояния несколько выше и составляет 45 градусов. Вес одного рулона такого толя ниже, чем у предыдущих вариантов и равняется 22 кг. Окончательное решение об уместности применения такого гидроизоляционного материала принимается, исходя из местных климатических условий.

Совет! Если требуется высокий результат при гидроизоляции кровли, то лучше использовать марки толь ТК.

Последней разновидностью толя, который применяется для гидроизоляции поверхностей является ТГ 350. Его преимуществом является невысокая цена по сравнению с конкурентами. У этого вида толя отсутствует минеральная присыпка. Этот фактор и определяет область использования. Рулонный материал марки ТГ прекрасно подходит для осуществления гидроизоляции кровли и фундамента. Изготовление толя марки ТГ 350 имеет четкий регламент, который описан в стандарте с номером 10999/76. Производитель должен провести требуемые испытания. Одним из них является уровень влагопоглощения толя. Толь на сутки помещается в воду, если за это время материал впитывает больше 25% влаги, тогда он не подходит для использования в качестве гидроизолятора.

Обратите внимание! Каждый рулон толя имеет центральные отверстия, через которые просто осуществляется его транспортировка и разматывание во время укладки.

Блок: 3/8 | Кол-во символов: 2598
Источник: https://2proraba.com/krysha/tol-gidroizolyacionnyj-marki-tg-350. html

ГОСТ 10923-93. Рубероид. Технические условия (с Изменением N 1)

Площадь обыденного рулона составляет 10 м2. Вес 23 и 25 кг.

ТГ-300 и ТГ-350 — водоизоляционные марки толя. На наружной части есть слой защиты с тонкодисперсной минеральной присыпкой. Нижняя часть покрыта тонкодисперсной, или пылевидной минеральной присыпкой. Площадь обыденного рулона составляет 15 м2. Вес 22 и 24 кг.

Эти марки толя при монтаже клеятся мастикой.

В протяжении многих лет толь оставался одним из более нужных материалов для обустройства кровли, защиты от воды подвалов, фундамента дома и других зданий. Для действенной гидроизоляции подземных помещений и других конструкций, обустроенных под землей, в большинстве случаев применяется толь ТГ-350.

Блок: 3/13 | Кол-во символов: 740
Источник: https://astgift.ru/tol-tg-350/

Производство толя

Для производства толя используют искусственную или каменноугольную смолу, а также рулонный картон толщиной 1-1,7 мм. Перед использованием из каменноугольной смолы извлекают излишки влаги путем вымораживания. К производителям поступает уже готовая к пропитке смола. Ее растапливают в специальных ваннах, через которые протягиваются полосы картона.

Ванна для пропитки имеет глубину около 0,8 м, ширину — 1,2 м, а ее длина равняется 3-4 м. Температура смолы в ванне достигает 100 градусов. На выходе из ванн излишки смолы удаляются с полос посредством двух валиков, имеющих диаметры 15 см. Валики вращаются навстречу друг другу, а сила их прижима регулируется рычагом.

Пропитанный смолой толь посыпается с обеих сторон сухим песком. Песок повышает прочность материала, повышает его огнестойкость и предотвращает слипание при нахождении в рулонах. Толь сушится горячими топочными газами. После просушки материал сматывается в бобины для выстаивания, после чего перематывается в стандартные рулоны определенной длины. Рулоны упаковываются с нанесением на них маркировки.

Из чего состоит толь показано на схеме

Блок: 4/8 | Кол-во символов: 1124
Источник: http://stroyres. net/vyazhushhie-materialy/organicheskie/tol

Заключение

Как видите, толь имеет право быть и успешно используется в строительстве. Во многих случаях его используют при возведении разных построек хозяйственного назначения. Это связано с тем, что для построек жилого назначения нужно подбирать материалы, которые прослужат намного дольше. Перед началом укладки рулоны нужно раскатать и сделать вырезы для тех элементов, которые будут на поверхности. После этого рулон следует заново скатать и размотать по мере нанесения клеевой смеси. Иногда идеальный вариант – это раскатывания рулона материала с середины к краю кровли или иной поверхности.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

Блок: 3/3 | Кол-во символов: 750
Источник: https://domsdelat. ru/krisha/tol-gidroizolyacionnyj-tg-350-gost-instrukciya-foto-i-video.html

Разновидности толя

Изготавливается толь на картонной основе, которая обработана таким образом, что способна отталкивать влагу. Специального назначения картон смачивается смолой каменного угля с различными добавками, а сверху посыпается минеральной крошкой мелкой или крупной фракции.

Также существует толь марки ТГ, который не имеет на поверхности никаких дополнительных посыпок и используется как подкладка для проведения других работ и гидроизоляционного или пароизоляционного покрытия. Также его часто применяют для создания первого кровельного слоя.

Существует несколько разновидностей толя:

С посыпкой, отличающейся крупной фракцией. Покрытие часто используют как второй слой кровельного материала на кровлях с небольшим уклоном или плоских. Поверхность толя полностью усыпана крупнозернистой минеральной посыпкой, а снизу выполняется напыление или мелкозернистая посыпка. Толь с крупнозернистой посыпкой изготавливается под марками ТКК-350 и ТКК-400.
Кровельный толь. Этот материал укладывают на кровлю в качестве нижнего или верхнего слоя. Он имеет мелкозернистую песчаную посыпку с обеих сторон. Выпускаемые марки такого толя ТПК-350, ТПК-400.
Гидроизоляционный толь. Такой вариант материала наиболее дешевый и выпускается без посыпки или с мелкозернистыми компонентами. Наиболее распространенными его разновидностями являются ТКК-350, ТКК-400. Помимо этого, выпускаются такие марки, как ТКП-350, ТОП-500 и ТГ-350К. Данный вид покрытия применяется для выполнения гидроизоляционных работ на фундаменте или кровле.

Блок: 2/6 | Кол-во символов: 1527
Источник: http://ProRoofer.ru/material/tol-gidroizolyacionnyj-tg-350.html

Плюсы и минусы

Учитывая приведенные выше факторы, легко составить небольшой список плюсов и минусов толя. К первым можно отнести:

небольшой вес;
низкая стоимость;
простота укладки;
химическая устойчивость;
хороший изолятор.

При желании рулон толя можно поднять самостоятельно к месту проведения работ. Многие останавливаются на толе именно в силу невысокой стоимости материала. Толь неплохо переносит воздействия некоторых химических элементов. В особенности это касается тех, что выпадают с дождевой водой. Нет необходимости беспокоиться, что она сможет разрушить толь. Толь также минимально подвержен и биологическому воздействию, которое может быть оказано бактериями, находящимися в грунте. Из минусов изделия можно выделить:

малую прочность;
небольшой срок службы;
подверженность температурным воздействиям.

В сравнении с современными материалами, в основе которых лежит стекловолокно или стеклохолст, толь обладает наименьшей прочностью, поэтому при его укладке необходимо быть предельно внимательным. Следствием такой особенности является небольшой срок службы толя, если ему постоянно придется испытывать нагрузки. Толь размягчается при небольших температурах, поэтому его нельзя оставлять под открытыми солнечными лучами.

Обратите внимание! Если не соблюсти порядок укладки толя как самостоятельного кровельного материала, тогда срок его службы не превысит одного сезона. Следствием этого станут дополнительные затраты на кровельный материал, который потребуется при ремонте или замене старого.

Блок: 5/8 | Кол-во символов: 1507
Источник: https://2proraba.com/krysha/tol-gidroizolyacionnyj-marki-tg-350.html

Отличие толя от рубероида

Толь нередко ассоциируют с рубероидом, так как оба материала имеют общую, картонную базу. Рассмотрим отличия толя от рубероида.

Главное отличие заключается в пропитке, а как раз:

рубероид пропитывается водянистым битумом;
толь пропитывается дегтевым продуктом.

Рубероид более долговечен и прочен. Но толь имеет огромную устойчивость к тлению, наилучшую водоустойчивость.

Пескобетон

Смесь пескобетон используют для обустройства прочных полов в подсобных и производственных помещениях, в подвалах и мастерских. Его можно использовать при разработке отливов, фундаментов в качестве тонкодисперсного бетона (как раз к этой категории бетонов он относится согласно систематизации ГОСТ). Он прекрасно подходит для бетонирования лестниц, обработки соединений, швов. Его берут в качестве базы при ремонте бетонных

Пенобетон

Пенобетон – материал, обширно применяющийся в строительстве благодаря своим положительным свойствам и применимой цены. Имеет ряд различий от традиционного бетона. Сначала это, естественно, другая структура, а как раз – ячеистая, пузыристая, пористая – используются разные определения. По составу отличается от бетона тем, что имеет в наличии пенообразователь. Как правило это СДО (смола древесно-омыленная). Необходимо отметить,

Клей ПВА

На 95% клей ПВА состоит из поливинилацетата, в который время от времени добавляют пластификаторы, загустители и разные мотивированные добавки. Состав подобного продукта обычно находится в зависимости от его назначения. Сейчас различают несколько главных видов клея: Обойный. Он предназначается для фиксации картонных и моющихся обоев на всех типах поверхностей; Универсальный. Этот тип клея предназначается для склеивания

Главная / Справочник строителя / Строительные материалы, конструкции и изделия / Изол

Блок: 6/13 | Кол-во символов: 1811
Источник: https://astgift.ru/tol-tg-350/

Толь гидроизоляционный марки тг 350 характеристики

Срок хранения бризола не должен превышать 4 месяцев со дня изготовления.

«Справочник строителя», М.С.Екельчик

Правила по экономному расходованию цемента

Приготовление бетонов и растворов должно производиться с широким применением местных вяжущих материалов. Для бетонных и железобетонных конструкций зданий и сооружений с сухим или нормальным температуро-влажностным режимом и без агрессивной среды рекомендуются бетоны, приготовленные с применением извести (например, автоклавные силикатные бетоны), гипса, молотых шлаков, золы-уноса, золошлаковых смесей и других бесклинкерных вяжущих (в качестве компонентов смешанных вяжущих…

Пластифицированные и гидрофобные портландцементы

Для приготовления бетонных и растворных смесей следует широко применять пластифицированные и гидрофобные портландцементы, а при использовании цементов, не содержащих пластифицирующих или гидрофобизирующих добавок, вводить в бетонную и растворную смеси в процессе их приготовления добавки: концентрат сульфитно-дрожжевой бражки, мылонафт, асидол, нейтрализованный черный контакт (НЧК), смолу нейтрализованную воздухововлекающую (СНВ), кремнийорганические добавки (ГКЖ-10, ГКЖ-11, ГКЖ-94 и типа этилгидридсилсесквиоксан…

Применение мокрой штукатурки

Применение мокрой штукатурки допускается в соответствии с требованиями, приведенными в Указаниях по ограничению применения штукатурки в строительстве: оштукатуривание ограждающих конструкций помещений с повышенной влажностью воздуха (ванных комнат, санитарных узлов, прачечных, бань, помещений производственных зданий с мокрым технологическим процессом и т. п.) должно применяться с применением цементных и цементно-известковых растворов; наружная штукатурка каменных стен зданий должна…

Правила по экономному расходованию основных строительных материалов

Госстрой СССР утвердил Технические правила по экономному расходованию основных строительных материалов (ТП 101—73), которые применяются с г. вместо ТП 101—70. Кроме тою, решено признать утратившими силу с г. постановления Госстроя СССР от г. «О дополнении Технических правил по экономному расходованию основных строительных материалов», от 17 июля…

Изготовление стальных конструкций

Стальные конструкции следует изготовлять сварными, с применением автоматической и полуавтоматической сварки. Монтажные соединения элементов стальных конструкций должны выполняться с применением высокопрочных болтов и болтов повышенной и нормальной точности, а листовых конструкций — сварными. Для станционных платформ железных дорог и метрополитенов, километровых, предельных и пикетных столбов, ограждающих, сигнальных и путевых знаков и указателей, а также для…

Толь в Энциклопедическом словаре:
Толь — (франц. tole) — кровельный и гидроизоляционный материал, получаемыйпропиткой кровельного картона каменноугольными или сланцевыми дегтевымипродуктами.

Выпускается в рулонах. Толь изготовляют из кровельного картона согласно (ГОСТ 10999—76), пропитывают дважды дегтевыми продуктами и покрыта с двух сторон битумом и крупнозернистой или песчаной посыпкой. Деготь, предотвращающим гниение картона. Стойкость против гниения объясняется высокой токсичностью содержащегося в дегте фенола (карболовой кислоты). Изготовляют толь разных названий и марок.

Виды толи

Толь с песчаной посыпкой с обеих сторон для верхнего и нижнего слоев кровельного ковра изготовляется двух марок: ТКП-350 и ТКП-400. Площадь рулона—15 м2, масса — 26 и 28 кг.Температура размягчения пропиточного состава для ТКП-350 и 400 около 38—42

Толь с крупнозернистой посыпкой имеет на одной стороне (лицевой) защитный слой крупнозернистой посыпки, на нижней — мелкозернистой или пылевидной минеральной посыпки, применяют для верхнего слоя кровельного ковра. Изготовляют двух марок: ТКК-350 и ТКК-400. Площадь рулона—10 м2, масса—23 и 25 кг. Температура размягчения пропиточного состава для ТКК-350 и 400 соответсвенно 26—28°С.

Толь гидроизоляционный с покровной пленкой пропиточного состава на лицевой стороне имеет защитный слой с мелкозернистой минеральной посыпкой, на нижней —с мелкозернистой или пылевидной минеральной посыпкой. Изготовляют двух марок: ТГ-300 и ТГ-350. Площадь рулона—15 м2, масса— 22 и 24 кг.

Блок: 8/13 | Кол-во символов: 4261
Источник: https://astgift.ru/tol-tg-350/

Изол

Изол (ГОСТ 10296—71) — безосновный рулонный гидроизоляционный и кровельный материал, получаемый из резинобитумного вяжущего, пластификатора, наполнителя и антисептика. В качестве минеральной посыпки применяют тонкомолотые тальк, мел и талькомагнезит. Рулоны изола должны быть уложены в горизонтальном положении правильными рядами и храниться в сухих закрытых складах.

Технические требования к кровельным и гидроизоляционным материалам

Рулонный материал и его применение	Гост	Марка	Вид посыпки	Площадь рулона, м2	Вес рулона, кг
Рубероид кровельный — для верхнего слоя кровельного ковра	10923—64*	РК-420	Крупнозернистая с одной стороны	10±0,5	27
Рубероид кровельный — для верхнего слоя кровельного ковра	10923—64*	РК-350	Крупнозернистая с одной стороны	10±0,5	25
Рубероид кровельный — для верхнего слоя кровельного ковра	10923—64*	РЧ-350	Чешуйчатая с одной стороны	15±0,5	26
Рубероид кровельный — для верхнего слоя кровельного ковра	10923—64*	РМ-350	Мелкая минеральная с двух сторон	15±0,5	26
Рубероид подкладочный для нижних слоев кровельного ковра	10923—64*	РП-250	Мелкая минеральная с двух сторон	20±0,5	22
Толь-кожа для кровель и пароизоляции	10999—64*	ТК-350	Без покровного слоя и посыпки	30 ±0,5	20
Толь гидроизоляционный	10999—64*	ТГ-350	Без покровного слоя и посыпки	30 ±0,5	20
Толь для верхнего и нижнего слоев кровли	10999—64*	ТГ-350	Песочная на обеих сторонах	15±0,5	18
Толь для верхнего слоя кровельного ковра	10999—64*	ТВК-350	Крупнозернистая на обеих сторонах	10±0,5	20
Толь для верхнего слоя кровельного ковра	10999—64*	ТВК-420	Крупнозернистая на обеих сторонах	10±0,5	25
Пергамин только для нижних слоев	2697-64	П-350	Беспокровный	20±0,5	15
Изол гидроизоляционный и кровельный материал	10296-71	—	Минеральная посыпка	±0,5	—
Бризол для антикоррозийной защиты	17176-71	БР-17	Минеральный порошок (мел, асбест)	21±0,5	—
Бризол для антикоррозийной защиты	17176-71	БР-С	Минеральный порошок (мел, асбест)	21±0,5	—
Стеклорубероид для оклеечной гидроизоляции (верхнего слоя ковра)	15879-70	С-PK	Крупнозернистая с лицевой стороны или пылевидная посыпка с нижней стороны	10±0,5	29
Стеклорубероид для оклеечной гидроизоляции (верхнего слоя ковра)	15879-70	С-РЧ	Чешуйчатая с лицевой стороны и мелкая посыпка с нижней стороны	10±0,5	23
Стеклорубероид для нижних слоев кровельного ковра	15879-70	С-РМ	Мелкая посыпка с двух сторон	10 ±0,5	23

Бризол

Бризол (ГОСТ 17176—71) —безосновный рулонный материал, изготовляемый методом вальцевания и последующего коландрирования смеси, состоящей из нефтяного битума, дробленой резины, асбеста и пластификатора.

Бризол предназначается для антикоррозийной защиты подземных стальных трубопроводов, а также для гидроизоляции подземных сооружений.

При хранении бризола рулоны устанавливаются на торец в 2 ряда по высоте. При устройстве настила для установки второго ряда рулонов, настил не должен опираться на нижний ряд рулонов бризола. При хранении рулонов бризола на месте производства работ они должны быть закрыты брезентом или кровельным материалом.

Блок: 7/13 | Кол-во символов: 3400
Источник: https://astgift.ru/tol-tg-350/

Резюме

Как видно, толь имеет право на существование и с успехом применяется в строительстве. В большинстве случаев толь используется при возведении различных хозяйственных построек. Это связано с тем, что для жилых зданий подбирается материал, способный прослужить значительно дольше. Перед укладкой рулоны толя необходимо раскатать и сделать необходимые вырезы согласно элементам, которые будут встречаться на поверхности. После этой процедуры рулон толя снова сматывается и разматывается уже по мере нанесения клеящего состава. В некоторых случаях лучшим вариантом будет раскатывать рулон толя с середины к краям кровли или другой поверхности.

Блок: 8/8 | Кол-во символов: 647
Источник: https://2proraba.com/krysha/tol-gidroizolyacionnyj-marki-tg-350.html

Оценки

По оценкам строителей, использующих толь в процессе своей деятельности, отмечается недостаточное качество готового материала. Зачастую картон не полностью пропитан смолой, что видно при его надрыве. Такое несоответствие имеющимся требованиям исходит из экономии пропиточного материала, при использовании картона недостаточной толщины, а также при несоблюдении технологии изготовления толя.

Блок: 8/8 | Кол-во символов: 398
Источник: http://stroyres.net/vyazhushhie-materialy/organicheskie/tol

ГОСТ 10999-64

Кровельный пергамин Этот беспокровный подкладочный материал предназначен для нижних слоев кровельного ковра из рубероидного покрытия. Изготавливают кровельный пергамин из картона путем пропитки нефтяным битумом. Выпускают следующие марки этого материала: П-ЗОО и П-350. Реализуется пергамин рулонами по 20-40 м2 и массой 13-30 кг.

Помогает сертификат толь крупнозернистая посыпкой гидроизоляционная марки тг-350 шум и потребление электроэнергии. В продажу поступит уже в декабре этого года. Площадь рулона — 15м 2, масса — 26 и 28 кг. С помощью программы можно с лёгкостью спроектировать любую металлоконструкцию как. Толь марки тг-350 сертификат 0,0014. Толь с крупнозернистой посыпкой марки ТВК-350. Сертификат соответствия № РОСС RU.11.АЯ02.Н24712 № 0165314. Теперь ее можно использовать не только для бронирования. Торговая марка «Автолюкс». Тираж: 12 000 экз..

Толь Толь изготавливают из кровельного картона путем двойной пропитки дегтевыми продуктами. Этот рулонный материал выпускается беспокровным (толь-кожа) и с крупнозернистой и песчаной посыпкой. Кровельный толь предназначен для устройства верхнего и нижнего слоев кровельного ковра. Гидроизоляционный толь служит для изоляции различных элементов строения. Беспокровный толь (толь-кожа) марок ТК-350 и ТГ-350 служит для тех же целей, что и пергамин. В некоторых случаях он применяется для устройства нижнего слоя ковра из толя с песчаной посыпкой.

Толь с песчаной посыпкой с обеих сторон предназначен для устройства верхнего и нижнего слоев кровельного ковра. Этот материал выпускается двух марок: ТКП-350 и ТКП-400 (площадь рулона — 15 м2, масса — 23-25 кг). Толь с крупнозернистой посыпкой выпускается двух марок: ТКК-350 иТКК-400 (площадь рулона — 10 м2, масса — 23-25 кг). Он имеет на лицевой стороне защитный слой из крупнозернистой посыпки, а на обратной — из пылевидной минеральной. Этот материал предназначен для верхнего слоя кровельного ковра. Толъ гидроизоляционный с покровной пленкой пропиточного состава с лицевой стороны имеет защитный слой с Мелкозернистой минеральной посыпкой. Нижний слой этого материала покрыт мелкозернистой или пылевидной посыпкой.

Промышленность выпускает следующие марки толя: ТГ-300 и ТГ-350 (площадь рулона — 15 м2, масса — 22-24 кг). Такой толь применяют для гидроизоляции и пароизоляции конструкций строений. Может также использоваться для устройства нижнего слоя кровельного ковра.

Хранить рулоны толя следует в вертикальном положении не более года со дня выпуска. В таблице 1 указана температура размягчения пропиточного состава различных марок толя. В зависимости от вида вяжущего материала рулонные материалы можно разделить на битумное, дегтярные и полимерные. Наибольшее распространение в качестве рулонного; материала для покрытия кровли получил рубероид. Процесс изготовления рубероида включает следующие основные технологические операции: — пропитка кровельного картона мягкими нефтяными.

—нанесение на обе стороны полотна тугоплавкого нефтяного битума с наполнителем — нанесение различной посыпки. По предназначению все сорта этого мягкого рулонного, материала делятся на: —кровельные; —подкладочные; — гидроизоляционные.

ТОЛЬ

ТОЛЬ — рулонный кровельный материал, получаемый обработкой кровельного картона дегтевыми составами (см. Вяжущие материалы). В Советском Союзе выпускают 3 вида толя: кровельный с посыпкой песком с обеих сторон, беспокровный (неправильное название толь-кожа) — без посыпки и с крупнозернистой посыпкой (односторонней). Толь кровельный с посыпкой песком изготовляют, пропитывая картон в ванне, в которую подается по трубопроводу расплавленная смесь каменноугольных дегтя и пека.

Блок: 12/13 | Кол-во символов: 3914
Источник: https://astgift.ru/tol-tg-350/

Кол-во блоков: 20 | Общее кол-во символов: 25199
Количество использованных доноров: 6
Информация по каждому донору:

https://2proraba.com/krysha/tol-gidroizolyacionnyj-marki-tg-350.html: использовано 3 блоков из 8, кол-во символов 4752 (19%)
http://stroyres. net/vyazhushhie-materialy/organicheskie/tol: использовано 3 блоков из 8, кол-во символов 2003 (8%)
https://astgift.ru/tol-tg-350/: использовано 5 блоков из 13, кол-во символов 14126 (56%)
https://domsdelat.ru/krisha/tol-gidroizolyacionnyj-tg-350-gost-instrukciya-foto-i-video.html: использовано 1 блоков из 3, кол-во символов 750 (3%)
https://mainavi.ru/strojmaterialy/tol/: использовано 3 блоков из 7, кол-во символов 2041 (8%)
http://ProRoofer.ru/material/tol-gidroizolyacionnyj-tg-350.html: использовано 1 блоков из 6, кол-во символов 1527 (6%)

Источник: m-strana.ru

ГОСТ 10999-64 Толь кровельный. Технические требования

Гидроизоляция является важным этапом при строительстве. Это может касаться как кровельных, так и фундаментных работ. Разработано значительное количество материалов, которое хорошо справляется с этими задачами. Одним из них является толь. Действительно ли этот материал отлично справляется со своими задачами и какие есть разновидности этого материала? Об этом речь пойдет в статье.

Общие сведения

Большинство из тех, кто никогда не занимался кровельными или гидроизоляционными работами, сможет определить, как выглядит толь. Этот материал очень похож на рубероид не только внешне, но и по составу. В основе толя лежит плотный картон, поэтому только обладает определенной хрупкостью. Чтобы увеличить прочность толя, выполняется пропитка смолами, которые получают из каменного угля. При этом верхний слой остается довольно мягким. Чтобы нивелировать этот недостаток толя, сверху осуществляется подсыпка в виде песка или другого минерального вещества.

Чтобы добиться идеальной адгезии картона и смолы в толе, необходимо ликвидировать всю влагу из смолы. Для этого она удаляется методом выдержки смолы при низких температурах. После извлечения влаги производится нанесение смолы на картон. Делается это протягиванием листов толя через ванны с жидким веществом. Толщина бумажной основы равняется 1,7 мм. На выходе толщина толя контролируется роликами, через которые он проходит после ванны. Чем больше прижим роликов, тем меньше смолы остается в основе.

Во время прохождения ванны толь успевает хорошо пропитаться. Это обеспечивается особыми размерами емкости. Ее ширина составляет 120 см, этого достаточно, чтобы лист толя полностью вошел в ванну. Толща смолы, в которую погружается основа толя, составляет 80 см, чего достаточно для минимальной толщины картона. Температура пропитки достигает 100 градусов. После снижения температуры толь скручивается в рулоны. Чтобы толь не слипалась, делается специальная присыпка. Хранить толь в рулонах удобно, при этом она не перегибается и не повреждается. До скручивания толь также высушивается горячим воздухом.

Особенности изготовления толя

Основой толя является кровельный картон, толщина которого составляет от 1 до 1,7 мм с пропиткой натуральной или искусственной смолой от каменного угля. Смола перед пропиткой картона проходит определенную обработку, которая заключается в извлечении из нее влаги. Готовая смола растапливается в специальных контейнерах, через которые пропускаются рулоны картона.

Смола в таком состоянии имеет температуру в сотню градусов. После того как картон пропитается, лишняя смола убирается с двух сторон специальными валиками, которые имеют диаметр около 15 см. Они вращаются в результате чего лишняя смола снимается, а выходит только почти готовый толь. После этого он посыпается песком с двух сторон, чтобы материал стал более прочным и огнестойким, а также не слипался при нахождении в рулоне.

Высушиваются обработанные листы при помощи горячего топочного газа и сматываются в бобины, которые оставляются на некоторое время для выстаивания. После готовности материала, он сматывается в рулоны и на них проставляется соответствующая маркировка и вся сопутствующая информация.

Разновидности

Совет! Если требуется высокий результат при гидроизоляции кровли, то лучше использовать марки толь ТК.

Толь, что это такое.

Сам по себе толь – это определенного вида картон, покрытый раствором на основе дегтя. Данный стройматериал бывает нескольких видов.

Кровельный толь.

Процесс производства этого вида несложный, однако требует использования множества дополнительных материалов: в ванну погружают рулонный картон, на который подается расплавленная смесь песка и дегтя. Картон пропитывается этим раствором, а затем хорошенько высушивается и с двух сторон посыпается песком.

Сфера применения: только кровельные работы.

Беспокровный толь.

Отличается от кровельного отсутствием песка в своем составе, а также на поверхности картона, хотя процесс производства схож с предыдущим: картон в ванной пропитывается раствором, отжимается, очищается от излишков дегтя, а затем высушивается.

Сфера применения: подкладка под кровельный толь.

Односторонний толь.

Используют в роли верхнего (завершающего) слоя в процессе кровли крыши. Производится данный вид толя таким образом: рулон пропитывают дегтевым раствором, температура размягчения находится в районе 30 градусов Цельсия, затем рулон снова покрывают дегтевым раствором, который уже содержит минеральные наполнители, температура размягчения повышается, в завершении осуществляется посыпание лицевой стороны рулона крупнозернистой посыпкой. В качестве данной посыпки используются дробленые горные породы.

Толь или рубероид

Хотя два материала обладают схожими характеристиками, их сложно назвать одинаковыми. Различие кроется в типе пропитки, которая применяется для картона. В случае с рубероидом речь идет о битуме или смоле, которую получают из нефтепродуктов. В улучшенных вариантах рубероида в смолу вносятся добавки в виде полимеров, которые призваны улучшить свойства материала и увеличить срок его службы. Выше было сказано, что толь пропитывается не нефтепродуктами, а дегтевой смолой. При этом прочность рубероида несколько выше, чем у толя. Рубероид отличается лучшими изоляционными качествами. Также этот материал в определенной мере обладает паропроницаемостью.

Отличие толя от рубероида

Главное отличие заключается в пропитке, а как раз:

рубероид пропитывается водянистым битумом;
толь пропитывается дегтевым продуктом.

Пескобетон

Пенобетон

Клей ПВА

Главная / Справочник строителя / Строительные материалы, конструкции и изделия / Изол

Это интересно: Обои для маленькой кухни: излагаем по порядку

Плюсы и минусы

небольшой вес;
низкая стоимость;
простота укладки;
химическая устойчивость;
хороший изолятор.

малую прочность;
небольшой срок службы;
подверженность температурным воздействиям.

Применение

Для чего может использоваться толь? Технические характеристики материала позволяют применять его для различных целей в зависимости от вида посыпки. Если она песчаная, можно использовать толь для гидроизоляции фундаментов и для крыш различных времянок. Крупнозернистая посыпка позволяет использовать материал для верхнего слоя покрытия плоских кровель. Например, для сараев и гаражей.

Используемые источники:

https://stroyres.net/vyazhushhie-materialy/organicheskie/tol
https://stroykrishu.ru/tol-i-ruberoid-otlichie.html
https://arbolit.org/poleznoe/tol.html
https://fb.ru/article/161446/tol—eto-byudjetnyiy-variant-krovelnogo-pokryitiya
https://krysha-expert.ru/ruberoid-tekhnicheskie-kharakteristik

Область применения

Толь относится к сегменту бюджетных материалов. Поэтому чаще всего он применяется как черновой или подкладочный при выполнении определенных работ. Он может быть временной заменой кровельному материалу, который будет уложен позже. Только прекрасно подходит для отделки фундамента или цокольного этажа. В этом случае потребуется укладка двух слоев. Одним из них является ТГ-350, он размещается непосредственно на плоскость. Чтобы защитить его от механических воздействий, сверху укладывается толь, который имеет крупнозернистую присыпку. Подсыпка должна располагаться наружу.

Совет! Если до строительства остается больше года, тогда толь лучше не закупать.

Местом хранения должно быт сухое помещение. При этом рулоны располагаются вертикально, что предотвращает слеживание и склеивание витков рулона в сплошную массу.

Применение толя

Толь применяется преимущественно как черновой материал для некоторых типов кровель. То есть, для временного покрытия каких-либо строений. Помимо кровель, материал используют для облицовки стен в качестве влагозащитного материала, а также для частичного улучшения стеновой теплоизоляции.

Наложение толя производится в 2 слоя, так как однослойное покрытие часто не выдерживает эксплуатации продолжительностью в 1 сезон. Первый слой крепится на поверхность насухо, а последующие слои наклеиваются на предыдущий слой при помощи смолы или мастики.

Укладывается толь на подстилающую поверхность крупнозернистой посыпкой наверх. На его нижней стороне допустимо использование мелкозернистой посыпки. Хранятся рулоны толи в вертикальном положении. Рекомендуемый срок хранения — 1 год. По прошествии этого срока могут наблюдаться процессы слипания соседних витков материала в рулоне.

Как используют толь на крыше

Способ укладки

Укладку толя можно осуществить самостоятельно. Предварительным этапом монтажа является внимательный осмотр поверхности, на которую он будет укладываться. Убирается весь мусор, который может повредить толь или помешать адгезии. Желательно обработать плоскости праймером. Его можно изготовить из битума с добавлением керосина. После полного высыхания можно переходить к монтажным работам. Последовательность укладки на вертикальную поверхность описана выше. При этом стоит понимать, что листы слоя толя фиксируются с перехлестом швов. Каждый последующий пласт должен заходить на предыдущий примерно на 10 см. Такой подход даст возможность обеспечить качественную гидроизоляцию.

Приклеивать толь можно на холодную или горячую мастику. При этом стоит учитывать, как поведет себя сам материал при высокой температуре. В некоторых случаях мастика разогревается до 80 градусов перед использованием. Второй пласт гидроизоляции из толя с присыпкой укладывается таким образом, чтобы полностью перекрывать швы предыдущего слоя. Приклеивается материал только также на мастику.

При кровельных работах толь применяется в качестве подкладки под основной материал. В этом случае он также приклеивается на поверхность посредством мастики. Если речь идет о бетонных плитах, тогда до укладки толя необходимо выровнять поверхность и удалить все недочеты в виде выбоин и наплывов. Если этого не сделать, тогда толь может легко порваться и не будет выполнять свое предназначение. Верхний слой в виде рубероида или стеклоизола настилается методом наплавления. В этом случае удается добиться идеальной адгезии.

В некоторых случаях толь может применяться в качестве изолятора при укладке мягкой кровли или настила на сплошную деревянную обрешетку. В этом случае листы толя укладываются снизу вверх с перехлестом в 15 см. Они прибиваются к обрешетке кровельными гвоздями с широкой шляпкой. В некоторых случаях допускается приклеивание на битумную мастику. Но такой процесс не только занимает больше времени, но и требуется промежуток, чтобы состав высох и прошел полимеризацию для достижения требуемой прочности. Процесс гидроизоляции фундамента толем показан в видео.

Марки толя.

ТКП-350, ТКП-400. Присутствует двухсторонняя песчаная присыпка. Площадь стандартного рулона: 15 метров квадратных. Вес рулона: 26 и 28 кг.
ТКК-350, ТКК-400. Толь с зернистой крупной присыпкой на лицевой стороне, верхний слой с нижней стороны образуется из мелкозернистой/пылевидной минеральной присыпки. Площадь стандартного рулона: 10 метров квадратных. Вес рулона: 23 и 25 кг.
ТГ-300 и ТГ-350. Это гидроизоляционные марки толя. На лицевой стороне рулона присутствует слой с минеральной присыпкой. Нижняя часть покрывается мелкозернистой/пылевидной присыпкой. Площадь стандартного рулона: 15 метров квадратных. Вес рулона: 22 и 24 кг.

Резюме

Марки рубероида

Согласно ГОСТ, рубероид имеет и всевозможные марки. Знание их особенностей и свойств поможет сделать правильный выбор покрытия для той или иной цели.

ГОСТ 10923-93. Рубероид. Технические условия. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).
ГОСТ 10923-93

Кровельный рубероид

РКП 350 считается кровельным, имеет пылевидный слой посыпки с обеих сторон. В его основе лежит картон, который имеет плотность не менее 350 г/м2. Используется для строительства крыш самого разного типа (рекомендован для создания железобетонных кровель в первую очередь), подходит для укладки под мягкие материалы, может выступать сам по себе кровельным покрытием. Недорогой и обладает отличными показателями гидроизоляции.

Рубероид РКП 350

РПП 300 считается подкладочным, обычно применяется при строительстве фундамента, для покрытия крыш с небольшими углами скатов, различных инженерных конструкций, применим для герметизации вентиляции, в качестве подкладочного слоя.

РКК 350 – материал для плоских крыш, имеющий покрытие крупнозернистого типа, которое придает ему дополнительную прочность. Используется такой рубероид обычно в регионах, где погодные условия неблагоприятны – часто наблюдаются град, сильный ветер, нередко идет дождь.

Таблица. Технические характеристики основных марок кровельного рубероида.

Марка	РКП 350	РПП 300
Водопоглощение за 24 ч, %	Не более 2	Не более 1,8	2
Теплостойкость, С°	80	80	80
Водонепроницаемость, ч	72	72	72
Ширина, м	14	1	1
Длина, м	15	15
Усилие на разрыв, Н	274	216	312
Масса, кг	24-27	20	25
Масса посыпного и битумного слоев, г/м кв.	Не менее 800	Не менее 500

Также для строительства кровли могут применяться и другие типы рубероида. Например, РКК 400, который имеет большую толщину (5 мм), крупнозернистую посыпку. Плотность его основания – 400 г/м2. Материал используется в качестве верхнего слоя пирога крыши.

РПП 200 имеет пылевидную посыпку, довольно тонкий, но отличающийся хорошей гидроизоляционной способностью. Плотность картона – около 200 г/м2. Применим для создания влагозащитных слоев.

РПП 300 считается одним из лучших вариантов для создания гидроизоляционного слоя. Имеет мелкую пылевидную посыпку, а плотность картонной основы составляет 300 г/м2. Срок службы – около 10 лет в качестве подкладки.

Рубероид РПП-300

Рубероид в рулонах

Толь и рубероид отличие — Всё о металлочерепице

Среди множества материалов, которые используют для кровельных гидроизоляционных работ, толь занимает особое место, поскольку применяется он с учетом некоторых особенностей, которые исходят из определенных свойств этого материала. Но не будем забегать вперед, обо всем по порядку.

Толь, что это такое.

Сфера применения: только кровельные работы.

Сфера применения: подкладка под кровельный толь.

Технические характеристики толя.

Толь беспокровный – ТК-350: толь без слоя посыпки, используется для кровли, пароизоляции, масса одного квадратного метра картона при влажности 5% — 350 г (+10, -5).

Толь гидроизоляционный – ТГ-350: толь без слоя посыпки, используется для гидроизоляции, масса одного квадратного метра картона при влажности 5% — 350 г (+10, -5).

Толь с посыпкой песчаной – ТП-350: материал с обеих сторон покрыт поверхностной пленкой с пропиточной массой, посыпан кварцевым песком, применяется для кровли сооружений временного характера, масса одного квадратного метра картона при влажности 5% — 350 г (+10, -5).

Толь с посыпкой крупнозернистой – ТВК-420: материал с обеих сторон покрыт слоем тугоплавких дегтевых продуктов, применяется для кровли сооружений временного характера, масса одного квадратного метра картона при влажности 5% — 420 г (+10, -5).

Марки толя.

ТКП-350, ТКП-400. Присутствует двухсторонняя песчаная присыпка. Площадь стандартного рулона: 15 метров квадратных. Вес рулона: 26 и 28 кг.
ТКК-350, ТКК-400. Толь с зернистой крупной присыпкой на лицевой стороне, верхний слой с нижней стороны образуется из мелкозернистой/пылевидной минеральной присыпки. Площадь стандартного рулона: 10 метров квадратных. Вес рулона: 23 и 25 кг.
ТГ-300 и ТГ-350. Это гидроизоляционные марки толя. На лицевой стороне рулона присутствует слой с минеральной присыпкой. Нижняя часть покрывается мелкозернистой/пылевидной присыпкой. Площадь стандартного рулона: 15 метров квадратных. Вес рулона: 22 и 24 кг.

Плюсы и минусы Толя.

Существует множество вариантов различных гидроизоляционных, кровельных материалов, и каждый из таких материалов обладает рядом преимуществ и недостатков. Толь не является исключением. К преимуществам данного стройматериала можно отнести:

доступность – толь можно найти практически в любом магазине стройматериалов;
простоту в использовании;
приемлемую стоимость (относительно иных стройматериалов).

Недостатки:

низкий уровень пожарной безопасности – легкая воспламеняемость, горючесть;
недолговечность.

Отличие толя от рубероида.

Толь зачастую отождествляют с рубероидом, тому причина – общая картонная основа. Однако толь все же имеет некоторые отличия от рубероида:

толь пропитывается дегтевым раствором, а рубероид – водянистым битумом;
толь более устойчив к процессам гниения, данный материал более влагостойкий, хотя рубероид более прочен и долговечен.

В общем, толь – строительный материал, идеально подходящий для использования при сооружении временных построек, так как такой материал обладает всеми подходящими для такого типа сооружений свойствами.

Виды и характеристики толя для крыши

Рулонный материал с названием «толь» используется очень давно. Его часто применяют при выполнении гидроизоляционных работ, при обустройстве фундаментов, а также при проведении кровельных работ. Поскольку существует много разновидностей толя, при обустройстве кровельного покрытия нужен специальный толь для крыши. Однако при выборе этого строительного материала стоит учитывать особенности его использования, преимущества и недостатки.

Характеристика строительного толя

Как выглядит толь, можно понять из многочисленных фото в сети. Кроме этого, характеризуя данный материал, стоит отметить, что его можно причислить к категории строительных изделий, изготовленных на основе картона. Картон в кровельной разновидности этого материала пропитывается специальной каменноугольной смолой, а верхний слой имеет песочную или крупнозернистую присыпку. Материал с первым видом посыпки относится к категории ТПК, а изделия со второй разновидностью посыпки – это толь марки ТВК.

Также в продаже есть толь без какой-либо посыпки. Это изделие имеет марку ТГ и ТК. Такой толь обычно используется в качестве влагозащитного материала, подкладочного слоя или в роли пароизоляции. Также его можно применять при обустройстве нижней прослойки кровельного ковра.

К преимуществам этого строительного материала можно отнести следующее:

Цена толя самая приемлемая среди материалов аналогичного назначения.
Этот рулонный материал очень просто укладывается.
В составе пропитки содержится дёготь, который предотвращает размножение бактерий и защищает изделие от гнили и порчи.
Доступность толя – ещё одно преимущество. Его можно купить практически в каждом магазине.
Высокая эффективность и приемлемая цена делают толь незаменимым материалом при возведении временных построек и вспомогательных сооружений.

Среди недостатков стоит упомянуть следующе:

Материал легко воспламеняется, поскольку имеет картонную основу. Пропитка несколько уменьшает его горючесть, но незначительно.
От воздействия низких температур это изделие становится хрупким и ломким, поэтому может потрескаться.
Если его сравнивать с современными аналогами, то он значительно уступает им по долговечности.
Толь нельзя использовать в качестве отделочного материала при строительстве жилых домов.

Особенности изготовления

Для производства этого материала используют каменноугольную или искусственную смолу, которой пропитывают рулонный картон (толщина листа в пределах 1-1,7 мм). Перед выполнением пропитки каменноугольную смолу вымораживают для удаления из неё лишней влаги, после чего растапливают в ваннах, через которые пропускают полотнище картона.

Смола нагревается в ванне до 100 градусов. А сама ванна имеет габариты 0,8х1,2х4 м. После пропитки полоса картона пропускается между двух валиков для удаления излишков смолы. Диаметр валиков составляет 15 см. С помощью специального рычага можно регулировать силу прижимания валиков. Они вращаются по направлению друг к другу.

После этого картон, пропитанный смолой, посыпается песком с обеих сторон. Благодаря такой посыпке повышается огнестойкость материала, его прочность. Кроме этого, посыпка защищает изделие от склеивания в свёрнутом виде. Для просушки используются горячие топочные газы. Затем полосы сматываются в большие бобины, в которых они выстаиваются. После этого полотнища перематываются в рулоны стандартной протяжённости. Каждый рулон упаковывается. На него наносится маркировка.

Разновидности

На разных фото можно заметить, что разновидности этого материала отличаются не только сферой использования, но и внешне. Так, существуют следующие виды толя:

Толь кровельный – это рулонный материал с крупнозернистой посыпкой. Он востребован при обустройстве плоских кровель в качестве последнего слоя. С внешней стороны полотнища есть слой посыпки крупной фракции, а с тыльной стороны выполнено мелкозернистое или пылевидное минеральное напыление. К кровельной разновидности этого изделия относятся марки ТКК-400 и ТКК-350. Площадь одного рулона составляет 10 м². Размягчение толя маркировки ТКК-350 происходит при 26°С, а разновидности ТКК-400 – при 28°С. Рулон изделия с меньшей маркой весит 23 кг, а с большей – 25 кг. Эта разновидность самая востребованная и наиболее распространённая.
Для выполнения гидроизоляции используется толь совсем без присыпки или с мелкозернистым напылением. Данная разновидность отличается самой низкой ценой. Сюда относятся марки ТГ-350К, ТГ-300, ТКП-350 и марка ТОП-500. В одном рулоне 15 м². Температура размягчения для марки 300 составляет 45°С, для марки 350 — 58°С. Вес каждого рулона соответственно 22 и 24 кг.
Ещё одна разновидность кровельного толя – это изделие с двухсторонней посыпкой. Если вы будете использовать такой толь, покрытие можно выполнить в два слоя, поскольку материал подходит для изготовления нижнего и верхнего кровельного ковра. К данной категории относятся марки ТПК-350, а также марка ТПК-400. Одним рулоном можно покрыть 15 м². Размягчение материала происходит при 38 и 42 градусах в зависимости от марки (чем выше марка, тем больше температура). Вес рулона соответственно 26 и 28 кг.

Важно: указанные марки при монтаже должны приклеиваться на битумную мастику.

Технические характеристики

Марка и наименование

Стоит знать: после пребывания в воде в течение суток вес материала увеличивается на ¼.

Отличие от рубероида

По фото отличить толь от рубероида очень сложно, но между ними есть существенные отличия. В первую очередь это связано с худшими техническими характеристиками толя. В отличие от него рубероид тоже изготавливается на картонной основе, но пропитывается не смолой, а жидким битумом. Из-за этого прочность и долговечность рубероида выше.

Именно поэтому толь чаще используют для обустройства временных сооружений и построек хозяйственного назначения. Однако благодаря устойчивости к гниению, высокой влагостойкости и паронепроницаемости этот материал можно использовать в других сферах строительства.

Особенности использования

В большинстве случаев это рулонное изделие используется в качестве чернового покрытия при обустройстве крыш, а также для защиты стен бытовок и временных построек от влаги и продувания ветром. Материал может частично улучшать теплоизоляцию стен хозяйственных сооружений.

Это рулонное изделие обычно монтируется в два слоя, поскольку однослойное покрытие будет недолговечным и не прослужит более одного сезона. Как правило, первый слой укладывается на поверхность без приклеивания с нахлёстом полос в 10-15 см, а полосы второго слоя кладут поперёк направления полос первого слоя с приклеиванием на битумную мастику или смолу. Нахлёст полос верхнего слоя должен составлять не менее 20 см. Материал укладывается на подстилающий ковёр так, чтобы крупнозернистая посыпка была сверху.

Срок хранения рулонов толя небольшой и составляет один год. Когда пройдёт этот срок, полотнище в рулоне может слипнуться. Хранить материал нужно, установив рулоны вертикально.

Понравилась статья? Поделиться с друзьями:

Толь гидроизоляционный ТГ 350

Для выполнения гидроизоляционных работ активно применяются рулонные материалы. Так, например, для защиты кровли от протечек активно используется толь с крупнозернистой посыпкой ТГ 350 ГОСТ помогает выяснить, при каких условиях ее можно эксплуатировать и как укладывать. Описываемый материал не горит в огне, он не гниет. Любой толь гидроизоляционный пропитан слоем дегтя. В нем содержится довольно большое количество карболовой кислоты. Она препятствует появлению и развитию гнилостных бактерий.

Технические свойства материала

Что такое толь? На фото показана структура, помогающая понять, из чего изготавливается рулонный материал. Его основу составляет картон. С двух сторон он пропитывается смолой каменного угля и присыпается песком. Перед тем, как смолу нанести на картон, из нее извлекаются все излишки влаги. Делается это при помощи вымораживания. Смолу, из которой извлекли влагу, растапливают, доводят ее до жидкого состояния в специальных ванных, через которые потом протягиваются рулонный картон.

Картон имеет ширину 1,7 мм. В ванной установлена система валов, картон, проходя сквозь них, избавляется лот излишков горячей смолы. Чем сильнее прижим валиков, тем меньше слой каменноугольной смолы ложится на картон. Основа, которая потом модифицируется и, в соответствии с модификацией маркируется в отдельные подвиды. Так, например, если пропитанный смолой картон посыпается с обеих сторон песком, получается толь, имеющий маркировку ТПК или ТВК. Данный материал чаще всего применяется для гидроизоляции фундамента.

Обратите внимание! Использование песка позволяет увеличить прочностные характеристики гидроизоляционного материала, песок предотвращает процессы слипания тогда, когда толь скручивается в рулоны. Перед скручиванием толь, пропитанный смолами, просушивается топочными горячими газами.

Толь без присыпки маркируется буквами ТК. Эта разновидность применяется для гидроизоляции крыши. При помощи нее выполняется пароизоляция кровли либо устилается первый слой кровли.

Более подробное описание марок

Присыпки на описываемом материале могут быть разными.

Толь с крупнозернистой посыпкой используется для сооружения второго слоя на пологих крышах. Верхняя часть рулонного материала присыпана крупнозернистым песком, нижняя – минеральной присыпкой. Подобный материал имеет свою маркировку. В продаже есть две разновидности обозначенной марки: толь ТКК 350 и ТКК 400.

Один рулон ТКК 350 имеет площадь, равную 10 кв.м. Материал размягчается при температуре в 26 градусов. Весит один рулон 23 кг.
Один рулон ТКК 400 имеет площадь 10 кв.м. Температура размягчения +28 градусов, весит один рулон 25 кг. Подобные технические характеристики – стандарт по ГОСТу.

Мелкозернистый толь гидроизоляционный имеет маркировку ТОП 500. ТКП 350. Мелкозернистый толь ТГ 350 в развернутом виде имеет площадь 15 кв.м. Температура размягчения +45 градусов, весит один рулон 22 кг. Если выполняется гидроизоляция крыши, данные технические характеристики должны учитываться с поправкой на особенность местного климата.

Обратите внимание! При устройстве крыши лучше всего использовать кровельный тип толя.

Мелкозернистый рулонный материал маркировки ТГ 350 – относительно недорогая разновидность. Главное техническое свойство данного вида толи (отсутствие присыпок) определяет его предназначение. При помощи подобных рулонных материалов выполняются все виды гидроизоляционных работ, связанных со строительством фундаментов и возведения кровли. Они имеют сертификат соответствия, выпускаются в виде рулонов определенной площади. С противоположных сторон рулоны имеют отверстия. Они помогают предотвращать переламывание толи при транспортировке и хранении.

Выпуск любой марки толя (ТГ 350 в том числе) регулируется требованиями к техническим условиям, прописанных в ГОСТе за номером 10999-76. Если описываемый материал сутки пролежит в воде, его масса не должны увеличиваться более, чем на 25%.

Другие особенности всех видов толи детально отображены в следующей таблице

Отличия толи от рубероида

Многие обыватели не знают, чем толь отличается от рубероида. На вид, это два одинаковых материала. Но, у рубероида картонная основа обрабатывается с двух сторон не каменноугольной смолой, а жидким битумом. Отсутствие дегтевых пропиток позволяет получить более прочный и долговечный материал, который со временем не трескается, не гниет. Рубероид хорошо удерживает влагу, позволяет основанию «дышать». Совокупность подобных свойств объясняет, почему рубероид популярнее толи.

Область применения

Подводя итоги, необходимо отметить особенности области применения толи.

Его главное предназначение – черновой материал для кровли. При помощи него осуществляется чаще всего временное покрытие жилых и хозяйственных строений.
Еще одна сфера – облицовка стен при осуществлении эффективной влагозащиты и теплоизоляции. В этом случае укладка рулоннов производится в два слоя. В качестве первого слоя выбирается марка ТГ 350, она наклеивается на стену, что называется, насухо. Поверх накладывается толь с крупнозернистой присыпкой, склеивается с первым слоем горячей смолой или мастикой. Укладывается второй слой таким образом, чтобы поверхность с крупнозернистой присыпкой смотрела вверх.

Обратите внимание! Хранить рулоны можно только в вертикальном положении. Срок хранения – год. После этого слои в рулоне, как правило, начинают слипаться между собой.

Заключение

Правильное применение толи обеспечивает возможность использование описываемого материала сразу в нескольких областях строительства.

Обсудить статью на форуме

Источники: http://podmasterij.ru/strojmaterialy/tol.html, http://build-experts.ru/tol-dlya-kryshi/, http://bouw.ru/article/toly-gidroizolyatsionniy-tg-350

Оценка неточности, смещения и полной погрешности анализаторов клинической химии

Indian J Clin Biochem. 2015 Янв; 30 (1): 104–108.

, , , и

SS Biswas

Департамент биохимии, LN Medical College, Bhopal, 462042 India

M. Bindra

Department of Biochemisty, LN 462042 Индия

V. Jain

Кафедра биохимии, Медицинский колледж LN, Бхопал, 462042 Индия

P.Gokhale

Отделение биохимии, Медицинский колледж LN, Бхопал, 462042 Индия

Автор, отвечающий за переписку.

Поступило 14 марта 2014 г .; Принято в 2014 г. 23 мая.

Авторское право © Ассоциация клинических биохимиков Индии, 2014 г. Эта статья цитируется в других статьях в PMC.

Abstract

Context В нашей лаборатории используются два анализатора Biosystems: полностью автоматизированный A25 и полуавтоматический BTS-350.Внутренний контроль качества выполняется для обоих, а внешний контроль качества — только для A25. Поскольку BTS-350 используется для резервного копирования, важно, чтобы результаты обоих анализаторов были не только сопоставимы, но и находились в предварительно определенных пределах систематической, случайной и полной погрешности (TE). Цель Оценить неточность, смещение и TE двух анализаторов биосистемы. Материалы и методы. Biosystems level-1 quality control serra lot № 70A была воспроизведена в двух экземплярах в течение 32 дней на обоих анализаторах.Между днями неточность (измеренная с помощью коэффициента вариации), систематическая ошибка и TE были рассчитаны для десяти аналитов и проверены, чтобы увидеть, находятся ли они в допустимых минимальных пределах, желаемых пределах и оптимальных пределах допустимой ошибки на основе спецификаций на веб-сайте Westgard, обновленных в 2014. Результаты На обоих анализаторах все аналиты, за исключением щелочной фосфатазы, находились в приемлемых минимальных пределах ТЕ, а большинство аналитов находились в желаемых пределах ТЕ.Только TG на A25 находился в оптимальных пределах TE. Заключение Два анализатора Biosystem показали сопоставимые результаты с ошибками в допустимых пределах для большинства аналитов. BTS-350 оказался подходящим и готовым резервным анализатором для A25.

Ключевые слова: Смещение, неточность, полная погрешность

Введение

В жизни происходит постоянное колебание компонентов в биологических жидкостях. Биологическая вариация (BV) аналитов бывает трех типов, а именно вариация на протяжении жизни, циклическая вариация и случайная вариация.Последнее вызывает небольшие вариации вокруг точки установки каждого человека, который отвечает за внутрисубъектный или внутрииндивидуальный BV, в то время как общие вариации ответственны за BV между субъектами или между индивидуумами. И BV, и аналитическая вариация влияют на результат теста, но, хотя последний может быть минимизирован, минимизация первого невозможна. Следовательно, важно гарантировать, что аналитическая вариация сведена к минимуму и не вносит существенных дополнительных изменений в вариацию, вносимую BV.Таким образом, аналитическая вариабельность поддерживается ниже, чем биологическая вариабельность, чтобы тест можно было уверенно использовать для клинической диагностики и мониторинга [1].

Измерения лабораторных аналитических ошибок делятся на две основные категории: систематическая ошибка и случайная ошибка. Систематические ошибки — это предсказуемые проблемы, влияющие на наблюдения последовательно в одном направлении, в то время как случайные ошибки более непредсказуемы [2]. Систематические ошибки оцениваются по смещению, а случайные ошибки — по неточности, измеренной с помощью коэффициента вариации (CV).Неточность влияет на воспроизводимость и повторяемость результатов [3]. Воспроизводимость — это близость результатов последовательных измерений в изменившихся условиях, которые требуют многоцентровых испытаний. Повторяемость — это близость результатов не менее двадцати последовательных измерений в одинаковых условиях. Смещение — это среднее отклонение от истинного значения с минимальным вкладом неточности, в то время как неточность — это отклонение единичного измерения от истинного значения со значительным вкладом неточности [4].Следовательно, для расчета неточности, а также смещения требуется несколько измерений, по крайней мере, двадцать, а лучше сорок [5].

Неопределенность измерения обеспечивает количественную оценку качества результата теста. Неопределенность определяется как «параметр, связанный с результатом измерения, который характеризует разброс значений, которые можно разумно отнести к измеряемой величине». Источники, которые способствуют неопределенности, могут включать отбор проб, подготовку образца, выбор порции пробы, калибраторы, стандартные образцы, входные величины, используемое оборудование, условия окружающей среды, состояние пробы и смену оператора. Сравнение результатов становится возможным благодаря оценке неопределенности. измерения, рассчитанного как 95% доверительный интервал (± 1.96 CV%) [6].

Неопределенность, связанная с результатом испытания из-за случайных ошибок, называется неточностью, которая определяется на основе данных внутреннего контроля качества. Общая аналитическая ошибка также должна включать оценку аналитической систематической ошибки. Аналитическая постановка целей необходима, чтобы определить, дает ли метод результаты, «соответствующие назначению». Верхний допустимый предел неточности принимается как доля внутрииндивидуального BV аналита, а верхний предел аналитической систематической ошибки — как доля от общего BV, как внутри индивидуума, так и между индивидуумом.Вместе это определяет постановку цели для общей аналитической ошибки (систематическая ошибка + неточность) [6].

В начале 1990 года группа европейских ученых представила рекомендации по оценке клинической химии и других анализаторов с точки зрения их неточности, систематической ошибки и общей ошибки (TE). Он стал известен как «Европейские биологические цели и расчетные допустимые биологические ошибки» [7]. Позже Ricos et al. [8] построили базу данных этих желательных спецификаций, которая периодически обновляется на веб-сайте Westgard [9].Минимальные и оптимальные пределы этих спецификаций также представлены на веб-сайте Westgard [10, 11]. Наиболее клинически и технически подходящая цель принимается как минимум из-за неточности и систематической ошибки.

В нашей клинической лаборатории мы используем два анализатора Biosystems, полностью автоматизированный анализатор A25 для повседневной клинической химии и полуавтоматический BTS-350 для резервного копирования. Внутренний контроль качества с использованием сывороток для контроля качества Biosystem осуществляется на обоих анализаторах, чтобы гарантировать, что результаты находятся в пределах контроля, путем нанесения контрольных значений на диаграмму Леви Дженнингса и проверки приемлемости в соответствии с правилами Вестгарда [12].Однако только результаты по A25 оцениваются по схеме внешней оценки качества. Поэтому важно убедиться, что результаты двух анализаторов не только схожи, но и находятся в заранее определенных пределах погрешности. Следовательно, это исследование было проведено для оценки двух анализаторов Biosystem на основе их смещения, неточности и TE.

Методология

Мы изучили два анализатора Biosystem, Phillipines. A25 — это полностью автоматизированный анализатор произвольного доступа со следующими основными характеристиками: производительность 240 тестов / час, минимальный объем считывания 200 мкл, конфигурация фильтра 340, 405, 505, 535, 560, 600, 635, 670 нм, диапазон измерения 0 .05–2,5 A, автоматическое кондиционирование жидкостной системы, диаграмма контроля качества Леви-Дженнингса, гибкость в размещении с помощью штативов для образцов и реагентов и неограниченные возможности STAT, температура 10–35 ° C и относительная влажность <75%. BTS-350 - это полуавтоматический анализатор со следующими характеристиками: конфигурация светодиодов 340, 405, 505, 535, 560, 600, 635, 670, прочные и влагостойкие фильтры с твердым покрытием, аккумуляторный блок питания, фотометрический диапазон (0,0–3,5 A) для всех длин волн, проточная кювета на 18 мкл и таблица контроля качества Леви-Дженнингса. Оба анализатора были откалиброваны при установке с использованием калибраторов Biosystems и наборов реагентов Biosystems. После этого калибровка выполнялась всякий раз, когда результаты внутреннего контроля качества не соответствовали правилам Westgard. Сыворотка для контроля качества Biosystems уровня 1 (человека), партия номер 70А, подходящая для контроля точности, была проведена в двух экземплярах в течение 32 дней на обоих анализаторах, и было отмечено среднее из двух значений. Контрольная сыворотка соответствует требованиям стандарта ISO 15189. Ее значения прослеживаются по международным сертифицированным эталонным материалам: C-RSE / IFCC, SRM927 c, SRM 909 b, ERM-DA470, ERM-AD455, BRM 97/662, RM W1066, BCR 470.Поскольку анализатор A25 не имеет встроенного охлаждения, мы анализируем на нем только десять аналитов, которые заказываются наиболее часто. Средние значения и стандартные отклонения были рассчитаны для этих десяти аналитов, то есть глюкозы, мочевины, креатинина, общего холестерина, триглицеридов (TG), общего билирубина, прямого билирубина, щелочной фосфатазы (ALP), аланинтрансаминазы (ALT) и аспартаттрансаминазы (AST). для каждой машины. Контроли были нанесены на диаграмму Леви Дженнингса для проверки приемлемости в соответствии с правилами Вестгарда.T-критерий Стьюдента был применен, чтобы убедиться, что не было значительной разницы в средних значениях любого аналита, измеренного двумя анализаторами. Между днями погрешность, смещение и (TE) были определены для каждого аналита на каждом анализаторе следующим образом:

C V % = ( S D / Среднее) × 100

CV (%) — это коэффициент вариации для измерения погрешности между днями, SD — стандартное отклонение

Смещение% = ( A v e r a g e абсолютное отклонение от целевого значения / целевого значения) × 100

TE (%) вычислено как 1.65 × CV (%) + Смещение (%) [13]. Коэффициент 1,65 означает, что 95% результатов будут попадать в предел TE с учетом распределения Гаусса.

Межсуточная погрешность, систематическая погрешность и ТЕ для двух инструментов проверялись для каждого аналита, чтобы убедиться, что они находятся в пределах минимальных, желательных и оптимальных спецификаций, обновленных в 2014 г. соответственно [9–11]. Эти аналитические цели выводятся из BV [6] следующим образом:

Существует три уровня аналитической цели для неточности, полученной из внутрииндивидуального BV:
Оптимальный: CV _A = <0.25 × CV ₁
Желательно: CV _A = <0,50 × CV ₁
Минимум: CV _A = <0,75 × CV ₁
где: CV _A = Коэффициент вариации (аналитический) и CV _I = Коэффициент вариации (внутри индивидуума), полученный из внутриличностного BV
Существует три уровня аналитической цели для систематической ошибки, полученной от внутриличностного и межличностного индивидуальный BV:
Оптимальный: BA = <0.125CVI2 + CVG21 / 2
Желательно: BA = <0,250CVI2 + CVG21 / 2
Минимум: BA = <0,375CVI2 + CVG21 / 2
где: B _A = аналитическая погрешность, CV _I = CV BV внутри субъекта (внутри индивидуума) и CV _G = CV между субъектом (между индивидуумом) BV.
Эти два параметра удобно комбинировать как допустимую общую погрешность (TEa), для которой заданы три уровня аналитической цели:
Оптимальный: TEa = <1,65 (0,25CVI) + 0,125CVI2 + CVG21 / 2
Желательно : TEa = <1.65 (0,50CVI) + 0,250CVI2 + CVG21 / 2
Минимум: TEa = <1,65 (0,75CVI) + 0,375CVI2 + CVG21 / 2

Результаты

Все аналиты на обоих анализаторах, кроме ALP, были в пределах минимальные пределы неточности между днями. Три аналита на обоих анализаторах имели CV (%) за пределами желаемой погрешности — общий холестерин, креатинин и ЩФ. Ни один аналит не имел CV (%) в пределах оптимальной погрешности (таблица).

Таблица 1

Неточность (CV%) анализаторов Biosystem A25 и BTS-350

SD 904 9022 9022 902 8,3

Analyte	A25 среднее	A25 SD	BTS-350 среднее	A25 CV (%)	BTS-350 CV (%)	Желательно CV (%)	Минимальное CV (%)	Оптимальное CV (%)
Глюкоза	91. 8	2,29	92,4	1,87	2,5	2,0	2,8	4,2	1,4
Мочевина	28,8	1,54 28,32 9024 9022 9022 9022 9022 9022 6,1	9,2	3,1
Креатинин	1,56	0,05	1,56	0,06	3,2 ^a	3. 8 ^a	3,0	4,5	1,5
Холестерин	148,5	7,10	151,3	6,94	4,83 4	4 4 3,0	4,5	1,4
Триглицерид	57,9	2,96	58,0	5,21	5,1	8,9	10,0	15. 0	5,0
Т. Билирубин	2,36	0,20	2,36	0,17	8,5	7,3	10,9	16,4	B 5,5	16,4	5,5 0,10	0,57	0,09	16,9	15,8	18,4	27,6	9,2
ALP	168,9	13,15	168,9	13,15	168,94	11,08	7,8 ^a	6,6 ^a	3,2	4,8	1,6
ALT	353 2	7,3	9,7	14,6	4,9
AST	41,4	2,47	41,3	2,42	5,9	5,9	6. 2	9,3	3,1

Все аналиты на обоих анализаторах находились в минимальных пределах смещения (%). Однако на A25 три аналита имели систематическую ошибку (%) за пределами желаемых пределов — общий холестерин, прямой билирубин и ЩФ, тогда как на BTS-350 был один — ЩФ. Только ТГ на А25 имел смещение (%) в оптимальных пределах (таблица).

Таблица 2

Смещение (%) анализаторов Biosystem A25 и BTS-350

9022 9022 9022 14224 9024 58,0 9022 9022 9022 9022 9022 902202 — Измерительные центры или гнезда

UPC / GTIN

784572139763/00784572139763

Масса единицы

10.5 (фунтов / каждый)

Цена и упаковка

Минимальное количество заказа: 1
Единица: 143.91 $ (каждый)

ресурсов

Изображений
: U7021DLTG — Большое изображение
: U7021DLTG — Маленькое изображение
: U7021DLTG — Большое изображение
Вложения
: U7021DLTG — Спецификация
Другие ссылки
: U7021DLTG — Другой
: U7021DLTG — Другой

Предложить замену

Помогите улучшить наши данные
Режим редактирования: Войдите в систему, чтобы предлагать улучшения для этого элемента.Закрывать

Спасибо за ваши предложения! Благодарим вас за помощь в улучшении нашего программного обеспечения. Это помогает нам обслуживать вас еще лучше!

Режим редактирования: Войдите, чтобы предложить улучшения для этого элемента. Закрывать Помогите улучшить наши данные

Характеристики

Текущий рейтинг: 200 А
Количество фаз: 1
Номинальное напряжение: 600 В переменного тока
Размер провода: # 6 AWG до 350 тыс. Куб. Мил
Фаза: 1
Номинальная сила тока: 200 непрерывных ампер
изоляция: Стекло Полиэстер

Размеры и вес

Общая длина: 4-1 / 8 дюйма
Размер: 4.125 л x 8 Вт x 15,5 выс.

Описания

Описание: РОЗЕТКА 200А 4Т С МЕТРАТОРОМ С СТУПИЦОМ
Тип продукта: Гнездо счетчика
Длинное описание: Гнездо для счетчика, 200 А, общая высота 15-1 / 2 дюйма, общая ширина 8 дюймов, общая длина 4-1 / 8 дюйма, поверхностный монтаж, 1 фаза, 2-дюймовая втулка на болтах, 4 зажима, 600 В переменного тока, # Размер проволоки от 6 AWG до 350 тыс. Мил, верхняя подача, 10.5 фунтов
Характеристики: 4 клеммы без кольца 2 в хабе Triplex Ground
Краткое описание: Гнездо для счетчика, 200 А, 4 контакта, без кольца, 2-дюймовый концентратор
Также известен как…: Гнездо счетчика; Коробка счетчика

Дополнительная информация

тип аксессуара: Гнездо счетчика
Общая высота: 15-1 / 2 дюйма
Общая ширина: 8 дюйм
Соответствие стандартам: Ul Listed
кол-во в упаковке: 1 кт; 10 пк
Тип крепления: Поверхностное крепление
Тип корпуса: Nema 3R
Тип концентратора: 2 дюйма с болтовым креплением
тип корма: Накладные расходы
Байпасный тип: Нет байпаса
размер выреза: Нет главного выключателя
Кабельный ввод: Накладные расходы

Информация о производителе

Номер детали производителя: U7021-DL-TG
Марка: МИЛБАНК
GTIN: 00784572139763
UPC: 784572139763

Таксономии, классификации и категории

Категория Описание: Розетки для счетчиков
Тип: Гнездо для беззвучного счетчика

Упаковка

Вес: 10.5 фунтов
Масса за штуку: 10,5
Коробка: 1

Использование, сертификаты и стандарты

Приложение: Гнездо счетчика
Номинальная частота: 60
Корпус: Оцинкованная сталь G90 с порошковым покрытием
Крепление: Поверхностное крепление
стандартный: Зарегистрировано в UL; тип 3R

У вас должна быть учетная запись клиента, чтобы просматривать наличие запасов во всех местоположениях.

Выберите категории, к которым вы хотите привязать этот элемент.

(Вы можете выбрать несколько категорий, удерживая клавишу Ctrl при щелчке)

Категория ссылки

* Все цены могут быть изменены.

Предложить связанный товар

Тип: Аналог / Аксессуар

Поиск, номер связанного каталога:

Отправка предложения

Подождите, пока операция не будет завершена.

Olympus TG-3 Обзор

Обзор Olympus TG-3 — первые впечатления

Майк Томкинс
Предварительный просмотр опубликован 31.03.2014

Цифровая камера Olympus Stylus Tough TG-3 является продолжением прошлогодней модели TG-2 iHS, и, хотя она имеет сильное семейное сходство, она приносит изменения в ряде ключевых областей, включая одну особенность, которая, по словам компании, является первой. для цифровой камеры.

Его обновленный корпус по-прежнему чрезвычайно прочен: водонепроницаем до 50 футов (15 м), ударопрочный до 7 футов (2,1 м), морозостойкий до 14 ° F (-10 ° C), ударопрочный до 220 фунтов (100 кгс) и пыленепроницаемый. Тем не менее, его элементы управления были немного усовершенствованы, и он оснащен новым датчиком, новым процессором, улучшенными функциями подключения и геолокации, а также уникальной функцией стекирования фокуса. Эти улучшения сопровождаются ЖК-монитором с немного меньшим разрешением и незначительным уменьшением времени автономной работы.

Начиная с переработанного корпуса, Olympus TG-3 отказывается от кнопок масштабирования на задней панели своего предшественника в пользу более традиционной кнопки масштабирования на верхней панели.Это освобождает место для новой кнопки «Информация» и позволяет компании Olympus перемещать кнопку «Видео» ближе к верхнему правому углу задней панели для более удобного доступа.

Новый датчик изображения по-прежнему представляет собой 1 / 2,3-дюймовый CMOS-чип с задней подсветкой, но он увеличивает общее количество пикселей на одну треть до 16 мегапикселей по сравнению с 12-мегапиксельным чипом более ранней камеры. Новый датчик сопровождается процессором изображения TruePic VII текущего поколения. Вместе они обеспечивают тот же диапазон чувствительности и производительность серийной съемки, что и предыдущая камера, несмотря на меньшие пиксели и большее количество пикселей.TG-3 обеспечивает диапазон чувствительности от 100 до 6400 эквивалентов ISO и может снимать изображения в полном разрешении со скоростью пять кадров в секунду для целых 100 кадров.

Датчик Olympus TG-3 расположен за тем же объективом с 4-кратным оптическим зумом, что и в TG-2. Он обеспечивает эквивалентное 35 мм фокусное расстояние в диапазоне от 25 до 100 мм и имеет максимальную диафрагму, которая начинается с яркого f / 2.0 при широком угле, но падает до довольно тусклого f / 4.9 в положении телефото. Фактическое фокусное расстояние составляет от 4,5 до 18 мм, и стоит отметить, что это всего лишь трехступенчатая диафрагма: вы можете выбрать f2.0, f2.8 или f8.0 в широкоугольном режиме и от f4.9, f6.3 или f18.0 в телефото.

С другой стороны, объектив фокусируется на необычно близких пределах 0,4 дюйма (1 см) и делает это в эквиваленте от 30 до 100 мм, что обеспечивает довольно респектабельные макро-характеристики. А чтобы помочь бороться с размытостью из-за дрожания камеры, Olympus включила механическую стабилизацию изображения со сдвигом сенсора. Также есть пятирежимная стробоскопическая вспышка, которая помогает освещать близлежащие объекты.

На задней палубе Olympus TG-3 имеет тройку.0-дюймовый ЖК-монитор. Хотя он того же размера, что и 3,0-дюймовый дисплей Organic LED у TG-2, разрешение немного ниже. На экране TG-2 было около 610 000 точек, а у TG-3 — около 460 000 точек.

TG-3 дополняет GPS-радиоприемник своего предшественника радиомодулем Wi-Fi, обеспечивая быстрый и простой обмен данными со смартфоном или планшетом Android или iOS. Как мы видели в ряде прошлых моделей, Olympus отказывается от какого-либо дополнительного оборудования для быстрого подключения к Wi-Fi, просто отображая штрих-код QR на ЖК-дисплее камеры, чтобы предоставить вашему интеллектуальному устройству информацию, необходимую для сопряжения — пока поскольку на нем установлено приложение для считывания штрих-кодов.

После установки соединение Wi-Fi позволяет осуществлять удаленный просмотр в реальном времени и удаленное управление затвором / масштабированием. Вы также можете дистанционно настроить баланс белого, чувствительность ISO, выдержку и диафрагму, выбрать область автофокусировки, режимы съемки и движения, а также включить автоспуск. Бесплатное приложение Olympus Image Share используется для управления камерой с устройств Android или iOS, и вы также можете передавать файлы JPEG и MOV с помощью приложения, но не файлы AVI. (Это исключает возможность обмена покадровыми или высокоскоростными фильмами через телефон.)

Хотя GPS-приемник уже имелся в TG-2, он также был улучшен в новой камере. По словам Olympus, у него меньший расход заряда батареи, он более точен и быстрее подключается с заявленным временем блокировки в десять секунд. Помимо стандартных спутников GPS, теперь он также может обнаруживать спутники конкурирующей российской сети ГЛОНАСС. Как и в предыдущей модели, геолокация дополняется электронным компасом и манометром, последний отслеживает давление воздуха / воды и использует их для оценки высоты или глубины.Манометр также используется для отображения предупреждения о глубине, когда камера чувствует, что вы приближаетесь к максимальной безопасной глубине под водой.

Согласно Olympus, функция суммирования фокуса TG-3 не просто нова для камеры, а первая в мире. До сих пор вам нужно было объединить несколько изображений с различным фокусом на вашем компьютере, чтобы добиться увеличенной глубины резкости для макросъемки, но теперь Olympus TG-3 может делать это прямо в камере. Для этого он делает быструю последовательную съемку восьми кадров, изменяя фокусное расстояние между кадрами.Затем наиболее резкие области на каждой фотографии объединяются для создания единого изображения с глубиной резкости в несколько сантиметров. Пока ваш объект достаточно статичен, это может быть разница между используемым макроснимком и снимком с неопределенно размытым объектом. Однако, если вы предпочитаете объединять изображения самостоятельно, TG-3 также может использовать брекетинг фокусировки без объединения изображений в камере.

Также новинкой в TG-3 являются функции Olympus Art Filter и Photo Story. Художественные фильтры говорят сами за себя: они изменяют внешний вид изображений множеством творческих способов.Выбор включает в себя поп-арт, мягкий фокус, бледный и светлый цвет, зернистую пленку, точечное отверстие, диораму, драматический тон, рыбий глаз, блеск, отражение и фрагментированный (хотя TG-2 имел аналогичный набор эффектов, но они назывались Magic Фильтры). Между тем, функция Photo Story объединяет несколько снимков в камере для создания одного из нескольких макетов коллажа. Olympus TG-3 также поддерживает новый режим подводной макросъемки и поддерживает интервальную съемку с временем между кадрами от одной секунды до 24 часов и ограничением кадра в 99 кадров.

Помимо неподвижных изображений, вы также можете снимать фильмы 1080p (1920 x 1080 пикселей; Full HD) с помощью Olympus TG-3, и они сохраняются со сжатием H.264 в контейнере .MOV. Помимо стандартных фильмов, TG-3 также поддерживает высокоскоростные и покадровые видеоролики, оба из которых используют сжатие Motion JPEG в контейнере AVI. Цейтраферные видеоролики могут длиться до десяти секунд и воспроизводиться со скоростью десять кадров в секунду, всего до 100 видеокадров. Они имеют максимальное разрешение 720p (1280 x 720 пикселей; HD).Высокоскоростные фильмы имеют гораздо более низкое разрешение VGA (640 x 480 пикселей) при 120 кадрах в секунду или нестандартное разрешение 432 x 324 пикселей для достижения 240 кадров в секунду.

Изображения и видеоролики хранятся на картах Secure Digital, в том числе на картах SDHC и SDXC большей емкости, или на не очень большой встроенной памяти объемом 36 МБ. Возможности подключения включают Micro HDMI типа D для вывода видео высокой четкости и комбинированный мультиразъем, который позволяет передавать данные USB 2.0 High Speed, вход питания постоянного тока и выход аудио / видео стандартной четкости.Питание осуществляется от перезаряжаемой литий-ионной батареи LI-92B, рассчитанной на 380 выстрелов без подзарядки, что немного больше, чем у TG-2 из 350 снимков.

Как и его предшественник, Olympus TG-3 является частью расширяемой системы с доступными аксессуарами, такими как футляры, ремни для плавания, подводный протектор, конверсионный объектив типа «рыбий глаз» и телеобъектив. Тем не менее, есть еще один интересный новый аксессуар: светодиодный световод LG-1. Он действует как макро-кольцевой светильник, но не требует источника питания.Вместо этого он просто перенаправляет свет от встроенного светодиода TG-3, расположенного рядом со стробоскопом вспышки, и позволяет ему светить через кольцо вокруг объектива. В результате получается источник освещения для близлежащих объектов, что является важной особенностью, учитывая практически невозможность освещения объекта окружающим светом при фокусировке с минимального расстояния всего 0,4 дюйма (1 см).

Доступный с июня 2014 года, Olympus TG-3 поставляется в черном или красном вариантах по прейскуранту 350 долларов США. Это немного ниже прейскурантной цены его предшественника в 380 долларов США, несмотря на новые функции.

Ни одна камера не соответствует вашим критериям поиска

Предложение по улучшению? Иди сюда. .

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт

Параметр

QC
target

A25
среднее

BTS-350
среднее

A25
смещение (%
)

BTS-350
смещение (%)

Желаемое смещение
(%)

Минимальное смещение
(%)

Оптимальное смещение
(%)

Глюкоза

92,4

1,6

1,8

2,3

3,5

1,2

Мочевина

29,7

28,8

28,3

5,5

Креатинин

1,55

1,56

2,7

3,2

4,0

6,0

2,0

Холестерин

152 148223

151,3

4,8 ^a

4,1

6,2

2,1

Триглицериды

57,9

4,8

Т.

Билирубин

2,4

2,36

6,2

4,7

9,0

13,5

4,5

Д.Билирубин

0,6

0,59

0,57

14,6 ^a

13,5

14,2

21,3

7,1

7,4 ^a

6,7

10,1

3,4

ALT

35,5

35,2

33,9

7,6

11,5

17,3

5,8

AST

41,6

41,4

41,3

4,9

4,5

6,5 9022 9022 902 на обоих анализаторах, за исключением ALP, были в минимальных пределах TE (%). Однако аналитов с ТЕ (%) за пределами желаемых пределов для A25 было два — общий холестерин и ЩФ, тогда как на BTS-350 было три — креатинин, общий холестерин и ЩФ.Только аналит в оптимальном пределе TE (%) был TG на A25 (таблица).

Таблица 3

Общая ошибка анализаторов Biosystem A25 и BTS-350

9229 9022 9 14223 9022 9022 9022 9022 9022

Параметр	A25 общая ошибка (%)	BTS-350 полная ошибка (%)	Общая ошибка (%)	Минимальная общая ошибка (%)	Оптимальная общая ошибка (%)
Глюкоза	5. 7	5,1	7,0	10,5	3,5
Мочевина	14,3	14,2	15,6	23,4	7,8
8,9	13,4	4,5
Холестерин	12,7 ^a	11,7 ^a	9,0	13. 5	4,3
Триглицериды	12,6	22,1	26,0	39,0	13,0
Т. Д. Билирубин	42,6	39,5	44,5	66,8	22,3
ALP	22,1 ^а	18.2 ^a	12,0	18,0	6,0
ALT	21,4	19,7	27,5	41,3	13,8
13,8
25,1	8,4

Обсуждение

Наличие некоторых предустановленных характеристик качества результатов лабораторных испытаний является медицинской необходимостью. Это гарантирует качество и единообразие не только в лабораториях, но и в лаборатории с несколькими анализаторами.Оценка производительности с заданными спецификациями качества на основе BV проводится уже много лет [14], но отсутствие консенсуса по опубликованным рекомендациям затрудняет выбор авторами наиболее подходящего метода. В нашем исследовании мы проверили уровень ошибки на двух наших анализаторах по сравнению с пределами, указанными на веб-сайте Westgard.

На обоих анализаторах все аналиты, кроме ALP, находились в минимальных пределах, а большинство — в желаемых пределах погрешности, систематической ошибки и TE.Холестерин находился за пределами желаемых пределов как неточности, так и систематической ошибки, в то время как выбросы влияли на креатинин, влияя только на его точность. Только TG на A25 находился в строгих оптимальных пределах TE.

Несколько авторов сообщили об анализе результатов на своем анализаторе в соответствии с тем или иным указанием с переменными результатами. Coudene et al. оценили 32 обычных аналита на ABX Pentra 400 в соответствии с протоколами Национального комитета клинических лабораторных стандартов и протоколами Valtec и сообщили о неточности в допустимых пределах при умеренном влиянии мешающих веществ [15].Miler et al. сравнили Olympus AU2700 с Olympus AU640 с рекомендациями Хорватского общества медицинских биохимиков [16]. Результаты были сопоставимы, но контрольные образцы с низкими концентрациями действительно превышали их допустимые смещения с конъюгированным билирубином, имеющим максимальное смещение (16,48%).

В нашем исследовании два анализатора дали сопоставимые результаты. Отсутствие автоматизации не снизило производительность BTS-350, хотя автоматизация необходима для обработки больших загрузок образцов. BTS-350 оказался эффективным резервным анализатором для правильной диагностики и длительного наблюдения.Хотя лабораторные ошибки часто бывают преаналитическими или постаналитическими [17], минимизация аналитических ошибок на обоих анализаторах гарантирует наличие двух готовых анализаторов, стандартизированных для сопоставимых отчетов.

У нашего исследования было два основных ограничения. Использовались только сыворотки контроля качества первого уровня. Неточность лучше фиксируется на более чем одном уровне контроля качества в зависимости от диапазона регистрируемых значений и клинического использования теста. Мы также могли бы использовать данные пациентов для расчета BV путем сбора и хранения ряда образцов от нескольких людей для их одновременного анализа.Дисперсия внутри субъекта и между субъектами может быть определена с помощью дисперсионного анализа (ANOVA) полученных результатов [1]. При контроле преаналитических факторов результаты оценки BV у взрослых аналогичны. Однако оценки BV не только доступны, но и обновляются каждые 2 года на веб-сайте Westgard [9].

Заключение

Два анализатора Biosystem работали сопоставимо со всеми аналитами, кроме ALP, в минимально указанных приемлемых пределах и с большинством аналитов в желаемых пределах.Однако только TG на A25 соответствовал самому строгому оптимальному пределу для всех ошибок. Таким образом, BTS-350 оказался подходящим и готовым резервным анализатором для A25.

Ссылки

1. Ricos C, Perich C., Minchinela J, Álvarez V, Simón M, Biosca C, et al. Применение биологической вариации: обзор. Biochem Med. 2009. 19 (3): 250–259. DOI: 10.11613 / BM.2009.023. [CrossRef] [Google Scholar] 2. Епископ М.Л., Фоди Е.П., Шофф Л.Е. Клиническая химия. Принципы, приемы, соотношения. 7. Филадельфия: Уолтерс Клувер / Липпинкотт Уильямс и Уилкинс; 2013.[Google Scholar]

5. Институт клинических и лабораторных стандартов (2005) Пользовательская проверка работы на точность и правильность; утвержденное руководство. 2. Уэйн, Пенсильвания, США: CLSI. Документ CLSI EP15-A2.

6. White GH, Fraser I, AACB Рабочая группа по неопределенности измерений Неопределенность измерения при количественном медицинском тестировании: руководство по лабораторной реализации. Clin Biochem Rev.2004; 25 (4): S1 – S24. [Бесплатная статья PMC] [PubMed] [Google Scholar] 7. Фрейзер CG, Петерсен PH, Ricos C, Haeckel R.

Предлагаемые спецификации качества на неточность и неточность аналитических систем для клинической химии. Eur J Clin Chem Clin Biochem. 1992. 30 (5): 311–317. [PubMed] [Google Scholar] 8. Рикос С., Альварес В., Кава Ф., Гарсиа-Ларио СП, Эрнандес А., Хименес К.В. и др. Текущие базы данных по биологической изменчивости: за, против и прогресс. Сканд Дж. Клин Лаб Инвест. 1999. 59 (7): 491–500. DOI: 10.1080 / 003655195229. [PubMed] [CrossRef] [Google Scholar] 9. Ricos C, Alvarez V, Cava F, Garcia-Lario JV, Hernandez A, Jimenez CV, Minchinela J, Perich C, Simon M (2014) Желательные спецификации для общей ошибки, неточности и систематической ошибки, полученные в результате внутри- и межличностных биологическая вариация.http://www.westgard.com/biodatabase1.htm. По состоянию на май 2014 г. 10. Ricos C, Alvarez V, Cava F, Garcia-Lario JV, Hernandez A, Jimenez CV, Minchinela J, Perich C, Simon M (2014) Минимальные спецификации для общей ошибки, неточности и систематической ошибки, полученные внутри и между индивидуумами биологическая вариация.

https://www.westgard.com/minimum-biodatabase1.htm. По состоянию на май 2014 г. 11. Ricos C, Alvarez V, Cava F, Garcia-Lario JV, Hernandez A, Jimenez CV, Minchinela J, Perich C, Simon M (2014) Оптимальные спецификации для общей ошибки, неточности и систематической ошибки, полученные в результате индивидуальных и межличностных исследований. биологическая вариация.http://www.westgard.com/optimal-biodatabase1htm.htm. По состоянию на май 2014 г. 13. Oosterhuis WP. Грубое завышение общей допустимой ошибки на основе биологической изменчивости. Clin Chem. 2011. 57 (9): 1334–1336. DOI: 10.1373 / Clinchem.2011.165308. [PubMed] [CrossRef] [Google Scholar] 14. Хакни-младший, Цембровски Г.С. Потребность в улучшении оценки инструментов и комплектов. Am J Clin Pathol. 1986. 86 (3): 391–393. [PubMed] [Google Scholar] 15. Coudène P, Marson B, Badiou S, Flavier S, Anelli S, Cristol JP и др. Оценка ABX Pentra 400: недавно доступного анализатора для клинической химии.Clin Chem Lab Med. 2005. 43 (7): 782–792.

DOI: 10.1515 / CCLM.2005.133. [PubMed] [CrossRef] [Google Scholar] 16. Милер М., Шимундич А.М., Штефанович М., Ференец-Ружич Д., Кватерник М., Тема E, Вркич Н. Модель для сравнения результатов на двух различных биохимических анализаторах в лаборатории, аккредитованной в соответствии с ISO 15189. Biochem Med. 2009. 19 (3): 287–293. DOI: 10.11613 / BM.2009.027. [CrossRef] [Google Scholar] 17. Плебани М. Лабораторные ошибки: как улучшить пре- и постаналитическую фазу? Biochem Med. 2007. 17 (1): 5–9.DOI: 10.11613 / BM.2007.001. [CrossRef] [Google Scholar]

5-портовый неуправляемый коммутатор 2.5G PoE + | TRENDnet

Расширьте пропускную способность вашей сети и сократите узкие места трафика с помощью неуправляемых коммутаторов PoE + 2,5 Гбит / с от TRENDnet. Эти коммутаторы 2.5G PoE + оснащены портами 2.5GBASE-T RJ-45, которые обеспечивают более высокие гигабитные скорости до 2,5 Гбит / с по существующей кабельной сети Cat5e или лучше. Каждый высокоскоростной коммутатор 2. 5G PoE + имеет прочный металлический корпус и может быть прикреплен к стене для гибкости настройки.Безвентиляторная конструкция снижает потребление энергии и устраняет отвлекающий рабочий шум. Надежные коммутаторы PoE + 2,5 Гбит / с от TRENDnet — это экономичное решение для увеличения пропускной способности вашей сети. Общий бюджет мощности PoE 55 Вт на этом коммутаторе PoE + обеспечивает питание до четырех устройств PoE + с мощностью до 30 Вт на порт.

Порты 2,5 Гбит / с

Оснащены портами 2,5 Гбит / с RJ-45, которые обеспечивают более высокие скорости передачи данных до 2,5 Гбит / с по существующим кабелям категории Cat5e или более высокой.

Настенный

2.Коммутаторы 5G PoE + имеют металлический корпус с удобной конструкцией для настенного монтажа, что обеспечивает большую гибкость установки.

PoE +

Общий бюджет мощности PoE 55 Вт на этом коммутаторе PoE + обеспечивает до четырех устройств PoE + с мощностью до 30 Вт на порт.

Стандарты	IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3z IEEE 802.3ab IEEE 802.3af IEEE 802.3at IEEE 802.3bz
Интерфейс устройства	4 порта 2.5GBASE-T PoE + (10 Мбит / с / 100144 Гбит / с 1 90 Гбит / с 1 90 Гбит / с / 1 90 Гбит / с) Порты 2.5GBASE-T (100 Мбит / с / 1 Гбит / с / 2,5 Гбит / с) Светодиодные индикаторы
Скорость передачи данных	Ethernet: 10 Мбит / с (полудуплекс), 20 Мбит / с (полный дуплекс) Fast Ethernet: 100 Мбит / с (полудуплекс), 200 Мбит / с (полный дуплекс) Гигабит: 2000 Мбит / с (полный дуплекс) 2.5 Гбит / с: 5 Гбит / с (полный дуплекс)
Производительность	Буфер ОЗУ данных: 1,5 МБ Емкость коммутатора: 25 Гбит / с Таблица MAC-адресов: 16K записей Скорость пересылки: 18,6 млн пакетов в секунду размер пакета) Jumbo Frame: 12 КБ
Специальные функции
Питание	Вход: 100–240 В переменного тока, 50/60 Гц Выход: 55 В / 1,3 А Макс. потребление: 7,83 Вт (без PD)
PoE	Бюджет PoE: 55 Вт Режим PoE A: контакты 1, 2, 3 и 6 для питания Защита от перегрузки по току Защита от короткого замыкания
Среднее время наработки на отказ
Рабочая температура	0 ° — 40 ° C (32 ° — 104 ° F)
Рабочая влажность		286 x 102 x 27 мм (11.3 x 4 x 1 дюйм)
Вес
Сертификаты
Гарантия

СОДЕРЖАНИЕ УПАКОВКИ

TPE-TG350
Руководство по быстрой установке
Блок питания (55 В, 1,3 А)
Шнур питания (1,5 м / 4,9 фута)

Все ссылки на скорость предназначены только для сравнения. Технические характеристики, размер и форма продукта могут быть изменены без предварительного уведомления, а фактический внешний вид продукта может отличаться от изображенного здесь.

Canon 350D и Olympus TG-5, сравнительный обзор

Canon EOS 350D (в некоторых регионах — Canon XT) и Olympus Tough TG-5 — две анонсированные цифровые камеры, соответственно. в феврале 2005 г. и мае 2017 г.350D — это DSLR , а TG-5 — это компактный фиксированный объектив . В основе камер лежат сенсоры APS-C (350D) и 1 / 2,3 дюйма (TG-5). Canon имеет разрешение 8 мегапикселей, тогда как Olympus обеспечивает 12 мегапикселей.

Ниже приводится обзор основных характеристик двух камер в качестве отправной точки для сравнения.

Заголовок Технические характеристики
Canon 350D		Олимп ТГ-5

Цифровой однолинзовый рефлекс		Компактная камера с фиксированным объективом
Объективы с байонетом Canon EF		25-100 мм f / 2. 0-4,9
8 МП — датчик APS-C		12 МП — сенсор 1 / 2,3 дюйма
нет видео		4K / 30p видео
ISO 100–1600		ISO 100-12,800
Оптический видоискатель		Без видоискателя, ЖК-рамка в кадре
1.ЖК-экран 8 дюймов — 115 тыс. Точек		1,8-дюймовый ЖК-дисплей — 460 тыс. Точек
Фиксированный экран (не сенсорный)		Фиксированный экран (не сенсорный)
3 створки в секунду		20 створок в секунду
Только стабилизация объектива		Стабилизация внутри корпуса
без защиты от атмосферных воздействий		Водонепроницаемый корпус (15 м)
400 снимков на заряд аккумулятора		340 снимков на заряд аккумулятора
127 х 94 х 64 мм, 540 г		113 х 66 х 32 мм, 250 г

Canon 350D:
Проверить предложения на Ebay Olympus TG-5:
Проверить предложения на Ebay

Выходя за рамки этого снимка основных функций и характеристик, , каковы различия между Canon EOS 350D и Olympus Tough TG-5? Какой купить? Читайте дальше, чтобы узнать, как эти две камеры сравниваются по размеру их тела, их датчикам изображения, их характеристикам съемки, их входным-выходным соединениям и их восприятию экспертами-экспертами.

Сравнение кузовов

Физические размеры и вес Canon 350D и Olympus TG-5 показаны на расположенном ниже дисплее рядом. Две камеры представлены в соответствии с их относительным размером . Показаны три последовательных вида спереди, сверху и сзади. Все значения ширины, высоты и глубины округлены с точностью до миллиметра.

350D может быть получен в двух разных цветах (черный, серебристый), в то время как TG-5 также доступны в двух цветовых вариантах, но разных (черный, красный).

Если площадь переднего обзора (ширина x высота) камер принять как совокупную меру их размера, Olympus TG-5 на значительно меньше (на 38 процентов) , чем Canon 350D. В этом контексте следует отметить, что TG-5 имеет защиту от брызг и пыленепроницаемость , в то время как 350D не имеет соответствующей защиты от атмосферных воздействий. Более того, TG-5 имеет водонепроницаемость на глубине до 15 м и, таким образом, может использоваться для подводной фотографии.

Приведенные выше сравнения размеров и веса в некоторой степени неполны и, возможно, вводят в заблуждение, так как TG-5 имеет встроенный объектив, тогда как 350D — это камера со сменным объективом, для которой требуется отдельный объектив . Присоединение последнего добавит лишнего веса и объема установке. Вы можете сравнить оптику, доступную для 350D, и ее характеристики в каталоге объективов Canon EF.

Что касается времени автономной работы, 350D делает 400 снимков из своей батареи NB-2LH, в то время как TG-5 может делать 340 изображений на одной зарядке блока питания LI-92B.Блок питания в TG-5 можно заряжать через USB-порт , что может быть очень удобно во время путешествий.

В следующей таблице представлен синтез основных физических характеристик двух камер и других аналогичных. Если вы хотите переключить фокус дисплея и просмотреть другую пару камер, вы можете перейти к инструменту CAM-parator и выберите из широкого набора возможных сравнений камер.

Характеристики кузова
	Камера Модель	Камера Ширина	Камера Высота	Камера Глубина	Камера Вес	Аккумулятор Срок службы	Погода Уплотнение	Камера Запуск	Запуск Цена (долл. США)
1.	Canon 350D	127 мм	94 мм	64 мм	540 г	400	n	фев 2005	899
2.	Olympus TG-5	113 мм	66 мм	32 мм	250 г	340	Y	Май 2017	449
3.	Canon 77D	131 мм	100 мм	76 мм	540 г	600	n	фев 2017	899
4.	Canon 750D	132 мм	101 мм	78 мм	555 г	440	n	Февраль 2015	749
5.	Canon 760D	132 мм	101 мм	78 мм	565 г	440	n	фев 2015	649
6.	Canon 650D	133 мм	100 мм	79 мм	575 г	440	n	июнь 2012	849
7.	Canon 500D	129 мм	98 мм	62 мм	520 г	400	n	март 2009 г.	799
8.	Canon 450D	129 мм	98 мм	62 мм	524 г	500	n	Янв 2008	799
9.	Canon 30D	144 мм	106 мм	74 мм	785 г	750	n	фев 2006	1,399
10.	Canon 400D	127 мм	84 мм	65 мм	556 г	370	n	август 2006 г.	799
11.	Canon 20D	144 мм	106 мм	72 мм	770 г	700	n	август 2004	1,499
12.	Canon 300D	142 мм	99 мм	72 мм	649 г	400	n	август 2003	899
13.	Nikon W300	112 мм	66 мм	29 мм	231 г	280	Y	Май 2017	389
14.	Olympus TG-6	113 мм	66 мм	3 in»> 32 мм	253 г	340	Y	Май 2019	449
15.	Olympus TG-4	112 мм	66 мм	31 мм	247 г	380	Y	апр 2015	379
16.	Olympus E-PM1	110 мм	64 мм	34 мм	265 г	330	n	июнь 2011	499
17.	Olympus XZ-1	111 мм	65 мм	42 мм	275 г	320	n	Янв 2011	499
Примечание : Размеры и цены не включают легко снимаемые детали, такие как дополнительные или сменные линзы или дополнительные видоискатели.
Преобразовать в имперские

На любое решение камеры, естественно, сильно повлияет цена.Рекомендованные производителем розничные цены дают представление о месте камеры в модельном ряду производителя и более широком рынке. TG-5 был выпущен по более низкой цене, чем 350D, несмотря на наличие встроенного объектива. Обычно розничные цены сначала остаются близкими к стартовой цене, но через несколько месяцев становятся доступны скидки. На более поздних этапах производственного цикла и, в частности, когда модель на замену вот-вот появится, дальнейшие скидки и распродажа часто приводят к значительному снижению цены камеры.

Сравнение датчиков

Размер датчика изображения является решающим фактором, определяющим качество изображения . При прочих равных условиях большой сенсор будет иметь более крупные отдельные пиксельные блоки, которые обеспечивают лучшую чувствительность при слабом освещении, более широкий динамический диапазон и большую глубину цвета, чем пиксели меньшего размера в сенсоре того же технологического поколения. Более того, камера с большим сенсором даст фотографу больше контроля над глубиной резкости изображения и, таким образом, возможность лучше отделить объект от фона.С другой стороны, более крупные датчики, как правило, ассоциируются с более крупными и дорогими корпусами и объективами камер.

Из двух рассматриваемых камер Canon 350D имеет датчик APS-C и Olympus TG-5. 1 / 2,3-дюймовый сенсор . Площадь сенсора в ТГ-5 на 91 процент меньше. Из-за такой разницы в размерах сенсоров, камеры имеют коэффициент форматирования соответственно 1,6 и 5,6. Датчик в 350D имеет исходное соотношение сторон 3: 2, а датчик в TG-5 предлагает соотношение сторон 4: 3.

Несмотря на меньший размер сенсора, TG-5 предлагает на больший разрешение 12 мегапикселей, по сравнению с 8 мегапикселями у 350D. Это преимущество в мегапикселях достигается за счет более высокой плотности пикселей и меньшего размера отдельного пикселя. (с шагом пикселя 1,53 мкм против 6,41 мкм у 350D). Однако следует отметить, что TG-5 намного новее (на 12 лет и 3 месяца), чем 350D, и его датчик за это время извлекут выгоду из технологических достижений, которые позволят собирать свет более эффективно.

Преимущество разрешения Olympus TG-5 подразумевает большую гибкость для обрезки изображений или возможность распечатать фотографии большего размера. Максимальный размер печати TG-5 для вывода хорошего качества (200 точек на дюйм) составляет 20 x 15 дюймов или 50,8 x 38,1 см, для очень хорошего качества (250 точек на дюйм) 16 x 12 дюймов или 40,6 x 30,5 см и для отличное качество (300 dpi) 13,3 x 10 дюймов или 33,9 x 25,4 см. Соответствующие значения для Canon 350D: 17.3 x 11,5 дюйма или 43,9 x 29,3 см для хорошего качества, 13,8 x 9,2 дюйма или 35,1 x 23,4 см для очень хорошего качества и 11,5 x 7,7 дюйма или 29,3 x 19,5 см для отпечатки отличного качества.

Canon EOS 350D имеет собственный диапазон чувствительности от ISO 100 до ISO 1600. Соответствующие настройки ISO для Olympus Tough TG-5 — от ISO 100 до ISO 12800 (без повышения).

Постоянная информация о фактических характеристиках сенсора доступна в DXO Mark для многих камер.Эта услуга основана на лабораторных испытаниях и присваивает общий балл каждому датчику камеры, а также рейтинги динамического диапазона («DXO Landscape»), глубины цвета («DXO Portrait») и чувствительности при слабом освещении («DXO Sports» ). В следующей таблице представлен обзор физических характеристик сенсора, а также измерения качества сенсора для некоторых компараторов.

3096

1080/10806

30964 349 11,2

10807

2848 309

Характеристики сенсора
	Камера Модель	Датчик Класс	Разрешение (МП)	Гориз. Пикселей	Верт. Пикселей	Видео Формат	DXO Портрет	DXO Пейзаж	DXO Спорт	DXO Общий
1.	Canon 350D	APS-C	8.0	3456	2304	нет	21.8	10,8	637	60
2.	Olympus TG-5	1 / 2,3	12,0	4000	3000,5	11.9	934	50
3.	Canon 77D	APS-C	24.0	6000	4000	13,3	971	78
4.	Canon 750D	APS-C	24,0	6000	4000 9022	6000	4000 9022 9022 9022 12.0	919	71
5.	Canon 760D	APS-C	24.0	6000	4000	12,0	915	70
6.	Canon 650D	APS-C	17,9	5184	722	62
7.	Canon 500D	APS-C	15,1	4752	3168	11,5	663	63
8.	Canon 450D	APS-C	12,2	4272	692	61
9.	Canon 30D	APS-C	8,2	3504	2336	21 нет	215	10,8	736	59
10,0	Canon 400D	APS-C	10,1	3888	9 2592	664	62
11.	Canon 20D	APS-C	8,2	3504	2336	21 нет	219	11,0	721	62
12.	Canon 300D	APS-C	6,3	3072	2048	3072	2048 9022	544	55
13.	Nikon W300	1 / 2.3	15.9	4608	3456	3 4K / 309	12.0	938	50
14.	Olympus TG-6	1 / 2.3	12.0	4000	3000	12,2	1127	52
15.	Olympus TG-4	1 / 2,3	15,9	4608	92	11,6	737	47
16.	Olympus E-PM1	Четыре трети	12,2	4032	9	10,3	499	52
17.	Olympus XZ-1	1 / 1,7	10,1	3664	9022 9022 9022		10,4	117	34
Примечание : Значения DXO, выделенные курсивом, представляют собой оценки, основанные на размере и возрасте сенсора.

Многие современные камеры способны не только снимать неподвижные изображения, но также снимать видео кадры . TG-5 действительно обеспечивает запись видео, а 350D — нет. Максимальный формат разрешения, который может использовать TG-5, — 4K / 30p.

Сравнение характеристик

Помимо корпуса и сенсора, камеры могут различаться по множеству функций. Например, 350D имеет оптический видоискатель , который может быть очень полезен при съемке при ярком солнечном свете. Напротив, TG-5 полагается на просмотр в реальном времени и задний ЖК-дисплей для кадрирования. В следующей таблице представлены некоторые другие ключевые отличия и сходства функций Canon 350D, Olympus TG-5 и сопоставимых камер.

909 909 909 909

Основные характеристики
	Камера Модель	Видоискатель (Тип или 000 точек)	Панель управления Панель (да / нет)	LCD Технические характеристики (дюйм / 000 точек)	LCD Приложение —	Touch Экран (да / нет)	Макс Затвор Скорость *	Макс Затвор Закрылки *	Встроенная Вспышка (да / нет)	Встроенный Изображение Stab
1.	Canon 350D	оптический	n	1,8 / 115	фиксированный	n	1 / 4000s	3,0 / s	Y	n	n	n
2.	Olympus TG-5	нет	n	3.0 / 460	фиксированный	n	1 / 2000s	3
3.	Canon 77D	оптический	Y	3,0 / 1040	поворотный	Y	1 / 4000s	6.0 / s	Y
4.	Canon 750D	оптический	n	3,0 / 1040	поворотный	Y	1 / 4000s	9022 9022 9022
5.	Canon 760D	оптический	Y	3,0 / 1040	поворотный	Y	1 / 4000s	5,0 / s	Y
6.	Canon 650D	оптический	n	3,0 / 1040	поворотный	Y	1 / 4000s	909 5,0 / с 9022
7.	Canon 500D	оптический	n	3,0 / 920	фиксированный	n	1 / 4000s	3,4 / s	Y	n
8.	Canon 450D	оптический	n	3,0 / 230	фиксированный	n	1 / 4000s	3,5 / s
9.	Canon 30D	оптический	Y	2,5 / 230	фиксированный	n	1 / 8000s	5,0 / s	Y	n
10.	Canon 400D	оптический	n	2,5 / 230	фиксированный	n	1 / 4000s	3,0 / s
11.	Canon 20D	оптический	Y	1,8 / 118	фиксированный	n	1 / 8000s	5,0 / s	Y	n
12.	Canon 300D	оптический	n	1,8 / 118	фиксированный	n	1 / 4000s	2,5 / s
13.	Nikon W300	нет	n	3,0 / 921	фиксированный	n	1 / 4000s	7.0 / s	Y
14.	Olympus TG-6	нет	n	3,0 / 1040	фиксированный	n	1 / 2000s	3
15.	Olympus TG-4	нет	n	3,0 / 460	фиксированный	n	1 / 2000s	5,0 / s	Y
16.	Olympus E-PM1	опционально	n	3,0 / 460	фиксированный	n	1 / 4000s	909 5,5 / с 9022
17.	Olympus XZ-1	опционально	n	3,0 / 614	фиксированный	n	1 / 2000s	2,0 / s	Y
Примечания : *) Информация относится к механическому затвору, если камера не имеет только электронного.

Olympus TG-5 имеет встроенный интервалометр .Это позволяет фотографу снимайте эпизоды покадровой съемки, например цветение цветов, закат или восход луны, не приобретая триггер внешней камеры и соответствующее программное обеспечение.

350D записывает данные изображения на карты памяти Compact Flash , в то время как TG-5 использует карты SDXC .

Сравнение возможностей подключения

Для некоторых приложений обработки изображений степень, в которой камера может взаимодействовать с окружающей средой, может быть важным аспектом в процессе принятия решения о камере. В таблице ниже представлен обзор возможностей подключения Canon EOS 350D и Olympus Tough TG-5 и, в частности, интерфейсов, которые камеры (и выбранные компараторы) предоставляют для управления аксессуарами и передачи данных .

Соединения ввода-вывода
	Камера Модель	Hotshoe Порт	Внутренний Микрофон / динамик	Микрофон Порт	Наушники Порт	HDMI Порт	Порт USB	WiFi Поддержка	NFC Поддержка	Bluetooth Поддержка
1.	Canon 350D	Y	— / —	—	—	—	2.0	—	—	—
2.	Olympus TG-5	—	стерео / моно	—	—	micro	2. 0	Y	Y
3.	Canon 77D	Y	стерео / моно	Y	—	mini	2.0	Y	Y	Y
4.	Canon 750D	Y	стерео / моно	Y	—	mini	2.0	Y	Y —	Y	Y —	Y	Y —
5.	Canon 760D	Y	стерео / моно	Y	—	mini	2.0	Y	Y	—
6.	Canon 650D	Y	стерео / моно	Y	—	mini	2.0	—	—	—
7.	Canon 500D	Y	моно / моно	—	—	mini	2. 0	—	—	—
8.	Canon 450D	Y	— / —	—	—	mini	2.0	—	—
9.	Canon 30D	Y	— / —	—	—	—	2.0	—	—	—
10.	Canon 400D	Y	— / —	—	—	—	2.0	—	—	—
11.	Canon 20D	Y	— / —	—	—	—	1.1	—	—	—
12.	Canon 300D	Y	— / —	—	—	—	1,1	—	—	—
13.	Nikon W300	—	стерео / моно	—	—	micro	2.0	Y	—	Y
14.	Olympus TG-6	—	стерео / моно	—	—	микро	2,0	Y	Y
15.	Olympus TG-4	—	стерео / моно	—	—	micro	2.0	Y	—	—
16.	Olympus E-PM1	Y	стерео / моно	—	—	mini	2.0	—	—
17.	Olympus XZ-1	Y	моно / —	—	—	мини	2. 0	—	—	—

Примечательно, что у 350D есть горячий башмак , а у TG-5 его нет. Эта розетка позволяет легко прикрепите дополнительные аксессуары, например, внешнюю вспышку.

Путешествующим и пейзажным фотографам будет полезно, что TG-5 имеет внутренний датчик геолокации и может записывать координаты GPS. в своих данных EXIF.

Производство 350D и TG-5 снято с производства , но они регулярно используются на eBay. На смену 350D пришел Canon 400D, а за TG-5 последовал Olympus TG-6. Дополнительную информацию о двух камерах (например, руководства пользователя, руководства), а также сопутствующие аксессуары можно найти на официальном сайте. Веб-сайты Canon и Olympus.

Обзор обзора

Так какие выводы можно сделать? Есть ли явный фаворит между Canon 350D и Olympus TG-5? Какая камера лучше? В приведенном ниже списке показаны относительные сильные стороны двух моделей.

Причины предпочесть Canon EOS 350D:

Лучшее качество изображения: Пиксели большего размера на матрице большего размера обеспечивают более высокое качество изображения.
Более насыщенные цвета: Преимущество размера пикселя позволяет получать изображения с более точными и точными цветами.
Больше динамического диапазона: Более крупные пиксели захватывают более широкий спектр светлых и темных деталей.
Лучшая чувствительность при слабом освещении: Более крупные пиксели означают хорошее качество изображения даже при плохом освещении.
Более простое кадрирование: Имеет оптический видоискатель для компоновки изображения и управления настройками.
Более быстрый затвор: Имеет более высокую механическую выдержку (1/4000 с против 1/2000 с) для замораживания.
Больше гибкости: Можно использовать различные сменные объективы, включая специальную оптику.
Более длительный: Можно сделать больше снимков (400 против 340) на одной зарядке аккумулятора.
Лучшее освещение: Имеет горячий башмак и, таким образом, может удерживать и запускать внешнюю вспышку.
Более высокая скидка: Доступен гораздо дольше (запущен в феврале 2005 г.).

Аргументы в пользу Olympus Tough TG-5:

Подробнее: Имеет больше мегапикселей (12 против 8 МП), что увеличивает линейное разрешение на 20%.
Расширенный потенциал обработки изображений: Может снимать не только фотографии, но и видео 4K / 30p.
Экран большего размера: Имеет больший задний ЖК-дисплей (3.0 «против 1,8») для просмотра изображений и управления настройками.
Более подробный ЖК-дисплей: Имеет задний экран с более высоким разрешением (460 тыс. Против 115 тыс. Точек).
Более быстрая очередь: Стрельба с большей частотой (20 против 3 закрылков в секунду), чтобы запечатлеть решающий момент.
Более простая покадровая съемка: Имеет встроенный интервалометр для низкочастотной съемки.
Готов к съемке: Поставляется со встроенным объективом, а для 350D требуется отдельный объектив.
Более компактный: Меньше (113×66 мм против 127×94 мм) и легче помещается в сумку.
Менее тяжелый: Имеет меньший вес, несмотря на то, что в него встроен объектив (в отличие от 350D).
Более простая зарядка в дороге: Можно удобно заряжать через порт USB.
Лучшая герметичность: Защищена от брызг и пыли для съемки в неблагоприятных погодных условиях.
Более четкие изображения: Имеет встроенную технологию стабилизации для уменьшения воздействия дрожания рук.
Водонепроницаемость: Прочный и герметичный, поэтому его можно использовать для подводной фотографии (до 15 м).
Более простая привязка географических тегов: Имеет встроенный датчик GPS для регистрации данных о местоположении.
Более простая загрузка файлов: Имеет встроенный Wi-Fi для автоматического резервного копирования или передачи изображений в Интернет.
Более доступный: Был представлен по более низкой цене, несмотря на наличие встроенного объектива.
Более современный: Отражает 12 лет и 3 месяца технического прогресса с момента запуска 350D.

Если подсчет индивидуальных преимуществ (список выше) взят за основу, то TG-5 является явным победителем конкурса (17: 10 баллов). Однако соответствие индивидуальных сильных сторон будет варьироваться от у разных фотографов, так что вы можете применить свою собственную схему взвешивания к итоговым точкам при размышлении и выборе новой камеры. Профессиональный фотограф дикой природы увидит различия между камерами таким образом, чтобы они расходились. с точки зрения семейной фотографии, а у человека, интересующегося архитектурой, есть особые потребности, чем у спортивного стрелка.Следовательно, решение, какая камера Лучше всего и стоит покупать часто очень личное.

350D ₁₀: ₁₇ TG-5

Как насчет других альтернатив? Помещают ли камеры Canon 350D и Olympus TG-5 среди лучших в своем классе по характеристикам? Узнай в последних В списках «Лучшая зеркальная камера» и «Лучшая камера для путешествий» указано, относятся ли две камеры к лучшим из лучших.

В любом случае, хотя сравнение спецификаций камер может дать общее представление об их потенциале обработки изображений, оно остается частичным и не может показать, например, впечатления от съемки и качество изображения, когда фактически работает с 350D или ТГ-5.Отзывы пользователей, например, на Amazon, иногда могут сообщать об этих проблемах, но такие отзывы часто бывают неполными, непоследовательными и предвзятыми.

Обзоры экспертов

Вот почему важны практические обзоры экспертов . В таблице ниже представлен синтез оценок камер на некоторых из наиболее известных сайтов с обзорами фотооборудования (любительские фотографы [AP], cameralabs [CL], digitalcameraworld [DCW], dpreview [DPR], ephotozine [EPZ], photographyblog [PB] ]).Как видно, профессиональные обозреватели во многих случаях сходятся во мнении о качестве разных фотоаппаратов, но иногда их оценки расходятся. подкрепляя предыдущий тезис о том, что решение о выборе камеры часто является очень личным выбором.

Обзоры экспертной камеры
	Камера Модель	AP балл	CL оценка	DCW балл	DPR балл	EPZ балл	ПБ балл	Камера Запуск	Запуск Цена (долл. США)	улица Цена
1.	Canon 350D	..	80/100	..	+ +	o	..	февраль 2005 г.	899
2.	Olympus TG-5	..	+ +	..	..	4/5	4/5	Май 2017	9	9
3.	Canon 77D	4,5 / 5	..	4/5	82/100	4,5 / 5	4/5	фев 2017	899		899
4.	Canon 750D	5/5	..	..	75/100	4.5 / 5	4.5 / 5	фев 2015	7
5.	Canon 760D	5/5	+	..	77/100	4,5 / 5	4,5 / 5	фев 2015	649	9022
6.	Canon 650D	4/5	+ +	..	77/100	4.5 / 5	4.5 / 5	июнь 2012	9
7.	Canon 500D	..	+ +	..	74/100	4.5 / 5	4.5 / 5	март 2009	799
8.	Canon 450D	..	+ +	..	+ +	4/5	4.5 / 5	январь 2008	799
9.	Canon 30D	..	+ +	..	+ +	o	..	февраль 2006 г.	1,399
10.	Canon 400D	..	+ +	..	+ +	o	4/5	август 2006	999
11.	Canon 20D	..	..	..	+ +	..	..	август 2004	1,499
12.	Canon 300D	..	..	..	+ +	..	..	август 2003	899
13.	Nikon W300	..	+	..	..	4/5	4/5	Май 2017	389
14.	Olympus TG-6	..	+ +	4.5 / 5	76/100	4/5	4/5		909 май 2019 449223
15.	Olympus TG-4	..	+	..	79/100	4/5	4/5	апр 2015	379
16.	Olympus E-PM1	..	86/100	..	71/100	4,5 / 5	4,5 / 5	июнь 2011 г.
17.	Olympus XZ-1	4/5	..	..	74/100	4,5 / 5	4,5 / 5	январь 2011	499
Примечания : (+ +) настоятельно рекомендуется; (+) рекомендуется; (o) рассмотрены; (..) недоступно.

Приведенные выше оценки в обзоре должны быть , однако интерпретировать их следует с осторожностью .Оценки производились применительно к аналогичным камерам того же технологического поколения. Таким образом, оценка должна быть помещена в контекст даты выпуска и стартовой цены камеры, и сравнение оценок между очень разными камерами или за длительные периоды времени не имеет большого значения. Также обратите внимание, что некоторые из перечисленных сайтов со временем развили свои подходы к обзору и свой стиль отчетности.

Canon 350D:
Проверить предложения на Ebay Olympus TG-5:
Проверить предложения на Ebay

Другие сравнения фотоаппаратов

Помог ли этот обзор проинформировать вашу камеру о процессе принятия решения? Если вы хотите проверить различия и сходства с другими моделями камер , просто сделайте свой выбор, используя следующее меню поиска.Также есть набор прямых ссылок на сравнительные обзоры, которые исследовали другие пользователи приложения CAM-parator.

Технические характеристики: Canon 350D против Olympus TG-5

Ниже приводится сравнение характеристик двух камер, чтобы облегчить быстрый обзор их различий и общих характеристик.

Технические характеристики камеры
Модель камеры	Canon 350D	Олимп ТГ-5
Тип камеры	Цифровой однолинзовый рефлекс	Компактная камера с фиксированным объективом
Объектив	Объективы с байонетом Canon EF	25-100 мм f / 2.0-4,9
Дата запуска	Февраль 2005 г.	Май 2017 г.
Стартовая цена	899 долларов США	449 долларов США
Характеристики датчика	Canon 350D	Олимп ТГ-5
Сенсорная технология	CMOS	BSI-CMOS
Формат сенсора	Датчик APS-C	1/2.3-дюймовый датчик
Размер сенсора	22,2 x 14,8 мм	6,17 x 4,55 мм
Площадь сенсора	328,56 мм ²	28.0735 мм ²
Диагональ датчика	26,7 мм	7,7 мм
Фактор урожая	1.6x	5,6 раза
Разрешение сенсора	8 мегапикселей	12 мегапикселей
Разрешение изображения	3456 x 2304 пикселей	4000 x 3000 пикселей
Шаг пикселя	6,41 мкм	1.53 мкм
Плотность пикселей	2,42 МП / см ²	42,74 МП / см ²
Контроль муара	Фильтр сглаживания	Фильтр сглаживания
Возможность фильма	нет видео	4K / 30p видео
Настройка ISO	100 — 1,600 ISO	100 — 12,800 ISO
Процессор изображения	DIGIC II	TruePic VIII
Качество датчика DXO (оценка)	60	..
Глубина цвета DXO (биты)	21,8	..
Динамический диапазон DXO (EV)	10,8	..
DXO при слабом освещении (ISO)	637	..
Характеристики экрана	Canon 350D	Олимп ТГ-5
Тип видоискателя	Оптический видоискатель	нет видоискателя
Поле зрения видоискателя	95%
Увеличение видоискателя	0.49x
ЖК-обрамление		Прямая трансляция
Размер заднего ЖК-дисплея	1,8 дюйма	3,0 дюйма
Разрешение ЖК-дисплея	115 тыс. Точек	460 тыс. Точек
Крепление ЖК-дисплея	Фиксированный экран	Фиксированный экран
Характеристики стрельбы	Canon 350D	Олимп ТГ-5
Система фокусировки	Фазовый автофокус	АФ с обнаружением контраста
Устройство для ручной фокусировки	без функции выделения контуров	Максимальное усиление фокусировки
Максимальная скорость затвора (механическая)	1/4000 с	1/2000-е
Непрерывная съемка	3 створки / с	20 створок / с
Покадровая съемка	нет Интервалометра	Встроенный интервалометр
Стабилизация изображения	Только стабилизация объектива	Встроенная стабилизация
Заполнить вспышку	Встроенная вспышка	Встроенная вспышка
Среда для хранения	CF-карты	Карты SDXC
Второй вариант хранения	Слот для одной карты	Слот для одной карты
Характеристики подключения	Canon 350D	Олимп ТГ-5
Внешняя вспышка	Hotshoe	нет Hotshoe
Разъем USB	USB 2.0	USB 2.0
Порт HDMI	нет HDMI	микро HDMI
Поддержка Wi-Fi	нет Wi-Fi	Встроенный Wi-Fi
Геотеги	нет внутреннего GPS	Встроенный GPS
Характеристики тела	Canon 350D	Олимп ТГ-5
Экологическое уплотнение	без защиты от атмосферных воздействий	Водонепроницаемый корпус (15 м)
Тип батареи	NB-2LH	LI-92B
Срок службы батареи (CIPA)	400 снимков на одной зарядке	340 снимков на одной зарядке
Зарядка в камере	нет зарядки через USB	Зарядка через USB
Размеры корпуса	127 x 94 x 64 мм (5.0 x 3,7 x 2,5 дюйма)	113 x 66 x 32 мм (4,4 x 2,6 x 1,3 дюйма)
Вес камеры	540 г (19,0 унций)	250 г (8,8 унции)

Canon 350D:
Проверить предложения на Ebay Olympus TG-5:
Проверить предложения на Ebay

Вы заметили ошибку на этой странице? Если да, свяжитесь с нами, чтобы мы могли исправить информацию.

Автокраны Телескопическая стрела Tadano Технические характеристики CraneMarket

144 ‘Стрела 2 лебедки Дизельный двигатель Daimler Chrysler 6600 часов

Продажа гидравлического автокрана с телескопической стрелой 90 тонн Tadano GT-900XL-1 Оснащен: 144 ‘Стрела, 32,5’ — 58,1 ‘двухсекционный удлинитель, противовес 39 000 фунтов, Daimler Chrysler — 6-цилиндровый дизельный двигатель мощностью 490 л.с. 6224 часа на низком уровне 10,324 часов верхних часов ZF 12 Скорость движения вперед и 2 скорости назад, основная и вспомогательная лебедка с дополнительной головкой стрелы, LMI и система защиты от двух блоков, блок и шар.

2013 Tadano GT-900XL 90-тонный гидравлический автокран для продажи Стрела: 144 фута (44 метра), 5 секций, полная мощность Удлинитель: 32 ‘- 58 футов (17,7 метра) со смещением до 45 градусов Простая конструкция кабельной стрелы (без системы фиксации стрелы): Единственный автокран в своем классе, предлагающий длинную стрелу, но без сложной технологии крепления стрелы и электроники на ремнях Grove и Link Belts, Tadano делает его простым в эксплуатации и очень надежным. Японская надежность и простота. Идеально подходит для ежедневной аренды крана, закладки стали, кран может даже выполнять рабочий цикл и забивать небольшие сваи.Наработка крана: всего 4997 часов по состоянию на 26 декабря 2021 г. Одометр: приблизительно 38011 миль (61 074 километра) …

Tadano GT-900XL 2011 года 90-тонный гидравлический автокран Стрела: 144 фута (44 метра), 5 секций, полная мощность Удлинитель: 32 ‘- 58 футов (17,7 метра) со смещением до 45 градусов Простая конструкция кабельной стрелы (без системы фиксации стрелы): Единственный автокран в своем классе, предлагающий длинную стрелу, но без сложной технологии крепления стрелы и электроники на ремнях Grove и Link Belts, Tadano делает его простым в эксплуатации и очень надежным.Японская надежность и простота. Идеально подходит для ежедневной аренды крана, закладки стали, кран может даже выполнять рабочий цикл и забивать небольшие сваи. Наработка крана: всего 5690 часов по состоянию на 26 декабря 2021 г. Одометр: приблизительно 60000 миль (95 тыс. Километров) Уровень 3 …

2008 Tadano GT-900XL, 90-тонный автокран с гидравлическим приводом, оснащенный основной стрелой 144 фута, выдвигающейся стрелой 32-58 футов, (2) лебедками, дизельным двигателем Mercedes, приводом 8×4 с передними шинами 445 / 65R22, Задние колеса 315R22.5, вспомогательный подъемный шкив, блок крюка и шар, индикатор грузового момента с противовесом, противовесы 39 500 #, кондиционер сверху и снизу, кран Very Solid.

2004 Tadano TT-600XL 60-тонный гидравлический автокран, оснащенный 111-футовой основной стрелой, складывающимся с двух сторон удлинителем от 32 до 59 дюймов, (2) лебедками, дизельным двигателем Cummins, трансмиссией ZF, тележкой 8×4, полным LMI с / Anti-Two Block, вспомогательный подъемный шкив, блок крюка и шар, кондиционер, 8 433 часа, 55 000 миль. Цена — F.O.B. Хьюстон, Техас.

Крючок из 2 частей.

Насосы для панельного монтажа серии 100

114ST производительность насосов шагового двигателя

Расход (мл / мин) Трубка 1.6 мм стенка
Диаметр трубки (мм)	(мл / об)	Скорость (об / мин)
		100	400	600 (прерывистый)
0,5	0,02	2,2	9,1	13,5
0,8	0,04	4,3	17	26
1,6	0,14	14	56	84
2.4	0,29	29	115	175
3,2	0,47	47,5	190	285
4,0	0,67	67	270	405
4,8	0,85	85	340	510

114FD Экономичный привод насосов производительность

Расход (мл / мин) Трубка 1.6 мм стенка
Диаметр трубки (мм)	(мл / об)	Скорость (об / мин)
		60	190	350 *
0,5	0,02	1,4	4,3	8,0
0,8	0,04	2,6	8,2	15
1,6	0,14	8,4	26,5	49
2.4	0,29	17,5	55	100
3,2	0,47	28,5	90,5	165
4,0	0,67	40,5	128	235
4,8	0,85	51	160	300

* Только для систем низкого давления. Насос до диаметра 4,8 мм. Прочие трубки до 3.Диаметр отверстия 2 мм.

114DriveSure Бесщеточный двигатель постоянного тока

Расход (мл / мин) Трубка со стенкой 1,6 мм
Диаметр трубы (мм)	Скорость (об / мин)
Диаметр трубы (мм)	8	408
0,5	0,16	8
0,8	0.32	16
1,6	1,10	57
3,2	3,80	194
4,8	6,80	347

Показатели расхода являются ориентировочными только при 0 бар. Всегда проверяйте пропускную способность насосной головки в соответствующей гидравлической системе

114VDL Насосы с регулируемой скоростью вращения

Расход (мл / мин) Трубка 1.6 мм стенка
Диаметр трубки (мм)	(мл / об)	Скорость (об / мин)
		100	400	600 (прерывистый)
0,5	0,02	2,2	9,1	13,5
0,8	0,04	4,3	17	26
1,6	0,14	14	56	84
2.4	0,29	29	115	175
3,2	0,47	47,5	190	285
4,0	0,67	67	270	405
4,8	0,85	85	340	510

Коды товаров

100ST / DV коды товаров

Коды продукции насоса
Описание	Поставка	Скорость (об / мин)	с 114DV	с 114DVP
114ST Привод шагового двигателя	24 В постоянного тока	0–600	010.5Z2S.00A	010.5Z2S.P0A

# Только для приложений низкого давления. Насос до диаметра 4,8 мм. НКТ прочие диаметром до 3,2 мм

Коды трубок для головок 114DV и 114DVP
Диаметр / стенка	Насос	Марпрен	Биопрен	STA-PURE PFL	ПВХ *	Неопрен *	STA-PURE PCS
0,5 / 1.6 мм	913.A005.016	902.0005.016	933.0005.016
0,8 / 1,6 мм	913.A008.016	902.0008.016	933.0008.016			920.0008.016
1,6 / 1,6 мм	913.A016.016	902.0016.016	933.0016.016	965.0016.016	E3603.016.16	920.0016.016	960.0016.016
2.4 / 1,6 мм	913.A024.016	902.0024.016	933.0024.016
3,2 / 1,6 мм	913.A032.016	902.0032.016	933.0032.016	965.0032.016	E3603.032.16	920.0032.016	960.0032.016
4,0 / 1,6 мм			933.0040.016		E3603.040.16
4.8 / 1,6 мм	913.A048.016	902.0048.016	933.0048.016	965.0048.016	E3603.048.16	920.0048.016	960.0048.016

* рекомендуется только для напорной головки 114DVP +

100FD / DV коды товаров

Коды продукции насоса
Описание	Поставка	Скорость (об / мин)	с 114DV	с 114DVP
114FD Моторный привод постоянного тока	12 В постоянного тока	60	010.5 AM0.00A	010.5AM0.P0A
	24 В постоянного тока	60	010.5BM0.00A	010.5BM0.P0A
	12 В постоянного тока	190	010.5AS0.00A	010.5AS0.P0A
	24 В постоянного тока	190	010.5BS0.00A	010.5BS0.P0A
	12 В постоянного тока	350	010.5AU0.00A #	010.5AU0.P0A #
	24 В постоянного тока	350	010.5БУ0.00А №	010.5BU0.P0A #

# Только для приложений низкого давления. Насос до диаметра 4,8 мм. НКТ прочие диаметром до 3,2 мм

Коды трубок для головок 114DV и 114DVP
Диаметр / стенка	Насос	Марпрен	Биопрен	STA-PURE PFL	ПВХ *	Неопрен *	STA-PURE PCS
0,5 / 1.6 мм	913.A005.016	902.0005.016	933.0005.016
0,8 / 1,6 мм	913.A008.016	902.0008.016	933.0008.016			920.0008.016
1,6 / 1,6 мм	913.A016.016	902.0016.016	933.0016.016	965.0016.016	E3603.016.16	920.0016.016	960.0016.016
2.4 / 1,6 мм	913.A024.016	902.0024.016	933.0024.016
3,2 / 1,6 мм	913.A032.016	902.0032.016	933.0032.016	965.0032.016	E3603.032.16	920.0032.016	960.0032.016
4,0 / 1,6 мм			933.0040.016		E3603.040.16
4.8 / 1,6 мм	913.A048.016	902.0048.016	933.0048.016	965.0048.016	E3603.048.16	920.0048.016	960.0048.016

* рекомендуется только для напорной головки 114DVP +

100DriveSure / DV коды продуктов

Коды изделий насоса
Описание	Управление двигателем	Код товара
PMD24CV114	0-10 В	Обратитесь к местному представителю Watson-Marlow
PMD24CI114	4-20 мА	Обратитесь к местному представителю Watson-Marlow

Для получения информации о вариантах монтажных пластин, испытательных проводах и других конфигурациях насосных головок обращайтесь к местному торговому представителю Watson-Marlow

Коды трубок для головок 114DV и 114DVP
Диаметр / стенка	Насос	Марпрен	Биопрен	STA-PURE PFL	ПВХ *	Неопрен *	STA-PURE PCS
0.5 / 1,6 мм	913.A005.016	902.0005.016	933.0005.016
0,8 / 1,6 мм	913.A008.016	902.0008.016	933.0008.016			920.0008.016
1,6 / 1,6 мм	913.A016.016	902.0016.016	933.0016.016	965.0016.016	E3603.016.16	920.0016.016	960.0016.016
2,4 / 1,6 мм	913.A024.016	902.0024.016	933.0024.016
3,2 / 1,6 мм	913.A032.016	902.0032.016	933.0032.016	965.0032.016	E3603.032.16	920.0032.016	960.0032.016
4,0 / 1,6 мм			933.0040.016		E3603.040.16
4.8 / 1,6 мм	913.A048.016	902.0048.016	933.0048.016	965.0048.016	E3603.048.16	920.0048.016	960.0048.016

* рекомендуется только для напорной головки 114DVP +

100VDL / DV коды товаров

Коды продукции насоса
Описание	Поставка	Скорость (об / мин)	с 114DV	с 114DVP
114VDL Моторный привод с регулируемой скоростью	24 В постоянного тока	100–600	010.5NW0.00A	010.5NW0.P0A

# Только для приложений низкого давления. Насос до диаметра 4,8 мм. НКТ прочие диаметром до 3,2 мм

Коды трубок для головок 114DV и 114DVP
Диаметр / стенка	Насос	Марпрен	Биопрен	STA-PURE PFL	ПВХ *	Неопрен *	STA-PURE PCS
0,5 / 1.6 мм	913.A005.016	902.0005.016	933.0005.016
0,8 / 1,6 мм	913.A008.016	902.0008.016	933.0008.016			920.0008.016
1,6 / 1,6 мм	913.A016.016	902.0016.016	933.0016.016	965.0016.016	E3603.016.16	920.0016.016	960.0016.016
2.4 / 1,6 мм	913.A024.016	902.0024.016	933.0024.016
3,2 / 1,6 мм	913.A032.016	902.0032.016	933.0032.016	965.0032.016	E3603.032.16	920.0032.016	960.0032.016
4,0 / 1,6 мм			933.0040.016		E3603.040.16
4.8 / 1,6 мм	913.A048.016	902.0048.016	933.0048.016	965.0048.016	E3603.048.16	920.0048.016	960.0048.016

* рекомендуется только для напорной головки 114DVP +

U7021DLTG U7021-DL-TG Milbank 200A 4T розетка с концентратором

Спасибо за ваши предложения! Благодарим вас за помощь в улучшении нашего программного обеспечения.Это помогает нам обслуживать вас еще лучше!
Режим редактирования: Войдите, чтобы предложить улучшения для этого элемента. Закрывать Помогите улучшить наши данные
Краткие характеристики
Каталожный номер
U7021DLTG
Производитель
Милбанк
Номер детали производителя
U7021-DL-TG
Описание
Гнездо для счетчика на 4 зуба 200 А с концентратором
Гнездо для счетчика, 200 А, общая высота 15-1 / 2 дюйма, общая ширина 8 дюймов, общая длина 4-1 / 8 дюйма, поверхностный монтаж, 1 фаза, втулка 2 дюйма на болтах, 4 кулачка, 600 В переменного тока, размер провода # 6 AWG до 350 Kcmil, верхняя подача, 10.5 фунтов
Сленговые термины
Гнездо счетчика, Блок счетчика
Предложить новый срок
Похожие бренды

Категории
Розетки для одного счетчика — Жилой одноместный счетчик Socke Отметить как неправильное
Предложить новую категорию
Классификация
Розетки для счетчиков
UNSPSC
3

Мягкие кровельные материалы | КровАльянс

Что такое толь

Применение

Плюсы и минусы

Уход за кровлей, крытой толем

Современные аналоги

Основные технические характеристики материала

Как сделать кровлю

Применение толя в качестве гидроизоляции

Бесчердачные крыши:

Цены на рубероид

Плоскошлифовальный станок PBP-350A

Рубероид РКК-350 верхний слой картон 10 м²

Толь гидроизоляционный ТГ 350 — разъясняем развернуто

Содержание

Описание строительного материала

Что это такое?

Разновидности

ГОСТ 10923-93. Рубероид. Технические условия (с Изменением N 1)

Производство толя

Заключение

Разновидности толя

Плюсы и минусы

Отличие толя от рубероида

Похожие записи

Пескобетон

Пенобетон

Клей ПВА

Толь гидроизоляционный марки тг 350 характеристики

Виды толи

Изол

Резюме

Оценки

ГОСТ 10999-64

ГОСТ 10999-64 Толь кровельный. Технические требования

Общие сведения

Особенности изготовления толя

Разновидности

Толь, что это такое.

Толь или рубероид

Отличие толя от рубероида

Похожие записи

Пескобетон

Пенобетон

Клей ПВА

Плюсы и минусы

Применение

Область применения

Применение толя

Способ укладки

Марки толя.

Резюме

Рекомендуемые записи

Марки рубероида

Толь и рубероид отличие — Всё о металлочерепице

Толь, что это такое.

Технические характеристики толя.

Марки толя.

Плюсы и минусы Толя.

Недостатки:

Отличие толя от рубероида.

Рекомендую прочитать:

Виды и характеристики толя для крыши

Характеристика строительного толя

Особенности изготовления

Разновидности

Технические характеристики

Отличие от рубероида

Особенности использования

Толь гидроизоляционный ТГ 350

Технические свойства материала

Более подробное описание марок

Отличия толи от рубероида

Область применения

Заключение

Оценка неточности, смещения и полной погрешности анализаторов клинической химии

SS Biswas

M. Bindra

V. Jain

P.Gokhale
