Подключение трехфазной розетки 380 и 220 вольт

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Виды розеток
• 2 Схемы подключения
  • 2.1 Рассмотрим подключение трехфазной розетки с 4 контактами.
  • 2.2 Подключение проводов к разъемам
• 3 Монтаж розетки
  • 3.1 Рассмотрим порядок подключения трехфазных розеток на примере розетки фирмы ABB.
• 4 Проверка монтажа
• 5 Проверка напряжения

Трехфазные розетки применяются для подключения приборов и оборудования большой мощности, таких как электроплиты, печки, кондиционеры, системы вентиляции и т.д., к электрическим сетям с напряжением 380 вольт.

Виды розеток

Трехфазные розетки встречаются различных видов, форм и функциональности, ниже перечислены основные варианты:

• Стационарные на 4 контакта. В них входит накладная или встраиваемая розетка на 380 В и вилка, такие, как правило, применяются для питания бытовой электрической плиты и позволяют подсоединить 3 фазы и один общий ноль;
• Стационарные с пятью контактами служат для подключения пятижильного электрокабеля: 3 фазы, общий и защитный нули. Выпускается с разной степенью пыле- и влагозащиты и устанавливаются на ровной поверхности. Наиболее популярный диапазон максимального тока лежит в пределах от 16 А до 40 А. На штепселях расположено соответствующее количество штырьков, также они имеют конструктивный шип, который вставляется в паз розетки, тем самым исключая неправильную стыковку.

При необходимости разъемного соединения электрокабеля используется трёхфазная розетка навесной установки. По большей части, их эксплуатируют на улице или во влажных помещениях и имеют IP54. Для особо тяжелых условий эксплуатации производителями выпускаются разъемы с повышенной степенью IP67, работающие даже под водой.

• Существуют также розетки на 3 фазы, способные выдержать и куда большие токовые нагрузки до 125 ампер и выше. Применяют такие разъемы для питания мощного промышленного оборудования. Как правило, при такой мощности предъявляются повышенные требования к защите: большая часть устройств имеет маркировку IP67.

Схемы подключения

На многих современных разъемах можно встретить условные обозначения, помогающие облегчить монтаж проводов. Фазы в большинстве случаев обозначаются следующим образом L1, L2, L3, нули: общий — N, защитный — PE или значком заземления.

Рассмотрим подключение трехфазной розетки с 4 контактами.

После счетчика электроэнергии установлен четырёхполюсный автомат, к которому подходят три фазы и нулевой провод. В момент превышения допустимых величин по току, автомат отключает все фазы и нулевой провод, тем самым нивелируя негативные последствия от перегрузок и защищая цепь от коротких замыканий. Шина защитного нуля может подключаться непосредственно к потребителю.

В случае трёхфазной розетки на пять контактов схема подключения схожа, основное отличие в том, что PE подводится непосредственно в розетку.

Если взамен автоматического выключателя установить УЗО (Устройство защитного отключения), то это повысит безопасность в работе человека с оборудованием. При возникновении утечки на корпус, УЗО автоматически отключит питание. Таким образом, риск поражения током сведен к минимуму.

Подключение проводов к разъемам

В выпускаемых промышленностью установочных изделиях используют 2 вида зажимов:

• винтовой,
• самозажимной.

В первом варианте оголенный конец провода устанавливается в специальное гнездо и удерживается там посредством закрученного винта. Этот способ применяется с давних пор, но со временем крепления ослабевают и надлежит выполнять периодический контроль соединения жил кабелей и клемм.

Второй вариант относительно новый. Он не только позволяет сэкономить время, необходимое для расключения кабельной продукции, но и исключить некачественную затяжку клемм. При этом надежность соединения выше.

Порядок подсоединения проводов следующий:

1. жилы в оплетке вставляются в зажим до упора;
2. затем в специальный паз заводится шлицевая отвертка и слегка поднимается, позволяя всей подвижной конструкции зафиксироваться внутри корпуса розетки. При этом прорезается изоляция и закрепляется провод, тем самым получается надежный электрический контакт с клеммой трехфазной розетки;
3. по окончанию фиксации отвёртка убирается.

Монтаж розетки

Рассмотрим порядок подключения трехфазных розеток на примере розетки фирмы ABB.

• Сначала разбираем розетку на составляющие элементы, выкрутив пару винтов крепления на передней. Она состоит из основания (базы), крышки, уплотнительного кольца с отверстием 20 мм и механизма розетки, помимо этого, в комплекте имеется резиновый сальник для скрытого подключения проводки из стены или заведения кабелей внутрь без гофры.
• Сперва необходимо зафиксировать в выбранном месте основание. Для чего приставляем базу к стене, выравнивая её по месту посредством уровня. Затем простым карандашом делаем отметки на местах крепежных отверстий. Если стена дерева или гипса, то можно основание можно сразу крепить саморезами. Если стена кирпичная или бетонная, то предварительно перфоратором проделывают отверстия диаметром 6-8 мм, в которые устанавливают дюбеля соответствующего диаметра и уже после крепят основание, вкручивая шурупы.

• Затем подготавливают силовой кабель. Для этого заводят гофру в сальник на 1-2 см, а кабель протягивают еще на 9-10 см внутрь корпуса.
• Далее снимают общую защитную оболочку, оставляя 25-30 мм, и оголяют концы проводов на 10-12 мм. При этом жила защитного заземления делается немного короче других, но изоляции с нее срезается больше.
• После проведённых манипуляций, заводят концы проводов в соответствующие места согласно маркировке и фиксируют с помощью отвертки.
• Следующим шагом, устраивают проверку надежности крепления кабеля и правильности сборки, закрывают крышку и затягивают винты.
• В итоге после несложных действий устройство готово к использованию.

Проверка монтажа

После установки трехфазной розетки, до начала эксплуатации всегда проверяют схему на отсутствие ошибок.

Для большинства приборов фазы к штекеру или розетке могут подключаться на любые клеммы, кроме предназначенных для рабочего и защитного кабелей.

В некоторых случаях часть оборудования с трехфазными двигателя будет работать некорректно, т.к. направление вращения двигателя будет противоположным. Для нормальной работы следует поменять друг с другом собой любые два проводка с фазами.

В то же время если перепутать менять местами подсоединения рабочего и защитного ноля, то это может привести к печальным последствиям: нарушится действие защиты от короткого замыкания и поражения током, возникнет риск пользования электроустановкой.

Сразу после окончания монтажных работ выполняют следующие действия:
Проводят тщательный осмотр всех контактов на предмет их надежности.
Измеряют параметры сопротивления изоляции жил.

Сопротивление изоляции проверяют мультиметром или тестером.

Для этого необходимо:

• Один щуп ставят на зажим с защитным проводом, другим по очереди касаются оставшихся клемм.
• Первый щуп ставят на клемму с рабочим нулем, вторым попеременно проводят по контактам с фазами.
• Один щуп – на фазную точку, другим проводят по оставшимся фазам.
• Проверяют оставшиеся фазы.

Если при какой-либо проверке будет маленькое сопротивление, то это свидетельствует об ошибке при монтаже или неисправности самого проводки. Если все выполнено правильно, то на циферблате прибора будет прочерк, указывающий на очень высокое сопротивление. Только при таком условии положение лепестка автомата можно переместить на ”ON”.

Проверка напряжения

Параметры питания определяют мультиметром или вольтметром. Между любыми фазными контактами показания составляют порядка 380 В, между рабочим нулем и фазами — напряжение 220 В, между защитным нулем с фазами также около 220 В. Если все указанные цифры совпадают, то трёхфазная розетка готова к использованию.

Таким образом, можно самостоятельно подвести питание к трехфазной розетке или устранить маленькие неисправности, связанные с подобным оборудованием, избежав ошибок, связанных с подключением кабеля.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Установка силовой 3-фазной розетки на кухне и прокладка кабеля для электроплиты своими руками

Приобретение новой электроплиты приносит много радости хозяйке, особенно если новая плита обладает большим количеством неизведанных функций. Но при подключении возникает свойственный вопрос о том, как её правильно установить, подключить, учесть все нюансы и тонкости. Электроплита является источником повышенного энергопотребления, и для её включения в сеть потребуется специальная линия и розетка для электроплиты 220 В.

• Разновидности силовых розеток
  • Техническое устройство разъема
• Правильная установка розетки
  • Выбор оптимального расположения

Разновидности силовых розеток

Установка электроплиты обязательно включает этап её подключения к энергосети. В некоторых случаях для этой процедуры вызывается специалист, но чаще справляются своими силами.

Чтобы новое оборудование прослужило долгий срок и не вызывало лишних проблем, нужно

изучить все правила и требования по безопасности для её установки. Особое внимание уделяется для выбора силовой розетки для электроплиты.

Обычная розетка не подойдёт, она не рассчитана на такой объем электроэнергии, и спустя время попросту нагреется, расплавится и выйдет из строя, а также может создать пожароопасную ситуацию. Для таких высоких нагрузок используют разъёмы, которые переназначены для подключения потребителей свыше 8 кВт и более.

Все варианты розеток, которые представлены на рынке, имеют отличия по цвету, материалу, форме, варианту установки и выдерживаемой мощности. Как правило, покупка производится комплектом, вилку и розетку покупают совместно, одного производителя. Иногда они идут в комплекте с плитой.

По материалу изготовления они бывают из пластика и карболита. Второй вариант обладает чёрным цветом, и он дешевле. Пластиковые представляются в белой расцветке, отличаются хорошим качеством и высоким уровнем стойкости к внешней среде.

Можно выделить два способа установки:

1. Для поверхностной установки, когда основная часть располагается поверх стены.
2. Внутренней установки, в этом случае установка производится на подрозетник вглубь стены, и вилка для электроплиты с кабелем уходит также вглубь стены, в розетку. Этот вариант является оптимальным, но гораздо сложнее в установке.

Высокомощная розетка для электроплиты 3-фазная используется для установки в домах и квартирах, которые обеспечены трехфазной электросетью. А также они бывают как с заземляющим контактом, так и без него. Можно встретить сети питания одно, двух, и трехфазные, в зависимости от этого параметра делается выбор.

Техническое устройство разъема

Силовой разъем, который предназначен для выдерживания больших нагрузок, используется для подключения мощных бытовых устройств. Он способен пропускать большой уровень тока.

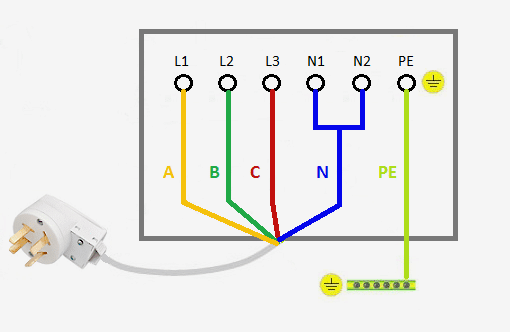

Для подключения такого разъёма используется трехжильный кабель, который включает в себя фазу, ноль, и заземление. Если сравнить с простой розеткой, то трёх-пиновая способна пропускать кратно больше напряжения, от 25А и выше.

Состоит из контактного механизма, декоративной накладки и элементов крепления.

Правильная установка розетки

Вопрос о её установки возникает в различные периоды, этот может быть как конец косметического ремонта, так и начало.

Первоначально требуется определить, где будет располагаться электроплита, в случае если модель, её габариты и технические параметры известны, проблемы подбора розетки и кабеля не возникнет. Электроточку можно расположить на уровне 100 миллиметров от пола.

Далее, прокладываем линию питания от щитка на кухню. Кабель берём с минимальным сечением 6 мм² и только медный, который производится в соответствии с ГОСТом. Отдельная линия питания обуславливается тем, что требуется отдельный автомат в щитке, для оперативного его срабатывания в случае нештатной ситуации и выхода из строя какого-либо компонента.

Прокладка провода регламентируется сводом правил СП 31−110.2003; пункт 9.2. Согласно ему, есть чёткий запрет подключения дополнительных элементов энергопотребления, таких как розетки, светильники, выключатели. Для однофазной сети используется провод с тремя жилами сечением не менее 6 мм², а для трехфазной — пятижильный.

Выбрав нужный провод, требуется установить защиту на эту линию. Для этого в распределительном щитке устанавливают автоматический выключатель на 32 ампера. И после него для принятия дополнительных мер ставится устройство защитного отключения на 40 ампер. Совокупность этих мер позволит уберечь жилое помещение от возгорания и повреждения имущества, в случае скачка напряжения или оплавления токопроводящих контактов.

Выбор оптимального расположения

Выбирая месторасположения розетки для плиты на кухне, стоит учитывать требования и правила безопасности.

И также по правилам, плита должна без посторонних соединений включаться в розетку. Самым удобным вариантом считается установка позади плиты или в шкафчике поблизости.

Запрещается устанавливать:

• Под раковиной, по причине риска попадания влаги.
• За стиральной машиной.
• Вблизи посудомоечной машины.
• Над самой плитой и в непосредственной близости.

После выбора плиты нужно очень внимательно изучить документацию производителя и комплектацию устройства. Зачастую производитель комплектует свою плиту набором для подключения.

Если вы решили проводить подключение самостоятельно, то вам потребуются соответствующие инструменты и сами материалы для работы. Пред тем как начать работы, линию нужно обесточить и проверить, что напряжение отсутствует.

3-фазные силовые установки | Quick Connect Electrical

Трехфазное электропитание является широко используемой формой электроснабжения для крупных объектов, таких как фабрики, офисы и другие объекты, которым требуется беспрепятственное электроснабжение. Трехфазное питание является распространенной формой электроснабжения для крупных электроустановок и популярным методом передачи электроэнергии по всей национальной энергосистеме.

Трехфазное питание обычно устанавливается на крупных объектах, включая коммерческие и промышленные объекты. Некоторое электрическое оборудование потребляет большее количество энергии, это может быть достигнуто за счет увеличения напряжения, а трехфазное питание достигается за счет использования нескольких проводов под напряжением, добавляющих их напряжение друг к другу, типы оборудования, которые используют трехфазное питание для достижения этого, включают следующее:

• Кондиционер
• Отопление
• Двигатели и насосы
• Тяжелая техника
• Системы ИБП

Электричество, подаваемое на небольшие и бытовые объекты, обычно подается по одному токоведущему (фазному) проводу, по которому будет поступать напряжение около 230 вольт (хотя оно может превышать 240 вольт, а иногда и выше 250 вольт) для этого типа питания требуется нейтральный проводник (провод) для работы, так как предполагается, что электричество переходит от проводов с более высоким напряжением к проводам с более низким напряжением, а нейтральные проводники всегда должны быть при нулевом напряжении, позволяя питанию проходить по цепям в вашем доме

Трехфазное питание использует три провода под напряжением, напряжение между двумя или всеми тремя из этих проводов под напряжением составляет 400 вольт, это напряжение раньше составляло 415 вольт, но было снижено до 400 вольт, чтобы соответствовать европейским стандартам.

В трехфазных системах также обычно используется нейтральный провод. Поскольку большинство электрических устройств являются однофазными и рассчитаны на 230 вольт, для их работы необходимо обеспечить нейтральный проводник, включая любое устройство, которое подключается к розетке на 13 ампер.

Балансировка фаз является важным фактором при установке трехфазной системы, когда каждая из фаз имеет как можно более равное количество тока, протекающего по проводникам. Когда фазы не сбалансированы, напряжения могут существовать в нейтральном проводнике, где напряжение должно быть равно нулю. Другие проблемы, с которыми можно столкнуться, когда фазы не сбалансированы, заключаются в том, что один проводник превышает свою емкость, что приводит к срабатыванию предохранителя, в то время как другие проводники находятся значительно ниже порога срабатывания. Перераспределение нагрузок для балансировки системы обычно может привести систему к гармонии и устранить проблемы с перегрузкой.

Ваша компания-поставщик, скорее всего, взимает плату за установку трехфазного источника питания, и эта сумма может достигать многих тысяч фунтов стерлингов, но после установки цена за единицу становится такой же, как и для однофазного источника питания, за исключением более низкой цены. был заключен договор с поставщиком. Организация трехфазного электроснабжения может занять много месяцев, в зависимости от местной доступности и других соображений, определяемых такими факторами, как необходимость раскопок тротуара или дороги, и как это повлияет на население, транспортный поток и движение экстренных служб.

Необходимо будет подать заявку с набором планов местности и другого здания, в которое будет подведено 3-фазное питание, на этих планах должно быть отмечено его окончательное положение, которое обычно является местным. к распределительной системе здания. Следует учитывать, что трехфазные потребляющие устройства обычно являются элементами, требующими большей мощности, поэтому мощность распределяется по трем отдельным проводникам, а не только по одному.

Забронировать онлайн

и получите скидку 50 долларов на любую услугу

Как получить трехфазное питание в вашем доме

• • Какие приготовления необходимы для трехфазного питания?
  • Какие меры предосторожности необходимо соблюдать при установке трехфазного питания?
  • Как начать установку трехфазного питания?
  • Существуют ли различные формы трехфазной электроустановки?


  Когда дело доходит до электроснабжения, стоит задаться вопросом, возможно ли иметь 3-фазное питание, высокопроизводительную систему питания, в основном используемую для крупного оборудования.

  Хорошей новостью является то, что технология теперь гораздо более доступна и может использоваться в домашних условиях. Трехфазная мощность работает с тремя переменными токами, которые равномерно разделены по фазовому углу. Три фазы имеют общую ветвь, нейтральную в установках.


  Какие приготовления необходимы для трехфазного питания?

  Перед тем, как приступить к процессу установки 3-х фазного питания в вашем доме, вам в первую очередь необходимо собрать необходимое оборудование. Кроме того, для одного счетчика должна быть установлена ​​нагрузка менее 7,5 кВт (10 л.с.), особенно в жилых помещениях. Однако, как только он превысит этот уровень, необходимо установить трехфазный счетчик электроэнергии для регулирования потребления электроэнергии. Следовательно, это гораздо практичнее для вашего домашнего пространства. Вот некоторые из шагов о том, как получить 3-фазное питание в вашем доме.

  вернуться к содержанию

  Какие меры предосторожности необходимо соблюдать при установке трехфазного питания?

  При работе с электрическим оборудованием важно принимать во внимание следующие меры предосторожности, чтобы избежать травм во время процесса подключения.

  – Прежде всего, убедитесь, что вы полностью отключили источник питания перед началом установки любого трехфазного источника питания в доме.

  — Во-вторых, убедитесь, что размер используемого кабеля соответствует поставленной задаче.

  Вы значительно снизите любые риски, следуя этим ключевым пунктам. Благодаря сводной информации вы сможете начать процесс подключения для установки 3-фазного питания в вашем доме.

  вернуться к содержанию

  Как начать установку трехфазного питания?

  Первым шагом является подключение 3-фазных счетчиков энергии, чтобы убедиться, что они размещены в нужных точках, чтобы избежать неисправностей. Во-вторых, важно подключить автоматический выключатель (в литом корпусе). Это работает как главный выключатель на другие фазы от трехфазного счетчика.

  После успешного выполнения этого третьего шага теперь необходимо подключить фазы, отходящие от автоматического выключателя в литом корпусе, к двухполюсному. После этого подключите нулевые провода к УЗО.
