Что такое теплообменник для банной печи?

Конструктивно теплообменник — это небольшое устройство, которое предназначено для обмена тепла, а именно нагревания воды в бане. Принцип работы прост, он основывается на физических свойствах, холодная вода находится внизу, в то время как горячая поднимается наверх и расширяется. Снизу и сверху конструкции прикрепляются две трубы, по верхнему каналу горячая вода поднимается и попадает в навесной бак, он обычно находится в мойке, реже в парилке. В то время, как по нижнему патрубку холодная постоянно поступает в устройство для нагрева. Установка теплообменника позволяет с пользой использовать дымовые газы, экономить на электроэнергии и в целом значительно повысить кпд печного оборудования.

Устройство можно разделить на виды по месту расположения:

1. Внутренний. Устанавливается либо на дне печи, либо на одну из ее боковых стенок. Считается вариантом с наибольшими показателями теплосбережения, за счет постоянного нагрева воды, пока печь полностью не остынет;
2. Внешний, закрепляется на дымоходной трубе. Такие наружные конструкции отличаются высокой скоростью согревания;
3. Внешний, закрепленный на стенке печи. Этот способ не загромождает пространство, а также наиболее прост в монтаже. Однако остывает быстрее, а нагреваться будет дольше.

Печь для бани с теплообменником – преимущества

Отопительное прибор с теплообменником позволяет избежать необходимости в бойлере, обеспечивает горячей водой моечное помещение и даже дает возможность обогрева дома в холод за счет подключения бака к радиатору.

Помимо этого, можно выделить следующие плюсы:

• Быстрое нагревание большого количества воды;
• Эффективное использование места в парной, сохранения свободного пространства, благодаря вариативности установки бака;
• Экономия электроэнергии.

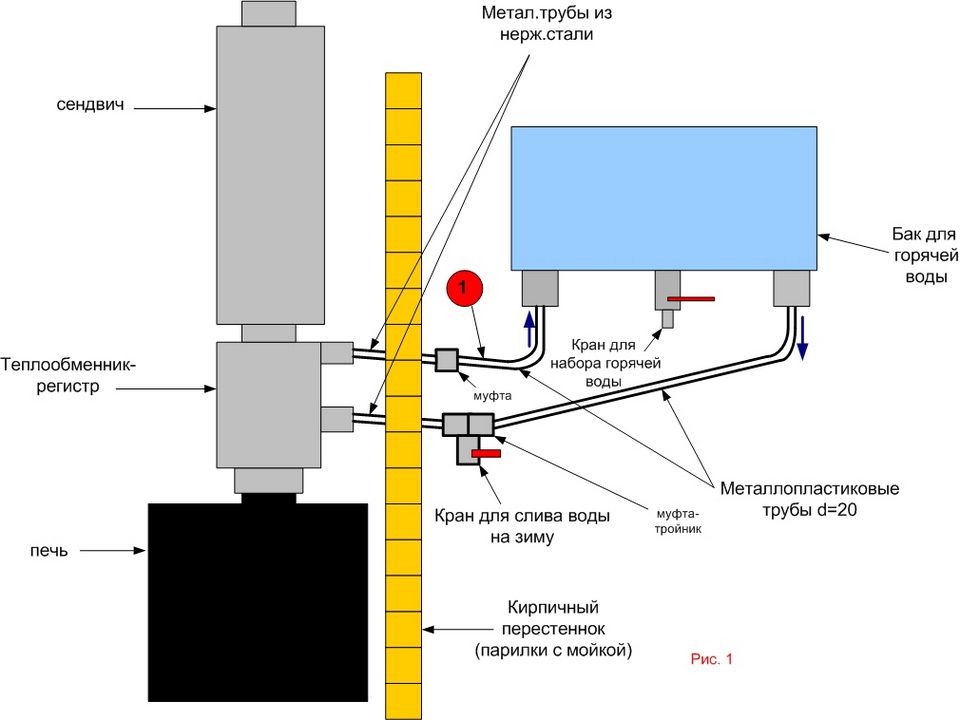

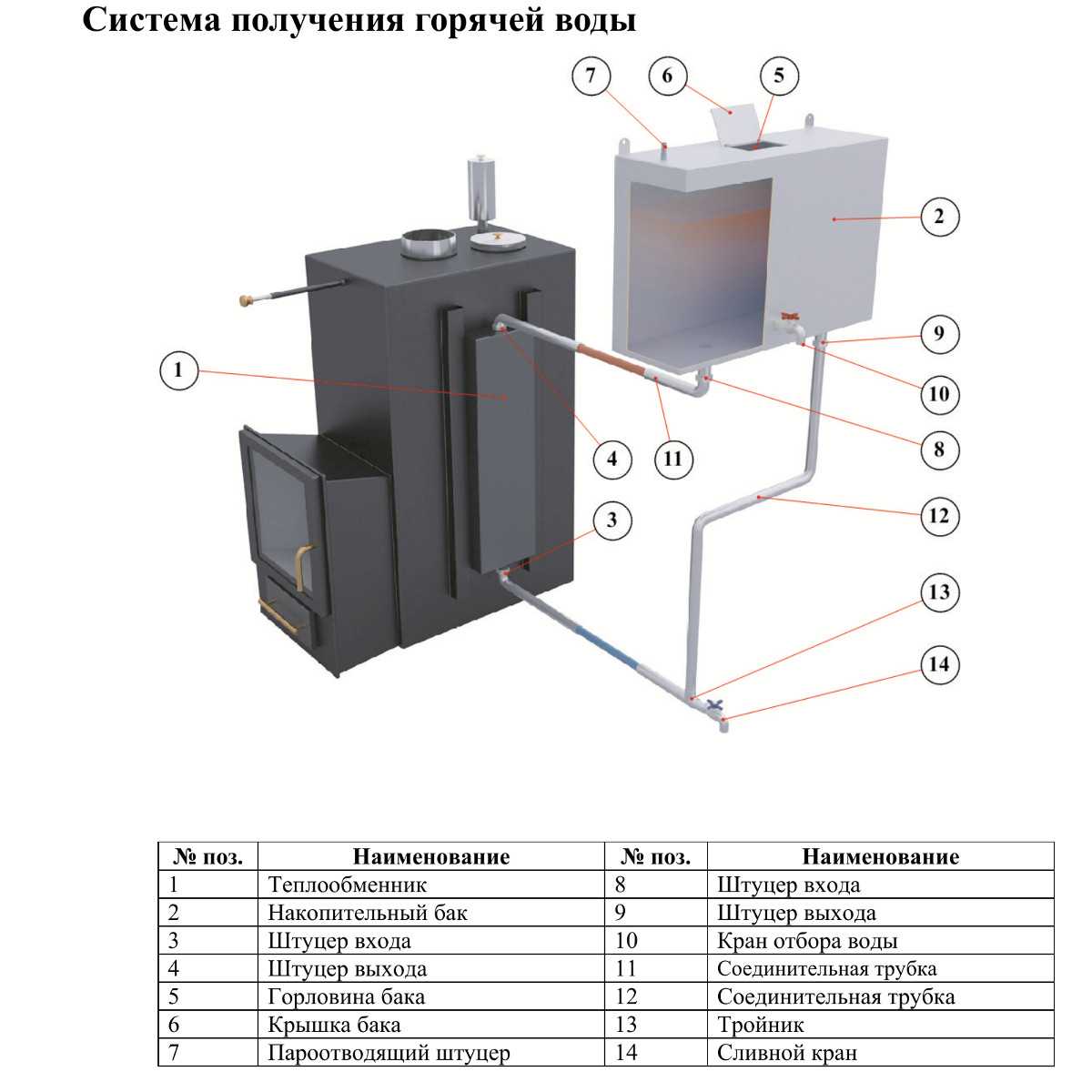

Бак для теплообменника в баню

От правильного размещения элементов системы будет зависеть не только эффективность ее функционирования, но и безопасность. Так, например, устанавливать бак необходимо выше теплообменника. Нижняя труба для подачи холодной воды должна иметь угол наклона 1-2 градуса. Верхняя труба, ведущая в большой бак, наклонена относительно горизонта примерно на 30 градусов. Для предотвращения пожароопасных ситуаций следует помнить, что трубы не должны соприкасаться со стенами. Необходимо следить за уровнем воды в баке, он не должен быть пустым, иначе можно спровоцировать появление накипи. Также недопустимо наполнение горячего бака холодной водой, это может привести к нежелательным последствиям.

Обязательно использование термостойких прокладок, при установке тщательно проверить все стыки и места соединения. Объём выбирают исходя из расчета примерно 9-10 литров для каждого человека. Баки для горячей воды или как их еще называют баки регистры изготавливаются, как правило, из нержавеющей стали.

Компания «Феникс» изготавливает баки для теплообменников из нержавеющей стали высокого качества. На каждом этапе производства все детали проходят строгий контроль. Изделия отвечают международным стандартам и имеют длительный срок гарантии. Во вкладке «каталог» можно самостоятельно подобрать нужную модель и конфигурацию или обратиться за помощью к нашим консультантам на сайте

Новые публикации

24 май 2023, 08:40

Вентиляция и дымоходы в частном доме

Чтобы обеспечить нормальную работу систем отопления, необходима продуктивная работа дымоходов и вентиляции

читать подробнее

22 май 2023, 08:31

Ремонт кирпичного дымохода

Как и любая строительная конструкция, работающая в сложных условиях, кирпичные дымоходы подвергаются интенсивному износу

читать подробнее

20 май 2023, 08:38

Виды дымоходов для твердотопливных котлов

Работа твердотопливного котла отличается генерацией уходящих продуктов сгорания высокой температуры (до 600 °C)

читать подробнее

15 май 2023, 08:34

Овальные дымоходы для гильзования труб

Дымоходы овального сечения применяются для гильзования кирпичных труб прямоугольной формы

читать подробнее



Теплообменники TMF обзор

Теплообменник служит для нагрева воды в бане. Его принцип работы основан на физических свойствах горячей воды расширяться и подниматься вверх, а холодной воды оставаться внизу.



Обычно теплообменники небольшого размера, вода в них быстро нагревается. К теплообменнику присоединяется две трубы – снизу и сверху. Таким образом, горячая вода по верхней трубе, вымещаемая снизу холодной водой, поднимается в бак для воды, который может находиться как в парилке, так и в смежном помещении, как правило – в мойке.  При этом холодная вода по нижней трубе постоянно самостоятельно добавляется в теплообменник для нагрева в нём. Никаких  дополнительных механизмов и насосов, двигателей и моторчиков – голая физика!



Компания TMF выпускает два вида теплообменников для нагрева воды в бане:



1. Встроенный теплообменник, устанавливаемый внутри банной печи TMF;



2. Теплообменник «самоварного» типа Костакан, устанавливаемый на дымоход печи и использующий для нагрева воды тепло выходящих в трубу газов (приобретается отдельно от печи).



Все теплообменники TMF изготавливаются из высоколегированной жаростойкой стали с содержанием хрома не менее 13%.



Банные печи TMF с встроенным теплообменником



Сокращение ТО в названии банной печи TMF означает наличие встроенного теплообменника. Благодаря новой конструкции вода в теплообменнике нагревается непосредственно пламенем, а не через стенку печи, что значительно сокращает теплопотери, расход топлива и время нагрева воды.



Банные печи TMF с встроенным теплообменником имеют на боковых стенках симметричные отверстия. С одной из сторон печи внутри топки устанавливается теплообменник, отверстия на противоположной стенке закрываются термостойкими заглушками.

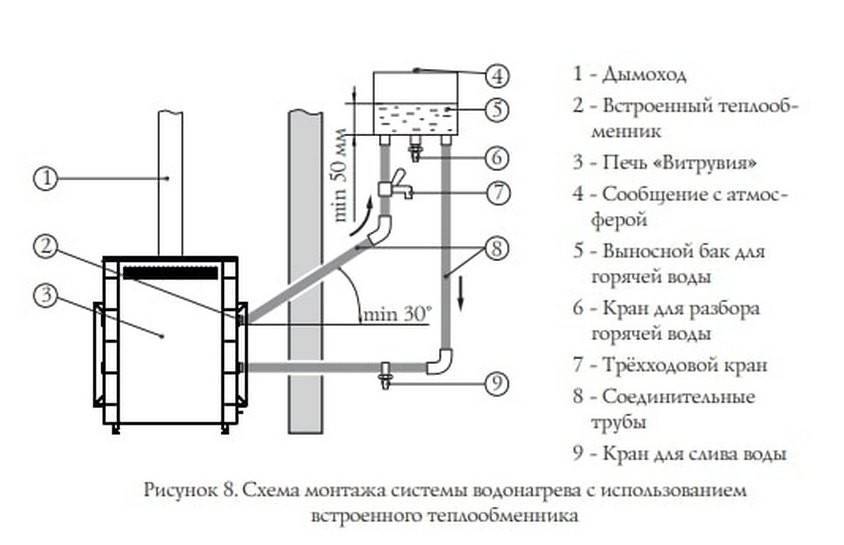

Для монтажа системы нагрева воды по этой схеме Вам понадобятся:



1. Банная печь TMF с встроенным теплообменником, например, печь Ангара 2012 Inox Витра ЗК ТО Антрацит.

2. Соединительные трубы выбирайте с рабочей температурой эксплуатации не менее 95°С и присоединительной резьбой G ¾.

3. Бак TMF «Байкал» выносного типа выпускается объемом 42/52/68/75/80л.

4. Три крана: для разбора горячей воды (6), для слива воды из системы (9) и трехходовой кран (7). Трехходовой кран присоединяется к трубе горячей линии и служит для разбора горячей воды до её попадания в бак, т.е. тогда, когда в баке вода ещё не нагрелась, а срочно надо кипяточку, например, чтобы венички залить.



Банные печи TMF с встроенными теплообменниками



Посмотреть все банные печи TMF с встроенными теплообменниками можно здесь. На этой же странице в фильтре слева Вы можете выбрать необходимый объём парилки, дровяные или газовые банные печи, материал топки — это может быть конструкционная сталь Carbon или хромсодержащая сталь Inox, конструктивную возможность топить печь непосредственно из парилки (короткий топливный канал) или печи, оснащённые удлинённым топливным каналом для топки из смежного помещения, а также цвет печи и дизайн дверцы — стальная дверца или дверца со светопрозрачным стеклом Витра.

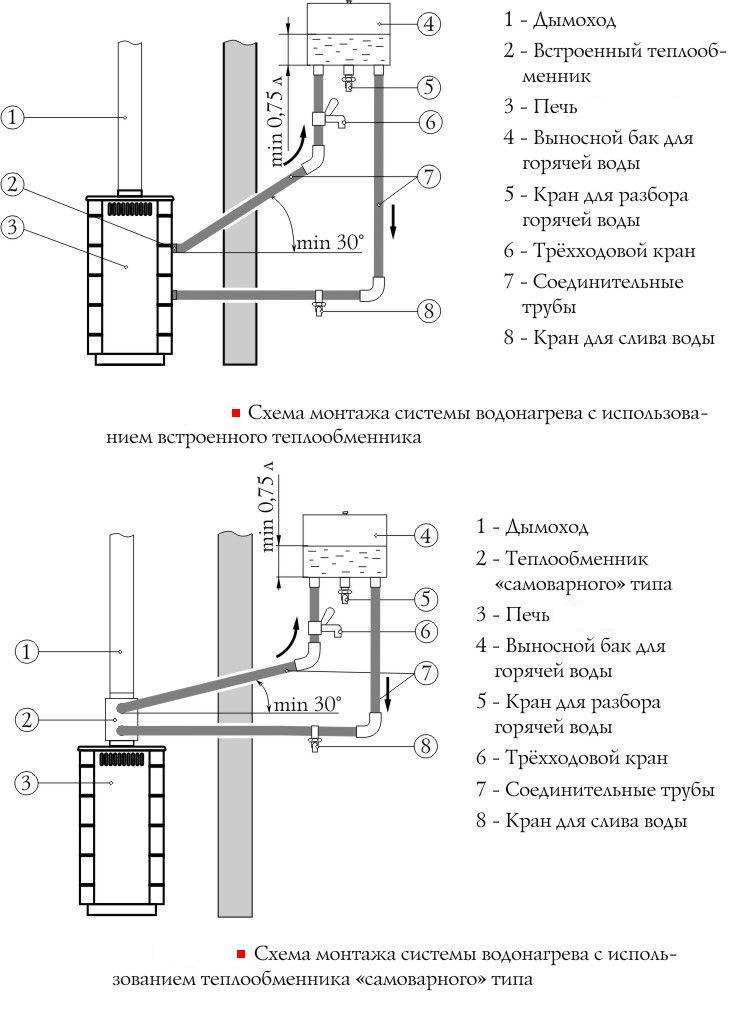

Теплообменник для банной печи TMF на дымоход



Если Вы хотите увеличить КПД своей банной печи и использовать для нагрева воды тепло уходящих в дымовую трубу газов, Вам подойдёт теплообменник «самоварного» типа «Костакан». Названный в честь озера на Камчатке, он имеет увеличенный объём и позволяет быстро нагревать воду в баках большого литража. Теплообменник «Костакан» устанавливается обычно первым элементом дымохода, чтобы снять тепло с самых первых горячих газов, а также для соблюдения разницы высот между теплообменником и баком.

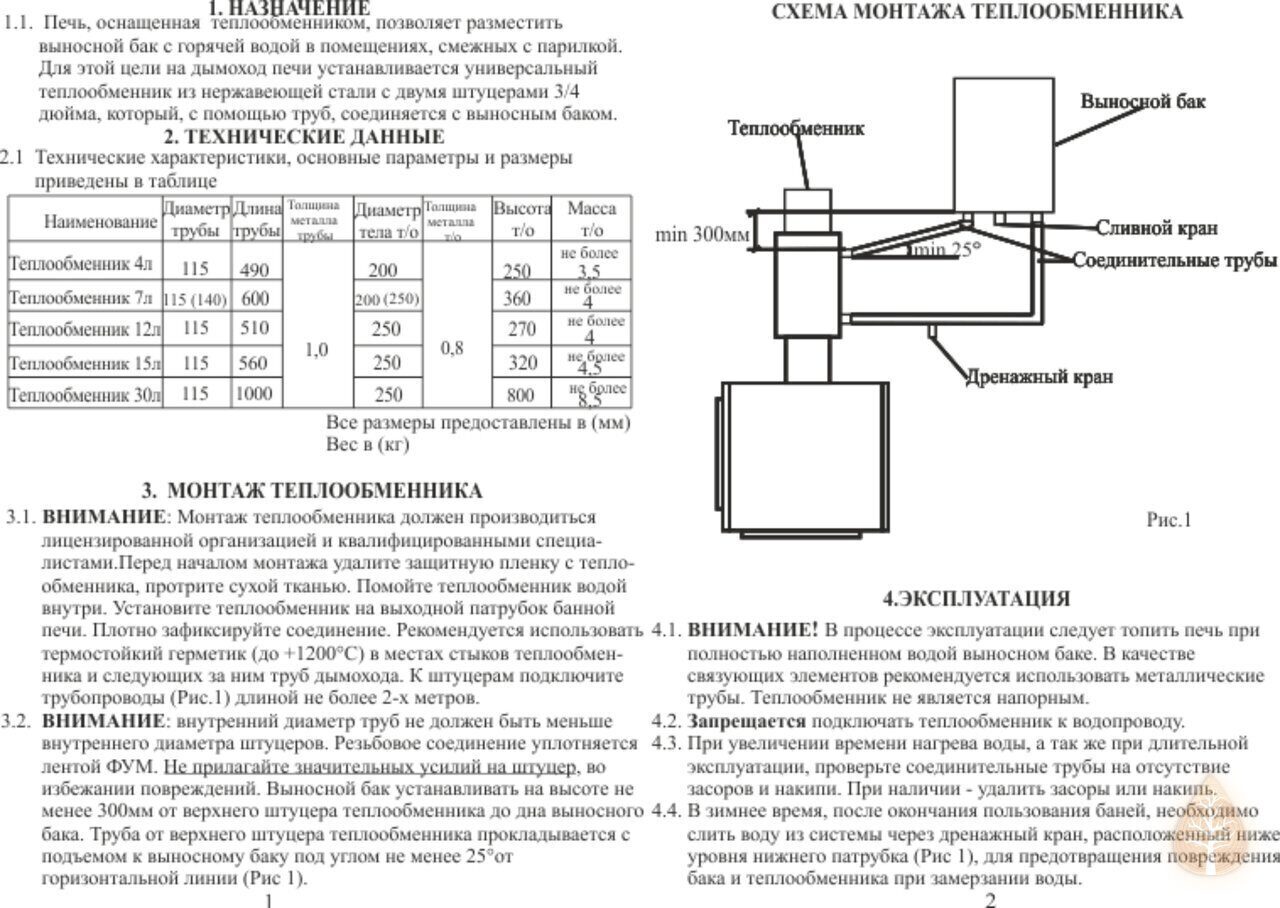

Теплообменник «Костакан» выпускается в 4 модификациях для разного диаметра дымохода: Ø115 – 8л, Ø120 – 8л, Ø140 – 9л, Ø150 – 9л; присоединительная резьба у всех стандартная – G ¾.

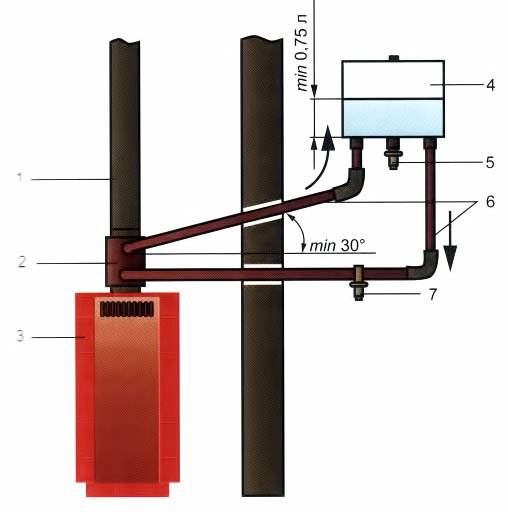

Как видите, монтаж системы нагрева воды с выносным теплообменником идентичен монтажу системы нагрева воды с использованием банной печи с встроенным теплообменником.

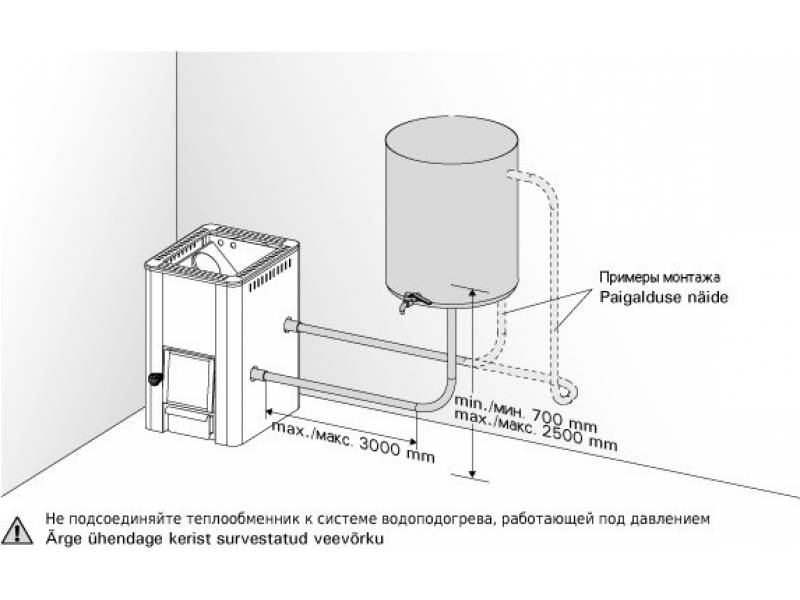

Для эффективной работы системы нагрева воды, разница высоты между теплообменником и баком должна быть существенной — минимум 30см между верхним штуцером теплообменника и дном бака.

Бывает, что соблюсти это требование не просто, так как потолки в банях невысокие, теплообменник установлен на печи достаточно высоко, а большинство баков для воды вертикальные.



Для таких случаев компания TMF производит горизонтально ориентированный выносной бак «Цеппелин», формой и блеском напоминающий немецкие дирижабли жёсткой конструкции прошлого века, в честь которых и был назван. Греется он лучше, а обслуживать его гораздо удобнее. Большая длинная горловина позволяет легко залить в бак воду, почистить бак и обслужить штуцеры.



Меры предосторожности



Обращаем Ваше внимание, что любая система нагрева воды, как и сама банная печь, являются пожароопасными и требуют ответственного подхода во время эксплуатации, поэтому настоятельно рекомендуем внимательно ознакомиться с инструкциями к продукции TMF и строго соблюдать все меры предосторожности!



Вот основные требования по монтажу и эксплуатации систем нагрева воды в бане с использованием теплообменников:



• Запрещается эксплуатировать печь с пустым теплообменником и баком для горячей воды или неподключенной системой нагрева воды.
• Запрещается наливать воду в пустой бак, теплообменник или систему нагрева воды после растопки печи – необходимо дождаться полного остывания печи и бака.
• Запрещается подключать к теплообменнику систему отопления. Для этого компанией TMF выпускаются натрубные отопители, по принципу действия идентичные теплообменнику «самоварного» типа, только предназначенные не для воды, а для горячего воздуха.
• Дно выносного бака для горячей воды должно находиться выше уровня верхнего штуцера теплообменника не менее чем на 30 см.
• При монтаже трубопроводов не допускается использование труб с рабочей температурой эксплуатации менее +95°С. Рекомендуется устанавливать трубы для горячей воды под углом вверх не менее 30°, а для холодной – 1-2°. Не допускается провисание труб на горизонтальных участках. Соединительные трубы расширяются при повышении температуры воды, поэтому нельзя крепить их к стенам неподвижно.
• Максимальная длина трубопровода для горячей воды – 3м.
• Резьбовые соединения труб необходимо уплотнить сантехническим герметиком.
• Заливайте в систему нагрева воды только чистую воду. Она должна соответствовать требованиям качества с точки зрения содержания солей, железа, извести и др. Запрещается попадание в бак разъедающих веществ.
• Необходимо обеспечить максимально надёжное крепление бака для горячей воды к стене во избежание ожогов и травм. Стена должна выдерживать вес полностью заполненного бака.
• Не наливайте в бак воду под самую крышку, иначе при закипании вода может выплеснуться наружу. При закипании необходимо слить горячую и добавить холодную воду.
• Запрещается эксплуатировать бак для горячей воды под избыточным давлением, отличным от атмосферного. Не допускается при эксплуатации печи с встроенным теплообменником превышать рабочее давление в системе нагрева воды более 0,05 Мпа (0,5 кгс/кв.см). Опрессовка системы более высоким давлением должна производиться при отключенном теплообменнике.
• Запрещается использовать теплообменник и неисправный бак, имеющие видимые повреждения и/или протечки. Запрещается использовать систему нагрева воды, если нарушена возможность для циркуляции воды.



Итак…



Итак, использование теплообменника для нагрева воды в бане — отличный вариант. Выбор между встроенным в печь теплообменником и теплообменником «самоварного» типа на дымоходной трубе может быть обусловлен лично Вашими предпочтениями, размерами и конструкцией бани, желанием использовать для нагрева воды вместо тепла внутри топки тепло газов, «выходящих в трубу».
