Дефлектор на дымоход своими руками: чертежи и размеры

Если не будет достаточной тяги, работа печи не будет полноценной, об этом знает каждый, кто имеет представление о дымоходных трубах. Для того чтобы в полной мере обеспечить нормальную тягу, нужно, чтобы приток воздуха был достаточным, а газовый вывод осуществлялся вовремя, для этого необходим дефлектор на дымоход. Правильно спроектированные и качественные устройства дымовыводящего типа и обеспечивают правильную и беспроблемную работу любой печи.

На эффективность работы печи и обеспечение нормальной тяги влияют такие факторы как: изменение климатических условий (ветер, пурга, различного рода осадки), наличие мусора, который нередко попадает непосредственно в дымоход и заштыбовывает его.

Для обеспечения нормальной работы трубы, в которой отсутствует наддув, необходим качественный дымоход, который в силах обеспечить своевременный и регулярный вывод продуктов сгорания. Если же рассматриваемый вариант невозможен по каким-либо причинам, наличие такого механизма как дефлектор дымовой трубы – отличный помощник в этом деле. Давайте подробнее рассмотрим тему – как изготовить дефлектор на дымоход своими руками: инструкция и чертежи.

Из-за чего дымится труба дымохода?

Дефлектор это приспособление на трубу дымохода, использование которого обеспечивает создание препятствий на пути потока воздуха, который создается ветром. Если говорить проще, то это очень простое, но в то же время высокоэффективное устройство защиты дымохода от различного рода сора, осадков и т.д.

Эксперты утверждают, что для увеличения КПД печи на 25%, достаточно установить дефлектор на дымовыводящую трубу. Для того чтобы он работал эффективно, правильно и без проблем, необходимо, чтобы сам дымоход был установлен, как положено (нужная высота конструкции, ее расположение, правильно выбранное сечение и т.д.).

Нередко случается так, что труба дымохода начинает дымиться, и чтобы эту проблему устранить, для начала нужно выяснить, каковы причины такого поведения конструкции. Итак, первой причиной является усиление скорости и мощности воздушных потоков из-за сильного, порывистого ветра. В данном случае дыму просто «не дают» выйти наружу, задавливая его сильным потоком, заходящим в трубу.

Вторая причина заключается в неправильно выбранном диаметре дымохода (ранее упоминалось о важности этого фактора). В случае если диаметр окажется слишком маленьким, дыму не будет хватать пространства для нормального выхода из трубы.

Задымление будет регулярным процессом и в том случае, если сам дымоход неправильно расположен на крыше (как оказывается, даже такие, казалось бы, незначительные детали, могут повлиять на эффективность работы конструкции).

Разновидности дефлекторов на трубу дымохода

После того, как мы разобрались с причинами, можно приступать к решению имеющейся проблемы путем анализа имеющихся видов.

По конструкции различаются несколько видов рассматриваемого устройства:

• «Вольпер» (имеет достаточно простую конструкцию и круглую форму)
• дефлектор на дымоход Григоровича (по виду напоминает беседку)
• шаровидный (название говорит само за себя)
• дефлектор н-образного типа
• «Шенард» (выпускается в форме звезды)
• ЦАГИ
• Двойной
• «Дефлектор-Флюгер»

Чертежи, размеры и параметры

Каждый из имеющихся видов имеет свои параметры и методы изготовления. Для того чтобы разобраться в конструкциях и параметрах такого устройства, рассмотрим несколько из них, а также выясним, как сделать дефлектор на дымоход своими руками используя чертежи.

Дефлектор на трубу дымохода Григоровича: данный вид отличается простотой конструкцией и высокой эффективностью. Высота рассматриваемого устройства составляет 1.6 d, ширина изготавливаемого колпака не должна превышать 1.9 d. При изготовлении стоит также обратить внимание и на тщательно подобранную ширину диффузора, в данном случае, рассматриваемый параметр будет равен 1.3 d (стоит также отметить, что значение d означает выбранный диаметр дымохода, точнее, его канала).

Дефлектор ЦАГИ: в рассматриваемом виде важную роль играет правильно выбранный размер диффузора (точнее, широкой его части). Равен данный параметр 1.25 d, поскольку здесь необходимо изготовление кольца, нужно знать его размеры (высота 1.3 d, диаметр, при такой высоте должен быть равен 2.5 d). Поскольку в данной конструкции присутствует деталь в виде зонта, ее параметры также должны быть рассчитаны точно – ширина детали 1.

Принцип работы и устройство дефлектора на дымоход

Перед тем, как приступить к изготовлению дефлектора на дымовую трубу своими руками, нужно, в первую очередь, узнать его устройство, чертежи и понять принцип его работы. Итак, такие устройства, несмотря на их множественные разновидности, состоят из основных трех частей: диффузор, цилиндр и, непосредственно, колпак. Не стоит забывать и о, казалось бы, незначительной, но на самом деле, важной составляющей дефлектора – отбои кольцевого типа.

Несмотря на разнообразие видов дефлекторов на дымоход, принцип их работы идентичен:

• Движению воздушных потоков, которые попадают в дымоход, мешают стенки цилиндра, который расположен в верхней части дефлектора. Получается так, что воздушные потоки ударяются об него и доля воздушной массы из струи движется вверх по самому цилиндру, прихватывая с собой дым, который выходит из дымохода.
• По итогу, получается, что скорость движения выхода дыма из трубы становится больше, при этом, тяга увеличивается в разы, что в свою очередь, увеличивает эффективность работы самого дымохода.
• При наличии дефлектора, совсем неважно, какова скорость движения потока воздуха извне, и с какой стороны дует ветер, потому как в цилиндре имеются специальные зазоры, которые и подсасывают дым воздухом.

Особенности такой конструкции

Если же ветер дует из-под низу, под колпаком конструкции образовываются некие завихрения, которые и становятся причиной замедления выхода дыма (это незначительный, но все же, недостаток рассматриваемых изделий). Но и здесь есть выход, а именно решение такой проблемы – установление перевернутого конуса под самим зонтом устройства.

Дефлекторы на дымоход – достаточно простые по конструкции и своему принципу работы устройства, но при этом, их эффективность, без сомнения, можно назвать, высокой. Каждое устройство, и дефлекторы не являются исключением, имеют некие недостатки, но если вести общий анализ всех имеющихся характеристик и возможностей данного приспособления, то плюсы и положительные моменты явно имеют преимущества над минусами и недостатками.

Монтаж дефлектора на трубу дымохода

Правильное изготовление такой конструкции не является залогом успеха его эксплуатации, потому как монтаж, являющийся заключительным этапом для использования устройства, играет не менее важную роль.

Устанавливается дефлектор на дымоход, причем легко установить будет, как самостоятельно изготовленную конструкцию, так и приобретенную в магазине. Поскольку устройство состоит из многих деталей, перед тем как лезть на крышу и приступать к монтажу, его необходимо собрать в единое целое. Сделать дефлектор, инструкция и чертежи которого будут разобраны ниже, устанавливать достаточно просто, и дополнительных умений и знаний в данном случае не понадобится.

Способ монтажа будет зависеть от самой трубы дымохода, на которой будет расположен дефлектор. Чаще всего, для крепкого прикрепления достаточно использовать пару шпуров и хомут (при этом не обойтись без сверления отверстий в самом дымоходе). Если материал, которым покрыта крыша легко воспламеняется, тогда придется дополнительно приобрести искрогаситель, который должен быть установлен на дефлектор.

Чертежи как сделать дефлектор на дымовую трубу своими руками

Последовательность действий при изготовлении устройства будет следующая:

1. Делаем чертеж всех деталей на бумаге (причем, полую их величину), вырезаем соединяем между собой.
2. При совпадении всех параметров на бумажном макете, все то же самое делаем на металлическом листе.
3. На металлическом куске вырезается форма диффузора и скручивается в цилиндр.
4. Чтобы соединить все детали дефлектора, нужно аккуратно просверлить отверстия в элементах и использовать болты или специальные заклепки для создания единой конструкции.
5. Затем изготавливается колпак, полоски, все отдельно сделанные детали соединяются воедино.

Ничего сложного в процессе изготовления дефлектора на трубу своими руками нет, главное, следовать правилам сборки и не забывать о правильном подборе всех параметров конструкции.

расчет, виды флюгеров, устройство и чертежи колпаков и козырьков, инструкция по изготовлению с фото и видео

Для безотказной работы абсолютно любой печи нужен хороший приток воздуха и вывод газов, то есть тяга. Эти качества обеспечиваются грамотно сконструированными дымоходами. Такие факторы, как: ветер, атмосферные осадки, мусор забивающий дымоход, сильно ослабляют тягу и убавляют производительность печи. В такой ситуации самым простым и надёжным решением является установка дефлектора, к тому же его несложно сделать своими руками.

Содержание

• 1 Что такое дефлектор

• 2 Какие виды флюгеров есть

• 3 Конструкция и принцип работы

• 4 Как сделать флюгер на дымоход своими руками: инструкция с чертежом

  • 4.1 Видео: изготовление колпака на трубу дымохода своими руками

  • 4.2 Фотогалерея: поэтапное изготовление дефлектора

  • 4.3 Особенности применения

  • 4. 4 Видео: самостоятельное изготовление дефлектора ЦАГИ

Что такое дефлектор

Дымовой дефлектор — препятствие воздушному потоку от ветра. Это простое, но довольно эффективное приспособление сможет оградить вашу дымовую трубу от ветра, атмосферных осадков, мелких птиц, падающей листвы и всяческого мусора. Ещё установленный дефлектор на оголовке дымохода значимо улучшает выброс дыма. Но смысл в установке подобного устройства возникает только когда дымоход грамотно сконструирован и смонтирован, нужной высоты в соответствии с проектом и верно подобранным сечением. Даже месторасположение дымовой трубы на кровле вносит свои корректировки. Принцип действия любого дефлектора основан на законе Бернулли: чем больше скорость потока воздуха при изменении поперечного сечения, тем меньше статического давления в этом сечении. Как говорят, спецы в этом деле, дефлектор повышает КПД примерно от 15 до 20%.

Дефлекторы не рекомендуют ставить на выходы из газовых котлов. Причина в том, что зимой из-за низкой температуры выходящих потоков, на горизонтальных частях трубы скапливается конденсат и появляются сосульки, явно ухудшающие тягу. Дефлектор же этому ухудшению только способствует. Поэтому для газовых генераторов ставятся простые зонтики для предохранения от попадания мусора, листьев и осадков.

Какие виды флюгеров есть

Существует несколько разных видов и конструкций. Вот некоторые:

• ЦАГИ
• Дефлектор Григоровича
• Круглый «Волпер»
• Н — образный дефлектор
• Шаровидный вращающийся (подходит для устройств работающих на газу)

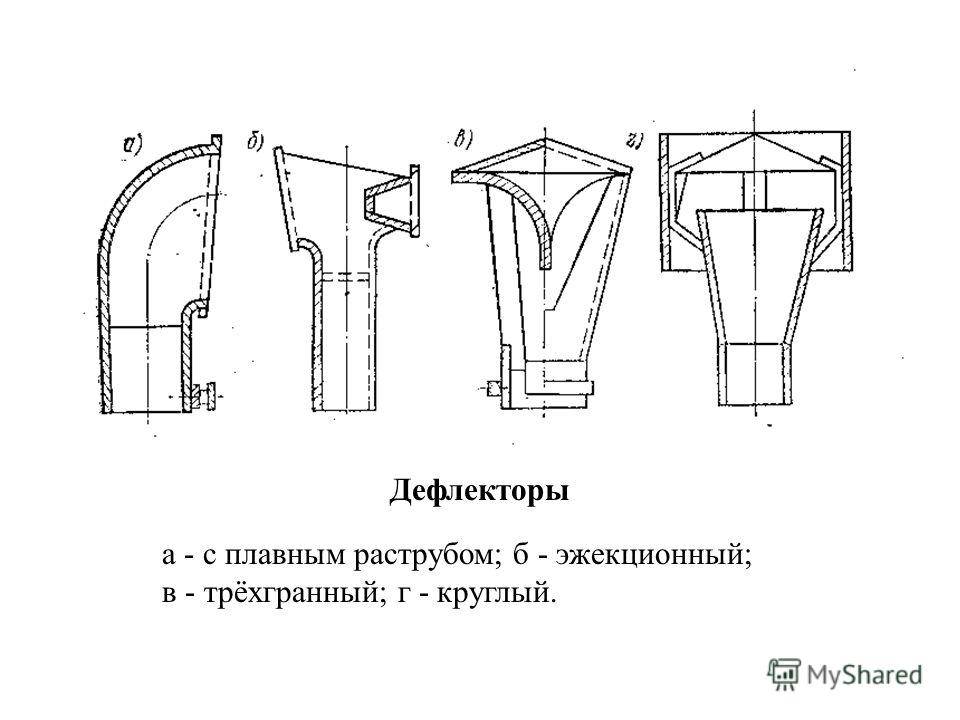

Виды дефлекторов

Какая из этих систем эффективнее зависит от климата, скорости ветров и подбирается индивидуально.

Конструкция и принцип работы

Стандартно в устройстве используются три элемента.
1. Цилиндр.
2. Диффузор.
3. Зонтик.
Принцип работы наглядно проиллюстрирован на картинке:

Принцип работы

Как сделать флюгер на дымоход своими руками: инструкция с чертежом

Перед тем как приступать к производству, нужно начертить чертёж будущего дефлектора и приготовить нужный инструмент и материалы:

• Лист оцинкованной либо нержавеющей стали толщиной 0,5–1 мм.
• Ножницы по металлу или болгарка с отрезным кругом.
• Дрель.
• Заклёпочник с заклёпками (болты с гайками).
• Картон для шаблона.
• Чертёж.

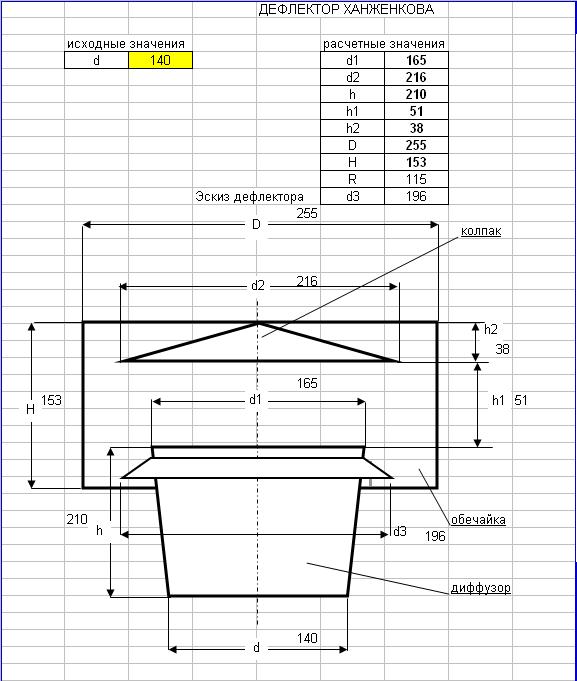

Чертеж дефлектора ЦАГИ

Для расчёта параметров дефлектора, следует узнать внутренний диаметр трубы дымохода.

По этой таблице можно рассчитать точные размеры дефлектора исходя из диаметра дымовой трубы:

Если вашего диаметра нет в таблице, расчёты можно сделать по чертежу.

• Совет: при низовом ветре необходимо под зонтиком установить обратный конус, он будет рассекать потоки воздуха с дымом и выводить сразу наружу

Видео: изготовление колпака на трубу дымохода своими руками

Последовательность производимых действий:

1. Сначала рисуем детали на картоне в натуральный размер.
2. Подгоняем детали друг к другу так, как если бы это был готовый дефлектор. Если все устраивает, начинаем переносить на металл.
3. Элементы из картона кладём на металл и обводим маркером.
4. Вырезаем детали. Кромку реза подгибаем пассатижами и простукиваем молотком чтобы выровнять.
5. Диффузор сворачивается в форме конуса. Для соединения краёв просверливаем отверстия и соединяем заклёпками (можно также использовать сварку полуавтомат).
6. По аналогии с диффузором изготавливается внешний корпус (сворачиваем цилиндром).
7. Вырезаем три полоски металла шириной 5 см и длиною 20 см для лапок крепления зонта. По краям сверлим отверстия для крепежа. Загибаются лапки перпендикулярно большей стороне согласно чертежу.
8. В зонтике сверлятся отверстия для болтов 4–5 см от края. Лапки крепятся к зонтику болтами или заклёпками.
9. Сверлим отверстия под крепёж в диффузоре, предварительно наметив их прикладывая зонтик с уже прикрученными лапками.
10. Собираем воедино диффузор и зонтик.
11. Вставляем конструкцию во внешний цилиндр, сверлим отверстия напротив лапок и соединяем болтами или заклёпками.

Фотогалерея: поэтапное изготовление дефлектора

Вырезаем шаблоны из картона

Собираем конус зонтика

Загиб обечайки

Сборка внешнего цилиндра корпуса

Монтаж креплений зонтика

Крепеж юбки

Зонтик собран

Зонтик уже прикреплен

Соединение диффузора и внешнего цилиндра

Дефлектор в сборе

Особенности применения

• Дефлекторы применимы к печам работающим с твёрдым топливом, за исключением вращающегося шарообразного.
• Применяются переходные патрубки для крепежа дефлектора для дымоходов, имеющих круглое сечение к квадратным или прямоугольным трубам.
• Дымоходы большого сечения (камин) крепятся дополнительными лапами из полосок стали для большей устойчивости.

Видео: самостоятельное изготовление дефлектора ЦАГИ

Совет: Дефлектор будет работать на полную силу в том случае, если будет сконструирован по определённым пропорциональным размерам. Установка дефлектора связана с высотными работами, безопаснее и легче это делать вдвоём и обязательно со страховкой. Если вам не по силам самостоятельная установка, то лучше пригласит профессионалов, имеющих опыт по установке этих полезных устройств.

Хорошая тяга в дымоходе — это прежде всего безопасность жильцов и значительно продлённый ресурс полезной работы отопительной системы дома. Сделав дефлектор своими руками вы значительно сэкономите семейный бюджет и приобретёте полезные умения.

• Автор: admin
• Распечатать

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Как сделать дефлектор на дымоход своими руками?

Для нормальной работы любого теплового агрегата необходимо наличие дымохода. Важно при этом обеспечить хорошую тягу, которая будет гарантировать работу печи, котла или камина. Многие владельцы частных домов сталкиваются с проблемой, которая выражается в плохой тяге, она может быть вызвана, например, сильным ветром. Для решения таких задач сегодня принято использовать дефлектор на дымоход.

Необходимость дефлектора

Описываемая часть дымохода представляет собой устройство, которое находится в самом верху конструкции. Он может располагаться в конце вентиляционного канала. Если правильно подобрать вид, а также размер этого устройства, можно добиться увеличения эффективности оборудования на 20%. Кроме всего прочего, дефлектор на дымоход служит защитой от дождя, птиц, мелких животных, мусора, пыли и снега. Установка этой части теплового агрегата особенно эффективна, когда нет возможности обустроить дымовой канал таким образом, чтобы он был прямым.

Дефлекторное устройство

Описываемые элементы дымохода разных типов, как правило, имеют одинаковую конструкцию. Среди составных частей можно выделить входной патрубок, корпус, зонт, последний из которых имеет коническую форму. Не обходится дефлектор на дымоходе и без кронштейнов крепления колпака, а также наружный верхний цилиндр, который называется диффузором. В качестве материала для изготовления наиболее распространены листы оцинкованного железа. В последнее время довольно широкое распространение получили изделия из металла, покрытые защитным слоем пластика или эмали. Для установки на вентиляционные каналы, где нет выхода воздуха с повышенной температурой, возможно использование дефлекторов из пластика.

Определение параметров

Перед началом работы необходимо произвести расчет. За основу следует взять внутренний диаметр дымохода, который будет определять ширину диффузора и высоту дефлектора. Таким образом, при ширине диффузора 240 миллиметров и высоте дефлектора 144 миллиметра внутренний диаметр должен составлять 120 миллиметров. При увеличении первого значения до 1000 миллиметров и второго до 600 желаемое значение становится равным 500 миллиметрам. В качестве альтернативного решения можно использовать соотношение, которое поможет сделать правильные расчеты. Таким образом, высота дефлектора 1,6-1,7d, ширина диффузора должна быть 1,2-1,3d. При этом ширина зонта эквивалентна 1,7-1,9д. Здесь «d» — внутренний диаметр дымохода.

Подготовка материалов и инструментов

Если делать дефлектор на дымоход, то без рулетки, сварочного аппарата, электродрели, тряпок из оцинкованного железа и ножниц по металлу не обойтись. У каждого мастера наверняка есть болгарка, комплект замков, а также болты и гайки. Понадобится полоска металла.

Технология изготовления

Если вы решили делать дефлектор на трубе, то после расчетов можно приступать к изготовлению составных элементов конструкции. С помощью карандаша мастер должен изобразить соответствующие детали, а именно вытяжку, внешний цилиндр и диффузор.

Специалисты рекомендуют изготовить масштаб в натуральную величину из картона. После этого заготовку нужно будет перенести на поверхность металла. С помощью ножниц по металлу нужно вырезать все составляющие, которые были перечислены выше, а также конус. Заклепки и сварочный аппарат, который можно заменить небольшими болтиками, позволят соединить все детали воедино. Из металлической полосы нужно приготовить кронштейны для фиксации вытяжки. В целях экономии материала металлическую полосу необходимо разрезать вдоль на тонкие полосы.

Особенности работы

При изготовлении дефлектора на трубе кронштейны для крепления колпака должны быть закреплены на внешней поверхности диффузора, имеющей коническую форму. К капоту нужно будет укрепить конус. После того, как все детали выполнены, мастер может приступать к сборочным манипуляциям, выполняя работы над дымоходом.

Сборка

Ниже будет описан пример, который предполагает установку дефлектора на металлический дымоход с внутренним диаметром в пределах 120 миллиметров. Нижний цилиндр необходимо закрепить на дымоходе с помощью болтового соединения. На нижнем цилиндре хомут следует скрепить с верхним. Кронштейны позволяют фиксировать колпак-зонт и обратный корпус друг к другу. При установке дефлектора на дымоход своими руками важно смонтировать обратный конус под колпаком. Это обеспечит эффективное функционирование даже в условиях, характеризующихся низовым ветром. При наличии дымохода внушительного диаметра необходимо обеспечить качественную фиксацию. Для этого принято использовать дополнительные растяжки, которые изготавливаются из металлической проволоки.

Дополнительные рекомендации

При самостоятельном изготовлении дефлектора дымохода чертеж гарантирует успех. Так как от него зависят конструктивные особенности и габариты будущего изделия. Крышки способны отводить продукты горения, но важно не только правильно выполнить и собрать такое устройство, но и установить технологию. Грамотная организация удаления копоти и дыма – это не только вопрос заботы об окружающей среде и отопительных приборах, но и очень важный фактор безопасности жильцов. Дефлектор на дымоход газового котла не устанавливается. Но во всех остальных случаях важно знать об определенных положениях. Для фиксации конструкции, имеющей круглое сечение, необходимо использовать переходную насадку. Это актуально для газоходов котлов, имеющих квадратную или прямоугольную форму. При наличии дымохода или котла слишком больших размеров к дефлектору необходимо прикрепить специальную ножку. Они представляют собой своеобразную опору, сделанную из стали. Переход от кирпичного дымохода котла или топки к круглому сечению дефлектора выполняется только после надувания кладки. Запрещается устанавливать дефлекторы на дымоходы, входящие в состав газового котла. Этот запрет распространяется на установку дефлектора на дымоходах котлов, работающих за счет газа, и регламентируется СНиП 2.04.05.

Заключение

Дефлектор воздуховода отопительного оборудования выступает достаточно важным элементом системы. Если есть необходимость увеличить тягу в канале, входящем в состав топок и котлов, то описанная конструкция совершенно незаменима. Эффективное устройство, предназначенное для улучшения работы отопителя, допустимо не только изготовить, но и установить в дальнейшем без помощи профессионалов. Важно помнить о запретах, а также о том, что, не имея достаточного опыта, предпочтительнее приобрести описываемое устройство в магазине соответствующих товаров.
