Функции кровельной вентиляции

Современное строительство использует проветривание кровли при наличии колебания среднесуточной температуры. Когда тепло сменяется холодом, то образуется конденсат с внутренней ее стороны. Конечно, если используют гидроизоляционные пленки во время строительства или монтажа новой крыши, то часть пара уходит, но не весь.

 Разрушительные воздействия влаги

1. Отрицательное влияние на стяжку. Часто данная конструкция состоит из цемента с песком, и после затвердения образует пористую поверхность. Поэтому стяжка хорошо впитывает влагу и вытесняет воздух из своей структуры. Когда на улице мороз, то накопленная жидкость замерзает, что приводит к ее расширению и появлению сетки из микротрещин;
2. Увлажнение гидроизоляции. Когда стяжка увеличивается в размерах из-за присутствующего в ней льда, то неблагоприятные процессы происходят и в гидроизоляционном материале, что приводит и к его разрушению;
3. Вздутие поверхности. Такой результат возникает через образование пара из воды, попавшей в пространство кровельного пирога, между гидроизоляцией и пароизоляцией. Второй причиной считают повышенное нагревание летом битумно-полимерных материалов. Они становятся мягкими, и увеличивается их пластичность, что также объясняет наличие вздутий;
4. Наличие коррозии на металлических поверхностях, а также пагубное действие на утеплитель, стропильную конструкцию и плиты ОСБ.

Плюсы кровельной вентиляции

Наличие кровельной вентиляции способствует дополнительной циркуляции воздушных масс под кровлей, и поэтому не позволяет скапливаться конденсату.

Кроме того:

• уменьшается степень ее нагрева летом под солнцем;
• улучшаются теплоизоляционные свойства материалов;
• в подкровельном пространстве образуется более стабильная температура;
• отсутствуют обледенения на поверхности крыши зимой;
• отпадает потребность в частых ремонтах кровли.

А еще кровельный аэратор или вентиляционный выход с дефлектором смотрятся на крыше из битума или металлочерепицы вполне органично и современно.

Из чего состоит кровельная вентиляция

Данная конструкция для проветривания подкровельного пространства по строению простая, но эффективная. Она состоит из таких составляющих:

1. Кровельной проходки. Ее предназначение в сохранении герметичности перехода от кровли к самой вентиляционной трубе. В зависимости от материала, из которого сделана крыша, различают проходные элементы для металлочерепицы, профилированных листов, фальцевой или битумной кровли;
2. Вентиляционного выхода. Это труба, через которую происходит воздухообмен подкровельного пространства с окружающей средой;
3. Дефлектора. Это колпак, он монтируется на верхний край вентиляционной трубы, чтобы защищать ее от механических загрязнений и обеспечивать оптимальную тягу в системе. Данный элемент состоит из диффузора, который повышает давление, и заставляет вентиляцию «работать», и колпака.

Вместо конструкции, приведенной выше, которая состоит из вентиляционной трубы и дефлектора на ней, на крыше из битумной черепицы применяются иные за внешним видом кровельные аэраторы. Они образуют собой козырек, под которым располагается боковая щель с решеткой.

Разновидностей материалов, из которых производятся элементы много, но наиболее эффективные детали делают из пластика и нержавейки. Поскольку окружающая среда имеет перепады температур, конструкцию нагревает солнце, свое воздействие оказывает коррозия, а эксплуатация их бывает и в кислотной среде, то эти материалы являются наиболее стойкими к перечисленным факторам.

Если присутствует кровельная вентиляция, уровень влажности снижен.

Правда, перед тем, как установить выбранную конструкцию, нужно определить причину возникновения конденсата. Ведь теплоизоляционный материал бывает мокрым и через наличие повреждений в изоляции крыши.

Как работает конструкция для проветривания крыши, и некоторые правила ее монтажа

Вентиляционные выходы служат для отвода влаги с подкровельного пространства. Действуют они благодаря наличию перепада давления. Для того чтобы улучшить тягу, и избежать засыпания снегом, детали крепят на небольшом расстоянии от верха крыши. Вентиляционные выходы есть коньковые (монтируются на крышах под ∠27°) и скатные (их крепят на кровли под ∠20°).

Также нужно, чтобы расстояние между вентиляционными трубами было не больше 12 метров.

Качественная аэрация обязательна как для кухни, так и для пространства под кровлей. Поэтому, если хотите иметь долгий срок эксплуатации вашей крыши, необходимо устанавливать кровельную вентиляцию.

Полезное видео о важности кровельной вентиляции

Отличная статья 0

как работает, ошибки и особенности

Вентиляция кровли – одна из важнейших инженерных систем, обеспечивающих защиту конструктивных элементов крыши от излишней сырости. Правильно обустроенная кровельная вентсистема способна продлить время эксплуатации всего здания. Действовать эффективно она будет только при неукоснительном соблюдении технологий монтажа и правильном подборе типа вентиляции.

Содержание статьи

Назначение кровельной вентиляции

Кровельная вентиляция предназначается для удаления влаги из пространства, расположенного между наружным влагозащитным материалом: черепицей, профнастилом, шифером, и внутренними конструкциями крыши.

Основные функции, которые она выполняет:

• предотвращение скопления непроветриваемого воздуха под крышей. Особенно это актуально для домов с жилыми мансардами,
• исключение образования инея и льда в подкровельных полостях,
• своевременное удаление влаги и сырости из чердачного пространства.

Необходимость монтажа кровельных вентсистем обуславливается колебаниями суточных температур воздуха, в результате чего с внутренней стороны кровли образуется конденсат: в зимнее время в виде инея, а летом — сырости.

Частично решить эту проблему удаётся благодаря устройству так называемого «кровельного пирога», включающего в себя слой парогидроизоляции. Однако, гидроизоляционные слои не всегда и не везде могут предотвратить скопление сырости под крышей.

Влага, образовавшаяся внутри «кровельного пирога», приводит к резкому падению эффективности его работы. Поскольку в качестве утеплителя обычно используется плиты из минеральной ваты, под влиянием сырости они уплотняются и теряют свои теплоизоляционные свойства. Зимой скапливающаяся под кровлей влага превращается в лед и, расширяясь, постепенно разрушает чердачные конструкции. В теплое время года сырость приводит к образованию грибка и плесени, которые могут распространиться на всё здание.

Устранить все эти проблемы позволяет кровельная вентиляция.

Особенности организации вентиляции кровли

Подкровельные вентиляционные системы бывают нескольких видов, и различаются конструктивными особенностями и ассортиментом используемых вентиляционных устройств.

Обычный влаго- теплозащитный пирог крыши состоит из нескольких слоев, каждый из которых защищен от скопления конденсата. Поэтому, конструкция «пирога» напрямую влияет на выбор вентиляционных устройств и нюансы организации вентсистемы.

Материалы, используемые при устройстве крыши здания, различаются по своим эксплуатационно-техническим качествам. На современном рынке стройматериалов представлено большое количество покрытий для кровли — металлических (профнастил, металлочерепица), асбоцементных (шифер), полимерных (мягкая черепица).

Каждый из перечисленных кровельных материалов обладает разными показателями теплопроводности, что влияет на интенсивность образования конденсата в чердачных помещениях.

Правильно подобранная и смонтированная подкровельная вентсистема должна обеспечивать:

• Стабильный температурный баланс во всём чердачном пространстве.
• Эффективное удаление пара, поступающего под крышу из жилых помещений.
• Снижение уровня нагрева крыши под действием солнечных лучей.
• Увеличение срока службы, как самих кровельных конструкций, так и всего здания.

Для создания воздухообмена в подкровельном пространстве используются следующие устройства и приспособления:

• Продухи, располагающиеся в карнизах и коньках крыши.
• Аэраторы.
• Крышные вентиляторы для обустройства принудительной циркуляции воздуха.
• Вытяжные отверстия в скатах кровли.
• Слуховые окна чердаков.
• Вентиляционные каналы. Актуальны для жилых мансард и чердаков, разделенных перегородками на отдельные помещения.

Обратите внимание! Неправильно подобранные вентиляционные устройства, монтаж с допущенными технологическими ошибками, неправильное расположение вентканалов и вытяжных приспособлений — ведет к снижению эффективности всей вентсистемы.

Вентиляционные слои

Кровли, выполненные в виде теплоизоляционных «пирогов», требуют более серьезного подхода к обустройству систем вентиляции. Во избежание скопления сырости во внутренних полостях, необходимо обеспечить проветривание каждого слоя.

Конструктивно вентиляция кровельных «пирогов» состоит из трех слоев, каждый из которых имеет свое предназначение:

• 1-й слой — между внешним покрытием кровли и располагающейся под ним гидроизоляцией. В данном вентиляционном слое происходит удаление конденсата, образовывающегося изнутри внешнего покрытия.
• 2-й слой располагается между гидроизоляционным полотном и утеплителем. Задача данного слоя — не допустить отсыревания теплоизоляции, влекущей снижение ее термозащитных свойств.
• 3-й слой. Отвечает за удаление сырости и паров влаги из чердачных помещений. Влага, проникающая сквозь межэтажные перекрытия, скапливается под крышей, вызывая поражение элементов несущих конструкций — стропил и обрешетки, — грибком и плесенью.

Только при правильной циркуляции воздуха во всех трех слоях можно избежать скопления влаги внутри кровельно-чердачных конструкций.

Как работает вентсистема крыши

Вентиляция подкровельного пространства бывает двух видов:

• Естественная.
• Принудительная.

Естественная вентиляция действует без привлечения механических устройств, только благодаря законам физики. Движение воздуха здесь возникает благодаря разнице давления во внутреннем пространстве и снаружи дома. Через вытяжные отверстия воздух из подкровельного пространства вытягивается наружу вместе с наполняющими его частицами пара.

На скорость воздухообмена непосредственно влияет разница в высоте нахождения приточного и вытяжного отверстия. Чем она больше, тем сильнее будет возникающая тяга. Поэтому вытяжные короба часто выводят на высоту, превышающую расположение конька, а приточные отверстия располагают в карнизах.

В вентиляции принудительного типа для создания направленного потока воздуха применяются вентиляционные устройства. Они могут располагаться у вытяжного или приточного отверстия, либо в обеих точках одновременно. Подобные модификации отличаются большей эффективностью, по сравнению с естественными вентсистемами.

Внимание! Чтобы вентиляция кровли работала сбалансировано и максимально эффективно, объем приточного воздуха должен соответствовать объему удаляемого. Данный показатель регулируется подбором правильного сечения приточных и вытяжных отверстий.

Ошибки при организации вентиляции кровли

Зачастую смонтированная кровельная вентиляция не работает, либо работает не на полную мощность, что приводит к образованию конденсата и инея изнутри чердачных помещений.

Причин этого бывает несколько:

• При послойной укладке «кровельного пирога» между отдельными его компонентами не оставлен зазор, либо он чересчур мал. В результате воздух не может циркулировать внутри, и скапливающийся там конденсат не выветривается.
• При монтаже кровли вместо паропроницаемых мембран в качестве гидроизоляции использованы полностью герметичные материалы — полиэтилен и т.д. В результате влага не может выходить в вентиляционные зазоры, оставаясь внутри утеплителя.
• Пароизоляционные мембраны стыкуются не плотно. Конденсат и наружная сырость сквозь стыки проникают внутрь теплоизоляционного слоя.

В результате подобных нарушений технологий, из-за скопления влаги повреждаются не только элементы «кровельного пирога», но также со временем приводится в негодность и стропильная система дома.

Особенности вентиляции крыши в зависимости от кровельного материала

Кровельный материал непосредственно влияет на технологию устройства вентиляции кровли.

Металлическая черепица и профнастил, несмотря на антикоррозийную покрытие, боятся образования конденсата с внутренней стороны. Со временем защитный слой краски может отслаиваться, и на поверхности металла образуется ржавчина. Поэтому, при монтаже металлических кровельных покрытий, крайне не рекомендуется использовать сплошную дощатую обрешетку. Обрешётка должна состоять из брусков, с достаточным зазором между ними для свободной циркуляции воздуха.

Мягкие полимерные виды кровельных покрытий не восприимчивы к сырости, поэтому для их крепежа можно использовать сплошную обрешетку из листов фанеры, ОСП и т.д.

Также в подобных случаях можно обойтись и без антиконденсатной пленки, настилаемой под кровельное покрытие. Достаточно постелить диффузионную мембрану поверх теплоизоляционного слоя.

Вентиляция кровельная — Википедия

Материал из Википедии — свободной энциклопедии

Кровельная вентиляция — система, предназначенная для регулирования уровня влажности подкровельного пространства.

Основное предназначение и функции кровельной вентиляции:

• Предупреждение длительного скопления воздуха в подкровельном пространстве и помещении;
• Препятствие образованию влаги в подкровельном пространстве;
• Снижение риска возникновения обледенений на крыше и в подкровельном пространстве.

Причина необходимости установки кровельной вентиляции в современном строительстве в сложных климатических условиях кроется в колебании среднесуточной температуры. Это влияет на образование конденсата на нижней части кровельного покрытия. При использовании гидроизоляционных плёнок при обустройстве кровельного пирога часть этого конденсата выводится наружу, однако некоторая часть остаётся. Во время резкой смены температур эта влага превращается в лед, который разрушает материалы кровельного пирога. Кровельная вентиляция создаёт дополнительную воздушную циркуляцию в подкровельном пространстве, тем самым полностью высушивая кровлю здания.

Способы организации постоянной циркуляции воздуха под кровлей: слуховые окна, вентиляционные отверстия, продухи, кровельные вентиляторы

Благодаря вентиляции:

• постоянно поддерживается температурный баланс под всей поверхностью крыши;
• удаляются водяные пары, поступающие из самого помещения;
• значительно снижается вероятность перегрева кровельной поверхности под воздействием солнечных лучей в летнее время;
• зимой не образуются сосульки и наледь;
• необходимость в ремонте откладывается на значительное количество времени.^[2]

Кровельная вентиляция — система, состоящая из нескольких элементов. К ним относятся:

Проходные элементы предназначены для сохранения герметичности наиболее сложных участков кровли:

• Выходов телевизионных антенн;
• Выходов дымоходных труб;
• Выходов вентиляции.

Проходные элементы делятся на несколько видов в зависимости от кровельного покрытия, на которое устанавливаются:

Выходы вентиляции предназначены для отвода отработанного воздуха из помещения естественным или принудительным путём. Принцип их действия основан на использовании воздушных потоков, возникающих при перепаде давления. Для создания лучшей тяги и избежания занесения снегом, изделия устанавливают на минимальном расстоянии от конька кровли. Выходы вентиляции также делятся на следующие виды:

• Коньковые, предназначенные для монтирования на кровлях с углом около 27 градусов;
• Скатные, предназначенные для монтирования на кровле с уклоном до 20 градусов.

• Йожеф Косо. Крыши и кровельные работы. — Москва: Издательство «Контэнт», 2007. — 156 с. — 10 000 экз.
• Демидов Н.В. Основы кровельного мастерства. — Ростов-на-Дону: Издательство «Феникс», 2000. — 448 с. — 10 000 экз. — ISBN 5-222-01456-8.

элементы для кровли, воздуховоды системы, кровельная вытяжка

Содержание:

Влага может проникать в дом извне в виде выпавших осадков и изнутри в качестве конденсата. Ее наличие в помещениях приводит к распространению вредных микроорганизмов и плесени, справиться с которыми будет сложно. Предотвратить это и увеличить срок эксплуатации домовладения с теплой мансардой поможет система вентиляции кровли.

Назначение принудительной вентиляции крыши дома

При обустройстве кровельного пирога домовладения с жилой мансардой, специалисты соблюдают принцип полной герметичности, располагая материалы послойно, с нахлестом друг на друга. Благодаря устройству подобной системы создается надежная защита от влаги и тепло остается внутри помещений.

Одновременно «пирог» является преградой для вытяжки через кровлю. Поэтому и делают в жилом доме систему принудительной вентиляции, которую монтируют в соответствии с требованиями, прописанными в СНиП.

Данная конструкция решает ряд задач:

1. Выводит в атмосферу насыщенный водными парами теплый воздух, который собирается в помещениях, расположенных на нижних этажах. Если отсутствует эффективная вытяжка, пар начинает оседать на элементах системы стропил в виде конденсата.
2. Не дает чрезмерной сырости и неприятному запаху появляться внутри мансардного помещения. Система вентиляции крыши создает приток воздуха из окружающей атмосферы, что способствует созданию в доме благоприятного микроклимата.
3. В жаркую погоду понижает температуру нагрева кровельной поверхности. Правильно обустроенная вентиляция способна ее минимизировать.
4. Обеспечивает защиту поверхности кровли от наслоения льда. По причине наличия разницы между температурой на улице и внутри теплого дома снежная масса начинает подтаивать. В итоге постоянно образуется наледь, справиться с которой непросто.
5. Сохраняются первоначальные качества теплоизоляционного материала. Повышение уровня влажности у утеплителя на 5-10% по причине образования конденсата приводит к увеличению его теплопроводности на 35-50%. Даже в случае полного высыхания данный показатель не возвращается к своему первоначальному значению.
6. В соответствии с положениями СНиП мансарду можно назвать пригодной для проживания, если в ней обустроена система принудительной вентиляции. При этом суммарная площадь вентиляционных отдушин должна составлять не меньше 1/300 кровельной поверхности.

Элементы кровельной вентиляции

Функционирует принудительная вентиляция согласно принципу конвекции: поскольку теплый воздух более легкий, его потоки перемещаются вверх, при этом освобождая место прохладным воздушным массам с большим весом. Зачастую также устанавливается проход через крышу для вентиляции, облегчающий циркуляцию воздуха.

Согласно положениям СНиП, чтобы обеспечить вытяжку, потребуются следующие элементы кровельной вентиляции:

1. Карнизные продухи. Посредством них под крышу с мансардой проникает атмосферный воздух. Для изготовления продух используют недорогие пиломатериалы, которые прикрепляют с маленьким зазором, или специальные конструкции – софиты, представляющие собой металлические или пластиковые панели с частично нанесенной перфорацией. За счет этих отверстий воздух беспрепятственно проникает в помещение.
2. Слуховые окна. Они служат для вытяжки и облечения доступа воздуха. Такие окна обустраивают, если мансардное помещение в доме не отапливается, и его не используют для проживания.
3. Коньковые аэраторы. Этот элемент вентиляции, имеющий перфорацию, монтируют вдоль конька мансардной скатной крыши. Он служит для выведения нагретого воздуха наружу из помещения.
4. Скатные дефлекторы. Данные устройства не что иное, как трубы для вентиляции. Устанавливают эти воздуховоды на кровле, на скатах. Они состоят из трубки сечением 20 –50 миллиметров, которую прокладывают сквозь слои изоляционного пирога. Сверху дефлекторы оснащают защитной сеточкой и колпачком.
5. Кровельный материал модульного типа. Укладывают покрытие из отдельных плиток, оставляя зазоры для циркуляции воздушных масс. С точки зрения обустройства вентиляции данный материал является более удачным решением для крыш с теплой мансардой, чем листовая сталь или мягкая битумная черепица.

Элементы вентиляции кровли для отапливаемой мансарды и холодного чердака существенно отличаются. Для нежилого помещения будет достаточно двух слуховых окон и карнизных продухов.

Если запроектирована жилая мансарда, тогда потребуется монтаж более сложной системы, состоящей из:

• скатных дефлекторов;
• карнизных продухов;
• конькового аэратора.

Согласно СНиП, число вентиляционных отверстий определяют с учетом площади кровельной поверхности из расчета 1 — 2 штуки на 25 «квадратов».

Скатные дефлекторы и воздуховоды для кровли

Эти устройства размещают на скатах крыш, чтобы отводить из мансардного помещения нагретый воздух, а из слоев кровельного пирога влагу.

Состоят дефлекторы из таких элементов:

1. Корпус. По внешнему виду он напоминает бутыль, у которого имеется две части. Его нижнюю часть помещают в изоляционный пирог на этапе обустройства, а верхнюю устанавливают в конце работы. Диаметр корпуса может быть равным 30 –50 миллиметрам.
2. Защитный фильтр. Он установлен внутри корпуса дефлектора. Сетчатый или губчатый фильтр требуется для защиты вентиляционной конструкции от попадания мусора.
3. Зонтик или грибок. Эту деталь помещают на оголовок трубы корпуса, чтобы во время дождя или снега в него не проникала влага.
4. Фланец. Для обеспечения герметичности места примыкания дефлектора к пирогу кровли задействуют фартук из силикона или резины.

Монтируют воздуховоды на крыше на расстоянии 50 сантиметров от конька – так теплому воздуху будет легче выходить наружу. Даже на крышах, площадь которых не превышает 25 квадратных метров, потребуется установить 2 дефлектора.

Правила установки элементов вентиляционной системы

Чтобы установленная на крышу дома вентиляция функционировала качественно, обеспечивая циркуляцию воздушных масс внутри помещения мансарды, необходимо придерживаться нескольких несложных правил:

1. Высота труб вентиляции над крышей строения должна составлять 50 сантиметров.
2. Когда труба выведена на расстоянии 50-150 сантиметров от конька, нужно, чтобы она возвышалась над ним на 50 сантиметров и более.
3. Если такая труба установлена на расстоянии от конька, превышающем 3 метра, и находится близко к карнизу, то нужно, чтобы ее высота соответствовала уровню конька.
4. Труба, выведенная на плоскую кровлю, должна возвышаться над ее поверхностью минимум на 50 сантиметров.
5. У трубы вентиляции, располагающейся поблизости от дымохода, делают аналогичную длину.
6. Конфигурация крыши получается тем сложнее, чем у нее больше ребер, скатов и ендов, а значит, ей требуется большее количество выходов, обеспечивающих эффективную вытяжку.
7. В регионах с суровыми зимами вентиляционные ходы необходимо утеплять, чтобы не допустить промерзания конструкции при минусовой суточной температуре.
8. При монтаже скатных аэраторов следует уделить особое внимание герметичности мест соединения, поскольку через них может проникать влага, которая со временем способна разрушить пирог кровли и ее стропильную систему.
9. Надо подбирать элементы вентиляционной системы так, чтобы они были изготовлены одним производителем, и тогда изделия будут дополнять друг друга оптимально.

Естественная вентиляция кровли

Создание такой вентиляции не требует энергетических затрат, поэтому ее обустройство предпочтительней. Однако в последнее время все чаще возводятся кровли сложной архитектуры. Им не хватает естественной вентиляции крыши и тогда возникает потребность в создании принудительной системы.

Установка вентиляции кровли

При строительстве частного дома важно уделить внимание всем деталям, особенно что касается изготовление вентиляции. Как известно, благодаря вентиляции внутри жилого дома обеспечивается комфортная температура и уровень влажности. Если за жилую площадь все понятно и необходимость вентиляции не оспаривается, то необходима ли вентиляция кровли. Безусловно, она важна по нескольким причинам. Именно об этом мы расскажем в этой статье. Плюс ко всему, мы поделимся с вами несколькими эффективными способами того, как правильно ее организовать.

Вентиляция кровли, зачем она нужна

В момент перепада температуры воздуха, в подкровельном пространстве может образовываться конденсат. Вся вода начнет проникать в утеплитель, как следствие значительно ухудшается теплоизоляция кровли. Более того, чем больше в крыше будет скапливаться влага, тем хуже будет удерживаться тепло внутри дома. Плюс ко всему, изготовленная из дерева стропильная система под воздействием влаги может начать гнить. Воздействие влаги также содействует образованию грибка и плесени. Все это разрушает древесину и приходит в негодность.

Вот по этим причинам, вентиляция кровли непросто рекомендуется, а настоятельно советуется. Так, выделим положительные стороны данного решения:

• Под крышей всегда будет находиться свежий воздух.
• На протяжении всего периода в подкровельном пространстве поддерживается стабильная температура и уровень влажности.
• Теплоизоляционный слой не нарушается из-за негативного воздействия влаги.
• Вся стропильная система и использующиеся кровельные материалы остаются в полной сохранности.
• Исключается образование плесени, грибка и других паразитов.

Если же нарушен воздухообмен, то это может привести к таким последствиям:

• Система стропил начинает пропитываться влагой. Из-за этого древесина гниет. В результате значительно снижается несущая способность.
• Кровельный материал начинает деформироваться или гнить.
• Негативное воздействие на каменные и бетонные конструкции, на которые устанавливается кровля.
• Кровля имеет низкий порог по теплоизоляции. Как следствие, вам придется тратить гораздо больше средств на отопление дома.
• В период жарких дней, кровля и дом будут перегреваться.

Как видно, существует множество доводов того, что монтаж вентиляции должен выполняться обязательно. Теперь узнаем о способах реализации этой инженерной системы.

Способы кровельной вентиляции

Итак, сегодня известно несколько технологий того, как именно происходит установка вентиляции крыши. Вот некоторые способы:

• Карнизная.
• Вытяжная.
• Штучная.
• Коньковая.
• Через слуховые окна.
• Вентиляционные зазоры и другие.

Предлагаем вам подробнее рассмотреть особенности некоторых видов вентиляций, которые можно обустроить на кровли частного дома.

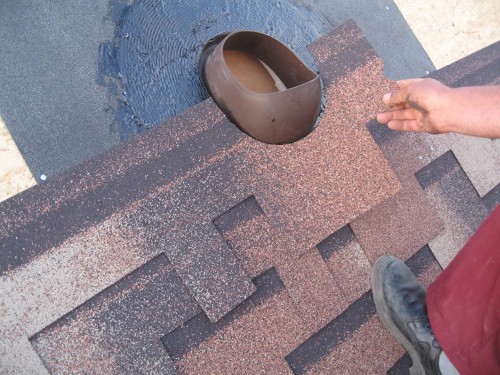

Вентиляция кровли из гибкой черепицы

Главная особенность монтажа гибкой черепицы сводится к тому, что обязательно оставляется небольшой зазор для вентиляции. Но и без этого крайне важно соблюдать некоторые условности. Для достаточного воздухообмена между теплоизоляционным материалом и основанием крыши должен находится брус сечением 50 мм. Плюс к этому, с нижней стороны ската обязательно оставляются вентиляционные щели. Сквозь них будет происходить проникновение свежего воздуха.

Важно! В этом месте нередко селятся птицы. Учитывая этот фактор, вентиляционные щели не должны быть такими, чтобы сквозь них могли пролазить птички. Некоторые выходят из положения, устанавливая софиты или решетки.

Процесс вытяжки воздуха из кровли осуществляется посредством аэраторов и коньковых продухов. Более того, монтаж обрешетки выполняется таким образом, чтобы воздух мог свободно передвигаться. Поэтому в обрешетке делаются разрывы. Благодаря этому воздух будет передвигаться снизу-вверх без каких-либо препятствий.

Как определить толщину воздушной прослойки? Для этого учитывается уклон ската и его длина. Так, если длина равна 5 метрам, а угол десяти градусам, то достаточно толщины в 50 мм. Кроме всего прочего, вентиляция для кровли из гибкой черепицы изготавливается двухконтурной или одноконтурной.

Принудительная вентиляция

Данный тип кровли можно снабдить системой принудительной вентиляции воздуха. Благодаря этому эффективность этой системы будет значительно лучшей. Для этого осуществляется монтаж аэраторов. В нем уровень давления всегда должен быть низким. Как следствие, тяга будет постоянно.

Процесс обустройства вентиляции кровли с использованием аэраторов осуществляется в согласии со следующим руководством:

• Если используется 2 аэратора, то между ними должно быть не менее 12 метров.
• Монтаж аэраторов должен осуществляться на самые высокие точки. При этом с двух сторон на одинаковой высоте.
• Как правило, их монтаж осуществляется на месте стыка теплоизоляционного материала. Это на тот случай, если работа по утеплению выполняется параллельно.
• Если вы осуществляете ремонтные работы, то выполните его установку в местах, где кровля вздутая.
• Монтаж этого устройства выполняется на дюбеля или анкерные болты.
• Каждый стык обязательно обрабатывается герметиком.

Особенности установки вентиляции на мансардной кровле

Если у вас мансардная кровля, то здесь существуют другие особенности по установке вентиляционных каналов. Суть технологии в использовании принципа естественной вентиляции. Все сводится к тому, что теплый воздух вытесняется холодным. Так, необходимо обратить внимание на следующие нюансы:

1. Выбранная пароизоляция должна обладать минимальной проницаемостью.
2. Между стропилами укладывается теплоизоляция.
3. Сооружается обрешетка и контробрешетка.
4. Обязательно прокладывается гидроизоляционный слой.
5. Заключительный слой – кровельное покрытие.

В карнизе должны быть незначительные щели. Это позволит выходить и входить воздуху в конек. Что касается верхней вентиляционной щели, то она должна располагаться между кровельным покрытием и гидроизоляцией. Нижняя вентиляционная щель будет находиться между теплоизоляцией и гидроизоляцией.

Организация вентиляции при помощи конькового аэратора

Но есть ограничения, которые касается угла наклона кровли. Так, коньковый аэратор можно устанавливать на кровле, у которой уклон ската колеблется в районе от 14 до 45 градусов. Чтобы вся система работала эффективно, на кровле оборудуются коньковые продухи. Более того, длина аэратора должна быть идентична длине конька. Что касается конькового среза и дымохода, то следует соблюсти расстояние от 300 мм и больше.

Организация вентиляция при помощи дефлекторов

Под дефлектором подразумевается специальный механизм, который содействует выведению отработанного воздуха и пар из подкровельнного пространства. Так, если использовать дефлектор, то можно достичь следующего:

• Пар будет выводиться еще до того, как он достигнет кровельного покрытия.
• Значительно сокращается давление. Благодаря этому исключается вспучивание минеральной ваты.
• Если влага попадает на минеральную вату, то дефлектор выводит ее.

Согласно рекомендациям, специалистов в этой области, на 100 квадратных метров предусматривается один дефлектор. Как следствие полностью исключается скопление влаги под крышей.

Кровля из металлочерепицы

Как и во всех других случаях, установка вентиляции на кровле из металлочерепицы имеет свои технологические особенности. Так, технология монтажа сводится к тому, что между термоизоляцией и кровельным материалом находится незначительный зазор, в среднем до 50 мм. Нижний слой теплоизоляции всегда будет проветриваться, так как обрешетка создает слой для вентиляции до 50 мм. Что касается площади вент-щелей, то она должна быть равной площади коньковых продухов. В среднем один процент от всей крыши.

Как быть, если во время строительства кровли, вы не думали об организации вентиляции? Можно ли что-либо исправить? Безусловно, существует даже экспресс-способ. Сводится он к следующему. В данной ситуации основой вентиляции кровли будут составлять вент-выходы и трубы. Высота трубы должна быть более 500 мм. Так, на каждые 60 квадратных метров необходимо установить по одной трубе. Хорошо, если труба будет находиться в непосредственной близости к коньку.

Трубы обычно используются пластиковые. У них продолжительный эксплуатационный срок и плюс к этому сильно не испортят внешний вид зданий. Если вы проживаете в регионе, где наблюдаются обильные снеговые осадки, то длина такой трубы должна быть не меньше 650 мм. В некоторых случаях вместо трубы устанавливается дефлектор.

Чтобы организовать вентиляцию конька на кровле из металлочерепицы, используется коньковая доска. это та доска, которая будет разделять два ската. Так, с одной стороны поток воздуха будет беспрепятственно входить, а с другой стороны, выходить. Как следствие в коньке полностью исключается вероятность образования конденсата.

Кровля из профнастила

Если ваша кровля накрыта профнастилом, то необходимо обеспечить естественную вентиляцию. Принцип ее организации будет напоминать принцип организации вентиляции на кровле из металлочерепицы. Так, воздух будет проникать через карнизный свес в поднастиловое пространство. Далее воздух будет направляться в сторону конька и выводится через шатровый конек. В том случае, когда конек не имеет длины десяти метров, то вывод воздуха происходит через торец.

Плюс ко всему, вентиляция поднастилового пространства обеспечивается посредством монтажа вентиляционных реек на слой гидроизоляции. Здесь важный момент. Та рейка, которая находится в самом низу обрешетки, должна быть большей от всех остальных наполовину.

Что касается гидроизоляции, то ее не следует дотягивать до конька кровли. за счет этого под профнастилом будет организована естественная вентиляция. Более того, все образующиеся пары будут беспрепятственно выходить.

Важно! Чтобы исключить затекание воды снаружи, используется специальный уплотнитель топ-ролл.

Односкатная кровля

Если вы соорудили односкатную кровлю, то в ней также следует организовать вентиляцию. И для этого не нужно использовать специальные кровельные элементы вентиляции. Технология ее изготовления очень простая. Вам не нужно покупать аэраторы или покупать конек особой формы. Самое главное – произвести правильный монтаж.

Так, под слоем кровельного настила следует оставить небольшой зазор. В этом месте будет происходить движение воздушных масс. Важно понимать, что движение идет по направлению снизу-вверх. Для этой цели между гидроизоляционным и теплоизоляционным слоем организовывается небольшой просвет. Что касается обработки свесов, для отделки используются софиты с перфорацией. Плюс ко всему, дополнительно устанавливаются вентиляционные решетки для обеспечения свободного движения воздушных масс. Подобная система вентиляции организовывается на кровле, уклон которой находится от 5 до 20 градусов.

Вальмовая кровля и вентиляция

Для обеспечения вентиляции на кровле вальмового плана следует организовать естественный приток и отток воздуха. Технология та же, что описана выше. То есть воздух должен попадать в подкровельное пространство, а выходить через конек, или возле него.

Однако здесь существует одна особенность, необходимо уделить особое внимание ветровой подшивке карнизов. Если для этого используется дерево, то между досками следует оставлять небольшие зазоры, чтобы сквозь них мог заходить воздух. Идеально, если использовать специальный пластик, имеющий перфорацию.

Совет! если вальмовая кровля уже подшита, то следует вырезать небольшие отверстия и установить в них специальные приточные решетке.

Заключение

Итак, вот мы и рассмотрели все особенности изготовления системы вентиляции кровли. мы узнали о том, почему она необходимо. Также вкратце ознакомились с основными особенностями. Надеемся, что эта статья была полезной для вас и вы получили необходимую пищу для размышления. Дополнительно рекомендуем просмотр подготовленного видеоматериала, в котором рассказывается о других нюансах.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Кровельная вентиляция, зачем нужна, элементы, бренды, монтаж

Кровельная вентиляция относится к важной системе, повышающей долговечность всего здания. Она может быть организована различными способами, но существуют стандартные подходы, которые лимитируются действующими строительными нормативными документами.

Зачем нужно делать вентилирование кровли

Кровельная вентиляция представляет собой систему из нескольких элементов, обеспечивающих вентилирование подкровельного пространства. Кровля содержит гидроизоляционный слой, не позволяющий влаге проходить через нее, как с наружной, так и с внутренней стороны. Именно поэтому возникает потребность в ее установке. В пространстве под кровлей постепенно накапливается увлажненный воздух, связанный с жизнедеятельностью человека. Из-за температурных, суточных колебаний окружающей среды, возникает температурный ингредиент, вызывающий конденсацию воздуха, поднимающегося изнутри. А накопление конденсата пагубно влияет на кровельный материал.

Подкровельная вентиляционная система призвана регулировать влажность в указанном пространстве. Она решает следующие важные задачи:

• обеспечение воздушного обмена между подкровельным пространством и внешней средой, что исключает застой теплого, увлажненного воздуха и создает поступление свежего воздуха;
• устранение перепада температур, что тормозит процесс конденсации;
• исключение накопление конденсата внутри кровли даже при повышенной влажности воздуха;
• поддержание в сухом состоянии стропильной системы и утеплителя.

Таким образом, кровельная вентиляция создает необходимую циркуляцию воздуха и высушивает кровлю изнутри. Это обеспечивается наличием вентилирующих устройств и элементов, позволяющих отводить увлажненный воздух наружу, через крышу.

Кровельные элементы вентиляции

Аэраторы

В их конструкцию входят воздушные фильтры, направляющие для воздушного потока, ребра жесткости, накрывающие и накрываемые элементы, крепежные детали. Они обеспечивают формирование защищенных отверстий на кровле для отвода внутренней воздушной массы и испарений. В зависимости от типа кровли выделяется 2 основных вида аэраторов:

• Коньковый тип. Он представляет собой сплошной элемент, монтируемый на стыке скатов крыши, т.е. на коньке. Он собирается из нескольких аэраторов длиной порядка 60-70 см. При этом 1 аэратор способен обеспечить вентиляцию до 25-30 м² подкровельного пространства. Устанавливается коньковая разновидность при уклоне скатов более 20° (обычно 25-45°). После монтажа, устройства можно закрыть сверху кровельным материалом, делая выходы незаметными.
• Точечный (скатный). Такие аэраторы устанавливаются при уклоне скатов менее 20° или когда невозможен монтаж коньковых элементов. Одно устройство обеспечивает вентиляцию порядка 6-10 м² подкровельного пространства. Устанавливать точечные аэраторы рекомендуется в верхней части ската — примерно на расстоянии 60-75 см от конька.

Вентиляционные выходы

Обеспечивают вентиляцию некоторых систем помещения. Выделяются такие разновидности:

• Выходы стояков канализации. Предназначены для исключения попадания канализационных испарений в подкровельное пространство. Выход соединяется с канализационным стояком гофрированной трубой с помощью переходного кольца. Могут использоваться утепленные и неизолированные трубы.
• Выходы вытяжной вентиляции помещений. Они защищают подкровельное пространство от бытовой и кухонной вытяжки. В них могут устанавливаться дефлекторы, улучшающие вытяжку и исключающие образование конденсата.
• Люки. В некоторых системах предусматривается установка закрывающихся люков на крышу, через которые можно обеспечить приток свежего воздуха. Эти элементы одновременно способны исполнять роль пожарных выходов.
• Уплотнители или проходные элементы. Необходимы для герметизации мест установки телевизионных антенн, флагштоков и других конструкций, проходящих через кровельное покрытие.
• Вентиляторы. В настоящее время выпускаются специальные кровельные вентиляторы, способные обеспечить принудительное проветривание подкровельного пространства. Их необходимо закладывать на стадии проектирования дома.

Чаще всего, кровельная система работает по принципу свободной конвекции воздуха. Свежий поток поступает через продушины в нижней части скатов кровли, проходит по всему подкровельному пространству, вытесняя более теплый воздух наружу через элементы вентиляции. Существуют типы, предназначенные для металлочерепицы, профилированных листов и мягкой кровли.

Распространенные производители комплектующих вентиляции

• Krovent. Корпуса выполнены из полипропилена повышенной прочности и стойкости к солнечным лучам. Гарантийный срок службы установлен 10 лет.
• Технониколь. Данная корпорация выпускает аэраторы, вентиляционные выходы и вентили. Изделия комплектуются удобным креплением. Срок службы гарантируется не менее 15 лет, а реально составляет свыше 35 лет.
• VILPE. Данные комплекты выпускаются фирмой SK Tuote OY (Финляндия) и предназначены для скатной и плоской крыши. Изделия сохраняют работоспособность при температуре от минус 40 до плюс 75 °С.
• Wirplast (Польша). Быстро монтируется и имеют высокую надежность.
• Kronoplast. Эта компания считается лидером в производстве кровельной вентиляции. Помимо аэраторов, производятся надежные вентиляционные выходы для канализации и бытовых вентиляционных каналов.

При выборе важно учесть конкретные условия — размер и тип кровли, климатические условия, назначение сооружения.

Этапы монтажа

Монтаж вентиляционных комплектующих можно производить самостоятельно, но в строгом соответствии с инструкцией. Сама вентиляционная система должна закладываться в проект сооружения. Отдушины в нижней части кровельных скатов формируются на стадии строительства крыши.

При монтаже самой вентиляции, прежде всего, обеспечивается герметизация с помощью проходных элементов. Они устанавливаются на всех участках, где в кровлю входят трубы и другие конструкции. Затем, в зависимости от уклона ската монтируются точечные или коньковые аэраторы. Завершает систему установка вентиляционных выходов над соответствующими каналами. Все элементы должны быть надежно защищены от осадков накрывочными деталями.

Кровельная вентиляция помогает увеличить долговечность кровли, устраняя риск накопления конденсата. Ее можно смонтировать самостоятельно, но выбирать надо проверенную продукцию. Любые подделки не дадут нужного эффекта.

Популярное
