Флюгер

Все чаще можно встретить на крышах домов в качестве декоративного элемента установленный флюгер. Изначально их устанавливали на мачты кораблей, чтобы определить направление и силу ветра. В переводе с голландского «Vleugel» означает крыло. Со временем они стали появляться в портовых городах. Их устанавливали на купала церквей, крепостные башни. А уже оттуда они распространились по всему миру. Многие считают их не только красивым дополнением к дому, но и оберегом.

Содержание

  1. Для чего необходим флюгер на крышу

  2. Символика флюгера

  3. Конструкция и принципы устройства флюгера на крышу

  4. Материал из которого изготавливают флюгер

  5. Монтаж флюгера на крышу

  6. Изготовление флюгера своими руками

  7. Видео

Многие владельцы загородных домов стремятся создать единый дизайн — связать воедино экстерьер и внутреннее убранство здания. Для этого используют различные декоративные элементы, одним из которых является флюгер. В настоящее время это произведение искусства. Большой выбор различных фигур, позволит подобрать именно ту, которая будет характеризовать вас, расскажет о вашем увлечении.

Для чего необходим флюгер на крышу

Что же из себя представляет флюгер? Это специальное устройство, которое позволяет определить направление ветра, с помощью металлического флага с противовесом, который вращается по оси. В данной системе именно противовес показывает направление ветра. В зависимости от назначения различают:

  • метеорологические — это специальные высокоточные приборы, которые измеряют силу и направление ветра;

  • декоративные — основной их функцией является украшение здания, показания не обладают особой точностью;

  • дымоходные — устанавливают на дымоходную трубу для предотвращения возможного затухания;

  • флюгер Вильде — его конструкция объединяет все два прибора, благодаря чему можно определить не только силу, но и скорость воздушных масс.

Символика флюгера

Если в прошлые времена самыми распространенными символами были стрела и петух. То в настоящее время можно встретить не только фигурки животных, ангелов, но и знаки зодиака, музыкальные инструменты и многое другое. Выбор символа в первую очередь зависит от предпочтений хозяина дома. Но при этом учитывается значение, заложенное в данном символе. Так петух — это символ нового дня, защитник от нечистой силы. Со временем этот символ стал олицетворением Святого Петра и его стали устанавливать на различных соборах. Достаточно часто можно встретить изображение аиста, как символа семейного очага и путешествий. К выбору фигуры стоит отнестись ответственно, ведь считается, что он становится вашим талисманом. Не редко в этом качестве использовали фамильный герб или основной род деятельности владельцев дома.

Конструкция и принципы устройства флюгера на крышу

Конструкция флюгера состоит из флюгарки, розы ветров, оси вращения. Флюгарка — это специальная пластина, которая свободно вращается под действием воздушных масс и на которой располагается фигурка с противовесом.

Важно: идеальным размером для флюгарки считается 40х70 см.

Роза ветров — это указатель сторон света. Его устанавливают с помощью компаса.

Важно: флюгер может быть и молниепримником, для этого его необходимо установить в наивысшей точке крыши и соединить непосредственно с заземлением.

Узел вращения флюгера может быть выполнен из шарнирного или подшипникового элемента.

Устройство флюгера состоит из флюгарки, которая будет указывать направление ветра. На данном рисунке она обозначена цифрами 1 и 2. Где 1 — это пластина, а 2 — противовес. Ее закрепляют на специальной металлической гильзе (3), которая непосредственно соединена со штоком (11). Чтобы уменьшить процесс трения, между осью и гильзой располагают стальной шарик (4). Чтобы предотвратить попадание влаги внутрь поворотного механизма, сверху него устанавливают защитный зонт (5). Гильзу закрепляют с помощью винта (6) с резиновой прокладкой (7). Это соединение не должно мешать свободного вращению флюгарки. Роза ветров состоит из муфты соединения (8) в которой располагают штифты (9) на концах которых закреплены обозначения сторон света — север, юг, запад, восток. Вся конструкция удерживается с помощью круглого фланца (10), размеры которого будут зависеть от величины и веса всего флюгера.

Важно: следует учитывать размер и вес флюгера при установки его на крышу, так это может создавать значительную нагрузку на стропила и кровельный материал в целом.

Материал из которого изготавливают флюгер

Флюгер изготавливают из стали, меди, дерева или пластика. Самыми долговечными считаются конструкции, выполненные из меди. Это объемные фигуры, выполненные из двух половинок скрепленные пайкой между собой. Фигурки из стали требуют специальной обработки защитными красками, чтобы предотвратить коррозию под действием атмосферных осадков. Фигурки из дерева не долговечны и требуют периодического обновления защитного слоя краски. Чаще всего для изготовления используют фанеру. На дачных участках можно встретить флюгер, выполненный из пластиковых бутылок, основным его назначением в данном случае является отпугивание птиц.

Монтаж флюгера на крышу

Чтобы флюгер правильно работал его необходимо устанавливать в наивысшие точки дома. Чаще всего его крепят на конек крыши или дымоходную трубу. Эти работы вы можете выполнить своими руками, не прибегая к услугам специалистов.

Важно: флюгер необходимо размещать на высоте 10-12 метров вдали от деревьев и высоких домов.

Во время установки вам понадобиться компас. С его помощью в соответствии со сторонами света располагаются направляющие розы ветров.

Важно: для правильной работы флюгер должен быть вертикально размещен.

Для крепления флюгера используют специальные крепежи, которые позволяют закрепить его на различной конструкции крыши — плоская, односкатная, двухскатная.

Изготовление флюгера своими руками

Флюгер — это декоративный элемент, который вы можете сделать своими руками. Для этого вам понадобиться лист стали или меди, труба и стержень, а также подшипники. Прежде чем приступить к работе необходимо сделать чертеж со всеми размерами, а также продумать форму флажка.

Процесс изготовления флюгера начинается с изготовления флажка. Для этого необходимо закрепить лист стали и обозначить контуры желаемого изображения. После чего с помощью электролобзика или ножниц по металлу вырезают изображение. Обрабатывают края чтобы не было зазубрин, с этой целью используют напильник.

Важно: вес противовеса должен быть равен весу фигурки, так чтобы флюгарка находилась в балансе, так как это будет влиять на работу в целом.

Корпус делают с помощью трубы, от которой отрезают кусок длиной 12-13 см, в верхней части которой размещают подшипник подходящего диаметра.

Роза ветров состоит из четырех прутов на концах которых закрепляют металлические буквы, обозначающие стороны света. Размер букв должен быть таким, чтобы их хорошо было видно стоя на земле. Для крепления используют сварку. Также с помощью сварки соединяют розу ветров и корпус.

Ось флюгера сооружают из арматуры. После чего на ней закрепляют флажок с помощью сварки и гаечного соединения. Ось вставляют в подшипник перед этим смазав солидолом. А чтобы влага не попадала в подшипник, сверху него устанавливают защитный колпачок или резиновый уплотнитель. Соединить все оставшиеся детали воедино и закрепить их на кровле дома.

Видео

Добавить комментарий

устройство, крепление, монтаж, установка, инструменты и расходные материалы, советы, рекомендации

Флюгер — давнее изобретение человечества. Ещё в средневековой Европе особой популярностью пользовались флюгеры в портовых городах. Основное назначение их было — указывать направление ветра. Если ветер дует в сторону города, значит, торговые корабли спокойно зайдут в гавань, и будет много различного товара и продовольствия. Чаще всего флюгеры можно было увидеть на куполах церквей и соборов. Постепенно их стали устанавливать на крепостных башнях и жилых домах. Самая распространённая и широко известная форма флюгера — петух.

Существуют различные истории, легенды и сказки, связанные с флюгером, — это говорит о том, что флюгер постепенно становится не просто указателем направления ветра, но ещё и является неким талисманом или оберегом дома. Со временем кузнецы стали изготавливать настоящие шедевры, делали флюгеры всё изысканнее и утончённее. Так появилась ещё одна функция флюгера — украшение дома, показатель его индивидуальности и вкуса хозяина.

В последние десятилетия этот элемент дизайна крыши был незаслуженно забыт, и только совсем недавно стал пользоваться популярностью у владельцев загородных домов и дачных участков.

Флюгеры бывают самых причудливых и необычных форм: животные, насекомые, корабли, самолёты, знаки зодиака, сказочные персонажи…А вспомните всем известный флюгер — ангел на шпиле Петропавловского собора, который является символом Санкт-Петербурга.

Современные флюгеры чаще всего изготавливают из стали или меди. Обычно размер флюгера для дома составляет 40-80×70 см. Флюгеры меньших размеров больше подходят для установки на гараж, садовый домик или беседку.

Флюгер состоит из вращающейся части — флюгарки с указателем сторон, розы ветров и стойки.

Давайте и мы попробуем сделать завершающий штрих во внешнем оформлении своего дома и установим на его крыше флюгер.

Для установки флюгера нам понадобятся:

  • флюгер
  • компас
  • металлический кронштейн
  • комбинированные заклёпки
  • заклёпочник
  • дрель
  • сверло по металлу
  • плашка или лерка (прогонка)
  • шайбы и гайки
  • гаечный ключ

Удобнее всего монтировать флюгер на колпак трубы. Для этого толщина металла колпака должна быть не менее 1,5 мм.

1. Устанавливаем в колпак по диагонали металлический кронштейн — раскос. В качестве кронштейна можно использовать стальную полоску толщиной до 2 мм, загнутую с двух концов на 3-5 см. Крепить кронштейн лучше на комбинированные заклёпки, используя заклёпочник.
2. Дрелью просверливаем в колпаке отверстие под диаметр стержня флюгера.
3. На конце стойки флюгера с помощью плашки или лерки нарезаем резьбу.
4. Надеваем гайку и шайбу.
5. Вставляем стойку флюгера в отверстие, ориентируя розу ветров с помощью компаса.
6. Надеваем второй комплект из шайбы и гайки, и крепим стойку флюгера к раскосу.

Установка флюгера не займёт у вас много времени, а ваш дом буквально преобразится, получив такой интересный декоративный элемент. Именно флюгер подчеркнёт стиль и индивидуальность вашего жилища, поможет вам всегда знать направление ветра и защитит трубу от задувания.

что это, его предназначение, рекомендации по изготовлению своими руками флюгеров разных видов

Завершающей точкой в строительстве дома может стать оригинальная декоративная деталь на шпиле кровли – флюгер. Это украшение способно придать неповторимую индивидуальность внешнему облику строения, т. к. не над каждой крышей ветер играет с произведением искусства.

Назначение и базовое устройство флюгера

В экстерьер современных построек возвращаются незаслуженно забытые, традиционные элементы и их имитация – черепица, выполненная из новых материалов, сайдинг, повторяющий внешние формы круглых бревен, колонны и башни и флюгеры.

Что такое флюгер

Функциональное назначение флюгарки, как механического устройства, – определять направление ветра.

Можно сделать, например, флюгер из дисков своими руками. Но если брать не самую простую конструкцию устройства, то для лучшей ориентации в него встраивают 4- или 8-румбовую розу ветров – для обозначения азимутов сторон света. Бросив наверх взгляд, человек ясно видит откуда и куда дует ветер.

Более сложные механизмы, например флюгер Вильда, который знают с 15 в., позволяют определять не просто направление, но и приблизительную скорость ветра. Это осуществляется с помощью пластины, на которую давит воздушный поток. Степень отклонения пластины градуируют по скорости ветра.

Устройство флюгера может быть разным:

  • для защиты дымохода;
  • против грызунов;
  • пугало для птиц;
  • электрогенераторы;
  • электронные метеорологические приборы;
  • только декоративные элементы.

Несколько слов о символике флюгерных флажков

В некоторых случаях символике, которую выражает флажок устройства, придают эзотерическое (мистическое) значение:

  1. Изобилие и долголетие – кот.
  2. Богатство и бдительность – петух.
  3. Храбрость и победа – волк.
  4. Здоровье, жизненная сила и тайна – дракон.
  5. Мятежный дух и удача – флюгер-корабль.
  6. Домашнее счастье – трубочист.
  7. Благородство и победа – рыцарь.

Кроме того, флажок в форме рыбы указывает на принадлежность хозяев к православию, а лунный серп – к мусульманству.

Основные элементы флюгера

Чтобы механизм работал правильно, в него должны входить следующие составляющие:

  1. Флажок. Обладает парусностью и является декоративным элементом.
  2. Ось. Расположена вертикально в корпусе для установки всей конструкции.
  3. Противовес. Служит для уравновешивания стрелки.
  4. Механизм поворота. Для облегчения осевого вращения.

Изготовление флюгера может предполагать дополнительно наличие колпака от воды, электронных поворотных датчиков, розы ветров.

Корпус и ось флюгера

Вся конструкция опирается на корпус. Вариантов его изготовления много. Понадобится, например, труба из латуни или стали ⅾ 2,5 см, в которую будет вставлена ось, и металлическая пластина (или сборка из них) – для крепления трубы к коньку крыши.

Несущий элемент механизма (ось) можно выполнить из арматуры 10 мм.

Флажок с противовесом (флюгарка)

Часть устройства, на которую давит и тем самым направляет всю конструкцию воздушный поток, называется флажком. На его противоположном конце находится противовес – для балансировки. Центр массы должен совпадать с серединой конструкции, чтобы обеспечить баланс и равномерный ход во все стороны.

Флюгарка – флажок вместе с противовесом – придает красоту всему изделию. Формы и способы ее изготовления ограничиваются только богатством фантазии мастера.

Защитный колпачок

От пыли и влаги, которые могут попасть в подшипник и привести к неисправности, защищает конусный или круглый колпачок, накрывающий механизм для вращения сверху по оси.

Роза ветров

Она чаще всего находится на колпачке или выше по центральной оси. Это 2 или 4 металлических прута, соединенных друг с другом под углом 90°. На концах крепятся буквы, которые обозначают Север, Юг, Запад и Восток. Установка флюгера, при точном выставлении положения розы ветров на кровле, потребует наличие компаса.

Подшипники

Внутренний размер подшипника должен совпадать с диаметром прута, арматуры или трубы, из которых выполнена ось вращения. Качество детали определяет легкость хода всего механизма.

Крепеж

Приспособления, которые будут нужны для создания флюгера, зависят от применяемого материала, выбранных вариантов соединения и крепления деталей между собой.

Для этого можно использовать:

  • заклепки;
  • болты;
  • накладки;
  • уголки;
  • шайбы и гайки;
  • разного вида саморезы;
  • сварку.

В зависимости от формы конька подготавливают конструкцию, которая поможет установить флюгер и надежно закрепить его на крыше с двух сторон. Приспособление должно быть подходящим для этого по площади и толщине материала.

Задача крепления – выдержать нагрузки от порывов сильного ветра и снега.

Как сделать флюгер своими руками

Для начала нужно ознакомиться с различными конструкциями механизма, подобрать понравившийся и доступный к изготовлению дизайн флюгарки. Дальше следует позаботиться о материалах, подготовить проект и чертеж флюгера и приступать к работе.

Материалы для изготовления флюгера

Сталь и медь являются предпочтительными материалами, чтобы сделать долговечное, надежное и чувствительное изделие. Элегантные кованые элементы флюгарки встречаются редко. Для красоты и антикоррозийной защиты железные устройства красят и покрывают лаком снаружи.

Если вопрос в том, как сделать флюгер своими руками более экономично, то можно использовать текстолит, влагостойкую фанеру, жесть, пластик.

Инструменты для работы

Если принято решение делать механизмы из металла, то количество инструмента, которое понадобится, наибольшее – это:

  1. Отрезная машинка со шлифовальными и режущими металл дисками.
  2. Лобзик электрический.
  3. Плоскогубцы и кусачки.
  4. Зубило.
  5. Молотки.
  6. Дрель и сверла.
  7. Напильники.
  8. Перчатки, защитные очки и щиток для сварки.
  9. Тиски.

Для работы с другим материалом перечень может быть короче.

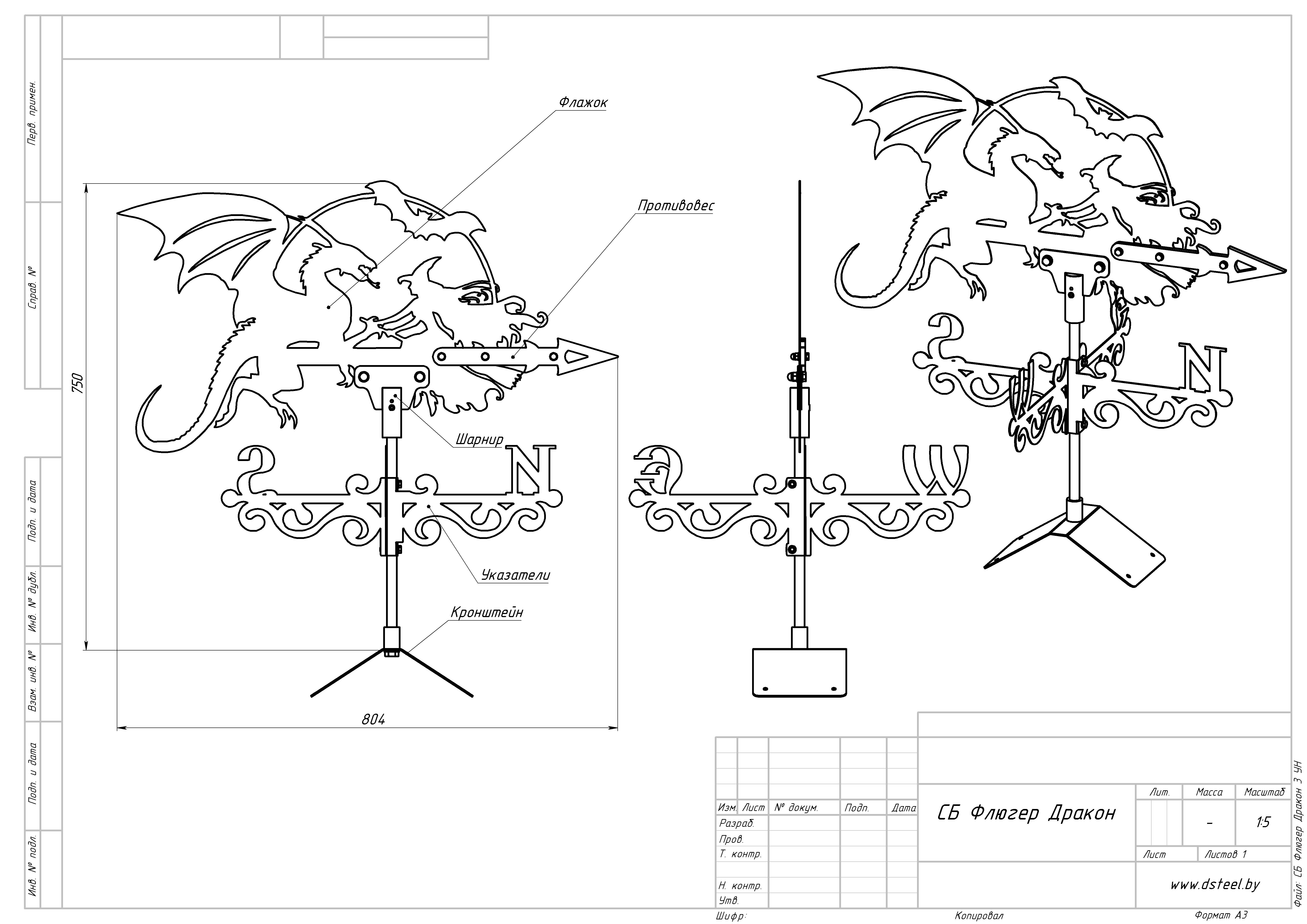

Чертежи флюгера

При наличии навыков рисования и черчения эскиз можно выполнить самостоятельно. В другом случае нужно воспользоваться размерной сеткой, а также понравившимся изображением, которое вы хотели бы видеть на своей крыше.

Размер флюгера может быть разным. С помощью сетки несложно перенести с увеличением размерности любой рисунок на выбранный листовой материал. Если есть опыт в работе с программами AutoCAD или Corel, можно скачать картинку из интернета и распечатать ее в нужном размере.

Процесс изготовления флюгера пошагово

Чтобы быстро сделать флюгер, не переводить материал и не исправлять детали, лучше выполнять все по порядку.

Контуры эскиза нужно перенести на подготовленную заготовку:

  1. Для текстолита, пластика или фанеры можно воспользоваться копиркой, а для металла понадобится керн. Придется наносить рисунок медленно, по одной точке.
  2. Заменить механическую работу можно, если воспользоваться дрелью и тонкими твердыми сверлами. С помощью нее можно по контуру высверлить ряд отверстий, увеличивая их количество на наиболее изогнутых элементах рисунка, чтобы изображение получилось более четким.

Вырезать флажок:

  1. Электролобзик подойдет для всех основных материалов, в т. ч. и для тонкого (2-3 мм) металла.
  2. Для более толстого стального листа понадобится болгарка, зубило и сварка.
  3. Наждачной бумагой, напильниками и надфилями обрабатывают торцы получившейся фигуры.

На указательный конец флажка после того, как он будет вырезан, нужно установить противовес.

Сделать поворотное устройство:

  1. Вариант без подшипника (с шариком). Взять две трубы, которые входят друг в друга с минимальным зазором. Внутреннюю трубу крепят к корпусу, а тот к коньку. Наружную трубу наглухо заваривают с одной стороны и устанавливают на нее флюгарку, предварительно отбалансировав. Внутри широкой трубы размещают металлический шарик от подшипника. Хорошо его смазывают литолом или солидолом и вставляют внутреннюю трубу.
  2. Вариант без подшипника (с конусом). Все действия выполняем подобно варианту с шариком, но вместо него во внешнюю трубу вставляется выточенный металлический конус. В трубу, которая будет находиться внутри, вставляют заглушку с выемкой для вращения конуса и помещения смазки.
  3. Механизм с подшипником. В этом случае в широкую трубу с двух концов вставляют подходящие по размеру подшипники. Их внутренний диаметр должен совпадать с диаметром трубы, прута или арматуры для центральной оси.

Легкое вращение и хорошую точность показаний даже при слабом ветре дают подшипники из металлографита. Каждую из готовых деталей, чтобы обеспечить долгую работу механизма, нужно обработать от коррозии и отшлифовать, загрунтовать и покрасить в стиле избранного дизайна.

Эскизы флюгеров могут подразумевать еще одну функцию – если конструкция из металла, следует соединить ее металлической проволокой с заземлителем. Она будет защищать дом от молний, как громоотвод.

Монтаж металлического флюгера на крышу

Механизм ставят на самую высокую точку кровли. Место, которое выбрано для установки изделия, при необходимости предварительно следует усилить.

Так как конструкция разборная, сначала поднимают и размещают корпус. Чаще всего крепление флюгера представляет собой металлические пластины, которые прикручиваются к доскам торца или фронтона. Для надежного присоединения толщина дерева требуется минимум 40 мм.

Обратите внимание:

  1. Работы на высоте нужно проводить со страховкой.
  2. Чтобы не повредить кровлю, желательно распределить нагрузку от тела равномерно по поверхности крыши. Для этого, а также для удобства и безопасности работы по верху крыши укладывают деревянные лестницы, которые связывают между собой.
  3. Можно использовать только одну лестницу, закрепив ее другой конец через конька к забору или иной прочной конструкции.
  4. Главное условие – после установки положение механизма должно быть вертикальным. В другом случае он не будет работать.

Чем массивнее и шире получился механизм, например флюгер-парусник, тем больше потребуется усилий для его установки.

Производим сборку всего устройства. На центральную ось вставляем поворотный механизм с колпаком, розой ветров и флюгаркой. Проверяем работу.

Несколько вариантов для самостоятельного изготовления

Кроме основательных конструкций из металла или покупной продукции промышленного изготовления, существует разнообразие других вариантов, которые можно сделать своими руками. Указатель ветра можно собрать из лазерных дисков для записи музыки, бутылок из пластика, бумажных стаканчиков, картона. Хорошо смотрится флюгер из дерева.

Не все из них подойдут на самое видное место крыши дома в элитном районе, но для установки на кровлю садового домика, в качестве декора ворот или детской постройки сгодятся.

Флюгер из пластиковых бутылок

Заняться изготовлением указателя ветра из накопившихся бутылок можно с детьми, устроив им мастер-класс.

Для работы понадобятся:

  • канцелярский нож;
  • фломастер;
  • картон;
  • проволока;
  • гвоздь;
  • брусок из дерева;
  • бутылки с крышками – 2 шт.;
  • выкройки.

Делаем флюгер-самолет:

  1. Предварительно замоченные с вечера пластиковые бутылки очищаем от этикеток, моем и вытираем насухо.
  2. Обрисовываем фломастером выкройку на поверхности пластика для пропеллера и крыльев, вырезаем.
  3. Посередине крышки и в пропеллере делаем отверстия и соединяем детали между собой гвоздем. Для усиления конструкции гвоздь можно накалить и вплавить в пробку.
  4. По размеру крыльев делаем в бутылках прорези канцелярским ножом и соединяем крылья и фюзеляж.
  5. В горлышко бутылки нужно вставить металлическую проволоку, которая будет играть роль центральной оси.
  6. Прикручиваем пробку с пропеллером. Раскрашиваем влагостойкими красками и устанавливаем.

Существует вариант флюгера из пластиковой бутылки более сложный. Когда к основной бутылке побольше добавляют параллельно с 2 сторон (или с 2 сторон и сверху) бутылки меньшего размера. Устанавливают сопла, хвостовое оперение.

Кроме варианта с самолетом, можно сделать ветрячок-ротор. Его мастерят из 1 бутылки, вырезая по бокам лопасти и ставя ее вертикально на ось. Или используют 4 пластиковых емкости, располагают их в горизонтальной плоскости по углом 90°.

Флюгер из бумаги

Флюгер из бумаги больше является яркой игрушкой, чем механизмом. Но его изготовление совместно с ребенком может стать интересным и познавательным занятием.

Для этого понадобится:

  • стаканчик с крышкой из пластика;
  • картон или плотная цветная бумага;
  • палочка из дерева или карандаш с ластиком на конце;
  • пластиковая соломинка;
  • булавка английская или иголка.

Изготавливаем стрелку:

  1. Вырезаем наконечник стрелы из бумаги или картона в форме треугольника со сторонами 4-5 см.
  2. Оперение можем сделать другого цвета, его размер чуть больше 7-8 см в длину.
  3. Соломинку из пластика подрезаем с каждой стороны по 1-1,5 см. Вставляем наконечник и оперение в прорези. Фиксируем клеем.

Делаем корпус конструкции флюгера:

  1. Стаканчик из бумаги или пластика утяжеляем с помощью песка или гальки. Сверху закрываем и приклеиваем крышку, чтобы она выдержала вес утяжелителя.
  2. После этого стаканчик переворачиваем и в дне проделываем отверстия по размеру карандаша.
  3. Пластиковую стрелку протыкаем иголкой (английской булавкой) и устанавливаем в резинку карандаша, который помещаем в стаканчик.

Особенности флюгера с пропеллером

Механизм интересен тем, что по силе вращения винта можно визуально определить скорость ветра.

Сам самолет или цеппелин можно сделать из пластика или фанеры. Для исправной работы винт должен быть жестким и выполненным из металла. Его лопасти нужно подогнуть по продольной оси в разные стороны.

Если флажок сделан из металла, к нему нетрудно приварить или припаять небольшой штырь с резьбой на конце для установки пропеллера и закрепления его гайкой с шайбой.

В случае когда нужно сделать флюгер с пропеллером своими руками из фанеры, крепить к нему винт требуется с помощью самореза. При этом следует оставить его не докрученным, чтобы было расстояние для вращения. Как вариант, можно рассмотреть крепление механизма на крыше к дымовой трубе, если она есть.

Флюгер, флюгарка – символ уюта и эстетики

Человек еще с давних времен научился измерять скорость и силу ветра. Силу ветра обычно обозначают особыми условными цифрами, баллами, от нуля до двенадцати, а направление ветра определяется, соответственно, той стороной света, откуда ветер дует.  Для вычисления этих характеристик метеорологи используют специальные высокоточные приборы, но в повседневной жизни высокая точность измерений может быть не так важна, достаточно иметь общее представление об этих показателях. Именно поэтому существует древнейший прибор для определения направления и скорости ветра, который дошел до наших дней, практически не претерпев серьезных изменений. Этот прибор называется флюгер!

В настоящее время флюгера вновь очень популярны. Это своеобразный символ домашнего уюта и эстетики. Компания «Мастерская колпаков» производит дымники с установленными на них декоративными флюгерами. Такое оригинальное украшение трубы не останется незамеченным. Наши изделия отвечают вкусовым предпочтениям истинных поклонников обустройства дома! Дымники компании «Мастерская колпаков» обладают отличной подвижностью и высокой чувствительностью. Теперь разберемся что же такое флюгер, как он возник и какую функцию выполняет.

Человек еще с давних времен научился измерять скорость и силу ветра. Силу ветра обычно обозначают особыми условными цифрами, баллами, от нуля до двенадцати, а направление ветра определяется, соответственно, той стороной света, откуда ветер дует. Для вычисления этих характеристик метеорологи используют специальные высокоточные приборы, но в повседневной жизни высокая точность измерений может быть не так важна, достаточно иметь общее представление об этих показателях. Именно поэтому существует древнейший прибор для определения направления и скорости ветра, который дошел до наших дней, практически не претерпев серьезных изменений. Этот прибор называется флюгер!

Немного истории

История возникновения флюгера уходит своими корнями глубоко в древность. Первый известный современным историкам флюгер датируется примерно 48 г. до н.э., и был изготовлен в Древней Греции, в Афинах. Располагался он на вершине «Башни Ветров» — одном из интереснейших памятников архитектуры. Эта восьмигранная башня была возведена древним астрономом Андроником и играла роль метеорологической станции. В античную эпоху флюгера чаще всего украшали виллы состоятельных землевладельцев.

В раннем средневековье флюгер использовался в основном с практической целью — для определения направления и силы ветра. Но постепенно этот простейший метеорологический прибор превратился в своеобразный символ, талисман, защищающий дом. А искусные мастера стали оформлять флюгера настолько интересно и живописно, что многие из работ были подобны произведениям искусства. Флюгера с различными фигурками все чаще стали украшать верхушки городских башен. Самым популярным персонажем для фигурки был петух. По старинным поверьям он защищает жилище от пожара и воров. Этот символ бдительности не потерял актуальности и по сей день. Нередко можно видеть, как красуется флюгер с фигуркой петуха на крыше современного загородного дома. А тем, кто хотел отметить в оформлении флюгера свою тягу к переменам в жизни, чаще всего выбирал фигурку корабля. Вечную дружбу символизировали фигурки коров и лошадей. Фигурка крылатого чудовища с головой орла и телом льва (грифона) — признак могущества, защищенности и процветания.

Устройство флюгера довольно несложное, но в данном случае простота – это достоинство. Металлическая трубка надевается на вертикальный стальной стержень, а к ней прикрепляется указатель. Указатель вместе с трубкой свободно вращается на стержне, указывая тем самым направление ветра. Для определения названия направления на флюгере предусмотрены металлические прутья, неподвижно закрепленные в нижней части стержня таким образом, что каждый прут указывает конкретную сторону горизонта. Речь идет о так называемой «розе румбов». В верхней части флюгера находится простой прибор для определения силы ветра, он представляет собой небольшую дугу со штифтами и рамку с подвешенной на ней металлической дощечкой. Скорость ветра узнают по номеру штифта, около которого качается дощечка.

Флюгер — не просто красивое изделие на крыше здания! Он может рассказать о характере, увлечениях хозяина, его роде деятельности и служит своеобразной визитной карточкой дома.

С изделиями компании «Мастерская колпаков» визитная карточка Вашего дома непременно будет приковывать взгляды окружающих.

Читайте также:

Флюгер ФВЛ, ФВТ | ООО Метеоприбор

Флюгер ФВЛ, ФВТ

Назначение

Флюгер с легкой доской (ФВЛ) или с тяжелой доской (ФВТ) предназначен для измерения направления и скорости ветра. Флюгер типа ФВЛ применяется в местностях, где скорость ветра не превышает 20 м/с. При более сильных ветрах применяются оба флюгера одновременно.

Принцип работы

Флюгер — это металлический флаг с противовесом, который поворачивается по направлению ветра. При этом флаг флюгера закрепляется на вертикальной оси. Противовес флага показывает сторону, с которой дует ветер.

Для определения направления ветра на ось флюгера горизонтально устанавливают розу ветров.

Устройство

Флюгеры ФВЛ и ФВТ имеют одинаковую конструкцию и состоят из неподвижной и подвижной опорных частей.
1. Мачта с вертикальной осью для флюгарки;
2. Горизонтальная неподвижная 8-лучевая шкала (звезда) с буквой «N» или «С» у штифта, направленного на север — для определения направления ветра;
3. Подвижная флюгарка с прикрепленными на ней 2 лопастями и противовесом — для указания направления ветра;
4. Дугообразно изогнутая в вертикальной плоскости шкала с штифтами-делениями на верхушке флюгарки — для измерения скорости ветра;
5. «Ветромерная доска» на горизонтальной оси на верхушке флюгарки рядом с дугообразной шкалой — для указания скорости ветра (при штиле ветромерная доска свешивается вертикально вниз, при ветре — отклоняется от вертикали, указывая на определенное деление дугообразной шкалы)

Основные характеристики

1. Пределы измерения скорости, м/сек:

    ФВЛ …………………………………………… 1-20

    ФВТ …………………………………………… 1-40

2. Пределы измерения направления,

    град ……………………………………………. 0 — 360

3. Габариты, мм …………………………….. 940х1255

4. Масса флюгера, кг:

    ФВЛ ……………………………………………. 10,5

    ФВТ…………………………………………….. 11,5

5. Масса доски флюгера, кг:

    ФВЛ ……………………………………………. 0,2

    ФВТ…………………………………………….. 0,8





Пример записи при заказе

Флюгер ФВЛ, ФВТ

Конструкция и принципы устройства флюгера

Издавна флюгеры украшали практически все крыши домов и позволяли жителям узнать направление ветра и его силу. Это удивительное приспособление устанавливали на храмы церквей, вершины замков и дома знатных вельмож. Для некоторых, это изделие было инструментом, позволяющим узнать направление ветра, для других же способом подчеркнуть свой статус в обществе.

Из чего состоит флюгер?

Конструкция флюгера достаточно простая. Он состоит из 5 частей – флажок, противовес, ось, колпак и вертикальная пластина. Чтобы разобраться в принципе устройства этого изделия, нужно более детально рассмотреть каждую его деталь.

  1. Флажок. Этот элемент выполняет две функции – показывает направление ветряного потока, украшает кровлю дома. Он может быть изготовлен в форме животного, птицы, мистического существа или предмета.
  2. Противовес. Эту часть располагают напротив флажка. Чаще всего флюгеры изготавливают таким образом, чтобы флажок выполнял и роль противовеса, однако иногда все же приходится использовать дополнительный элемент. Как правило, эта деталь немного тяжелее флажка.
  3. Вертикальная ось. Эта деталь крепится к подшипникам или металлическому шарику, благодаря чему с легкостью вращается и определяет направление ветра.
  4. Колпак. Основная задача колпака – защита от дождя, ветра, мусора и пыли. Он позволит обеспечить свободное вращение основного механизма и определение движения ветра.
  5. Вертикальная металлическая платина. Эта деталь используется с целью определения силы ветра. Она крепится под флажком. Также, вместо этого элемента можно использовать пропеллер. Он не только покажет силу ветра, но и отгонит птиц от крыши.

Еще одним элементом, используемым в конструкции флюгера, является так называемая «роза ветров». Эта деталь состоит из двух перекрещенных металлических прутиков с отметками юга, запада, севера и востока.

Какой материал можно использовать?

Важную роль в изготовлении флюгера играет выбранный материал. Для создания флюгера можно использовать:

  1. Металл. Самый популярный и востребованный материал, используемый в создании флюгеров – листовая сталь или медь. Изделие из этих металлов будет прочным, надежным и прослужит многие годы. Изготовить флажок и прочие детали можно по личному трафарету или купить уже готовое изделие. Флюгер систематически нужно подкрашивать. К недостаткам можно отнести высокую стоимость изделия.
  2. Дерево. Этот материал используется довольно редко, ведь он не особо прочный и устойчивый к воздействию окружающей среды. Флюгеры из дерева нуждаются в систематической обработке, покрытию защитными средствами и лаками. Металл также нуждается в обработке, однако для него это не столь критично.

Многие умельцы и рукодельники создают оригинальные и неординарные флюгеры с простых подручных средств. К примеру, из пластмассы, CD дисков, бутылок и прочих ненужных вещей.

Как видите, конструкция изделия достаточно простая и не требует особых навыков и знаний. Изделие можно как купить в специализированном магазине, так и соорудить самостоятельно.

Флюгер на дымоход своими руками: как его сделать

Флюгер своими руками издавна было принято устанавливать в городах на морском побережье для измерения направления и силы ветра. Сделав флюгер своими руками, владелец дома делал свое жилище узнаваемым, вносил в его внешнее убранство оригинальный декоративный элемент. Устанавливая флюгер для дымохода с дефлектором своими руками, владелец дома повышает эффективность работы и уровень защищенности дымовой трубы.

Флюгер, устанавливаемый на дымоходную трубу, может выполнять несколько функций сразу

Устройство, виды и функции флюгера на трубу дымохода

Для изготовления привлекательного флюгера на дымоход своими руками чертежи понадобятся обязательно, на них следует отобразить основные элементы устройства. Оно составлено следующими компонентами:

  • корпусом – основанием, в которое вставляется ось. Корпус будет закреплен на дымоходной трубе;
  • подшипником, находящимся в корпусе. Именно в него вставляется ось, подшипник позволяет ей свободно вращаться при дуновениях ветра;
  • указателем сторон света. Выполняется в виде двух скрещенных под прямым углом прутков. На концы прутков наносятся буквенные обозначения сторон света. Ориентировка указателя производится с использованием компаса;
  • вертикально расположенной осью одного диаметра с подшипником, через который она вставляется в корпус;
  • колпачком на флюгерной оси, представляющим собой конус или круг. Его назначение – не допускать попадания влаги на корпус;
  • флажком на флюгерной оси в виде небольшой лопасти. Именно флажком, приводимым в движение порывами ветра, указывается направление ветровых потоков. Флажок рассматривается как главное поле для реализации идей в области декорирования, когда устанавливается флюгер на дымоход своими руками;
  • противовесом, устанавливаемым с противоположной стороны флажка, чтобы сбалансировать его.

Конструкция флюгера довольно проста и не включает каких-либо специфических элементов

Перед тем, как приступить к выполнению для флюгера на дымоход чертежей с размерами, стоит определиться с целым рядом вопросов. В первую очередь, какой вид устройства будет устанавливаться:

  • декоративный. Его основным назначением будет придание оригинальности экстерьеру здания, в то время как основными функциями можно будет и вовсе пренебречь;
  • обычный, для определения направления ветра;
  • флюгер Вильде, в комплектации которого наличествует маленький пропеллер или подвес (подвешенная пластина). С помощью флюгера Вильде определяется и направление ветра, и сила ветрового потока (по отклонению пластины от вертикального положения, принимаемого за нулевое значение), а также отпугиваются вращающимся пропеллером птицы;
  • метеорологический. Кованый метеорологический флюгер добросовестно сообщает метеорологам-любителям точное направление ветра;
  • дымоходный. Флюгер на дымоходную трубу изготавливается так, чтобы его корпус не позволял проникать внутрь атмосферным осадкам, мусору и птицам. Установив дымоходный флюгер своими руками с вращающимся основанием, удается достичь такого важного эффекта, как предотвращение проникновения осадков и обратной тяги, способной даже загасить печь.

Сделав флюгер своими руками, возможно придать ему целый ряд функций:

  • защиты дымохода от проникновения осадков и порывов ветра;
  • отпугивания птиц, которые стремятся обустраивать гнезда в теплых местах;
  • указания направления ветра;
  • определения сторон света;
  • определения силы ветра;
  • декоративного элемента, украшающего кровлю и здание в целом, придающего ему своеобразие и узнаваемость, оригинальность.

Выбрав для флюгера оригинальный дизайн, можно сделать свое жилье уникальным

Подбор материалов и инструментов и изготовление флюгарки на трубу дымохода

Решив установить флюгер на дымоход проделав необходимые чертежи, переходим к подбору материалов для изготовления. Дефлектор на дымоход своими руками, совмещенный с флюгером, должен оказаться:

  • легким;
  • прочным;
  • устойчивым к коррозии.

Исходя из этих требований, останавливаем выбор на:

  • оцинкованной стали;
  • листовом железе;
  • нержавеющей стали;
  • кованом металле;
  • металлопрофиле;
  • меди.

Количество материалов зависит от размера конструкции, которую обычно выполняют высотой в 700-800 мм и шириной 400-500 мм.

Для изготовления понадобится использование таких инструментов:

  • дрели;
  • гаечного ключа;
  • напильника;
  • ножниц по металлу;
  • сварочного аппарата (при условии выполнения сварных соединений).

Для флюгера лучше всего использовать металл, устойчивый к коррозии, а собирать детали можно при помощи винтов

Последовательность изготовления флюгера такова:

  1. Корпус выполняется из металлической трубы, длина которой составляет 130 мм, а диаметр – 13-15 мм. В верхней части трубы на резьбу устанавливается подшипник подходящего диаметра.
  2. Из двух узких стальных полосок, скрепляемых при пересечении под углом в 90º, выполняется указатель сторон света. Для этой розы ветров вырезаются и окрашиваются буквы для указания сторон света (север, С или N, принято окрашивать синим, юг, Ю или S — красным). Вместо букв могут использоваться фигурки, символизирующие нечто важное с точки зрения владельца дома или попросту отвечающие его эстетическим предпочтениям. Делая устройство попроще, можно ограничиться окрашиванием кончиков указателей. Прикрепляется указатель к корпусу с помощью сварки, но использовать компас для правильного выставления придется обязательно.
  3. Для изготовления вертикальной оси понадобится гладкая арматура. Наварив к кончику на месте выхода из трубы колпачок, перекрывается путь для проникновения влаги. Для этой цели возможно также использование резинового уплотнителя.
  4. Чтобы вырезать флажок, стоит заранее проделать выкройку на картоне.  Картонную выкройку накладывают на металлический лист и обводят контур. Вырезать по контуру стоит неспешно и аккуратно, избегая появления зазубрин.
  5. Флажок прикрепляется к верхней части вертикальной оси. Пользуясь противовесом, производим необходимую балансировку, чтобы установить флажок строго в горизонтальном положении.
  6. Выполняется сборка всех элементов конструкции, которая может быть дополнена вертикальными пропеллерами. Они не только будут приводить в движение украшающие флажок фигурки, но и отпугнут птиц. Возможно применение чеканки по металлу, рельефность поверхности флюгера будет создавать впечатление объемности.

Обратите внимание! Подшипник обязательно смазывается солидолом (литолом), чтобы обеспечить плавность движения вертикальной оси.

Флюгер-дефлектор будет способствовать усилению тяги в дымоходе

Как установить флюгер-дефлектор на дымоходную трубу

Точность работы флюгера как метеорологического устройства зависит от высоты установки над поверхностью. Точные показания будут достигнуты при установке на минимальной 12-метровой высоте.

Устанавливая конструкцию на дымоходной трубе, добиваются того, что воздушные потоки не смогу проникать в дымоход, наталкиваясь на преграду в виде конусообразного верхнего колпака. Правильный выбор конструкции даже позволяет достичь улучшения тяги за счет завихрения потоков. Конструкция дефлектора с флюгером позволяет добиться усиления тяги даже при ветре, дующем снизу. Подсоединенная к дефлектору конструкция вращением механизма и конуса создает завихрения, препятствует проникновению ветра внутрь трубы и усиливает тягу.

Так как конструкция выполняется из металла, то в зимнее время неизбежно возникновение наледи за счет образования конденсата при выходе пара, что принято считать неисправимым недочетом. Проблема решается предотвращением попадания влаги в подшипник, периодической смазкой и отслеживанием образования наледи. Отвод конденсата с внутренней поверхности выполняется специальными капельниками, которые не дают попасть ему в трубу. Проблема же коррозии вращающихся частей предотвращается их окрашиванием.

Важно! Принято считать, что дефлектор с флюгером демонстрирует надлежащую эффективность только в случае установки на прямом дымоходе, идущем от твердотопливного котла (печи).

Установка производится в три этапа:

  1. Надевается цилиндр.
  2. Цилиндр фиксируется с помощью элементов крепежа.
  3. Хомутами крепятся колпак и диффузор.

Проводя установку, следуют таким правилам:

  • если у дефлектора круглое сечение, а труба — прямоугольного (квадратного) профиля, то потребуются переходные патрубки;
  • крепление дефлектора к трубе большого диаметра выполняется к внутренней стороне с использованием переходных ножек;
  • крепление колпака к цилиндру обязательно выполняется так, чтобы он образовал обратный конус. Тогда конструкция будет результативно работать, невзирая на изменения скорости и направления ветра.

Собственноручное изготовление флюгера – относительно несложная задача, единственно требующая четкого представления о целевом назначении и последовательного выполнения технологических операций. В результате появится симпатичное устройство, придающее оригинальный облик зданию.

Что такое флюгер

Флюгер (также известный как флюгер) — это инструмент, который сообщает вам направление ветра. В частности, флюгер позволяет узнать, с какого направления дует ветер. Другими словами, значение «юго-запад» на флюгере означает, что ветер дует к юго-западу от вашего местоположения и движется в северо-восточном направлении.

Как работает флюгер?

Хотя многие погодные инструменты могут быть довольно сложными по конструкции, флюгеры обычно довольно просты.В большинстве случаев плавник будет располагаться сверху или свисать под шпинделем, который позволяет плавнику вращаться в горизонтальной плоскости. Как и анемометры (которые измеряют скорость ветра), размещение флюгера в горизонтальной плоскости позволяет ему измерять активность независимо от направления ветра.

Сам плавник обычно имеет острие на одном конце и длинную и широкую форму на другом. Это гарантирует, что плавник всегда будет указывать в том направлении, откуда дует ветер.

Какие типы флюгеров?

Существует три основных типа флюгеров: классический флюгер, ветряк и цифровой флюгер.

Флюгер — Используемый веками, этот тип, который часто можно увидеть на крышах сараев, соборов и множества других зданий. Поскольку флюгеры также используются в декоративных целях (в дополнение к функциональным применениям), они могут принимать различные формы и стили. В классическом стиле плавник имеет форму петуха, но могут быть представлены и другие формы плавников. Они могут включать в себя силуэт заслуживающего внимания человека, корабля, рыбы, трактора или простой стрелы.

Как правило, под ластой вы видите четыре горизонтальных столба с буквами «N», «S», «E» и «W» (север, юг, восток и запад), чтобы помочь наблюдателю определить ветер. направление. Читать флюгер легко. Какое бы направление ни указывал плавник, вы укажете, откуда дует ветер.

Wind Sock — Этот тип флюгера обычно используется в аэропортах, возле взлетно-посадочных полос. Хотя ветровой носок определяет направление ветра, он обычно не указывает направление север / юг / восток / запад.Однако по тому, насколько надут носок, зритель может оценить силу ветра.

Это полезно, потому что, например, пилоту необходимо знать направление и силу ветра, чтобы помочь ему или ей приспособиться к ветру при посадке или взлете. Ветрозащитный носк также может быть полезен на поле для гольфа, пристани для яхт, бейсбольном поле или в любом другом месте, где знание направления и силы ветра полезно при участии в какой-либо деятельности.

Цифровой флюгер — Цифровой флюгер имеет много общих элементов дизайна с классическим флюгером, но значительно более сложен.Довольно часто цифровой флюгер рассматривается как компонент метеостанции, которая также измеряет такие условия, как скорость ветра, температура, влажность, атмосферное давление, а иногда и количество осадков.

Цифровая флюгер может либо висеть на нижней стороне датчика метеостанции, либо располагаться на столбе или каком-либо кожухе и вращаться на шпинделе. На конце шпинделя обычно находится оптический датчик, который позволяет цифровому процессору определять направление ветра, обычно до 16 позиций.Показания отправляются на цифровой дисплей, где направление ветра отображается на круглом графике, который называется розой ветров. Часто роза ветров показывает (в виде стрелок) текущее направление ветра, а также два предыдущих значения.

Почему полезно иметь флюгер?

Флюгер может использоваться в самых разных целях. Они могут включать в себя большее удовольствие от рекреационной деятельности, безопасность, защиту собственности и общее удовольствие от наблюдения за погодой.

  • Безопасность — Ветровые условия играют важную роль во время суровых погодных явлений. Если в вашем районе шторм, флюгер может помочь вам определить, движется ли он к вам или от вас. Эта информация может дать вам дополнительное время, чтобы принять меры и доставить своих близких в безопасное место.
  • Защита собственности — Еще одно преимущество знания направления ветра во время шторма — это возможность определить, может ли ваше личное имущество пострадать.Это может дать возможность подготовиться к дому, автомобилю, двору и т. Д., Чтобы устранить повреждения.
  • Катание на лодках, самолет с дистанционным управлением, гольф и т. Д. — Знание направления ветра может помочь вам точно настроить тройник на длинном фарватере или отрегулировать угол наклона парусной лодки. Если на деятельность влияет ветер, есть вероятность, что знание направления ветра может оказаться полезным.
  • Обнаружение и погоня за штормами — Спекулянты и преследователи штормов работают с такими организациями, как Национальная метеорологическая служба и SKYWARN, чтобы предоставлять жизненно важную информацию в режиме реального времени во время суровых погодных явлений.Это помогает местным властям обеспечивать безопасность своих сообществ. Поскольку направление шторма жизненно важно для отчета преследователя или корректировщика, знание направления ветра является ключевой информацией.
  • Наблюдая за погодой — Любители погоды действительно любят следить за погодными условиями просто для удовольствия. Наличие флюгера дает еще одну ключевую точку данных, неотъемлемую часть наблюдений за погодой.

Родственная статья

Связанный: Как анемометр измеряет скорость ветра?

Метеорологическая школа проекта

: понимание флюгера

TAMPA, Fla.- Флюгер — это инструмент, показывающий направление ветра. Это один из самых простых созданных погодных инструментов, который использовался с древних времен.

Флюгер состоит из хвоста и стрелы. Хвостовой плавник улавливает ветер, а стрелка указывает в направлении, ОТКотором дует ветер.

Если стрелка на флюгере указывает на север, это означает, что дует северный ветер. Другими словами, ветер дует с севера на юг.

Информация о направлении ветра может быть очень полезна по ряду причин, особенно для фермеров, пилотов и метеорологов.

Метеорологи используют направление ветра, чтобы понять, какая погода приближается. Обычно холодный воздух расположен на севере, а более теплый — южнее.

Если флюгер показывает ветер, дующий с севера, можно сказать, что в него входит более холодный воздух. Это особенно верно, если направление ветра недавно изменилось на север, что обычно является признаком того, что холодный фронт только что прошел.

Пилоты используют другой инструмент, который работает так же, как флюгер, называемый ветровым носком. Он сообщает пилотам, с какого направления дует ветер, чтобы они знали, какую взлетно-посадочную полосу использовать для безопасного полета.

Флюгеры часто сопровождаются другим метеорологическим прибором, называемым анемометром. Анемометр измеряет скорость ветра. В нем используются крошечные чашки, которые вращаются по кругу, и чем быстрее кружки вращаются, тем сильнее ветер.

Флюгеры также широко используются в качестве декоративных элементов.Лучше всего найти его на крыше старого здания фермы.

Давайте начнем и сделаем наш собственный флюгер! Если вы живете на побережье, вы можете использовать флюгер, чтобы узнать, дует ли ветер в сторону берега или от него. Вы можете использовать эти знания, чтобы увидеть, прошел ли морской бриз!

Эксперимент: создание флюгера

Цель: Создать метеорологический прибор, который может сказать нам направление ветра

Что вам понадобится:

— 2 тарелки бумажные

— 1 плакатный картон или плотная плотная бумага

— 1 пластиковая соломка

— Ножницы

— Глина для лепки

— Клей или лента

— Компас

— Маркеры или цветные карандаши

— Линейка

— Штифт прямой

— Карандаш с новым ластиком

Процедура:

1. Сделайте две прорези на конце пластиковой соломки. Позже он будет использован для размещения хвостового плавника и стрелы.

2. Нарисуйте хвостовой стабилизатор и стрелку на плакате. Используйте линейку, чтобы провести прямые линии. Стрелка будет в форме треугольника, и хвостовой плавник будет похож. Смотрите видео для более подробной информации.

3. Вставьте наконечник стрелы и хвостовое плавник в прорези, расположенные на каждом конце соломинки.

4. Вместе со взрослым возьмите прямой стержень и проткните его по центру соломинки.

5. Воткните булавку в верхнюю часть ластика для карандашей. Убедитесь, что между ластиком, соломкой и верхушкой булавки есть достаточно места, чтобы флюгер свободно вращался. При необходимости внесите изменения.

6. Возьмите бумажную тарелку и переверните ее. Используйте линейку, чтобы измерить, где находится центр тарелки, и отметьте его.

7. С помощью линейки нарисуйте перпендикулярные линии, пересекающиеся в центре. Это будет использоваться для направления ветра (север, юг, восток, запад).

8. Украшайте бумажную тарелку по своему желанию.

9. Возьмите карандаш и проткните отверстие в центре пластины.

10. Используйте вторую бумажную тарелку и положите ее перед собой правильной стороной вверх.

11. Возьмите горсть пластилина и поместите ее на тарелку. Это будет ваш вес, чтобы удерживать флюгер.

12. Воткните карандаш в пластилин

13. Прижмите декорированную пластину вниз, и вы можете использовать клей или скотч, чтобы склеить две пластины вместе.

14. В этом месте флюгер должен стоять свободно.

15. Поместите флюгер снаружи и с помощью компаса совместите северную сторону бумажной тарелки с магнитным севером.

16. Наблюдать за выводами. Если стрелка ветра указывает на восток, значит ветер дует с востока.

Результатов: Функционирующий флюгер, который можно использовать для определения направления, в котором дует ветер.

Заключение: Флюгер — один из старейших инструментов, когда-либо созданных, начиная с зарождения человечества. Простая технология используется для определения направления ветра.Внезапное изменение направления ветра может быть признаком того, что холодный фронт или граница морского бриза прошли.

Wind Vanes — обзор

13.1.4 Усреднение направления ветра

Применение статистических формул в метеорологии требует особой осторожности, чтобы избежать неправильных расчетов и вводящих в заблуждение выводов. Например, в первую часть летних ночей на равнине в северной Италии холодный воздух поступает из горных долин на южной стороне Альп и попадает на равнину, для которой характерны более теплые и влажные воздушные массы.Эти холодные языки заставляют влажный воздух равнины подниматься, создавая местные сильные грозы, очень похожие на термоконвективные, которые часто случаются в полдень. Начиная с полуночи дневные метеорологические наблюдения, некоторые из этих гроз регистрируются через 2 дня и приписываются половине к предыдущему дню, а половину к следующему дню, что вводит в заблуждение, увеличивая частоту возникновения.

Приведенный выше пример помогает понять поведение двух воздушных масс, когда они встречаются, и для его интерпретации необходимо правильно применить векторную алгебру.Когда две воздушные массы встречаются, их динамическое состояние представлено двумя векторами ветра, но, как правило, результат не является вектором, полученным как алгебраическая сумма двух исходных векторов. Если плотность двух воздушных масс не одинакова, создается фронтальная ситуация, и более плотная продолжает почти без изменений свое движение, в то время как более легкая скользит выше.

Полезно помнить, что флюгер всегда указывает направление, с ветром или без него. Когда ветер утихает, лопасть остается ориентированной в последнем направлении.Когда вычисляется среднее направление ветра, все направления, записанные при отсутствии скорости ветра, должны быть отклонены.

Другая проблема возникает, когда мачта или вал лопасти не идеально вертикальны. Распределение веса в лопатке не всегда сбалансировано осью вращения, проходящей через центр тяжести лопатки. Несбалансированность показывает смещение в сторону наклона, особенно при слабом ветре или в штиль.

В климатологии частотное распределение имеет больше смысла, чем среднее арифметическое, представленное средним значением .Рассмотрим, например, в случае прибрежного участка, с морским бризом с востока (90 °) и с суши с запада (270 °). Распределение направления ветра является бимодальным с двумя пиками под 90 ° и 270 °, тогда как среднее значение дает преобладание несуществующего ветра с юга (180 °). Однако, хотя в долгосрочной перспективе обязательно используются частотные распределения, в краткосрочной перспективе интервала выборки (например, 10 минут) считается, что ветер колеблется вокруг основного направления, и для вычисления среднего значения используется среднее арифметическое.Распространенной проблемой, не статистической, а технологической, является усреднение направления ветра с колебаниями в северном секторе. Фактически, обычные потенциометры представляют разрыв между 0 ° и 360 °, так что в случае, когда ветер колеблется симметрично вокруг севера, при усреднении данных получается 180 °, то есть точно в противоположном направлении. Если запись выполняется на ленточном самописце, кривая представляет собой линию, идущую вперед и назад по всей ширине диаграммы. Для преодоления этого недостатка было разработано несколько решений.Здесь будут представлены лишь некоторые из них для практического интереса. Другие оригинальные устройства были описаны в другом месте (Camuffo, 1979).

Первая система состоит из двух идентичных потенциометров, соединенных с одной и той же лопастью, первый из которых имеет диапазон 0–360 °, а второй 180–540 °, собранных с поворотом на 180 °, то есть когда щетка первого из них достигает неоднородность 0–360 °, щетка второго позиционируется в середине второго потенциометра, на противоположной стороне неоднородности.Когда это происходит, выход переключается с первого потенциометра на второй, так что непрерывность обеспечивается на 1½ оборота. Расширение диапазона также может быть выполнено с помощью только одного потенциометра и электронного преобразователя, чтобы снизить порог трения и ветра. Расширение диапазона 0–540 ° обеспечивает непрерывность в большинстве случаев, за исключением случаев, когда достигается верхний предел 540 ° и выход переключается на 180 °, а также достигается нижний предел 0 ° и выход переключается на 360 °.

Вторая система (Камуффо и Денегри, 1976) может применяться к стандартным приборам, то есть к лопасти, соединенной с обычным потенциометром, и только к одному скользящему контакту. Принцип следующий. Предположим, что компас разделен на 100 частей, каждая из которых представлена ​​двузначным числом от 00 до 99. Суммируя 1000 из этих чисел, получается пятизначное число, а первые две цифры представляют собой среднее значение. в пределах вышеуказанного разрешения. Если используются трехзначные числа и первая цифра рассматривается как показатель периодичности, то две цифры, следующие за первой в сумме 1000 чисел, представляют собой среднее значение, относящееся к карте компаса.Индекс периодичности исчезает, если пренебречь первой цифрой, даже если она использовалась для вычисления суммы. В этом примере можно использовать индекс периодичности от 0 до 2, который достаточен для обеспечения полного вращения флюгера в течение периода усреднения; на практике необходимо только одно удлинение, чтобы избежать разрывов вокруг севера. Метод заключается в добавлении или вычитании только одной единицы к индексу, в зависимости от того, прибывает ли флюгер к разрыву, вращаясь по или против часовой стрелки, т.е.е. с запада или с востока. Фактически, вначале индекс ставится равным 1, а при сложении становится 0 или 2. Следовательно, когда ветер вращается с направления 99-00, соответствующие числа будут 199-200 без разрывов. В нашем примере, делая 1000 выборок, равномерно распределенных вокруг бывшего разрыва потенциометра, то есть 199-200, получается всего 199 500. Пренебрегая первой цифрой и считая последние три десятичными значениями, среднее направление 99.5 получается. Разрешение можно увеличить, разделив компас на 1000 частей.

Этот принцип можно применить к обычным потенциометрическим флюгерам двумя способами. Первый — подать на потенциометр фиксированное напряжение и преобразовать выходной сигнал щетки в цифровые числа. Эти числа с соответствующим индексом можно суммировать, чтобы получить среднее значение, как объяснено. Второй метод достигается с помощью преобразователя напряжения в частоту и путем подсчета импульсов в течение интервала выборки.В этом случае перед преобразованием напряжение, приложенное к клеммам потенциометра, должно быть добавлено к сигналу, измеренному на щетке, если оно переместилось к более низкому значению на неоднородности, или вычтено для противоположного вращения.

Другой метод основан на том принципе, что в климатологии статистика повторяемости лучше, чем выполнение средних. На этом основании мгновенное направление контролируется через регулярные интервалы времени, и после времени выборки преобладающее направление определяется как середина сектора с наибольшей совокупностью, т.е.е. где находится режим; иногда режим определяется по распределению частот.

Поворачиваясь на ветру: краткая история флюгера

, Гвен Бруно (gwen21), 12 января 2012 г.

В качестве метода прогнозирования флюгеры уже давно вытеснены все более сложной метеорологической технологией.Тем не менее, эти простые, элегантные инструменты продолжают гордо вертеться на ветру на зданиях в городах и в сельской местности, как дань изобретательности и искусству прежних времен.

Люди всегда стремились предсказать погоду, особенно во время посадки и сбора урожая. Флюгер или флюгер, способный с одного взгляда передать направление ветра, изначально был функциональным и всегда готовым к использованию погодным инструментом.На протяжении веков флюгеры отражали верования и образ жизни людей, которые работали или поклонялись им. Хотя сегодня мы с большей вероятностью обращаемся к Weather Channel для наших прогнозов, многие из нас по-прежнему пользуются флюгерами как украшениями и напоминаниями о начале нашей страны.

Работа флюгера
Флюгер свободно поворачивается на неподвижном вертикальном стержне и предназначен для направления против ветра. Для правильного функционирования в качестве устройства направления орнамент флюгера должен иметь одинаковую массу, но неравные площади по обе стороны от центра.Это позволяет точке наименьшего сопротивления всегда стоять лицом к ветру. Мастера флюгера могут также добавить к стержню буквы направления «N», «S», «E» и «W». Эти фиксированные стороны света позволяли зрителю с первого взгляда определить, дул ли ветер с севера, юга, востока или запада.

История флюгера
Самый ранний задокументированный флюгер был построен на вершине Башни Ветров в Афинах первого века, Греция, возможно, астрономом Андроником.На этом флюгере было тело человека и хвост рыбы в честь Тритона, греческого бога моря, что являлось отражением веры древних в то, что ветры произошли от божественных сил. Викинги изготовляли из бронзы устройства направления для своих кораблей в форме квадрантов, что позволяло им перемещаться даже вне поля зрения суши. Эти флюгеры часто украшались формами существ из скандинавской мифологии и до сих пор украшают церкви и другие здания по всей Швеции и Норвегии.


Реконструкция Башни Ветров 1-го века, построенная в 18 веке
Флюгер викингов в музее Гамла 901 Упсала, Упсала, 9030, Швеция, 9028

История слова «флюгер» дает нам представление о функциях первых флюгеров. Ученые полагают, что «флюгер» происходит от саксонского слова «фане» или «флаг». Тканевые флаги развевались над раннесредневековыми башнями, что позволяло лучникам повышать точность, отслеживая направление ветра.В конечном итоге флаги были заменены более прочными металлическими указателями ветра, которые часто принимали форму герба владельца собственности.

Флюгер

Флюгер, или флюгер в форме петуха, является особенно популярным украшением крыши. Согласно широко распространенной легенде, папский указ 9 века постановил, что каждая церковь должна иметь петуха или петуха на куполе, чтобы напоминать христианам об их вере (это была ссылка на пророчество Иисуса на Тайной вечере, что его ученик Петр будет обличить его трижды, прежде чем петух пропоет утром.Петух-флюгер записан на гобелене из Байе, вышитой ткани, посвященной завоеванию Британии норманнами в 1066 году. Среди бесчисленных деталей, документирующих последствия битвы, есть изображение мастера, готовящегося установить флюгер на вершине Вестминстерского аббатства.


флюгеры в Америке

«Голубь мира» на горе.Вернон
Флюгер Grasshopper на вершине Faneuil Hall
Shem Drowne, Colonial Craftsman
Первым задокументированным американским изготовителем флюгера был Shem Drowne, производивший флюгеры, рабочий из колониального департамента Массачусетс. Он создал флюгер в виде кузнечика, украшающий Фанел-холл, здание в Бостоне, которое сегодня считается национальным историческим памятником США. Соответствующий флюгер Бостона, дополняющий флюгер с кузнечиком, летящий над Королевской биржей в Лондоне, должен был символизировать финансовое лидерство города в Новом Свете.Дроун также ответственен за флюгер в форме знамени, стоящий на вершине Старой Северной церкви (прославившейся как место, где подал памятный сигнал Пола Ревира «один, если по суше, два, если по морю»).

Флюгер Джорджа Вашингтона
По окончании Войны за независимость Джордж Вашингтон обратил внимание на детали своей собственности на берегу реки Потомак. Он послал эту просьбу филадельфийскому архитектору Джозефу Ракестроу: «Я хотел бы иметь птицу (вместо тщеславия) с оливковой ветвью во рту.« Этот красивый флюгер« голубь мира », сделанный из меди и позолоченный сусальным золотом, был установлен в 1787 году и стал завершающим штрихом купола любимого Вашингтона дома в Вирджинии, Маунт-Вернон.

Типы флюгеров
В то время как потребности всего европейского сообщества в прогнозировании погоды могли быть удовлетворены с помощью одного флюгера, установленного на самом высоком здании или церковной башне в городе, раннее население США было рассредоточено по гораздо более широкой территории, а это означало, что каждая усадьба или сарай могли отображать свою собственный флюгер.Эти лопасти стали формой народного искусства, отражающей пейзаж, в котором они были созданы. Таким образом, флюгеры в прибрежных городах часто имели морскую тематику и могли иметь форму корабля, кита или чайки. Сельскохозяйственные животные, такие как петухи, свиньи и коровы, были популярными предметами в сельской местности, тогда как на Западе преобладали лошади, стрелы и индианки. Патриотический пыл сделал орла, символа новообразованной республики, широко популярным украшением крыш по всей стране.

Флюгеры сегодня
Самые ранние американские флюгеры были выкованы или выкованы вручную из различных видов металла или же вылеплены из дерева и расписаны вручную.Позже фабрики начали массовое производство флюгеров, которые достигли пика популярности в викторианские времена. Вы можете увидеть прекрасные образцы ранних флюгеров в таких музеях, как Музей американского народного искусства в Нью-Йорке, Музей Шелбурна в Вермонте и музей Генри Форда в Дирборне, штат Мичиган. Многие производители до сих пор производят флюгеры, предлагая исторические репродукции, а также современные изображения самых разных интересов и увлечений. Вы даже можете заказать свой собственный индивидуальный дизайн для украшения своей крыши, сарая или сада.

Итак, в следующий раз, когда вы встретите флюгер, поворачивающийся на ветру, найдите время, чтобы рассмотреть историю этих высоких символов самых ранних попыток человека предсказывать погоду.

Для получения дополнительной информации:
Краткая история флюгера
История флюгера
Флюгер и флюгер
Сбор: Дует ветер

Изображения:
Флюгер Rooster от Марка Сарделла
«Вода Часы в Башне Ветров »в свободном доступе
Флюгер викингов, автор — eisfaerie
Изображение гобелена Байе из Национального архива
Mt.Флюгер Vernon от DJOtaku
Флюгер Faneuil Hall от Herzogbr
Флюгер Mermaid от Burakiewicz
Китовый флюгер от Lance and Erin
Флюгер Eagle от godutchbaby
Конный флюгер от Rachael Voorhees
Индийский флюгер от Cow Grufane
LaBar

Что такое флюгер? — Физика для детей

Что такое флюгер?

Флюгер, также известный как флюгер, является одним из первых изобретенных метеорологических инструментов, используемых для определения направления ветра.У него есть указатель, который свободно вращается на верхней части неподвижного вертикального стержня и показывает, в какую сторону дует ветер. Он был разработан таким образом, чтобы легко поворачиваться и указывать в направлении, откуда дует ветер.

Прогноз погоды

Информация о ветре и погоде всегда была жизненно важна для судоходного флота, армий, рыболовства и сельского хозяйства с давних времен.

Раньше не было ни передовых методов или устройств для прогнозирования погоды, ни каких-либо сложных средств связи, таких как телевидение, мобильные телефоны и компьютеры, которые могли бы передавать своевременную информацию о погоде в массы.

В начале 1900-х годов люди полагались на непосредственное наблюдение, опыт и народную мудрость, чтобы предсказать погоду и состояние ветра. Обычной практикой было подбрасывать травинку в воздух, чтобы узнать направление ветра.

Из чего состоит флюгер?

Флюгер состоит из двух частей: указателя и фиксированного кардинального указателя направления, указывающего на север, юг, восток и запад. Указатель имеет такую ​​форму, что масса каждого конца одинакова, но каждый конец имеет разный объем.

Как работает флюгер?

Когда ветер ловит толстый конец указателя, он поворачивает его, и стрелка указывает направление, в котором дует ветер. Если стрелка указывает на маркер «Север» на флюгере, это означает, что ветер дует с севера на юг. Флюгер не подойдет, если веса не равны или объем каждой стороны одинаковый.

Стрелочная конструкция является самой популярной конструкцией флюгеров из-за ее точности, простоты и доступной стоимости.

Где это найдено?

В наше время флюгеры находят свое применение в качестве украшения многих зданий. Вы все еще можете найти дорогие и эстетически оформленные флюгеры, величественно расположенные на крышах некоторых зданий как в Индии, так и за рубежом.

3 интересных факта о флюгерах

  1. Большой флюгер, установленный в аэропортах, известен как «ветряная труба». В аэропортах направление ветра также может указываться конусообразной сумкой, известной как конус ветра, ветровой носок, ветровой рукав.
  2. Некоторые из популярных украшений на флюгерах включают скачущих лошадей, петухов, рыб, русалок, ангелов и кораблей.
  3. Метеорологи используют устройство, известное как аэродинамическое судно, которое показывает направление ветра, а также может измерять скорость ветра.

Флюгер — инструмент, используемый для определения направления ветра

Флюгер, также известный как флюгер, — это устройство, используемое для указания направления ветра.Это устройство, указывающее направление ветра. Он конкретно сообщает вам, в каком направлении дует ветер. Другими словами, «юго-западное» значение на флюгере указывает на то, что ветер дует с юго-запада и движется на северо-восток. Обычно он используется в качестве архитектурного украшения на самой высокой точке здания. Слово vane происходит от древнеанглийского слова fana, что означает «флаг».

Примерно в то же время, во II веке до нашей эры, древний Китай и Греция независимо друг от друга изобрели флюгер.В Хуайнаньцзы есть самое раннее письменное упоминание о флюгере, а флюгер был установлен на вершине Афинской Башни Ветров.

Как работает флюгер?

В то время как многие погодные инструменты разработаны довольно сложными, флюгеры обычно довольно просты. Плавник обычно находится сверху или свисает ниже шпинделя, который позволяет плавнику вращаться в горизонтальной плоскости. Флюгер, как и анемометры (которые измеряют скорость ветра), может измерять активность независимо от направления ветра, размещаясь на горизонтальной плоскости.Флюгеры размещены на высоких местах, чтобы избежать помех и поймать самый чистый ветерок.

Плавник обычно имеет острие на одном конце и длинную широкую форму на другом. Это гарантирует, что плавник всегда будет указывать в направлении источника ветра.

Флюгеры, хотя и частично функциональны, в основном являются декоративными, часто имеют традиционный дизайн петуха с буквами, обозначающими точки компаса. Корабли, стрелы и лошади также являются обычными мотивами.Не на каждом флюгере есть указатель. Когда ветер достаточно сильный, наконечник стрелы или петушка (или эквивалент, в зависимости от дизайна) укажет, в какую сторону дует ветер.

Преимущества

Флюгер можно использовать для различных целей. Они могут включать в себя большее удовольствие от рекреационной деятельности, повышенную безопасность, защиту собственности и общее удовольствие от наблюдения за погодой.

  • Безопасность — Ветровые условия важны во время суровых погодных явлений.Флюгер может помочь вам определить, приближается ли шторм к вам или от вас, если он находится в вашем районе.
  • Защита собственности — Еще одно преимущество знания направления ветра во время шторма — это возможность определить, находится ли ваше личное имущество в опасности.
  • Катание на лодках, самолет с дистанционным управлением, гольф и другие занятия. Знание направления ветра может помочь вам точно настроить тройник на длинном фарватере или отрегулировать угол наклона парусной лодки.
  • Weather Observation — Погодные энтузиасты искренне любят отслеживать погодные условия просто ради этого.Флюгер добавляет еще одну важную точку данных для наблюдения за погодой.

Флюгер — Academic Kids

От академических детей

Флюгер , также называемый флюгером , представляет собой подвижное устройство, прикрепленное к приподнятому объекту, например крыше, для отображения направления ветра. Очень часто они имеют форму петушков и называются флюгерами . Стрелки также популярны, но использовались самые разные рисунки.

Флюгер должен быть уравновешен так, чтобы половина его веса приходилась на обе стороны от его оси, но также должен быть спроектирован так, чтобы участки, подверженные ветру, были неравными . Эта неравная площадь заставляет лопасть вращаться, чтобы минимизировать силу ветра на ее поверхности. Конструкция лопасти заставляет конец с наименьшей площадью поворачиваться против ветра, указывая на источник ветра. Поскольку ветер назван в соответствии с его исходным направлением, указатель позволяет наблюдателю легко назвать ветер.У большинства простых флюгеров есть указатели направления под указателем, совмещенные с географическими направлениями. Указатель должен иметь возможность свободно перемещаться по своей оси.

Петухи, особенно причудливой формы, не всегда показывают реальное направление очень слабого ветра. Это потому, что фигуры не достигают конструктивного баланса, необходимого для флюгера: неравная площадь поверхности, но сбалансированный вес.

Ранние флюгеры имели очень декоративные указатели, но современные флюгеры обычно представляют собой простые стрелки, которые не указывают направления, потому что инструмент подключен к удаленной станции считывания.Также современные флюгеры оснащены анемометром — устройством, измеряющим скорость ветра. Совместное расположение обоих инструментов позволяет им использовать одну и ту же ось (вертикальный стержень). Можно приобрести метеостанции различного качества, в том числе флюгеры и несколько других инструментов с циферблатами, с которых удобно читать в доме или офисе.
