КНС — канализационная насосная станция

Предназначена для перекачки сточных вод при невозможности их самотечного поступления в канализационный коллектор или очистные сооружения. Комплектное заводское изделие от производителя насосов и автоматики, отличается особенной надёжностью и продуманностью конструкции.

Насосная станция применяется в системах ливневой, производственно и хозяйственно-бытовой канализации. Типовая установка выполнена на основе емкости и комплектуется погружными насосами серии «Иртыш» или других марок мировых лидеров в области насосостроения — ABS, Grundfos, Flygt, Wilo, KSB (по желанию заказчика). Ёмкость предназначена для подземного размещения. Глубина заложения зависит от уровня расположения подводящего трубопровода.

Высококвалифицированные специалисты нашей компании, используя современные методы и нестандартные решения, произведут индивидуальный подбор основного и вспомогательного оборудования и в кратчайшие сроки выполнят весь комплекс работ.

Общие данные

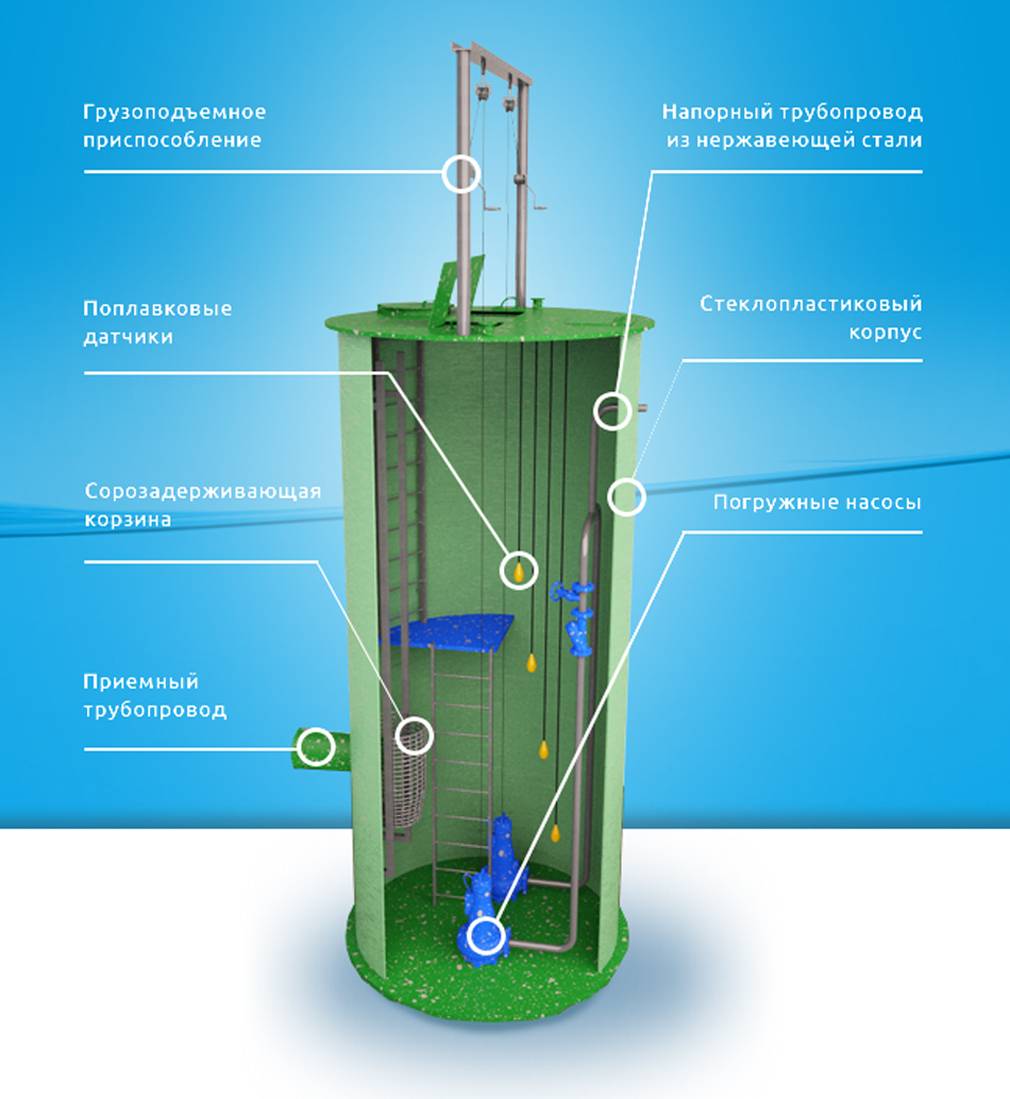

Конструкция представляет собой вертикальную стеклопластиковую (стальную, полиэтиленовую) емкость. Горловина емкости закрыта крышкой. Дно внутри резервуара выполнено в виде воронки. Через стенку емкости выведена гильза для подключения самотечного трубопровода. Для улавливания плавающего мусора предусмотрена съёмная корзина. В нижней части резервуара установлены два электронасоса погружного типа. Оба могут вертикально перемещаться по направляющим, и крепятся к трубному узлу без болтовых соединений посредством погружного соединителя, что значительно облегчает монтаж, демонтаж и техническое обслуживание. От каждого агрегата идет напорная труба, на которой установлена запорная арматура. На всю высоту бочки расположена лестница. Также, внутри смонтированы поплавковые датчики уровней включения/отключения:

• поплавок общего отключения;
• поплавок включения первого насоса
• поплавок включения второго
• поплавок подачи аварийного сигнала переполнения приемного резервуара

Поплавки и погружные насосы подключены к шкафу управления. Работа осуществляется в автоматическом режиме по сигналам от поплавковых выключателей. Внутри станции предусмотрена площадка (съёмная или стационарная), необходимая для комфортного обслуживания запорной арматуры персоналом.

Комплектация

1 Корпус стальной 1 шт 2 Погружные насосы Иртыш       — рабочих 1 шт   — резервных 1 шт   — запасных на склад 0 шт 3 Щит управления 1 шт 4 Опускное устройство 2 комплекта 5 Направляющие для подъема насосов нерж. 2 комплекта 6 Корзина для сбора мусора 1 шт 7 Направляющие для подъема корзины 1 комплект 8 Поплавковый выключатель 4 шт 9 Клапан обратный Dу= 2 шт 10 Затвор гильотинный Dу= 2 шт 11 Затвор гильотинный Dу= 0 шт 12 Внутренние напорные трубопроводы 1 комплект 13 Лестница на всю длину корпуса 1 шт 14 Площадка обслуживания арматуры 1 шт 15 Таль ручная цепная (таль можно перемещать вдоль балки) 1 шт 16 Цепи оцинкованные + замки оцинкованные (для крепления цепи к ручке насоса) 4 комплект 17 Вентиляционный стояк 2 шт 18 Анкерный болт М20×200 для крепления дна к фундаментной плите (на рисунке позиция не указана) 1 комплект 19 Клемный ящик (дополнительное оборудование) 1 шт 20 Щит АВР 1 шт

Стеклопластиковый корпус

Диаметры 1500 мм, 2200 мм, 3000 мм изготавливаются методом машинной намотки. Пропитанные полиэфирной смолой стеклянные нити наматываются на цилиндрическую оправку по спирали. При изготовлении корпуса используются полиэфирные смолы ведущего мирового производителя фирмы Reichhold (Финляндия). Намотка контролируется компьютерной программой. Оператор задает исходные параметры: диаметр изделия, длину изделия, угол намотки и ширину намотки. Далее в процесс намотки оператор не вмешивается. Нужно отметить, что корпус изготовленный таким образом прочнее варианта изготовленного методом ручной намотки с такой же толщиной стенки.

Автоматизация обеспечивает стабильное качество изготовления. В эксплуатации (после монтажа в грунт) корпус подвержен давлению грунтов и грунтовых вод. Чем ниже от уровня земли — тем выше давление. Поэтому корпус имеет переменную толщину стенки. У поверхности земли она составляет — 10 мм, а в самой нижней части — до 25 мм. В результате материалы на изготовление расходуются рационально с учетом возрастания давления. Для дополнительного усиления используются ребра жесткости — это местные утолщения стенки в виде колец шириной 100 мм.

Кольца по высоте расположены с расчетным шагом.

Срок службы составляет более 50 лет.

Стальной

Изготавливается из стальной трубы диаметрами 1400 мм, 1700 мм, 2000 мм, 2500 мм или 3000 мм, с толщиной стенки от 14 до 16 мм (у других производителей толщина стенки до 6 мм). Днище из листа толщиной 20 мм. По периметру днища просверлены отверстия диаметром 24 мм для крепления к фундаментной плите. Крепление корпуса осуществляется распорными анкерными болтами. КНС устанавливается на фундаментную плиту и через отверстия в днище сверлятся отверстия в фундаменте для анкерных болтов. Крышка КНС имеет герметичное резиновое уплотнение. Перед окрасочными работами внутренние и наружные поверхности корпуса проходят очистку. После такой подготовки поверхности корпус покрывается тремя слоями антикоррозионной мастики «Вектор». В результате получается прочное и стойкое защитное покрытие. Сочетание большой толщины стенки (от 14 до 16 мм) и трехслойного покрытия обеспечивает срок службы корпуса КНС до 50 лет.

Полиэтиленовый

Произведённый наматыванием полых профилей прямоугольного сечения на металлический барабан, служащий оснасткой. Для намотки различных размеров профиля подбирается температурный режим и производится их сварка между собой. Благодаря подбору профилей и барабанов могут быть изготовлены трубы:

• диаметрами от 600 до 2200 мм.
• разных классов жёсткости: от SN2 до SN20 (для различных условий эксплуатации).

Так как после установки в грунт изделие будет испытывать значительные нагрузки, то конструктивное исполнение (намотка профиля на прочный барабан со сваркой витков экструдером) позволяет получить конструкцию с очень высоким уровнем жёсткости, с запасом прочности при воздействии грунтов и грунтовых вод без деформации стенок.

«Иртыш-Эко» изготавливаются на основании технического задания полученного от заказчика.

Павильон КНС — это здание контейнерного типа, которое можно считать самым быстро возводимым, так как для сооружения его достаточно поставить на подготовленный фундамент и подключить к сетям. Габаритные размеры павильона, количество окон и дверей, планировка с устройством внутренних перегородок могут быть выполнены индивидуально по желанию заказчика. Каркас павильона металлический, стены и потолок выполнены из сэндвич-панелей с пенополистирольным или минераловатным утеплителем. Каталог насосного оборудования

Технические характеристики павильона

• Степень огнестойкости здания — III
• Класс конструктивной пожарной опасности — С0
• Расчетная температура наружного воздуха — минус 40°С
• Расчетная температура воздуха внутри павильона — не ниже 5°С
• Нормативное давление снегового покрова — 145 кг/см²
• Нормативное ветровое давление — 48 кг/см²
• Материал ограждающих конструкций — панели металлические трехслойные с минеральноватным утеплителем

В комплект поставки наземной части по согласованию с заказчиком могут входить:

• таль электрическая или таль ручная;
• вентиляционное оборудование;
• комплект оборудования для технического обслуживания насосов;
• верстак;
• сан. узел;
• электрический водонагреватель;
• герметичная емкость для мусора из сороулавливающей корзины;
• пожарная, охранная сигнализация;
• узел учета стоков.

Завод изготавливает павильоны любых размеров, по заданию заказчика.

Павильон для щитов управления из сэндвич панелей на металлическом каркасе (устанавливается рядом с подземной частью КНС).

Комплектация павильона:

1. Электрообогревательная панель
2. Светильник (95 Вт)
3. Вентиляция (естественная)
4. Распределительный щиток
5. Пластина для крепления павильона к фундаменту

Павильон устанавливается на фундаментные блоки или на ленточный фундамент. Крепление павильона к фундаменту осуществляется анкерными болтами, либо на сварку к установленным закладным элементам в фундаменте.

Габаритные размеры
	Исполнение 1
Длина (L)	3000
Ширина (В)	2000
Высота (Н)	2600
Масса, кг	1250

Павильон из сэндвич панелей на металлическом каркасе (устанавливается над подземной частью КНС).

Комплектация павильона:

1. Электрообогревательная панель
2. Светильник (95 Вт)
3. Вентиляция (естественная)
4. Распределительный щиток
5. Понижающий трансформатор (12 В)
6. Переносной светильник (12 В)
7. Два монорельса для тали
8. Пластина для крепления павильона к фундаменту

Павильон устанавливается на фундаментные блоки или на ленточный фундамент. Крепление павильона к фундаменту осуществляется анкерными болтами, либо на сварку к установленным закладным элементам в фундаменте.

Габаритные размеры
	Исполнение 2	Исполнение 3	Исполнение 4	Исполнение 5
Длина (L)	5000	6000	7000	8000
Ширина (В)	2400	3000	3500	4000
Высота (Н)	2600	2600	3000	3000
Масса, кг	2100	3750	5900	7700

Промышленные сточные воды — неотъемлемая часть любого промышленного предприятия. В состав сточных вод может входить все что угодно, в т.ч. включения, способные вывести насосный агрегат из строя.

Альтернативой корзинам для сбора мусора является канализационная дробилка!

К преимуществам канализационных дробилок можно отнести:

• исключение выхода из строя насосной станции;
• исключение необходимости постоянного контроля со стороны обслуживающего персонала;

Канализационная дробилка — назначение

Канализационная дробилка предназначена для измельчения крупных отбросов, попадающих в канализационную насосную станцию «Иртыш-ЭКО», тем самым продляя срок службы насосов и уменьшает вмешательство обслуживающего персонала.

Является перспективой корзине для сбора мусора, не требует частого периодического обслуживания. Для контроля за дробилкой не нужно выезжать на объект, информация поступает на пульт диспетчера, либо на мобильный телефон.

Способы установки канализационных дробилок

1.

Установка канализационной дробилки с сухом колодце:

Защита электропривода — IP54 Удобство обслуживания Модульная конструкция облегчает монтаж (демонтаж) в случае простоя оборудования Отсутствие неприятного запаха Оборудование расположено в корпусах меньшего диаметра, что облегчает доставку

2. Установка канализационной дробилки в корпусе КНС:

Защита электропривода — IP68 Увеличение габаритов КНС Все оборудование в одном корпусе Автоматический реверс двигателя защищает систему

Каталог насосного оборудования

Фундаментная плита КНС представляет собой монолитную бетонную конструкцию на уплотненном слое гравия на дне котлована. Размеры плиты определяются рабочим проектом. Дно котлована должно быть выровненное и горизонтальное, при необходимости дно укрепляется вибратором. Емкость поднимают за монтажные петли и ставят на фундаментною плиту. Крепление емкости осуществляется распорными дюбелями (входят в комплект поставки), устанавливаемыми в просверленные отверстия в бетонном основании и закрепляемые с помощью распорных устройств (пособие по проектированию анкерных болтов для крепления строительных конструкций и оборудования к СНиП 2.09.03 МДС 31-4.2000). Отверстия сверлят после установки емкости на бетонное основание через отверстия, расположенные во фланце. На рисунке указан узел крепления емкости к бетонному основанию.

Если существует опасность выталкивания корпуса высокими грунтовыми водами, то необходимо произвести заливку бетоном основание емкости. Расчет веса бетона производится в объеме рабочего проекта или проекта производства работ.

Каталог насосного оборудования

При работе станции с двумя насосами (1 рабочий + 1 резервный), каждый насос имеет производительность, близкую к максимальному притоку сточных вод. В зависимости от объема поступающих стоков возможны следующие три режима: Расчетная нагрузка Один из насосов перекачивает весь объем поступающих стоков.  Начальное состояние: насосы не работают и стоки поступают в КНС. При наполнении емкости до 2-го уровня поплавок №2 подает сигнал на включение одного насоса. Насос откачивает стоки до 1-го уровня и поплавок №1 подает сигнал на его отключение. Цикл закончился. В повторном цикле будет работать уже другой насос.  Такая попеременная работа обеспечивает уменьшение количество включений в 1 час каждого насоса — это позволяет объем КНС. Достигается равномерная наработка насосов. Пиковая нагрузка Наступает в том случае, когда объем поступающих стоков превышает производительность насоса. При одном работающем насосе уровень жидкости поднимается до 3-го уровня, и поплавок №3 подает сигнал на включение второго насоса. Одновременно работают два насоса. Аварийный режим Жидкость в емкости поднимается до 4-го уровня и выдается сигнал авария-переполнения. Такой режим возможен в результате увеличения объема стоков или отключения насосов. Каталог насосного оборудования

Как отвести промышленные, ливневые, бытовые канализационные стоки от строящегося объекта? Как транспортировать канализационные стоки на очистные сооружения? Что делать с отслужившей свой срок канализационной насосной станцией? Как свести к минимуму затраты по транспортировке сточных вод? Как избавиться от выгребных ям и ассенизационных машин? Строить автоматизированные канализационные насосные станции на базе современной Российской техники — вот ответ на эти вопросы. Применение КНС Иртыш-ЭКО помогает защитить природу, окружающую человека, от загрязнений и решать экологические проблемы, которые сопровождают его в повседневной жизни.  Каталог насосного оборудования

К такому типу оборудования относится канализационная насосная станция Иртыш-ЭКО на базе погружных насосов серии Иртыш, обеспечивающая следующие преимущества:

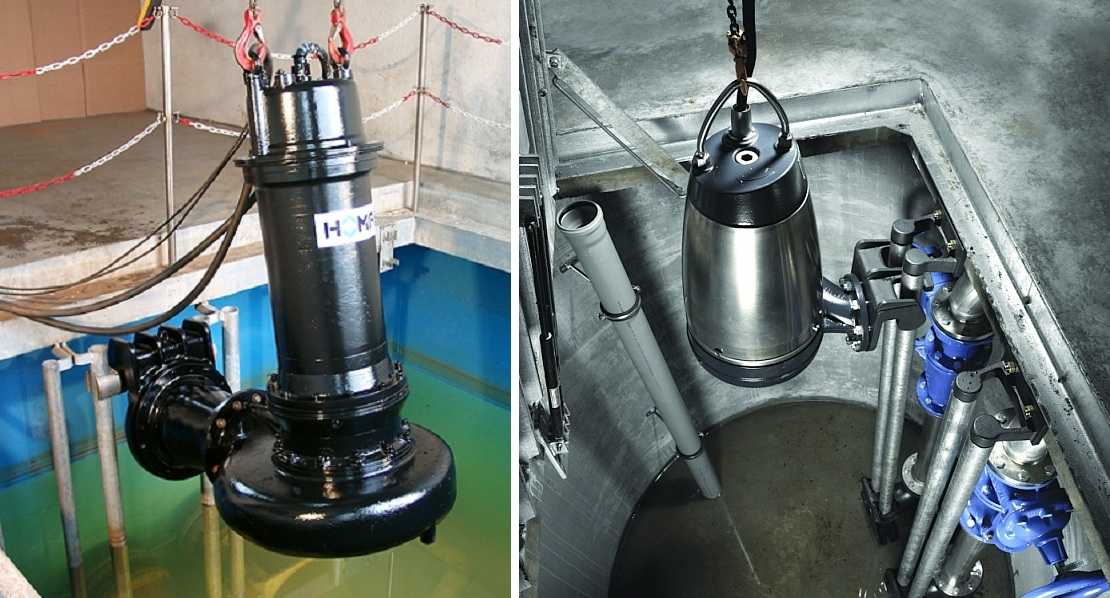

Использование компактных моноблочных насосов Иртыш, находящихся непосредственно в перекачиваемой жидкости и их поочередная работа позволяет значительно уменьшить размеры КНС, что существенно снизит затраты на капитальное строительство.

Оптимальный подбор погружных насосов «Иртыш» по мощности, количеству и гидравлическим характеристикам, осуществляемый специалистами завода индивидуально для каждого заказчика, поможет снизить расходы на приобретение оборудования и его эксплуатацию.

Высокая надежность и удобство в обслуживании заложено в самом определении «погружной», погружные насосы — не боятся затопления и постоянно готовы к работе.

Автоматическая система подъема (демонтажа) и опускания (монтажа и центрирования) насоса в станции позволяет за несколько минут демонтировать фекальные насосы для произведения технического обслуживания без осушения колодца КНС и демонтажа трубопроводов.

Уменьшение сроков строительства и реконструкции объектов водоотводящих сетей за счет полной монтажной готовности КНС позволяет производить запуск объекта за считанные дни.

Увеличение сроков службы КНС за счет изготовления корпуса из армированного стеклопластика вместо стали и бетона.

Значительное снижение эксплуатационных расходов на КНС за счет автоматизации процесса прекачивания сточных вод и возможности оперативного управления по результатам анализа учета объема перекачиваемых стоков и потребляемой электроэнергии.

Отсутствие вредных факторов (шум, вибрация, выделение тепла), воздействующих на человека и окружающую среду, за счет работы насосов под водой.

Высокая эффективность и долговечность достигается за счет применения автоматизированных шкафов управления, позволяющих обеспечить:

• равномерную наработку группы насосов;
• поочередное включение их по заданному алгоритму;
• надежную защиту электродвигателей насосов;
• надежную защиту электрических сетей;
• надежную защиту гидравлических сетей;
• анализ аварийных ситуаций;
• автоматическое включение резервного насоса;
• плавный пуск и остановка насоса;
• дистанционное управление КНС.

Создание сети сервисных центров в регионах России позволяет оперативно производить технические консультации, обслуживание и ремонт, поставку запчастей, обеспечивая, тем самым, бесперебойную работу насосных установок.

И наконец, канализационная насосная станция Иртыш-ЭКО на базе погружных насосов Иртыш — это российское оборудование, не уступающее по эффективности и надежности зарубежным аналогам. Имея стоимость в 2-4 раза ниже позволяет коммунальному хозяйству получить на вооружение самое современное оборудование и выйти на новый уровень экологической безопасности.

Там где уровень сбора сточных вод находится ниже уровня самотечного канализационного коллектора возникает проблема отвода этих сточных вод. Самым простым и самым дешевым решением проблемы является монтаж канализационной насосной станции на базе погружных насосов серии Иртыш. В зависимости от количества собираемых сточных вод, расстояния их транспортировки, мощность КНС может быть различной.

Подземные шахты могут изготавливаться из металла, бетона, стеклопластика. Окончательный вариант предлагается после уточнения задания от проектировщика или пользователя. Комплектуется после согласования в виде полностью готовой установки или блоками, из которых установки собираются на месте с минимальной трудоемкостью.

Канализационная насосная станция Иртыш-ЭКО — это не обязательно новое строительство. За счет своей компоновки и полной монтажной готовности, может быть смонтирована в старом приемном резервуаре отслужившей свой срок канализационной насосной станции.

Вся информация на сайте о товарах и ценах носит справочный характер и не является публичной офертой. Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца

Канализационные насосные станции | Производство КНС с погружными насосами -завод POLEX PLAST

Производство, монтаж, комплектных канализационных насосных станций, готовых к монтажу и запуску.Заказать

Компания Polex | Plast^® производит канализационные насосные станции для частного и промышленного сектора.

КНС предназначена для доставки вод (промышленных, бытовых, ливневых) в точку сброса, в случаях, когда самотеком произвести доставку невозможно. Polex | Plast производит канализационные насосные станции из высокопрочного полиэтилена, корпус имеет двойную стенку, а межстенное пространство усилено ребрами жесткости, что делает конструкцию корпуса устойчивой к различным грунтам и позволяет устанавливать КНС на значительную глубину (высота корпуса может достигать 12м) и под проезжей частью.

КНС POLEX — это подземное герметичное сооружение в виде цилиндрической емкости вертикального исполнения, с установленными в корпус насосами различной производительностью используемые для перекачивания агрессивных веществ, сточных вод.

Форма заявки

Заполните форму, и наш менеджер свяжется с вами в течении 5 минут.

Преимущества сотрудничества с Polex | Plast

^®

Высокие стандарты качества
Собственный отдел качества и охраны труда.
На рынке с 2006 года
ГОСТ ISO 9001-2011 (ISO 9001:2008)

Размеры и технические характеристики КНС, цена станции зависят от: объема и характера стока, высоты перекачивания, диаметра и длины напорного трубопровода, глубины выхода напорного трубопровода идущего от объекта.

Заказать расчет

Преимущества КНС Polex | Plast

Используемый материал для производства канализационных станций (ПМД) в отличие от корпуса изготовленного из композитного материала (стеклопластик):

• обладает низкой адгезией
• не подвержен расслоению и рассклеиванию
• устойчив к минусовой температуре с сохранением физико-механнических свойств
• 100% герметичный с высокой кольцевой жесткостью

Комплектные решения полной заводской готовности от производителя Polex | Plast

Размещая заказ от одного производителя, вы получаете высокое качество комплетной канализационной насосной станции c насосами от ведущих европейских производителей. Gruntfos, KSB, Wilo, Zenit, других по требованию заказчика.

Заказать КНС

Заполните форму заявки для расчета КНС. В сообщении просим указать требуемые технические параметры, условий эксплуатации.

Заказать

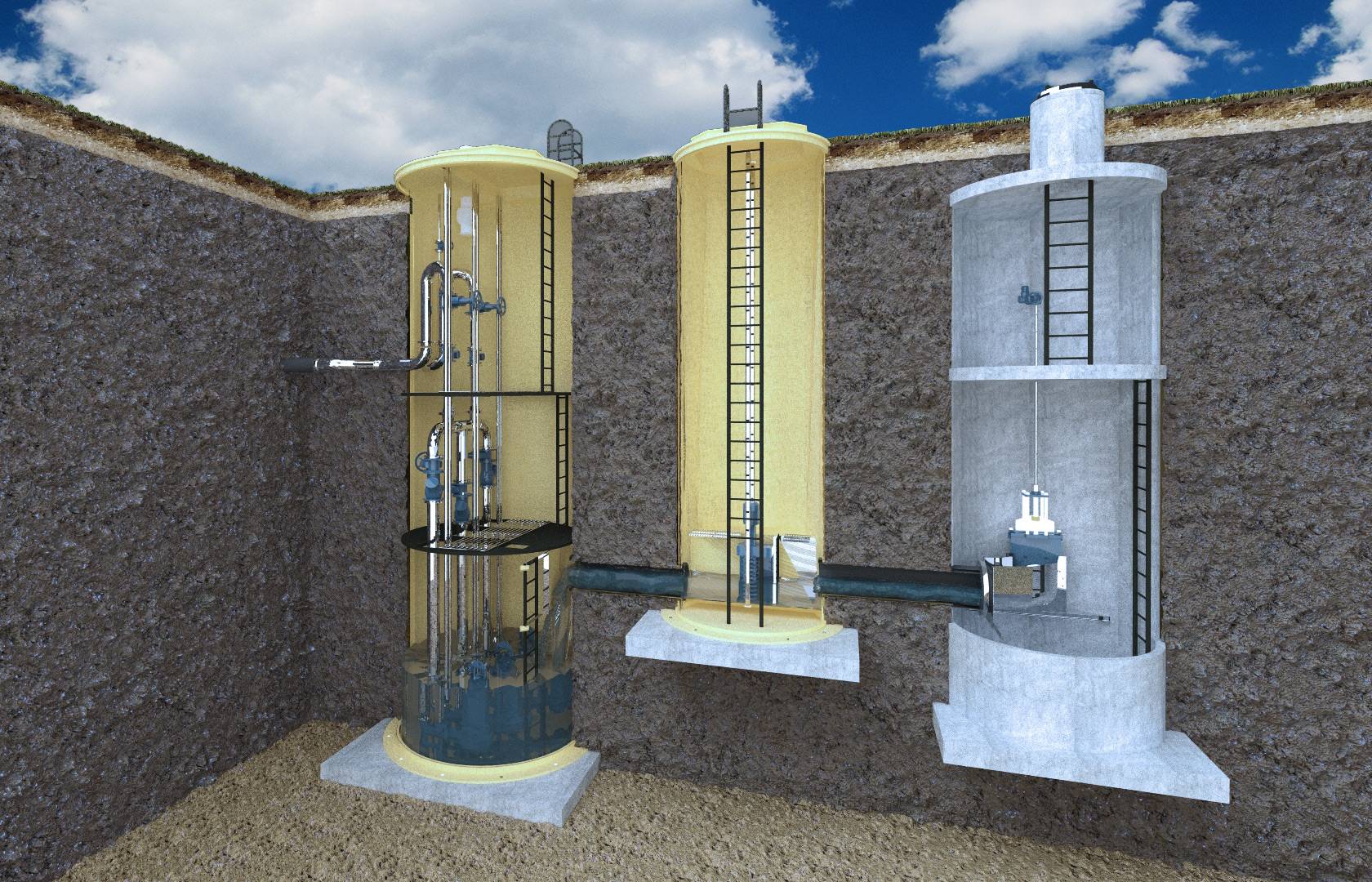

Варианты исполнения и расположения КНС в грунте

Установка под проезжей частью

Установка под проезжей частью

Самый распространенный вариант исполнения это КНС в вертикальном корпусе с погружными насосами, который может устанавливаться так же и под проезжей частью. В этом случае конструктивно меняется верхняя часть корпуса, устанавливается удлиняющая горловина под стандартней чугунный люк, и при установке используется разгрузочная бетонная плита. Толщина плиты рассчитывается проектной организацией в зависимости от типа проезжей части и расчетных нагрузок.

КНС с павильоном обслуживания

КНС с павильоном обслуживания

Данная модификация применяется в случаях, когда станция располагается на удаленном расстоянии от населенного пункта, требуется наличие подъемного механизма для обслуживания насосов, необходимость дополнительного утепления, предотвращения несанкционированного доступа в корпус КНС.

Стандартный вариант расположения

Стандартный вариант расположения

Данный вариант расположения канализационной насосной станции является стандартным решением для монтажа вне проезжей части, пешеходных участков. Люк КНС может быть изготовлен из полиэтилена и с крысками из нержавеющей стали и теплоизоляцией.

Типы КНС

Бытовые насосные станции

Для первого типа КНС у компании Polex | Plast® имеются типовые, готовые решения. КНС бытового назначения состоит из корпуса диаметром 1000мм и высотой до 3500мм, комплектуется одним насосом (для бытовых стоков с режущим элементом), который работает от поплавка, располагающегося на самом насосном агрегате и не требует шкафа управления.

Корпуса КНС малой производительностью KNS mini, толщина стенки всех корпусов, 25мм

Артикул KNS mini	Размеры корпуса,мм
Мини POLEX-KNS 10/15	1000х1500
Мини POLEX-KNS 10/20	1000х2000
Мини POLEX-KNS 10/25	1000х2500
Мини POLEX-KNS 10/30	1000х3000

Заполните форму заявки для расчета необходимых безнапорных емкостей. В сообщении просим указать требуемые технические параметры, условий эксплуатации.

Заказать

Промышленные насосные станции

Промышленные КНС представляют из себя более технологически сложное сооружение и может состоять как из одного так и из нескольких корпусов укомплектованных двумя и более насосами (в зависимости от производительности станции), работа которых регулируется посредствам работы поплавковых датчиков и шкафа управления. Шкаф управления монтируется рядом с КНС (наружное исполнение) или в ближайшем здании (внутреннее исполнение) Шкафы управления помимо прочих основных функций могут быть доукомплектованы по желанию заказчика GSM модулем с протоколом передачи данных по средствам смс оповещения лица установленного ответственным за работу КНС.

Размеры промышленных КНС

Характеристика	ед.изм.	Значение
Диаметр корпус	мм	1000, 1200, 1500, 1800, 2000, 2200, 2400, 2800
Высота	м	От 1 до 10
Производительность	м3/час	До 3000
Напор	м	До 150

Заполните форму заявки для расчета необходимых безнапорных емкостей. В сообщении просим указать требуемые технические параметры, условий эксплуатации.

Заказать

Изготовление канализационных насосных станций под заказ. Любого типоразмера и конструкции.

Компания Polex | Plast предлагает своим клиентам готовые канализационные станции, как в классическом исполнении, так и изготовленные под заказ на основании данных опросного листа. Для перекачки и отвода агрессивных и химических сред, такими как щелочи, масла, кислоты, корпус резервуара КНС изготавливается из полипропилена или других марок полимеров стойких к агресивным средам.

Богатый опыт производства канализационных станций дает нам возможность предложить станцию любого типоразмера и конструкции. Поставка канализационных насосных станций осуществляется с завода в сборе со всем необходимыми комплектующими, шкафами управления для автоматической работы насосной станции.

Материалы трубопроводов

Нержавеющая сталь Полиэтилен

Главной составляющей частью канализационной насосной станции является внутренний напорный трубопровод, изготовленный из труб ПНД или нержавеющей стали, которые комплектуются запорной арматурой.

Варианты конфигурации напорных трубопроводов

Вариант 1 Вариант 2 Вариант 3 Вариант 4

В канализационных насосных станциях промышленного и бытового назначения могут быть установлены напорные трубопроводы различных конфигураций и расположения. В зависимости от расположения на объекте напорных и подводящих трубопроводов.

Принцип работы КНС

В КНС расположены поплавковые выключатели, которые регулируют включение насосных агрегатов при поступлении потока рабочей среды в корпус станции, их количество зависит от количества установленных в станции насосов. Режим работы насосов регулируется шкафом управления.

Категория надежности

Согласно свода правил СП32.13330.2012 и СП31.13330.2012 КНС делятся по категориям надежности действия.
Первая
Не допускается перерыва или снижения подачи сточных вод
Вторая
Допускается перерыв в подаче сточных вод не более 6 часов либо снижение ее в пределах, определяемых надежностью системы водоснабжения населенного пункта или промпредприятия
Третья
Допускается перерыв в подаче сточных вод не более суток (с прекращением водоснабжения населенных пунктов при численности жителей до 5000)

В зависимости от категории КНС и типа перекачиваемой жидкости предъявляются требования к количеству резервных насосов в насосной станции.

Бытовые и производственные сточные воды				Агрессивные сточные воды
Число насосов
рабочих	Резервных при категории надежности действия			рабочих	Резервных при любой категории надежности действия
	первой	второй	третьей
1	1 и 1 на склад	1	1	1	1 и 1 на склад
2	1 и 1 на склад	1	1	2-3	2
3 и более	2	2	1 и 1 на склад		3
				5 и более	Не менее 50%

Примечания:

• В насосных станциях дождевой канализации резервные насосы, как правило, предусматривать не требуется, за исключением случаев, когда аварийный сброс в водные объекты невозможен.
• При реконструкции, связанной с увеличением производительности насосных станций перекачка бытовых сточных вод третьей категории надежности действия, допускается не устанавливать резервных насосов, но иметь в наличии на складе.
• В КНС бытовых или близких к ним по составу производственных сточных вод, оборудованных насосными агрегатами в количестве 3 и более, допускается хранить второй резервный насос на складе.

Варианты расположения насосов

В зависимости от производительности в корпус канализационной насосной станции могут быть установлены один или несколько насосов различной модификации на САТМ для поднятия и перекачивания загрязненных сточных вод с различными примесями и частицами.

один насос два насоса три насоса

Для удобного обслуживания насосного оборудования в канализационные насосные станциии установлены основные элементы — это САТМ (система автоматической трубной муфты) на которых крепятся насосы. Этот элемент, позволяет легко и быстро поднять насосы по направляющим для обслужывания.

Основная запорная арматура которая используется при производстве КНС

Клапан обратный шаровый

Клапан обратный шаровый

Он предназначен для предотвращения обратного потока рабочей среды в трубопроводе. Запорный элемент выполнен в виде шарика перемещающегося параллельно потоку. Обратные клапана обычно используются на трубопроводах относительно не больших диаметров и обеспечивают хорошую герметизацию при сравнительно простой конструкции. В случае больших размеров трубопроводов существенно возрастает усилие для управления клапаном, поэтому приходится усложнять конструкцию для обеспечения правильной посадки затвора на седло корпуса. Клапан обратный шаровый достаточно практичен, т.к разработан специально для сточных вод, обеспечивает свободное течение, работает без сбоев при низких давлениях, и не требователен к техническому обслуживанию.

Задвижка с обрезиненным клином

Задвижка с обрезиненным клином

Это распространенный тип запорной арматуры. Они предназначены для полного или частичного перекрытия потока рабочей среды, в которой запирающий элемент перемещается перпендикулярно оси потока. Задвижки широко применяют на технологических и транспортных трубопроводах диаметром от 15 до 2000 мм, в системах жилищно-коммунального хозяйства, водоснабжения, нефтепроводах и т.д.

При необходимости по желанию заказчика стандартная насосная станция может комплектоваться дополнительным оборудованием, таким как:

• Расходомеры для измерения расхода жидкости,
• Ответные фланцы с крепежной группой для подключения напорных линий,
• Тали или другое грузоподъемное оборудование для монтажа насосов в корпус станции,
• Утепление корпуса КНС в зависимости от условий эксплуатции,
• Шиберная задвижка на подводящий трубопровод с электродвигателем или без него (устанавливается для предотвращения поступления стоков в приемную камеру).,
• Измельчители, которые предназначены для обработки сточных вод и ила в тяжелых условиях эксплуатации. Эффективное измельчение твердых включений является одним из важных факторов высокой пропускной способности систем перекачки сточных вод и ила.

Схема КНС

Стандартная схема (чертеж) насосной станции с погружными насосами на автоматической трубной муфте, схема обвязки.

1. Лестница стационарная
2. Направляющие корзины
3. Узел ввода подводящего трубопровода
4. Корзина сороулавливающая
5. Насос фирмы KSB
6. Патрубок вентиляционный
7. Узел ввода кабелей
8. Направляющие насосов
9. Отвод напорный с фланцем свободным
10. Задвижка клиновая
11. Кран обратный шаровый
12. Площадка обслуживания задвижек
13. Датчики поплавковые
14. Трубопровод напорный внутренний
15. Автоматическая муфта подсоединения насоса
16. Крышка люка
17. Корпус КНС
18. Щит управления
19. Цепь подъема насосов
20. Цепь подъема корзины
21. Цепь подъема площадки обслуживания

Помощь в подборе КНС

Инженеры компании Polex | Plast окажут необходимую консультацию и помощь в подборе необходимой канализационной насосной станции, предложив самые оптимальные, выгодные решения для вашего объекта и условий эксплуатации. Заполните опросный лист или свяжитесь с нами запонив форму заявки.

КНС КНС КНС КНС КНС

Нам доверяют

Погружные насосы серии

PS | Погружные насосы Wacker Neuson серии

PS | Ваккер Нойсон

Серия ПС

Найти дилера

Насос может запуститься при низком уровне воды, если он заполнен через выпускное отверстие. Независимо от того, насколько большая или маленькая работа. Погружные насосы Wacker Neuson обеспечивают универсальность и долговечность, необходимые подрядчикам для легкого обезвоживания. Эти насосы, подходящие для большинства выпусков, предлагают большие возможности насоса при небольших инвестициях в насос.

Легкий, компактный дизайн

• Насос легкий и компактный, что делает его идеальным для любого применения.
• Легко хранить и транспортировать.

Встроенная тепловая защита предотвращает повреждение двигателя

• Встроенная тепловая защита предотвращает повреждение двигателя из-за блокировки крыльчатки, сокращая количество ремонтных работ.
• Защита двигателя избавляет от беспокойства во время работы.

Прочные механические уплотнения

• Двойные механические уплотнения с покрытием из карбида кремния работают в изолированной заполненной маслом полости, обеспечивая смазку уплотнений, охлаждение и общую защиту двигателя.

Больше возможностей

Прочный шнур питания с компенсацией натяжения

• Прочный шнур питания выдерживает суровые условия строительной площадки.

• Обратите внимание, что ассортимент продукции может различаться в зависимости от страны. При определенных обстоятельствах содержимое/продукты, показанные здесь, могут быть недоступны в вашей стране. Представленные иллюстрации, оборудование и данные могут также отличаться от текущего ассортимента продукции в вашей стране. Могут быть показаны дополнительные услуги, за которые взимается дополнительная плата. Возможны изменения.

Компания*

Имя*

Фамилия*

Улица

Почтовый индекс*

Страна*

Электронная почта*

телефон

Ваше сообщение

Согласие на использование ваших данных*

*Я прочитал заявление о конфиденциальности. Я согласен с тем, что мои данные и данные будут собираться и храниться в электронном виде для ответа на мой запрос. Вы можете в любое время отозвать свое согласие на будущее по электронной почте на адрес [email protected].

* Обязательные поля

Не заполняйте это поле!

Спасибо

Спасибо, ваш запрос успешно отправлен

Солнечные конфигурации

On / Off-Grid — KNS Solar

Что такое автономный солнечный генератор?

Автономная солнечная система, иногда называемая «автономной энергосистемой» (SAPS), позволяет производить, хранить и использовать электроэнергию вдали от традиционной энергосистемы, на которой построена большая часть инфраструктуры. Солнечные генераторы работают, вырабатывая электричество от фотогальванических солнечных панелей, и используются для зарядки аккумуляторов с помощью контроллера солнечного заряда.

 Небольшая автономная солнечная система постоянного тока

Вырабатывайте электроэнергию самостоятельно с минимальными вложениями для питания необходимой офисной электроники. С помощью этого комплекта вы можете заряжать сотовые телефоны, питать светодиодные лампы с низким энергопотреблением и запускать потолочные вентиляторы на 12/24 В постоянного тока. Работая от возобновляемых источников энергии и аккумуляторов, вы можете использовать свою электронику 24 часа в сутки, 7 дней в неделю, без каких-либо неудобств или перерывов.

Что такое автономный солнечный генератор постоянного тока?

• Экономичная, бесшумная и бесшумная альтернатива газовым генераторам
• Аккумуляторный блок хранит ампер-часы энергии резервного аккумулятора для зарядки и работы вашей основной электроники и компьютерного оборудования в течение нескольких дней.
• Мониторинг системы с помощью полнофункционального светодиодного дисплея, чтобы вы всегда знали, сколько осталось заряда. аккумуляторы
• Простое решение для удаленных мэрий:
Электроника постоянного тока будет жестко подключена к удобному выключателю ВКЛ/ВЫКЛ

Особенности и преимущества

• Независимость от электросети и резервного дизельного топлива
• Тихий и надежный источник электроэнергии для ваших нужд
• Высокоэффективные солнечные панели, рассчитанные на срок службы не менее 25 лет
• Отсутствие текущих затрат: полная независимость от национальной сети
• Индивидуальное решение с установкой и обслуживанием для вашего приложения
• Нет счетов за электроэнергию
• Очень низкое энергопотребление от электроники постоянного тока
• Освещает офисы днем ​​и ночью без перерыва

Приходите узнать больше! Это не займет много времени!

Свяжитесь с нами

Небольшая автономная солнечная система переменного/постоянного тока

С помощью этого комплекта вы можете заряжать сотовые телефоны, питать светодиодные лампы с низким энергопотреблением и запускать потолочные вентиляторы на 12/24 В постоянного тока. Кроме того, инвертор будет выдавать мощность переменного тока 220–240 В переменного тока — 50 Гц в розетку для питания вашего компьютера и вентилятора переменного тока. Вы также можете использовать телевизор и устройства переменного тока с низким энергопотреблением. Работая от возобновляемых источников энергии и аккумуляторов, вы можете эксплуатировать свою электронику 24 часа в сутки, 7 дней в неделю, без перерыва.

Что такое «АС»?

AC означает переменный ток. Это часто используется для питания электродвигателей в таких устройствах, как холодильники, посудомоечные машины, мусоропроводы и другие бытовые приборы.

Особенности и преимущества

Современный тип питания, более распространенный для более высокого энергопотребления, чем его аналоги постоянного тока положительного и отрицательного постоянного тока.

Транспортировочный контейнер Solar

Подставка для генератора

Этот небольшой транспортный контейнер является лучшим решением для сельской местности, где доступ к электричеству минимален или отсутствует. Внутри у вас есть потолочный вентилятор постоянного тока с вилкой питания и светодиодная лампа. Эту вилку можно использовать для питания радиоприемника, телевизора или другого устройства. Снаружи мы можем установить массовую розетку для зарядки мобильных телефонов, чтобы местное население могло полностью заряжать свою электронику днем ​​и ночью, 24 часа в сутки, 7 дней в неделю.

Особенности и преимущества

• Автономность: никаких счетов за электроэнергию
• Отсутствие перебоев в подаче электроэнергии и техническое обслуживание
• Может использоваться для временных полицейских участков или аварийно-спасательных служб
• Для установки не требуются техники
• Не требуется прокладка траншей или бурение кабелей

Подпишитесь на нашу рассылку

[mc4wp_form]

Комплект солнечных водяных насосов

Солнечные насосные системы для воды могут предоставить реальные возможности для повышения доступности воды в районах, где нельзя полагаться на электроэнергию или где затраты на электроэнергию являются препятствие эффективному водопользованию. С помощью этой системы вы сможете откачивать воду из-под земли или над землей с помощью погружного насоса с низким потреблением. Эта система очень эффективна, так как она на 100% независима от национальной сети и может быть легко перенесена на другую скважину.

Особенности и преимущества

• Позволяет откачивать воду в отдаленных местах или там, где электроэнергия ненадежна – везде, где светит солнце
• Отсутствие текущих расходов на дизельное топливо и традиционное электричество
• Высокоэффективные солнечные панели, рассчитанные на срок не менее 25 лет производительность
• Доступ к воде во время отключения электроэнергии: нет необходимости в ручном насосе
• Отсутствие текущих затрат: полная независимость от национальной сети
• Низкие затраты на рабочую силу и техническое обслуживание
• Легко снимать, транспортировать и хранить

Автономный солнечный аккумуляторный генератор

(возможна обратная продажа)

Эта масштабируемая система предназначена для снабжения солнечной энергией всего здания/объекта/дома без перебоев в электроснабжении и предоставляет пользователю возможность продавать энергию обратно в сеть. Наши современные аккумуляторные системы могут выдерживать большие рабочие нагрузки со 100% эффективностью.

Особенности и преимущества

• Автономность: никаких счетов за электроэнергию, отключений электроэнергии, обслуживания
• Широкий диапазон рабочих температур
• Негорючий, взрывоопасный или коррозионный
• Батареи KnS имеют лучшую ценность, чем традиционные свинцово-кислотные или литий-ионные
• Отсутствие дыма и шума: экологичность и чистота
• ЖК-дисплей контроллера, показывающий батарею и солнечную батарею производственные показатели

Солнечная ферма / микросеть

Эта масштабируемая система обеспечивает 100% возобновляемой энергией большие жилые дома и небольшие деревни в виде солнечной микросети. Это может заменить большие, дорогие и экологически грязные генераторы с быстрой установкой и минимальным обслуживанием. Таким образом, это снизит ваши расходы на электроэнергию и устранит надежность национальной или местной электросети.
