Принцип работы и устройство отопительной печи Булерьян

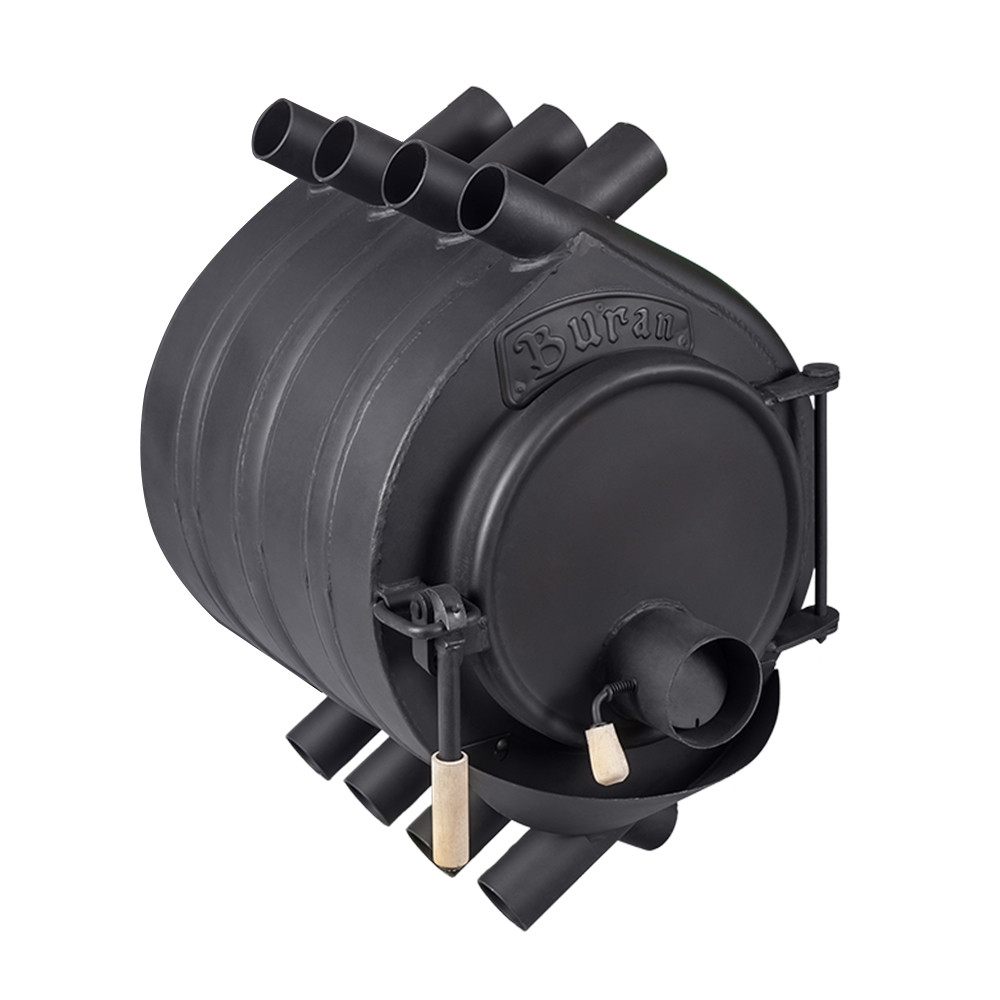

«Булерьян» – это разновидность печей, для которой характерно наличие цельной конструкции. Агрегат состоит из бочкообразного стального корпуса, в котором оборудована двухуровневая топка, и системы труб, расположенных как внизу, так и вверху печи.

Отопление «Булерьяном» происходит по следующей схеме: нижние трубы обеспечивают поступление холодного воздуха, а верхние – прогретого. За счет разницы в температурах входящего и выходящего потоков решается вопрос нагнетания воздуха.

Наименьшая модель печи «Булерьян» на дровах способна нагревать около 5 м³ в минуту. С помощью устройства большего размера можно обогреть помещение объемом до 1 тыс. м³, с выводящим горячим потоком в 50 м³ за минуту. Именно эти показатели делают печь «Булерьян» эффективным отопительным устройством.

Подобный агрегат пользуется популярностью среди владельцев загородных домов благодаря максимально коротким срокам прогревания небольшого помещения. Так, в течение 25 минут можно нагреть площадь в 40 м² до комфортной температуры.

Преимущества и недостатки

Среди многочисленных положительных свойств печи «Булерьян» на дровах можно выделить следующие:

прогревание помещения до комфортной температуры за короткий период;
экономный расход топливного сырья;
отсутствие сложностей при установке конструкции;
исключена возможность получения ожога, так как обшивка печи практически не нагревается;
удобство обслуживания и ухода;
и самое важное – высокий показатель КПД, что обычно не характерно для агрегата с открытым типом топки.

Среди недостатков отмечают следующее:

Некоторую трудность представляет обогрев отдельных помещений, разделенных стенами. Эту проблему можно решить, смонтировав в комнатах специальные воздуховоды.
Снижение температуры воздуха в помещении после прогорания топлива. Для устранения этого недостатка потребуется закладка сырья в топку каждые 5-8 часов в зависимости от интенсивности горения.

Как видите, эти моменты связаны с особенностью работы печи. В целом же установка «Булерьяна», его эксплуатационные характеристики и обслуживание конструкции не вызывают особых сложностей и нареканий.

Принцип работы устройства «Булерьян»

Изначально этот вид печи был предназначен для канадских лесорубов. Агрегат изготавливался специально под их условия работы, а именно частые переезды зимой с одного места на другое. Поэтому основными требованиями, предъявляемыми к конструкции, выступали следующие моменты:

Безопасность и эффективность. Печь должна была прогревать помещение за короткий срок.
Соблюдение условий быстрого и легкого монтажа конструкции, отсутствие сложных настроек и процессов регулировки.
Исключение возможности получения ожога за счет выбора материала и правильного выполнения обшивки печи.
Невозможность попадания угарного газа в комнату.
Сравнительно небольшой вес всего сооружения.

Прежде чем приступить к описанию конструкции агрегата, советуем обратить внимание на чертежи:

Теперь переходим к изучению устройства печи «Булерьян». Компактная модель имеет корпус, выполненный в форме цилиндра. Агрегат для обогрева габаритного помещения изготавливается в виде капли (при поперечном сечении).

В большинстве случаев трубы располагаются в корпусе, выступая за его границы всего на треть. При этом изделия изогнуты по синусоиде.

Такая форма позволяет создать оптимальные условия теплоотдачи, когда в трубы, расположенные снизу, поступает холодный воздух. Двигаясь по каналам, поток постепенно прогревается и на выходе становится уже горячим.

При активном горении дров температура воздуха может подняться до 120о градусов и более. За одну минуту производится перекачивание 4-6 м³, что является хорошим показателем, подтверждающим процесс быстрого прогревания помещения.

Что касается топки, то она состоит из трех составляющих. Верхняя и нижняя части устройства для сжигания горючих веществ отделены по одной четверти. Снизу устанавливаются чугунные колосники либо стальная решетка толщиной более 4 мм. Верхняя часть топки отделяется стальным листом, в котором выполнены отверстия. Перегородка устанавливается горизонтально и немного не доходит до дверцы. Этот элемент выполняет функцию вторичной камеры, где догорают газы, выделяющиеся в процессе горения топлива. Воздух при этом поступает из топки и проходит через отверстия в перегородке. Таким образом, совершается неполный процесс сгорания сырья. Оставшаяся часть газов догорает в канале.

Широкоформатная дверца изготавливается с герметичным прилеганием. Здесь же предусмотрен патрубок со встроенным поворотным дросселем, играющим роль поддувала. Благодаря регулировке положения ограничитель влияет на интенсивность сгорания топлива. Иногда изготовителями предусмотрено наличие градуированной шкалы для дросселя.

Главная особенность печи «Булерьян» на дровах заключается в том, что часть процесса сгорания топлива переносится в трубы. Оставшиеся газы перемещаются из верхней конструкции топки в горизонтальную плоскость дымохода, равную 1 м. Такой участок является обязательным для печи типа «Булерьян», так как именно здесь происходит торможение сгорания газов, позволяющее им слегка остыть. После горизонтального участка дымовой канал направляется кверху. В месте поворота в дровяной печи «Булерьян» предусмотрена установка специального устройства – экономайзера, завершающего работу по дожиганию пиролизных газов.

Благодаря этому прибору КПД печного сооружения достигает 80%, а без него – 60% (что тоже считается хорошим результатом).

На участке дымовой трубы длиной 15-30 см осуществляется вторичный процесс сгорания газовых остатков. При этом горение происходит периодически, вспыхивая и затухая. Чтобы получить такой эффект, необходимо хорошо утеплить трубу. Для этих целей подойдет любой термоизоляционный материал, способный выдерживать высокую температуру, например, базальтовая вата или минеральный картон. Количество слоев зависит от технических характеристик используемого материала.

Не до конца остывшие газы после прохождения горизонтального отрезка трубы поступают в ранее утепленный участок, где благодаря произведенной термоизоляции происходит скопление большого количества тепловой энергии. Как следствие, температура газовых остатков повышается, и они вновь разгораются. Вспыхнувшая смесь углеводородов начинает увеличиваться в объеме, но ограниченность пространства приводит к закупориванию просвета трубы. Образуется газовая пробка. Вещество догорает, остывает и рассасывается.

Затем процесс повторяется. Его интенсивность и частота зависят от качества топлива и положения дросселя. Необходимо отметить, что печь «Булерьян» автоматически выполняет настройку под заданные параметры, не требуя регулировки.

Следующая составляющая конструкции – шиберная заслонка. Она устанавливается на выходе из топки и нужна для настройки интенсивности тяги. Шибер выполняется диаметром меньшим на 20%, чем у дымохода. На заслонке вырезается часть – сектор, равный четверти окружности. Эта заглушка приваривается на металлический стержень и прикрепляется к трубе. Шибер и дроссель на дверце позволяют выбирать режим горения. Работа печи напрямую зависит от топливного сырья и положения шибера с дросселем.

Ниже находится визуализация всего вышеописанного, а именно схема «Булерьяна»:

Почему печное устройство задымило

Для безопасной эксплуатации печи необходимо тщательно подготовить основание, соблюсти все требования, предъявляемые к монтажу дымохода, и обеспечить регулярное обслуживание конструкции. Во время использования печи владельцам следует обращать внимание на работу устройства, появление определенных признаков, указывающих на неисправность оборудования.

Ниже представлено несколько типовых причин, по которым может дымить печь:

Недостаточное утепление канала. Конвекционный вид агрегата накладывает требования на дымоотводную систему. Рекомендуется использовать керамические или сэндвич-трубы.
Скопление дегтя на стенках дымохода. Необходимо выполнять его очистку хотя бы один раз в год.
Низкий уровень высоты канала. Ее минимальный показатель равняется 3 м. Важно правильно высчитать высоту между коньком кровли и зонтиком.

Если выполнять все эти условия, регулярно проводить работы по уходу за конструкцией, удастся избежать проблем с плохой тягой и задымленностью.

Итог

Надеемся, эта статья смогла убедить вас в оригинальности и целесообразности конструкции «Булерьяна», тем более что уже многие смогли удостовериться в этом на практике. Подобная дровяная печь, отзывы о которой можно найти на форумах, является довольно популярным и эффективным видом оборудования.

Принцип работы булерьяна | принцип работы котла булерьян | печи булерьян отзывы, устройство

Принцип работы булерьяна — как работает печь?

Что такое печь Булерьян? Какой принцип работает котла булерьян?

Издавна представляя печь мы рисуем образ русской печки с лежаком, печки на которой лежал Емеля или грубки из бабушкиной деревни. Теплое местечко родом из далекого детства, сказочные персонажи и ароматная еда – вот те приятные ассоциации, которые приходят в голову практически каждому человеку, кто хоть раз в жизни видел русскую печь.

Однако время идет, меняемся мы, соответственно изменениям подвержены все стороны нашей жизни, в том числе и отрасль отопления. На место печек пришли новые усовершенствованные отопительные приборы. Изменился дизайн, технологии, принцип работы – изменилось многое. Не изменилось только одно – возможность обогрева помещений с помощью таких видов топлива, как дрова.

Дровяные печи сегодня опять становятся популярными. Из-за ситуации с подорожанием энергоносителей дровяное отопление все больше и больше пользуется спросом.

Условно отопительные печи на дровах можно разделить на:

буржуйки

печи длительного горения

Буржуйки – это печи на дровах, которые работают по принципу открытого огня. Дрова в топке печки горят, дым отводится в дымоход. КПД таких печек невысокий, длительность горения на одной закладке дров тоже.

Современные печи в своем большинстве – это печи длительного горения, то есть отопительные аппараты на твердом топливе, которые работают от 1 часа до 8-10 часов, а в некоторых случаях и до 12 часов.

Наиболее популярной, востребованной и заслужившей многочисленные положительные отзывы печью является булерьян.

Наверняка сегодня уже каждый знает про такую печь. Булерьян имеет не совсем традиционную форму и внешний вид, однако его конструкция и КПД говорят в пользу применения данного аппарата для отопления, несмотря на его «специфическую внешность».

Устройство и принцип работы булерьяна

Как же функционирует печь, какой принцип работы печи булерьян?

Булерьян – это емкость в виде бочки, в которой горят дрова. Закладка дров осуществляется через боковую дверку для загрузки. Емкость для топлива окружена специальными трубами, по которым проходит воздух. Количество труб зависит от мощности печи.

В нижние отсеки воздушных труб поступает холодный воздух непрогретого помещения. Та как трубы приварены непосредственно к топке, то холодный воздух, проходя по ним, быстро нагревается, соответственно выходит из верхних отверстий уже горячий. Далее нагретый воздух распространяется по помещению способом естественной конвекции.

То есть, одним из принципов работы печи булерьяна является принцип конвекции. Другое название булерьяна – воздухогрейная печь (теплоноситель – воздух).

Главным условием быстрого и качественного прогрева помещения является правильное соотношение мощности булерьяна и объема отапливаемого помещения.

При условии хорошо утепленных стен дома, печь булерьян необходимо приобретать немного мощнее (на 30-50%), чем объем помещения, которое необходимо отопить. Печи булерьян выпускаются разной мощности и отличаются по типам (от типа 00 до тип 05).

Теперь поговорим о том, за счет чего же булерьян является печью длительного горения и как достигается такой результат.

Основополагающим принципом работы булерьяна является принцип газогенерации. Печка булер имеет топочную камеру, которая состоит из двух частей: основной топки и дополнительного отсека для дожига продуктов сгорания.

Еще один принцип работы печи булерьян – тление топлива. Закладывая дрова в топку печи, воздух для горения подается через поддувало, которое размещено на дверки загрузки. Когда топливо разгорается, поддувало булерьяна постепенно прикрывается, в результате чего воздух в зону горения поступает в очень небольшом количестве, что приводит к тлению дров.

Далее дымовые газы, как продукт сгорания дров, перемещаются в дополнительный отсек, где при подаче небольшого количества воздуха, догорают. Затем дымовые газы, начинают поступать в дымоход, но этому препятствует заслонка-шибер, которая закрывает трубу дымохода наполовину. Таким образом, дым и частички топлива задерживаются и догорают в печи максимально полностью.

Эффективность использования булерьяна подтверждено уже более, чем 15-летним использованием агрегата в Украине и гораздо более длительным использованием печи в Канаде, Германии и других странах Европы.

Принцип работы булерьян обеспечивает долгое горение дров и экономию топлива. Эффективность использования печи булерьян подтверждено многими положительными отзывами пользователей. Качественная четырехмиллимитровая сталь, аккуратные сварные швы, возможность оборудовать печь стеклом, перфорацией для защиты от излучения делают булерьян незаменимым дешевым источником отопления.

Еще одним преимуществом печки является простота установки. В отличии от твердотопливных котлов печь булерьян нет необходимости подключать в систему отопления, печь является воздухогрейной и для ее бесперебойной работы достаточно грамотно смонтировать дымоход.

Покупайте печи булерьян, булер, бренеран, канадскую печь, печь Везуви и наслаждайтесь экологически чистым, надежным и недорогим теплоснабжением долгие годы.

Читайте в следующих статьях о том, как выбрать дымоход и какие требования к установке и эксплуатации существуют.

Булерьян: устройство печи или откуда берется КПД 80% вместо 30%

Почему у печей «Булерьян» такой высокий КПД?В чем отличие печей «Булерьян» от обычных?

Печь конвекционного типа Булерьян (Бранеран, Bullerjan) имеет два основных преимущества перед печами классического типа – это в разы более высокий КПД и длительное время работы на одной закладке дров.

В обычной печи происходит стандартный процесс горения топлива, при котором активно выделяется горючий пиролизный газ. Однако из-за недостатка кислорода и достаточно быстрого воздушного потока он сгорает не полностью и вместе с другими газами выбрасывается через дымоход. Конструкция печей типа «Булерьян» имеет внутри вторую камеру сгорания, куда отдельно подается подогретый воздух и где происходит более полное сгорание пиролизных газов, за счет чего выделяется дополнительное тепло.

1 – верхняя камера сгорания
2 – основная камера сгорания
3 – дополнительные воздушные форсунки

Булерьян работает в двух режимах. Режим максимальной отдачи сродни работе обычной печи, но с той лишь разницей, что за счет подачи воздуха во вторую камеру топливо сгорает чуть более полно. Однако основной режим работы – это при котором происходит медленное тление дров. При тлении выделяется газ, который практически полностью сгорает во второй камере. Однако генерация тепла печью в этом режиме падает примерно до 40% от того, что она дает в максимальном режиме.

Для повышения КПД кроме более полного сгорания топлива активно задействуется конвекция. При этом воздух проходит по патрубкам, стенки которых одновременно формируют камеру сгорания. Естественным путем через них проходит 4-6 кубометров воздуха в минуту с температурой на выходе до 140 градусов и до 70 в режиме медленного горения (тления).

Для примера приведем таблицу типичных характеристик печей Булерьян типоразмеров 00 и 02:

	Типоразмер 00	Типоразмер 02
Максимальный КПД	до 80%
Виды топлива	сухие дрова, брикеты, торф
Габариты Д х Ш х В, мм	685 х 480 х 700	970 х 590 х 845
Объем топки, л	40	100
Максимальная теплоотдача, кВт	6	18
Теплоотдача в режиме тления, кВт	2,6	8
Температура выходящего конвекционного воздуха	70° С
Температура корпуса печи	50° С
Объем нагреваемого воздуха, м³/мин	4,5	18
Масса одной порции дров, кг	8	20
Время работы в режиме тления на одной закладке, ч.	4	8

Не стоит забывать и про недостатки печей подобного типа, главным из которых является накопление горючих отложений в дымоходе с периодическим воспламенением сажи. При этом трубы нагреваются до очень высокой температуры.

Чтобы этого не происходило, нужно использовать печи лицензионной конструкции (иногда с третьей камерой дожига (экономайзером) на самом дымоходе), а также регулярно чистить дымоход. Разумеется, труба должна быть обложена негорючим утеплителем и выведена не ниже 0,5 метров над коньком крыши.

Печь Булерьян с установленным экономайзером

Также проблемой является реакционная вода, конденсирующаяся сразу за экономайзером, которая смешивается с зольными частицами и образует крайне токсичную субстанцию, которую надо время от времени куда то сливать.

P.S. Что касается вопроса КПД, то существует ряд грамотно спроектированных заводских дровяных печей, КПД которых также доходит до 80%. Но такие — редкость. Типичные образцы «отдают» полезного тепла не более 40%. Впрочем, Булерьян без экономайзера (третьей камеры в вертикальной части трубы) также не способен преодолеть отметку в 65%.

Также вам может быть интересно:
— Чем дешевле отапливать дом (газ, дрова, электричество, уголь, дизель)
— Чем хорошие дрова отличаются от плохих

Загрузка…

устройство, преимущества, принцип работы, как сделать своими руками

Печь булерьян своими руками может быть сделана без проблем.

Варианты конструкции печи Булерьян

Обычный вид, применяемый для обогрева помещения. В ее конструкции предусмотрен отсек для загрузки дров, пеллет или гранулированного топлива. После сгорания этого материала воздух, нагреваемый внутри нее, выходит через верхние трубки наружу.
Вариант с подогревом воды. В печи имеется водяной контур. Для работы этого вида предусмотрена установка специального прибора, который распределяет тепло. Булерьян такого вида направлен большей частью на подогрев воды, и только 10% его мощности работает на обогрев помещения.

гаражей;
мастерских и подсобных помещений;
производственных цехов;
саун и бань;
дач и загородных коттеджей, даже деревянных их разновидностей;
теплиц;
общественных заведений, расположенных за чертой города.

Булерьян может обеспечить быстрое прогревание помещения за счет конвекционного теплообмена, экономно расходуя запас дров.

Универсальный солдат

Автономное отопление вашего помещения дровами с минимальными затратами и максимальной отдачей – это Булерьян или Бренеран. Дача, гараж, стройка, цех, СТО, склад, теплицы, мастерские, торговые и общественные помещения, а главное, что свойства Булерьяна позволяют устанавливать его даже в жилых домах в качестве постоянного отопления.

Единственный нюанс, который необходимо учесть это выбор подходящего размера и типа печи, чтобы помещение было равномерно отапливаемо. Также важно правильно выбрать место для печи, и ответственно подойти к установке дымохода и не забывать о его прочистке. Тогда вы сможете избежать основных проблем, с которыми сталкиваются пользователи Bullerian.

Столярные цеха просто идеальное место для Булерьяна – топливо в виде обрезков дерева, к тому же отлично просушенного, предостаточно.

Схема устройства Булерьяна

Сделать печь Булерьян своими руками вполне возможно. Но для этого придется детально изучить ее конструкцию.

Итак, Булерьян состоит из цельнометаллического корпуса, в состав которого входит топка, а также полотно прилегающих к ней нескольких металлических трубок. Впереди топки установлена дверца для загрузки топлива и, конечно же, устройство регулировки, благодаря которому можно устанавливать режим горения печи. Непосредственно в топке есть камера вторичного сгорания, из которой в дымоход выведен патрубок.

Для повышения эффективности использования подобной печи рекомендуется тщательно изолировать дымоход. Сделать это можно, например, при помощи минваты, толщина ее должна составлять как минимум 3 миллиметра.

Несомненно, не обойтись без поддувала, через которое в топку попадает свежий воздух. Без него никакого сгорания топлива происходить не будет. Конечно же, можно устроить еще и небольшую емкость для золы, но не стоит забывать о том, что в процессе длительного горения никаких отходов практически не образуется.

Принцип работы

Газогенератор — именно по этому принципу работает печь. После сгорания любого твердотопливного материала выделяются газы, горение происходит в нижней камере. Выделяющиеся газы проходят в инжектор, после чего испаряются. Благодаря такой умной системе достигается высокий уровень КПД, вплоть до 80%. Именно на таком принципе работает любая пиролизная печь.

Имеется возможность отрегулировать температуру выходящего воздуха, для этого присутствует специальный регулятор мощности. Он позволяет сделать температуру в комнате максимально комфортной для жизни. Регулятор-газификатор расположен на дымовом патрубке и дверце.

Булерьян отличается от обычных печей возможностью работать в 2-х разных режимах:

Быстрый обогрев — за считанные минуты обогревает помещение.
Газификация — медленный поток тёплого воздуха, позволяет оставить печь включённой в отсутствие хозяина и прийти после работы в обогретое помещение. Газификация способна поддерживать температуру до 24 часов.

Для топки такой печи можно использовать практически все твердотопливные материалы, исключением является лишь коксующийся уголь, он может привести печь к поломке или сократить время её службы. Разрешённые виды топлива: дрова, торфяные брикеты, отходы бумажной промышленности либо деревообрабатывающей.

В случае если одной печью необходимо обогреть несколько закрытых комнат, можно использовать дополнительные трубы. При помощи гибких металлорукавов, которые легко одеваются на концы труб, имеется возможность провести обогрев в любые изолированные комнаты.

Срок службы булерьяна не ограничен, всё зависит от правильной эксплуатации, соблюдений правил безопасности и правильной установки. Практика показывает, что прослужить такая печь может неограниченное количество лет.

Какая труба подходит для дымохода

Перед непосредственными монтажными работами следует определиться, из какой трубы будет выполнен дымоход

Следует помнить, что булерьян является печкой длительного горения, поэтому для нее важно подбирать самые высококачественные элементы. В ином случае в процессе использования конструкции можно ожидать, что в доме будет постоянная задымленность

Если работы реализуются своими руками, то обычно и выбор осуществляется самостоятельно.

Наиболее популярными элементами для дымоходной трубы являются:

Керамические изделия, которые идеально подходят именно для данного вида печей. По внешнему виду дымоход выглядит как сэндвич-трубы. Керамика отличается великолепной устойчивостью к высокой температуре или к ее перепадам. Также именно этот материал снижает вероятность возникновения на стенках конструкции конденсата

Установить такую трубу своими руками будет достаточно просто, однако важно не повредить ее во время данной работы. Дымоход, созданный из нержавейки, так же хорошо подходит для булерьяна. Однако такая конструкция в любом случае нуждается в дополнительном утеплении

В процессе эксплуатации очень часто металл деформируется от высоких температур или под воздействием других факторов. Установка такой трубы считается простой, поскольку она уже изначально продается в комплекте с различными фитингами, тройниками и другими нужными деталями. Асбестовая труба не считается подходящей для выбранной печи. Она изначально нуждается в качественном и полноценном утеплении, однако даже такие работы не могут гарантировать того, что на внутренних стенках не будет образовываться конденсат. Его постоянное наличие будет негативно сказываться на сроке службы всей печки в целом. Дополнительно асбест отличается неприятным и резким запахом, который будет присутствовать и в помещении. Кирпич считается неплохим выбором для дымохода. Он проверен временем, а также считается традиционным материалом для формирования печек и каминов. Однако важно помнить, что конструкция из него не будет мобильной, поэтому переносить ее из одного места в другое в помещении не получится.

При выборе материала важно учитывать, что работы будут реализовываться своими руками, а также следует брать во внимание место расположения самой печи, частоту ее использования и другие важные моменты

О батареях труб

При тепловой мощности до 20-25 кВт трубы в батареях выполняют в виде технологически простых полукружий, как слева на рис. При этом диаметр труб 60-100 мм, а их количество – по 3-4 на батарею.

Печи булерьян малой и большой мощности

При большей тепловой мощности увеличивать диаметр труб пропорционально нельзя, из-за малой теплопроводности воздуха упадет КПД. Нужно увеличивать «трубность» батарей. Но при батареях из 6 и более труб КПД также падает, тут уже сказывается закон квадрата-куба в применении к закладке топлива.

До мощности в 100-120 кВт конструкторы выходят из положения, выполняя трубы изогнутыми в виде дуг синусоид и слегка наклоненными вершиной дуги вниз. Топка в разрезе при этом приобретает каплевидное или яйцевидное сечение, как справа на рис. При еще большей мощности требуется уже компьютерное моделирование булерьяна с оптимизацией, и положительный результат долгой, сложной и дорогой работы не гарантирован.

Схема устройства

Строение печи длительного горения Булерьян

В бочкообразном стальном корпусе печи Булерьян располагаются две топки (одна над одной). Сквозь топку (утоплены на 2/3 диаметра) проходят вертикальные изогнутые трубы (или их аналоги в модификациях печи). Количество труб может быть от 7 шт.

Поддувало в Булерьяне имеет вид патрубка с дросселем (заслонкой), регулирующим мощность печи. На рукоятках некоторых дросселей есть градуированная шкала температур и упорный ограничитель.

В конце работы, когда печь нужно загасить или перекрыть тягу, чтобы не выхолаживать помещение, дроссель закрывается наглухо.

70% тепла Булерьян отдаёт воздуху в трубах. А по корпусу печки распределяется ещё 10%.

¼ размера топки занимает камера догорания. Перегородка, разделяющая две камеры, не достаёт до передней стенки печи на пятую часть длины топки. Из камеры догорания продукты горения попадают в 1-метровый горизонтальный участок трубы. Горение газов здесь приостанавливается и немного понижается температура. Дальше поворот вверх и экономайзер. Если он есть – КПД печи становится примерно 80%.

Как изготовить самостоятельно

В качестве примера рассмотрим печь для небольшой комнаты площадью 10 – 20 м2 с высотой потолка 2,5 – 3 м. Такого прибора будет достаточно для отопления помещения в осенний и зимний период. Обычно топку делают в форме цилиндра, однако проще будет придать ей шестиугольную форму. Так нам не придется использовать трубогиб. Чтобы добиться максимального контакта пламени с теплоносителем, мы изготовим топку из труб, по которым он движется.

Какую печь Булерьян используете Вы?СамодельнуюПокупную

Пошаговая инструкция

Из труб нарезаем семь заготовок длиной по 880 мм. На каждой заготовке болгаркой делаем по два выреза, которые позволят нам согнуть деталь вручную. Для этого укладываем трубу на верстак плоской стороной, закрепляем ее и делаем разметку. По бокам заготовки вырезы будут образовывать равнобедренные треугольники, обращенные вершинами вниз. Ширина верхней грани выреза – 40 мм. Расстояние между вершинами – 240 мм. Расстояние от вершин до ближайших к ним краев трубы – 320 мм.
Трубы сгибаем на срезах внутрь под углом 120 градусов. Места сгибов завариваем. Чтобы избежать перекосов при сварке, трубы можно вставлять в пазы из брусков, прибитых к верстаку.
Свариваем заготовки попарно так, чтобы внутри каждая пара образовывала шестиугольник с одинаковыми гранями. Длина каждой грани – 200 мм. В итоге получаем каркас, одну сторону которого образуют три трубки, другую – четыре. Концы трубок должны выступать за пределы шестиугольника на одинаковую величину.
Из стальных листов нарезаем пластины 880х60 мм, сгибаем их и завариваем свободное пространство между трубами на поверхности каркаса.
Заднюю сторону топки завариваем стальным листом, вырезанным по ее периметру. На высоте верхней камеры делаем отверстие под дымоход. Хорошим решением будет приварить к отверстию трубу, подходящую по диаметру к основному дымоходу.
Делим внутреннее пространство топки на две камеры. Из стального листа вырезаем пластину и сгибаем ее пополам под углом 120 градусов. Снизу на сгибе проделываем 2 – 3 отверстия диаметром 5 – 10 мм. Они нужны для того, чтобы пламя поступало к сжигаемым газам. Перегородку крепим вплотную к задней стенке. Пластина должна упираться в боковые стенки и образовывать с потолком топки симметричный ромб. Расстояние между перегородкой и передней стенкой – 5 – 10 см.
Делаем переднюю стенку. Вырезаем по периметру топки стальной шестиугольник и проделываем в нем отверстие для дверцы. По периметру отверстия с наружной стороны привариваем стальной уголок высотой от 2 см. Таким же уголком обрамляем периметр внутренней поверхности створки – ее вырезаем из того же листа, что и стенку. Длина и ширина прямоугольника, образованного уголками на внутренней поверхности створки, должна быть больше на 1 см, чем соответствующая длина и ширина на передней стенке. При закрывании прямоугольник на стенке должен входить в прямоугольник на дверце.
Заслонку, позволяющую воздуху проникать в топку, расположим на уровне нижней камеры для твердого топлива. Ее можно разместить на дверце. Один из вариантов – стальная труба диаметром 5 – 8 см и длиной около 10 см с круглой вращающейся пластиной внутри. Пластина жестко закреплена на вращающемся стержне. Длинный конец стержня загнут вперед, чтобы его было удобно брать рукой и поворачивать пластину. В створке прорезаем отверстие. Его диаметр должен быть меньше диаметра трубы на 1 – 2 см. Труба крепится к дверце под углом 90 градусов таким образом, чтобы ее стенки находились на одинаковом расстоянии от центра отверстия. Заслонка должна прилегать к внутренним краям трубы максимально плотно, но так, чтобы это не мешало ей свободно проворачиваться.
К дверце и корпусу крепим петли. На дверцу можно повесить готовый замок либо изготовить защелку самостоятельно.
Корпус устанавливаем на подставку из негорючих материалов. К его дну можно приварить ножки, вырезанные из стального листа, либо подложить вниз металлическую пластину.
Швы и другие неровности шлифуем болгаркой.

Печь готова! Конечно, ее внешний вид оставляет желать лучшего, но по эффективности она не уступает фабричным булерьянам. Главное преимущество самодельной печи – ее низкая стоимость. Если повезет, и в хозяйстве найдутся все необходимые материалы и инструменты, тратить деньги не придется.

Самодельный булерьян прекрасно подходит для дачи, гаража, мастерской. Он удобен, безопасен. Булерьян занимает меньше места, чем камин. Он создает непрерывный поток воздуха в помещении и прогревает его быстрее и равномернее, чем обычная «буржуйка». Единственная сложность, с которой придется столкнуться при изготовлении топки – необходимость использования сварочного аппарата. Все остальные работы можно выполнить самостоятельно при помощи обычных инструментов.

Дымоход для печи Булерьян

Периодически дымоходную трубу необходимо чистить от копоти и конденсационной сажи (рекомендовано 2 раза в год). Игнорирование чистки дымохода и использование мокрых дров приведет к засорению трубы и уменьшению силы тяги.

Частое использование печи в режиме растопки (на максимальных температурах) приводит к быстрому ее износу буквально за 1-2 сезона (прогорает металл). При соблюдении всех предписаний инструкции по текущему содержанию печь может прослужить 5-10 лет и более.

Одним из преимуществ дровяных печей является простота установки. В этом процессе возникает всего одна сложность, которая заключается в правильном подключении теплогенератора к дымоходу.

Очевидно, что функционирование нагревателя без подходящего канала отвода продуктов горения невозможно.

Дымоход для печи Булерьян является одной из самых важных частей такой системы обогрева, поэтому он должен соответствовать определенным требованиям, которые будут рассмотрены далее.

Стоит сразу отметить, что неправильный подбор или монтаж дымоходной трубы может не только значительно снизить эффективность работы котла и теплообмена, но и спровоцировать появление в помещении крайне опасной концентрации дыма.

Поэтому необходимо очень ответственно подходить к обустройству отводных каналов и доверять их установку только профессионалам соответствующего профиля.

Выбор дымоходной трубы для Булерьяна начинается с подбора подходящего материала, из которого она будет изготовлена.

На современном рынке можно найти различные изделия такого назначения, но не каждое из них может использоваться в сочетании с печью конвекционного типа.

Основные материалы для дымовых каналов и их характеристики таковы:

Дымоходы из нержавеющей стали.
Представляют собой готовые части труб, преимуществами которых являются простота монтажа, надежность и долговечность. Они бывают одинарными (устанавливаются внутрь кирпичных шахт) и двойными (предназначены для сооружения внешних каналов отвода газов).
Качество стальных дымоходов для Булерьянов определяется толщиной их стенок, которая должна быть не меньше 1 мм. Благодаря своей универсальности, данные изделия хорошо подходят для подключения к рассматриваемым нагревателям;
Дымоходы из керамики.
Второй вид отводных каналов, совместимых с современными теплогенераторами, какими как печи буллер. Конструктивно они состоят из трех слоев – внутренней керамической трубы, изоляции и внешней бетонной оболочки.
Керамические дымоходы для Булерьяна отличаются отсутствием коррозии, легкостью очистки, отменной тягой, высокой огнеупорностью, простотой монтажа, а также устойчивостью к погодным воздействиям и влиянию конденсата. Все эти качества делают их хорошим выбором для функционирования в сочетании с канадскими печами;
Дымоход из кирпича.
Является традиционным и самым распространенным уже многие века. Однако этот материал имеет один существенный недостаток – он плохо подходит для работы с современными котлами длительного горения, к которым относится и Булерьян.
Дело в том, что такое оборудование производит малое количество продуктов сгорания с относительно небольшой температурой, результатом чего становится образование внутри кирпичного дымохода для Булерьяна водяного пара и конденсата, постепенно разрушающих кладку.
Избежать этих проблем можно, если вставить в существующую шахту одинарную отводную трубу из стали;
Дымоход из асбеста.
Еще один вид дымоотводных каналов, неподходящих для печей Булерьян. При этом он имеет сразу несколько серьезных недостатков. Асбестовый дымоход для Булерьяна, даже будучи хорошо утепленным, характеризуется постоянным образованием большого количества разрушительного конденсата.
Кроме того, асбест выделяет очень неприятный запах, способный распространятся по всей площади отапливаемого помещения.

Можно ли изготовить печь Булерьян самостоятельно?

Более 20 лет секреты создания печей Булерьян находятся в тайне. Производители не раскрывают чертежей и параметров используемых материалов. Но специалисты в печном деле давно измерили печь, чтобы сделать аналог известного бренда. Можно приобрести печь Булерьян у других производителей, не только у «Лаотерм». Правда, такие печи будут сильно уступать в качестве. Также можно сконструировать печь Булерьян самостоятельно.

Конструкция печи Булерьян

Печь изготавливается из трубы для конвекционных теплообменников и стальных листов. Делать печь Булерьян самостоятельно следует в несколько этапов:

Трубу необходимо разделить на 8 одинаковых частей длиною не более чем 140 сантиметров. Необходим трубогиб, чтобы придать изогнутую форму изделию. Радиус кривизны не должен превышать 23 сантиметра. Все трубы должны быть одинаково изогнуты.
В двух трубах необходимо сделать прорези и вставить небольшую трубку длиною в 20 сантиметров в каждую из них. Большая часть трубки должна быть снаружи. Следует тщательно заварить место стыка. Эти трубы необходимо будет использовать у дверцы печи.
Трубы накладываются одна на одну, при этом первая труба концами влево, вторая – вправо, третья – влево и т.д. Из стали делается перегородка и устанавливается снизу конструкции, оставляя нижнюю часть труб снаружи. Расстояние между трубами заделывается при помощи листов металла. Из этого материала также делаются передняя и задняя стенки с отверстиями для дымохода и дверцы соответственно.
Дымоход необходимо делать, учитывая приспособление для удаления конденсата. Следует сделать шибер с небольшим отверстием и металлической ручкой. А также поддувало, которое будет крепиться к дверце. Все эти детали можно изготовить самостоятельно из листового металла.

Изготавливая печь самостоятельно, убедитесь в том, что все детали конструкции идеально подходят один к одному. Необходимо предварительно рассчитать габариты печи и обязательно подсоединить к дымоходу перед проверкой работы.

Булерьян – это печь, проверенная временем. При небольших затратах уровень КПД такой печи один из самых высоких в мире – он достигает до 80 %.

На что обратить внимание при выборе

Перед покупкой печи необходимо определить объем помещения, для отопления которого она будет использоваться. Лучше приобрести изделие, мощность которого превышает минимально необходимый показатель.

При выборе следует учитывать ряд факторов:

тип люка для загрузки топлива. Дверца печи может быть выполнена в 3 вариантах – цельнометаллическая, чугунная, со встроенным стеклом. С эстетической стороны лучше выбрать изделие, люк которого оборудован смотровым окном. Производители используют термостойкое стекло. Благодаря этому окно не разрушается даже при сильном нагреве;
тип рычага заслонки регулирующей тягу. Некоторые производители оснащают ручку управления заслонкой удлинителем. В таких моделях для регулировки не требуется подходить к задней стенке печи;
наличие варочной панели. Печь может быть изготовлено в 2 вариантах – классическом или со встроенной поверхностью для приготовления пищи. Варочный Булерьян по своим характеристикам не отличается от классической модели. Если печь будет использоваться не только для обогрева помещения, но и для приготовления пищи, можно выбрать модель со встроенной поверхностью;
способ регулировки количества воздуха, подаваемого в топку. Люк поддувала может быть выполнен заслонкой или задвижкой, расположенной на корпусе дверцы в виде бабочки. Выбор осуществляется исходя из личных предпочтений человека;
защитный экран. Некоторые модели имеют кожух на боковых поверхностях. Он используется для защиты от ожогов при прикосновении к Булерьяну. Если печь будет использоваться в жилом помещении, лучше выбрать модель с защитным экраном.

Облицовка и установка печи

Печь можно установить на каркас из металлических уголков или сделать подставку из кирпичей.

Теперь нужно при помощи оставшегося листового материала сделать облицовку печи. Так как листы довольно легко можно согнуть, обварить ими всю внешнюю части не составит практически никакого труда. В идеальном порядке у вас получится два одинаковых куска листа, приваренных по краям печи, а один круглый лист приварите к задней части. При этом передняя часть с крышкой останется открытой.

Вся печь будет находиться в металлической «коробке», которая будет служить дополнительной мерой безопасности при работе печи. Теперь дело остается за малым — нужно сделать небольшие отверстия для вентиляции. Для этого болгаркой прямо на облицовочном приваренном листе вверху печи вырежьте отверстие, диаметр которого составляет 1 см. Такое же отверстие проделайте по диагонали в нижней части печки.

Теперь вам останется только поставить печь в безопасное место, чтобы не спровоцировать пожар. Идеальным вариантом для этого будет служить бетонная поверхность, на которую устанавливается металлический лист, а на него — непосредственно уже печка булерьян. Можете смело начинать ею пользоваться. В случае скопления золы нужно дождаться остывания печи, открыть поддувало и лопатой оттуда убрать все остатки, после чего загружайте новые дрова и продолжайте обогревать помещение.

Видео по теме

Подробные чертежи печи булерьян и пошаговое изготовление своими руками.

Булерьян — это печь работающая на твёрдом топливе, имеет высокую теплоотдачу и экономичность. Конструкция печи состоит из конвекционных труб , что позволяет увеличить скорость прогрева помещения, а применение процесса пиролиза, существенно уменьшает расход топлива и увеличивает теплоотдачу.

Габаритные размеры печи.

Процесс изготовления Булерьяна следующий: нужно подготовить трубы нужного количества и длины. С помощью трубогиба, придать трубам нужную конфигурацию. При этом форма и радиус кривизны у всех труб делаем одинаковыми, на концах должен быть прямолинейный участок.

По виду А, показанному на чертеже, вырезаем листовую заготовку верхней части топки и сгибаем её посередине под углом 160° – 175° градусов.

Установив трубы вертикально, нужно сделать точечные прихватки. Затем установить заготовку верхней части топки и тщательно проварить ее по контуру.

Затем нужно изготовить листовые детали корпуса печи.

Привариваем боковые стенки к трубам.

В качестве дымоотвода трубы можно использовать обрезок трубы диаметром не менее 100 мм. Толщина трубы от 3 до 5 мм. Устанавливаем заднюю стенку с отверстием под дымоотвод, ввариваем трубу дымоотвода в отверстие задней стенки печи.

Провариваем все стыки деталей и щели между ними.

Дверца топки сделана из листа листа металла. В нижней его части дверцы приваривается труба с заслонкой, регулирующей интенсивность горения в печи.

Чертежи топливной дверцы.

Одним из эффективнейших способов отопления гаражного помещения является использование специальной печи, известной в народе как «булерьян». Подобная конструкция во многом превосходит традиционные «буржуйки», т. к. греет, но не перегревает помещение, к тому же для работы ей не нужно много кислорода. Проходя через «булерьян», воздух нагревается до 100-150ᵒС и подается в таком виде в отапливаемую зону.

Внимание! Ввиду длительного горения такая печь функционирует в двенадцатичасово м цикле, то есть для поддержания необходимой температуры топливо нужно загружать всего два раза в сутки.

Печи подобного типа зачастую производятся в виде монолитной конструкции, которая состоит из энного количества сообщенных между собой металлических трубок. При сжигании топлива в трубках образуются конвекционные потоки воздуха, которые и приводят к быстрому обогреву помещения.

Параллельно холодный воздух втягивается нижними концами трубок, прогревается в топочной камере и направляется обратно в помещение. Даже самые малогабаритные варианты «булерьяна» могут прокачивать по пять кубометров воздуха в течение минуты. Очевидно, что для обычного гаража такой эффективности вполне достаточно.

Технология растопки

Для пользования печью не требуется специализированные знания и навыки. Котёл отличается простотой в растапливании и обслуживании.

Растопить Булерьян можно следующим образом:

В топку загружают топливо. Сначала используются дрова небольшой толщины. Топливо должно быть сухим, это минимизирует количество образующегося конденсата и позволит быстро разжечь огонь.
Дрова поджигают. Заслонки, регулирующие тягу и количество подаваемого воздуха, полностью открывают.
После того, как в топке образовались раскаленные угли, через дверцу загружают более толстые дрова. Заслонки устанавливаются в нужное положение, обеспечивающее длительное горение.

Принцип работы печи

Далее мы рассмотрим принцип работы Булерьяна. Традиционные печи сжигают дрова прямым способом – внутри топки бушует пламя, отдающее тепловую энергию через корпус в окружающее пространство. Причем дикое количество тепла просто улетает в атмосферу – дымоходы у них раскаленные. Что касается Булерьяна, то он работает по-другому, используя процесс газогенерации.

В школьных учебниках физики опубликован весьма любопытный эксперимент – в стеклянную колбу поместили древесные опилки, с другой стороны колбы сделали отводящую трубку. Колба устанавливалась над горелкой, внутри нее начинался процесс пиролиза – древесина, подвергаясь воздействию тепла, начинала выделять горючие газы. Эти газы выходили через отводящую трубку, при поднесении спички здесь появлялось устойчивое пламя.

Дрова отличаются неплохой теплотворностью, особенно, если они достаточно сухие – каждый лишний процент влаги будет затруднять горение и приводить к образованию конденсата. Но теплотворность их можно поднять с помощью реакции пиролиза – именно этот принцип работы и реализован в печи Булерьян. Она обладает большой камерой сгорания, обеспечивает генерацию продуктов пиролиза и эффективно прогревает помещения.

Печка-буржуйка канадская под названием Булерьян работает следующим образом:

В ее топку загружаются поленья и разжигаются традиционным способом;
После охватывания пламенем всего загруженного топлива, подача кислорода в печь Булерьян ограничивается;
Начинается процесс пиролиза – его продукты попадают в камеру дожиганию, смешиваются со вторичным воздухом и воспламеняются;
Тепло, образованное от тления и сгорания древесины, а также от сжигания продуктов пиролиза, отправляется в воздушный теплообменник.

Здесь начинается самое интересное. Теплообменник печи Булерьян представляет собой сборку труб большого диаметра. Они начинаются у самого пола, охватывают по полукругу камеру сгорания и заканчиваются в верхней части. Причем снизу и сверху они скрещиваются, образуя топку симметричной каплевидной формы. Фактически воздушный теплообменник печи Булерьян – это и есть ее корпус.

Для обеспечения герметичности камеры сгорания, трубы теплообменника свариваются между собой небольшими отрезками листового железа.

Тепловыделение печи так велико, что при правильно построенном дымоходе Булерьян сможет отапливать не только помещение, в котором находится сам, но и комнату, через которую проходит только лишь труба дымохода.

Получившийся теплообменник и является сердцем печи Булерьян. Благодаря ему она и получила свою высокую эффективность. Раскаленные газы отдают тепловую энергию в изогнутые трубы, которые играют роль самого обычного конвектора. За счет закругленной формы и максимальной площади соприкосновения с источником жара, они создают мощную конвекцию – каждая труба пропускает через себя гигантское количество воздуха, быстро прогревая жилые и нежилые постройки.

Конструкция отопительной печи «Булерьян»

Особенности конструкции

Через нижние трубы происходит засасывание воздуха, который в процессе движения нагревается и выходит горячим. За 10-15 мин. он может прогреться до 100-120 градусов.

Производители печей Булерьян отмечают, что благодаря прокачке через трубы до 4-6 м3 воздуха в минуту, помещение нагревается практически моментально.

В структуре топки выделяют несколько отсеков. В нижней части установлены чугунные колосники. Возможна установка и мощной стальной решетки.

В верхней части присутствует стальная перегородка с отверстиями. Она стоит горизонтально, не доходя до дверцы. В результате конструктивно создается камера, где частично утилизируются газы, образующиеся при горении дерева.

Топливо сгорает не в полном объеме, поскольку через отверстия поступает воздух. Окончательно газы выгорают внутри трубы.

Для герметичного блокирования выхода продуктов горения используется дверца. В нее вмонтирован патрубок с дросселем. Он используется для регулировки интенсивности горения.

Схема печи Булерьян предполагает, что газы, которые не сгорели в топке, поступают в трубчатый дымоход длиной до 1 м. Здесь газ немного остывает, после чего переходит в вертикально сконструированный патрубок.

КПД печи в пределах 60-80%. При наличии специального экономайзера КПД достигает максимума. На вертикальном отрезке трубы происходит вторичный дожиг. Причем процесс горения пульсирующий.

Для обеспечения высокой производительности оборудования трубы утепляются при помощи базальтовой ваты или минерального картона. Нагретые газы скапливаются в утепленном участке трубы, где за счет теплоизоляции происходит повторное повышение температуры.

Разогретые и увеличившиеся в объемах газы блокируют трубу, вследствие чего начинается процесс их активного выгорания. Данный процесс сопровождается интенсивной теплоотдачей.

руководство по изготовлению самодельной конструкции

Некоторые разновидности современных твердотопливных печей из-за довольно сложной конструкции являются недоступными для изготовления своими руками в домашних условиях. Но есть и такие, которые легко может скопировать даже начинающий мастер. К этой категории можно отнести широко известные печи и котлы марки Булерьян, которые в нашей стране выпускаются под маркой Breneran. О том, что из себя представляет такой теплогенератор и как можно изготовить его самостоятельно, пойдёт разговор в нашей статье.

Применение печи Булерьян. Плюсы и минусы

Печь Bullerjan, в обиходе именуемая буллером, разрабатывалась и создавалась специально для передвижных лесозаготовительных бригад, работающих в Канаде.

Трудятся они исключительно зимой и вдали от промышленных центров, поэтому разработчики заложили в агрегат следующие особенности:

Конструкция является предельно простой, так что даже самый неподготовленный человек может быстро научиться этой печью управлять.
Задействованы самые доступные детали и материалы, благодаря чему печь легко можно отремонтировать в полевых условиях.
Печь способна проработать на одной закладке топлива до 8 ч, так что пользователь может ночью спокойно выспаться.
Электроснабжение не требуется.
Корпус агрегата не нагревается выше 50–55 градусов, поэтому об него нельзя сильно обжечься. При этом он способен очень быстро прогреть остывшее помещение.
Поступление угарного газа в помещение при любых положениях заслонок полностью исключается.
Печь имеет компактные размеры и небольшой вес, так что на небольшие расстояния её можно переносить на руках.
Можно использовать бросовое топливо — щепу, шишки, хворост и пр.

Благодаря этим достоинствам буллеры стали довольно популярными. Сегодня их можно видеть не только на лесозаготовках, но и на складах, в оранжереях, гаражах, дачных домиках и других однообъёмных нежилых помещениях.

Печь представляет собой конвектор — она оснащена трубами, из которых в процессе работы постоянно дует тёплый воздух. Топливо горит только на стадии растопки, в остальное время оно медленно тлеет.

Схема устройства печи Булерьян

К недостаткам буллера можно отнести:

быстрое зарастание топки и дымохода сажей и дёгтем;
отсутствие возможности использовать уголь и другое высококалорийное топливо;
неэффективное использование топлива, обусловленное его неполным сгоранием;
большое количество вредных выбросов;
обильное образование крайне токсичного конденсата.

Разновидности буллеров

Печи Булерьян и им подобные выпускаются сегодня в широком ассортименте. В первую очередь они отличаются мощностью: бытовые модели могут развивать теплоотдачу от 10 до 60 кВт, промышленные образцы — 120 кВт и более. При этом нужно учитывать, что приводимая в паспорте номинальная мощность наблюдается только в режиме пламенного горения, при котором булер мало чем отличается от обычной «буржуйки».

Если же перевести печь в режим длительного горения (тления), на который она, собственно, и рассчитана, то её мощность будет составлять от 10 до 30% от номинальной.

Таким образом, если в паспорте прибора указано, что он способен обогреть помещение объёмом в 600 м3, в длительном режиме его хватит только на 60 кубов, то есть на помещение с площадью в среднем 30 кв. м.

Помимо печей, выпускаются буллеры-котлы. Отечественная версия — котёл «Аква Бренеран».

Печь Аква Бренеран

В нём установлен теплообменник, который можно подключить к системе отопления с жидкостным теплоносителем. С помощью такого котла можно отапливать не только однообъёмные помещения, но и разделённые на несколько комнат.

Примечание. Следует заметить, что многие специалисты считают целесообразным применять жидкостные теплоносители только в условиях централизованных отопительных систем с большим количеством потребителей, удалённых от котельной на значительное расстояние. Здесь действительно необходима рабочая среда с большой теплоёмкостью.

Что касается частного дома с автономной системой отопления, то в нём проще распределять тепло посредством нагретого воздуха, транспортируемого по воздуховодам. Если их аэродинамическое сопротивление окажется слишком большим, и для его преодоления естественной конвекции в воздушных теплообменниках будет недостаточно, можно организовать принудительную подачу воздуха посредством вентилятора (входные патрубки теплообменников нужно будет объединить коллектором).

Особенности конструкции и принцип работы

От обычной «буржуйки» буллер-бренеран отличается следующим:

Топку охватывают изогнутые вертикальные трубы, в которых нагревается воздух. Благодаря такому решению, печь очень эффективно отапливает помещение, а её корпус при этом остаётся сравнительно холодным.
Поддувало выполнено в виде врезанного в топочную дверцу патрубка и снабжено заслонкой (дросселем), посредством которой можно регулировать мощность печи.
Верхняя четверть топки отделена пластиной с отверстиями. Это пространство играет роль камеры дожигания древесного (пиролизного) газа, который образуется при высокотемпературном распаде органических молекул.

Аксонометрический разрез и спецификация

Заметим, что Булерьян и подобные ей печи не являются газогенераторными (пиролизными) в полном смысле этого слова. В настоящем пиролизном теплогенераторе создаются более высокие температуры, а воздух подаётся принудительно. Создатели буллера стремились упростить его конструкцию, вследствие чего пиролиз в ней проходит вяло и не в полном объёме. Такой режим принято называть частичной газогенерацией.

Упомянутая выше перегородка не доходит до передней стенки печи на 20–25% длины топки. Благодаря этому, основной поток дымовых газов по пути в камеру дожигания отклоняется в переднюю часть печи. Таким образом, Булерьян относится к печам с передним горением, которые превосходят классические в удобстве управления.

Дымоотводящий канал начинается горизонтальным участком, имеющим длину 0,8–1 м. Этот элемент как бы придерживает тягу, позволяя большей части дымовых газов сгореть в топке.

Шиберная заслонка, установленная в начале вертикального участка дымохода, имеет вырез размером в 25% всей площади, благодаря которому она ни при каких обстоятельствах не может быть закрыта наглухо. Таким образом, риск отравления людей угарным газом полностью исключается.

Посредством шиберной заслонки регулируется режим работы агрегата:

при растопке (режим пламени) она полностью открывается;
при переходе в режим длительного горения (тление) – закрывается.

За шиберной заслонкой следует хорошо утеплённый вертикальный участок дымохода, называемый экономайзером. Именно благодаря ему горение в топке удаётся удерживать на грани тления и воспламенения. Стенки экономайзера тепловым излучением поджигают сердцевину газовой струи. Та вспыхивает, резко расширяется и на время как бы образует пробку в дымоходе, блокирующую тягу.

Жар в топке немного успокаивается, а тем временем газы в дымоходе остывают и его работа возобновляется. Восстанавливается тяга, жар в топке снова усиливается, образование дымовых газов становится более интенсивным, они снова вспыхивают в экономайзере и топка опять притухает. В режиме длительного горения этот цикл повторяется постоянно.

Расчёт самодельного Булерьяна для дома

Расчёт топки твердотопливного теплогенератора является достаточно сложным, но для любительского уровня вполне подойдёт его упрощённый вариант. Он выполняется в два этапа.

Этап первый: определение мощности печи при полном (пламенном) горении

В таком режиме закладка топлива сгорит примерно за 1 час (3600 сек), а КПД печи составит примерно 50%. Для расчёта нужно знать теплотворную способность топлива. Вот данные для некоторых видов древесины:

берёза: 16200 кДж/кг;
ясень: 18200 кДж/кг;
дуб: 20000 кДж/кг.

Произведём расчёт для топлива с наименьшей производительностью — берёзы. Полено весом в 1 кг за час работы с учётом КПД = 50% сгорит с такой мощностью:

W = (16 500 000 / 3600) х 0,5 = 2300 Вт.

Следовательно, для мощности в 15 кВт нам понадобится:

М = 15 / 2,3 = 6,52 кг берёзовых поленьев.

С учётом того, что плотность берёзы составляет 650 кг/м3, рассчитаем объём закладки массой 6,52 кг:

V = 6,52 / 650 = 0,01 м3 = 10 л.

Исходя из того, что коэффициент заполнения топки для твердотопливных печей составляет 0,63, рассчитаем объём топки:

Vт = 10 / 0,63 = 15,9 л.

Этап второй: определение мощности печи в режиме тления

Обычно эта величина составляет всего 10% от номинальной мощности, то есть той, с которой агрегат работает в режиме пламенного горения. Для нашего примера мощность тления составит всего 1,5 кВт. Таким образом, чтобы обеспечить выход тепла в режиме тления хотя бы на уровне 4,5 кВт, объем топки нужно увеличить в 3 раза — примерно до 48 л. Тогда в неё удастся уместить примерно 19,5 кг берёзовых поленьев.

Материалы и инструменты

Подбирая заготовки для самодельного буллера, учитывайте следующее: наиболее долговечной является легированная жаропрочная сталь, особенно котловая. Но из-за сравнительно низких температур в топке данную печь вполне можно изготовить из стали конструкционной — в этом, как уже говорилось, состоит одно из её достоинств.

Высокоуглеродистые марки, например, сталь 45, применять не следует, поскольку из-за нагрева может произойти их закалка с последующей потерей пластичности. Лучше брать марки от сталь 3 до сталь 20.

Итак, вот из чего будет собираться самодельный Булерьян:

Сталь листовая толщиной 5 мм: понадобится лист размерами 2000х1000 м.
Сталь листовая толщиной 3–4 мм: небольшой лист размером примерно 400х300 мм — понадобится для изготовления задвижек.
Легированная (жаропрочная) листовая сталь или конструкционная низкоуглеродистая толщиной 6 мм: лист размером 700х400 мм.
Труба стальная диаметром 110 мм: в общей сложности понадобится 4 метра.
Труба стальная квадратная сечением 60х60х4 мм либо круглая толстостенная диаметром 57 мм: 10 м.
Короткий отрезок (примерно 400 мм) стальной трубки диаметром 15 мм.
Кольцо шириной 40 мм, отрезанное от трубы диаметром 350 мм (из него будет изготавливаться загрузочный люк).
Петли и ручка с запорным механизмом для дверцы.
Прут стальной диаметром 8 мм: потребуется отрезок длиной примерно 300 мм — для изготовления ручек заслонок.
Шнур асбестовый.

Внимание! Подбирая диаметры конвекционных труб, разработчики увязывали теплоёмкость воздуха с его вязкостью. Попытка применить трубы с диаметром менее 60 мм приведёт к резкому падению КПД печи.

Что касается технического оснащения домашней мастерской, то оно должно быть таким:

Трубогиб для труб больших диаметров (подойдёт ручной гидравлический).
Аппарат для электросварки.
Болгарка с отрезным и зачистным дисками (если есть газовый резак, отрезной диск не понадобится).
Электродрель со свёрлами «по металлу».

Ещё понадобятся рулетка и молоток.

Подготовительные работы, чертёж

Перед началом работ стальные листы нужно нарезать на заготовки согласно чертежам.

Чертёж буллера

В домашних условиях сделать это можно при помощи болгарки, но вариант этот дорогой и трудоёмкий. К тому же точно вырезать болгаркой деталь с криволинейными очертаниями, например, круглую задвижку, невозможно и получившийся многоугольник придётся долго «доводить до ума». Гораздо рациональнее заказать раскрой на металлобазе, где приобретается стальной прокат. Там обязательно есть и газовый резак, и гильотинные ножницы.

Останется только обработать кромки деталей болгаркой с зачистным кругом.

Забегая наперёд, скажем, что раскрой листовых материалов целесообразно выполнять только после сборки остова печи (об этом далее), так как их размеры уточняются по месту.

Стальную трубу диаметром 60 мм, из которой предполагается сделать воздушный теплообменник, необходимо нарезать на 8 одинаковых заготовок длиной от 1200 до 1400 мм. Далее каждую из них сгибают при помощи трубогиба, выдерживая следующие параметры:

угол между осями двух концов заготовки должен составлять 100–105 градусов;
радиус кривизны на участке сгиба составляет 220–230 мм.

Пошаговая инструкция: как сделать печку своими руками

Имея на руках нужные детали, можно приступать к сборке Булерьяна:

Два воздушных теплообменника, которые будут устанавливаться у передней стенки, необходимо оснастить инжекторами — по одному на каждый.

Так выглядит инжектор, подготовленный к привариванию

Инжектор представляет собой отрезок трубки диаметром 15 мм и длиной 200 мм, вставленный под небольшим углом в отверстие на внутренней стороне теплообменника и тщательно обваренный. Длина свободной части инжектора, то есть находящейся вне трубы-теплообменника, должна составлять не менее 150 мм.

Сборка остова буллера

На ровной поверхности нужно собрать остов печи, уложив трубы-теплообменники одна на другую. Чтобы они не опрокидывались, в промежутки между ними нужно подкладывать бруски соответствующего размера. Подровняв конструкцию так, чтобы она была симметричной, и все выступающие части имели равную длину, теплообменники прихватывают электросваркой.

Заготовки перегородок раскраиваются при помощи картон-шаблона

После того как остов будет зафиксирован, нужно изготовить из картона шаблон нижней перегородки. Затем очертания шаблона переносятся на стальной лист толщиной 5 мм и деталь вырезается. Теперь её нужно установить на место и приварить к батареям труб сплошным швом.

Аналогичным образом изготавливается верхняя перегородка. Площадь проделанных в ней отверстий должна составлять 7% от всей площади детали. До передней стенки эта перегородка не должна доходить на четверть длины топки.

Просветы между трубами завариваются стальными полосами

Просветы между трубами в каждой батарее необходимо заварить деталями из листовой стали, для изготовления которых также предварительно создают картонные шаблоны. В этом месте сварной шов тоже должен быть сплошным.

Передняя стенка и дверца буллера

Применяя картонно-шаблонный метод, из стального листа нужно вырезать переднюю и заднюю стенки. При этом в каждой из них прорезается круглое отверстие: в передней — диаметром 350 мм (для установки дверцы), в задней — диаметром 110 мм (для дымохода).

Так выглядит тройник дымохода в сборе

Из трубы диаметром 110 мм нужно изготовить тройник дымохода. С одной стороны к нему приваривают несколько шпилек М8, на которые будет одеваться круглая заглушка — эта часть будет выполнять функцию конденсатосборника. В заглушку нужно вварить резьбовой патрубок под полудюймовый шаровой кран.

Круглую шиберную заслонку диаметром 90–95 мм нужно вырезать из листа толщиной 4 мм. Затем от неё отрезается четвёртая часть в виде сектора.

Поддувало и шибер

Просверлив на другой стороне тройника два соосных отверстия диаметром 8,5 мм, устанавливают в них ось заслонки — прут диаметром 8 мм. Один его конец должен быть достаточно длинным — в согнутом виде он будет представлять собой ручку. Остаётся приварить к оси шибер — и тройник можно объединять при помощи сварки с задней стенкой.

Дроссель в поддувале делается так же, как и шиберная заслонка. Само поддувало имеет вид гильзы диаметром 60 мм и длиной 100 мм. Учтите, что зазоров между дросселем в закрытом положении и стенками поддувала быть не должно — для этого их размеры должны полностью совпадать.

Чтобы воздушная заслонка не двигалась самопроизвольно, её оснащают пружинным механизмом.

Поддувало нужно приварить к дверце — диску диаметром 370 мм примерно в нижней трети. Перед этим в ней, разумеется, необходимо прорезать проём диаметром 60 мм.

Приступаем к изготовлению загрузочного люка. Он представляет собой кольцо из трубы диаметром 350 мм, которое приваривается к отверстию в передней стенке.

Чертёж дверцы буллера

Дверцу нужно оснастить газовым затвором. Он имеет вид двух концентрических колец шириной 4 мм, в зазор между которыми должна помещаться горловина люка. Проще всего эти кольца изготовить из трубы диаметром 350 мм, для чего необходимо выполнить следующие действия:

от трубы отрезают два кольца шириной 4 мм и разрезают каждое из них;
от одного из колец отрезают фрагмент длиной 50 мм и приваривают ко второму, как бы наращивая его;
остаётся снова заварить разрыв в каждом кольце, при этом первое уменьшится в диаметре, а второе — наоборот, увеличится на требуемую величину.

Кольца привариваются к дверце, после чего зазор между ними набивается асбестовым шнуром.

Чтобы предотвратить чрезмерный нагрев дверцы, изнутри к ней приваривают стальной диск с зазором в 3 мм. Он будет играть роль отражающего экрана. Не забудьте выполнить в этом диске отверстие напротив поддувала.

На заключительном этапе к дверце приваривают петли и замок, а к горловине люка — ответные части этих элементов. Замок на дверцу лучше установить эксцентриковый, тогда она будет закрываться абсолютно герметично.

Инжектор подачи воздуха в камеру дожигания

Заднюю и переднюю стенки нужно приварить к печи, после чего в переднюю стенку вваривают инжекционное устройство для подачи воздуха в камеру дожигания.

Нужную форму ножкам буллера можно придать при помощи трубогиба

Теперь к печи нужно приварить ножки такой длины, чтобы после её установки на место нижние выступающие концы теплообменников оказались на расстоянии в 200 мм от пола.

Последний этап — пробный запуск и окрашивание печи термостойкой краской.

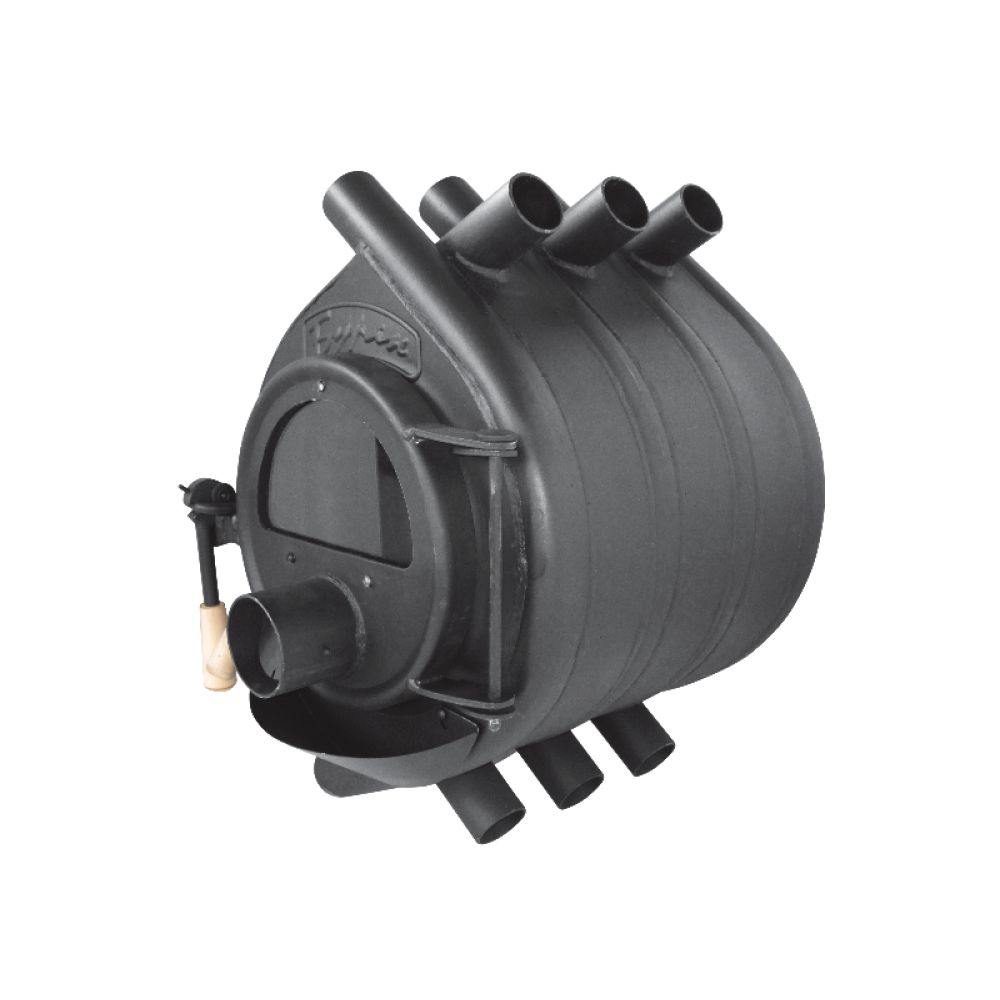

Готовый самодельный буллер

Монтаж печи и установка дымохода

При установке печи Булерьян нужно придерживаться следующих правил:

Агрегат должен стоять на несгораемой подставке, выступающей за его очертания не менее, чем на 300 мм в каждую сторону.
Минимальное расстояние до стены — 1 м (для стен с несгораемой штукатуркой — 0,85 м).
Пол перед печью в радиусе 1,2 м от дверцы должен иметь огнестойкую защиту. Обычно укладывают подушку из асбеста, а поверх неё — стальной лист толщиной не менее 1,5 мм.

К дымоходу буллера предъявляются особые требования. Они обусловлены тем, что из-за обильного дымообразования и низкой температуры выхлопа (120 градусов) в дымоотводящем канале образуется значительное количество высокотоксичного конденсата — его даже запрещено сливать близ участков со съедобной растительностью. Объем ядовитой жидкости от влажности дров не зависит: водяной пар образуется в топке даже при сгорании абсолютно сухого топлива — просто как результат окисления органических молекул.

В связи с этим внутренняя часть дымохода должна быть изготовлена из кислотоупорной нержавеющей стали. Если система дымоудаления расположена внутри дома, она должна быть полностью герметичной, иначе конденсат попадёт в помещение. Для полной безопасности дымоход лучше установить снаружи, соединив его с печью проходящим через стену горизонтальным отрезком.

Из-за сравнительно холодного выхлопа дымоход буллера нуждается в хорошем утеплении, иначе тяга будет очень слабой. По этой же причине трубу следует выводить на высоту не менее 5 м от низа топки.

Особенности эксплуатации

Чтобы буллер работал с максимальной эффективностью, топить его следует полностью высушенными дровами — влажность не должна превышать 10%. Сырую древесину можно подсушить прямо на печи.

Топится Булерьян так:

Полностью открыв заслонку поддувала и шибер, в топку загружают хорошо высушенный легковоспламеняющийся материал — мелкий хворост, щепу, можно даже бумагу.
Теперь нужно поджечь закладку и закрыть дверцу. На этой стадии печь работает в режиме горения и интенсивно прогревает остывшее помещение. Опытные пользователи так подбирают объем первой закладки, чтобы она превратилась в угли как раз к моменту установления комфортной температуры. Если дверца не прозрачная, следить за горением следует через поддувало.
После прогорания первой закладки до углей на неё укладывают основное топливо — деревянные поленья, торфобрикеты или пеллеты. Дверцу закрывают, а заслонку поддувала поворачивают в положение, соответствующее желаемой мощности. Шибер нужно полностью закрыть. При этом печь выйдет на основной режим: тление топлива с частичным пиролизом.

Температура в топке при этом составляет 550–650 градусов, поступающий из теплообменников воздух будет нагреваться до 60–70 градусов. Корпус будет иметь температуру 50–55 градусов, а выхлоп — около 120 градусов.

Возможные ошибки

Крайне нерациональными являются попытки эксплуатировать печь Булерьян с повышенной мощностью — из-за низких теплоёмкости и теплопроводности воздуха большая часть образующегося при этом тепла будет уходить в дымоход.

Фирменный буллер нельзя топить углем — это топливо при сгорании даёт температуру в 800–900 градусов, от которой стенки печи быстро прогорают. К такому же результату приведёт постоянная эксплуатация данного агрегата в режиме горения с пламенем, на который он не рассчитан. Правда, иногда пользователи все же идут на это, так как при таком режиме работы конденсат образуется в меньшем объёме и, главное, он является гораздо менее токсичным.

Что касается самодельных буллеров, то здесь все зависит от используемых материалов. Толстые стенки из жаростойкой стали выдержат любой режим работы и любое топливо. Если же печь изготавливалась, как это часто бывает, из металлолома, то есть обычной конструкционной стали, то правила эксплуатации фирменных булеров распространяются и на неё.

Способы усовершенствования печи Булерьян

Самодельный буллер, ввиду своей неказистости, даже в самый скромный интерьер вписывается довольно плохо. Между тем сделать эту печь по-настоящему привлекательной можно при помощи очень простого приёма — обложив её камнем или кирпичом.

Такое решение не только повысит эстетические достоинства агрегата, но и даст практическую выгоду:

риск обжечься о корпус печи будет сведён к нулю;
кирпичная кладка будет играть роль теплоаккумулятора, благодаря чему печь некоторое время сможет греть дом даже после исчерпания топлива;
поры печного кирпича при нагреве выделяют водяной пар и при остывании снова впитывают его, благодаря чему в отапливаемом помещении все время поддерживается оптимальная влажность.

Наибольшей теплоёмкостью обладает шамотный кирпич, однако, из-за значительной теплопроводности его обязательно нужно обкладывать кирпичом керамическим.

Буллер, спрятанный в кирпичную «одёжку»

Возводить каменную или кирпичную оболочку следует вплотную к печи, а если где-то остаются щели, их нужно заполнить смесью из раствора и битого кирпича.

Обратите внимание! Надстройка не должна перекрывать входы и выходы воздушных теплообменников. Также важно избегать засорения их раствором. Для большей надёжности трубы на время работ следует забить полиэтиленом или ветошью.

Воздушно-конвекционную печь очень легко можно превратить в котёл с водяной рубашкой.

Для этого достаточно объединить входные и выходные отверстия теплообменников коллекторами и подключить их к системе отопления. При этом следует учесть, что теплоёмкость воды в 800 раз больше воздушной, поэтому для её нагрева интенсивность горения в топке приходится увеличивать. В таких условиях срок службы печи из обычной стали сильно сокращается.

А вот нагрев воды для хозяйственно-бытовых нужд буллер может осуществлять без всяких переделок. Достаточно два из его восьми теплообменников подсоединить металлическими гофрами к трубам, установленным внутри утеплённого бака с водой. Во время растопки печи вода быстро нагреется, после чего её температура будет поддерживаться на уровне 60–70 градусов.

Правильное обслуживание

Как любую твердотопливную печь, буллер нужно своевременно очищать от сажи. Для этого агрегата это особенно важно, так как копоть откладывается в нём и в дымоходе довольно быстро. Она уменьшает просвет дымоотводящего канала, препятствует передаче тепла стенкам топки и воздуху в теплообменниках (является хорошим теплоизолятором), и главное — может вспыхивать внутри дымохода, приводя его в негодность и создавая угрозу пожара.

Часто рекомендуемый способ удаления сажи — её выжигание. Метод весьма пожароопасен, к тому же в случае с печью Булерьян является абсолютно не применимым — не рассчитанный на высокие температуры агрегат от таких процедур очень быстро выйдет из строя.

Лучше удалять смолу и сажу из буллера самым простым и бесхитростным способом — при помощи скребка и щётки. Нагар в топке можно счистить шпателем, а в узких и труднодоступных местах — стамеской.

Очистку дымохода осуществляют через отверстие конденсатосборника в тройнике, сняв с него заглушку. Можно подобраться и с другой стороны — через крышу. Второй вариант удобнее, так как вместо длинного наращиваемого шеста можно использовать верёвку, опуская на ней груз с прикреплённой к нему щёткой или круговым скребком.

Следует ещё раз подчеркнуть, что печь и дымоход обрастают сажей довольно быстро. Если буллер постоянно эксплуатируется в режиме длительного горения, то удалять копоть нужно каждые 7–10 дней.

Видео: установка и первый запуск прибора для отопления

Одно из достоинств печи марки Булерьян — простота конструкции — оказалось весьма на руку домашним умельцам. Как видно из нашей статьи, самостоятельно изготовить копию этого агрегата, обладающую вполне приемлемыми характеристиками, совсем несложно. Недорогое устройство отлично подходит для помещений с непостоянным пребыванием людей. Что касается жилых объектов, то их владельцам лучше раскошелиться на пиролизный котёл или кирпичную печь. Буллер же можно использовать для форсированного прогрева, пока основной агрегат растапливается.

Оцените статью:

Поделитесь с друзьями!

Печь Булерьян своими руками

Что такое Булерьян

Начать надо с того, что ставшая отчасти понятием нарицательным печь Булерьян (Булериан, Bullerian) изначально — техническое изобретение канадских талантливых конструкторов-энергетиков. Эффективное печное устройство, экономящее энергию и деньги. В отличие от иных нагревателей, отдающих тепло только с внешней стороны, Bullerian конструктивно сделан как истинный нагреватель воздуха.

: Печь по типу Булерьян народные умельцы умудряются делать и своими руками

Если сказать в двух словах, то он представляет собой цельнометаллическую конструкцию с вваренными в нее трубами, обеспечивающими принудительную конвекцию, в результате чего происходит достаточно быстрый прогрев воздуха и его равномерно-плавное распределение по всему помещению. Булерьян функционирует в соответствии с простым физическим принципом: теплый воздух стремится наверх, а холодный, напротив, опускается. Каждая из труб, полностью соприкасаясь с топкой, успевает прогреть проходящие через нее воздушные потоки до 60°-150°C. Самый-самый мини-Булерьян пропускает сквозь себя порядка 4.5 куб.м воздуха за одну минуту. Тогда как температура непосредственно печи останется довольно-таки низкой, во всяком случае поверхность не раскаляется, как, например, у той же «буржуйки», и, значит, не «выжигается» кислород.

Успех газогенераторных печей, прежде всего, обусловлен тем, что такие приборы актуальны для быстрого обогрева небольших помещений (типа мастерских либо гаражей, да и в небольших домиках, где постояльцы бывают наездами), потому что затопленный калорифер по-любому скорее начинает прогревать помещение, нежели более инерционный водяной котел с радиаторами. Достаточно один раз в день затопить такую печку, чтобы помещение вскоре наполнилось изнутри теплом. А если приходится в морозы оставлять помещение без отопления, не приходится беспокоиться об опасности размораживания батарей.
Так что неудивительно, что печь Булерьян заслужила столь особое внимание у пользователей, будучи одним из самых интересных представителей газогенераторов.

Что касается вопроса о том, имеет ли смысл изготавливать печь длительного горения по типу Булерьян своими руками, каждый для себя решает самостоятельно. Кому-то такое и в голову не придет (особенно когда производитель предложит выгодные цены!)), а другому покажется вполне реальной задачей, ведь уровень инженерной подготовки и фактического опыта у нас у всех разный. Так или иначе, но заблаговременно разведать, что собой представляет такое устройство, никому не будет лишним. Да и чертежи для булерьяна — актуальная тема. И видео.

Все современные печи заводского исполнения в той или иной степени похожи. Главным образом тем, что в них предусматриваются каналы дополнительного подогрева внешнего воздуха. То есть они являются по большей части конвекционными. Такие каналы позволяет эффективно и оперативно прогревать сразу несколько помещений, если установить печь в одном из них. Это и есть одно из условий повышения КПД металлических печей новых поколений — а он может доходить до 80-87%. С теми же целями почти все типы печей оборудуются специальными регуляторами относительно равномерной подачи в топку воздуха.

Конструкционной особенностью печей Булерьян является наличие в корпусе двух рядов специальных труб, на две трети диаметра помещенных в топочное отделение

Базовые особенности, характеризующие конструкции калориферных печей таковы:

почти герметичные дверцы;
камеры дожига в верхней части топки;
подвод в камеру дожига горячего воздуха;
нет зольника за ненадобностью;
добавочный кожух вокруг топки, позволяющий увеличить конвекцию горячего воздуха.

Именно возможность регулировать подачу воздуха с нужной точностью в топку и камеры дожига, по большей части и обеспечивает подобный КПД и продолжительность горения, поскольку в базовом, так называемом «экономичном», режиме при высоких температурах и в условиях недостатка кислорода горящие дрова в топке дают выход газам, которые и «дожигаются» в камере.

Печка Булерьян завоевала популярность у населения достаточно быстро

При немалом ныне выборе моделей печей-калориферов большую популярность по ряду причин обрела печь Булерьян. Реклама рекламой — она тоже сыграла свою роль. Но и пользователи эту печь в основном оценили. И именно Булерьян нередко почитают теперь неким эталоном в сравнении с многочисленными ее аналогами.

Из попавших мне на глаза отзывов приведу такой характерный (для примера):
«Булерьян — очень удачная печка. Разогревается молниеносно. Поэтому для гаража, дачи или мастерской трудно придумать лучше — чем еще прогреешь помещение в мороз буквально за 20-30 минут! Кстати, если имеется в доме и другое отопление, Булерьян лишним все равно не покажется. Всё другое потребует гораздо больше времени, чтоб разогреть охлажденное помещение, чем эта печь. К тому же Булерьян топится успешно на одной закладке дров по 10-12 часов. Зарядил на даче с вечера — всю ночь будет потихоньку себе исправно молотить, так что не придется зубами стучать, как раньше бывало зимой с утреца».

Булерьян, как я сказал, показывает высокую эффективность по сравнению с традиционными печами. Например, у него КПД составляет 70-80%, а у обычной буржуйки 5-7% — как говорится, почувствуйте разницу!

Примерная схема печи булерьян

Печь использует принципы газогенераторного горения дров, то есть горят даже не сами дрова, как в обыкновенных печах, а продукты их разложения, получаемые в условиях недостатка кислорода и при высоких температурах. Отсюда и продолжительное горение.

Булерьян — это, по сути, тепловой вентилятор, но без вентилятора. Печь имеет разветвление конвекционных труб, что заметно увеличивает теплоотдающую поверхность, таким образом превращая устройство Булерьян в эффективный тепловентилятор — воздух засасывает у пола в трубу, где он нагревается и распространяется по трубам по всему помещению. Так даже самая небольшая печка Булерьян произведет в минуту 4,5 кубометров теплого воздуха а в час около 270 кубометров.

Эта печь на сегодняшний день является самой «раскрученной» маркой. Устройство их готовых моделей известно в пяти модификациях в линейке обогрева помещений от 100 куб м. до 1000 куб. м. Имеются также банные модификации — в виде печей-каменок. Фирменное производство осуществляется предприятием-изготовителем в Москве, а близкие аналоги производят предприятия под Санкт-Петербургом и в Белоруссии (Минск).

Как любое успешно техническое решение, печка Булерьян (канадка по происхождению) породила немало конструкций, в основе так или иначе похожих на нее. Достаточно вспомнить хотя наш отечественный аналог с не менее звучным названием — «Бренеран». В таком подражании, конечно, есть свой резон. Тем более что изготовители обычно стараются производить печки в виде модельного ряда, который перекрывает отчасти диапазон потребительских свойств.

Типовое устройство печи Булерьян в доме

В этой связи стоит упомянуть такую газогенераторную печь, как «Синель». Это один из удачных аналогов Булерьяна. Печь близка своему прототипу по характеристикам. Правда, по толщине металла несколько уступает. Зато позволяет на ней и готовить. В линейке имеется четыре базовых типоразмера для помещений 50 куб. м, 100 куб.м, 200 куб.м и 400 куб.м.

Вопрос не праздный — печь можно сделать и своими силами, по крайней мере, такие умельцы находятся. Но при этом надо соблюсти технологические нюансы, чтобы не нарваться на неожиданные неприятности. Подробная инструкция видео расскажет всё по порядку — советую не пренебрегать.

Как действовать

Чтобы построить печку Булерьян собственными силами, прежде всего запаситесь нужным материалом и инструментом.

Потребуется, во-первых, собственно топочная емкость. Об этом стоит сказать отдельно. Любая типовая металлическая печь состоит из:

чугунной либо стальной коробки;
топливника;
зольника;
стальной трубы.

Обычная конструкция печи приводит к тому, что в топливнике снижается температура горения по причине охлаждения тонких стенок. В итоге невозможно достичь удовлетворительных режимов сжигания топлива. Стенки же топливника раскаляются и скоро прогорают. В процессе топки видна возгонка пыли на раскаленных стенках. Более совершенные конструкции с целью уменьшения разогрева наружных стен топливника и более эффективного горения топливники футеруются кирпичом.

Также понадобятся:

8 отрезков 45-мм трубы
Общая длина труб примерно 1-1,5 метров.
Трубогиб.
Сварочник.

Согните трубы на 80 градусов. Сварите между собой их по проекту, установив симметрично одна через другую, выгибая наружу.

Получившийся у вас каркас надо обварить полосовым металлом (толщиной 2 мм) между трубами по боковым промежуткам. Вверху топочного отделения привариваются две пластины, на расстоянии между собою примерно 5 см. Нижняя не должна доходить до задней стенки. Верхняя — не доводится до передней. Вместе пластины образуют своего рода лабиринт, в котором и будет происходить дожигание газов.

Верхняя часть топки над второй пластиной выходит в отверстие и в дымоотводную трубу в задней стенке. Диаметр этого отверстия примерно 12 см. И труба той же длины. В трубе устанавливают поворотную шиберная задвижку с ручкою. Спереди в стенке проделывается отверстие диаметром 25 см. Оно должно быть немного смещено вниз по центру. Отрезок трубы соответствующего диаметра приваривается либо обваривается небольшим порожком на высоту около 7-9 см.

Варится крышка-дверка круглой формы, делаются петли. В дверце надо предусмотреть бортик, чтобы, по возможности, герметично закрывалось отверстие. Нужно изготовить крепления под поворотные петли, а также ручку-защелку. Вварить в приготовленное 10-см отверстие трубу поддувала с поворотной шаберной задвижкой.

Построенную печку надо установить на ножки не меньше 20 см высотою либо на какое-то несгораемое (металлическое) основание. Конвекционный характер работы печи требует довольно много вокруг нее свободного места. Характерной спецификой функционирования такого типа печей считается необходимость утеплить трубу дымоходов слоем из минерального утеплителя, который должен быть не меньше 3 см толщиной.

Кстати, стоит вспомнить, что строительство печки Булерьян потребует еще одного устройства: речь о металлическом дымоходе с высокой коррозионной устойчивостью (лучше, если он будет выполнен из нержавеющей стали), а также снабженным особо тройником для удаления конденсата дегтя. Чтобы избежать дымления, трубу следует выводить на высоту не меньшую 3 м от верха печи и не меньше чем полметра над коньком.

Верх трубы надо закрыть грибком. Первые опыты топки целесообразно провести снаружи. Либо в проветриваемом помещении. Опытным порядком находят оптимальное положение шиберных заслонок в поддувале и в дымоходной трубе.

Схема устройства печи Булерьян с водяным контуром

Канадская печь для дачи «Булерьян»: отзывы. Духовка «Булерьян»: особенности установки

Канадская компания «Булерьян» занимается производством печей и каминов. Первоначально он носил название «Бренеман». Сотрудниками компании первый котел был выпущен в 1993 году. В то время он пользовался большим спросом и был очень экономичным. Также пользователи отметили надежность его конструкции. К тому же он был безопасен для здоровья человека.

Печь длительного горения

На сегодняшний день вся продукция «Булерьян» производится на пяти заводах.Однако она находится под строгим контролем и тщательно проверяется. Все это позволяет изготавливать печь с высоким коэффициентом теплопередачи. Дополнительно производители опробовали изготовление для них прочного корпуса. Обычно он состоит из стального листа толщиной 4 мм. За счет использования инновационной технологии расход топлива печей «Булерьян» не велик. Вся конструкция в результате герметична и безопасна для здоровья человека.

Как построить печь?

Внутри печи находится большая вторичная камера.За ним находятся трубы теплообменника, которые отвечают за температуру в системе. Далее идет регулируемая дымовая труба. В задней части топки оборудована специальная двойная стенка. Основная камера устройства — зольник и зольник. Возле передней стены находится циферблат для изменения мощности. Далее дверь в загрузочную камеру с ручкой.

Особенности агрегата печи «Булерьян»

Сборка / установка такого типа в доме — это ответственно.Во избежание возгорания в помещении пол и потолок должны быть выполнены из негорючих материалов. В некоторых случаях используют теплоизоляцию. Дымоход печи необходимо обернуть минеральной ватой. Его толщина должна быть в среднем не менее 200 мм. Дополнительно необходимо проверить конструкцию дымохода. Горизонтальные секции длиннее 80 см недопустимы. Размер дымохода в свою очередь должен быть не менее 4 м, а его диаметр — 120 мм.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов.Посадка семян в открытый грунт — простой и удобный метод, но эффективен только в определенных климатических зонах. I …

Светоотражающая краска. Сфера применения

Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, …

Отзывы потребителей о печи «Буллерян Классик (тип 00)»

Отзывы о духовке «Булерьян Классика» хорошие.Многим нравится эта модель, потому что она отлично подходит для небольших дач. Мощность печи 6 кВт. Как говорят хозяева, хорошо работает с брикетами, дровами и древесными отходами. КПД 75%.

На одной закладке дровяная печь способна отапливать коттедж до 8 часов. Если вы используете древесные отходы, вы можете увеличить это время до 12 часов. В целом устройство прочное и имеет интересный дизайн. Также эти печи «Буллерджан» по отзывам эксплуататоров получили хорошее признание благодаря простоте управления. Из плюсов можно отметить также компактные размеры модели.

Отзывы специалистов о печи «Буллерджан Классик (тип 00)»

Данные печи «Буллерян» отзывы профессионалов заслуживают хорошие. Многие из них согласились с мнением потребителей, утверждающих, что компактность устройства — несомненный плюс модели. Его высота составляет 710 мм, ширина 490 мм, глубина всего 680 мм, а вес 65 кг. Диаметр дымохода, в свою очередь, стандартный — 120 мм. Корпус печи выполнен очень качественно. Изготовлен из цельной стали марки «08КП».Трубные устройства имеют правильную форму и изготавливаются на специальном оборудовании.

У этой модели диаметр равен всего 57 мм. Благодаря этому выделяемое тепло долгое время сохраняется в системе. Сварка корпуса печи также выполнена качественно и следов практически не видно. Это обеспечивает хорошее уплотнение. Также печь для сада («Булерьян») имеет положительные отзывы благодаря удобной камере розлива. Он имеет большую вместимость и позволяет быстро и комфортно заправлять его топливом.Дверь широко открывается и легко закрывается.

О модели «Булерьян Кантри (тип 00)»

Отзывы о духовке «Булерьян Кантри» положительные. Покупателям эта модель понравилась из-за заправочной камеры. Значит, он имеет большую глубину и позволяет закладывать много топлива. Как правило, в большинстве случаев вы используете древесный уголь или обычную древесину. Кроме того, печь может работать на коре, торфе или щепе. Коэффициент полезного действия в этом случае составит 75%. Одна вкладка обеспечивает тепло на даче на 8 часов.

Таким образом, в течение дня необходимо примерно два раза загружать топливо. Регулировка мощности осуществляется вручную. Регулятор находится в удобном месте и легко настраивается. Также печь «Буллерян» (системы) отзывы получила за свои компактные размеры. Высота модели 710 мм, ширина 490 мм, глубина — 680 мм. Общий вес равен 65 кг. Также следует знать, что дымоход печи имеет диаметр 120 мм. Таким образом, это не проблема.

Экспертное заключение на «Булерьянский край (тип 00)»

Информационная печь «Буллерян» отзывы экспертов разные.Некоторые хвалили эту модель за качество сборки. Изготовлен из толстого стального листа. Доступ к дымоходу alsodone очень эффективен. Дополнительно многие отметили положительную сторону сварки труб. В целом все кривые имеют правильную форму.

Таким образом, на плите нет места, где труба сужается (диаметр по всей длине одинаковый). Благодаря этому производительность значительно улучшается. Использование двухфазной топочной системы топки позволяет отапливать коттедж площадью 40 квадратных метров с высотой потолков 2.5 метров.

Новая модель печи «Буллерян МАКСИ (тип 00)»

Отзывы на печь «Булерьян МАКСИ» разные. Многие покупатели хвалят эту модель за производительность и эффективность. В отличие от предыдущих моделей, эта духовка имеет мощность до 7 кВт. Этого достаточно для обогрева коттеджа объемом 125 куб. М. При этом КПД составляет 75%. Новая доработанная печь эта печь уже зарекомендовала себя с положительной стороны. Дверь большая и позволяет быстро загружать дрова.

Глубина топки значительная, и древесных отходов со временем можно положить до 6 кг. в результате температура будет стабильной в течение 7 часов. Регулировка мощности очень проста и справиться с ней сможет даже новичок. Установить духовку также несложно, и особых проблем не вызывает. По словам владельцев этих устройств, учитывая невысокую стоимость данной модели, она отлично подойдет практически для любого сада.

Что говорят специалисты о «Булерьян МАКСИ (тип 00)»?

Эта канадская печь «Булерьян» отзывы специалистов заслуживает не такого восторженного отзыва, как о других моделях этой компании.Так что многие эксперты считают его довольно большим. Поэтому для того, чтобы его разместить, потребуется много места. Вес этой модели очень серьезный — 80 кг.

Также учтите, что дымоход должен быть большим. В этом случае можно использовать кирпичный или металлический дымоход. Из плюсов модели специалисты отметили качество сварки корпуса. Все трубчатые печи подогнаны очень плотно, а их поверхность гладкая. Регулятор мощности, в свою очередь, работает исправно и легко настраивается.

Чем отличается печь «Буллерджан Кантри (тип 01)»?

Отзывы о духовке «Булерьян Кантри» среди покупателей получили хорошие.Эта модель выделяется среди других своей мощностью. Этот показатель составляет 11 кВт. Это дает возможность отапливать помещения объемом до 200 куб. Таким образом, эта модель подходит только для очень больших загородных домов. Размеры тоже не малы по мощности. Итак, высота 845 мм, ширина 560 мм, глубина 810 мм. вес модели 90.

В свою очередь размер дымохода стандартный: его диаметр составляет 120 мм. общая производительность должна быть на уровне 75%. Подставка для установки духового шкафа в комплект не входит, что немного расстраивает покупателей.Однако его можно заказать отдельно. Также есть возможность выбрать цвет по своему усмотрению.

Подводя итоги

В целом, печи длительного горения «Булерьян» заслужили не просто так. Однако необходимо заранее просчитать все возможные риски. Ведь пожарная опасность при использовании твердотопливной печи очень высока. Если при строительстве коттеджа использовались легковоспламеняющиеся материалы, от покупки этого устройства следует отказаться. Из преимуществ этих агрегатов можно выделить экономичность и универсальность.

Многих порадовало то, что можно загружать дровяную и угольную печь «Буллерян». Вы можете использовать этот агрегат в сочетании с другими нагревательными приборами. Также не стоит забывать о компактных размерах большинства моделей «Булерьян». Качество сборки всегда отличное, да и гарантия производитель дает большие. Дизайн печей тоже очень хорош и легко впишется практически в любой декор. С их обслуживанием проблем не возникает, а периодически убирать золу не так уж и сложно.

Что такое печь «Буглер» с водяным контуром и где она применяется.Отопительные печи «Boulieran»: технические характеристики и преимущества

Котлы фирмы «Булерьян» появились на рынке довольно давно. Ранее эта торговая марка называлась «Лаотерм». Первая печь Aqua Bulerjan с водяным контуром была оборудована мощным нагревателем. Он был отличного качества и пользовался большим спросом. Подходят печи «Булерьян» для больших и малых домов. Современные модели способны построить комнату объемом до 1000 кубометров. м. КПД находится на уровне 70%.

Устройство печи

В верхней части печи находятся трубы теплообменника. Под ними большая вторичная камера, которая соединяется с патрубком дымохода (регулируется). В задней части котла находится первичная камера. Имеет зольник, а также зольник. Для управления мощностью производители предусмотрели отдельную ручку на боковой поверхности. Также в устройстве есть дверца. За передней стенкой топки находится инжектор.

Какие преимущества?

В первую очередь следует отметить коэффициент теплопередачи.К тому же отопительные печи «Булерьян» могут похвастаться надежностью. Расход топлива у моделей небольшой. Все это позволяет потребителям экономить деньги. Также следует отметить герметичность устройства. Все важные компоненты и компоненты надежно скрыты. Таким образом, отопительные печи «Булерьян» можно назвать вполне безопасными.

Модель «Макси 00»: характеристики и цена

Эта печь «Булерьян» с водяным контуром имеет мощность в 7 кВт. Диаметр дымохода 120 мм.Марка используемой стали — 08 КП. Толщина стенок топки 4 мм. Размеры этой модели компактны. Длина печи 700 мм, высота -480 мм, ширина 685 мм. Эта машина весит 175 кг. Кроме того, следует отметить высокий КПД на уровне 75%. Цена на эту модель на рынке колеблется в районе 10500 рублей.

Где используется Maxi 00?

Данную модель «Булерьян» с водяным контуром можно использовать в любом многоквартирном доме. Такие печи устанавливаются в производственных помещениях.Они отлично работают на любом твердом топливе. Как правило, используются дрова, а также брикеты. Благодаря уникальной технологии двухфазного сгорания одна вкладка способна прослужить очень долго. Если использовать дрова, то 8 часов устройство способно работать на полную мощность.

Отзыв о «Кантри 00»

Этот котел «Булерьян» с водяным контуром форсированной мощностью 6 кВт. Для отвода отработанных газов потребуется установить дымоход. Его диаметр должен быть не менее 120 мм. Рекомендуемая длина дымохода — не более 7 метров.Печь топка классифицируется как закрытая.

Обеспечивает метод напольной укладки. Материал теплообменника — сталь. Всего в устройстве две секции. В качестве топлива с успехом можно использовать опилки, торф, дрова. Коэффициент полезного действия 75%. Общая масса печи 60 кг. Цена на «Страна 00» на рынке колеблется в районе 9300 рублей.

Области применения модели «Кантри 00»

Описанные печи «Булерьян» с водяным контуром более подходят для использования в частных домах.Однако для небольшого склада они тоже подходят. В целом установка духового шкафа довольно проста. Выбирать дымоход следует исходя из высоты потолков в здании. Печь можно установить практически в любом помещении. Эта модель абсолютно безопасна для здоровья человека.

Чем отличается аппарат «Страна 02»?

Эти печи «Булерьян» с водяным контуром имеют большую мощность. Это позволяет построить комнату до 200 кубометров. м. Высота печи 845 мм, ширина -560 мм, глубина 810 мм.Вес агрегата 90 кг. Дымоход для топки должен быть не менее 120 мм в диаметре. Корпус изготовлен из стали марки 08 СР. Трубы аппарата гнутся на специальном дорк-оборудовании. При этом перетяжек в точках изгиба нет. Диаметр трубки устройства 76 мм.

Сварка, в свою очередь, производится полуавтоматически. Для изготовления деталей этой модели использовался станок для плазменной резки металла. Производитель может заказать духовку любого цвета. Также важно отметить, что подставка не включается.Его нужно покупать отдельно.

Эта печь может успешно применяться в жилых и коммерческих помещениях. Коэффициент полезного действия 75%. При одной заправке дров может проработать около 10 часов. Данная печь «Булерьян» с водяным контуром стоит (рыночная цена) 12000 руб.

«Классика 00»

Предельная мощность данной модели — 6кВт. Высота печи 700 мм, ширина -480 мм, глубина 685 мм. Общий вес устройства 65 кг.Диаметр дымохода допускается до 120 мм. При этом их длина не должна быть больше 6 м. Корпус печи довольно прочный. Предусмотрена большая загрузочная камера. Его дверь открывается довольно широко. Все это позволяет очень быстро загружать топливо. В обслуживании этот агрегат прост. Убирать золу можно раз в неделю. Осмотр дымохода следует проводить не реже одного раза в три месяца. В данной модели используется сталь марки 08 СР. Диаметр трубы в любом месте 57 мм. Эта печь способна построить помещение объемом не более 100 кубометров.м. Стоимость «Классики 00» колеблется в районе 9500 рублей.

Характеристики аппарата «Макси 01»

Данная модель укомплектована топкой закрытого типа. Облицовка выполнена из нержавеющей стали. В духовке устанавливается дымоход диаметром 120 мм. Номинальная мощность устройства достигает 7 кВт. В этой модели две секции. Топливо следует загружать не реже двух раз в день. Чаще всего используют опилки или брикеты. Способ установки духовки — открытый.Толщина корпуса 4 мм. Сварка труб производится в полуавтоматическом режиме. В этом случае следов от швов практически не видно. КПД 75%. Он будет стоить «Макси 01» примерно в 9100 рублей.

«Макси 02». Обзор

Модель фирмы «Булерьян» с водяным контуром имеет прочный кожух и большую загрузочную дверцу. Высота печи 845 мм, ширина 560 мм, глубина 810 мм. Мощность этой модели — 14 кВт. Этого достаточно, чтобы построить постройку до 250 кубометров.Дымоходы можно устанавливать различного диаметра.

Кроме того, следует упомянуть о большой массе печи. Эта модель весит 120 кг. Диаметр трубок в приборе — 76 мм. Толщина металла во всех секциях 4 мм. Использована сталь марки 08 СР. Все детали изготавливаются на специальном станке для плазменной резки. Благодаря этому духовой шкаф полностью герметичен. Управление устройством удобно. Тягу легко контролировать с помощью рычага, который находится на боковой панели. Цена «Макси 02» — 11500 рублей.

Модель «Макси 03»

Предельная мощность данной модели «Булерьян» с водяным контуром составляет 23 кВт. Целесообразнее использовать печь в различных цехах или на складах общим объемом не более 250 кубометров. м. Способ установки предусмотрен на полу. Материал теплообменника — нержавеющая сталь. Производитель установил печь закрытого типа.

Топливо необходимо загружать не менее трех раз в день. Могут использоваться брикеты, дрова, а также торф.В последнее время хорошо зарекомендовали себя пеллеты.

Вес аппарата 135 кг. КПД составляет 80%. В целом эту модель можно охарактеризовать как мощную и производительную. Использовать «Макси 03» в частных домах нецелесообразно.

Обзор печи «Макси 04»

Как и предыдущая печь, эта модель фирмы «Буглер» с водяным контуром исключительно мощная. На небольших дачах использовать его невыгодно. Подставку для духовки можно заказать в любых размерах. Дополнительно приобретается загрузочная дверца со стеклянным окном (существенно улучшится внешний вид модели).

Вес данного агрегата — 165 кг. Работает по дереву и опилкам. Загрузку следует производить примерно два раза в день. В данной модели используется сталь марки 08 СР. Производитель предоставляет печь закрытого типа. Номинальная мощность устройства 33 кВт. Способ установки — открытый. Дымоход для него подходит диаметром не менее 150 мм. Количество секций — две. Стоимость «Макси 04» на рынке колеблется в районе 15500 рублей.

Духовка Булерьян своими руками.Изготовление камеры дожигания

Конструкция такой печи достаточно сложна, и для ее создания потребуется значительное количество сварных швов, а также использование трубогиба. Повозиться с ней придется не один день. Однако высокая эффективность Булерьяна полностью оправдывает затраченные на его создание усилия. Прежде чем приступить к изготовлению булерьянской печи своими руками, ознакомьтесь с некоторыми нюансами, описанными в этой статье.

Принцип работы

Булерьян изначально был разработан канадскими мастерами для нужд лесорубов. Поскольку вырубка леса проводится чаще всего зимой, для обогрева временной избы потребовалась очень мощная и компактная печь, которую можно было легко разобрать и перевезти на другой участок. Со временем его стали использовать для обогрева загородных домов, гаражей, бань и других подсобных помещений.

Топливо в Булерьяне не горит, но медленно тлеет без воздуха … Такая печь состоит из из двух сообщающихся камер : вторая камера служит для дожигания топочных газов, образующихся в камере первой в процессе длительного тления топлива.

Боковые стороны Булерьяна окружены множеством труб, нижние концы которых «засасывают» холодный воздух снизу, с пола. Воздух в них быстро принимает тепло, исходящее от топки, и выбрасывается из верхних форсунок в помещение. Для максимальной теплоотдачи трубы расположены на 2/3 внутри корпуса и лишь немного выступают из него.

Важно! Поскольку в такой печи свечение должно иметь определенный предел, использовать уголь в качестве топлива не рекомендуется.

Устройство печи Булерьян

Булерьян способен отапливать помещение за очень короткое время с минимальным количеством топлива (если КПД печи 20-40%, то в Булерьяне он достигает 75%). При этом мощность печи зависит не только от объема печи, но и от количества окружающих ее труб (их может быть 7-16).Причем даже самая маленькая духовка за минуту способна «прокачать» и разогреть от 4 куб. м воздуха.

Устройство имеет два режима:
растопка в присутствии кислорода, при этом помещение быстро прогревается в течение примерно получаса;

газификация : печь до отказа заполняется сухими дровами, затем в ней закрываются заслонки в воздуходувке и труба , чтобы остановить поток воздуха .

Движение воздуха в духовке

Совет. Не перекрывайте подачу кислорода слишком резко, иначе печь начнет «плевать» дымом и возгорать. Если плита слишком горячая, ее следует немного охладить и сначала только наполовину прикрыть нижнюю, а затем верхнюю заслонку. Их следует полностью закрывать только после того, как духовка частично остынет.

К сожалению, при медленном горении образуется слишком много дыма, поэтому при их установке рекомендуется вывести трубы на значительную высоту — 3 м от верхнего края печи.

Основные этапы создания булерьяна

1. Для сварки каркаса печи используются 6-8 труб, которые загибаются на трубогибе под углом 160 ° и стыкуются в точках соприкосновения шахматным способом. сваркой. Концы труб остаются прямыми.

Совет! Не используйте для установки узкие водопроводные трубы — поток воздуха в них будет слишком слабым. Оптимальный диаметр труб для изготовления булерьян — 60 мм.

Сварка каркаса из труб

2.Для обеспечения притока воздуха в топку и ускорения дожигания газов в первой паре патрубков проделываются отверстия для ввода инжекторов воздуха в виде двух полых труб, сваренных между собой под углом 90 °. Они надеваются на более тонкую трубку, которая сообщается с корпусом печи и выводится в верхней передней части конструкции. Форсунки открываются и закрываются при повороте L-образной трубы.

Воздушный инжектор

Форсунки выведены в передней части печи

3.Далее топка разделена на 3 части: верхняя камера для дожигания газов, средняя камера, в которой размещаются дрова, и небольшая камера для сбора золы. При этом верхняя часть (дожигатель) должна занимать 1/4 от общего объема топки. Зола образуется в минимальном количестве булерьяна при обжиге, поэтому зольник может быть небольшим.

4. Чтобы перегородка идеально ложилась между трубами, проще использовать картонную выкройку … Его гораздо удобнее вставить в духовку и нарезать до нужного размера.

5. Поскольку верх печи достаточно узкий, чтобы увеличить объем верхней камеры, перегородка может иметь V-образную форму. Он изготовлен из листа толщиной 6 мм с отверстиями для прохода газов, которые занимают около 7% площади листа. Такая перегородка не должна доходить до 1/4 длины топочной дверцы.

Перегородка для разделения двух камер сгорания

6. В нижней части топки чугунная решетка или стальная решетка из прутков 4 мм.Поскольку они со временем выгорают и требуют периодической замены, их лучше не приваривать, а укладывать на металлические уголки.

7. Пространство между трубами заваривается гнутыми полосами из жаропрочного металла. Заготовки для них также вырезаются по выкройкам из картона.

Детали для приварки корпуса между трубами

Приварка днища металлическими полосами

8. Задняя часть печи закрывается каплевидным листом, в котором прорезано отверстие для дымохода.

9. В передней части булерьяна крепится лист с отверстием для крепления двери. Чтобы обеспечить его идеальную герметичность, к краю отверстия приваривается горловина — металлическая полоса 10 мм.

10. Диаметр распашной двери должен быть немного больше самого отверстия. По ее краю проходят две металлические полосы, между которыми может входить кольцо, закрепленное на корпусе печи. Для герметизации в образовавшуюся канавку укладывают асбестовый шнур.

Заглушки передней двери

11.К входной двери приваривается небольшой отрезок трубы 35 мм длиной 100 мм, в который монтируется фиктивный демпфер (дроссель). Для лучшего прижима лучше на его оси установить пружину.

Демпфер (воздуходувка) на верхней части двери

12. Для идеального прилегания двери на ней установлено запорное устройство в виде поворотного эксцентрика … Его можно повернуть на токарном станке или куплен готовым. Эксцентрик будет захватываться шарниром, приваренным к духовке, и в процессе прокрутки идеально прижимать дверцу к корпусу.

Устройство блокировки дверцы печи

Детали для создания замка дверцы

13. Для идеальной конвекции (теплообмена труб с окружающим воздухом) печь должна иметь опоры высотой 25-30 см. Их можно сварить из металла или установить печь на основание из 4 рядов кирпича.

14. Поскольку сгорание остаточных газов происходит не только в топке, но и в трубе, одной из конструктивных особенностей Булерьяна является наличие горизонтального участка дымохода … Его длина может достигать 1 м. Так как полное выгорание газа требует поддержания высокой температуры, секция тщательно утепляется минеральным картоном или ватой.

Важно! Без утепления дымохода эффективность Булерьяна значительно снижается.

Дымоход Т-образный

15. В месте примыкания трубы к топке устанавливается шиберная заслонка — металлический лист, закрепленный на стержне. Его диаметр чуть меньше диаметра дымохода на 10-15%.Дополнительно в заслонке вырезан сектор для выхода углекислого газа.

Клапан заслонки установлен на выходе из топки

16. При сжигании газов при низких температурах в трубе может периодически образовываться конденсат из воды и смол. Для его отвода в нижней части трубы установлен кран для его отвода .

Кран слива конденсата

17. После завершения сварки все швы на печи тщательно зачищаются и полируются.

Печная установка

Для защиты пола от огня Булерьян устанавливают на кирпичную, каменную или бетонную основу. Чтобы выпавшие угли не стали причиной возгорания, перед топкой на пол укладывают стальной лист. Такой же лист металла большего размера крепится к стене. Он защитит тепло.

Установка Булерьян

Один из вариантов печи Булерьян своими руками

Совет. Для уменьшения количества конденсата и сажи в дымоходе булерьян следует топить только сухими дровами.

Булерьян из газового баллона

Посмотреть видеообзор печи Булерьян:

Один из самых эффективных способов обогрева гаража — использовать специальную печь, известную в народе как «булерьян». Такая конструкция во многом превосходит традиционные «печки», так как нагревает, но не перегревает помещение, к тому же для работы не требуется много кислорода. Проходя через «булерьян», воздух нагревается до 100-150ᵒС и в таком виде подается в отапливаемое помещение.

Внимание! Из-за большого времени горения такая печь работает по двенадцатичасовому циклу, то есть для поддержания необходимой температуры нужно загружать топливо всего два раза в сутки.

Печи этого типа часто изготавливаются в виде монолитной конструкции, состоящей из определенного количества соединенных между собой металлических труб. При сжигании топлива в трубках образуются конвекционные воздушные потоки, которые приводят к быстрому нагреванию помещения.

Параллельно холодный воздух всасывается нижними концами трубок, нагревается в камере сгорания и отправляется обратно в комнату.Даже самые маленькие версии Булерьяна могут за минуту перекачивать пять кубометров воздуха. Очевидно, для обычного гаража такой эффективности вполне хватит.

Функционирование топочного агрегата в такой конструкции отдаленно похоже на работу газового котла. Топка состоит из пары камер. В первой камере топливо медленно тлеет, образуя окончательно несгоревшие газы. Они выгорают уже в следующей камере, что обеспечивает принудительную подачу воздуха через установленные форсунки.

Благодаря «двойному» сжиганию практически не остается отходов, а КПД превышает 80%.

Внимание! В связи с тем, что в помещении гаража нет необходимости в высокой температуре (что отличает его от жилого), желательно оборудовать печь терморегулятором.

Существует три возможных метода регулировки температуры:

Как уже отмечалось в начале статьи, одной из конструктивных особенностей Булерьяна являются специальные трубки, утопленные в камеру сгорания на две трети их диаметра.Это обеспечивает быстрый обогрев помещения.

Такие духовые шкафы выполняют сразу две функции:

быстро прогревает воздух до необходимой температуры;
поддерживают эту температуру в течение длительного времени.

Кроме того, они не сушат воздух и не нагреваются во время работы.

Внимание! Специалисты не советуют использовать древесный уголь, так как он может быстро пережечь трубки, которые, как известно, занимают большую часть корпуса. При правильном соблюдении режимов работы и заправке только того топлива, которое можно использовать, то срок эксплуатации «Булерьяна» будет неограниченным.

Видео — Обзор печи Булерьян

Перед тем, как приступить к изготовлению, следует подготовить все необходимое.

Печь «Булерьян» чертеж

Этап 1. Материалы и оборудование

Для создания печи вам потребуются следующие материалы:

листовая сталь толщиной 6 мм;
металлические трубы ø55-60 мм.

Вам также понадобятся соответствующие инструменты, в том числе:

аппарат сварочный, электроды к нему;
уровень воды;
хомутов;
паттернов;
труборез;
;
трубогиб;
болгарка;
уголок;
линейка.

Подготовив все необходимое, можно приступать к нарезке заготовок.

Этап 2. Вырезка заготовки

Шаг 1. Сначала трубы разрезаются на отрезки необходимой длины.

Шаг 2. Затем из металлического листа вырезают заготовки овальной формы, которые будут использоваться при изготовлении задней и передней стенок. Из остатков листа вырезаются ленты, с помощью которых закрываются промежутки между трубками.

Шаг 3.Вырезается заготовка для V-образного поддона, формируются створки. Все, что осталось от металла, идет на впускные / выпускные трубы и дверь.

Шаг 4. Трубки и полоски загибают. Изгиб корпуса происходит по дуге, периодически проверяется калибр (длина каждой трубки должна быть 120 см, а радиус — 22,5 см). Для этого потребуется трубогиб.

Впускной и выпускной патрубки одним приспособлением сгибают в кольцо. Если это невозможно по каким-либо причинам, то их вырезают из трубы большего диаметра.

Этап 3. Сборка конструкции

Во-первых, сделан корпус. Для этого выполните следующие действия.

Шаг 1. На ровную поверхность (первая сзади) укладывается трубка, рядом деревянная балка толщиной, равной диаметру изогнутой трубки.

Шаг 2. На брус укладывается следующая труба — края ее должны лежать поверх предыдущей. Рядом ставится вторая балка внахлест относительно первой.

Шаг 3.В этой последовательности трубы перемещают в шахматном порядке до тех пор, пока не будет достигнут уровень передней стенки.

Шаг 4. Трубки выравниваются и «заедают» сваркой в точках соприкосновения.

В готовый корпус приваривается поддон V-образной формы, который будет разделять камеры №1 и 2. Сначала «захватываются» точки соприкосновения внешней поверхности камеры с поддоном, после чего производится сплошной шов. формируется по всей плоскости. Над входным патрубком (нагнетателем) оборудована перфорированная полка.

Шаг 5. Далее зазоры между трубами закрываются металлическими полосами, нарезанными на предыдущем этапе работы. Конструкцию можно переворачивать из вертикального положения в горизонтальное, все стыки свариваются неразъемными швами. Осталось только сделать заднюю и переднюю стенки.

Инструкция по изготовлению передней стенки.

Шаг 1.На переднюю часть туловища накладывается одна из овальных заготовок. Точки обрезки указаны для точной подгонки.

Шаг 2. Затем в стене делается отверстие для нагнетателя и приваривается патрубок для заслонки.

Внимание! Для изготовления такой заслонки стенки патрубка вырезаются в осевом направлении, в получившееся отверстие вставляется металлический штифт с предварительно приваренным плоским диском. Важно, чтобы диаметр этого диска полностью совпадал с диаметром сопла.

Шаг 3. Далее делается отверстие под дверь и приваривается короткий «хомут». Сама дверь должна быть коротким двустенным цилиндром. Дверь надевается на «воротник», для большей герметичности стык с корпусом обтянут асбестовой веревкой.

Шаг 4. Дверь фиксируется эксцентриковой защелкой. Защелка зафиксирует штифт, приваренный к внешней стороне пластины. С другой стороны двери привариваются металлические петли.

После сборки конструкция прикрепляется к кузову с помощью сварочного аппарата.

Что касается задней двери, то это должен быть металлический круг с отверстием для выходного патрубка (дымохода). К задней части корпуса приварена дверь.

Осталось только приварить к дну топки четыре Г-образных опоры.

Этап 4. Как установить Булерьян своими руками

Внимание! Для установки печи в помещении требуется предварительное устройство фундамента — плоский шифер, уложенный на слой огнеупорного асбеста.

Труба вводится в патрубок с помощью муфты, стык дополнительно уплотняется асбестом. Отводящий патрубок выводится за пределы отапливаемого помещения в соответствии с требованиями к устройству дымоходов. Вот и все, духовой шкаф готов к работе.

Типичные проблемы печи «Булерьян»

На первых порах печь будет работать нормально — быстрый нагрев, долгое горение и другие плюсы, описанные в начале статьи.Но со временем плавить булерьян будет все труднее, тяга ухудшится, и ворота перестанут закрываться. Это может означать только одно — пора на первую уборку.

В этом случае возможны два варианта.

Можно некоторое время обжечь осиной, но особого эффекта это не даст. Если конструкция уже забита, то никакие дрова не помогут.
Еще можно сжечь. При этом важно, чтобы зольный ящик был полностью открыт.Каналы очень горячие («раскаленные»), в результате чего выгорает вся смола.

Внимание! Иногда к зольнику для обогрева подводят шланг от кислородного баллона, но это крайне опасно.

Твердотопливные печи «Булерьян» продолжают набирать популярность. Их отличает высокий КПД и возможность быстро утеплить помещение. Потребители могут приобрести готовые агрегаты или попробовать собрать печь Булерьян своими руками.В этом нет ничего сложного, ведь по своей конструкции она напоминает самую обыкновенную пиролизную печь. Отличия только в корпусе, который оборудован эффективными трубчатыми конвекторами.

Особенности конструкции

Собрать печь Булерьян своими руками действительно очень просто. Но только для тех, кто умеет обращаться с инструментами и утюгом, а также имеет представление об устройстве твердотопливных печей. Особых конструктивных сложностей здесь нет, но нужно помнить, что работа с железом требует особой осторожности — оно не такое податливое, как дерево.Но в итоге у вас должен получиться отличный нагревательный агрегат, который порадует быстрым прогревом и долгим горением.

Печь-самосборка Булерьяна — традиционный твердотопливный агрегат, работающий на дровах по схеме газогенератора. То есть здесь горят дрова с выделением продуктов пиролиза, которые отправляются в камеру дожигания и там сжигаются с вторичным воздухом. Продукты сгорания отправляются в дымоход, покидая атмосферу и частично выпадая в виде конденсата — мы расскажем, как от них избавиться одним движением руки.

Буржуйка Булерьян состоит из следующих частей:

Основная камера сгорания просторная и вместительная, дрова здесь лежат прямо на конвекционных трубах;
Форсажная камера — расположена над камерой сгорания, представляет собой перфорированный или сплошной лист железа, разделяющий верхнюю четверть всего внутреннего объема;
Трубчатый конвектор — набор изогнутых труб, большая часть которых находится в непосредственном контакте с древесиной, углем и дымовыми газами;
Загрузочная дверца с небольшой глухой заслонкой — через нее в печь Булерьян загружаются дрова, сделанные вручную.Также позволяет регулировать подачу кислорода в камеру сгорания;
Дымоход с заслонкой и камерой для сбора конденсата — обеспечивает отвод продуктов сгорания и собирает конденсированные продукты сгорания с их последующим удалением.

Также в конструкции топки есть трубы (форсунки) для подачи вторичного воздуха — он нужен в дожигателе для сжигания пиролиза.

Именно простота конвекционной печи Булерьян (ее еще называют бренеранской печью) принесла ей заслуженную популярность.

Именно этот необычный внешний вид делает печь «Булерьян» настолько эффективной.

Для того, чтобы вы ощутили все прелести печи «Булерьян», мы расскажем о принципе ее действия. Мы уже говорили, что здесь используется реакция пиролиза. Горение дров при ограниченном поступлении кислорода выглядит как тление с выделением продуктов пиролиза. Попадая в верхнюю камеру сгорания, они воспламеняются и горят с выделением большого количества тепла — горение поддерживается небольшими форсунками, встроенными в две конвекционные трубы.

Воздуходувка и задвижка отвечают за поддержание реакции пиролиза. Именно они несут ответственность за ограничение подачи кислорода и медленное удаление продуктов сгорания. Благодаря этому тепло практически полностью передается в отапливаемые помещения.

Многие гадают, буржуйка или Булерьян — что лучше и чему отдать предпочтение. КПД буржуйки, в том числе пиролизной, будет ниже. Для повышения КПД необходимо будет оснастить его добавками, формирующими конвекцию.Но буржуйка все равно не сможет догнать булерьянскую печь, как ни старайся. Булерьян — самая эффективная и современная печь на сегодняшний день с чрезвычайно легкой конструкцией.

Булерьян не является твердотопливной печью при добыче полезных ископаемых. Но можно собрать своими руками по аналогичной схеме, встроив самодельную горелку в загрузочный люк (о сборе такой горелки мы писали в наших обзорах). Также есть возможность приобрести готовую горелку.Но такая схема будет оправдана только в том случае, если у вас есть доступ к недорогим запасам этого несложного топлива.

Делаем Булерьян домашний

Эта печь имеет широкий спектр применения. Подходит для отопления жилых домов, дач и хозяйственных помещений. Если вам нужна хорошая печь для гаража, Булерьян станет достойным решением — быстрым и эффективным. Буквально через 15-20 минут после включения в вашем гараже установится комфортная и теплая атмосфера.

Печь Булерьян, сделанная своими руками, порадует простотой в эксплуатации и неприхотливостью к топливу. Однако бревна для него должны быть сухими (желательно не выше 15% влажности), иначе реакция пиролиза будет затруднена. Повышенная влажность древесины также приводит к образованию большого количества конденсата. Посмотрим, как собрать самому.

Сборочный чертеж печи, материалы и инструменты

Представляем вам чертеж с размерами, на которые мы будем руководствоваться при сборке печи Булерьян своими руками.

Детальная схема печи Булерьян.

В процессе разработки вы можете вносить свои собственные изменения, если они вам кажутся необходимыми. Например, ничто не мешает приспособить сюда уже готовую покупную дверь, чтобы не мучиться с ее самостоятельной сборкой. Наряду с чертежом вам потребуются следующие инструменты:

Гидравлический или ручной трубогиб;
Сварочный аппарат;
Угловая шлифовальная машина для резки стали;
Диск шлифовальный для исправления сварных швов.

Труба диаметром 60 мм для изготовления конвектора (воздухонагревателя) — на чертеже показаны трубы диаметром 50 мм, но тогда конвекция будет не такой интенсивной. В этом случае советуем ориентироваться на площадь отапливаемого помещения;
Листовая сталь толщиной не менее 4 мм — из которой мы будем вырезать промежуточные пластины, а также переднюю и заднюю стенки;
Дымоход диаметром 100-130 мм;
Труба металлическая для создания заслонки (нагнетателя) на загрузочной дверце;
Петли для загрузочной двери, а также надежный замок с надежной ручкой для открывания и закрывания;
Материалы для создания заслонки калитки — еще одна ручка с небольшим кусочком листовой стали для перекрытия просвета дымохода;
Труба металлическая диаметром 15 мм для нагнетательных труб.

Также пригодится асбестовый шнур, необходимый для уплотнения двери. Не забудьте подобрать хорошие электроды для сварки металлических деталей.

Также понадобится плотный картон, из которого очень удобно делать выкройки для последующего раскроя металла — так вы сэкономите время и нервы. Кстати, некоторые мастера изготавливают печи Булерьян своими руками из квадратной трубы. Получается страшно, но в целом работоспособно.

Первые шаги

Для начала нам нужно сделать каркас всей нашей печи Булерьян — это переплетение изогнутых труб, которые образуют воздухонагреватель и будущую топку.Используйте трубогиб и согните их с радиусом кривизны 225 мм. Длина каждой трубы 120 см — более чем достаточно. Трубы свариваются металлическими лентами, чтобы сформировать прочную основу для нашей печи. По бокам не должно быть дырок, иначе дым будет проникать в отапливаемые помещения.

Изготовление форсажной камеры

Следующий этап изготовления печи Булерьян своими руками — создание камеры дожига. Для этого нужно взять листовой металл и сделать из него перегородки с выемками под воздушный теплообменник.

Далее привариваем перегородки изнутри к трубам так, чтобы отделить примерно четверть внутреннего объема (или как указано на чертеже). Обратите внимание, что эти перегородки выходят на заднюю стенку, а не касаются передней стенки (в первые две трубы вварены форсунки вторичного воздуха).

Сюда попадут продукты пиролиза. И продукты сгорания пойдут на заднюю стенку, где находится дымоход печи Булерьян.

Окончание сборки цоколя

Теперь нам нужно вырезать из листового железа два куска, которые образуют заднюю и переднюю стенки печи Булерьян. Но не спешите их сваривать — над ними еще нужно доработать. В задней стене делаем отверстие для дымохода, ориентируясь на диаметр дымохода.

После этого переходим к передней стене — здесь нам нужно проделать отверстие для вставки. Делаем дверь из отрезка трубы диаметром 350 мм. И вот тут надо пострадать.

Дело в том, что дверца должна плотно закрывать входное отверстие топки. К передней стенке нашей печи Булерьян, собранной своими руками, привариваем часть трубы диаметром 350 мм — она немного выступает, как на рисунке. Далее делаем саму дверь — она будет двухслойной, внутренняя часть будет заходить внутрь загрузочной ямы, а внешняя закроет ее снаружи.

В дверце печи Булерьян проделываем отверстие под дроссель.Его размеры показаны на нашем чертеже. Это небольшой отрезок трубы, в котором на металлической петле вращается заслонка — она должна полностью перекрывать просвет. Чтобы петля не проворачивалась под собственным весом, прижимаем ее пружиной. Также необходимо сделать надежный замок для фиксации загрузочной дверцы.

Возиться с дверцами, дросселями и заслонками при сборке печи Булерьян своими руками наиболее проблематично, ведь работать с мелкими деталями всегда сложнее, чем с большими.Но если оттуда вырастут руки, вы сравнительно быстро справитесь с задачей.

Дымоход

Если вы думаете, что дымоход для печи Булерьян, собранный своими руками, представляет собой кусок трубы, то вы в корне ошибаетесь. Сделаем для своей печки Т-образный дымоход с задвижкой.

В отличие от дроссельной заслонки, зазор здесь перекрывается не полностью, а лишь 3/4 максимального диаметра дымохода — именно такую заслонку нужно будет вырезать и установить в отводной (горизонтальной) трубе.

Привариваем вертикальный участок к горизонтальному дымоходу печи Булерьян. Через ее верхнюю часть будет выходить дым, а в нижней части будет скапливаться конденсат (обязательно будет). Чтобы от него было удобнее избавляться, приварите к низу шаровой кран. Всего одно движение руки — и весь накопившийся конденсат сольется в подставленную ранее емкость, как мы и обещали ранее.

Заключительный этап

Кстати, наша печь Булерьян своими руками практически собрана.У нас уже есть:

Основной корпус с воздухонагревателем;
Две стенки с дверцами и дросселем;
Дымоход с дроссельной заслонкой.

Пришло время объединить все компоненты в единое целое. В очередной раз убеждаемся в герметичности швов между металлическими пластинами и конвекционными трубами, после чего приступаем к установке передней и задней дверей.

Помните, что форсажная камера должна располагаться вверху сзади — не путайте.

После сварки стен проверяем свежие швы. На следующем этапе вооружаемся болгаркой и тщательно шлифуем швы, чтобы они были точнее. В заключение подключаем дымоход и приступаем к покраске печи Булерьян термостойкой краской. Часть его впоследствии сгорит (например, на входной двери), но верхняя часть останется нетронутой, так как трубы конвектора не нагреваются до максимальных температур.

Завершающим этапом является установка печи Булерьян своими руками на металлический или кирпичный постамент.Оптимальная высота нижней части конвекционных труб — 20-25 см от уровня пола. Далее монтируем дымоход и загружаем дрова в топку. На первом этапе розжига дроссельная заслонка и шиберная заслонка полностью открыты — дрова должны полностью воспламениться. После этого закрываем шибер и дроссель, из-за чего печь Булерьян перейдет в режим пиролизного горения.

Интенсивность горения регулируется дроссельной заслонкой и золотниковыми клапанами — здесь потребуется немного практики для достижения оптимальных результатов.Кроме того, можно модернизировать печь Булерьян, собранную своими руками:

Превратите воздушный теплообменник в водяной и подключите его к системе отопления — вы получите мощный экономичный котел на дровах;
Соедините вводы конвектора трубкой и подключите сюда мощный нагнетательный вентилятор. Аналогичным образом соедините выводы теплообменника, подсоедините к ним гибкие трубы и отведите тепло в соседние помещения — получится система воздушного отопления;
Установить печь Булерьян в небольшом помещении (размером с унитаз) и из этого помещения развести трубы горячего воздуха в другие помещения — еще один способ организации воздушного отопления.

На изготовление печи Булерьян своими руками может уйти до нескольких дней, но в целом результат должен вас порадовать.

Видео

Устаревшие буржуйки заменены на более современные котлы длительного горения. Такие воздушные печи могут сохранять тепло в течение 8-10 часов при одноразовой заправке топлива. Рынок изобилует разнообразными предложениями твердотопливных обогревателей. Но все эти котлы произошли от одного предка — печи Булерьян, которую несложно сделать самому.

Внешний вид печи Булерьян напоминает буржуйку, но имеет необычный дизайн. При этом КПД этого котла значительно выше, а также сфера применения намного шире. Большим спросом пользуются заводские воздухонагревательные устройства, но сделать булерьян своими руками вполне реально, и с его помощью отапливать мастерскую, гараж, подсобное помещение и даже небольшую дачу.

Как работает котел типа Булерьян?

Изготовить нагревательный прибор будет намного проще, если разобраться, как он работает.Можно просто все скопировать, но не факт, что все будет работать правильно. На первый взгляд Булерьян похож на лежащую на боку металлическую бочку, обвитую трубами.

Дизайн не очень изящный, но благодаря своей эффективности устройство очень популярно в местах с суровым климатом. Принцип работы агрегата основан на конвекционной и дозированной подаче воздуха в камеру сгорания.

Конвекция — это передача тепла с помощью движущейся среды, по Булерьяну — это воздушные потоки.

Поскольку холодный воздух тяжелее теплого воздуха, он расположен ближе к полу. Нижние концы труб выходят в то же место, что огибают топку Булерьяна. Как только камера сгорания нагревается, в трубы начинает поступать холодный воздух, а по мере того, как он нагревается, через верхние снова попадает в комнату. За счет явления циркуляции воздуха агрегат может быстро нагревать помещение.

Как правило, агрегат рассчитывается исходя из объема помещения, которое ему придется отапливать.Если использовать устройство с мощностью, превышающей требуемую, то в комнате будет чертовски жарко, если мощности не хватит, комната будет нагреваться очень долго и в результате устройство может просто выйти из строя.

Вторая положительная особенность котлов данного типа — длительное горение. Быстрый обогрев — это неплохо, но дежурство у печки с подбрасыванием дров мало чем отличается от печной. Длительное удержание тепла в помещении агрегатом — заслуга еще одного физического закона.

Пламя не горит без подачи воздуха.Из-за этого воздух попадает в камеру сгорания через заслонку (каналы, жиклеры) в том объеме, который нужен для тления дров, а не так, чтобы они горели.

В зависимости от породы древесины топливо в камере сгорания может тлеть до 10 часов. И все это время в комнате будет тепло. За счет постоянных конвекционных потоков помещение нагревается за 15 минут. КПД агрегата можно оценить в 75%. Если взять для сравнения стандартную кирпичную печь, то ее КПД меньше 50%.

Конструкция печи воздушного отопления

Мы разобрались в сути быстрого обогрева помещения и поддержания комфортного температурного режима. Необходимо понимать, как это реализовано, то есть из каких частей состоит конструкция агрегата.

Нагревательный прибор «Булерьян» включает в себя следующие элементы:

камера сгорания, состоящая из гнутых трубок и металлических полос;
камера вторичного сгорания;
передняя стенка;
задняя стенка;
дверь хранилища горючего;
патрубок, служащий дымоходом;
зольник;
инжектор;
заслонка дымохода;
;
выдутые и т. Д.

Конструкция агрегата Булерьяна основана на его цилиндрической камере сгорания. Через него проходят конвекционные трубы, обогревающие помещение. Сама топка делится на верхнюю и нижнюю части с помощью решетки. Задача решетки — подавать воздух в нижние слои топлива.

Специальная заслонка, встроенная в дверцу, регулирует подачу воздуха в духовку. Во время его вращения количество воздуха в камере увеличивается, из-за чего древесина выгорает, или уменьшается, так что древесина начинает тлеть.В некоторых конструкциях производители устанавливают упоры, фиксирующие заслонку в определенном положении.

Демпфер ворот. Одни считают его частью котла, другие — частью дымохода. Затвор устанавливается на выходе дыма из топки и выходит прямо в дымоход. Его задача — при необходимости ограничивать тягу. В первых моделях эта часть была плотно закрыта. Но с учетом печальных данных о смертях от угарного газа устанавливаются заслонки, закрывающие трубу на 75-80%.Благодаря этому сохраняется минимальная тяга.

Печь «Булерьян» имеет огромное количество положительных качеств: безопасность, быстрый обогрев помещения, при установке режима тления большие дрова могут гореть до 8 часов. Это один из самых эффективных котлов с КПД 80%.

К недостаткам относится накопление коррозионного конденсата, утилизация которого затруднена, а отложение сажи в дымоходе достаточно сильное, поэтому его необходимо периодически очищать.

Что нужно для изготовления котла?

Мощность будущего воздухонагревательного агрегата прямо пропорциональна объему отапливаемого помещения. То есть исходя из этих параметров необходимо рассчитывать не площадь помещения, а его кубатуру. Все довольно просто, нужно площадь комнаты умножить на ее высоту. К расчетному результату необходимо прибавить 20% — это и будут вероятные тепловые потери.

Например, нам нужно отапливать помещение площадью 40 м2 и высотой 3 м.Объем такой конструкции равен 120м3 плюс 20%, в результате у нас 144м3. Таким образом, нам нужен прибор, способный отапливать помещение объемом 150 м3. Заводские агрегаты в этом случае должны иметь мощность 9 кВт и объем камеры сгорания 74 литра. Хочу отметить, что агрегаты с такими параметрами самые популярные, оглядываясь на них, мы будем делать Булерьян своими силами.

Булерьян своими руками чертежи и наиболее эффективная схема:

Следующим этапом является сбор необходимого сырья.Для изготовления котла воздушного отопления вам потребуются:

листов жаропрочного металла толщиной 4-6 мм;
трубы диаметром не менее 5-7 см, иначе циркуляция воздуха по узким каналам будет затруднена;
короткий отрезок трубки сечением 35 см для двери. Может быть изготовлен из трубы квадратного сечения;
трубы сечением 10 см для дымохода и 120 см для корпуса дроссельной заслонки;
пара петель для крепления двери;
несколько металлических стержней диаметром 3-5 мм для создания дверных ручек и дверных ручек;
асбестовый шнур для уплотнения двери.

Инструмент упростит задачу. Для работы понадобятся: болгарка, дрель, сварочный аппарат, измерительные инструменты, трубогиб. Правда, не у всех есть сварочный аппарат и труборез, но можно попробовать взять напрокат или одолжить у знакомых.

Процесс изготовления Булерьян

Самодельная печь Булерьян делается в несколько этапов.

Первый шаг — подготовить конвекционные трубы. С помощью трубогиба им нужно придать нужную форму.Обычно их количество варьируется от 6 до 8 штук. Делать больше или меньше нерационально из-за потери эффективности. Из полученных гнутых труб делается каркас (некоторые делают специальный каркас, некоторые используют точечную сварку).
После того, как основание труб собрано, необходимо измерить полученное расстояние между ним, после чего из листового металла вырезаются полосы необходимой ширины. После сварки 1/3 трубы должна оставаться наверху.
Далее изготавливаются решетки. Они продаются в магазине или на рынке, но вы также можете сварить самостоятельно из арматуры или уголков.Специалисты рекомендуют использовать заводской вариант, так как он отлит из чугуна, что значительно увеличивает срок его службы, а цена его, как правило, составляет не более 800 рублей. Естественно, вечно чугунная решетка не прослужит, учитывая это, рекомендуется приваривать упоры для нее внутри камеры сгорания, в дальнейшем это значительно облегчит задачу по ее замене.
Затем настала очередь верхней перегородки. Его необходимо установить в верхней части печи, чтобы отсечь открытое пламя от дымохода.Стенки камеры сгорания имеют округлую форму, что несколько усложняет задачу, чтобы упростить ее, сначала нужно сделать кусок картона, а затем, ориентируясь на него, сделать кусок металла. В перегородке необходимо вырезать отверстия (они должны быть не менее 7% от общей площади). Во время его сварки необходимо следить за герметичностью швов.
Из того же металлического листа нужно вырезать круг, который в дальнейшем будет служить задней стенкой печи.Здесь также рекомендуется использовать подготовленный шаблон. Также необходимо помнить, что необходимо проделать отверстие для трубы дымохода (диаметром 100 или 120 мм).
Самый сложный этап — изготовление передней стенки и двери. В принципе, стена вырезается по тому же принципу, что и задняя, то есть с помощью заранее подготовленной формы, с той лишь разницей, что отверстие делается не под дымоход, а под дверь, которая расположена над решеткой.Стоит отметить, что чем больше дверь, тем крупнее можно положить дрова в камеру сгорания. По периметру этого отверстия необходимо приварить металлическую полосу (бортик) примерно 1 см, это необходимо для большей герметичности.
Дверь должна быть немного больше подготовленного отверстия. К вырезанному металлическому кругу, высотой примерно 15 мм, необходимо приварить две полосы (подойдут кольца от труб). Между ними должен быть зазор, равный ширине стороны, привариваемой к стене.В получившемся пазу необходимо уложить уплотнитель, роль которого играет асбестовый шнур.
Следующее, что необходимо сделать, это дроссельная заслонка на двери. Для этого необходимо использовать отрезок трубы длиной 10 мм и диаметром 25 мм. Это будет корпус демпфера. От краев делается отступ в 3-4 см, и вырезаются отверстия (нижняя и верхняя). После этого необходимо вставить в них металлический стержень, конец которого загнут набок.Он будет играть ручкой оси, на которой будет установлен демпфер. Затем из листового металла вырезается круг, диаметр которого совпадает с внутренним диаметром корпуса. После того, как все будет собрано, его необходимо прикрепить к двери.
В верхней части заслонки необходимо сделать небольшую прорезь, чтобы небольшое количество воздуха постоянно поступало в камеру сгорания. Кстати, задвижка сделана точно так же. Затем его устанавливают на место.
Завершающий этап — приварка петель к передней стене и двери с последующим навешиванием на них двери.В целях пожарной безопасности рекомендуется проверить целостность швов.

После того, как печь будет готова, можно сварить из уголков и фурнитуру или выложить кирпичом. В том случае, если вас не устраивает внешний вид агрегата, его можно покрыть термостойкой краской.

Правильное использование оборудования

Нестандартная установка дымоходных труб необходима для защиты конструкции от древесины, скопившейся при горении.Если это не учитывать, то смола будет вытекать из агрегата, а в случае описанной выше установки останется внутри дымохода и постепенно выгорит.

Печка Булерьян гарантированно забита смолой. Со временем накапливаются слои смолы, которые впоследствии забивают устройство. Это начинает становиться заметным после того, как эффективность его работы заметно снижается, тяга становится слабее, а свободное движение затвора становится несколько проблематичным.Это говорит о том, что необходимо приступить к чистке устройства.

Самый простой способ в этом вопросе — топить печь осиновыми дровами. К сожалению, этот метод недолговечен и малоэффективен. Лучший способ избавиться от загрязнения смолой — это сжигание. Для проведения этой операции булерьян нужно растопить с открытым зольником, по сути, прогорев все каналы. В результате сгорают все смолистые отложения.

Некоторые мастера используют для горения кислород, в этом случае сопло баллона подводится к зольнику.Эта процедура довольно опасна, так как нарушает правила пожарной безопасности. Неосторожное обращение с кислородным баллоном возле открытого пламени может привести к взрыву.

В качестве топлива для печи этого типа подходят не только дрова, но и древесные отходы, такие как стружка или опилки, или специальные брикеты. Одно из ключевых условий — низкая влажность топлива. Количество влаги прямо пропорционально образованию смолы внутри печи, и чем меньше в ней образуется смолы, тем реже ее нужно чистить.

При использовании агрегата необходимо установить рабочий режим для получения максимального тепла с меньшим образованием смолы. Если будет найден оптимальный режим, то уборка понадобится всего пару раз за отопительный сезон.

Изготовить такое отопительное оборудование типа Булерьян своими руками — довольно сложная задача. Но в итоге можно получить удобное и высокопроизводительное устройство. По мнению специалистов, при правильной установке и соблюдении условий эксплуатации срок службы агрегата практически вечен.

Печь булерьян (буллерян, буллер, буллер, бренеран) изобрели не обычные канадские ребята, как говорят кое-где, а вполне грамотные теплотехники. В остальном история Буллера верна: его действительно изобрели в Канаде для нужд лесорубов и многого другого по прихоти, без лишних слов. Получилось хорошо, выглядит впечатляюще, и желающих сделать буллер своими силами хоть отбавляй.Эта статья была написана о некоторых препятствиях и тонкостях, которые могут встретиться на этом пути.

Немного истории

Лес в Канаде вырубается не блоками, а выборочно, и бригады лесорубов ведут кочевой образ жизни. Рубки чаще проводят в холодное время года, когда растительность не растет, жизнь в лесу отмирает и ущерб лесным биоценозам от рубок минимален.

Климат в канадской тайге даже суровее сибирского, и даже при 4-часовой смене рабочие замерзали в сосульки.В пустыне вообще нет комфорта и цивилизации. Поэтому лесорубам нужно было что-то, что они могли бы носить с собой, не загромождая тело, и переносить их руками в живую повозку. А жилья на 20-30 кубометров эта печь должна была прогреться максимум за 20 минут. Отходы топлива: ветки, щепа. Топка большая, чтобы можно было втыкать куски толстых узловатых гребней. Время работы от одной топливной закладки не менее 8 часов. Где там ночью вставать и греться, когда днем ломались до боли в костях.

Тепловую мощность необходимо регулировать в зависимости от погоды и времени года. Регулировка должна быть простой, чтобы ее мог сделать необученный человек или после одноразового вводного инструктажа.

При этом печь должна была быть недорогой и достаточно технологичной. Электроника, требующая электроснабжения, да и вообще автоматика, была исключена: малейшая поломка в тайге могла стоить жизни целой бригаде. Исключалось и использование дорогих специальных сплавов, требующих специального оборудования: Булерьян должен был быть доступен для изготовления в любой ремонтной мастерской.

Были выдвинуты дополнительные требования по безопасности эксплуатации. Во-первых, необходимо исключить образование дыма при любом режиме работы топки и любых положениях контролирующих органов. Во-вторых, температура тела печи не должна превышать 60-70 градусов, чтобы, случайно натолкнувшись на нее от сонливости и «с похмелья», не обжечься до потери трудоспособности. Говорят, канадские дровосеки знают, как приготовить домашний самогон из сосновых шишек. Это называется стерно.

Устройство Buller

За основу канадские инженеры взяли известную и хорошо себя зарекомендовавшую схему стального стального конвекционно-трубчатого воздушного котла трудногорючего типа; в просторечии — обогреватель-обогреватель. Так появилась конструкция, схема которой представлена на рис. Широкая герметичная дверца топки снабжена нагнетателем в виде патрубка с поворотной заслонкой — дросселем. Дроссель регулирует мощность духовки. Иногда его рукоятка снабжена шкалой, градуированной по градусам наружной температуры, и подвижным стопором-ограничителем.При этом дроссельную заслонку можно плотно перекрыть, если печку нужно потушить или перекрыть сквозняк, чтобы в помещении не стало холодно.

Далее следует обширная топка с изогнутыми стенками. Ребра трубок теплообменника утоплены в них на 2/3 диаметра. В этих 2/3 первая изюминка буллера. При таком соотношении 70% тепла, выделяемого в печи в режиме тления, передается воздуху в трубах. Еще 10% растекается по металлическому сварному корпусу печи и дополнительно нагревает воздух.При комнатной температуре 20-25 градусов и тепловой мощности 10-20 кВт для этого потребуется температурный градиент 40-45 градусов, т.е. корпус печи будет нагреваться до 60-65 градусов. 5 градусов дадут некоторый запас прочности.

На 1/4 высоты топки от дна расположена горизонтальная решетка из толстой, не менее 4 мм, стали или решетка из чугунных решеток. Сверху также на 1/4 высоты топки, но уже сверху в топку вваривается неполная горизонтальная перегородка, не доходящая до ее передней стенки на 1 / 4-1 / 5 длины топки.В перегородке проделываются отверстия, точно откалиброванные по диаметру, расположению и общей площади (примерно 7% площади пода).

Забор воздуха на дожигание осуществляется из камеры сгорания. Отдельных дефлекторов для вторичного воздуха не предусмотрено. Доля воздуха, забираемого из камеры сгорания дожигателем, автоматически изменяется в зависимости от свойств топлива и режима сгорания. Это второе отличие Buller от классических конструкций с совмещенными или раздельными воздушными потоками.

Отгороженное верхней перегородкой пространство образует дожигатель при работе в режиме тления. Дымовые газы из камеры дожигания попадают в «боров» или «чушку» — горизонтальную часть дымохода длиной 0,8–1 м. Боров для Булерьяна обязателен, он несколько замедляет дожигание выхлопных газов. Почему это так необходимо, мы расскажем ниже.

Сразу после поворота дымохода в него устанавливается заслонка (дымовая заслонка), которая переключает режим горения.Потому что теплоемкость корпуса буллера, напротив, мала и практически не влияет на передачу тепла в комнату; не предусмотрен вид, полностью перекрывающий дымоход (и создающий риск выгорания при неосторожном или неквалифицированном использовании).

Диаметр дымохода равен или на 10-20% больше диаметра нагнетательного патрубка, а в заслонке заслонки вырезается четверть (см. Рис.) Поэтому, как ни крути заслонку с заслонкой, сквозняк не прекратится и отходы, даже если они образовались, не попадут в помещение, пойдут, а полетят в трубу.При заданном соотношении диаметров воздуходувки с дымоходом и 25% площади холостого отверстия в заслонке буллер безопасен, даже если вы забыли закрыть дверцу топки. Правда, в этом случае почти все тепло вылетит.

Над воротами расположен третий по важности элемент цилиндра — экономайзер. В целом экономайзер — это устройство, которое нагревает поступающую в котел рабочую жидкость за счет остаточного тепла дымовых газов — воды, воздуха. Но в этом случае роль экономайзера другая.

Экономайзер Буллера представляет собой вертикальную секцию дымохода длиной 1,5-3 м, хорошо изолированную от тепла: 40-50 мм асбестового или базальтового картона, или 30-40 мм базальтовой ваты, или 10-15 мм вспученного вермикулита. В экономайзере окончательно догорают дымовые газы: сердцевина газовой струи в кабине не успевает слишком остыть, ИК, отраженный от стенок экономайзера, увеличивает концентрацию тепловой энергии в струе, и газ вспыхивает. Пожарные знают этот эффект как прыжок пламени.

Газ, вспыхнувший в экономайзере, имеет тенденцию расширяться, но в ограниченном объеме ему некуда деваться. Образуется газовый затвор, который тоже хорошо известен строителям и владельцам неграмотных печей. Утихает горение в топке, пробка остывает, проскальзывает, горение снова усиливается — булерьян, давя чаще, иногда реже, автоматически подстраивается под качество топлива и положение дроссельной заслонки.

Говорят, эта идея осенила одного из разработчиков, глядя на коллегу, сильно попыхивая трубкой.Коллектив конструкторов постарался решить проблему стабильности режима горения при низких температурах в топке. Пока не был введен автоколебательный режим горения, было невозможно удержаться на грани распада и пламени. Итак, каноэ, если гребет попеременно одним веслом, то с одной стороны, то с другой стороны, движется по прямой. Общий КПД буллера 80% достигается только с экономайзером. Без него — от силы 60% с чем-нибудь.

Иногда, даже часто, из-за некоторых особенностей буллера (о которых будет сказано позже), он работает без экономайзера, увеличивая сгорание и терпя пониженный, но все же хороший КПД.Но тогда хорошей фирменной печи хватает всего на 2-3 года. Почему? Об этом мы и поговорим далее по ходу презентации.

О трубчатых батареях

При тепловой мощности до 20-25 кВт трубы в батареях выполняются в виде технологически простых полукругов, как слева на рис. При этом диаметр труб составляет 60-100 мм, а их количество 3-4 на батарею.

При более высокой тепловой мощности невозможно пропорционально увеличить диаметр труб; из-за низкой теплопроводности воздуха КПД упадет.Надо увеличить «трубу» аккумуляторов. Но с батареями из 6 и более труб КПД также падает, здесь закон квадрата-куба уже влияет при применении к заправке топливом.

До мощности 100–120 кВт конструкторы находят выход, делая трубы изогнутыми в виде синусоидальных дуг и слегка наклоненными вершиной дуги вниз. В этом случае печь в сечении приобретает сечение каплевидной или яйцевидной формы, как справа на рис. При еще большей мощности требуется компьютерное моделирование булерьяна с оптимизацией, и положительный результат длительного сложного и дорогая работа не гарантируется.

Как греется булерьян

На первых порах, когда необходимо быстро прогреть помещение, в топку кладут сухое и быстро горящее топливо, даже бумагу или картон. С тех пор, как в продаже появились пеллеты, и канадцы, отправляясь в очередной лесной рейс, берут с собой 2-3 мешка; хватит на сезон.

Дроссельная заслонка и заслонка полностью открыты, топливо подожжено, дверца топки закрыта. При этом горение пламенное, с «буржуазным» КПД 20-40% (а не 5-7%, как пишут для сравнения рекламщики Булерьянова).При этом из 4-х трубных батарей выдувается 4-6 кубометров воздуха в минуту, нагретого до 130-140 градусов, и помещение быстро прогревается.

Ускоренная заправка дается такой, что догорает до углей за 3-4 минуты до окончания прогрева, здесь нужен некоторый опыт. Если в дверь буллера встроено термостойкое стекло, то наблюдение за горением осуществляется через него. Но можно, хотя и неудобно, это сделать, просто заглянув в воздуходувку.

Как только он сгорает дотла, на него кладут большие дрова.Больше лучше. Можно себе такой, лишь бы попал в топку. Можно укладывать торфяные брикеты или те же пеллеты, они универсальное топливо. Дроссельная заслонка нагнетателя теперь закрыта в желаемом положении или полностью до подвижного ограничителя шкалы мощности. Ворота закрыты до упора, т.е. на 3/4.

В этом случае Buller переходит в режим тления с частичным пиролизом и газификацией. Воздух из батарей выходит с температурой 60-70 градусов, а корпус печи остывает до 50-55.Даже упав ночью на буллера в костюме Адама, вы ругаетесь, но не обожжетесь.

Называть буллер топкой или газификатором, как это часто делают, неправильно. Соотношение тепла, передаваемого воздуху непосредственно от тлеющей массы топлива и дожигаемых пиролизных газов, непрерывно изменяется при сгорании одной закладки при одном и том же положении дроссельной заслонки и заслонки.

Характеристики топки

Во-первых, теплопроводность воздуха мала даже по сравнению с его, тоже небольшой, теплоемкостью.Поэтому «греть» буллер нет смысла: воздух не успеет принять лишнее тепло, и ему ничего не останется, как залететь в дымоход.

Оптимальная температура тлеющей массы буллера 550-650 градусов. Это обеспечивает достаточно высокую долговечность печи, сваренной из обычной конструкционной стали толщиной 4-10 мм в зависимости от мощности. Но пиролиз при этой температуре проходит слабо и неполно, что приводит к некоторым ненужным и неприятным эффектам.Подробнее о них мы поговорим ниже.

Если температуру в топке поднять до 800 градусов и выше, то упадет не только КПД. Причем сталь корпуса не только выгорит, но и подвергнется термохимической коррозии из-за наличия в дымовых газах углеводородных радикалов и оксидов азота. Избежать их образования можно, подавая воздух отдельно в топку и камеру дожигания, но это уже будет не буллер, а другая топка. Сложен в эксплуатации и может быть опасен.

Поэтому производители булерьян категорически запрещают сжигать их на угле и коксе. Углерод не горит, если остынет ниже 800-900 градусов. И дать побольше воздуха, чтобы он не погас — упадет не только КПД, но и дорогая печь из специальной стали за сезон-два выгорит дотла. Претензия не будет принята, случай не гарантирован.

Стоит ли самому делать?

Прежде чем переходить к особенностям установки и эксплуатации булерьян, их доработкам и разновидностям, необходимо остановиться на вопросе: стоит ли делать буллер своими руками? Причина — это, прежде всего, отпускная цена готовой фабрики.Буллеры очень технологичны: нулевой цикл их производства сводится к изготовлению пары шаблонов для гибки и сварочных приспособлений. Материал изделия — даже металлолом.

Очень хороший булерьян на 10-15 кВт можно купить за 200-250 долларов. При этом обычное для кемпингового ремонта оборудование не хранится дома, в гараже или на дачном участке хотя бы из-за отсутствия подходящих площадей. А заказ гнутых индивидуально достаточно крупных деталей из толстого металла обойдется гораздо дороже.

Пожалуй, единственное исключение, если самодельный мастер работает на провинциальной провинциальной фабрике, где большая часть технологического оборудования все еще простаивает. А руководство «по-советски» позволит ему в свободное время пользоваться машинным парком и даже позволит порыться на свалке, забрать заготовки. Хотя при нынешних ценах на лом это маловероятно.

В таком случае дадим совет: не соблазняйтесь узкими водопроводными трубами для аккумуляторов. Минимальный диаметр воздуховодов 60 мм; он определяется соотношением теплоемкости и вязкости воздуха.Буллер с «частоколом» вряд ли будет экономичнее любой другой печи малого горения, но усложняет задачу. Чертеж неудачной в этом отношении конструкции показан на рис. Ниже, а пример правильно выполненного самодельного буллера — на рис. В самом начале раздела.

Видео: обзор самодельного булерьяна

Готовый к покупке

Установка буллера в отапливаемом помещении также имеет некоторые особенности. Посмотрите на рис.Слева — вариант не совсем удачный. И не только потому, что бетонные полы необходимо забивать, для чего нужен проект с разрешением, конструкции несущие.

Во-первых, для устройства дымохода, проходящего через чердак и крышу, вам потребуется собрать много бумаг, чтобы получить разрешение от пожарных. А потом еще и выполнить все требования пожарной безопасности, что будет сложно и дорого.

Во-вторых, конденсат (шламовый конденсат), выпадающий из дымовых газов Buller, обладает удивительными физико-химическими свойствами.Им будет посвящен специальный раздел, а пока отметим следующее: хотя отдельных санитарных правил для этого вещества нет, лучше себе от него держаться подальше. И в этом случае в помещении остается иловой конденсат.

Вариант справа хорош уже тем, что сверлить нужно не бетон, а кирпичную стену. Она, конечно, тоже несущая, но меньше нагружает перекрытие. На проем в нем диаметром до 150 мм контролирующие органы закрывают глаза.А стандартный диаметр дымохода буллера — 100 мм. А получить разрешение на возгорание уличного дымохода намного проще. И шламовый конденсат будет снаружи.

В любом случае фундамент под Булерьян не нужен, достаточно огнестойкой подставки. Прочие общие условия следующие:

Расстояние от обычной стены не менее 1000 мм.
Если стена покрыта огнестойкой штукатуркой (например, вермикулитом) слоем не менее 25 мм, можно от буллера передвинуть на нее 800 мм.
В радиусе 1200 мм от центра дверцы топки противопожарный настил, как и у других печей: сталь от 1,5 мм на асбестовой подстилке.
Подставка выходит за контур духовки — не менее 300 мм во всех направлениях.
Если буллер аттестован пожарной службой для работы без подставки, укомплектован штатными несъемными противопожарными ножками и карманом-уловителем перед дверцей зольника, его можно без подставки поставить прямо на пол, кроме деревянной или фанерной доски.На ламинате или мармолеуме можно.

Буллеры для воды

Нельзя ли приспособить такую действительно хорошую печь для нагрева воды? Возможно, и водяные булерьяны производятся промышленностью. Но глядя на это (см. Рис.), Невольно вспоминаешь высказывание выдающегося советского подводника о проекте гигантского атомного подводного ракетоносца типа «Акула», известного также как «Тайфун»: «Это яркий пример победа технологий над здравым смыслом ».

Авторы «водобуллеров» забывают или игнорируют, исходя из требований рынка, что Булерьян изначально создавался как воздушная печь. А теплоемкость воды в 800 раз больше, чем у воздуха. Чтобы выхлопные газы передавали ей свое тепло, их нужно запутать в лабиринте регистра горячей воды. А в Булерьяне с его боковым обогревом теплообменника это в принципе невозможно, иначе придется создавать совсем другую печь.

Нагреть воду для отопления буллером можно только путем интенсификации горения в топке.Но при этом, как уже говорилось выше, неизбежно упадет эффективность.

Однако приспособить любой булерьян для горячего водоснабжения очень просто. Допустим, у нас есть 2 батареи по 4 трубы в каждой, а вся печка на 10 кВт. Как видно на тепловизионном изображении (см. Рисунок слева внизу), и при интенсивном огне для быстрого нагрева температура воздуха в соплах аккумуляторов не выше 160 градусов.

Теперь наденем на две трубы самые обычные металлические гофры и подключим их к трубам, проходящим через бойлер ГВС.По горизонтали, по вертикали — все одинаково. 2,5 кВт уйдет в воду. Если бак на 80-100 литров утеплить пенополистиролом толщиной 40-50 мм, то за полчаса вода в нем нагреется до 60-70 градусов, и тогда эта температура будет поддерживаться. Для сравнения: ТЭНы на 3,5-5 кВт устанавливаются в бытовых 100-литровых электрокотлах.

Такая система хороша еще и тем, что без какой-либо автоматизации совершенно исключено вскипание воды. Вспомним школьную задачу по физике для особо (без кавычек) одаренных и сообразительных: как нагреть воду ровно до 100 градусов, не дав ей закипеть?

Ответ: возьмите кастрюлю, положите в нее деревянные бруски для теплоизоляции.Поставьте на них еще один горшок, поменьше. В обе кастрюли налить воды, поставить на огонь. Вода во внешней кастрюле закипит, но температура ее не поднимется выше 100 градусов. тепло огня будет использоваться для передачи скрытой теплоты испарения воды в воду.

Вода во внутренней кастрюле также нагреется до 100 градусов, но не будет разницы температур между ней и внешней, а тепло, необходимое для испарения воды, не может быть передано во внутренний кастрюлю. Вода в нем нагревается ровно до 100 градусов без каких-либо признаков кипения.

Что касается случая с «кулером воды» — в воздухе с температурой 140 градусов нет запаса тепла, обеспечивающего закипание воды. Когда его температура приблизится к 100 градусам, воздух в теплообменнике быстро остынет, градиент температуры приблизится к 0, а вода никогда не закипит.

Об отоплении частного дома

Ну, скажет читатель, но греться нужно! Да, но печное отопление используется в основном в частных домах, а горячая вода там — чистый предрассудок, стереотип «централизованного» мышления.Ведь для эффективности центральной ТЭЦ тепловая мощность теплоносителя имеет первостепенное значение, иначе он будет остывать, пока не дойдет до абонентов.

А? Что, протянуть магистраль от кухни или печи по всему участку до гостиной / спальни? Не проще ли разогнать теплый воздух по комнатам, который буллер подает, как говорится, сверху? Судите сами:

Воздуховоды можно сделать простым инструментом из дешевых материалов: жести, гипсокартона, фанеры, просто картона, а трубы дорогие, их нужно гнуть, кипятить, паять.
Никаких регистров, расширительного бачка, арматуры, автоматики не требуется.
О свищах и протечках можно забыть раз и навсегда.
Воздуховоды с вентиляторами и жалюзи не требуют проекта или разрешения. Достаточно для себя рассчитать, в какую комнату какую секцию занести.
Передача тепла стенам (а это до 15% потерь тепла на воду) равна нулю; здесь нам на руку плохая теплопроводность воздуха.
Регулируемые жалюзи на выходах — удобный оперативный контроль температуры в комнатах.Лучше не сравнивать с настройкой водяного отопления.
Если поставить жалюзи на выходе у стен, наиболее удаленных от окна над полом, то воздух, пока не дойдет до того места, где он может обогреть улицу, будет отдавать тепло в комнату. И все знают, как батарейки в нишах подоконников увеличивают энтропию Вселенной.
Эта же техника даст теплый пол без дополнительных затрат и трудозатрат.
Стены гладкие, деформаций не видно — оформляйте интерьер так, как вам нравится.

Видео: булерьян и отопление гаража

Буллеры без патрубков

Профессор Иннокентий Николаевич Бутаков (не путать с Александром Владимировичем Бутаковым, тоже профессором, но юристом) в 20-е годы фактически изобрел булерьян, прикрепив к верху форсажную камеру с теплозащитным экраном. В наши дни печи «Бутаков», «Профессор Бутаков», «Студент» в современном исполнении (см. Рис.) Успешно конкурируют с Булерьян на внутреннем рынке. Их технические характеристики и принцип действия похожи, как у однояйцевых близнецов, но сделать Бутакова гораздо проще, как видно из рисунка.

Компьютер булерьян

Первый буллер был рассчитан почти на логарифмическую линейку. Как ни странно, они первыми придумали, как смоделировать это на компьютере и оптимизировать в Новосибирске, в Термофоре. Теперь их печи Fire-Battery различных размеров являются одними из хитов на рынке. И это неудивительно: правильно просчитав все процессы, удалось разместить в одном буллере контур горячего водоснабжения и варочную поверхность с варочной панелью, см. Рис.

Духовка «Пожарная батарея»

Печи с пожарной батареей сразу же вызвали волну критики. Но тут вспоминаются жалобы классиков литературы: «Все те же мелкие нападки на шрифт, виньетки, опечатки …»

«Это не соответствует моему представлению о печах …» Извините, сэр, о вкусах не спорят. «Вредно для здоровья». Кем, когда и где это доказано или хотя бы замечено? «Не печь, а какой-то торпедный катер». Сэр, вы льстите разработчикам.Лучшие умы теплотехников уже работали над котлами для эсминцев и крейсеров. 70 000 кВт в объеме 8 куб. м. с КПД 97% — если это не совершенство, то что такое вообще совершенство?

Что в нем плохого?

Да, в Bullers нет видимых изъянов. Их так и называют: печь без изъянов. Но есть одно скрытое, причем серьезное.

Любое органическое топливо горит, выделяя т. Н. реакционная вода. Это полный аналог метаболической воды, образующейся в живых организмах: она выделяется при распаде органических молекул.Из-за низкой температуры в топке в выхлопе булерьяна больше реакционной воды, чем в других медленных печах; в них эта вода частично участвует в пиролизе.

Второй момент — это минеральные компоненты древесины. Продавцы Buller преподносят добродетель, что дрова в буллере сгорают, не оставляя даже золы. Но в дереве изначально зола, а в буллерах частички золы вылетают в дымоход.

Третий — углеводородные радикалы.Это химически очень активные остатки не полностью разложившихся органических молекул. Все это в совокупности снижает КПД буллера всего на 5-7% и по объему составляет такую же долю его выхлопа. Но для бытовых булерьян эти проценты оказываются поистине смертельными.

Вспомним формулу Карно. Если взять пиролизный котел с 1500 градусами в камере сгорания и 300 градусами на выхлопе, то он покажет КПД 80%.По Булерьяну те же 80% получаются при 600 и 120 соответственно.

Реакционная вода из пиролизного котла не успевает конденсироваться в дымоходе и бесследно рассеивается в атмосфере. Пепел оседает под топкой. Откуда его время от времени приходится снимать. Он содержит чисто минеральные соли, пригодные для удобрения. В котле также образуется небольшое количество органических радикалов, но они уже окисляются кислородом воздуха до углекислого газа и воды на расстоянии 1-2 м от устья дымохода.они образуются при высоких температурах и очень легкие, с низким молекулярным весом

Не так в Буллере. Реакционная вода сразу после экономайзера выпадает в конденсат. Каждая из его капель представляет собой тонкую пленку, свернутую в шар, и физико-химия тонких пленок разительно отличается от таковой для массивных агрегатов вещества. А потом — частицы золы, тяжелые органические радикалы. В результате в отстойник попадает не просто грязная вода, а смесь чудовищной токсичности, канцерогенности и черт знает чего еще.

Эту хрень (без кавычек) нужно куда-то положить. Если оставить открытым конец «трубы, доходящей до земли», фундамент будет постепенно мыть, и вы не сможете есть овощи с огорода. Медленно вынуть и вылить — свойства конденсата булерьянского ила таковы, что он не скроется от СЭС и экологов, со всеми вытекающими.

Поэтому буллеры еще называют тепличными печами. Чаще всего их размещают в теплицах без экономайзера (см. Рис.) Цветы, ранние и всесезонные овощи — высокодоходный продукт, не дорого не только смириться с худшей экономичностью, но и поменять всю печку за год-два-три.

Правда выхлоп такого буллера еще пахнет им, но теплицы с самими теплицами выделяют метан, этилен и так далее в том же духе. Поэтому по санитарным правилам их нельзя строить возле жилых домов, поэтому дым от буллера даже не требует отдельного «решения вопроса».

Некоторые хитрые цветоводы, особенно в маловодных местах, рассуждая о том, что тюльпаны, розы и гвоздики не едят, а многие растения с роскошными цветками сами по себе ядовиты, ставят буллеры по полной схеме, и после фильтрации конденсата ила запускают его в системы капельного орошения. Однако подобные томатно-клубничные эксперименты всегда заканчиваются реанимацией покупателей, расследованием и громкими скандалами с санкциями и даже тюрьмой.

Что лучше для себя

Методы утилизации шламового конденсата еще не разработаны ни технически, ни коммерчески, ни организационно.Поэтому хотя в законодательстве и санитарных правилах ничего конкретно не прописано о печном шламе, тепличную печь лучше поставить в теплице. А дома для себя напрягитесь и смонтируйте двухконтурный котел, пиролизный или газовый. Дорого, кто спорит. Но здоровье дороже.

Видео: обзор печи Булерьян

Булерьян размеров. Схема работы отопительных печей булерьян

Печь Булерьян часто называют печью без изъянов.И это действительно так. За одним исключением, которое не относится к дизайну, характеристикам или эффективности. Единственный недостаток: есть очень едкий конденсат, который невозможно утилизировать и сложно понять, куда его положить. Все. Больше никаких недостатков.

Устройство и принцип работы «Булериана»

При этом не требует сложной регулировки и регулировки, возможность получения ожогов должна быть сведена к минимуму, попадание в помещения угарного газа должно быть исключено. Ко всему прочему — небольшой вес. Вот такой набор.

И надо сказать, что «Бюлер» (одно из названий этой конструкции) им полностью соответствует, за что канадским теплотехникам нужно сказать огромное «спасибо».

Конструкция печи «Булерьян» — много интересных и эффективных решений

Это сделано для оптимальной теплоотдачи: холодный воздух всасывается в нижние трубы, движущийся по трубам нагревается и выходит уже горячим. В активной фазе горения мощность может достигать 120 ° C или немного выше.

За минуту перекачивается от 4 до 6 кубиков, поэтому комната очень быстро нагревается.

Эта перегородка устанавливается горизонтально и примерно на длину не доходит до двери. В этой вторичной камере происходит частичное сгорание газов, выделяющихся при сжигании древесины. Воздух для этого процесса поступает из топки через отверстия в перегородке. Потому что сгорание топлива неполное (пока).

Но не весь процесс происходит в топке, остальные газы сгорают в трубе.

В трубы снизу всасывается холодный воздух, который нагревается через трубу

Дверь широкоформатная, посадка герметичная, на ней патрубок со встроенным поворотным дросселем, выполняющим роль нагнетателя. Регулируя его положение, измените интенсивность горения. Некоторые производители поставляют эту шкалу дроссельной заслонки с нанесенной градацией в градусах.

Потом поднимается дымоход. И здесь у оригинального Булерьяна есть экономайзер — устройство, завершающее процесс дожигания пиролизных газов. С ним КПД печи находится в районе 80%, а без него около 60%, что тоже неплохо, но… На участке дымохода длиной 15-30 см происходит вторичное выгорание газов.

Горение не постоянное, а периодическое: мигает, затем гаснет.

Фирменный Блерджан с экономайзером. Он устанавливается на заводе и дает подробные рекомендации по монтажу дымохода, поэтому не нужно ничего придумывать.

Для достижения этого эффекта трубу тщательно прогревают. Для этого используйте теплоизоляторы, переносящие высокие температуры (базальтовая вата, минеральный картон и т. Д.).слой 3-5 см в зависимости от характеристик материала).

Не полностью остывшие в горизонтальном участке трубы газы попадают в этот участок, где из-за хорошей теплоизоляции накапливается большое количество тепловой энергии. Температура газов повышается, они снова вспыхивают.

Сгущенный газ увеличивается в объеме, но из-за ограниченного объема забивает просвет трубки. Образуется пробка от газов. Все газы горят, остывают и растворяются. Затем процесс повторяется.

Его интенсивность и частота зависят от качества древесины и положения заслонки. Сам «Булерьян» подстраивается под эти параметры без дополнительных настроек.

Задвижка на выходе из топки

Заглушка приварена к металлическому стержню, с помощью которого она подвижно прикреплена к трубе.Здесь этот затвор и дроссель на двери переведены в режим горения. Как часто топка «дыхает», зависит от топлива и их положения.

Следует согласиться, что прибор «Булерианс» оригинален и целесообразен во всем. Очень интересные и необычные решения обеспечили этим печам высокую популярность.

Причем, даже без последнего дожигателя в трубе, прибор используется и не жалуется: его КПД намного выше, чем у воздухонагревателей других конструкций.К этому добавляется высокая безопасность: даже оставив дверь открытой, невозможно рассердиться.

Прямо как обжечься горячим футляром: при нормальной работе его температура всего 50-60 ° С, что для ожога явно недостаточно.

Как топить

Основной режим «Булерьяна» — режим коррупции (дрова, пеллеты, щепа, брикеты). Интенсивное горение — только первое время для быстрого обогрева помещения. Если горение будет постоянно активным, металл быстро прогорит: он для такого режима не создавался.

Для запуска духовку необходимо зажечь. Для этих целей можно использовать бумагу, картон, пеллеты, сухую щепу и т. Д. Основное требование — сжигание сухого топлива на большой скорости. Объем закладки — на 20-30 минут горения. Здесь нужно приспособиться: топливо должно превратиться в угли в тот момент, когда помещение практически полностью прогрето.

Сначала поставили сухое быстро горящее топливо.

Огонь горит с открытой заслонкой и дроссельной заслонкой, дверь закрыта. Топливо активно горит, и помещение быстро нагревается: в это время по четырем трубам в минуту проходит от четырех до шести кубометров воздуха, а температура на выходе составляет около 140 ° C.Так что даже приличная комната не требует много времени.

За процессом нужно следить: через стекло в двери или через открытую заслонку, хотя второй способ очень неудобен. Когда топливо превращается в уголь, в топку бросаются большие дрова. Можно и весь блок, просто толкнуть … Можно брикеты укладывать. Что нельзя использовать, так это уголь. Печь не рассчитана на такие температуры. Буллерьяны — чистая дровяная печь.

Переведите дроссельную заслонку в нужный режим (можно дотянуться до ограничителя), задвижка находится в положении «закрыто» (¼ секции дымохода остается открытой).В этом положении топливо тлеет, и процесс идет ступенчато. Из труб выходит воздух, нагретый до 60-70 ° C, а температура корпуса печи составляет около 50 ° C.

А все лишнее просто улетает через дымоход на улицу.

Поэтому производитель категорически не советует использовать уголь или кокс: пустая трата денег, к тому же оборудование быстро выйдет из строя, а завод претензий не принимает — нарушены условия эксплуатации.

Инсталляция «Булерьяна»

Во время установки необходимо соблюдать расстояния до стен, рекомендованные пожарной службой. Примеры защиты стен и расстояние до печи в зависимости от материала:

деревянный без штукатурки — не менее 1000 мм;
слой теплоизоляции 7 мм, а поверх металла 1 мм — расстояние 500 мм;
штукатурка негорючая со слоем 25 мм и керамической плиткой 700 мм;
кладка одинарная (55 мм) — 500 мм;
двойная кирпичная кладка (110 мм) — 300 мм;
щит из двух листов металла толщиной 1 мм в сборе с негорючими вставками, расстояние между листами 30 мм; конструкция монтируется на стену, защищенную слоем теплоизоляции — расстояние до стен 300 мм.

Для экономии кирпичей в двух нижних рядах можно оставить пустоты. Еще один вид негорючего основания — металлическая подставка для «Булерьяна» из труб. Его высота 150-300 мм.

При любом способе установки на горючем полу перед топкой должен быть металлический лист своих размеров: ширина 500 мм, длина 700 мм.

Правила установки «Булерьянова» на топливный пол

При установке печи «Булерьян» своими руками важно правильно сделать дымоход. К ним предъявляются общие требования (кроме того, что он должен быть полностью утеплен, но это не требование пожарных, а технологические нюансы). Дымоходная труба может быть:

Кирпич. Толщина стенки 120 мм.
Бетон со стенкой 60 мм.
Металл (включая бутерброд).

Параметры дымохода зависят от модели. Для печей «Булерьян» типа 00 и 01 минимальная высота 4 м, сечение 120 мм; для моделей типа 02, 03 и 04 — более 5 м, сечением 150 мм. Дымоход необходимо сделать герметичным, стыки заделать термостойким герметиком.

Разрешены оба типа вытяжки дымохода: через крышу или в стену

Разрешены оба способа вывода дымохода через стену и потолок.Вывод на стену проще, особенно если этажей несколько. При выводе через перекрытие требуется оборудовать проход через перекрытие и крышу с соблюдением всех противопожарных мероприятий. Высота дымохода над коньком — не менее 0,5 м.

Как видите, в установке нет лишних требований: подготовили место, построили герметичный изолированный дымоход и можно проводить первую топку. Так что установка печи «Булерьян» своими руками — дело возможное.

Модели

Отопительные печи «Булерьян» производятся разными заводами в разных странах. Есть завод в Украине. Изготавливают отопительные «Буллеры» и печи для бани, есть также аккумуляторы тепла, совместимые с некоторыми моделями.

Украинская версия. «Буллерс»

Технические характеристики конвекционных печей «Булерьян ». данного производителя сведены в таблицу.

Технические характеристики «Булерианов» украинского производства (нажмите для увеличения)

Теплоаккумуляторы используются в основном в теплицах, где в обычных зданиях почти нет стен, аккумулирующих тепло.

Навесные панели из окрашенных стальных листов полностью повторяют форму печи, так как для каждой модификации теплоаккумулятор свой. Устройство навешивается на верхние части теплообменных трубок и опирается на их нижние концы.

Засыпать их можно любым твердым теплопоглощающим материалом: битым кирпичом, крупным гравием, галькой и др.

Канадский Булерьян. Модели разной мощности

Канадские печи «Булерьян» также представлены в России.Их характеристики сведены в таблицу. Как видите, производительность другая, а характеристики такие же.

Канадский Булерьян. Технические характеристики (щелкните, чтобы увеличить)

Как отапливать несколько комнат

Котлы длительного горения «Булерьян» могут использоваться для отопления нескольких помещений. Для этого нет необходимости каким-либо образом переделывать или модернизировать устройство. Возможна сборка воздуховодов и термокамеры. Такая система воздушного отопления не менее эффективна, чем водяное, а на ее организацию уходит гораздо меньше времени и средств.

Соберите тепловую камеру, как показано на рисунке. Могут использоваться оцинкованные профили из гипсокартона и оцинкованные листы. Из профиля собрать каркас. В оцинкованных листах прорежьте отверстия для решеток и ревизионной дверцы, затем прикрепите их к раме. Снаружи оцинкованное покрытие с утеплителем (маты из минеральной ваты). Далее камеру можно декорировать или нет — по желанию.

Термокамера позволит аккумулировать тепло от печи. От него уже можно разводить воздуховоды в комнатах
.

Воздуховоды подсоединяются к верхним выходам нагретого воздуха.Они могут быть из гипсокартона, а можно использовать металлические трубы подходящего диаметра или квадрата, как в стандартных воздуховодах.

Это решение намного эффективнее, чем гофра на трубках теплообменника. В термокамере вы собираете все тепло из печи, а затем распределяете его по каналам. В целом, при проектировании или планировании системы обратите внимание на то, что чем короче воздуховоды, тем эффективнее будет обогрев.

Есть один нюанс: некоторые очень хотят адаптировать эту печь для нагрева воды.У Бренерана и некоторых других производителей подобных печей даже есть варианты «Аква».

Но принцип работы для нагрева воды плохо подходит: он имеет большую теплоемкость, чем воздух. КПД таких агрегатов не будет большим.

Хотите водяное отопление — купите обычный водогрейный котел длительного горения или пиролизный. Так будет эффективнее.

Отзывы о «Булерианях»

С отзывами все очень просто: все, кто эксплуатирует печь, довольны, очень довольны или «довольны до ужаса» (последнее предложение — цитата из отдельного сообщения).Единственное, что активно обсуждают, — это эффективный план распределения тепла для обогрева большого количества помещений.

С чем сталкивается при эксплуатации: зарастание сажей дымоходов, которые необходимо время от времени чистить.

Еще о чем нужно помнить (опять же из опыта эксплуатации): нельзя сузить дымоход, тогда регулировать Булерьян будет либо очень сложно, либо невозможно (это регулировка положения заслонки и дроссельной заслонки для стабильного горения и высокого КПД) .

Источник: http://teplowood.ru/pechi-bullerjan.html

Устройство и принцип работы печи Булерьян: особенности конструкции, схема

Технический прогресс влияет на все сферы жизни. Не остались без внимания и системы отопления, работающие на твердом топливе.

Канадские печи типа Булерьян пользуются спросом, так как можно выбрать вариант, наиболее подходящий для конкретных размеров помещения. Мощность и функционал, внешний вид и устройство зависят от модели.

Принцип действия и устройство устройства необходимо знать, чтобы использовать нагревательные печи Булерьян с максимальной эффективностью.

Конструкция печей Булерьян рассчитана на использование в работе твердого топлива — дров, реже угля или прессованных древесных отходов. Устройство таких печей предельно простое, что позволяет собрать их самостоятельно, используя минимальный набор инструментов.

Печь — разновидность буржуйки, Булерьян внешне представляет собой стальную бочку с трубами, которую можно размещать над и / или под конструкцией.Он сочетает в себе пиролизный тип горения и функции конвекционного нагревателя. Тепло, выделяемое при сгорании топлива, сразу уходит в трубы (воздуховоды), что увеличивает производительность его работы до 80-85%.

Устройство печи Булерьян на фото (в разделе)

Конструктивное устройство печи Булерьян:

На самой большой части конструкции — отсеке сгорания размещенного твердотопливного элемента (занимает 85% объема) — происходят процессы первичного воспламенения и образуются продукты пиролиза.
Отсек дожигания топлива (25% внутреннего объема агрегата) — поступают продукты пиролиза, после сгорания остаточного топлива происходит образование пламени, процесс сопровождается выделением высокой температуры.
Форсунки — трубки для подачи в камеру дожигания воздуха (необходимы для проведения реакции горения продуктов пиролиза).
Трубы конвекционного процесса — этот элемент пиролизной печи «Булерьян» изготавливается из толстых металлических труб.Они получают тепло, выделяющееся в процессе горения, которое через отверстие в трубах уходит в помещение в виде струй теплого воздуха.
Регуляторы — эта часть топки состоит из двух обязательных элементов, необходимых для регулирования работы агрегата — заслонки и дросселя на дверце. Реализована функция, позволяющая регулировать подачу воздуха на форсажную камеру. Температура выходящего воздуха регулируется.
Дымоход (с резервуаром для сбора конденсата или без него) предназначен для отвода продуктов сгорания.
Пепельница (находится внизу конструкции).

Современные буржуйки Булерьян используются в разных сферах — для отопления жилых домов, промышленных или садоводческих построек. Продуманное устройство Булерьяна позволяет получить максимальную тепловую отдачу от твердого топлива. Дровяная печь Булерьян работает по следующему принципу:

В топку загружается необходимое количество дров (можно добавить немного бумаги или смеси для розжига, чтобы облегчить процесс прикрытия пламени).
После того, как пожар обязательно разгорится, необходимо ограничить поток воздуха.
Происходит процесс пиролиза — возгорание под действием вторичного воздушного потока.

Схематическое изображение принципа действия

Тепло, выделяемое в процессе активного тления и остаточного сгорания древесного топлива, продуктов пиролиза, затем поступает в воздушный теплообменник. Для обеспечения полной герметичности камеры сгорания трубы у основания теплообменника, если печь собирается своими руками, нужно сварить листовой металл между собой.

Важно! Количество тепла, выделяемого агрегатом, достаточно для создания полностью функционирующей разводки труб, которые обогревают другие комнаты или комнаты.

Нагретые под действием огня газы отдают тепловую энергию (до 90%) изогнутым трубам конструкции. Если правильно рассчитать мощность топки и площадь обогреваемого ею помещения, то нужно будет класть топливо 2-3 раза в сутки.

Размеры

Канадские печи Булерьян имеют следующий размерный ряд:

Высота — 71-96 см.
Ширина — 49-75 см.
Глубина — 69-150 см.

По группам:

Группа 00 — высота 71 см, ширина — 49 см, глубина — 69 см.
Группа 01 — высота 75 см, ширина — 56 см, глубина — 82 см.
Группа 02 — 85 см, ширина — 85 см, глубина — 99 см.
Группа 03 — высота 90 см, ширина — 62 см, глубина — 112 см.

Булерьян тип 01 (Ванкувер)

Выбор группы зависит от индивидуальных особенностей здания, в котором предполагается работа устройства.Также существуют две группы, которые рекомендуется устанавливать в производственных помещениях:

Группа 04 — высота 96 см, ширина — 71 см, глубина — 134 см.
Группа 05 — высота — 96 см, ширина 75 см, глубина — 150 см.

Пример Булерьяна из группы 04 (Торонто)

Учтите и потребность в мощности. В зависимости от модели выдают 6-45 кВт. Объем помещения, которое можно отапливать агрегатом (м3) -100-1300. Количество трубок — 7-16.Самый маленький булерьян может обогреть небольшой коттедж (до 100 м3) или теплицу.

О водяных бульдозерах

Булерьян может одновременно проводить отопление и нагрев воды. Котлы, оборудованные водяным контуром, используются в домах и на производстве. Булерьян — печь с совмещением функций схемы и устройства аналогична обычной модификации, в которой для полноценного обогрева используется конвекция воздуха.

Пример воды булерьяна

Характеристики устройства:

Вокруг камеры сгорания есть трубы.
Основной принцип действия — химические процессы: пиролиз или газообразование.
Трубы наполняются не горячим воздухом, а нагретым теплоносителем.

Эксплуатация печи Булерьян с водяным контуром осуществляется по следующей схеме:

Трубы (конвекционные) в нижней части имеют коллектор (нижний и верхний).
Внизу коллекторов специально смонтирован выпускной патрубок, необходимый для возврата жидкости в систему.
На верхнем элементе есть труба, необходимая для подачи теплоносителя в систему.
Вода или другой жидкий теплоноситель, используемый в системе, постепенно нагревается. Это происходит в процессе нагрева печи.
Создано желаемое давление (выбирается настройкой).
Происходит циркуляция жидкости под действием физико-химических факторов и подъем ее на высоту 7-8 метров.
Жидкий теплоноситель движется по трубам к отопительным приборам (батареям, конвекторам), которые расположены в помещениях (жилых комнатах, производственных цехах или теплицах).

Охлажденный жидкий источник тепла возвращается в систему через слив на нижнем коллекторе.

В этом случае газ, образующийся при сгорании твердого топлива, участвует в процессе нагрева. Для этого в конструкции топки предусмотрены две, а не одна камера сгорания — в одной сжигается основное топливо (дрова, прессованные опилки или угольные брикеты), во второй происходит процесс дожигания газов.

Схема подключения водяного буллера

После разогрева помещения для дров рекомендуется перевести котел в режим газогенерации.На этом этапе работы топливо не горит, а тлеет. Это позволяет увеличить время тепловыделения, но при этом система будет работать автономно.

Особенность — эффективность остается такой же, как при сжигании дров или другого твердого топлива. Печь для дома булерьян с системой водяного отопления позволяет получать горячую воду для хозяйственных нужд, если трубы подсоединить к специальной емкости.

До 100 градусов вода нагревается за 30-40 минут, в зависимости от модели, выбранной для использования, для чего требуется около 2.5 кВт энергии.

Бесконтрубные булочки

Что такое печь Булерьян без труб? Это модификация обычной печки с теплозащитным экраном, к которому добавлен дожигатель. Изобретатель — профессор Бутаков И.Н. Система устройства и принцип работы печей Бутакова аналогичны обычному Булерьян, но конструкция лишена сложных узлов и элементов, что позволяет уменьшить габариты и габариты.

Что такое эффективность и можно ли ее улучшить?

КПД Булерьяна в зависимости от габаритов и мощности, а также правильности настройки составляет 70-90%.Увеличить эти показатели на 3-5% можно, установив не более 6 труб на единицу.

Важно: КПД может снизиться, если мощность печи меньше максимально допустимой площади для выбранной модели дома или другого сооружения.

Печь булерьян имеет следующие недостатки, которые могут негативно повлиять на этот показатель:

Использование угля снижает тепловые характеристики.
КПД соответствует обещанному только при использовании сухой древесины.
60% газа уходит в дымоход.
Необходимо правильно отрегулировать процесс ограничения доступа воздуха.

Если учесть все недостатки булерьяна, то эффективность повысится. Установка стекла для булерьян печи (в дверце топки) создаст в доме эффект камина.

Заключение

Канадская технология, по которой производятся отопительные котлы и их аналоги в других странах, является эффективным источником тепла при невысокой стоимости твердого топлива.Правильная настройка системы позволит поддерживать оптимальную температуру в помещениях любой площади.

Важно придерживаться правила: соотношение мощности агрегата и размера помещения, чтобы КПД был оптимальным. Для обогрева сразу нескольких комнат и / или бытовой воды рекомендуется подбирать специальные системы, использующие для своей работы жидкостный теплообменник и процесс газогенерации.

Дополнительно печь булерьян для теплицы или дома с водяным контуром отопления применяет в своей работе принцип пиролиза.

Источник: https://pechnoy.guru/pechi/otopitelnye/buleryan/ustrojstvo-buleryana.html

Печь Булерьян — особенности конструкции и монтажа, достоинства и недостатки, как правильно топить

Печь способна сохранять тепло и уют в доме при любых погодных условиях. Многие владельцы домов, дач знают, как важно найти оптимальный способ отопления.

Печь Булерьян поможет отапливать дом в отопительный сезон, она легко выдерживает даже суровый канадский климат.Владельцы одноэтажных домов, производственных помещений отдают предпочтение этому способу воздушного отопления.

Агрегат считается самым надежным, экономичным, простым в использовании.

Что такое печь Булерьян

История гласит, что устройство было разработано технологами, и оно предназначалось для мобильных бригад лесорубов. Печь Булерьян — твердотопливный прибор конвекционного типа для автономного отопления. Печь Булерьян (буллерян) производится в Германии.

Есть еще российский аналог — Бренеранская (бренеранская) печь.Функциональной разницы нет, конструкция идентична. Существуют вариации плиты с варочной поверхностью для приготовления пищи, что делает ее еще более комфортной для домашнего использования.

Устройство подходит для отопления жилых домов, бань, гаражей.

Широкая герметичная дверца топки имеет воздуходувку (дроссель) для регулировки мощности.

Камера имеет криволинейные стенки, в которых на 2/3 диаметра размещены трубки батарей (трубы могут быть круглыми, квадратными).Такой прибор Bulerjan обеспечивает высокую теплоотдачу в режиме распада.

В нижней части печи находится поддон в виде решетки из железа или стали. Верхняя перегородка имеет проемы.

Пространство над верхней перегородкой — дожигатель в режиме затухания. Дымовые газы из этой полости выходят в горизонтальную зону дымохода — боров.

Дымоход для булерьяна имеет калитку, устанавливается там, где наматываются трубы. Этот дымовой дроссель может управлять режимом горения.

Карбон всегда летает по трубе и не попадает в помещение из-за того, что дроссель с заслонкой не в состоянии заблокировать тягу.

Подогреватель экономайзера расположен над заслонкой. Эта вертикальная секция имеет хорошую теплоизоляцию, предназначена для сжигания дымовых газов. В экономайзере газ вспыхивает и образует пробку — интенсивность пламени в топке спадает.

Когда пробка остывает, она перескакивает — горение снова усиливается.Наличие экономайзера увеличивает КПД печки до 80%, без него этот показатель не превышает 65%. С помощью схем, чертежей можно самостоятельно изготовить печь из баллона.

Принцип действия

Печь может работать в двух режимах: растопка и газификация. Принцип действия Булерьяна напрямую зависит от режима. В первом режиме печь быстро нагревается до максимальной температуры с минимальным количеством топлива.

Помещение отапливается быстро, так как печь способна производить 4 кубических метра горячего воздуха в минуту. В режиме газификации воздух нагревается равномерно, а твердое топливо тлеет. При этом закладывается максимальное количество топлива, а заслонка закрывается до минимума.

В этом режиме печь может проработать до 12 часов.

Представленный агрегат можно использовать для нагрева воды, тогда в теплообменнике будет не воздух, а жидкость. Котел булерьян имеет такой же КПД, как и газовые приборы для отопления.Печь Булерьян с водяным контуром актуальна на дачах и промышленных помещениях. Основные характеристики аква-булерьяна:

Поверхность печи с водяным контуром не очень горячая, поэтому ее можно установить в небольшом помещении.
Котел можно эксплуатировать при условии естественной циркуляции теплоносителя.
Для большинства моделей сделайте бетонную подставку для установки.
Внутри кожуха находится камера сгорания. Трубки с жидкостью плотно прилегают к камере, благодаря этому происходит быстрый прогрев.

Преимущества и недостатки

Плюсы булерьяна:

Воздух быстро нагревается и распределяется по воздуховодам.
Помещение прогревается равномерно.
Простота эксплуатации и монтажа, минимальный расход топлива.
Печи с высоким КПД.
Печь может работать на полной вкладке до 12 часов.
Корпус печи нагревается меньше, чем у других типов печей.

Минусы Булериана:

Обязательное наличие изолированной трубы.
Требования пожарной безопасности затрудняют размещение. От корпуса до стены должно быть не менее 1 метра.
На трубах образуется конденсат из сажи, воды и смолы. При горении в комнату проникает неприятный запах.

Достоинства и недостатки Булерьяна говорят о том, что за эффективным прибором следует следить. Очистку труб от конденсата необходимо производить не реже 1 раза в год.

Особенности размещения конвекционной печи не вызовут затруднений при установке.Благодаря быстрому прогреву помещения и невысокой цене многие готовы купить печь булерьян.

Канадская печь

— недорогой вариант и впишется в любой интерьер.

Как утопить Булерьян

Производитель рекомендует использовать древесину из липы или тополя, торфяные брикеты, картон или стружку. Влажность дров не должна превышать 25%. Интенсивное горение не является приоритетным режимом работы, актуально только для быстрого нагрева.

На первом этапе воздух прогревается до 120 ° С и помещение интенсивно прогревается.После начала тления корпус конструкции остывает до 55 ° C, а из аккумуляторов выходит воздух с температурой до 70 ° C.

Не стоит пытаться повысить температуру горения с помощью угля или кокса, это не только навредит металлу, но и снизит КПД.

Отопление Булерьян следует по инструкции:

Разжигаем печь с помощью легковоспламеняющегося топлива: картона, бумаги, стружки. Закладки должно хватить на 15-20 минут.Топливо должно превратиться в уголь за 2-3 минуты до того, как комната полностью прогреется, тогда вам понадобится сноровка.
При горении нужно закрыть дверь, но дроссельная заслонка и заслонка остаются открытыми.
Дрова положены на угли до упора. Можно положить целиком.
Установите дроссельную заслонку в желаемое положение, при этом заслонка должна быть полностью закрыта.

Булерьян — это не просто название печи, а известный канадский бренд. В 1993 году была изобретена первая печь, которая по эффективности и производительности была одной из лучших в мире.В принципе, и по сей день у печи Булерьян практически нет конкурентов.

Печь Булерьян часто сравнивают с печью и обычной дровяной печью длительного горения. Можно сказать, что устройство взяло элементы от них обоих.

Печь основана на принципе конвекции. Трубы для теплообмена подключены к объемной вторичной камере, в которой происходит процесс горения древесины. Принцип их работы очень прост.Холодный воздух поступает в трубу у основания печи Булерьян, а затем выходит уже нагретым в верхней части конструкции.

Корпус печи может быть двух форм. Для небольших помещений чаще всего изготавливают цилиндрические печи Булерьян. При большой площади обогрева печь становится каплевидной. На конструкции снаружи идут трубы. Для максимальной теплоотдачи они припаяны к конструкции и говорят только на треть.

Печь топочная состоит из трех частей.Под топкой размещается колосниковая решетка или огнестойкая сетка. Они могут быть из чугуна или стали толщиной не менее 4 миллиметров. В верхней части топки есть специальный отсек. Получается благодаря перегородке, для изготовления которой используется стальной лист. Этот отсек также называют вторичной камерой. Он сжигает газы, которые выделяются в процессе горения дров. Сгорание топлива в самой топке не полное. Выделенные продукты сгорания попадают в дымоход.Длина дымохода около 1 метра. Процесс горения за счет этой части топки замедляется, продукты сгорания остывают. Дымоход криволинейный, есть экономайзер. Благодаря этому устройству происходит вторичное выгорание газов. Такая конструкция печи увеличивает теплоотдачу по сравнению с другими печами на 20%.

Процесс горения дров регулируется воротами. Затвор представляет собой заслонку возле выхода из топки, регулирующую интенсивность тяги.Он крепится к трубе с помощью специального металлического стержня. На дверце, меняя положение заслонки, можно регулировать интенсивность топки.

Печи Булерьян достаточно для обогрева помещения объемом 100 м3. На это уйдет не более 3-х часов. Большие конструкции печи Булерьян подходят даже для отопления больших помещений, до 400 м3. Не каждая печь справится с такой задачей.

Выдержать тепло тоже не сложно. Булерьян — экономичная печь, требующая кладки дров всего два раза в день.

Достоинства и недостатки печи Булерьян

Печь Булерьян впервые начали использовать лесоводы в канадской тайге. С собой нужно было возить компактную печь, в которую нужно было редко кидать дрова, а также очень быстро согреваться от ее тепла. Печь Булерьян легко справилась с этой задачей. Преимущества печи Булерьян:

Компактность. Печь, способная обогреть 100 м3, весит всего 50 кг.
Быстрый обогрев помещения.Небольшое помещение объемом 30 м3 можно обогреть печкой Булерьян менее чем за полчаса.
Низкое энергопотребление. Печь постепенно сжигает дрова, поэтому нет необходимости часто бросать в топку новый горючий материал. Достаточно один раз прогреть комнату, чтобы на 10-12 часов забыть о том, что вырвало дрова.

Несмотря на то, что печь имеет очень продуманную конструкцию, все же есть несколько недостатков:

Сажа. Из-за того, что не все продукты горения остаются в топке, сажа уходит в дымоход.Из-за этого длина трубы относительно топки должна подниматься минимум на 3 метра. Также из-за этого в процессе растопки может возникать неприятный запах.
Необходимость постоянной регулировки. Чтобы температура в помещении не падала, а древесина медленно тлела, необходимо постоянно регулировать положение клапана. Это требует навыков и времени.
Пыль от продуктов сгорания. Теплоотдача в модели булерьяна происходит с поверхности топки. Металл нагревается, за счет чего скапливающаяся на нем пыль горит.Из-за этого воздух становится несвежим, также может появиться неприятный запах.

Если сравнивать достоинства и недостатки печи, то минусы Булерьяна пока не существенны. Если научиться правильно пользоваться конструкцией и установить печь по рекомендациям, она эффективно обогреет любое помещение.

Можно ли самостоятельно сделать печь Булерьян?

Вот уже более 20 лет секреты создания печей Булерьян остаются в секрете.Производители не разглашают чертежи и параметры используемых материалов. Но специалисты печного дела давно замерили печь, чтобы сделать аналог известной марки. Купить печь Булерьян можно не только у «Лаотерм», но и у других производителей. Правда, по качеству такие печи будут намного уступать. Также возможно спроектировать печь Булерьян самостоятельно.

Печь изготовлена из труб для конвекционных теплообменников и стальных листов. Строить печь нужно самостоятельно в несколько этапов:

Трубу необходимо разделить на 8 равных частей длиной не более 140 сантиметров.Трубогиб нужен для придания изделию изогнутой формы. Радиус закругления не должен превышать 23 сантиметра. Все трубы должны быть изогнуты одинаково.
В двух трубах необходимо сделать надрезы и вставить в каждую трубку длиной 20 сантиметров. Большая часть трубки должна быть снаружи. Следует тщательно заварить стык. Эти трубы нужно будет использовать у дверцы духовки.
Трубы накладываются друг на друга, причем первая труба концами слева, вторая — справа, третья — слева и т. Д.Перегородка изготавливается из стали и устанавливается внизу конструкции, оставляя нижнюю часть труб снаружи. Расстояние между трубами заделывают металлическими листами. Из этого материала также изготовлены передняя и задняя стенки с отверстиями для дымохода и дверь соответственно.
Дымоход должен быть выполнен с учетом устройства для отвода конденсата. Следует сделать калитку с небольшим отверстием и металлической ручкой. А также вентилятор, который будет крепиться к двери. Все эти детали можно изготовить самостоятельно из листового металла.

Делая духовку своими руками, убедитесь, что все детали конструкции идеально подходят друг к другу. Перед проверкой работы необходимо предварительно рассчитать габариты топки и обязательно подключить ее к дымоходу.

Булерьян — печь проверенная временем. При невысокой стоимости уровень КПД такой печи один из самых высоких в мире — он достигает 80%.

Булерьян — печь длительного горения. Он позволяет быстро и качественно прогреть любое помещение.И еще стоит отметить, что топливо расходуется очень экономно.

В России эти печи называют по-другому. Помимо булерьяны, используются следующие обозначения: «буллериан», «бренеран», «булериан» или «буллериан». Предлагаются конструкции пяти различных типов мощности, самый большой из которых рассчитан на обогрев дома до 1000 кубометров. Сделать Булерьян можно своими руками. С этой задачей легко справится профессиональный сварщик. Для этого понадобится несколько инструментов: сварочный аппарат , трубогиб, молоток, трубы диаметром 50 мм и листовой металл 5 мм.

Печь довольно проста в установке. Требуется небольшое количество времени в помещении. Полностью работает в автономном режиме. Воздух в помещении прогревается по всему объему равномерно.

Для работы есть твердое топливо другого типа, к качеству которого нет завышенных требований. Вся конструкция очень экономична и удобна в использовании. Также реализована возможность управления всем процессом горения, что позволяет добиться повышенных значений КПД.Эти модели рассчитаны на обогрев помещений разного объема. Для работы изделию потребуется небольшое количество используемого топлива. Подходит для использования в помещениях любого типа. Обеспечивает качественный обогрев на одной закладке дров в течение 12 часов.

Печное устройство

Применение печей данных конструкций

Отопительная печь для теплицы

Чаще всего для обогрева теплиц используют печи, так как они безопасны и очень экономичны. Печь Булерьян отлично нагревает воздух, хотя для нагрева водяного пара не годится.Если вы хотите купить обогреватель такой конструкции для бани, заранее уточняйте у продавца адрес парилки, где он уже использовался.

Для теплиц эти печи незаменимы. Идеально подходят для любой древесины.

Булерьян духовка своими руками

Чтобы приготовить духовку своими руками, необходимо внимательно разобраться в ее схеме и понять основной принцип ее работы.

Комплектующие

Цельнометаллическое изделие состоит, как правило, из небольшого количества элементов и деталей.. Основой печи считается печь цилиндрической формы с примыкающими к ее стенкам изогнутыми металлическими трубками.

Дверца для загрузки топлива расположена в передней части топки. Используя устройство Power Mode, вы можете легко менять режимы записи.

В топке есть вторичная камера сгорания и специальный выпускной патрубок . Подключитесь к нему. Для повышения КПД этой печи в обязательном порядке необходимо обеспечить качественную теплоизоляцию дымохода.Для этого идеально подойдет обычная минеральная вата. Не забывайте, что для подачи воздуха к месту горения необходимо оборудовать воздуходувку.

А вам понадобится маленькая зольница. В основе работы печи Булерьян лежит физический метод конвективного теплообмена, то есть движение тепла, происходящее характерным образом.

Все трубы снаружи печи жестко сварены и при этом отлично нагреваются. В них тепло начинает передаваться воздуху.И это постепенно начинает поступать в комнату. При этом в нижней части трубы создается определенный вакуум, за счет чего холодный воздух поступает в нее из нижних слоев помещения. Этот процесс будет продолжаться непрерывно, пока дрова не будут вынуты из духовки.

Печи данной конструкции смело можно отнести к более эффективным нагревательным механизмам из всех, работающих на твердом топливе. Сегодня есть только один тип устройства, который по эффективности превосходит эти печи, и это высокотехнологичные котлы.

Топливо в них сгорает почти на 100%. Для работы печи рекомендуется использовать торфяные брикеты, древесные отходы, дрова из различных пород древесины. Использование угля нежелательно, так как велика вероятность повреждения отдельных частей топки.

Использование жидкого и газового топлива категорически запрещено. В настоящее время некоторые называют Булерьян гибридом печи и русской дровяной печи длительного горения.

Устройство булерьяна и меры безопасности при установке

Ниже рассмотрим рекомендации по установке печи Булерьян.

Прежде всего, топка должна располагаться на определенном расстоянии от легковоспламеняющихся предметов.

Перед плитой оставьте свободную зону, около 1200 мм. Вся конструкция установлена на негорючем основании, имеющем по краям специальный защитный экран. После установки необходимо произвести контрольную топку, при этом может появиться неприятный резкий запах. В следующих печах этого не будет. КПД печи достигает 80%.

Перед использованием необходимо установить духовку на один из двух режимов:

Газифицированный режим. Топливо в этом случае будет гореть постоянно. Температура во всей системе будет поддерживаться в определенном диапазоне. И топливо будет добавляться по мере сгорания предыдущей вкладки.
Быстрый нагрев. В этом случае топливо будет добавляться непрерывно. Когда воздух в помещении прогреется до определенной температуры, плита просто перестанет работать.После снижения температуры ниже установленного значения его снова можно топить.

Печь отопительная булерьян своими руками пошаговая инструкция

Первое, что нужно сделать — это подготовить к эксплуатации металлические листы, после чего вырезать необходимое количество трубчатых заготовок определенных размеров. После этого нужно придать им желаемую форму, для этого воспользуйтесь трубогибом.

Все трубы должны иметь одинаковую форму и радиус кривизны.А на конце трубы нужно оставить прямой участок необходимой длины.

Установив все заготовки вертикально, необходимо выполнить их точечную фиксацию.

После этого монтируются заготовки для изготовления верхней части топки. . В результате мы получаем основу нашего будущего дизайна. Также при работе следует соблюдать строгую симметрию. Необходимо исключить различные перекосы кадра.

Чертеж печи

Для подачи кислорода в топливный бак необходимо установить конвекционные трубки.Для этого к передним «ребрам» конструкции необходимо приварить тонкие патрубки.

Сделайте надрез на внутренней стороне рамы, запустите инъекционные трубки и закройте отверстие.

Детали и элементы будущего корпуса печи выполнены из листового металла. Количество этих элементов должно соответствовать количеству подготовленных для конвекции. Заготовка прикрепляется к трубе и в нескольких точках прикрепляется сваркой.

Отрезок трубы диаметром около 100 мм идеально подходит для удаления дыма.. Прикрепляем заднюю стенку, с отверстием для отвода дыма и точечным креплением. Далее привариваем трубу для удаления дыма.

Выполняем переднюю стенку, не забывая при этом предварительно приварить в ней кольцо для следующего стыка дверцы духовки.

Выполнив предварительную примерку, прихватываем эту деталь и двумя уголками нужно обозначить будущее дно.

На этом этапе наступает сложный для главного элемента печи — входная дверь. Необходимо обеспечить ее плотное прилегание к передней стенке топки. Ведь от качества подгонки будет зависеть КПД печи.

Заготовка изготовлена из толстого металлического листа в виде круглой пластины. В его нижней части будет патрубок с вентилем. Дверь должна быть распашной, и только после этого к ней приваривается запорное устройство.

Необходимо в передней стенке топки сделать круглое отверстие и приварить к нему металлическое кольцо. Этот элемент нужен для более плотного закрытия двери.

Еще нужно приварить два металлических кольца по краям двери, разного диаметра. Далее их нужно заклеить прокладкой из асбестового специального шнура.

После этого проводим зачистку всех сварных швов и приступаем к косметической шлифовке всей поверхности.

По собственному опыту знаю, что покупка даже самой простой отопительной печи может нанести серьезный удар по бюджету обычного человека. Изучив множество доступных конструкций печей, я решил отдать предпочтение булерьян.Самодельная модификация известной зарубежной отопительной печи отлично прижилась в моем гараже.

Духовка булерьян своими руками — чертежи и схема сборки

Сначала я подготовил все необходимое для постройки булерьяна своими руками. В первую очередь мне достались дрель с набором сверл на все случаи жизни, болгарка с дисками из комплекта, сварочный аппарат, хомуты и прочие мелочи из кладовой.

С материалами пришлось повозиться. Чтобы Булерьян был по-настоящему надежным и качественным, я решил сделать его из жаропрочной котельной стали.Этот материал способен обеспечить действительно долгую и надежную работу отопительного агрегата. Найдите его в собственном доме или купите упомянутый материал в специализированном магазине.

Я также использовал стальной лист толщиной 4 мм. Листа размером 100х200 см мне хватило. Дополнительно потребовалось немного (40х70 см) стального листа толщиной 6 мм, примерно 4 метра трубы диаметром 11 см, примерно 10 м профилированной трубы размером 57х4 мм. Кроме того, я купил ручки, петли и замки для устройства дверей, подготовил отрезки 35-сантиметровой трубы и вообще несколько металлических заготовок на всякий случай.

Самодельный булерьян: подробная инструкция

Сначала гнул трубку 57мм. Для этого используйте специальный инструмент — трубогиб. Отрежьте трубу под 120 см, а затем согните радиусом 225 мм.

В итоге у меня получилось 8 труб. По конструкции булерьяна я установил по 4 трубы с каждой стороны, расположив их в шахматном порядке. В результате глубина нагревательного блока составила 45,6 см.

Потом сделал вывод в виде буквы «Т». Потом устанавливаю на булерьян.Такая конструкция будет одновременно удалять дым и собирать конденсат. В конце тестируем. Если все сделать правильно, дым поднимется вверх, а конденсированная влага потечет вниз.

Кран нижний. Очень удобная штука. При скоплении конденсата достаточно просто повернуть кран и вся влага уйдет. Пробовал держать кран постоянно открытым, лучше этого не делать — есть лишняя тяга.

В отводе он установил заслонку для регулирования тяги, а также интенсивности горения в булерьян.

Аналогичная, но уже глухая заслонка была закреплена на приточной двери.

Для крепления створок закрепите на их осях пружины. Он сильнее затягивает клапаны в трубе и лучше фиксирует их в нужном положении. В общем, закрылки «ходят» на 90 градусов.

Я взял трубу 350х4 и вырезал из нее два куска по 4 см. Отрезаем один кусок и растягиваем, выворачивая. В щель я вставил трактир размером 4х4 см. В итоге я получил 2 кольца диаметром 35 и около 36 см.То есть одно кольцо должно спокойно, но твердо входить во второе.

Второе кольцо на передней стенке булера.

Кольца, приваренные к назначенному месту. Что побольше, взял за дверь. Из хвостовика сделали третье кольцо — внутреннее для двери. В результате он попал внутрь кольца на дверце печи и ее стене. Зазор между кольцами двери заклеил асбестовым шнуром.

Дверь должна закрываться как можно плотнее — это необходимо для нормального газообразования.Конечно, конвекционные трубы вполне справляются с этим, однако, тщательно протестировав конструкцию, я понял, что именно герметичная дверь в сочетании с дозированной и контролируемой подачей воздуха делает производство газа более эффективным. Поэтому лучше потратить немного больше времени и качественно заклеить дверь.

Приварил к двери теплозащитный экран на проставках. Потом приварил уголок к экрану. Благодаря уголку будет обеспечено более равномерное распределение воздуха. Кроме того, уголок не позволит дереву попасть на крышку при закрытии.

После этого я сделал разрез в первой паре труб и вставил туда нагнетательные трубки. Я использовал трубки диаметром 1,4 см. 15 см по длине хватило. Как по мне, это лучший вариант. Установленные трубы будут постоянно сообщаться с топкой посредством конвекционных труб, обеспечивая тем самым горение.

Потом сварил каркас из стальных труб. Не забываем: инжекторные трубки вставляются в первые патрубки. Следующие трубы являются самостоятельными.

Затем я сделал перегородку из толстого (как я взял около 6 мм) листа металла. По возможности используйте металл максимальной толщины. Он будет очень сильно нагреваться в камере сгорания и при недостаточной толщине очень быстро сгорит. Перегородку лучше всего делать по выкройке — так удобнее. Сама форма изготавливается из плотного картона по размеру.

Собираю каркас печки. Установить перегородку

Потом прокипел место между конвекционными трубками.Также используются выкройки. Сначала сделал их из плотного картона, а потом вырезали из жаропрочного металла.

Сделал замок. Конструкция самая простая: эксцентрик захватывается петлей, прикрепленной к стенке печи, и при прокрутке прижимает дверцу к корпусу.

Сделать такой замок своими руками не очень просто, но возможно. Необходимо использовать фрезу и токарный станок. Сама же конструкция, как я уже сказал, предельно проста. При этом блокировка очень эффективна.

Петли резцы. Можно использовать любой подходящий аналогичный препарат.

Затем я закрепил инжектор воздуха в верхней части лицевой стороны корпуса. По сути, позволяет дополнительно регулировать горение в топке самодельной булерьяны. Инжектор будет открываться и закрываться при повороте отверстия в трубках.

Приварены к булерьяну ножки.

Установил дымоход и загрузил пробную партию дров.

Затопленный булерьян. Все прошло нормально.

На этом печка готова. Скажу заранее: на практике все немного сложнее, чем на словах. Но вы можете получить плиту с КПД 75-80% при минимальных финансовых затратах. Такой булерьян сможет обогреть практически любое пространство — от сарая до гостиной.

Немного применив такую печку, решил ее усовершенствовать. Если хочешь, можешь сделать то же самое, что и я.

Особенности устройства рассматриваемой печи таковы, что она изначально может качественно и равномерно распределять кислород внутри себя.Трубки снизу всасывают холодный кислород, а из установленных сверху — нагретый воздух. При желании можно обеспечить принудительную циркуляцию кислорода.

Взял трубки подходящего диаметра и приварил от них переходники к расположенным ниже отверстиям печной трубы. С одного края переходника утонул.

Вторая сторона подключена к вентилятору.

Решил использовать вентиляторные модели «улитки». Для обеспечения их работы в моем случае хватило 90-ваттного двигателя на 2800 оборотов в минуту.

Результат отличный — после доработки булерьян стал работать еще эффективнее.

Еще думаю подключить гофры к верхним розеткам и развести их в разные стороны — получаем полноценную систему отопления.

Инструкцию можно придумать по-своему. Я с удовольствием прочту ваши предложения и, возможно, даже применим что-то на практике.

Моя инструкция поможет вам лично собрать надежную, производительную, долговечную и производительную печь.

Чертежи

Печь Булерьян часто называют печью без изъянов. И это действительно так. За одним исключением, которое не относится к дизайну, характеристикам или эффективности. Единственный недостаток: есть очень едкий конденсат, который невозможно утилизировать и сложно понять, куда его положить. Все. Больше никаких недостатков.

Устройство и принцип работы «Булериана»

Этот отопительный агрегат был разработан специально для мобильных бригад канадских лесорубов, которые переезжают с места на место в течение сезона (зимой).Поэтому изначально были высокие требования к безопасности и эффективности: печь должна обогревать помещение за считанные минуты. При этом никаких сложных регулировок и регулировок, возможность получения ожогов должна быть сведена к минимуму, попадание в помещения угарного газа должно быть исключено. Ко всему прочему — небольшой вес. Вот такой набор. И надо сказать, что «Бюлер» (одно из названий этой конструкции) им полностью соответствует, за что канадским теплотехникам нужно сказать огромное «спасибо».

Конструкция печи «Булерьян» — много интересных и эффективных решений

Корпус печи имеет форму цилиндра в менее мощных моделях и каплевидную (в поперечном сечении) в агрегатах для больших отапливаемых площадей. В корпус встроены гнутые по синусоиде трубы. В основном они расположены внутри тела, выступая из него всего на 1/3. Это сделано для оптимальной теплоотдачи: холодный воздух всасывается в нижние патрубки, движущийся по патрубкам нагревается и выходит уже горячим.В активной фазе горения мощность может достигать 120 ° C или немного выше. В минуту перекачивается от 4 до 6 кубиков, поэтому помещение очень быстро нагревается.

Печь разделена на 3 части. Верх и низ разделены: внизу — чугунные решетки или решетка из толстой конструкционной стали (толщиной не менее 4 мм). Верхняя четверть печи отделена стальным листом с отверстиями, которые занимают около 7% ее площади. Эта перегородка устанавливается горизонтально и примерно на длину не доходит до двери.В этой вторичной камере происходит частичное сгорание газов, выделяющихся при сжигании древесины. Воздух для этого процесса поступает из топки через отверстия в перегородке. Потому что сгорание топлива неполное (пока). Но не весь процесс происходит в топке, остальные газы сгорают в трубе.

Дверь широкоформатная, посадка герметичная, на ней патрубок со встроенным поворотным дросселем, выполняющим роль нагнетателя. Регулируя его положение, измените интенсивность горения.Некоторые производители поставляют эту шкалу дроссельной заслонки с нанесенной градацией в градусах.

Но это еще не все возможности. Основная из них — часть продуктов горения древесины попадает в трубу. Сверху топки несгоревшие газы выходят в горизонтальный участок дымохода длиной до 1 метра. Эта площадка обязательна для булерианцев, горение газов немного замедлено, они немного остывают. Потом появляется дымоход. И здесь у оригинального Булерьяна есть экономайзер — устройство, завершающее процесс дожигания пиролизных газов.С ним КПД печи находится в районе 80%, а без него около 60%, что тоже неплохо, но … На участке дымоходной трубы длиной 15-30 см происходит вторичное выгорание газы. Горение не постоянное, а периодическое: то мигает, то гаснет.

Для достижения этого эффекта трубу тщательно прогревают. Для этого используют теплоизоляторы, переносящие высокие температуры (базальтовая вата, минеральный картон и т. Д. Слоем 3-5 см в зависимости от характеристик материала).Не полностью остывшие в горизонтальном участке трубы газы попадают в этот участок, где из-за хорошей теплоизоляции накапливается большое количество тепловой энергии. Температура газов повышается, они снова вспыхивают. Факельный газ увеличивается в объеме, но из-за ограниченного объема закупоривает просвет трубки. Образуется пробка от газов. Все газы горят, остывают и растворяются. Затем процесс повторяется. Его интенсивность и частота зависят от качества древесины и положения заслонки.Сам «Булерьян» подстраивается под эти параметры без дополнительных настроек.

На выходе из топки установлена задвижка для регулирования силы тяги. Диаметр ворот меньше диаметра дымохода примерно на 10-20%. Из тарелки клапана вырезается сектор размером с квадрант. Эта заглушка приваривается к металлическому стержню, с помощью которого она подвижно прикрепляется к трубе. Здесь этот затвор и дроссель на двери переведены в режим горения. Как часто топка «дыхает», зависит от топлива и их положения.

Следует согласиться, что прибор «Булерианс» оригинален и целесообразен во всем. Очень интересные и необычные решения обеспечили этим печам высокую популярность. Более того, даже без последнего дожигателя в трубе устройство используется и не жалуется: его КПД намного выше, чем у воздухонагревателей других конструкций. К этому добавляется высокая безопасность: даже оставив дверь открытой, невозможно рассердиться. А также обжечься на раскаленном корпусе: в обычном режиме его температура составляет всего 50-60 o C, что для ожога мало.

Как топить

Для запуска духовку необходимо зажечь. Для этих целей можно использовать бумагу, картон, пеллеты, сухую щепу и т. Д. Основное требование — сжигание сухого топлива на большой скорости.Объем закладки — на 20-30 минут горения. Здесь нужно приспособиться: топливо должно превратиться в угли в тот момент, когда помещение практически полностью прогрето.

Огонь горит с открытой заслонкой и дроссельной заслонкой, дверь закрыта. Топливо активно горит, и помещение быстро нагревается: в это время по четырем трубам в минуту проходит от 4 до 6 кубометров воздуха, а температура на выходе составляет около 140 o C. Так что даже для приличного помещения много времени не потребуется. .

За процессом нужно следить: через стекло в двери или через открытую заслонку, хотя второй способ очень неудобен.Когда топливо превращается в уголь, в топку бросаются большие дрова. Можно и весь блок, просто толкнуть … Можно брикеты укладывать. Что нельзя использовать, так это уголь. Печь не рассчитана на такие температуры. Буллерьяны — чистая дровяная печь.

Переведите дроссельную заслонку в нужный режим (можно дотянуться до ограничителя), задвижка находится в положении «закрыто» (¼ секции дымохода остается открытой). В этом положении топливо тлеет, и процесс идет ступенчато.Выходящий из трубок воздух прогревается до 60-70 o C, а тело печи при этом имеет температуру около 50 o C.

Как не утонуть: не нужно «разгонять» печку до сверхвысоких температур. И дело не только в том, что горит металл. Просто при такой конструкции большая часть тепла не передается воздуху по трубам отопления: его теплопроводность ограничена. А все лишнее просто улетает через дымоход на улицу. Поэтому производитель категорически не советует использовать уголь или кокс: пустая трата денег, к тому же оборудование быстро выйдет из строя, а завод претензий не принимает — нарушены условия эксплуатации.

Инсталляция «Булерьяна»

деревянный без штукатурки — не менее 1000 мм;
слой теплоизоляции 7 мм, а поверх металла 1 мм — расстояние 500 мм;
штукатурка негорючая со слоем 25 мм и керамической плиткой 700 мм;
кладка одинарная (55 мм) — 500 мм;
двойная кирпичная кладка (110 мм) — 300 мм;
щит из двух листов металла толщиной 1 мм в сборе с негорючими вставками, расстояние между листами 30 мм; конструкция монтируется на стену, защищенную слоем теплоизоляции — расстояние до стен 300 мм.

Печь Булерьян должна быть установлена на негорючем основании. Это могут быть четыре ряда плоско уложенных кирпичей. В качестве раствора используют глиняную смесь. Размеры основания на 30 см больше параметров печи в любую сторону. Чтобы сэкономить кирпичи в двух нижних рядах, можно оставить пустоты. Еще один вид негорючего основания — металлическая подставка для «Булерьяна» из труб. Его высота 150-300 мм. При любом способе установки на горючем полу перед топкой должен быть металлический лист своих размеров: ширина 500 мм, длина 700 мм.

Правила установки «Булерьянова» на топливный пол

Кирпич. Толщина стенки 120 мм.
Бетон со стенкой 60 мм.
Металл (включая бутерброд).

Разрешены оба способа снятия дымохода — Вывод на стену проще, особенно если этажей несколько. При выводе через перекрытие требуется обустройство сквозного перекрытия и крыши с соблюдением всех противопожарных мероприятий.Высота дымохода над коньком — не менее 0,5 м.

Модели

Украинская версия. «Буллерс»

Технические характеристики конвекционных печей «Булерьян ». данного производителя сведены в таблицу.

Технические характеристики «Булерианов» украинского производства (нажмите для увеличения)

Теплоаккумуляторы используются в основном в теплицах, где в обычных зданиях почти нет стен, аккумулирующих тепло. Навесные панели из окрашенных стальных листов полностью повторяют форму печи, ведь для каждой модификации теплоаккумулятор свой.Устройство навешивается на верхние части теплообменных трубок и опирается на их нижние концы. Засыпать их можно любым твердым теплопоглощающим материалом: битым кирпичом, крупным гравием, галькой и др.

Канадские печи «Булерьян» также представлены в России. Их характеристики сведены в таблицу. Как видите, производительность другая, а характеристики такие же.

Канадский Бюлерджан. Технические характеристики (щелкните, чтобы увеличить)

Как отапливать несколько комнат

Котлы длительного горения «Булерьян» могут использоваться для отопления нескольких помещений.Для этого нет необходимости каким-либо образом переделывать или модернизировать устройство. Возможна сборка воздуховодов и термокамеры. Такая система воздушного отопления не менее эффективна, чем водяное, а на ее организацию уходит гораздо меньше времени и средств.

Соберите тепловую камеру, как показано на рисунке. Могут использоваться оцинкованные профили из гипсокартона и оцинкованные листы. Из профиля собрать каркас. В оцинкованных листах прорежьте отверстия для решеток и ревизионной дверцы, затем прикрепите их к раме.Снаружи оцинкованное покрытие с утеплителем (маты из минеральной ваты). Далее камеру можно декорировать или нет — по желанию.

Воздуховоды подсоединяются к верхним выходам нагретого воздуха. Они могут быть из гипсокартона, а можно использовать металлические трубы подходящего диаметра или квадрата, как в стандартных воздуховодах.

Это решение намного эффективнее, чем гофра на трубках теплообменника. В термокамере вы собираете все тепло из печи, а затем распределяете его по каналам.В целом, при проектировании или планировании системы обратите внимание на то, что чем короче воздуховоды, тем эффективнее будет обогрев.

Есть один нюанс: некоторые очень хотят адаптировать эту печь для нагрева воды. У Бренерана и некоторых других производителей подобных печей даже есть варианты «Аква». Но принцип работы плохо подходит для нагрева воды: она имеет большую теплоемкость, чем воздух. КПД таких агрегатов не будет большим. Если хотите водяное отопление — купите обычный водогрейный котел, или.Так будет эффективнее.

Печь булерьян своими руками — ThisBuildis.com

Состав:

Общие
Принцип работы печи
Самостоятельное производство печи булерьян
Видео

Один из самых эффективных способов поддержания комфортной температуры в помещении. Помещение гаража считается отапливаемым с помощью специальных печей, изготовленных по технологии, которая носит название «булерьян».

Такие печи выгодно отличаются от традиционных «буржуек» тем, что не требуют для своей работы большого количества кислорода и перегретого гаражного помещения, а именно его нагрева.Воздух, проходящий через такое устройство, обычно нагревается до температур порядка 60–150 градусов, а затем подается в таком состоянии в нагретую зону. Обсудим, как сделать булерьян печь руками.

Общие

Печи типа «булерьян» обычно изготавливаются в виде монолитной конструкции, состоящей из определенного количества сваренных вместе металлических труб. При розжиге печи, имеющей эти сопла, обычный воздушный поток, в результате всю комнату целиком.

Этот холодный воздух с пола проходит через нижние концы труб и после нагрева в зоне горения печи через верхнюю часть направляется в обогрев помещения. способен «прокачивать» через систему трубок около 4-5 кубометров воздуха в минуту. Для типовых гаражных построек вроде теплого помещения эффективность считается более чем достаточной.

Принцип работы топки

Принцип работы такого топочного дымохода довольно прост и чем-то напоминает работу газогенератора.Топка стокерного типа Булерьян состоит из двух камер, в одной из которых происходит медленное (тлеющее) сгорание несгоревшего топлива с образованием до конца газовой смеси. Во второй камере происходит окончательное дожигание этих газов при условии, что специальный нагнетательный воздух, создаваемый встроенными форсунками.

В результате этого двухтопливного сжигания реализуется практически безотходное его использование, при этом КПД таких устройств может достигать 80% и выше.

Так как в теплом гараже (в отличие от жилого) высокие температуры не требуются — в такой печи рекомендуется устанавливать устройство регулирования рабочей температуры .

Существует три различных способа регулировки температуры булерьян в печи:

с помощью силового регулятора (затвора), закрепленного на дверце;
использование ползуна, установленного на дымоходе;
интегрированный контроль воздуха, сочетающий в себе два упомянутых выше метода.

автономная производственная печь булерьян

булерьян

автономная производственная печь с системой отопления труб частично требует значительных затрат сил и средств.В домашних условиях гораздо проще сделать печь из израсходованного старого бойлера.

Эти котлы ранее устанавливались в домах с центральным отоплением и обычно располагаются на чердаках зданий.

В нижней части котла вам нужно будет вырезать отверстие, через которое в печь должен поступать холодный воздух, в его верхней части вырезать несколько отверстий круглой формы, к которым затем привариваются специальные насадки, служащие для отвода нагретого воздух.
Затем в месте расположения нижней части агрегата монтируют рабочую площадку для размещения сгоревшего топлива.
Для организации дожигания газа в верхней части камеры сгорания (стокера) необходимо установить отдельный патрубок. Нам потребуется прогревать воздух Стокером принудительно подкачанный и тем самым обеспечить усиленный приток холодного воздуха снизу (обеспечивает интенсивный газообмен).
для вывода дыма необходимо построить дымоход, построенный из красного кирпича или просто из отрезка металлической трубы подходящего диаметра (может быть использован для этой цели и кусок трубы из асбеста). не разрушаться под воздействием выхлопных газов, так как выходящий из топки дым не очень высокой температуры.

Примечание! Несмотря на то, что данный вид печи достаточно безопасен в использовании, вам не помешает принять дополнительные меры предосторожности и разместить их не ближе 1–1,4 метра изделий из дерева и горючих или легковоспламеняющихся материалов.

Также необходимо позаботиться о любой огнеупорной стойке для агрегата, так как она должна располагаться на расстоянии от уровня пола порядка 40-50 см. Использование специальной подставки обеспечит необходимое состояние печи и улучшит теплоотдачу между ее корпусом и окружающим воздухом.

Как импровизированная подставка, можно использовать старый металлический диск на станке или свернуть на скорую руку кирпичный фундамент.

Видео

Про изготовление печи мы поговорили, сегодня пришла изюминка правил печи булерьяна.

Печь для дачи на дровах. Виды и классификация дровяных печей для отопления

Несмотря на то, что в последнее время очень интенсивно развиваются современные технологии, печное отопление не перестает быть актуальным.

Как сделать выбор

Печь для дачи на дровах может быть установлена и в частном загородном доме. Если вы хотите выбрать модель такого устройства, следует знать, что такие агрегаты делятся на кирпичные, чугунные и металлические. У каждого вида есть свои достоинства и недостатки.

Разновидности дровяных печей

Печь чугунная применяется как аварийный или дополнительный источник тепла. Такие устройства компактны, их можно установить в любой части дома. Для обеспечения вывода продуктов сгорания используется специальный шланг или дымоход, имеющий гофрированную конструкцию.Если вы хотите, чтобы обогрев помещений происходил как можно быстрее, то стоит выбирать именно такую конструкцию, ведь после того, как печь закончена, дымоход еще долго сохраняет тепло.

Если вам нужна печь на дровах, вы можете выбрать ее металлический вариант, который отличается жаростойкостью и быстрым нагревом помещения. Однако не стоит рассчитывать на то, что достаточно тонкий металл будет долго удерживать тепло. Если для вас этот параметр является одним из самых важных, то стоит выбирать конструкцию из нержавеющей стали.Однако не подвергайте прибор быстрому нагреву, так как слабые швы могут потрескаться.

Рассматривая печь на дровах, потребители часто отдают предпочтение кирпичной конструкции, так как они самые надежные. Они самые дорогие, имеют змеевиковый дымоход, который обогревает комнату, долго сохраняя тепло. Если провести сравнение с металлическими печами, то обогрев помещения с кирпичной конструкцией происходит намного медленнее, но это компенсируется сохранением тепла после завершения устройства.Кирпичную печь на дровах можно использовать для приготовления пищи. Помимо прочего, его можно использовать как камин.

Классификация кирпичных печей

Такие устройства можно разделить на три категории. Во-первых, это устройства для приготовления пищи, которые можно использовать для обогрева помещения. В приборах есть плита, а сам агрегат может обогреть сразу несколько комнат. Кирпичные самодельные дровяные печи тоже могут быть классическими русскими, снабженными лежаками. Их также можно использовать для обогрева и приготовления пищи.Но особенно большие приспособления используются для сушки яблок и грибов.

При выполнении печей-каминов применяется не только кирпич, но и металл. Такие устройства предназначены не только для обогрева дома, но и для эстетического удовольствия.

Варианты печного отопления на дровах

Вы, наверное, слышали о печах, генерирующих пиролизный оргаз. Самыми распространенными среди них считаются устройства под названием «Булерьян». Такая печь на дровах длительного горения обеспечивает отвод тепла за счет топлива в баке.Уникальная конструкция позволяет закладывать дрова в увеличенном объеме, а затем устанавливать режим, который предусматривает сжигание первой части дров, а вторая часть находится в режиме ожидания. Пользователь может обеспечить эту работу устройства, перекрыв откидной клапан. При этом древесина не горит, а тлеет.

Такая печь на дровах длительного горения может использоваться в составе воздушного отопления. Обеспечивает быстрое отопление, что ценится дачниками. Его КПД может достигать 85%, но есть и недостатки.Они выражаются в крайне высоких требованиях, которые предъявляются не только к качеству топлива, но и к технологии устройства дымохода.

Характеристики печи «Стропува»

Как топить печь дровами известно всем, но разобраться в разнообразии моделей, которые есть на рынке, довольно сложно. Другой тип газогенератора — печь «Стропува». По форме прибор напоминает индийскую свечу, а принципы работы требуют укладки дров в металлический столб.Примечательно, что печь может работать как на брикетах, так и на угле. Топливо закладывается почти на всю высоту, а затем воспламеняется. Печь закрывается, и затем начинается ее работа. Зона горения опускается ниже, когда топливо сгорает постепенно. За ним спускается патрубок подачи воздуха.

Интенсивность горения можно регулировать с помощью заслонки. Эта печь работает без дозаправки до 48 часов, но при использовании угля время увеличивается почти до недели. Безопасность устройства на высоте, а также экономичность, а также экономичность и возможность работы в паре с системой водяного отопления.Печи «Стропува» устанавливаются в домах, в которых свободное пространство очень ограничено, так как они компактны.

Самозагрузочные конструкции

Дровяные печи на дровах довольно часто изготавливаются мастерами самостоятельно, так как их приобретение нецелесообразно из-за простоты конструкции. Такие устройства можно изготавливать из подручных материалов, что снижает их стоимость. При эксплуатации такие агрегаты не отличаются повышенной пожаробезопасностью; однако после изготовления, а также во время монтажа необходимо обеспечить помещение противопожарными поверхностями, которые будут находиться в непосредственной близости.

Более совершенное оборудование — это конструкция, в которой предусмотрена возможность автоматической загрузки топлива. Устройство работает в режиме интенсивного горения, так как сама топка имеет компактные размеры. Подача топлива осуществляется по комплексной схеме, а команда на приход новой партии будет зависеть от датчика температуры. Когда его уровень начинает снижаться, топливо поступает в топку.

Сложность может возникнуть в том, что дрова нужно делать в виде дисков толщиной не менее 10 сантиметров.Но есть много преимуществ. Среди них следует особо выделить возможность управления интенсивностью горения в автоматическом режиме. Это происходит с помощью покрышки и откидного клапана.

Устройство водяного контура

Мини дровяные печи изготавливаются самостоятельно, так как сделать это довольно просто. Однако если предполагается, что конструкция возлагает более серьезные задачи, то можно использовать прибор с водяным контуром. Теплообменник в таких устройствах встраивается в дымоход или трубу.Горячие газы выделяют тепло в воде. Для повышения КПД такую печь можно поставить сразу с несколькими баками.

Заключение

На рынке актуальных товаров сегодня представлено множество моделей дровяных печей. К ним относятся «Теплодар», «Термофор», а также «Ермак». В ассортименте не обошлось без финских дровяных печей, которые отличаются высокой стоимостью, компактностью, прочностью и надежностью.

Канадская дровяная печь, Монреаль булерьян Обухов

Тип предложения: продамОпубликовано: 22.10.2015

Канадская отопительная печь «Монреаль» является высокоэффективным радиатором и может использоваться для обогрев помещений до 400 м3.

Угольная печь очень широкая — это производственные и бытовые помещения, магазины, мастерские, СТО, гаражи, автомойки и др. Д.

Объем помещения — 400 м3

Мощность — 18 кВт

Высота 847 мм

Ширина — 605 мм

Глубина — 950 мм

Масса — 127 кг

Диаметр дымохода — 150 мм

Доставка в любой регион Украины.

Что такое cookie?

Файл cookie — это небольшой текстовый файл, который сохраняется на вашем компьютере / мобильном устройстве при посещении веб-сайта. В этом текстовом файле может храниться информация, которую веб-сайт сможет прочитать, если вы посетите его позже. Некоторые файлы cookie необходимы для правильной работы веб-сайта. Другие файлы cookie полезны для посетителя. Файлы cookie означают, что вам не нужно вводить одну и ту же информацию каждый раз, когда вы повторно посещаете веб-сайт.

Почему мы используем файлы cookie?

Мы используем файлы cookie, чтобы предложить вам оптимальный доступ к нашему сайту.Используя файлы cookie, мы можем гарантировать, что одна и та же информация не будет отображаться вам каждый раз, когда вы повторно посещаете веб-сайт. Файлы cookie также могут помочь оптимизировать работу веб-сайта. Они упрощают просмотр нашего веб-сайта.

Соответствующие организационные и технические меры используются для защиты ваших личных данных и предотвращения потери информации или противоправного поведения.

Почему мы используем файлы cookie сторонних поставщиков?

Мы используем файлы cookie от сторонних поставщиков, чтобы иметь возможность оценивать статистическую информацию в коллективных формах с помощью аналитических инструментов, таких как Google Analytics.
