Элеваторные узлы системы отопления — что это такое, схема и расчет теплового узла с элеватором, детальное фото и видео

Содержание:

1. Принцип устройства элеваторного отопительного узла
2. Функциональные характеристики элеваторного узла отопления
3. Особенности конструкции элеваторных узлов
4. Альтернатива элеваторным узлам

Как известно, отопление – это незаменимая система для абсолютно любого жилого помещения. Однако далеко не все хозяева знают, что очень важными составляющими всех систем теплоснабжения являются такие механизмы, как элеваторные узлы системы отопления. Это оборудование играет важную роль в процессе нагрева теплоносителя, поэтому следует более подробно рассмотреть, что такое элеваторный узел отопления, а также некоторые его характеристики и свойства.

Принцип устройства элеваторного отопительного узла

Элеваторный узел отопления – это особый механизм, служащий для обеспечения всей отопительной системы теплоносителем и для его правильного распределения по всему помещению.

Принцип его работы заключается в следующем: к конкретному помещению идет горячая вода в качестве источника отопления, а на отводе она выходит уже в меру охлажденной.

Чтобы оборудовать такой агрегат, необходимо, в первую очередь, иметь следующие элементы:

• Система труб, отвечающая за подачу. На этом участке теплоноситель поступает в нужное помещение.
• Трубы отвода. Здесь осуществляется вывод уже охлажденной воды, которая возвращается в котельную.

Для нескольких домов принято создавать специальные камеры тепла, в которых не только происходит распределение горячей воды между постройками, но и монтируется особая арматура, отсекающая трубопроводы. Кроме того, такие камеры обычно оснащены специальными дренажными механизмами, призванными опустошать трубы, например, во время выполнения ремонтных работ. Все последующие мероприятия непосредственно зависят от того, какую температуру имеет теплоноситель.

В отечественных отопительных системах существует несколько главных режимов, в которых функционируют котельные:

• подача с параметром в 150° и отдача, равная 70°;
• те же характеристики с показателями 130° и 70° соответственно;
• еще один вариант – 95° и 70°.

То, в каком режиме функционирует котельная, зависит, в первую очередь, от климатических условий в конкретном регионе. Это значит, для менее холодных областей подойдет параметр 130°/70°, в то время как в регионах с более суровым климатом потребуется показатели 150°/70°.

Учитывать данные режимы следует для того, чтобы помещение не перегревалось слишком сильно и в нем можно было находиться, не испытывая никакого неудобства.

Нельзя не отметить и тот факт, что наибольшей эффективностью работы котельные агрегаты отличаются в том случае, если они функционируют на максимальной степени нагрузки. Теплоноситель, подводимый к тому или иному жилому помещению, впоследствии регулируется уже посредством такого механизма, как элеваторный тепловой узел.

Состоит этот элемент из следующих функциональных частей:

• температурный датчик, отображающий параметры наружного и внутреннего воздуха;
• сервопривод;
• исполнительная система, оборудованная клапаном.

Подобные устройства, как правило, оснащаются специальными приборами, учитывающими тепловую энергию в каждом конкретном помещении. Благодаря этому появляется возможность сэкономить значительную часть финансовых средств. Сравнивая элеватор в системе отопления и подобные усовершенствованные механизмы, стоит сказать, что последние отличаются большей надежностью и более долгим эксплуатационным сроком.

При этом в том случае, если температура носителя тепла не превышает параметр в 95°, то основной работой является правильное распределение тепловой энергии по всей системе. Приборы, служащие для этих целей – краны балансировки и коллекторы.

Если температура превышает вышеуказанный показатель, то ее следует снизить. Именно эту функцию и выполняет элеватор системы отопления, который подает к трубопроводу подачи охлажденную воду с трубопровода отдачи. Отрегулировать такой механизм совсем не сложно, но для этого очень важно выполнить грамотный расчет элеватора отопления.

Функциональные характеристики элеваторного узла отопления

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Как уже упоминалось выше, схема теплового узла с элеватором предусматривает охлаждение горячего носителя тепла до заданного показателя, после чего эта вода поступает в отопительные радиаторы в жилых помещениях.

Две основные функции, которые выполняет этот механизм в системе отопления, являются следующими:

• функция смесителя;
• циркуляционная функция.

Кроме того, у данного оборудования существует несколько неоспоримых достоинств, среди которых:

• отсутствие проблем с установкой ввиду простоты конструкции;
• высокие показатели эффективности;
• отсутствие необходимости подключения к электрической сети.

Однако есть у таких механизмов и некоторые отрицательные стороны, среди которых принято выделять следующие:

• необходимость проведения высокоточного расчета и подбора оборудования;
• отсутствие возможности регулирования температуры воды при ее отводе;
• кроме того, схема элеваторного узла отопления предусматривает необходимость соблюдения перепада давления между отдачей и подачей источника тепла (подробнее: «Принцип работы и схема элеваторного узла отопления – особенности эксплуатации»).

Сегодня такие конструкции получили широкое распространение среди сетей хозяйственного типа ввиду того, что эти устройства хорошо переносят любые непредвиденные изменения режимов температуры и гидравлики. Более того, для их нормального функционирования не требуется постоянное присутствие человека.

Схема элеватора отопления не должна рассчитываться самостоятельно, гораздо правильнее будет доверить эту работу квалифицированным мастерам, поскольку любая ошибка в выполнении расчетов или при подключении может стать причиной неприятных и даже опасных последствий. При желании можно изучить различные фото- и видеоматериалы, подробно описывающие весь процесс монтажа, чтобы в дальнейшем лучше ориентироваться в принципе работы такого оборудования. Читайте также: «Что такое элеваторный узел системы отопления – принцип работы, преимущества и недостатки».

Особенности конструкции элеваторных узлов

В основу конструкции этих аппаратов входят следующие функциональные части:

• камера разрежения;
• сопло;
• струйный элеватор.

Многие специалисты часто упоминают такой термин, как обвязка элеваторного узла.

Принцип этого процесса заключается в том, что в систему устанавливается специальная арматура, перекрывающая ее части, а также термометры и манометры, что в целом и представляет собой тепловой узел элеватора.

Предлагаем посмотреть видео об элеваторных узлах системы отопления:

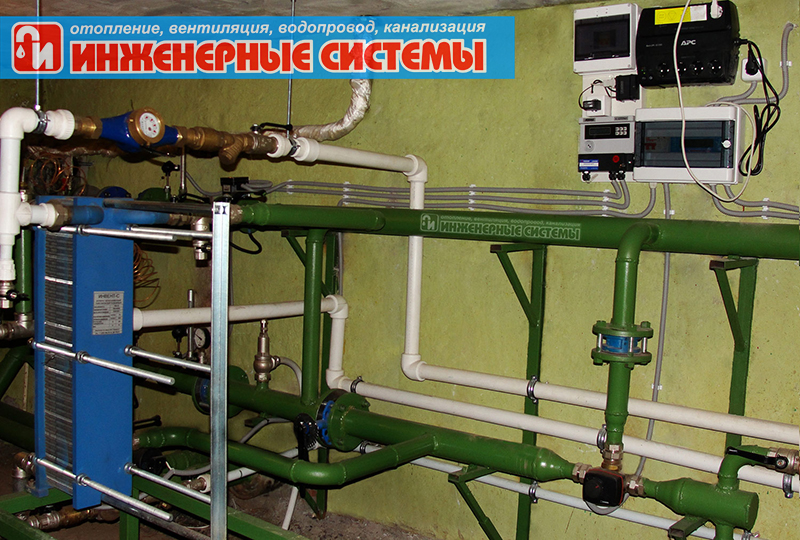

Альтернатива элеваторным узлам

В связи с тем, что современные технологии безостановочно развиваются, отопительные системы постоянно оборудуются новыми механизмами, способными улучшить показатели теплофикации. Стоит отметить, что на сегодняшний день существуют приборы, способные обеспечить достойную конкуренцию стандартным отопительным узлам – это аппараты, оборудованные авторегулированием температуры.

Благодаря такому их свойству повышается экономичность потребления энергии, однако стоимость таких агрегатов является все же более высокой. Стоит отметить, что эти устройства не могут функционировать без электричества, при этом время от времени мощность должна быть очень большой.

О том, какие образцы лучше, пока сказать нельзя, так как эти механизмы являются инновационными и появились они на рынке совсем недавно, однако можно с уверенностью сказать, что они уже плотно вошли в современную систему теплоснабжения и все чаще применяются в постройках жилого типа.

Элеваторные узлы отопления ТЭУ, УТЭ

Тепловые элеваторные узлы ТЭУ (УТЭ) предназначены для эксплуатации в домовой системе отопления и присоединения ее к источнику теплоснабжения (тепловым сетям), для того чтобы в случае необходимости снизить температуру сетевой воды путем подмешивания к ней части воды из обратного трубопровода системы отопления. Данный метод с использованием элеваторного узла является самым распространенным и оптимальным по цене; стоимость такого узла гораздо ниже, чем какого-либо другого.

Также могут применяться для контроля за параметрами работы местной системы отопления.

В элеваторный узел отопления включаются следующие элементы:

• Грязевик — 1шт
• Задвижка чугунная — 2шт.
• Задвижка стальная  — 2шт.
• Кран 3-х ходовой — 4шт.
• Манометр — 4шт.
• Термометр — 4шт.
• Оправа — 4шт.

Рабочие параметры сред:

• условное давление — 1,6 МПа
• температура греющей среды не более 150 ⁰С.



Тип узла	d1, мм	d2, мм	D1, мм	D2, мм	D3, мм	L1, мм	L2, мм	L3, мм	L4, мм	H, мм	h, мм	Масса, кг
Элеваторный узел ТЭУ-1 (УТЭ-1)	50	50	50	50	50	2040+10	425	90	360	700+2,5	110	165
Элеваторный узел ТЭУ-2 (УТЭ-2)	50	50	50	50	50	2040+10	425	90	360	700+2,5	110	165

Тип узла	d1, мм	d2, мм	D1, мм	D2, мм	D3, мм	L1, мм	L2, мм	L3, мм	L4, мм	H, мм	h, мм	Масса, кг
Элеваторный узел ТЭУ-3 (УТЭ-3)	50	50	80	80	80	2240+10	625	135	360	700+2,5	155	264
Элеваторный узел ТЭУ-4 (УТЭ-4)	50	50	80	80	80	2240+10	625	135	360	700+2,5	155	264
Элеваторный узел ТЭУ-5 (УТЭ-5)	50	50	80	80	80	2240+10	625	135	360	700+2,5	155	264
Элеваторный узел ТЭУ-6,7 (УТЭ-6,7)	80	80	100	100	100	2489+10	720	180	380	700+2,5	175	387

* размер L1 не учитывает использования запорной арматуры

---

Тепловой элеваторный узел изготавливается под заказ. Срок изготовления составляет в среднем 10 дней. Тепловые элеваторные узлы Свердловского завода СЗТОиМ имеют добровольный сертификат соответствия ГОСТ Р. Поставка осуществляется транспортными компания во все регионы РФ.

Возможно изготовление не типовых элеваторных узлов системы отопления (по чертежам и размерам заказчика). В таком случае комплектация и размеры элеваторного узла могут отличаться от представленного на сайте.

Качество продукции подтверждено Сертификатом соответствия ГОСТ Р, с которым Вы можете ознакомиться в разделе Документация.

Фотографии элеваторных узлов, произведенных Свердловским заводом СЗТОиМ по схеме заказчика:
