Схема подключения индукционной плиты к сетям 220В или 380В

Среди газовых, электронагревательных плит, стеклокерамических и индукционных варочных панелей, последние являются лучшим решением в домашних делах. Они имеют то же преимущество, что и газовые, то есть нагретые продукты быстро реагируют на изменение мощности «горелки». Они также намного безопаснее: газ не улетучивается при трещинах, а нагревательные панели не нагреваются до слишком высоких температур воспламенения, хотя они естественно могут быть горячими.

Единственная проблема — подключение. Теоретически, оно должно быть выполнено профессиональным электриком, тем более что в гарантийном талоне на устройство прописывается пункт по подключению именно квалифицированным электриком, подтверждающий правильную реализацию соединений с сетью.

Однако многие и сами не лыком шиты, имея знания по электротехнике на уровне профессионала. Возможно вы также испытываете желание купить индукционку на место газовой плиты и хотели бы всё сделать своими руками (опять же экономия…).

В приведенной ниже статье собрана информация о различных вариантах подключения и типов индукционных варочных панелей.

Мощность индукционной варочной панели

В качестве стандарта мощность индукционной варочной панели составляет 7,2 кВт. Что это значит? Это максимальная потребляемая мощность нагревательной плиты. При ежедневном использовании при нагревании с двумя или тремя конфорками, плита будет потреблять меньше энергии. Все будет зависеть от того, как быстро надо нагреть еду после возвращения домой.

Как мощность переводится в электрический ток?

1.Установка однофазная — в свободном преобразовании будет:

I = 7200 Вт / 230 В = 31,3 Ампер.

2.Наиболее часто используются трехфазные сети на две фазы. Каждая из фаз поддерживает два нагревательных поля с одинаковой общей мощностью. Таким образом, для каждой фазы мощность около 3600 Вт и ток:

I = 3600 Вт / 230 В = 15,7 Ампер.

Даже если полная мощность редко используется, электрическая система должна быть подготовлена к ситуации, когда все «горелки» будут работать на максимум.

Перед покупкой индукционной плиты

Вначале нужно выяснить, какую предельную мощность поставляет проводка в дом / квартиру.

Если мощность сети ниже мощности плиты, есть вероятность, что она регулярно будет выбивать главный предохранитель (на лестничной клетке или в щитке) или — в худшем случае — перегреется и шнур питания сгорит. Например в стандартной хрущевке контрактная мощность для одной квартиры, то есть максимальная мощность, которую могут потреблять все устройства в доме, составляет 5,5 кВт. А это меньше на 2 кВт максимальной мощности индукционной варочной панели. Не говоря уже о других устройствах, которые вы тоже используете во время приготовлении пищи.

Если проблема с максимальным током имеется, то покупайте индукционную варочную плиту меньшей мощности или с функцией снижения максимальной мощности. Это гораздо более простой вариант, хотя отсутствие полной мощности выльется в уменьшение скорости нагрева.

После решения вышеуказанной проблемы из распределительного устройства в индукционную варочную панель должен быть проложен кабель с соответствующим поперечным сечением, и этот кабель должен быть защищен отдельным автоматическим выключателем (об автоматических выключателях почитайте здесь) с соответствующим номинальным током.

Однофазная сеть 220 В

Этот случай относится в основном к квартирам, в которых хозяин решил, что во время ремонта или просто так стоит установить индукционную варочную панель вместо классической газовой плиты. Причём тут ремонт? Конечно это не является необходимым условием, но в большинстве случаев сеть 220 В не готова принять такой энергоемкий потребитель, и потребуется проложить дополнительный кабель от распределительного устройства до индукционной варочной панели и немного модернизировать распределительный щит.

Подключение индукционной варочной панели в однофазной установке без предварительной подготовки и проверки существующей сети — рискованно! Индукционная варочная панель — это вам не холодильник! Индукция потребляет много электроэнергии, больше всех устройств в квартире. Нужно быть уверенным, что электросеть будет способна выдержать такую нагрузку.

  1. Во-первых, для индукционки должен использоваться отдельный кабель идущий от распределительного устройства, предназначенный только для этого дела.
  2. Во-вторых, кабель должен иметь поперечное сечение, адаптированное к мощности платы.

В инструкциях для некоторых плит написано, что защита должна быть не менее 30 A и кабель с поперечным сечением 4 мм2. Однако для повышения безопасности проводки лучше использовать защиту 25 A (например, переключатель B25).

Перейдем к вариантам подключения плиты. Следующие схемы подготовлены на основе методов подключения для отдельных моделей, выбранных изготовителем. Перед подключением своей модели всегда проверяйте инструкцию.

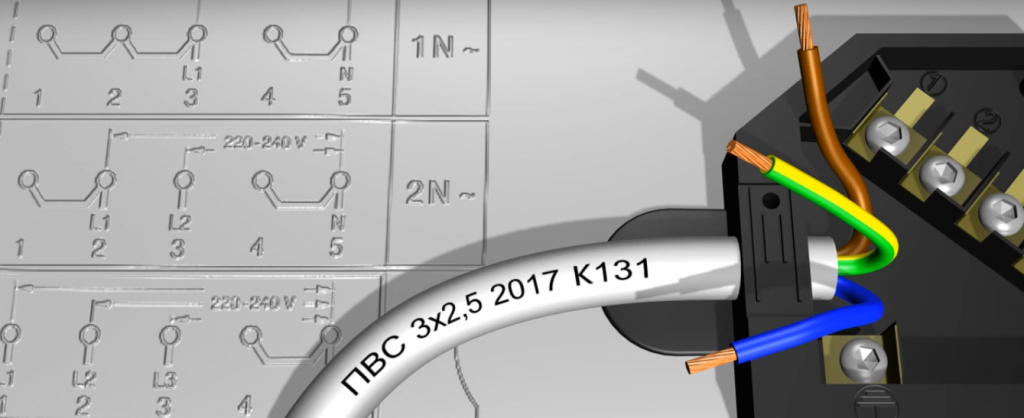

Соединение плиты с выходящим кабелем


В этом случае плита представляет собой закрытую коробку из которой выведен кабель, чаще всего 5-проводной. Наиболее распространенными являются:

  • Проводники черного и коричневого цвета — фаза
  • Синие и серые провода — нейтральные
  • Желто-зеленый провод — защитный

Примеры чертежей из инструкции от индукционной панели смотрите выше.

Когда шнур питания имеет неподходящее поперечное сечение

Если шнур питания имеет поперечное сечение 2,5 мм2, его необходимо защитить с помощью переключателя с меньшим номинальным током, например B16. В этом случае стоит покупать индукционную варочную плиту с ограниченным потреблением энергии, чтобы выключатель максимального тока не срабатывал при использовании 3-х или 4-х полей нагрева.

Есть мнения о том, что каждая индукционная варочная панель имеет контроллер, который учитывает что сеть является однофазной и не пропускает половинное нагревание при полной мощности или интеллектуально переключает их, если они работают все сразу, то есть потребление 7,2 кВт в однофазной установке находится только на бумаге.

Однако не каждая индукционная плита, когда вы подключаете ее к однофазной слабой проводке, автоматически уменьшает потребление энергии. Если производитель не включил такую информацию в руководство по эксплуатации, следует предположить что если 4 конфорки будут включены в максимальный уровень нагрева, индукционная панель будет потреблять около 7200 Вт энергии суммарно.

Подключение плиты с зажимами вместо проводов

Если модель плиты имеет терминал с клеммами, расположенный в нижней части вместо проводов, его можно напрямую подключить к соединительной коробке.

Трехфазная сеть 380 В

Наиболее распространенным решением используемым производителями, является питание плиты не тремя, а двумя фазами. Причина проста. Индукционная плитка не является трехфазным двигателем, где надо строго 3 линии. Индукционная варочная панель представляет собой систему из 4 независимых элементов — нагревательных полей.

Самый простой способ — разделить их так, чтобы два поля были запитаны из одной фазы и два из другой. Например, это может выглядеть так:

  • Поле 1 — мощность 1800 Вт (фаза L1)
  • Поле 2 — мощность 1800 Вт (фаза L1)
  • Поле 3 — мощность 1400 Вт (фаза L2)
  • Поле 4 — мощность 2200 Вт (фаза L2)

Поля делятся так, что два средних значения подаются из одной фазы и наименьшее с наибольшим из второй фазы. На обоих из них имеется мощность ~ 3600 Вт, что составляет около 16 А тока.

Подключение плиты с проводами (2 фазы)

Как видите, в этом случае не используется серый шнур питания (L3). Примеры чертежей из инструкции индукционной варочной панели, относящиеся к приведенной выше схеме:

Неиспользуемый кабель — серый шнуром питания, стоит изолировать.

Подключение платы с клеммами (2 фазы)

Иногда в таких случаях необходимо установить соединение между N терминалами на плате. Оно может быть выполнено в виде пластины, которая поставляется с плитой и требует только затягивания проводов отверткой.

Подключение плиты с клеммами вместо кабеля (2 фазы) — решение, часто используемое на практике

Вот как выглядит схема подключения, которая часто используется в реальных условиях. На этапе установки используется индукционная варочная панель, поэтому кабель из распределительного устройства оканчивается в монтажной коробке. Если индукционка поставляется с кабелем, она выводится на коробку, если нет — нужно купить кабель OMY (ШВВП) 5 х 2,5.

Кроме того, неиспользуемая фаза (в данном случае L3) тоже подключается к духовке для обеспечения равномерной загрузки фазы. Печь также может поставляться с отдельным кабелем 3 х 2,5 от распределительного устройства (и подключается к однофазному переключателю максимальной токовой защиты). Затем в случае повреждения одного из устройств другое может быть использовано без каких-либо проблем.

Полные три фазы сети для подключения

Если у вас пока ещё стадия строительства дома, скорее всего не будет выбранной модели индукционной варочной панели во время электромонтажа проводки. Но стоит подумать об одном уже заранее. Будет ли это стандартная плита 7,2 кВт или на более высокую мощность 10 кВт. Плиты большей мощности больше по размеру и требуют подачи всех трех фаз.

В этом случае исключается возможность питания печи из распределительной коробки. Вы запускаете отдельный провод из распределительного устройства, предназначенного только для индукционной плиты.

Сечение провода для индукционки

На рисунках при подключении 2 или 3 фаз, везде используется кабель 2,5 мм2. Конечно если на плите есть возможность подключения 3-х фаз, возможно в инструкциях производителя будет требование к проводам на уровне всего 1,5 мм2, в частности 5 х 1,5 мм2.

Тем не менее покупка индукционной варочной панели бывает не один раз в жизни. Возможно лет через 10 вы измените её на более мощную модель и вам понадобится поперечное сечение уже 2,5 мм2.

Какие разъемы использовать для печи

Чтобы сохранить как можно больше места и не заполнять коробку проводами, она должна быть не менее 10x10x5 см. Нет необходимости экономить место, потому что блок будет прикрыт кухонной мебелью.

Чтоб провода не натягивались, лучше сделать петли на концах проводов (рисунок справа) при подключении. Как видите на приведенных выше рисунках, использована специальная клеммная колодка с винтовыми клеммами для трехфазных проводников, нейтрального и защитного проводника. Её преимуществом является то, что после открытия крышки можно увидеть все что в ней связано.

Номинальный ток, то есть максимальный ток который может протекать через каждый терминал в течение длительного времени, для однофазной сети должен быть на уровне от 32 А.

Использование пружинных клемников для трехфазных систем не является проблемой и вполне может использоваться. Они имеют номинальный ток 24 А. Но в однофазной сети этого как правило недостаточно для надежного соединения индукционной варочной панели — применяйте лучше клеммы винтовые.

Выводы и рекомендации

Подключение индукционных варочных панелей в жилых зданиях не является быстрым и беспроблемным вопросом. Прежде чем браться за самостоятельный монтаж такой плиты надо учитывать каждый из этих аспектов: мощность сети и количество фаз, сечение и количество проводов силового кабеля между плитой и домашним распределительным устройством.

Если после прочтения у вас появились вопросы ли дополнения к всему вышесказанному — напишите в комментариях ниже.


Какие розетки нужны для варочной панели и духового шкафа

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты. Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».

Запомните!!! Вся мощная кухонная техника должна иметь отдельную линию питания от электрощита.

Но если стиральную машину можно переселить в ванную, а посудомоечные - есть не у всех, то плита и духовка никуда с кухни не денутся. О них и поговорим, а точнее о розетках для варочной панели и духового шкафа.

Почему розетку для варочной панели и духового шкафа нужно вешать на отдельную линию электропитания

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка. Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

Какую розетку выбрать для варочной панели и/или духового шкафа

Все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

На заметку! По всем варочным панелям надо сделать отдельную оговорку. Вилок у них нет в принципе, а некоторые модели могут идти и без кабеля в комплекте (есть только клеммные колодки). Подумайте, так ли вам нужна розетка для варочной панели? Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся. Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать - описано ниже.

Однофазное подключение

(встречается чаще всего)

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости - специальная вилка на 32А.

Трёхфазное подключение

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт. Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!! Вилки и розетки для подобной техники обязательно имеют заземляющий контакт. Поэтому штырьков и отверстий у них больше. У однофазных — три (2 питающих и земля), у трёхфазных — пять (3 питающих, земля и нейтраль). Подключение без заземления опасно для жизни!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

Куда устанавливать розетки под варочную панель и духовой шкаф

Тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило! Не ставьте розетки и вспомогательное оборудование непосредственно за техникой. Иначе можете получить проблему — духовка или посудомойка упрутся и не встанут на своё место. Это же касается и остальных коммуникаций. Их нужно выводить либо рядом с техникой, либо ниже ее уровня, если установка техники планируется над полом.

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево - материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено. Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней. Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!! Нельзя прокладывать для заземления отдельный провод, заземляя розетку на стояки или трубы. Нельзя подключать на контур питания плиты или духовки другие кухонные приборы. Это опасно для жизни.

Купить розетку для варочной панели, поставить и вот оно счастье!

Счастье несомненно будет, но одной розетки для него маловато. Придётся составить целый список комплектующих.

Однофазное подключение

1. Кабель. Для однофазной сети используем кабель 3х4 или 3х6, марок ВВГнг (плоский, круглый) или NYM. Сечение подбирается по мощности техники.

2. Коробка или подрозетник. Для настенного монтажа розетки для электроплиты пригодится накладная коробка. Её характеристика должна совпадать с розеточной. То есть, если ставим на 20 А, то коробка и розетка имеют такую маркировку. Аналогично и с 32-амперными — всё  берём одинаковое.

Если монтаж внутренний, например, в городской квартире или кирпичном коттедже, то нужен специальный подрозетник.

Конечно, комплектующие и розетки для электроплит выпускает не только компания Legrand. Можно взять дешёвые аналоги, но мы напоминаем, на безопасности экономить - затея плохая.

3. Автоматы и УЗО. Как уже говорилось, на каждую мощную единицу кухонной техники нужна своя линия подключения к щитку электропитания. А это означает, что потребуется автомат и УЗО для безопасного подсоединения кабеля и защиты от поражения током, если вдруг где пробьёт на корпус.

Автоматы также подбираются в соответствии с характеристиками плит и розеток. Для мало и среднемощных однофазных шкафов и панелей (мощностью до 4кВт) ставят однополюсные автоматы на 20 А, для мощных (мощностью свыше 4кВт) — на 32 А.  В пару к ним подбирается и УЗО, на ступень выше номинала автомата. То есть для автоматического выключателя на 32 Ампера нужно УЗО 40А/30мА. Для автомата на 20А – УЗО 25А/30мА.

В итоге схема подключения кухонной техники к щитку питания будет выглядеть примерно так.

Подключение групп электропроводки кухни к квартирному электрощитку.

Запомните!!! Выбирать комплектующие и подключать варочную поверхность или духовку должен специалист! Неправильный выбор опасен, неверные компоненты, установка без защиты и прочие ошибки могут привести к перегреву проводки и пожару.

Трёхфазное подключение

Отдельное внимание хотим уделить трёхфазным варочным панелям. Прежде чем покупать такую технику в городскую квартиру, выясните, можно ли её подключить. Стандартная проводка в старых домах идёт на 220 Вольт. А вот в новостройках и частных коттеджах сразу монтируют трёхфазную сеть на 380 В. Для неё понадобятся свои комплектующие.

1.Кабель. Трёхфазный силовой кабель ВВГнг(А) 5х4 для мощных моделей от 4 кВт или  5х2.5, если варочная панель имеет небольшую мощность не выше 4 кВт.

2.Автоматы и УЗО. Потребуется трёхполюсный автомат на 32 или 20 Ампер в зависимости от мощности варочной поверхности или духового шкафа и четырехполюсные УЗО (для трёхфазной сети). Выбираются так же, с превышением на шаг от номинала автомата. Если вы выбрали трехполюсный автомат на 20А, то нужно взять УЗО 25А/30мА. Для трехполюсного автомата на 32А потребуется четырехполюсное УЗО 40А/30мА.

3.Подрозетник или коробка. В зависимости от того, каким способом придётся устанавливать точку подключения: наружным или внутренним.

Ассортимент розеток, как для однофазных, так и для трехфазных варочных панелей и духовых шкафов можно купить в нашем интернет-магазине.

Как отдельно, так и в парном варианте. Такой набор стоит дешевле, чем если покупать всё по отдельности.

Подведем итоги

Что делать, если вы страшно далеки от электрики, как декабристы от народа? И в амперах-ваттах разбираетесь как бабушка в мобильнике? Приходите к нам!

Проконсультируем, разберёмся в ситуации, подберём нужные приборы и провод-кабель. Хоть в домашних масштабах, хоть в промышленных, если надо. С электрикой работаем давно, знаем тонкости и секреты, которыми щедро поделимся с вами.

Звоните, спрашивайте!

Телефон (495) 540 49 82 или задайте вопрос электрику.

Ваши дежурные электрики 220pro.ru.

Розетка для варочной панели и духового шкафа

Встроенная варочная панель — практически обязательный атрибут современной кухни. В последние годы большая часть потребителей предпочитает электрические печи, так как они по многим характеристикам впереди газового оборудования.

Отдельная розетка для варочной панели и духового шкафа и выделенная линия обеспечивают функционирование этих мощных потребителей электричества.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы.

Во внимание принимают следующие факторы:

  1. Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт). В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
  2. Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
  3. Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
  4. Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
  5. Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
  6. Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Обратите внимание! Заземление электробытового устройства — неотъемлемое условие обеспечения безопасности.

Расположение шкафа

Прежде чем подключать духовой шкаф, необходимо подготовить для него место. Размещают шкаф в специальной нише в мебели.

При подготовке места соблюдают такие параметры:

  1. Избегать перекосов поверхности, на которую будет устанавливаться оборудование. Если шкаф установлен неровно, не избежать неправильного распределения тепла внутри шкафа. В результате оборудование будет ломаться.
  2. Предусмотреть зазоры между поверхностью мебели и духовым шкафом. Это необходимо, чтобы избежать чрезмерного нагрева кухонной гарнитуры. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5 сантиметров. Дистанция между дном ниши и основанием шкафа — от 8 до 10 сантиметров, а между стенкой и задней крышкой — не меньше 4 сантиметров.

Кабель и защитный автомат

Поскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель.

Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа.

Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера.

Вилка для варочной панели

Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.

Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.

Вилку подключают следующим образом:

  1. Покупают силовую вилку на 220 Вольт (переменное напряжение).
  2. Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
  3. Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
  4. Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
  5. Клемма под шестым номером предназначена для заземления.

Обратите внимание! Если проводник фазы будет подключен неверно, сработает защитный (УЗО) или дифференциальный автомат.

Разъемы для варочной поверхности

Розетки для варочных панелей на 220 Вольт характерны особым расположением и формой отверстий под вилки. Коммутацию выполняют так, чтобы избежать неправильного подключения фазы и защитного проводника.

Розетки на 380 Вольт — стационарные коммутационные устройства с пятью гнездами. Эти гнезда приспособлены к трехфазной нагрузке. Имеются нулевой провод и заземление.

Прежде чем покупать такую силовую розетку, нужно убедиться, что вилка подходит к контактным отверстиям: ее без труда вставляют в разъемы. Если требуется приложить небольшое усилие, это не приводит к деформации токопроводящих штырьков.

Инструкция по подключению:

  1. Отключаем поступление тока в питающий кабель.
  2. Тестируем индикатором наличие/отсутствие напряжения в токопроводящих элементах.
  3. Присоединяем к контактам с 1 по 3 разные фазные провода. Проводники подключаем независимо друг от друга.
  4. На контактный разъем подключаем ноль.
  5. Заземление подключаем к нужной клемме, которая обозначается шестеркой или знаком с рисунком дерева.

Место установки

Важный фактор — расположение розетки. По европейским стандартам розетки устанавливают в 15 сантиметрах от пола.

Однако нет нужды соблюдать это правило буквально: расстояние от пола может разниться в пределах 15 – 30 сантиметров. Нужно исходить из имеющихся условий и поставленных задач.

Схемы подключения

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

  1. Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
  2. Нулевой провод (N) соединяем с клеммами N-1 и N-2.
  3. Защитный проводник PE направляем на соответствующую клемму.

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

  1. Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
  2. Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

  1. На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
  2. На L-3 ставим фазу C.
  3. Все прочие действия осуществляются так же, как в остальных вариантах схем.

Подключение панели без вилки

Отходящая от стены на несколько сантиметров розетка не всегда устраивает хозяев помещения. Выход состоит в том, чтобы спрятать выступающие элементы розетки.

Сделать это можно одним из двух способов:

  1. С помощью гильз ГМЛ (гильзы медные луженые).
  2. С использованием монтажной коробки КлК-5С.

Сразу определяемся с проводниками. На некоторых моделях из панели отводится уже подключенный четырехжильный провод. Однако во многих случаях в подрозетнике имеются только 3 жилы. Такие поверхности рассчитаны и на однофазное 220-вольтовое подключение, и на двухфазное — 380-вольтовое. Половина конфорок будет питаться от одной фазы, а другая половина — от второй фазы.

Существует неверное мнение, что вторая фаза нужна только для питания управления. На самом деле мощность одинаково распределяется как по одной, так и по второй фазе. Чтобы подключиться на 220 Вольт, нужно заизолировать одну из жил.

Остается подключить ноль (синий проводник), заземляющий провод (желто-зеленого цвета) и фазу (черный или коричневый провод). При желании соединяют две фазы в одну через наконечник.

Обратите внимание! Некоторые варочные поверхности Bosch с несъемным кабелем изначально имеют наконечник.

Иногда встречается оборудование с пятижильным кабелем. Такие поверхности отличаются высокой мощностью (более 7 киловатт) и рассчитаны на 380 Вольт. Для подключения панели к 220-вольтовой сети необходимо объединить попарно 2 жилы. К примеру, черный и коричневый провода на фазу направляют, а на ноль пускают синий и серый проводники. Земля (зелено-желтого цвета) останется одиночной.

Обратите внимание! Указанное подключение не совсем соответствует правилам, поскольку защитный проводник PE должен иметь одинаковое сечение с фазными проводниками. В описанном случае защитный проводник будет вдвое тоньше.

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

Подключение варочной панели

Решил на примере своей работы показать, как подключить варочную панель. Многие хотят это сделать самостоятельно, пусть это будет для них фото инструкцией.

Примером для подключения будет служить варочная поверхность от фирмы Bosch. Подключать будем в квартире, к электрической сети 220-240 Вольт, с помощью штепсельного соединения - вилки и розетки на 32 А.

Сразу предупреждаю, с электричеством шутки плохи, одна ваша ошибка может обернуться огромными проблемами, и не только денежными. Поэтому если вы не уверены в своих силах и знаниях, то не следует этим заниматься - доверьте эту работу профессионалам.

Следует понимать, что мощность варочной поверхности приравнивается к мощности электрической плиты, поэтому панель всегда подключается только к силовой линии, предназначенной для электроплиты

Это всегда отдельная линия с сечением медного кабеля – 6 мм2 для однофазной сети и не менее 2,5 мм2 для трехфазной. Линия должна быть обязательно защищена от утечки тока с помощью УЗО или диф.автомата. Обычно на эту линию ставят автомат номиналом 40А, но я рекомендую защищать панель автоматом не более 32А. На сегодняшний день, самый оптимальный вариант, ставить на варочную панель или электроплиту отдельный диф. автомат С-32. Дифференциальную защиту следует предпочитать типа А.

Необходимые материалы для подключения варочной панели:

  1. Провод ПВС 3x4мм2 для однофазной сети или 4x2,5мм2 для трехфазной - примерно 2 метра
  2. Силовой разъем (вилка) на 32А - 1 шт.
  3. Наконечники НШВИ 4,0-10 - 6 шт.

Подготовка к подключению

Прежде чем приступить к подключению, следует проверить комплектацию варочной панели.

В некоторых случаях в комплекте уже находиться кабель для подключения, но без вилки. Если кабель идет в комплекте, то обязательно обратите внимание на сечение кабеля, вероятно, оно будет не более 2,5мм2. Такое сечение предназначено для трехфазной сети, и для сети 220 не подойдет. Если кабеля в комплекте нет, то его следует приобрести самостоятельно.

Обычно при подключении используется провод ПВС (рекомендую "нашенских" производителей - "Кобринагромаш", "Автопровод"):

  • При подключении к сети 220-240 Вольт (одна фаза + ноль) – ПВС 3x4 (3 жилы с сечением 4мм2)
  • При подключении к сети 380-400 Вольт (две фазы + ноль) – ПВС 4x2,5 (4 жилы с сечением 2,5мм2)
  • При подключении к сети 380-400 Вольт (три фазы + ноль) – ПВС 5x2,5 (4 жилы с сечением 2,5мм2)

В нашем случае, для квартиры используем ПВС 3x4мм2

Длина соединительного кабеля, должна быть выбрана так, чтобы его было достаточно для свободного подключения (без какой-либо натяжки) от клемм варочной панели до силовой розетки. В большинстве случаев достаточно 1,5 - 2 метра провода.

Для подключения к силовому разъему и клеммам панели, ПВС следует разделать с одной и другой стороны примерно на 12-15 см. Жилы проводов зачищаются на 10 мм.

Так как ПВС представляет собой многожильные провода, то для лучшего контакта зачищенные провода следует обжимать гильзовыми наконечниками (например НШВИ 4,0-10). Для обжима следует применять специальный инструмент - обжимные клещи. Обжимать с помощью плоскогубцев - НЕ ДОПУСКАЕТСЯ (будет плохой обжим).

Проверить насколько качественно вы обжали провод, довольно легко. Просто попробуйте снять гильзу. При хорошем обжиме, у вас вряд ли это получиться.

Для подключения "варочной" к однофазной сети (220-240 Вольт) используем трехконтактную розетку внутреннего исполнения (Bylectrica, арт.РС32-006) и вилку на 32 А (Bylectrica, арт. В32-001).

Осторожно разделываем кабель, чтобы не повредить жилы. Внутри разъема оставляем длину проводов примерно столько же, сколько показано на фото. Провода зачищаем и обжимаем гильзовыми наконечниками.

Перед подключением вилки следует узнать, на каком контакте розетки находиться фаза (слева или справа). Это необходимо, для соблюдения правил цветовой маркировки. В моем случае фазный контакт находиться справа, значит, и правый контакт вилки будет фазным. К нему подключаем провод коричневого цвета или с коричневой полоской. Верхний контакт предназначен для заземления (в старых домах -  зануление), к нему подключается желто-зеленый провод. Оставшийся провод голубого цвета или с голубой полоской, подключается к левому контакту – этот ноль.

Для лучшего контакта конец жилы подсоединяется с левой стороны винтового зажима, это препятствует выдавливанию жилы из-под крепления.

 Собираем вилку:

  1. Зажимаем винты (будьте осторожны, не применяйте чрезмерное усилие, в таких розетках легко сорвать резьбу).
  2. Подтягиваем кабель до упора, чтобы внешняя оболочка кабеля оказалось под зажимным механизмом.
  3. Надежно фиксируем кабель.



Схема подключения варочной панели

В клеммной колодке варочной панели, всегда должны находиться медные перемычки.  Для правильного их расположения между клеммами необходимо обратить внимание на схему, которая находиться рядом с клеммной колодкой. Схема показывает не только как расположить перемычки, но и какой провод куда подключать.

На схеме указаны несколько способов подключения в зависимости от напряжения сети. Для подключения к сети 220-240 Вольт, актуальна самая верхняя схема.

Все клеммы у варочной панели обозначены и схемы подключения к ним стандартны: 1 - L1, 2 - L2, 3 - L3, 4 и 5 - N.

Для подсоединения жил проводов к клеммам варочной панели, нам понадобиться отвертка "звездочка". Я обычно использую для этих целей шуруповерт с соответствующей насадкой.

Для подключения к напряжению 220-240 Вольт, устанавливаем перемычки -  одна между контактами 1 - 2, вторая между контактами 2 - 3.

Теперь подключаем кабель к клеммам варочной поверхности, в соответствии указанной выше схемы. Ниже приведен пример, как соединение должно быть выполнено в соответствии с СТБ МЭК 60173.

Цветовая маркировка:
Жёлто-зелёный - PE (заземление)
Голубой (синий) - N (ноль)
Коричневый - L (Фаза)

Важно, при подключении соединительного кабеля, оставлять длину заземляющего провода (желто-зеленый) чуть больше, других. Это необходимо для того, что даже при избыточном натяжении кабеля (например, повреждение фиксатора кабеля или он оказался не закручен), защитный провод должен оторваться последним и таким образом он максимально выполнит свою защитную функцию.

Чтобы защитить кабель от натяжения, убедитесь, чтобы его надежно держал фиксатор. Кабель не должен выскальзывать из-под зажима. В противном случае подтяните зажимной винт.

Варочная панель готова к подключению к сети.

Подключение варочной панели к электросети

Вот мы подошли к финальному и самому ответственному этапу – проверки своей работы. Во избежание разных неприятностей, перед тем как воткнуть вилку в розетку, обесточьте линию в распределительном щите. После подсоединения вилки, включите автоматический выключатель обратно.

Вся проверка заключается во включении всех конфорок на полную мощность, примерно на 3 минуты. Этого времени достаточно для выявления ошибок в подключении или каких-либо неисправностей.

После успешной проверки, можно смело считать подключение варочной панели законченной. Я старался как можно доступно и подробно объяснить процесс подключения, но если у вас возникли вопросы, то я буду рад ответить на них в комментариях.

Подключение варочной панели к электросети

Встраиваемые варочные панели вытесняют из рынка классические электрические и газовые плиты. Данный тип бытовой техники функционален, более экономичен, легкий в управлении и имеет красивый вид.

Подключают варочные панели отдельно от духового шкафа, моноблоком или в комбинированной виде (верх может быть газовый, а низ – электрика, и наоборот). Установка своими силами не представляет проблем, но есть ряд нюансов. Ниже расскажем, как правильно подключить дома варочную панель к электросети.

Главные особенности подключения техники

Работу следует выполнять строго по инструкции от завода-производителя бытовой техники, по нормам ПУЭ 7 издания. Иначе можно лишиться гарантии на приобретаемую варочную панель. Халатное отношение приведет к пожару электрической проводки в доме. Разберем детально, как необходимо подключать в домашних условиях электрическую варочную панель на кухне.

Все начинается с разметки. Если правильно обозначите место для отверстия варочной панели, то не возникнет проблем с монтажом техники к электросети. Посадочное место можно обозначить 2-мя способами:

  1. Уложить бытовую технику на столешницу и обвести карандашом.
  2. Рассчитать все точно (так работают профессионалы).

Вырезать отверстие для плиты можно при помощи следующих инструментов – ручного фрезера, дрели или лобзика. Красивее срез получается при помощи фрезера, но его нечасто встретишь в домашней мастерской. Лобзиком работу делать долго. Для самостоятельного подключения панели чаще берут дрель.

Использовать аппарат нужно аккуратною. Берут сверла 8-10мм и делают отверстия по периметру посадочного основания. С небольшими отступами друг от друга наслаивается масса отверстий, которые после выстраиваются в общую единую прорезь.

Делать работу нужно с внутренней стороны обозначенного прямоугольника. Чтобы кусок вырезанной столешницы не повредил мебель на кухне, нужно подложить сверху табурет или обрезки ДСП.

Совет! В конце нужно выполнить гидроизоляцию. При попадании влаги на обработанную поверхность, из которой изготовлена столешница, она быстро начнет портится. Торцы смазывают силиконом.

Как поставить дома газовую плиту

При разметке основания для бытовой техники следует брать во внимание, что от прибора до стены должно быть не менее 55мм. Врезка проводится вышеуказанных способом. Подключение к газовой трубе выполняет сотрудник госслужбы, а вот с электрикой можно справиться своими силами. Если планируете соединить варочную панель к газовой трубе сами, позаботьтесь, чтобы не было утечек газа, а все гайки хорошо закручены.

Правила монтажа электроварочной панели

Выполните разметку на столешнице перед тем как подключить вилку к варочной панели. Далее выполняют подведение отдельной электрической линии с заземлением под кухонный агрегат, а после уже можно приступать к работе. Опирайтесь на инструкцию, которая идет в коробке с покупкой. Перед установкой любых электроприборов необходимо обесточить помещение с распределительного щитка.

Совет! Электрический ток – источник повышенной опасности, неаккуратный монтаж приборов приведет к нежелательным последствиям. Если сомневаетесь в своих силах, лучше пригласите на дом специалистов.

Выбираем мощность новой варочной панели

Для любой варочной техники мощность считается главным показателем. От этого критерия зависит как долго будет готовиться еда на плите, насколько удобно хозяйке будет работать с электроповерхностью. Хорошо, когда конфорка всего за пару секунд нагревается, и также быстро остывает. Но у такого удобства есть и минус – большое потребление электроэнергии.

Электрическая

Пользуется спросом варочная панель для подключения с 4-мя конфорками. Производители оснастили прибор местами нагрева разной мощности:

  • 1 конф. − 0,4-1кВт.
  • 2-е конф. – 1,5кВт.
  • 4 конф. – до 3кВт.

В общей сумме получается 7кВт.

Совет! Есть на рынке агрегаты с дополнительными опциями, как регулировка общего уровня нагрева для каждой точки, с большим количеством точек, для посуды нестандартной формы и т.д. суммарная мощность может подрасти до 10кВт.

Индукционная

Это самый современный тип оборудования для подогрева еды на кухне. Средняя мощность такой поверхности – 7кВт. Но речь идет о консолидированной мощности техники.

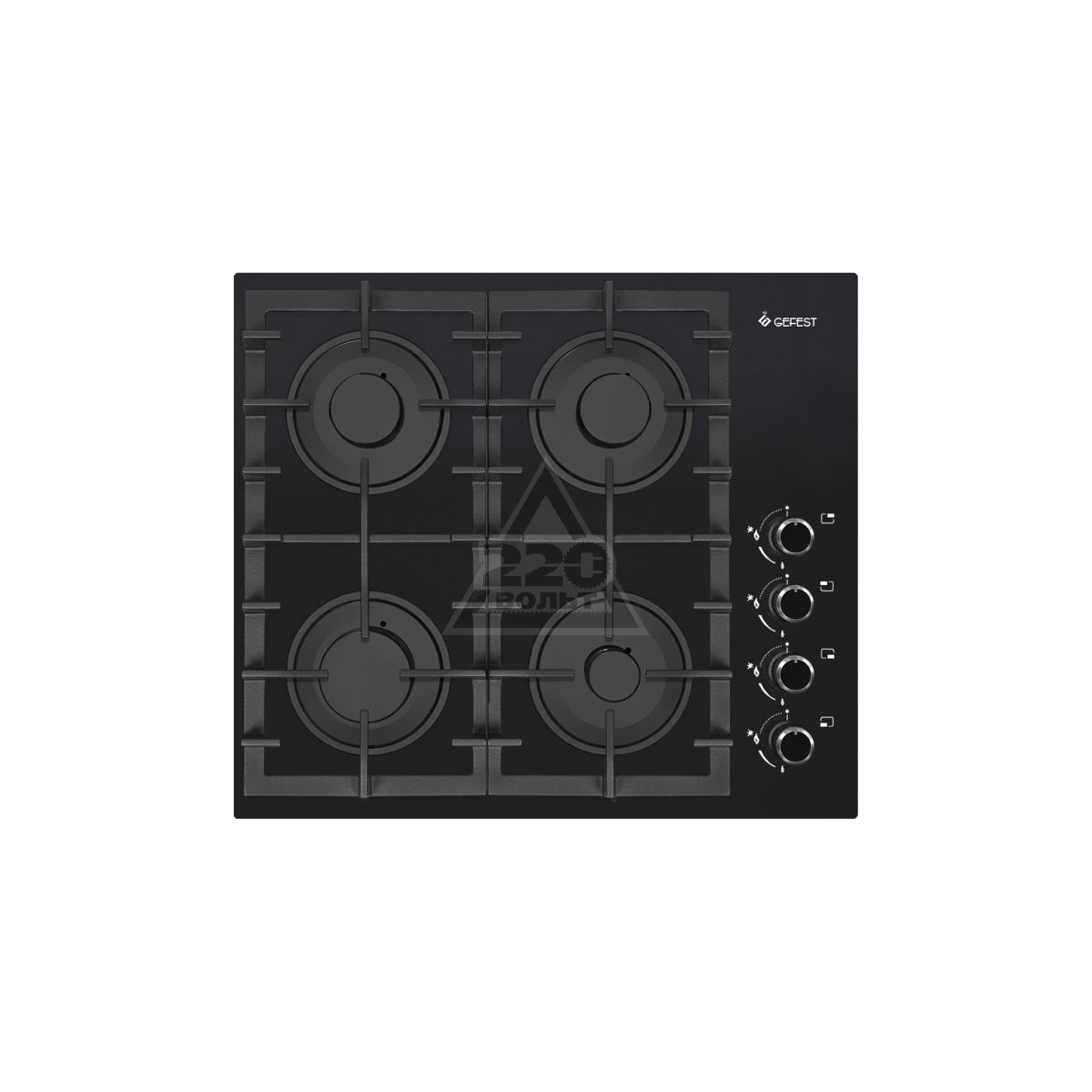

Газовая

Природное топливо – не электричество, поэтому замерить потребляемое, полученное количество энергии невозможно. В расчет можно взять количество газа, прошедшего через электросчетчик. Теплотворная способность газа составляет 8-11 Вт на час/м3. Оценить качество топлива на кухне можно субъективно.

Но опираться можно на такие показатели:

  • Ориентировочно мощность 1 конф. составляет 2-2,5кВт.
  • На 4 конф. показатель 8-10кВт.

Пониженная мощность отдельных конф. компенсируется отдачей тепла наибольшей конфорки. Чем выше диаметр конфорки, тем больше мощность.

Варианты подключения домашней варочной панели

На территории РФ и странах СНГ производители предлагают подключение варочных панелей по 2-м стандартам. Это однофазная сеть на 220В, реже – двухфазная на 220В или 3-х фазная на 380В. Правильный выбор провода считается важным пунктом во время установки прибора, который не следует игнорировать. В расчет берутся 2 показателя – количество жил и их толщина.

Число жил в проводе зависит от количества контактов в клеммнике подсоединяемой варочной панели. Обычно прибор имеет 2 варианта подключения – к 3,4 жилам. Кабель для техники с 3-мя жилами используют в том случае, если нужно поставить дома плиту к однофазной сети 220В.

Если распредкоробке 2-3 фазы (380В), то установку делают по другим правилам. Используйте подключение по схеме, где учитывают 4 провода. Дополнительный провод позволит уменьшить напряжение на линии, увеличит эффективность.

Далее подбирают оптимальную толщину провода для плиты. В учет берется мощность устройства. Самый оптимальный вариант – 2 и 4мм2. Для маломощных приборов не подходят кабели, толщина которых 6мм2. При выборе провода можно покупать мягкие и жесткие кабели. Оба этих варианта отлично подходят для варочной панели.

Кабель в доме может иметь разные цвета и количество проводков. Рассмотрим все варианты.

Однофазная сеть на 220В

Предусматривает 2 проводника единого цвета (характерно для старых построек). «Ноль» или «Фазу» необходимо искать при помощи измерительного прибора. В новых домах ставят цветной кабель, фаза L имеет коричневый/красный провод, ноль N – синий, голубой, а заземление PE получило желто−зеленый.

220В с двумя фазами

Встречается в новостройках. Ноль имеет синий провод, фазы – коричневый, черный, а «землю» обозначают желто-зеленым.

Трехфазная сеть на 380В

«Земля» и «ноль» имеют традиционную окраску, а фазы идут по стандарту – коричневый, черный, белый или зеленый, красный, желтый провода.

В результате таких нюансов для подключения индукционные и пр. варочные панели в продаже идут без сетевого шнура. Так что помимо выделенной линии под технику, нужно приобретать отдельно кабель для подсоединения плиты к розетке.

Розетка под варочную панель

Маломощные поверхности (с двумя конфорками) можно подсоединять через стандартную евророзетку на 16А. Но от этого она будет греться, поэтому лучше сразу подключить на кухне розетку на силу тока до 40А. Ее ставят на удобной высоте, но не выше 900мм от пола, и не на одном уровне с плитой.

Желательно выделить место слева или справа от варочной поверхности. Если планируется монтаж духового шкафа вместе с плитой, то ставьте ниже уровня короба, но не близко к полу. Это позволит избежать короткого замыкания во время возможного затопления помещения при поломке водопровода.

Совет! Вся кухонная техника должна иметь единую линию питания от щитка.

Варианты монтажа − скрытый или наружный

Выбор зависит от потребителя. Помните, что в деревянном доме выполняется обычно наружная проводка, а все приборы подсоединяют таким же образом. Это связано с техникой безопасности. Дерево – горючий материал, а провода и пр. источники возгорания прятать запрещено.

Такое правило касается кухонной мебели. Если за розеткой стоит духовой шкаф, то придется вырезать отверстие в задней стенке. Провода вешаем на стену, но не на шкаф.

Для правильного подключения дома варочной панели в случае бетонных или кирпичных стен можно использовать оба варианта установки розеток для плиты. По ТБ скрытая установка лучше всего. Когда ремонт уже выполнен в помещении, то выбирайте вариант монтажа с помощью кабель-каналов. Исключите контакт с горячими материалами, как дерево или не огнестойкий пластик.

Совет! Запрещено использовать для заземления розетку на стояки или трубы. Нельзя подсоединять на контур питания др. кухонную бытовую технику. Это опасно для жизни.

Сечение кабеля для домашней варочной панели

Для правильного подключения индукционной и др. типов варочной панели к сети используем 3-х, 4-х или 5-и жильный кабель с медными проводами. Количество жил, их сечение будет зависеть от нагрузки, напряжения сети, силы тока. Понадобятся и устройства защитного выключения.

Рекомендовано для правильного подсоединения бытовой техники выделить отдельную линию к щитку. Сечение проводов подбирают в зависимости от мощности:

  • Для 1ф. сети с показателями мощности оборудования до 3,5кВт берут 3-х жильный кабель 2,5мм2.
  • Для 1ф. и 2ф. сети с оборудованием мощностью от 3,5кВт нужно приобрести кабель с сечением 6мм2.
  • Для 3ф сети с техникой 7кВт и выше потребуется 5-жильный кабель с сечением 2,5мм2.

Дополнительно следует поставить автомат и устройство защитного отключения. Они позволят предотвратить поломку техники в случае короткого замыкания.

Особенности подключения

Подключение варочной панели выполняется по определенной схеме. Нужное питание обеспечивается для 220В или 380В монтажом специальных перемычек. Распредкоробка на задней стенке прибора имеет изображение такой схемы. Это позволяет правильно подключить цветные жилы. Провод с черной, коричневой изоляцией – в фазу, синего цвета – в ноль, а желто-зеленого – «земля». После этого можно подключить прибор к сети.

Совет! При помощи тестера легко проверить правильность подключения на отсутствие короткого замыкания между каждым проводом кабеля, на вилке на отсутствие контакта между фазой и землей. При этом все приборы должны быть обесточены. Контроль работы варочной панели нужно проводить при различных режимах работы переключателей. Нормальные значения от 4-10 Ом при установленном режиме 10 Ом.

Колодка для подсоединения питающего провода должна содержать 6 контактных зажимов. В документах на эксплуатацию бытовой техники или на самой технике будет указана схема для подключения. При помощи нее можно будет выполнить работу своими силами, не привлекая электрика.

Обязательно наличие нужных инструментов и тестера. Для защиты кабеля в доме или квартире ставят дифференциальный автомат или выключатель-автомат на щитке. С характеристикой С и УЗО.

Заземление электроплиты

Электрическая плита в квартире ли доме нуждается в заземлении. Все работы делятся на 2 категории:

  • При наличии общего заземляющего контура для помещения.
  • В случае отсутствия заземления.

В первом случае понадобится гибкий провод из меди с сечением 2,5мм2. Его придется проложить от электрощитка к прибору. Во втором случае нужна установка УЗО + зануление (для этого понадобится нулевой защитный проводник). Иногда оба этих варианта просто совмещают.

Если в помещении нет центрального газоснабжения, то электроплита – важный кухонный прибор. От качества установка будет зависеть ее срок службы и эксплуатация. При выборе кабеля для техники обращайте внимание на сечение провода, количество жил, марку. Советы можно почерпнуть в спецификации к варочной панели от производителя.

В самостоятельном подключении варочной поверхности к электросети нет ничего сложного. При наличии минимальных знаний в электромонтажных работах, инструментов, можно самостоятельно справиться с задачей. Прокладка отдельной линии, установка в распредщиток не требует высокой квалификации, но в новых домах в этом не будет необходимости.

Застройщики заранее стараются выполнить подготовительные работы, чтобы новые жильцы могли без хлопот выполнить подключение бытовой техники на кухне. В старых же постройках придется ставить отдельную линию, заниматься заземление, менять проводку полностью.

Как правильно подключить варочную панель и духовой шкаф

В последнее время очень часто в многоквартирных домах с электроплитами, происходит их замена на варочные панели и духовые шкафы от известных производителей Bosch, Electrolux, Zanussi, Samsung, AEG, Hansa и других.
И это всецело оправдано, потому что они очень удобны в использовании и управлении, а так же очень красиво выглядят.

Как подключить духовой шкаф

Подключить электрический духовой шкаф своими руками проще некуда. Просто необходимо евро вилку вставить в евро розетку.  Максимум может понадобится замена розетки старого образца на новую. Но важно учитывать следующие моменты:

  1. Для вашей безопасности необходимо, что бы в розетке были подключены заземляющие контакты отдельным проводником с электрощита. А это невозможно сделать, если у Вас старая 2 проводная система. Важно, что бы кабель электропитания на духовой шкаф подключался к Узо или Диф-автомату в электрощите.
  2. Как правило, потребляемая мощность духового шкафа не превышает 3.5 Киловатта, поэтому для его работы хватает обычной электропроводки. Обязательно проверьте по паспорту величину максимальной потребляемой мощности если она окажется более 3.5 кВт, но менее 5 Киловатт, тогда необходимо проложить с электрощита отдельный кабель сечением 3х2.5 кв. миллиметра и подключить его к автомату на 25 Ампер.
  3. Лучший вариант, когда духовой шкаф подключается на отдельный автомат, потому что из-за большой потребляемой им мощности при работе- становится практически не возможным совместная работа других электроприборов. Например, если при работе духового шкафа, включить в ту же линию электрочайник или другой менее мощный бытовой прибор, то будет выбивать автомат.

Как подключить электрическую варочную панель

С подключением варочной панели все гораздо сложнее. Хорошо если у Вас квартира без газопровода, значит в ней будет установлена на кухне большая электрическая розетка, специально сделанная под электроплиту. Вам будет необходимо только купить под нее совместимую вилку и подключить по этой инструкции. Если нет, тогда придется с электрощита привести питание на варочную панель отдельным медным кабелем марки ВВГнг с сечением жил не менее 4 мм², а лучше 6 мм². При чем подключать его необходимо к отдельному автомату на 32 Ампера (для 4 мм²) или 40 А (для 6 мм²).

Кто пользовался варочной электрической панелью, тот знает о ее удобстве- конфорки нагреваются моментально. Но это достигается благодаря большой потребляемой мощности варочной панелью. Обычно она берет из электросети максимально более 7 Киловатт. Поэтому многие модели выпускаются с возможностью не только подключения к однофазной сети 220 Вольт, но и двух- или трехфазной электросети на 380 Вольт. Поэтому перед подключением следует проверить схему в клеммной коробке. Но обычно с завода идет собранное подключение на 220 Вольт. Она выглядит для варочной панели Bosch следующим образом.
Первые 3 контакта с перемычками к ним подключается фазный провод (в моем случае серого цвета). Четвертый и пятый контакт с отдельной перемычкой на них подключается нулевой проводник синего цвета.

Заземление подключается под отдельный болтик с соответствующим значком возле места входа кабеля в клеммную коробку (в самом верху по центру).

Если у Вас квартира, тогда ничего менять нет необходимости, потому что у Вас только возможно подключение к однофазной электросети на 220 Вольт.

Если же у Вас частный дом с вводом на 380 Вольт, тогда для распределения нагрузки по фазам- рекомендую подключить варочную панель на 2, а лучше 3 фазы. Для этого необходимо будет снять перемычки согласно схемам из паспорта. Рассмотрим как подключить на примере варочной панели Bosch.

  1. Верхняя схема 1N— однофазное подключение на 220 Вольт.
  2. Средняя схема 2N— двухфазное подключение на 380 Вольт. Необходимо будет снять перемычку между 2 и 3 контактом. Две разноименные фазы подключаются на 3 контакт L2 и на 2 контакт L1. Ноль— на 5 контакт. Понадобится гибкий четырех жильный кабель марки ПВС 4х4 мм².
  3. Нижняя схема 3N— трехфазное подключение на 380 Вольт. Снимаются перемычки между 1, 2 и 3 контактами. На них же подключается 3 разноименные фазы- L1, L2, L3. Последовательность не имеет значения. На 5 контакт все так же садится ноль. Понадобится гибкий пяти жильный кабель ПВС 5х4 мм².

При подключении на 380 Вольт, будьте внимательны и не посадите фазу на нулевой или заземляющий контакт- это чревато при включении возникновением поломки или получением электротравмы.

Из некоторых моделей варочных панелей выходит 5 жильный кабель, у которого две жилы будут соединены попарно. Пример на картинке. Если взглянуть на бирку электрического кабеля, то станет понятно, что при подключении на 220 Вольт- пара синего и серого подключаться будет к нулю, пара черного и коричневого- на фазу, а одиночный желто-зеленый- на заземление. При необходимости подключения на 380 Вольт придется разъединить пары и подключать согласно схемы в инструкции к панели.

После того как со схемой подключения разобрались, необходимо будет подключить вилку и при необходимости розетку. Как подключить вилку и розетку на 380 Вольт читайте в этой нашей инструкции, а подключение на 220 Вольт для варочной панели будет аналогичным как и для электроплиты- инструкцию смотрите здесь.

Некоторые люди значительно упрощают подключение, делая его без розетки и вилки. При этом кабель, выходящий из панели подключается сразу к электропроводке через маленький пластиковый щиточек или бокс с винтовыми зажимами. Я, как опытный электромонтажник, рекомендую все же подключать с использованием розетки и вилки. Так получается более красиво, надежно и практично.

При первых включениях, особенно духового шкафа может появляться неприятный запах от заводской краски. Не переживайте он со временем исчезнет.

Подключение варочной панели и духового шкафа к электросети



Современная бытовая техника постоянно совершенствуется. На смену обычным газовым и электрическим плитам приходят сложные и мощные бытовые приборы. В связи с этим у многих хозяев появляется такая проблема, как правильное подключение варочной панели и духового шкафа в одну розетку.



Блок: 1/6 | Кол-во символов: 292
Источник: https://electric-220.ru/news/podkljuchenie_varochnoj_paneli_i_dukhovogo_shkafa_v_odnu_rozetku/2016-09-16-1061

Расположение розетки

Такая вот спаренная розетка. К ней можно одновременно подключить и варочную панель, и духовой шкаф. К большой розетке подключается варочная панель, а к маленькой — духовой шкаф. Я снабжу вас самой полной информацией о том, как это сделать. Вам останется лишь следовать прочитанному.

Для начала, решите где будет находится розетка. На мой взгляд, если за мебелью справа или слева от духового шкафа и варочной плитой есть место, то разместить розетку удобнее всего именно там. Здесь нет строгих правил. Нужно думать лишь о том, как будет удобнее втыкать и вынимать вилки из розеток при необходимости.

Не лишним будет упомянуть, что розетка эта накладная, то есть накладывается на стену, а не утапливается в нее. Не знаю почему, но до сих пор все розетки для электроплит делают именно накладными. Но пусть вас это не тревожит. Сколько я видел мебели, розетка отлично входит в расстояние между стеной и шкафом. А если вы делаете мебель на заказ, то обговорите расположение этой розетки заранее.

Сбоку в розетке есть отверстие для кабеля, поэтому вам не придется выламывать его пассатижами, что само по себе уже приятно. Поэтому кабель от щитка можно пустить прямо по стене, закрепив его дюбель-хомутами. Или если хотите, утопите его в штробу как на фото.

Блок: 2/5 | Кол-во символов: 1267
Источник: https://blogremont.ru/podklyuchenie-duxovogo-shkafa-i-varochnoj-paneli-k-rozetke/

Подключение оборудования

Этапы подключения техники

Алгоритм подключения варочной панели и духового шкафа в одну розетку:

  1. Подбор необходимых материалов (электророзетки, кабели, профессиональные инструменты).
  2. Выбор оптимальной схемы подключения.
  3. Установка в распределительный щиток отдельного автомата защиты для плиты и прокладывание от него отдельного кабеля.
  4. Установка розетки и присоединение вилки с кабелем.

Для монтажа варочной панели понадобятся следующие инструменты:

  • дрель;
  • электрический лобзик;
  • нож;
  • отвертки;
  • линейка;
  • карандаш;
  • угольник;
  • картон.

Установка осуществляется в 3 этапа:

  1. Измерение размеров плиты. По замеренным данным нужно создать шаблон на картоне, который потом переводится на поверхность тумбы.
  2. Размеченную часть нужно вырезать для установки плиты. Это делается с помощью лобзика по намеченному контуру.
  3. Финальный этап – установка и крепление плиты. В проделанное отверстие ставится варочная панель. Места соединения следует заделать герметиком.

По действующим требованиям СНиП подсоединять плиту можно только через отдельный силовой кабель. На него запрещено устанавливать розетки и другие точки потребления электроэнергии.

В квартирах схема подключения предусматривает только однофазное подключение к 220 В. В коттеджах и частных загородных домах встречаются трехфазные электросети на 380 В. Это нужно учитывать при присоединении.

Чтобы равномерно распределить нагрузку на сеть, можно реализовать схему с двумя фазами, нулем и заземлением. Во время подключения важно не перепутать жилы. На счетчиках, автоматах и других приборах делается буквенно-цифровая маркировка. Буквами 1L, 2L, 3L обозначаются фазы, N – ноль. Земля обозначается соответствующим значком или буквами PE. Жилы обычно маркируются цветами. Желто-зеленый провод всегда обозначает землю (желтый с зеленой полосой). Голубым или синим отмечают ноль. Фаза может окрашиваться в любой другой цвет.

Панель должна подключаться к кабелю через специальную коробку клеммных колодок или через элеткророзетку. Первый способ часто используют профессиональные электрики. Он надежный, но неудобный в эксплуатации. При необходимости демонтажа панели придется отключать провода в клеммной коробке, а затем заново их подключать. Использование вилки и розетки упростит процедуру.

Кабель можно присоединить к вилке и розетке несколькими методами. Первый способ — жила зачищается от изоляционного покрытия на 5 мм и фиксируется винтом. Второй метод является более безопасным и устойчивым. Подключаемый проводник очищается от защитного слоя примерно на 1,5 см, складывается в виде кольца вокруг фиксирующих винтов и зажимается. Безопасность достигается за счет увеличения площади соприкосновения.

Провод может состоять из множества тонких жил. Они легко разрушаются в процессе эксплуатации, поэтому рекомендуется их обработать паяльником.

Клеммная колодка или розетка должна устанавливаться рядом с плитой. Место установки должно быть доступным, чтобы при необходимости пользователь мог до нее добраться.

Блок: 4/4 | Кол-во символов: 2981
Источник: https://StrojDvor.ru/elektrosnabzhenie/kak-podklucit-varocnuu-panel-i-duhovoj-skaf-k-odnoj-rozetke/

Алгоритм подключения варочной панели и духового шкафа

Долгая и исправная работа домашней техники начинается с корректной установки и введения в работу. В основном это относится к такой технике повышенной мощности, как кухонная плита и бытовая печь. При установке и подключении варочной панели и духового шкафа к электроснабжению необходимо придерживаться таких условий:

  1. Защитное заземление.
  2. Питающий кабель.

Защитное заземление — главный фактор при монтаже и введении в работу прибора. Для этого применяют штекеры и розетки с несколькими контактами. Классический заземлённый контакт крупнее остальных. В домах старой постройки нет заземления, чтобы его сделать, от щитка распределения ведут шнур со встроенным заземляющим соединением. При высокой мощности бытовой техники кладут вспомогательный фидер, чтобы привычная электролиния 220 В выдержала нагрузку. Этот фидер нежелательно подвергать дополнительным нагрузкам, подключая другую технику.

На многих кухнях нет розеток для питания техники. Поэтому важно выяснить требуемую напряжённость работы оборудования. Также важно изучить этапы подключения, заявленные в руководстве по пользованию, и размещение подсоединения на технике. Варочные панели работают при любом напряжении. Бытовые печи работают только при 220 В. Производитель устанавливает в зажимы перемычки, способные работать с одной фазой.

Для подключения кухонной плиты и бытовой печи в одну розетку в электрощите предусматривается вспомогательный защитный выключатель, от него идёт питающий провод. Их возможности зависят от предполагаемой нагрузки. После этого шнур подсоединяют к розетке и запускают устройство. Иногда вместо розетки устанавливают каменные колодки, прикреплённые к стене.

Не всегда выбор падает на электрические приборы, многие продолжают быть приверженцами готовки на газу. Для этого надо присоединяться к трубе газа. Такое лучше не реализовывать самому, а нанять опытных специалистов. Для подсоединения газовой варочной поверхности и духового шкафа берут пару труб подачи газа, на каждой из них есть индивидуальный кран, останавливающий поступление газа, когда это необходимо. Подключить газовый духовой шкаф и варочную поверхность – задача не из сложных.

Для присоединения устройств к газу применяют два вида соединений:

  • плотная стальная или медная трубка;
  • эластичная труба.

Присоединяют через выход возле газового духового шкафа. После установки надо проверить, чтобы трубка не перегибалась и ничего не препятствовало поступлению газа. Для питания газовой духовки длина трубки не может превышать полутора метров. Присоединений допускается по минимуму. Это позволит установить технику быстро и беспроблемно.

Блок: 6/8 | Кол-во символов: 2647
Источник: https://kitchen-smart.ru/prigotovlenie-edy/duxovka/kak-podklyuchit-varochnuyu-poverxnost-k-odnoj-rozetke.html

Чем отличается независимый духовой шкаф от зависимого

Каждая современная кухня оборудована духовкой, без которой не может обойтись ни одна хозяйка. Все конструкции духовых шкафов разделяются на две категории и могут быть зависимыми и независимыми. Они различаются не только конструктивно, но и способами питания. При выборе какой-либо модели, нужно обязательно учитывать эти особенности.

Зависимые духовые шкафы как правило размещаются в нишах кухонной мебели, специально обустроенных для этих целей. Духовку и варочную панель возможно разместить только одно над другим, так как их объединяет единая система питания и управления. В целом, оба прибора составляют единый комплект.

У варочной панели отсутствуют собственные кнопки и возможность регулирования показателей мощности. Конфорки не будут функционировать без панели управления, располагающейся на духовке. Для соединения духового шкафа используются общие электрические провода, подключаемые к домашней сети. Зависимые духовые шкафы представлены на рынке бытовых приборов в широком ассортименте. Зная критерии выбора, комплектацию, основные и дополнительные функции, можно без труда подобрать для себя наиболее подходящий вариант.

Постепенно зависимые плиты стали заменяться более совершенными приборами независимого типа, еще более удобными в эксплуатации. Конструкция независимых плит позволяет устанавливать духовку без привязки к варочной панели в наиболее подходящем месте. Отличительной особенностью каждой составляющей части является собственная панель управления. Переключатели могут быть механическими, кнопочными или сенсорными. Оба устройства не связаны общими проводами, что делает монтаж значительно легче.

Духовой шкаф и варочная панель могут устанавливаться в разных местах, а не только в стационарном положении, как зависимые системы. Каждая составная часть при необходимости выбирается от разных производителей, в соответствии с имеющимися функциями. При желании можно вообще отказаться от варочной панели, если хозяйка регулярно использует мультиварку, а основные блюда готовит в духовке. В крайнем случае приобретается модель с двумя конфорками, стоимость которой значительно ниже, чем у обычных панелей.



Блок: 4/6 | Кол-во символов: 2193
Источник: https://electric-220.ru/news/podkljuchenie_varochnoj_paneli_i_dukhovogo_shkafa_v_odnu_rozetku/2016-09-16-1061

Схемы подключения

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

  1. Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
  2. Нулевой провод (N) соединяем с клеммами N-1 и N-2.
  3. Защитный проводник PE направляем на соответствующую клемму.

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

  1. Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
  2. Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

  1. На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
  2. На L-3 ставим фазу C.
  3. Все прочие действия осуществляются так же, как в остальных вариантах схем.

Блок: 8/10 | Кол-во символов: 1160
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html

Видео подключения варочной панели к сети


Блок: 5/6 | Кол-во символов: 49
Источник: https://postroiv.ru/2015/11/podklyuchenie-varochnoj-paneli-i-duxovki-sxema-podklyucheniya-rozetki/

Место установки

Важный фактор — расположение розетки. По европейским стандартам розетки устанавливают в 15 сантиметрах от пола.

Однако нет нужды соблюдать это правило буквально: расстояние от пола может разниться в пределах 15 – 30 сантиметров. Нужно исходить из имеющихся условий и поставленных задач.

Блок: 7/10 | Кол-во символов: 304
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html

Подведём итоги

Метод присоединения основывается на мощности варочной панели и духового шкафа. Вам выбирать, какую технику приобретать, основываясь на условиях и качестве электролинии. Какие-то модели можно установить самостоятельно, но для установки газовой варочной поверхности или духового шкафа на газу желательно вызвать мастера. Исходя из требований по мощности, думайте, какой автомат устанавливать для работы техники, при надобности посоветуйтесь с профессионалами.

Подключение духового шкафа и варочной поверхности к одной розетке – это хороший выход, когда дополнительная розетка не продумана заранее. Важно определиться с типом оборудования. Тогда вы сможете установить комплекс или духовой шкаф отдельно от варочной поверхности, но тут тоже важно продумать все детали подключения и подходящий выход из ситуации.

Блок: 8/8 | Кол-во символов: 822
Источник: https://kitchen-smart.ru/prigotovlenie-edy/duxovka/kak-podklyuchit-varochnuyu-poverxnost-k-odnoj-rozetke.html

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

Блок: 10/10 | Кол-во символов: 876
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html

Кол-во блоков: 11 | Общее кол-во символов: 12591
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://kitchen-smart.ru/prigotovlenie-edy/duxovka/kak-podklyuchit-varochnuyu-poverxnost-k-odnoj-rozetke.html: использовано 2 блоков из 8, кол-во символов 3469 (28%)
  2. https://StrojDvor.ru/elektrosnabzhenie/kak-podklucit-varocnuu-panel-i-duhovoj-skaf-k-odnoj-rozetke/: использовано 1 блоков из 4, кол-во символов 2981 (24%)
  3. https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html: использовано 3 блоков из 10, кол-во символов 2340 (19%)
  4. https://postroiv.ru/2015/11/podklyuchenie-varochnoj-paneli-i-duxovki-sxema-podklyucheniya-rozetki/: использовано 1 блоков из 6, кол-во символов 49 (0%)
  5. https://blogremont.ru/podklyuchenie-duxovogo-shkafa-i-varochnoj-paneli-k-rozetke/: использовано 1 блоков из 5, кол-во символов 1267 (10%)
  6. https://electric-220.ru/news/podkljuchenie_varochnoj_paneli_i_dukhovogo_shkafa_v_odnu_rozetku/2016-09-16-1061: использовано 2 блоков из 6, кол-во символов 2485 (20%)

Требуется ли трехфазное питание для индукционной варочной панели?

Индукционная варочная панель

с ее многочисленными преимуществами и функциями имеет некоторые требования для правильной работы. Главное требование - источник питания

.

Электроустановка должна соответствовать всем применимым электротехническим нормам и правилам и должна быть правильно заземлена.

Единственная причина, по которой вы задумываетесь над этим вопросом (требуется ли для варочной панели трехфазное питание), может быть то, что вы либо находитесь на этапе проектирования своего дома, либо делаете капитальный ремонт на кухне, либо заменяете электрические блоки на кухне.

Индукционные варочные панели обычно работают от однофазных 220–240 В переменного тока, 50–60 Гц. Потребляемый ток может составлять 20 А, 30 А (для индукции 60 см), 32 А (для индукции 76 см), 42 или 48 А (для индукции 81-91 см) . Большинство американских домохозяйств подключены как однофазные.

В большинстве случаев индукционная варочная панель не требует трехфазного питания. Единственная причина для перейти на трехфазную сеть - это когда у вас много мощных бытовых приборов, таких как много переменного тока, много варочных панелей или некоторых высокопроизводительных индукционных варочных панелей, которым может потребоваться электрическое напряжение не менее 400 В.

Они должны быть подключены лицензированным электриком.

Трехфазное питание обеспечивает 380–415 В переменного тока, 50 Гц. Для варочной панели 60 см требуется 16 А, индукция 76 см - 16 А, а 86-91 см - 16 А.

Сегодня почти все индукционные варочные панели совместимы с обычным стандартным источником напряжения. Таким образом, они обычно рассчитаны на 120 В или от 200 до 240 В.

Во многих местах США требования к напряжению составляют 120 В.В таких случаях не волнуйтесь, вы все равно можете использовать варочную панель на 230 В, установив трехпроводную проводку с разделением фаз.

Индукционное оборудование бывает двух основных типов:

Варочные панели, предназначенные для использования в качестве постоянной части кухни. В случае чего проводка будет постоянной. Другой тип - это портативные столешницы, которые можно включать в электрическую розетку.

Преобразователи фазы используются, когда трехфазное оборудование должно работать от однофазного источника питания.Они используются, когда трехфазное питание недоступно или стоит дорого.

Простое объяснение электрических требований

Электричество, как известно, представляет собой поток энергии. Давайте сравним его с потоком воды, чтобы помочь проанализировать его. Вода течет по трубе под действием силы или давления, возникающих где-то вверху по линии. Точно так же электричество течет в проводе под действием силы, называемой ЭДС. Генерация ЭДС осуществляется вашей энергетической компанией так же, как давление воды создается и подается в дома.

ЭДС называется « Voltage» и измеряется в единицах, называемых вольтами.

Таким образом, чем больше давление (напряжение), тем больше энергии он переносит, тем больше работы он может выполнять.

Так же, как текущая вода, хотя сила важна, так же как и фактический поток воды, действующий под этой силой. Например, в бурлящей толстой реке можно сделать больше работы, чем в крошечной ручейке, падающей на такое же расстояние. Таким образом, важен объем потока, действующего под давлением, и он называется током и измеряется в амперах.Другими словами, Amp - это измеритель расхода.

Электрическая мощность измеряется единицей, называемой ватт. В местах, где мы используем много ватт, мы часто используем киловатт, что составляет 1000 ватт. Это в основном ставка из , по которой электроэнергия используется или доставляется. Один ватт - это ток в один ампер, протекающий под «давлением» в один вольт.

Чтобы узнать, сколько энергии используется или доставляется, мы должны умножить на время (например, два галлона воды в минуту за три минуты дают 6 галлонов воды).

Мера энергии - джоулей, чаще называют киловатт-час. Итак, киловатт-час - это энергия, передаваемая потоком в один киловатт, работающим в течение одного часа.

Электропроводка всасывающая

Вода не течет по трубам без необходимости преодолевать сопротивление. В противном случае малейшее давление направило бы воду в любом направлении.

Ограничивается толщиной трубы, внутренней шероховатостью трубы, изгибами трубы.Точно так же электричество не беспрепятственно течет по проводам.

Некоторые материалы переносят электричество с небольшим сопротивлением, а некоторые с большим сопротивлением или сопротивлением. Энергия, теряемая при преодолении этого сопротивления, выделяется в виде тепла.

Хотя электрические провода в стенах вашего дома являются отличными проводниками тепла, они не лишены сопротивления.

Таким образом, размер провода строго установлен строительными законами и нормами, чтобы соответствовать максимальной величине тока, которую этот размер разрешен законом.Это гарантирует, что никакой провод в стене никогда не станет достаточно горячим, чтобы создать опасность пожара. Таким образом, размер провода рассчитан на определенный максимальный ток или, если смотреть с другой стороны, максимальный ток устанавливается размером проложенного провода.

Закон также требует наличия устройства, которое мгновенно отключает (размыкает или отключает цепь), если разрешенный максимум когда-либо будет превышен.

Раньше это устройство представляло собой предохранитель, предназначенный для отключения при максимальном токе, на который он рассчитан.В настоящее время более распространенным термином является автоматический выключатель.

Возвращение к индукционной варочной панели

Дело здесь в том, что блок питания вашей кухонной плиты не имеет бесконечной мощности. Вам нужно ограничиться индукционной плитой, которая не требует больше, чем может дать ваша проводка.

Если вы находитесь на этапе проектирования своего дома, вам необходимо установить электропроводку, соответствующую желаемой индукционной варочной панели.

Обычно напряжение в американских домах составляет 240 вольт, и индукционная варочная панель, которую вы покупаете, позволяет узнать ее требования к питанию.Таким образом, вы можете рассчитать необходимое AMPS для вашей внутренней проводки.

Например, если вам нужна индукция из четырех элементов, каждый из которых имеет максимальную мощность 1,8 кВт. Выходная мощность будет 4 * 1,8 = 7,2 кВт. Для этого потребуется 7200/240 = 30 AMPS.

Американские дома

Старые дома в США имели основные панели на 150 ампер. Это означало, что весь дом мог получить от энергокомпании не более 150 ампер. Новые дома построены на 200 ампер.

Строительные нормы и правила в основном определяют напряжение 20 А, 240 В для специальных цепей электроприборов. Если вам нужен более высокий AMPS, вам нужны более толстые провода.

Вам также могут понравиться следующие статьи:

Коммерческие индукционные плиты с 2 конфорками, электрическими нагревателями для пищевых продуктов (5000 Вт) из города Гаобу, Китай

промышленная индукционная плита промышленная

  • Мин. Заказ (MOQ) 10 кусочков)
  • Тип индукционная плита
  • Название бренда SMABO
  • Сертификация CE ETL
  • Материал корпуса 201 # нержавеющая сталь
  • Напряжение (В) 380В
  • Место происхождения Китай
  • Цвет Серебро
  • размер 400 * 400 * 200 мм
  • мощность 5кВт-8кВт
  • MOQ 10 кусочков
  • OEM да
  • Качество А ++

Коммерческая промышленная индукционная плита - один из наших самых продаваемых продуктов.Базируясь в Дунгуане, Китай, мы являемся ключевыми экспортерами, поставщиками и производителями промышленных индукционных плит, цена которых составляет от 10 до 99 долларов США за комплект. Мы принимаем минимальное количество заказа 20 комплектов / комплектов. Наша максимальная способность поставки составляет 1000 комплектов / комплектов в месяц. Наши приемлемые условия оплаты - аккредитив, T / T и Western Union. Материал корпуса промышленной индукционной плиты - нержавеющая сталь, сертифицированный CE, UL, CE. Требуемая мощность - 5000 Вт, напряжение - 220 вольт.Промышленная промышленная индукционная плита / встроенная индукционная плита с подогревом плиты Цена FOB - US $ 10 - 99 / Set | Получите последнюю цену Минимальное количество заказа - 20 компл. / Компл. Коммерческая промышленная индукционная плита Возможность поставки - 1000 компл. / Компл. В месяц коммерческая промышленная индукционная плита Порт - Гуанчжоу, Шэньчжэнь Условия оплаты - аккредитив, T / T, количество Western Union - 20 Комплект / комплекты Краткие сведения Материал корпуса - Сертификация из нержавеющей стали - CE, UL, CE Мощность (Вт) - 5000 Напряжение (В) - Номер модели 220 - Фирменное наименование QX-IC-L - Qinxin Место происхождения - Гуандун, Китай (материк) ) Источник питания - Тип электричества - Встроенный Подходит для - ресторанов, гостиниц и всех предприятий общественного питания Преимущества - Быстрее, безопаснее, чище, прохладнее и экологичнее Обслуживание - Бренд OEM - Qinxin Срок службы - более 10 лет Модель - QX-IC- L Упаковка и доставка Детали упаковки - каждый в полиэтиленовом пакете, затем упаковывается в деревянный ящик.Сведения о доставке - 8 дней после подтверждения заказа

Дополнительная информация:

Условия оплаты: Л / К, Т / Т, Вестерн Юнион

Подробности упаковки: стандартная экспортная упаковка

Срок поставки: 15 дней

Подключение керамической варочной панели - Информация и советы

Если вы переезжаете в новый дом, вам необходимо перейти в раздел «Обычно предоставляют кухонную мебель и технику».Хотя изготовление Spülunterschränken, духовок и навесных шкафов может быть выполнено без проблем неспециалистом, для этого требуется подключение кухонной техники, такой как плита и духовка. Это похоже на ремонт кухни. Часто печь нужно умело снимать с электросети и при необходимости заменять. Тем, кто не был специально обучен этим действиям, не следует подносить руки к плите и духовке.

Технические характеристики керамических варочных панелей

Покупателям керамической варочной панели обычно присваивается суффикс «самодостаточный».читать. Это означает, что керамическую плиту можно установить независимо от духовки. Если к устройству прилагается инструкция по подключению, там описывается несколько типов подключения. Поскольку сейчас устройства распределены по всему ЕС, но электросеть по-прежнему неоднородна, необходимо соблюдать условия конкретной страны. В Германии в большинстве квартир стандартно предусмотрено так называемое высоковольтное соединение, к которому можно подключить максимум одну плиту и одну плиту. Эта специальная настенная розетка имеет силу тока не менее 16 ампер и поэтому может выдерживать большую нагрузку от плиты или печи.Как правило, варочной панелью можно управлять и через стандартную розетку безопасности. Однако для защиты большинство производителей рекомендуют подключение к розетке. То же касается и установки печки.

Почему для подключения керамической плиты требуется квалифицированный рабочий

Помимо холодильника, морозильной камеры и кофеварки, которые просто подключаются к розетке для ввода в эксплуатацию, кухонным приборам, таким как

  • , нужна духовка
  • плита (варочная поверхность). -комбинация духовки)
  • керамическая плита
  • индукционная плита

обычно специальная схема.В то время как большинство бытовых приборов работают от напряжения 230 вольт, плита и духовка обычно зависят от напряжения 380 вольт. Они не работают с обычным двухфазным переменным напряжением, а получают энергию от трехфазной розетки переменного тока. В просторечии эту разницу напряжений также называют сильным, мощным или строительным электричеством. Кабели не входят непосредственно в вилку Schuko, но кабели должны быть подключены непосредственно к розетке.

Между прочим, Schuko - это аббревиатура, обозначающая защитный контакт.

В целом, кабели на керамической плите не требуют пояснений. Отдельные кабели различаются по цвету, а также имеются клеммы. Соответствующая коробка в стене снабжена крышкой, под которой, в свою очередь, находятся клеммы для подключения, каждая из которых имеет маркировку. Соответственно, кабели подключаются к соответствующим клеммам:

  • Коричневый - Коричневый
  • Черный - Черный
  • Синий - Синий
  • Желто-зеленый - Желто-зеленый

Однако становится проблематичным, если маркировка отличается от друг друга и кабели имеют разные цвета.Обычно клеммы на коробке имеют маркировку L1, L2, L3, N и заземление или PE, но также возможна маркировка 1, 2, 3, 4 и заземлением или PE. Кроме того, кабели не всегда должны быть выполнены в указанных цветах. Только заземление всегда полосатое желто-зеленым. Линии L и N не всегда должны быть коричневыми, черными или синими. Соответственно, велик риск неправильного размещения отдельных кабелей. Кроме того, номер клеммы коробки может не совпадать с номером клеммы устройства.Затем необходимо переключить так называемые мосты. Эта деятельность предназначена для обученных профессионалов.

Как всегда, при обращении с электричеством следует проявлять особую осторожность. Перед подключением кабелей, будь то керамическая плита или новое комнатное освещение, необходимо выключить соответствующий предохранитель. В противном случае это может привести к опасному для жизни поражению электрическим током. Однако не всегда можно точно назначить отдельные автоматические выключатели. Если установлен неправильный предохранитель, электричество будет продолжать течь, и возникнет опасность для жизни и здоровья.

Даже если непрофессионал попытается подключить керамическую плиту самостоятельно, потому что он думает, что сможет правильно распределить кабели и клеммы. Если предохранитель включен правильно, самостоятельная сборка керамической плиты может стать проблемой.

Отказ от подключения может привести к фатальным последствиям для устройства. Короткое замыкание может привести к необратимому повреждению керамического поля и сделать его непригодным для использования. Если линия выходит за корпус, в худшем случае на устройство подается питание. Контакт может снова вызвать поражение электрическим током.Кроме того, большинство гарантийных соглашений производителя включают пункт о том, что любые претензии по гарантии теряются, если плита не установлена ​​должным образом.

Таким образом, чтобы потребовать гарантийный ущерб от производителя, счетчик всегда должен сниматься установщиком специалистом до

Чтобы специалист даже не имел возможности угадать цвета или маркировку, он использует измерительное устройство. С помощью профессионального тестера электрик может точно определить, какой провод является нейтральным и как пронумерованы отдельные фазы.В зависимости от возраста окраска может отличаться, как я уже сказал, значительно. Много лет назад и десятилетий применялись другие правовые стандарты. Без соответствующего счетчика соединение становится угадайкой. Если розетка для высоковольтного подключения отсутствует в первую очередь, в любом случае необходимо проконсультироваться со специалистами для установки подходящей коробки.

Затраты на установку

Подключение керамической плиты специалистом значительно безопаснее и обеспечивает полную гарантию.Если керамическая плита была приобретена в специализированных магазинах, квалифицированный персонал сможет выполнить установку с минимальными затратами. Вложение того стоит. В конце концов, неправильное подключение может не только повредить саму керамическую плиту - и это без претензий по гарантии - существует также дополнительный юридический риск для самостоятельного подключения: если пожар в квартире вспыхнет позже, страховка может потребовать доказательства профессионального монтаж. По этой же причине счет установщика должен быть аннулирован.

Резюме

Для подключения керамической варочной панели требуется опыт.Полная гарантия предоставляется только в том случае, если плита подключена квалифицированным персоналом. В случае наступления страхового случая может также потребоваться доказать квалифицированную установку. Поэтому счет установщика всегда должен храниться в надежном месте.

Artikelbild: © pashapixel / Bigstock.com

Sencor Seo 2028BK Электроплита с конфорками Черный 220 В НЕ ДЛЯ США

Входная мощность: 3400 Вт W / 2 Диаметр чугунной горелки: 152; 187 мм; Объем 28 л 2 чугунные плиты диаметром 152 и 187 мм) 3 в одном в духовке Выпекать в духовке Плоский Готовить на плите на гриле Объем 28 литров Включенные аксессуары: противень, решетка для гриля, вертел для гриля, кронштейн для съемной тарелки / Rust

Технические характеристики

Бренд SENCOR

Номер модели SEO 2028BK

Цвет Schwarz

Вес изделия 11 кг

Размеры продукта 52.9 x 38 x 34,7 см

Объем 28 литров

Мощность / мощность 1500 Вт

Напряжение 230 В

Особенности Гриль

Описание продукта

Настольная духовка с конфорками и грилем с грилем

Идеально для небольших кухонь , домики для выходных и выходных

три функции в одном:

- запекать в духовке

- кочена на конфорках

- гриль в духовке на гриле

объемом 28 литров

2 конфорки из чугун (диаметр 152 и 187 мм)

Независимый контроль температуры для каждой конфорки:

- 300/400/700 Вт (меньшая конфорка)

- 400/800/1200 Вт (большая конфорка)

Два режима работы для духовки:

Нагреватель сверху и снизу (700 + 800 Вт) с регулируемой температурой в диапазоне _x000D_von 130 до 250 C -

- нагревательный элемент только сверху (700 Вт)

90 002 духовку и плиту можно использовать одновременно

Опциональное приготовление на гриле на гриле с возможностью остановки вращения

Три независимых световых индикатора:

- световой индикатор на плите, указывающий на работу

- сигнальный световой сигнал, указывающий на работу горелки

- световой индикатор, вращение гриля

Дверь с двойным остеклением для лучшей теплоизоляции

Дверная ручка с теплоизоляцией

Верхняя пластина из нержавеющей стали для легкой очистки

Принадлежности в комплекте: противень, решетка для гриля, Опора вертела для вертела для удаления ржавчины / листа

Максимальная нагрузка на вертел: 2,0 кг

Потребляемая мощность: 3400 Вт

Размеры (ширина x глубина x высота): 529 x 380 x 347 мм

Вес: 10 .5 кг

напряжение и частота: 230 В, 50 Гц Входная мощность: 3400 Вт W / 2 Диаметр чугунной горелки: 152; 187 мм; Объем 28 л 2 чугунные плиты диаметром 152 и 187 мм) 3 в одном в духовке Выпекать в духовке Плоский Готовить на плите на гриле Объем 28 литров Принадлежности в комплекте: противень, решетка для гриля, вертел для гриля, кронштейн для съемной тарелки / ржавчина

9200 Вт Встроенная электрическая плита

Радиант касания керамической зоны гибкого трубопровода 5 горелок Витро построенный в электрической плите

Smoothtop

Электрическая варочная панель с 5 конфорками и сенсорным управлением состоит из 5 элементов с диапазоном мощности 1300–3000 Вт.Сенсорное управление, расположенное в центре, упрощает работу с варочной панелью, что также безопасно благодаря возможности блокировки управления. Настройка поддержания тепла пригодится, когда необходимо сохранить тепло блюда, прежде чем все члены семьи или гости соберутся вокруг стола.

Характеристики:

Элементы управления Glide Touch

Мгновенное и простое точное управление нагревом одним движением пальца

Элемент силового котла, 9 дюймов

Используйте сковороды разного размера на одном гибком элементе мощностью 3000 Вт, который производит быстрый мощный нагрев

Горелки Syncburners

Управляйте двумя 7-дюймовыми элементами одновременно для равномерного нагрева большой посуды или сковородок

Двойной элемент 8 дюймов

Используйте сковороды разного размера на одном гибком элементе мощностью 2200 Вт

Многоэлементный таймер

Управляйте пятью кастрюлями одновременно с индивидуальными таймерами для каждого элемента

Возможность блокировки управления

Защищает от непреднамеренной активации

Пользовательские настройки

Настройте параметры варочной панели в соответствии с вашим стилем приготовления пищи

Настройка сохранения тепла

С помощью этого полнофункционального 7-дюймового элемента

можно держать пищу в тепле или за считанные минуты кипятить воду.

Соответствует ADA

Разработан, чтобы быть доступным и легко открываемым

Технические характеристики

  1. Ширина выреза: 28.5 "
  2. Глубина выреза: 19,625 дюйма
  3. Ширина: 29,875 "
  4. Тип управления: Glide
  5. Вт: 9500 Вт
  6. Тип: Варочная панель
  7. Индикатор горячей поверхности: Да
  8. Зона поддержания тепла: Да
  9. Соответствие ADA: Да
  10. Стекло-керамическая поверхность
  11. Настройка расплава
  12. Таймер
  13. Горелки Sync
  14. Настройка сохранения тепла
  15. Элементы для жарки Radiant
  16. Двойной элемент 8 дюймов / 5 дюймов
  17. GS, EMC, Сертификация
  18. Блокировка управления


Электрические характеристики

Подключенная нагрузка при 380 В: 10.6 / 8,0
Номинальное напряжение: 380 В 60 Гц
Место подключения: Центр. Задний
Минимальная необходимая цепь: 40A
А при 380 В: 44,2 / 38,5


Профиль компании

Являясь одним из основных производителей кухонных плит в Китае, компания Foshan Classy-Cook Electrical Technology Co.Ltd., является вашим надежным деловым партнером в Китае, который может предоставить вам широкий спектр услуг, включая лучшие цены, качественные продукты, многочисленные модели и быстрое реагирование.

Мы производим индукционные и керамические плиты более 10 лет, завод находится в провинции Фошань. У нас есть сильный персонал по исследованиям и разработкам и техническая команда, и мы получили множество сертификатов, таких как CE, CB, ETL, ROHS, GS, EMC и так далее.

Стремясь удовлетворить потребности клиентов, мы всегда готовы служить вам, чтобы сделать вас успешным!

Приглашаем Вас посетить наш завод для дальнейшего общения, и давайте вместе добьемся светлого будущего!

Сертификаты

НИОКР Tearm

FAQ

1 кв.Можно ли заказать образец индукционной и керамической варочных панелей?

A : Да, мы приветствуем заказ образца для тестирования и проверки качества. Допускаются смешанные образцы

2 кв. Как насчет времени выполнения заказа?

A: 15-21 день для образца и 37 дней для массового производства.

3 кв. Есть ли у вас ограничение минимального заказа на варочную панель?

A : минимальный объем заказа 52 шт., 1 шт. Для проверки образцов.

4 кв. Как вы отправляете образец и сколько времени занимает доставка?

A : Обычно мы отправляем через DHL, UPS, FedEx или TNT. Обычно доставка занимает от 5 до 15 дней. Авиакомпания и морские перевозки также по желанию

Q5. Какой сертификат выдает ваш продукт?

A : Мы уже применяем сертификаты GS, CE, EMC, ETL, CB, SAA.

Q6.Как я могу проверить количество?

A : Процесс и график всей нашей продукции соответствуют требованиям ISO9001: проверка качества доходов, контроль качества процесса, проверка качества конечной продукции инспекторами и испытательной машиной.

Q7: каков ваш срок оплаты?

A : Наши условия оплаты: TT, LC, Trade Assurance.

Как подключить электрическую плиту Bosch

Варочные панели Bosch

, как газовые, так и электрические, хорошо зарекомендовали себя на современных кухнях.Чтобы панель прослужила долго и регулярно радовала владельцев, ее необходимо правильно подключить. Ввод в эксплуатацию газовой плиты лучше всего доверить специалисту газовой службы, чтобы не подвергать опасности жизнь и здоровье находящихся рядом. Если ваш выбор - электрическая плита, то, обладая минимальными навыками работы с отверткой, вы сможете разобраться с подключением варочной поверхности bosch самостоятельно. Рекомендации из этой статьи вам помогут.

Владельцы панелей Bosch рады отметить преимущества своей покупки:

  • надежность,
  • высокая функциональность;
  • безопасность;
  • рентабельность;
  • простота использования;
  • легкость в поддержании чистоты;
  • красота и элегантность.

А потому, если правильно подключить такую ​​панель, то пользоваться ею долго и с удовольствием!

Подготовка мебели к встроенной варочной поверхности

Чаще всего отверстие в столешнице под плиту прорезают даже при изготовлении кухонного гарнитура. Но если вам нужно самостоятельно подготовить мебель. не смущайтесь. С этой работой справится любой человек, умеющий держать лобзик в руках.

Компоновка варочной поверхности должна выполняться с учетом того, что от ее края до контура столешницы должно оставаться не менее 50 мм.По углам разметки просверливаются отверстия диаметром 8-10 мм. Электрический лобзик с мелкозубчатой ​​пилкой по дереву аккуратно прорезает леску от одной ямки до другой. В этом случае лобзик необходимо плотно прижать к столешнице.

Края резной ниши нужно обработать силиконовым герметиком . После этого к ломтикам прикручивают крепежи-зажимы. Подготовив мебель, можно приступать к подключению электричества.

Требования к проводке

Электрическая плита должна быть подключена к специальной розетке с достаточным заземлением.Для такой розетки придется от щита провести отдельную ветку и обязательно подключить ее к отдельному автомату на 32 А. Кабель, проложенный к розетке, должен быть медным с поперечным сечением не менее 4 мм². В зависимости от типа розетки, которую вы выберете, кабель может быть трех- или четырехжильным.

Видео: Как подключить электрическую плиту Bosch


Как выбрать розетку?

Как подключить варочную панель к электросети дома? Для этого важно правильно выбрать

.

Электроэнергия в вашей квартире однофазная и 220 вольт на входе ? Тогда вам понадобится розетка и вилка с тремя контактами.

Вы приобрели оборудование для кухни современного частного дома, имеющего двух фаз и электропривода 380 вольт ? Тогда для равномерного распределения нагрузки варочную панель лучше всего подключить к двум фазам. В этом случае используется розетка и вилка с четырьмя контактами.

В первом случае синий провод (ноль) подключается к левому контакту, черный или коричневый (фаза) - к правому. Желто-зеленый провод заземления присоединяется к контакту, обычно расположенному ниже или выше основной пары.

В случае подключения розетки четырехконтактной необходимо руководствоваться маркировкой жил на крышке розетки. Будь осторожен! Розетки различных производителей отличаются своим дизайном.

Важно! Необходимо заранее проверить, соответствует ли наличие фазы цветам провода. Для этого воспользуйтесь тестером.

Как подключить кабель к панели?

Вне зависимости от того, какую розетку вам приходилось устанавливать, кабель для подключения к варочной панели должен быть четырехжильным. Жилы кабеля подключаются к клеммам розетки-разъема , которая находится на задней части печки. Снимите крышку с коробки, сначала открутив болты.

У каждой варочной панели есть цепь для подключения к сети. На нем показаны контакты клеммной коробки. Присмотритесь к электрической схеме . Каждая фаза (коричневый и черный провода), ноль (синий провод) и земля (желто-зеленый) должны быть подключены к своему выводу строго в соответствии с рисунком. Обратите внимание на аккуратное соединение жилы провода с контактом клеммы.

Важно! Еще раз убедитесь, что провода правильно расположены, прежде чем закрывать крышку.

Подключение штекера к кабелю

С четырехконтактным штекером все понятно. Маркированные цветные жилы кабеля подключаются согласно инструкции на крышке вилки, согласно контактам розетки. А как же трехконтактная розетка , когда четыре провода нужно подключить к трем контактам? Для этого две фазы (черный и коричневый провода) необходимо скрутить вместе и подключить к контакту «фаза».

Без вилки и розетки

Иногда варочная панель подключается напрямую к электрической цепи , без вилки и розетки. Это возможно, потому что панель является стационарным оборудованием и необходимость в подключении и отключении плиты возникает крайне редко. Однако возможность выключить плиту в любой момент для ее обслуживания или ремонта, перемещения или замены кухонной мебели может быть полезной. К тому же подключение с помощью вилки и розетки безопасно, удобно и красиво.

Замена панели

Электротехническая часть работы сделана. Пора ставить панель на место. Необходимо аккуратно перевернуть пластину и установить на заранее подготовленные крепежи. Варочная панель крепится снизу прилагаемыми болтами. Теперь можно протестировать.

Внимание! Из-за дороговизны устройства и опасности, исходящей от электричества, во избежание травм и ненужных поломок правильно оценивайте свои возможности. Если вы не уверены в своих силах, лучше доверить подключение панели профессиональному электрику.

CVE50IX - лучший бренди

CVE50IX - лучший бренди

Полностью электрическая плита 50 см, белая, класс A

прокрутить вниз

Компактный и стильный ...

Настоящая плита шириной 50 см и глубиной 60 см, CVE50IX была разработана, чтобы сэкономить место без компромиссов для ваших горшков. Он интегрируется со стилем в вашу кухонную стойку.

Гибкость и точность...

С плитой CVE50IX вы можете легко приготовить свои любимые блюда!

Стеклокерамическая печь позволяет гибко и точно готовить.

Термостатический духовой шкаф (50-250 ° C) с естественной конвекцией, оснащенный таймером, позволяет поджаривать, подрумянивать, нагревать ... или даже обезвоживать пищу.

Полностью электрическая, она может быть установлена ​​во всех типах жилья и будет сопровождать вас во всех ваших движениях!

Благодаря идеально гладкой поверхности варочной панели ее очистка осуществляется в кратчайшие сроки.

Без компромиссов ...

Благодаря духовке с естественной конвекцией и ее 4 уровням для размещения противня и решетки вы можете регулировать приготовление пищи.

Благодаря внутреннему освещению вы сможете следить за своей подготовкой.

Стеклокерамические варочные панели оснащены регуляторами яркости, что позволяет более гибко и точно готовить.

Уровень регулируется с помощью регулируемых ножек.

Его подключение позволяет подключать его на 220 или 380 вольт в зависимости от электроустановки.

Характеристики продукта

электрическая духовка

5 Тип 5 Размер

Мощность сопротивления гриля 9055
Код EAN: 5420046412011
Класс энергопотребления: A
Режим установки: Отдельно стоящая
Тип плиты: 4 vitro Нержавеющая сталь
Крышка: нет
Тип управления: Ручки управления
Тип: Керамика
Кол-во вент. Statique lectrique
Топливо для печи: Electric
Камера печи: Чистая электронная почта
Объем духовки: 53 л
В .1x32.3x35.9
Стандартные аксессуары: Сковорода-гриль
Мощность пода переднего левого: 1200 Вт
Мощность пода сзади слева: 1800 Вт
Мощность пода спереди справа : 1800 Вт
Мощность заднего правого пода: 1200 Вт
Мощность духового шкафа: 2600 Вт
Мощность верхних электрических элементов: 900 кВт
600 кВт
Мощность нижних электрических элементов: 1100 кВт
Электрическая мощность: 8600 Вт
Потребление энергии (цикл): 0.64 кВтч / цикл
Вес Brutto (кг): 47 кг
Вес нетто (кг): 41,5 кг
Размеры продукта (ВxДxГ) в см: 85x49,5x
Габаритные размеры (ВхДхГ) в см: 92x54x70
Язык (и): FR-EN
Количество в упаковке: 188
Декларация соответствия: Щелкните здесь

Заинтересовал этот товар?

Brandybest использует файлы cookie, чтобы предложить вам лучший сервис.Продолжая посещение этого сайта, вы соглашаетесь на использование файлов cookie. Больше информации. Закрывать .
