КАРТОФЕЛЕКОПАЛКА — ТИПЫ И КРИТЕРИИ… — Все для Мотоблока

КАРТОФЕЛЕКОПАЛКА — ТИПЫ И КРИТЕРИИ ВЫБОРА

Совсем недавно механизированным сбором урожая могли похвастаться лишь фермерские хозяйства государственного значения. Сейчас даже дачники стараются ускорить и упростить сбор урожая, в том числе уборку картофеля мотоблоком. Имея в своем распоряжении мотоблок или мототрактор, фермеры могут задуматься о приобретении навесного оборудования, такого как картофелекопалка. Возможно также сконструировать картофелекопалку своими руками. Некоторые фермеры пытаются применить для копки картофеля плуг, но данный вид техники не совсем соответствует такому роду занятий.

Машины для уборки урожая предназначены для сбора разного вида корнеплодов (картофель, свекла, лук, чеснок и т. д.). О видах и преимуществах картофелекопалок поговорим ниже.

ВИДЫ КАРТОФЕЛЕКОПАЛОК. КАК ОНИ РАБОТАЮТ?

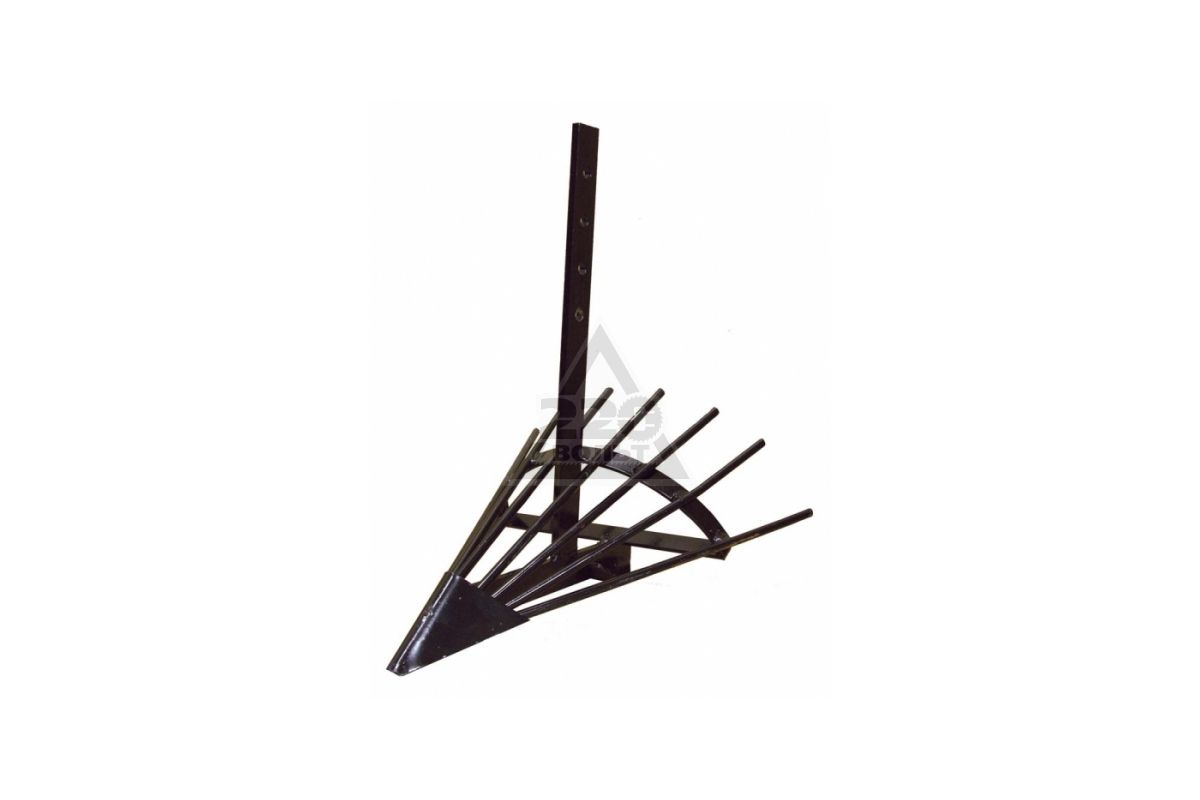

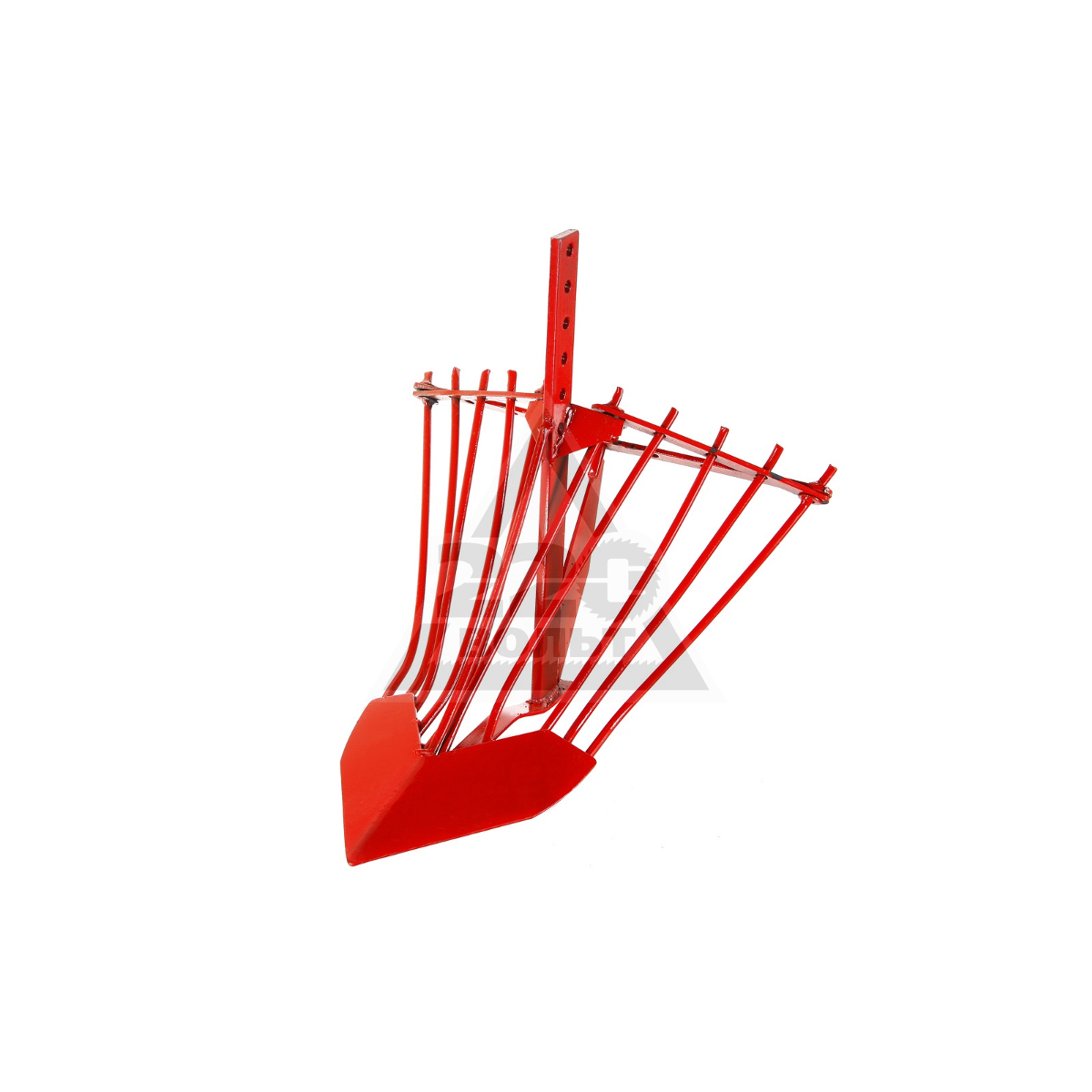

Универсальная картофелекопалка, которую еще называют стрельчатая, веерная, дельфин, лапа, напоминает лопату с приваренными прутьями. Картофелекопалка подрывает острым концом грунт посредине рядка, и клубни картофеля попадают на зубцы. После этого лишняя почва стряхивается, а клубни остаются на поверхности. Универсальная картофелекопалка — одна из самых простых, из-за чего имеет ряд плюсов и минусов.

Начнем с плюсов:

Данный вид картофелекопалки легко крепить к мотоблоку.
Она может быть использована даже с мотоблоками малой мощности.
Универсальная копалка разработана в разных видах, что улучшает качество выкопки независимо от почвы и глубины посадки.
Копать с помощью веерной картофелекопалки можно на большей скорости (2-й и 3-й передаче).
Цена универсальной копалки довольно низкая, поэтому она доступна любому покупателю.
О минусах:

Глубина копки 15 см и ширина захвата до 20 см, это меньше, чем у вибрационной и транспортерной.
Во время копки картофеля в земле может оставаться 10—15% всего урожая.
Веерная картофелекопалка при сборе урожая может порезать незначительное количество клубней, хотя при сборе урожая вручную под лопату режется намного больше. Собирая урожай вручную, приходится разгребать землю, что замедляет уборку картофеля.
Одним из неудобств может стать то, что копать нужно через рядок или предварительно собрав урожай с предыдущего рядка.
На больших площадях, более 50 соток, расход топлива и физических сил будет гораздо больше, поэтому выгоднее выбрать другую модель копалки.

Вибрационная картофелекопалка, которую также называют грохотная, или копалка-трясучка. Данный вид техники состоит из более сложного механизма — лемеха (активного ножа) и вибрационного стола (решетки). Лемех срезает слой грунта вместе с клубнями картофеля. Попадая на решетку, клубни с помощью вибрации очищаются от грунта. После этого картофель ложится на поверхность почвы в рядок.

Грохотная картофелекопалка имеет ряд преимуществ:

Глубина копки 20 см, а ширина захвата 39 см.
Справится с копкой картофеля на более тяжелых грунтах.
Корнеплоды после выкопки не нужно искать в земле, все они остаются на поверхности.
Ускоряет процесс выкопки картофеля, что экономит время.
Эффективность уборки вибрационной копалкой составляет 98%, практически ничего не остается в грунте.
Хорошо очищает клубни от грунта.
Удобна в использовании на больших площадях, экономит силы и снижает расход топлива.
Не повреждает картофель.
Есть несколько минусов:

Более высокая стоимость вибрационной картофелекопалки, по сравнению с универсальной.
Использование грохотной картофелекопалки нецелесообразно на маленьких участках.
Минимально, но вибрации отдают в мотоблок или мототрактор, что чувствуется при управлении.
Цена «кусается» для маленьких хозяйств, но на больших земельных участках довольно быстро себя окупает.

Это то, что касается одноэксцентриковой картофелекопалки. Вибрационная копалка также бывает двухэксцентриковой. Ее конструкция довольно успешно устранила минусы, которые были у одноэксцентриковой картофелекопалки. Работает она более плавно и мягко. Увеличенный грохот еще лучше очищает клубни от грунта. Регулируемая высота грохота позволяет избежать даже минимальных повреждений клубней. Дополнительный эксцентрик приводит грохот в действие, поэтому вибрации не передаются в мотоблок, что упрощают управление.

Транспортерная картофелекопалка, которая еще имеет название ленточная или конвейерная. Данный вид копалки очень похож на предыдущий, но здесь, вместо вибрационного стола, установлена движущаяся лента. По ленте движется картофель, где он отлично очищается от грунта. Транспортерная картофелекопалка совсем не повреждает клубни, что высоко могут оценить фермеры, которые выращивают корнеплоды для продажи. С ее помощью мягко и довольно быстро можно собрать весь урожай с больших участков земли. К минусам можно отнести лишь цену ленточной копалки, но, если учитывать все ее плюсы, можно понять, что она окупит себя в довольно короткие сроки.

При выборе любого вида картофелекопалки стоит учитывать:

Площадь земли, на которой собирают урожай.
Качество грунта.
Финансовые ресурсы имеющиеся в наличии.
Изучив подробно информацию, сопоставив цены и полезные характеристики разных картофелекопалок, можно выбрать тот вид техники, который подойдет именно вам.

Мы производим качественные картофелекопалки. Выбрать можно тут https://kruchkov.in.ua/g22915480-kartofelekopalki

что это такое, чертежи устройства

Незаменимое приспособление для выкапывания корнеплодов — ручная картофелекопалка. Это самый удобный и легкий, чаще разборный инструмент. Такую лопату огородники назвали «американкой». Она сродни штыковой лопате, но слегка вогнутая (подобно совковому аналогу). Однако ее ручка закреплена под меньшим углом. Такое совмещение остроты штыкового инструмента и вогнутости совка с удобным углом для ручки облегчает труд. Урожай выкапывается быстро и не повреждается. Кстати, данным инструментом, но с коротким черенком удобнее копать глубокие узкие ямы и вычищать из них землю.

Для того, чтобы почва не осыпалась и не размывалась при обработке, а дорожки оставались чистыми, используйте металлические грядки https://сибгрядки. рф/

Универсальный инструмент

Данная копалка также облегчит перекопку или рыхление почвы, кроме первичной обработки целины. Собрать ее помогут чертежи. Эти поворотные вилы захватят сразу 30 см грядки. А пользоваться ими просто: рядом с картофельным кустом надо вонзить в землю зубья; затем ногой нажать на нижнюю дугу. Тогда зубья направятся вверх и поднимут картофель, причем без земли, которая осыпается между ними. Эта копалка не травмирует клубни, ведь подкапывает их снизу и сбоку. (Фото 1)

Приспособление прикрепляют к ручке любых картофельных вил, напоминающих гребенку. Причем 2 вертикальные стойки скреплены с нижней поперечиной, а верхняя поперечина вращается свободно в хомутах. И шплинты удерживают ее в таких своеобразных подшипниках.

Фото 1. Использование картофелекопалки.

Полезное устройство получилось и на основе культиватора. Это универсальная альтернатива лопате. Этот инструмент ставят в почву вертикально, т.е. параллельно самому кусту картофеля. Внизу этого приспособления есть зубья, которые при его повороте выворачивают наружу картофельные клубни полностью. У данного инструмента вес небольшой, поэтому его использовать легко.

Достоинства уникальной конструкции универсальной лопаты (фото 2) и одновременно рыхлителя плюс картофелекопателя таковы:

глубокая обработка грядки без оборота пласта;
максимальная производительность труда;
минимум физических усилий при выкапывании картофеля либо обработке пласта;
изготавливается данная картофелекопалка своими руками.

Фото 2. Устройство картофелесажалки.

Огород этими вилами копают вдоль, а не поперек. Берут их двумя вытянутыми руками за край верхней планки и наступают на подножку, которая легко утопает в земле. Далее отступают назад 2 шага и лопату переводят в почти горизонтальное положение. Потом шагают вперед и оттаскивают ее на 30 см назад. После этого снова инструмент вертикально вгоняют в землю — т.е. повторяют цикл, пока ряд не закончится, затем обрабатывают следующий ряд. Однако инструмент достаточно тяжелый.

Лопата «Пахарь»

Сейчас выпускается 2 модификации ручного культиватора «Пахарь». Самая покупаемая модель весом 4,5 кг и шириной рамы с 5 зубьями — 350 мм. Длина же этой рамы — 780 мм. А вот черенок покупают отдельно.

Фото 3. Чудо-лопата «Пахарь».

Механизм инструмента «Пахарь» прост, но эффективен. Поднятие почвы осуществляется как рычагом. Причем основная нагрузка здесь на ноги: ими при работе вдавливают вилы в землю. Поднимают грунт усилием рук — именно это разгружает спину. Поэтому пожилые овощеводы с болями в спине предпочитают исключительно эту модель. Принцип работы подскажут чертежи. (Фото 3) Здесь 2 встречные вилы скрещиваются и разрыхляют почву, не переворачивая ее. Глубина такого рыхления оптимальна — до 20 см.

Копают с шагом менее 20 см, но вперед спиной. Впрочем, на тяжелом грунте шаг пусть будет вполовину меньше. Пожилым огородникам стоит погружать эти вилы неглубоко, если земля твердая.

Обычно вдавливают копалку нажатием на рабочие нижние вилы. Тогда зубья уходят в грунт не только усилием ног, но больше — весом тела, когда корпус наклоняется вперед. Этот рабочий режим почти не утомляет и тазобедренный сустав.

Самодельная картофелекопалка

Стоит изучить конструкцию максимально облегченной лопаты. Вилка создана из полой квадратной трубы длиной 40 см, а к ней приваривают 6 зубьев (лучше — от картофельных вил). Патрубок — короткую трубу — приваривают к ней перпендикулярно.

Далее приспосабливают подвижный рычаг на рукояти — металлическом черенке. Он усовершенствует лопату, хотя его изготовление немного сложнее. 2 пластины с отверстиями под рычаг приваривают на самом черенке. Изобретатель разработки рекомендует увеличить длину пластин и просверлить в них несколько отверстий. Это обеспечит регулировку высоты рычага, чтобы подобрать его наиболее удобное расположение. Так своими руками садоводы мастерят оптимально подходящие им конструкции лопаты.

При этом рычаг делают из изогнутой, но уже круглой трубы. К его низу приваривают трубку — упор. Однако разработчик предлагает использовать обязательно уголок, чтобы увеличить соприкосновение с землей. Тогда картофелекопалка, своими руками сделанная, на черенке имеет 2 трубных отрезка — ограничителя рычага.

Следующая деталь сборных вил — изогнутая рукоять для максимально удобного их удержания своими руками. Такая ее форма предельно увеличивает рычаг. А соединяют ее с самим черенком только болтом с гайкой. Рекомендуется и эту часть с черенком соединить сваркой для усиления монолитности приспособления, ведь именно здесь соединение максимально расшатывается.

Итак, эта ручная картофелекопалка самая легкая. Но она не настолько измельчает почву, как разрыхляющие инструменты типа «Пахаря», поэтому после нее лучше разровнять грядки граблями.

Подведение итогов

Популярные стандартные картофелекопатели и их замечательные инновации облегчают 100-процентный сбор корнеплодов и гарантируют их неповрежденность.

Такие специальные модели при выкапывании корнеплодов производительнее и удобнее обычной лопаты. Но для первичной обработки целины они не предназначены. Здесь пригодятся узкие вилы с редкими, но прочными 3-4 зубьями. А для комфортной транспортировки изготавливают уже рассмотренную разборную конструкцию.

Самоделки к т 25 — Дневник садовода Agro7group.ru

Картофелекопалка своими руками для Т 25

Самодельные картофелекопалки для трактора являются популярными инструментами, относящимися к навесному оборудованию. При помощи картофелекопалки можно обработать небольшое поле. Продается оборудование на сельхозрынке или в спецмагазине. Однако многие фермеры не покупают готовые копалки, а делают их своими руками. Это просто и бюджетно.

Какими бывают картофелекопалки

С наступлением осени огородники начинают собирать картошку. На это уходит достаточно много времени, так как собирают ее вручную. Чтобы облегчить труд, были придуманы картофелекопалки. Принцип работы устройства в том, чтобы отделить картошку от земли и собрать ее, выбросив поверх огорода.

Часто такими устройствами оборудуют машины Т 25, которая относится к тяговому классу под номером 0,6. Это значит, что нельзя давать нагрузку на гидравлику свыше 600 кг. В связи с этим отлично подойдет самодельная картофелекопалка. Всего различают 3 основных вида самодельных картофелекопалок для трактора Т 25:

Грохотные состоят из привода, стола и лемеха. Устройство является высокопроизводительным. Принцип работы состоит в следующем: подхватить землю с картошкой, выложить все на стол, который все время вибрирует, в результате чего почва проходит через щели и высыпается на огород, а корнеплод остается на поверхности.
Транспортерные — более сложная конструкция. Она включает в себя барабан, чтобы очищать содержимое, транспортер, двигающий картофель внутри устройства, а также лопатообразный лемех.
Веерные, представляющие собой стрельчатые устройства, которые хорошо извлекают картошку из почвы.

Ниже будет рассмотрено как делается картофелекопалка своими руками для Т 25.

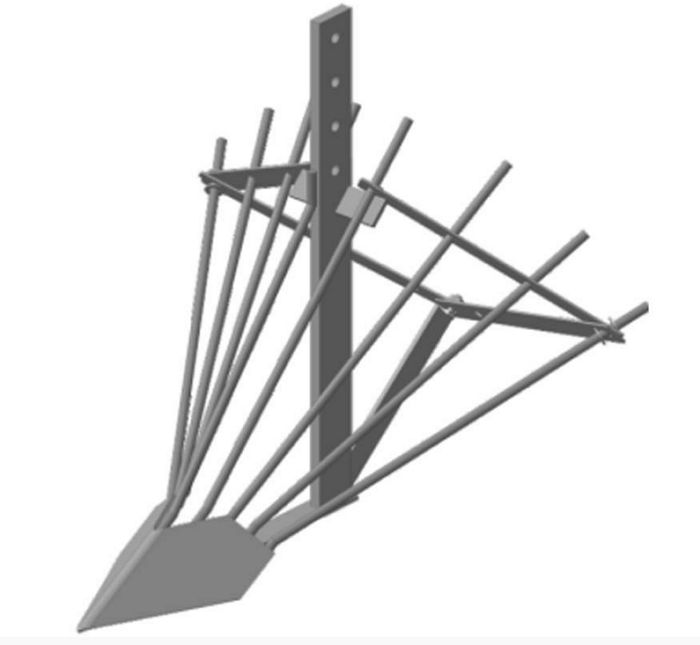

Веерная картофелекопалка

В домашних условиях часто используют мини-трактор, чтобы обрабатывать свой огород. В этих целях следует сделать для МТЗ инструмент, который работает следующим образом:

устройство цепляется к трактору;
острым лемехом взрыхляется земля;
картошка выкапывается, выкладывается на лемех, двигается к металлическим прутьям;
сквозь них на огород высыпается земля, отделяясь от картофеля;
двигаясь дальше, картошка падает на почву, откуда ее легко собирать.

Важно! Перед сбором урожая нужно скосить картофельную ботву.

Допускается, чтобы на огороде был небольшой сорняк, растущий редкими кустиками.

Чтобы сделать веерную копалку самостоятельно, потребуется взять болгарку, аппарат для сварки, дрель, сверла по металлу. Еще нужны следующие материалы:

для ножа сталь в листах толщиной 4 мм;
болты с диаметром больше 12 мм;
для держателя и кронштейна потребуется профиль из стали с сечением в виде прямоугольника либо лист из стали большой толщины;
стальные пруты или нерифленая арматура с круглыми концами. Ее диаметр должен быть до 10 мм.

Еще пригодится лента для измерений, карандаш, чтобы чертить по металлу.

Как проходит сбор картофелекопалки своими руками:

Посередине лемеха нужно просверлить две дырочки, чтобы была возможность прикрепить его к кронштейну.
Ближе к концу ножа, где он расширяется, нужно приварить стальные пруты. Они должны расходиться веером. Длина каждого до полуметра. Еще можно их согнуть, как маршевую ступеньку.
Теперь к лемеху нужно прикрепить с помощью болтов стойку. Высота ее зависит от того, какой у фермера трактор. Держатель можно приварить к плугу, тогда болты не потребуются.
У кронштейна нужно просверлить отверстия, чтобы впоследствии соединить его с трактором. Он приваривается к верхнему концу стойки.
Чтобы конструкция получилась более прочной, к нижней части ножа, который непосредственно входит в землю, нужно приварить полоску металла.

Из плюсов веерной копалки можно назвать надежность

Из плюсов веерной копалки можно назвать надежность. Служит такой агрегат многие годы. Части здесь не вращаются, поэтому устройство долго не выходит из строя. Подкапывается картошка легко, качественно, а главное быстро.

Из минусов можно выделить небольшую полосу прохождения — всего 25 см, поэтому урожай теряется на 20%. Еще один минус в том, что нож часто повреждает клубни, которые неприемлемы после этого для продажи. Более того, такие корнеплоды будут долго храниться, значит, для зимы не подойдут.

Грохотная картофелекопалка

Грохотная картофелекопалка к Т 25, еще известная как вибрационная, является самоделкой, или копалкой-трясучкой. Она состоит из ножа, решетки, которая все время в движении, и каркаса из металла.

На изготовление уходит пара часов. Но для этого требуется опыт и навык работы с сельскохозяйственной техникой. Нужно взять:

болгарку;
аппарат для сварки;
дрель по металлу и соответствующие сверла;
профиль из металла, сторона у которого 2,5 см;
лист из стали, у которого толщина до 5 мм;
проволоку из стали, у которой диаметр 8 мм, можно нерифленую арматуру;
колеса;
шарниры, болты, эксцентрик, рычаги, расходные материалы и мерную ленту.

Еще нужно иметь под рукой линейку и карандаш. Теперь можно приступать к работе, выполняя следующие действия:

Сделать чертеж, перенести его на профиль из металла, вырезать каркас для рамы.
Сварить каркас.
Внизу приварить стойки, где будут крепиться колеса.
Внутри нужно приварить держатели, на которые цепляются шарниры, чтобы туда подвесить грохот.
К раме привариваются кронштейны, чтобы установить редуктор и механизмы, с помощью которых будет создаваться вибрация.
Из прутьев сваривается грохот. Его подвешивают на каркас, используя шарниры.
Теперь крепится на кронштейн редуктор, оборудование для вибрации, что соединяется с грохотом. Когда вал мотоблока будет работать, через рычаг и шатун на просеиватель будет передаваться колебание, которое создаст вращение эксцентрика.
Нужно взять лист из стали и вырезать, а затем изогнуть, придав нужную форму, ножу.
Лемех крепится с использованием шарниров к низу рамы и просеивателю.
Теперь осталось надеть и закрепить колеса.

У грохотной картофелекопалки на Т 25 своими руками большие размеры

Важно! Лемех или нож может быть любой формы: заостренным и согнутым, вогнутым и выпуклым.

Как проходит процесс выкапывания:

Лемех нужно воткнуть в землю, откуда он будет вместе с ней доставать клубни.
Нож все время в движении, повторяя их за грохотом. Срезая грунт, он его подкидывает вверх так, чтобы клубни попали в просеиватель. Благодаря вибрации ненужная земля уходит.
Учитывая, как был собран агрегат, очищенный картофель падает на землю сзади устройства или сбоку от него.

Важно! Площадь уборки урожая небольшая.

Из плюсов можно выделить:

большой захват до 40 см;
нож проникает в землю на 25 см;
теряется урожая до 10%.

Из минусов можно выделить:

вибрацию, которая передается на руки фермера, что сильно утомляет;
нужно убирать картошку только на очищенном от сорняков и ботвы участке.

У грохотной картофелекопалки на Т 25 своими руками большие размеры.

Транспортерная картофелекопалка

Картофелекопалка для тракторного устройства отличается своими большими размерами, но можно получить и совсем маленькое оборудование. Например, использовать транспортерную копалку. Для сбора урожая нужно взрыхлить картофель и землю ножом. После чего почва с клубнями поступает на ленту, которая все время движется, где происходит отделение земли от картошки.

Лента представлена решеткой, изготовленной из прутьев или трубок, которые расположены по отношению друг к другу параллельно. Прутья или трубки делаются из металла. Закрепляют их в цепи, чтобы они постоянно двигались, совершая поступательные движения.

Лента, которая совершает движение, изготавливается из стали в виде сетки, а также из резины, основой которой служит ткань. Именно через такую решетку просыпается земля, чтобы уже чистый картофель отправился в приемный бункер или просто упал на огород.

Важно! Транспортер движется, когда на него поступает крутящий момент от вала трактора. Используется при этом редуктор, цепь и передача с зубчиками.

Широкий нож копалки заходит на глубину до 18 см. Урожая теряется всего до 5%. Чтобы собрать нож, его нужно вырезать из толстого листа стали, а затем прикрепить к раме, которая будет его тянуть, завернув болтами.

Агрегат самостоятельно сделать сложно. Для этого нужно изучить чертежи и схемы заводских машин, поэтому требуется опыт в проделывании подобной работы.

Агрегат самостоятельно сделать сложно

Для создания транспортерной картофелекопалки нужно пройти несколько шагов. Каждый мастер по-своему делает отдельные части устройства, поэтому часто самодельные агрегаты не похожи друг на друга. Шаги по изготовлению оборудования:

Сварить каркас, используя профиль из стали, у которого сечение квадратное, а также в наличии уголки.
Изготовить из стали в виде листа лемех или нож.
В каркас установить валики или колеса, чтобы транспортерная лента двигалась.
Собрать конвейерную ленту, используя цепь, стальные прутья и другой материал.
Собрать кронштейны и крепления, чтобы получился редуктор и зубчатая передача.
Установить в каркас транспортерную ленту и другие механизмы.
В конце установить на раму нож и колеса.

Таким образом, можно получить транспортерную картофелекопалку. Из всех трех видов это самая сложная по сборке, но более экономная по части сбора урожая.

Выбирая, какую копалку сделать, следует учесть все плюсы и минусы. Только после этого можно будет остановить выбор на какой-то одной из них.

Как изготовить самодельный плуг и другое оборудование на трактор Т-25

Плуг — неотъемлемый инструмент в сельском хозяйстве, который используется для распашки грунта за счет металлических отвалов и лемехов. Часто покупка агрегата для тракторов старой модели бесполезна из-за невозможности взаимодействовия гидронавесных систем с креплениями навесного оборудования. Самодельный плуг на Т-25 не сложен по строению корпуса. Каждый фермер может сделать такой агрегат самостоятельно.

Навесное оборудование к трактору Т-25 своими руками

Для трактора Т-25 имеется большой выбор прицепного навесного оборудования, поэтому речь пойдет не только о плугах-самоделках. Если пользователь не в состоянии приобрести заводские агрегаты, то существует несколько способов самостоятельной сборки. Подробные инструкции по изготовлению своими руками всех видов навесного оборудования, а также видео-уроки помогут собрать устройство правильно и надежно.

Самодельный плуг

Изготовление навесного оборудования осуществляется несколькими способами. Если под рукой не имеется специальных вальцов для сгибания металлических листов, то воспользуйтесь более простыми способами изготовления. Плуг должен выдерживать большие нагрузки, поэтому при сборке используется легированная сталь толщиной не менее 3-5 мм, которая защищена от коррозии.

Важной деталью агрегата является лемех, который обязательно нужно сделать прочным, регулируемым и съемным, чтобы иметь возможность варьирования глубины и избежать поломки конструкции.

Первый случай сборки подразумевает изготовление отвала из металлической трубы диаметром 55-60 см. Толщина стали должна составлять не менее 0,4 см. Шаблон для вырезки деталей конструкции из стали изготавливается согласно чертежам из плотного картона. Вальцы для сгибания стальных листов ускорят процесс изготовления. Заготовки вырезаются из картона точно по размеру и подаются на вальцы под углом 20°. После сгибания детали конструкции легко доводятся до нужной формы молотком на наковальне.

Второй способ является трудоемким и не предусматривает использование вальцов. Заготовка для отвала нагревается в кузнечном горне для последующей обработки. Здесь предпочтительнее использование готового отвала от старого оборудования для Т-25. Вырезанные шаблоны прикладываются к отвалу под углом 20°, предварительная разметка осуществляется мелом на зачищенной наждаком поверхности. В остальном процесс повторяет первый способ, а для вырезания деталей используется газосварочный аппарат.

Сварочные работы осуществляются при скреплении лемехов с отвалом и металлическим листом, под который подводится щиток. Лезвия лемеха должны находится под правильным углом, как и верхний обрез. Для соединения между собой деталей конструкции плуга тоже производится сварка. Чтобы плуг держал борозду, в его конструкции предусмотрен колесный агрегат, высота и угол которого варьируются втулкой с насечкой. Диаметр колеса должен быть не менее 20 см. Более подробно этот процесс рассматривается в обучающих видео самодельного изготовления плуга.

После сборки и небольшой наладки плуг должен исправно работать, если вы соблюли верный угол наклона лемехов относительно расположения отвала.

Картофелекопалка своими руками

Изготовление картофелекопалки для трактора Т-25 — процесс менее трудоемкий, чем сборка плуга, но осуществляется строго по схемам. Механизм ее работы прост: лемех вскрывает грунт, элеватор захватывает клубни, пропускает их по решетке, очищая от земли и сваливает очищенные плоды.

Рама агрегата изготавливается из металлических листов, которые лучше соединять не крепежом, а сваркой. На раму устанавливается кожух элеватора и крепится через отверстия, которые необходимо просверлить. При креплении к раме важно использовать болты, которые позволят менять угол наклона элеватора и лемеха, с которым он будет скреплен. Лемех изготавливается из толстой легированной стали и по форме напоминает ковш, углы которого нужно закруглить.

Изготовление привода копалки осуществляется при помощи шестерен, ступиц и валов. Механизм достаточно прост, на этом этапе важно соблюсти алгоритм сборки, описанный в схеме. Более сложной конструкцией является барабан для очистки, состоящий из двух цепей, которые нанизываются на стальные штыри и скрепляются металлическими листами. Этот механизм приводится в действие валом. Соединение с валом Т-25 осуществляется при помощи конструкции с валом, подшипником и шпилькой.

Самодельный кун

На тракторе Т-25 имеется возможность установки переднего заводского куна не более 200 кг с малой грузоподъемностью, так как конструкция трактора не выдерживает больших нагрузок. Примеров сборки самодельного куна мало, так как опытные пользователи отмечают большой риск при использовании самодельных конструкций, особенно с большим весом.

Фреза своими руками

Ответ на вопрос о том, как сделать фрезу самостоятельно, прост. Корпус самодельной фрезы изготавливается из стальных листов толщиной 1 см и швеллера 12 У. Главный узел — редуктор и передаточное соединение, в качестве которого может использоваться готовый агрегат от подобного старого устройства, имеются варианты, например, мост от машины Жигули. Боковой механизм собирается при помощи промасленных шестерен.

Ножи для фрезы производятся из прочного толстого металла и вырезаются по шаблону газосварочным аппаратом. После заточки на станке и наждачной обработки ножи крепятся на вал. Соединение с корпусом и ВОМ осуществляется за счет подшипникового механизма и болтового крепления.

Культиватор

При изготовлении самодельного культиватора важно выбирать материалы, которые не подвергаются коррозии, чтобы влага, присутствующая в почве не окисляла раму. Для изготовления трехрядной рамы используются толстые стальные трубы или швеллеры. На ведущей балке крепятся шарниры, которые позволят придать ножам культиватора правильный плавный ход — это позволит варьировать глубину погружения ножей в грунт и не позволит навесному культиватору завязнуть в почве.

Важным моментом является изготовление и крепление серповидных лап с ножами, которые взрыхляют почву. Они изготавливаются из нержавеющих материалов, а их элементы скрепляются между собой сваркой. Плавающий механизм ножей регулируется пружинным механизмом, например, от старой сеялки: для каждого ножа должна быть отдельная пружина с нужным уровнем натяжения.

Ведущие колеса лучше изготавливать из металла и делать широкими. Это позволит им не вязнуть в почве и выполнять роль валков или пресса, прикатывающих взрыхленный грунт. При необходимости за лапами культиватора к корпусу на цепях крепятся стандартные бороны, которые обеспечат дополнительное взрыхление грунта.

Лопата

Вариантов и чертежей для изготовления лопаты для Т-25 множество. Чаще всего для самодельной навески используются поперечные срезы толстых труб большого диаметра, которые имеют нужный сгиб и все, что остается сделать — это привести форму лопаты к нужному размеру и собрать простой механизм навесного крепления.

Для изготовления лопаты нужную форму стальному листу можно придать путем нагрева, или используя вальцы. Берется материал с антикоррозийным покрытием, чтобы навесное оборудование прослужило дольше.

Погрузчик на навеску

В отличии от фронтального куна, самодельные навесные конструкции на заднюю подвеску для Т-25 распространены. Некоторые варианты конструкций могут быть сложными, поэтому при изготовлении необходимо четко ориентироваться на схемы сборки заднего погрузчика. Ковш может иметь различные формы, но должен обязательно изготавливаться из толстой стали. Это поможет избежать преждевременной деформации крепежных элементов и самого ковша при эксплуатации. Главные трудности при сборке возникают при изготовлении навесного каркаса.

Самым распространенным видом крепления является V-образный перевернутый гидравлический каркас с подвижным узлом в своей вершине. По сравнению с прочими видами навесного погрузчика он прост в изготовлении и обеспечивает вариативный ход навески, но при подъеме тяжелых грузов у пользователя могут возникнуть проблемы из-за большого ходового радиуса ковша. Для изготовления используются толстые стальные заготовки, швеллеры, способные выдерживать достаточную нагрузку. Скрепляются элементы прочной сваркой.

Для управления ходом ковша самодельного погрузчика чаще всего используют заводские выдвижные гидравлические цилиндры соответствующей мощности, которые подключаются к гидронавесной системе трактора за счет масляных шлангов.

Отвал своими руками

Форма отвала, расположенного спереди, как и задней лопаты, может быть разной. Принцип изготовления самой лопаты прост, но главное внимание нужно уделить правильному креплению и опорам, которые смогут выдерживать нагрузку и не сломать раму трактора.

Гидравлическое управление отвалом осуществляется за счет заводского выдвижного цилиндра, который можно позаимствовать практически с любого старого навесного механизма. Его крепление осуществляется в передней части трактора. Для этого к передней балке рамы привариваются металлические пластины со сквозным отверстием, между ними крепится гнездо цилиндра. Такие же пластины выступают в роли крепления и на самом отвале.

Бульдозер

Принцип монтажа бульдозера на фронтальную часть трактора аналогичен креплению отвала. Помните, что если вы собираетесь изготовить габаритную рабочую часть бульдозера, то должны увеличить прочность опорных балок и использовать мощный гидравлический цилиндр.

Картофелесажалка

Картофелесажалка — самый сложный агрегат для самостоятельной сборки, однако существует множество видео-уроков и вариантов чертежей, которые помогут разобраться в сложном процессе изготовления.

Самодельная навеска

Для изготовления простой задней навески потребуются швеллеры толщина которых составляет 10 см, соединительные балки и сцепные устройства от любого небольшого трактора. В швеллерах прорезаются отверстия, которые позволят прикрепить их к раме трактора. После этого перекладины стягиваются сцепными устройствами крест на крест и навешиваются на соединительную балку. Необходимо прорезать отверстия и на противоположном конце швеллеров. Они позволят присоединять к навеске прицеп или сцепку для навесного оборудования.

Кабина своими руками

Для изготовления каркаса кабины лучшим материалом является профильная труба, к которой крепится уплотнитель для стекла. Размеры лекала для стекол определяются размером кабины и толщиной уплотнителя. В качестве шаблона лучше всего использовать листы ДСП, которые позволят наиболее точно подобрать нужный размер.

Для фиксации уплотнителей используются тонкие стальные полоски, которые привариваются к несущим стойкам каркаса кабины. Конструкция кабины сваривается отдельно, частями, и после этого собирается в единую конструкцию. Угловые балки должны быть из прочного материала, который не подвержен деформации при тряске. После того как сварен корпус кабины, можно приступать к вырезке стекол и самому остеклению. Для установки печки необходимо дополнительно утеплить и загерметизировать кабину трактора.

Печка на трактор

Воздушный обогрев в кабине Т-25 делают многие любители. Главным нагревательным элементом будет служить вентилятор охлаждения, от которого в кабину проводят трубку, которая будет нагнетать теплый воздух. С обоих концов важно изолировать трубку герметиком, чтобы КПД самодельной печки возрос. Это не позволит выхлопным газам попадать в кабину. Функцию включения и выключения можно отрегулировать, установив заслонку от печи любого легкового автомобиля.

Прицеп своими руками

Одноосная конструкция телеги для трактора Т-25 является наиболее подходящим вариантом. Средний вес стандартной конструкции — 800 кг, что позволит перевозит грузы до 2 т. Рама телеги изготавливается путем сварки лонжеронов толщиной не менее 10 см. В качестве оси и колес для телеги может использоваться укомплектованный мост небольшого трактора.

Чтобы снабдить прицеп опцией отвала, необходимо усилить раму балкой в средней части. К балке приваривается гнездо для установки цилиндра, который будет отвечать за отвал кузова, и усиленная опора для монтажа. Гидроцилиндр, наиболее подходящий для отвала телеги малых габаритов, — ПТС-9. Максимальный выход цилиндра составляет 85 сантиметров, что позволит площадке кузова становится под углом 50 °.

Communities › Сделай Сам › Blog › Электрооборудование трактора Т-25. Проводка своими руками.

После капитального ремонта КПП в 2014 году, пользуясь случаем что техника была полностью разобрана, решил сделать отцу приятное дополнение в виде новой проводки, ведь за 20 лет там никогда не было ничего кроме примитивно сделанных габаритов и ближнего света.

Первым делом, было варварски вырваны все провода которые там были. Были закуплены новые провода разных сечений, блок предохранителей, реле 4-х контактные, реле поворотов.

С самого начала, была сделана проводка для запуска двигателя. Проложены провода к стартеру, провода от генератора к АКБ для того что бы была зарядка, контрольная лампа заряда АКБ, кнопка зажигания.

Всю проводку делал с головы, какой то конкретной схемы у меня не было, только то с чем я имел дело в вартбурге, сенсе.
Из критериев у меня было:
— Не раздельное включение габаритов и света. Эту задумку я реализовал с помощью двух позиционного переключателя с ГАЗ-она, и 1 или двух 10А диодов.
— Повороты
-Аварийная сигнализация
— Свет дальний/ближний
— Задний свет
-Стопы
— Включение/выключение зажигания
— Контрольные лампы зажигания, поворотов
— Температура масла двигателя
— Звуковой сигнал
— Питание магнитолы

Кнопки зажигания, переключения дальнего/ближнего света, поворотов, заднего света, аварийки планировал сделать на 5-ти кнопочном блоке который всю мою сознательную жизнь стоял в тракторе.

В течения дня основная проводка была проложена. Установлен блок предохранителей, установлены реле габаритов, реле света, реле поворотов. Закомутированы линии постоянного плюса, зажигания.

Но удобство включения поворотов, света и т.д. оставляло желать лучшего. Тогда отец подкинул отличную идею, задействовать не нужный переключатель поворотов от ланоса. Дело пошло веселее. Снова порезана свежая проводка и перекроена под переключатель с ланоса. Проложены провода в заднюю часть трактора, подключены задние фары, стопы, повороты. На этом первый этап закончился, пришли холода делать что то было не комфортно, и дальнейшая работа была отложенная до весны. Осталось доделать мелочь такую как датчик температуры масла, подсветку приборной панели.

Весной был куплен новый датчик с показателем в виду того что не могли найти датчики к уже имеющимся показателям. Вычищены патроны подсветки приборной панели, найдены в закромах часы. Пол дня работы и все готово, приборка и показатели на ней подсвечиваются, температура показывается. Вся проводка заизолирована в жгуты тряпчатой изолентой спрятана в гофры.
Так что тех висюлек на фото сейчас нету, в кабине обмотано тряпчатой изолентой, все что вне трактора изолента + пластиковые гофры.

Были конечно и неприятные моменты, один раз загорелась проводка, из-за тормозной лягушки, сгорело до 7-ми проводов. В самой лягушке был плохой контакт, ток был за 10А, когда мерил спалил один из своих тестеров. Мой совет всем, не покупайте дешовые предохранители, они Вас не спасут. Пол дня ушло на восстановление. Стопы были временно отключены, до сих пор я так и не сделал их, мне лень а отцу не особо нужны.

Все остальное работает четко и без нареканий.

Алгоритмы работы:
Зажигание, кнопка на 5-ти кнопочной панельке. Без него работают габариты, магнитола, сигнал, часы, подсветка приборов и приборной панели, стопы.
При включении зажигания на приборной панели загорается красная контрольная лампа сигнализирующая отсутствие заряда АКБ, которая тухнет после запуска двигателя. Подается питание на показатель температуры. Работают повороты и контрольные лампы поворотов. Работает задний и передний свет.

На прошлой неделе брат случайно сломал рычаг поворотов, отец оценил всю боль разочарования, сказав :»Едешь как папуас, ни свет не включить ни поворотов». Также из наблюдений отец отметил отличный пуск трактора после долгих простоев. Раньше зарядка АКБ тоже была, но судя по всему заряжала вяло, после простоев трактора в несколько недель приходилось подзаряжать АКБ что бы завести технику.

На полностью рабочую электрику ушло около 60 м провода, и 5-7 дней работы. По окончанию работ была сделана схема, что бы не забыть что и как.

И несколько видео для наглядности выполненной работы:

Трактор т 25 и разные самоделки к нему.

Имею трактор т 25. Пользуюсь им уже много лет. Из навеснога есть плуг, культиватор, окучиватель, картофелесажатель, 2 телеги, косилка 2.1, грабли, кун самодельный в разработке находятся фреза, картофелекопалка. Хочу сделать кун чтобы прицеплялся сзади, если у кого есть опыт поделитесь. Могу скинуть фотки своих самоделок если кому надо.

очень интересно было бы посмотреть на навесное. Сбрось пожалуйста!

Остальные агрегаты сфотаю позже, когда снег маленько сойдет. На фото плуг полностью самодельный. Работает отлично. И фото самого трактора. Это тоже мое детище..
Файлы:

Спасибо за фотки!Не мог бы сбросит фотку плуга с другой стороны, более подробно? Из чего изготавливал лемех, отвал? Интересно было бы посмотреть на картофелесажалку.

Привет всем интерисующимся! Снега становится меньше, кое что вытаело,решил сфотографировать и сбросить.На трактор установлена кабина от Т-16,родную не нашел установил эту.Места много,хорошо.Сделал кун вперед,поднимает около 250 кг.Лопата,так назвал,вешал сзади .Лебедка устанавливал на боюшую телегу,крутил вом,тянет будь здоров.Грабли устанавливал на подрамник,он в снегу,а его прямо на навеску,маневренно легко и быстро.Плуг,это уже третья мадификация,корпуса от предплужника 3 шт ,цилиндр для подьема бороны,колесо на резиновом ходу мне показалось много удобнее,кое какие регулировки.Народ не жалуется.Телега,сейчас сняты поперечины,при их установке использую для перевозки сена,можно в тюках,в рулонах 7-8 шт,россыпью до 20 цт.Если ставлю на телегу штанги то лесовоз.Телега,которая красная,тоже самодельная,зарегестрирована,имеет самосвальный кузов,который при выгрузке поднимается почти вертикально.
Файлы:
p3010420. jpg

Все сразу почему то не захотело сбросится.Сейчас занимаюсь подьемником установленным на задней навеске,основное сделал и даже испытал,на данный момент стадия доводки до ума.В проекте навеска на данный механизм лопаты,которая уже есть и вил.При испытаниях высота подьема получилась три с половиной метра,первоначальный вес взят в 400 кг и это не предел,предел в здравомысленном использовании.Для тех кто внимательно смотрит, трактор завожу АКБ 80 ампер ,до маленького минуса без проблем,а далее нужно всеравно греть.
Файлы:

Плуг конструкцыя интересная с передплужников но насколько я знаю они устанавливаются спереди корпусов на высоте 15 см от низу основного корпуса тоесть ево глубина вспашки 10-15см они на ето ращитаные)))А на какую глубину ВЫ ими пашете))
у нас на Т-25 цепляют один корпус на 35 см и передплужник )))

Здравствуйте Andriy. Пашу я ими на глубину 18-20см. Ширина где-то 65-69см. На плуге есть разные регулировки которые позволяют подобрать удобный режим работы для вспашки.

Здраствуйте.
Николай ваш подйомник на задней подвески работает от трьохсэкционого или от родного Т-25.
А как будут выгружать груз вилы или лапата. Вот только я невижу цылиндра для вил.

Здравствуйте! На тракторе установлен родной двухсекционный распределитель,решил пойти по более простому пути,установил два шаровых крана,система получилась простой и функциональной. Чтобы снять возможную нагрузку на основную навеску установил дополнительно два колеса,принцип работы как на плуге на плавающей.испытано работает.
Файлы:

Еще фото куна есть в разделе самодельная с/х техника тема:Кун на трактор т-25. Который прицепляется на заднюю навеску.

Здравствуйте! На тракторе установлен родной двухсекционный распределитель,решил пойти по более простому пути,установил два шаровых крана,система получилась простой и функциональной.Чтобы снять возможную нагрузку на основную навеску установил дополнительно два колеса,принцип работы как на плуге на плавающей.испытано работает.

А что за шаровые краны? С какой-то С/Х техники? двух или трех-ходовой ? можно фото?

а от чево широкие колесо или какие размеры

Отвечаю сразу на два вопроса.Резина автомобильная ,по моему ураловская,ее плюс только один нормально работает на снегу,а далее одни минусы решил от нее отказаться.Краны стоят обыкновенные шаровые ,продаются в магазинах как для газовой подводки.Отработали сезон без нареканий,прежде чем их использовать узнал их ттд.

разкажите пожалуста о минусах ураловской резины, много надо переделовать чтобы ее поставить, я думаю себе такую поставить

Здравствуйте!брал диск урала вырезал середину,точно так же по размеру обрезал тракторный ,сваривал.диск готов.Для пахоты не годится,слишком широкая,по дороге чуть скорость бысрее как на мячике прыгаешь,на бортовые увеличилась нагрузка,отвернулась гайка на оси,хорошо во время заметил. да,еще начало рулевое бить, до установки такого не наблюдалось,после снятия исчезло.Но вид с широкой резиной шикарный.

Здравствуйте!брал диск урала вырезал середину,точно так же по размеру обрезал тракторный ,сваривал.диск готов.Для пахоты не годится,слишком широкая,по дороге чуть скорость бысрее как на мячике прыгаешь,на бортовые увеличилась нагрузка,отвернулась гайка на оси,хорошо во время заметил.да,еще начало рулевое бить, до установки такого не наблюдалось,после снятия исчезло.Но вид с широкой резиной шикарный.

спасибо за ответ

НИКОЛАЙ 010164 посмотрел ваш погрузчи.У меня идея конструкции сходна с вашей.Интересно ваше мнение.Мои фото на 75 страницы т 25 как 100%ный трактор.

Свой погрузчик делал под определенные нужды,погрузка рулонов для перевозки и последующее складирование.Использовал как кран,этой зимой попробовал чистить снег.Конструкция получилась простой и жизнеспособной,хотя конечно есть и минусы(рисунок тракторной резины не позволяетодинаково уверенно двигаться вперед и назад,зимой и летом).Лебин ваш погрузчик видел,думаю ваши надежды он тоже оправдал.

Никитос здравствуй,ваш вопрос по плугу маленько опередил события.думал закончить работу ну а затем выложить на обозрение.На фото два экземпляра,тот что зеленый рабочий,проверенный временем и работой,другой в процессе завершения работы над ним.Считаю для т25 данных три корпуса самым удобным вариантом,пашня получается ровной и чистой.Из огорода за годы работы никто не выгонял.Между корпусами расстояние 50 см,остальное видно на фото.Тот что не завершен,это пятая моя работа.
Файлы:

Вот мои новые трактора.

Подскажите где реверс у Вас на т-25?? Что то не увидел на фото.

Два рычага,один отвечает за переключение повышенных пониженных и реверса,другим выбирается передача.Может кому будет интересно, сделал лопату на перед,так как-то ловчее работать.
Файлы:
2_0. jpg

Интересно было б взглянуть на картофелесажалку и картофелекопалку

Здравствуйте.Зима и хоть в этом году снега мало,но он все же железяки спрятал.

Здравствуйте,я хочу смостирить кун,пожалуйста подскажите какой материал подбирать и какую толшину,какие цилиндры.

Здравствуйте,я хотел бы спросить у вас какой размер цилиндров на куне.

Веерная картофелекопалка | Зелёный сад

Убирать картофель следует своевременно. Иначе клубни могут начать портиться, гнить, став непригодными к употреблению. Выкопав картофель слишком рано, есть риск повредить клубни, так как плоды еще не имеют плотной кожуры, которая сможет их защитить от внешнего воздействия. Такой картофель плохо хранится. Если копать поздно, есть вероятность роста клубня. Начнут появляться ростки, в которые и будет переходить основная масса полезных свойств. Перезревший картофель плохо хранится и теряет часть вкусовых качеств.

Принимая во внимание среднестатистические данные по сбору картофеля, основные сроки приходятся на конец лета-середину сентября. На время уборки также оказывает влияние сорт картофеля и погодные условия в конкретной области.

Копка картофеля – это одно из самых тяжёлых занятий для любого огородника, вне зависимости от того, речь идёт о мужчине или о женщине. Но существует садовая техника, способная выгодным образом упростить процесс.

Картофелекопалка в сочетании с мотоблоком позволит выкопать картофель за считанные минуты. При этом человек, который выполнял означенную задачу, практически не устанет. Мотоблоком может управлять даже ребёнок!

Преимущества использования картофелекопалки

Уборка картошки мотоблоком Нева или любым другим мотокультиватором выполняется одинаково. Машина используется только как тяговый механизм. Конечно, от мощности агрегата зависит скорость уборки урожая, но основная регулировка выполняется на прицепном устройстве.

На фото представлен простейший веерный плужок. Заостренный носик подрезает пласт земли, и подкидает клубни на выгнутые пруты, весь урожай остается на поверхности земли.

На штанге картофелекопалки просверлен ряд отверстий. Вот они то и нужны для регулировки. Переставляя прицепной механизм вверх или вниз по отверстиям, изменяют угол наклона режущего носика. Чем больше его уклон, тем глубже картофелекопалка будет погружаться в землю во время движения мотоблока.

Вас может заинтересовать

Преимущества использования картофелекопалки

Самодельная картофелекопалка для мотолебедки

Картофелекопалка для мотоблока своими руками, размеры и чертежи

Основная часть огородных площадей россиян традиционно отводится под картофель, ведь его у нас в народе еще называют вторым хлебом. Многие переложили часть труда по выращиванию картошки на плечи, а вернее на прицепное оборудование малой механизации: мотоблоков и минитракторов.

И если посадить картофель – труд невеликий, то окучить, а главное – выкопать – задача не из легких. Для окучивания и прополки чаще всего используют входящий в комплект мотоблоков окучиватель, а вот для копки в чистом виде он не совсем подходит. Разберемся чем копать и как сделать картофелекопалку для мотоблока своими руками.

Известны несколько конструкций картофелекопалок для мотоблоков и минитракторов. Рассмотрим их: от самых простых до высокотехнологичных.

Веерные картофелекопалки

Самые простые в изготовлении, также выпускаются промышленно, но в большинстве своем требуют некоторых доработок.

Сразу видно, что в их основе лежит тот же окучиватель, именно он, заглубленный ниже уровня залегания клубней, взрыхляет и разворачивает почву. А вот подает наверх вырытый картофель – веер, приваренный к задней части окучивателя. Его роль выполняют металлические прутки, приваренные на расстоянии 3 – 4 см друг от друга, расходящиеся и выгнутые в верхней части.

Величина заглубления регулируется упорными колесами, а поперечная планка служит подставкой для ног, становясь на которую человек своим весом обеспечивает требуемое заглубление приспособлению.

Именно такая схема веерного картофелекопателя кажется нам наиболее продуктивной. Сам процесс копки можно увидеть здесь:

Форму же, угол атаки и прочие нюансы вам придется доработать самостоятельно, с учетом ваших грунтов, мощности и ходовых качеств мотоблока, на который вы планируете устанавливать картофелекопатель, и даже сортов картофеля, формирующих клубни на разной глубине.

Разновидность подобной копалки без веера, предназначенная для работы вдвоем:

Картофелекопалки с грохотом

Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.

Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.

Чертежи для изготовления своими руками

Именно этот вид картофелекопалок, несмотря на достаточную сложность в изготовлении, делается домашними умельцами своими руками чаще других. Предлагаем ориентировочные чертежи с основными размерами такой картофелекопалки для мотоблока.

Большое количество узлов сочленения подвижных деталей делает это устройство регулярно обслуживаемым, но результат ее работы более качественный, чем у веерных картофелекопалок:

Картофель очищается лучше от земли и находится на ее поверхности.

Величина и частота колебаний грохота может быть разной и зависит от конструкции привода, но даже при незначительных колебаниях очистка происходит довольно хорошо:

Транспортерные картофелекопалки

Они значительно проще в самостоятельном изготовлении, но на наш взгляд ничуть не хуже очищают картофель от земли.

Ножи у них выполняются такие же, как и у грохотных, а очистка картофеля происходит во время движения его по транспортерной ленте. Понятно, чем она длиннее, тем лучше очистится картофель, но длинные транспортерные ленты можно ставить только на картофелекопалки, используемые с тракторами. На мотоблоках они будут мешать идущему за ним человеку.

Привод транспортерной ленты может быть разным. Если он взят от колес самой копалки, то они должны быть с хорошими грунтозацепами, чтобы не стопорились на влажной или очень рыхлой земле.

Интересны в данной конструкции и задние направляющие, более компактно укладывающие картофель за лентой.

В данном транспортерном картофелекопателе, собранном своими руками, привод ленты осуществляется от вала отбора мощности самодельного же мотоблока и передается мотоциклетной цепью.

Для просмотра картинки нажмите на ее миниатюру справа

При изготовлении картофелекопалки такого типа главной проблемой будет подбор скорости вращения приводной шестерни транспортера и согласования ее с оборотами вала отбора мощности. В данной модели вал отбора мощности вращается со скоростью 500 – 800 об/мин, а редуктор взят от моторной лодки с передаточным отношением примерно 1:2. Остальное подобрано величиной звездочек на примерную скорость ходьбы при копке 2-3 км/час.

И все же, связь скорости движения транспортерной ленты с оборотами колеса нам кажется более целесообразной.

Существуют модели, разработанные для конкретных мотоблоков и минитракторов, как эта – для механизмов с боковым валом отбора мощности:

Барабанные картофелекопалки

Это довольно редкий вариант оборудования для минитехники, поэтому в основном самодельный. Очистка картофеля от грунта в таких устройствах происходит довольно качественно, как и укладка его на грунт, но сама конструкция довольно спорна, да и клубни больше повреждаются, чем при копке вышеперечисленными картофелекопалками, а значит и хуже сохраняются.

Что в них проще, так это прямой привод вращения от вала отбора мощности. Все остальное: изготовление барабана, упорные ролики и подшипники – явно сложнее. Конструкция же ножа особых примет не имеет, разве что предпочтительнее ему иметь более скругленную форму в задней части, чтобы картофель дополнительно не повреждался при попадании в барабан.

Картофелекопалка конная

Их еще довольно много продается в интернете. Они ввозятся в основном из Польши и переделываются под минитрактора и мотоблоки.

При этом, учитывая бо’льшую скорость движения данной техники в сравнении с конем, кроме переделки прицепного устройства, на нее ставят ограничитель-щиток со стороны, на которую выбрасывается вырытый картофель. Иначе собирать его придется на соседних участках. Подкапывает картофель клинообразная лапа, как и в веерных копалках, а привод устройства, вынимающего клубни из земли, осуществляется от колес с грунтозацепами. Чем выше скорость передвижения – тем быстрее вращается этот выниматель картофеля.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Навесное оборудование для разных видов техники стоит внушительной суммы денег.

Именно поэтому один из вариантов сэкономить – изготовить его самостоятельно, из подручных и купленных материалов.

Одно из самых популярных дополнительных устройств для мини-трактора или мотоблока – самодельная картофелекопалка.

Она позволяет полностью автоматизировать процесс сбора картофеля, который является чрезвычайно трудоемким, если выполнять его вручную.

С чего начать?

Не стоит сломя голову хвататься за инструменты и куски металла. В первую очередь следует определиться с некоторыми очень важными моментами.

С каким видом техники будет использоваться картофелекопалка?
Какая сумма может быть потрачена на данное мероприятие?
Какой тип картофелекопалки и по каким чертежам будет собираться?
Каким способом будут соединяться отдельные детали?
Где и как будут подбираться материалы для конструирования?

Способ соединения – сварка или болт-гайка?

Существует два способа соединения отдельных деталей металлических конструкций (листов, уголков и других), которые вам придется использовать при конструировании картофелекопалки.

Способ контактной сварки при помощи электричества или газа – более эстетичный, но менее надежный в большинстве случаев.

При большой нагрузке на конструкцию, которая может возникнуть при использовании на твердой и каменистой почве, есть вероятность разрыва шва между металлическими конструкциями.

Другой способ – при помощи болта, контргаек и гаек. Используя такие крепежные элементы, можно достаточно прочно соединить металлическую конструкцию.

Болтовое соединение имеет и другие преимущества перед сварным швом.

При необходимости конструкцию можно легко разобрать – например, если вам потребовалось перевезти картофелекопалку на дальнее расстояние.

Для соединения отдельных частей не потребуется специальное оборудование: достаточно дрели, сверла и пары ключей.

Что необходимо для сборки самодельной картофелекопалки?

В качестве основы данного вида навесного оборудования обычно выступает сварная рама из металлических уголков. Толщина металла выбирается с учетом нагрузки, которую он будет испытывать.

Чем она больше, тем толще должен быть лист металла. Чаще всего применяют уголки, которые имеют габаритные размеры 63×40 мм. Также потребуется железный швеллер из прочного металла.

Идеально для данного случая подойдёт деталь, маркирующаяся номером 8. Помимо этого требуются листы металла различного размера, толщиной не меньше, чем 8 мм.

Если все будет соединяться при помощи болтов, следует приобрести необходимое количество метизов.

Также потребуются:

цепь, которая будет передавать вращающий момент;
колеса – металлические или резиновые, в зависимости от типа почвы, на которой придется работать;
металлический барабан;
газовая труба диаметром ¼.

Принцип работы и сборка самодельной картофелекопалки

Принцип работы картофелекопалки довольно прост.

В конструкции присутствуют два стальных ножа, которые разрезают землю. После они же собирают клубни вместе с землей и подают все это по специальной транспортной решётке в бункер для сбора.

Решётка движется и вибрирует, в результате чего налипшие комья земли легко отделяются от клубней картофеля.

При недостатке материала бункер можно не изготавливать, а очищенный от налипшей земли картофель сваливать прямо на поле. Затем он просто собирается руками.

Сборка картофелекопалки осуществляется в несколько этапов. Все они одинаково важны, каждая деталь выполняет свою функцию.

Чем прочнее будут выполнены все соединения, тем дольше будет служить собранное устройство.

В первую очередь собирается рама из уголков и металлических швеллеров. Она является несущей основой всей конструкции. На раму, уже после её сборки, крепятся все остальные составные части.

Одна из самых крупных и важных частей картофелекопалки – элеватор. Он состоит из вибрирующей решётки, на которую подается картофель, и высоких металлических бортов из толстого листового металла.

Вся конструкция элеватора сваривается или скрепляется болтами из металлических уголков.

Элеватор снабжается специальными валами, которым передается усилие от вращающихся колес, – оно заставляет решётку вибрировать.

После того как элеватор полностью собран и закреплен на несущей раме картофелекопалки, к нему крепится лемех. Это плуг, который является непосредственной рабочей частью, выворачивающей клубни картофеля из земли.

Изготавливаться он может из самых разных металлических предметов. Как из настоящего, самого обычного плуга, так и из заточенного специальным образом и изогнутого куска трубы диаметром 200 мм.

Лемех к элеватору желательно крепить при помощи болтов, так как эта часть картофелекопалки испытывает наибольшую нагрузку во время работы. Болты на 10 – именно то, что нужно в данном случае.

Предпоследний этап – конструирование и сборка опорно-транспортного узла. Он состоит из колес, дисков, к которым они будут крепиться, двух роликовых цепей и металлического стержня. Также имеются звездочки и подшипники.

Все эти части в сборе сделают перемещение картофелекопалки во время работы крайне простым и незатруднительным. Роликовые цепи используются для передачи вращения на специальные валы, которые создают вибрацию на решетке элеватора.

Звездочки крепятся на металлический стержень, который выступает в роли моста и крутится в процессе движения. Металлические диски привариваются к стержню, к ним, впоследствии, крепятся колеса.

Отдельное внимание следует уделить способу подсоединения оборудования к сельскохозяйственной технике, которая будет приводить её в движение.

Конструирование данного устройства – последний этап в сборке картофелекопалки своими руками.

Если у вас есть какое-либо навесное оборудование для трактора или мотоблока, следует просто сделать конструктивно схожее крепление.

Хотя некоторые именитые производители минитракторов создают индивидуальную и довольно сложную по устройству систему подсоединения навесного оборудования.

В таком случае следует проявить инженерную мысль и найти подход к решению данной проблемы. Возможно, выходом из ситуации может стать внесение изменений в конструкцию самого трактора.

Оптимальная толщина металла, которая должна быть использована для данного вида самодельной техники, – 5-7 мм. Именно такой размер гарантирует довольно высокую прочность и не чрезмерный вес.

Если работу по уборке картофеля придется выполнять на земле, которая имеет избыточную влажность, то чем легче аппарат, тем лучше. В таком случае можно применить материал и меньшей толщины.

Если же почва тверда и камениста, то чем вес картофелекопалки больше, тем лучше. Она своим весом будет создавать усилие, необходимое для работы.

Лемеху будет проще врезаться в землю и выворачивать пласты земли наружу вместе с клубнями картофеля.

Какие колеса применить для конструирования самодельной картофелекопалки

Для рассматриваемого вида техники можно использовать три разновидности колес:

резиновые с обычным протектором;
резиновые с тракторным протектором;
металлические.

Каждый вид имеет как свои достоинства, так и недостатки. Применение любого из них полностью обосновано в разных случаях.

Если почва влажная и рыхлая, легко проваливается под большим весом, стоит остановить свое внимание на резиновых колесах.

Они достаточно легкие, а тракторный протектор резиновых покрышек будет легко загребать землю, что позволит технике трогаться без затруднений, не буксовать и не застревать.

Также при конструировании картофелекопалки следует выбирать максимально широкие колеса, в противном случае движение будет несколько затруднено.

Металлические колеса отлично подойдут для работы на твердой почве. Они существенно увеличат общий вес конструкции, что в данном случае только на руку: плугу легче будет вонзаться в землю и выполнять свою функцию.

Протектор цельнометаллических колес также желательно выбирать тракторный, дабы во время движения по рыхлой и болотистой почве избежать застревания и забуксовывания.

Пальцевой барабан

При возможности на элеватор можно установить пальцевой барабан. Он представляет собой обрезок трубы, на который приварены пальцы необходимой длины.

Деталь должна быть такой величины, чтобы не доставать до решетки буквально на пару сантиметров. Барабан насаживается на специальную ось, которая имеет наваренную звездочку.

При помощи цепной передачи ось барабана соединяется с валом колес.

Если все сделано правильно и расчеты верны, пальцы будут разбивать твердую засохшую землю, которая попадает вместе с клубнями на решетку элеватора. В результате картофель будет максимально очищен от налипшей почвы.

Для изготовления такой опции потребуется:

обрезок трубы большого диаметра;
круглые листы металла , которые впоследствии закроют оба отверстия в трубе;
стальной стержень , который будет выполнять функцию оси вращения;
длинные металлические пальцы цилиндрической формы (можно использовать арматуру, применяемую для армирования бетона).

Изготавливается вся конструкция при помощи контактной сварки.

Покупка заводской картофелекопалки – очень затратное мероприятие. Поэтому при отсутствии лишних денег и наличии большого количества времени, а также хорошо работающей головы и рук, можно с легкостью сэкономить приличную сумму.

Посмотрев видео, можно сделать вывод, что важно быть внимательным и добросовестно относиться к своей работе, тогда самодельная картофелекопалка сможет прослужить вам без поломок и простоев очень долго:

Наверное, каждый владелец большого приусадебного участка или огорода хочет максимально облегчить трудоемкость земельных работ и свести время обработки почвы к минимуму, поэтому огородники и стремятся обзавестись мотоблоком и различным оборудованием к нему. Если вы являетесь счастливым обладателем этой полезной техники и любите выращивать на своем участке много картофеля, то имеет смысл задуматься о необходимости картофелекопалки для механического сбора урожая. Сейчас ко всем видам мотоблоков можно купить различные конструкции и усовершенствованное оборудование, а можно приложить немного усилий и сделать копалку для мотоблока своими руками. В этой статье мы ознакомим вас с разновидностями этого приспособления и расскажем, как самому сделать картофелекопалку.

Картофелекопалка своими руками – особенности конструкции

Бытовые картофелекопалки бывают двух видов: простая и вибрационная. Принцип работы картофелекопалок всех видов один – рало, лемех или зубцы погружаются в почву и извлекают на ее поверхность клубни картофеля. Таким образом, огороднику не нужно будет выкапывать вручную картофель из каждой лунки – огородный агрегат сделает это за него. Оба вида копалок можно сделать самостоятельно из подручных средств или купить некоторые комплектующие, стоимость которых невелика, и сэкономить свой бюджет.

Простая копалка представляет собой навесное оборудование в виде заостренного изогнутого железного листа, к которому веерообразно приварены прутья. Этот мини-лемех подрезает почву и поднимает клубни по расширяющемуся вееру прутьев, одновременно отсеивая лишнюю землю. Простая копалка, которая крепится к мотоблоку, механизирует сбор урожая картофеля.

Вибрационная копалка представляет собой транспортерную картофелекопалку для использования при работе с мотоблоком. Комплектуется отсевной решеткой и колесами. Механизм сбора урожая с такой копалкой прост: ралом разрезается грунт, который поступает вместе с клубнями картофеля на решетку, где происходит отсеивание корнеплодов от комьев земли с последующим скатыванием по отсеивающей решетке на поверхность почвы. Важно! Картофелекопалку имеет смысл делать своими руками для возделывания участков с почвами легкой и средней тяжести.

Как сделать картофелекопалку своими руками: выбираем материал и инструмент

Для того чтобы изготовить обычную самодельную картофелекопалку для мотоблока, потребуются такие материалы:

рама из сваренных между собой уголков, размер которых 40 на 40 мм;
отрезки трубы или швеллера длиной 1,3 м;
арматура диаметром 10 мм;
лист металла толщиной 7 мм и более для бортов ограждения и лемеха;
отрезки труб квадратного сечения или швеллеров для металлических стоек – 8-10 штук;
вращательный металлический барабан и цепь для передачи вращения;
колеса, болты и метизы.

Знаете ли вы? Вибрационная картофелекопалка для мотоблока обеспечивает уборку до 95% всего урожая картофеля, а простая веерная – до 85%. Оборудование и инструменты, необходимые для создания картофелекопалки своими руками:

сварочный аппарат;
дрель и сверла;
ножницы для металла;
молоток, гаечные ключи;
болгарка.

Особенности изготовления простой картофелекопалки

Простая картофелекопалка представляет собой усовершенствов

Плуг лопата на колесах своими руками + самодельная картофелекопалка | Сделай сам

В прошлом году я задумал сделать картофелекопалку, так как беспокоился о болях в спине, а сбор урожая нужно было максимально упростить. В хозяйстве есть электрическая лебедка, поэтому устройство должно было быть похоже на плуг. В интернете нашла подходящий вариант и сделала необходимый дизайн.

Примечание
Если при вспашке земля с картофелем расходится в стороны, и не падает на решетку, необходимо загнуть края лопатой или приварить борта высотой 5-6 см.

Для реализации идеи пригодился старый окучник, запряженный лошадьми, который так и не поднял руку, отправили в металлолом.

Снял башмак гильзы (центральную часть в виде клина) и крылья клинка с его основания, а опорную пятку оставил.

Вырезал полукруглую лопату нужного размера из листовой стали толщиной 5 мм (см. Фото п. 1) Слегка согнул дугой по плоскости. К ровному краю, отступив от краев примерно на 10 см, приварил трубки с внутренним d 14 мм, закругленную часть заточил на наждак.

Разрезал стальную полосу сечением 25 × 3 мм на пластины длиной 350 мм, они нужны для изготовления решетки (2) будущего копателя.

Используя металлические стержни (3), втулки (4) (отрезки трубы d 14 мм) и сварку, закрепил лопату на основании и собрал решетку.

Чтобы экскаватором было удобно работать и при вспашке он не отклонялся в сторону, я установил колеса (5). Ось для них сделал из обрезков П-образной формы, металлические колеса с пластинами позаимствовал от старой сельхозтехники (можно коляску или тележку).При помощи болтов с гайками собрал узел и закрепил на штанге лопаты-плуга.

Борозду рою землекопом, как обыкновенным плугом, земля с картошкой поднимается по лопате на решетку и просыпается через нее.

Кстати
Испытав экскаватор в кейсе, убедился, что колесная база должна регулироваться по высоте, благодаря этому можно выбрать нужный угол проникновения лопаты, тем самым снизив нагрузку на руки.

Смотрите также: Картофелекопалка своими руками (фото)

ПРИМЕЧАНИЕ: НАВЕСНОЙ КАРТОФЕЛЬ ДЛЯ МОТОРА СВОИМИ РУКАМИ

Все копают картошку плугом, но даже после этого нужно вручную выкопать отвал земли для сбора урожая. Этот процесс долгий и утомительный. Чтобы сэкономить время и силы, он сделал простенькое приспособление для мотоблока.

Подготовка и сборка

Из металлической профильной трубы сечением 40 × 40 мм и уголка с полкой 50 мм сварил П-образный каркас (форма и размер произвольные) для крепления будущего экскаватора к мотоблоку.

Он взял стальную полосу сечением 40 × 5 мм и с помощью кувалды и круглой железной трубы согнул ее в виде крюка. Ближе к концу последнего из окучника трактора приваривали клин, слегка разводя лезвия в стороны.Для этого просто постучите кувалдой по изгибу (посередине).

Арматурный стержень d 12 мм был разрезан на шесть отрезков длиной 350 мм. Металлические штифты приваривают к «хвосту» окучника на расстоянии 50-60 мм друг от друга. Рычаг подготовлен, закреплен на раме болтом и гайкой ТМ14 (фото 1)

Работа картофелекопалки

Рама с устройством закреплялась на мотоблоке. Последний устанавливают напротив борозды так, чтобы он находился между колесами.Закапываю экскаватор в землю и веду мотоблок по борозде. Окучатель вспахивает почву, а штыри ее ломают, в результате картофель остается на поверхности (2 фото) и нужно просто собрать его.

КАРТОФЕЛЬ СВОИМИ РУКАМИ — ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Картофелекопалка своими руками (фото) Как сделать самодельную картофелеуборочную машину по своему…

Ночник из светодиодов своими руками Как сделать ночник своими руками …

Браслет молнии своими руками (ФОТО + ПОШАГОВОЕ ОПИСАНИЕ) КАК СДЕЛАТЬ БРАСЛЕТ ИЗ НОРМАЛЬНОГО ..

Светильник из керамической плитки своими руками (фото + схема) Ночник своими руками из керамики …

Конюшня сборно-разборная для мастерской своими руками — фото и чертеж Козочки складные для дома цех .

Кресло из жестяных банок своими руками Стул из жестяных банок для террасы Я видел …

Светильник с подставкой в гараж своими руками Удобное освещение для себя …

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Комбайн для копания сладкого картофеля

Применение комбайна для копания сладкого картофеля

1. Цепной привод подъемника имеет двухлитровую цепную конструкцию и приводится в движение износостойким резиновым колесом. Он имеет функции защиты от низкого уровня шума и перегрузки, а также увеличивает просвет при смешанном движении. Это может увеличить норму сладкого картофеля.

2. Применение копирующего механизма гребня не только разрушило твердую оболочку гребня гребня гребня, но и обеспечило глубину выемочной лопаты, полностью выкопало сладкий картофель и не повредило сладкое. картофель, в то же время, снизился расход энергии.

3. Дисковый нож, импортированный из Испании, используется для своевременной и эффективной обрезки всходов картофеля и других сорняков для предотвращения буксировки. Он отличается долгим сроком службы, надежной работой и стабильной работой.

4, компактная структура, высокий урожай клубней, меньшее повреждение клубней, безопасность и надежность, высокая эффективность.

Преимущества

Преимущества комбайна для копания сладкого картофеля

1.быстрое просачивание почвы, отсутствие капли фруктов, отсутствие шелушения кожи, аккуратный и высокий сладкий картофель.

2. Остаточная пленка чистая, и ее можно эффективно и быстро использовать для добычи картофеля.

3. Обе стороны имеют ножи для уборки урожая, с уборкой всходов, без соломы, без забивания почвы и плавной работы.

4. Конвейерная цепь специально разработана и долговечна.

5. Использование каркасной конструкции, легкий, прочный, более удобный в установке.

6. Общий дизайн основан на принципе механики, благодаря многократным экспериментам в течение длительного времени, он имеет сильную регулируемость, широкую адаптируемость, высокую эффективность, низкую потребляемую мощность, высокую эффективность и быстрое восстановление, адаптируясь к различным цветам почвы. .

7. Использование машины, можно собирать картофель, сладкий картофель, арахис, чеснок, лук, таро и т. Д.

Технические параметры комбайна для копания сладкого картофеля

90 051700

Модель	Рабочая ширина (мм)	Расстояние между рядами (мм)	Вес (кг)	Согласованная мощность (л.с.)
4U-650	650	550-650	200	20-35
4U-800	800	800	220	35
4U-1300	1300	550-650	280	40
4U-600A	600	550-600	80	Шагающий трактор 12 л.с.
4U-650A	650	550-650	100	Шагающий трактор 12 л.с.
4U-700A	550-700	110	Шагающий трактор мощностью 12 л.с.

Стрельба в реальном времени

Упаковка и доставка

1.Наша команда по логистике эффективна и удобна.
2. Для экспедиторов у нас есть профессиональные экспедиторы с долгосрочным сотрудничеством, которые могут беспрепятственно обрабатывать грузы. Также мы хотели бы наладить бесперебойное сотрудничество с вашим экспедитором в удобное для вас время.

Наши услуги

Обслуживание перед продажей

1, 24 часа онлайн. На ваш запрос будет быстрый ответ по электронной почте.

Также можем ответить на все вопросы с вами с помощью любых инструментов онлайн-чата (Wechat, Whatsapp, Skype, Viber, QQ, TradeManager)

2, Профессионально и терпеливо представить, подробные изображения и рабочее видео, чтобы показать машину

Услуга в продаже :

1, Проверьте каждую машину и внимательно осмотрите ее.

2, Отправьте заказанное вами изображение машины, а затем упакуйте его в стандартную экспортную деревянную коробку после того, как подтвердите, что машина в порядке.

3, Доставка: Если корабль осуществляется морем. После доставки в морской порт. Сообщит вам время доставки и время прибытия. Наконец, отправьте вам все оригиналы документов Express For Free.

Если доставка экспресс-почтой до вашей двери (DHL, TNT, FedEx и т. Д.) Или по воздуху в ваш аэропорт, или доставка на склад, который вы запрашиваете. Мы сообщим вам номер для отслеживания после доставки.

Сервис после продажи

1, Бесплатная страховка товаров

2, 24 часа онлайн для решения любой проблемы. Предоставьте вам руководство на английском языке и техническую поддержку, поддержите и установите видео, чтобы помочь вам решить проблему, или отправьте работника на ваш завод.

Сертификаты

Информация о компании

Zhengzhou Runxiang Machinery Equipment Co., Ltd, в основном занимается широким спектром машин и оборудования, особенно в пищевой промышленности, оборудовании для переработки кормов, угледобывающем оборудовании и упаковочном оборудовании .
Наша компания всегда придерживалась цели «Качество во-первых, обслуживание во-первых, развитие вместе с клиентами». Мы прошли сертификацию SGS, ISO, CE и т. Д. Runxiang Machinery придерживается следующих принципов: принцип, ответственность, искренность, сотрудничество, справедливость, дальновидность и искренне надеемся на ваше сотрудничество! машины или других сопутствующих товаров, пожалуйста, свяжитесь со мной, используя следующую информацию:

Контактная информация:

Grace

grace (at) pelletmilling.com

grace (at) goldenmachinery.cn

Mobile / WhatsApp: 0086 17737312676

Skype: grace (at) pelletmilling.com

Адрес:

1: No 99th, guoji road, зона jinshui, город чжэнчжоу.

2: Нет. 177, блок 2, корп. 3, No. 10, Yulan St., зона высокотехнологичного промышленного развития, город Чжэнчжоу, провинция Хэнань, Китай

Веб-сайт: www.goldenmachinery.cn

Веб-сайт: www.feed-pelletmills.com

Potato Digger для продажи Nante Nt18 Digger

Картофелекопалка

на продажу Экскаватор NANTE NT18

Контактное лицо: г-жа Филлис

whatsApp / Tel / wechat: +86 15737137170

skype: wang.phyllis01

QQ: 5300

было давно 16

срок вовлечения в обеспечение продуктов с высоким соотношением цена-качество.

Надеемся на ваше искреннее сотрудничество.

Длина Tra nsportation Копание

Модель экскаватора		NT18
Модель	Вес машины	KG
	НОМ.Диапазон вместимости ковша	м3	0,05-0,1
	Ширина башмака гусеницы	мм	240
Функция 9000	Давление на землю	кг / см2	0,3
	Скорость поворота	об / мин	12-13.5
	Скорость ходьбы	км / ч	0 / 2,5
	Преодолеваемый подъем		35 ° (58%)
	Максимальное копание Усилие ковша	кН	14
	Максимальное усилие копания рычага	кН	10
Двигатель	Марки двигателя (Внутренний или импортный		Laidong LL385
	Модель		Вертикальный, линейный, с водяным охлаждением, 4 цикла, прямой впрыск
	Номинальная мощность	КВт / об / мин	19. 1/2200
	Максимальный ход поршня	MM	1,330 л
Гидравлический Сборка	Гидравлический насос		Насос
	Приводной двигатель		Осевой плунжерный двигатель 2
	Поворотный двигатель		Осевой плунжерный двигатель 1
Емкость бака	Емкость бака	л	18
Емкость бака	Емкость гидробака	л	25
Размеры	MM	3800
	Общая транспортировка машины	MM	2250
	Длина гусеницы на стоянке	MM		1350
	Ширина гусеницы	MM	1015
	Мин.Подъем над землей	MM	240
Рабочий диапазон	Максимальный радиус копания	MM	3530
	Глубина	MM	2060
	Вертикальная глубина копания	MM	1580
	Максимальная высота отвала	MM
	Максимальная высота разгрузки	MM	2280
Прочие	Ширина отвала отвала до высоты	MM	1000 230 900
Прочие	9003 2 Высота / глубина отвала	MM	1

Параметры:

Картофелекопалка Small / Mini / Micro

Картофелекопатель Small / Mini / Micro

Описание продукта

Мини-экскаватор предназначен для небольших работ, небольших проектов, в саду, на сельскохозяйственных угодьях, муниципальных работах, теплицах для овощей, рытье траншеи.

Он с небольшим двигателем, простой конструкцией, прост в обслуживании.

С помощью быстрой сцепки можно добавить навесные инструменты, такие как шнек, гидравлический молот, загрузочный ковш, захват и так далее.

Фото

Спецификация

Угол поворота стрелы

Модель	RM07

	Эксплуатационная масса	700 кг
Емкость копательного ковша	0,02 м3
Макс.Грузоподъемность
Двигатель	Электрический бензиновый двигатель LONCIN 15 л.с.
Максимальное усилие копания	7,5 кН
Скорость поворота	12 об / мин
Скорость движения	1,8 км / ч
Габаритные размеры (Д * Ш * В)	2480 (2590) x740x1375 мм
Длина колеи	1140 мм
Ширина колеи	150 мм
Минимальный дорожный просвет	80 мм
Макс. Высота копания	2350 мм
Макс. Высота выгрузки	1600 мм
Макс. Глубина копания	1200 мм
Макс. Радиус копания на земле	2450 мм
Мин. Радиус поворота	1100 мм
Макс. Высота подъема бульдозерного отвала	120 мм
Макс.Глубина копания бульдозерного отвала	200 мм
Кол-во 20 дюймов / 40 дюймов HC	9/20 штук
Код HS	8429521200 57 Детали детали Ковш с тонкодисперсным порошковым покрытием и сварочная катушка Двигатель Kohler 14 л.с. с сертификатом EPA CE & BV Inspection отгрузка Свяжитесь с нами .

Картофелекопалка для мотоблока и минитрактора своими руками, приспособление

Любой владелец приусадебного участка рано или поздно задумывается о покупке помощника, который будет помогать ему в нелегком крестьянском труде по выращиванию урожая. Для фермерских хозяйств такими помощниками будут трактора и минитрактора, а на маленьких садовых участках царствуют мотокультиваторы и мотоблоки. В базовой комплектации эти механизмы комплектуются, как правило, только фрезами для рыхления почвы, с помощью дополнительных насадок мотоблок может осуществлять весь спектр садово-огородных работ: вспашку участка, нарезание борозд, посадку картофеля, окучивание, сбор урожая. Одним из видов такой техники является картофелекопалка, позволяющая быстро и качественно собрать выращенный урожай картофеля.

Картофелекопалки по принципу действия бывают двух видов:

Простые или веерные. Данный агрегат, как правило, присоединяется к мотоблоку через универсальную сцепку. Острая лапа лемеха поднимает пласт земли, который потом, попадая на широко расставленные зубья, просеивается и опадает вниз. Таким образом клубни картофеля поднимаются на верх из земли. Качество отделения клубней от земли не слишком высокое, но процесс все равно более быстрый и легкий, чем при ручном выкапывании. К данному типу копалок относятся КВ-1, КВ-2, КВ-3.
Вибрационные или грохотные. Для работы вибрационным картофелекопалкам необходим дополнительный привод со шкива двигателя мотоблока. Во время движения картофельный ряд подрезается лемехом и поступает на грохот. Грохот состоит из двух рядов прутков – подвижного и фиксированного. Неподвижный жестко крепится к основанию агрегата, а подвижный осуществляет возвратно-поступательное движение. Движение подвижный ряд получает от эксцентрика, который через систему шкивов получает вращение от двигателя мотоблока. На грохоте за счет колебаний прутков земля дробится и просеивается. Очищенные от земли клубни сдвигаются назад и сбрасываются на поверхность земли. К данному типу копалок относятся ККМ1,ККМ3 и аналоги.

Советы и рекомендации

Так как уборка урожая проводится на низких скоростях движения, то мотоблоки с бензиновыми двигателями не всегда обладают необходимой мощностью для данного процесса. Чтобы выкапывать картошку механизированным способом надо иметь МБ с мощностью от 6 л.с. либо с дизельным двигателем, который обеспечивает необходимый крутящий момент на низких оборотах.
Для увеличения сцепного веса на штангу спереди мотоблока навешивают груз массой не менее 50 кг.
Для облегчения работы агрегата картофель садят максимально длинными рядами
Перед сбором урожая механизированным способом необходимо с участка скосить и удалить овощную ботву.
В вибрационных картофелекопалках глубина выкапывания изменяется стойками опорных колес. При укорачивании стоек глубина заглубления рала увеличивается, при удлинении – уменьшается. Скорость очистки овощей регулируется изменением оборотов двигателя привода.
При использовании механизированного сбора овощей максимальный процент собираемого урожая (до 95%) осуществляется на участках, посадка на которых так же была произведена механизированным способом.

К распространенным моделям картофелекопалок относятся:

ККМ-1 Предназначена для собирания свеклы, лука, чеснока, для выкапывания картофеля на легких и средних почвах. Может работать совместно с мотоблоками Нева, Каскад, МТЗ и им подобным. Ширина захвата ряда картофеля 37 сантиметров. За час с помощью ККМ-1 можно убрать урожай с 20 соток поля. Глубина выкапывания 20 сантиметров. Машина рассчитана на уборку урожая с междурядьями 60-70 сантиметров. Масса машины 40 кг. Привод – ременная передача со шкива МБ.
ККМ-3 Предназначена для собирания свеклы, лука, чеснока, для выкапывания картофеля на легких и средних почвах. Может работать с мини-трактором «МТЗ-132Н», либо аналогами, где привод навесных механизмов осуществляется с вала отбора мощности. Ширина захвата лемехом 45 сантиметров. Глубина выкапывания 20 сантиметров. За час с помощью ККМ-3 можно убрать урожай с 20 соток поля. Масса машины 40 кг.
Garden Scout Предназначена для выкапывания картофеля на легких и средних почвах. Может работать с тяжелым мотоблоком Скаут, либо с минитрактором Скаут, использующими ременную передачу. Так же есть модели, использующие в работе вал отбора мощности шпоночного типа. Ширина захвата лемехом 40 сантиметров. Глубина выкапывания 20 сантиметров. За час с помощью Garden Scout можно убрать урожай с 20 соток поля. Масса машины 42 кг.
Полтавчанка Предназначена для выкапывания картофеля на легких и средних почвах. Может работать совместно с мотоблоками Нева, Каскад, МТЗ и им подобным. Ширина захвата ряда картофеля 36 сантиметров. За час с помощью «Полтавчанки» можно убрать урожай с 20 соток поля. Глубина выкапывания 18 сантиметров. Машина рассчитана на уборку урожая с междурядьями 60-70 сантиметров. Масса машины 36 кг. Привод – ременная передача со шкива МБ.

Самодельные картофелекопалки

Приобретение картофелекопалки – недешевая покупка. При небольших затратах данный агрегат домашний мастер может сделать самостоятельно.

Необходимые инструменты

Сварочный аппарат;
Угловая Шлифовальная Машинка (болгарка) с дисками;
Дрель, сверла
Штангенциркуль, угольник, чертилка, рулетка;
Набор ключей;
Кувалда;
Газовая горелка;
Крепежные элементы.

Изготовление веерной копалки

Для лемеха берут листовое железо толщиной 5 миллиметров, либо старые диски от циркулярной пилы. Металл отрезают по контуру, далее его либо загибают, либо соединяют куски с помощью сварки по форме культиватора «Ласточкин хвост». Для того, чтобы согнуть металл, его предварительно нагревают газовой горелкой. После придания формы данному элементу конструкции, его надо закалить. Для закаливания металл разогревают до вишневого цвета газовой горелкой и опускают в отработанное машинное масло.

Для зубьев копалки берут арматурные прутья или стальную проволоку диаметром 8-10 мм. Зубья приваривают на тыльную сторону лемеха так, чтобы, расходясь, они образовывали веер.

Для стойки используется стальная полоса длиной 400 мм. толщиной 8 мм и шириной 50 мм. Одним концом стойка приваривается к лемеху, на втором конце через 50 мм. сверлятся 4 отверстия диаметром 10 мм. Используя эти отверстия осуществляется наклон и погружение копалки в грунт.

Для полевой планки используют полосу металла длиной 300 мм., шириной 50 мм, толщиной 6мм. Ее приваривают так, чтобы она была параллельна подошве лемеха.

Веерная картофелекопалка присоединяется к мотоблоку через универсальную сцепку.

Вас может заинтересовать:

Изготовление вибрационной копалки

Аппарат вибрационного типа, в отличии от веерного, более качественно выбирает картофель из грунта, работает с более высокой производительностью и, поэтому, является наилучшим выбором при уборке урожая. Конструкция его более сложная, но полученный результат окупает потраченные усилия.

Для изготовления рамы из квадратной трубы сечением 40*40 мм. отрезают два куска по 60 мм. и два куска по 400 мм. Из этих четырех кусков трубы сваривают прямоугольник.
Сверху рамы приваривают две направляющие для эксцентрикового механизма, сделанные из трубы квадратного сечения 30*30 мм.
Спереди рамы из уголка, а так же П-образного профиля делают прицепное устройство. В устройстве соосно просверливают три отверстия диаметром 14 мм для соединения штифтами мотоблока и копалки.
Для установки вертикальных тяг управления на расстоянии 70 мм. от края рамы снизу привариваются косынки, сделанные из полос металла шириной 50 мм, толщиной 5 мм. С другого конца рамы вертикально приваривают направляющие для стоек колес. Направляющие делают из квадратной трубы 30*30 мм. длиной 150 мм. На концах направляющих просверливают отверстия диаметром 9 мм., напротив которых приваривают гайки. В данные отверстия вкручивают болты регулировки стоек колес диаметром 8 мм.
Для изготовления рала два металлических прямоугольника 200 на 150 мм с помощью болтов крепят к стойкам вертикально. Снизу к прямоугольникам приваривают полосу шириной 150 мм, длиной 400 мм толщиной 5 мм, которая и будет поддевать пласт земли и подавать клубни на решетку. Наружный край полосы надо чуть закруглить, чтобы при движении клубни не разрезались.
Для изготовления решетки к ралу приваривают на равномерном расстоянии 10 прутьев диаметром 10 мм, длиной 400 мм.
Стойки для колес делают из квадратной трубы 25*25 мм, к которым с нижнего конца привариваются шпильки, на которые одеваются колеса. Колеса подбирают от садовой техники диаметром 150мм. Стойки между собой соединяются снизу квадратной трубой 30*30мм, на которую приварены 10 прутьев диаметром 10 мм, длиной 40 мм. Сверху в стойках сверлят через 50 мм отверстия диаметром 8.5 мм для вкручивания стопорного регулировочного болта.
Эксцентриковый механизм, приводы и ремень применяют от промышленных копалок. Узел ставят сверху на направляющие, регулируя натяжение ремня перемещением механизма по направляющим. К приводам на болтах прикручивают рало. При необходимости приводы болтовыми соединениями удлиняют полосой металла шириной 50 мм и толщиной 4 мм.
Всю конструкцию красят от ржавчины нитрокраской.
При применении эксцентрикового механизма не со шкивом (под ремень), а с шлицами под вал отбора мощности данный механизм можно использовать за минитрктором.

Порядок работы

С помощью штифтов копалка присоединяется к мотоблоку. Шкивы мотоблока и копалки соединяются приводным ремнем. Скорость колебания рала регулируется скоростью работы двигателя мотоблока, глубина погружения в грунт регулируется удлинением и укорачиванием стоек опорных колес.

Картофелекопалка для мотоблока значительно облегчает работу по сбору корнеплодов, экономит силы и время. Однако прежде чем покупать понравившуюся модель, надо убедиться что она подходит она по мощности, типу привода и почвенным условиям для сбора урожая.

Отзывы

Сергей, 30 лет

Родители огород всегда пахали мотолебедкой. В прошлом году она сломалась, решили что-то взять на замену. Поехал в город, заехал в магазин, присмотрел хороший мотоблок, продавцы посоветовали со скидкой взять полный набор для обработки поля. Весной прицепил плуг – моментально вспахал, потом садилкой посадил – ровнехонько все так вышло! Осенью поставили ККМ-1 – красотища! Мотоблок идет потихоньку, а за ним рядочком ровная, как на подбор, картошка выкладывается на пашню! Благодать! Спокойно все собирается абсолютно без мусора и грязи! За день собрали картошку, еще за половину дня убрали все остальные овощи! Всем рекомендую!

Иван, 43 года

Зачем тратить деньги на то, что можно сделать самому? Побродил по гаражу – нашел пару стальных полос; от стройки осталась арматура – ее на зубья туда же в дело; на лемех перегнули старый распашник! За два вечера сварил простую веерную копалку. Цена вопроса – пяток электродов! Еще за три часа сделали то, на что раньше уходил целый день – выкопали картошку со здоровущего огорода! И бензина на сущие копейки сожгли!

Василий, 47 лет

Год назад сделал свою первую вибрационную копалку. Себестоимость работы – пяток метров трубы, за пяток метров арматуры. Приводной механизм купил в магазине запчастей. Сладил механизм за две недели вечеров в гараже. Осенью опробовали на участке, все отлично крутится-вертится, не хуже заводской. Нынче еще пару штук делаю – уже на заказ! Вещь полезная в хозяйстве! И самому нужна и по соседям пройтись-подзаработать нелишне будет! За день-то пару огородов можно выкопать!

Сбор урожая окорочков

УБОРКА КАРТОФЕЛЯ СЕЙЧАС:

Картофелеуборочные комбайны прошлых лет были заменены на современные механические сборщики и погрузчики, и более 3000 акров ранее обрабатывались и собирают мелкие производители, а их соседи теперь выращивают несколько крупных операторы. Работа менее трудна, но традиция общины утеряна. Перед копанием лозы картофеля опрыскивают химическим веществом, которое их убивает. облегчая процесс копания.
Картофель ниже готов к копанию.
