вентиляция и дымоход в 5-и этажной хрущевке

У всех соседей сверху и снизу слева вентиляционное отверстие, справа дымоходное, у меня наоборот.
Я особо никаких проблем с этим не вижу, потому что знаю, что это скорее всего разные каналы.

Подскажите как найти человека, реально разбирающегося в вентиляционно-дымоходной системе хрущевок.
Надо понять есть ли реально какая-то проблема или нет, разъяснить как всё устроено, ответить на вопросы меня и соседей.

Как лучше такого человека искать официально или не официально?
Официально ко мне приходила как-то пожилая женщина, которая объясняла как тестировать тягу, и я сам всё это делал.
Но мне от специалиста хочется в первую очередь понимания и полной компетентности, а не пофигизма и формализма.

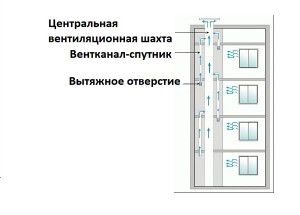

Схема вентиляции в панельном доме

Задача организации нормального газообмена и вентиляции в многоквартирных домах одновременно простая и сложная. Простая- потому, что значительная высота здания позволяет получить хороший уровень тяги, сложная – потому что схема организации вентиляции должна обеспечивать наиболее оптимальный коэффициент смены воздуха в помещении. Для панельного дома, с практически нулевой паропроницаемостью стен, даже небольшое ухудшение качества работы вентиляции мгновенно сказывается на самочувствии жильцов.

Как устроена вентиляция в панельном доме

Современная пассивная вентиляция в панельном доме не особо отличается от тех, которые использовались 50-60 лет назад:

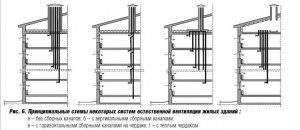

• Схема вентиляции с организацией отбора воздуха из квартир в единый вентиляционный колодец. Такой вариант чаще всего используется в высотных зданиях с этажностью не менее девяти;
• Система с подключением индивидуальных вентиляционных выводов из квартир в сборный коллектор крыше или чердачном помещении;
• Схема с выводом индивидуальных для каждой квартиры вытяжных труб на крышу здания, такие системы характерны для старых 5-ти этажных «хрущевских» панельных домов.

Современная вентиляция работает на спаренных или строенных каналах. Это значит, весь загрязненный воздух из квартиры в панельном доме удаляется из трех санитарных зон, каждая зона оснащена своим воздуховодом – из кухни, из санузла и ванны, и вентиляция основного помещения квартиры.

Преимущества и недостатки различных схем вентиляции панельных конструкций

Первой в многоэтажных домах стала применяться многоканальная система вентиляции. И пока дома строились из кирпича, устройство вентиляции вполне удовлетворяло на приемлемом уровне потребности в воздухообмене в квартирах 5-ти этажного панельного здания. Тем более что многочисленные щели и неплотности в оконных и дверных рамах создавали нормальный подпор и приток воздуха, обеспечивающих стабильные характеристики вытяжной трубы.

С появлением бетонных домов панельных конструкций появилось несколько дополнительных проблем:

1. Многоканальная схема оказалась чересчур громоздкой и забирала большой объем пространства внутри здания. Для зданий выше 5-ти этажей такая схема вентиляции становилась все более тяжелой и громоздкой;
2. Производительности многоканальной схемы было явно недостаточно для нормального выравнивания притока свежего воздуха по всей квартире в панельном доме, в кухне и санузлах эффективность вентиляции была минимальна, а в жилых помещениях ее работа была избыточной, что зачастую сопровождалось обратным перетоком загрязненного воздуха из сервисных помещений в жилые комнаты;
3. В простой многоканальной схеме отсутствовали любые средства регулирования и выравнивания производительности воздуховодов, вне зависимости от этажа панельного дома. Как правило, нижние этажи вентилировались значительно лучше верхних.

К сведению! Такое распределение эффективности воздухозабора приводило к тому, что жильцы первого-второго этажей вынуждены были мириться с интенсивными потерями тепла в зимнее время, а владельцы квартир на верхних этажах рисковали получить отравление из-за плохого удаления продуктов сгорания газа на кухне.

Вентиляция в панельном девятиэтажном доме

Для современного многоэтажного дома в девять этажей проблемы с организацией нормально работающей вентиляции были решены с помощью простого решения. Вместо того, чтобы устраивать отдельно вентиляционные каналы большой протяженности для каждой квартиры панельного 9-ти этажного дома, специалисты построили одну вентиляционную шахту большого диаметра.

Сегодня схема вентиляции в панельном доме 9 этажей использует один главный магистральный воздуховод с подключенными к нему короткими воздуховодами отдельно из каждой квартиры. Сборный коллектор на крыше снабдили дефлектором, усиливающим тягу при ветреной погоде. В первых вариантах системы вентиляции вывод из вентиляционной шахты оборудовали специальной автоматической щелевой решеткой-заслонкой, дающей возможность сохранять постоянную скорость воздуха в главном вентиляционном канале.

Позже от нее отказались, и верхние два этажа панельного дома стали оборудовать по старинке — с индивидуальным выводом вентиляционных каналов на крышу. Таким образом, обеспечивалась стабильная работа главной трубы и отличный уровень вентиляции на верхних этажах. Кроме этого, индивидуальные выводы из каждой квартиры стали подключать не напрямую, а выше, — через два-три этажа. Небольшого и узкого индивидуального вентиляционного канала длиной в пять-семь метров хватало, чтобы значительно улучшить работу вентиляции в квартире панельного дома.

Особенности работы системы вентиляции панельного дома

Среди основных недостатков приведенной системы удаления воздуха в панельном доме наиболее неприятными являются:

• Резкое снижение эффективности пассивных вентиляционных устройств в жару, даже в ночное время или при ветреной погоде;
• Возможный переток удаляемых вентиляцией запахов и газов из одной квартиры в другую. Чаще всего причиной такого эффекта может послужить установленная кем-то из жильцов электровентиляторная система вентиляции в санузле или в кухне. Чтобы избежать подобного явления, необходимо всем жильцам устанавливать активную схему приточно-вытяжной вентиляции с обратным клапаном. В противном случае, повышая эффективность вытяжки в своей квартире,вы,таким образом, создаете условия для смены направления движения воздуха на нижних этажах;
• Падение производительности главной вентиляционной шахты из-за резкого увеличения отложений пыли, различного рода загрязнений на внутренних стенках воздуховодов. Отложения пыли на стенках шахты всего в 0,5 см могут снижать эффективность ее работы до 20%.

Одной из причин накопления грязи и пыли в вентиляционных каналах является отсутствие элементарных схем фильтрации, задерживающих испарения жиров и продуктов горения газа.

Современные системы вентиляции для панельного дома

Низкая эффективность и сильная зависимость от погодных условий все чаще заставляют проектные и строительные организации отказываться от использования пассивных систем воздухообмена в пользу более гибких и эффективных приточно-вытяжных систем с принудительным принципом вентилирования. Де факто они стали стандартом для высотных панельных домов, офисных зданий и торговых центров.

Кроме создания комфортных условий пребывания в панельном доме с помощью систем кондиционирования и вентиляции, такие устройства позволяют эффективно сохранять тепло и снижать затраты на отопление помещений.

Чаще всего в системе для панельного дома применяется забор воздуха с уровня 2-3 этажа, после очистки и увлажнения осевые вентиляторы нагнетают потоки воздуха по наружным вентиляционным коробам по этажам панельного дома. Параллельно работает вытяжная схема, установленная на крыше и отбирающая тепло у отработанного воздуха.

Заключение

Большинство панельных домов старой постройки не могут быть переоборудованы на активный вариант вентиляции и воздухообмена. Кроме того, подобные проекты требуют значительных капитальных затрат, на которые большинство владельцев квартир в панельном доме идти не готовы.В этих условиях улучшить работу схемы можно регулярным обслуживанием и чисткой шахт и вентиляционных магистралей, в среднем один раз в два года. Кроме того возможна установка современных схем дефлекторов, способных усиливать работу вытяжных устройств на 10-15% даже в летнее время.

ООО Свой Мастер & PoliStyle

Дымоход в многоквартирном доме

Специальные дымоходы чаще используются в новых проектах малоэтажных домов, в квартирах которых предусмотрено наличие камина. Как правило, дымохода в многоквартирном многоэтажном доме (5, 9 и больше этажей) — не существует. Их роль выполняют вентиляционные каналы, которые расположены на каждом стояке. Это обусловлено тем, что в таком строении отопительные и газовые системы представлены трубами центрального обеспечения дома. За их состояние и подачу газа и отопления отвечают городские службы. Эти трубы коммуникаций находятся в подвальном помещении многоэтажного дома. Хотя бывают и другие варианты.

Устройство дымохода в многоэтажном многоквартирном доме

Работа вентиляционных каналов

Вентиляционные каналы в доме способствуют выводу газовых паров в случае протечки газовой трубы в самом подвале или на стояке. Также благодаря такой системе во всех квартирах есть специальные вентиляционные окошки, через которые осуществляется выход паров газа. Вентиляционные трубы поднимаются вверх до самой крыши с подвального помещения.

Такие дымоходы сооружаются ещё в процессе строительства дома вместе со стеной здания, чаще всего из кирпича.

Внутри вентиляционные каналы ничем не отделаны, так как такие работы могут повлиять на качество вывода вредных газов, ширина у них достигает 50 см. На практике встречаются трубы квадратной и прямоугольной формы, в данной ситуации всё зависит от типа строения и его размеров.

Схема устройства вентиляционных каналов в многоэтажном панельном доме

Обслуживанием таких дымоходов занимаются городские службы ЖЭКа. Они должны один раз в год в летний период времени качественно прочистить дымоход. В ходе таких работ проверяется и состояние труб газового и отопительного обеспечения.

Автономное отопление в квартире

На сегодняшний день современные технологии позволяют произвести отключение от центральной системы отопления и подсоединение к автономному обеспечению. Для таких действий необходимо получить соответствующее разрешение в газовом хозяйстве. Его специалисты выезжают на объект и составляют проект автономного отопления. После чего производится установка индивидуального дымохода.

В качестве отопительной системы используются:

• современные газовые котлы;
• колонки;
• конвекторы.

Под каждое такое оборудование есть свои системы дымоходов и трубы, которые могут быть в стене или с выходом на крышу по наружной стене. Всё будет зависеть от того, где именно расположено оборудование.

Схема устройства автономного отопления многоквартирных домов

На данный момент многие газовые котлы для обеспечения автономного отопления устанавливаются на кухне.

Для этого необходимо обеспечить для них достаточное пространство и соблюдать все установленные нормы безопасности:

1. От оборудования (газового котла) до предметов мебели должно быть минимальное расстояние в 50 см.
2. Оборудование должно находиться рядом с вентиляционным каналом, чтобы в случае внутренней утечки газа пары поступали из помещения в вентиляционное окошко.
3. Перед установкой газового котла нужно качественно прочистить вентиляционные каналы.
4. Устанавливается оборудование на стене или на полу. Для этого на поверхность должен быть огнеупорный отделочный материал (керамическая плитка).
5. Обеспечить выход паров через дополнительный дымоход, который размещается в стене.

На данный момент есть одноконтурные, которые обеспечивают только обогрев помещения, и двухконтурные котлы для обогрева комнат и нагрева воды. Для того чтобы использовать двухконтурный котёл, необходимо получить разрешение от Горводоканала.

Устройство одноконтурного и двухконтурного котлов отопления

Отопление в многоквартирном доме

На данный момент многоквартирные дома могут быть не только многоэтажными. Большую популярность в последнее время стали обретать коттеджные городки. Строения в несколько этажей и множеством квартир. Дымоход в многоквартирном доме может быть представлен единой системой. На практике можно наблюдать и несколько дымоходов, которые выходят из каждой отдельной квартиры. Здесь всё напрямую зависит от системы отопления в коттедже. Она может быть единой (центральной) или автономной для каждого жильца.

Проект современного коттеджного городка

Как правило, в таком строении используется автономная система отопления на газу с оборудованием, что и для автономного отопления квартиры. Есть нормы и правила его установки и безопасного использования. В отдельных случаях в квартирах выстраивается отдельное помещение, в котором устанавливается газовый котёл, котельная.

Совет. Такое помещение должно иметь размер не менее 2 кв. м. Таким образом, можно получить беспрепятственный доступ к оборудованию в случае поломки или утечки газа.

Также котельная должна иметь хорошую систему вентиляции, кроме существующего дымохода. Для этого можно использовать искусственную систему вентиляции, которая представляет собой современные автоматические вытяжки или естественную, состоящую из выстроенных вентиляционных каналов, идущих от подвального помещения и до крыши строения. Отделка котельной в доме производится керамической плиткой или штукатуркой, на полу рекомендуется использовать только кафель.

Есть несколько видов котлов, которые используются для отопления коттеджного строения с многочисленными квартирами: парапетные газовые котлы и газовые колонки.

Схема устройства автономной системы отопления в трёхэтажном многоквартирном доме

Парапетный котёл и дымоход для него

Парапетные котлы являются одной из разновидностей бездымоходной системы отопления. Все они имеют прямоугольную форму и оснащены специальной камерой для сгорания вещества. Для того чтобы обеспечить качественный процесс горения, необходимо будет обустроить систему подачи и вывода воздуха из камеры. Для этого на котле есть несколько отверстий, через которые и осуществляется поток воздушных масс и отвод продуктов горения.

Схема устройства и установки парапетного котла

Таким образом, в помещение не может попасть угарный газ, который вреден для состояния здоровья человека. Для того чтобы продукты сгорания выходили на улицу нормально, в стене строения сооружается своеобразный дымоход (отверстие). Такой тип котла может быть использован в любом строении, даже где ещё при проектировании не предусмотрено сооружение дымохода.

Так как парапетный котёл работает не только от подачи газа, но и от электричества, то все необходимые подключения таких коммуникаций должны осуществляться только специалистами в этой области. Это своеобразные меры безопасности, которые необходимо соблюдать при выборе данного оборудование для отопления помещения.

Газовый котёл и устройство его дымохода

Обычные газовые котлы и колонки работают только от подачи газа, к ним в процессе монтажа подключается труба. Она может быть отдельной и идти из подвального помещения, или осуществляется врезка в трубу, которая находится в квартире.

Подключением такого оборудования должны заниматься специалисты газового хозяйства. Самостоятельно осуществлять данные действия не рекомендуется.

Для такого оборудование в обязательном порядке необходимо соорудить дымоход. Как правило, он изготавливается из кирпича. Работает такое оборудование довольно просто. Для нормальной и стабильной его работы в помещении, где установлен газовый котёл, понадобится качественная вентиляционная система.

Схема устройства газового котла и соединение его с дымоходом

Для строительства дымохода в многоквартирном или в частном доме, где есть газовая система отопления или камин, используется кирпич.

Кладка кирпича должна осуществляться с применением специального известкового раствора. Это необходимо по той причине, что продукты горения, которые проходят через дымоход, соединяются с воздухом, и образуется сажа. Также не исключено, что из-за разности температурного режима внутри дымоходной кирпичной трубы будет собираться конденсат.

Всё это может разрушать строительный материал. В результате этого может произойти откол кирпича, который упадет вниз дымохода и закупорит нормальный отвод газов и вредных веществ.

Совет. Чтобы такого не происходило, используется технология «труба в трубе». Для этого внутри дымохода пускается труба для отвода конденсата. В противном случае, со временем необходимо будет осуществлять замену кирпичного дымохода.

Кирпичный дымоход может быть стеновым или коренным. При выборе типа конструкции стоит обратить внимание на систему отопления и вентиляции в доме.

Не стоит забывать, что дымоход в доме должен быть закрыт специальным козырьком. Это защищает трубу от попадания в неё дождя, снега и порывистого ветра. Это мера безопасности, которую также рекомендуется соблюдать.

Простой металлический козырёк для защиты дымохода

Чистка дымохода в многоквартирном доме

Чисткой дымохода в многоквартирном многоэтажном доме занимаются специальные государственные службы. Есть и частные фирмы, которые за определённую плату осуществляют такой процесс очень качественно.

Чистка должна осуществляться не реже, чем один раз в год. Она может производиться перед включением отопительного оборудования или после окончания отопительного сезона. В идеале осуществляется две чистки в год. Таким образом, обеспечивается безопасность жильцов всего дома и качество отвода угарных газов и вредных веществ.

Осуществляется этот процесс при помощи специального оборудования или металлических щёток. Использовать оборудование будет гораздо проще и эффективнее, так как применение металлических щёток может занять довольно большой промежуток времени. Если в квартире есть автономное отопление, то очищение дымоходной трубы не составит большого труда.

В частном доме такой процесс не занимает много времени и если котёл работает на твёрдом топливе, то есть специальные полена, которые необходимо жечь в необходимый момент. Они очищают трубу дымохода от конденсата и сажи.

Виды дымоходных труб

Все трубы для дымохода подразделяются на:

Подвесная дымоходная система монтируется на наружную стену строения. Стеновые размещаются внутри стены, и очень часто для их сооружения используется кирпич. Коренные дымоходные системы представляют собой трубу, которая находится рядом с отопительным оборудованием или печью.

Для сооружения дымохода используются трубы:

• асбоцементные,
• металлические,
• сэндвич-трубы,
• модульные,
• керамические.

Асбоцементные трубы довольно практичны. Они используются для монтажа отдельного дымохода, который может находиться в стене или соприкасаться со стеной строения. Такие трубы очень часто вставляются в кирпичный дымоход. Промежуток между ними и кирпичом заливается прочным бетонным раствором.

Дымоход из асбестовой трубы

Если асбоцементные трубы находятся на наружной стене здания, то они должны быть защищены от воздействия погодных явлений или климата. Для этого используется бетонный раствор и сооружается специальный короб. Если труба находится снаружи здания, то в ней необходимо сделать вентиляционные окошки, которые будут закрываться и открываться. С их помощью можно осуществить качественный отвод газовых образований и увеличить тягу в котле. Если же такая труба устанавливается в многоэтажном доме, то окошки должны быть расположены внизу и вверху трубы.

Дымоход из металлических труб является наиболее распространённым вариантом для современных многоквартирных домов

Металлические трубы используются для изготовления наружного дымохода. Они могут идти по всей наружной стене до самой крыши, а могут быть просто в виде выхода из стены. Изготавливаются такие конструкции из качественного нержавеющего материала. Чтобы утеплить их на зимний период года, необходимо поместить слой специального утеплителя, который закрывается ещё одной трубой, получается «труба в трубе».

Совет. Для утепления трубы можно также использовать минеральную вату.

Сэндвич-трубы представляют собой довольно простую конструкцию, в которой используется система гильзования. Только между такими трубами располагается слой изоляционного материала.

Модульные и керамические трубы довольно просто собираются. Но их в стандартных многоэтажных домах нет возможности встретить. Чаще всего они используются в частных домах или в коттеджных многоквартирных строениях.

Также такой вид труб используется для изготовления кирпичного дымохода. Они прокладываются вовнутрь основного дымохода. Расстояние между кирпичной трубой и керамической можно заполнить бетонным раствором или использовать специальные минеральные изоляционные материалы.

Какой трубе отдать предпочтение для сооружения дымохода

Выбор трубы для дымохода напрямую зависит от системы отопления. В многоэтажных домах с квартирами используются кирпичные вентиляционные каналы. Это обусловлено тем, что всё строение может быть возведено с применением такого строительного материала. Если же дом панельный, то очень часто для изготовления дымохода (вентиляции) используются асбоцементные трубы. Керамические и металлические стоят гораздо дороже.

Что касается автономного отопления в квартире, то лучше отдать предпочтение металлическим или керамическим дымоходам. Они могут проходить через стены и выходить на самую крышу, но только по наружной стене строения.

В таком случае трубы крепятся специальными металлическими держателями, которые монтируются на стену здания. Дымоход в многоквартирном доме чистится ручным способом с использованием металлических щёток.

устройство приточной вентиляция 9 этажки

Качество воздуха в жилых помещениях оказывает непосредственное влияние на здоровье и самочувствие их обитателей. Поэтому разработке приточной вентиляции в панельной девятиэтажке и любом другом комплексе уделяется большое внимание. Расчет и проектирование схемы производится еще на стадии составления проекта.

Порядок работы над проектом

Инженер-проектировщик должен продумать расположение воздуховодов, рассчитать их габариты и основные технические параметры. Работы ведутся с учетом внешней загрязненности и шума, категории и этажности дома. Кроме этого определяется:

• мощность вентиляционной магистрали;
• энергопотребление системы;
• габаритные размеры основных функциональных узлов и т. д.

При составлении чертежей руководствуются требованиями ГОСТ и правилами пожарной безопасности. Например, использование негорючих материалов и установка специальных клапанов позволяют предотвращать распространение огня по воздуховодам во время пожара. Система вентиляции жилого панельного дома должна также способствовать сохранению комфортного микроклимата в помещении. Не допускается проникновение холодных воздушных потоков в квартиры.

Особенности конструкции системы

В большинстве домов, построенных в советский период, предусмотрена система вентиляции, работа которой зависит от силы ветра, частоты открывания окон и дверей. Свежий воздух проникает внутрь квартиры и вытесняет застаревшие массы в вентиляционные каналы.

Отверстия предусматривались в кухне, ванной комнате, туалете и соединялись в общую шахту. Чтобы происходила смена воздуха, приходилось регулярно открывать форточки. Такая вентиляция в панельном доме называется перемешивающей. Вот некоторые особенности данной системы:

1. Схему расположения воздуховодов можно изменить. Инженеры разработали более эффективную разводку, при которой вентиляционные каналы из квартир не выходят напрямую в общий коллектор, а образуют разгонные шахты. Воздуховоды соединяются с основной магистралью через этаж, а выходы с последнего и предпоследнего этажей выводятся сразу на улицу.
2. Воздухообмен с перемешиванием по сути – это сквозняк, который обеспечивает приток свежего воздуха. Система эффективна для помещений с хорошей пароизоляцией, бетонными или кирпичными стенами. В остальных случаях постоянные сквозняки будут доставлять дискомфорт жильцам.

С появлением новых энергосберегающих технологий, повсеместной установкой герметичных дверей и окон, система воздухообмена с перемешиванием утратила свою актуальность. Она просто перестала справляться со своей основной задачей. Число застойных зон в квартирах увеличилось, качество жизни снизилось.

Появились приточно-вытяжные схемы. Они позволяют организовать достаточный воздухообмен, сохранив при этом тепло и не вынуждая жильцов постоянно проветривать помещения. Особенности системы:

1. Специальные приточные клапаны в воздуховодах позволяют регулировать скорость перемещения воздушных масс. Таким образом, можно контролировать и температурно-влажностный режим в помещении.
2. Установка вентиляторов позволяет немного увеличить сечение воздуховодов, снизить шумность системы.
3. Сохранение тепла внутри помещения сократило затраты на отопление в зимний период. Для жителей северных регионов это существенная экономия.

Усовершенствование схем вентиляции в панельном доме положительно сказалось не только на качестве жизни людей, но и продлило жизнь отделочным материалам, строительным конструкциям. Снижение влажности воздуха не допускает появления грибков и плесени на стенах. Замедляется также коррозия металлических элементов.

Выбор вентиляционной системы

Устройство вентиляции в панельном доме производится по одному из трех типов:

1. Естественная. Смена потоков происходит за счет разности температур, давлений наружного и внутреннего воздуха. Тяга возникает в вентиляционных каналах, «высасывая» застоявшиеся массы из помещения. Приток свежего воздуха идет от окон и дверей. Такая система рекомендована для многоэтажных домов, расположенных внутри квартала. При этом уровень внешнего шума, создаваемого уличным транспортом, не должен превышать 50 дБА.
2. Принудительная. Воздушные массы перемещаются под действием специального технического оборудования. И приток, и вытяжка осуществляются механически.
3. Комбинированная. В таких системах механизируется либо приток, либо вытяжка, в зависимости от предъявляемых требований. Вентиляция с комбинированным побуждением оптимальна для домов, около которых уровень внешнего шума превышает 50 дБА.

Ни одна из систем не является универсальной. Выбор осуществляет проектировщик для каждого конкретного здания.

Устройство приточных и вытяжных воздуховодов

Правила устройства приточных систем для жилых помещений:

1. Если в канале отсутствует теплообменник, и воздух подается в квартиру холодным, то выход воздуховода выполняют в верхней части стены. Так удается добиться перемешивания потоков и оптимизации их температуры.
2. Если отопительные приборы установлены внутри помещения, то выход приточной вентиляции располагают за ними или сразу над обогревателями.
3. Если в воздуховодах установлены теплообменники или другие подогревающие механизмы, то приток можно располагать в любом удобном месте, как внизу, так и вверху.

Отводные шахты всегда монтируют под потолком, на высоте не менее 2 метров над полом. Такое расположение способствует эффективному удалению отработанного воздуха.

Правила содержания вентиляционных систем

При нарушении работы вентиляции панельного 9-этажного дома и любого другого многоквартирного здания жильцы не вправе выполнять какие-либо манипуляции самостоятельно. Допускается лишь прочищать канал на расстояние вытянутой руки от стены. Другими словами, можно снять решетку и пропылесосить шахту, но в случае серьезных поломок стоит сразу вызвать мастера.

А вот появление неприятного запаха в квартире далеко не всегда обусловлено плохой работой вентиляции. Часто это происходит в помещениях с естественной циркуляцией воздуха, где редко производят проветривание. В этом случае забиваются приточные воздуховоды, расположенные за радиаторами отопления. Бывает достаточно их прочистить, чтобы неприятные запахи и запотевшие окна перестали беспокоить.

Расчет вентиляционной системы многоэтажного дома можно доверить только специалистам. От качества выполнения этого этапа работ напрямую зависит комфорт и здоровье жильцов.

Также советуем посмотреть:

Схема вентиляции в 5 этажном панельном доме — Все о Лада Гранта

К хрущевкам относят постройки 60-70 годов прошлого века, которые проектировались по ускоренной программе и не рассчитаны на длительную эксплуатацию. С развитием технологий в квартирах стали использоваться современные оборудования, на работу которых не рассчитана вентиляция хрущевок. Это стало основной причиной частой неисправности вентсистем.

Как устроена вентиляция в хрущевке

Вентсистема малоэтажных хрущевок рассчитана на работу в естественной окружающей среде. Принцип работы основан на перемещении воздушных масс от квартиры на улицу, вытягивая с помещения грязный тяжелый воздух, и втягивая свежий. Архитектура вентсистемы включает несколько каналов с выходами в комнату каждого этажа.

Планировка квартир в хрущевке симметрична, т.е. каждая следующая квартира повторяет предыдущую. Это позволяет внедрить также простую вентсистему из нескольких каналов, обычно проходящих около сан/узла и кухни. Эти каналы над последним этажом соединяются в общую вентшахту, которая выводит грязный воздух наружу.

Частые проблемы

В зависимости от устройства вентсистеме в доме, жильцы квартиры могут испытывать неудобства в связи с ее эксплуатацией.

Если вентиляция в хрущевке представлена межэтажными каналами, ее обслуживание, ремонт занимает меньше времени. Межэтажные каналы распространены в пятиэтажных панельных домах и соединены единой шахтой, следовательно, можно сразу определить очаг ее неисправной работы. Для этого нужно обратиться к соседям и уточнить, как у них работает вентиляция:

• Если жалобы на плохую работу вентиляции у многих жильцов дома – очаг неисправности находится в общей шахте или выходном отверстии на крыше;
• Когда же низкая эффективность вентиляции наблюдается только у соседей по этажу – очевидно, забился межэтажный канал;
• Если же в соседних квартирах вентиляция работает исправно – проблема лежит исключительно на выходе в квартиру;

В первых двух случаях необходимо вызывать управляющую компанию (ТСЖ), которая отвечает за исправную работу вентсистемы. В третьем же случае лучше самостоятельно прочистить канал. Для этого нужно снять решетку и продуть канал, ведущий в вентшахту. Также прочистить решетку, после чего установить ее на место и проверить эффективность вентиляции. Если эта процедура не принесла желаемого результата, канал забит в недоступных местах для прочистки подручными средствами, и нужно вызывать специалистов ТСЖ.

Внедрение индивидуальной системы в хрущевке эффективно для всего дома в целом, но не выгодно для отдельного жильца. Суммарная архитектура всех каналов индивидуальной вентсистемы в доме сложнее, чем у межэтажной, ее обслуживание требует больше времени для поиска неисправности и ее устранения. По этой причине ТСЖ накладывает более высокий тариф за свои услуги.

Значимое преимущество индивидуальной вентсистемы – независимая вентиляция отдельных квартир. Если в одном помещении образовался тяжелый воздух, который забил вентиляцию, на других квартирах это никак не скажется.

Основные схемы вентиляции в хрущевках

В зависимости от этажности хрущевки вентиляция может быть двух типов. Квартиры в домах с несколькими этажами оснащались индивидуальной вентиляцией. Ее легко определить, осмотрев крышу дома и посчитав количество выходных отверстий. Конструкция индивидуальной вентсистемы включает:

• Входные отверстия на кухне и в сан/узле;
• Вертикальную шахту до крыши дома;
• Выходное отверстие;

Вертикальная шахта простирается от крыши до этажа, возле которой разветвляется на несколько каналов, проходящих в комнаты.

Другой вариант вентсистемы – межэтажные каналы. Каждый канал рассчитан на квартиры смежных этажей. Каналы пропускают через себя воздух с квартир и направляют его в общую. вентшахту с выходом на крышу. Начиная с конца 70-х годов, в домах такие каналы дополнительно оснащаются заглушками, чтобы более плотный воздух с одного канала не поступил в другой. Но в хрущевках более ранней постройки они отсутствуют, что сопровождается попаданием тяжелого воздуха с насыщенными газами в соседнюю квартиру.

Вентиляция на кухне с газовой колонкой

Большинство квартир в хрущевках оснащались газовыми колонками для подогрева воды. Учитывая, опять же примитивное и ускоренное их проектирование, для колонки отводилось место на кухне, которая редко превышала 6 кв.м. Большое содержание газа взрывоопасно, поэтому эксплуатация колонки обременяется рядом обязанностей:

• Нужно постоянно держать окна приоткрытыми;
• Запрещается обкладывать колонку кладкой или оснащать шкафчиком;
• Под входной дверью должно быть обязательное отверстие площадью от 0.02 кв.м;

Эти требования создают неудобства для проживания, что заставляет жильцов переезжать в более комфортабельное жилье или устанавливать электрический котел. Также запрещен монтаж индивидуальной вентиляции или самовольная модернизация существующей по причине возможного нарушения воздухообмена.

Если вентсистема в помещении с газовой колонкой исправна и соблюдены требования эксплуатации, риск утечки газа до взрывоопасного уровня исключается – во время использования горячей воды воздух насыщается влажными парами. Влажный воздух становится тяжелее и выдавливает газы наверх по вентканалу. В дальнейшем влажный воздух выходит через приоткрытые окна.

Вентиляция в ванной и туалете

Назначение сан/узла явно предусматривает использование горячей воды. Ввиду отсутствия окон и других средств воздухообмена, вентиляция обязана быть постоянно исправной. Выходное отверстие вентканала присутствует во всех сан/узлах и служит единственным средством воздухообмена. Нагретый в закрытом помещении воздух поднимается и выталкивается наверх по вентиляции более холодными и тяжелыми воздушными массами. Вентшахта для воздухообмена в сан/узле является дополнительной и рассчитана только на ванну с туалетом, в отличие от основного канала, который очищает все остальные комнаты в квартире.

В квартирах с раздельным сан/узлом в смежной стене ванны и туалета прорезается отверстие, выходное отверстие служит средством втягивания воздуха с обеих комнат.

Как улучшить вентиляцию своими руками?

Существует несколько вариантов, которые позволят улучшить воздухообмен в квартире хрущевки: с помощью вытяжки, вентиляторов и т.д. Стоит отметить, если монтаж технических средств можно выполнить самостоятельно, то их подбор следует доверить только специалисту, в противном случае воздухообмен в квартире может быть нарушен.

С применением вентилятора

Когда вентиляция исправна, но ее эффективности не хватает для работы всех современных систем, проблему воздухообмена решают вентиляторы. В зависимости от назначения и функций выделяются два типа вентиляторов:

• Приточные вентиляторы. Эти средства служат средством размежевания грязных воздушных масс для проникновения свежего воздуха. Устанавливаться могут у стены или окна и в любом положении, но не напротив выходного отверстия;
• Вытяжные вентиляторы. Служат средством втягивания грязного воздуха в вентканал путем создания дополнительной тяги. Устанавливаются внутри выходного отверстия. В обязательном порядке закрываются решеткой, т.к. резко втянутый вентилятором большой объем нагретых тяжелых воздушных масс может застрять в вентшахте и воспрепятствовать прохождению свежего воздуха;

С применением вытяжки

Вытяжка служит дополнительным отверстием наружу, которое обеспечивает дополнительный приток свежего воздуха. Ее сооружение приемлемо, когда основная вентсистема исправна, но не справляется из-за использования современных приборов.

Приточный клапан

В местах встречи горячего воздуха помещения и холодных масс, поступивших с улицы, образуется конденсат и, чем выше разница температур, тем выше вероятность его образования. Конденсат мешает полноценному воздухообмену в помещении.

Приточный клапан создает микродавление, которое не нарушает основной воздухообмен, и одновременно выталкивает воздух в небольшом пространстве вокруг отверстия. Если простыми словами, приточный клапан – это минивентиляция с решеткой для локального воздухообмена. Устанавливается только в местах вероятного образования конденсата: батарея, газовая плита, колонка, камин. Небольшой приток холодного воздуха успевает понизить температуру наиболее горячих воздушных масс перед их взаимодействием со свежим воздухом из основной вентсистемы, что снизит уровень конденсации.

Чистка вентиляционных каналов

Прочистить вентиляцию можно самостоятельно. Для этого требуется снять решетку и прочистить ее, а следом и канал, пылесосом. Установить решетку на место и снова проверить вентканал – приложив вплотную лист бумаги или поднеся спичку. Если результаты неудовлетворительны, проблема неэффективности лежит в вентшахте на глубине, недоступной для подручных средств. В этом случае придется отказаться от самостоятельной прочистки и вызвать специалистов ТСЖ.

Вентиляция в панельном доме – обязательное требование санитарных норм. Систему вентиляции закладывают на этапе проектировки строительства. Вентиляция в панельных домах старой постройки и современных блочных домах мало отличается по схеме.

Обязательным требованием санитарных норм является устройство вентиляции в панельном доме

Важность вентиляции в панельной многоэтажке

Панельные дома с высокой этажностью строились на века, они крепки и надежны, но не лишены недостатков. Жители критикуют квартиры с низкой изоляцией шума и сыростью в углах.

Панельные дома в 9 этажей заселены полностью. В каждой квартире ежедневно готовят обед, моют посуду, пол, принимают ванну, расчесывают волосы, в некоторых линяют домашние животные. Неприятные запахи и влага обязательно доходили бы до соседей, если бы не система вентиляции дома.

Естественная вентиляция предусматривается инженерами во время подготовки проекта жилого дома. Создается общая система, которая соединяется с каждой квартирой. К общей вентиляции имеют выход комнаты с высокой влажностью – ванная, кухня.

Свободный воздухообмен поддерживает здоровое состояние целого здания и каждого отдельного жилого помещения.

Требования к воздуховоду панельного дома

Система воздуховода в постройке из панелей в 5 или 9 этажей призвана обеспечивать беспрепятственную циркуляцию воздуха по всем жилым секциям и квартирам. Обычно неполадки в работе воздуховодов ощущают на себе жители верхнего этажа.

Вентиляционная система жилого дома должна соответствовать ряду требований:

1. Обеспечение постоянной и непрерывной циркуляции воздуха.
2. Отсутствие влияния на температурные показатели внутри жилого помещения.
3. Отсутствие сквозняков.
4. Циркуляция в кухне должна осуществляться со скоростью 60 кубометров воздуха в час, в ванной, 25 кубометров за час.
5. Циркуляция в жилых помещениях должна быть равна 0,2 от общего объема комнаты.

Перечисленные требования максимально учитываются при планировке воздуховода в домах из панелей или блоков.

Переоборудование вентиляции в будущем осуществить не получится. Если она придет в негодность, нужно просить помощи специалистов. Чаще всего проблемы кроются в засорении каналов, повреждении оборудования. Улучшить циркуляцию воздуха в квартирах помогут приборы искусственного вентилирования.

Схемы обустройства вентиляции в панельной многоэтажке

Для обустройства естественной вентиляции в панельных домах (5 и 9 этажей) использовали несколько стандартных планов. Подобные схемы реализуются инженерами и сегодня.

Для обустройства естественной вентиляции в панельном доме применялось несколько стандартных схем

1. Схема сбора воздушной массы из всех квартир в один колодец.
2. Схема подключения воздуховодов каждой квартиры в чердачный сборник.
3. Система вывода вентиляционных каналов из каждой квартиры на улицу через крышу.

Первая и вторая – схема вентиляции в панельном доме из 9 этажей. В пятиэтажках и кирпичных домах реализуется третья схема.

В современных постройках осуществляется забор воздуха в трех санитарных зонах (санузел, кухня, жилые комнаты). Для этого делают системы спаренных или строенных вентиляционных каналов.

Особенности работы вентиляции в панельных домах

Первая схема вентиляции, которую начали применять при строительстве – многоканальная. Она отлично подходила для домов из кирпича и панелек в 5 этажей. Нормальный воздухообмен дополнительно обеспечивали щели в оконных рамах и неровности в строительном материале.

Для девятиэтажных панельных домов многоканальная система оказалась неэффективной. Она громоздкая и забирала большой объем внутреннего пространства здания. Производительности системы не хватало на обеспечение нормальной циркуляции в квартирах. Воздухообмен на нижних этажах осуществлялся слишком интенсивно, зимой значительно снижалась температура. Жители верхних этажей не могли избавиться от затхлого запаха и пыли в комнатах.

Решить проблему помогла планировка общей вентиляционной шахты, к которой отводились каналы из каждой квартиры. Шахта заканчивается коллектором на крыше. Он снабжен дефлектором, чтобы усиливать тягу во время ветра. Иногда два верхних этажа девятиэтажного дома не подключают к общей вентиляционной шахте. Для них оборудуют отдельные каналы с выводом на крышу.

Недостатки работы вентиляции в панельном доме

Сделать идеальную пассивную систему вентиляции в высотном доме удается редко. Для этого нужно дополнительное оборудование и затраты.

Вентиляция в панельных домах имеет такие основные недостатки функционирования:

1. В жаркую погоду, при сильном ветре и ночью эффективность работы вентиляции резко снижается.
2. Пылевые и грязевые скопления на стенках шахты существенно влияют на работу всей системы.
3. Загрязненный воздух перетекает из одной квартиры в другую. Это происходит, если кто-то из соседей устанавливает в воздуховодный канал кухни или ванной вентилятор без обратного клапана.

Переоборудование вентиляции в старом доме обойдется жильцам в круглую сумму. Проще поддерживать ее работу регулярной чисткой.

Переоборудование вентиляции в старом доме обойдется жильцам в приличную сумму

Система механической вентиляции

Пассивная вентиляция работает за счет перепада давления на входе и выходе вентиляционных каналов. Активный приток и удаление воздуха осуществляют специальные устройства.

Если работы естественной общедомовой вентиляции не хватает для нормального воздухообмена в квартире, можно установить такое оборудование:

• клапан притока воздуха;
• вытяжной вентилятор;
• вытяжка для кухни.

Вытяжное оборудование работает совместно с общей системой. Вентиляторы и вытяжки встраивают в каналы для усиления их производительности. Они работают от электросети, поэтому время очистки можно регулировать. Приточные клапаны устанавливают в стены.

Вентиляторы обязательно нужны в ванной и туалете угловой квартиры панельного дома. Очень часто жители именно угловых квартир жалуются на сырость и образование грибка.

Вентиляторы

Вытяжные вентиляторы можно установить в любой комнате. Они бывают стенные, потолочные и даже оконные. Вентилятор монтируют в вентиляционный канал, движение лопастей ускоряет удаление загрязненного воздуха и влаги из помещения.

Размер и форму вентиляционного прибора подбирают под параметры вытяжного отверстия. Мощность зависит от потребностей. Для большой комнаты нужны мощные вентиляторы. Для ванной и туалета подойдут приборы средней мощности.

Вентилятор работает от сети, поэтому нужно обеспечить постоянный доступ электричества. В ванной не целесообразно оставлять оборудование в рабочем состоянии круглосуточно. Можно поставить вентилятор, который будет включаться вместе со светом в комнате.

Кухонные вытяжки

Удалить из воздуха кухни продукты горения, капли жира, запахи пищи поможет вытяжка. Это один из элементов механической вентиляции в квартире. Вытяжка работает от электричества.

Кухонная вытяжка помогает удалить из помещения неприятные запахи

1. Активные. Осуществляют непосредственно вытяжку воздуха на улицу или в вентиляционную шахту.
2. Пассивные. Очищают воздух системой фильтров и выпускают в помещение. К системе вентиляции не подключаются.

При встраивании вытяжки к воздуховоду решетки вентиляции на кухне перекрывать запрещается. Агрегаты с высокой мощностью могут нарушить работу шахты, их лучше выводить на улицу.

Фильтры в пассивной вытяжке бывают нескольких типов. Одни улавливают жир, другие адсорбируют запахи. Менять фильтры нужно в зависимости от интенсивности использования агрегата.

Приточная вентиляция

Принудительную приточную вентиляцию осуществляют через клапаны. Через них осуществляется регулярный умеренный приток чистого воздуха в помещение. Есть клапаны, в которые можно установить фильтры, устройства обогрева или охлаждения воздуха.

Есть два вида каналов притока воздуха:

1. Монтируются в стену. Имеют чаще всего трубчатую форму.
2. Монтируются в щель пластикового окна. Промежуток для клапана предусматривают во время изготовления пластиковой конструкции.

Стенной клапан можно установить самостоятельно. Оконные агрегаты монтируют только специалисты. Производительность стенного клапана выше.

Вентиляция современных панельных и блочных домов

Вентиляционная система новостроек усовершенствована инженерами и почти лишена недостатков воздуховодов старых домов.

Сейчас пассивная вентиляция практически не строится. Используют гибкую приточно-вытяжную систему с приборами механического вентилирования. Современная вентиляция позволяет сохранять оптимальную температуру в жилых помещениях, не холодно зимой, нежарко летом.

Как устроена вентиляция нового типа:

1. Воздух забирают со 2 и 3 этажа.
2. Осевыми вентиляторами воздушная масса нагнетается по всем этажам дома.
3. Вытяжную систему устраивают на крыше. Она отбирает тепло у отработанного воздуха.

Вентиляционная система нового типа направлена также на энергосбережение. Главный ее плюс – можно регулировать работу оборудования в зависимости от потребностей.

Вентиляция в многоэтажном панельном доме на девять этажей старой постройки нуждается в регулярной чистке. Осуществлять работы могут только специально обученные люди, своими руками ничего делать нельзя. Улучшить функционирование вентиляции можно с помощью дополнительного оборудования.

Качество жизни в панельном доме во многом зависит от вентиляции. Жилые дома из железобетонных панелей не пропускают воздух и влагу. Если при этом и вентиляция недостаточна, то налицо развитие плесени, скопление углекислого газа и вредных выбросов при приготовлении пищи и работе газового котла. Неисправная вентиляция угрожает жизни и здоровью людей.

Особенности устройства вентиляции в панельном доме

Вентиляционная система рассчитывается на этапе проектирования дома. Особенности ее конфигурации зависят от этажности строения, от места его расположения. Однако какой бы не была задумана вентиляционная система, она всегда предусматривает вертикальный выводной канал и пути поступления в помещения свежего воздуха.

Классический воздухообмен, существующий в панельных домах старой постройки и в ряде бюджетных проектах современного жилищного строительства, предусматривает вентиляционную систему на естественной тяге. Работает такая система по принципу сквозного проветривания.

Роль приточной части вентиляции выполняют форточки или приточные отверстия, которые расположены в жилых помещениях над радиаторами отопления. Вытяжная часть локализуется в помещениях, где воздух наиболее подвержен загрязнению – это туалет, ванная и кухня. Если квартира большая и в ней есть комната, отделенная от вытяжного отверстия двумя другими помещениями с дверями, то в такой комнате также проектируют вытяжное окно.

Обратите внимание! Все вентиляционные выходы из отдельных квартир сходятся в одну вертикальную вентиляционную шахту. Параметры шахты определяет схема подключения к ней отдельных помещений и этажность панельного дома.

Различные схемы обустройства вентиляции в панельных домах

Существует несколько схем вытяжной вентиляции, которые обеспечивают хорошую вытяжку при минимальной разнице температур внешней среды и внутри помещения. Для усиления вытяжного потока оголовки вентиляционных шахт оборудуют дефлекторами.

Вентиляция на естественной тяге может быть:

• Непосредственное подключение индивидуальных горизонтальных каналов к общей шахте. Эта схема показывает приемлемую эффективность только в высотных панельных строениях. Для пятиэтажек такое подсоединение чревато поступлением отработанного воздуха из других квартир. Летом подобная вентиляция в пятиэтажном панельном доме практически останавливается. С точки зрения затрат и сложности постройки данный вариант является самым экономичным.
• Подключение к общей шахте через два этажа. Узкий индивидуальный канал, длинной около 5 м увеличивает скорость вытяжки перед подключением к центральной шахте. Эта схема более продуктивна, но требует строительства усложненных коммуникаций. Два последних этажа вентилируются без подключения в общей шахте, через индивидуальные выходы.
• Вытяжка по индивидуальному каналу от каждой квартиры в чердачное помещение или в горизонтальную шахту, расположенную на чердаке. Такие вентсистемы характерны для старых панельных пятиэтажек. Здесь отсутствует смешение запахов и выбросов от соседей и обратный заброс воздуха. Однако строительство подобной системы каналов занимает часть полезной площади здания и требует увеличенных затрат при строительстве.

Обратите внимание! Большим недостатком старых вентиляционных систем является отсутствие фильтрации выводимых газов. Это приводит к быстрому зарастанию вентканалов и самой шахты пылью, копотью от газовой плиты, продуктами испарения при готовке.

Выбор системы вентиляции на этапе проектирования зависит не только от этажности дома и допустимых затрат на его строительство, но и от расположения здания относительно ближайшей автомагистрали или других источников шума. Дома, которые будут построены внутри жилого квартала, по строительным нормам допустимо оснащать общей вентиляционной шахтой.

Аналогичные дома, выходящие на шумную магистраль, потребуют более сложной вентиляции, с использованием индивидуальных каналов. Это изолирует квартиру от внешнего шума.

Современные варианты вентиляции в панельном доме

Современные стандарты строительства направлены на увеличение эффективности проветривания жилого пространства с одновременным сохранением тепловой энергии. Такие панельные здания обходятся дороже на этапе строительства, но обеспечивают высокое качество жизни и здоровый микроклимат.

Схематично современная вентиляция на принудительной тяге выглядит так:

• Приточная часть системы располагается в подвальном помещении здания. Забор внешнего воздуха происходит через фильтр, который исключает попадание в систему пыли и механических частиц извне.
• Очищенный воздух подается на нагревательно-охладительную часть системы. Для нагрева используется электрический коллектор или емкость с горячей водой из системы отопления. Для охлаждения в летнее время электрический кондиционер.
• Очищенный, доведенный до комфортной температуры воздух подается в жилые помещения.
• Вытяжка имеет мощность эквивалентную подаче. Располагается на крыше.

Обратите внимание! В энергосберегающей системе принудительной вентиляции приточный воздух нагревают с помощью тепла удаляемых газов. Такая система называется рекуперационной. Здесь подающая часть вентиляции располагается также на чердаке здания.

Когда необходимо заменять естественную вентсистему на принудительную

Заменить естественную вентиляцию на централизованную принудительную в многоквартирном панельном доме невозможно. Схема вентканалов закладывается под определенные условия эксплуатации. Однако для каждого хозяина остается возможность усилить вытяжные потоки путем установки индивидуальных вентиляторов на вытяжку в кухне и ванной комнате.

Нужда в дополнительном проветривании возникает в старых домах, где вентиляционные шахты не обеспечивают должной вытяжки из-за загрязненности. Вторая причина установки принудительной вентиляции резкое снижение притока воздуха из-за установки герметичных стеклопакетов, которые не пропускают не только холод, но и воздух с улицы.

Обратите внимание! При устройстве принудительного проветривания соотношение удаляемого и поступающего объема воздуха должно быть равным. Допустимо преобладание приточной вентиляции на 15%.

Приточные устройства устанавливают в комнатах. Мощность принудительной вентиляции рассчитывают исходя из площади квартиры. Для однокомнатной достаточно вытяжки до 50 метров кубических в час. Для трехкомнатной мощность увеличивается вдвое, что соответствует нормам. Принудительная вентиляция будет слишком охлаждать пространство, устроив нездоровые сквозняки.

Схема вентиляции в панельном доме

Качественная вентиляция жилых помещений играет, куда большую роль для комфортного проживания, нежели используемые строительные материалы или встроенные технические прогрессы. Правильно реализованная схема вентиляции в современном панельном доме оказывает прямое влияние на самочувствие человека и его общее самочувствие.

Именно поэтому над разработкой всех видов систем вентиляций, соответствующих текущим стандартам и ГОСТам, работали лучшие умы государства.

Требования к разработке проекта

Во время проектирования вентиляции инженерам необходимо учитывать не только эффективность работы системы, но и учитывать исключение распространение огня через воздушную систему при возникновении пожара, проникновение в помещение большого количества холодного воздуха в зимнее время года. Для обеспечения таких критериев строителями во время обустройства систем вентиляции используются автоматизированные защитные клапаны и пожаростойкие материалы.

В панельных домах движение воздушных масс осуществляется по магистралям естественным путем, то есть за счет перепада давления ветра, окружающей температуры.

При разработке вентиляционного проекта необходимо учитывать:

1. Этажность здания.
2. Уровень внешней загрязненности.
3. Уровень внешнего шума.
4. Категорию строения.

Современные вентиляционные схемы

Наиболее распространенные системы вентиляции для жилых домов в постсоветское время были основаны на приточно-вытяжной вентиляции, принцип которой заключается в проникновении свежего воздуха через окна и двери, а выход – вентиляционные каналы. Такие каналы зачастую расположены в санитарных комнатах, на кухне и конструктивно объединены между собой единой шахтой.

Схема вентиляционной разводки каналов в многоэтажном доме

В домах с небольшой этажностью вентиляционные шахты объединяются на чердаке в единый большой коллектор. В современных же высотках архитекторы рекомендуют использовать разгонную шахту-спутник, которая соединяется с главной магистралью через этаж. Исключением в такой магистрали являются два последних этажа, вентиляционные шахты которых выводятся напрямую наружу без подсоединения к общему стояку.

В зависимости от предпочитаемой схемы проведения воздухообмена, вентиляции бывают основаны на: перемешивающем и вытесняющем принципе замены воздуха.

Использование принципа воздухообмена вентиляции с перемешиванием воздуха осуществляется в помещениях с установленной воздухонепроницаемой пароизоляцией, бетонных и кирпичных строениях. Реализация работы приточной и вытяжной вентиляции в таком случае осуществляется за счет вентиляционных окон небольшого размера, щели в дверях и оконных рамах также учитываются при расчетах.

Децентрализованная приточно-вытяжная система вентиляции

Ввиду высокой местной скорости потоков воздушных масс свежий и затхлый воздух эффективно смешиваются и удаляются с помещения. Таки образом, можно заметить, что удаление абсолютно всех вредных примесей с помещения невозможно, так как в любом помещении присутствуют зоны с практически нулевой скоростью движения воздушных потоков. Только правильная и точно продуманная организация вентиляционной системы можно добиться необходимого эффекта.

С установкой в помещении герметичных окон и дверей, эффективность действия приточно-вытяжной вентиляции снижается. Так как в погоне за сохранением драгоценного тепла для квартир жильцы забывают о необходимости регулярного проветривания помещений. В таком случае происходит незаметное повышение влажности воздуха помещения.

Следует заметить, что теплый и влажный микроклимат

Вентиляция в панельном доме: схемы, устройство каналов

Содержание статьи:

Для каждого отдельного здания выбирается собственная система вентиляции. Выбор схемы вентиляции в панельном доме зависит от этажности, уровня шума, категории строения, степени загрязнения атмосферы. Если дом расположен не на шумных и пыльных магистралях с уровнем шума до 50 децибел, проектируется естественная вентиляция. Панельные дома, расположенные на оживленных крупных улицах с мощным движением снабжаются принудительной вентиляцией.

Типы вентиляционных систем панельных домов

•

  Принципиальная схема вентиляции панельного дома

  Естественный вывод воздуха тягой в вентканалах, появляющейся при разнице температур. Поступление свежего воздуха осуществляется через открытые окна или форточки;

• Сочетанная вентиляция в панельном доме с принудительным выдувом и естественным поступлением свежего воздуха с улицы. Иногда же используется обратная схема: отток осуществляется естественным путем, а приток за счет вентиляторов;
• Принудительный выдув и приток воздуха.

Обеспечение оттока и притока воздуха в панельном доме

Для каждой системы вентиляции в панельном доме предусмотрена своя схема притока воздуха. Если приточный воздух перед подачей не подогревается, лучше вводить его сверху, чтобы ускорить смешение с теплым воздухом комнаты. Если же воздух подогревается, он подается выше нагревательного оборудования или непосредственно из-за него.

Отток воздуха из помещений осуществляется из-под потолков кухонь, туалетов и ванных комнат. От пола до выхода вентканала должно быть не менее 2 метров.

Особенности схем вентиляции панельных домов

При разработке схемы вентиляции в панельном доме учитывается необходимость разделения воздушных потоков из грязных помещений (кухонь) и чистых (комнат).

Вентиляционные каналы из различных комнат соединяются в блоки. При естественной вентиляции в панельном доме нельзя объединять каналы притока и оттока воздуха. Каналы с каждого этажа можно выводить в один общий вертикальный. При этом каналы-спутники подсоединяются через один этаж. С одного же этажа не желательно подсоединять каналы к общему стояку.

Оптимальна система вентиляция в панельных домах с перемешиванием воздуха, используемая также при возведении домов из кирпича, с пароизоляцией. В таких зданиях отток и вдув воздуха производятся через маленькие вентиляционные окошки.

В современном строительстве практически не используются естественные приточно-вытяжные системы вентиляции в панельных домах. Ведь осуществлять приток воздуха, открыв форточку в трескучий мороз – это неудобно и экономически невыгодно. Поэтому в большинстве случаев применяется механический способ отведения воздуха.
