Вентиляция в доме из СИП-панелей

Дома из СИП панелей — безопасное и недорогое жилье из многослойных строительных блоков с минимальной паропроницаемостью. Герметично состыкованные секции исключают риск появления сквозняков, сохраняют тепло.

Отсутствие естественной циркуляции воздуха создает предпосылки для повышения влажности, образования конденсата, плесени, накопления неприятных запахов и пыли, а также порчи предметов интерьера. Грамотно организованная вентиляция в доме из СИП панелей решает эти проблемы. Специалисты нашей компании просчитают потребности объектав свежем воздухе, а также подберут оптимальную по цене и эффективности систему для обеспечения комфортного микроклимата в зданиивне зависимости от времени года или длительности пребывания жильцов в нем.

Этапы проектирования

Разработка вентиляционного комплекса на базе децентральных систем вентиляции включает несколько этапов:

• Подсчет объема воздуха, соответствующего санитарно-гигиеническим нормам. Критерий учитывает площадь дома, каждой комнаты и ее назначение, характеристики эксплуатируемой в здании техники, а также количество обитателей объекта и длительность их пребывания в нем.
• Подбор методики воздухообмена. Для небольших домов идеальным решением является установка бытовой приточно-вытяжной установки в каждую комнату включая санузел и подсобные помещения. Такое решение позволит экономить до 60% расходов на отопление в зимний период, что очень актуально для вентиляции домов, отапливаемых электричеством.
• Разработка проекта вентиляции. На этом этапе подготавливается план дома с указанием мест установки каждого прибора, а также места отвода воздушных масс.
• Подбор оборудования в соотношении качество-цена-функциональность для реализации проекта.

Специалисты компании «Свежий воздух» предложат эффективные решения вентиляции дома из СИП панелей с учетом всех особенностей объекта, а также пожеланий заказчика к стоимости и монтажу комплекса.

Естественная (пассивная) вентиляция

Технология предполагает самопроизвольное проникновение воздушных масс в дом через щели сооружения. Поскольку дома из СИП панелей не предусматривают их наличие, каркас здания оборудуют специальными приточными клапанами. Приспособления монтируют в окна, стены или подоконники жилища. Благодаря такому размещению решеток поступающий с улицы поток нагревается радиатором или теплым воздухом, скапливающимся под потолком, быстро распространяется по комнате, вытесняя отработанные массы. Загрязненный воздух выводится через вентиляционные каналы на кухне, в санузле, кладовой.

Для обеспечения эффективного воздухообмена общедомовые вытяжные каналы должны быть расположены на 5 м выше уровня приточных клапанов. Как правило, воздухоотводы монтируют на крыше. В больших домах с несколькими точками выведения отработанных масс каналы объединяют в один с общим выходом на кровле.

Естественная вентиляция в СИП доме востребована ввиду простоты проектирования и дешевизны компонентов. К недостаткам технологии относится низкая производительность, которая обеспечивает эффективных воздухообмен только в домах малой площади или сезонно эксплуатируемых жилищах.

Также стоить заметить, что пассивная вентиляция без механического побуждения плохо работает в летний период. Это связано с выравниванием температуры внутри и снаружи помещение, и как следствие с выравниванием давления.

Принудительная (механическая)

Принцип действия методики основывается на непрерывной прогонке воздуха по объекту. Циркуляция масс обеспечивается приточными или приточно-вытяжными установками. В зависимости от направления движения потоков и использованных для этих целей приборов выделяют вытяжные, приточные, приточно-вытяжные установки с рекуперацией тепла, а также их комбинации.

Приточная вентиляция для дома из СИП панелей

Технология, при которой отработанные массы вытесняются свежими. Уличный воздух нагнетается автоматическими приточными проветривателями или бризерами. Приборы можно включать выборочно, регулируя интенсивность воздухообмена в конкретных зонах. В остальном правила циркуляции воздуха дублируют базовые принципы функционирования естественной схемы: соблюдение 5-метрового расстояния между высотой входящего и исходящего потоков, обустройство крышных воздухоотводов. Данные системы рекомендуется к установке в случае если:

• Дом отапливается газом
• В доме проживают аллергики
• За окном плохая экология
• Имеется общедомовая вытяжная система

Приточно-вытяжная вентиляция для дома из СИП панелей

Наиболее экономичный и эффективный способ вентиляции в СИП доме

Технологию целесообразно применять при отсутствии в доме какой-либо вытяжной системы, либо при отсутствии в ней тяги. Бытовые рекуператоры представляют собой систему, в которой и приток отработанные массы отводятся принудительно одним и тем же прибором.

Рекуператор — прибор, обеспечивающий обмен температур между входящим и исходящим потоками воздуха. В холода устройство подогревает закачиваемый в помещения уличный воздух теплом отработанных масс, а в жару — охлаждает его. (если в помещении прохладней чем на улице) При этом рекуператор не смешивает потоки, поддерживая требуемую чистоту атмосферы в помещениях. Благодаря таким теплообменникам экономится до 60% энергоресурсов, затрачиваемых на обогрев или кондиционирование дома.

Бытовые рекуператоры монтируют в стены здания. Приборы могут быть как локальными для обслуживания отдельного помещения, так и центральными, рассчитанными на рекуперацию всего дома. Производительность аппарата определяется количеством и мощностью установленных в нем вентиляторов. В среднем бытовые приборы рассчитаны на обслуживание помещений до 100 м². Для объектов большей площади рекомендуется использовать несколько аппаратов. Большинство моделей рекуператоров предусматривают фильтрацию воздуха, защиту от насекомых.

При устройстве вентиляции на базе бытовых рекуператоров требуется установка одно-двух приборов в каждую комнату где требуется вентиляция, в идеале установка требуется так же и в санузлах, кладовых и т. д.

Эффективная работа комплекса возможна при условии парной установки приборов. Большой плюс такой системы, это возможность внедрения в уже построенном доме с чистовой отделкой.

Ввиду того что ассортимент бытовых рекуператоров довольно велик, подобрать оптимальную систему довольно сложно. Вот почему подбор бытовой приточно-вытяжной вентиляции стоит поручать только профессионалам. Специалисты компании «Свежий воздух» подберут оптимальную схему в соотношении качество-цена-функциональность, обеспечив с минимальными затратами эффективное и комфортное проживание в доме из СИП панелей.

Комбинированная (смешанная)

Технология предполагает установку в санузлах и подсобных помещениях вытяжные вентиляторы, которые удаляют отработанные массы через каналы на улицу. А в других помещениях устанавливаются рекуператоры. Количество приборов определяют исходя из мощности вытяжных вентиляторов. Работа вытяжной системы регулируется автоматическим или механическим блоком управления. Автоматический блок позволяет включать и выключать вытяжную систему

• по датчику движения,
• по датчику света
• по датчику влажности.

Особенно энергоэффективно в системах такого типа использовать вытяжные вентиляторы с датчиком влажности, которые работают только тогда нужно и полностью в автоматическом режиме.

Особенности вытяжных вентканалов

Вентиляционные шахты для общедомовой вытяжной системы изготавливают из следующих материалов:

• Пластика. Дешевый материал, легко гнется, благодаря чему востребован в обустройстве разветвленных вентиляционных систем. Пластик электростатичен, из-за чего со временем шахты забиваются пылью, снижается пропускная способность комплекса в целом. Так же по пластику хорошо передаётся звук.
• Асбоцемента. Долговечный армированный материал, устойчив к перепадам температур и агрессивным средам. При длительном контакте с водой асбоцемент склонен к деформациям. Для вентиляционных систем хорош низкой шумогенерацией.
• Оцинкованная сталь. Материал плохо держит тепло, а при прохождении воздушного потока создает шумы, поэтому в вентиляционных комплексах сооружений, построенных по «канадской» технологии, практически не используется.

Категорию оснастки и предпочтительную схему вентилирования подбирают исходя из специфики объекта.

Этапы установки вентиляции

При выборе в качестве системы вентиляции центральных систем, сначала согласно проекту, подготавливаются технологические отверстия под приток и отвод, а также оборудование, обеспечивающее циркуляцию воздушных масс. Затем монтируются приборы, прокладываются вентканалы. На финальной стадии соединяются все компоненты схемы, проводится запуск комплекса и проверка его функциональности.

При выборе бытовой системы вентиляции установка оборудования может быть осуществлена в любое время и на любой стадии, при этом может быть растянута на этапы, что существенно снижает нагрузку на бюджет.

Правильно подобранная, подключенная и отлаженная система работает тихо, эффективно снабжая помещения свежим воздухом без пыли и неприятных запахов. Внешними признаками качественногофункционирования комплекса является комфортная температура в комнатах, отсутствие сторонних шумов, конденсата на окнах, плесени и других признаков чрезмерной влажности в доме.

Цена вентиляции в доме из СИП панелей

В случае центральных систем на стоимость влияет протяженность каналов, категория оборудования для организации воздухообмена и степень готовности объекта.

В случае бытовых систем на стоимость будет влиять выбор модели прибора, от которой зависит и стоимость монтажа.

Стоит отметить, что вентиляция СИП дома на бытовых приборах существенно дешевле центральных систем при схожей производительности. Стоимость децентральной системы обычно в 2-3 раза дешевле центральной.

Специалисты компании «Свежий воздух» имеют многолетний опыт успешной подготовки и реализации систем вентиляции сооружений различной конфигурации и назначения. Своим клиентам мы предоставляет индивидуальные решения, которые с минимальными затратами обеспечивают максимальный комфорт проживания в доме из СИП панелей. Цены на услуги компании приемлемы, а сроки и качество исполнения обязательств устроят самых взыскательных заказчиков.

Вентиляция в домах из СИП панелей – как сделать своими руками, устройство

СИП-панели – современный материал для строительства домов. Это особая плита, сделанная из двух листов ОСП с проложенным внутри пенополистиролом. Из них легко строить – возведение большого дома занимает не более двух месяцев, но при этом технические характеристики постройки будут на высоте. Получается прочное, большое и главное комфортное для жизни жилье. Повышенная теплоемкость позволяет экономить на отоплении зимой, но не многие осознают, как важно сделать систему принудительной или приточной вентиляции в доме из СИП- панелей. Ведь по сути коробка дома по своим свойствам напоминает термос, то есть воздух никуда не выходит и не обновляется. И о том, как будут вентилироваться жилые помещения в доме стоит подумать еще на этапе «котлована».

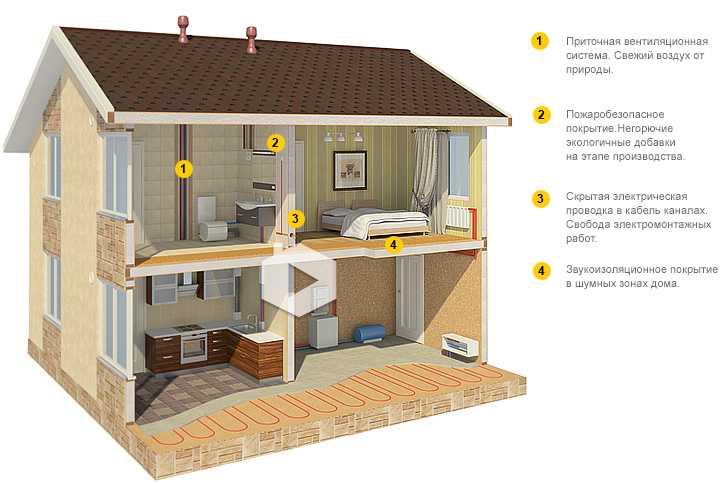

Системы и устройства вентиляции СИП-домов

Из-за того, что одна плита СИП по характеристикам равняется примерно 1,6 метрам кирпичной кладки, продуманная вентиляция – это не прихоть, а жизненная необходимость. Устройство вентиляции в частном доме из СИП-панелей реализуется двумя способами: приточным и принудительным. Они различаются и вариантами монтажа, и методом работы.

Приточная вентиляция

Приточная или естественная вентиляция – это вариант, который привлекает своей доступностью. И правда – для осуществления притока свежего воздуха в дом необходимо всего лишь сделать небольшие проточные каналы и оборудовать вентиляционные шахты. Целесообразнее всего сделать их в самых сырых помещениях дома – ванных комнатах, туалетах.

Для обеспечения хорошей или даже отличной приточной системы вентиляции в СИП-доме площадью в 200 м

2 будет достаточно всего семи шахт. Вам, конечно же, сразу представились семь новых дырок в крыше? Вы ошибаетесь – достаточно будет одной. Просто все выходы затхлого воздуха будут подведены к одной трубе и подключены к мощному вентилятору. Такой способ вентилирования помещения имеет один, но весомый недостаток – вместе с воздухом из дома будет уходить тепло, то есть словосочетания «топить улицу» для тех, кто выбрал именно этот вид, не пустые слова.

Принудительная вентиляция

На данный момент самым современным ответом на вопрос: «Как сделать вентиляцию в СИП-доме?» является – рекуперация тепла. Это практичным и самый рациональный способ сохранить в доме комфортную температуру и свежий воздух. Суть подобной вентиляции в том, что из дома тепловентиляторами забирается теплый воздух, а с улицы соответственно холодный. Внутри аппарата они смешиваются и в дом поступает теплый и свежий, а на улицу идет воздух из дома. Зимой такой способ более чем актуален. Ведь никому не хочется отдавать домашнее тепло на улицу, а себе получать свежий и морозный воздух.

Летом подобная система вентилирования также удобна – прохлада в доме останется в нем же. Конечно, такой тип не заменит кондиционера, но он значительно сэкономит затраты на электричество от него.

Как сделать вентиляцию в доме из СИП-панелей своими руками?

Каждому человеку с золотыми руками не хочется допускать в свой дом чужих мастеров, тем более если речь идет о свежем воздухе. Казалось бы, что там сложного – сделать выходы в каждой комнате, объединить и вывести в общую трубу. Зачем мастер, когда можно сделать вентиляцию в СИП-доме своими руками? Но мы тем не менее не рекомендуем заниматься этим самостоятельно. Мы уверены, что, конечно, вы знаете как лучше, но все-таки не имея за спиной многолетнего опыта по проведению свежего воздуха в дом, вы можете слегка в чем-нибудь ошибиться и тогда запахи из туалета будут преследовать вас по всему дому. Доверяйте работы в своем доме только профессионалам. Мы с 2010 года занимаемся строительством из SIP-панелей, наши проекты домов вы можете посмотреть в соответствующем разделе.

Плотно закройте и хорошо проветрите

Поделиться статьей

Плотно загерметизируйте и проветрите правильно

Понимание требований к герметизации и вентиляции в SIP-конструкциях

Структурные изолированные панели (SIPS) могут помочь создать плотную, энергоэффективную оболочку здания для коммерческих и жилых построек. Включая непрерывную изоляцию и обеспечивая плотные линии стыков, здания SIP сводят к минимуму возможность утечки воздуха и, как результат, в 15 раз более герметичны, чем стержневой каркас с изоляцией из стекловолокна.

В то время как минимизация утечек воздуха имеет решающее значение для энергоэффективности, в сверхгерметичных зданиях SIP необходима надлежащая механическая вентиляция для создания безопасной, комфортной и здоровой среды для людей, находящихся в здании. Понимание надлежащих требований к герметизации и вентиляции SIP-конструкций необходимо для создания высокоэффективного и удобного здания.

Прочные воздухонепроницаемые SIP-конструкции

Традиционная стержневая конструкция со стойками, балками и множеством других элементов каркаса, как известно, трудно герметизировать. В качестве альтернативы, SIP поставляются в виде больших блоков, состоящих из ориентированно-стружечной плиты (OSB) и жесткой изоляции из пенополистирола (EPS), что приводит к гораздо меньшему количеству зазоров для герметизации. Building Science Corporation поясняет: «Пенопласт OSB и EPS воздухонепроницаем, поэтому утечка воздуха через центр SIP-панелей отсутствует».

SIP изготавливаются на заказ, доставляются на стройплощадки целыми панелями и устанавливаются в виде кусочков пазла. При правильной сборке остается гораздо меньше зазоров, чем в традиционной конструкции стержня, и снижается вероятность утечки воздуха. Чтобы максимизировать энергоэффективность, планы проектов должны включать эффективную практику герметизации SIP. Хотя строителям следует проконсультироваться с местными нормами и производителями для получения наиболее точных требований, некоторые распространенные методы герметизации SIP включают:

• Герметик – герметизация стыков пена-пена, древесина-пена и древесина-дерево
• Вспенивающаяся пена для заполнения пустот : Предназначена для заполнения пустот (промежутков), а не в качестве герметика, высокорасширяющаяся пена для использования в стыках и пустотах по краям структурных элементов и пустот.
• Лента SIP : широкая лента для герметизации стыков панелей и углов



Глоток свежего воздуха

В случае традиционных конструкций система HVAC может перегружаться, чтобы компенсировать потери энергии из-за утечки воздуха из здания. В качестве альтернативы, более производительная структура SIP позволяет использовать системы HVAC меньшего размера, при этом обеспечивая достаточное количество свежего воздуха для жителей здания.

Испытание дверцы вентилятора Измеряет обмен воздуха в час (ACH) для определения герметичности.

Выбор системы HVAC подходящего размера для SIP необходим для максимизации энергоэффективности. Ассоциация структурно-изолированных панелей (SIPA) поясняет: «…негабаритная система HVAC не сможет достичь стабильной производительности, для которой было разработано оборудование. Оборудование HVAC с коротким циклом будет менее энергоэффективным и потребует больше обслуживания, чем оборудование HVAC надлежащего размера».

Вентиляционные системы, которые обычно сочетаются с конструкциями SIP, включают:

• Вентиляторы с рекуперацией тепла (HRV)
• Изоляторы для рекуперации энергии (ERV)
• Вентиляционные окна
• Только выхлопные системы
• Узнайте о различиях этих систем здесь

Системы и технологии вентиляции SIP-конструкций мало чем отличаются от тех, которые требуются для других стеновых и кровельных систем, размеры и требования к производительности могут различаться, но концепции остаются неизменными. Надлежащая вентиляция и внимание к комфорту здания по-прежнему имеют первостепенное значение.

Для получения дополнительной информации о герметизации и вентиляции SIP, а также о контроле влажности внутри конструкции, прочитайте нашу статью в The Construction Specifier.

УЗНАТЬ БОЛЬШЕ

Похожие статьи

Вентиляция SIP Часть III: Крыша – Plasti-Fab

Опубликовано 28 марта 2012 г. от Plasti-Fab

4 комментария

Вентиляция SIP Часть 3: Крыша
Автор: Дэйв Стивенсон

Добро пожаловать в 3-ю часть моей серии статей, посвященную соответствующим вентиляционным установкам при строительстве с применением структурно-изолированных панелей (SIP). Возможно, вы помните, что в предыдущем блоге мы рассматривали требования к защите от дождя для стен, построенных из SIP-панелей Insulspan; а до этого, в части 1 серии, мы обсуждали требования к ОВК для зданий, построенных с помощью SIP. Ознакомьтесь с блогом Rain Screen   или блогом о требованиях к ОВКВ.

Теперь перейдем к крыше
Тип вентиляции, обсуждаемый в этом блоге, не следует путать с кровельной вентиляцией, упоминаемой в большинстве строительных норм и правил. В Международном жилищном кодексе (IRC) 2006 г. и Национальном строительном кодексе Канады 2005 г. содержится аналогичное положение, в котором говорится, что «за исключением случаев, когда это может быть ненужным», закрытый чердак, который определяется «как пространство, образованное путем применения отделки». материал к нижней стороне стропил крыши, должен иметь поперечную вентиляцию. Система Insulspan SIP представляет собой строительный элемент с закрытой полостью, который не включает «стропила», как определено выше, и, поскольку изоляция EPS находится в непосредственном контакте с нижней стороной верхней обшивки OSB SIP, нет возможности для плоскости конденсации. развиваться в ядре панели. PIB_207_-_Building_Code_Roof_Ventilation_Requirements

Подводя итог, можно сказать, что требование перекрестной вентиляции, указанное в коде, не относится к SIP-кровле.

Итак, тема этого блога вентиляция кровельных систем над кровельным настилом или верхней обшивкой SIP. Есть несколько довольно веских аргументов в пользу практики «покрытия» крыши SIP.

Влияние на срок службы битумной черепицы
Срок службы битумной черепицы напрямую зависит от температуры и ультрафиолетового излучения. Чем выше температура и воздействие ультрафиолета, тем короче срок службы гонта. Вообще говоря, черепица, установленная поверх невентилируемых «горячих крыш», таких как SIP, работает при несколько более высокой температуре, и поэтому можно ожидать некоторого сокращения срока службы черепицы. Сказав это, выбор цвета гонта, ориентации крыши и географического положения, вероятно, окажет более сильное влияние на срок службы гонта, чем эффект немного более высокой температуры гонта.

Телеграфирование в стыках панелей
Содержание влаги в верхнем слое OSB SIP-кровли регулярно меняется в зависимости от сезона и может привести к тому, что стыки панелей «телеграфируют» через битумную черепицу (другие кровельные материалы, такие как деревянная и металлическая кровля не пострадали). Это также может произойти с крышами из стержневого каркаса или стропил (см. публикацию APA K310N – «Как свести к минимуму коробление битумной черепицы)». Одной из ключевых проблем, связанных с предотвращением коробления или образования гребней гонта, которые также могут привести к этой проблеме, является обеспечение того, чтобы подкровельный слой и кровельное покрытие укладывались поверх сухого настила крыши.

Хотя «телеграфирование» в стыках панелей никоим образом не оказывает структурного влияния на сборку крыши, существует небольшой вопрос эстетики. Этой проблемы можно избежать путем «обшивки» — добавления еще одного слоя обшивки на полосах обрешетки поверх панелей. Это можно рассматривать как подход «холодная крыша» вместо «горячей крыши».

Ледяные заторы
Ледяные заторы возникают, когда температура поверхности крыши превышает температуру замерзания, а температура наружного воздуха ниже точки замерзания. При использовании каркасной крыши обледенение происходит из-за утечки воздуха из внутренней части дома. SIP-крыша по своей природе более воздухонепроницаема, чем крыша из стержневого каркаса, поэтому вероятность образования льда из-за утечки воздуха меньше.

Рисунок 5.5 из «Руководства строителя по структурированным изоляционным панелям (SIP) для всех климатических условий»

Однако снег имеет некоторое значение теплового сопротивления, и в районах, где обильные снегопады являются нормальным явлением, глубина снега может добавить дополнительное тепловое сопротивление над настилом крыши . Дополнительное тепловое сопротивление над крышей смещает температурный градиент в узле крыши, что может привести к застою льда, если на крыше накапливается сильный снегопад.

Таким образом, в экстремальных районах, где возможно сильное скопление снега на крыше, добавление вентилируемого воздушного пространства между SIP и кровельным материалом позволяет смывать скопившееся тепло из-за изолирующих свойств снега. Это снижает вероятность обледенения, когда температура кровельного покрытия выше точки замерзания и когда температура снаружи ниже точки замерзания, когда снег лежит на крыше.

Итак, в двух словах и подытоживая все это –
Битумная черепица может быть уложена непосредственно на SIP-крышу в сборе с дополнительной линией защиты, такой как водопроницаемый подстилающий слой. Тем не менее, добавление вентилируемого пространства над настилом крыши может дать некоторые преимущества в некоторых случаях, как указано выше.

Тем не менее, деревянную древесину и гонты всегда следует укладывать поверх полос обрешетки или дренажных матов, которые могут обеспечить вентилируемую дренажную плоскость.

Металлические крыши также лучше всего работают при установке поверх дренажных матов или полос обрешетки с дополнительным слоем OSB, но это не всегда необходимо и во многом зависит от климата. (Справочник – Руководство строителя по структурно-изолированным панелям (SIP) для всех климатических условий Джозефа Лстибурека).

И, конечно же, строитель всегда должен знать о конкретных требованиях местных строительных норм и правил и соответствующим образом применять кровельное покрытие.
