Шесть вопросов об одной из главных конструктивных частей дома

В современном частном домостроении есть проекты, которые не предполагают наличия перекрытий в доме. Но такие проекты подходят не всем, да и редкость они пока на наших просторах. Пробуем разобраться, какова конструкция перекрытий и из чего их делают, а еще — на какие перекрытия обратить внимание, реализуя свой проект.

Что такое перекрытия и обязательны ли они в доме?

Если этажей в вашем доме будет больше одного, то без перекрытия точно не обойтись. Потому что оно представляет собой конструкцию, которая ложится на стены и разделяет дом на уровни. В одноэтажных домах перекрытия используются для того, чтобы образовать потолок или, к примеру, отделить пространство первого этажа от подвала или цоколя.

Но есть и проекты, которые стоят на монолитной плите и представляют собой единое пространство без потолка, несущих перегородок тоже нет — то есть, это своеобразные студии. В качестве капитальных домов их практически не строят, но вот в качестве дачного домика они имеют право на существование. Так что да, скорее всего, вам придется подумать о перекрытиях.

Какие бывают виды перекрытий?

Все виды перекрытий разделяют пространство дома по вертикали. Но в зависимости от того, с каким из них мы имеем дело, функциональная специфика у них будет разная. В основном все они делятся на три вида.

• Цокольное перекрытие (оно же подвальное) должно быть самым мощным: оно разделяет цокольный этаж или подвал от остального дома. Поэтому по вертикали на него будет приходиться вес всего дома. Примерные расчеты нагрузки на цокольное перекрытие начинаются от 200 кг/кв. м. В принципе, без него можно обойтись в двух случаях: когда дом стоит на монолитном плитном фундаменте или если пол заливается прямо на грунт в ленточном фундаменте. Разумеется, во всех этих случаях подвал не предполагается.
• Межэтажные перекрытия, как следует из названия, отделяют друг от друга этажи дома. Расчетная нагрузка на них такая же, как у цокольных, ведь эти элементы несут на себе и кровлю, и верхний этаж (а если их несколько, то этажи). Повышенные требования у таких перекрытий должны быть по шумоизоляции (чтобы в доме было жить комфортно). Межэтажное перекрытие используется и для отделения жилого помещения от мансарды (мансардный этаж тоже предполагает немалую нагрузку).
• Чердачное перекрытие может быть облегченным, расчетная нагрузка на него начинается от 1 центнера на квадратный метр. Выше него остается только крыша и холодный чердак.

Конструкция перекрытий одинаковая всегда?

Нет, здесь тоже есть три типа.

• Монолитное перекрытие — железобетонная конструкция. Арматурный каркас для нее собирается в опалубке, и прямо на месте стройки заливается бетоном. Это самый серьезный вид перекрытия, которые выдерживает большие нагрузки (например, каменные стены или монолитные конструкции). Он и фундамента требует основательного. Но можно сделать и облегченное монолитное перекрытие — с несъемной опалубкой из профилированных оцинкованных листов. Это поможет уменьшить и количество арматуры, и бетона.
• Сборное перекрытие состоит из отдельных элементов — плиты укладываются на балки и лаги. Это довольно популярная конструкция, особенно там, где стены легкие, не самые массивные.
• Сборно-монолитные перекрытия — своеобразный «гибрид». В качестве несущей основы используются балки из металла или железобетона. Между ними укладывают теплоизоляционные плиты, все это армируют и заливают бетоном. Слой получается потоньше, чем у монолитных перекрытий.

А материалы?

Чаще всего в индивидуальных домах используют перекрытия из дерева или железобетона. Иногда используется металл, но это (особенно по нынешним ценам) неоправданно дорого.

Деревянные перекрытия (балки и лаги) делают из сухого бруса или срощенной доски. Подойдет и клееный брус, и двутавровые балки.

Железобетонные перекрытия могут быть залиты самостоятельно, но можно и купить заводские плиты. Правда, нужно будет еще придумать, как их привезти и установить. Кроме того, не у всех на участке есть место, чтобы развернуться со спецтехникой, которая призвана поставить тяжеленную плиту на свое место.

Можно не утеплять межэтажное перекрытие?

Современные стандарты требуют, чтобы перекрытие было теплоизолировано (чтобы не выпускать теплый воздух из помещения ни вверх, ни вниз). Конечно, по выпуску тепла из дома будут лидировать чердачное и цокольное перекрытия, так что если вы уверены в своей отопительной системе и в качестве стен, то, теоретически, межэтажное можно и не утеплять. Но тогда готовьтесь к нулевой звукоизоляции между этажами.

Специалисты все же советуют проложить деревянные межэтажные перекрытия каменной ватой толщиной в 250 мм, а монолитные теплоизолировать пенополистирольными или ЭППС-плитами. Расходы в общей пропорции будут не самыми существенными, а комфорт серьезно подрастет.

В утеплении чердачного и цокольного перекрытия вариантов нет: оно должно быть обязательно, причем в нашем климате чем толще будет слой теплоизоляции, тем меньше у вас будет мороки.

А что выбирать-то?

Все зависит от общей конструкции вашего дома. Деревянные и каркасные дома обычно оборудуют деревянными балочными перекрытиями. Их и монтировать просто, а если они правильно рассчитаны, то и «гулять» под ногами они не будут, и служить станут верой и правдой. Помните старые деревянные срубы с толстенными балками и вековыми досками поверх? Ничего с ними не случается за многие десятки лет.

Каменные и кирпичные дома желательно строить с монолитными или сборными перекрытиями: они требуют большей «грузоподъемности», которую вполне обеспечивает железобетон.

В любом случае, при выборе типа перекрытия всегда нужно очень тщательно подходить к вопросу и желательно спрашивать совета специалиста.

Людмила Губаева

Недвижимость Татарстан

Виды и конструкции перекрытий | Строительная компания Олимпия

org/BreadcrumbList»>
1. Главная
2. Информация
3. Строительство и ремонт
4. Виды перекрытий



Перекрытие — несущая конструкция здания, которая разделяет его на этажи или уровни, воспринимает и распределяет нагрузки, передает их стенам и фундаменту. Она устраивается горизонтально, должна быть прочной, жесткой, пожаробезопасной, обеспечивать достаточный уровень утепления и звукоизоляции. Поверх перекрытия выполняют монтаж конструкции пола и напольного покрытия, под ним устраивают потолок.

Виды перекрытий по назначению

Чердачные. Их устраивают между чердаком или мансардой и жилым этажом. Требования к прочности — средние, такое перекрытие воспринимает нагрузки только от кровельной конструкции. Для него важна теплоизоляция, защита слоя утеплителя от увлажнения (выполняется с помощью пароизоляции).

Межэтажные. Основные характеристики — прочность и уровень звукоизоляции. Такие перекрытия устраивают между этажами. Если выше или ниже них — помещение с высокой влажностью (ванная комната, санузел, кухня), дополнительно предусматривают гидроизоляцию.

Подвальные или цокольные. Устраиваются между первым этажом и подпольем или подвалом. Обязательно устраивается теплоизоляция, которую защищают пароизоляционным материалом. Для таких перекрытий важна высокая прочность, жесткость, стойкость к любым механическим нагрузкам.

Конструкции перекрытий

Они могут быть балочными или безбалочными. Безбалочные выполняют из монолитной плиты или нескольких панелей, уложенных с плотными стыками. Балочные перекрытия являются сборными. Основные нагрузки воспринимают уложенные на стены балки, поверх которых укладывается основной материал (плиты, панели, блоки). Балки в составе таких конструкций могут быть деревянными (брус), металлическими или железобетонными.

Устройство безбалочных перекрытий выполняют по одной из трех технологий.

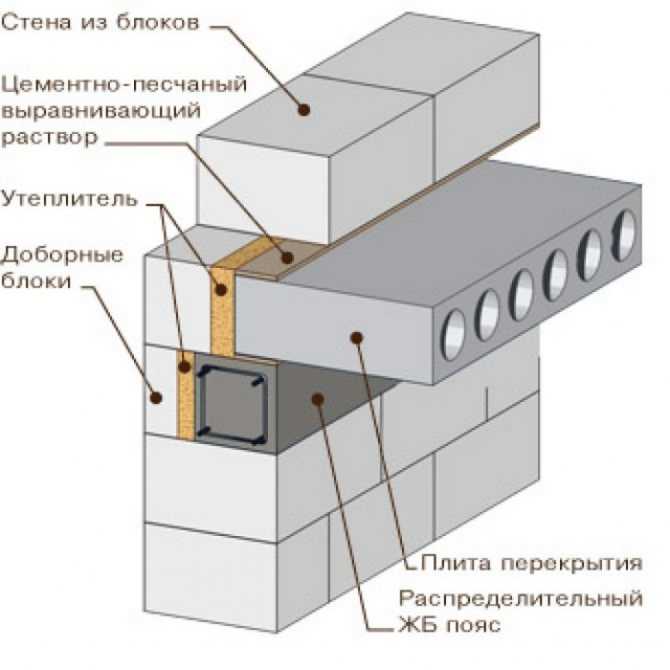

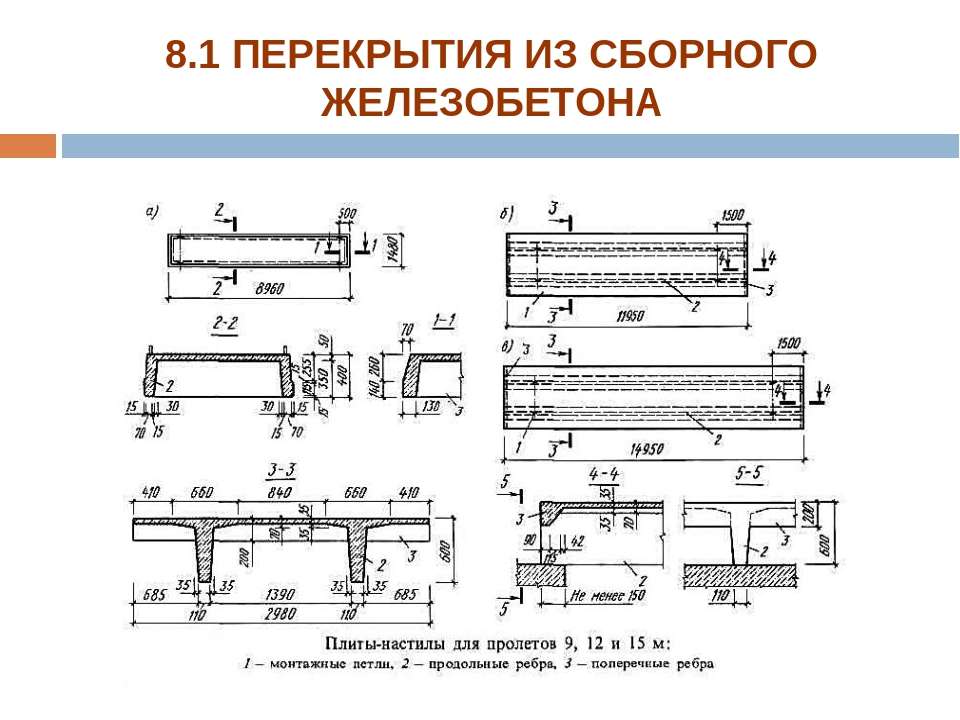

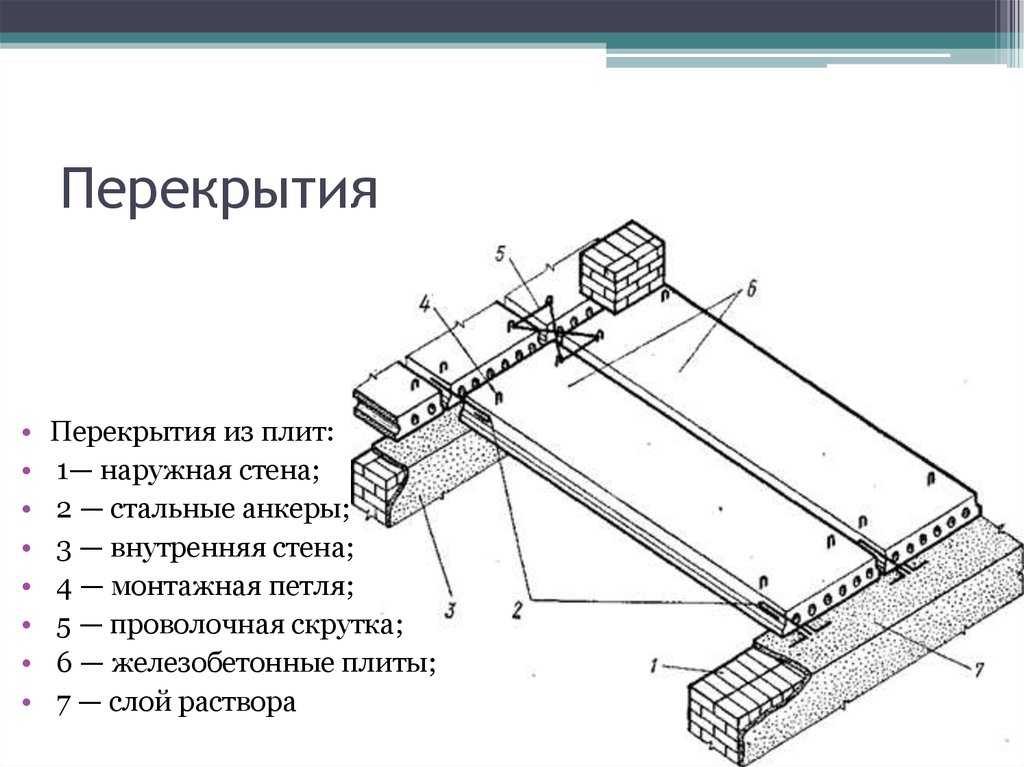

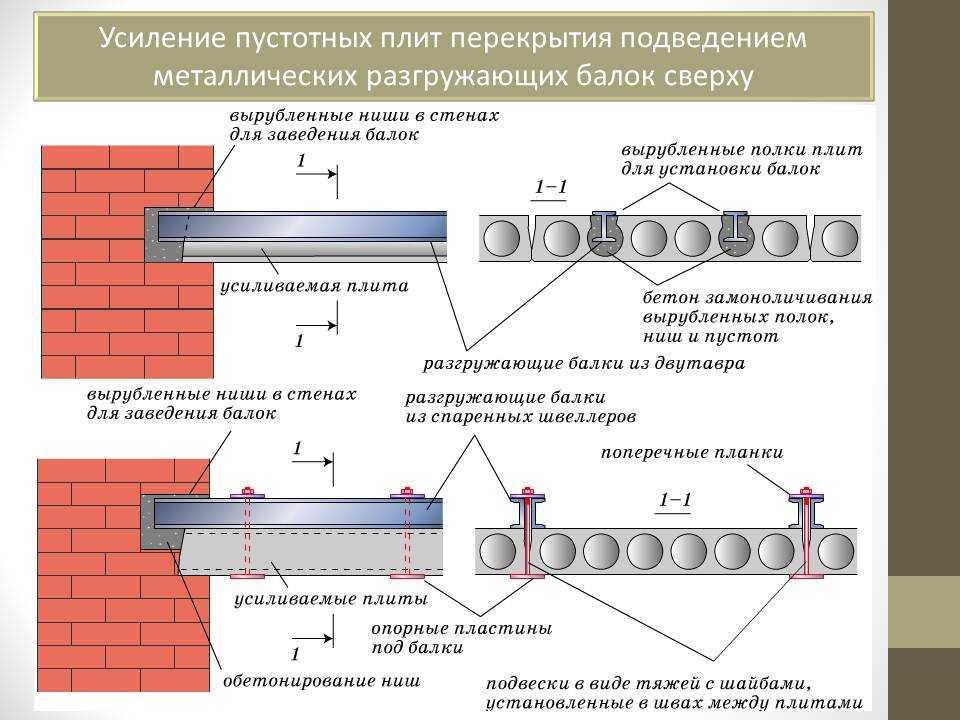

Сборная. Для этого используются готовые железобетонные панели или плиты с пустотами внутри. Они поставляются готовыми к монтажу, укладываются поверх стен, предварительно выполняется устройство армопояса. Ширина и длина панелей могут быть разными (обычно типовые размеры учитывают уже на этапе проектирования). Их важная характеристика — несущая способность (для жилых домов достаточно 800 кг*с/м²). Сборные перекрытия устраивают при толщине стен больше 20 см, при их высокой несущей способности. После укладки плит или панелей выполняется гидроизоляция, утепление, пароизоляция перекрытия.

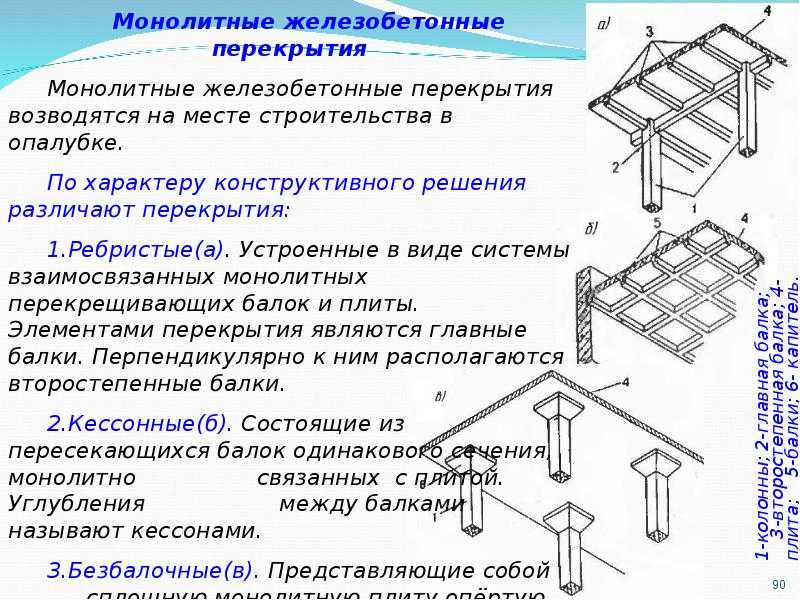

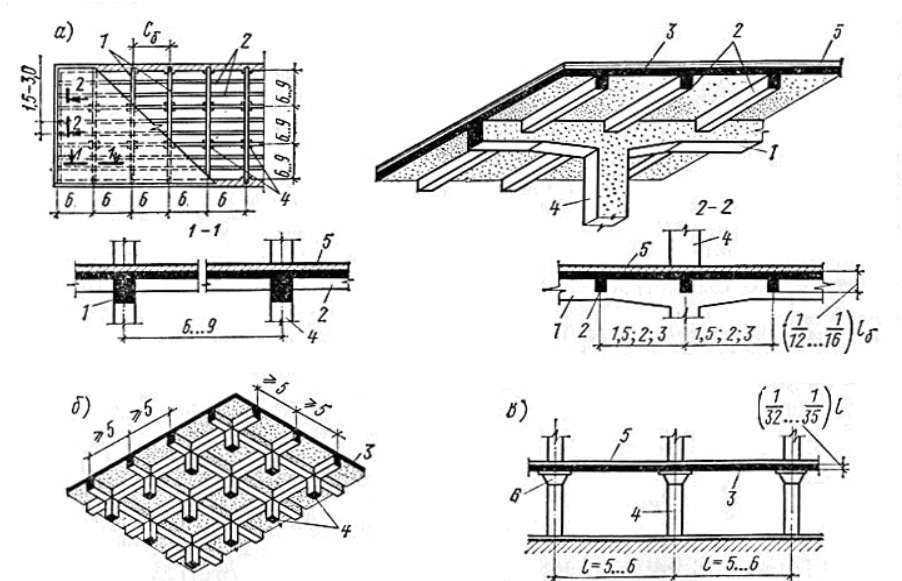

Монолитная. При устройстве перекрытия собирают горизонтальную опалубку и армирующую конструкцию. Когда они готовы, выполняют заливку бетоном. Опалубка может быть съемной (это удобно, когда на объекте выполняется устройство нескольких перекрытий).

Чтобы установить ее, используются телескопические стойки. Они должны быть достаточно прочными, чтобы выдержать вес армирующей конструкции и бетона. Стойки снимают вместе с опалубкой только после того, как бетон наберет прочность. После заливки отдельно следят за состоянием бетона. Его могут накрывать специальными пленками для защиты от дождя, смачивать водой при сильной жаре, чтобы поверхность не потрескалась. Если есть риск заморозков, в состав бетонного раствора вводят противоморозные добавки. При строительстве дома в несколько этапов открытые монолитные перекрытия на зиму консервируют, чтобы защитить их от влаги, морозов. Монолитная технология не имеет ограничений по площади перекрытий или их форме. Она не требует использования погрузочно-разгрузочной спецтехники. Организовать работы по устройству перекрытия проще, но после заливки плиты придется остановить работы на месяц (до набора бетоном проектной мощности).

Сборно-монолитная. В конструкции есть балочные элементы. Пространственный каркас составляют из облегченных железобетонных балок, располагая их поверх стен с небольшим шагом. Между балками укладываются строительные блоки. Они имеют специальную форму, укладываются без дополнительного крепления. Поверх блоков собирается арматурный каркас, который бетонируют. Такие перекрытия имеют сравнительно небольшой вес, но хорошо выдерживают даже высокие нагрузки. Их можно использовать при сложном периметре стен. Сроки строительства — меньше в сравнении с монолитной конструкцией. Собирать горизонтальную опалубку перед заливкой бетона не нужно. Утепление тоже не является обязательным, функции теплоизоляционного слоя могут выполнять строительные блоки, заполняющие пространство между балками.

Для балочных перекрытий при создании несущего каркаса балки укладывают с одинаковым шагом. Сформированный каркас заполняют плитными материалами.

Из деревянных балок. Чаще используются в индивидуальном жилом строительстве. Брус хвойных пород укладывают поверх несущих стен с шагом в 70-100 см. На его боковые грани набивают черепные бруски для крепления наката (сплошного настила из щитов или досок). Поверх него укладывают теплоизоляционный материал, с защитой паро-, гидроизоляционными пленками. Черновой пол собирают как настил поверх балок.

У такого перекрытия наиболее уязвимы концы деревянных брусьев, заделанные в материал наружных стен. Чтобы они не гнили и не разрушались, их обрабатывают защитными составами на длину 50-60 см, оборачивают гидроизоляционным материалом. Инженеры строительной компании «Олимпия» рекомендуют устраивать прослойку из рулонной гидроизоляции и в других местах контакта дерева с кирпичом, бетоном, железобетоном, металлическими конструкциями. По всей длине деревянный брус рекомендуется обрабатывать огнебиозащитой.

Из металлических балок. Они надежнее, прочнее и долговечнее по сравнению с деревянными, но их звуко- и теплоизоляционные характеристики снижены. Такие конструкции требуют защиты от коррозии, особенно на концах, закрепленных в материале наружных стен. Несущую конструкцию из балок собирают, устанавливая их поверх стен. Проемы между ними заполняют щитами или накатами из дерева, облегченными бетонными вставками или железобетонными плитами.

Железобетонные конструкции. Поставляются готовыми, укладываются поверх стен, имеют высокую несущую способность. Не требуют дополнительной защиты от коррозии, гниения или разрушения. Для заполнения проемов между ними используют легкобетонные вставки. При проектировании перекрытий из железобетонных вставок учитывают, что они имеют большой вес и будут создавать дополнительную нагрузку на фундамент и несущие стены.
