плюсы и минусы теплых водяных полов, правила проектирования и сборки, выбор материалов, технологии укладки, правила и рекомендации по эксплуатации

Полноценный коттедж для круглогодичного проживания выгоднее и удобнее отапливать водяными тёплыми полами. Но только профессионалы знают, что существуют две концепции таких полов:

  1. Водяной тёплый пол.
  2. Система обогрева дома водяной тёплый пол.

В обоих случаях полы будут тёплые, а можно их даже сделать горячими. Но первая концепция предполагает, что необходимы дополнительные радиаторы на стенах или иные источники тепла, потому что в помещении будет прохладно. Это решение для создания комфорта ступням ног: дома ходить можно босиком, но спать придётся под теплым одеялом.

Какая температура пола допустима, и какая считается комфортной? Для помещения с постоянным пребыванием, согласно Российским СНиП, температура должна составлять +26˚C, Европейский стандарт DYN − +29˚C.

По опросам, 98% владельцев считают комфортной для ног температуру в +28-29˚C.

Причину такого расхождения концепций тёплых полов легче всего представить на примере бассейна с двумя трубами: по одной вода прибывает, а по другой − утекает. Вот коттедж – это такой своеобразный бассейн, но вместо воды его заполняют теплом, а оно постоянно рассеивается.

Таким образом, в процессе проектирования проводят теплотехнический расчёт объекта. Необходимо выяснить, сколько коттедж теряет тепла, и затем уже рассчитывается и комплектуется система водяных тёплых полов. Для этого учитывается масса факторов:

  • температура излучающей поверхности;
  • нагрузка на фундамент и несущие конструкции;
  • теплотехнические характеристики материалов дома;
  • бюджет ремонтных работ и др.

ВАЖНО: объективных факторов, которые препятствуют организации обогрева коттеджа водяными тёплыми полами, не существует.

Но для решения некоторых нюансов потребуется дополнительное финансирование проекта.

Например, если дом изобилует остеклёнными поверхностями, то может потребоваться установка низкоэмиссионных стеклопакетов. Это нецелевые затраты, но в некоторых ситуациях они позволяют серьёзно понизить теплопотери, что последовательно уменьшает сначала затраты на оборудование для тёплых полов, а потом и расход энергоносителей.

Оценочные характеристики применяются только при сравнении альтернативных решений. У тёплых полов есть только один реальный конкурент – радиаторное отопление:

Радиаторы

Водяной тёплый пол

Стоимость проекта

Дешевле на 20-40% как по оборудованию, так и по работам.

Увеличение цены начинается с этапа проектирования. Но это разовые траты!

Распределение тепла и прогрев помещения

Нагрев комнат локальный, и за комфортную температуру во всём помещении отвечают конвекционные потоки.

Абсолютное преимущество. Сам принцип системы тёплых полов декларирует, что комната прогревается сразу по всей площади.

Срок службы

Производители дают гарантию на качественные радиаторы 50 лет. Но даже чугунные радиаторы выпуска 60-х годов продолжают работать.

Гарантия на оборудование − 50 лет. Но на российский рынок водяные тёплые полы пришли около 25 лет назад, поэтому опытная проверка ещё только предстоит.

Доступность ремонта

Никаких сложностей даже с минимальным набором инструментов.

Чрезвычайно трудоёмкая и сложная задача даже для профессионалов.

Инерционность − регулировка

Сами радиаторы почти мгновенно реагируют на изменение температуры теплоносителя, но это не влияет на прогрев всей комнаты. При отключении теплоподачи батареи отопления остынут первыми.

Система откликается гораздо медленнее, для ощутимых изменений может потребоваться до 1,5-2 часа. Зато прогрев будет ощущаться сразу по всей площади комнаты.

Экономичность

Ситуация достаточно скабрезная. Если два абсолютно одинаковых дома теряют аналогичное количество тепла, то для компенсации им надо такое же количество тепла получить от системы обогрева. При типовом решении счета на оплату энергоносителей будут приходить примерно одинаковые. Но у водяных тёплых полов есть возможность реализовать заложенный потенциал системы!

Температура теплоносителя достигает 95-97˚C. КПД водогрейного котла ≈85%.

Максимальная температура теплоносителя не превышает 60˚C. Это позволяет укомплектовать систему конденсационным низкотемпературным котлом. Его КПД может превышать 100%.

Эстетичность

Даже самые современные радиаторы будут находиться на виду, что ограничивает творческие задумки дизайнера.

Идеальная, потому что систему водяного тёплого пола вообще не видно.

Комфорт

Только рядом с радиатором отопления.

Комфорт пребывания отмечают 100% пользователей.

Табличные данные достоверны при условии, что обустройством систем отопления коттеджа занимались профессиональные строители и на идентичных объектах.

Базовое правило гласит: система отопления коттеджа водяным тёплым полом всегда проектируется под конкретный объект!

Абсолютно все объекты уникальны, и одинаковый внешний вид коттеджей не гарантирует одинаковых предпочтений жильцов. Есть ряд правил проектирования, между которыми нет жёсткой градации, они все важны, и без их учёта система не будет работать в нужном режиме. Но начинают расчёты с вычисления запаса прочности перекрытия и теплопотерь дома. Это позволяет определиться с типом конструкции: «в стяжку» или «сухая». А также принять решение о дополнительной теплоизоляции строения (именно это действие для частного дома в России

никогда не бывает лишним).

Важно помнить, что почти во всех расчётах тёплых полов не работает принцип последовательности «от простого к сложному» или «от большого к малому». Невозможно сначала выбрать трубы, под них коллектор, под него котёл и т.д., и в обратной последовательности проектирование водяных полов не работает.

Профессиональные проектировщики комплектуют систему таким образом, что если изменяется какой-то параметр, то одновременно корректируются и другие пункты.

Нюансы устройства тёплого пола для частного дома и его отличие от монтажа в квартире

Оборудование системы водяного тёплого пола по «мокрой схеме» требует залить контур теплоносителя стяжкой. Минимальная толщина стяжки − 4 см (над трубой) + 2 см высота трубы. 1 м

2 стяжки толщиной 1 см, весит около 17 кг. 6 см стяжки дадут ≈100 кг/м2. Нагрузка на пол в комнате площадью 20 м2 превысит 2 тонны.

Для квартиры многоэтажного дома это сверхнормативные нагрузки, поэтому водяной тёплый пол на таких объектах обустраивается только по «сухой» технологии.

Подключать водяную систему напольного обогрева в квартире к обычному стояку запрещено законодательно.

В некоторых домах, построенных по современным проектам, инженеры специально заложили возможность параллельного подключения отдельной квартиры через специальный стояк. В остальных случаях для квартиры допускается приблизительно такая схема: «сухой монтаж» + электрический котёл + UNIBOX.

Принципиальная схема водяного тёплого пола в частном доме

Схему отопления частного дома на основе водяных тёплых полов можно представить в следующей последовательности:

  1. Котёл.
  2. Группа безопасности. Нужна для сброса повышенного давления в системе.
  3. Расширительный бак.

Дальше трасса будет раздваиваться. Потому что в радиаторы подают теплоноситель с высокой температурой, а для напольного контура его надо разбавить.

  1. Радиатор.
  2. Блок управления и регулировки, в т.ч.:
    1. Насосно-смесительный узел.
    2. Коллектор.
  3. Нагревательный контур.
  4. Байпас на обратке.

Комментарии: условно можно разделить всю схему на три узла: котёл (1, 2, 7) + настенный обогрев (3, 4) + напольный обогрев (5, 6). Все виды обогрева управляются и работают независимо друг от друга.

Работает система по следующему протоколу:

  1. Горячая вода (ГВ) из котла попадает в основной стояк.
  2. Из стояка часть ГВ проходит в радиаторы.
    Расширительный бачок − часть этой ветки. Остывшая вода по обратке возвращается в котёл.
  3. Основная часть ГВ попадает в насосно-смесительный узел (НСУ), где в трёхходовом клапане смешивается с обраткой из напольного контура для регулировки температуры.
  4. Затем ГВ через коллектор прокачивается по контурам напольного обогрева. Возвращается назад холодная вода (ХВ) через тот же коллектор. В НСУ часть ХВ идёт для регулировки температуры. Большая часть поступает через обратку в котёл.

Датчик температуры в комнате передаёт сигнал на термостат коллектора. Регулировка температуры теплоносителя в системе напольного обогрева осуществляется до коллектора.

Причина объясняется на простом примере. Допустим, в коттедже есть 3 комнаты, в каждой из них своё напольное покрытие: ковролин, кафель и ламинат. В каждой комнате необходимо получить температуру воздуха +24˚C. Но у каждого из напольных покрытий своя теплопроводность.

И если для комнаты с кафелем будет достаточно теплоносителя с температурой 40˚C, то в помещении с ковролином её потребуется поднять на несколько градусов.

Опытные проектировщики в таких случаях оперируют сразу несколькими параметрами: диаметр трубы, шаг и тип укладки.

Неудобство теплотехнических расчётов как раз и кроется в сложности совмещения разных параметров в одном проекте для получения оптимального результата за оговоренную сумму.

Расчёт водного пола. Общие представления

Тепловая мощность пола рассчитывается на обогрев коттеджа в течение 5 самых холодных дней в году. Для каждого региона это разные константы. Поэтому норма одного региона совсем не применима в другом.

Тут допустимы отклонения. Например, в Москве средняя температура самого холодного месяца, февраля, составляет -9,8˚C. Ежегодно в течение 3-5 дней она опускается до -18˚C. А в коттедже надо поддерживать температуру воздуха +24˚C. Проектируя систему обогрева, мощности напольного контура может не хватать именно в эти морозные дни, и тут есть два выхода. Можно или снизить температуру в комнате до +21-22 градусов, или добавить ещё один контур с настенными радиаторами.

Другая часть расчётов касается уже каждой комнаты. Например, есть угловая комната в коттедже площадью 4×5 м и высотой 2,5 м. Две стены площадью 22,5 м2 выходят на улицу. Есть два окна общей площадью 5 м2. Ещё учитывается вентиляция, и то, что находится под и над помещением, и назначение комнаты (спальня, кухня или гостиная). Требуется рассчитать, при какой минимальной комплектации можно обеспечить в комнате комфортную температуру воздуха.

В проекте мощность теплового излучения можно регулировать изменением диаметра труб, типом укладки контура, скоростью и температурой теплоносителя.

В расчётах учитывается даже материал ограждающих конструкций, который рассматривается послойно, и теплотехнические характеристики каждого слоя вносятся в проект отдельной строкой.

А ещё отдельно рассчитывается мощность и производительность насоса и котла.

ВАЖНО: любительские расчёты тёплого пола следует сравнивать с диагнозом, который экстрасенс поставил больному человеку. Данные, полученные таким образом, можно изучать, но использовать на практике опасно. Необходимо, чтобы расчет проекта производили только специалисты.

Способы монтажа водных контуров

Всего существуют только 5 способов укладки труб в контуре напольного обогрева, из них первые 2 базовых, а остальные производные:

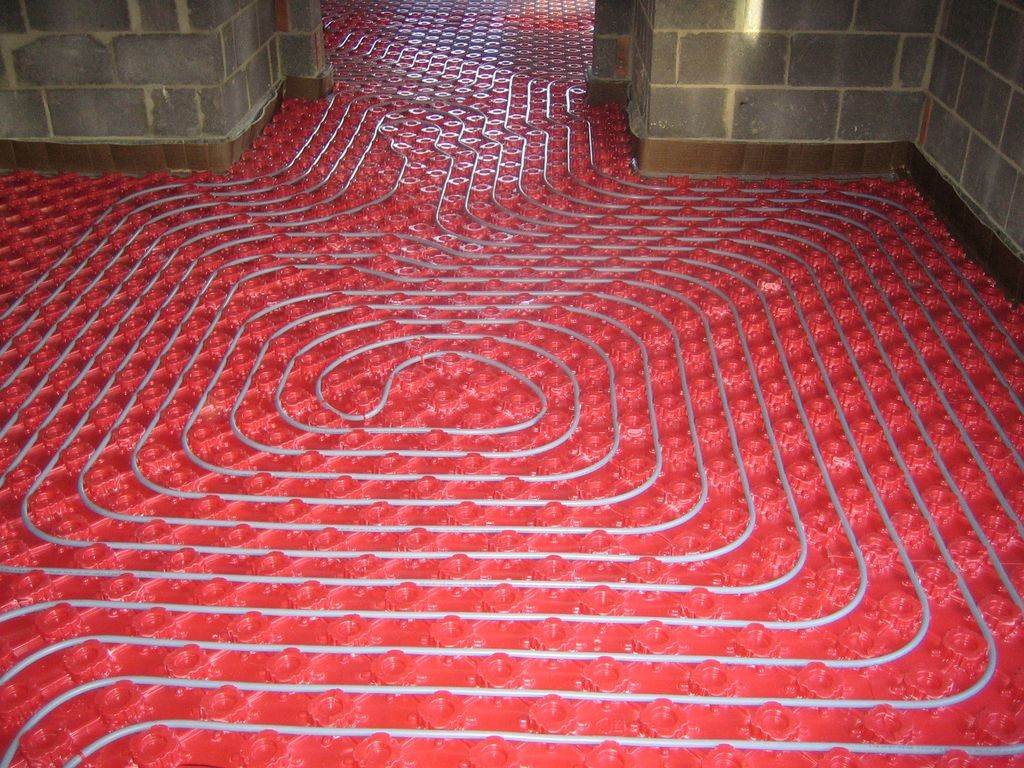

  1. Улитка.
  2. Змейка.
  3. Двойная улитка.
  4. Двойная змейка.
  5. Комбинированный.

Сравнивать надо только базовые типы укладки, а разница у них очень заметная:

Змейка

Улитка

Сложность

Очень проста в проектировании, но сложна в реализации, так как схема построена на изгибах трубы под углом 180˚.

Заметно сложнее при проектировании, но удобна в укладке. За счёт отсутствия 180˚ изгибов на 5-10% уменьшается гидравлическое сопротивление контура.

Равномерность прогрева

В стандартном варианте и при плохом проектировании явно проявляется «эффект зебры».

Прогрев равномерный.

Расход материала

Выше, чем у улитки, на 7-10%.

Оптимальный.

Объективное преимущество за «улиткой», но недостатки «змейки» нивелируются опытным инженером ещё на стадии проектирования. Например, можно уменьшить перепад температур или шаг укладки. А на наклонных полах укладка «змейкой» предпочтительнее.

ВАЖНО: комбинация разных типов укладки даже в пределах одного контура – обычная практика. Например, сразу после коллектора труба укладывается «змейкой» вдоль наружных стен, чтобы сконцентрировать тепло в «граничной зоне». Затем уже можно использовать укладку «улиткой».

Существуют два неизменяемых правила:

  1. Длина труб в каждом контуре не должна превышать 100 м.
  2. Длину труб стараются выдерживать одинаковой для всех контуров.

Проектирование по бетонному и деревянному перекрытию: отличия

Ограничивающий фактор – несущая способность основания. По деревянному основанию допускается только настильная система напольного водяного обогрева. Частично она работает как система в стяжке. Но чтобы облегчить нагрузку, цементно-песчаный раствор заменили конструкцией из полимеров, композитов и дерева.

Схема настильной конструкции

На деревянное основание последовательно укладывается мат с бобышками и трубы. Сверху они закрываются специальным листовым материалом с высокой теплопроводностью, и затем идёт напольное покрытие.

Масса 1 м2 водяного тёплого пола, собранного по «сухой технологии» из фирменных материалов, − около 10-12 кг, а высота комнаты уменьшится не более чем на 7-8 см, из которых 3,5 см приходится на теплоизолятор в составе конструкционного мата. Это свойство позволяет укладывать настильную конструкцию обогрева в жилом доме без капитального ремонта.

Недостатки «сухой технологии» водяного пола

Отсутствие инерционности – основной изъян данной схемы. Ведь за инерционность водяного тёплого пола отвечал весь объём цементно-песчаной стяжки. Но этот же недостаток можно интерпретировать как преимущество, потому что нагрев помещения должен проходить быстрее.

Но тут вмешивается скорость переноса тепла от трубы к напольному покрытию. В стяжке этот процесс происходит за счёт прямого теплопереноса – труба полностью обволакивается и контактирует с материалом стяжки. В настильной системе для повышения эффективности передачи тепла между матом и трубой укладывают специальные алюминиевые радиаторы.

Этот металл плотнее прилегает к трубе, и передача тепла по нему идёт гораздо эффективнее, чем по стяжке. Но всё равно, даже в лучших системах с настильной конструкции водяного тёплого пола не удаётся снять более 50-55 Вт/м2.

Такой вариант может хорошо работать на юге России, а в Московской области он подходит как дополнительный источник тепла для создания комфорта.

Есть опыт успешного использования в коттеджах водяного тёплого пола по «сухой технологии» на территории Московской области и Северо-Западного федерального округа. Эти дома изначально проектировались как объекты с низким энергопотреблением. От «пассивных домов» была взята методика теплоизоляции.

Для удобства классификации все материалы водяных тёплых полов надо условно разделить на «доступные» и «закрытые». Ко вторым относится труба. Она будет замурована в стяжке, что повышает требования к её надёжности.

#1. Выбор труб

Базовые требования к трубе для водяного напольного обогрева:

  1. Один контур – одна труба.
  2. Стыки и швы недопустимы.
  3. Максимальная длина трубы в контуре − 100 м.

Практически все водяные полы собираются из труб диаметром от 16 до 25 мм. По материалу они делятся на металлические и полимерно-композитные.

Металлические трубы

В этой категории всего два варианта: медные и гофрированная нержавейка.

Медные трубы для водяного тёплого пола − идеальный вариант почти по всем показателям. Только их стоимость и трудоёмкость монтажных работ закрывают преимущество от использования.

Гофрированная нержавейка − материал относительно новый, но с мощным потенциалом и хорошими рекомендациями. Эти трубы тоже стоят дороже, чем полимерные аналоги, но разрыв не катастрофический.

Общие для металлических труб свойства:

  • высокая теплопроводность;
  • невосприимчивость к перегреву;
  • стойкость к повышенному давлению;
  • электропроводность.

Полимерно-композитные трубы

Чисто полимерные трубы – полипропиленовые и из сшитого полиэтилена (могут быть с армированием), а композитные – металлопластиковые.

Они хорошо работают в стандартном режиме эксплуатации, но боятся длительного перегрева при повышенном давлении. В контуре напольного обогрева режим эксплуатации для полимерных труб оптимальный – температура теплоносителя гораздо ниже предельных величин.

#2. Выбор утеплителя

Почти всегда предпочтение отдаётся жёстким пенополимерам. Минераловатные теплоизоляторы обладают сопоставимо низкой теплопроводностью, но они боятся сырости и имеют тенденцию к слёживанию.

Среди пенополимеров тоже есть возможность выбора, но на практике почти всегда применяются специализированные теплоизоляторы из экструдированного пенополистирола. Они могут выпускаться в виде гладких плит или матов с бобышками. В первом случае трубу фиксируют монтажными якорями или скобами, а во втором её вдавливают между выступающими пеньками бобышек.

Труба держится очень прочно. Листы теплоизолятора обязательно фиксируют к основанию и скотчем проклеивают стыки.

По периметру помещения прокладывают демпферную ленту. Кроме компенсации температурного расширения стяжки, она также выступает в роли теплоизолятора.

#3. Прочие комплектующие и коллектор

Коллектор регулирует подачу теплоносителя в контур. Это целый конгломерат деталей и устройств, рассчитанный для подключения нескольких контуров.

Каждый контур управляется автономно: термостат принимает данные от датчиков температуры или внешнего блока управления, а затем через сервопривод изменяет просвет в трубе.

Вообще, коллектор может иметь разное исполнение: латунь, нержавейка или полимер. Но пластиковые не пользуются спросом.

Расходомер в составе коллектора служит для выравнивания расхода теплоносителя в контурах разной длины. Настройка сложная, но однократная.

Трёх- или двухходовой клапан подключается к системе до коллектора для смешивания горячей и остывшей воды.

Насос может быть только циркуляционным. Определяющие параметры − расход и напор.

Насос циркулярный

Расход вычисляется по формуле: V = 0,86 * W/TΔ, где W – закладываемая тепловая мощность, а TΔ – разница температуры подачи и обратки. Например, для коттеджа требуется 20 кВт тепловой мощности, TΔ установим в 5˚C, получим (0,86 × 20)/5 = 3,44 м3/ч. Если же повысить TΔ до 10˚C, то (0,86 × 20)/10 = 1,72 м3/ч.

Напор рассчитывается по более сложной формуле, потому что на оборудовании этот параметр указывается в «метрах вертикального столба», а система оперирует трубопроводом, расположенным в горизонтальной проекции.

#4. Выбор котла

Базовые параметры котла: мощность и вид топлива. Для домов индивидуальной застройки есть усреднённое правило при выборе котла – 0,1кВт/м2. Т.е. для коттеджа в 200 м2 потребуется котёл мощностью 20 кВт.

Но при повышении качества теплоизоляции дома мощность котла может быть снижена.

Профессиональное проектирование водяного тёплого пола выгоднее тем, что позволяет точнее подобрать котёл по производительности, избежав перерасхода средств. Ведь вычисляться будут теплопотери объекта с конкретными характеристиками ограждающих конструкций.

Вид топлива влияет на автоматизацию и экономичность. Абсолютная управляемость достижима только в электрических котлах. Но электричество − самый дорогой энергоноситель. Выгоднее всего отапливаться газом.

Автоматизации подлежат даже твердотопливные котлы (пеллетные).

Самые выгодные котлы для напольного водяного обогрева – низкотемпературные или конденсационные. У них два преимущества:

  1. Они снимают тепло с газообразных продуктов сгорания через второй теплообменник.
  2. Максимальная температура воды на выходе − 60.

КПД конденсационных котлов превышает 100%.

#5. Некачественные материалы и возможные последствия

Никто не желает покупать некачественные товары, но все хотят сэкономить. Именно это может привести к трагедии. Отказ группы безопасности в системе водяного тёплого пола в определённой комбинации с другими факторами может окончиться взрывом котла и пожаром.

Дешёвые металлопластиковые трубы, купленные у неизвестного поставщика, можно успешно уложить в контур, потом проверить их опрессовкой. Но после того как их зальют стяжкой и запустят в эксплуатацию, они могут дать течь или вообще лопнуть. Это не пожар, но капитальный ремонт обеспечен.

Коллектор можно собрать своими руками из комплектующих от разных производителей. Он может очень хорошо работать год, два и три. Но гарантию того, что он вообще будет функционировать, даёт не фирма-производитель, а сборщик устройства.

Сломаться и выйти из строя может и фирменное оборудование. Но происходит это в исключительных случаях, и, в зависимости от типа гарантии, фирма компенсирует затраты на ремонт и восстановление системы.

Сбор системы водяного тёплого пола − процесс творческий. Хотя в профессионально подготовленном проекте подробно расписана технологическая карта для каждого этапа, на практике всегда встречаются отклонения от воображаемого стандарта. Поэтому от монтажников требуется не только оперативно реагировать на изменения ситуации, но и предупреждать подобные отклонения.

Между некоторыми этапам заложены технологические перерывы в несколько дней и даже недель. Каким-либо образом ускорять естественные процессы недопустимо.

Приступать к монтажу лучше всего после полной комплектации системы, чтобы детали и устройства требовалось только поставить на свои места и зафиксировать.

Шаг № 1 — устройство чернового пола, основания, гидроизоляция

Если проектом не предусмотрен наклонный пол, то черновое основание требуется выровнять по уровню горизонта. А полы в новом коттедже формируют по принципу «слоёного пирога».

Толщина такой конструкции достигает 90 см, а в разрезе выглядит так:

  1. Глина.
  2. Песок.
  3. Щебень.

Толщина каждого слоя − минимум 10 см. После распределения каждый слой тщательно утрамбовывается, и только затем приступают к следующему. Эти три слоя устраняют грунтовые воды.

  1. Полиэтиленовая плёнка.
  2. «Тощий бетон».

Плёнку используют толстую, укладывают внахлёст, стыки проклеивают скотчем. Лучше сделать два слоя.

«Тощий» бетон используют для формирования прочной основы и как часть гидроизоляции. Толщина бетонирования − 10 см. Добавляя в раствор модифицирующие присадки, ускоряют процесс созревания цемента.

  1. Наплавленный рубероид.
  2. Теплоизолятор.
  3. Черновая стяжка.

С рубероидом начинают работать после технологического перерыва и набора бетоном достаточной прочности. Рубероид наплавляют в два слоя. Нахлёст между полосами − 5 см, с обязательным подъёмом по стене на такую же высоту.

Для термоизоляции применяют плиты экструзионного пенополистирола (ЭППС). Стыки проклеивают скотчем. Толщина рассчитывается индивидуально, но не менее 10 см.

Последний слой формируют из цементно-песчаного раствора стандартного состава с обязательным армированием кладочной сеткой. Допустимо (желательно) добавление стальной фибры. Толщина стяжки − не менее 7 см.

Созревание стяжки можно ускорить специальными присадками.

Если не выровнять поверхность сразу, то в некоторых случаях применяют быстросхватывающуюся самовыравнивающую смесь.

Шаг № 2 — укладка теплоизолирующего слоя

Формировать термоизоляцию с научным обоснованием процесса – высокое мастерство. Чуть изменив последовательность действий и модернизируя этап, можно добиться почти полной ликвидации утечек тепла в грунт. Это проявит себя в уменьшении счетов за энергоносители.

Вместо того чтобы использовать маты ЭППС большой толщины, можно разделить их на несколько слоёв. Например, запланированная толщина термоизоляции − 150 мм. Если вместо листов толщиной 15 см, уложить «с разбежкой» три слоя по 5 см, то в сумме они дадут те же 150 мм, но общий коэффициент теплопроводности у «слоистой конструкции» будет ниже на 6-8%. Прокладывая между каждым слоем ЭППС строительную фольгу, этот показатель улучшают ещё на 3-4%.

На верхнем слое удобнее использовать специализированные маты для укладки труб водяного контура. Стоят они чуть дороже, но зато не потребуются монтажные дюбеля и анкера для крепления трубы, фиксация будет надёжнее.

Плиты ЭППС фиксируются к основанию, а стыки между ними проклеиваются скотчем.

Шаг № 3 — разметка и размещение труб

Ярче всего проявляется преимущество качественного проекта именно сейчас. Профессионально нарисованная схема укладки труб просто переносится на поверхность пола с масштабированием. В некоторых комбинациях опытные монтажники даже не делают разметку.

Например, если проводится укладка гибкой PEX трубы на термоизолятор с бобышками, то два человека могут зафиксировать контур длиной 100 м в течение 4-5 минут. Тем более что придумывать ничего не надо – вся последовательность действий уже подробно расшифрована в проектной документации.

ВАЖНО: очень внимательно надо следить за тем, чтобы уложенная труба была идеально ровной. Даже небольшие бугорки или выпуклости, при определённых режимах эксплуатации, могут стать убежищем для мельчайших воздушных пузырьков. Скопившись в одном месте, это микропузырьки обязательно сольются и уменьшат просвет трубы. Это приведёт к повышению давления и разгерметизации контура.

Укладка труб под мебелью не приводит к каким-либо отрицательным последствиям для системы напольного обогрева.

Шаг № 4 — монтаж армирующей сетки

Армирование стяжки над контуром необходимо, но в некоторых ситуациях эффективнее использовать стальную фибру вместо кладочной сетки. Введение в раствор фибры приводит к дисперсному армированию стяжки, т.е. по всему объёму.

В стандартной ситуации армирующую сетку укладывают с припуском 7-10 см и обязательно обвязкой всех элементов.

ВАЖНО: в конце этапа сетка должна быть увязана в единое полотно и располагаться приблизительно посредине, между трубой и запланированной поверхностью.

Для этого армирующую сетку укладывают на небольшие подставочки, допустимы и самодельные.

Обязательно прокладывают по периметру комнаты демпферную ленту. Она отсекает утечку тепла и предупреждает растрескивание застывшего монолита при температурном расширении.

Использование маяков

Установку маяков на этом этапе практикуют в том случае, если:

  1. Труба куплена в фирменном центре, и есть гарантия.
  2. Укладку проводили аккуратно, без случайных перегибов.

Эмпирически установлено, что при соблюдении этих двух пунктов в 99,9% случаев опрессовка выявляет нарушение герметичности вне уложенного контура. И маяки не помешают ликвидировать неисправность.

Дополнительно маяки стабилизируют положение арматурного «полотна».

Шаг № 5 — тестирование системы

Опрессовка системы позволяет выявить нарушение герметичности. Есть три варианта тестирования:

  1. Воздухом под давлением.
  2. Холодным теплоносителем под давлением.
  3. Рабочий режим на пару суток.

Варианты с теплоносителем считаются более достоверными. В качестве теплоносителя может использоваться химический реагент с низким коэффициентом поверхностного натяжения, и поэтому чрезвычайно текучим, таким как антифриз.

СОВЕТ: перед каждой заливкой теплоносителя контур рекомендуется промывать водой. В первый раз это делают обязательно, для удаления остатков смазки и пыли.

Для каждого типа трубопроводной арматуры производитель рекомендует свою технологию опрессовки, в которой оговаривается продолжительность, температурный режим и величина проверочного давления.

Поэтому представители специализированных центров, чтобы обеспечить гарантийные обязательства, по каждому проекту составляют индивидуальную технологическую карту опрессовки.

ВАЖНО: труба, зафиксированная в матах с бобышками, при «воздушном» тестировании может быть выдавлена из посадочных гнёзд, если она не была закреплена к арматурному «полотну».

После опрессовки теплоноситель не сливают.

Шаг № 6 — укладка цементной стяжки

Над контуром напольного обогрева стяжка заливается за один раз так, чтобы она сформировала единое монолитное полотно. Укладка в два слоя, например, для выравнивания, нарушает процесс теплопереноса от теплоносителя к поверхности, что искажает теплотехнические расчёты.

По выставленным маякам формируют финишную поверхность «бетонного радиатора».

ВАЖНО: теплоноситель должен находиться в трубе под повышенным давлением. При нагреве труба будет расширяться. Коэффициент температурного расширения прописан в техническом паспорте изделия. Находясь в заполненном состоянии, труба чуть увеличивается в линейных размерах. Через 2-4 дня давление можно сбросить.

Если в цементно-песчаную смесь не добавлялись присадки, ускоряющие созревание бетона, то к укладке напольного покрытия приступают не ранее чем через 5-7 недель. Для расчёта используют следующую константу: при температуре 15-20˚C, стяжка вызревает со скоростью 1 см в неделю. Значит, для стяжки толщиной 6 см технологический перерыв продлится 6 недель.

Шаг № 7 — ввод в эксплуатацию

Особо ответственное мероприятие. При нарушении регламента может потрескаться стяжка, поэтому лучше этот этап проводить под контролем специалиста.

В коллекторе предусмотрены два отвода: для залива и слива теплоносителя. Заполняют систему при всех открытых вентилях и кранах, чтобы максимально облегчить прохождение жидкости.

Как только воздух перестанет выходить из выпускных клапанов, включают циркуляционный насос. В нескольких режимах прогоняют теплоноситель по всей системе, затем, перекрывая краны коллектора, отдельно прокачивают жидкость по каждому контуру. Всё это делается для удаления воздуха.

Проекты разной комплектации заполняют в индивидуальном режиме. Задача − не просто залить теплоноситель, а удалить весь воздух из системы.

В рабочий режим водяной тёплый пол в стяжке выводят в течение 4-7 дней. Начинают нагрев с температуры 20˚C, оставляя её на сутки. Затем ежесуточно поднимают на 2˚C, до выхода на рабочий режим.

Работы на этом этапе ни чем не отличаются от обычной укладки напольного покрытия. Ограничения вводятся на температуру поверхности, а не на тип декоративной отделки.

ВАЖНО: на водяные тёплые полы можно укладывать абсолютно любое напольное покрытие. Но некоторые из них могут снижать энергоэффективность напольного обогрева. Учитывают и тип подложки при настиле ламината. На такое основание подложка нужна тонкая, шумопоглощающая, а не теплоизолирующая.

Профессионально спроектированная и собранная система водяного напольного обогрева хороша тем, что к ней не применим термин эксплуатация. Элементы этой системы не видно, не слышно, но действие её ощущается всем телом – просто в доме тепло.

Не где-то около радиатора отопления или напротив камина. В доме с водяными тёплыми полами просто тепло.

Комфортное состояние обеспечивается системой управления. Чем она сложнее и дороже, тем точнее можно отрегулировать режимы обогрева и скорость реакции на изменение окружающих условий.

Единственное правило – плановая замена теплоносителя и регулярное сервисное обслуживание специалистами.

Обманчивая простота водяных тёплых полов регулярно подвигает домовладельцев проверить своё мастерство. 50% таких заделов оканчиваются впустую потраченными средствами, а вместо обогрева дома «умелец» имеет только тёплые на ощупь полы.

Требуется провести чёткую грань между стремлением сэкономить и разумным вложением.

Водяной теплый пол в частном доме, Екатеринбург


Теплый пол в доме может быть, как электрическим, так и водяным. Второй вариант гораздо интереснее владельцам частного жилья. Ведь при эксплуатации водяной теплый пол обходится значительно дешевле электрического! При этом обеспечивает не меньший комфорт. Кроме того он способен полностью или частично заменить радиаторы и батареи.

Являетесь счастливым обладателем частного дома, с автономной системой отопления? И все еще не установили теплый пол? Вам точно стоит сделать это!

Какой теплый пол установить в частном доме?


Электрический – быстрее монтируется, легко управляется. Однако затрачивает много электроэнергии.

В частном доме лучше устанавливать водяные теплые полы. Их основные преимущества:

— экономия при эксплуатации,
— применение для больших площадей.

Недостатки: дольше и сложнее монтируются.

Отопление частного дома теплыми полами или радиаторами? Что выбрать:



Водяной теплый пол может применяться для отопления частного дома (вместе с радиаторами или без них). Причем по сравнению с обычными батареями он имеет массу преимуществ:

• равномерно распределяет тепло, обеспечивает дополнительный комфорт и приятные ощущения, предотвращает возникновение простудных заболеваний;
• быстрее прогревает помещение, дольше сохраняет тепло, а следовательно — позволяет использовать более низкие температуры теплоносителя при обогреве и тем самым снижать затраты на отопление;
•       не пересушивает воздух;
• снижает количество пыли и бактерий в доме, позволяет лучше чувствовать себя людям, страдающим бронхиальной астмой или аллергией
• освобождает пространство от батарей и радиаторов, благодаря чему расширяет возможности для создания оригинального дизайна интерьера.


Монтаж:


Включает в себя следующие этапы:

выравнивание поверхности, укладку теплоизоляционного слоя, полиэтиленовой пленки, арматурной сетки. Затем монтируются трубы в виде змеевиков или спирали, и подключаются к коллекторам. Греющие контуры заливаются цементно-песчаным раствором. В течение месяца стяжка высыхает. Далее настилается напольное покрытие (ламинат, паркет, плитка и т.д.). И готово.

Внимание! Если вы хотите значительно упростить и ускорить монтаж, рекомендуем обратить внимание на решения, указанные в статье: Быстрый монтаж водяного теплого пола: маты, скобы, липкая лента.

Трубы и фитинги. Какие выбрать?


Есть два основных вида труб для напольной системы отопления:

— металлопластиковые
— и трубы из сшитого полиэтилена.

Металлопластиковые трубы:

Соединяются без сварки, при помощи фитингов. Но со временем на стыках могут образоваться протечки. При монтаже такие трубы могут сломаться, к тому же неэкономично расходуется материал (из-за жесткой конструкции труб).

Сшитый полиэтилен:

Гибкий, поэтому его гораздо легче монтировать. Быстро соединяются разрозненные части. Расход материала получается в разы экономичнее. Кроме того сшитый полиэтилен устойчив к износу и коррозии, к высоким температурам и давлению, к механическому воздействию. Срок службы зачастую достигает 100 лет (у надежных производителей, о которых ниже).

Посмотреть цену можно в нашем каталоге, в разделе Трубы и фитинги.

Фитинги:

Надежные фитинги имеют не меньшее значение, чем трубы.

Сегодня производители предлагают удобные, быстрые и надежные решения для соединения труб, обеспечивающие абсолютную герметичность на протяжении десятков лет. Подробнее можно посмотреть здесь.

Производитель. Кто лучше?


Спросите у любого специалиста: «Какой фирмы теплый пол лучше?». Вам тут же ответят, что ведущие компании-производители труб и фитингов для систем отопления и водоснабжения – это Uponor (Финляндия) и Rehau (Германия). Мировые лидеры, обеспечивающие высочайшее качество и длительный срок службы.

Группа компаний «Терконт» устанавливает преимущественно финское оборудование.

Почему Uponor?

— безупречное качество,
— удобный и простой монтаж, инновационные системы,
— энергоэффективность,
— умеренная цена.



Прочие комплектующие для системы:


Водяной теплый пол — это не только трубы и фитинги, это еще и термостаты (механические или программируемые), коллекторы,  теплоизоляция.

В разделе: Арматура и расходные материалы указаны цены на это оборудование (не менее важное для построения полноценной системы водяного напольного отопления).

Водяной теплый пол, Екатеринбург:


Специалисты группы компаний «Терконт» занимаются проектированием, поставкой оборудования и установкой теплого пола. Поможем подобрать качественное оборудование, которое прослужит вам не один десяток лет!

Предоставляем гарантию на все комплектующие системы: трубы, фитинги, коллекторы, терморегуляторы. Выполняем качественный монтаж.

Посмотреть примеры выполненных работ можно в разделе: Портфолио.

Выполним работы в Екатеринбурге, Челябинске и в ближайших населенных пунктах. Стоимость системы зависит от площади помещения и выбранных материалов. Примерный расчет можно получить в наших офисах продаж. Контакты в разделе: Связаться с нами

Водяное отопление пола своими руками – особенности его монтажа

Утепление жилья является одним из важнейших этапов подготовки к холодному времени года. В данной проблеме хорошо помогают тёплые полы. Они создают ощущение уюта, комфортную температуру в доме. Также значительно экономят семейный бюджет.

Водяное отопление пола своими руками может сделать практически каждый, кто имеет незаурядные строительные способности, терпение и немного свободного времени.

Система тёплого пола состоит из полипропиленовых или металлопластиковых труб, которые уложены по схеме специально разработанного проекта. По трубам движется теплоноситель, в данном случае – вода. За счёт того, что температуру воды можно регулировать, есть возможность устанавливать температуру в помещении.

Материал в тему – как сделать такую систему отопления в частном доме. Подробно описана технология, виды отопительной системы, применяемые материалы.

Расчёт материалов для такой системы отопления

Перед монтажом водяного тёплого пола, производится его расчёт.

Для этого нужно на листе бумаги расчертить план помещения в масштабе 1 м = 2 см. Далее нужно вычислить диаметр труб и шаг их расположения. Для этого нужно учитывать, что площадь обогрева не должна быть более двадцати квадратных метров. Один круг должен длиться менее 100 м, поэтому однотрубное водяное отопление тёплых полов (подобно радиаторному) сделать своими руками практически нереально. Рассчитывая систему обогрева, нужно также обращать внимание на участки возле окон и дверей, где находятся основные места теплопотерь. Именно поэтому труба должна помещаться вдоль окна. При этом труба размещается на расстоянии 20 см от стены. Элементы контура располагаются друг от друга на промежутке около полуметра. При проектировке размещения труб, учитывайте, что под мебелью их лучше не располагать, так как, например, дерево под действием температуры усыхается.

Не забываем учитывать различное теплопотребление

Для количественного подсчёта труб измеряется их длина,  полученный результат нужно умножить на коэффициент (относительно масштаба) и прибавить 2-3 м для подводки на стояк. Количество подложки должно соответствовать площади помещения.

Спроектировать монтаж тёплого пола поможет множество онлайн программ, которые легко можно найти в интернете.

Пошаговая установка системы отопления

Водяной пол можно провести самостоятельно от центрального отопления, при этом данный процесс обязательно согласовывается со специализированными органами.

При монтировании отопления необходим определённый состав оборудования.

Это:

  1. Водонагревательный котёл с нагнетающим насосом.
  2. Шаровые клапаны для входа котла.
  3. Коллектор для настройки и регулировки тёплого пола.
  4. Трубы для разводки.
  5. Трубы для укладки на пол.
  6. Тройники для подсоединия труб (фитинги).

Для начала устанавливается коллектор. Он должен находиться на равном расстоянии от всех конечных потребителей. Так, если планируется обогрев двух и более комнат, коллектор должен устанавливаться посередине.

Лучше всего оборудование разместить в специально сделанной нише. Таким образом, прибор не будет занимать лишнюю площадь  помещения, и влиять на дизайн комнаты.

После установки коллектора, в него вводится подающий и обратный трубопровод. На концах обоих трубопроводов устанавливаются шаровые краны. При помощи компрессионного тройника к трубопроводам присоединяется запорная арматура.

Полученную установку нужно прикрепить к коллекторной рейке, от которой отходит множество отводящих патрубков. Они необходимы для подключения трубопроводов, образующих контур тёплого пола. Созданный на противоложной стороне коллекторной гребёнки просвет можно закупорить обычной заглушкой.

Стяжка и теплоизоляция

Перед монтированием обогрева обязательно нужно сделать стяжку в 3-5 см. Если вы планируете стелить на тёплый пол паркет, либо ламинат, она должна быть достаточно тонкой.

Схема теплоизоляции и армирования

Для начала на пол укладывается теплоизоляционный материал. Он нужен для того, чтобы тепло от трубы шло только вверх. Сверху для гидроизоляции укладывается обычная полиэтиленовая плёнка. Далее по границам всего помещения, а так же по участкам нужно выложить демпферную ленту. Она компенсирует тепловое расширение стяжки.

Далее поверхность пола нужно проармировать сеткой 150х150. На арматуру укладываются трубы, согласно составленному проекту. К арматуре трубы крепятся при помощи хомутов. На стыках швов одеваются ещё гофрированные трубы. Далее делается опресовка труб под давлением 0,3-0,4 Мпа. Процесс опресовки должен длиться не менее суток.

Через сутки можно делать заливку бетонной стяжки. Бетонный слой должен быть толщиной около 5 см. после высыхания стяжки можно укладывать напольное покрытие.

Стоит сказать, что сегодня множество фирм занимаются установкой тёплых полов. В большинстве работа выполняется качественно в течение нескольких дней. Цена на установку водяных полов отопления зависит от размера помещения и сложности работы.

Подробнее технологию укладки такого пола можно посмотреть на видео.




Надеемся, что материал был вам полезен и интересен. Нажмите, пожалуйста, на кнопки социальных сетей. Также приглашаем вас вступить в нашу группу вконтакте – ссылка для этого находится справа вверху.

Как сделать теплый пол от отопления в частном доме

Как правило, полы делают из бетона. Поэтому они достаточно холодные. Это ощущается утром или после принятия ванной. Поэтому многие люди ищут различные способы, чтобы в их доме полы были утеплённые. Выход из данной ситуации достаточно простой. Гармонично впишутся в частный дом водяные полы, которые подключаются от отопления.

Почему стоит выбирать такой вид отопления?

  1. Полы, сделанные таким способом, считают самыми тёплыми в частном дом, и являются полноценным его отоплением. Особенность заключается в непривычном месте нахождения обогревательных элементов. Их скрывают под полом, а они, в свою очередь, его и нагревают.
  2. Выбирая такой обогрев частного дома, человек во многом выигрывает. От радиаторов и батарей тёплый воздух поднимается, поэтому внизу комнаты будет холодно. Вследствие этого, энергия будет расходоваться впустую. В доме, где установлен тёплый пол, обогревается вся комната.
  3. Ещё один плюс в том, что благодаря инфракрасному излучению и естественной конвекции комфортная температура будет находиться на уровне роста человека. Вместе с этим и ноги будут в тепле, что создаёт комфортные ощущения.

Итак, главными положительными моментами можно считать:

  • комфортность;
  • высокую температуру в помещении;
  • отсутствие аллергических реакций;
  • плесени и грибка не будет, даже если полы деревянные;
  • нормальный уровень влажности;
  • отсутствует риск получить ожоги, так как на стенах нет батарей;
  • температуру в помещении возможно регулировать автоматически, независимо от погодных условий на улице;
  • экономный расход топлива;
  • менять интерьер в комнате можно постоянно.

Как устроен водяной тёплый пол

Отопление с помощью водяного пола обеспечит теплом помещение любой площади. Проектируют и делают монтаж такого отопления в частном доме с использованием горячей воды. Поэтому, такой вид пола считают самым доступным способом отопления.

Образуют систему отопления трубы, которые укладывают под напольное покрытие. По ним идёт горячая вода. Покрытие нагревается и воздух в комнате тоже становится тёплым. Прежде, чем заниматься укладкой труб, делают технический расчёт. Во внимание берут несколько решающих факторов.

  1. Значение имеет материал стен, учитывается и их толщина.
  2. Какой мощности стоит котёл.
  3. Из какого материала сделаны трубы.
  4. Какое основание пола.
  5. Какая площадь у отапливаемой комнаты.
  6. Высота комнаты.
  7. Имеет значение и климат в регионе, где проживают люди.

Для установки водяного пола в частном доме подойдут трубы из пластика или металлопластика. У них не высокая стоимость, а срок службы может длиться десятками лет. Трубы нужно присоединить к котлу, с помощью которого происходит отопление в комнате. Чтобы устройство пола правильно функционировало, устанавливается распределительный узел. В нём будут находиться вход и выход труб, автоматика, устройства, с помощью которых можно выставлять нужную температуру помещения, а самого носителя регулировать.

Если на фундаменте дома нет перекрытия, то нужно сделать цементную стяжку. Затем укладывают трубы с гидроизоляцией и теплоизоляцией. И заливают полы бетоном. На него впоследствии будет укладываться выбранный материал: ламинат, плитка или паркет.

Эффективная работа водяного пола

Чтобы водяной пол работал эффективно, нужно, проводить установку с помощью профессионалов. Они знают устройство такой системы отопления.

  1. Чтобы повысить температуру в комнате, трубы нужно укладывать чаще, тогда и полы будут более тёплыми.
  2. В середине комнаты трубы расположены не так плотно, как по краям.
  3. Между трубами должно быть определённое расстояние не менее 10 и не более 20 см.
  4. Тёплые полы не рекомендуется делать в маленьких помещениях, например, на лестнице.

С чего нужно начинать

Прежде, чем заниматься монтированием тёплого пола от отопления, нужно обратить внимание на то, насколько ровное основание. В комнате уже должны находиться окна и двери, быть подготовленными стены, размечены места для канализации и трубопровода.

Как подготовить плиту перекрытия

В том случае, когда плита перекрытия — это основание для водяного пола, сначала кладут слой гидроизоляции. Обмазочной или оклеечной, которые содержат битум. Края этого материала прикрепляют к стенам с помощью клея. Это делают для того, чтобы предохранить утеплитель от влаги. Так как плита тёплая, земля холодная.

Готовим грунтовое основание

Песчано цементная стяжка

Многие люди в частном доме не делают подвал, поэтому и плиты перекрытия тоже не будет. Тогда делают несколько слоёв высотой не менее 10 см попеременно из песка и щебня. Каждый слой должен быть влажным и утрамбованным. После этого нужно сделать заливку из бетонной смеси. Поверхность проверяют на ровность строительным уровнем. Для большей надёжности можно укрепить полы арматурной сеткой.

Чтобы заняться непосредственной установкой водяного отопления, нужно сделать полы ровными. Сначала отремонтировать их от трещин и выбоин. По всей комнате наклеивают демпферную ленту. Она поможет стяжке оставаться в том же размере, не расширяясь. А также сохранит тепло по бокам стен. Определить перепад высот. Так как для стяжки он должен быть не более 7 см. По уровню выставить металлические профили и зафиксировать их. Можно делать стяжку.

Зачем нужен утеплитель

Важным элементом в системе водяного тёплого пола является сохранение тепла с помощью специального покрытия. С его помощью перекрывают доступ поступления тёплого воздуха в подвал, и направляют тепло в помещение. Отопление будет более экономичным, если правильно подобрать толщину материала. Его выбор зависит от нескольких данных.

По технологии толщина теплоизоляционного слоя должна составлять не менее 30 мм
  1. Какой материал стен.
  2. Климат в регионе проживания.
  3. Если нет плиты перекрытия, то нужно учитывать уровень грунтовых вод.
  4. Объём помещения, где будет тёплый пол.

Слой утеплителя будет не менее 50 мм, если стяжку делают над подвалом. А над плитой перекрытия эта цифра будет значительно меньше.

Утеплителем, как правило, служит пенополистирол. При огромном выборе строительных материалов можно приобрести такой утеплитель хорошего качества. Он быстро укладывается и надёжно закрепляется с помощью замков. И получается прочное и ровное основание. Также по краю плит проходит линейная разметка, что значительно облегчает их укладку. Распределяют их по всему периметру пола. Это способствует тому, что стяжка будет прочной, а вся отопительная система надёжной.

Трубы для отопления

Чтобы правильно сделать тёплый пол от отопления в частном доме, нужно выбирать диаметр трубы от 10 до 32 мм. В зависимости от типа укладки, спиралью, зигзагом или змейкой, их укладывают на расстоянии от 150 до 300 мм. Затем производят их закрепление к арматурной сетке. Для этого используют пластиковые хомуты. В трубопроводе ни в коем случае не должно быть изломов.

Вторая стяжка

Как только будут установлены трубы, систему нужно проверить. Для этого её оставляют включённой на несколько дней. Заодно оценивается и качество сборки. Если никаких проблем не возникло, можно делать вторую стяжку.

Её толщина составляет 5 мм. После того, как он просохнет, система должна поработать при более низкой температуре в 25 ºС. И только через месяц можно использовать водяной тёплый пол от отопления на полную мощность.

Вот таким образом делают полы в частном доме. Люди, которые уже пользуются их комфортностью и теплом, могут позволить себе в холодный зимний вечер ходить по полу босиком. А семьям, где есть дети, такой вид отопления точно придётся по душе. Малыши свободно могут находиться на полу и не болеть. А это является большим преимуществом.



Водяное отопление в полу отзывы

В любом уколке России нужно в зимний период года отапливать коттедж. Тяжело представить жизнь человека в нашей стране без отопительного комплекса квартиры. Любой нормальный хозяин квартиры хочет разобраться: как модернизировать отопительный комплекс жилища. Всем известно, что источники тепла постоянно дорожают. На web сайте Sistema-Otopleniya.ru собрано большое количество разных обогревательных систем дачи, которые используют совершенно различные приемы извлечения тепла. Перечисленные схемы получения тепла возможно использовать самостоятельно или гибридно.

Теплый пол — вид обогрева пространства, в котором нагревание воздуха или предметов идет снизу, а отопительным устройством является теплый пол. Самыми распространёнными сегодня являются два варианта — водяной и электрический пол. В первом случае тепло несет горячая вода, во втором случае электрические нагревательные элементы. Водяной теплый пол чаще всего используют там, где необходимо обогреть большие площади, но у него есть определенные сложности при монтаже и регулировке температуры пола. Электрический теплый пол имеет большее разнообразие видов и материалов, с разными техническими параметрами, что позволяет выбрать именно тот пол, который подойдет к вашим начальным условиям.

Отличия между водяными и электрическими полами

Одним из важных отличий сегодня между водяными и электрическими полами является возможность установки последнего в городских квартирах без каких-либо согласований с жилищными конторами. тогда как монтаж водяных полов в квартирах запрещен.

В кабельном электрическом теплом полу в тепло преобразуется электроэнергия, потому что кабельная жила изготовлена из сплавов, характеризующихся высоким сопротивлением, и при прохождении по ней электрического тока нагревается.

Водяные полы используют горячую воду из центрального или автономного отопления. Установка водяного пола в загородных домах с большими площадями экономически выгоднее, чем монтаж электрических на эту же площадь. Но для небольших площадей экономнее будет использовать электрический обогрев. Каждая система обогрева имеет особенности.

Достоинствами водяного теплого пола являются:

  • видимое отсутствие нагревательных устройств;
  • равномерность прогревания пола на всей площади;
  • обогрев больших площадей без особых материальных затрат;
  • затраты на монтаж быстро окупаются дальнейшей экономией в оплате за электроэнергию.

К недостаткам водяного пола следует отнести:

  • сложность монтажа;
  • снижение давления в системе;
  • применение насоса для поднятия давления в системе;
  • сложность управления режима температуры;
  • потеря температуры для следующих комнат, так как вода, проходя через контур и отдавая тепло, охлаждается;
  • сложность в поиске случившейся протечки;
  • запрет на установку в городских квартирах.

Электрические полы тоже имеют недостатки:

  • большой расход на электроэнергию;
  • электромагнитные излучения, выделяемые кабелем;
  • нельзя устанавливать под тяжелыми предметами во избежание перегрева.

К достоинствам электрических полов можно причислить:

  • видимое отсутствие нагревательных приборов;
  • монтаж в городских квартирах без специального оборудования;
  • равномерность прогрева по все отапливаемой площади пола;
  • простота управления режима температуры и поддержание физиологической комфортности — внизу теплее, чем вверху;
  • возможность быстрого поиска и ремонта неисправности контура.

Каждый ориентируется на свои условия при выборе системы теплого пола, все же, рекомендации дать не помешает:

  • если у вас городская квартира, и вы хотите дополнительно обогреть ванную или балкон, то лучше применить систему электрического обогрева ;
  • вы имеете дом с отоплением, но вам необходимо добавить тепла. например, в детскую комнату — опять же выбор за электрическим полом;
  • вы еще не провели отопления в дом, площадь его большая — лучше прибегнуть к монтажу водяного контура обогрева.

Вы все еще не решили, какой вид теплых полов выбрать? Вашему вниманию предоставляем отзывы тех, кто установил у себя водяные теплые полы, их проблемы, и приятные моменты.

Отзывы пользователей, установивших теплые водяные полы

Положительные отзывы

В городской квартире на втором этаже у матери я сделал водяные полы в ванной комнате, так как там не было батареи центрального отопления по проекту, только небольшой полотенцесушитель в виде толстой трубы. Я подключил их к системе центрального отопления. Монтировал контур обогрева, путем спаивания полипропиленовых труб, соединяя их между собой на расстоянии порядка 10 см. В стену пришлось вмонтировать три крана — для открытия-закрытия водяного контура и один для перекрытия трубы отопления.

Сверху мне пришлось залить все это небольшим слоем раствора, чтобы положить керамическую плитку. Надо отметить, что мама осталась довольна. Во-первых, в ванной стало комфортно, особенно приятно наступать на теплый пол после душа, не холодно. Во-вторых, не понадобилось дополнительных затрат на содержание этого пола. а вот за электрические полы пришлось бы ежемесячно платить.

Когда я интересовался выбором необходимых труб в магазине сантехники, менеджеры мне советовали не использовать для этих целей полипропиленовые, мол, плохая теплоотдача, берите металлопластиковые. Но я имел соседский опыт, у которого металлопластиковые трубы, уже скрученные, потекли через 10 лет, поэтому решил попробовать другие. Надо отметить, что полипропиленовые трубы, конечно, имеют некоторую инерционность, но теплоотдача у них тоже нормальная, и полы греют замечательно.

Получив квартиру на первом этаже площадью 96 кв. м, мы первые 5 лет мерзли, потому что отопление было с верхней подачей воды, температура зимой была не выше 15˚С. Когда решили делать ремонт — сразу задумались о теплых полах, они тогда только входили в моду, благо, у нас подводка воды и прочего в квартиры была монтирована так, что подача шла в каждую отдельную квартиру, поэтому осуществить автономное отопление представлялось не таким уж невозможным.

Решили положить водяные теплые полы под залом (он большой по площади), под входной частью коридора и ванной. В зале батареи мы не ставили, но в коридоре для дополнительной сушилки под одежду поставили. Над полом положили кафель. Делали все сами по какой-то методичке, интернет еще не был так популярен. Стоило это нам очень много нервов. Пришлось везде под полом убрать старую стяжку. А это шум, грохот, ругань соседей, вплоть до заявлений, что у них от этого случился инфаркт. Потом ведь это столько тяжелых камней, которые нужно было выбросить и вывезти, заказав самосвал. После этого нужно было сделать новую стяжку, одновременно утеплив пенопластом, уже на который потом клали трубы по схеме.

Так как площадь большая, мы сделали 2 контура обогрева для зала. Мы все делали по методичке, что не знали, нам подсказывали в строительном магазине. Трубы клали металлопластиковые, заливали стяжкой, потом сверху кафель. Этим полам уже 10 лет. Никаких нареканий. Только положительные моменты. В зале стоит жара, потому что большой объем пола. Теперь, вернувшись в прошлое, мы бы положили водяные теплые полы только по центру, потому что в комнате очень жарко при закрытом окне, зимой приходится спать под простынею, также как летом. У нас всегда открыто окно на проветривание. В ванной комнате очень хорошо .

Под самой ванной мы не монтировали теплые полы и очень довольны, температура в ней комфортная, и не жарко, и не холодно. А вот коридор нам удался на славу. Площадь 8 кв. м подогревается, обувь и одежда всегда сухие. Остальные 17 кв. м коридора прогреваются за счет циркуляции воздуха по все квартире, двери мы не закрываем. Очень хорошо, что не стали класть теплые полы под туалетом и кухней. Мы это сделали, чтобы избежать неприятных запахов, усиливающихся при повышении температуры. Надо отметить, что с помощью датчика и системы регулировки температуры у нас всегда комфортная для нас атмосфера, и зимой мы ходим босиком в летней одежде. Котел для обогрева работает на газу, электроэнергии он потребляет немного, дополнительно порядка 50−70 кВт в отопительный период, в целом мы платим в 2 раза меньше, чем те, у кого нет автономного отопления в квартирах такой же площади.

Отрицательные отзывы

Моя соседка по многоквартирному дому на третьем этаже решила себе утеплить полы, а то дом плохо прогревался зимой. По всей квартире она уложила водяной теплый пол, вмонтировала его в центральную магистраль. Да, у нее, конечно, жарко. Она постоянно проветривает помещение, а у нас над её квартирой очень холодно, температура не поднимается выше 18˚С, да и соседей она за два года заливала уже три раза. Все-таки не зря не разрешают устанавливать водяные полы в системе центрального отопления. Платят все, а тепло получает один. Придется накатать жалобу в теплосеть, пусть разберутся и отключат теплые полы. Штраф 500 000 р. им не покажется маленьким.

В системе теплый пол есть слабое звено, это сам котел отопления. К его выбору надо отнестись очень серьезно. В нашем случае многоквартирного дома для автономного отопления был ограниченный выбор разрешительным центром. Поэтому, возможно, нам не сильно повезло с котлом двухконтурного обогрева с принудительной вытяжкой. Надо следить за давлением, оно иногда падает по непонятным причинам, быстро засорился и перегорел теплообменник второго контура для подогрева горячей воды, пришла в негодность плата, и через 5 лет её пришлось заменить. А когда стали применять практику слива воды с системы, потому что на зиму недолго уезжали, то в котле полетел вытяжной вентилятор.

Читая отзывы, становится понятно, что водяные теплые полы имеют свои плюсы и минусы. Идеального в мире нет ничего, главное, что они неоспоримо греют ваш дом, экономят средства на электроэнергию. Установив водяные полы один раз — вы будете в тепле долгие годы. Но не идите наперекор законам, и не делайте водяное отопление в городских квартирах. где это запрещено.

Источник: http://teplo.guru/teplyy-pol/vodyanoy/vodyanye-teplye-poly-otzyvy.html

Тамара Леонидовна Гений (76812) 3 года назад

Уважаемая Оксана!

Очень часто при водяном отоплении коттеджей используются водяные тёплые полы.

Водяные тёплые полы обеспечивают дополнительный комфорт и уют в доме. Они могут служить как ОСНОВНЫМ так и вспомогательным источником тепла.

Генрих Монт Мудрец (18645) 3 года назад

Можно!

Знаю двух хозяев, которые пошли уже на вторую зиму исключительно с теплым водяном полом.

Правда, на втором этаже стоят-таки под окнами обогреватели. Но они на крайний случай. Прошлую зиму не включали их вообще.

Кстати, оба дома каркасные. Это к разговорам об энергосбережении.

PS Двери (межкомнатные). понятное дело, надо держать открытыми.

Наталья Высший разум (171890) 3 года назад

У нас в частном доме (Санкт-Петербург) именно такое отопление — водяной тёплый пол. Живём с ним уже 11 лет. Оно является единственным видом отопления в доме. В доме всегда комфортно — температура нагрева регулируется — в разных комнатах по-разному — в зависимости от назначения помещения и от желания. Такое отопление ещё и с физиологической точки зрения более комфорное — ногам всегда тепло. А источник тепла — то, чем греют воду в трубках — тут могут быть разные варианты — котлы бывают газовые, электрические, твёрдотопливные — на любой вкус и возможности.

По поводу открытых дверей (ответ Генриха) — не совсем понятно — ведь в коридорах, холле и других помещениях тоже тёплый пол.

Окна у нас в доме тоже есть — как и в любом жилом доме — стоят хорошие деревянные рамы с 3-слойным остеклением (не стеклопакеты). дом кирпичный, стены внутри утеплены — как положено по технологии. Пол на 1 этаже везде кафельный, на втором — обычный. Думаю, те, кто отвечают про «безоконное помещение» — никогда не видели водяной пол. Разницы между водяным полом и батареями от того же котла — никакой. Если не дороже — по ощущению ногам-то прохладнее, если греются стены, а не пол.

Источник: http://otvet.mail.ru/question/67324956

Достоинства:

доступность, надежность, простота монтажа, энергоэфективность

Недостатки:

при неправильном монтаже может подняться пол. вместе со всем напольным покрытием

Водяное напольное отопление становится очень популярным и я считаю, что у него есть ряд преимуществ. Мы привыкли к радиаторному отоплению и сложно привыкнуть к чему-то новому. Мучает много вопросов и сомнений. Но многие люди уже отказались от традиции, рискнули и не ошиблись.

Фирм, которые сейчас предоставляют продукцию для монтирования теплого пола, огромное количество. Valtec — компания известная в профессиональном кругу. У них огромный ассортимент и я бы даже сказала, что все что нужно для отопления и водоснабжения в данной фирме имеется. Поэтому доверить свой пол продукции именно Valtec я спокойно могу.

Что мне нравится в Valtec, так это то что они используют трубы из сшитого полиэтилена. (PEX-EVON). Его обозначают как PE-X или ПЕ-С. Если сказать попроще, то обычные полиэтиленовые трубы содержат молекулы, которые находятся рядом и ни как между собой не связаны, а здесь между ними есть поперечные связи. За счет этого они более устойчивы к высоким температурам, белее эластичны. В них также внутренняя поверхность менее шероховата и канал не зарастает. Есть и небольшие недостатки. Ну, например, сложно сохранить изгиб, поэтому ее фиксируют хомутами или скобами. Так же она не выдерживает длительного попадания солнечных лучей. Чаще всего ее и используют в закрытой прокладке. То есть их скрывают либо в стене, либо под бетонной стяжкой.

Монтаж любой системы должен начинаться с выравнивания поверхности. Неровности допускаются, но не более 10 мм. Затем следует утеплитель, который не будет пропускать тепло вниз.

В нашем случае — это пеноплекс. Толщиной мы выбрали 20 мм. Он достаточно плотный и идеально подходит для теплого пола. Варианты здесь могут быть различные, но лучше всего использовать вспененные материалы и плотностью не менее 25 кг/м3.

Следующий слой это светоотражающая вспененная пленка. Ее можно и не использовать. Обычно ее укладывают если этажом ниже есть повышенная влажность.

Между собой полоски пленки нужно проклеить скотчем.

Вообще теплый пол — это такой многослойный салат. Каждый ингредиент имеет свое место.

По периметру всех боковых стен, стоит уложить демпферную полоску. Она служит для теплового расширения пола. Когда пол станет монолитным и станет нагреваться и расширяться, такая полоска позволит избежать поднятия пола. Поверьте мне, это страшное зрелище, когда утром встаешь а плитка лопнула, а цементная стяжка поднялась. Все деньги и время вылетело в трубу. Поэтому такая мелочь как полоска шириной 10 см, может помочь избежать многих проблем. Над стяжкой она должна выступать на 2 см.

Затем приступаем к раскладке петель из металлополимерных труб по помещению. Есть два варианта.

Первый — змейка. Она используется при нестандартных размерах комнаты. Здесь нужно помнить, что подающая труба должна проходить у наружных стен.

Следующий — улитка. Самый распространенный. Здесь тепло распределяется равномерно и падающую трубу укладывают рядом с возвратной. Трубы укладываются параллельно.

Форма петель зависит от помещения. Трубы закрепляются скобами соответствующего диаметра. Скобы же крепятся с помощью дюбель-гвоздей в бетонное основание.

Концы труб подключаются к распределительным коллекторам. Систему теплый пол подключают непосредственно к котлу через смесительно регулировочный узел. На систему можно поставить датчики температур, которые будут регулировать температуру вашего пола. Здесь нужно также знать, что если вы устанавливаете такую систему в квартире, то здесь регулировать температуру не получится. То что вам подали, то и получите. И если не дай бог неправильный монтаж, то есть вероятность подтопить соседей снизу. А демонтаж всего этого слоеного пирога удовольствие не из приятных и не из дешевых. Для квартир все-таки чаще используют электрические теплые пола.

Следующий этап это укладка армирующей сетки и заливка труб бетоном.

После того как стяжка сделана нужно выдержать 28 дней, до полного высыхания цемента. По истечении этого времени можно пользоваться теплыми полами.

Говорят, что с точки зрения физиологии отопление площади через пол близко к идеальному. Тепло идет снизу вверх и равномерно распределяется по всему помещению.

По цене здесь все строго индивидуально. И сказать стоимость я не могу. Потому что и трубы могут быть разные и различные комплектующие и опять таки все зависит от размеров и типа помещения.

Общее впечатление. Сейчас модно напольное отопление

Моя оценка:

Источник: http://otzovik.com/review_628530.html

Кто что подскажет по этому поводу? Есть ли смысл делать теплый пол водяной? Или это необосновано дорого? Как он будет в эксплуатации? Просто в большинстве случаев я вижу что люди пишут про теплый пол эллектричесский.

Где и с какой целью, вы хотите смонтировать тёплый пол?

В разных ситуациях преимущество будет у одного, или другого вида тёплого пола.

Не совсем понял большие преимущества электрического пола перед водяным — особенно про кропотливо и хлопотно.

Источник: http://www.stroimdom.com.ua/forum/showthread.php?t=9901

Смотрите также:
30 октября 2021 года

Водяной теплый пол в загородном доме

Виктор Джин

сделал теплый пол в своем доме

Профиль автора

Вместо батарей я сделал теплые полы и не жалею.

В конце 2011 года я приобрел 14 соток под Санкт-Петербургом и начал строить двухэтажный дом площадью 140 м². Отапливать дом я планировал тепловым насосом, который, как я выяснил, отлично работает с водяными теплыми полами.

Расскажу подробнее, какие есть способы обустройства теплых полов, как рассчитать такую систему и сколько она будет стоить.

Теплый пол как основная система отопления дома

Теплый пол работает по тому же принципу, что и обычные радиаторы, просто он иначе расположен. Батареи стоят вертикально под окнами. Теплый пол — это, условно, большая положенная на бок батарея: он расположен горизонтально и занимает всю площадь помещения. За счет этого дом отапливается более равномерно. В трубы водяного теплого пола, как и в радиаторы, подается жидкость — обычно это вода, но ее температура меньше, чем в радиаторах.

Часто теплый пол дополняет радиаторную систему, но современные технологии позволяют использовать теплый пол и как основное отопление. У меня именно так: на первом этаже водяной теплый пол вмонтирован в бетонную стяжку, а на втором сделан «сухим» способом на деревянном перекрытии.

Отапливать дом целиком теплыми полами я решил главным образом потому, что планировал поставить тепловой насос. Тепловой насос — это современное и технологичное решение. К тому же это было чуть дешевле, чем платить 500 000 Р за подключение газа. Я присмотрел недорогой тепловой насос мощностью 8 кВт.

Что такое тепловой насос

Это аппарат, который использует геотермальное тепло — то есть забирает его из земли. Грунт ниже уровня промерзания круглогодично имеет положительную температуру. Я живу под Санкт-Петербургом, где такая температура — около +6 °C. Тепловой насос использует эту энергию и способен отапливать дом. Устройство работает от электричества. На каждый потребляемый 1 кВт электричества тепловой насос выдает 3—4 кВт тепловой энергии.

Наибольшую эффективность насос показывает как раз при отоплении теплыми полами. Это связано с тем, что в последние нужно подавать воду с низкой температурой: +30…35 °C. В случае с радиаторами пришлось бы греть воду до +70 °C и не факт, что мощности теплового насоса хватило бы для обогрева всего дома в морозы.

Но позже от теплового насоса пришлось отказаться: я выходил за рамки бюджета. В итоге решил обогревать дом электричеством по ночному тарифу. Для такой системы теплые полы тоже хорошо подошли.

Ночной тариф на электричество у нас почти в два раза дешевле дневного. Согласно текущим тарифам Ленинградской области, стоимость киловатта по дневному тарифу — 4,96 Р, по ночному — 2,68 Р.

Вот так происходил монтаж геоколлектора для теплового насоса. 800 м трубы уложены в четырех траншеях ниже глубины промерзания грунта. Сейчас все это не задействовано, но у меня еще теплится идея установить тепловой насос

Я сразу отказался от электрокотла, так как он показался мне дорогим и ненужным для моего случая.

Принцип действия моей системы такой: с 23:00 до 07:00 включается ТЭН — своего рода большой кипятильник, который нагревает буферную емкость объемом 1000 л. Вода в ней нагревается до +90…95 °C и затем в течение дня подмешивается в теплые полы. Полы постепенно забирают тепло, и к концу дня в буферной емкости температура воды обычно опускается до +30…40 °C.

Если погода не слишком морозная или мы затапливаем в доме камин, полы расходуют меньше энергии и температура воды в баке опускается не так сильно.

В 23:00 снова включается ТЭН и начинается новый цикл: бак нагревается всю ночь, чтобы днем отдавать запас энергии и остывать. По моим прикидкам, за 8 ночных часов мне удается запасти более 70 кВт тепловой энергии и это обходится где-то в 190 Р.

9 кВт

составляет мощность ТЭНа в буферной емкости

В качестве теплоносителя, то есть жидкости, которая циркулирует в системе отопления, у меня используется вода. Иногда в частных домах вместо воды заливают антифриз, но это более дорогой вариант и он больше подходит, например, для дач, где зимой не живут: антифриз точно не замерзнет в трубах, и их не разорвет из-за перепадов температур.

Так выглядит система отопления и водоснабжения в моем доме. Бак слева нагревается ТЭНом и в течение дня запасенная энергия используется в теплых полах

Плюсы и минусы теплых полов

О то, что лучше, теплые полы или радиаторы, сломано немало копий. Оба варианта имеют достоинства и недостатки. И если вам тяжело сделать выбор, всегда можно совместить обе системы.

Вот аргументы в пользу теплых полов.

Равномерное распределение тепла. Больше тепла у ног, а менее нагретый воздух — на уровне головы. Принцип как в известной народной мудрости: «держи голову в холоде, ноги в тепле».

Экономичность. Часто теплые полы более эффективны, особенно если они питаются от возобновляемых источников энергии: тепловые насосы, солнечные батареи, ветровая энергия. Жидкость в теплых полах достаточно подогреть до +30 °C, а в батареях ее температура может доходить до +70 °C. КПД теплых полов выше.

Скрытый монтаж. Батареи занимают пространство под окнами, многим не нравится их внешний вид. Бывает, на батареи вешают декоративные сеточные экраны, но это только ухудшает теплообмен, а выглядит на любителя. Теплый пол в доме незаметен.

ПОВОД УЗНАТЬ НОВОЕ

30% на все курсы весь октябрь

У нас день рождения и миллион студентов, у вас — скидка по промокоду 2GODA

Выбрать курс

А вот минусы теплых полов.

Сложности с ремонтом. Трубы теплого пола, например, от финской компании Uponor или немецкой Rehau прослужат не менее 50 лет. Но если использовать менее качественные трубы или нарушить технологию монтажа, отремонтировать теплый пол, который уже залили цементом, будет очень тяжело. Радиаторы ремонтировать гораздо проще: потекший можно просто снять и поставить новый. Если все продумано, не придется даже сливать систему отопления.

Невозможность сверлить пол. Даже если знаешь схему укладки труб, не хочется лишний раз рисковать и ненароком повредить трубу. Если надо закрепить унитаз или шкаф, придется использовать жидкие гвозди.

Дороговизна. В сравнении с радиаторами теплый пол стоит дороже, а рассчитать и смонтировать его сложнее.

Сложности при монтаже в уже готовом здании. Водяные теплые полы лучше всего закладывать на этапе строительства дома. В уже эксплуатируемом здании гораздо проще поставить радиаторы, чем заново заливать стяжку. Например, на даче, которая отапливалась печью и к которой подвели газ, проще, быстрее и дешевле установить радиаторы.

Насчет того, какой способ отопления более здоровый, однозначного мнения нет. С одной стороны, радиаторы создают циркуляцию воздуха и поднимают пыль. С другой — я неоднократно слышал мнение, что теплые полы тоже поднимают пыль и аллергики хуже чувствуют себя при таком варианте отопления.

Радиаторы создают конвекцию: движение воздуха по всей комнате через батарею. Теплый пол просто излучает тепло снизу вверх

Электрические и водяные теплые полы

Водяные теплые полы — это гибкий трубопровод, который замурован в полу. По этим трубам непрерывно циркулирует подогретая жидкость.

Существуют также электрические теплые полы: в них нет воды, а подогрев происходит за счет электричества и «напрямую», без котлов и буферных емкостей.

По конструкции выделяют два типа электрических полов:

  1. Кабельные. Их кладут в слой плиточного клея или стяжку.
  2. Пленочные. Их кладут под напольное покрытие, например под ламинат. Такой пол еще излучает инфракрасные лучи, благодаря чему обогреваются стоящие на полу предметы.

В электрополах также ставят термодатчик и терморегулятор. Они позволяют устанавливать нужную температуру и экономить на электричестве: как только пол прогреется до нужного значения, нагрев выключится.

Электрические теплые полы — более дорогостоящее решение, чем водяные, особенно в эксплуатации. В среднем 10 м² электрического пола потребляют в час 1,5 кВт электроэнергии, а на дом площадью 100 м² может даже не хватить стандартной выделенной для дома электрической мощности в 15 кВт.

Поэтому электрические теплые полы обычно используют локально, как дополнительный отопительный элемент на небольшой площади. Например, в ванной или на лоджии.

Для сравнения: 1100 Р стоит 1 м² нагревательного мата для теплого пола. А монтаж 1 м² электрического теплого пола стоит 350 Р.

Главное преимущество водяной системы перед электрической — ее можно использовать с любым источником отопления. Жидкость в трубах можно подогревать в газовом или электрическом котле, камине с водяным теплообменником, тепловым насосом, солнечными батареями.

Более того, разные источники отопления для водяных теплых полов можно комбинировать, чтобы они работали параллельно. Например, вы используете газовый котел, но решили затопить камин, который имеет водяной теплообменник и встроен в общую систему отопления.

Тогда огонь в каминной топке будет не только выполнять эстетическую функцию, но и подогревать пол, а газовый котел на время отключится. Также в эту систему может быть встроен электрический котел как резервный источник тепла на случай, если с газом что-то случится.

Электрический теплый пол — это такой же электроприбор, как холодильник или телевизор. Мощности проводки должно хватать, чтобы такой теплый пол исправно работал. Чем большую поверхность вы собираетесь покрыть теплым полом, тем больше нужно мощности. Источник: market.yandex.ru Инфракрасные пленочные полы. Самый дешевый из тех, что выбирают покупатели, стоит 3000 Р за 1 м² и расходует 170 ватт на 1 м². Чтобы обогреть комнату площадью 40 м², потребуется запас мощности в 6,8 кВт — почти половина от стандартных 15 кВт, которые выделяют для частных домов энергетики. Источник: market-yandex.ru

Где можно и нельзя делать теплые полы

Ограничения на применение теплого пола. Обустроить водяные теплые полы в квартире с центральным отоплением сложно.

По жилищному кодексу запрещено самостоятельно вносить изменения в схемы инженерных коммуникаций квартиры. Прямой запрет на это есть также в постановлении правительства Москвы.

Запрет связан с тем, что встраивание водяного теплого пола влияет на работу отопления по всему стояку многоэтажного дома. Тепловой баланс между квартирами может нарушиться: у всех соседей ниже квартиры с теплым полом возможно снижение давления в трубах, батареи будут хуже прогреваться.

Кроме того, в случае неисправности теплого пола велика вероятность затопить соседей.

За нелегальное устройство теплого пола можно получить судебный иск от УК или ТСЖ, и суд обяжет демонтировать систему.

Но внести изменения в систему обогрева квартиры все же можно, если добиться разрешения от ЖКХ и теплосетей. На практике это удается только в домах с автономным отоплением.

Электрические теплые полы не запрещено устанавливать в квартире и их монтаж не нужно согласовывать, главное — чтобы проводка справилась.

Также существует ряд стандартов ГОСТ для каждого типа напольного покрытия и к клеевым смесям.

Проектирование и расчет теплых полов

На этапе проектирования дома делается теплотехнический расчет. Это нужно в том числе чтобы понять теплопотери, то есть сколько тепла теряет дом при холодной погоде. Например, показатель теплопотерь моего каркасного дома площадью 140 м² — 9 кВт. Это 64 Вт на 1 м².

Расчет делают для самой холодной пятидневки в году для конкретного региона — в моем случае при −26 °C на улице. При этом внутренняя температура в жилых помещениях принималась за +22 °C, в ванной комнате — за +25 °C, в нежилых помещениях, у меня это топочная, — за +20 °C.

Проектирование системы отопления лучше доверить специалистам, но можно сделать и самостоятельно, воспользовавшись примером детального расчета водяного теплого пола.

Здесь я не буду вдаваться в технические детали и только обозначу основные моменты.

Расчет теплого пола производится исходя из теплопотерь, при этом необходимо посчитать теплопотери всех контактирующих с улицей конструкций: стен, окон и дверей.

Чтобы учесть весь «пирог» стены из нескольких слоев различных материалов, удобно воспользоваться теплотехническим калькулятором.

Учебно-методические указания по теплотехническому расчету ограждающих конструкций — Московский архитектурный институтPDF, 1,7 МБ

Теплотехнический калькулятор для ограждающих конструкций

В результате мы узнаем удельные теплопотери на 1 м² площади. Если значение теплопотерь превышает 100—150 Вт на м², отопление только теплым полом нежелательно: дополнительно к нему нужны батареи. Дело не в том, что теплый пол не справится с нагревом, а в том, что его придется делать настолько горячим, что ходить по такому полу будет неприятно.

Максимальные значения температуры на поверхности пола для комфортного пребывания

Максимальная температура Где
+26 °C Жилые помещения с длительным пребыванием людей, согласно СНиП 41-01-2003
+27 °C Если на полу покрытие из натурального дерева, паркета, ламината
+29 °C Жилые помещения с длительным пребыванием людей, согласно европейским нормам
+33 °C Для ванных комнат, душевых, бассейнов
+35 °C Полоса шириной 0,5 м по периметру помещений с временным пребыванием людей

Макс. температура

Где

+27 °C

Если на полу покрытие из натурального дерева, паркета, ламината

+29 °C

Жилые помещения с длительным пребыванием людей, согласно европейским нормам

+33 °C

Для ванных комнат, душевых, бассейнов

+35 °C

Полоса шириной 0,5 м по периметру помещений с временным пребыванием людей

Источник: home-engineering.net

Помимо потерь тепла, стоит также учесть, откуда оно поступает: например, от полотенцесушителя в ванной или от постоянно работающих электроприборов.

При расчете площади помещения, где будет проходить теплый пол, обычно вычитают место под встроенной мебелью, где циркуляции воздуха нет. Например, если в комнате предполагается шкаф-купе, под ним пол греть не нужно. Но трубу стоит заложить под мебелью, которую потом вы можете переставить. Если вы, например, не уложите трубу под кроватью, а в будущем переместите кровать в другое место, у вас появится неотапливаемый квадрат пола.

Как выбрать трубы для теплого пола

Для водяного теплого пола можно использовать различные виды труб диаметром 16—20 мм. Вот самые популярные варианты.

Медные — из старого и проверенного материала. Основное его преимущество — долговечность. Недостаток — высокая цена, от 400 Р за погонный метр. Также медь чувствительна к жесткости и кислотности воды, и срок службы теплого пола из-за этого может уменьшиться.

Металлопластиковые трубы — стандартное решение для радиаторной системы, используется и для теплых полов. Это недорогие трубы — 35—47 Р за погонный метр. Трубы не подвержены коррозии, у них гладкая внутренняя поверхность, что исключает наслоение отложений в трубе.

Трубы PEX — из поперечно сшитого полиэтилена. В зависимости от способа изготовления такие трубы обозначают PEX-a, PEX-b, PEX-c и PEX-d. Это современный, прочный материал, который не подвержен коррозии и действию агрессивных химических веществ. Трубы обладают так называемой молекулярной памятью — после экстремальных загибов и заломов труба восстанавливает свою исходную форму, что облегчает монтаж. Цена за погонный метр трубы PEX-a марки Valtec диаметром 16 мм — 70 Р, 20 мм — 110 Р.

Трубы из полиэтилена повышенной термостойкости — PERT. Бюджетный и популярный вариант: порядка 30 Р за погонный метр трубы 16-го диаметра и 40 Р — 20-го диаметра. Но у этого материала есть ряд минусов: он менее стойкий к перепадам температуры и давления, восприимчив к качеству жидкости, не обладает молекулярной памятью.

В своем доме я использовал трубы PEX-a 20-го диаметра с кислородным барьером EVOH — это дополнительный наружный слой, который предотвращает попадание молекул кислорода внутрь и, следовательно, препятствует коррозии металлических элементов в системе отопления.

Схемы укладки труб водяного пола

Шаг укладки трубы, то есть через какое расстояние друг от друга она кладется, ее диаметр и температуру жидкости вычисляют исходя из проектной мощности теплого пола на 1 м².

Например, при шаге укладки 20 см на каждый 1 м² площади пола в среднем будет приходиться по 5 погонных метров трубы. Прогрев пола на этом участке будет лучше, чем на такой же площади при шаге 30 см. Приблизительная зависимость шага укладки и мощности указана ниже.

Важно также постараться запроектировать все ветки теплого пола примерно одной длины, и чтобы длина каждой не превышала 100—120 погонных метров. Оптимальная длина одной ветки для труб 16-го диаметра — 80 м, для 20-го диаметра — 100 м. При таких параметрах не будет сильных потерь давления в трубах, а жидкость будет циркулировать исправно. Если длина ветки получается больше 100 м, лучше разбить ее на несколько.

Соответствие шага укладки трубы и мощности теплого пола на 1 м²

Шаг укладки трубы Тепловая энергия
30 см до 50 Вт/м²
20 см 50—80 Вт/м²
15 см от 80 Вт/м²

Шаг укладки трубы

Тепловая энергия

30 см

до 50 Вт/м²

20 см

50—80 Вт/м²

15 см

от 80 Вт/м²

Есть два основных способа укладки труб — улитка и змейка, причем для второй есть несколько вариаций.

Улитка. Наиболее популярный и эффективный вариант с точки зрения энергопередачи. В этом случае горячая жидкость сначала проходит по периметру помещения, а затем идет к центру комнаты. Улитка дает равномерное распределение тепла, так как трубы подачи и обратки чередуются.

Также преимущество улитки — трубу можно укладывать с частым шагом от 10 мм, так как все повороты трубы, кроме изгиба в самом центре, имеют угол 90 градусов.

Змейка. Основное преимущество — простота укладки. Петля идет последовательно от стенки до стенки с поворотами на 180 градусов. Оптимальный шаг укладки — 20—30 см.

Самый существенный недостаток — может ощущаться разница температур в разных концах помещения, и чем длиннее помещение, тем выше риск появления такой проблемы. Ведь в одной части поступает горячая жидкость, а к концу контура она остывает.

Сгладить этот недостаток помогает укладка двойной змейкой. В этом случае участки подачи и обратки чередуются.

Существует еще один способ укладки — угловая змейка. В этом случае начало ветки концентрируется вдоль наружных стен с окнами.

Способ укладки змейкой более простой, но может создавать ощутимый перепад температур в разных частях помещения. Двойная змейка и улитка исключают этот недостаток, но укладывать трубы сложне План раскладки труб теплого пола на первом и втором этаже моего дома. Вокруг камина на первом этаже пришлось разложить трубу змейкой, чтобы обойти его со всех сторон. На первом этаже у меня получилось шесть веток теплого пола, а на втором этаже — четыре ветки

Коллекторная группа и узел смешения

Коллекторная группа, она же коллектор или «гребенка», распределяет жидкость по разным контурам — веткам — теплого пола. Обычно для каждой комнаты пускают свой контур, на втором этаже у меня так и сделано: четыре контура на три комнаты и один санузел.

Если контур получается слишком длинным, его разделяют на несколько, и тогда в одном помещении может быть несколько контуров. Так, на первом этаже у меня шесть контуров на общее пространство гостиной и кухни.

Кроме того, на коллекторе стоит узел смешения: с его помощью можно уменьшить или увеличить температуру жидкости, которая идет на контуры. Также для каждого контура на коллекторе можно регулировать количество пропускаемой жидкости и таким образом отрегулировать температуру в каждой комнате: например, законсервировать гостевую комнату, где никто не ночует, установив там минимальную температуру в +10—15 °C.

В моем случае вода нагревается в буферной емкости до +90 °C. А в полы подается около +30 °C. Узел смешения контролирует, чтобы в контурах постоянно циркулировала вода заданной температуры, и как только температура снижается, устройство подмешивает горячую воду из большой емкости. Поэтому жидкость в системе всегда одной температуры.

Также к каждому контуру на втором этаже я подвел электрические кабели, чтобы потом настроить блоки управления, через которые можно будет задавать температуру воздуха. Блок управления должен подавать сигнал на сервоприводы — механизмы, которые будут регулировать на коллекторе количество подаваемого теплоносителя в каждую ветку.

Коллекторная группа первого этажа. Циркуляционный насос один — качает на оба этажа. На этом фото магистраль, идущая на второй этаж, еще не подключена Коллектор на втором этаже имеет четыре контура

Теплый пол в бетонной стяжке

Мой фундамент — утепленная шведская плита. Это подразумевает разведение труб теплого пола внутри стяжки еще на этапе строительства фундамента.

Толщина стяжки пола в моем случае — 10 см, под ней расположено еще 20 см пенопласта: он нужен, чтобы тепло не уходило в землю. На весь первый этаж площадью 90 м², который оформлен единым пространством, у меня получилось шесть веток теплого пола. Способ монтажа — улиткой.

Трубы укладывались прямо на арматурный каркас, который рабочие приподняли на пластиковых креплениях. Таким образом трубы оказались прямо в середине стяжки. Перед тем как заливать фундамент, мы загнали в трубы воду под давлением 3,5 бара, чтобы бетон своей массой не деформировал их.

Позже поверх стяжки залили выравнивающий слой и постелили керамогранит.

Теплый пол по деревянным лагам

Это устройство теплых полов «сухим» методом, когда не предполагается заливка стяжки. Трубы укладываются между досками или другим материалом, а сверху накрываются плитами с хорошей теплопроводностью — обычно ГВЛ или ЦСП.

Часто для легкого монтажа используются специальные пенопластовые маты, но это дорого. Плюс я, например, стараюсь избегать использования пенопласта внутри дома.

Для лучшего распределения тепла по поверхности пола трубы монтируются вместе с металлическими пластинами, чья задача — увеличить площадь и эффективность теплопередачи.

Такой теплый пол я делал сам на втором этаже своего дома. В качестве основания использовал фиброцементные плиты «Гринборд» толщиной 25 мм, которые остались у меня от других работ.

Труба PEX также осталась после заливки фундамента. На второй этаж у меня ушло порядка 300 метров трубы, и после этого осталось еще около 400 метров — в свое время я их купил с большим запасом. Эти остатки я в итоге продал на «Авито» за 5000 Р.

Укладывал трубы змейкой — самым простым вариантом. Я выбрал шаг укладки 25 см, так как трубу 20-го диаметра сложно сгибать. Теплораспределительные пластины в количестве 150 штук я заказал в Москве по 155 Р за штуку.

23 250 Р

стоили теплораспределительные пластины

Было сложно найти их под 20-ю трубу, в основном они выпускаются под 16-й диаметр.

Поверх плит «Гринборд», внутри которых скрылись теплые трубы, я уложил листы ГВЛ толщиной 10 мм, затем постелил подложку, а на нее ламинат. Только в ванной комнате сделал иначе: ЦСП 20 мм, потом керамогранит.

На втором этаже получилось четыре ветки теплого пола. Коллектор для них установлен также на втором этаже — в ванной.

Сколько стоит обустройство водяного теплого пола

Стоимость моего теплого пола на первом этаже тяжело посчитать, так как он смонтирован при заливке фундамента и вошел в его стоимость. В 2012 году фундамент мне обошелся в 680 000 Р, включая работы по укреплению склона и обустройству геоколлектора для теплового насоса.

Текущие цены на монтаж водяного теплого пола в бетонной стяжке — от 860 Р за 1 м².

Когда я узнавал цены на устройство теплого пола сухим методом, мне называли цену в 600 Р за м². Площадь пола на втором этаже у меня составляет 75 м², то есть заплатить за работу мне бы пришлось 45 000 Р.

Я решил сэкономить эту сумму и проделал работы самостоятельно. Часть материалов у меня уже были — трубы PEX и плиты «Гринборд». Остальное пришлось докупать.

Потратил на материалы для теплого пола сухим методом 45 500 Р

Материалы Цена
Теплораспределительные пластины 23 250 Р
20 листов ГВЛ 10 мм 14 350 Р
3 листа ЦСП 20 мм 7900 Р
Плиты «Гринборд» Остались от других работ
Трубы PEX Остались от других работ

Материалы

Цена

Теплораспределительные пластины

23 250 Р

20 листов ГВЛ 10 мм

14 350 Р

3 листа ЦСП 20 мм

7900 Р

Плиты «Гринборд»

Остались от других работ

Трубы PEX

Остались от других работ

Запомнить

  1. Теплые полы бывают водяные, на основе электрического кабеля и пленочные с ИК-излучением. Водяные дешевле в эксплуатации, но сложнее в монтаже.
  2. Водяные теплые полы можно использовать как в качестве основного источника отопления в доме, так и дополнительно к радиаторному отоплению. В первом случае важно, чтобы расчетные теплопотери 1 м² помещения не превышали 100 Вт.
  3. Трубы теплого пола обычно закладывают в бетонную стяжку, но существует и сухой способ монтажа по деревянным балкам — с использованием теплораспределительных пластин.

Теплые полы в частном доме своими руками: рекомендации по установке

Подогрев полов последнее время стал очень востребованным и популярным. Применяется подобная система теплоснабжения не только в городских квартирах, а и в частных домах. Используются данные конструкции и при обогреве бань, теплиц и т.п. И все благодаря наличию таких преимуществ у теплых полов, как удобство, эффективность, экономичность. Владельцам загородных построек повезло: можно поставить любую нагревательную систему. Выполнить эту работу можно самостоятельно. О том, как оборудовать теплый пол от отопления в частном доме своими силами, расскажет данная статья.

Теплый пол: основной либо вспомогательный обогрев?

При оборудовании системы теплых полов важно придерживаться одной важной рекомендации: температура поверхности не должна превышать +30 градусов. Также следует выбирать изделие такой мощности, чтобы теплопотери здания были полностью восполнены.

Применяться теплый пол в каркасном доме может как основной источник тепла, так и вспомогательный, для повышения комфортности условий проживания. Какой именно вариант выбрать, все зависит от климатических особенностей той местности, в которой расположена постройка, от качества утепления дома, наличия уже имеющегося источника тепла.

Если нагревательный пол способен дать тепла не меньше, чем теряет постройка, его можно с успехом применять в качестве главной системы обогрева.

Если же тепла недостаточно, теплые полы в частном доме своими руками устанавливаются в сочетании с другими обогревательными конструкциями. Например, можно удачно применять совместно с инфракрасными излучателями либо конвекторами. Таким образом, создается комбинированная система, способная эффективно и качественно прогреть загородный коттедж.

Можно также сделать теплым не только пол, а и потолок либо стены. Конечно, конструкции водяного типа для этого не годятся. А вот электрические аналоги могут быть очень кстати. Совмещать теплый пол можно и с плинтусным отоплением. Так что вариантов масса. И перед тем, как сделать теплые полы в частном доме, важно все хорошенько продумать, и выбрать наиболее оптимальный вариант для эффективного обогрева. А что нужно непосредственно для монтажных работ можно узнать в нашей статье «Что нужно для монтажа теплого пола?».

Какой теплый пол подойдет для каркасного дома?

Каркасные строения последнее время становятся более популярными. И наиболее экономичным и оптимальным вариантом обогрева такой постройки является теплый пол. Укладка не требует стяжки. Технология монтажа имеет некоторые особенности. Но перед тем как перейти к рассмотрению такого вопроса, как сделать теплый пол в каркасном доме, следует определиться с видом системы. Можно в сооружениях каркасного типа устанавливать теплые полы электрического и водяного типа. Монтируются они сверху утеплительных отражающих материалов.

Водяной теплый пол

Если коттедж находится в процессе возведения, то предпочтительнее оборудовать водяной теплый пол. Он отличается надежностью и экономичностью. Но водяной вариант имеет один недостаток – при возникновении протечки, ремонт будет достаточно сложным и громоздким.

Электрический теплый пол

Если же водяную систему установить по определенным причинам не представляется возможным, можно создать и пол с электроподогревом. Тем более кабельный теплый пол под плитку своими руками – это вполне реальная задача. Выбор полов данного типа достаточно широкий. На рынке можно приобрести как полы низкой либо средней, так и высокой мощности. Также кабель для теплого пола своими руками создать вполне реально. Но секционная кабельная система нуждается в создании стяжки. Конечно, бетонная стяжка под теплый пол своими руками – задача совсем не трудная. Но все же это создает дополнительные хлопоты во время монтажа.

Предлагают сегодня производители и удобные нагревательные маты. Но греющие маты в качестве единственного источника теплоснабжения неэффективны. Популярностью пользуется и полезный, сверхтонкий инфракрасный пол. Поэтому большинство пользователей отдает предпочтение инфракрасной пленке. Что именно выбрать, зависит от предпочтений хозяина дома, размера бюджета.

Пол с подогревом под пол из дерева

Как было уже сказано, нагревательные полы могут быть водяными и электрическими. Электрические теплые полы под деревянные полы применяются редко. А вот водяные распространены достаточно широко. Данная конструкция представляет собой магистраль, скрытую под напольным покрытием. Теплоносителем в этом случае выступает вода, нагретая до определенной температуры.

Оборудуя теплый пол на деревянный пол своими руками, бетонную стяжку не делают. Поскольку это может создать ненужную дополнительную нагрузку на деревянные перекрытия. Что крайне нежелательно. В принципе оборудовать теплый пол на напольное покрытие из дерева не представляет трудностей. И, правильно подобрав материалы, подготовив необходимые инструменты, четко следуя технологии, с подобной задачей способен справиться и человек, не имеющий специального строительного либо инженерного образования.

Алгоритм того, как сделать теплый пол на деревянном полу, следующий:

  1. Подготовить черновой пол. Тщательно выровнять основание, зашпаклевать имеющиеся щели.
  2. Положить гидроизоляционный слой. Важно, чтобы слой был герметичным. Поэтому желательно использовать сплошную пленку. Также можно использовать и полосы. Но все стыки тогда нужно будет проклеить лентой гидроизолирующей.
  3. Уложить деревянные лаги.
  4. Между лагами поместить утеплитель. Слой должен быть не менее 10 см. Но, конечно, все зависит от теплопроводных свойств материала.
  5. На утеплитель уложить трубы.
  6. Провести монтаж финишного покрытия.

Данная схема очень простая. Но в плане эффективности, это не лучший вариант. Лучше создать теплый пол на деревянное основание с арматурной сеткой.

Пример монтажа по второму способу следующий:

  • Гидроизоляция, слой утеплителя.
  • Фольга из алюминия. Класть ее нужно отражающей поверхностью в комнату. Все места соединения нужно проклеить лентой теплоизоляционной.
  • Арматурная сетка. Она позволит усилить конструкцию.
  • Лаги, трубы.

Надо не забыть поместить под напольное покрытие термодатчик в гофрированном кожухе. От него сигнал будет поступать на регулятор температуры. Устанавливать терморегулятор следует на небольшой высоте от пола. Его либо монтируют в пластиковой коробке накладным способом либо помещают в штробу.

Таким образом, теплый пол на даче своими руками – задача вполне осуществимая. Главное соблюдать технологию, выполнять работу аккуратно и внимательно.

Кладка плитки на нагревательный пол

Надо отметить, что теплые полы сочетаются с большинством финишных покрытий. Нередко хозяева домов выбирают в качестве напольного покрытия плитку. Данный материал отличается благородным видом. Подходит под любой тип нагревательных полов. К тому же укладка плитки на теплый пол своими руками не представляет сложностей и не отличается технологически от облицовки обычного пола.

Для укладки применяется специальный клей. Его наносят на участок пола. Обрабатывают клеящим составом и саму плитку. Укладывают изделие на пол и немного прижимают. Когда вся плитка уложена, а клей полностью высох, можно приступать к затирке швов. Включать систему нагревательного пола нельзя до полного окончания плиточных работ.

Сфера использования теплых полов в загородных объектах

Теплые полы часто устанавливают хозяева частных домов. Вариантов создания системы может быть множество. Например, можно оборудовать теплый пол от газового котла своими руками и получить надежный и качественный обогрев.

Теплый пол в теплице

Используют подобные системы и в теплицах для обогрева земли. Можно нагревать грунт при помощи кабельных матов, инфракрасной тонкой пленки либо электрического кабеля. Кабельный теплый пол в теплице своими руками укладывается очень просто. Применяется та же схема, что и при монтаже водяных контуров. Единственное существенное отличие состоит в подключении к сети и установке терморегуляторов.

Прокладывая инфракрасную тепловую пленку нужно знать, что оптимальная глубина ее прокладки составляет 20 см. Слишком глубоко в грунт ее помещать не стоит из-за невысокой температуры нагрева. Но и чересчур близко к поверхности земли располагать также не рекомендуется. Поскольку можно легко повредить садовыми инструментами. Водяные системы стоят дороже, нежели электрические теплые полы. Поэтому внедряются реже.

Теплый пол в бане

Применяются нагревательные полы и в бане. Раньше у хорошей и качественной бани был лишь один недостаток – прохладный пол. Сегодня же, сделав теплый пол в бане от печки, это неудобство можно легко устранить. Оборудовать систему теплого пола рекомендуется не только в парилке, а и во всех составляющих комнатах: в моечном помещении, в зоне отдыха. Перед созданием теплого пола в сауне, следует утеплить покрытие в бане. Для этого могут использоваться керамзитовое вещество, специальная базальтовая либо минеральная вата, пенопласт.

В целом, установка теплого пола своими руками в бане представлена такими работами:

  1. Монтаж специальной балки на основание. К балкам следует закрепить бруски, которые будут служить в качестве основания для пароизолятора.
  2. Укладка чернового покрытия. Применяются доски.
  3. Между балками провести застилку выбранного утеплителя.
  4. На утеплитель настелить слой гидроизоляционного материала.
  5. Закрыть полученную конструкцию досками. Это и будет финишное напольное покрытие.

Некоторые строители считают, что укладка теплого пола своими руками в бане должна проводиться на основе пиломатериалов, изготовленных из хвойной древесины. Ведь данный материал имеет более долгий эксплуатационный срок. Не скользит при увлажнении. И к тому же создает приятный аромат, благотворно воздействующий на состояние всего человеческого организма. А вот материалы на основе липы, тополя либо дуба специалисты применять не советуют.

Рекомендации по установке

Соблюдая некоторые рекомендации касательного того, как делать теплые полы в частном доме, можно создать эффективную и надежную систему.

Важно правильно подобрать финишное покрытие под теплый пол.

Например, кафель на пленочные нагревательные конструкции класть не стоит. Данный материал тяжело прогревается. Поэтому лучше сочетать его с электрическим полом кабельного типа. Ковролины и ковры использовать нежелательно. Они существенно снижают эффективность обогрева. Для правильного выбора вида теплого пола надо определиться с целью его установки. Конструкция может использоваться для обогрева всего помещения либо только для подогрева поверхности.

Терморегулятор, трубы и кабели выбирать также следует исходя из поставленной цели. Для дополнительного обогрева подойдет кабель мощностью в 20 Вт/м. А вот для организации пола в качестве единственного источника тепла лучше выбирать изделия мощнее – 160 Вт/кв.м. Если подогрев планируется дополнительный, подойдет терморегулятор с датчиком температуры. Для полноценного же обогрева потребуется более сложный термостат.

Таким образом, теплые полы применяются при обустройстве системы теплоснабжения в частных домах. Нагревательные конструкции могут быть разных видов. Финишные покрытия также могут использоваться различные. Поэтому перед тем, как сделать теплый пол в доме, надо все продумать, чтобы подобрать систему и финишное покрытие правильно. Для эффективного обогрева это важно.

Установка теплых полов в существующем доме

Когда дело доходит до систем теплого пола, часто задают вопрос, можно ли модернизировать новую систему в существующем доме. В этом руководстве мы рассмотрим:

  • Разница между «переоборудованием» и «переоборудованием» системы
  • Если UFH повысит уровни пола
  • Простота установки напольных обогревателей в старых домах
  • Общие проблемы при переоборудовании системы
  • Лучшие регуляторы нагрева для использования
  • Почему рекомендуется утепление пола

МОНТАЖ СИСТЕМЫ НАПОЛЬНОГО ОТОПЛЕНИЯ

Если вы планируете свой предстоящий проект ремонта дома, полы с подогревом идеально подходят для обеспечения сияющего тепла в существующих домах — процесс, известный как модернизация.Термины «переоборудование» и «модернизация» легко перепутать; Когда речь идет о системах подогрева пола, «переоборудование» означает удаление текущего обогревателя и перемещение его в другое место, «переоборудование» означает установку нового обогревателя в существующем доме, а не в новом доме. В большинстве случаев люди имеют в виду модернизацию системы теплого пола для своего дома, и многие системы теплого пола Warmup могут быть встроены как в новые, так и в существующие дома с исходными черновыми полами.

Электрические полы с подогревом хорошо подходят для проектов модернизации, при этом большая часть электрической системы Warmup практически не влияет на высоту пола — ключевую проблему для проектов ремонта дома, где высота потолков и уровни дверей фиксированы.Например, система StickyMat использует ультратонкий нагревательный провод и может быть установлена ​​непосредственно в слое плиточного клея при установке на плиточный пол. Узнайте больше о влиянии UFH на уровни пола.

Как упоминалось ранее, электрические полы с подогревом могут быть установлены как в новых, так и в старых зданиях, а также на существующих черновых полах. Однако фактическую отделку пола, такую ​​как плитка, ламинат или винил, необходимо удалить и заменить новой отделкой пола. Другими словами, установка теплого пола на существующие полы означает удаление существующего напольного покрытия, добавление изоляционных плит (при необходимости), установку на них обогревателя и затем укладку нового напольного покрытия над системой отопления.После установки системы теплого пола очень сложно поднять существующую отделку пола и снова уложить тот же пол. Само собой разумеется, что большая часть отделки пола, например плитка, обречена на повреждение при подъеме пола. Таким образом, электрические полы с подогревом являются идеальным вариантом для людей, которые хотят поменять пол во время ремонта, потому что обогреватель очень тонкий и не увеличивает высоту пола заметно.

Монтаж системы электрического теплого пола также выполняется быстро, легко и чисто.Тем не менее, важно привлечь к проекту квалифицированного электрика, сертифицированного по Части P, чтобы убедиться, что распределение электроэнергии спроектировано и выполнено правильно.

Модернизация других систем отопления обычно означает более трудоемкую работу, включая удаление старых полов (не только отделку пола, но и всего пола), установку новых и, наконец, установку трубопроводов и котлов. Это снова увеличивает общую стоимость ремонта.

УСТАНОВКА СИСТЕМЫ НАПОЛЬНОГО ОТОПЛЕНИЯ

Как обсуждалось ранее, многие люди путают термины «переоборудование» и «модернизация».Тем, кто, тем не менее, действительно хочет переоборудовать систему, мы должны сказать, что система электрического теплого пола должна быть установлена ​​только один раз. Невозможно переместить существующую систему в другую комнату. Это связано с рядом проблем:

Провода могут быть повреждены при снятии отделки пола, в частности плитки или камня:

  • Провода могут быть повреждены при снятии их с клея, особенно если их потянуть, растянуть или согнуть.

  • Если проволока находится на сетке, может оказаться невозможным удалить систему, не повредив ее, так как сетка должна быть полностью залита клеем.

Также хорошо иметь в виду, что переоборудование системы отопления приведет к аннулированию гарантии или гарантии.

Если у вас есть какие-либо вопросы по поводу переоборудования вашей системы отопления и последствий для вашей гарантии, свяжитесь с нашей командой, которая будет рада помочь.

КАК Я МОГУ УПРАВЛЯТЬ НАПОЛЬНЫМ ОТОПЛЕНИЕМ?

Простота установки системы электрического теплого пола позволила миллионам домовладельцев установить теплое, удобное и хорошо управляемое отопление в отдельных комнатах или в целом доме.

Теплый пол можно регулировать с помощью любого термостата. Развитие технологий в системах термостатического управления позволило системам отопления работать автоматически, без необходимости ручного управления ими. Термостат Warmup 4iE Smart WiFi изучает ваши привычки, знает, когда вы находитесь, и даже может предсказать, когда вы вернетесь домой, соответствующим образом регулируя температуру. С помощью приложения MyHeating в комплекте с термостатом вы можете управлять отоплением в своем доме из удаленного места.Интеллектуальный термостат не только повышает общий комфорт, но и снижает потребление энергии, поскольку отопление включается меньше времени и только тогда, когда оно вам нужно, что приводит к экономии средств.

Во многих случаях пол можно запитать от существующей кольцевой сети с плавким ответвлением, питающим термостат. Все системы отопления всегда должны получать питание от цепи, защищенной устройством защитного отключения (УЗО). Если какой-либо из этих терминов кажется вам незнакомым, рекомендуется проконсультироваться с квалифицированным электриком, сертифицированным по Части P, в отношении УЗО.

НУЖНА ЛИ МНЕ ИЗОЛЯЦИЯ ПОЛА?

Существует широкий спектр систем подогрева полов, доступных для различных напольных покрытий, включая ковровые покрытия, дерево, камень, ламинат и винил, а также типы черновых полов, включая бетонные полы и полы с деревянными балками. При рассмотрении вопроса о модернизации системы теплого пола рекомендуется обеспечить надлежащую изоляцию пола.

Мы предлагаем коллекцию изоляционных материалов для пола, которые значительно повысят энергоэффективность вашей новой системы отопления.В наших решениях для водяного отопления используется изоляция для конкретной системы, которая входит в состав выбранной вами системы отопления. Получите мгновенное предложение сегодня, чтобы узнать, сколько вы можете рассчитывать заплатить за установку водяного теплого пола в вашем существующем доме.

Большинство наших электрических систем можно устанавливать вместе с изоляционными плитами, которые обладают отличными теплопроводными свойствами.

Если говорить о высоте пола, то изоляционная плита Warmup для бетонных полов имеет толщину всего 10 мм, а для деревянных полов — 6 мм.Хотя изоляция не является обязательным условием, рекомендуется направлять тепло вверх, а не на черный пол. Хорошая изоляция сокращает время нагрева и обеспечивает максимальную эффективность системы.

При укладке плитки или каменного пола всегда важно следить за тем, чтобы пол был прочным и не деформировался, независимо от установки системы теплого пола. В случае сомнений пол может потребовать дополнительного усиления из качественной фанеры или другого подходящего материала.

Наконец, электрические теплые полы не требуют обслуживания, в отличие от обычных систем отопления с котлами. Таким образом, это безопасная и экономичная система обогрева, которая прослужит всю жизнь, сохраняя при этом ваши пальцы ног в тепле и уюте. Позвоните в службу технической поддержки Warmup по телефону 0345 345 2288 для получения дополнительной информации или отправьте быстрое предложение, чтобы узнать цены для вашего проекта.

Полы с лучистым обогревом — Бревенчатые дома оптом

Полы с лучистым теплом

опубликовано 15 ноября 2014 г.

Корейский ондол

История

В то время как полы с лучистым обогревом могут показаться исключительно современным достижением, корни этой технологии уходят в прошлое на тысячелетия.Первое известное свидетельство примитивного теплого пола относится к культуре синьлэ на северо-востоке Китая, датируемой 5200 годом до нашей эры. Раскопки около 1000 г. до н.э. в соседней Корее показывают гораздо более сложную систему, называемую ондол , где теплый воздух и дым непосредственно нагревают каменные и керамические полы снизу.

Римский гипокауст

Хотя эти древние народы Восточной Азии создали самые ранние из известных систем теплого пола, они, как правило, использовались только в небольших частных масштабах.Римские инновации подняли эту технологию на совершенно новый уровень. Гипокаусты (от hypo — «ниже» до caust — «сожженные») использовались для обогрева не только частных домов, но и целых общественных зданий и бань. Полы поддерживались равномерно расположенными столбами. Пространство между землей и полом использовалось для обслуживания дровяных печей, за которыми обычно ухаживали и обдували слуги и рабы. Стены оставили полыми, чтобы горячий воздух и дым могли проходить через них и выходить с крыши зданий, обогревая интерьер, не загрязняя комнаты.С падением Рима такая изощренная система отопления не увидела бы в западном мире почти полторы тысячи лет.

Принципы и преимущества

Помимо прекрасного ощущения тепла, исходящего прямо из-под ног, есть реальные преимущества в использовании системы лучистого обогрева пола. В обычных системах воздушного отопления теплый воздух поступает в здание только в нескольких точках. Более того, как нас всех учат на пожарных учениях в начальной школе, этот теплый воздух имеет тенденцию подниматься к потолку, где он охлаждается, прежде чем снова упасть, оставляя область, ближайшую к земле, самой прохладной частью комнаты.Это может сделать согревание пальцев ног особенно трудным!

В системе «теплый пол» самый теплый воздух концентрируется у земли, а это значит, что вы можете оставаться в тепле и не тратить деньги на обогрев потолка. Однако преимущества системы пола на этом не заканчиваются. Лучистое тепло также сохраняет воздух внутри здания более чистым, устраняя переносимый по воздуху мусор, бактерии, плесень и пылевых клещей, связанных с принудительной подачей воздуха. Скрытый характер подпольных систем также означает отсутствие риска ожогов, связанных с традиционной печью.Добавьте к этому тот факт, что многие системы пола более энергоэффективны, чем их традиционные аналоги, и вам есть что полюбить.

Электросистема

Современные типы

Сегодняшние системы лучистого отопления под полом делятся на два основных типа: электрические и жидкостные (или «гидронные»). Каждый тип может использоваться в качестве основной системы отопления и может быть размещен над или под черным полом, но у них есть свои сильные и слабые стороны, как подробно описано ниже:

Электрический

  • Можно использовать только для отопления
  • Легче и доступнее в установке
  • Операционные расходы дороже
  • Дооснащение зданий электросетью обычно несложно
  • Идеально для отопления по требованию; также идеально подходит для обогрева небольших стратегических помещений, таких как ванные комнаты

Гидравлическая система

Гидроник

  • Может использоваться для отопления и охлаждения
  • Более дорогой и сложный в установке, часто требующий опытных проектировщиков и установщиков
  • Операционные расходы дешевле
  • Дооснащение часто непрактично
  • Идеально для длительного нагрева — для поддержания тепла требуется минимум энергии

Напольные покрытия

Когда дело доходит до систем лучистого отопления под полом, не все материалы для пола одинаковы.Лучшие материалы для такой установки хорошо проводят тепло и включают камень, бетон и керамическую плитку. Винил и пластиковый ламинат — это нормально, они быстро нагреваются, но также не проводят и не накапливают тепло. Деревянные полы часто расширяются и сжимаются из-за изменения температуры, вызванного системами пола, что может привести к образованию трещин и появлению видимых щелей между досками. Тем не менее, монтажник, имеющий опыт работы с системами теплого пола, может заставить деревянные полы работать хорошо. Наконец, следует отметить, что ковер обычно не подходит для использования в сочетании с любым типом источника лучистого тепла для пола, так как он будет действовать как изолятор и удерживать тепло под полом.

Что делать дальше

Если вам интересно узнать, как установить собственную систему теплого пола, следите за обновлениями. Мы подробно расскажем об основах этого процесса прямо здесь, в блоге «Оптовые бревенчатые дома» в следующем месяце. В противном случае было бы неплохо задать любые вопросы своему строителю или опытному установщику системы теплого пола. Нужна помощь в поиске? Свяжитесь с нами, и мы сможем вам помочь.

История систем теплого пола

Введение

Римская баня Гипокост — Изображение из Википедии

Полы с подогревом становятся все более популярными как среди домовладельцев, так и среди застройщиков.Это дополнительный штрих роскоши для вашего дома, который обеспечивает чрезвычайно эффективное тепло. Кроме того, это дает вам возможность комфортно гулять по дому босиком, независимо от погоды на улице.

Тапочки так переоценены, не так ли?

Однако когда-то это была привилегия, доступная только самым эксклюзивным домам. Заповедник для тех, у кого большой бюджет на строительные или ремонтные работы. К счастью, пол с подогревом в наши дни не такая уж большая редкость, но одно остается удивительным … его история уходит корнями в далекое прошлое, чем вы можете себе представить.

Самые ранние свидетельства

Истоки концепции полов с подогревом впервые упоминаются в Корее еще в 5000 году до нашей эры. Есть основания предполагать, что у них были запеченные или подогреваемые полы, которые позже стали известны как «ондол», что означает «теплый камень». К 3000 г. до н.э. они использовали очаг огня, как для обогрева, так и в качестве первой формы печи. Считается, что корейцы использовали двойные очаги для этих отдельных функций к 900 году до нашей эры.

Примерно в 500 году до нашей эры греки и римляне переняли идею теплого пола, и они оба использовали гипокауст, примитивную систему, при которой пол поднимался на столбах, а горячий воздух проходил через пространство под ними.

Реплика традиционного корейского ондола. Изображение предоставлено Korea Times.

Однако корейцы продолжали лидировать в разработке инновационных систем отопления. К 200 г. до н.э. они использовали ондол, который был разделен на две части: гудеул и будамак. Гудыль был центральной теплоотдающей частью ондола, а внешний периметр, будумак, использовался для приготовления пищи.

Континентальный раскол

К 500 году нашей эры в том, как европейцы и азиаты отапливают свои дома, наблюдается значительный разрыв.

В то время как люди в Азии продолжали использовать ондолы, в Европе теперь предпочитали использовать открытый огонь. В отличие от этого, на Ближнем Востоке в то время основное внимание уделялось сохранению прохлады, и они делали это, засыпая зазоры в стенах снегом. Можно только представить, какая это, должно быть, утомительная работа.

Дворцы и дома людей высшего сословия к 700 году нашей эры использовали более развитую и сложную форму гудыла, в то время как использование гипокауста было более типичным для стран Средиземноморского бассейна.Гипокауст использовался как в частных домах, так и в общественных банях в этом регионе, но ондол продолжал развиваться в Азии.

К 1000 году нашей эры очаг огня обычно находился снаружи, а пол внутри их домов был полностью залит ондолом. Именно это устройство стало считаться самой совершенной системой ондола из когда-либо существовавших.

По мере того, как мы переходим к 1400 году нашей эры, мы видим, что гипокаусты становятся все более очевидными. Одним из многих мест, где можно было найти эти системы напольного отопления примерно в то время, были турецкие бани Османской империи.

Прорыв девятнадцатого века

Ганс фон Пехманн, немецкий химик, открывший полиэтиленовый пластик, который будет использоваться для изготовления труб теплого пола, которые обогревают наши дома сегодня.

Сделав еще один скачок во времени, мы достигли девятнадцатого века, когда в Европе полным ходом шли исследования по разработке методов отопления с использованием воды, бойлеров и трубопроводных систем.

Исследования включали отражательную способность поверхности, теплопроводность и коэффициент излучения поверхности.Именно это исследование привело к возникновению системы центрального отопления в том виде, в каком мы ее знаем сегодня.

В 1899 году немецкий ученый Ганс фон Пехманн обнаружил, что на дне пробирки остался восковой остаток после одного из его экспериментов. Двое коллег фон Пехманна, Фридрих Чирнер и Ойген Бамбергер, назвали этот остаток полиметиленом.

Хотя в то время оно не использовалось и было выброшено, именно это вещество стало наиболее широко используемым пластиком, известным человеку.Он также станет неотъемлемым компонентом всех систем водяного теплого пола благодаря трубам на основе полиэтилена, используемым для отвода нагретой воды под пол.

Инновации ХХ века

Это было в двадцатом веке, когда были достигнуты успехи в области отопления, которые объединили принципы прошлого и превратили их в системы теплого пола, которые мы признаем и используем сегодня. Концепция гипокауста все еще использовалась в системе теплых полов Ливерпульского собора в 1904 году.

Затем, в 1905 году, Фрэнк Ллойд Райт впервые посетил Японию. Именно эта поездка побудила его применить ранние формы лучистого отопления, которые он обнаружил там, в своих планах отопления позже.

В 1907 году в Англии профессор Артур Х. Баркер изобрел систему для обогрева панелей с использованием небольших труб и получил патент на свою конструкцию. К этому времени Европа и Америка намного опередили азиатские страны, которые все еще использовали традиционные системы обогрева ондоль, которые существовали уже много столетий.

30-е годы

Дом в «усонианском» стиле, спроектированный Фрэнком Ллойдом Райтом в 1952 году.

1930-е годы были временем большого прогресса в области систем отопления. В 1930 году Оскар Фабер впервые применил водопроводные трубы для отопления и охлаждения домов. За его работой внимательно следил вышеупомянутый Фрэнк Ллойд Райт, спроектировавший дом Герберта Джейкобса в 1937 году.

Это был первый «усонийский» дом — термин, который Райт использовал для описания своего будущего видения США. Райт использовал системы теплых полов в доме Джейкобса, и с того дня этот метод стал характерной чертой всех зданий Usonian.

40-е годы

Крупное развитие систем отопления для дома произошло в 1945 году. Уильям Левитт, американский разработчик, использовал водное лучистое отопление в тысячах домов, которые он построил в огромном комплексе, предназначенном для солдат, вернувшихся со Второй мировой войны.

Это был первый раз, когда этот тип отопления был использован в таком большом масштабе, и он доказал, что его можно включить практически в любой дизайн-проект.

50-е годы

По мере продвижения в 1950-е годы Корейская война уничтожила запасы древесины, которую корейцы ранее использовали для обогрева своих ондолов, и в результате они были вынуждены вместо этого использовать уголь в качестве топлива — часто со смертельными последствиями.Дымовые газы ондолов, работающих на угле, унесли жизни многих корейцев в их домах.

Исследования потенциальных материалов для труб отопления также проводились в течение этого десятилетия. Полиэтилен, винилиденхлорид и сополимер винила и хлорида были испытаны доктором Дж. Бьоркстеном в Bjorksten Research Laboratories в течение трех зим. В 1953 году был построен первый завод полиэтилена в Канаде.

60-е годы

Первый теплый пол с использованием водопроводных труб был установлен в 1960 году исследователем NRC в Канаде.В 1965 году Томас Энгель изобрел метод сшивания молекул с использованием пероксида для стабилизации полиэтилена. Он запатентовал этот метод, но позже продал лицензионные варианты производителям труб в 1967 году.

70-е годы

В 1970 году Корея снова сыграла свою роль в развитии технологий отопления. Архитектура в Корее того времени предполагала строительство множества многоэтажных домов.

К сожалению, как упоминалось ранее, использование ондолов, работающих на угле, в этих домах привело к гибели многих людей от дымовых газов, поэтому эти системы были удалены и заменены системами на водной основе.

Также в это время европейцы испытывали проблемы с коррозией и проникновением кислорода. Это привело к введению стандартов проницаемости кислорода и трубопроводов с перегородками.

80-е

1980-е годы были периодом, когда системы теплого пола получили более широкое распространение во всех уголках земного шара. В Корее системы водяного отопления использовались почти во всех жилых домах.

Тем временем в Европе были разработаны первые стандарты отопления, и теплый пол стал обычным способом обогрева жилых домов.Эти системы также все чаще использовались в нежилых зданиях по всей Скандинавии.

Современные системы теплого пола

На рубеже тысячелетий система HVAC была внедрена во многих регионах Европы. При этом использовались высокие температуры для охлаждения и низкие температуры для нагрева. Системы напольного охлаждения и обогрева теперь используются для интегрированного климат-контроля во всем мире и полностью интегрированы со многими системами управления зданием.

Хотя полы с подогревом считаются современным технологическим достижением, обеспечивающим роскошь и комфорт, на самом деле его история насчитывает 7000 лет.Первоначальные концепции подачи тепла на пол были примитивными, но именно они вдохновили технологические достижения, которые привели к системам, которые мы используем сегодня.

Солнечные панели и полы с подогревом: внутри очень британского эко-дома

Эко-дом в зеленых долинах Йоркшира в Англии был построен, чтобы обеспечить «современную жизнь в лучшем виде».

Отдельно стоящий дом с пятью спальнями впечатляет как внутри, так и снаружи. В атриуме вас встречает стальная лестница, ведущая в современный интерьер с фарфоровыми полами и стеклянными стенами.Снаружи находится обнесенный стеной сад, в котором достаточно места для выращивания овощей и украшения территории.

Уникальное преимущество этого объекта недвижимости — рейтинг энергоэффективности. Шкала EPC начинается с A-G, где G указывает на низкую энергоэффективность и более высокие эксплуатационные расходы, а A указывает на то, что дом очень энергоэффективен.

Тест учитывает несколько факторов, в том числе оценку энергии, которую может использовать ваша собственность, выбросы углекислого газа и стоимость топлива.

Эко-дом в Йоркшире имеет оценку B, что делает его отличным вложением, учитывая, что большинство старых домов имеют степень D.

Так что же делает его таким экологически чистым? Система отопления с воздушным источником поглощает тепло из наружного воздуха для обогрева дома и горячей воды. Комбинация полов с подогревом и радиаторов в настоящее время означает, что будущие владельцы получат выгоду от снижения счетов, сэкономив примерно 880 фунтов стерлингов в год.

Банк солнечных панелей также обеспечивает дом возобновляемой энергией круглый год, что означает, что владельцы могут сэкономить около 1300 фунтов стерлингов в год на расходах на электроэнергию.

«Этот выдающийся и стильный эко-дом также очень рентабелен в эксплуатации», — говорит агент по недвижимости Fine & Country , описывая продажу как «уникальную возможность».

В собственности есть внутренний гараж, который, как мы надеемся, станет домом для любого количества электромобилей, когда он будет в собственности …

А как насчет зеленой ипотеки?

Зеленая ипотека — это вид кредита, призванный побудить вас купить более экологичную недвижимость. Проще говоря, это ипотечный продукт, в котором стоимость заимствования напрямую связана с энергоэффективностью соответствующей собственности.Идея состоит в том, что деньги, которые заемщик экономит, имея более энергоэффективный дом, должны помочь им в выплате долгов, поскольку счета уменьшаются с каждым месяцем.

В результате процентные ставки, как правило, ниже, поскольку это меньше риска для кредитора.

Чтобы оценить соответствие вашего дома требованиям зеленой ипотеки, вы должны сначала провести оценку энергоэффективности и получить сертификат.

Для некоторых безошибочных способов повысить рейтинг энергоэффективности вашего дома, EDF energy рекомендует такие меры, как двойное остекление, изоляция чердака / стен и замена бойлера.Эффективный вторичный источник тепла также является хорошей идеей — установка дровяной печи вместо открытого камина дает вам большую топливную экономичность и снижает затраты.

Теплый пол

Dinesen рекомендует устанавливать полы с подогревом под полы Dinesen как удобное и долговечное решение. Около 80% наших проектов устанавливаются с подогревом полов. Компания Dinesen имеет многолетний опыт работы с полами с подогревом под твердыми полами, и это беспроблемное решение, если вы соблюдаете условия, описанные ниже.

В принципе, теплый пол (на водной основе) — это просто пластиковый змеевик, который встроен в конструкцию пола. Подача горячей воды через змеевик нагревает конструкцию и, следовательно, комнату. В зависимости от теплоизоляции здания может потребоваться использование дополнительных источников тепла в виде радиаторов, системы рекуперации тепла или дровяной печи.

Если пол с подогревом должен быть единственным источником тепла, общие потери тепла из помещения должны быть меньше тепла, излучаемого поверхностью пола.Это требует формальной оценки потерь энергии или тепла, особенно в старых зданиях или в связи с проектами реконструкции. Даже если здание соответствует требованиям к изоляции в строительных нормах, например, в новом здании, перечисленные ниже условия все равно следует учитывать в процессе принятия решений.

Условия

4.1 Влажность и теплые полы

Независимо от того, есть ли на полу пол с подогревом, влажность бетона всегда будет очень вредной для дощатого пола.Очень важно следить за тем, чтобы влажность бетона не превышала 85% относительной влажности. Если в бетон встроены змеевики, пол с подогревом следует включить через 30 дней после затвердевания бетона. Даже в самое теплое лето и при высоких температурах наружного воздуха пол с подогревом должен быть включен при приемлемой температуре не менее чем за 1 месяц до укладки пола, и вы всегда должны проверять влажность бетона перед укладкой пола.Dinesen рекомендует разрушающее измерение влажности бетона. Ориентировочное измерение поверхности — например, измерение GANN — недостаточно точное. Если пол с подогревом не включен, остаточная влажность не уйдет из бетона до тех пор, пока не будет уложен пол и не будет включено отопление; это может серьезно повредить пол. Поверх сухого бетонного пола всегда следует устанавливать пароизоляцию.

4.2 Свойства пола с подогревом

Как упоминалось ранее, древесина является гигроскопичным материалом, который поглощает и выделяет влагу из окружающих материалов.Дерево всегда адаптируется к равновесному уровню влажности по отношению к температуре и относительной влажности воздуха. При доставке доски Dinesen сушатся до влажности 8-10%. Это соответствует относительной влажности воздуха (RH) 40-50%. Если влажность воздуха снижается, древесина выделяет влагу и сжимается в ширину, что приводит к образованию зазоров для усадки. Чем выше температура поверхности, тем ниже влажность воздуха над полом и тем сильнее сжимается древесина. Зимой всегда будут появляться усадочные щели, и на этом этапе пол имеет самый красивый вид.Однако, как правило, целью должно быть предотвращение падения влажности воздуха ниже 35%, ср. Таблица 1. Перед установкой.

Способность материала проводить тепло называется его теплопроводностью = (Вт / м · К).
Для дощатых полов теплопроводность зависит от плотности древесины (кг / м3). Таким образом, дуб имеет немного лучшую теплопроводность, чем дуглас.

Коэффициент теплопроводности используется для расчета теплового сопротивления:

Ориентировочные значения термического сопротивления

Пород дерева Термическое сопротивление
Дуб 0,17
Дуглас 0,13

Таблица 3


Термическое сопротивление рассчитывается путем деления толщины материала на его теплопроводность.Таким образом, термическое сопротивление отражает изоляционную способность и обычно обозначается R.

.

толщина
R = __________________
Теплопроводность

Термическое сопротивление, примеры расчетов

Толщина и вариант Формула и результат (R)
28 мм Дуглас 0,028 / 0,13 = 0,22
35 мм Дуглас 0,034 / 0,13 = 0,27
Дуб 22 мм 0,022 / 0,17 = 0,13
Дуб 30 мм 0,030 / 0,17 = 0,18

Таблица 4

Как показано в примерах выше, толщина пола влияет на его изоляционные свойства.Чем толще пол, тем лучше изоляция. Поэтому вам, возможно, придется установить более высокую температуру подачи для достижения подходящей температуры поверхности.

Влияние на потребление энергии минимальное. Разница в потреблении энергии между плиточным полом и массивным полом с досками толщиной 28 мм составляет макс. 5-10%. А разница в энергопотреблении полов из 28 и 35 мм досок Douglas составляет не более нескольких процентов. См. Также раздел 4.1.3.


4.3 Потребность в отоплении

При проектировании частных домов обычно ставится задача обеспечить температуру в помещении зимой 20–21 ° C.С годами требования к теплоизоляции значительно выросли, и это отражается на потреблении энергии в частных домах. Энергопотребление для отопления в современных зданиях составит 35-45 Вт / м2 по сравнению с 45-75 Вт / м2 в старых зданиях. Поэтому вам следует провести формальную оценку фактических потребностей здания в отоплении.

Температура поверхности дощатого пола не должна превышать 27 ° C, и поэтому поверхность не может выделять более 75 Вт / м². Температура поверхности в хорошо изолированном доме обычно должна быть на 2 ° C выше желаемой комнатной температуры.Чем менее эффективна изоляция, тем выше должна быть температура поверхности.


4,4 Тепловые потери

Если в здании недостаточно теплоизоляции, могут быть дни, когда только пол с подогревом не может обеспечить желаемую температуру в помещении. Значительные потери тепла через полы, стены, потолок и окна. Строительные нормы и правила содержат требования к эффективности изоляции — так называемому коэффициенту теплопередачи, которому должны соответствовать здания.

Коэффициент теплопроводности первого этажа с подогревом пола не должен превышать 0.10. Обычно для этого требуется изоляция полистиролом толщиной не менее 300 мм. Коэффициент теплопотери через фундамент с теплым полом не должен превышать 0,12. Потери тепла через фундамент существенно влияют на потребление тепловой энергии. Также нужно учитывать тепловые мосты и утечки. Строительные нормы и правила также указывают U-значения для внешних стен, потолков, окон, наружных дверей и т. Д. Потери тепла через окна, независимо от типа остекления, намного превышают потери тепла через стены, и поэтому размер остекленной площади будет большое влияние на общие теплопотери.Обратите внимание, что расположение окон относительно точек компаса, открытых участков или моря может привести к потере тепла выше среднего, так же как холодные тяги из окон могут быть значительными. Противодействовать этому следует с помощью конвекторов вдоль окон, доходящих до пола. Конвекторы также можно использовать для быстрого отвода тепла в комнату. Решетки конвектора могут быть выполнены из той же древесины, что и пол, для получения красивого архитектурного решения.

Количество внешних стен в помещении существенно влияет на теплопотери.Чем больше внешних стен, тем больше потери тепла. Будьте особенно осторожны при расчете потерь тепла в небольших пристройках с тремя внешними стенами и, возможно, также с большими оконными секциями, поскольку размер теплопроводящей поверхности пола влияет на способность обогревать комнату. Площадь уменьшается за счет кухонных гарнитуров, шкафов и т. Д. Коврики, коврики и бегунки также уменьшают выделение тепла и создают риск повышения температуры под ковриками и т. Д. Выше макс. уровень 27 ° C. Поэтому небольшие помещения нагреть сложнее, чем большие.Высокие потолки или соборные потолки также могут привести к более высоким потерям тепла.


4.5 Температура подачи и температура поверхности

Температура подачи зависит от требуемой мощности и выбранного напольного покрытия. Обычно температура подачи составляет от 30 до 45 ° C и не должна превышать 50 ° C. Температура подачи оказывает ограниченное влияние на потребление тепловой энергии. Если температура повышается с 30 до 45 ° C, потребление тепловой энергии увеличивается только на 6%, так как потребление энергии определяется разницей между температурой подачи и возврата.Нагреть толстый дощатый пол лишь ненамного дороже, чем тонкий паркетный пол, но для обеспечения требуемой температуры поверхности требуется более высокая температура потока. Компания Dinesen не может предоставить никаких дополнительных рекомендаций по температуре подачи, поскольку она зависит от конструкции и теплопотерь. Настоящее ограничение — это температура поверхности. Температура поверхности дощатого пола не должна превышать 27 ° C, так как более высокие температуры могут серьезно повредить пол. Комнатная температура регулируется комнатными термостатами.Термостаты включают или выключают подачу тепла для учета дополнительного тепла от людей в комнате, воздействия солнечного света, освещения и т. Д. Термостаты устанавливаются в местах, не подверженных воздействию солнечного света, на внутренних стенах на высоте 1,5 метра от пола. Комнатные термостаты могут быть как проводными, так и беспроводными.

Отопление и вентиляция вашего арендуемого дома »Аренда жилья

Отопление вашего арендуемого дома

В настоящее время домовладельцы должны обеспечить отопление в любой жилой комнате в соответствии с Положениями о благоустройстве жилищного фонда 1947 года.Некоторые советы могут предоставить информацию об утвержденных формах отопления. Если они этого не сделают, Суд по найму может посчитать достаточно недорогой вилки в обогревателе (или аналогичной). Однако этот тип обогревателя, скорее всего, не будет соответствовать стандартам здорового дома.

Отопление — один из норм здорового дома. Вся частная аренда должна соответствовать стандартам здорового жилья в течение 90 дней с момента новой или возобновленной аренды после 1 июля 2021 года, а все частные дома аренды должны соответствовать требованиям к 1 июля 2024 года.

Все пансионаты должны соответствовать требованиям к 1 июля 2021 года.Все дома, арендованные Kāinga Ora (ранее Housing New Zealand) и зарегистрированные поставщики общественного жилья, должны соответствовать требованиям к 1 июля 2023 года.

Стандарты здорового жилья

Стандарт отопления

Обеспечение вентиляции дома

Хорошая вентиляция снижает количество влаги в вашем доме. дом. Это помогает сохранить здоровье жильцов, а также облегчает обогрев дома.

Вентиляция также является одним из стандартов здорового дома.

Стандартная вентиляция

Если вы арендодатель, вам, возможно, захочется подумать о:

  • сушилке с выходом наружу
  • центральная система вентиляции, подающая воздух снаружи

Жильцам следует регулярно открывать двери и окна, чтобы в них входил свежий воздух, даже зимой.

Открывание окон во время приготовления пищи или душа избавляет от лишней влаги в арендуемом доме. Если вы будете держать дверь в ванной закрытой во время и после душа, это поможет предотвратить дальнейшее распространение пара.

Плохое отопление и вентиляция могут привести к образованию плесени и сырости.

Плесень и сырость

Обслуживание обогревателей и систем вентиляции

Арендодатели несут ответственность за обслуживание всех обогревателей и систем вентиляции. Хотя домовладельцы несут ответственность за техническое обслуживание, арендаторы должны содержать арендуемую собственность в разумной чистоте и порядке, в том числе любые тепловые насосы или обогреватели, установленные для нормального отопления домов или поставляемые как часть арендуемой собственности.

Там, где это доступно и легко, арендатор должен очистить устройство и его фильтры в соответствии с разумными стандартами, а также не допускать попадания в сад или лужайку внешних устройств. Арендодателям рекомендуется показывать арендаторам, как чистить и содержать в чистоте любые доступные фильтры или блоки при первом осмотре собственности.

Если требуются какие-либо технические знания или какие-либо специальные инструменты или фильтры недоступны, домовладелец обычно обязан обслуживать устройство, включая очистку.Это связано с их обязанностью поддерживать нагреватель (и) в хорошем рабочем состоянии.

Для пригодных к использованию каминов домовладелец должен обеспечить безопасность дымохода. Они также несут ответственность за регулярную чистку дымохода, поскольку для этого требуются технические знания и специальные инструменты. Регулярная чистка дымохода также может потребоваться в целях страховки.

В соответствии со стандартами здорового жилья домовладельцы должны закрыть открытые камины или заблокировать дымоход, если арендатор не попросит в письменной форме оставить его пригодным для использования, и арендодатель не согласится.

Проект стандарта остановки

Льготы для арендаторов и домовладельцев

Когда в доме тепло и сухо, арендаторы с меньшей вероятностью будут иметь проблемы со здоровьем, вызванные холодом и сыростью. Сюда входят респираторные заболевания, такие как астма, и более серьезные заболевания, такие как ревматическая лихорадка.

Заболевания, которых можно избежать, могут привести к незапланированным медицинским счетам и отсутствию работы. Эти дополнительные расходы могут увеличить риск пропущенных арендных платежей. Арендаторы также могут остаться дольше, если в их доме тепло и дешево отапливать.

Хорошо утепленный дом с энергоэффективным отоплением и бытовой техникой легче продать, и он может принести более высокую арендную плату.

Контрольный список покупки и аренды Energywise в ВЕЦА (внешняя ссылка) может показать вам, насколько тепло и комфортно в доме.

Полы с подогревом — Honeywell Home Heating Controls

Системы теплого пола становятся наиболее популярной формой отопления для новых домов в Великобритании. Они создают незагроможденные комфортабельные помещения с меньшим количеством сквозняков и хорошо работают в сочетании с эффективными конденсационными котлами.

Многозонный контроллер evotouch — идеальное решение для управления несколькими зонами и контроля пола в одном устройстве.

Малый линейный термоэлектрический привод MT8

Термоэлектрический привод MT8 обеспечивает точную и надежную работу клапана для помещений и зон. Его интеллектуальный набор встроенных функций предлагает вам множество преимуществ для ускорения установки и обеспечения долгосрочной эксплуатации. Функции Модели с ходом 4 и 8 мм Доступны версии на 230 В и 24 В для …

Набор термостатов evohome WiFi Connected

Комплект подключаемых термостатов evohome состоит из контроллера evohome, кабеля питания и подставки, а также блока беспроводного реле. Доступен пакет зонирования, позволяющий создавать дополнительные зоны нагрева. Системой evohome можно управлять с помощью приложения для планшета или смартфона, доступного для устройств Apple и Android.evohome …

Комплект для горячей воды, состоящий из беспроводного термостата водонагревателя, приемопередатчика, невентилируемого датчика загрузки водонагревателя и дополнительного беспроводного релейного блока для управления клапаном зоны горячей воды. Управление OpenTherm как для отопления, так и для горячей воды может быть достигнуто с помощью дополнительного моста OpenTherm.

evohome — это сложная система отопления, которая позволяет создавать и индивидуально управлять до 12 зонами отопления в жилых домах.evohome также контролирует горячее водоснабжение. evohome подходит для любого дома с жидкостной (влажной) системой центрального отопления. Решения по зонированию могут быть рассчитаны на .
