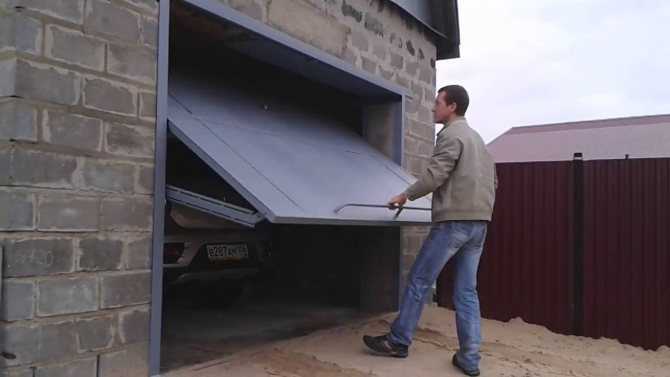

Подъемные ворота для гаража своими руками — как самостоятельно установить ворота в гараж

Об установке подъемных ворот для гаража. Обзор различных видов гаражных ворот.

Лучшим вариантом обустройства въезда в гараж являются подъемные ворота для гаража своими руками. Конечно, можно заказать подъемные, распашные, откатные или подъемно-поворотные ворота с доставкой и монтажом, но лучше запастись материалами, инструментами и установить такие самому.

Какие бывают ворота для гаража

Ворота, которые устанавливают в гаражи, различаются конструкцией, габаритами, используемыми материалами. Самыми распространенными являются ворота следующих типов:

Распашные

Конструкция этого типа относится к самым простым и надежным. Ворота состоят из рамы и двух створок на шарнирных петлях, которые открываются наружу. Плюсы распашных ворот — прочность, долговечность, простота монтажа. Минусы — для открывания створок перед гаражом должно быть достаточно места, нужно регулярно убирать снег зимой, иначе ворота не открыть.

Откатные

Раздвижные ворота состоят из рамы и воротной створки, которая движется параллельно стене, открывая проем для въезда или выезда. Полотно монтируется тремя способами — на нижнюю опору, на верхнюю опору, на консоль. Плюсы откатных ворот — практичные, удобные в эксплуатации, не требуют пространства для открывания. Минусы — гараж должен иметь достаточную ширину для сдвигания полотна в сторону.

Роллетные

Такие ворота имеют вид рамной конструкции с полотном, которое состоит из отдельных ламелей. При открывании ворот створка движется вверх по боковым направляющим на роликах и сворачивается в рулон на вал, который расположен в защитном коробе. Сам короб размещается вверху проема. Преимущества роллетных конструкций — долговечные и удобные в эксплуатации, в открытом положении полотно не занимает место ни внутри, ни снаружи гаража. Минусы — трудоемкий монтаж, необходима высокая точность в расчетах.

Подъемно-поворотные

Проем закрывает полотно, которое при открывании одновременно осуществляет подъем и поворот. Когда створка завершает движение, то она принимает положение, параллельное потолку. При закрывании створка заходит в раму, обеспечивая герметичность ворот. Плюсы поворотной конструкции — взломостойкая, компактная, эргономичная с хорошей звуко- и теплоизоляцией. Минусы — такая конструкция «съедает» не менее 20 см высоты, поэтому не подходит для низких проемов. Из-за выноса створки машину нужно оставлять за 2 м от гаража.

Секционные подъемные

Основные элементы конструкции: створка из металлических панелей с утеплителем и Г-образные направляющие. Полотно сдвигается вверх по направляющим, горизонтальная часть которых располагается внутри гаража параллельно потолку. Преимущества установки секционных ворот — компактные, обеспечивают герметичность, хорошую тепло- и шумоизоляцию. Минус, пожалуй, только один — необходимо точно рассчитать размеры направляющих и полотна.

Гаражные подъемные ворота являются самыми удобными в использовании. Конструкции секционного, роллетного и подъемно-поворотного типа не требуют пространства для открывания, в открытом положении не загораживают обзор водителю, имеют хорошие изоляционные свойства, характеризуются устойчивостью к взлому. При небольшой ширине гаража ворота можно сделать со встроенной дверью. Установка электропривода сделает поднимающиеся вверх ворота еще более удобными.

Размеры ворот для гаража

При расчете ширины и высоты полотна нужно учитывать габариты машины с учетом боковых зеркал, бамперов, высоты автомобиля с багажником на крыше. Нужно учитывать, что в будущем возможна модернизации машины или приобретение новой. Не стоит забывать об особенностях подъезда к гаражу. Речь идет о наличии углового поворота, расположении гаража относительно выезда с участка, угла обзора при выезде на проезжую часть. Также необходимо учитывать конструктивные особенности разных механизмов, расположение полотна в открытом положении, расстояние от него до стен и пола.

Если говорить о стандартных размерах ворот, то они должны быть такими, чтобы машина свободно проехала в проем. То есть к ширине самой машины нужно прибавить по 25-30 см с каждой стороны. В среднем для легковых автомобилей это составляет 2,5-2,7 м. Оптимальная ширина открытого проема от 2,3 до 2,6 м.

Если у вас гараж на две машины, то высота проема не меняется, а его ширину делают 4,5-5,0 м. При этом подразумевается, что расстояние между машинами будет не менее 0,5 м.

Материалы для изготовления гаражных ворот

В зависимости от типа конструкции для изготовления воротных створок используется дерево, профнастил, металлическое полотно, алюминиевый профиль, сэндвич-панели. К самым популярным материалам относится легкий и прочный профиль из алюминия. Он бывает:

  • Пенозаполненным. Это трехслойные алюминиевые панели с прослойкой из пенополиуретана. Такие ворота обеспечивают тепло- и шумоизоляцию.
  • Экструдированным. Благодаря поперечным ребрам жесткости полотно обладает повышенной прочностью и взломоустойчивостью, стойкостью к статическим и ударным нагрузкам.
  • Перфорированным. Алюминиевый профиль выпускается с перфорацией или со смотровыми отверстиями, в которые устанавливаются поликарбонатные вставки. Конструкции этого типа обеспечивают воздухообмен и попадание дневного света в помещение.

Для сборки каркаса используется профильная труба с квадратным и прямоугольным сечением. Внутреннюю часть рамы делают из профиля с сечением С или П-образной формы

Как сделать ворота в гараж

Основные элементы подъемно-поворотных ворот это сплошная жесткая створка, рычажно-шарнирный подъемный механизм, рама, закрепленная по периметру проема. Управление воротами осуществляется вручную или с помощью электропривода.

Выбор типа механизма

Открывание и закрывание ворот с пружиной без автоматики выполняется с помощью рычагов, закрепленных снизу полотна. Створка скользит на роликах по направляющим, которые расположены на торцевой части полотна. Чтобы открыть ворота, нужно без усилия потянуть створку вперед и вверх, при этом пружинный механизм возьмет на себя большую часть нагрузки.

Существует еще один вариант механизма для гаражных ворот — с противовесами, которые подвешиваются на тросах с блоками. Их вес должен превышать массу самого полотна. Один конец троса лебедки закрепляется в нижней части полотна, а второй соединяется с противовесом. Когда полотно поднимается, то противовес опускается.

Подготовительные работы

Перед началом работ обязательно нужно нарисовать чертеж конструкции, сделать замеры проема, нанести разметку на стены. После этого нужно закупить необходимые материалы с небольшим запасом, освободить рабочее место, подготовить инструменты — инверторный аппарат, болгарку, шуруповерт, отвес, пузырьковый уровень, рулетку, угольник, карандаш, дрель с комплектом сверл.

Для сборки ворот потребуется:

  • Для коробки — стальной равнополочный уголок 63х63 мм.
  • Для внешней части каркаса — 17,2 м профтрубы 60х30 мм. Шесть метров ляжет по всей длине направляющих, для боковин потребуется по 1,84 м, для верхней части 4,3 м, для диагонали противовеса 2,8 м и плюс 0,4 м в запас.
  • Для внутренней рамы — 20 м профильных труб 30х20 мм. Это 4 стойки по 1,8 м и 3 горизонтальных профиля по 4,25 м.
  • Для направляющих нужно 6 м труб 60х70 мм.

Также потребуется приобрести профлист для наполнения створки, ролики, пружины, саморезы, анкера, резиновую ленту для уплотнения, грунт-эмаль и алкидную эмаль.

Последовательность монтажа поворотно-откидных ворот

  • Из уголка сваривают коробку в форме буквы П и вставляют ее в проем, крепят анкерными болтами.
  • Конструируют раму для створки. Профтрубу нарезают по размеру, укладывают на ровную поверхность, проверяют углы линейкой, сваривают стыки.
  • Места сварки зачищают, покрывают раму сначала грунт-эмалью, а затем алкидной эмалью в два слоя.
  • На торцевые части верхних углов рамы приваривают кронштейны с роликами. На раму крепят профлист саморезами.
  • Следующий этап — установка направляющих с обязательной проверкой прямых углов.
  • На время устанавливают полотно в проем, для того, чтобы отметить точки крепежа подъемного механизма. После этого полотно убирают и закрепляют рычаги.
  • Устанавливают пружины и регулируют их натяжение.
  • Во всей длине проема прикрепляют уплотнитель для герметизации стыков.
  • Заключительный этап — врезка дверного замка. После этого можно утеплить створку минераловатными или полистирольными плитами.

Подъемные гаражные ворота своими руками

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Содержание

  • Преимущества и недостатки подъёмной конструкции
  • Устройство и схема работы складных ворот для гаража
  • Чертёж подъёмных гаражных ворот
  • Что потребуется для изготовления
  • Инструменты
  • Пошаговая инструкция изготовления

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

  • Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
  • Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
  • Может использоваться любая внешняя отделка и декорирование.
  • Полотно ворот можно дополнительно утеплять пенополистиролом.
  • Есть возможность поставить оборудование для автоматического открытия.
  • Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

  • Установка возможна только в прямоугольные проёмы.
  • Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
  • При открытом положении ворот уменьшается высота проёма.
  • Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
  • Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

  1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
  2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Чертёж рамы

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м3.

Инструменты

Для работы должны быть под рукой следующие инструменты:

  • болгарка;
  • сварочный аппарат;
  • рулетка, карандаш;
  • молоток;
  • шуруповёрт, отвёртка;
  • дрель, свёрла;
  • набор гаечных ключей;
  • уровень.

Пошаговая инструкция изготовления

  1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
  2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

    Сварка стыков элементов рамы

  3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

  4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
  5. Привариваем к верхним углам в торец, кронштейны с роликами.
  6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
  7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
  8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

    Проверка правильности работы ворот

  9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

    Монтирование створки ворот

  10. Установка и регулировка пружин на свои местах и проверка функциональности.
  11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
  12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

  • Автор: Арсений Пискунов
