Как подобрать воздуходувку для аэрации водоёма

Перепад давлений

Определяющим фактором при подборе воздуходувки является создаваемый перепад давлений.

• Суть процесса состоит в следующем: Вам требуется аэрировать некоторый объем воды, при этом он создает давление, примерно равное 100 мбар на 1 метр высоты водяного столба.
• Задача воздуходувки: создать перепад давлений выше, чем противодавление воды, «продавить». Иначе процесс не осуществится, а двигатель воздуходувки выйдет из строя.
• При подборе необходимо брать запас примерно в 10% (на глубину 2 метра 220 мбар, а не 200), иначе воздуходувка будет работать на предельной нагрузке, что, как и для любого другого оборудования, снижает срок ее службы.
• Важно: воздуходувка, неправильно подобранная по перепаду давлений, не будет корректно работать и выйдет из строя! Её ни в коем случае нельзя ставить на продавливание большего водяного столба, чем она может создать!

Производительность

Производительность воздуходувки зависит от величины объема воды, который она должна аэрировать.

Существует несколько вариантов подбора производительности:

1. По точкам аэрации. Если у Вас установлены аэраторы, то подбор можно осуществить по ним. Стандартно на точку аэрации допустима производительность не более 10-15 м³/ч. Требуется учитывать проводимость аэраторов, иначе при избыточной производительности воздуходувка может, например, прорвать мембрану и вывести из строя аэратор.
2. По площади свободной поверхности воды. Наиболее частый и проверенный способ подбора производительности исходит из геометрических параметров Вашего водоема. Глубина учитывается при подборе перепада давлений, длина и ширина позволят определить производительность и, как следствие, модель воздуходувки.

Как рассчитать производительность

Рассчитывается производительность по следующей формуле:

S = L*B*3,6*0,6 [м³/ч],

где L – длина водоема, B – ширина, 3,6 – коэффициент перевода л/с в м³/ч, 0,6 – поправочный коэффициент.

Подбор нужной модели воздуходувки

Теперь, когда известны параметры перепада давления и производительность, можно определить подходящую Вам модель. Важно учитывать, что у каждого оборудования есть два вида параметров – номинальные и рабочие. Рабочие параметры всегда будут отличаться в меньшую сторону, поскольку рабочая характеристика воздуходувок имеет следующий вид:

На примере модели EVL 42/29 видно, что максимальная производительность достигается при минимальном перепаде давлений, а на максимальном перепаде давлений воздуходувка имеет наименьшую производительность.

Подбор воздуходувки осуществляется по рабочим параметрам. Например, если у Вашего водоема глубина 2,5 метра, а длина и ширина 7 и 5 метров соответственно, тогда по расчету Вам потребуется производительность примерно в 76 м

3/ч. Модель EVL 42/29 подходит – исходя из графиков рабочих характеристик она выдаст 75 — 80 м³/ч на 250 мбар, запас по давлению в 10% соблюден (275 рекомендуется).

Часто возникающие вопросы

Можно ли аэрировать водоем при помощи шланга или трубы, подведенных от воздуходувки, так как аэраторы довольно дорогие и для тех. процесса их наличие не обязательно

Мы сталкиваемся с ситуациями, когда аэрация осуществляется при помощи перфорированного шланга, если для Вас это допустимо, то никаких проблем не возникнет.

Имеется водоем с перепадом глубин от 3 до 5 метров. Как осуществить подбор воздуходувки по давлению, если бюджет ограничен?

Предпочтительный вариант – выбирать оборудование на 5 метров водяного столба, но, если Ваш бюджет ограничен и технический процесс позволяет осуществлять аэрацию не на полный объем воды (например, Вы ставите воздуходувку для того, чтобы Ваш водоем зимой не замерзал), то рекомендуем подбирать по средней глубине, в этом случае 4 метра.

Важно: в этом случае подвод воздуха необходимо установить на глубине 4 метра, например, при помощи шланга или трубы, иначе двигатель воздуходувки перегорит!

Оказывает ли какое-либо влияние форма водоема? Например, он сильно вытянут. Как будет работать воздуходувка?

Форма не влияет на подбор воздуходувки, для определения производительности нужна площадь (объем). Но форма может повлиять на качество насыщения воздухом. В данном случае необходимо правильно распределить точки аэрации./

Я рассчитал параметры воздуходувки, но на нужный перепад давлений нет идеально подходящей модели по производительности. Мне на 210 мбар нужно выдать 135 м³/ч, а у Вас имеются модели, которые создадут 120 м³/ч и 200 м³/ч. Переплачивать за высокую производительность не хочется, подскажите, что делать?

Производительность воздуходувки можно условно назвать величиной аэрации водоема. При меньшей производительности насыщение воздухом будет происходить, но в несколько меньшем объеме. Если для Вашего процесса это допустимо, ставьте оборудование на 120 м³/ч.

Уважаемые гости нашего сайта! Выше мы постарались донести сведения о процессе правильного подбора оборудования на основе наиболее частых запросов.

Инженерные задачи не всегда можно решить стандартно, каждый случай – уникальный. У Вас может иметься дополнительная нагрузка, требования по высокому насыщению кислородом и т. д. Процесс подбора определяется, в первую очередь, Вашим техническим заданием и условиями Вашего процесса. Для уверенности в качественном подборе оборудования связывайтесь с нашими специалистами. Вас всегда с вниманием выслушают и проконсультируют.

С надеждой на плодотворное сотрудничество, инженер отдела промышленного вакуума компании Эрствак,

Андрей Сухов.

Воздуходувки для аэрации воды, очистных сооружений — роторные, вихревые, конструкция, технические параметры

Такие мощные нагнетательные изделия широко применяются в промышленности, а также их используют для насыщения молекулами кислорода водоемов по разведению рыбы в рыбхозах и аэрации очистных сооружений разной мощности.

Основные характеристики у них производительность и параметры создаваемого давления.

Содержание:

1. Вихревая воздуходувка для аэрации
2. Роторные воздуходувки — технические параметры
3. Аэрация очистных сооружений
4. Воздуходувка для качественной аэрации воды
5. Воздуходувка для аэрации — пример расчета

Вихревая воздуходувка для аэрации

Эти универсальные агрегаты применяются для непрерывной подачи кислорода в водные акватории естественного или искусственного происхождения, при этом создание разряжения и напора осуществляется с использованием вихревого движения, напор которого создается внутри агрегата. Такая методика позволяет увеличить скорость процесса и сделать работу нагнетателя более эффективной.

Для качественной аэрации применяются воздуходувки от ведущих компаний с мировой известностью: BUSCH SB и Becker SV, Германия или FPZ SCL, Италия. Именно агрегаты, выпущенные с конвейера этих производителей, считаются наиболее эффективными и позволяют быстро очистить водные массы от негативных примесей.

Вихревая воздуходувка для аэрации

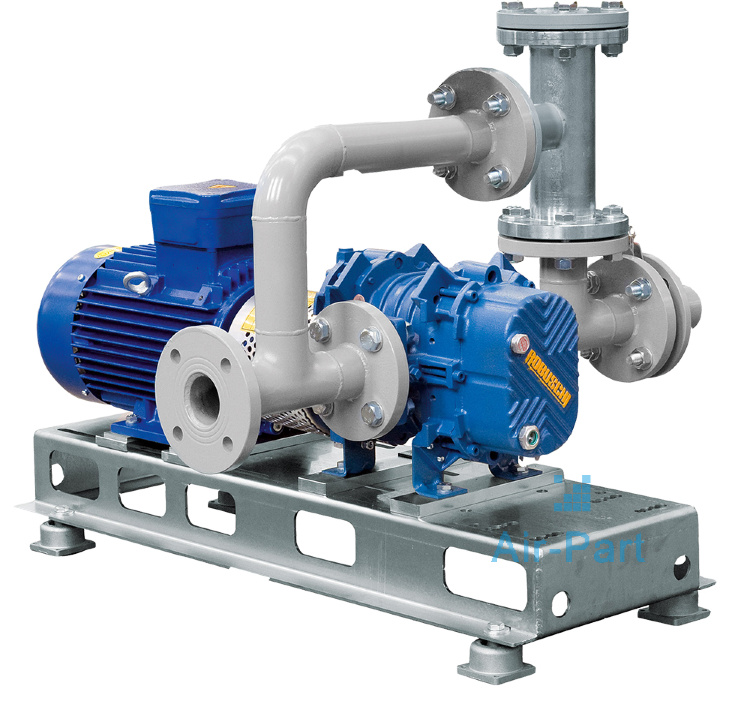

Роторные воздуходувки — технические параметры

Такие изделия могут составить достойную конкуренцию вихревым аналогам, потому что при высоких параметрах производительности они обладают компактными габаритами.

Например:

1. Китайские агрегаты марки VARP Altair имеют скоростной напор 125,8 тыс. л/мин, при давлении в 980 мбар;
2. Российские агрегаты, собранные на базе блока роторов чешской фирмы LUTOS DT могут развивать скорость подачи 162,85 тыс. л/мин при давлении в 1 тысячу мбар и мощности привод в в 250 кВт.

Роторные воздуходувки — технические параметры

Несмотря на большую мощность, такие изделия обладают всеми качествами, которые предъявляются к ним:

1. Не загрязняют окружающую природу парами нефтепродуктов;
2. Производят при работе сравнительно мало шума;
3. Имеют высокие значения КПД;
4. Надежность и безопасность применения для окружающих;
5. Большой ресурс эксплуатации — 100 тыс. часов наработки до ремонта;
6. Импеллеры тщательно сбалансированы, поэтому могут развивать высокие скорости вращения.

Такие устройства способны работать круглосуточно, не требуя перерыва, за исключением замены подшипников, что происходит не чаще одного раза в год.

Аэрация очистных сооружений

На предприятиях такого типа используются водные резервуары прямоугольной конфигурации с перепадами глубин от 1 до 7 метров, на дне аэротенка находится специального состава ил, в котором происходит размножение микроорганизмов, жизнедеятельность которых способствует биохимической очистке сточных вод.

Производительность агрегата зависит от общего количества воды, которую надо постоянно насыщать кислородом при давлении 0,1-08, бар.

Аэрация очистных сооружений

Например, возможности очистного сооружения коттеджного кооператива и аналогичного сооружения города районного масштаба сильно отличаются по мощности.

Для аэрации любого водоема требуется только чистый воздух, поэтому и используются воздуходувки, т. к. у них на выходе нет присутствия паров нефтепродуктов, которые способны негативно повлиять на активное развитие аэробных микроорганизмов. Простая конструкция и отсутствие трущихся частей позволяет таким агрегатам работать без перерыва в течение долгого времени, обеспечивая постоянную подачу свежего воздуха.

Конструкторские отделы многих НИИ, строго контролируют расчет габаритов воздуходувок для аэрации водоемом или очистных сооружений, т. к. от размеров каждой детали, величины зазоров, зависит эффективность работы таких изделий.

Конструкторы продолжают кропотливую работу по созданию новейших установок, которые будут использоваться на компактных или стандартных акваториях. Новое поколение будет обладать еще большей мощностью и производительностью, а габариты и масса таких изделий стремится к значительному уменьшению.

Воздуходувка для качественной аэрации воды

Давление, создаваемое агрегатами при насыщении кислородом водных акваторий очистных сооружений, варьируется от 100 до 800 бар, при этом глубины изменяются от метра до 5-7 м, что вполне достаточно для нормальной жизнедеятельности микроорганизмов, размножающихся в иле.

Внутренние каналы воздуходувок всегда остаются сухими, потому что смазка применяется только в узле подшипников, которые расположены в отдельном корпусе и не контактируют с другими элементами или деталями. Как уже упоминалось, агрегаты работают в круглосуточном режиме, поступление объемов воздуха происходит постоянно. Шумовое воздействие находится в пределах нормы, что не мешает персоналу заниматься основной деятельностью, какую бы систему нагнетания ни выбрал пользователь, суть ее сводится к одному — постоянное обогащение воды молекулами кислорода.

Воздуходувка для качественной аэрации воды

Воздуходувка для аэрации — пример расчета

Известна простая формула аналогичного расчета производительности, основанная на умножении линейных размеров пруда на коэффициент перерасчета л/мин в кубометры за час — 3,6 и аналогичную константу поправки, равную 0,6. Известно, что при перепаде в один метр глубины давление составляет 100 бар, но агрегат выбирают с запасом минимум 10%.

Например, у пользователя имеется водоем с размерами 5 м ширина и 8 м длина, глубина не более 2,5 м, вычисляем производительность — S=5•8•3,6•,06=86,4 м³час. Расчеты показали, что для аэрации такого водоема нужен агрегат со скоростью нагнетания не менее 95 м³/час и давлением — 275 бар.

Воздуходувка для аэрации — пример расчета

Вентиляторы аэрации для очистки воды и сточных вод

Что поддерживает ваш пузырь? Если вы работаете в сфере очистки сточных вод, вы хорошо знаете, какую ключевую роль эти сооружения играют в удалении загрязняющих веществ из сточных вод. Эта очистка сточных вод происходит с помощью различных процессов, которые являются химическими, физическими и биологическими по своей природе; существует также широкий набор применений в области очистки сточных вод, включая обратную промывку фильтров, мембранные биореакторы и реакторы периодического действия. Эти процессы и приложения приводятся в действие аэрационными воздуходувками.

Ваше решение по технологиям аэрации.  Знаете ли вы, что Atlas Copco предлагает 7 различных технологий воздуходувки и аэрации для очистки сточных вод? Это верно! У нас есть обширный ассортимент продукции, специально предназначенной для муниципальных и промышленных очистных сооружений. Присутствуя на всей территории Соединенных Штатов и ежедневно выезжая более 350 технических специалистов, мы специализируемся на поиске способов сделать ваши процессы обработки сточных вод более эффективными.

Информация о системе аэрации.  Понятно. Разные объекты имеют разные приоритеты и потребности в системе аэрации, и знать, какие факторы следует учитывать, может быть сложно. Вот некоторые вещи, о которых следует помнить:

• Тип технологии (винтовой, кулачковый, многоступенчатый, турбо и т. д.)
• Возможности удаленного мониторинга и подключения
• Энергоэффективность и требования к эффективности
• Требования к обслуживанию и техническому обслуживанию
• Общая стоимость жизненного цикла
• Уровни шума
• Занимаемая площадь оборудования
• Простота установки
• Местоположение завода и климат

Atlas Copco предлагает технологию аэрации, которая может соответствовать практически любой спецификации, применению и среде. Наша команда экспертов готова помочь вам выбрать технологию, которая лучше всего подойдет для каждого приложения и среды. Свяжитесь с нами сегодня!

Технические характеристики воздуходувки Хотите узнать цену на систему воздуходувки для вашего приложения? У нас есть технология воздуходувки для любого применения и бюджета, поэтому пришло время найти идеального партнера! Мы максимально упростили спецификацию вашей собственной системы: потратьте 2 минуты, чтобы ответить на 10 простых вопросов, и все готово. Build Now →

Воздуходувки для очистки сточных вод

Воздуходувки In Focus

Знаете ли вы?

Все наши воздуходувки сертифицированы по стандарту ISO 8573-1 (2010) класса 0, что гарантирует отсутствие загрязнения воздуха в процессе сжатия. Мы являемся единственным производителем компрессоров и воздуходувок, имеющим сертификаты ISO 22000.

Для приложений, которые работают в непрерывном режиме, наши аэрационные воздуходувки и компрессоры низкого давления превосходно снижают эксплуатационные расходы и гарантируют непрерывное время безотказной работы процессов очистки. Чтобы снизить затраты на электроэнергию, все наши решения доступны с приводом с регулируемой скоростью (VSD), который автоматически регулирует скорость двигателя в соответствии с фактической потребностью в воздухе. Ознакомьтесь с типами наших технологий, которые лучше всего подходят для очистки сточных вод, здесь ➡

Вентиляторы аэрации VLOG: Разработано для Excel

Эпизод 1: Встречайте NEOS.

Какие отличия внутри и снаружи «коробки» делают аэрационные и промышленные воздуходувки Atlas Copco правильным выбором для вашего бизнеса? Мы рады, что вы спросили! Чтобы объяснить некоторые из ключевых отличий, мы попросили одного из наших экспертов выделить 60 секунд, чтобы объяснить некоторые ключевые функции и технологии.

Episode 2: Знакомство с Optimizer

Optimizer 4.0 дополняет и без того эффективные компрессоры и воздуходувки Atlas Copco. Установка нескольких установок работает с оптимальным давлением или диапазоном расхода, при этом приоритет отдается машинам, которые будут иметь более эффективные комбинации. Пришло время узнать больше об этом центральном контроллере!

Episode 3: The Cool Canopy

Cool Canopy — это кожух, предназначенный для защиты вращающегося оборудования от тепла! Наши роторно-лопастные воздуходувки используют принудительное воздушное охлаждение для безопасной работы при температуре окружающей среды до 120°F. На воздуходувках со встроенными частотно-регулируемыми приводами отдельный вход фильтрованного охлаждающего воздуха позволяет вам контролировать процесс.

Технологии аэрации в действии

Муниципалитеты по всему миру ищут правильные решения, чтобы справиться с более высокой пропускной способностью при одновременном снижении общей стоимости владения. Чтобы помочь достичь идеального баланса, мы разработали полный ассортимент аэрационных воздуходувок, отвечающих различным потребностям процесса очистки сточных вод.

Водоочистное сооружение Порт-Вашингтон в Порт-Вашингтоне, штат Висконсин, 8 лет назад выбрало винтовую воздуходувку Atlas Copco ZS VSD+ для питания своего объекта. 64 000 часов работы, отсутствие незапланированных простоев и > 19 долларов США0k в экономии энергии позже, они счастливее, чем когда-либо.

Требования к воздуходувке | Blower & Vacuum Best Practices

Воздуходувки привлекают большое внимание инженеров-конструкторов, поставщиков и конечных пользователей. Это понятно, поскольку на воздуходувки приходится более 50 процентов энергии, используемой на типичной установке по очистке сточных вод (СОСВ). Они представляют собой «низко висящие плоды» мер по энергосбережению при очистке сточных вод!

В некоторых отраслях применения воздуходувки определяются с одной рабочей точкой, состоящей из расчетного расхода и давления нагнетания. Однако для очистки муниципальных сточных вод обычно требуются воздуходувные системы, которые обеспечивают широкий спектр потоков и давлений на выходе. Хотя это может разочаровать поставщиков, это отражает вариативность процесса обработки. Понимание переменных требований процесса к системе имеет решающее значение для оптимизации производительности воздуходувок.



Основной процесс очистки сточных вод

Сточные воды не являются ядовитыми по своей природе. Уничтожение водной жизни в результате сброса сточных вод вызвано истощением кислорода. Метаболизм микробов истощает растворенный в воде кислород ниже уровня, необходимого для поддержания жизнедеятельности водных организмов. Процессы муниципальных сточных вод предназначены для концентрации и ускорения метаболизма загрязняющих веществ в очистных сооружениях, сводя к минимуму воздействие на принимающую воду.

На рис. 1 показана одна из многих технологических схем на муниципальных очистных сооружениях.

Рисунок 1: Типовой процесс очистки сточных вод. Нажмите здесь, чтобы увеличить.

Первичная очистка удаляет твердые частицы из сточных вод. Первичная очистка может включать грохоты, резервуары для удаления песка и первичные отстойники. Отстойники представляют собой, по существу, большие резервуары, в которых низкая турбулентность позволяет твердым частицам оседать на дно для их удаления для дополнительной обработки. Затем сточные воды поступают на вторичную очистку. Вторичная аэрация является основным применением воздуходувок на очистных сооружениях.

В аэротенке объединяются микроорганизмы (ил), источник питания (загрязняющие вещества в потоке сточных вод) и кислород. Это приводит к контролируемому метаболизму загрязняющих веществ. Кислород обычно подается воздуходувками, а воздух барботируется на дно резервуара.

Из аэротенка сточные воды поступают в другой комплект отстойников. Очищенные сточные воды направляются на дополнительную очистку и/или обеззараживание. Большая часть осевших микроорганизмов возвращается в аэрационные бассейны для дальнейшего метаболизма поллютантов. Их называют возвратным активным илом (УЗВ). Размножение микроорганизмов в процессе аэрации приводит к образованию избыточной популяции, которая удаляется в виде отработанного активного ила (ВАИ).



Функции вентилятора

Воздух, подаваемый вентиляторами в аэротенк, выполняет несколько функций. Во-первых, подача кислорода, необходимого для метаболизма органических соединений в сточных водах. Органические соединения обозначаются как «БПК ₅ » (биохимическая потребность в кислороде) в честь 5-дневного теста, используемого для измерения концентрации этих соединений. Кислород должен быть растворен в сточных водах, чтобы его могли использовать микроорганизмы. Диффузоры используют крошечные пузырьки воздуха для эффективного растворения кислорода в сточных водах.

Дополнительный кислород требуется, когда микроорганизмы превращают аммиак (NH ₃ ) в нитрат (NO ₃ ) в процессе, известном как нитрификация. Нитрификация часто составляет половину всего технологического потребления кислорода.

Сочетание ила и сточных вод в аэротенке называется смешанным щелоком. Воздух, подаваемый воздуходувками, создает турбулентность в смешанной жидкости, чтобы поддерживать шлам во взвешенном состоянии. Перемешивание также сохраняет однородность содержимого аэротенка. На многих заводах ограничения смешивания, а не потребность в кислороде, диктуют минимальный расход воздуха. Типичное значение расхода смешиваемого воздуха составляет 0,12 стандартных кубических футов в минуту на квадратный фут площади аэротенка.

Большинство диффузоров имеют верхний предел расхода воздуха для предотвращения физического повреждения. Максимальный расход зависит от конструкции диффузора.



Основы определения расхода воздуха

Первой проблемой для многих поставщиков воздуходувок является понимание единиц измерения расхода воздуха. Потребность процесса основана на массовом расходе кислорода, необходимом для очистки сточных вод, поэтому проектировщики обычно указывают требуемый массовый расход воздуха. Однако этот массовый расход выражается в стандартных кубических футах в минуту (SCFM). Это сбивает с толку, потому что похоже на объемный расход. Ключевым фактором является то, что «стандарт» определяет температуру воздуха 68 °F, 14,7 фунтов на квадратный дюйм и относительную влажность 36%. Это, в свою очередь, определяет плотность как 0,075 фунта/фут ³ . Влиянием влажности обычно можно пренебречь, что упрощает преобразование в объемный расход:

Потребность процесса в воздухе можно оценить, если известны расход сточных вод и концентрация загрязняющих веществ:

Одна из трудностей Указание расхода вентилятора аэрации заключается в том, что процесс редко работает в установившемся режиме. Дожди или таяние снега могут резко изменить как гидравлическую нагрузку (поток сточных вод), так и органическую нагрузку (совокупность БПК и NH 9).0143 3 ). Температура сточных вод меняется в зависимости от сезона, что влияет на метаболизм микроорганизмов и ОТЕ. Слизи, образующиеся в результате промышленных сбросов или внутренних боковых водотоков завода, увеличат органическую нагрузку.

Очистные сооружения рассчитаны на пиковую нагрузку, прогнозируемую на двадцать лет вперед. Технологическое оборудование должно быть рассчитано на наихудшую нагрузку в будущем. В результате очистные сооружения обычно работают при нагрузках, намного ниже их пропускной способности. Большинство объектов работают примерно на одну треть проектной нагрузки.

Наиболее важным изменением нагрузки для большинства растений являются суточные (суточные) колебания нагрузки, связанные с нормальной деятельностью человека. Как показано на рис. 2, технологическая нагрузка показывает диапазон 2:1 между ночным минимумом и дневным пиком.

Рис. 2: Типичная суточная схема нагрузки

Последним осложняющим фактором при установлении потока воздуха является влияние условий окружающей среды на плотность воздуха. Воздуходувки по сути являются объемными машинами. Поскольку летом плотность воздуха ниже, чем зимой, объемный расход летом должен быть выше, чем зимой, при одинаковых массовых расходах.

Следствием всех этих вариаций является то, что система воздуходувки редко работает в одной заданной расчетной точке. Другой результат заключается в том, что динамический диапазон является критическим параметром для оптимизации производительности процесса и обеспечения удовлетворительной работы системы воздуходувки. Большинство отдельных воздуходувок обеспечивают только 50% динамический диапазон. Минимальный динамический диапазон системы 80% необходим на большинстве очистных сооружений для удовлетворения технологических требований:

Диапазон динамического регулирования более важен для оптимизации энергопотребления воздуходувки, чем для эффективности. При подаче избыточного воздуха расходуется больше энергии, чем можно сэкономить за счет использования более эффективного вентилятора. Воздуходувка большого размера с наивысшей точкой наилучшего КПД (BEP) может не обеспечивать наименьшее энергопотребление в реальных условиях эксплуатации.

Регулирующим органам требуется мощность резервного вентилятора: система должна обеспечивать расчетный расход воздуха при выходе из строя самого большого вентилятора. Многие проектировщики предусматривают два воздуходувки на 100% проектной мощности, чтобы минимизировать стоимость оборудования. Такое расположение приведет к 50-процентному снижению производительности системы, что намного меньше, чем необходимо. Другой распространенной компоновкой являются три воздуходувки, производительность каждой из которых составляет 50 % расчетного расхода; это обеспечивает динамический диапазон около 75%.

Четыре вентилятора лучше. Каждый из них может быть рассчитан на 33% проектной мощности; результирующий динамический диапазон составляет 83%. В качестве альтернативы два из них могут быть рассчитаны на расчетный расход 50 %, а два — на расчетный расход 25 %; тогда может быть достигнут диапазон изменения 88%.



Основы определения давления нагнетания

После определения расхода воздуха для системы можно определить давление нагнетания – второй параметр, необходимый для выбора воздуходувки. Как и в случае расхода воздуха, давление нагнетания на большинстве очистных сооружений представляет собой не одно значение, а скорее диапазон значений.

Следует отметить, что воздуходувки производят поток воздуха, а не давление. Сопротивление процесса воздушному потоку создает давление. Воздуходувка должна быть способна преодолевать это давление при заданном расходе воздуха. Если это кажется нелогичным, рассмотрите возможность работы воздуходувки без нагнетательного трубопровода. Результатом будет нулевое давление, но много потока!

Наиболее значительная часть сопротивления системы потоку связана с погружением диффузоров. Результирующее статическое давление практически постоянно:

Воздухораспределительные трубопроводы, фитинги и клапаны создают трение. Сопротивление потоку пропорционально квадрату расхода воздуха:

Когда воздух вытягивается из общего коллектора в нескольких точках, скорость меняется. Это приводит к увеличению давления из-за изменения скоростного напора. В некоторых системах это изменение незначительно, но в других оно может повлиять на распределение воздуха между бассейнами:

Градиент давления воздуха в распределительной системе зависит от расхода воздуха, статического давления, трения и скоростного напора. Это показано на Рисунке 3.

Рис. 3: Линейка класса давления в системе

Дальнейшим усложнением выбора воздуходувки является потенциальное влияние плотности воздуха на производительность воздуходувки. Повышение давления через центробежный вентилятор уменьшается при более низкой плотности воздуха. Давление нагнетания центробежного вентилятора должно быть указано при самой высокой ожидаемой температуре окружающей среды и самом низком барометрическом давлении. Воздуходувки прямого вытеснения (PD) могут создавать любое давление, необходимое для преодоления сопротивления потоку — вплоть до открытия предохранительного клапана или повреждения системы — независимо от колебаний плотности.

Кривая системы и кривая характеристики вентилятора должны быть построены вместе, чтобы определить рабочую точку системы вентилятора. Пример показан на рисунке 4. Пересечение двух кривых определяет скорость потока. Обратите внимание, что кривая для центробежного вентилятора применима только при одном наборе входных условий.
