Схема электроснабжения частного дома 380в 15квт

Собираем электрощит для частного дома на 380 В 15 кВт

Сборка электрощита для частного дома напряжением 380 В и мощностью до 15 кВт требует соответствующего подхода и наличия следующего инструмента:

• плоскогубцы;
• плоская и фигурная отвёртки;
• обжимные клещи;
• монтажный нож с набором сменных лезвий.

Все работы начинаются с планирования, а если хозяин дома предпочитает обратиться в электротехническую компанию, то перед началом монтажа составляется проект и предварительная схема. Также следует подготовить составляющие щита и расходные материалы (опрессовочные наконечники, термоусадку, DIN-рейку, дюбели).

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Последовательность правильного монтажа электрического щита

Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.

Правильная сборка трёхфазного электрощита имеет следующую последовательность:

1. Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
2. После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя. Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель). Использовать такое изделие проще, но его стоимость достаточно высока.
3. Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
4. На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
5. На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.

Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию. Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее.

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Видео по теме

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

– 3 фазы

– Напряжение: 380В

– Выделенная мощность: 15 кВт

– Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте – на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Простая схема подключения электрощита частного дома 15 кВт

Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.

Схема простого электрощита учета для частного дома 15кВт, Система заземления TN-C-S:

Простой щит учета, система заземления TT

Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:

Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.

Рекомендованнная схема щита учета для частного дома 380В с использованием селективного УЗО, заземление TN-C-S

Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT

Это наиболее сбалансированная схема, которую можно реализовать для выносного электрического щита учета дома, простая и надежная. Она подходит для всех, именно её я и рекомендую собирать.

Усовершенствовать же её, в целях усиления защиты электросети и электроприборов дома, можно добавив устройство защиты от импульсных перенапряжений(УЗИП).

Вариант электрического щита частного дома с УЗИП

Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:

Схема щита учета с УЗИП, система заземление TN-C-S

Пошаговая инструкция по расключению доступна по ССЫЛКЕ

Щит учета электрической энергии с УЗИП, заземление ТТ

Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

Если вы знаете еще какие-то полезные варианты сборки щита учета частного дома 380В, пишите в комментариях, это может быть интересно и полезно многим.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Схема электроснабжения частного дома 380В 15 кВт

Одним из важнейших этапов строительства или ремонта загородного дома является его электрификация. В современном жилье устанавливается большое количество бытовых приборов и всевозможного оборудования и все эти устройства потребляют электроэнергию. Поэтому приходится решать такой важный вопрос, как подключение объекта к электросети. Для этого в первую очередь понадобится схема электроснабжения частного дома 380В, 15 кВт, которая может быть двух типов – однофазная и трехфазная. Спросом пользуются оба варианта, однако в последнее время предпочтение отдается трехфазной схеме, которая существенно снижает нагрузку на сеть за счет ее равномерного распределения в виде трех параллельных линий.

Однофазное и трехфазное подключение

Между одно- и трехфазным подключением существует много различий технического плана. Так, например, подключение по трехфазной схеме осуществляется с использованием четырех или пяти проводов. Из них три являются фазными, по которым подается ток, а остальные два – это нулевой провод и заземление. В некоторых случаях для нуля и заземления используется один общий провод.

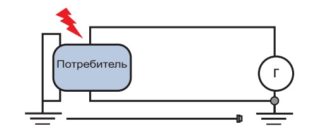

При подключении по однофазной схеме применяется два или три провода. Это соответствует фазе нулю и заземлению. Использование двух проводов означает, что ноль и заземление находятся на едином проводнике. Заранее зная количество фаз, можно сделать расчеты допустимой мощности и определить количество электрооборудования, которое может быть одновременно включено в сеть на каждой линии.

В случае однофазного подключения все подаваемое напряжение сосредотачивается на одной линии, что нередко приводит к перегрузкам. Толщина проводов на внутренних линиях домашней сети значительно выше тех, которые используются в трехфазной схеме. Это связано с более высокой нагрузкой, которая приходится только на одну линию. С учетом всех перечисленных факторов, при устройстве электроснабжения частного дома, предпочтение чаще всего отдается трем фазам.

Подключение по трехфазной схеме

В первую очередь требуется подготовить всю необходимую документацию. Она включает в себя технические условия эксплуатации, которые выдаются организацией – поставщиком электроэнергии. На основании технических условий осуществляется составление проектной документации на электроснабжение объекта.

Вам понадобятся следующие документы:

• Договор с энергоснабжающей организацией.
• Акт осмотра имеющегося электрооборудования.
• Заключение лабораторного исследования схемы, предназначенной для конкретного объекта.
• Акт разграничения электрических сетей по балансовой принадлежности.

В составляемом проекте учитываются особенности дальнейшего потребления электроэнергии. Все потребители разделяются на группы, которые включают в себя розетки и систему освещения. Каждая группа может быть отдельно выключена, если требуется провести ремонтные работы. В это время другая группа продолжает использоваться, не доставляя хозяевам излишних неудобств.

Для всех групп выполняются расчеты максимальной мощности потребления электроэнергии. В соответствии с этим выбирается и наиболее оптимальное сечение проводников. Как правило, линии освещения прокладываются кабелем, сечение которого составляет 1,5 мм2, а для розеток необходимо уже не менее 2,5 мм2. Каждая группа подключается к автоматическим защитным устройствам, исключающим возгорание проводки в случае короткого замыкания.

Таким образом, при наличии проекта подключения можно выполнить расчеты потребности в материалах, приборах и оборудовании, а также заранее определить размеры электрощита. На прилагаемых схемах отмечаются все места, где располагаются выключатели, розетки, стабилизирующие устройства и другое стационарное оборудование.

Непосредственное подключение может выполняться подземным или воздушным способом. Как правило, в частных домах используется второй вариант, имеющий ряд существенных преимуществ. В этом случае можно воспользоваться любыми схемами подключения, при минимальных затратах времени на выполнение работ. В процессе дальнейшей эксплуатации воздушные линии значительно легче ремонтировать. Большое значение имеет стоимость подключения, которая гораздо ниже, чем при использовании подземной прокладки кабельной линии.

При выполнении воздушного подключения следует учитывать расстояние от дома до столба, которое не должно превышать 15 м. В том случае, когда расстояние больше указанного, требуется установка дополнительного столба. За счет этого исключается сильное провисание или обрыв провода при негативном воздействии внешних факторов. Также следует обратить внимание на то, чтобы провода не создавали помехи пешеходам и транспортным средствам. Высота крепления трехфазной линии составляет не менее 2,7 м и более. Сами провода устанавливаются на специальных изоляторах, а уже потом они от столба подводятся к силовому щиту.

Силовой щит рекомендуется устанавливать на фасад здания, далее провода идут уже от него по всем помещениям. При наличии электрифицированных пристроек, питающая линия подводится к ним также от щитка. Для подключения и учета потребленной электроэнергии необходим трехфазный счетчик. В основном используются устройства прямого включения, принцип работы которых напоминает однофазный счетчик. В этом случае требуется всего лишь правильно соблюдать схему подключения устройства, размещенную на его задней крышке или в техническом паспорте.

В некоторых случаях в частном доме может использоваться схема полукосвенного включения трехфазного счетчика. Схема подключения дополняется трансформатором напряжения. Для оплаты потребленной электроэнергии показания прибора нужно умножить на коэффициент трансформации, указанный на трансформаторе.

Однолинейная схема электроснабжения частного дома

При разработке электроснабжения частных домов чаще всего применяется однолинейная схема, как наиболее оптимальный вариант. Она дает возможность для простого проектирования и монтажа, даже собственными силами. Однолинейная схема зарекомендовала себя, как эффективная и удобная в эксплуатации. По своей сути она является сильно упрощенной принципиальной схемой, где все виды подключений и прокладка сетей выполнены одной линией одинаковой толщины. Отсюда и появилось название однолинейной схемы.

Существует два варианта однолинейных схем – расчетная и исполнительная. Первый вариант используется в процессе строительства дома. Данная схема определяет порядок монтажа кабельных линий на конкретном объекте и выбор защитной аппаратуры. Предварительно выполняются расчеты всех силовых нагрузок на данную сеть. На расчетной однолинейной схеме указываются все имеющиеся мощности и их величины. В обязательном порядке отмечается расположение ВРУ, маркируются электрические щиты.

Исполнительная схема выполняется для действующих электроустановок, когда дом уже построен. К этому времени от проектной организации уже получены результаты обследования здания для подготовки наиболее подходящего расположения всех элементов и устройств электроснабжения.

{SOURCE}

Схема электроснабжения частного дома 380В 15 кВт

Содержание:

1. Однофазное и трехфазное подключение
2. Подключение по трехфазной схеме
3. Однолинейная схема электроснабжения частного дома
4. Видео: сборка 3-фазного распредилительного щита для дома

Одним из важнейших этапов строительства или ремонта загородного дома является его электрификация. В современном жилье устанавливается большое количество бытовых приборов и всевозможного оборудования и все эти устройства потребляют электроэнергию. Поэтому приходится решать такой важный вопрос, как подключение объекта к электросети. Для этого в первую очередь понадобится схема электроснабжения частного дома 380В, 15 кВт, которая может быть двух типов – однофазная и трехфазная. Спросом пользуются оба варианта, однако в последнее время предпочтение отдается трехфазной схеме, которая существенно снижает нагрузку на сеть за счет ее равномерного распределения в виде трех параллельных линий.

Однофазное и трехфазное подключение

Между одно- и трехфазным подключением существует много различий технического плана. Так, например, подключение по трехфазной схеме осуществляется с использованием четырех или пяти проводов. Из них три являются фазными, по которым подается ток, а остальные два – это нулевой провод и заземление. В некоторых случаях для нуля и заземления используется один общий провод.

При подключении по однофазной схеме применяется два или три провода. Это соответствует фазе нулю и заземлению. Использование двух проводов означает, что ноль и заземление находятся на едином проводнике. Заранее зная количество фаз, можно сделать расчеты допустимой мощности и определить количество электрооборудования, которое может быть одновременно включено в сеть на каждой линии.

В случае однофазного подключения все подаваемое напряжение сосредотачивается на одной линии, что нередко приводит к перегрузкам. Толщина проводов на внутренних линиях домашней сети значительно выше тех, которые используются в трехфазной схеме. Это связано с более высокой нагрузкой, которая приходится только на одну линию. С учетом всех перечисленных факторов, при устройстве электроснабжения частного дома, предпочтение чаще всего отдается трем фазам.

Подключение по трехфазной схеме

В первую очередь требуется подготовить всю необходимую документацию. Она включает в себя технические условия эксплуатации, которые выдаются организацией – поставщиком электроэнергии. На основании технических условий осуществляется составление проектной документации на электроснабжение объекта.

Вам понадобятся следующие документы:

• Договор с энергоснабжающей организацией.
• Акт осмотра имеющегося электрооборудования.
• Заключение лабораторного исследования схемы, предназначенной для конкретного объекта.
• Акт разграничения электрических сетей по балансовой принадлежности.

В составляемом проекте учитываются особенности дальнейшего потребления электроэнергии. Все потребители разделяются на группы, которые включают в себя розетки и систему освещения. Каждая группа может быть отдельно выключена, если требуется провести ремонтные работы. В это время другая группа продолжает использоваться, не доставляя хозяевам излишних неудобств.

Для всех групп выполняются расчеты максимальной мощности потребления электроэнергии. В соответствии с этим выбирается и наиболее оптимальное сечение проводников. Как правило, линии освещения прокладываются кабелем, сечение которого составляет 1,5 мм2, а для розеток необходимо уже не менее 2,5 мм2. Каждая группа подключается к автоматическим защитным устройствам, исключающим возгорание проводки в случае короткого замыкания.

Таким образом, при наличии проекта подключения можно выполнить расчеты потребности в материалах, приборах и оборудовании, а также заранее определить размеры электрощита. На прилагаемых схемах отмечаются все места, где располагаются выключатели, розетки, стабилизирующие устройства и другое стационарное оборудование.

Непосредственное подключение может выполняться подземным или воздушным способом. Как правило, в частных домах используется второй вариант, имеющий ряд существенных преимуществ. В этом случае можно воспользоваться любыми схемами подключения, при минимальных затратах времени на выполнение работ. В процессе дальнейшей эксплуатации воздушные линии значительно легче ремонтировать. Большое значение имеет стоимость подключения, которая гораздо ниже, чем при использовании подземной прокладки кабельной линии.

При выполнении воздушного подключения следует учитывать расстояние от дома до столба, которое не должно превышать 15 м. В том случае, когда расстояние больше указанного, требуется установка дополнительного столба. За счет этого исключается сильное провисание или обрыв провода при негативном воздействии внешних факторов. Также следует обратить внимание на то, чтобы провода не создавали помехи пешеходам и транспортным средствам. Высота крепления трехфазной линии составляет не менее 2,7 м и более. Сами провода устанавливаются на специальных изоляторах, а уже потом они от столба подводятся к силовому щиту.

Силовой щит рекомендуется устанавливать на фасад здания, далее провода идут уже от него по всем помещениям. При наличии электрифицированных пристроек, питающая линия подводится к ним также от щитка. Для подключения и учета потребленной электроэнергии необходим трехфазный счетчик. В основном используются устройства прямого включения, принцип работы которых напоминает однофазный счетчик. В этом случае требуется всего лишь правильно соблюдать схему подключения устройства, размещенную на его задней крышке или в техническом паспорте.

В некоторых случаях в частном доме может использоваться схема полукосвенного включения трехфазного счетчика. Схема подключения дополняется трансформатором напряжения. Для оплаты потребленной электроэнергии показания прибора нужно умножить на коэффициент трансформации, указанный на трансформаторе.

Однолинейная схема электроснабжения частного дома

При разработке электроснабжения частных домов чаще всего применяется однолинейная схема, как наиболее оптимальный вариант. Она дает возможность для простого проектирования и монтажа, даже собственными силами. Однолинейная схема зарекомендовала себя, как эффективная и удобная в эксплуатации. По своей сути она является сильно упрощенной принципиальной схемой, где все виды подключений и прокладка сетей выполнены одной линией одинаковой толщины. Отсюда и появилось название однолинейной схемы.

Существует два варианта однолинейных схем – расчетная и исполнительная. Первый вариант используется в процессе строительства дома. Данная схема определяет порядок монтажа кабельных линий на конкретном объекте и выбор защитной аппаратуры. Предварительно выполняются расчеты всех силовых нагрузок на данную сеть. На расчетной однолинейной схеме указываются все имеющиеся мощности и их величины. В обязательном порядке отмечается расположение ВРУ, маркируются электрические щиты.

Исполнительная схема выполняется для действующих электроустановок, когда дом уже построен. К этому времени от проектной организации уже получены результаты обследования здания для подготовки наиболее подходящего расположения всех элементов и устройств электроснабжения.

схема электроснабжения 15 кВт, эл. щиток распределительный, однолинейная

380 вольт в частный дом должны быть подключены по всем правиламДля квартирного электроснабжения потребитель издавна, как правило, использует однофазную систему электропроводки. В квартире или в частном доме для бытовых нужд всегда хватало напряжения сети в 220 вольт. Сегодня многие современные приборы электрического характера имеют мощность намного больше, чем рассчитано в обычной электросети. Чтобы не случилось возгорания или короткого замыкания при их использовании, необходимо заменить обычное стандартное напряжение и проложить более мощную трехфазную сеть.

Однолинейная схема щита квартиры и частного дома: обозначаемые элементы

Однолинейная схема, выполненная для любого жилого объекта, должна обязательно соответствовать всем нормам ГОСТа. Выполнять схему щита нужно согласно всем единым стандартам. Данная схема распределительного щитка является обязательной и прикрепляется к проекту.

Имея однолинейную схему в наличии можно узнать всю мощность предполагаемого электроснабжения для дома или квартиры. А также на ней будут указаны все составляющие элементы электрощита.

Данная схема должна графически указывать три фазы и вводные групповые цепи, которые непременно будут отходить от основных питающих. Для этого чертим линию – это и будет фаза питания, которая обозначается цифрой. Рядом с ней нужно поставить перечеркнутый штрих, он будет отвечать за ее определение.

Однолинейная схема щита квартиры и частного дома

Ключевые параметры, составляющие систему электроснабжения:

• Точка, которая указывает на подключение объекта с электрической сетью;
• Устройство, отвечающее за ввод и распределение;
• Иногда сам щиток и его параметры;
• Вводный кабель питания, с указанием его марки и сечением;
• Групповые цепи.

Каждая цепь и групповые линии должны быть защищены от перегрузок и электро замыканий. Поэтому необходимо указывать на схеме электрощита наличие автоматов: УЗО, выключателей, контакторов.

Зачем нужен ввод 380 в частный дом: плюсы и минусы трехфазной системы

Актуальным вопросом остается, зачем в частный дом нужно делать ввод в 380 В. и какие положительные стороны этого подключения? В квартирном электроснабжении применяется только одна фаза и нулевой провод, то в частном доме, используя трехфазную сеть, используются все 3 фазы. Частная сеть с подключением 380 вольт требует менее мощный трансформатор, чем многоэтажный дом.

При полном обесточивании линии, владелец у которого подключено 380 В. останется с напряжением в сети 220 вольт. При этом свет в доме обязательно будет гореть.

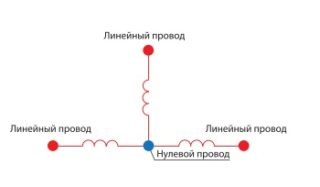

Линейная сеть напряжения в 380 вольт отличается от фазной системы тем, что ее подключение намного опасней для человека. Поэтому все монтажные работы нужно проводить с большей ответственностью и аккуратностью согласно всем правилам безопасности.

Линейная трехфазная сеть имеет массу преимуществ

Перечень преимуществ линейной трехфазной системы:

• Можно применять как в быту, так и на производстве;
• Потребитель получает сразу три однофазных сети, которые являются независимыми;
• Аварийные ситуации (перегрузки, пусковые токи) практически не возможны;
• Точный учет электроэнергии.

Три фазы обычно подключаются в случае, когда мощность однофазной системы оказывается недостаточной для подключения многих электроприборов и другого оборудования. Данная сеть и такой ввод не допускает возможности каких-либо манипуляций с электричеством.

Схема подключения частного дома к электросети 380: необходимые для этого документы

Подключить трехфазную сеть не так уж и просто. Для начала нужно обязательно обратиться в надлежащую энергослужбу, где будут обговорены и согласованы такие моменты, как: мощность сети, количество предполагаемых фаз, схема подключения, тариф и тип устанавливаемого счетчика, крайне необходимое заземление.

Все организационные работы и подключение должно обязательно производиться специалистами этого профиля. А они уже в свою очередь придерживаются строгих правил и требований.

Частный дом должен находиться на расстоянии 300 м. от сетей 380 вольт. Так же организации необходимо предоставить данные о состоянии электрической сети всей проводки. А она в свою очередь даст лимит на мощность, которой будет пользоваться потребитель. Часто допустимая мощность 15 кВт. Для подключения трехфазной сети необходимо собрать и некоторую документацию.

Схема подключения частного дома к электросети 380 вольт

Перечень необходимых документов:

• Технические условия эксплуатации;
• Проект электроснабжения здания;
• Разграничительный акт электрических сетей, соответствующей балансировки;
• Акт осмотра и лабораторные заключения;
• Заключительный договор энергоснабжения.

Данное подключение, как правило, выполняется двумя способами: воздушным и подземным. Первый способ более приемлем для частных домов, и имеет ряд плюсов. Такие воздушные линии легко ремонтируются, схема самого подключения может быть любой, минимальные затраты.

Подключение 380 вольт в частном доме: схема и некоторые требования

Имея на руках проект подключения, можно приступать к основным расчетам: сколько потребуется материала, оборудования и приборов. Так же определить размеры электрощита и все входящие в его состав устройства и элементы.

Трехфазное подключение отдельно стоящего дома заключается в следующем: по четырем проводам, один из которых ноль, а три других рабочие фазы, подается напряжение к дому от трансформатора.

Принцип данного подключения основан на: все жилы имеют возможность подключаться к водному устройству всего здания, а уж только от него происходит поступление электроэнергии на многотарифный счетчик и затем в распределительный щит. От этого силового щита, который располагается на фасаде дома, провода идут для внутреннего подключения всех помещений.

Схема подключения определяет расположение таких элементов:

• Выключателей;
• Розеток;
• Стабилизирующих устройств;
• Стационарного оборудования.

Самое главное сделать правильное и грамотное подключение всех вводных кабелей, общих линий и дополнительных устройств электрощита. Это устройство имеет важное и необходимое значение для всей схемы трехфазной системы. Перед установкой распределительного щита нужно знать некоторые его особенности. Располагать данное устройство нужно только в свободно доступном месте, при этом его модель должна соответствовать типу помещения. Его соответствие с электропроводкой всего дома, так же играет немало важную роль.

Схема: как подключить 380 вольт в частный дом (видео)

Подключение трехфазной линии электропроводки в частном доме, конечно, возможно. Но для этого нужно соблюдать все правила и грамотно сделать оформление, где указываются основные типы электрического оборудования и их характеристики.

Добавить комментарий

Трехфазная схема распределительного щита — 5 вариантов

Трехфазные распределительные щиты 380В часто применяют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. Зачастую отведенная мощность на дом составляет 15 кВт. Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно устанавливать вводной автоматический выключатель номиналом 25А. Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме. Это позволяет уменьшить номинал автомата, снизить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном подключении будет потреблять ток 31А, а при 3-х фазном подключении будет потреблять около 10А по каждой фазе. Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в с наглядными примерами реальных собранных электрощитов.

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину, все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т.е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь.

Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Ниже представлены полностью готовые к монтажу трехфазные щитки. Это моя работа по сборке электрощитов на заказ. Данная услуга доступна всем желающим из любой точки нашей необъятной родины. Любые вопросы по данному вопросу пишите на адрес Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Я готов вам предложить закупку комплектующих у официальных поставщиков электроматериалов по личной скидке до 20% от розничной цены ЭТМ. При заказе сборки электрощита разработка схемы и паспорт идут бесплатно. Буду очень рад вашим заказам. С каждого собранного электрощита 50% дохода идет на погашение ипотеки. Сделаем вместе жилье доступным для электромонтажника )))

Еще вас будут радовать цветные наклейки)))

Если у вас в дом приходит однофазная сеть, то смотрите — пять разных вариантов однофазных схем распределительных щитов.

Остались вопросы? Буду рад на них ответить в комментариях. Если и после этого ничего не понятно, то не искушайте судьбу и позовите грамотного электрика.

Улыбнемся:

Электрик, химик, механик и программист едут вместе в машине. Вдруг заглох мотор.
— Электрик говорит, — «Наверно аккумулятор сел».
— Химик говорит, — «Нет, скорее всего не тот бензин».
— Механик,- «Я думаю, что это передача не работает.»
— Программист, — «Может выйдем из машины, и зайдем обратно?»

Сборка щита учета 380В с противопожарным УЗО для частного дома

Вторая по популярности система заземления TT, которая также встречается довольно часто, имеет важные отличия. Как собрать щит учета 380В с УЗО при системе заземления ТТ – читайте ТУТ.

Все самые распространенные схемы щитов учета, в том числе с УЗИП или розетками, для разных систем заземления доступны ЗДЕСЬ.

Вводные данные

— К дому подведены 3 фазы -380В

— Выделенная мощность 15кВт

— Тип вводного кабеля – СИП 4х16мм.кв.

— На участке сделан дополнительный контур заземления, от которого к щитку проложен медный провод 1х16мм.кв.

 Схема шита учета 380В для частного дома на 15кВт с установленным УЗО и зазамление tn-c-s, в сборе выглядит следующим образом:

Ниже, в этой статье, я расскажу о том, какое оборудование в нём установленно и как правильно его подключить.

Установка щита

Для улицы, лучше применять стальные электрические щиты (No1 на схеме), с возможностью запирания и степенью защиты от пыли и воды не ниже IP54.

Чаще всего, щит установлен на опоре или ограждении дома, на границе участка. Так к нему имеется беспрепятственный доступ контролирующих органов.
Удобнее всего использовать модели с установленными дин рейками. В них затем легко монтируется практически любое современное щитовое оборудование.

Вся подводка выполняется снизу, чтобы сохранить герметичность шкафа от попадания осадков.

Установка бокса для вводного автоматического выключателя

Одно из основных отличий щита учета частного дома, от этажного, в многоквартирном доме, это наличие средств защиты от возможных несанкционированных подключений.

Вся защитная автоматика и коммутационные устройства, стоящие в схеме до счетчика электрической энергии, должны закрываться в боксы (No2 на схеме) и опечатываться. Чтобы никто, в том числе и вы сами, не смогли изменить согласованную схему и подключиться в обход счетчика.

Именно поэтому в первую очередь устанавливаем специальный бокс для вводного автомата (автоматического выключателя). Главная его особенность, наличие «ушек», которые позволяют поставить пломбу.

Так как сеть трёхфазная 380В, вводной автомат применяется трехполюсный, значит и бокс должен быть минимум на три модуля.

Установка автоматического выключателя

Вводной автомат (No3 на схеме) устанавливается в бокс. После подключения к нему проводников, он закрывается крышкой.

Позже, представители энергосбытовой компании его опечатают, установят пломбу и будут её проверять при каждом снятии показаний или контрольных обходах.

Для трёхфазных сетей 380В, при выделенной мощности 15кВт, номинал треполюсного автомата должен быть 25А.

Установка остальных устройств в щиток

Затем в электрощит устанавливается оставшееся оборудование и устройства. Вся сборка представлена на изображении ниже, она включает:

1) Стальной электрический щит (степень защиты ip54 или выше)

2) Бокс/кожух для установки вводного АВ на 3 модуля

3) Автоматический выключатель трехполюсный 25А

4) Трехфазный счетчик электрической энергии 380В

5) распределительный блок на DIN-рейку

6) Селективное УЗО от 40А, ток утечки 100мА или 300мА

Электросчетчик, должен быть трехфазный, для сетей 380В. Лучше выбрать электронный, двухтарифный. При выборе производителя, ориентируйтесь на срок гарантии, у кого она больше – тот и берите. По характеристикам подойдёт практически любой, обычно берется самый простой, без лишних интерфейсов, например, Меркурий или Энергомера.

Распределительный блок должен иметь достаточное количество клемм для подключения проводников. Для реализации этой схемы, как минимум должен иметь:

2 клеммы по 16мм.кв – для подключения вводного СИП и повторного заземления ПВ1 или ПуВ(ПуГВ)

3 клеммы по 6мм.кв – для подключения внутренних проводников, используемых в схеме щита

В щите учета, устанавливается УЗО именно селективное – которое имеет задержку при срабатывании. Ток утечки может быть, как 100мА, так и 300мА. Подробнее о том, что такое УЗО, зачем оно нужно, какие у неё характеристики — читайте ЗДЕСЬ.

Выбор порога срабатывания Устройства Защитного Отключения зависит от многих факторов. Практически любой электроприбор имеет определенную утечку и это нормально. Если таких устройств в доме много, суммарные утечки могут быть большими.

Исходя из этого и выбирается эта величина. Если дом небольшой, достаточно ставить 100мА. Если же это коттедж, большой площадки, с большим количеством техники и оборудования, то однозначно 300мА.

Для внутренних соединений автоматики электрощита удобнее всего использовать гибкие провода ПуГВ (еще могут называться ПВ-3) 1х6мм.кв. и наконечники НШВИ.

Теперь, когда разобрались в теории, переходим к непосредственным подключениям.

Сборка электрического щита учета с УЗО

подключение вводного кабеля СИП 4х16

В первую очередь, старайтесь всегда подключить проводники большого сечения. У нас это конечно же вводной СИП. Эти провода алюминиевые, снаружи черная изоляция. Их маркировка выполнена в виде цветной непрерывной полосы.

Желтый, зеленый и красный провода подключаются на верхние клеммы вводного автомата – это три фазы. PEN – провод с голубой полосой, подключается к распределительному блоку.

Подключение заземлений

Следующим шагом к распределительному блоку подключаются проводники заземления. В нашем случае это провод, идущий от контура заземления дома, а также дополнительный проводник от корпуса стального электрического щита.

Напомню, данный схема выполнена под систему заземления TN-C-S, щит учета с УЗО, под заземление типа ТТ – по ссылке.

Провода от вводного автомата до счетчика

Подсоединяем провода от нижних клемм вводного автомата к соответствующим контактам счётчика электрической энергии.

Нулевой провод (голубой) от счетчика подводится к распределительному блоку.  Порядок подключения трехфазного счетчика мы ранее подробно рассматривали ЗДЕСЬ — обязательно ознакомьтесь с этим материалом.

Подключение проводов от счетчика к УЗО

После этого, все четыре провода от счетчика (три фазы и рабочий ноль) подсоединяются к верхним клеммам УЗО. Место подключения нулевого провода, обычно обозначено на корпусе как «N».

Подключение кабеля идущего от щита учета в РЩ дома.

Осталось подключить кабель, по которому электрический ток будет поступать в дом. Чаще всего внутри дома установлен дополнительной распределительный щит (РЩ), без счетчика электроэнергии. Все потребители разделены на группы, стоит защитная автоматика и другое оборудование.

Сечение жил и марка кабеля выбирается в зависимости от расстояния до дома и способа прокладки. Чаще всего применяется ВВГнг-LS 5х10мм.кв. Если прокладка ведется в земле – кабель используется бронированный, в таком случае броня также заземляется, подключением к распределительному блоку.

Три фазных и нулевой проводники кабеля, идущего в дом, подключаются к нижним клеммам УЗО. Жила защитного нуля – заземления, подключается напрямую к распределительному блоку.

На этом монтаж завершен, щит учета частного дома 380В на 15кВт, с системой заземления TN-C-S готов к работе.

Проект электроснабжения частного дома 15 кВт 3 фазы: однолинейная схема щита

Содержание статьи:

В условиях современной жизни невозможно обойтись без бытовых приборов и электронной аппаратуры, количество которой с каждым годом непрерывно растет. Это приводит к росту потребления энергии от действующей электросети и необходимости контроля ее рабочих параметров. Особое значение приобретает этот вопрос в загородном жилье, где допускается использовать 380 Вольт. По этой причине различные варианты схем подключения трехфазного электричества в частных домах подлежат серьезному исследованию.

Однофазное и трехфазное подключение

Схема трехфазной цепи

При выяснении различий в качестве двух типов энергоснабжения (с одно- и трехфазным подключением) и связанными с ними схемными решениями необходимо отметить следующее:

• при использовании трехфазной системы для прокладки линии потребуется кабель с 4-мя жилами, при наличии заземляющего контура – с 5-ю, а для однофазного способа достаточно трех жил;

  Схема однофазного подключения

• в первом случае возрастут расходы на кабельную продукцию, а также на приобретение обслуживающего оборудования – трехфазный электрический счетчик, автоматы и УЗО стоят дороже своих однофазных аналогов;
• заметно увеличится потребляемая от подстанции мощность, что объясняется значительно возросшими нагрузками в сети 380 Вольт.

Указанные отличия учитываются при подготовке проекта электроснабжения частного дома. Принимаются во внимание и такие важные факторы, как особенности распределения тока и потери мощности в трехфазной нагрузке из-за ее реактивного характера.

Проект подключения и необходимая документация

Проект электроснабжения частного дома 15 кВт 3 фазы включает в себя несколько разделов, каждый из которых касается определенного этапа реализации. На подготовительной стадии проводятся следующие обязательные мероприятия:

• подготовка и согласование разрешительной документации;
• прорисовка электрической схемы и выбор потребителей по мощности в реактивной нагрузке;
• разбивка их на отдельные группы.

Без основательной предварительной проработки всех тонкостей проекта утвердить комплект рабочей документации вряд ли удастся. Поэтому каждый из этапов его подготовки нуждается в отдельном рассмотрении.

Подготовка документации

Документы оформляются на основании технических условий подключения трехфазной сети

Пакет разрешительной документации комплектуется на основе ТУ, определяющих порядок обустройства и эксплуатации трехфазной сети. Они выдаются представителями местного «Энергосбыта». На основании технических условий оформляются следующие документы:

• договор с поставщиком электроэнергии в регионе;
• акт осмотра эксплуатируемого оборудования;
• заключение по функциональности схемы, выбранной для конкретного объекта;
• акт разграничения действующих электросетей по их балансовой принадлежности.

Помимо этого на данном этапе проектирования учитываются особенности эксплуатации конкретных потребителей электроэнергии – насосного и станочного оборудования в частности.

Схема и выбор мощности

Схема трехфазного электроснабжения

При прорисовке схем подключения трехфазного электричества в частных домах необходимо учитывать следующие детали:

• На ней обязательно указание трассы прокладки, типа и основных характеристик кабеля электропроводки, а также мест расположения электроустановочных изделий.
• То же самое проделывается в отношении защитного оборудования: счетчика электроэнергии, вводного и распределительных автоматов, а также УЗО.
• В схеме также указывается тип используемой системы защиты от поражения током (способ разводки PE и N проводников), а также необходимость повторного заземления.

Кроме того, дается ссылка на использование дополнительного защитного оборудования – реле контроля напряжения в частности.

Расчет потребляемой мощности в киловаттах производится по типовому алгоритму, согласно которому все показатели по предполагаемым нагрузкам просто складываются.

Для «реактивных» потребителей (трехфазных насосов, станков и другого оборудования, оснащенного асинхронными двигателями), вводится поправочный коэффициент, называемый косинусом мощности. Его усредненное по нагрузкам значение составляет 0,97-0,98.

Разбивка на группы

Подключение электричества на участке

Все потребители, указанные на схеме электроснабжения дома 15 кВт (розетки и осветительные приборы) разделяются на отдельные группы. Такое разбиение очень удобно для ремонта и обслуживания обустраиваемой системы электропитания. За функционирование каждой из этих группа «ответственен» отдельный автоматический выключатель, устанавливаемый в электрическом щитке. С его помощью при необходимости ремонта, например, можно отключать только данную ветвь электропроводки, оставляя все другие в рабочем состоянии.

Для каждой такой группы расчет максимальной мощности потребления делается отдельно. Исходя из полученных данных, выбирается подходящий по номинальному току автомат. Кроме того, они являются основой для выбора сечения проводников для этого ответвления домашней электросети.

Линии освещения прокладываются типовым проводом с сечением жил не менее 1,5 мм2, а в электропроводке для подсоединения розеток потребуется увеличить этот параметр до 2,5 мм2.

Все эти данные необходимы, чтобы в соответствии с требованиями ПУЭ подключить обслуживаемый объект к энергосистеме. При их наличии определиться с количеством расходных материалов, защитных приборов и других образцов электрооборудования будет значительно проще.

Особенности обустройства распределительного щитка

Трехфазный щит учета

Однолинейная схема щита учета 15 кВт 380В (как частный случай) – самый распространенный вариант построения этой части системы энергоснабжения. При ее обустройстве рассматриваются следующие варианты комплектации, учитывающие различия однофазного и трехфазного питаний:

• Использование в качестве защитного оборудования стандартных однополюсных автоматов и УЗО (по одному на каждую фазу).
• Применение в схеме одних 4-хполюсных дифференциальных приборов.
• Установка в щитке двухполюсных автоматов, дополненных кросс-модулем и УЗО.
• Монтаж однополюсных линейных автоматов совместно с 4-х полюсным УЗО и кросс модулем.

Каждый из этих вариантов при наличии места в щитке подходит для обустройства и подключения полноценной трехфазной системы энергоснабжения. Выбор конкретного набора коммутирующих устройств зависит от предпочтений и финансовых возможностей хозяина загородного жилья.

Испытание электропроводки

Проверка и испытание электропроводки

По окончании монтажа электропроводки обязательна ее проверка на работоспособность, сводящаяся к следующим операциям:

1. Прежде всего, следует «примерить» выбранные расчетным путем параметры по току и предельной мощности к реальным условиям эксплуатации электрооборудования.
2. Для этого потребуется включить все обозначенные в проекте электроприборы одновременно и проверить электропроводку на нагрев изоляции.
3. Если проводники на ощупь чуть теплые, а автоматы не выбиваются постоянно – можно с уверенностью сказать, что все параметры выбраны правильно и система готова к эксплуатации в штатном режиме.

Когда программа испытаний полностью исчерпана, переходят к окончательному обустройству элементов энергоснабжения. На завершающем этапе еще раз проверяются все контактные соединения в монтажных колодках и выставляются пределы срабатывания УЗО и реле напряжений, скорректированные по результатам тестовых процедур.
