Ввод кабеля в дом под землей | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Подземный ввод кабеля в дом имеет массу значимых преимуществ. Вот основные из них: риск возникновения пожара сведен к минимуму; кабель надежно защищен от кражи, вандализма и неблагоприятных погодных воздействий; не портится архитектурный дизайн. Чтобы ощутить все эти преимущества, необходимо знать не только, как завести кабель в дом под землей, но и какой кабель вводить в дом под землей?

Подземный ввод кабеля в дом при помощи бронированного кабеля

Для подключения дома к электросети необходимо использовать кабель, который способен выдержать давление грунтовых масс и иные подобные воздействия. Возьмите, например, бронированный кабель ВБШв. Подземный ввод кабеля в дом необходимо выполнять в следующем порядке:

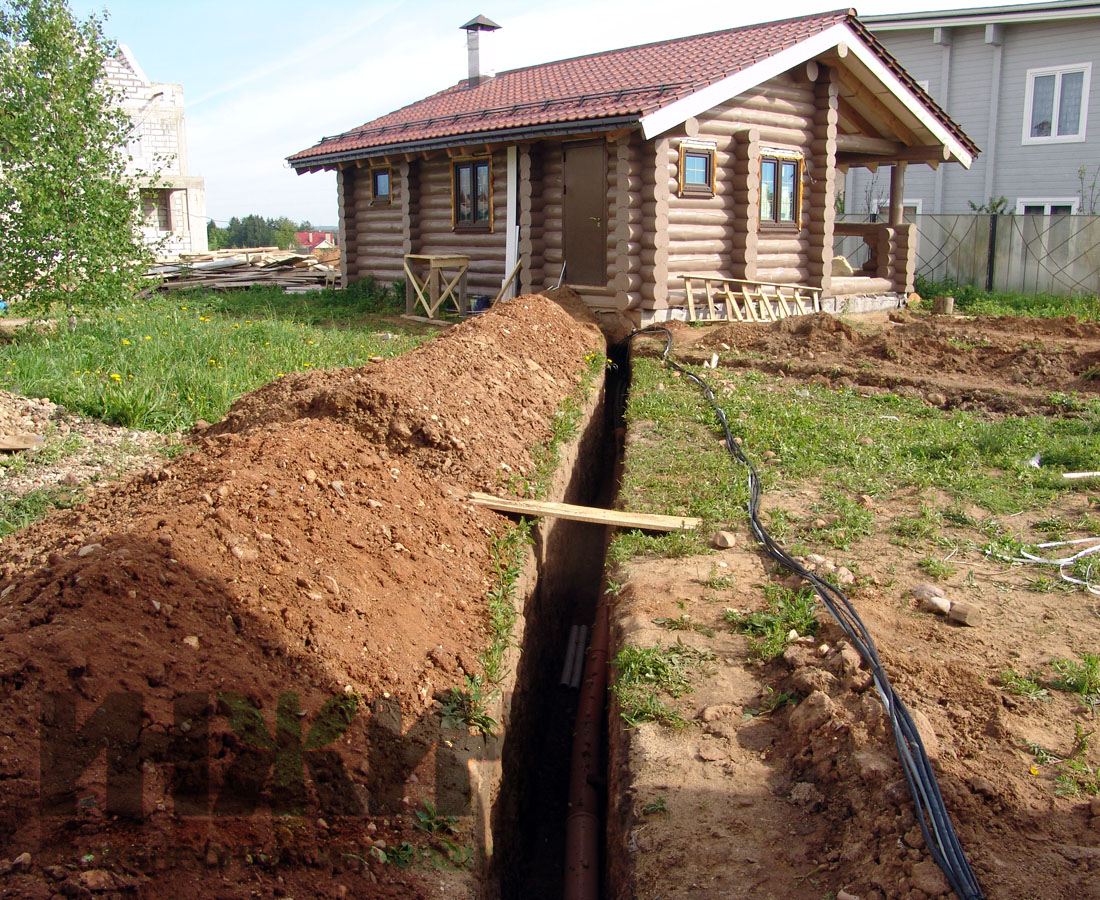

1.     От столба до ввода в здание через фундамент выкопайте траншею (ее глубина должна составлять 70-90 см).

2.    Насыпьте песок в траншею (слой песка должен иметь толщину 20 см). Песок нужен для того, чтобы осенью и весной он отводил излишки влаги.
3.    Положите кабель в траншею. Важно, чтобы он лежал волнообразно. Опуск со столба в землю нужно выполнять в трубе (ее высота должна составлять 2 метра).
4.    Выполните ввод кабеля в дом под землей. Это можно сделать сквозь стену либо же фундамент. В первом случае в стене просверливается отверстие. В него закладывается труба. Конец кабеля пропускается через трубу из металла или пластика.
5.    Если вы решили выполнить ввод сквозь фундамент, то создайте в нем отверстие подходящего диаметра. В отверстие вставьте отрезок металлической трубы и заложите в нее кабель. Трубу необходимо зафиксировать при помощи цементно-бетонного раствора. С двух сторон трубу следует заизолировать. Для этого потребуется негорючий материал. Это нужно сделать для того, чтобы не допустить проникновения воды и грунта.

6.    Подключите кабель к защитному аппарату в распределительном щитке, а на опоре к проводам воздушной линии — при помощи прокалывающих зажимов. К столбу кабель фиксируется металлическими лентами с шагом не более 100 см. Обязательно выполните заземление брони, причем и со стороны столба, и со стороны щитка.
7.    Когда вы удостоверитесь в том, что все выполнено правильно, закопайте траншею. Через некоторое время грунт даст усадку, поэтому над траншеей следует создать холмик (его высота должна составлять 15-20 см).

Подземный ввод кабеля в дом с помощью небронированного кабеля и трубы ПНД

Также возможно выполнить подвод питания при помощи небронированного кабеля к дому под землей. В данном случае потребуется кабель небронированный марки ВВГ и ПНД труба. Такая труба способна выдержать очень большие морозы. Она не дымит и не горит, отличается высокими показателями прочности, повышенной пластичностью, устойчивостью к влиянию химикатов.

Прежде чем приступить к подключению, внимательно осмотрите кабель ВВГ. Важно, чтобы оболочка не была повреждена. В противном случае труба ПНД не сможет выполнять возложенные на нее функции. Далее можно смело выполнять следующие действия:

•    Выкопайте траншею.
•    Положите в нее трубу требуемого диаметра.
•    Протяните кабель. Важно, чтобы он не находился в натяжке.
•    Выполните ввод кабеля в дом под землей. Сделать это можно над фундаментом (на наружной стене дома) или через него. При вводе через стену или через фундамент нужно создать проход подходящего диаметра. В этот проход заложите трубу с кабелем.
•    Засыпьте трубу. Используйте сначала песок (толщина слоя должна оставлять 10 см). Потом засыпьте грунт (толщина слоя должна составлять 15 см).

Теперь вы знаете, как завести кабель в дом под землей. Но прежде чем это сделать, необходимо получить соответствующее разрешение. Для этого необходимо разработать проект энергоснабжения (чертежи и планы). Разрешение должны будут одобрить службы, которые находятся в ответе за разные объекты и коммуникации (газопровод, водопровод, системы связи, теплотрасса и т.

п.). Если вблизи прокладки располагается та или иная коммуникация, необходимо позвать ответственное за нее лицо с целью согласования местоположения траншеи.

Компания «Кабель.РФ®» является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку кабеля для прокладки в земле по выгодным ценам.

как подвести безопасно и надежно электросеть (85 фото + инструкция)

С каждым годом растут объемы загородного строительства. Появляются всё новые дачники и жители деревень. Люди меняют место жительства, переезжая из густонаселенных городских кварталов в собственные загородные дома. В большинстве случаев для этого строится новое жилье.

Одним из важных этапов строительства или ремонта загородного дома является его подключение к электрической сети. Эти работы следует проводить максимально качественно и в соответствии с действующими правилами устройства электроустановок.

Некачественный монтаж может привести к пожару и потере всего строения и человеческим жертвам. Этот обзор раскрывает информацию о том, как правильно ввести электричество в дом. Правила монтажа необходимо знать не только для самостоятельного проведения работ.


Если планируется воспользоваться услугами электриков, то и в этом случае необходимо до выполнения работ обсудить, как и с помощью каких материалов будет выполнен монтаж.

Затем необходимо самостоятельно проверить закупленные материалы и качество проведенного монтажа.

При кажущейся простоте работы по вводу электричества в частный дом нужно выполнять очень ответственно. Участок ввода не защищен от перепадов напряжения и коротких замыканий на линии.

Защита электросети в дачном поселке может отсутствовать, а индивидуальные органы защиты располагаются после этого участка на электрощите и поэтому не могут защитить его.

Краткое содержимое статьи:

Способы ввода

Существуют два варианта подключения к линии электропередач: подземный и воздушный способы. Они обладают своими достоинствами, недостатками и особенностями монтажа.

Давайте рассмотрим правильные схемы подземного и воздушного ввода электричества.

Подвод электроэнергии по воздуху

Такой способ является наиболее распространенным в индивидуальном строительстве. Он отличается малой трудоемкостью. При проведении этих работ требуется соблюдать следующий свод правил:

Подающий кабель должен крепиться к стене на высоте не 275 сантиметров от земли. Если её не хватает, то на стену ли крышу устанавливают специальную стойку из металлической трубы.


Верхняя часть трубы должна быть загнута вниз для того чтобы избежать попадания воды внутрь. Такую форму трубы называют гусак. К нему на керамические изоляторы крепятся провода, которые потом заводятся в металлическую трубу.

Подвод кабеля снаружи должен по возможности находиться как можно ближе к электрическому щиту дома. Это требуется, чтобы не проводить излишне длинную силовую линию между двумя этими точками.

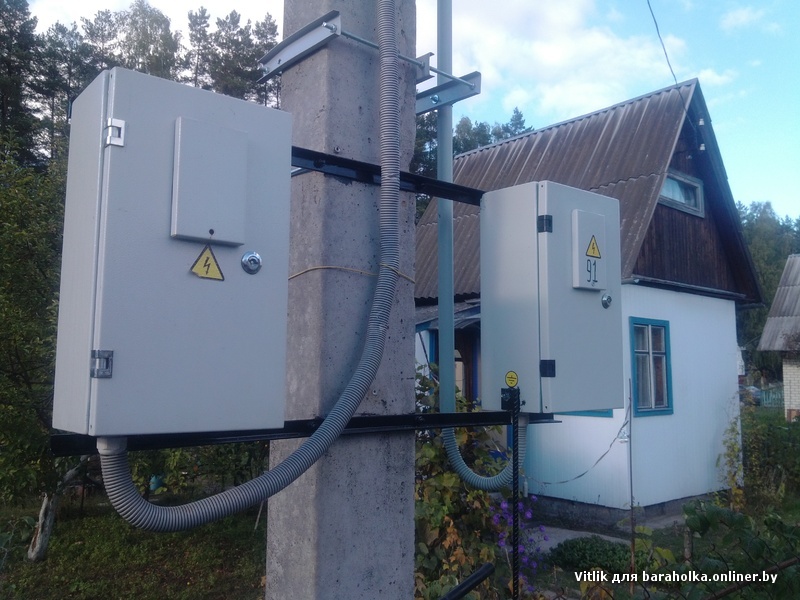

На стене рядом с креплением кабеля размещается металлический распределительный щит, в нем устанавливаются автоматические выключатели. В нем может быть также размещена дополнительная защита от скачков напряжения и молнии. От внешнего щита проводится короткий силовой провод к внутреннему распределительному щиту.

Расстояние от столба до стены не должно превышать 10 метров. При необходимости устанавливают дополнительную опору на расстоянии не более 15 метров от линии электропередач.

Для подсоединения можно применять медные и алюминиевые провода. Алюминиевый провод должен быть сечением не менее 16 мм. Требуемое сечение медного провода зависит от его длины. При длине до 10 метров медный провод должен быть сечением 4 мм. При большей длине требуется провод с сечением 6 мм.


Алюминиевый провод нельзя прокладывать внутри сгораемых конструкций. Поэтому при вводе электричества в деревянный дом обязателен переход на медные проводники.

Для этого пользуются специальными колодками с клеммами или болтовыми соединениями.

Для линии можно воспользоваться самонесущими изолированными проводами (сокращенное название СИП). Они крепятся с помощью специальной арматуры и изоляторов. Если кабель не является самонесущим, то его нужно подвешивать с помощью металлического троса.

От места соприкосновения кабеля со стеной и до его ввода в электрический щит внутри дома он должен быть уложен в металлическую трубу. Её диаметр должен быть в четыре раза больше диаметра кабеля. Труба не должна иметь острых краев.

При прокладке кабеля не допускается его изгибать под прямым углом. Необходимо делать сглаженные изгибы. Для надежности следует обмотать асбестовой нитью ту часть провода, которая будет находиться непосредственно в стене.

Этот способ подвода является наиболее простым и часто используемым. Его недостатком является возможность повреждения линии за счет механических воздействий.

Подземный ввод электричества

Этот способ более трудоемок. Такой подвод электроэнергии выполняется в соответствии со следующими правилами.


Начиная с высоты 2 метра от земли, кабель по столбу спускается в металлической трубе. Аналогичным образом он поднимается по стене дома.

Прокладка осуществляется на глубине 70 см при использовании защитных труб либо на глубине 100 см без них. При прокладке создают бетонные или кирпичные коробы. Для этого на дно траншеи засыпается песком. На нем выкладывают из кирпичей основание короба и боковые стенки. В эту траншею из кирпичей укладывается кабель в трубе и закрывается сверху лентой из кирпичей и засыпается землей.

Для этих целей следует использовать специальный бронированный кабель с медными жилами сечением 10 мм при потребляемой мощности до 15 кВт.

Кабель может быть проведен через ленточный фундамент. Ни в коем случае не допускается его прокладка под фундаментом во избежание разрушения.

Ввод электричества со столба своими руками официально делать нельзя. Эти работы вместе с установкой электрического счётчика должны выполнять работники с соответствующим допуском по электромонтажным работам.

Для повышения качества и снижения стоимости лучше всего самостоятельно приобрести сертифицированные материалы и провести подготовительные работы. С электриками следует договориться об этом на начальном этапе. Доверить им следует самые ответственные и важные этапы работ, которые он выполнять после проверки остальных элементов выполненных работ.


Фото процесса ввода электричества в дом

Ввод в дом кабеля под землей: преимущества и недостатки



Вступление

Частный дом, построенный на участке земли, в сегодняшних реалиях никому не интересен без подведенных к нему инженерных коммуникаций. Среди них важнейшей является подвод к дому и в дом электричества. В этой статье разберём ввод в дом кабеля под землей для электропитания.

Два варианта ввода в дом электричества

Логически обосновано и подтверждено нормативами два варианта ввода в дом электричества. Это ввод в дом кабеля под землей и ввод кабеля по воздуху. Сравним оба варианта, отталкиваясь от преимуществ подземного ввода, но для начала поймём, что такое подземный ввод кабеля в дом.

Что такое ввод в дом кабеля под землей

Электропитание частного дома осуществляется от воздушной линии электропередачи поселка или иного населенного пункта, где построен дом или будет строиться дом.

Стоит напомнить, что подключение электричества к дому требует разрешения. Электропитания берется от ближайшего столба линии. Вариант ввода электропитания в дом зависит от ряда условий, а именно:

Во-первых, ввод в дом кабеля под землей осуществляется по траншее. Это значит что на отрезке трассы от столба до дома в земле не должно быть других коммуникаций, которые могут быть повреждены.

Во-вторых, геология участка, должна подтвердить возможность траншейного ввода кабеля. Промерзание, вспучивание грунта, его сдвиги и промерзание, а также подземные воды имеют значение для траншейного ввода.

В-третьих, прокладка траншеи не должна нанести вреда зеленым насаждениям;

В-четвёртых, удаленность линии электропередачи от дома может создать нерешаемые проблемы для прокладки траншеи под дорогой, через пруд, другой участок, дренажную канаву.

В-пятых, подземный ввод дороже. Копка и обустройство траншеи, организация спуска кабеля со столба, организация ввода кабеля в дом под фундаментом требуют больших вложений, чем воздушный ввод.

Всё это нужно учитывать, для принятия решения про ввод в дом кабеля под землей. Однако плюсы подземного ввода чаще перевешивают сложности, а именно:

  • Подземный ввод не подвержен погодным воздействиям и в этом плане более надежен;
  • Его не может задеть проезжающая машина, строительная техника, соседи и т. п.;
  • Фасад дома не портят элементы и кабели воздушного ввода;
  • Кабель в земле нельзя быстро срезать и украсть;
  • Его нельзя нарочно повредить;
  • С подземным вводом не нужно решать задачи повторного заземления.

Ввод в дом кабеля под землей имеет свои плюсы. Остаётся выбрать кабель для подземного ввода.

Выбор кабеля для ввода в дом электричества под землей

В решении этого вопроса, всё совсем просто. Вам достаточно купить Вбшв кабель и проблема качественного вода электропитания в дом будет решена.

Кабель ВбШВ (ВБбШВ)— это бронированный кабель, специально предназначенный для траншейной прокладки. У кабеля медные жилы, изоляция жил и оболочка кабеля (шланг) из ПВХ. Бронирование кабеля стальными оцинкованными летами, которые оборачивают кабель по часовой стрелке. Маленькая буква «б» в маркировке, говорит, что между бронёй и шлангом нет воздушной подушки.

Кабель удобен в работе, не требует дополнительной защиты в траншеи, может без ограничений прокладываться по вертикальным трассам. Отсутствие элементов между шлангом и бронёй делает распайку кабеля более удобной.

Заключение

Ввод в дом кабеля под землей несомненно удобен, безопасен, более надежен. Однако более затратен. В следующих статьях разберем, как проложить кабель от линии до дома.

©domity.ru

Еще статьи



Ввод кабеля из траншеи в дом двумя способами

Вступление

Здравствуйте Уважаемые читатели сайта Elesant.ru! Продолжая тему траншейной прокладки ответвления для электроснабжения частного дома, расскажу про ввод кабеля из траншеи в дом.

Два способа

Ввод питающего кабеля в дом осуществляется двумя способами. Выбор способа ввода кабеля в дом зависит от наличия в доме подвала.

  • Вариант 1. Если в доме есть подвал, ввести кабель в дом можно через фундамент. Для этого в фундаменте заранее нужно сделать отверстие, в которое будет закладываться металлическая труба для кабеля.
  • Вариант 2. Если в доме нет подвала или вы устанавливаете вводное устройство на фасадной стороне дома, то вывести кабель из траншеи можно по фасаду дома.

Рассмотрим два этих варианта подробнее.

Ввод питающего кабеля в дом из траншеи через фундамент

По нормативам: ПУЭ п. 2.3.85. Прокладка кабелей непосредственно в земле под фундаментами не допускается

Поэтому, в заранее сделанное отверстие в фундаменте дома нужно заложить трубу, лучше металлическую с уклоном от дома, чтобы в дом не попадала вода. Диаметр трубы должен быть на шаг больше, чем диаметр закладываемого кабеля. Желательно чтобы труба была толстостенной. Уклон трубы от дома должен быть 0,5°.

Длина трубы нормируется, ПУЭ п. 2.3.85. Расстояние в свету (по горизонтали между вертикалями без препятствий) от кабеля, проложенного в земле, до фундамента должно быть не менее 0,6 метра. Это значит, что труба с питающим кабелем должна быть не короче 60 см считая от стенки фундамента в доме без отмостки. На рисунке видим пример дома с отмосткой и расстояние до края трубы до вертикали фундамента 1000-1200 мм. Внутри дома труба должна «торчать» на 5-10 см, если дом каменный.

Если питание вводится в деревянный дом, то трубу ввода питающего кабеля нужно довести до вводного устройства ВУ или вводно-распределительного устройства ВРУ установленного в доме.

В траншее между кабелем и трубой нужно сделать уплотнение, например, джутовой веревкой и обмазать ввод трубы в фундамент цементным раствором или водонепроницаемой глиной. В доме выход кабеля из трубы нужно уплотнить стандартной уплотнительной муфтой или несгораемым подручным материалом, например, асбестовой веревкой или стеклотканью.

Если в доме труба будет тянуться до вводно-распределительного устройства, то первое крепление трубы к стене нужно сделать на расстоянии 60 см от места ввода в дом. Участки трубы нужно соединять муфтами. Если вводно-распределительное устройство находится далеко от ввода кабеля, для затягивания кабеля в трубу нужно устанавливать металлические протяжные коробки.

Ввод питающего кабеля в дом из траншеи по фасадной стене дома

Ввести питающий кабель из траншеи в дом можно по фасаду дома. Если дом деревянный, то вводить питающий кабель нужно обязательно в трубе. Начинаться труба должна за 60 см от уровня отмастки к дому или за 1000-1500 мм от фасада дома. Заканчиваться труба с питающим кабелем должна в доме, при этом придется проходить два поворота в 90°.

  1. Кабель электропитания;
  2. Засыпка из песка;
  3. Защитный слой из кирпича;
  4. Труба металлическая,толстостенная;
  5. Муфты соеденительные;
  6. Муфты уплотнительные для уплотнения кабеля в трубе;
  7. Устройство распределительное в доме.

Уклон трубы от дома должен быть 0,5°.

В земле на границе трубы кабель нужно уплотнить джутовой веревкой пропитанной мятой водонепроницаемой глиной. В доме выход кабеля из трубы нужно уплотнить стандартной уплотнительной муфтой.

При проходе трубы с питающим кабелем через стену, трубу нужно изолировать от стены негорючим материалом. Прекрасно подойдет асбестовая нить. Любителям экологии подойдет раствор алебастры или цементного раствора.

Важно! Раствор должен полностью изолировать трубу от стены, без пустот и пропусков.

Если вводное устройство планируется установить на стене дома со стороны улицы, то труба должна входить во вводное устройство. Ее ввод должен быть уплотнен или проварен сваркой, чтобы не нарушать степень защиты вводного устройства для улиц (IP 55).

При использовании в качестве питающего кабеля бронированного кабеля ВБбШв или его модификаций, трубу можно заменить металлическим коробом.

Начинаться короб должен от уровня земли. В земле кабель защищается кирпичом до поверхности земли. Сам кабель, должен быть окружен песчаной подушкой.

Примечание: На двух фотографиях (в цвете) вы видите бетонную подложку под изгиб трубы. Ни в одном нормативном документе о такой бетонной подложке я ничего не нашел, но назначение ее понятно. Она защищает пространства под питающем кабелем при его повороте от размывания грунта. Но труба с кабелем должна закрепляться на стене дома и имеет жесткую конструкцию. Так что проседание трубы, при правильном монтаже вам не грозит. И бетонирование под поворотом трубы «дело вкуса».

На этом, о вводе кабеля из траншеи в дом, все! Относитесь к электрике с почтением!

Другие статьи раздела: Электропроводка дома





ввод под землей, со столба

Подводом электричества к дому занимается соответствующая организация. Данная разновидность работ связана с определёнными рисками (все операции производятся без снятия напряжения) поэтому следует строго соблюдать правила электробезопасности. Выбор кабеля для ввода электричества в частный дом (сечение, количество жил, материал) полностью лежит на плечах хозяина участка. От данного выбора напрямую зависит долговечность эксплуатации электрической сети в доме, поэтому подходить к работам следует очень серьёзно.

Ввод кабеля может осуществляться по воздуху — от столба к дому. Но также прибегают к вводу кабеля в дом через фундамент, под землёй.

Абонентское ответвление: понятие, принцип работы

На каждой улице проходят основные линии электропередачи, напряжение по которым идёт от ближайшей трансформаторной подстанции. На трансформатор приходит более высокая разница потенциалов, составляющая 6 или 10 кВ. Но эта информация исключительно для общего развития, так основное линейное напряжение составляет 380 В, а между фазой и нулевым проводом — 220 В.

Чтобы проложить кабель от столба к отдельно стоящему потребителю — частному дому, необходимо от основной магистрали провести абонентское ответвление. Абонентским ответвлением называется подвод электричества к отдельному потребителю. При такой процедуре следует правильно рассчитать провод, через который будет осуществляться подача электроэнергии.

Как производится натяжение кабеля

После закрепления проводника на специальных роликах, приступают к его натяжению. Для этого требуется наличие следующего инструмента:

  • ручная лебедка;
  • натяжное устройство;
  • динамометр.

Ручная лебедка посредством анкерных болтов крепится на ближайшей опоре, а по ней, с помощью натяжного устройства, производится натягивание кабеля. Сила натяжения регламентирована технической документацией и контролируется с помощью динамометра.

Сечение кабеля абонентского ответвления

Регламентированный порядок прокладки проводников по воздуху указан в правилах устройства электроустановок. Требования правил установлены для линий электропередач напряжением до 1000 В.

Расчёты сечения кабеля должны происходить исходя из режима работы: нормальный, аварийный или монтажный. Так как ответвление стандартное, то следует выбирать нормальный (номинальный) режим. ПУЭ предусмотрено минимально допустимое сечение провода:

  • Допускается применять провод из стандартного алюминиевого сплава (нетермообработанный) сечением не менее 25 мм².
  • При использовании проводника из соединения стали и алюминия (термообработанный), его сечение должно составлять также 25 мм².
  • Если прокладывают медный провод, то его сечение может быть 16 мм².

Вышеперечисленные показатели подходят при нормативной толщине стенки гололёда не более 10 мм. Если толщина достигает 15 мм и выше, то сечение алюминиевого и сталеалюминиевого кабеля остаётся неизменным, а медный проводник необходимо увеличить до 25 мм².

Информация представлена в главе 2.4 ПУЭ.

Основные рабочие параметры, по котором производится расчёт кабеля

Для подключения кабеля к дому, следует определиться с его сечением. Сечение кабеля — это его площадь в месте разреза. Общепринятые нормы (согласно ПУЭ) указаны в предыдущем разделе. Основными рабочими параметрами, по котором выбирают сечение кабеля, является его сечение и номинальный ток.

Но помимо сечения, нужен и определённый материал проводника. Сейчас наиболее часто используют медные жили, они обладают меньшим сопротивлением, но большей стоимостью. Алюминий имеет не такие высокие показатели проводимости, но его цена меньше чем у медных изделий. Следует помнить, что при одинаковой нагрузке, сечение алюминиевого проводника следует брать больше чем медного.

И последний параметр — количество жил, но с этим всё гораздо проще. При вводе в дом только одной фазы и рабочего нуля используют двухжильный кабель, при вводе трёх фаз и нуля — четырёхжильный. В обеих вариантах сечение нулевой жили может быть меньше чем у фазной.

Кабель при прокладке по воздуху

Основной разновидностью прокладки вводного кабеля является его монтаж по воздуху. Воздушный ввод имеет свои преимущества:

  • Минимальные трудозатраты.
  • Необходимо малое количество времени для подключения дома. Редко, когда на подобные работы уходит более двух часов.
  • Невысокая стоимость расходных материалов: анкерные болты или зажимы, специальные кронштейны, изоляторы.
  • Возможность быстрого устранения неисправности, даже если необходима замена кабеля целиком.

При воздушной прокладке используются следующие разновидности кабелей:

  1. Кабель СИП — самонесущий изолированный провод.
  2. Неизолированный, материал — алюминий.
  3. Неизолированный алюминиевый со стальным сердечником.

Как правильно выбрать сечение и марку СИП

Так каким же кабелем делать ввод электричества в дом? Многие прибегают к использованию Кабеля СИП, он допускается во многих электротехнических отраслях и даже в линиях высокого напряжения до 35 кВт.

Такой кабель имеет свою конструктивную особенность — фазные провода, чаще всего в количестве трёх штук, обвивают четвёртый — ноль. Поэтому внешний вид СИП напоминает закрученный в спираль жгут. Для изоляции проводников используется качественный полиэтилен LDPE или XLPE. Данные разновидности материалов обладают высоким сопротивлением и длительным эксплуатационным сроком, что позволяет использовать их даже при резких температурных перепадах.

Жила, которая расположена посередине, и имеет нулевой потенциал, выполняется из алюминиевого сплава. Иногда ноль не имеет свой изоляции, которая обязательна для фазных проводников.

Кабель СИП имеет один серьёзный недостаток — из-за наличия изоляции происходит недостаточное охлаждение кабеля, поэтому токовые нагрузки допускаются меньшие, чем у неизолированных проводников. При выборе СИП следует обращать внимание на изоляцию:

  • При изоляции, выполненной из термопластичного полиэтилена допускаются температурные нагрузки до 70 градусов. Под данный параметр подходят: СИП-1, СИП-1А, СИП-4, СИПн-4.
  • При выборе сшитого полиэтилена в качестве изолирующего материала допускают температурные нагрузки до 90 градусов. Также повышаются показатели режима перегрузки и параметры токов короткого замыкания. Такие рабочие характеристики имеют: СИП-2, СИП-2А, СИПс-4, СИП-3, ПЭВ и ПЭВГ.

Сечение СИП также определяется по потребляемой мощности, формула представлена выше.

Кабели для прокладки в земле

При выборе провода для подземного ввода в дом следует обращать внимание только на качественную и надёжную продукцию, так как очень частой проблемой подобного ввода является пробой на землю.

Современные кабели, изготовленные специально для прокладки в земле, имеют следующую изоляцию:

  • Спрессованная бумага со специальной пропиткой.
  • Полиэтилен.
  • Поливинилхлорид.

Очень часто используют проводники ВБбШв или ПвБШв, которые помимо стандартной изоляции имеют ленточную броню. Кабель ААБл также популярен, но имеет меньшую стоимость, так как его оболочка выполнена из алюминия. Там, где существуют риски повреждений, чаще всего используют ПвКШп с проволочной сеткой.

Как происходит ввод электричества в дом

При вводе электричества в частный дом, используют один из представленных раннее способов (прокладка кабеля по воздуху на тросе или в земле). При подводе электроэнергии в дом следует неукоснительно выполнять основное правило — вводный кабель не должен иметь транзитов. Щит, в котором будет представлена схема потребителей, должен находится поблизости вводного кабеля, для большей простоты монтажа.

Проводник нельзя монтировать внутрь помещения прямо через дыру в стене. Отверстие должно иметь дополнительную защиту, обычно для этого используют металлическую трубу. Диаметр трубы следует брать с запасом, а свободное пространство между кабелем и стенками трубы заделать с помощью цементного раствора.

Как произвести правильный воздушный ввод

При вводе кабеля в дом с ближайшей линии или со столба следует пригласить специалистов. Для его крепления к стене необходимо использовать специальные накладные скобы (особенно при прокладке в деревянный дом). Это позволит надёжно зафиксировать его и не повредить изоляцию. На определённом расстоянии до стены, следует сделать небольшой прогиб кабеля, с целью предотвращения попадания дождевой воды в помещение.

Трос, на котором крепится кабель, нельзя перетягивать на опорах, так как при резких и частых температурных перепадах (какие бывают в холодные периоды года) он может деформироваться.

Несколько примеров защиты вводного кабеля

Самой лучшей защитой вводного кабеля является его изоляция и способ прокладки таком месте, где его никто не достает. Это может быть способ прокладки под землёй или по воздуху. Для предотвращения пагубного воздействия природных условий, проводник можно проложить в специальной ПВХ-трубке, но так делают немногие, из-за значительного повышения стоимости конструкции.

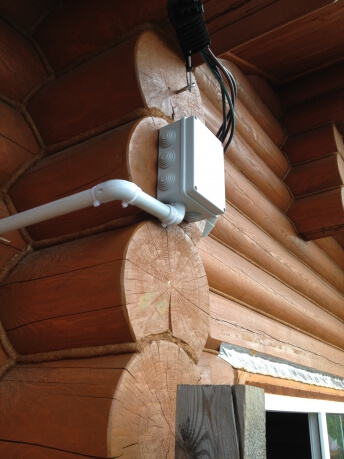

Для защиты провода в стене лучше всего использовать металлическую трубу. Заменой металлу может служить тот же ПВХ, который имеет более доступную цену.

Ввод кабеля под землёй

Прокладываемый под землёй провод не требует крепления к стене, в этом случае проводник прокладывается сквозь фундамент. Часть кабеля, которая выходит из земли, должна быть защищена с помощью металлической трубки или плотного ПВХ-короба.

Для прокладывается кабеля в земле должна быть вырос траншеи, глубиной не менее 70 см. На дне траншеи делают песчаную «подушку», толщиной в 15–20 см. На неё укладывается кабель и сверху замыкается землёй. Подземный подвод кабеля является трудоемким процессом, но более долговечен чем воздушный ввод.

Как подводят электричество к распределительному щитку

При использовании обыкновенного проводника, его достаточно просто подключить к основному автоматическому выключателю, от которого потом электричество пойдёт к остальным потребителям. Но при использовании СИПа или изолированного проводника следует смонтировать коммутационные узел — отдельное место перехода входного кабеля на тот, который будет проведён к щитку.

Наиболее удобно использовать для этого ответвительный сжим — 2 медных пластины, крепящиеся друг к другу с помощью четырёх болтов и уложенные в специальный пластиковый короб.

Что такое шкаф вводного устройства

Вводное устройство можно кратко классифицировать как все коммутационные и другие управляющие электроэнергией устройства, которые установлены непосредственно на вводе основной магистрали. Для удобства монтажа подобных приборов используют специальные шкафы, в которых предусмотрены специальные крепления.

В шкафах вводного устройства могут быть расположены:

  • предохранители;
  • рубильники;
  • автоматические выключатели;
  • счётчики.
  • измерительные приборы.

Видео по теме

Ввод электричества в дом. Электромонтаж. Возможные варианты

Ввод электричества в дом. Возможные варианты

Ввод электричества в дом раньше выполнялся у всех одинаково. Ставилась трубостойка в верхней части фасада или на крыше, которая имела загиб в верхней его части и потому ее называли «гусаком». Через «гусак» протягивались провода внутрь и далее они шли уже на счетчик и электрический щиток. Провода от воздушной линии электропередачи, неизолированным проводом подводились к фасаду здания, где крепились на два предварительно установленных изолятора на кронштейнах. Главными недостатками такого подхода являлись

Так делали раньше
  • Участок от ответвления на воздушных ЛЭП, до электрощита в доме оставался абсолютно неконтролируемым с точки зрения защиты, причем провода проходили через строительные конструкции и по пути могли встретить такие материалы, которые могли бы стать причиной возгорания. Особенно это критично для деревянных домов.
  • Неизолированные воздушные линии при сильном ветре могли «коротить».
  • Так как счетчики находились внутри дома, то было много возможностей для хищения электроэнергии, причем за этими «услугами» за вознаграждение обращались именно к представителям энергоснабжающей организации.

Сейчас подход изменился коренным образом, причем в лучшую сторону как для потребителей, так и для тех, кто продает нам электроэнергию.

  • Во-первых, подвод электроэнергии ведется современными проводами СИП, которые имеют срок службы в 25 лет и не боятся атмосферных воздействий.
  • Во-вторых, провод СИП самонесущий и на расстоянии до 25 метров может протягиваться без всяких промежуточных опор, закрепляясь на анкерных зажимах, которые монтируются на столбе ЛЭП и на месте ввода.
  • В-третьих, для СИП разработана и успешно применяется разнообразная арматура, которая позволяет подключать дома как к воздушным неизолированным ЛЭП, так и к изолированным. Причем все места соединений заизолированы и защищены от природных воздействий.
Сейчас делают вот так
  • В-четвертых, приборы учета и вводные автоматические выключатели ставят на улице в защищенных боксах или металлических ящиках, где можно разместить и противопожарное УЗО, и автомат защиты кабеля, который будет вводить электроэнергию в дом, и подключить контур заземления. Уровень безопасности жилья при этом повышается в разы.
  • В-пятых, СИП хороший провод для передачи энергии с ЛЭП до участка, но ужасно неудобный для применения в электрических щитах внутри дома. Именно в щите учета электроэнергии (ЩУЭ) можно перейти на более «домашний» кабель ВВГнг.
Переход СИП, уместный снаружи, на более комфортный внутри ВВГ
  • И, наконец, не каждому хозяину или хозяйке понравится, что периодически будет в дом наведываться инспектор Энергонадзора.

Какие варианты могут существовать для ввода электричества в дом?

  1. Если расстояние от ближайшей опоры ЛЭП до дома 25 метров и менее, то можно провести прямую воздушную линию до фасада дома, на нем же разместить ЩУЭ, сделать заземляющий контур и провести в дом кабель в металлической заземленной трубе. Главный принцип прокладки – это наикратчайший путь и удобство. Причем ввод кабеля должен происходить на уровне не менее 2 метров от поверхности земли, через строительные конструкции кабель должен пройти в трубе.
  2. Если расстояние больше 25 метров, то необходимо ставить промежуточную опору, на которой можно разместить и ЩУЭ, и сделать возле нее контур заземления, а дальше уже выбрать как вести кабель дальше: по воздуху или в земле. Если по воздуху, то точка подключения дома должна находиться на уровне не менее 2,75 м от земли.
  3. Прокладка кабеля в земле от ЩУЭ, до точки ввода также возможна, но для этого надо выкопать траншею глубиной не менее 0,7 метра, дно ее присыпать песчаной подушкой не менее 5 см, а далее использовать специальный кабель ВБбШВнг или ВВГнг, помещенный в двойную гофрированную трубу.
  4. Если планируется подземный вход в дом, то для этого заранее должны быть предусмотрены технологические отверстия и закладные трубы, еще на этапе строительства. Ниже фундамента проводить кабель в дом нельзя.
Несмотря на свою сложную аббревиатуру ВБбШВнг вполне симпатичный кабель. Тот же ВВГ, только в броне

Среди предложенных вариантов всегда можно выбрать наилучший, который удовлетворит, прежде всего, хозяев дома, обеспечит нужный уровень безопасности и не вызовет никаких вопросов у энергоснабжающей компании.

О монтаже электропроводки без распределительных коробок и способах соединения проводов

С технической точки зрения, самая идеальная проводка это та, которая спроектирована без распределительных коробок. От электрощита на каждую розетку идет отдельная линия, защищенная автоматическим автоматом и УЗО. Кстати, на мощные стационарные электроприборы так и надо делать, но что если в какой-то комнате планируется 10 розеток, то означает ли это, что от щитка должно идти 10 линий. Такую паутину «сложно» будет смонтировать, да и на количестве кабеля хозяин может разориться.

Распределительные коробки позволяют объединять потребителей в группы и вести кабель не к каждой точке, а к группе, что гораздо выгоднее в экономическом плане. Согласно требованиям ПУЭ, все распределительные коробки должны всегда быть в зоне доступности для возможности ремонта. На рисунке видно, что зона расположения коробок находится в 15 см от потолка и имеет ширину 30 см, и там, где она пересекается с вертикальными линиями, проведенными от мест расположения розеток и выключателей, и располагают коробки.

В местах, где пересекаются горизаонтальные и вертикальные линии, ставятся распределительные коробки

 При монтаже проводки электрики часто немного заглубляют эти коробки на несколько миллиметров в стену, чтобы в дальнейшем при отделке укрыть ее под тонким слоем штукатурки или шпаклевки, ведь хозяевам не захочется видеть у себя на стенах крышки коробок. Представим себе ситуацию, что для отделки выбраны дорогие дизайнерские обои, которыми оклеили все стены, но в определенный момент обнаруживается неисправность в электропроводке, которая требует «вскрытия» распределительной коробки, а, может, даже и не одной. От такой ситуации не застрахован никто.

Одним из выходов из этой ситуации является установка распределительных коробок сверху – за гипсокартоном или натяжным потолком. Это спасет стены, но в случае неприятностей с проводкой, не спасет потолок. Существует ли какой-то разумный выход из этих ситуаций? Оказывается, да! Это монтаж проводки вообще без распределительных коробок! Каким образом это можно реализовать?

  • Для монтажа выключателей и розеток применяются специальные монтажные коробки, которые имеют диаметр 65—68 мм и глубину в 40—42 мм. Механизм выключателя или розетки занимает меньше места в глубину. Выключатель в среднем 20—25 мм, а розетка 25—30 мм. Оставшегося за механизмом пространства будет маловато для коммутации, но в ассортименте некоторых производителей есть монтажные коробки увеличенной глубины в 60, 65 и даже 68 мм. В свободном пространстве, оставшемся за механизмом можно вполне скоммутировать и осветительные, и силовые цепи.
Монтажная коробка увеличенной глубины по сравнению с обычной

Механизмы выключателей и розеток легко вынимаются из монтажных коробок, не нарушая отделку помещения, поэтому ко всем соединениям будет постоянная возможность доступа.

  • Кабели силовой розеточной сети должны спуститься от магистрали в углубленную монтажную коробку группы розеток, там разветвиться на нужное количество розеток (но не шлейфом), а затем вернуться опять на магистраль, проложенную на потолке или в верхней части стены. При этом в группе из 2—4 розеток достаточно смонтировать всего одну углубленную монтажную коробку.
  • Силовые кабели осветительной сети аналогично должны зайти в углубленную коробку выключателя и вернуться на магистраль. В самой коробке идет ответвление нуля на светильник (или их группу) и другие выключатели, если они в одном месте их несколько. Фаза также разветвляется на нужное число выключателей, проходит через них и идет к светильникам. Если в группе выключателей есть проходные, то от них еще идут отдельные кабели на другие выключатели, расположенные в других зонах.
  • Очевидно, что к выключателям подводится гораздо больше кабелей (вход и выход магистрали, провода, ведущие к светильникам и еще к проходным выключателям). Именно поэтому все коробки должны быть углубленными и под каждым выключателем идет коммутация на управляемые им светильники.
  • У неопытных домашних электриков-самоучек поначалу могут возникнуть трудности с коммутацией в монтажных коробках. Для этого надо представить, что это распределительная коробка и делать соединения точно так же отличаться будет только длина ответвлений. Очень помогает самостоятельное рисование монтажных схем.

Монтаж электропроводки без отдельных распределительных коробок имеет главное преимущество в том, что во все места соединения кабелей и проводов будет постоянный доступ. Единственный недостаток – это более высокий расход кабелей и проводов, который частично компенсируется тем, что не надо будет покупать распределительные коробки.

Долой распределительные коробки! Комутация освещения прекрасно уживается вместе с механизмом выключателя

Из всего многообразия способов соединения, которые очень грамотно описаны в статье на нашем портале, для электропроводки без распределительных коробок авторы статьи рекомендуют всего два:

  1. В силовых розеточных цепях это опрессовка и изоляция при помощи термоусадочной трубки.
  2. В осветительных цепях – это использование пружинных клемм Wago.

Приведем аргументы, объясняющие такой подход:

  • В розеточных линиях могут протекать достаточно серьезные токи, поэтому соединение должно быть очень надежным и обеспечивать хороший контакт проводников. Опрессовка именно такой способ, но при условии хорошего качества гильз ГМЛ и наличия специального инструмента.
  • Соединение проводов опрессовкой имеет очень компактные размеры, определяемые длиной ГМЛ (гильзы медной луженной), в бытовых проводках от 20 до 40 мм.
Портрет опрессованного и заизолированного соединения. Обратите внимание на красивое размытие заднего плана
  • Технология соединения опрессовкой очень проста и ее сможет за несколько минут освоить даже новичок. Вероятность неправильного соединения очень мала, то есть высокая «дуракоустойчивость». Монтаж идет очень быстро.
  • Термоусадочные трубки (ТУТ), применяемые для изоляции, имеют высокие диэлектрические свойства, технология их применения очень проста, даже проще, чем обмотать изолентой.
  • ТУТ выпускаются различных диаметров и цветовой гаммы, что позволяет еще и маркировать соединение проводов.
  • В цепях освещение токи гораздо меньше, поэтому для удобства и быстроты монтажа, надежности соединений лучше применять пружинные клеммы Wago, которые имеют малые габаритные размеры, способны соединять несколько проводников (от 2 до 8) разных площадей поперечного сечения (от 0,5 до 2,5 мм2, а в 222 серии до 4 мм2), а также соединять многожильные и моножильные провода, что часто бывает необходимо в освещении. Постоянный электрический контакт обеспечивают специальные плоские пружины. «Дуракоустойчивость» клемм Wago тоже на высоте. Дополнительной изоляции места соединение не требуют и при необходимости клеммы могут быстро демонтироваться без обрезания проводов.
Очень удобные штучки — клеммы Wago

Уже очень много высококлассных электриков выбрали монтаж без отдельных распределительных коробок (их функции выполняют углубленные монтажные коробки розеток и выключателей) и нисколько об этом не пожалели. Авторы статьи рекомендуют домашним мастерам выбрать именно такой подход.

Ввод в дом электричества с помощью кабеля под землей

Автор Alexey На чтение 7 мин. Просмотров 4.6k. Опубликовано Обновлено

Решение осуществить ввод электричества в частный дом подземным кабелем   вместо воздушных линий имеет ряд преимуществ:

  • Подземный ввод не портит архитектурный дизайн и  завершённость стиля. Часто именно эта причина  становиться основной при выборе способа   подключения  для фешенебельных  особняков и коттеджей;
  • не  подверженность  подземного кабеля к погодным  воздействиям   разрушительного  характера;
  • пожарная безопасность подземного  ввода –   если в земле  произойдёт  короткое замыкание и возникнет дуга, то очень  низка  вероятность того, что пострадают люди или имущество;
  • подземная проводка защищена от вандализма и кражи  проводов, что важно, если дом оставляется на долгое время без присмотра.
прокладка кабеля под землей

Общие принципы

Подземная прокладка кабеля может стать единственным абсолютно  безопасным способом подключения здания к сети, если требуется  осуществить ввод электричества в деревянный дом, являющийся объектом повышенной пожарной опасности.

При подключении здания из дерева при помощи воздушного ввода  наиболее опасным участком является отрезок вводного кабеля,  проложенного по стене из горючего материала. От усадки, сдвига,  набухания деревянных конструкций изоляция проводов может  повредиться, следствием чего станет короткое замыкание и возникновение дуги,  поджигающей дом.

Различные способы защиты проводов не дают такой безопасности, как  кабель, проложенный под землёй.

Ввод в здание кабелем через гофру

Более  высокая стоимость подземного  ввода.
Для  принятия  решения, необходимо учесть  дополнительные издержки,  связанные с  подземным вводом:

  • Более высокая цена подземного кабеля соответствующего  сечения,  по сравнению с проводами воздушной линии;
  • Затраты на строительные материалы и конструкции,  требуемые  для подземной прокладки.
  • Стоимость земляных работ;
  • Необходимость потратить время и средства для получения  соответствующих разрешений на земляные работы.

Уязвимости подземного вводного кабеля

Подземный ввод электричества в дом хоть и является намного безопаснее  по сравнению с воздушными проводами, но полностью неуязвимым его  считать нельзя.

Движения почвы (вспучивание, проседание, горизонтальный сдвиг),  связанные с глубинными тектоническими процессами,  промерзанием грунта и течением грунтовых вод, могут повредить  подземный кабель. Также необходимо учитывать давление корневой  системы больших деревьев.

Кабель в гофре

Нельзя сбрасывать со счетов влияние микроорганизмов, насекомых и  грызунов. Кроме этого, защищённый подземный кабель подвержен  старению и коррозионным процессам, течение которых будет зависеть  от совокупности различных условий –  химического состава почвы,  насыщения её водой,   влияния живых  организмов, воздействия тепловых  колебаний и вибраций.

И само собой, подземный ввод может  пострадать  от  различных  случайностей, связанных  с  человеческим   фактором и техногенными  происшествиями.

Получение разрешений на подземный ввод

Приняв окончательной решение, необходимо будет сделать проект  энергоснабжения. Техническая документация должна быть составлена  по всем правилам, поэтому разработкой чертежей и планов  должны заниматься специалисты из соответствующих организаций.

Также они должны определить марку кабеля и сделать расчёт сечения  его токопроводящих жил. Если бы речь шла о подключении к домашней  электросети подземной электропроводкой пристройки на частном  участке, где гарантированно нет никаких коммуникаций, то волокиты  с бумажной работой можно было бы избежать.

Но без соответствующего  разрешения не обойтись,   осуществляя  ввод электричества в  деревянный дом, или в любое другое здание,   где требуется подключение  к общей линии  электропередач.

Чтобы получить проект энергоснабжения необходимо выполнить  ряд технических условий, среди которых в обязательном порядке  нужно будет получить разрешение на земляные работы,  которое должны одобрить службы,  отвечающие за  различные коммуникации и объекты –

  • линии электропередач,  системы связи,
  • газопроводы,
  • водопроводы,
  • канализационные трубы,
  • теплотрассы,
  • дороги,
  • зелёные насаждения,
  • здания и сооружения.

Таким образом, проводится трассировка участка – если в  непосредственной близости от  предполагаемой прокладки  кабеля находятся различные коммуникации, то необходимо  будет  пригласить ответственных за  них лиц  для согласования расположения  траншеи и  контроля проводимых работ.

Соответствие кабельной продукции

Для ввода электричества в дом должны применяться исключительно  кабели, предназначенные для прокладки под землёй.  Поскольку провода и изоляция находятся под давлением грунтовых масс,   для  данного  типа кабельной продукции   предусматривается специальная  оплётка –   броня.

Первая буква «В» в маркировке указывает,  что используются медные  токопроводящие жилы,  покрытые изоляцией из полихлорвинила.  Если первой идёт литера «А»,  то кабельные жилы – алюминиевые.

Кабель ВБбШв

В кабеле ВБбШв, бронирование осуществляется при помощи  профилированной стальной ленты,  (сочетание букв «Бб» в маркировке) , которая  наматывается  по спирали на  внутренний слой изоляции,  тем самым предупреждая  повреждение внутренних  жил об острые предметы в почве.

Кабель ВКБШв

Кабель ВКБШв имеет броню в виде комбинации переплетённой  стальной проволоки  (литера «К») и  металлической полосы  с антикоррозионным  покрытием (буква «Б»).

Таблица кабелей различного сечения и допустимое давление на них

В кабеле ВББШв броня состоит из двух стальных лент, взаимно перекрывающих стыки.  Буквосочетание  «Шв»  указывает,  что  внешняя защита  от проникновения влаги выполнена в виде полихлорвинилового шланга.  Дальше следует количество токонесущих жил и  сечение проводов.

Кабель ВББШв

Перед прокладкой  необходимо проверить  мегомметром изоляцию  между токонесущими жилами и броней. Данную процедуру повторяют дважды: для уложенного в  траншее кабеля, и после его засыпки.

Защита кабельной укладки

Описанные выше кабели укладываются волнообразно,  без   натяжения   в траншею глубиной 90 см  (обязательно ниже точки промерзания грунта)   на  слой насыпного песка, 15-20 см  толщиной.

В обычных условиях дополнительной защиты не требуется,  и  уложенный  кабель засыпают ещё одним слоем песка,   высотой 20-30 см.  Потом на  него укладывают   предупреждающую ленту,  после  чего траншею  засыпают землей  полностью,  утрамбовывая.

Поскольку земля даст усадку, необходимо над траншеей  сделать небольшой холмик.  Если требуется проложить  кабель под дорогой или площадкой,  то для дополнительной защиты  используют железобетонную или  металлическую трубу,  защищённую от коррозии,   диаметром в два-три раза превышающим  толщину кабеля.

лента на кабель

Если грунт недостаточно плотный и подвержен сдвигам, или  насыщен грунтовыми водами, то для  дополнительной защиты  необходимо сделать защитный лоток из  влагостойких  кирпичей или  бетонных  блоков.  Сверху лоток  накрывают бетонными  плитами.

Если грунт  очень неустойчивый,  или требуется  максимальная  надёжность ввода,  то изготовляют монолитный кабельный канал из  железобетона, накрывая  армированными плитами.

Ввод кабеля через фундамент

  Выходы кабеля

Выходящий для подключения к столбу из земли кабель должен  быть защищён на высоту 2м изогнутой у основания металлической трубой.

Радиус изгиба должен быть не менее двадцати диаметров  кабельной оболочки.  Подобным образом осуществляется  защита ввода при выходе возле стены, и при переходе через неё.

Прокладка кабеля через стену здания

Чтобы сделать ввод электричества через фундамент, в  нём необходимо пробить  отверстие в несколько  раз большее диаметра  кабеля.

герметизация кабеля пенобетоном

В данное отверстие вставляется металлическая толстостенная труба,  чтобы её торцы выступали с обеих сторон  на 10-15 см.  Нужно следить, чтобы кромки стенок трубы  не повредили  кабельную оболочку.   После прокладки  кабеля полость  трубы герметизируется  при  помощи огнестойкого,  легко  демонтируемого материала  (стекловата,  пенобетон).

Предостережения

Нельзя применять для ввода в дом электричества кабели, не  предназначенные для этих целей.

Существуют гофрированные трубы с двойными стенками  из полихлорвинила низкого давления, в  которые можно прокладывать  незащищённые  провода и  кабельные изделия.

Но, учитывая высокие требования к вводу в дом ответвления от  линии электропередач, для подземной прокладки можно использовать  только бронированные кабели описанных выше марок.

Нельзя под землей укладывать кабель  в металлическую трубу по всей  длине – при наполнении её грунтовыми  водами, если случится мороз, то  образовавшийся лёд повредит кабель.

Также от расширения  льда повредится металлическая труба, что в  будущем повлечёт деформацию стенок, и  в дальнейшем повреждение  брони  кабеля об рваные края.

При движении почвы стыки труб будут смещаться, тем самым  повреждая оболочку.  Сварные швы от натяжений  могут потрескаться, к тому же,  после сварки  нельзя будет защитить от  коррозии  внутренние стенки трубы, от  чего там будут образовываться  наслоения ржавчины, которые могут повредить изоляцию.

Проводка

— Как правильно провести коаксиальный кабель через внешнюю стену?

После ответа Tester101 вот подробное пошаговое руководство с изображениями того, как я подавал кабель.

Список покупок (ПРИМЕЧАНИЕ: цены действительны на 2014 год)

Итого 27,99 $

Также может понадобиться:

  • Кабель RG6 (если у вас его нет, то в Home Depot стоит 0,29 доллара за фут)
  • Разветвитель на 3 кабеля $ 6.97

Необходимые инструменты

  • Сверло
  • Универсальный инструмент для зачистки оболочки кабеля $ 4.88
  • Пила по гипсокартону (или что-то для проделывания дыр в гипсокартоне)

Подготовительные работы

Я использовал коричневую упаковочную бумагу, вырезал кусок для угла и приклеил малярным скотчем в области, над которой будет работать

.

Снаружи кабель войдет в кабельную коробку, которая удобно расположена примерно в 2 футах от нее.

Шаг 1

Я выбрал место между дверной коробкой и противоположной стеной, чтобы начать бурение, примерно в футе над землей.

Чистый снаружи. Вы захотите оставить бит торчащим, чтобы вы могли подключить коаксиальный кабель обратно внутрь.

Шаг 2

Я взял какой-то существующий кабель и отрезал один из концов, обнажив внутреннюю часть провода для лучшего обращения с ним при протягивании его обратно через стену.

Шаг 3

Я пропустил через открытый конец коаксиального кабеля изнутри кабельной коробки, так что конец с разъемом можно добавить к разветвителю.

На этом этапе вам может потребоваться добавить 3-полосный разветвитель, если вы не хотите заменять существующее соединение.

Шаг 4

Перед тем, как протянуть коаксиальный кабель обратно внутрь, наденьте пластиковую втулку на коаксиальный кабель.

Пришло время прикрутить кабель к биту, чтобы подать обратно внутрь.

Шаг 5

Изолентой прикрепите коаксиальный кабель к биту.

Вытяните сверло назад, протянув кабель через стену.

Шаг 6

Вдавите пластиковую втулку в наружную стену. Возможно, вам придется немного увеличить отверстие, чтобы протолкнуть втулку.

Шаг 7

Разрежьте гипсокартон и закрепите кронштейн низкого напряжения.

Шаг 8

Зачистите коаксиальный кабель и загните экран провода против внешней изоляции.

Наденьте разъем на коаксиальный кабель и скручивайте разъем до тех пор, пока разъем не будет надежно запечатан так, чтобы из разъема выступал примерно 1/8 дюйма центрального проводника.

Шаг 9

Подключите коаксиальный кабель к задней части настенной панели.

Шаг 10

Прикрепите настенную пластину к кронштейну.

Шаг 11

С помощью отвертки я согнул коаксиальный кабель, чтобы убедиться, что он изгибается вниз при входе в пластиковую втулку. Используйте минимальный радиус изгиба, установленный производителем кабеля, чтобы согнуть кабель, чтобы не повредить его. Затем я использовал силикон вокруг втулки, а также вокруг коаксиального кабеля.

Кабельная проводка

— Как дома обычно подключаются для кабельной разводки и что я могу сделать, чтобы каждая из розеток в моем доме работала?

Кабельное соединение, как правило, передается в дом с помощью коаксиального кабеля RG-6 или RG-7 и распространяется по дому с использованием кабеля того же типа.В некоторых старых установках использовались RG-58 или 59 (не так хорошо, но все еще могут работать). Это кабель, который должен вести к каждой кабельной розетке в вашем доме.

Служба от исходного кабеля, входящего в дом, разделена разветвителями.

Обратите внимание, что на разветвителях имеется на и на стороне .

Имеется несколько разветвителей, для которых требуется более двух линий. Однако сигнал начинает падать, когда вы разделяете больше строк, либо через многоточечный сплиттер, либо через несколько сплиттеров.В какой-то момент сигнал может упасть до неприемлемого уровня (разрыв изображения или полная потеря). Если вам нужно несколько линий, вам может понадобиться усилитель / усилитель сигнала.

Вполне вероятно, что кабели все еще находятся в стенах от кабельных выводов в вашем доме. Вам нужно выяснить, куда они идут (возможно, в подвал или на чердак), и посмотреть, где они отключены. Разветвители и соединительные кабели могли быть сняты.

Вы можете запускать новые линии, используя кабели из домашних центров или магазинов электроники.Поставляются с разъемами и без них. Если вам нужно разрезать линию или использовать линию без соединителей, существует несколько способов прикрепить соединители, используя либо обжимные соединители, либо обжимной инструмент (хорошее соединение, недорогое и несложное в освоении)

или прикрутить разъемы (менее надежно).

Вы можете попытаться повторно подключить существующие линии, используя как можно меньше разветвителей, и посмотреть, приемлемы ли сигналы. Если нет, возьмите усилитель / усилитель сигнала и поместите его рядом с входной линией.Он требует питания переменного тока, но в нем используется простой подключаемый трансформатор.

ПРИМЕЧАНИЕ. В некоторых регионах кабельная компания берет на себя ответственность за всю проводку и может быть готова повторно подключить розетки бесплатно или за ограниченную сумму. Кроме того, они иногда берут на себя ответственность за уровень сигнала и при необходимости предоставляют усилитель сигнала. В других юрисдикциях (или других компаниях) ответственность за внутреннюю проводку возлагается на владельца дома.

Кроме того, все вышеперечисленное предполагает, что у вас есть медная подача, а не оптоволоконная подача.Если у вас есть последняя, ​​это совершенно другая система, и проводкой обычно занимаются только профессиональные установщики от поставщика кабельного телевидения.

Типы систем кабельного ввода

Системы кабельных вводов имеют решающее значение для правильного функционирования электрических систем. Они правильно прокладывают кабели и проводку и защищают их от повреждений. Поиск многомерных решений для управления кабелями для систем кабельных вводов позволяет пользователям размещать несколько кабелей в электрических устройствах.Эти системы кабельных вводов также помогают защитить кабели от повреждений и надежно закрепить их.

Если вы работаете на рынке систем кабельного ввода, продолжайте читать, чтобы узнать больше о том, что это такое и как работают два основных типа систем кабельного ввода. Кроме того, вы узнаете больше об основных частях, используемых в системах кабельного ввода.

Что такое системы кабельного ввода?

Компании и частные лица используют системы кабельных вводов для прокладки пневматических и гидравлических шлангов, гофрированных трубопроводов или электрических кабелей в панели управления, электрические шкафы, машины и распределительные шкафы.Кроме того, вы можете найти их на подвижном составе, кораблях и большегрузных транспортных средствах. Требования к системам кабельного ввода часто сводятся к различным факторам, таким как встроенная разгрузка от натяжения и степень защиты от проникновения.

Типы систем кабельного ввода

При выборе правильной системы кабельного ввода важно знать о двух основных типах. По сути, одна из этих систем поставляется с разъемами, а другая — нет. Более подробная информация о разнице между двумя основными типами систем кабельного ввода может помочь вам в выборе наиболее подходящей для ваших нужд.

Узнайте больше о двух основных типах систем кабельных вводов ниже:

1. Системы кабельных вводов для кабелей без разъемов

Кабельные вводы для кабелей без разъемов не поставляются с разъемами. Когда электрические, гидравлические или пневматические линии и кабели стойки проходят через панели или машины, техники могут заделывать проемы, через которые проходят эти кабели. Уплотнения для таких систем ввода обычно представляют собой сальники, самоуплотняющиеся втулки или кабельные вводы.

Эти уплотнительные устройства помогают защитить машину или корпус от загрязнений, таких как жидкости, пыль и грязь. В случаях, когда технический специалист вводит только один кабель или несколько кабелей, стандартным выбором являются самоуплотняющиеся втулки и кабельные вводы. Когда вы прокладываете много кабелей разного диаметра, лучшим выбором будет панель сальникового уплотнения. При использовании определенных кабельных вводов технические специалисты могут достичь классов защиты от проникновения, некоторые из которых достигают IP66 / IP68 или допускают высокую плотность кабеля.

В качестве альтернативы гигиеническим кабельным вводам из нержавеющей стали мембранные кабельные вводы могут использоваться в средах, где важна гигиена, например, в фармацевтической или пищевой промышленности. Поскольку в пластинах кабельных вводов отсутствуют углубления, которые позволяют собирать грязь, и они имеют очень гладкую поверхность, они хорошо подходят для упомянутых выше отраслей промышленности. Они также изготовлены из материалов, соответствующих требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA).

2. Раздельные системы кабельного ввода для кабелей с разъемами

Раздельные системы кабельных вводов для кабелей с разъемами, также известные как системы с предварительной заделкой, уже поставляются с собранными разъемами.Поскольку они имеют раздельный кабельный ввод, у них есть несколько преимуществ. Одно из преимуществ заключается в том, что пользователям не нужно аннулировать гарантию на кабели с предварительной заделкой, так как разъемы не нужно паять или обрезать после ввода кабеля.

Еще одно преимущество таких систем кабельного ввода заключается в том, что они обычно строятся вокруг существующих линий. Большинство систем с разъемным кабельным вводом состоит из одной или нескольких разъемных уплотнительных втулок и жесткой разъемной рамы. Как правило, рамы изготавливаются из пластика, но иногда они могут быть изготовлены из нержавеющей стали в гигиенических целях.Кроме того, люверсы обычно состоят из эластомера.

Основной особенностью этой кабельной системы является то, что вокруг кабеля установлена ​​втулка, подходящая по диаметру. Втулка также размещается внутри рамы кабельного ввода. Благодаря такой практике установки кабели имеют лучшую защиту от проникновения и разгрузку от натяжения.

Детали, используемые с системами кабельного ввода

Оба типа систем кабельного ввода используют несколько разных частей для правильного функционирования. Если вы работаете на рынке систем кабельного ввода, возможно, вам захочется узнать больше об основных типах используемых в них продуктов.Зная больше об этих компонентах, таких как сальники, рамы, пластины, коробки и втулки, вы сможете лучше подготовиться к оснащению своей системы кабельного ввода самым лучшим.

Узнайте больше об основных типах деталей системы кабельного ввода ниже.

Типы кабельных вводов

Кабельные вводы защищают кабели и провода от опасности. Иногда их можно встретить под названием кабельная арматура, кабельные разъемы, кабельные разгрузочные устройства или зажимы для шнура. Техник прикрепит кабельные вводы к концам кабеля и проводки, а затем прикрепит кабели к оборудованию.Некоторые общие кабельные вводы включают:

  • Металлические сальники: Металлические кабельные сальники часто бывают из нержавеющей стали или никелированной латуни, которые хорошо подходят для пищевой и химической промышленности. Некоторые из их основных характеристик обычно включают термостойкость, исключительную долговечность и водонепроницаемость.
  • Синтетические сальники: Синтетические кабельные сальники работают с электрическими кабельными сальниками. Благодаря своей химической стойкости и легкости они используются в телекоммуникациях и измерительных приборах.Вы также можете найти эти синтетические сальники с конструкцией, допускающей минимальные искажения и подходящей для кабелей разных диаметров.
  • Специальные кабельные вводы: Для более уникальных применений специальные кабельные вводы — выбор многих компаний. Часто можно выбрать сальники с элементами выравнивания давления, кабельные сальники с твердой вставкой, сальники безопасности межсетевого экрана, сальники для проводов под углом 90 градусов и сальники с электромагнитным экраном.
  • Разъемные кабельные сальники: Вы также можете найти разъемные кабельные сальники для ситуаций, когда у вас есть только круглое или резьбовое входное отверстие в предварительно заделанной системе.Часто можно встретить эти разъемные кабельные вводы с резьбой от M20 до M63. Разъемный сальник, такой как DES Click, можно открывать или закрывать без каких-либо инструментов. Другие разъемные сальники, такие как DESPRED 90, можно использовать в системах, требующих входа под углом 90 градусов.

Типы рам для кабельных вводов

Производители проектируют и производят рамы для кабельных вводов, которые подходят для кабелей и обеспечивают их безопасность при установке на оборудование. Обычно рамы крепятся к стенам и ограждениям.Эти рамы для кабельных вводов бывают разных размеров, большинство конструкций основано на шаблонах для сверления и размерах вырезов для стандартных промышленных разъемов. Как правило, вы найдете круглые кабельные рамки стандартных метрических размеров, например, между M16 и M63.

В зависимости от области применения рамы кабельных вводов должны быть сконструированы таким образом, чтобы соответствовать различным стандартам, таким как признание UL, железнодорожные стандарты, рейтинги IP или списки DNV-GL. Соответствующие стандарты должны быть соблюдены, поскольку кабели часто используются в потенциально опасных или взрывоопасных средах и нуждаются в соответствующей защите.

Один из основных типов рам для кабельных вводов — это модель с раздвижной рамой. Эти рамы призваны сделать установку кабеля более рентабельной и эффективной. Вставки в верхнюю раму, такие как SPP M, SPP и SPG, сконструированы таким образом, чтобы легко принимать кабели с предварительной заделкой. Вставки в раму, такие как SPG M, подходят для кабелей без заделки.

Поскольку существуют вставки рамы различных размеров, вы можете найти единственную раму, совместимую с несколькими типами размеров и типов кабелей. Раздвижные рамы также часто бывают с 90-градусным или прямым дизайном.Кроме того, они могут быть совместимы с винтами из нержавеющей стали для более удобной сборки.

Типы плит для ввода кабеля

Как правило, существует два основных типа пластин для кабельных вводов: прямоугольные или квадратные пластины и круглые пластины. Стандартные квадратные или прямоугольные панели кабельных вводов служат для подключения кабелей к системе кабельного ввода и различному оборудованию. В прошлом компаниям, которым требовалось установить несколько кабелей в одну сборку, приходилось просверливать отверстия и использовать кабельные вводы для прокладки кабелей через отверстия.

Теперь стандартная пластина кабельного ввода значительно упрощает установку без необходимости сверления. Эти пластины имеют несколько точек ввода кабеля и вмещают кабель разных диаметров. Вы можете найти их в дизайнах от четырех входов на пластину и до 72 входов на пластину. Верхние панели кабельных вводов имеют двойную мембранную конструкцию, которая обеспечивает большую разгрузку от натяжения и превосходную защиту.

В случаях, когда вы пытаетесь ввести кабели в уже существующие конструкции, вам, вероятно, придется использовать отверстие с резьбой.Поскольку подача кабелей в одно отверстие может быть очень сложной задачей, промышленность производила кабельные пластины с круглым вводом, чтобы упростить ввод кабелей в уже существующую конструкцию.

Благодаря тому, что круглую пластину кабельного ввода можно врезать в оборудование или приложение, вы можете поместить несколько кабелей в одну пластину. Эти круглые пластины для ввода кабеля могут вмещать кабель разного диаметра и иметь резьбу от M20 до M63.

Типы коробок кабельных вводов

Коробки для кабельных вводов служат для защиты кабелей и других частей кабельных вводов, например, кабельных сальников.Как правило, они используются во внешних приложениях, где система кабельного ввода требует защиты от погодных условий и других факторов окружающей среды. Например, стойкие к ультрафиолету (УФ) и водонепроницаемые кабельные вводы обеспечивают защиту от опасностей окружающей среды.

Вы можете найти эти коробки в различных конфигурациях. Некоторые из них имеют встроенную резьбу, позволяющую устанавливать в них кабельные вводы. Эти коробки также могут состоять из нескольких частей формовочных компонентов для большей прочности.

В других коробках предусмотрен кабельный ввод с самоуплотняющейся диафрагмой. Коробки, в которых используются такие самоуплотняющиеся диафрагмы, не требуют дополнительных инструментов и могут помочь компаниям сэкономить на рабочей силе. Если вам нужна более чистая сборка для выводов настенного кабеля, вы можете использовать коробку с самоуплотняющейся мембраной, расположенную в земле.

При поиске коробки кабельного ввода изучите такие ключевые факторы, как класс защиты IP и диапазон температур. Кроме того, вы можете посмотреть, сколько в нем отверстий и из какого материала он состоит.Изучив эти характеристики, вы можете приобрести коробку с кабельным вводом, отвечающую вашим требованиям, что поможет вам повысить эффективность и сэкономить деньги на вашем предприятии.

Типы кабельных вводов

Уплотнительные втулки для кабельных вводов представляют собой кольца или трубки, через которые проходят электрические кабели. Обычно они состоят из металла или резины. В первую очередь они герметизируют, защищают или улучшают трение проходящих через них кабелей.

Вы можете ознакомиться с некоторыми втулками для ввода первичного кабеля ниже:

  • Кабельные втулки Quickseal: Кабельные втулки Quickseal используются для быстрой установки кабеля.Эти виды прокладок, такие как GSQ, обеспечивают исключительную защиту благодаря своей выталкивающей мембране. Они также не содержат галогенов и обладают устойчивой к атмосферным воздействиям и химически стойкой конструкцией.
  • Глухие втулки: Глухие втулки позволяют кабелям без разъема прокалывать их. Высококачественные глухие втулки, такие как SPG K, имеют глухую вставку, пробиваемую на глубину до 32 миллиметров. Эти втулки соответствуют необходимым промышленным стандартам, таким как UL 157 и ASTM IRM 903.Они также обладают высокой степенью защиты IP и не содержат силикона и галогенов.
  • Многокабельные втулки: Многокабельные втулки делают именно то, что следует из их названия — они позволяют работать с несколькими кабелями одновременно. В системах с несколькими кабелями эти втулки могут значительно упростить установку и защитить несколько кабелей одновременно. Одним из примеров этого является втулка SPP ASI, которая позволяет пользователям размещать внутри нее два кабеля ASI.

Типы кабельных вводов ЭМС

Продукты

EMC с кабельными вводами обладают электромагнитной совместимостью.Эти ЭМС защищают экранированные кабели от электромагнитных помех. AerosUSA предлагает несколько типов кабельных вводов EMC, которые обеспечивают простое и эффективное заземление экранированного кабеля. Узнайте больше о некоторых из лучших зажимов для экрана ЭМС ниже:

  • MSS: Зажимы для экрана MSS фиксируют разрыв кабеля с помощью стяжки, и их можно закрепить заклепками или винтами. Они также обладают высокой вибростойкостью и могут работать с кабелями разных размеров, например от 1.От 5 миллиметров до 48 миллиметров. Их идеальные размеры и форма позволяют легко управлять кабелями высокой плотности.
  • MSA: Как и MSS, экранирующие зажимы MSA обеспечивают постоянное давление на пружину оболочки кабеля. Эти зажимы экрана можно закрепить винтом M4. Кроме того, их высокая устойчивость к вибрации, совместимость с кабелями различных размеров и жесткость экрана кабеля делают их популярным вариантом.
  • MSB: Зажимы для экрана MSB предназначены для стержней 10 × 3 мм и подходят для кабелей различных размеров.Они делают кабели высокой плотности невероятно удобными в использовании и фиксируют функцию предотвращения разрывов кабеля с помощью стяжки. Они также имеют такое же постоянное давление и высокую устойчивость к вибрации, что и ранее упомянутые зажимы для экрана.
  • MSD 2: Зажимы для экрана MSD 2 предназначены для использования на 35-миллиметровых рейках Omega и DIN. Они используют две стяжки для фиксации функции предотвращения разрывов кабеля, а также защелкивающийся узел, устраняющий необходимость в дополнительных инструментах. Как и другие кабели, они также обладают высокой устойчивостью к вибрации, постоянным давлением на оболочку кабеля и широким диапазоном совместимости размеров кабеля.

Выберите AerosUSA для ваших кабельных вводов

В AerosUSA мы предоставляем нашим клиентам высококачественные кабельные вводы, рассчитанные на длительный срок службы и обеспечивающие безопасность ваших кабелей. Быстрая установка наших продуктов снижает трудозатраты наших клиентов, а их конструкция делает их подходящими для сред, требующих высокой гибкости. Наше быстрое обслуживание, опыт и обширный инвентарь позволяют нам обслуживать вас наилучшим образом и предоставлять вам продукты, которые точно соответствуют вашим потребностям.

Просмотрите нашу подборку продуктов для систем кабельных вводов, если вы хотите обновить свою систему кабельных вводов. Если у вас есть какие-либо вопросы, не стесняйтесь обращаться к нам сегодня.

Какой тип кабеля подходит для моего дома — Smarthome

При прокладке дома важно сделать правильный выбор, чтобы воспользоваться всеми расширенными услугами, которые доступны сейчас. До недавнего времени дома были подключены только к электричеству. Позже появился кабель для телефона (обычно его устанавливали в местной телефонной компании после постройки дома.) После того, как домовладелец переехал, он установил себе антенну на крыше и какой-нибудь твин-провод на 300 Ом к своему единственному телевизору.

Сегодня, когда люди строят дома, а электрики монтируют их, необходимо использовать гораздо больше типов кабелей. Электротехнический подрядчик по-прежнему будет устанавливать почти тот же тип провода для электроснабжения, который использовался несколько десятилетий назад, но необходимо принять другие решения.

Для телефонной связи в настоящее время строятся дома с кат.3 или кат. 5 кабель. Первоначально разработанный для компьютерных сетей, установщики теперь используют этот кабель для телефонной связи, так как его электрические свойства приводят к лучшим сигналам и меньшим перекрестным помехам между телефонными линиями. Цены на эти кабели за последние годы резко снизились, так что разница в стоимости между обычным телефонным кабелем и кабелем Cat. 5 незначительно. Это большой плюс во многих недавно построенных урочищах.

С конца 70-х годов в большинстве домов есть доступ к услугам кабельного телевидения.В это время и в последующие годы кабельная компания будет подключать ваш дом к кабельной сети. Чаще всего они обматывают дом снаружи кабелем, так как они не прокладывают кабели между стенами. Через несколько лет после начала этого периода мы увидели отказ от двухжильного кабеля с сопротивлением 300 Ом в пользу коаксиального кабеля. К сожалению, многие люди устанавливают в своих домах коаксиальный кабель неправильного типа. Сегодня мы рекомендуем устанавливать только коаксиальный кабель RG-6. Поставляется в двух вариантах: с двойным щитом и с четырьмя щитками. В Quad лучше всего инвестировать, так как он сопротивляется вмешательству внешнего мира.Мы рекомендуем подвести две линии коаксиального кабеля RG-6 к каждому разъему и центральной распределительной точке.

Другой горячей темой сейчас является домашняя сеть. Проводная сеть быстрее и надежнее беспроводной. Если вы строите или реконструируете дом, запустите вторую кошку. 5 к каждому месту, где будет установлена ​​каждая телефонная розетка. Ethernet, самая популярная сетевая технология, может передавать данные со скоростью до 100 мегабит в секунду по Cat. 5 кабель. Беспроводные решения предлагают лишь часть этой скорости.Можно использовать новые технологии DSL и кабельных модемов и использовать их на нескольких ПК. На каждую телефонную розетку установите Cat. 5-разрядный разъем RJ-45.

Наши самые быстрорастущие кабельные продукты — это кабели All-In-One-Cables. Эти кабели объединяют несколько проводников под одной оболочкой. Он поставляется в нескольких различных конфигурациях, но все они имеют два коаксиальных кабеля RG-6 и два кабеля Cat. 5 (или лучше) коммуникационных кабелей. У нас также есть комплекты, включающие оптоволоконные кабели или акустические кабели в дополнение к коаксиальному кабелю и кабелю Cat.5 кабелей. Использование этого кабеля может сэкономить деньги и время в процессе установки. Гораздо проще и быстрее проложить один кабель между комнатой и точкой распределения, чем четыре отдельных кабеля между ними.

6 видов электропроводки для вашего дома

Все электротехнические проекты объединяет одно: электромонтаж. При установке новой проводки важно знать, какой тип провода или кабеля вам нужен. Базовые знания о типах электропроводки помогут вам больше узнать о схемах, существующих в вашем доме.Например, вам будет проще определить, какой провод куда идет, глядя в распределительную коробку.

Современные дома и дома, построенные после середины 1960-х годов, в целом имеют аналогичные типы проводов. Кроме того, любая новая проводка должна соответствовать требованиям, установленным местными строительными нормативами или национальными электротехническими нормами. Электропроводка — это подключение проводов и кабелей к различному оборудованию и устройствам, таким как приборы, выключатели, фонари, розетки и так далее, к главному распределительному щиту.

Кабель против провода

Важно понимать некоторые основные термины, которые используются при описании проводки. Электрический провод — это проводник, материал, проводящий электричество. Для бытовой электропроводки материал либо медь, либо алюминий (или алюминий с медной оболочкой), хотя алюминий больше не используется. Это может быть многожильный провод или цельный металлический провод, и в большинстве случаев он изолирован с помощью непроводящего пластикового покрытия.

С другой стороны, кабель представляет собой комбинацию двух или более проводов, собранных с использованием одной оболочки.В современных домах кабель NM (неметаллический) является наиболее распространенным типом. Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку, и содержит:

  • один или несколько «горячих» (токоведущих) проводов
  • нейтральный провод
  • заземляющий провод

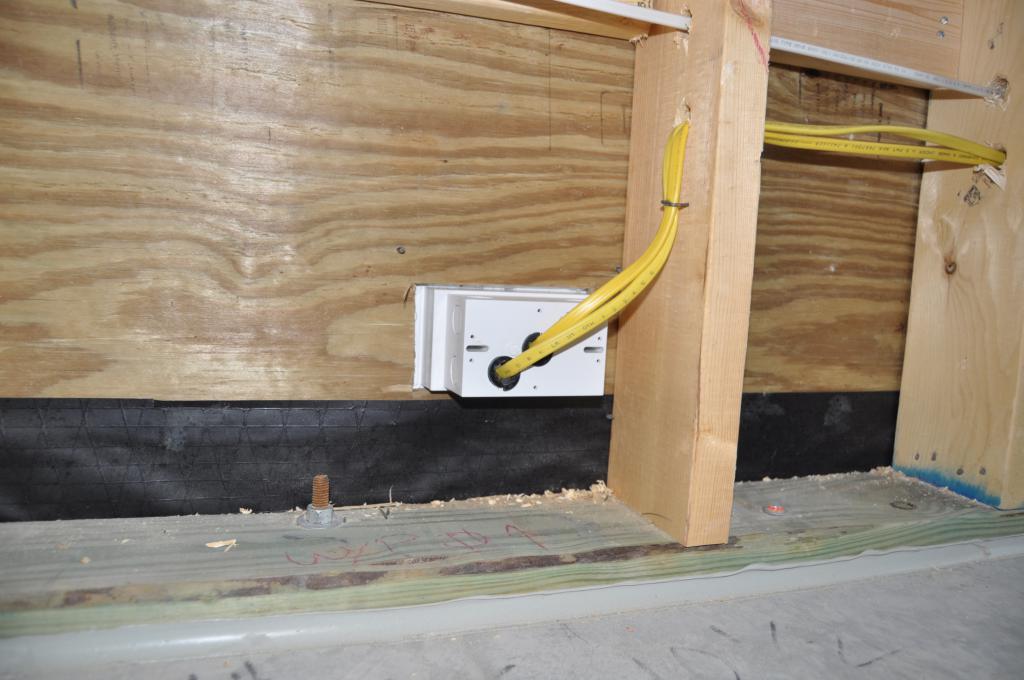

1. Кабель NM

Самым распространенным типом домашней электропроводки является кабель NM, также известный как кабель Romex, по названию самой популярной марки электропроводки.Кабели NM содержат три или более отдельных проводника, обернутых вместе оболочкой, которая представляет собой гибкую пластиковую оболочку.

Этот тип кабеля обычно используется для сухой внутренней домашней проводки, включая бытовую технику, арматуру, выключатели и розетки. Сегодня кабели NM имеют цветовую маркировку, что означает, что внешняя оболочка кабеля имеет разные цвета, чтобы указать калибр провода. Вот наиболее распространенные кабели NM, которые вы, скорее всего, найдете в современных домах:

  • Цепи калибра 6, 55 А в черной оболочке
  • Цепи калибра 8, 40 А в черной оболочке
  • Цепи калибра 10, 30 А в оранжевой оболочке
  • Цепи калибра 12, 20 А в желтой оболочке
  • Цепи калибра 14, 15 А в белой оболочке

Серая оболочка предназначена для подземных (УФ) кабелей.

2. Бронированный кабель

Когда дело доходит до домашней электропроводки, местные постановления более строги, чем национальные нормы. Вот почему вы можете обнаружить, что в некоторых областях использование кабелей NM не разрешается, и в этих местах вместо них используются бронированные кабели или кабели переменного тока.

Проводка переменного тока

, также известная как BX, восходит к началу 1900-х годов и спроектирована с гибкой металлической оболочкой, которая обеспечивает дополнительную защиту проводников внутри. В коммерческих зданиях или жилых постройках более трех этажей использовать кондиционер нельзя.

3. Подземный питающий кабель

UF (подземный фидер) — это кабель NM, специально разработанный для влажных мест и прямого захоронения в земле. При прокладке проводов под землей или в наружных проектах необходимо использовать УФ-кабель. Другой вариант, который выбирают электрики, — это использовать под землей кабелепровод из ПВХ и протягивать провода.

Этот тип кабеля обычно используется для питания наружных приборов, и он содержит изолированные токоведущий и нейтральный провод, а также неизолированный провод заземления.В отличие от кабеля NM, тип UF имеет твердую пластиковую оболочку вокруг каждого провода и серую внешнюю оболочку. Кроме того, этот тип кабеля можно использовать для разводки основных цепей.

4. Низковольтный провод

Низковольтная проводка используется для цепей с напряжением менее 50 вольт. Этот тип проводки является правильным выбором для предметов, которые не требуют большого количества электроэнергии, таких как дверные звонки, термостаты, спринклерные системы или ландшафтное освещение.

Низковольтная проводка калибра от 12 до 22, она либо изолирована, либо покрыта оболочкой кабеля.Несмотря на то, что электрические разряды с низковольтными проводами обычно не возникают, рекомендуется выключить устройства, прежде чем начинать с ними работать.

5. THHN / THWN Провод

Два самых распространенных типа изолированных проводов — THHN и THWN. В отличие от кабеля NM, это одиночные жилы, каждый из которых имеет цветную изоляцию. И они защищены пластиковой или металлической трубкой.

  • Горячие провода черного, оранжевого или красного цвета;
  • Нейтральные провода белого или коричневого цвета;
  • Заземляющие провода зеленого или желто-зеленого цвета.

Что касается изоляции, то буквы обозначают ее свойства:

  • T означает термопластик;
  • H означает термостойкость, а HH означает высокая термостойкость;
  • Вт означает номинальную мощность для влажных помещений;
  • N означает нейлоновое покрытие для дополнительной защиты.

Эти типы проводов следует использовать в таких местах, как подвалы или гаражи, а также внутри дома, только на коротких открытых участках, например, соединения проводов для водонагревателей или вывоза мусора.Поскольку это электрические провода, с ними никогда не следует работать при включенных цепях.

6. Телефон и провод передачи данных

И в телефонах, и в интернет-проводке используются провода низкого напряжения. Хотя наиболее распространенный тип кабеля для этого — Cat (Категория) 5, ваш телефонный кабель и кабель для передачи данных могут иметь от четырех до восьми проводов. Кабель категории 5 состоит из восьми проводов, скрученных вместе в четыре пары, и это наиболее эффективный тип для телефона и передачи данных. Кроме того, кабель категории 5 обеспечивает большую емкость и качество, чем стандартный телефонный провод.

Даже несмотря на то, что проводка передачи данных не находится под высоким напряжением, контакт проводки данных с домашней проводкой все же опасен. Поэтому обращайтесь с ним осторожно и не прикасайтесь к оголенным проводам.

Объяснение различных типов домашней электропроводки

Стажировка электрика начинается всего со 100 часов в лаборатории профессионального училища, вплоть до университетов, предлагающих 4 года обучения. Вот сколько обучения и знаний нужно, чтобы стать лицензированным электриком.Но понимание основ домашней электропроводки не должно быть таким интенсивным.

Если вы выполняете простой проект дома своими руками, вам следует знать, какие типы электрических проводов используются в доме. Вам также необходимо понимать общие правила кодирования, определения размеров и маркировки.

В этом базовом руководстве мы собрали все, что вам нужно знать о домашних электрических проводах.

Зачем нужно знать о домашней электропроводке

Если вы выполняете какой-либо проект по дому, понимание домашней электропроводки может облегчить эту работу.Вам нужно знать о типах электрических проводов, когда вы:

  • Установка новой проводки и необходимо знать, какой тип провода использовать
  • ищет электрические проблемы в вашем доме (т. Е. Знание цепи, к которой принадлежит проводка, может помочь вам определить причину проблемы)
  • выполняет любой ремонт или реконструкцию электрооборудования

Помните, что любые изменения в домашней электропроводке должны соответствовать нормам. Это означает соблюдение Национального электротехнического кодекса, а также любых местных постановлений в вашем географическом регионе.

Последние имеют тенденцию быть более строгими, и их следует тщательно соблюдать, чтобы избежать ошибок.

Несоблюдение кода увеличивает риск возникновения опасностей, например возгорания. Это также может стоить вам, если вы когда-нибудь решите продать свой дом и его поймает домашний инспектор.

Основы домашних электрических проводов

Прежде чем мы углубимся в типы электрических проводов, вам следует знать несколько основных терминов, маркировки и кодирования. Понимание этого может значительно упростить вашу поездку в строительный магазин.

Кабель против провода

Термины «кабель» и «провод» настолько часто используются как синонимы, что можно подумать, что это одно и то же. Но это не так.

Электрический провод — это любой материал, проводящий электричество. Это отдельные проводники внутри куртки. Они либо изолированные, либо голые.

Кабель, с другой стороны, представляет собой комбинацию двух или более проводов. Эти провода собраны вместе в одной оболочке.

Цветовая маркировка оболочки кабеля

Наружная оболочка кабелей имеет цветовую маркировку.Кабели имеют цветовую маркировку, чтобы обозначить размер проводов внутри кабеля. Цветовой код также указывает на силу тока кабеля.

Ниже указаны цвет, размер и сила тока:

  • Черный . Провод калибра 8 или 6, цепи 45 или 60 А
  • Оранжевый . Провод 10 калибра, цепь 30 А
  • Желтый . Провод 12 калибра, цепь 20 А
  • Белый . Провод 14-го калибра, цепь 15 А

Серые кабели — это подземные фидерные (UF) кабели.Все кабели УФ серого цвета. Чтобы узнать калибр провода и информацию о схеме, вам необходимо проверить маркировку оболочки кабеля.

Кроме того, цветовое кодирование оболочки кабеля является относительно новым нововведением в электротехнической промышленности. Он не был введен до 2001 года, и компании не обязаны его использовать. По этой причине вы всегда должны уточнять у производителя, соответствует ли цветовая кодировка действующим стандартам.

Цветовое обозначение провода

В отличие от цветовой кодировки оболочки кабеля, цветовая кодировка проводов является стандартной для всех жил.Домашний электрический провод обычно бывает следующих цветов:

  • Белый . Это нейтральный провод. Он отвечает за замыкание цепи, возвращая ток к панели.
  • Черный / Красный . Это горячие провода. Это означает, что они передают электрический ток от панели к устройству. Устройство может быть розеткой, осветительной арматурой, выключателем или прибором.
  • Чистый / зеленый . Этот цветовой код обозначает провода заземления.При замыкании на землю включается провод заземления. Эти провода создают путь, по которому ток возвращается к выключателю вашего дома, перегорает предохранитель и отключает электричество.

Существуют провода других цветов, но самые распространенные из них можно встретить у себя дома.

Знание того, что представляет собой каждый провод, может помочь вам понять, как различные провода в вашем доме вносят вклад в вашу электрическую систему.

Маркировка

И провода, и кабели имеют маркировку, чтобы сообщить вам размер провода, материал, количество проводов внутри кабеля, тип изоляции и другие специальные характеристики.Этикетки напечатаны на изоляции провода или на внешней оболочке кабеля.

Сечение провода

Размер провода относится к диаметру самого проводника. Это регулируется американской системой калибровки проводов. В двух словах, чем меньше размер провода, тем больше калибр.

Крайне важно, чтобы размер выбранных вами проводов соответствовал силе тока цепи. Если они не совпадают, значительно возрастает риск короткого замыкания и возгорания.

Но как измерители и сила тока работают вместе?

Калибр провода определяет его допустимую нагрузку по току.Максимальный ток — это величина силы тока, с которой провод может безопасно работать.

Что касается домашнего электрического провода, вы обычно будете работать с проводом калибра 12 или 14. Но для бытовой техники вы будете использовать калибр 10, 8 или 6. Такие вещи, как печи, водонагреватели, сушилки и кондиционеры, используют эти более крупные датчики, потому что они требуют большой силы тока.

Многожильный и одножильный

Если вам нужно протолкнуть провод через кабелепровод, вам понадобится сплошной провод.Но когда вам нужно протянуть провод через кабелепровод, вы можете подумать об использовании многожильного провода. Поскольку он более гибкий, легче обходить углы или труднодоступные места.

Типы электропроводки в доме

Существует множество различных типов проводки и кабелей, которые можно найти как в доме, так и вокруг него. Ниже мы рассмотрим наиболее распространенные типы более подробно.

Неметаллический кабель

В домах, построенных после середины 1960-х годов, проводка относительно стандартная.

Обычный тип домашней электропроводки — неметаллический кабель или кабель NM. Вы также можете знать его как кабель Romex, который является самой популярной торговой маркой этого типа электропроводки.

Кабель

НМ обычно состоит из трех или более отдельных жил. Эти проводники завернуты в гибкую пластиковую оболочку, также известную как оболочка. В одном кабеле NM обычно есть провод под напряжением, провод заземления и нейтральный провод.

NM используется для сухой внутренней домашней электропроводки.Это включает в себя бытовую технику, выключатели, осветительные приборы и розетки. Наиболее распространенные размеры NM в современных домах:

  • 14 калибр, цепи 15 А
  • калибр 12, цепи 20 ампер
  • Цепи калибра 10, 30 А
  • 8-калибр, 40-амперные цепи
  • 6 калибр, цепи 55 А

В качестве альтернативы, электрические провода в вашем доме могут быть проложены в кабелепроводе. Это гибкая металлическая или пластиковая трубка. Обычно он используется в ситуациях, когда оголена проводка.

Правила для кабеля NM

Существует несколько правил, касающихся кабеля NM, о которых вам следует знать.

Во-первых, их нельзя использовать в жилом строительстве выше трех этажей. Строго предназначенные для дома, их нельзя использовать и в коммерческих постройках.

Кабель

НМ разработан как постоянная домашняя электропроводка. Их нельзя использовать вместо удлинителей. Их также нельзя использовать для замены электропроводки ваших приборов.

При необходимости вы должны использовать подходящую опору для кабелей. Вы не можете поддерживать их гвоздями или стойлами. Все, что может повредить кабель, не допускается в качестве опоры, и они должны быть закреплены с интервалом менее 4,5 футов.

Армированный кабель

Как уже упоминалось, местные постановления относительно электропроводки в доме, как правило, более строгие, чем национальные нормы. А в некоторых сообществах использовать кабель Romex или NM не разрешается. Вместо этого эти сообщества используют бронированный кабель или переменный ток.

Также известный как BX, этот тип электрического провода появился в начале 1900-х годов, но используется до сих пор. Электропроводка переменного тока имеет гибкую металлическую оболочку. Это обеспечивает дополнительную защиту проводников внутри.

Как и кабели NM, переменный ток не разрешается использовать в коммерческих зданиях или жилых зданиях более трех этажей. Правила, касающиеся поддержки, также аналогичны.

Подземный питающий кабель

В то время как кабели переменного тока и NM предназначены для сухих внутренних условий, вам нужен кабель, который подходит для использования на открытом воздухе или во влажных условиях.Этот тип кабеля не требует защиты стен, пола и потолка.

Вот почему, когда вам нужно проложить провод под землей или на открытом воздухе, вы используете подземный подводящий кабель UF. Этот тип электрического провода также является неметаллическим кабелем, и его можно прокладывать под землей без кабелепровода.

Он также может намокнуть без каких-либо проблем.

Подобно кабелю NM, кабель UF состоит из трех жил.

Один провод под напряжением, один нейтральный провод и неизолированный провод заземления.Они также похожи на кабель NM, но оболочка вокруг УФ-кабеля выполнена из твердого пластика, который нельзя катить между пальцами.

Кабель в металлической оболочке

Если у вас есть домашний электрический провод, проходящий через незавершенные участки, такие как подвалы, им нужна более прочная внешняя поверхность. Вот тут и пригодится кабель в металлической оболочке.

Используется на незавершенных участках, где проводка подвержена риску физического повреждения.

Низковольтная проводка

Если у вас есть цепь, которая использует менее 50 вольт, вы можете использовать низковольтную проводку.

Этот тип домашнего электрического провода используется для предметов, которые не требуют большого количества электроэнергии. Сюда входят дверные звонки, большинство термостатов и ландшафтное освещение.

Вы найдете диапазоны низковольтных проводов от 12 до 22 калибра. Обычно он изолирован или покрыт оболочкой кабеля.

Телефон и провод передачи данных

Если у вас еще есть стационарный телефон, у вас есть специальная проводка для него. То же самое можно сказать и о вашем интернет-соединении.

И в вашем телефоне, и в Интернете используются провода низкого напряжения.Ваш телефонный кабель и кабель для передачи данных могут содержать от четырех до восьми проводов. Но чаще всего для этой цели используется кабель категории 5 или категории 5.

Кабели

категории 5 представляют собой восемь проводов, скрученных вместе в четыре пары. На самом деле это самый эффективный тип кабеля для телефона и передачи данных.

Каналы электропроводки

Ну не совсем домашний электрический провод, проводные каналы определенно пригодятся с домашними системами электропроводки.

Эти экструдированные профили, также известные как электрические каналы или пластиковые каналы, помогают защитить и упорядочить все типы электрических проводов в вашем доме.Но их также можно использовать в коммерческих, медицинских и промышленных приложениях.

Каналы для электропроводки имеют квадратную, круглую, плоскую, прямоугольную, куполообразную или полностью индивидуализированную форму. В вашем доме вы используете их, чтобы предотвратить спутывание, повреждение проводов и дезорганизацию.

Они также могут помочь предотвратить опасность споткнуться, когда у вас проложены кабели по полу и стенам.

Дополнительная помощь в понимании вашего дома и его электропроводки

Домашние электрические системы проводов сложны.Но понимание его компонентов может помочь вам диагностировать проблемы, завершить ремонт, спланировать ремонт и поддерживать проводку в соответствии с кодом.

Первое, что вам нужно знать о домашнем электрическом проводе, — это основы. Вы должны знать, как размер соотносится с силой тока, как работает цветовая кодировка оболочки кабеля и провода и как читать этикетку кабеля или провода. Но вы также должны знать разницу между проводами и кабелями и когда вы используете многожильный или одножильный провод.

После этого вы должны знать все типы электрических проводов в вашем доме.

К ним относятся все, от кабелей NM, питающих ваши розетки, до кабелей УФ, питающих ваши наружные фонарные столбы. Но ваш дом может также использовать кабель переменного тока вместо NM, а также кабель в металлической оболочке в незавершенных местах и ​​кабель низкого напряжения для маломощных розеток.

Но знание и понимание вашей домашней электрической системы не обязательно означает возможность ее отремонтировать или изменить.

Для этого вам может потребоваться помощь профессионала. В таком случае ознакомьтесь с нашим широким спектром электрических услуг и узнайте, чем мы можем вам помочь.

Какие кабели я должен установить в моем новом доме?

Если вы переезжаете и хотите узнать, какие кабели нужно проложить на новом месте, чтобы все было в актуальном состоянии, или если вы планируете перенести проводку в существующий дом. Вы можете подумать о том, какие кабели AV / Data / TV следует установить, чтобы обеспечить максимальную безопасность в будущем и обеспечить наилучшее соединение. Конечно, все больше и больше вещей переходят на беспроводную связь, но вы не можете победить кабель! В любом случае, если у вас есть строительные работы или переналадка, имеет смысл приобрести все остальные кабели, которые могут вам понадобиться.На мой взгляд, нет ничего хуже в том, чтобы сверлить отверстия в стенах и прокладывать кабели на только что завершенном проекте строительства / отделки. Прочтите эту статью, чтобы получить все, что вам нужно знать, в ней мы обсудим, какие кабели установить для различных служб, и без лишних слов посоветуем, какие типы лучше всего, давайте начнем!

Типы кабелей, которые следует рассмотреть для установки в вашем доме

Существует так много разных типов кабелей для домашних развлечений и подключения, что я не могу перечислить их все.В этом блоге я обсуждаю наиболее распространенные типы. Чтобы обобщить упомянутые кабели и услуги, для которых они могут быть использованы, см. Ниже.

Кабели передачи данных на витой паре (Cat5 / 6/7) — Ethernet / Интернет / связь — Телефон / голос — Системы распределения видео / HDMI — CCTV

Коаксиальный кабель — Телевизионная антенна / Спутник — Домашний AV — CCTV — Распределение видео

Разводка акустических кабелей — Домашнее аудио — Объемный звук — Мультирумное аудио

Зона распределения кабелей

Для простоты обслуживания, доступности и т. Д. Имеет смысл собрать все кабели в одном месте.Это может быть шкаф на чердаке или под лестницей или что-то подобное. Хотя это обычная практика, чтобы собирать телевизионные антенные / спутниковые кабели на чердаках, это не всегда идеальное место, поскольку чердак — не всегда самое легкое место для доступа. У меня есть личный опыт лазания через пауков / мимо осин / шершней в темноте и с полным ртом пыли, поэтому, если вы можете перенести все кабели в более доступное место, это может быть хорошей идеей. Особенно, если вы собираетесь устанавливать здесь домашнее развлекательное оборудование, которое может потребовать регулярного доступа.Всякий раз, когда я говорю о центральном месте в этой статье, я имею в виду вашу зону распределения кабелей.

Сетевые кабели / кабели для передачи данных

Я думаю, что установка сетевых кабелей в домах может быть действительно выгодной. Это становится все более распространенным и выгодным. Я уже написал отдельный блог о том, следует ли вам прокладывать сетевые кабели у себя дома, поэтому я не буду здесь подробно останавливаться на всех причинах, я рекомендую вам прочитать его, когда вы закончите здесь. Вкратце, сетевые кабели могут:

Обеспечить быстрое и надежное соединение Ethernet по всему дому.

Может использоваться для расширения домашнего WIFI-соединения в больших домах.

Может использоваться для других целей, например, для телефонных и голосовых кабелей, USB, домашних систем распределения AV / HDMI и видеонаблюдения.

Рекомендации по сетевым кабелям

Когда дело доходит до выбора, какой кабель для передачи данных купить, Cat5e обычно более чем подходит для большинства домашних сетей и может поддерживать гигабитную скорость на короткие расстояния, но за небольшую дополнительную плату вы также можете просто вместо этого установите Cat6, который может поддерживать более быстрое соединение.Если у вас очень большая собственность с очень длинными кабелями, вы можете установить Cat6a, который может обслуживать большие расстояния. Все еще существуют улучшения, такие как Cat7 и Cat8 или даже волоконно-оптические кабели, на мой взгляд, это перебор, не обязательно улучшит скорость вашего соединения и будет стоить больше денег, это действительно для очень больших сетей.

Решение, которое вы, возможно, захотите решить, заключается в том, устанавливать ли кабели неэкранированной витой пары (UTP) или фольгированной витой пары (FTP) (на самом деле существуют и другие типы, о которых я расскажу в отдельном посте).Скручивание пар внутри кабеля Cat5 / 6 помогает свести к минимуму наводки. В кабеле UTP это все, но кабель FTP также включает в себя металлический экран, окружающий четыре пары, который помогает защитить его еще больше. FTP — лучший выбор, но он стоит дороже и стоит того, что все остальное, как и модули RJ45 и патч-панель, должно быть экранировано. Независимо от того, какой кабель вы выберете, не рекомендуется прокладывать кабели сразу рядом / параллельно с сетевыми электрическими кабелями, поскольку это может ухудшить характеристики кабеля.

Рекомендации относительно того, где протянуть кабели

Когда дело доходит до того, сколько кабелей вы должны протянуть, вам решать, как далеко вы хотите их протянуть. Я бы посоветовал привезти хотя бы пару к каждому стационарному компьютеру или местам, где вы, вероятно, будете использовать ноутбук, чтобы обеспечить проводное подключение к Интернету. Если у вас есть домашний офис, потяните туда несколько, чтобы вы могли подключать принтеры, а также телефоны VOIP. Я бы также потянул пару к каждой позиции телевизора, поскольку это будет использоваться для проводного соединения Ethernet, которое является лучшим способом подключения Smart TV или для систем распределения HDMI.Если вы собираетесь установить точки доступа, монтируемые на потолке, домашние камеры видеонаблюдения / системы входной двери, вам также необходимо протянуть кабели к этим позициям. Я расскажу о кабелях для видеонаблюдения и т. Д. Позже. В идеальном мире все кабели должны быть возвращены к патч-панели, что позволит вам легко маркировать и подключать / отключать каждый кабель по своему желанию. Если вы установите его внутри шкафа данных, вы также можете установить в этом месте сетевой коммутатор для монтажа в стойку и домашний AV.

Телевизионные антенны / спутниковые кабели

Кабель, который используется для подключения телевизионных / радио антенн и спутниковых антенн к телевизорам и STB / PVR, называется коаксиальным кабелем.Существует множество типов коаксиальных кабелей, включая коаксиальный кабель 50 Ом, используемый в некоторых сетевых приложениях, и коаксиальный кабель 75 Ом, наиболее часто используемый для телевизионных систем. Вам нужен коаксиальный кабель 75 Ом, который часто называют RG-6. Обратите внимание, что в Великобритании есть дешевый кабель, продаваемый как «RG6», который вам не обязательно устанавливать. Когда дело доходит до выбора хорошего коаксиального кабеля, вам понадобится кабель со всеми медными проводниками, включая сплошной медный центральный провод, медный экран и медную оплетку.Это стоит немного больше, чем другие типы коаксиальных кабелей, у которых нет всех медных проводников, но стоит дополнительных затрат. Если в вашем доме много внутренних кабелей, вам следует установить кабели Low Smoke Zero Halogen (LSZH).

Предложения о том, где протянуть коаксиальные кабели

Я рекомендую протянуть пару коаксиальных кабелей между местом распределения кабеля и каждым потенциальным местом для телевизора в вашем доме. Даже если вы не на 100%, если в этом месте будет установлен телевизор, их можно аккуратно соединить с коаксиальной настенной панелью.Установка двух кабелей на каждую позицию телевизора позволяет использовать спутниковое соединение с двойной подачей, которое может быть широкополосным подключением для Sky Q box или новой широкополосной системы Freesat, или они могут использоваться для стандартного спутникового ресивера с двойной подачей, такого как Sky box или коробка Freesat +. Хотя это невозможно с широкополосными соединениями (но возможно с dSCR), одни и те же спутниковые кабели могут быть интегрированы с телевизионной антенной, соединениями FM и DAB, поэтому все эти услуги могут быть обеспечены двумя коаксиальными кабелями, разделенными настенной панелью Quadplexed.

Вы также должны протянуть по крайней мере один кабель к вашей антенне, если вы собираетесь подключить радиоантенны, вы также можете потянуть дополнительные кабели, или их можно объединить вместе, так как TV / FM / DAB каждый использует разные частоты. Вы должны протянуть как минимум четыре коаксиальных кабеля к вашей спутниковой антенне. Поскольку спутниковая антенна направлена ​​на юг, антенны чаще всего устанавливаются на южной стене, но ее можно установить и на дымоход, если вы уже устанавливаете там телевизионную антенну.Четыре коаксиальных кабеля позволяют подключаться к усилителю с несколькими переключателями, что означает, что при их подключении к усилителю вы можете легко расширить его, чтобы подключить 32 точки сателлита (или более). Возможно, вы захотите протянуть пару дополнительных кабелей для широкополосного LNB, если вы думаете о более позднем выпуске Sky Q, который вы, возможно, не захотите интегрировать в свою основную телевизионную систему из-за затрат на это. Если вы собираетесь установить несколько спутников / LNB, вы, скорее всего, захотите протянуть дополнительные кабели и для них.

Кабели для системы видеонаблюдения

Если вы думаете об установке системы видеонаблюдения в своем доме, было бы неплохо добавить и эти кабели. Я рекомендую протянуть кабели к каждой потенциальной позиции камеры видеонаблюдения или где-нибудь поблизости, чтобы кабель можно было легко подключить к камере. Хорошие места для наблюдения — это передний, черный вход, гараж, вид на машину, сады и так далее. На конце кабелей DVR / NVR вы также можете рассмотреть возможность подключения проводного Ethernet-соединения к этому месту, чтобы его можно было подключить и обеспечить удаленный просмотр / доступ к системе видеонаблюдения, когда вы находитесь вдали от дома.Чаще всего это делается через смартфон / планшет, но также можно настроить доступ через ПК / интернет-браузер.

Выбор кабеля и советы

Что касается устанавливаемых кабелей, это немного зависит от того, какой тип системы видеонаблюдения вы собираетесь установить. Для сетевых / IP-камер вам потребуется установить кабель с витой парой для передачи данных, например Cat5e или Cat6. Для аналоговой системы, такой как системы HD TVI, требуется коаксиальный кабель, обычно кабель RG-59, но вы также можете использовать cat5e / cat6, если вы устанавливаете видео балуны на любом конце кабеля.Лично я предпочитаю использовать балуны для видео и кабель для передачи данных на основе витой пары, и таким образом он может быть хорошо интегрирован в вашу домашнюю сеть — если вы ее устанавливаете. Я рекомендую прочитать наш предыдущий блог о Cat5 / 6 и CCTV для получения дополнительной информации.

Телефонные / голосовые кабели

Возможно, вы захотите установить несколько телефонных розеток по всему дому. С беспроводными телефонами DECT и тем фактом, что для боксов Sky больше не требуется подключение к телефонной линии, телефонные удлинительные розетки не так распространены, как раньше, но вы, возможно, захотите рассмотреть некоторые из них.В будущем вполне вероятно, что в недалеком будущем обычные телефоны будут заменены телефонной системой VOIP.

Консультации по телефонной / голосовой проводке

Для установки дополнительных телефонных линий по всему дому. Традиционно для домашней телефонной проводки используются 2 или 3 пары кабелей, но это само по себе является ограничительным. Я рекомендую интегрировать ваш телефон / голос в кабели вашей домашней сети, поскольку Cat5e или Cat6 — хороший выбор кабеля, и его можно использовать для других целей, например, для порта Ethernet, если вам не нужна телефонная розетка.Разъемы телефонных удлинителей могут быть соединены петлей или «гирляндной цепочкой», как это иногда называют между розеткой, в то время как это может ускорить проводку и использовать меньше кабеля. Я рекомендую «прокладывать дома» все кабели прямо в центральную зону распределения кабелей. так как это значительно упрощает поиск неисправностей, обслуживание и внесение изменений в вашу систему.

Вы также захотите проложить по крайней мере один кабель (cat5 / 6) между основной розеткой вашего телефона и местом, где вы собираетесь установить свой широкополосный маршрутизатор или зону распределения кабелей.Вы даже можете переместить главную телефонную розетку в более подходящее положение.

Системы распределения HDMI / видео кабели

Вам может потребоваться установка, в которой все ваши телевизоры / домашние развлекательные устройства будут установлены вне объекта в одном месте, и в этом случае вам нужно будет подумать о HDMI / видео прокладка кабеля. У вас есть несколько вариантов: для небольших расстояний вы можете найти, что для ваших нужд подойдет прокладка длинных кабелей HDMI. Для длинных кабелей вам может понадобиться усилитель повторителя HDMI для «повторной синхронизации» сигнала HDMI.Для больших расстояний вам лучше всего будет установить Cat5e / Cat6 / Cat7 и т. Д., Прокладывать кабели и использовать HDMI для распределительного оборудования по витой паре. Для этого существует много разных типов, в зависимости от того, сколько устройств вы хотите питать, сколько телевизоров, которые включают Балуны HDMI, усилители HDMI и матричные переключатели HDMI. Это сам блог и, скорее всего, мой следующий, поэтому, пожалуйста, вернитесь в ближайшее время, чтобы прочитать его.

В зависимости от разрешения, которое вы хотите отправить, и расстояния, которое вы хотите отправить, это зависит от того, какой кабель вы должны установить.Это означает, что если вы хотите отправить разрешение 1080i на расстояние более 30 м, Cat5e может подойти, но если вы хотите, чтобы разрешение 4K превышало 50 м, это может быть не так. Многое зависит от имеющегося у вас оборудования и поддерживаемых расстояний, но я рекомендую проявить осторожность и просто установить Cat6 / Cat6a на всякий случай. Опять же, преимущество использования кабелей передачи данных на основе витой пары состоит в том, что их можно подключить к патч-панели и интегрировать с кабелями вашей домашней сети.

Большинство систем HDMI-Cat5 / 6 работают через один кабель для передачи данных, например HDBaseT или HDBaseT Lite, но я рекомендую установить пару кабелей для передачи данных на каждую позицию телевизора, так как в некоторых системах распределения HDMI два кабеля для передачи данных, некоторое оборудование даже обеспечивает Ethernet подключение по тому же кабелю.

Динамик / аудиокабель

Возможно, вы захотите установить проводные динамики по всему дому, они могут быть частью системы объемного звучания или многокомнатной аудиосистемы. В этом случае вам может потребоваться протянуть некоторые кабели динамика к месту расположения динамиков. Есть несколько способов подключения динамиков: параллельно, последовательно и т. Д. но я рекомендую для многокомнатных аудиосистем, как правило, у вас будет один или два динамика на зону / комнату. Рекомендуется проложить новые кабели напрямую от динамиков к многокомнатной аудиосистеме (для некоторых типов систем может потребоваться другое подключение).

Для систем объемного звучания вам необходимо определить расположение ваших динамиков и проложить отсюда кабели динамиков к системе домашнего кинотеатра / усилителю AV. Объемный звук 5.1 использует передний правый, передний центральный и передний левый динамики вместе с задними левым и правым. Аудиосистемы 7.1 такие же, но с добавлением центральных правого / левого динамиков. Обе системы имеют один сабвуфер, иногда для этого требуется другой тип подключения к вашим динамикам. Расположение сабвуфера не так важно, так как направление низкочастотного звука не так заметно, поэтому вы можете установить его в удобном месте.

Рекомендации по кабелям для динамиков

Если вы хотите подключить громкость вашего телевизора к вашей системе, то это также необходимо сделать. Тип кабеля, который вам нужно установить, зависит от вашего оборудования, но обычно это делается через HDMI или оптический кабель Toslink. Что касается того, какой тип акустического кабеля вам нужен, я рекомендую прочитать эту статью. Существуют различные типы, и вы ожидаете, что чем длиннее кабель, тем лучше вам понадобится. Я рекомендую установить что-то вроде 79-жильного кабеля динамика, но для коротких пробежек может подойти что-то вроде 42-жильного кабеля.

Электрические кабели

Этот блог был бы неполным без упоминания электрических кабелей. Если вы собираетесь перенастроить проводку, без сомнения, вы захотите протянуть некоторые электрические кабели. Хотя вы должны проконсультироваться с электриком, чтобы определить потребность и требования к питанию, как сбалансировать их между цепями и какие кабели установить, в качестве приблизительного руководства для следующих цепей обычно используются кабели следующих размеров.

Финал Финал (основной) — 2.5 мм Twin + Земля

Кухонное кольцо — 2,5 мм Twin + Земля

Схема освещения — 1–1,5 мм Twin + Земля

Электрический душ — 10 мм Twin + Земля

Плита — 6 мм Twin + Земля

Это Хорошая идея разделить цепи, поэтому вы можете захотеть иметь кольцо наверху, кольцо внизу, освещение наверху, освещение внизу и так далее, но я снова рекомендую проконсультироваться с квалифицированным электриком, прежде чем рассматривать схемы нагрузки и дизайн.

Предложения по прокладке кабелей для вас AV-система

Что касается домашних развлечений, вам необходимо установить электрические розетки рядом с вашим AV / телекоммуникационным оборудованием.Это включает в себя положение телевизора, положение маршрутизатора и расположение телевизионных приставок и т. Д. В вашей гостиной, вероятно, у вас будет несколько устройств, которые подключаются к вашему телевизору, поэтому вам следует установить по крайней мере пару сетевых розеток в этом положении. Для настенного телевизора вам, скорее всего, понадобится электрическая розетка за настенным телевизором, чтобы кабели были скрыты. Это может быть розетка на 13 ампер или ответвитель с плавким предохранителем, чтобы телевизор располагался близко к стене. Если вы собираетесь подключить звуковую панель к телевизору и закрепить ее на стене, вы можете установить двойную электрическую розетку позади телевизора для питания обоих устройств.Если у вас много оборудования в зоне распределения кабелей, вы можете подумать о том, чтобы подключить его к собственной цепи.

Заземление

Если у вас будет много оборудования на ваших ТВ / AV-системах, неплохо было бы заземлить вашу установку. В зависимости от того, где вы находитесь на планете, это может быть даже юридическим требованием. Это можно сделать различными способами: большинство телевизионных антенных разветвителей / усилителей имеют заземление, а шкафы данных обычно легко подключаются к заземлению.CAI имеет руководство по заземлению для более чем 5/6 единиц оборудования, где ток прикосновения может накапливаться, что может вызвать опасную ситуацию, и рекомендует заземление в этой ситуации. Это не обычная практика, но, возможно, лучше сделать все правильно с первого раза.

Другая проводка для рассмотрения

В зависимости от ваших потребностей вы можете рассмотреть возможность установки проводки для других типов услуг, таких как системы дверного входа, контроль доступа, сигнализация, интеллектуальное освещение и домашняя автоматизация.Честно говоря, я не вникаю в эти системы, но во многих из них используется витая пара, например, категории 5 или 6 или что-то подобное, так что вы можете ввести это в свою сетевую кабельную разводку.

Есть вопросы? Только в разделе комментариев блога Пожалуйста,

Надеюсь, вам понравился этот блог, в итоге он получился довольно длинным. Как всегда, если у вас есть какие-либо вопросы / комментарии или отзывы по этому поводу, пожалуйста, не стесняйтесь размещать свои комментарии и вопросы в разделе комментариев блога , пожалуйста! НЕ ЗВОНИТЕ НА НАШИ ТЕЛЕФОННЫЕ ЛИНИИ и НЕ ОТПРАВЛЯЙТЕ ВАШИ ВОПРОСЫ ЛИЧНО ПО ЭЛЕКТРОННОЙ ПОЧТЕ, поскольку мы являемся малым предприятием, работающим только в Сассексе / Кенте, и у нас нет времени, ресурсов или мотивации для предоставления бесплатной технической поддержки по телефону.Если вы отправляете электронное письмо или заполняете контактные формы на нашем веб-сайте, весьма вероятно, что вы не получите ответа, поскольку они забивают мой почтовый ящик, и у меня нет времени на них отвечать.

Просто сказано, если вы разместите свои комментарии / вопросы в разделе комментариев блога ниже и предоставите своему пациенту ответ, я помогу там, где смогу.
