Стропильная система вальмовой крыши.

Содержание:

• Стропильная система вальмовой крыши.
• Расчёт стропильной системы вальмовой крыши.
• Итог

Вальмовая крыша обладает рядом преимуществ: она красиво и оригинально выглядит, со всех сторон защищает фасад от осадков, обладает устойчивостью к ветровым нагрузкам и деформации. Но такая кровля отличается достаточно сложным строением стропильной системы, а это значит, что для её установки понадобится больше усилий и времени. Но если разобраться в устройстве вальмовой крыши, то её монтаж не будет таким трудным. Именно поэтому в этой статье мы расскажем об особенностях её стропильной системы.

Стропильная система вальмовой крыши

В готовом виде вальмовая крыша состоит из четырёх скатов. Два из них представляют собой две трапеции, соединённые коньком, а на месте вертикальных фронтонов у такой кровли два ската в форме равнобедренных треугольников. О том, что из себя представляют другие виды кровли, можно узнать в нашей статье «Для красоты и не только: выбираем крышу для дома».

Вальмовая кровля

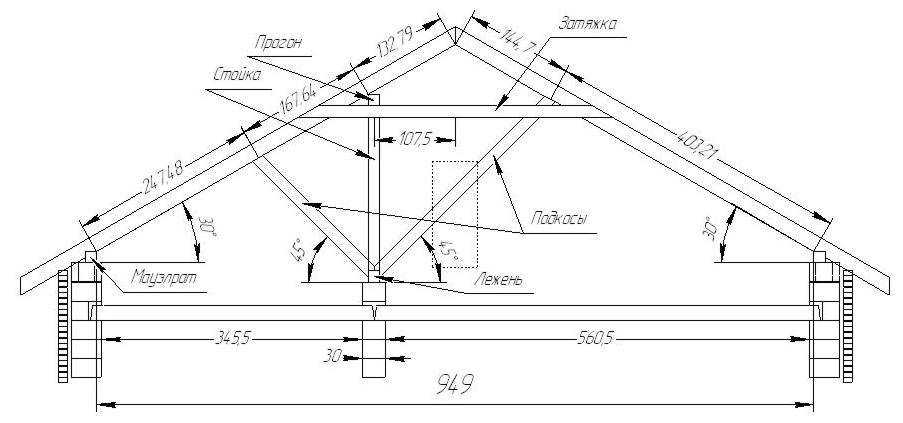

Элементы стропильной системы вальмовой крыши представлены на схеме. Мы расскажем о каждом из них.

Схема стропильной системы вальмовой крыши

Мауэрлат

Это мощные деревянные брусья с сечением 100х100, 100х150 или 150х150 мм, которые укладывают по периметру наружных стен. Эти балки служит опорой для стропил и помогают равномерно распределить нагрузку от веса вальмовой крыши на стены.

Лежень

Это брус, который укладывают на внутренние перегородки дома. Он служит основой для стоек и конькового прогона вальмовой крыши. Количество лежней зависит от количества внутренних перегородок, а их сечение, как правило, равняется сечению мауэрлата: 100х100, 100х150 или 150х150 мм.

Стойки

Это опоры, которые устанавливают на лежень или балки перекрытия.

Их сечение должно быть не менее 38х89 мм, рекомендуемые размеры — 100х100, 100х150 или 200х200 мм. На стойки укладывают коньковый прогон. Их высота равняется высоте крыши.

Коньковый прогон

Это перекладина, которую устанавливают горизонтально на стойки, и она служит опорой для диагональных и рядовых стропил вальмовой крыши. Сечение конькового прогона должно быть не меньше 38х140 мм, рекомендуемые размеры —100х100 или 200х200 мм.

Рядовые стропила

Такие стропила служат опорой для скатов. Сверху их фиксируют на коньке, а снизу — на мауэрлате. Минимальные размеры рядовых стропил вальмовой крыши зависят от длины пролёта кровли и приведены в таблице:

Размер поперечного сечения стропила, мм	Максимальный пролет, м
	Расчетная снеговая нагрузка, кПа
	1,0			1,5			2,0
	Шаг стропил, мм
38х89	3,11	2,83	2,47	2,72	2,47	2,16	2,47	2,24	1,96
38х140	4,90	4,45	3,89	4,28	3,89	3,40	3,89	3,53	3,08
38х184	6,44	5,85	5,11	5,62	5,11	4,41	5,11	4,64	3,89
38х235	8,22	7,47	6,38	7,18	6,52	5,39	6,52	5,82	4,75
38х286	10,00	9,06	7,40	8,74	7,66	6,25	7,80	6,76	5,52

Снеговая нагрузка в таблице актуальна для Московского региона

Диагональные (угловые) стропила

Это стропила, которые соединяют концы конькового прогона и углы мауэрлата. Благодаря им формируются вальмовые скаты. Всего таких стропил должно быть четыре — по одному на каждый угол дома. На угловые стропила вальмовой крыши приходится большая нагрузка, поэтому их делают из сдвоенных рядовых стропил. Таким образом, если сечение рядовых стропил равняется 38х89 мм, то сечение диагональных стропил будет равняться 76х89 мм.

Нарожники

Это те же самые стропила, только короткие. Один их конец закрепляют на диагональных стропилах, а другой конец — на мауэрлате. Размеры нарожников такие же, как и у рядовых стропил. Они приведены в таблице выше.

Затяжки

Это горизонтальные перемычки между каждой парой стропильных ног. Они притягивают стропила друг к другу и уменьшают нагрузку на стены. Затяжки, которые расположены под коньковым прогоном, называются ригелями. Затяжки у основания стропил можно использовать в качестве балок перекрытия. Сечение затяжек — 50х150 мм.

Подкосы

Это подпорки, которые поддерживают рядовые стропильные ноги и нарожники. Они нужны для увеличения жёсткости стропильной конструкции. Нижнюю часть подкосов устанавливают либо на лежень, либо на балки перекрытия. Угол наклона подкосов варьируется от 45º до 53º. Сечение подкосов должно равняться размерам рядовых стропильных ног.

Шпренгели

Это подпорные конструкции в форме перевёрнутых букв Т. Их устанавливают на углах пересечения балок мауэрлата таким образом, чтобы их вертикальная часть подпирала диагональные стропила. Для большей прочности в шпренгельную конструкцию устанавливают два подкоса. Такая опора называется шпренгельной фермой. Как правило, для горизонтальной части шпренгеля используют бруски сечением 100х150 мм, для вертикальной — 100х100 мм, а для подкосов — 50х100 мм.

Кобылки

Это бруски, которые прикрепляют к рядовым стропилам и нарожникам. Это нужно, чтобы они были более длинные и формировали карнизные свесы. К длине кобылок прибавляют 30-50 см, чтобы соединить их внахлёст со стропилами. Сечение у кобылок такое же, как и у стропил.

Расчёт стропильной системы вальмовой крыши

Перед тем как делать расчёты вальмовой крыши, следует определить угол её наклона. Он зависит от нескольких факторов:

• От ветровой нагрузки.

В регионах с большой ветровой нагрузкой лучше обустроить кровлю с углом наклона от 25° до 30°. Это связано с тем, что более крутые крыши обладают высокой «парусностью» и особенно уязвимы воздействию сильного ветра. Более пологие скаты при сильном ветре может просто сорвать.

• От снеговой нагрузки.

Если вы живёте в регионе, где зимой выпадает много снега, то стоит установить кровлю с минимальным уклоном в 45°. Благодаря этому, снег будет сам сходить с кровли, а не накапливаться и обрушиваться в виде «лавины». Более подробно эта тема рассматривается в статье «На какой крыше меньше задерживается снег».

• От материала кровельного покрытия.

В зависимости от того, из чего вы собираетесь обустраивать кровлю, следует учитывать её минимальный уклон:

Кровельный материал	Минимальный уклон кровли
Шифер	22°
Рулонные материалы (рубероид) • в три слоя; • в два слоя;	2-5° 15°
Профилированный лист	12°
Металлочерепица	14°
Материал на основе битума и целлюлозы	6°
Мягкая (гибкая) черепица	11°

Чтобы определить длину элементов стропильной системы вальмовой крыши, нужно сделать следующие расчёты:

• Высота конька (стоек)
  Формула: H = D x tg a/2.

H — высота конька.

D — ширина дома.

а — угол наклона кровли.

Предположим, что ширина дома равняется 4 м, а угол наклона кровли — 45°. Тогда расчёты будут следующие:

H = 4 x 1/2

H = 2

Высота конька — 2 м.

Также можно сначала определить оптимальную высоту конька, и в зависимости от неё уже ставить стропила под определённым углом. Если вы собираетесь сделать под кровлей жилую мансарду, то лучше сделать именно так. Главное, учитывайте минимальный наклон кровли в зависимости от кровельного материала, ветровой и снеговой нагрузки.

• Длина конькового прогона
  Формула: K = L – D.

K — длина конька.

L — длина дома.

D — ширина дома.

Длина дома — 6 м.

Ширина — 4 м.

Делаем расчёт длины конькового бруса:

К = 6 — 4

К= 2

Длина конькового прогона — 2 м.

• Длина рядовых стропил вальмовой крыши
  Формула: R = √ H²+d²

R — длина рядовых стропил

H — высота конька.

d — половина ширины дома.

Высота конька — 2 м.

Половина ширины дома — 2 м.

Рассчитываем длину рядовых стропил:

R = √4 + 4

R = 2,83

Длина рядовых стропил — 2,83 м.

• Длина диагональных стропил
  Формула: Q = √ R 2 + d2.

Q — длина диагональных стропил.

R — длина рядовых стропил.

d — половина ширины дома.

Мы уже вычислили, что длина рядовых стропил — 2,83 м, а половина ширины дома равняется 2 м.

Q = √ (8 + 4)

Q = 3,47

Длина диагональных стропил — 3,47 м.

• Длина нарожников
  Формулы:
  Длина первого нарожника = 2/3 от R.
  Длина второго нарожника = 1/3 от R.

R — длина рядовых стропил.

Таким образом, если длина рядовых стропил равняется 2,83 м, то длина 1 нарожника будет — 1,89 м, а длина второго — 0,94 м.

• Длина кобылок
  Формула: J = U/cos a

J — длина кобылки.

U — расстояние от стен дома до карнизного свеса.

а — угол наклона кровли.

Известно, что угол наклона кровли равняется 40°, расстояние от стен дома до карнизного свеса — 30 см, исходя из этого делаем расчёт:

J = 30/0,76

J = 39,4

Длина кобылок — 39,4 см.

Итог

Вальмовая кровля состоит из двух трапеций, соединённых коньком, и двух треугольников вместо фронтонов.

Чтобы правильно смонтировать вальмовую крышу, нужно знать устройство её стропильной системы. Она состоит из мауэрлата, лежня, стоек, конькового прогона, рядовых и диагональных стропил, а также нарожников и кобылок. Для усиления стропильной системы вальмовой крыши под рядовые стропила устанавливают подкосы, а под диагональные — шпренгели и шпренгельные фермы.

Перед установкой такой стропильной системы нужно определить угол наклона кровли, который зависит от кровельного материала, снеговой и ветровой нагрузки. Также нужно сделать несколько расчётов: вычислить высоту конька, длину конькового бруса, рядовых и диагональных стропил, а также нарожников.

как рассчитать по отношению к параметрам дома, от чего зависит расчет?

Вальмовые крыши пользуются большой популярностью у застройщиков частных домостроений.

Архитектурная конструкция выгодно отличается от других видов кровель.

Высота кровли влияет на способность кровли эффективно избавляться от дождевых и снежных осадков. Величина параметра важна при устройстве мансардного этажа.

Содержание

• 1 Необходимость определения
• 2 От чего зависит?
  • 2.1 Вид стропильной системы
  • 2.2 Атмосферные явления
  • 2.3 Наличие чердака или мансарды
  • 2.4 Тип кровли
• 3 Расстояние до конька по отношению к параметрами дома
  • 3.1 С шириной
  • 3.2 Со стенами
• 4 Порядок расчета
• 5 Заключение

Необходимость определения

Вертикальное расстояние между перекрытием верхнего этажа и коньковым прогоном существенно влияет на стоимость возведения вальмовой крыши. Чем оно больше, тем длинней накосные и рядовые стропильные ноги и нарожники.

Одновременно с удлинением стропил увеличивается площадь кровли, которой потребуется большее количество материала покрытия.

Чтобы сбалансировать затраты на строительство с получением нужного объёма чердачного пространства, необходимо произвести точный расчёт.

Это позволит найти оптимальный вертикальный размер вальмовой крыши.

От чего зависит?

Основные факторы, влияющие на расстояние до конька:

• Вид стропильной системы.
• Атмосферные явления и высота.
• Наличие чердака или мансарды.
• Тип кровли.

Вид стропильной системы

Вальмовые стропильные каркасы подразделяются на три основных вида:

• Стропильные каркасы шатрового типа представляют собой 4 ската в виде одинаковых равнобедренных треугольников (вальм), сходящихся вершинами в верхней точке. Опущенный перпендикуляр из неё до верхнего перекрытия строения будет являться высотой шатровой конструкции.

  Такие конструкции кровли часто используются для садовых беседок и других квадратных в плане построек.

  Как правило, вертикаль вальмовой кровли равна длине балки мауэрлата одной из вальм. Это видно из геометрических построений накосных стропил и мауэрлата, где угол наклона скатов равен 450.

• Классическая стропильная система с 2 вальмами представляет собой две пары противоположных скатов. Одна – это две торцевые вальмы в виде равнобедренных треугольников и вторая пара состоит из двух равнобедренных трапеций. Все вальмы своей верхней частью смыкаются на коньковом прогоне.

  Если при пролёте 6 метров угол наклона стропил жёстко привязан к нормативной снеговой нагрузке, а соответственно от этого зависит вертикальный размер крыши, то при пролёте 12 метров и более возможны другие варианты.

  В таких случаях в строение каркаса вводятся дополнительные усиливающие элементы в виде стоек, раскосов и шпренгелей.

  Вспомогательные усиливающие элементы увеличивает несущую способность кровли. А это в свою очередь позволяет делать крышу несколько меньше расчётного параметра по СНиПу 2.01.07-85.

• Полувальмовые конструкции. Высота конькового прогона рассчитывается так же как и в предыдущем случае. Единственным отличием является то, что из-за укороченных вальм на диагональные стропила приходится меньшая нагрузка, что позволяет возводить кровлю менее высокой.

  Вертикаль вальмовой крыши влияет на стоимость её возведения. Чем меньше вертикаль, тем меньше требуется материалов, а соответственно и финансовых затрат.

О других разновидностях вальмовых крыш читайте в этой статье.

Атмосферные явления

Основное предназначение крыши – защита жилого пространства дома от негативных воздействий окружающей среды. Это сезонная смена температур, агрессивное солнечное излучение (ультрафиолет), осадки в виде дождя, града, снега и сильные ветра, порой разрушительной силы.

Высота вальмовой кровли должна прежде всего способствовать эффективному удалению с поверхности кровли дождевой воды и снеговых накоплений. Чем выше кровля, тем быстрей уходят с неё вниз атмосферные осадки.

Однако в этом есть своя отрицательная сторона. Высокая кровля обладает повышенной парусностью, что ослабляет стропильный каркас в противостоянии сильному ветру.

На стадии проектирования нужно стремиться найти «золотую середину».

Угол наклона скатов крыши нужно определять по табличному значению снеговой нагрузки (СНиП 2.01.07-85), а сам дом или строение ориентировать так, чтобы ось конькового прогона была обращены в сторону наиболее преобладающих мощных воздушных потоков в соответствии с местной розой ветров.

Наличие чердака или мансарды

Подстропильное пространство вальмовой крыши может быть нежилым и представлять собой холодный (неотапливаемый) чердак. Однако в большинстве случаев застройщики стремятся использовать данное пространство в качестве мансарды, то есть жилого помещения.

Согласно нормативной документации, высота чердака не должна быть меньше 1,5 м. Это нужно для того, чтобы обеспечить необходимый воздушный зазор между кровлей и перекрытием дома для оптимальной теплоизоляции жилья.

При устройстве мансардного этажа расстояние от пола до потолка должно быть не менее 2,3 метра. Причём потолком является перекрытие под коньковым прогоном.

Учитывая особенности определения высоты чердака или мансарды, рассчитывают окончательную высоту вальмовой кровли.

Тип кровли

На стропильный каркас укладывают разный кровельный материал – это может быть мягкая или фальцевая кровля, металлочерепица или профнастил, а также ондулин.

Производители кровельных материалов в сопроводительной технической документации обычно указывают рекомендуемые углы наклона скатов кровли для определённого вида кровельного покрытия.

Ниже приводится таблица с такими параметрами, которые учитываются при расчёте высоты вальмовой крыши.

Вид кровельного материала	Минимальный угол уклона скатов крыши, град.
Битумная черепица	12
Металлочерепица	14
Профнастил	12
Ондулин	15
Керамическая черепица	22

Расстояние до конька по отношению к параметрами дома

Для формирования гармоничных пропорций между габаритами корпуса здания и его крышей пользуются двумя методиками. Это соотношения высоты кровли к ширине дома и высоте его стен.

С шириной

Принимают во внимание длину фасадной стены под вальмовым скатом. Расчёт расстояние до конька производят по следующему алгоритму:

1. по таблицам СНиП 2.01.07-85 с привязкой по карте к месту строительства определяют снеговую нагрузку и далее угол наклона кровли;
2. расстояние между внешними стенами со стороны вальмы делят на 2;
3. по таблице Брадиса находят числовое значение тангенса угла наклона;
4. произведение этих двух величин будет соответствовать высоте вальмовой крыши.

Со стенами

Соразмерность величины крыши с самим домом по вертикали можно отнести к визуальной гармонии этих частей здания в общем восприятии всего строения. Здесь важно учитывать эстетические нормы архитектурных пропорций деталей фасадов здания.

Например, чересчур высокая кровля будет нависать над фасадом дома, а маленькая по высоте крыша будет несуразно смотреться над подавляющим своей величиной фасадом строения. Идеальным соотношением высоты вальмовой кровли к высоте стен дома будет пропорция 1:1,5.

Вышеуказанная пропорция не является догмой.

В каждом конкретном случае возведения вальмовой крыши окончательное решение высоты конька остаётся за архитектором проекта.

Порядок расчета

Принимая во внимание всё вышеизложенное, можно подытожить, какие параметры необходимы для расчёта вертикального размера конькового прогона:

1. Прежде всего, выбирают форму крыши: шатровую, классическую вальмовую или полувальмовую кровлю.
2. Затем определяют угол наклона наслонных и рядовых стропил.
3. Учитывая длину пролёта перекрытия, вычисляют высоту конька.
4. В формулу подставляют реальные значения тангенса угла наклона скатов крыши и длины пролёта дома.
5. Вычисляют искомый параметр.
6. Далее, умножая высоту конька на синус угла наклона, вычисляют длину стропильных ног.

Оптимальный угол наклона скатов корректируют только в большую сторону. В противном случае это может привести к провалам в кровле и разрушению стропильного каркаса.

Заключение

На строительстве небольших объектов приусадебного назначения определить высоту вальмовой крыши можно вполне самостоятельно.

При проектировании жилого дома к расчёту высоты кровли нужно подходить с большой осторожностью. В этом случае будет полезен совет профессионального строителя.

Как определить длину тазобедренного сустава и расположение стен

Как определить длину коньков на вальмовой крыше и как выложить стену на вальмовой крыше

Стены вальмовой крыши выкладываются от центра первого общего стропила. Первое общее стропило – это стропило на конце конька. Другие стропила выкладываются из этого стропила (либо 16 дюймов, либо 24 дюйма), чтобы можно было экономично использовать строительные материалы, такие как фанера. Изучите рисунок ниже. Щелкните изображения, чтобы увеличить их до нового окна.

     Конек вальмовой крыши равен длине здания минус удвоенный прогон плюс толщина стропильного запаса.

Разметка производится от центра первого общего стропила. В примере слева пробег составляет 10 футов. Итак, это измерение до центра первого общего стропила. Поскольку обычные стропила укорочены вверху, конек будет увеличиваться на 1/2 толщины стропильного запаса с обоих концов или на 1,5 дюйма для номинального двойного пиломатериала.

Иногда крыша немного сложнее. Первым шагом к созданию сложной вальмовой крыши является определение длины всех коньков. Для этой цели вальмовые и ендовильные стропила считаются коньками. Поскольку древесина имеет глубину, мы должны учитывать эту толщину при раскладке и обрезке стропил. Изучение следующего рисунка поможет внести ясность. Это пример того, как вычислить длину гребня.

Рисунок слева показывает, как простая математика используется для определения длины гребня. Поскольку я не обсуждал, как вычислить длину вальмовых и ендовных стропил, этот рисунок относится только к прогону вальмовых и ендовных стропил. Прогон используется для выкладки этих стропил. Обратите внимание, что конек А и В увеличивается на толщину стропильного бруса, а конек С укорачивается. Он укорачивается на толщину стропильного бруса под углом 45 градусов (2 1/8 дюйма). Обратите внимание, что это горизонтальное измерение, снятое вдоль линии уровня квадрата каркаса. Это разрез в полевых условиях. Математический шаг по-прежнему составляет один фут

Конечно, когда у вас есть прогон стропил, достаточно легко получить фактическую длину стропил, будь то обычное или вальмовое стропило. Для этого можно использовать старый метод раскладки или калькулятор. Вам все равно придется выкладывать разрезы. Не забудьте отступить на 3/4 дюйма для фаски пильного диска при резке вальм в месте их пересечения с гребнями. Вальмы необходимо укоротить и отвести назад.

Укорачивание — обычно 1/2 толщины стропильного бруса под углом 45 градусов — 1 1/16 дюйма для древесины толщиной 1,5 дюйма.

Уступ — 1/2 толщины стропильного запаса. Это делается для учета скоса пилы, чтобы стропила могли плотно прилегать. Обычно 3/4″. Отступ не уменьшает длину стропила.

Ознакомьтесь с нашей страницей о том, как рассчитать свес или хвост вальмового стропила здесь.

Ознакомьтесь с нашей страницей по общей терминологии стропил здесь.

Наша страница «Как выложить вальмовое стропило» объясняет больше о том, как рассчитать длину вальмового стропила.

Пролистайте наши образовательные блоги, чтобы узнать о других темах по строительству дома.

Изучите науку и математику каркаса крыши. Получить Полевое руководство по каркасам крыш.

Нажмите на ссылку, чтобы перейти на нашу страницу «Купить сейчас»!

Если вам нравится наша страница, оставьте комментарий. Мы хотели бы услышать от вас!

В чем разница между вальмовым и ендовным стропилами?

Вальмовые стропила и ендовы являются элементами каркаса вальмовой и ендовной кровли. Наряду с обычными стропилами и накатными стропилами они помогают сформировать и определить угловую часть вальмовой или мансардной системы крыши. Хотя сами по себе они часто кажутся идентичными, они отличаются тем, как они используются в компоновке каркаса крыши.

Разница между вальмовым стропилом и ендовным стропилом заключается в их отношении к форме каркаса крыши и прилегающих нарожных стропил. К вальмовому стропилу присоединяются нарожники, которые спускаются вниз от стропила, а ендовное стропило соединяется с нарожниками, которые поднимаются вверх от стропила.

Эта конфигурация отличает их друг от друга. Вальмовое стропило образует пик или гребень по отношению к соседним нарожным стропилам, а ендовное стропило образует ендову, как следует из названия. Продолжайте читать, пока мы более подробно рассмотрим различия и сходства между этими двумя компонентами вальмовой крыши.

Что такое вальмовая крыша?

Шатровая крыша — это тип крыши, у которой все четыре стороны спускаются к нижним стенам. Она отличается от стандартной двускатной крыши тем, что имеет две дополнительные секции, которые имеют вершину на концах коньковой доски вверху и спускаются к стенам внизу, обычно по углам.

Односкатная вальмовая крыша имеет в общей сложности четыре вальмовых ребра. Однако, когда две вальмовые крыши пересекаются, они создают то, что известно как система вальмовых и ендовых крыш, увеличивая количество вальмовых ребер. Долина, в свою очередь, образована пересекающимися стропильными системами.

Если высота двух пересекающихся крыш одинакова, то, как правило, между вальмовыми и ендовными стропилами нет различий по размеру и форме. Если же одна крыша короче другой, то ендовные стропила по длине будут короче вальмовых стропил.

Характеристики вальмовых стропил

Вальмовые стропила используются только для каркаса вальмовых крыш или их вариантов, например, мансардных крыш. Они отличаются от стандартных стропил тем, что располагаются под углом 45 градусов по отношению к коньковой доске. Этот диагональный угол и наклон вниз придают вальмовым крышам их характерную форму или форму.

Односкатная вальмовая крыша состоит из четырех вальмовых стропил, соединенных с концами обычных стропил, соединенных с коньковой доской выше. Поскольку они помогают выдерживать значительный вес, вальмовые стропила должны быть больше по размеру (ширине и толщине), чем стандартные стропила или нарожники, конструктивные элементы, которые крепятся как к вальмовым, так и к ендовым стропилам.

Часто можно увидеть 2×8, сложенные вдвое, чтобы сформировать вальмовое стропило. Иногда для увеличения глубины луча используют 2×10. Оба эти метода могут быть эффективны для укрепления стропил, чтобы предотвратить прогиб и кручение из-за ветра, снега и веса самой крыши.

Характеристики ендовных стропил

В отличие от вальмовых стропил, которые характерны для вальмовых крыш, ендовные стропила можно использовать в других типах кровли, где пересекаются две системы. Например, там, где две стандартные двускатные крыши соединяются, требуется ендовное стропило. Другой пример — слуховые окна используются на крышах любого типа.

В то время как вальмовые стропила обычно соединяются с обычными стропилами на концах перемычки конька, ендовные стропила соединяются где-то между концами, часто в середине перемычки конька. Если высота крыш разная, они могут вообще не соединяться с коньковым сводом.

Стропила ендовы по форме и ширине и толщине аналогичны вальмовым стропилам. Пока две пересекающиеся системы крыши имеют одинаковую высоту, они также будут такой же длины, как вальмовые стропила. Если, однако, высота одной крыши отличается от другой, то ендовное стропило будет короче вальмового стропила, используемого в той же кровельной системе.

Сходства между вальмовыми и ендовными стропилами

Хотя мы рассмотрели различия между двумя типами стропил, есть и некоторые сходства. Оба типа стропил часто шире и глубже, чем примыкающие нарожники или обычные стропила. Иногда вальмовые и ендовые стропила формируются путем удвоения деревянных элементов, используемых для кровельной системы.

Оба типа стропил располагаются под углом 45 градусов по отношению к верхней коньковой доске. Они также оба спускаются под углом (наклоном) от своей вершины. Этот угол может быть точно одинаковым или варьироваться в зависимости от уклона примыкающих стропильных систем и от того, сходятся ли они на одной высоте.

То, как вальмовое и ендовное стропила обрезаются для соединения с коньковой доской и стеной под ними, также одинаково. Обычно это скошенный отвесный срез (перпендикулярно уклону), где встречаются обычные доски на коньковой доске выше, и скошенный отвесный срез в нижней части стропила, называемый хвостом. Кроме того, требуется выемка, называемая птичьим ртом, там, где они встречаются со стеной внизу.

Вот видео, в котором рассказывается о том, как обрамлять вальмовую крышу, и приводится пример соединения «птичья пасть»:

Как крепятся вальмовые и ендовильные стропила?

Обычно вальмовые и ендовильные стропила крепятся одинаково. Верхним концом их обычно прибивают к обычным стропилам, которые, в свою очередь, крепятся к коньковому брусу. Это самый простой и традиционный способ крепления стропил.

В качестве альтернативы можно использовать крепления, такие как Simpson Strong-Tie, для соединения вальмовых стропил с краем конькового бруса. Для этого типа соединения требуется коньковая балка, которая обычно располагается под коньковой доской. Не все вальмовые крыши имеют коньковую балку, она требуется только для крыш с уклоном менее 3 к 12.

Аналогичным образом, там, где коньковое стропило встречается с нижней стеной, можно использовать крепления для соединения стропила с верхней пластиной. Однако более традиционный способ сделать это — использовать гвозди для крепления верхней пластины. Это можно сделать, вбивая гвозди под углом в верхнюю пластину, что обычно используется при обрамлении, известном как забивание гвоздями на пальцах ног.

Заключительные примечания

Как видите, вальмовые и ендовильные стропила имеют как различия, так и сходства. Сами по себе вальмовые и ендовные стропила кажутся идентичными. Их отличает не форма или размер самих элементов, а то, как соседние стропила расположены относительно них.

Вальмовые стропила служат для создания конька, с которого могут стекать непогоды (дождь и снег). Напротив, ендовное стропило создает условия, привлекающие дренаж от элементов. Это связано с формой соединительных секций крыши, которые направляют дождь и снег в долину.

Эти различия имеют значение не только с точки зрения конфигурации стропил, но и с точки зрения дренажа и характеристик конструкции.
