Расположение розеток и выключателей в помещении…

сегодня: %d %M %h~:~%m

Стоит сказать, что электрическая проводка любого помещения строго индивидуальна. Установка специальных коробок для розеток и выключателей должна проводиться в стене заподлицо и не должны выпирать, иначе будут доставлять много хлопот при установке электроустановок.

На какой высоте от пола крепятся розетки?

В строительных нормативах в настоящее время нет четких правил, которые регламентируют количество и расположение розеток и выключателей в квартире.
В СП 31-110-2003 имеется рекомендации того, что выключатели желательно размещать со стороны дверной ручки на высоте до 100 см, а розетки – в любом месте на таком же расстоянии. Согласно ПУЭ (Правила Устройства Электроустановок) розетки и выключатели должны располагаться дальше, чем в 50 см от газопровода, и дальше, чем в 60 см от ванны, раковины, душевой кабинки.

Это расстояние считается, начиная с внешнего габарита раковины, ванны или дверного проема кабинки.
В последнее время в некоторых статьях можно прочитать о так называемом «евростандарте» установки розеток и выключателей, по которому розетки устанавливаются на высоте 0,3 м от пола, а выключатели — 0,9 м от пола. Реально, данные величины ничем не подтверждены, а такая трактовка пришла к нам с появлением понятия «евроремонт».
Отметим, что по старым советским стандартам у выключатели устанавливались на расстоянии 160 см от пола, а розетки — на расстоянии 0,9 м.
На практике розетки устанавливают на высоте от 20 до 100 см (в зависимости от их типа и частоты использования), а выключатели — не выше 100 см от пола.
Так, в розетки, расположенные на 90 см от пола удобнее включать электроприборы (не нужно нагибаться). Если прибор не требует постоянно выключения из сети, то в этом случае удобнее, если розетка будет расположена ниже, чтоб по максимуму скрыть от взгляда провода питания.

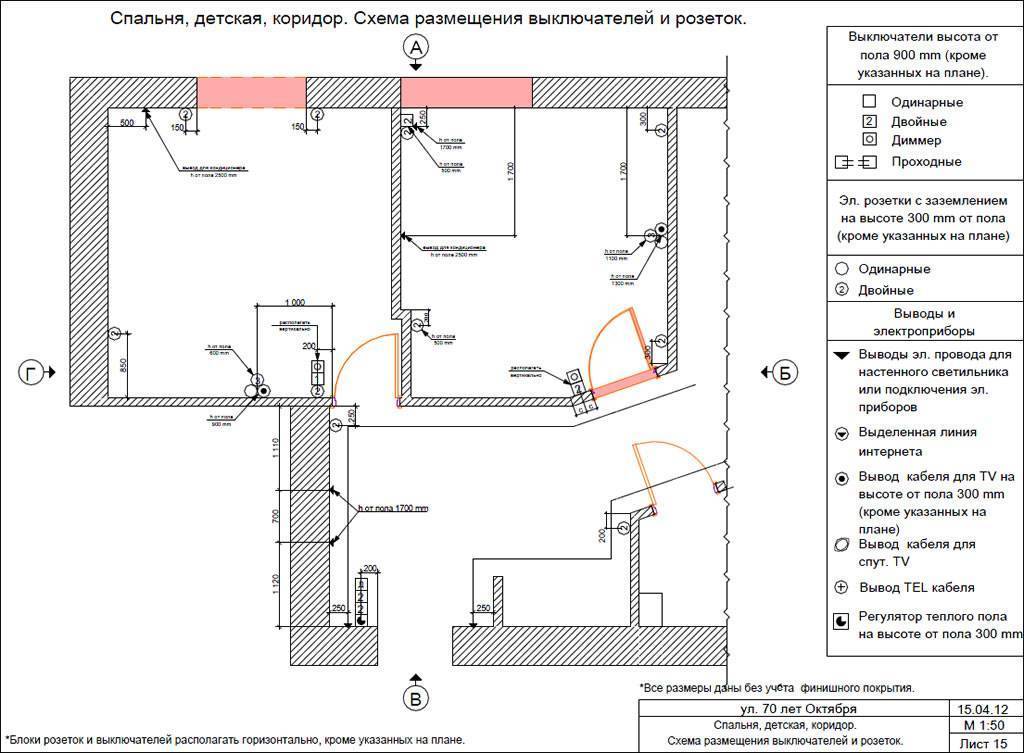

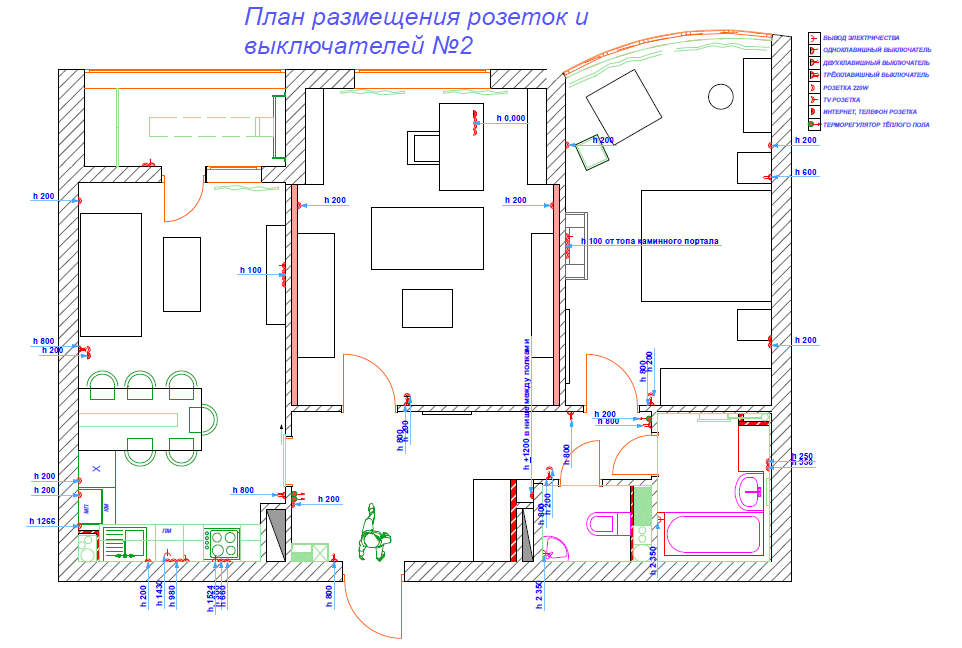

Перед тем как устанавливать розетки — нарисуйте схему помещения, на которой обозначьте расстановку мебели, техники, требующую подключения к электричеству или к слаботочным сетям. После чего на схеме отметьте места установки розеток.
Рекомендуется розетки для стационарной техники (компьютер, телевизор и.т.п.) располагать так, чтоб всегда иметь свободный доступ к ним и они были рядом с этими приборами.
Розетки, которые будут использоваться периодически, расположенные на открытых участках стен, лучше всего сделать на одной высоте – 30 см от пола.
Розетки над письменным столом, прикроватными тумбочками и т.п. лучше располагать на высоте 20 см от поверхностей мебели. В зависимости от назначения розеток, устройства могут устанавливаться на других высотах, например, на кухне для удобства использования различных электрических бытовых приборов розетки располагают в одну линию над столешницей, на высоте 200 – 250 мм.

Вся Европа работает по нормам МЭК ( международная энергетическая комиссия. ) В данный момент правила которые действуют на территории России, это ПУЭ (правила устройства электроустановок) . Многие главы ПУЭ уже переработаны с учетом норм МЭК. Так раздел 6.6 .30 устанавливает, что штепсельные розетки должны устанавливаться на высоте удобной для подключения к ним электрических приборов, в зависимости от назначения и интерьера, но не выше 1метра. Согласно главы 7.1.51 выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 метра.
Практика показала, что выключатели и розетки удобней ставить на высоте 0,9м, потому, что современные столы имеют высоту 0,7-0,8м, то есть не будут перекрываться.

Установку выключателей необходимо планировать таким образом, чтобы устройство не оказалось за закрытой дверью. От проема двери выключатели устанавливают на расстоянии не менее 100 мм.



Пользуясь этими нехитрыми правилами, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения розеток и выключателей у вас дома. Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку после.

Высота выключателя от пола по евростандарту. На какой высоте выключатель от пола

Начиная ремонт, приходится учитывать множество нюансов. Один из самых сложных пунктов в благоустройстве квартиры или дома – электричество. Даже в кажущейся такой простой установке выключателя освещения кроются подводные камни. Помимо его формы и функционала, придётся определиться, на какой высоте от пола выключатель будет располагаться.

На выбор влияет не только фактор удобства при эксплуатации, но и безопасность жильцов. Поэтому необходимо подробно разобраться, как определить место установки выключателя и существуют ли какие-то нормативные документы, регламентирующие это.

На какой высоте установить выключатель от пола

В собственном доме вы сможете найти выключатель даже с закрытыми глазами, а вот в гостях, если замечали, нередко теряетесь, даже если он находится на видном месте. И не всегда его расположение вам кажется удобным. Это происходит, потому что мы настолько часто пользуемся дома освещением, что производим включение и отключение уже на автомате, а попадая в непривычное помещение, приходится задумываться.

Именно поэтому стоит с особой тщательностью подойти к вопросу выбора высоты и расположения выключателя.

Нет каких-либо правил, регламентирующих количество розеток и выключателей, устанавливаемых в квартирах и жилых домах, во всех документах даются лишь общие рекомендации. Эту цифру определяет каждый собственник в зависимости от количества и расположения электроприборов.

Зато существующие

нормативные документы строго регулируют места, запрещённые для установки розеток и выключателей. На это следует обращать особое внимание, так как данные правила повлияют на высоту монтажа.

Советский стандарт установки выключателей

Если зайти в несколько разных квартир старых годов постройки, то можно заметить, что, в основном, все выключатели освещения находятся на одном уровне. По советским стандартам данные устройства располагались на высоте 1,6 – 1,7 метра от пола. Такая установка привычна и в настоящее время.

Это происходит, потому что стандартная высота выключателя от пола настолько запоминается на интуитивном уровне, что даже при ремонте люди не меняют их местоположение, чтобы заново не привыкать.

Высота выключателя от пола по евростандарту

Приставка «евро-» всегда у нас ассоциируется с чем то новым, более надёжным и качественным. «евростандарт» и «евроремонт» — это современные технологии и материалы в строительстве, более комфортные планировки и расположение всех коммуникаций, в том числе розеток и выключателей освещения. По таким стандартам теперь выполняются все новостройки.

Согласно евростандарту было рассчитано оптимальное расположение выключателей для всех членов семьи. Не слишком высоко для детей и не слишком низко для взрослых. Высота выключателя от пола по евростандарту составляет 0,8 — 0,9 метра. Этот уровень выбран не случайно. Это примерная высота, до которой достаёт опущенная вниз рука взрослого человека.

При этом ребёнок тоже сможет дотянуться до данного уровня. В СП 31–110–2003 пункт 15.34, 15.36 об этом сказано следующее.

Как советский так и евростандарт не являются беспрекословным указанием. Вы можете выбирать высоту установки оборудования в доме в зависимости от вашего удобства и расположения мебели и электроприборов. В комнате, предназначенной для сна удобнее устанавливать выключатели возле спального места на том уровне, до которого можно будет дотянуться из положения лёжа. Это примерно 60 – 70 сантиметров от пола.

В рабочей зоне, помимо основного, предусматривается дополнительное освещение. Это различные настольные или настенные лампы. Их выключатели удобнее располагать на расстоянии 10 – 20 сантиметров от высоты стола. Так можно будет регулировать освещение, не отрываясь от занятий.

Расположение розеток и выключателей необходимо обдумывать заранее до выполнения отделочных работ. После их завершения перенести или добавить дополнительные будет практически невозможно без порчи нового ремонта. Обязательно необходимо учитывать расположение мебели в помещениях и электроприборов на них.

В каком месте расположить выключатель

Расположение выключателя зависит от назначения помещения. В любом случае для основного освещения он устанавливается сразу возле входной двери со стороны ручки. Не стоит размещать выключатель за открытой дверью, так как это затруднит его эксплуатацию и приведет к случайным нажатиям.

Также он не должен частично или полностью закрываться мебелью и предметами интерьера. Высота установки выключателя должна быть удобной для всех членов семьи, как для взрослых, так и для детей. Чтобы было удобно нажимать на клавишу, учитывайте среднюю высоту опущенной вниз руки для всех взрослых членов семьи.

Где лучше установить выключатель для ванной комнаты (санузла): у входа в помещение или внутри? В таких помещениях как ванная комната, туалеты, сауны, кладовая выключатели освещения следует устанавливать снаружи, то есть перед входом. Почему снаружи, а не внутри?

Обычно когда человек заходит в ванную или туалет что он в первую очередь делает? Правильно – закрывает дверь (возможно даже на замок). А представьте теперь, что вы закрылись и вокруг темно, где искать этот выключатель? Поэтому для удобства управлять освещением в таких помещениях лучше снаружи: зашел — свет уже горит вокруг все видно, вышел – выключил.

В жилых комнатах, кухнях и коридорах все наоборот. В таких помещениях выключатели устанавливают внутри. Зашли в комнату – включили свет, ложитесь спать – выключили. То есть здесь все управление происходит внутри комнаты и не нужно отрывать двери для этого.

Причем для повышения комфорта, например в спальне, целесообразно устанавливать особенные (проходные) выключатели для основного освещения, которые позволяют управлять одной люстрой с разных мест. Например, один выключатель размещается возле кровати или дивана на уровне вытянутой руки лежащего человека, другой у входа возле двери.

Благодаря этому появляется возможность выключить свет перед сном, не вставая с постели.

Не забываем и про дополнительное освещение – светильники, бра, диодные ленты. Их выключатели устанавливаются в зависимости от удобства использования и эстетичного вида интерьера.

А вы обращали внимание, в каком положении выключатель включен, а в каком отключен? А следовало бы. Это необходимо для того чтобы одинаково правильно установить все оборудование в квартире.

Совет! На финише устанавливайте все выключатели в одинаковом порядке, то есть, чтобы все клавиши одноименно управлялись во всей квартире (доме). На практике, как правило, принято нажатая клавиша вверх – включенное положение, вниз – отключенное.

Из вышеизложенного можно сделать вывод, что месторасположение выключателей выбирают исходя из назначения помещения и удобства управления. Общепринятое место расположения – у входа в помещение на расстоянии 10-15 см от двери. Вот что по этому поводу сказано в Государственном стандарте СП 31–110–2003 пункт 15.34.

Советы как определиться с выбором высоты для выключателей

На какой высоте должен быть выключатель от пола? Помимо существующих стандартов на выбор расположения влияют индивидуальные факторы. Стандартно предлагается выбирать расстояние опущенной вниз руки. Такая высота удобна тем, что включение и отключение света можно выполнять машинально, не сгибая конечность. Пройдитесь несколько раз, имитируя нажатие выключателя, и отметьте на стене удобное для вас положение.

Второй фактор, влияющий на расположение – особенности дизайна ремонта. Следует заранее определиться где будет располагаться мебель, розетки, основное и дополнительного освещения.

Визуально представите, где будет установлен выключатель для той или иной комнаты, мысленно попробуйте несколько раз его включить. Возможно, при управлении вам покажется, что он слишком высоко или наоборот — низко. Так вы сможете ничего не забыть и подобрать оптимальное расположение.

Подсмотрите идею! Обратите внимание на расположение выключателей в квартирах ваших знакомых и близких. Удобно ли вам ими пользоваться? Возможно, так вы сможете избежать ошибки в вашем ремонте, заранее поменяв выбранное положение.

Выключатели не устанавливаются вблизи источников тепла и воды (батарей, раковин). Эти ограничения установлены в целях безопасности. Также не располагайте устройства слишком низко или слишком высоко.

Оптимальная высота – на уровне опущенной вниз руки. Если установить слишком низко, то вам придётся приседать или наклоняться. При высоком расположении руку необходимо поднимать или сгибать, что тоже доставляет, хоть и небольшие, но неудобства.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



На какой высоте устанавливается выключатель: практические советы

Согласитесь, что в собственном доме мы настолько привыкаем к месторасположению переключателей света, что находим их интуитивно, даже не глядя.  А были такие моменты, когда искали выключатель в гостях на том же месте, что и у себя в квартире? Эти факты доказывают, что местоположение этих незаменимых предметов в доме при ремонте необходимо выбирать с умом, чтобы их использование было удобным для всех членов семьи.

Высота выключателя от пола. Стандартные значения или индивидуальные

В домах старой конструкции розетки и электровыключатели были установлены со стандартными отступами от пола. Даже сейчас во многих квартирах они все также расположены на высоте 1,5-1,6 м. Многие люди, особенно находящиеся уже в достойном возрасте, настолько привыкли к такому расположению выключателей, что вряд ли будут менять их высоту даже на новой квартире.

Стремление сделать жилище удобным толкает людей на эксперименты. Не так давно регуляторы света при ремонте стали опускать гораздо ниже, чем на полтора метра. Большинству людей удобно включать-выключать свет на вышине от пола 80-90 см. Эти размеры считаются ближе к европейским стандартам.

Высота выключателя в доме – это индивидуальное решение хозяев. Каких-то четким правил, норм и ограничений нет. Можно остановиться на стандартных значениях или спланировать расположение под индивидуальные запросы.

Важно учитывать особенности семьи. Например, при наличии маленьких детей не стоит монтировать выключатели слишком высоко. Наверняка, родителям очень скоро надоест постоянные просьбы деток включить/выключить свет. Очень удобно, когда дети могут справиться с этой задачей самостоятельно, но при таком раскладе стоит уделить особое внимание выбору модели и конструкции, их безопасности эксплуатирования. Некоторым родителям наоборот спокойнее, когда все, что связано с электричеством находится вне зоны доступа детей, в том числе и розетки.

В каких местах располагать выключатели в квартире и доме

Местоположение выключателя света выбирают, исходя из определения удобства. Общепринятым расположением является место, находящееся сразу у входа в помещение на расстоянии от двери около 10-15 см.


Исключением часто становится ванная комната, санузел. Здесь рекомендуется организовать включение света снаружи помещения также на небольшом расстоянии от двери.

Несколько советов, как определиться с выбором высоты для выключателей

Несмотря на принятые стандарты, людям свойственна тяга к индивидуальности. Если есть какие-то нестандартные решения по установке выключателей, не стоит сразу воплощать их в жизнь, нужно хорошо все обдумать.

Несколько советов по принятию решения.

  • Нарисуйте на стенах план расположения выключателей по всему периметру квартиры. Проиграйте мысленно сцену, как будет выглядеть включение-выключение света. Возможно, вы заметите, что будет лучше перенести переключатель на другую сторону двери или опустить его немного выше, чтоб не сгибать руку.
  • Учитывайте, где будет расположена мебель, чтобы свет можно было включить беспрепятственно.
  • Можно поинтересоваться у друзей и родственников, удобна ли им высота розеток дома. Что бы они хотели переделать, изменить. Возьмите их ответы на заметку и постарайтесь не повторить ошибок.
  • Не стоит в целях безопасности устанавливать электрические конструкции поблизости от источников тепла и воды.
  • Наиболее распространенная высота для установки выключателя – на уровне опущенной руки человека.

Однозначно не стоит опускать выключатель слишком низко к полу, чтобы не пришлось приседать при включении света. Также не стоит задирать его под потолок, чтобы не тянуться.

Какие выключатели удобнее использовать и на какой высоте их располагать

Размещая выключатель на уровне опущенной руки взрослого человека, Вы несомненно сделаете включение и выключение света в комнате удобным. Помимо расстояния выключателя от пола и его местоположения в квартире, важно выбрать хорошо и качественно сконструированную модель. Современные выключатели отличаются разнообразием моделей. Иногда высота установки может зависеть от выбранной модели.

Ниже приведена таблица с некоторыми видами выключателей.

Разновидность (по способу управления) Высота установки Достоинства
Клавишные 1.       Стандартная 1,5-1,6 м

2.       По евростандарту 0,8-0,9 м

Просты в использовании и установке, недороги
Сенсорные 1.       Стандартная

2.       На расстоянии около 1 м от поверхности пола

Эстетичны, удобны, современны
С датчиком движения 1.       Настенные 2-2,5 м

2.       Потолочные

Современны, удобны, оригинальны
Акустические 1.       Стандартная

2.       Любая удобная высота

Необычны, современны, комфортное использование
Поворотные  такая же, как и у клавишных Используются чаще всего для дополнения интерьера в ретро стиле, практичны, надежны, просты в установке и использовании

Клавишные выключатели наиболее распространены, так как они являются привычными для людей, удобны при использовании и недороги. Эта модель прекрасно подходит как для расположения 0,8-0,9м от уровня пола, так и для любого другого места.
В настоящее время все более популярными становятся выключатели с датчиком движения. Такие модели существуют не только для установки на стену. Можно приобрести потолочный выключатель с датчиком движения, и вопросов на какой высоте его устанавливать не возникнет.
Для настенных датчиков оптимальная высота установки составляет около 2-2,5 метров. При этом самым удачным местом для установки датчика являются угловые части комнат.
Сенсорные выключатели – еще одно из новых изобретений для управления светом в доме. Помимо удобства использования, сенсорные выключатели выглядят в интерьере очень эстетично. Высота установки такого приспособления выбирается из соображения не только удобства, но и визуального комфорта. Как правило, данное устройство не стараются скрыть с глаз, так как оно пока еще считается новинкой и привлекает интерес.

Кнопочные переключатели пришли к нам из далекого прошлого, однако быстро приобрели свою аудиторию покупателей. Расстояние от пола для них выбирается индивидуально хозяевами дома.

Акустический способ управления освещением привлекает интерес, однако еще не сильно распространен для обычных жилых помещений. Место расположения зависит от конструкции и качества изделия. Самостоятельная установка будет затруднительна, так как потребует определенных знаний и умений. Поэтому, как правило, акустические выключатели устанавливаются специалистами, которые профессионально определят наилучшее положение.

Высота установки розеток и выключателей от пола. Рекомендации по высоте установки розеток и выключателей Стандарты розеток и выключателей по высоте

Установка розеток должна выполняться в соответствии с существующими нормативами, ведь от этого зависят не только эксплуатационные качества, но и безопасность. Если не продумать этот момент, в устройство может попасть вода, увеличится опасность повреждений механического характера и т. д. Кроме того, придется пользоваться удлинителями, ведь вилки не будут доставать до розеток. Именно поэтому крайне важно устанавливать эти приспособления на определенной высоте.

Уже долгое время все стремятся делать ремонт в соответствии с зарубежными требованиями, полагая, что именно это решение наиболее привлекательно с эстетической и практической точки зрения. Скажем сразу: такого норматива не существует. Под ним обычно понимается просто использование в работе последних технологий.

Несмотря на это, считается, что высота выключателя от пола по евростандарту равна 100 см, а розетки — 30 см. Такая дистанция выбрана исключительно из соображений практичности, ни в каких документах не оговаривается. Именно поэтому вы можете несколько изменять расстояние от плинтуса. Ничего страшного в этом нет.

Предписания ПУЭ

Совсем другое дело правила устройства электроустановок (ПУЭ ), закрепленные во многих документах. Такой стандарт существовал еще в советское время и регламентировал установку розеток в 90 см, а выключателей в 1,6 м от поверхности пола.

Объясняется такое решение просто: электротехнический прибор всегда в поле зрения, а значит — возникновение чрезвычайной ситуации гораздо легче обнаружить или предотвратить.

Современные требования несколько отличаются. ГОСТом предписано любые подобные приспособления размещать в соответствии со следующими требованиями:

  • не ближе 0,6 м от дверей душевой;
  • не менее, 5 м от газопроводов;
  • приблизительно 0,6 м от моек;
  • на предприятиях общепита и торговли данные электротехнические приборы предписано монтировать на высоте 1,3 м, в общественных местах — до 1 м.

Указаний на высоту приспособлений для штепселей в квартирах и частных домах нет, но любой электрик вам скажет, что она должна быть не ниже 10 см. Что касаемо выключателей, то оговоренный выше 1 м — это просто оптимальный вариант для всех членов семьи, но он тоже нигде не зафиксирован. В детских дошкольных учреждениях этот показатель нормирован — 180 см.

Из вышесказанного можно сделать вывод, что так называемый стандарт «Евро» и ПУЭ не нарушают общих правил пользования электроприборами, а значит — вы сами решаете, на каком расстоянии от пола должна располагаться розетка или выключатель, но в пределах, описанных ранее.

Критерии выбора места расположения и высоты электроприборов

Размещение розеток и выключателей по евростандарту предполагает относительно небольшое расстояние от плинтуса. Но не стоит ставить это во главу угла, ведь на первом месте находится безопасность и комфорт эксплуатации.

Установить розетку или выключатель не так сложно — тяжелее определиться с выбором их месторасположения, ведь перенести и демонтировать при уже законченном ремонте будет куда труднее.

Евростандарт в и выключателей

При ремонте помещения возникает такой вопрос, как высота установки выключателей и розеток. Многие мастера прибегают к такому способу монтажа, как евростандарт. Для некоторых пользователей это не только современно, но и комфортно.

При этом расстояние от пола не может превышать 90 см. Если учесть средний рост взрослого человека, то, проходя мимо такого прибора, можно будет с легкостью его включить или выключить, просто поднеся к нему руку, не нужно ее дополнительно сгибать или вытягивать. Но это не значит, что такая высота и выключателей (евростандарт) — это единственно правильное решение. Разместить тот или иной прибор можно на любом удобном для пользователя уровне и месте, при этом соблюдая меры безопасности.

Установка выключателей

Существуют три основных способа, которые используются при монтаже выключателя.

Распространенный в советское время, когда высота установки выключателей и розеток составляла примерно 160 см от пола. Пользователи привыкли, что выключатель расположен на уровне глаз, это рациональный подход, когда в помещении стоит невысокая мебель.

Еще это защита от маленьких детей, которые любят ими щелкать. В данном случае такое баловство исключено.

Евростандарт. Высота от пола до установленного выключателя всего 90 см. Это очень удобно, ведь проходя мимо, можно с легкостью провести рукой и нажать на него.

Установка в том месте, где удобно пользователю. Существуют нестандартные решения в дизайне и интерьере, которые не позволяют расположить выключатель по общепринятым нормам. Поэтому, если нет претензий к безопасности, прибор можно установить в любом месте.

Установка розеток

Советский подход. В этом варианте высота розеток от пола не меньше 90 см.

Европейский стандарт предусматривает установку розеток на меньшем расстоянии от пола — 30 см. При этом такой вариант комфортнее, так как удобнее подключать технику и скрывать ее провода.

При выборе варианта установки следует помнить о назначении помещения и о том, какие приборы будут подключены. Так, на кухне размещать розетки в пол будет неправильно, ведь вся техника располагается на уровне стола. Поэтому и пользоваться розеткой удобнее на этом же уровне.

Отметим еще один нюанс. Розетки прошлого образца не всегда позволяют подключить современный прибор. Лучше выбрать агрегаты европейского стандарта, тогда отпадет необходимость использования переходников, что может привести к перепаду напряжения и возгоранию.

Различия в розетках европейского стандарта и советского — в диаметре штырей, при этом у «европейцев» они больше на 0,8 мм. Также различное расстояние между ними. Естественно, что и сила тока разная. Советские располагают только диапазоном от 6,3 до 10 А, а вот европейские — от 10 до 16 А, что увеличивает возможность использования различной техники.

Пользователи отмечают значительную разницу в удобстве «советской» установки и евростандарта в пользу последней.

Монтировать розетку или выключатель нужно в том месте, где это будет целесообразно и комфортно в использовании, конечно, не забывая при этом о технике безопасности. Розетки в пол будут целесообразным решением только в необходимом для этого месте.

В помещениях, которые имеют большую площадь, следует установить несколько выключателей, чтобы обеспечить себе максимальный комфорт передвижения в темное время суток.

Внимательно следует отнестись к установке розеток в сантехнических помещениях. Они должны быть обеспечены специальным устройством, защищающим от утечки токов, то есть иметь заземление. Целесообразно розетку (например, для стиральной машины) вывести за пределы помещения.

Не меньшего внимания заслуживают и розетки на кухне, особенно в месте, где большое скопление бытовой техники. Монтировать розетки при этом нужно выше столешницы на 5-10 см.

Не помешают и несколько дополнительных розеток на кухне, так как всегда есть вероятность, что нужно подключить пару лишних приборов одновременно.

Количество выключателей и розеток в доме следует принять таким, какое будет достаточным для комфортного использования электроприборов и осветительных.

Общие нормы

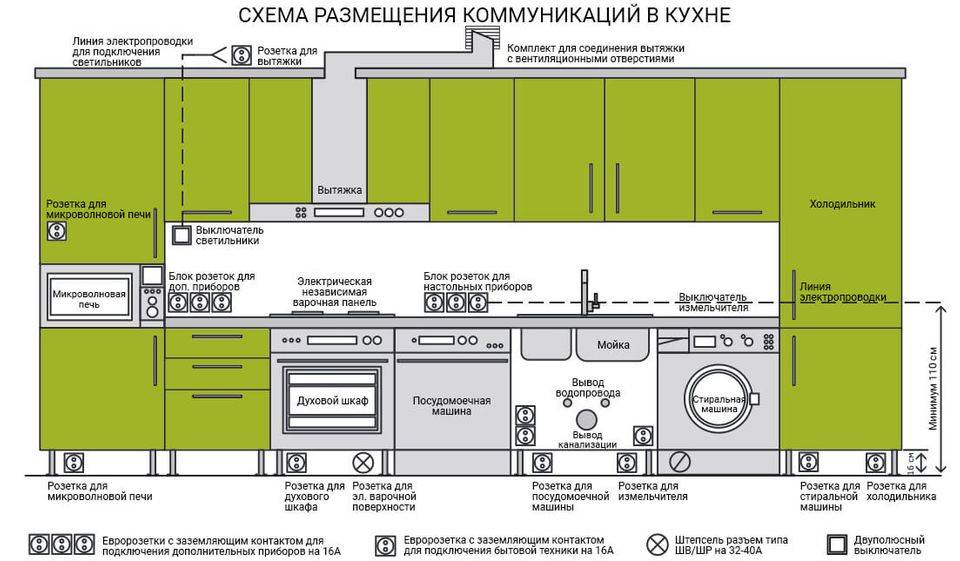

Высота установки выключателей и розеток на кухне — это отдельная тема, так как здесь присутствует повышенная влажность и риск подтопления.

За розеток от пола 10 см.

Розетки для встраиваемой техники монтируют не ниже 30 см от пола, но не выше 60 см.

Провод от прибора до розетки не должен быть длиннее 150 см.

От вытяжки до прибора не должно быть больше 20 см.

Если розетку нужно установить под мойкой, то ее степень защиты от влаги должна быть соответствующей (не менее IP 44).

Для других бытовых приборов розетки можно установить в любом месте фартука. Но следует помнить, что запрещен их монтаж непосредственно над плитой или мойкой, за выдвижным ящиком, за встраиваемой техникой.

Нормативная документация

Модный сейчас «евростандарт» — это не что иное, как перенятые у мастеров Западной Европы нормы установки розеток и выключателей.

Но никаких документов на этот счет не предусмотрено. Есть нормы, которыми регулируется высота установки выключателей и розеток. СНиП 31-110-2003 — один из документов, в которых соответствующие цифры прописаны.

Он содержит правила и некоторые положения для монтажа подобных строительных элементов. В нем значится, что установка выключателя в квартире со стороны дверной ручки не должна быть выше 1 метра от пола. А высота выключателей в общественном месте не должна превышать 1,5 метра от пола.

Розетки должны быть оборудованы специальной защитой от детей, особенно в помещениях, где предполагается их длительное присутствие. В школе розетки должны располагаться на высоте более 1,8 метра от пола. Имеется еще ГОСТ Р 50571,11-96, в нем содержится регламент о высоте установки выключателей и розеток в сантехнических помещениях.

Монтаж электрики

Качественно выполненная установка электровыключателей и розеток — залог безопасности и комфорта. Целью ремонтных работ становится улучшение дизайна всего помещения и обеспечение доступа к приборам.

Преимущественно и выключателей проводят до начала отделочных работ. При этом появляются такие существенные плюсы:

Значительно улучшается дизайн.

Можно увеличить количество необходимых розеток.

Расположение приборов выбирается с учетом расстановки мебели.

Появляется возможность установить современные розетки, коробки которых полностью исключают выдергивание вместе с вилкой.

Скрытая проводка и выбранная высота установки выключателей и розеток способствуют тому, что помещение выглядит гармонично.

Мощность и надежность проводки увеличиваются.

Установка выключателей по евростандарту. Этот вариант более современный и для некоторых более комфортный. При евростандарте выключатели устанавливаются на расстоянии 90 см. от пола. Это позволяет, не поднимая руки или просто проходя мимо выключать и включать свет. Установка выключателей по желанию клиента. Электрики нашей компании установят выключатели четко в тех местах, где это будет удобно именно вам. Не взирая ни на какие стандарты и не в ущерб безопасности.

Чтобы более подробно разобраться в этом вопросе начнем с выключателей.

Есть три варианта установки выключателей:

Советский. Заключается он в том, что устанавливаются выключатели на расстоянии примерно 160 см от пола. Для многих людей именно этот вариант был и остаётся самым подходящим. Во-первых, люди привыкли, что выключатель находится на уровне глаз, во-вторых, именно этот вариант является самым рациональным, когда в районе выключателя стоит низкая мебель не позволяющая установить выключатель ниже. Также немало важным фактором является наличие детей, малыши очень любят играть со светом, а в данном варианте это невозможно.
Установка выключателей по евростандарту . Этот вариант более современный и для некоторых более комфортный. При евростандарте выключатели устанавливаются на расстоянии 90 см. от пола. Это позволяет, не поднимая руки или просто проходя мимо выключать и включать свет. по желанию клиента. Электрики нашей компании установят выключатели четко в тех местах, где это будет удобно именно вам. Не взирая ни на какие стандарты и не в ущерб безопасности.

Установка розеток.

Розетки также могут устанавливаться на разном расстоянии от пола, но в данном случае евростандарт установки розеток, наиболее рационален, так как они устанавливаются на расстоянии 30 см. от пола. Это гораздо удобнее, чем привычный нам советский вариант, когда они устанавливались на расстоянии 90 см от пола, это позволяет комфортно использовать бытовые приборы и прятать провода. Но и здесь нужно помнить о назначении помещения, в котором устанавливаются розетки, так как, например, в кухне иногда провода необходимы над столом, где непосредственно используется техника.

И несколько слов о технической части темы установки розеток, все мы используем розетки евростандарта, так как те розетки, которые стояли в недавнем прошлом не позволяют использовать большую часть бытовой техники. Есть такое понятие как переходники, но их использование далеко небезопасно, так как может привести к возгоранию. В розетках евростандарта диаметр штырей на 0,8 мм больше, чем в отечественных. Расстояние между ними, также отличается. Сила тока в евророзетках – 10 А или 16 А, в отечественных – 6,3 А либо 10 А. Т. е. в данном случае евростандарт установки розеток дает большие возможности в использовании бытовой техники.

Евростандарт монтажа розеток

Установка розеток по евростандарту включает в себя перечисление многих пунктов, которые по некоторым мнениям лучше соблюдать, и выполнять в точности с написанием. Ведь все объяснения из руководств по возведению собственной проводки ссылаются на евростандарт, который выполняет функцию Вашего спасителя.

Несмотря на излюбленные высказывания о правильности всех изречений евростандарта, об устоявшейся системе, которую следует соблюдать, установка розеток по евростандарту может принимать различный вид. Основное правило – розетку необходимо устанавливать в двадцати — тридцати см. от пола, на выбор можно устанавливать как внешнюю, так и внутреннюю розетку, особой разницы за исключением удобства использования — нет. По этому же евростандарту выключатели должны находиться на высоте 90 см. Но следует помнить, что евростандарт не всегда применим для повседневной жизни, большую роль играет собственный комфорт и удобство использования. В этом случае розетку можно разместить исходя из ваших будущих намерений, ведь всегда существует необходимость к чему-либо, невозможно устанавливать розетку просто так, не зная для чего она будет предназначена.
При появлении в странах постсоветского пространства западной бытовой техники, население столкнулось с проблемой подключения этих приборов к нашим отечественным розеткам. Для бесперебойной работы заграничных бытовых приборов и обеспечения безопасности потребовалась установка розеток по евростандарту. Вошедшие в практику переходники себя не оправдали по причине пожарной безопасности, они становились источниками возгораний не только приборов, но и окружающих их предметов, что ставило под угрозу жизнь владельцев бытовой техники.

Установка розеток по евростандарту выполняется с учетом требований безопасности, предъявляемых к современной бытовой технике, включая , выбор оптимальной высоты розеток и прочее.

В евророзетках диаметр штырей на 0,8 мм больше, чем в отечественных. Больше и расстояние между штырями. Сила тока в евророзетках – 10 или 16 А, в отечественных – 6,3 либо 10 А. Из этого следует, что установка розеток по евростандарту, позволяет одновременно использовать большее количество электроприборов.

Нормативы и стандарты установки розетки, выключателя

Единого норматива или стандарта на установку розеток нет. Существует так называемый евростандарт. Согласно этим правилам, разницы в том, какую розетку устанавливать (внешнюю или внутреннюю), нет. Имеет значение техника безопасности и комфорт эксплуатации. Так, по евростандарту розетки устанавливаются на расстоянии 20-30 сантиметров от пола, а выключатели в комнате – 90 см от пола, на кухне – 110 см.

Евророзетки несколько отличаются от отечественных устройств. Диаметр штырей и расстояние между ними в евророзетке больше. Сила тока тоже больше, почти в два раза: евро – 10-16 А, отечественные – 6,3-10 А. Поэтому установка розетки, выключателя по евростандарту выгоднее, т.к. позволяет подключать одновременно несколько приборов.

В России долго время действовал другой вариант установки розеток и выключателей. 160 см высота от пола – это советский стандарт расположения выключателя. Очень многие люди по-прежнему считают его самым удобным. Выключатель находится в поле зрения глаз, позволяет установить рядом мебель, которая его не закроет, а также безопасен для детей, любящих «пощелкать» клавиши.
Можно выбрать и более оригинальный американский стандарт установки розеток. Он предусматривает не только высоту от пола (раковины или кухонного стола) в 30,5-41 см, но и определенное расстояние между розетками в комнате – 1,8 м, начиная от дверного проема.
Установка розеток и выключателей в разных стенах

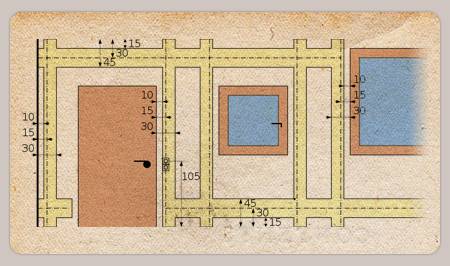

Для разметки розетки ее контур обводится на стене. При работе по бетону отверстие под подрозетник выдалбливается перфоратором с алмазной коронкой. Подрозетник может иметь разную форму: круглый или квадратный. Для бетонных монолитных стен существуют также установочные коробки. Чтобы закрепить подрозетник в стене, используется гипсовый клей, обычная штукатурка или строительный гипс.

Колодка в подрозетнике прикрепляется раздвижными лапками или шурупами. Сверху на нее крепится пластиковый корпус.

В гипсокартонной стене установить розетку или выключатель тоже можно. При этом отверстие вырезается с помощью специального инструмента.

Устанавливая розетку в гипсокартоне, используют другую насадку для перфоратора. Процесс несколько отличается от установки розетки в бетон или кирпич. Все отверстия в гипсокартоне делают заранее. К месту отверстий протягивают кабеля, которые и выводят в подготовленные дырки. Подрозетники для полых поверхностей, таких как гипсокартон, имеют специальные лапки. Они держат розетку на листе.

Устанавливать розетки, выключатели при открытой проводке электрикам случается все реже, поскольку они портят внешний вид помещения. Гораздо приятнее, когда все спрятано под стену, все аккуратно и эстетично.
Требования к современным розеткам и к установке:

При установке розетки или выключателя нельзя путать порядок подключения контактов. Особенно важно это помнить, когда подключается трехконтактная розетка с заземляющим контактом.
Кроме того, что высота установки не нормируется единым стандартом, не нормируется и высота розеток, которые предназначены для кондиционеров и других приборов, с заземляющим контактом.
Розетки устанавливаются с расчетом на ток в 6 А, одна штука на 10 м2 площади – по комнатам, в кухне любой площади – две розетки.
Устанавливать розетку в ванной комнате можно только на расстоянии 0,6 м от ванной, а также при соблюдении следующих условий: используются влагозащищенные розетки, они подсоединяются к источнику питания БСНН или ЗСНН или защищаются УЗО.
Нельзя устанавливать розетки в ванной комнате под раковиной или над ней. Нужно выбирать такую схему разводки, при которой будет исключена перегрузка в сети, т. е. важно защитить от перегрузок по току, иначе основной предохранитель не справится и в приборе будет короткое замыкание.
Контакт вилки с розеткой не должен быть «расшатанным». Надежный контакт не даст разогреться разъему и не приведет к пожару или порче кабеля.
Токоведущие части розетки должны быть изолированы друг от друга, а также защищены от прикосновений.
Некоторые современные розетки имеют защиту от неправильного подключения, когда нельзя в розетку вставить только один штырь вилки.

Среди множества электромонтажных работ, установка розетки, выключателя является одной из самых простых, однако это не значит, что ее нужно выполнять как угодно, не соблюдая определенных правил.

Обработан

Обустройство новой или замена старой проводки всегда сопряжена с одним важным вопросом: какой должна быть высота розеток от пола, и на каком расстоянии устанавливать выключатели. На данный момент не существует унифицированных правил и норм, поэтому с каждым отдельным случаем нужно разобраться подробнее.

Стандарты, СНиПы, нормативы – где найти точный ответ?

Сказать, что существуют точные рекомендации по поводу того, где и на каком расстоянии нужно устанавливать розетку в каждом конкретном случае, нельзя. Дело в том, что во времена Советского Союза существовал ГОСТ, в котором безоговорочно указывалась высота установки розеток и выключателей. В первом случае цифра равнялась 90–100 см от пола, а во втором 150–170 см. На самом деле в данных значениях было рациональное зерно, ведь выключатель всегда находился на уровне глаз и был заметен, а для того, чтобы запитать какой-либо прибор в розетке, не было необходимости нагибаться. Кроме того, подобное расположение источников питания способствовало тому, что мебель можно было поставить в любом месте помещения, что особенно актуально при стесненных жилищных условиях.

В настоящее время во многих новых панельных домах можно до сих пор встретить такое стандартное размещение . В нашем обиходе распространено слово «евростандарт», но на самом деле такого унифицированного понятия не существует. Дело в том, что в каждой отдельно взятой стране Европы существуют свои правила размещения источников питания, не говоря уже о том, что некоторые из них имеют в придачу отличные от наших конструкции розеток и выключателей. Как правило, под евростандартом понимают монтаж розеток на высоте 30–40 см от пола и установку выключателей на высоте от 80 см до одного метра. Причем не существует никаких рекомендаций относительно их месторасположения в комнатах. Такое расположение розеток не слишком удобно, так как постоянно приходится нагибаться для включения прибора, но зато в помещении отсутствуют висящие по стенам провода.

Что касается российских стандартов и нормативных актов, таких как ПУЭ, ГОСТ Р 50571.11-96, СП 31-110-2003 и прочих, можно выделить несколько основных позиций, которые дают рекомендации, где должны устанавливаться розетки и выключатели:

  • в ванной источники электричества должны находиться на расстоянии как минимум 60 см от дверей душевой кабины и кранов;
  • не разрешается размещать их над и под мойками;
  • в школах и детских дошкольных учреждениях выключатели должны находиться на высоте 180 см от пола, а розетки должны иметь защитные экраны;
  • удаленность розеток и выключателей от газопроводов должна составлять не менее полуметра.

Таким образом, нет конкретных данных, которые могли бы указать, на какой высоте устанавливать розетки и выключатели, а также нет информации, где их лучше располагать относительно расстановки мебели в помещении и наличия определенной техники. Однако этот факт позволяет хозяевам домов производить монтаж источников питания в том месте, где для них это более комфортно, а также дает возможность монтировать то их количество, которое они считают нужным. При проектировании электропроводки постарайтесь учесть все нюансы расстановки мебели и техники, чтобы не использовать в домашнем обиходе без надобности сетевые фильтры и не нагружать одну розетку несколькими мощными электроприборами.

Розетки в кухне – как всё предусмотреть

Современная кухня не ограничивается холодильником и газовой плитой. Сегодня на ней можно встретить микроволновую печь, электрочайник, тостер, посудомоечную машину и много чего еще. А ведь для каждого из этих приборов важно продумать правильное расположение розеток. Кроме того, важно учесть и расположение мебели и самого кухонного гарнитура. А если добавить к этому водопроводные трубы и газопроводы, то вопрос правильной разводки становится особо актуальным. Перед тем как приступить к работе по обустройству электропроводки, необходимо составить подробный план разводки с точным указанием каждой точки относительно мебели, окон, дверей и коммуникаций.

Для того чтобы сделать розетки и выключатели практичными и максимально доступными, необходимо следовать некоторым рекомендациям, сформированным на основе многолетнего опыта электриков и домашних мастеров. Во-первых, следует учесть, что большое число техники в настоящее время выпускается с достаточно короткой длиной шнура. К таковой можно отнести холодильник, посудомоечную машину, плиту. Для этих приборов оптимальным будет расположение розеток на высоте 10–20 см от чистового покрытия пола. Поскольку они постоянно включены в сеть, то такое расстояние от пола до розетки позволит шнуру не провисать.

Для подключения мелкой кухонной техники, такой как электромясорубка, тостер, мультиварка, миксер и др., рекомендуют монтировать розетки, отступив 10–20 см от столешницы. Для них также можно предусмотреть источники питания на расстоянии 110 см от пола. В этом случае ими будет удобно пользоваться, расположив их на поверхности стола. Если на кухне имеется встраиваемая техника, то тогда источники электроэнергии нужно располагать не прямо за самими приборами, а за соседними шкафами, причем нужно сделать отверстия в задних стенках мебели, чтобы имелся свободный доступ для отключения. Оптимальной высотой расположения точек считается 30–60 см от пола.

При монтаже розеток и выключателей над столешницей необходимо располагать их на расстоянии минимум 60 см от источника воды.

При установке на кухне вытяжки розетку для нее монтируют на расстоянии не менее 2 метров от пола или 10 см от края верхних шкафов, причем важно учесть тот момент, что располагаться точка должна сбоку от вентиляционной трубы, предоставляя отрытый доступ к ней. Над верхними шкафами кухонного гарнитура можно расположить розетки для осветительных приборов, встроенных в верхний ряд мебели и для освещения рабочей зоны, если для них не предусмотрены отдельные выключатели. Можно также расположить розетку для вентилятора, если такой встроен в вентиляционный короб. Таким образом, все розетки условно можно разделить на три уровня: нижний, средний и верхний.

Такой подход к обустройству разводки позволяет грамотно распределить точки по стенам кухни для рационального их использования. Кроме того, существует хорошая возможность проложить проводку относительно мощности используемых приборов, ведь для некоторых из них рекомендуется вести отдельную линию к электрораспределительному щитку. При на кухне важно не только определить правильную высоту розеток и выключателей, но и сделать запас мощности на случай комплектации кухни новым оборудованием или замены старой техники на более мощную. Что касается установки выключателей в кухне, то их располагают, как правило, со стороны открытой части дверей на расстоянии опущенной руки, а это обычно 80–100 см.

Можно ли располагать розетки в ванной комнате?

Еще пару десятков лет назад вопрос установки розеток в ванной комнате практически не обсуждался, но сегодня иметь розетку в ванной комнате просто необходимо, причем их количество не ограничивается одной штукой. Посудите сами, первым делом необходимо отвести персональную точку для стиральной машины, так как использовать удлинитель в подключении оборудования не рекомендуется в принципе. Желательно, если для нее вовсе будет выведена отдельная линия с обязательным подключением на ней УЗО. Для большего удобства расположение ее рекомендуется на высоте одного метра. Делается это для того, чтобы в любой момент была возможность отключить прибор от сети.

В домах, где за горячее водоснабжение отвечает бойлер, для него нужно выделить отдельную линию с УЗО и розетку, расположенную в непосредственной близости от прибора. Над столешницей в санузле тоже допускается устанавливать розеточные блоки. Они используются для фена, электробритвы и другой мелкой техники. Важным ограничением при их установке является то, что располагать их необходимо как минимум на расстоянии 60 см от источника воды. Все розетки в ванной комнате обязательно делаются с заземлением и влагозащитным экраном, который убережет их от попадания брызг.

При выборе розетки нужно обращать внимание на маркировку. Выглядит она так: IP ХY, где Х – это степень защиты от пыли. Y – это степень защиты от влаги (для использования в ванной комнате нужно покупать модели с цифрой не меньше 4). Сила тока приобретаемого товара должна быть 16А. Допускается установка розеток с параметром 10А, но использовать их можно лишь для маломощной техники. Прокладывая проводку к розеткам, необходимо позаботиться о том, чтобы использовался медный кабель с тремя жилами (фаза, ноль и заземление) сечением 2,5 мм.

Кабель необходимо прокладывать напрямую от распределительного щитка, то есть на ванную должна выделяться отдельная линия. Проводка прокладывается скрытым способом – в штробах или за гипсокартоном. Такой подход исключает возможность ее случайного повреждения и контакта с водой. Установке розеток в ванной комнате должен предшествовать грамотно составленный проект, в котором все расстояния будут вымерены до сантиметра. Только в таком случае можно безопасно пользоваться оборудованием и осуществлять водные процедуры.

Выключатели, как правило, никогда не устанавливаются в самих ванных комнатах, а находятся перед входом в них. Высота установки выключателей обычно стартует от 80 см.

Жилые комнаты – много розеток не бывает

Грамотная разводка в жилых комнатах позволит не только функционально пользоваться всеми благами цивилизации, но и обезопасить себя от многочисленных сетевых фильтров и свисающих проводов. К сожалению, в типовых новостройках, да и в старом жилом фонде проектировщики ограничиваются двумя–тремя розетками на комнату, что в современных реалиях ничтожно мало. Вот и происходит перегрузка в электросети, бесчисленные отключения электроэнергии. И что еще хуже – пожары. Поэтому, обдумав дизайн комнаты, обязательно нужно продумать, на какой высоте устанавливать розетки и где их лучше разместить. Расставив мебель на эскизе, расположите точки электропитания на расстоянии вытянутой руки от каждого места, где вы собираетесь проводить свое время.

Итак, давайте рассмотрим местоположение розеток и выключателей возле кровати. Во-первых, их количество зависит от количества человек, которые будут отдыхать на ложе. Если это семейная кровать, то необходимо расположить блок из розеток по обе ее стороны. Расстояние их от пола будет зависеть от нескольких факторов. Если вплотную к кровати приставлены тумбочки, то розетки удобно расположить с отступом в 10–15 см вверх от них. Если тумбочек не предусмотрено, тогда выбирайте любое место возле кровати на расстоянии 30–90 см от чистового покрытия пола.

Рядом с розетками в данном блоке следует расположить выключатели надкроватных бра и общего света. Если планируется разместить светильники на тумбочках около кровати, то для них обязательно стоит добавить лишнюю розетку. Это правило относится и к расположению розеток по обеим сторонам дивана в гостиной. Бра в залах используют редко, но вот торшеры встречаются достаточно часто, поэтому лишняя розетка на расстоянии 30 см от пола для подключения прибора будет как нельзя кстати.

Помимо розеток с напряжением 220 В устанавливайте специальные USB-порты для подзарядки современных гаджетов – телефонов, смарт часов и прочего.

Для телевизора, если он будет висеть на стене, обустраивают блок из пяти розеток на расстоянии 130 см от пола. Или в 30–60 см от пола, если для него заготовлено место на низкой тумбе. Блок состоит из 3 электророзеток, гнезда для антенны и интернет-соединения. Оборудуя рабочее место, нужно предусмотреть два блока розеток. Первый располагается над поверхностью письменного стола (это приблизительно 90 см от пола, а второй делают выше пола лишь на 30 см). В него будет подключен стационарный компьютер.

Если в комнате предполагается установить туалетный столик, что актуально особенно в спальнях, то для них играют те же правила, что и для рабочей зоны – 2 блока на расстоянии 30 и 90 см от пола. Монтируя электропроводку, не забудьте поставить несколько блоков розеток по периметру комнаты для подключения пылесоса, увлажнителя воздуха и прочих приборов. Выключатели располагают, как правило, при входе возле двери не менее чем в 10 см от проема и на высоте 75–90 см. Некоторые устанавливают выключатели со стороны коридора. Для пущего удобства не забывайте устанавливать дублирующие (проходные) выключатели для регулирования света, особенно, если ваше освещение не завязано на смартфоне или пульте управления.

Где еще нужны розетки в доме

Планируя разводку, не стоит выпускать из виду такие помещения, как балкон, прихожая, кладовая и тому подобные, ведь устанавливаемые там розетки и выключатели играют важную роль. Начнем с прихожей – первого помещения, которое встречает всех пришедших в дом. Здесь необходимо предусмотреть источник включения света. Высота этого выключателя, как и остальных в жилище, должна равняться 75–90 см. Что касается розеток, если размеры данного помещения небольшие, то достаточно будет одной двойной розетки для подключения пылесоса и обувной сушилки. Если коридор вытянут, то можно предусмотреть по блоку розеток с каждой из его сторон. Расстояние их от пола – 30–40 см, но если вам это неудобно, то вы может сами выбрать этот показатель в зависимости от личных предпочтений.

Если вы планируете оборудовать на балконе рабочий уголок или рекреационную зону, то там следует также позаботиться об обустройстве источников питания. Если планируется размещать стол для работы, то, как уже описывалось выше, – установите два блока розеток на разной высоте. Если же помещение будет использоваться только для отдыха, достаточно будет 1–2 блоков розеток на высоте 30 см выше .

Если вы планируете устанавливать в квартире кондиционер, то предусмотрите для него розетку, отступив 30 см от потолка.

Установка розеток и выключателей в квартире по евростандарту удобна не для всех. Производя монтаж проводки и определяя места для будущих источников питания, в первую очередь опирайтесь на дизайн-проект помещения и личные потребности.

Определенных нормативов по высоте монтажа розеток нет. Есть свод правил, где регламентируются некоторые параметры: СП 31–110–2003, в нем говорится, что для установки используют стену в комнате со стороны ручки двери и на высоте от 1 м, и ПУЭ (Правила Устройства Электроустановок), в котором указаны правила безопасного подключения бытовых приборов и другие рекомендации. В остальном высота установки розеток и выключателей регулируется исходя из предпочтений владельца жилого помещения.

При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте в 90 см для «питания» стиральной машинки и прочих электроприборов.

В каждом помещении заранее просчитывается количество выключателей и входов для подключения к электросети, чтобы обеспечить комфортное и безопасное проживание или эксплуатацию комнаты.

Что указано в ПУЭ

На какой высоте устанавливать розетки и выключатели решает сам потребитель, но в ПУЭ прописано несколько норм, рекомендованных к соблюдению:

  1. Штепсельные приборы располагают на расстоянии от 0. 6 м от открытых источников воды и входа в комнату.
  2. Надо соблюдать дистанцию в 0.5 м для монтажа электроприборов или установок от газопровода.
  3. Высота монтажа выключателей — от 1 м. Желательно выбирать стену со стороны дверной ручки. Можно монтировать под потолком, если надо обеспечить управление электроприборами при помощи шнура.
  4. В комнатах с высокой влажностью, например, ванной, розетка эксплуатируется через аппарат УЗО.

Все вышеперечисленные требования разрабатывались с учетом безопасности эксплуатации электроприборов, а также основывались на нормах пожаробезопасности и удобства применения.

Что прописано в ГОСТ и СП

Высота установки выключателей в ванной по ГОСТу Р 50571.11–96 начинается с 0.6 м от открытых источников воды. Подробнее рекомендации изложены в СП (Свод Правил) от 2003 года:

  1. Нет точных нормативов по монтажу розеток для кондиционеров и электроприборов на кухне.
  2. В общежитиях и многоквартирных домах монтируют по 1 розетке с током 10 (16) А на 4 м² комнаты, а в коридорах — на 10 м².
  3. В частных строениях количество розеток не регламентируется.

К сведению: В СССР был стандарт установки розеток на расстоянии 90 см от пола, а выключателей — 160 см. Такое расположение встречается в старых многоквартирных домах.

Требования по «Евростандарту»

Евростандарт установки розеток появился в России примерно в то же время, когда стали использовать термин евроремонт. Строительные фирмы часто применяют именно такое расположение точек подключения к электросети и выключателей в новостройках:

  • высота от пола начинается с 90 см до выключателей, чтобы легко переключать свет;
  • для комфорта эксплуатации бытовых приборов розетки располагают на высоте 30 см от пола.

Выделяют отдельно размещение точек подключения к электросети по стандартам Америки, где высота от стола на кухни, умывальника или пола начинается с 30.5 и максимально доходит до 41 см, а между розеток соблюдается дистанция в 180 см от двери.

Важно! Если выбираются евророзетки для установки, то надо учитывать, что диаметр штырей и расстояние между ними отличается от российских разъемов. Сила тока таких точек входа составляет 10–16 А, а у советских — до 10 А. То есть выбирают установку розеток или выключателей по евростандарту для подключения более мощной техники и оборудования.

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

  1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
  2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

  1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
  2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
  3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
  4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
  5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Важно! При планировании проводки на кухне надо рассчитывать суммарную мощность проведенных линий. Она должны быть продумана с запасом, что обеспечит одновременное использование всех приоров.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

  • духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
  • отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
  • для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

  • для стиральной машины соблюдается высота в 1 м;
  • для водонагревательных приборов — не менее 180 см;
  • при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Важно! Нельзя монтировать точки входа в электролинию на высоте менее 15 см от пола. В ванне риск затопления высок, поэтому необходимо обеспечить защиту проводки от короткого замыкания и возгорания квартиры или дома.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

  • средняя высота размещения розеток от пола — 70 см;
  • вспомогательные розетки возле стола монтируются на уровне в 0. 3 м от напольного покрытия, где делают блок из 2–3 розеток;
  • за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Важно! Если монтируется проводка в яслях или дошкольных учреждениях, то расположение розеток от пола не должно быть менее 180 см. На таком же уровне устанавливаются выключатели. Это необходимо по правилам техники безопасности.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Практические советы для разработки проекта электросети в доме или квартире

От составления проекта расположения и проводки линии электросети зависит безопасность и удобство эксплуатации бытовой техники и осветительных приборов. Для грамотного расчета высоты монтажа розеток и выключателей стоит придерживаться определенной последовательности при разработке плана:

  1. Заранее продумать расстановку мебели и электроприборов по квартире.
  2. Сделать подробную схему каждой комнаты с учетом дверных проемов, окон и проводки водо- и газопровода.
  3. На схеме отметить расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учесть общую мощность необходимой линии электросети, а также добавить резервные точки.
  4. Расставить на плане выключатели в зависимости от расположения дверей и стороны их открытия, продумать количество выключателей в коридоре и высоту установки.

Важно! Подготавливать проект разводки линии электросети по квартире или частному дому должен профессионал. Необходимо высчитывать нагрузку, оставлять запас мощности и обеспечить пожаробезопасность подключения всех приборов.

Особенности установки выключателей в общественных зданиях

Высота установки регламентируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:

  1. Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
  2. В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.

Видео по теме

Рекомендуем также

Рекомендуемые высоты установки выключателей

            Для индивидуального жилища эти цифры строго не регламентируются, здесь главный принцип – чтобы удобно было пользоваться. Общепринятые же высоты установки розеток и выключателей меняются  от эпохи к эпохе, от страны к стране и даже от местности к местности. Например, в нашей стране раньше было общепринято устанавливать розетки на высоте 800-900мм, а выключатели – 1500-1600мм. От центра розетки или выключателя до чистого поля. Сегодня общепринято устанавливать розетки на высоте 300-400мм, а выключатели – 800-900мм от центра розетки до чистого пола, хотя встречаются цифры 450 и 1150мм соответственно.

            Высота установки розеток согласно ПУЭ: «В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1м. Допускается установка штепсельных розеток в(на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов».

            Интересные рекомендации приводятся в публикациях BICSI (BuildingIndustryConsultingServiceInternational). Согласно рекомендациям этой организации высота установки розетки зависит от размеров свободного пространства перед розеткой.



Свободное пространство перед розеткой

Расстояние от чистого пола до центра розетки

До 750мм

375-1220мм

До 1220мм

225-1350мм



            Как можно заметить, существуют некоторые противоречия в цифрах, но всё же значения для розеток 300-400мм, а для выключателей 800-900мм от центра розетки или выключателя до чистого пола можно считать общепринятыми и устоявшимися.

            Теперь об особых случаях.

            Около письменных столов розетки помещают чуть выше столешницы, примерно 800мм от чистого пола. Розетки около кухонных столов располагают примерно 1050мм от чистого пола. В Ванной комнате стараются располагать розетки как можно выше, до 1800мм от чистого пола.

            Выключатели лучше всего располагать сразу у входа в комнату. Их можно устанавливать рядом с дверным проёмом на высоте опущенной руки (около 800-900мм от пола) таким образом, чтобы открытая входная дверь не перекрывала доступ к ним. Расстояние до края дверного проёма не должно быть меньше 100мм. В спальне удобно использовать дублирующие выключатели, расположенные в изголовье кровати над прикроватными тумбочками на высоте примерно 750мм от чистого пола.



Ждем вас в офисе для бесплатной консультации по инженерным сетям!



Карта проезда в офис, метро Новокузнецкая



Все инженерные сети: электрика,  водоснабжение, отопление и вентиляция!



Бесплатный выезд инженера для оценки объемов!



Гарантия на работы 5 лет!



Компания более 20 лет на рынке, есть все Лицензии СРО и МЧС



Для Госзаказчиков, ТСЖ, Служб эксплуатации действуют партнерские бонусы и скидки!



Заявки на проект и монтажные работы ждем на почту

[email protected] ru



Для заказа выезда инженера звоните

+7(495) 118-32-15

+7(495) 118-34-20

стандарты и нормы. Статьи компании ««Фриз-Холод»»

При обустройстве помещений особое внимание уделяют расположению розеток. И тут встает вопрос, на какой высоте розетки должны располагаться. Здесь многое зависит от предназначения комнаты. Но всегда важна безопасность в процессе эксплуатации. Высота розеток от пола должна быть такой, чтобы они были защищены от влаги и физического воздействия. Также важно учесть длину проводов электрических приборов. Расположение розеток должно быть таким, чтобы не было натяжения.

Общие требования

В электрике есть главный нормативный документ, который регламентирует требования обустройства электрических установок (ПУЭ). Если ими пренебрегать, тогда качество монтажа электрической проводки не будет высоким.

Согласно ПУЭ существует несколько важных правил:

  • Не разрешается устанавливать розетки в душевых и ванных комнатах саун, бань и прачечных. Допускается лишь монтаж в ванных комнатах гостиниц и квартир. Но они должны быть обеспечены защитой устройства защитного отключения и не располагаться низко. В санузле точки нужно устанавливать не ближе 60 см к душевой кабине.
  • В помещении, где постоянно находятся дети, высота розеток не должна быть меньше 180 см. Важно, чтобы все розетки были оснащены автоматической защитой. После того, как вилка будет вытянута, гнездо закроется.
  • В офисах и жилых помещениях высота электрических точек должна быть комфортной для пользователей. Учитывают интерьер и функциональное предназначение комнат. Но не рекомендуется устанавливать точки в менее, чем 100 см от пола. Или же можно смонтировать специальные плинтуса из пожароустойчивых материалов.
  • От электрических точек до газовых труб не должно быть расстояние больше 50 см.
  • В хозяйственных и подсобных помещениях высота с 80-100 см может быть увеличена до 150 см, если провода проложены по верху.

Пользуется популярностью использование напольных розеток. К ним подводят питание в кабель-каналах. Они имеют отличный внешний вид, так как их почти не видно. Но при влажной уборке следует соблюдать осторожность. В них не должна попасть вода.

Советские стандарты

В советское время розетки устанавливали на высоте 0.9 м от пола, а выключатели – 1.6 м. Такие стандарты отличаются следующими преимуществами:

  • Удобство для бытовой техники, которую не нужно постоянно подключать к сети. К примеру, для кондиционеров.
  • Дети не достанут до розетки.
  • Вилку можно не нагибаясь вставлять в разъем.

Евростандарт

Он появился после того, как стали практиковать евроремонт. Многим пользователям такое расположение удобно, поскольку розетки монтируют на высоте 30 мм от пола. Легко пользоваться бытовой техников и есть возможность убрать провода.

Когда выбирают евророзетки, учитывают, что в сравнении с российскими моделями диаметр штырей и расстояние между ними больше. В евророзетки можно подключать мощную технику.

Сила тока у российских розеток не больше 10 Ампер, а евророзеток – 10-16 Ампер.

Правила монтажа

В первую очередь высота розетки должна быть безопасной и комфортной для всех пользователей. Количество всегда обеспечивают с запасом и учетом рациональной дистанции между устройствами.

Ниже мы разберем особенности установки розеток в зависимости от особенностей конкретного помещения.

В коридоре

Из-за ограниченного пространства достаточно точек. Высота от пола составляет 20 см, чтобы провода не мешали проходу.

Разъемы в углу плинтуса удобны для:

  • электрической обувной сушилки;
  • зарядки для телефона;
  • пылесоса.

Для роутера желательно сделать отдельную розетку. В коридоре размещают ответвительный короб для телефона, телевизора и интернета. Дополнительно в коридоре можно разместить электросчетчик, стабилизатор, распределительный щиток. Если квартира маленькая, то устанавливают в коридоре датчик теплого пола. Когда дом частный, то устройство монтируют во всех комнатах.

В детской

Еще несколько лет назад было правило – устанавливать розетки высоко. Это нужно было для безопасности детей. Современные штепсельные розетки имеют запорные крышки. Для того, чтобы поднять их, ребенку нужно приложить достаточно усилий. Такие изделия можно монтировать по евростандарту.

В санузле

Количество точек в санузле зависит от габаритов помещения и бытовой техники в нем. Достаточно установить в помещении 2 розетки. Из-за высокой влажности для безопасности важно монтировать их выше, нежели в других комнатах. Первую розетку устанавливают около зеркала на расстоянии 1 м. В нее можно подключать фен и электрическую бритву. Вторая розетка предназначена для бойлера и стиральной машинки. Расстояние от пола 160 см.

Запрещено в санузле прокладывать низко проводку. Если будет случайное затопление, кабели не должны пострадать.

В соответствии с современными стандартами безопасное расстояние от крана – 0. 6 м, а минимальные параметры – 0.2 м.

На кухне

Не существует конкретных требований по высоте розеток на кухне. Но есть определенный стандарт, который базируется на стандартизированных габаритах кухонной мебели. На этом основании есть 3 уровня установки розеток на высоте от пола:

  1. 20-25 см – нужен стул для того, чтобы добраться до них.
  2. 11-13 см – для переносных электрических приборов (микроволновка, чайник, блендер и так далее).
  3. 10-15 см – для всевозможных крупных электрических приборов – плиты, холодильника, посудомоечной машины и тому подобных.

В гостиной

В гостиной часто используют много электроприборов и часто делают перестановку мебели. По стандарту на каждой стене должно быть по 2 розетки. Высота от пола составляет 2-3 м.

К розеткам можно подключать:

  • игровые приставки;
  • телевизор;
  • вентилятор;
  • напольный или настольный светильник;
  • пылесос;
  • зарядные устройства.

Для домашнего кинотеатра нужны 2 отдельные розетки – для ресивера и телевизора. Высота зависит от технических характеристик оборудования и расположения тумбы/ТВ. В среднем дистанция от пола – 130-140 см. Провода убирают за телевизор. Не должно быть провисания и напряжения.

Для кондиционера необходима персональная розетка. Когда в зале стоит компьютер, то для него тоже нужен разъем. Провода размещают от пола в 15 см.

В спальне

В спальне достаточно 4 электрические точки. Стандарт установки зависит от техники, имеющейся в комнате. По сторонам кровати монтируют по 1 розетке. На расстоянии от пола 0.3 м. в них подключают светильники, зарядки и электронные часы. При наличии трюмо с зеркалом, точку делают на высоте 0.7 м. Она нужна для плойки, фена и т.п.

Кабинет

В этом помещении необходимо большое количество розеток. Минимум одну надо расположить около стола. К ней подключают компьютер, роутер, ксерокс, принтер и колонки. Блок устанавливают от пола в 0.3 м. Точное количество зависит от используемой техники.

Когда в кабинете есть библиотека, нужна розетка под торшер. Точку питания тоже делают на уровне 30 см. На свободной стене располагают дополнительно 2 розетки для подсоединения оборудования, которое используется время от времени.

При наличии четкой схемы расстановки мебели мастер самостоятельно спроектирует оптимальные уровни расположения розеток.

Установку розеток выполняют и по советским требованиям, и по евростандарту. Во многом рост людей влияет на расстояние от пола. А количество электроточек зависит от функционального предназначения помещения.

Высота розеток и выключателей от пола по евростандарту: правильное расстояние


Установка

Монтаж розеток в ванной комнате с нуля должен производиться, основываясь на рекомендациях:

  • перед установкой линия оснащается отдельным автоматом для аварийного отключения;
  • каждая розетка имеет отдельное подключение с обособленным проводом;
  • розетка комплектуется кабелем заземления и оснащается крышкой;
  • располагаться прибор должен не ближе 60 см от источников воды;
  • монтаж проводится без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подключен к распределительному щитку через автомат.


Для установки потребуются следующие инструменты:

  • индикатор для измерения напряжения;
  • отвертка крестовая;
  • нож или специальный инструмент для удаления изоляции;
  • уровень;
  • дрель;
  • плоскогубцы.

Затем начинается процесс монтажа. Условно он разделяется на 4 главных этапа:

  1. Сверление отверстий, в которые устанавливаются дюбели. Они нужны для закрепления устройства.
  2. Затем подготавливают проводку. Наконечники очищают от изоляционного слоя при помощи ножа или специального инструмента для очистки.
  3. После проводят установку болтов в подготовленные отверстия. Затем соединяют с розеткой и прикрепляют ее в коробку к стене на дюбели. Влагостойкие приборы оснащены готовыми отверстиями, которые оборудованы резиновыми заглушками. В них и подсоединяется проводка перед подключением к электросети.
  4. Финальным шагом будет установка корпуса на отведенное место и подача электричества.


Если будет устанавливаться встраиваемая розетка, то на первом этапе нужно проделать отверстие в стене по диаметру коробки. После чего ее нужно установить на гипсокартонную стену при помощи специальных винтов и подключить провода.

Установка дополнительной розетки производится по схожему алгоритму, но с небольшим отличием. Выделяют 2 способа подводки кабеля:

  • проведение новой линии электрокабеля от щитка, установка отдельного защитного автомата;
  • установка трансформатора, в этом случае заземление осуществляется от ближайшей электроточки.

Остальные шаги такие же, как при первоначальной установке. При установке дополнительного оборудования приходится делать дополнительные отверстия в облицовочном покрытии, для этого используют специально предназначенные сверла и коронки.


При монтаже следовать технике безопасности:

  • монтаж проводится в обесточенной квартире;
  • провода проверять индикатором перед подключением;
  • нельзя допускать контакта с оголенными проводами.

При выполнении простых правил установки можно самостоятельно подключить розетку в ванной комнате без особых усилий.

Розетки в ванных помещениях можно и нужно устанавливать.

Для соблюдении требований безопасности устанавливаются электророзетки только в третьей зоне комнаты на определенной высоте и отдаленности от источников воды, со степенью защиты IPx4 и выше, они должны быть оборудованы заземлением, установлен автомат или УЗО для отключения электроэнергии в случае утечки тока

Выбор розетки производиться с учетом подключаемых к ней приборов и их суммарной мощности. Для мелких бытовых приборов: плойка, бритва, можно использовать розетки на 8 А. Для мощных устройств, таких как стиральная машина и водонагреватели, потребуются розетки на 16 А. Соблюдая приведенные требования по установке и монтажу, любой человек без специальных знаний и умений сможет самостоятельно подключить прибор.

Требования к подрозетникам

Единого свода правил, описывающих монтаж коробок для скрытой установки электрических розеток, не существует. Правила устройства электроустановок требуют соблюдения общих требований пожарной и электробезопасности. В этом смысле установка коробки под розетку ничем не отличается от монтажа распределительной коробки. Существуют строительные нормы и правила (СНиП), которые определяют геометрию размещения розеток в помещении. Ну и здравый смысл никто не отменял.

Мы постараемся объединить все условия, при которых установка подрозетников не вызовет проблем при эксплуатации электрообрудования.

  • Материал коробочек должен быть достаточно прочным, чтобы выдерживать усилие, с которым из розетки вынимается вилка. Кроме того, сам корпус не должен выдергиваться из стены вместе с розеткой. Для этого на подрозетниках, предназначенных для установки на строительные смеси (как правило это гипс или алебастр), имеются отлитые на внешней поверхности ребра, пазы и зацепы. Технологические отверстия для заведения проводки также работают в качестве фиксирующих элементов.
  • В эти щели попадает пастообразный раствор, после высыхания выдернуть корпус можно, лишь разрушив часть стены или сломав пластик.
  • Подавляющее большинство подрозетников изготавливается из различных видов пластмасс. С одной стороны, это дешево, с другой — пластик является диэлектриком, и не разрушается под действием влаги.
  • На внутренней стороне коробочек должны быть отформованы ребра для крепления розеток.Многие помнят квартиры советской постройки, в которых розетки выпадали из стены при малейшем усилии. Раньше подрозетники делались из металла. Мало того, что это небезопасно, за гладкую поверхность не могли зацепиться распорные направляющие на розетке.
  • Кроме того, подрозетники оснащаются посадочными отверстиями для винтового крепления.
  • Пластик, из которого делают подрозетники, не должен поддерживать горение. С точки зрения стены (бетон или кирпич), это требование бессмысленно. Но от корящей розетки могут воспламениться обои на стене, или стоящая рядом мебель.

Необязательные, но полезные требования — возможность соединять несколько розеток между собой на стандартные фиксаторы. Это позволяет собирать конструкцию любой длины.

Что такое правильная электрика?

Технические вопросы и вопросы безопасности электрической системы в доме или электрики в квартире профессиональные электрики обычно называют самым важным критерием оценки этой системы. Это конечно так, но комфорт, практичность и универсальность обустройства электросистемы так же имеют очень большое значение.

Для удовлетворения обоих требований — функциональности и безопасности проектировщик должен тщательно спроектировать всю систему, основываясь на требованиях нормативов и регламентов, в то же время учитывая желания заказчика. Это очень важный шаг в механизмах планирования капитального ремонта или строительства квартиры или дома. Перед проектированием Вы изначально должны знать, как будет обустроено то или иное пространство в вашем доме (комнаты, ванная, кухня и так далее).

Высота розеток на кухне

В этом помещении сосредоточено до половины, а иной раз и больше, общего количества домашней техники. При этом часть техники является встроенной или стационарной, с частью работают исключительно на столе. Поэтому вопрос расположения розеток на кухне – схема и высота размещения – стоит рассмотреть отдельно.

На схеме выше представлен один из вариантов расположения элементов электроснабжения кухни линейного типа. Стоит отметить, что при угловом размещении мебели и техники общий принцип размещения сохраняется.

А вот для кухни островного типа устройство электроснабжения немного сложнее – потребуется делать вывод через пол, под напольным покрытием, или подводить кабели с потолка, чтобы обеспечить электроэнергией расположенные на удалении от стен электроприборы. Для стационарно установленной техники – плиты, посудомоечной машины, вытяжки – розетки также делаются стационарными, скрытыми (обычно их прячут столах и тумбах). Для мелкой, периодически подключаемой техники удобно сделать полускрытую розетку, которая в обычном положении находится под столешницей, а при необходимости разворачивается гнездами для вилок вверх-вперед.

Естественно, такие устройства нуждаются в качественной защите от намокания. Это можно сделать и самостоятельно, устроив по периметру поднимаемой панели уплотняющую прокладку. Но лучше приобрести готовое устройство фабричного производства с подъемным механизмом и защитной панелью.

Удобен также вариант с подъемным блоком розеток, обычно скрытым под столешницей, причем подходит он как для островной кухни, так и для обычной, пристенной.

В этом случае, конечно, нижнее гнездо находится на не слишком удобном для подключения расстоянии от столешницы, но это компенсируется тем, что на стенах нет дополнительных электрических «украшений».

Если не использовать скрытые в столешнице точки подключения, для техники с постоянным расположением можно использовать розетки в шкафах. Этот вариант чаще всего используют для средней по габаритам техники – хлепопечек, мультиварок, кухонных комбайнов, кофемашин и так далее.

Прибор может быть подключен постоянно или только по мере необходимости. Защитить оборудование от пыли, грязи и влаги можно подъемными, распашными, раздвижными или подъемно-поворотными дверками, как показано на фото выше.

Если техника «прячется» в нижних шкафах, то есть ниже уровня столешницы, можно организовать выдвижные полки с держателями для кабеля электроприбора, который не позволяет проводу попадать между рабочими элементами мебели и при этом удерживает его в нужном положении. Розетка в этом случае размещается на стене кухни (или задней стенке шкафа).

Аналогично можно сделать выдвижные полки и для техники, размещенной выше уровня столешницы.

Если вариант скрытого монтажа не подходит, высота розеток на кухне над столешницей выбирается по трем критериям:

  • удобство использования. Очень маленькое расстояние до столешницы затрудняет включение прибора, мешает уборке поверхности;
  • безопасность электросети. Размещенные практически вплотную к рабочей поверхности розетки попадают в зону риска – брызги, случайное намокание во время очистки столешницы, мелкий мусор способны сильно затруднить работу устройства и даже привести к короткому замыканию;
  • длины провода прибора. Большинство мелкой, относительно стационарной техники имеют небольшую длину кабеля, поэтому поднимать розетки слишком высоко не стоит.

Оптимальным расстоянием считается 15…30 см от уровня стола, причем для удобства прокладки кабелей очень рекомендуется располагать все точки на одной горизонтальной линии.

Таких линий может быть три: нижняя для крупной стационарной техники, средняя для розеток над столешницей, верхняя – для подключения вытяжки и подсветки шкафов.

Важно: снизить риск КЗ поможет удаление розетки (или их группы) от мойки не менее чем на 50…60 см.

Высота розетки для вытяжки выбирается либо выше уровня ее размещения, либо ниже (под шкафом, в который она встроена, или под нижней панелью самой вытяжки. При этом верхний вариант расположения более удачен – на пластиковых внешних элементах розетки не скапливаются частицы жира и копоти, возникающие в процессе приготовления еды.

Достаточно удобно расположение группы электроприборов на одном уровне с рейлингами.

В этом случае расстояние от столешницы составляет 35…50 см.

Интересный момент: чтобы не штробить и не сверлить стену под каждый электроприбор в отдельности, можно использовать специальную установочную планку. Гнезда для подключения техники и выключатели на ней крепятся в наиболее удобном порядке, а провода проходят в каналах планки.

Точки электродоступа для телевизоров и компьютерной техники

Представить себе современную квартиру или дом более-менее состоятельных людей без телевизора и компьютера практически невозможно. Соответственно, для них необходимы отдельные розетки, и, как правило, не одна, а хотя бы две-три.

Подвод обычно ведется в штробах по стенам или потолку, реже в плинтусах (кабельные каналы). При этом необходимо подвести не только обычный электрический кабель, но и антенный, «витую пару» (сетевой кабель), соответственно и точек подключения будет две-три.

На фото слева направо: две обычные точки, гнезда для подключения антенного кабеля и витой пары.

Расположить группу гнезд можно по-разному, что и показано на схеме (вместе с размерами – расстояниями до пола и углов комнаты).

Таким образом, высота розеток для телевизора на стене может быть и 15…30 см (если они расположены открыты или за тумбой для TV, и 800…1200 мм (если группа скрыта за смонтированным на стену телевизором или размещена рядом с ним).

Тем, кто использует домашний кинотеатр, потребуется еще больше гнезд электросети. При этом, чтобы избежать путаницы проводов, лучше размещать группы отдельно.

В отношении комьютерщиков все еще сложнее. С учетом количества периферийных устройств розеток может потребоваться пять, семь, десять и даже больше. При этом почти наверняка пригодится специальное гнездо для подключения витой пары. Часто розетки размещают не на стене, а на специальном столе или под ним – в зависимости от того, как расположена техника.

Очень удобны в этом плане специальные стойки, ножки для столов, накладные элементы с группами гнезд разного типа.

При этом сразу необходимо учитывать необходимость маскировки большого количества проводов, поскольку вне зависимости от расположения розеток на столе или под столом они просто мешают.

Для этого используют кабельные стяжки, специальный крепеж, крепят планки с кабельными каналами, заказывают мебель с подготовленными местами для крепления – в общем, вариантов масса.

Расположение розеток и выключателей по правилам

Старый стандарт и новые тенденции моды. Обустраивая новый дом, или меняя проводку в старой квартире, хозяева задаются вопросом: «На какой высоте должны быть розетки и выключатели?» Представителям старшего поколения, возможно, будет больше по душе расположение выключателей по старинке, на уровне плеча, и высота розеток не ниже уровня пояса.

Молодёжь же, подверженная веяниям модных концепций, будет ориентироваться на евростандарт при решении данного вопроса. Стоит сразу обмолвиться, что так называемого «евростандарта» не существует в официальных правилах, регламентирующих подключение и расположение внутри помещений данных электротехнических устройств, есть лишь несколько ограничений по поводу их размещения, относительно противопожарной и электрической безопасности.

Значимость проектирования электроснабжения

Попытки сделать ремонт самостоятельно иногда приводят к смешным или даже плачевным последствиям. Домашние мастера сносят стены, обустраивают звукоизоляцию, но не учитывают правил, на какой высоте устанавливают выключатели и розетки. Проектирование электропроводки включает в себя учет типа помещения, планируемое освещение, количество используемой бытовой техники. Разделение каждой комнаты на несколько функциональных зон также влияет на расположение электрических розеток.

Особенности установки выключателей и розеток на кухне

Когда речь идет об установке розетки и выключателя на кухне, то в данной ситуации вопросу нужно уделить особое внимание. На кухне, как правило, находится очень большое количество разной бытовой техники

Кроме того, именно в этом помещении присутствует огромное количество зон, которые могут быть опасными: это и открытый огонь, плиты, которые нагреваются, большое количество воды. Нужно особенно много внимания в данной ситуации уделить безопасности.

Не стоит использовать на кухни удлинители или переходники, лишние провода, которые очень часто становятся причиной замыкания и очень сильного пожара, который сложно ликвидировать.

Как правильно разместить на кухне розетки и выключатели: советы дизайнера видео

В кухонном помещении высота розеток и выключателей должна быть с учетом того, какие особенности имеет помещение, какие там есть электрические и иные приборы, а также в зависимости от многих других нюансов.

Существует несколько общих правил, с которыми необходимо ознакомиться каждому:

  1. Поверхность, где вы варите, а также раковина — это самые опасные зоны, вблизи них нельзя монтировать их, ведь это может закончиться серьезными проблемами.
  2. Установку розетки, обеспечивающий нормальную и полноценную работу бытовой техники на кухне, необходимо производить рядом с этой техникой или же над ее поверхностью.
  3. Очень часто люди могут допускать одну и ту же ошибку — они располагают розетки за приборами, куда очень трудно, а порой и вовсе не реально достать.
  4. Когда вы выбираете место под розетку, то в обязательном порядке нужно учитывать высоту столешницы. Это нужно для того, чтобы можно было обеспечить максимальный доступ до розетки, во время которого не будет возникать неудобств.

Неудобное расположение розеток и выключателей видео

Какая высота расположение выключателей и розеток в квартире — это очень важный вопрос, который нужно изучить во всех подробностях. Если вы нарушите какое-то правила и стандарты, то это может обернуться в дальнейшем не только дискомфортом, но и серьезной проблемой. Неправильное расположение розетки может привести к короткому замыканию, а потом к пожару. Кроме того, это может провоцировать массу неудобств, поэтому нужно соблюдать правила и относиться к данному вопросу очень внимательно. Если же вы не можете самостоятельно спроектировать расположение устройств в том или ином помещении, то воспользуйтесь услугами специалистов, которые помогут решить этот достаточно важный и деликатный вопрос.

Высота розеток и выключателей: стандарты или здравый смысл?

Практически любой, даже небольшой косметический ремонт помещения включает в себя если и не полную замену существующей электропроводки, то хотя бы ее частичную модернизацию. Заключается такая модернизация обычно в восстановлении неработоспособных участков проводки, а также переносе имеющихся и добавлении новых точек. И если непосредственно прокладка проводов, «завязывание» разветвительных коробок, сборка электрических щитков и прочее — это задачи для специалистов, то выбор мест для размещения розеток и выключателей — прерогатива владельцев помещения.

Когда дело доходит до планирования расположения электроустановочных изделий, у владельцев возникает вопрос: а существуют ли какие-нибудь обязательные стандарты для такого случая?

Как таковых, жестких и обязательных к соблюдению стандартов на высоту расположения розеток и выключателей не существует — ни в России, ни в Европе. Поэтому устанавливать их можно на любом расстоянии от пола. Но при этом обязательно должны быть соблюдены четыре условия:

  1. Должна быть физическая возможность не только монтажа «точки» в выбранном месте, но и подведения к ней проводов.
  2. Должна обеспечиваться безопасность эксплуатации розетки или выключателя — здравый смысл подсказывает, что возле источников воды, сильного тепла и, тем более, открытого огня эти изделия лучше не устанавливать.
  3. Смонтированную розетку (ну, или выключатель) должно быть удобно эксплуатировать — выключатель под диваном так же неуместен, как и розетка на потолке.
  4. Крайне желательно иметь возможность оперативного доступа к «точке». В первую очередь это касается электророзеток, часто «прячущихся» за мебелью или бытовой техникой.

Если не брать в расчет «специализированные» помещения (типа кухни, санузла или ванной комнаты), то обычно условием, определяющим выбор места и высоты установки «точки», служит соблюдение пункта №3. Проще говоря, куда удобно — туда и ставим. Именно так и появился пресловутый «европейский стандарт», вовсе таковым не являющийся — это, по сути, просто наиболее часто выбираемая высота установки:

  • Для розеток — 20-40 см от уровня пола;
  • Для выключателей — оптимально 80-100 см от уровня пола.

Высота расположения розеток и выключателей

Продиктованы эти цифры следующими соображениями: при слишком низком расположении электрической точки велики шансы залить ее водой во время влажной уборки полов. Да и часто пользоваться ею не слишком удобно — приходится очень низко нагибаться. Если розетка смонтирована намного выше 40 см от пола — становятся слишком заметными шнуры питания включенных в нее электроприборов, что довольно неэстетично, а с точки зрения большинства дизайнеров — вообще преступно.

Для выключателей высота установки выбирается так, чтобы клавиша включения попадала «под руку» — для среднестатистического человека это как раз немного меньше метра от пола.

Исключение — это детские помещения, в которых рекомендовано вообще все электроустановочные изделия с питанием от сети 220 В располагать на высоте не менее 1,6 м от уровня пола; однако для частного жилого сектора это правило обязательным не является.

Выше или ниже: стандартное положение электроприборов

В современных нормативах на строительство и ремонт нет жестких нормативов на уровень размещения стационарных электроприборов – розеток и выключателей, есть соображения целесообразности и удобства, а также типовые решения.

В отношении высоты выключателя от пола можно придерживаться либо старого советского, либо современного европейского стандарта. Первый, исходя из норм безопасности, предлагает монтировать выключатели на высоте не менее 150 см от пола. Один из вариантов обоснования именно такой высоты – чтобы дети до определенного возраста не могли дотянуться до выключателя. Однако дети сообразительны и находчивы, поэтому полноценной защитой от игр с верхним светом это считать нельзя.

Поэтому «европейский» стандарт, 90 см от пола, более рационален.

Розетки принято крепить в тех местах, где они будут необходимы для подключения электроприборов. По тем же «советским» стандартам нормой на комнату или кухню считались две розетки. Умельцы, конечно, переделывали одиночные розетки, ставя вместо них двойные и тройные, используя переходники, но с учетом нынешнего количества оборудования в квартире двух розеток и даже четырех, шести бывает недостаточно.

Тем более что ряд производителей бытовой техники (например, стиральных машин) напрямую запрещают подключать свои изделия в розетку через переходник.

Высота розеток от пола определяется исходя из расположения подключаемых к ним электроприборов и мебели.

Так, если нужно подключить настольную лампу, гаджеты, которые в подключенном состоянии лежат на столе (комоде, тумбе, полке), логично расположить розетку на высоте 0,15…0,3 м над опорной поверхностью. Если же тумбы (стола, другой корпусной мебели) нет, та же высота принимается от пола.

Но здесь надо также учитывать безопасность розеток во время влажной уборки – они должны находиться достаточно высоко, чтобы случайные брызги во время активного мытья пола не могли попасть внутрь устройства.

Важно: при расчете положения низко расположенных от пола выключателей и розеток высота по евростандарту принимается с учетом плинтуса, то есть фактически от его верхнего края.

Этот параметр принимается также с учетом безопасности во время влажной уборки – ведь плинтуса время от времени моют так же, как и пол.

Если розетки и выключатели монтируют возле мягкой мебели (кроватей, кресел, диванов), необходимо располагать устройства по бокам от мебели на таком уровне, чтобы лежащий (сидящий) человек свободно доставал рукой до розетки, не наклоняясь и не вставая.

Высота положения зависит от высоты мебели. Так, для сравнительно низкой кровати будет достаточно 60 см от пола, для обычной – 70 см. Для высокого рабочего кресла уместнее 75…80 см. Если рядом с мягкой мебелью имеются тумбы, полки, журнальные столики – соответственно, учитывается высота верхней поверхности элемента обстановки.

А вот для очень низких диванов в восточном стиле и кресел-мешков удобнее разместить розетки и выключатели на уровне 30…40 см, то есть примерно на уровне положения локтя сидящего человека или чуть ниже.

Официальные правила расположения

Розетка и выключатель могут устанавливать как угодно, за исключением опасных мест – ванны, кухни и других комнатах, где есть газ и вода. Для регулирования расположения этих точек в опасных помещениях издано несколько документов:

  • ГОСТ Р 50571.11-96;
  • СП 31-110-2003;
  • Правила Устройства Электроустановок.

Обязательно стоит ознакомиться с этими документами, если вы самостоятельно занимаетесь ремонтом. Жилищные службы могут проверить вашу квартиру на соответствие стандартам, если у вас произойдет авария, короткое замыкание. И если окажется, что вы нарушили установленные правила, могут назначить штраф или отказать в выплате страховой суммы.

Насколько это важно

Размещение электропроводки – одна из наиболее ответственных задач при ремонте жилища. В начале процесса рекомендуется решить, где будет располагаться техника, компьютерный стол, телевизор. Только так получится оборудовать розетки на удобном расстоянии. Составляя схему оборудования источников, также важно учесть размеры комнаты, общее количество розеток и выключателей.

От местонахождения разъемов зависит не только удобство их использования, но и внешний вид квартиры. Неправильно расположенные устройства способны испортить впечатление от ремонта. Установленный посередине комнаты разъем будет смотреться нелепо, и эксплуатация окажется неудобной.

Евростандарт: мифы и реальность

Во многих тематических статьях или на форумах можно встретить термин “евростандарт”. Это не совсем корректное понятие, так как в разных европейских странах действует своя нормативная база в части размещения розеток и выключателей.

Общепринятая высота розеток по евростандарту достигает 30-40 см от линии пола. Выключатели вынесены на высоту 0,8-1 м. Если подумать, то в таком расположении можно найти свои преимущества – отсутствуют висящие по стенам шнуры и кабели, проводка менее заметна. А невысокое размещение выключателей позволяет не приподнимать руки для включения и выключения света.

Учитывайте, что габарит евророзетки и расстояние между отверстиями под штыри больше, чем у отечественных аналогов. Импортные изделия рассчитаны на ток до 16 А, а наши – до 10 А. Поэтому совместно с евророзетками можно использовать более мощные электроприборы.

Требования СП и ГОСТ

Правильное размещение розетки вытекает из следования этим правилам:

  • Одна розетка устанавливается на каждые 4 м периметра жилой комнаты;
  • Владелец частного или однокомнатного дома сам определяет, сколько розеток необходимо установить;
  • Одна розетка размещается на каждые 10 кв. м площади коридора (выключатели лучше установить на обоих концах коридора).

Оптимальное расположение

В каждой комнате жильцы часто или постоянно пользуются различными электроприборами. Чтобы все предметы интерьера были на своих местах и розетки не оказались спрятанными за шкаф или диван, следует нарисовать план каждого помещения с указанными размерами и определить, куда встанет мебель, техника, освещение. Нужно учесть также строительные нормы и правила, чтобы обеспечить пожарную безопасность и чёткую работу электропроводки.

Прихожая и коридор

Освещение в прихожей лучше подключать с помощью отдельных выключателей. Чаще всего в этом помещении пользуются сушилками для обуви или пылесосом. Поэтому будет достаточно двух розеток, расположенных в углу на высоте 30 см от пола и 10 см от двери или мебели. При необходимости установки дополнительных электроустройств в прихожей схема усложняется.

Ванная

В ванной комнате могут быть постоянно включены в розетки стиральная машина, душевая кабина и водонагреватель. Часто нужно воспользоваться феном или бритвой. Для крупной техники потребуются отдельные источники энергии, которые по правилам должны располагаться не ближе, чем за 60 см от источника воды и от пола. Покупать следует специальные влагозащитные розетки с крышкой и маркировкой IP44 — у них есть особый пластиковый фланец с внутренней стороны для стока воды при попадании.

Вентилятор принудительной вытяжки обычно подключают к выключателю освещения — если человек вошёл в ванную комнату, начинает работать вытяжка.

Кухня

Кухня лидирует по количеству постоянно работающих электроприборов. Основной перечень постоянно включённой в сеть техники:

  • холодильник;
  • посудомоечная машина;
  • электроплита;
  • микроволновка;
  • телевизор;
  • вытяжка;
  • электрочайник;
  • стиральная машина.

Поэтому необходимо не меньше восьми розеток для постоянной работы и не менее пяти для мелкой бытовой техники, такой как миксер, кофемолка или мясорубка.

Основную трудность представляет правильное расположение розеток для встроенной техники — их нельзя размещать за электроприборами, поэтому лучше вынести источники энергии за соседние шкафы кухонного гарнитура. Для варочной панели и духового шкафа необходимо установить отдельные источники питания — сдвоенная розетка не выдержит нагрузки.

Гостиная

Эта комната служит для отдыха и развлечения домочадцев, в ней расположены телевизор, аудиоцентр, Wi-Fi роутер, сплит-система, точки локального освещения. Эти приборы подключены постоянно, розетки для них по правилам безопасности монтируют на высоте 30 см от пола и не менее 10 см от дверных и оконных проёмов.

Для сплит-системы розетку следует разместить наверху, около места установки внутреннего блока — это позволит избежать некрасивых проводов на стенах.

Спальня

На прикроватных тумбочках обычно лежат телефоны или планшеты, которые требуют дополнительной подзарядки. Поэтому оптимальным решением будет разместить пару розеток у кровати, на расстоянии 15–20 см от столешницы.

Удобно смотреть любимые фильмы и передачи, валяясь в кровати, поэтому телевизор обычно вешают на противоположную изголовью кровати стену. Спрятать розетку можно за панелью экрана.

Детская

Маленькому ребёнку достаточно розетки для ночника, но стоит учесть, что через пару лет понадобятся источники энергии для игровых приставок и зарядки телефона, планшета, телевизора и компьютера. А если детей несколько, то нагрузка на электросеть возрастает.

Для детских комнат желательно купить безопасные розетки с крышками или заглушками и расположить их так, чтобы малыш не доставал до свисающих проводов.

Кабинет или рабочий стол

На рабочем столе обычно стоит компьютер, монитор, периферийная техника, телефон и настольная лампа. Для комфортной работы потребуется не менее 6 розеток с сетевым фильтром, а чтобы спрятать некрасивую путаницу из проводов, следует смонтировать электрофурнитуру на высоте 25–30 см над уровнем пола и убрать провода под кабель-канал.

Полезные советы

Перед тем, как установить электророзетки в помещении, необходимо составить проект их размещения. До этого нужно определиться с расположением мебели и бытовых приборов, после чего составить схему помещения, на которой должны быть отмечены оконные и дверные проемы, схемы прохождения электропроводки, водопровода и газопровода, а также все электророзетки, в том числе интернет и телефонные.

Составлять схему нужно с учетом следующих требований:

  • расстояние от батарей, труб и других систем коммуникаций до выключателей должно составлять не менее 50 см;
  • расстояние от угла комнаты, оконного или дверного проема до выключателя или точки питания – не менее 10 см;
  • расстояние до мойки – не меньше 80 см.

Точки питания для стационарной бытовой техники (компьютера, телевизора, микроволновой печи) рекомендуется располагать за самими приборами. Нужно обязательно учитывать размеры мебели, чтобы она не загораживала выключатели и электророзетки.

Расположение выключателей определяется целым рядом факторов. Например, стороной, в которую открывается дверь, а также типом помещения. В длинном коридоре или на лестнице рекомендуется устанавливать два выключателя – по одному в каждом конце помещения.

Розетки и выключатели в ванных комнатах

Сравнительно недавно розетки в ванных комнатах вообще не устанавливались. Во-первых, отсутствовала техника, которая требовала отдельного подключения. Стиральные машины старого образца могли подключаться через удлинитель из любого места квартиры. Ну и во-вторых, отсутствовали качественные розетки, защищенные от воздействия влаги.

В настоящее время современную ванную комнату невозможно представить без розеток. Кроме того, часто их установка не ограничивается одной единицей. Только стиральная машина-автомат требует отдельной точки, подключенной к отдельной линии, защищенной собственным УЗО. Мощные агрегаты просто не смогут долго работать через обычный удлинитель. Как правило, высота розеток в этом случае составляет в пределах 1 метра, что позволяет при необходимости очень быстро отключить стиральную машину от сети.

Отдельная розетка потребуется для электрического водонагревателя, поскольку во многих домах именно с помощью бойлера решается проблема горячей воды. Для него также выделяется отдельная линия с УЗО, а сама розетка располагается непосредственно возле самого прибора. Блоки розеток могут устанавливаться над столешницей. От них поступает питание к электробритве, фену и прочей мелкой бытовой технике.

Серьезным ограничением в их установке является обязательное расстояние в 60 см от источников воды. В качестве дополнительных мер безопасности монтаж предполагает установку и подключение заземления, а также использование влагозащитного экрана.

В отличие от розеток, выключатели никогда не монтируются внутри ванных комнат. Они устанавливаются перед входом в помещение на высоте от 80 см и выше. Прокладка кабеля осуществляется напрямую от электрощита в виде отдельной линии скрытым способом. Это позволяет избежать случайных повреждений и контактов с водой. Перед монтажом предварительно составляется план, в котором все расстояния вымеряются и наносятся с максимальной точностью.

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник

Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.

Если такой возможности нет, то придется подключаться от нижней группы.

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Евростандарт

Высота выключателя от пола по евростандарту — 90 см, розетки — 30 см. Однако как таковой стандартизации на деле не никогда существовало, и в нашу жизнь это понятие пришло вместе с понятием евроремонт, сменив «советский стандарт». Конечно, у него свои достоинства и недостатки:

  • Плюс — розетки не «бросаются в глаза» и ничему не мешают, а выключатели расположены на уровне опущенной руки — их можно включать без приложения каких-либо усилий, и даже не глядя. Высота выключателя от пола 90 см.
  • Минус — для того чтобы вставить в розетку штепсель, необходимо будет наклоняться, а включатель не должен быть ничем загорожен.

Собственный стандарт

Если появилась идея, как можно необычно установить розетку, лучше сначала посмотреть фото такого расположение розетки в интернете. Это убережёт от возможных проблем.

Устанавливать розетки у себя дома можно на своё усмотрение, но следуя описанным выше правилам. Поэтому не обязательно принимать какой-либо из стандартов. Можно размещать розетки исходя из собственного удобства использования.

Необходимо выбирать такое размещение, которое позволит использовать различные электроприборы без каких-либо проблем. Например, наиболее удобное размещение прикроватных розеток – 70 см. На такой высоте довольно комфортно использовать гаджет, который подключен к сети.

Розетки для телевизора лучше разместить ближе к полу, за самый телевизором, дабы провода не мешали передвигаться. Удобное расположение нужно для того, чтобы не использовать удлинители.

Рекомендации по монтажу

Если вы хотите провести монтаж проводки и подключить розетки с выключателем самостоятельно без привлечения сторонней помощи, то следует придерживаться приведённых выше советов и ряда правил, которые позволят выполнить все работы без проблем и, главное, безопасно:

  • первым этапом будет подготовка план-схемы, где будет отражена будущая планировка комнаты, при этом, составить её нужно максимально точно, чтобы потом можно было купить требуемое количество кабеля. Не очень приятно, когда в самый пик работы внезапно будет не хватать кабеля или же наоборот – останется немало неиспользованного;
  • также необходимо отметить на стенах все розетки, которые будут нужны. При этом следует учитывать высоту расположения различных приборов;
  • приборы для неподвижных приборов (вроде компьютера или холодильника) следует монтировать так, чтобы они одновременно были доступны и прятались за техникой;
  • независимо от того, что вы устанавливаете, розетку или выключатель, порядок подключения контактов путать нельзя! Это особенно критично при подключении трехконтактной розетки, у которой имеются заземляющие контакты;
  • розетки устанавливаются из расчёта на ток в 6А, т. е. по штуке на каждые 10 м2 площади комнаты. На кухне любой площади устанавливаются две розетки;
  • розетки или выключатели нельзя устанавливать под или над раковиной;
  • схема разводки должна быть подобрана таким образом, чтобы полностью исключить перегрузки в сети;
  • часто используемые розетки следует размещать на высоте 30 см, при этом учитывая, чтобы до них можно мог свободно дотянуться шнур пылесоса из любой точки комнаты.

Где купить

Максимально быстро приобрести установочные изделия можно в ближайшем специализированном магазине. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Настенный переключатель с пластиковым покрытиемСенсорный выключатель BONDAЖК-Wi-Fi cмарт-настенный выключатель
EsooLi Tuya Smart Life стеклянный сенсорный выключательСенсорный выключатель UBAROСенсорный выключатель Minitiger

Что нужно помнить при монтаже электрики по евростандарту?

  1. Розетки необходимо устанавливать исходя из простой формулы: одна розетка на 10 квадратных метров.
  2. Розетка в ванной комнате допускается, но она должна быть удалена от ванной или душевой кабины на расстояние более 60 сантиметров. Все розетки должны быть влагозащищенными и быть подключены к бесперебойным системам.
  3. Заземление – обязательная мера.
  4. Ни в коем случае нельзя устанавливать розетки под или над раковинами.
  5. Система разводки проводов должна содержать как можно меньше точек контакта. Все точки контакта должны находиться в распределительном щитке и замыкаться на фазовых и нулевых шинах.

Согласно евростандарту диаметр гнезда для вилки бытовой розетки должен быть на 0,8 мм больше, чем в традиционных разъемах. Это обеспечивает более плотный контакт и снижает уровень нагрева в случаях перегрузки.

Расстояние розеток друг от друга

Оптимальное количество розеточных гнезд подбирается по площади комнаты, а минимальное расстояние между ними регламентируется электротехническими правилами. Возможны разные варианты установки. Розетки можно располагать поодиночке, группировать или использовать готовые розеточные блоки на несколько штепселей. Прежде чем делать посадочное гнездо для подрозетников, необходимо произвести разметку. Между их центрами должно быть не менее 71 мм.
В жилых комнатах на каждые четыре метра стены должна приходиться минимум одна розетка. В прихожих следует придерживаться правила – минимум одна электроточка на 10 квадратных метров. При этом сдвоенные экземпляры считаются за одну единицу.

Выводы и ценные рекомендации

Где и как располагать выключатели и розетки необходимо определять только на основании безопасности и, конечно же, комфорта. На сегодня не существует прописанных стандартов, в которых указывалось бы место для размещения разъемов электросети и выключателей. Особенно их количества в отдельной комнате.

Планирование – это этап подсчета числа механизмов, которыми будет пользоваться человек на постоянной основе, независимо от помещения. Плюс еще 1–2 розетки сверху для дополнительных устройств. Самые строгие требования предъявляются только к мастерам, осуществляющим монтаж приборов электросети в квартире. Такие люди должны быть специалистами с хорошим опытом.

Но если было принято решение осуществлять все работы самостоятельно, то нужно ознакомиться со всеми видами электрооборудования. Поскольку ассортимент продукции очень широк, это значит, что под каждую потребность можно найти оборудование. Это может быть аудио розетка, позволяющая подключить акустику, музыкальный центр или разъем для стационарного телефона, а также для Ethernet кабеля.

Высота установки определяет комфортные условия для проживания в доме, его безопасность, благоустройство и красоту.

Около туалетного столика

Возле столика прибор должен располагаться над зеркалом или по сторонам от него. Свет должен падать на человека, а не отражаться в нем. В бра около туалетного столика лучше установить лампы накаливания (матовые), так как галогенные или светодиодные дают желтоватый свет. Устанавливать люминесцентные не следует – с ними искажается цветовое восприятие, поэтому макияж будет получаться странным.

Если было решено установить светильник над зеркалом, высота установки определяется его габаритами. Источник освещения должен быть выше головы человека, сидящего за столом. Во время установки бра по бокам зеркала высота будет зависеть от их количества. Если монтируется по 1–2 светильника, то лучше, чтобы лампы были выше уровня глаз. А если по 2 или 3 прибора с каждой стороны, то надо подбирать так, чтобы свет «не резал» глаза.

Как высоко установить выключатель света?

Несколько раз нас спрашивали, на какой высоте установить выключатель света. Мы рассмотрели размещение розеток в другой статье. На этот раз мы хотели обратить внимание на расположение выключателей при проводке в комнате. Хотя NEC не указывает высоту переключателей, большинство из них следуют стандартной процедуре. Типичное размещение ставит их на 48 дюймов по центру. Исключения существуют для домов, где доступность для инвалидных колясок является серьезной проблемой. В этом случае вы можете разместить их на высоте около 40 дюймов от пола.


Начните с кода NEC

Согласно NEC 210.70, в каждой жилой комнате и ванной комнате жилого помещения должна быть установлена ​​по крайней мере одна настенная розетка освещения с выключателем (включая потолочные вентиляторы). В помещениях, кроме кухонь и ванных комнат, вместо розетки освещения можно использовать розетку, управляемую настенным выключателем. Чтобы охватить элитную толпу, выходы освещения могут управляться датчиками присутствия, оснащенными ручным управлением. Это позволяет датчику также функционировать как настенный выключатель.

Примечание редактора: У нас был клиент, который хотел, чтобы все его переключатели были установлены на высоте 30 дюймов от пола. Сначала мы подумали, что это жилье для члена семьи с ограниченными возможностями. После дальнейших расспросов мы узнали больше. Это просто позволяло ему включать свет в каждой комнате, не поднимая руки! Хотя в этом нет ничего плохого, мы не рекомендуем портить потенциальную стоимость вашего дома при перепродаже из-за модного решения, основанного на лени или попытках выделиться! Следуйте подразумеваемым стандартам.

Где разместить настенные выключатели

Код NEC содержит примерные требования к расположению розеток освещения, управляемых настенными выключателями. Однако в нем не указано, на какой высоте устанавливать выключатель света.

Он также не указывает фактическое расположение переключателя (и не должен, по нашему мнению). Посмотрите на планы или проконсультируйтесь с архитектором или владельцем, чтобы справиться с любыми особенно сложными входами. По большей части размещение переключателей будет следовать правилам здравого смысла.Не размещайте выключатель за дверью. Обязательно обратите внимание на длину любых коротких стен. Это убережет вас от нехватки места между шпильками для установки коробки.

Соблюдайте минимальные нормы

Код также предписывает установку как минимум одной настенной розетки освещения, управляемой выключателем, в коридорах, на лестницах, в пристроенных гаражах и любых отдельно стоящих гаражах с электричеством. Кроме того, по крайней мере одна настенная розетка освещения, управляемая выключателем, должна обеспечивать освещение с внешней стороны наружных входов или выходов с доступом на уровне земли.

Надеюсь, это дало вам некоторые идеи о том, как высоко установить выключатель света. Планы зданий могут иметь размеры, указывающие размеры по центру, по верху или даже по низу коробки. Просто дважды проверьте свою работу, чтобы убедиться, что все имеет смысл и что у вас достаточно эргономики для эффективной активации всех переключателей.

Стандартная высота выключателя света — как обсудить

Стандартная высота выключателя освещения

Какой код высоты выключателя света?

Национальный электротехнический кодекс требует, чтобы в каждой комнате дома был хотя бы один выключатель, чтобы свет в комнате работал, но ничего не говорится о высоте выключателя.Многие строители домов размещают блоки управления так, чтобы нижняя часть коробки находилась на расстоянии 48 дюймов от пола.

Какова стандартная высота выключателя таким образом?

Стандартная высота распределительной коробки Стандартная высота настенного переключателя в большинстве комнат (за исключением тех, которые расположены над кухонной стойкой) составляет 48 дюймов над верхом мата (измеряется в нижней части коробки).

А на какой высоте должны быть контейнеры от земли?

Типичная высота розетки составляет от 12 до 16 дюймов в нижней части устройства.В редких случаях розетки устанавливаются в плинтусах и в полу с соответствующими коробками/крышками.

Какова высота ADA для переключателей?

ADA требует, чтобы выключатели света располагались на расстоянии от 15 до 48 дюймов. Установленный 48-позиционный выключатель света недоступен для парализованных людей с электрическими инвалидными креслами, людей небольшого роста или людей с тяжелыми контейнерами.

Какой код сокетов?

NEC 210-52 Как правило, электрические розетки в жилых помещениях следует устанавливать таким образом, чтобы ни одна точка вдоль линии пола (измеренная по горизонтали) в любой области стены не была больше 1.8 м (6 футов) от электрической розетки в этой комнате. Электрическая розетка должна быть встроена в любую стену шириной 2 фута или более.

Какова максимальная высота счетчика?

Высота от пола до центра плиты переключателя не должна превышать 48 дюймов, а минимальная высота не должна быть менее 15 дюймов. Если переключатель находится над переключателем коленного сустава и глубина переключателя больше 20 дюймов, максимальная высота переключателя уменьшается до 44 дюймов.

Какой высоты выключатели и розетки?

В жилых комнатах розетки должны находиться на расстоянии не менее 450 мм от чистого пола, а выключатели, звонки и домофоны должны иметь максимальную высоту 1200 мм.Все электрические выключатели, розетки или органы управления должны располагаться на расстоянии не менее 350 мм от углов помещения.

Сколько розеток можно подключить к автомату на 15 ампер?

10 розеток

На каком расстоянии от раковины может находиться выключатель?

Правило NEC 4077 (B) (2) гласит, что любой переключатель рядом с приемником должен находиться на расстоянии не менее 2 длин плитки от края пула.

Сколько розеток может быть в цепи на 20 ампер?

Как правило, на каждую розетку назначайте не более 1,5 А, чтобы в цепи на 20 А было 10 розеток.

Как далеко выключатели от душа?

Выключатели не следует устанавливать во влажных зонах ванн или душевых, если только они не являются частью указанной комбинации ванны или душа. {ПРИМЕЧАНИЕ. Согласно NEC и IRC, в пределах 36 дюймов от любого края раковины или бассейна и/или области, подверженной брызгам, есть влажная/влажная зона.

На каком расстоянии от двери должен быть выключатель?

Я всегда думал, что выключатель может располагаться как можно ближе к 11/2 двери (d — это Адааг? Совет по доступу отвечает за разработку и поддержание руководств по проектированию, известных как Руководящие принципы ADAAG). Эти руководящие принципы используются Министерством юстиции. (DOJ) и Департамент транспорта (DOT) для установления обязательных стандартов для населения.

Что такое освещение, соответствующее требованиям ADA?

Какое освещение соответствует требованиям ADA? Закон об американцах-инвалидах гласит, что все настенные светильники в общественных местах, которые находятся на высоте от 28 до 80 метров над полом, должны достигать от стены 4 или меньше.

Какова высота установки ADA для розетки?

Розетки и выключатели или розетки должны соответствовать требованиям ADA в разделе 308 стандартов. Диапазон высоты шкафа для беспрепятственного доступа спереди или сбоку составляет от минимум 15 дюймов от пола до максимум 48 дюймов.

Какова высота ADA термостата?

48 дюймов

Почему некоторые контейнеры перевернуты?

Потому что, если провод или кабель упадут на частично подключенную правую сторону, произойдет короткое замыкание между горячим и нулевым током. В описанной выше ситуации, если вилка перевернута вверх дном, шнур первым коснется земли.

Земля должна быть вверху или внизу?

Розетка должна быть совмещена с острой иглой, направленной вниз, потому что у того, кто берет розетку, указательный палец оказывается внизу вилки, а указательный палец выступает за пределы большого пальца.Низкий пол не позволяет людям касаться рычагов.
Стандартная высота выключателя освещения

Как высоко должны быть переключатели над полом?

При проектировании любого помещения может быть довольно сложно определить оптимальное положение для размещения выключателей. Вы хотите, чтобы переключатели были легко доступны для всех, кто может их использовать, и может быть трудно определить, где будет лучшее место. К счастью, мы тщательно изучили эту тему, чтобы дать вам наилучшие шансы на успешное размещение коммутатора.

Стандарт, используемый большинством профессионалов, составляет 48 дюймов или 4 фута от пола. В большинстве комнат это будет работать просто отлично. Однако, если вы проектируете комнату, где выключатели будут часто использоваться детьми, инвалидами или людьми ростом ниже среднего, вы, скорее всего, захотите разместить их ниже. Не забывайте всегда проверять, что разрешено, а что нет, в местном строительном отделе, поскольку местное законодательство имеет приоритет над всеми другими правилами.

Прочитав это, вы можете подумать, что готовы приступить к установке выключателей света, но пока не берите инструменты.Продолжайте читать, и мы обсудим правила и нормы размещения выключателей света, а также несколько наших рекомендаций, чтобы направить вас на правильный путь. Не волнуйтесь, правил не так уж и много, но те правила, которые существуют, очень важны!

Требования к коду расположения выключателя света

Хотя NEC — Национальный электротехнический кодекс — не регулирует конкретное расположение выключателей света на стене, они регулируют, когда их следует размещать в комнате.Во всех жилых помещениях (помещениях, предназначенных для сна, приема пищи, приготовления пищи и вообще для проживания) должна быть хотя бы одна розетка, управляемая настенным выключателем для освещения.

Однако в других помещениях, кроме кухонь и ванных комнат, у вас может быть переключатель, который напрямую управляет осветительным прибором, а не подключенной розеткой.

Еще следует отметить, что вы можете обойти правила использования настенного выключателя, установив вместо него в комнате розетки с датчиками движения/присутствия.Это может быть более полезным для вас, если вы предпочитаете не использовать руки или если у вас есть инвалидность, из-за которой вам сложнее управлять настенными выключателями.

Помимо жилых помещений, все коридоры, лестницы и гаражи, подключенные к электросети, должны иметь хотя бы одну розетку освещения, управляемую настенным выключателем. В таких помещениях, как чердаки или подвалы, потребуется разместить на входе настенный выключатель, управляющий розеткой освещения, но только при наличии в помещении оборудования, требующего обслуживания или ремонта.

Какая высота ADA для коммутаторов?

Чтобы соответствовать требованиям ADA, коммутатор должен находиться не ниже 15 дюймов от пола и не выше 48 дюймов от пола. Однако при наличии препятствия, выступающего из стены, например стойки, максимальная высота переключателя может быть меньше.

Если препятствие выступает менее чем на 20 дюймов, вы все равно можете установить переключатель на максимальной высоте 48 дюймов от пола. Если препятствие выступает на 20–25 дюймов от стены, то максимальная высота, при которой сохраняется соответствие требованиям, падает до 40 дюймов от пола.

Насколько близко выключатель света может быть к раковине?

Ответ на этот вопрос заключается в том, что вы можете расположить выключатель как можно ближе к раковине. Однако это не означает, что вы должны ставить выключатель прямо за раковиной. Хотя в NEC нет конкретных правил относительно расстояния между выключателем света и раковиной, мы рекомендуем вам размещать выключатель на расстоянии не менее фута, на всякий случай.

Важно отметить, что при электропроводке в ванной комнате вам необходимо иметь по крайней мере одну розетку GFCI на 20 ампер для комнаты, и она должна находиться на расстоянии не менее 6 футов от ванны и не менее одного фута от раковины.Если вы планируете установить только одну требуемую розетку, это может повлиять на размещение выключателя.

Существует ли максимальное расстояние между выключателями света?

Размещая выключатель в комнате, вы, скорее всего, захотите разместить его рядом с дверью. Поскольку в NEC нет правил для этого, вы будете предоставлены своему воображению и здравому смыслу. В большинстве случаев вы не хотите размещать выключатель слишком близко к двери, так как можно наткнуться на шпильки из дверного зазора.И, конечно же, если вы разместите его слишком далеко, вы отправитесь в погоню за гусями в темноте каждый раз, когда вам нужно включить свет.

Также нет правил относительно расстояния между выключателями света, так что опять же, вам остается руководствоваться здравым смыслом. Мы настоятельно рекомендуем размещать выключатели света как можно ближе друг к другу, чтобы у вас была единая точка доступа для всех выключателей, которые вам понадобятся в комнате.

Тем не менее, вы можете обнаружить, что есть преимущества в том, чтобы разместить их дальше друг от друга, например, в случаях, когда вы хотите, чтобы 2 или более выключателей были подключены к одному и тому же источнику света, и вам нужна возможность управлять светом из нескольких мест в одном месте. большой номер.

Стандартная высота выпускного отверстия

Говоря о том, как высоко разместить выключатель света, мы, вероятно, должны упомянуть, насколько высоко вы будете размещать розетку, к которой он подключен. Хотя нет никаких правил NEC, касающихся высоты розеток, по-прежнему применяются те же правила ADA в отношении высоты выключателя света, что означает, что вы должны размещать розетки на расстоянии от 15 до 48 дюймов от земли.

Несмотря на это, стандарт, используемый многими профессионалами, заключается в том, что нижняя часть розетки находится на расстоянии фута от земли, а верхняя часть розетки находится на расстоянии 16 дюймов от земли.Если вы планируете, чтобы розеткой пользовались люди с ограниченными возможностями, вы, вероятно, захотите разместить ее немного выше.

Что такое код для расстояния между выходными отверстиями?

В зависимости от назначения помещения, которое вы проектируете, требования NEC — Национального электротехнического кодекса — сильно различаются. Кроме того, в то время как большинство областей следуют рекомендациям NEC, в некоторых сообществах действуют свои собственные правила. Очень важно, чтобы вы связались с местным строительным отделом, чтобы подтвердить, что вы соблюдаете правила, действующие в вашем регионе. Обратите внимание, что эти требования в основном сосредоточены на минимальном расстоянии, которое вы можете оставить между розетками, а это означает, что вы можете уменьшить расстояние и добавить больше розеток по своему усмотрению во многих случаях.

Общие области

В общих зонах, таких как гостиные, столовые, спальни и т. д., минимальное расстояние между 2 розетками составляет 12 футов. Однако у вас также должна быть электрическая розетка в пределах 6 футов от любых разрывов или препятствий в стене, таких как дверные проемы. Самое главное, о чем следует помнить, это то, что эти правила действуют для того, чтобы электронные приборы всегда имели доступную розетку для подключения.Вы также должны предположить, что шнур прибора имеет длину 6 футов.

Кухня

Кухонные приборы обычно имеют более короткие шнуры, а это означает, что при установке розеток над кухонной столешницей их нужно располагать ближе друг к другу. Вы должны предположить, что шнуры приборов будут иметь длину 2 фута вместо 6 футов. Расположите розетки не дальше 4 футов друг от друга. Если прилавок шире 12 дюймов, для него требуется разместить розетку, и вы разместите вторую розетку только в том случае, если ширина прилавка превышает 48 дюймов из-за правила расстояния.

Ванные комнаты

В ванных комнатах необходимо разместить хотя бы одну розетку на всю комнату. Этот единственный обязательный выход должен быть в пределах 3 футов от края раковины, хотя вам, вероятно, не следует размещать его слишком близко к раковине, так как это может оказаться опасным. Вы можете, конечно, разместить дополнительные розетки в ванной, но они не могут считаться необходимой розеткой для комнаты, если они не находятся в пределах 3 футов от края раковины. Кроме того, если в ванной комнате несколько раковин, необходимо разместить выход для каждой раковины.

Пора приступать к работе!

Теперь, когда вы ознакомились с правилами и положениями, касающимися размещения выключателей света, вы можете быть уверены, что размещаете их надлежащим образом. Пожалуйста, помните, что, несмотря на то, что большинство областей следуют NEC, вы можете столкнуться с дополнительными правилами или даже с большей небрежностью правил там, где вы живете. Поэтому убедитесь, что вы согласовали это с местным строительным отделом, прежде чем размещать переключатели. Самое главное, чтобы переключатели были доступны, поэтому всегда учитывайте, кто будет их использовать!

Прежде чем уйти, ознакомьтесь с другими сообщениями, которые могут вас заинтересовать:

12 типов настенных выключателей и диммеров, которые вы должны знать

Пол в ванной не ровный – что делать?

Какой высоты должны быть розетки и выключатели?

Если вы занимаетесь заменой электропроводки, строите новый дом или просто хотите обновить текущую установку розеток и выключателей, вам может быть интересно, какой высоты должны быть розетки и выключатели.

Конечно, существуют исключения из рекомендуемой высоты, которые лучше соответствуют вашим требованиям к определенным светильникам. Например, у вас может быть пара прикроватных светильников и выключатель, установленный рядом с изголовьем кровати. Или кухонный остров, где вы хотите, чтобы розетка была установлена ​​под выступом на усмотрение. В этом блоге мы рассмотрим, какой высоты должны быть розетки и выключатели в вашем доме, чтобы помочь вам на этапе установки.

Какой высоты должны быть розетки?

Строительные нормы

Великобритании гласят, что настенные розетки должны располагаться так, чтобы к ним можно было легко добраться в данной комнате.Хотя каких-то конкретных правил, которые нужно соблюдать, нет. Как правило, розетки должны быть установлены на высоте не менее 450–1200 мм от уровня пола в любой комнате.

Конечно, если дом адаптирован или требования другие, то может понадобиться установка розеток на другой высоте.

Это не относится к розеткам, расположенным над рабочими поверхностями, например, на кухнях и в домашних офисах. В этом случае необходимо обеспечить достаточное расстояние от приборов и воды, чтобы свести к минимуму повреждение розетки и кабелей. Определенных правил высоты над рабочими поверхностями не существует. Тем не менее, рекомендуется оставить зазор не менее 15 см ниже розетки.

Для телевизионных точек, телефонных точек и дверных звонков рекомендуется максимальная высота 1200 мм от пола. Конечно, будут исключения по высоте в зависимости от ваших требований и комнат.

Какой высоты должны быть переключатели?

Особых правил по высоте выключателей света не существует. Однако рекомендуется, чтобы они располагались на высоте не менее 1200 мм над уровнем пола.Выключатели света должны быть размещены в легкодоступном месте и на расстоянии не менее 350 мм от углов комнаты.

Как правило, их следует устанавливать на высоте от 48 до 52 дюймов над полом. Это обеспечивает удобную высоту для большинства при стоянии. Это может варьироваться в зависимости от роста человека. Кроме того, если жилое помещение было приспособлено для удовлетворения конкретных потребностей человека, то расположение выключателей света должно быть соответствующим образом согласовано с этим.

Выключатели, которые размещаются над столешницами или для использования у кровати, также будут различаться в зависимости от обстоятельств.При размещении над столешницей, например, на кухне, под выключателем должно быть свободное пространство не менее 15 см.

Высота установки световых выключателей. Высота установки выключателей и розеток от пола. Стандартная высота для установки выключателей и розеток.

При проведении капитального или мелкого ремонта в квартире или в загородном доме часто проводится замена инженерных коммуникаций.

В данном случае особенно актуален вопрос, на каком расстоянии от пола делать розетки и устанавливать выключатели света.

Расположение электрических розеток и выключателей


Электромонтаж в земле

На следующем фото показаны котлованы, подготовленные для подключения к электросети, и ответвление к автоматическим воротам и, возможно, домофону. При прокладке кабелей в землю обязательно правильно пометьте их концы. Вторым важным моментом является покрытие ранее проложенных электрических кабелей синей фольгой. Эта практика является предупреждением об электромонтаже котлована при последующих земляных работах.Иллюзия в том, что мы будем помнить все и то, как это было зарыто и установлено.

К сожалению, мастера и электрики должны следить за каждым этапом строительства. Вы хотите чего-то хорошего или, по крайней мере, получить его. На следующем фото показаны две синие сваи, которые доставляются к главному выключателю в доме. После проверки местности, то есть обливания водой одного лиса из распределительного устройства, выяснилось, что вода текла из двух кучек и к тому же была грязной. Это означает, что повреждены сваи под фундаментом.Когда это произошло и на каком этапе строительства?

В результате планирования мы сможем рассчитать достаточное количество устройств и предотвратить последующую нехватку источника питания для конкретного устройства. Не менее важным моментом при планировании расположения электроприборов является расстояние от пола до розетки. Неправильно подобранная высота сделает их последующее использование неудобным и, возможно, небезопасным.

Однако известно, что теперь грязь необходимо раскопать, возможно, для того, чтобы выковать фундамент и устранить неисправность.При планировании электромонтажа рекомендуется заранее решить, какая дверь будет открыта для установки выключателей и разъемов с правой стороны. На практике гнездо пригодится во всех углах комнаты. Стоит рассмотреть «бонусные» кабели. Например, кабели громкоговорителей от телевизора до угла стены спрятаны под штукатурку там, где будут громкоговорители. Другим примером является слепой мониторинг или настройка сигнализации.

  • В первую очередь на основе стандартных монтажных зон.
  • Эксперименты и сокращения всегда плохо кончаются.
  • Лучше иметь одну розетку слишком много, чем одну розетку.
  • Но не переусердствуйте.
Распределительный щит абонента имеет отдельное освещение и отдельные цепи для разъемов, размер которых соответствует количеству светильников и розеток, установленных в доме абонента. Под допустимым током проводимости понимается постоянное значение силы тока, которое проводник может выдержать без постоянной температуры, превышающей определенное значение.По номинальному току допустимый ток проводимости, на котором предусмотрена электроустановка. Под током перегрузки понимается любой ток, превышающий номинальный ток, возникающий в исправной электрической цепи. Короткое замыкание по току — это перегрузка по току, вызванная незначительным дефектом импеданса между точками, которые могут различаться при нормальной работе. Под дефектным током понимается ток, возникающий в результате пробоя или загрязнения изоляции. «Замыкание на землю» означает протекание тока короткого замыкания на землю.Под электрической колонкой понимается соединительная часть, соединяющая ветку с электроприводом потребителя. Электрическое соединение — часть системы распределения электроэнергии между электрической сетью и выходными клеммами счетчика электроэнергии. 2


Итак, открываем раздел, в котором указаны требования к устройству электропроводки в жилых домах, и видим следующее:

  1. Расстояние розеток и выключателей от пола в жилых помещениях составляет не то же самое. . Розетки монтируются на высоте 20-30 см от поверхности пола, а устройства для управления освещением размещаются выше.

Важно: если в семье есть маленькие дети, обязательно нужно установить розетки под вилку, оснащенные специальными защитными шторками.

Выдержки из Правил устройства электроустановок

Присоединение электрическое — соединительный элемент между распределительной линией электропередач и ответвлением. Электрическое соединение может быть под землей.Паз ответвления означает ответвление, к которому подключается электрическое соединение между колонной и смонтированными электрическими элементами и где находится защита от перегрузки и короткого замыкания электрической колонны. Теплоизоляционные полы — это полы из материалов, которые по своей природе изолируют, или полы из изоляционных материалов, установленные на неизолирующих опорах.

  1. На вопрос, на каком расстоянии от пола устанавливаются розетки в кухонных помещениях, ЭМИ также дает четкий ответ на высоте 1. 3 м от поверхности пола. Но следует учитывать, что это правило может быть изменено в соответствии с расстановкой и высотой мебели.

Важно: следует помнить о требованиях, изложенных в п. 7.1.50 ПУЭ: наименьший зазор от электроразъема до газопровода должен быть не менее 0,5 м.

Условия, которые должны соблюдаться персоналом при установке внутри помещений. Выполнение внутренних электроустановок должно производиться персоналом энергоснабжающих предприятий или персоналом других уполномоченных учреждений.Несоблюдение правил в связи с электромонтажом и фактом пуска электроустановок другими подразделениями или лицами, отличными от предусмотренных предыдущими статьями, наказывается в соответствии с законом, в зависимости от тяжести совершенного преступления и последствий, которые могут результат этих работ.

  1. Теперь попробуем разобраться, какое расстояние от розетки до пола должно быть в помещении с повышенной влажностью  . Согласно техническим нормам в ванных комнатах, душевых и саунах установка электроприборов должна производиться на высоте 1 метра от поверхности пола.


Технические условия на выполнение внутренних установок Любые новые работы, усовершенствование, разделение или модификация внутренних установок 3. Начинается только после утверждения электроэнергетической компанией заявки на начало работ и плана установки, который формирует предварительное досье. Предварительный установочный файл будет подготовлен уполномоченным электриком в двух экземплярах и будет включать: общий план здания, в котором должна быть выполнена внутренняя установка; индикация положения электрощита; мощность и количество светильников и электроприборов, предназначенных для установки в этих помещениях.

Внимание! Не устанавливайте электрические розетки непосредственно в душевой и парилке.

Еще один важный момент: в соответствии с п.7.1 правил электроустановок расположение розеток и выключателей должно осуществляться на расстоянии не менее 0,6 метра от двери душевой кабины. При этом подключение электроприборов в помещениях с повышенной влажностью должно осуществляться через устройство защитного отключения (УЗО).

После анализа возможности и условий подключения к электросетям будущего абонентского салона поставщик утверждает представленный план. Один экземпляр остается у поставщика, а другой возвращается подрядчику, который может приступить к работе. Следует иметь в виду, что энергоблок может проектировать, выполнять отраслевые работы и обеспечивать электроэнергией только строения на дорогах общего пользования. После завершения установок, предусмотренных в предварительном файле, и для завершения подключения заявитель заполнит и представит поставщику через уполномоченного электрика установщика окончательное досье по установке, которое будет включать: запрос на подключение; Что свидетельствует о том, что установка соответствует применимым стандартам, нормам и правилам; план квартиры по отношению к остальной части здания и ориентации на улицу, назначение каждой комнаты; принципиальная электрическая схема с указанием расположения светильников, выключателей, розеток и распределительных щитов; Схема разводки с сечением электрических проводников на выходе распределительного щита.


Ситуация за рубежом

В соответствии с британским стандартом BS7671:

  • Розетки могут быть установлены на расстоянии 450-1200 мм от поверхности пола.
  • Количество электроприборов в помещении не ограничено.

В соответствии со стандартами, изложенными в Национальном электротехническом кодексе США (NEC), а именно в разделе 210.52 (A) (1):

Где правильно установить в детской

При выполнении внутренних электроустановок необходимо принимать защитные меры против прямого поражения электрическим током и поражения электрическим током при непрямом контакте в соответствии с «Положением об охране труда».В зависимости от характера оборудования и конкретных условий эксплуатации в зависимости от характера оборудования и конкретных условий эксплуатации будут недоступны: электрическая изоляция всех токопроводящих элементов, входящих в состав рабочих цепей тока; использование защитных чехлов; обеспечение надежно закрепленных корпусов на опорах и через которые отверстия не могут быть задеты вручную живыми элементами; расположение на обычно недоступных высотах. четыре.

  1. Розетки должны быть установлены на расстоянии не менее 6 футов (1.8 м) друг от друга. Расстояние рассчитывается вдоль стен вдоль линии пола. Таким образом, первый разъем можно установить через 1,8 метра от дверного проема, следующий – через такой же интервал и так по всему периметру, постепенно переходя от комнаты к комнате.
  2. Розетки монтируются на высоте 30,5–41 см (12–16 дюймов). Расчет высоты ведется от пола, раковины в ванной или от кухонной столешницы. Однако эти параметры могут быть пересмотрены исходя из особенностей дизайн-проекта и характеристик используемой мебели.

Особенности расположения выключателей


Для защиты от косвенных поражений электрическим током элементы, которые обычно не находятся под напряжением, но могут оказаться под напряжением из-за отказа установки, будут обеспечены соответствующими мерами защиты. Для этого бытовая техника будет связана с защитой. Нулевой защитный проводник устанавливается отдельно между клеммой нулевой защиты КРУ и розеткой защитного контакта, расположенной в месте, не имеющем электроизолирующего пола. Нулевой защитный вывод платы будет соединен отдельным нулевым проводом с нулевым выводом клеммной колодки.

Разобравшись с разъемами, попробуем определить, какова инструкция по установке выключателей. Сегодня на специализированных форумах есть множество аргументов в пользу той или иной высоты установки электроприборов. Какое единственно верное мнение?

В советское время монтаж бытовых рубильников производился на уровне глаз взрослого человека, который равен 170-180 см.Сегодня стандарты монтажа соответствуют так называемым европейским стандартам. По этим правилам высота установки составляет 80-90 см от уровня пола.

Соединение между защитным нулевым зажимом и ответвлениями нерва и нулевой электрической сети будет осуществляться одним нулевым рабочим и защитным проводником при следующих условиях: нулевой провод соединения должен иметь сечение более высокой степени сечение фазного провода; соединение нулевого провода должно быть подключено к нулевому проводу электрораспределительной сети двух разных соединений и к распределительному щиту в ответвлении через два разных зажима; нулевой проводник должен быть закреплен таким образом, чтобы присоединение к зажиму механически не прикладывалось к сети или ответвлению; усиление стойки, к которому подключено соединение, должно быть подключено к нейтральному проводнику сети.

Если установка рубильника производится в непосредственной близости от двери, зазор от него до наличника двери должен быть не менее 10 см. Считается, что такое расположение гораздо удобнее стандартного советского времени.

В Правилах устройства электроустановок (ПУЭ) конкретные параметры расстояния выключателей от пола не приводятся.

Для выполнения внутренних электроустановок должны использоваться соответствующие материалы и устройства.Окружающая среда, опасность поражения электрическим током и пожароопасность. Если комнату или комнату в номере можно разделить на несколько категорий, будут приняты специальные меры защиты. Избегайте размещения электроустановок вдоль той же трассы, что и трубы других установок. Запрещается непосредственно устанавливать на горючие строительные элементы проводов, пластиковых труб и электроприборов.

Монтаж этих материалов и устройств на элементы конструкции из горючих материалов допускается только при их вставке из негорючих материалов. По мере необходимости будут использоваться: слои штукатурки толщиной не менее 1 см: полосы асбеста толщиной более 3 см с обеих сторон, проволока или трубки; Негорючие помещения, которые будут располагать элементы электроустановки на расстоянии не менее 3 см от горючих элементов. Аналогичные меры следует принять и в случае подземной штукатурки.

Несмотря на это, в обязательном порядке следует учитывать следующие рекомендации:

  • Пункт 7.1.48. Бытовые электроприборы следует устанавливать от дверных проемов душевых кабин на расстоянии не менее 0.6 м.
  • Пункт 7.1.50. Бытовые электроприборы, в том числе домкраты и рубильники, устанавливаются от газопровода на расстоянии не менее 50 см.

Важно: Соблюдение правил установки необходимо не только для безопасности и эффективности работы электроприборов.
 При новом подключении к электросети неправильное размещение электроприборов в доме или квартире может вызвать проблемы при оформлении разрешительной документации.

Запрещается переключать дымоходы и газоходы элементами электроустановок.Если проход между помещениями в разных условиях, то они будут склоняться к помещению с более суровыми условиями. И закрыть изолирующей маской. Пересечение строительных элементов из сгораемых материалов с элементами электроустановки будет осуществляться с защитой щелей из негорючих материалов. Избегайте установки труб на перемычках пола. Не устанавливайте выключатели и розетки в ванных комнатах. Они должны быть установлены за пределами этих помещений.

Исключением являются бритвенные станки.Если будет установлен аналогичный разъем, то он будет питаться от специального одобренного, одобренного разделительного трансформатора, который имеет дополнительную изоляцию на вторичной стороне. Розетка обычно монтируется на корпусе трансформатора. Розетку рекомендуется оборудовать специальным выключателем, позволяющим подключать разделительный трансформатор к сети только тогда, когда розетка используется. Эти розетки обычно устанавливаются возле зеркала на высоте 2 м от пола.

Заключение

Еще больше полезной и интересной информации вы сможете узнать, посмотрев видео в этой статье.»>

Заключение

Больше полезной и интересной информации вы можете узнать посмотрев видео в этой статье.

При ремонте и замене электропроводки возникает вопрос: какая должна быть высота розеток от пола? Как поставить переключатели вверх? Есть ли какие-то правила, регламентирующие это?

Есть ли правила

В современных квартирах чаще всего можно увидеть один из двух вариантов:

  • советский — выключатель на высоте 160-180 см, розетки — 90 см,
  • европейский — выключатель на уровне 90 см, розетки на высоте 30 или 90 см.

Единых норм размещения электрооборудования в квартирах нет. Есть рекомендации СНиП и ПУЭ (Правил устройства электроустановок), но это только рекомендации, а не жесткие требования. Регламентировано расположение электрических розеток и выключателей в местах, где их неправильная установка может быть опасна, например, в ванной, душевой или на кухне возле газопровода.


Важно только, чтобы высота розеток и выключателей была такой, чтобы не было опасности повреждения и попадания воды.Поэтому, где их устанавливать, в большинстве случаев решать вам.

«Евростандарт»

Этим наименованием обозначают расположение электрооборудования в новых домах с ремонтом. Обычно выключатель располагается на высоте 90 см от пола, розетки — на высоте около метра и дополнительные на расстоянии 30 см от пола.

Это не регулируется никакими стандартами; просто многие считают его более удобным, чем советский, принятый в старых постройках.Пользоваться низко расположенным выключателем могут даже дети, а розетки, установленные близко к полу, позволяют спрятать провода и удобно расположить технику с короткими шнурами питания.


Существует также американский стандарт, согласно которому

  • розетки на высоте 30,5-41 см от уровня пола, рабочие поверхности,
  • расстояние между ними 180 см, считая от дверного проема.
ПУЭ

регламентирует установку электрических розеток в санузлах и душевых, а также их расположение относительно газопровода.


  • От двери душевой электрические розетки должны находиться на расстоянии не менее 0,6 м.
  • Запрещается их установка в банях, саунах, санузлах, душевых, кроме душевых и санузлов в квартирах и гостиничных номерах.
  • Электрооборудование от газопроводов размещают на расстоянии не менее 0,5 м.
  • Розетка в ванной подключается через устройство УЗО (УЗО).
  • Каждая группа электрических розеток в квартире по правилам также должна иметь свое УЗО.

Требования ГОСТ и СП (Свод правил)

Расстояние от выхода до двери душевой кабины по ГОСТу также должно быть не менее 0,6 м.

Установка розеток в квартирах и домах должна соответствовать следующим правилам:

  • на каждые 4 м периметра жилого помещения устанавливается одна электрическая розетка, а в коридорах — одна на каждые 10 кв.
  • расстояние до кондиционеров и электроплит не регламентируется,
  • в частном и индивидуальном доме количество электрических розеток определяет заказчик (собственник).


На кухне много бытовой техники, поэтому и розеток должно быть достаточно, чтобы не приходилось включать приборы, особенно мощные, через удлинитель. Традиционно их размещают на трех уровнях: 10-15 см, 110-120 см и 200-250 см от пола.

Для приборов, которые располагаются на столе или на других рабочих поверхностях, то есть для микроволновой печи, тостера, мультиварки и аналогичного малогабаритного оборудования, розетки размещают на высоте 20 см от рабочей поверхности или 110-120 см от уровня пола.Этот уровень обусловлен габаритами кухонных гарнитуров, столешницы которых обычно имеют высоту 0,9 метра.

Целесообразно устанавливать с защитными крышками возле гнезда электророзетки. От раковины их делают на расстоянии около 80 см.


Для стиральных и посудомоечных машин и холодильников — 10-20 см от пола.

Розетки для кухонной вытяжки и светильников, встроенных в мебель, должны располагаться на высоте 2-2,5 м от пола, от центра вытяжки должно быть не менее 20 см.Расположенные на этом уровне розетки не видны с пола, они прячутся за шкафами, и чтобы до них добраться, достаточно встать на стул. Это удобно, так как они используются не очень часто.

Розетки для встраиваемой техники обычно размещают на высоте 0,3-0,6 м от пола; вам не нужно устанавливать их непосредственно за оборудованием, чтобы к ним был легкий доступ. Обычно для этого вырезают задние стенки шкафов и тумбы, но в современной мебели предусмотрено основание высотой около 12 см.В нем удобно размещать розетки, что примерно в 10 см от пола.

На кухне необходимо разместить электрические розетки для приборов таким образом, чтобы не возникало перегрузок. Если установлены стиральная и посудомоечная машины, их можно подключить к одному УЗО, но нежелательно включать их одновременно. Для холодильника нужна отдельная линия с заземлением, подключать через удлинитель не стоит.

Примерное расположение розеток на кухне показано на рисунке.Если позволяет площадь, предусмотрите доп по углам, над обеденным столом, а если на кухне есть телевизор, то где он будет стоять.


Ванная комната

В ванной комнате всегда повышенная влажность, поэтому здесь используется электрооборудование с повышенной влагозащитой – не ниже IP44, электрические розетки должны иметь брызгозащищенный кожух. Выключатели обычно устанавливаются не внутри, а снаружи ванной комнаты.

Согласно Правилам установки электрооборудования, розетка не должна быть менее 60 см от двери душевой кабины, такое же расстояние должно быть выдержано и от умывальника.

Высота пола выбирается любая удобная, но нельзя ставить розетку в ванной на высоте менее 15 см от пола, чтобы в них не попала вода при возможной протечке.


Спальня

Выключатели общего освещения спальни удобно поставить по бокам от двуспальной кровати на высоте 0,7 м, чтобы можно было пользоваться или не вставая. Также рядом множество розеток, в которые можно включить светильники или лампу, стоящую на прикроватных тумбочках, или поставить телефон на зарядку.

Еще один на высоте 0,15-0,2 м над туалетным столиком для подключения фена, плойки тоже пригодится. Если спальня выполняет другие функции, розеток понадобится больше.


Прочие помещения

Если в комнате рабочий, письменный или компьютерный стол, то розеток должно быть достаточно для размещения всей необходимой техники и настольной лампы. Их устанавливают на высоте 0,15-0,2 м от столешницы и 30 см от пола.Для компьютера, телевизора, принтера и аналогичной стационарной техники розетки лучше размещать за ним. Это следует учитывать, когда вы будете разрабатывать план размещения данного электрооборудования.

В длинном коридоре желательно поставить выключатели с обоих концов. При установке выключателя рядом с дверью учитывайте, в какую сторону он открывается.


Макет

Предусмотреть место установки каждой розетки и выключателя следует до начала ремонтных работ. Необходимо составить схему, где будут указаны все электроустановки и каналы для проводов. Это поможет вам избежать ситуации, когда выключатель находится за шкафом или провод не достает до розетки.

На плане нужно указать

  • места прохождения водо- и газопроводов,
  • окна и двери
  • расстановка всей мебели,
  • местонахождение бытовой техники с наименованиями,
  • трасс электропроводки по стенам,
  • все розетки, включая телефонную, кабельный интернет.
  • Все это нужно спланировать до того, как каналы в стенах будут разрушены.


Розетки и выключатели в разных комнатах

В помещениях различного назначения имеются рекомендации ПУЭ по размещению электрооборудования.

  • В производственных помещениях розетки делают на высоте 0,8-1 м от пола и на высоте 1,5 м, если провода подводятся сверху.
  • В детских учреждениях — розетки и выключатели на высоте 1.8 м.
  • В остальных помещениях розетки устанавливаются на высоте не более 1 м, выключатели — от 80 до 170 см.


Заключение

Размещение розеток и выключателей – вопрос удобства. Расстояние от пола строго не нормируется, но регламентируются другие аспекты, такие как расстояние от душевых кабин, раковин, газовых труб, от пола ванной комнаты, связанные с электробезопасностью. Перед размещением электроустановок желательно составить схему, чтобы после завершения ремонта не было неприятных сюрпризов.

Требования к высоте электрооборудования в жилых помещениях

Целью этой статьи является разъяснение требований BS 7671 , части M Строительных норм и правил Англии и Уэльса, и BS 8300: 2009  (Проектирование зданий и их подходы к удовлетворению потребностей людей с ограниченными возможностями), касающихся к высоте монтажа электрооборудования в жилых помещениях.

Кроме того, в статье будут даны рекомендации по высоте установки оборудования в жилых помещениях, подверженных риску затопления, а также по расположению розеток рядом с раковиной.



Требования BS 7671

BS 7671  требует, чтобы розетка на стене или аналогичной конструкции была установлена ​​на достаточной высоте над полом или любой рабочей поверхностью, чтобы свести к минимуму риск механического повреждения розетки или связанной с ней вилки и гибкого шнура. во время введения, использования или извлечения вилки (см. Правило 553.1.6)

Целью требования является предотвращение повреждений, которые могут возникнуть в результате слишком тугого изгиба гибкого шнура между вилкой и полом или рабочей поверхностью.

Кроме того, высота установки настенных розеток и других принадлежностей должна быть достаточной, чтобы избежать их намокания или ударов, например, в результате уборки пола (см. группы правил 522.3 и 522.6).



Требования части M Строительных норм и правил

Часть M Строительных правил, которые применяются в Англии и Уэльсе, требует принятия разумных мер для того, чтобы люди могли получить доступ и использовать здание и его помещения.

Раздел 1.18  Утвержденного документа M , который применяется к новым жилищам, включает в себя цель помочь людям с ограниченной досягаемостью более легко пользоваться жильем путем размещения настенных выключателей и розеток на подходящей высоте.

Способом достижения вышеуказанной цели является установка выключателей и розеток для освещения и других аксессуаров в жилых помещениях на соответствующей высоте от 450 мм до 1200 мм от уровня чистого пола (см. рис. 1).

BS 8300: 2009 — это свод правил, который включает рекомендации по высоте установки электрооборудования для удовлетворения потребностей людей с ограниченными возможностями. Рекомендации применяются к проектированию новых зданий и для оценки доступности и удобства использования существующих зданий и их улучшений, но не распространяются на жилища или жилые дома, предназначенные исключительно для использования людьми с ограниченными возможностями. Верхний и нижний пределы монтажной высоты, указанные в BS 8300 , воспроизведены в таблице 1.

Некоторые значения высоты в Таблице 1 выходят за пределы максимальной монтажной высоты 1200 мм и минимальной высоты 450 мм, указанных в Утвержденном документе M . В таких случаях может быть целесообразным выбрать монтажную высоту, которая соответствует рекомендациям как в Таблице 1, так и в утвержденном документе M .

Если установка розетки на верхнем пределе высоты может создать повышенную опасность спотыкания, например, если ребенок споткнется о гибкий шнур, вставленный в розетку, следует рассмотреть возможность установки розетки на более низкой высоте. предел.

Для обеспечения доступа для инвалидов-колясочников розетки, выключатели и органы управления должны находиться на расстоянии не менее 350 мм от углов помещения.



Жилища, подверженные затоплению

Руководство по вопросам, связанным с наводнениями, дано в публикации под названием «Подготовьте свою собственность к наводнению». Ее бесплатную электронную копию можно загрузить, посетив раздел «Наводнение» на веб-сайте Агентства по охране окружающей среды www.environment-agency.gov.uk.

Дополнительные рекомендации по затоплению (включая риск затопления) приведены в  Утвержденном документе C – Подготовка площадки и устойчивость к загрязняющим веществам и влаге , применимом к Англии и Уэльсу, который можно загрузить, посетив веб-сайт строительных норм и правил правительства Великобритании www.www.planningportal.gov.uk.

При проведении работ в жилище, подверженном риску затопления, необходимо учитывать следующие вопросы, некоторые из которых включены в раздел «Подготовка вашего имущества к затоплению»:

  • Электрооборудование, такое как щитки, счетчики (по согласованию с дистрибьютором) и розетки, должно быть установлено выше ожидаемого уровня затопления.
  • Кабели, питающие нижний этаж, должны быть проложены через верхний этаж, чтобы предотвратить возможное повреждение от затопления нижнего этажа.
  • Кабели, которые могут быть повреждены затоплением, должны быть протянуты в пластиковый кабелепровод. В таких кабелепроводах необходимы дренажные отверстия, чтобы предотвратить скопление воды в нижних точках кабелепровода, тем самым снижая риск долговременного повреждения водой кабелей и связанного с ними оборудования. Предоставление таких трубопроводов может уменьшить объем работ по замене электропроводки, необходимых после наводнения (в зависимости от количества воды и грязи, попадающих в такие трубопроводы и связанное с ними оборудование).

Что касается оборудования, принадлежащего распределителю электроэнергии, Положения о безопасности, качестве и непрерывности электроснабжения (ESQCR) 2002 требуют, чтобы распределитель устанавливал и, насколько это практически возможно, обслуживал оборудование для предотвращения опасности (Правила 24 ESQCR).В соответствии с требованиями Правила 24 от дистрибьютора может потребоваться учет затопления.

13 A  BS  1363  розетки и аналогичные аксессуары, устанавливаемые рядом с раковиной, краном или умывальником

Для уменьшения эффекта разбрызгивания розетки и аналогичные аксессуары, как правило, должны быть установлены на расстоянии не менее 300 мм (в идеале не менее 1000 мм) в горизонтальной плоскости от краев раковины, кран или умывальник.

Другие руководства и публикации см. на веб-сайте ELECSA. Информацию о схемах внутренних установщиков ELECSA можно найти на сайте www.elecsa.co.uk

.

Размещение выключателей и розеток на стене

Если ваш проект по благоустройству дома включает в себя пристройку, отделку подвала или капитальный ремонт, включающий добавление электрических розеток и/или выключателей, вы должны учитывать их высоту и расположение по отношению к другим структурное обрамление территории.

Эта информация носит общий характер. В юрисдикции могут действовать специальные строительные нормы и правила, касающиеся размещения электрических выключателей и розеток. Всегда консультируйтесь с вашим местным строительным отделом, прежде чем продолжить.

Рисунок 1 – Расположение электрических выключателей и розеток

На момент написания этой страницы Национальный электротехнический кодекс США не устанавливал минимальную или максимальную высоту электрических выключателей или розеток в помещении.

Примечание: Если вы переделываете или строите дом, чтобы обеспечить легкий доступ для людей в инвалидных колясках или передвижных скутерах, вам следует прочитать эти статьи .

Если вы строите пристройку или отделываете подвал или чердак, вам следует измерить размещение электрических выключателей и розеток (розеток) в жилых помещениях вашего дома. Снимите накладку, чтобы произвести измерение. Устанавливая электрические выключатели и розетки (розетки) на той же высоте, что и остальная часть дома, вы создаете единообразие, а единообразие сделает пристройку или отделку похожей на свою.

Большинство электрических выключателей монтируются на высоте от 44 до 46 дюймов от нижней части электрической коробки до верхней части готового пола. Электрические выключатели должны быть расположены так, чтобы обеспечить:

  • Легкий доступ для поиска и управления. Внизу или наверху лестницы электрический выключатель должен находиться в таком положении, чтобы его мог найти человек, незнакомый с помещением.

Это может показаться странным, но люди — существа привычки.В лестничной клетке, у которой есть стены с обеих сторон, мы доберемся вправо вверху или внизу лестничной клетки.

Когда мы войдем в темную комнату, мы автоматически потянемся к электрическому выключателю. Большинство людей будут тянуться к внутренней стене справа, если там нет двери и если есть дверь с противоположной стороны дверного проема с внутренней стороны.

Люди не ожидают, что электрические выключатели будут находиться на внешней стене комнаты.

  • Не устанавливайте более 4 электрических выключателей вместе в общей электрической коробке.Это не правило кода, а правило здравого смысла. Более 4 переключателей, и вы никогда не запомните, какой переключатель управляет какой электрической цепью.

Во-вторых, может быть сложно и дорого найти панели переключателей для более чем 4 переключателей вместе.

При черновой электромонтажке учитывайте ширину обшивки дверей. Расстояние от внешнего края отделки до электрического выключателя должно быть не менее 2″. Обычно каркасная конструкция дверной рамы не позволяет разместить электрическую коробку для выключателя вплотную к краю обшивки (как минимум толщина должна быть равна двум шпилькам 2 × 4).Однако, если вы посмотрите на картинку выше (Рисунок 1), вы заметите, что используется исключительно широкая дверная обшивка.

Электрические розетки (розетки) должны располагаться на расстоянии от 10 до 14 дюймов от верхней части пола до нижней части электрической коробки.

В соответствии с Национальным электротехническим кодексом у вас должна быть электрическая розетка (розетка) в пределах 6 футов от угла любой стены и на расстоянии не более 12 футов от розеток на той же стене ( Правило розеток 6/12 ).Это, конечно, минимальные требования для жилой площади. Вы должны планировать электрические розетки (розетки), исходя из того, какие бытовые приборы и устройства вы будете использовать в комнате и их расположение.
