Как закрепить конек на крыше из профнастила: устройство и монтаж коньковой планки

Крыть крыши профнастилом быстро и достаточно просто. Легкость материала, простота крепежных узлов делают профлист чрезвычайно популярным при оборудовании скатных крыш. Чуть ли не единственная сложность, которая может возникнуть при выполнении работ: как выполнить монтаж конька на крыше из профнастила.

Предназначение конька

Конек – верхний элемент любой скатной крыши. Он – завершение (соединение) двух наклонных плоскостей. Конструктивно элемент представляет собой горизонтальное «ребро», которое «объединяет» скаты крыши. Помимо этого он выполняет существенную эстетическую функцию: придает крыше завершенный вид.

Основная функция коньковой конструкции – обеспечение вентилирования подкровельного пространства. При устройстве кровли из профнастила предусматривается «зазор» для циркуляции воздуха. Он под листами профнастила предотвращает скопление конденсата и «выносит» его частицы вверх, где должен быть предусмотрен ее выход в атмосферу. Иными словами, устройство конька крыши из профнастила должно предусматривать сквозное движение воздуха снизу вверх. Такая конструкция предотвращает попадание влаги в утеплитель и, следовательно, обеспечивает нормальное состояние кровли длительное время.

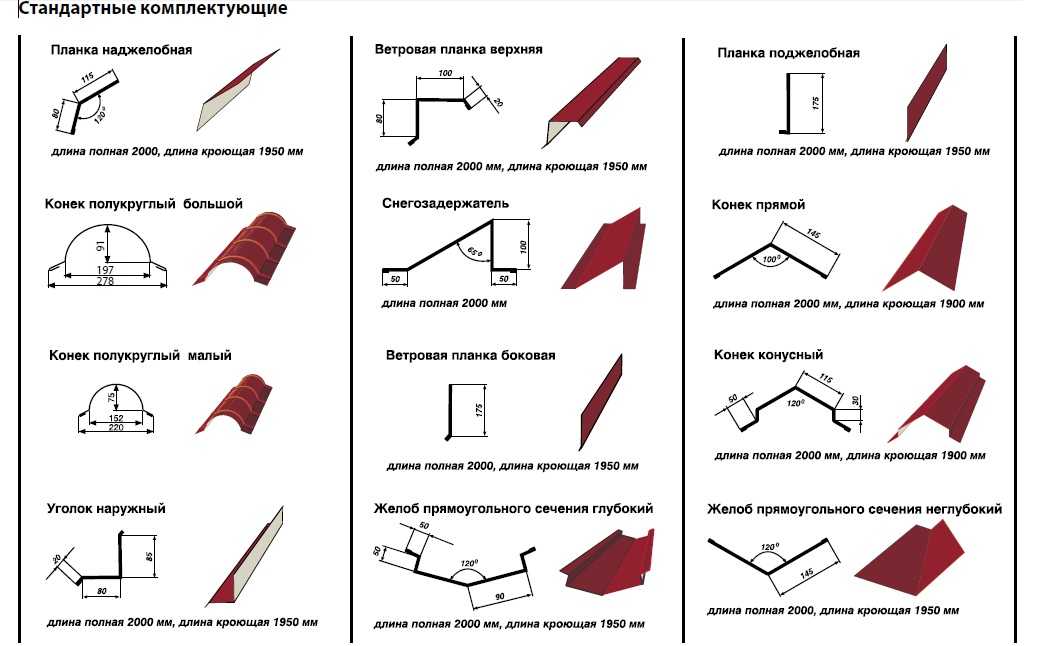

Десятилетия назад коньки делали из асбеста, гнули из жести или выполняли любым других (чаще всего – кустарным) способом. Сегодня проблем с приобретением верхних комплектующих для крыш из профнастила нет. Поставщики профлистов в ассортименте предлагают многочисленные элементы для ведения различных строительных работ разнообразных форм. Наиболее часто встречаются:

угловые;
П-образные;
полукруглые коньки.

Также возможны другие виды сечений.

Стандартная длина отрезка составляет 2-3 метра. Ширина полок – от 100 до 300 мм. В полукруглых также возможны различные радиусы. В отдельных случаях производители могут выполнить конек специальной формы по индивидуальному заказу.

Выбор формы зависит не только от предпочтений владельца дома. Он определяется конструкцией стропил. Для углового важно, чтобы верхние края кровли сходились как можно ближе: в этом случае середина не будет «проваливаться». Для более сложных, П-образных и полукруглых, необходимо обустройство посредине поддерживающей доски, на которую дополнительно будет опираться каждая часть.

Утеплитель – обязателен

Как бы ни было надежно выполнено утепление основной поверхности крыши из профнастила, если коньковая зона не будет достаточно защищена, большинство усилий по созданию приемлемого микроклимата в подкровельном пространстве сойдет на нет. Чтобы избежать проблем, обязательно устанавливается специальный уплотнитель. Он выбирается под конкретную марку профнастила, из которой выполнена крыша, и форму конька на ней, и «отображает» форму гофры. При выборе типа уплотнителя важно, чтобы он «повторял» внутреннюю геометрию и, тем самым, обеспечивал защиту от влаги.

Подготовительный этап

Перед подъемом на крышу необходимо обеспечить себя всем необходимым для ведения работ. Прежде всего – лестницей с Г-образными выступами на краях, которые позволят жестко ее зафиксировать на кровле. Также понадобятся:

элементы конька;
уплотнитель;
ножницы по металлу;
рулетка или другой мерительный инструмент;
шуруповерт;
саморезы.

Как крепить конек на профнастил

Опытные специалисты рекомендуют закрепить конек на крыше из профнастила с учетом того, как расположена роза ветров. Начинать нужно со стороны наиболее частых ветров. Это позволит минимизировать продувания и попадания влаги между частями конструкции.

Перед установкой коньковых частей к их краям приклеивают специальный уплотнитель. Элементы кладутся внахлест с перекрытием в 150-200 мм. Саморезы прикручиваются к основе с шагом в 200-300 мм.

Если возникает необходимость обрезать часть длины, срез обязательно должен быть обработан антикоррозионной краской и «спрятан» под другой элемент.

При правильном выполнении выше описанных несложных рекомендаций, даже без привлечения профессионалов удастся закрыть конек на крыше из кровельного профнастила с учетом таких важных параметров, как обеспечение необходимой вентиляции и защиты подкровельного пространства от влаги.

Монтаж конька на крышу из профнастила. Инструкция

Перед установкой конька на крышу необходимо подробно узнать о том, как происходит процесс монтажа. Также важно знать о видах подобных элементов кровли. Только после изучения таких данных и всех нюансов можно начинать проведение работ по установке коньковой планки на профнастил.

Содержание:

1 Что такое конек и зачем он нужен?
- 1.1 Виды и формы коньков
2 Необходимые размеры и характеристики коньковой планки
3 Разновидности уплотнителей для конька
4 Инструкция по креплению конька на профнастил
5 Монтаж других доборных элементов
- 5.1 Ендова
- 5.2 Ветровая планка
- 5.3 Карниз

Что такое конек и зачем он нужен?

Основными функциями кровельного конька является обеспечение хорошего воздухообмена в подкровельном пространстве и защита конструкции крыши от осадков. Это позволяет продлить срок эксплуатации, так как вентилирование способствует удалению излишней влаги.

Чтобы конек выполнял возложенные на него функции, важно грамотно подобрать все элементы конструкции и правильно их установить.

Виды и формы коньков

Конек также часто называется коньковым профилем. Он является не только элементом, защищающим кровлю от проникновения влаги, но еще и выступает в роли декоративной части конструкции.

При выборе конькового профиля важно правильно подобрать оттенок, чтобы он сочетался с цветом профнастила. Выбрав прямую конструкцию конька, во время монтажа стоит подложить под него утеплитель.

Полукруглый коньковый профиль выполняет такие же функции, но при этом отличается более эстетичным внешним видом. Врезные и пересеченные элементы кровли подходят только для крыш вальмового типа.

Необходимые размеры и характеристики коньковой планки

Перед приобретением конька важно узнать точные размеры, после чего составить схему монтажа. Для этого используется несколько формул. Производимые расчеты зависят от угла наклона кровельных скатов.

Высота конька рассчитывается по следующей формуле: Н=0,5хLхK. L – это ширина дома, а K – поправочный коэффициент. В пример можно привести расчеты, согласно которым ширина строения составляет 10 м, а угол равен 20 градусам. Поправочный коэффициент к углу равен 0,36. При подстановке данных получается, что высота должна составлять 1,6 м.

Разновидности уплотнителей для конька

Закрепление уплотнителя происходит между коньковой планкой и кровельным основанием. Он необходим для увеличения срока эксплуатации стропильной системы. Данный материал позволяет защитить чердак от повышенной влажности. Неопытные строители считают, что приобретение уплотнителя является ненужно тратой денег, но это серьезная ошибка, так как во время дождя с сильным ветром возможно проникновение влаги даже под коньковый профиль. Именно поэтому важно закрепить дополнительные прокладки.

Они делятся на несколько видов:

Саморасширяющиеся уплотнители. Такие изделия создаются на основе пенополиуретана. Материал пропитывается акрилом или другим полимером. Для крепления под коньком предусмотрена самоклеющаяся лента. Благодаря этому производить монтаж может даже неопытный строитель. Такой материал надежно защищает кровлю от проникновения влаги. Продается данный тип уплотнителя в виде ленты в роликах.
Профильные волнистые уплотнители. Они изготавливаются на основе вспененного полиэтилена. Особенность таких изделий состоит в том, что они повторяют профиль профнастила. Приобретая такой уплотнитель важно точно определить, подходит ли он для выбранного кровельного материала. Многие подобные изделия имеют вентиляционные зазоры. При этом вероятность проникновения влаги полностью исключается.

Универсальный уплотнитель производится из полиуретановой пены, в которую добавляется сера и сажа. Благодаря этому материал напоминает полиуретановый фильтр. Такой уплотнитель подходит для разных типов профнастила и может быть легко закреплен человеком, не имеющим опыта проведения подобных работ.

Установив любой тип уплотнителя можно не волноваться о проникновении осадков под коньковый профиль.

Инструкция по креплению конька на профнастил

Во время проведения работ важно соблюдать технологию, так как при совершении ошибок этот элемент кровли может быть ненадежно закреплен и в скором времени кровле потребуется дорогостоящий ремонт. Лучше всего осуществлять монтаж конька с помощниками.

Установка осуществляется в несколько этапов:

Сначала необходимо подготовить высокую лестницу или строительные леса. Во время осмотра конькового соединения нужно убедиться в том, что оно является ровным и на всем протяжении отсутствуют перепады высоты более 2 см.
После этого производится уплотнение стыка при помощи стекловаты, профильного уплотнителя или же монтажной пены. Важно помнить, что материал не должен быть утрамбован слишком плотно, так как в данном случае вентиляция будет затруднена.
На следующем этапе происходит укладка первого элемента конька таким образом, чтобы его середина располагалась точно над углом между скатами кровли. После того, как данный элемент будет установлен в нужное положение, можно закреплять его при помощи саморезов с резиновыми головками. Чтобы не проверять, правильно ли установлен каждый элемент конька, стоит по нижнему краю данного элемента крыши натянуть веревку, она будет ориентиром.

После этого можно осуществлять закрепление следующего элемента с нахлестом не менее 6 см.
На последнем этапе осуществляется установка торцевых заглушек, идущих в комплекте с приобретаемым материалом.

Монтаж других доборных элементов

К остальным доборным элементам можно отнести такие изделия, как ендова, нащельники, карнизные планки и торцевые элементы кровли. Ендова представляет собой гидроизоляционную часть конструкции, при помощи которой происходит соединение скатов с уклонами.

Карнизные планки также нужны для защиты от воды. Они закрепляются на последней доске обрешетки. Торцевые планки устанавливаются на краях листов кровельного материала.

Ендова

После завершения всех работ по установке основных элементов кровли монтаж ендовы производится достаточно легко. Сначала в месте, где будет закрепляться данный элемент, необходимо закрепить бруски таким образом, чтобы сделать обрешетку сплошной. До укладки ендовы нужно уложить гидроизоляционный материал.

На следующем этапе в месте стыка скатов происходит монтаж нижней планки ендовы. Стандартные изделия имеют ширину 30 см.

Перед проведением работ необходимо измерить длину стыка. Нахлест планок должен быть не меньше 15 см. При небольшом уклоне это значение увеличивается. Чтобы не допустить проникновения влаги через монтажные отверстия, необходимо верхнюю планку закреплять при помощи заклепок.

Ветровая планка

Установка ветровой планки необходима для придания кровле законченного вида, а также для защиты подкровельного пространства от влаги. Если в регионе строительства наблюдаются сильный ветер, он способен сорвать или повредить края профнастила. При установке ветровой планки, сила воздействия на материал значительно снижается.

Закрепление данного элемента производится очень просто:

с торца на обрешетке закрепляется ветровая доска;
после этого к ней прикручивается первая ветровая планка при помощи болтовых саморезов;
затем таким же образом осуществляется закрепление остальных элементов.

Нахлест должен быть не менее 10 см.

Карниз

На первом этапе подшивки карниза профлистом производится подготовка основания. Для этого используется доска, имеющая сечение 10х3 см. во время закрепления доски важно поверять ее положение при помощи строительного уровня. При наличии небольших неровностей их можно удалять стамеской.

Если угол наклона скатов крыши большой, профнастил может быть закреплен только в горизонтальном направлении. Но лучше осуществить монтаж и в вертикальной плоскости. Для защиты краев профлиста следует использовать пластиковый конечный профиль, который имеет форму буквы L.

Обшивка начинается с вертикальной стороны. Для этого в материале предварительно высверливаются отверстия под крепеж. После чего происходит монтаж листов при использовании шурупов, которые имеют оцинкованное покрытие, защищающее металл от влаги.

5 простых способов укрепить картонную коробку

27 Feb

5 простых способов сделать вашу картонную коробку прочнее . Если вы планируете нести тяжелый груз на своем ящике или просто хотите сделать его немного прочнее, вам необходимо его укрепить.

Хорошая новость заключается в том, что картонную коробку легко сделать прочнее и способнее выдерживать большие нагрузки, если использовать правильные методы и материалы.

Вот четыре простых и практичных способа сделать это:

1. Укрепить все зазоры

Многие картонные коробки имеют склеенные части, поэтому усиление этих частей может увеличить грузоподъемность. Найдите пробелы или пробелы в этих частях и снова склейте их. Для картонных коробок без склеенных материалов вы можете усилить их, приклеив нижние клапаны коробки.

Это поможет укрепить основание и предотвратить открывание створок при переноске груза.

2. Наполните углы картонными вставками по всей длине

Еще один эффективный способ укрепить коробку и предотвратить ее разрушение — вставить кусочки картона по всей длине углов коробки. Вы можете сделать эти уголки из запасных кусков картона или даже использовать картон из рулонов бумажных полотенец, как показано в этом видео.

Эти вставки не только укрепят углы вашей коробки, но также могут укрепить верхний слой, особенно если вы планируете складывать предметы поверх него.

3. Добавьте слой картона на дно

Дно картонной коробки часто несет большую часть веса груза (спасибо гравитации!), поэтому важно укрепить эту часть при усилении коробки. Один из простых способов сделать это — добавить слой картона поверх нижних клапанов, чтобы он действовал как базовый слой (в идеале из одного куска картона).

Вы можете сделать это, измерив периметр дна внутренней части вашей коробки и вырезав кусок картона такого размера из большего куска картона. Этот базовый слой поможет выровнять нагрузку на нижние створки, уменьшая вероятность их открытия.

4. Обклейте лентой все внутренние стыки и края

Обклейте лентой все внутренние стыки и края коробки — это один из самых простых и эффективных способов ее укрепления. Это поможет укрепить эти важные части вашей коробки, усилив естественную прочность их материалов и конструкции. Помните, что прочность ленты, которую вы используете, также имеет значение.

Упаковочная или клейкая лента, например, намного эффективнее, чем стандартная малярная лента. Для дополнительной прочности и поддержки вы также можете заклеить внешние стыки и края и несколько раз заклеить все стороны коробки.

5. Двойной бокс

Это может показаться жульничеством, но нельзя отрицать, что двойной бокс может придать вашему ящику значительно большую прочность и грузоподъемность.

Это идеальное решение, если у вас есть картонная коробка одинакового размера и формы. Просто поместите свою коробку внутрь другой, чтобы получить практически удвоенную прочность, которая у вас была изначально.

Предостережение

Помните: независимо от того, насколько сильно вы укрепляете и укрепляете свою коробку, ничто не заменит использование подходящей коробки для ваших нужд.

Упаковочные коробки, например, идеально подходят для хранения и транспортировки более тяжелых предметов из-за их более толстого материала и более прочной конструкции. Обычные картонные коробки того же размера просто не могут обеспечить такую же грузоподъемность, как упаковочные коробки, даже с дополнительным усилением.

Всегда помните, что эти усиления — всего лишь улучшения, и они не предназначены для превращения вашей картонной коробки во что-то, чем она не является.

Если вам нужна помощь в поиске подходящего типа ящика для ваших нужд, включая почтовые и транспортные ящики, не стесняйтесь звонить нам по телефону (07) 3344 2244 для получения дополнительной информации.

Автор

администратор

Как установить гофрированные асбоцементные кровельные листы?

🕑 Время чтения: 1 минута

Асбестоцементные листы широко используются в качестве недорогого кровельного материала. Улучшенные свойства, достигаемые добавлением асбеста в цемент, делают его пригодным для использования в изоляционных, противопожарных, кровельных и напольных работах.

В этой статье мы обсудим технические требования к укладке и креплению волнистых асбестоцементных кровельных листов.

Рисунок-1: Гофрированный асбестоцементный кровельный лист в промышленных зданиях

Содержание:

Укладка гофрированного асбестоцементного кровельного листа
Крепление гофрированного асбестоцементного кровельного листа
Ветровые стяжки 09 Лист 9008 088

Укладка волнистых асбоцементных кровельных листов

Листы укладываются на прогоны и другие элементы крыши, как указано на рабочих чертежах или по указанию инженера.
Максимальное расстояние между прогонами под листами должно составлять 1,40 м для листов толщиной 6 мм и ни в коем случае не должно превышаться.
Прогоны конька крепятся на расстоянии от 75 мм до 115 мм от вершины крыши.
Верхний уровень всех прогонов и других элементов крыши должен быть в одном месте, чтобы при закреплении листов не требовалось прижимать листы к прогонам.
Готовая крыша должна иметь равномерный уклон, а линия гофра должна быть прямой и правильной.
Листы следует укладывать гладкой поверхностью вверх.
Листы должны быть уложены с боковым нахлестом в половину гофра и торцевым нахлестом в 150 мм, минимум в случае крыш с уклоном менее 1 по вертикали до 2,5 по горизонтали (около 22 градусов).
В случае очень открытых ситуаций минимально допустимый торцевой нахлест должен составлять 200 мм.
Боковые нахлесты следует укладывать на стороне, противоположной преобладающим муссонным ветрам.
Свободный свес листов не должен превышать 300 мм.
Профнастил укладывается слева направо, начиная с карниза.
Первый лист должен быть уложен неразрезанным, а остальные листы в нижнем ряду должны иметь обрезанные или скошенные верхние левые углы.
Листы в промежуточных рядах, за исключением крайних листов, должны иметь обрезанные как верхний левый угол, так и нижний правый угол.
Листы последнего или верхнего ряда должны иметь срезанный правый нижний угол, за исключением последнего листа, который должен быть уложен неразрезанным.
Если по какой-либо причине, например, с учетом направления преобладающих ветров, укладку необходимо начинать с нижнего правого угла; затем вся процедура должна быть обратной.
Скос, описанный выше, необходим для обеспечения плотного прилегания в месте соединения четырех листов внахлест. Его разрезают от точки на 150 мм вверх по вертикальной стороне листа до точки длиной 50 мм по горизонтальной кромке.

Крепление гофрированного асбестоцементного кровельного листа s

Кровельные листы из асбеста должны быть прикреплены к прогонам и другим элементам крыши с помощью болтов и гаек с J- или L-образными крюками из оцинкованного железа диаметром 8 мм.
J-образные крюки используются для крепления угловых железных прогонов, L-образные крюки используются для крепления к балкам RS, деревянным или сборным железобетонным прогонам.
Захват болта с J-образным или L-образным крюком со стороны прогона должен быть не менее 25 мм.
Каждый J- или L-образный болт из оцинкованного железа должен иметь битумную шайбу и шайбу из оцинкованного железа, помещенную поверх листа, прежде чем гайка будет завинчиваться сверху.
На каждом прогоне должен быть один болт с крюком на вершине рядом с боковым нахлестом с каждой стороны.
Плоская шайба GI должна быть диаметром 25 мм и толщиной 1,6 мм, а битумная шайба должна быть диаметром 35 мм и толщиной 1,5 мм.
Длина J-образного болта или болта кривошипа должна соответствовать указанной в таблице 1 ниже.
Каждая гайка должна быть сначала слегка завинчена. После укладки других смежных листов гайки должны быть затянуты до предела, чтобы обеспечить герметичность соединения.
Отверстия для крюкообразных болтов должны быть просверлены и не всегда пробиты через вершину гофра, а не в ендовах, чтобы соответствовать положению прогона.
Диаметр отверстий для крепления болтов должен быть на 2 мм больше диаметра болта.
Необходимо следить за тем, чтобы ни одно отверстие не было ближе 40 мм к любому краю листа или любой принадлежности.
При укладке и креплении листов всегда следует использовать кровельные лестницы или доски, чтобы избежать повреждения листов и обеспечить безопасность рабочих.

Таблица 1: Подробная информация о длине и количестве болтов и шайб для использования в различных асбестовых кровлях

Sl. №	Расположение	Количество болтов и шайб	Длина болтов
1	На горизонтальных (концевых) нахлестах листов. На карнизах, когда используются фильтрующие элементы. На коньках, когда листы и элементы конька крепятся одним и тем же болтом.	Двойное количество листов на одном горизонтальном ряду.	Высота прогона плюс 90 мм.
2	На карнизах, когда не используются наполнители. На коньке, когда профнастил и элементы конька крепятся одним и тем же болтом.	Двойное количество листов в горизонтальном ряду.	Высота прогона плюс 75 мм.
3	На промежуточных прогонах, где отсутствуют горизонтальные нахлесты	Удвоенное количество листов в горизонтальном ряду.	Высота прогона плюс 75 мм.

Рисунок 2: Детали крепления гофрированного асбоцементного листа кровли

Ветровые стяжки in Асбестоцементная кровля Лист

Ветровые стяжки могут быть предусмотрены там, где это оправдано.
Это должны быть плоские железные секции размером 40 x 6 мм или других размеров, как указано.
Они должны быть закреплены на карнизах листов.
Крепление должно производиться теми же болтами с крюками, которыми листы крепятся к прогонам.
Ветровые связи оплачиваются отдельно, если не указано, что они входят в состав работ по кровле.

Часто задаваемые вопросы

Какое максимальное расстояние между прогонами в кровельном листе?

Максимальное расстояние между прогонами под листами должно составлять 1,40 м для листов толщиной 6 мм и ни в коем случае не должно превышаться.

Какой максимальный свес листов допустим в кровле?

Свободный свес листов не должен превышать 300 мм.

Дайте определение термину «уголок» в кровельных работах?

Нарезается от точки 150 мм вверх по вертикальной стороне листа до точки длиной 50 мм вдоль горизонтальной кромки.
