Молниезащита деревянного дома



Молнию относят к числу наиболее опасных природных явлений, разрушительную силу которых нельзя недооценивать. Непосредственное попадание разряда молнии в объект приводит к его механическому разрушению, возгораниям, взрывам, поражению людей и животных электрическим током. Вторичное влияние молнии состоит в появлении мощных электромагнитных импульсов, под воздействием которых происходит сбой в работе внутренних систем, повреждение различного рода электрооборудования.

Необходимость молниезащиты наземных объектов определяется отнесением их к категориям в соответствии с РД 34.21.122-87 «Инструкция по молниезащите зданий и сооружений» (далее РД) и СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО). Согласно Инструкции частные дома относятся к третьей категории согласно РД и к обычным согласно СО, для которых установлены необходимые защитные мероприятия от воздействия молнии. К сожалению, в настоящее время нормативные документы не требуют их обязательного выполнения для данного типа строений. Необходимость организации системы молниезащиты определяется собственником дома самостоятельно, исходя из вероятности поражения объекта и возможного материального ущерба.

Деревянные дома, ввиду горючих свойств строительных материалов, являются источником повышенной опасности. Поэтому молниезащита для них является особенно актуальной и должна выполняться в обязательном порядке. Для эффективной защиты дома от возможных повреждений, необходимо применять комплексные меры молниезащиты.

Внешняя молниезащита деревянных зданий

Если выполнение системы молниезащиты для частного дома из негорючих материалов является достаточно понятной задачей, то молниезащита деревянного здания имеет ряд отличительных особенностей. Начнем с того, что любая система внешней молниезащиты включает в себя три основных элемента: молниеприёмник, токоотвод и заземление. Рассмотрим каждый из них по отдельности.

Молниеприёмник

Молниеприёмник – это устройство, предназначенное для перехвата удара молнии. В зависимости от выбранного типа молниеприёмника, внешняя система молниезащиты может быть активной (в виде активного молниеприёмника) или пассивной (стержень, молниеприёмная сетка или трос). Для индивидуальных жилых домов молниеприёмники чаще всего устанавливают на сам объект, обеспечивая молниезащиту в пределах определенной зоны. Для элементов строения и участков крыш, выходящих за её пределы, оборудуют дополнительные устройства приема разряда молнии. Согласно пункту 3.2.1 СО2 металлическая кровля, соединенная с заземлителем, сама может выступать в качестве молниеприёмника, при соблюдении определенных условий:

  • толщина металла кровли составляет не менее величины 4 мм для железа, 5 мм для меди и 7 мм для алюминия, если необходимо предохранить кровлю от повреждения или прожога;
  • толщина используемого металла должна быть не менее 0,5 мм, если её необязательно защищать от повреждений и нетопасности воспламенения находящихся под кровлей горючих материалов.

Токоотводами, в данном случае, могут быть наружные металлические лестницы, водостоки и пр.

Широко применяемая сегодня металлочерепица имеет толщину металла менее 0,5 мм, так что выполненная из нее кровля ни при каких условиях не может быть молниеприёмником.

Металл фальцевой кровли хотя и выполняет условие по толщине более 0,5 мм, но крепится непосредственно на легковоспламеняемый подкладочный материал (деревянные стропила, обрешетку и др.) и, в случае прямого попадания удара молнии, нагревается до температуры, достаточной для его воспламенения, что нередко становится причиной локального возгорания.

Получается, что металлическая кровля может считаться частью системы молниезащиты, только при условии ее укладки на негорючий подкладочный материал и надежно выполненных соединений всех проводящих элементов, с обеспечением прочной электрической связи между ними. Прожоги и оплавления так же можно избежать, применив для изготовления крыши листы стали, меди или алюминия толщиной не менее 4 мм, 5 мм, 7 мм соответственно.

Для домов с металлической кровлей широко применяют простую конструкцию молниеприёмника в виде стержня длиной от 0,2 до 1,5 м, устанавливая его вертикально в самой высокой точке строения — на коньке крыши. Возможно прикрепить молниеприёмник и к дымовой трубе, учитывая создаваемые при этом ветровые нагрузки.
Стержень изготавливают из металла, стойкого к процессу коррозии: меди, нержавеющей и оцинкованной стали или алюминия, соблюдая требования к площади сечения — не менее 50 мм. кв., и соответственно, диаметру — не менее 8 мм. Если в качестве молниеприёмника применяется полая трубка, то у неё должен быть наконечник.

Молниезащиту деревянных строений с простой двускатной крышей выполняют с использованием тросового молниеприёмника — троса, натянутого между двух опор. Сам трос изготавливается, как правило, из оцинкованной стали сечением 35 мм и более. Возможно использование медной проволоки.

Опоры могут быть деревянными или стальными и должны справляться с натяжением троса при ветровых нагрузках, а так же в случаях налипания снега или образования льда. Трос крепят к опорам натяжными зажимами и соединяют с токоотводами.

Стержневые молниеприёмники располагают таким образом, чтобы в создаваемой ими зоне защиты, находились все части деревянного дома, в том числе выступающие элементы и конструкции: края строения, гребни, углы, вентиляционные и водосточные трубы, камины и пр. Использование молниеприёмной сетки для защиты металлической кровли крайне не эффективно по причине того, что разряд молнии попросту её «не заметит». Однако, данный тип молниеприёмника отлично подходит для молниезащиты деревянных домов с неметаллической крышей, особенно в случае плоской черепичной кровли, когда необходимо защитить одно здание, возвышающиеся над всеми соседними постройками. Часто сетку монтируют на кровлю еще на этапе строительстве дома. Молниезащитная сетка представляет собой металлическую проволоку диаметром 8 мм, уложенную по периметру крыши, с разделением получившегося пространства на ячейки размером не более 6х6 м путём сварки в местах её пересечения.

Получившуюся конструкцию молниеприёмника соединяют несколькими токоотводами с контуром заземления.

Возвышающиеся над сеткой части постройки, например, трубы, антенны, защищают стержневыми молниеприемниками, устанавливая их на специальных основаниях с учётом допустимого расстояния до кровли. Дополнительно организованные молниеприёмники объединяют в общую систему с сеткой замкнутых контуров.

Принципиальной разницы в защитном действии названных молниеприёмников нет. Однако, при выборе способа внешней молниезащиты дома, следует учитывать конструкцию защищаемого объекта, а так же тип крыши и используемый кровельный материал. Не менее важным является соблюдение правил и рекомендаций для монтажа каждого отдельного типа молниеприёмника. Тросовые молниеприёмники считаются самыми безопасными, обеспечивая при этом большую зону защиты, включая площадь крыши и возвышающиеся над ней элементы строения. А сеточные не портят внешний вид дома.

Одним из вариантов молниезащиты деревянного дома считается установка молниеотвода на некотором расстоянии от него. Для чего металлический прут закрепляют на верхушке неподалеку стоящего дерева, превышающего по высоте крышу строения, таким образом, чтобы он возвышался над кроной на полметра и более.Организованная указанным способом система молниезащиты, обезопасит дом от прямого попадания удара молнии и, вместе с тем, исключит причину возникновения опасных перенапряжений внутри, а также предотвратит возгорание дерева

При невозможности установить принимающее устройство изолированно, эффективным вариантом защиты деревянного здания будет тросовая система, при условии, что расстояние между молниеприёмником и кровлей составит не менее 0,5 м. Кроме того, существует необходимость в изоляции стальных опорных стержней в месте крепления их к кровле, путём установки на деревянную основу с той же минимальной высотой.

Токоотвод

Назначение токоотвода состоит в отведении тока молнии к системе заземления. Присоединяется к молниеприёмнику, как правило, при помощи сварки или винтовых зажимов с обеспечением прочной металлической связи в любых погодных условиях: при сильном ветре или падении снежного пласта. Требуемая площадь контакта при сварке — не менее двукратной площади сечения соединяемых деталей.

В качестве токоотвода специалисты рекомендуют использовать омеднённую круглую стальную проволоку диаметром 8 мм, которую прокладывают по наружной стене дома на максимально возможном удалении от дверей и окон. Идеальным местом для монтажа будет глухая стена, расположенная напротив стены со входной дверью. От каждого стержневого молниеприемника необходимо проложить не менее двух токоотводов. По правилам, токоотводы выполняют максимально короткими, без резких перегибов и прямых углов, во избежание риска возникновения короткого замыкания. Располагают их равномерно по периметру защищаемого строения на расстоянии 25 м друг от друга и как можно ближе к углам, краям фронтонов, слуховым окнам, острым выступам — местам повышенной опасности. Рекомендуемое расстояние до металлических элементов строения — не менее 30 см.

Для предотвращения возможного возгорания стен деревянного дома, в случае повышение температуры токоотвода, во время стекания по нему тока молнии, монтаж производят на расстоянии более 0,1 м от защищаемого объекта, металлический зажим для крепления токоотвода может быть в контакте со стеной В качестве крепежа допускается контакт металлических скоб и специальных винтовых зажимов со стеной. В водосточных трубах деревянного дома располагать токоотводы не следует.

Заземлитель

Заземлитель представляет собой элемент внешней молниезащиты, предназначенный для отведения тока молнии в грунт. Заземление частного дома выполняется в виде замкнутого кольцевого контура с электродами из антикоррозионных материалов. Прокладывается по периметру защищаемого строения на глубине 0,5 м и на расстоянии не менее 1 м от стены, со стороны, противоположной входу в дом. Не следует располагать заземлитель в непосредственной близости от проходов, крыльца и фундамента здания, что значительно снизит риск поражения человека электрическим током.

Заземляющие электроды заглубляют на 2-3 м в грунт на равном расстоянии друг от друга. Изготавливают их преимущественно из нержавеющей и оцинкованной стали диаметром 16 мм и с стали с медным покрытием диаметром 14 мм.

Для повышения эффективности контура заземления, за счёт уменьшения его удельного сопротивления, обеспечивают как можно большую площадь соприкосновения поверхности металлических электродов с землей, выбирая для этого заземлители соответствующих размеров.

Заземление для молниезащиты организуют таким образом, чтобы защищаемое строение находилось внутри контура, форма которого зависит от формы дома. По мнению специалистов, чем больше горизонтальных и вертикальных электродов в системе заземления, тем надежнее обеспечиваемая защита. Однако, как показывает практика, для молниезащиты деревянного дома вполне достаточно и трех вертикальных электродов, которые объединяются между собой полосой или круглой проволокой.

Все соединения контура заземления выполняются с использованием специальных зажимов, например, из нержавеющей стали, а также при помощи сварки внахлест, с условием непрерывности сварного шва, и тщательной изоляцией антикоррозийной лентой, или экзотермической сваркой.

Внутренняя молниезащита деревянных зданий

Многие владельцы частных домов ошибочно полагают, что внешняя система молниезащиты обеспечит полную безопасность электрической системы и внутри строения. Между тем, мощные импульсы электромагнитного излучения молнии вызывают скачки напряжения в электропроводке дома, что приводит к повреждению подключенных к ней электроприборов.

При этом разряд совсем не обязательно должен попасть в само здание, электромагнитное поле распространяется на большие расстояния от места удара молнии. Избыточное напряжение в сети может возникнуть и при растекании заряда, перехваченного системой молниеотвода.

Востребованность внутренней молниезащиты для электросетей в последнее время резко возросла в связи с постоянным увеличением в наших домах количества разнообразной электроники и электротехники, особенно микропроцессорной.

Организация системы внутренней молниезащиты требует привлечения квалифицированных специалистов для разработки проекта применительно к конкретному объекту, с последующим её монтажом.

Согласно существующим техническим нормам внутренняя молниезащита выполняется с использованием специальных средств и состоит из следующих частей:

  • шины уравнивания потенциалов, объединяющей все протяженные металлоконструкции дома в единый контур с использованием защитных проводников. Использование СУП позволяет устранить разности потенциалов всех проводящих элементов и конструкций здания, а так относящихся к нему инженерных сетей и коммуникаций между собой и заземлителем, защищая тем самым электропроводку и все подключенные к ней электроприборы от импульсного перенапряжения.
  • устройств защиты от импульсных перенапряжений (УЗИП) — специальных устройств, предназначенных для ограничения воздействия электромагнитных импульсов, предотвращения искрений внутри защищаемого объекта. Устанавливаются на участках электрической сети, где утечка тока повлечет наиболее опасные последствия.

Применять УЗИП в схемах электросетей индивидуальных жилых домов стали сравнительно недавно. При установке используют зонную концепцию защиты от перенапряжения, устанавливая на каждом участке цепи ограничитель определённого класса.

В зависимости от чувствительности к перенапряжениям электросети, устройства молниезащиты УЗИП разделяют на различные категории:

Ограничители класса В или класса 1 используют для защиты электросети от прямого удара молнии и устанавливают, соответственно, на входе в щит. Ограничители класса С (класса 2) защищают от наведённых токов. При наличии в доме особо чувствительной аппаратуры, целесообразно использовать устройства ОПН класса D (класса 3).

Для эффективной внутренней молниезащиты деревянного дома, рекомендуют применять все три класса защитных устройств, устанавливая поочередно один класс за другим или применять комбинированный УЗИП, содержащий все три класса в одном устройстве Обязательным условием является правильность выполнения работ по уравниванию потенциалов объекта и качественно выполненное заземляющее устройство.

Заключение

Молниезащита деревянного здания представляет собой комплекс технических решений, выполняемых для обеспечения сохранности строения и относящихся к нему систем, а так же безопасности находящихся внутри людей и животных, в случае прямого попадания тока молнии или воздействия электромагнитных излучений.
Проект молниезащитной системы изготавливается для каждого объекта индивидуально в зависимости от конструктивных особенностей постройки и природных условий в месте его расположения. Так, например, различные типы грунта обладают неодинаковой проводимостью тока и сопротивлением, что должно обязательно учитываться при обустройстве системы заземления.

Расчёт молниезащиты заключается правильном определении зон безопасности над строением и внутри его, в пределах которых растекание тока молнии, при прямом попадании в молниеприёмник, должно быть однозначно и безопасно отведено в грунт.

Деревянный дом требует выполнение качественной системы молниезащиты, при организации которой необходимо ориентироваться, прежде всего, на горючие свойства строительных материалов и обеспечение пожарной безопасности. В особенности это касается домов, возвышающихся над другими зданиями.

Внешняя система молниезащиты принимает удар молнии на себя и отводит ток в землю, защищая тем самым строение от термических и динамических повреждений.
Оборудование деревянного дома специальными устройствами внутренней молниезащиты электрических сетей, обеспечивает сохранность подключенных к ним электроприборов, а так же защиту пользователей от поражения электрическим током.

Выполненная система молниезащиты нуждается в постоянном контроле за её состоянием: на предмет наличия коррозии и окалин на молниеотводе, надёжности его креплений. Раз в двенадцать лет контур заземления вскрывают и проверяют состояние электродов. В случае образовании коррозии более чем на 1/3 заземлителя, требуется его замена. Раз в три года проверяют целостность соединений элементов молниезащиты, зачищают контакты, подтягивают или заменяют ослабевшие соединения.

Смотрите также:

  • Заземление. Что это такое и как его сделать
  • Молниезащита в частном доме: правила, расчёты, пример
  • Что такое грозоизолятор и как он работает?
  • Полезные материалы для проектировщиков: статьи, рекомендации, примеры
  • Таблица удельного сопротивления грунта

Смотрите также:


Заземление в частном доме — Советы и рекомендации

При отсутствии защитного заземления в определенных условиях электроника просто выйдет из строя. Это особенно актуально для загородных районов и сельской местности, где до сих пор используются старое оборудование и линии для электропередачи. Поэтому хозяева, проживающие в таких местах, вынуждены самостоятельно делать защитное заземление в частном доме. Если все сделано правильно, в том числе и ввод, то при возникновении токовых утечек происходит мгновенное срабатывание УЗО и опасный участок оказывается обесточенным. Точно такие же мероприятия проводятся и в деревянном доме.

Содержание

Необходимость заземления в частных домах

Среди мероприятий по обеспечению электробезопасности загородного домовладения, важнейшей составляющей является защитное заземление в частном доме, наполненном большим количеством современной бытовой техники. Кроме того, схема домашней электрической сети не пройдет согласование и утверждение, если в ней отсутствует система защитного заземления.

Правильное заземление позволяет эффективно решать следующие задачи:

  • Защита от поражения током людей, проживающих в доме, в случае их соприкосновения с приборами, у которых нарушена изоляция. В случае необходимости выполняется даже заземление электрощита.
  • Обеспечение корректной и безопасной работы современного оборудования и бытовых электроприборов.
  • Газовое оборудование (котлы) будут эксплуатироваться в безопасных условиях.
  • Существенно повышается эффективность молниезащиты, заземляемой и соединенной в единое целое со всей системой.

Организация заземления и его необходимость основаны на физических законах, определяющих движение электрического тока в сторону с минимальным сопротивлением. Когда у прибора повреждается изоляция, он выходит наружу и замыкается на корпус. Оборудование перестает нормально функционировать, а человек рискует попасть под действие электротока при случайном касании такой поверхности.

Если же заземление в частном доме установлено и смонтировано по всем правилам, распределение электрического тока будет происходить с учетом сопротивлений человеческого тела и заземляющего контура. Поскольку сопротивление заземления существенно ниже по сравнению с телом, ток начнет протекать именно по этой цепочке и уйдет в землю, не причинив человеку никакого вреда. Это самый простой ответ на вопрос, для чего нужно заземление.

Принцип работы заземляющих систем

Главная функция любой заземляющей системы заключается в том, чтобы соединить между собой электропроводящие части приборов и оборудования со специальной металлической конструкцией, вплотную контактирующей с грунтом. В электротехнике данная конструкция известна как заземлитель, заземляющее устройство или заземляющий контур. В его состав входят металлические детали, изготовленные из уголков, труб, и других профильных материалов, соединяемые друг с другом с помощью сварки.

Защитные устройства заземления снижают потенциал в точке соприкосновения человека с корпусом устройства и выводят его на безопасный уровень. В этом и заключается принцип работы данных систем, основанный на движении электрического тока в направлении минимального сопротивления. Весь процесс занимает очень короткое время, в течение которого происходит срабатывание защитного автоматического устройства – УЗО, полностью отключающего подачу напряжения.

Современные стандарты предусматривают использование во внутренней электрической сети трехжильного провода. В числе трех жил имеется проводник, с помощью которого осуществляется заземление розетки в частном доме и последующее соединение приборов и устройств с защемляющим контуром, расположенном в грунте. При использовании вместе с молниеприемниками, защитные системы дополнительно оборудуются разрядниками, способными выдерживать токи и напряжения с большой величиной.

Основным требованием к заземляющей конструкции коттеджа является ввод металлических деталей в грунт. Улучшению такого контакта способствует повышение электропроводности почвы возле заземлителя, осуществляемое различными способами. Одним из них служит непосредственное химическое воздействие на грунт различными реактивами, в том числе и солью. Данный фактор нужно учесть при устройстве заземления частного дома своими руками. Если конструкция выполнена правильно, ток будет свободно стекать в почву.

Типы заземления для частного дома

При возведении нового здания или замене старой проводки, хозяевам приходится решать проблему, какое заземление в частном доме выбрать в конкретном случае. Для современных объектов больше всего подходят системы ТТ и TN-C-S. Каждая из них имеет свои характерные особенности, а также положительные и отрицательные стороны. Рассмотрение их поможет разобраться, какое заземление выбрать.

Следует учитывать тот фактор, что для подачи питания используются трансформаторные подстанции с глухо заземленной нейтралью и ЛЭП с четырьмя проводами. Это особенно важно, когда делается заземление в частном доме своими руками на 380 вольт с использованием трех фазных и одного PEN-проводника, объединяющего в себе землю и ноль.

Если используется схема заземления частного дома TN-C-S, то ввод оборудуется повторным заземлением проводника PEN. Если же применяется система TN, в этом случае этот объединенный проводник разделяется на РЕ и N. При этом используется уже трех- или пятижильная проводка. Соединение между собой проводников РЕ и PEN строго запрещается. В связи с этим, точка их разделения должна находиться перед коммутирующими устройствами.

Серьезным минусом таких систем является возникновение опасного напряжения на корпусах электроприборов в случае обрыва проводника PEN. Поэтому данная схема используется лишь на современных ЛЭП, оборудованных СИП-проводом с низкой вероятностью обрыва.

В системах ТТ отсутствует соединение между заземлением здания и PEN-проводником. Этим и отличается данный контур заземления в частном доме от предыдущей схемы. Основным недостатком такой системы является появление опасного потенциала на корпусе устройства в случае короткого замыкания фазы на землю. Для срабатывания автомата тока короткого замыкания оказывается недостаточно, поэтому дополнительно подключаются УЗО, обеспечивающие гарантированное прекращение питания. Такая схема подходит не только частному дому, но и дачному участку.

Заземление в частных домах со старой проводкой

Многие хозяева дач и частных домов сталкиваются с проблемой подключения индивидуального заземления при наличии старых схем электропроводки, зачастую находящейся в ветхом и даже неисправном состоянии. В подобных случаях наиболее приемлемым вариантом считается полная замена домашней сети, когда меняется весь провод и кабель.

Данный вариант считается дорогим, и не все имеют финансовые возможности для его осуществления. Поэтому приходится использовать уже имеющиеся ресурсы и решать проблему путем их улучшения и совершенствования.

Начинать ремонт рекомендуется с установки новых распределительных коробок, розеток и выключателей. Места их установки и сам ввод можно оставить прежними, обращая лишь внимание на наличие или отсутствие заземляющих проводов. Перед тем как подключить заземление, они через распределительную коробку соединяются с шиной заземления, устанавливаемой в щитке.

В другом случае можно полностью отключить старую сеть и оставить ее внутри стены. Взамен прокладывается наружная проводка в пластиковых кабель-каналах. Для установки новых розеток и выключателей можно использовать старые отверстия или просверлить новые в более удобных местах. Распределительные коробки должны быть также освобождены от старой проводки.

При желании старый провод можно не отключать, а использовать ее для подсоединения маломощных бытовых приборов. Для новой линии, оборудованной заземлением, потребуется установка более современного распределительного щита. Если нет желания менять всю проводку, подключение заземления можно выполнить одной лишь прокладкой заземляющего провода, уложенного в пластиковый кабель-канал.

Основные компоненты заземления для частного дома

Перед тем как приступать к устройству заземления, нужно изучить все детали и элементы, что потребуются для заземления в частном доме и определиться с местами их установки и монтажа.

В первую очередь обустраивается заземляющий контур, представляющий собой сборную конструкцию. Для ее изготовления используются гладкие прутки, стальные трубы, уголки и прочие типовые профильные материалы, а также заземляющий провод. После размещения в грунте, отдельные детали свариваются между собой, обеспечивая качественный контакт с землей и быстрое стекание в нее электрического тока. В связке с контуром заземления обычно устанавливается УЗО, мгновенно отключающее сеть в случае соприкосновения с токоведущими частями.

Кроме того, при устройстве заземления потребуется выполнить следующие действия:

  • На главной заземляющей шине – ГЗШ, установленной внутри щитка, создается отдельная клемма РЕ, которая будет использована для подключения повторного заземления.
  • От этой же клеммы отводится медный провод, предназначенный для соединения с заземлителем.
  • Далее выполняется изготовление самой заземляющей конструкции, устанавливаемой с непосредственной близости от дома.

Заземлители бывают искусственными, создаваемые специально, при отсутствии имеющихся условий, и естественными, когда используются уже имеющиеся строительные конструкции, детали и элементы, подходящие для этих целей.

Если планируется заземление на даче своими руками, схема в этом случае рекомендуется с использованием естественных элементов. Лучше всего подходят металлические или железобетонные элементы самого здания. Можно воспользоваться стальными трубопроводами, свинцовой защитой силового кабеля и другими металлическими сооружениями в виде опор и столбов.

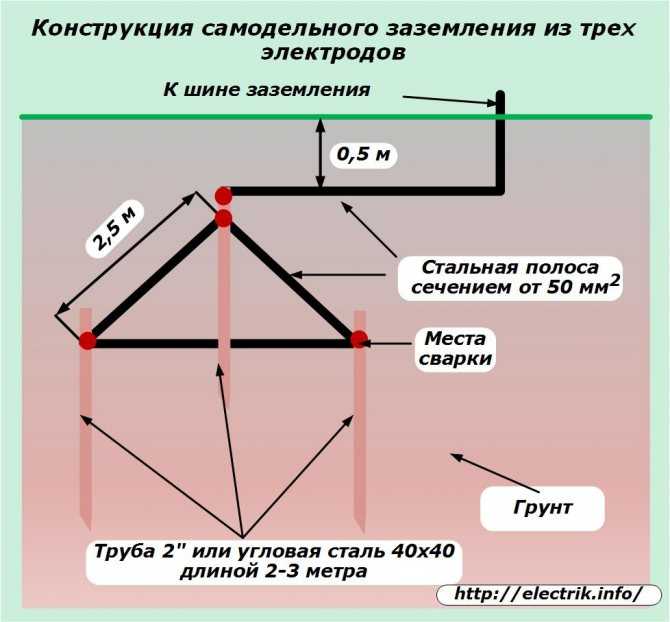

Конструкция контура заземления

Поскольку заземляющий контур является основным элементом системы, его конструкцию следует рассмотреть более подробно.

В качестве конфигурации применяется треугольник, прямоугольник, прямая линия, дуга или овал. Чаще всего устройство заземления в частном доме выполняется с контуром в виде треугольника, поскольку это наиболее оптимальный вариант, подходящий лучше всего. Его равнобедренная конфигурация способствует созданию наибольшей площади рассеивания токов. Параметры конструкции отвечают всем нормативам, а затраты на обустройство – минимальные.

Расстояние между отдельными штырями может составлять от единичной до двойной длины такого штыря. То есть, при забивании элемента на 3 метра в грунт, расстояние между ними получится от 3 до 6 метров. Такие показатели обеспечивают нормальное сопротивление контура заземления. Стороны треугольника не всегда получаются ровными. Допускается сдвиг штырей при наличии камней и других препятствий внутри грунта.

Нередко естественные условия позволяют использовать для подключения только схему полукругом или в линию, когда штыри выстраиваются в линию. Такая схема предполагает использование большего количества электродов, обеспечивающих достаточную площадь рассеивания токов. Это является серьезным недостатком в связи с увеличением материалоемкости конструкции и проблем при забивании в землю. Поэтому, по возможности, хозяева любого загородного дома стараются сделать контур в виде треугольника.

Для достижения максимальной эффективности заземления, сопротивление контура не должно превышать 4 Ом. Это условие обеспечивает качественное и надежное соединение и контакт заземлителей с грунтом. Многое зависит и от материалов, используемых в качестве соединяющего средства для штырей. Обычно для этих целей применяется стальная полоса или уголок, соединяемые с электродами при помощи сварки.

Следует обращать особое внимание на качество сварных швов. Для связки в качестве проводника также можно воспользоваться медным проводом, сечение которого не ниже 10 мм², или алюминиевым – сечением не ниже 16 мм2. В качестве креплений используются крупные болты, привариваемые к штырям. Провод накручивается на болт, прижимается шайбой и фиксируется гайкой.

Монтаж контура заземления в частном доме

После изучения теоретических вопросов, в том числе и для чего нужно заземление в доме, можно приступать к непосредственному монтажу контура.

Процедура заземления жилого дома начинается с выбора места установки. Данный участок должен быть свободен от любых коммуникаций, поэтому предварительно следует выполнить все необходимые согласования с соответствующими службами. Далее выбирается одна из конфигураций заземлительного контура, рассмотренных ранее. После этого можно приступать к установке электродов самому без помощников.

Для облегчения этой процедуры рекомендуется использовать ручной бур. С помощью бура в грунте делается первое отверстие на глубину около 2-х метров, после чего туда вбивается первый штырь. Если он легко входит в землю, то все последующие электроды можно вбивать глубже, но не более чем на 3 метра. В этом случае штырь просто застрянет и дальше не пойдет.

По завершении забивки, все заземлители обрезаются в верхней части на 15-20 см вниз от уровня земли. Между ними на эту же глубину прокапывается канавка для укладки соединительных элементов. Затем выполняется соединение всех деталей болтами или сваркой. К самой ближней части от дома подключается специальный провод заземления. Недостатком болтовых соединений является необходимость их периодической проверки, подтягивания контактов и очистки от ржавчины.

Советы и рекомендации

При решении задачи как правильно сделать заземление, следует учитывать, что в основе его работы лежат элементарные физические законы. Их точное соблюдение на всех этапах устройства системы гарантирует ее дальнейшую устойчивую и эффективную работу. Ее эффект будет тем выше, чем больше площадь соприкосновения контура и грунта.

В связи с этим владельцам таких объектов рекомендуется соблюдать следующие правила:

  • Система заземления в частном доме не может обходиться единственным металлическим штырем. Даже если его вбить слишком глубоко, он не создаст полноценного контура. В некоторых случаях решение задачи, как сделать заземление в частном доме становится возможным лишь несколькими заземлителями с помощью не менее чем двух треугольных контуров, расположенных на глубине до 3 метров.
  • Нельзя делать заземление дома с использованием для контура деталей с повышенной плотностью поверхности. К ним относится профильная арматура, рельсы, швеллеры и т.д. Контур, сделанный из этих материалов, очень плохо контактирует с грунтом, а иногда контакт и вовсе отсутствует.
  • При выборе количества контуров и расчете их общей площади, следует исходить из общей мощности приборов, установленных в доме. Чем больше таких устройств, тем крупнее должно быть и все заземление частного дома.
  • Для защиты металлических деталей контура от действия коррозии, перед помещением в грунт на них должно наноситься специальное защитное покрытие, проводящее электрический ток. Запрещается использовать для этой цели обычные лакокрасочные материалы.
