Желоб для стока воды: виды, способы изготовления

Не все застройщики знают, какое большое внимание во время проектирования здания уделяется показателям влажности почвы. От них зависят несущие характеристики грунтов, они в обязательном порядке учитываются во время расчетов фундаментов. В некоторых случаях предусматриваются специальные мероприятия по мелиоративным работам для уменьшения влажности почвы и удаления грунтовых вод. Начальные данные влажности грунтов не могут изменяться весь период эксплуатации здания. В противном случае возможно нарушение исходных расчетных параметров, фундаменты не смогут выполнять поставленные задачи, строение потеряет устойчивость.

Для устранения дефектов потребуются очень сложные ремонтные работы, выполнить которые самостоятельно может далеко не каждый застройщик. Из-за этого приходится обращаться за помощью к специализированным строительным компаниям, а их услуги стоят очень дорого, об этом следует всегда помнить. Есть ли менее затратный выход? К счастью, есть.

Желоб для стока воды

Содержание статьи

Система водоотвода

Именно эффективная работа этой системы может гарантировать, что даже самые сильные естественные осадки не в состоянии повлиять на влажность грунтов, соответственно, условия эксплуатации фундаментов и подвальных помещений не изменяются. Но только при двух условиях: система собрана правильно, а вода отводится на безопасное расстояние от фундамента и подвала.

Водоотвод состоит из многих элементов, но основными считаются желоба. Именно они собирают воду по периметру здания и направляют ее в вертикальные сливные трубы. Если появляются нарушения в функционировании желобов, то и вся система прекращает нормально работать.

Устройство водосливной системы

Типы водосточных систем

Конструкторы учли отличия между различными типами крыш и конкретно для них разработали две принципиально различные системы водоотвода.

Таблица. Виды систем водослива

Система водослива	Отличительные характеристики и краткое описание
Внутренняя	Так называемая скрытая система, она используется только на плоских кровлях. Их поверхности имеют небольшой наклон в сторону водоприемных воронок, и в зависимости от геометрии, конструктивных особенностей, назначения здания и размеров крыши воронка может быть одна или несколько. На простых плоских крышах воронки открытые, от засорения защищаются специальными пластиковыми или металлическими сетками. Сложные эксплуатируемые крыши имеют защищенные водоприемники. Из воронок вода попадается в вертикальные водосточные трубы, которые могут монтироваться как внутри здания, так и снаружи, в специально предусмотренных технологических нишах. Как понятно из описания, такие системы не имеют желобов.
Внешняя	Наиболее распространенная система, устанавливается на всех остальных типах крыш. Состоит из многих элементов, может изготавливаться из пластика или металла. Вода из скатов попадает в желоба, а далее по трубам отводится в подготовленное место. Такая система не только качественно выполняет прямые функциональные задачи, но и украшает внешний вид здания.

Цены на различные виды пластиковых водосточных желобов

Желоб водосточный пластиковый

Критерии расчетов желобов

Существует несколько факторов, от которых напрямую зависит работоспособность желобов. Для того чтобы не допускать ошибок во время выбора конкретной системы водослива, надо ознакомиться с критериями подбора и правилами установки желобов.

Качественный отвод воды может обеспечить только правильно подобранный желоб

Диаметр

От диаметра зависит максимальная пропускная способность желобов. Для жилых зданий выпускаются водосливные системы с диаметром желобов в пределах 90–150 мм. Что советуют производители по выбору диаметра?

1. Для крыш с общей площадью до 70 м2 достаточно иметь желоб Ø 90 мм, он комплектуется вертикальной трубой Ø 75 мм.
2. Если площадь кровли в пределах 100–200 м2, то рекомендуется приобретать водосливные системы с желобом Ø 100–130 мм, вертикальные трубы должны иметь диаметр 90–100 мм.
3. Воду с крыш площадью более 200 м2 могут отводить желоба диаметром 150 мм, вертикальные трубы должны иметь диаметр не менее 120 мм.

Расчет диаметра желоба и сливной трубы

Угол наклона

Этот параметр оказывает влияние на две характеристики желобов: объем отводящей воды и скорость течения. Чем больше уклон, тем быстрее движется водный поток и меньше засоряется внутренняя поверхность желоба. Но есть обязательное условие – перепад по высоте желоба не может превышать 2 мм на погонный метр. Ограничения объясняются тем, что по мере увеличения угла наклона желоб удаляется от кромки ската. А это очень негативно сказывается на эффективности сбора воды.

Уклон желоба необходим для стока воды

Расстояние от свеса кровли

Во время монтажа желоба нужно выдерживать один важный параметр – проекция кровельного материала не может быть выше края желоба больше, чем на два сантиметра. Если это условие не соблюдать, что значительный объем воды по инерции будет проливаться мимо желоба. Кстати, именно в связи с такой ситуацией ограничивается угол наклона желоба. Чем больше угол – тем дальше от кровли смещается элемент.

Расположение желоба имеет большое значения для функционирования всей водосливной системы

Геометрический профиль

Чаще всего можно встретить полукруглые желоба, они имеют наиболее оптимальные эксплуатационные характеристики. При одинаковой площади поверхности полукруглые элементы пропускают самое большое количество воды. Это значит, что для изготовления таких желобов требуется минимальное количество сырья, а это оказывает благоприятное влияние на стоимость продукции. Есть варианты квадратных и трапецеидальных желобов, но они используются очень редко. По всему комплексу эксплуатационных характеристик такие профили намного уступают полукруглым.

Форма водосточных желобов бывает разной

Материал изготовления

Здесь довольно большое разнообразие, перечислим наиболее часто используемые варианты.

1. Оцинкованная сталь. Очень прочный материал, для защиты поверхности металла от коррозионных процессов наносится цинковое покрытие. Более дорогие варианты желобов имеют на внешних поверхностях дополнительную защиту от окисления из устойчивых полимерных красок. Они не только увеличивают срок использования системы, но и значительно улучшают ее внешний вид.
   Желоб из оцинкованной стали — самый распространенный вариант

2. Пластик. Самый дешевый материал изготовления желобов, получил широкое распространение среди застройщиков. Имеет несколько серьезных недостатков. Первый – отрицательно реагирует на жесткое ультрафиолетовое излучение. Современные инновационные добавки лишь увеличивают срок эксплуатации желобов, но не могут полностью защитить от воздействия УФ-лучей. Второй – при отрицательных температурах теряет пластичность, даже незначительные статические или динамические усилия могут становиться причиной растрескивания желобов.

   Самые дешевые желоба изготавливаются из пластика

3. Медь или алюминий. Очень дорогие и малоиспользуемые варианты систем. По срокам эксплуатации практически ограничений не имеют, если нет критических механических повреждений, вызванных грубыми нарушениями технологии монтажа.
   Медный водосток отличается не только долговечностью, но и привлекательным внешним видом

4. Дерево. Такие желоба ранее были очень распространенными, сегодня используются во время реконструкции старинных зданий и культовых сооружений.

   Деревянные желоба сейчас применяются очень редко

Цены на водостоки

Водостоки

Как самостоятельно изготовить желоб

В связи с тем, что пластик наиболее часто применяется во время изготовления желобов, рассмотрим вариант самостоятельного его изготовления именно из этого материала. Понадобится приобрести канализационные трубы диаметром примерно 110 мм, длина труб в два раза меньше необходимых размеров желоба – из каждой получится по два изделия.

Самодельный желоб проще всего изготовить из пластиковой канализационной трубы

Практический совет. Такие желоба рекомендуется устанавливать в местах с минимальным количеством прямых солнечных лучей. В пластик канализационных труб не добавляются инновационные добавки для увеличения сопротивления УФ-лучам.

На солнце эти желоба будут служить всего 2–3 года, в дальнейшем материал становится хрупким и при незначительных нагрузках разрушается.

Шаг 1. Начинать работы следует с разрезания труб пополам. Сделать это не так просто, ровный срез получают только профессионалы. Как разрезать трубу?

1. Найдите подходящую площадку, ее длина должна быть больше размеров трубы. Если у вас есть ровные выложенные брусчаткой дорожки – отлично, на них можно работать.

   Трубу нужно уложить на ровную поверхность

2. Прикрутите к верхней части трубы небольшой саморез, метиз устанавливайте на расстоянии не более 5 мм от торца. Ближе не надо – труба может дать трещину.

   Вкручивают в трубу саморез

3. Такой же саморез прикрутите и на другом конце трубы.
   Натяните между ними нить, она обозначает линию отрезания.

   Между саморезами натягивают нить

4. Подставьте под торец трубы доску, и саморезом прикрутите. Таким образом удастся ее зафиксировать, она не будет шататься во время дальнейших действий. Трубу надо прикручивать к доскам с двух сторон.

   Края трубы прикручивают к уложенным плашмя доскам

5. Очень аккуратно вдоль нити цветным фломастером нарисуйте линию отрезания.

   Фломастером намечают линию разреза трубы

6. Окрутите саморезы и болгаркой с абразивным диском распилите трубу на две равные половинки.

   Разрезают трубу болгаркой точно по линии

Шаг 2. Освободите заготовку, разверните на 180° и опять зафиксируйте к доскам. Проверьте прочность соединения, теперь труба уже не сплошная, в таком положении намного уменьшается ее устойчивость.

Трубу переворачивают и снова закрепляют на досках

Практический свет. Разрезанную трубу лучше фиксировать к доске не на один, а на два самореза. Вкручивайте по одному с каждой стороны линии отрезания.

При работе с болгаркой постоянно соблюдайте правила техники безопасности, это очень травмоопасный инструмент. Обязательно защищайте глаза, в правильном направлении устанавливайте вращение диска. Дело в том, что часто мастера выбирают рабочее вращение в обратную сторону, в этом положении пыль не засыпает метки отрезания, не попадает на ноги и руки. Так поступать категорически запрещается. При зажатии диска болгарка отбрасывается на рабочего и может сильно его травмировать. Удержать руками инструмент во время выбрасывания невозможно.

Работая болгаркой, следует обязательно использовать защитные очки

Шаг 3. Соедините две половинки трубы в один желоб, прикручивайте их тремя саморезами: один снизу и два по бокам. Не нужно бояться, что в этих местах желоб будет пропускать воду. Почему? Во-первых, саморез очень плотно входит в пластик. Он не высверливает отверстие, а немного раздвигает стенки. За счет остаточной пластичности стенки трубы прижимаются к телу метиза и обеспечивают герметичное соединение. Во-вторых, если и будут незначительные протечки, то они быстро самостоятельно затянутся. Герметиком становится пыль, она надежно закупоривает небольшие щели во время незначительного протекания воды.

Части трубы соединяют между собой внахлест

Что касается возможных протечек в местах нахлеста, то и здесь проблем не будет. Желоб устанавливается под наклоном, вода стекает по ходу соединения, как известно, жидкость вверх не течет. Проблемы могут возникать в случае засорения желоба, тогда уровень воды поднимается и превышает уклон. Но и этого не стоит бояться. Надо или почистить желоб от грязи, или дождаться, пока пыль не герметизирует место нахлеста двух половинок желоба.

Желоба необходимо периодически очищать от скопившихся в них листьев и грязи

Шаг 4. Подготовьте крюки для крепления самодельного желоба на строении. Согласно технологии, фиксация желобов может выполняться как до, так и после установки кровли, для этого применяются металлические крюки (надо устанавливать до покрытия) или пластиковые кронштейны (могут монтироваться как до, так и после окончания кровельных работ).

Виды держателей для желобов

А как быть в случаях, когда крыша уже накрыта, а кронштейнами в силу архитектурных особенностей здания пользоваться невозможно?

Подготавливают крюки для желоба

Есть один оригинальный способ применения металлических приспособлений, о нем немного ниже. Крюки можно купить готовые или сделать самостоятельно. Заводские фиксируют желоб специальными жестяными полосками, это очень быстро и просто. Если вы планируете делать держатели самостоятельно из металлической полосы, то просверлите в них два отверстия и зафиксируйте желоб саморезами.

Держатели желобов можно сделать самостоятельно из стальной полосы

Шаг 5. Установите металлические кронштейны. Как ставить крепление под существующую кровлю? Очень просто. Немного приподнимите лист шифера и просуньте длинный конец металлического крюка под его нижнюю волну. После опускания крепление довольно сильно прижмется к обрешетке, желоб будет лежать устойчиво.

Длинный металлический крюк можно подсунуть под кровлю

Практический совет. Если после опускания листа шифера кронштейн шатается, то надо выгнуть дугой его конец и повторить установку. Такая геометрия элемента позволяет компенсировать неровности старой обрешетки на стропильной системе.

Шаг 6. Выставьте желоб с уклоном и закрепите его положение. Пользуйтесь саморезами, устанавливайте их в имеющиеся технологические отверстия.

Схема установки держателей для желоба

Если все работы делать аккуратно, то по своим эксплуатационным характеристикам самодельный желоб почти не уступает заводским образцам. Зато по стоимости такая система на порядок дешевле предлагаемых производственными компаниями образцов. Это самый простой метод самостоятельного изготовления элементов водосливной системы. При желании можно сделать желоба из оцинковки, но этот вариант немного сложнее в исполнении.

Изготовление желоба из оцинкованной стали

Цены на различные виды очистителей для желобов

Очиститель для желобов

Видео — Желоб для стока воды

Желоб для стока воды на крыше выполняет две задачи: увеличивает срок эксплуатации строения и улучшает его внешний вид. Это очень важные функции, эффективность зависит от вида конструкции и технических характеристик используемых для изготовления материалов. Это теперь понятно читателям, в статье имеются весомые аргументы. Но функциональность желобов во многом зависит и от правильности монтажа, а как они устанавливаются, можно прочитать на нашем сайте.

Уклон водосточного желоба на 1 метр: минимальный угол наклона

Жилой дом прослужит долгие годы своим владельцам только в том случае, если позаботиться о правильном устройстве и функционировании водостока. Именно водосточная система является неотъемлемой частью кровли и не позволяет застаиваться на ее поверхности осадкам или талой воде, а вовремя отводит их с крыши. Кроме того, желоба и трубы не дают попадать влаги на фундамент либо фасад, также сохраняя их целостность и способность противостоять негативным условиям среды много лет. Грамотно организованный сток воды позволит продлить эксплуатационный период строения и сэкономить на наружных ремонтных и восстановительных работах. Чтобы система действительно справлялась со своей задачей эффективно, необходимо знать, каким должен быть уклон водосточного желоба, а также как правильно монтировать элементы водоотвода.

Элементы водосточной системы

Водосток – это система элементов, требующая четкой последовательности при установке. Такая конструкция для сбора и отвода воды имеет довольно большое число комплектующих. Чтобы установка прошла правильно и быстро, стоит более детально рассмотреть все составные части водоотвода. Комплектация в зависимости от условий может меняться, однако, наиболее распространенными считаются водосточные системы со следующим набором элементов:

• водосточный желоб – открытый сверху канал, закрепляемый в горизонтальной плоскости, его предназначение сводится к собиранию воды и направлению ее к трубе;
• водосточная труба – отвечает за отвод дождевых вод, закрепляется в вертикальном положении, это не единый элемент, а составной, то есть собирается из более мелких частей, таких как звенья и крепежи;
• кронштейн для желоба – предназначен для фиксации желоба, а также для регулирования уровня его наклона, подбирается элемент в соответствии с размерами водосточного желоба, и может иметь различный диаметр и длину, устанавливаются кронштейны через каждые полметра;
• заглушки – элементы предназначены для закрытия желоба с торца, исключают протечки конструкции, а также придают желобу жесткость, бывают полукруглыми или прямоугольными, выпускаются трех модификаций по варианту монтажа – универсальные и лево- либо правосторонние;
• водоприемная воронка – часть для сбора воды и направления ее в трубу, соединяет желоб и водосточную трубу;
• листвоуловитель – это решетка, защищающая систему от забивания ветками, листьями и прочим возможным мусором, считается необходимым элементом, так как без нее водосток утратит эффективность и часть воды будет оставаться на крыше;
• муфты – соединительные детали, необходимые для сборки элементов водостока в общую конструкцию, также могут быть использованы для увеличения длины трубы;
• тройники – детали, позволяющие произвести разветвление водостока;
• сливное колено – концевая часть водосточной трубы, через которую вода выводится наружу и направляется в ливневую канализацию либо в желоб на земле для отвода воды от фундамента;
• обводы – необходимы в том случае, если труба должна пройти мимо выступов, то есть предназначены для поворота водосточной трубы;
• хомуты – крепежные части, фиксирующие трубу к стене, и не допускающие отклонения по вертикали, в зависимости от материала фасада, следует выбирать и специализированные кольца для крепления, отличаемые вариантом заклепок.

Это основные элементы системы отводы воды, которые необходимо приобрести, планируя самостоятельный монтаж. Также при установке водостока следует знать, каким может быть минимальный уклон водосточного желоба и на что влияет данный показатель.

Особенности монтажа водостока

Монтируется водосточная система после того, как завершены фасадные работы, но на крыше еще не произведена установка финишного покрытия. Для эффективного функционирования водосточной системы, необходимо грамотно установить желоб на кровле. Выбирается форма и конструкция лотка в зависимости от годового количества осадков, а также конфигурации крыши дома. В частности, чем больше сечение желоба, тем большее количество осадков он сможет отвести. Монтируется сток, как по периметру всего строения, для этого стоит приобретать не только прямые элементы желоба, но и угловые части, которые будут огибать углы, так и только на одном из скатов, в этом случае необходимо использовать торцевые заглушки. Важно знать, что уклон водосточного желоба на 1 метр по нормативным документам должен составлять не менее 1-2 мм. Этот параметр по СНиПам является минимальным, так как если выполнить монтаж строго в горизонтальном положении, то возникнут проблемы с движением воды, она будет застаиваться и переливаться за края лотка на поверхность крыши.

Особенность водостока в том, что движение талых и дождевых вод происходит под действием естественных сил, без необходимости приобретать дополнительное оборудование. Жидкость по желобу от высокой точки перемещается к минимальной, то есть наклон должен быть устроен в сторону воронки. Рекомендованный уклон желоба водостока составляет 0,3-0,5 см на каждый погонный метр лотка. То есть при общей длине желоба в 6 м, одна сторона будет выше другой примерно на 2-3 см. Чтобы уклон водостока получился плавным, кронштейны должны быть установлены строго на определенной высоте. Добиться этого можно наиболее простым методом: для начала фиксируются первый и последний держатель с соответствующим углом, а затем между ними протягивается строительный шнур либо нить и уже по линии устанавливаются остальные кронштейны с шагом в 50-70 см. Также можно ориентироваться на то, что каждый следующий кронштейн должен быть выше предыдущего на 2-3 мм. Стоит иметь в виду, что если лоток не единый, а сборный, то стоит увеличить угол водосточного желоба. Это связано с тем, что вода на своем пути будет встречать соединяющие швы, которые снизят скорость ее движения.

Видео по теме:

Важно понимать, что водосток необходим для любого жилого строения вне зависимости от его конфигурации. Монтировать же водосточный желоб следует по правилам, установленными нормативными документами и подтвержденными на практике. Только в таком случае система справится со своей функцией наиболее эффективно и защитит дом от губительного воздействия влаги.

Посмотрите еще статьи:

Крепление водосточных желобов: правильно и надёжно

Представьте себе крышу вашего дома или коттеджа без водосточной системы. Это значит, что после таяния зимнего снега и во время каждого дождя периметр дома будет похож на водопад. Также возникает угроза надлежащему состоянию стен и фундамента дома.
Так что система отвода дождевой воды с крыши нужна обязательно. И то, как проведено крепление желоба водостока, определит надёжность всей системы.

Как установить водостоки если крыша уже покрыта?

Хорошая водосточная система прослужит долго и не доставит хлопот при эксплуатации. Разумеется, если ставить пластиковые конструкции, надеяться на них придётся не так долго, как на систему из металла с полимерным покрытием. Тут уже главным становится вопрос финансовых возможностей на текущий момент.

В любом случае только качественный монтаж позволит водостоку проработать всё то время, на которое он рассчитан. Поэтому, для устройства системы домовладельцы часто обращаются в профессиональные фирмы. Однако выполнить все работы можно и самостоятельно.

Если у вас нет никакого представления о креплении желобов водостока и прочих элементов системы отвода воды с крыши, сначала внимательно изучите весь процесс их установки.

Когда приступать?

Идеально, если крепление водосточных желобов будет произведено в строящемся доме на этапе возведения крыши, до того, как будет выполнено её покрытие. Это обеспечивает удобство монтажа и упрощает некоторые работы. Но, если вы имеете дело с полностью построенным домом, это не значит, что монтаж водосточной системы невозможен. Вам просто придётся подыскать подходящие варианты.

Обратите внимание: именно с устройства креплений и монтажа желоба начинается работа по общему монтажу системы сбора и отвода дождевой воды с крыши.

Выбор крепежа

Здесь особых тонкостей нет. Кронштейны должны соответствовать диаметру выбранных вами водосточных желобов. Убедитесь в надлежащем качестве металла.

Некоторые водосливные системы известных производителей (металлические с покрытием из полимеров) поставляются в комплекте со всеми необходимыми крепёжными элементами.

Расчёт креплений

Сколько кронштейнов потребуется для устройства желобов – зависит от материала водосточной системы. Для металлических конструкций достаточно шага в 0,5-0,6 метра. Пластиковые желоба для отвода воды желательно крепить чаще – по три кронштейна на метр. Если кровля сложная, с поворотами, внешними и внутренними углами, это необходимо учесть. Ведь для каждой стороны может потребоваться «свой» кронштейн.

Обратите внимание: расстояние от водозаборной воронки до ближайших креплений должно составить не меньше 0,15 м.

Куда крепить?

Существует несколько способов устройства креплений для укладки желобов:

1. Крепление водостока к лобовой доске. Выбор такого способа чаще всего диктуется двумя обстоятельствами. Во-первых, монтаж системы сбора и отвода воды ведётся при полностью готовой крыше. Во-вторых, вы планируете устанавливать пластиковую систему водостока. Однако и металлические конструкции системы отвода воды не запрещается крепить подобным образом, при этом желательно использовать специальные короткие крюки.
2. Следующий способ – использование в качестве основы стропильных ног. Это возможно, если шаг стропил – не более 0,6 м. Такой метод очень надёжен и отлично подходит для крыш большой площади. Но применить его возможно только до укладки покрытия кровли.
3. Длинные крюки или комбинированные кронштейны можно крепить к обрешётке крыши, к её первой планке. Этот способ оптимален, если стропила устроены с шагом более 0,6 метра (если планируется ондулиновая или металлочерепичная кровля).
4. Последний способ разработан на случай, когда предыдущие три недоступны. Например: как крепить водосток когда лобовая доска кровли отсутствует, как и доступ к стропилам и обрешётке. Тогда в стену необходимо вмонтировать специальные костыли (металлические), и крепить к ним жёлоб с помощью шпилек.

Есть очень важный вопрос: какой должна быть толщина лобовой доски для крепления водостока? Кто-то использует обычную «двадцатку». Есть и те, кто для надёжности покупает доску толщиной 4 см. Однако умельцы-строители считают оптимальными 25-30 мм толщины.

Внимание: уклон

Никакой системы отвода воды не получится, если установка водостока на крыше не будет предусматривать правильного уклона водосточного желоба. Он делается в направлении от самой высокой точки слива к водозаборной воронке.

Здесь есть свои практически обоснованные пределы:

1. При недостаточном уклоне дождевая и талая вода будет застаиваться в желобах, возможен даже перелив через края.
2. Если смонтировать желоба с избыточным уклоном, может возникнуть слишком сильный поток воды, с которым не справится воронка.
3. Оптимальный уклон водосточного желоба на 1 метр горизонтального стока должен быть выдержан в пределах 0,2 – 0,7 мм.

Как выдержать уклон водостока

Чтобы понижение стока было равномерным, важно правильно устроить первое и последнее крепления жёлоба водостока.

Первый кронштейн желоба крепится в самой высокой точке стока. В зависимости от итоговой длины жёлоба нужно рассчитать уклон водостока и вычислить нижнюю точку. В ней крепится последний кронштейн. Затем, между ними необходимо натянуть тонкую верёвку или шнур. Все промежуточные крепления делать, ориентируясь на полученную линию.

Что делать дальше

После того, как установлены все кронштейны, можно начинать укладку желобов. Здесь есть свой специфический момент: это соединение стыков. В первую очередь оно зависит от материала и конструкции водосточной системы. При любом способе можно найти и недостатки, и преимущества:

• клеевые соединения получаются крепкими, но создают проблемы при демонтаже и ремонте водостока;
• резиновые уплотнители обеспечат герметичность, но при резких перепадах температур могут деформироваться;
• метод холодной сварки требует, чтобы система водостока была защищена от серьёзных механических воздействий.

Крепление каждого желоба водостока – дело ответственное и серьёзное. Знания о процессе монтажа всей системы очень полезны и важны. При желании и необходимости вы сможете самостоятельно обустроить сток воды с крыши или просто внимательно проконтролировать работу приглашённых специалистов.

Водосточные желоба и трубы. Методы отвода воды



Задача крыши жилой постройки заключается не только в утеплении дома, но и в сборе дождевой и талой воды с большой поверхности. Кроме этого, чем больше площадь крыши, тем больше она способна сбросить воды за единицу времени. Очень важно, чтобы отвод воды с крыши был сделан таким образом, чтобы она не попадала на стены постройки, не намочила грунт, на котором выстроен фундамент, а также не образовывала лужи на участке.

Каким будет метод отвода воды с крыши, зависит от ее конструкции, личных предпочтений хозяина и его финансовых возможностей.

Водосточные системы, состоящие из желобов и труб

Одним из самых популярных методов отвода воды с поверхности кровли являются водосточные системы, главные элементы которых – это подвесные желоба и используемые водосточные трубы. Такая водосточная система состоит также из угловых элементов, защитных сеток, кронштейнов, хомутов и пр.

Если говорить о максимальном размере желоба в сечении, то, как правило, он укладывается в районе 120-150 мм, водосточной трубы около 70-100 мм. Такие элементы как желоба могут быть выполнены в разной форме: полукруглой, полуовальной, прямоугольной и др. Важно, чтобы форма водосточных труб подходила полностью форме желоба. Касательно формы желоба, она может быть выбрана, исходя из личных соображений хозяина дома. Все элементы, которые включает в себя система, очень легко соединяются между собой. Если их правильно установить, они будут исправно отводить накапливаемую на крыше воду.

Детали водостоков производятся из пластика, алюминия, оцинкованной стали, сплава титана и цинка. Как правило, для построек эконом-класса применяют водостоки, сделанные из пластика или стали. Остальные материалы имеют большую стоимость.

Пластик, из которого делают элементы водосточной системы, стойко выдерживает атмосферные воздействия. Более того, он прокрашен, а это значит, что на его поверхности не будут заметны всевозможные дефекты в виде царапин. Элементы системы соединяются с помощью уплотняющих прокладок. Возможен также вариант склеивания.

Элементы водостоков, произведенные из оцинкованной стали, нередко имеют полимерное покрытие различной цветовой гаммы, поэтому можно с легкостью выбрать цвет водостоков, который будет гармонировать с фасадом или крышей. Такие детали соединяют замками или скобами.

Как известно, зима в России достаточно сурова, поэтому в результате заснеженности на свесах крыши, в желобах и в уложенных водосточных трубах может образовываться наледь. В итоге сток воды с кровли будет ограничен, так как желоба и трубы будут закупорены льдом. Под весом наледи эти элементы начинают деформироваться и становятся непригодными.

Для того чтобы защитить водостоки от наледи и улучшить их работу, на свесе крыши, в желобах и установленных трубах прокладывают нагреваемые электрокабели. Такая система стоит немало, кроме этого, придется включить расходы на электроэнергию.

Устанавливаем водостоки на крыше

Установить водосборные желоба подвесного типа и водосточные трубы на крыше можно своими руками.

Для того чтобы провести качественный монтаж водостоков, нужно:

1. Ознакомиться с инструкцией производителя по установке водосточной системы и следовать всем изложенным рекомендациям.

2. Держатели для труб и кронштейны для желобов необходимо устанавливать на расстоянии не большем, чем указано в приложенном руководстве.

3. Важно обеспечивать уклон желобов по направлению к водосточной трубе (5-20 мм на каждый 1 м длины взятого желоба).Такой наклон позволит желобам самоочищаться потоком дождевой воды.

4. Край желоба должен размещаться так, чтобы он был на 3 см ниже плоскости крыши. В противном случае снег, сходящий с крыши, повредит желоб.

5. Для того чтобы вода всегда попадала в желоб, его наружный край нужно размещать от свеса крыши на расстоянии 2/3 ширины желоба.

6. Два последних правила невозможно будет выполнить на крутых скатах крыши. Поэтому для того чтобы обеспечить защиту от снега, на крыше следует установить барьеры, которые будут задерживать осадки.

7. При установке желобов в местах стыков нужно обязательно выдерживать тепловые зазоры, о которых сказано в инструкции. При смене температур желоба и трубы должны иметь возможность двигаться беспрепятственно. Поэтому в местах соединения их не следует сильно зажимать.

Куда следует отводить воду после попадания в водосточную систему?

Для того чтобы отвести воду дальше, водосточные трубы желательно подсоединить к системе сбора и отвода воды закрытого типа. В качестве этой системы может выступать:

1. Дренажная система подземного типа, предназначенная для осушения участка.

2. Ливневая канализация, задача которой собирать и выводить воду с территории дома.

3. Система сбора дождевой или талой воды, которая подразумевает ее хранение. Такую воду могут использовать для полива или в других бытовых целях.

4. Канализация хозяйственно-бытовых стоков. В таком случае нужно иметь разрешение на прием дополнительного количества стоков от владельцев системы.

Слив дождевой воды с крыши

Стекающая с крыши дождевая вода обладает колоссальной разрушающей силой. Во-первых, намокают стены и фундамент дома, что приводит к их быстрому износу. Во-вторых, вода, падающая с высоты на отмостку, за короткое время выбивает и вымывает на ней ложбинки. Бетонная отмостка может довольно быстро разрушиться, как и тротуарная плитка. В-третьих, вся стекающая с крыши вода впитывается в грунт прямо рядом с домом, что приводит к подтоплениям подвалов и цокольных этажей. Можно еще долго перечислять последствия, но уже и так понятно, что необходим отвод воды с крыши. Для этого под свесом кровли обязательно монтируется водосточная система, которая собирает воду, стекающую с крыши, и направляет ее в предназначенное для этого место на участке. Чтобы все сделать правильно, стоит ознакомиться с тем, какие понадобятся элементы водосточной системы, из каких материалов они могут быть, а также с технологией их монтажа.

1. Система слива воды с крыши – элементы
2. Виды желобов и водосточных труб
3. Виды кронштейнов для крепления желобов
4. Монтаж системы слива дождевой воды с крыши
5. Куда отвести воду с крыши



Система слива воды с крыши – элементы



Существует два вида водосточных систем – внешняя и внутренняя.

Внешняя водосточная система устанавливается на кровельных свесах в том случае, если крыша является скатной (односкатной, двухскатной, вальмовой и т.д.). Этот вид системы применяется на большинстве загородных домов, поэтому именно ее мы и будем рассматривать более подробно.

Внутренняя водосточная система обустраивается на плоских крышах, где кровельный материал имеет специальный уклон, ведущий к воронке – приемнику дождевой воды, которая затем поступает в водосточную трубу внутри строения или в технических полостях.

Элементы внешней водосточной системы:

• Желоб водосточный. Служит для сбора воды, стекающей с кровли дома. Может иметь различную форму и размеры, изготавливается из различных материалов. Далее по желобу вода направляется в водосточную трубу, которая направляет воду в слив для воды с крыши.

• Соединители для желобов. Обычно желоба водосточной системы не бывают длиннее 2,5 м, поэтому для монтажа водостока на крыше, длина которой больше, необходимо соединять желоба между собой. Соединители оснащены резиновыми уплотнителями, которые обеспечивают герметичность соединения, а также служат для компенсации температурного расширения материала желобов.
• Угол желоба. Различные угловые элементы для обвода внутренних углов дома. Обеспечивает отличную гидродинамику.
• Кронштейны. Различного рода элементы, которые необходимы для закрепления желобов к крыше. Это могут быть крюк длинный для подвешивания желобов, крюк короткий, крюк компактный. Все они имеют различную конструкцию и используются в разных ситуациях.
• Воронка желоба. С помощью нее вода из желобов собирается в водосточную трубу. Обязательный элемент для монтажа водостока, при правильном монтаже дополнительная герметизация не требуется.
• Заглушки водосточного желоба устанавливаются по краям желоба, чтобы не стекала вода.

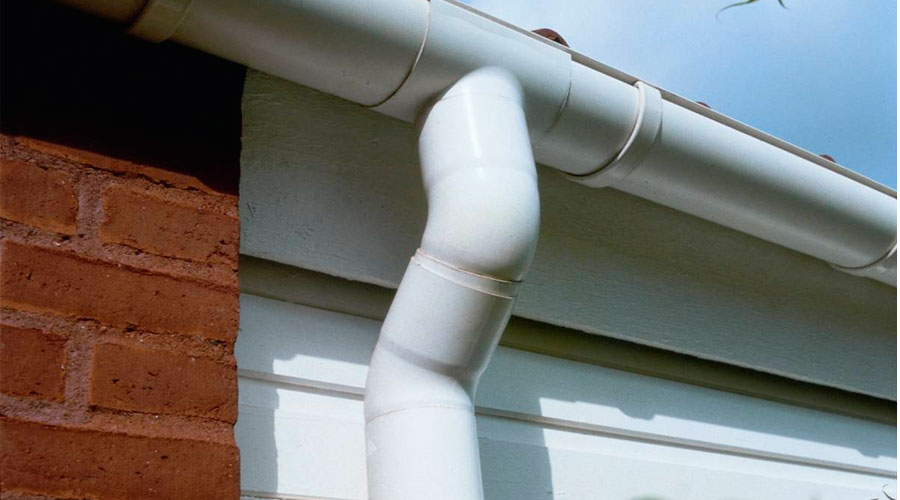

• Труба. В нее сливается вода из желобов. Далее по трубе вода сливается в предназначенное для этого место. Устанавливается под воронкой и надежно к ней закрепляется.
• Колено трубы и колено стока используется для отвода воды подальше от цоколя и отмостки строения. Колено трубы служит для изменения направления водосточной трубы. Колено стока устанавливается внизу таким образом, чтобы вода попадала прямиком в ливневую канализацию.
• Кронштейны для крепления трубы. Служат для закрепления водосточной трубы к стене дома, дабы ее положение не могли нарушить порывы ветра.

В дополнение к вышеперечисленным элементам иногда используется защитный колпак-сетка на желоб, чтобы в него не попадал мусор, например, листья. Ведь засоренный водосток начинает плохо выполнять свои функции. Также вместо водосточной трубы могут использоваться декоративные водосточные цепи, по которым вода стекает в емкость или на клумбу, расположенную сразу под воронкой. Такая цепь может быть настоящим украшением дома, если ее правильно обыграть другими предметами экстерьера и подобрать желоба, органично сочетающиеся с цепью.



Виды желобов и водосточных труб

Желоба и трубы являются главными элементами системы, обеспечивающей отвод дождевой воды с крыши. На рынке можно приобрести готовые комплекты водосточных систем, состоящие из различных элементов, после соединения и монтажа которых можно быть уверенным, что сбор и сток дождевой воды обеспечен. Главное – правильно подобрать размеры. Обычно диаметр желоба варьируется от 90 мм до 150 мм, а диаметр водосточной трубы от 75 мм до 120 мм.

Какого диаметра желоб и водосточную трубу выбрать, зависит от размеров кровли дома. Для крыш с небольшим скатом от 10 до 70 м2 подойдут желоба диаметром 90 мм, а трубы – 75 мм. Для крыш с площадью ската больше 100 м2 используются желоба диаметром 100, 120, 130 и 150 мм, а трубы – 90 мм, 100 и 120 мм.

Помимо размеров элементы водосточной системы отличаются материалом изготовления и даже формой.



Материал желобов водостоков



Водосточные системы, в том числе и желоба, могут быть либо металлическими, либо пластиковыми. К металлическим относятся желоба из оцинкованной стали, алюминия, меди, титан-цинка и пурала (оцинкованная сталь, покрытая с двух сторон полимером).

Желоба из оцинкованной стали хоть и более устойчивы к влиянию воды, чем желоба из жести, которые использовались ранее, тем не менее, быстро выходят из строя под влиянием кислотных дождей. Поэтому в последнее время их используют все реже и реже, и то только потому, что они самые дешевые. А вот изделия, покрытые полимерами, например, пуралом, устойчивы к коррозии, выцветанию материала, а также механическим воздействиям. Такие желоба выпускаются в широкой цветовой гамме, так что можно подобрать изделие, наилучшим образом сочетающееся с фасадом здания. Соединение желобов из оцинкованной стали, покрытой полимером, производится с помощью специальных соединительных элементов с уплотнительными резинками, замками и скобами. А кронштейны имеют защелкивающуюся конструкцию. Недостатком подобных изделий является хрупкость покрытия, которое можно повредить при транспортировке или монтаже, и тогда на месте скола полимерного покрытия будет образовываться ржавчина.

Желоба из алюминия покрываются лаком или окрашиваются в различные цвета, поэтому служат длительный срок. Изделия покупаются в готовом виде и соединяются заклепками и клеем для алюминия, также для уплотнения может быть использована специальная паста или силикон. Помимо готовых изделий существует возможность изготовить сток для воды с крыши из листового алюминия непосредственно на стройплощадке, разрезав полотно и выгнув определенным образом.

Медные желоба считаются самыми долговечными. Они изготавливаются из чистой меди без дополнительных покрытий. Соединяются между собой фальцем или пайкой. Чаще всего монтируются на фальцевых медных кровлях. Со временем медь окисляется, приобретая зеленоватый оттенок, а позже – почти малахитовый. Это так называемая патина – оксид меди. Она придает всей кровле некую изысканность. На общем фоне такой кровли желоба и водосток не будут выделяться вовсе, как бы являя собой одно целое с крышей.

При монтаже медных водостоков необходимо помнить о том, что они не должны соприкасаться с другими металлами – алюминием или сталью, и кровля дома тоже не должна быть изготовлена из этих материалов, иначе стекающая с них вода приведет к коррозии меди.

Желоб из титан-цинка может иметь естественный серебристый цвет, а может быть специально покрыт патиной. Кстати, титан-цинком называется материал, который на 99,5 % состоит из цинка, а остальную часть составляют добавки меди, алюминия и титана. Титан в данном случае придает определенную прочность изделию, так как сам по себе цинк очень хрупкий. Желоба из титан-цинка соединяются пайкой, в процессе которой используются специальные пасты. Данный вид желобов является самым дорогим из существующих на данный момент, поэтому используется крайне редко. Зато прослужить может до 150 лет.

Желоба из ПВХ – самые распространенные. Пластмасса, из которой они изготовлены, прокрашивается в своей массе, поэтому цвет изделия получается однородным и даже если поверхность будет повреждена, этого не будет заметно, как если бы материал был окрашен только снаружи. Чтобы сделать ПВХ более устойчивым к воздействию ультрафиолетовых лучей и химической агрессии, поверхность желобов покрывается акрилом или диоксидом титана. Между собой желоба из ПВХ соединяются с помощью соединительных муфт с резиновыми уплотнителями, защелок и клеевых соединений. Срок службы водостока из ПВХ может достигать 50 лет, а все за счет того, что ПВХ не боится коррозии, выдерживает перепады температур (-50 °С – +70 °С), а также большие снеговые и ветровые нагрузки. В процессе схода снега с крыши ПВХ желоба не повреждаются за счет того, что не имеют уязвимого покрытия. Например, если лед с крыши оцарапает пурал, прослужит такой желоб уже не долго.

Форма желобов водостоков

Помимо того, что желоба изготавливаются из различных материалов, они еще могут иметь различную форму. Сечения желобов бывают такие: полукруглые, трапециевидные, полуэллиптические, квадратные и прямоугольные, а также имитирующие форму карниза.

Полукруглые желоба – самые распространенные и подходят к любой конструкции крыши. Их отвернутые внутрь и наружу края являются ребрами жесткости, которые повышают устойчивость желобов к механическим нагрузкам. Полуэллиптические желоба способны вместить и переместить больший объем воды, поэтому используются для отвода воды с крыши дома с большой площадью ската. Квадратные и прямоугольные желоба подбираются под определенный дизайн, поэтому используются не везде. К тому же подобная конструкция может легко повредиться во время схода снега с крыши, поэтому монтируется особым образом, а на кровле устанавливаются снегозадержатели.

Какой бы формы желоба не были выбраны, трубы к ним должны соответствовать: для полукруглых и полуэллиптических желобов – круглые трубы, а для коробочных (квадратных, прямоугольных и трапециевидных) – квадратные.



Виды кронштейнов для крепления желобов



Кронштейны – крюки для крепления желобов отличаются размерами и формой, а также местом крепежа. Именно от места крепежа и зависит форма:

• Кронштейны, закрепляющиеся к ветровой доске, которая прибита вдоль кровельного ската. Такие крюки называют фронтальными кронштейнами, они прикручиваются шурупами к ветровой доске и имеют механизм регулировки.
• Плоские выгнутые кронштейны закрепляются к стропильной ноге, если шаг между стропилами не превышает допустимое расстояние между кронштейнами для желоба, а также могут закрепляться к крайней рейке обрешетки или к сплошному дощатому настилу.
• Плоские выгнутые кронштейны можно крепить к боковой части стропил, только предварительно их необходимо выгнуть.
• Универсальные кронштейны можно крепить куда угодно: к ветровой доске, к последней рейке обрешетки, к стропилам во фронтальной части или сбоку, а также к сплошному дощатому настилу.

Обычно кронштейны идут в комплекте с желобами и всей водосточной системой, поэтому они точно соответствуют форме и цвету желоба. Например, для трапециевидных желобов используют кронштейны специальной трапециевидной формы. То же самое касается и остальных видов.

Материал кронштейнов зависит от материала желобов. Для медных изделий используются медные или стальные кронштейны. Для титан-цинковых желобов только титан-цинковые крепежи. А вот для желобов из ПВХ или оцинкованной стали, покрытой полимером, используют металлические кронштейны, которые покрыты композитной оболочкой или окрашены под цвет водостока.

Размеры держателей и кронштейнов должны соответствовать размерам желобов. Хотя есть универсальные модели, которые можно регулировать, поэтому они подойдут для желобов и труб любого диаметра.



Монтаж системы слива дождевой воды с крыши



Установка водосточной системы на скатной крыше – дело достаточно легкое, чтобы его мог выполнить один человек с напарником. Хотя в самой технологии монтажа есть некоторые важные нюансы и мелочи, которые определяют надежность всей системы. Если Вы сомневаетесь в своих силах, то лучше доверьте монтаж специалистам. Дело в том, что производители водосточных систем в большинстве своем дают гарантию на изделие. Если в процессе транспортировки или монтажа элементы системы будут повреждены, то гарантия аннулируется. Если обратитесь за помощью к профессионалам, у вас будет гарантия не только на изделия, но и на выполненные работы.

Если же Вы решили устанавливать сток для воды с крыши самостоятельно, то Вам пригодится инструкция ниже.

Первым делом необходимо определиться, из какого материала водосток Вам необходим, какой формы и цвета. Затем выполняется расчет, сколько каких элементов требуется. После покупки всего необходимого можно приступать к самим работам.



Закрепление кронштейнов



Крайне важно правильно определить, к чему лучше крепить кронштейны конкретно в Вашем случае. Помните, расстояние от желоба до стены не должно быть меньше 6 – 8 см. Иначе стена будет намокать, если не от сточных вод, то от конденсата.

Следующее правило – желоб должен располагаться с уклоном 5 – 20 мм на 1 м погонный, чтобы вода не скапливать в нем, а самотеком устремлялась в воронку и трубу. Поэтому кронштейны необходимо крепить не на одной горизонтальной линии, а со смещением. Перед тем как начать устанавливать кронштейны, необходимо выверить требуемый уклон и наметить его. Только затем можно начинать монтаж.

Как собрать воду с крыши и правильно рассчитать уклон? Берем длину ската, например, 8 м. Уклон должен составлять 10 мм на 1 м. Получается, что разница по высоте между верхним и нижним кронштейном должна быть 80 мм. Если длина ската больше 12 м, то необходимо обустроить две сливные трубы, а желоб выполнить с уклоном в две стороны. Начиная от середины ската, левая часть желоба должна иметь уклон влево и вниз, а правая часть – вправо и вниз.

Первым крепится самый верхний кронштейн. Он должен располагаться с противоположной стороны от сливной водосточной трубы. Установить его необходимо таким образом, чтобы стекающая с кровли вода попадала в него, но он не находился на пути сходящего лавинообразного снега, иначе система не выдержит. Расстояние от края крыши до первого верхнего кронштейна должно быть 10 – 15 см. Закрепляется он с помощью саморезов.

Вторым крепится последний самый нижний кронштейн. Его необходимо закрепить на саморезы, не закручивая до конца. Затем между кронштейнами натягивается строительная нить и по ней отмечаются места для крепления промежуточных кронштейнов. Расстояние между кронштейнами должно быть 40 – 70 см в зависимости от системы, самый распространенный шаг – 50 см. Закрепляются все промежуточные кронштейны.

Важно! Во время монтажа кронштейнов важно помнить, что желоба будут соединяться между собой, и кронштейн не должен приходиться на место под соединительным элементом. Также он не должен быть под приемной воронкой, а на расстоянии 10 – 20 см от нее.

Кстати, приемная воронка устанавливается не в углу ската, а на 40 – 70 см ближе к середине, на уровне стен дома.

Поэтому последний нижний кронштейн необходимо переставить чуть выше того положения, на котором его крепили сначала, чтобы вода могла стекать в воронку.



Установка желобов

Далее собирается желоб и устанавливается на кронштейны. Обычно желоба выпускаются длиной 1 м, 2 м и 2,5 м. Поэтому элементы необходимо предварительно соединить. Для этого используют элементы с уплотнительной резинкой.

По краям желоба устанавливаются заглушки, а в положенное место – приемная воронка/ливнеприемник. Ось лейки воронки должна совпадать с осью отверстия, вырезанного в желобе.

Желоб должен иметь уклон не только в сторону приемной трубы, но и в сторону «от дома». Это обеспечит безопасность и снизит возможность повреждения желоба при сходе лавины снега.



Монтаж водосточных труб и держателей

Последними устанавливаются водосточные трубы. Сливная труба должна точно располагаться под воронкой/ливнеприемником. К стенам труба закрепляется специальными держателями или хомутами. Крепление хомутов зависит от материала стен, это могут быть шурупы, гвозди, саморезы или дюбеля.

Держатели труб необходимо расположить в местах соединения труб – под каждым раструбом. Максимальное расстояние между держателями 1,8 – 2 м. Последний элемент трубы – сливное колено – должен располагаться так, чтобы отводить воду в предназначенное для этого место.



Куда отвести воду с крыши



Ну что ж, водосточная система установлена на крышу, осталось решить, куда будет отводиться вся собранная вода. А вариантов несколько:

• Слив дождевой воды с крыши в емкость. Бочку или бак для дождевой воды можно расположить на удалении от дома (около 0,5 – 5 м) сверху, а можно закопать в землю. Стекающая с крыши вода будет накапливаться в емкости, а затем ее можно использовать для полива огорода или сада.

• Слив дождевой воды в фильтрационный колодец. Если дождевая вода не нужна, и поливать Вы ничего не собираетесь, то ее можно отвести в сборный фильтрационный колодец. В грунте выкапывается котлован, на дно которого засыпается слой щебня. Затем сверху обустраиваться бетонный колодец, который до половины также засыпается щебнем вперемежку с песком, а сверху песком. Данная подсыпка служит абсорбирующим элементом. Просачиваясь сквозь песок и щебень, вода очищается. Такой колодец должен располагаться на удалении от дома минимум на 2 м, иначе может подняться уровень грунтовых вод вокруг дома.

• Слив дождевой воды в канализацию. Если частный дом подключен к центральной канализации, то дождевые воды можно отводить в нее, но только по согласованию и за отдельную плату.

• Слив дождевой воды в дренажную канаву или водоем. Дождевая вода достаточно чистая, чтобы не нанести вреда экосистеме, если выливать ее в дренажную канаву или водоем (озеро, реку, искусственную копанку). Главное – просчитать, чтобы уровень воды в дренажной канаве не поднимался слишком высоко в случае обильных дождей.

Отвод воды с крыши дома обязателен, чтобы она не подмывала фундамент и не разрушала его. Поэтому если есть возможность, то необходимо обустроить полноценную систему водостока. Если же такой возможности нет, например, такое бывает, если крыша покатая и выполнена из натуральных материалов – камыша или соломы, то ее свесы должны выступать за пределы дома как минимум на 50 см. Внизу желательно, чтобы вода стекала непосредственно на землю.

Бетонные и железобетонные водостоки

Железобетонные желоба незаменимы при прокладке различных коммуникаций. Внутри их размещают электрические и телефонные кабеля, трубопроводы, а еще ж/б водостоки используют для канализаций. В обустройстве ливневых систем применяются бетонные водостоки с решеткой, препятствующей проникновению крупного мусора, засоряющего канал.

Материал для изготовления водостоков

Железобетонное изделие называют по-разному: водосток, желоб, лоток. Все это одно и то же, только конструкция ЖБИ бывает разной. Изготавливают водостоки из фибробетона с добавкой мелких полипропиленовых волокон. Благодаря их свойствам повышается сопротивление бетонной конструкции к изгибанию, а также снижается показатель усадочной деформации. Допускается замена полипропилена на металлическую фибру.

Некоторые модели водостоков изготовлены из обычного цемента М 500. Прочность конструкции придает дополнительное армирование металлическими прутами. О том, что лоток является водосточный, говорит комплектующая его решетка. Она присутствует на любом желобе, даже с вертикальным водосливом. Крепится решетка к лотку с помощью винтов, а при необходимости ее можно снять для чистки канала.

Материал решетки подбирают по воздействию предполагаемой на нее нагрузки, зависящей от месторасположения водостока. Желоба, находящиеся на магистрали, накрывают металлическими или чугунными решетками. В качестве защиты изделия от коррозии используется оцинкованное покрытие. Встречаются решетки из нержавейки, но они очень дорогие. Изделиями из прочного пластика закрывают тротуарные водостоки.

Конструкция решетки может быть выполнена в виде щелей или ячеек. Самыми прочными считаются щелевые решетки, сделанные из чугуна.

Железобетонный лоток на производстве изготавливают 2 способами:

• Бетон, подвергшийся вибропрессовке, в своей структуре не имеет воздушных пузырьков. Водостоки, изготовленные с помощью пресса, обладают повышенной прочностью и устойчивостью к растрескиванию.
• Изготовленные желоба методом вибролитья тоже довольно прочные. Процесс их производства заключается уплотнением бетонного раствора, залитого в специальные формы, с помощью вибростола.

По способу монтажа лотки из бетона производят сборной модификации, а также цельные. Кроме того, желоба бывают прямые и оборудованные вертикальным водосливом. Дно лотка тоже имеет свою особенность – ровное или с уклоном.

Важно! При самостоятельном обустройстве ливневой канализации нельзя бетонные водостоки просто укладывать внутрь вырытых канав на голую землю. Движение грунта сместит желоба, нарушив целостность водоотводного канала.

Разновидности и особенности конструкции водостоков

Водостоки используются для разных целей, и в зависимости от этого ж/б изделия подразделяют на несколько групп:

• Водопропускные желоба предназначены для строительства самотечных водоотводных каналов.

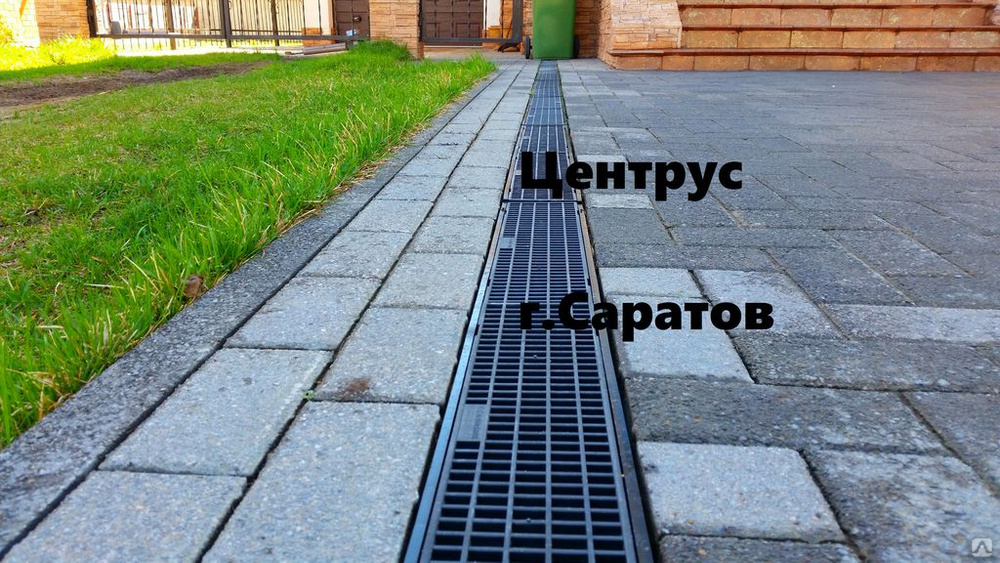

• Ливневые лотки устанавливают возле тротуаров, зданий, на площадях. Они служат для сбора дождевой и талой воды с последующим ее отведением в дренажные колодцы.
• Дренажные желоба из бетона востребованы в строительстве фундаментов зданий с подвальным помещением.
• Прикромочные водоотводы исполняют ту же роль, что и ливневые аналоги. Они отводят воду от автодорог в кюветы.
• Телескопические лотки предназначены для отвода воды с больших склонов и мостов.
• Канализационные ж/б конструкции помогают отводить нечистоты в коллекторные системы.

Существует 2 серии железобетонных водостоков. Стандартные желоба рассчитаны на нагрузку от 1,5 до 25 т. Их устанавливают на тротуарах, а также небольших автодорогах с узкими обочинами. Усиленные желоба рассчитаны на нагрузку от 40 до 90 т. Их оптимально монтировать на аэродромах, больших автострадах, площадях, где часто происходят погрузочные работы.

Размеры водостоков и их объем

Для всех ж/б лотков существует единый стандарт по длине – 1 м. В некоторых моделях допускаются небольшие отклонения длины, что зависит от габаритов и веса изделия. Ширина канала колеблется от 0,14 до 4 м, а высота боковых полок – от 0,06 до 1,68 м.

Объем водостока зависит от его габаритов. Самыми ходовыми считаются желоба объемом 0,07, 0,14 и 0,3 м³.

Стандартные требования к бетонным водостокам

Производство любых бетонных желобов происходит согласно ГОСТ 13015—2003. Документ содержит следующие требования:

• Бетонная конструкция должна быть без трещин, выбоин, а также других дефектов любого размера.Тот же ГОСТ указывает на исключение из требований, указывающее на возможность наличия мелких трещин, возникающих от напряжения арматуры во время прессовки. Но сами желоба не считаются предварительно напрягаемыми изделиями.
• На поверхность ж/б изделия допускается только выход монтажных металлических петель. Других выступов из арматуры не должно быть.

• Бетонные стенки лотков должны быть сухие серого цвета без проявления ржавчины и жирных пятен.

Согласно стандарту, производитель обязан выпускать ж/б водостоки из бетона, соответствующего ГОСТу 26633.

Монтаж бетонных водостоков

Перед началом строительства ливневой канализации разрабатывают проект с точным указанием места расположения водостоков, а также других комплектующих узлов.

Совет! На подготовительном этапе монтажа надо договориться об аренде спецтехники и инструмента. Это позволит ускорить выполнение работ, плюс уменьшить расходы.

Порядок монтажа состоит из следующих шагов:

• По разметке участка выкапывают траншею немного больше размера лотков. Запас нужен для закрепления почвы и будущей конструкции. Дно ровняют и плотно трамбуют. Первым в траншею насыпают слой песка, затем заливают бетонный раствор. Толщина слоев подбирается примерно из соображений, что решетка водостока будет находиться на 5 мм ниже уровня тротуарного или другого покрытия. Использование бетонного раствора обязательно. После застывания он будет играть роль опоры лотков.
• Легкие желоба укладывают вручную, тяжелые – с помощью подъемной техники. Между собой водостоки скрепляют пазовым замком, а по бокам – бетонным раствором. Если необходимо уплотнение стыков, применяют герметик.

Внимание! При укладке желобов необходимо соблюдать уклон в сторону слива.

После того как все желоба будут уложены и соединены с дренажным колодцем, их накрывают решетками. Дальнейшие работы направлены на обустройство чистового покрытия вокруг водоотводов.

На видео показан монтаж бетонных желобов:

Правильно спроектированная и смонтированная система водоотвода с помощью ж/б лотков защитит тротуарное или дорожное покрытие от разрушения.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Бетонный желоб для стока воды

Бетонные желоба

Железобетонные изделия| Лотки| Бетонные желоба

• Самая большая пропарочная камера в МО — 500 куб.м/сут
• Собственный автопарк (грузоподъемность более 40 т)
• Консультации от главного технолога производства
• Помощь специалиста по телефону или с выездом на объект
• Мы — завод-производитель. Покупайте без посредников

Что это такое желоб для отвода воды? Его делают из бетона. Желоб водосточный тротуарный необходим для сбора и последующего отвода вод. В компании ЖБИ-11 вы можете недорого купить водосток бетонный вместе с доставкой по Москве или Московской области, установкой, гарантией качества.

По всем вопросам, касающимся цен, обращайтесь по телефону +7 (495) 788-99-00 или через форму обратной связи.

Изготовление водосточных желобов для тротуаров должно предполагать место их последующей эксплуатации. Если монтаж ЖБИ планируется в месте с малой проходимостью и достаточной удаленностью от дороги, то строгих требований к марке бетона нет. Если же купить бетонные желоба для отвода воды необходимо с целью их установки на территориях с интенсивным движением транспорта или на аэродромных линиях, то сырье, используемое в создании, должно иметь повышенный класс нагрузки.

Эти изделия являются частью ливневой канализации. В конце такой линии обязательно монтируют пескоуловитель, без которого невозможен сброс стоков в канализационные сети города.

Производство дренажного желоба (ГОСТ 23009-78) проходит двумя способами:

• Вибропрессование. Сырье засыпается в специальную форму, а затем подвергается прессованию. В это время работает вибрационный стол, его действие направлено на равномерное распределение материала, что служит гарантией однородной плотности всей структуры готового бетонного желоба для отвода воды (цены уточняйте у менеджеров).
• Вибролитье. Этот метод похож на предыдущий, но в нем отсутствуют этап прессования. Путем вибрации раствор цемента равномерно распределяется внутри формы.

Независимо от того, какая технология изготовления была применена, в элементе обязательно присутствует металлический каркас. Он создается из арматуры (стальной). Метод производства выбирают, исходя из того, где будет использоваться бетонный сливной желоб. Оптом и в розницу, покупая ЖБИ для городских парков или частных дворов, можно отдать предпочтение вибролитым моделям. Если установка бетонного водостока (стоимость узнавайте у сотрудников ЖБИ-11) планируется вдоль трасс, лучше выбрать вибропрессованые.

При выборе нужных технических характеристик водостоков из бетона (размеры подбираются индивидуально), нужно отталкиваться от предполагаемого объема стока и нагрузки. Ширина колеблется в пределах 0,4-4 метра. Длина малогабаритных конструкций, как правило, составляет 2,97 метров, при массе менее 9,9 тонн она не превышает 5,97 метров.

Цена бетонного желоба для водоотвода также определяется его формой: круглой, плоской, П-образной, трапециевидной, параболической и пр.

Если выбирать по классу, то в частном строительстве могут быть использованы ЖБИ класса С с выдерживаемым весом до 25 т. Что же касается промышленного (склады, автодороги, промзона, транспортные терминалы), то стоит присмотреться к моделям классов D (до 40 т) и Е (до 60 т). Они должны оснащаться чугунными, либо оцинкованными насадками. Если требуется купить желоб водосточный бетонный (цены узнавайте у сотрудников компании) для обустройства портов или аэродромов, то не обойтись без ЖБК класса F (до 90 т) с армированными стенками и насадкой из чугуна.

Цена бетонных желобов для канавы зависит и от способа их установки: в грунт (ЛРГ) или на сваи (ЛР). Этот параметр регулируется ГОСТом 21509-76.

У нас покупают

У нас действуют разные цены на бетонные водостоки (фото есть на сайте) для оптовых и розничных покупателей, при этом качество ЖБ-изделий всегда остается высоким. Сами же ЖБИ обладают массой достоинств, среди которых выделяют такие:

• Устойчивость к изменению температуры (на них не образуются трещины в моменты резкого изменения минусовой температуры на плюсовую).
• Водонепроницаемость (вода не будет просачиваться сквозь бетон, стоки не будут переувлажнять почву).
• Простота создания и, в силу этого, сравнительно невысокая стоимость.
• Переносимость больших нагрузок (до 90 т).

ЖБИ-11 ‒ это надежный поставщик железобетонных конструкций. Продажа желобов бетонных для стока воды по ценам производителя, большой ассортимент продукции, высокое качество товаров ‒ лишь немногие наши плюсы.

При заказе бетонных водостоков для ливневой канализации учитывайте, что они обладают внушительным весом — 300-1500 кг. Их перевозка осуществляется на особых платформах вместимостью 8-10 штук. Между рядами в штабеле укладываются прокладки из дерева и прочих материалов. ЖБИ хранятся на складах рассортированными по видам и укладываются так, чтобы была видна их маркировка.

Позвонив нашим менеджерам, вы сможете узнать, сколько стоит водосток бетонный, сделать заказ и оформить доставку.

Оформление заказа

Уточните цену и наличие товара, связавшись с менеджерами (заполнить форму обратной связи), или позвоните по указанных на сайте номерам телефонов. После обсуждения деталей заказа оформляется договор поставки.

Оплата

Возможны различные способы оплаты: расчет наличными или перечисление средств на расчетный счет (безнал). Также возможна рассрочка платежа (заключение договора поручительства).

Доставка или самовывоз

Доставка продукции осуществляется автотранспортом компании или ЖД транспортом. Возможен самостоятельный вывоз со склада в черте МО. Условия и сроки доставки оговариваются в индивидуальном порядке.

Приемка и разгрузка

Стоимость заказа включает 1 (один) час на разгрузку продукции силами покупателя. Отгрузка осуществляется в любой день недели. После разгрузки, покупатель получает свой комплект документов.

О компании

История ООО «ЖБИ-11» берет свое начало в 2001 году, когда в цехах нашего объединения было налажено производство железобетонных изделий в широком ассортименте:

• Плиты дорожные типа ПДН.
• Бетонные заборы.
• Блоки фундаментные типа ФБС.
• Кольца колодезные и сопутствующие элементы – днища, сегменты и доборы.
• Колодцы унифицированные.
• Лотки для широкого применения – водостоки, дренажные сооружения, каналы автодорог, теплотрассы.
• Люки чугунные литые.
• Решетки ливневые.
• Лестничные марши типа ЛС.
• Элементы коллекторов.
• Трубы различных типов (асбестоцементные, коллекторные, безнапорные раструбные).

Наши координаты

Офис

123007, г. Москва, ул. Розанова, д.10, стр.1, Многоканальный тел.: +7 (495) 788-99-00 Руководство: [email protected] Коммерческий отдел: [email protected]

График работы: с 8:00 до 18:00

gbi11.ru

Бетонные водоотводные лотки с решеткой

Добавить в закладки Версия для печати

Если Ваш участок находится в проблемной зоне, например, не имеет нужного склона для отвода талого снега или, напротив, слишком сухой, то нужно использовать специальные стоки. В большинстве случаев, для организации наружной дренажной канализации применяются бетонные водоотводные лотки.

Зачем нужны желоба из бетона

Все чаще сейчас используются трубопроводы, выполненные из пластика или созданные при помощи естественных материалов. Но не всегда трубы ПВХ подходят, ведь они плохо переносят резкие перепады температуры, а дренажная система из хвороста имеет свойство загнивать. Чтобы устранить такие проблемы нужно использовать бетонные стоки.

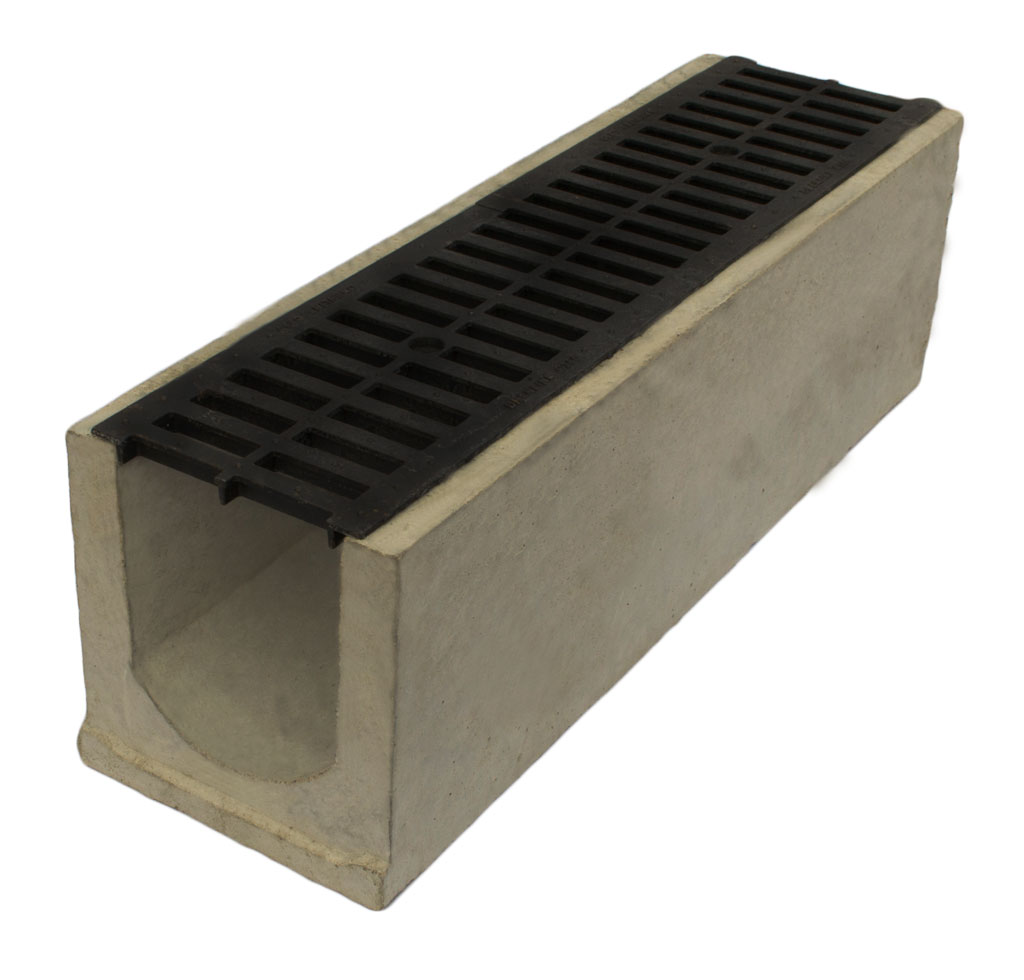

Фото — бетонный лоток с решеткой

Бетонные водоотводные или дорожные лотки ГОСТ 21509-76 – это основные магистральные направляющие, которые необходимы для контроля эффективности обеспечения нужного отвода воды с участка (либо на него). Вместе с дренажными колодцами и дополнительными элементами они помогут организовать наиболее практичную наружную канализацию.

Достоинства бетонных лотков, сравнительно с металлическими и пластиковыми:

1. Не поддаются коррозии;
2. Отлично переносят перепады температур. В отличие от вариантов ПВХ, они не пострадают, даже если в желобе замерзнет жидкость;
3. Долговечность. Средняя длительность использования таких стоков – 50 лет;
4. Доступность. Бетонные водоотводные стандартные лотки можно купить в строительном магазине, на рынке и в Интернете, либо сделать самостоятельно.

Виды и конструктивные особенности лотков

В целом эта конструкция не полностью выполнена из бетона, т. к. цементный раствор для повышения прочности должен обязательно армироваться. Дорожные лотки представляют собой довольно простую канализацию, которая состоит из открытой трубы. Она может быть разных форм (квадратной, круглой) и дополняться различными материалами.

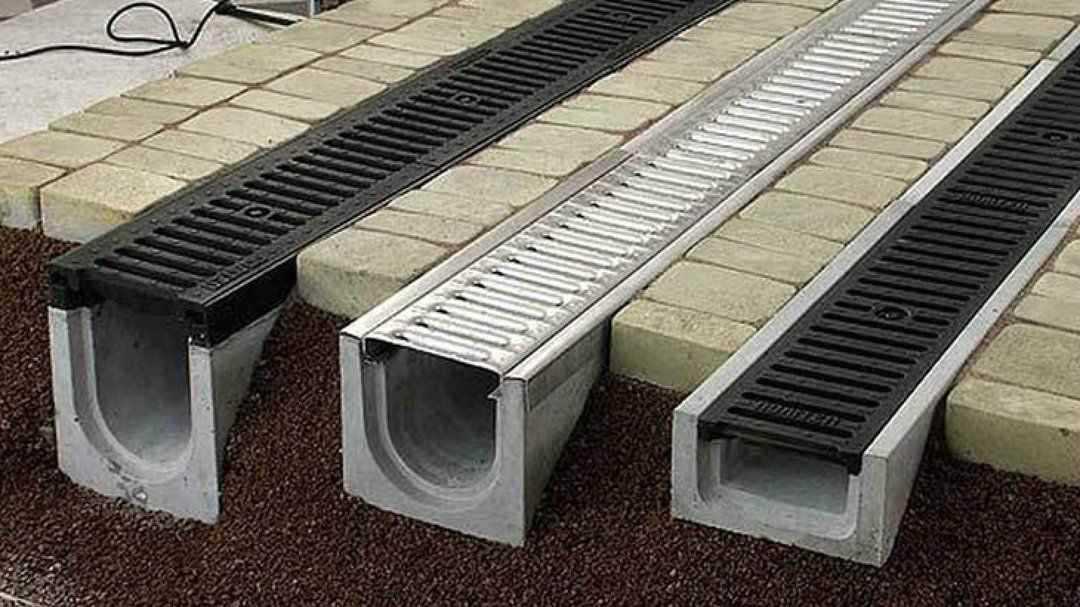

Фото — конструкция бетонного дренажа

К примеру, полимербетонные конструкции отличаются от арматурных своей легкостью и гладкостью. Они отлично транспортируют воду даже с небольшими абразивными частицами, редко засоряются и значительно меньше весят. Это облегчает монтаж дренажа. Часто бетон облегчается тем, что заливаются раствором неметаллические пруты, а жгуты из стекловолокна (для пучинистых почв).

Виды водоотводных лотков:

1. Прикормочные. Обладают наименьшим диаметром, эти каналы используются для направления небольших потоков воды. В большинстве случаев их применяют для осушения дорог, трасс или создания периметральной дренажной системы вокруг дома;

   Фото — прикормочный лоток

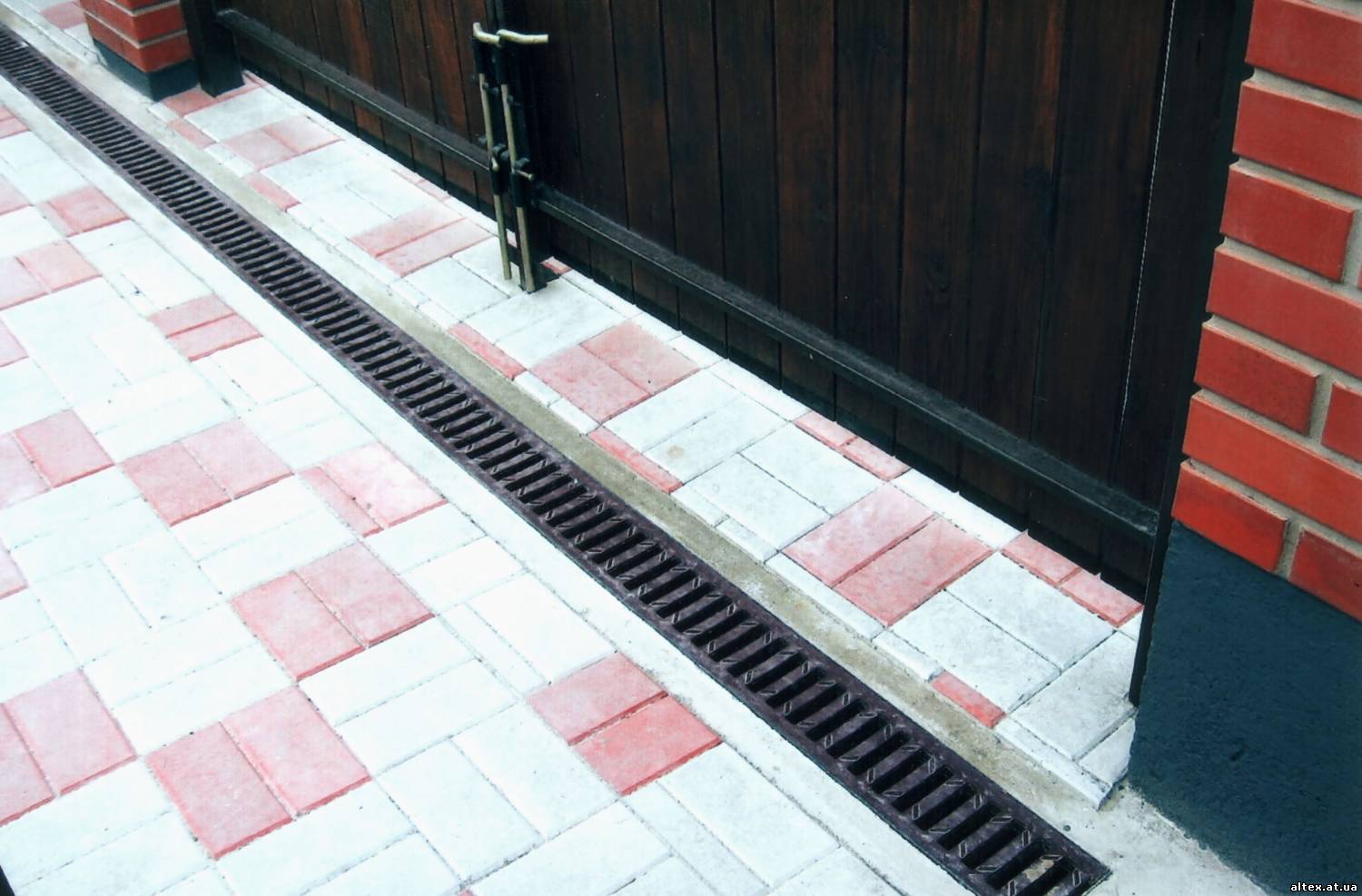

2. Гаражные. Их высота не более 10 см, поэтому их в большинстве случаев устанавливают на участки, где нет необходимости сильного поглощения и отвода воды. Достоинством является то, что благодаря гладким внутренним стенкам, они могут проводить воду с песком и грязью, не забиваясь;

   Фото — гаражный канал

3. Коттеджные. Имеют несколько больший рабочий объем, нежели изделия для гаража. У них глубина более 15 см, следовательно, и значительно выше эффективность. В большинстве случаев, чтобы защитить их, конструкции накрываются крышкой;
4. Дорожная система применяется при постоянных нагрузках. Её рабочая глубина более 19 см, а ширина свыше 16. Главным достоинством является то, что когда нагрузка значительно превышает допустимую норму, то дренажная система сгибается только в одной точке, а не по всей длине. Это помогает сохранить эффективность работы наружной канализации даже в сложных условиях работы – при таянии снегов, сильных ливнях или повышении уровня грунтовых вод;
5. Канальная оснащена наибольшим рабочим сечением. Такие лотки также называются «междушпальные», т. к. устанавливаются на рельсах в проблемных местах. Их глубина может быть от 30 см до 60, при этом ширина остается приблизительно одинаковой – 30 см. Такие каналы используются не только для железных дорог, но и для болотистых почв и суглинков. Стоит отметить, что это одна из немногих лоточных систем, которая может не покрываться перекрытием – они изначально продаются без гнезда для решетки;

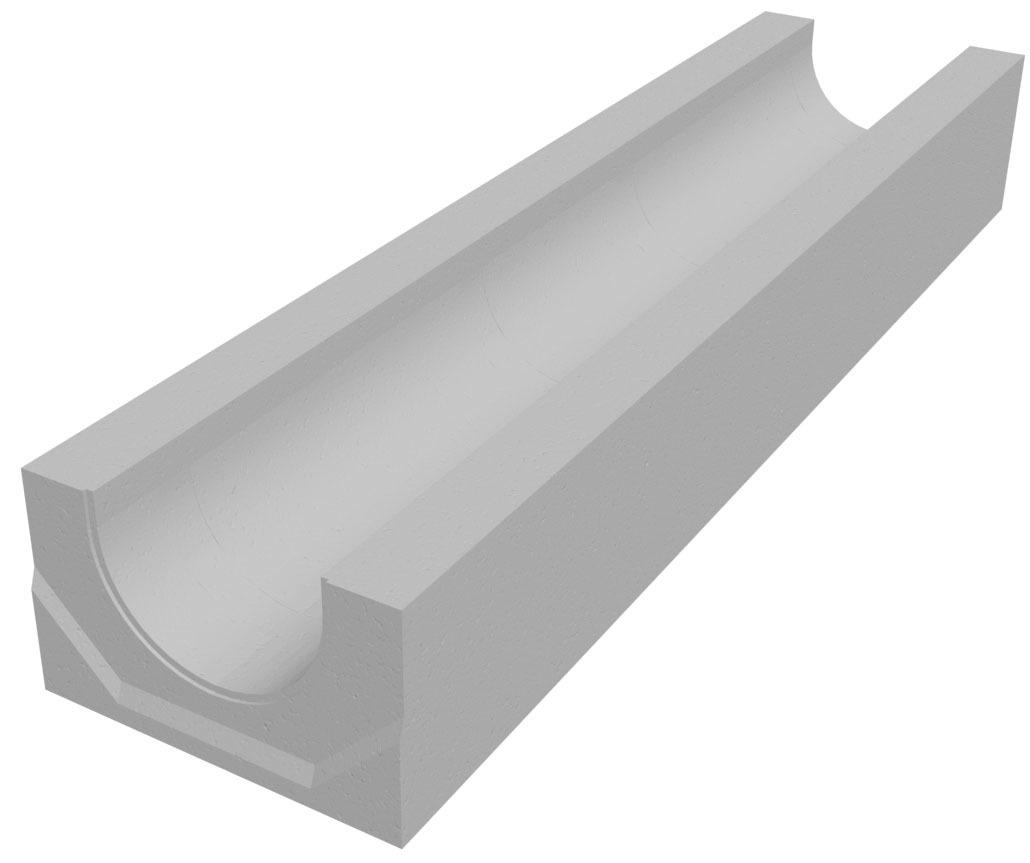

   Фото — водоотводящий лоток без крышки

6. Телескопические лотки. От всех прочих отличаются разностью форм. Их наиболее часто используют для участков, которые находятся под некоторым уклоном. Этот тип каналов отлично справляется даже с высоким напором стоков.

Размеры бетонных водоотводных лотков могут изменяться в зависимости от Ваших потребностей. К примеру, некоторые компании изначально предлагают к продаже специальные системы, которые могут раскрываться.

Как сделать лоток

Производители используют различные технологии для создания каналов из цементного раствора: добавляют в него полимеры, волокно, специальные вещества для придания поверхности гладкости. В домашних условиях можно сделать водоотводные лотки, если просто залить формы бетонным раствором.

Пошаговая инструкция:

1. Подготовьте оборудование для заливки. Вам понадобятся формы (пластиковые или металлические) и машинное масло. Жидкостью хорошенько смажьте основы и установите в них арматуру;
2. Металлические проволоки обязательно должны быть закреплены между собой. Для этого часто применяется сварка. Учтите, что металлические концы не должны выступать из-под цемента;
3. После заливки закрепите формы, они должны до момента застывания цемента, находиться в определенном положении. Это нужно для того чтобы обеспечить максимальную ровность поверхности;
4. Спустя неделю нужно аккуратно вытащить сформировавшийся канал из трубы, при необходимости нужно покрыть его слоем краски или прочим покрытием. Это поможет повысить эффективность канализации за счет гладкости стенок.

Естественно, профессиональное производство отличается от домашнего и поэтому часто купленные трубы имеют более высокие показатели качества. Но если выдержать правильно технологию, то по эффективности они практически не будут отличаться от покупных.

Схемы установки бетонных лотков не отличаются от монтажа стандартных металлических или пластиковых. Но здесь особое внимание нужно уделять уклону системы – специалисты рекомендуют делать наклон большим.

Фото — принцип установки

Видео: монтаж бетонных водоотводных лотков

Обзор цен

Цена на бетонные водоотводные лотки с решеткой зависит от их объема и типа (например, ЛВ-900 sir будут стоить дороже, чем ЛВ-300). Самыми дорогими считаются телескопические, т. к. способны за короткий промежуток времени устранить большое количество воды. При этом наиболее доступные – это прикормочные или придорожные.

Город	Стоимость лотков SUPER Maxi DN-110 (500х140х60), рубли
Воронеж	160
Краснодар	163
Москва	170
Нижний Новгород	165
Санкт-Петербург	165
Сочи	165
Хабаровск	163
Якутск	160

При покупке внимательно читайте сертификат качества, по фото будет сложно определить эффективность отдельных лотков, кроме того, нужно обязательно проверять изделия на наличие трещин и различных зацепок. В дальнейшем они могут стать причиной снижения эффективности дренажной канализации.

www.kanalizaciya-stroy.ru

Бетонные и железобетонные лотки для отвода воды

Железобетонные желоба незаменимы при прокладке различных коммуникаций. Внутри их размещают электрические и телефонные кабеля, трубопроводы, а еще ж/б водостоки используют для канализаций. В обустройстве ливневых систем применяются бетонные водостоки с решеткой, препятствующей проникновению крупного мусора, засоряющего канал.

Материал для изготовления водостоков

Железобетонное изделие называют по-разному: водосток, желоб, лоток. Все это одно и то же, только конструкция ЖБИ бывает разной. Изготавливают водостоки из фибробетона с добавкой мелких полипропиленовых волокон. Благодаря их свойствам повышается сопротивление бетонной конструкции к изгибанию, а также снижается показатель усадочной деформации. Допускается замена полипропилена на металлическую фибру.

Некоторые модели водостоков изготовлены из обычного цемента М 500. Прочность конструкции придает дополнительное армирование металлическими прутами. О том, что лоток является водосточный, говорит комплектующая его решетка. Она присутствует на любом желобе, даже с вертикальным водосливом. Крепится решетка к лотку с помощью винтов, а при необходимости ее можно снять для чистки канала.

Материал решетки подбирают по воздействию предполагаемой на нее нагрузки, зависящей от месторасположения водостока. Желоба, находящиеся на магистрали, накрывают металлическими или чугунными решетками. В качестве защиты изделия от коррозии используется оцинкованное покрытие. Встречаются решетки из нержавейки, но они очень дорогие. Изделиями из прочного пластика закрывают тротуарные водостоки.

Конструкция решетки может быть выполнена в виде щелей или ячеек. Самыми прочными считаются щелевые решетки, сделанные из чугуна.

Железобетонный лоток на производстве изготавливают 2 способами:

• Бетон, подвергшийся вибропрессовке, в своей структуре не имеет воздушных пузырьков. Водостоки, изготовленные с помощью пресса, обладают повышенной прочностью и устойчивостью к растрескиванию.
• Изготовленные желоба методом вибролитья тоже довольно прочные. Процесс их производства заключается уплотнением бетонного раствора, залитого в специальные формы, с помощью вибростола.

По способу монтажа лотки из бетона производят сборной модификации, а также цельные. Кроме того, желоба бывают прямые и оборудованные вертикальным водосливом. Дно лотка тоже имеет свою особенность – ровное или с уклоном.

Важно! При самостоятельном обустройстве ливневой канализации нельзя бетонные водостоки просто укладывать внутрь вырытых канав на голую землю. Движение грунта сместит желоба, нарушив целостность водоотводного канала.

Водостоки используются для разных целей, и в зависимости от этого ж/б изделия подразделяют на несколько групп:

• Водопропускные желоба предназначены для строительства самотечных водоотводных каналов.
• Ливневые лотки устанавливают возле тротуаров, зданий, на площадях. Они служат для сбора дождевой и талой воды с последующим ее отведением в дренажные колодцы.
• Дренажные желоба из бетона востребованы в строительстве фундаментов зданий с подвальным помещением.
• Прикромочные водоотводы исполняют ту же роль, что и ливневые аналоги. Они отводят воду от автодорог в кюветы.
• Телескопические лотки предназначены для отвода воды с больших склонов и мостов.
• Канализационные ж/б конструкции помогают отводить нечистоты в коллекторные системы.

Существует 2 серии железобетонных водостоков. Стандартные желоба рассчитаны на нагрузку от 1,5 до 25 т. Их устанавливают на тротуарах, а также небольших автодорогах с узкими обочинами. Усиленные желоба рассчитаны на нагрузку от 40 до 90 т. Их оптимально монтировать на аэродромах, больших автострадах, площадях, где часто происходят погрузочные работы.

Размеры водостоков и их объем

Для всех ж/б лотков существует единый стандарт по длине – 1 м. В некоторых моделях допускаются небольшие отклонения длины, что зависит от габаритов и веса изделия. Ширина канала колеблется от 0,14 до 4 м, а высота боковых полок – от 0,06 до 1,68 м.

Объем водостока зависит от его габаритов. Самыми ходовыми считаются желоба объемом 0,07, 0,14 и 0,3 м3.

Стандартные требования к бетонным водостокам

Производство любых бетонных желобов происходит согласно ГОСТ 13015—2003. Документ содержит следующие требования:

• Бетонная конструкция должна быть без трещин, выбоин, а также других дефектов любого размера.Тот же ГОСТ указывает на исключение из требований, указывающее на возможность наличия мелких трещин, возникающих от напряжения арматуры во время прессовки. Но сами желоба не считаются предварительно напрягаемыми изделиями.
• На поверхность ж/б изделия допускается только выход монтажных металлических петель. Других выступов из арматуры не должно быть.
• Бетонные стенки лотков должны быть сухие серого цвета без проявления ржавчины и жирных пятен.

Согласно стандарту, производитель обязан выпускать ж/б водостоки из бетона, соответствующего ГОСТу 26633.

Монтаж бетонных водостоков

Перед началом строительства ливневой канализации разрабатывают проект с точным указанием места расположения водостоков, а также других комплектующих узлов.

Совет! На подготовительном этапе монтажа надо договориться об аренде спецтехники и инструмента. Это позволит ускорить выполнение работ, плюс уменьшить расходы.

Порядок монтажа состоит из следующих шагов:

• По разметке участка выкапывают траншею немного больше размера лотков. Запас нужен для закрепления почвы и будущей конструкции. Дно ровняют и плотно трамбуют. Первым в траншею насыпают слой песка, затем заливают бетонный раствор. Толщина слоев подбирается примерно из соображений, что решетка водостока будет находиться на 5 мм ниже уровня тротуарного или другого покрытия. Использование бетонного раствора обязательно. После застывания он будет играть роль опоры лотков.
• Легкие желоба укладывают вручную, тяжелые – с помощью подъемной техники. Между собой водостоки скрепляют пазовым замком, а по бокам – бетонным раствором. Если необходимо уплотнение стыков, применяют герметик.

Внимание! При укладке желобов необходимо соблюдать уклон в сторону слива.

После того как все желоба будут уложены и соединены с дренажным колодцем, их накрывают решетками. Дальнейшие работы направлены на обустройство чистового покрытия вокруг водоотводов.

На видео показан монтаж бетонных желобов:

Правильно спроектированная и смонтированная система водоотвода с помощью ж/б лотков защитит тротуарное или дорожное покрытие от разрушения.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Оцените статью: Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Установка ливневых (дождевых) водоотводных лотков

Ливневая (дождевая) система водоотвода из пластика

Ливневые водоотводные лотки представляют собой конструкции, предназначенные для сбора и отвода грунтовых, талых и дождевых вод. Речь идет о системе желобов, направленной на транспортировку воды с любого участка в канализацию. При этом установка таких изделий требует минимума земляных и монтажных операций. Их монтируют в зонах, где наблюдается ограниченная глубина заложения.

Виды ливневых водоотводных лотков

Сегодня вышеуказанные дренажные системы условно разделают на:

1. пластиковые;
2. металлические;
3. железобетонные;
4. композитные;

Пластиковые:

пластиковые водоотводные лотки

Первый вариант является самым распространенным, что обусловлено его стоимостью. Пластиковые лотки самые доступные и отличаются простотой в установке, что связано с их небольшим весом. К достоинствам также следует отнести хорошую устойчивость к пагубному воздействию факторов окружающей среды. Вместе с тем, они обладают гораздо меньшей прочностью, чем бетонные аналоги. Такие изделия быстрее деформируются, могут сдвигаться с места.  Нередко пластиковые лотки разрушаются во время поводков или под влиянием механических нагрузок.

Металлические:

металлические водоотводные лотки

Лотки для дождевых вод производят также из металла. К ним предъявляются более жесткие требования относительно толщины и защищенности от коррозии. Пользуются популярностью изделия, выполненные из чугуна. Они достаточно прочны, но слишком тяжелые. Следовательно, для их монтажа приходится применять специальную технику. Самостоятельно их установить в отличие от предыдущего варианта очень сложно.

Бетонные:

Бетонные водоотводные лотки

Бетонные или железобетонные лотки обладают хорошей устойчивостью к агрессивным сточным водам. При этом они относительно дешевые, сравнительно со стальными и чугунными вариантами. Они привлекают хорошей проходимостью и продолжительным эксплуатационным сроком. Как и предыдущее решение, бетонные лотки обладают большим весом. Следовательно, для их транспортировки и монтажа нужно руководствоваться определенной техникой. К  их преимуществам нужно отнести способность выдерживать большие механические нагрузки.

Полимербетонные:

Полимербетонные водоотводные лотки

Последний вариант лоток изготавливается из полимербетона. Для изготовления этого материала используется прочный пластик, песок и прочие добавочные соединения. Такие товары, как правило, дороже вышеуказанных аналогов, что связано с использованием более дорогостоящего сырья. Они прочные и изностойкие.

Видео установка пластиковых лотков вдоль трассы

На что обратить внимание при выборе ливневых водоотводных лотков?

Выбирая водоотводные лотки необходимо учитывать вес и габариты изделий. Чтобы не ошибиться с выбором, необходимо брать во внимание особенности материала, высоту конструкций. Все эти факторы влияют на предполагаемый объем воды, который необходимо отвести с участка. Важно учитывать место, где будут возводиться лотки. Для каждой зоны подходят конкретные изделия.

Как правильно соединять водоотводные лотки с решетками под углом

Критерии, влияющие на выбор лотков

При выборе вышеуказанных конструкций учитывается два основных параметра.

1. В первую очередь это касается допустимой нагрузки.
2. Вторым критерием считается пропускная способность. В этом плане изделия делят на несколько групп. Маркировка А 15, предусматривает пропускную способность до 1.5 т. Такие решения отлично подходят для спортивных площадок, пешеходных зон. Их можно монтировать под садовыми дорожками на приусадебном участке.
3. Лотки В 125, выдерживающие до 12.5 т используются на автостоянках. Подходят такие ливневые лотки для гаража.
4. Лотки С 250, предусматривающие нагрузку до 25 т, подходят для монтажа вдоль дороги. Е 600 – отличный вариант для аэропорта.

5. ливневые водоотводные лотки для аеропорта

6. Ливневые лотки для коттеджа имеют обозначение В 125.
7. Подбор ливневых водоотводных лотков для парка может варьироваться от А 15 до D 400. В этом случае все зависит от подходящей ширины и высоты изделия.

Таблица нагрузки, размеров и пропускной способности пластиковых водоотводных лотков

Класс нагрузки	Ширина гидр. сечения	Пропускная способность	Габаритные размеры
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	100 мм (DN100)	1.8 л/сек	1000 x 145 x 60 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	100 мм (DN100)	1.8 л/сек	1000 x 148 x 63 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	100 мм (DN100)	2.4 л/сек	1000 x 145 x 80 мм.
A15 — 15 кН (до 1.5 тонн)	100 мм (DN100)	2.5 л/сек	1000 x 116 x 96 мм.
A15 — 15 кН (до 1.5 тонн)	100 мм (DN100)	2.5 л/сек	1000 x 116 x 96 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	100 мм (DN100)	3.6 л/сек	1000 x 145 x 100 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	100 мм (DN100)	5.1 л/сек	1000 x 145 x 120 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	150 мм (DN150)	6.01 л/сек	1000 x 196 x 117 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	100 мм (DN100)	9 л/сек	1000 x 145 x 185 мм.

Класс нагрузки	Ширина гидр. сечения	Пропускная способность	Габаритные размеры
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	200 мм (DN200)	5.9 л/сек	1000 x 248 x 102 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	200 мм (DN200)	8.9 л/сек	1000 x 246 x 100 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	200 мм (DN200)	24.2 л/сек	1000 x 246 x 185 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн), D400 — 400 кН (до 40 тонн), E600 — 600 кН (до 60 тонн)	200 мм (DN200)	28.9 л/сек	1000 x 249 x 203.5 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	200 мм (DN200)	34.9 л/сек	1000 x 246 x 235 мм.

Ширины и высоту любого типа лотка выбирают, учитывая объемы сточных вод, которые должны проходить через эти изделия. Определяется данный показатель по следующей формуле: Q = q20 ? F ? ?.

Q при этом является расчетной величиной. q20 представляет собой коэффициент, который характеризует объем осадков, содержащийся в канализации. F в этой форме считается площадью участка. ? выступает в роли коэффициента водоотведения, который зависит от покрытия.

как врезать дождевые водоотводные лотки в друг друга

Для зон имеющих асфальтовое покрытие, характерным показателем считается число  0.95. Асфальто-бетонное покрытие предусматривает постоянный ? 0.85. Если земля покрыта гравием, коэффициент водоотведения должен составлять 0.40. Водоотводный лоток должен выбираться строго по указанным расчетам. Пренебрегать ими специалисты не рекомендуют в силу того, что в противном случае канализация может функционировать плохо, не справляясь с должным отводом жидкости. Неправильные расчеты, как правило, проявляются уже после первых сильных дождей.

Конструкция ливневого (дождевого) водоотводного лотка

устройство и монтаж пластикового водоотводного лотка в разрезе

1. асфальто-бетонное покрытие
2. температурный шов
3. основа дороги ГПС
4. грунт
5. бетонная основа

Компоненты системы поверхностного отвода воды

Для приусадебных участков, отличающихся большой площадью одних лотков для отвода необходимого количества вод, может быть недостаточно. На большой территории лучше разместить несколько компонентов, предназначенных для слива в канализацию грунтовых, талых и дождевых вод. К ним относятся:

что в себя включает водосточная система, перечень элементов: дождевики, пескоуловитель, решетки для лотков,

1. Пескоуловители
2. Дождеприемники
3. Водоотводные лотки
4. Дренажные решетки
5. Решетки для дождеприемника

Пескоуловители отвечают за зачистку всего участка от засорения листьями. Также они предотвращают скопление избыточного количества песка. Производят такие изделия, как правило, из пластика, который обладает стойкостью к большим нагрузкам и не боится перепадов температур.

Второй компонент предназначен для сбора воды с кровли участка. Он применяется как для ливневого, так и точного водоотведения. Лотки, как вы уже поняли, отвечают за транспортировку воды в канализацию.

Дренажные решетки при этом обеспечивают защиту процесса от попадания не нужного мусора. Решетки для дождеприемника защищают указанный элемент от попадания камней и прочих габаритных компонентов.

Инструменты, предназначенные для монтажа дождевых водоотводных лотков

В работе с вышеуказанными изделиями потребуются:

1. лопата, с помощью которой мы будем создавать траншеи,
2. несколько ведер для транспортировки песка,
3. бетономешалка.

В процессе монтажа может пригодиться:

1. ножовка,
2. молоток,
3. а также ручная пила или болгарка.

Если вы планируете использовать железобетонные лотки, болгарку придется оснастить алмазным диском.

Еще одно видео про установку дождевого лотка

Установка ливневого водоотводного лотка

Для самостоятельного монтажа ливнево-дождевой канализации на приусадебном участке своего домика нужно следовать следующей инструкции:

установка первого водоотводного пластикового лотка на бетонное основание возле тротуарной плитки

• Прежде всего, необходимо в соответствие с проектом канализации выкопать несколько траншей, предназначенных для лотков.
• Ливневая канализация должна монтироваться с соблюдением определенного уклона.
• Как правило, он варьируется от одного метра до десяти миллиметров. Чтобы выкопать подходящие траншеи нужно подготовить почву.
• В частности, уплотнить нижний слой грунта. Для этого на дно выкладывается слой песка, служащий в качестве некого дренажа.
• Если вы планируете установить пластиковые лотки, нужно также позаботиться о наличии бетонного основания, ширина которого должна составлять около десяти сантиметров.
• Специалисты рекомендуют при помощи качественного бетона не только производить основание, но и подобным же образом укреплять стенки траншеи. Это позволит предотвратить деформацию пластика под давлением грунта, что возникает вследствие разницы температур. Затем в коробку из «бетона» кладется лоток.
• В целях обеспечения дополнительной защиты желательно желоб лотка оснастить закрытой решеткой. Она позволит предотвратить попадание в канализационную сеть лишнего мусора. Водоприемная решетка должна располагаться на 3-5 миллиметров ниже уровня грунта. Соединяются лотки между собой за счет определенных пазов.
• Чтобы не ошибиться со схемой установки, на качественных лотках производитель указывает направление, согласно которому должна транспортироваться вода.
• Для достижения полноценного результата, стыки изделий должны быть обработаны качественным герметиком. Это обеспечит лотки непроницаемостью. Относительно решеток, независимо от их типа предусматривается одинаковая установка.

правильное соединение полимербетонных лотков при помощи герметика

Заключительные советы

1. Начинать установку необходимо с подготовки бетонного основания и подключения канала с отводом к канализационной трубе. (Бетонное основание должно быть порядка 7-10 см)
2. Первую часть дождевого лотка нужно закрепить торцевой заглушкой используя герметик

3. Торцевая заглушка для дождевого лотка

4. Чтоб дождевой лоток не шатался его необходимо забетонировать с обеих сторон и утрамбовать. (в случае когда с одной стороны имеется опора или тротуарная плитка, — бетонирование проводится только с другой стороны, для надежности этого вполне хватит)
5. Если вы используете пластиковый или полимербетонный лоток, рано или поздно Вам придется провести обрезку, для этого не забывайте про защитную маску и очки. Любая болгарка, радиус круга, которой будет достаточен — вполне справится с этой задачей.
6. В конце не забудьте прикрепить торцевую заглушку, чтобы воды не уходила на ваш участок.
7. После того как бетон засох, необходимо провести обратную подсыпку земли. В идеале эту землю следует утрамбовать и вывести на уровень с поверхностью ливневого лотка. Со временем земля еще утрамбуется, поэтому можете сделать чуть выше.

8. закрепляем стенку ливневого лотка при помощи бетонной кладки

9. Пока бетон у основания стенок не засох, рекомендуется установить защитные решетки, чтоб впоследствии не было проблем
10. Если на вашем садовом участке находится газон, — его нужно беречь от мыльной воды
11. При монтаже около тротуарной плитки и брусчатки можно использовать лотки высота которых не превышает 8 см, — этого достаточно чтобы проложить прямо среди тротуарной дорожки.

Несколько типов подключения пластиковых лотков

Подключение ливневого (дождевого) водоотводного лотка через пескоуловитель

Первый способ рекомендуется использовать, если на вашей территории имеется песок. Пескоуловитель решит данную проблему без каких либо проблем, и чистить его нужно крайне редко.

Установка лотка через канал с отводом и корзинкой для сбора муссора

Второй способ подключения самый простой и сразу напрямую подключается к канализационной трубе. Фильтром в таком случае служит лишь небольшая корзинка от мусора — чистить которую придется почаще, но и доступность к ней в разы больше и легче.

Как сделать систему водоотвода незаметной?

Щелевые решетки между тротуарной плиткой — идеальное решение для загородного дома

Щелевые решетки новое решение для водосточной системы

В данном случае можно использовать щелевые решетки. Но тротуарную плитку придется укладывать под углом по направлению к решетке, чтоб вода нормально стекала вглубь. Сама же плитка ложится поверх лотка на уровне или чуть выше щелевой решетки.

Наглядный видео пример как правильно установить поверхностный ливневый водоотвод своими руками

moybeton.com

Что такое сток в фундамент?

Что такое отвод фундамента?

Фундаментальные трапы — это трубы, которые устанавливаются под вашим фундаментом или цокольным этажом для сбора воды и отвода ее за пределы объекта, чтобы предотвратить заполнение вашего подвала водой.

Если ваш дом был построен после 1920 года, в нем, вероятно, есть сеть труб под цокольным этажом, называемая стоками фундамента, которые должны собирать грунтовые воды, прежде чем они могут просочиться в ваш подвал. Если ваш дом был построен до 1954 года (приблизительная дата), слив в фундаменте, скорее всего, напрямую подключен к канализации рядом с сливом в полу через приспособление, называемое клапаном Палмера.

Фундаментные стоки, напрямую подключенные к канализационной канализации, работают хорошо и не требуют обслуживания, но они также добавляют много чистой воды в канализацию, что значительно увеличивает шансы на подкрепление подвала для вас и ваших соседей. В домах, построенных после 1954 года, требуется, чтобы стоки фундамента направлялись к отстойнику, который отправляет воду на лужайку или в ливневую канализацию.

Если у вас есть отстойник, вы можете сделать несколько вещей, чтобы свести к минимуму вероятность попадания воды в ваш подвал и обеспечить его эффективную и надежную работу.

Если у вас стоячая вода в подвале или скопившаяся вода вокруг водоотливного насоса и / или электрического оборудования , не пытайтесь ничего делать! ЗВОНИТЕ ПРОФЕССИОНАЛЬНОМУ САНТЕХНИКУ!

---

Как работает дренаж фундамента, соединенный с боковой стенкой

Как работает слив фундамента, подключенный к отстойнику

Отстойники

ЗАПРЕЩАЕТСЯ сливать воду из водоотливного насоса в слив в полу или в умывальник в подвале!

Это может значительно увеличить риск создания резервных копий подвала для вас и ваших соседей во время сильного дождя из-за попадания большого количества излишков воды в канализационную систему, когда она на пределе или почти полностью заполнена.

Всегда следите за тем, чтобы выпускная труба от вашего водоотливного насоса находилась на расстоянии не менее шести-десяти футов от вашего дома. Ваша сливная труба может перейти в другую подземную трубу, которая обычно стекает в ливневую канализацию. Если вы не уверены, правильно ли подсоединена сливная труба из вашего дома, вызовите инспектора по сантехнике в вашем городе или деревне.

Установка сливного насоса

Вот обзор того, как отстойник установлен в вашем подвале.

Клапаны Palmer

Клапан palmer — это тип обратного клапана, который был разработан для направления грунтовых вод, собранных дренажной плиткой здания, в канализационную систему через заслонку, которая открывается при увеличении потока воды или давления за ней. Сброс грунтовых вод в канализацию больше не допускается, поэтому необходимо снять клапан palmer и установить водоотливной насос для отвода воды за пределы здания.

Клапаны

Palmer часто вызывают проблемы с обслуживанием, поскольку они сделаны из металла. Со временем «створка» имеет тенденцию к ржавчине или замерзанию и становится непригодной для использования. Если заслонка выходит из строя, дренаж фундамента не может свободно сливаться в канализацию. В системе дренажной плитки для фундамента некуда дренировать грунтовые воды. Во многих случаях это может привести к повышенному гидравлическому давлению на пол подвала и фундаментную стену, вызывая общие проблемы с подвалом, такие как трещины в полу и стенах, просачивание из подвала и т. Д.

Распространенные проблемы сливного насоса

Отстойник работает без остановок

• Снимите крышку.
  • Если резервуар пуст, а насос все еще работает, отключите отстойный насос. Выключатель насоса активируется поплавком. Убедитесь, что поплавок ничем не зажат.
• Перемещайте поплавок вверх и вниз, чтобы убедиться, что он движется свободно. Снова подключите отстойник.
  • Насос выключен, проверьте насос, как описано ранее.
  • Если насос по-прежнему работает постоянно, его необходимо отремонтировать или заменить.
  • Установите крышку.
  • Вызов сантехника.
• Если в бассейне есть вода и насос работает, но уровень воды не меняется, отключите насос от розетки.
  • Если уровень воды остается прежним, вероятно, забита сливная труба. Проверьте, нет ли льда (зимой) или других препятствий на выходе.
  • Если уровень воды начинает медленно подниматься, возможно, напорный трубопровод частично заблокирован или насос требует замены.
  • Если уровень воды начинает быстро подниматься, немедленно снова подключите насос. Насос, вероятно, работает нормально, но не успевает. Постарайтесь определить источник воды и, если возможно, уменьшите ее или обратитесь к подрядчику для оценки источника воды и производительности насоса.
  • Вставьте насос в розетку и установите на место крышку.

Отстойник никогда не работает

Протестируйте отстойный насос, как описано в разделе ниже «Как проверить отстойник».Установленные правильно отстойники хорошего качества работают очень тихо. Отстойник может работать нормально.

Циклы дренажного насоса Часто (быстро включается и выключается)

• Снимите крышку и следите за уровнем воды при отключении насоса. Если вода сразу поднимается с потоком воды, вероятно, неисправен обратный клапан или обратный клапан отсутствует. (Вся вода в напорном трубопроводе возвращается в бассейн).Обратитесь к сантехнику.
• Если вода поднимается быстро, но спокойно, попробуйте определить источник воды.
• Проверить место слива. Если вода выходит непосредственно рядом с фундаментом или если земля имеет уклон к фундаменту, вода просачивается обратно в землю и рециркулирует через дренаж фундамента. Вытяните сливную трубу, чтобы вода стекала из дома.
• Проверьте общую планировку по периметру дома и водосточные желоба / водостоки, чтобы определить источник воды.

Отстойник очень шумный

• Проверьте отстойник, как описано ниже.
• Если отстойник работает нормально, попробуйте определить, шумит ли сам насос или шум исходит от трубопровода. Хотя может потребоваться замена насоса, часто незакрепленные трубы или трубопроводы, которые контактируют с другими трубами или воздуховодами HVAC, могут передавать шум, который можно легко устранить с помощью дополнительной опоры или небольшого расстояния между двумя объектами.

Как проверить водоотливной насос

Регулярно проверяйте свой поддон. Весна — хорошее время, чтобы проверять это до того, как растает снег.

1. Снимите крышку.

Снять крышку масляного насоса. В то время как крышки большинства типов снимаются сразу же, в некоторых из них есть винты, которые необходимо вывернуть, прежде чем крышку можно будет снять

2.Таз сухой?

• Если бассейн сухой и у вас нет проблем с просачиванием воды в подвал, поздравляем! У вас сухое место, и вам не о чем беспокоиться. (Вы все равно должны закончить тест водоотливного насоса)
• Если бассейн сухой и у вас есть просачивание воды в подвал, стоки вашего фундамента могут быть забиты. Обратитесь к водопроводчику для проверки.
• В бассейне обычно есть немного воды, и вы, вероятно, увидите, как вода просачивается через соединенные дренажные отверстия в фундаменте.

3. Налейте воду в таз.

Насос должен включиться к тому моменту, когда вода полностью покроет насос, но до того, как резервуар будет полностью заполнен.

• Если насос не включается, перейдите к «Отстойник не включается».
• Если насос работает, уровень воды должен быстро упасть, и насос должен автоматически выключиться.
• Замените крышку

* ПРИМЕЧАНИЕ: Если у вас есть стоячая вода в подвале или скопившаяся вода вокруг водоотливного насоса и / или электрических приборов , , НЕ ПЫТАЙТЕСЬ ДЕЛАТЬ НИЧЕГО! ЗВОНИТЕ ПРОФЕССИОНАЛЬНОМУ САНТЕХНИКУ!

4.Водоотливной насос не включается?

• Проверьте розетку, отключив водоотливной насос и подключив небольшой прибор, который, как вы знаете, работает, например, лампа.
• Если лампа горит, откачивающий насос неисправен. Обратитесь к сантехнику.
• Если лампа не горит:
  • Если розетка представляет собой прерыватель цепи при замыкании на землю (GFCI), проверьте световой индикатор неисправности и выполните сброс. Перепроверьте розетку.
  • Если розетка по-прежнему не работает или розетка не GFCI, проверьте свою электрическую панель на наличие сработавшего прерывателя цепи или выключенного прерывателя цепи.

Если вы не можете определить, почему насос не работает, вызовите специалиста (сантехника или электрика).

НЕОБХОДИМО ПОДКЛЮЧИТЬ НАСОС НАСОСА И ЗАМЕНИТЕ КРЫШКУ!

Должен ли я получить резервную систему для моего отстойника?

Если у вас уже есть отстойник, рекомендуется установить резервную систему на случай, если вы потеряете электроэнергию во время шторма. Есть несколько вариантов на выбор с широким диапазоном цен.

Большинство систем резервного питания от батарей оснащены сигнализацией, чтобы уведомить вас, если основное питание отключено и работает резервная система. Системы резервного питания от батарей не предназначены для работы в течение длительного времени, но они могут дать вам достаточно времени, чтобы одолжить портативный генератор или чтобы электрическая компания восстановила подачу электроэнергии в ваш дом.

Когда вы теряете электроэнергию дома, водоотливной насос не будет работать без резервной системы. К сожалению, вода продолжит стекать в бассейн, и наиболее вероятное время отключения электроэнергии — во время шторма.У вас есть три варианта резервного копирования водоотливного насоса.

• Системы резервного питания от батарей являются наиболее распространенными и широко доступными.
• Резервный насос давления воды — это насос, который работает от давления воды в городской системе водоснабжения во время отключения электроэнергии.
• Вы также можете просто подключить отстойник к портативному газогенератору.

Плюсы резервной системы для отстойника

• Аккумулятор: Работает автоматически в том числе, когда вас нет дома.Самый простой из трех в установке. Обычно доступно.
• Вода: Автоматически работает в том числе, когда вас нет дома. Практически не требует обслуживания. Почти безграничное время работы (при условии наличия давления в водопроводной сети)
• Генератор: Будет работать в течение длительного периода времени с доливкой топлива, без дополнительных затрат, если у вас уже есть генератор, может использоваться для работы с другими устройствами (если размер надлежащим образом) во время отключения или в любое время, когда это необходимо.

Минусы резервной системы для дренажного насоса

• Батарея: время работы ограничено сроком службы батареи (не лучший вариант, если ваша помпа часто работает во время дождя), требует регулярного обслуживания и проверок батареи, батарея имеет ограниченный срок службы независимо от того, работает помпа или нет.
• Вода: Обычно требуется профессиональная установка, ограниченная мощность в зависимости от давления в вашей системе водоснабжения, не будет работать, если у вас есть собственный колодец.
• Генератор: Неэффективен или экономичен, если используется только для питания отстойника, должен работать на открытом воздухе.

Что такое система слива-сброса-сброса (DWV)? — Sobieski Services

Вы знаете, как работает сантехника? Хотя это может показаться волшебством, поскольку почти все происходит вне поля зрения, этим внутренним загадкам есть простые и элегантные объяснения.

Начнем с магистральной водопроводно-канализационной системы. Система водоснабжения обеспечивает подачу горячей и холодной воды в дом, а система канализации-сточных вод (DWV) отводит воду и отходы из здания в местную канализацию или септик.

Система водоснабжения

Вода поступает в ваш дом по основному водопроводу, который может поступать из частного колодца или города. Если у вас есть городская вода, эта труба — главный водопровод — проходит через счетчик воды перед входом в дом.Счетчик регистрирует количество использованной воды.

После того, как главный водопровод входит в дом, ответвление отделяется и идет к водонагревателю, который подает горячую воду к приборам и приборам в доме.

Основная подающая линия обеспечивает водой арматуру и приборы, которые управляются клапанами и кранами. В отличие от дренажной системы, система водоснабжения находится под давлением, обычно от 40 до 55 фунтов на квадратный дюйм. Система подачи должна находиться под давлением, потому что вода в подаче набегает; сточные воды могут стекать естественным путем под действием силы тяжести.

Вы можете услышать стук труб, когда закрываете кран. Это называется «гидравлический удар», и его следует устранить до того, как будет нанесен какой-либо ущерб. Сантехник установит воздушные камеры или устройства для защиты от гидравлических ударов, чтобы задержать воздух и смягчить удар гидравлического удара.

Система слива-сброса-сброса (DWV)

Система слива-сброса-сброса, также известная как санитарная система, представляет собой всю водопроводную систему в вашем доме за вычетом системы водоснабжения. Сюда входят водосточные трубы, стоки и вентиляционные отверстия.Когда сточные воды попадают в дренажную систему, они должны проходить мимо дренажного сифона — U- или P-образного отрезка трубы, который создает водяной затвор для предотвращения попадания канализационных газов в дом. Каждый водосток в вашем доме должен иметь Р-образный сифон.

Водосточные трубы направляют воду в основную канализационную сеть, расположенную под землей. Основная канализационная линия направляет воду в городскую канализацию или септик, если таковой имеется.

Дренажные трубы присоединены к системе вентиляционных труб, по которым свежий воздух поступает в дренажную систему.Это помогает предотвратить всасывание, которое может замедлить или препятствовать свободному течению дренажной воды. Вентиляционные трубы обычно выходят из дома через вентиляционное отверстие на крыше.

Сточные воды попадают в основную канализационную трубу и вентиляционную трубу, которая изгибается и становится основной линией канализации, выходящей из дома возле фундамента. Если вы подключены к муниципальной системе, канализационная линия соединяется с основной канализационной линией, расположенной рядом с передним бордюром. Если нет канализации, сточные воды будут сливаться в септическую систему.

Система DWV — одна из самых важных и сложных систем в доме.Подрядчики обычно устанавливают его первыми, а правила сантехники помогают обеспечить надлежащую безопасность и санитарию. Чтобы загрязняющие вещества не попали в дом, необходимо соблюдать строгие правила, такие как размер трубы, уклон и высота крепления.

Если у вас есть какие-либо вопросы о вашей водопроводной системе, не стесняйтесь обращаться в Sobieski Services. Мы предоставляем комплексные услуги по HVAC и сантехнике на всей территории Делавэра, Мэриленда, Пенсильвании и Нью-Джерси.

Куда уходит вода, когда она сливается в канализацию?

Куда уходит вода, когда она сливается в канализацию?

Многим из нас посчастливилось получить команду пресной воды при повороте крана.Сохранение этой роскоши зависит от симбиотических отношений между природой, людьми и технологиями. Среднее домашнее хозяйство в США производит 50-80 галлонов сточных вод каждый день. Умножьте это на 127 миллионов домохозяйств, и вы начнете понимать необходимость устойчивости.

Тратя впустую воду или ресурсы?

Важно отметить, что новой воды нет. Вся пресная вода на Земле существует 3,5 миллиарда лет. Он продолжает перерабатывать и перерабатывать в бесконечном путешествии.Однако муниципалитетам требуется много ресурсов, чтобы собрать пресную воду из местных источников, обработать ее и распределить по миллионам домов и предприятий.

Это бесконечное путешествие воды

П-ловушка

Каждая линия прибора оборудована сливом и сифоном. P-сифон предназначен для предотвращения проникновения пахучих газов в дом. Хорошо выглядишь, P-Trap.

В канализацию

Вода, которая течет из крана (или линий электроприборов) и стекает в канализацию, под действием силы тяжести направляется через ряд труб, размер которых увеличивается до соединения с городской канализационной магистралью.

Боковая часть частной канализации (PSL)

Боковая линия частной канализации проходит под домом и соединяет частную водопроводную систему с магистралью городской канализации. PSL имеют наклон вниз, что позволяет сточным водам стекать без насоса.

Магистральная канализация

Магистральная канализационная магистраль находится в ведении городского или коммунального предприятия. Он функционирует как супермагистраль, которая соединяет все частные канализационные системы и направляет движение к близлежащим водоочистным сооружениям.Из-за неровной местности канализационная сеть не всегда может работать под действием силы тяжести, и для подъема в гору требуется подъемная станция .

Очистные сооружения

Благодаря многоступенчатому процессу очистные сооружения отфильтровывают твердые частицы и используют бактерии для разложения вредных органических веществ. После соответствующей обработки вода возвращается в ближайший водный источник.

Переработка

Очищенная вода может быть повторно введена в цикл как очищенная вода или может быть направлена ​​на новое водоочистное сооружение для дальнейшей очистки.После завершения процесса очистки вода возвращается в окружающую среду через природные источники воды, где природа очищает ее с помощью собственных процессов для следующего города.

Что все это значит?

Станции очистки сточных вод часто являются недофинансируемыми организациями, которые выполняют важную работу по сбору, очистке и переработке сточных вод. Чем больше мы задумываемся о том, когда и как использовать воду, тем больше мы можем внести свой вклад в обеспечение устойчивости.Простое отключение крана во время чистки зубов может помочь уменьшить наш общий углеродный след. Новой воды на планете нет и не будет. Мы обязаны использовать его с умом.

Что такое закалка дренажной воды и почему это важно?

Коммерческие посудомоечные машины — важная часть любого предприятия общественного питания, большого или маленького. Автоматические посудомоечные машины вносят большой вклад в эффективность труда и экономию средств.И, пожалуй, самый важный вклад — производительность; в конце концов, сервировочные элементы, посуда и стаканы должны быть безупречными и продезинфицированными.

Однако следует помнить об одном элементе, который часто упускается из виду при рассмотрении стоимости эксплуатации посудомоечной машины —

Закалка дренажной воды

Этот термин относится к процессу охлаждения сточной воды (или сточных вод) на выходе из посудомоечной машины.

Почему это важно?

Регулировка сточных вод определена в национальном кодексе водоснабжения и была принята во многих городах и муниципалитетах для защиты целостности дренажных линий.Температура воды на выходе из посудомоечной машины должна быть понижена до 140 градусов по Фаренгейту или ниже, чтобы она не была слишком горячей при попадании в канализацию или канализацию. Вода с температурой более 140 градусов может повредить трубы и вызвать утечки в дренажных линиях.

Шаг 1

Если вас беспокоит, как регулирование температуры сточной воды может повлиять на работу вашего предприятия общественного питания, первым делом необходимо узнать свои правила водоснабжения. Проведите небольшое онлайн-исследование и обсудите проблему с лицензированным сантехником.

Шаг 2

Затем убедитесь, что сливная вода из вашей посудомоечной машины должным образом остыла, прежде чем попадать в сливную систему.Это важно, потому что ремонт негерметичных дренажных линий будет стоить дороже, чем охлаждение сточных вод до нужной температуры.

Как это работает

К настоящему времени вы, наверное, задаетесь вопросом, как работает процесс кондиционирования сточной воды. В большинстве случаев холодная вода добавляется в сливную воду при выходе из посудомоечной машины. Метод может быть разным; в некоторых решениях используется технология с электрическим приводом, которая требует источника энергии для открытия и закрытия клапана холодной воды. Другие системы состоят из механического клапана холодной воды различной конструкции, который работает без необходимости в дополнительном источнике энергии.

Если вы определили, что требуется подогрев сточной воды, узнайте, предлагает ли производитель вашей посудомоечной машины комплект для подогрева сточной воды (комплекты для подогрева сточной воды доступны для всех посудомоечных машин Hobart). Рекомендуется профессиональная установка, и как только комплект будет запущен, клапан холодной воды автоматически добавит холодную воду в сточную воду, когда она начнет сливаться в конце цикла.

Также доступны технологии

, которые снижают зависимость от набора для закалки.Посудомоечная машина конвейерного типа Hobart Advansys ™ CLeN предлагает отличные решения, когда речь идет о технологиях экономии воды и энергии. Эта посудомоечная машина оснащена экономичной технологией рекуперации энергии дренажной воды (или DWeR). DWeR — это захватывающая инновация, которая улавливает тепло от горячих сточных вод для повышения температуры воды, поступающей из трубопровода холодной воды. Сливная вода охлаждается до температуры ниже 140 градусов, что сокращает количество необходимой воды для закалки до 90%, что позволяет сэкономить много воды и денег.

Независимо от того, выбираете ли вы установку набора для регулирования температуры сточной воды или приобретаете машину со встроенной технологией регулирования температуры сточной воды, не забудьте, что ваша работа в сфере общественного питания должна соответствовать правилам водоснабжения.

И помните, что коммерческие посудомоечные машины — не единственное оборудование, которое производит горячие сточные воды. Проверьте свою работу на предмет другого оборудования, для которого может потребоваться обработка сточной воды, например, бойлеров, увлажнителей и другого оборудования для автоматической очистки.

Свяжитесь с Хобартом по телефону 888-4HOBART, если у вас есть какие-либо вопросы и / или вы хотите узнать больше об установке комплекта для регулирования температуры сточной воды.

Счета за воду и канализацию | Ист-Лансинг, штат Мичиган,

Город Ист-Лансинг обеспечивает водоснабжение и канализацию жителей Ист-Лансинга.

Активация и прекращение подачи водоснабжения

Чтобы начать или прекратить подачу водоснабжения, жители могут позвонить по телефону (517) 319-6890 или посетить окно Министерства финансов в мэрии Ист-Лансинг, 410 Abbot Road.

Кроме того, владельцы собственности могут предоставить информацию об арендаторах в город Ист-Лансинг, используя форму разрешения на смену учетной записи. Учить больше.

Как платить

Город Ист-Лансинг предлагает ряд удобных способов оплаты счетов за воду и канализацию.

• Оплачивайте лично наличными, чеком или кредитной картой (Visa, Mastercard или Discover) в обычные рабочие часы в окне казначейства мэрии Ист-Лансинг, 410 Abbot Road.
• Оплата кредитной картой (Visa, Mastercard или Discover) по телефону (517) 319-6890 или (517) 319-6896.
• Бросьте чек или внесите наличные в синий ящик казначейства, расположенный на северной стоянке мэрии Ист-Лансинг, 410 Abbot Road.
• Активируйте автоматическую оплату счетов (платежи можно снимать напрямую с текущих или сберегательных счетов), заполнив онлайн-форму регистрации автоматической оплаты счетов или форму регистрации автоматической оплаты счетов (PDF).Городские власти требуют копию аннулированного чека для снятия средств с текущего счета и копию вашей банковской членской карты для снятия средств со сберегательного счета.
• Оплачивайте онлайн с помощью кредитной карты (Visa, Mastercard или Discover).

Просроченная оплата

Если оплата при позднем уведомлении не будет произведена, дверная бирка будет размещена на собственности в течение месяца, следующего за первоначальной датой платежа. Дверные бирки обычно выдаются в третью среду месяца, следующего за первоначальной датой платежа, и, если платеж не будет получен в следующий понедельник после выдачи дверной бирки, вода будет отключена в этот вторник.Применяются следующие сборы:

• Плата за дверную бирку: 15 долларов

• Штраф за отключение: 40 долларов (плата взимается, если платеж не был получен до полудня в день, указанный на табличке на двери)
• Плата за включение: бесплатно (с понедельника по пятницу с 8:00 до 15:00) или 200 долларов США (в субботу, воскресенье, праздничные дни и в нерабочее время с 8:00 до 15:00)
• Чтение измерителя нарушения последовательности: $ 20

Циклы выставления счетов

Город разделен на три расчетные зоны.Каждая из областей находится в отдельном цикле выставления счетов (см. Расписание ниже). Счета рассылаются ежеквартально первого числа месяца и подлежат оплате через 20 дней после даты выставления счета. Если платеж не получен в установленный срок, с непогашенного остатка взимается комиссия в размере 5% за просрочку платежа.

Первый раздел

• декабрь: август — ноябрь
• март: ноябрь — февраль
• июнь: февраль — май
• сентябрь: май — август

Вторая секция

• январь: сентябрь — декабрь
• апрель: декабрь — март
• июль: март — июнь
• октябрь: июнь — сентябрь

Третья секция

• февраль: октябрь — январь
• май: январь — апрель
• август: апрель — июль
• ноябрь: июль — октябрь

Оплата парковочных билетов, пробок или правонарушений онлайн.Плательщик должен быть авторизованным пользователем кредитной карты и иметь государственное удостоверение личности или водительские права для подтверждения личности.

Оплачивайте лично наличными, чеком или кредитной картой в обычные рабочие часы.

Оплатить по телефону, позвонив на Парковку (517) 351-7022; Трафик (517) 351-4568; или Проступки (уголовные дела) (517) 351-8630.

Бросьте чек или наличные в один из круглосуточных ящиков.

Отправьте чек по почте или оплатите кредитной картой, используя форму авторизации кредитной карты (PDF).

Оплата парковочных билетов, пробок или правонарушений онлайн. Плательщик должен быть авторизованным пользователем кредитной карты и иметь государственное удостоверение личности или водительские права для подтверждения личности.

Оплачивайте лично наличными, чеком или кредитной картой в обычные рабочие часы.

Оплатить по телефону, позвонив на Парковку (517) 351-7022; Трафик (517) 351-4568; или Проступки (уголовные дела) (517) 351-8630.

Бросьте чек или наличные в один из круглосуточных ящиков.

Отправьте чек по почте или оплатите кредитной картой, используя форму авторизации кредитной карты (PDF).

Как работает поддон для слива конденсата?

Поддон для сбора конденсата — важная часть всей системы центрального кондиционирования. Этот маленький поднос защищает ваш дом от повреждений и защищает печь от микробиологического роста и сбоев. Возможно, самое главное, он защищает ваш дом от любых проблем, связанных с безопасностью воды.

Домовладельцы в Южной Калифорнии, которые хотят сохранить свой дом и воздух здоровым и чистым, также должны позаботиться о своих поддонах для слива конденсата.

Как работает поддон для слива конденсата

Основное назначение поддона для слива конденсата — сбор излишков воды, поступающей в процессе кондиционирования воздуха. Но откуда эта вода?

Когда термостат настроен на охлаждение, змеевик испарителя, являющийся частью системы центрального кондиционирования воздуха и находящийся в печи, заполняется сжатым хладагентом. Этот змеевик А-образной формы опускается до очень низких температур и становится очень холодным.

Влажный теплый воздух из дома попадает в систему отопления, вентиляции и кондиционирования воздуха из воздуховодов.Затем он проходит через воздушный фильтр в открытый центр змеевика испарителя.

Здесь происходит передача тепла. Влага и тепло вытягиваются из воздуха. Затем уже прохладный воздух проталкивается через воздуховоды в дом.

По мере передачи тепла из-за конденсации образуется избыток воды. Это похоже на стакан ледяной воды в жаркий день. Через несколько минут в теплой среде стекло покрывается каплями воды. Точно так же крошечные капельки воды собираются вдоль змеевика испарителя.Вода стекает по сторонам змеевика испарителя и попадает прямо в поддон для конденсата, расположенный ниже.

Этот процесс продолжается до выключения кондиционирования воздуха. Заглушка для слива конденсата установлена ​​для безопасного сбора воды, капающей со змеевика испарителя. Затем конденсатопровод в поддоне выводит воду из дома в канализацию или другое внешнее место.

Где находится поддон для слива конденсата?

Поддон для сбора конденсата является частью змеевика испарителя.Змеевик испарителя представляет собой коробку из плотно намотанных проводов, которая окружает печь. Его точное расположение зависит от типа установки печи в вашем доме.

Вертикальная установка печи или применение

• Вертикальные топочные установки находятся в вертикальном положении. Обычно печь устанавливают в топке или гараже. В этих печах змеевик испарителя находится наверху печи. Линия слива конденсата находится прямо под змеевиком испарителя.

Горизонтальная установка печи или применение

• В горизонтальных топочных установках центральная система кондиционирования воздуха находится на боку. Печь устанавливается на чердаке и размещается в таком положении из-за нехватки места на чердаке. Воздух течет из стороны в сторону, а не вверх и вниз. Змеевик испарителя находится рядом с печью с воздуховодами на чердаке.

Почему в горизонтальной установке есть второй дренажный поддон?

Для чердачных печей предусмотрен второй поддон для отвода конденсата.Это дополнительный уровень защиты от повреждения водой.

В большинстве систем HVAC вся центральная воздушная система лежит на боку. В случае выхода из строя поддона для слива конденсата вода не будет капать в одном месте. Вместо этого вода капает из всей системы центрального кондиционирования воздуха. Кроме того, перелив воды приводит к повреждению потолка, гипсокартона и дерева. Чтобы защитить дом от повреждения водой, под всем прибором установлен вторичный поддон для слива конденсата. Это похоже на установку поддона под автомобиль во время замены масла.Этот дополнительный барьер защищает пол от пятен и других повреждений.

Этот вторичный поддон для слива конденсата также имеет собственную линию слива. Он подключается непосредственно от кастрюли к внешнему месту, обычно выходящему из окна. Это очень заметно. Домовладельцы должны заметить, когда центральная воздушная система возвращается к этому методу удаления воды. Это означает, что стандартный метод был скомпрометирован. Для своевременного ремонта необходимо вызвать специалиста HVAC.

Как повреждается поддон для слива конденсата?

К сожалению, бывают случаи, когда поддон для сбора конденсата выходит из строя.

Раньше поддоны для слива конденсата изготавливались из металла. Затем специалисты HVAC обнаружили, что вода создает ржавчину, которая разъедает металл, создавая дыры и протечки. С тех пор поддоны для слива конденсата стали делать из пластика.

Новые пластиковые поддоны для слива конденсата долговечны и служат от пяти до 10 лет. Однако они являются частью системы змеевика испарителя и не могут быть заменены самостоятельно.

Что повреждает поддон для слива конденсата?

Поддон для слива конденсата предназначен для сбора лишней воды, образующейся в процессе кондиционирования воздуха.Однако в холодные зимние месяцы многие домовладельцы используют только печь. Поскольку поддон для слива конденсата расположен либо непосредственно над печью, либо непосредственно под ней, на сливной патрубок с каждым циклом нагрева попадает поток горячего воздуха. Постоянная батарея тепла высасывает влагу из этих пластиковых кастрюль. В конечном итоге это приводит к трещинам.

Треснувшая сковорода не вмещает воду. Когда весной начинается сезон кондиционирования воздуха, вода просачивается через щели поддона и может скапливаться на дне или стекать струйками по внутренней части печи.

Может засориться и сам сток. Это может быть следствием грязного воздушного фильтра, постороннего препятствия или просто старости. Когда это происходит, вода никогда не проходит через трубопровод отвода конденсата. Вместо этого вода создает резервные копии и заполняет поддон для слива конденсата. К сожалению, эти сковороды не рассчитаны на перенос большого количества воды. Они довольно мелкие и построены, чтобы удерживать воду в течение короткого промежутка времени. Когда они работают правильно, вода постоянно циркулирует по конденсатной линии. В случае перелива из-за засора вода капает обратно в топку.

Засоренная линия для конденсата, треснувший поддон для слива конденсата или сырая печь могут привести к множеству нежелательных проблем. Сюда входят:

• Микробиологический рост
• Угрозы безопасности
• Низкое качество воздуха в помещении
• Внутреннее скопление
• Ремонт переменного тока
• Более высокий расход энергии
• Вонючий воздух
• Повреждение дома водой

Домовладельцы, которые обнаруживают скопление воды в любом месте вокруг своей системы центрального кондиционирования, должны связаться со своим специалистом по HVAC.Быстрый поиск ремонта экономит время, деньги и проблемы, позволяя избежать более необратимых и серьезных повреждений.

Уход за поддонами для слива конденсата с экспертами Service Champions

Компания

Service Champions по сантехнике, отоплению и кондиционированию воздуха — единственный сертифицированный Diamond поставщик систем отопления, вентиляции и кондиционирования воздуха в округах Ориндж, Риверсайд, Сан-Бернардино и Лос-Анджелес. Наши специалисты обеспечивают превосходный технический уход за печами и кондиционерами.

Домовладельцы Южной Калифорнии полагаются на наши знания и опыт в предоставлении исключительного обслуживания систем отопления, вентиляции и кондиционирования воздуха и искренней заботы о клиентах.Ваше удовлетворение гарантировано.

Положитесь на Service Champions, чтобы обеспечить домашний комфорт и душевное спокойствие. Позвоните по номеру в верхней части экрана или нажмите здесь, чтобы записаться на прием онлайн.

Как слить воду из водонагревателя

Фото: shutterstock.com

Я только что осушил свой водонагреватель впервые с тех пор, как он был установлен в 1989 году… 24 года назад! Вода вышла очень чистой, без каких-либо признаков осадка, поэтому я остановился примерно через пять минут.Означает ли это, что в моем обогревателе нет осадка?

Разумно сливать воду из водонагревателя каждый год, независимо от того, какой у вас водонагреватель. Со временем внутри прибора накапливается осадок, что снижает его энергоэффективность и приводит к засорению светильников по всему дому. Тот факт, что вы стали свидетелями того, как из резервуара выходит чистая на вид вода, не обязательно означает, что вы в чистом виде. Чтобы удалить осадок, вы должны слить воду из водонагревателя не только в течение пяти минут, но и столько, чтобы оно полностью слилось.

В будущем, чтобы слить воду из водонагревателя, выполните следующие действия:

ШАГ 1: Проверьте предохранительный клапан.

Перед тем, как слить воду из водонагревателя, проверьте его предохранительный клапан — средство, с помощью которого бак удерживается от разрыва из-за избыточного давления. Как вы обеспечиваете правильную работу клапана? Выключите питание водонагревателя. (Если агрегат работает от электричества, просто выключите его. Если он горит газом, то переключите обогреватель в «пилотный» режим.) Затем нажмите рычаг на клапане в линии подачи холодной воды. Наконец, чтобы свести к минимуму беспорядок, поместите ведро под предохранительный клапан. Как только вы открыли клапан, прислушайтесь к воздуху и поищите воду. Если вы испытываете и то, и другое, это означает, что клапан работает должным образом, и вы переходите к следующему шагу. (Обратите внимание, что если вы открываете клапан сброса давления и ничего не происходит — ни шипящего воздуха, ни капающей воды — вероятно, его необходимо заменить.)

Проложите садовый шланг от канализации водонагревателя к внешней стороне вашего дома. Если резервуар находится ниже уровня земли (скажем, в подвале), вам, вероятно, понадобится как минимум две длины: одна от резервуара до переносного насоса, а другая от насоса на улицу. Если ваш водонагреватель расположен где-нибудь, кроме подвала, то сила тяжести должна помочь. На всякий случай дайте воде в выключенном нагревателе достаточно времени, чтобы остыть (выделите несколько часов), прежде чем открывать сливной кран.Обратите внимание, что длительный горячий душ — эффективная стратегия для ускорения этой части процесса слива!

ШАГ 3: Промойте резервуар.

После открытия всех кранов горячей воды в вашем доме переходите к открытию сливного клапана водонагревателя. (Пришло время активировать помпу, если вы решили ее использовать.) Дайте резервуару полностью слить воду, затем включите подачу воды (короткие всплески воды могут помочь удалить любые скопления отложений). Если осадок замедляет или препятствует потоку воды из сливного клапана, уберите его с пути: другими словами, снимите сливной клапан, чтобы осадок мог выйти через большее отверстие.Когда клапан снят, длинная отвертка или дюбель могут помочь вам удалить осадок. Держите под рукой несколько больших ведер, чтобы уловить вытекшую жидкость.

ШАГ 4: Завершение.

Как только вода, выходящая из вашего бака, станет чистой, выключите подачу еще раз. Затем закройте сливной кран водонагревателя и включите подачу холодной воды. Не забудьте также вернуть предохранительный клапан в исходное положение. Перекройте краны горячей воды вокруг своего дома (которые вы включили на шаге 3) и, наконец, включите питание водонагревателя, который теперь свободен от отложений.
