крепление водосточной системы, как прикрепить желоб, крепеж

Содержание:

Основные функции водостока
Составные элементы водосточной системы
Как крепить водосточный желоб к крыше и крепление труб к стенам

Монтаж водосточной системы является важной частью кровельных работ, поскольку водосток оберегает фундамент и стены от размывания при обильных осадках. Технология крепления водостока к крыше может быть различной, но во всех случаях должна обеспечиваться надёжная фиксация водосливных конструкций к кровельному покрытию.

Значительно упрощаются работы при использовании для монтажа готовых водосточных систем. В случае самостоятельного изготовления различных деталей и элементов дело обстоит несколько сложнее. В любом случае до того, как крепить водосток к крыше, следует вначале иметь понятие о его конструкционном устройстве, а также об основных способах и особенностях фиксации к кровельному покрытию.

Основные функции водостока

Водосливная конструкция выполняет несколько важных функций для кровли и жилого строения в целом, в частности:

• обеспечивает отток дождевых и талых вод с кровельного покрытия;
• предотвращает неудобство и риск попадания под струи для проходящих мимо здания людей;
• защищает фундамент и отмостку от размывания и повреждения водой;
• оберегает отделку внешних стен и фасада здания.

Обустройство водосточной конструкции является обязательным элементом почти для любого строения, и как правило, обойтись без него нельзя. Исключение составляют здания, кровельные свесы которых превышают 80-90 сантиметров, выходя за границы бетонной отмостки фундамента.

Составные элементы водосточной системы

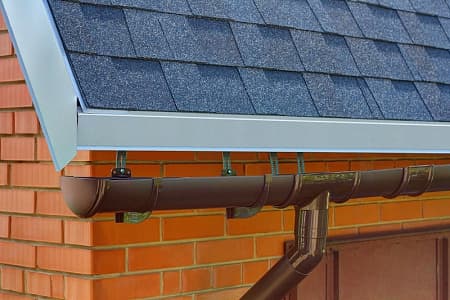

Непосредственно сам кровельный водослив состоит из водосточного желоба, сливных труб и водоприёмных воронок, соединённых друг с другом.

Установка его производится вдоль кровельных свесов, что способствует эффективному сбору и оттоку водных масс с поверхности крыши.

Для определения точного числа и размеров водосливных деталей производятся определённые технические расчёты, в которых принимаются во внимание угол наклона и площадь кровельного ската, расположение здания, климат местности и прочие факторы.

Если же говорить о материалах, из которых изготавливаются водосточные системы, то чаще всего здесь используются оцинкованная сталь, пластик, медь и её сплавы, а также специальные высококачественные полимеры, из которых в основном производятся готовые водосливные системы. Различные материалы могут сильно отличаться по своим характеристикам и сроку службы.

Например, если пластиковые конструкции приспособлены для эксплуатации при температурах -40 – +50 °C, то металлические способны функционировать в температурном диапазоне -50 – +150 °C. Эксплуатационные сроки составляют в среднем 10-15 лет для оцинкованных водостоков, 25-30 лет – для пластиковых, и 100-150 лет – для водосливных конструкций из меди.

Наряду с перечисленными выше деталями, обеспечивающими отток воды с поверхности кровли, обязательными элементами в составе водосточной конструкции являются приспособления для крепежа: карнизные планки, кронштейны, муфты и т. д. Их функция состоит в обеспечении надёжного крепления водостока к кровельному покрытию. Крепёжные изделия входят в состав готовых водосточных систем, но при сборке водостока из отдельных элементов их придётся покупать в отдельности либо изготавливать самостоятельно.

Как крепить водосточный желоб к крыше и крепление труб к стенам

Независимо от того, приобретается водосток в готовом виде или детали его изготавливаются вручную, после подготовки всех необходимых элементов производится установка водосточной системы на крышу и её крепление к кровельному покрытию.

Основные этапы работ по монтажу и креплению водостока заключаются в следующем:

1. Измерительные работы. Следует тщательно произвести все необходимые измерения и расчёты до начала монтажных работ и до того, как прикрепить водосток к крыше.
2. Составление чертежа и разметки. На основе произведённых измерений и подсчётов составляется схема будущей конструкции: определяются места расположения кронштейнов, карнизных планок и прочих крепежей для водосточной системы; предусматриваются места монтажа водоприёмных воронок и другие нюансы.
3. Примерно в 15 сантиметрах от воронок на концы стропил закрепляют кронштейны, выполняющие функцию крепежей для водосточных желобов. Их фиксация осуществляется посредством самонарезающих шурупов. Последующие кронштейны закрепляют с промежутками в 50-60 сантиметров друг от друга.
4. При использовании металлических водосточных конструкций до того, как крепить водосточный желоб, между ним и стропилами необходимо обустроить гидроизоляцию. В случае использования полимерных материалов, не подверженных воздействию влаги, такая необходимость отсутствует.
5. В соответствии с произведённой ранее разметкой производится установка водоприёмных воронок.
6. Далее осуществляется непосредственно сборка и крепление водосточного желоба. Элементы его скрепляются между собой, а фиксация к поверхности крыши производится посредством кронштейнов. Размеры желоба должны быть несколько меньше, чем размеры кронштейнов, чтобы желоб мог разместиться и закрепиться внутри них. Желоб монтируется с уклоном, что необходимо для обеспечения нормального оттока воды. С приподнятой стороны на него устанавливается заглушка.
7. К водосточным воронкам прикрепляются сливные трубы, которые вставляются в кронштейны, а затем крепятся к стенам здания. Конец трубы должен располагаться не выше 40-50 сантиметров от уровня грунта. На него надевают закруглённую концевую часть, препятствующую прямому попаданию обильных дождевых струй на землю.
8. По завершении всех монтажных и крепёжных работ осуществляется ревизия водосточной системы на качество и герметичность соединений, а также на правильность уклона и функциональность. С целью проверки работоспособности водосливной конструкции на поверхность кровли проливают ведро воды, а затем наблюдают за её оттоком с крыши. Если вся вода без остатка выливается из водосточного желоба, и при этом не возникает протечек через соединительные швы, значит монтаж и крепление водосточной системы были произведены правильно. Если же в процессе проверки выявляются какие-либо неисправности или дефекты, тогда придётся дополнительно поработать над их устранением.

правила выбора и установки кронштейнов

Держатели — это базовые детали наружного водостока, обеспечивающие фиксацию его водосборной части. С помощью этих крюкообразных кронштейнов производится монтаж желобов, формируется конфигурация горизонтального водоприемного контура. Мастерам, желающим грамотно собрать и собственноручно установить водосточную систему, стоит ознакомиться со спецификой указанных элементов.

Для безупречного результата работы надо знать, как грамотно подобрать держатели для водостоков, где и каким образом их следует крепить. В этой статье мы как раз разберемся во всех данных нюансах.

Держатели для монтажа водосточных систем выпускаются в обширном ассортименте, который предоставляет возможность обустроить водоприемными устройствами крышу любой конфигурации.

Их производят для установки пластиковых и металлических желобов, с округлым или прямоугольным сечением, с защитно-декоративным покрытием и без него.

В изготовлении держателей используют полимерное соединение или стальной сплав. Цвет пластиковых изделий обычно в точности соответствует колеру желоба, если у владельцев дома не было тяги к контрастам в экстерьерной картине. Металлические крюки под желоба представлены оцинкованными вариантами с полимерным защитно-декоративным покрытием или без него.

Особых конструктивных отличий у кронштейнов, выпускаемых для традиционных типов кровель нет. В их числе три основные разновидности, это:

• Длинные. Представляют собой элементы в виде крюков с длинной монтажной планкой. Устанавливаются перед укладкой покрытия. Крепятся к стропильным ногам, сплошной обрешетке или ее разреженному аналогу, усиленному вдоль линии фиксации карнизной доской.
• Короткие. Крюкообразные детали с монтажным основанием, совмещенным с их тыльной стороной. Устанавливаются преимущественно после укладки покрытия, но могут монтироваться и до означенного этапа. Крепятся к лобовой доске, прибитой к торцам стропильных ног. В редких случаях просто к торцам стропилин.
• Универсальные. Являются сборно-разборной конструкцией из короткого держателя и съемной монтажной планки. Могут использоваться в качестве длинных или коротких кронштейнов в зависимости от этапа работ.

При проведении установки до этапа укладки кровли универсальные кронштейны применяются в комплектации с монтажной планкой, устанавливаются в соответствии с правилами монтажа длинных держателей.

Если фиксация производится после укладки покрытия, крепятся как обычные короткие крюки.

Кроме традиционных видов на рынке представлены короткие кронштейны с устройством регулировки уклона монтажного основания и держатели для кровель из полимерного поликарбоната. Первая разновидность предназначена для фиксации на верхнем венце бревенчатого сруба или на наклонно расположенной ветровой доске. В качестве примера подобного основания — скошенная внутрь лобовая обшивка крыши веранды или террасы.

Второй нетрадиционный тип – крюки водостоков для поликарбонатных крыш. Выпускают их с монтажным устройством в виде своеобразной «прищепки» — скобы. При обустройстве крыш с сотовым поликарбонатом одну часть скобы заводят между внешней и внутренней стороной полого пластикового листа. Крепят в двух плоскостях: к лобовой доске и к краю покрытия.

Эта же разновидность используется при обустройстве кровельных конструкций с однослойным пластиковым шифером. Подобный кронштейн решает сразу три важные задачи: обеспечивает надежное крепление к стропильной системе, усиление края кровли и выравнивание в двух измерениях. Причем регулировку положения можно произвести после фиксации кронштейна.

Грамотный подбор держателя исключит лишние расходы и действия в период установки. К примеру, приобретение длинных крюков нецелесообразно при проведении ремонтных работ без замены кровли. Если они уже куплены, то лежащий на карнизе ряд черепицы или шифера придется снимать, а после завершения монтажа укладывать обратно. Гораздо больше усилий потребуют металлочерепица и профилированная кровельная сталь.

Намного проще дела обстоят с короткими крюками, монтаж которых может быть произведен на любой стадии ремонта либо строительства. Однако их длинных собратьев неспроста признают наиболее надежной разновидностью кронштейнов, обеспечивающей водосточным желобам безукоризненную фиксацию на долгие годы.

Разберем технологию крепления наиболее востребованных кронштейнов на конкретных примерах. Для начала перечислим общие правила расположения крюков водосточных систем:

• Группа держателей для одного ската должна формировать уклон водосточного желоба в сторону водосборной воронки с присоединенным к ней стояком. Величина уклона указывается производителем водосточной системы, обычно это от 2 до 5 мм на 1 погонный метр желоба.
• Кронштейны устанавливаются с равным шагом. Под стальные и алюминиевые желоба через 600 – 900 мм. Для медных желобов расстояние между крюками варьирует в интервале 300 – 500 мм, для пластиковых систем шаг не более 600 мм.
• Крайние крюки линейного водосточного желоба устанавливаются в 10 – 15 см от края лобовой доски.
• Держатели замкнутых водосточных контуров четырехскатных крыш монтируются с обеих сторон углового элемента.
• Дополнительные держатели монтируются в 5 – 10 см от водоприемной воронки. При использовании расширяющих воронок и соединительных элементов пластиковых водостоков устанавливаются рядом с ними в обязательном порядке.

На основании перечисленных правил производится проектирование расположения кронштейнов и подсчет требующегося для монтажа количества.

Кроме перечисленных особенностей  необходимо соблюдать специфику расположения крюков в сечении, или в профиль, так сказать. Установленный в держатели желоб должен быть перекрыт свесом карниза минимум на треть, максимум на половину собственного диаметра.

В зависимости от типа покрытия и крутизны конструкции размер этого свеса колеблется в пределах 3 – 7 см. Чем круче скаты, тем больше карнизный свес, выходящий за пределы карнизной доски.

Желоба должны находиться ниже линии, условно продолжающей свес, примерно на 2 см. Так надо, чтобы сползающая по кровле снежная масса не давила на горизонтальную часть водостока и не отрывала их вместе с держателями. Отметим, что если по каким-либо техническим причинам указанное расположение крюков невозможно, перед водостоком на карниз в обязательном порядке устанавливается система снегозадержания.

Правила монтажа длинных держателей

Для установки кронштейнов с длинными монтажными планками необходимо определить шаг установки, который не должен быть больше предела, рекомендованного изготовителем системы. Крепить их чаще нерационально: это лишние расходы без особой необходимости.

Определившись с шагом, следует произвести расчет количества крепежных деталей и выполнить разметку обрешетки под установку крюков. Если они будут фиксироваться к пяткам стропильных ног, установленных на подходящем расстоянии друг от друга, то размечать ничего не нужно.

После разметки проводится примерка кронштейна, устанавливаемого в наивысшую точку, для предстоящего сгибания его монтажной планки. Элемент надо приложить к месту установки и определить точку сгиба, отвечающую технологическим требованиям. При необходимости положение крюка следует подкорректировать с учетом максимальных отклонений, указанных производителем системы.

Поиск и определение опытным путем первой точки сгиба дает нам возможность провести разметку и гибку держателей для всего ската:

• Укладываем требующееся для обустройства ската число кронштейнов в ряд так, чтобы их условное дно и верхние точки планок находились на одной линии.
• Рассчитываем угол наклона, требующийся для свободного стока осадков в водоприемный стояк. Предположим, что длина ската 10 м, а рекомендованный уклон 3 мм/пог.м. Значит, точка сгиба крюка, расположенного с противоположного края должна быть ниже на 3 см.
• Отчерчиваем линию сгиба на уложенных в ряд крюках и нумеруем их.
• Сгибаем держатели поочередно полосогибом. Действуем аккуратно, чтобы при сгибании не повредить защитное покрытие.

Завершив сгибание кронштейнов, приступаем к их установке. Крепим оцинкованными самонарезающими шурупами с обычной шляпкой. Фиксация производится в трех точках на монтажной планке. В процессе крепления крюков любой длины нет существенных отличий кроме тех, что они выполняются на различных стадиях строительства либо ремонта.

Монтаж держателей начинают с установки крайних крюков, между которыми натягивается шнурка или леска, обозначающая линию условного дна желоба. Расположенные между ними рядовые элементы устанавливаются согласно проведенной до гибки нумерацией. В случае выявления отклонений от заданного леской направления сгиб корректируется.

Порядок установки коротких крюков

Короткие держатели применяются преимущественно, если проводится текущий ремонт крыши без замены кровельного покрытия или если в период строительства крыши про монтаж водосточной системы банально забыли.

Кроме того, это идеальный вариант для укладки мягких видов кровли, из-за специфики которых монтаж длинных кронштейнов может производиться только на стропила под обрешетку.

Правда, у владельцев строений с битумной черепичной кровлей, например, есть способ воспользоваться длинными держателями с установкой их на обрешетку. Для этого под монтажные планки сверху в обрешетке перед установкой выбирают удлиненные пазы. Отметим, что вариант возможен в случае, если углубления не способны повлиять на несущую способность обрешетки в районе карниза.

Проектирование расположения и подсчет требующегося количества коротких держателей выполняется по общим для всех водостоков правилам. Процесс монтажа отличается тем, что нет этапа предварительной подготовки крюков к установке.

Вкратце алгоритм монтажа выглядит так:

• Расчет количества кронштейнов, ориентированный на примененный в изготовлении желоба материал.
• Разметка лобовой доски согласно рекомендованному производителем шагу.
• Расчет уклона желоба. Например, длина желоба 10 м, рекомендованный производителем уклон 2,5 мм. Значит, расположенный со стороны водоприемной воронки крюк должен быть установлен ниже того, что расположен с противоположной стороны ската ровно на 2,5 см.
• Крепление крайних кронштейнов к лобовой доске.
• Соединение закрепленных держателей леской или шнуркой для обозначения линии дна желоба. Шнурку можно протянуть в два-три ряда, чтобы обозначить несколько ключевых линий для повышения точности установки.
• Монтаж рядовых держателей в соответствии с разметкой на лобовой доске и с «показаниями» шнурки.

В установленные держатели укладывается желоб в чуть согнутом состоянии. Сначала дальняя его сторона заводится в своеобразные пазы крюков, потом ближняя сторона защелкивается.

Монтаж держателей на пластиковый шифер

Для установки водосточных систем на крыши с пластиковым шифером выпускают особый вид держателей, речь о котором мы уже вели. Этот вид крепежа сложнее предыдущих видов в конструктивном и технологическом отношении. Однако производители элементов постарались максимально облегчить процесс установки и вероятного ремонта впоследствии.

Порядок действий по установке держателей на пластиковый шифер следующий:

• Монтируем пластиковые распорки, повторяющие форму выпуклой волны гофрированного материала. Они нужны для крепления листа к крайней решетине и для обеспечения жесткости кровли вдоль карниза. Если нет обрешетки, ставим их на стропила.
• Проводим разметку лобовой доски под установку крюков.
• Устанавливаем крайние держатели, не затягивая крепеж.
• Регулируем положение кронштейнов относительно вертикали.
• Сдвигаем нижнюю часть держателя, устанавливаемого в самой нижней точке водосточной ветки относительно верхней части так, чтобы условное «дно» крюка было ниже аналогичного элемента с противоположной стороны ровно на величину уклона.
• Фиксируем оба кронштейна к лобовой доске и к кровле.
• Протягиваем один-два ряда шнурки, соединяя крайние крюки. Это ориентировочные линии для монтажа рядовых держателей.
• Устанавливаем рядовые кронштейны согласно разметке и линии, обозначенной шнуркой.

В завершении фиксируем в держателях водосточный желоб и, установив на него строительный уровень, еще раз проверяем геометрические параметры установки. Уклон в сторону точки сбора воды должен быть соблюден обязательно, иначе в желобе будет застаиваться вода. При выявлении существенных отклонений высоту нижней части крюка можно подкорректировать.

Ролик с демонстрацией собственноручной установки длинных держателей:

Интересное приспособление для сгибания ножки длинных крюков:

Крепление коротких пластиковых держателей желоба водостока:
