Каждый собственник земли хочет обустроить и спланировать дачный участок: обязательно должно быть уникальное место, где будет приятно проводить время. Если сделать беседку, тогда в ней можно проводить время. Сооружение, возведенное своими руками, станет привлекательной изюминкой стиля ландшафтного дизайна, если это будет восьмиугольная беседка.

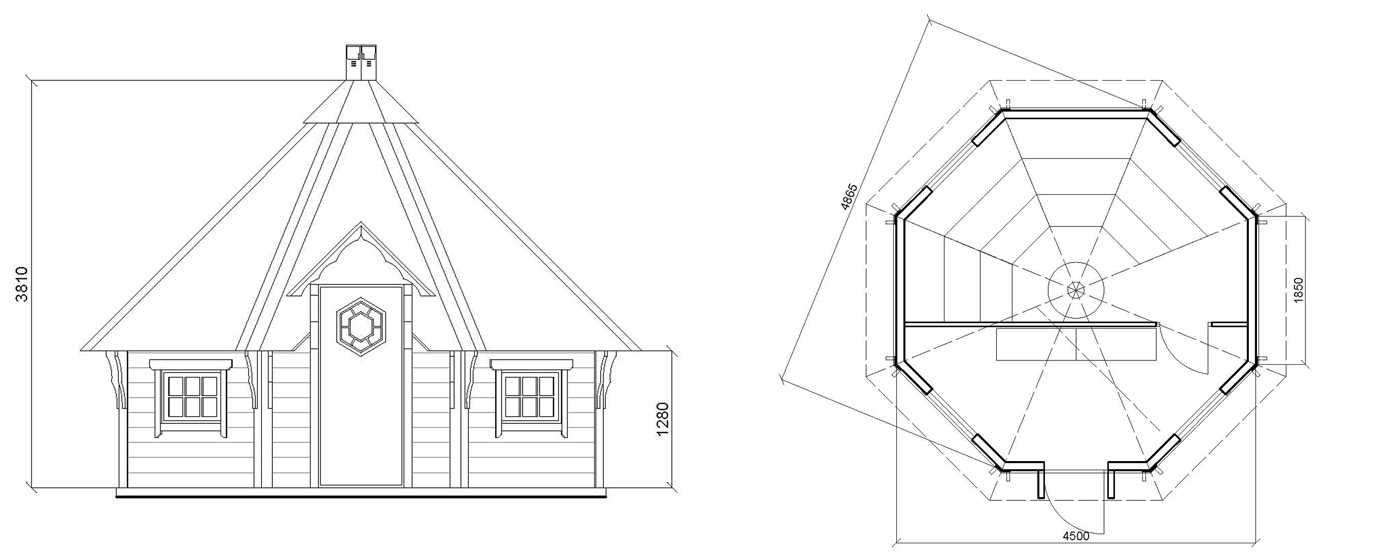

Проект восьмиугольной закрытой беседки из дерева

Приглашенные друзья смогут оценить постройку со всеми ее многочисленными достоинствами.

Вернуться к оглавлению

Содержание материала

• 1 Лучше купить восьмиугольную беседку или построить
• 2 Причины выбрать восьмиугольную беседку для своего сада
• 3 Поэтапное строительство восьмиугольной беседки своими руками
  • 3.1 Деревянная крыша для восьмиугольной беседки

Лучше купить восьмиугольную беседку или построить

Есть три варианта поставить у себя на участке беседку:

• Купить;
• Заказать чертеж дачной беседки и сделать ее своими руками;
• Самостоятельно выполнить эскиз помещения и поэтапно построить его.

Готовое сооружение бригада строителей установит за считаные часы. Главной задачей владельца земли станет определить участок, где беседка будет располагаться, а также выбрать вид самого строения. Однако цена сооружения в этом случае может оказаться высокой.

Если финансовое положение у владельца дачи стабильное, тогда он может себе позволить воспользоваться первым вариантом. Когда у дачника средний достаток, ему, кроме функциональности сооружения, важна и его цена. Практичный вариант — продумать дизайн будущего строения и заказать строительной компании только чертеж восьмиугольной беседки.

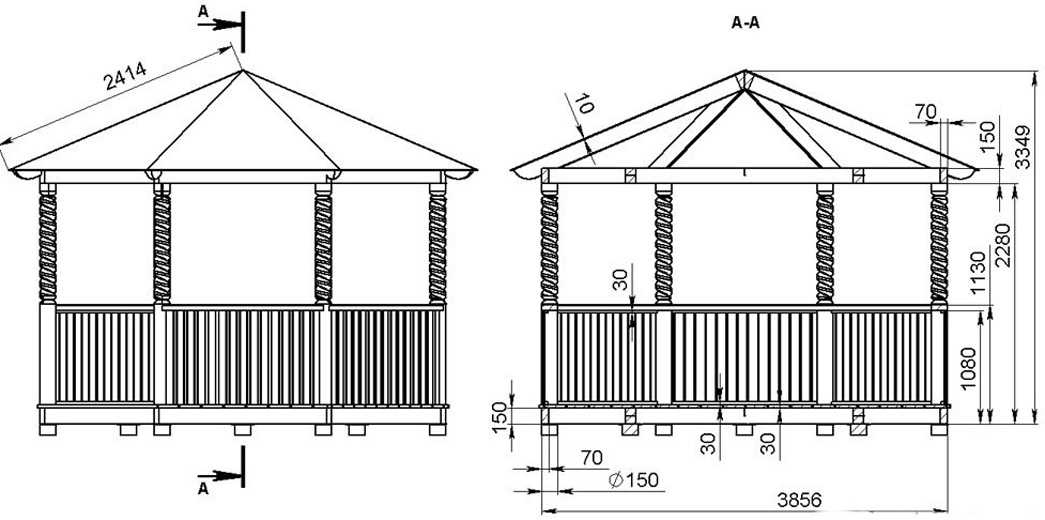

Подробный чертеж с размерами восьмиугольной беседки

Все необходимые работы сделать самостоятельно. Приняв такое решение, дачник получает возможность сэкономить. Если хозяин земельного участка сам сможет начертить план и выполнить необходимые расчеты, то его затраты на строительство станут еще меньше. Однако следует помнить, что успех проекта во многом зависит от правильно составленных чертежей.

Вернуться к оглавлению

Причины выбрать восьмиугольную беседку для своего сада

Когда собственник дачного участка хочет обустроить у себя на земле помещение для комфортного отдыха, прежде всего ему предстоит позаботиться о выборе типа постройки. В зависимости от предпочтений хозяина беседка может быть в едином стиле с домом и другими хозяйственными постройками или резко отличаться по дизайну. Такое решение создает на территории сада отдельную смысловую зону.

Оригинальный проект восьмиугольной беседки с фундаментом из натурального камня

Своими руками вы можете возвести оригинальное сооружение, которое благодаря простой конструкции и доступности строительных и отделочных материалов будет смотреться не хуже готовых изделий. У этой постройки есть следующие положительные свойства:

• эстетичность;
• вместительность;
• прочность;
• комфорт.

Деревянная восьмиугольная беседка — великолепное сооружение. Оно идеально вписывается в ландшафтный проект участка, где бы ее ни разместили. Конструкция одинаково хорошо смотрится на отдаленном участке или на возвышенности. Внутри сооружения поместится много людей: все члены большой семьи или целая компания неразлучных друзей. Конструкционное решение позволяет обеспечить минимальное воздействие нагрузок: снеговых или ветровых. Неблагоприятные погодные явления не смогут нанести никакого вреда прочной постройке.

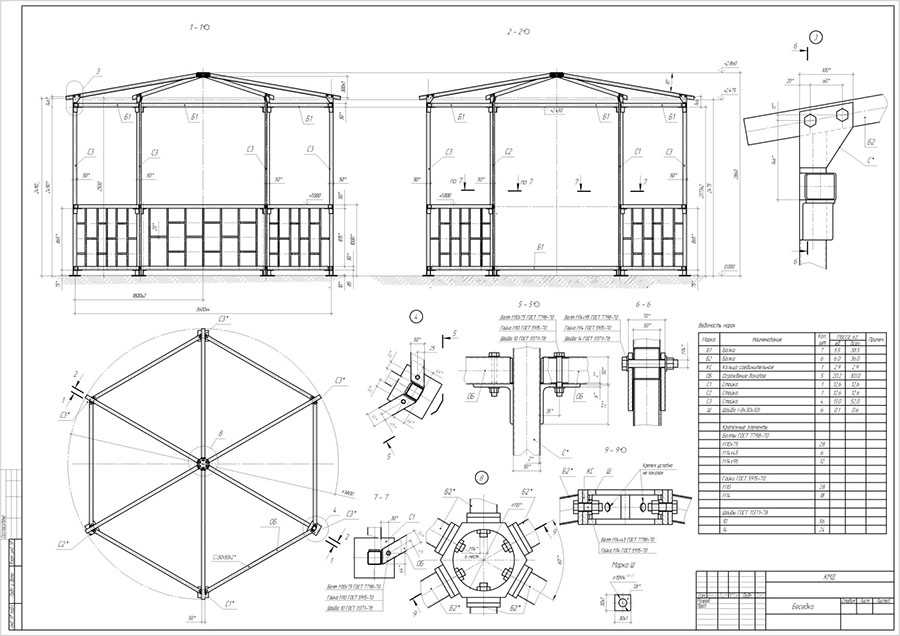

Чертеж конструкции крыши беседки

Круговое размещение позволяет всем гостям комфортно общаться между собой. Если сделать беседку из брусьев, то в ней легко создать оптимальный микроклимат для человека. Когда жарко, беседка хорошо продувается и практически не нагревается солнцем. Натуральная древесина — экологически чистый материал, используемый в строительстве. Дерево не вызовет аллергических реакций. Оно не выделяет вредных веществ. Кроме того, многие деревья обладают положительной биоэнергетикой. Такая способность — только у некоторых пород:

• дуба;
• сосны;
• березы;
• клена;
• липы;
• ясеня.

Вернуться к оглавлению

Поэтапное строительство восьмиугольной беседки своими руками

• Основание. Чтобы возвести своими руками деревянную конструкцию, заливают основание из ленточного фундамента. Перед заливкой делают разметку. Для этого используют рулетку, колышки и шнур. Сначала отмечают квадрат 3х3 м. Фигуру делят на восемь частей. Установка лаг пола беседки на столбчатом фундаменте
  Для получения восьмиугольника срезают углы. Нарисовать восьмиугольник поможет и круг. В середину вбивают столбик, к основанию которого привязывают веревку. Она не должна растягиваться. На другой конец прикрепляют колышек. Круг рисуют самодельным циркулем. Фигуру делят на восемь частей, а точки пересечения соединяют прямыми линиями;

• Устройство траншеи и песчаной подушки. Натянутая бечевка для разметки служит ориентиром, где копать траншею. Ее ширина должна быть не менее 15 см, а глубина — 40 см. В траншею устанавливается деревянная опалубка. Доски по углам скрепляются саморезами. В траншею насыпают песок для устройства подушки. Его тщательно утрамбовывают и закладывают арматуру. В каждый угол будущего строения необходимо сделать монтаж анкера;

  Залитый в опалубку ленточный фундамент под беседку

• Сборка каркаса. После подготовки основания устанавливают вертикальные опоры и верхнюю поперечную обвязку. Необходимо, чтобы у будущей беседки была жесткая конструкция. В качестве материалов для опор используют брусья 100х100 мм. После выполнения заготовок по углам своими руками на 10 мм снимается фаска:
• Кровельное покрытие. Красивая крыша может быть спроектирована из разнообразных материалов:
  • гибкой черепицы;
  • металлической черепицы;
  • ондулина;
  • дерева;
  • шифера.

У каждого варианта свои характеристики. Любой из вышеупомянутых материалов можно уложить своими руками.
Изготовление крыши — трудоемкий момент, при этом работы выполняются на высоте.

Деревянная крыша для восьмиугольной беседки

Весьма оригинально смотрится крыша из дерева. Можно применять для строительства доску 25 х 150 мм.

1. Выпилите восемь элементов с размером 1060 мм. С двух сторон внутрь отложите 20 градусов. Для крыши потребуется подготовить 104 доски, при этом элементы последующего ряда короче предыдущего на 80 мм.
2. Доски первого ряда укладываются следующим образом. Первая укладывается так, чтобы края оказались на центральной части стропил. Все элементы первого ряда фиксируются одним гвоздем. Под эти доски требуется подкладка с толщиной 25 мм.
3. Завершив укладку первого ряда, зафиксируйте доски с помощью гвоздей или саморезов. Закрепите оставшиеся ряды. Над ступицей верхнюю часть закрывают кровельным покрытием.

Восьмигранная беседка радует глаз. Крыша, возвышающаяся над сооружением, привлекает всеобщее внимание.

Прохожие замечают ее издалека.

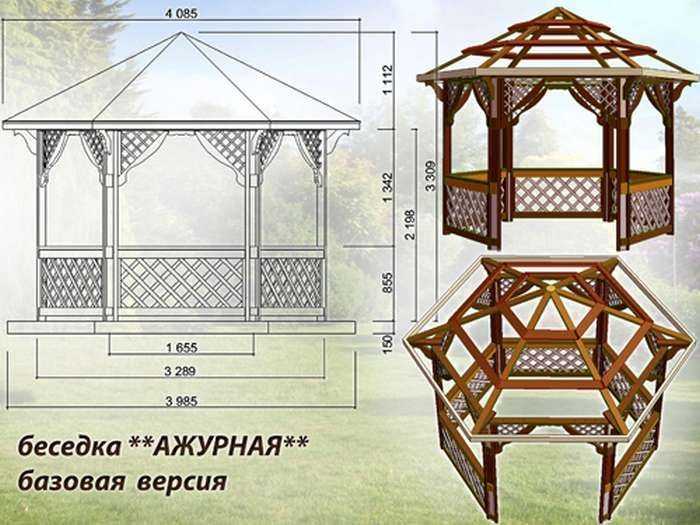

Схема устройства каркаса и крыши беседки

Если за крышей правильно ухаживать, тогда можно рассчитывать на продолжительную эксплуатацию. Самобытную конструкцию легко укладывать своими руками. Доски обладают небольшим весом. Их легко удерживать в руках во время работы. Если убирать с верхней конструкции снег, тогда можно продлить срок ее службы. Хозяин должен проводить текущий ремонт вовремя своими руками.

Осмотр поможет выявить изъяны. Если в покрытии появились щели, их следует заделать своевременно.

Нет необходимости применять паро- или гидроизоляцию. Если перекрыть доступ воздуха, можно испортить древесину. Строительство восьмиугольного сооружения из экологичных материалов всегда остается в тренде. Хозяин участка в любой момент сможет отдохнуть в ней и даже вздремнуть.

Для внутреннего убранства сооружения отлично подходит садовая деревянная мебель. Если украсить изделия резьбой, они приобретут особую привлекательность. Внутри строения всегда будет комфортно и тепло. С дизайном внешнего оформления беседки можно экспериментировать на свое усмотрение. Декоративные элементы в виде резных деревянных украшений передадут строению очарование восточного стиля. Вход в помещение могут охранять фигуры мистических зверей.

идеи для дачи, поэтапная фото и видеоинструкция

Восьмигранная форма беседки выглядит интересно и нестандартно на фоне классических деревянных построек. Так как самостоятельный процесс строительства не такой сложный (даже круглую крышу сделать не проблема), то мы решили показать подробную инструкцию по возведению беседки данной формы.

Восьмигранная беседка с открывающимися окнами

Восьмигранные сооружения часто путают с шестигранными, особенно если размеры небольшие. Технология строительства в обоих случаях идентичная, разве что углы сторон будут немного отличаться.

Так как вы, скорее всего, заинтересованы в покупке или постройке собственной беседки, я бы хотел привести несколько интересных идей для дачного участка.

Они отличаются по материалу и устройству крыши. если вам эти фото неинтересны, то рекомендую сразу же переходить к инструкции по возведению.

Фотоидеи дизайна

Из бруса

Брус является наиболее универсальным строительным материалом для беседок, в том числе и восьмигранных. Его можно с удобством использовать как для возведения опорных столбов, так и стропильной системы.

Рынок предлагает большое количество форматов беседок из бруса: застекленные, открытые, с обрешёткой и без неё.

Даже учитывая сложную многогранную форму, вы сможете подобрать оптимальный для вас вариант.

Из массивного бруса

Застекленный вариант

С обрешёткой из дерева

Из бревна

На создание рубленной постройки из брёвен может уйти даже меньший объём материала, чем с классической квадратной или прямоугольной формой. Предлагаю изучить фотографию ниже, на которой это очень хорошо показано.

Для возведения используются короткие бревна, которые укладываются в углах постройки. А сами стены получаются открытыми (в перспективе их можно закрыть любым обшивочным материалом).

Полноценный бревенчатый домик

Из металла

Металлические постройки отличаются высокой ценой и долговечностью, поэтому и стоимость данных конструкция заметно выше деревянных аналогов. К тому же восьмиугольная форма подразумевает большое количество элементов в каркасе, а это дополнительный труд для сварщика и строительные ресурсы для вас.

Выглядят подобные строения потрясающе. Вне зависимости от вида металла — профильные трубы или массивные стальные столбы, сооружение получаются утонченным и изысканным. А если оно еще и вписывается в дизайн дачного участка, тогда вообще всё становиться еще эффектнее.

Из пеноблоков

На просторах интернета была найдена всего лишь одна фотография беседки из пеноблоков именно восьмигранной формы. Тем не менее идеи вполне достаточно, чтобы понять внешний вид и основы строительства.

Домик представлен в остекленном варианте. Предположу, что на монолитном фундаменте. Постройка получилась капитальной, но из-за небольшой цены пеноблоков далеко не самой дорогой и элитной.

Из кирпича

Кирпичные беседки очень часто встречаются в шестигранном формате, но несколько идей для восьми граней были также обнаружены. Ниже представлена фотография с кирпичной обшивкой столбов.

Разновидности крыш

Круглые

Форма круга всегда вызывает удивление и восхищение. Если задуматься о самостоятельном возведении подобной крыши, то и не сразу решишь с чего начать.

На самом деле круглая конструкция не очень сложная. Главное ровно уложить обшивку крыши на деревянную обрешётку, а кровля уже не самая большая проблема.

Если речь идет о поликарбонате, то процесс его укладки на крышу заметно отличается. Благодаря своей гибкости. его можно просто изогнуть и закрепить на крыше с помощью кровельных саморезов. Насколько проще выполнить подобный монтаж по сравнению с деревом — большой вопрос.

С двумя ярусами

Интересные проекты всегда имеют определенную «изюминку» в дизайне. В данном случае это двухъярусная крыша, которую называют башенкой в программе «Фазенда». Речь идет не о полноценной беседке с двумя этажами, а именно с декоративным элементом на крыше.

С двухъярусной крышей

В форме конуса

Регулируя угол наклона скатов, можно создать крышу в форму конуса. Беседка внешне будет выглядеть более высокой и массивной, хотя, кроме обшивки и удлиненных стропил, вам ничего больше не понадобится.

Помимо эстетического момента, присутствует еще другой полезный конусообразной формы: снег не будет задерживаться на кровле, а это, в свою очередь, уменьшит вероятность протекания.

Подготовка к строительству

В качестве основы для строительства была взята восьмигранная беседка фирмы «ДОМтебе» БС-227. Помимо прекрасной видеоинструкции с поэтапной сборкой (она представлена в конце статьи), строители перечислили все необходимые строительные материалы и представили качественные фотографии.

Беседка «ДОМсебе» БС-227

Выражаю им огромную благодарность, так как нечасто встретишь в интернете действительно хорошие и интуитивно-понятные разборы строительства беседок. Полагаю, вы также оцените их труд и вам пригодится данная информация.

Строительный материал

Производство большинства материалов для данной фирмы поставлено на поток, поэтому некоторые размеры немного удивляют (например, брус 90 на 90 мм в нижней обвязке).

Совершенно необязательно использовать конкретно предложенный строительный материал. Если вам проще использовать брус 100 мм, то используйте его. Хотите обшить кровлю ОСП? Нет никаких проблем. Даже кровлю производители предлагают на выбор — от мягкой черепицы до профнастила.

Готовый строительный материал

• Размеры беседки: 3,6 м линейный размер.
• Фундамент: фундаментные блоки 20 на 20 на 40 см.
• Лаги пола: брус 90 на 45 мм.
• Пол: палубная доска 140 на 35 мм.
• Нижняя обвязка: брус 90 на 90 мм (можно использовать 100 на 100 мм).
• Столбы: используется резные столбики, поэтому сразу рекомендация — используйте брус 100 на 100 мм.
• Стропила крыши: 140 на 35 мм.
• Обрешётка потолка: имитация бруса или доска 140 на 20 мм.
• Кровля: гибкая черепица.

Фото готовой постройки

Представленная беседка — ориентир, который должен получиться после выполнения всех шагов в инструкции по строительству. Некоторые материалы вы можете подобрать под себя, так как вполне вероятно, что у вас есть собственные предпочтения в выборе обшивки, пола, кровли и даже столбов основания.

Фото готовой беседки

Процесс возведения

Подготовка площадки

В первую очередь вам необходимо выбрать площадку, на которой будет располагаться будущая постройка. Место должно быть максимально свободным и удобным для отдыхающих.

В идеале должно остаться место под мангал или барбекю, так как отдых редко не сопровождается жаркой мяса на углях.

Фундамент

Для возведения фундамента используются цементные фундаментные блоки с размерами 20 на 20 на 40 см в количестве 12 штук. Под каждый угол укладывается по 1 блоку, а под лаги пола дополнительно размещают еще 4 блока. Поверх блоков кладут слой гидроизоляции, обычно для этих целей используют рубероид.

Так как блоки необходимо выставить чётко по уровню, то для этого необходимо будет выкапывать часть грунта из-под блоков, чтобы все они лежали в одной плоскости.

Разметка под фундамент (столбики)

Установка фундаментных блоков

Нижнее основание

Поверх блоков укладываются 8 одинаковых бруса, которые скрепляются между собой металлическими уголками под углом 135 градусов. Под этим же углом необходимо будет отрезать каждый брус с двух сторон, чтобы все они соединились между собой без остатка. В итоге получается нижняя обвязка правильной восьмиугольной формы.

Нижняя обвязка и фундамент

Металлические уголки можно использовать на 90 градусов. Перед началом работы их нужно будет выгнуть под 135 (при закручивании саморезов они сами выгнуться под нужный градус).

Лаги пола

Помимо обвязки, необходимо закрепить лаги, поверх которых будут укладываться доски для пола.

Обратите внимание: один из брусков идёт перпендикулярно ко всем остальным. Он добавляет дополнительную устойчивость полу, чтобы он не прогибался под тяжесть людей и мебели.

После возведения нижнего основания оно обрабатывается специальными пропитками. Более подробно антисептики мы рассматриваем в публикации про покраску беседки.

Обработанные лаги и нижняя обвязка

Пол

Палубные доски пола укладываются параллельно входному проёму. Не знаю, есть ли здесь какой-то практический смысл, но для соблюдения технологии строительства пола предлагаю сделать также, как на предложенном ниже фото.

Чтобы не ошибиться с размерами каждой доски, можно сначала приложить длинные доски, а затем выпирающие части отрезать.

Уложенный пол

Каркас

Так как для каркаса используются резные столбы, которые вдобавок ко всему еще и крепятся с помощью герметика на пол, то имеет смысл внести какую-нибудь альтернативу из простых строительных материалов.

Установка первого столба

Готовые опорные столбы (деревянные подпорки будут убираться)

Для восьмигранной беседки вполне достаточно будет столбов из бруса 100 на 100 мм, закрепленных на металлические уголки снизу и сверху. Основная задача, выставить их строго по уровню, иначе устойчивость крыши заметно пострадает.

Верхняя обвязка

По аналогии с нижним основанием, верхняя обвязка состоит из 8 брусков, соединенных между собой под углом 135 градусов. Крепление осуществляется с помощью металлических уголков, которые фиксируют опорные столбы  их обвязку. На фото ниже показано данное соединение.

Готовая верхняя обвязка

Крепление верхней обвязки к столбу

Крыша

Устройство крыши не сильно отличается от четырёхскатной. Основание крыши составляют стропила, обшитые деревянной обрешёткой, поверх которой уложена кровля. На фотографии ниже показан процесс монтажа стропильной системы, места соединения стропильных ног и обрешётка.

Вид крыши снизу

Для создания обрешётки крыши понадобится постоянно подниматься наверх, измерять размеры, затем спускаться, отрезать одну рейку, потом подниматься, крепить её и так по кругу.

Целесообразнее либо снять размеры сразу и все доски отрезать на земле, либо крепить длинные доски (по аналогии с полом), а потом отрезать остатки. В первом случае выше риски, а во втором больше отходов.

Установка первых стропил

Следующий шаг

Установка ригеля для дополнительное опоры

Кровля

Монтаж мягкой черепицы происходит снизу вверх на листы ОСП. Достаточно изучить инструкции в упаковке, после чего вы уже готовы самостоятельно заниматься кровлей. Важно соблюдать технику безопасности, так как работа на высоте имеет серьезные риски.

Помимо мягкой черепицы, вы можете использовать любой другой вид кровельного материала.

Укладка мягкой черепицы

Завершающий этап

Декор

Для украшения выше построенной беседки используются следующие элементы:

• Покраска. По большей части используются классические антисептические средства типа Пинатекса и Акватекса, но выглядит постройка прекрасно.
• Деревянная обрешетка. По верхней части сооружения устанавливаются узкие, но длинные рамы, внутри которых расположены деревянные рейки, создающих красивую обрешётку.

Осмотр готовой беседки

Пошаговая видеоинструкция

На фоне большинства видеозаписей на Youtube, данная видеоинструкция по строительству является очень «свежей» — от 8 марта 2017 года.

Фирма «ДОМсебе» не поленилась создать прекрасный видеоролик, в котором показаны основные моменты возведения восьмиугольной конструкции.

Беседка планы бесплатно | HowToSpecialist

Эта пошаговая статья о планах беседки бесплатно . Строительство восьмиугольной беседки на открытом воздухе — это увлекательный и простой проект, если вы используете правильные планы, методы и материалы. Если у вас большой сад и вы хотите внести в его дизайн индивидуальный штрих или просто хотите уединиться, мы рекомендуем вам подумать о строительстве простой беседки. Восьмиугольная беседка украсит ваш задний двор и станет отличным местом для ужина в жаркие летние дни. Выбор правильных планов для ваших нужд может быть сложной задачей, но в этой пошаговой статье мы покажем вам, как построить восьмигранную деревянную беседку.

Расположение уличной беседки очень важно, поэтому необходимо уделить внимание этому аспекту, иначе вы не сможете в полной мере использовать ее преимущества. Обратитесь в местный строительный отдел, чтобы убедиться, что вы соблюдаете правовые нормы. Просто представьте, что вы читаете книгу, наблюдая, как ваши дети веселятся в саду. С другой стороны, как и в случае с любым деревообрабатывающим проектом, необходимо делать точные замеры, иначе детали могут не подойти друг к другу должным образом

Крайне важно использовать правильные материалы для работы, иначе ваша уличная беседка не выдержит дождя или снега. Поэтому мы рекомендуем вам использовать строительное или палубное красное дерево, кедр или обработанные под давлением пиломатериалы, так как они предназначены для использования на открытом воздухе. И последнее, но не менее важное: убедитесь, что вы покупаете крепеж из нержавеющей стали, так как обычные винты и гвозди оставляют пятна.



Сделано по этому чертежу



Для того, чтобы построить восьмиугольную беседку , вам потребуется следующее:

Материалы

• A – Пиломатериалы 4×4 длиной 9 футов – СТОЛБЫ
• B – 4” длинные гвозди/шурупы – ВИНТЫ
• C – трубчатые формы, бетон – ФУНДАМЕНТЫ
• D – Пиломатериал 2×6 – БАЛКИ
• E – Пиломатериалы 2×4 – НАСТИЛ
• F – Винты 2 1/2” – ВИНТЫ ДЛЯ НАСАДКИ
• G – Пиломатериал 2×4 – СТРОПИЛА
• H – Фанера 3/4 дюйма, черепица – КРОВЛЯ
• I – Пиломатериалы 2×4 – РЕЛЬСЫ
• J – Пиломатериал 2×2 – БАЛЯСТЕРЫ

Инструменты

• Защитные перчатки, очки
• Циркулярная пила
• Молоток, спиртовой уровень, столярный карандаш
• Копатель ямы, лестница
• Мощный миксер

Советы

• Разметьте контур беседки профессионально, используя доски и шпагат
• Используйте регулируемые анкеры для стоек, чтобы закрепить стойки на месте
• Отвесьте стойки, используя зажимы уровня стойки (уровень, который считывается в обоих направлениях одновременно)

Время

• Два выходных

Похожие

• Как построить квадратную беседку
• Как сделать прямоугольную беседку





Убедитесь, что вы  следите за мной на YOUTUBE и Facebook  , чтобы быть первым, кто получит наши последние планы и другой эксклюзивный контент. Кроме того, подпишитесь на меня в Pinterest , чтобы получить много идей для вашего двора со всего Интернета! Узнайте, как вы можете  ПОДДЕРЖИТЕ МЕНЯ  без дополнительных затрат.



Чертежи восьмиугольной беседки

Бесплатные чертежи беседки



Строительство восьмиугольной беседки — прекрасный проект, поскольку это прекрасная возможность улучшить внешний вид вашего сада, а также изучить новые методы столярного дела. Спланируйте все с самого начала, начиная с размеров беседки и заканчивая необходимыми для проекта материалами.

Умный совет:  Просверлите направляющие отверстия в компонентах, прежде чем вставлять винты, чтобы предотвратить расщепление древесины. Кроме того, прикрепите промежуточные балки к основным балкам с помощью металлических подвесов. Отвесьте стойки, прежде чем закрепить их шурупами.





Установка деревянных столбов

Закрепление столба в бетоне

Существует множество типов фундамента, которые можно использовать при строительстве беседки, от прочной бетонной плиты до использования салазок. В то время как первое решение идеально подходит для постоянных построек, второй вариант рекомендуется, если вы хотите переместить беседку.

Таким образом, вы должны установить салазки на бетонные основания, как показано на рисунке. Для дополнительной жесткости вы можете вырыть ямы глубиной 2 фута, заполнить их бетоном и установить соответствующие анкеры.

Фундамент беседки

В первую очередь необходимо установить планировку восьмиугольной беседки на строительной площадке. Поэтому мы рекомендуем вам использовать тестовые доски и шпагат. Хотя настройка макета может показаться сложной, на самом деле это проще, чем вы думаете.

Следовательно, восьмиугольник можно рассматривать как 12-футовый квадрат со срезанными углами. Используйте правило 3-4-5, чтобы убедиться, что углы прямые, а диагонали равны.

Прокладка деревянных столбов

Затем выкопайте глубокие ямы (не менее 3–6 дюймов ниже линии промерзания), насыпьте слой утрамбованного гравия толщиной 3 дюйма и установите трубчатую форму. После этого вы должны подготовить небольшое количество бетона и заполнить форму, убедившись, что вы также установили регулируемые анкеры для столбов. Используйте линейку и спиртовой уровень, чтобы убедиться, что все основания выровнены.

Умный совет:  Отвесьте стойки с помощью спиртового уровня и закрепите их с двух сторон, прежде чем вставлять винты.

Установка восьмиугольных стоек беседки

Установите все восемь стоек, как описано выше. Важно правильно их закрепить, иначе уличная беседка будет выглядеть не очень хорошо. Поэтому вы должны использовать спиртовой уровень и закрепить стойки, прежде чем вкручивать винты длиной 3 дюйма.

Умный совет: Если вы используете регулируемые анкеры для стоек, их будет легче установить на одном уровне, поэтому это оптимальное решение для ваших нужд.





Бесплатный план беседки

Установка деревянных балок

Построить пол беседки несложно, если использовать правильные планы. Поэтому необходимо установить лаги пола 2х6, как на картинке. Используйте металлические балки, чтобы зафиксировать их на месте, и вкрутите несколько винтов. Если у вас нет металлических вешалок, вам следует прибить балки (просверлить направляющие отверстия и установить 4-дюймовые винты).

Умный совет: Установите бетонное основание в центре беседки, чтобы выдержать вес пола. Используйте спиртовой уровень, чтобы пол был идеально горизонтальным.

Установка настила на балки

После этого необходимо установить доски настила 2×4 или 2×6 поверх каркаса пола. Основных лаг недостаточно для поддержки настила, поэтому мы рекомендуем устанавливать бортики и промежуточные лаги посередине основных лаг. Обрезает доски с углом 22 1/2º.

Зафиксируйте ободья и промежуточные балки на месте, закрепив их 6-дюймовыми длинными винтами. Все должно подходить легко, без приложения слишком большого усилия.

Установка настила

При использовании гвоздей рекомендуется просверлить направляющие отверстия, иначе древесина может треснуть. Вставьте два гвоздя/винта на обоих концах досок, как показано на рисунке. Помните, что доски настила должны соединяться ровно посередине балок, как показано на рисунке.

Умный совет: Сделайте надрезы в первом ряду настила, чтобы он подходил к деревянным стойкам беседки. Используйте обычные доски для размещения досок (чтобы оставить зазор 1/8 дюйма между досками настила).

Строительный фриз беседки

После того, как вы уложили пол уличной беседки, используя наши бесплатные чертежи, вы должны построить фриз. Этот декоративный элемент является необязательным, но мы рекомендуем вам подумать о строительстве фриза из бруса 1х4 или 2х4, если вы хотите получить неповторимый вид и незабываемый дизайн.

Умный совет:  При проектировании фриза следует черпать вдохновение в элементах своего дома или пытаться сочетать его с перилами беседки.

Фриз беседки

Используйте деревянные доски 2×4, чтобы построить нижнюю и верхнюю перекладину фриза, и 1×1 красное дерево, чтобы построить небольшие балясины. Работайте с большой осторожностью и вниманием, следя за тем, чтобы все встало на свои места и имело аккуратный вид.

Чтобы закрепить балясины, необходимо вбить гвозди в нижнюю и верхнюю перекладины балясин. В качестве альтернативы вы также можете прибить их гвоздями, но вам придется заполнить отверстия для винтов шпатлевкой по дереву.

Планы фриза беседки

Чтобы выполнить работу профессионально и быстро, мы рекомендуем вам собрать фриз на уровне земли (после того, как вы сделали точные измерения), а затем установить их на место, прибив верхнюю и нижнюю направляющую к 4× 4 сообщения.

Фриз может быть разных форм, дизайнов и размеров, но вы должны выбрать тот, который лучше всего соответствует вашим потребностям и вкусам.





Планы крыши открытой беседки

Установка стропил

Соберите стропила из бруса 2×4, обрезав концы примерно под углом 25º. После этого прикрепите две стропила к противоположным сторонам шкворня. Отцентрируйте эту сборку, убедившись, что стропила размещены поверх стоек. Просверлите направляющие отверстия в стропилах и вставьте 4-дюймовые винты в стойки и в шкворень.

После установки стропил на место можно раскосы от стоек.

Чертежи крыши беседки бесплатно

Используйте настольную пилу, чтобы отрезать восьмиугольный шкворень с помощью стойки 4×4, или купите ее в местном магазине товаров для дома. Затем используйте стропила 2×4 и установите их в положение, как показано на изображении. Техника проста: сначала установите две стропила на противоположных сторонах шкворня, затем остальные стропила.

Просверлите направляющие отверстия и установите несколько 4-дюймовых винтов. Как вы можете видеть на изображении, стропила должны выступать примерно на 6-10 дюймов.

Установка кровельных листов

Затем установите на место фанерные листы толщиной 3/4 дюйма. Разрежьте листы с помощью хорошей циркулярной пилы (используйте диск с мелкими зубьями) и прикрепите их к стропилам через каждые 6 дюймов (используйте 2-дюймовые винты).

С другой стороны, вы также можете добиться цели, установив доски 2×6, как в планах. Если вы выберете это решение, вам вообще не придется устанавливать черепицу. Просто не забудьте обработать планки соответствующими средствами против гниения.

Укладка битумной черепицы

После выполнения этого шага вы должны установить битумную черепицу. Поэтому начинайте монтаж с нижней части крыши, предварительно установив отливы. Прибейте черепицу несколькими кровельными гвоздями, оставив около 1 дюйма от края.

Будьте внимательны при установке коньков, так как неправильная установка может привести к повреждению кровельного покрытия водой. Разрежьте столы из гонта резаком, чтобы построить гребни.

Установка нижних направляющих

После этого нужно построить перила беседки. Как вы, наверное, догадываетесь, перила могут иметь множество форм, дизайнов и размеров, поэтому вы должны спланировать их так, чтобы они соответствовали вашим потребностям и вкусам.

Во-первых, вы должны установить нижнюю направляющую, используя красное дерево 2×4. Чтобы зафиксировать их на месте, вы можете либо прибить их 4-дюймовыми винтами, либо использовать угловые скобы.

Установка верхних перил

Затем используйте доски красного дерева 2×4 и соорудите верхнюю балку уличной беседки. Работайте с большой осторожностью, чтобы снять точные размеры и вырезать их с помощью настольной пилы или циркулярной пилы. Поместите верхнюю направляющую на расстоянии 28-32 дюйма от нижней направляющей в соответствии с вашими потребностями и вкусами.

Умный совет: При установке верхней перекладины обязательно используйте спиртовой уровень, иначе перила будут выглядеть неаккуратно.

Перила беседки

Используйте красное дерево 2×2, чтобы построить балясины, как показано на рисунке. Во-первых, вы должны обрезать их до нужных размеров, а затем зафиксировать их на месте. Балясины должны быть размещены через каждые 2-4 дюйма, и они должны быть на одинаковом расстоянии друг от друга (используйте кусок дерева в качестве прокладки, чтобы получить одинаковые зазоры).

Чтобы закрепить их, вы можете либо вкрутить шурупы в балясины через направляющую, либо прибить их шурупами 3-4 дюйма.

Бесплатные чертежи беседки

Продолжайте устанавливать балясины, пока не закончите работу. Работайте с большой осторожностью и здравым смыслом, чтобы предотвратить любую ошибку. Если вы хотите придать индивидуальность беседке на открытом воздухе, мы рекомендуем вам рассмотреть возможность использования планок 2 × 6 для изготовления перил вместо балясин 2 × 2.

Как мы уже говорили, очень важно, чтобы дизайн балясин соответствовал дизайну фриза, иначе деревянная беседка не будет иметь опрятного вида.

Чертежи восьмиугольной беседки

Если вы не хотите забивать гвозди через верхние перила, вы также можете использовать молдинг из красного дерева 1×1 в качестве планок для гвоздей. После этого не забудьте заполнить отверстия шпатлевкой по дереву. Дайте составу как следует высохнуть, прежде чем шлифовать детали вдоль волокон древесины.

Умный совет: Защитите восьмиугольную беседку от гниения, нанеся несколько слоев морилки. Используйте только винты и крепежные детали из нержавеющей стали.





Спасибо, что прочитали нашу статью о планах беседки бесплатно  и мы рекомендуем вам ознакомиться с остальными планами. Не забудьте поделиться нашими проектами с друзьями, используя виджеты социальных сетей.

 Связанные проекты:

 Как сделать беседку

Бесплатный план беседки | MyOutdoorPlans

Этот пошаговый проект «сделай сам» содержит около бесплатных планов беседки . Строительство восьмиугольной беседки – сложный проект, так как требует больших вложений и качественных материалов. После выбора надлежащих планов мы рекомендуем вам настроить его размер и дизайн в соответствии с вашим бюджетом и стилем вашего сада. Беседка украсит гостиную и создаст уникальное место для отдыха после обеда.

Восьмиугольная беседка — более сложная конструкция по сравнению с прямоугольной или квадратной формой, так как требует больше материалов и сложных столярных приемов. Тем не менее, если вы используете правильные планы для работы и тщательно спланируете каждый аспект проекта, даже новичок может выполнить работу за несколько выходных. Инвестируйте в качественные и прочные пиломатериалы, такие как кедр, сосна или кедр. Посмотреть все мои Премиум-планы можно ЗДЕСЬ .





Проекты, сделанные на основе этих планов





[tabs tab1=»Материалы» tab2=»Инструменты» tab3=»Время» tab4=»Сопутствующие планы»]

[tab id=1]

• A 90804 отрезков трубных профилей , бетон ФУНДАМЕНТЫ
• B  – 8 пиломатериалов 4×4 – длина 113″ СТОЛБЫ

• C — 8 кусков фанеры 2×6 — длина 62 1/2 дюйма
• D  – 1 шт. пиломатериала 2×6 – 151 3/4”, 2 шт. – 75″, 4 ​​шт. – 74 1/2″  БАЛКИ
• E – 8 шт. пиломатериалов 2×6 – длина 25 1/4″, 8 шт. – длина 40 1/2″ ЛАГИ
• F  – брус 2×6  НАСТИЛ

[/tab]
[tab id=2]

 Молоток, Рулетка, Каркасный угольник, Уровень

 Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

[/таб]
[идентификатор таба=3]

 Один день

[/tab][tab id=4]

• Часть 1: Бесплатные планы беседки
• Часть 2: Каркас крыши беседки
• Часть 3: Как построить перила беседки

[/tab][/tabs]





Строительство восьмиугольной беседки

Строительство беседки



Верхние планы, восьмиугольник и беседка требуют профессионального проекта Совет: инструменты. Кроме того, мы рекомендуем вам обратиться за помощью к опытному другу, особенно если вы новичок в деревообработке.





Подпишитесь на нас в Facebook, чтобы первыми узнавать о наших последних планах и других эксклюзивных материалах. Кроме того, подпишитесь на нас в Pinterest и получите много идей для своего двора со всего Интернета! Посетите наш канал на YouTube! Узнайте, как вы можете Поддержать нас без дополнительных затрат.





Бесплатные планы беседки

Планировка беседки

Первым этапом проекта является планировка восьмигранной беседки. Как вы можете видеть на изображении, вам нужно использовать доски для теста и веревку. Самый простой способ выложить восьмиугольник — сделать квадрат и срезать углы, пока не получится желаемая форма.

Выкопайте ямы глубиной 3 фута и установите формы для труб. Используйте линейку и уровень, чтобы проверить, находятся ли опоры на одном уровне, прежде чем заливать бетон и устанавливать анкеры.

Строительство столбов

Следующим шагом проекта является строительство восьми столбов беседки, используя информацию из схемы. Для стоек необходимо использовать пиломатериалы не менее 4х4, иначе конструкция не будет жесткой.

Вырежьте небольшой кусок верхней части стоек, чтобы создать достаточную крышу для размещения стропил. Кроме того, мы рекомендуем профессионально изготовить нижнюю часть стоек, обрезав одну сторону V-образно.

Крепление краевых балок

Продолжите проект, прикрепив деревянные стойки на место. Выровняйте стойки с помощью спиртового уровня, просверлите направляющие отверстия и зафиксируйте их болтами. Повторите процесс для всех стоек, прежде чем прикреплять краевые балки.

Главный совет: Соберите балки по периметру из бруса 2×6, убедившись, что вы обрезали их концы под углом 67,5º. Предварительно просверлите компоненты, прежде чем прикреплять их к стойкам с помощью оцинкованных винтов 3 1/2″.

Установка балок

Затем установите средние балки, используя схему, показанную на рисунке. Используйте металлические подвесы, чтобы зафиксировать балки на стойках, предварительно убедившись, что они идеально горизонтальны. Убедитесь, что вы выровняли балки по обоим концам, иначе конструкция не будет симметричной.

Используйте хорошую пилу, чтобы сделать угловые разрезы, так как это необходимо для создания жестких соединений. Добавьте водостойкий клей в стыки, чтобы усилить соединение. Проверьте, перпендикулярны ли основные балки, с помощью столярного угольника.

Сборка промежуточных балок

После этого необходимо установить промежуточные балки на место. Соберите балки из бруса 2×6 и закрепите их на основных балках с помощью оцинкованных шурупов. Предварительно просверлите древесину, чтобы предотвратить расщепление древесины.

Установка настила

Продолжите наружный проект, прикрепив настил 2×6 на место. Отрежьте оба конца деревянных досок под углом t 67,5º с помощью торцовочной пилы, используя информацию из бесплатных планов, и закрепите их на балках с помощью 2 1/2″ шурупов из нержавеющей стали.

Верхний совет: Не забудьте утопить головки винтов и вставить их правильно. Вставьте гвоздь между досками так, чтобы между ними оставался небольшой зазор для дренажа.

Установка верхних панелей

Одним из последних этапов проекта по деревообработке является установка верхних панелей на место. Как видно на изображении, мы рекомендуем обрезать оба конца планок 2×4 под углом 67,5º.

Верхний совет: Установите деревянные планки между стойками и закрепите их на месте с помощью оцинкованных винтов. Убедитесь, что вы отвесили восемь стоек с помощью спиртового уровня каждый раз, когда устанавливаете новый компонент на место.

Бесплатный план беседки

Наконец, обратите внимание на последние штрихи. Вставьте все винты на одном уровне с деревянной поверхностью и сгладьте острые края. Нанесите несколько слоев защитной краски, чтобы предотвратить гниение деревянных деталей.

Верхний совет:  Отшлифуйте поверхность наждачной бумагой средней зернистости вдоль волокон древесины и очистите остатки.
