Надежная изоляция печи в бане от стен – это одна из самых основных работ строительства бани. Защита горючих поверхностей позволяет избежать не только пожара, но и деформации материала стен. Для домашних мастеров важно знать основные требования и пошаговую инструкцию работ по теплоизоляции из различных материалов.

Свернуть

• Когда необходима изоляция стен от печи?
• Требования СНИП
• СНиП III-Г.11-62
• СНиП 2.04.05-91
• Способы изоляции стен
• org/ListItem»>Огнестойкий гипсокартон
• Минерит
• Суперизол
• Защитный экран из нержавейки
• Термостойкая плитка
• Какой способ лучше выбрать?

Сначала разберемся, а всегда ли требуется защищать поверхности стен и потолков в бане.

Когда необходима изоляция стен от печи?

Если печь выложена из кирпича, или находится на расстоянии свыше 1000 мм от стены, выполнять полный цикл работ по теплоизоляции не имеет смысла. В этих случаях достаточно изготовить защитный экран из фольги на влагостойкой крафт-бумаге.

• печь, выложенная с толщиной стенок в полкирпича, рекомендуется отодвинуть от поверхностей бани на 350-400 мм;
• каменка из металла, не обложенная кирпичом или слоем теплоизоляции, должна отстоять от стенок минимум 1000 мм;
• стальную печку с выдвинутой частью топки и защищенную теплоизоляцией рекомендуется устанавливать на расстоянии 700 мм.

Но большинство индивидуальных бань выполняются небольшими по габаритам и не всегда можно выдержать требуемые зазоры. Поэтому оптимальное решение проблемы – защита стен и потолка надежным слоем теплоизоляции из негорючих влагостойких материалов.

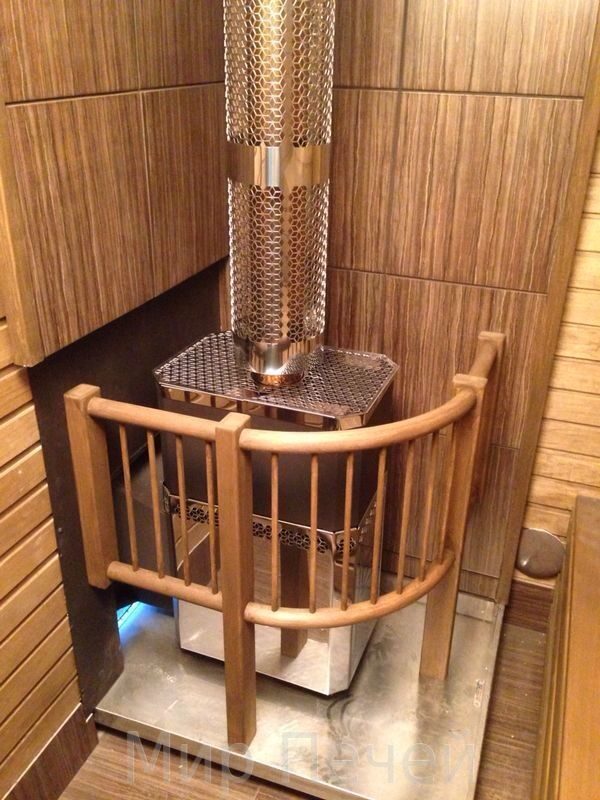

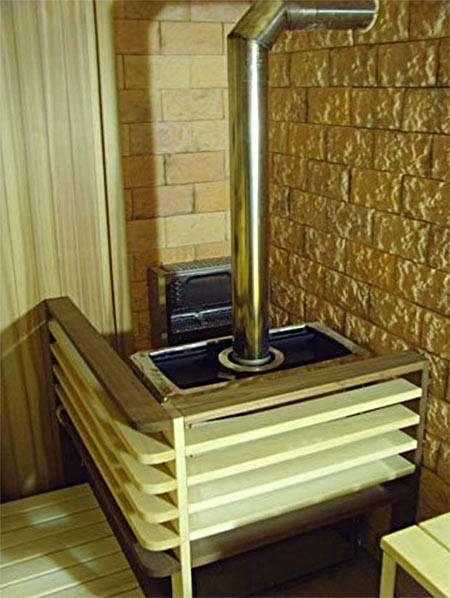

Пример защиты стен

к содержанию ↑

Требования СНИП

Защита стен бани от жара печи выполняется по требованиям строительных норм. Для домашнего мастера важно знать основные из них.

к содержанию ↑

СНиП III-Г.

“Отопительные печи, дымовые и вентиляционные каналы жилых и общественных зданий. Правила производства и приемки работ.”

По этим нормативам, зазоры от каменки до поверхностей стен:

• толщина обложенных стеновых панелей каменки 24 см, с нанесенным слоем штукатурки из раствора извести, либо с добавлением слоя цемента, толщина которого 25 мм, а также при нанесении слоя раствора асбеста и глины, толщиной 4 см – расстояние должно быть минимум 13 см;
• толщина стены каменки полкирпича и нанесением слоя штукатурки извести и добавлением асбеста, толщиной 25 мм или при защите с помощью асбестовермукулитовых плит 4 см толщиной – расстояние от 300 мм;
• при установке стальных печей, с укрытием стенок печи огнеупорным материалом, минимальное расстояние до оштукатуренных деревянных стен 700 мм, при толщине слоя раствора гипса и извести 25 мм;
• устанавливая стальную печку в баню с неоштукатуренными стенами, расстояние до них должно быть минимум 1000 мм.

Проверяет и подписывает разрешительные документы на пользование баней инспектор пожарной службы при проведении контрольных замеров. Только после этой процедуры можно пользоваться баней.

к содержанию ↑

СНиП 2.04.05-91

“Отопление. Вентиляция и кондиционирование.”

При покупке промышленного образца печи с требованиями по установке можно ознакомиться в инструкции. Домашние мастера должны знать и выполнять несколько требований:

• потолок в бане защищен плитой из асбеста, штукатуркой и листовым металлом, толщиной до 1 см, в этом случае выложенную из кирпича печь делают в высоту так, чтобы зазор до потолка минимум 250 мм;
• устанавливая стальную, с защитным теплоизоляционным слоем печку, выдерживайте зазор до потолка не менее 700-800 мм, если потолок оштукатурен, и защищен негорючими материалами;
• во всех иных случаях, расстояние до потолка должно быть 1200 мм.

Но перед самоделкиными встает вопрос, а чем обшить стену возле печки в бане?

к содержанию ↑

Способы изоляции стен

Промышленность выпускает различные материалы и хочется выбрать оптимальный вариант по цене и качеству. Разберем основные варианты защиты поверхностей в парной.

к содержанию ↑

Огнестойкий гипсокартон

Этот материал производится также как обычный гипсокартон, но наружные поверхности обработаны специальными веществами, делающими его не восприимчивым к высоким температурам. При этом он способен выдерживать воздействие открытого огня в течение 1 часа, не теряя своих свойств и не выделяя дыма и копоти.

Различить его можно по цвету маркировки листов. Он выпускается окрашенным в красный цвет. При покупке обратите внимание на 2 основные характеристики материала, которые указаны в сертификате:

• предел стойкости к действию огня. Здесь указано время воздействия высоких температур до разрушения материала. Чем это число выше – тем надежней будет защита поверхностей;
• масса листа. Используют листы, толщиной 12 мм, такой гипсокартон весит больше, чем обычный, поэтому важно учитывать эту характеристику, особенно для укладки на потолок.

Работы по укладке огнестойкого гипсокартона производятся по схеме:

1. подготовьте стены, для этого их необходимо очистить от грязи, остатков старого слоя отделки. После этого необходимо прогрунтовать поверхности и выровнять их раствором;
2. на стены закрепить гидроизоляцию и слой теплоизоляции;
3. проходим стены и потолок пропитками, увеличивающими огнестойкость поверхностей;
4. размечаем место установки профилей для крепления гипсокартона и закрепляем направляющие на расстоянии от потолочного покрытия стен – 100 мм. Зазор до деревянного пола выполняем 50 мм. Каркас закрепляется длинными саморезами;
5. на каркас устанавливаются листы материала и закрепляются саморезами, шляпки которых должны закручиваться вровень с поверхностью листов;
6. можно переходить к отделочным работам, но не забывайте о высокой влажности в парной, поэтому можно обработать стены и потолок водоотталкивающими пропитками. После этого стены шпаклюются, и наносится слой декоративной отделки.

Работы по отделке стен и потолков бани с помощью огнестойкого гипсокартона окончены.

к содержанию ↑

Минерит

Как изолировать печь в бане от деревянной стены? Многие строители применяют материал «Минерит», сочетающий теплоизоляционные свойства и защищают поверхности от воздействия открытого огня.

Эти плиты выполняются с  цементно – волокнистой основой и твердой лицевой поверхностью. Материалы, выпускающиеся именно для сырого помещения и бань не подвержены влиянию влажности и большим нагрузкам. С помощью плит «Минерита» монтаж покрытия стен производится без зазоров, он не подвержен деформации при нагреве, поэтому нет необходимости оставлять температурные зазоры.

Плиты выдерживают нагрев до 150⁰, без изменения своих физических свойств. Экологически безопасны при использовании в сырых помещениях и под воздействием высоких температур не выделяют вредных веществ и устойчивы к образованию грибков и плесени.

Работы по их установке производятся аналогично монтажу гипсокартона, но не требуют изготовления каркаса:

1. перед работой очищаем все поверхности от грязи и старого покрытия;
2. при необходимости выравниваем стены, особенно полы для предотвращения перегибов листа;
3. плиты укладываются на пол или стены без зазоров до стены и закрепляются саморезами;
4. на стенах и полу необходимо сделать зазор 30 мм для доступа воздуха. Поэтому на саморезы одеваются самодельные или промышленные втулки. Поэтому при покупке саморезов необходимо учитывать размер отступа;
5. при установки плит в новом здании бани важно в месте прохода самореза делать небольшие пазы или сверлить отверстия большего диаметра. Это необходимо для предохранения от повреждения плит при усадке здания.

После выполнения работ, плиты шпаклюют и наносят декоративную отделку.

к содержанию ↑

Суперизол

Огнестойкий материал, состоящий из кварца и негашеной извести с добавлением присадок способен выдержать температуру в 120⁰. Применяется для отделки каминов, стен, потолков бани от жара печи. При нагревании не выделяются вредные для человека вещества, неприятные запахи.

Плиты по толщине 25-80 мм закрепляются аналогично, как и гипсокартон на клей, саморезы или жаростойкую мастику. Теплоизоляция печи в бане с помощью Суперизола это не дешевый способ отделки покрытий парной, но не стоит покупать китайские недорогие плиты.

к содержанию ↑

Защитный экран из нержавейки

Для этих целей используются экраны с матовой поверхностью или зеркальной. Листы нержавеющейки – это отличное решение как защиты покрытий парилки от возгораний, так и как декоративная отделка помещения.

Но материал стоит достаточно дорого, поэтому можно с помощью экрана защитить нижнюю поверхность стен у печи, а сверху установить более дешевый материал.

Изоляция банной печи от деревянной стены с помощью нержавеющих экранов проводится по схеме:

Общая схема

1. очищаем стены от старого покрытия, выравниваем поверхности;
2. из обработанных антисептиками бруска сечением 30 мм выполняем вертикальную обрешетку по размеру экрана;
3. заполняем пустоты между брусками слоем теплоизоляции. Для этого можно использовать простейшую и недорогую минеральную вату;
4. закрываем слоем гидроизоляции и устанавливаем экран;
5. закрепляем его на саморезы.
6. шляпки шурупов закрываем декоративными клипсами.

Экран готов. Лучше использовать зеркальные поверхности экранов, в этом случае, они будут отражать тепло, оно будет быстрее и равномерно распределяться по парной.

к содержанию ↑

Термостойкая плитка

Плитка, используемая для защиты поверхностей от высоких температур не должна иметь слой глазури. Такая плитка быстро выйдет из строя. Но это не касается изразцов, которые изготавливаются по определенной технологии. Лучше использовать небольшие размеры плиток, они меньше подвержены значительным деформациям при разогреве.

Для кладки используют специальный жаростойкий клей, который можно сделать самостоятельно или купить промышленный вариант. Все работы по укладке защитного экрана проводятся в несколько этапов:

1. очищаем поверхности от старой штукатурки, грязи;
2. по всей поверхности сверлим отверстия и закручиваем в них саморезы. Шурупы закручиваем не до конца, шляпки должны выступать на 2-3 мм;
3. наносим 2 слоя жаропрочной грунтовки. 2 слой наносим после полного высыхания первого;
4. закрываем стену стальной сеткой и прикручиваем ее к шляпкам саморезов вязальной проволокой. Закручиваем шурупы полностью, утапливая шляпки в стену;
5. спустя сутки проверяем натяжку армирующей сетки и наносим слой штукатурки, выравнивая поверхности;
6. после застывания раствора выкладываем плитку на клей. Начинать работу необходимо снизу, поверяя расположение плиток уровнем и вставляя между ними маячки для одинакового зазора 3-4 мм;
7. закончив ложить плитки, оставляем стену до полного застывания клея.
8. через сутки заполняем зазоры асбестовым шнуром, закрываем поверхности плиток малярным скотчем и заполняем зазоры клеем или жаростойким силиконом.

Таким образом, мы создаем защитный экран вокруг печи в бане, предохраняемся от ожогов и выполняем слой декоративной отделки.

к содержанию ↑

Какой способ лучше выбрать?

Отделка стены от печи для разных видов и размеров бань используется различная по форме и материалам. Главное, при этом, обеспечение пожарной безопасности вашей парной и защита стен от деформаций при высоких температурах нагрева.

В остальном все зависит от возможностей и желания владельцев парилки. Можно использовать жаростойкую плитку или дорогие изразцы, а можно попросту закрыть стены и потолок минеральной ватой и слоем металлической фольги. Выровняв стены листами гипсокартона с поверхностями не подверженным воздействию открытого огня, «Минерита» вы сможете окрасить парную жаростойкой краской.

При больших размерах бани можно и не выполнять эти работы, если выполнены условия СНИПа и пожарной безопасности. Сделав бетонное основание большим по размеру, чем печь и выдержав зазор до стенок 1 м можно спокойно пользоваться каменкой и наслаждаться паром. В любом случае важно заботиться о безопасности и тогда ваша баня прослужит вам долгое время.

устройство защитных обшивок и экранов

Во время растопки бани поверхность печи разогревается до 300-400°C. При этом она начинает излучать ИК-лучи и сама становится источником нагрева. Идущий жар распределяется по всему помещению парной, но в первую очередь он попадает на стены, примыкающие к печи. Если стены деревянные, то под воздействием высоких температур начинается их обугливание. А там уже и до пожара рукой подать! Единственный по-настоящему эффективный способ изоляции деревянных стен от жара – создание в бане защитных экранов и обшивок из негорючих материалов.

Когда вообще необходима защита?

Необходимость в установке защитных обшивок и экранов возникает не всегда. Если между печкой и ближайшей возгораемой поверхностью соблюдается пожаробезопасное расстояние, дополнительная защита не нужна. На этом расстоянии ИК-лучи рассеиваются, ослабевают и то их количество, которое получает деревянная стена, уже не может привести к ее повреждению.

Считается, что безопасное расстояние от стены до кирпичной печи (кладка в четверть кирпича) составляет не менее 0,32 м, от стены до металлической печи (не футерованной) – не менее 1 м. Для металлической печи, футерованной изнутри кирпичом или шамотом, расстояние уменьшается до 0,7 м.

Таким образом, соблюдение противопожарных расстояний более возможно в больших банях, где вопрос экономии пространства не актуален. В семейных парилках, где на счету каждый сантиметр пространства, установка печи в 0,3-1 м от ближайших стен нецелесообразна. В этом случае установленные по нормам безопасные расстояния необходимо уменьшать с помощью экранов и обшивок.

А о том, как сделать фундамент под печь, расскажет статья http://stroy-banya.com/delaem_pech/kak-sdelat-fundament-pod-pech.html

Защитные экраны возле (вокруг) печи

Защитные экраны – это щиты изоляции, закрывающие боковые поверхности печи и уменьшающие интенсивность теплового излучения. Экраны бывают металлические и кирпичные. Как правило, применяются для металлических печей.

Способ #1 — металлические экраны

Самые распространенные защитные экраны – стальные или чугунные листы заводского производства. Они устанавливаются вокруг печи, на расстоянии 1-5 см от стенок топливника. В зависимости от необходимости изоляции той или иной стороны печи, можно приобрести экраны боковые или фронтальные (лицевые). Многие металлические печи изначально изготавливают с защитными экранами в виде защитного кожуха.

Защитные экраны позволяют снизить температуру внешних металлических поверхностей до 80-100°C и, соответственно, уменьшить пожаробезопасное расстояние до 50 см. Общее расстояние от топливника до стены (вместе с зазором 1-5 см) будет составлять 51-55 см.

Установка защитных экранов не представляет сложностей. Благодаря наличию ножек, металлические щиты легко крепятся к полу болтами.

Способ #2 — кирпичные экраны

Кирпичный экран может закрывать все боковые поверхности металлической печи, представляя собой ее внешнюю обшивку. Тогда печь окажется в кожухе из кирпичной кладки. В другом случае кирпичный экран – это стенка, разделяющая печь и возгораемую поверхность.

О том, как правильно класть кирпич и сделать идеальные швы, можно узнать тут: http://stroy-banya. com/video/kirpich_block/kak-pravilno-klast-kirpich-i-sdelat-idealnye-shvy.html

Для кладки защитного экрана используют полнотелый шамотный кирпич. Связующее – цементный или глиняный раствор. Рекомендуется выполнять кладку в полкирпича (толщина 120 мм). Но, при недостатке материала, можно допустить выполнение стенки в четверть кирпича (толщина 60 мм), хотя в этом случае теплоизоляционные свойства экрана будут уменьшены наполовину.

В нижней части щита оставляют небольшие отверстия (иногда – с топочными дверцами) для конвекции воздуха между кирпичной стеной и печкой.

Кирпичные стенки экрана должны заканчиваться минимум на 20 см выше верхней поверхности печи. Иногда кладку ведут до самого потолка.

Кирпичный экран устанавливают не впритык к стенкам печи, оптимальное расстояние – 5-15 см. Приемлемое расстояние от кирпичной кладки до возгораемой стены – 5-15 см. Таким образом, использование кирпичного экрана позволяет уменьшить расстояние от печи до деревянной стены до 22-42 см (печь — вентзазор 5-15 см – кирпич 12 см – вентзазор 5-15 см — стена).

Если вам интересно узнать, как обложить металлическую печь кирпичом, советуем прочитать статью http://stroy-banya.com/delaem_pech/kak-oblozhit-metallicheskuyu-pech-kirpichom.html

Защитные негорючие обшивки для стен

Стены, примыкающие к раскаленным стенкам печи, подвержены самовозгоранию. Для предотвращения их перегрева используют специальные обшивки, состоящие из теплоизоляционных и негорючих материалов.

Вариант #1 — светоотражающие обшивки

Эффективными являются обшивки, состоящие из комбинации негорючей теплоизоляции и металлических листов. При этом на деревянную поверхность крепится теплоизоляция, которая сверху перекрывается листом нержавеющей стали. Некоторые используют для этих целей оцинковку, но, по некоторым данным, при нагреве она может выделять вредные вещества. Лучше не рисковать и приобрести лист нержавейки.

Для большей эффективности металлический лист экрана должен быть хорошо отполирован. Зеркальная поверхность способствует отражению тепловых лучей от деревянной поверхности и, соответственно, предотвращает ее нагрев. К тому же лист из нержавейки, направляя ИК-лучи обратно в парилку, превращает жесткое излучение в более мягкое, лучше воспринимаемое человеком.

В качестве теплоизоляции под нержавейку можно закрепить:

• Базальтовую вату – она обладает высокими теплоизоляционными свойствами, абсолютно безопасна при использовании в бане. Обладает повышенной гигроскопичностью, не горит.
• Базальтовый картон – тонкие листы базальтового волокна. Используется в качестве огнеупорного, звуко- и теплоизоляционного материала.
• Асбестовый картон – листовой огнеупорный теплоизолятор. Обладает высокой прочностью и долговечностью, защищает возгораемые поверхности от воспламенения.
• Минерит – негорючие листы (плиты), специально изготавливаемые для экранирования печей, каминов, легко возгораемых поверхностей в банях и саунах.

Популярным примером обшивки с использованием металлического листа является такой «пирог»: стена – вентзазор (2-3 см) – утеплитель (1-2 см) – лист нержавеющей стали. Расстояние от деревянной стены до печи – минимум 38 см (СНиП 41-01-2003).

Для крепления обшивки к стене используют керамические втулки. Они не нагреваются и позволяют сформировать вентиляционные зазоры между теплоизоляцией и стеной.

Если расстояние между деревянной стеной и печкой минимальное, то обшивку выполняют из двух слоев огнеупорной изоляции, например, минерита. В этом случае листы закрепляются через керамические втулки с соблюдением зазора в 2-3 см. Верхний лист закрывается нержавейкой.

Вариант #2 — обшивки с облицовкой

Конечно, защитная обшивка с нержавейкой отлично защищает деревянные стены от нагрева и возгорания. Но может испортить впечатление от самой дорогой отделки. Поэтому, если парная выдержана в декоративном стиле, огнеупорную обшивку маскируют термостойкой плиткой. Плитку укладывают на жаростойкий клей, например, производства «Терракот».

Лучшие материалы для облицовки стен возле печи:

• Терракотовая плитка – выполнена из обожженной глины. Отличается прочностью, жаростойкостью, долговечностью. Терракотовая плитка может быть матовой или глазурованной (майолика), цвет варьируется от пастельно-желтого до кирпично-красного.
• Клинкерная плитка – также изготовлена из глины, внешне похожа на облицовочный кирпич. В отличие от терракоты, клинкерная плитка более плотная. Цветовая гамма охватывает почти все расцветки, начиная от белого до черного, включая необычные для глины зеленые и синие тона.
• Изразцы – разновидность керамической плитки. Обычно имеет на лицевой поверхности тиснение в виде рисунка, орнамента.
• Керамогранит – термоустойчивая, прочная плитка. В зависимости от способа обработки лицевой поверхности, плитка может имитировать природный камень, кирпич, дерево. В цветовой гамме – все натуральные оттенки, от белого до черного.
• Талькохлорит – горная порода сероватого или зеленоватого цвета. Обладает огнеупорностью, водоустойчивостью, прочностью.

Крепление огнеупорной плитки непосредственно на стены не будет иметь эффекта термоизоляции. Стена все равно будет нагреваться, что чревато самовозгоранием. Поэтому плитку используют только как элемент защитного «пирога» следующей конструкции: стена – вентзазор (2-3 см) – огнеупорный листовой материал – плитка. От плитки до стен печи рекомендуется выдерживать минимум 15-20 см.

Любой материал из этого списка можно использовать в качестве огнеупорного элемента в обшивке:

• Огнеупорный гипсокартон (ГКЛО) – гипсокартон, дополненный волокнами стекловолокна. Без структурных деформаций сопротивляется тепловому воздействию.
• Минерит – цементно-волокнистая плита, абсолютно негорючая. Плиты минерита влагоустойчивы, не гниют, не разлагаются.
• Стекломагниевый лист (СМЛ) – материал в виде плит, выполненный на основе магнезиального вяжущего и стеклоткани. Обладает тепло- и звукоизоляционными свойствами, не разрушается под воздействием воды и температурных перепадов.

Защитная обшивка с обязательным соблюдением вентзазора имеет очень низкий коэффициент теплопоглощения, поэтому стена под ней практически не нагревается. Кроме того, использование облицовки позволяет замаскировать защитный «пирог» выдержать отделку парной в одном стиле.
