Терморегулятор своими руками: схема, видео, фото

Продолжаем нашу рубрику электронные самоделки, в этой статье мы будем рассматривать устройства, поддерживающие определенный тепловой режим, или же сигнализирующие о достижении нужного значения температуры. Такие устройства имеют очень широкую сферу применения: они могут поддерживать заданную температуру в инкубаторах и аквариумах, теплых полах и даже являться частью умного дома. Для вас мы предоставили инструкцию о том, как сделать терморегулятор своими руками и с минимумом затрат.

Немного теории

Простейшие измерительные датчики, в том числе и реагирующие на температуру, состоят из измерительного полуплеча из двух сопротивлений, опорного и элемента, меняющего свое сопротивление в зависимости от прилаживаемой к нему температуры. Более наглядно это представлено на картинке ниже.

Как видно из схемы, резистор R2 является измерительным элементом самодельного терморегулятора, а R1, R3 и R4 опорным плечом устройства.

Это терморезистор. Он представляет собой проводниковый прибор, который изменяет своё сопротивление при изменении температуры.

Элементом терморегулятора, реагирующим на изменение состояния измерительного плеча, является интегральный усилитель в режиме компаратора. Данный режим переключает скачком выход микросхемы из состояния выключено в рабочее положение. Таким образом, на выходе компаратора мы имеем всего два значения «включено» и «выключено». Нагрузкой микросхемы является вентилятор для ПК. При достижении температуры определенного значения в плече R1 и R2 происходит смещение напряжения, вход микросхемы сравнивает значение на контакте 2 и 3 и происходит переключение компаратора. Вентилятор охлаждает необходимый предмет, его температура падает, сопротивление резистора меняется и компаратор отключает вентилятор. Таким образом поддерживается температура на заданном уровне, и производится управление работой вентилятора.

Обзор схем

Напряжение разности с измерительного плеча поступает на спаренный транзистор с большим коэффициентом усиления, а в качестве компаратора выступает электромагнитное реле. При достижении на катушке напряжения, достаточного для втягивания сердечника, происходит ее срабатывание и подключение через ее контакты исполнительных устройств. При достижении заданной температуры, сигнал на транзисторах уменьшается, синхронно падает напряжение на катушке реле, и в какой-то момент происходит расцепление контактов и отключение полезной нагрузки.

Особенностью такого типа реле является наличие гистерезиса — это разница в несколько градусов между включением и отключением самодельного терморегулятора, из-за присутствия в схеме электромеханического реле. Таким образом, температура всегда будет колебаться на несколько градусов возле нужного значения. Вариант сборки, предоставленный ниже, практически лишен гистерезиса.

Принципиальная электронная схема аналогового терморегулятора для инкубатора:

Данная схема была очень популярна для повторения в 2000 годах, но и сейчас она не потеряла актуальность и с возложенной на нее функцией справляется. При наличии доступа к старым деталям, можно собрать терморегулятор своими руками практически бесплатно.

Сердцем самоделки является интегральный усилитель К140УД7 или К140УД8. В данном случае он подключен с положительной обратной связью и является компаратором. Термочувствительным элементом R5 служит резистор типа ММТ-4 с отрицательным ТКЕ, это значит, что при нагревании его сопротивление уменьшается.

Выносной датчик подключается через экранированный провод. Для уменьшения наводок и ложного срабатывания устройства, длина провода не должна превышать 1 метр. Нагрузка управляется через тиристор VS1 и максимально допустимая мощность подключаемого нагревателя зависит от его номинала. В данном случае 150 Ватт, электронный ключ — тиристор необходимо установить на небольшой радиатор, для отвода тепла. В таблице ниже представлены номиналы радиоэлементов, для сборки терморегулятора в домашних условиях.

Устройство не имеет гальванической развязки от сети 220 Вольт, при настройке будьте внимательны, на элементах регулятора присутствует сетевое напряжение, которое опасно для жизни. После сборки обязательно изолируйте все контакты и поместите устройство в токонепроводящий корпус. На видео ниже рассматривается, как собрать терморегулятор на транзисторах:

Самодельный термостат на транзисторах

Теперь расскажем как сделать регулятор температуры для теплого пола. Рабочая схема срисована с серийного образца. Пригодится тем, кто хочет ознакомиться и повторить, или как образец для поиска неисправности прибора.

Центром схемы является микросхема стабилизатора, подключенная необычным способом, LM431 начинает пропускать ток при напряжении выше 2,5 Вольт. Именно такой величины у данной микросхемы внутренний источник опорного напряжения. При меньшем значении тока она ни чего не пропускает. Эту ее особенность стали использовать во всевозможных схемах терморегуляторов.

Как видим, классическая схема с измерительным плечом осталась: R5, R4 – дополнительные резисторы делителя напряжения, а R9 — терморезистор. При изменении температуры происходит сдвиг напряжения на входе 1 микросхемы, и в случае, если оно достигло порога срабатывания, то напряжение идет дальше по схеме. В данной конструкции нагрузкой для микросхемы TL431 являются светодиод индикации работы HL2 и оптрон U1, для оптической развязки силовой схемы от управляющих цепей.

Как и в предыдущем варианте, устройство не имеет трансформатора, а получает питание на гасящей конденсаторной схеме C1, R1 и R2, поэтому оно так же находится под опасным для жизни напряжением, и при работе со схемой нужно быть предельно осторожным. Для стабилизации напряжения и сглаживания пульсаций сетевых всплесков, в схему установлен стабилитрон VD2 и конденсатор C3. Для визуальной индикации наличия напряжения на устройстве установлен светодиод HL1. Силовым управляющим элементом является симистор ВТ136 с небольшой обвязкой для управления через оптрон U1.

При данных номиналах диапазон регулирования находится в пределах 30-50°С. При кажущейся на первый взгляд сложности конструкция проста в настройке и легка в повторении.  Наглядная схема терморегулятора на микросхеме TL431, с внешним питанием 12 вольт для использования в системах домашней автоматики представлена ниже:

Данный терморегулятор способен управлять компьютерным вентилятором, силовым реле, световыми индикаторами, звуковыми сигнализаторами. Для управления температурой паяльника существует интересная схема с использованием все той же интегральной микросхемы TL431.

Для измерения температуры нагревательного элемента используют биметаллическую термопару, которую можно позаимствовать с выносного измерителя в мультиметре или купить в специализированном магазине радиодеталей. Для увеличения напряжения с термопары до уровня срабатывания TL431, установлен дополнительный усилитель на LM351. Управление осуществляется через оптрон MOC3021 и симистор T1.

При включении терморегулятора в сеть необходимо соблюдать полярность, минус регулятора должен быть на нулевом проводе, иначе фазное напряжение появится на корпусе паяльника, через провода термопары.

В этом и является главный недостаток этой схемы, ведь не каждому хочется постоянно проверять правильность подключения вилки в розетку, а если пренебречь этим, то можно получить удар током или повредить электронные компоненты во время пайки.  Регулировка диапазона производится резистором R3. Данная схема обеспечит долгую работу паяльника, исключит его перегрев и увеличит качество пайки за счет стабильности температурного режима.

Еще одна идея сборки простого терморегулятора рассмотрена на видео:

Регулятор температуры на микросхеме TL431

Также дополнительно рекомендуем просмотреть еще одну идею сборки термостата для паяльника:

Простой регулятор для паяльника

Разобранных примеров регуляторов температуры вполне достаточно для удовлетворения нужд домашнего мастера.

Схемы не содержат дефицитных и дорогих запчастей, легко повторяются и практически не нуждаются в настройке. Данные самоделки запросто можно приспособить для регулирования температуры воды в баке водонагревателя, следить за теплом в инкубаторе или теплице, модернизировать утюг или паяльник. Помимо этого можно восстановить старенький холодильник, переделав регулятор для работы с отрицательными значениями температуры, путем замены местами сопротивлений в измерительном плече. Надеемся наша статья была интересна, вы нашли ее для себя полезной и поняли, как сделать терморегулятор своими руками в домашних условиях! Если же у вас все еще остались вопросы, смело задавайте их в комментариях.

Будет интересно прочитать:

как работает, виды регуляторов температуры, правильный выбор терморегулятора для теплых полов

Как говорят потребители, теплый пол без терморегулятора — «деньги на ветер». Этот вид обогрева жилья уже давно вошел в жизнь людей. Вначале это были водяные полы, которые требовали больших затрат не только финансовых, но и физических, и времени, так как их монтировали в стяжку. Сегодня рынок предлагает электрические маты и инфракрасные пленки, которые можно стелить непосредственно под напольное покрытие.

Терморегулятор для теплого пола – это «мозговой центр» системы, который следит за эффективностью ее работы и контролирует либо нагрев воздуха в помещении, либо самого пола, либо и за тем, и за другим.

Преимущество использования терморегулятора и его функции

Независимо от вида теплого пола, хотя он и является качественной альтернативой центральному или автономному водяному отоплению, стоит он недешево, да и электроэнергии «поглощает» немало. Именно поэтому не имеет смысла монтировать такое дорогое устройство без термостата вовсе или брать самый дешевый его аналог.

Регулятор температуры для теплого пола выполняет следующие функции:

  • Если его основой является датчик слежения за нагревом воздуха в помещении, то он включает/отключает устройство по мере его остывания. Главное преимущество подобного прибора в том, что он регулирует и поддерживает оптимальную температуру в доме. Если датчик терморегулятора теплого пола следит за уровнем нагрева его элементов, то отключение производится по мере их нагревания, а включение – при их остывании. При этом за микроклиматом в комнате регулятор не «наблюдает». Есть более дорогие аналоги, которые отслеживают и нагрев воздуха, и пола.
  • Во время отключения системы происходит экономия электроэнергии, что существенно снижает затраты на его эксплуатации. Если решать, какой терморегулятор выбрать для теплого пола, то лучше не скупиться и приобрести прибор со встроенным таймером. Это позволит устанавливать минимально допустимую температуру, когда домочадцев нет, или когда они спят, что еще больше сэкономит средств на отоплении.
  • Как правило, регулятор температуры следит за степенью нагрева элементов теплого пола и не допустит их перегорания. Это продлевает срок эксплуатации системы, и обеспечивает безопасность жилья и людей.
  • Существуют специальные многозональные терморегуляторы, которые могут контролировать работу теплых полов сразу в нескольких помещениях. Хотя подобные устройства стоят дороже, но все равно по цене выгоднее, чем платить за терморегулятор для теплого пола на 2 зоны или более по отдельности.

Большинство устройств подходят для всех систем напольного отопления, хотя можно приобрести, например, готовый комплект теплого пола под плитку с терморегулятором. Так же продаются комплекты под другие типы покрытий.

Это основные функции и их преимущества регуляторов температуры теплых полов. Как показала практика их использования, нет смысла оборудовать дорогое отопление, если оно не будет регулироваться и создавать экономию энергоресурсов при эксплуатации.

Как работает регулятор для теплого пола

Принцип действия регулятора температуры достаточно прост вне зависимости от того, отслеживает он температуру воздуха или степень нагрева пола:

  • Устройство состоит из датчика (рабочей части), который устанавливается между нагревательными элементами пола и дисплея, на котором фиксируются необходимые параметры.
  • Основой рабочей части прибора является биметаллическая пластина, которая реагирует на изменение температуры воздуха или пола и подает сигнал на дисплей.
  • После сравнения параметров реального нагрева и заданного, регулятор либо отключает теплый пол, когда первые выше, либо подключает к электросети, когда они ниже.

Вот как работает терморегулятор теплого пола. Этот процесс постоянно повторяется и именно он создает ту пресловутую экономию, которую ищут все владельцы теплых полов.

Почти все регуляторы температуры универсальны, поэтому если подобное устройство не входит в комплект теплого пола, совсем не обязательно искать прибор той же фирмы.

Типы терморегуляторов

На сегодняшний день выбор этих устройств ограничен всего несколькими видами, каждый из которых имеет свои преимущества и недостатки.

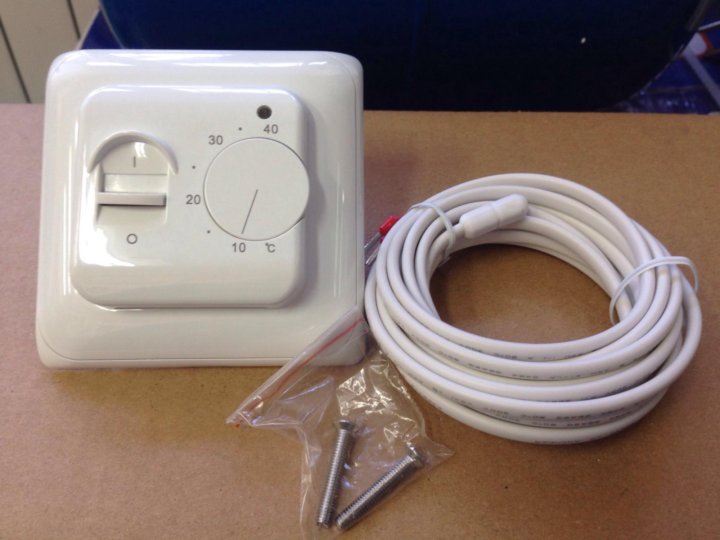

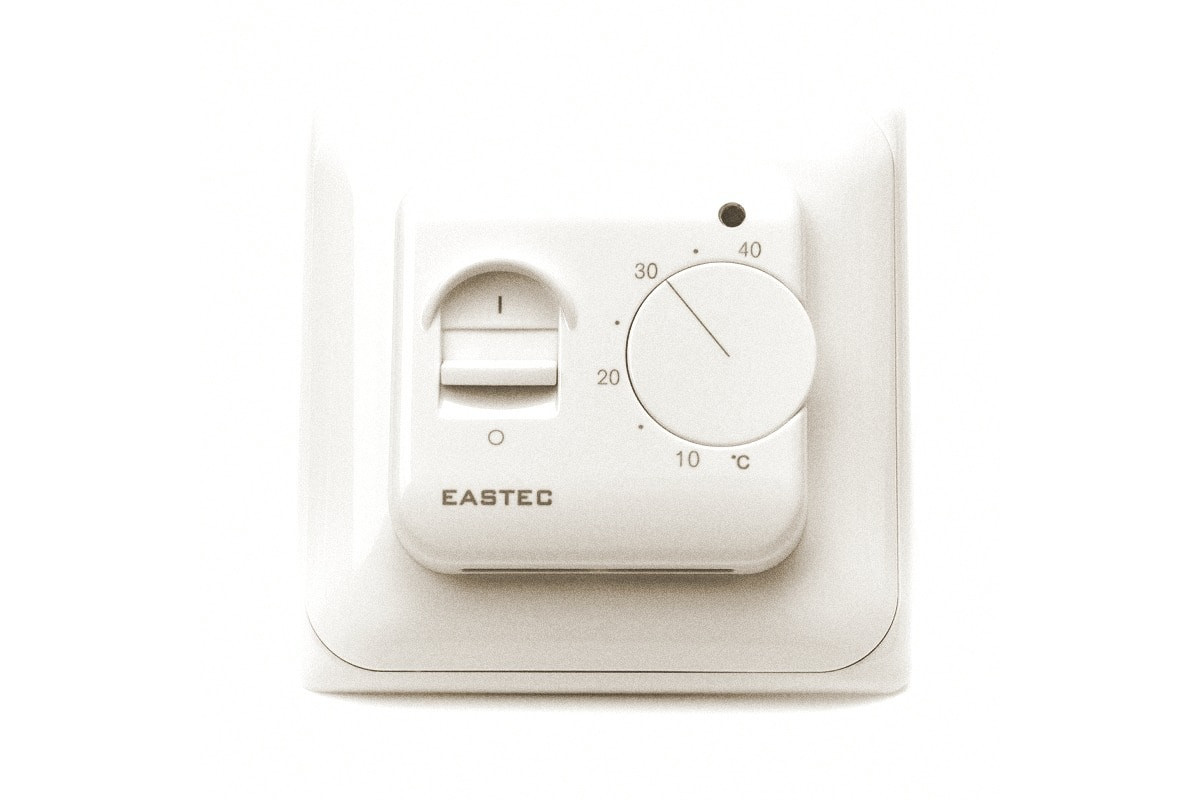

  • Механические устройства относятся к самым дешевым, но и функций у них «раз-два и обчелся». Как правило, они настраиваются исключительно на нагрев воздуха или элементов теплого пола и работают по принципу включения/отключения. Это не совсем удобный прибор, особенно если он следит только за нагревом пола. В этом случае приходится каждый раз вручную менять его параметры, если в комнате стало жарко или похолодало, в зависимости от температуры воздуха за окном. Достоинство прибора – невысокая цена и простота монтажа и управления.
  • Электронный терморегулятор для теплого пола выставляется по времени, а не только по уровню нагрева воздуха или пола. У него, как правило, удобный дисплей, который может быть как кнопочным, так и сенсорным, в зависимости от цены устройства. Наличие таймера позволяет полностью автоматизировать работу регулятора, настроив нужные параметры по времени суток или на неделю вперед. Хотя выбор терморегулятора для теплого пола электронного типа обойдется дороже механического аналога, экономии он принесет больше. Это связано с тем, что в нем есть функции «день/ночь», когда в ночное время задается температура, пониженная до оптимально комфортного уровня. То же делается и днем, когда жильцов в доме нет.
  • Программаторы – это самые дорогие регуляторы температуры, но и функций в них значительно больше. Они подходят для тех потребителей, кто любит не только комфорт, но и свободу, так как в них есть настройка Wi-Fi, позволяющая владельцам следить за работой теплых полов на расстоянии и при необходимости менять их.
  • К отдельной категории относятся двух или многозональные устройства, которые настраиваются на регулировку полов сразу в нескольких помещениях. Сбор информации у таких приборов осуществляется по специальному каналу, который не влияет на другие цифровые или электронные устройства в доме.

Лучший терморегулятор для теплого пола тот, что оснащен сразу двумя датчиками: нагрева пола и температуры воздуха. Он более совершенен, так как обладает очень большим количеством функций, надежен и долговечен.

Виды датчиков для термостатов

Работа терморегулятора зависит от типа датчика, с которым он совместим. Прежде чем думать, как подобрать терморегулятор для теплого пола среди большого количества производителей и типов устройств, нужно решить, какой будет его основная функция:

  • Отслеживание температуры пола.
  • Регулировка нагрева воздуха в помещении.

Как правило, первый тип выбирается, когда в доме или квартире есть основной источник обогрева, и единственное, что требуется, это теплый пол под ногами. Этот тип регуляторов имеет выносной датчик, а рабочая часть их устанавливается между нагревательными элементами системы.

Контроллер температуры пола подсоединен к кабелю, который в свою очередь – к клеммам выносного датчика. Укладывая его в пол между витками нагревательных элементов, рекомендуется поместить его в трубу, чтобы уберечь от внешнего давления или воздействия. То же делается, когда теплый пол кладется в стяжку. Подобные предостережения так же помогают, когда требуется ремонт или замена датчика пола.

Если подключается терморегулятор для пленочного пола, то специалисты рекомендуют сделать предварительно в черновом полу штробу и уложить трубу с контроллером в нее.

Второй тип датчиков необходим, когда теплый пол – это основной обогреватель помещения. Большинство устройств имеют встроенный датчик, но можно установить и модель с выносным контроллером.

Монтаж и подключение устройства

По типу монтажа терморегуляторы бывают:

  • Накладные, которые не требуют дополнительных усилий и просто крепятся на стене.
  • Для врезных устройств нужно делать отверстие в стенке и устанавливать монтажную коробку.

Монтаж прибора осуществляется с соблюдением следующих шагов:

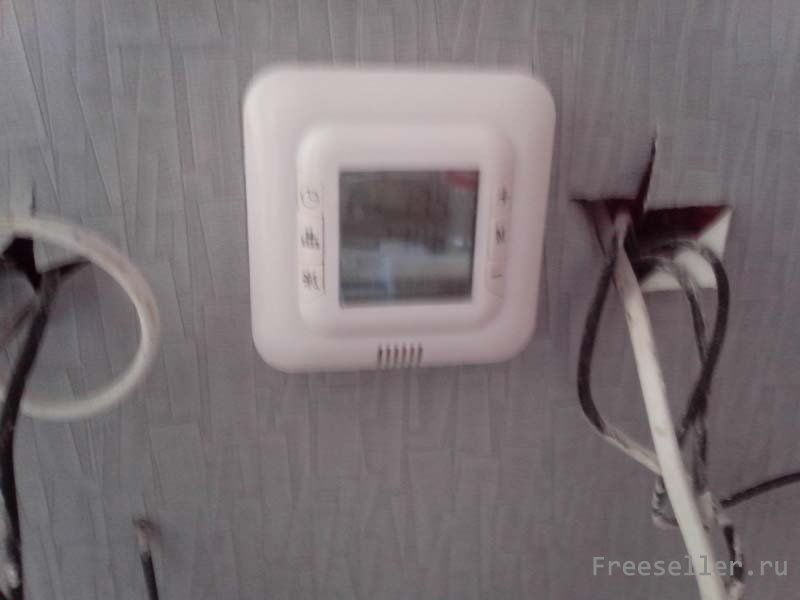

  • Устройство крепится на стене не менее чем в 80 см от пола, а его рабочая часть в полуметре от него между нагревательными элементами системы.
  • Если оно не накладное, то предварительно делается штроба под кабель и отверстие для монтажной коробки.
  • Провода электропитания подводятся к подготовленному отверстию с коробкой.
  • Кабель от датчика в полу через гофрированную трубу тянется по штробу к термостату.
  • Провода нужно соединить, опираясь на инструкцию к прибору.
  • Термостат помещается в монтажную коробку, и его наружная панель закрепляется на стене.

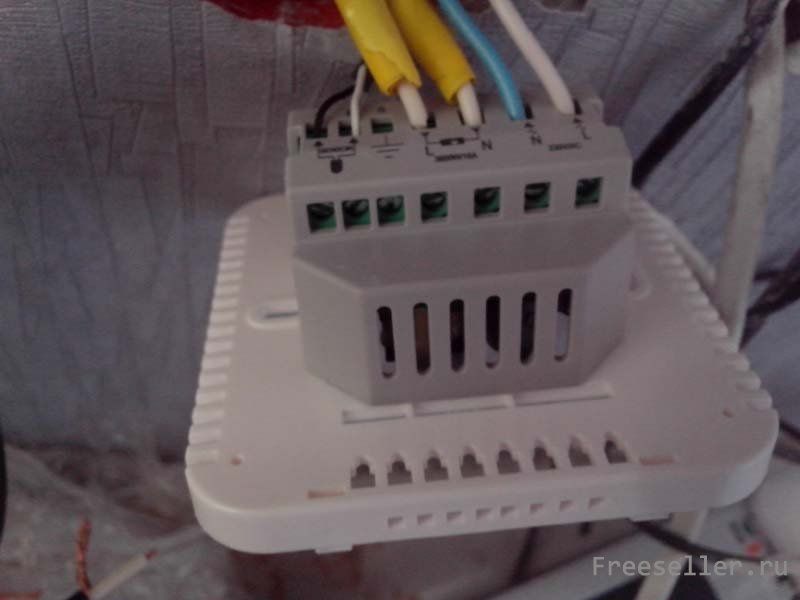

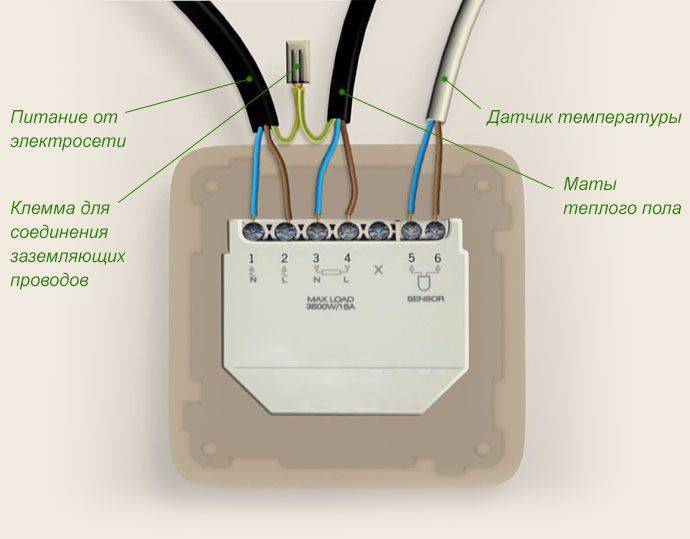

Схема подсоединения проводов, как правило, отображена на задней панели устройства, так что перепутать, куда крепится заземление, а куда кабель от датчика в полу будет сложно.

После проделанных действий нужно проверить терморегулятор и качество его контроля над работой теплого пола.

Подводя итоги, можно сказать, что если не подключать терморегулятор к системе теплого пола, то лучше не затевать ее установку вовсе. Именно он создает не только экономию ресурсов и приятный микроклимат, но и обеспечивает полную безопасность работы всей обогревательной системы. Выбирая, какой купить терморегулятор для теплого пола, черный, белый или цветной, следует опираться на технические параметры прибора, а не только на его внешний вид.

Рекомендуем:

  • Биметаллические радиаторы секционные (5, 6, 10 секций): как выбрать такую систему отопления для квартиры и дома, фото-материалы
  • Температура батарей отопления в квартире: норма по ГОСТу, сколько градусов, согласно закону, должно бить в многоквартирном доме зимой, нормативы в угловых помещениях
  • Теплый пол Rehau водяной: монтаж, расчет и установка матов, шин и труб Рехау, а также плюсы и минусы системы
  • Ремонт чугунной батареи: способы устранения течи, восстановление чугунного радиатора холодной сваркой

Особенности монтажа теплого пола в ванной комнате

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77

Давайте ответим на наиболее частые вопросы относительно монтажа и его наиболее популярного варианта — кабельного теплого пола в ванной комнате.

Самыми часто задаваемыми вопросами являются:


  • Где и как правильно установить терморегулятор?
  • Можно ли на один терморегулятор подключать теплый пол в ванной комнате и в туалете?
  • Фактическая площадь укладки — под какую мебель можно или нельзя укладывать?
  • Какие отступы делать при укладке?
  • Когда можно монтировать теплый пол под ванну?
  • Какой теплоизолирующий материал рекомендуется использовать?

Внимательно изучите инструкцию к теплому полу перед его установкой. В большинстве случаев она содержит подробные, хорошо иллюстрированные поэтапные указания, позволяющие установить систему своими руками.

Установка терморегулятора

Перед монтажом подогрева пола, первым делом необходимо выбрать место, где разместить терморегулятор. Абсолютное большинство терморегуляторов не рекомендуется устанавливать в ванной комнате, так как их класс защиты (IP 21) не гарантирует долгую работу во влажных помещениях. Поэтому приоритетным местом для него является коридор или другое сухое помещение. При этом датчик теплого пола, считывающий температуру поверхности, располагается в ванной.

После того, как место для терморегулятора выбрано, на уровне его предполагаемой установки делается отверстие в стене. В него выводят гофрированную трубку, в которую впоследствии будет помещён термодатчик.

При установке гофрированной трубки необходимо соблюдать рекомендуемый радиус изгиба трубки с горизонталью пола не менее 5 см. Желательно также, чтобы трубка имела не более одного изгиба. Это необходимо для того, чтобы в случае выхода датчика из строя была возможность его замены без вскрытия плитки.

Для того чтобы внутрь трубки не попадали цементный раствор или вода, ее конец закрывается заглушкой.

Сколько терморегуляторов использовать

Часто при покупке теплого пола сразу для ванной и туалета возникает вопрос: «можно ли подключать теплый пол в ванной и в туалете на один терморегулятор?».

Можно, но не рекомендуется. Особенно если в помещениях разные температурные режимы, поскольку датчик считывает температуру только из одного помещения. В зависимости от того, где расположен датчик, температура пола для другого помещения может быть либо слишком высокой, либо слишком низкой.

Теплый пол в туалете и ванной

Если температурные режимы в ванной и туалете примерно одинаковы, то можно подключить две системы к одному терморегулятору. При этом датчик температуры должен располагаться в том помещении, в котором больше теплопотери и ниже температура поверхности пола, а для определения температуры пола используют пирометр.

Важно отметить, что если на два помещения устанавливается один терморегулятор, вы не можете отключать каждый теплый пол по отдельности. Также нельзя отдельно регулировать температуру в ванной и туалете, что само по себе неудобно и не выгодно с точки зрения экономии потребляемой электроэнергии.

Фактическая площадь укладки теплого пола

Следующее, на что нужно обратить внимание при монтаже — это фактическая площадь укладки.

Теплые полы не монтируются под мебель без ножек. Кроме того, их укладку производят с учетом определенных отступов: не менее 10 см от стен и стационарной мебели и не менее 30 см от батарей и другой отопительной техники. В противном случае кабель может перегреться и выйти из строя.

Теплый пол под ванну

Монтаж теплого пола под ванну возможен только в случае, если ванна стоит на ножках, а между ней и полом нет фартука из плитки и не установлен декоративный экран. При монтаже под фартук или экран существует реальный шанс перегрева кабеля в месте стыка нижней плитки фартука и пола.

Теплый пол в ванной под плитку

Теплоизолирующий материал

Важный пункт при монтаже теплого пола в стяжку – укладка теплоизолирующего материала. В принципе, допускается любая вспененная изоляция толщиной не менее 5 мм — например, пенополиэтилен. Однако, лучше использовать теплоизоляцию толщиной не менее 10 мм и коэффициентом теплопроводности не выше 0,05 Вт/кв. м x°С.

В идеале используется изоляция с наружной теплоотражающей фольгой, покрытой лавсановой плёнкой, которая защищает фольгированное покрытие от агрессивного воздействия цементного раствора в период его отвердения.

Использование теплоизоляции не только позволяет сэкономить на электричестве, но и значительно увеличивает скорость нагрева теплых полов.

Если сравнивать электрический и водяной теплый пол в ванной, можно отметить, что монтаж первого гораздо более прост. Поэтому, соблюдая все инструкции и рекомендации, вы сможете сами установить теплый пол, который на протяжении долгих лет будет создавать комфорт в вашем доме.

Простой терморегулятор для тёплого пола

Подключение терморегулятора к водному тёплому полу

схема подключения

Несмотря на то, что установка терморегулятора для водного напольного покрытия не является обязательным условием, многие домовладельцы всё же производят его монтаж. Это позволяет контролировать уровень подачи тёплого водного потока в систему.

Прибор может быть выбран как механического типа, так и электронного. Учитывая преобладание высокой степени инертности водяного пола, рекомендуется приобретать термодатчики воздушных разновидностей.

Пошаговое руководство:

  1. Прежде всего производим монтаж датчика температурного режима. Поверхность стены, на которой расположится датчик, ни в коем случае не может обогреваться. Это может нарушить общий рабочий процесс системы. Лучшим вариантом станет размещение датчика в максимальной близости с термостатом.
  2. Непосредственно в системе отопления производится монтаж специализированного сервопривода. Техническое устройство несёт ответственность за подачу тёплого водного напора, переходящего в контуры.
  3. Все провода, имеющиеся в наличии, следует соединить в одну цепочку.
  4. Настроить все элементы.
  5. При завершении монтажа следует подключиться к сети и проверить работоспособность всей конструкции. Для этого необходимо проводить замеры (около 90-120 минут) обыкновенным градусником в месте, где установлен датчик. Правильная работа должна полностью исключать колебания показателей или их существенное отличие.
  6. Работу с электричеством следует проводить только после обесточивания цепи, что станет гарантом безопасности.

Как правильно выбрать терморегулятор теплого пола

Сейчас существует большой выбор регуляторов теплого пола

Чтобы приобрести качественный и надежный терморегулятор, в первую очередь нужно обратить внимание на марку производителя. Лучше взять прибор от известного проверенного производителя, предоставляющего гарантии качества товара

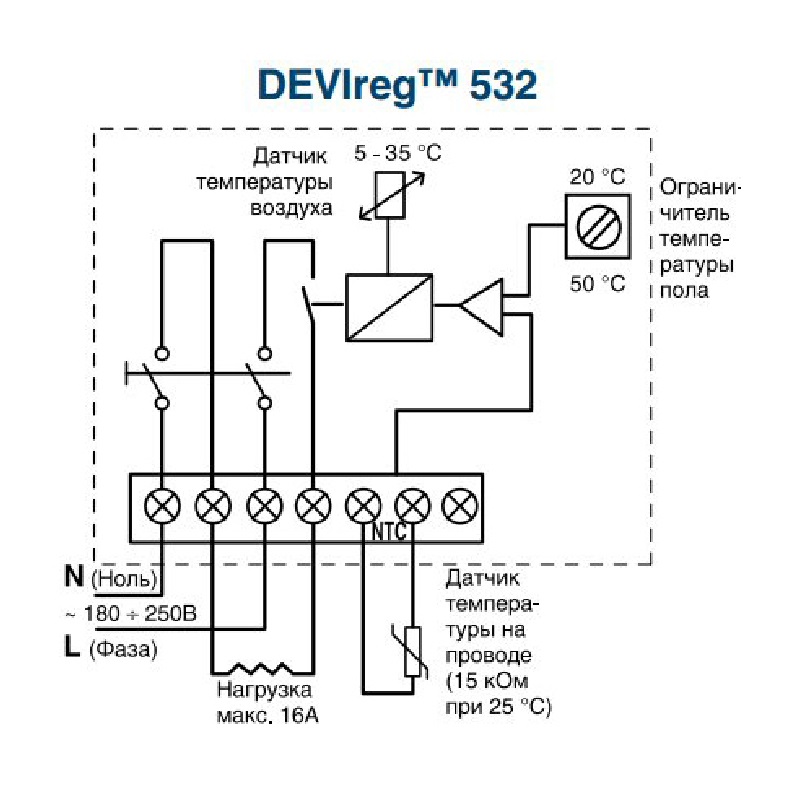

Например терморегуляторы марки «devi» имеют ряд преимуществ, они просты в использовании, 5 возможных температурных режимов выставляются при помощи одной ручки регулирования температуры.

Регулятор теплого пола французской марки «legrand» характеризуется большим количеством всевозможных опций. С его помощью обеспечивается максимальная точность поддержания необходимого температурного режима на протяжении длительного времени, имеется 4 уровня температуры, вся необходимая информация отображается на дисплее. Термостат марки «energy» получил свою популярность благодаря возможности быстро и просто настроить систему подогрева «под себя».

Многие модели регуляторов температуры теплого пола совмещают в себе сразу несколько функций, из которых можно выбрать оптимальный вариант, который подойдет именно Вам.

Также немаловажным фактором при выборе термостата является предназначение самой системы подогрева полов. Если Вам просто нужно подогреть пол до определенной температуры, то можно взять более простой регулятор.

Если же Вы хотите иметь возможность выставлять регулятор теплого пола по времени, чтобы температура пола и воздуха в помещении прогревалась к Вашему приходу с работы, то лучше выбрать программируемый регулятор.

Обычный выносной датчик измерения температуры монтируется непосредственно в пол. Более точным считается инфракрасный датчик, который устанавливается на стене. Если же пол является основным источником тепла в помещении, то лучше будет приобрести терморегулятор теплого пола с двумя датчиками, который будет контролировать одновременно и температуру на поверхности пола и воздуха в комнате.

Монтаж электрического теплого пола

Кабельные системы обогрева могут устанавливаться в любых помещениях, как в жилых, так и офисных или промышленных зданиях. Правильная укладка и монтаж электрического теплого пола обеспечит надежную и безопасную эксплуатацию его на протяжении многих лет. Монтаж электрического теплого пола начинается с работ подготовительного плана.

Подготовительные работы проводятся для одной единственной цели – расчета необходимого количества материалов и элементов. Основной задачей перед укладкой электрического теплого пола является расчет мощности нагревательного кабеля.

Видео

https://kvantum. com.ua/montaj-teplogo-pola-pod-plitku

http://kvartirnyj-remont.com/vybor-termoregulyatora-dlya-teplogo-pola.html

http://electricvdome.ru/tepliy-pol/montaj-elektricheskogo-teplogo-pola.html

Как установить датчик температуры теплого пола?

Как установить терморегулятор для теплого пола

Характеристики терморегуляторов

Для того, чтобы обзор термостатов теплого пола был завершенным, необходимо рассмотреть продукцию нескольких фирм:

Electrolux. Шведская фирма, изготавливающая полы с подогревом и управляющие системы к ним.

Модельный ряд весьма скромен, представлен одним механическим и двумя программируемыми приборами с простым набором функций.Legrand. Типичный французский производитель, непривычно дорогой. К сожалению, данная продукция хоть и качественная, но из-за таможенных пошлин цена терморегулятора Legrand непомерна высока.

Кроме того, на рынке представлена всего одна разновидность. DEVI – Дания. Компания выпускает огромное количество разнообразных изделий с хорошим функционалом и уровнем защиты. Также в ассортименте есть системы беспроводного управления несколькими агрегатами.AEG.

Германская фирма имеет одну особенность – терморегуляторы AEG снабжаются выносным датчиком температуры пола.Energy. Приборы из Англии просты и надежны. Есть как механические, так и программируемые модели.

Монтаж инфракрасного электрического теплого пола

Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуйте инструкции.

Монтаж инфракрасного электрического теплого полаЭлектрический инфракрасный теплый полПринципиальная схема подключения ИПО

Составляем схему укладки

Первый шаг. Выбираем место установки терморегулятора. Его монтаж рекомендуется выполнять с 15-сантиметровым отступом от поверхности пола.

Монтаж скрытого терморегулятора теплого полаМонтаж скрытого терморегулятора теплого пола

Второй шаг. Составляем схему укладки системы обогрева.

При составлении схемы учитывайте следующие важные нюансы:

  • первый ряд пленки должен быть уложен с отступом не менее 100 мм и не более 400 мм от стен;
  • если теплый пол будет применяться в качестве основной системы обогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
  • если инфракрасная пленка укладывается в качестве дополнения к имеющемуся обогреву, достаточно, чтобы она занимала порядка 40-50% площади основания.

Укладываем и подключаем систему

Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.

Раскладываем инфракрасную пленку поверх теплоизоляцииРезка матов

Укладку элементов выполняйте медными частями контактов вниз по направлению к стене с терморегулятором.

Второй шаг. Подключаем контактные зажимы к краю медной полоски и подсоединяем провода.

Конструкция инфракрасного теплого полаПодключение инфракрасного теплого пола

Третий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции хорошо подходит специальная битумная мастика.

Подключение инфракрасного теплого пола

Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте внутри нагревательной пленки.

Правильная укладка проводов

Четвертый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и тщательно его изолируем.

Пятый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии такой возможности можете подключать его в розетку, как обыкновенный электроприбор.

Устанавливаем терморегулятор

По опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, лучше всего прокладывать под плинтусом.

В завершение подключаем систему к электрической сети и переходим к ее тестированию.

Теплый пол инфракрасный

Тестируем систему после монтажа

Изучите поведение системы после включения в сеть. Если перегрева, искр и прочих дефектов нет, все нормально. Можете приступать к монтажу финишного напольного покрытия. Перед этим достаточно накрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все-таки рекомендуют залить тонкий слой стяжки – на него финишное покрытие ляжет более качественно.

Укладка ламината поверх ИК полаТеплый пол

Видео:

https://leroymerlin.ru/advice/elektrotovary/montazh-elektricheskogo-teplogo-pola/

http://kvartirnyj-remont.com/vybor-termoregulyatora-dlya-teplogo-pola.html

https://leroymerlin.ru/advice/elektrotovary/montazh-plenochnogo-teplogo-pola/

Как выбрать регулятор температуры пола?

Технология укладки теплого пола под плитку — 10 шагов к успеху

Как установить терморегулятор для теплого пола

Выбор терморегулятора

Хотелось бы ещё коснуться и самого терморегулятора, который в этой системе нагрева играет очень важную ключевую роль. Существуют следующие виды регуляторов температуры для теплого пола:

Электронно-механические. Чёткость такой регулировки примерная, поэтому добиться конкретной устанавливаемой температуры довольно проблематично.

Основное достоинство такого аппарата это низкая цена.

  • Электронный. Установка заданной величины выполняется с помощью сенсорных кнопок и обладает довольно чёткими настройками и возможностью выставить предел температурвплоть до одного градуса.
  • Программируемый электронный. За счёт установки такого элемента можно не только регулировать температурный режим в помещении, но и включать отопление по графику, или же только при наличии человека в помещении.

Кстати, некоторые терморегуляторы уже имеют встроенный датчик, что даёт возможность контролировать не только температуру пола, но и воздуха в помещении в целом.

В итоге хотелось бы напомнить о правилах работы с электрооборудованием, все работы по подключению выполняются при отключенном питании.

При этом нужно обеспечить чтобы никто, кроме человека, выполняющего эту работу, случайно не подал опасное для здоровья и жизни человека напряжение. На этом и заканчивается наша технология установки датчика температуры теплого пола своими руками. Надеемся, предоставленная информация была для вас полезной!

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить датчики тепла для теплых полов своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Подключение электрического теплого пола к терморегулятору

Нагревательные электрические элементы систем нагреваемых полов выполняются из ИК-пленки или из нагревательного кабеля. Монтаж таких систем довольно прост – они укладываются либо в толщу стяжки, либо на стяжку непосредственно под финишное напольное покрытие.

Терморегулятор к таким полам подключается следующим образом:

 Определите в помещении место расположения терморегулятора. Учтите, что в непосредственной близости с ним должна находиться проводка электрической сети с напряжением 220 вольт. Между терморегулятором и электропроводкой необходимо предусмотреть место для размещения автоматического выключателя.
 При проектировании электрического пола также предусмотрите место для размещения температурного датчика. Как правило он располагается вблизи терморегулятора в месте, которое не заставлено предметами мебели.

Если нагревательным элементом в вашей системе является ИК-пленка, то термодатчик необходимо установить с изнаночной стороны пленки.
Если нагревательным элементов в вашей системе теплого пола является греющийся кабель, укладываемый в толщу стяжки то температурный датчик нужно обезопасить от воздействия бетона. Для этого его необходимо разместить в гофрированной трубе вместе с нагревающим кабелем. Один конец трубы должен находиться в толще бетонной стяжки, а другой должен быть выведен к стене так, чтобы обеспечить возможность демонтажа и замены неисправного датчика.
После завершения монтажа теплого электрического пола на месте, выбранном для установки терморегулятора установите разметку. Если регулирующее устройство является встраиваемым, то в месте его установки выдолбите нишу. Если ваш терморегулятор накладной – то установите его на винты-саморезы на дюбеля.
Проведите сопоставление мощности нагревательного элемента вашего теплого пола с допущенной мощностью терморегулятора. Максимальная мощность терморегулятора должна быть не менее, чем нагрузка, подаваемая на нагревательные элементы.
Проведите подключения проводки нагревательного элемента к клеммам терморегулятора

Обратите внимание на необходимость соблюдения подключаемых фаз. На большинстве электроприборов фаза может быть обозначена буквами «L» и «F», а нейтральный ноль – литерой «N»

Также фазировка обозначается и цветом проводов – нулевой провод обычно окрашен в синий цвет, а провод фазы – в черный, белый или коричневый.

Затем проведите тестирование терморегулятора:

  1. Установите минимальное значение температуры на регуляторе,
  2. Подайте на него питание,
  3. Включите тумблер нагрева,
  4. Плавно поменяйте значение температурного режима, при включении нагревательных элементов должен быть слышан легкий щелчок.
  5. Визуально проверьте нагрев пола.

Подключение терморегулятора к электросети

Подключение можно осуществить двумя способами:

Для того, чтобы подключить регулятор вторым способом, необходимо установить его под розеткой.

Для этого делается отверстие под обычный подрозетник. С помощью коронки высверливается отверстие, в которое устанавливается коробка. Также есть специальные коробки в гипсокартон, в этих коробках тоже можно устанавливать терморегуляторы.

При подключении регулятора температуры следует обратить внимание на контакты, расположенные сзади прибора, они обозначены тремя буквами которые указывают на разные цвета провода:

Обычно кабель идет в комплекте с терморегулятором, длина провода до 3 метров. Он подсоединяется с регулятором температуры и термодатчиком.

Для работы всей схемы, следует подсоединить терморегулятор с температурным датчиком и теплым полом. Перед подключением сделайте штробу от регулятора температуры до пола и проложите провода, используя схему, которая находится в инструкции. О том, как выполнить штробление стен, мы рассказали в отдельной статье.

Итак, подключить терморегулятор к теплому полу можно следующим образом:

Учтите, что маркировка на терморегуляторе может быть разной и соответственно схема подключения будет отличаться (к примеру, к 1 и 2 клемме будет выполняться подключение питающего кабеля).

Также важно понимать, что не у всех домов есть возможность подключать регулятор в трехпроводную сеть, ведь многие старые дома без заземления. Также бывает теплый пол одножильный или двухжильный, это тоже влияет на способ монтажа

Схема подключения терморегулятора теплого пола с заземлением и без заземляющего провода:

Установка термодатчика делается под плиткой или другим напольным покрытием, поэтому его следует так установить, чтобы в случае неисправности его можно было изъять, не повредив напольное покрытие. Несмотря на простую схему подключения терморегулятора важно внимательно прочитать инструкцию, ведь при неправильном подключении теплый пол работать не будет. На видео ниже наглядно показывается, как установить регулятор температуры и подключить к сети своими руками:

На видео ниже наглядно показывается, как установить регулятор температуры и подключить к сети своими руками:

Вот по такой технологии осуществляется установка терморегулятора теплого пола в ванной и других комнатах. Теперь вы знаете, на какой высоте осуществлять монтаж и как правильно подключить провода от системы обогрева и термодатчика к регулятору.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить термостат для теплых полов своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Установка

Правильная установка терморегулятора зависит от многих факторов. Давайте рассмотрим основные из них.

Инструкция по установке теплого пола с терморегулятором

Место установки

Перед тем как подключить этот прибор, необходимо выбрать место его установки. Это важная составляющая корректной работы не только прибора, но и всего отопления в целом. Где же надо устанавливать терморегулятор:

  • Оптимальная высота на стене 1,2-1,5 м.
  • Недалеко от розетки.
  • Если дверь открывается влево, то прибор необходимо устанавливать справа, и наоборот.
  • Нельзя монтировать его около оконных проемов. Чем дальше от них, тем лучше.

Как подключить к электрической сети

Подключение терморегулятора проводится двумя вариантами:

  1. Просто включить его в розетку через штепсельную вилку и провод.
  2. Провести скрытую проводку от терморегулятора к розетке.

Второй вариант делается так. Устанавливаете прибор ниже розетки. Делаете на месте будущей установки отверстие под стандартный подрозетник, который покупаете заранее. Высверливаете коронкой в бетонной стене отверстие, куда и монтируется подрозетник. Между розеткой и местом установки терморегулятора делается штроба, куда закладывается провод.

Штробы для проведения скрытой проводки

Как подключить терморегулятор и теплый пол

В самом терморегуляторе три выходных провода стандартной расцветки:

  • Коричневый это фаза, он обозначается буквой «L».
  • Синий – это ноль, обозначается «N».
  • Желто-зеленый – это заземление, буквы «PE».

Кстати, провода идут в комплекте к прибору длиною 3 м и сечением 1 мм². Их называют «холодными». Почему? Потому что они соединяют терморегулятор с теплыми полами и термодатчиком. Это не нагревательные элементы.

Итак, терморегулятор необходимо соединить с теплым полом и температурным датчиком. Поэтому перед тем как подключить оба устройства между собой, необходимо от места установки терморегулятора до пола сделать вертикальную штробу, куда и закладываются провода.

Обратите внимание на корпус прибора, на нем всегда есть схема подключения терморегулятора. Ее и берем за основу

Она для всех простых моделей практически одинакова. Теперь проводим подключение:

  • Термодатчик необходимо подключить к клеммам номер 1 и 2. В данном случае полярность не учитывается.
  • Кабель питания от розетки подключается к клеммам номер 5 и 6. При этом на пятую клемму сажается фаза, на шестую ноль.
  • Нагревательный кабель подключается к клеммам номер 3 и 4.

Если в качестве электрического теплого пола используется двухкабельный вариант, то подключать сам теплый пол надо по клеммам 3, 4 и 5. При этом на пятую клемму сажается ноль питающего кабеля и заземление нагревательного кабеля. В этом случае будет срабатывать зануление, а не заземление. Эта схема предложена производителем.

Но тут есть один нюанс. Если в вашем доме используется электрическая схема «TN-C-S», тогда теплый пол необходимо обязательно заземлять. Потому что установленный в распределительном щитке УЗО будет все время срабатывать, отключая всю сеть.

К сожалению, не во всех терморегуляторах предусмотрена встроенная линия заземления, поэтому клемма «PE» отсутствует. Что делать в этом случае? К примеру, вот такая схема, которая себя оправдывает:

  • Питающий кабель подсоединяется к 5 и 6 клеммам (к пятой ноль, к шестой фаза).
  • Два провода одножильного кабеля (они белого цвета) к клеммам номер 3 и 4.
  • Заземляющие провода соединяются к клемме номер 5.

Как видите, установка терморегулятора – дело не самое простое. Во всяком случае, это касается электрического подключения всех элементов теплого пола. При этом приходится учитывать не только схему подключения проводов между прибором и нагревательным кабелем, но и между регулятором и температурным датчиком

Здесь важно ничего не перепутать

Подключение теплого пола и терморегулятора к сети

Многих начинающих мастеров интересует вопрос, касающийся такой темы, как – схема терморегулятора. А точнее, можно ли своими руками собрать ее? Никаких проблем в этом нет. Схема достаточно проста, в интернете вы найдете несколько предложений от опытных электриков, которые самостоятельно собирают их, используя в собственном доме.

Каким образом правильно подключить регулятор теплого пола

Подключение регулятора температуры теплого пола не требует специального образования и каких-либо особых навыков.

Это вполне можно сделать самостоятельно, если у Вас есть минимум знаний по электрической части и придерживаясь определенной последовательности действий. В первую очередь нужно выбрать и приобрести сам прибор. Затем его необходимо подготовить к подключению.

Для начала нужно осмотреть устройство, чтобы визуально исключить возможность поломок и повреждений.

Затем в соответствии с перечнем, который предоставляется производителем, необходимо проверить наличие всех перечисленных в нем составляющих. Затем проверяется надежность средств для укрепления аппарата и правильность соединения термопары. Только после этого можно приступать непосредственно к подключению терморегулятора.

Схема подключения регулятора температуры теплого пола изображена либо в инструкции по эксплуатации, либо на корпусе самого термостата. Изучив ее, вполне можно подключить устройство самостоятельно. Любой из видов терморегуляторов теплого пола имеет специальные колодки для подключения проводов, каждая из которых выполняет определенные функции:

ВАЖНО!!! Все работы по подключению и настройке терморегулятора теплого пола нужно производить предварительно отключив напряжение. Последним этапом является проверка того, правильно ли функционирует устройство

Для этого необходимо придерживаться следующей последовательности действий:

Последним этапом является проверка того, правильно ли функционирует устройство. Для этого необходимо придерживаться следующей последовательности действий:

Если необходимо уменьшить желаемую температуру, нужно повернуть реле на выбранную позицию и при этом подача электроэнергии должна прекратиться, что свидетельствует о том, что прибор функционирует правильно.

Если, при увеличении температуры, нет напряжения в контактах № 3 и № 4, то нужно проверить работу температурного датчика теплого пола. Для этого с помощью специального прибора можно измерить сопротивление в проводах и сравнить их с паспортными данными. Если параметры не совпадают, то можно потребовать замену датчика температуры теплого пола.

Если Вы приобрели программируемый датчик, то сообщение о возможной неисправности высветится на его панели.

Существует еще один метод проверки правильности работы терморегулятора теплого пола. Для этого можно подключить систему подогрева напрямую. Чтобы это сделать, нужно при отключенном напряжении подсоединить контакт № 4 к контакту № 1, а контакт № 3 к контакту № 2 и подать напряжение в сеть, подождав примерно пол часа, попробуйте пол, если он нагрелся, значит причина дефекта — в самом регуляторе температуры теплого пола.

Виды и принципы работы

Терморегуляторы различных механизмов отопления имеют разные механизмы автоуправления.

Для водяных полов:

  1. Двухходовой клапан.
  2. Трехходовой клапан.

Разновидности терморегуляторов:

Цифровой. Особенность функционирования схожа с электронно-механическим термостатом. Отличительной особенностью является способность задавать температурный режим в электродатчике. Электромеханизм оборудован сенсорной панелью, куда выводится информация.

Электронно-механический. Представляет собой устройство, принцип эксплуатации которого схож с работой утюга. Регулирование температуры происходит за счет вращения колесика. Поворот в одну сторону обеспечивает повышение температуры, в другую – уменьшение. Определить температурный режим возможно только по собственной интуиции. Единственный плюс такого терморегулятора – это низкая цена и простота в установке.

Программируемый. Данный вид устройства демонстрирует умный электромеханизм. Способен отключать и включать систему обогрева при заданной температуре. Также имеется возможность включения устройства в установленное время. Все температурные режимы показаны на панели управления.

По количеству каналов управления терморегулятор бывает:

  • Двухзонный, который функционирует единовременно на двух участках системы отопления.
  • Одноканальный – обработка спецсигнала с одного датчика.

По способу монтирования:

  • Внутренний (встроенный).
  • Внешний (выносной, накладной).

На данный момент выпускается много разновидностей теплых полов с нагревательными элементами, наиболее распространенными среди них являются:

Резистивный кабель. Бывает двухжильный и одножильный.

Кабель с функцией саморегулировки.

Термомат (представляет собой двуслойное полотно, внутри которого запаяны нагревательные механизмы).

Пленочный (инфракрасный). Базовой основой такого обогрева значатся углеродные и карбоновые стержни.

Неисправности

Надежность термостатов зависит от качества комплектующих, из которых изготовлены устройства.

Типовые неисправности:

Механические повреждения – часто встречающиеся поломки для приборов низкой ценовой категории

Неаккуратное обращение приводит к выходу из строя кнопок, колесиков и лицевых панелей.
Важной составляющей термостата является контактное реле, ресурс которого ограничен количеством циклов включения-выключения. Со временем деталь изнашивается и питание перестает подаваться на греющий кабель;
Скачки напряжения в электросети гарантированно выводят из строя электронную «начинку» контроллера;
Неправильное подключение прибора может привести к короткому замыканию и порче устройства.

  Технические характеристики и область применения силового кабеля NYM

Теплый пол своими руками

   Сделать теплый пол своими руками. Почему бы и нет. Это не так сложно как кажется. Многочисленные производители подробно описывают процесс монтажа подобных систем обогрева. Можно проконсультироваться с профессионалами, которых за десяток лет набралось не так уж и мало.

Существует три основных вида электрического теплого пола: на основе нагревательного кабеля, на основе инфракрасной греющей пленки и теплый пол на тонких греющих матах.

  На основе нагревательного кабеля

   Если вы решили самостоятельно сделать тёплый пол с помощью нагревательного кабеля, то последовательность работ такова. Сначала выбирается сам греющий кабель под Вашу задачу. Далее находите площадь укладки кабеля – обычно это площадь помещения за вычетом площади, находящейся под стационарной мебелью и 10 сантиметрового отступа от стен. Полученная площадь умножается на нужную Вам удельную мощность. Для основного отопления, как правило, закладывается удельная мощность порядка 200 вт./м.кв. Для комфортного обогрева достаточно 150 вт./м.кв. поверхности. Полученное число – мощность кабельной секции в Ваттах. Ближайший по мощности кабель подбирается из размерной линейки производителя нагревательных кабелей. Теперь на подготовленное бетонное основание, без значительных выступов и перепадов высот, укладывают листовую теплоизоляцию толщиной желательно от 5мм, поверх неё с постоянным, предварительно рассчитанным шагом, выкладываются кабель. Для крепления кабеля используют монтажную ленту или монтажную сетку. В непосредственной близости от регулятора в ПВХ трубке, между витками кабеля, укладывают сменный температурный датчик, который подключается к терморегулятору. Поверх кабеля заливается цементно-песчаной стяжкой толщиной не менее 30мм. После схватывания поверхность застилают любым декоративным напольным покрытием: линолеум, плитка, ковер. Заранее выведенные концы кабелей подключают к регулятору. Не забудьте, что включать этот вид теплого пола можно не ранее чем через 28 суток после установки.

   Инфракрасный (пленочный)

  Тёплый пол инфракрасный не требует заливки стяжкой. Греющая пленка – самый новый и самый тонкий вид теплого пола. Укладывается на свободную площадь помещения с отступом от стен по 10см. Выпускается пленка полосами различной ширины: от 05 до 1 метра. Максимальная длина такой полосы достигает 10-12 метров. Удельная мощность инфракрасной пленки – от 80 до 220 вт./м.кв. Сначала всё помещение застилается теплоизоляцией толщиной 3- 5 мм с лавсановым покрытием. Затем раскладываются нарезанная полосами нагревательная пленка. Пленка разрезается на полосы нужного размера по специальным линиям отреза. Полосы располагаются на поверхности по заранее намеченному плану медной полосой вниз и контактами к стене, на которой позже будет установлен терморегулятор. Далее на медную полосу пленки устанавливаются контактные зажимы и подключаются монтажные провода. Все соединения обязательно изолируются прилагаемым битумным скотчем. Не забываем, как всегда заложить под пленку термодатчик и подключить его к терморегулятору. Теперь можно укладывать финишное покрытие. Кстати тоже своими руками… Подробнее см. инструкцию по укладке инфракрасного теплого пола…

На основе тонких греющих матов

  Монтаж теплого пола электрического под плитку и керамогранит выполняется с помощью тонких греющих матов. Это кабель, прикрепленный к стеклотканевой сетке с определенным шагом. Как правило, используются для комфортного обогрева. Теплоизоляция в случае использования нагревательных матов не используется. Выпускается в виде матов шириной 0,5 метра и длиной от 2 до 24 метров(HandyHeat, Дания). Его проще всего уложить своими руками. Укладывается на свободной площади помещения с отступом от стен 10 см. Раскатывается на чистую и ровную поверхность. В случае сложной конфигурации допускается разрезание сетки мата между нитями нагревательного кабеля и разворот мата в любом направлении. Резать и укорачивать сам греющий кабель запрещено. Мат подключается к терморегулятору, к нему же подключается датчик температуры. Теперь прямо поверх мата можно укладывать керамическую плитку, не допуская воздушных пузырей возле греющего кабеля. Включать такие электрические теплые полы можно сразу после полного отверждения плиточного клея.

   Типичная раскладка  нагревательного мата в ванной комнате: между полосами мата оставляется зазор 50 мм. В местах, где мат не проходит полной шириной, кабель вырезается из сетки (не повреждая сам кабель) и крепится к основанию при помощи клеящей ленты. Соседние витки греющего кабеля не сближать менее чем на 50 мм.

См. подробную инструкцию по монтажу тонких нагревательных матов…

Монтаж теплого пола под плитку — саморегулирующихся карбоновых стержневых матов, описан здесь…

Подключение к терморегулятору

Нагревательная часть подключается к терморегулятору теплого пола, который поддерживает заданную температуру поверхности. К терморегулятору же подключается и датчик температуры. Сам датчик закладывается в пол, под нагревательную пленку или кабель на расстояние около 50см от стены в гофрированной трубе. Схема подключения нагревательного элемента и датчика температуры к терморегулятору Eberle (Германия) на рисунке.

 Кстати нагревательная часть, по ПУЭ должна быть подключена через УЗО или дифференциальный автомат с током утечки 30 мА. Это прибор ставится в распределительный шкаф вашей квартиры.
Таким образом можно уложить тёплый пол, приложив к этому процессу свои руки, а можно заказать монтаж в Центре Теплых Полов на Белинского 43.

 Стоимость укладки нагревательной части теплого пола  300 руб/м2
 Стоимость монтажа терморегулятора  450 руб

Ремонт теплого пола своими руками, как сделать?

    Не нужно беспокоиться: до тех пор, пока греющий кабель не нагреет плиту основания до определенного уровня, тепловая подача вверх, в направлении покрытия пола, будет затруднена. Теплые потоки, поступающие от греющего кабеля, в стяжке направляются, в том числе, в холодные области, а не исключительно вверх. Тонкие маты скорее достигают собственного уровня температуры, стяжка, содержащая кабель, замедляет тепловые потоки и нагревается значительно дольше.

    Значит, мы включаем теплый пол, а через какой-то промежуток температура все равно осталась на прежнем уровне. Тогда займемся выявлением причин. Для этого потребуется тестирующий прибор, с помощью которого измеряют сопротивление, контрольная лампа (стандартная, в патроне с проводом подключения) и, желательно, мегомметр для выявления сопротивления изоляции и уровня общей готовности к работе обогревающего кабеля.

    Вначале нужно включить регулятор температуры на позицию нагрева, дождаться, пока засветится светодиод на механическом регуляторе температуры либо соответствующий значок на мониторе настраиваемого регулятора температуры. Нужно проверить настройки, установить актуальное время, выбрать рабочий режим по датчику пола либо встроенному датчику воздуха. Важно, чтобы терморегулятор вошел в режим нагрева.

    Затем следует снять прибор со стены, не извлекая при этом из монтажной емкости. Подключенные провода вытягивать не нужно. С помощью контрольной лампы нужно проверить подведение напряжения к прибору, возможно, не включен автомат или исчез ноль на приходящем силовом проводе. Затем следует проверить с помощью контрольной лампы на клеммах выхода напряжения к греющему кабелю нагрев, в режиме включения. В каждом положении обязательно должна загореться контрольная лампа. Когда на выводах к греющему кабелю лампа не горит, то налицо неисправность регулятора температуры, и тогда его нужно менять или ремонтировать. С учетом срока эксплуатации электроники, это иногда не удивительно.

    Если терморегулятор исправен, нужно обкрутить провода греющего кабеля и температурного датчика пола на проводе. Далее тестером на прозвон выявляем сопротивление греющего кабеля, а оно, исходя из периметра нагрева и длины кабеля, варьируется от 700 до 10 Ом. По мере удлинения кабеля снижается его сопротивление. Сопротивление между греющими жилами и экранирующей оплеткой, в идеале, тяготеет к бесконечности.

    Далее нужно выявить уровень сопротивления датчика на проводе, например, на всех приборах DEVI это 15 кОм при температуре 25 градусов (в приборах иных марок эти показатели могут быть другими). Регулятор температуры, в случае исправности датчика пола на проводе, переключается из режима ожидания на обогрев примерно в середине градации регулирующей ручки.

    Когда по данным омметра сопротивление греющего кабеля существенно расходится с паспортными параметрами либо вообще отсутствует, то нужно произвести замеры с помощью мегомметра. Этим прибором, и лучше не менее, чем на 2500 В, выявляют сопротивление изоляции между греющими жилами и экранирующей оплеткой. При исправности греющего кабеля этот показатель равняется, минимум, 1 GOm (это подтверждено практикой). Если значения ниже, то, скорее всего, повреждена внешняя сторона кабеля, а, когда сопротивление изоляции исчезает, причина либо в несомненном механическом искажении кабеля, либо в выгорании соединяющей муфты. Если значения лабильны,то, возможно, под верхний слой попала вода. Если отсутствует сопротивление целостности греющих жил, а сопротивление изоляции довольно большое, то оборвана греющая жила, скорее всего, в соединяющей муфте, исходной либо конечной. Данные мегомметра позволяют заранее определить специфику сбоев в работе греющего кабеля.

    По результатам сделанного обследования греющей системы можно судить о ее актуальном состоянии и выбрать способ ремонта. Греющий кабель в стяжечном материале различается в сравнении с электропроводкой вдоль стен под слоем штукатурки, поэтому найти область искажения с помощью соответствующих индикаторов не получится. Понадобится специализированное дорогое оснащение, предлагаемое в пунктах сопровождения и ремонта обогревательных комплексов.

    Если за последние месяцы вы не осуществляли ремонтных работ, не просверливали пол, стоит попробовать отыскать соединяющие муфты греющего кабеля от точки входа от стены в пол, поочередно сбивая плитку. Муфта зачастую «слабое звено» греющего кабеля, и нередко поломка объясняется ее сгоранием. Однако если вы не запаслись плиткой, то спять же, следует вызвать мастеров по обслуживанию для ремонта греющего кабеля с максимальной экономией ваших средств.

Схема терморегулятора для теплого пола на микроконтроллере PIC16f84

На данный момент теплые полы довольно популярны, и их устройство можно обнаружить во многих квартирах, а так же в частных домах. Система тёплых полов практична и безотказна, но блок управления, а именно терморегулятор для теплого пола, обладает отдельными недостатками.

Надёжные цифровые терморегуляторы достаточно дорогие. В тоже время не дорогие по цене электро-механические не имеют необходимую надёжность. Схема терморегулятора для теплого пола на микроконтроллере PIC16f84, приведенная в этой статье, избавлена от всех этих недостатков.

Описание схемы терморегулятора на микроконтроллере PIC16f84

За основу терморегулятора был взят микроконтроллер PIC16F84A. Измерительным компонентом схемы служит датчик температуры DS1621 имеющий интерфейс l2C. Он рассчитан на измерение температуры в диапазоне от -55 до +125°С. При подаче питания на устройство, микроконтроллер на первом этапе проводит инициализацию внутренних регистров температурного датчика, на втором проводит его настройку.

По окончании инициализации микроконтроллер считывает из своей энергонезависимой памяти запрограммированное значение температуры. После этого терморегулятор производит циклический опрос температурного датчика и отображает замеренное значение температуры на светодиодном индикаторе HG1- HG3. Индикация получается динамическая.

Для обозначения десятых долей градуса, десятичная точка у индикатора HG2 включена через резистор R14 на общий провод. В итоге сравнения установленного и фактического значений температуры программа выдает низкий или высокий уровень сигнала на выходе 2 (RА3) микроконтроллера PIC16f84.

Непосредственно этот сигнал управляет включением и выключением терморегулятора. В качестве узла управления нагревательным элементом можно использовать схему оптосимистор, или любой другой коммутатор необходимой мощности.

Необходимую температуру, которую должен поддерживать термостат теплых полов, можно программировать в память микроконтроллера PIC16F84A с шагом 0,5 гр. Цельсия. Выбор необходимого значения температуры производится кнопками SB1 (плюс) и SB2 (минус), а ее запись в энергонезависимую память DD1 производится путем нажатия и удержания более 1 секунды кнопки SB3 (запись).

Датчик DS1621 необходимо поместить в подходящую по размеру трубку и расположить вблизи с нагревательным кабелем теплых полов. Соединение датчика и терморегулятора необходимо произвести четырехпроводным плоским или же можно использовать две витые пары длинной до двух метров.

Схема подключения терморегулятора для теплого пола к нагревательному элементу

Электрическую развязку цепей термостата и нагревательного элементом теплых полов можно осуществить при помощи недорогого оптосимистора MOC3041. Ниже приведена схема подключения в связке с симистором BT139.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Внимание! Так как элементы термостата для теплых полов находятся под напряжением электросети, то следует соблюдать меры электробезопасности при наладке прибора.

 Скачать прошивку (1,1 MiB, скачано: 2 138)

Опасности установки собственного термостата и почему вы должны установить его профессионально


Термостаты. Эти удобные предметы домашнего обихода, которые сохраняют в наших домах тепло или прохладу, в зависимости от времени года.

«Термостат — это компонент, который определяет температуру физической системы (например, дома или здания) и выполняет действия, чтобы температура в зданиях поддерживалась около желаемой уставки» ~ Википедия)

Пока человек Хаус может подумать, что установить его самому — отличная идея, но он ошибается. .. (и, возможно, очень тупой.)

Почему установка термостата НЕ является делом своими руками

При замене термостата следует учитывать множество стилей и конфигураций. От полных систем домашнего зонирования до систем управления одним касанием с мобильным доступом или даже, возможно, простого механического бюджетного термостата.

Существует множество переменных при определении того, что может работать для вашей системы HVAC. Он может использовать как простые механические, так и цифровые комнатные термостаты для базового управления микроклиматом в помещении, вплоть до усовершенствованных мультисистемных коммуникационных термостатов для интеграции с системами автоматизации зданий.

Можно сэкономить деньги, установив или заменив термостат самостоятельно, но вам потребуются:

  • Базовые электрические знания
  • Общее представление о типе используемого оборудования.

Возможные последствия неправильной установки могут включать:

  • Удар электрическим током
  • Перерыв выключателя
  • Повреждение блока термостата, электрической системы или даже самого блока переменного тока / печи
  • Двухтопливные системы, неудачно расположенные термостат, увлажнители воздуха в доме или неправильная проводка могут сделать установку термостата более длительным, утомительным и сложным процессом.
  • Для продвинутых систем требуется более подробная информация для определения наилучших вариантов, и их установка может быть более дорогостоящей.

Проблемы с электропроводкой

Термостаты разрабатывались в течение последних нескольких десятилетий, не говоря уже о последних нескольких годах. Большинство систем будет оснащено термостатом нового типа, и они больше не будут напоминать простые системы прошлого.

Настройка и подключение этих новых термостатов требует опыта в области электропроводки, чтобы понять, как правильно настроить вашу конфигурацию.

Очевидно, что помимо риска пореза себя электрическим током, вы также можете повредить термостат во время установки. Например, передача слишком большого тока через устройство может вызвать отказ термостата.

Лучше нанять профессионала (например, Smits) для установки термостата, чтобы вы не нанесли травм или повреждений.

Гарантия

Некоторые производители термостатов аннулируют гарантию на термостат, если специалист по HVAC не выполнит установку.

Все производители хотят защитить себя от претензий, вызванных халатностью пользователя. Гарантии могут показаться неважными, но они могут пригодиться. Если ваш термостат внезапно выйдет из строя, вы не хотите платить из своего кармана.

Характеристики системы

Термостаты работают более надежно, если их устанавливают обученные профессионалы.

Мы хотим, чтобы вы получали от своего устройства максимальную производительность, включая энергоэффективность, надежность и комфорт.Если у вас есть система производства солнечной энергии, вы не хотите тратить эту экономию на плохую конфигурацию.

Хотя самодельный подход может показаться привлекательным, вы не хотите платить за него позже ремонтом или высокими счетами за отопление и охлаждение.

Выберите Smits вместо

В дополнение к тому, чтобы избавить вас от всего вышеперечисленного, мы устанавливаем все формы и стили термостатов, включая проводные и беспроводные термостаты, в дополнение к нашим вариантам установки и обслуживания кондиционирования воздуха, отопления жилых помещений и солнечной энергии. .

И да, мы даже можем установить интеллектуальные термостаты, такие как Nest, Ecobee, Lyric, или обычные термостаты, такие как Honeywell, Emerson и White Rodgers.


Сохраните себя и доверьтесь Smits для установки термостата


Свяжитесь с нами сегодня!

Руководство по установке термостата — Блог о расходных материалах для теплого пола

Введение

Важным элементом любого отопления является термостат. Будь то термостаты для полов с подогревом или традиционные панели центрального отопления, принципы остаются неизменными.Здесь мы расскажем о различных типах доступных термостатов и о шагах, необходимых для успешной установки.

Что такое термостат?

Прежде чем мы зайдем слишком далеко, давайте начнем с некоторых основ: что такое термостат? Проще говоря, термостат — это устройство, которое будет в вашем доме, которое помогает вам регулировать температуру. Вы можете повысить температуру с помощью термостата, или устройство автоматически активирует отопление в вашем доме, если потребуется повышение для достижения заданной температуры.

Назначение термостата — избежать тех моментов, когда необходимо включать и выключать обогрев для поддержания постоянной температуры. На самом деле название говорит нам все, что нам нужно знать о функциях термостата. Этот гаджет управляет статус-кво (стат) тепла (термос) в вашем доме. Он держит его на одном уровне.

Большинство термостатов работают, контролируя температуру с помощью теплового расширения. Когда что-то нагревается, оно расширяется — термостат использует эту идею для включения и выключения контура обогрева.Есть два распространенных способа достижения этого: биметаллические ленты, которые перекрывают разрыв в нагревательном контуре, и газонаполненные сильфоны, которые перемещают два металлических диска вместе или врозь.

Термостаты появились в будущем и теперь подключаются через Интернет вещей. Что это значит? Что ж, теперь можно регулировать термостат с мобильных устройств, таких как Android или iPhone. Это средство контроля энергии и экономии денег. У вас может быть таймер, который работает до вашего рабочего дня, чтобы обогревать дом до комфортного уровня, только когда вы дома.Однако это приводит к большому количеству отходов. Итак, теперь вы можете включить термостат, пока вы в пути — это означает, что в доме становится тепло, когда вы входите в дверь.

Какие бывают типы термостатов?

Не все термостаты одинаковы. В зависимости от уровня сложности и суммы денег, которую вы хотите потратить, вы можете получить термостат по своему желанию. Существует самая простая форма термостата — циферблат, который не программируется и требует ручного использования, вплоть до коммутирующего термостата, который сообщает вам, когда он включился, — а затем есть термостат для всего, что между ними.Давайте познакомимся с некоторыми из самых популярных термостатов, которые вы можете выбрать.

Термостаты циферблатного типа

Термостат с круговой шкалой — это самая простая форма термостата. Как следует из названия, это может быть простой циферблат, который можно поворачивать вверх и вниз в зависимости от желаемой температуры. Часто выбранная температура не отображается, что может сделать ее немного неточной. Тем не менее, это основная работа по поддержанию статус-кво тепла, подаваемого в комнату.

Существует более высокотехнологичная версия с ЖК-дисплеем. На этом основном дисплее отображается фактическая и установленная температура при включенном обогреве. Вы можете заблокировать температуру, и это самый простой термостат для быстрого изменения температуры вверх и вниз. На большинстве примеров можно установить температуру от 05 до 35 градусов.

Это доступный вариант для контроля уровня тепла в доме.

Термостаты Slimline

Изящный термостат аккуратно устанавливается на стене вашего дома, предлагая большой цифровой дисплей температуры, необходимой вам в вашем доме.Так вам будет проще быть точным с точностью до градуса. Это важно, поскольку эксперты утверждают, что один градус может существенно повлиять на стоимость энергии для домашнего хозяйства.

Существует большой выбор в зависимости от уровня сложности этих термостатов. Существует возможность установки непрограммируемого устройства — или вы можете программировать на неделю, а затем на выходные — или вы можете программировать каждый день отдельно. Существует также вариант оптимального запуска с самообучением, который определяет уровни, которые вы хотите для своего дома, на основе решений, которые вы принимаете при первом использовании термостата.

Этот термостат относительно простой, но он по-прежнему предлагает четыре уровня комфорта в день; установка выносного датчика воздуха; возможность поддержания температуры и возможность дистанционного управления. Есть даже возможность запрограммировать праздничные дни.

Сенсорные термостаты

Мы живем в эпоху смартфонов; поэтому мы привыкли к программированию с помощью сенсорных экранов. Вот почему программируемые термостаты с сенсорным экраном становятся все более популярными. Вы платите немного больше за сенсорный экран, но простота и удобство использования очень желательны.Вы можете сделать его более доступным, выбрав стандартную программируемую модель, но если вы хотите управлять своим теплым полом с большей точностью, вы можете выбрать многомодовый термостат с сенсорным экраном.

Дисплей представляет собой сенсорный экран с синей подсветкой, и вы можете выбрать программируемый или непрограммируемый, который можно изменить в программном обеспечении. Термостат с сенсорным экраном обладает большинством функций стандартного термостата, включая обогрев в будние и выходные дни или программирование для каждого отдельного дня.Также есть функция праздника.

Причина, по которой вы выбрали этот гаджет с сенсорным экраном, — это легкость, с которой вы можете повышать или понижать температуру.

Беспроводные термостаты

На простом уровне беспроводной термостат может быть стандартным термостатом с возможностью подключения к Wi-Fi, то есть просто подключенным к вашему Интернету. На более сложном уровне у вас может быть цветной сенсорный экран, который позволяет вам устанавливать уникальную температуру для различных областей вашего дома — до 32 зон с разными названиями.Их можно запрограммировать во время первоначальной установки термостата, что позволит вам полностью контролировать количество энергии, используемой в вашем доме.

Существует возможность настройки разных профилей, которые позволяют использовать разные наборы уровней комфорта для разных зон и в разное время. Это замечательно для людей, у которых постоянно меняются схемы смен, и вы можете выбрать профиль, соответствующий вашим сменам. Можно экспортировать историю вашего профиля через USB-порт и обновить прошивку вашего термостата через тот же USB-порт.

Термостаты такого уровня сложности обладают некоторыми уникальными функциями. Вы можете, например, нажать кнопку поддержания температуры, если обнаружите, что не ложитесь спать до поздней ночи. Вы также можете быстро увеличить свою горячую воду и просмотреть историю термостата за последние 4 недели. Интересная функция для некоторых термостатов на этом уровне — это автоматический режим GMT, который изменяет время в зависимости от того, где часы показывают британское летнее время или среднее время по Гринвичу.

Обзор установки термостата

Очевидно, можно попросить инженера, устанавливающего отопление или полы с подогревом, установить термостат. Точно так же, если вы просто меняете термостат, вы можете нанять электрика. Однако вы можете почувствовать, что обладаете необходимыми навыками и уверенностью, чтобы установить термостат самостоятельно. Вот пошаговое руководство, как это сделать. Установить термостат не так сложно, как вы думаете, поэтому не исключено, что вы правы, чувствуя, что можете сделать это без профессиональной поддержки.

Это общие инструкции, и вам следует ознакомиться с конкретными инструкциями для вашего термостата, чтобы убедиться, что вы выполняете правильные шаги. Вы также должны сопоставить это с системой отопления в вашем доме.

Шаг первый: Соберите вместе нужные инструменты.

Перед началом работы убедитесь, что у вас есть все необходимые инструменты для установки термостата. Вам необходимо собрать:

  • Отвертка с головкой Philips
  • отвертка с плоским жалом
  • кусачки
  • устройства для зачистки проводов
  • сверло
  • сверла разные
  • уровень

Также неплохо иметь под рукой карандаш — не для письма, а для скручивания проводов, чтобы они не проваливались через стену во время установки.

Шаг второй: Выбор места для вашего термостата

Вы можете поставить новый термостат на место старого. Это может быть не лучшее место для вашего термостата — это может быть место с особенно сильным сквозняком — или это может быть трудно найти. Поэтому, если вы решите разместить свой новый термостат на новом сайте, вам нужно тщательно выбирать этот сайт.

Оптимальное положение — в комнате на внутренней стене примерно в пяти футах от земли. Не заходите в угол, в нишу или за дверью, которую можно оставить открытой.В конце концов, вам нужно подумать, нет ли необычных условий нагрева или охлаждения, в которых вы устанавливаете термостат. Очевидный пример — это рядом с духовкой или у окна, в которое много-много палящего солнца.

Если место, которое вы выберете для своего термостата, находится далеко от первоначального места, вероятно, вам понадобится профессиональная поддержка, чтобы разобраться с дополнительной внутренней проводкой.

Шаг третий: Выключите питание

Перед установкой термостата отключите электричество в доме. Он должен быть выключен на все время, пока вы работаете над установкой. Это важно для вашей безопасности.

Шаг четвертый: Удаление старого термостата

Если вы заменяете существующий термостат, снимите крышку. После снятия крышки рекомендуется сфотографировать провода этого термостата, прежде чем начинать замену.

Как вариант, можно записать букву по порту цвета провода. Например, на конце красного провода должна быть буква «r».Перед началом работы вам также следует дать лист наклеек, с помощью которого можно пометить провода. Это должно быть предусмотрено в новой коробке термостата. Это важно, потому что не все провода в стене будут разного цвета, и цвет может не соответствовать функции. Поэтому вам нужно будет совместить наклейку, чтобы обозначить буквенные коды наклейками.

При отключении старого термостата убедитесь, что провода не падают обратно в стену, обернув их вокруг карандаша.Убедитесь, что неподключенные провода не касаются друг друга.

ВАЖНО: Маркировка наклеек имеет решающее значение. Ваш новый термостат может иметь другую кодировку. Новый термостат должен быть подключен точно так же, как и ваш старый термостат. Вот почему фотография важна в процессе установки и почему вам нужно промаркировать провода.

После того, как провода будут отсоединены по одному, выверните винты из старого термостата, который использовался для монтажа. При снятии задней панели следите за тем, чтобы наклейки не сходили с проводов.

Ваш существующий термостат может содержать ртуть. Убедитесь, что вы утилизируете этот термостат надлежащим образом.

Шаг пятый: Подготовьте провода

Затем следует использовать кусачки, чтобы удалить любую проволоку, подверженную коррозии. Затем вы должны использовать инструменты для зачистки проводов, чтобы убедиться, что видны три восьмых дюйма неизолированного провода. Затем вы можете заполнить отверстие негорючим изоляционным материалом, чтобы предотвратить сквозняки, проходящие через стену и влияющие на усилия термостата.

Шаг шестой: Установите заднюю пластину

Возьмите новый термостат и снимите заднюю панель. Обычно это происходит достаточно легко, нажав на углы блока и осторожно сняв заднюю панель. Возможно, что задняя панель и термостат находятся в коробке отдельно.

Затем пропустите провода через заднюю пластину. Прижмите заднюю пластину к стене, используя спиртовой уровень, чтобы убедиться, что она ровная, и с помощью отверток прикрепите заднюю пластину к стене.Возможно, вам придется проделать отверстия для нового термостата с помощью дрели и использовать анкеры для винтов.

Совместите провода в стене с креплениями внутри термостата. Это должно быть достаточно просто — на задней панели должны быть буквы, которые направляют вас. Там должна быть буква «R», например, там, где должен быть прикреплен красный провод, или там, где должен идти провод, который вы пометили «R» на наклейках. Вы должны убедиться, что неизолированный провод полностью входит в клеммные колодки.Не должно быть оголенных проводов.

Может случиться так, что ваш новый термостат имеет другую кодировку на задней панели, чем ваш старый термостат. В этом случае вам следует обратиться к руководству, прилагаемому к термостату, чтобы убедиться, что провода подключены к соответствующей клемме. Если вы не уверены, вам следует связаться с отделом обслуживания клиентов для выбранного вами термостата. Служба поддержки клиентов должна предложить подробную техническую помощь на всех этапах процесса установки.

Не забудьте подсоединять к этому новому термостату только провода текущего термостата. Эти провода будут либо вкручены, либо вставлены в клемму. Проверьте, нужно ли сохранить перемычку, соединяющую клеммы R и RC.

Шаг седьмой: проверьте, нужны ли вам батареи

Некоторым термостатам для питания дисплея требуются батарейки. Проверьте в руководстве, какие батареи вам нужны. Некоторые термостаты подключаются к электросети в вашем доме.Обратитесь к руководству и технической поддержке для вашего конкретного термостата, чтобы убедиться, что вы делаете правильный выбор для этой части установки.

Некоторые блоки имеют толстые провода питания — это либо 110, либо 120 В переменного тока. Обязательно ознакомьтесь с руководством, прилагаемым к термостату, чтобы убедиться, что его можно подключить к электросети вашего дома.

Шаг восьмой: прикрепите оставшуюся часть термостата к задней панели

Вероятно, самым простым шагом в этом процессе будет установка остальной части термостата на место.Это должно быть связано с вдавливанием его в крепления — вы отключили его при снятии задней панели ранее в процессе. Возможно, вам придется осторожно прижать провода вниз, чтобы убедиться, что термостат надежно закреплен на месте.

Затем снова включите питание своего дома.

Шаг девятый: Настройте дисплей

После того, как вы снова включите электричество в доме, дисплей термостата должен включиться. Затем вы можете начать процесс программирования вашего термостата.Если у вас есть термостат Wi-Fi, вам будет предложено подключить термостат к Интернету.

Вкратце

Присоединение термостата обычно состоит из четырех простых шагов: снимают старый термостат, прикрепляют заднюю пластину нового термостата, прикрепляют каждый провод к новой задней пластине; настроить дисплей.

Если вы переносите термостат в место, куда не доходит существующие кабели, вероятно, именно в это время вам следует вызвать специалиста. Для этого потребуется некоторый опыт разводки домов.

Сводка

Если вы хотите, чтобы пол с подогревом отвечал вашим меняющимся потребностям, вам нужно будет контролировать температуру, создаваемую с помощью термостата. Выбор подходящего термостата зависит от вашего бюджета и вкуса. Помните, что чем больше вы контролируете температуру в вашем доме, в различных зонах, которые заняты или нет, тем больше денег вы потенциально можете сэкономить. При нынешних расходах на электроэнергию выбор более дешевого термостата может оказаться контрпродуктивным.

После того, как вы купили термостат, заменить старый не может быть проще — если вы решите поставить его на то же место, что и старый. Вы снимаете старый термостат, маркируете и подготавливаете провода, прикрепляете новую заднюю пластину, а затем присоединяете новый термостат. Затем вам нужно будет настроить и запрограммировать термостат.

Это лучший способ максимально использовать полы с подогревом — легкий и простой способ сэкономить деньги — который делает вашу жизнь более простой и комфортной.

Как термостаты Ecobee Smart работают с подогревом пола

Если вы из тех, кто не любит наступать на холодный пол посреди зимы и предпочитает вместо этого просыпаться с чашкой кофе, то вы, возможно, приобрели систему подогрева полов. В то же время вы могли слышать, что умный термостат может помочь вам сэкономить на счетах за коммунальные услуги.

К сожалению, не каждый термостат умного дома будет работать с теплым полом.Поэтому я хотел изучить возможности интеллектуальных термостатов Ecobee, чтобы увидеть, будут ли они хорошо работать с системами подогрева пола. Суть…

интеллектуальные термостаты ecobee могут работать с некоторыми системами теплого пола; однако существует ограничение по напряжению, и только некоторые термостаты Ecobee могут управлять несколькими зонами.

Предел напряжения ecobee

Если у вас есть система подогрева полов и вы хотите управлять ею с помощью интеллектуального термостата Ecobee, первое, что вам нужно сделать, это проверить напряжение.Проще говоря, термостаты для умного дома, такие как Ecobee, несовместимы с системами высокого напряжения. Для питания многих систем пола требуется большой ток, чтобы пройти через термостат. Многие системы теплого пола, такие как обогреватели плинтусов, имеют систему напряжения, которая составляет 240 В.

Напротив, серия интеллектуальных термостатов ecobee рассчитана только на напряжение 24 В. Некоторые из более совершенных систем ecobee могут выдерживать напряжение до 30 В.Ясно, что это все еще намного меньше, чем 240 В, которые обычно встречаются в обогревателях плинтуса . Даже если у вас есть меньшая зона, например, ваша ванная комната, с подогреваемым полом на 110 или 120 В, вы все равно будете жарить термостат Ecobee, если попытаетесь пропустить этот тип напряжения через термостат.

Коврик для подогрева пола Klima с различными нагревательными спиралями / проводами.

Если вы не уверены, есть ли у вас система высокого напряжения в системе пола, перейдите к текущему термостату.Снимаем заднюю крышку. Вы должны увидеть что-то с надписью « ОПАСНО ВЫСОКОЕ НАПРЯЖЕНИЕ ». Или вы можете найти конкретное напряжение на самом термостате. Обычно он находится в правом нижнем углу термостата. Если вы не можете найти напряжение на вашем текущем термостате, обратитесь к руководству. Если напряжение выше, чем предел напряжения на термостате Ecobee, то они несовместимы, и вам не следует подключать их.

термостаты ecobee: w

orking с системами водяного отопления Модель термостата Ecobee SmartThermostat черного цвета 2019 года.

Плинтусные системы обогрева — это самый прямой способ обогреть пол. По сути, у вас есть серия проводов, проложенных под полом, напрямую нагревая отдельные доски.

Еще один способ обогрева полов — это использование так называемой гидронной системы. Вместо того, чтобы использовать мощный электрический ток, который зажег термостат умного дома, вы используете горячую воду для обогрева пола вместо . Вместо того, чтобы подключать это к вашей электрической системе, ваша система отопления подключается к водонагревателю.

Следовательно, термостат ecobee будет хорошо работать с вашей гидравлической системой, так как это излучающая система, которую термостат предназначен для управления . Для вас важно дважды проверить вашу гидронную систему и понять ее напряжение, прежде чем пытаться подключить ее к интеллектуальному термостату Ecobee.

В целом, система ecobee может быть совместима с широким спектром систем, таких как системы водяного отопления и системы лучистого отопления. Просто не забудьте проверить страницу совместимости, чтобы убедиться, что они работают вместе.

Обеспечение работы системы теплых полов с помощью термостата Ecobee

Если у вас есть система подогрева пола, которая обеспечивает более высокое напряжение, например 240 В, то вам нужно найти способ снизить напряжение до того, как оно достигнет термостата Ecobee. Иначе поджаришь термостат. Сделать это можно, установив электрическое реле. Обученный профессионал сможет помочь вам подобрать подходящую релейную систему для вашего теплого пола.

Электрическое реле действует как буфер между термостатом и электрическим током.В частности, это радиатор. Точно так же, как беруши действуют как буфер между вашими барабанными перепонками и громким звуком, чтобы не повредить ваш слух, это электрическое реле будет делать то же самое с вашим устройством ecobee . В то же время у этой установки может быть несколько нежелательных побочных эффектов.

Обратная сторона установки электрического реле

Несмотря на то, что использование электрического реле позволит термостату Ecobee управлять мощной системой теплого пола, это устранит некоторые преимущества использования интеллектуального термостата для экономии денег.Несмотря на то, что вы сможете пользоваться усовершенствованными алгоритмами управления и обогрева в других частях вашего дома, термостат Ecobee не сможет этого сделать для вашей системы теплого пола.

Вместо этого вы переключите термостат Ecobee на прославленный переключатель включения и выключения. Вы буквально будете включать и выключать реле, когда используете плинтусы . Это не даст вам желаемого контроля, и вы можете осознать, что по-прежнему тратите те же деньги на коммунальные услуги, что и раньше.Устанавливая электрическое реле, вы жертвуете возможностью повысить эффективность обогревателей плинтуса за счет установки электрического реле.

Кроме того, вам придется установить отдельный термостат и систему реле для каждого реле в вашем доме. Эта стоимость будет быстро увеличиваться, и вы собираетесь пожертвовать многими интеллектуальными преимуществами, используя электрическое реле. Поэтому, если вы можете, вам лучше попытаться найти способ с более низким напряжением для обогрева ваших плинтусов, например, гидравлическую систему.

Могут ли термостаты Ecobee управлять несколькими зонами теплого пола ? Комнатный датчик ecobee на полке книжного шкафа.

После подключения низковольтной системы теплого пола к термостату Ecobee у вас может возникнуть вопрос, можно ли разделить эту систему на несколько зон. Несмотря на то, что вы можете обогревать разные части вашего дома или квартиры с помощью этих термостатов, вы не сможете управлять разными частями вашей системы теплого пола, если вы не купите несколько домашних термостатов и не будете управлять ими по отдельности.

Системы ecobee 3 и ecobee 4 (включая вариант Lite) способны разделить ваш дом или квартиру на несколько зон… с некоторыми оговорками (см. Ниже). Оба этих диапазона термостатов могут точно контролировать 32 отдельные зоны. Это означает, что вы можете контролировать температуру в отдельных спальнях, ванных комнатах и ​​других отдельных комнатах по отдельности. Таким образом, вы можете без проблем устанавливать температуру в разных помещениях.

Беспроводной дистанционный датчик, поставляемый с термостатом, будет измерять температуру.Если вы хотите получить доступ к функции нескольких зон в ecobee 3 или ecobee 4, вам нужно будет приобрести дополнительные датчики, поскольку при первоначальной покупке вы получаете только один датчик. Затем вам нужно будет развернуть этот датчик в разных комнатах вашего дома. Датчики будут передавать информацию прямо обратно на термостат Ecobee. Для того, чтобы в полной мере использовать возможность использования нескольких зон, вам необходима система отопления, которая способна разделять распределение теплового потока по отдельным комнатам .

Помимо измерения температуры, эти датчики также могут определять, занята ли конкретная комната. Это полезный способ экономии энергии, поскольку он позволяет термостату обогревать только помещения, в которых находятся люди. Таким образом, вы не тратите деньги на отопление пустых комнат. Это одна из главных особенностей термостата Ecobee, позволяющая сэкономить деньги.

Эти датчики будут использовать датчики движения, чтобы определять, когда кто-то находится дома. Следовательно, включится тепло, обогревая комнату с момента вашего входа.Затем, когда вы выйдете из комнаты, термостат вернется в режим «прочь» и отключит источники тепла. Датчики не отменяют никакие ручные настройки. Если вы хотите установить температуру вручную, вы все равно можете сделать это и отменить автоматические функции.

Несмотря на то, что эти системы датчиков движения хороши, вы не сможете разделить систему теплого пола на несколько зон. Подавляющему большинству систем теплого пола потребуется электрическое реле для питания от устройства ecobee .

Чтобы управлять этими системами теплого пола, вам необходимо включить или выключить электрическое реле. Невозможно сегментировать, какая часть системы теплого пола включена или выключена. Если вы хотите использовать несколько электрических реле и несколько термостатов для умного дома, вы можете попробовать. Помните, что если вы не используете электрическое реле, то напряжение вашей системы теплого пола будет превышать термостат.

Как правило, датчики Ecobee не могут служить комплексным решением, когда дело касается теплого пола.Если вам удастся найти систему подогрева пола, которая не заставит вас использовать электрическое реле, тогда у вас может быть немного больше автономии в отношении того, что вы можете делать с вашей системой термостата умного дома; тем не менее, сегментация, которую вы можете создать в комнатах вашего дома, не будет легко перенесена в вашу систему подогрева полов .

UDG Программируемый термостат с классом A GFCI — OJ Electronics

Какое время резервного копирования?

Ответить

Настройки программы являются постоянными, часы будут сброшены через 2-4 часа.

Как разблокировать блокировку от детей?

Что означает код ошибки «E2»?

Ответ
Код ошибки «E2» означает неисправный, поврежденный или не подключенный датчик температуры пола. Проверить соединения или при необходимости заменить датчик.

Что вызывает постоянное горение светодиода?

Ответить
Ваш нагревательный мат или установка между термостатом и нагревательным матом имеет ток замыкания на землю. Термостат отключил питание в целях вашей безопасности.Обратитесь к местному электрику.

Как заставить выключаться USG при выключении термостата?

Ответить
Проверьте соединения между двумя блоками. Если USG неправильно подключен к термостату, USG не выключится.

Куда подключить заземляющий провод ковриков?

Ответить
Заземляющий провод в напольном коврике должен быть подключен непосредственно к заземляющему проводу источника питания.

Какая рекомендуемая ночная задержка?

Ответить

Рекомендуемое понижение температуры в ночное время составляет не более 5 ° C / 41 ° F

Сбрасывается ли адаптивная функция при восстановлении заводских настроек?

Ответ
Да, адаптивная функция сбрасывается при восстановлении заводских настроек.

Установка — Длина кабеля датчика

Вопрос
Какова максимальная длина кабеля датчика?

Ответ
Как правило, рекомендуется, чтобы максимальная длина кабеля датчика составляла 164 футов / 50 метров, длина может быть меньше. Прочтите инструкции, чтобы узнать точную максимальную длину.

Как вылечить сообщение об ошибке E2?

Ответить
«E2» означает неисправный, поврежденный или отключенный датчик температуры пола. Сопротивление датчика должно составлять 10 или 12 кОм при 25 ° C (77 ° F). Инструкция по эксплуатации или краткое руководство содержит информацию о конкретных термостатах.

8 топовых систем отопления для вашего дома

Google, Drayton, Honeywell

Вы когда-нибудь приходили домой поздно и понимали, что ваше отопление работает на полную мощность весь день, или, может быть, вы вернулись из отпуска и обнаружили, что в вашем доме холодно? Если да, то пора приобрести интеллектуальный термостат для отопления.Эти удобные системы подключаются к Интернету и позволяют управлять обогревом со смартфона, даже когда вас нет дома.

Наши фавориты в этом году:

Что такое интеллектуальный термостат отопления?

Интеллектуальные термостаты отопления состоят из двух компонентов: интеллектуального модуля, который подключается к вашему котлу (вы можете сделать это самостоятельно или нанять инженера) и подключается к вашей домашней сети Wi-Fi, и термостата, который необходимо либо прикрепить к стене. или отдельно стоящая в комнате в вашем доме.Последний заменяет любой существующий проводной или беспроводной термостат, который у вас уже есть, и отображает текущую температуру, а также позволяет вам повышать или понижать ее.

Термостат сообщает об изменении температуры интеллектуальному модулю, который при необходимости изменяет нагрев. Вы также можете использовать приложение для смартфона, чтобы изменить температуру, а также установить расписание, отключить отопление вообще — идеально, если вы собираетесь в отпуск, — и получить отчет с диаграммой использования тепла. Вам не нужно находиться дома, чтобы использовать приложение, но вашему смартфону потребуется Wi-Fi или соединение 4G для связи с вашим бойлером.

Сэкономит ли умный термостат отопления деньги?

Многие бренды интеллектуального отопления заявляют, что они могут сбрить сотни фунтов стерлингов с вашего счета за электроэнергию каждый месяц, но это во многом зависит от ваших нынешних привычек в отоплении.

Если вы уходите или возвращаетесь в свой дом в разное время каждый день или склонны оставлять отопление постоянно включенным, умный термостат отопления сэкономит вам деньги, помогая регулировать обогрев в зависимости от того, когда вы находитесь. Если вы уже составили расписание, основанное на вашем распорядке, вряд ли вы сильно сэкономите.

На что следует обратить внимание

Тип: На рынке есть два типа интеллектуальных термостатов: те, которые управляют вашим отоплением как одной зоной, поэтому все радиаторы включены или выключены, или многозонные интеллектуальные термостаты отопления, которые позволяют вам выбрать, какие радиаторы включить, а какие выключить. Последний предполагает установку умного клапана на каждый радиатор в доме и, следовательно, является более дорогим вариантом.

Котел: Если в вашем котле используется программатор для раздельного управления отоплением и горячей водой, вам потребуется совместимый интеллектуальный термостат. Если у вас нет программатора и вам не нужно беспокоиться о том, что у вас закончится горячая вода, тогда все умные термостаты будут работать с вашей настройкой.

Установка: Если вы не гений своими руками, большинство производителей рекомендуют профессиональную установку. Большинство поставщиков энергии предлагают монтажные предложения, поэтому всегда стоит изучить вопрос, прежде чем делать какие-либо обязательства.

Голосовое управление: Умные термостаты обычно поддерживают голосовых помощников Amazon Alexa и Google Assistant, а некоторые из них могут использоваться с Siri от Apple.Это означает, что вы можете попросить голосового помощника включить, выключить или обогреть комнату до определенной температуры (если у вас многозонная система). Многие также поддерживают IFTT — веб-платформу, которая заставляет ваши интеллектуальные устройства работать вместе, поэтому вы можете автоматически включать свет и обогреватель одновременно.

Самообучающийся: Некоторые интеллектуальные термостаты для обогрева являются самообучающимися, то есть они оценивают, сколько времени требуется вашему дому, чтобы достичь желаемой температуры, а затем корректируют ваше расписание, чтобы обеспечить желаемую температуру в вашем доме и в нужное время. Это.Это гарантирует, что вы не тратите впустую энергию.

Датчики: Многие интеллектуальные термостаты для обогрева поставляются с датчиками движения и открытия окна, которые отключают обогрев, если он считает, что в комнате никого нет или окно открыто, что также снижает потери энергии.

Как мы тестируем

Институт Good Housekeeping Institute оценивает производительность, простоту использования и конструкцию каждого интеллектуального термостата отопления. Мы также рассмотрим, насколько они интуитивно понятны в настройке, насколько быстро котел реагирует на инструкции и насколько эффективны любые датчики движения и открытого окна.

Мы оцениваем приложение для смартфона по тому, насколько хорошо оно устанавливает и изменяет графики, а также насколько подробны отчеты об энергопотреблении. Мы также оцениваем простоту навигации по приложению и возможность включения и выключения обогрева в зависимости от местоположения вашего смартфона.

Лучший интеллектуальный термостат отопления

Учебный термостат Google Nest (3-го поколения) Гнездо amazon. co.uk

244,99 фунтов стерлингов

Оценка: 80/100

Это лучший интеллектуальный термостат отопления, который вы можете купить, если не хотите индивидуально управляемые зоны.Простой в использовании гладкий круглый термостат показывает, сколько времени потребуется, чтобы достичь желаемой температуры, и мы обнаружили, что ее можно быстро отрегулировать либо с помощью термостата, либо с помощью приложения, как при подключении к домашнему Wi-Fi, так и при подключении к сети 4G. А если вы не хотите, чтобы термостат крепился к стене, вы можете купить подставку за дополнительные 29 фунтов стерлингов.

После более чем месяца использования функция самообучения скорректировала график работы нашего котла в зависимости от времени, которое фактически потребовалось для нагрева нашего дома (мы обнаружили, что отапливаем наш дом дольше, чем необходимо).

Основные характеристики:
Тип:
Однозонный
Совместимые котлы:
Комбинированные котлы, системные и тепловые котлы с резервуаром горячей воды для бытового потребления, гидравлическими системами под полом, воздушными и грунтовыми тепловыми насосами ( только отопление), системы отопления с технологией OpenTherm
Мощность термостата:
Электропитание от сети
Настенный или отдельно стоящий термостат:
Оба (отдельно стоящее требует дополнительной подставки)
Датчики:
Температура, активность, влажность, свет
Совместимый голос помощники:
Google Assistant и Amazon Alexa
Самообучение:
Да
Размеры:
8. 4 x 8,4 x 3,2 см
Вес:
205 г

Прочитать полный обзор Nest Learning Thermostat 3-го поколения

Интеллектуальный термостат отопления, занявший второе место

Термостат Google Nest E Гнездо currys.co.uk

167,00 фунтов стерлингов

Оценка: 80/100

Nest Thermostat E намного проще установить, чем его старший брат (см. Выше).Интеллектуальный модуль, известный как Heat Link E, не подключен к вашему котлу. Вместо этого он заменяет ваш существующий настенный или беспроводной комнатный термостат.

Во время тестирования он так же быстро, как наш победивший термостат, регулировал температуру в нашем доме. У него тоже есть такая же удобная функция самообучения. Он несовместим с котлами, имеющими отдельную систему горячего водоснабжения, и в нем отсутствуют стильный металлический и стеклянный термостат Nest Learning, а также датчики влажности, света и движения.Вместо этого он имеет полностью белый пластиковый корпус, который выглядит не так стильно, но с отличным соотношением цены и качества.

Основные характеристики:
Тип:
Однозонный
Совместимые котлы:
Комбинированные котлы
Мощность термостата:
Питание от сети
Настенный или отдельно стоящий:
Отдельно стоящий
Датчики:
Температура
Совместимые голосовые помощники:
Google Assistant и Amazon Alexa
Самообучение
: Да
Размеры:
9.4 x 8,16 x 8,16 см
Вес:
404 г

Прочитать полный обзор Nest Thermostat E

Лучшая умная многозонная система отопления

Многозонный интеллектуальный термостат Drayton Wiser Дрейтон amazon.co.uk

196,98 фунтов стерлингов

Оценка: 77/100

Если вам нужна интеллектуальная система отопления, позволяющая управлять каждым радиатором индивидуально, это лучшее, что вы можете купить.При тестировании он не так быстро, как термостат Nest Learning, включал или выключал нагрев, но он самообучается и изменил наше расписание, чтобы сократить потери энергии.

Этот стартовый комплект поставляется с двумя радиаторными клапанами с дополнительными клапанами стоимостью 35 фунтов стерлингов каждый — любой радиатор без интеллектуального клапана нагревается при включении отопления. Нам нравится функция обнаружения открытого окна, которая отключает обогрев при обнаружении сквозняка, и есть геозона, которая включает или выключает обогрев в зависимости от местоположения вашего телефона.Последний вариант сложно настроить, так как он требует помощи веб-платформы IFTTT.

Полностью белый пластиковый дизайн не выиграет никаких призов за стиль, и радиаторные клапаны тоже довольно громоздкие, но в целом это отличный комплект.

Основные характеристики:
Тип
: Многозонный
Совместимые котлы:
Комбинированные котлы, системные и отопительные котлы с резервуаром для горячей воды для бытового потребления
Питание термостата:
2 батарейки AA
Настенный или отдельно стоящий:
Отдельностоящие
Датчики:
Температура, влажность, открытое окно
Совместимые голосовые помощники:
Google Assistant и Amazon Alexa
Самообучение:
Да
Размеры:
7. 6 x 7,6 x 2,5 см
Вес: 78 г

Прочитать полный обзор Drayton Wiser

Лучшее для умного дома

Активный обогрев улья 2 Улей amazon.co.uk

178,00 фунтов стерлингов

Оценка: 77/100

Hive — это система для умного дома, которая предлагает умные лампочки, умные розетки и камеры видеонаблюдения Wi-Fi, а также умный термостат.Благодаря Hive Hub (входит в комплект), который подключается к вашему маршрутизатору через кабель Ethernet, всеми этими гаджетами также можно управлять из одного приложения.

В наших тестах система быстро включала и выключала обогрев, когда мы меняли температуру с помощью приложения, но это не самообучение. У него действительно есть геозона, которая эффективно напоминала нам выключить отопление, когда мы выходили из дома. Также можно превратить это в многозонную систему, купив интеллектуальные клапаны для радиатора, но они обойдутся вам в 54 фунта стерлингов каждый.

Стоит отметить, что, хотя British Gas является компанией Hive в Великобритании, для использования этой системы отопления необязательно быть вашим поставщиком энергии.

Основные характеристики:
Тип:
Однозонный и многозонный
Совместимые котлы:
Комбинированные котлы, системные и тепловые котлы с резервуаром для горячей воды для бытового потребления
Питание термостата:
4 батарейки AA
Настенный- установленный или отдельно стоящий:
Оба
Датчики:
Температура, влажность
Совместимые голосовые помощники:
Google Assistant и Amazon Alexa
Самообучающийся
: Нет
Размеры:
10 x 10.4 x 4,8 см
Вес:
212 г

Прочитать полный обзор Hive Active heating 2

Лучший бюджетный термостат для умного отопления

Honeywell Lyric T6R Дом Honeywell amazon. co.uk

£ 174,91

Оценка: 73/100

Это самый доступный самообучающийся интеллектуальный термостат на рынке. Он не поддерживает работу в нескольких зонах, но отлично справляется с задачей быстрого включения и выключения центрального отопления, даже когда вас нет дома.На тесте он показал, что мы слишком долго отапливаем дом, и автоматически скорректировал график отопления.

Нам нравится, что сенсорный экран термостата имеет блокировку, чтобы дети не могли случайно (или намеренно!) Изменить температуру. Также есть функция отключения экрана, которая означает, что вы можете легко очистить экран, не нарушая никаких настроек. Он работает с Amazon Alexa, Google Assistant и Siri. При этом нет цветного экрана и отсутствуют такие датчики, как влажность, открытое окно и движение.

Основные характеристики:
Тип:
Однозонный
Совместимые котлы:
Комбинированные котлы, Системные и отопительные котлы с резервуаром для горячей воды для бытового потребления (T6R-HW)
Мощность термостата:
Электропитание от сети
Настенный- навесной или отдельно стоящий:
оба
Датчики:
Температура
Совместимые голосовые помощники:
Google Assistant, Amazon Alexa и Siri
Самообучение:
Да
Размеры:
10. 8 x 10,3 x 6,8 см
Вес:
200 г

Прочитать полный обзор Honeywell Lyric T6R

Лучший дискретный интеллектуальный термостат отопления

Стартовый комплект Tado Smart Thermostat V3 тадо ° amazon.co.uk

199,99 фунтов стерлингов

Оценка: 69/100

Простой в использовании интеллектуальный термостат для обогрева, Tado также самообучается и эффективно корректирует наш график.Наши тесты доказали, что при настройке можно быстро включать и выключать обогрев, но геозону нельзя отключить, а это означает, что если вы забудете свой телефон, обогрев может работать весь день.

Дизайн интеллектуального термостата сдержанный — небольшая белая рамка (а не экран) показывает температуру в светодиодах, если вы нажмете на нее. Он также поддерживает многозонный режим (клапаны стоят 69,99 фунтов стерлингов каждый) и работает с Apple HomeKit, поэтому им можно управлять с помощью Siri, а также Amazon Alexa и Google Assistant. Нет никаких датчиков открытого окна или движения.

Основные характеристики:
Тип:
Однозонный и многозонный
Совместимые котлы:
Комбинированные котлы, системные и отопительные котлы с резервуаром горячей воды для бытового потребления (с использованием комплекта расширения £ 79)
Мощность термостата:
Питание от сети
Настенный или отдельно стоящий:
Оба
Датчики:
Температура, влажность, свет
Совместимые голосовые помощники:
Google Assistant, Amazon Alexa и Siri
Самообучение:
Да
Размеры:
7 .6 x 5,2 x 5,2 см
Вес:
110 г

Полный обзор интеллектуального нагревательного термостата Tado

Лучшее для настройки

Стартовый комплект Honeywell EvoHome

Дом Honeywell amazon.co.uk

Оценка: 67/100

Это самая дорогая система интеллектуального отопления, которую мы тестировали, поскольку она позволяет контролировать температуру каждого радиатора в вашем доме, если в нем есть интеллектуальный клапан (75 фунтов стерлингов каждый). Во время тестирования мы смогли быстро увидеть температуру в каждой зоне в доме, а также температуру горячей воды (если у вас есть отдельный бак для горячей воды). Мы также смогли быстро включить или выключить обогрев и даже настроить расписание, чего не предлагал ни один другой интеллектуальный термостат, который мы тестировали.

Нам также нравится откидной ЖК-экран на элементах управления радиатором, так как он означает, что вы можете видеть температуру в комнате, не заглядывая в приложение для смартфона.Его можно использовать в домах, у которых есть отдельный резервуар для горячей воды, но вам нужно будет приобрести контроллер горячей воды за 110 фунтов стерлингов. К сожалению, это не самообучение, и обнаружение открытых окон тоже не происходит.

Основные характеристики:
Тип:
Многозонный
Совместимые котлы: Комбинированные котлы, системные и отопительные котлы с резервуаром для горячей воды для бытового потребления (с использованием контроллера горячей воды стоимостью 110 фунтов стерлингов)
Мощность термостата: Электропитание от сети
Настенный или отдельно стоящий:
Оба
Датчики:
Температура, влажность, свет
Совместимые голосовые помощники:
Google Assistant, Amazon Alexa
Самообучение:
Нет
Размеры:
13. 9 x 10,1 x 2,1 см
Вес:
898 г

Прочитать полный обзор Honeywell Evohome

Лучшее для стиля

Умный термостат Netatmo Нетатмо amazon.co.uk

149,99 фунтов стерлингов

Оценка: 67/100

Разработанный французским дизайнером Филиппом Старком, этот интеллектуальный термостат быстро включил и выключил обогрев при регулировке температуры.Мы также нашли функцию автоматической адаптации полезной, поскольку она изменяла наш график в зависимости от того, сколько времени нужно было для нагрева дома.

Термостат поставляется с пятью разными цветами окантовки, поэтому вы можете персонализировать внешний вид, и вы можете превратить его в многозонную систему, добавив интеллектуальные клапаны к каждому радиатору (69,99 фунтов стерлингов каждый). Есть некоторые компромиссы по доступной цене; дисплей выполнен с использованием электронных чернил (то же самое, что и на электронных книгах), а не цветным, и на нем отсутствуют датчики, которые обнаруживают открытые окна и движение. Ничего не получится, если у вас есть отдельный резервуар для горячей воды.

Основные характеристики:
Тип:
Однозонный
Совместимые котлы:
Комбинированные котлы
Питание термостата: 3 батареи xAAA
Настенный или отдельно стоящий: Оба
Датчики:
Температурные совместимые 900 помощники: Google Assistant, Amazon Alexa, Siri
Самообучение:
Да
Размеры:
8.3 x 8,3 x 2,2 см
Вес: 399 г

Прочитать полный обзор Netatmo

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Теплые полы DIY-Термостаты

Подогрев полов DIY

Подогрев ковров

Ремонтные работы

Энергосберегающие термостаты

Доставка по всей стране


SMS — WhatsApp — Позвоните, чтобы узнать цену на

0813252656

Мы являемся поставщиками ковриков для теплого пола DIY, под ковер, под ламинированную древесину, обогрев полов, аналоговые, цифровые и программируемые термостаты в Южной Африке. Наш ряд энергосберегающих термостатов помогает экономно эксплуатировать систему теплого пола и эффективно. Наша система обогрева полов очень проста в установке, и вам достаточно необходимо выполнить несколько простых шагов для успешной установки. Доставка по всей стране, т.е. Йоханнесбург, Дурбан, Порт-Элизабет, Кейптаун и т. Д.

Аналоговый термостат HA302

Наш аналоговый электронный термостат может быть установлен заподлицо или на поверхности (фиксированный). на поверхность стены с помощью 3-контактной вилки).Может быть подключен к зонду для деревянные полы. Очень универсален. Макс ампер — 16 ампер

Цифровой термостат HA308

Цифровой термостат может использоваться для двойного назначения, датчика воздуха, а также пола. (ламинат) датчик. Датчик температуры пола означает, что подключен зонд для измерения температуры под древесину, тем самым обеспечивая температуру не выше 28 градусов. для установки заподлицо, поэтому для этого необходимо подготовить коробку (например, на рис. ).

Программируемый цифровой термостат HA308

Наш САМЫЙ экономичный и экономичный термостат.Его можно запрограммировать с 4 настройками в день в течение 7 дней, который будет повторяться каждую неделю, пока вы не сбросите настройки. Его можно установить на понизьте температуру, когда никого нет дома, и установите более высокую температуру, когда вы вернетесь, и т. д. Наша программируемая настоятельно рекомендуется для экономии энергии.

Цены на термостат

Аналог HA302 — R400

Цифровой HA308 -R600

Программируемый — R800

Высокие технологии — R1500

Мы производим нагревательные маты на заказ для промышленного использования, например, масляные бочки, трубы. и жилых помещений, а также мечетей, церквей и т. д.

Знаете ли вы?

Наши энергосберегающие термостаты дадут вам комфорт только тогда, когда вам это нужно.

Полы с подогревом — самый дешевый, самый здоровый и эффективный вид обогрева. для вашего дома.

Чтобы снизить расходы на потребление, убедитесь, что ваш дом хорошо изолирован.

SMS-WhatsApp-Call

081 3252656

[email protected]

Гаутенг

Южная Африка

Щелкните все для увеличения изображения

Высокотехнологичный термостат

Ультратонкий дизайн с одним ключом, с новейшей инфракрасной технологией обнаружения движения, автоматически обнаруживает приближение человеческого тела.Элегантная панель имеет режим энергосбережения, уменьшающий Расходы на потребление. Полностью программируемый.

Руководства по эксплуатации термостатов Honeywell (все модели)

T10 Pro

THX321WFS2001W THX321WF2003W

Умный термостат 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

Т9

RCHT9610WFW2004

Умный термостат 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

RLV4305A1000

Программируемый термостат линейного напряжения на 5–2 дня 2020 г. Руководство пользователя

Обновление документов: 2020

PRO 3000 серии

Th4110D1008 Th4210D1004

Непрограммируемый термостат 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

T4 Pro

Th5110U2005 Th5210U2002

Программируемый термостат 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

Круглый

RCH9310WF5003 TH8732WF

Умный термостат 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

T1 Pro

Th2110D Th2010D

Непрограммируемый термостат 2020 г. Руководство пользователя Руководство по установке

Обновление документов: 2020

Круглый

T8775A T8775C

Непрограммируемый термостат 2020 г. Руководство пользователя Руководство по установке

Обновление документов: 2020

RTH9585WF

Умный термостат WiFi 2019 г. Руководство пользователя

Обновление документов: 2019

RTh211 серии

RTh211B1042

Цифровой непрограммируемый термостат — низкое напряжение 2019 г. Руководство пользователя

Обновление документов: 2019

РТх3300 / РТх321 Серия

РТх321Б1039

Программируемый термостат на 1 неделю 2020 г. Руководство пользователя

Обновление документов: 2020

Серия 9000

TH9320WF5003

Цветной термостат с сенсорным экраном 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

VisionPRO 8000

TH8321WF

Программируемый термостат WiFi 2017 г. Руководство пользователя Руководство по установке

Обновление документов: 2017

FocusPRO 6000 серии

TH6320R TH6000

Программируемый беспроводной термостат 2013 Руководство пользователя

Обновление документов: 2013

T6 Pro Hydronic

TH6100AF

Программируемый термостат 2020 г. Руководство пользователя Руководство по установке

Обновление документов: 2020

T6 Pro Смарт

TH6220WF

Умный термостат 2020 г. Руководство пользователя Руководство по установке

Обновление документов: 2020

VisionPRO 8000

TH8110R1008 TH8320R1003 TH8321R1001

Многоступенчатый термостат 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

T6 Pro

TH6320U2008 TH6220U2000 TH6210U2001

Программируемый термостат 2020 г. Руководство пользователя Руководство по установке

Обновление документов: 2020

T6 Pro Z-волна

TH6320ZW2003

Программируемый термостат 2020 г. Руководство пользователя

Обновление документов: 2020

РТх3300 / РТх321 Серия

RTh3300B1038

Программируемый термостат на 5–2 дня 2020 г. Руководство пользователя

Обновление документов: 2020

RTH6500WF Серия Smart

RTH6580WF

Программируемый 7-дневный термостат WiFi 2020 г. Руководство пользователя

Обновление документов: 2020

Круглый

CT87N1001

Непрограммируемый термостат 2019 г. Руководство пользователя

Обновление документов: 2019

Ручная 4-проводная Premium

T410A T410B

Плинтус термостат 2019 г. Руководство по установке

Обновление документов: 2019

D6 Pro

DC6000WF1001

Беспроводной контроллер WiFi 2019 г. Руководство пользователя

Обновление документов: 2019

РУТ8500 Серия Wi-Fi

RTH8580WF

Программируемый термостат Smart Wi-Fi 2015 г. Руководство пользователя

Обновление документов: 2015

Лирик T5 +

RCHT8612WF

Умный термостат 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

PRO Серия 1000

Th2100DV

Непрограммируемый термостат 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

CT30 / CT33 серии

CT30A1005

Непрограммируемый термостат только для нагрева 2005 г. Руководство пользователя

Обновленный документ (ы): 2005

РТх4100С

Цифровой непрограммируемый термостат для охлаждающего насоса 2016 г. Руководство пользователя Руководство по установке

Обновление документов: 2016

RTH6360 серии

RTH6350 / RTH6450 RET93E / RET95E

Программируемый термостат на 5–2 дня 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

RTH9580 серии

Умный цветной сенсорный экран Программируемый термостат 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

РУТ7400, Серия RTH7500

RTH7560E1001

7-дневный программируемый термостат 2019 г. Руководство по установке

Обновление документов: 2019

PRO Серия 1000

Th2100Dh2004

Горизонтальный непрограммируемый термостат 2020 г. Руководство пользователя Руководство по установке

Обновление документов: 2020

PRO 2000 серии

Th3000DV Th2000DV

Вертикальный термостат 2013 Руководство пользователя Руководство по установке

Обновление документов: 2013

PRO 4000 серии

Th5210D Th5110D

Программируемый термостат 2013 Руководство пользователя Руководство по установке

Обновление документов: 2013

PRO 2000

Th3110DH

Горизонтальный программируемый термостат 2020 г. Руководство пользователя Руководство по установке

Обновление документов: 2020

RTh3510 / Серия RTh3410

RTh3410B

Программируемый термостат низкого напряжения 2019 г. Руководство пользователя

Обновление документов: 2019

Pro Th5110B

Th5110B1033

Программируемый термостат 2005 г. Руководство пользователя Руководство по установке

Обновленный документ (ы): 2005

T7351

Коммерческий программируемый термостат 2010 г. Руководство по установке

Обновление документов: 2010

FocusPRO серии 5000

TH5000 TH5320

Непрограммируемый цифровой термостат 2009 г. Руководство пользователя

Обновленный документ (ы): 2009

VisionPRO 8000

TH8320WF TH8000

Вай-фай Программируемый термостат 2012 г. Руководство пользователя Руководство по установке

Обновление документов: 2012

Th210-DP-P

Программируемый термостат 2010 г. Руководство пользователя

Обновление документов: 2010

TL8230A

7-дневный программируемый термостат 2013 Руководство пользователя

Обновление документов: 2013

T834 Серия

T8034N T834N T834L

Непрограммируемый термостат 2006 г. Руководство пользователя

Обновление документов: 2006

РТх330Б

Программируемый термостат на 5–2 дня 2011 г. Руководство пользователя

Обновленный документ (ы): 2011

VisionPRO серии TH8000

TH8321U1097

Программируемый термостат с сенсорным экраном 2011 г. Руководство пользователя

Обновленный документ (ы): 2011

CT2800

Программируемый термостат 2003 г. Руководство по установке

Обновление документов: 2003

CT1500 CT1501 CT1502 CT1503

Термостат с таймером 1994 г. Руководство пользователя

Обновление документов: 1994

CT50A CT51A CT53A

Непрограммируемый термостат 2005 г. Руководство пользователя

Обновленный документ (ы): 2005

CMR707

CMR707A1049

Программируемый термостат 2006 г. Руководство пользователя

Обновление документов: 2006

CM721 CM727

Программируемый термостат 2009 г. Руководство пользователя

Обновленный документ (ы): 2009

CM900 серии

CM921 CM927

Программируемый беспроводной комнатный термостат 2006 г. Руководство пользователя Руководство по установке

Обновление документов: 2006

CM901

Программируемый Комнатный термостат 2005 г. Руководство пользователя

Обновленный документ (ы): 2005

CT8602

Программируемый термостат 2001 г. Руководство пользователя

Обновлен документ (ы): 2001

Y87RF

Y87RF2024

Беспроводной термостат для одной зоны 2014 г. Руководство пользователя Руководство по установке

Обновление документов: 2014

Лирик T6R

Y6H910RW4022 T6H700RW4011 Y6H910WF1011

7-дневный беспроводной программируемый термостат 2016 г. Руководство пользователя Руководство по установке

Обновление документов: 2016

Лирик T6HW

Y6H920RW4026

7-дневный беспроводной программируемый термостат с контролем горячей воды 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

T3R

T3, T3R, T3M

Программируемый беспроводной термостат 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

T4R

Y4H910RF4003

7-дневный программируемый комнатный термостат 2016 г. Руководство пользователя Руководство по установке

Обновление документов: 2016

Т4

Т4х210A1021

Проводной 7-дневный программируемый комнатный термостат 2016 г. Руководство пользователя Руководство по установке

Обновление документов: 2016

ST9100A

ST9100C

Одноканальный переключатель времени на 1 день 2007 г. Руководство пользователя Руководство по установке

Обновление документов: 2007

ST9100S

Переключатель времени обслуживания на 1 день 2007 г. Руководство пользователя Руководство по установке

Обновление документов: 2007

ST9400C

7-дневный программист 2-го канала 2007 г. Руководство пользователя Руководство по установке

Обновление документов: 2007

ST9500C

7-дневный программист 2-х зон 2007 г. Руководство пользователя Руководство по установке

Обновление документов: 2007

DT92E

Беспроводной цифровой термостат 2009 г. Руководство пользователя Руководство по установке

Обновленный документ (ы): 2009

DT90E

Проводной цифровой термостат 2009 г. Руководство пользователя Руководство по установке

Обновленный документ (ы): 2009

T6360

T4360

Комнатный термостат напряжения сети 2010 г. Руководство пользователя Руководство по установке

Обновление документов: 2010

CT3611

Программируемый термостат 2001 г. Руководство пользователя

Обновлен документ (ы): 2001

CT3500 / CT3595

Программируемый термостат 2001 г. Руководство пользователя

Обновлен документ (ы): 2001

H8908B / H8908C

Гигростат и дегумидистат 1999 г. Руководство пользователя

Обновленный документ (ы): 1999

RCT8102A

Программируемый термостат 2010 г. Руководство пользователя

Обновление документов: 2010

VisionPRO IAQ

Программируемый термостат с сенсорным экраном 2008 г. Руководство по установке

Обновленный документ (ы): 2008

CT3200

Программируемый термостат 2003 г. Руководство пользователя

Обновление документов: 2003

RLV4300

5-2 Программируемый термостат 2019 г. Руководство пользователя

Обновление документов: 2019

RCT8100

Программируемый термостат 2019 г. Руководство пользователя

Обновление документов: 2019

R7426A

R7426B R7426C

Регулятор температуры 2007 г. Руководство пользователя

Обновление документов: 2007

T8190A

1

AJ Q682

Нагрев или охлаждение Термостат 1994 г. Руководство пользователя

Обновление документов: 1994

РУТ 3550

Непрограммируемый термостат 2011 г. Руководство по установке

Обновленный документ (ы): 2011

RTH7500D

Программируемый термостат 2004 г. Руководство пользователя

Обновление документов: 2004

RTH7600

Программируемый термостат с сенсорным экраном 2008 г. Руководство пользователя

Обновленный документ (ы): 2008

T4098A

T4098B

Электрические термостаты 1996 г. Руководство пользователя

Обновленный документ (ы): 1996

T4039 Серия

T4039A, B, D-M, S, V

Линия напряжения Охлаждение и Термостаты отопления-охлаждения 1992 г. Руководство пользователя

Обновленный документ (ы): 1992

T8624D Серия

T8624D2004

Chronotherm® IV Deluxe Программируемый термостат 1997 г. Руководство пользователя Руководство по установке

Обновленный документ (ы): 1997

T8112D Серия

T8112D1005

Программируемый термостат 1996 г. Руководство пользователя

Обновленный документ (ы): 1996

Серия T8000

T8000C, T8001C, T8011R, T8024C

Программируемый термостат 2000 г. Руководство пользователя

Обновлено документов: 2000

PRO 2000 серии

Th3110DV :, Th3210DV:

Программируемый термостат 2020 г. Руководство пользователя Руководство по установке

Обновление документов: 2020

FocusPro серии Wi-Fi

TH6320WF

Программируемый термостат Wi-Fi 2013 Руководство пользователя

Обновление документов: 2013

TL8100

7-дневный программируемый термостат 2018 г. Руководство пользователя

Обновление документов: 2018

Lyric ™ T5 Wi-Fi

RCHT8610WF2006

Программируемый термостат 2016 г.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
