Основные способы крепления кабель-канала к стене

Сегодня мы расскажем о том, как крепить кабель-канал к стене своими руками. На самом деле, монтаж электротехнического пластикового короба не представляет ничего сложного. Главное – правильно выбрать способ крепления в зависимости от того, чем представлены стены в доме либо квартире. Далее мы рассмотрим все существующие варианты установки и предоставим несколько важных нюансов, которые позволят правильно закрепить кабельный канал на стенке.

• Способ №1 – Саморезы
• Способ №2 – Дюбель-гвозди
• Способ №3 – «Саморезы с пресс-шайбой»
• Способ №4 – Жидкие гвозди
• Советы по монтажу

Способ №1 – Саморезы

Если Вы решили выполнить монтаж электропроводки в деревянном доме либо квартире с гипсокартонными перегородками, то установку кабель-канала нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение. Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.

Не следует выбирать для установки кабельного канала своими руками слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой. О том, как выбрать шуруповерт для домашнего ремонта, мы рассказывали в соответствующей статье!

Способ №2 – Дюбель-гвозди

Если Вам нужно крепить кабель-канал к бетонной либо кирпичной стене, что является типичной ситуацией для квартиры и дома, тут уже не обойтись без дюбель-гвоздей, именуемых также «быстрым монтажом». Помимо этого для крепления понадобится перфоратор с 6-миллиметровым буром. Итак, чтобы самостоятельно закрепить электротехнический короб для кабеля на стене из бетона либо кирпича, нужно выполнить следующие действия:

1. Заранее насверлить в дне кабельного канала отверстия по 6 мм через каждые 40-50 см.
2. Приложить короб к стене согласно разметке (об этом позже) и отметить точки сверления, которые совпадают с готовыми отверстиями в кабель-канале.
3. Засверлить отверстия согласно отметкам на стене.
4. Приложить пластиковый короб и вбить в соответствующие места дюбеля.
5. Молотком забить гвозди.

Вот по такой простой инструкции можно самому крепить кабель-канал в стене из бетона либо кирпича. Обращаем Ваше внимание на один очень важный момент – не следует сверлить отверстия буром, прислонив короб к стенке. Ударный режим может при сверлении пластика спровоцировать появление трещин, что негативно отобразиться, как с визуальной стороны, так и со стороны долговечности готовой проводки.

Подробная видео инструкция монтажных работ

Способ №3 – «Саморезы с пресс-шайбой»

Если возникла необходимость крепить кабель-канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами».  К слову правильное название клопов – саморезы с пресс-шайбой. Для них не нужно предварительно сверлить отверстие. Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.

Существует также специальный пистолет с помощью которого можно самостоятельно крепить кабель-канал к бетону. На видео предоставлено подробное описание монтажа:

Крепим изделие пистолетом

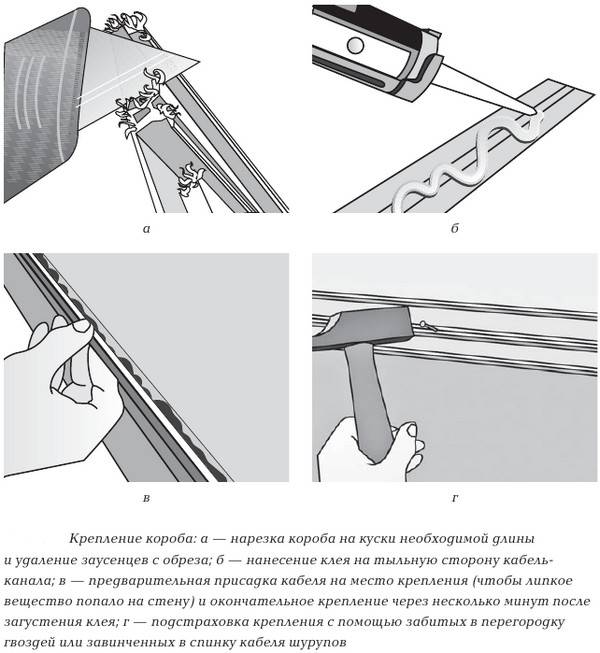

Способ №4 – Жидкие гвозди

Ну и последний способ крепления кабельного канала в квартире либо доме – на специальный клей «жидкие гвозди». Необходимость приклеить кабель-канал к стене возникает в том случае, если другой вариант укладки будет не возможен. Чаще всего жидкие гвозди используют при монтаже электротехнического короба на плитку в ванной комнате либо гладкую металлическую поверхность. Однако хорошо закрепить короб только лишь клеем вряд-ли удастся. Клеевая смесь чаще используется, как дополнительный вариант фиксации. Его можно комбинировать с саморезами либо даже быстрым монтажом.

Есть очень важный нюанс крепления кабель-канала на клей – сначала Вы должны нанести клеящую смесь на поверхность короба, после чего прислонить его к стене согласно разметке. Как только прислонили заднюю стенку к стене, убирайте ее и подождите несколько минут, чтобы клей немного загустел на обеих склеиваемых поверхностях. После того, как жидкие гвозди хотя бы чуть-чуть «схватятся», придавите кабельный канал к стене как можно сильнее, главное не сломайте его. Таким вот простым способом можно крепить кабель-канал на клей своими руками.

Советы по монтажу

Итак, чтобы Вы могли правильно и в то же время быстро монтировать кабель-канал, рекомендуем ознакомиться со следующими нюансами установки:

1. Первым делом тщательно выровняйте стену с потолком и подготовьте ее к креплению пластикового короба. Чем ровнее будет поверхность, тем больше может быть шаг между крепежными элементами. Помимо этого отсутствие зазоров положительно отобразиться на интерьере комнаты.
2. Чтобы соединить кабельный канал на углах (внешних, внутренних, стык вертикальной трассы с горизонтальной), сделайте специальные углы под 45^о. Для этого можете использовать стусло, как показано на фото.
3. К дополнению к пункту 2 – чтобы не хлопотать с вырезкой одинаковых углов, используйте готовые комплектующие от производителя: внутренние и внешние пластиковые уголки, Т-образные соединители, заглушки и т.д.
4. Крепить кабель-канал нужно ровно, как в вертикальной, так и в горизонтальной плоскости. Чтобы прикрепить короб горизонтально ровно, используйте строительный уровень. Для выравнивания трассы по вертикали лучше всего использовать отвес.
5. Перед тем, как устанавливать кабельный канал на стене своими руками, нужно выполнить разметку этих стенок. Существуют определенные нормы на этот вопрос, который мы подробно рассмотрели в статье – как выполнить монтаж открытой электропроводки.
6. Если Вам нужно крепить пластиковый электротехнический короб на гипсокартонной либо деревянной стене, заранее не просверливайте отверстия в поверхности. Саморезы и без этого хорошо зайдут в стенку. Как Вы понимаете, с бетоном и кирпичом уже такой вариант крепления короба для кабеля не пройдет.
7. Если это возможно, начинайте укладывать кабель-канал с угла, чтобы потом было легче стыковать участки и подрезать их при необходимости.
8. Нет особой разницы в том, когда Вы решите установить кабельный короб — до декоративной отделки стен или после. Мы же рекомендуем прокладывать изделие в самую последнюю очередь, т.к. монтаж кабель-канала на обои выполнить гораздо проще, нежели поклеить обои, подрезая их из-за уже проведенной трассы.
9. Если Вы решите и на потолке класть пластиковую защиту для провода, не забудьте подготовить и потолочную поверхность по аналогии со стенами. Крепится кабель-канал на потолке также, как и на стенках.

Как это делают профессионалы — видео обзор

Вот и все, что Вы должны знать по поводу того, как крепить кабель-канал к стене своими руками. Надеемся, что предоставленное подробное описание с фото и видео примерами было для Вас полезным!

Также читают:

• Как проложить кабель под землей
• Как спрятать провода на стене
• Какие бывают кабель-каналы

Способы крепления кабель-канала к стене

При прокладке силовых и информационных линий большой популярностью пользуются кабель-каналы из ПВХ. И это не случайно, ведь они удобны в монтаже, имеют низкую стоимость и обеспечивают легкий доступ к проводке. Канальный способ наиболее приемлем в помещениях с уже выполненной чистовой отделкой.

Установку короб-канала легко произвести самостоятельно, без привлечения специалиста. При этом перед домашними мастерами нередко стает вопрос выбора способа крепления электротехнического короба к различным поверхностям – деревянным, гипсокартонным, каменным, бетонным или металлическим.

Чем крепить пластиковый короб для проводов?

• Для металлоконструкций самый подходящий вариант – саморезы «клопы» с частой резьбой. Они способны просверлить алюминиевый профиль и листовой металл толщиной до 2.0 мм.
• На деревянных и гипсокартонных стенах кабель-канал крепится специальными саморезами по дереву с шагом 30–50 см. Для надежной фиксации магистрали достаточно использовать шурупы длиной до 4 см.
• Для гипсокартонных перегородок подойдут саморезы по дереву в сочетании с жидкими гвоздями. В случае значительного веса кабельной трассы надежнее будет посадить короб на дюбели «бабочка».
• Монтаж на стеновые блоки осуществляется с помощью дюбель-гвоздей диаметром 6-8 мм. Для работы с ними потребуется дрель с ударной функцией. Пластиковый канал предварительно засверливают в местах предполагаемых креплений.

Рынок электромонтажных изделий изобилует различными видами ПВХ кабель-каналов (потолочных, стеновых, напольных), рассчитанных на один или несколько проводов.

Для состыковки их в единую магистраль выпускают необходимые доборные элементы – заглушки, соединительные углы, стыки, тройники. В связи с таким многообразием форм и размеров, единых правил по установке короб-каналов нет. Поэтому все советы по монтажу носят лишь рекомендательный характер.

Как крепить кабель-канал на стену из бетона?

1. Распланируйте маршрут следования кабельной трассы, а также места размещения выключателей и розеток.
2. Разрежьте короба на отрезки необходимой длины и сделайте метки на стенах в местах их установки.
3. Снимите крышку с короба и приставьте его к поверхности. Сверлом по металлу просверлите отверстия в дне канала, углубляясь в стену настолько, чтобы оставить на ней метки.
4. Уберите короб, замените сверло на победитовое и пробурите отверстия под дюбели в ударном режиме.

5. Верните короб на место, вставьте дюбель-гвозди и забейте их молотком.
6. Уложите кабель в полость канала и короб закройте крышкой.

Начинайте укладку кабель-канала с угла помещения, это облегчит дальнейшую стыковку отрезков. Положение магистрали контролируйте уровнем, это повысит эстетичность внешней проводки. При монтаже на бетонную поверхность, не бурите стену через короб, ударный режим может привести к его растрескиванию. Резку пластикового канала лучше выполнять пилкой по дереву или ножовкой по металлу, а срезы зачистить от заусенцев.

Магазин «Крепком» реализует пожаробезопасные кабельные короба, мини-каналы и комплектующие к ним из высококачественного пластика, позволяющие проводить открытый монтаж информационных коммуникаций и проводки напряжением до 1000В.

Способы крепления Обновлено: 03.12.2020 13:46:29

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

Советы по установке распределительной коробки

Установка электрощитов – один из первых этапов черновых электромонтажных работ. Установка электрощитка считается легкой работой, больше похожей на столярное дело, чем на электропроводку. Но все же есть некоторые распространенные ошибки, которые часто допускают самодельщики. Следуйте этим простым советам, чтобы убедиться, что установка электрической коробки выглядит профессионально и соответствует требованиям кодекса.

• 01 из 07

  Установите электрическую коробку между шпильками, если необходимо

  Ель / Кевин Норрис

  Электрические коробки обычно крепятся к стойкам по бокам для устойчивости. Независимо от того, прибиты ли они к стойкам или привинчены с помощью регулируемых скоб, ящики на стойках обычно остаются на месте в течение длительного времени.

  Но иногда не всегда удается найти подходящую точку крепления к шпилькам. Как насчет между шпильками?

  Использование старых электрических коробок — один из способов подвесить коробки между стойками. Старые рабочие коробки крепятся непосредственно к гипсокартону, а не к стойкам.

  Вырезав прямоугольное отверстие в гипсокартоне, вы вставляете в отверстие электрическую коробку. Затем с помощью ручной отвертки Phillips или аккумуляторной дрели/шуруповерта вы поворачиваете два винта по часовой стрелке.

  Вращение винтов также поворачивает два пластиковых крыла за гипсокартоном, прижимая коробку к гипсокартону. Хотя он не такой прочный, как коробка на шпильках, и иногда крылья ломаются, часто это единственный вариант, когда вы хотите, чтобы коробка находилась между шпильками.

• 02 из 07

  Установка настенных коробок на одинаковой высоте

  Ель / Кевин Норрис

  Не существует четких норм и правил относительно того, как высоко следует располагать настенные выключатели или розетки. Но профессионалы придерживаются определенных стандартов для однородного вида. Какой бы стандарт вы ни выбрали, старайтесь соблюдать единообразие для всех электрических коробок. Коробки неправильной высоты пометят домашние электромонтажные работы как любительские.

  Настенные выключатели

  Стандартной практикой является установка настенных выключателей на высоте около 48 дюймов над полом. Но это расстояние может варьироваться от 43 до 53 дюймов, в зависимости от ваших предпочтений. Например, для помещений, используемых людьми с ограниченными возможностями, требующими инвалидной коляски, может быть целесообразна более низкая высота выключателя.

  Выходные коробки над полом

  Обычная практика розеток – устанавливать их так, чтобы нижний край находился на высоте от 12 до 16 дюймов над полом. Это расстояние также может быть скорректировано для особых обстоятельств.

  Распределительные коробки над столешницей

  Для выключателей и розеток над столешницей установите их так, чтобы нижняя часть находилась примерно на 4 дюйма над поверхностью столешницы.

• 03 из 07

  Используйте контрольную планку для гипсокартона

  Ель / Кевин Норрис

  В новом строительстве прикрепление полосы гипсокартона к передней поверхности стоек может служить направляющей для крепления стенных коробок. Без какой-либо направляющей может быть сложно установить коробки с надлежащим смещением, чтобы передние края электрических коробок были на одном уровне с готовой поверхностью гипсокартона.

  Когда вы устанавливаете электрическую коробку, убедитесь, что она находится на одном уровне с поверхностью этой полосы гипсокартона; это гарантирует, что коробки будут на нужной глубине, когда стены будут закончены.

  Большинство жилого гипсокартона имеет толщину 1/2 или 3/8 дюйма, поэтому держите под рукой несколько полос гипсокартона такой толщины, чтобы облегчить установку электрической коробки. Если вы используете другую толщину стенки (например, толщину 5/8 дюйма, необходимую для некоторых брандмауэров), убедитесь, что эталонные полоски соответствуют этой толщине.

• 04 из 07

  Используйте измерительную вкладку коробки

  Ель / Кевин Норрис

  Пластиковые электрические коробки с гвоздями могут иметь 3/8-дюймовые измерительные выступы по бокам. Вы можете использовать их, чтобы указать, насколько далеко выдвигать электрическую коробку от лицевой стороны шпилек.

  Начните с того, что рукой слегка вытолкните гвозди из коробки так, чтобы, когда вы приложите коробку к стойке, кончики гвоздей слегка вонзились в древесину. Это помогает удерживать коробку на месте во время первых двух решающих ударов молотка, когда вы вбиваете монтажные гвозди в шпильку.

• 05 из 07

  Гвозди для молотка Осторожно

  Ель / Кевин Норрис

  Пластиковые электрические коробки могут быть хрупкими. При забивании коробки используйте легкие, осторожные удары, а не сильные взмахи молотком. Следите за тем, чтобы ваши удары были перпендикулярны шипу. Если вы ударите слишком сильно, вы рискуете толкнуть коробку назад по поверхности шпильки. Будьте особенно осторожны в холодную погоду: если вы ударите саму коробку при низких температурах, она может треснуть или сломаться.

• 06 из 07

  Попеременные удары между ногтями

  Ель / Кевин Норрис

  Вместо того, чтобы полностью забивать один гвоздь, прежде чем переходить к следующему, лучше чередовать гвозди, забивая каждый гвоздь примерно на 1/4 дюйма каждый раз. Это предотвратит скручивание или отклонение коробки при ее прикреплении.

  Некоторые электрики останавливаются перед тем, как полностью вбить монтажные гвозди в шпильки. Это позволяет легко снять коробку, если перед установкой кабеля NM необходимо изменить компоновку.

• 07 из 07

  Использование металлических коробок для уменьшения натяжения шнура

  Ель / Кевин Норрис

  В большинстве бытовых электрических коробок есть один или два легких шнура, как правило, для освещения, бытовой техники, компьютеров или зарядных устройств для телефонов. Эти тонкие шнуры очень мало нагружают розетку и электрическую коробку, поэтому в большинстве случаев подойдет даже пластиковая коробка.

  Но некоторые шнуры толще и тяжелее, что создает опасную нагрузку на розетку и коробку. Шнуры сушилки подключены к розеткам 240 В, и, хотя шнуры не часто перемещаются, они создают тяжелую постоянную нагрузку на розетку.

  Точно так же зарядная станция для электромобилей уровня 2 на 240 В, 40 А обычно подключается к розетке NEMA 14-50. Менее дорогие зарядные устройства для электромобилей уровня 2 не имеют настенной станции, поэтому они подключаются непосредственно к розетке. Это действие создает большую нагрузку на розетку изо дня в день. Зарядные устройства со стационарными настенными станциями с меньшей вероятностью добавят напряжения в розетку — они больше похожи на постоянно подключенные сушильные шнуры.

  Для розеток на 240 В любого типа лучше использовать металлическую коробку, особенно для шнуров, которые часто снимаются и заменяются.

Как установить электрическую коробку в существующей стене

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 22.03.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик по электромонтажным работам с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Добавить электрическую коробку к существующей стене для выключателя или розетки легко, если у вас есть нужные материалы и вы знаете несколько приемов. И гипсокартон снимать не надо. Стены могут оставаться на месте.

Суть в том, чтобы купить электрическую коробку, называемую реконструируемой коробкой или старой рабочей коробкой (а не новой рабочей или новой конструкцией).

• Новая рабочая коробка : Новая электрическая коробка имеет гвозди или другой способ крепления, который позволяет прикрепить коробку сбоку к шпильке. Если вы хотите использовать новую рабочую коробку, гипсокартон еще не должен быть установлен. Гипсокартон навешивается после крепления короба.
• Старый рабочий ящик : Этот предмет, который часто называют ящиком для переделки, позволяет прорезать отверстие в гипсокартоне стены и вставить ящик внутрь. Снимать гипсокартон не требуется. Эта коробка прикрепляется к самому гипсокартону с помощью крыльев, которые втягиваются внутрь. Вы будете использовать этот тип недорогой пластиковой коробки, которая стоит всего несколько долларов за единицу.

Оборудование/инструменты

• джеб пила
• Карандаш

Материалы

• Старая работа или переделка электрической коробки
• Дрель с буровым долотом

Ель / Кевин Норрис

1. Приклейте старую коробку скотчем к стене с обратной стороны

   Многие из этих старых коробок из домашних центров и других крупных магазинов товаров для дома не поставляются с бумажными шаблонами. Либо вы делаете свой шаблон, переносите измерения на стену с помощью линейки, либо используете саму коробку в качестве шаблона.

   Поскольку эти коробки сужаются от меньшего к большему, вы не можете использовать обратные стороны в качестве шаблонов. К счастью, вы можете использовать лицо в качестве шаблона, так как лицо плоское.

   Прикрепите коробку к стене малярным скотчем лицевой стороной вперед. Наклейте скотч сверху и снизу. Боковые стороны заклеивать не нужно. Если у вас есть помощник, нет необходимости заклеивать коробку скотчем. Просто попросите помощника плотно прижать коробку к стене, пока вы рисуете контур.

   Ель / Кевин Норрис

2. Сначала отметьте горизонтальные линии коробки

   Из-за неровных очертаний большинства старых электрических коробок непросто просто провести вокруг них четыре линии карандашом. Вам нужно будет нарисовать линии там, где вы можете их найти, а затем заполнить недостающие части.

   • Сначала отметьте горизонтальные линии, где выступы встречаются с коробкой. Выступы — это плоские детали, которые прижимаются к стене спереди, создавая напряжение вместе с задними крыльями.
   • Используйте механический карандаш или хорошо заточенный обычный (не столярный) карандаш, потому что вам нужна острая и точная линия. Не используйте шариковую или чернильную ручку, так как скрыть следы может быть сложно.
   • Вы должны правильно провести эти линии, иначе коробка не останется на месте; он упадет обратно в стену.

   Ель / Кевин Норрис

3. Маркировка вертикальных линий на розетке

   Отметив горизонтальные линии, проведите две прямые вертикальные линии по бокам старой коробки. Хотя вы должны стараться быть точным, это менее критично, потому что по бокам нет выступов.

   Ель / Кевин Норрис

4. Соединительные линии для выреза коробки

   Снимите коробку со стены. С помощью линейки соедините горизонтальные и вертикальные линии, чтобы получился законченный контур.

   Ель / Кевин Норрис

5. Сделайте точный вырез коробки с помощью ножовки

   Прежде чем сделать вырез, просверлите отверстие в центре контура сверлом диаметром 1/2 дюйма. Теперь используйте ручную ножовку, чтобы вырезать контур. Будьте предельно точны в этом, сохраняя линию, когда вы режете пилой, а не режьте прямо по линии.

   Если у вас есть помощник, пусть помощник держит магазинную вакуумную насадку под пилой, когда вы режете. Это не полностью избавит вашу область от пыли гипсокартона, но значительно поможет сократить ее количество.

   Ель / Кевин Норрис

6. Хватай вырез, пока он не упал

   Прежде чем вы закончите последний надрез, ткните пальцем в это 1/2-дюймовое отверстие и держите вырез, чтобы он не упал в стену. Это делает работу более чистой и аккуратной, если вы можете ее извлечь.

   Если вы забыли сделать отверстие раньше, то можете попробовать захватить бортик выреза зубьями ножовки.

   Ель / Кевин Норрис

7. Стороны файла выреза для расширения

   В то время как идеальный вырез идеален, всегда лучше иметь слишком маленькое отверстие, чем слишком большое.
