Содержание

виды турников, крепежные элементы, способы и особенности установки

На чтение 6 мин. Просмотров 8.6k. Обновлено

Турник – спортивный инвентарь для поддержания хорошей физической формы. Его можно установить в квартире, доме или во дворе. Крепление для турника – один из основных элементов, который обеспечивает долговечность конструкции. Сделать турник для дома легко, если иметь представление об отдельных элементах конструкции и знать, как и где устанавливать его, чтобы было удобно и безопасно использовать.

Виды домашних турников

Для дома можно выбрать любой тип конструкции из перечисленных ниже.

Настенный. Он крепится к стене с помощью анкерных болтов. Позволяет развивать мышцы предплечья. Предназначен для просторного помещения.

Распорный. Он крепится в дверном проеме. Пользуется популярностью, потому что легко устанавливается. К минусам стоит отнести вмятины в стене, которые остаются, если выполняют демонтаж конструкции.

Распорный между стен предназначен для узких помещений или коридоров. Фиксируется анкерными болтами.

Навесной. Считается дополнительным снарядом, например, на шведской стенке.

Потолочный. Он крепится болтами, может быть литым или регулируемым.

Любая конструкция из этих видов легко устанавливается в доме или на улице.

Типы крепежных элементов

Чтобы турник был долговечным, крепеж нужно выбирать с особенной тщательностью. Даже самое прочное устройство должно держаться надежно, ведь именно на места креплений будет приходиться максимальная нагрузка во время эксплуатации. Рассмотрим все актуальные способы крепежа.

Универсальные крепления

Стальные крючки считаются универсальным креплением и используются для любого вида инвентаря. Их толщина составляет минимум 2 мм, и они могут выдерживать вес до 250 кг. Крючки нужно фиксировать болтами: дюбельными или анкерными.

Дюбели

Дюбельные болты предпочитают использовать новички. Нужно приобретать болт диаметром 8-12 мм с капроновыми пробками. Отверстия для них высверливаются на глубину 1 см. Они позволяют крепить изделия практически на любых поверхностях. Кирпичная стена выдержит нагрузку в 200 кг, а бетонная – в 300.

Анкера

Анкерные болты рассчитаны на мастеров с опытом. Анкера считаются самыми надежными креплениями для любой конструкции. Но ошибка при монтаже приведет к шаткости всего устройства. Их можно использовать только для установки на прочной поверхности.

Самодельные крепления

Для создания самодельного крепления в домашних условиях нужно использовать дополнительные приспособления. Берут шуруп, клей БФ и немного цемента. Просверливают отверстие в стене, согласно чертежу, смешивают клей с цементом и наносят его на шуруп. Установив крепление в стену, ждут, когда клей подсохнет. Уже через пару часов устройство будет прикреплено надежно.

Способы установки турника

Существует несколько вариантов закрепления конструкции. Выбор зависит от планировки помещения и вида самого устройства. Правильное расположение позволит надежно закрепить турник или брусья.

При установке следует учитывать расстояние от перекладины до потолка.

Монтаж изделия на стену

Крепления на стену выбирают качественные и надежные. Строители рекомендуют использовать анкерные болты или дюбеля. Перечень необходимых инструментов:

  1. Анкера 8 или 10 мм.
  2. Строительный уровень, чтобы расположить крепежи ровно.
  3. Дрель.
  4. Карандаш.

Сначала нужно распаковать изделие, если оно в заводской упаковке, и проверить комплектацию. Чаще всего крепления идут в наборе. Затем переходят к монтажу:

  1. Замеряют расстояние между отверстиями.
  2. Отмечают карандашом места основных креплений. Уровень поможет сделать отметки ровно. Если турник будет висеть криво, то это негативно скажется на позвоночнике занимающегося на нем человека.
  3. С помощью дрели просверливают отверстия.
  4. Закрепляют изделие на болты, но не плотно.
  5. Убедившись в том, что инвентарь висит ровно, закрепляют болты до конца, чтобы они не проворачивались.

Перед сверлением отверстий в стене необходимо выяснить, где проходит электрическая проводка.

Как закрепить распорный турник между стен

Турник может быть простым – в виде обычной перекладины между стен. Если вогнать металлическую трубу глубоко в стену, то дополнительные крепления не понадобятся. Однако в квартирах лучше устанавливать распорную конструкцию. Это исключит необходимость сверления стены.

Чтобы конструкция была установлена как влитая, стены должны быть кирпичными или бетонными. С помощью уровня нужно сделать отметки на стене и приложить изделие с распорками. К недостаткам такого турника стоит отнести максимальный вес – всего 100 кг.

Турник в дверном проеме

Турник можно вставить в дверной проем без креплений, но специалисты советуют устанавливать дополнительные распорки, к которым и будет крепиться перекладина. Перечень необходимых инструментов:

  1. Анкера 8 или 10 мм.
  2. Дополнительные крепежи.
  3. Дрель.
  4. Карандаш.

Пошаговый алгоритм установки:

  1. Карандашом нужно сделать отметки и просверлить отверстия с помощью дрели.
  2. Стоит использовать линейку, чтобы анкера входили на одном уровне.
  3. Сначала крепятся дополнительные крепежи, а потом само изделие.
  4. Затягивание анкерных болтов нужно делать после того, как удалось убедиться, что турник весит ровно.
  5. Дополнительно можно повесить деревянные брусья, которые изготавливаются в домашних условиях.

Если потолки невысокие, то человеку с внушительным ростом заниматься будет неудобно.

Установка турника с закреплением на потолке

Установка потолочных турников требует сноровки и соблюдения нескольких обязательных условий. Распорки должны быть мощными, потому что основная нагрузка будет приходиться на них. Турник с креплением к потолку рекомендуется фиксировать с помощью анкеров. Четырехножная конструкция более практична. Перечень необходимых инструментов:

  1. Анкера 8 или 10 мм.
  2. Дрель.
  3. Карандаш.

Если в комплекте идут саморезы или дюбеля, то стоит приобрести отдельно анкерные болты. Зачастую производители экономят на креплениях, что сильно снижает надежность установленного изделия.

Пошаговый алгоритм установки:

  1. Измеряют расстояние между отверстиями на турнике и делают отметки на потолке.
  2. Просверливают отверстия с помощью дрели.
  3. Неплотно закрепляют конструкцию на потолке.
  4. Визуально оценивают вид изделия, проконтролировав ровность монтажа в горизонтальной плоскости.
  5. Окончательно закручивают анкерные болты.

Нельзя не сказать несколько слов о прочности и безопасности устройства. Нужно обращать внимание не только на качество приобретенного изделия, но и на потолок, на который оно будет устанавливаться. Если основа представляет собой деревянные перекрытия, но на таком потолке крепить турник опасно.

Особенности самостоятельного изготовления и закрепления турника

Изделие может состоять из простой металлической трубы с креплениями или сварной многоуровневой конструкции. Чтобы сделать домашний турник своими руками, следует изучить чертежи.

Это самый простой вид конструкции, который не потребует особых навыков при изготовлении и установке. Главное, чтобы изделие было качественным и висело достаточно высоко. Это позволит тренировать все группы мышц. Рекомендации мастеров по его изготовлению и установке:

  1. Для изготовления следует приобретать только качественный материал.
  2. Крепежи должны быть из прочного металла.
  3. Для закрепления конструкции нужно покупать анкерные болты.
  4. Бур на дрели должен быть чуть меньшего диаметра по сравнению с болтами.

И напоследок стоит напомнить несколько рекомендаций. Во-первых, перед монтажом нужно убедиться в том, что в месте установки не проходят электрические провода. Во-вторых, если у трубы неэстетичный вид, ее всегда можно окрасить. И третье – самое важное, настенный турник может выдерживать вес не более 150 кг.

Видео по изготовлению и установке:

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

38.61%

Частично.  Еще остались вопросы.  Сейчас отпишусь в комментариях.

16. 58%

Показать результаты

Проголосовало: 404

Оцените полезность статьи, нам будет приятно 🙂

Зачётно430Не очень209

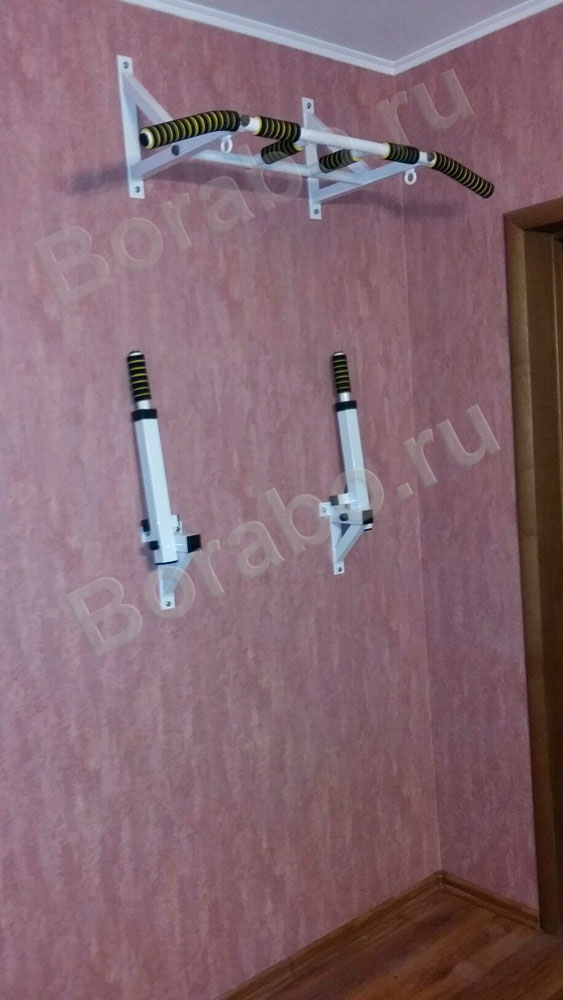

Как правильно и надежно закрепить турник и брусья

В этой небольшой инструкции мы откроем вам несколько секретов - как ПРАВИЛЬНО и НАДЕЖНО ЗАКРЕПИТЬ турник или брусья на стене и не наделать при этом ЛИШНИХ ОТВЕРСТИЙ.

Благодаря Вашим советам и подсказкам мы доработали нашу инструкцию по креплению изделий нашего производства на стену.

Теперь она состоит из следующих частей:

  1. Распаковка изделия
  2. Сборка изделия
  3. Разметка места крепления
  4. Выбор крепежных болтов
  5. Сверление отверстий
  6. Монтаж на стену
  7. Эпилог

Для того чтобы приступить к работе Вам понадобятся:

  • Напарник - 1 шт. (желательно, но не обязательно)
  • Карандаш - 1 шт.
  • Строительный уровень - 1шт.
  • Строительная рулетка 2 м. - 1 шт.
  • Молоток - 1 шт.
  • Дрель - 1 шт.
  • Переноска - 1 шт.
  • Сверла с победитовым наконечником - 2 шт: диам. 6 мм - для "черновых" отверстий, второе сверло на 10 - для анкерных болтов, или на 12 мм - для дюбельных.
  • Гаечный ключ на "13"
  • Мелкозернистый напильник - 1 шт.
  • Пылесос - 3 шт. (шутка).
  • Масло машинное/подсолнечное - 5 г.
  • Клей ПВА - 20 г.
  • Большой лист бумаги (формат А1)
  • Канцелярские кнопки - 5 шт.

Наконец-то долгожданная посылка с нашим изделием находится у Вас дома, и Вы с нетерпением предвкушаете, как испытаете свои силы и наш спортивный снаряд. Для того чтобы сделать это, давайте перейдем к первому этапу.

Распаковка изделия

Перед отправкой мы стараемся упаковывать наши изделия как можно надежней, чтобы в процессе транспортировки избежать царапин и повреждений покрытия. Как правило, в упаковке находится металлоконструкция, неопреновые ручки, крепежные болты.

Шаг 1: Не торопясь разрежьте ножницами или острым ножом упаковку, при этом будьте осторожны чтобы не повредить неопреновые ручки, ну и конечно же свои руки.

Пару слов о сборке изделий...

Прежде чем перейти непосредственно к теме закрепления, позвольте сказать пару слов о сборке конструкций. Дело в том что многие изделия отправляются в частично разобранном виде для того чтобы удешевить стоимость доставки.

Собрать изделие, как правило, не составляет труда, тем не менее, у многих возникают ТРУДНОСТИ С НАТЯГИВАНИЕМ неопреновых РУЧЕК на турник.

Решается эта проблема очень просто: берете самое обычное МЫЛО, мылите как следует одну руку, затем этой мыльной рукой хорошенько мылите место усадки рукояток. Теперь все "садится" на свои места без серьёзных усилий. Как говорится - "Не помажешь - не поедешь"!

НЕ ИСПОЛЬЗУЙТЕ в этих целях МАСЛО, особенно машинное, поскольку рукоятки после него будут потом какое-то время "ёрзать", кроме того, некоторые виды масел могут разрушительно действовать на неопрен.

НАДЕВАЙТЕ РУЧКИ на СОБРАННОЕ изделие.

Разметка места крепления.

Итак, ваше изделие аккуратно собрано, все болты и гайки надежно затянуты, самое время ТОЧНО отметить места сверления отверстий. Для этого Вам понадобится большой лист бумаги - формата А1, или же кусок старых обоев. Бумага в данном случае будет выполнять роль "шаблона".

Шаг 2: Расстилаете на полу этот лист бумаги и ставите сверху на него уже собранный турник (брусья). Выставляете изделие ровно и карандашом/маркером отмечаете места в которых нужно сделать отверстия:

Шаг 3: Теперь Ваша задача - ровно, на нужной высоте закрепить этот лист бумаги на стене при помощи канцелярских кнопок или липкой ленты. Обязательно проверьте с помощью строительного уровня (приложив его листу) ровно ли будет висеть изделие ОТНОСИТЕЛЬНО ГОРИЗОНТА, а не относительно потолка или пола.

Это необходимо для того чтобы вес равномерно распределялся между правой и левой руками. В противном случае Вы рискуете непропорционально развить свой опорно-двигательный аппарат.

Если Вы всё 7 раз отмерили и решили что шаблон висит достаточно ровно - НЕ СПЕШИТЕ СВЕРЛИТЬ.

Шаг 4: Сделайте при помощи острого, крепкого предмета (гвоздя, шила, сверла) небольшие "вмятины" точно по центру будущего отверстия. По возможности, постарайтесь учесть наличие скрытой электропроводки, арматуры, пустоты и других "сюрпризов".

После этого лист бумаги можно сять со стены. Обязательно уделите внимание прочности стены, поскольку надежность крепления в первую очередь зависит от надежности стены, на которую Вы собрались вешать спортивное оборудование. Стена должна быть достаточно прочной.

Совет: Рекомендуем вешать изделия на НЕСУЩИЕ СТЕНЫ из кирпича, шлакоблока, бетона и других прочных материалов. Межкомнатные стены не всегда могут выдержать нагрузку.

Выбираем крепления.

Если крепеж Вы приобретали у нас, то он будет иметь следующие характеристики:

Дюбельные болты:

  • Диаметр железного болта - 8 мм, длина - 100 мм, шляпка под ключ на "13"
  • Диаметр капроновой вставки - 12 мм, длина - 80 мм.

Отверстие под дюбеля должны быть диаметром 12 мм, глубиной 100 мм. Пусть Вас не смущает тот факт что железный болт на 20 мм длиннее капроновой вставки.

Часть этого "запаса" уйдет на толщину стойки турника и шайбы ~5-6 мм, остальной "запас" необходим для того чтобы полностью "раскрыть" капроновую вставку. Не забывайте что конец болта имеет конусообразную форму, которая должны выйти за пределы капрона.

ДЮБЕЛЯ - рассчитаны на начинающих мастеров. С помощью них можно крепить изделия практически на любых стенах в т. ч. из плотного гипса и ракушняка.

Анкерные болты

АНКЕРА (распорные анкерные болты) - рассчитаны на мастеров с опытом. Данный вид крепления держит прочнее дюбелей, при условии, если всё сделано правильно.

Однако стоит допустить небольшую ошибку при монтаже - и Ваше ИЗДЕЛИЕ может ОТВАЛИТЬСЯ даже от небольшой нагрузки. Анкера рассчитаны только на прочные, твердые стены. Наши анкерные болты имеют следующие характеристики:

  • Диаметр шпильки - 8 мм, гайка под ключ на "13"
  • Диаметр распорной части - 10 мм, длина - 75 мм.

Таким образом, готовое отверстие под анкер должно быть диаметром 10 мм, глубиной не менее 75 мм.

Сверлим отверстия очень аккуратно!

Шаг 5: Теперь самое время просверлить "ЧЕРНОВЫЕ ОТВЕРСТИЯ". Сверлятся они на порядок меньшим диаметром сверла, чем диаметр дюбеля/анкера (к примеру, для дюбеля диаметром 12 мм, черновое отверстие можно просверлить сверлом диаметром 6-8 мм).

Совет: Для сверления стен из бетона, цемента, кирпича желательно иметь перфоратор, либо дрель с ударной функцией. Сверла для таких целей необходимо брать с победитовой напайкой.

Старайтесь держать перфоратор максимально перпендикулярно стене, так же следите за тем, чтобы не сделать отверстия слишком глубокими. Если все прошло хорошо - переходите к этапу сверления ЧИСТОВЫХ ОТВЕРСТИЙ (нужного диаметра).

Если в процессе сверления сверло ушло далеко в сторону, "провалилось" в стену, либо уперлось в нечто несверлимое (наподобие арматуры), в этом случае смотрите по обстоятельствам и количеству уже просверленных отверстий - возможно, Вам придется "сместиться" немного в сторону.

К сверлению чистовых отверстий нужно подойти очень ответственно. Помните, что дюбеля, как и анкера должны входить в готовое отверстие очень плотно - в идеале их забивают туда легкими ударами молотка. Поэтому постарайтесь не раздолбать отверстие бОльшего диаметра, чем диаметр дюбеля/анкера.

Обязательно обратите внимание на глубину отверстий - они должны быть достаточно глубокими, и в то же время крепеж не должен "проваливаться".

Подсказка: Чтобы легче было контролировать глубину отверстия - от конца сверла отмерьте необходимое расстояние и сделайте отметку маркером.

Шаг 6: После того как чистовые отверстия готовы - включаем пылесос и аккуратно вытягиваем из них оставшуюся пыль.

Монтаж изделия на стену

Закрепление при помощи дюбелей:

Шаг 7: Теперь, когда аккуратные, ровные, чистые отверстия готовы, самое время приступать к закреплению изделия на стене.

Итак, некоторые СЕКРЕТЫ закрепления турников, брусьев и любых предметов с помощью дюбелей:

  • Обильно смажьте клеем ПВА пластмассовую часть дюбеля, немного клея размажьте по ЧИСТЫМ стенкам самих отверстий, теперь легкими ударами молотка забейте все дюбеля в отверстия (помните, что они должны садиться очень плотно). Делайте все аккуратно – не испачкайте стены в клей.
  • Дайте клею сутки на высыхание (сложно вытерпеть, но это нужно сделать).
  • Внимательно осмотрите качество резьбы железных болтов на наличие различных заусениц. Если таковые обнаружите - аккуратно спилите их напильником с мелкой насечкой.
  • Итак, клей уже высох, наступает долгожданный ответственный момент. Смажьте резьбу дюбелей маслом любого типа (можно даже сливочным), попросите напарника придержать турник и/или брусья и начинайте осторожно закручивать дюбеля до упора.

Подсказка: Если вдруг Вы все-таки перестарались и рассверлили одно или несколько отверстий больше нормы - не отчаивайтесь. Прежде чем "химичить" с клеем и дюбелями вставьте в это отверстие несколько зубочисток, ну или спичек на крайний случай. Эта хитрая методика так же позволит дюбелям плотно сидеть в отверстиях.

Монтаж при помощи анкеров

На закуску остались только железные, блестящие анкера.

Напоследок расскажем Вам некоторые секреты крепления чего угодно с помощью анкеров. На самом деле секреты эти очень просты:

  1. Стена обязательно должна быть из прочных материалов (бетон / кирпич).
  2. Отверстие должно быть внутри без пыли.
  3. Анкер должен максимально плотно входить в отверстие.
  4. Очень важно чувствовать силу затягивания анкера - не переусердствовать.

На этом мы, наверное, закончим свое повествование. Вопросы, пожелания, присылайте через форму обратной связи. Фото и видеоотчеты на [email protected] com

Эпилог

Если вы все внимательно прочли раз 5, прониклись данной технологией и сделали один в один согласно этой инструкции, то всё у Вас будет как в сказке Васнецова:

"Век висит Турник - не шатается!
И века простоит - не шелохнется!"

Да, чуть не забыли. Если Вы работали с напарником - не забудьте его отблагодарить - разрешите выполнить несколько несложных упражнений, и только после этого испытывайте изделие на прочность сами.

БОЛЬШУЩАЯ ПРОСЬБА: Мы будем Вам искренне и премного благодарны, если Вы монтируя свои изделия пришлете нам небольшой фотоотчет к этой инструкции! Ну а за хорошее, качественно снятое видео с комментариями обязательно подарим Вам ПОДАРОК!
