Штробление стен под проводку своими руками

Проведение капитального ремонта, перепланировки, новое строительство дома или хозяйственного помещения связаны с вопросом подведения или переноса розеток, выключателей, прокладкой нового кабеля, маскировкой трубопроводных систем. В стеновую панель прячут все коммуникации размером до 1/3 толщины перекрытия.

Обзор инструментов для штробления стен под проводку
Советы профессиональных мастеров о правилах штробления стен под проводку своими руками
Технологии штробления стен под проводку
Некоторые правила штробления в бетонной стене
Работы по штроблению в несущей стене
Монтаж проводов в штробу и установка розеток

Обзор инструментов для штробления стен под проводку

Классический инструмент – молоток и стамеска. Вариант пригоден для долбления недлинных канавок в мягком податливом объеме. Использовать данный способ для бетона или кирпича не рационально. Недостатки: большие трудозатраты, длительное ведение работы, окончательный результат низкого качества.
Перфоратор со специальной насадкой. Выполняются работы в твердом объеме, армированном бетоне и кирпиче. Окончательный результат среднего качества: края канавок неровные, со сколами, требуется дополнительная доработка. Недостаток инструмента – издает высокий уровень шума более 100 дБ.
Болгарка с алмазным диском. Отличный вариант, идеальное качество штробы. Недостаток варианта – несоразмерное к качеству выделение пыли. Достоинства: идеальный результат, быстрое выполнение работы, продуктивность, малобюджетный метод. Простой в пользовании инструмент.
Штроборез. Считается наилучшим вариантом для прокладки проводки в стенах. Аппарат идет в комплекте со сменными дисками, с пылеуловителем. Недостаток метода: дорогостоящий инструмент.

Советы профессиональных мастеров о правилах штробления стен под проводку своими руками

Несущие стеновые конструкции, плиты перекрытия, горизонтальные швы – неподходящие объекты для прокладки проводки.
При составлении чертежа прокладки проводки учитывают важное условие – провода располагаются строго по горизонтали или вертикали. Ведение штробы намечается на поверхности уровнем или отвесом.
Горизонтальную прокладку проводов производят, выдерживая расстояние в 15 см от плиты перекрытия.
В конструкциях от 8 см провод прокладывается по кратчайшему пути.
Проводку не прокладывают в углах, впритык к оконным или дверным проемам. Рекомендуемое расстояние от таких мест к штробам не меньше 100 мм.
Для прокладки проводки в старых стенах производят проверку мест возможного прохождения токонесущего кабеля. Используют для контроля отвертку-индикатор или искатель.

Технологии штробления стен под проводку

До начала работ сверяются с планом прокладки старой проводки, обесточивают ее или обходят эти места. Технологий штробления бетона несколько:

Штробление с помощью молотка и зубила. Процесс для простоты разбивается на несколько этапов. На первом этапе зубилом отмечается углубление по краям штрабы на ширину одно или двух его остриев. Далее зубило ставится поперечно борозде и одна его часть вбивается в стену с помощью молотка. Вначале снимается верхний слой по разметке, а после углубляют сделанную канавку на 25 мм по всей ее протяженности. Данная последовательность действий не столь важна, так как допускается углубление сразу во время проделывания канавки. Этот способ совершенно не подходит для штробления бетонных стен под проводку, так как материал является слишком твердым для ручного изготовления отверстий.

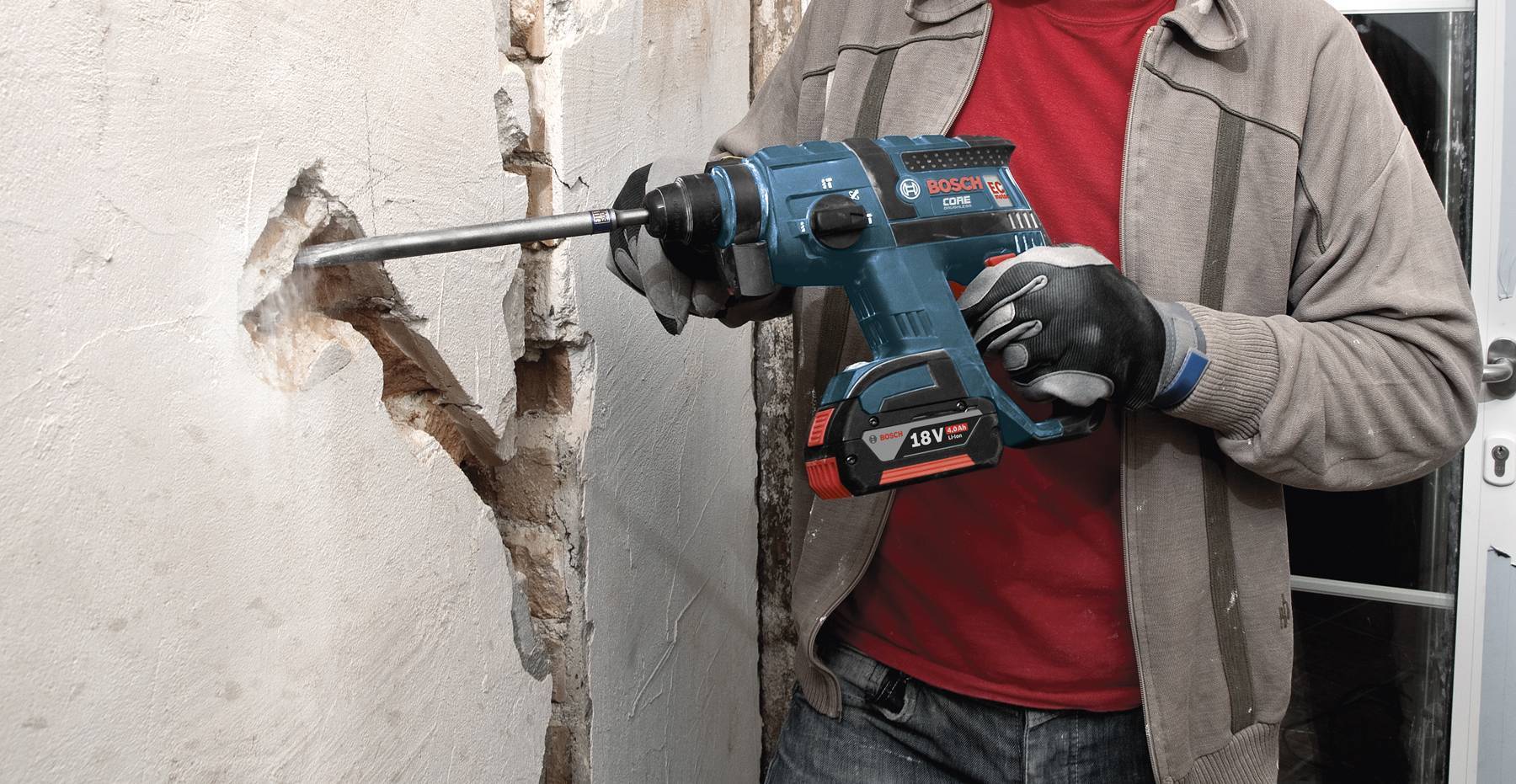

Следующий способ – штробление стен под проводку перфоратором. Работы начинаются с разметки необходимого участка. Необходимые для выполнения штробы насадки – бур небольшой длины и лопатка. По всей протяженности линии, по которой будет выполняться штроба, делают отверстия глубиной 25 мм. От каждого сделанного отверстия отступают 10-15 мм и делают следующее. Далее по готовым отверстиям делают канаву. При ее обустройстве лопатку не ставят поперек намеченной линии, так как это приводит к откалыванию лишних кусков покрытия стены. С помощью перфоратора изготавливается канавка под проводку нужной ширины и глубины, и показатели эти получаются очень точными. Единственный недостаток – края штробы часто получаются рваными, она имеет не очень аккуратный внешний вид. При помощи перфоратора штробление проводится максимально быстро и аккуратно.

Штробление стен под проводку болгаркой. Для выполнения данных работ понадобится диск с алмазным напылением. Он позволяет легко выполнять работы по бетону и кирпичу, в отличие от обычных насадок, которые с данными видами материалов справляются с трудом. Даже если работа будет проводиться по штукатурке, алмазный диск сделает канавку быстрей и проще. В начале работ размечают необходимые линии, затем по разметке делают две параллельные линии, ширина между которыми равна необходимой ширине штробы. Между готовыми надрезами выбивают канавку любым удобным инструментом – зубилом или перфоратором. Канавка выбивается до необходимой глубины. Данный способ отличается от двух предыдущих только использованием болгарки, которая значительно облегчает процесс изготовления надрезов для штробы. Во время выпиливания надрезов болгаркой выделяется большое количество пыли. Рекомендуется применять для сбора пыли промышленный пылесос или же просто обезопасить все предметы в комнате от попадания на них строительного мусора.

Изготовление канавки для проводки с помощью штробореза. Как следует из самого названия данного инструмента, он предназначен как раз для изготовления штроб и применяется профессиональными строителями. Штроборез похож на модифицированную версию болгарки, он имеет разъемы для установки сразу двух алмазных дисков, с возможностью регулировки расстояния между ними. Кожух инструмента также регулируется, что обеспечивает фиксацию глубины, на которую диски будут вырезать канавку. Часто инструмент имеет на кожухе специальный отвод для пыли, к которому крепится труба пылесоса. Штробление проводится легко и быстро, при этом веделяется небольшое количество пыли. Когда готовы порезы по краям штробы, лишний материал между ними выбивают перфоратором или зубилом. Недостатком использования штробореза является то, что на штробление стен под проводку цена увеличивается, если применять этот аппарат. Стоит он достаточно дорого, а применяется только для специализированных работ. Для бытового штробления лучше всего останавливать свой выбор на том варианте, для которого имеются в наличии все необходимые инструменты.

Окончание работ имеет одинаковые действия, независимо от того, какая технология применялась для изготовления штробы. Когда канавка полностью готова, ее очищают от строительной пыли пылесосом или веником. Очищенную от мусора канавку обрабатывают грунтовкой. Прокладка кабеля в стену – это еще один сложный технологический процесс, к которому необходимо подойти с максимальным вниманием. Проложенный кабель фиксируют в штробе и заделывают ее штукатуркой, шпаклевкой или гипсом.

Некоторые правила штробления в бетонной стене

Большинство строений выполняется из бетона, потому при прокладке в стене электрических коммуникаций чаще всего приходится иметь дело именно с этим материалом. Общий принцип работы по бетону ничем не отличается от описанных выше технологий. Для него подходят все описанные инструменты, кроме зубила. Однако существуют некоторые общие правила штробления по бетону.

При выборе технологии штробления, выбирая между вариантом выполнения работ болгаркой или перфоратором, лучше остановиться на втором варианте. Перфораторы являются более мощными машинами, которые рассчитаны на работу по твердым поверхностям. К тому же при изготовлении отверстий не будет выделяться такого количества пыли, как от работы с болгаркой. Работы в многоэтажных домах рекомендуется выполнять в дневное время и только по будним дням. Уровень шума от перфоратора настолько велик, что его работу будет хорошо слышно даже через несколько перекрытий.

Во время работа рекомендуется воспользоваться услугами помощника, который увлажнит рабочую поверхность при выполнении отверстий. Данный способ широко применяют строители, он позволяет снизить количество разлетающейся по помещению пыли. Недостаток такого метода – сложность выполнения работы, влажная стена менее поддается штроблению.

Для работы по бетону строители не рекомендуют использовать штроборез, так как в данной поверхности он не удалит значительной части материала и за ним придется дочищать остатки перфоратором. Потому для облегчения работ по бетону перфоратор сразу используют как основной инструмент.

Работы по штроблению в несущей стене

Штробление же относится к такому типу работ. Во время снятия верхнего слоя оголяется арматура, она становится подверженной различным воздействиям и образованию коррозии. Если же начинается коррозия арматуры, ослабляется вся конструкция дома.

Для проведения таких работ в несущей стене, необходимо получить на это специальное разрешение. Если речь идет о панельном доме, то, скорее всего, в разрешении на работы будет отказано. В кирпичных домах такие работы чаще всего разрешают. После получения бумаг все работы выполняются очень осторожно, чтобы снизить ущерб стене до минимального уровня. Чтобы определить место расположения в стене элементов арматуры, используют стандартный металлоискатель. Более подробно рассказывает о том, как выполняется штробление стен под проводку, видео в конце статьи.

Монтаж проводов в штробу и установка розеток

Провод в трубу затягивают с помощью плотной стальной проволоки. Если монтаж проводов проводится без использования трубы, то их фиксируют в канавке с помощью гипса, штукатурки или шпаклевки. Подведенные к подрозетникам провода подрезают, оставляя длину в 10-15 см, оставленный конец заправляется в отверстие для розетки.

Наиболее удобный монтаж розеток – блоками в одну рамку. В один блок размещают не только электрические розетки, но и разъемы для кабельного телевидения, телефона, интернета и т.д. Такие блоки позволяют значительно экономить место и создавать привлекательный эстетичный технический уголок в комнате. Блоки монтируют на специальные защелки, их объединяют еще до монтажа, и лишь затем цельным блоком устанавливают в подготовленные отверстия.

Отверстия для блока высверливаются цельными, между ними оставляют промежуток не более 1 мм, а центральные перегородки убирают. Таким образом блок монтируется в стену целиком. Рамки и металлические каркасы розеток должны плотно соприкасаться друг с другом. После оборудования блока и подведения к нему коммуникаций устанавливают пластиковые рамки розеток. Данная работа проводится после укладки отелочных материалов на стену, так как рамка розетки призвана скрыть все недостатки декорирующих элементов. При оклейке обоями под розетку заворачиваются их края, если же проводится окраска стены, то накладка скроет швы и сколы на месте изготовления проема для розеток.

Для установки распределительного щита штробят в стене отверстие прямоугольной формы. Размер отверстия в глубину, по ширине и по высоте подгоняют под размер будущего щита, оставляя небольшой запас. В нише сначала устанавливают корпус щита, его фиксируют раствором с гипсом. На данном этапе установка скрытой проводки считается завершенной. Оборудование распределительного щита относится к электрическим работам и проводится с учетом правил из руководства по эксплуатации.

Штробление стен под проводку своими руками

Обзор инструментов для штробления стен под проводку
Советы профессиональных мастеров о правилах штробления стен под проводку своими руками
Технологии штробления стен под проводку
Некоторые правила штробления в бетонной стене
Работы по штроблению в несущей стене
Монтаж проводов в штробу и установка розеток

Обзор инструментов для штробления стен под проводку

Классический инструмент – молоток и стамеска. Вариант пригоден для долбления недлинных канавок в мягком податливом объеме. Использовать данный способ для бетона или кирпича не рационально. Недостатки: большие трудозатраты, длительное ведение работы, окончательный результат низкого качества.
Перфоратор со специальной насадкой. Выполняются работы в твердом объеме, армированном бетоне и кирпиче. Окончательный результат среднего качества: края канавок неровные, со сколами, требуется дополнительная доработка. Недостаток инструмента – издает высокий уровень шума более 100 дБ.
Болгарка с алмазным диском. Отличный вариант, идеальное качество штробы. Недостаток варианта – несоразмерное к качеству выделение пыли. Достоинства: идеальный результат, быстрое выполнение работы, продуктивность, малобюджетный метод. Простой в пользовании инструмент.
Штроборез. Считается наилучшим вариантом для прокладки проводки в стенах. Аппарат идет в комплекте со сменными дисками, с пылеуловителем. Недостаток метода: дорогостоящий инструмент.

Советы профессиональных мастеров о правилах штробления стен под проводку своими руками

Несущие стеновые конструкции, плиты перекрытия, горизонтальные швы – неподходящие объекты для прокладки проводки.
При составлении чертежа прокладки проводки учитывают важное условие – провода располагаются строго по горизонтали или вертикали. Ведение штробы намечается на поверхности уровнем или отвесом.
Горизонтальную прокладку проводов производят, выдерживая расстояние в 15 см от плиты перекрытия.
В конструкциях от 8 см провод прокладывается по кратчайшему пути.
Проводку не прокладывают в углах, впритык к оконным или дверным проемам. Рекомендуемое расстояние от таких мест к штробам не меньше 100 мм.
Для прокладки проводки в старых стенах производят проверку мест возможного прохождения токонесущего кабеля. Используют для контроля отвертку-индикатор или искатель.

Технологии штробления стен под проводку

Прокладка проводки в бетоне выполняется на раннем этапе ремонтных работ. Шторобление в заселенном помещении нежелательно из-за большой концентрации цементной пыли. Подготовка к работе в жилой комнате предусматривает плотную консервацию оргтехники, мебели, цветов, наличие строительного пылесоса для уборки мусора и пыли. До начала работ сверяются с планом прокладки старой проводки, обесточивают ее или обходят эти места. Технологий штробления бетона несколько:

Штробление с помощью молотка и зубила. Процесс для простоты разбивается на несколько этапов. На первом этапе зубилом отмечается углубление по краям штрабы на ширину одно или двух его остриев. Далее зубило ставится поперечно борозде и одна его часть вбивается в стену с помощью молотка. Вначале снимается верхний слой по разметке, а после углубляют сделанную канавку на 25 мм по всей ее протяженности. Данная последовательность действий не столь важна, так как допускается углубление сразу во время проделывания канавки. Этот способ совершенно не подходит для штробления бетонных стен под проводку, так как материал является слишком твердым для ручного изготовления отверстий.

Следующий способ – штробление стен под проводку перфоратором. Работы начинаются с разметки необходимого участка. Необходимые для выполнения штробы насадки – бур небольшой длины и лопатка. По всей протяженности линии, по которой будет выполняться штроба, делают отверстия глубиной 25 мм. От каждого сделанного отверстия отступают 10-15 мм и делают следующее. Далее по готовым отверстиям делают канаву. При ее обустройстве лопатку не ставят поперек намеченной линии, так как это приводит к откалыванию лишних кусков покрытия стены. С помощью перфоратора изготавливается канавка под проводку нужной ширины и глубины, и показатели эти получаются очень точными. Единственный недостаток – края штробы часто получаются рваными, она имеет не очень аккуратный внешний вид. При помощи перфоратора штробление проводится максимально быстро и аккуратно.
Штробление стен под проводку болгаркой. Для выполнения данных работ понадобится диск с алмазным напылением. Он позволяет легко выполнять работы по бетону и кирпичу, в отличие от обычных насадок, которые с данными видами материалов справляются с трудом. Даже если работа будет проводиться по штукатурке, алмазный диск сделает канавку быстрей и проще. В начале работ размечают необходимые линии, затем по разметке делают две параллельные линии, ширина между которыми равна необходимой ширине штробы. Между готовыми надрезами выбивают канавку любым удобным инструментом – зубилом или перфоратором. Канавка выбивается до необходимой глубины. Данный способ отличается от двух предыдущих только использованием болгарки, которая значительно облегчает процесс изготовления надрезов для штробы. Во время выпиливания надрезов болгаркой выделяется большое количество пыли. Рекомендуется применять для сбора пыли промышленный пылесос или же просто обезопасить все предметы в комнате от попадания на них строительного мусора.
Изготовление канавки для проводки с помощью штробореза. Как следует из самого названия данного инструмента, он предназначен как раз для изготовления штроб и применяется профессиональными строителями. Штроборез похож на модифицированную версию болгарки, он имеет разъемы для установки сразу двух алмазных дисков, с возможностью регулировки расстояния между ними. Кожух инструмента также регулируется, что обеспечивает фиксацию глубины, на которую диски будут вырезать канавку. Часто инструмент имеет на кожухе специальный отвод для пыли, к которому крепится труба пылесоса. Штробление проводится легко и быстро, при этом веделяется небольшое количество пыли. Когда готовы порезы по краям штробы, лишний материал между ними выбивают перфоратором или зубилом. Недостатком использования штробореза является то, что на штробление стен под проводку цена увеличивается, если применять этот аппарат. Стоит он достаточно дорого, а применяется только для специализированных работ. Для бытового штробления лучше всего останавливать свой выбор на том варианте, для которого имеются в наличии все необходимые инструменты.

Некоторые правила штробления в бетонной стене

Работы по штроблению в несущей стене

Возможность проведения работ по штроблению в несущей стене – это спорный вопрос. Законом и всеми архитектурными нормами запрещено проводить в несущей перегородке какие-либо работы, которые ослабляют ее несущую способность. Штробление же относится к такому типу работ. Во время снятия верхнего слоя оголяется арматура, она становится подверженной различным воздействиям и образованию коррозии. Если же начинается коррозия арматуры, ослабляется вся конструкция дома.

Монтаж проводов в штробу и установка розеток

Провода в штробу укладываются двумя способами. Первый предусматривает укладку кабель-каналов для проводки. В таком случае вначале укладывают в штробу саму трубу, а затем через нее тянут провода к месту размещения розеток или включателей. Провод в трубу затягивают с помощью плотной стальной проволоки. Если монтаж проводов проводится без использования трубы, то их фиксируют в канавке с помощью гипса, штукатурки или шпаклевки. Подведенные к подрозетникам провода подрезают, оставляя длину в 10-15 см, оставленный конец заправляется в отверстие для розетки.

Как сделать разметку под штробление стен и потолка под проводку

Для исключения ошибок при монтаже проводки составляется схема подключения, план размещения в помещениях РЩ (распределительных щитов), и других элементов, это значительно упрощает работу монтажников. В статье мы рассмотрим как сделать разметку под штробление стен и потолка под проводку.

Содержание пояснительной записки и плана размещения элементов электропроводки

Каждое сооружение частный дом или квартира в многоэтажном доме строится по проекту, в проект отдельным разделом с приложениями входят схемы электропитания.

Прилагается планы с точным указанием мест размещения во всех помещениях следующих элементов:

распределительного щита;
распределительные коробки;
розетки;
выключатели;
осветительные приборы, обычно они располагаются на верхней части стен, или по центру потолка комнаты.

Иногда кроме сетей электропитания в проектах предусмотрена скрытая проводка телефонных линий, кабелей для телевизионных антенн, компьютерные сети, все это надо учитывать. К электрической схеме квартиры есть описание, в котором указывается количество групп в распределительном щите, каким проводом выполняется проводка на каждом отдельном участке.

Таблица условных обозначений элементов проводки:

Исходя из этой информации видно количество проводов их диаметры между каждым распределительным элементом. Это позволяет определить необходимую глубину и ширину штробы на каждом участке.

Требования руководящих документов к размещению скрытой электропроводки

Кроме информации указанной в пояснительной записке при разметке электрической проводки надо учитывать общие требования, указанные в ПУЭ.Чтобы не допускать ошибок и не переделывать уже выполненные работы, особое внимание обратите на требования размещения электропроводки относительно газопровода, магистралей водоснабжения канализации и отопления. В многоквартирных домах застройщики работают по типовым проектам, обычно все эти требования учитываются.

В Застройке частного домовладения по индивидуальному, проекту некоторые детали могут не учесть. В этом случае грамотный и упертый инспектор пожарной безопасности может не подписать акт о вводе объекта в эксплуатацию. Выпишет предписание на устранение недостатков, если вы заинтересованы в безопасной эксплуатации вашего сооружения, не стоит решать вопрос традиционно известными методами в нашей стране.Мудрые люди предпочитают предусмотреть эти подводные камни в процессе разметки скрытой электропроводки.

При параллельной прокладке кабеля с газопроводными трубами расстояние между ними должно быть не менее 4 см. При пересечении этих магистралей промежуток должен быть не менее 10 см.

ПУЭ пункт 2.1.56

При пересеченииэлектропроводов и кабелей с трубопроводами промежуток должны быть более 5 см, с трубами, где горючие и легковоспламеняющиеся жидкости или газы, расстояние не менее 1 см. Если расстояние менее 2,5 см провода или кабели дополнительно защищаются от механических воздействий по длине до 2,5 см обе стороны от трубопровода.В случаях пересечения с горячими трубами провода или кабели защищаютсятеплоизолирующими материалами

ПУЭ пункт 7.1.50.

Расстояние от выключателей, розеток и других распределительных элементов электропроводки до газопроводов должно быть более 50 см.

Разметка электропроводки в квартире

Прием размещения проводки относительно окон и дверей

Расстояние штробы от потолка должно быть более 15 см, над карнизами дверей и окон более 10 см. К выключателям, розеткам, распределительным коробкам кабеля прокладываются только по вертикальным и горизонтальным направлениям. Не допускается диагональных соединений с целью сократить расстояние и сэкономить провод. Это требование установлено, чтобы потребители могли ориентироваться, где проходит скрытая проводка, чтобы не повредить ее при установке мебели, бытовой техники и других работах.

В случае определения неисправности проще определить место прокладки поврежденного участка. Высота установки розеток и выключателей может быть выбрана застройщиком самостоятельно исходя из условий эксплуатации бытовых электроприборов, удобного для хозяина расположения. Строгих правил установленных руководящими документами по этому поводу нет.

Подготовительные мероприятия и необходимые инструменты

При наличии и подробного изучения всей документации, необходимо подготовить все необходимые материалы для разметки. Существует несколько методов нанесения разметки для штроб. В зависимости от ваших возможностей можете воспользоваться древними методами, используя подручные средства, отвесы, уровни, шнуры, которые имеются в любом хозяйстве.

Инструменты для разметки электропроводки

При наличии средств можно использовать современные приборы, электронные, лазерные дальномеры, это могут себе позволить профессионалы в строительных компаниях. Не зависимо от способа, который вы выберете, методика сводится к тому, что на стенах и потолках чертятся линии, для этого потребуется:

маркерные карандаши или фломастеры, можно мелки для черчения;
для измерения расстояний линейки или рулетки или электронные дальномеры;
для определения горизонтальных или вертикальных уровней используйте отвес и уровни или лазерные установки для разметки уровней;
строительный шнур.

После подготовки всех инструментов и приборов можно приступать к разметке.

Начало разметки

Начинается разметка с обозначения маркером в соответствии с планом установки, мест размещения на потолке светильников, на стенах выключателей, розеток, распределяющих коробок и распределительного щитках. Измеряются расстояния указанные в проекте между элементами проводки и другими точками отсчета.

Совет №1 Чтобы четко очертить границы для штробления отверстий рекомендуется иметь образцы коробок подроазетников и кабелей.

На стенах очерчиваются все элементы электропроводки, магистрали которые их соединяют, проводятся строго вертикально и горизонтально. В зависимости от количества проводов и их толщины выбирается ширина штробы на каждом участке, для наглядности проводятся две линии указывающие границы для штробления.

Таблица с параметрами различных кабелей используемых в скрытой проводке

В – ширина кабеля по внешней изоляции;

Н – высота кабеля по внешней изоляции;

Эти значения используются при расчете ширины и глубины штоб.

Для одного трехпроводного кабеля с сечением проводов 0,75 — 4 мм от коробки до подрозетника ширину штробы делают 1 см, глубиной до1,5 см.

Обязательно предусматриваются возможные отклонения в результате последующих после разметки работ:

высота полов становится выше после заливки уровня и настила напольного покрытия;
на потолках могут использоваться натяжные или подвесные конструкции;
стены ровняются гипсокартонными листами или штукатуркой;

Эти доработки сокращают объем помещений и могут повлиять на точность расположения элементов электропроводки. В большинстве случаев нашей действительности при строительстве помещений, прямоугольная геометрия искажается. Длина стены под потолком может отличаться от длины под полом, эти детали тоже надо учитывать и делать поправки.

Способы нанесения разметки на стены

Первый самый простой и традиционный способ нанесения прямых линий на стены с использованием отбивочного шнура. Между двумя точками натягивается пропитанный цветным порошком строительный шнур. Промежуток между стеной и туго натянутым шнуром должен быть 0,5-1 см, потом он оттягивается от стены и резко отпускается. Получается эффект натянутой тетивы, как у боевого лука, шнур ударяется об стену оставляя четкий след красящего порошка.

Для хорошей натяжки в качестве опорных креплений использовать саморезы, гвозди и стальные дюбеля не всегда получается крепко забить в кирпичные и особенно в бетонные стены. Лучше просверлить победитовым сверлом отверстия в стене, установить пластиковые дюбеля и ввернуть саморезы. Один конец шнура привязывается к саморезу, второй с натяжкой удерживается рукой на противоположной точке стены, потом у центра оттягиваем и резко отпускаем. Если работают два человека саморезы можно вообще не крепить. Вдвоем легче растянуть шнур приставить его к стене, сделать оттяжку и отпустить. Разметка отбивным шнуром использовалась строителями со времен древней Римской империи.

Второй способ, отметить две контрольные точки,используя большой строительный уровень с плавающим пузырьком воздуха, провести между ними мелом строго горизонтальную или вертикальную линию.

Третий способ использовать лазерные приборы для установки уровня на строительных объектах. Сканирующий с высокой частотой луч, на 360 ̊ вокруг источника, высвечивает на стенах четкую линию на установленном уровне в горизонтальной или вертикальной плоскости.

Пример работы лазерного уровня для розеток

Характеристики отечественного лазерного уровня «Ермак»

Характеристики	Значения
Направление излучения	Перекрестное
Угол саморегулирования	4̊
Дальность измерений	10 м
Количество лучей	2 шт.
Продолжительность работы	15 часов
Оптимальная температура эксплуатации и хранения	-20/+70
Вес аппарата	0.4 кг
Материал корпуса	Пластиковый ABS
Длина волны	650 нм
Мощность	1 мВт

Остается только маркером или мелом продублировать эту черту, после чего прибор можно выключать.

Нанесение разметки на потолках

На потолок прямые линии можно нанести первым или третьим способом, использовать уровень на потолке не имеет смысла. Особенность разметки на потолках заключается в определении центральной точки на прямоугольной поверхности помещения. Для этого проводят две прямые линии между углами по диагонали, точка их пересечения является центром, местом для установки осветительного прибора.

Нанесение разметки на потолках для штробления

Если в качестве потолка положены полые плиты, необходимость штробления отпадает. Провода протягиваются до нужной точки, где просверлено отверстие, через продольные полости внутри плиты.

Особенности разметки скрытой электропровдки для отдельных приборов бытовой техники

По требованиям ПУЭ электронагревательные приборы с большой мощностью потребления:

электроплитка;
котел с тэнами для подогрева воды;
стиральная машина;
сплит- система или кондиционер и другая мощная бытовая техника, подключается на отдельные автоматические выключатели в распределительном щите.

Проводка прокладывается от щита отдельными медными проводами с сечением 4-6 мм к месту подключения прибора, минуя все распределительные коробки, напрямую одним трех или четырехжильным кабелем.

При разметке надо постараться исключить пересечение этих линий с другими группами, для этого они прокладываются в самом верхнем горизонтальном ряду или нижнем. Если пересечений избежать невозможно, надо выбрать вариант, где их будет наименьшее количество.

Разметка кабельных магистралей к распределительному щиту

В частных домовладениях обычно вводной кабель от ЛЭП приходит напрямую к РЩ (распределительный щит), возможны штробления на коротких участках. В многоквартирных домах и других административных и производственных помещениях, разметку для вводного кабеля делают от поэтажного щита в квартиру или от общего РЩ в здание. Надо сразу разделить разметку штробы для силовых кабелей питания и информационных сетей. От подъездного ввода до квартиры они прокладываются отдельно. Исходя из марки кабелей указанных в пояснительной записке к плану и схеме электропитания, рассчитайте ширину и глубину необходимой штробы. Обычно это четырех или трехжильный кабель с медными проводами 6-8 мм/ кв. Ширина штробы для него делается 2-3 см, глубина 1-2 см. Линии ограничения ширины четко наносятся на стены от источника питания до РЩ дома или квартиры.

Совет №2 сфотографируйте все этапы монтажа проводки, начиная с разметки, сохраните их на жестком диске ПК, на флэшке или другом носителе. Мудрые люди сохраняют на облаке интернет-сервера, при необходимости ремонта или реконструкции, всегда можно уточнить, что где проходит.

Часто задаваемые вопросы электриков

Вопрос №1. Что такое строительный или отбивочный шнур?

В качестве отбивочного шнура можно использовать бельевую веревку или шпагат.

Вопрос №2. Можно телефонные линии расключать в распределительной коробке проводами электропитания?

Нет разметка для всех информационных линий, телефоны , радио, кабеля телевидения, прокладывается отдельно от силовых кабелей. У всех линий свои распределительные коробки.

Вопрос №3. Какие порошки надо использовать для пропитки отбивочного шнура?

Практически порошки любой строительной смеси, мел, гипс, колер для цветной побелки, даже обычный цемент. Главное условие чтобы цвет стены, на которой делается разметка, имел яркий контраст относительно цветом порошка, тогда линии будут четко видны.

Вопрос №4. Можно на отдельных участках провода собрать в жгут и сделать штробу более глубокой и менее широкой?

Не рекомендуется глубокие штробы на отдельных участках могут привести к разрушению стены.

Вопрос № 5. Что такое ПУЭ и где его взять?

ПУЭ ( правила устройства электроустановок) один из руководящих документов которым руководствуются при прокладке проводки. Купить можно в специализированных магазинах технической литературы, найти в интернете, взять почитать у знакомого специалиста в области энергетики.

Оцените качество статьи:

Штробление стен под проводку: технология и инструменты

Человек, затеявший ремонт в своем доме, почти всегда сталкивается с тем, что нужно заменить старую проводку или проложить новую. Иногда возникает необходимость добавить одну-две розетки, чтобы не мучиться с удлинителями. Чтобы свести к минимуму риск возникновения возгорания, провода желательно полностью спрятать в стенке. Поэтому штробление стен под проводку – процесс, без которого не обойтись. Зная хитрости организации электрической проводки в панельном доме и правила штробления, можно обойтись без помощи специалистов.

Главные правила штробления

Перед тем, как браться за инструмент, сначала нужно начертить на листе схему разводки. Грамотно продуманное расположение розеток и выключателей облегчает работу. Не стоит забывать о материале, из которого построено здание, так как в зависимости от этого определяется и способ работы.

Моменты, которые нужно учитывать при организации работы:

Ширина и глубина штробы должна быть не более 2,5 см, но все провода должны быть спрятаны и не выступать за края канавки. Если проводка будет спрятана в специальных трубах, то лучше штробить с запасом. Длина – не более 3 м.
Количество поворотов должно быть минимальным.
По строительным нормам штробить можно только по вертикали или горизонтали, наклоны под произвольными углами не допустимы. Единственное исключение – штробление по диагонали в комнате с наклонными стенами.
При штроблении по горизонтали следует отступать не менее 15 см от плит перекрытия (максимум 40 см). От окон, дверей и углов тоже желательно отступать хотя бы 10 см. Трубы газоснабжения в доме лучше обходить стороной (отступ 40-50 см).
В несущих стенах не разрешается штробить по горизонтальным швам. В железобетонных конструкциях запрещено перерезать арматуру.

Пример разводки электропроводки в комнате

Способы штробления и инструменты

В зависимости от используемых инструментов разделяется на 4 способа:

Молоток с зубилом. Самый трудоемкий, но недорогой способ. Процесс с использованием такого инструмента затянется надолго, да и сама работа очень неудобная, поэтому штроба получается неровной и грубой.
Перфоратор или же ударная дрель. Борозда получается не идеально ровной, но процесс штробления перфоратором не доставляет трудностей: работу можно сделать за короткое время без обилия грязи и пыли. Способ довольно разрушительный, поэтому потом придется дополнительно ремонтировать стену. Да и шума во время работы перфоратором очень много.
Болгарка. Борозда получается ровной, без заметных изъянов, но при работе с болгаркой образуются столбы пыли. Эту пыль не так просто убрать даже промышленным пылесосом.
Штроборез. Специализированный инструмент дает возможность быстро проштробить идеально ровную и аккуратную борозду в соответствии с указанными размерами. Но сам штроборез стоит довольно дорого, поэтому нет смысла его приобретать ради установки дополнительной розетки или включателя. Если есть возможность, можно взять штроборез в аренду.

Несмотря на разные характеристики инструментов во всех случаях последовательность работы мало чем отличается. Скорость штробления зависит от материала стенки, а опыт и качество инструмента менее важны.

Легче всего сделать канавки в штукатурке или в газосиликатных блоках, сложнее в кирпичной кладке. С бетонными стенами в доме придется потрудиться.

Подготовка и разметка стен

В целях безопасности специалисты настоятельно рекомендуют проверить, не проложена ли проводка по будущему маршруту штробления. Если на пути штробы попадутся провода под напряжением, последствия могут быть плачевными. Стены проверяют прибором – индикатором или детектором. Если все нормально, можно наносить разметку.

Для разметки стен в панельном доме подготавливают уровень, рулетку и карандаш. Весь маршрут прохождения будущей проводки размечают, начиная от распределительной коробки и заканчивая выключателем или розеткой. Чтобы потом целый день не убирать всю квартиру, лучше сразу завесить двери слегка увлажненной плотной тканью или хотя бы полиэтиленовой пленкой. Тогда пыль не будет так распространяться по квартире.

Если нужно штробить под потолком, из подручных материалов нужно сделать устойчивую подставку. Можно использовать и стремянку, но так как она не устойчивая, то сильный упор на ней сделать не получится. Если есть помощники, можно попросить их подержать стремянку.

Порядок действий при штроблении разными инструментами

Перед началом работы лучше согласовать конкретное время с ближайшими соседями по панельному многоквартирному дому. Шум и стук в неподходящее время доставит им много неудобств, а хозяину квартиры придется выслушать массу недовольства в свой адрес.

Алгоритм работы с разными инструментами имеют некоторые нюансы, поэтому перед началом штробления лучше ознакомиться с особенностями каждого способа.

При штроблении любым способом нужно позаботиться о собственной безопасности: одеть защитные очки и маску.

Молоток и зубило

Сначала зубилом только слегка намечают углубления по двум границам борозды.
Потом зубило ставят поперек канавки и, постукивая молотком, выбивают стенку вглубь. Таким способом верхний слой полностью удаляют по всей длине.
После этого можно углублять всю борозду на 2,5 см.

Штукатурку пробить не сложно. Если материал стены в доме – бетон или кирпич, то таким способом сделать штробу не получится. Есть вариант – сделать канавки в слое цементного раствора в швах между кирпичами.

Перфоратор

Для работы подготовляют две насадки и зубило.
Широким буром просверливают отверстия нужной глубины по всей длине, отступая друг от друга на 1-1,5 см.
Зубилом аккуратно снимают промежутки между углублениями. При этом нужно следить, чтобы зубило не стояло поперек канавки, иначе можно случайно отколоть ненужный кусок отделочного слоя.

Работа с перфоратором не из сложных, но сама штроба не будет без изъянов.

Болгарка

Для инструмента подготовить алмазный диск.
Проделать два надреза, строго параллельных друг другу. Расстояние между ними должно быть одинаковым.
Дальше перфоратором или зубилом выбивают лишний материал между надпилами на нужную глубину.

Штроба получается ровной, поэтому этот способ чаще всего используют, если стены уже отделаны, и есть необходимость спрятать проводку без повреждения внешней отделки. Но при работе с болгаркой пыли будет очень много. От нее не спасут ни защитные очки с респираторами, ни открытые окна и наглухо заделанные дверные проемы. Поэтому лучше работать вдвоем: один штробит, а второй держит трубу промышленного пылесоса непосредственно возле самого среза.

Штроборез

Это идеальный инструмент для прорезывания борозд. В устройстве устанавливаются алмазные круги, расстояние между которыми можно регулировать по мере надобности. Они закрыты защитным кожухом, поэтому пыль от работы не попадает в помещение. С помощью кожуха устанавливают нужную глубину надрезов. Остатки штукатурки между прорезами убирают самостоятельно.

Борозды получаются ровными и параллельными, а сам процесс обходится без пыли. Но перед использованием этого инструмента нужно тщательно подготовить стены. Даже кусочек старых обоев может забить кожух и стать препятствием для дальнейшей работы.

Окончательный этап работы

Готовые штробы тщательно очищают от пыли и грязи, используя веник или пылесос, и грунтуют. После укладки кабеля борозды заделывают подходящим отделочным материалом (шпаклевка, штукатурка).

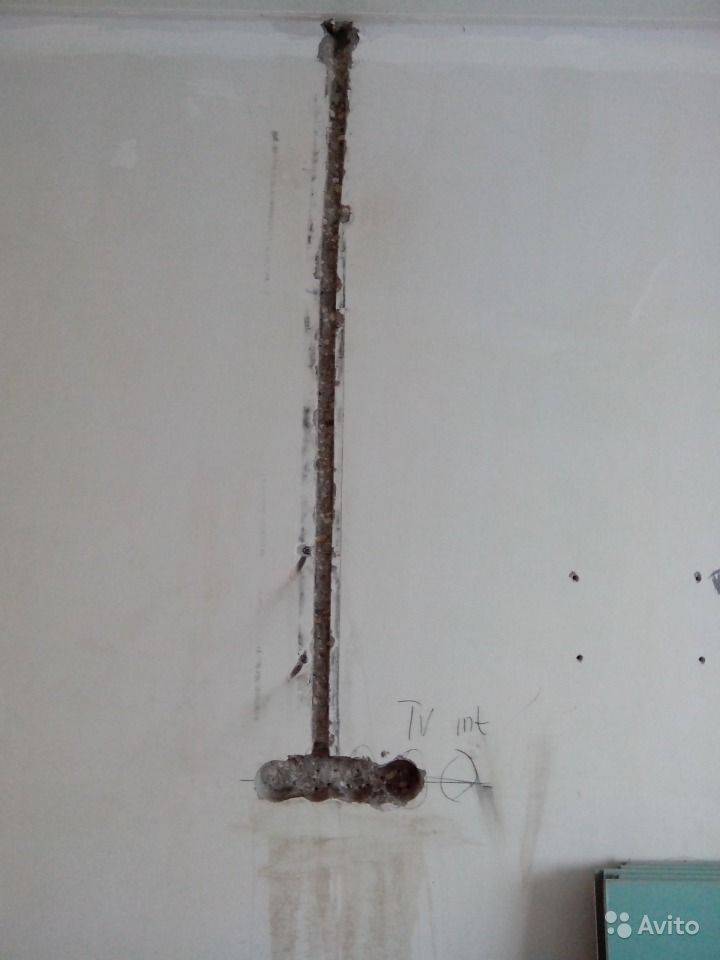

Провода уложены, штробы заделаны

В целях безопасности стены со штробами стоит сфотографировать. Тогда при следующем ремонте, перепланировке или неполадке с проводами будет легче организовать работу. Также неплохо будет сверяться с этим фото, если в стенку нужно забить гвоздь или просверлить отверстия для дюбелей.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Штробление стен под проводку в кирпичном доме. Надлежащая штробление стен для проводки. Разметка поверхности под электропроводку

дом→Клубника→Штробовка стен под электропроводку в кирпичном доме.

Надлежащая штробление стен для проводки. Разметка поверхности для проводки

Самый популярный и распространенный способ проведения электропроводки – скрытый вариант. Свое название он получил из-за способа прокладки кабелей и проводов в канавках, сделанных на стене, потолке или полу. Устройство пазов представляет собой процесс штробления, сам паз называется штрабом или штробом (кто как его называет).В этой статье будут рассмотрены правила выполнения штробления, и инструменты, используемые во время работы.

Стробирование сплошных стен

Изготовим штробу — в бетонную, кирпичную или блочную стену.

Измельчение деревянных стен

Наши специалисты умеют работать со стенами из всех видов материалов, в том числе из дерева.

Выполнение работ
полное строительство;

Свободен
Приедем на объект;

Фиксация затрат;

Заключаем договор
на работу;

Правила стробирования

Штробление стен под проводку возможно только под прямым углом и никак иначе

Монтаж электропроводки в ворота — это закрытый способ прокладки провода. После укладки провода, как правило, остается пространство, которое заделано, на одном уровне со стеной гипсовой смесью, для дальнейшей отделки отделочными материалами. В итоге, когда ремонт уже позади, и прошло пару лет, вам будет сложно с точностью определить, куда именно идут провода. Если рассматривать эту ситуацию с эстетической точки зрения — действительно хорошо, когда вы не видите никаких проводов, а только гладкие стены. С практической точки зрения, в будущем, когда придется сверлить отверстие в стене, нужно будет помнить, что где-то в толще стены спрятаны провода и проходит штроба.Современная жизнь не стоит на месте, сейчас в каждом хозяйственном магазине можно купить детектор проводки, который покажет, в каком месте лежат провода. Электропроводку делали профессионалы компании Mania Repair, она всегда идет в предсказуемых местах, и проложена с соблюдением всех норм и правил, о которых мы поговорим ниже.

Все штробы делаются прямыми строго по горизонтали и вертикали, если у вас в комнате наклонные стены, то в этом случае штробы делаются параллельно наклону.
От всех видов сетей, таких как, например, трубы, по которым течет вода или проходит газ, канавки должны находиться на расстоянии не менее 45 см.
При установке ворот под потолок отступают не менее 25 см. Если во время работы необходимо провести еще одну ветку, ее также опускают на такое же расстояние.
От углов — проемов, дверей и окон отступают не менее 15 см.
Размеры ворот напрямую зависят от толщины и количества кабелей, которые должны пройти через них, обычно в стандартном исполнении достаточно канавок 25*25 мм, при условии, что провод проходит без гофротрубы.Если по проекту требуется гофрированная труба или кабель-канал, канавку необходимо углубить и расширить до необходимых размеров.
В железобетонных стенах на глубине 4-5 см проходит сетка из металлической арматурной проволоки, нарушать ее целостность не рекомендуется. При стандартной глубине паза 25мм добраться до него практически невозможно.
Если стена будет выровнена, то в процессе ремонта на нее также будет нанесен слой штукатурки – достаточной толщины. Провода можно прокладывать в гофротрубе в толще штукатурки.Это займет гораздо меньше времени, чем выполнение стробинга.
У выключателей и розеток увеличена глубина штроб — это сделано для того, чтобы провод легко входил в розетку, которая монтируется в просверленное отверстие в стене, для фиксации в ней выключателей и розеток. Даже в этом случае невозможно сломать металлическую сетку арматуры в стене.

Инструменты для штробления стен

Есть один старый проверенный способ, не требующий электричества, но очень долгий и трудоемкий — это зубило и молоток.За счет ударов, наносимых молотком по долоту, он вбивает его в стену, чтобы выковырять ее верхний слой. Эта процедура повторяется до тех пор, пока стробоскоп не будет удовлетворять требуемым требованиям. Для облегчения работы используйте электроинструмент.

Наиболее подходящий инструмент для штробления стен называется штроборезом. Он оснащен двумя отрезными дисками, регулировкой которых можно задавать параметры будущего штрафа. За один проход этот инструмент прорезает две параллельные линии, между которыми остается середина материала, из которого сделана стена.Серединку, в свою очередь, легко удалить и перфоратором, и стамеской (специальной насадкой). Плюсов в работе с отбойником несколько – ровный ход, возможность подключения строительного пылесоса для уборки пыли.
На втором месте из инструментов стоит болгарка, она, в отличие от фасочной, оснащена одним диском, поэтому делает только один рез за один проход, что не очень удобно. Кроме того, работа с ним довольно опасна, если инструмент сломается, это может привести к серьезным травмам.
Замыкает тройку перфоратор — его использование оправдано только вместе с измельчителем или отбойником. Использование перфоратора в качестве основного инструмента для устройства канавок в стене малоэффективно, штробы кривые, а отрегулировать глубину очень сложно.

Штробление стен из кирпича и бетона

Если речь идет о прокладке электропроводки в новом помещении, которое еще не было в эксплуатации, скорее всего, стены будут покрыты слоем штукатурки. Минимальная толщина слоя, колеблется в районе 3-4 см, этого достаточно, чтобы проложить проводку без штробления, и покрыть слоем штукатурки.

Если этот способ по каким-то причинам не подходит для стены, то разметка переносится по схеме, где будет проходить штроба и монтироваться выключатели с розетками. Далее все помещение, в котором проводятся работы, обесточивается, для предотвращения несчастных случаев, и проводится работа по нанесенной разметке. В зависимости от используемого инструмента нарезают 2 параллельных паза, размеры выбирают в зависимости от толщины проволоки и количества.Сердцевина между двумя канавками была выдолблена перфоратором.

Эти процедуры идентичны для стен из твердых материалов, таких как кирпич, бетон и различные современные строительные блоки.

Строба в деревянной стене

В принципе, для этой работы подходят все вышеперечисленные инструменты, кроме перфоратора; для его места лучше использовать зубило и молоток. Теория та же, что и при работе с бетоном – делаются два параллельных надреза, сердцевина удаляется долотом. Есть еще два инструмента, которые помогут вам работать с деревом:

Циркулярная пила — при хороших навыках работы с этим инструментом всю работу может выполнить только он. Работа ведется в несколько проходов, с каждым новым повторением разрез постепенно расширяется до нужного размера.
Фрезерная установка — для укладки аккуратной штробы используйте ручной фрезер. На стене по разметке закрепляют ровный брус, по нему как по направляющей водят электроинструментом, постепенно расширяясь и углубляясь к воротам.

Можно или нельзя разрушать несущие стены

Несущие стены при необходимости можно разрушить. Ограничивается только глубина ворот, толщиной до арматурного каркаса, который находится в бетонной несущей стене. Если несущая стена из кирпича, то ограничений по глубине в разумных проходах нет.

По идее перед началом работ разрабатывается проект, в котором учитываются все стены, их расположение, являются ли они несущими, возможность закладки в них штробы. Далее проект утверждается в соответствующих органах, и только после этого начинается работа.

Меры безопасности при дроблении стен и рабочие процедуры

Работы по прокладке электропроводки проводятся по определенным правилам, которые написаны в этой статье выше. Сначала рисуется план, его можно нарисовать как на обычном листе бумаги, так и в специальных программах для черчения. При его разработке тщательно продумываются все тонкости и расположение будущих розеток и выключателей.

Затем план переносят на стену, точками отмечают места, где в будущем будут выключатели, распределительные коробки, розетки и люстры. Затем все точки на стене соединяются в единую линейную систему, по которой укладывается штроба.

Если штробление происходит в старом помещении, бывшем в употреблении, те места, через которые будет проходить проводка, обследуются с помощью специального детектора, способного определить, нет ли в этих местах ранее проложенных дорожек.Только после выполнения этой процедуры можно приступать к работам по штроблению стен.
Отверстие для установки выключателей и розеток лучше делать специальной насадкой на перфораторе, называемой коронкой. Коронки бывают разного диаметра, поэтому перед началом работы необходимо выбрать подходящий для вас размер.
Процедура штробирования стен не только грязная, но и очень шумная, все работы должны выполняться строго в отведенные часы, рассчитанные на шумную работу.
Если стены калитчатые в одной комнате, а не во всей квартире, то перед началом работ дверной проем лучше завесить мокрой тряпкой, это предотвратит распространение пыли и грязи по всем комнатам.Все работы необходимо производить строго в респираторе, очках на глазах и рукавицах на руках. В процессе работы в непредсказуемых направлениях разлетается множество различных частиц, а мелкие осколки от стен, поэтому не стоит пренебрегать собственными защитными мерами.
Схема подключения, о которой мы говорили ранее, должна быть сохранена как минимум до следующего ремонта. Если вам предстоит что-то сверлить или сверлить, сверяясь с планом, вы будете четко знать, сможете ли вы выполнять работу в этом месте или нет.

Выбор инструмента и инструкция по обрешетке стен для проводки и розеток

При строительстве или капитальном ремонте обязательно штробление стен под проводку. Процесс пойдет быстрее, если знать о преимуществах инструментов и рациональности их использования в каждом конкретном случае. Эффективность перфоратора или болгарки неодинакова при прокладке каналов в кирпичных и бетонных стенах и перегородках, но при правильной эксплуатации работа не вызывает затруднений. Изучите все нюансы, чтобы выбрать правильный инструмент и избежать ошибок.

Перед тем, как приступить к прокладке канавок, составьте план разводки с расположением всех точек подключения и вывода кабеля. Перенесите получившийся рисунок на поверхность стен, отметив маркером расположение борозд. Сначала укажите, где будут располагаться розетки, выключатели и распределительные коробки. Присоединительные каналы для электрокабеля должны соответствовать нормативным требованиям СНиП 3.05.06-85:

Штробление стен под проводку в несущих конструкциях невозможно. В панельном доме все стены являются несущими, за исключением лишь небольших перегородок.
Швеллеры укладываются параллельно конструкциям: в вертикальном или горизонтальном направлении. Не допускается закладка диагональных ворот, за исключением сверления параллельно наклонной стене (например, на чердаке).
Максимальное расстояние горизонтально расположенной борозды от потолка 15 см.
Не допускается прокладка штробы ближе 40 см от газовой трубы.
Максимально возможная глубина штроб 25 мм.

Подготовка каналов и раструбов

Убедиться, что старый кабель не проходит в местах прокладки новой проводки с помощью индикаторной отвертки. Перед началом раскладки снимите обои со стен. Чтобы потом облегчить поиск места, куда идут провода, сфотографируйте готовую схему. Эти фото можно проверить, когда нужно вбить гвоздь или дюбель в стену, чтобы не задеть электрический кабель.

Прокладывайте кабель только по стене. Категорически запрещается штробить перекрытие из железобетонных плит, так как даже небольшой швеллер укажет место будущего раскола, а бетон – хрупкий материал.

Аналогия — небольшая царапина от стеклореза, от которой потом в этом месте и разбивается стекло. Следите, чтобы ваш сосед не просверливал потолок снизу, так как однажды вы просто попадете в его квартиру.

Пример правильно спроектированной электропроводки

Выбирая, как штробить стену под электропроводку своими руками, можно рассмотреть различные инструменты:

Штроборез — самый эффективный инструмент, потому что он предназначен для этой цели: модификация болгарки с двумя параллельными дисками.Благодаря возможности регулировки зазора между ними, а также глубины штроба получается с заданными размерами. Прижим делает глубину борозды одинаковой по всей длине, тогда как другие орудия дают различия.

Недостаток фаски в том, что при ее работе образуется много пыли. При этом почти все рубильные машины оснащены хомутом для фиксации трубы пылесоса, что упрощает удаление лишнего материала. Прокладка канала происходит быстрее, так как он нарезается за один проход. В остальном все аналогично укладке штроб болгаркой: зубилом или перфоратором удалите излишки материала.

Использование штробореза для прокладки кабельного канала

Молотком и зубилом борозда неровная. Преимущество метода в дешевизне: не нужно покупать электроинструмент. Строб разбит на небольшие сегменты. Наметьте стамеской по краям канала углубления в 1-2 ширины его острия. Затем поместите инструмент поперек штроб и углублений в глубину.После снятия верхнего слоя продолжайте углублять канал до получения нужного размера.

Долбление с помощью долота и молотка

С перфоратором все сделаете намного быстрее, а вот стробоскопов будет не хватать. Здесь вам понадобится дрель и лопата. По всей длине борозды делают лунки необходимой глубины с расстоянием между ними 10-15 мм. Удалите материал шпателем. Не ставьте его перпендикулярно каналу, так как возможно откалывание стены или штукатурки.

Строб-препарат с перфоратором

Болгаркой стенки штробы гладкие, однако при этом образуется огромное количество пыли. Лучше всего использовать алмазный диск: он эффективен при обработке кирпича и бетона. По краям вдоль канала сделайте два параллельных пропила по всей длине борозды. Удалите лишний материал между бороздами долотом и молотком или перфоратором, оснащенным шпателем.

Рабочий шлифовальный станок по бетону

В том, как штробить стены под электропроводку, основную роль играет материал стен.В зависимости от того, из чего сделана стена, порядок работ имеет свои особенности.

Ряды кирпича скрепляются между собой цементным раствором, который удаляется без особых усилий. С помощью стамески и молотка наименее трудоемко забивать стену по шву. В этом случае количество выделяемой пыли будет минимальным. При прокладке вертикального канала используйте перфоратор с разными насадками. Убедитесь, что он соответствует следующим требованиям:

мощность двигателя от 600 Вт;
регулятор скорости;
обратное вращение;
режим ударного сверления;
самостопорящийся патрон;
подставка для сверл диаметром 0. от 5 до 12 мм.

Подготовка борозд в кирпичной перегородке

Правила штробления кирпичной стены:

Перед началом работ разметьте места будущих отверстий, сделав углубления молотком и керном. Это предотвратит отклонение сверла вбок на начальном этапе.

Держите инструмент перпендикулярно стене, чтобы сверло не сломалось под нагрузкой на изгиб.

Не нажимайте на инструмент слишком сильно, так как он будет работать с повышенной нагрузкой, что может привести к поломке.

При этом сверло сильно нагревается и его края быстро затупляются, поэтому время от времени охлаждайте его в емкости с холодной водой. Следите за тем, чтобы на электродвигатель не попала жидкость, так как это приведет к его повреждению.

С обожженным кирпичом сложнее обращаться. Его можно узнать по черной пыли. Этот участок проходят на малых скоростях с ударным режимом.

Если требовалось отверстие диаметром 15 мм, начинайте работать сверлом диаметром 4 или 6 мм.

Проделав отверстие необходимой глубины, замените сверло на сверло 8 мм и повторите процедуру.

Затем установите окончательное сверло и просверлите отверстие того диаметра, который вам нужен.

Для удаления оставшихся перемычек между отверстиями используйте стамеску, поставив перфоратор в режим «без сверления».

Удаление излишков бетона долотом

Для шлифовки бетонной стены своими руками лучше использовать штроборез совместно с перфоратором и зубилом. При этом старайтесь не повредить арматуру, проходящую внутри плиты, так как это снижает прочность конструкции.При обработке стены штроборезом выделяется много пыли, поэтому обязательно перестраховывайтесь. Если вы решили использовать перфоратор, работайте инструментом в ударном режиме. В остальном все аналогично обработке кирпичной стены.

При отсутствии фаски подойдет и болгарка. Лучше всего использовать спеченные алмазные диски или турбоалмазные диски диаметром 105-125 мм. Глубина ворот зависит от диаметра укладки кабеля с учетом слоя шпаклевки. Не режьте сразу на нужную глубину: сначала углубитесь на 1 см и посмотрите, справляется ли болгарка с нагрузкой. Если диск хорошо входит в бетон, можно сделать окончательный рез.

Строборез для пенобетона

Укладка штроб в деревянную стену позволяет использовать все инструменты, кроме перфоратора. Вместо стамески возьмите стамеску, с помощью которой вы удалите лишнюю древесину между параллельными канавками, сделанными болгаркой. Чтобы вырезать штробы, нужен не алмаз, а круговой диск на дереве.Пыли в процессе мало, а вот опилок получается много.

В случае газобетона необходим специальный шторез для пенобетона – изогнутая металлическая труба с ручкой на одном конце и выступом на другом. Просто захватите и потяните инструмент вдоль борозды, прижав его к поверхности. Пыли не бывает очень много. Можно использовать болгарку с круглой насадкой, но процесс будет более пыльным и шумным.

Штробление розетки для розетки

Указанные методы не подходят для блокировки розеток, выключателей и распределительных коробок. В результате использования вышеперечисленных инструментов получается гнездо неправильной формы с неровными краями, поэтому потребуются специальные коронки на перфоратор подходящего диаметра.

Вам придется молотить в ударном режиме, сильно нажимая на инструмент. Как подключить розетку или розетку для выключателя:

Просверлите небольшое отверстие диаметром 8-10 мм в центре предполагаемого круга с помощью перфоратора.

Наметьте контур будущего гнезда неглубоким вырезом с помощью коронки.

В диаметре сделайте отверстие необходимой глубины, затем удалите лишний материал с коронки.

При сверлении бетонной стены, если вы наткнулись на арматуру, не снимайте ее: лучше перенести выключатель или розетку в другое место.

Видео: Подготовка розетки

Как штробить стены под электропроводку без пыли или хотя бы минимизировать ее образование? Каким бы инструментом вы ни пользовались, пыль все равно будет. Чтобы уменьшить количество, ваш помощник может полить место, где сделан надрез. Однако необходимо следить за тем, чтобы жидкость не попала на электродвигатель инструмента.

Имейте в виду, что с влажными поверхностями труднее обращаться, чем с сухими. Собрать летящие частицы можно пылесосом. Бытовая техника для этой цели не подходит – быстро ломается, поэтому лучше арендовать строительный пылесос.

Болгарка с пылесосом

Для предотвращения попадания пыли в другие помещения утеплите дверь влажной тканью или полиэтиленом.Окна можно открывать настежь. Если вы проводите ремонт в гостиной, оборачивайте мебель полиэтиленом (мягким особенно тщательно). Для надежности уложите пленку в несколько слоев. Крайне важно, чтобы вся бытовая техника была упакована, если нет возможности вынести ее из комнаты.

Когда нужно заложить небольшую калитку, можно соорудить бумажный пылесборник из листа формата А4. Сложите его пополам, чтобы получился конверт в виде открытого кармашка, и закрепите края малярным скотчем.Приклейте устройство на стену как можно ближе к предполагаемому месту сверления: туда попадет весь мусор, а вычистить его можно пылесосом. Способ требует много времени и не совсем подходит при капитальном ремонте.

Видео: Как отшлифовать бетонные стены без пыли

Небольшая площадь ворот не повод пренебрегать грунтовкой. Из-за оставшейся там пыли отделочный материал просто не приклеится и со временем отвалится, что чревато новым ремонтом.

Наносить раствор только после полного высыхания грунтовки и монтажа кабеля.

Перед оштукатуриванием смочить стену водой, чтобы уменьшить усадку материала.

Используйте раствор густой консистенции. Не просто залейте его в канавку, но и разгладьте шпателем.

Выполняйте движения инструмента перпендикулярно стробу.

Обработка вертикального канала снизу вверх.

При простом заглаживании поверхности бугорки останутся, но излишки раствора легко удаляются заглаживающей машинкой.

Работа с внешней стороной инструмента — той, где крепится ручка.

Выполняйте не прямые, а зигзагообразные движения, что позволит раствору лучше сцепиться с каналом и в то же время не будет тянуться за инструментом.

Для одной секции достаточно двух проходов в противоположных направлениях.

Когда нужно отремонтировать не штробу, а отверстие больше размера гладилки, подойдет алюминиевое правило для удаления излишков раствора.Держите его под прямым углом к поверхности и за несколько проходов удалите лишний материал зигзагообразными движениями, двигаясь от центра вмятины к ее краям.

Отделку можно начинать только после полного высыхания стены.

Если для герметизации ворот использовалась бетонная смесь, пропитывайте эти места водой несколько раз в день в течение недели, иначе появятся трещины. Чтобы этого избежать, используют штукатурную смесь – например, Ротбанд. Шпаклевка не подходит, так как наносится слоем не более нескольких миллиметров.Алебастр из-за своей высокой прочности создаст трудности в малярных работах.

При капитальном ремонте старая схема подключения не всегда доступна. Если вы не уверены, где проложены кабели, выключите помещение, в котором будете замуровывать стены. Если такой возможности нет (когда проводка не разделена на комнаты и группы электропотребления), отключите электричество по всей квартире. Вы можете включить свой электроинструмент у соседей с помощью удлинителя («переноски»).

При штроблении горизонтально проложенных каналов под потолком используйте какую-либо подставку. Стремянка не рекомендуется из-за плохой устойчивости.

Жильцы многоквартирных домов должны учитывать права окружающих: электроинструмент издает шум, который может им мешать. Чтобы не превратиться в знаменитого «соседа с ударом», героя анекдотов, мчитесь в удобное для других время.

Вот, собственно, и все теоретические расчеты, можно приступать к работе. Но на практике велика вероятность столкнуться с непредвиденными трудностями, и ремонт перейдет в затяжную стадию.Чтобы наверняка получить желаемый результат, есть смысл вызвать на работу строительную бригаду.

Как и чем можно обшить стены под проводку своими руками?

Стробирование — это процесс создания борозд в стенах помещения. Чаще всего его выполняют для проводки в новых домах, а также при перепланировке помещений. Следует отметить, что это достаточно сложная и кропотливая работа, поэтому ей часто доверяют специалисты в этой области. Но если вы привыкли все делать своими руками, вам обязательно стоит научиться самостоятельно штробить стены под электропроводку.

Подготовительные работы
Что можно закрывать
Молоток и долото
Перфоратор
Болгарский
Строборез
Общие рекомендации

Подготовительные работы

Позволяет рассчитать точное количество кабеля, розеток, выключателей.
Визуально отображает расположение кабеля.
Упрощает дальнейшее обслуживание и устранение неполадок в сети.

Далее необходимо подготовить обрабатываемую поверхность: удалить обои, дюбели, неровности, другие посторонние предметы.Затем нужно проверить, нет ли в стенах другой проводки, и если да, то убедиться, что она не находится под напряжением.

Что можно закрывать

Есть несколько способов возвести стены. Давайте рассмотрим каждый из них в отдельности и начнем с самых простых.

Молоток и долото

Проверенный временем способ получения углублений в стенах до сих пор не потерял своей популярности. Долото очень удобно использовать в условиях ограниченного пространства или при отсутствии электричества.Если вам нужно утопить полосу в слое штукатурки или в кирпичной кладке, то можно воспользоваться этим способом.

Принцип работы с этими инструментами достаточно примитивен: по размеченной дорожке, поставив долото под небольшим углом, наносят мощные удары молотком. Но как бы тщательно вы ни старались, на стенах останутся некрасивые выбоины, так как стамеска ломает поверхность.

Ну как сделать штробу в бетоне? Ведь панельные перекрытия настолько твердые, что стамеска оставит на них лишь небольшие зазубрины.Поэтому для облегчения работы лучше присмотреться к механизированным инструментам, а в качестве вспомогательных использовать зубило с молотком.

Перфоратор

Это настолько универсальное устройство, что его можно идеально приспособить для измельчения твердой поверхности. Если есть навык владения дрелью, то с перфоратором особых проблем не возникнет. Алгоритм ваших действий должен быть примерно таким:

Чтобы сэкономить на счетах за электроэнергию, наши читатели рекомендуют «Коробку для экономии электроэнергии».Ежемесячные платежи будут на 30-50% меньше, чем были до использования экономайзера. Он убирает из сети реактивную составляющую, в результате чего снижается нагрузка и, как следствие, потребляемый ток. Электроприборы потребляют меньше электроэнергии, снижая затраты на ее оплату.

Перед изготовлением штробы по всей длине трассы кабеля сделать отметки для сверления отверстий, с шагом 10-15 мм.

Сверлим все намеченные точки (диаметр сверла и глубина его входа подбирается исходя из размеров и количества проводов).

Специальной насадкой в виде лопатки пробиваем перекрытие между отверстиями.

Вот и вся работа. На выходе получаем достаточно ровный шов, с минимальным количеством сколов.

А перфоратор отлично подходит для сверления круглых ниш под розетки. Для этого вам понадобится коронная насадка. С его помощью нужно просверлить отверстие нужной глубины, куда впоследствии монтируется розетка и подрозетник.

Мы перейдем от простых инструментов к более сложным и научимся сверлить стены более сложными способами.

Она хорошо справляется с металлическими изделиями, но если установить диск для резки бетона, можно и стены пилить. Но приготовьтесь к тому, что при работе болгаркой будет много шума и пыли.

Перед началом работы нужно наметить две параллельные линии на нужном расстоянии. Затем сделайте надрезы по всей длине отмеченных полос. На следующем этапе понадобятся наши вспомогательные инструменты (молоток с зубилом). С их помощью необходимо выдолбить остальную часть пола.

Таким образом получается достаточно ровная борозда. Но есть у этого метода и недостатки:

Огромное количество пыли.
Невозможно настроить глубину резания.
Неудобство резки при приближении к потолку или полу.

Делая скидку на мелкие недостатки, можно сказать, что болгарка – лучший вариант для самостоятельного сверления. Но есть еще более продвинутый метод, который требует использования высокопрофессионального оборудования.

По внешнему виду напоминает продвинутый гриндер, только возможностей у него гораздо больше:

Два режущих диска вместо одного.А это значит, что срезы будут еще ровнее и на каждый из них потребуется вдвое меньше времени.
Регулировка ширины реза. Достаточно разметить на поверхности одну полосу и получится борозда необходимой ширины.
Возможность установки желаемой глубины резания. Можно не бояться слишком глубокого проникновения в стену, заранее выставив необходимое расстояние.
Отсутствие пыли. В сочетании с промышленным пылесосом ваша комната останется чистой. Но в этом случае нужен помощник.

Принцип работы аналогичен предыдущему. Устанавливаются необходимые параметры стробирования и выполняется резка. Если вам нужно приблизиться к потолку или полу, используйте перфоратор. Но покупать фаску на один ремонт бессмысленно, поэтому выбирая этот метод, необходимо учитывать, что придется потратиться на услуги профессионалов.

При работе с любым инструментом всегда используйте защитные очки и перчатки. Это защитит вас от травм и пыли.
Если у вас нет сложного инструмента, вы можете попробовать взять его напрокат.
Запрещено штробение навесных стен с горизонтальными линиями.
Недопустимо резать под произвольными углами. Только строго вертикально или горизонтально.
Длина траншеи не должна превышать 3 м, а глубина и ширина 20-30 мм.
Необходимо соблюдать расстояние от оконных и дверных проемов (не менее 10-15 см), от газовых и отопительных труб (более 40 см), от потолков (не более 15 см).
Категорически запрещается повреждать арматуру в панельных стенах. Это может привести к снижению его прочности.

Конечно, штробление стен – непростая задача. Кроме того, требуется использование сложного инструмента. Поэтому люди часто прибегают к услугам специалистов. Но с другой стороны, если вы отбросите все сомнения и научитесь один раз, то в будущем это может еще пригодиться, но кто знает, может, это и есть ваше призвание.

Как и чем обмуровать кирпичные и бетонные стены под электропроводку, советы профессионалов

Вопрос, как правильно отшлифовать стены под электропроводку, может возникнуть не только при ремонте или перепланировке дома, но и при необходимости, например, проложить новую линию после покупки энергоемкого бытового агрегата.Способы реализации этого процесса будут рассмотрены ниже.

Как штробить стены для проводки

Есть доступный, но крайне трудоемкий способ, требующий больших усилий и времени, и сопровождающийся значительным шумом – штробление под проводку можно сделать самостоятельно с помощью обычного зубила и молотка. Но, следует учитывать, что вручную качественно уложить ровную и аккуратную штробу на бетонную стену практически невозможно. Поэтому этот способ можно рекомендовать только при необходимости выполнения небольшого объема работ или при отсутствии электрической сети.Для качественной прокладки скрытой проводки необходимо использовать современный строительный инструмент.

Можно немного облегчить работу перфоратором, хотя это тоже достаточно трудоемкий способ. При использовании этого инструмента необходимо наметить линию прохождения штробы и просверлить на ней ряд отверстий через равные промежутки, после чего перевести дрель в ударный режим и приступить непосредственно к чеканке. Штробление проводки перфоратором намного быстрее, но и у этого метода есть существенные недостатки.Во-первых, с его помощью не получится пробить ровную штробу, что, как и при ручной работе, вызовет необходимость в дополнительном ремонте разбитых стен, кроме того, это довольно шумный инструмент. Тем не менее, использование перфоратора позволяет значительно сэкономить время и силы. Ровный паз можно получить, выполнив стенки под проводку болгаркой. Для этого нужно сначала отметить две граничные линии штробы, вырезать их болгаркой, а затем выбить середину перфоратором или стамеской.Этот способ дает отличный результат, но достаточно дорог, так как требует использования алмазных пил. Кроме того, необходимо учитывать, что маломощный инструмент может быстро выйти из строя при такой работе.

Выдалбливать стены лучше всего с помощью специально разработанного инструмента, фасочного, который имеет две пилы, позволяющие одновременно пропиливать обе стороны паза. В этом случае работа выполняется с максимально возможной скоростью, но профессиональный инструмент достаточно дорог и приобретать его для разового использования нецелесообразно, лучше всего взять его в аренду, что значительно упростит ремонт и удорожит недорого.

Как штробить стены для проводки

Со стенами из кирпича особых сложностей обычно не возникает. Кирпичи в них скреплены цементным раствором, в котором легко выкопать зубилом и молотком, а затем уложить туда проволоку. Но, это справедливо только для горизонтального направления, при необходимости выполнить вертикальную калитку, ее придется либо поворачивать, либо пробивать кирпичом. Впрочем, силикатный и обычный «красный» кирпич не так сложно пробить, поэтому вы сможете разрезать кирпичную стену даже без использования электроинструмента.

С бетонными стенами повышенной прочности дело обстоит совершенно иначе. Без специального электроинструмента здесь обойтись практически невозможно. Вне зависимости от того, с какими стенами вам предстоит иметь дело, при стробировании необходимо соблюдать следующие правила:

При прокладке дополнительной линии следует учитывать, что проводка обычно прокладывается на 15-20 см ниже уровня потолка, поэтому ее необходимо маркировать ниже этого значения, чтобы не повредить ранее проложенную проводку;
Провода прокладываются только в горизонтальном или вертикальном направлении, укладка проводов по диагонали, зигзагом и т.п.запрещено;
Кабели и электрические провода новой электропроводки не должны пересекаться друг с другом, в исключительных случаях пересечения допустимы, но в минимальном количестве;
При прокладке электропроводки по наклонной плоскости (например, по стене чердака, она же крыша) штроба параллельна стыку поверхностей;
Запрещается делать глубокие штробы (под кабель или толстые провода) на несущих стенах и потолках;
Ворота должны выступать на расстоянии не менее 40 см от газовых труб.

Профессиональные советы: Со временем многое забывается. Поэтому после того, как все ворота будут готовы, рекомендуется набросать план их расположения, это может помочь в дальнейшем при необходимости выполнить ремонт или перепланировку дома.

Для того, чтобы упростить последующую уборку и сделать стены под электропроводку без излишней пыли во всех помещениях, полы следует защитить строительной пленкой, которую по окончании работ можно просто сложить и аккуратно выбросить.Дверной проем в помещении, где проводятся работы, необходимо застелить влажной тканью (старой простыней, занавеской и т. п.), а перед входом положить мокрую тряпку. Перед началом работы необходимо произвести разметку стен, что позволит максимально точно произвести штробление и ускорить процесс работы. Разметку лучше делать ярким маркером, чтобы он не размазывался бледностью и мелом. Штробы лучше делать немного шире, чем нужно. Это незначительно увеличит объем работ по последующей отделке помещения, но предотвратит необходимость проведения отделочных работ при несовпадении размеров крепежных коробов и ширины швеллера. Штробление стен под электропроводку в панельном доме сопряжено со значительными хлопотами, вплоть до приведения всего дома в аварийное состояние.

Нужно знать, что все «твердые» стены в таких домах (то есть стены, в которые практически невозможно вкрутить шуруп шуруповертом или шурупом) являются несущими. Проводку к ним следует прокладывать по кратчайшим путям с помощью штробореза или болгарки. В идеальном случае целесообразно делать только вертикальные ворота. Горизонтальные каналы должны быть выполнены максимально близко к полу или потолку и иметь длину не более 3 метров.Штробить потолки (полы и потолки) категорически запрещено. Обойти эти ограничения можно только одним способом: залить стяжку, оштукатурить стены и потолок. В заключение, чтобы лучше понять, как правильно шпаклевать стены под электропроводку, рекомендуется посмотреть следующее видео:

Чаще всего о калитке бетонной начинают задумываться, когда начинают делать ремонт в новом жилье, или хотят что-то переделать в старом. относится к прочным материалам, особенно если в нем еще есть, но если вы хотите провести дополнительные розетки, электрические провода или другие трубы, то без него не обойтись.

Рассмотрим нормы и стандарты, где можно делать, а где категорически запрещено, какие инструменты понадобятся и многое другое.

Если вы запланировали работу, то обязательно нарисуйте схему и не забудьте все сфотографировать, так как в дальнейшем это вам пригодится.

Как мы уже говорили, штробление делается для того, чтобы проложить, сделать новые розетки или выключатели. Должны быть сделаны специальные пазы. Перед началом работы изучите нормативные документы. Если вы сломаете несущие стены, то можете не только заплатить штраф, но и повредить жилье соседей.

Нельзя делать горизонтальные каналы в домах из панелей, так как в этом случае повреждаются армирующие материалы. Не допускается делать штробы в швах, фрезах, окаймляющих лестницу, если это затрагивает перекрытия. Единственным выходом в этих случаях является штукатурка.

Штробление производится только в горизонтальном и вертикальном направлениях. Ширина и глубина паза не должны превышать 25 мм. Согласно СНиП 3.05.06-85 необходимо отходить от:

От материала зависит и процесс работы, где необходимо сделать штробу.Например, в , это легко можно сделать с помощью зубила и молотка. Но если вам нужно работать с бетоном, то вам потребуются специальные инструменты.

Не забудьте подготовиться перед работой. Найдите места, где была проведена старая проводка, это убережет вас от попадания в электричество. Если не знаете, схемы подключения нет, то можете воспользоваться индикатором. Снять старое покрытие со стен (обои, краска, штукатурка). Что бы весь дом или квартира запылились. Обязательно повесьте на дверь мокрую тряпку или специальную тряпку.Строительный фильм.

Материалы и инструменты

В идеале нужно пригласить специалистов, которые сделают всю необходимую работу, но можно все сделать самому.

Вам понадобятся специальные инструменты. Если возможно, используйте стробоскоп; при выборе обратите внимание на его мощность. Алмазными кругами также можно прорезать стену, но некоторые детали все же придется выбивать вручную. Можно просверлить большое количество отверстий, но это довольно утомительная работа. Как вы понимаете, есть много вариантов, какие инструменты вы можете использовать.

ВАЖНО: не обязательно покупать дорогие инструменты, их можно просто арендовать.

При проведении работ сначала узнайте, из чего сделана стена. Это позволит узнать, есть ли армирование и как, и где оно находится, расположение, а также от материала поверхности зависит выбор инструмента.

Проще всего стробировать или. Он пузырчатый, поэтому его легче разрушить, чем монолитную конструкцию. После того, как ваша штроба будет готова, не забудьте покрыть ее небольшим слоем, а также заделать лишние выбоины.Это обеспечит дополнительную защитную поверхность.

Самым сложным будет гейтинг. Работа усложняется тем, что в стену закладывается арматура. Необходимо использовать только специально разработанное оборудование.

При покупке инструментов обратите внимание на то, что лучше всего сразу приобрести насадки, которые будут полезны на разных поверхностях.

Сделать два надреза по всей ширине стробоскопа; они должны быть параллельны друг другу. Углубить канавку перфоратором, как мы писали выше.Таким образом, вы получите ровные края и хорошую глубину канала.

Недостатки: большое количество пыли, но с помощью промышленного пылесоса это можно исправить. Чтобы сразу работать болгаркой и пылесосом, нужен помощник. Чем ближе пылесос к стробоскопу, тем меньше будет пыли. После работы хорошо проветрите помещение.

Строборез

Считается профессиональным инструментом для создания стробоскопа. К прибору прикреплены 2 диска, расстояние между которыми можно регулировать.Таким образом, делается сразу 2 надреза. Вы также можете настроить глубину. На штроборез есть кожух, который плотно прилегает к стене, а также пылесос, процесс можно считать работой без пыли. Важно при работе, чтобы на стенах не оставались старые стенки, так как они забиваются под кожух и забивают пылесос.

Остатки бетона выбирают перфоратором. Этот метод является самым дорогим. Чаще всего такие инструменты есть только у профессионалов. Штроборезом можно делать отверстия для труб диаметром до 5 см.

Штроба под обои

Иногда необходимо сделать колею прямо под обоями. Для этого снимите небольшую полоску обоев. Отступаем от будущей дорожки более 5 см, и делаем надрез канцелярским или монтажным ножом. Если вам нужны горизонтальные ворота, то надрез сделайте надрезом.

Замочите, согните и прикрепите с помощью скотча. В результате площадь, где будут проходить работы, должна быть больше 10 см. Мы используем только перфоратор или фаску, чтобы избежать сильного запыления.После проведения работ уложите провода, зашпаклевайте и дождитесь ее высыхания, после чего приклейте обои на прежнее место. Делайте это очень аккуратно, чтобы не испортить обои. Такую же работу проводят, если необходимо выдолбить стены под розетки.

Выходы и отделка

Чтобы сделать отверстие для розетки или выключателя, выполните следующие действия:

Просверлите отверстие диаметром 0,8 см в центре. Используя коронку, сделайте напильник. Это будет схема нашей розетки или выключателя.
Просверлите от 8 до 10 маленьких отверстий по контуру.
Без приложения силы сделать отверстие с помощью коронки. При работе не повреждайте фурнитуру, это может привести к разрушению стен.

Если розетка не высоко от пола, то провода можно спрятать под пол.

Когда все отверстия будут готовы, хорошо очистите их от пыли. Прокладываем кабель, шпаклевываем (штукатурка, штукатурка, алебастровый порошок), заделываем штробу, все тщательно выравниваем. Сверху клеим обои.

Как штробить стены для обеспыливания проводки? Этот вопрос актуален для тех, кто только собирается делать ремонт в помещении.

Необходимость работы со стенами возникает при замене электрических сетей. Хозяина комнаты может не устраивать расположение розеток и светильников. Если возникла необходимость в их переносе, то нужно штробить стены под новую проводку.

Каналы, по которым будет проходить проводка, должны быть достаточной ширины и глубины.Важным моментом будет выполнение работ таким образом, чтобы в процессе не появилось большое количество строительной пыли.

Существует несколько способов прокладки электропровода. Вы можете перечислить следующее:

с помощью пробойника;
;
штроборезом.

Новичок в строительном деле должен знать, что строительная пыль будет при любом способе. Можно лишь немного уменьшить его количество, выполнив защитные меры. Уменьшить загрязнение помещения можно с помощью профессионального оборудования. Хорошим вариантом будет использование измельчителя с подключенным к нему пылесосом. Это самый эффективный метод.

Использование перфоратора и болгарки при ремонте

Для начала нужно определить, где в комнате будут розетки. После этого следует наметить путь, по которому нужно проложить электрический провод. После разметки стен нужно взять перфоратор, просверлить отверстия строго по линии.Шаг между ними должен быть от 1 до 2 см.

Когда отверстия готовы, их следует соединить. Для этого молоток необходимо перевести в специальный режим, который называется «молоток». Перегородки между 2-мя отверстиями лучше удалять, держа инструмент под углом 90°С.

В работе можно использовать дрель или специальный клиновидный инструмент, работающий по ударному принципу.

При выборе применения стробоскопов с помощью перфоратора необходимо помнить о ряде недостатков этого метода.Среди них следующие:

Сильный шум, возникающий при работе прибора. Если ремонт будет проходить в жилых помещениях, то нужно заранее предупредить соседей о предстоящих работах.
На сверление стен уйдет много времени. Процесс трудоемкий, потребует опыта от специалиста.
В результате манипуляций получаются штробы, края которых некачественные.
Формы бытового мусора и осколков.

Вы можете заменить традиционный метод, выбрав строжковую шлифовальную машину с алмазным диском. Этот метод позволит сделать края хорошего качества. Сначала по разметке нужно сделать 1 борозду. Затем, отступив от нее на 3 см, сделайте 2-ю борозду. После этого нужно взять перфоратор, переключить его на «молоток» и удалить материал, который находится между ранее определенными бороздами.

В результате получаются штробы с достаточно качественными краями, но с неровной поверхностью.Это может повредить изоляцию электрического кабеля. Кроме того, у этого способа есть еще несколько недостатков, и основным из них будет большое количество строительной пыли.

Использование фаски для работы

Электрический штроборез позволит быстро сделать борозды в стене. Ремонт не потребует много времени, а кромки будут качественными. Это приспособление хорошо тем, что после его использования не нужно дополнительно удалять материал в промежутке между бороздами.Физических усилий прилагать не нужно, но при работе устройства образуется большое количество пыли.

Специалисты, работающие в строительной сфере, решают эту проблему, используя штроборез с промышленным пылесосом. Но стоимость устройства высока, поэтому его редко используют при ремонте квартир.

Это можно сделать вручную. Но этот процесс трудозатратный и трудоемкий. Для ускорения ремонтных работ лучше использовать оборудование.

Как предотвратить распространение пыли

Решив сделать ремонт самостоятельно, важно следить за тем, чтобы пыль не попадала в другие помещения. Самым доступным способом можно назвать обильное смачивание рабочей поверхности водой. Для сбора мелкой пыли можно использовать домашний пылесос.

Следующие шаги помогут уменьшить распространение пыли:

Защита пола. Они покрыты строительной пленкой. Когда работа по установке калитки завершена, ее можно аккуратно сложить и убрать из помещения.
Перед началом работ необходимо закрыть вход в помещение, в котором будут производиться ремонтные работы. Проем можно защитить специальной индустриальной шторой или завесить влажной тканью.
Перед входом нужно положить влажную тряпку, тогда грязь не будет растекаться по комнате.

После ремонта нужно сделать уборку. После того, как штробы полностью изготовлены, их следует очистить. Пыль можно сметать веником, а потом пройтись по каналам пылесосом.Перед прокладкой электропровода канал грунтуют. Затем в него укладывается трос и тщательно закрепляется. Поверхность покрывается гипсом или гипсом.

Строборез

отличается от болгарки тем, что материал режется 2-мя алмазными кругами. Они изолированы кожухом, закрывающим место контакта с поверхностью. Увеличение или уменьшение степени перекрытия дает возможность делать борозды разной глубины.

Всасывающая труба промышленного пылесоса может быть установлена в специальном отводе, который выполнен в корпусе.В результате срезы и дно канала получаются гладкими. Электрический кабель не будет поврежден во время установки.

У такого инструмента есть недостаток: он заключается в дороговизне оборудования. Для домашнего использования покупать его не стоит, а вот профессиональным строителям без него не обойтись.

Всегда ли необходимо стробирование

Этот процесс могут выбрать те владельцы квартир, которые не хотят заниматься полноценным ремонтом. Выбор этого способа обусловлен желанием сэкономить на стройматериалах и найме специалистов.

Замена электропроводки без штробления может производиться следующими способами:

открытый метод;
использование старого стробоскопа;
старая проводка.

В первом случае провод укладывается в плинтус. В процессе ремонта широко используются гофры и кабель-каналы; установить ящики. Проводка в квартире без ворот может быть выполнена специалистом за небольшую плату. А вот прокладка в стене каналов под электропровод повлечет за собой значительные финансовые затраты.Кроме того, придется выделить средства на покупку отделочных материалов. Работа профессиональных штукатуров также потребует затрат.

Использование старого штроба будет хорошим вариантом, если вам не нужно менять расположение розеток. В этом случае проводку можно выполнить самостоятельно.

Стробы можно делать вручную и с помощью оборудования. Лучше всего использовать измельчитель с подключенным к нему промышленным пылесосом. Недостатком этого приспособления является его высокая стоимость, поэтому в домашних условиях для укладки каналов можно использовать болгарку с алмазным диском.Можно провести проводку, не ломая стены. Многих владельцев квартир такой вариант привлечет отсутствием пыли.

Приходится делать специальные штробы, чтобы утопить в них электрический кабель. Особенно это актуально, если вы хотите уложить в стену толстую гофру, для которой в штукатурном слое не хватает углублений. Сегодня поговорим о штроблении стен под проводку своими руками. Для этого рассмотрим инструменты и приспособления, которые можно использовать для этой задачи, а также пошагово процесс штробления.

Все правила и способы создания ворот, которые будут описаны в этой статье, применимы не только при прокладке электрических кабелей, но и при прокладке водопровода и канализации.

Нормы и правила для воротных стен

Шредирование (или шредирование) для электропроводки — процесс выдалбливания или выпиливания канавок в стене или потолке определенной глубины и ширины, в которые затем укладывается электрический кабель с последующим заделыванием канавки шпаклевкой или цементным раствором.

Сам процесс не представляет особой сложности, но для него установлены определенные правила. Свод правил СП 76.13330.2016 регламентирует некоторые моменты формирования штробы для прокладки электропроводки. Некоторые из них представлены ниже:

Стробы должны быть строго горизонтальными или вертикальными. Наклонными они могут быть только при наличии скосов стен, например, на чердаках. При этом штроб должен проходить параллельно крыше. Такое расположение пазов задается для удобства использования стенами в дальнейшем – для установки полок, картин и т.п.
Горизонтальное штробление бетонных стен следует выполнять, не отступая от плит перекрытий на 150 мм.
Вертикальная борозда должна проходить не ближе 100 мм от дверных и оконных проемов, углов, а от газовых труб — не менее 400 мм.
Глубина и ширина паза должны быть не более 25 мм. Кроме того, его длина не должна превышать 3 м.
Желательно минимизировать повороты канавок. Кроме того, их не следует делать в несущих конструкциях, что особенно важно при штроблении стен в панельном доме.
Штробление бетонных плит перекрытий запрещено! Нарушение целостности таких конструкций неизбежно приводит к потере их несущей способности. Если вам нужно развести проводку по полу или потолку, то выходом из этой ситуации может стать увеличение заливки и верха.

Не забывайте, что процесс долбления штробы вызывает повышенный шум и вибрацию, поэтому следите за тем, чтобы работы проводились в разрешенные законом сроки.

Инструмент для рубки стен

Существует несколько основных способов создания стробоскопа и соответствующий инструмент для этого.Все эти инструменты доступны для использования, поэтому сделать штробу в стене своими руками не составит труда. Рассмотрим самые распространенные способы штробления стен от самых примитивных до самых технологичных.

Штробление стен без пыли зубилом и молотком

Стамеска и молоток – самые простые приспособления, которые есть в арсенале у каждого хозяина. Преимущества этого способа штробления – простота и отсутствие мелкой пыли, так как материал стены будет отваливаться кусками.

Недостатков у долот гораздо больше. Используя этот метод, вы потратите много времени, сил, а штробы получатся неровными, требующими большого количества затирки. Кроме того, этот вариант работает только тогда, когда штробу нужно сделать в штукатурном слое. Штробить кирпичную стену или, тем более, бетон одним молотком достаточно проблематично.

Создание канавок таким способом более продуктивно, чем в предыдущей версии. Через каждые 1-2 см в стене просверливают отверстия, которые затем выдалбливают стамеской.Преимущество этого метода в том, что он позволяет делать штробы в кирпичной кладке, а не только в штукатурном слое.

Недостатки те же, что и в предыдущем варианте — низкая производительность и шероховатость штробы.

Вырубка стен перфоратором

Перфоратор — самый распространенный инструмент для штробления бетонных и кирпичных стен. Есть два подхода к работе с ним. Первый – бурение стены по разметке дрелью, как и в предыдущем варианте, и последующая выборка паза с помощью насадок на перфоратор (зубилом или лопатой).Второй метод предполагает выдалбливание штроб без предварительного сверления.

Перфоратором можно пробить практически любую стену без большого количества пыли, но штроба тоже будет недостаточно гладкой. При штроблении не ставьте инструмент под 90 градусов к стене, так как можно отколоть большие куски стены. Результат работы перфоратором не будет точным, но использование этого инструмента оправдано его относительной чистотой и скоростью работы.

Шлифовка стенок шлифовальной машиной

Удобная резка стен болгаркой возможна только при наличии алмазного круга, так как с ним будет легко резать кирпич или бетон. Первоначально следует сделать 2 параллельных пропила по всей длине разметки с расстоянием до необходимой ширины шассе, затем зубилом или перфоратором выбрать материал между ними. В отличие от пробойника или стамески, этот метод производительен и позволяет получить канавки с ровными и аккуратными краями.

Большой минус использования болгарки – большое количество мелкой пыли. Бороться с этим можно, используя специальные кожухи с патрубками, которые, присоединяясь к пылесосу, удаляют пыль с места среза. Одна из таких обложек показана на видео:

Штроборез — приспособление для штробления стен

Штроборез является наиболее прогрессивным и удобным способом получения ровных штробов. Устройство позволяет установить два алмазных круга и регулировать расстояние между ними.Кроме того, оба круга закрыты специальным кожухом, закрывающим место их контакта со стеной. Положение кожуха можно регулировать, тем самым изменяя глубину реза. Большинство измельчителей оснащены специальными отводами, позволяющими установить всасывающую трубу пылесоса.

Использование этого инструмента позволяет максимально быстро и без пыли получить параллельные ровные участки, после чего остается только выбрать материал между пазами. Недостатком является цена устройства, которая слишком высока для использования в домашних условиях.Многие магазины или фирмы предлагают подобные инструменты в посуточную аренду, что поможет сэкономить и провести работу без лишней грязи и пыли.

При желании из болгарки можно сделать простую отбойную машину, доработав вал, на котором крепится режущий диск, и сделав защитный кожух для подключения пылесоса.

Гораздо более распространено использование комбинации шлифовальной машины и перфоратора, потому что эти инструменты есть у многих. Их использование при штроблении кирпичной стены или стены в панельном доме займет не намного больше времени, чем с рубилкой, но при этом позволит сэкономить немалую сумму, необходимую для ее покупки.

Штробовка своими руками – краткое руководство

Соблюдение всех норм и правил позволит качественно выполнить штробление стен своими руками, без привлечения строительных бригад и дополнительных затрат, что в сочетании с качественным результатом будет приятным бонусом.

6 признаков неисправности электропроводки в вашем доме

Устаревшая, поврежденная или иным образом плохо установленная и обслуживаемая проводка – это не то, что нужно воспринимать легкомысленно.По данным Национальной ассоциации противопожарной защиты (NFPA), «домашние пожары, связанные с отказом или неисправностью электрооборудования, ежегодно в 2012–2016 годах приводили к гибели в среднем 440 гражданских лиц и 1250 травмам среди гражданского населения, а также к прямому материальному ущербу на сумму около 1,3 млрд долларов США. год.» Не позволяйте вашей семье быть одним из них. Держите свои чувства наготове для этих легко заметных предупредительных признаков неисправной электропроводки.

ПРЕДУПРЕЖДЕНИЕ. Эти предупреждающие знаки предназначены только для проверки.Если вы обнаружите какие-либо проблемы с вашей электрической системой, не пытайтесь ремонтировать или возиться с ней самостоятельно. Обратитесь к местному специалисту-электрику IBEW/NECA.

Отслеживание отключений автоматического выключателя
Домашний автоматический выключатель часто срабатывает. Именно для этого они и предназначены — отключать питание по цепи всякий раз, когда система перегружена. В большинстве случаев вы можете просто снова включить его и продолжить выполнение своих задач.Однако, если ваш автоматический выключатель срабатывает часто — несколько раз в месяц или чаще — это верный признак того, что в электропроводке вашего дома есть более глубокая, потенциально опасная проблема, или вы нагружаете эту цепь слишком большим количеством энергоемких устройств или приборов. .
Посмотрите и прислушайтесь к мерцанию, гудению или затемнению света
То, что ваш автоматический выключатель не сработал, не означает, что с вашей электропроводкой все в порядке.Еще одним признаком устаревшей или поврежденной проводки является мерцание, гудение или затемнение света. Если ваш свет гудит при включении или мерцает/тускло при использовании нескольких приборов, это явный признак того, что проводка в вашем доме требует профессионального обновления.
Остерегайтесь изношенных или пережеванных проводов
Любое подобное повреждение проводки, обычно вызываемое грызунами, домашними животными и мастерами-любителями, представляет значительную опасность поражения электрическим током и возгорания.Крайне важно, если вы обнаружите или подозреваете, что есть какие-либо проблемы такого рода, вам следует обратиться к лицензированному подрядчику по электротехнике, чтобы проверить и заменить поврежденную проводку и найти любые дополнительные повреждения.
Поиск обесцвечивания, гари и дыма
Следите за розетками в вашем доме. Если вы заметили обесцвечивание или следы подгорания на розетках, это признак того, что проводка в вашем доме каким-то образом повреждена и выделяет тепло.Это тепло уже наносит ущерб вашему дому и может сделать гораздо хуже, если его не остановить.
Нащупывание теплых или вибрирующих настенных розеток
Еще один способ узнать, вышла ли из строя электропроводка в вашем доме, — это проверить на ощупь. Не касаясь какой-либо проводки, непосредственно проверьте электрические розетки вашего дома на наличие тепла или вибраций. В любом случае попросите электрика проверить и заменить ослабленную или поврежденную проводку.
Запах гари и посторонние запахи
Используйте свой нос, чтобы вынюхать источник проблемы, если вы подозреваете, что в вашем доме проблема с электричеством. Выявите запах гари, дыма или посторонних запахов в точках розеток, а также на вашем электрощите. Запахи гари означают, что ущерб от пожара, возможно, уже начался, и в этом случае необходимо немедленно обратиться к специалисту-электрику.

К сожалению, многие проблемы с неисправной проводкой могут быть связаны с установкой, выполненной людьми, которые мало обучены безопасному монтажу электрической инфраструктуры. Они соблазняют низкой ценой, но оставляют вас с потенциально опасной для жизни скрытой опасностью.Когда придет время продавать ваш дом, любой авторитетный инспектор обнаружит не соответствующие требованиям нормы установки и неисправности проводки и потребует, чтобы вы наняли профессионала, чтобы исправить это. Зачем жить с опасностью, когда ее придется устранять, когда вы продаете свой дом? Компания Electrical Connection располагает крупнейшей базой данных лицензированных подрядчиков-электриков, соответствующих нормам, и квалифицированных электриков в районе Большого Сент-Луиса. В рамках партнерства между Международным братством местных электриков (IBEW) и St.Сент-Луис Национальной ассоциации подрядчиков по электротехнике (NECA), мы придерживаемся самых высоких стандартов безопасности при поставке электроустановок. Посетите наш поиск в каталоге «Найти подрядчика», чтобы приступить к работе и отремонтировать электропроводку уже сегодня.

%PDF-1.4 % 1276 0 объект > эндообъект внешняя ссылка 1276 99 0000000016 00000 н 0000002956 00000 н 0000003116 00000 н 0000003853 00000 н 0000003968 00000 н 0000007102 00000 н 0000007642 00000 н 0000007907 00000 н 0000008072 00000 н 0000008138 00000 н 0000008251 00000 н 0000008337 00000 н 0000008835 00000 н 0000009419 00000 н 0000012265 00000 н 0000014443 00000 н 0000017790 00000 н 0000020802 00000 н 0000021527 00000 н 0000021637 00000 н 0000022295 00000 н 0000022984 00000 н 0000025286 00000 н 0000025710 00000 н 0000026138 00000 н 0000028993 00000 н 0000031187 00000 н 0000036528 00000 н 0000040826 00000 н 0000041058 00000 н 0000041142 00000 н 0000041199 00000 н 0000041235 00000 н 0000041314 00000 н 0000047507 00000 н 0000047836 00000 н 0000047905 00000 н 0000048024 00000 н 0000048060 00000 н 0000048139 00000 н 0000054321 00000 н 0000054649 00000 н 0000054718 00000 н 0000054837 00000 н 0000054873 00000 н 0000054952 00000 н 0000060562 00000 н 0000060890 00000 н 0000060959 00000 н 0000061078 00000 н 0000061114 00000 н 0000061193 00000 н 0000066782 00000 н 0000067110 00000 н 0000067179 00000 н 0000067298 00000 н 0000068502 00000 н 0000068861 00000 н 0000069208 00000 н 0000071499 00000 н 0000071860 00000 н 0000072293 00000 н 0000072378 00000 н 0000074886 00000 н 0000075265 00000 н 0000075704 00000 н 0000124555 00000 н 0000124596 00000 н 0000126340 00000 н 0000126381 00000 н 0000127349 00000 н 0000127390 00000 н 0000127469 00000 н 0000127587 00000 н 0000127850 00000 н 0000127929 00000 н 0000128192 00000 н 0000128271 00000 н 0000128534 00000 н 0000128613 00000 н 0000128879 00000 н 0000130541 00000 н 0000132203 00000 н 0000135357 00000 н 0000179729 00000 н 0000188886 00000 н 0000198043 00000 н 0000201099 00000 н 0000226770 00000 н 0000228432 00000 н 0000230094 00000 н 0000233455 00000 н 0000258509 00000 н 0000268000 00000 н 0000277491 00000 н 0000280352 00000 н 0000319263 00000 н 0000002749 00000 н 0000002324 00000 н трейлер ]/Предыдущая 819639/XRefStm 2749>> startxref 0 %%EOF 1374 0 объект >поток hb«`b`jf`g` ̀

2-проводной звуковой сигнал серии L | Комбинированные стробоскопы | Голос и уведомления | Комбинированные стробоскопы

Линейка настенных и потолочных рупоров, стробоскопов и стробоскопов серии L включает в себя множество функций, которые повышают универсальность их применения и упрощают установку.

Все устройства имеют вставную конструкцию с минимальным вмешательством в монтажную коробку, что делает установку быстрой и надежной, а также практически исключает дорогостоящие и трудоемкие замыкания на землю. Для дальнейшего упрощения установки и защиты устройств от повреждений конструкции в устройствах серии L используется универсальная монтажная пластина для всех моделей со встроенной короткозамыкающей пружиной, поэтому установщики могут проверить целостность проводки перед установкой устройства. Установщики также могут легко адаптировать устройства к широкому спектру требований приложений, используя выбираемые на месте настройки канделы, автоматический выбор режима работы 12 или 24 В и поворотный переключатель для тонов сирены с двумя вариантами громкости. Особенности и преимущества:

Обновленный современный дизайн
Небольшие устройства для звуковых сигналов и стробоскопов
Вставная конструкция с минимальным вмешательством в монтажную коробку
Защищенная от несанкционированного доступа конструкция
Автоматический выбор напряжения 12 или 24 В работа при 15 и 30 канделах
Настройки канделы, выбираемые на месте. Настенные блоки: 15, 30, 75, 95, 110, 135 и 185. Потолочные блоки: 15, 30, 75, 95, 115, 150 и 177
Звуковой сигнал 88+ дБА при 16 В
Поворотный переключатель для тона сирены и двух вариантов громкости
Монтажная пластина для всех стандартных и всех компактных настенных блоков
Монтажная пластина, замыкающая пружина, проверяет целостность проводки перед установкой устройства
Электрическая совместимость с устаревшими устройствами SpectrAlert и SpectrAlert Advance
Совместимость с модулем синхронизации MDL3
Стробы и сирены Стробы предназначены только для настенного монтажа
Сирены предназначены для установки на стене или потолке

Сертификаты:

Внесены в список UL: S4011; S5512
Перечислено ULC: S4011; S5512
Одобрено FM
CSFM: 7125-1653:0504; 7135-1653:0503

Системный датчик P2GRL 2-проводной компактный настенный звуковой сигнал, серия L, красный, с пожарной маркировкой

Системный датчик P2GRL 2-проводной компактный настенный стробоскоп, серия L, красный, с пометкой «пожар» с пометкой «ПОЖАР». Выбираемые настройки стробоскопа: 15, 30, 75, 95, 110, 135 и 185 кд.

Системный датчик Системы звукового и визуального оповещения серии L обладают множеством функций, которые гарантированно сокращают время установки и максимизируют прибыль благодаря низкому потреблению тока и современному внешнему виду

: Полная информация о потреблении тока приведена в Техническом паспорте

Максимальный рабочий ток FWR Полная информация о потреблении тока содержится в Техническом паспорте

Местоположение: В помещении

Максимальная влажность: от 10 до 93 % без конденсации

Монтаж: Настенный

Рабочая температура: от 32°F до 120°F (от -0°C до 49°C)

Диапазон рабочего напряжения: 8–17.5 В (номинал 12 В) или от 16 до 33 В (номинал 24) 3,46″ Ш x 1,93″ Г (133 мм Д x 88 мм Ш x 49 мм Г)

Калибр проводки: 12 до 18 AWG

Системный датчик серии L предлагает самые универсальные и простые в использовании линейка рупоров, стробоскопов и рупорных стробоскопов для использования в промышленности с низким потреблением тока и современной эстетикой С белым и красным пластиковым корпусом, стандартными и компактными устройствами, а также простыми, FIRE и FUEGO-печатными устройствами, System Sensor L- Серия может удовлетворить практически любые требования приложений.

Линейка настенных сирен, стробоскопов и стробоскопов L-серии включает в себя множество функций, повышающих универсальность их применения и упрощающих установку. Все устройства имеют вставную конструкцию с минимальным вмешательством в монтажную коробку, что делает установку быстрой и надежной, а также практически исключает дорогостоящие и трудоемкие замыкания на землю.

Для дальнейшего упрощения установки и защиты устройств от повреждений конструкции в устройствах серии L используется универсальная монтажная пластина для всех моделей со встроенной короткозамыкающей пружиной, поэтому установщики могут проверить целостность проводки перед установкой устройства.

Установщики также могут легко адаптировать устройства к широкому спектру требований применения, используя выбираемые на месте настройки канделы, автоматический выбор работы от 12 или 24 В и поворотный переключатель звуков сирены с двумя вариантами громкости.

ВНИМАНИЕ:
Этот продукт может подвергнуть вас воздействию химических веществ, которые, как известно в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Для получения дополнительной информации посетите сайт www.p65warnings.ca.gov

.
Honeywell Analytics/Vulcain P2WP 2-проводной рупорный стробоскоп, стандартный кандела, белый, настенный, 12 или 24 В пост. тока на центральном пульте управления
Номер модели Описание Производитель Цена Ava.Кол-во
ФХС240 Строб постоянного тока и звуковой сигнал (P4W-P) Honeywell Analytics/Вулкан Позвоните, чтобы узнать цену 0 Посмотреть дополнительную информацию
P2WHKP 2-проводной стробоскоп для наружной установки, High Candela, белый, настенный, 12 или 24 В постоянного тока Honeywell Analytics/Вулкан 147 долларов. 27 0 Добавить в корзину
P2WHP 2-проводной звуковой сигнал, High Candela, белый, настенный, 12 или 24 В постоянного тока Honeywell Analytics/Вулкан Позвоните, чтобы узнать цену 0 Посмотреть дополнительную информацию
P2WKP 2-проводной стробоскоп для наружной установки, стандартный Candela, белый, настенный, 12 или 24 В постоянного тока Honeywell Analytics/Вулкан 147 долларов. 27 1 Добавить в корзину
P2WP 2-проводной звуковой сигнал, стандартный Candela, белый, настенный, 12 или 24 В постоянного тока Honeywell Analytics/Вулкан 119 долларов.66 3 Добавить в корзину
ПК2ВХП 2-проводной звуковой сигнал, High Candela, белый, потолочный, 12 или 24 В постоянного тока Honeywell Analytics/Вулкан 152 доллара. 53 0 Добавить в корзину
ПК2WP 2-проводной звуковой сигнал, стандартный кандела, белый, потолочный, 12 или 24 В постоянного тока Honeywell Analytics/Вулкан Позвоните, чтобы узнать цену 0 Посмотреть дополнительную информацию
СТЭКСТАСА Штабелируемый стробоскоп — линза AMBER — 120 В переменного тока — внутри или снаружи Honeywell Analytics/Вулкан Позвоните, чтобы узнать цену 0 Посмотреть дополнительную информацию
STACKSTASB Штабелируемый стробоскоп — СИНЯЯ линза — 120 В переменного тока — В помещении или на улице Honeywell Analytics/Вулкан Позвоните, чтобы узнать цену 0 Посмотреть дополнительную информацию
STACKSTASBASE Штабелируемая база с звуковым сигналом — 120 В переменного тока — в помещении или на улице Honeywell Analytics/Вулкан Позвоните, чтобы узнать цену 0 Посмотреть дополнительную информацию
STACKSTASR Штабелируемый стробоскоп — КРАСНАЯ линза — 120 В переменного тока — внутри или снаружи Honeywell Analytics/Вулкан Позвоните, чтобы узнать цену 0 Посмотреть дополнительную информацию
STASA24VAC Стробоскоп и звуковой сигнал, линза AMBER, 24 В переменного тока, в помещении или на улице Honeywell Analytics/Вулкан 579 долларов. 43 0 Добавить в корзину
СТАБ Объектив Strobe & Horn BLUE — 120 В переменного тока — применение в помещении Honeywell Analytics/Вулкан 356 долларов.57 0 Добавить в корзину
STASB24VAC Стробоскоп и звуковой сигнал, СИНЯЯ линза, 24 В переменного тока, в помещении или на улице Honeywell Analytics/Вулкан 579 долларов. 43 0 Добавить в корзину
СТАСР Объектив Strobe & Horn RED — 120 В переменного тока — Применение внутри помещений Honeywell Analytics/Вулкан 279 долларов.99 1 Добавить в корзину
STASR24VAC Стробоскоп и звуковой сигнал, КРАСНЫЕ линзы, 24 В переменного тока, в помещении или на улице Honeywell Analytics/Вулкан Позвоните, чтобы узнать цену 0 Посмотреть дополнительную информацию
ЗАМОК Многотональный стробоскоп MT4 Honeywell Analytics/Вулкан Позвоните, чтобы узнать цену 0 Посмотреть дополнительную информацию
9 Признаки серьезных проблем с электричеством
Плохая новость: в 2017 году произошло более 1 319 500 пожаров, вызванных проблемами с электричеством. В результате этих пожаров 3400 человек погибли, 14 670 получили ранения и ущерб составил 23 миллиарда долларов. Хорошая новость: если вы будете следить за предупреждающими знаками, вы сможете предотвратить такие пожары. Какие предупреждающие знаки? Давайте взглянем на некоторые из них:
Слишком много удлинителей
Если у вас так много удлинителей, что кажется, что ваш дом заполнен париками Медузы, то совершенно очевидно, что ваша проводка не может справиться с вашими потребностями в электричестве.
Как правило, все ваши электрические провода должны быть надежно спрятаны внутри ваших стен.У вас должно быть достаточно розеток для подключения всей вашей электроники. Домашние животные могут грызть удлинители, которые могут кого-то ударить током или оголить провода, что может привести к возгоранию. Шнуры также могут пережиматься, перегибаться и замыкаться, что может привести к срабатыванию выключателей, повреждению розеток или возникновению пожара. Если вам нужно больше розеток, установите их. Не полагайтесь на удлинители.
Тусклый или мерцающий свет
Лампы не потребляют много энергии, поэтому, если они тускнеют или мерцают, проблема, вероятно, не в самом светильнике.Вместо этого пожиратель энергии, такой как холодильник или блок переменного тока, вероятно, подключен к той же цепи, что и свет.
Большой светильник использует так много энергии, что не может пройти к свету. В результате вы получите тусклую или мерцающую лампочку. Самое простое решение этой проблемы — дать большому прибору собственную цепь. Поместите лампочку в другую цепь, чтобы она получала необходимую мощность.
Забавные запахи
Мы не «забавные, ха-ха» запахи — это другая проблема.Вместо этого мы говорим о «забавных, странных» запахах. Если вы обнаружите странный запах, исходящий из розетки (вероятно, это немного похоже на запах горящей пластмассы), немедленно выключите или отключите от сети все, что к ней подключено. Этот запах — горящий пластик вокруг розетки. Это происходит из-за оголенной проводки, поврежденной проводки, неправильно установленной проводки, перегруженных плат. возгорание в выходной коробке или что-то в коробке, чего там быть не должно.
Не используйте эту розетку, пока не почините ее.Если из блока предохранителей или панели выключателя исходит запах, немедленно вызовите электрика.
Искры
Если у вас есть искры, вызовите электрика. Вот и все. Вот и вся запись.
Горячие розетки или выключатели
Если розетка необычно горячая, выключите или отсоедините все, что к ней подключено. Если ничего не подключено, а розетка все еще горячая, вероятно, она неправильно подключена. Переверните выключатель или извлеките предохранитель для этой розетки в распределительной коробке.Затем вызовите электрика, чтобы найти и устранить проблему.
Все время перегорают предохранители или срабатывают выключатели
Подобно тому, как команда заправляется, чтобы получить лучший выбор тяги, автоматические выключатели и предохранители рассчитаны на отказ. Когда что-то не так с цепью, прерыватель или предохранитель выходит из строя ( переворачивается или перегорает ), чтобы предотвратить перегрузку.
Если в приборе срабатывает выключатель, независимо от того, куда вы его вставляете, это вина прибора. Получите новый прибор. Если в одной розетке перегорает один и тот же предохранитель, вероятно, цепь перегружена.Возможно, пришло время обновить схему или добавить новую линию.
Жужжание
Электричество должно быть тихим. Но иногда слышен жужжащий звук, причиной которого являются ослабленные штыри, розетки или изнашивающийся провод. Если ваша розетка гудит, прекратите пользоваться ею и вызовите электрика.
У вас неправильные розетки
Если вы читали другие блоги Early Bird, вы знаете все о прерывателях цепи замыкания на землю (GFCI). Вы устанавливаете розетки GFCI в (, скажите это вместе с нами ) местах, где присутствует вода, например, на кухне и в ванной.
GFCI делают именно то, что следует из их названия: они разрывают цепь и отключают электричество.

Штробление стен под проводку своими руками

Оглавление:

Обзор инструментов для штробления стен под проводку

Советы профессиональных мастеров о правилах штробления стен под проводку своими руками

Технологии штробления стен под проводку

Некоторые правила штробления в бетонной стене

Работы по штроблению в несущей стене

Монтаж проводов в штробу и установка розеток

Штробление стен под проводку своими руками

Оглавление:

Обзор инструментов для штробления стен под проводку

Советы профессиональных мастеров о правилах штробления стен под проводку своими руками

Технологии штробления стен под проводку

Некоторые правила штробления в бетонной стене

Работы по штроблению в несущей стене

Монтаж проводов в штробу и установка розеток

Как сделать разметку под штробление стен и потолка под проводку

Содержание пояснительной записки и плана размещения элементов электропроводки

Требования руководящих документов к размещению скрытой электропроводки

Прием размещения проводки относительно окон и дверей

Подготовительные мероприятия и необходимые инструменты

Начало разметки

Способы нанесения разметки на стены

Нанесение разметки на потолках

Особенности разметки скрытой электропровдки для отдельных приборов бытовой техники

Разметка кабельных магистралей к распределительному щиту

Часто задаваемые вопросы электриков

Штробление стен под проводку: технология и инструменты

Главные правила штробления

Способы штробления и инструменты

Подготовка и разметка стен

Порядок действий при штроблении разными инструментами

Молоток и зубило

Перфоратор

Болгарка

Штроборез

Окончательный этап работы

Штробление стен под проводку в кирпичном доме. Надлежащая штробление стен для проводки. Разметка поверхности под электропроводку

Правила стробирования

Инструменты для штробления стен

Штробление стен из кирпича и бетона

Строба в деревянной стене

Можно или нельзя разрушать несущие стены

Меры безопасности при дроблении стен и рабочие процедуры

Материалы и инструменты

Строборез

Штроба под обои

Выходы и отделка

Использование перфоратора и болгарки при ремонте

Использование фаски для работы

Как предотвратить распространение пыли

Всегда ли необходимо стробирование

Нормы и правила для воротных стен

Инструмент для рубки стен

Штробление стен без пыли зубилом и молотком

Вырубка стен перфоратором

Шлифовка стенок шлифовальной машиной

Штроборез — приспособление для штробления стен

Штробовка своими руками – краткое руководство

6 признаков неисправности электропроводки в вашем доме

Отслеживание отключений автоматического выключателя

Посмотрите и прислушайтесь к мерцанию, гудению или затемнению света

Остерегайтесь изношенных или пережеванных проводов

Поиск обесцвечивания, гари и дыма

Нащупывание теплых или вибрирующих настенных розеток

Запах гари и посторонние запахи

2-проводной звуковой сигнал серии L | Комбинированные стробоскопы | Голос и уведомления | Комбинированные стробоскопы

Системный датчик P2GRL 2-проводной компактный настенный звуковой сигнал, серия L, красный, с пожарной маркировкой

Honeywell Analytics/Vulcain P2WP 2-проводной рупорный стробоскоп, стандартный кандела, белый, настенный, 12 или 24 В пост. тока на центральном пульте управления

9 Признаки серьезных проблем с электричеством

Слишком много удлинителей

Тусклый или мерцающий свет

Забавные запахи

Искры

Горячие розетки или выключатели

Все время перегорают предохранители или срабатывают выключатели

Жужжание

У вас неправильные розетки

Related Articles

Блоки из ячеистого бетона стеновые: Газобетонный блок 600*300*200, Д400, 500, 600

**Блоки из ячеистого бетона стеновые: Газобетонный блок 600300200, Д400, 500, 600**
