состав, виды, классификация, свойства, приготовление раствора для штукатурки

Штукатурные смеси – продукция, используемая для выравнивания вертикальных и горизонтальных поверхностей и создания базового слоя для ведения отделочных работ. В ее состав входят – вяжущее (одно или комплекс), мелкий заполнитель, добавки, вода. Для штукатурок общего применения в качестве вяжущего используют – цемент, известь, гипс, цемент+известь, цемент+гипс, глина+известь. Выбор вяжущего зависит от особенностей базового слоя и эксплуатационных условий.

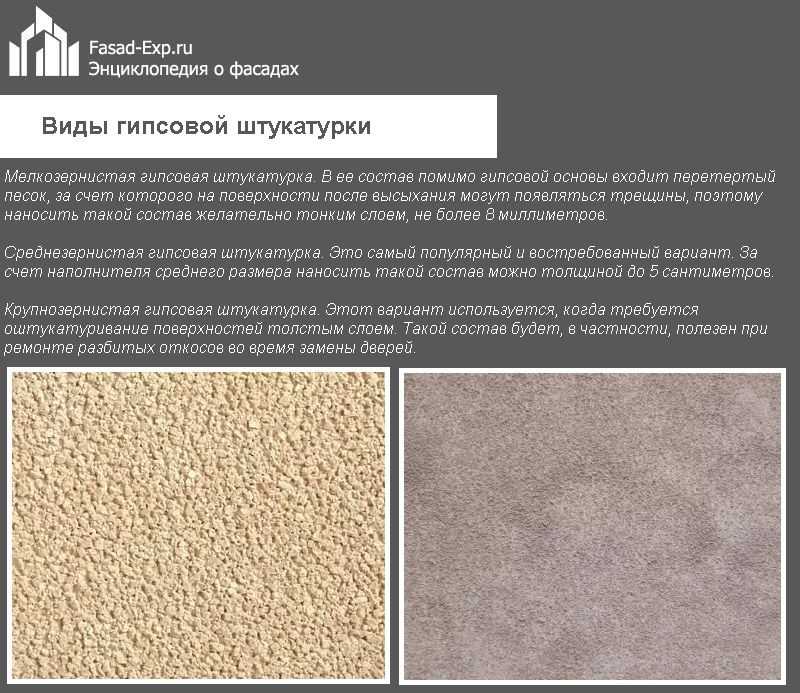

По плотности штукатурки бывают легкими с плотностью до 1,5 м³/т и тяжелыми – более 1,5 т/м³.

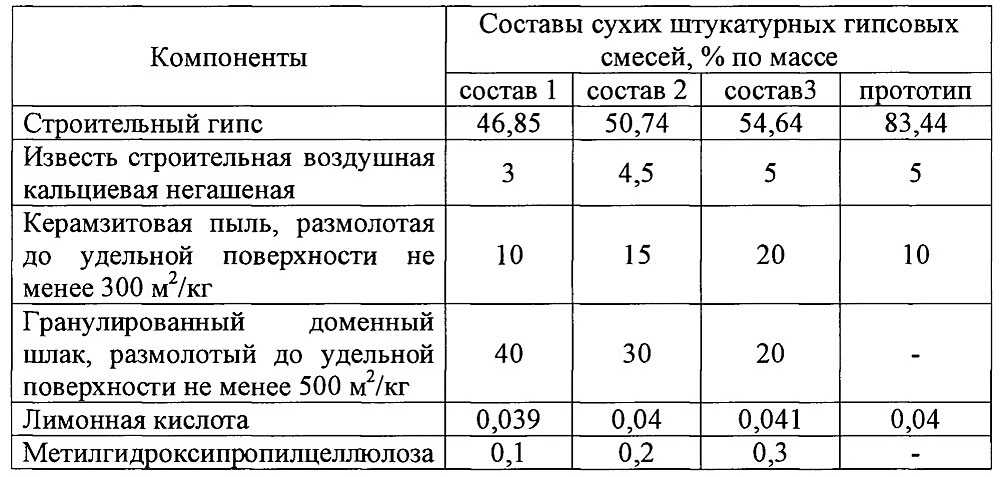

Виды вяжущего для штукатурного раствора

Наиболее прочными являются цементно-песчаные штукатурные растворы. Чем выше марка применяемого цемента, тем выше прочность штукатурки. Но такие составы имеют значительную стоимость. Поэтому в массовом строительстве обычно востребованы сложные вяжущие с более дешевыми компонентами, разрешенными нормативами. СП-82-101 определяет, какие вяжущие можно применять в конкретных эксплуатационных условиях.

Особенности изготовления штукатурного раствора в зависимости от слоя нанесения

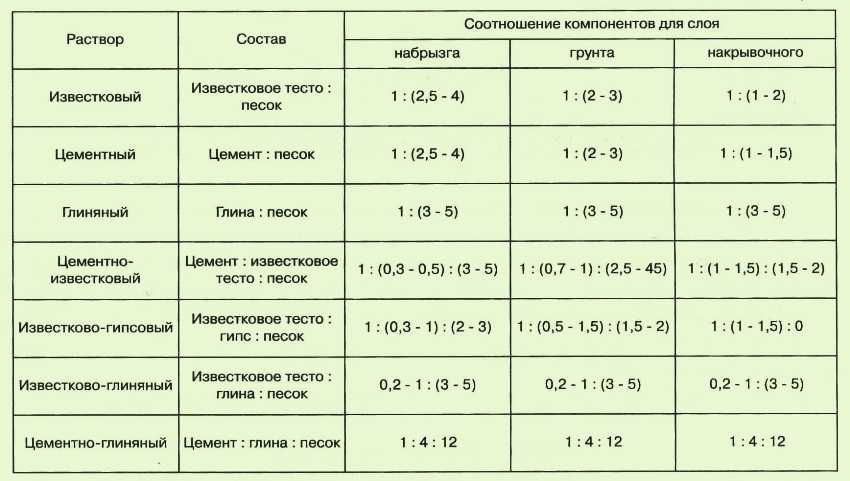

Технология оштукатуривания подразумевает нанесение нескольких слоев, выполняющих различные функции:

• Обрызг. Назначение этого слоя – создание надежного сцепления с базовой поверхностью и основы для последующих слоев, заполнение всех дефектов – трещин, углублений, выбоин. Штукатурка для обрызга изготавливается жидковатой, по консистенции похожей на сметану. Заполнитель, соответствующий нормативу, – песок с размером зерна до 2,5 мм.

• Грунт. Это основной, более густой (по сравнению с обрызгом) штукатурный слой, создающий ровную поверхность. Его наносят на обрызг после затвердевания, до полного высыхания. Размер зерна заполнителя – до 2,5 мм.

• Накрывочный слой. Для его создания используется жидкий штукатурный раствор, в котором размер песчаных зерен, согласно ГОСТу 28013-98, не превышает 1,25 мм. Более крупные зерна песка при затирке провоцируют появление борозд.

Совет! Для известковых штукатурных растворов рекомендуется использовать карьерный остроребристый песок. Окатанный речной песок может использоваться только в цементно-песчаной продукции.

Добавки для штукатурных растворов

Для придания штукатурной смеси определенных характеристик используется широкий ассортимент добавок. Наиболее популярные – пластификаторы, активные гидравлические добавки, присадки, повышающие гидроизоляционные характеристики.

Пластификаторы

Это многочисленное семейство, одним из представителем которого является глина. Глина-пластификатор не должна содержать в массовом количестве компонентов темного цвета, а также солей, провоцирующих образование выцветов и высолов. В качестве пластификаторов используют – отходы целлюлозной индустрии, древесные пеки (для цементно-песчаных штукатурок), мыла органических кислот, нерастворимых в воде.

Активные присадки

Такие добавки имеют естественное или искусственное происхождение. Природные – доломиты, трепелы, туфы, пемзы. Среди искусственных присадок наиболее популярны – золы и шлаки, в том числе доменные, глины и сланцы после обжига.

Добавки для усиления гидроизоляционных качеств штукатурки

Наиболее распространенный гидроизолирующий компонент – жидкое стекло, которое используется и для введения в состав штукатурной смеси, и для поверхностной обработки. Эта густая масса состоит из кремнекислых компонентов. Оптимальные состав и консистенцию жидкого стекла определяют в лабораторных условиях.

Как приготовить раствор для штукатурки стен из цемента и песка: пропорции, как развести цементный

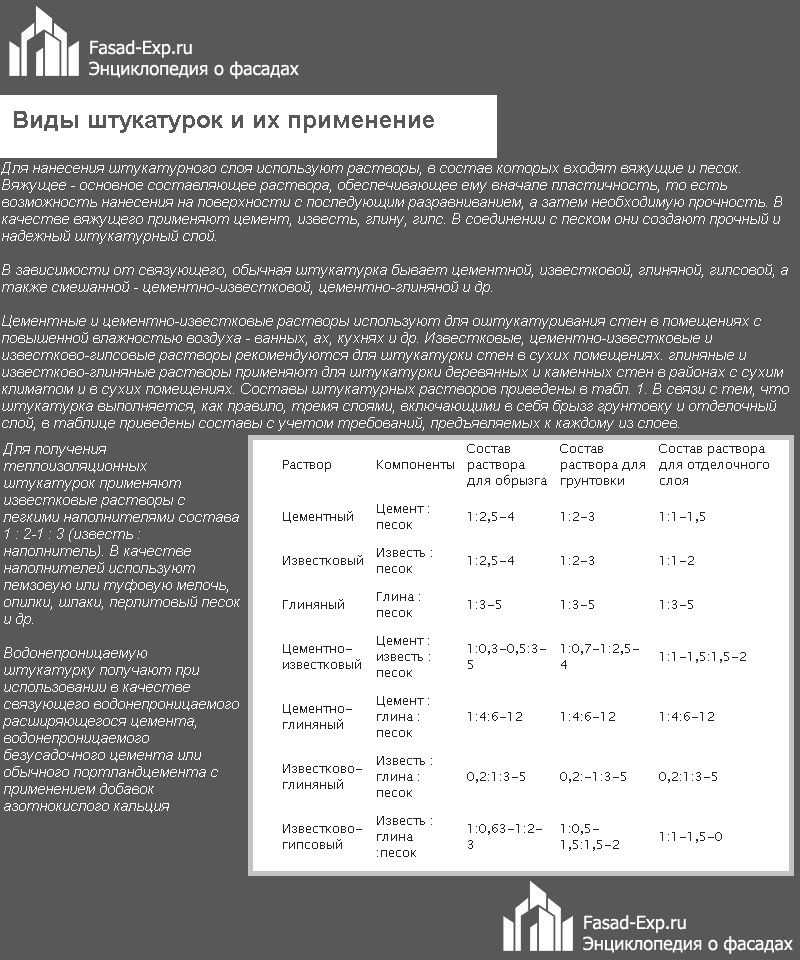

Все имеющиеся составы для штукатурки подразделяют на два вида: тощие и жирные. Для тощих составов характерно наличие вяжущего компонента – известь или цемент. После высыхания на обработанной поверхности отсутствуют трещины, однако, показатели прочности у них слабые. В составе жирных изделий имеется большое содержание вяжущего вещества. В ходе высыхания они могут давать трещины и большую усадку. По этой причине очень важно выбрать точное соотношение вяжущего компонента и заполнителя.

Содержание

• 1 Состав
• 2 Как приготовить цементный раствор
  • 2. 1 Цементный
  • 2.2 Цементная смесь с известью
  • 2.3 Известковый
• 3 Нанесение на гипсокартоновые поверхности
• 4 Нанесение на стены из газобетона
• 5 Отделка стен из пеноблока
• 6 Обработка деревянных стен
• 7 Обработка кирпичных поврехностей с установкой маяков

Состав

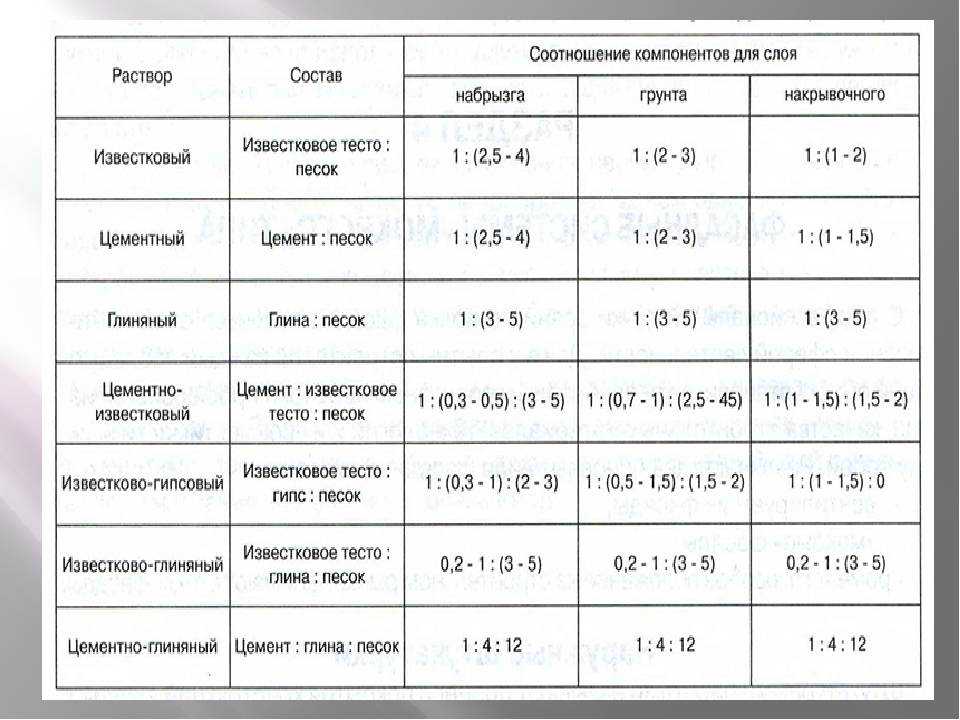

Сегодня приготовить состав для оштукатуривания можно различным образом. К самым востребованным рецептам можно отнести следующие виды штукатурных растворов:

1. Известковый состав. Чтобы его получить вам нужно взять известковое тесто и песок в пропорции 1:5. Если в составе смеси отсутствует гипс, то необходимо восполнить этот пробел при помощи воды. Тут вы найдете пропорции для известкового раствора для штукатурки.
2. Глиняный. Для него применяют все те же пропорции, что и для известкового, только для увеличения прочностных показателей добавляют еще известь, гипс или цемент.
3. Глиноизвестковый. Чтобы его получить, вам нужно брать глину, известь и песок в таком соотношении: 1:0,4:5.
4. Глиногипсовый. При получении шпатлевки нужно взять глиняное тесто, песок и гипс в пропорции 1:3:1/4. Читайте, какую гипсовую штукатурку выбрать.
5. Глиноцементный. Такой раствор можно получить, если в ходе приготовления пользоваться следующей пропорцией: глина: цемент: песок 1: 0,2: 4.
6. Известково-гипсовый. Для его получения берете гипс и песок в соотношении 1:4. Для полученного состава характерно медленное твердение, поэтому для ускорения схватывания стоит добавлять гипс, цемент.
7. Глиногипсовый. Его процесс приготовления аналогичен, когда нужно получить известково-гипсовый, только известь заменяется глиной.
8. Цементный. Чтобы получить такую штукатурку, вам нужно взять цемент, песок и известь в пропорции 1:4:0,1.
9. Цементно-известковый. Процесс приготовления аналогичен получению цементного раствора, толь вместо воды необходимо задействовать известковое молоко.

На видео – пропорции для цементного раствора для штукатурки стен:

Как приготовить цементный раствор

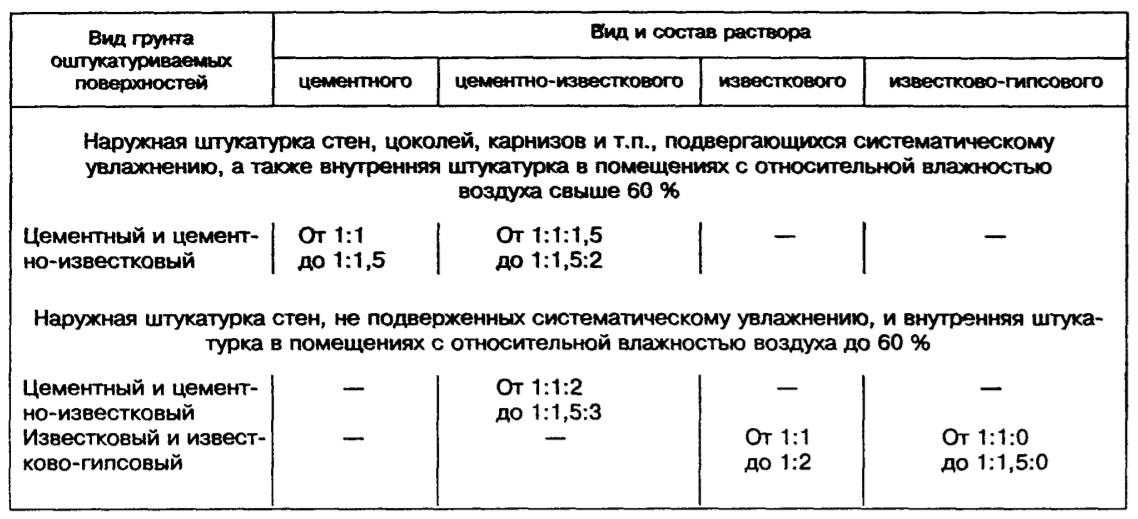

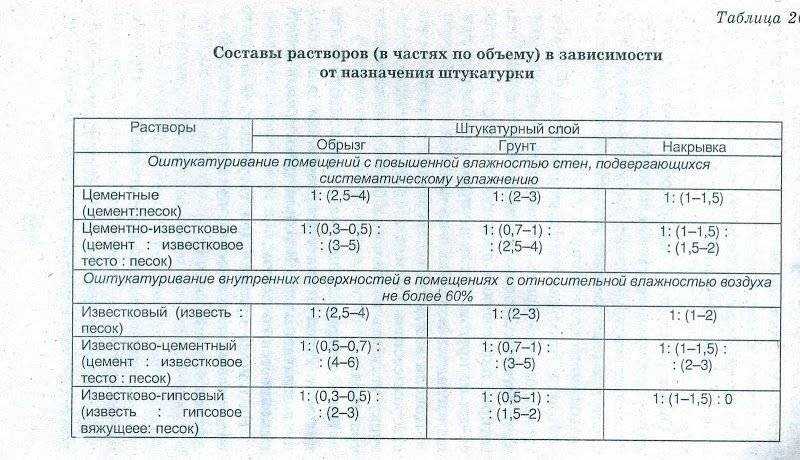

Процесс приготовления для получения определенного состава свой. Но, тем не менее, перед тем, как использовать песок, его стоит тщательно просеять через сито. Кроме этого, для получения однородного состава важно постоянно выполнять помешивание. При получении раствора неоднородной структуры вы не сможете добиться качественной сцепки с основанием. После того, как вы смешали все составляющие, важно проверит жирность состава, ткнув в него веслом. Для нормальной жирности характерно незначительное прилипание к веслу. Тут можно прочитать, сколько сохнет цементная штукатурка.

Цементный

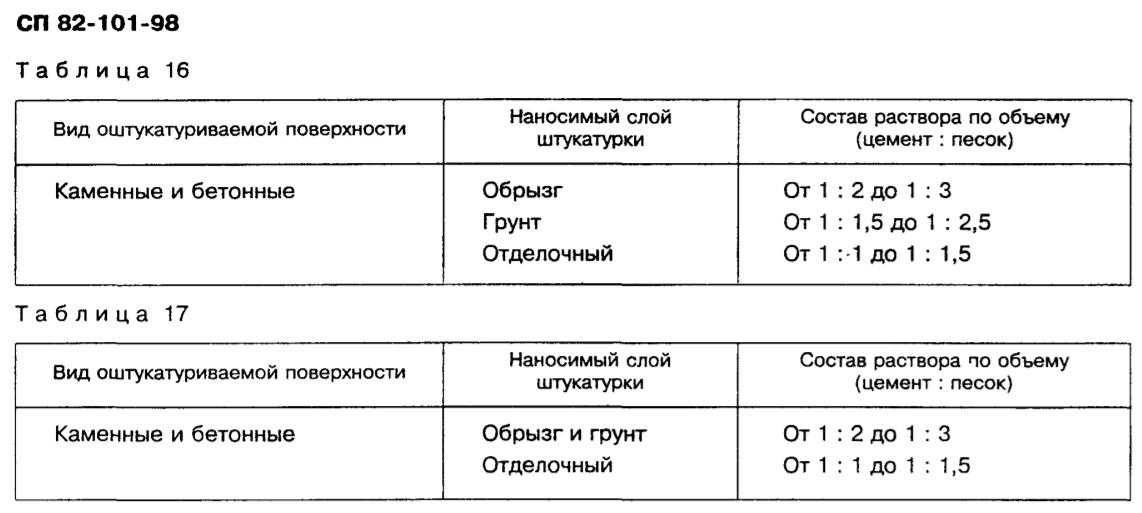

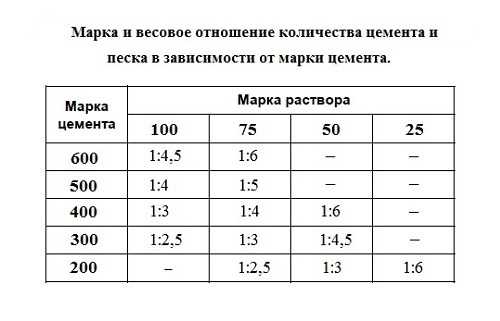

Для получения этого состава нужно взять цемент и песок в пропорции 1:3. Можно также воспользоваться другой пропорцией – 1:6, но здесь важно понимать, что если в составе раствора находиться песок в количестве, больше чем 3 части, то он будет обладать малыми показателями пластичности. Следовательно, выполнять отделочные работы таким материалом будет неудобно и тяжело.

Процесс приготовления предусматривает следующий план действий:

1. Насыпать горкой песок в ящик.
2. Прикрыть его несколькими слоями цемента.
3. Все перемешать, а затем постепенно добавлять воду.
4. Готовым считается раствор, у которого консистенция напоминает густую сметану.
5. При желании в смесь можно поместить гипс или клей ПВА, благодаря чему удается увеличить скорость схватывания состава.

Цементная смесь с известью

Чтобы получить представленный продукт нужно для начала взять такие ингредиенты, как цемент, песок и известь в пропорции 1:4:1.

После этого придерживаться такого плана действий:

1. Негашеную известь поместить в ведро, добавить теплую воду в таком количестве, чтобы она полностью покрыла известь.
2. Сразу же накрыть ведро крышкой и сверху уложить тяжелый предмет. Просто в процессе закипания известь может разбрызгиваться по сторонам.
3. Когда химическая реакция окончена, то необходимо тщательно процедить полученный состав, используя марлю.
4. По прошествии одного дня, продукт полностью готов для дальнейшего создания штукатурки.
5. Развести цемент и песок, добавить известковое молоко и тщательно размешивать до того момента, как состав не примет однородную структуру.

Известковый

Чтобы получить этот состав, нужно взять известь и песок в пропорции 1:3. После этого погасить известь водой, добавить к ней песка и жидкости, чтобы сделать процесс растирания смеси немного легче.

Осуществлять процесс перемешивания до тех пор, пока смесь не будет содержать комочков. После этого понемногу добавляйте песок и воду. По внешнему виду раствора станет понятно, готов он или нет. В результате вы должны получить средней густоты массы и нормальной жирности.

Нанесение на гипсокартоновые поверхности

Перед тем как перейти в непосредственному нанесению раствора, стоит выполнить тщательную подготовку поверхности. Для этого важно распределить состав по всем имеющимся швам, стыкам листам и неровностям. На покрытые шпаклевкой углы прикрепить алюминиевые профили. После этого можно наносить на листы грунтовочный раствор. Следите при этом, чтобы листы не были слишком влажными, иначе это приведет к их деформации. Когда вес подготовительные мероприятия позади, можно приступать к непосредственному нанесению раствора.

На видео – штукатурка стен цементным раствором своими руками:

Здесь важно придерживаться определенных правил:

1. Распределять состав на листах гипсокартона необходимо тонким слоем.
2. Маленькие мазки наносятся в два слоя.
3. Процесс нанесения штукатурки должен происходить с использованием кельмы или валика. Если вы решили воспользоваться кельмой, то стоит после пройтись гладилкой, чтобы получить идеально ровную поверхность.

Нанесение на стены из газобетона

Процесс изготовления газобетона предполагает использование алюминиевой пудры, которая, в свою очередь, позволяет достичь ячеистой структуры. В результате этого материал получает необходимую паропроницаемость, низкую проводимость тепла и отличную шумоизоляцию. В этом случае крайне важно выбрать материалы для отделки стен, ведь неверно проведенные мероприятия могут способствовать разрушению нового покрытия. Читайте, чем лучше штукатурить стены из газобетона.

Процесс оштукатуривания газосиликатных блоков происходит по следующему плану:

1. Вначале обработать стену грунтовочным раствором. В его составе должны находиться соединения акрилатсилоксана, благодаря которым можно будет добиться гидрофобных и укрепляющих свойств.
2. Теперь нужно выполнить монтаж сетки из стекловолокна. Таким образом, вы сможете обеспечить прочность наносимого слоя.
3. Теперь можно переходить к непосредственному нанесению раствора. Применяется цементный раствор только для отделке снаружи дома. Если надо выполнить отделку внутри, то лучшим вариантом станет применение гипсового раствора.
4. После нанесения раствора подождать несколько дней, а затем уже наносить паропроницаемую краску.

На видео – штукатурка стен цементно песчаным раствором:

Отделка стен из пеноблока

Характерной особенностью пеноблока остается тот факт, что применять цементный раствор в чистом виде не рекомендуется. Здесь стоит добавлять специальные добавки, в составе которых будет присутствовать гипс, обладающий сильными адгезивными свойствами. Процесс нанесения предполагает выполнение следующего плана действий:

1. Нанести на стены грунтовочный раствор глубокого проникновения.
2. Распределить на поверхности первый слой штукатурки. В него вдавить армирующую сетку. После сетка покрывается грунтовкой.
3. Когда все тщательно высохло, то можно распределять еще один слой штукатурки, после чего тщательно все выровнять.

Обработка деревянных стен

Перед тем как наносить штукатурку на деревянные стены, необходимо выполнить тщательно все подготовительные мероприятия. Вначале удалить с поверхность пыль и следы прочих загрязнений. После этого произвести выравнивание стен методом стесывания выступов или же набивки планок в провалах. Когда ведется обработка гладкой поверхности, то важно выполнить засечки, чтобы штукатурка смогла закрепиться. После можно переходить к такому плану действий:

1. Набит дранку. Под этим термином подразумевается деревянные полоски, ширина которых до 20 мм, а толщина до 5мм. Первый слой дранки устанавливать под наклоном в 45 градусов к полу с шагом 5 см.
2. Монтаж второго слоя ведется перпендикулярно первому. В результате у вас должна сформироваться сетка, на которую нужно распределять раствор.
3. Приступать к набивке дранки следует внизу стены, медленно поднимаясь вверх. Вбивать крепежные элементы по краям полосы. Но перед этим нужно смочить дранку водой, чтобы она не раскололась.
4. Когда вы нанести цементный раствор на поверхность деревянной стены, стоит разровнять его при помощи деревянной терки.
5. Штукатурка должна выступать на 1-1,5 см над дранкой. Обязательно выполняйте проверку ровности стен, используя уровень или правило. После распределения первого слоя нужно немного подождать, чтобы он полностью высох.
6. Очень часто после высыхания первого слоя оштукатуренная поверхность содержит трещины. Но не стоит переживать, так как все возникшие дефекты исчезнуть после нанесения второго слоя.
7. Когда штукатурка полностью высохла, то нужно загрунтовать поверхность. Для этих целей вам понадобиться клей ПВХ или алебастр.

На видео – приготовление цементного раствора для штукатурки стен:

Обработка кирпичных поврехностей с установкой маяков

Чтобы произвести высококачественную обработку кирпичных стен, следует придерживаться такого плана:

1. Выполнить насечки на поверхности стены с углублением швов кладки на 1 см.
2. Прикрепить гвозди для монтажа маяков.
3. Обработать поверхность водой.
4. Установить маяки на толщину штукатурного слоя, выполнить набрызг.
5. Распределить 2 слоя грунтовочного раствора, а после его высыхания выровнять поверхность.
6. Демонтировать маяки и нанести следующий слой.
7. Произвести окончательное выравнивание и разгладить поверхность стен.

Также читайте, можно ли наносить декоративную штукатурку на штукатурку. Процесс нанесения штукатурки является таким же ответственным, как и сам процесс его приготовления раствора. Ведь именно от четкого соблюдения пропорции и качества используемых ингредиентов будет зависеть прочность и долговечность наносимого слоя. Выполняйте все работы не спеша, внимательно и добросовестно, тогда гарантировано получите необходимый результат. Возможно, вас также заинтересует видео, как делать структурную штукатурку для внутренних работ. Тут можно посмотреть фото декоративной штукатурки для внутренней отделки стен. По ссылке перечислены виды штукатурки для внутренней отделки помещений. Информацию о пропорциях раствора для штукатурки печи можно найти по ссылке.

Земляная штукатурка — Проектирование зданий

Земляная штукатурка (также известная как глиняная штукатурка) в настоящее время переживает возрождение как для внутреннего, так и для внешнего использования после долгой истории в традиционных зданиях по всему миру.

Возрождение использования глиняных штукатурок частично связано с использованием самодельных материалов из местных ресурсов, а частично из-за появления готовых к использованию предварительно изготовленных земляных штукатурок как в США, так и в Европе. В этой статье мы используем термин «штукатурка» для обозначения как внутренних, так и внешних работ.

Земляные штукатурки, приготовленные на самом базовом уровне из глинистого грунта, заполнителей и натуральных волокон, должны были быть первым методом защиты от атмосферных воздействий для первичных построек.

Это могло быть связано с обилием необходимых материалов и особыми качествами глины, а именно ее способностью становиться пластичной и податливой во влажном состоянии и твердой и водоотталкивающей в сухом виде. Земляные штукатурки использовались во всем мире, во всех климатических условиях, с тех пор, как началось строительство убежищ.

В Великобритании земляные штукатурки обычно использовались на внутренних поверхностях стен вместе с известью вплоть до конца 19 века. Их регулярное и повсеместное использование было связано с местным изобилием материалов, а также с тем фактом, что строительная известь и высококачественные заполнители были сравнительно дорогими, а иногда их было трудно достать. Часто их использовали в качестве грунтовки, чтобы выровнять поверхность стены перед нанесением верхнего слоя известковой штукатурки/штукатурки или известкового раствора.

Во всем мире использование земли в штукатурках также имеет богатую историю. Как в Африке, так и в Америке нанесение глиняной штукатурки на земляные сооружения традиционно было женской работой. Термин энджаррадора описывает женщин в юго-западных штатах Америки, которые применяли эти методы штукатурки земли. Их методы нанесения и используемые материалы сильно отличались от региона к региону, и эти традиции все еще живы. В Африке специальные рельефные работы и роспись, выполняемая глиняной штукатуркой на отдельных домах (известная как литема), остаются культурно значимым способом украшения своих домов для людей, определяющим их идентичность в более широком сообществе.

Земляные штукатурки имеют множество преимуществ. Они пористые, поэтому позволяют конструкции здания дышать, выступая в роли третьей кожи вокруг здания и его обитателей. Земляные пластыри имеют тягу к влаге. Это означает, что они могут регулировать уровень относительной влажности в атмосфере. Они могут безопасно поглощать и удерживать пары влаги в своей молекулярной структуре, когда уровни относительной влажности высоки, и выпускать их обратно в атмосферу, когда уровни относительной влажности падают. Помимо обеспечения жителей качественным внутренним воздухом, этот механизм также служит для защиты строительной ткани от влаги.

Из-за жажды глины влаги и ее способности удерживать ее, она поможет предотвратить попадание влаги на материалы, из которых состоит конструкция здания. Он будет активно отводить влагу от этих материалов, если они промокнут. По этой причине земляная отделка является идеальным вариантом для конструкций из более мягких, воздухопроницаемых материалов, таких как земля, соломенные тюки и дерево. Из-за этих характеристик земляные штукатурки также используются в музеях и галереях для регулирования влажности и, следовательно, помогают защитить старые и новые произведения искусства. Примером этого является музей Kuppersmühle в Германии.

Земляные штукатурки, если они изготовлены без синтетических добавок, полностью нетоксичны, что делает их идеальными для людей с химической чувствительностью. Они даже обладают способностью поглощать токсины из других материалов и связывать запахи, такие как сигаретный дым, снижая уровень загрязнения в помещении. В настоящее время в Германии проводятся исследования их способности экранировать электромагнитное излучение, например, от компьютеров и мобильных телефонов.

На более субъективном и не поддающемся количественной оценке уровне глиняные штукатурки обычно приятны на ощупь. Они приятны на вид и могут смягчать перепады температуры, благодаря чему стены кажутся теплыми зимой и прохладными летом. Они работают акустически, чтобы смягчить и округлить звук, создавая мирное, спокойное пространство.

Как и большинство материалов, изготовленных из натуральных ингредиентов, они требуют бережного и надлежащего использования. Они часто не подходят для наружного использования, если только они не расположены в очень защищенном месте, не используются в преимущественно сухом климате или не используются в сочетании со специальными деталями конструкции здания, такими как внешнее крыльцо.

При изготовлении земляной штукатурки из материалов, полученных на месте и/или в местном масштабе, пользователь должен быть готов стать собственным детективом, пробуя и пробуя нащупывая свой путь к хорошей смеси. При таком приготовлении они могут быть недорогими, но трудоемкими и затратными по времени. Альтернативой является покупка готовой, предварительно изготовленной земляной штукатурки, которая требует только добавления воды. Они обеспечат стабильные и превосходные результаты (при условии, что все другие необходимые меры будут учтены эффективно), но могут быть более дорогостоящими.

В мире существует множество разновидностей глины. По этой причине разные мастера, работающие с земляными штукатурками, иногда придерживаются разных взглядов на рецепты и способы применения. Поэтому не существует единой формулы, которую можно было бы прописать для достижения успеха во всех ситуациях. Это, пожалуй, одна из самых интересных причин, чтобы приступить к использованию земляных штукатурок.

Земляные штукатурки динамичны и неподвластны времени. С их помощью можно создать самую изысканную, современную и тонкую гипсовую отделку, но они в равной степени подходят для деревенского, органического и традиционного окружения. Глиняная подпочва, основное связующее для создания этих отделок, далеко не просто земля под ногами, химически сложный материал. Тем не менее, он производит отделку, с которой легко обращаться, она безопасна и проста в использовании. Использование земли в зданиях может внести значительный вклад в создание здоровых, долговечных и щадящих планету конструкций.

Глина — это всего лишь один элемент, из которого состоит почва, покрывающая земную поверхность. Наука о почвообразовании сложна. Он включает в себя множество различных элементов, которые вместе образуют разные типы почвы в разных частях мира. Почва формируется с течением времени в результате распада горных пород, составляющих земную кору. Они выветриваются как механически, так и химически. Механическое выветривание связано с действием ветра, сельского хозяйства и экстремальных погодных условий, таких как нагрев и замораживание. Они разбивают камни на более мелкие компоненты. Химическое выветривание связано с действием дождевой воды, заряженной кислотами, которая просачивается в почву и творит магию преобразования, разрушая материнскую породу и превращая ее в землю.

Глина является минеральным компонентом почвы. Он преимущественно возникает в результате выветривания полевого шпата, одного из наиболее распространенных минералов в земной коре. Глина находится в полосе почвы, известной как недра, названная так из-за ее положения под верхним слоем почвы. Верхний слой почвы формируется из органического материала, полученного в основном из разлагающихся растительных остатков. Это тонкий, темный, органический слой, в котором возделываются сады. Верхний слой почвы не пригоден для изготовления земляной штукатурки.

Наряду с глиной недра состоят из частиц песка и ила. Песок, ил и глина классифицируются в зависимости от размера их частиц. Их можно определить как (хотя официальные источники немного различаются): гравий от 2 мм до 75 мм; песок 0,05мм до 2мм; ил от 0,002 мм до 0,05 мм; и глины менее 0,002 мм. Почвы различаются по пропорциям песка, ила и глины, и это влияет на пригодность почвы для использования в земляной штукатурке. В целях изготовления прочной земляной штукатурки почва должна состоять не менее чем на 10—20 процентов из глинистых минералов, а ил должен присутствовать в количестве не более 25 процентов этого глинистого элемента.

Глинистые минералы присутствуют в самых разнообразных формах. Они принадлежат к большому семейству и могут быть охарактеризованы своей слоистой кристаллической структурой. В семействе глин есть три основных члена, известных как каолинит, иллит и монтмориллонит, с другими переходными формами, встречающимися внутри них: примеры их включают каолин, слюду и смектит соответственно. Эти различные группы глинистых минералов различаются по своему химическому составу, и, следовательно, все они ведут себя немного по-разному, когда вступают в контакт с водой.

Это поведение является важным определяющим фактором при выборе подходящей глины для приготовления глиняной штукатурки. Это связано с тем, что это напрямую влияет на то, насколько глина будет расширяться и сжиматься в воде, что имеет прямую корреляцию с тем, насколько земляная штукатурка будет сжиматься при высыхании, сколько трещин возникнет в ее сухом состоянии и как она будет растрескиваться. взаимодействуют с водой после нанесения на стену в качестве защитного покрытия.

Чтобы понять, какие из этих глин наиболее подходят для использования в глиняной штукатурке, и чтобы понять, как ведут себя глины при контакте с влагой, полезно ознакомиться с некоторыми более основными химическими процессами, участвующими в их функционировании.

Глинистые минералы, полученные из полевого шпата, состоят преимущественно из микроскопических частиц двуокиси алюминия и кремния. Эти молекулы алюминия и кремнезема имеют форму пластин, которые поочередно уложены друг на друга. Попеременное расположение алюминиевых и кварцевых пластин создает между ними электростатический заряд. Этот электростатический заряд химически притягивает воду в пространство между тромбоцитами. Вот почему глина считается гидрофильной (водолюбивой).

Вода действует как мостик между пластинами алюминия и кремнезема, прочно связывая их друг с другом, образуя связную структуру. Когда промежутки между тромбоцитами заполнены этой тонкой пленкой воды, тромбоциты имеют возможность скользить друг по другу. Вот почему глина такая гладкая на ощупь и легко обрабатывается и формуется во влажном состоянии. Глина расширяется, когда пространство между пластинками заполнено, и сжимается, когда вода выходит и глина высыхает.

Наличие и организация пластинок алюминия и кремнезема определяет склонность глины притягивать и поглощать воду своей структурой. Эти различия могут проявляться в различном поведении между основными группами глин, упомянутыми выше. Вот почему одни глины более стабильны и, следовательно, больше подходят для глиняных штукатурок, чем другие. Бентонит, например, очень нестабильная глина. Он будет поглощать большое количество воды своей структурой, чрезмерно расширяться и сжиматься, что приведет к растрескиванию при высыхании.

Глина обладает способностью отдавать любую поглощенную влагу так же быстро, как она впитывается. Это благодаря процессу испарения. Когда вода испаряется из тела глины, пластинки притягиваются друг к другу, отсюда характерная природа глины сжиматься при высыхании. Но тот факт, что пластинки останутся в той же форме, в которой они были отлиты, даже когда они высохнут, полезен для всех, кто работает и лепит из глины.

В отличие от других вяжущих, используемых для штукатурок и штукатурок, таких как известь и цемент, глина не подвергается химическому превращению при высыхании и отверждении. Это означает, что его можно бесконечно повторно смачивать и перерабатывать, а также гарантирует, что его можно бесконечно перерабатывать в качестве строительного материала. Но это также означает, что, хотя он и подходит для помещений с высокой влажностью (водяной пар), его нельзя использовать на стенах, которые находятся в прямом и продолжительном контакте с жидкой водой.

Механизмы взаимодействия глинистых минералов с водой могут иметь положительное значение для их использования в глиняной штукатурке. Это особенно актуально при строительстве из дышащих материалов, которые полагаются на отделку, которая предотвращает накопление влаги благодаря своей способности дышать подобным образом. Как было установлено выше, глина будет поглощать влагу своей структурой с открытыми порами и из нее. Однако, в отличие от извести, которая также является дышащим материалом, глина самоуплотняется при контакте с влагой. Это происходит из-за тенденции молекул воды, вступающих в контакт с глиной, связываться с поверхностью пластинок глины и заставлять их расширяться. Это вздутие закрывает промежутки между пластинками, препятствуя дальнейшему прохождению влаги через всю толщу земляной штукатурки. Влага удерживается здесь до тех пор, пока условия не станут достаточно сухими для безопасного испарения.

Предотвращает проникновение влаги в нижележащую структуру, как в случае с цементом и может быть в случае с известью. Традиционный метод использования глины для облицовки пруда наглядно демонстрирует этот процесс в действии.

Этот механизм делает земляные штукатурки устойчивыми к воде, что означает, что они могут в определенной степени сопротивляться прохождению через них влаги (если только они не подвергаются постоянному потоку жидкой воды). Это не следует путать с понятием «водонепроницаемость», которое подразумевает, что влага вообще не может проникнуть в его структуру, как водостойкая краска.

Способность земляных штукатурок к самоуплотнению очень полезна при их взаимодействии с парами влаги (маленькими молекулами влаги, взвешенными в воздухе), при котором происходит постепенное и мягкое поступление влаги в ее структуру. Вот почему они превосходны во влажных условиях, например, в ванных комнатах и ​​на кухнях. Однако, когда земляная штукатурка подвергается воздействию постоянных проливных дождей (влага в виде жидкой воды), глина в земляной штукатурке становится насыщенной, и, следовательно, ее водосохраняющая функция нарушается. В этом случае земляная штукатурка неизбежно начнет портиться, поскольку она переходит из сухого состояния в пластичное состояние и, в конечном счете, в жидкое состояние. В этот момент молекулы глины будут разделены, и гипс не сможет удерживать свою форму.

Земляная штукатурка может использоваться снаружи, если между ливневыми дождями проходит достаточно времени, чтобы штукатурка полностью высохла, и пока другие детали конструкции здания на месте. Есть также определенные ингредиенты, которые могут быть добавлены, чтобы улучшить долговечность. Во влажном климате многих частей Великобритании обычно не рекомендуется их использование, за исключением особых обстоятельств. Во всех случаях земляная штукатурка не должна использоваться в качестве окончательного защитного слоя для стены, обращенной к погодным условиям (обращенной на юго-запад в северном полушарии), поскольку потребуется повторное обслуживание, чтобы гарантировать, что она продолжает функционировать в качестве защитного покрытия. к основанию стены под ним. Верхний слой известковой штукатурки можно нанести на базовый слой земляной штукатурки для улучшения устойчивости к атмосферным воздействиям. Многочисленные слои извести или другого типа дышащей краски, нанесенные непосредственно на земляную штукатурку, также добавит защиты, но они также нуждаются в регулярном уходе.

Если земляная штукатурка используется внутри помещений, где есть прямой контакт с жидкой водой, она также должна быть защищена. Примером этого может быть покрытие области вокруг ванны, раковины или душа керамической плиткой или смазывание маслом и воском штукатурки.

Гидрофильная (водолюбивая) природа глины также означает, что она поглощает влагу из строительных материалов, таких как дерево и солома, и позволяет ей безопасно испаряться в атмосферу. Это поможет замедлить преждевременное загнивание. Он также может действовать как защитный барьер, предотвращая доступ чрезмерного количества воды к этим материалам.

Глина — не единственный ингредиент земляной штукатурки. Если бы это было так, материал был бы изначально нестабилен. Он будет находиться в постоянном состоянии, принимая воду и расширяясь, а затем отказываясь от этой воды и сжимаясь. В таком случае в сухом материале возникнет чрезмерное количество трещин. Это создаст слабую штукатурку, неспособную выполнять свою защитную функцию. Таким образом, добавки заполнителей и волокнистых материалов жизненно важны для стабилизации глины, чтобы обеспечить прочное и хорошо функционирующее покрытие. С добавлением этих ингредиентов можно создать штукатурку, которая может извлечь выгоду из положительных качеств глины, но не доминировать над ними.

Эта статья первоначально появилась как «Земляные штукатурки и как их использовать» в Context 143, опубликованной Институтом консервации исторических зданий (IHBC) в марте 2016 года. Она была написана Адамом Вейсманном и Кэти Брайс, которые управляют Корнуоллом. Компания Clayworks, производящая натуральную глиняную штукатурку для архитектуры и дизайна интерьеров.

—Институт консервации исторических зданий

• Adobe.
• Глина.
• Глыбовое здание.
• Земляное строение.
• Земляное строительство.
• Земной корабль.
• Строительство из конопляной извести: руководство по строительству из композитов из конопляной извести.
• Конопляный бетон.
• Статьи IHBC.
• Известковая штукатурка.
• Глиняный кирпич в Иране.
• Гипс.
• Практическая консервация зданий: земля, кирпич и терракота.
• Утрамбованная земля.
• Почва.
• Терракота.
• Институт консервации исторических зданий.
• Кирпичная кладка из необожженной глины: Знакомство с ударопрочными строительными материалами.
• Народная земляная архитектура.
• Плетень и мазня.
• Зиккурат.

Известковая штукатурка — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Последнее редактирование 07 ноя 2021

См. полная история

Специалисты по охране зданий должны бросить вызов распространенному заблуждению о различиях между штукатуркой и методами 16-го и 17-го веков, а также теми, которые последовали за ними.

Несколько лет назад меня пригласили консультировать по вопросам реставрации якобинского потолка на севере Англии. Потолок реставрировал подрядчик по штукатурке, признанный в мире реставрации исторических зданий, под наблюдением одной из лучших архитектурных компаний Великобритании, имеющей подтвержденный опыт ремонта некоторых из лучших исторических зданий Великобритании.

Потолок был оштукатурен на планках, которые были прикреплены к нижней стороне половиц и обернуты вокруг балок, образуя ряд отсеков. Бухты были украшены типичным для начала XVII века барельефным повторяющимся мотивом. Реставрация проводилась с использованием проволочной сетки из нержавеющей стали вместо реек. На сетку нанесен слой современной гипсовой штукатурки. Резиновая форма была сделана из орнамента и отлита из чистого гипса в мастерской, затем высушена и приклеена на место с помощью гипсового клея.

Выглядело очень красиво. Однако использованный процесс и материалы были совершенно неподходящими, учитывая возраст первоначальной схемы штукатурки. Мое мнение заключалось в том, что они могли бы также использовать гипсокартон и гипсовую отделку, так как это было бы не менее неуместно, чем то, что они сделали, и это было бы легче исправить в будущем.

Отсутствует глубокое понимание разницы между штукатуркой и техникой 16-го и 17-го веков и теми, что последовали за ними. Возрождение извести было довольно быстрым и широким. Неизбежно, когда что-то движется вперед так быстро, детали могут быть упущены. Возрождение понимания и использования извести было чудесным образом поддержано такими группами, как Форум строительной извести, СПАБ (Общество защиты древних зданий) и, конечно же, IHBC, и это лишь некоторые из них. Эти группы распространяют информацию об используемых материалах и методах. Это также было обусловлено навыками и решимостью торговцев делать все правильно.

Ничего не написано о методах и материалах, использовавшихся в 16 и 17 веках. Замечательная книга Лоуренса Тернера «Декоративная штукатурка в Великобритании» (1927) подходит ближе всего, с небольшим рисунком поперечного сечения обогащенного якобинского ребра. Там прекрасно видно, как он был собран, но нет технического описания.

Нас кормили общим типом известковой штукатурки, основанным в основном на книгах 19-го века, таких как книга Уильяма Миллара «Шпаклевка, простая и декоративная: практический трактат об искусстве и ремесле штукатурки и лепки» (189).9) и другие подобные публикации, объясняющие, как грузины и викторианцы штукатурили замечательные произведения штукатурного искусства.

Однако применять эти методы и материалы для ремонта елизаветинского или якобинского потолка неправильно. Необходимо лучше понимать различия между различными периодами штукатурки, чтобы ремонт, проведенный нашим поколением, считался выполненным хорошо.

Штукатурки 16 и 17 веков не использовали гипс для создания своих красивых гипсовых потолков. Им это было не нужно, и это усложнило бы дело. У них не было клея, которым можно было бы приклеить что-то отлитое и высушенное, так что они этим не занимались. Они полагались на включение огромного количества волос, чтобы позволить им манипулировать своим гипсом самыми замечательными способами.

В 18 веке в моде произошли большие изменения, в том числе и в лепке. Новый стиль требовал большей аккуратности. Эта точность требовала использования правил для выпрямления гипса, тогда как раньше все могло быть прямо на глаз. Старую штукатурку нельзя было разрезать, поэтому было добавлено больше песка, чтобы она легче растекалась, а волосы были удалены, чтобы облегчить этот процесс. Теперь можно было заранее в мастерской отлить весь орнамент и заклеить его гипсом.

В начале 18 века был переходный период, когда оба процесса использовались вместе. На это следует обратить внимание: не думайте, что гипс XVIII века — это литой орнамент. Во время недавнего ремонта потолков в школе Стоу было обнаружено, что лепнина 18-го века, выполненная на месте с известью и гипсом, как и следовало ожидать, была орнаментирована с использованием техники 17-го века.

Мы, члены IHBC, должны нести ответственность за продолжение нашего образования, чтобы лучше понять разницу между гипсовыми изделиями разных периодов. Мы должны использовать это понимание, чтобы учить других, чтобы неуместный ремонт остался в прошлом.

Эта статья первоначально появилась как «Понимание известковой штукатурки» в контексте 143, опубликована Институтом консервации исторических зданий (IHBC) в марте 2016 года. Она была написана Филипом Гачесом, мастером-штукатуром, который присоединился к своему отцу в семейной штукатурке. бизнес в качестве ученика. Его проекты включают работы в Вестминстерском дворце, на Даунинг-стрит, в Чатсуорте, в Вобурнском аббатстве и во многих других прекрасных зданиях. Более 20 лет преподает традиционную штукатурку в SPAB и других организациях.

—Институт консервации исторических зданий

• Штукатурка.
• Глиняная штукатурка.
• Мазня.
• Гипс.
• Статьи IHBC.
• Осмотр исторических потолков из волокнистой штукатурки.
