Изготовление теплицы из профильной трубы самостоятельно

Металлическая профильная труба оптимальна для изготовления каркасов небольших хозяйственных построек, в том числе, теплиц. Ее применение в строительных конструкциях обеспечивает им:

  • легковесность,
  • механическую жесткость,
  • устойчивость,
  • удобство транспортировки,
  • невысокую трудоемкость монтажа,
  • снижение себестоимости строительства,
  • уменьшение длительности строительства,
  • снижение нагрузки на грунт,
  • возможность реализации пространственных форм любой сложности.

Основными параметрами каркасов для теплиц являются:

  • высота,
  • ширина,
  • форма ската,
  • угол наклона ската.

Обычно каркас представляет собой несколько одинаковых плоских элементов (рам), установленных на одинаковом расстоянии по всей длине теплицы. Плоскость рам вертикальна и перпендикулярна продольной оси теплицы.

После установки в требуемое положение рамы соединяются в нескольких местах в жесткую конструкцию продольными профильными трубами. При необходимости длина подобной металлоконструкции может быть увеличена установкой дополнительных рам. Поэтому длина теплицы не является важной характеристикой.

Самыми распространенными пространственными формами для теплиц являются:

  • арочные – стеновые трубы являются дугами, сходящимися к продольному горизонтальному коньковому брусу,
  • односкатные – чаще всего, примыкающие к другим капитальным постройкам, с углом наклона ската от них,
  • двускатные – прямолинейные и вертикальные стеновые трубы соединяются наклонными трубами, сходящимися к продольному горизонтальному коньковому брусу,
  • голландские – аналогичны двускатным, но прямолинейные стеновые трубы расширяются к основанию, что обеспечивает теплице улучшенную устойчивость,
  • пирамидальные – прямолинейные стеновые трубы соединяются вверху в одной точке.

Этап 1: определение типа и размеров теплицы

Поскольку все рамы идентичны по форме и размерам, то изготовив одну из них, в дальнейшем можно использовать ее в качестве шаблона. Наибольшим внутренним объемом обладают арочные и двускатные теплицы. Однако для изготовления арочной конструкции необходим качественный трубогибный станок, поскольку даже незначительное различие размеров поперечных элементов приведет к сложности монтажа светопрозрачной оболочки и ухудшению эстетичности всей конструкции. Поэтому оптимальным выбором являются двускатные теплицы, которые:

  • подходят для растений различной высоты,
  • обеспечивают хорошую освещаемость,
  • позволяют просто устанавливать дополнительные элементы: двери, форточки, рамы и др.,
  • способствуют самостоятельному сходу снега с крыши.

Для снижения отходов следует учитывать длину реализуемой профильной трубы, которая чаще всего равна 6 м. Поэтому, приняв высоту стены 1,7 м (на одну раму уйдет 1,7*2=3,4 м), от трубы остается кусок 2,6 м, который уходит на скаты крыши (по 1,3 м). При угле наклона ската 30°, получаем ширину теплицы 2,25 м (0,866*1,3*2). Длина теплицы может быть любой (примем 7 м). Таким образом, периметром теплицы будет прямоугольник со сторонами 2,25 м и 7 м.

Этап 2: заливка фундамента

Для теплицы из профильной трубы необходим фундамент. Оптимальным вариантом будет ленточный фундамент, располагаемый по периметру будущей теплицы. Ниже изложен простейший способ его сооружения.

Участок под теплицу выравнивается до максимального перепада не более 10 см. По углам периметра теплицы вбиваются колышки, а на них натягивается шнур (прямоугольность периметра контролируется равенством длины диагоналей). По обозначенному контуру роется траншея шириной 50 см. Ее глубина должна превышать глубину промерзания грунта. На дне траншеи укладывается и трамбуется песчаная подушка (толщина 10 – 15 см). Рубероидом или другим гидроизоляционным листовым материалом обкладываются стенки и дно траншеи. Затем по всему периметру траншеи укладываются параллельные арматурные пруты, и в нее заливается бетонная смесь до уровня грунта.

После его застывания на верхнюю поверхность укладываются 3÷4 ряда кирпичной кладки, чем обеспечивается ровность и горизонтальность верхней плоскости фундамента и защита от излишней поверхностной влаги. В кирпичной кладке следует установить закладные детали, к которым будет крепиться каркас теплицы. Эти детали должны быть по углам и через 1÷1,5 м по длине двух длинных сторон. Закладные детали каждой стороны должны лежать на одной прямой, а расстояние между смежными закладными деталями каждой стороны должно составлять 2,25 м.

Этап 3: изготовление рам

Для рам целесообразно использовать профильную трубу 40х20 мм. Прямоугольное сечение труб позволяет отказаться от их полного разрезания и дальнейшего соединения полученных отрезков. Для этого следует воспользоваться болгаркой и вырезать из трубы треугольные участки на расстояниях от одного из ее концов 1,7 м, 3 м (1,7+1,3) и 4,3 м (3+1,3). Угол выреза должен быть равен 90° за вычетом угла сгиба. Затем труба сгибается по оставшейся целой стороне и образовавшийся стык проваривается.

Количество таких элементов должно соответствовать количеству рам в каркасе.

Теперь необходимо установить дополнительные элементы для двери и форточки на торцевые рамы. Для этого в них ввариваются горизонтальные поперечные профильные трубы 40х20 мм длиной 2,25 м между точками соединения стены и ската и в основание. Между ними вертикально ввариваются трубы 40х20 мм длиной 1,7 м, расстояние между которыми должно быть 70 см (для двери) и 80 см (для форточки). В раме с форточкой вваривается еще одна горизонтальная труба, определяющая высоту форточки.

Двери и форточка изготавливаются из трубы 20х20 мм по реальным размерам получившихся проемов.

Этап 4: сборка каркаса

Первой устанавливается и фиксируется строго вертикально к закладным деталям одна из торцевых рам. Затем последовательно устанавливаются вертикально и привариваются к закладным деталям ближайшие промежуточные рамы каркаса. Каждая такая рама соединяется с ближайшей уже смонтированной рамой продольными горизонтальными отрезками профильных труб 20х40 мм длиной равной шагу между рамами. Эти элементы жесткости крепятся между самыми верхними точками рамы, образуя конек между скатами, и на 10 см ниже точки соединения ската со стеной. Последней устанавливается вертикально и аналогично связывается с каркасом вторая торцевая рама.

На готовый каркас устанавливаются на навесы двери и форточка.

Этап 5: монтаж светопрозрачной оболочки

В качестве материала для светопроницаемых стен и крыши целесообразно использовать поликарбонат или плотный полиэтилен. Для их крепления используются саморезы с гидронепроницаемыми шайбами.

Стыки в оболочке замазываются силиконом, а стык между оболочкой и фундаментом заливается цементно-песчаной смесью.

Теплица из профильной трубы своими руками

Изделия

Для сооружения теплиц часто выбирают профильные трубы. Они характеризуются прочностью, устойчивостью к нагрузкам, поэтому могут использоваться под стекло или поликарбонат, низкими расходами на эксплуатацию парника.

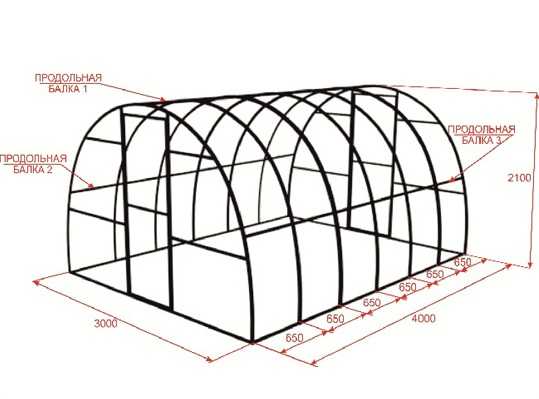

Арочная теплица с каркасом из профильной трубы

Оптимальный вес каркаса позволяет монтировать на него разные типы укрывного материала для использования в разное время года.

Cодержание статьи

  • 1 Какой фундамент лучше?
    • 1.1 Выбор формы каркаса
  • 2 Строительство фундамента
    • 2.1 Монтаж каркаса
    • 2.2 Как согнуть профильную трубу для крыши?
    • 2.3 Как с помощью трубогиба согнуть профильную трубу для арочной крыши? (видео)
    • 2.4 Чем покрыть каркас?
    • 2.5 Похожие статьи

Какой фундамент лучше?

Нужен ли фундамент теплице, зависит от того, в какое время года она будет работать. Если речь идет о сезонном парнике, то без него можно обойтись. Достаточно вогнать согнутые трубы землю, чтобы получился туннель. Для сооружения полноценной теплицы своими руками фундамент нужен обязательно. Его выбор зависит от следующих факторов:

  • размера и веса теплицы;
  • структуры почвы;
  • наличия достаточного количества средств;
  • продолжительности эксплуатации конструкции.

Под парник можно использовать следующие типы основания: ленточное или свайное. Ленточный фундамент под каркас теплицы из профильной трубы пригоден для габаритных, тяжелых сооружений. Главное требование к такому основанию – ширина ленты более 20-25 см, особенно, если планируется его применение круглогодично.

Глубина заложения ленты должна опускаться ниже уровня промерзания почвы.

В свайном фундаменте роль опор могут выполнять кирпичные, железобетонные или металлические элементы. Они устанавливаются по периметру будущей теплицы с минимальным шагом равным диаметру сваи. Оптимальное расстояние между ними составляет 1,5-2 метра.

Теплица из профильной трубы установленная на ленточном фундаменте

Опоры также закладываются на глубину промерзания почвы. Среди их преимуществ – дешевизна и быстрота монтаж, экономия трудозатрат.

Выбор формы каркаса

Строители различают две основных формы теплиц:

  • арочные;
  • шатровые.

Существуют также такие типы конструкции, как двускатные, пристеночные, туннельные и т. д. Однако, они являются производными от первых двух.

Арочные парники, как правило, собираются на заводах. Это объясняется тем, что профильная труба плохо поддается гибке своими руками. Среди преимуществ такого парника – легкость монтажа, ценовая доступность, экономичный расход укрывного материала для каркаса.

Также он не задерживает снег на своей поверхности. Не лишена конструкция и недостатка. Она демонстрирует низкую функциональность. Например, грядки, расположенные по краям сооружения ограничены в росте.

Конструкция шатра позволяет обзавестись самодельной теплицей. Трубы не требуют гибки, поэтому монтаж занимает меньше времени, чем при строительстве арки. Шатер позволяет выращивать растения любой высоты, что повышает его функциональность.

Шатровая теплица (слева). Арочная теплица (справа)

Сооружение легко «нарастить», добавив несколько секций. Среди его недостатков – потребность в большом количестве укрывного материала, что напрямую влияет на конечную стоимость постройки.

Строительство фундамента

Фундаментные работы для изготовления теплицы из профильной трубы включают следующие этапы:

  1. Разработать проект парника своими руками.
  2. Выровнять участок, очистить его от пней, растительности, мусора.
  3. Наметить место установки парника, обозначить его колышками и натянутой между ними капроновой ниткой.
  4. Проверить правильность намеченного прямоугольника. Расстояние между углами должно быть одинаковым, а сами они должны быть прямыми, то есть ровняться 90˚.

В случае сооружения свайного фундамента, нужно выполнить такие действия:

  1. Забить в почву выбранные опоры, оставив над землей свободные концы длиною 10 см (к ним будет крепиться каркас).
  2. Используя уровень, отмерить равное расстояние от земли до кончика наименьшей сваи и выровнять все остальные опоры по ее уровню болгаркой.
  3. Положить профильные трубы на длинные стороны фундамента, так чтобы они немного выступали за прямоугольник.
  4. Проверить расстояние между двумя профильными линиями.
  5. Приварить трубы к основанию.
Устройство свайного фундамента под теплицу

Для ленточного фундамента под каркас из профильной трубы, как правило, разрабатывают траншею глубиною 50 см и шириною от 30 см плюс место под стенки опалубки. Опалубка монтируется из досок или фанеры по всему периметру постройки и остается в траншее вплоть до застывания цемента.

Для защиты от сырости поверхность между каркасом и лентой заполняется рубероидом или разогретым битумом.

Чтобы сделать конструкцию основания прочнее, используется армирование. Армирующий пояс закрепляется по углам дополнительными элементами – металлическими штырями. Пояс заливается цементным раствором на высоту 30 см над уровнем почвы.

Состав цементного раствора может быть следующий: песок, гравий, цемент и вода в соотношении 4:4:1:0,5.

Монтаж каркаса

Проект строительства теплицы из профильной трубы именно своими руками предусматривает использование следующих материалов:

  • трубы профильной 20х20 мм для сооружения продольных линий конструкции;
  • трубы профильной 20х40 мм для возведения вертикальных стоек;
  • саморезов.

Чтобы выполнить монтаж арочного каркаса своими руками, необходимо знать азы сварочных работ или пригласить профессионального сварщика. В случае, если парник будет разборным, то можно выполнять крепление болтами, саморезами.

Монтаж каркаса теплицы из профильных труб

Изготовление теплицы выглядит следующим образом:

  1. Нарезать трубу на отрезки нужной длины и подготовить дуги для монтажа крыши.
  2. Для теплицы размером 8х3 м длина дуги будет составлять 9,5 м.
  3. Чтобы усилить конструкцию, можно использовать поперечную планку, которая приваривается в верхней части.
  4. Нарезать заданное количество верхних стоек, к которым будут крепиться выгнутые профильные трубы. Длина вертикальных стоек составляет около 65 см.
  5. Подготовить планки продольного направления. С их помощью нужно выполнить крепеж дуг вмонтированных в стойки. Стыки необходимо зафиксировать сваркой или крабами.
  6. Выполнить изготовление дверей и окон своими руками. Сначала нужно вымерить оптимальный размер элементов, а затем изготовить их каркас. Двери и окна монтируются с противоположных друг к другу сторон посредством сварки.
  7. Обработать конструкцию грунтовкой и краской.

Как согнуть профильную трубу для крыши?

Согнуть профильную трубу своими руками можно таким образом:

  • использовать трубогиб;
  • использовать болгарку.

Первый способ достаточно трудоемкий. Он неэффективен, если требуется изготовление каркаса для габаритной теплицы. Выполнить гибку труб можно так:

  1. Отметить радиус изгиба на поверхности трубы при помощи маркера. Чем больше радиус деформации, тем больше меток необходимо сделать.
  2. В отмеченных точках при помощи болгарки сделать неглубокие надрезы. Глубина должна быть не больше половины внутреннего диаметра трубы.
  3. Плавно и медленно согнуть изделие.
  4. Приварить к краям получившейся трубы перемычку.
  5. Защитить надрезы стальной полосой. Ее нужно уложить поверх надрезов и прихватить сваркой.

Готовую арку нужно установить на каркас и приварить. Теплица готова к покрытию укрывным материалом.

Как с помощью трубогиба согнуть профильную трубу для арочной крыши? (видео)

Чем покрыть каркас?

Самодельные тепличные конструкции можно покрыть:

  • стеклом;
  • полиэтиленом;
  • нетканым материалом;
  • поликарбонатом.

Для стеклянных теплиц подходит только двускатная схема постройки. Так как стекло – это тяжелый материал, лучше использовать под такие стены ленточный фундамент при закладке на глубину не менее 80 см. Уклон крыши должен составлять не меньше 15˚. Остекление своими руками осуществляется снизу вверх.

Пленка и укрывное агроволокно – это легкие материалы, которые не требует особых условий обустройства основания и стен теплицы.

Главное в монтаже пленки – это правильной расчет ее количества. Если длина парника – 7 м, высота – 2,5 м, а ширина рулона тепличной пленки – 3 м, то к длине парника следует прибавить высоту умноженную на 2 и отнять от полученного значения 1 м. Таких кусков потребуется два: (7+2,5х2)-1= 11 м и 11х2 = 22 м.

Процесс покрытия теплицы из профильных труб листами из поликарбоната

Поликарбонат крепиться прямо на профильные трубы. Для этого можно использовать такие крепежи: Н-образные, коньковые, торцевые, разъемные соединительные и другие. Популярным креплением являются термошайбы.

Они предотвращают образование мостиков холода, что важно в зимний период, компенсируют температурное расширение и препятствуют образованию коррозии.

Похожие статьи

Сделай сам: арочные теплицы | Главная Руководства

Автор: Эван Гиллеспи

Благодаря исключительной прочности конструкции и устойчивости базовой арки каркас теплицы, состоящий из ряда арок, позволяет максимально использовать простую конструкцию, которую легко построить. Использование таких материалов, как трубы из ПВХ и легкая пленка для теплиц, превращает арочную теплицу в проект, который можно закончить за выходные.

Теплицы из ПВХ

  1. Теплица с арочной крышей, изготовленная из простого каркаса из ПВХ, представляет собой относительно простой проект теплицы, который можно сделать своими руками. Стальной железобетонный стержень, вбитый в землю, служит анкером для боковых сторон теплицы. После того, как вы вбьете арматуру в землю через равные промежутки времени там, где должны быть стороны теплицы, наденьте отрезки трубы из ПВХ на арматуру, чтобы сформировать ряд арок, определяющих контур теплицы. Секции ПВХ, прикрепленные к аркам по их вершинам, сохраняют устойчивость конструкции, а деревянные пороги, идущие вдоль основания арок на уровне земли, добавляют устойчивости и служат в качестве поверхности для крепления покрытия теплицы.

Готическая арка Оранжерея

  1. Готическая арка имеет острие на вершине, в отличие от полукруглой арки, вершина которой закруглена. Из-за более крутых сторон и более высокой вершины теплица с готической аркой имеет больше места над головой, чем теплица с полукруглой аркой. Чтобы создать готическую арку с простой рамой из трубы, вам нужно сформировать арку из двух сегментов трубы и соединить их на вершине с помощью углового фитинга. Если идея проектирования и изготовления арок вас не привлекает, вы можете купить комплекты теплиц с готической аркой и скругленной аркой, в которые входят все материалы и фурнитура. Вы также можете купить комплекты теплиц с металлическим каркасом, которые в противном случае было бы сложно построить самостоятельно.

Торцевые стены

  1. Сделайте торцевые стены и дверные проемы арочной теплицы, сделав деревянный каркас из бруса размером два на четыре. Чтобы сделать стены более прочными, вы можете установить четыре на четыре столба примерно на 3 фута в землю и использовать их в качестве анкеров для каркаса два на четыре. Оберните пленочное покрытие теплицы вокруг торцевых стен и прикрепите к деревянному каркасу. Это создает воздухонепроницаемое уплотнение и помогает дополнительно стабилизировать арочную раму.

Покрытие

  1. После того, как вы соорудили раму, покрытие теплицы — это просто надеть полиэтиленовую тепличную пленку на арки и закрепить ее по краям рамы. Вместо того, чтобы прибивать пленку непосредственно к раме торцевой стены и подоконнику, оберните пленку вокруг деревянной рейки, а затем прибейте рейку к раме. Использование пленки для теплиц, изготовленной таким образом, чтобы противостоять износу, вызванному УФ-излучением, поможет покрытию прослужить дольше.

Ссылки

  • Расширение кооператива Алабамы: Хобби Строительство теплиц
  • Современная усадьба: Основы теплиц

Автор биографии

Эван Гиллеспи вырос, работая в семейном бизнесе по ремонту сада и дома. Он пишет на темы дома, сада и дизайна с 1996 года. Его работы публиковались в South Bend Tribune, Fort Wayne Journal-Gazette, журнале Arts Everywhere и во многих других публикациях.

Теплицы из профильной трубы. Виды теплиц из профильной трубы и пример строительства такой конструкции

Теплица сегодня стала неотъемлемым элементом загородного дома, загородного участка. Это полезная конструкция, которая способствует получению стабильного урожая вне зависимости от погодных условий, является великолепным хобби. Выращенные своими руками овощи или фрукты – полезный для организма продукт.

Трубы профильные: виды, свойства, применение

Потребность в трубах металлических профильных актуальна для частного сектора, а также для предприятий и организаций различных форм собственности. Для изготовления профильной трубы используется алюминий и алюминиевые сплавы, сталь. Технические характеристики – форма, толщина, длина стенки и диаметр таких труб зависят от их назначения и способа изготовления.

Способы производства труб

На сегодняшний день различают трубы из профиля:

  1. Прокат холоднокатаный электросварной.
  2. Бесшовные.
  3. Холоднокатаный.
  4. Электросварные.
  5. Горячекатаный.

Преимущества профильных труб
  1. Цельная конструкция с низким содержанием металла.
  2. Способность выдерживать большие физические и механические нагрузки.
  3. Быстрая разгрузка/погрузка, удобная транспортировка и хранение.
  4. Универсальность.
  5. Легкость конструкций из профиля.
  6. Простота сборки и разборки.

Практикой доказано, каркас теплиц из профильной трубы представляет собой достаточно прочную конструкцию, отличающуюся длительным сроком службы.

Виды труб из металлического профиля
Алюминий

Из-за высокой цены и по некоторым своим свойствам алюминиевые трубы не подходят для использования в водопроводных и отопительных системах. Эти трубы нашли свое применение и в других сферах деятельности современного человека, их используют как удобный и легкий материал в фасадных системах, для изготовления перил, оконных и дверных конструкций, рекламного, а также торгово-выставочного оборудования. Благодаря небольшому весу и устойчивости к коррозии алюминиевый профиль необходим при оформлении интерьеров различных помещений (в том числе жилых домов).

Нужны в производстве спортивного инвентаря и снаряжения, для производства. Из них возводят различные хозяйственные постройки – оранжереи, парники, дачи, беседки, веранды и т. д. В машиностроении этот материал незаменим в технологии производства некоторых конструктивных элементов. Он подходит для производства лифтовых систем.

Сталь

Трубы стальные выпускаются нескольких сечений, это профильная труба:

  1. Каппер.
  2. кв.
  3. Овал.
  4. Прямоугольный.
  5. Самолет.
  6. Раунд.

Благодаря высокой прочности стальные профили востребованы в автомобилестроении и мебельной промышленности, в строительстве и машиностроении.

Оцинкованный
Трубы из оцинкованного железа

внутри и снаружи покрыты тонким слоем цинка, что обеспечивает им самые высокие показатели коррозионной стойкости и максимально длительный срок службы. Этот слой наносится методом горячего цинкования. В среднем оцинкованные трубы служат в 3-4 раза дольше, чем алюминиевые или стальные. Сечение такой трубы может быть прямоугольным или квадратным.

Применяется в сфере каркасного строительства зданий и в строительно-монтажной сфере, так как характеризуется высоким показателем прочности. Строительство теплицы из оцинкованной профильной трубы – это гарантия качества конструкции теплицы на долгие годы ее эксплуатации.

Алгоритм производства профильной трубы

Теплицы: материал, виды, особенности

Теплица — сооружение закрытого (защищенного) грунта, включающее в себя сооружения и земельные участки, позволяющие выращивать различные сельскохозяйственные культуры в течение календарного года. В теплицах есть возможность регулирования микроклимата и создания идеальных условий, необходимых для качественного выращивания той или иной культуры растений.

Материалы для теплиц

Легкие тепличные постройки пользуются популярностью, так как эти надежные и полезные постройки можно очень быстро и легко собрать, перенести в другое место или разобрать.

Если говорить о самостоятельном строительстве небольших и легких теплиц, то достаточно приобрести необходимый деревянный материал или легкий профиль. Строительство промышленных теплиц требует более надежных и долговечных материалов, профессионального подхода.

Простотой в монтаже и долгим сроком службы отличают теплицы из профильной трубы сечением 20х20 или 40х40 мм с толщиной стенки в пределах значений 1,2-2,0 мм. Профиль с конкретным сечением приобретают, ориентируясь на климатические условия конкретного региона, где будет строиться теплица, а также на сезонность ее эксплуатации, другие нюансы.

Сегодня на предприятиях изготавливают теплицы из профильных труб. С целью контроля качества и предоставления гарантий покупателю специалисты завода-изготовителя проводят контрольную сборку цеха от профессионала.

В продажу конструкция теплицы из профильной трубы поступает в разобранном виде, легко монтируется, без дополнительных приобретений дополнительных материалов и лишних усилий.

Типы теплиц

Большой ассортимент профильных труб и других строительных материалов на современном рынке позволяет построить теплицу любой конфигурации и любого типа. Форма и размеры теплицы из профильной трубы могут быть самыми разными. Все теплицы классифицируются по разным критериям.

Период эксплуатации

  1. Теплицы зимние (или круглогодичные).
  2. Весенние теплицы (используются в летне-осенне-зимний период).

Остов

  1. Бескаркасный.
  2. Рамка.

Каркасные конструкции более надежны и защищены от неблагоприятных погодно-климатических условий.

Вид на опорную конструкцию

  1. Мультиобычный.
  2. Одиночный прупт.

Назначение

  1. Отдельный (позволяет работать с рассадой на свету, воздухе и температуре).
  2. Овощи (выращивание из рассады).

Укрывной материал (тепличный зажим)

  1. Остекление корпуса (для покрытия б/у стекла).
  2. Корпус пластиковый (для обшивки могут быть использованы различные материалы — полимерная пленка, пластик, сотовый поликарбонат). Каждому из них присущи положительные и отрицательные свойства.

Выход

Для возведения каркаса теплиц часто используются ПВХ (пластик) и металлопластиковые, профильные трубы. Деревянный каркас используется гораздо реже, а для арочных теплиц вообще не применяется.

Для устройства теплового покрытия чаще всего используют поликарбонат, затем полимерную пленку. Довольно редко используется дорогое стекло, перекрытие которого в теплицах представляет собой сложный технический процесс.

Теплицы: форма и особенности
  • Арочный.

Тепличные конструкции арочного типа удобны при выращивании низкорослых культур. Отметим, что арочные теплицы из профильной трубы обеспечивают надежную и долговечную эксплуатацию такой конструкции на протяжении длительного времени. Форма крыши арочного типа обеспечивает сооружению способность к самоочищению от различного мусора и снега.

  • Двойной.

Теплицы этого вида относятся к высоким конструкциям, необходимым для выращивания высоких и вьющихся растений. Они особенно эффективны при сооружении сразу нескольких теплиц вплотную друг к другу. Это хорошее решение для рационального использования земли.

  • Prieucum (или пирамидальный).

Данная конструкция компактна, за счет узких габаритов занимает минимум места, что немаловажно в условиях дефицита свободных земельных участков. Чаще всего для выращивания семян из семян используют теплицу-пирамиду.

  • Полигональные (или туннельные).

Стандартный размер теплиц этого типа 5 м (высота) х 10 м (ширина). Выбирайте теплицу туннельного типа, если планируете выращивать растения, которым нужны высокие вертикальные опоры — различные вьющиеся и высокорослые овощные культуры. Такие теплицы очень устойчивы к сильному порывистому ветру.

Этапы строительства теплиц

В качестве примера рассмотрим строительство арочных теплиц, это самый экономичный и простой тип тепличного типа. При наличии всего необходимого материала и схемы теплицы из профильной трубы собрать такую ​​конструкцию можно за пару часов.

Арочная теплица отличается рядом преимуществ:

  1. Универсальная и многофункциональная конструкция.
  2. Легко монтируется, демонтируется, может быстро увеличиваться или уменьшаться в размерах (путем добавления или удаления новых секций) или переноситься на другую площадь.
  3. Благодаря дугообразной конструкции можно выращивать не только низкорослые культуры, но и растения вьющиеся и высокие, саженцы деревьев.
  4. Такую конструкцию можно использовать как весеннюю (разборную) и зимнюю (круглогодичную) теплицу.
  5. Теплица арочного типа, как и двухгерметичная теплица из профильной трубы, устойчива к сильным порывам ветра, валовому снегопаду, дождям и обильным дождям.
  6. Особая форма кровли этой конструкции избавляет от необходимости ее периодической очистки от скопления различного мусора, снега или воды.

К недостаткам теплиц арочного типа можно отнести проблему с обеспечением нормальной вентиляции. Существует несколько вариантов устройства вентиляционной системы для арочных теплиц.

  1. Установка дверей с одного торца, а с другого — установка окна типа «Фрамуга».
  2. Установка дополнительных окон типа «Фрамуга» сбоку и на крыше теплицы.
  3. Устройство в каркасных теплицах специальных открывающихся «дышащих» секций. Это довольно кропотливая работа, но она полностью себя окупает и оправдывает.

Прежде чем приступить к строительству теплицы, необходимо правильно выбрать место для этого. Это сложно сделать, если нет чертежа теплицы из профильной трубы или другого материала. Точно определить «на глаз» участок невозможно даже по одному такому проекту, если вы планируете построить несколько теплиц, чертеж крайне необходим.

Поиск сектора

Эксплуатация и эффективность теплицы зависит от того, насколько вы сможете выбрать место для размещения данной конструкции.

Участок, выбранный под теплицу, должен соответствовать некоторым стандартам:

  1. Быть хорошо освещенным. Теплица не ставится там, где растут высокие деревья. Их большие кроны будут затемнять конструкцию.
  2. Характеризуется небольшим уклоном, чтобы не проходил по замкнутому грунту.
  3. С северной стороны участка от порывистых ветров и шквальных осадков теплица должна быть защищена другими постройками. Кроме того, близость расположения жилых отапливаемых зданий снизит проблему обогрева теплом в холодное время года. Достаточно будет всего одного агрегата для обогрева жилого строения и теплиц. В случае чрезмерного повышения температуры воздуха в закрытом грунте следует предусмотреть хорошую систему вентиляции.
  4. Тип земли светлый, ровный.
  5. Обеспечить беспрепятственный подъезд, а также бесплатную доставку в теплицу ручным или автомобильным транспортом.

Важно!

Для достижения наилучшего эффекта от теплицы ее необходимо правильно разместить относительно сторон света. Чтобы создать наилучшие условия для проникновения солнечных лучей в течение всего светового дня, теплицу строят так, чтобы ее самая длинная сторона была направлена ​​с севера на юг.

Подготовка площадки

Если вы уже определились с выбором участка, необходимо его подготовить, после чего можно приступать к фундаменту. Тип фундамента зависит от типа самой теплицы и тех материалов, из которых она будет сооружена. Например, простой расчет теплицы из профильной трубы покажет, что фундамент для тяжелой конструкции должен быть более мощным, чем для теплиц из труб ПВХ. Фундаментные работы включают в себя:

  1. Выравнивание территории участка, очистка ее от пней, корней, кустов, камней и прочего мусора.
  2. Организация отводов дождевой/талой воды.
  3. Тщательная подготовка площадки как надежной основы для каркаса всей конструкции.
  4. Здание фонда.

Например, для фундамента теплицы из профильной трубы 40х20 потребуется вырыть траншею глубиной 45-50 см, шириной не менее 30 см. Для начала на очищенные и подготовленные шипы накладываются границы будущей теплицы. Затем начинают копать траншею под опалубку, которую необходимо выставить из деревянного каркаса по периметру будущей теплицы. Опалубка будет стоять до тех пор, пока в ней полностью не высохнет цемент. Недопустимо строить каркас для сыра.

Специалисты строительной сферы рекомендуют для фундамента делать бетонную или каменную кладку. Оптимальный вариант фундамента для теплицы из профильных труб – железобетонное основание. Сделать это несложно, нужно установить вентиль, закрепить его проволокой и залить цементным раствором.

Состав цементного раствора:

  1. Песок (4 части).
  2. Гравий (4 части).
  3. Цемент (1 часть).
  4. Вода (0,5 от доли цемента).

Важно!

При установке фреймворка необходимо придерживаться главного правила:

Под легкий каркас подготавливаем легкий фундамент, под раворовый каркас — только тяжелый и прочный фундамент.

Тяжелый фундамент под теплицу может быть двух видов:

  • Монолит «ленточный».

Такое фундаментное основание способно легко удерживать конструкции и тяжелее каркаса из профильных труб. Его особенностью является его строение: для использования теплицы в течение всего года фундамент в ширину должен быть не менее 20-25 см, показатель глубины должен иметь величину, равную величине грунтовки грунта в конкретного региона.

Саму «ленту» следует усилить для крепости, усилив арматуру в углах конструкции дополнительными элементами, например, металлическими штырями. Вместе с арматурой они надежно скрепятся цементным раствором в единое основание, образуя наземное основание в 30 см.

  • Сваи.

В качестве свай могут быть использованы кирпичные (сборные), монолитные железобетонные или металлические элементы, размещаемые по периметру основания будущей теплицы в следующем порядке.

  1. В каждом углу периметра основание установлено по одной свае.
  2. Остальные сваи должны быть установлены между собой на расстоянии 1,5-2 м друг от друга.

Для установки тяжелых свай может понадобиться помощь спецтехники. Стыки свай выполняются с помощью лакокрасочного покрытия, например, в виде неглубоко залитого ленточного фундамента, или такого элемента, как металлический штроборез. Анкерные крепления удерживаются при стыковке металлического каркаса с бетонным основанием.

Ленточный фундамент из железобетона или кирпича должен быть покрыт слоем гидроизоляции из резиноида или подогретого битума. Широкие квадратные трубы и каналы обычно предварительно покрывают защитными антикоррозийными составами, после чего укладывают резиноид.

Отметим, что самодельная теплица из профильной трубы, как и любая другая конструкция, собирается достаточно легко. Возведение фундамента считается самым сложным или сложным этапом строительства теплицы. Чем легче каркас теплицы, тем легче в ней фундамент.

Покрытие теплицы

В качестве покрытия для теплиц:

  • Полиэтиленовая пленка.

Этот материал используется для небольших и сезонных теплиц. Пленка не отличается высокой прочностью, не пропускает достаточное количество света и не соответствует критериям полноценного теплоизоляционного материала.

  • Стекло.

Этот материал прочнее полиэтиленовой пленки и пропускает свет, но отличается другими недостатками — низкой ударной вязкостью и высокой теплопроводностью. Сегодня на строительном рынке можно найти закаленное и армированное стекло, но покупать его для покрытия теплицы невыгодно. Кроме того, стекло – слишком тяжелый материал, требующий усиления цоколя и усиления каркасного основания, так как для остекления теплиц используются двойные рамы.

  • Полимерный материал.

Очень легкий, прочный и экономически выгодный корпус, отличающийся хорошей теплопроводностью и показателями прозрачности, пропускающий достаточное количество света. Поликарбонат – отличный теплоизоляционный материал, немного уступает стеклу в отношении прозрачности, но значительно выигрывает в весе и прочности.

Лист поликарбоната толщиной 4 мм обеспечивает уровень теплосбережения, аналогичный тому, что можно получить при стеклопакете. Лист толщиной 6 мм легко выдерживает массивные ветровые и снеговые нагрузки, устойчив к граду диаметром 20 мм. Срок эксплуатации у поликарбоната меньше, чем у стекла, но этот полимер экономически выгоден, удобен в работе и надежнее.

Пример теплицы крестового типа

Теплицы арочного типа можно увидеть на дачных участках. Это универсальные многофункциональные постройки, обладающие множеством полезных функций и преимуществ. Они легко возводятся, просты в эксплуатации, эргономичны и изготавливаются, хотя этим конструкциям присущи и некоторые недостатки. В этом примере мы попробуем вместе построить простую арочную конструкцию из профильной трубы, рассматривая отдельно каждый этап работы.

Размер нашей теплицы по плану 3 х 5 м, это оптимальный размер для теплицы, которую необходимо установить на небольшом дачном участке или в саду. В нашем примере мы будем придерживаться конкретного плана работы.



1. Выбираем участок, очищаем его от мусора, пней и камней, он должен быть строго горизонтальным.

2. КОМНАТА КОТЛАНД для фундаментного основания «Лентовый монолит». Напомним, что ширина его не может быть меньше 20-25 см, его глубина зависит от уровня грунтовки почвы в вашем регионе. Выше, в разделе «Подготовка площадки», мы уже описали виды фундамента и способы его возведения, вы можете вернуться к этому разделу, чтобы изучить изложенную там информацию.

Если планируется строительство бетонного фундамента, то необходимо подготовить места для свай, которые устанавливаются в процессе заливки РВА бетоном по углам периметра участка.

3. На бетонное основание выкладываем цокольный ряд кирпичей с креплением анкерными болтами. Ниже представлена ​​схема фундамента с выступающим бетонным основанием, цоколем возле кирпича и установленными анкерными болтами. Так же по схеме на основании виден один слой гидроизоляции из резиноида.

4. После высыхания фундамента, укладки цокольного ряда, проводим гидроизоляционные работы. Сам теплоизоляционный материал (бегун) должен быть целостным, качественным, при укладке его нужно тщательно фиксировать. При заливке фундамента горячим битумом важно производить заливку не одним толстым слоем, а чуть более тонким слоем и последовательно – новый слой ложится только после высыхания предыдущего. В нашем случае гидроизоляция будет укладываться на базовый кирпичный слой.

На заметку:

приобрести современные новые и дорогие гидроизоляционные материалы для теплицы. Рубероид и битум – самый простой, относительно дешевый и надежный теплоизоляционный материал.

Устанавливаем дугообразные разделительные рамки из оцинкованной профильной трубы с интервалом 1-2м. Это оптимальное расстояние, если поставить их через больший интервал, то конструкция потеряет в прочности. С меньшим интервалом ставить опоры нет смысла, так как это принесет только дополнительные трудозатраты и материал.

Правила крепления каркаса теплицы к фундаменту:

  • крепление каркаса теплицы к монолитной ленте или кирпичному фундаменту вера осуществляется с помощью анкерных болтов. Если отверстия под болты выполнены на уровне нижних стыковочных балок, шпильки в монолитной конструкции должны быть установлены в процессе заливки фундамента;

В том случае, если используется Metal Scarlet, то соединительные элементы (уголки, лапки и болты) должны быть приварены.

  • установка каркаса на деревянные балки фундамента не требует специальных подготовительных работ, крепление каркаса теплицы можно осуществлять с помощью саморезов и специальных скоб;

  • если балки являются опорами, то каркас можно закрепить на них шпильками типа «М». Их вбивают в землю рядом с деревянным брусом или пропускают через заранее подготовленное отверстие в брусе.

В нашем примере каркас теплицы изготовлен из профильных оцинкованных труб, придающих конструкциям особую прочность и устойчивость к ветру, снегу и сильному дождю. Он устанавливается на бетонное основание, поэтому такая теплица спокойно перенесет не одну зиму.

6. После сборки каркаса и закрепления его на фундаменте можно проводить работы по раскрою каркаса поликарбонатом.

Покраска каркаса поликарбонатными листами осуществляется достаточно просто, если вы приобрели готовую конструкцию теплицы с необходимым профилем, крепежом и подогнанными поликарбонатными листами для обшивки. Если в вашем распоряжении есть целые листы поликарбоната, для начала их нужно разрезать на нужные элементы, а затем закрепить на каркасе.

Несколько советов по работе с поликарбонатом:

  • чтобы правильно пользоваться теплицей из поликарбоната, нужно установить весь каркас и закрепить отмеченные заранее листы, оставив петли для окна и двери;
  • важно не забывать, что расположение листов на каркасе должно быть вертикальным, а не горизонтальным, тогда дождевая вода и влага будут смывать вниз, а не скапливаться в его швах;
    • поликарбонат
  • к каркасу монтируется различными способами, в зависимости от вида и размеров самого этого материала;
  • листов необходимо закрыть водо- и морозостойким герметиком;
  • для получения качественного урожая опытным садоводам и огородникам не рекомендуется устанавливать цветной поликарбонат на теплицы, так как он не пропускает достаточное количество света, чем снижает урожайность и качество выращенной продукции.

В интернете можно найти несколько способов крепления поликарбоната к металлическому каркасу теплицы, каждый вправе выбрать тот способ, который посчитает более удобным и простым. Например, как это сделать через термошаб, можно посмотреть на следующих видео:

Важно!

В специализированных магазинах сегодня можно приобрести автоматические системы полива, отопления и вентиляции.

Теплица на приусадебном участке защитит урожай от непогоды и ранних заморозков, позволит вырастить к весне крепкую и здоровую рассаду. Опытные садоводы скажут, что для них теплица – это огород и огород на целый календарный год. При этом, чтобы отдача была стопроцентной, в теплице должна быть надежная, крепкая и хорошо оборудованная система вентиляции.
