Содержание

Функции байпаса в отоплении, как его сделать, зачем и когда применять

Байпас означает перемычку между подачей и обраткой, или по другом сказать, — обходную трубу для какого-то элемента в отоплении дома. Байпас похож на «короткое замыкание», если брать аналогию с электрической сетью. Но тогда, вероятно, от него должен быть большой вред, а не польза. Разберемся, почему в системах отопления полно таких труб-перемычек и зачем они нужны, Чаще всего байпасы устанавливают параллельно радиаторам отопления, насосам, котлам, буферным емкостям, полотенцесушителям –крупным объектам системы. Как его правильно сделать в конкретном случае…

Гидравлика – не электричество, для чего нужен байпас

Если между клеммами динамика в приемнике уставить проволочку, то все заглохнет и что-нибудь сгорит. Если трубу установить возле радиатора, то насос еще скажет «спасибо».

Основная цель байпаса – сохранить баланс системы отопления, приемлемые режимы работы оборудования, когда в гидравлической системе чтоб-либо меняется.

Или задать с помощью регулирующих кранов, клапанов нужный режим работы оборудования.

Например, в системе перекрыли вентиль, и остановили ток жидкости. Если есть байпас, – то ни котел, ни насос «не сдохли», может им стало труднее, совсем трудно, но выручила перемычка – жидкость по-прежнему циркулирует в системе, а не остановилась из-за перекрытия.



Основные разновидности байпаса

Байпасы можно подразделить следующим образом.

  • Без запорной арматуры – пассивный трубы-перемычки в системе. Не допускается ставить вентили и т.п. в такую цепь.
  • С запорной (регулирующей) арматурой (кранами, клапанами), которые могут менять сопротивление байпаса в зависимости от требуемых режимов работы, чаще в автоматическом режиме

Зачем нужны такие сложности и как они работают – рассмотрим далее.



Наиболее частое применение байпаса – на радиаторах в квартирах

В квартирах в однотрубных стояках байпас предусматривается проектом параллельно радиаторам.

Если жильцы перекрыли вентили на радиаторе – например, он потек и требуется ремонт, то работа системы дома нарушится немного, жидкость пойдет через байпас.

Это как раз тот случай, когда на байпасе не допускается установка вентилей. Обычно диаметр перемычки такой-же как и подающей трубы – ¾ дюйма или 1 дюйм. Но некоторыми проектами могут предусматриваться и трубки с уменьшенным диаметром.



В отоплении с твердотопливным котлом — обеспечение самотека

В схемах с твердотопливным котлом, при отключении электричества, оставляется минимум движения жидкости. Здесь байпас из толстой трубы дает возможность продолжить циркуляцию, если насос остановился. Когда насос работает, кран на байпасе перекрывается.

Та же байпасная труба, но с клапаном. Но многие пользователи не любят такую схему, в загрязненных системах (всегда) клапаны перепускают.

Защита насоса от перегруза перемычкой в коллекторных распределителях

Коллекторы в сборе от многих производителей, а также самодельные, зачастую делаются с байпасом между гребенками подачи и обратки.

Это выравнивает немного температуру, но главное – уменьшается влияние скачков гидравлического сопротивления на работу насоса, и он не выходит за экономичные режимы.

Скачки давления постоянные, – здесь происходит автоматическое регулирование расхода по всем подключенным контурам, так регулируется работа теплого пола в автоматическом режиме. Как видим, байпас выручает нас и здесь — сглаживая неравномерности для насоса.



Байпас параллельно твердотопливному котлу – защита котла от холода

Обычная схема обвязки твердотопливного котла – с байпасом, в котором установлен трехходовой кран, управляемый термоголовкой. Здесь сопротивление байпаса автоматически регулируется по температуре на обратке котла с помощью клапана.

Цель — создать не менее 65 градусов на обратке, пока вся система разогревается. Это даст возможность поддерживать на теплообменнике температуру выше точки росы и защитить внутренности котла. Еще важнее в данном случае защита байпасом от массового вброса холодной воды в разогретый котел, когда, к примеру, в системе подключилась еще одна ветвь…



Перемычкой параллельно буферной емкости поддерживается температура

Схема с байпасом похожа на предыдущую, но функции разные. Здесь байпас осуществляет подмес холодной воды в подачу, чтобы не получить слишком высокую температуру на выходе из узла. Например, после буферной емкости регулировочным клапаном на байпасе будет задаваться температура во всем доме.

Или, например, создается температура теплоносителя для работы теплых полов. Через байпас осуществляется тонкая регулировка температуры подаваемой на распределительный коллектор.

Правильность установки байпаса будет определяться правильностью монтажа регулирующего механизма или аппаратуры.



Байпасы в частном доме с ленинградкой

Однотрубная система ленинградка до сих пор применяется, но в прошлом веке, когда трубы были стальные и сварить их было не просто, она была выгодней и ставилась везде где можно.

Ее основной недостаток – уменьшение температуры на последних радиаторах, — по меркам того времени был «ничто» по сравнению с возможностью «добыть» и сварить трубы в систему отопления.

Сейчас такую систему не делают, так как сейчас важнее качество обогрева и стабильность работы, а монтаж – ерунда. В ленинградке параллельно первым радиаторам в кольце ставили байпас. Этим выравнивалась температура между отопительными приборами – передние получали меньшее количество энергии за счет меньшего расхода через них.

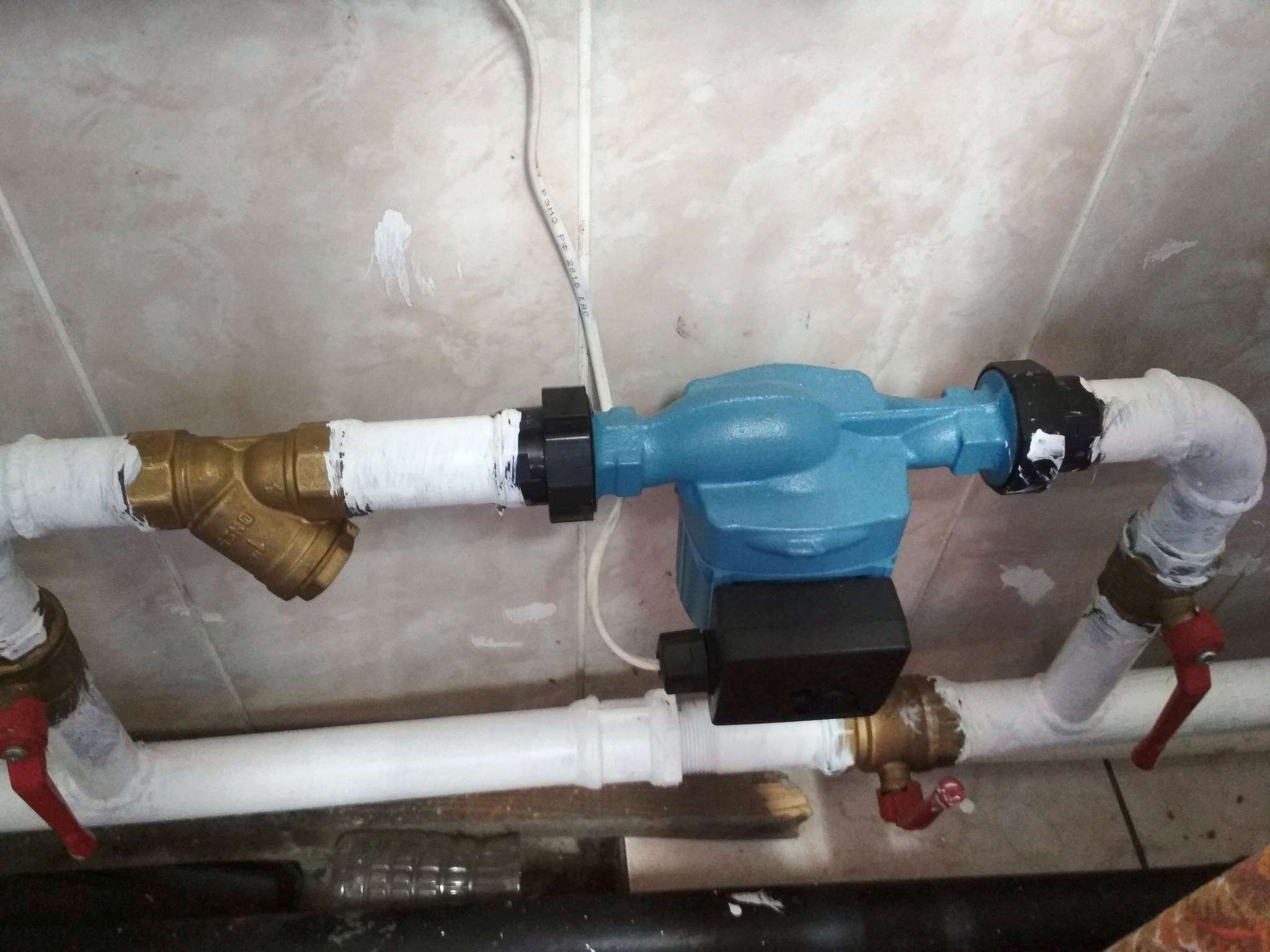

Установка циркуляционного насоса в систему отопления с помощью байпаса

Гравитационную систему отопления с циркуляцией воды вследствие разницы температуры (значит, и плотности) теплоносителя в прямой и обратной трубе, можно смонтировать и применять только для небольших одноэтажных домов. Сегодня для этой цели (а для больших по площади коттеджей в 2-3 этажа – обязательно) используются циркуляционные насосы, которые имеют небольшую мощность (обычно до 100 Вт).

Как установить циркуляционный насос в отопительную систему

Эту процедуру рассмотрим на примере изделия GRUNDFOS, но все, о чем будет говориться ниже, можно с некоторыми незначительными уточнениями, применить и к другим маркам насосов.

Следует обратить внимание на основные технические характеристики насоса, которые указаны на самом изделии. Особый интерес для нас представляют показатели мощности. Наш экземпляр имеет 3 режима по этому параметру: 25, 40 и 60 W, что позволит регулировать интенсивность циркуляции теплоносителя в зависимости от желаемой температуры в помещении и фактической – на улице.

В обсуждаемом случае циркуляционный насос устанавливается на выходе из газового котла с помощью байпаса. В саму выходную трубу под байпасом врезаем шаровой кран с помощью двух сгонов, привариваемых к выходной трубе. Рабочее положение этой трубной арматуры – закрытое. Он открывается (но при этом закрываются краны на концах байпаса) только в том случае, когда по какой-либо причине не работает циркуляционный насос (нет электричества, поломка, замена и др.).

Поскольку установка насоса производится в уже действующую систему отопления, то не обойтись без сварочных работ.

Причем сварщик должен быть высокой квалификации, поскольку сгоны придется вваривать в трубу, которая достаточно близко расположена к стене.

До прихода сварщика необходимо слить воду из системы и приготовить для шарового крана два сгона, с помощью которых он будет стационарно приварен к выходной трубе. В случае его поломки, кран придется вырезать и заменять новым. Но поскольку, основное положение этой арматуры – закрытое, ее эксплуатационный ресурс сравним со сроком службы всей системы отопления. Поэтому беспокоиться не о чем.

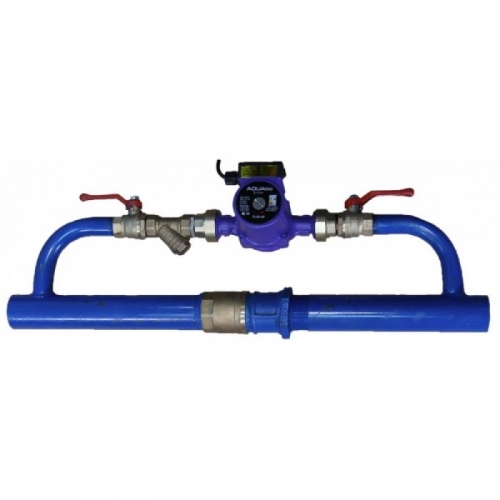

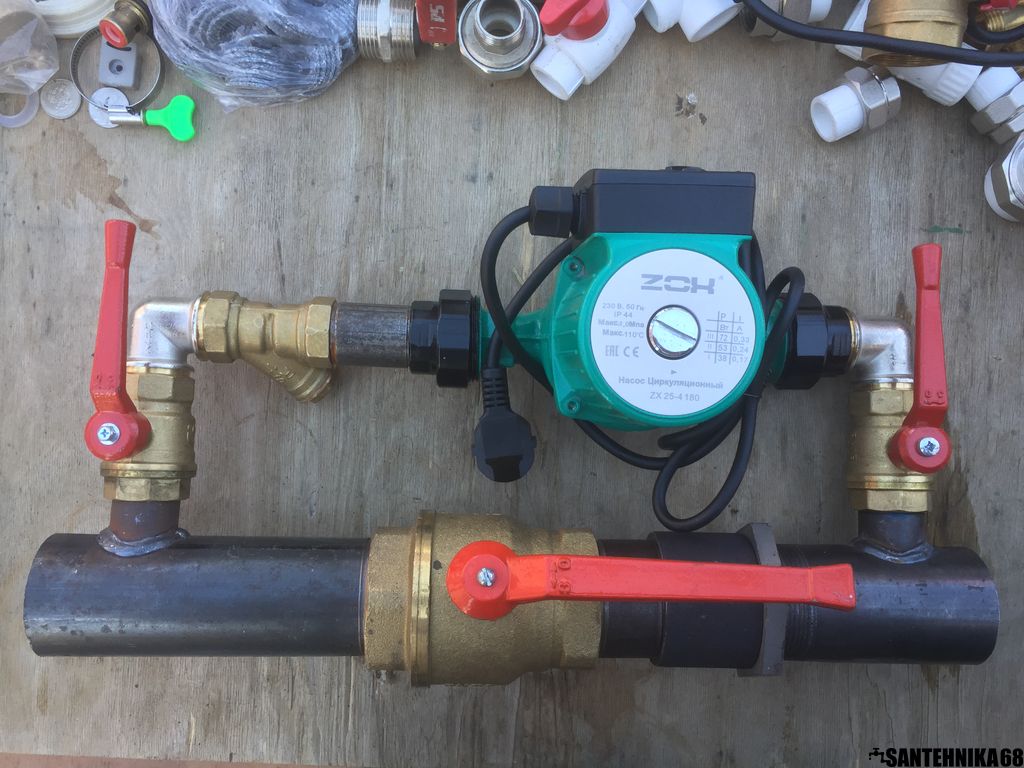

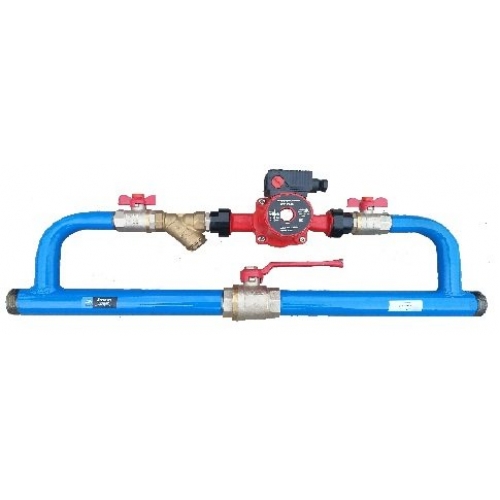

Байпас с дюймовой резьбой представляет собой симметричную сборку с насосом в центре, к которому с помощью гаек «американок» с двух сторон крепятся латунные уголки (на входе – с фильтром грубой очистки). Далее идут краны, к концам которых прикручиваются сгоны, служащие для приварки к выходной трубе. Места резьбовых стыков необходимо уплотнить прокладками или обмоткой, рассчитанной на высокую и постоянно действующую температуру.

Циркуляционный насос, как уже было отмечено выше, имеет три режима мощности, выставляемый с помощью переключателя, расположенного на корпусе гидравлического нагнетателя.

Далее на выходной трубе вырезается участок, который будет заменен шаровым краном со сгонами.

Вначале вертикально вверх привариваются сгоны байпаса, затем горизонтально – шарового крана.

Главное при этом – не закапать резьбу сгонов расплавленным металлом.

По завершении сварочного процесса, в предназначенные для него сгоны вворачивается шаровой кран. Точно также, последовательно собирается байпас с циркуляционным насосом посередине. Причем ось вращения ротора насоса должна быть расположена горизонтально. Это обеспечит долгую и безаварийную работу гидроагрегата.

Все резьбовые соединения тщательно уплотняются и затягиваются инструментами соответствующего размера и формы.

Для надежности сборки и повышения эстетичности ее можно покрыть краской под цвет труб системы отопления.

Прежде чем подключать циркуляционный насос к электрической сети питания, необходимо выставить краны в рабочее положение: на выходной трубе – закрыто, на байпасе – открыто. Нельзя допускать, даже на короткое время при работающем котле ситуацию, когда все краны были бы закрытыми. Это может привести к выходу из строя генератора тепла.

Советы и замечания

Иногда даже специалисты считают, что циркуляционную помпу необходимо ставить не на прямую, а на обратную трубу контура отопления, объясняя это тем, что в ней температура воды ниже и поэтому насос прослужит дольше.

Однако такой довод не убедителен, поскольку разница температуры воды на входе и выходе котла редко превышает (да это и недопустимо!) 20 градусов Цельсия. А данный циркуляционный насос, и все аналогичные ему, рассчитаны на температуру перекачиваемой жидкости, нагретой до 100-110 градусов Цельсия.

Единственный фактор, определяющий место монтажа этого агрегата для организации циркуляции теплоносителя, – это удобство монтажа и обслуживания в период эксплуатации. Но есть одно исключение. Оно касается твердотопливных котлов, которые не так-то легко и быстро можно потушить, когда они выходят на рабочий режим.

Поэтому, если такой котел сильно разогреется, а насос будет стоять на выходной трубе, то в него пойдет пар, который гидронасос данного типа не в состоянии перекачивать. Это еще больше усугубит разогрев котла и ускорит его поломку.

Поэтому на твердотопливных котлах средство для обеспечения циркуляции теплоносителя целесообразней монтировать на входной трубе. По крайней мере, у вас будет не 5, а целых 30 минут, чтобы принять меры и затушить котел.

Необходимо тщательно изучать инструкцию по установке данного циркуляционного насоса: электрическую коробку нельзя устанавливать внизу. Если потечет вода, то ее зальет, возникнет короткое замыкание и насос выйдет из строя. Эта коробка легко переставляется, и она должна стоять сверху или сбоку. Также фильтр грубой очистки должен быть направлен строго вниз.

Смотрите видео

Байпас в системе отопления | Частный дом

Байпас в системе отопления — отрезок трубопровода, который установлен параллельно регулирующей и запорной арматуре.Основные элементы конструкции и деталей байпаса: 1 — циркуляционный насос; 2 — фильтр грубой очистки; 3 — запорные краны; 4 — запорный кран на байпасе.

Байпас в системе отопления

На схеме (Рис 1) представлен ручной байпас в системе отопления частного дома, позволяющей работать системе открытого и закрытого типа, в режиме принудительной или естественной циркуляции, даже во время аварийного отключения электропитания. По факту, байпасом здесь на схеме является участок трубы обратной магистрали с запорным краном [4], между двумя подключениями линии циркуляционного насоса.

Байпас в системе отопления может работать или только во время запуска, что позволяет быстро произвести прогрев всех радиаторов одновременно, или на постоянной основе. А так же его устанавливают в случае, каких — либо причин плохой естественной циркуляции отопления, например: не правильный или не удачный монтаж системы.

Обратный клапан в отоплении

Обратный клапан в отоплении можно установить на байпасе вместо крана [4]. Клапан, во время включения циркуляционного насоса, находится в закрытом состоянии, а если происходит отключения электричества, он автоматически открывается, что позволяет перейти системе на естественную циркуляцию. Включение в байпас автоматического обратного клапана является спорным. В случае, если обратный клапан в отоплении неправильно работает, по причине попадания в него механических включений теплоносителя (окалина, ржавчина и т. д.), что особо актуально при стальных трубах и чугунных радиаторах, то визуально это проверить невозможно, а фильтр перед ним ставить нельзя.

Установка байпаса

Установка байпаса делается недалеко от котла на обратной магистрали, там, где теплоноситель (вода) имеет наименьшую температуру. Место установки должно быть не слишком близко к котлу, чтобы не допустить перегрева насоса. Для предотвращения завоздушивания, во время заполнения системы отопления, конструкцию байпаса монтируют в горизонтальной плоскости.

Диаметр условного прохода (Ду) устройства линии байпаса такой же, как и у обратной магистрали и составляет 40 — 50 мм, а диаметр труб врезки циркуляционного насоса [1] с запорными кранами [3] и фильтром [2] соответствует Ду насоса. Примерный вариант схемы установки ручного байпаса на (Рис 1). Фильтр грубой очистки ставится только перед насосом, по направлению движения воды. Все краны, на случай поломки, лучше укомплектовать фитингами разборного типа. Очень удобно во время установки устройства байпаса в систему отопления, применение Американок (Фото 1), которые позволят быстро и без особых проблем провести ремонтные работы. Для запорной арматуры эффективнее применять шаровые краны, а не вентиля.

Для работы отопления с естественной циркуляцией кран [4] должен быть открыт и отключен циркуляционный насос. Когда система отопления функционирует в режиме принудительной циркуляции, краны [3] открыты, кран [4] закрыт и включен насос.

Байпас радиатора

Байпас радиатора (схема на Рис 2 и Рис 3) устанавливается в однотрубной системе, между подводящей и обратной трубой подключения прибора к отопления. В первую очередь он предназначен для регулирования нагрева каждого в отдельности прибора обогрева, при помощи терморегулирующих или запорных кранов [6] и отлаживания циркуляции теплоносителя краном [5]. Во вторых, для проведение ремонтных работ с радиатором без отключения и слива системы отопления. Для этого  открывается до конца кран [5] и после этого перекрываются краны [6]. Чтобы другие приборы отопления на этом стояке (выше или ниже отключенного) дальше продолжали нормально функционировать, правильно диаметр байпаса радиатора сделать таким же как и диаметр стояка. Смотрите видео. Такие же схемы актуальны и при монтаже полотенцесушителя.

Байпас в системе отопления часто является обязательной необходимостью для ее качественной работы.



Байпас на отопление: выбор, установка и регулировка

Байпас на отопление

Содержание статьи:

На сегодняшнее время большим спросом пользуются автономные отопительные системы. Люди всё чаще не хотят ни от кого зависеть и понимают, какое они получают от этого преимущество. Однако для того, чтобы система отопления исправно функционировала, она должна обязательно быть правильно собрана и лучше, когда с байпасом на отопление.

Байпас на отопление представляет собой специальную перемычку, чаще всего сваренную из двух кусков металлической трубы. На концах перемычки расположена запорная арматура, между которой устанавливается циркуляционный насос. Основным предназначением байпаса, является регулировка теплоносителя в автономной системе отопления.

Устройство байпаса на отопление

Кроме регулировки теплоносителя и возвращение его обратно в стояк отопления, когда это необходимо, байпас на отопление также выполняет очень важную роль, когда внезапно исчезает электричество в доме. Без электричества, работа циркуляционных насосов невозможна, и в таком случае байпас переводиться в ручной режим, для того чтобы теплоноситель самотёком перетекал бы по трубам отопления.

Важно, чтобы не переводить в ручном режиме байпас на отопление в таком случае в его конструкции обязательно должен входить обратный клапан. Конечно для этого, необходимо чтобы система отопления имела такую возможность, в противном случае установка байпаса никаких существенных изменений не принесёт.

Как выбрать байпас на отопление

Важно выбрать байпас на отопление подходящего диаметра, в противном случае, возможно снижение перекачиваемого через него теплоносителя. Лучше всего выбирать байпас с таким диаметром, который будет приблизительно равен диаметру отопительных труб ну или немного меньше них.

По своей конструкции, байпасы на отопление бывают двух видов:

  • Байпасы на отопление с обратным клапаном;
  • Байпасы на отопление без обратного клапана;

Байпас на отопление с обратным клапаном, целесообразно использовать вместе с циркуляционным насосом и установленной автоматикой. Когда, к примеру, автоматически включается циркуляционный насос, то обратный клапан, установленный на байпасе автоматически открывает и перекрывает проход теплоносителю.

Правила регулировка байпаса

Байпас на отопление без обратного клапана, открывается и закрывается в ручном режиме. Для этого на них установлена запорная арматура в виде шаровых кранов. Перекрыв шаровой кран, пользователю удастся произвести, например ремонт в какой-то одной части отопительной системы, не выключая полностью для этого всю систему отопления.

Автоматический байпас на отопление важно выбирать несколько меньшего диаметра, чем диаметр отопительного стояка в доме. Если не соблюдать это правило, то есть возможность возникновения большого гидравлического сопротивления в магистралях отопления и радиаторах, чем в установленном своими руками байпасе на отопления.

В таком случае, возможно полное отсутствие циркуляции теплоносителя, а работа отопительной системы в целом станет в лучшем случае не эффективной.

Оценить статью и поделиться ссылкой:

Байпас в системах отопления дома

Общий вид устройства

Содержание:

За создание и поддержание в доме или квартире оптимального температурного режима отвечает в первую очередь отопительная система.

Любой человек когда-либо испытывал не комфортные ощущения от того, что в квартире было или слишком жарко, или слишком холодно.

Во избежание возникновения таких проблем следует внимательнейшим образом подойти к процессу установки и дальнейшего обслуживания системы отопления в Вашей квартире.

Если в Вашем случае речь идет о водяной системе отопления, то рациональным решением будет обеспечение регулирования поставки воды в радиаторы. Тогда весьма хорошим выходом станет установка такого узла, как обводной трубопровод или, другими словами, байпаса.

Что такое байпас и для чего его используют

Байпас помогает при съеме радиаторов отопления

Байпас для отопительной системы — это обводной трубопровод, который необходим, прежде всего, для транспортировки теплоносителя параллельно запорной и регулирующей арматурной установки.

Именно без этого элемента невозможно выполнить ремонт отопления без приостановления подачи теплоносителя в трубах. Помимо этого, байпас также может помочь ускорить процесс заполнения и опорожнения водной отопительной системы.

Но самая главная функция байпаса – это регулировка подачи теплоносителя в отопительное кольцо.

Двухтрубная отопительная система изначально предполагает подключения к двум веткам трубопровода:

  • Подающего направления – в данном случае она подает теплоноситель в радиаторные отсеки
  • Обратного направления – тогда она возвращает охлажденный теплоноситель из радиаторных отсеков

Используя подобную схему обогревательного кольца можно с легкостью отрегулировать объем теплоносителя, подаваемого в трубопроводы каждого конкретно взятого отопительного устройства.

В современных приборах это происходит автоматически при помощи встроенных терморегуляторных приборов. На любом современном отопительном устройстве присутствует уникальный терморегулятор, который, срабатывая на изменения в температурном режиме окружающего пространства, самостоятельно подает необходимый объем теплоносителя в радиаторные отсеки.

Необходимо запомнить то, что наличие индивидуального терморегулятора на отопительных устройствах есть обязательным и поэтому является нормативной единицей государственных коммунальных инстанций.

Другой вариант регулирования поставки воды в отопительные трубы, так называемый, механический, состоит в приобретении и установке байпаса. Как и в первом варианте с терморегулятором, байпас также необходимо установить вблизи каждого из радиаторов, принцип действия которого в ручной регулировке поставки воды с помощью запорно-регулирующей арматурной установки.

Важно: В случае если в доме или квартире установлен котел старого образца, то для преумножения показателя коэффициента полезного действия непосредственно его и всей отопительной системы в общем, проводят монтирование циркулярного насоса.

Для этого с помощью газосварки вырезают необходимый определенный участок трубы и монтируют циркулярную установку вместе со всеми необходимыми для стабильной и бесперебойной работы элементами. Неоспоримым плюсом циркулярной установки также является значительное сокращение расходов на обогрев своей квартиры или частного дома.

Байпас и однотрубная система отопления дома

Случаются ситуации, в которых технически устаревшая однотрубная система отопления, функционирует весьма стабильно.

Тогда в жилом помещении возможна довольно жаркая температура, и отопительную систему также необходимо оснащать обводными трубопроводами. Под этим подразумевается установка замыкающих узлов возле каждого из радиаторов.

В жизни это имеет следующие нюансы и особенные детали:

Шаг 1: Производится установка байпаса (обводной трубы), необходимого для поставки воды из подвода (верхнего трубопровода) в отвод (нижний трубопровод). В данной ситуации радиаторный отсек полностью перекрывается и вода (теплоноситель) направляется к соседям по дому. Следует учесть также, что при выборе обводной трубы она должна быть на размер меньше основного трубопровода.

Шаг 2: Выбирая участок, где в дальнейшем будем располагаться обводная труба, необходимо в обязательном порядке позаботиться о том, чтобы он находился максимально далеко от верхнего участка трубы и как можно ближе к самому радиатору.

Шаг 3: Далее устройство монтируется непосредственно на месте предполагаемой установки с помощью либо трубы и тройников, либо методом газосварки. Помимо перечисленных вариантов, обводную трубу возможно приобрести в специализированном магазине стройматериалов либо сантехники.

Шаг 4: В промежутке входного отверстия между обводной трубой и радиатором необходимо обязательно установить вентиль регулировки или же индивидуальный терморегулятор. Зависимо от того, что предпочтет человек, устанавливающий или регулирующий отопительную систему квартиры, разнится и степень автоматичности подачи воды.

Шаг 5: Также необходимо обратить свое внимание на то, что объем поставляемой в систему отопления воды при монтировке замыкающего узла уменьшится порядка на 30 — 35%. А это может спровоцировать понижение коэффициента теплоотдачи непосредственно самого радиатора примерно на 10%.

Вышеуказанный нюанс никаким образом не окажет отрицательного влияния на КПД, так как отопительная система и без этого выделяет избыточное количество тепла.

О том, какие есть виды байпасов и в чем основное преимущество их установки вы можете узнать из этого видео:

Наиболее оптимальным и рациональным решением будет установка современной отопительной системы, в которой все трубы и их оставляющие будут спрятаны в обшивке стен и пола.

При этом специалисты советуют воспользоваться продукцией ведущих торговых марок с уже готовыми элементами, которые необходимо только смонтировать.

Нужен ли мне байпас для обогревателя бассейна?

Нужен ли мне байпас на обогревателе бассейна?

SwimmingPoolSteve.com поддерживается пользователями. Чтобы этот ресурс о бассейнах и спа был доступен бесплатно для всех читателей, я зарабатываю комиссионные за покупки, сделанные по ссылкам на этой странице. Для получения дополнительной информации см. Полную страницу заявления об отказе от ответственности. Используя этот сайт, вы соглашаетесь с условиями.


Если у вас есть обогреватель для вашего бассейна, то это один из самых дорогих отдельных компонентов вашей системы бассейна.В дополнение к этому, он также является одним из самых темпераментных с точки зрения того, чтобы заставить его включиться и работать, когда вы этого захотите. По сравнению с этим фильтр для бассейна не имеет большого количества движущихся частей, поэтому фильтры имеют тенденцию выходить из строя или требуют значительно меньшего обслуживания, чем нагреватели. Поскольку обогреватели дороги, в них много движущихся частей по сравнению с другими частями вашего оборудования, а обогреватели могут ломаться по-разному, вам, как владельцу бассейна, будет иметь смысл предпринять любые шаги. вы можете защитить свои вложения в более теплую температуру плавания.

Защита обогревателя бассейна важна, если вы хотите добиться от него максимально длительного срока службы. Что вам обязательно нужно. Если вы хотите изучить эту тему дальше, вы можете прочитать эту статью о том, как установить нагреватель для бассейна, или, если у вас уже есть установка нагревателя, вы можете взглянуть на контрольный список для нагревателя бассейна, чтобы узнать, есть ли что-то, что вы делаете, что может быть повреждение нагревателя. Одна тема, заслуживающая отдельной страницы, — это вопрос о том, следует ли вам использовать зонированный байпас для обогревателя бассейна или нет.Чтобы дать содержательный ответ на этот вопрос, мне нужно затронуть несколько разных тем, чтобы дать некоторый относительный контекст:

Что такое байпас? — Давайте избавимся от простых вещей. Водопроводный байпас, или водопроводные зоны, или зонированный байпас — все это способы описания добавления бокового ответвления от основной водопроводной магистрали, которая является вашей системой циркуляции. Когда что-то устанавливается «последовательно» (в линию), это означает, что все материалы в системе (вода, электричество) должны проходить через это.Когда что-то установлено «параллельно» (в автономном режиме), то материал, в данном случае вода, не обязательно должен проходить через параллельное устройство. Вы можете или можете не делать этого, или с помощью универсальной системы, такой как трехзонный байпас, вы можете иметь возможность отправлять всю воду, ничего или только около воды через периферийное устройство. Для водопроводных систем, когда вы слышите слово «зона», просто представьте себе клапан. Трехзонный байпас на вашем обогревателе может быть заменен на трехклапанный байпас для вашего обогревателя.Прежде чем мы перейдем к тому, как установить один из них и как они выглядят, сначала вам нужно знать, почему это важно для вашего пула.


Нужно ли отключать обогреватель? — Если вы правильно ухаживаете за водой в бассейне, вам нужно будет регулярно делать то, что называется суперхлорированием, когда вы повышаете уровень свободного хлора как минимум до десятикратного значения связанного хлора и удерживаете его на этом уровне для продолжительной обработки в течение ночи. В этот период уровень свободного хлора нередко превышает 10 частей на миллион.Это то, что необходимо регулярно делать с бассейнами с хлором, чтобы поддерживать уровень связанного хлора ниже 1 ppm. Кроме того, очень вероятно, что будут случаями, когда что-то пойдет не так с вашим обслуживанием воды, и у вас будет вода плохого качества по любому количеству причин. Во время как этих запланированных, так и незапланированных событий для вашего обогревателя было бы огромным преимуществом отключиться от сети и не пропускать через него плохую или агрессивную воду, содержащую химические вещества. Внутренняя коррозия, утечки и выход из строя нагревателей бассейна — наиболее распространенный способ выхода из строя нагревателей бассейна. Принято считать, что использовать зонированную байпасную систему, чтобы отключить обогреватель по мере необходимости, чтобы защитить его от воды низкого качества.

Как обойти обогреватель бассейна? — Перепускной канал обогревателя — не панацея для решения ваших проблем с обогревателем. Это всего лишь инструмент, но при правильном использовании он может оказаться очень полезным. Если у вас уже была вода плохого качества до того, как вы отключили обогреватель, то теперь вы застряли внутри водонагревателя, что может быть хуже, чем циркуляция воды низкого качества.Отключить нагреватель лучше всего заранее, как при плановом суперхлорировании. Когда это делается после обнаружения проблемы, вы хотите ограничить время простоя нагревателя, и в любой период, превышающий 12–24 часа, следует рассмотреть возможность слива или продувки воды изнутри нагревателя. Существует множество различных нагревателей и конфигураций. Вы должны попросить местного эксперта по бассейнам или нагревателям оценить вашу уникальную установку и дать совет о том, как наиболее эффективно использовать байпас нагревателя для вашей системы. Слив воды из обогревателя в автономном режиме может быть, а может и не быть хорошей идеей, и это, вероятно, будет зависеть от того, насколько плохая вода находится внутри него. Высокий хлор — это очень плохо. Постоянно высокий pH — это плохо (образование накипи), а периоды очень низкого pH — плохо (кислая). Высокий уровень хлора в сочетании с очень низким pH, вероятно, является худшим сочетанием для внутренних компонентов вашего обогревателя и, безусловно, того, чего вам следует избегать.


Наступает момент, когда вы можете спросить себя, почему ваш специалист по бассейну не установил байпас нагревателя в первую очередь на вашем бассейне.По крайней мере, по моему опыту, это просто функция стоимости. Когда вы используете байпас для обогревателя бассейна, вам понадобится несколько клапанов. Как минимум два и три для оптимального управления потоком, если вы используете клапаны типа «вход-выход», такие как эти переключающие клапаны Jandy. При желании можно создать зонированный байпас всего с одним трехходовым переключающим клапаном, например, Jandy 4715 (1,5 дюйма) или Jandy 4717 (2 дюйма). Обычно несколько сотен клапанов вполне достаточно, плюс несколько дополнительных минут на их сборку, плюс вам нужно немного больше места на площадке оборудования для клапанов и байпаса, а большинство площадок оборудования уже малоразмерны.Это уже несколько сотен долларов, и добавьте к этому еще одно соображение … предохранительные клапаны.

Клапаны сброса давления на нагревателях бассейнов — Все нагреватели бассейнов раньше поставлялись с клапанами сброса давления, потому что они, знаете ли, взрываются с тревожной регулярностью. Современные обогреватели для бассейнов имеют внутренние механизмы безопасности, которые значительно усовершенствовались с первых дней использования обогревателей для бассейнов, и теперь только некоторые обогреватели для бассейнов будут иметь предохранительный клапан, а другие — нет. Некоторые установщики вставляют их, а некоторые нет. В некоторых областях они требуются на всех нагревателях бассейнов, а в других — нет. Однако стоит отметить, что во многих областях нагреватель бассейна, установленный «последовательно» (в линию) в вашей водопроводной системе, не требует предохранительного клапана, однако, если вы решите создать зону в своем нагревателе с байпасом, во многих областях теперь требуется это подогреватель, чтобы установить предохранительный клапан.

За несколько сотен клапанов для байпаса, плюс, возможно, лучшая часть еще одной сотни за сам предохранительный клапан, плюс также необходимо иметь водопровод, чтобы отвести любую сброшенную (кипящую) воду в безопасное место, так как в отличие от взрыва любого, кто окажется рядом с оборудованием для бассейна.В конце концов, парень, продающий обогреватель за 2500 долларов, переполнен бизнесом, в то время как компания, занимающаяся обогревателями за 2900 долларов, устанавливающая байпасы и предохранительные клапаны буквально без дополнительной финансовой выгоды для себя, вряд ли сделает продажу. Вот почему у большинства обогревателей бассейнов нет байпаса. Я определенно хотел бы байпас для обогревателя бассейна, и вы тоже должны это сделать.

Как сделать байпас нагревателя — Вы можете использовать отдельные клапаны, либо две зоны, либо три зоны, чтобы сделать байпас нагревателя.В качестве альтернативы вы можете использовать одинарный трехходовой переключающий клапан, расположенный в месте тройника первой трубы, подающей в байпас нагревателя. Трехходовой переключающий клапан может направлять воду прямо в бассейн или перекрывать проход в бассейне и выталкивать всю воду через нагреватель. Вы даже можете установить его на полпути между двумя, чтобы позволить некоторому потоку к нагревателю, а другому — обойти его и вернуться прямо к бассейну. Не существует «правильного пути» для каждого применения, однако я рекомендую использовать три входных и выходных клапана для создания трехзонного байпаса для нагревателей бассейнов.Мне не нравится вероятность того, что вода будет выталкиваться обратно через выходную сторону нагревателя из единственного перепускного клапана переключателя, закрытого на стороне нагревателя.

Максимальная скорость потока нагревателя бассейна — В связи с увеличением размера и мощности насосов для бассейнов в жилых домах более актуальной проблемой является то, что некоторые надежные фильтрующие насосы могут превышать максимальное значение скорости потока для вашего нагревателя. Уточните у производителя нагревателя или в руководстве по эксплуатации ваши конкретные числа, однако многие из них находятся в диапазоне 125 галлонов в минуту для максимального расхода.Это много, и большинство систем бассейнов не будут превышать это число, однако некоторые из более новых насосов с регулируемой скоростью мощностью 2 и 3 лошадиных силы смогут превысить это количество в некоторых водопроводных системах. Если ваша система будет пропускать больше воды, чем максимум, с которым ваш обогреватель может безопасно справиться, вам потребуется установить внешний байпас. В большинстве новых обогревателей установлены внутренние байпасные системы, предотвращающие передачу слишком большого потока через теплообменник, но внешний байпас может быть предпочтительнее.

Контрольный список для обогревателя бассейна

Почему мой насос для бассейна вышел из строя раньше?

Как получить максимум жизни от вашего бассейна

Почему у меня сломался обогреватель для бассейна?

Как установить обогреватель, чтобы он прослужил

Бассейн блог Стива

Есть вопрос — спросите Стива

Если вы хотите продолжить изучение бассейнов и спа от отраслевого эксперта, подпишитесь на бассейн Стива на Facebook, Twitter и YouTube

Подтвержденные бренды бассейна Steve

Следующие ссылки и продукты относятся к аффилированным лицам веб-сайта «Бассейн Стива».Это бренды, продукты и услуги, вручную отобранные Стивом для одобрения. Обратите внимание, что эти одобрения могут включать денежную компенсацию, партнерские ссылки и реферальные сборы на Стива в плавательном бассейне, однако с вас не взимается дополнительная плата, если вы используете один из этих продуктов или услуг. Доход, полученный от этих ссылок, помогает поддерживать доступ к бассейну и спа-ресурсам для всех. Для того, чтобы ваш продукт или услуга были рассмотрены для включения в список одобренных торговых марок, отправьте письмо по адресу SwimmingPoolSteve @ gmail.com.

Заявление о раскрытии информации Amazon — Как партнер Amazon я зарабатываю на соответствующих покупках.


www.InTheSwim.com

Если вам необходимо заказать оборудование, запчасти или химикаты для бассейнов через Интернет, вам следует выбрать покупку у специалиста, который занимается исключительно продуктами для бассейнов и спа. InTheSwim.com был бы моей рекомендацией владельцам бассейнов, которые хотят делать покупки в Интернете для принадлежностей для бассейнов и спа.

— Бассейн Стив


www.BasecreteUSA.com

Я не могу не подчеркнуть важность использования гидроизоляционного раствора для бетонных бассейнов. Когда речь идет о техническом процессе гидроизоляции бетонных бассейнов, Basecrete — самый эффективный продукт, о котором я знаю. Я настоятельно рекомендую всем владельцам бетонных бассейнов использовать продукты Basecrete.

— Бассейн Стив


www.ClearComfort.com

Запатентованные передовые системы окисления (АОП) Clear Comfort на основе гидроксила представляют собой вершину технологий ухода за водой, доступную владельцам бассейнов и спа.Проще говоря, если вы ищете наилучшую систему ухода за водой для вашего бассейна или спа, то вам нужна система Clear Comfort AOP.

— Бассейн Стив


www.PoolSuppliesCanada.ca

Когда дело доходит до заказа принадлежностей для бассейнов и спа в Канаде, www.PoolSuppliesCanada.ca, безусловно, является лучшим вариантом. В них есть все, от химикатов до сменных насосов и целых комплектов для бассейнов, с возможностью бесплатной доставки и большим количеством товаров «на складе», чем в любом другом канадском интернет-магазине.

— Бассейн Стив

Где перепускной клапан водонагревателя на жилом доме?

Вы новичок или новичок в автофургоне, задаваясь вопросом: где находится перепускной клапан водонагревателя на автофургоне? Вы можете чувствовать себя глупо из-за того, что не знаете, где находится перепускной клапан, но поверьте нам — вы не одиноки!

Скорее всего, ваш байпасный клапан водонагревателя скрыт от глаз внутри вашего дома на колесах. Сегодня мы поможем вам его найти. Как только мы поможем вам найти клапан водонагревателя для дома на колесах, мы собрали несколько видеороликов, чтобы объяснить, как использовать обходной клапан, чтобы вы могли подготовить водопроводную систему для дома на колесах к зиме.

Готовы найти перепускной клапан водонагревателя? Пойдем!

* Обратите внимание, что BeginRV может заработать небольшую комиссию, если вы совершите покупку по ссылке ниже. Спасибо!

Где находится перепускной клапан в водонагревателе дома на колесах?

Панель доступа к водонагревателю на автофургоне будет на за пределами вашего дома на колесах. Ваш водонагреватель RV обычно находится в квадратном или прямоугольном отсеке с откидной панелью для легкого доступа.

С внешней стороны вашего автофургона вы сможете получить доступ к передней вашего водонагревателя. Это не то место, где находится перепускной клапан водонагревателя на колесах! Перепускной клапан вашего водонагревателя RV расположен сзади вашего водонагревателя — внутри вашего RV.

В передней части водонагревателя на колесах вы найдете анодный стержень и сток водонагревателя. Здесь вы будете выполнять основную часть работы, когда промываете водонагреватель для дома на колесах на зиму [подробнее об этом позже].

Чтобы найти сзади вашего водонагревателя, пройдите внутрь своего автофургона на другую сторону от водонагревателя спереди. Задняя сторона вашего водонагревателя RV не будет видна, но вместо этого он, скорее всего, будет находиться под вашей кухонной плитой (или другим прибором).

Чтобы получить доступ к байпасному клапану водонагревателя RV, вам, вероятно, придется использовать отвертку или дрель, чтобы открутить и снять панель и / или часть, которая скрывает ваш водонагреватель.После того, как вы удалите обшивку, вы увидите заднюю часть водонагревателя дома на колесах и сможете найти перепускной клапан водонагревателя дома на колесах.

Важно отметить, что на некоторых моделях домов на колесах вы не сможете получить доступ к задней части перепускного клапана водонагревателя на колесах, просто сняв обшивку. Возможно, вам придется снять ящик или соседнюю панель, чтобы получить доступ к задней части водонагревателя RV.

Зачем мне нужен перепускной клапан водонагревателя в моем автофургоне?

Основное назначение перепускного клапана водонагревателя заключается в том, что он предотвращает попадание антифриза в бак водонагревателя во время подготовки водопроводов вашего жилого дома к зиме.Как с практической, так и с экономической точки зрения, нет необходимости добавлять антифриз в водонагреватель для дома на колесах во время подготовки к зиме. Бак не подвержен риску замерзания или расширения, что может привести к повреждению вашей системы водяного отопления.

🏳️‍🌈 СООБЩЕСТВО ДВИГАТЕЛЕЙ БОЛЬШЕ РАЗНООБРАЗНОГО. Встаньте рядом с нашими лагерями друзей и покажите свою поддержку в месяц ЛГБТ-ПРАЙДА! 🏳️‍🌈

При обходе водонагревателя холод, поступающий в водонагреватель, направляется в водопровод горячей воды («в обход» водонагревателя). На большинстве домов на колесах установлен перепускной клапан водонагревателя. В зависимости от модели водонагревателя может быть один, два или три перепускных клапана.

Обход вашего водонагревателя RV — это более быстрый и экономичный способ подготовить вашу систему к зиме. Вместо того, чтобы заполнять весь бак водонагревателя RV галлонами антифриза (что в любом случае неэффективно), вы просто обходите систему горячего водоснабжения, чтобы антифриз поступал только в те водопроводы, для которых требуется антифриз.

Вместо того, чтобы заливать антифриз в систему горячего водоснабжения, вы удалите накипь, промойте и слейте воду из системы, чтобы обеспечить ее надлежащий уход в зимнее время.Мы рекомендуем очищать и опорожнять резервуар для горячей воды дома на колесах не реже одного раза в год, чтобы удалить известковый налет и другие отложения, которые могут повлиять на работу вашего обогревателя.

Подготовка вашего автофургона к зиме Сантехника и очистка водонагревателя дома на колесах

Теперь, когда вы определили местонахождение перепускного клапана водонагревателя дома на колесах, пришло время для самого интересного — подготовки водопроводной системы для дома на колесах к зиме! Вместо того, чтобы вдаваться в подробные объяснения того, как подготовить вашу систему к зимнему режиму, мы собрали несколько чрезвычайно полезных видеороликов, чтобы показать вам, как выполнять эту работу.

Наше любимое видео от RV Habit. Из этого видео вы узнаете, как обойти водонагреватель дома на колесах при подготовке к зиме водопроводной системы дома на колесах:

Второе видео от RVGeeks — отличная пошаговая инструкция по чистке водонагревателя RV. Они используют бороскоп, чтобы заглянуть в резервуар водонагревателя RV, чтобы показать вам накопление внутри вашего резервуара — и почему так важно смыть его при подготовке к зиме.

Вот последний видеоролик от Just Plain Common Sense, в котором подробно рассказывается, как очистить резервуар для горячей воды в доме на колесах. Нам это нравится, потому что он предлагает несколько дополнительных советов, которые помогут вам проверить все свои настройки при чистке нагревательного бака:

Заключение

Термопара — это система безопасности, и не рекомендуется от нее избавляться.Особенно, если вы планируете использовать обогреватель в помещении. Переключатель наклона — еще одна система безопасности, которая автоматически отключит обогреватель, если он опрокинется.

Теперь наслаждайтесь быстрым и легким зажиганием обогревателя без проблем с термопарой.

Артикул:

  • https://www.youtube.com/watch?v=ZQLmTIxcfxA
  • https://www.youtube.com/watch?v=OfS3StJVPzA
  • https://www.youtube.com/watch?v= PiCmfW1rTRY

Перепускной клапан перегрева котла | Форум сообщества Screwfix

Привет всем,

Приносим свои извинения, если этот форум предназначен только для квалифицированных сантехников, а не для самодельных сантехников.Я новичок в этом форуме и подумал, что задам вопрос и ищу совета и подтверждения.

У нас есть котел potterton su Supreme 60HE, который регулярно проходит техобслуживание. Он находится в гараже и у нас есть 10 рам с клапанами TRV. В связи с недавними холодами рано утром срабатывает термостат защиты от замерзания и запускает котел без управления горячей водой или отоплением. включен в это время, который использует программный таймер.Через несколько минут в течение минуты или двух слышен стук и лязг, и котел блокируется с ошибкой перегрева. Я могу легко перезагрузить котел и вручную включить отопление / горячую воду, что затем решит ошибку / проблему.

Я полагаю, что для котла должен быть байпасный водяной контур, когда выключатели / клапаны горячей воды и отопления закрыты, чтобы позволить котлу работать и поднять температуру трубы / воды, чтобы предотвратить замерзание и повреждение труб / бойлера.

Я загрузил несколько фотографий, чтобы показать клапаны, расположенные в сушильном шкафу.Красный запорный клапан установлен на полпути, но ранее мне советовали немного приоткрыть его, а затем, если проблема не исчезнет, ​​его немного закрыть. Также есть серый автоматический перепускной клапан (я считаю, что это один из таких). Это не было затронуто, но мне интересно, застрял ли один из них в открытом / закрытом состоянии или неправильно настроен, учитывая, что они, вероятно, работают только в холодные ночи, когда срабатывает защита от замерзания. Насос в сушильном шкафу, кажется, работает правильно и запускается нормально с котла и после этого на несколько минут перебегает.

Вопрос ко всем вам: как я могу узнать, правильно ли настроены эти клапаны (как красный запорный клапан, так и серый автоматический перепускной клапан), и / или провести диагностику, если они неисправны и заедают.

Мы также связались с водопроводчиком, но он занят до четверга и, поскольку я довольно практичный человек, мне нравится разбираться в системе и быть уверенным, что меня не обманывают.

Заранее большое спасибо.

RV Шланг под давлением байпаса водонагревателя и комплект фитингов

Если вы не собираетесь отдыхать в палатке на морозе, вам нужно подготовить зимнее снаряжение.Хотя большая часть этого процесса заключается в пропускании антифриза через вашу систему водоснабжения, есть одно место, куда многие люди не хотят пропускать антифриз: водонагреватель. Хотя антифриз может не повредить водонагреватель, для его подготовки к зиме потребуется гораздо больше жидкости, и в этом нет необходимости. Если вы хотите подготовить дом на колесах к зиме, но не заполнить весь бак водонагревателя антифризом, вам понадобится байпас горячей воды. Хотя эти устройства могут выглядеть простыми, они помогают избавить вас от неприятностей, как и антифриз.

Состоящая из отрезка трубы PEX и обжимных колец, а также фитинга с обеих сторон, байпасная система горячей воды проста в использовании и установке. Клапаны из PPSU более устойчивы к теплу, агрессивной воде и химическим веществам, чем обычные клапаны, что продлевает срок службы системы и еще больше снижает нагрузку. Благодаря цветовой кодировке арматуры вы легко сможете различить входы горячей и холодной воды. Эта система байпаса горячей воды для дома на колесах, произведенная в США, сертифицирована по стандарту NSF-61-9, а также сертифицирована по компонентам UPC / NSF.

Когда вы готовите свою установку к зиме к сезону, вы не хотите использовать больше антифриза, чем вам нужно, или создавать больше проблем для себя. Чтобы обойти эту ситуацию, можно использовать байпас водонагревателя. Есть вопросы? Свяжитесь с нами онлайн или позвоните в нашу дружную службу поддержки клиентов сегодня!

Детали:

  • Шланг 20 дюймов
  • Помощь в процессе подготовки к зиме
  • Клапаны PPSU
  • Фитинги для шлангов с цветовой кодировкой
  • Сделано в США
  • Сертификат NSF-61-9
  • Сертификация компонентов UPC / NSF

Установка: Подключите синий конец (холодный) к входному отверстию холодной воды, а красный конец (горячий) к выходу горячей воды.
