Изделия из профильной трубы своими руками: 5 примеров

Savig

17532 0 0

Фото скамейки, сделанной из труб с прямоугольным сечением

Если мне нужно соорудить какую-либо конструкцию с повышенными прочностными характеристиками, то в качестве основного материала я беру профильную трубу. Почему? Ответ на этот вопрос, а также наглядные примеры использования столь интересного материала в домашних условиях вы сможете найти далее в статье.

Особенности профилированной трубы

Начну, пожалуй, с того, как вообще получается труба с прямоугольным сечением:

Пара слов о производственном процессе

Этапы изготовления профильной трубы

  1. На первом этапе создаётся обычная цилиндрическая заготовка электросварным или бесшовным методом;

Пример изготовления горячекатаного цилиндрического изделия

  1. Затем цилиндр помещается в специальный станок, где проходит формовку, приобретая прямоугольное сечение;

Формовка цилиндрической заготовки

  1. Последним шагом является
    термическая обработка
    уже профильного образца, в течение которой снимается его напряжённость, и увеличиваются прочностные качества.

Остерегайтесь покупать продукцию небольших частных фирм для серьёзных проектов, так как у них очень часто отсутствует третий этап обработки, в результате чего трубы не обладают той прочностью, на которую вы будете рассчитывать.

И в чём же фокус

Так почему же я предпочитаю возводить металлоконструкции из профильной трубы, а не из цилиндрической? Речь в данном случае не идёт о трубопроводах, а именно о сооружениях, выполняющих отличные от транспортировки жидкостей функции. Всё дело в ребре жёсткости, которое не даёт изделию гнуться, продавливаться и претерпевать иные деформации, которые могут быть вызваны механическими воздействиями любого рода.

Таким, если, например, оказывать давление на обычную трубу, то мы получим следующий результат:

Схематический пример деформации классического трубного изделия, после его сжатия

То есть, сечение образца попросту сменит свою форму на овальную, ну или какую-либо иную.

Это будет зависеть от направления воздействующих на него сил. Закруглённые стенки не смогут оказать достойного сопротивления. В общем-то, именно такой результат, по сути, мы и наблюдаем на втором этапе создания профильных изделий.

Наличие же плоского ребра жёсткости позволяет трубе стойко переносить механическое давление, полностью сохраняя свои очертания:

Схема линий противодействий, которые оказывают рёбра жёсткости оказываемому давлению

А теперь хочу собрать вместе исходящие из всего описанного преимущества изделий данного типа:

Сильные стороны

  1. Поразительно высокие прочностные показатели, причину которых я уже описал. Готовые конструкции смогут выдерживать колоссальные нагрузки, избегая при этом даже малейших деформаций;
  2. Удобство хранения и транспортировки. Параллелепипеды гораздо компактнее складываются и надёжнее лежат, чем цилиндры;

Сложенные трубы с квадратным сечением

  1. Приемлемая цена.
    Несмотря на то, что производственный процесс профильных труб насчитывает больше этапов, чем изготовление изделий с круглым сечением, в итоге угловые формы позволяют ощутимо сэкономить на материале;
  2. Доступная инструкция выполнения сборочных работ. С целью фиксации различных конструкционных элементов можно использовать сварку, болты или муфты. В остальном же процесс схож с игрой детским конструктором;

Сборка калитки из профильных труб с помощью сварочного аппарата

Оцинкованные изделия не рекомендую соединять с помощью сварки, так как это приведёт к повреждению антикоррозийного слоя.

  1. Высокая надёжность соединений. Здесь речь идёт не о методе стыковки, а о том, что она будет осуществляться двумя плоскими поверхностями, что гораздо надёжнее соприкосновения двух цилиндров;

Широкая площадь стыковки всех элементов

  1. Долговечность.
    Если коррозия не поразит сталь, то она будет служить вам десятки, а то и сотни лет. А, исходя из высоких прочностных качеств, можно смело говорить и о том, что созданная конструкция не развалится в течение даже столь внушительного срока.

Если планируете монтировать сооружение, которому предназначено находиться под открытым воздухом, то рекомендую выбрать для этой цели профилированные трубы из оцинковки или нержавейки. Они хоть и стоят дороже, зато эффективно защитят конструкцию от атмосферных осадков и других возможных губительных для металла контактов с водой.

Спорная сторона

Именно спорная, а не просто отрицательная. Речь идёт о сложности гнутья изделий с прямоугольным сечением, которому мешает именно то самое ребро жёсткости. То есть, наиболее важное преимущество профилированных труб в данной ситуации представляет некоторые осложнения, но:

  • Во-первых, если у вас по плану не предусмотрены закруглённые элементы, то об этом досадном нюансе и вовсе можно забыть;
  • Во-вторых, гнутьё совершить всё-таки можно даже в домашних условиях, хотя это сделать и непросто.
    Далее я ещё заострю внимание на этом вопросе.

Образцы, подходящие для сооружения арочных конструкций

Особенности гнутья

Если вы собрались создавать конструкцию, обладающую закруглёнными формами, то данный этап сборочных работ обязательно станет на вашем пути к достижению цели. Поэтому я его разберу отдельно.

Есть несколько методов, позволяющих согнуть профильную трубу, выбирайте тот, который вам будет наиболее удобен:

  1. Наиболее лёгкий способ с точки зрения трудовых затрат заключается в том, чтобы пойти на завод, обладающий соответствующим оборудованием, и заказать там выполнение нужной вам операции. Промышленные станки легко и быстро согнут любые металлические изделия. Но тут стоит отметить два важных препятствия:
    • Во-первых, завода с подходящим оборудованием попросту может не оказаться поблизости;
    • Во-вторых, такой заказ будет стоить денег, что несколько ударит по семейному бюджету;

Промышленная гибка труб

  1. Приобрести домой компактный трубогиб.
    Портативный станок легко устанавливается на участке или в мастерской и хоть и не обладает такими мощностями, как его промышленные собратья, вполне справится с теми изделиями, которые вы будете использовать в домашнем обиходе. Но, конечно же, следует понимать, что стоит такой агрегат недёшево;

Рекомендую приобретать описанный станок в том случае, если вы планируете изготавливать какие-то конструкции в большом количестве с целью их последующей продажи. Тогда он быстро окупится и при удачном маркетинге даже начнёт приносить прибыль.

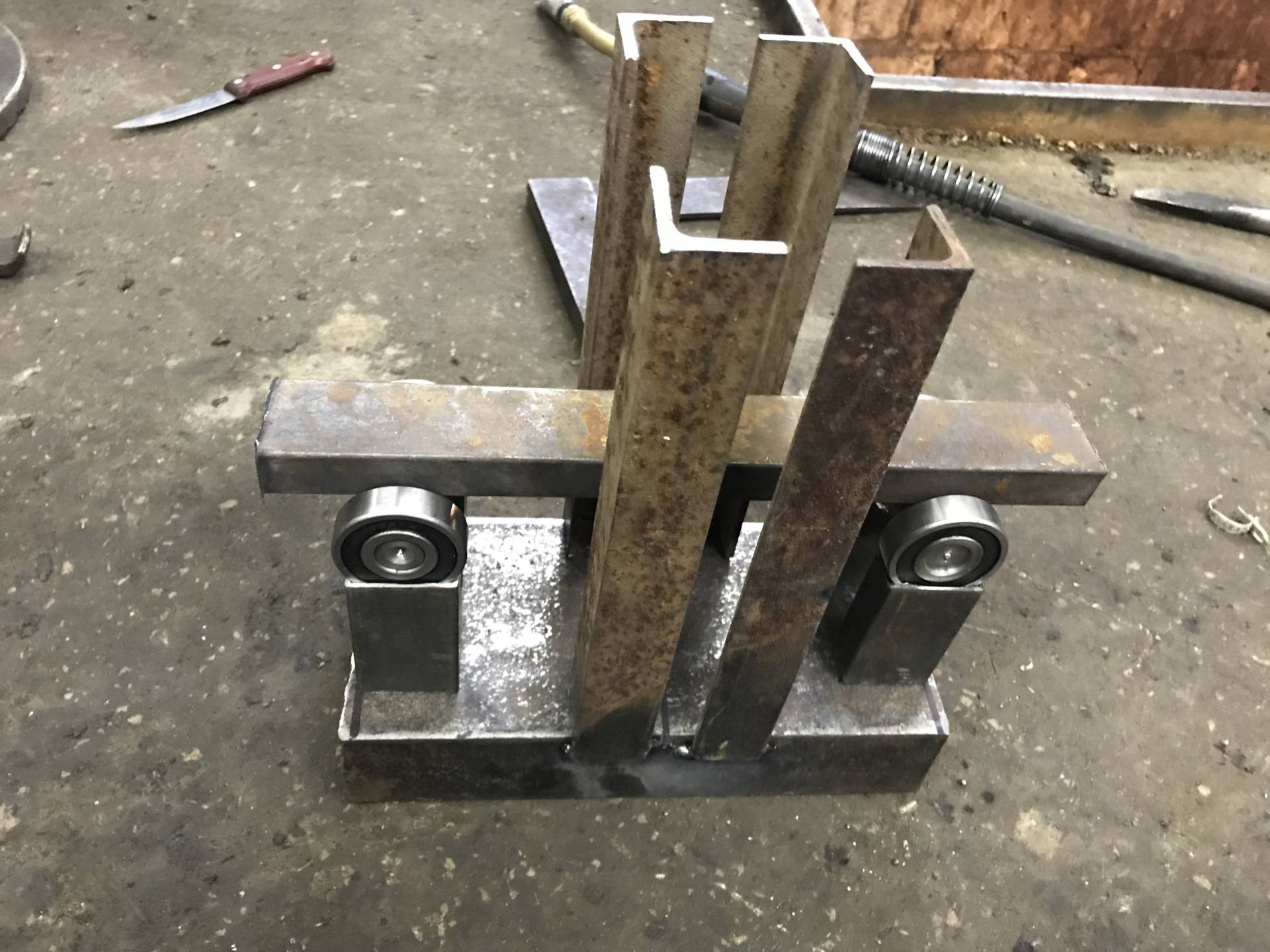

Пример домашнего станка для гибки труб

  1. Использовать «болгарку» и сварочный аппарат. Это, снова-таки, потребует наличие некоторого инструмента, но с другой стороны, если вы собрались собирать металлические конструкции, то угловая шлифовальная машинка и сварочник у вас должны быть и так. Правда, лично мне данный метод не очень нравится из-за появления швов в местах изгибов. О чём идёт речь, вы сейчас поймёте из описания его реализации:
    • В месте будущего изгиба делаются три прорези с помощью «болгарки»: одна посередине и две с некоторым отступом в стороны;
    • Далее труба сгибается в подготовленном месте;
    • На последнем этапе швы завариваются. Именно этот момент мне и не очень нравится, так как, например, на элегантной арке они совсем не к месту;

Профильная труба, согнутая при помощи «болгарки» и сварочного аппарата

  1. Применить знания по физике и песок. Это мой наиболее любимый способ, который заставит вас немного повозиться, но зато не потребует наличия какой либо спецтехники. Заключается он в следующем:
    • Один край изделия забивается деревянной затычкой;
    • Затем труба засыпается песком и закрывается её второй край;
    • После таких манипуляций образец можно гнуть также как и обычные цилиндрические изделия, благодаря песку давление распределяется равномерно по всей его поверхности, устраняя сопротивление рёбер жёсткости.

Обычный песок при правильном подходе помогает справиться с неимоверно прочным стальным ребром жёсткости

Наглядные примеры сверхпрочных конструкций

Итак, теперь, наконец-то, можно перейти и к самим примерам конструкций, которые я уже имел возможность сооружать в разное время:

Пример №1: строительные леса

Пример строительных лесов, возводимых из стальных труб с квадратным сечением

Строительные леса своими руками из профильной трубы возводить достаточно просто и тут вполне можно обойтись обычной сталью, так как после выполнения высотных работ конструкция будет снова разобрана и спрятана в хозблок. По этой же причине не стоит также использовать сварочный аппарат, так как это вызовет проблемы с демонтажем, достаточно будет болтов.

Я использовал образцы с сечениями следующих размеров:

Выполняемые функции Подходящий размер сечения
Распорки 15 на 15 мм
Стойки 30 на 30 мм
Соединительные вставки 25 на 25 мм

Образцы труб с сечением 30 на 30 мм

Ход работ:

  1. Подготовил ровную площадку, очистив её от посторонних предметов;
  2. Набросал чертёж. Также можно уже готовый найти в интернете;

Пример чертёжной схемы строительных лесов

  1. Нанёс всю необходимую разметку на стальные параллелепипеды;
  2. Порезал заготовки на нужные размеры и просверлил их в местах соединений;

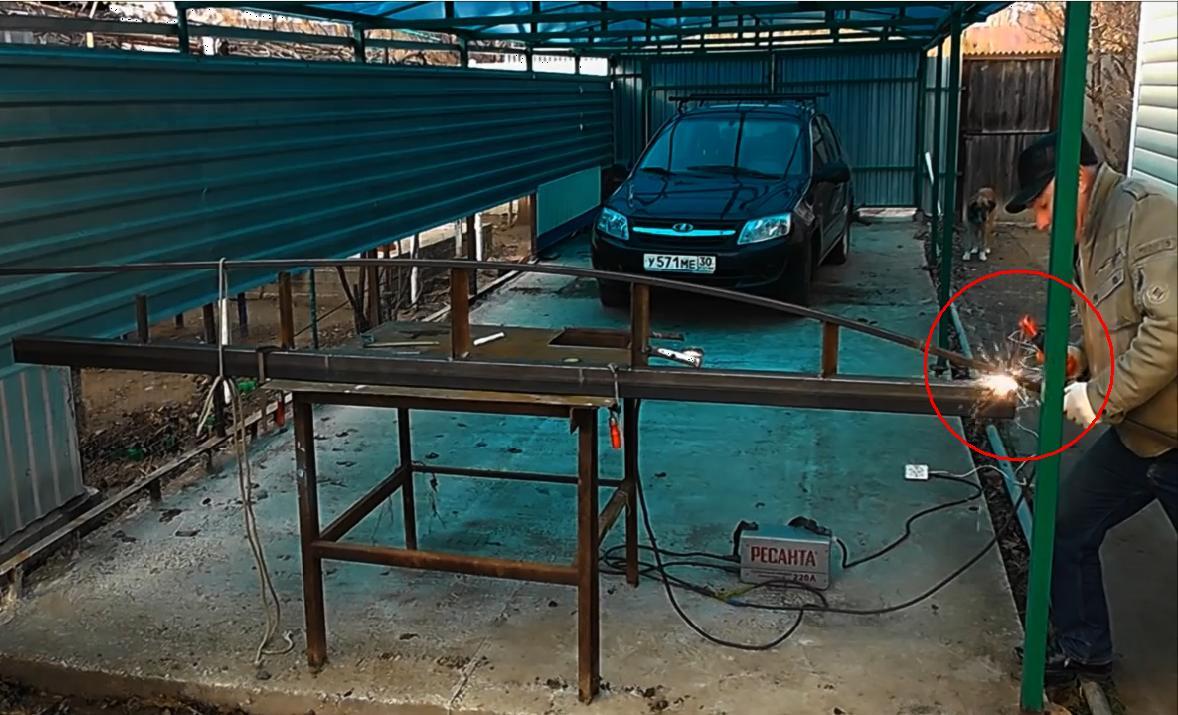

Резка профильной трубы «болгаркой»

  1. Соединил все фрагменты согласно чертежу и зафиксировал их с помощью болтов;
  2. Сверху установил деревянный щит.

Когда я нахожусь на такой конструкции, чувствую себя абсолютно уверенно, что невероятно важно при выполнении высотных работ.

Пример №2: стремянка

Примеры стремянок, изготовленных из профильных труб

Стремянка из профильной трубы своими руками также изготавливается довольно-таки просто, зато её значение в домашнем хозяйстве переоценить сложно. В этом случае я использовал:

Материал Количество
Двухметровая профильная труба 2 шт.
Полутораметровая профильная труба 2 шт.
Трёхметровая профильная труба 1 шт.
Удлинённый болт М12 4 шт.
Металлическая пластина 1 шт.
Металлический крюк 1 шт.

Действовал так:

  1. Начал снова с чертежа. Иметь перед собой рисунок с размерами того, что планируешь сделать вообще нужно всегда;
  2. Нанёс разметку на заготовки;
  3. Трёхметровый образец порезал на ступени и распорки;
  4. Две двухметровые трубы соединил ступенями с помощью сварочного аппарата. Здесь важнее надёжность, чем возможность демонтажа;
  5. Две полутораметровые также в двух местах соединил трубными отрезками для большей устойчивости конструкции;
  6. В полуметре от верхнего края на больших по размеру изделиях просверлил отверстия под длинные болты, а на меньших выполнил то же самое только возле самых краёв;
  7. Соединил фрагменты лестницы длинными болтами, полностью не затягивая их при этом. Так получилось шарнирное соединение, чтобы конструкцию можно было складывать;
  8. К верхней ступени приварил пластину, а к ней крюк так, чтобы его можно было цеплять за перекладину на противоположной стороне сооружения.

Если вы планируете эксплуатировать стремянку в помещениях, то рекомендую снизу в торцы труб вставить пластиковые заглушки. Это поможет уберечь полы от появления царапин.

Образцы пластиковых заглушек

Пример №3: ворота

Пример готовых ворот из труб с прямоугольным сечением

Ворота из профильной трубы своими руками варятся, так как такое сооружение возводится один раз на долгие годы, и смысла его сверлить и соединять болтами в данном случае нет. Примерный план работ выглядит так:

  1. Создание чертежа, без которого, как я уже выше отметил, никуда;

Примерный чертёж каркаса ворот

  1. Приготовление всех необходимых в работе инструментом и комплектующих;
  2. Разметка и работа «болгаркой» с целью укоротить или разделить слишком длинные трубы;
  3. Установка и бетонирование опорных стоек;
  4. Соединение всех элементов в единую раму согласно схеме с помощью сварочника;
  5. Монтаж петель;
  6. Навешивание каркаса на сваи;
  7. Покраска с целью защитить металл от коррозии и придать ему более весёлый цвет;
  8. Обшивка отделочным материалом.

Пример №4: стол

Стол из профильной трубы своими руками – просто и надёжно

Многие, наверняка, впервые повстречались с партами и стульями из профильных труб ещё в школе. Да, такие предметы мебельного интерьера, нельзя назвать очень красивыми, но зато они с лёгкостью выдерживают все те «ужасы», которым их подвергают школьники долгие годы. Так что, если вам необходим стол, способный переносить значительные нагрузки, то выбор очевиден.

Кстати, при желании ему даже можно будет придать некую эстетичность, путём усложнения конструкции каркаса и нанесении декоративной отделки.

Самый же простой способ обзавестись прочным столом заключается в следующем:

  1. Вырезаются четыре ножки и перекладины, которые будут их соединять в дальнейшем;
  2. Все фрагменты между собой свариваются или скручиваются болтами;
  3. Сверху устанавливается столешница.

Подобным образом может быть изготовлена практически любая мебель. То есть, достаточно взять какой-либо чертёж, где предусматривается использование, например, древесины или пластика, и заменить в нём материал каркаса на профильные трубы.

Пример №5: малые архитектурные сооружения

Теплица из профильных труб

Говоря о малых архитектурных сооружениях, я имею в виду теплицы и беседки, которыми можно обустроить собственный загородный участок. Кстати, тут чаще всего могут понадобиться гнутые элементы. Трубы с прямоугольным сечением легко собираются в нужную конструкцию, представляя собой в результате надёжный «домик» для ваших хозяйственных нужд, который с лёгкостью выдержит любые атмосферные явления и иные возможные нагрузки.

Подробно останавливаться здесь не буду, так как общая технология сборки «скелетов» для небольших построек очень схожа с тем, как собираются строительные леса, ворота, стремянка и мебель, что я уже описал выше. Разве что может добавиться такой конструкционный элемент как фундамент, но он к теме статьи отношения не имеет, да и для металлических сооружений в большинстве случае необязателен.

Беседка с арочными элементами выглядит вполне эстетично

Заключение

Профильные трубы очень просты в применении, и из них легко собирать самые различные конструкции. Но всех их будет объединять нечто общее, а именно невероятно высокая прочность и стойкость к любым агрессивным воздействиям механического характера. Главное раздобудьте чертёж, «болгарку» и дрель с болтами или сварочный аппарат, а остальное, как говорится «дело техники».

Открытая беседка со встроенной мебелью из труб с прямоугольным сечением

Видео в этой статье позволит вам ознакомиться с некоторым количеством дополнительной информации, которая имеет непосредственное отношение к изложенной теме. В случае возникновения вопросов касающихся прочитанного материала, задавайте их в комментариях.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен 30 июля 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора - добавьте комментарий или скажите спасибо!

Беседка из профильной трубы своими руками: чертежи конструкций

Беседка на загородном участке давно перестала быть диковинкой, эту нехитрую постройку стараются сделать практически все хозяева фазенды. Она не только служит декоративным элементом, но и является местом, где в благоприятную погоду проводят много свободного времени все члены семьи, в ней обедают и готовят еду. Стоит рассмотреть подробнее такое простое и практичное изобретение, как беседка из профильной трубы своими руками и чертежи ее конструкций.

Особенности

Беседка на загородном участке в большинстве случаев представляет собой навес с крышей и полуоткрытыми стенами, оборудованный скамейками. Дополнением к этим обязательным деталям являются внутренний столик, печь или мангал, цветники и вьющиеся растения, остекление и другие приятные детали – все зависит от фантазии и возможностей хозяев дачи.

Каркас из профильной трубы для такой уличной постройки может обладать следующими преимуществами:

  • он прочный и стойкий к деформации, механическим повреждениям;
  • металл, используемый для профиля, долговечен;
  • строительство такой беседки может обойтись дешевле, чем из натурального дерева и тем более из природного камня;
  • металлопрофиль благодаря простоте обработки позволяет создавать любые сложные конструкции;
  • в дальнейшем металлический каркас можно обшить деревом, пластиком, поликарбонатом, другими материалами.

Металлический профиль подвержен коррозии, но этот недостаток легко исправить, покрасив его поверхность любой краской на выбор или обработав защитной шпатлевкой.

Для изготовления подобных беседок обычно берутся полые трубы, имеющее в профиль прямоугольное или квадратное сечение, изготовленные из обычной или оцинкованной стали. Размеры и толщина стенок могут быть различными, главное, рассчитать, чтобы вся конструкция выдержала вес крыши и других навесных элементов. Несущие профили обычно обладают более крупным сечением, а перемычки – более тонкие.

Преимущества металлопрофилей еще и в том, что они полые, то есть при достаточной прочности имеют малый вес. В собранном виде элементы обеспечивают равномерное распределение нагрузок на все участки конструкции и на сопряженные с ней элементы. Прямоугольный профиль легко резать, сверлить в нем отверстия, сопрягать, делать необходимые детали. Стоит учитывать, что при создании надежных беседок из профильной трубы могут понадобиться сварочные работы.

Проекты

Доступность материала и простота обработки позволяют создать множество интересных проектов беседок из профильной трубы. Они значительно отличаются по внешнему оформлению, но чертежи несущих каркасов примерно одинаковые.

Один из самых простых примеров – проект беседки в форме квадрата в профиль высотой 2,7 м. Благодаря небольшим размерам такую конструкцию можно поставить даже на крохотном дачном участке, тем не менее – это полноценная зона отдыха, которую можно снабдить непромокаемой крышей, оборудовать стенами, защищающими от ветра и дождя.

В качестве несущих профилей берутся полые балки с сечением 80х80 мм и толщиной стенок 2,5 мм. Для перегородок, кровли, ограждений и скамеек можно взять более тонкие металлические рейки, например, 20х50 мм.

Есть два варианта установки такой конструкции. Если она ставится на открытый грунт, то под ее стойки необходимо заложить ленточный фундамент. Под 4 несущие опоры вырываются ямки чуть шире, чем сами профили, и заливаются бетонным раствором. Другой вариант, если беседка будет стоять на твердой основе, например, на тротуарной плитке или бетонной плите. Тогда фундамента не требуется, сама конструкция будет достаточно устойчива, чтобы не обрушиться под сильным ветром.

Вертикальные несущие стойки соединяются горизонтальными перемычками в 3 – 4 ряда на трех сторонах беседки, в четвертой из тонких реек делается дверной проем. Одна сторона квадрата получается шириной чуть более двух метров. Верх основания тоже скрепляется перемычками, крыша делается четырехскатной и симметричной. Для соединения всех элементов используется сварка, после сборки всей конструкции ее можно обшить любым понравившимся материалом: деревом, фанерой, ДСП или пластиком, крышу покрыть металлочерепицей, шифером или ондулином.

Интересен проект переносной беседки из профильной трубы с размерами 1920х1660 мм и высотой 2300 мм.

Собрать ее можно без труда за 1 день, а размещать где угодно, при необходимости переносить в любое удобное место. Для уменьшения веса берутся профильные трубы 20х40 мм с толщиной стенок 2,5 мм из оцинкованной стали. Полукруглая кровля опирается на два дуговых профиля, сверху ее можно покрыть прозрачным поликарбонатом, а если хочется тени, то можно использовать металлический профильный лист.

Для скамеек в такой беседке с полукруглой крышей можно взять полированные доски, окрашенные или покрытые лаком, для облегчения всей конструкции лучше использовать пластиковые сиденья. Для того чтобы можно было опираться, стоит добавить сбоку удобные спинки. Посередине беседки располагается столик, за которым может свободно поместиться несколько человек. Вся конструкция создана таким образом, что ее можно без труда переносить вручную: вдвоем или втроем.

В последнее время в нашей стране приобрели огромную популярность шестигранные или восьмигранные крытые беседки, созданные в финском стиле. В центральной части они могут иметь кирпичную печь для внутреннего обогрева и приготовления еды, дымовая труба выводится через центр скатной крыши. Стены таких построек сплошные, добротные, могут быть дополнительно утеплены, внутрь есть возможность провести электрическое освещение. Подобие финской беседки можно создать и на своем загородном участке, используя металлический каркас.

Чертеж каркаса шестигранной беседки в финском стиле очень прост, он включает всего лишь несколько металлических элементов.

Для несущих опор следует подобрать профили 100х100 мм, которые утапливаются в грунт и заливаются бетоном под столбчатый фундамент. Высота от низа до основания крыши может быть от 1200 до 1500 мм, перекрытия кровли состоят из профилей 50х50 мм. Боковые стены для дополнительной жесткости скрепляются горизонтальными перемычками из более тонких труб, потом наращиваются каркасы ограды, внутренних скамеек, дверного проема.

Все работы по резке профилей и сварке каркаса шестигранной беседки осуществляются за один день. Затем можно придумать, какой кровельный и отделочный материал использовать, и приступать к ее обустройству. Такие добротные постройки хорошо устанавливать на твердое основание, залить под них бетонный пол или уложить бордюрной плиткой. Достоинством является то, что в дальнейшем такую беседку можно сколько угодно модернизировать: возвести внутри каменную печь с духовкой, сделать остекление, обложить низ кирпичом и так далее.

Оригинальным является проект большой прямоугольной беседки с двускатной крышей.

Вариант является открытым, но при желании такой чертеж можно изменить, и по максимуму закрыть стены любым доступным материалом. Для вертикальных стоек используются одинаковые полые профили 50х50 мм, нижняя часть и кровля скрепляются горизонтальными и наклонными перемычками. Наклонные скаты позволяют стекать дождевой воде, дают хорошую тень. В качестве кровельного покрытия можно использовать различные материалы: шифер, ондулин, профильный оцинкованный лист.

Внутреннее пространство такой беседки позволяет свободно разместить там печь с жаровней, мангал, уголок для приготовления еды, обеденный стол со скамейками. Крышу можно оборудовать таким образом, чтобы через нее выходила печная труба или вытяжка. Саму конструкцию лучше всего устанавливать на бетонное основание, стоит заранее разметить и подготовить место заливки, столбчатый фундамент для несущих металлических опор беседки. После монтажа пола и опорных конструкций можно соединить остальные необходимые элементы, оборудовать кровлю, сделать красивые заборчики и скамейки, другие детали декора.

Дизайн

Сам по себе каркас из профильной трубы обладает многими достоинствами, он прочный, негорючий, долговечный, но не имеет приятного внешнего вида. Поэтому после создания основания нужно приступить к декору. Вариантов дизайна беседок на даче огромное количество, главное – проявить свою фантазию, и воплотить замыслы в жизнь.

Прежде всего, профиль можно покрасить.

Поверхность металла не имеет природного приятного оттенка, кроме того, подвержена коррозии, что со временем придаст еще более неблагоприятный вид. Для покраски используют водостойкие, водоэмульсионные марки – масляные, акриловые, полиуретановые, эпоксидные, аэрозольные. Главное требование, чтобы они были стойкими к солнечному свету, воде, перепадам температур. Что касается цвета, то здесь надо выбирать такие оттенки, чтобы они гармонично сочетались с остальными деталями декора беседки.

Металлический каркас удачно сочетается с кованными или сварными решетками, которые при изготовлении мастерами могут быть настоящими произведениями искусства. Ими можно оборудовать ограды по периметру, пространство под крышей, дверной проем. Из металла можно сделать другие элементы декора и быта: скамейки, столики, урны и клумбы, мангал.

Единственный минус – металлические детали значительно увеличивают вес беседки.

Полированное, покрытое лаком дерево всегда будет хорошо сочетаться с темной фактурой металла. Из него в дополнение к беседкам из профильных труб можно изготавливать внутренние скамейки со спинками, столешницы, цветники, столики. Для крепления к металлу цельных деревянных досок можно использовать резьбовые болты с гайками или анкеры. Для декора хорошо использовать деревянные наличники, ограды, резные коньки под крышей.

Наиболее популярными породами древесины для обустройства металлических беседок являются сосна, бук, дуб, береза. Дерево должно быть хорошо высушено, отполировано, покрыто прозрачным лаком. Прочные и легкие деревянные конструкции уменьшают общий вес беседки, она меньше проседает на грунте, а если она переносная, то ее легче переместить на другое место.

Очень популярным материалом при обустройстве металлических беседок в последнее время является поликарбонат.

Это многослойный профилированный лист из полимерных материалов, легкий и простой в обработке. Крепится к профилям на болты или шурупы, так же легко снимается. Поликарбонат прозрачный или полупрозрачный материал, обычно бесцветный, но есть и различные цветные варианты. Если хочется сделать внутри беседки больше естественного света, то кровля из этого материала – самый подходящий вариант.

Односкатную или двускатную крышу на беседке из профильной трубы можно обустроить листами из цветного профнастила. Это прекрасный легкий материал, который не боится влаги и деформации. Есть возможность выбрать любой цвет, с такой крышей беседка всегда будет смотреться гармонично. Цветная металлочерепица для кровли тоже очень популярна, ею можно закрыть и шестигранную беседку. Металлические листы просто крепятся к каркасу крыши, из них же легко вырезать кусок нужных размеров и формы, а прослужат они не один сезон.

Очень эффектно будет смотреться дизайн беседки, если снабдить каркас вьющимися растениями. Сделать из металлических прутьев решетку или направляющий шест очень просто, у основания поместить цветники из любого доступного материала: камня, кирпича, дерева. Через несколько сезонов можно добиться потрясающей живой изгороди из густых зарослей, которые будут давать тень внутри постройки.

Строительство

Сделать своими руками садовую беседку из профильной трубы очень просто благодаря дешевизне материала и доступности инструментов. Для начала стоит пошагово распределить все этапы этой работы. На своем приусадебном участке выбираем место для будущей постройки, оно должно быть максимально ровным с устойчивым сухим грунтом. Нелишним будет выбор расположения относительно солнца, проходных путей, источников шума. Место для беседки должно быть комфортным.

Затем разрабатывается чертеж конструкции с размерами, желательно в двух-трех проекциях, из него же будет видно, сколько материала и крепежных деталей необходимо заготовить. Если беседка стационарная, то сразу подготавливается ровная площадка и место для заливки фундамента. Для опорных стоек из профтрубы достаточно залить столбчатый с максимальной глубиной 0,5 м.

Лунки для заливки выкапываются вручную или садовым буром, в качестве раствора можно применять смесь песка и портландцемента, для усиления использовать щебень, гравий, мелкие камни.

В фундамент закрепляются основные опорные стойки из металлопрофиля. После этого надо изготовить и собрать каркас из металлических элементов.

Для работы понадобятся следующие инструменты:

  • дрель со сверлами по металлу;
  • болгарка;
  • рулетка и маркер;
  • саморезы и болты по металлу;
  • сварочный аппарат.

Все профили отмеряются и обрезаются в соответствии с размерами на чертежах, затем необходимо сварить каркас боковых стен, опор кровли и других металлических элементов. После сборки железного основания приступают к отделке, обустройству и декору.

Обшить стену и крышу можно любыми из доступных материалов: профлистом, поликарбонатом, фанерой, древесиной.

Здесь могут потребоваться другие инструменты:

  • ножовка по дереву;
  • малярный нож;
  • шуруповерт;
  • гвозди;
  • саморезы.

Все зависит от задуманного проекта обустройства беседки.

Построить уютную и красивую беседку из профильных труб и затем украсить ее любым декором очень просто, главное, иметь желание, терпение и немного опыта в строительных работах.

Красивые примеры

Элегантная и очень простая в сборке шестигранная конструкция с деревянными скамейками, столиком и полом из досок. Ее можно обустраивать дополнительными элементами.

Беседка из профильной трубы с крышей и стенами из прозрачного поликарбоната.

Красивая конструкция с крышей из металлочерепицы и декором из дерева. Она подойдет для любого загородного участка.

Беседка из профилированных труб с декоративными элементами из кованого железа.

Элегантная конструкция из окрашенного профиля со столиком и скамейками, обшитая цветным поликарбонатом.

О том, как построить беседку из профильной трубы самостоятельно, смотрите в следующем видеоролике.

Теплица своими руками из профильной трубы

Теплица на приусадебном участке — это практично и с пользой, урожай радует с ранней весны до поздней осени. Считается, что каркас из профильной трубы –наиболее оптимальный вариант для изготовления подобных конструкций. Надежно, безопасно, функционально, при правильной эксплуатации и уходе прослужит долгий срок. В статье поделимся секретами, как самому сделать теплицу из профильной трубы: спроектировать сооружение, определится с размерами. Приведем пошаговую инструкцию, как построить домик для овощей своими руками.

Invalid Displayed Gallery

Профильная труба для постройки теплицы – все «за и против»

Профильная труба имеет в сечении квадрат или прямоугольник, по способу изготовления может быть:
  • горяче- и холоднодеформированные;
  • электросварные, электросварные холоднодеформированные.
Форма, размер, характеристики профтруб регламентируются частью 8639-82 и 8645-68 ГОСТ. Для изготовления профильных труб используют разные металлы, наиболее востребованы в частном и коммерческом строительстве теплиц изделия из стали с антикоррозийным защитным покрытием, влагонепроницаемые. Прочность материала обеспечивают 4 ребра жесткости, на которые и ложится основная нагрузка от всей конструкции теплицы. Физико-механические характеристики профильных труб позволяют изготовить качественный, надежный каркас. Чтобы продлить срок эксплуатации, сохранить эстетику и целостность теплицы, после монтажа сварной конструкции ее необходимо:
  • тщательно зачистить жесткой щеткой от окалины;
  • обработать абразивной шкуркой, чтобы удалить даже невидимые признаки коррозии;
  • промыть растворителем;
  • загрунтовать;
  • покрасить.

Ржавчину можно удалить, обработав очаги поражения уксусной эссенцией. Выполнять работы следует в резиновых перчатках и респираторе.

Профильная труба по виду напоминает деревянный брус с прямой стороной. Форма удобна для крепления листового материала: поликарбоната, стекла, пленочно-рамочных элементов — это значительно облегчает изготовление теплицы из профильной трубы своими руками. Основные виды профтруб для изготовления теплиц

Целесообразность и выбор размера профтруб

Цена на профильную трубу зависит от качества стали, размеров, толщины стенки – это не дешевое «удовольствие», поэтому важно оптимально подобрать материал. Каркас теплицы из профильной трубы своими руками рационально строить из профиля с ребрами 40*20, 40*40 мм, толщина стенки 2 мм, для горизонтальной стяжки можно воспользоваться трубами 20*20 мм, толщина стенки 1-1,5 мм. Стандартная длина профтрубы 6,05 м, чтобы минимизировать расходы и избежать значительных отходов, до начала строительства необходимо определиться с проектом теплицы и ее размерами. Чертеж теплицы из профильной трубы 20*20 мм, основание лучше выполнить из проката 40*20 мм

Теплица из профильной трубы своими руками – чертежи и схемы типовых, эргономичных конструкций

Стандартная самодельная теплица из профильной трубы обычно бывает трех видов:
  • Пристроенная к дому с односкатной или ассиметричной овальной крышей.
  • Отдельно стоящая арочная конструкция.
  • Теплица домиком из профильной трубы с двускатной кровлей.
Исходя из заданного размера профтруб, целесообразная длина постройки: 3,4,6,12 м, ширина соответственно: 2, 3, 4, 6 м. Удобный размер для организации двух параллельных грядок 3-6*3 м, для трех – 3-12*4-6 м. В частном строительстве теплица из металлических труб своими руками имеет востребованный стандарт 3*6 м. Чертежи теплиц из профильной трубы, с размерами, на ленточном фундаменте

Каркас теплицы из профильной трубы – чертежи и расчеты

Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я. Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм. Подробный чертеж арочной постройки Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам. Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м. Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45о. Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька. Допустим, уклон двускатной крыши составляет 30о, ширина теплицы 4 м. По теореме Пифагора: с222, где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30о, равен половине гипотенузы. Составляем уравнение: в=х, следовательно, с=2х, отсюда (2х)2 = 222, 4х2 = 4+х2, 3х2 = 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м. Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.

Про вход

Вход в теплицу лучше сделать с торцевой стороны, высота двери 1,9-2,1 м, ширина 700-800 мм, для удобного вноса горшков с рассадой и инструментов. Для зимних теплиц из профтрубы рекомендуется пристроить небольшой тамбур, это поможет избежать потоков холодного воздуха при входе.

Invalid Displayed Gallery

Как согнуть профильные трубы для теплицы

Арочные теплицы из профтрубы считаются наиболее практичными, они обладают хорошими аэродинамическими характеристиками, поэтому легко переносят снеговые нагрузки и порывы ветра. Проще всего заказать услугу по сгибанию профтруб на специализированной металлобазе, можно купить трубогиб, но это не целесообразно. Существует народная технология, как самому согнуть профильную трубу и не деформировать ее. Потребуется радиусный шаблон, следует изготовить заранее.

Способ первый – в любое время года

Речной песок просеивается, промывается, просушивается. Разводится огонь, кладется металлический лист – импровизированный противень, тонким слоем насыпается песок и прокаливается, до тех пор, пока с поверхности не будет испарений. Профтруба нарезается в размер теплицы, один конец забивается деревянным чопиком, насыпается внутрь песчаник, трамбуется постукиваниями, когда полость наполнена до края, второй конец так же плотно закрывается заглушкой. С таким наполнителем профильная труба легко гнется своими руками по шаблону, без деформации.

Способ второй – зимний

Технология в точности повторяет первый метод, но вместо песка профтруба для теплицы заливается водой, оставляется на морозе до образования льда. После чего гнется по лекалу.

Способ третий – просто, но потребуется оборудование

Профтруба на 2/3 разрезается болгаркой, надрезы должны располагаться на одинаковом расстоянии друг от друга. Принцип прост: чем круче изгиб теплицы, тем меньше расстояние между пропилами. Далее профиль гнется по заданному радиусу и все швы герметично заделываются сваркой. Посмотрите полезную идею, как загнуть профильную трубу для теплицы, на видео подробно рассказано, как сделать самостоятельно трубогиб и изготовить дугу нужного размера.

Для строительства теплицы своими руками лучше всего подходит оцинкованная профильная труба с ребрами 40*20 мм, для связующих деталей 20*20 мм. Качественный материал имеет покрытие из цинка снаружи и внутри. Оцинкованная профильная труба для теплиц очень легкая, каркас можно передвинуть или перевезти на другой участок, а надежное защитное покрытие препятствует появлению коррозии. Для больших конструкций используют профтрубу оцинкованную с усилением, выдерживает нагрузки на 1 м2 до 90 кг. По ГОСТу изделие, выполненное с учетом всех технологических требований, прослужит 2-3 десятка лет. Качественная оцинковка даже при механических повреждениях: сгибы, вмятины, деформации, сохраняет целостность покрытия, без трещин и царапин до основы.

Детали каркаса для теплицы из стальной трубы без защитного покрытия рекомендуется собирать при помощи сварки. Оцинкованные элементы лучше соединять на болтовое соединение и специальные стыковочные элементы, уголки.

Теплица из оцинкованной трубы 25х25, на фото пример, как правильно крепить узлы разборной конструкции

Фундамент для теплицы из профтрубы

Конструкции теплиц из профильной трубы чаще устанавливается на ленточный фундамент, но окончательный выбор зависит от геодезических исследований участка. В эконом варианте можно использовать столбчатое основание. Участок очищаем от мусора, сорняков, выкорчевываем корни, размечаем столбиками, натягиваем веревку по периметру, снимаем плодородный слой грунта, толщиной 300 мм. Выкапываем траншею, глубиной 700-800 мм, дно выравниваем, засыпаем песком и щебнем, трамбуем. Собираем каркас, из рифленой арматуры сечением 8-12 мм, в зависимости от масштабности постройки.  Устанавливаем опалубку, щиты сколачиваем из досок необрезных, влагостойкой фанеры, можно использовать прочные пластиковые панели. Проверяем геометрию, закрепляем укосами, стягиваем по верху брусками. Заливаем бетоном, вставляем закладные, к ним будем привязывать каркас, оставляем до полного становления на 4 недели. Схема устройства фундамента и способ прикрепить каркас

Как сварить теплицу из профильной трубы своими руками

По чертежу делаем деталировку, нарезаем элементы в размер. На ленту прокладываем 2 слоя рубероида, по периметру делаем обвязку из труб, привариваем их к закладным. Гнем детали по выбранной методике, устанавливаем дуги строго перпендикулярно фундаменту и крепим к обвязке. Рекомендуемое расстояние между арками 900-1000 мм. С торцевой стороны оформляем профилем входной проем, с другой усиливаем конструкцию поперечными перекладинами. На фото, как собрать каркас теплицы из профильной трубы 20х40 мм Поперек арочной конструкции укладываем обрешетку из профиля 40*20, 20*20 мм, это послужит базой для листового укрывного материала и упрочнит каркас. На прогоны с помощью саморезов крепим стыковочный пластиковый профиль, вставляем в пазы поликарбонат, толщиной 6-12 мм, фиксируем заглушками. Края прикручиваем на термошайбы. Для проветривания следует сделать форточки. Лучше по 2-3 с каждой стороны. Фурнитуру для комфортного открывания проемов можно купить в специализированных магазинах. В заключении видео-инструкция с подробными пояснениями, как сварить каркас теплицы своими руками, основание и стены.

Обвязка, усиление, стропильная система, покраска.

Как сварить красивую сотовую перегородку из профильной трубы

Чтобы облагородить проем перед ступеньками, перекрыть вход на лестничную площадку или для решения других задач можно установить перегородку с сотовой решеткой. Она смотрится очень достойно и аккуратно, от чего трудно поверить, что ее можно сварить своими руками из профильной трубы с помощью обычного сварочного аппарата.

Инструменты и материалы:


  • профильная труба 40х60 мм;
  • профильная труба 40х40 мм;
  • шпаклевка по металлу;
  • грунтовка;
  • краска;
  • болгарка;
  • сварочный аппарат;
  • угольник;
  • маркер;
  • рулетка.

Процесс изготовления перегородки


Так как перегородка состоит из сложных геометрических фигур, то перед ее изготовлением нужно сделать точное планирование. Для этого нужно рассчитать высоту и ширина проходящего в ней проема, а также место его расположения на перегородке.

По результатам расчетов сваривается рамка перегородки. Для этого используется профильная труба 40х60 мм.

Из нее нарезаются заготовки и торцуются под 45 градусов.


Это позволит сделать аккуратный закрытый внешний угол при сварке под прямым углом. Нижняя сторона рамки должна прерываться проемом, поэтому она будет состоять из двух отрезков трубы, в противном случае получится порог. Чтобы рамку сварить ровно, заготовки нужно укладывать на 2 длинные трубы выставленные в одну плоскость, и конечно же пользоваться угольником.

Полученные швы следует тщательно прошлифовать, рытвины заделать быстросохнущей шпаклевкой, а после ее высыхания еще раз отшлифовать.

Далее самое ответственное и сложное. Нужно рассчитать размер шестигранных сот для заполнения перегородки. Для их изготовления используется труба 40х40 мм. Рассчитанные заготовки нужно нарезать особым образом. Для этого срез по одной стенке делается под 45 градусов, затем от крайней точки по другой стенке снова под 45 градусов, но с противоположным уклоном, и так далее. Такие скошенные торцы должны получиться со всех сторон каждой заготовки. Причем важно, чтобы углы на одном краю заготовки имели зеркальное отражение и на втором конце.



Затем стыкуя заготовки, необходимо их сваривать между собой.


Такая форма торцов позволит получить в результате решетку с сотами. Сварка выполняется на ровном основании. Нужно просто ставить электродом точки на пересечении трех заготовок.


Сплошной шов не требуется. Сделав решетку ее нужно вварить в раму перегородки. В зазорах между сотами и рамой ввариваются срезанные отрезки труб, чтобы образовать «полусоты» и полностью перекрыть пустоты.



Далее нужно промазать шпаклевкой стыки сот. Для этого она втирается пальцем. Шпаклевка закроет незаваренные зазоры. Затем она шлифуется, перегородка грунтуется и окрашивается.



Готовый результат превосходит все ожидания:




Смотрите видео


Оградка из труб: чертежи, видео, фото


Могильная оградка представляет собой декоративную конструкцию, которая делается как декоративное оформление мемориала. С ее помощью пространство вокруг захоронения отделяется, и визуально все составляющие памятника и надгробной становятся одним целым.

Многие компании, которые занимаются ритуальными услугами, предлагают много разных конструкций, и самой большой популярностью пользуются оградки из профильной трубы.

Схема оградки 2х3 м

Чем хороши ограждения из профильной трубы

Такая труба делается из низколегированной углеродистой стали, и выпускается строго в соответствии с ГОСТом. Материал относительно недорогой, и его используют в разных отраслях строительства. Поскольку у него хорошие эксплуатационные показатели его широко применяют при сооружении ритуальных конструкций, за ними не нужен постоянный уход, что немаловажно, так как могилы близкие усопших посещают не часто.

Достоинства оградки, сделанной из профильной трубы:

  1.  Конструкция получается высокопрочной и имеет надежный жесткий каркас;
  2.  Такой оградке не страшны механические повреждения;
  3.  Цена изделия достаточно низкая;
  4.  Создать оградку не сложно, так как вся работа заключается в сварке материала.

Если сделать хорошую и правильную защиту от коррозии для оградки, то она сможет прослужить на протяжении нескольких десятков лет, при этом за ней не нужно особо ухаживать, достаточно будет время от времени ее красить.

Какими могут быть ограждения

Поскольку существует большой выбор трубопроката можно сделать оградку, какой угодно конструкции и с различным видом декора.

В производстве оградки используется труба квадратного и прямоугольного сечения, в основном с толщиной в 1,5 миллиметра. От того какие габариты выбраны полностью зависит монументальность каркаса и узор на оградке.

 Есть несколько общих типов оградки, которые используются чаще всего:

  1.  Ограждение, сделанное из профильной трубы разного размера для стоек, декора и самого обрамления;
  2.  Когда делаются столбики и каркас, в середине которого делают полоски, квадратики или ромбики из той же профильной трубы в качестве узора;
  3.  Конструкция, может быть, простой, но с дополнением кованых элементов;

Комбинировать материалы можно как угодно, и внешний вид ограждения от этого сильно меняется.

В первом варианте заборчик имеет прямые линии и делается из точных геометрических форм. Второй тип ограждения выглядит легким и ненавязчивым, а третий очень красивый и оригинальный благодаря мощному каркасу с аккуратным ажурным декором.

Как самому сделать ограждение для могилы

Чтобы огородить ритуальное надгробие оградку из профильной трубы можно сделать самостоятельно, это не займет много времени и не так сложно, как может показаться на первый взгляд. При наличии чертежей будущего изделия, а также при минимальном умении работы со сварочным аппаратом получится красивое изделие, которое отгородит надгробие от остального пространства.

Размеры ограждения полностью зависят от архитектуры имеющегося участка, в основном оно имеет размер 2/3 метра.

Во время создания эскиза будущего изделия нужно учитывать некоторые важные детали:

  • Столбы основы должны быть сделаны из трубы с квадратным сечением размер может быть разным 2,5/2,5 см, 3/3 см или же 4/4 см;
  • Секции каркаса можно сделать из трубопроката размером 2/2 см или 2,5/2,5 см;
  • Также делается калитка или же просто вешается цепочка с провисом;
  • При желании стоит учесть и узорные декоративные элементы оградки.

Для изготовления столбиков трубу нужно порезать на метровые отрезки, и на верхние торцы приварить пластины размером 10/10 см. После этого их можно будет вкопать в землю, желательно чтобы глубина составляла 40 см, для большей прочности конструкцию нужно залить бетоном.

Заливка бетоном не обязательна для мемориального ограждения, чего не скажешь об обычных заборах, поскольку у трубы квадратного сечения и так жесткий каркас по всему периметру.

Есть пару важных моментов, которые стоит учитывать при монтаже секций:

  • Трубу стоит порезать на 2-х метровые отрезки, они используются для верхнего и нижнего поясов;
  • Для каркасных стоек достаточно сделать отрезки в 40-50 см;
  • Дальше детали с помощью сварочного аппарата соединяются между собой в цельную конструкцию, если должен быть узор его стоит сразу учитывать;
  • Элементы каркаса дальше можно будет соединить с основными опорными столбиками;
  • Приварить петли если должна устанавливаться калитка;
  • Повесить калитку на петли.

Когда ограждение из профильной трубы для могилы сделано, его нужно полностью вскрыть грунтовкой и потом покрасить в нужный цвет. В основном используют для покраски черную эмаль, а наконечники делают серебряными или бронзовыми.

Трубогиб для профильной трубы своими руками – схема, чертежи, видео

Гибка профильных труб — достаточно распространенная процедура, для выполнения которой используется специальное устройство — трубогиб. Можно изготовить трубогиб для профильной трубы своими руками, а можно приобрести его на строительном рынке или в магазине.

Одна из простейших разновидностей трубогиба для профилированных труб

Серийные устройства различаются по принципу действия, они могут иметь разные типы приводов, однако для работы на любом из таких приспособлений требуется определенный опыт. Ограничивает применение устройств, изготовленных в производственных условиях, и то, что стоят они недешево. Хорошим выходом во всех подобных ситуациях станет самостоятельное изготовление устройства, предназначенного для гибки профильных труб, для чего можно использовать подручные средства.

Необходимые элементы конструкции

Схема работы трубогиба весьма незамысловата

Чтобы изготовить трубогиб своими руками, можно использовать чертежи различных конструкций. Их выбор определяется в основном тем, какими материалами вы располагаете. Чаще всего останавливают свой выбор на трубогибах фронтального типа, конструкция которых включает в себя:

  • три ролика (вала), которые должны быть металлическими;
  • приводную цепь;
  • оси вращения;
  • механизм, который будет приводить в движение все элементы приспособления;
  • металлические профили, из которых будет изготовлена рама устройства.

Очень часто станок для гибки профильной трубы изготавливают с роликами, которые выполнены из древесины или полиуретана. Выбирая такие материалы, следует учитывать прочностные характеристики труб, которые будут подвергаться изгибу. Если пренебречь этим требованием, то рабочие элементы самодельного приспособления могут просто не выдержать нагрузки и разрушиться.

Чертеж трубогиба: в разрезе видна конструкция крепления прижимного ролика

Чтобы разобраться в том, как согнуть профильную трубу на самодельном устройстве, важно понимать, по какой технологии происходит такой процесс. Как правило, в трубогибах используется принцип вальцовки или прокатки, который позволяет минимизировать риск излома и повреждения трубы.

Чтобы сделать загиб на профильной трубе при помощи такого приспособления, ее необходимо вставить между роликами трубогиба и повернуть ручку. Использование такого простейшего гибочного устройства позволяет получать на профильной трубе изгибы, полностью соответствующие заданным параметрам.

Трубогиб с использованием домкрата

Чтобы сделать простой станок для выполнения гибки профильных труб, потребуются следующие конструктивные элементы:

  • обычный домкрат;
  • металлические профили и полка, необходимые для изготовления каркаса;
  • пружины, отличающиеся высокой прочностью;
  • валы в количестве 3-х штук;
  • приводная цепь;
  • ряд других конструктивных элементов.

При использовании такого устройства, процесс работы которого можно увидеть на одном из видео ниже, труба укладывается на два боковых ролика, а сверху на нее опускается третий, создавая требуемое усилие. Чтобы придать трубе необходимый изгиб, следует прокрутить ручку, приводящую в движение цепь и, соответственно, валы оборудования.

Вариант с перевернутым домкратом

Процесс изготовления трубогиба

Чтобы сделать устройство для получения изгиба профильных труб, необходимо выполнить следующие процедуры.

  • Подготовить надежный каркас, элементы которого соединяются при помощи сварки и болтовых соединений.
  • По предварительно подготовленному чертежу установить ось вращения и сами валы, два из которых размещаются выше третьего. От расстояния, на котором располагаются оси таких валов, зависит радиус изгиба профильной трубы.
  • Чтобы привести в действие такой гибочный механизм, используется цепная передача. Для комплектации такой передачи ее оснащают тремя шестернями, а саму цепь можно подобрать со старого автомобиля, мотоцикла или другого оборудования.
  • Для приведения такого оборудования в действие необходима ручка, которая соединяется с одним из валов. Именно за счет такой ручки создается требуемое крутящее усилие.

Чертежи трубогиба для профтруб

Инструкция по изготовлению трубогиба

Самостоятельно изготовить трубогиб для профильной трубы совсем несложно, если придерживаться  следующей технологической последовательности.

  • На прижимном валу размещают шестерни, подшипники и кольца, которые соединяют с ним при помощи шпонки. Сначала разрабатывается чертеж такого вала, обоймы для подшипников и роликов, затем эти детали вытачиваются, что лучше всего доверить квалифицированному токарю. Всего для данного устройства необходимо сделать три вала, один из которых подвешивается на пружинах, а два других располагаются по бокам.
  • Затем в кольцах необходимо просверлить отверстия, которые необходимы для изготовления пазов и нарезания резьбы.
  • Теперь необходимо сделать полку, для чего используют швеллер, в котором также сверлят отверстия и нарезают резьбу, требуемые при монтаже прижимного вала.
  • Всю конструкцию оборудования после выполнения подготовительных мероприятий необходимо собрать, для чего используют сварку и болтовые соединения. В первую очередь выполняют монтаж каркаса, который одновременно служит и ножками трубогиба.
  • Следующим этапом является подвешивание полки с закрепленным на ней прижимным валом, для чего используются пружины. После этого на самодельный трубогиб необходимо установить боковые опорные валы, на один из которых крепится ручка.
  • Последним штрихом является установка домкрата на трубогиб.

Некоторые тонкости выполнения монтажных работ:

  • прижимной вал, зафиксированный при помощи шпонок, дополнительно прикручивается к полке;
  • монтаж прижимного вала осуществляется по следующей схеме: вал устанавливается на полку, к которой предварительно приварены гайки для пружин, после выполнения монтажных работ полка переворачивается и подвешивается на пружины;
  • натяжение цепей выполняется при помощи магнитного уголка, который используется в качестве держателя;
  • при закручивании звездочек применяются шпонки, которые предварительно изготавливают из гровера;
  • приводную ручку для гибочного станка делают с проворачивающейся трубкой;
  • домкрат на такое самодельное устройство устанавливают на подвесную платформу, для чего используются болтовые соединения и сварка.

Изготовление гидравлического трубогиба

В интернете можно найти много фото и видео того, как самостоятельно сделать устройство для гибки профильных труб с гидравлическим приводом. Процесс изготовления такого трубогиба, оснащенного гидроцилиндром, нагнетательным устройством и упорами для труб, является достаточно трудоемким мероприятием.

На чертеже и в конструкции такого трубогиба можно выделить следующие элементы:

  • домкрат гидравлического типа грузоподъемностью не менее 5 тонн;
  • башмак;
  • ролики в количестве 2–3 штук;
  • мощный металлический швеллер;
  • пластины из толстого металла и другие детали.

Чтобы выполнить требуемый изгиб профильной трубы при помощи гидравлического устройства, необходимо вставить ее в башмак и зафиксировать оба ее конца. После этого нужно задействовать домкрат, который своим поднимающимся штоком давит на ролик, воздействующий на трубу и изгибающий ее. После того как требуемый угол загиба получен, процесс можно остановить и извлечь трубу из трубогиба, провернув ручку домкрата несколько раз в обратном направлении.

Трубогиб для профильных труб в готовом и покрашенном виде

Чтобы самостоятельно изготовить гидравлическое гибочное устройство для профильных труб, фото которого без проблем можно найти в интернете, необходимо выполнить следующие процедуры.

  • По чертежу или фото изготавливают конструкцию для монтажа башмака и роликов, а также каркас оборудования.
  • На нижнюю платформу крепят металлическую пластину, на которой будет установлен домкрат. После этого такое приспособление закрепляют болтами и устанавливают на него приводную ручку.
  • Самое главное — найти подходящие вальцы для профильной трубы, которые должны плотно обхватывать своей рабочей частью. При желании, вальцы для профильной трубы, которые устанавливаются на швеллер на одной высоте, можно изготовить своими руками. Башмак устанавливают ниже вальцов, а их взаимное положение определяется требуемым радиусом изгиба.
  • Для фиксации роликов и башмака используют болты, отверстия для которых выполняются по размерам, обозначенным в чертеже.

Чертеж еще одного варианта трубогиба

Методы гибки труб при помощи самодельного станка

Вопрос, как согнуть профильную трубу при помощи самодельного трубогиба, вряд ли поставит вас в тупик, если вы ознакомитесь с еще несколькими рекомендациями. На гидравлических станках можно с успехом выполнять гибку профильных труб из разных материалов, а также толстостенных изделий. Выполнять такую операцию можно как холодным, так и горячим методом, предполагающим предварительный нагрев участка трубы.

Таким образом, ручной гидравлический гибочный станок можно использовать для воздействия на трубу двумя способами:

  • холодным;
  • горячим.

Очередная вариация с домкратом

Холодный — это наиболее простой способ гибки, который используется для труб, изготовленных из пластичных материалов. Тонкостью такого процесса является наполнение трубы перед гибкой песком, солью, маслом или холодной водой. Это позволяет получить более качественный изгиб без значительных деформаций трубы.

Если вас интересует вопрос, как правильно согнуть профильную трубу с толстыми стенками или изготовленную из материалов повышенной жесткости, то ответом на него станет использование горячего метода гибки.

Полезные советы

На вопрос о том, как согнуть профильную трубу максимально точно и без лишних трудозатрат, дадут ответы несколько полезных советов от квалифицированных специалистов.

Съемные ролики разной формы позволят комфортно работать не только с профильными трубами, но и с круглыми

  • В ручных трубогибах для гибки профильных труб можно не использовать звездочки, а собрать  конструкцию на основе одного приводного ролика. Вместо прижимного винта в таких трубогибах нередко используется домкрат.
  • Если вы выполняете гибку по шаблону, то чтобы труба не соскальзывала с него, в качестве упоров можно использовать металлические крючки.
  • При необходимости выполнения гибки профильной трубы под большим радиусом, лучше всего использовать трубогиб с тремя роликами.
  • Чтобы получить более универсальный гибочный станок, можно сделать его упорные ролики подвижными. Так вы сможете изменять радиус изгиба трубы.

В видео ниже мастер делится опытом по постройке трубогиба из подручных материалов.

Чтобы строго соблюсти размеры требуемого изгиба трубы, лучше всего выполнять такую операцию с использованием шаблона, который изготавливается из древесины. Даже простейший ручной трубогиб с использованием такого шаблона позволит получить изгиб профильной трубы с точным соблюдением заданных параметров. К слову сказать, такие шаблоны в основном и изготавливаются для реализации простейших ручных способов гибки.

Как сделать лестницу из профильной трубы своими руками

Планируя интерьер в двухэтажном собственном доме, коттедже, необходимо обратить внимание на устройство лестницы. Он может стать настоящим украшением комнаты. Не каждый интерьер имеет деревянную конструкцию. В некоторых случаях гораздо целесообразнее собирать его из металла. О том, как построить лестницу из профильной трубы своими руками, будет подробно рассказано ниже.

Материальная выгода

Сделать лестницу из профильной трубы своими руками сможет даже мастер без опыта работы (фото готовой работы представлено ниже).Представленная конструкция имеет массу положительных качеств. Металлическая профильная труба очень прочная и долговечная. Поэтому лестница из него имеет такие же характеристики, если мастер в процессе сборки придерживается правил строительства.


Самостоятельно смонтировать лестницу из профильной трубы вполне возможно. Для этого достаточно приобрести необходимое количество материала, а также соответствующие инструменты. Соединения производятся сваркой. Для этого нужно приобрести сварочный инвертор.Прежде чем приступить к установке, нужно попрактиковаться в создании сварных швов на ненужном материале. Всего за несколько минут вы научитесь обращаться со сварочным оборудованием. Современные сварочные инверторы позволяют даже мастеру без опыта быстро и качественно собрать металлоконструкцию.


Благодаря особым качествам материала каркас конструкции собирается быстро. Легко поддерживать точность всех его элементов. Практически для любого стиля интерьера можно создать соответствующий дизайн.Для этого нужно создать перед тем, как приступить к рисованию.

Металлическую лестницу из профильной трубы своими руками собрать быстро. В этом случае работа не требует больших финансовых затрат. Металлические трубы относительно недороги. При правильном выборе материала уход за конструкцией не потребуется ежегодно. Нержавеющие трубы не требуют дополнительной защиты, поэтому их не нужно красить. Материал остается устойчивым к влаге и влаге. Нержавеющие трубы прочны и долговечны.Поэтому конструкция будет эксплуатироваться долгое время, сохранит сохранность при эксплуатации.

Выбор материала

Необходимо правильно выбрать материал для изготовления лестницы. Для этого нужно приобрести профильную трубу квадратного или прямоугольного сечения. Его размер должен быть 60 х 40 см. В противном случае конструкция не будет соответствовать строительным требованиям. Некоторые начинающие мастера, желая сэкономить, выбирают материал с меньшим сечением. Стоит упомянуть, что собранная своими руками эстница из профильной трубы 20 х 40 см просто деформируется в процессе эксплуатации.Она не выдерживает нагрузки.


Неплохой вид имеет сборка своими руками, собранная из профильной трубы 20 х 40 см. Но также стоит помнить, что слишком большое сечение материала делает конструкцию громоздкой. Выглядит она слишком массивно, грубо. Это придает лестнице непрезентабельный вид. Для создания лестницы в помещении больше подойдет более легкий материал. В этом случае нагрузка на фундамент будет меньше.




Также при выборе металлических труб необходимо учитывать толщину их стенок.В этом случае следует учитывать рекомендации специалистов. Опытные строители не советуют приобретать для сборки лестницы толстостенные профильные трубы. Конструкция будет смотреться массивно, много будет весить. Это увеличивает нагрузку на фундамент. Лучше всего выбирать толстостенный материал для его приобретения на веранду. Лестница из профильной трубы своими руками в этом случае будет прочной и надежной. Для нее можно будет создать отдельный фундамент, соединив его с цоколем дома.

Для сборки конструкции в помещении лучше всего приобретать трубы с толщиной стенки 5-7 мм. Это позволяет избежать возникновения вибраций при эксплуатации конструкции.

Разновидности конструкций


Лестница для крыльца из профильной трубы 60 на 40 мм или для межэтажных перекрытий может быть разной конструкции. Следующие разновидности:

  • Прикрепленные. Это самый простой вариант. Такая лестница состоит из двух опорных стоек, между которыми находятся перекладины.Конструкция легкая, поэтому отличается мобильностью. Чаще всего используется для чердаков. Он может быть складным, что позволяет складывать конструкцию. В этом случае лестница не займет много места, она будет опускаться механизмом, когда хозяевам дома нужно подняться на чердак или чердак.
  • Стремянка. Своими руками такую ​​конструкцию также можно собрать из профильной трубы. Имеет с одной стороны обычную лестницу, а с другой - опору. При необходимости стремянка раскладывается или складывается, образуя между двумя своими частями острый угол.Верхняя ступенька - это площадка, на которой можно стоять. Это мобильная конструкция, часто применяемая в бытовых целях.
  • Маршевый. Структура конструкции в этом случае более сложная. Балки закреплены на одном уровне, на котором закреплены ступеньки. Маршевые лестницы могут быть одноуровневыми. Такой вариант оформления используется как внутри дома, так и для веранды. Если предусмотрено несколько пролетов, соединенных между собой площадками, то это многоуровневая маршевая лестница. Его часто обустраивают внутри дома.Основа такой лестницы - косоур. Он держит ступеньки снизу. Вместо косоура можно использовать шнурок. Она поддерживает ступеньки с концов.
  • Винт. Ступени расположены на опорной стойке, поднимающейся вверх по спирали. С другой стороны его приваривают к перилам. Эта лестница занимает очень мало места, поэтому ее обустраивают даже в небольших помещениях. Он может стать главным украшением интерьера, если заранее тщательно продумать дизайн.
  • Болцевое. Он оборудован рядом со стеной, так как в него врезаются специальные болты.Они фиксируют ступеньки. Важно, чтобы стена была из прочного материала, например, из кирпича или бетона.

Обязательные и дополнительные элементы конструкции

При создании лестницы из профильной трубы своими руками или стремянки, конструкции походного, винтового типа или на стойках необходимо разработать предварительный чертеж. Для этого продумайте, из каких элементов состоит лестница, какими параметрами они характеризуются.


На лестнице есть обязательные и необязательные элементы.Первые из них присутствуют в любой конструкции стационарного типа (маршевой, болтовой, винтовой). Незначительные элементы используются для создания определенного внешнего вида или нужны только для определенных разновидностей лестниц.

Любая конструкция имеет ступеньки и опоры, с помощью которых они фиксируются. От правильности их конструкции зависит не только комфорт, но и безопасность эксплуатации. Ступеньки состоят из двух частей - подступенка и проступи. Второй находится под первой частью ступеньки. Походка есть даже в самой простой конструкции.Подступенок служит дополнительной опорой, используется не всегда.

Обязательным элементом лестницы из профильной трубы является опора. Его внешний вид отличается в разных конструкциях. Для лестничного марша опора представляет собой тесьму или тетиву, для болтовых разновидностей - это специальные прочные болты. У стремянки и приставной конструкции ступени опираются на боковые перила, а у винтовой - на стойку в центре.

Дополнительными элементами лестницы между двумя стенами являются перила.В других конструкциях стационарного типа это обязательный элемент. Перила опираются на балясины. Наличие в конструкции этих элементов увеличивает эксплуатационную безопасность лестницы.

Между двумя маршами могут быть предусмотрены горизонтальные площадки. Это дополнительные части дизайна. Если в помещении недостаточно места для обустройства стационарной конструкции на болтах или походного типа, добавьте аналогичные площадки.

Создание чертежа

Тщательная проработка каждой детали требует перед сборкой межэтажной лестницы из профильной трубы.Какой диаметр и толщина материала подходит для его создания, также необходимо определить перед тем, как приступить к работе.

Уклон лестницы не может быть менее 30º и более 55º. Если это невозможно из-за скромных габаритов помещения, для сооружения винтовой лестницы выбирается создание поворотной площадки.

Горизонтальные пролеты должны быть кратны шагу человека. Поэтому часто они имеют длину 0,5-1 м.

Необходимо заранее рассчитать нагрузку, которая будет действовать на конструкцию.Он должен выдерживать 330-360 кг / м².

Конструкция должна иметь перила. Без них можно обойтись только при сборке стремянки, лестницы из профильной трубы. Своими руками также можно собрать походную конструкцию или на стойках без перил, если они расположены между двумя стенами. При разработке этого конструктивного элемента необходимо учитывать ряд строительных требований.

Перила находятся на высоте 85-90 см (в зависимости от роста хозяев дома) от ступенек.Под ними балясины, расстояние между которыми 20-25 см. Если у хозяев дома есть маленькие дети, нужно сделать шаг между опорами перил 10-15 см.

Количество ступеней рассчитывается в соответствии с размером лестницы. Но при этом стоит учесть, что человек должен начинать движение одной ногой, а заканчивать - другой. Это обеспечивает комфорт при вождении. Недопустимо, чтобы ступени были разной высоты. В противном случае значительно возрастает риск получения травмы.

Расчет размеров лестницы

Лестницу из профильной трубы 60 на 40 мм необходимо правильно рассчитать. При этом следует учитывать, что ступени должны быть высотой 10-15 см. Это значение учитывается при расчетах. Ширину ступеней также следует рассчитывать в соответствии с существующими требованиями. Минимальный размер 20 см. Лучше всего делать ступени с шириной ступеньки от 25 до 30 см. В противном случае стопа полностью не выйдет на поверхность. Это также увеличивает риск падения с лестницы.


Чтобы завершить сборку лестницы из профтрубы своими руками, ее необходимо правильно рассчитать. Обмерьте комнату, определив, в какой ее части будет лестница. Далее на листе бумаги чертят план комнаты с указанием размеров. Далее нужно провести перпендикулярную линию от пола до потолка на первом этаже. На поверхности пола от точки пересечения с прямой проведите еще одну линию. Он будет иметь длину, соответствующую свободному пространству в комнате.Такое количество места займет лестница.

От конца линии, проведенной на полу, проложите линию до потолка. Получается прямоугольный треугольник. С той стороны, где расположена гипотенуза, ступеньки пройдут. Необходимо определить угол, который образуется между линиями катета и гипотенузы. Оно должно быть, как было сказано выше, 30-55º. Если угол не соответствует требованиям, в конструкцию входят поворотные колодки.

Далее рассчитывается количество шагов.Высота комнаты делится на высоту подступенка (от 10 до 15 см). На гипотенузе сделайте столько отметок, сколько оказалось при расчете. По чертежу прорабатывается каждая деталь будущей лестницы.

Начало монтажа

Чтобы собрать межэтажную лестницу из профильной трубы своими руками, необходимо закупить необходимое количество материалов, подготовить соответствующий инструмент. Помимо профильной трубы сечением 60х40 или 80х60 мм потребуется приобрести планки для крепления ступеней.Это также металлопрокат квадратного сечения размером 25х25 или 30х30 мм.


Ступени обычно делают из досок. Они должны быть прочными, иметь толщину не менее 4 см. Поверхность досок следует хорошо обработать. Крепятся к перемычкам с помощью саморезов. Застежка эффектно смотрится при использовании скрытой фурнитуры. Это, например, могут быть саморезы системы Fisher TB. Их размер выбирается в соответствии с габаритами труб и толщиной досок.Саморезами придется пройти через металлические перекладины и 2/3 высоты деревянной массы.

Так как вы будете вваривать лестницу из профильной трубы своими руками, нужно подготовить инвертор. Если мастер не умеет им пользоваться, нужно потренироваться на ненужном металлическом куске заготовки. Перед началом работы важно ознакомиться с инструкциями производителя сварочного оборудования.

Кроме инвертора необходимо приобрести болгарку и приставку к ней (для резки углов и обработки швов после сварки).Также понадобятся электродрель и шуруповерт, сверла по металлу и дереву, лобзик. Если доски не шлифовали, приобретите специальную насадку и круги с большим и мелким абразивом для болгарки или дрели. Чтобы правильно соединить детали конструкции, нужно использовать хомут.

Косоур в сборе

Чтобы собрать металлическую лестницу своими руками из профильной трубы, нужно сварить косоурные элементы. Его конструкция разрабатывается на этапе планирования строительных работ.В соответствии с чертежом рассчитывается необходимое количество деталей. Они должны иметь длину, рассчитанную в соответствии с планом.

Детали косоура вырезаются так, чтобы их стык образовывал прямой угол. Для этого металл режется болгаркой под углом 45º. Перед резкой труб проводят качественную маркировку. Поскольку в процессе создания среза на трубу будет действовать значительная нагрузка, ее необходимо зажать в тисках. После выполнения правильной разметки (лучше несколько раз перепроверить) шлифмашиной делается надрез.

Далее на сборочном столе рисуются линии, по которым раскладываются подготовленные детали. Их необходимо совместить так, чтобы получился прямой угол.

Если между деталями есть небольшой зазор, их края корректируются. Для этого используют болгарку с точильным кругом. Нельзя делать новый срез. Нужно только зачистить края, доведя их до совершенства. Подготовленные детали выкладываем на стол. Они надежно фиксируются хомутами. Далее еще раз проверьте линейные размеры заготовок, а также перпендикулярность всех углов.Перед их подключением вы можете внести небольшие изменения. Когда все детали вырезаны, совмещены и перепроверены, можно переходить к следующему шагу.

Сначала подготовленные элементы косоура соединяются сваркой. Далее конструкция переворачивается и такая же процедура проводится с обратной стороны. После этого можно скрепить все элементы единым швом. Его ведут из угла в центр. Швы очищают от шлака, обрабатывают болгаркой. Стрингеры обработаны краской по металлу.

Монтаж лестницы

Собирая лестницу из профильной трубы своими руками, нужно проверить обе оплетки. Их совмещают, проверяют ровность каждого элемента. При необходимости вносятся корректировки. Далее обе косы прикрепляются к поверхностям пола и пола. Если лестница проходит у основной стены, одна из собранных опор крепится к ней с помощью специальных анкеров.


Если конструкцией предусмотрено наличие поворотных площадок, под ними устраивают опорные стойки.

Собирая лестницу из профильной трубы своими руками, нужно сварить опоры для ступеней из тонких профильных труб. Швы очищаются качественно, а готовый каркас окрашивается специальным составом.

В соответствующих участках косоура и созданного каркаса для ступеней просверливаются отверстия. Диаметр должен быть 9 мм. Для одного шага требуется 4 анкера скрытого типа (по 2 с каждой стороны).

Завершение монтажа

Завершая сборку лестницы из профильной трубы своими руками, в подготовленные отверстия необходимо установить анкеры.Краны указывают вверх. Доска выравнивается на подготовленном участке каркаса. Мастер стоит на нем так, чтобы на обратной стороне были отпечатаны дырочки от кранов. Доска переворачивается и по созданным отметкам просверливаются отверстия диаметром 14 мм и глубиной 25 мм.


Пластиковые детали анкеров вставляются в отверстия на металлическом каркасе. Металлические детали фиксатора ввинчиваются в них с помощью отвертки. На них устанавливается доска, отверстия в которой заполняются столярным клеем.Она сильно прижата к основанию.

Затем установите перила. Для этого сначала приваривают балясины. Поверх них устанавливают перила. В заключение дорабатываем дизайн. Сварные швы зачищаются и шлифуются, а металлические части конструкции желательно окрашивать.

Теплица своими руками из профиля. Теплицы из профильной трубы.

Металлическая теплица, построенная своими руками - самый прочный, экономичный, надежный и популярный вид растений для выращивания растений в закрытом грунте.Такие изделия при прочном уходе отличаются прочностью, не требуют больших вложений в процессе эксплуатации. Но чтобы теплица действительно прослужила много лет и не рухнула при нагрузках, необходимо грамотно подойти к проектированию и строительству.

В статье мы расскажем о том, как сделать теплицу из профиля своими руками, расскажем, как сделать чертеж, какие размеры подходят, какой материал выбрать, как гнуть, что прикрепить, какой кровли более практична для строительства.

Металлическая теплица - это важно для дизайна

Прежде чем приступить к практическому строительству, необходимо знать, что металлическую теплицу можно построить с помощью нескольких видов металлических профилей:

  • Круглый металлический труба диаметром 20-25 мм, для вертикальных стоек каркаса иногда используется профиль диаметром 50 мм, для армированных конструкций элементы обычно приваривают через уголки.
  • Профильная квадратная, прямоугольная труба металлическая, с кромкой 20 * 20, 20 * 40, 20 * 60 мм, толщина стенки 1,5-2 мм, для крупных конструкций 3 мм.
  • Алюминиевый профиль - легко, легко монтируется, для строительства лучше использовать анодированные кнуты, соединения производятся на специальные болты. Хотя стоимость изделия высока, теплицы из алюминиевого профиля и стекла пользуются спросом у садоводов, особенно если борта выполнены раздвижными системами, такая конструкция помогает организовать правильную вентиляцию.
  • В последнее время растет теплица из профиля для гипсокартона, плети недорогие, легко режутся ножницами по металлу, собираются на специальные крепления и саморезы. При грамотном проектировании и соблюдении норм монтажа конструкции получаются прочными, надежными и очень практичными.


На фото теплица из алюминиевого профиля под стекло, делая проект, не забываем учитывать габариты стеклянного листа

Совет: К теплицам своими руками из длинного- жилой профиль, лучше покупать оцинкованные изделия, цена на них дороже, чем на обычный металл, но появление ржавчины маловероятно, если в конструкции не нарушен защитный слой.

Использование специальных шарниров для крепления металлических элементов фактически позволяет построить сборно-разборный каркас теплицы из профиля своими руками. Эту конструкцию можно легко разобрать, переместить в другое место и снова собрать.

На видео ниже подробное видео, как сделать сварную металлическую теплицу, от чертежа до практического воплощения.

Конструктив

Теплица своими руками из построенного профиля может быть отдельно стоящей или сделанной пристройкой к дому, бане, гаражу.Самостоятельные постройки из алюминиевых и металлических профилей под гипсокартон обычно имеют прямоугольную форму в основании, под двускатной крышей. Настенные конструкции - под седло. Кровлю дома несложно собрать из прямого профиля, никаких специальных приспособлений не требуется. Металлоконструкции из круглых и профильных труб часто делают под арочной кровлей.


Металлическая теплица под стеклом с открывающейся крышей

Как согнуть металлический профиль для теплицы

Для гибки профиля понадобится профессиональное оборудование - гибочный станок, устройство можно изготовить самостоятельно, а также в строительных магазинах есть услуга изготовления металлических дуг стандартного диаметра.Из профиля для гипсокартона можно сделать дуги для теплицы своими руками, обрезав ножницами бока. Таким же способом можно сделать арку из трубы профтруб, разрезав с одной стороны на 2/3 ширины профиля болгаркой, загнуть шаблон и сварить швы.

Посмотрите видеоинструкцию, как сделать изгиб трубы своими руками, и как согнуть профиль для теплицы.

Размеры

Размеры теплицы из металлопрофиля зависят только от ваших амбиций и размеров участка, но при составлении чертежа важно учитывать размеры укрывного материала.Наибольшей популярностью пользуется поликарбонат, его ширина 2,0 м, длина 6,0 м, поэтому стойки и диаметры следует располагать так, чтобы края листов попадали в середину профиля.

Для домашнего использования целесообразно делать теплицы из металлического профиля размером 6 на 3 м, не менее 2,8 м, если теплица арочная, то радиусом 1,9 м ровно по дуге ставится Лист поликарбоната 6 м. Кроме того, можно приобрести металлические трубы и профили длиной 3 и 6 м, что очень экономично и практически без отходов.При такой ширине внутри можно расположить грядки 1,0 м, будет место для удобной дорожки.


Проект арочной конструкции для самостоятельного строительства

Оптимальная высота арочной теплицы из металлопрофиля - 1,9 м для увеличения высоты, конструкция может быть установлена ​​на фундамент с высоким цоколем. В теплицах с навесом рекомендуется делать прямые стены высотой 1,8-2,1 м до нижнего края пандуса. От горизонтали до верхней точки головы до самой высокой точки (коньки) по-прежнему + 0.5-1,2 м. Это расстояние регулирует крутизну ската, которая зависит от ветровой и снеговой нагрузки в регионе. Для разных населенных пунктов этот показатель составляет 15-45 °.


Одноэтажная конструкция - идеально подходит для пристройки к дому

Полезно знать: длину откоса можно вычислить по теореме Пифагора: квадрат гипотенузы равен сумме квадратов ног, а напротив угла 30 ° лежит катет, равный половине гипотенузы.

Фундамент

Для легких, временных теплиц и теплиц из металлопрофиля фундамент делать нельзя, но не забывайте, металл испортится от земли. Поэтому площадку следует выровнять, присыпать щебнем, песком, расстелить по периметру полосы рубероида, желательно в 2 слоя. Можно обойтись толстой полиэтиленовой пленкой, но она не дышит, основание может быть влажным, покрытым ржавчиной.

Для полноценной металлической теплицы фундамент следует устраивать по всем нормам.Оптимально делать ленту по периметру:

  • заливать монолитный бетон;
  • установить блоки и закрепить их;
  • кладка из камня, красного кирпича;
  • изготовить из бруса 100 * 100 мм, пропитав его смесью отработки с битумом и обмотав рубероидом;
  • использовать подручные материалы: стеклянные бутылки, насыпать пни;
  • база канала тоже будет надежной.

Ленту лучше делать нечесанной, удаляя только верхний плодородный грунт на 300-500 мм, или неглубокий - 700-800 мм.Фундамент устраивают по схеме:

  • слой щебня - 100-200 мм;
  • песчаник - 100-200 мм, вытоптанный;
  • толь покрыт;
  • внутри траншеи устанавливается арматурный каркас, обычно 2 горизонтальных уровня, по 2 гофрированных стержня по 8-12 мм в каждой секции, соединенных вертикальной арматурой, может быть гладкой 6-8 мм, узлы скрепляются вязальной проволокой.
  • Установлена ​​опалубка
  • ;
  • Залито
  • бетона, протыкают, выравнивают горизонталь;
  • через 2-4 недели снимаются щиты, производится вертикальная гидроизоляция битумом, рубероидом, проводится засыпка.


Высота ленты должна быть больше ее ширины, высокое основание на 100-300 мм над уровнем земли защитит металл от коррозии

Для болотистой и очень неровной местности свайный фундамент станет выходом , он забивается или вкручивается в землю, обычно ниже уровня промерзания почвы. Для облегченных теплиц из их металлического профиля приемлем простой вариант: вырезать из стального уголка 50 * 50 мм полосу 700-1000 мм и забить в землю, но для рыхлой почвы такое решение не подходит.

Если территория влажная, теплица подходит для установки на столбчатый фундамент. Выкапываются ямы, изготавливается подушка, формируются столбы из рубероида, внутри устанавливается арматура и заливается бетоном. Можно сделать столбы из металла, асбестовые трубы, выложить кирпичи и камни. Для бюджетных незагроможденных столбов на подушку кладут рубероид и поверх обычного блока плоский камень, для небольших теплиц подойдет кирпич.


Фундамент из балки под металлический каркас

Теплица из профиля для гипсокартона своими руками - инструкция по изготовлению

Проект металлической теплицы рекомендуется брать готовый, типовой. , рассчитан на эргономику, габариты, нагрузки.Для простых конструкций самостоятельный рисунок не составит труда. Далее мы предложим пошаговую инструкцию, как сделать теплицу из алюминиевого профиля своими руками, но в этой конструкции допустимо использование стального профиля.


Чертеж теплицы из профиля под гипсокартон, для железобетонных конструкций вместо диагоналей рекомендуется устанавливать сечения с шагом 50 см.

Изучив чертеж видно, что вся теплица состоит из из нескольких узлов:

  • конец с кровельными палками с дверкой;
  • глухой с жалом под крышей;
  • боковые стенки - прямоугольники, состоящие из вертикальных стоек и ширины для жесткости;
  • концы связаны длинным поперечным металлическим профилем - хребтом;
  • 2 диаметра до середины коньков, между ними перпендикулярно установлены нервюры - стропила;
  • каркас поликарбонат, пленка.
Совет: скаты крыши по сути являются прямоугольниками, их следует собирать на земле, приподнимать, закреплять на коньке и верхней перевязке.

Сборка

По предложенному алгоритму собираем элементы из металлического n-образного профиля для гипсокартона, детали соединяем крабом, как на фото ниже.


Как стыковать металлический профиль

Нарезаем профиль по размеру, согласно чертежу, на ровной площадке собираем концы.


Между вертикальными стойками расстояние 900-100 мм, но не более 1200 мм

Устанавливаем концевые узлы на фундамент, проверяем геометрию, прикрепляем к углам и длинным шурупам. По такой же схеме изготавливаем бортики, крышу, устанавливаем по месту, производим соединение.


Как правильно соединить перпендикулярные детали из металлического профиля

Проверяем металлоконструкцию на прочность, при необходимости усиливаем диагональными вставками или прибавляем ширины.


Конструкция теплицы из поликарбоната на металлическом каркасе усилена дополнительными поперечными деталями

Осталось покрыть металлическую конструкцию укрывным материалом. Такая теплица из оцинкованного профиля с поликарбонатом прослужит более 10 лет без дополнительных вложений. Также предлагаем посмотреть, как сделать арочную пленочную теплицу из металлического профиля под гипсокартон своими руками, пошаговый процесс на видео.

Теплицы и теплицы - это прекрасная возможность выращивать необходимые фрукты в рискованном земледелии. Они различаются по конструкции и материалам. Многие дачники отдают предпочтение теплицам из профильной трубы, тем более что их можно сделать своими руками.

Профильными называют трубы, у которых сечение не круглое, а другой формы, бывают овальные, квадратные и прямоугольные. Их очень удобно использовать в строительстве. Наиболее востребованы трубы квадратного и прямоугольного сечения, именно из них часто делают каркасы теплиц и теплиц.Их делают из стали: чаще углеродистой или легированной, реже нержавеющей.

Профильная труба по форме похожа на деревянный брус, но в строительных конструкциях намного выгоднее - легкая, прочная, защищенная от коррозии. Теплицы из профильной трубы, к тому же сделанные своими руками, намного дешевле заводских, купленных в магазине. Они не только экономичны, но и обладают рядом преимуществ.

Прямоугольная (или квадратная) геометрия секции вызывает интересный эффект: при небольшом весе профтрубы обеспечивают желаемую прочность каркаса теплицы и теплицы.Достаточная жесткость конструкции достигается за счет четырех ребер трубы. Большая площадь контакта соединительных элементов увеличивает прочность всей конструкции. Детали каркаса теплицы можно соединять сваркой, шурупами, шурупами, струбцинами, возможность комбинации этих способов при строительстве теплицы своими руками также является плюсом. Профтрабы продаются с антикоррозийным покрытием, что очень удобно: больше не нужно думать самостоятельно, как защитить каркас (нужно обрабатывать только порезы).

Рама из профильных труб имеет неоспоримые преимущества:

  • ее легко монтировать и демонтировать;
  • конструкция имеет большую прочность при небольшом весе;
  • детали универсальны, удобны в погрузке и транспортировке;
  • Ему не страшны тяжелые физико-механические нагрузки.

Небольшой вес достоинства легко может превратиться в недостаток, если на местности с сильным ветром не установить теплицу на прочном фундаменте.


Выбираем материал

Каркас для теплицы или теплицы сделать своими руками несложно, если правильно подобрать для него материал.Обычно выбирают между деревом, ПВХ и сталью. С деревом приятно и довольно легко работать своими руками, легко монтируется, это экологически чистый материал, но никакая обработка не продлит ему жизнь. Если теплица из поликарбоната, то покрытие явно переживет деревянный каркас.

Стальная рама также подвержена коррозии, но может выдерживать большие нагрузки. Трубы поливинилхлоридные вряд ли выберут дачник для изготовления теплицы своими руками из-за дороговизны, хотя этот материал вполне комфортен своей прочностью, безопасностью и долговечностью.

В поисках материала дачники обычно останавливаются на профильных трубах, и это вполне объяснимо - из них получаются самые надежные теплицы. Они не ржавеют, выдерживают большие нагрузки, не прогибаются под снегом, для монтажа не требуют специального оборудования или опыта. На стальную прямоугольную трубу легко крепить поликарбонат, благодаря форме сечения легко производить стыки элементов.


Видео «Строительство каркаса теплицы»

Процесс сборки и установки каркаса теплицы и профильной трубы.Крепление каркасных элементов.

Чертежи и схема

Если хозяин будущей теплицы определился с материалом, то самое время выбрать форму. Выбор не очень большой.

  1. Арочная теплица обычно используется для выращивания невысоких растений. Это удобно тем, что крышу не нужно чистить, на ней не остается снег и мусор.
  2. Высокие (или вьющиеся) растения выращивают в туннельной теплице. Стандартные размеры: ширина - 10 м, высота - 5 м.
  3. Саженцы выращивают в теплице пирамидальной формы, на земле требуется очень мало места, узкая, чтобы устремиться вверх.
  4. Двускатная форма наиболее удобна для тех, кто хочет выращивать растения разного плана. Это дает возможность рационально расположить место внутри теплицы, в нем будут располагаться высокие растения, а это может быть очень компактно многоярусная или вертикальная посадка низкорослых овощей и ягод.
  5. Обнесенная стеной теплица представляет собой половину фронтона, прикрепленную к стене существующего здания.

Из профильной трубы удобнее всего делать двухквартирный дом - все элементы бортика лежат в одной плоскости. Он дает достаточно света и места для разнообразных растений, кроме того, позволяет устанавливать дополнительные элементы - двери, окна. Работу желательно начинать с создания схемы строительства, она позволит наглядно представить себе идеи хозяина о теплице или оранжерее, которую он собирается строить. Более того, именно схема поможет определить оптимальные размеры парника, чтобы произвести правильный расчет резки труб.А затем нужно составить чертеж с указанием всех габаритов теплицы «домик».


Стандартная длина профильной трубы 6,05 м. Чтобы сделать из него один каркас, нужно рассчитать его размеры по схеме. Если принять высоту 1,7 м, то с двух сторон потребуется 3,4 м, а ширина составит 2,24 м с углом крыши 30 °. Автор предлагает уменьшить ее на 24 см, чтобы на крышу хватило одного листа поликарбоната, а с боков осталось 10 см для отвода воды.Поскольку существует расчет материалов для возведения на свои деньги и своими руками, к этому мнению стоит прислушаться.

Возведение каркаса

Легкую теплицу из профильных труб и поликарбоната следует возводить на прочном фундаменте. Он может быть разным: деревянным, кирпичным, бетонным. Чаще всего для такой теплицы делают монолитный бетонный фундамент, в него закладываются специальные анкеры для последующего крепления к ним профильной трубы. После застывания бетона к этим анкерам крепится профильная труба сечением 40 мм на 20 мм, к ней будут прикреплены все рамы.Далее нужно собрать каркас, установив каркасы на основание.

Самым главным и важным моментом должна быть сборка торцевых рам, на которых планируются двери (ширина 70 см) и форточка (ширина 80 см). Дверь лучше всего делать из трубы сечением от 40 мм до 20 мм, а для форточки хватит труб сечением 20 мм на 20 мм. Петли на рамы можно установить прямо на монтажной площадке.


Каркасные рамы можно размещать на расстоянии 1 м друг от друга - жесткость и прочность труб сделают это без потери прочности теплицы.Причем их соединяют отрезками квадратной трубы сечением 20 мм на 20 мм, приваривать их нужно заподлицо с основным профилем. Если расчет был правильным, поликарбонат ровно ляжет на каркас. Монтаж готовых каркасов начинается с торцевого каркаса с дверью. Его нужно закрепить приваркой к основанию двумя раскосами из уголка. На расстоянии 10 см от перегиба из трубы делают горизонтальные соединения, они нужны для крепления поликарбоната.

Для самостоятельного изготовления из профильной трубы нужны чертежи. Именно по ним начинающие садоводы-теплицы возводят оригинальные конструкции.

Проект привлекает тем, что здесь идеально сочетаются стоимость и качество.

Это самый оптимальный вариант для теплиц / теплиц, в которых выращиваются овощи и цветы. Эти изделия имеют стандартные размеры (кратные двум метрам).

Теплицы из профильной трубы своими руками

Самодельная теплица построена по уникальному проекту.Изготовление трубы обойдется дачнику в копейки. Перед тем, как приступить к возведению каркаса, следует тщательно выровнять участок и вбить колышки, чтобы профиль для теплицы из трубы не прогибался.

Для сбора товара понадобятся следующие материалы:

  • трубы профильные;
  • сырья для петель;
  • тройники для труб;
  • киноклипов;
  • колышков деревянных или металлических;
  • тройники-переходники угловые;
  • клеевой раствор и саморезы;
  • строительный метр.


О теплицах из квадратного профиля

Огородники-теплицы предпочитают строить конструкции из профильных труб для теплиц, ведь у такого универсального строительного материала много интересных свойств и характеристик:

  1. Каркас теплицы из профильной трубы достаточно прочный. Он имеет толщину порядка 1,5 мм и выдерживает нагрузку от большой массы снега.
  2. Если все части каркаса покрыть специальным составом, то конструкция приобретает хорошие антикоррозионные свойства.
  3. парниковых дуг можно сделать более прочными, перехватив их поперечными усилителями.

Современные теплицы из профильной трубы, построенные своими руками, имеют различные формы. Их очень популярно строить, когда они находятся на руках из профильной трубы.

Наибольшим спросом пользуются теплицы с одно- и двухъярусной крышей, а также с арочными и шатровыми плантациями. В зависимости от конструкции теплицы делятся на:

  1. Неразделимая. Продукция используется круглый год и не снимается в зимние месяцы.
  2. Разборно. С приходом холодов теплицы из трубы демонтируют и хранят в подсобном помещении (нужно учитывать каждый метр).

Теплица из профильной трубы состоит из следующих элементов:

  1. Фундамент. Это жесткая и прочная часть конструкции. Принимает на себя весь объем нагрузок, распределяя их по основанию.Временные конструкции имеют без надобности прочный фундамент, а вот постоянные теплицы не обходятся без них. Фундаменты могут быть кирпичными, деревянными, бетонными или каменными. Конструкции из профильных труб прекрасно будут чувствовать себя на монолитном ленточном фундаменте. Основание последнего закладывается на глубину около метра (на 80 см ниже местной точки замерзания), а затем засыпается щебнем.
  2. Каркас. Это несущие части конструкции (балки, дуги). Они могут быть из дерева, стали или поливинилхлорида (ПВХ).Чем прочнее каркас, тем прочнее теплица, сделанная вручную. У каждой из разновидностей есть достоинства и недостатки. Итак, деревянный каркас легко монтируется. Однако даже если детали были предварительно обработаны специальными водоотталкивающими составами, собранный из них каркас все равно уступает по прочности стальным каркасам. Сталь тоже справляется с большими нагрузками, но требует антикоррозионных покрытий.
  3. Конструкция из ПВХ. Они привлекают своей безопасностью, прочностью, гибкостью и герметичностью.Однако сегменты ПВХ дороже других материалов. Самостоятельно собранный каркас дома из профильных труб восхищает своей надежностью. Дополняется ребрами жесткости (арками). Они расположены с двухметровым шагом между соседними сегментами. Благодаря очертаниям атмосферные осадки, создающие нагрузки на конструкцию, не задерживаются на поверхности теплицы от трубы. Стальной профиль квадратного сечения не гнется. Каркас из таких труб монтируется довольно легко. Нет необходимости в специальном оборудовании.Для возведения таких конструкций подойдет простая схема теплицы из профильной трубы.
  4. Покрытия. Это слой защитного материала, который крепится к каркасу теплицы. В результате вредное воздействие окружающей среды не может не сказаться на растениях в теплице. Чаще всего самодельные теплицы из профильной трубы покрывают пленочными полотнами, стеклом или сотовым поликарбонатом. Они различаются между собой прочностью, прочностью или стоимостью.Покрытие из поликарбоната способствует созданию максимально эффективных условий для развития овощей: оно непроницаемо для холодного воздуха и пропускает солнечные лучи. Покрытие из поликарбоната привлекает креативным эстетичным видом.
  5. Фитинги. При выборе сегментов желательно произвести предварительный расчет. Особое значение имеет материал, идущий к покрытию. Итак, для надежного крепления сотового поликарбоната вам понадобится набор соединительных профилей и защитных гильз.На металлической основе поликарбонат крепится саморезами. С помощью соединительного профиля совмещаются соседние секции из поликарбоната. Профили из алюминия дополнены резиновыми уплотнителями.

Вместо заключения

Каркас теплицы из профильной трубы позволяет закрепить на внутренней плоскости различные элементы конструкции. Это комплексы автоматического полива, отопления или освещения. Оцинкованный профиль отличается прочностью, так как не пугает ржавчину.Среди садоводов большой популярностью пользуются теплицы из профильной трубы, выполненные под пленку или сотовый поликарбонат. Такие конструкции отлично сохраняют тепло, создавая внутри эффект термоса.

Чертежи теплицы из профильной трубы










Каркас теплицы из профильной трубы (видео)

Давайте поговорим о секретах...

Вы когда-нибудь испытывали боль в суставах? И вы не слышите, что это такое:

  • невозможность комфортно и легко передвигаться;
  • боль во время или после тренировки;
  • неприятные ощущения при подъеме и спуске по лестнице;
  • воспаление в суставах, отек;
  • хруст неприятный, щелчок не по желанию;
  • беспричинная и невыносимая ноющая боль в суставах ...

Ответьте, пожалуйста, на вопрос: Вас это устраивает? Можно ли вытерпеть такую ​​боль? Сколько денег вы уже «слили» с неэффективным лечением? Пора положить этому конец! Вы согласны? Сегодня мы публикуем эксклюзивное интервью профессора Дикуля, в котором доктор раскрыл секреты избавления от болей в суставах, лечения артритов и артрозов.

Понравился материал? Обязательно сохраните его в социальных сетях или просто распечатайте.

Геометрическая форма участка полого профиля четырехугольной формы обеспечивает высокую жесткость конструкции и относительную простоту изготовления.

Схема теплицы из профильной трубы своими руками, представленная на рисунке ниже, позволяет оценить материалоемкость и потенциальные трудозатраты на возведение конструкции.Виды и сечения, представленные на рисунке, представляют собой чертеж крепежа соединительных деталей, используемых при сборке тепличной конструкции.

Распространены конструкции теплиц из профильной трубы двух типов: с двускатной крышей и арочной формы. Стандартный размер теплицы из профильной трубы - это конструкция шириной 3 метра и длиной 6 метров.

Сделать теплицу из профильной трубы своими руками проще в случае наклонной конструкции, представленной на схеме выше, потому что нет необходимости изменять геометрию металлопроката для придания ему дугообразного профиля .


Теплица из профильной трубы с дугообразной формой каркаса при такой же длине конструктивных элементов, как и у скатной конструкции, позволяет получить постройки больших габаритов по высоте и ширине. Чертеж теплицы из профильной трубы 20х20 с дуговым профилем, представленный ниже, наглядно это демонстрирует.

Арочные теплицы из профильной трубы имеют более эргономичный вид и значительно упрощают укладку укрывного материала, будь то поликарбонат или полиэтилен.При этом по возможности остекления и более длительному сроку эксплуатации больше подходит тепличный дом из профильной трубы.

Важно! Металлический профиль необходимо защитить от коррозии, иначе срок службы ограничен.

Как покрасить теплицу из металлопрофильных труб определяется состоянием поверхности. С нержавеющей сталью - покраска не требуется, с поверхностью без следов ржавчины - достаточно трехслойного нанесения нитрокраски, если поверхность ржавая - потребуется кислотная обработка и многослойное покрытие грунтом.

Фронтальная конструкция

Двухступенчатая теплица из профильной трубы своими руками - наиболее распространенный вариант изготовления конструкции с жестким корпусом, рассчитанный на длительную эксплуатацию и пригодный для остекления или нанесения полимерного укрывного материала.

Основным элементом любой тепличной конструкции является профилированный металлический каркас, являющийся несущей конструкцией для крепления покрытия, защищающего посевы от атмосферных воздействий. Каркас тепличного строительства с двустенной крышей может быть изготовлен двумя способами:

  1. Выполнение пропилов в трех точках по длине профиля, гибка под нужным углом и фиксация сваркой.
  2. Сборка сегментов путем соединения отдельных стоек при помощи тройников и их взаимного крепления при помощи болтовых соединений.


Чертеж тепличного сооружения с размерами, приведенными ниже, наглядно демонстрирует элементы конструкции, составляющие его состав и придающие готовой конструкции необходимую жесткость.

Представленная теплица из профильных квадратных труб имеет размер 6х4 метра и двускатную форму крыши, вход смещен от центра, то есть грядки разной ширины.В скате крыши имеется вентиляционное отверстие для вентиляции и поддержания необходимого микроклимата.

Каркас тепличного строительства является основным опорным элементом и требует тщательного крепления деталей конструкции друг к другу с помощью разъемных болтовых соединений или сваркой. Для рационального использования материала и минимизации отходов (обрезков) конструкция тепличной конструкции должна предусматривать использование цельного куска металлопроката при соблюдении ширины и высоты конструкции.

Расчет теплицы из профильной трубы в данном случае сводится к определению высоты фронтона крыши [ х ], который представляет собой равнобедренный треугольник с основанием, равным ширине конструкции [ S ]. Длина бедренного треугольника при таком расчете определяется как половина разницы длины прокатываемого металла [ L ] и удвоенная высота боковой стенки конструкции [ H ] с учетом высоты подвал [ ч 1 ].Поднятие фундамента над уровнем земли уменьшает расчетную высоту боковой поверхности на величину, равную ее удвоенному значению.

В данном случае калькулятор расчета тепличной конструкции можно представить формулой:

Расчет каркаса предлагаемой конструкции заключается в определении общей длины металлопроката, полученной суммированием длин всех частей.


Важно! Запас длины в 10% принимается у восьми раскосов, по четыре на каждом конце.При большем количестве ребер жесткости потребуется увеличение запаса прочности.

Сварка каркаса

Сварка каркаса тепличного сооружения необходима для соединения деталей между собой и придания конструкции жесткости.

Схема насечек по длине металлопроката и его загиба, представленная ниже, наглядно демонстрирует содержание операций по сборке основной детали, составляющей каркас тепличной конструкции.Сварка производится в местах складок, что позволяет получить жесткий элемент каркаса.


Арочная конструкция

Производство тепличной конструкции арочной арки включает в себя следующие виды деятельности:

  1. Подготовлены и прикреплены к фундаменту продольных оснований с помощью направляющих для вертикальных дуг.
  2. Готовятся арочные арки, для чего требуется профильная оцинкованная труба для теплицы сечением 20х20.Прокат изгибается под углом 90 ° вокруг бетонного кольца диаметром 3 м - этот метод является практическим решением для получения дугового профиля без использования специальных инструментов.
  3. Фиксируется вертикальная арка, за что вставляется и закрепляется в направляющей продольного основания.
  4. Соединение вертикальных дуг производится при помощи продольных планок с направляющими, размер которых определяется длиной самодельной теплицы из профильной трубы.


Ниже представлена ​​схема конструкции теплицы арочной формы с обозначением конструктивных элементов при изготовлении полуарки, а не всей монтажной единицы в виде арки.Такая схема изготовления требует большего количества продольных полос, что увеличивает металлоемкость и вес конструкции.

Если размеры арочной конструкции большие, детали необходимо будет соединить между собой сваркой. Видео процесса установки аналогичной конструкции представлено ниже:

Как согнуть профильную трубу для теплицы

Ниже представлено видео, показывающее, как согнуть профильную трубу для теплицы самодельной трубой и ответ на вопрос - Как согнуть профильную трубу для теплицы? Именно использование станков позволяет добиться постепенного изменения формы цельного проката и получить полную арку без дополнительных стыков между элементами.

При отсутствии гибочного станка или устройства алгоритм получения гнутого вида проката можно сформулировать следующим образом:

  1. Изгиб следует производить вокруг объекта цилиндрической формы с поперечным размером, соответствующим диаметру свода арки, например, вокруг железобетонного кольца.
  2. Чтобы избежать резкого изгиба, заполните внутреннюю полость песком и закройте ее с обоих концов деревянной заглушкой.
  3. Во избежание перекоса металлопрокат следует закрепить в бетонном кольце посередине, а для получения однородного профиля выполнить одновременную гибку в обоих направлениях.
  4. Для лучшего изгиба поверхность материала можно нагреть паяльной лампой.

Видеоматериал, демонстрирующий работу гибочного станка для получения гнутой формы металла в гараже, можно посмотреть ниже:

Оборудование для производства теплицы из профильной трубы, помимо вышеуказанных гибочных станков, может включать в себя ручной инструмент для гибки небольших длин. Также для обработки металла в процессе изготовления потребуются следующие электроинструменты: колба или турбина, сварочный трансформатор, дрель с регулируемым числом оборотов и отвертка, если это невозможно.

Готовая теплица из профильной трубы

Представленные на фото ниже

Теплицы из профильной трубы наглядно демонстрируют, чего можно добиться, если вы хотите построить на участке тепличное здание своими руками.

Друзья, сборные конструкции широко используются не только в промышленном строительстве, но и в сельском хозяйстве. Так что металлические теплицы из поликарбоната с каркасом из легкого профиля доступны и очень удобны в сборке и транспортировке.В этой статье вы узнаете, что собой представляет конструкция типа «металлическая теплица», процесс сборки каркаса и основные части устройства.

Обзор тепличного устройства

Металлические теплицы хороши тем, что их можно собрать и разобрать самостоятельно, своими руками, с помощью подручных средств. При установке конструкции теплицы на длительное время без переноса на другое место рекомендуется более серьезно подготовить фундамент, возможно даже небольшой фундамент.При перемещении теплицы с места на место нет необходимости прикладывать особые усилия к монтажной поверхности, так как вес конструкции небольшой, а за счет конструкции можно добиться хорошего результата по устойчивости в любой момент. года при любых погодных условиях.


Сборка каркаса теплицы своими руками

Для самостоятельной сборки конструкции нам потребуются металлические трубы квадратного сечения.

Комплект деталей рамы:

  • трубы шестиметровые квадратного сечения размером 40х20 в количестве 9 штук
  • трубок квадратного сечения 97 сантиметров размером 40х20 в количестве 60 штук
  • длина трубы 2.5м квадратный сечением 40х20 в количестве 6 штук
  • трубы длиной 2,3 метра квадратным сечением 40х20 в количестве 4 штуки
  • а также 4 шт. трубы 1,2 метра и одна труба длиной 0,9 метра с таким же размером сечения (40х20).


Внимание: эти данные приведены для примера как один из типовых проектов строительства, рекомендуем произвести правильный расчет, так как металлический каркас для теплицы может иметь как типовые, так и индивидуальные размеры и характеристики, в зависимости от требований к расположение и погодные условия окружающей среды.


Процесс сборки

Металлические поликарбонатные теплицы хорошо зарекомендовали себя в различных регионах России благодаря своей устойчивости и долговечности в плохую ветреную погоду.


Перед началом установки убедитесь, что поверхность очищена от среднего и крупного мусора, имеет практически идеальную горизонтальную поверхность. Очень важна установка в горизонтальном положении, чтобы металлический каркас теплицы не коробился.Процесс установки начинается со сварки 7 трубок длиной 6 м друг в друга, предварительно обработанных на стальном гибочном станке, который меняет форму на полукруг. Гибка стали или как ее еще называют «гибка листа» - интересное приспособление, которое можно найти в любом городе, где есть металлопрокатная база.


Для обшивки нам понадобится поликарбонат с шириной листа 2,1 метра. На основу (поверхность) кладем две шестиметровые трубы и две поперек, визуально это будет напоминать форму прямоугольника.


Способ крепления конструкции

Первым делом проверьте геометрию диагоналей (точность углов), которые должны плотно прилегать друг к другу и быть симметричными с максимальным отклонением 2-3 миллиметра.

Вторым этапом монтажа теплицы будет сварка арок с шагом, равным половине ширины листа поликарбоната, то есть, если ширина стандартного листа равна 2.1 метр, затем дугу следует приварить от начала каркаса через 1 метр 5 сантиметров. Этот расчет можно принять для строительства любой арочной теплицы, ширина 1: 2 = ступенька постановки дуг.


После монтажа полукруглых труб необходимо проверить геометрию вертикали крайних элементов. Делается это по специальному отвесу или, как его называют в простонародье, «грузинскому». Груз прикрепляется к верхней точке дуги и должен совпадать с перемычками внизу.Если совпадения нет, значит, дуга засорена и ее нужно выровнять.


Если дуги уже установлены, возможно выполнение поперечной обрешетки теплицы. Делается это следующим образом: слегка сварите поперечные стальные трубы с шагом 0,6 метра.

Проверить диагонали

Важный этап строительства металлической теплицы из поликарбоната. Если размеры диагоналей неточны и погрешность превышает 3-5 миллиметров, необходимо будет проверить на точность всю установленную конструкцию рамы.


Помните, что металлические теплицы из поликарбоната просты в установке, но при установке каркаса нужно быть предельно внимательным, ведь от правильности монтажа зависит дальнейшая правильность и аккуратность работ по обустройству и кровле, а если изначально дизайн расходится даже на какие-то 1-2 сантиметра, тогда неточностей в коже не избежать.


В первую очередь внимательно осмотрите самые крайние дуги, если они засорены, то отвесная нагрузка будет слегка отклоняться в сторону.В этом случае нужно согнуть дугу в обратном направлении. Проверку нужно проводить точно, при успешном результате можно сварить дугой каркас.


Важная информация: Каркас теплицы из тонкостенного профиля подвержен деформации отдельных элементов конструкции, поэтому работы по креплению каркаса (сварка или прикручивание саморезами) необходимо проводить после арки закреплены по вертикали правильно.


Торцы теплицы из поликарбоната

Следующим шагом будет установка дверного проема, для чего нам понадобится квадратная труба размером 40 мм: 2,3 и 2,5 метра.

Последним этапом строительства металлической теплицы первым методом будет антикоррозионная обработка каркаса, грунтовка и покраска металлоконструкции при желании.

Видео:

div>.uk-panel ")" data-uk-grid-margin = "">

дизайн, расчеты, чертежи + фото, видео

Перекрытие небольшого пространства вокруг дома позволяет защитить от дождя и непогоды места для отдыха или хранения определенного имущества. Часто для этого используют навесы. Это сооружение не имеет по периметру стационарных стен, но может иметь тканевое или иное легкое покрытие для усиления защитных функций.

1.Покрытие

Навес представляет собой почти легкий каркас, закрепленный на крыше.Таким образом, купол выгоднее всего изготавливать из материалов, достаточно прочных на осевое сжатие и изгиб, с минимальным весом при максимальной приспособляемости. Опыт показывает, что лучше всего навес из профильных труб. Его руками можно выполнить все или большую часть.

Современная промышленность выпускает огромный ассортимент трубной продукции из стального профиля, как правило, прямоугольного или квадратного сечения. Ширина стены варьируется от десяти миллиметров до десяти и более сантиметров.Толщина металла, используемого в изделии, может составлять от одного миллиметра до полутора дюймов. Труба разная и способ изготовления. Они есть:

  • холоднокатаный;
  • горячекатаный;
  • сварной.

Рис.2 Профиль стальной трубы

У каждого типа трубы есть свои преимущества и основное применение. Для изготовления простых строительных конструкций, в том числе шатров, лучше всего подходят холоднокатаные и сварные трубы.

Как и любая пространственная конструкция, каркас навеса из профильных труб будет состоять из стоек, балок потолочных элементов и горизонтальных и вертикальных связей.Стойки или столбы для навеса изготавливаются из профильной трубы, хотя можно использовать и обычную трубу круглого сечения. Некоторым недостатком столбов круглой трубы станет более сложное устройство узлов несущих и крепежных элементов.

рисунок 3. Отрезок трубы

Лучшая опора из трубы квадратного сечения. Такая форма идеально подходит для сопряжения элементов, которые расположены под прямым углом. На ровную и ровную поверхность стен легко установить крепеж с помощью сварки, болтового или резьбового соединения.Форма сечения, представляющая собой равносторонний квадрат, обеспечивает профиль одинаковой жесткости в продольном и поперечном направлении.

Для изготовления балок или ферм лучше всего подходит прямоугольная конфигурация трубы. В отличие от стоек, балки испытывают значительные нагрузки в поперечном направлении сверху вниз. И практически никаких нагрузок по оси. Поэтому использование квадратного или круглого профиля совершенно нецелесообразно.

Для элементов вертикальной и горизонтальной навески профилей трубчатого сечения использовать не нужно.Он лучше всего подходит для этой стальной поверхности небольшой ширины.

В зависимости от длины элемента следует выбирать ширину и толщину стены. Подбор этих параметров лучше производить на основе расчета, но в то же время для конструкции простого навеса так сложно выглядеть чрезмерным. Нужно учитывать, что толщина стены и ее ширина влияют на жесткость стеллажа. Можно применить более толстую трубу меньшей ширины сечения или тонкостенную трубу с широким выступом.

Вертикальная нагрузка от навеса потолка, воспринимаемая подставка не очень большая и даже тонкостенная труба сможет воспринимать ее без деформации. Жесткость трубки зависит от высоты поперечного сечения. Поэтому использование стендов с широким фланцем и тонкой стенкой будет целесообразным и экономичным.

рисунок 4. Чертеж навеса.

Размер профилированной трубы козырька среднего размера, например, легкового автомобиля, может составлять от пятидесяти до ста миллиметров.Если подставка располагается часто, сечение трубы можно уменьшить. Когда остальной козырек крыши стоит на четырех опорах, лучше сделать трубы большего сечения.

Стенд навес представляет собой неподвижные элементы соединения, предотвращающие смещение в вертикальной плоскости под действием ветровых нагрузок. Они должны быть жестко закреплены на опоре путем сварки или закрепления в двух точках на каждой плоскости опоры. Устанавливать крест-накрест в продольной и поперечной плоскости.

Стойку следует закрепить в фундаменте жестко, замоноличивать корпус из бетона или закрепить анкерными болтами, установленными в верхнем срезе фундамента.Установив столбы для навеса из нержавеющей стали, необходимо контролировать их вертикальное положение с помощью водного уровня или лазерного отвеса. Стойка крепится анкерами, при установке может быть выровнена. Замоноличивают в процессе установки, выровнять позже практически невозможно.

Практически все работы, связанные с изготовлением несущих элементов каркаса сарая из профильных труб, можно выполнить своими руками. Бетонирование фундамента и установка стоек не требуют высокой квалификации и доступны любому застройщику.На этом этапе можно обойтись без сварки.

Навес крыши - основное предназначение, для которого проводятся все остальные работы. Сложность его изготовления и установки зависит от длины перекрываемых боковых и ступенчатых опор стоек. Чем больше длина балки или фермы навеса из профильных труб, тем сложнее и дороже будет изделие. Оптимальным вариантом может стать рассмотрение трехметрового пролета, позволяющего получить достаточную площадь при минимальных затратах.

Намного более простым решением является навес односкатной крыши на основе простых пролетов из нержавеющей стали.Для изготовления прогонов лучше всего подходят элементы прямоугольного профиля. Большая боковая часть балки монтируется вертикально, а меньшая - к земле.

Расчет балок навеса из профильных труб можно поручить специалисту или выбрать размер профиля самостоятельно. Для этого рассчитайте предполагаемую нагрузку на балку, которая будет зависеть от климатической зоны, шаговых пролетов и их длины, веса кровельного покрытия. Для длины балки от трех до четырех метров мы можем рекомендовать высоту профиля от восьмидесяти до ста миллиметров.

Рисунок 5. Типы ферм

Для уменьшения высоты профиля можно использовать сварную балку вместо фермы. Чертежи фермы из профильных труб для навеса проще всего поискать в Интернете или составить по чертежам стальных ферм, уменьшаясь пропорционально длине. Ферма не должна быть сложной, кроме треугольных конструкций нижнего и верхнего пояса, связанных центральной приемной, достаточно укрепить верхнюю двутавровую распорку.Для этой конструкции может быть профиль высотой шестьдесят миллиметров по длинной стороне в нижней зоне и меньше по другим элементам фермы.

Не забывайте, что примеры соответствуют минимуму лестницы и небольшой нагрузке на балку или ферму. Если вы увеличиваете какой-либо параметр, то расчеты следует доверить специалистам с необходимой квалификацией.

Элементы фермы должны быть соединены сваркой. Если вы не умеете готовить фермерский сарай своими руками, стоит доверить эту работу знающему сварщику.Сварка отрезков трубчатого сечения задача сложная и этому ремеслу нужно научиться. Сварные швы следует очистить и защитить от коррозии специальной грунтовкой.

Для установки штабелированных балок или ферм и обшивки из бруса высотой до пятидесяти миллиметров, называемой обрешеткой. Обрешетка предназначена для крепления листов кровли. Если не гнаться за экзотикой, лучший вариант для такого типа конструкций - кровельный профнастил из металла или листы на основе полимеров. Устанавливать прогоны и дощатые листы навеса из профильных труб своими руками практически любой застройщик.Брус, из которого обрешетка, необходимо предварительно пропитать антисептическим составом или покрасить специальной краской для предотвращения гниения древесины. После установки бруса в проектное положение сделать его будет сложнее, и качество выполненных операций будет намного хуже.

Ферма или фермы навеса скреплены между собой горизонтальной плоскостью шпал металлической сердцевины малого сечения. Так же, как и стойки, они должны быть жестко закреплены в точках опоры, лучше сваркой.

Вся металлическая конструкция должна быть защищена от коррозии специальными красками по металлу. Эту операцию лучше производить перед сборкой элементов в проектном положении. После установки требуется восстановить защитное покрытие в местах, где оно было повреждено. Если в процессе установки компонентов производилась сварка или другая операция крепления, необходимо нанести покрытие на открытые участки.

рисунок 6.

Как видно из описания, несмотря на кажущуюся простоту конструкции, он содержит множество элементов разного размера, установленных на разной высоте.Чтобы не допустить брака в работе и контролировать выполнение заданий приглашенными специалистами, перед началом работ рекомендуется сделать максимально подробный чертеж навеса из профильных труб. При изготовлении ферм этой конструкции также нужно составить чертеж с размерами всех элементов. Чертеж каркаса навеса можно выполнить своими руками на бумаге или с помощью компьютера, если у вас есть соответствующие навыки.

Следуя этим рекомендациям, вы сможете выполнить работу достаточно качественно и не пожалеете о потраченных деньгах.

Связанные с контентом

A Труборез или труборез

Для резки котельных труб или труб, когда устройство надежно удерживается на месте во время выполнения работы, а резаки имеют автоматическую и принудительную подачу, усовершенствование, показанное на прилагаемой иллюстрации, было запатентовано Патрик Х. Бенаде из Панксатони, штат Пенсильвания. Устройство содержит два выровненных цилиндра, соединенных друг с другом на своих концах стержнями, на которых установлены рамы с цапфами, каждая из которых несет режущее колесо.Конус с продольным пером входит в шпоночную канавку в одном из цилиндров, конус имеет резьбовой хвостовик, зацепленный с помощью втулки с внутренней резьбой, имеющей на своей внешней стороне правую и левую резьбу, на которой навинчиваются гайки и рычаги, расположенные на одном гаек, заходящих в наклонные канавки на другой гайке. Когда инструмент помещается в трубу, и к головке прикладывается гаечный ключ, в результате чего цилиндры вращаются, гайки на винте втулки наворачиваются друг на друга, в результате чего рычаги на одной из гаек перемещаются вверх по наклону другой. гайки, как показано слева на рисунке, свободные концы рычагов, таким образом, переходят в плотный контакт с внутренней поверхностью трубы или трубки.Продолжение вращения цилиндров затем заставляет хвостовик конуса ввинчиваться во втулку и подавать конус вперед в зацеплении с рамами, несущими режущие диски, которые переносятся и подаются наружу по мере продолжения поворота. Поворот инструмента в противоположном направлении вызывает извлечение резцов и обратное движение конуса с окончательным освобождением зажимных рычагов от внутренней поверхности трубы. На внешнем цилиндре находится датчик с измерительными пальцами, приспособленными для установки резцов в нужную точку, в которой труба или труба должны быть отрезаны, пальцы упираются в конец котла и приспособлены для открывания и закрывания, что их можно держать как можно ближе к трубе, при этом инструмент приспособлен для резки нескольких размеров.Что должны знать все мальчики. Не довольствуйтесь образованием вашего мальчика и не позволяйте ему читать книгу на латыни или греческом, пока вы не будете уверены, что он может - Напишите хорошо разборчивым почерком. Назови все слова, которые он умеет использовать. Говорите и пишите на хорошем английском. Напишите хорошее социальное письмо. Быстро добавьте столбец цифр. Оформляйте обычную учетную запись. Вычтите 16J процентов от его лица. Получите при оплате. Напишите обычную квитанцию. Напишите объявление для местной газеты. Напишите обыкновенный вексель.Считайте проценты или скидки на них за дни, месяцы или годы. Нарисуйте обычный банковский чек. Отнесите его в нужное место в банке, чтобы получить наличные. Делайте аккуратные и правильные записи в дневнике и бухгалтерской книге. Назовите количество ярдов ковра, необходимое для вашей гостиной. Измерьте груду пиломатериалов в своем сарае. Сообщите количество бушелей пшеницы в вашем самом большом бункере и стоимость при текущих нормах. Расскажите что-нибудь о великих писателях и государственных деятелях современности. Если он может делать все это и даже больше, вероятно, у него достаточно образования, чтобы делать свой собственный путь в этом мире.Если у вас есть больше времени и денег, чтобы потратить на него, все хорошо - дайте ему более высокий английский, дайте ему литературу, дайте ему математику, дайте ему науку, а если он очень озабочен этим, дайте ему латынь и греческий или что-то еще. курс, который он намеревается проводить в соответствии с жизненными требованиями. - Школьное приложение. Лицензии инженеров. По новому закону. все инженеры, отвечающие за электростанции или тепловые электростанции в Массачусетсе, должны иметь лицензию, и для получения лицензии они должны сдать экзамен, организованный властями штата.Хотя закон был принят прошлой зимой, он вступил в силу только в августе, и теперь экзамены открыты для кандидатов, которые, если верить ежедневным газетам, не получают от них особого удовлетворения. Напомним, что главный архитектор министерства финансов однажды нуждался в помощниках, которые, согласно законам о государственной службе или каким-либо особым положениям, должны были быть отобраны на конкурсных экзаменах. Экзамен был проведен, но, если мы правильно помним, ни один из претендентов не смог его сдать, и приходилось заполнять вакансии по-другому.То же самое и с инженерами из Массачусетса, как нам сказали. Экзамен длинный, предлагается около пятидесяти или шестидесяти вопросов, на которые необходимо дать письменные ответы; и кажется, что вопросы в основном теоретические, включая принципы, которые можно узнать из книг, но которые у работающих инженеров мало поводов или возможностей для изучения. Следствием этого, как нам говорят, является то, что первоклассные лицензии получат молодые люди, только что окончившие технические школы, которые знают все о тепловых агрегатах и ​​калориметрах, но будут испытывать значительные затруднения при запуске двигателя под их присмотром, при поиске клапана для слива воды из цилиндров, даже если они придут в голову правильности этой операции; в то время как люди, которые разумно и успешно управляли двигателями в течение двадцати или тридцати лет, как нам известно, находятся в опасности лишиться средств к существованию, потому что они не могут решить математическую задачу, включающую решение квадратного уравнения.Мы не можем сказать, насколько обоснованными могут быть эти жалобы, но, безусловно, было бы ошибкой недооценивать опыт в таких исследованиях. Конечно, человек, который двадцать лет успешно смазывал локомотив, мог бы взорвать котел при первом же испытании; но, с другой стороны, алгебраические формулы не могут научить легкой руке и быстрому глазу хорошего механика; поэтому такие экзамены должны быть организованы для проверки как теоретических знаний, так и практического интеллекта кандидата, и для этого необходимо большое мастерство со стороны экзаменатора.- Амер. Архитектор.

Общие сведения о трубопроводной арматуре - типы трубопроводной арматуры, материалы и приложения

Трубная арматура - это компоненты, используемые для соединения секций труб вместе с другими продуктами управления текучей средой, такими как клапаны и насосы, для создания трубопроводов. Общее значение термина «фитинги» связано с теми, которые используются для металлических и пластиковых труб, по которым проходят жидкости. Существуют также другие формы трубопроводной арматуры, которые можно использовать для соединения труб для поручней и других архитектурных элементов, где обеспечение герметичного соединения не является обязательным.Фитинги могут быть сварными или резьбовыми, механически соединенными или химически склеенными, чтобы назвать наиболее распространенные механизмы, в зависимости от материала трубы.

Типы фитингов: ассортимент фитингов, включая тройники и заглушки.

Изображение предоставлено: Cegli / Shutterstock.com

Термины «труба», «труба» и «трубка» имеют некоторую несогласованность. Поэтому термин «трубопроводная арматура» иногда упоминается в контексте труб, а также труб.Несмотря на то, что по форме они похожи на трубные фитинги, трубные фитинги редко соединяются такими методами, как пайка. Некоторые методы перекрываются, например, использование компрессионных фитингов, но там, где они являются обычным явлением для соединения труб или трубок, их использование в трубных соединениях встречается реже. Достаточно сказать, что, хотя существуют общие различия, общее использование терминов может отличаться от поставщика к поставщику, хотя они представляют одни и те же элементы.

В этой статье основное внимание будет уделено обсуждению типичных фитингов и способов соединения, связанных с жесткими трубами и трубопроводами, с ограниченным представлением фитингов, связанных с гибкими трубками, трубками или шлангами.

Чтобы узнать больше о разновидностях труб, обратитесь к нашему соответствующему руководству по трубам и трубопроводам.

Объяснение фитингов: материалы для фитингов и производственные процессы

Чугун чугун чугун

Фитинги для чугунных труб подразделяются на гладкие и раструбные. Конструкции без хаблеста основаны на эластомерных муфтах, которые крепятся к внешнему диаметру трубы или фитинга с помощью зажимов, обычно ленточного зажима из нержавеющей стали, который сжимает эластомерный материал и образует уплотнение.Эти конструкции без ступиц или без ступиц иногда называют резиновыми трубными муфтами или резиновыми водопроводными муфтами и особенно популярны для перехода от одного материала к другому - например, от меди к чугуну. Фитинги с раструбом и втулкой, а иногда и с раструбом, соединяются сегодня в основном с эластомерными прокладками, которые подходят внутри раструба и позволяют вставлять гладкий конец трубы или фитинг. Более старые системы до 1950-х годов были заделаны с использованием комбинации расплавленного свинца и волокнистого материала, такого как дуб.Чугунная труба иногда соединяется болтовыми фланцами или, в некоторых случаях, механическими компрессионными соединениями. Фланцевые соединения, используемые в подземных применениях, могут подвергать трубу осадочным напряжениям, если труба не имеет надлежащей опоры.

Механические компрессионные фланцевые фитинги для железных труб
часто используются там, где труба проходит над землей.

Изображение предоставлено: Promus / Shutterstock.com

Несмотря на то, что доступны как трубная арматура из ковкого чугуна, так и трубная арматура из ковкого чугуна, улучшенные механические свойства и более низкая стоимость ковкого чугуна вызывают сдвиг в сторону более широкого использования этого материала.

Фитинги для стальных (также называемых «черными трубами») и оцинкованных труб, используемые в жилищном и коммерческом сантехнике, обычно отливаются и называются «фитинги из ковкого чугуна». Они могут быть оцинкованы. диаметры, в настоящее время они обычно не используются, поскольку нарезание резьбы на трубах большого диаметра считается излишне сложной.

Сталь и стальные сплавы

Стальные трубные фитинги часто экструдируются или вытягиваются через оправку из сварных или бесшовных труб.В меньших размерах они часто имеют резьбу, соответствующую резьбе на концах трубы. По мере увеличения размеров и давления их часто приваривают методом стыковой сварки или сварки муфтами. Фитинги для сварки внахлест, обычно кованые, предназначены только для труб меньшего диаметра (до NPS 4, но обычно NPS 2 или меньше) и доступны с номинальными давлениями классов 3000, 6000 и 9000, соответствующими Приложению 40, 80 и 160. трубка. Фитинги с раструбом привариваются угловыми сварными швами, что делает их слабее, чем фитинги, приваренные встык, но все же предпочтительнее резьбовых фитингов для сложных работ.Необходимость в расширительном зазоре в фитинге исключает их использование в пищевых продуктах высокого давления.

Фитинги и отрезки труб, соединенные стыковыми швами
, требуют подготовки торцов для обеспечения целостности окончательных сварных соединений.

Изображение предоставлено: mady70 / Shutterstock.com

Также используются фланцы

, при этом фланцевые участки трубы соединяются болтами. Использование фланцев делает возможным разрыв трубопровода для замены клапанов и т. Д.Большая часть трубопроводного оборудования, такого как насосы и компрессоры, также подключается через фланцы по той же причине.

Фланцевые фитинги доступны в нескольких стилях, рассчитанных на давление и температуру. Эти стили включают внахлестку, сварную шейку, сварку муфтой, кольцевое соединение, резьбовое соединение и накладку. Фланец с резьбой подходит только для работы с низким и средним давлением. Другие различные приварные фланцы позволяют использовать более высокое давление. Притертые фланцы часто используются там, где будут частые отсоединения, поскольку фланец может свободно вращаться, что упрощает центровку отверстий под болты.Особым случаем является так называемый глухой фланец, который используется для уплотнения конца трубопровода, но позволяет позже подключиться к другой трубе или части оборудования.

Фланцы

могут включать несколько различных методов уплотнения прилегающих поверхностей, включая уплотнительные кольца, уплотнительные кольца и прокладки. Уплотнительные кольца обеспечивают особенно плотное соединение и при таком же напряжении болта, прилагаемом к плоской прокладке, могут выдерживать более высокое давление.

В первую очередь, фланцы труб регулируются тремя стандартами. ASME 16.5 определяет фланец ANSI, наиболее часто используемый фланец.ASME B16.47 охватывает две серии, A и B, которые относятся к приложениям большого диаметра. Фланцы серии A тяжелее и толще, чем серия B, при том же давлении и размере. Фланцы серии B обычно выбираются для ремонтных работ. ASME B16.1 определяет фланец AWWS, но он предназначен только для фланцев, используемых в питьевой воде при атмосферных температурах. Кроме того, существует так называемый фланец промышленного стандарта, который не определяется руководящим органом, а отражает историческую практику. Размеры этих фланцев соответствуют стандарту ASME B16.1, стандарт для фланцевых и фланцевых фитингов для чугунных труб классов 25, 125 и 250.

Фланцы с приварной шейкой привариваются встык к концам труб
, подготовленным аналогичным образом, для получения фланцевых концов с эквивалентной целостностью сварной трубы.

Изображение предоставлено: Golf_chalermchai / Shutterstock.com

Фитинги из нержавеющей стали могут использоваться для санитарных применений, таких как пищевая и молочная промышленность, и обычно снабжены быстросъемными зажимами, позволяющими демонтировать линию для внутренней очистки.Фланцы для этих зажимных систем доступны в виде приварных элементов или, во многих случаях, в виде тройников, тройников и т. Д., Причем фланец является неотъемлемой частью фитинга.

Секции металлических труб также могут быть соединены и построены в виде трубопроводов с использованием трубных муфт и других стандартных резьбовых фитингов, таких как металлические заглушки для труб или отводы на 180 градусов.

Цветные металлы

Алюминиевые фитинги обычно литые. Они доступны во всех формах или формах, что и стальная арматура.Доступны алюминиевые резьбовые фитинги, такие как колпачки или ниппели, а также фитинги, которые отличаются сочетанием типов резьбовых и стыковых соединений. Также существуют варианты сварки внахлест. Сварка алюминиевых фитингов обычно требует процесса MIG или TIG.

Алюминиевая труба

также является популярным выбором для изготовления поручней, и доступен целый ряд фитингов для строительного применения, как свариваемых, так и надвижных / зажимных.

Доступны красные латунные фитинги, такие как латунные патрубки для труб, соответствующие диаметрам труб, и они часто собираются пайкой или пайкой.

Бетон

Фитинги для бетонных труб доступны в различных стилях, подходящих для их применения в крупных гражданских проектах, таких как управление ливневыми водами. Помимо типичных соединений звездой, специализированная фурнитура включает порталы для служебных отверстий и хранилища различных стилей. Типичные соединения используют концы с буртиком на фитингах, которые соприкасаются с аналогами на приемных трубах. Резиновая прокладка обеспечивает герметичное соединение.

Пластмассы

Пластиковые фитинги для труб доступны как для сварки муфт (иногда называемой сваркой растворителем), так и для резьбовых соединений, причем первая является наиболее распространенной.Фитинги для сварки внахлест предназначены для химической сварки, что делает установку быстрой и простой. Пластиковые трубы обычно устанавливаются всухую, а затем маркируются, так как растворитель, используемый для их соединения, особенно быстродействующий. Муфты обычно используются для соединения и соединения прямых отрезков труб вместе.

Фитинги

доступны в стандартных формах и стилях, а также в диапазонах размеров материала, обычного для пластиковых труб, включая ПВХ, ХПВХ, ПЭ, ПЭХ, ПП и АБС.

Обычные фитинги для труб из ПВХ включают в себя переходники, колена, заглушки, тройники, тройники, муфты, соединения и крестовины, и это лишь некоторые из них. Стандартный профиль поперечного сечения для большинства труб из ПВХ является круглым, но доступны и другие формы профиля, например, квадратные фитинги из ПВХ. Однако эти альтернативные фитинговые профили обычно связаны с трубами из ПВХ, предназначенными для использования в конструкциях, таких как заборы, перила или мебельные конструкции, и не связаны с трубами из ПВХ, предназначенными для работы с жидкостями.Помимо ПВХ, для конструкционной фурнитуры могут использоваться и другие материалы, одним из примеров которых являются оцинкованные трубные перила.

Другие фитинги из ПВХ включают конструкции вставок с зазубринами, которые предназначены для использования с трубками, запрессовываются в трубки и фиксируются ленточными зажимами.

Фитинги

CPCV, а также фитинги из ABS (акрилонитрил-бутадиен-стирол) также обычно соединяются с фитингами, сваренными с помощью сварки растворителем. Также широко доступны подходящие переходные переходники для смены типов материалов, например, с ХПВХ на латунь.

В некоторых случаях, когда используются пластиковые трубы, например, в водопроводе для слива раковин, некоторые приспособления для труб, такие как p-образные сифоны, могут быть соединены резьбовым соединением с использованием нейлоновых шайб и стопорной или стопорной гайки. Эта функция облегчает разборку для удаления засоров.

Фитинги для полиэтиленовых труб и фитинги для полипропиленовых труб обычно доступны как с резьбовыми, так и с зазубренными соединениями, а также доступны варианты со сваркой муфтой или с плавлением. Точно так же фитинги PDVF также производятся с раструбными или резьбовыми соединениями.

Если требуется воздухонепроницаемое или водонепроницаемое уплотнение, можно использовать фитинги для нейлоновых труб, которые можно использовать с нейлоновой трубкой или трубкой, а также с другими типами пластиковых или металлических труб.

Стекло

В некоторых специализированных технологических установках промышленных жидкостей используются стеклянные трубы и фитинги. Боросиликатное стекло предлагает несколько ключевых преимуществ по сравнению с альтернативными формами трубопроводных систем. Материал отличается высокой чистотой, поэтому он не загрязняет технологические жидкости. Естественная прозрачность стекла позволяет при необходимости контролировать процесс, а гладкая поверхность предотвращает образование накипи или других отложений на внутренней поверхности трубы.

В лабораторных условиях также могут часто использоваться стеклянные трубки и стеклянные профильные фитинги.

Стеклянную трубу не следует путать с трубами, в которых используется стеклянная футеровка, которую правильнее было бы определить как трубу, облицованную стеклом.

Глина керамическая

Фитинги для труб из стеклокерамики доступны в типовых конфигурациях, необходимых для канализационных сетей. Как и чугун, для этих фитингов обычным способом соединения является раструб и втулка с уплотнительным кольцом или прокладкой, используемыми для герметизации соединения.

Типы трубопроводной арматуры: области применения и отрасли

Выноски

Резьбовые соединения соответствуют стандартизированному формату на чертежах. Номинальный размер указан перед описанием. Когда два или более конца фитинга имеют разные размеры, размер участка предшествует размеру ответвлений, или для уменьшения фитингов наибольший размер предшествует наименьшему. Таким образом, уличная футболка 1 x 1 x 3/4; колено 1 x 1x 3/4 под углом 45 ° по оси Y; крест размером 1 x 3/4 x 1/2 x 1/4; и так далее.Размер резьбы на резьбовых фитингах будет соответствовать номинальному размеру резьбы трубы, как указано в ANSI.

Типы резьбы

В большинстве трубопроводов используются резьбовые фитинги, соединения которых обычно характеризуются одной из следующих систем:

  • Трубная резьба по национальному стандарту США (NPT)
  • Британский стандарт трубной резьбы (BSPT)

Основное различие между ними - угол конуса. В системе NPT используется угол конуса резьбы 60 градусов, тогда как фитинги с трубной резьбой Британского стандарта (BPST) используют немного меньший угол конуса, равный 55 градусам.Помимо конических резьбовых фитингов, в этих системах также предусмотрены фитинги с прямой трубной резьбой, которые не используют конус для герметизации от потери давления или утечек. Как правило, для обеспечения герметичности стыка или соединения требуется подходящий герметик. Большинство резьбовых фитингов предназначены для правой резьбы, но есть несколько вариантов левой (LH) резьбы.

Также доступны фитинги с метрической резьбой, идентифицируемые по номинальному внешнему диаметру и шагу резьбы.Таким образом, трубный ниппель с метрической резьбой M12 x 1,5 будет иметь внешний диаметр 12 миллиметров и шаг резьбы 1,5 витка на миллиметр.

Винтовые фитинги обычно имеют внутреннюю резьбу. Исключением является уличный фитинг, который в случае простого колена имеет одну внешнюю резьбу и одну внутреннюю резьбу. Трубы легко заправляются в полевых условиях. Соединению труб с резьбой и фитингов может помочь тефлоновая лента или трубный компаунд. При нанесении состава рекомендуется наносить его только на внешнюю резьбу, чтобы избежать попадания каких-либо примесей в трубопровод во время сборки стыка.

Типичный рендеринг 3D-конвейера.

Изображение предоставлено: cherezoff / Shutterstock.com

Компоновки трубопроводов обычно представляют собой однолинейные или двухстрочные чертежи, в зависимости от сложности установки. Там, где зазоры малы, и для многих заводских трубопроводов используется двухлинейный чертеж, который показывает размер трубы в масштабе. Для более простых установок достаточно чертежа в одну линию с символическим обозначением арматуры, клапанов и т. Д. Чертежи трубопроводов иногда показаны как «развернутые», что предполагает, что вертикальные трубы повернуты в горизонтальной плоскости, или наоборот, чтобы вся система трубопроводов могла отображаться в одной плоскости.

Велдолеты

Эти небольшие свариваемые ответвления укрепляют трубу в том месте, где сделано отверстие, устраняя необходимость в добавлении арматуры. Различные формы этих фитингов доступны под различными торговыми марками, включая типы стыковой и раструбной сварки, варианты резьбового соединения, а также некоторые специальные конструкции, которые позволяют соединения на коленах и т. Д.

Сварочный процесс

Концы и фланцы труб подготовлены к стыковой сварке в соответствии с толщиной стенки трубы. Для стен толщиной 3/4 дюйма или меньше, стены скошены под углом 70 ° и между ними остается зазор 3/16 дюйма.Сварщик выполняет корневой проход, заполняющий проход (или проходы) и закрывающий проход, часто меняя присадочный материал между проходами. Для большей толщины труба сужается под таким же углом, но только частично вверх по стене. Кроме того, на внутренней стене отшлифован небольшой рельефный уголок, служащий местом для подкладного кольца. Для труб с более тонкими стенками обычно используются сварные муфты. Процедуры сварки изложены инженером в Спецификациях процедуры сварки, и сварщик, выполняющий сварку, будет сертифицирован для конкретного процесса.Иногда перед сваркой трубы необходимо предварительно нагреть, а после - подвергнуть термообработке для снятия теплового напряжения.

Накидной фланец приваривается спереди (показано) и сзади.
Привинчиваемые фланцы иногда усиливают аналогичным передним сварным швом.

Изображение предоставлено: 22 августа / Shutterstock.com

Необходимость надлежащей подготовки концов труб и необходимость тщательной подгонки перед соединением фитингов, сваренных встык, делают использование фитингов, сваренных с раструбом, привлекательным. Для фитингов, сваренных муфтой, скоса не требуется, а сама муфта служит для выравнивания трубы.Единственное особое требование состоит в том, что труба должна немного выходить из фитинга, чтобы учесть расширение во время сварки.

Предварительное изготовление участков трубопровода, называемых «катушками», часто выполняется в помещении, где к процессу изготовления можно применить автоматизацию. Соединения труб можно наматывать на тихоходных токарных станках, чтобы довести работу до сварщика. Можно использовать роботов-сварщиков. Такие методы, как сварка под флюсом, могут применяться для повышения производительности.

В качестве альтернативы традиционно сварным системам трубопроводов предлагаются несварные фитинги или сварные соединители для труб.Используя комбинацию обжимных механических фитингов вместе с холодной гибкой трубы или трубопровода, это решение устраняет нагрузки на трубопровод от сварочных операций, снижает затраты и может обеспечить модульную систему, которую легче разбирать или модифицировать по мере необходимости.

Пластиковая труба и труба из полиэтилена высокой плотности, в частности, могут быть соединены термической сваркой, иногда называемой электромуфтовой сваркой. Трубы могут быть сварными встык или раструб. Это довольно распространенная практика для трубопроводов большого диаметра из ПНД.Для выполнения этих сварных швов доступен ряд специализированного оборудования.

Сварочный аппарат для термического соединения участков труб из ПНД.

Изображение предоставлено: Ютана artkla / Shutterstock.com

Как правило, при применении пластиковых труб и трубопроводных фитингов необходимо учитывать снижение номинального давления в зависимости от размера трубы или фитинга и рабочей температуры. Для материалов из ПВХ и ХПВХ производители рекомендуют снизить номинальное давление для температур выше 73 градусов F.И для данной рабочей температуры давление необходимо дополнительно снижать по мере увеличения диаметра трубы или фитинга. Кроме того, использование определенных фитингов, таких как фланцы, штуцеры или клапаны, может иметь номинальное давление ниже, чем у прямой трубы того же размера.

Формы и фасоны фитингов

Название большинства подходящих форм говорит само за себя. К общедоступным относятся:

  • колпачки
  • заглушки
  • ниппели
  • колено
  • тройники
  • звезд
  • крестов
  • штуцеры
  • втулки
  • редукторы
  • адаптеры

Заглушки или колпачки могут использоваться для герметизации концов трубы.Некоторые формы заглушек высокого давления используются для временной герметизации концов труб для облегчения испытаний под давлением в трубопроводах и сосудах под давлением, устраняя при этом необходимость выполнять обычные сварочные операции для проведения этих испытаний.

Трубная заглушка с механической обработкой для испытания трубопроводов давлением

Изображение предоставлено: Mechanical Research & Design, Inc.

Отводы можно приобрести с изгибами 22-1 / 2 °, 45 ° и 90 °. Обратные отводы используются для перемещения жидкости через полное изменение направления на 180 °.Трубы с небольшой резьбой называются ниппелями. Втулки используются для изменения диаметра труб, как и переходники. Такие термины, как «улица» и «обслуживание», описывают фурнитуру с наружной резьбой. Муфты используются для соединения трубы с резьбой без необходимости поворачивать какую-либо трубу. Адаптеры позволяют системе переключаться между материалами, например, между пластиковой и металлической трубой.

Отводы труб производятся в соответствии со спецификациями и обычно называются кратными диаметрам трубы. Например, 5D-изгиб 10-дюймовой трубы будет иметь радиус изгиба в пять раз больше диаметра.Также указывается угол изгиба.

Фитинги для дождевателей

В системах пожаротушения и спринклерах могут использоваться трубы нескольких типов, чаще всего стальные (черная труба или оцинкованная труба), медные трубы или пластиковые трубы (ХПВХ и полибутилен разрешены NFPA).

В случае стальных труб, фитинги могут иметь резьбу, сварку или использовать концевые трубы и соединители с обрезанными или накатанными канавками, в которых для соединения труб используются системы с кольцом и кулачком. Соединители устанавливаются быстро и легко, что исключает стоимость и сложность других методов, таких как сварка.В результате эти кольцевые и кулачковые системы, по-видимому, довольно распространены в этой отрасли.

Соединения с прорезанными канавками обычно допускаются спецификацией для труб из списка 40 или выше, где более высокие номера в спецификации указывают на увеличенную толщину стенки трубы. Типы соединения труб с катаной канавкой допустимы при любой толщине стенки.

Медные трубки, используемые в спринклерных системах, обычно паяны, но NFPA 13 допускает ограниченное использование паяных соединений для применений, которые характеризуются низким риском опасности и малым количеством людей.

Пластиковая труба может использоваться в некоторых системах пожаротушения и спринклерных систем, в соответствии с NFPA 13. Для ХПВХ соединение стандартных фитингов под сварку муфтой с помощью растворителя является обычным методом соединения трубных фитингов из ХПВХ к спринклерной трубе. В небольших жилых помещениях также используются трубы из сшитого полиэтилена (PEX). При использовании пластиковых труб необходимо проявлять дополнительную осторожность, чтобы обеспечить адекватную поддержку системы и защитить трубы и фитинги от прямого воздействия огня.

Co nsiderations / Attributes

Падение давления на изгибах и фитингах может быть значительным или незначительным в зависимости от длины системы. Для длительных периодов это обычно считается «незначительными потерями». Для систем с минимальным количеством прямых участков эти капли играют важную роль. Инженеры-трубопроводчики часто определяют и вычисляют эквивалентную длину для каждого компонента в системе, чтобы получить теоретическую эффективную длину трубопровода, по которой можно оценить ожидаемое падение системы.Такую информацию можно найти в технических справочниках или у самих производителей.

Дополнительные ресурсы

Помимо организаций, спонсирующих стандарты для труб и трубопроводов, таких как ASTM, ANSI и ASME, следующие торговые организации могут предоставить полезную информацию о различных специализированных трубах, производстве трубопроводов и т. Д.

Сводка

Это руководство дает общее представление о трубопроводной арматуре, ее материалах, производстве, конкретных типах, областях применения и особенностях использования.Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники или просмотреть подробную информацию о конкретных продуктах.

Сокращения
  • ABS — Акрилонитрилбутадиенстирол
  • AWS — Американское сварочное общество
  • DWV - слив, отходы и вентиляция
  • MEP - механическое, электрическое и водопроводное оборудование
  • NPT - трубная коническая резьба National
  • NPS - прямая трубная резьба National; также, Номинальный размер трубы
  • PCCP - предварительно напряженная бетонная цилиндрическая труба
  • PE - полиэтилен (PEX, сшитый)
  • P&ID - Схема трубопроводов и КИП
  • PP - полипропилен
  • ПВХ - поливинилхлорид
  • SDR - стандартное соотношение размеров
  • WPS - Спецификация процедуры сварки
Источники:
  1. https: // www.plantservices.com/articles/2010/04mechanicalpipejoints/?start=2
  2. https://www.who.int
  3. https://info.myssp.com/blog/frequent-asked-questions-about-fittings

Трубы прочие изделия

Больше из оборудования

Насадки по сантехнике из ПВХ для бассейнов | В плавании

Фильтрующие системы для бассейнов - это «напорные фитинги», которые глубже, чем «сливные фитинги». Фитинги из ПВХ для бассейнов позволяют приклеивать трубу на глубину 1-1 / 4 дюйма, что вдвое превышает глубину фитингов DWV (слив, слив, вентиляция).Обязательно используйте только более глубокие фитинги под давлением при установке систем бассейнов.

Резка трубы из ПВХ: Для резки трубы из ПВХ можно использовать пилы разных типов. Можно использовать ножовки, канатные пилы или сабельные пилы. Для достижения наилучших результатов сделайте прямой разрез трубы и используйте ткань Emory или наждачную бумагу, чтобы удалить неровности и заусенцы с трубы перед приклеиванием.

Размер: Используйте жесткую рулетку, чтобы дважды проверить расстояние между фитингами, включая полную глубину каждого фитинга.Часто бывает достаточно места для размещения слишком длинных труб, но слишком короткая труба не склеивается полностью и может взорваться под давлением.

Сухой фитинг: Соединение всех труб и фитингов вместе с первой попытки или без клея является трудным и, возможно, ненужным. Но вы должны спланировать последовательность клеевых швов и постоянно проверять расстояние и угол наклона во время работы. Попробуйте закончить одним клеевым швом там, где трубы стали гибкими, чтобы все это было плотно и прямо.

Клей для ПВХ: Для работ под давлением, например бассейнов и спа, используйте клей для ПВХ средней или большой толщины (толстый). Цвет клея не имеет значения, самое главное, чтобы вы использовали свежий клей для ПВХ, а не что-то устаревшее или подверженное воздействию воздуха из неплотно закрытого колпачка.

Грунтовка и очиститель для ПВХ - это два разных растворителя, которые используются непосредственно перед клеевым соединением. Очиститель ПВХ удаляет жир, грязь и покрытия из ПВХ, чтобы создать лучшую связь. Грунтовка из ПВХ также очищает трубу, но более сильный растворитель также размягчает трубу из ПВХ, выделяя тепло, которое помогает сплавлять трубу и фитинг вместе для лучшего соединения и уплотнения.

Purple Primer - это популярный тип грунтовки / очистителя для ПВХ, который требуется многим инспекторам, поскольку он окрашивает трубу, позволяя легко увидеть, что грунтовка была использована для настоящего сварного соединения, сваренного растворителем. Прозрачную грунтовку для ПВХ можно использовать при ремонте водопровода бассейна, который не проверяется.

Для достижения наилучших результатов при использовании грунтовки или очистителя, наносите клей ПВХ, пока грунтовка еще влажная, а труба еще липкая. Загрунтуйте охватываемую и охватываемую поверхности и в течение 5–10 секунд добавьте обильное количество клея ПВХ с помощью тампона и соедините трубу и фитинг скручивающим движением.

Травмы пальцев, кисти и запястья

У вас травма пальца, руки или запястья?

Есть

Травма пальца, кисти или запястья

Травма пальца, кисти или запястья

Сколько тебе лет?

Менее 5 лет

Менее 5 лет

5 лет и старше

5 лет и старше

Вы мужчина или женщина?

Почему мы задаем этот вопрос?

  • Если вы трансгендер или небинарный, выберите пол, который соответствует вашим частям тела (например, яичникам, яичкам, простате, груди, половому члену или влагалищу), которые у вас сейчас в районе, где у вас наблюдаются симптомы.
  • Если ваши симптомы не связаны с этими органами, вы можете выбрать свой пол.
  • Если у вас есть органы обоих полов, вам может потребоваться дважды пройти через этот инструмент сортировки (один раз как «мужские» и один раз как «женские»). Это гарантирует, что инструмент задает вам правильные вопросы.

Прошло ли больше месяца с момента травмы пальца, кисти или запястья?

Есть

Травма пальца, кисти или запястья более месяца назад

Травма пальца, кисти или запястья более месяца назад

Переносили ли вы за последний месяц операцию на пальце, руке или запястье?

Если проблема вызывает гипс, шина или скоба, следуйте полученным инструкциям по их ослаблению.

Есть

Хирургия пальцев, кисти или запястья за последний месяц

Хирургия пальцев, кисти или запястья за последний месяц

Считаете ли вы, что у кого-нибудь из ваших пальцев может быть обморожение?

Есть

Воздействие низких температур

Воздействие низких температур

Были ли у вас серьезные травмы за последние 2–3 часа?

Есть

Серьезная травма за последние 2–3 часа

Серьезная травма за последние 2–3 часа

У вас проблемы с обычным движением пальцев или руки?

Боль или припухлость могут ограничивать движение.

Есть

Затрудненное движение пальцев или руки

Затрудненное движение пальцев или руки

Можете ли вы вообще двигать пальцами, кистью и запястьем?

Есть

Может двигать пальцами, кистью и запястьем

Невозможно пошевелить пальцами, кистью и запястьем

Были ли у вас проблемы с перемещением пальцев, кисти или запястья более 2 дней?

Есть

Затруднение при движении руки более 2 дней

Затруднение при движении руки более 2 дней

Есть ли боль в пальцах, руке или запястье?

Есть

Боль в пальцах, руке или запястье

Боль в пальцах, руке или запястье

Имеет боль:

Стало хуже?

Боль усиливается

Остались примерно такими же (не лучше и не хуже)?

Боль без изменений

Стало лучше?

Боль утихает

Есть ли у вас боль в пальцах, руке или запястье?

Есть

Боль в пальце, руке или запястье

Боль в пальце, руке или запястье

Насколько сильна боль по шкале от 0 до 10, если 0 - это отсутствие боли, а 10 - наихудшая боль, которую вы можете себе представить?

от 8 до 10: сильная боль

Сильная боль

от 5 до 7: умеренная боль

Умеренная боль

от 1 до 4: легкая боль

Легкая боль

Имеет боль:

Стало хуже?

Боль усиливается

Остались примерно такими же (не лучше и не хуже)?

Боль без изменений

Стало лучше?

Боль проходит

Продолжалась ли боль более 2 дней?

Есть

Боль более 2 дней

Боль более 2 дней

Ваша рука голубая, очень бледная или холодная и отличается от другой руки?

Если рука или рука в гипсе, шине или бандаже, следуйте полученным инструкциям по их ослаблению.

Есть

Рука синяя, очень бледная или холодная и отличается от другой руки

Рука синяя, очень бледная или холодная и отличается от другой руки

Не отрезана ли частично или полностью какая-либо часть пальца?

Есть

Отрезанная часть пальца

Отрезанная часть пальца

Это больше, чем кончик пальца, или больше, чем половина десятицентовика, или вы видите кость?

Осторожно смойте грязь, оберните отрезанную часть чистой тканью, поместите обернутую часть в полиэтиленовый пакет, поместите пакет на лед, чтобы палец оставался прохладным, и принесите его в больницу.

Есть

Отрезано больше, чем кончик пальца

Отрезано больше, чем кончик пальца

Был ли палец или запястье искривлены или согнуты из своего нормального положения, даже если они теперь вернулись в свое нормальное положение?

Есть

Вывих пальца или запястья

Вывих пальца или запястья

Палец или рука застряли в чем-то, например, в банке или игрушке?

Есть

Захваченный палец или рука

Захваченный палец или рука

В пальце или руке застрял какой-то предмет, и вы не можете его вытащить?

Это может быть что-то вроде гвоздя, иглы или большой кусок дерева, металла или пластика.

Есть

Предмет, вложенный в палец или руку

Предмет, вложенный в палец или руку

Попали ли в вашу руку или палец что-то под высоким давлением, например, масло или краску из распылителя?

Есть

Рука или палец ввели что-то под высоким давлением

Рука или палец ввели что-то под высоким давлением

Есть отек или синяк?

Появились ли у вас отек или синяк в течение 30 минут после травмы?

Есть

Отек или синяк в течение 30 минут после травмы

Отек или синяк в течение 30 минут после травмы

Набухание длилось более 2 дней?

Есть

Отек более 2 дней

Отек более 2 дней

Есть ли у вас слабость, онемение или покалывание в руке или руке, которые длились более часа?

Слабость - это невозможность нормально пользоваться рукой, как бы вы ни старались.Боль или припухлость могут затруднить движение, но это не то же самое, что слабость.

Есть

Онемение, слабость или покалывание более 1 часа

Онемение, слабость или покалывание более 1 часа

Вы подозреваете, что травма могла быть вызвана жестоким обращением?

Это стандартный вопрос, который мы задаем в определенных темах.Это может не относиться к вам. Но то, что мы просим об этом каждого, помогает нам оказывать людям помощь, в которой они нуждаются.

Есть

Травма могла быть вызвана злоупотреблением

Травма могла быть вызвана злоупотреблением

Как вы думаете, причиной лихорадки является проблема?

Некоторые проблемы с костями и суставами могут вызывать жар.

Есть ли красные полосы, отходящие от пораженного участка, или вытекающий из него гной?

У вас диабет, ослабленная иммунная система, заболевание периферических артерий или какое-либо хирургическое оборудование в этом районе?

«Оборудование» включает в себя такие вещи, как искусственные суставы, пластины или винты, катетеры и медицинские насосы.

Есть

Диабет, проблемы с иммунитетом, заболевание периферических артерий или хирургическое оборудование в зоне поражения

Диабет, проблемы с иммунитетом, заболевание периферических артерий или хирургическое оборудование в зоне поражения

Как вы думаете, вам может понадобиться прививка от столбняка?

Есть

Может потребоваться прививка от столбняка

Были ли у вас симптомы больше недели?

Есть

Симптомы более недели

Симптомы более недели

Многие вещи могут повлиять на то, как ваше тело реагирует на симптом, и какой уход может вам понадобиться.К ним относятся:

  • Ваш возраст . Младенцы и пожилые люди, как правило, быстрее заболевают.
  • Общее состояние вашего здоровья . Если у вас есть такое заболевание, как диабет, ВИЧ, рак или болезнь сердца, вам, возможно, придется уделять больше внимания определенным симптомам и как можно скорее обратиться за помощью.
  • Лекарства, которые вы принимаете . Некоторые лекарства, такие как разжижители крови (антикоагулянты), лекарства, подавляющие иммунную систему, такие как стероиды или химиотерапия, лечебные травы или добавки, могут вызывать симптомы или усугублять их.
  • Недавние события со здоровьем , такие как операция или травма. Подобные события могут впоследствии вызвать симптомы или сделать их более серьезными.
  • Ваше здоровье и образ жизни , такие как привычки в еде и физических упражнениях, курение, употребление алкоголя или наркотиков, половой анамнез и путешествия.

Попробуйте домашнее лечение

Вы ответили на все вопросы.Судя по вашим ответам, вы сможете решить эту проблему дома.

  • Попробуйте домашнее лечение, чтобы облегчить симптомы.
  • Позвоните своему врачу, если симптомы ухудшатся или у вас возникнут какие-либо проблемы (например, если симптомы не улучшаются, как вы ожидали). Вам может потребоваться помощь раньше.

Боль у взрослых и детей старшего возраста

  • Сильная боль (от 8 до 10) : Боль настолько сильна, что вы не можете выдержать ее более нескольких часов, не можете спать и не можете делать ничего, кроме как сосредоточиться на боли.
  • Умеренная боль (от 5 до 7) : Боль достаточно сильная, чтобы нарушить вашу нормальную деятельность и ваш сон, но вы можете терпеть ее часами или днями. Умеренная также может означать боль, которая приходит и уходит, даже если она очень сильная.
  • Легкая боль (от 1 до 4) : Вы замечаете боль, но ее недостаточно, чтобы нарушить ваш сон или деятельность.

Серьезная травма - любое событие, которое может привести к очень серьезной травме, например:

  • Падение с высоты более 10 футов (3.1 м) [более 5 футов (1,5 м) для детей младше 2 лет и взрослых старше 65 лет].
  • Автокатастрофа, в которой любой вовлеченный автомобиль проезжал со скоростью более 20 миль (32 км) в час.
  • Любое событие, которое вызывает сильное кровотечение, которое вы не можете контролировать.
  • Любое событие, достаточно мощное, чтобы сильно сломать большую кость (например, кость руки или ноги).

Боль у детей до 3 лет

Трудно сказать, насколько сильно болит ребенок.

  • Сильная боль (от 8 до 10) : Боль настолько сильна, что ребенок не может спать, не может чувствовать себя комфортно и постоянно плачет, что бы вы ни делали. Ребенок может пинаться, сжиматься в кулаке или гримасничать.
  • Умеренная боль (от 5 до 7) : ребенок очень суетлив, много цепляется за вас и, возможно, плохо спит, но реагирует, когда вы пытаетесь его или ее утешить.
  • Легкая боль (от 1 до 4) : ребенок немного суетлив и немного цепляется за вас, но реагирует, когда вы пытаетесь его или ее утешить.

Боль у детей от 3 лет

  • Сильная боль (от 8 до 10) : Боль настолько сильна, что ребенок не может выдержать ее более нескольких часов, не может спать и не может ничего делать, кроме как сосредоточиться на боли. Никто не может терпеть сильную боль дольше нескольких часов.
  • Умеренная боль (от 5 до 7) : Боль достаточно сильная, чтобы нарушить нормальную активность и сон ребенка, но ребенок может терпеть ее часами или днями.
  • Слабая боль (от 1 до 4) : ребенок замечает боль и может жаловаться на нее, но ее недостаточно, чтобы нарушить его или ее сон или деятельность.

Симптомы инфекции могут включать:

  • Усиление боли, отека, тепла или покраснения в области или вокруг нее.
  • Красные полосы, ведущие с территории.
  • Гной вытекает из области.
  • Лихорадка.

Определенные состояния здоровья и лекарства ослабляют способность иммунной системы бороться с инфекциями и болезнями. Некоторые примеры у взрослых:

  • Заболевания, такие как диабет, рак, болезни сердца и ВИЧ / СПИД.
  • Длительные проблемы с алкоголем и наркотиками.
  • Стероидные лекарства, которые можно использовать для лечения различных состояний.
  • Химиотерапия и лучевая терапия рака.
  • Другие лекарства, применяемые для лечения аутоиммунных заболеваний.
  • Лекарства, принимаемые после трансплантации органов.
  • Отсутствие селезенки.

Когда область становится синей, очень бледной или холодной , это может означать, что произошло внезапное изменение кровоснабжения этой области. Это может быть серьезно.

Есть и другие причины изменения цвета и температуры. Синяки часто выглядят синими. Конечность может посинеть или побледнеть, если вы оставите ее в одном положении слишком долго, но ее нормальный цвет вернется после того, как вы переместите ее.То, что вы ищете, - это изменение внешнего вида области (она становится синей или бледной) и ощущения (она становится холодной на ощупь), и это изменение никуда не денется.

Шок - это опасное для жизни состояние, которое может быстро возникнуть после внезапной болезни или травмы.

Взрослые и дети старшего возраста часто имеют несколько симптомов шока. К ним относятся:

  • Обморок (потеря сознания).
  • Чувство сильного головокружения или дурноты, как будто вы можете потерять сознание.
  • Чувство сильной слабости или проблемы со стоянием.
  • Отсутствие бдительности или способности ясно мыслить. Вы можете быть сбиты с толку, беспокоиться, бояться или быть не в состоянии отвечать на вопросы.

Шок - это опасное для жизни состояние, которое может быстро возникнуть после внезапной болезни или травмы.

Младенцы и маленькие дети часто имеют несколько симптомов шока. К ним относятся:

  • Обморок (потеря сознания).
  • Вы очень хотите спать или просыпаетесь с трудом.
  • Не отвечает, когда к нему прикасаются или говорят.
  • Дышит намного быстрее, чем обычно.
  • Действующий сбитый с толку.Ребенок может не знать, где он находится.

Вам может понадобиться прививка от столбняка в зависимости от того, насколько грязна рана и сколько времени прошло с момента последней прививки.

  • Для грязной раны , в которой есть такие вещи, как грязь, слюна или фекалии, вам может потребоваться прививка, если:
    • Вам не делали прививку от столбняка за последние 5 лет.
    • Вы не знаете, когда был ваш последний выстрел.
  • Для чистой раны вам может понадобиться прививка, если:
    • Вы не получали прививку от столбняка в течение последних 10 лет.
    • Вы не знаете, когда был ваш последний выстрел.

С сильным кровотечением , может быть правдой любое из этих утверждений:

  • Кровь выкачивается из раны.
  • Кровотечение не останавливается и не замедляется при надавливании.
  • Кровь быстро просачивается через повязку за повязкой.

С умеренным кровотечением , может быть правдой любое из этих утверждений:

  • Кровотечение замедляется или останавливается с давлением, но начинается снова, если вы снимаете давление.
  • Кровь может просочиться через несколько повязок, но это не быстро и не выходит из-под контроля.

При легкое кровотечение может быть правдой любое из этих утверждений:

  • Кровотечение останавливается само по себе или под давлением.
  • Кровотечение останавливается или замедляется до жидкой или тонкой струйки через 15 минут надавливания. Он может сочиться или просачиваться до 45 минут.

Обратитесь за помощью сегодня

На основании ваших ответов, вам может скоро потребоваться медицинская помощь .Проблема, вероятно, не исчезнет без медицинской помощи.

  • Позвоните своему врачу сегодня, чтобы обсудить симптомы и организовать лечение.
  • Если вы не можете связаться со своим врачом или у вас его нет, обратитесь за помощью сегодня.
  • Если сейчас вечер, наблюдайте за симптомами и обращайтесь за помощью утром.
  • Если симптомы ухудшаются, скорее обратитесь за помощью.

Обратитесь за помощью сейчас

На основании ваших ответов, вам может потребоваться немедленная помощь . Без медицинской помощи проблема может усугубиться.

  • Позвоните своему врачу, чтобы обсудить симптомы и организовать лечение.
  • Если вы не можете связаться со своим врачом или у вас его нет, обратитесь за помощью в течение следующего часа.
  • Вам не нужно вызывать скорую помощь, кроме случаев, когда:
    • Вы не можете безопасно передвигаться, ведя машину самостоятельно или попросив кого-нибудь отвезти вас.
    • Вы находитесь в зоне с интенсивным движением транспорта или другими проблемами, которые могут замедлить работу.

Позвоните 911 сейчас

Судя по вашим ответам, вам нужна неотложная помощь.

Позвоните 911 или в другую службу экстренной помощи сейчас .

Иногда люди не хотят звонить в службу 911. Они могут подумать, что их симптомы несерьезны или что они могут просто попросить кого-нибудь их водить. Или они могут быть обеспокоены стоимостью. Но, судя по вашим ответам, самый безопасный и быстрый способ получить необходимую помощь - это позвонить в службу 911, чтобы доставить вас в больницу.

Назначить встречу

Судя по вашим ответам, проблема не может быть улучшена без медицинской помощи.

  • Запишитесь на прием к врачу в ближайшие 1-2 недели.
  • Если возможно, попробуйте лечение в домашних условиях, пока вы ждете приема.
  • Если симптомы ухудшатся или у вас возникнут какие-либо проблемы, позвоните своему врачу. Вам может потребоваться помощь раньше.

Позвоните 911 сейчас

Судя по вашим ответам, вам нужна неотложная помощь.

Позвоните 911 или в другую службу экстренной помощи сейчас .

Непосредственно надавливайте на рану, пока не прибудет помощь. По возможности держите область приподнятой.

Иногда люди не хотят звонить в службу 911. Они могут подумать, что их симптомы несерьезны или что они могут просто попросить кого-нибудь их водить.Или они могут быть обеспокоены стоимостью.
