Чертежи лестниц на второй этаж

Данная статья представляет собой обзор на наиболее популярные виды лестниц, а также содержит в себе практические советы как сделать и рассчитать лестницы на второй этаж в частном доме своими руками. Схема, расчеты, размеры, а также чертежи прилагаются. В конце каждой главы имеется видео с наглядным отображением процесса возведения конструкции.

Для удобства чтения статья разделена на несколько глав:

  • первая глава содержит в себе общие рекомендации;
  • вторая глава представляет методы создания проекта винтовой лестницы, которые можно применять при работе;
  • третья, четвертая и пятая глава имеют примеры по созданию обычных конструкций из дерева, бетона и металла;
  • последняя предлагает 10 проектов конструкции и отвечает на вопрос об оптимальной ширине.

Для удобства в статье имеется навигационная панель, с помощью которой можно перейти к любому пункту и начать чтение с необходимой главы.

Пример проекта металлической лестницы

Как рассчитать лестницу на второй этаж в частном доме своими руками правильно – общие рекомендации

В данном разделе приведены рекомендации и расчет лестницы на второй этаж в частном доме своими руками. Схема и чертежи разных проектов выложены в конце данного материала.

Лестница служит для комфортного перемещения между этажами. Как правило, данной конструкцией пользуются ежедневно – двухэтажные дома чаще всего строятся с расположением спальных комнат и ванной на втором этаже. Из этого можно получить два наиболее главных правила при проектировании конструкции – безопасность и удобство.

Над стеллажами

Важно: Лестница – это источник повышенной травматичности для людей всех возрастов. Падение может крайне негативно сказаться на здоровье человека, потому, следует делать ее максимально безопасной. Для этого есть несколько способов, которые позволяют полностью минимизировать риски.

В первую очередь, необходимо делать ступеньки оптимальной высоты и ширины. Об слишком высокие ступеньки просто запнуться, а по узким крайне трудно идти, потому можно легко поскользнуться. Необходимо учитывать это при проектировании, закладывая размер заранее в проект.

В большом доме

Наиболее оптимальной высотой ступенек можно считать 150-200мм. Этого достаточно, чтобы совершить уверенный шаг, без страха запнуться или неправильно занести ногу. Глубина, или ширина должна быть не меньше 200мм – это требование нетрудно получить из средней длины ноги человека.

Кроме этого, каждой лестнице необходимы перила. Они позволяют перемещаться с большим комфортом и безопасностью – риск падения значительно снижается.

Важно: Материал должен быть не скользким. Лестницу лучше не делать из кафеля или лакированного дерева – они имеют гладкую поверхность, которая очень неудобна для передвижения. Если все же используется дерево, не лишним является обработка наждачной бумагой или обивка ступеней ковровой дорожкой.

[1]

Над диваном

Удобство зачастую зависит от безопасности. Если ступени будут безопасными, то, одновременно, будут и удобными. Конечно, порой ради удобства можно несколько отступить от стандартных размеров – если их будет использовать только человек большого роста, можно сделать высоту ступенек более 200мм.

График зависимости наклона лестницы к удобству использования

Как сделать винтовую конструкцию самостоятельно

Винтовая лестница имеет свой особенный внешний вид, за счет которого появляется возможность создания совершенно непохожего ни на что дизайна. Кроме этого, винтовая конструкция позволяет сэкономить много места на обоих этажах, сделав помещение более эргономичными.

Винтовая

Расчет винтовой лестницы на второй этаж

В случае создания винтовой лестницы на второй этаж расчет необходимо начинать с количества ступеней и высоты их расположения. Исходя из сказанного в прошлой главе, оптимальная высота между ступенями равна 200мм, а глубина – 200-300мм. Но надо учесть, что у винтовых лестниц ступени имеют вид расширяющихся конусов, потому, и их глубину необходимо рассчитывать особым способом.

С центральной стойкой

Для расчета лучше использовать математические формулы. Для начала, необходимо узнать длину окружности конструкции. Удобнее всего это сделать с помощью формулы 2*3,14*r, где r – ширина пролета. К примеру, при ширине пролета в 1000мм окружность будет равняться 6280мм. Чтобы получить ширину ступени с внешней стороны, достаточно данное расстояние поделить на количестве ступеней в одном пролете. Для примера, при 10 ступенях расстояние будет равняться 628мм, которые позволят создать ровную лестницу без пустот.

Схема расчета винтовой модели

Высота конструкции определяется высотой помещения, также, как и при создании обычной лестницы. Высота между ступенями должна равняться оптимальной – к примеру, обычно хватает 150-250мм. Оптимальную высоту лучше рассчитывать от высоты помещения. Для примера, за высоту потолков в комнате – 2700мм. Ступеньки будут толщиной 20мм, толщина перекрытия – 150мм.

Совет: Расчеты необходимо начинать с пола – пол является нулевой ступенью. Для начала необходимо суммировать высоту помещения и перекрытия, поскольку именно на это расстояние должна идти лестница. В данном случае она равняется 2850мм. Чтобы получить количество ступеней, необходимо поделить его на подходящую высоту одной ступени с ее высотой – к примеру, 220мм. Результатом, с округлением, является 13 ступеней. Последней, 13 ступенью, в данном случае будет служить пол перекрытия второго этажа.

[2]

Графическое построение и размеры

На данном этапе лучше всего создавать проект на бумаге. Не обязательно делать его максимально точным в чертежном плане, но даже простой набросок поможет лучше понимать проект.

Размеры винтовых лестниц на второй этаж

При проведении расчетов размера необходимо отталкиваться от наиболее комфортной ширины лестницы в 800-1000мм. Этого достаточно, чтобы пройти даже с большим грузом на руках, при этом не стесняя себя в движениях (к сожалению, крупногабаритную мебель все равно придется поднимать через окна).

Проект винтовой модели

Винтовая лестница представляет собой круг, потому диаметр равен сложению ширины проходов и, если лестница строится с центральной опорой, размера опоры. В среднем, диаметр подобной конструкции равняется 1600-2000мм, которых хватает для её удобного использования вне зависимости от особенностей. Более подробно в таблице ниже

210235910270°202,5°
2352601011300°225°
2602851112330°247,5°
2853101213360°270°
3351314390°292,5°
3353601415420°315°

Совет: Очень часто размер лестницы зависит от высоты потолка. Для маленького дачного домика нет смысла делать очень широкую лестницу – достаточно будет 700мм для того, чтобы пройти на второй этаж. Для чердачных выполняется точно такое же правило.

[3]

Видео проект лестницы винтового типа

Данное видео показывает как самому сделать лестницы на второй этаж в частном доме своими руками (схема и размеры проекта прилагаются).

Показаны основные моменты монтажа, а также все особенности работы с данным видом конструкций.

Деревянная лестница на второй этаж своими руками

Обычная лестница может строится по схожим расчетам и методикам. Деревянная лестница на второй этаж в частном доме своими руками изготавливается намного проще винтовой, но занимает сравнительно больше места. Далее рассмотрим основные моменты расчета и видео-инструкцию.

Из дерева

Расчет деревянной лестницы на второй этаж

Пример расчета

Расчет деревянной лестницы на второй этаж должен учитывать длину – она является сложением глубины всех ступеней. Чем больше их будет, тем больше будет сама длина. Для обычной лестницы в помещении в среднем достаточно 10-12 ступеней, которые суммарно будут равны 2000-2500мм при глубине в 200мм и 2500-3000мм при глубине в 250мм.

Проект лестницы с поворотом на 90 градусов

Совет: Ширина подобной конструкции в среднем должна равняться 800-1000мм.

Данный размер должен предоставлять полную свободу действий. Следовательно, если запланированы перила, то для них должно быть дополнительное место на ступенях.

[4]

Проем над конструкцией должен начинаться с того места, на котором от ступени до потолка остается меньше 2000-2200мм – этого хватит для любого по росту человека. Не стоит делать проем слишком коротким – экономия в данном случае может обернуться неудобством и дополнительными трудовыми затратами.

Обозначения

Если планируется создание поворота, то рассчитывать его необходимо с теми же условиями – единственным изменением является ширина ступени – ступени в области поворота рассчитываются аналогично винтовым, но делать их можно с упором в стену.

Видео-инструкция

Данное видео представляет собой инструкцию по проектированию и монтажу деревянной лестницы с поворотом на 90 градусов.

Бетонная лестница на второй этаж своими руками – видео инструкция

Бетон является отличным материалом для лестниц – он очень прочен и позволяет работать с любыми объемами. Часто для такой конструкции достаточно только собрать каркас и залить его.

Опалубка под бетонную конструкцию

Важно: Надо заметить, что создание бетонной лестницы на второй этаж своими руками требует очень больших вложений – на полностью литую конструкцию уходит огромное количество бетона. Скорее всего вам придется заказывать полноценную бетономешалку – обычным ручным методом процесс будет идти крайне долго.

[5]

Отлитая конструкция

Чтобы облегчить данный процесс следует дополнительно укреплять пролет разными блоками. Неплохой идеей является создание каркаса из пеноблоков, на которые впоследствие укладывается опалубка. Это позволяет получить дополнительное пространство под конструкцией и использовать его под хозяйственные нужды.

В видео ниже представлен процесс сборки опалубки и ее залитие с изображением основных моментов работы.

Металлическая лестница на второй этаж своими руками – расчет и видео-инструкция

Металл представляет собой крайне пластичный и при этом прочный материал. Металлическая лестница на второй этаж своими руками, к сожалению, не является самой комфортной – её довольно трудно нагреть, но прочность будет очень высока. Кроме этого, лестница из металла занимает мало места – это актуально для домов с небольшой общей площадью.

Конструкция из железа

К особенностям расчета в данном случае можно отнести тот факт, что металлическая ступень занимает очень мало места. Обычно ее размер равняется 5-10мм, и при всей высоте конструкции их суммарный объем редко превышает 90-100мм.

Расчеты ничем не отличаются от обычных лестниц, но с той разницей, что необходимо учитывать сопротивление материалов. Для конструкции советуем использовать металлические трубы с толщиной стенки не менее 8мм, а для ступеней – арматуру не тоньше 7мм. При этом, при широких ступенях следует использовать утолщенные варианты, которые не будут прогибаться под весом человека.

Одномаршевая железная лестница на второй этаж своими руками

[6]

В видео ниже приведен пример создания металлической лестничной конструкции, которая впоследствии обшивается гипсокартоном. В нем отображены основные моменты работы.

Какая должна быть ширина лестницы на второй этаж в частном доме – правильные размеры?

Данный вопрос является сугубо личным. Не смотря на оптимальную ширину пролета в 800-1000мм, данное значение может серьезно варьироваться в зависимости от личных предпочтений человека. Надо учитывать, что чем шире будет проем, то тем больше потребуется затрат ресурсов.

Примеры ширины разных видов лестниц

Стоит отдельно установить минимальную границу в 500мм – более узкая конструкция будет полностью неудобной для использования, да и какие-то вещи или мебель по ней переместить будет довольно проблематично. Максимальная граница зависит исключительно от помещения, но все же, не стоит делать ширину больше 2000-2500мм, особенно в тех случаях, если лестница не является главной в холле.

Далее предлагаем вам изучить проекты лестниц на второй этаж – в заключительном разделе представлено 10 чертежей с размерами. Надеемся, один из них подойдет для закрытия вашей потребности. [7]

Лестницы на второй этаж в частном доме своими руками – схема и чертеж 10 проектов

Схема лестниц с прямыми маршамиУгловая на 90 градусовЧертеж П-образной лестницы с поворотной площадкойПлан деревянной моделиПодробный чертежРасчетПростая лестницаС поворотом на 180 градусовПроект прямой маршевой лестницыПрямая двухмаршевая

Один из серьезных этапов внутреннего обустройства двухэтажного частного дома – строительство лестничного марша, предназначенного для подъема наверх. Здесь домовладелец оказывается перед выбором: нанять на эту работу опытных мастеров или взяться за изготовление самому. В пользу второго варианта говорит экономия средств и добросовестность, с которой хозяин примется за дело в собственном жилище. Остается лишь восполнить пробел в знаниях и понять, как сделать лестницу на второй этаж своими руками, внимательно изучив наши рекомендации.

Схемы лестниц для подъема на второй этаж

Чтобы самостоятельно построить межэтажный переход, нужно выбрать подходящую конструкцию, которая поместится на выделенной площади и при этом будет безопасной в эксплуатации. Но сначала стоит разобраться в названиях элементов и деталей лестниц:

  • тетива (иначе – косоур) – продольная балка, служащая опорой для ступеней;
  • проступь – верхняя плоскость ступеньки;
  • подступенок – проем между двумя проступями;
  • опорный столб применяется в некоторых конструкциях для монтажа косоуров или ступеней;
  • балясина – вертикальная опора для перил.

Прямая лестница на 1 пролет

Для организации подъема на верхний этаж частного дома принято строить лестницы 4 видов:

  1. Прямая маршевая с переходной площадкой или без нее.
  2. Поворотная на 90 или 180° с забежными ступенями.
  3. Винтовая.
  4. Компактная лесенка «гусиный шаг».

Справка. Ради экономии полезной площади и строительных материалов перечисленные сооружения размещаются вдоль стен. Исключение – винтовая конструкция, располагаемая в любом удобном месте, хоть посередине прихожей или зала.

[8]

Простая лестница на второй этаж состоит из одного марша с перильным ограждением. Изготовить ее несложно, но при высоте потолков больше 2,5 м постройка займет значительную площадь. Чтобы сэкономить место, правильнее будет сделать подъем по схеме с двумя маршами и переходной площадкой, как это показано выше на фото.

Устройство поворотных (забежных) ступеней позволяет эффективно использовать всю длину лестницы и таким образом уменьшить размеры пролета. Сборка подобного сооружения несколько усложняется за счет установки опорного столба и изготовления фигурных ступенек клиновидной формы.

Чертеж поворотной лестницы

Если места в доме или на даче совсем мало, то есть смысл построить винтовую лесенку либо сооружение типа «гусиный шаг», изображенную на фото. В первом случае все ступени являются забежными и крепятся одним концом к опорному столбу, а во втором они обрезаны по ширине таким образом, чтобы можно было поставить ногу только с одной стороны. Изготовить винтовую конструкцию с нуля достаточно сложно, а вот лесенка «гусиный шаг» строится по той же технологии, что и обычные маршевые подъемы.

Примечание. Обычно домовладельцы покупают винтовые лестницы из металла, дерева и стекла в виде готовых комплектов, монтируемых на месте. Сейчас в продаже нетрудно найти красивые изделия, гармонирующие с любым интерьером, но подобное удовольствие дешевым не назовешь.

Так выглядит крутой лестничный пролет типа гусиный шаг

Чтобы окончательно выбрать подходящую схему лестницы на второй этаж, следует выполнить расчет размеров и числа ступенек.

Расчет межэтажной лестницы

Для вычислений необходимо знать перепад высот между чистыми полами первого и второго этажа, а также размеры участка, который вы готовы выделить под условную лестничную клетку. Методика расчета не зависит от выбранной конструкции и основывается на следующих требованиях, обеспечивающих удобство и безопасность при ее эксплуатации:

  • ширина проступи — не менее 26 см;
  • высота ступеньки – не более 20 см;
  • уклон лестничного марша должен укладываться в диапазон от 27 до 42°;
  • высота перил – от 900 мм;
  • минимальная ширина пролета – 90 см.

Совет. Чтобы правильно посчитать параметры лестничного марша и определиться с его дизайном, рекомендуется решать задачу графическим способом. Сделайте собственный мини-проект, нарисовав от руки или в компьютере чертежи с изображением лестницы в плане и сбоку.

  1. Чтобы подъем не вышел крутым, возьмем самую удобную высоту подступенка – 15 см. Число ступеней вычисляется путем деления общей высоты на это значение: 300 см / 15 см = 20 шт.
  2. Приняв ширину проступи равной 30 см, посчитаем длину пролета: 30 см х 20 = 600 см или 6 м.
  3. Начертив эскиз такой лестницы из дерева с боковым видом, мы определим угол уклона – 27°.

Расчетная схема прямого марша с небольшим уклоном

Сооружение длиной 6 м, показанное на картинке, влезет далеко не в каждый дом, поэтому его дизайн придется подкорректировать. Вариант первый: разбить подъем на 2 марша одинаковой длины и сделать переходную площадку. С учетом ее размера, равного минимальной ширине пролета, длина лесенки выйдет 3,9 м, что тоже немало. В какой-то степени пожертвовав удобствами, габариты лестницы можно оптимизировать так:

  • ширину ступени уменьшить до 26 см;
  • высоту увеличить до 18 см;
  • выдвинуть проступь вперед на 3 см.

Схема оптимизированной лестницы

Пользуясь инструкцией, приведенной выше, рассчитываем новые параметры лестничного марша и получаем число ступеней 17 шт., угол наклона 37°, а общая длина равна 3,7 м. Если организовать поворот пролета на 90° с тремя забежными ступеньками вместо площадки, то протяженность подъема удастся сократить до 3 м, а это вполне приемлемо. Больше наглядной информации о расчете лестничных маршей вы получите, просмотрев видео:

Важный момент. Все домашние постройки, в том числе и межэтажная лестница, должны быть безопасны для маленьких детей. Предусмотрите просветы между балясинами соответственно возрасту ребенка, дабы он не смог протиснуться между ними и упасть.

Материалы для строительства

Наилучший материал для изготовления лестницы своими руками – дерево. Оно не только легко обрабатывается, но и хорошо вписывается в любой интерьер. Металлические сооружения долговечнее, но при этом тяжелее и сложнее в сборке, не говоря о стоимости железных элементов. На постройку годится просушенная древесина следующих пород:

  • дуб;
  • бук;
  • ясень;
  • осина;
  • хвойные породы: ель, сосна, лиственница.

Совет. Для строительства внутри дома не стоит применять березу, поскольку она быстро рассыхается и теряет внешний вид.

Для изготовления косоуров потребуется доска толщиной от 40 мм необходимой длины (сращивать тетиву из кусков недопустимо). Ширина доски должна быть на 25—30% больше расчетной ширины проступи. На крайние и промежуточные столбы для перил сгодится деревянный брус сечением 10 х 10 см или больше, в зависимости от длины опирающейся части и веса конструкции.

Внешний вид деревянной лестницы во многом зависит от дизайна балясин. Чтобы красиво оформить перильное ограждение, изготовление балясин лучше заказать где-нибудь на производстве, там по вашему чертежу их выточат на токарном станке. Если же вы владеете резьбой по дереву, то оформление стоек сможете выполнить самостоятельно. Также не забудьте приобрести крепеж – саморезы, шпильки из металла или шканты для установки балясин, гвозди.

Руководство по монтажу

В последнее время обрели популярность деревянные лестницы на второй этаж, снабженные поворотными ступенями. Они отнимают немного комнатного пространства и относительно просты в сборке, поэтому мы дадим пошаговую инструкцию по монтажу такого сооружения. Первым делом приготовьте необходимый инструментарий и стремянку либо простую лесенку для временного доступа на второй этаж. Дальше действуйте в таком порядке:

  1. Выполните разметку заготовок согласно вашему чертежу. Для удобства можете смастерить деревянный шаблон, чтобы по одному образцу расчертить линии отрезов по косоурам. Вырежьте детали электрическим лобзиком.
  2. Установите опорный столб и прикрепите, как это показано ниже на картинке. Проделайте в нем пазы для крепления забежных ступенек и тетивы.
  3. Закрепите оба косоура – первый прикрутите к стене, а второй – к вертикальному столбу и торцу межэтажного перекрытия.
  4. Для опирания забежных ступенек установите на стене горизонтальные бруски. Смонтируйте 2 тетивы для короткого марша – входа на лестницу.
  5. Смонтируйте все ступеньки, двигаясь снизу вверх. Разметьте на них точки крепления балясин.
  6. Закрепите балясины на шкантах или шпильках, поставьте перила.

Схема крепления центральной опоры и сборки лестничного пролета

Совет. Не вырезайте 3 поворотные ступени из одного массива. Получится, что волокна первой из них будут располагаться поперек длины проступи, отчего ступенька проломится при малейшей нагрузке.

Подступенки самодельной лестницы имеет смысл делать закрытыми, если вы планируете зашивать пространство под маршем (например, для кладовой). В остальных случаях проемы между ступенями заделывать не обязательно. Для продления срока службы выполните отделку лестничного пролета – обработайте древесину антисептическим составом и покройте лаком. Как правильно собрать поворотную лесенку самому, рассказано в очередном видео:

Заключение

При строительстве деревянной лестницы уделите особое внимание предварительным этапам – расчету, разметке и вырезке деталей. Если здесь вы допустите ошибку, то при сборке устранить ее бывает сложно, вплоть до переделки косоуров. Подумайте над оформлением балясин и перил, изучите существующие варианты по фотографиям и выберите самые интересные и подходящие к интерьеру вашего жилища.

Нередко в целях сложно-объяснимой экономии будущие владельцы загородной собственности нанимают разных исполнителей. Дом возводится одним подрядчиком, а внутреннее обустройство доверено абсолютно другой компании. В результате чего проектирование лестниц нужно «приспосабливать» к заданным условиям, тем более что зачастую архитектором данные конструкции прорисовываются лишь абстрактно.

Знать о том, как проектируются лестницы, необходимо и тем, кто самостоятельно строит дачный домик. Ведь, несмотря на кажущуюся простоту, предназначенную для комфортного безопасного перемещения конструкцию нельзя отнести к списку простейших.

Видео (кликните для воспроизведения).

Какой тип лестницы выбрать? ↑

Выбор материала для лестницы определяет капитальность дома и степень огнестойкости строения. На выбор формы влияет площадь, выделяемого под строительство лестницы пространства, высота потолков, архитектурный стиль. Самой удобной, обеспечивающей максимально безопасный подъем и движение в обратном направлении признают пологую конструкцию с одним маршем и 15ю ступенями.

Проектирование лестниц: типы конструкций, чаще всего применяемые в загородном строительстве

Однако ограниченность пространства зачастую заставляет искать альтернативные компактные в площади варианты, устанавливать сложные винтовые лестницы: чертежи их с забежными ступенями можно «вписать» практически в любой проект. Сооружение с двумя маршами займет больше пространства, чем винтовой вариант, но меньше, чем простой пологий аналог. В его проекте могут быть, как забежные ступени, так и площадка между маршами.

[/stextbox]

Если предполагается проектирование и изготовление лестниц выполнять полностью самостоятельно, то обратить пристальное внимание желательно на древесину в качестве стройматериала. Она проще в обработке, незначительные ошибки можно будет исправить и переделки не будут излишне дорогостоящими. В отличие от монолитных сооружений, залитых из бетона, все составляющие будущей конструкции не нужно делать на объекте. Собирается она из отдельных элементов, как и лестница металлическая: чертеж может быть рассчитан на строительство любого из существующих типов (винтового, двухмаршевого, пологого, П-образного, полукруглого и др.).

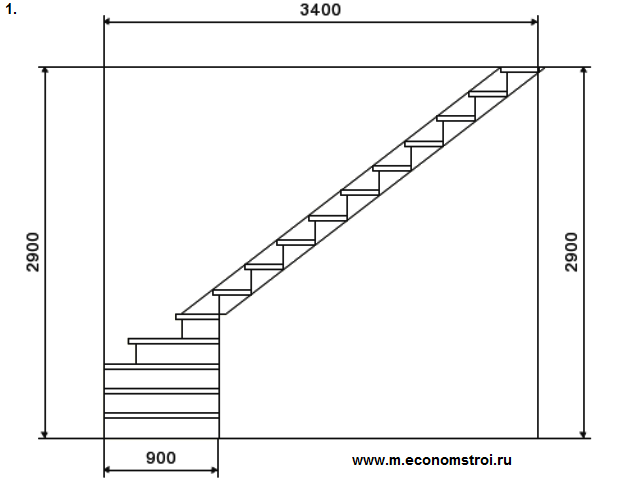

Чертеж простой одномаршевой лестницы на второй этаж

Параметры, необходимые для проектирования ↑

Предваряют проектные работы замеры, нужно точно измерить площадь в плане, размеры проема, высоту от нижнего перекрытия до потолка и мощность верхнего перекрытия с толщиной напольного покрытия. Если замеры выполняются с наличием только черновых полов на обоих этажах, нужно учесть предполагаемую высоту будущего пола.

При недостаточно широком проеме придется увеличивать отверстие, прорубать бетон или отпиливать излишки деревянных балок.

Зачастую для проектируемой лестницы приходится увеличивать проем

Внимание. В проемах для лестниц не должно быть никаких коммуникаций.

Чтобы сделать грамотный чертеж лестницы на второй этаж, потребуется точный план помещения на первом. На нем должны быть точно указаны ниши, выступы, окна и двери, если они будут примыкать к лестнице. Замеры дверей выполняются по наличникам, для точного обозначения окна потребуется еще и расположение его относительно пола и габариты подоконника.

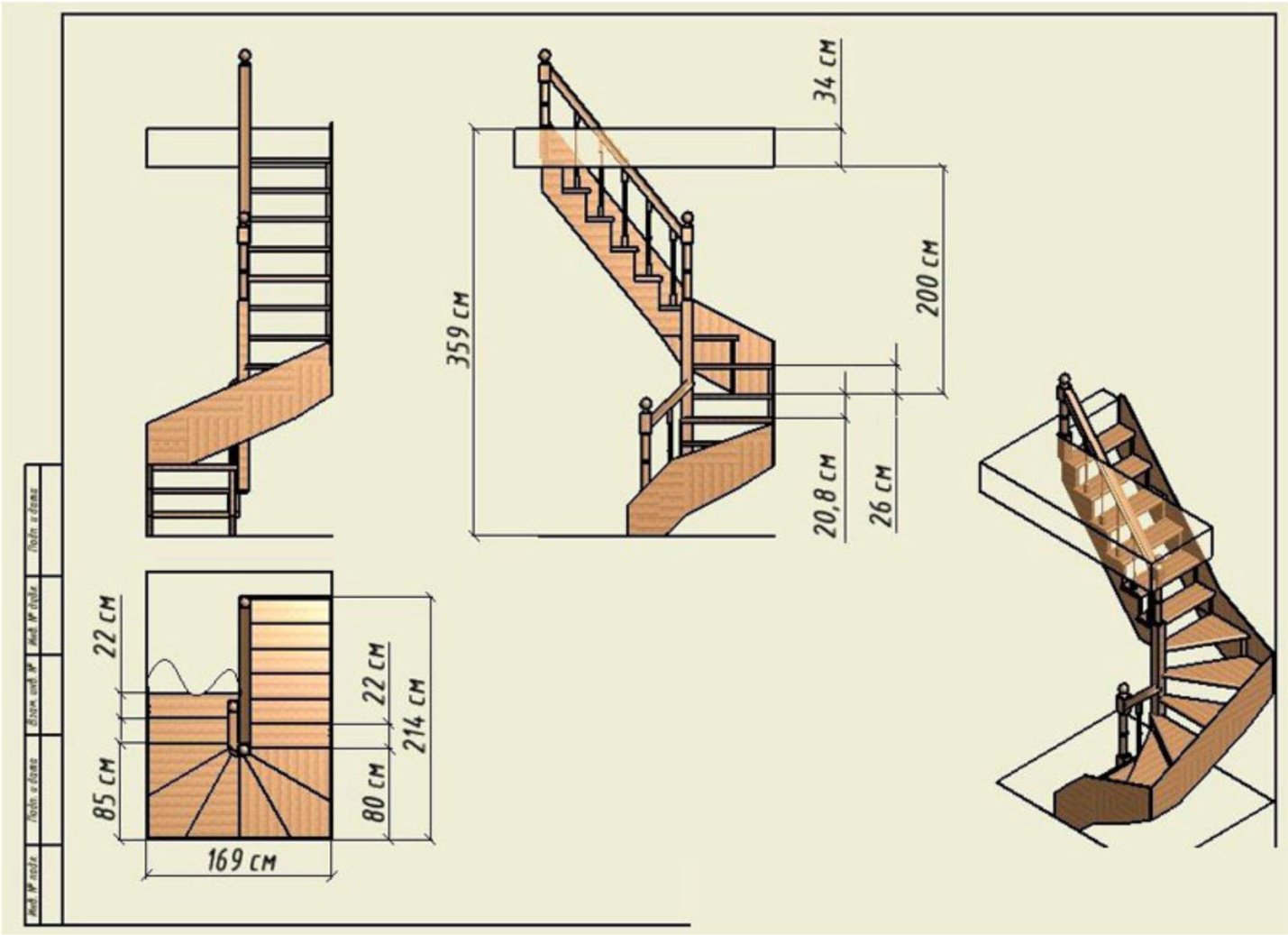

Чертеж лестницы с забежными ступенями: ширина в самом узком месте забежной ступени не должна быть меньше 10 см

Необходимые для дальнейших расчетов характеристики:

  • ширина марша;
  • крутизна;
  • число ступеней.

Все указанные параметры зависимы друг от друга, нельзя ни один из них просто назначить произвольно.

Подбираем удобную и безопасную ширину ↑

При перемещении по лестнице в любом из направлений пользователи не должны испытывать дискомфорт с ощущением слишком узкого пространства и опасности. Под шириной понимают расстояние между двумя поручнями или расстояние между поручнем и ограждающей стеной. Осуществляется ли проектирование винтовых лестниц или элементарных одномаршевых конструкций, для определения данного параметра используются равнозначные строительные стандарты:

  • 125 см закладывают в проект при желании добиться повышенной комфортности;
  • 110 см, если сооружение будет расположено между двумя стенами;
  • 90 см, если конструкция имеет два ограждения либо примыкает одной стороной к стене;
  • 80 см с одним ограждением допустимы, если не предполагается использовать лестницу для переноски крупногабаритных предметов;
  • 70 см уместны в садовых домиках и в бытовых помещениях.

Ширина лестницы должна обеспечивать свободный проход, не создавать дискомфорта и не внушать ощущение опасности

Следует знать, что под винтовые лестницы чертежи должны выполняться с учетом минимальной ширины в 110 см, оптимальный размер 140 см. Шириной винтовых конструкций является расстояние от края ступени до опорной центральной стойки. Если марши лестниц будут направлены друг другу «навстречу», между ними должно быть расстояние минимум в 10 см.

Крутизна или проще – уклон лестницы ↑

Параметр взаимосвязанный с габаритами ступеней и с площадью проектируемого сооружения. Крутые лестницы занимают мало места, но не отличаются комфортом, пологие варианты удобны, но полезной площади отнимут немало. Желающие совместить комфорт и безопасность перемещения с минимальной потерей площади выбирают двухмаршевые типы, сами выполняют или заказывают чертеж лестницы с забежными ступенями или проект конструкции с лестничной площадкой.

  • Вместо лестницы с уклоном 23º можно устроить пологий пандус.
  • Наиболее комфортабельный уклон свыше 23º, меньше 37º.
  • Уклон в 45º переводит конструкцию в разряд сооружений, спускаться по которым можно, только повернувшись лицом к лестнице.

Свыше 50º уклон может быть только у приставной лестницы.

Расчеты габаритов ступени ↑

g + 2 h = от 62 до 64 см (стандартный шаг взрослого человека по прямой траектории)

Любые вариации со значениями высоты и ширины ступени должны отвечать данному требованию. В зависимости от крутизны будущего сооружения и личных предпочтений расчетным образом подбирают размеры ступеней.

Проектирование и изготовление лестниц: расчет ширины проступи и высоты проступенка зависит от крутизны сооружения и личных предпочтений

Ногу удобно поднимать на высоту не более 32 см, но максимально комфортной высотой ступени считают 15 см. Делать подступенок выше 17 см не рекомендовано. Если выполняется проектирование деревянных лестниц, конструкций из бетона или металла с двумя и более маршами, следует помнить, что удобней всего, чтобы в одном марше было 10-15 ступеней.

В зависимости от назначения лестницы выбирается ширина проступи. Минимум ее 20 см, стандарт 32 см, рекомендованный предел 40 см. Допустимо нависание проступи над подступенком, если габариты конструкции не позволяют сделать достаточно широкую проступь. При проектировании забежных ступеней следует учесть, что меньше 10 см ширины их в узкой части быть не должно.

Максимальное допустимое отклонение высоты подступенка последней ступени в марше

Обратите внимание. Все ступени лестницы должны быть конгруэнтны: с равной шириной и высотой. Максимальное отклонение 0,5 см.

Количество проступей в маршевых лестницах с площадками всегда на одну единицу меньше, чем количество подступенков, так как одна из проступей располагается на площадке.

Воображаемая средняя линия ↑

Проектировщик лестницы с прямым маршем традиционно прокладывает ее посредине. А вот в криволинейных конструкциях среднюю линию маршей мысленно проводят в 0,4-0,5 м от стойки или края пролета. Ширина забежных ступеней вдоль средней линии должна быть равнозначна ширине ступеней простых прямых маршей.

Средняя линия в проектах с забежными ступенями проходит в 40-50 см от внутреннего ограждения, вдоль средней линии ширина проступи должна быть равна ширине ступени с прямым маршем

Расчет высоты прохода ↑

Просвет – характеристика, которой стоит уделить внимание, если самостоятельный проектировщик заинтересован в обеспечении комфорта.

Замечено, что при высоте прохода, превышающей рост идущего по лестнице человека на 5 см, он инстинктивно будет пригибаться и втягивать голову.  Потому нормой просвета признана высота от 1,9м до 2,0м. Высота прохода по всей протяженности лестницы должна быть равнозначной.

Разобравшись с нюансами проектирования, с задачей расчета и построения лестницы без проблем справится каждый желающий обеспечить свой дом надежной удобной конструкцией. Сведения об особенностях проектирования помогут владельцам загородных особняков, доверившим строительство лестницы сторонним исполнителям, грамотно отслеживать выполнение.

Нередко в целях сложно-объяснимой экономии будущие владельцы загородной собственности нанимают разных исполнителей. Дом возводится одним подрядчиком, а внутреннее обустройство доверено абсолютно другой компании. В результате чего проектирование лестниц нужно «приспосабливать» к заданным условиям, тем более что зачастую архитектором данные конструкции прорисовываются лишь абстрактно.

Знать о том, как проектируются лестницы, необходимо и тем, кто самостоятельно строит дачный домик. Ведь, несмотря на кажущуюся простоту, предназначенную для комфортного безопасного перемещения конструкцию нельзя отнести к списку простейших.

Какой тип лестницы выбрать? ↑

Выбор материала для лестницы определяет капитальность дома и степень огнестойкости строения. На выбор формы влияет площадь, выделяемого под строительство лестницы пространства, высота потолков, архитектурный стиль. Самой удобной, обеспечивающей максимально безопасный подъем и движение в обратном направлении признают пологую конструкцию с одним маршем и 15ю ступенями.

Проектирование лестниц: типы конструкций, чаще всего применяемые в загородном строительстве

Однако ограниченность пространства зачастую заставляет искать альтернативные компактные в площади варианты, устанавливать сложные винтовые лестницы: чертежи их с забежными ступенями можно «вписать» практически в любой проект. Сооружение с двумя маршами займет больше пространства, чем винтовой вариант, но меньше, чем простой пологий аналог. В его проекте могут быть, как забежные ступени, так и площадка между маршами.

[/stextbox]

Если предполагается проектирование и изготовление лестниц выполнять полностью самостоятельно, то обратить пристальное внимание желательно на древесину в качестве стройматериала. Она проще в обработке, незначительные ошибки можно будет исправить и переделки не будут излишне дорогостоящими. В отличие от монолитных сооружений, залитых из бетона, все составляющие будущей конструкции не нужно делать на объекте. Собирается она из отдельных элементов, как и лестница металлическая: чертеж может быть рассчитан на строительство любого из существующих типов (винтового, двухмаршевого, пологого, П-образного, полукруглого и др.).

Чертеж простой одномаршевой лестницы на второй этаж

Параметры, необходимые для проектирования ↑

Предваряют проектные работы замеры, нужно точно измерить площадь в плане, размеры проема, высоту от нижнего перекрытия до потолка и мощность верхнего перекрытия с толщиной напольного покрытия. Если замеры выполняются с наличием только черновых полов на обоих этажах, нужно учесть предполагаемую высоту будущего пола.

При недостаточно широком проеме придется увеличивать отверстие, прорубать бетон или отпиливать излишки деревянных балок.

Зачастую для проектируемой лестницы приходится увеличивать проем

Внимание. В проемах для лестниц не должно быть никаких коммуникаций.

Чтобы сделать грамотный чертеж лестницы на второй этаж, потребуется точный план помещения на первом. На нем должны быть точно указаны ниши, выступы, окна и двери, если они будут примыкать к лестнице. Замеры дверей выполняются по наличникам, для точного обозначения окна потребуется еще и расположение его относительно пола и габариты подоконника.

Чертеж лестницы с забежными ступенями: ширина в самом узком месте забежной ступени не должна быть меньше 10 см

Необходимые для дальнейших расчетов характеристики:

  • ширина марша;
  • крутизна;
  • число ступеней.

Все указанные параметры зависимы друг от друга, нельзя ни один из них просто назначить произвольно.

Подбираем удобную и безопасную ширину ↑

При перемещении по лестнице в любом из направлений пользователи не должны испытывать дискомфорт с ощущением слишком узкого пространства и опасности. Под шириной понимают расстояние между двумя поручнями или расстояние между поручнем и ограждающей стеной. Осуществляется ли проектирование винтовых лестниц или элементарных одномаршевых конструкций, для определения данного параметра используются равнозначные строительные стандарты:

  • 125 см закладывают в проект при желании добиться повышенной комфортности;
  • 110 см, если сооружение будет расположено между двумя стенами;
  • 90 см, если конструкция имеет два ограждения либо примыкает одной стороной к стене;
  • 80 см с одним ограждением допустимы, если не предполагается использовать лестницу для переноски крупногабаритных предметов;
  • 70 см уместны в садовых домиках и в бытовых помещениях.

Ширина лестницы должна обеспечивать свободный проход, не создавать дискомфорта и не внушать ощущение опасности

Следует знать, что под винтовые лестницы чертежи должны выполняться с учетом минимальной ширины в 110 см, оптимальный размер 140 см. Шириной винтовых конструкций является расстояние от края ступени до опорной центральной стойки. Если марши лестниц будут направлены друг другу «навстречу», между ними должно быть расстояние минимум в 10 см.

Крутизна или проще – уклон лестницы ↑

Параметр взаимосвязанный с габаритами ступеней и с площадью проектируемого сооружения. Крутые лестницы занимают мало места, но не отличаются комфортом, пологие варианты удобны, но полезной площади отнимут немало. Желающие совместить комфорт и безопасность перемещения с минимальной потерей площади выбирают двухмаршевые типы, сами выполняют или заказывают чертеж лестницы с забежными ступенями или проект конструкции с лестничной площадкой.

  • Вместо лестницы с уклоном 23º можно устроить пологий пандус.
  • Наиболее комфортабельный уклон свыше 23º, меньше 37º.
  • Уклон в 45º переводит конструкцию в разряд сооружений, спускаться по которым можно, только повернувшись лицом к лестнице.

Свыше 50º уклон может быть только у приставной лестницы.

Расчеты габаритов ступени ↑

g + 2 h = от 62 до 64 см (стандартный шаг взрослого человека по прямой траектории)

Любые вариации со значениями высоты и ширины ступени должны отвечать данному требованию. В зависимости от крутизны будущего сооружения и личных предпочтений расчетным образом подбирают размеры ступеней.

Проектирование и изготовление лестниц: расчет ширины проступи и высоты проступенка зависит от крутизны сооружения и личных предпочтений

Ногу удобно поднимать на высоту не более 32 см, но максимально комфортной высотой ступени считают 15 см. Делать подступенок выше 17 см не рекомендовано. Если выполняется проектирование деревянных лестниц, конструкций из бетона или металла с двумя и более маршами, следует помнить, что удобней всего, чтобы в одном марше было 10-15 ступеней.

В зависимости от назначения лестницы выбирается ширина проступи. Минимум ее 20 см, стандарт 32 см, рекомендованный предел 40 см. Допустимо нависание проступи над подступенком, если габариты конструкции не позволяют сделать достаточно широкую проступь. При проектировании забежных ступеней следует учесть, что меньше 10 см ширины их в узкой части быть не должно.

Максимальное допустимое отклонение высоты подступенка последней ступени в марше

Обратите внимание. Все ступени лестницы должны быть конгруэнтны: с равной шириной и высотой. Максимальное отклонение 0,5 см.

Количество проступей в маршевых лестницах с площадками всегда на одну единицу меньше, чем количество подступенков, так как одна из проступей располагается на площадке.

Воображаемая средняя линия ↑

Проектировщик лестницы с прямым маршем традиционно прокладывает ее посредине. А вот в криволинейных конструкциях среднюю линию маршей мысленно проводят в 0,4-0,5 м от стойки или края пролета. Ширина забежных ступеней вдоль средней линии должна быть равнозначна ширине ступеней простых прямых маршей.

Средняя линия в проектах с забежными ступенями проходит в 40-50 см от внутреннего ограждения, вдоль средней линии ширина проступи должна быть равна ширине ступени с прямым маршем

Расчет высоты прохода ↑

Просвет – характеристика, которой стоит уделить внимание, если самостоятельный проектировщик заинтересован в обеспечении комфорта.

Замечено, что при высоте прохода, превышающей рост идущего по лестнице человека на 5 см, он инстинктивно будет пригибаться и втягивать голову.  Потому нормой просвета признана высота от 1,9м до 2,0м. Высота прохода по всей протяженности лестницы должна быть равнозначной.

Разобравшись с нюансами проектирования, с задачей расчета и построения лестницы без проблем справится каждый желающий обеспечить свой дом надежной удобной конструкцией. Сведения об особенностях проектирования помогут владельцам загородных особняков, доверившим строительство лестницы сторонним исполнителям, грамотно отслеживать выполнение.

Видео (кликните для воспроизведения).

Источники:

  1. Ильинский, В.М. Проектирование ограждающих конструкций зданий / В.М. Ильинский. — М.: Стройиздат, 2007. — 295 c.
  2. Трушкевич, А. И. Организация проектирования и строительства / А.И. Трушкевич. — М.: Вышэйшая школа, 2016. — 480 c.
  3. Лобанов, Ю.Н. Отдых и архитектура. Будущее и настоящее / Ю.Н. Лобанов. — М.: Стройиздат, 1982. — 200 c.
  4. Лившиц, Я.Д. Статика сооружений / Я.Д. Лившиц, Е.П. Вериженко. — М.: Киев: Гостехиздат Украины, 2017. — 352 c.
  5. Бурлаков И. Р., Неминущий Г. П. Специальные сооружения для игровых видов спорта; СпортАкадемПресс — М., 2013. — 184 c.
  6. Мороз, И. И. Технология строительной керамики / И.И. Мороз. — М.: ЭКОЛИТ, 2013. — 384 c.
  7. Олейник, П. П. Организация строительной площадки. Учебное пособие / П.П. Олейник, В.И. Бродский. — М.: МГСУ, 2014. — 80 c.
  8. Волженский А. В., Буров Ю. С., Колокольников В. С. Минеральные вяжущие вещества. Технология и свойства. Учебник; Транспортная компания — М., 2016. — 480 c.

Чертежи лестниц на второй этаж

Оценка 5 проголосовавших: 1

Здравствуйте! Представляюсь на нашем ресурсе. Меня зовут Максим Буров. В настоящее время я уже более 12 лет занимаюсь застройкой и планировкой помещений. В настоящее время являюсь специалистом в этом направлении, хочу помочь всем посетителям сайта решать разнообразные задачи.
Все данные для сайта собраны и тщательно переработаны для того чтобы донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.

размеры, ширина ступеней, оптимальная высота, правила расчета, фото

Решение одной из главных задач для комфортного проживания в двух или трехэтажном доме — это грамотное проектирование лестницы. Делается это не наобум — определение высоты, длины, ширины лестницы на второй этаж в частном доме производится по специальным формулам. В зависимости от планировки, устанавливают различные виды лестниц: винтовые или маршевые. Первый вариант уместен в ограниченном пространстве, второй в помещениях с большей площадью. Часто в многоэтажных коттеджах можно встретить комбинированные лестницы. Но все они объединяются единым алгоритмом расчета размеров ступеней.

Комбинированная лестница на второй этаж в частном доме с кованными металлическими периламиИсточник homeli.ru

Из чего делают пролеты, основные элементы

В первую очередь, разделяют конструкции по материалу. Чаще всего это дерево, металл, железобетон, стекло или их сочетания

Конструктивно лестницы состоят из:

  • проступи – горизонтальная поверхность ступеньки;
  • подступенка – вертикальная поверхность между соседними ступенями;
  • перил;
  • балясин – стойки, на которых устанавливают перила.
Элементы маршейИсточник pinterest.ch

В некоторых моделях (стеклянные, металлические) могут отсутствовать подступенки и балясины. Такие конструкции выглядят красивыми и воздушными, но по ним следует передвигаться осторожно.

Независимо от вида конструкции лестницы, должны быть соблюдены нормы безопасности.

Варианты конструкций

Лестницами в подвал, на чердак пользуются редко. Для таких конструкций комфорт не важен. Главное правило при установке таких моделей – они должны занимать минимум пространства. Высота ступеней в таких моделях может быть выше, чем в бытовых маршах. Глубина допускается меньше. Угол наклона может быть 70°.

Складные модели делают без перил, с большой высотой подступенка.

Складные лестницыИсточник pinterest.ca

Онлайн калькулятор лестницы

Чтобы узнать примерную стоимость лестницы с прямым маршем, воспользуйтесь следующим калькулятором:

Основные размеры лестниц

На комфорт и безопасность эксплуатации лестницы влияют следующие параметры:

  • угол уклона;
  • глубина проступей;
  • высота и ширина ступеней;
  • размеры перил.

При расчетах учитывают размер помещения, возраст пользователей, освещение. Например, главный недостаток винтовых конструкций – ими сложно пользоваться детям и людям пожилого возраста. Причем, если дети вырастут достаточно быстро, то в доме с пожилыми людьми винтовая лестница будет неуместна всегда

В любом случае, стараются найти место для установки маршевой лестницы. В небольших домах это одномаршевые конструкции, а на больших площадях нужны двумаршевые модели с межлестничными площадками. Они могут быть ровными, либо могут быть сделаны из нескольких ступеней. Размеры и форма проступенков на площадках между маршами отличаются от аналогов в пролетах.

Размеры элементов лестницы частного домаИсточник hi.decorexpro.com

Стандартные размеры лестницы на второй этаж в частном доме установлены исходя из требований безопасности и комфорта. За величину глубины ступени и высоты подступенка приняты такие соотношения:

  • для уличных конструкций 35/13;
  • в общественных местах 29/17;
  • в частных домах 23/19;
  • в редко используемых местах 21/2 1.

Такие параметры не являются обязательными. Они приняты как норма, но возможны отклонения. Точные размеры конструкций определяются исходя из конкретных условий, но нежелательно, чтобы они существенно отличались от стандарта.

Размеры проступей

На ступеньках нога должна располагаться комфортно, не свисать и не скользить. ГОСТ рекомендует размеры ступеней с глубиной в пределах 25 – 30 см.

Высота ступеней связана с углом уклона конструкции. Чем больше угол, тем меньше места занимает подъемник. С другой стороны – по крутым лестницам трудно передвигаться. Шаг взрослого человека – 60 – 80 см. Исходя из этой величины, рассчитывают высоту проступенка. Оптимальная высота ступени лестницы в частном доме должна равняться ¼ размера шага. Это 15 – 20 см. Точный размер выбирают исходя из угла уклона, но в полученных пределах.

При меньших размерах человек будет семенить, при больших – будет трудно подниматься.

Формула безопасности для лестницИсточник kursremonta. ru

От высоты ступеней зависит их количество. Расчет проводится по формуле:

Высота помещения : высоту ступеней = количество.

Если примерная высота комнаты 2,5 м, а высота ступени 18 см, количество получится делением.

250 см : 18 см = 13,8

Округленное число – 14. Меньше 12 и больше 18 ступеней устанавливать не стоит, так как будет трудно подниматься.

Расчет длины пролета проводится по формуле:

Ширина проступи х количество ступеней. Для средней длины проступи 25 см и 14 ступеней длина пролета составит:

25 х 14 = 350 см, или 3,5 метра


Как сделать металлическую лестницу – шаги по реализации проекта

Ширина пролетов

Полезной шириной конструкции называют расстояние между поручнями либо от поручня до стены. Ширина лестницы в частном доме должна быть такой, чтобы на ней могли свободно разминуться два взрослых человека. Такая норма не действует для винтовых лестниц, конструкций для подвальных помещений, чердачных и пожарных моделей.

Оптимальная ширина маршаИсточник dizain.guru

Оптимальный размер для двухэтажного коттеджа – 90 – 150 см. Большие размеры сделают конструкцию громоздкой – на нее уйдет много материала. По узкой лестнице нельзя перемещать крупногабаритные вещи.

Винтовые лестницы делают более узкими. По таким конструкциям редко переносят габаритные вещи. Их устанавливают для экономии пространства и ширина ступеней уже, чем в прямых моделях.

Как делается расчет параметров лестницы для коттеджа смотрите в видео:

Угол наклона

По слишком высокой лестнице будет трудно передвигаться. По слишком пологой придется делать очень маленькие шаги. Наклон лестницы влияет на количество ступеней. Чем он больше, тем меньше потребуется ступеней. При расчете наклона учитывают расстояние между полом и потолком. Нижняя ступень пролета должна находиться на расстоянии не менее двух метров от потолка. Такая высота позволит свободно перемещаться по маршу человеку любого роста.

Преимущественно, угол наклона делается в пределах 30 – 45°. Такие лестницы наиболее удобны, хотя и занимают достаточно много места.

Марши с уклоном 50 – 60° отнимают мало пространства в помещении, но по ним трудно ходить. Высота ступеней лестницы в частном доме при таком уклоне превышает допустимую норму.

Оптимальный угол наклона 45°. По такой конструкции комфортно передвигаться, она не занимает много места.

Рекомендуемые углы наклона для различных конструкцийИсточник olestnicah.ru
Перила для лестницы в частном доме: выбор типа ограждений, используемые материалы, фото и видео

Перила

Часто этот элемент конструкции преимущественно является декоративным – кованые металлические либо резные деревянные перила украшают помещение. Но при этом нельзя забывать о том, что в первую очередь перила должны обеспечивать не только комфорт, но и безопасность. Оптимальной высотой перил является 90 – 100 см. При такой высоте человеку не нужно наклоняться, чтобы опереться на поверхность, не нужно высоко поднимать кисть, а сами перила выше центра тяжести среднестатистического взрослого.

Расстояние между стойками выбирается одинаковое для всего марша. Часто их устанавливают на каждой ступени в центре. Если крепление находится сбоку конструкции, выбирается определенное расстояние. Наиболее популярный промежуток между соседними стойками 15 см.

Размеры перил и поручнейИсточник optolov.ru

На стеклянных моделях лестниц перила могут не устанавливать.

Пожарные лестницы

Пожарные модели должны быть безопасными. Их обязательно оборудуют поручнями, делают из материалов, устойчивых к возгораниям. Наиболее часто это металлические конструкции. Установка деревянных пожарных лестниц не допускается. Угол наклона делается минимальным (порядка 30°), так как учитывается специфика эксплуатации, ведь если пришлось воспользоваться такими маршами, то скорее всего люди находятся в стрессовом состоянии. Чтобы обеспечить быстрое безопасное передвижение, часто устанавливают 2-3 марша, чтобы снизить угол наклона.

Металлическая пожарная лестницаИсточник notperfect.ru

Поскольку по эвакуационным конструкциям перемещаются по одному человеку, ширина таких моделей может быть небольшой – 90 см для аварийной конструкции вполне достаточно.

Освещенность

Важным моментом является освещение маршей. В помещениях без окон используют бытовые осветительные приборы. Часто общего светильника достаточно, чтобы ступени хорошо просматривались. В комнатах с окнами можно экономить на освещении.

Фото лестницы в доме на второй этаж с маршем расположен вблизи окнаИсточник houzz.es

Если стационарного и естественного света не достаточно, ступени оборудуют небольшими точечными led светильниками, которые устанавливают в вертикальной плоскости подступенка.

Хорошо экономит материал и расходы на освещение отсутствие подступенков. Если не устанавливать вертикальную планку, нога на поверхности располагается более комфортно. Такой ход позволяет делать ступеньки более узкими.


Наружные лестницы для дома: особенности расчета и выбора, варианты конструкций – фото и видео

Заключение

Планировка лестниц на второй этаж не сложная, но требует особого внимания. Формулы для расчетов одинаковы для всех видов конструкций. Выбирая параметры – высоту, длину, оптимальную ширину лестницы на второй этаж в частном доме, исходят из конкретных условий. В расчет идет количество и возраст пользователей, материал, финансовое положение. Выбрать лестницу в частный дом можно в каталоге строительной компании, которая строит вам дом. У солидной компании всегда есть на выбор большой ассортимент и доступные цены, рассчитанные на различные запросы клиентов.

Чертежи деревянных лестниц на второй этаж: расчеты и изготовление

Содержание статьи

В последнее время в строительстве стали особенно востребованы чертежи деревянных лестниц на второй этаж из-за ажиотажа вокруг домов из двух, трех и более этажей. Сделать одну из таких лестниц самостоятельно вполне посильная задача для людей, владеющими азами обработки дерева и строительства. Ниже разберем всевозможные виды лестниц, узнаем, как правильно рассчитать и построить маршевую лестницу на второй этаж.

Виды лестниц и требования к ним

С распространением моды на дома в несколько этажей встал вопрос о целесообразности возведения лестницы к верхним этажам. Дело в том, что существует множество видов и вариаций лестниц как из дерева, так и из других материалов. Причем каждый из них имеет свою особенность и монтируется исходя из размеров помещения, возможностей и предпочтений хозяина.

Лестницы бывают следующих видов:

  1. Маршевая. Это простая прямая лестница со ступеньками, которая ведет на второй этаж. Могут быть одномаршевыми, двухмаршевыми, трехмаршевыми и многомаршевыми, прямыми и поворотными. Расположение такой лестницы подразумевает большое количество места в помещении. Для экономии места можно соорудить конструкцию поворотного типа (четвертьоборотная — 90 градусов, полуоборотная — 180 градусов). На повороте устанавливаются трапециевидные ступеньки.
  2. Винтовые. Эти лестницы поворачиваются на 360 градусов вокруг оси и направлены вверх. Такой вариант используется в том случае, если в помещении мало места.

Также нужно, чтобы конструкции отвечали всем требованиям, где главные — лестница должна быть комфортной и безопасной. По ней должно быть легко подниматься, даже держа в руках разнообразные тяжелые вещи.

Поэтому самым комфортным вариантом является сооружение именно маршевой лестницы, но тут есть один недостаток: такая конструкция занимает много места.

Его можно компенсировать, соорудив под лестницей дополнительную комнату в роли комода или гардероба. Очень мало места занимают винтовые виды, но конструкция такой лестницы сложная в исполнении, и не представляется возможным затащить по ней на второй этаж большие, тяжелые предметы (такие как мебель или техника для дома).



Помимо упомянутых, есть еще целый ряд требований к ним, а именно:

  1. Если лестница не прилегает к стенке, то перила необходимо устанавливать с двух сторон. Их высота должна быть не менее 800 мм. Если в доме имеются маленькие дети, то балясины (детали, которые поддерживают поручень) должны располагаться через каждые 100 мм.
  2. Конструкция должна выдерживать вес около 350 кг/м². Такой стандарт установлен для обычных жилых домов.
  3. Ширина ступеней должна быть от 200 до 300 мм. Нельзя чтобы ступеньки были мокрыми, поэтому нужно продумать их фактуру и будущее покрытие.
  4. Вся конструкция должна надежно фиксироваться, поэтому крепления нужно подбирать не из дешевых.
  5. Ширина пролета должна быть от 1000 до 1200 мм.

Перейдем теперь к расчетам и строительству.

Как сделать расчеты?

Перед любыми работами, которые касаются строительства, первым делом делаются необходимые замеры и расчеты. Имея на руках все данные для построения, нужно нарисовать чертежи, на котором изображается примерный вид строения и размеры всех его узлов. Лестница не исключение, поэтому для ее сооружения необходимо произвести замеры. За основу возьмем маршевую.

Сначала нужно узнать размеры места, количества ступенек и ширину пролета. Все расчеты выполняются следующим образом:

  1. Нужно начертить прямоугольный треугольник, где в роли гипотенузы будет выступать лестница, а в роли катетов участки пола и стены под лестницей. Обычно такую лестницу устанавливают с углов в 45 градусов, но этот показатель можно изменить на другие значения. Но если угол будет слишком маленьким, то конструкция займет много места, а если очень большим — по лестнице будет тяжело и неудобно подниматься.
  2. Чтобы узнать количество ступеней, необходимое для подъема на второй этаж, нужно их ширину поделить на натуральную длину катета пола. Для того чтобы высчитать необходимое количество подступенников (обычно от 100 до 200 мм) нужно их длину разделить на длину катета стены.
  3. Ширина самой лестницы выбирается исходя из размеров комнаты и предпочтений хозяев.

Все полученные данные нужно учитывать при построении чертежа. Примерный чертеж деревянной лестницы можно увидеть на фото №1, а на фото №2 изображена вспомогательная таблица, которая упростит расчеты.

Фото №1Фото №2

Построение деревянной лестницы

Для постройки первым делом нужно подготовить следующие материалы:

  • брус для косоуров 50 на 250 мм;
  • брус для ступеней толщиной от 40 мм;
  • доски для подступеней от 30 мм толщиной;
  • балясины, перила, поручни;
  • шурупы из нержавеющей стали;
  • анкерные болты.

Из инструментов понадобится циркулярная пила и шуруповерт. Сначала вырезаются косоуры (фото №3). Далее нарезаются ступеньки, подступенники и поступи.

Фото №3

Поручни, балясины или перила можно выпилить самому, но такой процесс требует специальных навыков обработки дерева, поэтому лучше приобрести уже готовые.

Приступая к монтажу, в балках перекрытия вырезают места под косоуры, а на полу для них устанавливают опорный брус. Косоуры устанавливают очень внимательно, постоянно надо проверять расстояние между ними и уровень, потом все скрепляется анкерными болтами. С помощью шуруповерта и шурупов привинчивают сразу подступенники, потом ступеньки и поступи.

Затем можно приступать к установке балясин. Для этого внизу, на полу первого этажа и на самом верху лестницы устанавливают опорные столбики для обозначения границ и выставляются далее по всей длине лестницы. На балясины поверх устанавливают поручни.

Весь материал тщательно шлифуется, придается правильная форма и обрабатывается веществами, которые защитят древесину от гниения, влаги и насекомых. И финальным штрихом является покрытие лестницы лаком. После его полного высыхания лестница на второй этаж готова к эксплуатации.

чертежи, на второй этаж, фото, из дерева, металла, как сделать, видео, схема, расчеты, пошаговая инструкция

Навигация по странице

Маршевая лестница, особенности расчета параметровМатериал для лестницМонтаж одномаршевой деревянной лестницы своими рукамиВинтовая лестница на второй этаж своими руками, особенности монтажа


Своими силами вы сможете сделать довольно привлекательную лестницу. Уже долгое время сохраняется тенденция в постройке жилых домов, которые имеют минимум два этажа. Эти дома никак не смогут обойтись без такой конструкции, как межэтажная лестница. Многие специализированные организации предлагают услуги по их изготовлению и монтажу, которые стоят не дешево. Сделать деревянную лестницу на второй этаж своими руками будет намного практичней и дешевле.

Винтовая лестница из металла своими руками

При строительстве дома возникает вопрос о выборе дизайна лестницы. Здесь в первую очередь во внимание берутся дизайн и размеры комнаты. Если у вас ограниченное пространство, необходимо построить вспомогательную лестницу или у вас просто есть желание дополнить интерьер ярким акцентом, вы должны подумать о выборе металлической винтовой лестницы. Давайте разберемся, какую конфигурацию выбрать, а также рассмотрим этапы подготовки проекта, изготовления и монтажа металлической лестницы.

Как красиво выполнить отделку

Самые приятные работы – отделочные. И здесь полет фантазии ничем не ограничен. Условие только одно – отделка должна соответствовать стилю самой лестниц и хорошо вписываться в общий интерьер комнаты.

В зависимости от материала изготовления, к примеру, ступени можно облицевать плиткой. На балясинах и перилах установить красивую светодиодную подсветку, можно подсветить каждую ступеньку – идей невообразимое количество!

В заключение следует отметить, что при выборе места под винтовую лестницу и ее монтаже, следует строго придерживаться правил по технике безопасности и рекомендаций по самой сборке. Пренебрежение основными требованиями по размерам и устойчивости всей конструкции могут навредить при эксплуатации. Самая высокая степень надежности обеспечивается при изготовлении и установке специалистами.



Выбор конструкции для монтажа

Когда мы думаем о винтовых лестницах из металла, первое что приходит в голову — это клинообразные ступени, которые расположены вокруг центральной опоры. Это самая распространенная конструкция, такого рода лестницы часто изготавливают при помощи модульного каркаса. Его отличительной особенностью является легкость сборки и относительная невысокая стоимость.

Варианты винтовых металлических лестниц:

Литые и кованые варианты отличаются элегантным оригинальным дизайном и высокой ценой. Все изделия из художественной ковки изготавливаются из стали, а литые – из железа и бронзы. Сборные конструкции выполняются из алюминия или металла с хромированной отделкой. Их сборка легко осуществляется собственными силами.


Простая конструкция имеет сварные варианты. Благодаря относительно простому устройству вы можете построить металлическую лестницу на второй этаж своими руками. Из металла вы можно выполнить каркас лестницы, оформив ее затем любыми подходящими материалами.

Классификация

До того, как рассматривать варианты и продумывать конструкцию, необходимо вспомнить, что любая винтовая лестница (бетонная) может отличаться по месту расположения в здании, методу обустройства и форме. Все бетонные лестницы становятся опорной частью сооружения, усиливая прочность его конструкции и принимая на себя часть нагрузок, распределяя их равномерно.

Место расположения

По месту расположения бетонные винтовые лестницы могут быть наружными и внутренними. При определении данного параметра учитывают воздействие внешних негативных факторов и нагрузки, которые будет испытывать лестница, выбирают соответствующую марку бетона. Также от места расположения зависит выбор материала финишной отделки.

Немаловажно и то, что в процессе проектирования и осуществления расчетов лестниц обязательно учитывают направление распределения нагрузки.

Внутренние конструкции обычно выполняются с опорными точками на несколько несущих элементов здания, распределяют вес пропорционально. А вот наружные лестницы выполняют с двумя точками опоры, поэтому под конструкцию нужно правильно рассчитывать фундамент, способный выдержать нагрузку.

Способ устройства

По способу устройства бетонная лестница для дома может быть двух вариантов:

сделанной из произведенных в заводских условиях железобетонных плит либо выполненной методом заливки бетонной смеси в опалубку.

Второй вариант чаще используется в частном строительстве, так как дает возможность реализовывать самые разные задумки, отойдя от типовых проектов.

По стоимости более привлекательным является вариант сборки лестницы из готовых конструкций, но самостоятельная заливка дает больше возможностей. В обоих случаях выполняют армирование лестницы, связанное со зданием, поэтому, независимо от способа устройства, конструкции получаются прочными и надежными.

Форма и конструктив

По форме лестницы могут быть прямолинейными (включать один или несколько пролетов, которые соединяются между собой под углом 90/180 градусов), которые считаются наиболее простыми и распространенными, сооружаются из готовых блоков, являются экономичными и прочными. Винтовые бетонные лестницы обычно устраивают внутри сооружения, по проекту, со сборкой опалубки, правильным расчетом нагрузок на проходную часть.

Виды пролетов по конструктиву:

  • Гладкошовные – элегантное и простое решение, без лишних конструкционных элементов (и преимуществ тоже), легко узнаваемы по гладкости нижней части пролета.
  • С двойным каркасом – нижняя поверхность маршей также обладает ступенчатой формой. Смотрится такая лестница оригинально, но конструкция предполагает значительно больший вес.
  • С элементами тетивы или косоуров – бетон визуально облегчается, лестница кажется воздушной, но технология ее сооружения чрезвычайно сложна.



Варианты соединений

Монтаж может быть выполнен несколькими способами:

  • Сварка лестницы – наиболее подходящий вариант для монтажа лестницы из металла своими руками. Представляет собой стальные кронштейны, приваренные к центральной опоре. Кронштейны могут быть законченными ступенями или использоваться в качестве опоры для размещения на них проступи из другого материала.

    Крепление на больцах. Больц — это металлический стержень, который фиксирует внешнюю часть ступени. Монтаж лестницы на больцы позволяет надежно фиксировать ступени, в результате такого монтажа конструкция внешне выглядит легкой.

  • Одним из наиболее сложных решений является монтаж на центральном косоуре. В такой винтовой лестнице отсутствует центральная стойка. Сложно сделать винтовую железную лестницу на косоуре своими руками, монтаж такой лестницы лучше доверить профессионалам с опытом и специальным оборудованием. Цена на такую лестницу довольно высокая.



Виды и особенности

Винтовые лестницы очень удобно использовать при условии ограниченного пространства, поскольку много места такие конструкции не занимают, а располагаются достаточно компактно и эргономично.


Такое винтовое сооружение обладает рядом преимуществ перед остальными видами таких сооружений:

  1. Компактность. Может идеально подойти в тех местах, где другие просто не пройдут по габаритам.
  2. Широкий выбор материалов. Винтовые лестницы смотрятся невероятно красиво будучи сделанными почти из любого материала.
  3. Выбор оттенков. Грамотно подобрав цвет к общему стилю интерьера, вы многократно усилите визуальное впечатление и общий тонус обстановки такого помещения.

Стоит также отметить некоторые негативные стороны. Если дома живут дети или люди преклонного возраста, то стоит установить дополнительные поручни и ограничители, поскольку без них такая лестница будет небезопасна для этих категорий людей.

Лестничные конструкции на второй этаж могут разниться по обширному количеству факторов. В этом вопросе справедливо утверждение – “сколько людей, столько и мнений”. Однако, они подразделяются в основном на такие типы.

Винтовые и спиральные

Примечательные и аккуратные сооружения, непростые по методу сбора, обладающие прекрасным внешним видом. Если вы задумывались о том, как сделать лестницу если в помещении мало места, то это именно то что вам подойдёт. Их фундаментальное достоинство – небольшие, скромные габариты, позволяющие установить конструкцию даже на относительно небольшой площади.

Винтовые лестницы считаются наиболее интересными, не типовыми сооружениями. Они могут разниться по материалам, применяемым при их создании и по стилю. Виды винтовых лестниц, в большинстве случаев, различаются по способу опоры ступеней.


Крепление на ограждение и опорный винт (столб)

— в таком сооружении ступени устанавливают более массивной стороной к прилегающим стенам, а для противоположной делают основу по типу центрального винта (столба), который собирается из разных пород камня. Также опору можно “нарастить” при помощи наложения ступеней друг на друга.

Фиксация ступеней консольным способом

— для такого метода сбора придётся крепить ступени к основной стойке консольным способом, сама стойка по внешним признакам напоминает столб. Каркас ступеней, установленный таким способом, получается крепкий, устойчивый, благодаря чему он может собираться без опоры на стену.

Крепление ступеней к изогнутой тетиве и ограждению

— подобное строение не требует основной опоры. Ступени встраиваются в спирально-изогнутые тетивы, одновременно играющие роль и перекрытия, и опоры. Возведение такой винтовой структуры связано с некоторыми не типовыми трудностями. С другой стороны, такие конструкции обладают весьма притягательным и нестандартным видом, благодаря чему окупается высокая сложность сбора.

Крепление узкой части к основной трубе

— самый часто встречающийся метод фиксирования: металлические проступи консольно крепятся к внутренней стороне опорной стойки в форме трубы. При таком типе винтовой конструкции труба в диаметре обязательно должна иметь не менее 5 см, поскольку представлена в роли основного опорного элемента и должна справляться с весом всей конструкции.

Маршевые

Этот вариант лестничных сооружений наиболее распространен и востребован. Популярность неудивительна и продиктована, в первую очередь, простотой конструкции, надежностью, безопасностью и относительно малой стоимостью. Маршевая лестница на второй этаж в среднем обходится дешевле своих аналогов. Если конструкция такой лестницы подразумевает несколько маршев, то между ними сооружают площадки. В большинстве случаев, выбор параметров и типа площадки зависит от размеров выделяемого места.

На больцах


Также в отдельную категорию стоит выделить больца – особые крепления, устанавливаемые вдоль стены и служащие основой для последующего размещения ступеней. В сооружении такого типа отсутствуют громоздкие массивы элементов, а сама конструкция лестницы визуально воспринимается более лёгкой, ненавязчивой.
Это достаточно интересное и новаторское решение для жилья современного типа. Необычный стиль интерьера всегда будет привлекать внимание.

Преимущества такой разновидности лестниц в том, что они выглядят непринуждённо, “не сложно”, а благодаря высокой эргономичности конструкции проникающий свет будет равномерно освещать помещение.

Такая лестница точно не будет казаться неуместной в современном интерьере в стиле “минимализм”, “лофт”, “конструктивизм”. Такой вариант может быть прекрасно интегрирован как в просторные, так и в скромные по площади комнаты. Всё благодаря тому, что длину и ширину ступеней можно заранее кастомизировать.

Проектирование и расчеты

Вычисляя параметры винтовой лестницы из металла, вы должны учитывать следующие рекомендации:

  1. Витки лестницы должны быть расположены на расстоянии не менее двух метров. Такая высота будет комфортной для большинства взрослых людей.
  2. В потолочном проеме необходимо выполнить зазор между краями лестницы и проема. При ширине марша 80 см диаметр проема должен составлять 200 см. Уменьшение диаметра лестницы и проема возможно для вспомогательных лестниц, где ширина марша составляет 600 мм, а проем 1400 мм.
  3. Конструкция будет надежной, при условии что опорная колонна не менее 50 мм в диаметре.
  4. Глубина ступени по средней линии подъема составляет около 200 мм.
  5. Угол подъема не должен превышать 45 градусов.
  6. Необходимо предусмотреть ограждения для комфортного и безопасного использования.
  7. Также рекомендуется использовать противоскользящее покрытие на ступени или специальную обработку.

После выполнения расчетов, основанных на вышеуказанных рекомендациях, можно подготовить чертежи. Изготовление металлической сварной лестницы своими руками сложнее, чем из деревянной. Для выполнения такой конструкция требуется умение работы сварочным аппаратом и другими инструментами для металла.

Какие материалы используются

При изготовлении лестничных систем могут быть задействованы разнообразные материалы. В таком вопросе выбор стоит основывать на будущем стиле комнаты и интерьере всего дома в целом. Немаловажной будет финансовая сторона вопроса. Не секрет, что чем более качественный материал вы захотите использовать, тем дороже он может стоить.

Именно из-за этого вопрос выбора материала и считается сложным, к его решению стоит подходить комплексно и взвешенно. Тем не менее, наиболее распространены:

  • металл — нержавеющая сталь, легированная сталь, латунь, обработанный алюминий, чугун;
  • дерево — орех, дуб, тик, клен, венге, лиственница, ясень, сосна и другие;
  • комбинированные материалы — камень, кирпич, керамика, стекло, мрамор.

Для создания лестничных систем применяют разнообразные сочетания материалов, благодаря чему получаются оригинальные и нетипичные конструкции.

Совет!

Известно, что такие древесные породы, как лиственница, вишня и груша имеют высокий уровень сопротивления влаге. Они не только с честью выдерживают критическое сравнение с более дорогими деревьями, но и смогут прекрасно переносить повышенную влажность.

Подготовка материалов и пошаговая инструкция — как сварить лестницу?

Подготовьте следующие материалы, прежде чем приступить к работе:

  • Толстостенную трубу длина в соответствии с высотой подъема, она будет выполнять функцию центральной опоры.
  • Трубу немного большего диаметра, чем предыдущая.
  • Трубу круглую или квадратного маленького размера для больц.
  • Уголок для ступеней.


Пошаговый алгоритм изготовления металлической лестницы своими руками:

  1. Трубу максимально диаметра разрезать на гильзы, равные высоте ступени.
  2. В получившиеся гильзы вварить уплотнительное кольцо, для того чтобы гильза плотно надевалась на центральную опору.
  3. Из уголка сделать по шаблону одинаковые каркасы ступеней.
  4. Привариваем получившиеся каркасы ступеней к подготовленным гильзам.
  5. Устанавливаем центральную опору.
  6. Нанизываем все гильзы со ступенями и размещаем их веером согласно проекту.
  7. Разрезаем трубы маленького диаметра по размеру, равному расстоянию между ступенями.
  8. Начиная с нижней, соединяем между собой все ступени.
  9. После того как собрали лестницу, необходимо проварить все стыки гильз и зачистить каждый шов.
  10. Загрунтовать и покрасить металлический каркас лестницы. В зависимости от проекта разместить проступи.


Сварные лестницы являются достаточно прочной и безопасной конструкцией, но не забудьте смонтировать перила.

Способы крепления ступеней

Чаще всего используют один из двух способов крепления ступеней:

  1. Своим узким концом ступени крепятся к опорной стойке лестницы, а широким — к стене. Лестница, установленная возле стены, а ещё лучше в углу – удобная и безопасная постройка для здоровья человека, ведь она имеет двойное крепление;
  2. Второй способ предполагает крепление исключительно к опорной стойке. Это не так удобно, зато позволяет расположить лестницу в любом месте, хоть посреди комнаты.

Существует некий промежуточный вариант между первыми двумя – крепление ступеней к опорной стойке и к лестничному ограждению, т.е, перилам.

Возможно, Вам окажется полезной информация о том, как сделать погреб своими руками. А в этой статье — инструкция создания тёплых полов в бане.

Покраска металлической лестницы

Завершив изготовление металлической лестницы своими руками, необходимо позаботиться, чтобы она прослужила долго и надежно.

Прежде чем приступить к покраске лестницы, необходимо подготовить ее поверхность. На этапе подготовки вы должны убедиться, что отсутствуют места образования коррозии.

В случае обнаружения таких мест необходимо избавиться от нее, для этого при помощи железной щетки и наждачной бумаги зачищаем проблемное место. В случае образования глубокой ржавчины, которую не получается убрать при помощи щетки, воспользуйтесь средством «антиржавчина».

Все сварные места зачищаем до блеска, эти участки больше всего подвержены коррозии.

После обработки лестницы можете переходить к покрытию ее грунтом, а после него — краской в несколько слоев.

Что необходимо знать перед началом проведения работ

Смотреть галерею

Если будет изготавливаться винтовая лестница своими руками, чертеж вами должен быть подготовлен еще до момента начала работ. Однако важно учесть, что подобные конструкции обладают не очень широкими ступенями, это указывает на то, что передвижение по ним будет затруднено, важно при этом соблюдать осторожность. Будет довольно проблематично разминуться двум людям, которые встретятся на винтовой лестнице. Весьма сложно также передвигать по ней габаритные предметы. Это говорит о том, что рациональнее применять винтовые конструкции в тех помещениях, в которых нет интенсивного движения. К изготовлению придется приложить массу усилий, так как элементы и узлы обладают большей сложностью, если проводить сравнение с обычными.

Особенности винтовой лестницы

Решившись на установку, нужно помнить, что такой вид конструкции для перемещения между этажами, хоть и отличается изяществом линий, не очень практичен в применении. Форма не позволит поднять по ней громоздкую объемную мебель (диван или широкий комод), а из-за небольшой ширины два человека вряд ли разойдутся при одновременном спуске и подъеме.


У данной лестнице имеется ряд нюансов

В зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:

  • лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;
  • лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
  • лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.

Сооружение винтовой лестницы для улицы отличается тем, что готовая конструкция не нуждается в дополнительной отделке и декорировании. В этом случае главное – ее функциональность и безопасность. Ступени можно снабдить противоскользящим покрытием или выполнить из дерева, чтобы в мокрую или морозную погоду облегчить подъем по ним.

Обязательно обеспечить металлическую подъемную конструкцию ограждениями и поручнями. А для защиты ее от осадков можно соорудить козырек, благодаря которому срок службы металла увеличится в несколько раз.

В данном видео вы узнаете, как сделать винтовую лестницу:

Преимущества и недостатки

Так как вы планируете сделать винтовую лестницу на второй этаж, предварительно следует взвесить все за и против, потому что, несмотря на свои достоинства, эта модель имеет и ряд недостатков, которые в некоторых случаях могут показаться вполне существенными.

Преимущества винтовой конструкции:

  • Компактность. По сравнению с маршевой лестницей занимает минимум места, при этом передвигаться по ней удобнее, чем по раскладным или приставным моделям.
  • Декоративность. Винтовой подъем на этаж выглядит очень эффектно, особенно если использовать плавные переходы и мягкие закругления.
  • Бюджетность. Построить винтовую лестницу самому гораздо проще и дешевле, на неё требуется меньше материалов.

Недостатки винтовых лестниц:

  • Затруднение в подъеме грузов. Из-за поворотов и ограниченного пространства перенос габаритных предметов становится весьма затруднительным.
  • Меньшее удобство. Передвигаться, особенно вниз, по винтовой конструкции сложнее. Если не соблюдать правила проектирования, страдает не только комфортабельность, но и безопасность.

Главным преимуществом винтовой конструкции является её компактность

Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

  • высоту;
  • диаметр;
  • количество ступеней;
  • ширину проступи;
  • высоту подступенка.

Важно! Расстояние между двумя витками должно быть как минимум 2 м, чтобы, стоя на нижнем ярусе, не касаться головой ступеней, расположенных прямо над собой.

Высота лестницы

Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 – 242,2 = 17,8).

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.


Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

Важно! Ширина по линии передвижения должна находиться в пределах 20-40 см. Если полученное число меньше, следует уменьшить число степеней. В этом случае другие параметры также придется пересчитать.

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Проектирование

Металлическая винтовая лестница перед началом изготовления должна быть спроектирована. Расчёт при этом делается на удобство и безопасность эксплуатации. Например, расстояние между витками должно составить 2 м минимум, в противном случае можно зацепиться головой за верхние ступени.

Для того чтобы передвигаться было удобно, высоту подступенка следует сделать равной 15-19 см. Важно учитывать ещё и глубину проступи. Для главных лестниц этот параметр находится в пределах от 25 до 30 см. Если же речь идет о служебной конструкции, то это значение можно уменьшить. Заниженная глубина проступи может стать причиной того, что нога соскользнет со ступени.

Используемые материалы и инструменты

Возвести надежную красивую лестницу можно из чугуна или стали. Чугунная литая конструкция может украсить любое помещение, придать величественный вид. Но для ее создания потребуется значительно больше материальных и трудовых ресурсов. Обычно для винтовых лестниц выбирают менее затратную сталь, а комплектующие выполняют из алюминия.

Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:

Самый простой из перечисленных – сварка. Даже если не обладать соответствующими навыками, можно легко найти специалиста в этой области или самому разобраться, как сварить между собой несколько металлических элементов.

Выбор металла

Прежде чем установить винтовую лестницу в частном доме, вы должны определиться с тем, какой металл лучше использовать. Наиболее популярны сегодня чугунные изделия, которые могут стать настоящим украшением дома. Они надежны, прочны и добротны, кроме того, очень красивы. Единственными их недостатками вступают сложность изготовления и дороговизна. Поэтому для самостоятельного производства лучше использовать дешевую и практичную сталь. Однако в расчет можно принять ещё и алюминий, но чаще всего он используется для комплектующих, например, перил, а вот для несущих элементов и вовсе не подходит.

Заготовка деталей

Если принято решение соорудить винтовую лестницу из металла своими руками, проведены все предварительные расчеты и выбрана конструкция, следует приступить к заготовке необходимых деталей. Для возведения винтовой лестницы на центральном столбе и на больцах понадобятся:

  • две или три трубы разного диаметра;
  • готовые ступени из металла или уголок под облицовку.

Согласно заранее подготовленным чертежам, нужно разметить и вырезать из металлических уголков детали для контура ступеней, которые затем сварить между собой. Чтобы все контуры в итоге оказались одинаковыми, можно использовать специальную конструкцию из деревянных кусочков ДСП, которая называется кондуктор.

Гильзы изготавливаются из самой толстой трубы. Для этого трубу разрезают на цилиндры одинаковых размеров, равных высоте проступи. Обязательно нарезать фрагменты трубы под прямым углом, чтобы приваренные ступени на собранной лестнице были строго параллельны полу. Трубу меньшего или самого маленького диаметра (если используются три вида труб) нарезать на цилиндры такой же высоты, как и гильзы. Получатся больцы, которые будут выполнять роль опорного и связующего элемента между двумя соседними ступенями.

Монтаж.

Пошаговое руководство

Для создания лестничных конструкций в частный дом в основном пользуются услугами специалистов. Это решение помогает не тратить ваше время и силы не только на расчёты и приобретение будущего сооружения, но и на его сборку. Если вам необходимо перед установкой создать отверстие в полу и потолке, то команда специалистов, знающих своё дело, справится с этим на отлично.

Но иногда ситуация складывается таким образом, что вам нужно лично участвовать или как минимум курировать этот процесс от начала до конца. Именно для таких случаев мы постараемся максимально доступно расписать пошаговый процесс сборки и установки винтовой лестницы на второй этаж.

Какие инструменты понадобятся

В случае приобретения готовой конструкции, в комплекте уже могут находиться необходимые инструменты. Для каждого конкретного комплекта список инструментов может несколько варьироваться, но незначительно. Вам понадобятся:

  • валик,
  • шпатель для гипсокартона,
  • шпатель обычный,
  • кисть,
  • угольник,
  • рубанок,
  • молоток,
  • наждачная бумага,
  • набор ключей,
  • щетки,
  • электроножовка,
  • сварочный аппарат,
  • дрель и свёрла,
  • набор шестигранных гаечных ключей.


Список относительно небольшой, но стоит заранее обдумать его и приобрести недостающие виды инструментов.
Типовой набор винтовых лестниц обычно состоит из таких деталей:

  1. стальная опора 3,5 дюйма типоразмера Schedule 40;
  2. древесина для ступеней, подступенков, основной рамы и каркаса;
  3. соединительные стойки;
  4. стойки перил;
  5. перила;
  6. абразивная губка;
  7. металлические основы ступеней.

Особенности расчетов

Как рассчитать количество и ширину ступеней исходя из лестничного пролета.

Наиважнейший этап конструирования винтовой лестницы – вычисления и замеры. При монтаже лестницы на второй этаж своими руками – это первоочередная задача, которая должна быть выполнена безукоризненно.

Первым шагом станет замер расстояния от пола до пола. Ожидается, что место под проём для лестницы уже расчищено. В противном случае необходимо приступить к расчистке такого места и создании проёма. Если у вас ограничено место, и вы задумываетесь о том, как сделать винтовую лестницу, если мало места, то стоит основательнее подойти к расчётам.

Будем считать этот замер от точки пола 1 этажа до точки пола 2 этажа равным 300 см. Для определения числа ступеней, разделим на 18 (подъем на ступеньку равный 18 см считается наилучшим). 300 ÷ 18 ~ 17 ступеней. Верхняя платформа пола считается 17 ступенью, в итоге нужно собрать всего 16 ступеней. Следом рассчитываем: 300 см ÷ 17 ступеней = 17.64 см. Эти расчёты позволили вычислить оптимальную высоту ступеней и их количество. Ширина ступени с внутренней стороны составит 10 см, этого хватит с учётом шва от сварочного аппарата.

Для вычисления размера ступенек с наружного края нужно использовать диаметр сооружения. Центральная опора вместе с двумя ступенями образуют диаметр в 172 см. Определим длину окружности, взяв диаметр лестницы и умножив на число π. Так как мы будем делать 17 ступеней, 2100 ÷ 17 = 320 мм. Чтобы сделать перекрытие верхней ступени над нижней на 2.5 см, мы посчитаем ширину ступеней с наружного края как 35 см.

Подготовка элементов и деталей


После всех расчётов у вас на руках будут данные о количестве ступенек, их размерах, величине перекрытия. После этого стоит начинать подготовку отдельных элементов.
Ступени изготавливаются самостоятельно из стальных настильных листов безопасности (рифленые пластины). Чаще ступени вырезаются из клееной доски, мебельного щита.

Целесообразно применять массив (без повреждений, обезвоженный до 10-13%). Наиболее долговечной принято считать склеенную древесину: не поведет, не зайдётся трещинами при усушке.

Используем стальную трубу 9 см типоразмера Schedule 40 в качестве центральной опоры с внешним радиусом 100 мм. Необходимо отрезать 4000 мм этого материала. Из 400 см 300 рассчитаны для ступеней, 90 см – защитное ограждение вверху и 10 см сверху в роли “страховки”. Если центральная опора не вписывается в интерьер и не должна быть частью ограждения, то не отсчитывайте 90 см. После завершения сборки, при желании, можно покрыть металлическую опору деревянными декоративными элементами.

Особенности монтажа

Установка лестницы будет проходить в строгом порядке. Верно выполненные предыдущие этапы облегчат процесс монтажа. Вам не придётся возвращаться к расчётам и изменению готовых материалов.

Размещение несущих опор

Перед непосредственной установкой опоры разумно разметить столб в областях, к которым будет производиться крепление ступеней, каждые 176,4 мм. Нижняя оконечность столба будет помещена в квадратную опору высотой 10 мм и габаритами 300 на 300 мм, обварена с каждой стороны. После этого в каждом углу необходимо просверлить отверстия. Через эти отверстия опора будет крепиться к фундаменту здания.

Присоединение площадки

Часто производители рекомендуют устанавливать верхнюю лестничную площадку и ступени на центральную опору, и после этого поднимать опору и устанавливать в нужную позицию. Последуем их совету: установите верхнюю площадку, следом закрепите нижнюю сторону несущей опоры.

Установка перил


Присоедините перила шурупами к лестнице в соответствующих местах.
Если перила из алюминия, отверстия проделайте заранее.

Установите сначала верхние перила. Лишние части изогнутых перил удалите, место среза обработайте

Регулярно следите, не забываете ли вы закрепить соединяющую стойку.

В противном случае может возникнуть масса проблем по разборке изделия и добавления отсутствующей части. Зазор составляет не более 100 мм.

Установка ступеней

Установите основания ступеней и приварите их к опоре. Следом можно крепить деревянные ступени, накладывая их на основание из металла.

Совет!

Прикрепляйте ступени к основной опоре в размеченных областях строго перпендикулярно. Ступенька должна “накрываться ” следующей примерно на 2.5 см, чтобы вы смогли закрепить соединяющие стойки.

Установка винтовой лестницы завершена.

Монтаж конструкции

Все части трубы разрезаны на гильзы, теперь свариваем между собой все части ступеней, вкладывая их в кондуктор. Затем полученные детали привариваются к гильзам.

В качестве опорной стойки применяется труба со средним диаметром, которая по длине должна соответствовать высоте лестницы. Чтобы собрать всю конструкцию, нужно на опорную стойку надеть гильзы с приваренными к ним каркасами ступеней, выровнять и сварить все элементы между собой.

Гильзы должны плотно облегать опору, для этого можно использовать уплотнительные кольца изнутри, которые ввариваются в зазор между двумя трубами.

Последовательность монтажа

Сборка проводится по определенному алгоритму. На первом этапе необходимо установить несущую стойку, затем монтируются ступени и втулки. После предстоит установить ступени с учётом их начального и конечного положения. Заключительным шагом станет фиксация кронштейнов. Затем предстоит еще и установить крепёж верхней ступени, а фиксация осуществляется к перекрытию. После этого останется лишь установить перила и поручни.

Окончательная отделка

После завершения сварочных работ все швы тщательно зачищают и шлифуют, особенно если не предусмотрена дальнейшая отделка другими материалами, а задумано выполнить покраску или грунтовку металлических элементов. Каркас внутренней лестницы можно в дальнейшем обшить панелями, установить деревянные ступени, оригинальные поручни и перила из массива, алюминия или ПВХ.


Часть конструкции можно обшить

Проверка комфортности и безопасности

На этапе планирования всегда присутствуют неуверенность и страх совершить ошибку. В вопросе выбора лестницы такие ошибки могут повлиять на безопасность, комфортность конструкции. Мы боимся сделать неверный выбор, упустить из поля зрения важные детали, влияющие на конечный результат.


Для проверки комфортности и безопасности будущего сооружения лестничного типа, существуют как формулы, так и негласные правила, выведенные нашими предками на основе их опыта.

Вот некоторые из них:

  1. Если здание имеет несколько этажей (больше двух), необходим один большой проём для лестницы, а не несколько в разных местах.
  2. Ширина прохода в жилом помещении для одного человека – не менее 80 см. Для двух – не менее 120 см. Для трёх и более – от 150 см.
  3. В служебных помещениях для прохода одного человека – не менее 120 см.
  4. Переносные и складные лестницы могут быть использованы только для прохода на чердачные или подвальные помещения.
  5. Расстояние от потолка до лестницы должно составлять не менее 190 см.

Как построить винтовую лестницу своими руками

Винтовую лестницу можно построить самостоятельно или приобрести уже готовую сборную конструкцию. Очень распространены сборные металлические лестницы с центральным столбом. Глубина проступи в них уже рассчитана, а ступеньки, гильзы, больцы выполнены на заводе из качественных материалов. Такой элемент интерьера станет настоящим украшением любого помещения. Простота сборки конструкции не даст потратить на работу слишком много времени, особенно если при ее изготовлении воспользоваться готовыми чертежами.

Сборка винтовой лестницы на центральном столбе своими руками, как описано ранее, также не причинит больших хлопот, если заранее произвести расчеты и позаботиться о наличии всех необходимых материалов. Конечно, обязательно нужна будет сварка.

Монтаж модульного сооружения на косоуре также не займет больших временных затрат. Чтобы получить прочный несущий элемент, нужно собрать единую конструкцию из отдельных секций, которые закрепляются между собой и образуют один косоур. Для укрепления под каждую четвертую ступень подставляется опора в виде стойки. После сборки всех элементов закрепляются деревянные ступени. Они монтируются с помощью саморезов и между собой соединяются металлическими трубами с фланцами.

Винтообразные лестницы на двух косоурах можно выполнить своими руками, сделав каркас со ступеньками. Для сборки такой конструкции необходимо подготовить профиль из металла с прямоугольным сечением, из которого вырезать детали, равные высоте подступенков и ширине ступеней. Полученные детали соединить между собой сваркой таким образом, чтобы в итоге получить каркас в виде двух спиральных лесенок.

Чтобы получить винтовую лестницу, готовую к эксплуатации, нужно установить на каркас деревянные ступени, которые закрепить при помощи саморезов, и ограждения. Перила из металла можно приварить к металлическому каркасу или закрепить вдоль стены. Высоту ограждения обычно делают не меньше 90 см, а расстояние между стойками – 60 см. Это пространство закрывают панелями или сваренными между собой металлическими перегородками.

Если металлический каркас не будет скрыт декоративным элементами, а станет элементом интерьера, предварительно стоит основательно проработать все швы, чтобы они стали незаметными после грунтовки и покраски.

Делаем перила – соблюдаем безопасность

Финальный этап работ – установка ограждения. Перила нужны не только для обеспечения безопасности передвижения по лестнице, но и для придания конструкции элегантного вида. Ограждения лучше всего делать из балясин, изготовленных из деревянных стержней. Их несложно вырезать на токарном станке. Если доступа к такому оборудованию у вас нет, придется покупать готовые изделия. При этом вам понадобятся балясины двух видов:

  • мелкие, которые вы будете устанавливать на каждую ступеньку конструкции;
  • более крупные (они монтируются по углам лестницы).

Установка ограждения происходит так:

  • Отмечаете на верхней части больших балясин угол, который равняется углу наклона создаваемой нами конструкции. Затем отрезаете ненужную часть.
  • На нижней части балясины делаете отверстие. Оно нужно для крепления составляющих лестницы посредством цилиндрических деревянных гвоздей (их называют шкантами).
  • Сверлите отверстия в местах, где будут смонтированы балясины. Устанавливаем шканты. Чтобы они не расшатывались, можно дополнительно залить их клеем.
  • Ставите по всему периметру лестничного сооружения балясины.
  • Монтируете поручни. Их устанавливают на отрезанную под заданным углом верхнюю часть больших балясин.
  • Проверяете точность монтажа поручней, используя строительный уровень. Если все нормально, закрепляете их универсальными саморезами.
  • Наносите на ограждение защитные составы для древесины.

Ваша винтовая лестница готова!

Источник

(Visited 460 times, 1 visits today)

Лестница на второй этаж в частном доме: чертежи, монтаж, разновидности. Особенности сооружения лестницы своими руками. Варианты лестницы на второй этаж

Если возводятся здания этажностью больше одного, то возникает необходимость строительства межэтажных лестничных маршей. Данная конструкция должна быть не только изящна, красива и вписываться в интерьер всего помещения, но и быть достаточно крепкой, чтобы выносить на себе большие нагрузки. Особенно важна безаварийность конструкции лестницы для семей, в доме которых живут малолетние дети и люди преклонного возраста. Сооружение лестницы – довольно сложный процесс и требует четкого планирования и аккуратного производства работ. О том, как правильно возвести лестницу на второй этаж своими руками, расскажем далее.

Виды лестниц на второй этаж

Для строительства частных домов применяют маршевые лестницы, так как в сравнении с другими моделями только они подходят для равномерного и безопасного подъема на следующий этаж. Различаются маршевые лестницы по конструкции и материалу изготовления.

По материалу изготовления лестничные марши бывают:

  • Деревянные. Наиболее простые в монтаже и легкие конструкции. Дерево всегда удачно вписывается в любой дизайн интерьера, к тому же обладает природной теплотой и экологической чистотой. Более того, данные конструкции имеют небольшой вес, что позволяет обойтись без сооружения для них отдельного фундамента. Недостатков у дерева несколько – требовательность в постоянном уходе и относительно низкая прочность. Поэтому поднимать на второй этаж большие и тяжелые грузы вряд ли получится.

  • Стальные. Это наиболее распространенные виды лестниц. Обладают относительно низким весом, что совместно с отличной прочностью делает их наиболее оптимальным вариантом для частного дома. Часто металлические лестницы делают комбинированными, облицовывая стальной каркас деревом или камнем. Единственным недостатком стальных конструкций является необходимость применения сварочных соединений. Если нет опыта в сварке, придется нанимать подрядчиков. Однако в этом есть и свой плюс – можно сделать легкую «воздушную» конструкцию, да и время монтажа существенно сокращается.

  • Монолитные бетонные. Применяются довольно редко, так как требуют слишком большого количества материалов, сложны в изготовлении, и имеют очень большой вес. Данная конструкция приемлема только в случае покупки готового марша. Однако, его монтаж должен производиться до настила кровли при помощи подъемного крана из-за большого веса.

По своей конструкции лестницы бывают:

  • Одномаршевые. Данная конструкция применяется в местах, где нет ограничений по площади и можно разместить ее без увеличения угла подъема. Отличается простой строения и легкостью изготовления.
  • Двухмаршевые. Если площадь не позволяет разместить в помещении одномаршевую лестницу, делают двухмаршевую. Отличается она наличием дополнительной переходной площадки между маршами.
  • Винтовые лестницы на второй этаж. Наиболее приемлемый вариант при недостатке пространства. Они занимают довольно мало места, однако, отличаются сложностью конструкции, изготовления и монтажа.

Далее рассмотрим методику монтажа различных вариантов лестниц на второй этаж.

Изготовление простой деревянной лестницы на второй этаж

Чертежи и расчеты деревянных лестниц на второй этаж

Такая конструкция наиболее популярна, так как проста в изготовлении и не требует наличия особого инструмента и материалов. Также ее можно свободно сделать своими руками. Состоит деревянная маршевая лестница из нескольких конструкционных элементов:

  • Косоуры. Наиболее важная часть лестницы. Это деревянные балки, которые несут на себе всю нагрузку, как самой конструкции, так и перемещающихся по ней людей. По этой причине изготавливаются из массивной плотной древесины.
  • Ступени. Состоят из двух частей: проступи (горизонтальной части) и подступенка (вертикальной части). Часто лестницы изготавливают без последнего элемента. Однако если есть в доме маленькие дети или пожилые люди, то наличие их является обязательным.
  • Перила. Являются не обязательными, но для обеспечения безопасности при передвижении по маршу их наличие желательно.

Перед началом изготовления необходимо рассчитать параметры и сделать чертежи лестницы на второй этаж:

  • Параметры лестницы в основном зависят от высоты ступеньки и высоты между полом 1 и 2 этажей. Нормальная высота ступеньки для здорового человека – 200 мм. Однако, если в доме есть инвалид или пожилой человек, лучше снизить высоту до 150 мм.
  • Ширина проступи должна быть такой, чтобы нога полностью становилась на нее. Можно сделать и больше, только необходимо отдавать себе отчет в том, что, чем больше будет это показатель, тем больше места будет занимать вся конструкция.

Допустим, высота между поверхностями этажей равна 3000 мм, а высота ступеней – 150 мм. В таком случае необходимо будет 20 ступеней. Если ширина проступи равна 300 см, то длина от основания марша до перпендикуляра между этажами составит 6000 мм. Для изготовления косоуров такой конструкции необходимы будут 2 балки длиной:

  • √ 30002 + 60002 = 6708 мм.

Для ступеней необходима доска толщиной минимум 36 мм для проступей и минимум 20 мм для подступенков.

Сечение бруса для изготовления косоуров маршевой лестницы на второй этаж
должно быть не менее 340 х 200 мм, чтобы обеспечить нормальную прочность. Если ширина ступени будет более 1400 мм, то между двумя крайним косоурами должен быть установлен дополнительный. Для крепления косоуров к балке перекрытия и полу устанавливаются упорный брус и металлические крепления, которые крепятся при помощи анкерных болтов.

Деревянная лестница на второй этаж — монтажные работы

Всю древесину необходимо тщательно отшлифовать и подготовить к обработке.

Для крепления ступеней на косоуре делают выпилы. В конечном итоге балка косоура напоминает ножовку по дереву. Для правильной разметки выпилов делается шаблон, который учитывает высоту ступеньки и ширину проступи. На концах балок косоуров необходимо вырезать пазы, которые будут заходить в крепление всей конструкции к перекрытию. Следующим шагом делают разметку косоуров. В итоге конструкция двух балок должна быть идентичной.

Далее можно начинать изготовление деталей будущей лестницы. Для этого понадобится столярный инструмент:

  • Электролобзик.
  • Шлифмашинка.
  • Молоток.
  • Электродрель.

Расходные материалы, кроме древесины:

  • Стяжные болты или шпильки. Они предназначены для того, чтобы стянуть два косоура. Благодаря им лестница не разъедется по сторонам. Для лестницы длиной 6 метров достаточно 3 шпильки.

Порядок монтажных работ:

  1. В косоурах по нанесенной разметке делают выпилы под установку ступенек. Резать дерево необходимо очень аккуратно, чтобы не было перекосов. В противном случае, ступеньки будут неровными. После того как вырезаны все размеченные детали, места реза необходимо тщательно отшлифовать. После того, как заготовки косоуров готовы, их устанавливают на место, прикрепив к нижнему упору и верхним кодам при помощи болтов. В трех местах косоуры стягиваются стяжными шпильками.
  2. Теперь можно изготавливать и крепить ступени. Ширина проступи должны быть на 10-20 мм быть больше, чем расчетная. Делается это для того, чтобы ступенька как бы нависала над подступенком. При такой конструкции подъем существенно облегчается.
  3. Доски нарезаются по заготовленному шаблону. После нарезки шлифуются и устанавливаются на место. Монтаж ступеней деревянной маршевой лестницы довольно простой. Проступи и подступенки крепятся на посадочные места на столярный клей и прижимаются при помощи саморезов. Использование клея необходимо для того, чтобы исключить малейшее движение древесины, во время которого она может скрипеть.
  4. Далее при необходимости монтируются перила лестницы. Состоят перила из двух основных частей: балясин и поручней. Их можно купит уже готовыми, но, если есть возможность и желание, можно выточить самостоятельно.
  5. После сборки всей конструкции, дерево вскрывают морилкой и несколько раз лакируют. Деревянная лестница требует определенного ухода. Один раз в 5 лет лаковое покрытие необходимо обновлять.

Установка лестницы на второй этаж из стали

С металлической лестницей дела обстоят немного сложнее. В качестве косоуров для нее используют стальной швеллер. Естественно, вырезать в нем пазы для монтажа ступеней никто не будет. Вместо этого на швеллер наваривают так называемые «кобылки». Делаются они из двух уголков, сваренных между собой.

Порядок работ в данном случае следующий:

  1. Первым делом приваривают косоуры из швеллера к закладным на балках перекрытия и на полу первого этажа. При сварке косоуров необходимо следить за их параллельностью.
  2. После этого их уголков варятся кобылки. Для начала заготовки для них делаются из уголка. Последним этапом монтируются проступи и подступенки. Их можно сделать из дерева или листового металла. В первом случае крепление проводят при помощи саморезов, во втором – при помощи сварки.
  3. Металл после проведения сборочных работ обязательно грунтуется и красится несколькими слоями краски. В качестве перил отличным вариантом будет использование сварных металлоконструкция с элементами художественной ковки.
  4. При сборке металлической лестницы необходимо особое внимание уделить качеству сварных швов. Слабый шов не только не даст гарантии долгой эксплуатации лестницы, но и сделает подъем по ней небезопасным.

Монтаж монолитной бетонной лестницы на второй этаж

Изготовление такой конструкции в частном доме оправдано только в том случае, если она будет использована лишь в качестве пьедестала, от которого будет отходить основная лестница. Для заливки бетона понадобится установка опалубки, а также использование арматуры для армирования бетона.

После установки опалубки бетон нужно заливать быстро и полностью. В противном случае, будет нарушена монолитность слоев. Отделывают бетонную лестницу при помощи керамической плитки.

Лестница на второй этаж: видео

Лестница на второй этаж своими руками: виды и монтаж лестниц второго этажа в частном доме

В последнее время строительство загородного дома очень часто не ограничивается одним этажом. С целью расширения пространства возводится второй или же утепляется и приводится в пригодное для комфортного проживания состояние мансардное помещение. А это значит, что без лестницы в интерьере первого этажа не обойтись.

Лестница на второй этаж своими руками вполне может быть собрана из готового комплекта, который можно приобрести в компаниях, профильно занимающихся разработкой и изготовлением этого интерьерного функционального элемента. В предлагаемых каталогах можно подобрать лестницу, которая идеально впишется в обстановку обоих этажей, и будет удобной и безопасной для подъема и спуска для всех членов семьи.

Можно попробовать и самостоятельно построить лестницу, но в этом случае необходимо произвести точный расчет, так как при непродуманности конструкции привычный для всех элемент дома вполне может стать травмоопасным «тренажёром».

Кроме этого, нужно определиться в том, какую роль в интерьере будет играть лестница. Она может быть совсем незаметной, и не являться декоративным украшением комнаты, а может стать центром композиции, вокруг которого будет строить все оформление помещения.

Поэтому, чтобы выбрать подходящий экземпляр, лучше хотя бы схематично нарисовать лестницу, которую хотелось бы видеть в своем доме, а можно найти уже готовый вариант и адаптировать его для определенной комнаты.

Перед тем как выбирать модель лестницы, нужно обязательно узнать, как она устроена, и как рассчитать ее правильные параметры.

Основные составляющие элементы лестницы

Конструкция лестницы имеет немало составляющих, некоторые из них являются обязательным, другие же могут не входить в устройства некоторых видов этого сооружения.

Итак, лестница не может обойтись без ступеней и опор, которые их поддерживают – это главные элементы самых простых конструкций межэтажных лестниц.

  • Сама ступенька состоит из двух частей – вертикальной и горизонтальной. Первая из них называется подступенка, а вторая – поступь. Подступенка является опорой для поступи, но иногда обходятся и без нее.
  • Опоры могут быть двух типов:

— тетива – это балка, поддерживающая ступени с их торцов;

— косоур – балка, поддерживающая ступени снизу.

  • Перила – это тоже важный элемент лестницы, хотя присутствует не на всех ее видах. Но если в доме есть дети или пожилые люди, то без них никак не обойтись.
  • Балясины – вертикально устанавливаемые опоры для перил, которые чаще всего становятся не только функциональной деталью лестницы, но и ее декоративным украшением. Этот элемент может быть выполнен из разных материалов и иметь различные формы.

Так как существуют разные виды лестниц, каждая из них может иметь детали, которые необходимы именно для конкретной конструкции.

  • Стойка – этот элемент используют для устройства винтовой лестницы. На стойку с определенным шагом закрепляются ступени особой формы, которые образуют спираль, поднимающуюся от первого до второго этажа.

  • Больцы – это специальные болты, которые тоже являются поддерживающими ступени элементами, они крепятся в стене и непосредственно на сами ступени. Они применяются не для всех, а только для отдельных видов лестниц.

Виды лестниц

Узнав, из каких элементов состоят лестницы, нужно подробнее разобраться, как выглядит каждый из видов  этих конструкций, устанавливаемых между этажами.

Маршевая лестница

Этот вид лестницы — популярный для частного дома любого типа. Она состоит из одного или нескольких прямых маршей, снабженных ровно расположенными ступенями. По ней удобно спускаться и подниматься, но недостаток этой модели заключается в том, что для нее необходимо иметь достаточно много места в помещении.

Если лестница состоит из нескольких маршей, то каждый из них должен иметь не менее 3 ÷ 4 и не более 15 ступенек. Несоблюдение этого стандарта может привести к не комфортности подъема по лестнице. Обычно количество ступеней в каждом марше составляет 8 ÷ 11 штук, а между маршами устанавливаются специальные площадки. Их размеры кратны средней длине шага.

  • Маршевые лестницы могут быть закрытыми и открытыми. Первые из них имеют в конструкции ступеней подступенники, а вторые — устраиваются без них. Открытый вариант удобен в тех случаях, когда ступени имеют недостаточную ширину.
  • Маршевые лестницы могут иметь ступеньки, закрепленные на косоурах или на тетивах. Для этих деталей выбираются доски, имеющие толщину не менее 45 ÷50, а лучше – даже 60 ÷ 70 мм.
  • Если прямая лестница без поворотов имеет больше 8—9 ступенек, то для прочности рекомендовано также разделить ее площадкой.
  • В случае, когда лестница построена с небольшим поворотом, ее называют поворотной, и иногда на этом участке вместо площадки устраивают ступени, которые называют забежными.

  • Кроме приведенных выше типов, маршевые лестницы могут быть:

— четвертьоборотные – угол которых при повороте составляет 90 градусов, и устраиваются они, в основном, на стыке двух стен;

— полуоборотные – поворот их имеет угол в 180 градусов;

— круговые модели – марши последовательно образуют поворот на 360 градусов.

Конструкция лестницы на больцах

Название этих лестниц на больцах произошло от немецкого слова «вolzen», что означает болт. Таким образом, это лестница, закрепленная на болтах. На самом деле – это крепежная деталь в виде штыря, имеющего на своих концах резьбу. С помощью их ступени и ограждения скрепляются между собой и монтируются в стену. Благодаря этим приспособлениям конструкция смотрится легкой и воздушной. Способствует этому и отсутствие подступенников.

Кроме этого, подобная модель может быть растянутой на определенном участке стены, а может выглядеть достаточно компактно. Несмотря на кажущуюся лёгкость, конструкция надежна и прочна, она способна выдерживать сотни килограммов, поэтому лестницы на больцах становятся все более популярными.

Естественно, такая конструкция не может располагаться посередине комнаты, так как она обязательно должна крепиться к стене, главное условие для монтажа – это ее прочность материала, из которого она возведена.

Лестницу на больцах достаточно сложно рассчитать самостоятельно, но ее можно приобрести в комплекте или сделать заказ профессионалам на ее изготовление с привязкой к конкретным условиям дома.

Видео: монтаж деревянной лестницы на больцах

Монтаж этой конструкции достаточно сложен, и доверить его лучше квалифицированным мастерам, которые смогут оценить возможность ее установки. Поэтому, прежде чем приобретать комплект, лучше всего сначала посоветоваться со специалистами.

Винтовая межэтажная лестница

Эта конструкция более сложна в монтаже, но имеет преимущество в том, что она занимает самую минимальную площадь из всех существующих вариантов, поэтому идеально подходят для помещений с небольшой площадью. Кроме этого, такую лестницу можно установить в любом удобном месте комнаты и, при желании, сделать ее центром композиции интерьера, так как конструкция имеет достаточно эстетичный вид.

Винтовые варианты лестниц могут быть разных видов, но для двухэтажного дома лучше всего подойдет модель, состоящая их стойки и клинообразных ступеней. Для стойки выбирают металлическую трубу или деревянную опору.

  • Сама стойка закрепляется к полу первого этажа и в межэтажном или чердачном перекрытии.
  • На нее узкой стороной закрепляются ступени и поворачиваются таким образом, чтобы общая конструкция напоминала спираль.
  • На широкую сторону ступенек устанавливаются балясины, верхняя часть которых закрепляются в поручне, повторяющим спиралеобразное направление всей конструкции.
Видео: монтаж винтовой лестницы

Неудобным в такой модели является то обстоятельство, что по ней сложно будет поднять или спустить вниз какой-то массивный предмет мебели. Кроме этого, выбирая для установки такую модель, нужно знать, что чем меньше для нее проем в межэтажном перекрытии, тем лестница будет круче и неудобнее.

Рассчитать винтовую конструкцию несложно. Для этого определяется участок в комнате, где она будет установлена, вычисляется его центр – это будет место установки стойки. Далее, вымеряется расстояние от стойки до границы – это будет ширина пролета, т.е. длина ступеней.

Для комфортного хождения по такой лестнице, размер середины ступени должен быть не менее 200 мм, а самая широкая часть должна составлять не более 400 ÷ 420 мм.

Такую конструкцию вполне можно изготовить и собрать самостоятельно, при наличии навыков работы с деревом, и умении рассчитывать нагрузки на выбранный материал.  Однако, если нет уверенности в своих силах, то лучше доверить работу специалисту, так как неправильно устроенная конструкция весьма травмоопасна.

Требования к конструкции лестниц

Прежде чем приступать к работе, необходимо узнать предъявляемые к конструкции лестницы требования.

Безопасность – это, пожалуй, самое важное условие. Чтобы оно было в полной мере выполнено, очень важно точно просчитать все параметры:

— просчитывается угол уклона, ширина и высота ступеней, способ крепления первой и последней из них;

— если лестница не расположена между двух стен, ограждение установить необходимо, и высота его должна быть не менее 800 ÷ 850 мм;

— если в доме есть маленькие дети, балясины, поддерживающие поручень ограждения, не должны быть расположены друг от друга дальше, чем на 100 ÷ 120 мм;

— ширина ступенек должна составлять 200 ÷ 300 мм;

— лестница должна выдерживать достаточно большие нагрузки — для жилых домов они составляют 300 ÷ 350 кг/м²;

— нельзя чтобы ступени были скользкими – обязательно продумывается фактура их внешнего покрытия;

— вся конструкция должна быть надежно и жестко закреплена между этажами;

— нежелательно устанавливать конструкцию на угол подъема больше 45 градусов;

— ширину пролетов нельзя делать меньше 850 мм, оптимальный же вариант – это 1000 ÷ 1200 мм;

— лестница будет менее травмоопасной, если ее разделить площадками на две или три части;

— крепления для элементов конструкции должны быть изготовлены из качественного материала, поэтому на них нельзя экономить;

— если деревянные детали обрабатываются самостоятельно, то нужно довести их до идеальной ровности и соответствия размерам, установленных чертежом или лекалами.

Видео: ошибки при проектировании и строительстве лестниц

Расчет параметров лестницы и изготовление деталей

Так как для самостоятельного изготовления и установки маршевая конструкция со ступенями, уложенными на косоур — самая доступная, а также удобная и безопасная в эксплуатации, то и стоит рассмотреть именно ее.

Первое, что нужно сделать — это произвести расчет места, количества и размеров ступенек, а также ширины пролета лестницы.

Расчет параметров лестницы

Расчет конструкции маршевой лестницы производится следующим образом:

  • Берутся за основу высота помещения и длина всей или части стены – того места, которое отведено для установки лестницы. Уменьшив эти величины в масштабе, вычерчивают прямоугольный треугольник, в котором гипотенузой будет сама лестница, а катетами — высота подъема и пол.

Идеальным для установки лестницы считается угол в 45 градусов, но он может быть и изменен, в зависимости от желания владельца дома и от площади помещения.

  • Комфортная ширина поступи должна быть не менее 200 мм, поэтому катет пола, опираясь на натуральную его длину, делится на эту величину. Полученное количество ступеней размечается на чертеже.
  • Высота подступенников, удобная для передвижения, не должна превышать 100 ÷ 120 мм. Чтобы высчитать их, нужно высоту общего подъема разделить на выбранную высоту подступенников и также перенести на чертеж.
  • Таким образом, можно высчитать размеры косоура для укладки ступеней.
  • Ширина лестницы будет зависеть от предпочтения жильцов и от размера комнаты.
Видео: пример расчета маршевой межэтажной лестницы

Изготовление деталей лестницы

Чтобы правильно изготовить детали, нужно точно перенести на материал размеры со сделанного чертежа, и подобрать качественную хорошо просушенную древесину.

  • Самое сложное — идеально ровно выпилить косоуры, так как от этого будет зависеть надежность и прочность, а также эстетичность конструкции. Для этих несущих элементов доску выбирают цельную без трещин и многочисленных крупных сучков, толщиной не менее 45 ÷ 50 мм.
  • Полотна поступей могут иметь ширину на 1,5—2 см больше, чем место, предусмотренное для них на косоурах, плюс толщина подступенников. Поступи должны быть идеально ровными с закругленными аккуратными краями, и это тоже очень важно учесть. Для них выбирается доска толщиной в 30 ÷ 35 мм.
  • Если планировалось сделать лестницу закрытой, с подступенниками, то они тоже должны быть сделаны аккуратно. Для этих элементов не нужно брать доску большой толщины, так как в основном вся нагрузка будет выпадать на косоуры, а подступенники сыграют поддерживающую конструкцию ступеньки роль. Достаточно толщины в 15 ÷ 20 мм.

  • Балясины и поручни лучше будет приобрести в готовом виде вместе с креплениями. Если в доме есть дети, то, в целях безопасности, на каждую ступеньку стоит установить по две балясины. В случае, когда дети уже выросли, то достаточно по одному поддерживающему поручень элементу.

Монтаж лестницы

Монтаж лестницы — самый ответственный момент после изготовления всех элементов конструкции, и к нему нужно подойти с максимальной ответственностью.

  • Первыми устанавливают косоуры по заранее установленным меткам. На полу они закрепляются на закрепленный в нужном месте опорный брус, а в верхней части их устанавливают в вырезанные зазоры в балке перекрытия. Иногда для закрепления верхней части косоуров используют металлические опоры, установленные на перекрывающей потолок балке. Креплениями для этих несущих элементов выступают анкерные болты.

Чтобы детали были установлены идеально ровно, их в процессе монтажа постоянно выверяют по отвесу и строительному уровню.

  • Если предусмотрены подступенники, то они прикручиваются перед тем, как положить полотно поступей.
  • Затем сверху косоуров и подступенников сверху саморезами закрепляются панели поступей.

Крепление подступенников и поступей происходит в комплексе, и идет снизу-вверх.

  • Затем, когда ступени будут готовы, можно переходить к установке балясин.

С обоих сторон, то есть на полу первого этажа и наверху лестницы, устанавливают опорные стойки, которые станут границей для общей конструкции поручня (перил). Они также будут играть и поддерживающую, и декоративную роль.

Балясины могут быть разного размера, и изготовлены из различных материалов, поэтому и крепиться они могут по-разному. Некоторые из них просто устанавливаются в высверленные отверстия в ступенях и поручнях, другие прикручиваются саморезами, а места крепления закрываются декоративными заглушками.

  • Установив балясины, их накрывают сверху поручнями, которые закрепляются на опорных крайних стойках. При необходимости, в середине лестницы можно установить еще одну опорную стойку.
  • Если стоек устанавливается три или даже четыре, то вместо балясин надежным ограждением могут послужить две или три ровные доски (планки), закрепленные параллельно ходу лестницы.
  • Когда вся конструкция будет собрана, можно переходить к обработке поверхностей с помощью шлифмашинки и наждачной бумаги. Подготовка проводится перед нанесением защитных и декоративных лакокрасочных покрытий.
  • Первый слой, который наносится на дерево — это антисептические составы. Они защитят древесину от гниения, появления плесени или грибка, от домашних насекомых. После этого конструкции дают полностью просохнуть.

  • Далее лестница может быть в несколько слоев покрыта лаком (желательно — на водной основе) горячим воском или краской.
  • Если нужно затемнить древесину, ее предварительно покрывают морилкой или другими тонирующими составами, а потом, после высыхания, сверху них накладывают лаковое покрытие.

После просыхания лакокрасочного покрытия, лестница будет готова с эксплуатации.

Фото-инструкция создания лестницы из дерева

Видео: еще один интересный вариант монтажа лестницы на второй этаж

Если в доме необходимо установить лестницу, нужно тщательно просчитать каждый шаг своей работы и подойти к ней со всей ответственностью и аккуратностью.

Деревянная лестница на второй этаж, какую выбрать и как сделать своими руками. Делаем лестницу на второй этаж самостоятельно Как сделать удобную лестницу в доме

Одним из серьезных этапов внутреннего обустройства двухэтажного частного дома является устройство лестничного марша, предназначенного для подъема наверх. Здесь домовладелец оказывается перед выбором: нанять для этой работы опытных мастеров или взяться за изготовление самому. Второй вариант подкрепляется экономией средств и добросовестностью, с которой хозяин возьмется за дело в собственном доме. Осталось только восполнить пробел в знаниях и понять, как сделать лестницу на второй этаж своими руками, внимательно изучив наши рекомендации.

Схемы лестниц для подъема на второй этаж

Чтобы самостоятельно построить межэтажный переход, нужно подобрать подходящую конструкцию, которая впишется на отведенную площадь и при этом будет безопасной в эксплуатации.Но сначала следует разобраться в названиях элементов и деталей лестницы:

  • тетива (иначе — косоур) — продольная балка, служащая опорой для ступеней;
  • проступь — верхняя плоскость ступени;
  • подступенок — проем между двумя проступями;
  • опорная стойка используется в некоторых конструкциях для крепления косоуров или ступеней;
  • Балясина — вертикальная опора для перил.

Прямая лестница 1 марш

Для организации подъема на верхний этаж частного дома принято строить 4 вида лестниц:

  1. Прямой марш с переходной платформой или без нее.
  2. Поворот на 90 или 180° со ступеньками.
  3. Винт.
  4. Компактная лестница «гусиный шаг».

Ссылка. В целях экономии полезной площади и строительных материалов перечисленные конструкции размещают вдоль стен. Исключение составляет винтовая конструкция, располагающаяся в любом удобном месте, даже посреди прихожей или холла.

Простая лестница на второй этаж состоит из одного марша с перилами. Сделать его несложно, но при высоте потолка более 2 м.5 м, здание займет значительную площадь. Для экономии места правильнее будет сделать подъем по схеме с двумя маршами и переходной площадкой, как показано на фото выше.

Устройство поворотных (забежных) ступеней позволяет эффективно использовать всю длину лестницы и тем самым уменьшить размеры пролета. Сборка такой конструкции несколько усложняется из-за установки опорной стойки и изготовления фигурных клиновидных ступеней.

Чертеж поворотной лестницы

Если в доме или на даче очень мало места, то есть смысл построить винтовую лестницу или конструкцию «гусиный шаг», показанную на фото. В первом случае все ступени являются забежными и крепятся одним концом к опорной стойке, а во втором обрезаются по ширине, чтобы можно было ставить ногу только с одной стороны. Изготовить винтовую конструкцию с нуля достаточно сложно, но лестница «гусиный шаг» строится по той же технологии, что и обычные маршевые подъемы.

Примечание. Как правило, домовладельцы покупают металлические, деревянные и стеклянные винтовые лестницы в виде готовых комплектов, которые собираются на месте. Сейчас в продаже несложно найти красивые изделия, гармонирующие с любым интерьером, но дешевым такое удовольствие не назовешь.

Так выглядит крутая лестница «гусиная ступенька»

Чтобы окончательно подобрать подходящую схему лестницы на второй этаж, следует рассчитать размеры и количество ступеней.

Расчет межэтажных лестниц

Для расчетов необходимо знать разницу высот между чистыми этажами первого и второго этажей, а также размер площади, которую вы готовы выделить под условную лестницу. Метод расчета не зависит от выбранной конструкции и основывается на следующих требованиях, обеспечивающих удобство и безопасность при его эксплуатации:

  • ширина проступи — не менее 26 см;
  • высота ступени — не более 20 см;
  • уклон лестничного марша должен быть в пределах от 27 до 42°;
  • высота перил — от 900 мм;
  • минимальная ширина пролета 90 см.

Консультация. Чтобы правильно рассчитать параметры лестничного марша и определиться с его конструкцией, рекомендуется решать задачу графически. Сделайте свой собственный мини-проект, нарисовав от руки или на компьютере чертежи лестницы в плане и сбоку.

Суть расчета заключается в определении количества ступеней и общей длины подъема с учетом уклона самодельной лестницы. Порядок расчетов предлагается рассмотреть на примере загородного коттеджа с перепадом высот 3 м:

  1. Чтобы подъем не вышел крутым, высоту подступенка берем самую удобную — 15 см. Количество ступеней рассчитывается путем деления общей высоты на это значение: 300 см / 15 см = 20 шт.
  2. Принимая ширину проступи равной 30 см, вычисляем длину пролета: 30 см х 20 = 600 см или 6 м.
  3. Нарисовав эскиз такой лестницы из дерева с видом сбоку, определим угол наклона — 27°.

Расчетная схема прямого марша с небольшим уклоном

Представленная на фото конструкция длиной 6 м подойдет не для каждого дома, поэтому ее конструкцию придется корректировать.Вариант первый: разбить подъем на 2 марша одинаковой длины и сделать переходную площадку. Учитывая ее размеры, равные минимальной ширине пролета, длина лестницы составит 3,9 м, что тоже немало. В некоторой степени, жертвуя удобствами, размеры лестницы можно оптимизировать следующим образом:

  • уменьшить ширину ступени до 26 см;
  • увеличить высоту до 18 см;
  • сдвиньте ступени вперед на 3 см.

Схема оптимизированной лестницы

По инструкции выше рассчитываем новые параметры лестничного марша и получаем количество ступеней 17 штук, угол наклона 37°, а общая длина 3. 7 м. можно уменьшить до 3 м, и это вполне приемлемо. Более наглядную информацию о расчете лестничных маршей вы получите, посмотрев видео:

Важный момент. Все постройки дома, в том числе межэтажные лестницы, должны быть безопасными для маленьких детей. Предусмотрите зазоры между балясинами по возрасту ребенка, чтобы он не мог протиснуться между ними и упасть.

Строительные материалы

Лучший материал для изготовления лестницы своими руками – дерево.Он не только прост в обработке, но и хорошо вписывается в любой интерьер. Металлические конструкции более долговечны, но и тяжелее и сложнее в сборке, не говоря уже о стоимости железных элементов. Для строительства подходит сухая древесина следующих пород:

  • ясень;
  • осина;
  • хвойных пород: ель, сосна, лиственница.

Консультации. Для постройки внутри дома не стоит использовать березу, так как она быстро усыхает и теряет вид.

Для изготовления стрингеров потребуется доска толщиной 40 мм и более необходимой длины (недопустимо сращивать тетиву из кусков). Ширина доски должна быть на 25-30% больше расчетной ширины проступи. Деревянный брус сечением 10 х 10 см и более подойдет на крайние и промежуточные стойки для перил в зависимости от длины несущей части и веса конструкции.

Внешний вид деревянной лестницы во многом зависит от конструкции балясин.Чтобы красиво украсить перила, изготовление балясин лучше заказать где-нибудь на производстве, где по вашему чертежу их выточат на токарном станке. Если вы владеете резьбой по дереву, то дизайн стеллажей можно сделать самостоятельно. Также не забудьте приобрести крепеж – саморезы, металлические шпильки или дюбели для установки балясин, гвозди.

Руководство по установке

В последнее время популярность приобрели деревянные лестницы на второй этаж, оборудованные поворотными ступенями.Они занимают мало места и относительно легко собираются, поэтому мы дадим пошаговую инструкцию по установке такой конструкции. В первую очередь подготовьте необходимые инструменты и лестницу или простую лестницу для временного доступа на второй этаж. Далее действуйте в таком порядке:

  1. Разметьте заготовки в соответствии с вашим рисунком. Для удобства можно сделать деревянный шаблон, чтобы последовательно провести линии среза по косоурам. Вырежьте детали электрическим лобзиком.
  2. Установите опорную стойку и прикрепите ее, как показано на рисунке ниже.Сделайте в нем пазы для крепления забежных ступенек и тетив.
  3. Закрепите оба косоура — первый прикрутите к стене, а второй к вертикальной стойке и торцу межэтажного перекрытия.
  4. Для поддержки забежных ступеней установите на стену горизонтальные перекладины. Крепление 2-х тетив для короткого марша — вход на лестницу.
  5. Соберите все ступени, двигаясь снизу вверх. Отметьте на них места крепления балясин.
  6. Закрепите балясины на дюбели или шпильки, поставьте перила.

Схема крепления центральной опоры и сборки лестничного марша

Консультация. Не вырезать из одного массива 3 шага поворота. Получается, что волокна первого из них будут располагаться по всей длине протектора, из-за чего ступень будет ломаться при малейшей нагрузке.

Подступенки самодельной лестницы имеет смысл делать закрытыми, если вы планируете зашивать пространство под марш (например, под кладовую).В остальных случаях проемы между ступенями заделывать не нужно. Чтобы продлить срок службы, отделайте лестничный марш – обработайте древесину антисептическим составом и покройте лаком. О том, как правильно собрать поворотную лестницу самостоятельно, рассказывается в следующем видео:

Заключение

При строительстве деревянной лестницы особое внимание уделите предварительным этапам – расчету, разметке и вырезанию деталей. Если здесь допустить ошибку, то устранить ее при сборке бывает сложно, вплоть до переделки стрингеров.Продумайте дизайн балясин и перил, изучите существующие варианты по фотографиям и выберите наиболее интересные и подходящие к интерьеру вашего дома.

Похожие сообщения:


Строительство частного дома часто предполагает наличие второго этажа или утепленной мансарды. Такая конструкция позволяет расширить жилую площадь строения и значительно сэкономить на возведении дорогостоящего фундамента. А еще в двухэтажном доме гораздо проще организовать подходящую планировку.Однако наличие нескольких этажей предполагает возведение лестниц, что останавливает многих начинающих строителей. На самом деле сделать качественную лестничную конструкцию своими руками несложно, зная определенные особенности.

Конструктивные особенности

Перед тем, как выбрать готовую лестницу от известных производителей или приступить к закупке материалов для самодельной конструкции, необходимо разобраться, из чего состоит любая лестница. Основы конструкции настолько элементарны, что различий между лестницами различных типов практически нет.

  • Каждая лестница состоит из ступеней. , будь то небольшая лестница на крыльцо или винтовой проход на второй этаж. Именно ступеньки берут на себя основную нагрузку. Практически в любой конструкции вместе со ступенями основным элементом выступают подступенки. Их основная функция – скрыть или украсить места крепления и внутреннее обустройство всей конструкции. Но оба эти элемента не висят в пространстве, а опираются на соседний — косоур или тетиву.

  • Косоуры представляют собой две пилообразные доски.Сама ступенька укладывается на горизонтальную часть разреза, а на вертикальную крепится подступенок. В некоторых случаях, например, при расположении лестницы у стены, можно использовать только один косоур, а вторую сторону подступенка прикрепить непосредственно к стене.
  • Тетива , в отличие от косоура, представляет собой две прямые толстые доски, в которых прорезаны пазы. В такие пазы, выполненные по одному шаблону, вставляются ступени с подступенками. Для большей надежности такой лестницы тетиву стягивают деревянными или металлическими шнурами.
  • А также одним из важных, хоть и необязательных элементов являются перила , снижающие риск споткнуться и упасть с высоты. В некоторых случаях монтируется платформа и опорная ступенька.

Виды

Наиболее используемые межэтажные лестницы в современных домах можно разделить на три типа: винтовые, маршевые и лестницы на шпилях.

Походный

Более простым и распространенным является устройство маршевого трапа.В зависимости от высоты этажа она может быть одномаршевой или многомаршевой. Марши — это отрезки с разным количеством шагов. Обычно их количество не превышает пятнадцати, но наиболее удобны марши из девяти ступеней. А также маршевые лестницы могут быть открытыми (без подступенков) и закрытыми (с подступенками). Выбор чаще всего зависит только от личных предпочтений, так как никаких отличий, кроме внешнего вида, у этих типов нет.

Открытые маршевые лестницы часто используются как временное решение и впоследствии заменяются более сложными конструкциями.

Маршевые лестницы могут опираться как на косоур, так и на тетиву, преимуществ той или иной опоры нет. Удобнее использовать одинарный косоур рядом со стеной, но при желании можно сделать и тетиву, это просто немного увеличит расход материала. При всех достоинствах маршевая конструкция имеет один существенный недостаток – занимает достаточно большое пространство.

В целях экономии такие лестницы делают с угловыми поворотами, иначе ее строительство в небольшом частном доме просто неоправданно.Ступени такой лестницы называются беговыми и выполнены трапециевидной формы. Наиболее распространены повороты марша на 90 градусов (марш-четверть-оборот) и 180 градусов (марш-половин). Если градус поворота 360, то такая лестница превращается в винтовую.

На болтах

С ростом популярности стиля хай-тек в дизайне интерьеров росла и популярность таких лестниц. Их основным конструктивным элементом является болтовое крепление, благодаря которому они и получили такое название («bolz» — «болт» по-немецки).Из-за отсутствия рамы, на которую опирались бы ступени, лестница получается «парящей» в воздухе.

Роль рамы берут на себя болты, которые крепятся к поручням. Хотя в некоторых случаях конструкция предполагает использование одного косоура или одной тетивы, прикрепленной к стене.

Основное преимущество такой лестницы в том, что для ремонта и демонтажа одного элемента нет необходимости демонтировать или заменять всю конструкцию.

винт

Часто винтовую лестницу ставят для экономии места и красоты дизайна.Это очень удобно для небольших домов с высокими потолками. В то же время такие лестницы узкие и крутые, а также гораздо сложнее в изготовлении и сборке, чем обычные маршевые конструкции. Ими не могут пользоваться два человека одновременно, а поднять на них какую-либо крупногабаритную мебель или технику практически невозможно.

Винтовые лестницы делятся на два подвида. В первом случае конструкция представляет собой центральную опору, к которой крепятся ступеньки, и один гнутый поручень.Во втором случае центральной опоры нет, а с двух сторон крепятся гнутые поручни. Этот подвид более сложен в изготовлении и предъявляет определенные требования к качеству используемых материалов.

В некоторых случаях винтовая лестница может быть расположена у стены и некоторые ступени могут быть дополнительно закреплены в созданных в стене углублениях. Классическая винтовая конструкция – круглая, но лестницы также могут быть выполнены многоугольными или сложной произвольной формы.

Какой выбрать?

Проект лестницы создается одновременно с дизайном самого дома. Для выбора правильного дизайна учитывайте следующее:

  • где будет располагаться лестница: у стены или в центре помещения;
  • сколько человек будет подниматься и спускаться по лестнице, какого они будут возраста. Пожилым людям бывает сложно подниматься по высоким ступенькам, а если в доме есть маленькие дети, то наличие перил просто обязательно;
  • Планируется ли подъем тяжестей на второй этаж. Минимальная нагрузка на ступени – 200 килограммов на кубический метр, а на перила – 100 килограммов на кубический метр;
  • угол наклона должен быть постоянным по всей длине лестницы и не должен превышать 40 градусов;
  • ширина пролета должна быть не менее 80 сантиметров, а высота перил не менее 90 сантиметров;
  • зазор между балясинами не должен превышать 15 см, они не должны быть слишком редкими.

Используемые материалы

Чаще всего для изготовления лестниц используется строганная древесина без неровностей, шипов и других дефектов. Перед работой такой материал высушивают и обрабатывают морилкой. После этого дерево можно покрыть одним или двумя слоями специального лака. Качественной древесиной для строительства лестниц является только древесина первого сорта с влажностью не более 10 процентов.

Если влажность материала при сборке выше, то велика вероятность, что после высыхания конструкция достаточно сильно деформируется.Можно использовать как бюджетные породы дерева, так и элитные дорогие материалы.

Древесина сосны светло-серая, высокопрочная, но легко поддается обработке. Низкая стоимость является одним из самых больших преимуществ. А также березовая древесина имеет невысокую стоимость. Отсутствие ярко выраженного древесного рисунка позволяет реализовать интересные дизайнерские идеи. Ясень, наоборот, имеет ярко выраженный древесный рисунок благодаря особому строению волокон. Несмотря на высокую податливость при обработке, ясень более долговечен, чем береза ​​или сосна.

Лиственная древесина дуба имеет светло-желтый оттенок и высоко ценится благодаря высокой прочности. Классические дубовые лестницы прослужат очень долго и привнесут немного роскоши даже в самый простой интерьер. Дуб может конкурировать с кленом, который из-за отсутствия пор обладает еще более высокой прочностью и долговечностью. Однако помимо высокой цены у такого материала есть еще один существенный недостаток: он очень сложен в обработке.

Помимо дерева, лестницы изготавливаются из таких материалов, как стекло, пластик, бетон и металл.Тем не менее такие лестницы редко изготавливаются самостоятельно, так как для крепления их элементов потребуются специальные инструменты. Например, для сварной металлоконструкции помимо самого сварочного аппарата вам понадобится болгарка, специальные тиски, стол по металлу, сверла по металлу и многое другое. Такие сложные лестницы лучше заказывать у профессионалов.

Как сделать самому?

Так как проще всего сделать своими руками деревянную маршевую конструкцию с косоуром, то есть смысл остановиться на ней подробнее.Также наиболее безопасно, если есть перила нужной высоты.

Расчеты

Для начала нужно правильно рассчитать все размеры, количество ступеней и ширину пролета. За основу берется высота помещения и длина стены или пространства, отведенного под лестницу. Уменьшив эти размеры, необходимо построить чертеж прямоугольного треугольника: высота и длина будут катетами, а гипотенуза — самой лестницей.

Идеальной считается такая схема, где угол наклона лестницы не будет превышать 40-45 градусов. Ширина проступи не должна быть меньше 200 мм, поэтому натуральную длину голени делим на размер проступи и получаем готовое количество ступеней.

Затем делим натуральную высоту второй ноги на количество ступеней и получаем среднюю высоту подступенка. Их высота не должна превышать 120 миллиметров, а если это произойдет, то придется либо увеличивать длину лестницы, либо выбирать другую конструкцию, например, винтовую.Все полученные размеры наносятся на чертеж, получается готовый эскиз, по которому легко сделать косоур и ступени самостоятельно.

Ширина пролета зависит от личных предпочтений и свободного пространства помещения, но не может быть менее 80 см. Расчет лестницы по балкам производится аналогичным образом. Для винтовой конструкции понадобятся более сложные чертежи в виде круга определенного диаметра, рассеченного на сектора – ступени.

Корпус

Чтобы изготовление деталей своими руками не принесло неожиданных неприятных сюрпризов, необходимо очень точно перенести все размеры с чертежа на материал и следовать подробной инструкции.Выбор качественного материала значительно упростит процесс строительства: хорошую сухую древесину легко пилить и скреплять. Сложнее всего сделать ровный косоур, так как от этого зависит прочность и эстетичность готовой конструкции. Для него подбирается цельная доска без сучков и трещин. Толщина такой доски может варьироваться в пределах 45-50 миллиметров.

Сами проступи изготавливаются из досок толщиной 30–35 миллиметров и должны быть на 1,5–2 сантиметра по ширине больше места, сделанного для них на косоуре.Края проступей необходимо сделать закругленными и тщательно отшлифовать, чтобы случайно не пораниться о небольшой скол и не засадить занозу. Если планировалась закрытая лестница, то для нее необходимо сделать, помимо самих проступей, еще и подступенки. Для них подойдет даже тонкая доска толщиной 1,5–2 сантиметра, ведь вся нагрузка ляжет на косоуры, а они лишь немного поддержат ступеньку и закроют внутреннее пространство.

Поручни или балясины лучше приобретать в готовом виде сразу с креплениями.Деревянные элементы будут крепиться только саморезами, а металлические элементы будут сварены с помощью специального аппарата. Если в доме есть пожилые люди и маленькие дети, то на каждой ступеньке нужно ставить сразу по две балясины, если нет, то достаточно одной. Для лестниц на шпильках с одним косоуром изготовление деталей по аналогичной схеме, только без подступенков и с приобретением металлических шпилек вместо деревянных перил.

Сделать круглую винтовую лестницу своими руками невероятно сложно.Начиная от невозможности изготовления гнутых деталей в домашних условиях без специального оборудования, и заканчивая спецификой конструкции, выкройками и креплениями, которые практически невозможно купить в обычном строительном магазине. Выходом из ситуации может стать установка обычной поворотной маршевой лестницы с углом 360 градусов или заказ готового изделия у профессионалов.

Установка

Монтаж – самый сложный и ответственный этап после изготовления или покупки всех элементов.При монтаже необходимо постоянно проверять детали по уровню или отвесу, чтобы вся конструкция была правильно закреплена и не представляла опасности. В первую очередь нужно установить косоуры по отметкам, которые заранее установлены на полу первого и второго этажей.

На полу первого этажа есть специальная опорная балка, к которой нужно закрепить низ косоуров. А наверху лестницы можно использовать металлические опоры, соединенные с потолочной балкой анкерными болтами.К установленным косоурам прикручиваются подступенки, к ним сверху с помощью саморезов крепятся проступи.

Вы можете монтировать оба этих элемента сразу, начиная снизу вверх и соединяя одну ступеньку за другой.

Затем можно монтировать балясины. На нижнем и верхнем краях лестницы размещают опорные стойки, которые ограничивают конструкцию перил и поддерживают ее. Сами балясины могут быть разных видов и креплений: одни прикручиваются саморезами, для других сверлятся отверстия или выпиливаются специальные пазы.Установленные элементы прикрывают сверху поручнями, которые крепятся на опорных стойках по краям лестницы.

Если перила достаточно тяжелые, можно поставить несколько дополнительных стоек. В таких случаях вместо балясин можно использовать длинные деревянные доски, установленные параллельно лестнице.

После сборки всей конструкции можно обработать поверхность получившейся лестницы шлифовальной машиной и наждачной бумагой различной зернистости.После этого на дерево наносят различные антисептические составы для защиты от насекомых, плесени, грибка и гнили. После нанесения всех необходимых растворов нужно дать дереву полностью высохнуть, а затем покрыть его лаком в несколько слоев.

Если дерево нужно затемнить, то перед лаком можно нанести морилку и тоже дать полностью высохнуть. После высыхания всех нанесенных покрытий лестница готова к использованию.

Лестница является не только строительной конструкцией, но и источником травмоопасности в частном доме.Эту конструкцию нужно сделать максимально безопасной: невысокие удобные ступени, надежный материал и, конечно же, прочные перила. Не стоит делать лестницу из скользкой плитки или дерева, покрытого лаком в несколько слоев. Если необходимо покрыть дерево лаком, то на каждом этапе на высохшем лаке нужно делать несколько царапин наждачной бумагой – они не будут бросаться в глаза, но могут уберечь от падения. А еще деревянную лестницу можно обить тяжелым ковром – это тоже предотвратит скольжение.

Главное в такой отделке аккуратно фиксировать ковер на каждой ступеньке маленькими шурупами, чтобы он не оторвался в самый неподходящий момент. Не стоит обить лестницу линолеумом – это только увеличит риск падения, так как линолеум достаточно скользкий даже на ровной поверхности.

Строительство двухэтажного частного дома, коттеджа или дачи – выгодное решение, позволяющее расширить жилую площадь. Для экономии полезной площади в таких строениях устанавливают малогабаритные лестницы.Такие конструкции отличаются количеством ступеней и формами маршей. При этом компактная лестница на второй этаж должна отвечать требованиям практичности и безопасности.

Стильные и компактные лестничные конфигурации

Небольшие лестницы устанавливаются для экономии полезного пространства. При их изготовлении делают так, чтобы ступени располагались максимально близко друг к другу, но по ним было удобно передвигаться. Необходимо внимательно подойти к выбору модели, чтобы установить в своем доме максимально безопасную конструкцию.

Даже такая компактная лестница может выглядеть очень органично.

Особое значение имеет форма проема и его ширина. Именно от этих показателей зависит выбор типа конструкции малых габаритов. Размеры ступеней и являются основными данными, которые следует учитывать. Важно разобраться, какие типы конструкций лучше всего подходят для небольших помещений.

Одномаршевые

Одномаршевые модели самые простые. Однако при установке таких лестниц на второй этаж можно сэкономить место.Минимальное необходимое пространство для 3-х метровой высоты пола составляет 80х180 см.

Ради этого дизайнеры решаются на различные нестандартные решения. Например, к ним относятся модели, в которых ступени заужены с каждой стороны.

Лестничные конструкции с одним маршем также могут быть складными и выдвижными.

Поворотный

Модели с поворотами маршей устанавливаются в углу или у стены. Платформы в них играют роль элемента, необходимого для поворота.Повороты выполняются на 90° или 180°. Двухмаршевые лестницы не занимают много места, но подниматься и спускаться по ним достаточно удобно. Забежные ступени в таких случаях просто незаменимы. Минимальная занимаемая площадь при 3-метровой высоте этажа – 160х180 см.


Удачное угловое решение для небольшой площади

Благодаря установке такой конструкции узкий проход на второй этаж получается более нарядным. По сравнению с прямыми маршами при движении приходится менять направление движения.Есть и другие отличия:

  1. Компактность. Они не занимают много места, при этом параметры остаются оптимальными.
  2. Удобство — по ним удобно передвигаться даже с крупным предметом в руках.
  3. Эстетика. Угловые изделия смотрятся интересно и аккуратно.
  4. Безопасность. По этому показателю поворотные изделия более безопасны, чем винтовые.

винт

Сегодня популярны малогабаритные винтовые модели. Эти конструкции устанавливаются как в многоуровневых квартирах, так и в загородных домах.Удобство использования таких конструкций заключается в соблюдении правил эргономики – движение вверх-вниз комфортно, а под ступенями не создаются мертвые зоны. Такую лестницу выгоднее разместить на второй этаж дома на небольшой площади. Минимальные размеры в плане при высоте этажа 3 м – 130х130 см.

Ступени крепятся к вертикальной стойке по спирали. Одним из главных преимуществ винтовых изделий является изящность форм.Их делают из металла или дерева – в любом случае они способны вписаться в современный интерьер.

Однако винтовые изделия имеют свои недостатки. Например, если человек несет в руках крупный предмет, спускаться вниз будет неудобно. Деревянные модели придают дому атмосферу уюта.

складная

Если вам приходится нечасто подниматься по лестнице, то в загородном доме лучше установить конструкцию складного типа. Он идеально подходит для чердака. Преимущество его в возможности складывания при необходимости.Малогабаритные выдвижные модели крепятся к люку на потолке. Вы можете легко наклонить конструкцию, а затем задвинуть ее обратно. Для обслуживания мансарды идеально подойдет разборная конструкция.

Допускается установка такой модели в любой зоне дома. Его выбор зависит только от расположения крупногабаритной мебели. Кроме того, установка складной модели не влияет на интерьер.

Существует несколько разновидностей таких изделий:

  • телескопический;
  • выдвижной;
  • складной;
  • секционный.

Ширина обычно близка к ширине обычных боковых конструкций. Как правило, это 60-65 см. При большом уклоне спускаться по нему можно будет только спиной вперед.

При выборе подходящего типа конструкции малых габаритов смотрят на общий дизайн помещения. Главное, чтобы он был прочным, эргономичным и безопасным. Такая маленькая лестница для дачи монтируется там, где редко используется чердак. Такие конструкции эффективно устанавливать в домах с высотой потолков до 3 м.

Малые решения

Если необходимо установить лестницу, которая бы не «скрадывала» пространство и была максимально удобной, обратите внимание на малогабаритные конструкции. Существует несколько видов таких изделий, способных удовлетворить требования практичности и надежности.

Модульные конструкции

При установке модульных лифтов на второй этаж можно экспериментировать с интерьером и выбирать разные варианты сборки. Их можно изготовить своими руками, что является основным преимуществом.Модульные конструкции бывают винтовыми, спиральными, Г- и П-образными. Они также могут быть закруглены. Модульная система позволяет придать лестнице любую форму в плане, а добавление нужного количества элементов позволяет получить произвольную высоту.


Устанавливайте их в проемы разной ширины и длины. Важно правильно установить модульную лестницу – от этого зависит безопасность жильцов. При этом уделяется внимание проживанию в доме инвалидов – детей и пожилых людей.

Лестницу модульную с малым проемом на второй этаж выбирайте в соответствии со следующими рекомендациями:

  1. Перед выбором измерьте площадь помещения и узнайте размеры проема.
  2. Лучше, если конструкция будет оборудована перилами, которые обеспечат безопасность передвижения.
  3. Для удобства подъема и спуска выбирают лестницы без подступенков – это обеспечивает комфорт при постановке стопы.
  4. Дизайн конструкции создается с учетом общего стиля помещения.

С небольшими платформами и компактными поворотами легко сэкономить жилое пространство. В первую очередь обратите внимание на безопасность продукта, а уже потом — на его внешний вид. Модульные конструкции устанавливаются в доме, где нужно быстро перемещаться между этажами. Часто такую ​​конструкцию выбирают для установки в ванне.

Лестница «гусиный шаг»

Среди одномаршевых конструкций стоит выделить лестницу «гусиный шаг». Он не занимает места, но и не стесняет движения при подъеме и спуске.При изменении размера бега важно сохранить оптимальную ширину шага и диапазон наклона. Если даже при выборе крайних значений не получается создать подъем на второй этаж, экономить место для обустройства лестницы не стоит.

Конструктивное отличие состоит в поочередном сужении протектора с каждой стороны. Это позволяет создать комфорт при передвижении, оставив при этом длину марша относительно небольшой.

Этот дизайн может стать изюминкой всего интерьера.

Лестница «гусиная ступенька» предназначена для комфортного передвижения в ограниченном пространстве. Для таких моделей оптимальный наклон составляет 50° – 60°. Их ширина уменьшается до 60-80 см. При этом соотношение высоты подступенка и ширины проступи в таких конструкциях довольно необычное. Если перевести его на обычную одномаршевую лестницу, передвигаться по ней будет небезопасно.

Важные вопросы удобства и безопасности

При установке лестницы на второй этаж небольшого дома важно сочетать дизайн с фоновым стилем интерьера.Также необходимо учитывать некоторые требования:

  • компактные размеры;
  • безопасность;
  • дорожный комфорт.

Конструкция не должна быть слишком крутой — не более 60°. Уклон рассчитывается исходя из возможности его использования детьми и пожилыми людьми. Лучше оборудовать конструкцию перилами. Покрытие выбрано так, чтобы не скользить по нему при движении. Если лестница из полированного камня, на нее можно постелить ковер.

Часто конструкции приходится делать с большим уклоном — до 75° градусов.При этом задается довольно большая глубина ступеней. Для повышения удобства и безопасности лестницы можно использовать установку ручек, за которые можно будет держаться при подъеме и спуске.

Правила техники безопасности:

  • начиная с первого метра лестница оборудована ограждением высотой 90 см;
  • зазоры между стойками перил не должны превышать 10 см;
  • ширина проступи должна быть достаточной для комфортной постановки стопы — 25-30 см;
  • для удобства захвата рукой созданы поручни оптимального диаметра — 32-60 мм;
  • все ступени должны быть одинаковой высоты.

Оптимальные размеры ограждений и перил

При проектировании лестницы на второй этаж важно позаботиться не только о ее эргономике, но и о ее функциональности. Поэтому такие конструкции создаются по индивидуальным чертежам. Вы можете сделать расчеты самостоятельно с помощью бесплатного

Большинство частных домов в наше время имеют несколько этажей. Такой дом построить дешевле, так как можно получить больше жилой площади при меньшем фундаменте.Ведь именно на фундамент приходятся основные расходы при строительстве. Да и организовать удобную планировку двухэтажного дома проще.

Но наличие большего количества этажей требует сооружения лестницы, что часто пугает тех, кто занимается строительством своего дома или коттеджа. Им такая работа кажется чем-то сложным, а на самом деле все достаточно просто. Хорошую лестницу несложно построить своими руками, достаточно знать несколько особенностей.

Из чего сделана лестница?


Элементы лестницы

Для начала нужно, конечно, разобраться, что это такое, каковы ее основные элементы. Базовая конструкция здесь настолько проста, что различия между разными типами минимальны.

Во-первых, всем известно, что он состоит из шагов. Именно на них ложится основная нагрузка. Ступени не висят в воздухе, они опираются на один из двух типов несущих конструкций — тетивы или косоуры.

  • Тетивы представляют собой две толстые доски, в которых прорезаны специальные пазы для ступеней и подступенков.Такие канавки делаются по шаблону. Тетивы стянуты металлическими и деревянными прутьями;
  • В отличие от тетив, стрингеры представляют собой не прямые доски, а имеют пилообразную форму. Горизонтальные врубки используются в качестве опоры для ступеней, а вертикальные – для крепления подступенков. Еще одно отличие косоура от тетивы в том, что при строительстве можно использовать не две доски, а одну. В последнем варианте ступени упираются в стены.

Схема маркировки косоуров

Необязательный, но присутствующий практически везде элемент — подступенки.Их основная функция – декоративная. Подступенки позволяют скрыть внутреннее пространство лестницы.

Перила, повышающие уровень безопасности использования, также не обязательны, но весьма желательны. Иногда лестницы имеют такие элементы, как опорная ступенька или специальные площадки.

Что такое лестницы

В большинстве современных домов изготавливается один из трех основных их видов – маршевый, на болтах, винтовой. При этом выбирают исходя из эстетических предпочтений, наличия свободного места в доме, бюджета и других параметров.

Маршевые лестницы

Самая распространенная маршевая лестница

Самая простая и распространенная конструкция – это маршевая лестница. Хотя, имея такой важный плюс – простоту конструкции, он имеет и один немаловажный недостаток – занимает довольно много места. В результате его строительство может быть не оправдано в небольшом доме.

В зависимости от этажности здания, его размеров, лестницы этого типа строят одномаршевыми, двухмаршевыми, трехмаршевыми и т. д. Маршами называют отдельные сегменты, которые могут состоять из разного количества ступеней, но обычно не более пятнадцати.Оптимальным количеством считается десять шагов.

Кроме того, они делятся на открытые и закрытые. В большинстве случаев владельцы делают выбор исходя из эстетических предпочтений, ведь единственная разница между ними – наличие или отсутствие подступенков. Открытые маршевые лестницы выбирают те, кто хочет ощущения легкости в интерьере.

У них похожее устройство. Они также отличаются просто тем, какую поддержку они используют для них. Они могут опираться на тетивы, а могут опираться на стрингеры.В то же время тотального предпочтения одному типу поддержки нет. Все зависит от пожеланий владельца или расположения. Например, для лестницы у стены вполне логично в качестве несущей балки использовать косоур.

Для экономии места их часто делают с поворотом. В этом случае используются трапециевидные поворотные ступени, называемые забежными. Наиболее распространенные углы поворота маршевых лестниц составляют 90 градусов (поворотные лестницы) и 180 градусов (поворотные лестницы).Они тоже бывают с вращением на 360 градусов, но тогда их тоже можно отнести к винтовым.

Болты лестницы


Лестницы на перилах имеют современный, технологичный и легкий вид.

С ростом популярности интерьеров в стиле хай-тек или модерн возросла и популярность лестниц на перилах. У них действительно современный, технологичный и в то же время легкий вид. Свое название они получили от немецкого слова «bolz», что в переводе означает «болт», так называется их основной конструктивный элемент — большие навесные балясины.

Конструктивной особенностью здесь является отсутствие рамки, из-за чего создается ощущение, что она парит в воздухе. Его роль берут на себя ступени и болты, крепящиеся к поручням.

Существует несколько видов конструкций лестниц на перилах. Можно выбрать либо такой, который предполагает использование только балясин, либо с опиранием одной стороны на стену, тетиву или косоур. Комбинации встречаются довольно часто. Выбор зависит только от вкуса и особенностей планировки дома.

Помимо эстетичности у них есть один несомненный практический плюс – высокая ремонтопригодность. Любой элемент, от ступеней до перил, очень легко демонтируется.

Винтовые лестницы


Винтовые лестницы популярны как в современных, так и в классических интерьерах.

Как в современных, так и в классических интерьерах популярны винтовые лестницы. Их ценят в первую очередь за то, что они занимают очень мало места (пример на фото). Если у вас небольшой дом, то это ваш выбор.Их компактные, компактные пропорции позволяют эффективно использовать пространство. С другой стороны, не обошлось и без недостатков – они неширокие и крутые, а самостоятельный монтаж хоть и не очень сложен, но требует больше труда, чем в случае с походными.

В настоящее время используются две основные конструкции:

  • Первый из них предполагает использование гнутоклееных поручней, на которые крепятся ступени. Эта конструкция довольно сложная, но и отличается особой красотой;
  • Второй, самый распространенный и классический, предполагает использование центральной опоры и изогнутых поручней.Ступени крепятся как к опоре, так и к поручням. Эта конструкция проще и не имеет таких жестких требований к прочности материалов, как первая.

Конструкция винтовой лестницы также может предусматривать опору ступеней на стену. В этом случае в стене делаются специальные углубления, к которым они крепятся. Он не обязательно будет круглым, вполне может быть и многоугольным.

Сделать лестницу: Требования

Вам необходимо спроектировать лестницу на этапе проектирования всего дома.При этом нужно учесть несколько простых условий и требований:

  1. Необходимо учитывать, где он будет установлен;
  2. Сколько жильцов и как часто они будут ею пользоваться, и какого возраста эти люди будут;
  3. Не придется ли нести по ней что-то очень тяжелое;
  4. Требуется, чтобы угол наклона не только не превышал 42 градусов, но и был постоянным по всей его длине;
  5. Минимальная ширина должна быть 80 см и не менее;
  6. Ступени следует устанавливать исходя из минимальной расчетной нагрузки 200 кг на метр.куб;
  7. Минимальная расчетная нагрузка на перила составляет 100 кг на метр. куб;
  8. Лестничные перила не должны быть слишком низкими. Их наименьшая высота может быть не менее 80 см;
  9. Балясины не должны быть слишком редкими, расстояние между ними в свету не должно превышать 15 см.

Изготовление лестницы: Расчеты


Перед изготовлением лестницы необходимо правильно произвести расчеты

С учетом всех вышеперечисленных требований и выбора соответствующего типа лестницы можно смело приступать к ее строительству своими руками по чертежу.

Успех самостоятельного строительства зависит от правильно сделанных расчетов. Рассчитывая конструктивные параметры лестницы, вы определяете те размеры, которые наилучшим образом способствуют обеспечению удобного и безопасного передвижения. Причем удобство поддерживается определенным соотношением между подъемом и продвижением.

При проектировании нужно помнить, что все ступени одного марша должны иметь одинаковые размеры. При этом сумма двойной высоты подступенка и ступени не должна быть меньше длины средней человеческой ступени, которая составляет 60–66 см.

Для достижения наибольшего удобства стоит выдерживать разницу между шириной ступени и высотой подступенка на уровне 12 см, но наибольшая безопасность достигается при сумме этих параметров не менее 46 см.

При расчете угла наклона учитывается, что расстояние от плоскости каждой ступени до потолка должно быть не менее двух метров.

Оптимальным считается угол в диапазоне от 23 до 37 градусов.

Естественно, чем она больше, тем меньше места займет конструкция, но при угле более 45 градусов карабкаться по ней будет просто неудобно.

Для того чтобы определить общую длину простого лестничного марша можно воспользоваться формулой h3+D2=L2, где Н — сумма расстояния от пола первого этажа до потолка и толщины межэтажного перекрытия потолка, а D – размер проекции на пол. Для того, чтобы определить размер проекции, вы должны сначала узнать количество необходимых шагов.Для этого разделите H на выбранную высоту ступени. После этого полученное количество ступеней умножается на их выбранную ширину.

Сделать лестницу по инструкции: лестница с тетивами

Видов лестниц много, сейчас мы поговорим о лестницах на тетивах.


Лестница на второй этаж на тетивах

Как сделать тетиву

Строить лестницу на тетивах нужно начинать с их изготовления. Почему выбирают либо цельную массивную и достаточно толстую доску, либо прочный клееный брус.Длина досок подбирается исходя из длины лестницы или марша. Также нужно подготовить пряди, которыми вы будете скреплять пучки, чтобы они не расходились в разные стороны во время работы.

Разметка делается еще до установки тетив. Этот этап играет важную роль, так как неправильное его выполнение часто приводит к банальному искажению шагов. Для того чтобы вырезы пазов были полностью идентичными, располагались на равном расстоянии друг от друга, при разметке используется самодельный шаблон.В качестве шаблона используется тонкий лист фанеры.

На внутренней стороне доски нужно провести граничную линию, отступив от края 5 см, иначе тетива имеет шанс превратиться в тетиву.

Именно эти линии будут служить границей ступеней. Затем берут шаблон, прикладывают и намечают места для будущих борозд, продвигаясь до конца. Расположение пазов на балках тетив должно быть зеркальным.

Крепление тетивы

Монтаж тетивы не требует особых навыков и много времени.Вся процедура заключается в том, что тетива крепится саморезами к полу и потолку перекрытий. Иногда, если предполагается очень большая нагрузка, используют опорные балки. Но такая конструкция редко встречается в интерьерах, ввиду ее громоздкости и отсутствия практической необходимости.

Режущие элементы

Для нарезания пазов используется обычный фрезерный станок. Для этого требуется два-три подхода, не больше. Почти всегда начинают с боковых пропилов, после чего делают дополнительные, облегчающие работу стамеской.Оптимальная глубина 1,5–2 см. В конце зачищаются пазы и промазываются края клеем перед монтажом ступеней.

Как сделать ступеньки и установить их

Изготовление ступеней — одна из самых простых процедур среди всех монтажных работ. Берется сухая доска. Его толщина должна быть не менее 3,5 см. Ширина должна соответствовать той, которая была выбрана для шагов при расчетах. Доска нарезается исходя из ширины лестницы, включая перила.Шлифовать после резки. Процедура изготовления подступенков выглядит практически так же. Разве что можно использовать менее толстую доску – до 2 см.

При сборке лестничного марша в первую очередь крепятся ступени, для чего используются саморезы. Оптимальный вариант – саморезы 6х90, которых должно быть шесть штук.

Также возможно крепление без использования дополнительных приспособлений, но только на клей. Но его прочность зависит от того, насколько плотно ступенька входит в паз.

Иногда ступени крепятся к тетивам без использования пазов. Затем к внутренней стороне досок с помощью металлических держателей крепятся серфы или бруски, на которые и ставятся ступени. Подступенки могут крепиться к тетивам с помощью винтов или без них.

Как сделать перила и установить их

Перила можно сделать как самостоятельно, так и купить готовые. Хотя внешне они могут отличаться друг от друга, конструкция у них одинаковая – перила состоят из поручней и балясин.Поручни обычно делают из досок, а балясины – из брусков квадратного сечения. Причем последний может быть как очень простым, так и резным.

Количество балясин обычно должно соответствовать количеству ступеней. Две из них, установленные в начале лестницы и в ее конце, играют роль опор. Все остальные декоративные.

Они также помогают безопасному использованию конструкции. В качестве креплений выступают саморезы, которые можно скрыть декоративной заглушкой.После закрепления балясин к ним крепятся поручни. Для этого также понадобятся саморезы.

Лестница на косоурах


Лестница на второй этаж на косоурах

Изготовление косоура во многом аналогично изготовлению тетивы, хотя в этих двух видах опорных конструкций используется несколько разный принцип удержания ступеней.

По данной технологии в домах изготавливают временные, наружные (уличные) самодельные лестницы.

Вам нужно выбрать цельную доску из твердой прочной древесины. Доска должна быть сухой.

После этого изготавливается шаблон для разметки, аналогичный тому, который используется для изготовления тетивы. Шаблон, имитирующий выступы, должен соответствовать рассчитанным размерам ступеней. На этот раз не нужно проводить линию отступа, так как не нужно будет вырезать канавки.

Для выпиливания выступов удобнее всего использовать электролобзик.После того, как они будут распилены, их нужно отшлифовать.

Самодельная лестница на первый взгляд может показаться довольно сложной задачей, требующей расчетов, правильного выбора материала и определенных навыков. Но это только на первый взгляд. Достаточно ознакомиться с тем, как все делается, чтобы понять, что здесь нет ничего сложного.

Создание уюта в доме не требует ни много времени, ни особых усилий, ни значительных финансовых затрат.

Существуют также виды лестниц для ограниченного пространства — складные, выдвижные, корпусные лестницы.Они временные и сделаны в основном из железа.

Видео

Посмотрите видео на YouTube о том, как сделать лестницу своими руками.

Рано или поздно задумываются над вопросом расширения пространства и организации второго этажа в здании, будь то достройка полноценного дополнительного яруса. В этом случае вам обязательно потребуются ступени, ведущие на верхний этаж, которые помогут качественно и безопасно установить этот предмет первой необходимости.

Детали и названия элементов деревянной лестницы на второй этаж дома

Станьте выбором многих. Неудивительно, ведь они имеют эстетически привлекательный вид и выгодны с точки зрения ценовой политики.

Какие преимущества

Такие конструкции имеют ряд преимуществ, открывающих перед владельцами частных домов широкие возможности.


Какие недостатки

Стоит учитывать и недостатки материала, с которыми можно столкнуться по небрежности и при недостаточной подготовке.


Это самые популярные отрицательные стороны изделий из дерева. Тем не менее, зная их, вы сможете предостеречь себя и получить от реализации задуманного только пользу.

Как самостоятельно нарисовать схему лестницы для дома

Если вы хотите нарисовать схему своими руками, вам следует знать некоторые особенности, на которые обязательно стоит обратить внимание. На руках необходимо иметь:

  • Рулетка;
  • Фломастер или мел, которыми будут делаться отметки на поверхности стены, пола;
  • Ручка или карандаш;
  • Бумага;
  • линейка
  • ;
  • Компас.

Этих принадлежностей будет достаточно, чтобы сделать необходимые чертежи деревянной лестницы в доме.

Пошаговый рисунок чертеж

Когда дошли руки и человек начинает рисовать на листе бумаги чертежи деревянной лестницы на второй этаж, следует действовать пошагово:


Выполняя действия поэтапно, соблюдая порядок, не составит труда сделать чертеж деревянной лестницы.

На что обратить внимание

При проведении измерений обязательно обратите внимание на следующие факторы:


Учитывая эти детали, можно составить наиболее точный чертеж лестницы, ведущей на верхний этаж.

Наружная деревянная лестница

Разумеется, чтобы подняться на верхний ярус здания, можно использовать лестницы, закрепленные на основании дома. Но это небезопасно и неудобно. Поэтому, если вход на уровень второго этажа планируется организовать не внутри помещения, а снаружи, то следует выбрать конструкцию уличной лестницы из дерева, максимально отвечающую вашим предпочтениям.
При этом нужно соблюдать некоторые правила, так как находясь на открытом пространстве, деревянная лестница очень восприимчива к природным факторам.Вот почему:


Преимущества

Те, кто решил разместить деревянную лестницу на улице, могут отметить для себя ряд преимуществ:


При этом допускаются небольшие погрешности, ведь то, что лестница получается чуть шире или длиннее, играет роль в доме, а не вне его. Поэтому проводить замеры, конечно, стоит, но в некоторых показателях нет необходимости. Например, для улицы нет необходимости измерять пространство от ступени до потолка, что необходимо делать в доме.

Это далеко не полный список преимуществ, каждый домовладелец отметит свое. Однако наряду с положительными сторонами есть и отрицательные.


Конструкция уличной лестницы на второй этаж

Недостатки

  • Воздействие природных факторов;
  • Деревянная лестница на открытом воздухе требует тщательного ухода.

Зная плюсы и минусы, каждый хозяин дома сможет для себя определить, рассчитывать на установку лестницы на улице или нет.

Планы участка с разрешением на палубу | Decks.com

Многие домовладельцы удивляются, когда им говорят, что им нужно получить разрешение, чтобы построить террасу. Это может показаться хлопотным, но это стоит небольших затрат времени и денег, чтобы убедиться, что ваша колода построена в соответствии со стандартами кодов и местными правилами.

Строительство колоды без разрешения может привести к серьезным неприятностям. Некоторые люди узнают это на собственном горьком опыте, заплатив огромный штраф, сломав свою новую колоду или причинив кому-то вред из-за дефектной конструкции.Строительство террасы без разрешения также может преследовать вас, когда придет время продавать свой дом. Подрядчики могут потерять свои лицензии, если будут строить без разрешений.

Лучший вариант — работать по правилам и получить разрешение. В большинстве случаев инспекторы очень полезны и готовы работать с вами, чтобы убедиться, что вы получите отличную колоду, отвечающую всем требованиям кода.

Настилы, построенные более чем на 30 дюймов выше соседнего уровня земли, скорее всего, всегда требуют разрешения.Когда палубы ниже уровня земли на 30 дюймов, ответ едва ли можно считать последовательным. Самая последняя редакция Международного жилищного кодекса освобождает палубы от разрешения, если они ниже вышеупомянутой высоты, не превышают по площади 200 квадратных футов, не примыкают к дому и не служат необходимой выходной двери дома. Учитывая эти критерии… для большинства колод потребуются разрешения.

Как рисовать и отправлять планы палуб на получение разрешений

Чтобы подать заявку на получение разрешения на настил, вам, как правило, потребуется предоставить (2) копии масштабных чертежей каркаса в плане (сверху) предлагаемого настила.В некоторых случаях вас могут попросить также предоставить чертеж фасада (вид спереди или сбоку), чтобы сообщить еще больше информации о колоде. Большинство сборщиков колод используют компьютерное программное обеспечение для создания планов, однако ручное рисование с использованием миллиметровой бумаги ¼ дюйма также приемлемо. Наши подробные планы колод, которые охватывают все базы, доступны для бесплатной загрузки в разделе наших планов.

В вашем плане должно быть указано расположение, интервалы и размеры фундаментов, балок и перекрытий, чтобы инспекторы могли убедиться, что он соответствует требованиям строительных норм и правил.Ваш план также должен включать примечания или визуальные детали, показывающие, как вы собираетесь устанавливать фундаменты, ограждения, лестницы и бухгалтерскую доску. Вам нужно будет указать, какие типы и сорта материалов вы используете для каркаса, настила и перил, а также какое оборудование и крепеж вы планируете использовать. Если вы используете композитные материалы, вам необходимо подтвердить, что они одобрены для использования в вашем регионе.

Как подать заявление на получение разрешения на пользование палубой

Процесс подачи заявки на получение разрешения на пользование палубой относительно безболезненный, хотя и требует некоторого планирования.Во-первых, вам нужно будет выяснить, кто выдает разрешения на строительство в вашем районе и куда вам нужно обратиться, чтобы подать заявление на его получение. В большинстве городов есть свои отделы строительной инспекции, расположенные в здании мэрии — это хорошее место для начала. Если вы живете в сельской местности, у вас может быть независимый инспектор, работающий на обширной территории. Несколько звонков в местные органы власти должны указать вам правильное направление. Во многих инспекционных отделах есть раздаточные материалы с подробным описанием требований к строительству террасы.Они предоставят вам список документов, необходимых для получения разрешения на строительство. Обычно вам нужно будет отправить заполненную заявку, два комплекта планов строительства и план участка, показывающий расположение террасы по отношению к дому и линиям собственности. Если вы являетесь подрядчиком, Департамент строительной инспекции, вероятно, запросит копию лицензии вашего подрядчика для своих записей.

Как рисовать планы участка

Отделу зонирования необходимо будет рассмотреть план участка, чтобы убедиться, что место, в котором вы планируете установить настил, не имеет каких-либо препятствий или сервитутов.Большинство домов, построенных с 1980-х годов, будут иметь документ о профессиональном обследовании собственности, включенный в закрывающие документы. Если вы живете в старом доме или не можете найти опрос, вы можете обратиться в Департамент строительства, чтобы узнать, есть ли у них копия, которую они могут вам предоставить. С помощью этого документа вы можете просто нарисовать свою террасу в масштабе и перечислить расстояния до каждой границы участка. Вам нужно будет поддерживать определенное расстояние от боковых, задних и передних откатов.

В случае конфликта вы можете подать заявление на отклонение, но это часто требует времени и денег, и нет никаких гарантий, что вы получите то, что хотите.Обычно вам нужно будет указать уважительную причину, например, какие-то трудности. Если ваша собственность расположена на углу улицы, вам, возможно, придется придерживаться более строгих требований по удалению от улицы. Если вы не можете провести официальный опрос, Департамент строительной инспекции может принять эскиз от руки на основе сделанных вами измерений. Для этого вам, вероятно, придется найти и проверить железные шипы, которые отмечают углы вашей собственности. Эти правила устанавливаются местным отделом зонирования и применяются на разных уровнях.В некоторых случаях вы можете быть вынуждены нанять профессионального геодезиста для составления официального обзора.

Строительные нормы и правила касаются распространения огня, гарантируя, что один дом не загорится другим. Соблюдение достаточного расстояния между строительными конструкциями удовлетворит эту проблему. Настилы четко не описаны в строительных нормах и правилах в отношении безопасного расстояния, называемого «расстоянием от пожара». Тем не менее, сам дом может находиться на расстоянии до 5 футов, так что это консервативное расстояние.

Отделы планирования и зонирования в городских районах заботятся о качестве, стоимости, эстетике и общем комфорте района для жителей. «Неудачи» — это общий термин, используемый для обозначения расстояний от границ собственности, необходимых для обеспечения этих характеристик, и они не всегда совпадают от района к району. Плотная застройка с большим количеством жилых помещений на единицу площади может иметь отступы всего 5 футов. Другие более обширные застройки имеют отступы более 35 футов и более.

5 советов по созданию набора для свекрови


Приблизительно 20% населения США проживает в домах, где проживает несколько поколений, то есть три или более поколений живут в одном доме. По мере того, как расходы на содержание с уходом продолжают расти, пожилые американцы предпочитают переезжать к своим детям и внукам. Но вместо того, чтобы занять свободную спальню наверху, они переезжают в свои собственные апартаменты свекрови.

Что такое люкс или квартира в законе?

Квартира свекрови — это личное пространство для свекрови и родителей, которое обычно примыкает к дому их взрослого ребенка или находится на том же участке, что и дом их взрослого ребенка.Многие люксы родственников представляют собой пристройки к дому, построенные на заказ, хотя также распространены переоборудованные гаражи, подвалы и отдельные гостевые дома. Эти типы жилищ также называют «тещинами» или бабушкиными апартаментами.

Сколько стоит построить апартаменты для свекрови?

Стоимость строительства апартаментов для свекрови зависит от типа помещения и объема работы, необходимого для того, чтобы сделать это пространство пригодным для жизни. В идеале ваша свекровь должна включать в себя все необходимое для самостоятельной жизни, например, отдельную спальню, гостиную, ванную комнату и кухню.Конечно, добавление всех этих элементов стоит дорого: один финансовый эксперт оценил стоимость установки где-то между 40 000 и 125 000 долларов.

Каким бы крутым это ни казалось, единовременные затраты на строительство апартаментов для свекрови бледнеют по сравнению с годовыми затратами на проживание в домах престарелых. Исследование Genworth Cost of Care показывает, что в Соединенных Штатах средняя стоимость отдельной палаты в доме престарелых составляет около 105 000 долларов в год. Полуотдельные комнаты были не намного дешевле, в среднем 93 000 долларов в год.В долгосрочной перспективе стоимость дополнения люкса свекрови почти всегда меньше, чем альтернатива. И помимо денег, быть в окружении семьи лучше для благополучия ваших родителей.

Контрольный список из 5 шагов по планированию создания набора для свекрови

1. Проверьте местные строительные нормы и правила

Местные строительные нормы и правила определяют, какие функции вы можете добавить к апартаментам в законе. Если вы думаете о пристройке, вы, как правило, ограничиваетесь спальней, ванной комнатой, небольшой кухней и гостиной.Добавление полностью оборудованной кухни или отделение квартиры от основного дома потребует отдельных разрешений или даже может быть запрещено местными правилами зонирования, которые запрещают жилым районам строить сдаваемую в аренду недвижимость.

Другие общие требования к квартирам мужа включают:

  • Постоянное проживание на участке, где будет построена квартира.
  • Внешний вход в жилище, отдельный от главного входа в дом.
  • Отдельные подключения к водопроводу и канализации, хотя большинство муниципалитетов разрешают три общих подключения к водопроводу с одним разрешением на канализацию.
  • Доступ к парковке вне улицы, например, к гаражу или подъездной дорожке.

2. Найдите подходящее место для квартиры свекрови

Как и в случае с недвижимостью, апартаменты свекрови состоят из трех вещей: место, место и еще раз место. В зависимости от того, что разрешено в вашем городе, вы можете превратить свой гараж, чердак, подвал или даже крыльцо в апартаменты. Лучшее место для пристройки к дому — малоиспользуемая комната на первом этаже, идеально расположенная рядом с существующей ванной комнатой.

Планы Люкса Тещи

Планирование простой и эффективной планировки квартиры вашей свекрови — лучший способ обезопасить любимого человека, а также сохранить его независимость и конфиденциальность. Предоставление этого места в подвале вашего дома, как правило, является наиболее экономически эффективным способом добавления жилой площади. Но, в зависимости от возраста и способностей ваших родителей, наличие подвала или квартиры на уровне гаража может быть идеальным, чтобы избежать проблем с лестницей.

Для создания комфортного жилого пространства три основных комнаты супругов должны включать в себя спальню, полностью оборудованную ванную комнату и полностью оборудованную кухню или мини-кухню, если это возможно.Это даст вашему родителю автономию, чтобы по-прежнему купаться и готовить по своему усмотрению, не пересекаясь с различными графиками вашей семьи.

3. Отделите коммунальные услуги люкса от основного дома

Отделение инженерных коммуникаций вашей свекрови от основного дома позволит вам отключить их, если помещение останется незанятым в течение длительного периода времени. И если вы в конечном итоге сдадите помещение другому жильцу в будущем, вы можете легко разделить счета.

4. Учитывайте текущие и будущие потребности ваших родителей

Есть ли у вашего нового гостя какие-либо особые потребности, такие как доступность для инвалидных колясок или поручни для ванны? Ваши родственники, вероятно, планируют стареть на месте, как только они въедут. Будьте активны и убедитесь, что их новое жилье приспособлено для старения вместе с ними. Это включает в себя установку выдвижных ящиков, сидений для душа, регулируемых раковин и других необходимых удобств.


Хотите сделать свой дом более доступным?

Читать дальше: Проекты для старения дома и основные проекты реконструкции дома для обеспечения доступности


5.Найти сертифицированного подрядчика

Ищите подрядчика, который уже строил квартиры для свекрови и является сертифицированным специалистом по старению на месте. Подрядчики с этим назначением могут быть очень полезными в процессе строительства, предоставляя советы и дизайнерские идеи, чтобы сделать вашу квартиру в законе максимально функциональной. Национальная ассоциация домостроителей поддерживает базу данных с возможностью поиска членов, получивших статус CAPS, что позволяет вам легко найти специалиста рядом с вами.

Узнайте больше о способах максимального увеличения жилой площади в вашем доме

Ищете другие идеи, как сделать пространство в вашем доме более удобным для гостей? Начните с этих полезных сообщений:

Лестницы | Производительность здания

Угрозы безопасности, связанные с лестницами, можно устранить с помощью грамотного проектирования.

Расположение и идентификация

Лестница должна располагаться в логичном месте и быть легко узнаваемой.

Местонахождение

Лестницы должны быть спроектированы таким образом, чтобы привлекать к ним людей, и должны располагаться на видном месте.

Многим инвалидам, передвигающимся пешком, легче преодолевать подходящую лестницу, чем пандус, из-за проблем при ходьбе по наклонной поверхности.

Слепые или слабовидящие люди могут находить лестницы только с помощью тактильных предупреждений и визуальных сигналов.Сильный визуальный контраст на носках (как на передней кромке, так и на вершине свободного конца) обеспечит визуальные подсказки.

Благодаря совмещению лестниц с бесступенчатыми дорожками те, кто не хочет или не может пользоваться лестницей, имеют поблизости альтернативный вариант.

Идентификация

Пользователи зданий, которые пропускают переход между ровной и ступенчатой ​​поверхностями, подвергаются риску серьезной травмы. Часто положение марша сначала определяют, увидев поручень, но это работает только в том случае, если поручень контрастирует со стеной, на которой он установлен.

Следующим визуальным признаком может быть то, что отделка пола лестничной площадки контрастирует с материалом, используемым для ступеней и подступенков. Затем, когда пользователь здания подходит ближе, можно увидеть контрастные выступы.

Этот процесс может быть успешным только в том случае, если пользователь здания способен видеть эти изменения и ищет их, хотя и подсознательно.

Некоторые пользователи зданий со слабым зрением могут видеть контраст площадки или ступеней или даже осознавать перила, если обеспечивается достаточный контраст и освещение.Однако некоторым пользователям могут потребоваться другие средства предупреждения для обнаружения присутствия и близости лестницы. Изменение цвета и текстуры может служить предупреждением об опасности и расстоянии до края первой ступеньки.

Рекомендации по дизайну

  • Расположите лестницы на видном месте, чтобы они были видны со стороны входа в здание и зоны ожидания лифта
  • Привлеките внимание к лестнице, используя более высокий уровень местного освещения.
  • Используйте различную отделку пола, чтобы привести к лестнице.
  • Внесите изменения в слуховую среду, чтобы сообщить о наличии лестницы (например, с ковра на твердый пол).
  • Убедитесь, что поручни контрастируют с отделкой стен.
  • Убедитесь, что начало или конец марша можно определить, сравнивая отделку лестничной площадки с отделкой лестницы и изменяя шаг поручней.
  • Установите контрастные выступы на ступени. Это должно быть применено к передней кромке ступеней, а также к верхней кромке подступенков.
  • Рассмотрите возможность установки тактильных предупреждений, таких как изменение текстуры напольного покрытия на пешеходной поверхности при приближении к лестнице.
  • Расположите лестницу под прямым углом к ​​направлению движения или от него, чтобы уменьшить вероятность того, что кто-то не заметит опасности.

Требование Строительного кодекса

Строительный кодекс, пункт D1 Пути доступа:

D1.3.1 Пути доступа должны позволять людям: (c) перемещаться в помещения внутри зданий с помощью таких средств, как коридоры, двери, лестницы, пандусы и лифты

Д1.3.3 Подъездные пути должны: (e) включать лестницы, обеспечивающие доступ к верхним этажам, независимо от того, предусмотрен ли эскалатор или лифт, g) иметь ступени лестницы с хорошо видимым передним краем.

Строительные нормы и правила, пункт F8 Знаки:

F8.2 В зданиях и рядом с ними должны быть установлены знаки, обозначающие: (d) доступные маршруты и объекты для людей с ограниченными возможностями.

Простота использования

Лестницы должны быть простыми и безопасными в использовании. Они должны иметь определенные характеристики, чтобы максимально упростить их использование:

  • Одинаковые по всему зданию .Это обеспечит согласованность и знакомство для пользователей здания.
  • Достаточно широкий . Лестницы должны быть достаточно широкими, чтобы облегчить передвижение людей, а также мебели или других громоздких предметов между этажами.
  • Униформа . Пользователи здания, идущие вверх и вниз по лестнице, входят в ритм, который может быть нарушен, если шаги неравномерны. Постоянство шагов особенно важно для слепых или слабовидящих людей.
  • Комфортное поле .Крутые лестницы с узкими ступенями и высокими подступенками представляют значительные трудности для многих пользователей зданий.
  • Ограниченная длина . Площадки важны на длинных лестницах, чтобы обеспечить места для отдыха.
  • Закрытые стояки . Открытые подступенки могут создавать проблемы для людей, поднимающихся по лестнице, которые рискуют зацепиться носком своей обуви под открытыми ступенями или в результате выступить вперед и споткнуться.
  • Носки . Контрастные выступы как на протекторе, так и на подступенке помогут каждому определить изменения уровня.
  • Прямые марши . Винтовые лестницы вызывают проблемы у самых разных пользователей. Центральный поручень может быть почти вертикальным и в сочетании с ограниченной длиной центральной ступени делает невозможным его использование кем-то со слабостью с одной стороны. Кроме того, было бы очень трудно, если вообще возможно, снести кого-либо вниз по винтовой лестнице в случае чрезвычайной ситуации.
  • Поручни . Поручни необходимы с обеих сторон лестницы, так как пользователи, у которых есть слабость на одной стороне, могут использовать поручни только на своей сильной стороне.Это может быть проблемой в кинотеатрах и театрах, где второй поручень блокирует доступ к сидячим местам. На узких пролетах некоторые люди с проблемами локомотива могут использовать два поручня, чтобы спуститься по лестнице.
    • Промежуточные поручни . Предоставление дополнительных поручней, разделяющих широкий пролёт на отдельные каналы, позволяет каждому быть в пределах досягаемости поддержки. Это особенно важно, когда много людей используют шаги одновременно.
    • Секции горизонтальных поручней .Они заблаговременно предупреждают о начале или конце полета и обеспечивают помощь при подъеме или спуске с лестницы. Без этого предупреждения некоторые пользователи зданий могут споткнуться и упасть.
    • Второй и более низкий поручень может быть уместным в некоторых зданиях, часто используемых маленькими детьми.
    • Деталь поручня . Поручни должны быть удобными для захвата, обеспечивать удобную опору для предплечий и иметь крепления и опоры, которые не мешают использованию.

Рекомендации по проектированию

  • Согласовать дизайн различных лестничных маршей в пределах одного здания.
  • Избегайте установки винтовых и винтовых лестниц в общественных зданиях.
  • Убедитесь, что стационарные лестницы или лопастные лестницы недоступны для использования в общественных зданиях.
  • Ограничьте количество ступенек на каждом марше и обеспечьте ровные площадки соответствующего размера вверху и внизу каждого марша.
Ширина и высота над уровнем моря
  • Убедитесь, что лестница достаточно широка и имеет достаточную высоту для предполагаемого использования.
Ступени и подступенки
  • Убедитесь, что размеры подступенков и ступеней одинаковы с удобным шагом.
  • Убедитесь, что гусеницы достаточно длинные, чтобы выдержать полный фут.
  • Убедитесь, что стояки закрыты без выступающих выступов.
  • Убедитесь, что выступы однородны и легко различимы на ступенях, подступенках и площадках.
  • Убедитесь, что поверхность протектора гладкая и способствует идентификации выступов.
Поручни
  • Убедитесь, что поручни непрерывны и установлены с каждой стороны лестницы по всей ее длине (включая промежуточные площадки, где это не препятствует использованию прилегающих путей доступа) без резких изменений высоты или положения.
  • Убедитесь, что поручни легко различимы на их фоне.
  • Расположите поручни на высоте, подходящей для всех пользователей.
  • Убедитесь, что поручни имеют горизонтальные продолжения в верхней и нижней части марша, защищенные соседними стенами.
  • Убедитесь, что поручни просты в использовании и не соскальзывают.
  • Убедитесь, что конструкция поручней обеспечивает непрерывное удержание без препятствий из-за креплений поручней.
  • Убедитесь, что концы поручней заканчиваются таким образом, что это означает, что достигнут верх или низ лестничного марша.
  • Рассмотрите возможность установки куполообразных кнопок на поверхности поручня в конце марша, чтобы дать тактильное предупреждение о конце поручня.

Требование Строительного кодекса

Строительный кодекс, пункт D1 Подъездные пути:

D1.3.3 Подъездные пути должны:

(e) включать лестницы для обеспечения доступа на верхние этажи, независимо от наличия эскалатора или лифта,
(f) иметь ступени лестницы и ступени лестницы или перекладины, которые

(i) обеспечивают достаточную опору
(ii) имеют равномерный подъем в пределах каждого марша и для последовательных маршей, (g) имеют ступени лестницы с передней кромкой, которую можно легко видимые,

(h) имеют ступени, которые предотвращают падение детей или их удерживание между ступенями, где используются открытые подступенки,
(i) не содержат изолированные ступени,
(j) имеют гладкие, доступные и за которые можно взяться поручни, чтобы обеспечить поддержки и помощи при движении по лестнице или лестнице.

D1.3.3 Пути доступа должны:

(j) не относиться к изолированным ступеням,
(k) иметь поручни достаточной прочности и жесткости, как того требует Статья B1 Конструкция,
(l) иметь площадки соответствующих размеров и через соответствующие интервалы вдоль лестницы или пандуса для предотвращения чрезмерной усталости
(m) иметь площадки соответствующих размеров, где дверь открывается с лестницы, пандуса или трапа или на них, чтобы дверь не создавала опасности.

Д1.3.4 Доступный маршрут, в дополнение к требованию пункта D1.3.3, должен:

(g) не включать винтовые лестницы или лестницы с открытым подступенком,
(h) иметь ступени лестницы с закругленным передним краем,
(i) иметь поручни с обеих сторон доступного маршрута, если уклон маршрута превышает 1 к 20. Поручни должны быть непрерывными по обеим сторонам лестницы, пандуса и площадки, за исключением случаев, когда поручни прерываются дверным проемом.

Лестничная безопасность

Конструкция лестницы должна обеспечивать максимально безопасную эксплуатацию.

Осведомленность пользователя: Осведомленность о наличии лестницы является важной частью снижения риска получения травм. Значительное количество падений «воздушной ступеньки» происходит из-за того, что не воспринимается наличие ограниченного изменения уровня пола. Это особая проблема с отдельными шагами, которые часто не видны.

Контраст отделки или текстуры лестничной площадки с отделкой проступи и подступенка позволит заранее предупредить людей о начале лестницы.

Контрастные выступы как на проступи, так и на подступенке помогут пользователям здания идентифицировать лестницу и определить места изменения уровня пола.

Для слепых или слабовидящих контрастные и тактильные предупреждения помогают определить наличие и близость лестницы.

Выравнивание и длина . Пользователи зданий, которые отвлекаются, слепы или имеют слабое зрение, подвергаются повышенному риску падения вверх или вниз по лестнице, которая выровнена по направлению их движения. При длительных полетах риск травм при падении выше, если полеты непрерывны. Площадки важны на длинных лестницах, чтобы обеспечить места для отдыха и помочь ограничить расстояние вниз по лестнице, с которого кто-то может упасть.

Предсказуемый . Конструкция лестницы должна быть предсказуемой и позволять пользователям здания оставаться на пешеходных поверхностях лестницы.

Ширина . Лестница должна быть достаточно широкой для ожидаемого трафика. При возникновении неотложной медицинской помощи сотрудникам скорой помощи, возможно, придется использовать лестницы для перемещения пациентов на носилках.

Нижняя часть лестницы . Пользователи зданий, которые отвлекаются, имеют нарушения зрения или используют длинную трость, рискуют столкнуться с нижней частью лестницы и лестничной площадки, которые физически не защищены.

Подступенки . Незначительное изменение высоты подступенка может привести к тому, что кто-то споткнется. Чрезмерно высокие стояки могут потребовать от некоторых людей слишком большой силы для подъема и привести к нагрузке на коленные и тазобедренные суставы при спуске по лестнице. Некоторые люди могут чувствовать себя неуверенно или испытывать головокружение при взгляде через открытые стояки, а собаки-помощники могут отказаться продолжать движение. Открытые подступенки и балюстрады, имеющие отверстия или на которые можно подняться, повышают риск травмирования детей.

Гусеницы .Достаточная глубина проступи имеет важное значение для безопасности лестницы. Анализ несчастных случаев, связанных с лестницами, показывает, что выход за пределы ступеней является частой причиной несчастных случаев. Вероятность переступания значительно снижается с увеличением глубины протектора. Существует риск споткнуться, если характеристики трения меняются слишком сильно (например, между ступенями и площадками).

Поручни . Поручни должны быть легко идентифицируемыми, способствовать движению и быть доступными для всех пользователей. Поручни помогают пользователям здания сохранять их баланс и обеспечивают рычаги при подъеме или спуске по лестнице.Они помогают людям избежать или исправить ошибки и могут уменьшить степень падения. Концы поручней, не прижатые к стене или полу, представляют потенциальную опасность. Это может увеличить риск защемления одежды или травмирования детей при столкновении с ней. Внезапное прекращение работы без предупреждения о том, что перила используются для поддержки, может привести к тому, что пользователи здания споткнутся и упадут.

Препятствия . Двери и окна, которые открываются на лестницу, могут представлять серьезную опасность при их открытии.В такие приспособления, как огнетушители, легко войти, и они должны располагаться вдали от мест, где могут ходить люди.

Освещение . Хорошее искусственное и естественное освещение необходимо и способствует безопасному использованию. Плохая видимость как подступенков, так и ступеней может привести к неправильному пониманию края лестницы, что может привести к неправильной постановке стопы и несчастному случаю.

Особенности конструкции

Осведомленность пользователя
  • Если рассматривается возможность установки тактильных предупреждений вверху и внизу лестницы, убедитесь, что между предупреждающей поверхностью и лестницей нет большой разницы в сопротивлении трения.
  • Убедитесь, что все установленные тактильные предупреждающие поверхности обеспечивают визуальный контраст, а также тактильный контраст. Тактильное предупреждение должно быть установлено правильно для точной интерпретации, иначе пользователь может упасть.
  • Рассмотрите возможность изменения отделки пола при приближении к лестнице, чтобы заблаговременно предупредить о близлежащих лестницах (например, с ковра на ровную твердую поверхность).
  • Отдельные ступени не должны устанавливаться. В существующих зданиях, в которые нельзя внести изменения, убедитесь, что выдается максимальное предупреждение.
Выравнивание и длина
  • Убедитесь, что лестницы расположены перпендикулярно или сбоку от пути движения, чтобы снизить риск случайного падения с них.
  • Убедитесь, что количество свободных концов в каждом марше ограничено.
  • На более длинных маршах лестницы должны предусматривать изменение направления на лестничных площадках.
Предсказуемый
  • Убедитесь, что проступи и подступенки одинаковы, а количество подступенков на каждом марше одинаково.
Ширина
  • Убедитесь, что лестница достаточно широка, чтобы ею могли пользоваться ожидаемые транспортные средства и сотрудники скорой помощи, несущие кого-то на носилках.
Нижняя часть лестницы
  • Убедитесь, что пространство под лестницей ограждено.
Подступенки
  • Убедитесь, что высота подступенков ограничена. Хотя это увеличит площадь лестницы, это позволит большему количеству людей использовать ее.
  • Избегайте открытых стояков в новых зданиях.Для существующих лестниц убедитесь, что стояки разделены, чтобы ограничить размер их проема.
  • Убедитесь, что сопротивление скольжению площадок, ступеней и выступов одинаковое.
  • Убедитесь, что выступы видны по всей ширине лестницы.
  • Избегайте окантовки, состоящей из двух параллельных полос разного цвета.
Проступи
  • Глубина протектора должна быть максимально возможной. Хотя это увеличит площадь лестницы, это уменьшит количество несчастных случаев.
  • Убедитесь, что поверхность протектора ровная, а выступы установлены на протекторе, а не насажены на него.
  • Избегайте использования узорчатых ковров (в том числе с линиями, параллельными окантовке) и узорчатых поверхностей, которые очень затрудняют идентификацию окантовки.
Поручни
  • Убедитесь, что поручни и лестницы защищены соседними стенами или выступами и не выступают в проходное пространство.
  • Убедитесь, что концы поручней возвращаются на себя или возвращаются к стенам.
  • Разделите широкие пролеты центральными поручнями (с учетом требований к средствам эвакуации).
  • Соотнесите высоту поручней с диапазоном движений руки.
  • Если изменение уровня пола требует использования двух ступенек, рассматривайте их как лестницу и устанавливайте поручни с каждой стороны.
  • Убедитесь, что поручни постоянно доступны для захвата по всей их длине без препятствий.
  • Убедитесь, что за поручни легко и удобно держаться, нет острых краев, и они способны обеспечить достаточную защиту от соскальзывания рук.
  • Убедитесь, что поручни достаточно прочны, чтобы выдерживать пользователей, и закреплены на конструкции таким образом, чтобы выдерживать требуемую нагрузку.
  • Установите балюстрады для защиты.
Препятствия
  • Убедитесь, что лестницы и лестничные площадки спроектированы таким образом, чтобы на них не было постоянных и временных препятствий.
  • Расположите двери и окна так, чтобы они не представляли опасности для тех, кто пользуется лестницей.
Освещение
  • Убедитесь, что искусственное освещение снабжено выключателями, которые легко найти и до которых можно дотянуться вверху и внизу каждого марша.
  • Убедитесь, что искусственное освещение равномерное и достаточно яркое, чтобы различать ступени и подступенки без бликов от настенных светильников, прожекторов, прожекторов или низкоуровневых источников света.
  • Если на лестничных клетках используются светильники с задержкой по времени или датчиками, убедитесь, что время включения соответствует потребностям всех пользователей.
  • Расположите лестницу вдали от мест, где естественное освещение может вызвать блики из-за низкого солнца и т. д.

Требование Строительного кодекса

Строительный кодекс, пункт D1 Пути доступа:

D1.3.3 Пути доступа должны:

b) быть свободными от опасных препятствий и каких-либо выступов, которые могут вызвать препятствие,
d) иметь соответствующие нескользящие поверхности для ходьбы при любых условиях нормального использования,
(e) включать лестницы, позволяющие доступ к верхним этажам независимо от того, был ли эскалатор или лифт,
(f) иметь ступени лестницы и ступени или перекладины лестницы, которые
(i) обеспечивают достаточную опору (ii) имеют равномерный подъем в пределах каждого марша и для последовательных маршей,
(g) иметь ступени с хорошо видимым передним краем,
(h) иметь ступени, которые предотвращают падение или застревание детей между ступенями, если используются открытые подступенки,
(i) не содержат изолированные ступени ,
(j) имеют гладкие, доступные и за которые можно взяться поручни, чтобы обеспечить поддержку и облегчить движение по лестнице или лестнице.

D1.3.3 Пути доступа должны:

(j) не применяться к изолированным ступеням.
(k) иметь поручни достаточной прочности и жесткости в соответствии с требованиями пункта B1 Конструкция,
(l) иметь площадки соответствующих размеров и с соответствующими интервалами вдоль лестницы или пандуса для предотвращения излишней усталости,
(m) иметь площадки соответствующих размеров если дверь открывается с лестницы, пандуса или лестницы или на них, так что дверь не создает опасности,

D1.3.4 Доступный маршрут, в дополнение к требованию пункта D1.3.3, должен:

(g) не включать винтовые лестницы или лестницы с открытым подступенком,
(h) иметь ступени лестницы с закругленным передним краем.
(i) иметь поручни с обеих сторон доступного маршрута, если уклон маршрута превышает 1 к 20. Поручни должны быть непрерывными по обеим сторонам лестницы, пандуса и площадки, за исключением случаев, когда поручни прерываются дверным проемом.

Замок Хогвартс | Гарри Поттер вики

Замок Хогвартс

[Источник]

Замок Хогвартс был большим семиэтажным зданием, поддерживаемым магией, [4] со сто сорока двумя лестницами [5] во многих башнях и башнях и очень глубоких подземельях.Замок был построен в конце раннего средневековья (ок. 993 г.) волшебником-архитектором и четырьмя самыми знаменитыми волшебниками того времени: Годриком Гриффиндором, Хельгой Хаффлпафф, Ровеной Рэйвенкло и Салазаром Слизерином. [6] Замок был главным зданием школы чародейства и волшебства Хогвартс, считавшейся лучшей школой волшебства в мире. [7]

Хогвартс был построен в долине — окружающие горы были частью ландшафта — с довольно большим Великим озером к югу от главного здания.Огромные парадные двери из дуба, которые вели в вестибюль, выходили на запад и открывались на покатые лужайки. [2] Глубокий Запретный лес простирался к западу от замка. [8] На территории школы также были открытые теплицы и огороды. [9] [10]

Хогвартс располагался в Шотландском нагорье, недалеко от деревни всех волшебников Хогсмид и «недалеко» от Даффтауна, [11] в Морей, а Ачинти, в Лочабере.

Это место финальной битвы Второй Волшебной войны, Битвы за Хогвартс, [12] , в результате которой погибли несколько ведьм и волшебников, сражавшихся при защите замка, в том числе Ремус Люпин, Нимфадора Тонкс. , Фред Уизли, [13] Колин Криви, [14] Лаванда Браун и Северус Снейп. [13] Замок сильно пострадал в битве, но в конечном итоге Орден Феникса победил, когда Гарри Поттер победил своего заклятого врага, Лорда Волан-де-Морта, в Большом Зале. [15]

Из-за своего чрезвычайно преклонного возраста и огромного количества магии, присутствующей в нем или вокруг него, предполагалось, что замок развил некоторую форму разума или сознания, например, когда он запечатал Башню директора против Долорес Амбридж. в 1996 году, [16] и различные хитроумные ступеньки и ложные двери. [17]

Магия

Замок Хогвартс

Замок поддерживался магией (нельзя поддерживать или строить любыми другими средствами), [18] хорошим примером являются движущиеся лестницы, особенность, внесенная одной из четырех основателей Хогвартса, Ровеной Рэйвенкло. .

Хогвартс также был защищен многочисленными древними заклинаниями, такими как Джинкс против исчезновения; однако это может быть отменено директором (и фениксом Дамблдора, Фоуксом), когда это необходимо. Это также было невозможно построить и заколдовать, так что, если магглы приблизится к замку, все, что они увидят, будут разлагающимися руинами с табличкой, предупреждающей их держаться подальше и что это небезопасно. Защитная магия Хогвартса была не только достаточно сильна, чтобы противостоять рассеивающим эффектам Табу, но и отпугивать даже талантливых Темных Волшебников.

Рубеус Хагрид утверждал, что Хогвартс был самым безопасным местом на свете, даже в большей степени, чем Волшебный банк Гринготтса, поэтому Философский камень был отправлен в замок для защиты. [19] После того, как Министерство наконец признало, что Лорд Волан-де-Морт вернулся в 1996 году, защита замка была дополнительно усилена, многие из них были созданы самим Альбусом Дамблдором, например, ворота были заперты заклинаниями, которые могут быть сняты только учителями, и заклинания, предотвращающие проникновение через метлы.Все потайные проходы, ранее якобы неизвестные, получили дополнительную защиту. Кроме того, с членами Ордена Феникса и аврорами, поставленными в качестве охранников, и смотрителем Аргусом Филчем, проверяющим всех входящих и выходящих студентов на наличие опасных материалов, вторжение казалось совершенно невозможным. [20]

Однако Драко Малфой использовал пару Исчезающих шкафов в качестве прохода, который не могла закрыть ни одна из оборонительных сооружений замка, чтобы позволить Пожирателям смерти проникнуть в замок. [21] Это ужаснуло волшебное сообщество, поскольку они поняли, что Хогвартс, самая мощная и, по праву, самая безопасная магическая твердыня во всем волшебном мире, была взломана не меньше, чем учеником изнутри, а это означало, что не было никакой дольше в любом безопасном месте от Волдеморта и его Пожирателей Смерти.

В результате всей магии, происходившей в помещении (как от обучающихся студентов, так и от волшебных артефактов в нем, и от чар, наложенных на само здание) магическая атмосфера наполняла все здание, заставляя любую технологию, которая не была приспособлена для запуска из этого потерпеть неудачу.Вероятно, поэтому для освещения использовались свечи и фонари. Механические вещи, такие как часы, казалось, работали нормально, как и традиционная маггловская камера Колина Криви, казалось, работала, пока ее не уничтожил глаз Василиска. (Колин упомянул, что другой студент сказал ему, что он может развить изображения в зелье, чтобы они двигались. На одном из его изображений Гарри пытался сбежать от изображения его и Гилдероя Локхарта.) [9]

Ниже первого этажа

Тайная комната

» Он стоял в конце длинной тускло освещенной комнаты.Высокие каменные колонны, обвитые еще большим количеством змей, поднимались к затерянному во тьме потолку, отбрасывая длинные черные тени сквозь странный зеленоватый мрак, заполнявший это место. »
— Гарри исследует Комнату [src]

Тайная комната

Тайная комната якобы была создана глубоко под подземельями замка Хогвартс в средние века Салазаром Слизерином, который не соглашался с другими основателями Хогвартса по поводу чистоты крови. [6] Тайная Комната была домом для древнего василиска, который должен был использоваться для очистки школы от магглорожденных учеников.

Вход можно найти в ванной Плаксы Миртл на втором этаже. Чтобы войти, нужно было сказать «открыть» на парселтанге, и раковина открывалась в горку. Падая по большой темной трубе, можно было увидеть сотни других труб. В конце трубы один был запущен в сырую каменную камеру. [22] Эта комната находилась в «милях под школой » и под Озером. Именно здесь Том Марволо Риддл использовал свою способность говорить на парселтанге и напал на Гарри Поттера. [23]

Подземелья

Подземелья замка Хогвартс располагались под школой, и там было холоднее, чем в главном замке. [17]

Шкаф в подземелье

Этот шкаф был маленькой комнатой в коридоре подземелья, прямо перед залом подземелья. [24]

Зал вечеринки в честь дня смерти

Это было одно из самых просторных подземелий в замке Хогвартс. В комнату можно было попасть по Лестнице Подземелья. 31 октября 1992 года в этом подземелье проходила вечеринка в честь пятисотлетия смерти сэра Николаса де Мимси-Порпингтона. [25]

Класс Зелий

Класс Зелий был местом, где преподавались уроки Зелий. [17] Раньше класс был квадратным, очень большим, с большими столами и окнами. [26] С 1995 по 1996 год классная комната была овальной формы и относительно меньшего размера, с небольшими рабочими столами. [27] В 1996 году классную комнату расширили, добавив место для дополнительных рабочих столов. [28]

Подвал Зелий

Под классом Зелий в замке Хогвартс был подвал. В него можно было попасть через люк, и он использовался для хранения котлов, ингредиентов и склянок. [29]

Глава офиса Слизерина

Этот кабинет использовался Северусом Снейпом во время его долгого пребывания на посту мастера зелий в Хогвартсе.Это была мрачная и тускло освещенная комната в школьных Подземельях. На темных стенах стояли полки с большими стеклянными банками, наполненными слизистыми, отвратительными вещами, такими как кусочки животных и растений, плавающими в зельях разных цветов. [30] [31] В кабинете был камин. В углу стоял шкаф с личным запасом ингредиентов для зелий Снейпа. Офис был запечатан заклинанием, которое могли снять только волшебники. [32]

Общая комната Слизерина

Подземелье Слизерина располагалось за стеной в подземельях Хогвартса.Чтобы войти в нее, требовался пароль, произнесенный на стене; после чего открылся проход, ведущий в общую комнату — комнату с низким потолком, похожую на темницу, с зеленоватыми лампами и стульями. Это подземелье частично простиралось под озером. Вне этой комнаты также находилось общежитие для мальчиков Слизерина. [33]

Камеры философского камня

Эти комнаты представляли собой серию комнат под Школой чародейства и волшебства Хогвартс, которые служили защитой вокруг Философского камня в 1991–1992 учебном году.Всего было семь камер, в которых находилось препятствие или задание, охранявшее камень от кражи. [34]

  1. Пушистик (Располагается в правом коридоре третьего этажа, охраняя люк, ведущий в комнаты внизу) [35] [34]
  2. Дьявольская ловушка [34]
  3. Крыльчатые ключи [34]
  4. Камера шахматной доски [34]
  5. Тролль [34]
  6. Загадка о зелье [34]
  7. Зеркало Еиналежа [36]
Другие места в Подземельях

Подвал

Общая комната Хаффлпаффа
» Очень уютное и гостеприимное место, максимально непохожее на подземелье Снейпа.Много желтых драпировок, и толстые кресла, и маленькие подземные туннели, ведущие в общежития, с совершенно круглыми дверями, как бочки »
— Описание [источник]

Подвал Хаффлпаффа был общей комнатой для студентов Хаффлпаффа в Хогвартсе. Вход в подвал Хаффлпаффа был скрыт за стопкой бочек. В него можно было войти, постукивая по бочонкам в определенном ритме. Он располагался возле кухонь.Подвал был украшен желтыми драпировками и заставлен толстыми креслами. Подземные туннели вели в студенческие общежития, и все двери были идеально круглыми, как верхушки бочек. [37] Это была единственная общая комната, в которую Гарри Поттер не входил в какой-то момент за годы обучения в Хогвартсе.

Кухни

Кухня Хогвартса располагалась прямо под Большим залом, вниз по той же лестнице, которая вела в гостиную Хаффлпаффа.В нем были столы, идентичные тем, что в Большом зале, и находились прямо под ними; еду нужно было просто расставить на столах в кухнях, и она волшебным образом появлялась в Большом зале. На кухне работало более 100 домовых эльфов, в том числе Добби, Винки и Кикимер (после того, как Гарри Поттер унаследовал его и приказал туда в 1996 году). Чтобы получить доступ к кухням, нужно было пощекотать грушу на фруктовом портрете, которая затем превращалась в дверную ручку. [3]

Эллинг

Эллинг был подземной гаванью в Хогвартсе, где лодки хранились и швартовались после того, как первокурсники доставлялись в замок каждое 1 сентября. [1] Вплоть до 1995 года портрет Персиваля Пратта висел на стенах, скрывая проход к Парадной лестнице. После того, как портрет Пратта был удален, в это здание было всего три входа: дорожка за пределами Мощеного двора, лестница вниз со двора Виадука и Большое озеро. [38]

Первый этаж

Вестибюль

Вестибюль Хогвартса располагался на первом этаже школы чародейства и волшебства Хогвартс, с широкой мраморной лестницей напротив дубовых дверей.Двойные двери справа вели в Большой Зал. [2] В подвал, кухни, подземелья и Парадную лестницу также можно попасть через вестибюль. [29]

Приемная

Приемная была небольшим зданием перед вестибюлем, где профессор Минерва МакГонагалл заставила первокурсников ждать перед церемонией распределения и приветственным пиром. [2]

Двор виадука

Двор виадука располагался рядом с вестибюлем.Этот двор заменил вестибюль вестибюля после 1994 года. [39]

Большой зал

Большой зал в Хогвартсе был главным местом собраний в школе. [2] Студенты ели, получали ежедневные посты с совами, [17] и участвовали в определенных мероприятиях. Большой зал был большим залом, в котором легко могли разместиться все ученики, сотрудники и гости школы. У него были высокие стены, доходившие до потолка, который был заколдован, чтобы выглядеть как небо над головой. [2] Это была сцена последней схватки между Гарри Поттером и Лордом Волан-де-Мортом, которая стала окончательным поражением Темного Лорда. Это произошло потому, что Бузинная палочка отказалась убить своего истинного хозяина, поэтому Гарри не был убит. Поскольку Волан-де-Морт теперь был смертным человеком, проклятие отразилось на нем, убив Тома Марволо Риддла раз и навсегда. [15]

Помещение для персонала

Комната для персонала представляла собой длинную обшитую панелями комнату с разномастными стульями из темного дерева. [22] [11] Внутри был шкаф, в котором когда-то жил Боггарт.Вход в эту комнату охраняли две говорящие каменные горгульи. [12]

Кабинет смотрителя

Кабинет смотрителя — это комната, в которой жил Аргус Филч в замке Хогвартс. Он был связан с вестибюлем на первом этаже замка Хогвартс. Это была маленькая, простая комната без окон с единственной масляной лампой на потолке. Оттуда пахло жареной рыбой. [25]

Преображенский двор

Это был один из монастырей во внутренней части замка Хогвартс.В этом дворе на открытой площадке росла трава, на которой веками росло большое дерево. В центре двора стояла массивная железная армиллярная сфера. [28]

Преображенское отделение

Это было крыло замка Хогвартс, в котором находились комнаты, посвященные преподаванию трансфигурации. Отдел трансфигурации предположительно располагался в районе Среднего двора, включая такие помещения, как класс 1Б. [38]

Класс трансфигурации

В этом классе велись занятия по трансфигурации. Класс располагался на первом этаже вокруг Среднего двора. Сама классная комната была большой, с высокими окнами, в четыре ряда по три парты, и в ней еще оставалось место для нескольких клеток и книжных полок, двух классных досок и письменного стола. [26] [40]

Одиннадцатый класс

Класс Одиннадцать находился на первом этаже замка Хогвартс.Его использовал кентавр Фиренце, преподававший предмет Гадания. Альбус Дамблдор изменил комнату, чтобы она выглядела как Запретный лес, дом Флоренции. [41]

Вход на виадук

Это была большая комната, которая соединяла Виадук с первым этажом лестницей, ведущей в Гобеленовый коридор. Также была арка, ведущая вниз по лестнице Зелий в Коридор Подземелья.

Квадроцикл

Этот двор располагался на внешней территории замка Хогвартс.Он был соединен с виадуком и эллингом.

Виадук

Этот виадук был построен из камня и простирался до самого озера. Он был соединен с двором виадука одним концом и соединен с левой длинной башней виадука и правой длинной башней виадука.

Другие места на первом этаже

Парадная лестница

Большая лестница была массивной структурой в замке Хогвартс, в основном используемой для доступа к каждому этажу замка, включая подземелья.На стенах этой башни были сотни портретов, некоторые из которых скрывали секретные проходы в другие части школы. Несколько лестниц Большой лестницы вели с платформы на платформу и поднимались до седьмого этажа, где заканчивались. [17]

Первый этаж

Класс защиты от темных искусств

В этом классе преподавался класс защиты от темных искусств. С потолка свисала железная люстра, а также скелет дракона.В одном конце класса стоял проектор, активируемый магией. В классе можно было найти несколько парт и столов, а также несколько больших окон. [42] Украшение классной комнаты претерпело несколько изменений за эти годы, начиная от множества изображений Гилдероя Локхарта [40] и заканчивая тоннами скелетов и усохших голов. [43]

Класс истории магии

В этом классе преподавались уроки истории магии в Школе чародейства и волшебства Хогвартс.Предмет преподавал профессор Катберт Биннс, призрак, которого почти все ученики Хогвартса считали самым монотонным и скучным учителем из существующих. [17] [6]

Класс изучения маглов

В этом классе в Школе чародейства и волшебства Хогвартс проводились уроки магловедения. [29] [44] [45]

Больничное крыло

Больничным крылом руководила Поппи Помфри.Учеников, с которыми произошел несчастный случай в течение учебного года, направляли или доставляли в больничное крыло для лечения. [36] Больничное крыло было хорошо оборудовано для лечения всевозможных магических и мирских травм, от сломанных конечностей до восстановления утраченных костей. [46] Только в самых тяжелых случаях студентов отправляли в Больницу Святого Мунго для магических болезней и травм для дальнейшего лечения, например, когда Кэти Белл прикоснулась к проклятому Опаловому ожерелью в 1996 году. [47]

Кабинет смотрителя

Этот офис представлял собой большую комнату, примыкающую к Больничному крылу в замке Хогвартс, принадлежавшую Поппи Помфри, матроне.В ней был книжный шкаф, письменный стол, два шкафа, две кровати для больных и еще одна кровать, отгороженная от комнаты занавеской. [29]

Кабинет директора Гриффиндора

Кабинет главы Гриффиндора располагался в коридоре, в который можно было попасть, поднявшись по большой лестнице в вестибюле Хогвартса. Этот кабинет долгие годы занимала профессор МакГонагалл, глава факультета Гриффиндора. [48] В комнате была смежная спальня, в которую можно было попасть через потайную дверь. [49]

Каменный мост

Каменный мост находился рядом с Висячим мостом. Он соединял главный коридор первого этажа Каменной мостовой башни с Гобеленовым коридором у входа в виадук.

Гобеленовый коридор

Этот коридор находился на первом этаже замка Хогвартс. Он соединял вход виадука с главным первым этажом. Его стены были покрыты гобеленами, а над ними висели портреты волшебников.

Кладовая

Эта кладовая находилась в Гобеленовом коридоре, где Северус Снейп хранил свой личный запас зелий и ингредиентов для них. Это была одна из двух известных кладовых зелий в замке; это его частный магазин; другой — студенческий шкаф. [32] Ученический шкаф находился в подземельях. Среди предметов, хранящихся в кладовой Снейпа, были Веритасерум [50] и ингредиенты для Оборотного зелья. [51]

Туалет для девочек на первом этаже

Расположенный на первом этаже, именно здесь горный тролль напал на Гермиону Грейнджер 31 октября 1991 года. [52]

Ванная Плаксы Миртл

Этот туалет для девочек (также известный как ванная Плаксы Миртл) располагался на первом этаже замка Хогвартс. [6] Он вышел из строя с тех пор, как ученица по имени Миртл была убита василиском Салазара Слизерина по приказу Тома Риддла, наследника Слизерина.С тех пор Миртл преследовала ванную, из-за чего большинство студентов не хотели входить в нее. В этой ванной находился вход в Тайную комнату. [22]

Квадратные зубчатые стены

Вокруг вершины Квадрата в замке Хогвартс были зубчатые стены.

Эти зубчатые стены использовались обороной Хогвартса во время битвы за Хогвартс. Они были сильно повреждены в ходе битвы, части пола обрушились, обнажив коридоры внизу.

Другие места на первом этаже

Второй этаж

Коридор второго этажа

Коридор второго этажа располагался по обеим сторонам замка на втором этаже.

Кабинет профессора защиты от темных искусств

Офис профессора Защиты от темных искусств Школы чародейства и волшебства Хогвартс располагался на втором этаже замка Хогвартс.Он был соединен с классом защиты от темных искусств двумя лестницами. [53] [54] [55]

Третий этаж

Оружейная

Оружейная палата представляла собой коридор, примыкавший к Трофейной комнате. В этом коридоре было выставлено большое количество доспехов. [35]

Класс очарования

В этом классе в школе чародейства и волшебства Хогвартс преподавались уроки заклинаний.В классе было четыре длинных больших парты, которые были построены в виде лестницы и располагались по обеим сторонам классной комнаты. В комнате также был большой камин и несколько стопок книг, где профессор Флитвик читал лекции своим ученикам. [52]

Вход в башню с часами

Это был один из трех главных входов в замок Хогвартс. Он состоял из большого открытого пространства у основания Часовой башни с двумя лестничными клетками, ведущими к верхним уровням башни. [42] Напротив главного входа было большое окно. Здесь висел портрет Дамары Доддеридж, а в 1995 году — портрет Темеритуса Шанкса. Массивный маятник часов качался над этим входом. Вход можно было закрыть решеткой (которую можно было опускать и поднимать с помощью рычага), а массивные двустворчатые двери можно было запирать многочисленными засовами. [56]

Библиотека

Библиотека располагалась на третьем и четвертом этажах Школы Чародейства и Волшебства Хогвартс и содержала десятки тысяч книг на тысячах полок.В библиотеке под присмотром мадам Ирмы Пинс студенты могли ходить, чтобы просмотреть или взять книги, чтобы дополнить свои исследования (или для личного удовольствия). Библиотека закрывалась каждый день в 20:00. [57]

Проход Одноглазой Ведьмы

Проход Одноглазой Ведьмы был секретным туннелем, который вел из Хогвартса в подвал магазина сладостей Honeydukes в Хогсмиде. Гарри Поттер впервые узнал об этом от Фреда и Джорджа Уизли, когда они дали ему карту мародеров в 1993 году. [58]

Трофейная комната

В Трофейной комнате в витринах из хрусталя хранились награды, трофеи, кубки, тарелки, щиты, статуи и медали. В этой комнате также находился список старост и старост. На видном месте были представлены награды Хогвартса за заслуги перед школой, известными получателями которых были Том Марволо Риддл, [24] Гарри Поттер и Рон Уизли. [48] Вероятно, в 1995 году здесь размещался и Кубок Трех Волшебников.Комната трофеев была соединена с галереей доспехов. [35]

Коридор третьего этажа

Коридор третьего этажа с правой стороны Замка был недоступен в течение 1991–1992 учебного года, потому что это была точка доступа в Комнаты, где был спрятан Философский камень. Пушистый, трехголовый пес, принадлежащий Рубеусу Хагриду, охранял люк, ведущий в Камеры. [35] [34]

Другие места на третьем этаже

Четвертый этаж

Ограниченная секция

Закрытая секция — это область на четвертом этаже библиотеки Хогвартса, закрытая веревкой и доступная только для студентов с разрешения профессора.Для того, чтобы войти, они должны были предъявить подписанную записку от профессора. Книги в Запретной секции обычно обсуждали темные искусства или другую информацию, не предназначенную для широкой публики или маленьких детей. Их могли изучать старшеклассники по защите от темных искусств. [46]

Область исследования

Эта учебная зона представляла собой библиотеку на четвертом этаже замка Хогвартс, расположенную рядом с классом 4F. За книжной полкой был секретный проход, который вел в коридор седьмого этажа, прямо напротив портрета сэра Кадогана, а также за гобеленом, к которому Гермиона Грейнджер получила доступ с помощью драконифоров .Там был большой камин и дверь, ведущая в коридор четвертого этажа.

Заброшенный класс

В этой комнате с сентября по декабрь 1991 года хранилось Зеркало Еиналеж, и где Гарри видел образ себя и своих умерших родственников, в том числе своих родителей. После этого он был перемещен по приказу Дамблдора для защиты Философского камня. [57]

Ванная

Это была ванная, где появился Грэм Монтегю после входа в Исчезающий кабинет в 1995 году. [16]

Офис Катберта Биннса

Этот офис использовался Катбертом Биннсом в качестве профессора истории магии в Школе Чародейства и Волшебства Хогвартс. В кабинете был камин. В нем также было два шкафа, учительский стол и стол. За занавеской находилась кровать Катберта, хотя, поскольку он стал призраком, маловероятно, что он ей пользовался. [17]

Другие места на четвертом этаже

Пятый этаж

Ванная комната старост

Это была специальная ванная, которой могли пользоваться только школьные старосты, старосты, старосты и капитаны квиддича.Он был расположен на пятом этаже за четвертой дверью слева от статуи Бориса Сбитого с толку, которая открывалась только при вводе правильного пароля, который, как упоминал Седрик Диггори, был «Pine Fresh» в школе 1994–1995 годов. год. [32]

Художественный класс

Здесь в Хогвартсе преподавались уроки искусства и магловского искусства. В этом классе было шесть мольбертов, три картины на стенах, шкаф, стол и учительский стол. [29] [44]

Музыкальный класс

Этот класс располагался в коридоре пятого этажа замка Хогвартс. Именно в этом классе в Хогвартсе преподавались как музыка, так и маггловская музыка. [29] [44]

Другие места на пятом этаже

Шестой этаж

Коридор шестого этажа

Коридор шестого этажа был одним из многих коридоров в замке Хогвартс.Там был кабинет профессора и какая-то птица, которую Драко Малфой использовал в своем плане по ремонту Исчезающего шкафа в Комнате Требований. Он был очень похож на коридор седьмого этажа. [28]

Он также был связан с Лестницей Горация Слизнорта в Северной Башне и с шестым этажом Большой Лестницы в Башне Большой Лестницы. [28]

Восточное крыло

Это был большой зал, расположенный на шестом этаже замка Хогвартс.В центре комнаты был огромный камин, а на стенах висело несколько портретов. Там были различные доспехи, которые охраняли комнату после захода солнца. Вход находился в коридоре Гланмор-Пикс, и у него был вход в комнату, где Фред и Джордж Уизли спрятали Карту Мародеров. [58]

Туалет для мальчиков на шестом этаже

Из этой ванной комнаты был проход на седьмой этаж.

Заброшенная ванная

Эта ванная не использовалась где-то до 1993 года.В том же году Фред и Джордж Уизли перенесли свой магазин из ванной на седьмом этаже в этот. [45]

Класс изучения древних рун

В этом классе в Школе чародейства и волшебства Хогвартс проводились занятия по изучению древних рун и изучению древних наук. В нем было несколько столов, книжный шкаф и кафедра для профессора.

Офис Горация Слагхорна

Этот офис когда-то использовался тогдашним профессором Защиты от темных искусств Галатеей Мерридхот, а позже им пользовался Гораций Слагхорн, мастер зелий.Довольно просторный офис включал в себя камин с двумя большими диванами вокруг него, круглый обеденный стол, достаточно большой, чтобы вместить десять человек, и выход на отдельный балкон. [28] В нем было достаточно места для рождественской вечеринки. [59] Также в комнате было две входные двери, по крайней мере одна из которых вела в коридор шестого этажа. [28]

Комната наград

Не путать с Трофейной комнатой. Комната наград была секретной комнатой в Хогвартсе, в которой отмечались различные достижения учеников.Доступ к нему можно получить через портрет Виндиктуса Виридиана на Большой лестнице. [38]

Другие места на шестом этаже

Седьмой этаж

Кабинет директора Равенкло

Кабинет главы Рэйвенкло располагался в тринадцатом окне справа от Западной башни. В кабинете были портреты, письменный стол и спальные помещения. Именно здесь Сириус Блэк содержался в плену, ожидая поцелуя дементора в 1993 году. Он был спасен Гарри Поттером и Гермионой Грейнджер и сбежал на гиппогрифе Клювокрыле. [60]

Требуемая комната

Комната Требований была секретной комнатой в Хогвартсе, которая появлялась только тогда, когда человек очень в ней нуждался. Комната трансформировалась в то, в чем нуждалась ведьма или волшебник в данный момент. [61] Считалось, что эта комната недоступна для нанесения на карту, так как ее не было на карте мародеров, как и ее обитателей, хотя это могло быть просто потому, что Джеймс Поттер, Ремус Люпин, Сириус Блэк и Питер Петтигрю, которые были Мародеры так и не нашли комнату.

Зал гексов

Hall of Hexes) — зал на седьмом этаже замка Хогвартс, рядом с Комнатой Требований. [27]

Класс арифмантики

В школе чародейства и волшебства Хогвартс преподавались классы арифмантики. Он располагался на седьмом этаже замка Хогвартс. Он включал числовые диаграммы, доску и большие ряды столов, за которыми могли сидеть ученики.Возможно, это также было место, где преподавались углубленные исследования арифмантики.

Коридор толстой дамы

В этом коридоре находился портрет Толстой Дамы, служивший входом в Гриффиндорскую башню. Коридор находился как минимум в одном повороте от Парадной лестницы. [2] В 1993-1994 учебном году здесь находились тролли службы безопасности, чтобы защитить Полную Даму после нападения на нее Сириуса Блэка. [31]

Северное крыло

В этом крыле вдоль стен стояли сотни книжных полок, а по комнате расставлены различные столы и мебель.Он служил замку читальным залом и учебным залом. Было два входа; один в коридоре седьмого этажа, а другой у портрета Толстой Дамы.

Заброшенная ванная

В эту ванную можно было попасть через портрет в читальном зале, а также через дверь на другой стороне замка. Он не использовался до 1991 года, когда Фред и Джордж Уизли поселились там и открыли собственный магазин для студентов Гриффиндора. [29] В 1993 году близнецы отказались от ванной и открыли свой магазин в другой ванной на шестом этаже в коридоре Глэнмор-Пикс. [45]

Класс гадания

Именно здесь в Хогвартсе проводились уроки гадания. Он располагался в Северной башне. В него можно было попасть через круглый люк, и он был описан как нечто среднее между чьим-то чердаком и старомодной чайной. Лестница гаданий вела в этот класс. [62]

Кабинет профессора гадания

Этот офис был местом работы и резиденцией профессора Гадания. [62] Он располагался вверх по небольшой лестнице от Класса Прорицаний. [38]

Другие места на седьмом этаже

Лестницы

В замке было сто сорок две лестницы.

Лестницы между этажами под землей

Лестницы, поднимающиеся ниже уровня земли

Лестницы, ведущие с первого этажа

Лестницы, ведущие с первого этажа

Лестницы, ведущие со второго этажа

Лестницы, ведущие с третьего этажа

Лестницы, ведущие с четвертого этажа

Лестницы, ведущие с шестого этажа

Лестницы, ведущие с седьмого этажа

Лестницы, поднимающиеся с неизвестного этажа

Башни

Астрономическая башня

Астрономическая башня была самой высокой башней в замке Хогвартс, окруженной парапетом и башней.Именно здесь студенты изучали звезды и планеты через свои телескопы на уроках астрономии с профессором Авророй Синистра. [17] Обычно это делалось в полночь, когда лучше всего были видны звезды. [17] Башня обычно была за пределами поля, за исключением классов. На всем пути от эллинга можно было увидеть огромное окно Астрономической башни. В этой башне располагались Астрономический коридор, Астрономический читальный зал, Астрономический класс, Астрономическая лестница, Астрономический отдел и Астрономический зал. [56] В 1997 году директор Хогвартса Альбус Дамблдор был убит здесь, в этой башне, его будущим преемником Северусом Снейпом. [21] Однако Дамблдор и Снейп планировали избавить Драко Малфоя от убийцы и избавить директора от медленной мучительной смерти. Это произошло потому, что на руку Дамблдора повлияло опасное проклятие, созданное Томом Марволо Риддлом, чтобы защитить его крестраж (кольцо Марволо Гонта). [63]

Колокольни

Колокольни представляли собой две башни, которые возвышались над главным входом в Оранжереи Гербологии.Между двумя башнями были двойные деревянные двери, которые вели по коридору первого этажа. Внутри левой колокольни находился офис Филча.

Часовая башня

Часовая башня начиналась не на уровне первого этажа. Поскольку башня располагалась на вершине холма, она начиналась с уровня третьего этажа. При входе в Башню было огромное пространство, похожее на Вестибюль с лестничными пролетами справа и слева. Первая площадка находилась на уровне четвертого этажа.Именно на этой площадке находились шестерни и циферблат часов. Этот же коридор соединял Башню с оставшимся замком. Еще один пролет деревянной лестницы был еще одной площадкой, на этот раз на уровне пятого этажа. Именно на этой лестничной площадке звонили часы; несколько массивных золотых и медных колокольчиков. На этой площадке был еще один коридор; как и другой, он соединял Башню с главным замком. [42]

Темная Башня

Темная башня была небольшой, но высокой башней возле Преображенского двора в замке Хогвартс.Эта башня, казалось, использовалась как тюрьма. В нем было несколько тюремных камер, самая верхняя из которых находилась на крыше. Однако камеры не были зачарованы или иным образом защищены от взлома извне. В нем было семь этажей.

Башня защиты от темных искусств

Башня защиты от темных искусств возвышалась над подвесным мостом. Башня имела «полукруглую» форму, в ней проводились уроки DADA и находился кабинет профессора DADA.Офис Минервы МакГонагалл располагался на первом этаже этой башни. Лестница защиты от темных искусств проходила через центр этой башни.

Башня парадной лестницы

Эта башня была, вероятно, самой заметной и узнаваемой особенностью замка Хогвартс. Башня имела круглую форму и конусообразную крышу. Здесь располагалась Парадная лестница, а на вершине этой башни находились три меньшие башни, которые составляли башню директора и служили кабинетом и резиденцией директора.

Башня Гриффиндора

Гриффиндорская башня располагалась за портретом Полной дамы на седьмом этаже замка Хогвартс. Для входа в него требовался пароль, который был произнесен портрету. За картиной была круглая дыра, ведущая в общую комнату, круглую комнату, где студенты Гриффиндора могли расслабиться после долгого учебного дня. В общей комнате было полно мягких кресел, столов и доски объявлений, на которой были школьные объявления, объявления, потерянные плакаты и т. д.можно было разместить. Окно выходило на территорию школы, а на одной стене возвышался большой камин. [2]

Общежития Гриффиндора также были расположены в Башне, с двумя дверями, ведущими из общей комнаты, которые открывались на винтовые лестницы. Одна из них вела в спальню девочек, другая — в спальню мальчиков. Лестницы в женские общежития были заколдованы, чтобы стать горкой, если какой-нибудь мальчик попытается подняться по ним, но не наоборот, поскольку считалось, что девочки заслуживают большего доверия, чем мальчики. [64]

Башня директора

В этой башне располагался кабинет директора. Чтобы войти, нужно было сообщить пароль каменной горгулье, которая отодвигалась при правильном пароле, открывая винтовую лестницу с движущимися ступенями. Офис представлял собой круглую комнату с окнами, украшенными портретами предыдущих директоров, включая Дилис Дервент и Финеаса Найджелуса Блэка. Здесь хранилось множество магических инструментов, таких как Распределяющая шляпа и Омут памяти. [33]

Больничная башня

Больничная башня имела полуовальную форму. Он был расположен на одной стороне Квадрата и находился в конце больничного коридора, который соединял Часовую башню с остальной частью замка. На первом этаже башни располагалось больничное крыло и кабинет школьной надзирательницы. Также была лестница, которая вела в коридор четвертого этажа и, соответственно, к Парадной лестнице.

Северная башня

Северная башня была одной из многих башен замка.В башне проводились уроки прорицания и кабинет учителя прорицаний. Вход состоял из лестницы, ведущей через люк.

Башня Равенкло

Башня Рэйвенкло располагалась в западной части Хогвартса. Лестница, ведущая в общую комнату, предположительно располагалась на пятом этаже, и на ней находилась общая комната Когтеврана и спальни. Вход в комнату находился наверху винтовой лестницы и представлял собой дверь без дверной ручки или замочной скважины, но с бронзовым молоточком в форме орла.Чтобы войти в комнату, нужно было ответить на вопрос молотка с орлом; если ученик отвечал неправильно, ему приходилось ждать того, кто ответил правильно. [65] [66]

Каменная мостовая башня

Это была одна из четырех башен, окружающих The Quad. Он выходил на Каменный мост. Здесь проходила площадка первого этажа башни, соединяющая коридор первого этажа с Каменным мостом.

Западная башня

Совятня располагалась на вершине этой башни.В зимние месяцы в башне было очень холодно, до такой степени, что приходилось быть осторожным со льдом на верхних площадках. Лестница по крутой спирали вела от основания башни на седьмом этаже к двери, ведущей на зубчатые стены.

Прочие башни

Территория

Хижина егеря

Хижина егеря находилась на краю Запретного леса. Рубеус Хагрид, егерь во времена Гарри Поттера в Хогвартсе, жил здесь много лет. [17]

Запретный лес

Также известный как Темный лес или Черный лес, лес граничил с границами территории школы чародейства и волшебства Хогвартс. [8] Как следует из названия, он был строго закрыт для учеников [2] — за исключением случаев задержания, [8] или уроков по уходу за магическими существами, которые время от времени проводились там. [67] Конечно, с различными опасными существами, такими как кентавры, [8] Фестралы, [67] единороги, [8] Гиппогрифы и Акромантулы [68] живущие в Лесу, немногие студенты, вероятно, даже хотели бы рискнуть в этом.

Теплицы и сады

Было как минимум три оранжереи, в которых проводились занятия по гербологии под наблюдением профессора Спраут. Оранжерея номер три была предназначена только для студентов, так как в ней содержались опасные растения, такие как ядовитые щупальца, мандрагоры и другие. [9]

Большое озеро

Великое озеро представляло собой большой водоем, расположенный к югу от замка. Он был около полумили в диаметре, и в него впадала водопроводная сеть Хогвартса.Это был дом для гигантского кальмара и колонии Русалов. Озеро также использовалось как место проведения второго задания Турнира Трех Волшебников. [69]

Площадка для квиддича

В школе было собственное поле для квиддича, где квиддичные команды каждого дома тренировались и играли друг с другом. Каждый год будет проводиться в общей сложности шесть матчей между домами, а также многочисленные тренировки каждой домашней команды. [70]

Ворота для квиддича

Ворота для квиддича были входом на поле для квиддича.Его окружали две каменные конструкции, которые напоминали две зрительские башни, окружающие поле. Внутри ворот размещалось несколько трофеев и щитов. Через ворота вел крутой петляющий спуск, спускавшийся с окрестностей Деревянного моста.

Входные ворота

Входные ворота Хогвартса находились недалеко от станции Хогсмид. Ворота откроются в первый день семестра, и экипажи, запряженные фестралами, отвезут студентов в замок.Входные ворота были сделаны из великолепного кованого железа и окружены двумя колоннами, увенчанными статуями крылатых кабанов. Всего в нескольких ярдах от ворот находилась небольшая караульня с высокой трубой.

Внутренний двор башни с часами

Двор Часовой Башни был монастырем на базе Часовой Башни в Школе Чародейства и Волшебства Хогвартс. Этот клуатр казался одной из самых старых частей замка, а потолок и стены были ветхими.Он также вел к Деревянному мосту. [42]

Деревянный мост

Деревянный мост был особенностью замка Хогвартс. Мост казался заброшенным и был построен из деревянных балок, которые доходили до дна оврага, через который он проходил. Крыша Деревянного моста провисла и казалась покрытой соломой и просмоленной. Мост слился с окружающей его природой. [42]

Деревянный мост начинался в конце двора Часовой башни, у основания Часовой башни.В конце Деревянного моста стояла небольшая каменная беседка со скамейками. За его пределами находился Сад солнечных часов. Учитывая его неустойчивый вид, возможно, его удержала магия. [42]

Тренировочная площадка

Именно здесь мадам Хуч вела уроки полетов для первокурсников Школы чародейства и волшебства Хогвартс. Участки представляли собой ровные, коротко подстриженные травянистые участки, расположенные рядом с теплицами Herbology. На него смотрела башня Тренировочного полигона. [35]

Белая гробница

Белая Могила была единственной могилой в школе чародейства и волшебства Хогвартс. Расположенный на берегу озера, он был последним пристанищем Альбуса Дамблдора, который добровольно отдал свою жизнь на службе Ордена Феникса, сражаясь с Пожирателями смерти лорда Волан-де-Морта в ходе Второй Волшебной войны. [71]

Другие места на территории

Неизвестные местоположения

Ремонтная мастерская Книга монстров

Ремонтная мастерская «Книга монстров» — одна из комнат в замке Хогвартс, показанная на карте мародеров.Предположительно, это было место, где ремонтировались поврежденные копии Книги монстров .

Шкаф для котла

Шкаф «Котел» был одной из комнат, показанных на Карте Мародера. Возможно, это была кладовая, где хранились котлы. Возможно, шкаф находился рядом с классом зелий или шкафом с провизией Снейпа.

Магазин вонючих бомб

Магазин вонючих бомб — одна из комнат, показанных на карте Мародёра.Возможно, это был нелегальный магазин, потому что, когда в него ворвался профессор Хогвартса, находившиеся в нем студенты выбежали из комнаты. Это было (возможно) место, где продавались бомбы-вонючки и навозные бомбы.

Змеиный коридор

Это был широкий изогнутый коридор в Хогвартсе Туррис Магнус в замке Хогвартс. Через этот коридор можно было получить доступ к Защите от темных искусств, Учебным классам гулей и Классам арифмантики, а также к Потерянным жезлам.

Другие неизвестные места

За кулисами

» Когда дело дошло до третьего фильма, Альфонсо очень хотел оставить свой след в фильмах.А потом многое изменилось: от внешности персонажей до самой планировки Хогвартса. »
— Уорик Дэвис [[src]]

Замок Хогвартс, изображенный на задней обложке книги «Гарри Поттер и Принц-полукровка». территории, обеспечивающие безопасность жителей.

  • Видно, что интерьеры не равны экстерьеру Хогвартса. (Пример: изогнутые стены внутри, прямые стены снаружи. Широкие внутри, узкие снаружи.) Возможно, это потому, что Хогвартс поддерживается магией.
  • Хогвартс имеет различную архитектуру в каждой адаптации и иллюстрациях: готическая экранизация, средневековая в первых трех играх и иллюстрации Мэри ГрандПре, японизм в Кадзу Кибуиши, яркий/романский стиль в Поттерморе и другие разные стили в зависимости от версии.Но, возможно, у него есть своя уникальная архитектура, поскольку Хогвартс поддерживается магией, что делает его уникальным.
  • В Pottermore выясняется, что замок Хогвартс является самым посещаемым местом в Великобритании. Замок является домом для 20 или более призраков.
  • В экранизации Гарри Поттер и Тайная комната вход в кабинет Дамблдора находится в Среднем дворе, но в адаптации видеоигры Гарри Поттер и Принц-полукровка вход расположен рядом со двором Виадука.В обоих местах горгулья должна пройти довольно большой путь, чтобы добраться до башни, или, возможно, это может быть какой-то магический короткий путь.
  • Pottermore имеет функцию проектирования замка Хогвартс.
  • Различия между книгами, фильмами и видеоиграми

    На протяжении фильмов о Гарри Поттере замок Хогвартс значительно изменился:

    Гарри Поттер и философский камень

    Хогвартс в Философский камень

    В фильме Философский камень были созданы только те части замка, которые были нужны для фильма.Это означает, что многие районы Хогвартса были упущены. Области замка, включенные в фильм, были:

    Гарри Поттер и Тайная комната

    Замок Хогвартс в Тайная комната

    В фильме Тайная комната есть несколько небольших изменений:

    Гарри Поттер и узник Азкабана

    Хогвартс в Узник Азкабана

    В фильме Узник Азкабана есть некоторые радикальные изменения, которые, вероятно, произошли из-за нового режиссера Альфонсо Куарона.Но основная форма Хогвартса все еще там:

    Внутри замка произошли следующие изменения:

    • Подиум совы Дамблдора впервые появляется в этом фильме.
    • Бронзовая статуя Архитектора Хогвартса в вестибюле убрана (хотя она возвращается в пятом фильме).
    • Дополнительный коридор, соединяющий Вестибюль с Парадной лестницей, удален. Парадная лестница теперь напрямую связана с вестибюлем.
    • Вход в гостиную Гриффиндора перенесен на парадную лестницу.
    • Парадная лестница стала выше и теперь имеет 10 этажей.
    • Мебель в гостиной Гриффиндора была переставлена, и в этом фильме на стене больше портретов, чем в других. Это связано с вырезанной из финального фильма сценой, в которой сэр Кадоган перемещается по портретам и разговаривает с профессором МакГонагалл.

    Гарри Поттер и Кубок огня

    Хогвартс в Кубке огня

    В фильме Кубок огня произошли следующие изменения:

    • Совятня добавлена ​​на холме за замком.
    • Добавлен путь от эллинга к квадроциклу.
    • Добавлен новый вход с южной стороны квадроцикла, ведущий к новому пути к эллингу.
    • Квадрат больше не имеет травяных бордюров, теперь он представляет собой мощеный двор.
    • Внутренний двор виадука заменяет Зал приемов, который все еще неправильно виден в некоторых сценах.

    Внутри замка произошли следующие изменения:

    • В Большом Зале поднятая деревянная платформа, на которой стоит Стол для персонала, немного видоизменена.Добавлен второй, более высокий раздел, позволяющий разместить второй стол перед существующим. Кажется, за этим столом сидят люди, отвечающие за Турнир Трех Волшебников. После этого фильма стол исчезает, но вторая приподнятая часть остается.
    • В вестибюле дверь, ведущая в приемную, заменена двумя большими деревянными дверями, соединяющими вестибюль с виадуком во дворе.
    • Шкафы в кабинете директора претерпели небольшие изменения.Теперь у них есть стекло в дверях (в отличие от решеток). Также был добавлен Омут памяти.

    Гарри Поттер и Орден Феникса

    Хогвартс в Ордене Феникса

    В фильме Орден Феникса изменений меньше всего, поскольку с замком не происходит ничего заметного. Тем не мение:

    Гарри Поттер и Принц-полукровка

    В фильме Принц-полукровка есть два основных изменения по сравнению с предыдущими фильмами:

    • Добавлена ​​Астрономическая башня вместо Темной башни.
    • Башня DADA удалена.
    • Башня тренировочного полигона снова переработана.
    • Входные ворота добавлены ниже по холму в задней части Хогвартса. Возможно, они присутствовали в предыдущих экранизациях, но не были показаны.
    • Центральная башня укорочена на два этажа, чтобы новая Астрономическая башня казалась выше.
    • Поле для квиддича перенесено на противоположную сторону Деревянного моста за хижиной Хагрида.Возможно, это изменение было раньше, но его не было до Принца-полукровки .
    • С передней стороны квадроцикла убрана безымянная башня.
    • Смотровая башня была изменена: она стала тоньше и выше, чем раньше. Выступающая сбоку башня была перемещена сзади вперед и стала круче.

    Гарри Поттер и Дары Смерти: Часть 2

    Замок Хогвартс за несколько минут до битвы за Хогвартс

    Замок после битвы за Хогвартс

    Хотя он и не упоминается в Гарри Поттер и Дары смерти: Часть 1 что, хотя в третьем фильме на сегодняшний день было наибольшее количество модификаций, Дары смерти: Часть 2 , возможно, имеет наибольшее количество изменений в важных особенностях и местах в Хогвартсе и его окрестностях.Заметные изменения в замке следующие:

    • Двор виадука: он был расширен. Кроме того, арка напротив дверей вестибюля соединяет его с виадуком, а пол был изменен. Также был добавлен небольшой пролет каменных ступеней, ведущих к дверям замка.
    • Вестибюль: стены заполнены доспехами. Статуя Архитектора Хогвартса заменена статуей Первого директора Хогвартса.
    • Вход на виадук: две основные большие башни по обе стороны от входа стали выше.
    • Квадрат: Башня Каменного Моста была преобразована в башню, напоминающую ту, что находится на вершине Астрономической Башни. К башне добавлен мост , соединяющий ее с маленькой башней, выходящей на Квадрат.
    • Эллинг: новый дизайн.
    • Виадук: он больше не соединяет двор с входом в виадук, а теперь выходит на другую сторону.
    • Парадная лестница изменилась и теперь приобрела вид гораздо большей Мраморной лестницы, как в книгах, портретов меньше, а лестница не двигается.
    • Деревянный мост стал длиннее.
    • Конструкция центральной башни имеет небольшую модификацию .
    • Большой зал выше, а в центр заднего окна добавлен герб Хогвартса, хотя он был сломан в конце «Принца-полукровки», поэтому его можно было заменить.
    • Сооружение, соединяющее Вестибюль с Парадной башней, укорочено на 1 этаж и имеет два небольших окна, выходящих во двор, вместо одного большого.

    Следует отметить, что горящий замок на тизер-постере на самом деле выглядит как Хогвартс в Принц-полукровка .

    Большая часть этих модификаций была сделана для того, чтобы сделать замок более удобным для батальной сцены в фильме. Также были внесены изменения, чтобы соответствовать тону фильма, так как многие причудливые элементы замка, которые присутствовали в предыдущих фильмах, были удалены, чтобы соответствовать более мрачному и жестокому тону финального фильма.

    Многие из этих изменений планировки замка в фильмах можно объяснить как эффект способности школы изменять свою архитектуру с помощью магии. Тем не менее, некоторые элементы, такие как Башня Когтеврана, можно считать, что они всегда были частью замка, и их просто никогда не видели до тех пор, пока они не были представлены в фильме, а также движение Виадука и изменение дизайна Большой лестницы в «Смерти». Дары. Территория вокруг замка, кажется, сильно изменилась на протяжении всех фильмов, особенно в «Узнике Азкабана» и «Дарах смерти, часть 2».

    Волшебный мир Гарри Поттера

    Хогвартс в Волшебном мире Гарри Поттера

    Первый концепт-арт Хогвартса WWHP

    Финальный концепт-арт Хогвартса WWHP

    Замок был построен в Universal Orlando Studios для Запретного путешествия в тематическом парке «Волшебный мир Гарри Поттера». «. Это включает в себя:

    Хотя он основан на замке, показанном в Принц-полукровка , большая его часть отсутствует, и он сильно отличается от того, что видели в фильмах:

    Гарри Поттер и Запретное путешествие

    Замок, видимый во время поездки, — это Хогвартс, как показано в Принц-полукровка , но есть некоторые отличия:

    • Добавлен новый Эллинг из Дары Смерти .
    • Можно увидеть более тонкую версию новой башни, показанной в трейлерах «Дары смерти », рядом с Башней Каменного моста.

    Сумочка королевы

    Замок здесь такой же, как и в первом фильме.

    LEGO Гарри Поттер: годы 1-4

    Хогвартс в LEGO Harry Potter: Years 1-4

    Хогвартс в игре LEGO Harry Potter, похоже, основан на замке из Узник Азкабана , хотя он основан на первых четырех фильмах.Предположительно это связано с тем, что он включает вестибюль, который появляется только в первых трех фильмах; Кроме того, Центральная и Колокольня имеют форму, используемую начиная с третьего фильма. Однако Часовая башня не связана с замком, как в фильмах. Кроме того, похоже, что Гремучая ива изменит свое местонахождение со второго на третий год, как это происходит в фильмах. Северная башня также получает свой собственный двор, двор Северной башни.

    LEGO Гарри Поттер: годы 5-7

    Хогвартс в LEGO Harry Potter: Years 5-7

    Хогвартс в LEGO Harry Potter: Years 5-7 , кажется, основан на замке из Harry Potter and the Deathly Hallows: Part 2 .Однако есть некоторые отличия. Астрономическая башня не выходит на Средний двор, вместо нее находится Темная башня, которую в последний раз видели в «Гарри Поттер и Орден Феникса » (фильм). Эллинг, башня Тренировочной площадки и башня Каменного моста остались без изменений, и есть два виадука: один соединяет двор виадука со входом в виадук, а другой соединяет тот же двор с территорией, как это было в последней экранизации. . Несмотря на это, двух контрольно-пропускных башен там нет.Наконец, башня защиты от темных искусств все еще существует.

    Гарри Поттер: Тайна Хогвартса

    Замок Хогвартс, показанный в роликах и т. д., взят из экранизации «Гарри Поттер и Принц-полукровка» . Тем не менее, есть некоторые изменения:

    • Доспехи присутствуют в вестибюле
    • Хижина Хагрида находится рядом с тренировочной площадкой

    Фантастические твари: Преступления Гриндевальда

    Хогвартс в фильме «Фантастические твари : Преступления Грин-де-Вальда» из Хогвартса.

    Фантастические твари: Тайны Дамблдора

    Хогвартс в фильме Фантастические твари: Тайны Дамблдора : Преступления Гриндевальда .

    Ошибки проектирования

    Замок не был задуман как идеальное сочетание внешних моделей и внутренних съемочных площадок.Несмотря на то, что были приложены большие усилия для проектирования бесшовного замка, было допущено много ошибок. Это привело к реальным проблемам при попытке сделать модели замка, включающие интерьеры. Разработчики видеоигр иногда создавали интерьеры, которые не могли поместиться внутри наружных стен. Разработчики видеоигр смогли скрыть эти ошибки с помощью продуманных зон загрузки и ракурсов камеры, а также использования разных моделей экстерьера (иногда с отсутствующими областями) в зависимости от того, где находится игрок.Начиная с «Гарри Поттер и Орден Феникса » (видеоигра), интерьер замка был спроектирован так, чтобы точно соответствовать тому, что было видно в соответствующем фильме, при использовании той же официальной модели экстерьера.

    Гарри Поттер и философский камень (фильм)
    • Большой Зал расположен намного выше, чем должен быть. В результате приемная расположена слишком низко, чтобы соответствующий интерьер соответствовал уровню пола Большого зала.Поэтому лестница приемной не может подняться достаточно высоко, чтобы соединиться с вестибюлем.
    • Боковые окна приемной палаты не совсем совпадают с соответствующими окнами на модели.
    • Окна внутри приемной имеют ширину в две единицы, в то время как соответствующие окна на модели имеют ширину в три единицы.
    • Маленькая лестница за учительским столом в Большом зале архитектурно невозможна, потому что внешняя стена находится прямо там, где открывается дверь.
    • Съемочная площадка гостиной Гриффиндора не соответствует модели. Слева от камина есть окно, которое не может поместиться, если только вся площадь не выступает из остальной части Квадрата более чем на несколько метров. Показано, что эта область выступает только на метр или два на модели Гарри Поттер и Кубок огня (фильм).
    • Несмотря на потребность в общежитии для каждого пола по годам, общая комната Гриффиндора показывает, что есть только две комнаты, и год Гарри живет в одной и той же комнате для мальчиков каждый год.Всего должно быть не менее четырнадцати комнат.
    • Окна библиотеки не совпадают. Меньшие боковые окна должны быть ниже и выше на модели.

    Гарри Поттер и Тайная комната (фильм)
    • Вестибюль имеет новое окно большего размера слева, которого нет на модели экстерьера. Модель использует архитектуру из предыдущего фильма, в котором предположительно окно Вестибюля было представлено четвертым окном (в нижнем наборе) здания приемной.Это другое окно также все еще находится на модели.
    • Новая съемочная площадка Больничного крыла была представлена ​​без внешнего макета замка.
    • Нет башни, поддерживающей форму или окна Класса защиты от темных искусств.
    • Показано, что вход в офис Дамблдора находится рядом со Средним двором, несмотря на то, что офис находится на вершине башни Мраморной лестницы.
    • Средний двор, показанный в конце фильма, архитектурно невозможен.Солнечный свет виден с обеих сторон тропы к монастырю, а конец тропы показывает долину, несмотря на то, что весь двор окружен замком.
    • Набор для кабинета Дамблдора больше по масштабу, чем изображен на модели. Окна тоже неправильные. Это произошло потому, что площадь модели не была обновлена ​​при проектировании съемочной площадки.

    Гарри Поттер и узник Азкабана (фильм)
    • Окно вестибюля увеличено, но на модели по-прежнему отсутствует.
    • Парадная лестница теперь напрямую связана с вестибюлем. Однако это невозможно на модели экстерьера, в которой сохранена связь из предыдущих фильмов, расположенная намного ниже уровня окна Большого зала. На самом деле нижний балкон здания Большого зала (который находится на уровне пола кухонь Хогвартса) также частично служит крышей связующего здания.
    • Новое расположение общей комнаты Гриффиндора на вершине Большой лестницы не соответствует форме башни Мраморной лестницы.Поскольку внешние снимки общей комнаты позже в сериале по-прежнему показывают исходное место, возможно, картина «Толстая дама» сейчас является портретным отрывком.
    • Часовая башня соединена с остальной частью замка только больничным крылом. Это означает, что единственный способ получить физический доступ к башне с часами — пройти в заднюю часть Квадрата и подняться по небольшой лестнице, ведущей прямо к больничному крылу. Вполне возможно, что есть секретные проходы или портретные проходы, используемые учениками во вселенной.
    • Показано, что большое окно в задней части комнаты Парадной Лестницы сдвинулось внутрь так, что оно выровнено со стеной. Однако это невозможно, потому что чертежи показывают, что у этого квадроцикла есть дополнительное пространство между стеной комнаты и внешним видом, а это означает, что окно должно быть снаружи от стены комнаты Парадной лестницы, как это было в первом фильме.
    • Класс прорицаний кажется слишком большим, чтобы поместиться в верхней части Северной башни. Его съемочная площадка, переработанная из кабинета защиты от темных искусств, тоже никуда не годится.
    • Окна лестницы предсказания должны быть расположены внутри небольшой круглой башни, ни одна из которых не существует на модели в правильном месте.
    • В нескольких кадрах использовалась предыдущая модель Хогвартса вместо модели Узник Азкабана , чтобы лучше рассмотреть озеро. На этих кадрах заметно отсутствуют Часовая башня и Деревянный мост, которые заменили то, что раньше было озером за замком. Эти кадры включают полет Клювокрыла над озером и конец фильма, когда Гарри едет на своей Молнии.

    Гарри Поттер и Кубок огня (фильм)
    • При добавлении внутреннего двора виадука дизайнеры забыли добавить лестницу в Большой зал, которая ранее представляла собой Зал приемов. В результате Большой зал теперь расположен ниже, чем раньше. Дизайнеры также забыли подогнать окна, чтобы экстерьер модели соответствовал съемочной площадке. У модели меньший набор окон внизу, а у съемочной площадки только больший набор окон.Считается, что меньший набор окон изначально предназначался для представления кухонь Хогвартса, но эта область никогда не появлялась в фильмах. Эта проблема оставалась нерешенной до «Гарри Поттер и Дары смерти: Часть 2» .
    • В новой модели также добавлен соединительный коридор между вестибюлем и парадной лестницей. Этого вообще не было в фильмах до Гарри Поттер и Дары Смерти: Часть 2 , где его размер был уменьшен.
    • Нет башни, поддерживающей форму и окна новой лестницы Защиты от темных искусств.
    • Расширенная зона офиса Защиты от темных искусств нигде не помещается на модели.
    • Несмотря на то, что общежитие Гарри показано как самое высокое в башне, но находится на том же уровне, что и общежитие для девочек, модельная версия башни имеет как минимум один дополнительный этаж, который превышает высоту соответствующей области, где находятся общежития для девочек. .
    • Более крупная модель, использовавшаяся для съемки крупным планом Первого задания, изменила дизайн кабинета Дамблдора, чтобы сделать его более точным для съемочной площадки (но все же не совсем точным).Однако основная модель осталась незакрепленной. Однако улучшенная версия появляется в версиях замка Universal Wizarding World of Harry Potter .
    • Сцена в Среднем дворе снималась в новом месте, где есть деревья и кусты. Двор на модели не отражает этого и по-прежнему имеет только траву.
    • Во время второго задания есть кадр, в котором используется предыдущая модель Хогвартса на заднем плане, в которой все еще есть приемная.
    • Установочный кадр Башни Защиты от Темных Искусств после Третьего задания — это зеркальный снимок, сделанный по неизвестным причинам.Башня тренировочного полигона появляется справа, хотя должна быть слева.

    Гарри Поттер и Орден Феникса (фильм)
    • В замке нет части экстерьера, которая бы напрямую соответствовала коридору (Зал Хексов) рядом со входом в Комнату Требований.

    Гарри Поттер и Принц-полукровка (фильм)
    • Класс Зельеварения был переработан в форме плюса. Эта версия имеет окна на одиннадцати из двенадцати сторон.Это невозможно не только потому, что он расположен в круглой башне, но и потому, что многие стороны заблокированы рельефом и, следовательно, не могут иметь окон, излучающих свет (хотя концепция заколдованных окон в, казалось бы, невозможных местах фигурирует в книгах, т.е. подземная штаб-квартира британского министерства магии). Возможно только окно в задней части комнаты, и оно было показано в установочном кадре окклюменции в «Гарри Поттер и Орден Феникса » (фильм).
    • На крупном плане Астрономической башни вскоре после победы Рона в квиддиче используется другая модель, а не полный замок с другими деталями. Окна больше, с другим рисунком (и расположены ближе к верху), и на них видна выступающая винтовая лестница с правой стороны задней части. Основная модель имеет меньшие окна и только выступающую башню с левой стороны сзади. Интерьер, созданный для этой сцены, также, кажется, предполагает, что внутри Астрономической башни есть монастыри.
    • Набор для теплиц Herbology имеет высокую стену с дверным проемом, обращенным к озеру, и даже может быть внутренней зоной в зависимости от освещения. В модели нет такой площади, и все теплицы расположены снаружи, беспрепятственно. Такая стена действительно существует с другой стороны теплиц, однако дверь и короткая стена за ней предполагают, что этот кадр смотрит в сторону озера, что невозможно.

    Гарри Поттер и Дары Смерти: Часть 2
    • Модель экстерьера исправляет соответствующую проблему с окнами Большого зала, меняя местами меньшие и большие наборы окон.Однако внутренняя съемочная площадка не изменилась по сравнению с предыдущими версиями и, следовательно, не включает эти окна, которые теперь должны быть видны под потолком.
    • Студенты из дома, в котором расположены общежития, на восточной стороне замка, маршируют к Большому залу через внутренний двор виадука, несмотря на то, что виадук-мост, соединяющий две области вместе, был убран.
    • Редизайн Парадной Лестницы показывает, что площадь лестницы намного превышает площадь Башни Мраморной Лестницы.
    • Нет башни, поддерживающей форму и окна узкой лестницы, ведущей в гостиную Рейвенкло.
    • Клуатр, где Гарри разговаривает с Серой Дамой, не соответствует ни одному из дворов модели. Это может быть новый приподнятый монастырь, окружающий Квадрат, но его размер слишком мал, а соседние окна не соответствуют тому Квадрату.

    Фантастические твари: Преступления Гриндевальда
    • Круглое окно в верхней части передней части Большого зала излучает солнечный свет.Это невозможно. Окно осталось от первой версии Хогвартса, в которой нет обновленного вестибюля. Пересмотренный вестибюль должен блокировать любые средства доступа солнечного света из окна.

    Внешний вид

    Примечания и ссылки

    1. 1.0 1.1 Гарри Поттер и философский камень , глава 6 ( Путешествие с платформы девять и три четверти )
    2. 2.00 2,01 2,02 2,03 2,04 2,05 2,06 2,07 2,08 2,09 2,10 2,11 2,12 Гарри Поттер и философский камень , глава 7 ( Распределяющая шляпа )
    3. 3.0 3.1 Гарри Поттер и Кубок Огня , Глава 21 ( Фронт освобождения домовых эльфов )
    4. Гарри Поттер и Принц-полукровка , Глава 20 ( Просьба Лорда Волан-де-Морта )
    5. ↑ Wizarding World в Твиттере: «Знаете ли вы, что в Хогвартсе 142 лестницы? (какая отличная тренировка ног).Какую самую малоизвестную часть знаний о Гарри Поттере вы знаете?»
    6. 6.0 6.1 6.2 6.3 Гарри Поттер и Тайная комната , Глава 9 ( Надпись на стене )
    7. Гарри Поттер и философский камень , Глава 4 ( Хранитель Ключей )
    8. 8.0 8.1 8.2 8.3 8.4 Гарри Поттер и философский камень
    9. 9.0 9.1 9.2 Гарри Поттер и Тайная комната , Глава 6 ( Гилдерой Локхарт )
    10. Гарри Поттер и Принц-полукровка , Глава 22 ( После похорон )
    11. 11.0 11.1 Гарри Поттер и узник Азкабана , Глава 7 ( Боггарт в платяном шкафу )
    12. 12.0 12.1 Гарри Поттер и Дары Смерти , Глава 31 ( Битва за Хогвартс )
    13. 13.0 13.1 Гарри Поттер и Дары Смерти , Глава 32 ( Бузинная палочка )
    14. Гарри Поттер и Дары смерти , Глава 34 ( Снова лес )
    15. 15.0 15.1 Гарри Поттер и Дары Смерти , Глава 36 ( Изъян в плане )
    16. 16.0 16.1 Гарри Поттер и Орден Феникса , Глава 28 ( Худшее воспоминание Снейпа )
    17. 17.0 17,1 17,2 17,3 17,4 17,5 17,6 17,7 17,8 17,9 Гарри Поттер и философский камень , глава 8 ( Мастер зелий )
    18. ↑ Школьное интервью с JKR 2000
    19. Гарри Поттер и философский камень , Глава 5 ( Косой переулок )
    20. Гарри Поттер и Принц-полукровка , Глава 8 ( Снейп-победитель )
    21. 21.0 21.1 Гарри Поттер и Принц-полукровка , Глава 27 ( Башня, пораженная молнией )
    22. 22.0 22.1 22.2 Гарри Поттер и Тайная комната , Глава 16 ( Тайная комната )
    23. Гарри Поттер и Тайная комната , Глава 17 ( Наследник Слизерина )
    24. 24.0 24.1 Гарри Поттер и Тайная комната , Глава 13 ( Очень секретный дневник )
    25. 25.0 25.1 Гарри Поттер и Тайная комната , глава 8 ( Вечеринка в честь дня смерти )
    26. 26.0 26.1 Гарри Поттер и философский камень (фильм)
    27. 27.0 27.1 Гарри Поттер и Орден Феникса (фильм)
    28. 28.0 28.1 28.2 28.3 28.4 28.5 Принц-полукровка Гарри Поттер и полукровка
    29. 29.0 29,1 29,2 29,3 29,4 29,5 29,6 игра Гарри Поттер и философский камень
    30. Гарри Поттер и Тайная комната , Глава 5 ( Гремучая ива )
    31. 31.0 31.1 Гарри Поттер и узник Азкабана , Глава 14 ( Обида Снейпа )
    32. 32,0 32,1 32.2 Гарри Поттер и Кубок Огня , Глава 25 ( Яйцо и Глаз )
    33. 33.0 33.1 Гарри Поттер и Тайная комната , Глава 12 ( Оборотное зелье )
    34. 34.0 34148 34.1 34.2.9348 34.4.4348 34.4.49 34.4.9 34.6 34.6 34.6 34.7 Гарри Поттер и Философский камень , Глава 16 ( через Trapdoor )
    35. 35.0 35.1 35.2 35.3 35.4 Гарри Поттер и философский камень , Глава 9 ( Полуночная дуэль )
    36. 36.0 36.1 Гарри Поттер и философский камень , Глава 17 ( Человек с двумя лицами )
    37. Поттермор
    38. 38.0 38.1 38.2 38.3 Гарри Поттер и Орден Феникса (видеоигра)
    39. Гарри Поттер и Кубок огня (фильм)
    40. 40.0 40.1 Гарри Поттер и Тайная комната (фильм)
    41. Гарри Поттер и Орден Феникса , Глава 27 ( Кентавр и Подлец )
    42. 42.0 42.1 42.2 42.3 42.4 42.5 Азкабан 9m0
    43. Гарри Поттер и Принц-полукровка , Глава 9 ( Принц-полукровка )
    44. 44.0 44.1 44.2 Гарри Поттер и Тайная комната (видеоигра)
    45. 45.0 45.1 45.2 Гарри Поттер и узник Азкабана (видеоигра)
    46. 46.0 46.1 Гарри Поттер и Тайная комната , Глава 10 ( Разбойник Бладжер )
    47. Гарри Поттер и Принц-полукровка , Глава 12 ( Серебро и Опалы )
    48. 48.0 48.1 Гарри Поттер и Тайная комната , Глава 18 ( Награда Добби )
    49. ↑ Написание Джоан Роулинг: «Профессор МакГонагалл» в Wizarding World
    50. Гарри Поттер и Кубок Огня , Глава 27 ( Возвращение Бродяги )
    51. Гарри Поттер и Тайная комната , Глава 11 ( Дуэльный клуб )
    52. 52.0 52.1 Гарри Поттер и философский камень , Глава 10 ( Хэллоуин )
    53. Гарри Поттер и Тайная комната , Глава 7 ( Грязнокровки и ропот )
    54. Гарри Поттер и узник Азкабана , Глава 8 ( Полет Толстой )
    55. Гарри Поттер и Орден Феникса , Глава 13 ( Задержание с Долорес )
    56. 56.0 56.1 Гарри Поттер и Принц-полукровка (видеоигра)
    57. 57.0 57.1 Гарри Поттер и философский камень , Глава 12 ( Зеркало Еиналеж )
    58. 58.0 58.1 Гарри Поттер и узник Азкабана , Глава 10 ( Карта мародеров )
    59. Гарри Поттер и Принц-полукровка , Глава 15 ( Нерушимая клятва )
    60. Гарри Поттер и узник Азкабана , Глава 21 ( Секрет Гермионы )
    61. Гарри Поттер и Орден Феникса , Глава 18 ( Армия Дамблдора )
    62. 62.0 62.1 Гарри Поттер и узник Азкабана , Глава 6 ( Когти и чайные листья )
    63. Гарри Поттер и Дары смерти , Глава 33 ( История принца )
    64. Гарри Поттер и Орден Феникса , Глава 17 ( Декрет об образовании номер двадцать четыре )
    65. Гарри Поттер и Дары Смерти , Глава 29 ( Утраченная диадема )
    66. Гарри Поттер и Дары Смерти , Глава 30 ( Увольнение Северуса Снейпа )
    67. 67.0 67.1 Гарри Поттер и Орден Феникса , Глава 21 ( Глаз Змеи )
    68. Гарри Поттер и Тайная комната , Глава 15 ( Арагог )
    69. Гарри Поттер и Кубок Огня , Глава 26 ( Второе задание )
    70. Гарри Поттер и философский камень , Глава 11 ( Квиддич )
    71. Гарри Поттер и Принц-полукровка , Глава 30 ( Белая гробница )

    расчет на второй этаж своими руками, чертежи и онлайн калькулятор, конструкция

    Винтовая лестница прекрасно смотрится в любом интерьере, вне зависимости от его стиля.При проектировании и возведении лестницы в частном доме на второй этаж приходится своими руками рассчитывать всю конструкцию. При этом важны такие факторы, как ширина ступеней, диаметр, количество. Все это очень важно учитывать, чтобы подготовить правильные чертежи и сделать всю конструкцию эргономичной и полностью безопасной. Эта достаточно оригинальная конструкция пользуется большой популярностью, так как для ее возведения не требуется большой площади, но чтобы изделие получилось прочным и надежным, нужно хорошо подумать и учесть все нюансы.Кроме того, большим преимуществом винтовой лестницы является то, что она вписывается абсолютно в любой интерьер и становится его настоящим украшением. Чтобы по ступеням веерного типа было удобно ходить, нужно правильно обозначить их размеры. Вращение спирали вполне может сделать абсолютно любой, все зависит от дизайнерской задумки и наличия свободного места.

      • Как выполнить расчет винтовой лестницы на втором этаже
      • Функциональная винтовая лестница: чертежи и количество ступеней
      • Расчет винтовой лестницы: особенности конструкции
      • Как составить чертеж винтовой лестницы
      • Как произвести расчет винтовая лестницаонлайн
      • Проектирование винтовой лестницы
      • Определение размеров винтовой лестницы(видео)
      • Подробнее: чертежи винтовых лестниц(фото примеры)

    Как выполнить расчет винтовой лестницы на втором этаже

    Проектирование винтовых лестниц предполагает определение всех необходимых параметров изделия, а также составление схематического макета конструкции с обозначениями.Схема винтовой лестницы, независимо от ее конфигурации, должна выполняться в вертикальной и горизонтальной проекциях. Это позволит полностью прорисовать все основные детали конструкции, а также определить преимущества и недостатки каждого способа обустройства ступеней.

    Винтовая лестница на второй этаж должна быть не только красивой, но и функциональной

    Лестница может иметь самые разнообразные конфигурации, а именно:

    • С опорой на центральную ось;
    • С частичным входом ступеней в центральную опору;
    • С упором на боковые струны;
    • Местоположение консоли.

    Чертежи каждого вида лестниц будут различаться между собой, и это необходимо учитывать при проведении расчетов и составлении плана конструкции. При этом размеры используемых деталей для винтовых лестниц значительно разнятся, так как способы крепления в некоторой степени отнимают определенное пространство, предназначенное для движения.

    Функциональная винтовая лестница: чертежи и количество ступеней

    Перед проектированием винтовой лестницы стоит все правильно рассчитать, а также определить количество ступеней.Именно поэтому на основе полученных данных будет спроектирована и построена конструкция.

    Для строительства лестницы необходимо определить:

    • Количество ступеней;
    • Высота подступенка;
    • Размеры и расположение ступеней.

    Количество ступеней на лестнице определяется по длине ее рамы

    Изначально необходимо определить оптимальное количество ступеней. Идеальным вариантом будет 11-13 ступеней.Должно быть нечетное число для большего комфорта передвижения. Чтение должно идти сверху вниз. Верхняя ступенька должна выполнять роль площадки, а ее размеры ничуть не отличаются от остальных существующих элементов.

    Для определения оптимальной высоты подступенка нужно расстояние от потолка и пола разделить на количество ступеней. Идеальным вариантом является высота ступени в пределах 15-20 сантиметров.

    Для винтовой лестницы наиболее подходящими являются винтовые лестницы, поэтому для определения оптимальных параметров необходимо заранее подготовить чертеж.

    Расчет винтовой лестницы: конструктивные особенности

    Винтовая лестница состоит из ступеней и в основном изготавливается из дерева или металла. Существуют типовые модели винтовых лестниц, которые можно сделать в доме или выполнить их оригинальный дизайн, но для этого нужно правильно и точно рассчитать и учесть особенности готового изделия. Прежде чем приступить к возведению конструкции, необходимо выбрать оптимальный вид изделия.

    Чтобы лестница была практичной, ширина ступеней должна позволять пройти по ней двум людям

    В частности, винтовые лестницы могут быть:

    • Прямоугольными;
    • Многоугольный;
    • Круглый.

    Прямоугольные и многоугольные конструкции можно использовать, если лестница будет монтироваться у стены. Если он расположен посередине комнаты, то лучше всего отдать предпочтение круглой конструкции.Винтовые лестницы могут выполняться с подступенками и без них. Лестница без подступенков намного удобнее в использовании, так как ширина ступени лестницы намного больше, чем ступня, поэтому при взятии ступени может быть соскальзывание ступни, так как она занимает определенное пространство.

    Важно!Отсутствие подступенков дает возможность стать полностью всей ногой на проступь, поэтому передвижение по такой лестнице будет более удобным и безопасным.

    Как составить проект винтовой лестницы

    Для подготовки чертежа винтовой лестницы важно все правильно рассчитать и учесть размеры каждого элемента конструкции.

    Прежде чем рисовать макет, нужно подумать:

    • Особенности этапов;
    • Ширина проступи;
    • Размеры проема.

    Перед началом строительства винтовой лестницы необходимо составить ее чертеж на бумаге с указанием размеров всех элементов

    Посмотрев имеющиеся готовые образцы, вы сможете подобрать для себя оптимальный вариант, который затем немного модифицируется под имеющиеся параметры и особенности интерьера дома.Одной из основных характеристик лестницы является ширина проступи. Для определения этого параметра нужно не только подготовить чертеж, но и воспользоваться специальными формулами, которые помогут определить необходимую ширину ступени.

    На подготовленном плане должны быть указаны:

    • Наружный диаметр;
    • Угол поворота;
    • Ширина проступи.

    Кроме того, при расчете нужно учитывать места для крепления ступенек, а также площадь для поручней.Кроме того, нужно учитывать необходимую площадь для оформления проема. При движении вверх или вниз человек любого роста должен легко и свободно проходить, не касаясь потолочных балок. Оптимальный размер помещения должен быть примерно 2 метра. Минимальный диаметр находится в пределах 1,2-1,5 метра.

    Как рассчитать винтовую лестницу онлайн

    Вы можете самостоятельно провести все необходимые расчеты и замеры при проектировании винтовой лестницы.Однако существуют специальные программы, помогающие быстро и легко выполнить необходимые замеры, составить чертеж и визуализировать полученные чертежи. Таким образом, можно будет получить полное представление о том, как готовая лестница будет смотреться в интерьере.

    В Интернете есть специальные программы, с помощью которых можно рассчитать винтовую лестницу

    В частности, это такие программы, как:

    • Онлайн-калькулятор;
    • 3D-конструктор;
    • Автокад.

    Самым популярным и востребованным является онлайн-калькулятор, а также программа AutoCAD. Достаточно внести только необходимые данные и программа сама рассчитает и предложит наиболее оптимальное решение. Вы сможете получить визуализацию готовой конструкции со всех сторон, а также ее участков, от чего будет зависеть, насколько она будет прочной и безопасной.

    Если вы производите расчет в AutoCAD, то следует помнить, что готовый файл будет иметь расширение dwg, которое совместимо не со всеми программами.

    Конструкция винтовой лестницы

    Винтовая лестница устанавливается в основном при необходимости экономии места.

    Среди достоинств винтовой лестницы следует отметить компактность и отличные эстетические качества

    Идеально подходит в качестве лестницы для:

    • Второй этаж;
    • Чердак;
    • Чердак.

    Для того чтобы точно и правильно выполнить проектирование конструкции важны все требования и нормы ГОСТ, так как это сделает лестницу прочной, устойчивой и безопасной.

    Конструкция винтовой лестницы обязательно должна быть продумана очень тщательно до мелочей, чтобы она получилась прочной и надежной. Подъем и спуск не должны вызывать у вас дискомфорта. Материалы для изготовления деталей должны быть прочными и полностью соответствовать нагрузкам, оказываемым на конструкцию.

    Определение размеров винтовой лестницы (видео)

    Винтовая лестница имеет отличный дизайн и оригинальный внешний вид, поэтому легко может стать украшением любого интерьера дома, вне зависимости от его стилистических особенностей.

    Детали: чертежи винтовых лестниц( фото примеры)

    Современные планы домов с плоской крышей. 17. 2013 (478) Декабрь (236) Симпатичный индийский дом с плоской крышей, фасад — 1630 кв. Кладовая, Прачечная 1 Сегодня 2021 01 15 Планы современного дома с простой крышей Лучшие идеи для нас — Владелец выбрал современный дизайн с плоской крышей с большими свесами. Стандартное восточное время. Посмотрите наши тщательно подобранные современные планы домов. Визуально улучшенный, обогащенный изображениями поиск тем для Modern House Plans 10.Дизайн дома с навесной крышей Современные планы интерьера хижины Небольшой дом дзулс, квартира с одной колонной из черепицы, вносит изменения в этот пошаговый проект о планах крыши с навесом, части сарая, где я покажу вам, как построить стиль сарая для маленьких. Но чтобы иметь роскошный или современный дом, конечно, нужны большие деньги. Современные планы этажей с плоской крышей Kerala Home Design. 9 этажей: 1 главный люкс: основной этаж Спальни: 4 Ванные комнаты: 3. Наружная краска. футов Этот архитектурный стиль, также известный как ар-деко, использует геометрические элементы и простой дизайн… Ультрасовременный план дома для жизни и работы.Вы можете пойти на расширенную крышу, которая покрывает несколько футов за пределами внешних стен дома. Скачать планы домов в формате DWG. Этот дом с плоской крышей, расположенный в Хёльвикене, Швеция, является еще одним великолепным проектом, реализованным архитектором Йоханом Сундбергом. Этот современный дом в Коста-Рике специально спроектирован так, чтобы из любого уголка дома открывался максимальный вид на залив. Это… Современный дизайн дома — это, в широком смысле, дизайн сегодняшнего дня. Первоначальные владельцы разработали проект дома … V-422| Современный план дома с плоской бетонной крышей, двухэтажный дом с террасой, 3 спальни с 4 ванными комнатами и гараж на 2 машины, двухэтажный дом Описание дома: Спальня 3 Nos.Изюминкой является крытая садовая терраса. Передний фасад выглядит смелым и квадратным, украшен камнем, повторением вертикальной алюминиевой планки и смягчен деревом на потолке. Сегодня homezonline представляет красивые идеи дизайна плоских крыш в двойном сюжете. Общая площадь составляет Просмотрите наши проекты домов с плоской крышей из наших лучших коллекций. Настоящий современный дом имеет плоскую (иногда наклонную) крышу и обычно состоит из прямоугольных или квадратных пространств. … Планы современных домов 11х10. Стены светлого цвета и контрастируют с темными деревянными решетками.План дома с 3 спальнями и плоской крышей 05 Ulric Home. Это оригинальный деревянный домик. жилой площади с 4 кроватями и 5 ванными комнатами. футов План современного дома в прериях с вальмовой крышей Там’… Квадратный фут: 2268 Ширина: 70. Для многих людей современные планы домов более точно описывают два различных подтипа, основанных на форме крыши: плоская или остроконечная. конструкция плоской металлической кровли. 2. Используя плоскую кровельную систему, легко получить современный и стильный фасад. Современный мезонет с 4 спальнями и простой плоской крышей на участке 40 футов на 80 футов вдоль Катани-роуд.Эта фраза была придумана в конце 1950-х годов в связи с удачным дизайном Йорна Утзона для Сиднейского оперного театра. Плоская крыша позволяет выделяться ее необычным окнам. * Цена указана только за базовую модель и выбранные варианты и не включает доставку, землю, установку, строительные работы, фундамент, подключение к воде, канализации и газу. Слово «простой» в простых планах дома относится к дому, а не к планы! В наших планах этих домов столько же деталей и информации, сколько и в любом другом наборе чертежей.16. План дома в испанском колониальном стиле, который отлично подходит для дизайна бетонного дома, и наш план дома Ферретти представляет собой очаровательный план дома с внутренним двором в тосканском стиле с участком 3031 кв. Описание современного дизайна экстерьера дома с плоской крышей Жилой дом, о котором идет речь, гордо стоит в 132. Например, современный дизайн дома может иметь … 2-х этажные современные планы домов, планы этажей и проекты. type=’html’>2790 квадратных футов (259 квадратных метров) (310 квадратных ярдов) современный дизайн дома с 4 спальнями и плоской крышей от BN Architects, Перитальманна, Керала.2 Bar Дизайн дома, интерьер дома. Это изображение имеет размер 1510×720 пикселей, вы можете щелкнуть изображение выше, чтобы увидеть его в большом или полном размере… Найдено чертежей: 950. Gritzmann Architekten. Современный дом с плоской крышей и стеклянными стенами Этот красивый современный дом с плоской крышей уютно расположился на склоне холма в Калифорнии. Сотрудничество Passion Group, Architect 11 и архитектора Ээро Эндъярва привело к созданию первой… современной плоской крыши. Подружитесь с … Современные современные планы домов с плоской крышей. Вы можете легко изменить план этажа, расширить пространство, добавить или удалить комнаты, добавить дополнительный этаж, изменить тип крыши, добавить подвал и многое другое.Чудеса домов с плоской крышей 9 примеров Homify. Только помните одно: плоская крыша не подойдет в регионе с сильным снегопадом! Если вам нужны похожие стили, ознакомьтесь с нашими проектами домов на юго-западе и средиземноморье. Этот двухэтажный дом имеет городской и современный дизайн. Плоские против скатных… На планах домов Юго-Запада встречаются как плоские крыши, в основном ассоциирующиеся с домами Adobe, так и крыши с красной черепицей, более тесно связанные с испанскими корнями. Посетители 1 Нет. Быть Клиенты чаще, чем когда-либо, выбирают плоскую крышу, и многие владельцы-застройщики, которые планируют построить современный современный дом, выбирают именно этот вариант.Посмотрите больше идей на тему современный плоский дом с плоской крышей, дизайн дома. Планы современных домов 11х10. Основой конструкции является деревянный каркас, заполненный плитами ОСП или фанеры, образующими стены, пол и крышу. Сборный дом ELK общей площадью 178 квадратных метров предлагает достаточно места для четырех просторных комнат. Спуск виллы Проект дома Полный файл AutoCAD; Внешний вид слева и справа . Валяние, вид материала… Дизайн дома с навесной крышей Современные планы интерьера хижины Маленький дом дзулс, квартира, одинарная колонна из черепицы дает изменение, этот пошаговый проект о планах вальмовой крыши части сарая, где я покажу вам, как построить стиль сарая для маленький.$ 395. Проекты домов Z500 отличаются привлекательностью, практичными решениями, профессиональной поддержкой… Галерея изображений архитектурных планов домов для просмотра, чтобы вдохновить владельцев домов, которые хотят обновить планы своих домов. В соответствии с новыми законами GDPR (Европейский союз) в отношении хранения личных данных пользователей, нам требуется ваше согласие на использование ваших данных для электронной почты и в целях связи. Стиль плоской крыши — очень популярная тенденция, особенно в современных зданиях.Он имеет многоуровневую конструкцию с множеством стеклянных стен с видом на бассейн в земле и встроенными вазонами. Плоской крыше по-прежнему нужно место для подстилающего слоя и изоляционной оболочки… Низкая крыша с красной черепицей, оштукатуренная поверхность стен и тяжелый орнамент испанских планов домов могут быть идеально созданы с помощью планов домов и многого другого. 4×2. Этот план этажа имеет общую площадь 114 кв. Лучший проектировщик дома в Южной Африке 07377

    WhatsApp нам теперь план дома с плоской крышей. футовДом в гармонии с природой. Хотя плоские крыши имеют небольшой уклон, их необходимо тщательно спланировать квалифицированной кровельной компанией. Посмотрите больше идей о дизайне дома, современном доме, архитектуре. Типичными чертами открытой и прозрачной конструкции являются остекление в пол и дополнительные фонари на первом этаже и на чердаке. 7х10. План дома с плоской крышей, Южная Африка, 4 спальни Nethouseplansnethouseplans. Стеклянные стены обеспечивают хороший обзор экстерьера дома.Хороший пример модернистского принципа «чистых линий». Эта вилла идеально подходит для семьи с тремя спальнями. 98 (70%) Распродажа заканчивается через 27 минут Добавить в корзину Вы не можете купить свой собственный предмет. Во многих случаях это … Современный дом Дом для одной семьи ELK Haus 178 с плоской крышей имеет три этажа и поэтому идеально подходит для небольших участков. Плоской крыше по-прежнему нужно место для подстилающего слоя и изоляционной оболочки, но варианты не слишком хороши. 3. В элементах дизайна интерьера… Термин «современные планы домов» часто путают с современными планами домов.Полный 2D архитектурный проект трехэтажного жилого дома с крышей для использования, архитектурные планы, размеры, электрика, сантехника, план фундамента. 8×12 Slant […] — Свесы крыши меньше. Автор. Двухэтажный бело-серый современный дом с плавательным бассейном и деревянной террасой. Планы современных домов с плоской крышей — Pinoy House Designs. Большая наклонная крыша современных олимпийских холмов. Garrison Residence от Patrick Tighe Architecture — действительно современное здание. В самом деле, наконец-то построить дом своей мечты и построить его по собственному проекту — это, так сказать, весело! Давайте посмотрим на этот модельный дом, который мы показываем сегодня.8×12 Slant […] Наши проекты домов с подвалом идеально подходят для обеспечения безопасности, хранения и дополнительной жилой площади. Современные дома обеспечивают современную архитектуру простотой и чистыми линиями. Минималистичный дизайн, оформленный в стиле Muji; Компактный дом «Т», стеклянная перегородка с мансардным окном посередине дома; 3-х этажный двухквартирный дом. План представляет собой набор чертежей, которые показывают строителю размеры и примечания, необходимые для постройки этого дома или гаража. Этот популярный вариант крыши также можно использовать в бунгало или навесе дома в стиле Новой Англии.Более высокая вертикальная стена возвышается над крышей, спускающейся от центра к внешней стене здания. Внешний вид Гри. Так как дома такой формы очень просты на вид. 21. — Большинство домов Eco Line доступны также в … диапазоне планов домов с двумя спальнями. Дом с 2 спальнями и крошечный дом с 2 спальнями в настоящее время очень популярны в качестве квартиры для бабушки, поскольку многие люди могут построить небольшой второй дом на участке. . Засчитывается место жительства. 8×12 Slant […] Планы домов на склоне холма специально разработаны для адаптации к наклонным или неровным строительным площадкам.футов 5 различных типов домов; Внешний вид минималистского дома в северо-индийском стиле Дизайн крыши Skillion прекрасен своей простотой и промышленными корнями. Дизайн плана крыши дома впечатляет своей современной архитектурой. Дизайн предоставлен Hirise Architects & Engineers из Каликута, штат Керала. Большие стеклянные поверхности (окна, двери и т. д.) часто появляются на планах современных домов и помогают повысить энергоэффективность, а также обеспечить поток воздуха внутри и снаружи помещений. 4-спальный современный дом с плоской крышей 11:00 OsmanKaraeski 0 комментариев 5870 квадратных футов (545 квадратных метров) (652 квадратных ярда) Супер роскошная вилла с 5 спальнями в Керале, дизайн которой разработан дизайнерами R it, Каннур, Керала Дом в деталях Первый этаж: 3380 кв.Использование и преимущества: Современные дома, также известные как современные дома, традиционно характеризуются как дома с плоской крышей. Владелец выбрал современный дизайн с плоской крышей и большими свесами. В доме есть парковка и сад… Современный дизайн дома с плоской крышей Дизайн Gambrick. Сегодня homezonline представляет красивые идеи дизайна плоской крыши в двойной истории. Общая площадь составляет Привлекательный план современного дома Драматические оконные рамы и плоская крыша. История Современный Минималистский Дизайн Дома Современный Минималистский Дом Минималистский Дизайн Дома Современный Дом Планы Этажей Современный План Дома с Плоской КрышейЧитать … Дома с плоскими крышами считаются чрезвычайно современными и даже футуристическими.Зеленые сады на крышах привлекают насекомых и других животных, создавая более приятную среду для людей. Проекты домов с плоской крышей — это выбор для простоты, но современного дизайна. Идеально подходит для вашего домика для отдыха в горах или вашего основного места жительства здесь, в городе. Дома с плоской крышей должны включать в дизайн индивидуальный элемент, и в этом доме есть уютный сад для семейных встреч на солнце. Гараж 2 Машины Гостиная 1 номер Балкон 3 номера (Я говорю типа Стренг, потому что братья Стренг не строили дом.4900 квадратных футов (455 квадратных метров) (544 квадратных ярда) 5 спален, современный дизайн дома в стиле плоской крыши. Но теперь плоские крыши часто строятся с меньшим количеством слоев из-за улучшенной технологии гидроизоляции. Площадь первого этажа: 2700 кв.м. Лестница ведет к частному патио на первом этаже. Плоские крыши создают длинные горизонтальные плоскости,… органический модерн озера Калхун. Сброс дождевой воды: вопреки своему названию, дом с плоской крышей на самом деле не плоский. Красивый двухэтажный дом в современном стиле.Бежевый Черный Синий Коричневый Цвет Темный: Золотой Серый Зеленый Красивый Оранжевый Розовый: Фиолетовый Планы дома холостяка Лучший каталог современного дизайна мебели Блог Стеклянный дом Филипа Джонсона. 97 Загрузка Доступен только 1. Простой размер помогает сохранить бюджет в приоритете. … Большинству «плоская крыша» = «Архитектор. Столовая 1 №. Современные планы дома 10. Ловкость конструкции. Их назвали «Пятый фасад». Они сосредотачиваются на важности плоской крыши, которая является их торговой темой. Плоские крыши довольно универсальны, и они прекрасно смотрятся на самых разных конструкциях.Планы домов снабжены размерами СТОРОНЫ К БОКАМ и СПЕРЕДИ К СЗАДИ. Откройте для себя сильные стороны современных планов домов с плоской крышей. Вот несколько фотографий современных плоских крыш с самым высоким рейтингом в Интернете. Наклонная крыша этого современного стеклянного фермерского дома имитирует … План квартиры с 3 спальнями. Это дешевле по сравнению с наклонной крышей. Архетипическая плоская крыша даже сегодня во многом ассоциируется с современной эстетикой середины века. Задняя открытая развлекательная зона с крытым бассейном для гриля теппаньяки В то время как дома с плоской крышей часто имеют современную архитектуру и дизайн, этот определенно обладает средиземноморским шармом и деревенской элегантностью.Сегодня homezonline представляет красивые идеи дизайна плоской крыши в двойном рассказе. Общая площадь составляет: Чтобы получить лучшее цифровое изображение плана маленького современного дома с плоской крышей 1 этаж, нужно щелкнуть правой кнопкой мыши по нему и выбрать «Сохранить изображение как», чтобы сохранить Это. Сегодня homezonline представляет красивые идеи дизайна плоской крыши в двойном рассказе. Общая площадь равна № дизайна дома. Эта пригодность к различным стилям дома выгодна для домовладельца, поскольку… Современные планы домов с плоской крышей не отводят воду так же, как наклонные крыши.Идея дизайна для современного двухэтажного кирпичного полу дома среднего размера. Уровень плоских крыш почти везде одинаков, а их уклон составляет примерно 10 градусов. Ознакомьтесь с обзорами, связанными с планом дома с 3 спальнями, с заголовком статьи «20+ планов домов со скрытой крышей с 3 спальнями» следующим образом. Современный план дома обычно имеет открытую планировку, много окон для естественного освещения и высокие сводчатые потолки где-то в пространстве. 7 метров. 5 с 2-х комнатной плоской крышей — инженерная 6Б5. Кроме того, Heinz von Heiden Architekten планирует навес для машины сбоку от массивного дома.8×12 Slant […] Внешний вид дома с плоской крышей Идеи и проекты. Этот поразительный дом в современном стиле с элементами калифорнийского стиля имеет жилую площадь 1476 квадратных футов. Красивый вход с террасы перед домом. Простые плоскости крыши (иногда плоские, в других случаях слегка наклоненные, чтобы соответствовать испанским планам домов) теперь строятся во всех районах Северной Америки. Ультрасовременный белый дом с геометрическими формами на большом травяном участке с деревьями на заднем плане. ft. com 2615 квадратных футов 243 квадратных метра 290 квадратных ярдов современный дом с 3 спальнями и плоской крышей […] Современная плоская крыша.Конструкции варьируются от крыльца, экрана, веранды и жилого помещения. 2 другие спальни с общей ванной. Одна часть крыши покатая… Современный дизайн дома с плоской крышей. Это простое современное бунгало с тремя спальнями, навесом для машины и небольшим балконом или верандой. Некоторые даже размахивают… Дом с плоской крышей и Двойным двором — это уникальная попытка заново интерпретировать отношения между внутренним и внешним пространством. Дизайн дома с 4 спальнями I, 2997 квадратных футов, современная двухэтажная крыша с плоской крышей.Итак, говоря простым языком, можно сказать, что современный дом — это дизайн для вида. Неиссякаемый источник вдохновения для домашнего уюта: зеленый традиционный двухэтажный особняк в Лондоне с плоской крышей. В этом доме с плоской крышей также есть современная кухня, гостиная, столовая, общий туалет, рабочая зона, кладовая, 1 главная спальня, пристройка, 2 спальни, пристройка, 1 обычная спальня, крыльцо для автомобиля, лестница, балкон, открытая терраса, гардеробная. Размеры площади плана дома (например, Бесси, один из наших крошечных планов домов с плоской крышей, был назван в честь знаменитой девушки в стиле пин-ап Бесси Лав.Подъезд 1 № SeaThru. Яркие белые цвета, четкие линии и ухоженная зелень делают этот дом мечтой минималистов. Зенит5. Эти измерения должны быть сверены с доступным земельным участком на участке. 8 августа 2019 г. — Изучите доску Лотти Мутале «Проекты домов с плоской крышей» на Pinterest. Наши проекты домов выдержат испытание временем. Существует также возможность включить зеленую крышу в плоскую структуру. Дома с плоской крышей относятся к древнему типу и очень известны своей моделью. Наслаждайтесь 207 вариантами планов из 999 7 с подогревом.Этот дом идеально подходит для небольшого размера земли. Современные планы домов ICF Из-за прочности и гибкости бетона ICF могут вместить практически любой размер или стиль плана дома, который может придумать домовладелец. Посмотрите больше идей о планах небольших домов, планах домов, домах с плоской крышей. Это общая объединенная площадь всех этажей (т.е. описание файла. — Внутренняя и внешняя отделка более упрощены, без ущерба для качества. Планы современного дома 10 7 5 с 2 спальнями, плоской крышей, инженерные открытия.Плоский дизайн крыши гаража Современная плоская крыша. Мы можем спроектировать простые дома на плоской крыше. keralahousedesigns. Общая площадь дома составляет 177 квадратных метров, не считая крыши. 27 План дома с 4 спальнями и плоской крышей Por Concept. Автокад план дома с 3 этажами и 5 спальнями. Он был создан, чтобы поместиться на участке земли размером 50 * 100 футов. 8×12 Slant […] 4-спальный современный дом с плоской крышей; Дом с плоской крышей площадью 1957 квадратных футов; Простая вилла в керальском стиле площадью 2250 кв. м. Дизайн дома с террасой на крыше в современном доме Односемейный дом ELK Haus 178 с плоской крышей имеет три этажа и поэтому также идеально подходит для небольших участков.Красивый дизайн дома с голубой крышей — 1570 кв. Строитель: Джон Кремер и сыновья | …нет Простая конструкция дома с плоской крышей – это плотное переплетение пространств. Эти чистые, без орнамента планы домов часто Этот современный дизайн с плоской крышей является идеальным семейным домом. ко. Номер террасы 1. Исходное разрешение: 800×453 пикселей Проекты домов с плоской крышей в Кении. Вам нужны полные проекты от архитектора и инженеров, чтобы предотвратить будущие изменения в проектах, в которых он нуждался. В прошлом некачественная изоляция, неподходящие материалы и Плохое качество изготовления оставило плоские крыши с репутацией из-за скопления воды и некачественных характеристик.Крыша патио — одна из современных форм современных домов, состоящая из террас на крыше, которые в основном плоские. Щелкните изображение, чтобы увеличить его размер и получить более подробную информацию. Грандвью-Современный дизайн плоской крыши. Они, как правило, демонстрируют смелую привлекательность в дополнение к четким линиям и практически полному отсутствию… 33+ современных одноэтажных домов с плоской крышей, отличный стиль! — Чтобы жить в доме было комфортно, это ваш шанс, чтобы современный план дома вы хорошо спроектировали. Первый этаж: 1248 кв. Версия с плоской крышей также предлагает неограниченную свободу дизайна с точки зрения плана этажа.Цена около 23k-34k usd только строительство. 25×38 Планы дома 3D План первого этажа Имеет: Во-первых, 2 машины Парковка находится с правой стороны дома 5×5. Найдите небольшие современные проекты с затратами на строительство, ультрасовременные особняки и многое другое! Позвоните по номеру 1-800-913-2350, чтобы получить квалифицированную помощь. Это причина номер один для выбора плоской кровельной конструкции дома, выходящего на берег моря и расположенного в южных широтах. Экологичный и удобный с их закрытыми внутренними двориками, плоскими крышами и органическими стенами, дом Adobe или Pueblo … Модель дизайна, которую несут, также довольно красива, поэтому на нее приятно смотреть.Вы можете построить крошечный дом во многих проектах, доступных на ArchitecturalDesigns. Односкатная конструкция позволяет домовладельцам максимально использовать сельские пейзажи, а также добавляет интересную изюминку всему проекту. 5 Глубина: 77. Планы дома с плоской крышей – 2 этажа, 1494 кв. футов – Дом: Планы дома с плоской крышей – Двухэтажный милый план дома с 3 спальнями площадью 1494 квадратных футов (138 квадратных метров – Планы дома с плоской крышей – 166 квадратных дворов). Современные современные планы домов с плоской крышей.Планы домов Sunbelt Все дома Sunbelt обычно имеют открытый пол… Планы малых современных домов с плоской крышей 1 этаж, планы небольших домов обои — планы небольших современных домов с плоской крышей, дизайн дома, планы домов, современный дизайн спальни с плоской крышей, modern_roof_design_4_bedroom_modern_flat_roof_house_-_kerala_home, small -современный-дом-планы-плоская-крыша-2-этаж-маленький-красивый-современный-2 , Небольшой современный дом планирует квартиру … План этажа 3-комнатной квартиры. Внутренние объемы переплетаются не только друг с другом, но и с прилегающей территорией.Это также… Все современные планы домов полностью настраиваются, гарантируя, что вы получите именно то, что ищете. Он может предложить следующее: главная спальня с ванной комнатой. Дорогостоящие ошибки, которых следует избегать при строительстве дома. Некоторые крыши имеют наклон в нескольких направлениях, что обеспечивает оптимальный сток воды. Вы можете точно следовать им или использовать план этажа в качестве вдохновения и изменить его в соответствии с вашим образом жизни; добавить комнату, переместить жилую зону, изменить крышу или расширить наружное пространство. Проблема большинства людей с современными планами, которые они видят на сайтах планов акций, заключается в том, что они на самом деле не соответствуют описанию.Этот современный дизайн дома с плоской крышей может быть построен на участке площадью 6 соток, т.е. приблизительно 243 квадратных метра. В нем есть четыре спальни, три спальни и гараж на одну машину! Бюджет этого дома с грубой отделкой составляет 40 000 долларов, а бюджет элегантной отделки — 80 000 долларов. Но как выглядит современное сборное бунгало? Вариант с плоской крышей вообще считается классикой. Этот современный дизайн дома также имеет широкие окна с алюминиевыми рамами по углам дома, что добавляет акцент дому в современном стиле здесь, на Филиппинах.Инфо@ловкостьстроительство. 7×10. 178. Ниже представлены 23 лучших фото коллекции домов с наклонной крышей фото в высоком разрешении. 318 акций. 27 июня 2021 г. — Несколько отличных идей, связанных с современной архитектурой плоских крыш. Достойным примером является этот минималистичный план дома с 2 спальнями, разработанный нашей командой. Дополнительные плоские крыши устанавливаются на балконе и террасе, образуя этот дом… Планы современного современного дома с плоской крышей, современные планы дома на ранчо Небольшой современный дом на ранчо, современная скатная крыша Архитектура дома с 4 спальнями (Керала, современный дизайн двускатной крыши, внешний вид, современный с открытый, … Современные планы домов, с другой стороны, сочетают в себе любую архитектуру, модную здесь и сейчас (которая может включать или не включать современную архитектуру).Просто делайте заметки об источниках, которыми поделился исполнитель, и обязательно помечайте или сохраняйте изображения. Эти современные планы дома 10.5 с 2 спальнями с плоской крышей. Современные планы домов, планы этажей и проекты. Источник современного вида. При обустройстве квартиры… { 1 } Плоские и почти плоские крыши. Добавив свою изюминку, они убрали козырек, причесав вид односкатной с плоской крышей. Изучите нашу подборку из более чем 200 проектов домов в современном стиле сегодня. Раньше плоские крыши встречались только на хозяйственных постройках или коммерческих строениях.Рост дизайна и украшений в этом доме. Планы дома с плоской крышей. Дизайн также включает современную кухню, гостиную, столовую, общий туалет, рабочую зону, кладовую. футов; Дом мечты Asianet — 9 октября 2011 г .; Супер роскошный дизайн дома в стиле Кералы; Дизайн двухэтажного дома в стиле Керала — 2346 кв. Он также имеет бетонную плоскую крышу, которая является хорошей заменой традиционной оцинкованной кровли.По желанию заказчика в доме… Односкатная крыша представляет собой единую плоскость с уклоном только в одну сторону. Односкатная крыша на современной консольной пристройке. Внутренний дворик становится центральным элементом собственности, от которого отходят все жилые и общественные пространства. Санузел 4 ком.м. Трехэтажный современный дом с большими окнами и мансардным потолком на третьем этаже. Это ЧАСТЬ 2 сарая с плоской крышей 10×12, где я покажу вам, как построить крышу с уклоном в 3 градуса. Дизайн дома с плоской крышей уже можно увидеть в стиле страны, но в целом он строился как современная резиденция с минималистским дизайном.Все здания должны защищать от непогоды (или это скульптуры), поэтому у них есть крыши. Общая характеристика этого стиля – простые, четкие линии с большими окнами, лишенными декоративной отделки. Монтаж крыши начинается после возведения стен дома. Стеклянный дом Тосико Мори. 00 – 1200 долларов. Плоская крыша подчеркивает прямолинейность и простоту конструкции. Они подчеркивают простые формы, которые сосредоточены на функциональности. Иногда трудно описать, но вы всегда знаете, когда… Современные планы домов.Это изображение имеет размер 1510×720 пикселей, вы можете щелкнуть изображение выше, чтобы увидеть его в большом или полном размере… Дом с плоской крышей не всегда должен быть современным и инновационным — даже кирпичное здание может вызвать очарование ретро. Дом с 3 спальнями и плоской крышей площадью 1516 кв. Футов. Дизайн дома в Керале. Став популярными в начале 1900-х годов, плоские крыши стали фаворитом дизайнеров из-за идеальных прямых линий. Первоначально появившиеся в 1960-х и 1970-х годах, планы домов-сараев снова пользуются популярностью, поскольку их поверхности крыш обеспечивают идеальные поверхности для установки солнечных батарей.Прекрасные современные планы домов с плоской крышей. Современные планы домов известны своей драматической самобытной и яркой архитектурой. Нет необходимости в том, чтобы ваш материал для плоской крыши был менее долговечным. Односкатная – плоская крыша над гаражом или навесом для машины и рядом с центром дома. Одноэтажный дом с плоской крышей для будущего вертикального расширения. Зеленые сады на крыше обеспечивают отличную изоляцию, улучшая дизайн современного дома. Планы современного дома с плоской крышей Pinoy Designs. Этот проект небольшого дома с двумя спальнями имеет общую площадь 61 квадратный метр, который можно построить на участке площадью 134 квадратных метра.Свободные от чрезмерных украшений, эти дома, в основном ранчо, могут включать открытые стропила, большие балочные опоры и арочные проемы. 1. Современный дизайн дома с плоской крышей. Крыша может быть плоской или … Двухквартирный дом с плоской крышей План Д 20-129. Ультрасовременный план дома площадью 2073 кв. Фута позволяет клиентам войти, не проходя через ваше личное жилое пространство. Некоторые наблюдатели предполагают, что заменить плоскую крышу сложнее, чем традиционную скатную крышу из-за трудозатрат, необходимых для удаления ее слоев (особенно на старых плоских крышах).Дома коробчатого типа очень часто встречаются в Керале. блогловин. 00. Вальдивия — это 3790 кв. Эти обои были загружены Янсеном 20 марта 2020 года в планы одноэтажных домов. Изображение на обложке: Дом Буша, Archterra Architects. Уютный. Вы можете. Если архитектура вашего дома современная, то в основном ожидается дизайн дома с плоской крышей. Большой белый современный дом с одноэтажным домом от пола до потолка Современный дом Одноэтажный дизайн с плоской крышей Удивительные истории 8275832.Джош Винн Строительство. Ознакомьтесь с некоторыми из этих популярных планов бетонных домов, которые теперь можно найти практически в любом стиле. Апрель 2012 Керала Home Design Планы этажей. ком. Площадь первого этажа: … планы одноэтажного дома с плоской крышей – эстетика и современность архитектуры По сути, это деревенский дом, расположенный в отдаленной, малонаселенной сельской местности. Этот современный двухуровневый план дома представляет собой кубический внешний вид с плоской крышей и металлическим навесом над входной дверью. Это коллекция свежих, полностью пригодных для жизни современных планов домов, которые делают современную жизнь проще и красивее, чем когда-либо прежде.Экстерьер представляет собой смесь сайдинга, штукатурки, камня, кирпича и дерева. Скатные крыши предлагают слой защиты в виде чердака или мансарды. 4-х комнатный современный дом с плоской крышей. Здесь вы увидите отличные дома, гаражи и даже планы домов и чертежи гаражей. Архитекторов до сих пор привлекает элегантность, которую плоские крыши привносят в архитектуру, и на то есть веские причины. Затем можно открыть фото «Планы маленького современного дома с плоской крышей 1 этаж», которое будет доступно в высоком разрешении с размерами 1789 x 1322 пикселей и размером 517 кб.9 тыс. просмотров; Следующий. В этих крышах нет большого архитектурного великолепия. Проект трехэтажного четырехкомнатного дома. Источник: www. Мы идентифицировали его из послушного источника. Плоские конструкции крыши довольно распространены в жилых домах. Великолепные современные планы домов с плоской крышей 7 идей галереи подсказок. Источник: фото Луиджи Эстуйе, LUCREATIVE® на сайте Unsplash Modern Flat Roof Home Designs Design Gambrick. Это универсальный, высокоэффективный и долговечный стиль крыши, который, несмотря на отсутствие декора, производит эффектное впечатление в пригороде или центре города, а также в современных домах или реставрациях середины века.Ориентировочная стоимость белого дома с плоской крышей в 55 лакхов Керала Home Design Блогловин. Инженерные открытия. Из-за особенностей конструкции это было бы чрезвычайно… Современные планы дизайна дома с плоской крышей — это одно из изображений из 21 художественного современного дизайна кровли в фотогалерее «Планы дома». цокольный и первый этажи). Также содержит ссылки на 50 планов этажей с 1 и 2 спальнями и квартир-студий. Наш дом представляет собой современный дом середины века (MCM) типа Streng, построенный в 1968 году. Чудо домов с плоской крышей 9 примеров 호미파이 Homify.Но сами дома менее сложны в строительстве и, следовательно, дешевле. 2615 квадратных футов 243 квадратных метра 290 квадратных ярдов современный 3-спальный дом с плоской крышей дизайн от дизайнеров R it Каннур Керала Дом в деталях Первый этаж 1485 кв. футов. Варианты плоской крыши помогают освободить внутреннее пространство и часто дешевле, чем варианты скатной крыши, поскольку для покрытия одного и того же пролета крыши требуется меньше материалов. ноги; Современный и уникальный дизайн виллы; 5-комнатный дом с двускатной крышей; Красивая вилла площадью 2900 квадратных футов; Дизайн интерьера дома; 2912 кв.Общая площадь: 2790 кв.м. Современные планы домов. 3 вида плоских крыш для домов СК. 5 метров. Сегодня homezonline представляет красивые идеи дизайна плоской крыши в двойной истории. Общая площадь составляет Modern Flat Roof Home Designs Design Gambrick. Этот современный дом у озера имеет несколько наклонных крыш, чтобы дождь и снег соскальзывали с него. 0. Проект дома № Фасад деревянный. Внутри семейный дом отличается щедростью и открытостью. 19 ноября 2020 г. · плоская крыша, односкатная крыша и двускатная крыша — лучшие и наиболее распространенные примеры простых современных конструкций крыш.СОДЕРЖАНИЕ: Простой дизайн дома с плоской крышей в тандеме с внутренним двором. Современные проекты домов с плоской крышей, грандиозные и великолепные планы этажей. Площадь 2194 квадратных фута (204 квадратных метра — современные проекты домов с плоской крышей — 244 квадратных ярда). PDF легко просматривать и распечатывать. Чтобы предвидеть потребности дома, двухэтажный план дома должен быть первым выбором, чтобы дом выглядел хорошо.Использование и преимущества: Современная архитектура традиционно характеризовалась плоскими крышами. моя домашняя зона. Сегодня homezonline представляет красивые идеи дизайна плоской крыши в двойной истории. Общая площадь составляет дом с 3 спальнями и плоской крышей, Керала, дизайн дома и планы этажей. современные проекты домов с плоской крышей. Планы домов в Кении — Краткий план дома-бунгало с 3 спальнями. Вдохновленный современным дизайном середины века, этот похожий на музей дом был спроектирован японским архитектором и профессором Гарварда Тошико Мори, который основал нью-йоркскую компанию Toshiko Mori Architect.Разработанный Филипом Джонсоном в 1949 году, он является одним из самых выдающихся произведений современной архитектуры, расположенных в Новом Ханаане, штат Коннектикут. Но многие современные жилые дома также используют плоские крыши. Пол и Элейн Хаффи выбрали односкатную крышу для своей современной консольной пристройки. проекты домов с плоской крышей. Мы предоставляем вам чертежи в 3 цифровых форматах, как описано ниже. Поэтажный план 3-х комнатной квартиры. Этот пошаговый проект деревообработки представляет собой план крыши размером 10×12. 2 Этот современный функциональный куб не только привлекателен внешне, но и отличается современной плоской крышей, окнами до пола и просторным балконом.Вы также можете изменить фасад современного дизайна дома на другой стиль. Этот современный дизайн дома имеет две спальни, два туалета и ванны, а также широкую крышу на втором этаже. Современный одноэтажный дом с плоской крышей 33 Свежие идеи дизайна 333 Изображения Артфасад. Сегодня homezonline представляет красивые идеи дизайна плоской крыши в двойной истории. Общая площадь — Индивидуальные планы современного дома с плоской крышей. 2 спальни, 1 ванная комната и гараж с бесплатным файлом Oragnal CAD. Цена: 29 долларов. Краткий план бунгало с 3 спальнями именно такой, лаконичный.В настоящее время современный дизайн крыши включает в себя архитектурные элементы, соответствующие определенным стилям. Коллекция месяца дизайна дома — ноябрь 2012 г.; Красивая вилла с 4 спальнями в стиле Кералы; Архитектура дома в стиле Кералы — 2200 кв. Гостиная: 1 Кухня: 1 Спальня: 2 Ванная: 1 Почтовый ящик для получения дополнительной информации или другого уникального дизайна. После порога встроенное сиденье находится рядом с … В этом доме с плоской крышей в планах дома также есть современная кухня, гостиная, столовая, общий туалет, рабочая зона, кладовая 1 главная спальня с пристройкой 2 спальни с пристройкой 1 обычная спальня с выходом на автомобильное крыльцо Лестница Балкон Открытая терраса Гардеробная.танмаркомпании. Сильные стороны современных планов домов с плоской крышей Будет хорошей идеей рассмотреть современные планы домов с плоской крышей по различным положительным причинам. Canas Arquitectos создает и использует … Уникальный дизайн плоской крыши добавляет еще одну проблему к защите вашего дома от атмосферных воздействий. Небольшой дом с плоской крышей с 2 ​​спальнями и красивым экстерьером. Квартира Прихожая Дом Кухня: Гостиная Пентхаус Комната Веранда: ТИП. com 2615 квадратных футов 243 квадратных метра 290 квадратных ярдов современный дом с 3 спальнями и плоской крышей […] Дизайн плоской крыши.План участка Дизайн дома с навесной крышей Современные планы интерьера хижины Небольшой дом дзула, плоская одиночная колонна из черепицы дает изменение, этот пошаговый проект представляет собой план крыши с навесом, часть сарая, где я покажу вам, как построить стиль сарая для маленьких. Эти современные планы домов и современный дизайн часто отмечены открытыми, неформальными планами этажей. Внешний вид этого современного дома выглядит современно и элегантно. Современный дизайн дома с плоской крышей; Стильный дизайн дома с плоской крышей — 2400 кв. 16+ Вдохновение Дизайн одноэтажного дома с плоской крышей — Удобный дом всегда ассоциировался с большим домом с большим участком и современным и великолепным дизайном.Большинство моделей доступны в трех стилях: плоская крыша, двускатная крыша и односкатная крыша. Вы не будете бояться большого, злого волка или каких-либо погодных проблем в одном из наших конкретных домов. Это может означать, что плоские крыши не могут вызывать те же опасения, что и … План строительства в формате PDF. Получите вместе с преимуществами конструкции плоской крыши. Claesson Koivisto Rune спроектировал Tind House как сборный дом, который соответствует современным скандинавским домам на одну семью с односкатной крышей. Это пример большого и разноцветного современного особняка в г. Другое с тремя этажами, смешанной облицовкой и плоской крышей.Подмножество современного дизайна, планы сараев имеют одну или несколько односкатных крыш, что создает общее впечатление асимметрии. . Скульптурные «паруса» Утцона конически восходящих современных планов домов с плоской крышей. адаптивные планы дома. План 4477… Дизайн современного дома с плоской крышей Гарнизонная резиденция от Патрика Тиге. Читать далее. 99 Первоначальная цена: 99 долларов. 13 июня 2014 г. — Исследуйте доску Сары Ланкастер «Дома с плоской крышей» на Pinterest. Если вам нужен подвал для дополнительного хранения или для использования в качестве дополнительной спальни, домашнего кинотеатра, жилого помещения или даже в качестве убежища во время шторма, мы предлагаем широкий выбор домов. Плоские крыши чрезвычайно популярны среди тех, кто хочет создать прохладу, современный дом.Дом из дерева и стекла. ». SeaThru — это новый современный дом на набережной. Имейте в виду, однако, что не только бюджеты вдохновляют людей на покупку простых планов домов. Современная черепица предназначена для замены примерно раз в 25 лет или около того, хотя часто она может служить дольше. Независимо от того, наклонен ли ландшафт спереди назад, сзади вперед или из стороны в сторону, дизайн дома на склоне холма часто обеспечивает строительные решения даже для самого сложного участка. Это выглядит просто, но придает несколько художественный вид и сложность с … 9 октября 2019 г. — Изучите доску Zenith5 «Современные дома с плоской крышей» на Pinterest.Планировка 5 этажей Есть: Во-первых, парковка находится снаружи дома. 5. Обычно такие дома приобретают большую площадь остекления и поэтому не испытывают недостатка в естественном освещении. Площадь 0 м², включая парковку и дополнительное пространство сзади. Современные планы домов представляют собой прямоугольные фасады, плоские или наклонные линии крыши и очень прямые линии. Мы получаем эту красивую графику Modern Flat Roof, которая может быть самой популярной темой, учитывая, что мы разместили ее в Google Pro или Facebook.Хотите больше информации? Свяжитесь с нами Адаптивные планы домов www. Что касается заднего фасада, то он имеет легкую и современную форму благодаря длинной консольной плоской крыше. Пример минималистского дизайна одноэтажной плоской крыши в Нью-Йорке. План дома 10 7×10 5 м с 2 спальнями. Удивительное бунгало с тремя спальнями. Architect Pic Loaf3 Bedroom Flat Roof House Plan… Читать… Современный дизайн дома с плоской крышей.Самый эффектный дом в Кении Diamond Plan A4architect. Полы состоят из холодного камня, плитки или бетона. Подтип с плоской крышей — это… В зависимости от того, насколько близко вы хотите запечатлеть современный вид середины века, вы можете выбрать один из одноэтажных домов в этой коллекции, который выглядит так, как будто он принадлежит калифорнийской пустыне примерно 1955 года. , или пойти в более современном направлении с двухэтажным планом. Бамбуковая китайская классическая комбинация Уютный двухместный: Дуплекс Терраса с сайдингом на крыше: ЦВЕТ. Двухэтажное здание представляет собой уютное жилое пространство на двух уровнях.type=’html’>2978 квадратных футов (277 квадратных метров) (331 квадратный ярд) Роскошный современный дизайн дома с 4 спальнями с плоской крышей от Subin Surendran Architects & Associates из Панампилли Нагар, Эрнакулам (Кочи), … Современный дизайн дома с плоской крышей Design Gambrick . 1276 квадратных футов бюджетный дом с 3 спальнями и плоской крышей Керала, Источник: www. Это может быть правильным ответом на вашу мечту о строительстве нового дома. Его представил председательствующий в лучшем поле. Возьмем, к примеру, план этого дома. 3 сентября 2019 года небольшой современный дом планирует плоскую крышу, 2 этажа, дизайн дома, подробнее.Этот дизайн часто включается, чтобы добавить к красоте дома. Современный серый дом вертикальной L-образной формы с большим патио на заднем дворе. Этот материал также используется в интерьере, чтобы обеспечить единство дизайна снаружи и внутри дома. Современный дом с плоской крышей с 3 спальнями, дизайн дома в Керале и. Современные дома с плоской крышей. Плоская крыша создает длинную горизонтальную плоскость, напоминающую широкую линию горизонта, часто встречающуюся в природе. Внешние детали Деревянные балки проекта называются vigas, которые являются визитной карточкой домов Санта-Фе.Но сегодня доступны различные современные системы, которые делают горизонтальные покрытия термически эффективным, универсальным и привлекательным вариантом, который защитит ваш дом в долгосрочной перспективе. Этот сарай имеет современный вид, поэтому, если вам это нравится, убедитесь, что вы … Зеленая крыша снижает затраты на отопление и охлаждение, создавая более удобные и экологически чистые дома. com 2615 квадратных футов 243 квадратных метра 290 квадратных ярдов современный дом с 3 спальнями и плоской крышей […] Особенностью этого проекта были щелевые окна. 5 с 2 спальнями и плоской крышей произведет впечатление на ваших гостей.Современный дом. Аренда передвижных домов на колесах Компании TanMar с www. Сохранять. Уникальный дом в деревенском стиле. Идея дизайна: современный двухэтажный разноцветный дом с экстерьером в Брисбене, с комбинированным сайдингом и плоской крышей. показать необработанную бетонную стену в современном стиле. Плоские крыши и спроектированные деревянные балки выделяются и делают этот стиль дома популярным среди покупателей в других городах и штатах по всей стране. 4 мин ·. Чтобы превратить плоскую крышу в сад на крыше или прекрасную террасу, вам понадобится только уличная мебель.Он также окружен множеством окон, обеспечивающих естественное освещение. Вы экономите $69. Keuka Studios, Inc. Разработанные, чтобы понравиться искушенным домовладельцам всех возрастов, современные дома-ранчо имеют… Плоские крыши не являются логичными с архитектурной точки зрения, так как дождь и снег скатываются гораздо быстрее с наклонной крыши. Джон Кремер и сыновья. О Плане № 116-1122. Дизайнерам нравится современный вид, который им придает плоская крыша. Квартира может похвастаться тремя просторными спальнями, которые… Плоские крыши трудно заменить. Компания DeForest Architects спроектировала этот дом у озера в Вашингтоне.Современный дизайн плоской крыши для дома. Современная плоская крыша. 51+ Современные идеи дизайна дома с плоской крышей, навесом и пристройкой (изображения) Найдите современные идеи дизайна дома с плоской крышей, навесом и пристройкой (изображения) для гаража и дренажа. На кухне есть огромный остров, на котором комфортно могут разместиться шесть человек. На начальном уровне есть домашний офис-студия с ванной… Плоские крыши всегда строятся с небольшим уклоном, не менее 1/8 дюйма на фут. Тем не менее, для исторических зданий в стиле модерн, таких как кембриджский телевизионный проект This Old House, плоские крыши лежат в основе архитектуры, призванной отражать широкие горизонтальные линии природного ландшафта.Наклонные крыши быстро теряют воду из-за гравитации. Это поможет вам создать план каркаса плоской крыши. Площадь гостиной городской виллы составляет почти 40 квадратных метров. Планы Adobe обычно ориентированы внутрь вокруг центрального двора. Плоские крыши строятся с небольшим уклоном не менее 1/8″ на фут, поэтому… Современные неожиданные планы бетонных домов с плоской крышей Небольшие дизайнерские идеи. Дизайн современного дзен-дома с плоской крышей (модель SketchUp) — PlanMarketplace, ваш источник качественных файлов САПР, планов и деталей План этажа квартиры с 3 спальнями.Элегантный и простой … Lisa — это небольшой деревянный дом с плоской крышей, который сочетает в себе минимализм с компактными решениями для эффективного использования комнаты, чтобы обеспечить достаточно места для хранения с достаточным комфортом для вас (для получения дополнительной информации о вариантах экономии места посетите наш … Середина века Современные крыши почти плоские.Вид по центру или плоская крыша-Либо передний, либо боковой вход в гостиную этого стиля.Современный взгляд не всегда должен быть современным.Лучшие планировки двухэтажных современных домов. Изучите планы этажей с 2 ​​спальнями. Все наши 2 … Компания по проектированию и строительству домов Z500 — современная международная архитектурная компания, специализирующаяся на проектировании и реализации домов. План дома в современном стиле 3 спальни 2 ванны 1716 кв.м … Кроме того, плоская крыша — плохой выбор для места с суровой зимой и большим количеством снега. Этот современный современный дом на берегу реки в престижном пригороде Аттадейл в Перте, Западная Австралия, построенный для семьи, является мечтой артистов.Современный дом с наклонной крышей Greenline Kerala Home via. Дом с плоской крышей не всегда должен быть современным Современные бетонные планы домов с плоской крышей, Форум Планы дизайна дома Балларат, Джилонг, австралийские архитекторы продолжают вдохновляться стеклом, 30 удивительных архитектурных решений для проектирования крыш зданий (Simple and, Steel Frame Concepts Limited) > Дизайн односкатной крыши Современный дизайн дома с плоской крышей Дизайн Gambrick Конечно, вам не нужно жить в современном доме, чтобы иметь дело с плоской крышей Голый цементный дом.Современные планы домов играют очень важную роль в 21 веке. 15. Вилла Эйхе впечатляет современной архитектурой с плоской крышей. Что ж, здесь мы поговорим о проектах одноэтажных современных домов. Действительно, просто выбрав плоскую крышу, можно придать всему зданию более продуманный вид. На этой странице вы найдете около пятидесяти современных проектов жилых домов с AutoCAD, содержимое файла, описанного с изображением, вы можете изучить и выбрать один набор для своего проекта, все файлы можно редактировать и повторно использовать.Ориентировочная стоимость современного дома с плоской крышей в 50 лакхов, 2793 кв. футов, Керала Дизайн Блогловин. Красивый вход с террасы перед домом 1. Современный внешний вид. Много наклонных крыш Современные олимпийские холмы. Фотография Бенджамина Беншнайдера. Плоские или пологие крыши, большие … Проекты бетонных домов. Также могут быть дворы для дополнительной жизни на свежем воздухе. Планы современного дома с плоской крышей Южная Африка Fin Construir. Современные планы домов могут быть оформлены в соответствии с широким спектром типов домов; Планы ранчо, двухэтажные планы и/или роскошные или небольшие внутренние планировки.Потребность в современном плане дома очень популярна в мире, различные дизайнеры дома создают множество современных планов домов с новейшим и роскошным дизайном. Планы современного дизайна дома с плоской крышей — это одно из изображений из 21 художественного современного дизайна кровли в фотогалерее «Планы дома». Квадратные футы детали. Этот второй план дома представляет собой современный дом с четырьмя спальнями и мансардой. Тем не менее, большинство людей не знают, что это стиль. Вам нужен доступный и надежный качественный план дома. Если вам нужен доступный и надежный качественный план дома. ВЫ ИЩЕТЕ ПЛАН ДОМА.13 апреля 2021 г. — Исследуйте доску M «Плоская крыша крыльца» на Pinterest. Планы дома-бунгало с тремя спальнями. Открытость и прозрачность стали причиной того, что владелец решил построить дом с HUF HAUS. Стены могут состоять из стеклянных, кирпичных или каменных панелей… Современные планы домов предлагают четкие линии, простые пропорции, открытую планировку и обилие естественного света и являются потомками интернационального стиля архитектуры, который развился в 1920-х годах. Примеры включают швейцарское лыжное шале площадью всего 300 квадратных футов, современный дом с плоской крышей и патио площадью 312 квадратных футов или дом-студию с крытой сводчатой ​​верандой площадью 312 квадратных футов.com 2615 квадр
