Теплый пол без стяжки – делаем водяной и электрический пол своими руками

Содержание:

  1. Варианты настильной системы
  2. Полистирольные плиты
  3. Деревянный пол
  4. Этапы укладки водяного теплого пола без стяжки
  5. Материал для укладки
  6. Составление чертежа
  7. Подготовка пола перед монтажом настильной системы
  8. Укладка основания из полистирола и монтаж труб
  9. Водяной пол на деревянной основе
  10. Сооружение электрического тёплого пола без стяжки
  11. Ошибки при монтаже тёплых полов без стяжки
  12. Видео инструкции

Тёплый пол без стяжки рекомендован для помещения, где заливка бетонной стяжки не возможна. Такие полы монтируются в домах имеющих деревянные перегородки (так как они могут не выдержать тяжести раствора), или при наличии не высоких потолков (толстый слой стяжки сделает их ещё ниже).

Основные плюсы данных тёплых полов — лёгкость, быстрая установка, и то, что они не забирают высоту полезной площади. Кроме того, обходятся такие полы без заливки бетоном дешевле.

К сведению! Преимущество данной конструкции — высота пирога всего 50 мм, в отличие от бетонной стяжки, у которой минимальная высота 80 мм.

Варианты настильной системы

Соорудить тёплые полы без заливки стяжки можно двумя способами. Каждый вариант обладает как положительными сторонами, так и отрицательными.

Но есть и общая особенность в этих системах — простота не только монтажа, но и демонтажа. А также, плохая переносимость влаги, поэтому обязательное условие — слой гидроизоляции.

Полистирольные плиты

Полистирол называют ещё пенопластом, он хорошо держит тепло, имеет высокий уровень звукоизоляции, не поддаётся гниению. Плиты состоят из ламелей — это специальные теплораспределительные элементы, они бывают алюминиевыми или оцинкованными. Стандартная толщина плит из полистирола под тёплые полы без стяжки — 30 мм. Они выпускаются в виде:

  • плит с пазами, куда размещаются нагревательные элементы;
  • гладких матов.

Легче производить укладку тёплого пола на маты имеющие бобышки, между ними прокладываются трубы или кабель. Маты укладываются как на пол из бетона, так и на деревянный.

Деревянный пол

Деревянные конструкции рекомендованы для установки в домах, имеющих перекрытия в виде деревянных балок, они укладываются на любую основу. Бывают:

  • Модульными — их продают в готовом для сборки виде, они имеют специальные пазы, куда производится закладка нагревательных элементов.
  • Реечными — возможно изготовить своими руками из МДФ или ДСП. Дощечки должны иметь толщину минимум 2 см, ширину — 130 мм, и допустимую влажность не более 10%.

Как и полистирольная, деревянная система отлично выдерживает скачки температуры, обладает высокой звуко- и теплоизоляцией.

Однако тёплые полы без заливки имеют и недостатки:

  • меньший уровень теплоотдачи и надёжности, чем при системе с бетонной стяжкой;
  • конструкция менее жёсткая, в ней неизбежно есть пустоты, а это со временем приведет к образованию трещин, зазоров, и как следствие скрипу при ходьбе.

Особенно эти моменты проявляются при обустройстве конструкции в квартирах с деревянными покрытиями. Конечно, эти неполадки можно легко устранить, но на это понадобится как время, так и силы. Поэтому, рекомендовано устанавливать только там, где другие модели не подходят.

Этапы укладки водяного теплого пола без стяжки

Стоит отметить, что установка водяных систем без стяжки сопровождается меньшей пылью и грязью. Помимо этого, плюс тёплых полов без стяжки — возможность монтировать их под плитку, ламинат, и любое другое покрытие, не ожидая пока подсохнет бетон.

Материал для укладки

Перед установкой водяного пола без стяжки, требуется приобрести напольное покрытие (плитку, ламинат), и весь материал для конструкции.

Главная функция данного сооружения отводится трубам, которые бывают медные, из сшитого полиэтилена и пропилена, или металлопластика. Чаще укладываются изделия из полиэтилена, так как они стоят не дорого, долговечные, не боятся воздействия агрессивных сред, и процесс их монтажа несложен.

Теплоносителем здесь может служить как вода, так и различные антифризы. В продажу трубы поступают в смотанном состоянии, в бухтах. Петли с бабинов запрещено снимать до момента укладки изделия, так как могут образоваться заломы. Разматывается материал постепенно при монтаже.

Смотреть видео

Как сделать водяной теплый пол 60 м2 за один день, легкая система под армоцементную стяжку 10 мм


Смотрите это видео на YouTube

 Также понадобятся оцинкованные или алюминиевые пластины, они способствуют равномерному распределению тепла по поверхности напольного покрытия снизу. А для гидроизоляции следует купить полиэтиленовую плёнку.

От запланированного способа установки водяного тёплого пола без стяжки, зависит какой материал покупать, плиты из полистирола или настил из дерева.

Составление чертежа

Важное место при установке водяных тёплых полов без стяжки отводится правильно составленному плану укладки нагревательных элементов. Распространённые виды выполнения контура — спираль или улитка. Спираль применяется для помещений имеющих большой размер, а змейка, наоборот, для маленьких комнат. Кроме того, следует рассчитать шаг укладки, он зависит от вида выбранного основания.

Подготовка пола перед монтажом настильной системы

Перед монтажом основания любого вида, требуется подготовить поверхность. Это заключается в очистке чернового пола от пыли и грязи, и в определение наличия перепадов уровня поверхности. Допускаются отклонения не более 2 мм, в противном случаи, потребуется тонкий слой стяжки.

На черновое покрытие расстилается гидроизоляция в виде плёнки из полиэтилена, толщиной не меньше 200 мкр. Полотно кладётся внахлёст и фиксируется на скотч.

Следующим этапом, по периметру стен размещается демпферная лента. Она способствует компенсации расширения конструкции при нагревании.

Укладка основания из полистирола и монтаж труб

Укладка полистирольных гладких плит для тёплого пола без стяжки, и имеющих бобышки идентична. Отличие заключается в потребности вырезания пазов для прокладки труб в гладких плитах.

Пошаговый процесс сооружения водяного пола на основу из полистирола:

  1. Укладываются полистирольные плиты в соответствии с разработанной схемой. Их необходимо класть плотно к стенам. Стандартная толщина данных пластин 3 см, пазы бывают прямыми и поворотными, а шаг 150 и 300 мм. Оснащены защёлкивающимся замком, при помощи которого плиты фиксируются друг с другом, создавая единое полотно. Для наибольшей прочности сцепления, стыки можно смазать клеем.

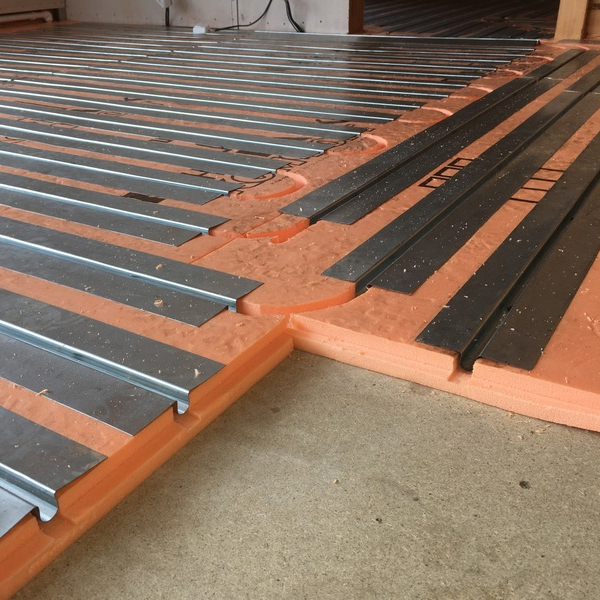

При применении пластин с бобышками, схема размещения труб отопления сложнее, поэтому рекомендуется сделать пометки маркером.

  • Сверху утеплителя, в проёмы укладываются металлические пластины (из оцинкованной стали или алюминия), на которые согласно плану монтируются нагревательные элементы. Они оснащены рёбрами жёсткости и имеют нужный диаметр.
  • Размещаются трубы, они могут укладываться змейкой или улиткой. В тех местах, где труба делает поворот, и выходит за границы пластин, следует проложить подложку на мат, это поможет выровнять всю конструкцию. Перед их монтажом нужно сделать разметки, это облегчит процесс.
  • Подключается система и проверяется её работоспособность.
  • Далее кладётся гидроизоляционный слой из полиэтиленовой плёнки, которая скрепляется скотчем. Укладывать его следует внахлёст, это сделает гидроизоляционный слой более надёжным.
  • Затем идёт подложка, это могут быть листы ГВЛ.
  • Последним слоем устанавливается финишное покрытие, это может быть паркет, ламинат. Укладка других видов покрытий также допускается, но требуется дополнительная подготовка. К примеру, при монтаже керамической плитки требуется сухую стяжку из фанеры или гипсокартона.

Водяной пол на деревянной основе

Данную систему рекомендовано монтировать в деревянных домах. Как уже говорилось выше, деревянное основание бывает модульным и реечным.

При сооружении водяного пола имеющего реечную подложку допустимы неровности поверхности основания до 2 мм на 1 кв метр. Процесс выглядит так:

  • на подготовленной основе делаются разметки мест, где будут проходить трубы;
  • расстилается демпферная лента — она располагается поперёк лагов или опорных досок;
  • раскладываются рейки — их нужно располагать поперечно опорным лагам, закрепляются с обеих сторон на саморезы, а в местах закругления трубы они также закругляются;
  • фиксируются пластины с проёмами — они обеспечивают равномерный прогрев, крепятся к рейке шурупами;
  • монтируются трубы — они размещаются в пазах металлической опоры, необходимость в их дополнительной фиксации нет;
  • устанавливается дополнительное оборудование — терморегулятор и устройство для определения давления, и подключается система;
  • проверяется работоспособность;
  • укладывается гидроизоляция — можно применять плёнку из полиэтилена;
  • монтируется подложка на пол без стяжки— это могут быть гипсоволоконные плиты, кладутся они в 2 слоя, принцип размещения — шахматный;
  • завершающий слой тёплого пола — чистовое покрытие (плитка, ламинат и т. д.).
  • Конструкция водяного пола на модульной основе — это более лёгких и быстрый способ:
  • собираются модули — они уже оснащены проёмами для укладки нагревательных элементов, фиксируются между собой саморезами;
  • монтируются трубы;
  • подключается система, и проверяется её функционирование;
  • прокладывается гидроизоляция — в качестве неё подойдёт полиэтиленовая плёнка, её нужно класть под модули, и на них после установки труб;
  • последний слой — напольное покрытие.

Сооружение электрического тёплого пола без стяжки

Процесс укладка кабельного пола без стяжки гораздо проще и быстрей, чем его монтаж на бетонную стяжку.

Работа включает в себя следующие этапы:

  • определяется место на стене, где будет размещаться терморегулятор;
  • делаются штробы для датчика температуры;
  • подготавливается основание для матов — заделываются неровности и трещины, и очищается поверхность от мусора;
  • укладывается основа — если это полистирольные маты или деревянные модули, то они оборудованы уже пазами, куда и прокладывается кабель, при реечном способе кабель монтируется между зафиксированными рейками;
  • прокладывается кабель согласно подготовленной схеме в пазы;
  • размещается температурный датчик в гофрированной трубе на полу;
  • подключается система к электропитанию, и осуществляется проверка работоспособности;
  • монтируется гидро и теплоизоляция;
  • устанавливается декоративное покрытие на кабельный пол без стяжки. Возможно использовать как керамическую плитку, так и линолеум или ламинат.

При применении электрических матов процесс еще проще, так как не требуется дополнительной подложки. Сетка укладывается прямо на бетонное или деревянное основание, которое предварительно подготовлено, и фиксируется на клеящую ленту.

Ошибки при монтаже тёплых полов без стяжки

Рассмотрим основные ошибки, которые можно сделать при установке тёплых полов.

  1. Не делаются измерения — полагают, что не обязательно делать замеры конструкции до её установки и после монтажа. Но во время сделанные замеры позволяют выявить и устранить нарушения, в противном случае, они могут привести к серьёзным проблемам в работе системы.
  2. Спешка при монтаже — следует тщательно закреплять все детали, чтобы впоследствии не пришлось разбирать конструкцию.
  3. Глубокое размещение датчиков температуры — этого не стоит делать, так как они не редко ломаются, и требуется их замена.
  4. Сильное желание сэкономить — на срок эксплуатации и функционирование системы влияет качество материала, чем он лучше, тем стоит дороже. Поэтому, разумнее использовать изделия высокого качества, чем потом отдавать деньги, и тратить время на ремонт системы.

Сделать тёплый пол на полистирольной или деревянной основе под силу каждому. Данная конструкция — это не только отличное решение для обогрева помещения, но и хороший вариант звукоизоляции.

Видео инструкции

Смотрите видео

Водяной теплый пол без стяжки. Универсальный фольгированный элемент. Легкая фольгированная система.


Смотрите это видео на YouTube

Видео

Монтаж водяного теплого пола без стяжки АТ


Смотрите это видео на YouTube

Монтаж стяжки для «теплого пола» в деревянном доме

Главная » Системы отопления » Система теплый пол » Стяжка пола в деревянном доме под «теплый пол»: виды, нюансы, правила монтажа.

Выбирая деревянный дом на сваях, владелец получает легкое, недорогое, экологически чистое строение, возведение которого производится в кратчайшие сроки. Сваи оставляют пустое пространство под полом, обеспечивая циркуляцию воздуха, что препятствует гниению древесины, продлевает общий срок службы строения.

[contents]

Но есть у конструкции и отрицательная черта: в холодное время года теплопотеря дома через пол увеличивается в разы, что снижает комфорт жильцов и увеличивает расходы на поддержание внутри определенной температуры. Лучшим способом избавиться от проблемы станет «теплый водяной пол», оборудованный в деревянном доме на сваях.

Стяжка над теплым полом в доме

Содержание

  1. Цель оборудования стяжки
  2. Существующие виды стяжек
  3. «Плавающая» стяжка для частных домов
  4. Система отопления, смонтированная на основании из дерева
  5. Плитка в качестве напольного покрытия

Цель оборудования стяжки

К строениям такого типа предъявляется одно требование: облегченная конструкция не способна выдержать массивное основание, поэтому к обустройству стяжки следует подходить с максимально ответственностью. Она состоит из трех слоев, каждый из которых выполняет определенную функцию:

  • Нижний слой наносится на «черновой» пол, позволяет выровнять основание. Если проверка уровнем выявила уклон между двумя стенами, превышающий 5 мм, то заливать его обязательно. Это облегчит циркуляцию воды в системе обогрева, снизит нагрузку на насос, продлит срок службы механизма.
  • Второй слой нужен для теплоизоляции, чтобы дом, установленный на сваи, не промерзал, что существенно снизить его теплопотерю и уменьшит текущие расходы на поддержание определенной температуры в комнатах. Толщина изоляционного материала выбирается исходя из среднегодовой температуры в регионе в холодное время года.
  • Верхний слой закрывает трубы с теплоносителем, предохраняя их от повреждений, и одновременно играет роль каменной печи. Нагреваясь, бетон долго удерживает температуру, передавая ее в помещение, что позволяет снизить расходы на поддержание температуры в комнате.

Правильно оборудованная стяжка пола в деревянном доме под «теплый пол» продлит срок службы здания, и увеличит комфорт жильцов.

Полностью высохнет стяжка только через четыре недели

Существующие виды стяжек

На данный момент используется три вида стяжек, которые разделяются в зависимости от количества воды в составе раствора:

  • Жидкие или мокрые. Получили наибольшее распространение благодаря простоте монтажа и высоким функциональным и прочностным характеристикам.
  • Полусухие. Процентное содержание влаги держится на среднем уровне. За счет уменьшения влаги снижается время на высыхание и введение «теплого пола» в эксплуатацию.
  • Сухие. В качестве наполнителя применяется мелкофракционный керамзит, кварцевый песок или мелкозернистый шлак. На отопительные трубы укладывается плита ДВП, гипсокартона или водостойкой фанеры. Поверхность выравнивается с помощью шпатлевки, и после высыхания заливается слоем битума, который служит для гидроизоляции.

«Теплые водяные полы» по деревянным лагам в частном доме укладываются по одной из этих технологий. Выбор определенного метода зависит от бюджета, имеющегося времени и конструкционных особенностей здания.

Совет: Не рекомендуется запускать систему отопления до полного высыхания бетонной стяжки. Этот процесс занимает до четырех недель.

«Плавающая» стяжка для частных домов

В доме на свайном фундаменте применяется два вида стяжки для обустройства системы горизонтального обогрева: на «плавающей» стяжке и деревянном настиле.

Первый вариант обладает высокой надежностью и прочностью, но его вес составит не мене 100 кг на квадратный метр, поэтому перед монтажом необходимо обязательно убедиться, что конструкция строения способна его выдержать.

«Плавающая» стяжка в разрезе

На выровненное «черновое» основание укладывается слой гидроизоляции, в качестве которой обычно используется полиэтилен. Он выполняет двойную функцию: защищает древесину от попадания влаги и последующего гниения, и является разделителем между стяжкой и основанием, на которое она уложена. Для обеспечения надежной защиты от влаги, пленка берется с небольшим запасом, примерно 15 см на каждую стену, где она закрепляется при помощи монтажного скотча, что обеспечит герметичность.

Если слой полиэтилена состоит из нескольких частей и укладывается внахлест, то места соединения также проклеиваются.

Следующим укладывается утеплитель. В этом качестве лучшими вариантами станут рулонные, мягкие материалы или плиты пенополистирола, которые обеспечивают высокую защиту от промерзания.

Данный способ сделать стяжку «теплого пола» в деревянном доме на сваях подразумевает прокладку демпферной ленты по периметру помещения, где происходит заливка. Древесина не отличается статичностью, и под действием температуры будут происходить небольшие подвижки конструкции здания, лента нивелирует эти колебания и защитит стяжку от разрушения. Важно помнить, что в комнате, площадь которой превышает 40 м2, оборудуются несколько контуров отопления, их также требуется разделить слоем демпферной ленты.

Совет: В цементный раствор стяжки желательно добавить пластификатор. Для этого можно взять строительный клей ПВА из расчета 1 кг клея на мешок цемента.

Чтобы обеспечить монолитность конструкции и закрепить инженерные коммуникации, на слой теплоизоляции укладывается армирующая сетка. На ней при помощи хомутов или специальных креплений, выдерживая необходимое расстояние между витками, фиксируются трубы отопления, чтобы в процессе заливки бетоном они не изменили своего положения.

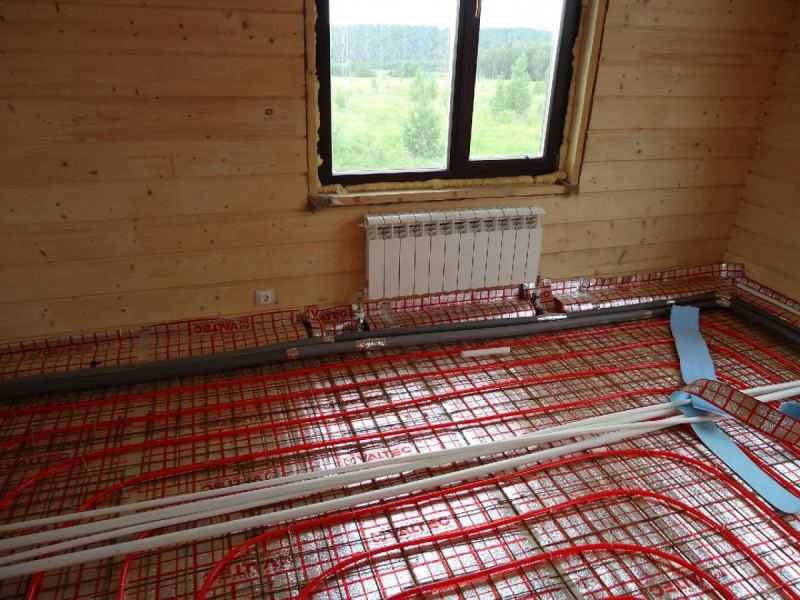

Укладка труб отопления на слой пенополистиролового теплоизолятора

Последним этапом станет заливка цементного раствора. Его толщина должна быть в пределах 5-7 см, чтобы в процессе нагревания плита не лопнула, а в образовавшихся трещинах не появились «мостики холода».

Плавающая стяжка не имеет прочного сцепления с основанием и отделена от стен демпферной лентой, поэтому при естественных подвижках конструкции деревянного дома она сохранит свою целостность.

Система отопления, смонтированная на основании из дерева

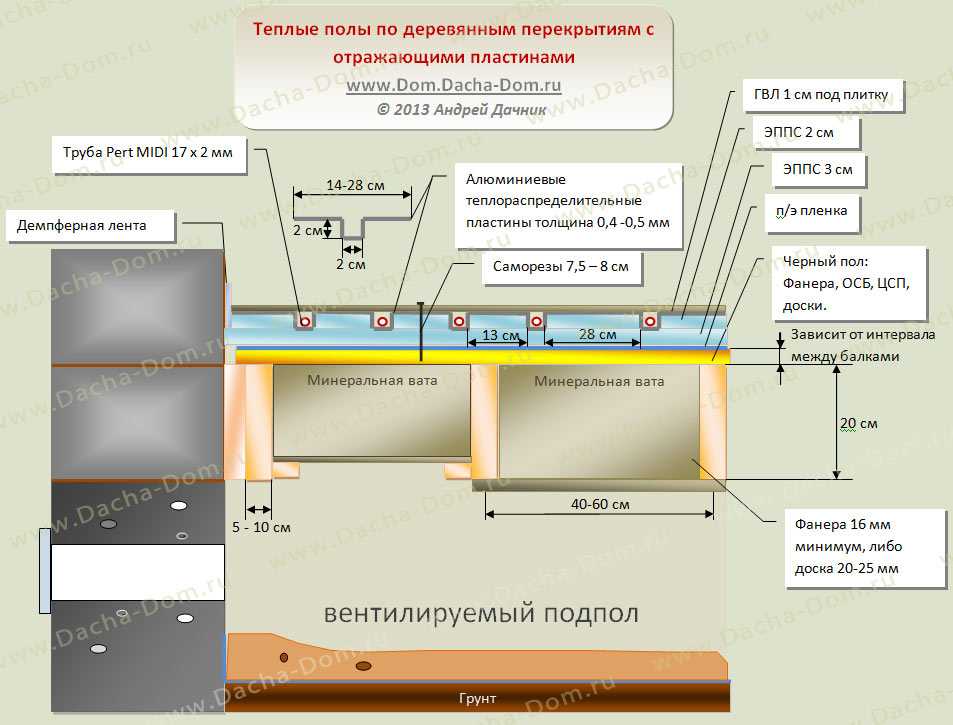

Рассмотрим, как уложить водяной «теплый пол» на деревянные лаги. Работа проводится в несколько этапов:

  • Черновой пол выравнивается до устранения перепада между краями площадки.
  • Первым укладывается слой полиэтилена для гидроизоляции.
  • Второй слой — фольгированный пенополистирол. Он даст нужный уровень утепления, а фольга препятствует распространению тепла вниз, концентрируя его в верхней части «пирога».
  • Далее собирается каркас из дерева для отопительного контура. В нем пропиливаются желоба, куда будут уложены трубы.
  • Коммуникации закрываются слоем оцинкованного металла или пластинами из алюминия, которые позволят равномерно распределить тепло по всей поверхности.
  • Последними укладываются листы фанеры или ОСП, на которые монтируется чистовое покрытие пола.
Стяжка на лагах

Другой вариант — монтаж «теплого пола» в частном доме между лагами:

  • На боковую поверхность лагов саморезами прикрепляются черепные бруски, которые станут несущим основанием.
  • На бруски укладываются листы влагостойкой фанеры, которые застилаются слоем полиэтилена с небольшим нахлестом на лаги.
  • Для теплоизоляции используется слой пенополистирола. Его толщина должна подбирается так, чтобы совпадать с верхним краем лагов.
  • Конструкция закрывается слоем пароизоляционной пленки, площадь которой должна превышать размеры комнаты на 10-15 см с каждой стороны.
  • Следующей кладется армирующая сетка, которую нужно залить тонким слоем цементного раствора. На нее монтируется слой покрытого фольгой изоляционного материала, который выступает в роли отражателя тепла в верхнюю часть конструкции.
  • Производится прокладка труб отопления с шагом в 10 или 15 см.
  • Заливается стяжка, толщиной 3-5 см, которая закрывается чистовым покрытием.

Получаем водяной «теплый пол» в деревянном доме со стяжкой на плиту многослойного «пирога», который отличается малым весом, но сохраняет прочностные показатели.

Совет: В низких помещениях, где толщина бетонной стяжки не превышает 3 см, рекомендуется использовать слой самовыравнивающей смеси. Это увеличит прочность конструкции.

Плитка в качестве напольного покрытия

Физические характеристики древесины не позволяют ей в должной степени сохранять полученное от системы отопления тепло, поэтому лучшим вариантом напольного покрытия при горизонтальном водяном отоплении является плитка из натурального или искусственного камня.

Стяжка под плитку

Чтобы получить независимую стяжку для «теплого пола» для укладки плитки по деревянным балкам в частном доме необходимо произвести следующие работы:

  • Монтируется «плавающая» стяжка, по технологии, описанной ранее. Исключение составляет только толщина бетонного раствора. Она должна быть 3-4 см.
  • После полного застывания стяжки, она обрабатывается грунтовым раствором.
  • Далее на плиточный клей устанавливается напольное покрытие.

Несмотря на возможность проведения монтажа плиточного покрытия пола на деревянных лагах, у этой методики есть существенный минус срок службы древесины ниже, чем керамогранита и прочих плиточных материалов. Для замены пришедших в негодность деревянных брусков придется проводить серьезный демонтаж напольного покрытия.

К плюсам можно отнести:

  • Существенная экономия средств за счет меньшей стоимости древесины.
  • Уменьшается общий вес напольного «пирога» и нагрузка на несущую конструкцию.
  • Увеличивается скорость монтажа.
  • Отопительная система быстрее вводится в эксплуатацию благодаря более быстрому высыханию тонкого слоя бетона.

Несмотря на некоторые ограничения, облицовка плиткой ванной, бассейна и прочих помещений с повышенной влажностью, совместно с системой «теплый пол» позволяет значительно увеличить комфорт и повысить долговечность деревянных элементов конструкции.

«Теплый пол» — это максимальный комфорт в вашем доме

Стяжка — непременный атрибут отопления «теплым полом». Она защищает трубы от нагрузки и механических повреждений, позволяет получить идеально ровную поверхность напольного покрытия, что благотворно сказывается на комфорте жильцов. Единственный ее минус — монтаж стяжки «поднимает» уровень пола, уменьшая общий объем помещения. Если в комнатах с высокими потолками это не окажет существенного влияния, то в низких — может немного мешать.

Теплый пол в деревянном доме

Способы устройства теплого пола

В деревянных домах теплые полы с теплоносителем можно монтировать 2 способами:

  • Традиционный, под стяжку из цементно-песчаного раствора.
  • «Сухой» способ, на деревянных бревнах или балках

Поскольку в домах из деревянного бруса перекрытия первого этажа или перекрытия над цокольным этажом часто бывают бетонными, то традиционный способ монтажа систем напольного водоснабжения не может быть полностью отметается в сторону. Тем более не стоит мудрить на таких основаниях с теплым полом на деревянных лагах, это приведет к излишним затратам, а результат может не оправдать ваших ожиданий. На черновых бетонных полах лучше устраивать систему обогрева под стяжку, а уже потом укладывать настил из дерева.

Совсем другая ситуация, когда дом с деревянными балками. На них не следует выполнять стяжку с отопительным контуром, и вот почему:

  • Цементно-песчаная стяжка несет дополнительную нагрузку, на которую не всегда рассчитано перекрытие.
  • Хороший деревянный дом постоянно «дышит», в результате чего слой раствора может треснуть, так как амплитуда его расширения не совпадает с процессами в деревянных конструкциях. Придется компенсировать расширение контура отопления, что достаточно сложно и затратно.

Читайте также: Технология утепления дверей в бане своими руками

Для справки. Иногда деревянные дома часто строят из недостаточно просушенного профилированного бруса, из-за чего вначале происходят изменения толщины конструкций, приводящие к появлению трещин в материале. В таких условиях обязательно пострадает стяжка.

Не исключено применение различных электрических систем теплого пола, из которых наиболее приемлемым вариантом является использование инфракрасного теплого пола для обогрева деревянного дома. Тонкая полимерная пленка с нанесенными на нее нагревательными элементами укладывается непосредственно под напольное покрытие, стяжка не требуется, что значительно упрощает монтажные работы. Однако в этом случае выбор энергоресурсов для обогрева жилого помещения ограничивается электричеством, тогда как теплоноситель водяных теплых полов может нагреваться от газового, твердотопливного или дизельного котла.

Некоторые домовладельцы в дань традиции соорудили в деревянных домах кирпичные печи с отопительным контуром для воды. В этой ситуации альтернативы схемам теплого пола с теплоносителем просто нет.

Из чего сделан деревянный пол?

Для того, чтобы понять, как правильно установить теплые полы в деревянных домах, нужно разобраться, как устроен пол в таких домах.

Деревянный пол может состоять из нескольких слоев, как правило, они следующие:

  • Черновой пол;
  • Тепловой слой;
  • Гидроизоляционный слой;
  • Напольное покрытие, такое как линолеум, паркет, ламинат и др.

Между этими слоями могут быть расположены нагревательные элементы, которые создадут систему теплого пола. Стоит отметить, что такие дома (этажи) строятся на бревнах, а при отсутствии фундамента — на столбах.

Монтаж водяных теплых полов «сухой»

Лаги и деревянные балки перекрытий применяются в качестве несущих конструктивных элементов пола в жилых домах. Лаги устанавливаются на прочное основание или на набор точечных опор, при этом балки имеют 2 точки опоры по краям и в некоторых случаях дополнительно опираются на перегородки. Так как брус является несущей конструкцией пола, в нем не допускается делать какие-либо пазы или вырезы, в этом основная сложность при устройстве теплого пола в деревянном доме. Единственный выход – уложить черновой пол из доски или листы ДСП, и от него начинать устройство «пирога» теплого пола.

Ситуация с лагами несколько иная. Когда брус уложен на прочное твердое основание, то есть возможность выпиливания в нем пазов для труб водяного контура и нет необходимости делать черновой пол. Если бревна опираются в нескольких точках, то делать в них запилы, как и в несущих балках, крайне нежелательно. Но в любом случае перед устройством чернового пола по балкам или лагам между ними укладывается слой теплоизоляционного материала. Для укладки теплых полов по деревянным лагам первого этажа толщина утеплителя должна быть не менее 80 мм, а для перекрытия достаточно 20-30 мм. В этом случае под теплоизоляционный материал на первом этаже следует уложить гидроизоляционный слой из полиэтиленовой пленки.

Под предлогом того, что все этажи частного дома составляют единое пространство, во многих инструкциях по монтажу теплых полов указано, что полы не нужно утеплять. Мол, нет ничего страшного в том, что часть тепла отопительного контура уходит вниз. На самом деле это нарушает сам принцип работы теплых полов, так как тепло, идущее от потолков помещения, останется в верхней зоне, а в помещении, где расположена система теплых полов, его может не хватить. Для того, чтобы тепло равномерно распространялось по помещениям, для которых оно предназначено, уложите небольшой слой теплоизоляционного материала, устроив в перекрытии теплый сухой пол.

После укладки теплоизоляционного материала и монтажа чернового основания из досок или ДСП необходимо обеспечить отражение всего тепла контура отопления вверх. Делается это 2-мя способами:

  • Монтаж теплых деревянных полов необходимо начинать с укладки фольгированного отражающего слоя по всей поверхности. В случае, когда трубы контура планируется прокладывать непосредственно по утеплителю и через прорези в лагах, то фольгу укладывают только между ними.
  • Более дорогой способ – с помощью древесно-плитных материалов и профилированных листов из оцинкованного металла. Начертив схему разводки контуров теплого пола на деревянном основании, в промежутках между трассами труб к нему саморезами крепят детали из ДСП. В полученные пазы вставляются оцинкованные стальные листы.

Монтаж водяного теплого пола продолжается прокладкой труб отопительного контура. Для этого чаще всего используют трубы из металлопластика диаметром 16 мм (ДУ10). Шаг укладки здесь нужно соблюдать меньше, чем в теплых полах под стяжку, так как теплоотдача в нашем случае будет не столь эффективной. Труба с теплоносителем передает тепло на покрытие не напрямую, а через воздушный зазор, отсюда и снижение теплоотдачи. Соответственно шаг укладки труб должен быть в среднем 150 мм, максимум 200 мм. После этого контур подключается к коллектору, проверяется на герметичность и можно укладывать финишное покрытие деревянного пола.

Читайте также: Монтаж плит утепления фасада под штукатурку по всем правилам

Утепление пола

Как правило, 28 дней никто не ждет, так как на этапе строительства на это нет времени. Приступают к укладке утеплителя своими руками. Экструдированный пенопласт используется как проверенный материал для утепления полов в деревянном доме. Это легкий, но очень плотный и теплый материал, который часто укладывают под половицы в деревянном доме. Расчеты показывают, что толщина пенопласта для ЦФО должна быть не менее 3 см (обычно кладут 5 см).

Утеплитель расстилается по всей площади дома, после чего укладывается теплоотражающая пленка. Собственно, пленка представляет собой основу из фольги, которая будет отражать тепло от трубы и направлять его вверх.

Поверх утеплителя лежит световозвращающая металлизированная пленка, на которую уложены контуры теплого пола, направленные к коллектору

Пленка бывает двух видов — обычная и подороже. Более дорогой вариант – металлизированная фольга, более дешевый – обычная. Металлизированная фольга может быть размещена поверх утеплителя и дополнительно не защищена. Для обычной фольги требуется полиэтиленовая защита, так как бетон может подвергать ее коррозии под воздействием агрессивной среды.

После укладки световозвращающей пленки, покрытой пленкой, приступайте к укладке демпферной ленты. Стяжка пола деформируется при нагревании. Таким образом, он будет давить на стены или фундамент, что может привести к трещинам, деформации. Демпферную ленту укладывают по периметру всех стен в частном доме, немного выступая за границы будущей чистовой стяжки. Лишнее обрезается в конце работы.

Теплый пол «под стяжку»

Технология устройства теплых полов, предусматривающая замоноличивание контуров в стяжку из цементно-песчаного раствора, широко распространена и достаточно известна, пирог пола показан в цифра:

Сначала необходимо обеспечить гидроизоляцию будущей плиты, уложив полиэтиленовую пленку поверх бетонной подготовки. Затем, чтобы компенсировать тепловое расширение стяжки, по всему периметру помещения вдоль стен крепится демпферная лента, после чего по всей поверхности основания укладывается утеплитель.

Для того чтобы водяные теплые полы имели хорошую теплоотдачу, поверх теплоизоляции укладывается фольгированная пленка с разметкой, по которой укладываются трубы. Шаг укладки здесь варьируется от 150 мм (для паркета с ковром) до 350 мм (для плитки). Необходимо следить, чтобы длина каждого контура не превышала 100 м. Трубы крепятся с помощью специальных планок или пластика. В конце цепь подключают к распределителю и проверяют на герметичность.

Последний этап – заливка стяжки. Оптимальная толщина слоя раствора – 3-5 см над верхом трубы, время полного застывания – 3 недели. После этого можно окончательно сделать теплый пол в деревянном доме, уложив поверх стяжки финишное покрытие.

Как крепить трубы

Все, кто читает этот материал и осмысливает момент укладки, задаются вопросом о креплении труб. Собственно, самым простым вариантом будет использование хомутов, которые огибают трубу и вбиваются в изоляцию.

Общий вид трубы, которая крепится к утеплителю с помощью хомутов

Для аккуратности работы сначала начертите контур укладки, затем один тянет и раскатывает трубу, а другой прибивает ее легкими ударами молотка к пене. Этот способ оказывается достаточно надежным, так как легко выдерживает постоянное перемещение рабочих по трубам.

Уложена труба, отбит уровень пола под чистовую стяжку

Другой вариант чуть дороже, но позволяет дополнительно армировать чистовую стяжку. Здесь укладывается сетка с мелкой ячейкой 10 см, к которой стяжками или вязальной проволокой крепится труба. Если в доме есть промежуточное помещение, через которое трубы проходят транзитом в другие помещения, то проложите контур так, чтобы сэкономить материал.

Читайте также: Технические характеристики утеплителя Rockwool клапаны стыковые

В котельной труба обрезана с запасом, около полуметра, для удобства монтажа коллектора. Как только заведена и закреплена к полу последняя труба, необходимо закрепить трубу в топке к стене. После этого желательно проверить систему, но довольно часто заливают чистую стяжку. В качестве чистовой стяжки пола часто используют полусухую стяжку. Он является самым удачным в своем классе, что позволяет получить безопасный, прочный, сухой и экономичный водяной теплый пол в деревянном доме.

Чистовая полусухая стяжка пола в бревенчатом доме
Металлопластиковые трубы для теплого пола при монтаже необходимо поворачивать не только на 90 градусов, но и на 360. Во избежание перегибов системы используйте специальный гофрированный инструмент.A труба проходит через него и протягивается по всему контуру. Когда нужно повернуться, гофрированная трубка помогает соизмерять свои усилия и не делать лишнего.

Выбор отопления для деревянного шале


Вопрос о том, как отапливать деревянное шале, часто вызывает споры. С ростом цен на энергоносители, растущим экологическим аргументом и желанием максимально эффективно обогреть свое шале, вам нужна вся информация, чтобы принять правильное решение.

От традиционных методов отопления, таких как дрова или газ, до экологически чистых источников энергии, таких как солнечная и геотермальная энергия, а также полы с подогревом — существует множество вариантов обогрева вашего шале. Мы собрали всю необходимую информацию о различных вариантах, которые можно установить в деревянном шале, чтобы вы могли выбрать тот, который подходит именно вам.

Обратите внимание: для предоставления наиболее точной информации о законодательстве, национальных стандартах и ​​государственных субсидиях мы ссылаемся на страницы, доступные только на французском языке.

Если вы хотите получить все ответы за две минуты, Izi by EDF собрала все основные характеристики различных систем отопления в этом видео:

(Нажмите на значок субтитров и переключите значок настроек на английский язык при необходимости.)

Правильные вопросы – какое решение подходит именно вам?

Прежде чем подробно рассказать о различных способах обогрева деревянного шале, важно получить некоторую информацию о вашем шале и задать себе правильные вопросы. Все шале нуждаются в отоплении, но все они имеют свои особенности, включая расположение, вместимость, общее состояние и т. д.

Во-первых, важно продумать площадь поверхности, которую вам нужно нагреть, а также ее использование. Например, это альпийское шале, которое посещают лишь изредка на праздники? Он регулярно сдается в аренду в течение года? Это недавно построенное, хорошо изолированное шале или более старое, более традиционное? Наконец, какая самая комфортная температура для вас и ваших гостей?

Отопление на дровах – тепло и комфортно – отличное решение в горах © Linda Gschwentner

Также важно учитывать и другие цели обогрева вашего дома в горах. Решите, что для вас важнее – экологичность, производительность, экономичность, комфорт или долгосрочная прибыльность вашей аренды?

После того, как вы ответили на эти вопросы, пришло время рассмотреть различные методы и решить, какой из них лучше всего соответствует вашим потребностям. Есть несколько источников энергии на выбор, таких как газ, древесина, электричество или солнечная энергия, каждый из которых будет различаться по своей эффективности.

Эффективность источника энергии можно измерить, сравнив произведенную полезную энергию с потребляемой, используя процентное соотношение. Чем выше процент, тем эффективнее устройство или система. То есть меньше энергии потребляется для производства того же количества полезной энергии.

Чем выше КПД прибора, тем он более энергоэффективен, экономичен и чист. Повышение эффективности вашей системы с 60% до 80% может снизить расход топлива на 30% при сохранении того же уровня нагрева.

Электрическое отопление

Электрическое отопление работает путем преобразования электричества в тепло. Существует несколько видов систем электрического отопления, но наиболее распространенными являются электрические радиаторы, конвекторы и теплые полы.

Электрические радиаторы используют электрическое сопротивление для преобразования энергии в тепло. Затем тепло излучается обратно в помещение.

Конвекторы работают по тому же принципу, но используют вентиляторы для отвода теплого воздуха обратно в помещение.

В системах напольного отопления используется резистор под полом для преобразования энергии в тепло, которое затем излучается в помещение через пол.

Преимущества электрического отопления

Электрическое отопление имеет ряд преимуществ, первым из которых является простота установки. Его можно установить быстро и легко, без труб и дымоходов.

Уровень нагрева регулируется с точностью до градуса, что позволяет поддерживать постоянную и комфортную температуру в доме.

Что касается безопасности, электрические системы отопления не выделяют токсичных газов или угарного газа, что делает их очень безопасными для жильцов. Кроме того, в них нет пламени или горючих материалов, что снижает риск возгорания.

Электрические обогреватели служат дольше, чем газовые или масляные системы отопления, не выделяют парниковых газов или вредных для окружающей среды частиц. Будучи компактными, они идеально подходят и для небольших помещений.

Вы можете запрограммировать систему электрического отопления на включение и выключение в определенное время, что, в свою очередь, снижает затраты на электроэнергию и позволяет отапливать дом до прибытия.

Недостатки электрического отопления

Однако затраты энергии на электрическое отопление могут быть выше, чем на газ или мазут, особенно в районах с высокими тарифами на электроэнергию. Они также могут быть неэффективным вариантом для больших площадей или помещений с высокими потолками, в которых требуется несколько радиаторов для обеспечения хорошего распределения тепла.

Наконец, электрическая система отопления не будет работать во время отключения электроэнергии.

Бюджет

В среднем вы заплатите около 300 евро за электрический радиатор, в диапазоне от 100 до 800 евро, включая установку. Если быть точнее, то цена электрического инерционного радиатора варьируется от 200 до 800 евро, а конвектора – от 100 до 400 евро.

Дополнительные советы

Цены на электроэнергию зависят от региона и связаны с экономическим и политическим контекстом, поэтому убедитесь, что вы знаете стоимость энергии в вашем регионе и сравните ее со стоимостью других типов систем отопления.

Система электрического отопления может быть подходящим решением для деревянного шале, но это зависит от различных факторов, включая:

  • Размер вашего шале
  • Ваши потребности в отоплении
  • Стоимость энергии в вашем районе
  • Личные предпочтения

Их эксплуатация может быть дороже, чем другие системы, особенно в районах с высокими затратами на электроэнергию.

Тепловые насосы: хорошая долгосрочная инвестиция

Система тепловых насосов получает тепло из воздуха или земли. Затем он использует компрессор для нагрева или охлаждения воздуха в вашем шале.

Как работает воздушный тепловой насос © EffyКак работает геотермальный тепловой насос © Effy

Преимущества тепловых насосов

Подготовка к установке не требует особых усилий, так как насос будет установлен за пределами вашего шале и может быть установлен в несколько дней, без серьезной работы. Вам просто нужно убедиться, что вокруг вашей собственности достаточно места для установки системы.

Их энергопотребление также является большим преимуществом, поскольку источник энергии является локальным (из воздуха или земли), как показано на диаграммах выше, что делает их отличным выбором для защиты окружающей среды. Кроме того, температура в помещении быстро повышается и поддерживается в течение длительного времени.

Тепловые насосы особенно хорошо работают в новых зданиях и поэтому являются отличным вариантом, если вы ремонтируете или строите шале.

Наконец, несмотря на то, что установка теплового насоса требует инвестиций, его использование может сэкономить до 60 % расходов на электроэнергию.

Бюджет

Работая на площади 100 м2, с горячей водой и санузлами, вы потратите от 10 000 до 16 000 €. Без горячей воды и санузла стоимость составит от 10 000€ до 15 000€, включая установку.

Дополнительные советы

Грант можно получить от Agence Nationale de l’Habitat для геотермальных тепловых насосов (но не для воздушных тепловых насосов) и может сэкономить до 5000 евро.

Всю информацию о государственных грантах можно найти здесь .

Тепловой насос в деревянном коттедже может идеально удовлетворить ваши потребности. Установка экономична и надежна, это безопасная система в долгосрочной перспективе, которая позволит вам со временем уменьшить свои счета. Тем не менее, вы должны быть готовы заплатить значительную сумму за установку.

Газовое отопление: эффективный метод

Перед установкой системы газового отопления необходимо подключиться к магистральному газоснабжению и общественной сети. Если ваше шале особенно изолировано, вам необходимо предусмотреть место для хранения газовых баллонов или газового баллона.

Преимущества газового отопления

Центральное газовое отопление в деревянном коттедже обеспечивает быстрое и равномерное распределение тепла. Это быстрый и эффективный способ обогреть дом и сэкономить деньги.

С газовым конденсационным котлом можно сэкономить до 35 % газа, а энергоэффективность достигает 110 %. Эта система отопления также требует меньше обслуживания, чем другие методы.

Также есть два гранта на установку газового котла. Грант Effy варьируется от 750 до 1500 евро. Второй, MaprimRenov , который также распространяется Национальным агентством жилья, может стоить до 1200 евро.

Недостатки газового отопления

Однако газовые котлы имеют большое углеродное воздействие и запрещены во всех новых индивидуальных домах. Цена на газ также подвержена рыночным колебаниям, и ее цена крайне нестабильна, так как основана на цене барреля нефти.

Бюджет

Установка может быть дорогой, но газ дешевле электричества. Ожидайте платить от 3000 до 8000 евро за котел и от 500 до 1500 евро за установку.

Дополнительные советы

В 2024 году запрет на газовые котлы будет распространяться и на новое коллективное жилье. Если ваше шале не новое, то этот запрет не действует.

Напольное отопление – удобный выбор

Напольное отопление, будь то гидравлическое или электрическое, представляет собой систему труб или кабелей, равномерно проложенных под полом для распределения тепла, проходящего по трубам, и передачи его через пол по всему помещению. комната.

Система теплого пола под деревянным полом © Istock

Перед установкой вам необходимо полностью утеплить пол вашего шале, чтобы избежать потерь тепла. Важно помнить, что не все напольные покрытия подходят для теплого пола.

Следует избегать паркета из массива дерева, так как он слишком толстый и плохо проводит тепло. Низкое тепловое сопротивление (менее или равное 0,15 м² К/Вт) является основным критерием выбора деревянного пола, если вы хотите установить пол с подогревом.

Подпольное отопление работает с трубами или кабелями, уложенными под полом. Доступны две системы – гидравлическая и электрическая. В обоих случаях нагревательные кабели укладываются между бетонной стяжкой и изоляционными панелями, покрытыми вашим полом. Гидравлический контур должен быть подключен к тепловому насосу или газовому котлу.

Преимущества напольного отопления

Одним из преимуществ этого вида отопления является постоянное и мягкое тепло.

Во-вторых, эффективность. Полы с подогревом идеально подходят для деревянного шале и позволяют экономить электроэнергию и воду — они могут снизить потребление энергии до 15% по сравнению с традиционным отоплением.

Недостатки напольного отопления

Нагрев может занять много времени.

Бюджет

Ожидайте платить от 50€ до 200€ за квадратный метр, включая установку.

Дополнительные советы

Существуют приложения и системы дистанционного управления, которые позволяют вам регулировать запуск и температуру вашего шале до вашего прибытия (или температуры ваших гостей), если вас нет рядом, чтобы включить отопление самостоятельно.

Отопление дровами: экономичный метод

Отопление на дровах – это самый традиционный и эстетически привлекательный способ обогрева вашего деревянного шале.

Работает так же, как котел, но работает на дровах, а не на газе. Дрова сжигаются в камине или печи, а калории (Ккал) передаются через генераторы, которые затем распределяют тепло по всем комнатам (радиатор или теплый пол).

Перед установкой дровяного отопления в печи или камине требуется дымоход, а значит, и техническое обслуживание. Мы советуем вам регулярно обслуживать дымоходы и приборы, чтобы получить максимальную отдачу от вашего отопления.

Единственным ограничением для этого вида отопления является наличие хорошего запаса дров, чтобы дымоход согревал шале всю зиму.

Бюджет

Ожидайте платить от 1000€ до 4000€ за дровяную печь и от 500€ до 700€ за установку. Вам нужно будет заплатить от 500 до 2000 евро за камин и около 500 евро за установку. Вы также должны выделить около 1500 евро на установку дымохода.

Дополнительные наконечники

Ежегодное техническое обслуживание является обязательным и должно планироваться для всего дровяного оборудования. Позаботьтесь о том, чтобы записаться на техническое обслуживание заблаговременно.

Вы сможете приятно провести время у камина в своем шале © Yan Krukau

Древесные гранулы – экологически чистый выбор

Древесные гранулы можно использовать в печи или котле. Топливо сжигается для производства тепла, которое затем передается через дом через жидкость, называемую теплоносителем.

Уютный интерьер шале Sabaroc, La Giettaz – Межев

Преимущества древесных пеллет

Древесные пеллеты можно использовать в печи, камине или котле на пеллетах. Они являются возобновляемым материалом и устраняют парниковые газы. Они горят дольше, чем дрова, и имеют более высокую теплотворную способность, поэтому более эффективны.

С точки зрения энергоэффективности, он может достигать 90%, что является явным преимуществом перед традиционными системами отопления. Пеллеты могут сэкономить до 30% на ваших счетах.

Недостатки древесных пеллет

С другой стороны, котел на древесных пеллетах занимает гораздо больше места, а его размеры часто являются причиной того, что им пренебрегают.

Бюджет

Будьте готовы заплатить 5-7 евро за пакет пеллет, которые могут гореть от 20 до 30 часов. Пеллетная печь будет стоить от 1000 до 2000 евро, а котел — от 5000 до 7000 евро.

Дополнительные советы

Ежегодное техническое обслуживание ваших пеллетных приборов должен проводить профессионал, поэтому записывайтесь на прием заранее, особенно если ваше шале хорошо утеплено.

Солнечные панели

Солнечная энергия не рекомендуется для горных шале. Тем не менее, его все же можно рассматривать для очень маленьких шале, чтобы избежать риска заморозков.

Если ваше шале не выходит на южную сторону и его теплоизоляция не самая лучшая, или если ваше шале большое, то этот вариант лучше не рассматривать.

Если выбран этот вариант, то для аккумулирования тепловой энергии на полу и стенах следует использовать термоматериал.

Солнечные тепловые коллекторы могут помочь в питании системы отопления с высокоэффективным пропановым котлом в качестве резерва.

Однако существует риск замерзания воды. Поэтому нужно спроектировать сантехнику так, чтобы она как можно меньше входила в дом, чтобы держать ее в месте, которое легко согреть. И вам обязательно нужно будет выключать воду между посещениями шале.

Бюджет

Ожидайте платить от 9 000 до 15 000 евро за фотоэлектрические солнечные панели мощностью 3 кВт.

Дополнительные советы

Если ваше шале используется только время от времени, будет очень сложно быстро согреть его по прибытии.

Возможно, это не лучшая система для ваших нужд в большом изолированном горном шале.

Советы по снижению энергопотребления

Древесина нуждается в специальной изоляции, чтобы сделать ее водонепроницаемой и избежать потери энергии. Если ваше шале еще не построено, обратите особое внимание на установку деревянных конструкций и электропроводки, а также проверьте конструкцию крыши.

Теплоизоляция вашего шале может помочь при выборе отопления. Плохая изоляция снизит эффективность и производительность вашей системы отопления и увеличит затраты как в плане цены, так и энергии.

Запрограммируйте отопление на включение незадолго до вашего прихода домой, чтобы оно не работало весь день, когда никого нет дома, чтобы воспользоваться им.

Размещение изоляционной пленки за радиаторами может способствовать более равномерному распределению тепла за счет отражения тепла обратно в помещение.

Наконец, ухаживайте за своим снаряжением, чтобы оно не портилось, и держите его в хорошем состоянии.

Резюме

Каждый вид отопления имеет свои преимущества и недостатки, но тепловой насос остается самым экологичным и, в долгосрочной перспективе, самым экономичным методом.

Теплый пол, безусловно, самый удобный и экономичный в установке, но он подходит не для всех типов полов и является одной из самых медленных систем, когда речь идет о нагреве помещения.

Отопление каминами или печами, дровами или пеллетами позволяет отапливать и экономить деньги, так как эти материалы не колеблются в цене.

Популярным выбором являются дровяные печи, поскольку они недороги. Однако они нуждаются в регулярном уходе и хорошем запасе древесины. Котлы на дровах или пеллетах недороги, но требуют регулярного обслуживания и запаса дров или пеллет.

Электрические обогреватели удобны тем, что их легко установить и использовать, хотя они дороги в покупке и эксплуатации.

Воздушные или грунтовые тепловые насосы могут быть эффективным вариантом для деревянных шале, хотя они требуют больших затрат.

Перед принятием решения важно учитывать затраты на покупку, установку и эксплуатацию каждой системы отопления. Также стоит учитывать требования к отоплению и наличие сырья для топлива выбранной вами системы. Мы советуем вам проконсультироваться со специалистом, чтобы оценить ваши потребности в отоплении и сравнить различные доступные варианты.

Если вам понравилась эта статья, мы думаем, вам также будут интересны:

  • 30+ способов экономии энергии в арендуемом жилье на время отпуска
  • Все, что вам нужно знать о ремонте вашего шале в Альпах

Если вы хотите иметь успешный бизнес по аренде на время отпуска и повысить стоимость своей недвижимости при перепродаже, практически не пошевелив пальцем, свяжитесь с OVO Network сегодня или воспользуйтесь нашим бесплатным калькулятором дохода от краткосрочной аренды.
