Вентилятор в дымоходе для принудительной вытяжки газов из печи

Тягой называется естественное передвижение воздушных масс от какого-либо теплового генератора во внешнюю атмосферу вместе с удалением опасных продуктов сгорания. Если она слабая, то топливо будет гореть очень медленно. Также это может пагубно влиять на организм человека — загазованность помещения в некоторых случаях приводит к смерти. Чтобы создать принудительную циркуляцию воздуха, устанавливают вентилятор для дымохода.

Если возникли сомнения, что тяга в дымоходе от отопительного прибора слабая, то обязательно следует произвести проверку. Наиболее простым способом считается обследование с помощью анемометра. Нормальным показателем является сила тяги в 10−20 Па. Большой недостаток таких приборов заключается в том, что недорогие аппараты имеют плохую точность измерения. Если показатель будет ниже 1 Па, то они покажут, что система совсем не выводит продукты сгорания. Профессиональные устройства стоят довольно дорого. Их применяют зачастую только печники.

Для проверки дымохода можно воспользоваться и народными методами:

1. 1. По дыму. Даже слабое задымление комнаты является очевидным признаком отсутствия нормальной тяги. Если дыма много, то появляется большой риск возникновения пожара. Также жильцы могут отравиться угарным газом.
2. 2. По цвету огня. Если в пламени присутствует белый оттенок, то тяга слишком сильная. Оранжевый цвет с красным оттенком может говорить о том, что вентиляция работает неисправно. При нормальном функционировании каналов огонь золотисто-жёлтый.
3. 3. Используя спичку или свечу. Необходимо поднести их к топке отопительного прибора. Пламя должно отклониться в сторону вытяжки. Наклон в противоположную сторону говорит об обратной тяге.
4. 4. С помощью зеркала. Его необходимо поднести к топке. Если на поверхности образуется конденсат, то это значит, что удаление продуктов сгорания затруднено.

Естественная циркуляция воздушных масс происходит благодаря разнице уличного и внутреннего атмосферного давления. В помещении температура гораздо выше. Холодный воздух давит на тёплый снизу, тем самым удаляя его в зону с меньшим давлением, то есть на улицу. Измерения в летний период будут менее точными.

Перед тем как говорить о применении принудительной вытяжки для дымохода, следует разобраться в самом процессе удаления продуктов сгорания. Также нужно понять причины ухудшения тяги в дымоходе. Все факторы, влияющие на это, можно разделить на три основные группы:

1. 1. Условия внутри помещений.
2. 2. Внешние факторы.
3. 3. Конструкция дымохода.

К внутренним также относится температура и объём воздуха в доме, количество потребителей кислорода, условия передвижения воздушных масс. На тягу влияет и конструкция дома. Например, монтаж пластиковых окон зачастую ухудшает циркуляцию потоков воздуха. Это связано с более высокой герметичностью стеклопакетов, что снижает объёмы поступающего кислорода.

К внешним факторам можно отнести влажность воздуха на улице, его температуру, атмосферное давление, ветровые потоки, скорость течения воздушных масс. Из-за всего этого появляются постоянные изменения тяги в дымоходе. Процесс удаления угарного газа из печей и других теплогенераторов следует постоянно контролировать.

К факторам, связанным с конструкцией дымохода, относятся:

1. 1. Расположение конструкции. Дымоход может находиться снаружи возле стены или же внутри помещения.
2. 2. Длина трубы и количество поворотов.
3. 3. Качество поверхностей внутренних стенок канала. Большое количество сажи сужает дымоход, что является основной причиной ухудшения тяги. На шероховатых дымоотводящих трубах она накапливается более активно.
4. 4. Насколько высоко расположен дымовик относительно верхней точки крыши.
5. 5. Теплоотдача материалов, из которого выполнен дымоход. Утеплённые конструкции способствуют хорошей тяге.

Все эти факторы полностью зависят от человека. На этапе проектирования можно учесть все вероятные проблемы. Если конструкция уже готова, то недостатки устраняются во время ремонта.

Как выбрать вентилятор для дымохода

Бесконечно можно смотреть на три вещи, одна из которых – как горит огонь. Довольно часто в обустройстве частных домов многие используют камины. А кто-то вынужден использовать котлы на твердом топливе, чтобы отапливать помещение зимой. В любом случае все это связано с огнем. Он создает уют и обеспечивает тепло. Однако, где огонь, там и дым. Ни одна система не может функционировать без дымохода. Бывает такое, что они не совсем справляются со своей задачей и в доме постоянно присутствует запах дыма. В таком случае поможет увеличение тяги дымохода с помощью вентилятора. Это принудительное выведение, на которое придется несколько потратиться.

Если вы столкнулись с такой проблемой, то вас может интересовать ответы на такие вопросы: какие виды изделий существуют, в чем между ними разница, как выбрать вентилятор для дымохода? Все это мы рассмотрим дальше.

Дефлекторы для вытяжки

Это довольно распространенный вариант принудительной вентиляции. Дефлектором называют аэродинамический прибор, что устанавливают над дымоходом. Он усиливает тягу в дымоходе благодаря изменению воздушных потоков. Суть его работы заключается в падении давления при обтекании преграды воздухом, а также на принципе изменения потоков воздуха. Получается, его форма позволяет усиливать тягу в дымоходе. Сделанные из нержавеющей стали, они не боятся коррозии, устойчивы к кислотам и высокой температуре.

Его нельзя назвать полноценным вентилятором, так как дефлектор имеет простую форму, без работающих механизмов. Но, существуют разновидности дефлекторов для отвода дыма, созданных специально для дымоходов.

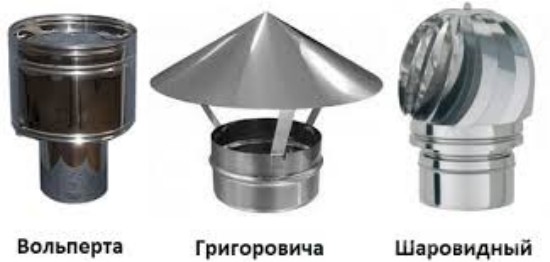

1. Дефлектор Вольперта.
2. Дефлектор Григоровича.
3. Круглый или шаровидный дефлектор.

К тому же часто на дымоходные трубы устанавливают флюгеры, зонты и подобные конструкции. Но они не способны сделать все то, что может сделать высокотемпературный вентилятор для дымохода. Давайте рассмотрим, как они работают и в чем их особенность.

Дымовой вентилятор

Вытяжной вентилятор для дымохода – это термоустойчивое электрическое устройство. Его монтируют непосредственно на дымоход, чтобы увеличить тягу в дымоходной трубе. Важно не перепутать вентилятор для дымохода с вентилятором для камина, который нужен для подачи воздуха для поддержания горения. Здесь принцип работы другой. Если сказать просто, то дымоходный вентилятор – это электрический мотор с лопастями, позволяющими принудительно вытягивать дым из трубы и направлять его на улицу. Для полноценной работы вентилятора потребуется питание от сети 220В.

По сути, вентилятор в дымоход для улучшения тяги чем-то напоминает дефлектор, только для его работы совершенно не требуется ветровая сила. Он работает постоянно, отлично справляясь со своей задачей. К тому же в продаже можно найти экономные модели. Они работают в двух режимах: когда на улице сильный ветер, то вращение происходит естественным путем, без применения электричества. А в безветренную погоду запускается электрический мотор. Это идеальное решение для дымохода.

Сфера использования дымоходных вентиляторов

Подобные устройства нашли применения во многих сферах жизни. Вентиляторы являются неотъемлемой частью отопительной системы. Важно понимать, что полноценно и правильно работающий дымоход – это необходимость. Только так можно не переживать за свое здоровье и здоровье членов своей семьи. Установив вентилятор для дымохода своими руками, вы обезопасите себя и близких.

Вот где могут быть использованы вентиляторы:

• при обустройстве камина;
• для отопительной системы;
• при создании сауны или бани;
• для кузни.

Получается, везде, где есть дымоход, рекомендуется установить вентилятор. Это при условии, что тяга в нем небольшая.

Особенности дымоходных конструкций

Так как дым имеет высокую температуру и постоянно влияет на конструкцию, вентилятор для дымохода делается термоустойчивым. Материал способен выдержать температурные показатели до 250 градусов. Этого вполне достаточно, чтобы прослужить много лет верой и правдой. Обычно изделия созданы из литого алюминия с особым покрытием. Двигатель имеет пожизненную подшипниковую смазку и тоже сделан термоустойчивым.

Что касается видов вентиляторов, то все сводится к отличиям по своей форме и мощности. Ведь дымоходы бывают разные, соответственно нужно выбрать такое устройство, которое бы поместилось внутри и имело форму дымохода. Это и есть особенности выбора изделий для дымохода. Обычно конструкция делается квадратной или круглой формы.

Обзоры популярных вентиляторов

MMOTORS JSC BO VO 90/25 T (+150°C)

Прекрасный вентилятор круглой формы, используемый для прерывистой или долгосрочной работы. Его производительность 60 м 3 /ч, при мощности в 16 Вт. Изделие имеет класс защиты IP44. Посадочный диаметр составляет 9,9 см, а глубина – 2,5 см. Вентилятор выдает 2,5 тыс. оборотов. Изделие можно устанавливать в каналах с небольшой длиной. Благодаря малошумному электрическому двигателю, который имеет двойно-капсулированные шариковые подшипники, устройство сможет работать целых 30 тыс. часов. При этом вентилятор можно монтировать как в вертикальном, так и в горизонтальном положении. Корпус состоит из алюминиевого сплава, что быстро охлаждается и выдерживает температуру до 150 градусов. Гарантия – 3 года. Стоимость – около 38$.

MMOTORS JSC BA VA 9/2 T (+150)

В отличие от предыдущего варианта, вентилятор имеет квадратную форму, что касается параметров, то они практически ничем не отличаются. Мощность – все те же 16 Вт, производительность, класс защиты, обороты и другие показатели такие же. А вот посадочный диаметр – 9,3х9,3, при глубине в 2,5 см. Гарантия – 3 года, стоимость – 38,5$.

MMotors ВOК 150/120 (+150°C)

Вентилятор тоже используется для дымохода круглого сечения. Она намного мощнее предыдущих вариантов. При мощности в 18 Вт, устройство имеет производительность в 240 м 3 /ч. Посадочный диаметр – 12 см. Класс защиты IP44.

Модель имеет разное сечение вдоль оси вентилятора, что позволяет адаптировать его к обычным воздуховодам. Материал термоустойчивый, а двигатель прослужит 30 тыс. часов работы. Гарантия от производителя – 3 года. Стоимость – 90$. Купив такой вытяжной вентилятор на трубу дымохода, можно забыть о слабой тяге.

Заключение

Вопрос усиления тяги в дымоходе очень важный. От этого зависит не только ваш комфорт, но и безопасность. Поэтому не стоит пренебрегать отсутствием вентилятора для дымохода в своем доме. Лучше потратиться и купить устройство, чем постоянно ощущать запах дыма в помещении. Можно с уверенностью сказать, что впоследствии вы не пожалеете о своем решении.

Виды и изготовление усилителей тяги для дымохода

Снижение тяги может привести к обратному попаданию продуктов горения в помещение и отравлению угарным газом. Для поднятия силы тяги используют специальные приспособления – усилители (стабилизаторы, вентиляторы, дефлекторы). Их можно купить или сделать своими руками.

Причины снижения тяги

Первоначально необходимо обследовать трубу на факт засорения сажей или другими посторонними объектами (чистый дымоход печи, где слой сажи не более 2 мм). Затем следует проверить тягу при помощи анемометра и сверить показатель с нормой.

Одним из факторов, влияющих на тягу, является неправильно подобранные метрические показатели дымохода:

• слишком большой или недостаточный диаметр дымоходной трубы печи;
• протяженность горизонтальных участков трубы или поворотных элементов;
• неправильно подобрана длина трубы для печи;
• неверно расположенный относительно конька крыши дымоотвод.

К факторам, влияющим на тягу, также относят нарушения герметичности в дымоходе: отсутствие элементов, выпавшие кирпичи, трещины, зазоры. Они создают дополнительную циркуляцию и поток воздуха. Как улучшить тягу в дымоходе, вам подскажут специалисты, также вы можете самостоятельно найти большой объем информации о способах и применяемых устройствах.

Способы улучшения тяги

• Установка дефлектора. Одним из распространённых приспособлений для поднятия аэродинамических показателей дымоотвода является дефлектор. Суть его работы заключается в создании эффекта низкого давления (за счет округлой формы) в момент обтекания воздушным потоком, компенсация происходит за счет вывода из трубы печи горючих газов.

Чтобы изготовить дефлектор своими руками, понадобятся несколько листов нержавеющей стали толщиной 1 мм, болгарка, сварочный аппарат, хомут по диаметру дымохода, термостойкий герметик и другие инструменты.

Схемы и чертежи дефлектора можно найти в сети интернет, нарисовать или распечатать на бумаге и перенести на лист металла. После нужно вырезать элементы, согнуть в нужную конструкцию и сварить по стыкам. При помощи хомута конструкцию прикрепляют к верхней части трубы дымохода.

• Установка автоматического стабилизатора. Данный регулятор тяги дымохода поддерживает уровень оптимальной тяги за счет заслонки или конструкции в виде зонтика, когда давление в трубе возрастает. Стабилизатор понижает его за счет поступления дополнительного потока воздуха из помещения. Стабилизатор может быть элементом модульной системы дымоходов для печей.

Изготовить автоматический стабилизатор можно самостоятельно, для этого понадобится лист нержавейки толщиной 8-10 мм, стальной прут, сварочный аппарат, болгарка. Подготовив заранее схему стабилизатора, вырезают отрезок стального листа и скручивают его в трубу, затем делают сварку и шлифуют стык. После делают отверстие для ограничителя, равное 15% диаметра дымоходной трубы печи.

В трубе делают два сквозных отверстия, в которые помещают стальной прут, фиксируют его с одной стороны винтами, а с другой оставляют 10 см его длины и крепят рукоятку. Затем приваривают ограничитель, который впоследствии будет закрывать проем трубы. Устанавливают стабилизатор в промежуточный участок дымохода и с двух сторон используют хомуты.

• Дымовой вентилятор – очень эффективный способ создать дополнительную принудительную тягу. Принцип действия вентилятора заключается в его расположении и вращении лопастей, которые создают разряженную воздушную область, куда идет приток дыма.

Часто устанавливают каминный кирпичный дымоотвод, его также используют и для печей. Вентилятор требует дополнительного подключения к электросети, данный факт по технике безопасности не всегда возможен.

Применять вентилятор, как усилитель тяги, актуально для узких дымоходов печи, где аэродинамические естественные показатели очень слабые, есть необходимость увеличить эти показатели. Существуют модели вентиляторов, которые помимо работы от электричества при сильном ветре вращаются за счет механического вращения потоком.

Усилитель тяги дымохода своими руками

В процессе эксплуатации печи или камина можно заметить снижение интенсивности горения. Нередко это обусловлено изменением тяги. Для повышения ее эффективности монтируют усилитель тяги. Такое устройство отличается простой конструкцией, что позволяет выполнить его своими руками из подручных материалов. Усилитель тяги дымохода выполняется в нескольких разновидностях, которые следует рассмотреть подробнее.

Почему снижается тяга

Сначала необходимо определить, почему тяга ухудшилась. Для этого потребуется проверить общее состояние дымохода. Кроме того, нужно обратить внимание на все сопутствующие элементы. Выполняется эта задача довольно просто. Сперва необходимо отключить отопление. Затем в дымоходе с использованием щупа необходимо замерить количество сажи. Ее должно быть не больше 2 мм.

Можно разделить причины снижения тяги на несколько основных групп. Они могут относиться к конструкционным особенностям или иметь внешний характер. Если проблема кроется в особенностях конструкции, понадобится более подробно рассмотреть возможные причины:

• Использование тройников и колен по ходу канала для дымоотвода. В результате таких решений повышается аэродинамическое сопротивление.
• Заслонка установлена или отрегулирована неправильно.
• Дымоход имеет неправильную высоту или диаметр, которые не соответствуют параметрам отопительного оборудования.

Причина снижения тяги может крыться и во внешних условиях. Среди них можно выделить:

• Выход тяги размещается ниже конька крыши, что в определенной ситуации приводит к тяговому «опрокидыванию».
• Вблизи дымохода располагаются объекты большого размера, за счет чего образуется область разрежения или увеличенного давления.
• В регионе преобладает штиль или сильные ветра.

Все эти факторы могут оказать существенное влияние на силу тяги. За счет этого может возникнуть дополнительное сопротивление. В результате тяга снижается. Чтобы этого избежать, следует принять меры для повышения силы тяги и ее стабилизации. Только в таком случае отопительный прибор будет работать максимально эффективно.

Способы усиления

Чтобы дымоход функционировал в оптимальном режиме, поток дыма, который восходит из отопительного оборудования, должен обладать давлением около 10-20 Па. Для определения силы тяги понадобится использовать анемометр. Когда результаты будут получены, можно принимать решение об увеличении или уменьшении тяги.

Существует множество вариантов, как нормализовать показатель тяги в дымоотводе:

• использовать различные стабилизирующие устройства;
• провести монтаж специальных дымососов;
• удлинить дымоход.

Все эти способы имеют определенные плюсы, которые стоит учитывать.

Удлинение дымохода

Самым простым способом повышения тяги является удлинение трубы для отвода дыма. За счет увеличения расстояния между отопительным прибором и окончанием дымохода создается определенное разрежение. Давление в разных участках дымохода становится разным. Для трубы, которая отводит дым, обычно соблюдается высота 5-6 м. При этом не учитывается длина трубы от вертикального участка дымохода до котла. В подобных дымоотводах не должно быть колен или сужений.

Если кровля высокая, или она находится вблизи объектов большого размера, такое решение станет лучшим. Однако при достаточно высоком дымоходе тяга может стать чрезмерно высокой. В этом случае существенная часть тепла будет уходить на обогрев уличного воздуха. Чтобы не допустить такой ситуации, понадобится использовать заслонки, которые способны снизить объем отводимых газов. Удлинение дымохода своими руками выполняется довольно просто.

Монтаж дефлекторов

Дефлектор представляет собой конструкцию, позволяющую эффективнее распределять воздух, чтобы усилить тягу в дымоотводе. Конструкция дефлектора должна быть максимально простой. Это позволит повысить эффективность дымохода. Потоки, которые отражаются от крыши, а также боковой ветер, способны существенно увеличивать тяговую силу, подсасывая дым из трубы. Даже если будет шквальный ветер, дефлектор исключит опрокидывание тяги. Поэтому размер усилителя тяги выбирается в соответствии с ветровой нагрузкой в конкретной местности.

Если есть желание, можно соорудить такой прибор самостоятельно. Для этого понадобится стандартный инструментарий, железо и знание основных принципов работы с металлом. Схема такого устройства показана на фото.

Чтобы изготовить устройство, понадобится подготовить такие инструменты:

• рулетка;
• электрическая дрель;
• болгарка;
• сверла;
• угольник;
• саморезы, оснащенные пресс-шайбой.

Когда необходимые расчеты будут проведены, а на листы металла будут нанесены контуры деталей, можно начать выполнение основной работы:

• вырезать определенные детали;
• скрутить насадку и закрепить ее края заклепками;
• собрать вместе конусы устройства;
• перед тем как собрать зонтик, следует установить в нижнем конусе шпильки, чтобы закрепить его на общем корпусе.

Флюгер

Конструкция представляет собой универсальный усилитель тяги, который имеет простую конструкцию и позволяет не удлинять дымовыводящую трубу. Однако он зависит от силы ветра. Когда ветра нет, тяговая сила не снижается. Чтобы разобраться, как сделать флюгер своими руками, понадобится познакомиться со схемой устройства.

На оголовке необходимо установить крыло, способное защитить край дымохода от воздействия ветра, однако только с одной стороны. Устройство оборудовано лопастью. Она фиксируется напротив места крепления флюгера. Благодаря этому устройство постоянно закрывает устье от ветра. Они постоянно его обтекают, что позволяет повысить разряжение на выходе. В результате тяга усиливается.

Ротационные турбины

Такие конструкции предназначаются для усиления тяги за счет задействования ветровой энергии. Над дымоходом при вращении устройства создается необходимое разрежение.

Конструкция этого усилителя обеспечивает защиту дымоотвода от различного мусора. Отличительной чертой таких устройств является неработоспособность во время штиля. Кроме того, когда наступает неотопительный сезон, устройство все равно продолжает работать, создавая повышенную тягу в дымоходе.

Ротационные турбины не рекомендуется устанавливать с целью увеличения тяги в дровяных и угольных печах. Необходимо учитывать, что дым должен иметь температуру не больше 150-250 градусов. Подобные устройства эффективно используются для труб дымоотведения котлов, работающих на газу.

Дымососы

Иногда во время применения печей на дровах можно устанавливать дымососы. Такие устройства рассчитаны на эксплуатацию в условиях высоких температур. Они разрабатываются с учетом использования в условиях образования конденсата и сажи.

При выборе таких устройств обеспечивается полная автоматизация работы дымоотвода. В систему устанавливаются температурные датчики. За счет этого регулируется скорость вращения электропривода.

Какой способ увеличения тяги выбрать, зависит от особенностей конструкции дымохода. Использовать конкретное устройство можно только для конкретных условий. К примеру, при выборе электрического дымососа в регионе должна наблюдаться безветренная погода.

Такие особенности усиления тяги дымохода необходимо учитывать еще при установке печи.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как увеличить тягу в дымоходе своими руками выявление дефекта, способы устранения и прочее

Как увеличить тягу

В наше время многие владельцы домов для улучшения тяги активно используют различные технические приспособления. Принудительная вытяжка и отвод в окружающую среду продуктов горения иногда является единственно возможным выходом из этой непростой ситуации.

Принудительная вытяжка возможна при использовании таких устройств, как дефлекторы, дымоходные флюгера, ротационные турбины, вентиляторы для дымохода.

Если при проектировании дымоотводящей системы были допущены ошибки, которые оказывают негативное воздействие на качество тяги, то решить эту проблему поможет установка дефлектора.

Дефлектор представляет собой специальное аэродинамическое устройство, которое устанавливается на оголовок дымоотводной трубы.

Это приспособление улучшает этот параметр за счет принудительного отклонения воздушных масс, при этом вокруг трубы наблюдается значительное снижение давление, благодаря чему и наблюдается его улучшение.

Еще одним устройством, помогающим улучшить тягу в дымоходе, по праву считается ротационная турбина, представляющая собой механическое приспособление. Работа турбины основана на улучшении тяги в трубе за счет силы ветра.

Вне зависимости от интенсивности ветра, лопасти турбины находятся в постоянном движении и вращаются в заданном направлении, формируя при этом зону низкого давления вокруг дымоотводящей конструкции, благодаря чему и наблюдается усиление этого параметра.

Не менее эффективным в вопросе усиления тяги является и дымоходный флюгер. Его конструкционные особенности таковы, что создают оптимальные условия для свободного выхода дыма из просвета трубы.

Установку прибора рекомендуется производить с подветренной стороны, что будет способствовать повышению его функциональных характеристик и усилению тяги. Эти устройства дают возможность значительно снизить влияние потоков воздуха на работу дымоходной конструкции и полностью исключают возможность задувания очага сильными порывами ветра.

Вентилятор для дымоходного канала представляет собой не что иное, как электромотор, оснащенный вентилятором, это позволяет организовать принудительную вытяжку дыма из трубы. Существенным недостатком этих устройств является то, что они требуют обустройства отдельной линии электропитания.

Теперь вы точно знаете, как улучшить тягу в дымоходе. И если ваш дымоход не идеален, то совсем необязательно выполнять его демонтаж и тратиться на повторную установку. Достаточно просто улучшить его работу при помощи любого из вышеперечисленных устройств.

Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

• любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
• на пологой кровле устье трубы полагается размещать выше ограждений;Вокруг устья трубы должно быть свободное пространство
• на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
• дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
• корпус устройства должен хорошо обдуваться независимо от направления ветра;
• вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
• монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

• электрическая дрель;
• рожковые ключи;
• резьбовые шпильки;
• гайки;
• хомуты;
• две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Крепление дефлектора

Дымник соединяют с трубой, выполняя определённые задачи:

1. На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
2. В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
3. В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
4. С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.

В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком

Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.

В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.

Дефлектор можно уверенно назвать полезным устройством, положительно влияющим на силу тяги в дымовой трубе и функционирование отопительного оборудования. Изготовить и подсоединить приспособление к трубе относительно просто, надо лишь быть «подкованным» в выборе вида дефлектора.

Швабровка печи

Печи обычно штукатурят для придания ей более нарядного вида в том случае, когда при ее кладке используют старый разномастный (она выглядит пестрой) или неприглядный (с мелкими сколами и грубо сделанный) кирпич. Трудность заключается в том, что для выполнения штукатурных работ нужен определенный навык, поэтому, если вы не умеете штукатурить, в таком случае печь можно зашвабровать. Швабровку выполняют по ровной кирпичной кладке до просушки печи. Обычно после кладки всю печь очищают от прилипшей глины лезвием мастерка. В раствор, применявшийся для кладки печи, нужно добавить немного песка и сделать его немного пожиже.

Далее нужно взять старую тряпку, впитывающую в себя воду, сложить ее вчетверо квадратом размером до 12×12 см (точность здесь не нужна). Кстати, под руками должно быть ведро с раствором и ведро с водой. Рукой взять горсть раствора и ладонью смазать стену очень тонким слоем. Раствор быстро подсохнет. Опустив тряпку в ведро с водой и слегка отжав, заглаживают ею нанесенный раствор. Поверхность получается не такой ровной, как после штукатурки, но для бани или другого места, думаю, сгодится. Размазывать раствор по стенке можно и влажной квадратной тряпкой. В первую очередь замазывают неровности у кирпича. В этих местах следует наносить более густой раствор. После подсыхания раствора тряпку промывают и наискось или кругами проводят мокрой тряпкой по стенке, чтобы поверхность стала гладкой. Запачканную тряпку опять промывают и продолжают далее то же самое. Это и есть швабровка.

Углы печи швабруют так. Раствор наносят на тряпку, сложенную треугольником, ею захватывают угол и сразу с двух сторон выравнивают раствором, проводя тряпкой вверх-вниз. Угол получается полукруглой формы. От такой тонкой отделки улучшается теплоотдача.

Можно швабровку выполнять с помощью полутерка, как при штукатурке. Жидкий раствор накладывают на полутерок и прижимают низ полутерка к стенке в наклонном положении. Полутерок, как при штукатурке, сдвигая влево и вправо, поднимают, прижимая к стенке, вверх и сползающим вниз раствором ровняют поверхность стенки. С каждым подъемом полутерка вверх раствора становится все меньше, а значит, придется верх полутерка прижимать сильнее к стенке. Опытный мастер раствор на полутерке разровняет за несколько секунд: чем быстрее, тем будет ровнее отделка. Когда раствор затвердеет, а он быстро твердеет, берут ведро с водой и тряпку-швабру (вместо полутерка), которой продолжают швабровку. Чем чаще вы будете смачивать тряпку, тем быстрее и качественнее будет выполнена швабровка.

Напуски можно швабровать так. На сырую тряпку кладут раствор и, прижав к кладке, растирают как с полутерка.

Пункт 8 сборка

Если вы купили керамический дымоход типа schiedel, то беспокоиться не о чем. Проблемы могут возникнуть с компоновкой деталей дымохода из нержавейки. Если вы приобретаете готовый продукт у серьезного производителя, то там тоже проблем не должно возникнуть, начиная от нижнего тройника, дымоход собирается последовательно и без проблем. Но в случае покупки более дешевых вариантов на рынке, возможны неприятные сюрпризы. Дело в том, что используются две методики сборки – «по дыму» и «по конденсату», и от этого зависит порядок вставки труб одна в другую. Здесь нужно запомнить простое правило: никакая сборка «по дыму» недопустима, если у вас одинарный дымоход, т.е. не сэндвич.

Дымоход должен собираться только «по конденсату»! Это значит, что верхняя труба должна вставляться в нижнюю, а не насаживаться на неё. Иначе конденсат будет вытекать по наружным стенкам. Особые сложности возникают при устройстве двухслойного дымохода. В этом случае у нас две трубы, между которыми — слой утеплителя. В этом случае внутренний дымоход монтируется строго по конденсату. А вот наружную трубу монтируют как раз наоборот, методом «по дыму», то есть верхняя труба уже не вставляется в нижнюю, а насаживается на неё.

Объясняется это просто — внутри конструкция не должна допускать попадание конденсата в слой утеплителя, и он должен беспрепятственно стекать вниз, а снаружи точно также не должны попадать в утеплитель атмосферные осадки. Поэтому при покупке двухслойного дымохода требуйте у продавца, чтобы он сразу показал, каким образом он будет собираться внутри и снаружи. Чтобы не путаться, начинать сборку нужно всегда с тройника. При этом метод сборки переходного горизонтального участка от котла в дымоход никакого значения не имеет.

Еще один важный нюанс — над трубой для отведения дыма не должно быть никаких зонтиков. Ствол должен промываться атмосферными осадками. Это полезно для его очищения от сажи и конденсата. Это технические требования, и если вы посмотрите на промышленные трубы, то ни на одной из них не увидите никаких зонтиков

Исходя из этого, опять возвращаемся к важности конденсатосборника, который играет еще и роль отвода атмосферных осадков из трубы

Если при строительстве дымохода будут предусмотрены и соблюдены все 8 перечисленных пунктов, вы можете быть уверены, что ваша система отведения дыма будет прекрасно справляться со своей задачей. А чтобы не мучиться, просто доверьте это дело профессионалам.

Типы дымоходов

Дымоход — непременная часть любой печи: русской, голландки, контрамарки, буржуйки или газового котла. Дымоход выводит из помещения смесь газов, полученных в результате горения, и обеспечивает полное сгорание топлива.

Правильная конструкция дымохода, подходящая для конкретного отопительного устройства, помогает ему выполнять определённые функции. Рассмотрим типы дымоходов для разных теплогенераторов:

• дымоход для газового котла. Такой котёл использует энергию горения газа — он греет воду для системы парового отопления и (или) горячего водоснабжения дома. Функции прямого обогрева помещения у него нет, поэтому дымоход для него делается прямоточный;
• дымоход для печи. Это сооружение гораздо более сложное. В печи могут гореть уголь или дрова, а может — и газ. За счёт своей конструкции печь греет помещение, раскалённый воздух выходит из топки и проходит через многочисленные ходы в теле печи, поэтому сам дымоход должен обладать повышенной тягой. При этом надо предусмотреть места для очистки дымового канала от сажи, а также заслонки, регулирующие тягу;
• дымоход для камина. Камин, как правило, топится дровами. Его дымоход одновременно и более простой, и более сложный. Единственный его изгиб находится на границе с телом камина — это так называемый зубец, полка для оседания сажи. Дальше дымоход абсолютно прямой. Его сечение впрямую зависит от размера портала камина и рассчитывается по таблице, а оголовок должен находиться выше конька кровли. Только тогда камин будет хорошо «тянуть» и греть помещение.

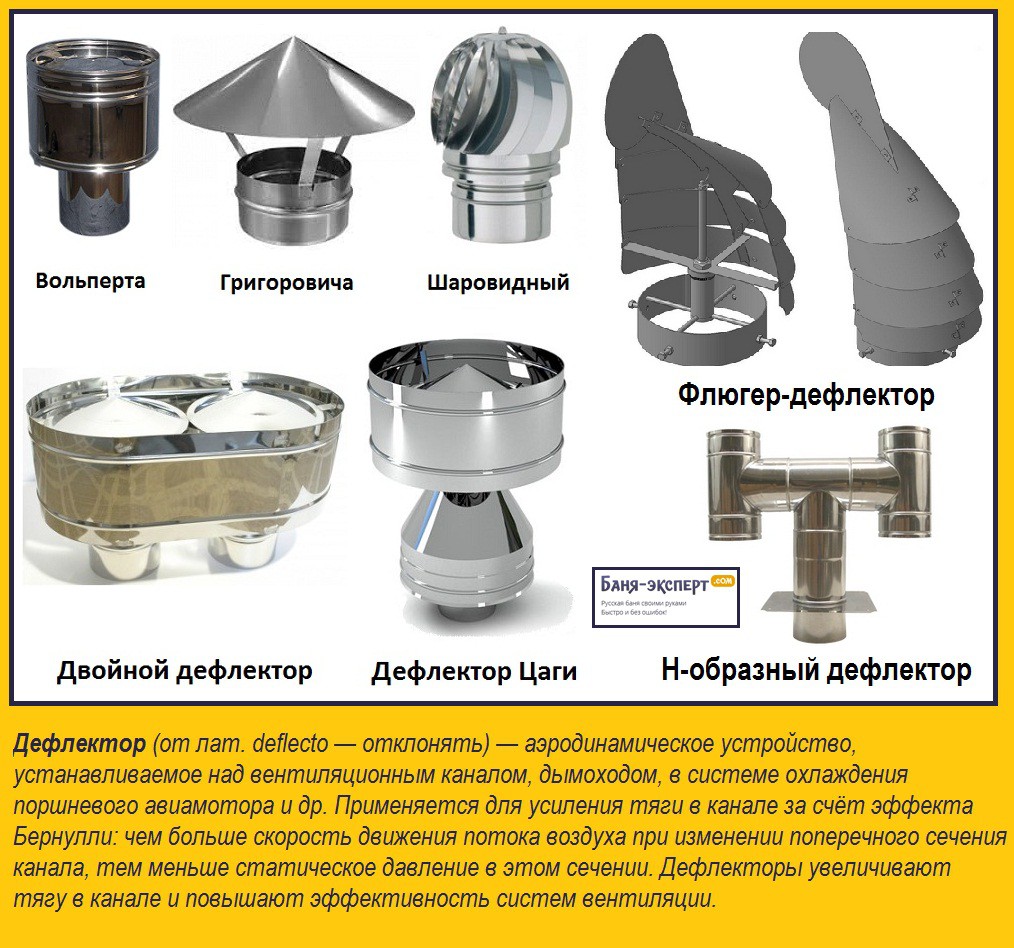

Принцип действия дефлекторов

Принцип действия дефлекторов

Стандартное устройство включает три основных элемента – цилиндр, диффузор, защитный колпак (зонтик). Дополнительно конструкция оснащается кольцевыми отбоями, которые располагаются в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются формой, размерами и количеством элементов, но все они, независимо от вида, работают по одному принципу.

Дефлекторы

Конструкция устанавливается на самом верху дымовой трубы и создает препятствие воздушным потокам. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и разбивается на множество мелких воздушных потоков слабой интенсивности. Часть из них поднимается по корпусу и захватывает дым, выходящий из трубы. Именно это и увеличивает тягу в дымоходном канале.

Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор препятствует засорению трубы через верх и выполняет декоративные функции.

Декоративные дефлекторы

Доказано, что после монтажа дефлектора КПД отопительного прибора возрастает на 15-20%. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка. Имеет значение и расположение трубы на крыше.

Расположение дымохода

Есть два варианта расположения дымохода — изнутри здания и снаружи, и у каждого свои достоинства и недостатки. В первом случае устраивают проходные узлы сквозь перекрытия и крышу. Обеспечить при этом пожарную безопасность и гидроизоляцию способны только квалифицированные мастера. Кроме того, придётся покупать специальные модули и дополнительные материалы.

Внутренний дымоход занимает в помещении место, и его не всегда просто замаскировать или обыграть в интерьере. Но зато, если сделать первые метры дымохода одноконтурными (односменными!, можно для обогрева дома использовать тепло дымовых газов. Выводя трубу на улицу сквозь стену того этажа, где находится отопительный прибор, вы заметно упрощаете монтаж, повышаете пожарную безопасность и можете не опасаться протечек конденсата в жилые помещения, однако теряете часть тепла и вынуждены лучше утеплять дымоход (иначе не добиться хорошей тяги и, кроме того, будет выпадать слишком много конденсата).

Для наружного дымохода лучше всего подойдут модули с внешним контуром из нержавеющей стали. Чаще всего трубу опирают на консольную площадку и крепят к стене с помощью кронштейнов, шаг которых зависит от массы дымохода, но в любом случае не должен превышать 2 м. Дымоход из бетонных модулей также можно установить снаружи, но для него потребуется прочное основание, жёстко связанное с фундаментом дома.

Виды дымоотводов

При выборе печной системы следует учитывать материал, из которого построен дом: дерево или кирпич. Деревянный особняк быстрее подвергается горению и менее надежен в плане пожаробезопасности по сравнению с кирпичным домом

При установке трубы очень важно правильно рассчитать, чтобы продукты горения вытягивались из помещения без вреда здоровью

При монтаже трубы необходимо правильно установить тягу, которая и обеспечивает безопасный отвод угарного газа. Оптимальная высота трубы- не менее пяти метров.

При установке отопительных приборов следует сделать правильный расчет дымохода:

• Выбрать соответствующий материал
• Рассчитать высоту дымохода
• Рассчитать сечение дымохода
• Рассчитать диаметр дымохода

Необходимо учесть топливо, которым будет отапливаться нагревательный прибор. В зависимости от него следует подобрать правильный материал для трубы:

1. Кирпичный
2. Асбоцементный
3. Шамот
4. Железный
5. Керамический

Эксплуатационные свойства кирпичного канала невелики. Срок службы составляет не более семи лет, еще и уровень безопасности подводит. При кладке важен надежный полнотелый кирпич, который затем покрывается слоем шпаклевки для герметизации.

Асбоцементная труба очень дешевая, но не экологичная. При нагревании она источает канцерогенные вещества. Самым надежным, но и дорогим материалом для трубы является шамот. Он отвечает всем требованиям пожаробезопасности, надежен и практичен. Срок службы шамота довольно велик.

Смотрим видео виды систем дымоотвода:

Стальной дымоотвод самый долговечный из всех благодаря модульному строению. Вы всегда можете заменить испорченный участок трубы новым. Канал из стали пластичен, и из него можно создавать любое количество колен. Стальная конструкция поворачивается и гнется в любую сторону. Это универсальный материал для каминов и печей любой модификации.

Дымоотвод из керамического материала устанавливают в помещениях с большим пространством. Самым популярным считается дымопровод, совмещенный с двумя ходами. Выглядит он как труба с двумя дымоходными каналами.

Причины плохой тяги

Существует огромное количество причин, вызывающих нарушения тяги, однако, хуже всего если ситуация возникла в результате ошибочной проектировки дымохода (например, неправильно подобрано сечение трубы или неверно рассчитана её высота).

В таком случае увеличить движение воздуха в дымоходе можно только при помощи радикальных методов, то есть, проще говоря, требуется полная перестройка дымохода. Для этого необходимо обратиться за помощью к профессиональному печнику или сделать всё самостоятельно, своими руками.

По факту, к неправильной работе дымохода может привести любое, даже самое маленькое отклонение от установленных нормативов, касающихся как самого проектирования, так и монтажа.

Одна из самых распространённых причин — сажа, которая образуется в процессе сжигания дров. Частицы продуктов горения склеиваются между собой и оседают на стенках дымохода, что впоследствии приводит к уменьшению его диаметра. В результате движение воздуха в дымоходе затрудняется. Поэтому дымоход необходимо регулярно чистить.
Нарушение вентиляции. Наихудшим проявлением плохой работы дымохода является обратная тяга. В этом случае образующийся в результате сгорания топлива дым выходит не через трубу, как это должно быть, а прямо из топочной камеры проникает в помещение.
Внешние факторы

Если никак не удаётся установить причину затруднённого выхода дыма, стоит обратить внимание на атмосферные явления. Например, вызвать нарушение тяги может сильный ветер или высокое атмосферное давление.

В некоторых случаях обратная тяга возникает только на короткий промежуток времени (1–2 дня). Происходит это в основном во время топки печи в прохладную погоду либо после продолжительного простоя топочного прибора. Объясняется это тем, что в печи уже накопился холодный воздух, который начинает препятствовать возникновению движения в дымоходе и в помещение проникает дым.

При периодическом возникновении подобных проблем необходимо точно установить причину и устранить её. Помимо этого, рекомендуется воспользоваться специальным устройством (стабилизатором тяги для дымохода) в целях организации вторичной подачи воздуха для оптимальной силы его движения по выводящей трубе.

Стабилизатор снабжён специальным клапаном, который способен предотвратить появление слишком высокого давления в случае нештатных ситуаций. Для изгнания холодного воздуха можно использовать обычную бумагу.

Для этого необходимо сжечь в печи 2–3 листочка, и тёплый воздух, поднимаясь по дымоходу, вытолкнет холод. После проведения этих нехитрых манипуляций можно растапливать печь. Чтобы обратная тяга не доставляла вам лишних хлопот, необходимо вовремя прочищать выводящую трубу.

Керамический дымоход

Керамические дымоходы сегодня завоёвывают популярность, так как: прочен, безопасен, экологичен. Они взяли всё лучшее от кирпичных и стальных систем. Основной минус — высокая цена комплектующих.

Состав комплекта

Монтаж дымохода из керамики простой, и его легко сделать своими руками. Ведь он монтируется из готовых частей, они соединяются при использовании специального состава, самим изготовить которые не получится.

Комплект состоит из:

• основания имеющего отвод для конденсата;
• элемента для соединения с патрубком;
• ревизионной ячейки с дверкой;
• облегчённого блока для отделки снаружи;
• набора для обработки надкровельного участка;
• изделия для изоляции, имеющего негорючие свойства;
• пастообразного клея.

Кроме того, потребуются крепежи, облицовочный огнестойкий материал, штукатурка, натуральный камень, керамическая плитка.

Правило сборки

По технологии и нормативам, дымоход следует располагать не дальше 2 метров от генератора, а вот от стен и перекрытий по возможности подальше.

Процесс установки требует соблюдения ряда правил:

• наличие фундамента, который покрыт огнезащитным средством;
• установку необходимо делать снизу, с цокольной части, и передвигаться к кровле;
• фиксировать сегменты следует специальным клеевым составом, он продаётся в наборе;
• труба должна иметь диаметр больше, чем у патрубка, присоединённого к теплогенератору;
• в качестве теплоизоляционного материала использовать минеральную вату и штукатурку;
• участок, где соединяется труба и кровля, следует оборудовать фартуком из металла;
• при горючести кровельного материала, нужно смонтировать искрогаситель.

Если дымоходный контур тянется на протяжении 4 метров без крепления, то требуется его армирование, при использовании железных прутьев, для которых имеются специальные отверстия.

Способ монтажа

Все предназначенные детали для дымохода из керамики в своём составе содержат шамот, он помогает противостоять высоким температурам, и значительно увеличивает срок эксплуатации.

Низ дымохода — основание, имеет отверстие для выхода конденсата, который выделяется при выведении продуктов горения. Жидкость скапливается, и выходит в канализацию, оборудованную заранее.

На основание устанавливается тройник, оснащённый ревизионным отверстием, через которое проводится осмотр и чистка системы отопления. При протапливании печи его необходимо закрывать дверкой. Все остальные элементы монтируются в соответствии с инструкцией производителя, и поэтому произвести сборку не составит труда.

Подготовка и нанесение клея

Для герметичности стыков элементов применяется специальный клей, имеющий кислотостойкие свойства. Состав можно приготовить самостоятельно, на основе сухого порошка.

Берётся 7 частей сухого концентрата и 1 часть воды. Температура при замешивании должна быть комнатная, консистенция получается густой.

Сразу состав кажется сухим, но пройдёт 7 — 8 минут, и он станет пастообразным. Использовать его нужно в течение 30 минут, потом он утрачивает свои свойства. Наносится на места стыковки, которые нужно перед этим смочить. Остатки клея следует удалить, снаружи — для придания эстетичного вида, изнутри — чтоб не собиралась сажа.

Если хотите произвести декоративную отделку дымохода, то следует оставлять свободный доступ к смотровому окну.

Виды дымоходов и их особенности

Дымоходы в доме, особенном деревянном, или в бане должны быть выполнены из различных огнеупорных материалов. Кирпичные дымоходы обладают устойчивостью к высоким температурам, прочностью и эстетикой, но при этом пористая и неоднородная структура кирпича способствует накоплению влаги, осаждению продуктов горения — сажи и копоти. В результате просвет печной трубы зарастает, ухудшается тяга, и эксплуатация печи становится небезопасной. Особенно нежелательно использовать кирпичные дымоходы в системах отведения дыма от твердотопливных, в том числе пеллетных, котлов с закрытой камерой сгорания.

Трубы из черного металла не рекомендуется использовать в деревянных домах и банях, а также при установке газового или твердотопливного котла: они сильно нагреваются и быстро прогорают, что может привести к пожару. Иногда дымоходы из такой трубы монтируют в кирпичных гаражах и других подсобных помещениях, но и там они неэффективны, так как подвержены коррозии и образованию конденсата.

Наиболее удачное решение — утепленные сэндвич-дымоходы из нержавеющей стали и керамики. Круглое сечение труб способствует прохождению дыма и обеспечивает хорошую тягу. На гладкой внутренней поверхности меньше оседает сажа. За счет утепления исключается образование конденсата. Благодаря модульной системе их монтаж легко сделать своими руками. Конструктивно сэндвич-дымоходы из нержавейки и керамики несколько отличаются.

Керамический сэндвич-дымоход представляет собой систему из модулей, каждый из которых состоит из внутреннего керамического элемента трубы и полого пеноблока. Для теплоизоляции они разделены слоем базальтового утеплителя. Поставляются модули в разобранном виде, сборка производится на месте на специальный клей и герметик. Для установки керамического дымохода обязателен фундамент из-за их значительного веса.

Сэндвич-дымоходы из нержавеющей стали продаются в виде готовых модулей. Они представляют собой две трубы разного диаметра, вложенные одна в другую, и разделенные слоем утеплителя. Внутренняя труба — из нержавеющей стали, внешняя может быть как из нержавейки, так и из оцинкованной жести. Собираются они значительно быстрее керамических. Кроме того, благодаря небольшому весу, для дымохода из нержавейки не нужен фундамент.

По огнестойкости керамические дымоходы превосходят все остальные, они длительно выдерживают температуру до 1200 градусов Цельсия, некоторые модели снабжены системами вентиляции. Срок службы таких дымоходов не менее 50 лет. Но цена керамических дымоходов высока, поэтому их установка целесообразна только в жилых домах, коттеджах и других капитальных строениях.

Как улучшить тягу в дымоходе

Важнейшей характеристикой бытовых дымоходов, заметно влияющей на величину развиваемой в них тяги, является величина поперечного сечения канала. С уменьшением диаметра трубы тяга заметно снижается и при определённой (критической) величине сечения продукты сгорания перестанут уходить наружу, а начнут скапливаться в дымоходе и проникать обратно в помещение.

С другой стороны завышенное сечение приводит к тому, что в трубу беспрепятственно начнёт поступать холодный воздух, затрудняющий выход в атмосферу продуктов сгорания. Таким образом, решение вопроса следует начинать именно с правильного подбора диаметрального размера.

Причины снижения тяги

Кроме того, величина тяги может зависеть от следующих факторов:

• состояние стенок трубы дымохода (сильно загрязнённые стенки заметно ухудшают условия продвижения дыма по трубе),
• низкое атмосферное давление,
• высокий уровень влажности,
• сильные порывы ветра,
• низкое давление внутри помещения.

Опытные дачники давно заметили, что при низком атмосферном давлении или в дождливую погоду тяга несколько снижается и становится несравнимой с её величиной в ясную погоду (в морозный день, например). Объясняется это тем, что в дымовой трубе после долгого перерыва в работе может накапливаться влажный воздух.

Избежать накопления влажности вы сможете, если в периоды вашего отсутствия в доме будете держать заслонку чуть приоткрытой.

Причиной плохой тяги в трубах дымохода может оказаться и низкое давление воздуха в самом доме. При этом достаточно немного приоткрыть комнатную форточку, чтобы устранить эту причину. Иногда давление внутри строения может понизиться из-за работы в нём вентиляционной системы или вытяжки, в подобной ситуации желательно отключать их на время розжига печи или камина.

Технические средства

Вопрос улучшения тяги в дымоходе может быть решён путём использования в нём следующих технических средств:

• дефлектор,
• турбина ротационная,
• флюгер дымоходный,
• вентилятор дымовой («дымосос»).

Если при конструировании вашего дымохода был допущен просчёт, вследствие которого его сечение имеет недостаточную величину, то вы можете попытаться исправить положение путём установки специального устройства – дефлектора.

Это аэродинамическое устройство монтируется прямо над дымоходом и позволяет увеличить тягу в нём за счёт принудительного отклонения воздушных потоков (при этом используется эффект снижения давления в зоне обтекании препятствия воздушными массами).

Ротационные турбины монтируются над оголовком дымоходной трубы и представляют собой механическое устройство, использующее силу ветра для поднятия тяги в канале. Независимо от направления движения воздушных потоков (ветра) насадка турбины всегда вращается в заданном направлении, создавая при этом хорошее разрежение и увеличивая, таким образом, тягу в трубе.

Особенности конструкции ветрозащитного дымоходного флюгера обеспечивают условия для свободного выхода дыма с подветренной стороны трубы, что также увеличивает тягу в дымовом канале. Флюгер всегда обращён против ветра и закрывает выходное отверстие дымохода от воздушных потоков. Дым беспрепятственно выходит с подветренной стороны устройства, а обтекающие его потоки создают необходимое для усиления тяги разряжение.

Ремонт плоских крыш

Флюгеры дымовые позволяют снизить влияние потоков воздуха на работу системы, стабилизируют тягу и исключают возможность её «опрокидывания» при сильных порывах ветра.

Дымовой вентилятор или «дымосос» представляет собой обыкновенный электромотор с вентилятором, с помощью которого организуется принудительная вытяжка дыма из канала, приводящая к усилению тяги. Такие устройства требуют для своей работы подводки отдельной линии электропитания 220 Вольт.

Как улучшить тягу в дымоходе Советы по улучшению тяги в дымоходе. Как правильно улучшить тягу дымохода своими руками.

Изготовление в кровле отверстия для трубы

Очень важно точно рассчитать в кровле размер отверстия для трубы. В противном случае, сложив печь, вам придется прибегнуть еще и к услугам жестянщика

Куда проще позаботиться об этом заранее. Когда труба будет сложена до уровня кровли, необходимо с помощью отвеса Л, молотка и гвоздя перенести размеры трубы по углам на кровлю. Делать это надо из чердачного помещения (пробить гвоздем четыре отверстия в кровле по разметке). Соединив карандашом на верхней части кровли четыре отверстия, получим прямоугольник Б, представляющий собой проекцию горизонтального сечения трубы на плоскость кровли. Далее необходимо отступить от каждой стороны прямоугольника на 7-10 см и построить внутри него еще один — меньший прямоугольник В. Если в месте выхода трубы попадаются швы в кровельном железе Г, то их можно прибить (повалить) к крыше.

Изготовление отверстия для трубы в кровле

Углы Д двух получившихся прямоугольников нужно соединить, вырезать меньший прямоугольник В и разрезать кровлю по линии соединения углов. Полученные четыре полосы Е нужно отогнуть по прислоненному бруску (доске) так, чтобы они немного не доходили до вертикального положения. Тогда железо будет более плотно прижато к стенке трубы. Оставшиеся незащищенными треугольные пустоты между бортиками (отогнутыми полосами Е) в углах трубы заделывают изнутри цементным раствором, прижимая к ним кирпич, и снаружи, выше железных бортиков штукатурят.

Facebook

Twitter

Вконтакте

Одноклассники
