Недостатки УШП

Недостатки УШП

На самом деле, многие недостатки, какие есть у фундамента утепленная шведская плита, являются продолжением ее достоинств. Их не так уж и много, и на самом деле они не такие уж и значительные. Давайте по порядку рассмотрим их все.

Первый, и пожалуй главный, это высокие требования к квалификации исполнителей на всех этапах от проектирования до монтажа. Здесь практически не имеет значения предыдущий строительный опыт работников. Технология и культура производства настолько отличается от обычной стройки по-русски, что порой легче взять и научить человека, который практически совсем не обладает опытом, чем пытаться изменить сложившиеся привычки опытного работника.

Второй недостаток — это низкий цоколь порядка 30 сантиметров в высоту. На наш взгляд это скорее особенность, чем недостаток. Российский менталитет диктует нам, что дом должен быть на высоком цоколе, минимум метр высотой. Так сложилось. Но если задуматься о целесообразности и причинах – многие из нас не смогут ответить на простой вопрос: а для чего это нужно?

Третьим недостатком, как может показаться, будут достаточно высокие первоначальные финансовые вливания. Это связано с тем, что для устройства УШП требуется намного больше материалов (в основном речь идет о всевозможных трубах, коллекторах и фитингах), чем для любого другого фундамента, и нет возможности растянуть эти затраты во времени. Но в данном случае нужно понимать, что при строительстве других типов фундаментов, так или иначе, придется тратить денежные средства на проводку всех коммуникаций, только чуть позже. В конечном итоге, денежные затраты получатся еще больше, нежели при комплексном решении по типу УШП (подробнее об этом написано на странице с описанием достоинств).

Четвертый недостаток — это не ремонтопригодность коммуникаций заложенных в плите. Есть решения, которые убирают эту проблему, это устройство технических приямков и ревизий, но это, разумеется, влечет увеличение общих затрат. На наш взгляд эта проблема несколько надумана, так как срок службы материалов используемых при прокладке коммуникаций и устройстве самой плиты намного выше срока службы самого строения.

Так же эта проблема решается выбором опытных и добросовестных исполнителей и специальными предупредительными мерами в период монтажа (опрессовка труб теплого пола перед заливкой, проверкой герметичности и всех уклонов канализации и тому подобные мероприятия).

Еще хотелось бы отметить, что строительство УШП на участках с большим уклоном влечет за собой существенное удорожание, так как пятно застройки должно быть предварительно выровнено. Приходится порой устраивать подпорные стенки и террасирование.

Целесообразность устройство подвала под домом или цокольного этажа тоже вызывает сомнения. Не можем сказать, что примеров сочетания УШП с этими конструкциями не существует, они есть, но влекут за собой потерю универсальности, надежности конструкции и серьезные денежные вливания. Однако устройство монолитной камеры погреба под УШП не вызывает у нас каких-либо затруднений

Вот, в целом и все основные недостатки, про которые мы хотели вам рассказать. Надеемся, эта информация поможет вам сделать правильный выбор будущей основы для вашего теплого и уютного дома.

Преимущества и недостатки фундамента “Утепленная шведская плита”

УДК 69

Бедник Владислав Сергеевич1, Акобян Геворг Ваникович1
1Северо-Кавказский Федеральный Университет, магистрант


Аннотация
В данной работе рассматриваются такие понятия, как фундамент, утепленный фундамент, виды фундаментов, преимущества и недостатки фундамента «утепленная шведская плита».

Ключевые слова: строительство, утепленная шведская плита, фундамент


Bednik Vladislav Sergeevich1, Аkobyan Gevorg Vanikovich1
1North-Caucasian Federal University, master degree student


Abstract
This paper discusses such concepts as the foundation, insulated foundation, foundation types, advantages and disadvantages of the foundation «Insulated Swedish stove».

Рубрика: 05. 00.00 ТЕХНИЧЕСКИЕ НАУКИ

Библиографическая ссылка на статью:
Бедник В.С., Акобян Г.В. Преимущества и недостатки фундамента «Утепленная шведская плита» // Современные научные исследования и инновации. 2016. № 12 [Электронный ресурс]. URL: https://web.snauka.ru/issues/2016/12/76745 (дата обращения: 16.01.2022).

В настоящее время строительство малоэтажных частных домов становиться все более и более актуальнее. Люди хотят жить на своем участке земли и в собственном доме. Но не все готовы ждать несколько лет, а порой и десятки лет, для постройки собственного дома. Поэтому люди часто прибегают к покупке быстро возводимых домов из деревянного каркаса. Но не один дом не может обойтись без фундамента. Один из таких фундаментов и будет рассмотрен в данной статье.

Для начала ответим на вопрос, что же такое фундамент? Фундамент–подземная часть здания воспринимающая и передающая нагрузки на грунт основания. Существует большое количество видов фундаментов: ленточный, свайный, монолитный и  т. д.

Утепленная шведская плита (УШП) подходит по описание монолитного фундамента, по причине того что он располагается под всем зданием и заливается монолитом, а не собирается, из отдельных железобетонных изделий. И так, что же такое УШП и что ее отличает от других видов фундаментов. Утепленная шведская плита — малозаглубленный фундамент, под которым расположен слой утеплителя. При сооружении этого типа фундамента создается дренажная система, позволяющая отвести грунтовые воды от утеплителя, который не позволяет грунту пучиться и принимает на себя нагрузку от строения. В «шведскую плиту» на этапе монтажа встраиваются коммуникации и система обогрева «теплый пол». Массив фундамента является и тепловым аккумулятором для дома. Теперь об ее отличиях, во первых, само название уже несет в себе одно из основных отличий данного фундамента от других, вся плита покрывается утеплителем. Это исключает влияние перепадов температуры почвы на основание строения. Так как промерзание грунта под самим домом незначительное, риски его подвижек существенно снижаются.


Следующей отличительной чертой является, то что все коммуникации уже проложены в фундаменте, т.е. (канализация, водо и электроснабжение). Гладкая поверхность плиты дает возможность использовать эту поверхность как черновой пол, а так как вся поверхность утеплена, то полы будут достаточно теплыми, без дополнительных утеплительных систем. Так же плита может быть возведена практически на любом грунте, для ее возведения иногда достаточно снять растительный слой грунта, но в ряде случаев, при низкой несущей способности грунтов  необходимо снимать значительный слой грунта и утрамбовывать его виброкатком или виброплитой. На рисунке 1 показана схема-разрез УШП.

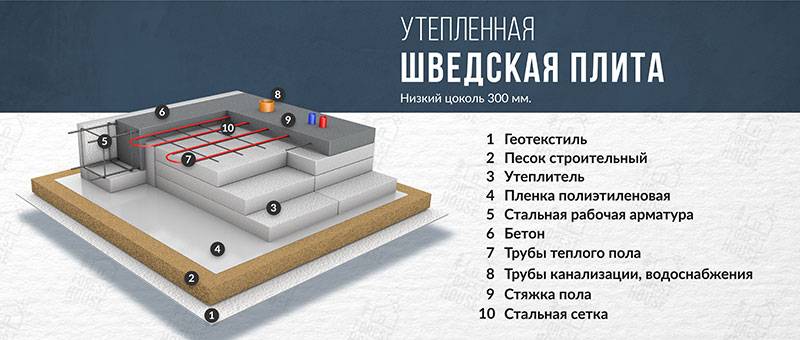

Рисунок 1. Схема–разрез утепленной шведской плиты.

К преимуществам такого фундамента можно отнести следующие характеристики:

1. Удобство конструкции;

2. Наличие всех коммуникаций в ней;

3. Пропадает необходимость возведения чернового пола;

4. УШП- фактически готовый нулевой цикл;

Недостатки такой конструкции:

1.

Высокая трудоемкость;

2. Высокая стоимость выполнения работ по монтажу, так например винтовые сваи обойдутся дешевле;

3. Имеются нюансы по устройству коммуникаций и рельефности участка;

4. Подвержены рискам пучения и неравномерной  осадки так как они находятся в неблагоприятной зоне грунтов с невысокой несущей способностью, а также  в зоне промерзания, т.к. они не углубляются несущей основой на глубину промерзания.

И так, рассмотрев данный тип фундамента можно сделать вывод о том, что как и любой конструкции у него есть свои преимущества, но и недостатки. Применение данного вида фундамента обуславливается в первую очередь необходимость возводить такую конструкцию, а так же от материальных ресурсов отдельно взятого заказчика.



Количество просмотров публикации: Please wait

Все статьи автора «Бедник Владислав Сергеевич»

Как устроен УШП фундамент для каркасного дома

Строительство каркасного дома – это очень важный процесс, требующий особых знаний и опыта.

Начало любого строительства — это сооружение фундамента, для возведения которого сегодня широко используют утепленную шведскую плитку (УШП). Она представляет собой комплексную систему, имеющую утепление и встроенные инженерные системы – теплый пол и электрика. УШП фундамент для каркасного дома – отличный вариант для тех мест, где почва слабонесущая или характерен высокий уровень грунтовых вод.

Преимущества УШП фундамента

Высокая популярность представленного материала обусловлена следующими его достоинствами:

  1. Интегрированный теплый пол и прочие коммуникации в фундаменте, в результате чего можно сэкономить время.
  2. При монтаже пола из плитки или ламината нет необходимости выполнять стяжку.Для шведской плиты уже характерна идеально ровная поверхность, на которой отсутствуют температурные швы.
  3. Толщина плиты фундамента принимает значение 20 см, благодаря чему можно сократить расходы на отопление.
  4. Материал предохраняет почву от промерзания и уменьшает вероятность пучения.
  5. Сооружение фундамента не предполагает использование тяжелой техники, которая может разрушить ландшафт.
  6. Шведскую плиту можно использовать при обустройстве фундамента для домов высотой в 1-2 этажа.
  7. В каркасном доме, построенном на шведской плите, никогда не будет возникать плесень и сырость.
  8. Быстрое возведение УШП.

готовая УШП

к содержанию ↑

Недостатки УШП фундамента

Несмотря на больше количество плюсов, УШП фундамент для каркасного дома обладает следующими минусами:

  1. Высокая стоимость работ. Приходится принимать во внимание все тонкости технологии, задействовать в процесс качественные материалы.
  2. Возводить такой фундамент разрешается только на ровной местности, на перепадах высот потребуется выравнивание, а это уже дополнительные расходы.
  3. В доме, построенном на УШП фундаменте, отсутствует подвал.
  4. Трудный доступ к инженерным коммуникациям, вмонтированным в основание дома. При возникновении аварийной ситуации придется долбить полы.
к содержанию ↑

Что собой представляет УШП фундамент?

При выборе такого типа фундамента для каркасного дома удается достичь максимально уютные и комфортные условия проживания. Такой тип основания предполагает наличие подушки из песка и щебня, с дренажем. Сверху этой подушки кладется утеплитель, а затее уже сама плита с трубами теплого пола и коммуникациями, усиленная арматурой.

Уникальная технология представленного материала предполагает использование специального теплоизоляционного слой под плитой и около фундамента. Этот слой отличает большой толщиной, благодаря чему можно снизить потери тепла до 65%.

Видео инструкция по строительству утепленной шведской плиты:

к содержанию ↑

Процесс возведения УШП фундамента

Такие строительные работы необходимо выполнять поэтапно и качественно. Можно соорудить УШП фундамент своими руками, так как этот процесс не характеризуется высокой степенью сложностью.

Подготовительные мероприятия

Первым делом необходимо подготовить площадку под основание. Эти мероприятия включают в себя следующий план действий:

  1. Рытье котлована.
  2. Выравнивание площадки.
  3. Выкапывание углубления по периметру и внутри под внутренними стенами для ребер жесткости.

Укладка геотекстиля

Хотя шведская плита – это фундамент неглубокого заложения, важно минимизировать влияние грунтовых вод. Для этого необходимо руководствоваться следующим планом действий:

  1. Устроить дренаж и сделать песчаную подушку.
  2. Уложить на подготовленную под основание площадку гидроизоляционные материалы. Для этих целей подойдет обычный рубероид, укладка которого ведется в несколько слоев.

Возведение опалубки

Теперь целесообразно выполнить опалубку. Для этого нужно выполнить максимально прочную и надежную опалубку при помощи большого количества подпорок. При недостаточно прочной конструкции под действием тяжелого залитого бетона она разрушится.

Теперь нужно сделать проект всех коммуникаций, учитывая подключение к наружным сетям.

устройство утепленной шведской плиты

Утепление УШП фундамента

Как правильно утеплить фундаментную плитку? Здесь нужно руководствоваться следующим планом действий:

  1. По всей площади в опалубку уложить утеплитель. Утепление фундаментной плиты ведется со всех сторон. Для прокладки теплоизоляционного слоя применяют пенополистирол. Толщина слоя утеплителя должна составлять 20–30 см.
  2. Монтаж утеплителя должен вестись в два слоя, а между ними расположить гидроизоляционную пленку.
  3. Выполнить утепление отмостки.

Теплые полы в фундаменте УШП

Сэкономить на отоплении поможет еще система теплый пол, трубы которой будут вмонтированы в саму бетонную плиту основания. Укладка труб по периметру здания должна вестись более плотно, чем в центре.

Максимальное расстояние между трубами может составлять 25 см, а минимальное – 10 см. При соблюдении этого минимального допустимого расстояния и плотном монтаже труб можно получить их перерасход при не изменяющейся температуре пола. Закладка труб теплого пола должна вестись в 15 см от наружных стен.

Процесс армирования

Перед тем как выполнить бетонирование, необходимо в опалубку с уложенным утеплителем установить армирующий каркас, размеры ячеек которого 20х20 см. Он придаст бетонной плите дополнительную прочность. Процесс осуществляется по следующему плану:

  1. Укладывается в 2 слоя армированная сетка. Расстояние между слоями должны быть не менее 10 см.
  2. Арматура должна быть ребристая, так как гладкая имеет плохое сцепление с бетоном. Связка арматур – проволочная.
  3. В зависимости от почвы и нагрузки будущего здания осуществляется расчет ребер жесткости и армирования.
  4. Подбирается необходимое значение диаметра арматуры.

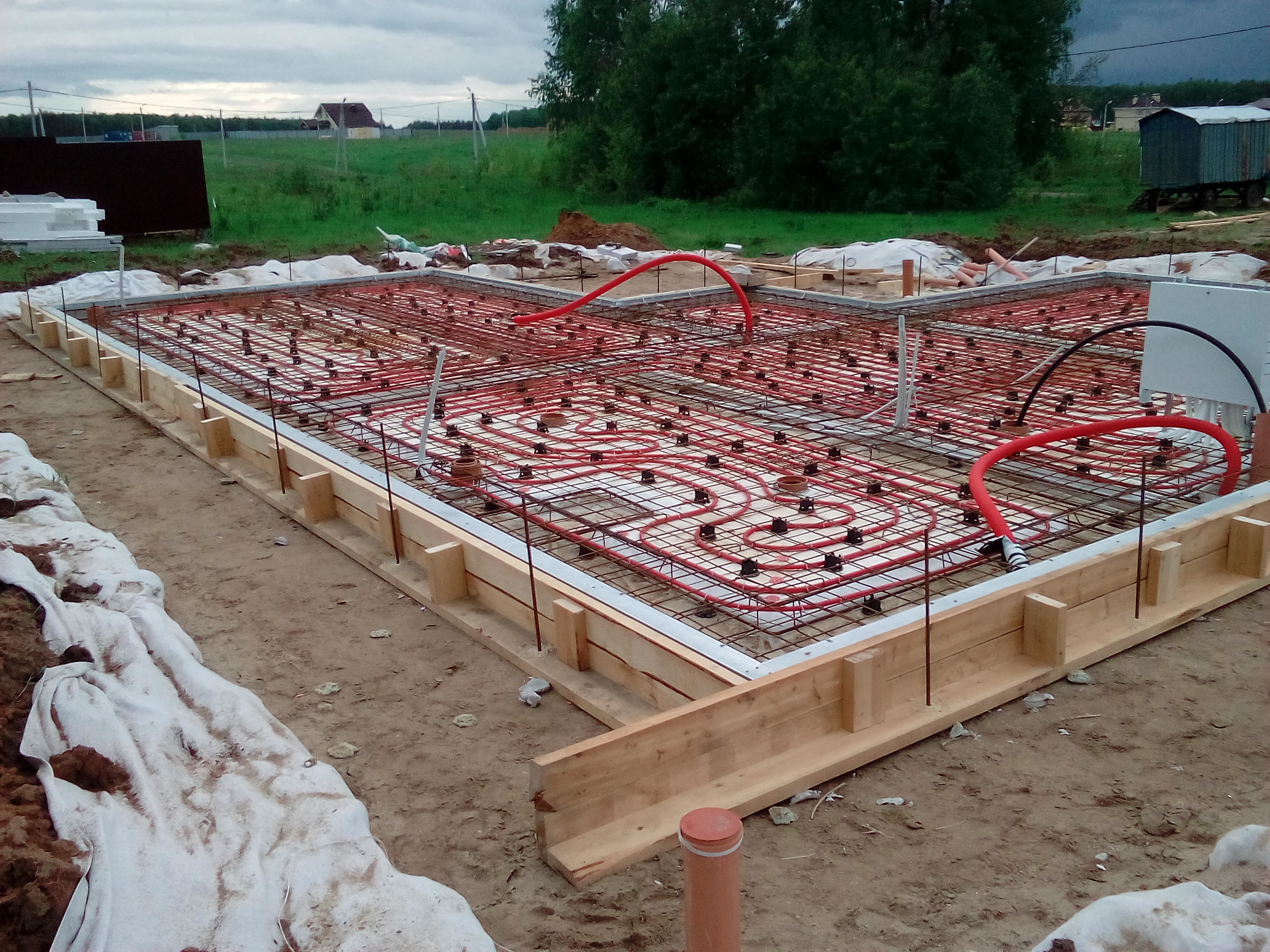

Человек показывает устройство свой утепленной плиты перед заливкой:

Заливка бетона

Перед тем как выполнить заливку бетону, необходимо проложить все коммуникации, которые включают в себя:

  • монтаж труб для системы «теплый пол»;
  • укладку канализационных и водопроводных труб;
  • укладку газовых труб и кабелей.

Заливка плиты фундамента может выполняться только при использовании качественного бетона класса, не ниже В25.

Порядок действий следующий:

  1. Проверить на герметичность все вмонтированные трубы.
  2. Загнать в трубы под необходимым давлением воздух, чтобы под тяжестью бетона они не смялись, поставить заглушки.
  3. Для достижения результата монолит, необходимо заливать фундамент не по частям, а сразу огромным количеством. Для этих целее нужно использовать специальную строительную технику.
  4. Одновременно с заливкой выполнить уплотнение бетона виброоборудованием.
  5. Очень важно, чтобы высыхание бетонного слоя происходило равномерно. Для этого верхний слой нужно смочить водой с целью защиты от пересыхания.
  6. Накрыть бетонную фундаментную плиту, предохраняя ее от влияния атмосферных осадков.
  7. Готовую бетонную плиту отшлифовать, а готовую поверхность фундамента можно считать черновым полом для укладки отделочных материалов.

На этом работы по возведению УШП фундамента для каркасного дома окончены. После проведенных мероприятий вы получите прочную, надежную и долговечную конструкцию. Кроме этого, утепленная шведская плита – отличное решение для тех людей, кто хочет сэкономить на отоплении. Вся процедура по обустройству фундамента – несложная, хотя и требует определенного опыта и знаний.

технология достоинства недостатки советы мастеров

Прогресс не стоит на месте. Производители, работающие в сфере строительства, предлагают все новые материалы и технологии, чтобы ускорить, а также улучшить технические показатели и уменьшить стоимость строительства. Одна из последних разработок по технологии устройства фундамента пришла из Швеции. Новый способ устройства основания имеет значительные преимущества и уверенно входит в применение для частного и коттеджного строительства. УШП фундамент – технология быстрого и экономичного возведения основания.

Что такое УШП

УШП (утепленная шведская плита) представляет собой плитный, монолитный фундамент мелкого заложения. Она имеет утепление по периметру и по всей площади подошвы. Фундаментная плита по системе УШП является готовым черновым полом первого этажа. Кроме того, сейчас сразу же в фундамент, помимо коммуникаций, встраивают систему тёплого пола.

В качестве утеплителя используется экструзионный пенополистирол, который специально предназначен для утепления фундамента снизу. В его состав добавлены частицы графита, благодаря чему увеличивается прочность материала на сжатие и стойкость к воздействию солнечного света. Также, экструзионный пенополистирол для УШП практически не дает усадки, а благодаря полному утеплению подошвы фундамента, устраняет проблемы пучения грунта.

Вернуться к содержанию

Преимущества и недостатки

Преимущества использования УШП фундамента:

  • Экономичность при возведении. Для устройства плиты по технологии УШП достаточно бригады из четырех человек.
  • Высокая скорость выполнения работ. На полное устройство плиты, включая земельные работы, понадобится не более двух недель.
  • Благодаря утеплению из экструзионного пенополистирола исключается возможность промерзания грунта под подошвой фундамента. Это избавит от морозного пучения, а в результате и от просадки основания.
  • Поверхность фундаментной плиты является готовым черновым полом. На него можно укладывать керамическую плитку без дополнительного выравнивания поверхности.
  • Устройство в фундамент теплого пола позволит сэкономить на создании системы отопления в будущем. Кроме того, благодаря утеплению фундамента, плита становится тепловым аккумулятором. Это позволяет снизить расходы на отопление, благодаря меньшему расходу тепловой энергии на нагрев теплоносителя.
  • Утеплитель имеет высокую прочность на сжатие (более 20 тонн на м2) и дает всего 2% усадки здания.
  • Теплоизоляция не впитывает влагу, благодаря этому увеличивается срок её эксплуатации.
  • Благодаря своему составу, в экструзионном пенополистироле не заводятся насекомые и грызуны.
  • Небольшая толщина теплоизоляции при сохранении нужного коэффициента теплопроводности.
  • Наличие кромок на теплоизоляционных плитах дает лучшую термоизоляцию и исключает образование мостиков холода.
  • Фундаментная плита одновременно выполняет несущую, теплоизоляционную и обогревающую функции.
  • Долговечность. Конструкция УШП прослужит не один десяток лет, сохраняя свои технико-физические характеристики.

Учитывая большое количество плюсов устройства шведской плиты, всё же есть некоторые минусы, которые ограничивают использование технологии УШП.

  • Шведская плита устраивается только на надежном основании. Недопустимо устраивать плиту на почвенно-растительных, илистых или заторфованных грунтах.
  • Большая часть коммуникаций находится непосредственно в фундаменте. В случае необходимости, доступ к ним практически невозможен.
  • УШП недопустимо использовать для возведения многоэтажных и тяжелых зданий. Такая технология используется только для одноэтажных или небольших двухэтажных зданий.
  • При устройстве такого фундамента исключается возможность возведения дома с подвалом.

Вернуться к содержанию

Необходимые инструменты и материалы

Утепленная шведская плита своими руками устраивается не так сложно, как это может показаться на первый взгляд. Перед началом работ должен быть готов проект строящегося здания и определено место строительства. Небольшая бригада с опытом работы быстро и качественно выполнит устройство УШП. Однако, соблюдая технологию производства, а также используя качественные материалы, можно выполнить устройство фундаментной плиты по шведской технологии своими руками.

Строительные материалы для устройства УШП:

  • песок средней крупности;
  • щебень средней фракции;
  • геотекстиль;
  • экструзионный пенополистирол для фундамента толщиной 100 мм;
  • дренажная труба;
  • деревянные доски;
  • арматура;
  • вязальная проволока;
  • трубы для устройства коммуникаций;
  • трубка для устройства теплого пола;
  • нейлоновые хомуты;
  • коллектор;
  • саморезы.

Необходимый инструмент:

  • штыковые и совковые лопаты;
  • тачка;
  • бетоносмеситель;
  • глубинный вибратор;
  • виброплита;
  • нивелир;
  • шуруповерт;
  • болгарка;
  • нож;
  • гладилка;
  • метрическая рулетка;
  • уровень;
  • ножовка;
  • молоток;
  • терка;
  • кельма;
  • защитная одежда (перчатки, очки, комбинезон, каска, сапоги).

Вернуться к содержанию

Пошаговая схема выполнения работ

  1. Земляные работы. Если строительство выполняется на участке с ненадёжными илистыми, почвенно-растительными или заторфованными грунтами, их необходимо удалить и заменить песком средней крупности.

    Фундамент устраивается с горизонтальным основанием. Его глубина должна учитывать толщину фундамента с утеплением и песчаной подушки, которая должна быть толщиной не менее 40 см.

    Дно фундамента засыпается песком, равномерно распределяется по всей площади с помощью виброплиты. Трамбовка выполняется послойно, в несколько этапов.

  2. Дренажная система. По периметру котлована устраивается траншея, в которую укладывается гибкая дренажная труба. Перед укладкой трубы, дно и стенки траншеи покрываются геотекстилем.
  3. Укладка геотекстиля. По всей площади котлована расстилается геотекстиль с нахлестом не менее 15 см. Такой материал упрочняет грунт и обеспечивает дренаж.
  4. Обратная засыпка. Выполняется обратная засыпка песком в несколько слоев до нужной отметки по проекту. Каждый слой должен быть не более 15 см и уплотняется виброплитой. При трамбовке необходимо песок поливать водой.
  5. Инженерные коммуникации. В песчаном основании выполняется укладка инженерных коммуникаций и канализации. Укладка выполняется соответственно проекту. Для временной фиксации коммуникаций используется арматура и хомуты. Концы коммуникаций и канализационных труб выводятся на поверхность.
  6. Деревянный каркас. По периметру устраивается каркас из обрезной доски. Устанавливаются стойки, к которым саморезами с помощью шуруповерта крепится обрезная доска. Для прочности каркас укрепляется раскосами.

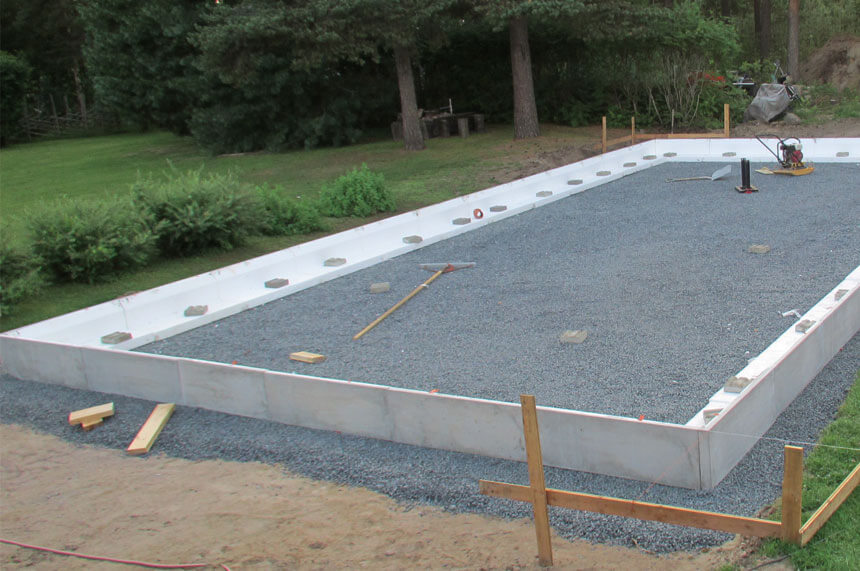

  7. Засыпка щебнем. Для этих целей используется материал средней фракции. Засыпка выполняется по всей площади фундамента до заданной отметки. Слой щебня не должен быть меньше 10 см. После засыпки выполняется трамбовка с помощью виброплиты.

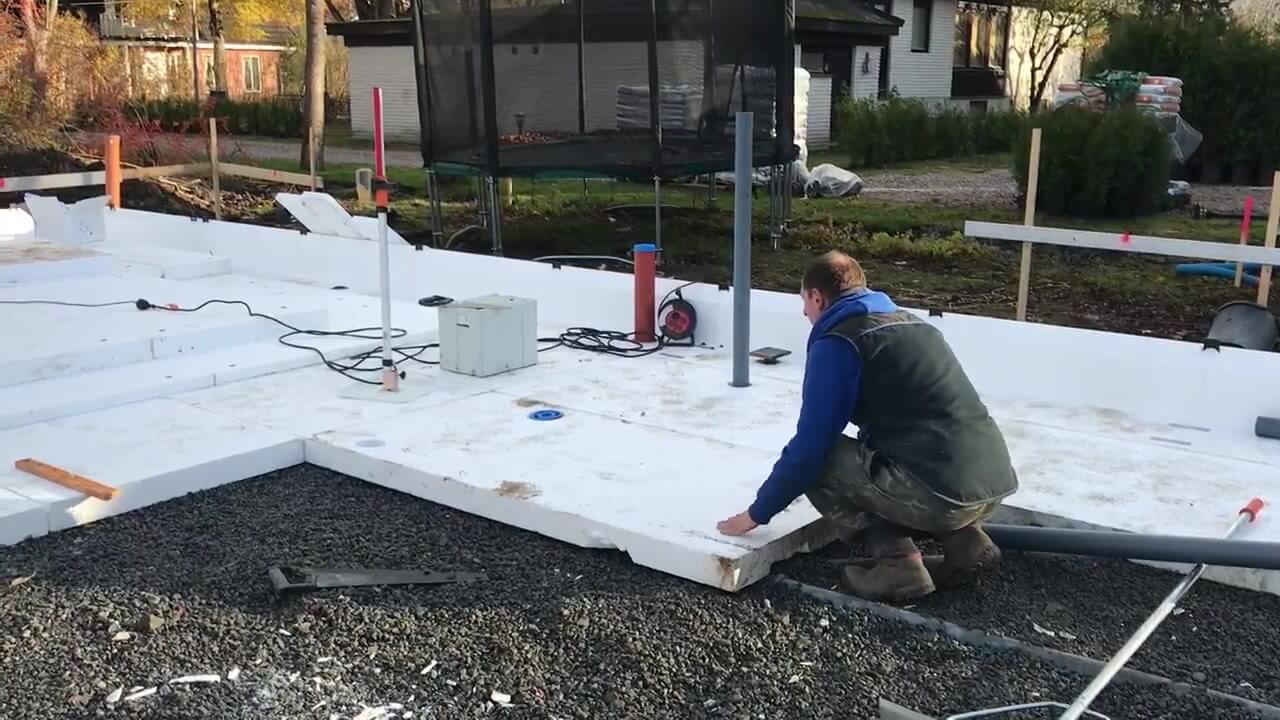

  8. Устройство теплоизоляции. Для теплоизоляции используются плиты из экструзионного пенополистирола, которые специально предназначены для утепления фундамента. Такие плиты, за счет добавления в состав графита, имеют повышенную прочность на сжатие. Толщина теплоизоляционных плит должна быть не менее 100 мм. Утепление выполняется не только горизонтальное, под плитой фундамента, но и вертикальное.

    В случае необходимости, деревянный каркас можно нарастить и упрочнить, чтобы он выдерживал давление от бетона во время заливки. Утеплитель обрезают по размеру и устанавливают вертикально, прижимая к бортам деревянного каркаса. Такая конструкция является одновременно вертикальным утеплителем торцевой части плиты и опалубкой для заливки бетонной плиты.

    Горизонтальная теплоизоляция выполняется по всей площади фундаментной плиты. Утеплитель укладывается на щебень одним слоем и плотно прижимается друг к другу. Затем на поверхности утеплителя размечаются зоны под несущими стенами. В этих зонах утеплитель вторым слоем не укладывается. Впоследствии там будут устроены железобетонные ребра жесткости. За исключением зон опирания несущих конструкций, по всей площади фундамента укладывается следующий слой теплоизоляции.

    Чтобы плиты термоизоляции не смещались, их стоит зафиксировать с помощью длинных саморезов. В местах вывода канализационных труб и коммуникаций можно легко сделать отверстия в теплоизоляционных плитах с помощью канцелярского ножа.

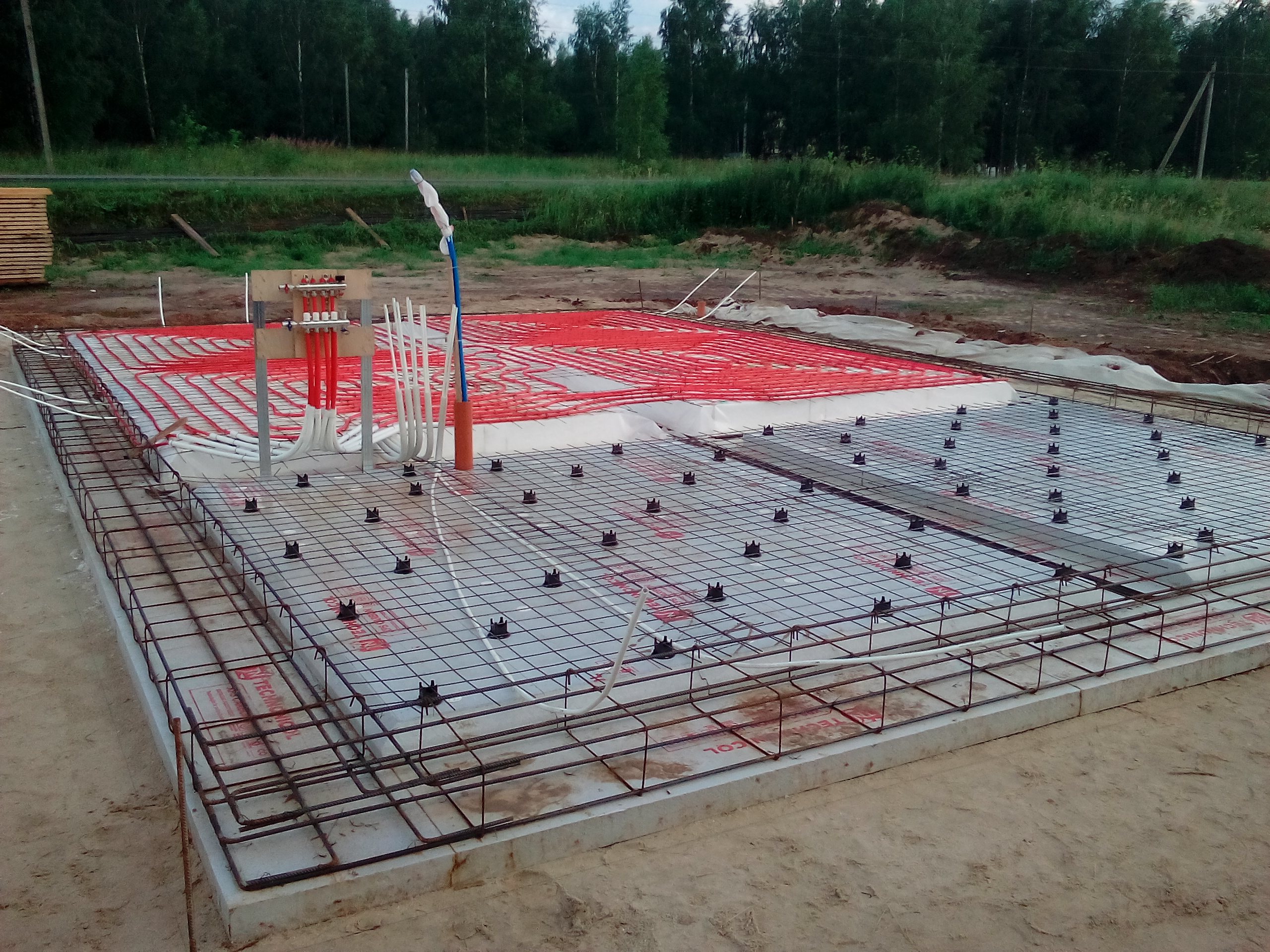

  9. Армирование шведской плиты. Армирование УШП состоит из двух этапов: армирование ростверка каркасом и плоскости фундаментной плиты арматурными сетками.

    Армирование ребер жесткости (ростверка) выполняется арматурным каркасом. Он изготавливается из четырех стержней диаметром 12 мм, которые соединены конструктивными хомутами из арматуры толщиной 8 мм. Хомуты располагаются с шагом 300 мм. Собирается каркас методом вязания, стержни и хомуты связываются вязальной проволокой. Во избежание повреждения утеплителя, пространственный каркас собирается отдельно, а затем в готовом виде укладывается на фиксаторы в зону устройства ростверка. Там каркасы соединяются между собой.

    По всей площади фундамента укладывается арматурная сетка. Её вязка выполняется непосредственно на месте укладки. Сетка изготавливается из стержней диаметром 10 мм с размером ячеек 150 х 150 мм. Сетка укладывается на специальные ПВХ фиксаторы.

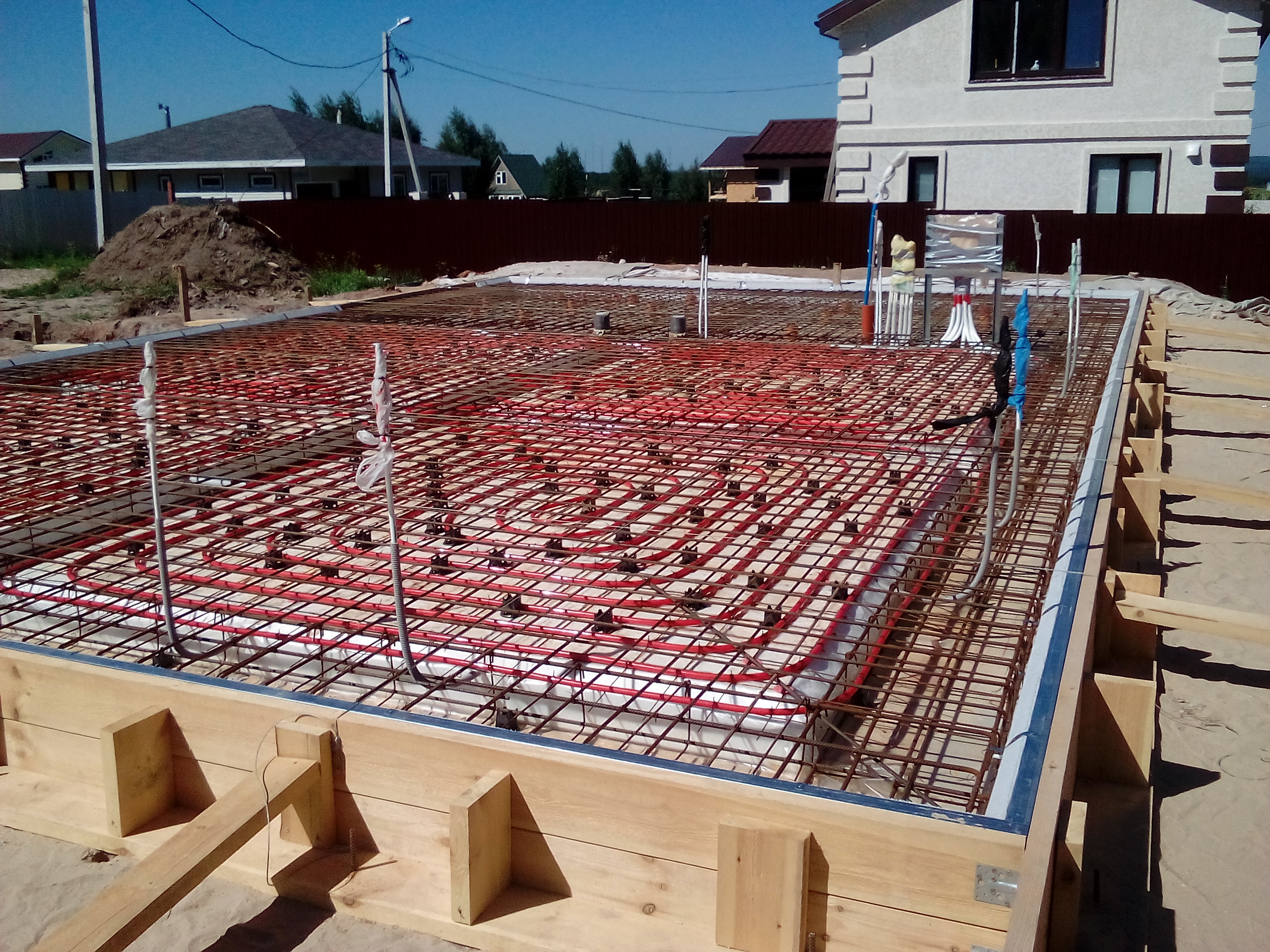

  10. Устройство системы теплого пола. Технология УШП фундамента предполагает монтаж теплого пола непосредственно в фундаментную плиту. Это обеспечит обогрев первого этажа без устройства дополнительного отопления.
  11. Трубы теплого пола по проекту укладываются на арматурную сетку и крепятся к ней нейлоновыми хомутами. В местах, где будут опираться несущие стены или устроены дверные проемы, трубы защищают гильзами из гофро защиты или ПНД трубы.

    Коллектор устраивается строго вместе, указанном чертежами проекта, и на нужной высоте. Для устройства коллектора в фундаментную подушку вбивается четыре полутораметровых арматурных стержня. На них крепится доска и временно фиксируется коллектор на заданной проектом отметке. К коллектору подключаются гибкие трубы теплого пола. В местах, где трубы поднимаются к коллектору, необходимо устроить их защиту с помощью специальной гофро защиты.

    После устройства теплого пола и перед бетонной заливкой необходимо проверить качество монтажа отопления. Для этого трубы теплого пола наполняются теплоносителем, и выполняется прессовка, которая покажет места нарушения герметичности системы.

  12. Бетонирование. Заказывать доставку бетона можно только после того, как будут выполнены все предварительные работы, и всё будет готово к бетонированию. Марка бетона определяется проектом строительства. Удобнее всего выполнять заливку с помощью автобетоносмесителя с установленным бетононасосом. Раствор распределяется по всей площади с помощью совковых лопат и кельмы. Нужно, чтобы бетон заполнил все труднодоступные места. Для уплотнения бетонной смеси используется глубинный вибратор.

    Время между доставкой бетона и его укладкой не должно превышать одного часа. Если есть необходимость прервать процесс бетонирования, можно на некоторое время приостановить выполнение работ, предварительно организовав рабочие швы. Перед возобновлением бетонирования рабочие швы необходимо смочить водой и обработать грунтовкой из цементного молочка.

Вернуться к содержанию

Заключение

После каждого технологического процесса выполненные работы, должен проходить контроль качества. Все необходимые стандарты работ указываются в технической документации и проекте строительства дома. Если соблюдать все строительные нормы и правила, а также четко следовать технологии выполнения работ, фундамент УШП станет надежной и теплой опорой для дома.

Не нашли ответов в статье? Больше информации по теме:

УШП фундамент

Допустимым видом фундамента для частного дома, который рассматривается при сравнении типов конструкций, является плита. Плитный фундамент обладает рядом положительных характеристик по сравнению с лентой и сваями – равномерность усадки, малый объем земляных работ. Вариантом плитной конструкции является УШП. Это Утепленная шведская плита. Недостатки плитного фундамента без утепления частично устранены в основании такого вида.

Конструкция УШП

Отличие УШП от плитного фундамента в том, что тут исключается деформация основания из-за пучения грунта. Такая технология пришла к нам из северной Европы, где большой процент частных домов строится с ее использованием. Конструкция выглядит так:

  • песчаная подушка толщиной 300–400 мм;
  • экструдированный пенополистирол – 100 мм под плитой и на боковой поверхности конструкции, благодаря ему грунт изолируется и не промерзает;
  • железобетонная плита П-образной формы, толщиной в тонкой части от 100 мм;
  • инженерные сети;
  • система теплого пола.

Такой вид фундамента удобен тем, что за счет системы обогрева и теплоизоляции плита используется как перекрытие для первого этажа.

Негативные стороны шведской плиты для фундамента

Недостатки УШП определяются ее конструкцией:

  1. Дороговизна. Большое количество утеплителя и греющего провода делает фундамент дороже аналогов в виде лент и свай. Даже возможность использовать его как теплый пол первого этажа не дает выигрыша в стоимости.
  2. Сложность монтажа. Для строительства такого основания требуются грамотные монтажники, которые обладают опытом изготовления УШП. Недостаток квалификации может привести к деформации, разрушению и дополнительным тратам на переделку.
  3. Плохая доступность коммуникаций. Инженерные сети для обеспечения дома прячутся под сплошной плитой, что затрудняет их осмотр и ремонт.
  4. Недостаточная несущая способность для многоэтажных зданий. Фундамент тонкий и предназначен для возведения на нем одно или двухэтажных домов из легких бетонов или дерева, иногда и кирпича.
  5. Использование пенополистирола. Этот материал подвергается воздействию веса здания, и, если он не соответствует требованиям по прочности, происходит сминание и неравномерная осадка.
  6. Подвал. От этого помещения придется отказаться.
  7. Не допускается использование не соответствующих требованиям материалов. За этим нужно следить и это влияет на стоимость.
  8. Необходимость разработки дорогой проектной документации и технического надзора за строительством.
  9. Необходимость устройства недостаточно удаленного от грунта цоколя. Так как плита недостаточно высоко находится от грунта, возможно намокание стеновых конструкций, что требует дополнительной гидроизоляции.
  10. Необходимость устройства дренажной системы, для отвода грунтовых, дождевых и талых вод. Это защищает пенополистирол от намокания, так как он гигроскопичен. Дренажная система подвержена заиливанию с течением времени.

Перед строительством любых фундаментов нужно провести обоснование, которое поможет выбрать наиболее удачный в ваших условиях вариант. Так как технология дорогая и новая в наших условиях, реализовывают ее только с привлечением опытных строителей, которые смогут в полной мере реализовать ее положительные стороны и не допустят ошибок.

что это такое, технология возведения конструкции с использованием шведской плиты, утепленный финский вариант, плюсы и минусы

Строительство любого здания начинается с установки фундамента, который выступает не только надежной основой для строения, но и обеспечивает конструкции долговечность. На сегодняшний день существует множество видов таких основ, но особой популярностью у застройщиков пользуется основание с применением утепленных шведских плит (УШП). Этот материал изготовлен по современным технологиям, позволяет сэкономить на стоимости и времени строительства, а также является отличным теплоизолятором.

Что это такое?

УШП-фундамент представляет собой монолитное основание, выложенное из шведских плит, имеющих утепление по всей площади и периметру подошвы. Такой фундамент является готовым черновым полом для первого этажа, в него, помимо коммуникаций, можно также встраивать систему подогрева.

Закладку плит выполняют неглубоко, так как в их состав входит качественный утеплитель – пенополистирол, который надежно защищает основание снизу от промерзания. Кроме этого, строительный материал содержит частицы графита, которые делают плиты прочными и устойчивыми к силовым нагрузкам и воздействию солнечных лучей. Также стоит отметить, что УШП-фундамент никогда не дает усадки – это очень важно при строительстве зданий на участках с проблемным грунтом.

Шведские плиты отличаются от обычных многослойных конструкций тем, что существенно снижают затраты на возведение основания. Такие элементы могут применяться, например, в домах, размещенных в зонах с суровыми климатическими условиями, где наблюдается низкий температурный режим и повышенная влажность почвы в весенний и осенний период, ведь эти фундаменты устойчивы к морозу и защищают строение от тепловых потерь.

Также они идеально подходят и для зданий, в которых планируется нетрадиционное отопление с применением водяного обогрева. Тепловые магистрали устанавливают непосредственно внутри плит, и они передают тепловую энергию от носителя на всю поверхность основания.

Когда постройка осуществляется на проблемной почве, то это тоже повод для использования УШП-технологии. Благодаря многослойной конструкции, которая дополнительно усилена прочной арматурой и залита бетоном, основание получается надежным и позволяет сооружать дома на грунте с повышенной концентрацией торфа, глины и песка.

Для строительства многоэтажных зданий, высота которых превышает 9 м, эти плиты также являются незаменимым элементом. УШП-плиты обеспечивают устойчивость каркасов, а также укрепляют бревенчатые срубы и строения из пустотелых панелей.

Плюсы и минусы

УШП-фундамент широко применяется в современном строительстве, так как в отличие от других видов оснований является бюджетным вариантом и имеет много преимуществ. К плюсам этой конструкции можно отнести, например, минимальные сроки установки – полный монтаж плит, как правило, выполняется в течение двух недель.

Также такой материал имеет хорошую теплоизоляцию, ведь благодаря пенополистиролу, который входит в состав материала, исключается промерзание почвы под основой фундамента, что уменьшает риск просадки и пучения земли. Кроме этого, существенно снижаются расходы на обогрев здания.

Поверхность УФФ выступает готовым черновым полом, на который можно сразу же без предварительного выравнивания укладывать керамическую плитку. Это отличие дает возможность экономии времени на отделку.

Материал имеет высокую прочность на сжатие и устойчивость к влаге, поэтому такой вид фундамента является долговечным и может надежно прослужить десятки лет, сохраняя свои первоначальные характеристики. Во время возведения шведских плит важно также учесть и их недостатки:

  • основная часть коммуникаций устраивается в фундаменте, а это значит, что в случае необходимости выполнить их замену, сделать это будет трудно, так как доступ к ним невозможен;
  • не рекомендуются плиты УШП для строительства тяжелых и многоэтажных зданий – технология их монтажа предусмотрена только для небольших строений;
  • такое основание не предусматривает возможность реализации проектов для домов с подвалом.

Устройство

Как и любой строительный материал, шведская плита имеет свои особенности устройства. Фундаментная основа монолитная, изготовлена по последним технологиям производства и состоит из следующих слоев:

  • бетонной стяжки;
  • системы отопления;
  • арматуры;
  • теплоизоляции;
  • щебня;
  • строительного песка;
  • геотекстиля;
  • прослойки грунта;
  • дренажной системы.

Поэтому можно сказать, что шведская плита представляет собой уникальный вид основания со специфической структурой, который объединяет в себе одновременно гидроизоляцию, утеплитель и систему обогрева. Такой универсальный «пирог» позволяет не только быстро строить здания, но и хорошо сохраняет тепло, создавая в помещениях комфорт. Для теплоизоляции используют листы из пенополистирола, благодаря которым фундамент получается утепленным. Арматуру выполняют из стальных стержней диаметром от 12 до 14 мм – они усиливают каркас постройки и предохраняют пол от появления трещин.

Благодаря такой структуре УШП-фундамент, как и его финский аналог, идеально подходит для строительства дома, где нельзя использовать ленточный фундамент или основание на сваях. Кроме этого, для этого типа конструкции характерна целостность, благодаря которой фундамент не разрушается под воздействием низкой температуры и влаги.

Расчет

Монтаж шведских плит необходимо начинать с предварительных расчетов, учитывая особенности грунта, нагрузку конструкции и влияние атмосферных осадков. Поэтому, в первую очередь, обязательно определяют тип почвы на земельном участке, где планируется застройка. Кроме этого, изучают уровень размещения грунтовых вод и глубину промерзания слоев земли. Главной задачей расчетов является составление проекта конструкции, в котором указывается толщина слоев фундамента.

Для правильного расчета берутся следующие данные:

  • общая площадь основания;
  • периметр УШП;
  • высота и длина несущих ребер;
  • толщина песчаной подушки;
  • объем и масса бетона.

Стоимость установки шведских плит может быть разной, так как зависит от размеров постройки, а также особенностей прокладки канализации и водопровода.

Технология строительства

УШП-фундамент широко применяется в современном строительстве, он обладает множеством достоинств и его можно легко установить своими руками. Так как шведские плиты в своей конструкции имеют качественный утеплитель, то основа здания получается теплой и не требует дополнительной укладки изоляции, что экономит не только время выполнения работ, но и финансы. Чтобы самостоятельно выполнить такой вид фундамента, необходимо последовательно осуществить некоторые этапы работ.

  • Подготовка земельного участка. В том случае, если здание строится на непрочном грунте, его необходимо зачистить от слоев торфа и глины или же просто засыпать толстым слоем песка средней крупности. Кроме этого, фундамент должен размещаться строго по горизонтали. Его толщина рассчитывается с учетом толщины песчаной подушки и утеплителя и не может быть менее 40 см. Дно основания засыпают песком и равномерно его распределяют, каждый слой тщательно трамбуется.
  • Монтаж дренажной системы. По периметру вырытого котлована выполняется траншея, в нее укладывают гибкую трубу. Перед тем как заложить трубы, стенки и дно траншеи нужно покрыть геотекстилем с нахлестом в 15 см – этот материал обеспечит хороший дренаж и упрочнит грунт. После этого выполняют обратную засыпку, строго придерживаясь размеров, указанных в проекте. Засыпанный и утрамбованный слой песка необходимо обязательно полить водой.
  • Прокладка инженерных коммуникаций. Все системы канализации размещаются непосредственно на песчаной основе, их временно крепят с помощью хомутов и арматуры. Концы труб и кабелей выводят на поверхность.
  • Сооружение деревянного каркаса. Из обрезной доски по периметру основания устраивают каркас. Для этого вначале ставят стойки, потом к ним саморезами крепят доски. Чтобы каркас получился прочным, рекомендуется его дополнительно усилить раскосами.
  • Засыпка щебня. Для этого вида фундамента хорошо подходит щебень среднего размера. Слой материала следует равномерно распределить по всей рабочей площади, его толщина не должна быть менее 10 см.
  • Установка теплоизоляции. В качестве изолятора применяются плиты, изготовленные из экструзионного пенополистирола. Утепление нужно выполнить как по горизонтали, так и по вертикали основания. Толщина теплоизоляции, как правило, составляет 100 мм. Утеплитель плотно прижимают к поверхности деревянного каркаса и опалубки. Чтобы во время монтажа избежать смещения плит, их фиксируют при помощи саморезов, а в участках вывода коммуникаций делают небольшие отверстия.
  • Армирование. Этот вид работ выполняют в два этапа: вначале армируется ростверка каркаса, потом сама плоскость шведской плиты. В результате образуется арматурный каркас, изготовленный из стержней, соединенных между собой вязальной проволокой. Чтобы не повредить утеплитель, желательно каркас собрать отдельно, а затем уже в готовом виде уложить. Помимо этого, по всей площади основания крепится арматурная сетка из стержней диаметром не менее 10 мм и размером ячеек 15×15 см.
  • Обустройство системы теплых полов. Технология монтажа УШП-фундамента предусматривает установку теплого пола непосредственно в плиту основания. Благодаря этому первый этаж здания не требует дополнительного отопления. Согласно проектированию трубы размещают на арматурной сетке и фиксируют на нейлоновые хомута. Что же касается коллектора, то его устраивают в фундаментную подушку по высоте, указанной в чертежах. В местах, где трубы будут подниматься к коллектору, дополнительно монтируют гофрозащиту.
  • Заливка бетона. К процессу бетонирования можно приступать только в том случае, когда все вышеперечисленные этапы завершены. Марка бетона выбирается в соответствии с проектом строительства. Упростить заливку поможет специальный бетононасос или автобетоносмеситель. Раствор равномерно распределяется по всей площади фундамента, контролируя, чтобы труднодоступные места не получились пустыми. Бетон рекомендуется использовать свежеприготовленный, по окончании заливки рабочие швы смачивают водой и обрабатывают грунтовкой.

Подведя итоги можно сказать, что установка УШП-фундамента не представляет особой сложности, но для того, чтобы основание получилось прочным и надежным, каждый из вышеперечисленных этапов стоит выполнять, строго придерживаясь технологий, и не забывать делать контроль качества.

Если же соблюдены все нормы строительства, то фундамент УШП станет теплой и прочной опорой для дома.

Советы

В последнее время при сооружении новых зданий стараются применять инновационные технологии – это касается не только строительства каркаса, но и фундамента. Большинство застройщиков для установки основания выбирают шведские панели, так как они обладают отличными эксплуатационными характеристиками и имеют положительные отзывы. Воздвигая такой фундамент, стоит учесть некоторые рекомендации специалистов.

  • Начинать работу нужно с проектирования. Для этого определяется план здания, выбирается материал для кровли и стен, так как от этих показателей зависит нагрузка на основание. Важно также рассчитать ширину фундамента под несущими стенами. Лучше всего проектирование доверить опытным специалистам, но если имеются личные навыки, то с этим можно справиться и самостоятельно.
  • Во время монтажа важно обратить внимание на правильность размещения плит, особенно это касается тех случаев, когда материал имеет не прямоугольную, а сложную геометрию.

Чем меньшим будет количество стыков в основании, тем меньше риск появления протечек. Поэтому идеальным считается вариант, при котором под плитой отсутствуют стыки.

  • Чтобы затраты на последующую отделку здания были небольшими, поверхность будущих плит нужно предварительно выровнять.
  • Толщину шведских плит определяют индивидуально для каждого проекта, так как она напрямую зависит от нагрузок.
  • Важным моментом при закладке УШП-фундамента считается обустройство дренажной системы. Если ее выполнить с ошибками, то возможны проблемы с отводом грунтовых вод.
  • Выполняя монтаж труб в фундамент, необходимо заложить несколько дополнительных каналов и кабелей. Они пригодятся в том случае, если в будущем понадобится проложить новую систему коммуникаций.
  • После установки теплого пола перед заливкой бетоном необходимо проверить качество отопления. Для этого трубы наполняют водой, и выполняется опрессовка. Если нарушена герметизация, то появится протечка, которую придется устранить. Давление в системе теплых полов должно быть в диапазоне 2,5-3 атм.
  • После заливки бетона дается время на застывание основания. Как правило, на это уходит не более недели. Приступать к дальнейшему строительству можно только в том случае, когда поверхность приобретет прочность. В жаркое время года бетон рекомендуется увлажнять и накрывать пленкой.
  • Для бетонирования основного слоя лучше всего выбирать бетон марки М300 – он гарантирует надежный фундамент.
  • Цоколь по завершении работ можно отделать любым материалом, но особенно красиво смотрится оформление искусственным камнем.
  • Нельзя применять этот вид фундамента для строительства домов выше двух этажей.
  • Для обустройства фундамента не нужно рыть глубокий котлован – достаточно подготовить яму глубиной 40-50 см. Подготовленный котлован желательно обработать химикатами – это поможет остановить рост растительности.

Плиты утеплителя следует укладывать в шахматном порядке – в противном случае совмещенные стыки послужат причиной появления холода.

О том, как уложить УШП-фундамент, смотрите в следующем видео.

Ушп фундамент недостатки


УШП фундамент преимущества и недостатки

Главная Нужно знать Про УШП УШП фундамент плюсы и минусы

Утепленная шведская плита или, как её называют строители, УШП, пополнила собой список строительных технологий сравнительно недавно, но быстро набрала популярность.

Она представляет собой сложное соединение фундамента, утеплителя и всех необходимых коммуникаций. Поэтому нет ничего удивительного в том, что в нашу компанию часто обращаются клиенты, желающие заказать УШП фундамент под ключ.

Мы располагаем штатом опытных сотрудников, а также всей необходимой техникой, чтобы выполнить подобный заказ не только качественно, но и в максимально сжатые сроки. Однако, для начала будет полезно узнать о преимуществах и недостатках данной технологии.

О плюсах и минусах утепленной шведской плиты Вы можете узнать здесь

О ценах и строительстве УШП нашей компанией Вы можете узнать здесь

Основные достоинства УШП

Как говорилось выше, утепленная шведская плита представляет собой фундамент, дополненный не только утеплителем, но и коммуникациями – сюда входит канализация, водопровод, дренаж, а в некоторых случаях интернет-кабель и проводка. При правильно проведенных расчетах и безупречно выполненном монтаже, УШП будет обладать определенными преимуществами:

  • Она может быть возведена на любой почве – как плотной, так и болотистой или каменистой;
  • В доме не возникнет сырость, даже если строительство ведется на почве с высоким уровнем грунтовых вод;
  • Дом может быть построен из любых материалов: древесина, каркас, пенобетон или кирпич;
  • Температурные швы, через которые теряется тепло, полностью отсутствуют;
  • На монтаж обычно уходит всего несколько недель;
  • Особое устройство фундамента позволяет снизить теплопотери почвы, благодаря чему практически полностью исключена возможность промерзания грунта под домом и его сезонного пучения.

Конечно, преимущества технологии весьма впечатляющие. Однако, как любая строительная технология, УШП имеет и некоторые недостатки. Расскажем и о них.

Какие минусы имеет технология УШП

Недостатков у утепленной шведской плиты меньше, чем преимуществ. И все-таки, знать о них не менее полезно, чем о плюсах:

  1. Невозможность возведения подвального помещения. УШП должна опираться на прочный, подготовленный грунт, а при наличии подвала она просто не выдержит нагрузки и может быть повреждена;
  2. Все расчеты и работы должны выполняться настоящими профессионалами, чтобы впоследствии не пришлось переделывать;
  3. Если коммуникации, расположенные в толще бетона, выйдут из строя, их ремонт доставит серьезные проблемы.

Поэтому подходить к выбору между УШП и классическим фундаментом следует крайне серьезно и осмотрительно, чтобы впоследствии не пришлось серьезно пожалеть о неудачном решении.

Как изготавливается УШП?

Утепленная шведская плита отличается гораздо большей сложностью устройства, чем обычные плитные фундаменты. Поэтому строительный процесс состоит из большего количества этапов:

  1. Подготовка котлована глубина и форма которого рассчитывается предварительно;
  2. Насыпка песка на дно котлована слоем не менее 10-15 сантиметров с последующим выравниванием и трамбовкой;
  3. Монтаж всех необходимых коммуникаций – дренаж, трубы водопровода и канализации;
  4. На песчаную подушку укладывается слой пенополистирола, выполняющего несколько функций. Во-первых, это роль гидроизоляции – необходимо удержать бетонное молочко в растворе. Если оно уйдет в песок, то бетон не сможет набрать максимальную возможную прочность и может даже потрескаться в процессе затвердевания. Также он выполняет роль теплоизоляции, снижая теплопотери из-за холода, идущего в дом от почвы;
  5. Укладка каркаса из арматуры. Бетон может быть поврежден при механических нагрузках на изгиб или растяжение, то железобетон легко выдержит подобные испытания. Арматура должна вязаться, а не свариваться, чтобы не потерять коррозийную стойкость и прочность;
  6. Установка теплых полов – кабели или трубы (в зависимости от того, какой вариант выбирает заказчик – электрические или водяные полы) по всей выбранной территории;
  7. Заливка бетоном. Специальная технология заливки позволяет получить идеально ровную и гладкую поверхность, которая может выступать в качестве чернового пола в доме.

Как вы могли убедиться – монтаж УШП является довольно сложной работой, при которой даже небольшое нарушение технологии приводит к снижению качества фундамента и его срока службы. Поэтому доверять установку следует только настоящим профессионалам.

Чем поможем мы

СК Гарант занимается оказанием услуг по установке всех видов фундаментов в Санкт-Петербурге и области. Работая в данной сфере не первый год, мы выполнили сотни заказов, связанных с разными фундаментами – от свайных и столбчатых до монолитных и УШП. Поэтому можете не сомневаться – позвонив нам и заключив договор, вы не пожалеете о своем решении.

Понравилась статья? Поделитесь в соцсетях

Фундамент по технологии утепленная шведская плита

Прогресс не стоит на месте. Производители, работающие в сфере строительства, предлагают все новые материалы и технологии, чтобы ускорить, а также улучшить технические показатели и уменьшить стоимость строительства. Одна из последних разработок по технологии устройства фундамента пришла из Швеции. Новый способ устройства основания имеет значительные преимущества и уверенно входит в применение для частного и коттеджного строительства. УШП фундамент – технология быстрого и экономичного возведения основания.

Что такое УШП

УШП (утепленная шведская плита) представляет собой плитный, монолитный фундамент мелкого заложения. Она имеет утепление по периметру и по всей площади подошвы. Фундаментная плита по системе УШП является готовым черновым полом первого этажа. Кроме того, сейчас сразу же в фундамент, помимо коммуникаций, встраивают систему тёплого пола.

В качестве утеплителя используется экструзионный пенополистирол, который специально предназначен для утепления фундамента снизу. В его состав добавлены частицы графита, благодаря чему увеличивается прочность материала на сжатие и стойкость к воздействию солнечного света. Также, экструзионный пенополистирол для УШП практически не дает усадки, а благодаря полному утеплению подошвы фундамента, устраняет проблемы пучения грунта.

Вернуться к содержанию

Преимущества и недостатки

Преимущества использования УШП фундамента:

  • Экономичность при возведении. Для устройства плиты по технологии УШП достаточно бригады из четырех человек.
  • Высокая скорость выполнения работ. На полное устройство плиты, включая земельные работы, понадобится не более двух недель.
  • Благодаря утеплению из экструзионного пенополистирола исключается возможность промерзания грунта под подошвой фундамента. Это избавит от морозного пучения, а в результате и от просадки основания.
  • Поверхность фундаментной плиты является готовым черновым полом. На него можно укладывать керамическую плитку без дополнительного выравнивания поверхности.
  • Устройство в фундамент теплого пола позволит сэкономить на создании системы отопления в будущем. Кроме того, благодаря утеплению фундамента, плита становится тепловым аккумулятором. Это позволяет снизить расходы на отопление, благодаря меньшему расходу тепловой энергии на нагрев теплоносителя.
  • Утеплитель имеет высокую прочность на сжатие (более 20 тонн на м2) и дает всего 2% усадки здания.
  • Теплоизоляция не впитывает влагу, благодаря этому увеличивается срок её эксплуатации.
  • Благодаря своему составу, в экструзионном пенополистироле не заводятся насекомые и грызуны.
  • Небольшая толщина теплоизоляции при сохранении нужного коэффициента теплопроводности.
  • Наличие кромок на теплоизоляционных плитах дает лучшую термоизоляцию и исключает образование мостиков холода.
  • Фундаментная плита одновременно выполняет несущую, теплоизоляционную и обогревающую функции.
  • Долговечность. Конструкция УШП прослужит не один десяток лет, сохраняя свои технико-физические характеристики.

Учитывая большое количество плюсов устройства шведской плиты, всё же есть некоторые минусы, которые ограничивают использование технологии УШП.

  • Шведская плита устраивается только на надежном основании. Недопустимо устраивать плиту на почвенно-растительных, илистых или заторфованных грунтах.
  • Большая часть коммуникаций находится непосредственно в фундаменте. В случае необходимости, доступ к ним практически невозможен.
  • УШП недопустимо использовать для возведения многоэтажных и тяжелых зданий. Такая технология используется только для одноэтажных или небольших двухэтажных зданий.
  • При устройстве такого фундамента исключается возможность возведения дома с подвалом.

Вернуться к содержанию

Необходимые инструменты и материалы

Утепленная шведская плита своими руками устраивается не так сложно, как это может показаться на первый взгляд. Перед началом работ должен быть готов проект строящегося здания и определено место строительства. Небольшая бригада с опытом работы быстро и качественно выполнит устройство УШП. Однако, соблюдая технологию производства, а также используя качественные материалы, можно выполнить устройство фундаментной плиты по шведской технологии своими руками.

Строительные материалы для устройства УШП:

  • песок средней крупности;
  • щебень средней фракции;
  • геотекстиль;
  • экструзионный пенополистирол для фундамента толщиной 100 мм;
  • дренажная труба;
  • деревянные доски;
  • арматура;
  • вязальная проволока;
  • трубы для устройства коммуникаций;
  • трубка для устройства теплого пола;
  • нейлоновые хомуты;
  • коллектор;
  • саморезы.

Необходимый инструмент:

  • штыковые и совковые лопаты;
  • тачка;
  • бетоносмеситель;
  • глубинный вибратор;
  • виброплита;
  • нивелир;
  • шуруповерт;
  • болгарка;
  • нож;
  • гладилка;
  • метрическая рулетка;
  • уровень;
  • ножовка;
  • молоток;
  • терка;
  • кельма;
  • защитная одежда (перчатки, очки, комбинезон, каска, сапоги).

Вернуться к содержанию

Пошаговая схема выполнения работ

  1. Земляные работы. Если строительство выполняется на участке с ненадёжными илистыми, почвенно-растительными или заторфованными грунтами, их необходимо удалить и заменить песком средней крупности.

    Фундамент устраивается с горизонтальным основанием. Его глубина должна учитывать толщину фундамента с утеплением и песчаной подушки, которая должна быть толщиной не менее 40 см.

    Дно фундамента засыпается песком, равномерно распределяется по всей площади с помощью виброплиты. Трамбовка выполняется послойно, в несколько этапов.

  2. Дренажная система. По периметру котлована устраивается траншея, в которую укладывается гибкая дренажная труба. Перед укладкой трубы, дно и стенки траншеи покрываются геотекстилем.
  3. Укладка геотекстиля. По всей площади котлована расстилается геотекстиль с нахлестом не менее 15 см. Такой материал упрочняет грунт и обеспечивает дренаж.
  4. Обратная засыпка. Выполняется обратная засыпка песком в несколько слоев до нужной отметки по проекту. Каждый слой должен быть не более 15 см и уплотняется виброплитой. При трамбовке необходимо песок поливать водой.
  5. Инженерные коммуникации. В песчаном основании выполняется укладка инженерных коммуникаций и канализации. Укладка выполняется соответственно проекту. Для временной фиксации коммуникаций используется арматура и хомуты. Концы коммуникаций и канализационных труб выводятся на поверхность.
  6. Деревянный каркас. По периметру устраивается каркас из обрезной доски. Устанавливаются стойки, к которым саморезами с помощью шуруповерта крепится обрезная доска. Для прочности каркас укрепляется раскосами.
  7. Засыпка щебнем. Для этих целей используется материал средней фракции. Засыпка выполняется по всей площади фундамента до заданной отметки. Слой щебня не должен быть меньше 10 см. После засыпки выполняется трамбовка с помощью виброплиты.
  8. Устройство теплоизоляции. Для теплоизоляции используются плиты из экструзионного пенополистирола, которые специально предназначены для утепления фундамента. Такие плиты, за счет добавления в состав графита, имеют повышенную прочность на сжатие. Толщина теплоизоляционных плит должна быть не менее 100 мм. Утепление выполняется не только горизонтальное, под плитой фундамента, но и вертикальное. В случае необходимости, деревянный каркас можно нарастить и упрочнить, чтобы он выдерживал давление от бетона во время заливки. Утеплитель обрезают по размеру и устанавливают вертикально, прижимая к бортам деревянного каркаса. Такая конструкция является одновременно вертикальным утеплителем торцевой части плиты и опалубкой для заливки бетонной плиты.

    Горизонтальная теплоизоляция выполняется по всей площади фундаментной плиты. Утеплитель укладывается на щебень одним слоем и плотно прижимается друг к другу. Затем на поверхности утеплителя размечаются зоны под несущими стенами. В этих зонах утеплитель вторым слоем не укладывается. Впоследствии там будут устроены железобетонные ребра жесткости. За исключением зон опирания несущих конструкций, по всей площади фундамента укладывается следующий слой теплоизоляции.

    Чтобы плиты термоизоляции не смещались, их стоит зафиксировать с помощью длинных саморезов. В местах вывода канализационных труб и коммуникаций можно легко сделать отверстия в теплоизоляционных плитах с помощью канцелярского ножа.

  9. Армирование шведской плиты. Армирование УШП состоит из двух этапов: армирование ростверка каркасом и плоскости фундаментной плиты арматурными сетками.

    Армирование ребер жесткости (ростверка) выполняется арматурным каркасом. Он изготавливается из четырех стержней диаметром 12 мм, которые соединены конструктивными хомутами из арматуры толщиной 8 мм. Хомуты располагаются с шагом 300 мм. Собирается каркас методом вязания, стержни и хомуты связываются вязальной проволокой. Во избежание повреждения утеплителя, пространственный каркас собирается отдельно, а затем в готовом виде укладывается на фиксаторы в зону устройства ростверка. Там каркасы соединяются между собой.

    По всей площади фундамента укладывается арматурная сетка. Её вязка выполняется непосредственно на месте укладки. Сетка изготавливается из стержней диаметром 10 мм с размером ячеек 150 х 150 мм. Сетка укладывается на специальные ПВХ фиксаторы.

  10. Устройство системы теплого пола. Технология УШП фундамента предполагает монтаж теплого пола непосредственно в фундаментную плиту. Это обеспечит обогрев первого этажа без устройства дополнительного отопления.
  11. Трубы теплого пола по проекту укладываются на арматурную сетку и крепятся к ней нейлоновыми хомутами. В местах, где будут опираться несущие стены или устроены дверные проемы, трубы защищают гильзами из гофро защиты или ПНД трубы.

    Коллектор устраивается строго вместе, указанном чертежами проекта, и на нужной высоте. Для устройства коллектора в фундаментную подушку вбивается четыре полутораметровых арматурных стержня. На них крепится доска и временно фиксируется коллектор на заданной проектом отметке. К коллектору подключаются гибкие трубы теплого пола. В местах, где трубы поднимаются к коллектору, необходимо устроить их защиту с помощью специальной гофро защиты.

    После устройства теплого пола и перед бетонной заливкой необходимо проверить качество монтажа отопления. Для этого трубы теплого пола наполняются теплоносителем, и выполняется прессовка, которая покажет места нарушения герметичности системы.
  12. Бетонирование. Заказывать доставку бетона можно только после того, как будут выполнены все предварительные работы, и всё будет готово к бетонированию. Марка бетона определяется проектом строительства. Удобнее всего выполнять заливку с помощью автобетоносмесителя с установленным бетононасосом. Раствор распределяется по всей площади с помощью совковых лопат и кельмы. Нужно, чтобы бетон заполнил все труднодоступные места. Для уплотнения бетонной смеси используется глубинный вибратор.

    Время между доставкой бетона и его укладкой не должно превышать одного часа. Если есть необходимость прервать процесс бетонирования, можно на некоторое время приостановить выполнение работ, предварительно организовав рабочие швы. Перед возобновлением бетонирования рабочие швы необходимо смочить водой и обработать грунтовкой из цементного молочка.

Вернуться к содержанию

Заключение

После каждого технологического процесса выполненные работы, должен проходить контроль качества. Все необходимые стандарты работ указываются в технической документации и проекте строительства дома. Если соблюдать все строительные нормы и правила, а также четко следовать технологии выполнения работ, фундамент УШП станет надежной и теплой опорой для дома.

УШП фундамент для каркасного дома

Строительство каркасного дома – это очень важный процесс, требующий особых знаний и опыта. Начало любого строительства — это сооружение фундамента, для возведения которого сегодня широко используют утепленную шведскую плитку (УШП). Она представляет собой комплексную систему, имеющую утепление и встроенные инженерные системы – теплый пол и электрика. УШП фундамент для каркасного дома – отличный вариант для тех мест, где почва слабонесущая или характерен высокий уровень грунтовых вод.

Высокая популярность представленного материала обусловлена следующими его достоинствами:

  1. Интегрированный теплый пол и прочие коммуникации в фундаменте, в результате чего можно сэкономить время.
  2. При монтаже пола из плитки или ламината нет необходимости выполнять стяжку.Для шведской плиты уже характерна идеально ровная поверхность, на которой отсутствуют температурные швы.
  3. Толщина плиты фундамента принимает значение 20 см, благодаря чему можно сократить расходы на отопление.
  4. Материал предохраняет почву от промерзания и уменьшает вероятность пучения.
  5. Сооружение фундамента не предполагает использование тяжелой техники, которая может разрушить ландшафт.
  6. Шведскую плиту можно использовать при обустройстве фундамента для домов высотой в 1-2 этажа.
  7. В каркасном доме, построенном на шведской плите, никогда не будет возникать плесень и сырость.
  8. Быстрое возведение УШП.

готовая УШП

к содержанию ↑

Недостатки УШП фундамента

Несмотря на больше количество плюсов, УШП фундамент для каркасного дома обладает следующими минусами:

  1. Высокая стоимость работ. Приходится принимать во внимание все тонкости технологии, задействовать в процесс качественные материалы.
  2. Возводить такой фундамент разрешается только на ровной местности, на перепадах высот потребуется выравнивание, а это уже дополнительные расходы.
  3. В доме, построенном на УШП фундаменте, отсутствует подвал.
  4. Трудный доступ к инженерным коммуникациям, вмонтированным в основание дома. При возникновении аварийной ситуации придется долбить полы.
к содержанию ↑

Что собой представляет УШП фундамент?

При выборе такого типа фундамента для каркасного дома удается достичь максимально уютные и комфортные условия проживания. Такой тип основания предполагает наличие подушки из песка и щебня, с дренажем. Сверху этой подушки кладется утеплитель, а затее уже сама плита с трубами теплого пола и коммуникациями, усиленная арматурой.

Уникальная технология представленного материала предполагает использование специального теплоизоляционного слой под плитой и около фундамента. Этот слой отличает большой толщиной, благодаря чему можно снизить потери тепла до 65%.

Видео инструкция по строительству утепленной шведской плиты:

к содержанию ↑

Процесс возведения УШП фундамента

Такие строительные работы необходимо выполнять поэтапно и качественно. Можно соорудить УШП фундамент своими руками, так как этот процесс не характеризуется высокой степенью сложностью.

Подготовительные мероприятия

Первым делом необходимо подготовить площадку под основание. Эти мероприятия включают в себя следующий план действий:

  1. Рытье котлована.
  2. Выравнивание площадки.
  3. Выкапывание углубления по периметру и внутри под внутренними стенами для ребер жесткости.
Укладка геотекстиля

Хотя шведская плита – это фундамент неглубокого заложения, важно минимизировать влияние грунтовых вод. Для этого необходимо руководствоваться следующим планом действий:

  1. Устроить дренаж и сделать песчаную подушку.
  2. Уложить на подготовленную под основание площадку гидроизоляционные материалы. Для этих целей подойдет обычный рубероид, укладка которого ведется в несколько слоев.
Возведение опалубки

Теперь целесообразно выполнить опалубку. Для этого нужно выполнить максимально прочную и надежную опалубку при помощи большого количества подпорок. При недостаточно прочной конструкции под действием тяжелого залитого бетона она разрушится.

Теперь нужно сделать проект всех коммуникаций, учитывая подключение к наружным сетям.

устройство утепленной шведской плиты

Утепление УШП фундамента

Как правильно утеплить фундаментную плитку? Здесь нужно руководствоваться следующим планом действий:

  1. По всей площади в опалубку уложить утеплитель. Утепление фундаментной плиты ведется со всех сторон. Для прокладки теплоизоляционного слоя применяют пенополистирол. Толщина слоя утеплителя должна составлять 20–30 см.
  2. Монтаж утеплителя должен вестись в два слоя, а между ними расположить гидроизоляционную пленку.
  3. Выполнить утепление отмостки.
Теплые полы в фундаменте УШП

Сэкономить на отоплении поможет еще система теплый пол, трубы которой будут вмонтированы в саму бетонную плиту основания. Укладка труб по периметру здания должна вестись более плотно, чем в центре.

Максимальное расстояние между трубами может составлять 25 см, а минимальное – 10 см. При соблюдении этого минимального допустимого расстояния и плотном монтаже труб можно получить их перерасход при не изменяющейся температуре пола. Закладка труб теплого пола должна вестись в 15 см от наружных стен.

Процесс армирования

Перед тем как выполнить бетонирование, необходимо в опалубку с уложенным утеплителем установить армирующий каркас, размеры ячеек которого 20х20 см. Он придаст бетонной плите дополнительную прочность. Процесс осуществляется по следующему плану:

  1. Укладывается в 2 слоя армированная сетка. Расстояние между слоями должны быть не менее 10 см.
  2. Арматура должна быть ребристая, так как гладкая имеет плохое сцепление с бетоном. Связка арматур – проволочная.
  3. В зависимости от почвы и нагрузки будущего здания осуществляется расчет ребер жесткости и армирования.
  4. Подбирается необходимое значение диаметра арматуры.

Человек показывает устройство свой утепленной плиты перед заливкой:
