Тепловой узел для многоквартирного дома от компании с многолетним опытом. Монтаж под ключ.

«Теплоком-Сервис Москва» специализируется в сфере учета тепловой энергии и предлагает проектирование , монтаж и пуско-наладку такого оборудования как тепловой узел для многоквартирного дома. Другое название теплового узла – ИТП – индивидуальный тепловой пункт.

Зачем нужен для многоквартирного дома тепловой узел?

В настоящее время учет тепловой энергии прописан на законодательном уровне. Узел учета тепловой энергии – это комплекс взаимосвязанных между собой узлов, который позволяет производить точный учет тепла, которое подается к дому из магистрали теплоснабжения. То есть с одной стороны к ИТП подходит теплосеть, с другой – подключена система отопления дома.

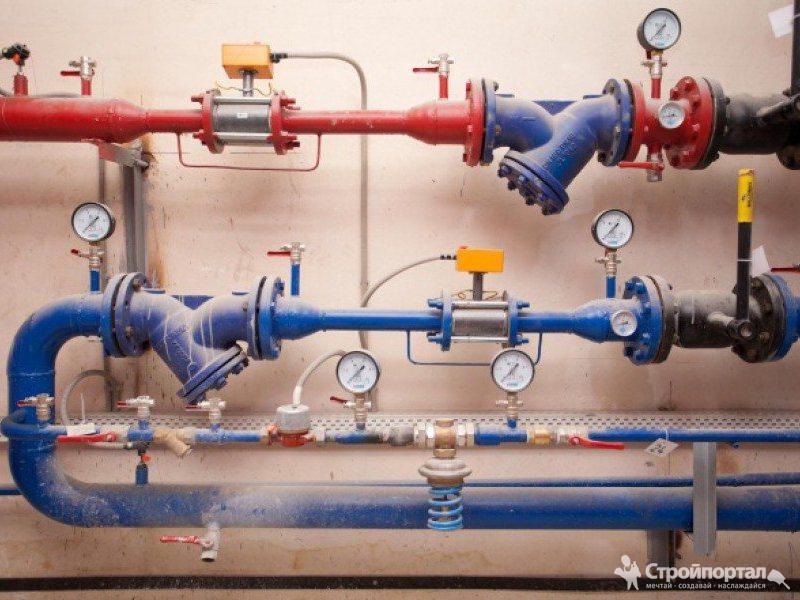

Сам тепловой узел может быть расположен или в помещении в непосредственной близости от дома, или в его подвальном помещении – в зависимости от технических особенностей подвода теплоцентрали.

Что из себя представляет тепловой узел для многоквартирного дома?

Состав ИТП может быть различным в зависимости от поставленных технических задач, объема подаваемого теплоносителя и особенностей учета. Наиболее типичный пример его состава следующий:

  • Теплосчетчик и расходомер
  • Необходимые датчики, манометры.
  • Интерфейс, позволяющий осуществлять дистанционное считывание показателей.
  • Запорно-регулирующая арматура.
  • Насосы.
  • Щит управления.

Не существует готовых узлов учета, каждый проектируется и собирается как конструктор, основываясь на проектной документации и имеющихся технических задачах.

Выгода от установки ИТП.

Так как подача тепла связана с его потерями, никто не хочет платить за недополученные килокалории, поэтому налаживание учета потребленного тепла – это выгодно в первую очередь для жильцов многоквартирных домов. Не важно, обслуживается ли здание ЖКХ или представляет собой отдельный кооператив жильцов.

В результате плата за отопление производится исключительно по факту – сколько потребил, за столько и заплатил. Экономия средств при установленном тепловом узле и налаженном учете составляет порядка 20-30%. Окупаемость оборудования может наступить уже на следующий сезон его использования.

Как мы работаем. Порядок установки теплового узла для дома.

Наша компания предлагает комплексный подход – от консультаций и проектирования, заканчивая монтажом под ключ и дальнейшей эксплуатацией и обслуживанием.

Порядок работ следующий.

  • Вы отправляете в наш адрес заявку, где указываете ваши требования, или просто обращаетесь к нам по телефону или электронной почте.
  • Наши специалисты выезжают к вам на объект, производят все необходимые замеры, обсуждают с вами все вопросы.
  • Заключается договор на изготовление ИТП и его дальнейшее обслуживание.
  • Осуществляется проектирование узла учета – с учетом вашей специфики, технических параметров и ценового диапазона.
  • Далее силами наших специалистов производится монтаж теплового узла «под ключ» и пуско-наладочные работы.
  • Проведение текущих ежемесячных и ежеквартальных работ, контроль работоспособности , поверка оборудования и тд.

Примеры тепловых узлов для многоквартирных домов, изготовленные нашей компанией.

Также хотим упомянуть, что за нашими плечами имеется достаточно объемный опыт в проектировании монтаже и дальнейшем обслуживании тепловых узлов учета – ИТП. Нами реализован целый ряд проектов ЖКХ в следующих городах Московской области:
— г. Электросталь;
— г. Клин;
— г. Фрязино;
— г. Домодедово;
— г. Видное.

«Теплоком-Сервис Москва» — это многопрофильная компания, имеющая в своем составе несколько структурных подразделений:
— производственный отдел;
— проектно-сметный отдел;
— отдел КИП и электромонтажа;
— отдел сервисного обслуживания и ремонта.

Таким образом, мы можем предложить нашим заазчиком наиболее качественные и выгодные услуги по проектированию и монтажу ИТП.

Необходим тепловой узел для многоквартирного дома?
— обращайтесь в «Теплоком-Сервис Москва».

Установка приборов учета тепловой энергии

Узел учета тепловой энергии — комплекс приборов и устройств, обеспечивающих учет тепловой энергии, массы (объема) теплоносителя, а также контроль и регистрацию его параметров. Конструктивно узел учета представляет собой набор «модулей», которые врезаются в трубопроводы. В узел учета тепла входят: вычислитель, преобразователи расхода, температуры, давления, приборы индикации температуры и давления, а также запорная арматура.

Установка прибора учета это не технология и не метод энергосбережения, это стимул к экономии энергии. При установке приборов учета потребители тепловой энергии постоянно могут наблюдать за потреблением ресурса, тем самым узнавать: сколько они потребили и на сколько могут сократить потребление тепловой энергии, чтобы платить меньше.

Коммерческий учет теплоносителей подразумевает внедрение в отношения по производству, транспортировке, потреблению тепловой энергии организационной и нормативно-правовой базы, которая будет способствовать повышению экономических стимулов к энергоресурсосбережению у всех участников процесса теплоснабжения. Позволяет производить оплату за тепловую энергию только по показаниям узла учета тепла, а не по стандартным расчетным нормам.

При установке прибора учета тепла стоит учитывать стоимость и марку завода-изготовителя. Как правило, более дешевые приборы быстрей окупаются, но более дорогие имеют возможность работать дольше без поломок и потерей в метрологической точности.

В большинстве современных систем теплоснабжения приборный учет тепловой энергии внедряется активно. Для потребителей он интересен возможностью экономии денежных средств, для поставщика возможностью отслеживать потребление, поиском мест утечек и т.д.

Стоит принимать во внимание, что в большинстве многоквартирных домов возможен учет только горячей воды и учет тепловой энергии по общедомовому счётчику, и нет возможности индивидуального учета тепловой энергии в отопительных приборах. Это связано с вертикальной разводкой стояков отопления и учет технологически не осуществим. В современных домах с горизонтальной разводкой отопления учет тепловой энергии возможен.

Законодательство

Вопросы учета тепловой энергии регулируются Федеральным законом от 23 ноября 2009 года № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» (ст. 13), а также при взаимоотношениях юридических лиц друг с другом «Правилами учета тепловой энергии и теплоносителя» и Гражданским кодексом РФ, при взаимоотношениях жителей с юридическими лицами или управляющими компаниями постановлением правительства № 307 «О порядке предоставления коммунальных услуг гражданам» и Жилищным Кодексом РФ.

Исходя из Федерального законодательства приборами учета должны быть оснащены все потребители (организации, здания, сооружения и многоквартирные дома) до 1 января 2012 г.

Порядок установки узла учета тепловой энергии

Начало работ по установке узлов учета тепловой энергии, проводятся с обследования объекта и последующей разработки проекта узла учета тепловой энергии.

Специалисты, занимающиеся проектирвоанием узлов учета тепла, проводят все необходимые расчёты, подбирают оборудование, контрольно-измерительные приборы, и главное — теплосчетчик. После того как проект разработан, необходимо провести согласование с организацией, поставляющей тепловую энергию для данного объекта. Этого требуют существующие нормы проектирования и правила учета тепловой энергии.

После согласования, можно приступать к монтажу узлов учета теплв. Монтаж на объекте у заказчика состоит из врезки (модулей, запорной арматуры в трубопроводы) и проведения электромонтажных работ. Электромонтажные работы заканчиваются подключением расходомеров и датчиков к вычислителю и запуском вычислителя для осуществления учета тепловой энергии.

Далее производится наладка узла учета тепловой энергии, которая заключается в программировании вычислителя и проверке работоспособности системы учета, после чего проводится сдача узла учета тепла согласующим сторонам на коммерческий учет, осуществляемый специальной комиссией от лица теплоснабжающей компании.

Кстати, такой узел учета должен проработать определенный срок, который колеблется у разных организаций от 72 часов до 7 дней.

Для объединения нескольких узлов учета в единую диспетчерскую сеть понадобится диспетчеризация узлов учета — организация мониторинга учета и дистанционный съем информации с теплосчетчиков.

Типы теплосчетчиков

Теплосчетчик — это средство измерений, состоящее, как правило, из преобразователей расхода, температуры, давления, а также тепловычислителя. Преобразователи монтируются непосредственно на трубопроводах, а вычислитель, принимая их сигналы, по определенным алгоритмам вычисляет на основе полученных данных величину потребленной тепловой энергии. Кроме того, он архивирует результаты измерений (показания преобразователей), чтобы в дальнейшем можно было анализировать режимы работы системы теплоснабжения, фиксировать внештатные и аварийные ситуации и т.п. Таким образом, теплосчетчик выполняет сразу две задачи: обеспечивает коммерческий учет, результаты которого используются при расчетах между поставщиком и потребителем тепла, а также является средством технологического контроля в системах теплоснабжения.

Для учета тепловой энергии в водяных системах теплоснабжения — в составе теплосчетчиков применяются расходомеры, а точнее — преобразователи расхода. Расходомер служит для измерения расхода, т.е. количества воды, протекающего через данное сечение за единицу времени. Расход измеряется в единицах массы, деленных на единицу времени (кг/с, кг/мин, кг/ч, г/с и т.д.) или в единицах объема, деленных на единицу времени (м3/c, м3/мин, м3/ч, см3/с и т.д.). В первом случае имеем массовый, а во втором — объемный расход.

В зависимости от типа расходомера и измеряемых параметров теплосчетчики имеют свои плюсы и минусы, отличия установки, величины погрешности, надежности работы и т.д.

Можно выделить следующие виды расходомеров, различия которых основаны на различных методах измерения:

  • тахометрические

  • вихревые

  • электромагнитные

  • ультразвуковые

  • переменного перепада давления

  • комбинированные.

Тахометрические

Тахометрические расходомеры (крыльчатые, турбинные, винтовые) наиболее простые приборы. Принцип действия механических теплосчетчиков основан на преобразовании поступательного движения потока жидкости во вращательное движение измерительной части. Основа их конструкции — помещенная в поток жидкости крыльчатка или турбинка. Она связана со счетным механизмом, который преобразует количество ее оборотов в литры или кубические метры.

В не меньшей степени используются и расходомеры других типов. Их общее отличие от тахометрических состоит в том, что в конструкции прибора отсутствуют какие бы то ни было подвижные части, а в измерениях участвуют электронные устройства.

Вихревые

Вихревые расходомеры работают на принципе широко известного природного явления — образование вихрей за препятствием, стоящим на пути потока. Частота образования вихрей при этом прямо пропорциональна скорости потока.

Электромагнитные

Принцип действия электромагнитных расходомеров основан на способности измеряемой жидкости возбуждать электрический ток при ее движении в магнитном поле (используется явление электромагнитной индукции).

Ультразвуковые

Принцип работы: на трубе друг напротив друга устанавливаются излучатель и приемник ультразвукового сигнала. Излучатель посылает сигнал сквозь поток жидкости, а приемник через некоторое время получает его. Время задержки сигнала между моментами его излучения и приема прямо пропорционально скорости потока жидкости в трубе.

Элеватор что это? Элеваторный узел отопления – устройство.

На вопрос элеватор, что это такое мне приходится отвечать постоянно, встречаясь как с жильцами, так и с представителями управляющих компаний обслуживающих тепловые пункты. Причем о верном предназначении элеватора не знают не только слесаря, но и их прямые руководители.

Очень часто приходится слушать упреки: «Что Вы нам ставите, там такая маленькая дырочка, разве нам хватит на всех тепла?» И идет война, только уходят монтажники, маленькая дырочка под названием сопло выбрасывается, на перемычке устанавливается заглушка или как ее еще называют шибер. Кстати, хорошо если устанавливается, а то и забывают или не знают, как устроен элеватор.

Давайте с вами проведем маленький ликбез о том, для чего ставят элеватор, как он устроен, и что нам дает установка элеватора.

Говоря простым языком, элеватор это водоструйный или инжекционный насос (непонятное слово инжекционный разберем чуть ниже), который за счет перепада давления на вводе в ваш тепловой пункт увеличивает прокачку во внутренней системе отопления квартир. Проще говоря, взяли из тепловой сети 5 кубометров воды, а в систему отопления квартир подали 12,5 кубометров. Сразу же возникает вопрос, каким образом и за счет чего такое увеличение стало возможным. Где мы потеряли и что приобрели?


Начнем с того – за счет чего такое увеличение объема прокачиваемой воды стало возможным? Если у вас в тепловом пункте проектом предусмотрен элеватор, значит, ваша котельная или ТЭЦ подает к ИТП жилого дома перегретую воду. Температура этой воды может достигать 150 градусов Цельсия при температуре на улице минус 30 градусов и ниже.

Сразу же отвечаю на вопрос тех, кто помнит из школы, что вода кипит, читай, превращается в пар, при 100 градусах Цельсия. Напоминаю — кипит в открытой посуде без избыточного давления. Но в трубах вода движется под значительным давлением, поэтому и не вскипает. Но воду с такой температурой в ваши батареи подавать нельзя, большая вероятность получить ожоги, как от прямого прикосновения к трубам и отопительным приборам, так и при разрыве батарей отопления, чугун не любит перепадов температуры и лопается как стеклянный стакан или банка, если в нее резко налить горячую воду. К тому же сейчас повсеместно используются полипропиленовые трубы, в простонародье называемые пластмассовыми.

  У полипропиленовых труб разрешенная температура до 90-95 градусов Цельсия, и при этом, при температуре 90 гр. Цельсия большинство труб служит не более года.

Вот мы и подошли к ответу на вопрос для чего служит элеваторный узел отопления.

Элеваторный узел отопления при помощи того самого злополучного элеватора перегретую воду, подаваемую от котельной, охлаждает до расчетной температуры и подает ее в отопительные приборы квартир.

Охлаждение воды происходит при смешении в элеваторном устройстве, горячей воды из подающего трубопровода и остывшей воды  из обратного трубопровода здания.
Следовательно, мы с вами экономим, берем немного горячей воды из тепловой сети, разбавляем водой из обратного трубопровода,  за тепло в ней мы уже заплатили и повторно подаем в свои квартиры. Да мы теряем температуру, но элеватор заставляет воду в батареях отопления двигаться быстрее, в результате разница в температуре между теми, кто первыми в доме получает тепло и последними квартирами на стояках уменьшается. На лицо справедливость.

А если бы не было элеватора, или умельцы выбросили сопло, у первых по ходу теплоносителя жильцов батареи были бы очень горячие, они задыхались бы от жары, открывали окна и балконные двери, а владельцы последних, а особенно угловых квартир мерзли и ругали тепловые сети! Большинство из вас скажет, так у нас и происходит.

Ну а теперь для особо любознательных читателей разберем, как устроен водоструйный элеватор и элеваторный узел отопления, за счет чего он работает, какой режим должен быть в тепловой сети для его уверенной работы, и, наконец, какие разновидности элеваторов выпускает промышленность. Обо всем этом читайте на следующей странице.

Что еще почитать по теме:

Проектирование тепловых пунктов

Проектирование тепловых пунктов представляет собой сложное мероприятие, состоящее из нескольких этапов. Именно от грамотности разработки проекта зависит качество функционирования теплового пункта. В противном случае готовый объект не будет справляться с поставленными задачами, поэтому придется его переделывать, что чревато дополнительными затратами средств.

5 причин организации теплового пункта

  1. Экономичность – за счет точной наладки и возможности выбора режимов теплоснабжения и теплопотребления удается сократить теплопотери до 15%.
  2. Сокращение расходов на эксплуатацию – обслуживание теплового пункта нуждается в меньшем количестве персонала. Как итог – уменьшаются затраты на выплату заработной платы, а также расходы на ремонт и профилактику.
  3. Небольшие размеры и бесшумность – тепловой пункт можно установить даже в небольшом подвале.
  4. Автоматизированная работа – за счет этого исключается необходимость привлечения высококвалифицированных сотрудников. Автоматизация позволяет оборудованию бесперебойно работать в выходные и праздничные дни, а также устанавливать режимы работы в конкретное время суток.
  5. Легкость установки – после транспортировки на место установки необходимо лишь подключить внешние трубопроводы и обеспечить питание от сети.

Этапы проектирования тепловых пунктов

Первым этапом является получение технического задания и условий работы создаваемого объекта. В этих документах содержится информация о:

  • тепловой нагрузке;
  • виде теплоносителя;
  • параметрах подключения к коммуникациям;
  • графике температур с подсчетом теплопотерь;
  • архитектурно-строительных аспектах здания.

Далее следует подбор оборудования. Стоимость проектирования тепловых пунктов зависит от характеристик объекта, а также от устройств и приборов, используемых для создания. Оборудование используется для следующих целей:

  • распределение тепловой энергии;
  • подача теплоносителя;
  • контроль тепловых режимов с учетом погоды и времени года;
  • защита внутренней системы от гидроударов;
  • поддержание нужного напора;
  • компенсация тепловых потерь;
  • очистка теплоносителя во избежание загрязнения.

Для достижения этих целей в проект теплового пункта могут входить теплообменники, фильтры, циркуляционные насосы, датчики и другие приборы.

Проектирование может осуществляться и для готовых тепловых пунктов, если стоит задача достижения экономичности и повышения их эффективности. Важную роль в этом играет информация об эксплуатируемой системе, о нюансах ее работы, на основе чего подбирается необходимое оборудование.

Наша компания предлагает вашему вниманию надежные устройства для тепловых пунктов, а также оборудование для модернизации уже существующих объектов. Мы гарантируем, что с нашим оборудованием тепловые пункты будут экономически выгодными, долговечными и высокоэффективными.

При этом, несмотря на тенденцию постоянно растущих цен, мы стремимся удерживать доступную стоимость на изделия и оказываемые услуги. Все для того, чтобы как можно большее число людей могло сотрудничать с нами. Заказывая проектирование тепловых пунктов, вы также можете заказать их монтаж. Наши специалисты обладают необходимыми знаниями и большим опытом работы, поэтому всегда готовы выполнить быструю и качественную установку тепловых пунктов с полной сдачей их в эксплуатацию.

3 «за» в пользу нашей компании

  • Современные проектные решения – мы стремимся оптимизировать затраты клиентов на строительство и последующее обслуживание тепловых пунктов, поэтому используем современные решения при их проектировании.
  • Индивидуальный подход к клиентам – только индивидуальный подход позволяет максимально учесть пожелания заказчика, чтобы ожидания совпали с реальностью.
  • Оперативность согласования – наши сотрудники имеют большой опыт работы в данной области, поэтому им известны все секреты согласования проектов.

Схема ИТП, принцип работы ИТП

Тепловой пункт индивидуальный представляет собой целый комплекс устройств, располагаемый в отдельном помещении, включающий в себя элементы теплового оборудования. Он обеспечивает подключение к тепловой сети этих установок, их трансформацию, управление режимами теплопотребления, работоспособность, распределение по типам потребления теплоносителя и регулирование его параметров.

Тепловая установка, занимающаяся обслуживанием здания или отдельных его частей, является индивидуальным тепловым пунктом, или сокращенно ИТП. Предназначен он для обеспечения горячим водоснабжением, вентиляцией и теплом жилых домов, объектов жилищно-коммунального хозяйства, а также производственных комплексов.



Тепловой пункт индивидуальный обеспечивает выполнение следующих задач:
  • Учет расхода тепла и теплоносителя.
  • Защита системы теплоснабжения от аварийного увеличения параметров теплоносителя.
  • Отключение системы теплопотребления.
  • Равномерное распределение теплоносителя по системе теплопотребления.
  • Регулировка и контроль параметров циркулирующей жидкости.
  • Преобразование вида теплоносителя.
Где изготавливают индивидуальные тепловые пункты?

Производство БТП (блочных индивидуальных тепловых пунктов) находится в Московской области, в Одинцовском районе, д.Хлюпино.

Изготовление тепловых пунктов осуществляется на производственной базе компании ООО «СИСТЕРМ РУС». Центральный офис компании располагается в г.Москве.

Местонахождение производства на карте

Преимущества индивидуального теплового пункта.
  • Высокая экономичность.

Многолетняя эксплуатация индивидуального теплового пункта показала, что современное оборудование этого типа, в отличие от других неавтоматизированных процессов, потребляет на 30% меньше тепловой энергии.

Эксплуатационные затраты снижаются примерно на 40-60%.

Выбор оптимального режима теплопотребления и точная наладка позволят до 15% сократить потери тепловой энергии.

  • Бесшумная работа.
  • Компактность.

Габаритные размеры современных тепловых пунктов напрямую связаны с тепловой нагрузкой. При компактном размещении индивидуальный тепловой пункт с нагрузкой до 2 Гкал/час занимает площадь в 25-30 м2.

Возможность расположения данного устройства в подвальных малогабаритных помещениях (как в существующих, так и во вновь построенных зданиях).

  • Процесс работы полностью автоматизирован.

Для обслуживания этого теплового оборудования не требуется высококвалифицированный персонал.

ИТП (индивидуальный тепловой пункт) обеспечивает в помещении комфорт и гарантирует эффективное энергосбережение.

Возможность установки режима, ориентируясь на время суток, применения режима выходного и праздничного дня, а также проведения погодной компенсации.

  • Индивидуальное изготовление в зависимости от требований заказчика.
Схема теплового пункта.

В классическую схему ИТП входят следующие узлы:

  • Ввод тепловой сети.
  • Прибор учета.
  • Подключение системы вентиляции.
  • Подключение отопительной системы.
  • Подключение горячего водоснабжения.
  • Согласование давлений между системами теплопотребления и теплоснабжения.
  • Подпитка подключенных по независимой схеме отопительных и вентиляционных систем.

При разработке проекта теплового пункта обязательными узлами являются:

  • Прибор учета.
  • Согласование давлений.
  • Ввод тепловой сети.
  • Комплектация другими узлами, а также их количество выбирается в зависимости от проектного решения.



«Олимп» Казань



Узел учета тепловой энергии.

Основой энергосберегающих мероприятий является прибор учета. Требуется этот учет для выполнения расчетов за количество потребляемой тепловой энергии между теплоснабжающей компанией и абонентом. Ведь очень часто расчетное потребление значительно больше фактического по причине того, что при расчете нагрузки поставщики тепловой энергии завышают их значения, ссылаясь на дополнительные расходы. Подобных ситуаций позволит избежать установка приборов учета.

Назначение приборов учета.

  • Обеспечение между потребителями и поставщиками энергоресурсов справедливых финансовых взаиморасчетов.
  • Документирование параметров системы теплоснабжения, таких как давление, температура и расход теплоносителя.
  • Контроль за рациональным использованием энергосистемы.
  • Контроль за гидравлическим и тепловым режимом работы системы теплопотребления и теплоснабжения.

Классическая схема приборов учета.

  • Счетчик тепловой энергии.
  • Манометр.
  • Термометр.
  • Термический преобразователь в обратном и подающем трубопроводе.
  • Первичный преобразователь расхода.
  • Сетчато-магнитный фильтр.

Обслуживание.

  • Подключение считывающего устройства и последующее снятие показаний.
  • Анализ ошибок и выяснение причин их появления.
  • Проверка целостности пломб.
  • Анализ результатов.
  • Проверка технологических показателей, а также сравнение показаний термометров на подающем и обратном трубопроводе.
  • Долив масла в гильзы, чистка фильтров, проверка контактов заземления.
  • Удаление загрязнений и пыли.
  • Рекомендации по правильной эксплуатации внутренних сетей теплоснабжения.



Блочный тепловой пункт ЖК Олимп Казань



Системы потребления.

Стандартная схема индивидуального теплового пункта может иметь следующие системы обеспечения тепловой энергией потребителей:

  • Отопление.
  • Горячее водоснабжение.
  • Отопление и горячее водоснабжение.
  • Отопление, горячее водоснабжение и вентиляция.





Модуль ГВС (горячего водоснабжения)

Принципиальная схема модуля горячего водоснабжения

Состав оборудования модуля горячего водоснабжения:
  1. кран шаровой «под приварку»
  2. фильтр сетчатый фланцевый
  3. регулятор перепада давления
  4. клапан регулирующий с электроприводом
  5. клапан обратный межфланцевый
  6. дисковый поворотный затвор / шаровой кран
  7. фильтр сетчатый фланцевый
  8. кран дренажный муфтовый
  9. датчик температуры
  10. теплообменник разборный
  11. электронный регулятор температуры
  12. насос циркуляционный
  13. предохранительный клапан
  14. термометр биметаллический
  15. манометр с 3-х ходовым краном
  16. водосчетчик



Габаритный чертеж модуля ГВС




Модуль отопления (автоматический узел управления АУУ)

Принципиальная схема модуля отопления



Состав оборудования модуля отопления
  1. кран шаровой «под приварку»
  2. фильтр сетчатый фланцевый
  3. регулятор перепада давления
  4. клапан регулирующий с электроприводом
  5. клапан обратный межфланцевый
  6. дисковый поворотный затвор
  7. фильтр сетчатый фланцевый
  8. кран дренажный муфтовый
  9. датчик температуры
  10. датчик температуры наружного воздуха
  11. электронный регулятор температуры
  12. насос циркуляционный с частотным приводом
  13. реле давления
  14. термометр биметаллический
  15. манометр с 3-х ходовым краном



Габаритный чертеж модуля отопления





Варианты компоновки модулей теплового пункта



ИТП для отопления.

ИТП (индивидуальный тепловой пункт) – схема независимая, с установкой пластинчатого теплообменника, который рассчитан на 100% нагрузку. Предусмотрена установка сдвоенного насоса, компенсирующего потери уровня давления. Подпитка отопительной системы предусмотрена от обратного трубопровода тепловых сетей.

Данный тепловой пункт может быть дополнительно укомплектован блоком горячего водоснабжения, прибором учета, а также другими необходимыми блоками и узлами.



ИТП для ГВС.

ИТП (индивидуальный тепловой пункт) – схема независимая, параллельная и одноступенчатая. Комплектацией предусмотрены два теплообменника пластинчатого типа, работа каждого из них рассчитана на 50% нагрузки. Предусмотрена также группа насосов, предназначенных для компенсации понижения давления.

Дополнительно тепловой пункт может оснащаться блоком отопительной системы, прибором учета и другими необходимыми блоками и узлами.



ИТП для отопления и ГВС.

В данном случае работа индивидуального теплового пункта (ИТП) организована по независимой схеме. Для отопительной системы предусмотрен теплообменник пластинчатый, который рассчитан на 100%-ную нагрузку. Схема горячего водоснабжения — независимая, двухступенчатая, с двумя теплообменниками пластинчатого типа. С целью компенсации снижения уровня давления предусмотрена установка группы насосов.

Подпитка отопительной системы происходит с помощью соответствующего насосного оборудования из обратного трубопровода тепловых сетей. Подпитка горячего водоснабжения выполняется от системы холодного водоснабжения.

Кроме того, ИТП (индивидуальный тепловой пункт) укомплектован прибором учета.



ИТП для отопления, ГВС и вентиляции.

Подключение тепловой установки выполняется по независимой схеме. Для отопительной и вентиляционной системы используется теплообменник пластинчатый, рассчитанный на 100%-ную нагрузку. Схема горячего водоснабжения – независимая, параллельная, одноступенчатая, с двумя пластинчатыми теплообменниками, рассчитанными на 50% нагрузки каждый. Компенсация понижения уровня давления осуществляется посредством группы насосов.

Подпитка отопительной системы происходит из обратного трубопровода тепловых сетей. Подпитка горячего водоснабжения выполняется из системы холодного водоснабжения.

Дополнительно индивидуальный тепловой пункт в многоквартирном доме может оборудоваться прибором учета.





Принцип работы ИТП

Схема теплового пункта напрямую зависит от особенностей источника, снабжающего энергией ИТП, а также от особенностей обслуживаемых им потребителей. Наиболее распространенной для данной тепловой установки является закрытая система горячего водоснабжения с подключением отопительной системы по независимой схеме.

Индивидуальный тепловой пункт принцип работы имеет такой:

По подающему трубопроводу теплоноситель поступает в ИТП, отдает тепло подогревателям системы отопления и горячего водоснабжения, а также поступает в вентиляционную систему.

Затем теплоноситель направляется в обратный трубопровод и по магистральной сети поступает обратно для повторного использования на теплогенерирующее предприятие.

Некоторый объем теплоносителя может расходоваться потребителями. Для восполнения потерь на источнике тепла в ТЭЦ и котельных предусмотрены системы подпитки, которые в качестве источника тепла используют системы водоподготовки данных предприятий.

Поступающая в тепловую установку водопроводная вода протекает через насосное оборудование системы холодного водоснабжения. Затем некоторый ее объем доставляется потребителям, другой нагревается в подогревателе горячего водоснабжения первой ступени, после этого направляется в циркуляционный контур горячего водоснабжения.

Вода в циркуляционном контуре посредством циркуляционного насосного оборудования для горячего водоснабжения передвигается по кругу от теплового пункта к потребителям и обратно. При этом по мере необходимости потребители отбирают из контура воду.

В процессе циркуляции жидкости по контуру она постепенно отдает собственное тепло. Для поддержания на оптимальном уровне температуры теплоносителя его регулярно нагревают во второй ступени подогревателя горячего водоснабжения.

Отопительная система также является замкнутым контуром, по которому происходит движение теплоносителя с помощью циркуляционных насосов от теплового пункта к потребителям и обратно.

В процессе эксплуатации могут возникать утечки теплоносителя из контура отопительной системы. Восполнением потерь занимается система подпитки ИТП, которая использует первичные тепловые сети в качестве источника тепла.





Допуск в эксплуатацию

Чтобы подготовить индивидуальный тепловой пункт в доме к допуску в эксплуатацию, необходимо представить в Энергонадзор следующий перечень документов:

  • Действующие технические условия на подключение и справку об их выполнении от энергоснабжающей организации.
  • Проектную документацию со всеми необходимыми согласованиями.
  • Акт ответственности сторон за эксплуатацию и разделение балансовой принадлежности, составленный потребителем и представителями энергоснабжающей организации.
  • Акт о готовности к постоянной или временной эксплуатации абонентского ответвления теплового пункта.
  • Паспорт ИТП с краткой характеристикой систем теплоснабжения.
  • Справку о готовности работы прибора учета тепловой энергии.
  • Справку о заключении договора с энергоснабжающей организацией на теплоснабжение.
  • Акт о приемке выполненных работ (с указанием номера лицензии и даты ее выдачи) между потребителем и монтажной организацией.
  • Приказ о назначении ответственного лица за безопасную эксплуатацию и исправное состояние тепловых установок и тепловых сетей.
  • Список оперативных и оперативно-ремонтных ответственных лиц по обслуживанию тепловых сетей и тепловых установок.
  • Копию свидетельства сварщика.
  • Сертификаты на используемые электроды и трубопроводы.
  • Акты на скрытые работы, исполнительную схему теплового пункта с указанием нумерации арматуры, а также схемы трубопроводов и запорной арматуры.
  • Акт на промывку и опрессовку систем (тепловые сети, отопительная система и система горячего водоснабжения).
  • Должностные инструкции, инструкции по пожарной безопасности и технике безопасности.
  • Инструкции по эксплуатации.
  • Акт допуска в эксплуатацию сетей и установок.
  • Журнал учета КИПа, выдачи нарядов-допусков, оперативный, учета выявленных при осмотре установок и сетей дефектов, проверки знаний, а также инструктажей.
  • Наряд из тепловых сетей на подключение.





Меры безопасности и эксплуатация

У обслуживающего тепловой пункт персонала должна быть соответствующая квалификация, также ответственных лиц следует ознакомить с правилами эксплуатации, которые оговорены в технической документации. Это обязательный принцип индивидуального теплового пункта, допущенного к эксплуатации.

Запрещено запускать в работу насосное оборудование при перекрытой запорной арматуре на вводе и при отсутствии в системе воды.

В процессе эксплуатации необходимо:

  • Контролировать показатели давления на манометрах, установленных на подающем и обратном трубопроводе.
  • Наблюдать за отсутствием постороннего шума, а также не допускать повышенной вибрации.
  • Осуществлять контроль нагрева электрического двигателя.
  • Не допускается применять чрезмерное усилие в случае ручного управления клапаном, а также при наличии давления в системе нельзя разбирать регуляторы.
  • Перед запуском теплового пункта необходимо промыть систему теплопотребления и трубопроводы.



Для заказа ИТП заполните форму

британских тепловых единиц (БТЕ) ​​- Управление энергетической информации США (EIA)

Что такое британская тепловая единица?

Британская тепловая единица (БТЕ) ​​является мерой теплосодержания топлива или источников энергии. Это количество тепла, необходимое для повышения температуры одного фунта жидкой воды на 1 градус по Фаренгейту при температуре, при которой вода имеет наибольшую плотность (примерно 39 градусов по Фаренгейту).

Одна британская тепловая единица (БТЕ) ​​примерно равна энергии, выделяемой при горении спички.

Источник: стоковая фотография (защищено авторским правом)

Одна британская тепловая единица очень мала с точки зрения количества энергии, потребляемой одним домохозяйством или всей страной. В 2020 году Соединенные Штаты использовали около 92,94 квадриллиона БТЕ энергии. Записанный 1 квадриллион — это 1 с 15 нулями: 1 000 000 000 000 000.

Зачем использовать британские тепловые единицы?

Содержание энергии или тепла можно использовать для сравнения источников энергии или топлива на равной основе.Топливо может быть преобразовано из физических единиц измерения (таких как вес или объем) в общую единицу измерения энергии или теплосодержания каждого топлива. Управление энергетической информации США (EIA) использует БТЕ в качестве единицы содержания энергии.

ОВОС собирает данные о физическом количестве (объем или вес) произведенных, импортированных, экспортированных и потребленных источников энергии. EIA конвертирует эти суммы в эквиваленты БТЕ для сравнения источников на равной основе.

  • Нефть — 6.63 миллиарда баррелей — 32,23 квадриллиона БТЕ
  • Природный газ — 30,48 трлн куб. футов — 31,54 квадриллиона БТЕ
  • Уголь — 477,32 миллиона коротких тонн — 9,18 квадриллиона БТЕ

Образец переводных коэффициентов БТЕ

Источник энергии/топливо Физические единицы и БТЕ 1
Электричество 1 киловатт-час = 3412 БТЕ
Природный газ 1 кубический фут = 1 037 БТЕ
1 терм = 100 000 БТЕ
Бензин автомобильный 1 галлон = 120 286 БТЕ 2
Дизельное топливо 1 галлон = 137 381 БТЕ 3
Печное топливо 1 галлон = 138 500 БТЕ 4
Пропан 1 галлон = 91 452 БТЕ
Дерево 1 шнур = 20 000 000 БТЕ 5

1 Коэффициенты БТЕ приведены для конечного потребления в 2020 году из Monthly Energy Review , апрель 2021 года, за исключением древесины; предварительные данные.

2 Готовый автомобильный бензин, продаваемый в розницу в США, включая содержание топливного этанола.

3 Дистиллятное топливо с содержанием серы 15 частей на миллион (ppm) или менее.

4 Дистиллятное топливо с содержанием серы от 15 до 500 частей на миллион.

5 Это преобразование является приблизительным. Деревянный шнур является единицей объема и не учитывает плотность древесины или влажность.Теплоемкость древесины значительно зависит от влажности.

Приведенные выше коэффициенты преобразования БТЕ являются приблизительными. В приложениях к Ежемесячному энергетическому обзору есть таблицы с теплосодержанием топлива и электроэнергии.

Последнее обновление: 13 мая 2021 г.

Британская тепловая единица – обзор

РЫНОК УТИЛИЗАЦИИ ГАЗА

Количество природного газа, эквивалентное 1 миллиону британских тепловых единиц (ММ БТЕ), оценивается в 0 долларов США. 75 для Ближнего Востока. 0,75 доллара США за 1 млн БТЕ природного газа конвертируются в 9 долларов США за полиэтилен низкой плотности или полипропилен. Напротив, другие продукты, такие как СПГ, дистиллят и бензин, имеют в три-четыре раза меньшую стоимость. Вопрос прибыльности также должен быть связан с размером рынка.

По большей части проекты СПГ жизнеспособны только на крупных газовых месторождениях. Количество производителей СПГ ограничено, и активно работают только восемь импортеров СПГ. 15 В настоящее время около 103 миллиардов кубических метров природного газа в год перерабатывается для производства 75 млн тонн СПГ в год.Капитальные затраты на СПГ значительны: общие затраты могут составлять от 3 до 5 миллиардов долларов для крупномасштабных установок, принимая во внимание всю цепочку поставок СПГ. 16

Теоретическое потребление природного газа в 20 млрд куб. м/год для удовлетворения текущей потребности в метаноле в размере 24 млн тонн в год является наименьшим на сегодняшний день, составляя лишь 1% от общего объема добытого природного газа. Потребность в 1996 году в аммиаке, который используется в основном для производства удобрений, таких как мочевина, фосфаты аммония и нитраты, составляет около 120 млн тонн в год.Для удовлетворения этого производства аммиака требуется 108 миллиардов кубометров природного газа. В период с 1950-х по 1970-е годы большинство заводов по производству метанола или аммиака располагались в промышленно развитых странах и вблизи центров спроса. Однако с открытием новых газовых месторождений во многих развивающихся странах производство аммиака и метанола переместилось в районы, где природный газ доступен по низкой цене. Если весь текущий спрос на этилен и пропилен будет удовлетворяться за счет технологии GTO, то потребуется около 340 миллиардов кубометров в год, что меньше, чем у GTL, но больше, чем у СПГ, аммиака или метанола.Безусловно, производительность по этилену и пропилену в размере 120 млн тонн в год значительна и позволяет эффективно использовать природный газ в качестве источника сырья. Поскольку заводы СПГ полагаются на большие запасы, количество возможностей относительно невелико. Завод, производящий 4 млн тонн СПГ в год, требует около 6 млрд кубометров в год. В течение 20 лет эта потребность составляет 120 миллиардов кубометров, но количество газовых месторождений с такой мощностью ограничено.

Процессы GTL, такие как у Exxon или Shell, также зависят от больших запасов газа: заводу GTL, производящему 50 000 баррелей в день, требуется около 5 миллиардов кубометров природного газа в год или 100 миллиардов кубометров в течение 20 лет.Как и в случае с СПГ, это количество ограничивает количество возможностей менее чем 5% существующих месторождений. Даже если минимальный экономический размер составит 10 000 баррелей в день, менее 10% существующих месторождений доступны для обеспечения 20-летнего периода добычи.

Установка UOP/HYDRO MTO мирового масштаба, производящая 500 000 млн тонн этилена в год и 325 000 млн тонн пропилена в год, требует около 2 млрд кубометров природного газа в год. Кроме того, процесс UOP/HYDRO MTO идеально подходит для ситуаций реконструкции: когда может потребоваться всего 50 000 млн тонн этилена в год, только 0. Требуется 2 млрд кубометров природного газа в год. Примерно от 30 до 40 % мировых газовых месторождений, на долю которых приходится более 90 % доступного природного газа, будут удовлетворять потребности в производстве этилена и пропилена с использованием процесса UOP/HYDRO MTO.

британских термальных единиц – что это такое и как они работают

Когда вы начнете покупать новый кондиционер, скорее всего, вы столкнетесь с аббревиатурой BTU. И что именно это означает?

BTU — это сокращение от британской тепловой единицы, единицы измерения, которая показывает, сколько энергии ваш кондиционер использует для отвода тепла из вашего дома в течение часа.Это может показаться слишком техническим, но BTU — важная метрика, которая может помочь вам определить, какой кондиционер вам нужен для дома вашего размера.

Приобретение кондиционера без учета его рейтинга BTU может серьезно снизить ваш комфорт, если ваша система не имеет достаточно энергии для охлаждения вашего дома. Следите за разбивкой BTU, чтобы вы знали, на что обращать внимание, просматривая наш перечень кондиционеров.

Если вы хотите понять BTU, это поможет понять, как работают кондиционеры.Ничего страшного, если вы не тратите каждый день на размышления о внутренней работе систем кондиционирования воздуха и о том, как они так хорошо работают, создавая в ваших комнатах ощущение прохлады и комфорта. Вот почему мы создали нашу страницу HVAC 101, чтобы предложить более подробное объяснение того, как работают кондиционеры.

А пока просто знайте, что кондиционеры удаляют тепло из воздуха внутри вашего дома и выводят его наружу.Используя сложную систему змеевиков и вентиляторов, они заменяют этот горячий и влажный воздух более холодным воздухом, который распространяется по всему дому через воздуховоды. Думайте об этом как о трубках на водной горке. Вы входите, скользите по трубе и плещетесь в действительно большой бассейн. Ваш воздух работает так же. Воздух входит в трубу, скользит по ней и затем распространяется по всему дому.

Когда мы говорим о кондиционерах, отводящих тепло из вашего дома, это все равно, что говорить, что они перемещают энергию.BTU говорит вам, сколько энергии ваш кондиционер использует для всего этого. Итак, если вы видите, что ваш кондиционер имеет 12 000 БТЕ, это означает, что он поглощает 12 000 британских термальных единиц тепла каждый час и перемещает его наружу, чтобы ваша внутренняя среда чувствовала себя лучше.

BTU относится не только к вашему кондиционеру. Он используется во всем мире для измерения количества тепла, необходимого для повышения или понижения одного фунта воды на один градус по Фаренгейту.Это означает, что его можно использовать для оценки передачи энергии печам, тепловым насосам, кухонным приборам и другим нагревательным и охлаждающим приборам.

Хотя кондиционеры не обогревают ваш дом, они специализируются на удалении из него нежелательного тепла (которое также можно рассматривать как энергию). Профессионалы в области HVAC используют БТЕ для измерения как теплопотерь, так и теплопритока, поэтому мы применяем этот показатель к производительности вашего кондиционера.

Но вам не нужно быть производителем или техническим специалистом в области ОВКВ, чтобы использовать БТЕ для своего помещения.Понимание того, что означает рейтинг, особенно полезно, если вы хотите избежать недостатков, связанных с покупкой кондиционера, который не обеспечивает именно тот уровень комфорта, который вам нужен. Вот что мы имеем в виду:

Использование кондиционера со слишком большим количеством БТЕ для дома вашего размера может увеличить ваши затраты на электроэнергию. Это связано с тем, что ваш кондиционер будет работать в течение более короткого периода времени и будет тратить больше энергии на то, для чего он предназначен. Кондиционер с БТЕ, которые превышают рекомендуемую площадь в квадратных футах в вашем доме, также может со временем подвергаться большему износу, потому что он будет чаще запускать цикл включения / выключения. Это также может привести к неудовлетворительному охлаждению, потому что компрессор вашего кондиционера может отключиться намного раньше, чем должен. Таким образом, вместо того, чтобы ваш кондиционер удалял достаточное количество тепла из вашего дома, он оставляет его, создавая горячую, липкую и влажную среду, которая вам, вероятно, не понравится.

Приобретение кондиционера с недостаточным тепловыделением для дома ваших размеров не намного лучше. Ваш кондиционер может никогда не перестать работать, потому что он пытается достичь температуры в большом помещении, которую он просто не в состоянии охладить.Он никогда не сможет достаточно охладить весь ваш дом, создавая неравномерную температуру по всему дому. И это может стоить вам больше счетов за электроэнергию, потому что ваш кондиционер тратит дополнительную энергию, чтобы делать то, что вы говорите ему делать через свой термостат.

Если вы хотите избежать этих проблем, вам необходимо знать правильные значения BTU для дома или жилого помещения вашего размера.

По данным ConsumerReports, кондиционеру требуется около 20 БТЕ на каждый квадратный метр жилой площади, которую он охлаждает.Чтобы получить приблизительное представление о том, сколько БТЕ вам нужно, умножьте площадь вашего помещения (будь то отдельная комната или весь дом) на 20.

Допустим, вам нужно найти кондиционер, вырабатывающий достаточно энергии, чтобы охладить ваш дом площадью 1400 квадратных футов. Вам следует искать устройство мощностью около 28 000 БТЕ. Помните, что это всего лишь простая общая оценка, которая не применима ко всем ситуациям. Правильный расчет BTU также будет учитывать высоту потолка, размер дверных и оконных проемов.

Эта диаграмма БТЕ дает вам приблизительное руководство, основанное на площади в квадратных футах.

BTU также являются частью Manual J Calculation, математического метода, который специалисты по HVAC используют для точного определения того, сколько отопления и охлаждения требуется для дома вашего размера. Вы можете запросить ручной расчет J у опытного техника HVAC.

Ранее мы вкратце упомянули охлаждающую способность, но нам нужно уточнить, что это означает с точки зрения вашей БТЕ.Как только вы получите представление о том, сколько БТЕ вам может понадобиться для блока переменного тока, вы захотите узнать соответствующий тоннаж для вашего кондиционера.

Тоннаж не является мерой веса вашего кондиционера. С точки зрения HVAC, это еще один способ описать холодопроизводительность вашего устройства или сколько тепла ваш кондиционер способен поглотить, чтобы снизить температуру в помещении. По данным FurnaceCompare, одна тонна охлаждения (также называемая охлаждением) относится к количеству тепла, необходимому для растапливания фунта льда в течение 24 часов.ком. Это примерно то же самое, что 12 000 БТЕ в час. Это означает, что 2-тонный блок переменного тока имеет холодопроизводительность 24 000 БТЕ/ч, потому что 12 000 x 2 = 24 000. Блок весом 2,5 тонны имеет 30 000 БТЕ, блок весом 3 тонны имеет 36 000 БТЕ и так далее.

Подождите, почему лед? Хороший вопрос! До появления электрических кондиционеров люди охлаждали свои дома и предприятия большими блоками (или тоннами) льда. Медленно тая, лед поглощал тепло комнаты. Процесс работал так же, как современный кондиционер.Лед не производил прохладный воздух, а вместо этого удалял горячий воздух из комнаты, делая ее более прохладной и комфортной. Специалисты по ОВиК продолжали использовать «тонны» льда, чтобы измерить, сколько тепла удаляют кондиционеры, даже несмотря на то, что метод льда устарел перед лицом новых современных методов кондиционирования воздуха.

Вывод: Объедините свои знания о БТЕ и тоннаже, чтобы определить кондиционер наилучшего размера и холодопроизводительность для вашего дома.

Прежде чем выбрать конкретный блок переменного тока, вы можете узнать, сколько электроэнергии он может потреблять для охлаждения вашего дома.Таким образом, вы получите представление о том, как это повлияет на ваши расходы на коммунальные услуги. БТЕ, переведенные в киловатты и киловатт-часы, могут помочь вам разобраться в этом.

Во-первых, краткое пояснение: киловатт равен 1000 ваттам, что является единицей измерения мощности. Киловатт-час измеряет количество энергии, необходимое для работы прибора, инструмента или машины в течение одного часа. Когда дело доходит до вашего кондиционера, киловатт-час говорит вам, сколько энергии использует ваш кондиционер, что может помочь вам решить, какое устройство купить.

Чтобы перевести БТЕ в киловатты, возьмите свои БТЕ и умножьте их на 0,000293 — количество киловатт-часов в одной БТЕ. Например, если вы ищете кондиционер мощностью 18 000 БТЕ, вы получите 5,27 киловатт или 5 270 Вт. Допустим, ваш кондиционер работает четыре часа в день. В течение этого периода ваш кондиционер будет использовать 21,08 киловатт-часа (5,27 киловатт x 4 часа).

Если вы хотите определить расчетные затраты на электроэнергию, умножьте свои киловатт-часы (21. 08, в данном случае) на 30 на 30 дней в месяце. Это дает вам 632 киловатт-часа в месяц. Вам нужно будет умножить эту цифру на тариф на электроэнергию, который вы взимаете каждый месяц. По данным Управления энергетической информации США, по состоянию на май 2021 года средний тариф на электроэнергию в США составлял 13,71 цента за киловатт-час. Умножив свой тариф на электроэнергию на киловатт-часы, вы можете определить свои затраты на электроэнергию:

Мы знаем, что это очень сложная работа.Но, надеюсь, эти расчеты помогут вам принять более обоснованное решение о покупке.

БТЕ являются неотъемлемой частью выбора кондиционера, который наилучшим образом соответствует вашим потребностям. В конечном счете, ваша цель должна состоять в том, чтобы найти энергосберегающую систему, которая адекватно охлаждает ваше пространство, помогая вам сэкономить на затратах на электроэнергию. Итак, продолжая делать покупки, обязательно ознакомьтесь с рейтингом BTU и сделайте несколько быстрых расчетов, чтобы выяснить, имеет ли он смысл для вас.

Если вам нужна помощь, обратитесь к местному дилеру Trane, который поможет вам понять, какая система подходит для вашего дома.

Что такое британская термальная единица (единица БТЕ) – единица энергии

Британская термальная единица – это традиционная единица измерения тепла. Это часть британской имперской системы единиц. Британская термальная единица (единица БТЕ) – единица энергии

Единицы энергии

Энергия обычно определяется как способность выполнять работу или производить тепло.Это определение приводит к тому, что единица СИ для энергии совпадает с единицей работы — джоулей (Дж) . Джоуль является производной единицей энергии и назван в честь Джеймса Прескотта Джоуля и его экспериментов по механическому эквиваленту тепла. В более фундаментальных терминах 1 джоуль равен:

1 Дж = 1 кг·м 2 /с 2

Поскольку энергия является фундаментальной физической величиной и используется в различных областях физики и техники, есть много единиц энергии в физике и технике.

Британская термальная единица (единица измерения: БТЕ)

Британская термальная единица (единица измерения: БТЕ) . Британская термальная единица — традиционная единица измерения тепла. Это часть британской имперской системы единиц. Он определяется как количество тепла, которое должно быть поглощено 1 фунтом воды, чтобы поднять ее температуру на 1 ° F при температуре, при которой вода имеет наибольшую плотность (примерно 39 градусов по Фаренгейту). Его аналогом в Международной системе единиц (СИ) является калория, которая определяется как количество тепла, необходимое для повышения температуры одного грамма воды на один градус Цельсия.

    • 1 Британский тепловой блок (BTU) = 1055 J
    • 1 британский тепловой агрегат (BTU) = 252 калорий
    • 1 британский термический блок (BTU) = 0,000293 кВтч

    Список литературы:

    Реакторная физика и теплогидравлика:
    1. Дж. Р. Ламарш, Введение в теорию ядерных реакторов, 2-е изд., Addison-Wesley, Reading, MA (1983).
    2. Дж. Р. Ламарш, А. Дж. Баратта, Введение в ядерную технику, 3-е изд., Прентис-Холл, 2001, ISBN: 0-201-82498-1.
    3. WM Stacey, Физика ядерных реакторов, John Wiley & Sons, 2001, ISBN: 0-471-39127-1.
    4. Гласстоун, Сезонске. Разработка ядерных реакторов: разработка реакторных систем, Springer; 4-е издание, 1994 г., ISBN: 978-0412985317
    5. Тодреас Нил Э., Казими Муджид С. Ядерные системы, том I: Основы термогидравлики, второе издание. CRC-пресс; 2 выпуск, 2012 г., ISBN: 978-0415802871
    6. Зохури Б., Макдэниел П. Термодинамика в системах атомных электростанций.Спрингер; 2015 г., ISBN: 978-3-319-13419-2
    7. Моран Михал Дж., Шапиро Ховард Н. Основы инженерной термодинамики, пятое издание, John Wiley & Sons, 2006 г., ISBN: 978-0-470-03037-0
    8. Кляйнстройер К. Современная гидродинамика. Спрингер, 2010 г., ISBN 978-1-4020-8670-0.
    9. Министерство энергетики США, ТЕРМОДИНАМИКА, ТЕПЛОПЕРЕДАЧА И ПОТОК ЖИДКОСТИ. Справочник по основам Министерства энергетики США, тома 1, 2 и 3. Июнь 1992 г.

    Мы надеемся, что эта статья Британская тепловая единица (единица БТЕ) — единица энергии поможет вам.Если это так, дайте нам лайк на боковой панели. Основная цель этого веб-сайта — помочь общественности узнать интересную и важную информацию о теплотехнике.

    Что такое БТЕ? — Простое руководство по британским термальным единицам

    Если вы когда-либо смотрели характеристики кондиционера или обогревателя, то, вероятно, заметили в них термин BTU. Но что такое БТУ? Что это означает? Что это означает?

    Что ж, это та статья, которая вам нужна.В нем мы ответим на все эти вопросы и предоставим вам ценные таблицы преобразования, калькуляторы и шпаргалки для всего BTU.

    Значение БТЕ

    BTU означает британские тепловые единицы и является единицей измерения тепловой энергии. Впервые он был использован в конце 1800-х годов и с тех пор стал одной из наиболее распространенных единиц классификации нагревательных/охлаждающих приборов.

    1 БТЕ — это энергия, необходимая для нагрева или охлаждения одного фунта воды на 1 градус по Фаренгейту на уровне моря.

    БТЕ в обычных бытовых товарах

    Чаще всего он используется для измерения БТЕ/ч (БТЕ/час) в нагревательных и охлаждающих устройствах, но он также используется для измерения эффективности многих других элементов.

    БТЕ используется в качестве единицы классификации в:

    В следующих разделах я расскажу, как BTU используется в качестве единицы измерения в этих обычных предметах домашнего обихода.

    Кондиционеры

    При использовании в качестве спецификации для кондиционера указанное число БТЕ относится к количеству тепла, которое устройство может удалить из воздуха в час (БТЕ/ч).

    Типичные диапазоны кондиционеров BTU следующие:

    • Переносные кондиционеры: 8 000–12 000 БТЕ
    • Кондиционеры сплит-системы: 9 000–36 000 БТЕ
    • Оконные кондиционеры: 3 000–25 000 БТЕ

    Центральные кондиционеры (есть центральные кондиционеры) обычно используют тоннаж в качестве меры холодопроизводительности вместо БТЕ. Однако конвертировать между ними довольно просто. 1 тонна кондиционера = 12 000 БТЕ/час

    Таким образом, 2-тонная центральная система кондиционирования воздуха может удалять из воздуха 24 000 БТЕ тепла в час.Здесь следует отметить, что тоннаж кондиционера не имеет никакого отношения к весу.

    Больше не значит лучше

    Выбор кондиционера правильного размера очень важен, и больше, конечно, не значит лучше.

    Кондиционер, который слишком мощный для помещения, которое нуждается в охлаждении, на самом деле имеет довольно много недостатков:

    Слишком большой кондиционер = больше затрат

    Наиболее очевидным недостатком слишком большого кондиционера является то, что вам придется потратить больше на его покупку.

    Если необходимо установить кондиционер, то, вероятно, затраты на установку будут выше для более мощной системы.

    Больше износа

    Когда вы используете кондиционер, который слишком велик для площади, которую он охлаждает, вы обнаружите, что компрессору потребуется включать и выключать гораздо больше, чем он предназначен.

    Это связано с тем, что более крупный блок действительно очень быстро охлаждает помещение, но затем выключает компрессор.Когда температура снова поднимется выше установленной температуры, он снова активируется. Этот цикл включения-выключения происходит гораздо чаще с большим блоком и может привести к более быстрому износу деталей, чем в противном случае.

    Это приводит к увеличению затрат на техническое обслуживание.

    Повышенная влажность

    Если вы спросите меня, худший вид жары — это влажная жара. Это делает вас липкими, потными и в целом вы чувствуете себя отвратительно.

    Если вы выберете слишком мощный кондиционер, то вы, вероятно, обнаружите, что охлаждаемая область более влажная, чем вам хотелось бы.

    Это связано с тем, что, поскольку компрессор большую часть времени выключен, он не удаляет из воздуха столько влаги, сколько должен.

    Выберите кондиционер нужного размера

    Для одноместного номера используйте приведенную ниже таблицу, чтобы оценить размер необходимого кондиционера.

    Если вы рассчитываете размер центрального кондиционера, вы можете использовать следующие инструменты, которые помогут вам рассчитать правильный размер блока для вашего дома:

    Нагреватели и печи

    Обогреватели

    также часто используют измерение BTU в качестве общей спецификации.Однако здесь все становится немного более запутанным, поскольку число может быть задано двумя способами:

    .

    Давайте посмотрим на разницу между ними:

    Входная мощность БТЕ по сравнению с выходной мощностью БТЕ (тепловая эффективность)

    Ввод БТЕ – это количество топлива, которое нагреватель может потреблять в час.

    Но важно помнить, что не существует нагревателя со 100% эффективностью .

    Что мы подразумеваем под эффективностью? Что ж, в процессе потребления топлива часть энергии теряется в процессе из-за неэффективности.

    Каждый обогреватель имеет класс эффективности. Иногда это указано в спецификациях, иногда нет, и вам придется попросить производителя предоставить его.

    Таким образом, нагреватель с входной мощностью 80 000 БТЕ и рейтингом эффективности 85% вырабатывает около 68 000 БТЕ в час.

    Рассчитывается по формуле : (Входная БТЕ x эффективность %)/100

    Это число является выходной спецификацией BTU. И, как видите, эти два числа могут быть совершенно разными.Очень важно при выборе обогревателя знать рейтинг эффективности изделия.

    Напр. Пеллетная печь с входной мощностью 50 000 БТЕ и рейтингом эффективности 70% на самом деле имеет выходную мощность БТЕ 35 000 БТЕ в час .

    Сравните это с печью на пеллетах другой модели с входной мощностью 45 000 БТЕ и эффективностью 85%. Это означает, что на выходе БТЕ будет 38 250 . Что на самом деле выше, несмотря на более низкий входной рейтинг BTU из-за более низкой эффективности .

    Калькулятор эффективности ввода-вывода БТЕ
    BTU вход-выход. Таблица преобразования
    Выберите обогреватель подходящего размера

    При выборе обогревателя важно выбрать модель, которая имеет правильную мощность для вашего помещения.

    Нагреватели наиболее эффективны при работе на максимальной мощности. Это означает, что если у вас есть нагреватель, который слишком велик для помещения, его нужно будет установить на более низкую настройку, что приведет к снижению эффективности обогрева.

    И наоборот, если обогреватель слишком мал, он не сможет должным образом обогреть помещение и приведет к неадекватной производительности.

    Топливо для отопления Таблица БТЕ – Таблица сравнения затрат

    Значит, источник БТЕ для обогревателей должен откуда-то поступать, верно?

    Для каждого типа обогревателя требуется топливо, и это топливо имеет показатель BTU.

    В приведенной ниже таблице показаны приблизительные значения потребляемой и выводимой энергии в БТЕ, эффективности нагрева и стоимости нагрева на миллион БТЕ.

    Цены основаны на данных https://www.eia.gov

    Солнечные панели для горячей воды

    Другим устройством, которое использует BTU в качестве измерения, являются солнечные панели горячего водоснабжения.

    Конкретное измерение, используемое для солнечных панелей горячего водоснабжения, составляет БТЕ на квадратный фут в день. В спецификациях это может обозначаться просто как БТЕ в день, но оба числа являются одним и тем же измерением.

    Чем выше указанное число BTU, тем выше эффективность нагрева воды.

    Газовые плиты и грили

    БТЕ используется для измерения мощности каждой горелки газовой плиты/гриля.

    Домашняя газовая плита обычно вырабатывает около 7000 БТЕ в час , но некоторые модели вырабатывают всего 3000 БТЕ и до 12000 БТЕ .

    Вы можете обнаружить, что конкретная газовая плита или гриль, которые вы ищете, рекламируют либо количество БТЕ для каждой горелки, либо БТЕ для всего продукта.

    Если число относится ко всему продукту, просто разделите БТЕ на количество горелок, чтобы получить БТЕ для каждой горелки.

    Британская тепловая единица

    — wikidoc

    «BTU» перенаправляется сюда. Чтобы узнать о единице Совета по торговле, см. Ватт-час .

    Британская тепловая единица (БТЕ или БТЕ) =] представляет собой единицу энергии, используемую в энергетике, производстве пара, а также в отраслях отопления и кондиционирования воздуха.Хотя он до сих пор используется «неофициально» в метрических англоязычных странах (таких как Канада, Великобритания и иногда в Новой Зеландии), он становится все более устаревшей и устаревшей единицей измерения. В другом месте (и всегда в научном использовании) БТЕ была заменена единицей энергии СИ, джоулем (Дж).

    В Северной Америке термин «БТЕ» используется для описания теплотворной способности (энергосодержания) топлива, а также для описания мощности систем отопления и охлаждения, таких как печи, плиты, грили для барбекю и кондиционеры.При использовании в качестве единицы мощности понимается БТЕ в час (БТЕ / ч), хотя это часто ошибочно сокращается до просто «БТЕ». В Соединенном Королевстве и других частях мира пишется BTU.

    Единица измерения MBTU была определена как одна тысяча БТЕ предположительно из римской системы счисления, где «М» означает одну тысячу (1000). Его легко спутать с префиксом SI mega (M), который добавляет коэффициент один миллион (1 000 000). Чтобы избежать путаницы, многие компании и инженеры используют MMBTU для обозначения одного миллиона БТЕ.В качестве альтернативы используется терм , представляющий 100 000 или 10 5 БТЕ, и четырехъядерный , представляющий 10 15 БТЕ.

    Определения

    БТЕ определяется как количество тепла, необходимое для повышения температуры одного фунта массы жидкой воды на один градус по Фаренгейту. Как и в случае с калорией, существует несколько различных определений БТЕ, которые основаны на разной температуре воды и, следовательно, различаются до 0,5%:

    Название или температура Значение (Дж) Примечания
    39 °F ≈ 1059. 67 Использует калорийность воды при ее максимальной плотности (4 °C).
    Среднее ≈ 1055,87 Использует калории, усредненные по температуре воды от 0 °C до 100 °C.
    ИТ ≡ 1055,05585262 В наиболее распространенном BTU используется калория Международной [паровой] таблицы (IT), которая была определена Пятой международной конференцией по свойствам пара (Лондон, июль 1956 г.) как 4,1868 Дж.
    ИСО ≡ 1055.056 Международный стандарт ISO 31-4 на Количества и единицы — Часть 4: Нагрев , Приложение A. Это значение использует IT-калорию и округляется до реалистичной точности.
    59 °F ≡ 1054,804 В основном американцы. Использует калорию 15 °C, которая сама по себе определяется точно как 4,1855 Дж ( Comité international 1950; PV, 1950, 22, 79–80).
    60 °F ≈ 1054,68 В основном канадцы
    63 °F ≈ 1054. 6
    Термохимический ≡ 1054,35026444 Использует «термохимическую калорию» ровно 4,184 Дж.

    Преобразования

    Одна БТЕ примерно равна:

    Другие преобразования:

    • В природном газе по соглашению 1 MMBtu (1 миллион BTU, иногда пишется «mmBTU») = 1,054615 ГДж. И наоборот, 1 гигаджоуль эквивалентен 26,8 м 3 природного газа при определенных температуре и давлении.Итак, 1 MMBtu = 28,263682 м 3 природного газа при определенных температуре и давлении.
    • Выход природного газа из 1 стандартного кубического фута ≈ 1030 БТЕ (от 1010 БТЕ до 1070 БТЕ в зависимости от качества при сжигании)

    Связанные единицы

    БТЕ в час (БТЕ/ч) — это единица измерения мощности, которая чаще всего ассоциируется с БТЕ.

    • 1 ватт примерно равен 3,41 БТЕ/ч
    • 1000 БТЕ/ч примерно равно 293 Вт
    • 1 лошадиная сила примерно равна 2544 БТЕ/ч
    • 1 «тонна охлаждения», обычная единица в системах охлаждения и кондиционирования воздуха в Северной Америке, составляет 12 000 БТЕ/ч. Это количество энергии, необходимое для растапливания одной короткой тонны льда за 24 часа, и составляет примерно 3,51 кВт.
    • 1 therm определяется в Соединенных Штатах и ​​Европейском Союзе как 100 000 BTU, но в США используется BTU 59 °F , а в ЕС используется BTU IT .
    • 1 quad (энергия) (сокращение от квадриллион БТЕ) определяется как 10 15 БТЕ, что составляет примерно один эксаджоуль (1,055 × 10 18 Дж). Квадраты используются в Соединенных Штатах для представления годового потребления энергии в крупных странах: например, U.С. экономика использовала 99,75 квадроциклов в год в 2005 г. [1]. Один квадроцикл в год составляет около 33,43 гигаватт.

    БТЕ не следует путать с торговой единицей (БТЕ), которая представляет собой гораздо большее количество энергии (1 кВт·ч или около 3412 БТЕ).

    См. также

    Внешние ссылки

    da:британская тепловая единица de: британская тепловая единица идентификатор: БТЕ it: британская тепловая единица он: БТЕ nl: британская тепловая единица СВ: БТЕ


    Шаблон:WS

    Происхождение британской термальной единицы

    Опубликовано: 11 января 2016 г. — Дэн Холохан

    Всем интересно, почему это британская тепловая единица, а не польская? Я имею в виду, почему не Пту?

    Я думал об этом, но у меня слишком много свободного времени..

    Я имею в виду, что британцы были первыми практически во всем, что связано с водяным отоплением. Уильяму Куку пришла в голову идея обогревать здания трубами, заполненными паром. Он опубликовал эту мысль в нескольких абзацах еще в 1745 году. Остальная часть статьи была посвящена тому, как уберечь червей от поедания корпусов деревянных кораблей. Думаю, ему нужно было больше сосредоточиться.

    Джеймс Уотт был первым парнем, поставившим радиатор в доме. Конечно, это был его собственный настоящий английский дом, и год был 1785-й.

    В 1911 году на берегу реки Мерси в Ливерпуле, Англия, возвышается культовое здание Royal Liver Building, первое в мире здание из железобетона. У него были излучающие стены площадью 119 000 квадратных футов, что делало его также первой в мире (и, безусловно, самой большой) гидронной излучающей работой.

    Когда я рос в сфере теплоснабжения, я читал статьи Джона Вудворта, работавшего в Институте гидроники, в торговых журналах. Джон был уважаемым инженером, и я восхищался им. Много лет спустя мы подружились благодаря моему собственному письму в журнале, и когда он вышел на пенсию в июле 1999 года, он прислал мне разваливающуюся копию книги Томаса Тредголда «Обогрев и вентиляция общественных зданий».Первое издание этой книги прибыло в Англию в 1824 году. Копия, которую дал мне Джон, было Третьим изданием, опубликованным в 1836 году. в кабинете Института гидроники.

    С уважением,

    Джон Вудворд

    За что я всегда буду благодарен. Какое сокровище эта книга! В моей коллекции много старых книг, но это, наверное, первая, написанная именно об утеплении и вентиляции общественных зданий.В нем на странице 24 есть слова давно ушедшего англичанина, мистера Тредголда: чтобы облегчить вычисления, но также сделать их более ясными и понятными, поэтому я, не обращая внимания на меры воздействия, используемые другими, приму одну из своих собственных, которые я нашел полезными в этом и других исследованиях одного подобный характер.

    «Я беру за меру воздействия топлива количество в фунтах эирдупуа, которое повысит температуру кубического фута воды на один градус по шкале Фаренгейта.»

    У нас есть британская тепловая единица и ответ на мой предыдущий вопрос: почему не ПТУ? Оно пришло из головы Томаса Тредголда, британского инженера-железнодорожника, который занимался отоплением и вентиляцией общественных зданий. Что восхитительно в этом определении, так это то, что температура кубического фута воды повышается на один градус по Фаренгейту.В наши дни, как вы хорошо знаете, БТЕ — это количество тепла, необходимое для нагревания одного фунта воды на один градус по шкале Фаренгейта, а не на один кубический фут.

    Так зачем же менять?

    Г-н Тредголд продолжает в своей книге, чтобы привести примеры того, сколько топлива потребуется, чтобы довести кубический фут воды до кипения при различных температурах. Он объясняет о скрытой теплоте и о том, как мы должны добавить ее много, чтобы достаточно возбудить воду, чтобы она превратилась из жидкости при 212 ° F в пар при той же температуре. Тем не менее, я продолжаю улыбаться этому переходу с одного кубического фута на один фунт воды. Я полагаю, что это было изменено по одной причине, и только по одной причине: мистер Тредголд принял комнатную температуру по шкале Фаренгейта. И как только он ушел, все ставки были сняты.

    Да какая разница? Давайте смотреть правде в глаза; парень просто выдумывал это на ходу. Как только он окажется под травяным одеялом, что такого страшного в том, чтобы его поменять? Я имею в виду, вы должны согласиться с тем, что с фунтом воды легче работать, чем с кубическим футом воды, верно? А фунт — это тоже британская мера измерения, причем по многим параметрам, так какого черта?

    Так появилась священная британская термальная единица.

    О, а так как британцы выбили сопли из Наполеона в 1815 году, а их империя раскинулась так далеко и широко, что солнце никогда не заходило над Юнион Джеком, я полагаю, британцы чувствовали себя прекрасно, называя эту единицу измерения тепла в честь их великая и славная страна. Эй, они были победителями, а победителям достаются определения,

    Однако французы на это не купились. И немцев тоже не было.

    Что понятно.

    Сегодня даже британцы не используют британскую термальную единицу.Мы, американцы, единственные, кто цепляется за эту выдуманную единицу измерения. Мы не меняемся легко.

    Но разве это не вдохновляет вас начать научное движение? Все, что вам нужно сделать, это придумать новый термин и собрать вокруг него группу. Вы не можете пропустить.

    Однако имейте в виду, что в этих вещах нет ничего священного, и стоит развивать здоровый скептицизм по отношению ко всему этому. Также полезно задавать вопросы людям, когда они что-то говорят, потому что иногда они просто соглашаются.Они делают это, потому что не хотят, чтобы вы думали, что они не знают.

    Такова природа нашего вида.

    Вот вам хороший пример. Я проводил паровой семинар для большой группы людей, большинство из которых были инженерами-механиками. Я люблю инженеров-механиков и восхищаюсь ими, потому что все они умнее меня.

    На этом семинаре мы подавали фуршет, и, поскольку большинство участников были инженерами, мы выделили дополнительные 15 минут. Мы сделали это, потому что инженеры не делают сэндвич; они строят бутерброд.Мясо, сыр и хлеб должны идеально сочетаться друг с другом. Горчица должна доходить до корочки на несколько миллиметров. Или утверждается равным. Это может быть майонез.

    На все это есть план и спецификация, отсюда и дополнительное время.

    В любом случае, я уже болтал о славе парового отопления, когда упоминаю, что у меня была проблемная работа с подрядчиком, и мы наткнулись на Farquhar Flange.

    Я на мгновение замолкаю. Никто из инженеров ничего не говорит.

    «Вы все понимаете, о чем я говорю?» Я попросил. Многие головы кивнули, что было восхитительно, потому что я понятия не имею, что такое Farquhar Flange. Имя только что всплыло в моем мозгу и соскользнуло с моего рта.

    «Вы видели это?» Я сказал.

    Головы кивнули.

    «Какого цвета был твой?» Я указал на одного из кивков.
