Проект бани с гаражом под одной крышей
Главная » Проекты бань » Проект гаража с баней: особенности строительства и выбор материала
Те, кто владеют участком, не понаслышке знают, как ценен каждый метр пространства. В частном доме на одном участке многие пытаются уместить дом, баню, беседку или террасу, но нужно куда-то ставить машину, поэтому возникает вопрос о размещении гаража. Каждый владелец также хочет, чтобы на территории было свободное пространство, поэтому оптимальный вариант – объединение нескольких помещений в одном здании. Нередко совмещают дом и баню под одной крышей, но существуют и другие варианты. В этой статье речь пойдет о бане с гаражом под одной крышей. Проекты таких сооружений дают возможность рационально использовать доступную площадь.
Содержание
- Проект гаража с баней: преимущества и недостатки
- Проекты гаражей с баней
- Особенности постройки бани, совмещенной с гаражом
Преимущества совмещения гаража и бани:
- компактность.
- экономия. Очевидно, что постройка одного помещения обойдется дешевле, чем возведение отдельных гаража и бани. Для их строительства понадобится ощутимо меньше строительных материалов;
- удобство использования. Дрова для бани можно хранить в гараже, что избавит вас от поиска дополнительного помещения. Кроме того, если не хватит бревен для разогрева парной, не придется бежать по улице, можно будет перейти в гараж и набрать дрова;
- простота. При возведении подобной конструкции монтируется один общий фундамент, а также общие электропроводка и система канализации;
- возможность использования одной печи для обогрева бани и гаража.
К недостаткам можно отнести необходимость в усиленной гидроизоляции, поскольку в бане повышенный уровень влажности, а также особые требования к материалу для строительства.
Проекты гаражей с баней
Проект для бани, объединенной с гаражом, можно составить самостоятельно или заказать у специалистов.
Необходимо, чтобы до начала строительства у вас был проект с указанием всех размеров, нужно заранее определиться с расположением окон и дверей, продумать электропроводку и канализацию.
Проекты гаражей с хозблоком и баней могут быть одно- и двухэтажными. Второй вариант подходит для тех, кто не может похвастаться большой площадью участка. Гараж и баня могут иметь отдельные входы или общий из одной прихожей.
Между баней и гаражом лучше сделать дверь. В таком случае удобно хранить бревна для растопки в гараже. Кроме того, после ремонта машины и других работ можно сразу пройти в душ, не занося грязь в дом.
При составлении проекта нужно учесть, на сколько машин гараж лучше сделать. Если у вас часто бывают гости, или в семье несколько авто, лучше сделать просторный гараж, в который поместятся две машины. Если вы планируете хранить продукты, строительные материалы, то заранее определитесь с размерами и расположением погреба. Если вы увлекаетесь столярным делом, то стоит подумать, нужна ли вам отдельная мастерская.
Традиционно баня включает в себя несколько помещений: предбанник, парную, комнату отдыха и душевую.

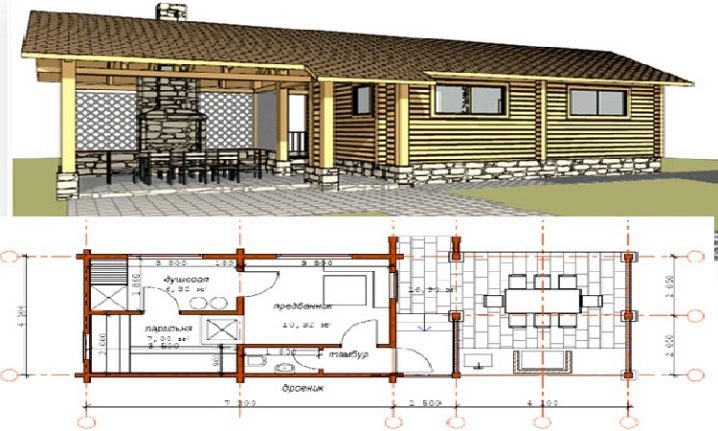

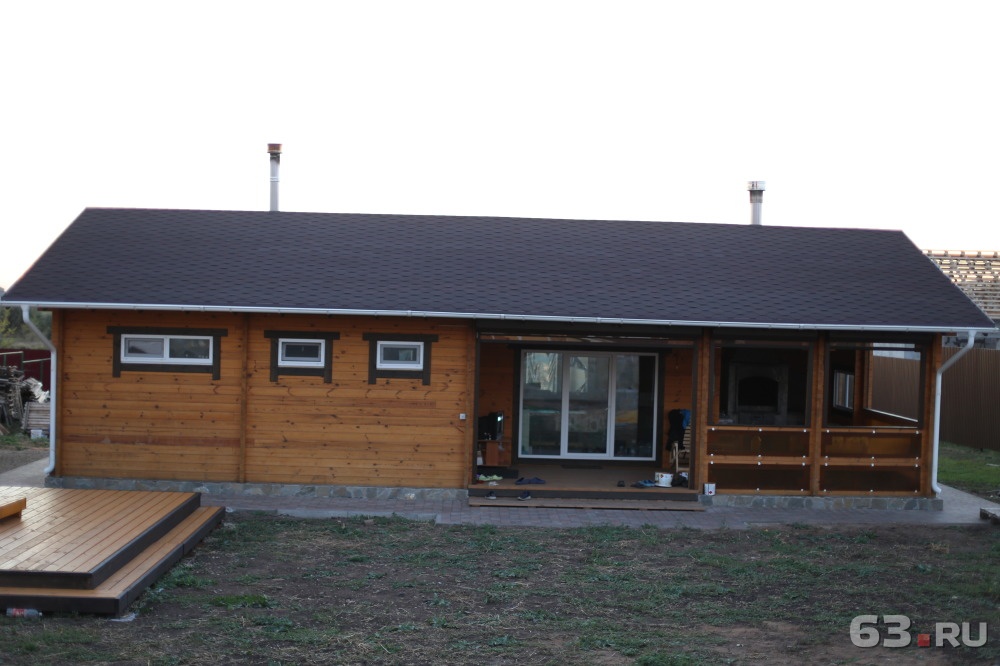

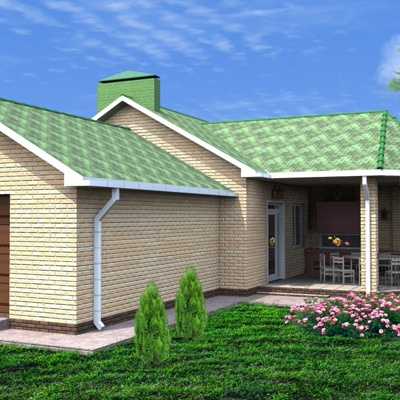

Ниже представлены примеры проектов бань с хозблоком и гаражом:
Особенности постройки бани, совмещенной с гаражом
Главная особенность в возведении подобной конструкции заключается в том, что баня и гараж имеют разное функциональное назначение, и, следовательно, требования к материалам. В бане поддерживаются условия высокой влажности и экстремальных перепадов температуры, поэтому для ее постройки нужны экологичные материалы, не выделяющие вредные вещества при нагревании.
Гараж обычно используется не только для машин, но и для хранения различных вещей, среди которых бензин, ацетон и т. д. Важно, чтобы их запахи не проникали в соседние помещения.
Из-за таких различий помещения должны иметь качественную гидроизоляцию.
Не менее важно выбрать материал, который обеспечивает хорошую теплоизоляцию. В противном случае из-за высокой разницы температур стены могут быстро разрушиться.
Самый популярный вариант – это баня из бруса. Древесина – это экологичный и натуральный материал, который обладает хорошим уровнем теплоизоляции, он достаточно надежен. Но постройка гаража из дерева – это не лучший вариант, поскольку стены быстро испачкаются и потеряют свой внешний вид. Кроме того, дерево – это пожароопасный материал, поэтому его нужно обрабатывать специальной пропиткой.
Если вы все-таки остановитесь на дереве, то для гаража нужно сделать внутреннюю отделку. Прекрасным вариантом станет пластик, за которым легко ухаживать, он гигиеничен, не подвержен гниению и долго сохраняет первоначальный внешний вид.
Кирпич считается более надежным и предпочтительным вариантом. Этот материал крепкий и пожаробезопасный. Но он дороже, чем дерево, а кроме того, нуждается в усиленном фундаменте. При строительстве бани из кирпича нужно провести дополнительное утепление стен.
Еще один вариант постройки гаража и бани – это газобетон. Он по весу легче, чем кирпич, а также дешевле и считается более надежным материалом, чем дерево.
Гараж и баня из газобетона имеют высокий уровень пожаробезопасности, их легко построить, также возведение таких построек займет мало времени.
К недостаткам этого материала можно отнести необходимость во внешней и внутренней отделке, а также в качественной гидроизоляции.
Возможен также вариант комбинирования нескольких материалов. К примеру, баня делается из дерева, а гараж из кирпича.
Но какой бы материал вы не выбрали, специалисты рекомендуют между баней и гаражом строить не одну, а две стены, а между ними оставлять ливневую канавку.
Для строительства подойдет ленточный фундамент, он прост в изготовлении, обходится достаточно дешево, но при этом прочен и надежен.
Баня, совмещенная с гаражом – это отличный вариант объединения нескольких сооружений под одной крышей. Такая постройка поможет сэкономить драгоценные метры земли и уменьшить стоимость строительства.
