Как пользоваться строительным пузырьковым уровнем

Пузырьковый уровень — один из самых распространенных и постоянно используемых инструментов строителя. Но что делать начинающему, который впервые держит это приспособление в руках? Важно не только правильно пользоваться строительным уровнем, но и знать, какие задачи может решать то или иное устройство. Научиться азам использования такого инструмента просто. Несложно и понять, как правильно выбрать изделие с хорошими характеристиками, чтобы работать со строительным уровнем с высокой точностью и прогнозируемыми результатами.

Содержание

Какие бывают пузырьковые уровни

Все модели пузырьковых уровней делятся на несколько значимых групп. Но вне зависимости от функционала прибора, он во всех вариантах исполнения будет иметь ряд ключевых характеристик. Главная из них — конструкция корпуса. Это обязательно прочная рама, выполняемая в виде коробчатой структуры, двутавра, профилируемая путем фрезеровки цельнометаллической заготовки или отливаемая из алюминия.

Вторая ключевая характеристика пузырькового прибора — измерительные колбы. Это пластиковые емкости цилиндрической формы с легким изгибом по оси. Внутри находится незамерзающая жидкость, обычно на спиртовой основе. Объем колбы она заполняет не полностью. Образуется воздушный пузырек, с помощью которого производится измерение горизонта.

Сегодня можно купить изделия следующих типов.

1. С одной колбой. Пользоваться строительным уровнем такого типа можно только для проверки одного горизонта. Обычно это горизонтальная поверхность.
2. С двумя колбами. Такой инструмент предназначен для контроля как вертикальной, так и горизонтальной поверхности. Каждая из колб выполняет отдельную задачу.
3. С тремя колбами. Приспособление этого класса наиболее популярно. Кроме контроля вертикали и горизонтали, недорогие изделия позволяют измерять наклон плоскости под углом 45 градусов. Купив более дорогую модель, пользователь получает третью колбу в поворотном блоке. Он позволяет измерять произвольные углы с фиксированным шагом.

Отдельно стоит рассматривать профессиональные продукты. К примеру, существуют приспособления с шестью колбами. Каждая из них служит для контроля определенного горизонта. Модели такого класса предназначены для выполнения особых измерений. В частности, выпускались приспособления, специально предназначенные для контроля прокладки трубопроводов, ее соответствия требованиям стандартов.

Что значат деления на колбах

Большинство делений на строительном уровне начинающему пользователю вполне понятны. На различных моделях встречается знакомая линейка для измерения расстояний или откладывания отрезков. Отдельные производители предлагают смещающиеся блоки для разметки отверстий по шаблону.

Больше всего вопросов вызывают деления на строительном уровне, увиденные на цилиндриках с пузырьками внутри. Что это за отметки – рассмотрим ниже.

1. Маркировочные метки, нужные для определения верности горизонта. При прикладывании прибора на ровной поверхности воздух в соответствующей колбе разместится строго между рисками, края пузырька подходят к ним вплотную.
2. Метки погрешности . Расположены за рисками верности горизонта, ближе к краям колбы. Присутствуют у изделий средней и дорогой категории. К каждому из них прилагается инструкция, где приводится цена деления. При смещении пузырька к таким меткам можно определить наклон поверхности в миллиметрах на погонный метр.

Важно! В уровнях с поворотными колбами, на которых нанесены риски определения погрешности, предлагается измерять угловые отклонения. Все данные, необходимые для расчетов, приводятся в руководстве по эксплуатации того или иного приспособления.

Как работать с измерителем

Перед тем, как начинать пользоваться пузырьковым уровнем с тремя пузырьками или другим изделием, стоит взять его в руки и внимательно осмотреть. Освободив приспособление от упаковки, можно заметить, что его грани отличаются по цвету и структуре. У каждого уровня есть так называемая рабочая сторона: металл на ней выглядит несколько грубым, словно после резки дисковой пилой.

У недорогих приспособлений одна рабочая сторона. Именно ею нужно прикладывать уровень к проверяемой поверхности. При использовании другой грани корпуса, скорее всего, ничего страшного не произойдет. Однако при этом погрешность измерения будет больше. Для точных работ это играет значимую роль.

Совет! Перед тем, как прикладывать уровень, желательно очистить проверяемую поверхность от мусора.

Контроль горизонтали

Для простоты понимания подойдет процесс навешивания книжной полки. Сначала делают разметку. Отмечается отверстие для первого бокового крепления. Затем к точке сверления прикладывается край уровня. Сохраняя его положение, перемещают второй конец корпуса. Как только пузырек воздуха в колбе контроля горизонтали разместится между внутренними краевыми или установится точно на центральной метке — можно проводить линию разметки. Это значит, что уровень правильно отстрелился, как говорят профессиональные строители.

Контроль можно проводить в нескольких направлениях. К примеру, при установке подоконника важно сделать его выравнивание вдоль и поперек. Для этого уровень можно размещать соответственно нужному направлению контроля. Пузырек в колбе покажет, как необходимо наклонить подоконник или повернуть его вдоль оси.

Контроль вертикали

При помощи уровня легко проверить качество штукатурки. Приложив приспособление рабочей стороной к стене, следует посмотреть на положение пузырька в вертикальной колбе. Если он уходит к штукатурке, значит, сверху нужно сделать слой отделки толще, и наоборот.

Важно! Уровень нужно прикладывать к стене так, чтобы вертикальная колба при измерениях находилась вверху. Отдельные модели требуют ее положения внизу. Однако у таких изделий обязательно есть соответствующая пометка на корпусе и указание в инструкции по эксплуатации.

Контроль наклона

При помощи приспособления с тремя пузырьками можно не только выставить уровень по горизонтали или вертикали, но и проверить наклон поверхности. Обычная, недорогая модель с жестко закрепленными колбами позволит измерить только угол 45 градусов. Изделия с поворотным блоком предлагают контролировать произвольный показатель наклона.

Пользоваться уровнем для таких целей несложно. Поворотная колба устанавливается на нужный показатель угла контроля. На ней обязательно есть градуированная шкала, а повороты блока фиксируются защелкой с определенным шагом. Прибор прикладывается к контролируемой поверхности, и по положению пузырька в колбе изучается правильность ее наклона.

Чего нельзя делать

Стоит помнить, что уровень прикладывается только рабочей стороной к проверяемой поверхности. То есть, всегда длинной гранью. Если прикладывать его боком, получить верные данные о горизонте невозможно. Фактически, в этом случае контролируется несуществующая поверхность. У приспособления нет пузырьков, которые могут правильно показать ее расположение.

Электронные уровни

Электронный уровень выступает более продвинутым, улучшенным вариантом пузырькового приспособления. У него есть два привычных блока для контроля горизонтали и вертикали. Роль третьей выполняет электронный блок с гироскопами. Когда уровень размещается на контрольной поверхности, на экране выводится величина ее наклона. Он равен нулю при горизонтальной и 90 при вертикальной плоскости.

У электронного уровня есть система калибровки. Она может быть автоматической у дорогих моделей. У бюджетных для проведения настройки предусмотрена отдельная кнопка. Когда уровень покупается в магазине, его показания не идеальны. В зависимости от того, в каком направлении корпуса прибор прикладывается к поверхности, на дисплее отображаются разные углы наклона.

Калибровка электронного уровня занимает меньше минуты. Процедура проводится согласно инструкции производителя. Для гарантированной точности измерения придется найти идеально горизонтальную плоскость. В квартире это может быть листовой кусок пенопласта, погруженный в ванной. На стройплощадке его помещают в корыто для раствора.

Как протестировать обычный уровень

Чтобы не сталкиваться с ситуацией, когда обычный пузырьковый уровень выдает неправильные показания, его стоит проверять прямо в магазине. Для этого нужно выставить уровень по горизонтали. Так как ни ванны с листом пенопласта, ни идеальных поверхностей в магазине не найти, прибегают к следующему методу проверки:

• уровень устанавливается на столешнице;
• отмечается положение края, в сторону которого уходит пузырек в горизонтальной колбе;
• под другой край подкладываются листы бумаги до тех пор, пока шарик, помещенный на верхнюю грань прибора, не перестает катиться.

Если после такой процедуры уровень показывает идеальную горизонталь, ему уже можно верить. Но все же стоит повернуть его на 180 градусов, помещая край на ранее сделанную отметку. Если положение пузырька не поменялось, значит, у прибора отличная точность. В противном случае его можно попробовать откалибровать.

Калибровка пузырькового уровня

Удобно калибровать только тот уровень, у которого блоки колб закреплены винтами или есть система их поворота. Процедура выглядит так:

• уровень устанавливается на пенопластовый лист, погруженный в наполненную водой ванну или корыто;
• отмечается смещение пузырька;
• производится поворот колбы до размещения пузырька воздуха четко между рисками верности горизонта;
• уровень поворачивается по вертикали на 180 градусов и снова устанавливается на лист.

Регулировки продолжаются до момента, когда приспособление в любом направлении не начнет показывать верность горизонта с одинаковым положением пузырька. После этого блоки колб фиксируют полным затягиванием винтов.

Важно! Такая процедура калибровки проводится и для давно используемых уровней. Дело в том, что из-за ударов, вибрации, температурных воздействий со временем приспособление может давать неверные показания.

Недорогие модели, у которых нет винтов для регулировки положения колб, практически не поддаются калибровке, но есть варварский метод. После установки на плавающий лист пенопласта отмечают край колбы, к которому уходит пузырек. Уровень достают и легкими ударами молотка и отвертки пытаются сместить элемент в креплениях или деформировать его. Таким способом можно разбить колбу. Но если этого не случилось и удалось немного улучшить точность прибора, после регулировки цилиндрик намертво заливают в гнезде суперклеем.

Лучшие пузырьковые строительные уровни

Уровень Topex 29c897 на Яндекс Маркете

Уровень Stanley 1-42-474 на Яндекс Маркете

Уровень Kapro PLUMBSITE SHARK 920-10-40 на Яндекс Маркете

Строительный уровень, 43 см STABILA 70 Toolbox 16320 на Яндекс Маркете

Уровень карманный STABILA Pocket PRO Magnetic 17768 на Яндекс Маркете

Как настроить строительный уровень (пузырьковый), если он сбился

Как настроить строительный уровень

Содержание статьи:

• 1 Как проверить строительный уровень
• 2 Как настроить строительный уровень (пузырьковый)

Строительный уровень вещь хрупкая, он боится, чтобы его роняли и били об стены. Однако в строительном деле чего только не случается, не говоря уже про падение инструмента с высоты, и другие непредсказуемые ситуации.

Итак, одна из самых распространённых проблем у строителей, это «брехливый уровень», который неправильно показывает горизонт и постоянно врёт. При этом и выкинуть жалко, если пузырьковый уровень больше метра длиной, и использовать его нельзя, поскольку показывает он крайне неточно.

Как проверить, врёт строительный уровень или нет? Можно ли настроить пузырьковый уровень самостоятельно, и как правильно это сделать? Именно об этом вы сможете узнать в данной статье строительного журнала https://samastroyka.ru.

Как проверить строительный уровень

Если вы не знаете, насколько точно показывает строительный уровень, то можно прибегнуть к простой проверке. Кстати, данным способом проверки пузырьковых уровней, удобно, пользоваться и в случае их приобретения, прямо так сказать на прилавке магазина.

Итак, для проверки потребуется ровная поверхность и строительный карандаш либо маркер. Всё что потребуется, так это приложить уровень к поверхности, а затем карандашом отметить его края. Также необходимо запомнить, в каком именно положении застыл пузырь.

Как проверить строительный уровень (пузырьковый)

После этого нужно развернуть строительный уровень на 180 градусов, строго следя за тем, чтобы он не выходил за отмеченные карандашом края. После этого необходимо оценить положение воздушного пузыря: если он находится точно в таком же положении, как и в первом случае, то уровень показывает правильно, если нет, то он сбит.

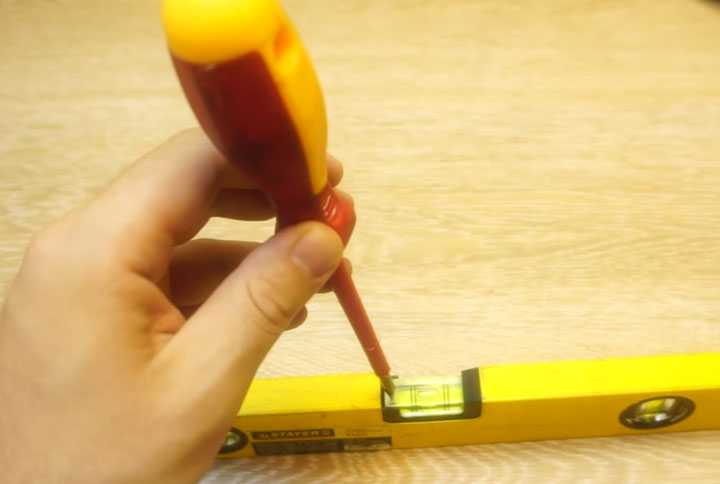

Как настроить строительный уровень (пузырьковый)

Прежде чем настраивать строительный уровень лучше убедиться в том, что это ещё возможно сделать. Здесь самое главное, чтобы сама рейка уровня была не погнутая и максимально ровная, поскольку в противном случае ничего не получится. Для проверки ровности, рейку достаточно приложить к подоконнику, например, а затем проверить отсутствие больших просветов под ней.

Как проверить строительный уровень (пузырьковый)

Если ощутимых просветов между уровнем и поверхностью нет, то можно пробовать настраивать горизонт.

Для этих целей лучше всего воспользоваться лазерным уровнем. Всё что потребуется сделать, так это приложить строительный уровень к лазерной линии на стене. Далее для настройки нужно отрегулировать саму капсулу.

Также настроить строительный уровень можно по «водному горизонту». Дело в том, что вода, набранная в ёмкость, всегда будет иметь идеально ровный горизонт. Поэтому можно набрать воду в ванну или корыто, а также аквариум (главное чтобы хватило длины), после чего выставлять по ней строительный уровень, прикладывая его к стенке ванны чётко по линии воды.

Как проверить строительный уровень (пузырьковый)

Ну и напоследок ещё раз не забываем проверять точность строительного уровня. Кладём уровень на любую ровную поверхность, делаем отметки по его краям, обязательно запоминаем положение пузырька в капсуле. После этого переворачиваем строительный уровень другой стороной и смотрим, не изменилось ли положение воздушного пузыря.

Как настроить строительный уровень (пузырьковый), если он сбился

Таким вот простым образом можно легко и быстро проверить точность строительного уровня, а при необходимости и откалибровать его в домашних условиях.

---
