Соединения бруса или бревен в углах и между собой

Содержание статьи

Соединение бруса и бревен в одну целую конструкцию является ключевым этапом строительства зданий и сооружений. Для осуществления данной процедуры используются различные методы и способы, которые подбираются индивидуально для каждого вида строения. Правильная укладка бруса влияет на общий срок эксплуатации и надежность сооружения, поэтому выполняя сборку венцов деревянных зданий специалисты пользуются определенными методами и правилами.

Зачем нужна правильная стыковка бруса и бревен?

Правильная стыковка материалов бруса и бревен во время постройки деревянного здания необходима для обеспечения общей надежности сооружения. Применение специальных правил соединений позволяет улучшить несущую способность дома по углам, а также увеличить общую жесткость конструкции. Для каждого типа пиломатериала способ соединения элементов подбирается индивидуально. Также правильная стыковка может понадобиться в тех случаях, когда стандартныхразмеров материалов недостаточно для возведения конкретной конструкции. Чтобы нарастить бревна или брус по длине необходимо осуществить правильную их укладку, которая будет обеспечивать хорошую жесткость и надежность соединения.

Способы соединения бревен

Бревно представляет собой круглый пиломатериал из которого возможна дальнейшая постройка сруба. Бревна обладают большим сроком службы, поэтому применяются для сооружения различных типов зданий. Технология постройки из данных материалов является самой старой и практичной. Соединение элементов может происходить по двум основным методам: с вылетом и без вылета. При использовании 1-го метода часть уложенного бревна будет выступать на крайнюю плоскость стены, что придает зданию общий уникальный эстетичный вид и определенный стиль. В случае применения второй технологии пиломатериалы укладываются таким образом, чтобы в конце получились идеально ровные углы. Преимущество укладки с вылетом в том, что такая конструкция обладает большей устойчивостью и защищенностью от воздействия внешних факторов.

Основные способы укладки цельных бревен:

  • В чашу или обло.
  • В охряп.
  • В сибирскую чашу или в охлоп.
  • В лапу.

Данные методы являются наиболее надежными и популярными, поэтому активно применяются для укладки бревен с выступом наружу. Однако, такой вариант установки требует гораздо больших затрат пиломатериалов.

Способ соединения бревен №1: «В чашу или обло»

Данный метод соединения пиломатериалов является самым старым, проверенным временем и надежным вариантом для постройки жилых и технических зданий.

Технология имеет три основных подвида:

1. В полдерева – наиболее простой способ соединить угол. Помимо основной вырезанной чаши требуется выстругать дополнительный паз продольного типа под установку последующих бревен. Для уплотнения крепления между бревнами укладывается любой материал для конопатки готового сруба.

Соединение бревен: простая чаша - в полдерева Соединение бревен: простая чаша — в полдерева

2. Заоваленный гребень – вариант похож на укладку «в полдерева», однако отличается местом выреза под основной продольный паз. При таком способе монтажа крепежные вырезы делаются снизу, что обеспечивает максимальную герметичность шва.

Соединение бревен: простая чаша - заоваленный грбень Соединение бревен: простая чаша — заоваленный гребень

3. В курдюк – является модернизацией «овального гребня». Данный вариант соединения предусматривает вырезание дополнительных выступов внутри выреза, которые будут обеспечивать наилучшую стыковку бревен на углах.

Соединение бревен: простая чаша - в курдюк Соединение бревен: простая чаша — в курдюк

Методика укладки достаточно проста и не требует использования дополнительных материалов. В верхней части бревен вырезается специальный круглый паз, который по форме напоминает чашу (ранее вырез назывался «обло»). Каждое последующее бревно закрепляется в готовом пазе. Таким образом может сооружаться сразу несколько стен одновременно.

Готовые здания построенные с использованием данного способа укладки бревен:

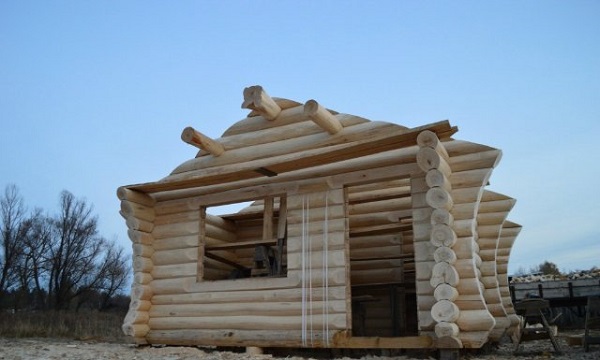

Бревенчатый дом, построенный способом простейшая чаша Бревенчатый дом, построенный способом простейшая чашаБревенчатый дом, построенный способом простейшая чаша Бревенчатый дом, построенный способом простейшая чаша

Главным преимуществом укладки «в чашу», является то, что для постройки здания могут применяться бревна любого качества и сорта. Данный метод применяется как для быстрого возведения жилых зданий, так и для сооружения технических помещений. Каждый вариант является универсальным и популярным в использовании.

Способ соединения бревен №2: «В охряп»

Способ соединения бревен - "в охряп" Способ соединения бревен — «в охряп»

Способ стыковки бревен «в охряп» является достаточно надежным, при условии соблюдения общей технологии укладки сруба. Главным плюсом данного варианта является высокая устойчивость угловых соединений. За счет пазов, которые вырезаются на бревнах здание обладает хорошей устойчивостью и герметичностью швов. Во время вырезания нижние пазы оборудуются небольшими выемками и зубцами.

Соединение бревен способом «в охряп», считается средним вариантом между основным соединением пиломатериалов с выступом наружу и без выступа. При постройке зданий с использованием такого варианта укладки практически не требуетсядополнительная обработка промежуточных швов.

Способ соединения бревен №3: «В охлоп или сибирскую чашу»

Соединение типом «в охлоп» или «сибирская чаша» представляет собой универсальную технологию, которая очень похожа на способ устройства «в полдерева». Данный вариант не требует особых знаний и навыков и является достаточно простым в обустройстве. Перед укладкой каждое бревно проходит обработку, в частности в нижней части вырезаются специальные чаши. В изготовленных чашах специалисты выстругивают дополнительный глубокий продольный паз.

Соединение бревен «в охлоп или сибирскую чашу» Соединение бревен «в охлоп» или «сибирскую чашу»

С помощью данного паза будет осуществляться крепление верхнего бревна. Главной особенностью и отличием укладки пиломатериалов «в охлоп» является то, что место вырезки чаши может меняться в венце, в зависимости от потребностей конструкции. Чаще всего чашу вырезают в нижней части бревна.

Готовая конструкция отличается высокой герметичностью швов, а также прочностью и несущей способностью углов.

Способ соединения бревен №4: «В лапу»

Данный вариант соединения не предусматривает излишние выступы бревен за общую плоскость стены. Угол построенный таким образом будет иметь строгие очертания и геометрическую форму. Технология установки в целом похожа с методом монтажа бревен «в охряп», однако имеет некоторые конструктивные отличия.

Существует два подвида соединения круглых бревен без выступов:

  1. Лапа с присеком.
  2. Ласточкин хвост.
Соединение бревен «в лапу» Соединение бревен «в лапу»

Угловой тип монтажа круглых бревен является самым сложным и представляет собой довольно непростую систему пазов и каналов, которые обеспечивают максимально надежную фиксацию всех венцов основы между собой.

Каждое бревно перед процедурой установки подвергается подрезке в определенных плоскостях, в частности поверхность подрезается в местах соединений и по торцам. С помощью специального инструмента на торцах бревна формируются пазы для крепления. За счет данных пазов осуществляется надежное соединение крупных бревен между собой.

В свою очередь вариант крепления «ласточкин хвост» является достаточно простым по технологии изготовления, однако требует определенных навыков установки. Каждое бревно монтируется с учетом наклонов шипов, которые должны обеспечивать расклинивание соединений. За счет такого варианта монтажа повышается общая устойчивость здания.

Способы соединения бруса

Брус — это пиломатериал из натуральной древесины квадратной или прямоугольной формы с диагональным сечением не менее 100 миллиметров. Менее 100мм. — это брусок<.

За счет обработанных торцов и боковых сторон считается наиболее универсальным и широко применяемым материалом в строительстве. Из бруса можно построить фактически любое здание, при этом технология установки является довольно простой и надежной. Главным преимуществом данного пиломатериала в сфере строительства считается его легкость монтажа и механической обработки.

Всего существует 4 основных способа соединения:

  1. Соединение с остатками.
  2. Соединение без остатка.
  3. Т-образное.
  4. Продольное.

Как и у бревен, брус может закрепляться с выступами и без выступов. При этом в зависимости от конкретной конструкции здания подбирается лишь одна технология соединения материалов.

Способ соединения бруса №1: «С остатком»

Технология соединения деревянного бруса «с остатком» может применяться только для вариантов установки «в обло».

«В обло»  — брусья устанавливаются с остатком материала за пределами общей плоскости стенки.

Всего существует три основных системы монтажа бруса «в обло»:

  1. Односторонний тип соединений.
  2. Двухсторонний.
  3. Четырехсторонний.

Одностороннее считается самым простым и легким в установке. Для этого сверху бруса с помощью специального инструмента вырезается поперечный паз, общая ширина которого равняется по ширине пиломатериала. Установка и крепление каждого последующего ряда осуществляется благодаря данным пазам.

Одностороннее соединение бруса Одностороннее соединение бруса

Двухстороннее является более практичным соединением. При обустройстве бруса с помощью данной технологии пазы вырезаются с двух сторон. Глубина и номинальная ширина паза подбирается в зависимости от высоты и ширины самого материала, однако минимальное значение не должно быть менее 1:4 высоты бруса. Два паза обеспечивают большую надежность всей конструкции.

Двустороннее соединение бруса Двустороннее соединение бруса

Четырехстороннее это наиболее сложный, но эффективный способ соединить брус. В данном случае специальные пазы выпиливаются со всех 4-х сторон бруса. Выпиливание занимает достаточно продолжительное время, однако благодаря такой обработке возможно обеспечить максимальную плотность прилегания пиломатериала друг к другу. За счет большой плотности сооружения углов здание является наиболее прочным и конструктивно устойчивым к различным воздействиям.

Четырехстороннее соединение бруса Четырехстороннее соединение бруса

Способ установки бруса №2: «Без остатка»

Соединение деревянного бруса методом «без остатка» применяется в общем строительстве достаточно редко так, как надежность данного способа несколько ниже, чем стыковка «в обло». Технология успешно используется при сооружении малоэтажных жилых и технических зданий.

Существует три основных подвида монтажа бруса «без остатка»:

  1. Встык.
  2. На шпонки.
  3. На коренные шипы.

Каждый из способов используется индивидуально, однако наиболее надежным из трех видов является метод соединения «встык».

Монтаж бруса «встык»

Установка брусьев «встык» является надежной и успешно применяется при строительстве жилых гражданских, малоэтажных зданий и прочих технических сооружений.

Соединение бруса встык Соединение бруса встык

Надежность обусловлена тем, что пиломатериалы укладываются торцами и надежно сбиваются специальными металлическими скобами, спицами или крупными гвоздями. Общая несущая способность такой конструкции будет зависеть от ровности торцов, поэтому при использовании данного способа необходимо обрезать торцы строго под углом. Как правило, вне зависимости от ровности бруса такой вариант установки обязательно потребует дополнительную обработку соединительных швов для увеличения герметичности стен.

Монтаж бруса «на шпонки»

Соединение бруса на специальные шпонки является предпочтительным вариантом при строительстве небольших технических и жилых зданий. При использовании данного способа на брусьях вырезаются специальные прорези и отверстия, в которые в дальнейшем вставляется шпонка определенного размера. Брусья укладываются торец к торцу и соединяются шпонками. Размер прорези должен быть с учетом углубления вглубь пиломатериала на 8-15 сантиметров, в зависимости от размера бруса. Шпонка изготавливается из твердой древесины, чаще всего из дуба или клена.

Соединение бруса на шпонки Соединение бруса на шпонки

Стоит отметить, что соединение с помощью деревянных шпонок может выполняться не только горизонтально, но и по вертикали и под определенным углом. При обустройстве стен рекомендуется комбинировать все возможные варианты.

Монтаж бруса «на коренные шипы»

Установка деревянного бруса «на коренные шипы» является популярным способом соединения углов и стен, который применяется в сфере промышленного и гражданского строительства. Данный вариант широко используется за счет высокой устойчивости соединений. Для установки выбирается брус определенного сечения с отсутствием деформаций по плоскостям. На торцах бруса вырезаются специальные шипы, которые предназначены для соединения двух пиломатериалов.

Соединение бруса «на коренные шипы» Соединение бруса «на коренные шипы»

Во время нарезки шипов следует учитывать то, что обрабатываемая поверхность должна быть максимально ровной относительно другому торцу бруса, с которым планируется соединение. Стыковка осуществляется торцами друг к другу, а между шипами прокладывается уплотнительный материал. В качестве уплотнительного материала можно использовать мешковину, джут или любой другой подходящий материал.

Способ соединения бруса №3: «Т-образное»

«Т-образное» — соединение часто применяется в тех случаях, когда требуется сооружение внутренних или наружных перегородок. Изготовление Т-образного торца занимает меньше времени, чем вырезание специальных пазов в бревнах.

Всего существует 4 вида Т-образных соединений:

  1. С замочными пазами.

    Соединение бруса замочными пазами Соединение бруса замочными пазами

  2. С симметричным шипом в виде трапеции внутри бруса.

    Соединение бруса симметричным шипом в виде трапеции Соединение бруса симметричным шипом в виде трапеции

  3. С прямоугольным вставным шипом.Соединение бруса прямоугольным втавным шипом Соединение бруса прямоугольным втавным шипом
  4. С направленными пазами на коренных шипах.

    Соединение бруса коренными шипами с направленными пазами Соединение бруса коренными шипами с направленными пазами

Каждый из способов подбирается индивидуально с учетом всех особенностей конструкции и типа здания. Вставные шипы должны изготавливаться из породы древесины на порядок жестче, чем древесина из которой изготовлен брус.

Способ монтажа бруса №4: «Продольное соединение»

В отличии от углового соединения, продольное используется чаще всего при сооружении габаритных стен, когда стандартной длины материала недостаточно и требуется «дорастить» до проектного размера. Наиболее надежным и эффективным способом увеличить длину бруса считается его последовательное соединение с помощью пазов.

Всего существует 4 вида продольного соединения:

  1. В полдерева – применяется для соединения бруса при строительстве нежилых зданий технического назначения. Брусья крепятся с вырезкой пазов, которые в дальнейшем скрепляются с помощью стальных гвоздей под углом 45 градусов.
  2. С коренным шипом – считается наиболее надежным способом закрепить два материала по горизонтали. Для этого один торец бруса подвергается вырезанию специального паза, а на втором формируется специальный шип. Две готовых части соединяются образуя цельный брус.
  3. С продольным шипом на шпонке – обеспечивает надежное соединение бруса по всей его длине. Технология полностью аналогична угловой установке пиломатериала. Два торца подвергаются вырезанию паза под специальный шип.
  4. С косым замком – наиболее надежное и сложное соединение, которое требует обработки двух частей бруса. На одной части бруса нарезаются специальные шипы и зацепы, а на второй пазы для их крепления. Таким образом соединенные детали образуют крепкий замок.
Виды продольного соединения бруса Виды продольного соединения бруса

При изготовлении шпонок, которые используются для соединений необходимо использовать твердые породы древесины (чаще всего дуб, клен или ясень). Дополнительно для надежности креплений применяются уплотнительные материалы. Соблюдение всех технологий является гарантией долгой безаварийной эксплуатации здания.

Видеоматериалы

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Поделиться с друзьями:

Подпишитесь на новые

Соединение бруса и бревен — различные виды и способы стыковки при строительстве

Ключевой этап строительства деревянного сруба — соединение бруса и бревен в общую пространственную конструкцию.

Не узнав, какие способы стыковки при этом нужно применять, не стоит даже браться за эту работу.

Мы рассмотрим основные виды существующих соединений, а также оценим преимущества и недостатки каждого из них. Это поможет начинающему мастеру увереннее чувствовать себя, выполняя сборку венцов деревянного здания.

Очевидно, что стыковка бруса при строительстве нужна в двух случаях:

  • Для надежного связывания углов дома
  • Для наращивания бревна или бруса

Указанные операции можно выполнить десятками разных способов, придуманных русскими зодчими за сотни лет. Если мы станем рассматривать все существующие узлы соединения сразу, то быстро запутаемся в сложной терминологии и нюансах рубки. Поэтому для ознакомления подробно расскажем только о самых распространенных видах стыковки.

Виды угловых соединений

В современном деревянном строительстве используются два вида угловой стыковки:

  • С остатком. Остатком называют торец бревна или бруса, который выступает наружу из угла сруба. Преимуществом углового соединения этого типа является лучшая защита швов от продувания;
  • Без остатка. Венцы сруба не выступают за углы дома.

Угловые соединения бревен выполняют практически так же, как и стыковку бруса. При этом посадочное гнездо в нижнем бревне чаще всего делается не плоским, а полукруглым, напоминающим чашку. Поэтому данный способ стыковки получил название рубки «в чашу».

Соединение бревен «в чашу» с остатком

Соединение бревен «в чашу» с остатком

Прямоугольная форма бруса не требует выполнения сложного чашеобразного стыка.

Стыковку брусьев на углах дома делают двумя способами:

  • Односторонним (в пол дерева)
  • Двухсторонним (в охряп)

Односторонний стык бруса прост в исполнении, поскольку здесь достаточно сделать только один вертикальный паз.

В полдерева данный вид соединения называют потому, что глубина пропила или врубки составляет ½ от высоты бруса или бревна.

Односторонний стык профилированного бруса «в полдерева»

Односторонний стык профилированного бруса «в полдерева»

Перечисляя основные способы соединения бруса в углах дома, нужно сказать несколько слов о двухстороннем методе рубки «в охряп». Он сложнее односторонней стыковки венцов, поскольку вертикальные пропилы приходится делать не только на верхней, но и на нижней стороне брусьев.

После этого древесину между пропилами вырезают, оставляя ровные горизонтальные посадочные площадки. Уложив брусья друг на друга, мы получаем прочный стык с двумя плоскими швами.

Соединение бруса «в охряп» с остатком

Соединение бруса «в охряп» с остатком

Надежная стыковка бревен также может быть выполнена способом «в охряп». Однако, чаще всего специалисты используют соединение «в чашу», оптимально подходящее для круглой формы бревна.

Рубка угла из бревен «в охряп»

Рубка угла из бревен «в охряп»

Двустороннее соединение «в охряп» и полукруглая «чаша» требуют высокой квалификации плотников. Здесь нужно работать точно и аккуратно. Любая ошибка с глубиной пропила или вырубкой паза может привести к нарушению геометрии и снижению прочности стыка.

Для защиты угла от продувания профессионалы деревянного домостроения используют

стыковку бруса «в курдюк». По сути, это модифицированное двухстороннее соединение «в охряп», в котором на посадочной поверхности вырезан продольный выступ. Он не только прикрывает стык от продувания, но и повышает прочность зоны контакта.

Соединение угла «в курдюк» с остатком

Соединение угла «в курдюк» с остатком

Рассматривая виды соединений между собой бревен и бруса, отметим весьма популярный способ рубки «в лапу». Он довольно прост в исполнении и при этом позволяет получить достаточно прочный и герметичный стык.

Соединение бревен «в лапу» без остатка

Соединение бревен «в лапу» без остатка

Соединение встык

Для новичков самым простым вариантом является соединение профилированного бруса методом встык. Торцы брусьев при этом ровно обрезают и фиксируют их на углах при помощи стальных скоб или пластин с шипами.

Однако, данный метод стыкования бруса нельзя назвать очень прочным и герметичным. Поэтому его лучше использовать для нежилых хозяйственных построек.

Соединение брусьев встык

Соединение брусьев встык

Для усиления углов, собираемых способом встык, часто используют шпонки – вертикальные стержни из твердой древесины (дуб, береза, граб).

Стыковка бруса на прямой плоской шпонке (нагеле)

Стыковка бруса на прямой плоской шпонке (нагеле)

Оптимальным вариантом стыкования является способ «в теплый угол», также называемый соединением «в коренной шип». На торце бруса при этом вырезается внутренний выступ-шип, который защищает шов от продувания и повышает прочность угла.

Стыковка бруса на прямой плоской шпонке (нагеле)

Распространенным методом углового соединения является «ласточкин хвост». От коренного шипа он отличается трапециевидной формой, которая делает зону контакта брусьев более плотной и жесткой.

Стыковка бруса на прямой плоской шпонке (нагеле)

Продольное соединение бруса и бревен

Кроме надежной вязки углов деревянного здания, очень важно обеспечить качественную продольную стыковку бруса или бревен, из которых состоят венцы. Для бруса чаще всего используют наращивание с помощью прямого или накладного замка. Для дополнительного усиления накладного стыка используют вертикальные нагели или шпонки.

Стыковка бруса на прямой плоской шпонке (нагеле)

Кроме этого продольное соединение венцов удобно делать «в полдерева», срезая часть торца у соединяемых брусьев. Для повышения жесткости стыка в зоне контакта нужно поставить два шипа-нагеля.

Стыковка бруса на прямой плоской шпонке (нагеле)

Соединение коренным шипом также вполне приемлимо для продольного наращивания брусьев.

Стыковка бруса на прямой плоской шпонке (нагеле)

Хорошо сопротивляется силам продольного растяжения, возникающим при усушке деревянных венцов, комбинированное соединение «в полдерева», на верхнем выступе которого сделан «ласточкин хвост».

Стыковка бруса на прямой плоской шпонке (нагеле)

Если вам такая рубка кажется слишком сложной, то выполните продольное соединение венцов обычным ласточкиным хвостом, который надежно фиксирует наращиваемый брус и бревно.

Т-образные виды соединений бруса и бревен

Данный вид стыковки применяется в местах примыкания внутренних брусовых и бревенчатых простенков к наружной стене. Здесь возможна реализация одного из трех вариантов:

1. Замочный паз на коренном шипе

Стыковка бруса на прямой плоской шпонке (нагеле)

2. Прямой паз на коренном шипе

Стыковка бруса на прямой плоской шпонке (нагеле)

3. Уже знакомый нам «ласточкин хвост»

Стыковка бруса на прямой плоской шпонке (нагеле)

Полезное видео по теме:

Способы соединения бруса — соединение бруса своими руками

Как соединять брус

При укладке сруба бани или дома основная технологическая операция – это правильная укладка брёвен. Чтобы грамотно провести все работы, нужно знать способы соединения бруса, которых существует несколько, и от этого зависит конечный результат.

В процессе работ соединение потребуется в двух случаях:

  • Когда длина стандартного бруса недостаточная, и вам потребуется нарастить его.
  • Для связки углового соединения.

Для каждого случая существует несколько вариантов соединения, которые мы рассмотрим ниже.

Варианты угловых соединений

Варианты угловых соединений

Существует два основных способа углового соединения: с остатком и без него. Если  соединения обрабатываются без остатка, углы сруба получаются ровными, а во втором случае концы бруса будут выступать на некоторое расстояние. Это соответственно сказывается на материалоёмкости и считается минусом. Но у данного способа есть и положительная сторона: углы будут лучше защищены от дождя именно за счёт этой конструкции, к тому же сруб, сложенный таким способом, намного устойчивее.

Как правильно провести соединение с остатком

С остатком брус можно соединить тремя способами:

  • в «охряп»;
  • в «обло»;
  • в «охлоп».

Угловое соединение

Самый простой второй вариант – в «обло», или как ещё говорят специалисты, – в чашку. Таким способом брус соединяют тремя способами:

  • односторонним;
  • двусторонним;
  • четырёхсторонним.

Одностороннее соединение

Первый вариант выполняется следующим образом. В каждом брусе в местах соединения вырубается перпендикулярный паз (чаша). Его нужно сделать таким, чтобы он по размерам совпадал с укладываемым сверху бревном. Этот способ используют многие строительные компании потому, что по временным и технологичным затратам это самый простой вариант.

Двустороннее соединение

Это более сложный вариант, и качество работ зависит от профессионализма плотников. Здесь пазовый замок прорубается с верхней и нижней части брёвен.

Главное учитывать диаметр бруса, при этом глубина каждой чаши должна составлять не более ¼ высоты.

Четырехсторонний замок

При таком исполнении пазы пропиливают со всех четырёх сторон. Если правильно рассчитать диаметр бруса и точно прорубить пазы, то брёвна будут ложиться как конструктор, что позволит достичь максимальной прочности сруба.

Угловое соединение в «обло»

Соединения бруса

У этого способа соединения тоже существует три варианта:

  • в курдюк;
  • заоваленый гребень;
  • в полдерева.

Здесь самый простой и распространённый способ третий – в полдерева. Технология работы в некотором роде схожа с соединением в «обло», только кроме вырубаемой чаши в укладываемом бруске прорубается дополнительный продольный паз (его ещё называют укладочным). Перед тем как уложить следующее бревно, его заполняют утеплителем, и только после этого приступают к обработке следующего бруса.

Техника выпиливания чаши для соединения  в курдюк представлена в видео ниже:

Чтобы крепление было более надёжным, соединение каждых брёвен производится посредством нагелей. Это такие деревянные шпонки круглого сечения, они позволяют обеспечить надёжную устойчивость вертикальных брёвен.

В обло

Во втором варианте (заоваленный гребень), при вырубании укладочной чаши в ней оставляют небольшой овальный гребень, который должен совпадать с продольным овальным пазом следующего бруса и соответственно посредством этого гребня и проводится надёжное соединение.

Третий вариант (в курдюк) считается наиболее сложным в плане технического исполнения. При обустройстве такого соединения при вырубке чаши на её дне оставляют специальный выступ, который должен быть расположен ровно поперёк и совпадать с продольным пазом следующего бруса. Этот выступ и служит соединением со следующим бревном.

Должного внимания заслуживает и соединение в «охлоп». Здесь крепление также производится посредством вырубки чаши, но только она вырубается снизу укладываемого бревна.

Укладка брёвен в «охряп» — сложный технологически вариант. При таком способе соединения чаши вырубаются на обоих брёвнах. К тому же в обеих чашах вырубаются продольные пазы, которые и служат надёжным креплением.

Соединение бруса без остатка

Без остатка

В основе такого соединения лежит технология укладки в «охряп». Только при вырубке чаши, торцевая часть брёвен полностью убирается, лишая углы выступающей части. Для повышения надёжности крепления на конце соединяемых брёвен оставляют специальные гнёзда с шипами (присек).

Если вырубить обычную соединительную лапу с «присеком», то она будет продуваться ветром, вследствие чего сруб потребуется дополнительно обрабатывать.

Чтобы избежать этого, горизонтальные вырубки делают с небольшим уклоном в двух направлениях .Такой способ называется «ласточкино гнездо».

За счёт шипов в наклонной плоскости обеспечивается лучшее зажатие конструкции, что способствует повышению теплоизоляции.

Если вы будете использовать для крепления курдюки, нагели или шпонки, то обязательно предусмотрите между соединением шип-паз вертикальный зазор. Это необходимо на случай усадки сруба.

На видео, представленном ниже вы сможете увидеть как происходит выпиливание пазов для соединения бруса в углах и по длине:

Варианты продольного соединения

Продольное крепление

Стандартная длина пиломатериала, а в нашем случае это брус, составляет 6 метров. Но иногда нужно уложить более длинный сруб, и здесь потребуется провести продольное соединение.

Для этого используются следующие варианты:

  • в полдерева;
  • продольный шип;
  • продольный коренной.

Продольное крепление с использованием технологии шипа и шпонки считается наиболее надёжным. Для соединения на одном бревне выпиливается внутренний паз, затем по его размерам на другом бревне вырубается стыковое соединение, которое должно плотно входить в паз. Для надёжности его также соединяют шпонкой или скобой.

Шпонка – это своеобразное крепление, которое изготавливают из железа или дерева, но только твёрдой породы. По форме шпонки бывают призматические и прямоугольные.

Продольное крепление

Этот способ аналогичен с угловым креплением бруса в «полдерева». Концы брёвен, которые требуется соединить, выпиливаются на половину толщины и соединяются встык друг с другом. Для прочности их соединяют нагелем или железной скобой.

Это, конечно, самый простой вариант, но по надёжности малоэффективный. Специалисты редко используют его в работе.

Продольный коренной

В этом варианте крепления на одном бревне выпиливается паз, а на другом крепёжный шип. Для надёжности шип лучше выполнить трапециевидной формы (ласточкин хвост). Это позволит исключить колебания брёвен в венце.

С коренным шипом

Предлагаем вам посмотреть видео о том, как выпиливается паз в брусе при продольном соединении:

Работы по укладке брёвен лучше доверить профессионалам, но если вы решили сделать это самостоятельно, то от вас потребуется максимум внимания и усилий, а о результате проделанной работы вы можете рассказать нашим читателям.

Все виды соединений профилированного бруса — СамСтрой

Соединение бруса в полдерева или другим способом в процессе строительства требует ответственного отношения. Для дерева могут применяться совершенно разные типы креплений, долговечность которых обусловлена высокой прочностью используемого материала. Деревянные постройки отличаются экологичностью, повышенной прочностью, а также привлекательным внешним видом.

Методы и характеристики соединений

Один из наиболее важных этапов возведения домов из дерева — это строительство сруба. Корректная стыковка бруса позволяет надежно укладывать древесный материал, соединяя заготовки между собой. Срок эксплуатации деревянного сруба зависит от надежности укладки изделий. Это влияет на шумоизоляционные характеристики и способность деревянных стен задерживать тепло.

На выбор метода сращивания бруса оказывают влияние особенности сооружения и вид применяемого материала. При этом могут быть использованы разные виды соединения бруса. Нарушение технологии в процессе возведения сруба зачастую приводит к плачевному результату.

Перед выполнением соединения своими руками необходимо продумать, как правильно стыковать брус. Если сделать это неверно, то в постройке начнут появляться щели, а само здание станет накреняться. Найти выход из такой ситуации несложно, так как соединить брус можно несколькими способами:

  1. Встык.
  2. На шпонках.
  3. В полдерева.
  4. Ласточкин хвост.
  5. На коренных шипах.

Необходимо знать все основные приемы, применяемые при возведении сооружений из дерева. Не все методы являются накладными, они существенно отличаются друг от друга, потому эти технологии требуют специального подхода.

Метод углового соединения

Современное строительство деревянных сооружений связано с применением двух типов угловых соединений:

  1. Без остатка («в зуб», «в лапу»).
  2. С остатком («в чашу», «в обло»).

Соединение бруса в углах с остатком предполагает, что концы сруба готовой постройки будут выступать за границы стенки примерно на 0,5 м. Этот метод строительства более накладный, но он имеет ряд достоинств:

  • уменьшается теплоотдача;
  • возрастает надежность строения.

Применение приема соединения с остатком «в чашу» предполагает выпиливание замочных пазов. Способы соединения бруса в углах с остатком бывают следующими:

  1. Односторонний.
  2. Двусторонний.
  3. Четырехсторонний.

Этот вид соединения предполагает создание надпила, то есть перпендикулярного паза на верхней стороне бруса. Угловое соединение бруса этого вида не требует значительных усилий и большого количества времени.

Создание четырехстороннего замкового паза, требующее большого мастерства и опыта плотников, обеспечивает достаточно прочное крепление. Паз выпиливается с каждой стороны изделия. Венцы укладываются как конструктор. Эта техника обеспечивает большую прочность сруба.

Техника соединения встык

Соединение бруса способом встык предполагает создание соединительного шва путем крепления одного бруса к другому торцами. Каждый элемент сверху перекрывается следующим изделием. Для создания надежного соединения торцы изделий следует отпилить с соблюдением угла 90°.

Даже если соединение «встык» является достаточно плотным, это не дает гарантии отсутствия теплопотерь, которые будут слишком большими. Это невыгодно, особенно при возведении бани из бруса. Способ соединения «встык» можно заменить более надежным методом в «коренной шип», который еще называется «теплый угол».

Стыкуемый брус закрепляется шипованными стальными пластинами. Их можно забивать скобами либо гвоздями. Чтобы поверхность изделия была идеально ровной, плотник должен уметь подгонять торцы стыкуемых брусьев. Из-за малой герметичности угла могут возникать периодические нагрузки.



Опытные строители не рекомендуют использовать способ «встык», который считается одним из самых скорых методов. Иначе теплопотери будут очень большими. Это не позволит сэкономить время и силы для сложных видов соединений. Способ соединения бруса без остатка «встык» подходит не для всех типов строений.

Соединение методом «на шпонках»

Укладка бруса, сращенного с использованием нагелей, позволяет получить надежную и прочную постройку из дерева. Чтобы срастить брус на углах, требуются клинья, то есть шпонки (нагеля), изготовленные из древесины твердой породы. Для бруса идеально использовать деревянную шпонку, к примеру, из осины. Шпонка, которая попадает в выпиленный паз, очень плотно соединяет изделия.

Клинья позволяют достигать высокой прочности сруба и снижения его теплопроводности. Элементы крепятся на шпонки, вколоченные в соединение, которое предварительно выпилено. Шпонка может иметь различную форму: призматическую, прямоугольную, «ласточкин хвост», прямую или с зазубринами.

При сращивании брусьев, которые работают на растяжение, применяют врубки, сохраняющие их от продольного смещения. Такой тип сращивания называется замком. В некоторых случаях врубки приходится укреплять при помощи болтов или нагелей, таким способом их удается соединить.

Соединяемые с помощью шпонок изделия должны иметь пазы, которые являются идентичными пазам других элементов. Шпонки — это клинья, которые соединяют два деревянных элемента, нагели бывают поперечными, продольными и косыми. Применение последнего типа шпонок доступно только профессионалам.

Сборка сруба по методу в полдерева

Усовершенствованный способ сборки в полдерева предполагает применение шпонки. Это позволяет увеличить прочность угловой стыковки. Соединение бруса по длине возможно и методом укладки в полдерева. Укрепление всей конструкции осуществляется с использованием нагелей.

Элемент, соединяемый в полдерева, пропиливается по ширине наполовину. Отсюда и название самой конструкции, так как размер вырубки равен половине сечения. Предварительно в изделии высверливаются отверстия под нагели. Шпонки должны вставляться около угловых соединений. Длина нагеля рассчитывается таким образом, чтобы ее хватало сразу на несколько изделий.

Соединение бруса методом полдерева

Угловое соединение создается путем прирубки сверху и снизу. Так обрабатывается 2 звена. Чтобы обеспечить наибольшую прочность соединения, пользуются деревянными втулками, которые монтируются в торцах вырубки. Вариант косой вырубки тоже является приемлемым для создания надежного сруба методом в полдерева.

Этот вид углового крепления широко используется при строительстве жилых домов. К примеру, в процессе возведения срубов из профилированного бруса. Все стыки при этом тщательно утепляются. Для уменьшения продуваемости конструкции вырубка производится с небольшим уклоном, а не под прямым углом.

Способ соединения в «коренной шип»

Метод угловой сборки в «коренной шип» представляет собой наиболее простой тип замкового соединения. Способ применяется для получения из сращиваемых элементов надежного крепления. Коренной шип представляет собой конструкцию, в состав которой входят шип и паз прямоугольной формы. Их размеры по высоте и ширине составляют 4 см при сечении бруса 150 мм. Выпилить шип и паз достаточно легко по схеме.

Способ соединения бруса коренным шипом

Метод «коренной шип» является наиболее распространенным. В одном из состыкуемых изделий делается на торце специальный паз. Конец другого соединяется с первым брусом с помощью вертикального шипа. Все работы должны проводиться только опытным плотником.

Укладка каждого последующего венца производится с использованием деревянного нагеля, который имеет круглое сечение. При укладке элементов в «коренной шип» необходимо применение льноджутового полотна для повышения плотности сборки и улучшения теплоизоляции сруба.

Если бревна одномерные, то разметка может быть упрощена путем изготовления соответствующих шаблонов. Можно осуществить более тщательное уплотнение вырубки. Для этого можно воспользоваться способом сборки в «лапу с коренным шипом».

Соединение способом «ласточкин хвост»

Строение конструкции сборки способом «ласточкин хвост» напоминает «коренной шип». Способ крепления применяется для угловых соединений, т-образных и в длину. При выпиливании шипа и паза на конце изделия необходимо соблюдение идентичности. Герметичный узел соединения обеспечивается благодаря трапециевидной форме шипа.

Способ соединения бруса «ласточкин хвост»

Т-образная конструкция сборки широко применяется при строительстве домов из бруса. Дополнительные напуски с внутренних поверхностей стен постройки оставлять не требуется. Техника «ласточкин хвост» позволяет применять элементы меньшего сечения.

Утепление угловых элементов в процессе монтажа производится с помощью джутового волокна. Вместе с тем система не является проницаемой. Перед укладкой по методу «ласточкин хвост» угловые крепления можно вырубить способом, который похож на технику в «полдерева».

Вырубка при этом должна иметь трапециевидную форму. Каждое изделие укладывается одно на другое. Разновидностью горизонтального крепления углов способом «ласточкин хвост» является соединение бруса «в лапу».

Изделие пропиливается по горизонтали, что предполагает создание трапециевидных выемок, подходящих друг к другу.

Крепление через продольное соединение

Чтобы увеличить недостаточную длину бруса, плотники рекомендуют использовать соответствующую технику. Подобрать способ продольного соединения несложно, так как стыковать брус позволяют следующие методы:

  1. В полдерева.
  2. Шип со шпонкой.
  3. Коренной шип.

Торцы каждого изделия необходимо пропилить, сделав пазы для стыковки брусьев. Надежность сборки обеспечивается за счет применения шипов со шпонками. Сращивание бруса по длине является высококачественным и надежным, оно осуществляется по аналогии с угловым способом, позволяющим срастить брус.

Способы продольного соединения бруса

Удлинение бруса методом продольного коренного шипа связано с вырубкой на торце одного изделия паза, а другого — шипа. Наибольшая прочность крепления достигается путем придания шипу и пазу трапециевидных форм.

Любой из представленных и обрисованных методов возведения построек из дерева обладает своими особенностями. Но есть общие советы, которые подходят при использовании любой техники сборки.

Брус нужно скруглять с наружной стороны, чтобы предупредить застаивание дождевой или талой воды в пазах. Места соприкосновения элементов должны быть идеально выровнены и отшлифованы.

Обеспечить дополнительную плотность конструкции позволяет промазывание соединения смесью смолы с песком.

Соединение бруса в углах: способы, схемы, фото, видео

Если вы решили ставить сруб сами, вам необходимо задуматься о соединение бруса в углах. Также нужно будет понять, как при необходимости срастить в длину два бревна или бруса, вставить простенок.

Содержание

Независимо от того, из чего складывается сруб, есть два типа соединений углах:

  • с остатком (или выпуском) — это когда за местом соединения есть еще некоторый отрезок бревна или бруса;
  • или без остатка.

При рубке с остатком идет довольно большой перерасход материала. Каждый остаток — это не менее 20-25 см. На эти «хвосты» в одном венце уходит 160-200 см. Расход совсем немалый. Но с другой стороны, такую рубку называют «теплый угол», именно потому, что при нормальной конопатке они не выстывают.

Угол в срубе может быть с остатком или без

Рубка сруба без остатка более экономична в плане расхода материала на этапе строительства, но в этом варианте угол — самое промерзающее место. Также при таком способе соединения бревен и бруса в углу сильно сказываются на качестве даже небольшие ошибки. Потому к качеству рубки чаш предъявляются повышенные требования.

Есть большая разница в технологии возведения сруба из бревна и бруса. Бревна имеют округлую форму и без обработки плотно их состыковать невозможно. Потому в нижнем или верхнем венце делают выемку — паз, в/на которую укладывается следующее бревно. Так увеличивают поверхность их соприкосновения. Именно ширина паза и является фактической толщиной бревенчатой стены. От формы паза и точности его исполнения зависит то, насколько теплой будет стена.

С брусом все по-другому. Так как строганый имеет почти одинаковые размеры, а профилированный и клееный без «почти», и грани их плоские, то никакой подгонки и паза не нужно. Потому вся сборка сруба из бруса состоит в формовании соединений в углах. С закупоркой мелких нестыковок успешно справляется межвенцовый утеплитель (джут, пакля, мох). В результате сруб из бруса складывается во много раз быстрее.

Соединение бревен в углах с остатком

Сначала поговорим о срубах из бревен. В последнее время они снова становятся популярны, особенно в загородном строительстве: выглядят привлекательно, еще и натуральны. Причем, даже несмотря на значительный перерасход материала, углы делают с остатком. Эти способы соединения бревен традиционны. Они пришли к нам от прадедов, именно таким способом они строили свои дома.

Сруб в чашу

Как уже говорили, в каждом бревне делают продольную выемку — паз. В углах их подтесывают больше, по форме лежащего поперек бревна. Эта выемка получается округлой формы, потому ее называют чашей, а способ рубки угла — в чашу. Второе название — «в обло».

Разметка чаши верхней и нижней

По месту расположения чаши бывают верхними и нижними. Верхняя, чаша называется так потому, что бревно ложится сверху на венец, обхватывая нижний. Такое соединение называют еще «охлоп». Запоминаем: чаша верхняя, несмотря на то, что формируется в нижней части бревна.

Работа идет в несколько этапов. Бревно предварительно выставляют в сруб и выравнивают. Затем очерчивают контуры паза и чаши, перекладывают на ровную поверхность и там обрабатывают — рубят чаши. Когда выемка готова, бревно снова поднимают и укладывают на место, примеряя. При необходимости корректируют (снова снимают, подрезают, где нужно) и только потом укладывают на уплотнитель (паклю, джут, мох). Все эти телодвижения компенсируются тем, что при таком способе рубки осадки просто стекают по боковым поверхностям стены, а они, как правило, хорошо защищены несколькими слоями пропиток и красок.

Виды чаши для соединения бревен в углах

Нижняя чаша может формоваться прямо в срубе: все манипуляции можно делать на уложенном венце. Когда стены подняты уже высоко, при недостаточной сноровке делать это очень неудобно, потому все равно приходится таскать бревна вверх/вниз. Возможно, потому такой способ менее популярен.

Именно сруб в чашу делать проще: он позволяет скорректировать почти все ошибки. К тому же при всей кажущейся сложности, именно этот тип соединения бревен легче делать новичкам. Все остальные требуют большего плотницкого мастерства.

Как сделать стык сруба из бревна в нижнюю чашу показано в видео ниже.  Объяснение подробное, показаны и приемы работы с топором и полный порядок действий. Предварительно необходимо только сказать об инструменте, которым прочерчивают бревно. Это плотницкая черта или скрайбер.

Устройство очень похоже на школьный циркуль. Также с одной стороны есть острый упор, с другой — карандаш. Также, как в циркуле, винтом фиксируется требуемое расстояние. Выставив концы на нужное расстояние, острой частью ведут по тому бревну, под которое нужно вырезать чашу. Карандашом, соответственно, по тому, в котором будут рубить паз и чашу. Так получают разметку, которую затем наводят маркером. Понятнее станет, когда увидите процесс разметки чаши в видео.

Собственно теперь видео о том, как сделать соединение бревен в нижнюю чашу. В первой части речь идет о формовке продольного паза, во второй непосредственно о рубке чаши.

Соединение в охряп

Этот вид соединения представляет собой две полукруглые чаши. Для того чтобы сложенный по такому способу угол был теплым, необходим приличный опыт: даже незначительные ошибки в ширине паза или толщине перемычки станут причиной сквозняков.

Бревно в охряп

Рубка бревна с углами без остатка

Как уже говорили ранее, углы без остатка более холодные, но зато они позволяют значительно сэкономить на стройматериалах.

Угол «в лапу»

Среди соединений бревен в углах популярен способ «в лапу». Он несложно реализуется, и при этом обеспечивает высокую прочность и надежность соединения. Также наличие наклонных пропилов позволяет добиться высокой герметичности. Способ давно опробован, разработаны даже ГОСТы: таблицы размеров для каждого диаметра бревна (смотрите фото).

Таблица размеров соединения в лапу для разных диаметров бревен

Все размеры откладываются относительно найденной середины бревна и проведенной от него вертикальной линии (ее проводят при помощи отвеса).

Соединение бревна без остатка. Угол в лапу

Порядок работ такой:

  • Находим длину обрезанной части (называют болваном). Она должна быть не меньше диаметра самого большого из имеющихся бревен (на рисунке она обозначена L). Откладываем от края бревна это значение (пусть будет 250 мм), проводим в этих местах вертикальные линии. Они будут границами болвана.
  • Пусть, диаметр обрабатываемого бревна 200 мм. От линии середины откладывают по ½ значения А. Д для бревна 200 мм это 141 мм. Это значение делим пополам и откладываем по обе стороны от центра. Проводим вертикальные линии.
  • Стесываем (срезаем цепной пилой). В результате у вас должна получиться такая же картина, как на рисунке а).
  • Берем соответствующие размеры из таблицы и размечаем их на болване.
  • Излишки стесываем (срезаем). Получиться должна фигура как на рисунке б).

    Так выглядит угол из бревен в лапу (ласточкин хвост из-за того, что соединение в виде трапеции)

Так обрабатывают все бревна поочередно. Как видите, размеры зависят от диаметров бревен. Чтобы не мучатся каждый раз с расчерчиваем, делают шаблоны из тонкой фанеры по тем диаметрам бревен, которые есть в наличии (подписывают их). Потом,  найдя середину и сделав болван, прикладывают и обводят подходящий шаблон. При таком порядке работы меньше шансов ошибиться, и времени рубка чаш занимает меньше.

Стыковка бруса с остатком

Самый простой способ стыковки бруса в углах сруба  — «в пол дерева». Вырезают прямоугольный паз, размеры которого зависят от толщины бруса и составляют. Глубина выемки — половина толщины бруса. Потому и называется «в полдерева».

Соединение бруса в углах с остатком — в полдерева, в курдюк, в охряп

Способ «в курдюк» отличается наличием дополнительного шипа, который обеспечивает более прочное и надежное соединение, но требует большего плотницкого мастерства. Более сложным является соединение бруса в охряп. Тут нельзя ошибиться при расчете ширины перемычки, но реализуется он намного проще, чем на бревне: геометрия тут стандартная и можно использовать шаблон, что значительно ускоряет работу, и ошибка может быть тогда только при выпиливании.

Соединение бруса в углу без остатка

Есть несколько типов соединения. Традиционно для бань и домов используются  «в полдерева» и «в лапу». Отличаются они только формой. В полдерева имеет ровные, параллельные грани. Реализуется просто. При стыковке бруса «в лапу» форму шипов делают трапециевидной. Она чуть сложнее в исполнении, но меньше шансов возникновения сквозных отверстий.

Стыковка бруса в углу без остатка: в полдерева и в лапу

Есть еще несколько видов соединения бруса встык. Они не очень надежные и не обеспечивают должной герметичности, хотя и экономны с точки зрения расхода материалов. Для жилых строений используются редко, в основном —  для возведения хозяйственных построек.

Простое соединение встык происходит с чередованием. Так угол получается более прочным. Для усиления можно использовать стальные пластины или сбивать брус длинными гвоздями под углом.

Соединение бруса встык

Также есть способы сборки встык со шпонками разной формы.

Еще один способ строительства: по каркасно-брусовой технологии. Тогда в углах и в местах соединения бруса по длине, ставится вертикальная стойка со сформованными в нужных плоскостях пазами. На концах бруса формуется соответствующей формы шип. При укладке приходится «надевать» каждый элемент сверху.

Преимущество в том, что можно все шипы сформовать по единому шаблону, а потом просто собрать все, как конструктор (не забывая укладывать межвенцовый утеплитель). Соединение получается герметичным и вполне надежным, притом самого стыка не видно и вид получается очень привлекательный.

Соединение бруса по панельной технологии: быстро, тепло и надежно

Как соединить бус в длину

Самый простой способ — в полдерева. Его конфигурация и форма аналогичны тем, которые делают при соединении угла. Но недостаток такого метода сращивания в том, что при возникновении продольных сил, которые могут возникать при усушке или подвижках грунта, такое соединение легко разрывается. Образуется сплошная щель.

Соединение бруса в длину

Таким же недостатком обладает косой накладной замок: его легко рассоединить. Если вам необходима надежная стыковка бруса, используйте прямой накладной замок. Как видите, за счет выступа, прижатый расположенными сверху венцами и весом кровли, он будет сопротивляться силам продольного растяжения (и сжатия тоже). Он сложнее в исполнении, но в разы надежнее.

Соединить брус с брусом между собой: по длине, на углах

Деревянный материал становится все более востребованным в частном строительстве. Это вполне объяснимая тенденция, так как натуральная древесина обладает огромным количеством преимуществ. Однако следует понимать, что работа с брусом требует соблюдения определенных правил и нюансов. В противном случае полученная конструкция будет неустойчивой и небезопасной. Так как соединить брус между собой, чтобы построенное жилище смогло прослужить как можно дольше?

Соединяем брус

Соединение брусьев: основные принципы

Различные места соединения бруса требуют использования разных технологий, которые позволят получить самый оптимальный результат для каждого конкретного случая.

Так, правильно соединить брус в углах позволят следующие способы:

  • технология «с остатком»;
  • способ «без остатка»;
  • укладка «встык»;
  • скрепление брусьев Т-образным способом, которое используется для обустройства внутренних стен.
Соединение с помощью шканта

Чтобы соединить деревянный брус продольно, можно воспользоваться следующими способами:

  • технология, предполагающая использование коренного шипа;
  • метод на шпонках;
  • использование прямого либо косого замка.

Какой бы вариант крепления ни был выбран, в результате должно получиться устойчивое и прочное соединение. Все выполненные шипы и углубления должны быть предварительно тщательно отмерены посредством шаблона. Для угловых соединений также важным является дополнительное утепление.

Выбор необходимого инструмента также является важной процедурой, от которой во многом будет зависеть качество всей укладки. Именно поэтому стоит заранее позаботиться о наличии топора, нескольких разновидностей ножовок и пил, а также молотка, молота и киянки.

Виды угловых соединений

Если требуется соединить брус на углах, то можно воспользоваться методом с остатком, который предполагает наличие замочных пазов. При этом выполняться на углах они могут в полдерева.

По такой технологии, как правило, выполняется соединение первого венца. Последующее скрепление брусьев на углах происходит при помощи шипового соединения либо нагелей, что позволит исключить вероятность сдвигов, как по вертикали, так и по горизонтали.

Использование соединения «в замок» предполагает и технология «без остатка». В подобном случае потребуется наличие нагелей, которые имеют длину не более 2,5 см и диаметр около 3 см. Как только брус будет выложен на паклю, в нем потребуется выполнить отверстия для установки нагелей. При расчете глубины установки бруса потребуется учесть и высоту самого материала. Так, глубина должна в 1,5 раза превышать длину самого бревна.

Технология укладки бруса «впритык» является наиболее простой и быстрой. Однако соединение подобного рода очень уязвимо. Сильный ветер может стать причиной продувания, а в зимнее время года такие стены будут очень быстро промерзать. Чтобы соединить два бруса таким способом, нужно использовать металлические пластины на гвоздях. Два бревна укладываются на специальную опору, после чего происходит крепление их концов вплотную посредством скоб.

Если выбор остановился на Т-образном соединении, то стыковка брусьев происходит посредством нагелей, что и обеспечивает наиболее качественное, долговечное и прочное скрепление.

Такая технология подразумевает применение следующих элементов:

  • паза замочного либо прямого типа;
  • шипов в виде трапеции, которые имеют симметричную либо прямую формы.

При использовании трапециевидных шипов исключается вероятность расхождения и расшатывания полученных соединений. Для создания таких соединительных элементов потребуется немало времени, так как они предполагают самые различные формы. Однако конечный результат строительства целиком оправдает себя.

Продольное соединение брусьев

Очень часто в процессе создания сруба может возникнуть потребность в использовании продольного соединения брусьев. Так как речь идет о самых подверженных деформации участках, следует заранее уменьшить вероятность таких неблагоприятных последствий. Именно в таких случаях и потребуется соединить брус в длину при строительстве дома, однако выполнять это следует на тех участках, которые наименее подвержены нагрузкам, – это могут быть как внутренние стены, так и простенки.

Сращивать брусья друг с другом можно посредством различных замковых соединений или с использование центрального шипа:

  • Замок прямого типа – наиболее востребованный и простой способ, благодаря которому можно очень быстро и надежно соединить брус между собой по длине, как показано на фото. Производится он в полдерева, после чего поверхности подгоняются друг под друга.
  • Благодаря центральному шипу можно получить наиболее устойчивое соединение. Однако данный способ требует больших усилий и времени.

При потребности можно также соединить три бруса – на видео данная процедура описана особенно детально.

При возведении деревянного жилого дома либо бани крепление брусьев между собой является наиболее трудоемким и ответственным процессом. Именно поэтому потребуется подойти к данному делу с особой ответственностью и внимательностью. В противном случае конструкция получится непригодной для проживания человека.
