Как установить дверь купе, этапы установки двери купе

Двери-купе не рекомендуется ставить в помещениях, которые требуют полной звуко- и теплоизоляции.

1 этап. Подготовка проёма.

При установке данной двери одним из главных условий является максимально точное совпадение плоскостей (отсутствие перекоса) стен у данного проёма и ровного пола по всей длине перемещения двери.

1) Перед началом установки межкомнатной двери убедитесь, что проем сформирован (т. е. имеет четкие размеры: высоту, ширину и толщину), оформлен в чистом виде (гипсокартон обрезан, нет торчащего кирпича, пенобетона).

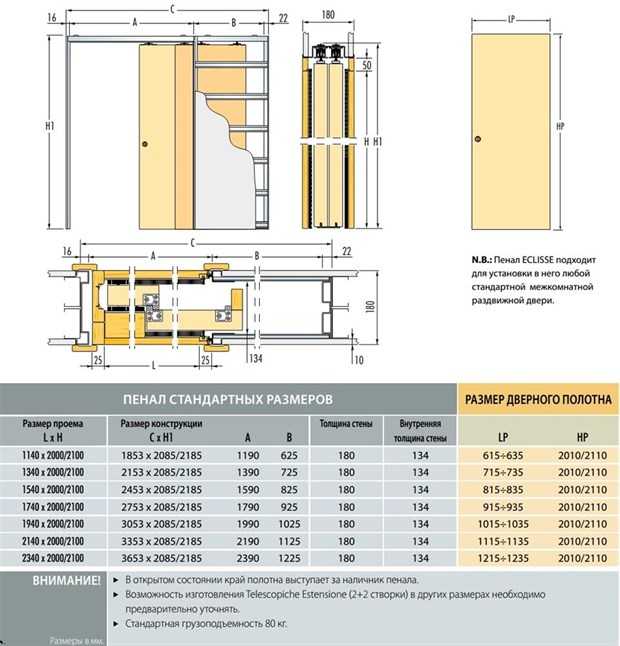

— ширина проёма, Н— высота пройма, Т— толщина стены

2) Чтобы деревянная дверь свободно открывалась, верхняя часть проема и пол должны быть параллельны и горизонтальны (проверяется уровнем и рулеткой). Допускается непараллельность не более 5 мм в зоне дверного проема.

3) Чтобы дверь висела ровно и не цеплялась за пол, необходимо перед монтажом её убедиться в том, что боковые стороны проема должны быть параллельны и вертикальны (проверяется отвесом, отклонение не более 5 мм на 2 м).

4) Чтобы монтировать дверь надежно, требуется, чтобы стены вокруг проема должны составлять единую плоскость (проверяется длинным правилом, отклонение плоскостности может составлять не более 5 мм на проем).


5) Ровно межкомнатные двери раздвижного типа можно навесить только в том случае, если проем не имеет сужений, т.е. его размеры по обеим сторонам стены могут различаться не более чем на 5 мм на сторону (проверяется рулеткой).

6) Ширина проёма должна быть меньше ширины полотна для отсутствия просветов при закрытой двери, а высота такой, чтобы закрывались роликовые механизмы.

2 этап. Отделка проёма доборами и наличниками.

Проём оформляем, используя доборные планки соответствующие толщине стен, на которые крепятся наличники. Крепить доборы можно с помощью саморезов, финишных гвоздей, жидких гвоздей или монтажной пены, которой же и заполняются пустоты.

3 этап. Установка дистанционной прокладки.

1) Перед монтажом раздвижной двери необходимо сделать отметку вверх на расстоянии 60 мм от края дверного проема – на этой высоте будет находиться нижний край дистанционной подкладки. В качестве дистанционной подкладки используется брус из древесины хвойных пород 50 мм х 70 мм. Если стена с изгибом, для сохранения ровности бруска можно подложить соответствующие прокладки из плотного материала. 10-15 мм больше толщины При небольших изгибах стены брусок можно плотно прикрутить к стене без прокладок, главное, чтобы крепящийся на него направляющий алюминиевый профиль сохранил свою прямолинейность. По отметке провести горизонтальную линию над дверным проемом и в сторону раздвижения двери на величину длины алюминиевой направляющей. Длина дистанционной подкладки равна длине алюминиевой направляющей. Длина направляющей на одностворчатое купе -2 м, на — двустворчатое -3 м.

2) При помощи саморезов толщиной 4-5 мм и длиной 50-60 мм по разметке прикрепить к стене дистанционную подкладку так, чтобы ее нижний край проходил точно по линии разметки, а середина длины подкладки оказалась над углом проема со стороны отката двери. Даже при неровной стене дистанционная подкладка должна остаться прямой.

3) Верхний профиль крепим к бруску с помощью саморезов таким образом, чтобы расстояние между стеной (наличником) и полотном составляло 4-10 мм.

Отверстия в профиле под саморезы просверливаем по середине и снимаем фаски, для их плотной потайной посадки. Крепим верхнюю направляющую к нижней части бруска (дистанционной прокладки) при помощи саморезов 3,5 х 20 мм.

4 этап. Установка роликов и ограничительного штифта.

1) К верхнему торцу дверного полотна межкомнатной двери при помощи саморезов, входящих в комплект поставки, прикрепить захваты (поз. 2 рисунок 1) на расстоянии D от края полотна (см. таблицу 1). Полукруглые вырезы в захватах должны быть обращены к стене.

Таблица 1.

А

D

600

100

700

100

800

110

900

110

А — ширина полотна межкомнатной двери
D — расстояние от середины захвата до края дверного полотна

2) На нижнем торце двери выбираем паз, не доходящий до краёв 1-2 см. (см. рисунок 2). Ширина паза должна быть на 1-2 мм больше толщины флажка (ролика). Выбрать паз можно с помощью фрезера, либо путём просверливания отверстий с дальнейшей выборкой стамеской. В паз установить нижнюю направляющую.


3) Собрать несущие каретки механизма, согласно рисунку 1, и вставить их в алюминиевую направляющую.


поз. 2 — захваты

поз. 3 — гайка

поз. 4 — контргайка

поз. 5 — винт

поз. 6 — регулировочный винт

поз. 7 — регулировочный винт

4) По краям направляющей вставить ограничители с резиновыми амортизаторами.

5) Навесить межкомнатную дверь: приставить ее к стене под направляющую, подкатить правую каретку к правому захвату (поз. 2 рис.1) и, приподняв дверь, надеть вырез захвата на регулировочный винт (поз. 7). Гайки, (поз. 3 рис. 1) , должны быть сверху захвата, (поз. 2 рис.1), а головка винта (поз. 5 рис. 1) — снизу. Повторить это с другой кареткой. Придерживая болт, рукой затянуть гайки.

6) Раздвижной механизм, которым комплектуются межкомнатные деревянные двери, требует установить ограничительный штифт во фрезерованный паз снизу двери. Ограничительный штифт должен быть расположен по центру паза, обеспечивая плавное скольжение двери и равномерный зазор между дверью и стеной. Отметить на полу поперечное расположение ограничительного штифта. Переместить дверное полотно в сторону открывания так, чтобы край двери располагался на одной линии с краем проема; ограничительный штифт должен находиться внутри фрезерованного паза на расстоянии 5 мм от края полотна. Отметить продольное расположение ограничительного штифта на полу. Снять дверь с захватов(поз. 7 рис.1) и по отметкам на полу при помощи саморезов закрепить ограничительный штифт.

5 этап. Установка ручек.

Врезка ручек в полотна деревянных дверей. Для раздвижных межкомнатных дверей предназначены специальные ручки «купе». Центр ручки должен находиться на расстоянии 900 -1000 мм от низа полотна, на середине стоевой детали полотна. Врезка ручек осуществляется согласно инструкции по установке фурнитуры.

6 этап. Регулировка двери по высоте.

1) Надеть дверь пазом на ограничительный штифт и навесить ее. Вращая регулировочный винт (поз. 7 рисунок 1), добиться равномерного зазора между дверью и полом величиной 4-6 мм; придерживая регулировочный винт поз. 7, при помощи ключа затянуть гайку поз. 3 и контргайку поз. 4 (рисунок 1).

2) Регулировка навешенной деревянной двери по горизонтали. Переместить дверное полотно межкомнатной двери в сторону закрывания так, чтобы дверь перекрывала проем с запасом по 20 мм с каждой стороны. Зафиксировать ограничитель с резиновым амортизатором крайнего положения двери в закрытом состоянии при помощи винта поз. 5 рисунок 1. Переместить дверное полотно в сторону открывания так, чтобы край двери располагался на одной линии с краем проема. Зафиксировать ограничитель с резиновым амортизатором крайнего положения двери в открытом состоянии при помощи винта поз. 5 рисунок 1. При помощи регулировочных винтов поз. 6 рисунок 1 на ограничителях с резиновыми амортизаторами отрегулировать усилие фиксации дверного полотна в крайних положениях.

7 этап. Установка декоративной накладки.

Декоративная накладка крепится на верхнюю направляющую сдвижной двери, таким образом скрывая механизм двери. На межкомнатных дверях в качестве декоративной накладки (рисунок 2) используется стандартный добор шириной 150 мм.

Накладка крепится при помощи «финишных» гвоздей к ранее установленному бруску 50х70 мм (пункт 6 настоящей инструкции). Лицевая планка должна быть на 14 мм длиннее алюминиевой направляющей. Торцы раздвижного механизма закрываются отрезками от добора, которые крепятся на «финишные» гвозди на одном уровне с лицевой декоративной накладкой. На двустворчатой двери-купе доборы стыкуются. Саморезы закрываем декоративными заглушками.
