Содержание

схема установки, устройство, шаг стоек, когда снимать?

Данный этап работ считается наиболее ответственным в возведении зданий монолитным способом. Поэтому монтаж опалубки перекрытий должен осуществляться только подготовленным персоналом, имеющим опыт работы именно с такой конструкцией.

Технология  установки опалубки может существенно различаться для различных видов оснащения, большинство производителей предлагают свою собственную методику сборки и выполнения демонтажа конструкции.

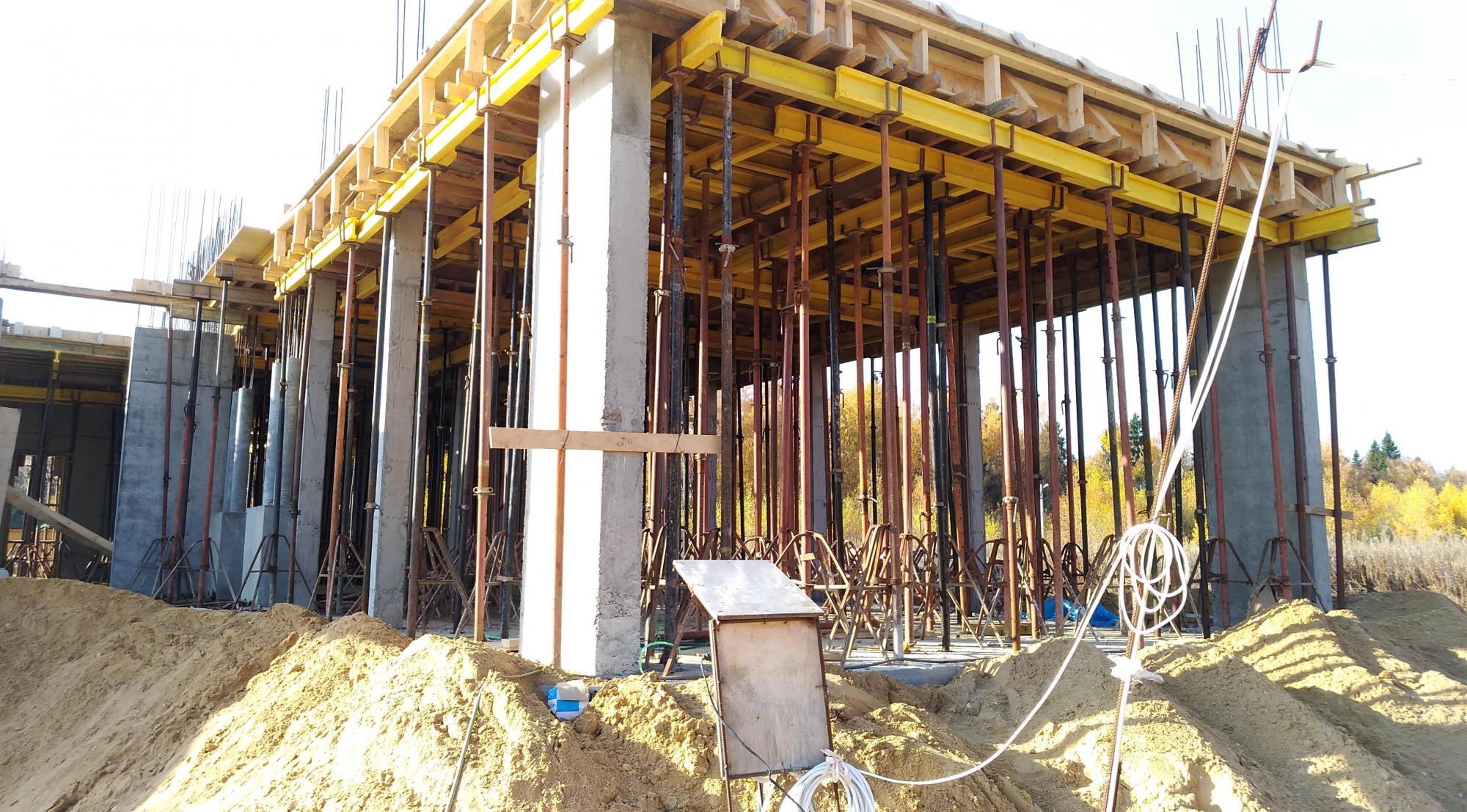

Монтаж опалубки перекрытия балочного типа

Такая система перекрытий предполагает наличие в конструкции монолитных железобетонных балок, воспринимающих основную нагрузку, создаваемую перекрытием. Поэтому устройство опалубки перекрытия такого типа предполагает, кроме всего прочего, установку опалубки для этих балок.

Весь процесс осуществляется следующим образом.

После того, как была закончена заливка колонн, можно приступать к монтажу дна опалубки несущих балок.

Они крепятся в специальные пазы, имеющиеся в опалубочной конструкции колонн. Затем осуществляется монтаж поддерживающих эти элементы телескопических стоек, при значительных высотах применяют системы объемной опалубки. Опоры таких систем устанавливаются на специальные треноги, повышающие устойчивость и соединяются между собой ригелями.

После этого можно приступать к установке боковых стенок опалубки балок, которые соединяются между собой и днищем при помощи специальных крепежных элементов. Следующим этапом является установка дополнительных деревянных балок, на которые будет осуществляться настилка палубы. Под данные балки также устанавливаются телескопические опоры.

Установка опалубки для заливки перекрытия завершается монтажом боковых щитов и укладкой армирующего каркаса.

На этом этапе выполняется:

  • окончательная юстировка конструкции,
  • проверяется уровень перекрытия,
  • кроме того, необходимо убедиться в отсутствии провисов и прогибов элементов опалубки.

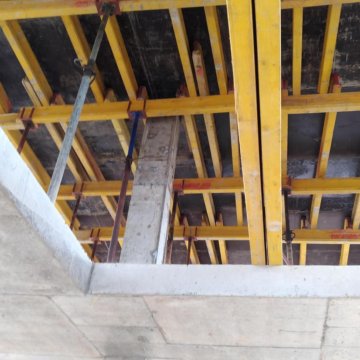

Монтаж опалубки перекрытий без монолитных несущих балок

Технология установки опалубки в этом случае во многом сходна с работами описанными выше. Она даже несколько упрощена, отпадает необходимость в дополнительных ограждающих конструкциях (для заливки монолитных балок).

Важно помнить, при сборке конструкций следует строго придерживаться требований, определяющих шаг установки опорных стоек.

СНиП нормирует эти расстояния в соответствии с толщиной перекрытия, то есть его весом:

  • При высоте перекрытия до 230 мм шаг установки стоек не должен превышать 2 метров.
  • При увеличении толщины до 280 мм расстояние уменьшается до 1,7 метров.
  • При более мощных перекрытиях (до 320 м) стойки ставятся через полтора метра.

Следует брать во внимание, что этот шаг стоек опалубки перекрытия является максимально допустимым, поэтому следует монтировать опоры несколько чаще.

В качестве щитов, их еще называют палубой перекрытия, применяют разнообразные материалы, в том числе фанеру, пластик, OSB. Учтите тот факт, что для получения качественной поверхности желательно применять ламинированные изделия, кроме того, фанера для опалубки перекрытий должна быть влагостойкой.

Монтаж несъемной опалубки из пенополистирола

Такая система имеет ряд нюансов, которые необходимо учитывать при монтаже. Конструкция опалубки уже имеет расчетные полости для образования несущих железобетонных балок, что значительно упрощает весь комплекс работ по монтажу. Кроме того, во всех элементах опалубки имеются ниши, предназначенные для прокладки внутри перекрытия различных коммуникаций (электрика, водопровод, канализация).

Установочная схема опалубки перекрытий из пенополистирола настолько проста, что ее монтаж смогут выполнить 2-3 подготовленных человека. Процесс начинается с расстановки стоек и монтажа несущих балок.

Следует помнить, что их направление должно быть перпендикулярным имеющемуся в конструкции щитов опалубки перфорированному металлическому профилю, это является условием повышения несущей способности конструкции.

При необходимости проведения через опалубку технологических коммуникаций, можно достаточно просто вырезать проем необходимого размера, место стыка конструкций потом необходимо будет загерметизировать.

Работы по демонтажу опалубки

Данные о том, когда можно осуществлять демонтаж опалубки перекрытия, в различных нормативных документах существенно различаются.

Данные сроки зависят от многих факторов:

  • Марка применяемого бетона.
  • Сезон выполнения монолитных работ.
  • Толщина и площадь перекрытия.

Обычно в летний период снятие опалубки перекрытия можно осуществлять через 3-4 дня, но подвергать конструкцию полным нагрузкам допускается не менее чем через 3 недели. В зимний период эти сроки существенно возрастают.

Демонтаж опалубки упрощается, если в конструкции применены так называемые «падающие опорные головки». Они позволяют освободить несущие конструкции без демонтажа опорной системы стоек. Это способствует обеспечению безопасности условий труда. Демонтажные работы выполняются поэлементно, не допускается одновременное оголение большой площади перекрытия.

Определить момент, когда снимать опалубку перекрытия, можно путем контроля прочности бетона, при его достижении 70% от расчетного значения можно начинать разопалубливание.

Самодельная опалубка перекрытия

В связи с тем, что для частных целей применение комплектов профессиональной опалубки экономически невыгодно, для устройства перекрытий небольшой площади вполне можно применить самодельную опалубку. В качестве несущих стоек чаще всего применяют обычное дерево.

В этом отношении повезло жителям угледобывающих регионов, там опалубка для перекрытия своими руками может быть установлена с применением крепежных гидравлических стоек, которые применяются в угольной промышленности. Такие устройства обладают значительно несущей способностью.

Щиты для опалубки можно изготовить из дерева, при этом стоит подумать о повышении их герметичности путем укладки обычного рубероида, это снизит расход бетона и сохранит в нем так называемое молочко.

Ставить стойки следует как можно чаще, не стоит ориентироваться на максимальные нормативы, лучше обезопасить себя лишний раз. Все стойки должны быть равномерно нагружены. Демонтажные работы,  в целях безопасности, следует выполнять после полного затвердевания бетона и набора им проектных характеристик.

Выполнять такие работы самостоятельно следует только при наличии соответствующего опыта.

Когда снимать опалубку после заливки бетона: нормы технология

Основное внимание в процессе создания фундамента уделяется требованиям по устройству опалубки и заливке бетонным раствором. Однако вопросы, затрагивающие процедуру снятия опалубки, не менее важны. В частности, необходимо учитывать временной интервал, в течение которого происходит набор достаточной прочности бетона, а также технология самого демонтажа конструкции.

Нормативное время для снятия опалубки

Бытует мнение, что оптимальным периодом для отвердения фундамента является 28 дней. Однако ответ на вопрос о том, когда снимать опалубку после заливки бетона, в каждом случае будет

индивидуальным. Главным нормативным параметром, от которого следует отталкиваться при определении времени готовности конструкции к демонтажу, является отпускная прочность. Данная характеристика, в свою очередь, зависит от следующих данных:

  • Вид и размеры конструкции;
  • Марка используемого бетона;
  • Температура окружающей среды;
  • Другие условия затвердевания;
  • Величина загрузки.

Основным критерием при определении продолжительности ожидания отвердения бетона является его вид. В частности, отпускная прочность для тяжелых бетонов и растворов на пористых добавках составляет 50%, а при автоклавном затвердении ОП будет достигать 100%. Когда конструкция в прочности достигает максимума, опалубку можно демонтировать. В остальных случаях действует тот самый временной промежуток в 28 дней.

Согласно нормативам, бетон для фундамента должен обретать достаточную нагрузочную прочность не позднее этого срока.

Кроме этого, существуют и наглядные признаки, сигнализирующие о том, что можно снимать опалубку. Например, для определения, когда снимать опалубку с ленточного фундамента, следует обращать внимание на фанерные щиты. Если они начали отходить от изначального положения, это говорит о том, что бетон отдает воду и опалубочную конструкцию можно демонтировать. До образования зазоров между фанерой и бетонной основой, как правило, проходит от 7 до 10 суток.

Чтобы точнее определить эти сроки, специалисты используют инструменты мониторинга. В нем как раз и выполняются расчеты вязкости бетона и его толщины с учетом характеристик применяемых заполнителей. Из полученных данных рассчитывается время для более подходящего снятия опалубки.

Вернуться к содержанию

Распалубка монолитных безобогревных конструкций

Монолитные фундаменты, которые устанавливаются без использования технологий обогрева с использованием термоса, подвергаются распалубке в соответствии с нормативным документом серии ТР. Под этот стандарт подпадают следующие типы опалубок: боковые щитовые опалубки на фундаментах, колоннах, стенах и балках, несущие щитовые элементы, конструкции с наличием напрягаемого армирования, несущие опалубки с пролетами длиной порядка 6 м и т.д.

Для определения времени, когда снимать опалубку после заливки ригеля, колонны и других сооружений этой группы, следует учитывать показатели фактической нагрузки относительно нормативной. Установленный диапазон времени ожидания – от 6 до 72 ч. Главным параметром для установки конкретного временного интервала служит нагрузка, которая может

варьироваться от 70 до 100% по отношению к проектной.

Важно не забывать, что полная загрузка конструкции возможна только с момента, когда бетонная основа обретет полную прочность в соответствии с проектным показателем. В будущем все мероприятия, связанные с работой на площадке с железобетонной конструкцией и ее обслуживанием, должны проводиться с условием, что прочность бетонированной конструкции составляет не менее 1,5 МПа. Если используются промежуточные опоры для пролетов, то предельно допустимая прочность для выполнения распалубки может быть сокращена. Иными словами, наличие подпорок повышает оборачиваемость бетонной массы и сокращает сроки строительства.

Вернуться к содержанию

Влияние температуры на сроки распалубки

Зависимость времени обретения прочности от температурного режима можно проследить на примере двух бетонов – из портландцемента и шлакопортландцемента. Первый при температурном показателе 10 °С и более набирает за 5 дней порядка 50% прочности от проектного показателя, а раствор на шлакопортландцементе при аналогичных условиях доходит до такого же состояния за 2 недели. Для сравнения, в зимний период при отрицательном температурном режиме эти сроки могут увеличиваться до 3 месяцев. И это при условии, что строители вносят противоморозные добавки. Соответственно, чтобы ускорить процесс затвердевания, при осуществлении зимнего бетонирования лучше использовать системы электропрогрева.

Быстрому набору прочности способствует и надлежащий уход. Бетон должен оберегаться от прямого контакта с осадками, попадания лучей солнца и ветра. Кроме того, распространен вопрос о том, когда снимать опалубку после заливки перекрытия при условии создания оптимальных тепловлажностных условий для твердения. Если осуществляется регулярный полив, а в течение дня бетонированная основа накрывается пленкой, то при условии положительной температуры распалубку можно выполнять в среднем через 10 суток.

Вернуться к содержанию

Как правильно выполнять распалубку?

Перед тем как начинать демонтаж, необходимо снять конструкции, обеспечивающие поддержание опорных элементов. Поскольку опалубка можно сниматься при разных условиях, а в некоторых случаях и при недостаточной прочности бетонной основы, то делать эту операцию следует очень аккуратно. Далее компоненты опалубочной конструкции демонтируются в последовательности от верхних – к нижним.

В первую очередь снимают стяжные элементы и скрутки проволоки. Затем следует демонтаж угловых частей, на которые не оказываются высокие нагрузки, а бетон с их сторон быстрее затвердевает. Далее снимают схватывающие ребра, после чего производится разъединение фанерных щитов со стойками. При этом важно обеспечить целостность опалубки, так как ее можно будет использовать и в дальнейшем для устройства других фундаментов.

Чтобы в процессе демонтажа не повредить бетон, желательно еще на этапе создания опалубки предусмотреть конструкционные варианты для облегчения ее снятия. Если же в ходе демонтажа используются ударные приспособления и подъемные механизмы, то риск нарушения структуры бетона повышается. В связи с этим следует с большей осторожностью подходить к применению специальных устройств и оборудования.

Вернуться к содержанию

Заключение

Процесс демонтажа опалубки не так сложен и качество его выполнения редко оказывает значительное влияние на показатели надежности фундамента. Единственное, что важно – это определиться с моментом, когда снимать опалубку после заливки бетона и начинать загрузку конструкции. Оптимальные показатели отпускной и фактической прочности могут быть не достигнуты ко времени демонтажа опалубки, но для дальнейшего использования фундамента по своему назначению максимальное затвердение является обязательным условием.

По нормативам стандартное время обретения бетоном прочности составляет 28 дней. Но в зависимости от применяемого бетона, условий эксплуатации опалубки и температуры окружающей среды это время может быть сокращено. В среднем фундамент затвердевает уже через 7-10 суток после выполнения заливки.

Не нашли ответов в статье? Больше информации по теме:

Когда снимать опалубку с фундамента и перекрытий – строительная дилемма

1 Когда убирать опалубку – с чем имеем дело?

Когда говорят о строительстве здания или сооружения, то слышишь рассуждения о типе фундамента, на котором возводится здание, чем этот фундамент лучше других. Но почему-то в этих разговорах всегда опускается такой важный технологический этап строительства, как сооружение опалубки для заливки основания.
Опалубка – это специальная конструкция, представляющая собой набор блоков, фиксируемых в определенном положении для создания прочного каркаса под заливку бетоном или железобетоном. Эта конструкция остается в зафиксированном состоянии до образования бетонной или железобетонной панели.
Для возведения этих сооружений используются различные материалы:
дерево;
металл;
пенополистирол.
По своему функциональному предназначению опалубка бывает:
для фундамента;
для межэтажных перекрытий;
для стен;
для монолитного строительства;
для шахтных перекрытий.

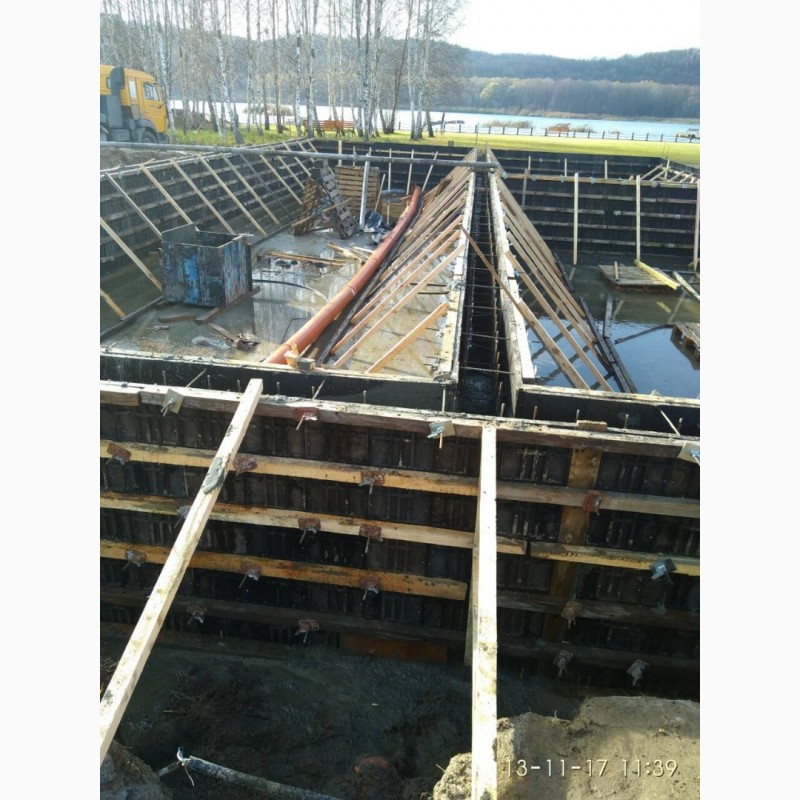

2 Через сколько дней снимать опалубку с фундамента – однозначного ответа нет

В связи с тем, что фундамент здания выполняет несколько иные функциональные задачи, чем стены и перекрытия, соответственно и требования к опалубке для фундамента значительно строже. Она должна быть изготовлена из надежных и безопасных материалов, а также отвечать всем нормам и требованиям, предъявляемым к строительному объекту.
Конструкция для фундамента изготавливается из усиленной металлической рамы и фанерной палубы. Именно на щиты и приходится основная нагрузка в момент закладки фундамента. Применение современных технологий позволяет изготавливать щиты, таким образом, что опалубка способна выдержать любое давление бетона без деформации или разлома.
При осуществлении частного домостроительства, самый популярный вопрос на форумах: когда снимать опалубку с фундамента? Ответить на этот вопрос однозначно очень сложно. Согласно строительным нормам бетон набирает свою прочность за 28 дней. Но это не значит, что весь этот срок он должен простоять в опалубке. Все зависит от температуры, влажности и т.д. Специалисты на вопрос: через, сколько дней снимать опалубку? Советуют не спешить и осуществлять процесс демонтажа не раньше, чем через 10 дней после заливки фундамента.

3 Когда снимать опалубку перекрытия – очертим примерные сроки

Все чаще в высотном и частном малоэтажном строительстве в виде перекрытий начинает использоваться горизонтальный монолит. И очень остро становится вопрос о наличии и использовании поддерживающих конструкций для перекрытий. Современная опалубка перекрытий предоставляет огромные возможности для формирования конструкций любой степени сложности, что является очень актуальным при промышленном и жилищном строительстве.
Используя горизонтальную опалубку можно сформировать плиты, различные по ширине, длине, а также толщине, на что не могут не обратить внимания застройщики и подрядчики. Данное сооружение состоит из опорной стойки, треноги, универсальной вилки и двутавровой балки. Последние модификации позволяют успешно решать многие задачи высокого технологического уровня, что и используется в монолитном строительстве.
Помимо этого применение горизонтальной опалубки позволяет значительно экономить средства при возведении объектов строительства. Так как этот вид массово стал применяться относительно недавно, то вопрос, когда снимать опалубку перекрытия, задают даже квалифицированные строители.
Чтобы грамотно ответить на вопрос: через сколько снимать опалубку, необходимо знать зимой или летом осуществляются работы. При монолитном строительстве в летнее время, ее можно снимать через 3 суток, а полностью нагружать через 21 день. Если же строительство осуществляется в зимний период, тогда все очень индивидуально и на разных объектах могут быть разные сроки демонтажа.

4 Когда убирать опалубку – приступаем к работе

Окончательно определившись с тем, через какое время снимать опалубку, и выждав положенный срок можно приступать непосредственно к демонтажу этого оборудования.
Если процесс установки опалубки прокрутить в обратном направлении, то станет понятно, как осуществить распалубку оборудования. Чтобы при демонтаже не повредить ее части, желательно уже в процессе установки этого оборудования продумать варианты снятия элементов конструкции с готовой бетонной плиты.
Снимать опалубку можно только тогда, когда железобетон набрал необходимую прочность. Это является важным условием, т.к. если бетон сырой, то при восприятии действующих на него нагрузок в его теле могут образовываться недопустимые трещины. Ответ на вопрос, через сколько можно снимать опалубку, дан в строительных нормах. Но иногда, в зависимости от природных условий, сроки демонтажа стоит удлинить. Основные этапы работ:
При осуществлении распалубки вышки, туры и опорные стойки снимаются в самую последнюю очередь, т.к. они поддерживают всю остальную конструкцию.
Необходимо снять стягивающую проволоку или открутить скрепляющие болты, после чего разъединить щиты со стойками.
Начинать демонтаж элементов опалубки необходимо с верхних конструкций по-направлению к нижним частям.
Вначале открепляют схватывающие ребра, потом аккуратно отделяют от бетона сами щиты конструкции.
Весь процесс, начиная от затвердевания бетона и демонтажа первых ненесущих элементов, до снятия стоек и вышек может затянуться на неделю.
Надеемся, что после прочтения данной статьи вопросов о том, когда убирать опалубку и как правильно это сделать, станет значительно меньше. И дом, построенный с использованием всех этих знаний, простоит многие десятилетия.


Технология монтажа перекрытия по профнастилу: советы профессионалов

Профлист — многофункциональный материал. Из него монтируют крыши и заборы, им обшивают стены и цоколь. Самый рельефный и прочный профнастил выбирают для бетонных перекрытий — из него делают несъёмную опалубку.

О том, что такое несъёмная опалубка из профилированного листа, мы расскажем в статье. Также вы узнаете:

  • какие ещё виды опалубки бывают;
  • где используют несъёмную опалубку в частных домах;
  • как самому изготовить перекрытия и плиты для фундамента из профлиста и бетона;
  • какие преимущества у бетонного перекрытия на основе профлиста.

Что такое несъёмная опалубка?

Для начала разберёмся, что такое несъёмная опалубка и для чего она нужна.

Несъёмная опалубка — это каркас для заливки строительного раствора. После заливки и высыхания раствора такую опалубку не снимают, она становится частью получившейся конструкции (монолитной плиты).

Несъёмная опалубка выполняет следующие функции:

  • не позволяет смеси растекаться и «задаёт» ей определённую форму;
  • усиливает получившуюся конструкцию.

Помните, как в детстве мы лепили фигурки из сырого песка с помощью пластиковых формочек? Пластиковая форма здесь играет роль опалубки. Если мы её не будем снимать, это будет несъёмная опалубка.

То есть мы монтируем опалубку, в которую заливаем бетон. Он высыхает и принимает форму опалубки. У нас получается монолитная плита, которая дополнительно усилена профлистом. Она хорошо переносит горизонтальные нагрузки.

В качестве несъёмной опалубки чаще всего используют несущий профлист. Он выдерживает вес бетонной заливки. А дерево для такой опалубки не годится — оно недостаточно долговечное и прочное.

Также опалубка может быть съёмной. Она выполняет только одну функцию — придаёт определённую форму бетонному раствору. Когда бетон высохнет, опалубку снимают. Её можно использовать неоднократно.

Но в этом случае профнастил почти не используют, потому что с ним много сложностей. Перед монтажом его надо смазать специальным составом, чтобы материал не прилип к бетону. Снимать его тоже надо аккуратно — если вы его повредите, опалубка получится одноразовой.

Где используется несъёмная опалубка

Если вы строите частный дом, несъёмная опалубка из профлиста — практически  идеальный вариант. С её помощью вы сможете изготовить монолитные плиты перекрытия — межэтажные или на фундамент.

Чем они хороши?

Самое главное — их можно сделать своими руками прямо на стройке. Это сэкономит ваши деньги и время. Если, например, вы закажете плиты на заводе, вам придётся заплатить за доставку материалов и аренду подъёмного крана — это дорогое удовольствие, ценник может оказаться «космическим».

А может, участок со всех сторон окружён застройкой и к нему невозможно подъехать? Или он маленький и негде разместить подъёмный кран? Тогда оптимальным решением будет монтаж плит перекрытия из профнастила и бетона на месте строительства.

Какой взять профлист для несъёмной опалубки

Для изготовления несъёмной опалубки используйте только несущий профлист с высотой волны не менее 60 мм и дополнительными рёбрами жёсткости. Если вы возьмёте менее рельефный профнастил, он прогнётся под весом бетонной заливки и перекрытие получится неровным.

Для несъёмной опалубки выбирайте профнастил следующих видов (все эти варианты есть в «Металл Профиль»):

Цифра в названии марки профлиста означает высоту волны: 60, 75 или 114 мм. Буква «Н» сообщает, что профнастил несущий, т. е. он может выдерживать большой вес.

Эти марки профлиста производятся из стали увеличенной толщины — от 0,5 до 1 мм. Для опалубки выбирайте материал толщиной от 0,6 мм.

Заливаем межэтажное перекрытие по профнастилу: порядок действий

Предположим, что каркас из металлических балок — основных опор — готов. Рассказываем, как сделать межэтажные перекрытия из профнастила и бетона:

  1. Между металлическими балками монтируем временные деревянные подпорки из бруса 100х50 мм. Они не позволят профлисту деформироваться.
  2. На балки укладываем профнастил поперёк пролёта. Широкие гофры материала направлены вниз. Листы монтируем на 1-2 волны внахлёст.
  3. Фиксируем профнастил на несущих балках анкерами, которые для надёжности привариваем к каркасу. Листы скрепляем между собой саморезами или заклёпками.
  4. По периметру опалубки ставим деревянные доски-ограничители — они не позволят бетонной смеси перелиться. Если между досками есть щели — заделываем их монтажной пеной.
  5. Укладываем на профлист арматуру и арматурную сетку. Толщину и количество металлических стержней выбираем на этапе проектирования.
    Сначала укладываем арматуру вдоль «подошв» волн профлиста. Используем пластиковые подпорки — они приподнимают стержни примерно на 20 мм и не позволяют им сдвигаться.
    Внимание: на 1 «подошву» волны используем 1 стержень арматуры.
    На верхние волны профлиста укладываем сетку из арматуры с ячейками 200х200 мм. Её можно купить или сделать самостоятельно из арматуры толщиной не менее 3 мм. Стыки стержней свариваем либо скрепляем проволокой.
    Внимание: сетку укладываем на пластиковые подпорки высотой более 15 мм.
  6. Очищаем от грязи и пыли профлист и арматуру.
  7. Заливаем опалубку бетоном с помощью бетононасоса или вручную — «проходимся» вдоль каждого прогиба профлиста. Заливка должна перекрывать армирующую сетку и быть выше волны профнастила на 50 мм или более — в зависимости от проекта.
    Заливку осуществляем за один заход — старый бетон не должен смешиваться со свежим, иначе между ними образуется «шов», который снижает прочность монолита.
    Внимание: бетонировать опалубку рекомендуется при температуре выше +5о. При более низкой температуре надо использовать противоморозные добавки, а это приведёт к лишним расходам.
  8. Выравниваем бетон гладилкой.
  9. Уплотняем бетон виброрейкой — удаляем из него пузырьки воздуха.
  10. Дожидаемся, пока бетон «схватится». В зависимости от погоды, это может занять 2-4 часа.
    Внимание: чтобы бетон высох равномерно и в стяжке не было трещин, его надо увлажнять. Когда на его поверхности образуется корка, начинаем поливать бетон водой. Насколько часто и как долго это нужно делать — указано в нормативном документе для конкретной марки бетона.
  11. Ждём, пока бетон наберёт прочность (обычно это занимает 28 дней).
  12. Убираем временные подпорки и деревянную опалубку по краям.
  13. Если поверхность высохшего бетона неровная, обрабатываем её шлифмашиной.

У нас получилась монолитная плита. Так она выглядит в разрезе:

Её верхняя часть будет полом, а нижняя — потолком. Сверху мы плиту отшлифовали, но снизу видны волны профлиста. Такой потолок в жилом доме будет выглядеть слишком индустриально.

Как сделать его более эстетичным? Всё просто: обшейте профлист гипсокартоном либо сделайте натяжной потолок.

Изготавливаем монолитную плиту на фундамент

Если мы делаем монолитную плиту из профлиста и бетона на фундамент — технология практически не отличается. Разница только в начале работ: заливаем фундамент, ждём, пока строительный раствор высохнет, шлифуем бетон. Дальше всё так же: укладываем на готовый фундамент профнастил, фиксируем листы и т. д.

В итоге у нас получится монолитный пол с несъёмной опалубкой из профлиста.

Преимущества монолита с несъёмной опалубкой

Если мы говорим о частном строительстве, то монолитная плита из бетона с профлистом выгоднее, чем железобетонная. Объясняем, почему:

  • Нужно меньше бетонной заливки и арматуры.
  • Монолитная плита легче, а значит, не надо усиливать фундамент.
  • Трудозатраты уменьшаются, а скорость работ увеличивается.

Монолитная плита дешевле железобетонной, её легче монтировать, при этом она более устойчива к горизонтальным нагрузкам.

Итог

Мы убедились, что монолитные конструкции с несъёмной опалубкой из профлиста — функциональный современный материал. Узнали, как сделать перекрытие из профлиста с бетоном самостоятельно. Это несложно, главное — правильно рассчитать на этапе проектирования количество арматуры и толщину заливки.

Просто следуйте нашим рекомендациям — и у вас всё получится!

В статье упоминаются категории:

Когда снимать опалубку после заливки бетона, технология демонтажа по шагам

Демонтаж опалубочных конструкций в сравнении с установкой требует меньше сил, но игнорировать важность этого этапа нельзя. От своевременности и аккуратности снятия щитов зависит прочность и ровность фундамента, вертикальных стен и опор и других монолитных построек из бетона, ошибки приводят к усадке или деформациям поверхностей. Немаловажными факторами служат ограничения во времени, потребность в использовании оснастки на других участках или необходимость оплаты ее аренды, терять 3-4 недели до полного набора прочности экономически невыгодно. Оптимальный результат при планировании этого этапа достигается при учете всех факторов влияния: марки бетона, температурных и сезонных условий, вида и уклона заливаемой системы.

Оглавление:

  1. Когда снимать щиты?
  2. Этапы работ
  3. Полезные рекомендации

Нормативные сроки снятия строительной опалубки

Действующие стандарты не указывают точного значения в днях, основным ориентиром, позволяющим убирать поддержку, служит так называемая безопасная прочность, зависящая от типа заливаемой конструкции.

Вид Процент от марочной прочности, позволяющий снимать опалубку, или минимальное значение в МПа
Усиленные металлом поверхности из легких и пористых марок, ленточный или столбчатый фундамент от 50 %, но не менее 3,5 МПа
Горизонтальные плиты перекрытия и лестницы с длиной пролета в пределах 6 м от 70 %
То же, более 6 м от 80 %
Вертикальные ненагружаемые поверхности 0,2-0,3 МПА




Опалубка для перекрытий — виды и монтаж

Технологии возведения зданий из монолитного железобетона получили распространение благодаря снижению себестоимости строительства. Одним из важных элементов при заливке становится опалубка перекрытий. Она берет на себя нагрузку от бетонной смеси до момента ее полного застывания.

Блок: 1/8 | Кол-во символов: 279
Источник: https://DomZastroika.ru/slabs/montazh-opalubki-perekritiy.html

Особенности монтажа опалубки для монолитного перекрытия

Выполнение монтажных работ – ответственное мероприятие, которое должны выполнять опытные специалисты, которые знают все технические нюансы.

Рассмотрим некоторые особенности установки разных конструкций:

  • Для балочного перекрытия. В таком случае предполагается использование железобетонных балок, которые крепятся в пазы, расположенные на опорах. Далее производится расстановка колонн. Для повышения устойчивости все элементы следует установить на треноги, скрепленные перемычками. Далее производится монтаж днища и стенок с использованием надежных крепежей. Последний этап – установка щитов и армирующей основы. После этого необходимо проверить надежность всех креплений, выявить прогибы и деформации и устранить их.
  • Без монолитных балок. Данный способ устройства более простой по сравнению с предыдущим, поскольку нет необходимости выставления дополнительной ограды. Особого внимания требует соблюдение толщины и дистанции между плитами. При высоте перекрытия в 23 см шаг должен составлять не более 200 см. Для плиты в 32 см стойки устанавливают через каждые 50 см. Чтобы получить высококачественную поверхность, следует использовать в качестве щитов ламинированный материал или влагостойкую фанеру.
  • Из пенополистирола. Все элементы опалубки имеют специальные отверстия, предназначенные для прокладки инженерных коммуникаций и электрической проводки. Схема устройства такого сооружения достаточно простая, для выполнения работ достаточно трех человек. Процесс монтажа начинается с опор и несущих элементов, направление которых должно быть перпендикулярным щиткам. Это позволит повысить несущие характеристики конструкции.

Далее приведем поэтапную инструкцию по установке опалубки для монолитной плиты:

  • С учетом толщины плиты рассчитывается шаг. Создается начальный ряд. В верхние пазы стоек устанавливается продольный брус, концы которого крепятся к стенке.
  • Аналогично собирается второй ряд. Поверхность под такое сооружение должна быть выровненной и прочной. Под опоры рекомендуется уложить доску толщиной 50 мм.
  • Строго в перпендикулярном направлении устанавливается поперечный элемент с шагом в 0,6 метра. После этого производится монтаж вертикальных элементов, наклон которых проверяется с помощью отвеса.
  • Для получения каркаса нужного размера таким же способом устанавливаются другие ряды.
  • Горизонтальные элементы проверяются строительным уровнем.
  • Все стойки соединяются раскосами. Также можно использовать гвозди, расположив их по диагонали.
  • На поперечные перекладины укладывается фанера так, чтобы не было никаких зазоров.
  • Для защиты торца плиты от промерзания устраивают кладку из газобетона.
  • Готовится конструкция из арматуры, в которой следует предусмотреть пространство для прокладки водопровода и других коммуникаций.
  • Производится заливка бетонного раствора.

После полного застывания смеси, для которого необходимо 20 дней, опалубку можно демонтировать.

Блок: 2/2 | Кол-во символов: 2903
Источник: https://www.MosStroyProkat.ru/formwork/ustanovka_opalubki_perekrytiya/

Требования к опалубке для перекрытий

Монолитное перекрытие – ответственная конструкция, поэтому к его основанию предъявляются достаточно жесткие требования:

  • высокая прочность и возможность выдерживать динамические нагрузки;
  • установка в строго горизонтальное положение;
  • простота монтажа и демонтажа;
  • предотвращение прогиба конструкции;
  • обеспечение безопасных условий для работы при строительстве;
  • обеспечение долговечности конструкции.

Таблица физико-технических характеристик плит перекрытия

Соблюдение всех этих пунктов позволит выполнить грамотный монтаж перекрытия своими руками.

Не знаете где купить опалубку? Сначала посмотрите этот прайс-лист на опалубку. Он вас наверняка заинтересует!

Монтаж несъемной опалубки из пенополистирола

Такая система имеет ряд нюансов, которые необходимо учитывать при монтаже. Конструкция опалубки уже имеет расчетные полости для образования несущих железобетонных балок, что значительно упрощает весь комплекс работ по монтажу. Кроме того, во всех элементах опалубки имеются ниши, предназначенные для прокладки внутри перекрытия различных коммуникаций (электрика, водопровод, канализация).

Установочная схема опалубки перекрытий из пенополистирола настолько проста, что ее монтаж смогут выполнить 2-3 подготовленных человека. Процесс начинается с расстановки стоек и монтажа несущих балок.

Следует помнить, что их направление должно быть перпендикулярным имеющемуся в конструкции щитов опалубки перфорированному металлическому профилю, это является условием повышения несущей способности конструкции.

При необходимости проведения через опалубку технологических коммуникаций, можно достаточно просто вырезать проем необходимого размера, место стыка конструкций потом необходимо будет загерметизировать.

Блок: 3/4 | Кол-во символов: 1046
Источник: http://opalubok.ru/montazh-opalubki-perekrytij-i-poryadok-demontazha.html

Виды опалубки перекрытий (монолитная и балочно-ригельная)

Опалубка перекрытий классифицируется исходя из способа ее применения, типа конструкции, а также материала изготовления. Согласно способам ее использования различают съемные и несъемные конструкции. Отдельно можно выделить подвид съемной опалубки — скользящая.

о преимуществах использования несъемной опалубки Техноблок.

В последнем случае монтаж происходит с применением материалов, которые становятся затем частью перекрытия, например, с такой целью используется профлист или пенополистирол. Съемную опалубку можно передать или взять в аренду — на нужное количество дней. В качестве материала могут быть использованы обычные дощатые конструкции, алюминиевые и стальные, фанерные опалубки.

Согласно типу конструкции, своими руками можно изготовить такие опалубки:

  • монолитная;
  • балочно-ригельная;
  • кессонная опалубка;
  • рамная или вертикально щитовая опалубка;

Установка опалубки для монолитного перекрытия своими руками происходит с применением телескопических стоек. С ее помощью формируются наклонные поверхности. Ее устройство включает такие элементы: палубу (двутавровые балки с ламинированной фанерой) и опорные части (телескопические стойки).

При монолитном строительстве разбирать устройство — снимать боковые щиты — можно через 3 дня после заливки. Через сколько можно снимать опорные балки зависит от длительности достижения бетоном характеристик заложенных в проекте.

Применение опалубки для перекрытий

Балочно-ригельная технология предусматривает монтаж каркаса из балок и ригелей с дальнейшей укладкой на них щитов. Такое устройство имеет неоспоримое преимущество — можно формировать конструкции любой длины без ограничений.

Монтаж щитов производится на полу, а затем стягивается через ригели при помощи шпилек (двухпалубная конструкция) или опираются на подпорки (однопалубная конструкция).

Кессонная и рамная конструкция для перекрытий

Установка кессонных опалубок своими руками предусматривает их монтаж на щиты перед тем, как заливаются объемные элементы, например, ламинированная фанера. Щиты формируют кессонный каркас. Опалубка включает такие элементы, как палуба, стойки, которые можно взять в аренду.

Перед заливкой опалубки бетоном происходит установка продольных форм на основных щитах. После застывания они образуют ребристую поверхность. Через сколько можно проводить распалубливание? Если речь идет системе Skydome, то опалубку можно снимать через 4-5 дней, оставив опорные балки для опалубки  до полного застывания еще на 28 дней.

Щитовая или рамная опалубка перекрытий включает такие элементы: щиты и опоры. В качестве щита применяется профлист, сварной каркас из алюминия или стали. На нем закрепляется палуба из ламинированной фанеры 18 мм с влагостойкими свойствами, которую можно взять в аренду. Элементы конструкции соединяются двумя видами замков.

Применение опалубки для перекрытий на стройплощадке

Короткие замки используются для схватывания щитов между собой, длинные – для придания поверхности ровности. Через сколько можно снимать опалубку зависит от скорости затвердевания бетона. Стоит оставить подпорки с пролетом не менее, чем 3 метра. При достижении бетоном проектных свойств, можно начинать демонтаж опор от середины до краев перекрытия.

Несъемная опалубка для перекрытий

Чтобы произвести монтаж несъемной опалубки применяется несущий профлист. Он имеет маркировку «Н» и производится из стального листа толщиной 0.65 мм. Дополнительные ребра жесткости позволили ему иметь оптимальные показатели несущей способности.

Высота его ребер находится в пределах 50-150 мм, а длина – от 1 до 12 м. Материал эффективен, если нужен быстрый монтаж перекрытия. На него укладывается арматура и заливается бетон. Отсутствие необходимости снимать профлист своими руками уменьшает трудозатраты и денежные расходы на ремонт потолка и закупку ламинированной фанеры.

Профлист имеет следующие преимущества:

  • длительный срок эксплуатации без потери товарного вида;
  • легкие вес, отсутствие давления на фундамент, в отличие от кессонных или балочных конструкций;
  • легкий монтаж, который можно осуществить своими руками;
  • профлист устойчив к коррозии;
  • устойчивость к снежным нагрузкам;
  • сравнительный расчет показывает его дешевизну.

Блок: 2/3 | Кол-во символов: 4249
Источник: http://PoFundamenty.ru/opalubka/dlya-perekrytiy-svoimi-rukami.html

Монтаж опалубки перекрытия балочного типа

Такая система перекрытий предполагает наличие в конструкции монолитных железобетонных балок, воспринимающих основную нагрузку, создаваемую перекрытием. Поэтому устройство опалубки перекрытия такого типа предполагает, кроме всего прочего, установку опалубки для этих балок.

Весь процесс осуществляется следующим образом.

После того, как была закончена заливка колонн, можно приступать к монтажу дна опалубки несущих балок. Они крепятся в специальные пазы, имеющиеся в опалубочной конструкции колонн. Затем осуществляется монтаж поддерживающих эти элементы телескопических стоек, при значительных высотах применяют системы объемной опалубки. Опоры таких систем устанавливаются на специальные треноги, повышающие устойчивость и соединяются между собой ригелями.

После этого можно приступать к установке боковых стенок опалубки балок, которые соединяются между собой и днищем при помощи специальных крепежных элементов. Следующим этапом является установка дополнительных деревянных балок, на которые будет осуществляться настилка палубы. Под данные балки также устанавливаются телескопические опоры.

Установка опалубки для заливки перекрытия завершается монтажом боковых щитов и укладкой армирующего каркаса.

На этом этапе выполняется:

  • окончательная юстировка конструкции,
  • проверяется уровень перекрытия,
  • кроме того, необходимо убедиться в отсутствии провисов и прогибов элементов опалубки.

Монтаж опалубки перекрытий без монолитных несущих балок

Технология установки опалубки в этом случае во многом сходна с работами описанными выше. Она даже несколько упрощена, отпадает необходимость в дополнительных ограждающих конструкциях (для заливки монолитных балок).

Важно помнить, при сборке конструкций следует строго придерживаться требований, определяющих шаг установки опорных стоек.

СНиП нормирует эти расстояния в соответствии с толщиной перекрытия, то есть его весом:

  • При высоте перекрытия до 230 мм шаг установки стоек не должен превышать 2 метров.
  • При увеличении толщины до 280 мм расстояние уменьшается до 1,7 метров.
  • При более мощных перекрытиях (до 320 м) стойки ставятся через полтора метра.

Следует брать во внимание, что этот шаг стоек опалубки перекрытия является максимально допустимым, поэтому следует монтировать опоры несколько чаще.

В качестве щитов, их еще называют палубой перекрытия, применяют разнообразные материалы, в том числе фанеру, пластик, OSB. Учтите тот факт, что для получения качественной поверхности желательно применять ламинированные изделия, кроме того, фанера для опалубки перекрытий должна быть влагостойкой.

Блок: 2/4 | Кол-во символов: 2585
Источник: http://opalubok.ru/montazh-opalubki-perekrytij-i-poryadok-demontazha.html

Опалубка под перекрытие – устройство и принцип монтажа

Устроена опалубка довольно просто. Она состоит из комплекта вертикальных опор, обеспечивающих неподвижность продольных и поперечных брусьев. На балках уложен листовой материал. По периметру листового основания выполнена отбортовка, высота которой соответствует толщине монолитной плиты. Главная задача опалубки – обеспечивать неподвижность бетонного раствора и сохранять его форму до окончательного твердения. Качество монтажа опалубочных элементов определяет надежность и продолжительность эксплуатации сооружаемой инструкции.

Независимо от конструктивных особенностей опалубочной конструкции, установка опалубки перекрытия осуществляется по следующему алгоритму:

  1. Устанавливаются в вертикальное положение опорные стойки с шагом 1-1,2 м.
  2. Укладываются на опорную поверхность поперечные и продольные ригели.
  3. Крепится листовой материал к опорным балкам несущего каркаса.
  4. Собираются элементы окантовки и фиксируются по периметру опалубки.

После совершения указанных операций выполняется герметизация стыковых зон и контролируется горизонтальность. Процесс монтажа фанерной и металлопрофильной опалубки имеет свои нюансы. Остановимся на них более детально.

Технология изготовления опалубки с использованием профлиста

Для сооружения опалубки увеличенной площади многие застройщики применяют профилированный лист. Используется рифленый материал с маркировкой Н и НС. Он способен воспринимать повышенные усилия от массы бетонного раствора и веса арматурного каркаса. Плотное прилегание профильных листов позволяет надежно герметизировать опалубку. Рифленая поверхность материала обеспечивает дополнительное усиление конструкции.

Надежность и продолжительность эксплуатации сооружаемой инструкции определяет качество монтажа опалубочных элементов

Соблюдайте следующий порядок действий при монтаже опалубки из профильного листа:

  1. Зафиксируйте вертикально опорные элементы.
  2. Уложите и зафиксируйте продольные ригели.
  3. Закрепите на балках поперечные балки.
  4. Положите на каркас профильные листы.
  5. Прикрепите профлист к несущей раме.

Остается проверить надежность сборки и горизонтальность конструкции, а также уплотнить зазоры. Для бетонирования монолитного перекрытия следует уложить в собранную опалубку арматурный каркас и произвести заливку бетонной смеси.

Как устанавливается опалубка с применением влагозащищенной фанеры?

При сооружении опалубки для заливки межэтажных перекрытий в частных домах целесообразно использовать фанерные листы. Применение фанеры вместо дорогостоящей стали позволяет уменьшить объем затрат. Важно использовать влагостойкую фанеру. Использование фанерного материала с дополнительным ламинированием облегчит демонтаж листов после твердения бетона.

Порядок действий по монтажу элементов фанерной опалубки аналогичен сборке опалубочной конструкции из профлиста:

  1. Вначале устанавливаются деревянные брусья сечением 10х10 см.
  2. Затем устанавливаются поперечные и продольные балки.
  3. Элементы конструкции соединяются с помощью фиксирующих элементов.
  4. Укладываются листы фанеры и крепятся саморезами к несущей раме.
  5. Нарезаются фанерные заготовки для отбортовки и крепятся по контуру опалубки.

Объем затрат позволяет уменьшить применение фанеры вместо дорогостоящей стали

Следует обратить внимание на отсутствие зазоров в стыковых участках и угловых зонах, а также между фанерными листами. Щели необходимо залить монтажной пеной. При выполнении работ обратите внимание на надежность фиксации и горизонтальность опалубки. Для облегчения демонтажа фанерных щитов и предотвращения впитывания фанерой влаги поверхность опалубки застилают полиэтиленовой пленкой.

Блок: 5/6 | Кол-во символов: 3615
Источник: https://pobetony.expert/poleznye-stati/opalubka-dlya-perekrytij

Работы по демонтажу опалубки

Данные о том, когда можно осуществлять демонтаж опалубки перекрытия, в различных нормативных документах существенно различаются.

Данные сроки зависят от многих факторов:

  • Марка применяемого бетона.
  • Сезон выполнения монолитных работ.
  • Толщина и площадь перекрытия.

Обычно в летний период снятие опалубки перекрытия можно осуществлять через 3-4 дня, но подвергать конструкцию полным нагрузкам допускается не менее чем через 3 недели. В зимний период эти сроки существенно возрастают.

Демонтаж опалубки упрощается, если в конструкции применены так называемые «падающие опорные головки». Они позволяют освободить несущие конструкции без демонтажа опорной системы стоек. Это способствует обеспечению безопасности условий труда. Демонтажные работы выполняются поэлементно, не допускается одновременное оголение большой площади перекрытия.

Определить момент, когда снимать опалубку перекрытия, можно путем контроля прочности бетона, при его достижении 70% от расчетного значения можно начинать разопалубливание.

Самодельная опалубка перекрытия

В связи с тем, что для частных целей применение комплектов профессиональной опалубки экономически невыгодно, для устройства перекрытий небольшой площади вполне можно применить самодельную опалубку. В качестве несущих стоек чаще всего применяют обычное дерево. В этом отношении повезло жителям угледобывающих регионов, там опалубка для перекрытия своими руками может быть установлена с применением крепежных гидравлических стоек, которые применяются в угольной промышленности. Такие устройства обладают значительно несущей способностью.

Щиты для опалубки можно изготовить из дерева, при этом стоит подумать о повышении их герметичности путем укладки обычного рубероида, это снизит расход бетона и сохранит в нем так называемое молочко.

Ставить стойки следует как можно чаще, не стоит ориентироваться на максимальные нормативы, лучше обезопасить себя лишний раз. Все стойки должны быть равномерно нагружены. Демонтажные работы,  в целях безопасности, следует выполнять после полного затвердевания бетона и набора им проектных характеристик.

Выполнять такие работы самостоятельно следует только при наличии соответствующего опыта.

Блок: 4/4 | Кол-во символов: 2243
Источник: http://opalubok.ru/montazh-opalubki-perekrytij-i-poryadok-demontazha.html

Важно знать

Монолитное перекрытие при возведении своими руками требует наличия достаточно большой базы знаний. Только правильный выбор и монтаж опалубки не способны обеспечить гарантии, что в будущем с конструкцией не возникнет проблем.

Грамотный монтаж бетонной плиты не заканчивается ее заливкой. Важно обеспечить уход во время отвердевания бетонной смеси. Для предотвращения появления трещит поверхность плиты необходимо периодически увлажнять. Для набора полной прочности бетона между заливкой и проведением дальнейших работ необходимо выждать 4 недели. Именно такой срок потребуется бетону, чтобы набрать полную прочность.

При соблюдении технологии проведения работ своими руками в частном доме можно существенно сэкономить на строительстве без ущерба для качества.

Блок: 8/8 | Кол-во символов: 771
Источник: https://DomZastroika.ru/slabs/montazh-opalubki-perekritiy.html

Кол-во блоков: 17 | Общее кол-во символов: 28388
Количество использованных доноров: 7
Информация по каждому донору:
  1. https://www.MosStroyProkat.ru/formwork/ustanovka_opalubki_perekrytiya/: использовано 1 блоков из 2, кол-во символов 2903 (10%)
  2. https://DomZastroika.ru/slabs/montazh-opalubki-perekritiy.html: использовано 4 блоков из 8, кол-во символов 2603 (9%)
  3. http://PoFundamenty.ru/opalubka/dlya-perekrytiy-svoimi-rukami.html: использовано 1 блоков из 3, кол-во символов 4249 (15%)
  4. https://pobetony.expert/poleznye-stati/opalubka-dlya-perekrytij: использовано 3 блоков из 6, кол-во символов 7771 (27%)
  5. http://opalubok.ru/montazh-opalubki-perekrytij-i-poryadok-demontazha.html: использовано 3 блоков из 4, кол-во символов 5874 (21%)
  6. https://1popotolku.ru/perekrytie/montazh-opalubki.html: использовано 2 блоков из 6, кол-во символов 4410 (16%)
  7. https://home-zagorod.ru/instruktsiya-kak-sdelat-opalubku-dlya-monolitnogo-perekrytie.html: использовано 1 блоков из 2, кол-во символов 578 (2%)

Опалубка перекрытий: инструкция по монтажу

Установка опалубки перекрытий может отличаться по разным параметрам, что характеризуется типом изделия и особенностью проведения работ. В данной статье мы рассмотрим виды опалубки для перекрытий, а также опишем подробную инструкцию по монтажу.

Оглавление:

  1. Виды изделий для перекрытия
  2. Особенности сборки опалубки для балочного перекрытия
  3. Особенности установки опалубки без монолитных балок
  4. Особенности установки опалубки из пенополистирола
  5. Особенности проведения работ по демонтажу
  6. Как сделать опалубку для перекрытия: пошаговая инструкция

Виды изделий для перекрытия

Все работы по установке опалубки перекрытий предназначаются для возведения зданий или домов монолитным способом. При осуществлении работ важно придерживаться правил и рекомендаций, чтобы обеспечить прочность и устойчивость конструкции. Технология монтажа опалубки должна проводиться работниками или специалистами в данной области.

Прежде, чем перейти к установке опалубки перекрытия, важно рассмотреть параметры и виды данного типа изделий. Существуют такие типы конструкций:

  • на клиночных лесах;
  • опалубка на чашечных лесах;
  • на объемных чашах;
  • опалубка на стойках телескопических.

Для стоек телескопических, что произведены из стали, опалубку применяют тогда, когда высота перекрытия составляет не больше 4,6 метра. При возведении конструкции большей высоты важно применить опалубку объемную перекрытий. В данном случае, установка предназначается для перекрытий монолитных, сделанных из железобетона, при высоте в 20 метров и толщине до 70 см. Для такого вида опалубки необходимо использовать вертикальные стойки, вставки, домкраты, ригели и другие соединительные элементы. Все работы по монтажу и демонтажу не являются сложными.

Особенности установки опалубки телескопической перекрытий заключаются в фиксации треноги в основе, что поддерживает всю конструкцию. При этом, технология монтажа осуществляется с помощью специальных щитов. Они изготавливаются из фанеры, что имеет водоустойчивые свойства. Фактически, щиты из фанеры являются основательными предметами для сборки опалубки.

Иной тип конструкции осуществляется на клиновых лесах, которые применяются для монтажа перекрытий многоэтажного здания. Они могут использоваться и в других целях, однако, вместо фанеры на них укладывают подмости и фиксируются лестницы, что необходимо для подъема работников. Леса клиновые имеют прототип конструкции, что состоит из стоек горизонтальных и вертикальных. Они могут соединяться под разными углами, что позволит качественно выполнить работ на трудных площадках.

Технология установки опалубки перекрытия на чашечных лесах заключается в установке конструкции в форме рамы. Данный метод отличается от предыдущего тем, что вариант соединения стоек необходимо делать чашечным методом. Это позволит установить на одном уровне от 1 до 4 деталей в 1 чаше.

Особенности сборки опалубки для балочного перекрытия

Технология проведения монтажа опалубки перекрытия предполагает использование балок, сделанных из железобетона. Они выполняют основную нагрузку здания. Поэтому, опалубку важно не только для перекрытий, но и для самых балок. К работам нужно приступать после окончания монтажа колонн.

В первую очередь, балки крепятся в специальные пазы, которые расположены в опалубочной конструкции колонн. После этого, можно приступать к установке телескопических стоек, однако, важно помнить о допустимых высотах. Все опорные элементы рекомендуется устанавливать на треноги, которые скрепляются ригелями, что повысит устойчивость балочного перекрытия.

Далее, приступают к монтажу стенок опалубки, которые важно скрепить между собой и дном, используя специальные крепежные детали. Дополнительным элементом укрепления является настил балок из дерева. Под них также важно установить телескопические стойки для опалубки перекрытий. Последним этапом работ является монтаж щитов по бокам опалубки и укладкой армирующего каркаса. В таком случае, необходимо дополнительно проверить такие аспекты:

  • завершительную процедуру юстировки опалубки;
  • проверку уровня балок перекрытия и других элементов;
  • установить наличие провисов или прогибов, которые важно устранить.

Особенности установки опалубки без монолитных балок

Схему монтажа опалубки по этой технологии можно сравнить с особенностями установки для балочного перекрытия. Однако, этот способ является более простым, поскольку нет необходимости в установке дополнительных ограждений, предназначены для заливки балок монолитных. Следует знать, что для сборки опалубки важно придерживаться требований и правил, какие определяют расстояние установки опорных стоек.

Специалисты рекомендуют придерживаться таких правил с определением толщины и расстояния между перекрытиями:

  • Шаг установки должен быть не больше 2 метров, если высота перекрытия имеет до 230 мм.
  • Шаг в 1,7 метра используется для перекрытий толщиной в 28 см.
  • Если перекрытие имеет около 320 мм, то стойки советуется ставить через каждых полметра.

При установочных работах нужно помнить, что расстояние между стойками, описанное выше, имеет максимальные показатели. Поэтому, шаг между опорами рекомендуется немного уменьшить. В качестве щитов для конструкции опалубки перекрытий можно использовать фанеру, пластик и другие строительные материалы. Важно знать, что для получения поверхности хорошего качества важно применять изделия ламинированные. Если планируется использоваться фанера, то важно чтобы она была влагостойкой.

Особенности установки опалубки из пенополистирола

Подобная схема монтажа имеет некоторые нюансы, который важно помнить при установке опалубки. Схема конструкции рассчитана на определенные полости, которые предназначены для формирования несущих балок из железобетона. Это позволит уменьшить объем работ. При этом во всех деталях опалубки имеются специальные ниши, через которые можно проложить разные коммуникации, такие как канализацию, водопровод, электричество.

Приблизительная схема создания опалубки для монолитного перекрытия из пенополистирола не представляет определенных трудностей, так что в процессе работ может участвовать 2 или 3 человека. Технологию монтажа советуется начинать с установки стоек и несущих балок.

Важно знать, что направление балок должно быть перпендикулярным относительно положения щитов и перфорированному металлическому профилю, которое позволит усилить несущую способность. Если через опалубку нужно провести необходимые коммуникации, то можно вырезать проем в стенке, при этом область стыка важно герметизировать.

Особенности проведения работ по демонтажу

Параметры выполнения демонтажа опалубки могут зависеть от разных факторов, которые определяются некоторыми нормативными и проектными документами. В данном случае выполнение сроков, зависят от некоторых факторов:

  • марки используемого бетона;
  • времени года, когда осуществляются установочные работы;
  • толщины и параметров перекрытия.

Как правило, в летнее время снимать опалубку можно будет уже через 3 или 4 дня, но продолжать строительные работы рекомендуется только после 3 недели. Зимой сроки высыхания бетона продлеваются, что зависит от сырой и холодной погоды. Сущность демонтажа опалубки заключается в наиболее простой разборке деталей. Если в конструкции  есть специальные падающие головки, то процесс демонтажа значительно упрощается.

Также, применение таких деталей позволит частично провести работы, но, возможно одновременное снятие опалубки перекрытий, фото которых можно увидеть на данном сайте. Определить время снятие конструкции можно, если просчитать уровень прочности бетона, показатель какого должен составлять от 70 процентов.

Как сделать опалубку для перекрытия: пошаговая инструкция

В подобной ситуации мы рассмотрим особенности возведения опалубки для монолитных перекрытий. Они часто применяются в нынешнем строительстве. Если в процессе работ использовать качественные материалы, изготовленные по новейшим технологиям, то это позволит уменьшить вес конструкции, параметры нагрузки, что сократит растраты на строительство.

Качественное выполнение работ обеспечивает правильную установку опалубки, ведь  заливка и формирование фундамента не является сложным процессом. Как правило, строители пользуются несколькими вариантами использования опалубки, одни из которых предлагают приобрести готовую конструкцию, а вторые предпочитают все сделать своими руками.

Важно знать, что опалубку для плиты перекрытия делают таким методом: собирают каркас из стоек вертикальных, какие скрепляются между собой специальными брусьями-ригелями. Они перпендикулярно прибиваются гвоздями к поперечному брусу, на какой укладывается настил из фанеры. Она должна быть ламинированной и  влагостойкой, что образует дно опалубки. Для проведения работ необходимо подготовить такие материалы:

  • опорные стойки, который представляют собой брусья с сечением 120х120 миллиметров до 150х150 мм;
  • брус ригель и брус поперечный – имеет вид обрезной доски, сечение которого составляет 160-180х50 миллиметров;

  • раскосы, какие представляют собой доску, что имеет толщину 3 см;
  • настил, используется влагостойкая фанера, толщина которой составляет 1,8 см.

Для таких работ необязательно приобретать дорогие материалы, изготовленные и хвойных пород деревьев, что весьма неэкономично, поэтому можно выделить несколько альтернативных вариантов:

  • применять пиломатериалы, которые предназначаются для стропильной системы;
  • использовать ранее применяемые изделия, которые ранее употреблялись в строительстве;
  • предпочтение материалам, которые сделанные из низкосортных пород деревьев, например, мягколиственных.

Для проведения работ нужно сделать расчет опалубки перекрытий, а именно установить нужное количество опорных элементов, которыми являются стойки. Итак, при сборке опалубки важно учитывать шаги размещения стойки. Все параметры и расстояния были указаны в этой статье.

Пошаговая инструкция по монтажу опалубки:

1. Учитывая толщину перекрытия, пересчитываем шаги между балками, таким образом, формируя первый ряд. Для этого нужно в верхние концы опорных стоек вбить продольный брус в специальные пазы с помощью гвоздей. Приблизительная глубина полупаза должна приравниваться к ригелю. Это обеспечит нужную нагрузку на опору. Далее, концы бруса продольного фиксируем к стене.

2. Таким же образом необходимо собрать второй ряд для опалубки. Основание под конструкцию должно быть прочным и ровным. Для этого, советуется положить доску под опоры, толщина которой должна около 5 см.

3. Перпендикулярно продольному брусу прикрепляем поперечный брус с установленным расстоянием в 60 см. Далее, устанавливаем опорные стойки, вертикальность которых проверяем с помощью отвеса.

4. По такой же технологии нужно установить остальные ряды, чтобы создать каркас нужных параметров.

5. Важно выровнять горизонтальные брусья, используя строительный уровень, при этом высоту стоек легко отрегулировать.

6. Все стойки важно скрепить между собой, применяя раскосы. Их можно присоединить с помощью гвоздей, при этом их положение должно быть диагональным. При этом, нужно следить, чтобы весь каркас из стоек был достаточно прочным и надежным для дальнейшей работы.



7. Далее, на поперечный брус нужно положить фанеру, листы которой должны плотно прилегать друг к другу, при этом место стыков должно располагаться на брусе. Разных щелей и зазоров в стыках не должно быть.

8. Торцы перекрытия важно сохранить от промерзания. Таким образом, по периметру нужно сделать кладку, к примеру, из газобетонных блоков. Для кирпичных стен необходимо выложить четыре ряда кладки из кирпичей, толщина которого составляет 12 см. А внешнюю сторону рекомендуют утеплить пенопластом.

9. Далее, подготавливаем каркас из арматуры, при этом нужно сделать отверстия для коммуникаций, при надобности.

10. Проводим заливку бетонного раствора. Демонтировать опалубку советуется через 20 дней.

Схема установки опалубки для разных видов перекрытий представляет выполнение большого объема работ, на осуществление которых понадобятся огромные затраты. Разумеется, опалубку можно соорудить своими руками, или же приобрести новую конструкцию. В данном случае, все затраты будут одинаковыми. Чтобы понять схему возведения, рекомендуем посмотреть видео по опалубке перекрытий, представленной в конце статьи.

Способ и период снятия опалубки

Что такое опалубка?

Опалубка или опалубка — это временная форма, подобная расположению плит разных форм, размеров и материалов, используемых для строительства различных бетонных элементов, таких как колонны, балки, стены, водопропускные трубы и т. Д. В этой статье мы обсудим правильные методы и период снятия опалубки, т.е.

Способ и период снятия опалубки:

Опалубка должна быть сконструирована таким образом, чтобы можно было снимать различные компоненты в следующем порядке:

1.В первую очередь следует удалить опалубку, образующую вертикальные грани стен, балок и колонн (которые не несут нагрузок, но используются только для удержания бетона).

2. Затем следует снять опалубку, образующую перекрытие перекрытий.

3. Опалубку, образующую перекрытие балок, балок или других высоконагруженных опалубок, необходимо в конце удалить.

Продолжительность времени, в течение которого опалубка должна оставаться на месте, зависит от многих факторов, таких как тип используемого цемента, форма и положение элемента (независимо от того, является ли элемент вертикальным, горизонтальным или наклонным), нагрузки, которые должны восприниматься элементами и температура воздуха.

Как правило, быстротвердеющий цемент, теплая погода и легкие условия нагрузки позволяют снимать опалубку раньше времени.

Ранний выпуск опалубки позволяет повторно использовать ее в других областях, что приводит к экономии за счет оптимального использования материала и быстрого строительства. В то же время преждевременное снятие опалубки может оказаться опасным и недопустимым.

Ни при каких обстоятельствах нельзя снимать опалубку до тех пор, пока бетон не достигнет прочности, по крайней мере, вдвое превышающей напряжение, которому бетон может подвергаться во время снятия опалубки.

В нормальных условиях (при температуре воздуха выше 20 ° C и использовании обычного портландцемента) опалубку можно ударить или снять по истечении периода, указанного для соответствующих элементов в таблице ниже.

Срок снятия опалубки:


Примечание:

Для быстротвердеющего цемента 3/7 периода, указанного в приведенной выше таблице, будет достаточно во всех случаях, кроме вертикальных сторон плит, балок и колонн, которые должны храниться не менее одного дня.


Всю опалубку следует ослаблять постепенно и осторожно, чтобы предотвратить внезапную передачу нагрузки на бетон. Формы можно легко снять, ослабив двойные края.

Иногда разбухание древесины может привести к заклиниванию опалубки в некоторых местах. В такой ситуации можно использовать небольшой лом для снятия опалубки.

В случае консольных плит и балок центрирование следует снимать только после того, как будет выполнено необходимое строительство, обеспечивающее надлежащий противовес, и он достигнет достаточной прочности.

Также читают —
Типы опалубки, используемые в строительстве

Типы строительных лесов, используемых в строительстве

Как рассчитать площадь опалубки под строительство

Если вам нравится эта статья, поделитесь ею со своими друзьями, а также поставьте лайк на нашей странице Facebook и присоединитесь к нашему каналу Telegram .

Время снятия бетонной опалубки и технические характеристики

На время снятия опалубки влияют различные факторы, такие как

  • Тип используемого бетона : Доступно много типов бетона, в зависимости от материалов (например,г. цемент, минеральные добавки) время их затвердевания может варьироваться, например, опалубку можно быстро снять, если в бетоне используется быстротвердеющий цемент.
  • Качество используемых материалов : Если используются высококачественные материалы, особенно если цемент и минеральные добавки, такие как микрокремнезем, хорошего качества, тогда бетон быстро набирает прочность, поэтому вскоре можно будет снять опалубку.
  • Температура на объекте : она играет важную роль, влияя на время схватывания бетона, а также на рост прочности.Время снятия опалубки больше при бетонировании в холодную погоду и меньше при бетонировании в жаркую погоду.
  • Отверждение : Тип отверждения и скорость, с которой это происходит, влияют на развитие прочности в бетоне, например, если используется отверждение паром, скорость набора прочности в бетоне будет быстрой, поэтому время, необходимое для снятия опалубки, будет меньше.
  • Условия воздействия : тяжелые условия воздействия могут привести к медленному развитию прочности в бетоне, что приведет к увеличению времени снятия опалубки.

В дополнение к вышеперечисленным факторам существует еще один важный критерий, который основан на напряжениях и нагрузке, приложенных к бетону при снятии, таким образом, снятие опалубки может быть выполнено только после того, как бетон достигнет значительной прочности, примерно удвоенной нагрузки, предполагаемой во время демонтажа. Удаление .

Тип конструктивных элементов также учитывается при снятии опалубки. Для плит и балок, которые несут на себе собственный вес, а также динамическую нагрузку в здании, требуется больше времени для снятия опалубки, а также следует осторожно снимать опалубку, чтобы не повредить элемент.

Когда следует снимать опалубку с перекрытия?

Полная опалубка перекрытия должна быть снята через 10 дней. Балки снятие защитного покрытия потребовалось 8 дней. На полное снятие балок и арок демонтаж из опалубки потребовалось 14 дней. Если балки и арки пролетом более 6 метров, то снятие опалубки время должно быть 21 день.

Щелкните, чтобы увидеть полный ответ

Учитывая это, когда я могу снять опалубку для перекрытия?

Опалубка может быть аккуратно снята через 24 часа.Вы можете ходить по поверхности через 3 дня, но избегайте любых тяжелых нагрузок в течение как минимум 7 дней. При использовании смеси Extra Strength Concrete Mix опалубку можно удалить за половину времени.

Также как снять бетонную опалубку? Как снять бетонную опалубку

  1. Дайте бетону высохнуть перед тем, как снимать опалубку.
  2. Удалите формы, начиная с вершины наклонных перекрытий.
  3. Удалите с земли колья, которые поддерживают формы, с помощью съемника для столбов, чтобы не повредить колья или формы.
  4. Оттяните формы от стенок бетонной плиты с минимальным усилием.

Точно так же люди спрашивают, как долго вы оставляете бетон перед снятием опалубки?

Время снятия опалубки согласно ASTM:

2
Старший номер Тип цемента Время снятия опалубки
1 ​​ Цемент I типа 7 дней
Цемент типа II 10 дней
3 Цемент типа III 3 дня
4 Цемент типа IV или V 14 дней

Время снятия опалубки?

Таблица — 2: Время снятия опалубки (при использовании обычного портландцемента):

Тип опалубки Время снятия опалубки
Стороны стен, колонны и вертикальные грани балки 24 часа до 48 часов (по решению инженера)
Плиты (подпорки оставлены внизу) 3 дня
Балочные перекрытия (подпорки слева внизу) 7 дней
Удаление стоек перекрытий:

Снятие опалубки ИЛИ Время снятия опалубки — Engineering Feed


РАЗБЛОКИРОВКА БЕТОНА.

В этой статье я подробно покажу вам, что такое время снятия опалубки или демонтажа опалубки.

кратко объясняет процесс, необходимый для снятия опалубки, а также период времени для снятия опалубки с колонны, стен, балки, плиты, лестницы, фундамента и т. Д.

Удаление бетонной опалубки также известно как снятие опалубки. Его следует выполнять, когда бетон наберет достаточную прочность.

При снятии опалубки необходимо учитывать следующие моменты.

• повреждение от замерзания • образование трещин из-за термического сжатия бетона

Особое внимание следует уделить удалению из опалубки изгибаемых элементов, таких как балки и плиты, поскольку эти элементы зависят от собственной нагрузки и динамической нагрузки даже во время строительства, они могут прогибаться, если не будет получена достаточная прочность для управления нагрузками.

Подробная информация представлена ​​ниже.

Вертикальные опалубки для колонн / стен следует снимать через 16–24 часа.

Опалубка для перекрытия перекрытия (опалубка находится под перекрытием), опалубку можно снять через 3 дня. (стойки должны быть повторно закреплены после снятия).

Опалубка для перекрытия балки, опалубка снимается через 7 дней. (стойки должны быть повторно закреплены после снятия.)

Балка пролетом до 4,5 м (длина), опалубка снимается через 7 дней.

Балка длиной более 4,5 м, опалубка снимается через 14 дней.
Для опалубки опалубку можно снять через 16–24 часа.
Для лестницы опалубку можно снять через 5 дней.

Это время снятия опалубки, которое должно быть удалено в указанные выше дни, которые я обсуждал с вами. если вы снимете опалубку до дня снятия, то это создаст много проблем для конструкции. поэтому мы должны удалить с исправленными днями.

автор: Энгр Сами Улла Станикзай Источник

Как снять бетонную опалубку

Большинство домовладельцев, подрядчиков и владельцев зданий не знают, для чего предназначена бетонная опалубка. В мире строительства безопасность и качество имеют приоритет. Никто не захочет, чтобы их дом или коммерческое предприятие рухнули в любой момент. Более того, плохо построенная инфраструктура потенциально может поставить под угрозу жизнь людей.

Но что такое бетонная опалубка? Бетонная опалубка может быть постоянной или временной, в которую заливается бетон.В то же время эта опалубка придает бетону форму и структуру. Свежий бетон (в жидком состоянии) заливается в опалубку, пока она застывает. Как только бетон станет прочным и достаточно прочным, чтобы самостоятельно выдерживать вес и давление, опалубку снимают. Но как его удалить? Вот пошаговый процесс снятия бетонной опалубки.

  1. Бетон должен высохнуть для достижения оптимальных характеристик. Убедившись, что процесс отверждения завершен, теперь можно снимать опалубку.Не снимайте форму, пока бетон еще влажный. Это может привести к обвисанию поверхности.
  2. Начните с верхней части плит, удалив размещенные на ней формы. С помощью молотка постепенно снимайте гвозди со стоек, удерживающих формы на месте.
  3. Снимите с земли стойки, которые служат опорой для форм. Вы можете сделать это с помощью съемника колышек. Его использование минимизирует повреждение кольев или форм.
  4. После того, как вы удалили опалубки, расположенные сверху и снизу бетона, пора отсоединить опалубки, расположенные сбоку.Делайте это с минимальным усилием или используйте монтировку, если необходимо. Будьте осторожны при использовании монтировки, поскольку она может выдолбить бетонную плиту, если вы будете слишком сильно ее тянуть.
  5. Рекомендуется отсоединять расположенные сбоку формы другим способом. Этот процесс выполняется для поддержания структурного баланса плит. Если вы начинаете с формы, расположенной в правом верхнем углу, вы можете сделать следующую, расположенную в левой нижней области.

Снятие бетонной опалубки — утомительное дело.Если не проявить осторожность, можно его полностью сломать, и придется делать еще один. Весь процесс дорогостоящий и трудоемкий. Если вы не хотите рисковать и тратить деньги и силы на эту задачу, вы можете также обратиться за помощью к экспертам.

Время снятия шлака для плит, балок и колонн согласно коду IS

Одно из непонятных действий в строительстве — время снятия опалубки !. Правильно?.

Давайте подробно обсудим время расшатывания и меры предосторожности.

Для изготовления опалубки используются разные материалы, такие как фанерная плита, сталь. Также используются современные пластиковые опалубки. Однако период расшатывания будет одинаковым независимо от используемого материала.

Код IS для снятия опалубки

Снятие опалубки для различных типов бетонных элементов указано в ИС 456.

Время расшатывания

Период демонтажа различных бетонных элементов указан ниже.

# Виды опалубки Время снятия опалубки после заливки бетона
1 ​​ Вертикальная опалубка колонны, балки и стены от 16 часов до 24 часов
2 Удаление форм для плиты (стойки должны быть закреплены сразу после снятия форм) 3 дня
3 Снятие форм для балок (стойки должны быть закреплены сразу после снятия форм) 7 дней
4 Снятие стойки для плиты
Длина пролета до 4.5м 7 дней
Длина пролета более 4,5 м 14 дней
5 Снятие стоек для балок и арок
Длина пролета до 6 м 14 дней
Длина пролета более 6 м 21 день

Когда следует снимать опалубку? (По прочности)

Опалубку можно снимать, когда бетон достигает как минимум удвоенного напряжения, которое он может подвергнуть во время снятия.

Проще говоря, удаление формы зависит от зрелости бетона. Опалубки можно снимать, когда бетон набирает свою расчетную прочность за счет затвердевания и может самостоятельно противостоять возникновению нагрузки.

Бетон постепенно достигает своей прочности на сжатие, как указано в таблице ниже.

дней Прочность в процентах
День 1 16%
День 3 40%
День 7 65%
День 14 90%
День 28 100%

Факторы, влияющие на время расшатывания

Период расшатывания будет другим, если используется специальный бетон и добавка.

Перечисленные ниже факторы влияют на время расшатывания.

  • Марка цемента — Значение прочности на сжатие будет варьироваться между OPC 43 и OPC 53 и влияет на процент увеличения прочности. Так что период снятия опалубки тоже различается.
  • Температура — при более высоких температурах цемент быстрее гидратируется, и бетон быстро набирает прочность. Но при этом возникают усадочные трещины из-за быстрого гидрата цемента.
  • Типы цемента — Быстросхватывающийся цемент и быстротвердеющий цемент достигают большей прочности за короткий период времени, чем другие типы цемента.
  • Марка бетона — более высокая марка бетона обеспечивает максимальную прочность за короткий период времени и помогает снять опалубку за минимальное время.

Меры предосторожности при расшатывании
  • Обязательно укажите дату бетонирования на опалубке (используя кусок мокрого мела), чтобы мы могли сразу определить время снятия.
  • Правильная выдержка бетона делает его долговечным и помогает достичь большей прочности.Убедитесь, что отверждение бетона выполнено надлежащим образом.
  • При снятии опалубки с длиннопролетной плиты следует предусмотреть подпорку для плит, балки в центральной части.
  • Если вы видите соты на бетонной поверхности, немедленно устраните их, чтобы избежать коррозии бетона.
  • При снятии опалубки требуется надлежащий контроль для обеспечения качества бетона.
  • Убедитесь, что приняты необходимые меры безопасности.

Счастливого обучения 🙂

Автор Сатиш

Сатиш — инженер-строитель с более чем 9-летним опытом работы в жилищном строительстве.Он автор, редактор Civil Planets

.
Похожие сообщения

Когда снимать бетонные формы?

Укладка бетона не так проста, как кажется. Это требует больше усилий и времени, а также немного вычислений, поэтому для этого вам нужно увидеть распространенные ошибки, которые вы делаете, и другие люди тоже, и как вы можете их избежать, если будете делать это правильно. Перед тем, как приступить к конкретному проекту, идет массовая подготовка материалов и вещей и составление плана.

Опалубка представляет собой коробку или форму (например, контейнер), в которую заливается и уплотняется свежий бетон.

Все, от создания плана бетона до покупки элементов проекта, затем идет количество этих элементов, плюс вам необходимо определить площадь, которая должна быть лучше и идеальна для строительства. Кроме того, вам нужно отметить прогноз погоды и процесс размещения, инструменты и аксессуары, которые вам понадобятся. Есть подсказка, что если вы занимаетесь этим проектом во второй раз, возможно, вы используете старые инструменты и прочее, даже планы. Тем не менее, вам нужно проверить область, над которой вы будете работать, когда вы используете один проект для одного конкретного времени и сайта; это не обязательно верно для других сайтов.Так что сделайте глубокий расчет на сайте, над которым вы пытаетесь работать.

Итак, когда снимать бетонные формы?

Как долго бетон должен застыть перед снятием формы?

Самое раннее время для снятия бетонных опалубок:

  • Бетонные формы на стенах и колоннах можно снимать примерно через 24-48 часов
  • Бетонные опалубки на перекрытиях можно снимать через 3-4 дня.
